Коаксиальный газовый котел: принцип работы, правила установки, отзывы

Среди всего многообразия отопительных котлов особое место занимают коаксиальные установки. Благодаря особой конструкции системы вывода отработанных газов, такие теплогенераторы могут быть установлены в обычной городской квартире. Кроме этого, коаксиальные котлы обладают очень высоким КПД, в некоторых случаях доходящим до 109%.

Помимо оригинальной системы дымоудаления, установки коаксиального типа имеют ряд существенных отличий от классических теплогенераторов, которые будут рассмотрены в нашем обзоре. Кроме этого, особое внимание будет уделено конструкции и принципу работы таких систем. В соответствующих разделах статьи будут приведены отзывы владельцев и рекомендации по установке и эксплуатации коаксиальных газовых котлов.

Что такое коаксиальный котел и почему его так называют

Агрегат представляет собой газовый теплогенератор с закрытой камерой сгорания. Главными особенностями установки являются использование тепла отработанных газов, что позволяет существенно увеличить КПД устройства, и наличие коаксиальной системы подачи воздуха и отвода продуктов горения.

Именно благодаря конструкции дымохода агрегаты получили свое название.

Устройство и принцип работы коаксиального котла

Комплектация настенного или напольного газового котла коаксиальной системой газоотвода имеет ряд существенных преимуществ по сравнению с традиционным вертикальным дымоходом:

Проступающий по наружному каналу воздух за счет контакта с внешней стенкой выводной трубы разогревается, что способствует более эффективному сгоранию топлива;
Использование коаксиальной системы полностью исключает попадание угарного газа в помещение;
Забор воздуха для обеспечения сжигания газа осуществляется с улицы, а не из помещения, что позволяет избежать дополнительных расходов на устройство приточного вентиляционного канала;

Монтаж коаксиального дымохода значительно проще устройства классического вертикального дымохода.

Еще одним достоинством таких систем является то, что температура выпускного коллектора не поднимается выше 45 – 50 ⁰С, что существенно снижает вероятность пожара.

Повышение КПД установки осуществляется за счет конденсации водяных паров в специальном теплообменнике. Отработанные газы содержат значительное количество тепла, которое в классических теплогенераторах попросту выбрасывается в атмосферу.

Принцип работы коаксиального газового котла заключается в том, что отработанные газы в конденсационном теплообменнике охлаждаются до температуры точки росы, вследствие чего происходит конденсация водяного пара с выделением тепла. Именно благодаря конденсационному теплообменнику КПД установки может превышать 100%, поскольку помимо основного нагрева, используется тепловая энергия отработанных газов.

определение, разновидности, правила установки своими руками

Содержание статьи:

Для организации вывода продуктов горения и поставки свежего воздуха в одной трубе применяется коаксиальный дымоход. Конструкция канала включает два контура разного сечения, расположенных один в другом, при этом расстояние между стенками будет одинаковым по всей длине. Достигается полная герметичность и газоплотность отопительной системы при использовании такого отводящего канала.

Определение коаксиального дымохода

Коаксиальный дымоход устанавливается на газовые котлы, если нет обычного дымохода, например, в квартире

Устройство работает по принципу сочетания в одном изделии функций дымохода и подающей вентиляционной системы. Объединение каналов увеличивает производительность котла и его КПД. Температура в дымоходе выравнивается, исключается появление капель конденсата, благодаря взаимному перераспределению тепла между внутренним и внешним потоками.

Коаксиальный тип подходит для котлов на газе с закрытой системой и естественной или организованной принудительной тяговой силой. Внутри трубы устанавливается небольшой вентилятор. В конструкцию магистрали включается сборник для конденсата и ревизионные отверстия для чистки.

Потери тепла минимизируются, т. к. холодный воздух подается во внешней трубе, нагревающейся от внутреннего канала с раскаленными газами. Теплый воздух поступает в помещение и уменьшает теплопотери. В котельной будет чистый воздух, т. к. коаксиальный канал одновременно работает в качестве приточной вентиляции.

Трубу можно ставить в вертикальном или горизонтальном положении, установить в настенном виде под потолком, вывести через конструкцию кровли, стены или окно. Размеры трубы и мощность подбираются в соответствии с расчетом. Топливо перегорает полностью и меньше опасных веществ попадает в атмосферу, экономится газ. Продукты горения отводятся по внутреннему каналу, а внешняя сторона сохраняет среднюю температуру, поэтому уменьшается опасность пожара.

Принцип действия устройства

Внутренние поверхности труб в коаксиальном канале не соприкасаются друг с другом, благодаря укрепляющи

Коаксиальные дымоходы для котлов: правила установки

При установке отопительного оборудования возникает необходимость организации вывода сжигаемых в процессе работы газов. Коаксиальные дымоходы для котлов являются оптимальным вариантом системы для отвода продуктов сгорания. Какие преимущества использования устройства дымоотвода коаксиального типа и в чем особенность его монтажа?

Принцип работы коаксиального дымохода

Устройство имеет двухканальную циркулирующую систему, по которой производится одновременно подача воздушных масс к котлу и вывод топливных продуктов сгорания. Используется дымоотвод такого типа обычно для турбированных или конденсационных отопительных приборов имеющих естественное или принудительное отведение сжигаемых газов.

Принцип действия коаксиального дымохода достаточно простой:

продукты сгорания проходят по внутренней трубе, нагревая ее;
воздух, который поступает через наружный канал, прогревается от соприкосновения с выводящим продукты сгорания отводом;
в топливную камеру поступают уже теплые воздушные массы, способствуя полноценному сгоранию топлива;
холодный поток воздуха, проходящий по наружному каналу, не позволяет системе перегреться.

Как выглядит коаксиальный дымоход для котла

Вследствие такого процесса значительно увеличивается коэффициент полезного действия системы обогрева, и повышается пожаробезопасность всего устройства.

Наличие приспособления для сбора конденсата ограждает от попадания влаги в котел, а усыновленный сверху системы наконечник защищает от попадания осадков в каналы.

При установке дымоотводов коаксиального типа для газового котла учитываются такие параметры:

мощность отопительного агрегата;
уровень теплоизоляции в помещении;
средний показатель месячной температуры воздуха снаружи здания;
вид используемого топлива;
общие показатели котла.

Такие факторы берутся во внимание при подборе размера труб для монтажа дымоотвода.

Виды коаксиальных труб дымоудаления

Установка каналов дымохода осуществляется двумя способами – вертикально и горизонтально. В первом трубу проводят через крышу, а во втором вывод делается сквозь оконный проем или стену. Чаще всего используется горизонтальный монтаж устройства.

Технические характеристики коаксиального дымохода и срок его службы во многом зависит от материала, из которого изготовлены трубы.

Алюминий

Материал достаточно легкий. Основным его достоинством является устойчивость к температурным перепадам и хорошие антикоррозийные характеристики.

За счет неспособности выдерживать высокие температуры алюминий в коаксиальной системе дымоотвода используется довольно редко. В основном его применяют в комбинированном варианте с пластиком.

Нержавейка

Трубы из нержавейки наиболее популярны. Они не деформируются под воздействием резких температурных скачков и выносят нагрев до 550 градусов. Материал обладает высокой стойкостью к агрессивным веществам и может использоваться в качестве дымоотвода на протяжении 30 лет.

Применяются для коаксиальной системы вывода сгораемых газов два типа труб нержавеющей стали:

Утепленная. В основном используются для установки вертикальных дымоотводов. Такая труба намного повышает аэродинамические качества устройства и устанавливается в процессе строительства здания.
Неутепленная. Применяется как для бытовых, так и для промышленных конструкций дымохода коаксиального типа. Отличается длительностью эксплуатации

Коаксиальные дымоходы для котлов из нержавейки наиболее популярны

К недостаткам применения неутепленных труб относится высокая конденсация паров.

Пластик

Дымоотводы из термоустойчивого пластика используют для конденсационных газовых котлов. Помимо легкого веса и способности выдерживать нагрев до 205 градусов материал имеет сравнительно невысокую стоимость.

Пластиковые коаксиальные трубы легко устанавливаются. Но все же в отличие от изделий из нержавейки длительность их использования невысокая. Применяются такие дымоходы исключительно в системах газоотведения с низким температурным режимом.

Коаксиальные дымоходы для котлов из пластика

При подборе труб следует обращать внимание на указанные производителем рекомендации к виду отопительного прибора.

Технические требования к установке коаксиальной трубы

Установка дымоотводной коаксиальной системы газовым отопительным приборам с камерой сгорания закрытого типа проводится в соответствии с нормативной документацией. При отклонении от требуемых норм газовая служба не дает разрешение на эксплуатацию котла.

Согласно правилам, установленным СНиП, для коаксиальных дымоотводов прописаны такие технические требования:

Коаксиальные дымудаляющие конструкции могут размещаться в вертикальном и горизонтальном положении. Их установка независимо от типа монтажа осуществляется после одобрения газовой службой предоставленного проекта.
В одну сеть не допускается подключение отопительных агрегатов с разными типами отводов – принудительным и естественным.
Размещение трубы дымоотвода на фасаде не должно быть от уровня, если ниже 2 метров. Диаметр отверстия для выхода дымохода в стене необходимо делать на 1 сантиметр больше от трубы. Для домов из дерева проем рекомендуется увеличивать на 5 сантиметров и защищать негорючими материалами.
В многоэтажных зданиях следует соблюдать расстояние от трубы до расположенного над ней оконного проема не меньше 1 метра. Если двери и окна находятся на одном уровне с дымоотводной системой, то выдерживается дистанция 50 сантиметров.
Выход коаксиальной трубы должен находиться выше от верхней точки теплового генератора на 1,5 метра.
От газопровода к дымоходу соблюдается дистанция больше половины диаметра наружной трубы.

При выведении дымохода наружу здание стыки не должны находиться в стене. Все детали конструкции должны полностью подходить друг другу в диаметре. Через стены допускается вывод дымоходов для тепловых систем мощностью не более 30 киловатт. Через соединения устройства для отвода продуктов сгорания ни в коем случае не должен выходить дым.

Чтобы не возникло проблем со сборкой деталей и герметичностью всей конструкции рекомендуется приобретать дымоходное устройство в комплекте от одного изготовителя.

Установка дополнительного оборудования к газовым приборам отопления выполняется исключительно специалистами в этой области. Также каждый год осуществляется полное обслуживание системы – проверка соединений на герметичность, удаление скоплений конденсата, осмотр целостности конструкции.

[/wpmfc_cab_sw]

Варианты монтажа коаксиальных дымоходов

Системы для удаления дыма коаксиального типа для котла достаточно безопасны в применении при условии правильного монтажа. Длина горизонтальных элементов дымохода должна быть больше 1 метра, а сама труба свыше 5 метров. Высота самого устройства на выходе устанавливается ниже конька кровли. Размер труб рассчитывается так, чтобы в стенном проеме не было стыков.

Установка дымоотводов выполняется двумя способами – наружным и внутренним. Каждый вариант имеет свои особенности монтажа.

Установка наружного устройства

Такой способ используется для готовых зданий с еще не проведенным отоплением. Изначально делаются разметка расположения дымоотвода на стене помещения. Сам монтаж устройства достаточно простой:

делается отверстие в стене для вывода патрубка;
участки с невысокой теплоустойчивостью изолируют базальтовым утеплителем;
в подготовленный проем вводится труба;
с помощью одноконтурного отвода дымоходной трубы 90 градусов и двухконтурного тройника производится подключение устройства к отопительному агрегату;
колено используется в качестве соединительного элемента, а тройник со съемным скатом для вертикальной фиксации конструкции;
подсоединенная система крепится к стене кронштейнами.

Наружная установка коаксиального дымохода для котла

После этого выполняется сборка всей конструкции. Все детали скрепляются хомутами. Участок проема для вывода дымохода заделывается, а труба защищается специальным кожухом. Стыки проема закрываются фартуком.

Монтаж внутреннего дымоотвода

Перед установкой отводящей продуты сгорания топлива системы, проверяется совместимость диаметров выходного патрубка отопительного агрегата и дымоотвода. Размер трубки на выходке котла должен быть не больше чем объем выводящей газы трубы.

Монтаж проводится с такой последовательностью:

К специальному патрубку для дымоотвода на котле крепится соединительное колено и тройник. Для двухконтурных агрегатов еще устанавливается переходной узел. Все стыки фиксируются с помощью хомутов.
В стене проделывается проем для вывода дымоходной трубы наружу.
Если дымоходный патрубок находится на котле сбоку, то после установки переходных элементов собирается горизонтальная дымоотводная конструкция. При этом отверстие для вывода на улицу трубы располагают от креплений к отопительному прибору на расстоянии 1,5 метра.
Чтобы конденсат произвольно стекал вниз по каналу в специальный сборник, наружную трубу закрепляют под небольшим уклоном.
Верхнее расположение на котле выходного патрубка намного облегчает установку дымоотводной конструкции. Вертикальная сборка осуществляется при помощи специальных кронштейнов. На выходе из крыши дымохода оставляется воздушная прослойка и укладывается материал с негорючими свойствами. Стыки покрываются фартуком.

После сборки конструкции тщательно проверяется плотность всех стыков.

Плюсы и минусы коаксиальных систем дымоудаления

Дымоходы коаксиального типа для котлов имеют немало преимущественных сторон применения:

Повышение производительности отопительной системы. За счет подогретых воздушных масс поступающих с улицы к топке и осуществляется полное сгорание топлива, которое благодаря воздушным массам не расходуется на подогрев котла. Поэтому КПД у коаксиальных устройств значительно превышает показатели простых дымоходов.
Безопасность использования. Воздух, проникая с улицы в каналы, не дает сильно нагреться выводящей газы, системе тем самым повышая пожаробезопасность всей конструкции. Отверстие в стене, через которое выводят дымоотвод можно дополнительно не изолировать.
Универсальное применение. Коаксиальные приспособления для вывода сжигаемых газов можно применять для турбированных агрегатов функционирующих на любом типе топлива.

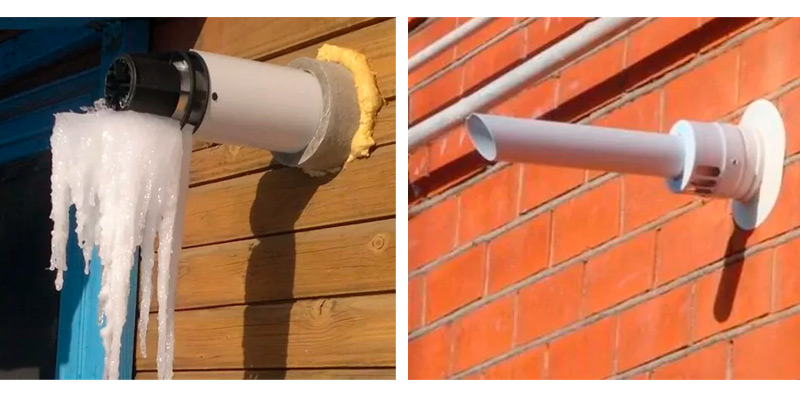

Одним недостатком таких дымоходных систем является возможность образования льда на трубах при низких температурах воздуха. Это происходит за счет наличия конденсата в каналах. Он образуется из-за того что температура выходящих продуктов сгорания припадает ниже уровня точки росы.

Коаксиальные дымоходы намного продуктивней обычных приспособлений для отвода дыма. Они удобны в использовании, безопасны, практичны и установка системы осуществляется совершенно просто. Сравнительно высокая цена на изделия вполне оправдана эффективностью применения.

Коаксиальный дымоход его виды и особенности

В последнее время коаксиальный дымоход для газового котла стал использоваться всё больше, когда люди изготавливают себе очередную систему дымоотвода. Если дымоход смонтировали правильно, то он безукоризненно будет выполнять все свои задачи! Однако, коаксиальный дымоход для газового котла имеет множество подвидов, и они могут различаться как по техническим характеристикам, так и по многим другим факторам. Так что же обычному человеку вовсе стоит знать про устройство коаксиального дымохода.

Что это такое

Такой дымоход представляет собой достаточно простую конструкцию состоящею из двух труб, которые просто имеют различные диаметры и вставлены одна в другую. При этом наружный и внутренний контуры должны сохранять между собой просвет, максимум в пару сантиметров. При этом все коаксиальные дымоходы, условно разделяются на несколько групп, в плане используемых конструктивных особенностей:

Коллективные – специальные дымоходы, устанавливаемые на газовые котлы, которые чаще всего устанавливаются в процессе постройки самого здания. Однако они отличаются внутренним слоем теплоизоляции, что увеличивает их характеристику тяги.

Индивидуальные – специальные дымоходы, которые наиболее распространены, как понятно из названия, применяются для бытовых нужд и подключаются обычно лишь к одному прибору отопления.

То, насколько эффективной по факту станет ваша система отведения дыма можно оценить лишь по правильности выбора трубы. Но прежде, чем это сделать, важно узнать как вообще работают такие дымоходы, и к каким котлам лучше всего подходит коаксиальная труба.

Как это работает

Основной причиной установки такого дымохода, является его возможность одновременно выводить продукты горения и сразу же забирать чистый воздух на горение и также особым плюсом можно отметить его компактный вид. При этом воздух и дым циркулирует одновременно по нескольким каналам. А если вкратце, то работа дымохода происходит по следующему принципу:

Сначала из наружного канала забирается воздух с улицы и поступает в камеру сгорания. Кстати наружный канал как раз ещё выступает в роли системы охлаждения, и лишь снижает нагрев у наружной трубы на несколько десятков градусов. Благодаря таким маленьким хитростям, коаксиальный дымоход своими руками можно сделать даже в деревянном доме, и при этом не придётся долгое время ломать голову над его защитой от нагрева огненной стихии.
Во внутренний канал уходят продукты сгорания и выводятся наружу. И пока воздух с улицы совершает путь вдоль внутренней трубы до своей конечной цели, естественно начинает нагреваться, при помощи внутреннего канала, собственно который и отводит продукты горения. Таким образом, прежде чем поступить в топочную камеру, воздух уже нагревается, что в разы увеличивает общее КПД котла поскольку воздух поступает в камеру уже подогретым.

Чтобы трубы работали эффективно, вы обязаны чётко соблюсти технические нормы как для котла и коаксиальных дымоходов, и желательно провести расчеты всей системы заранее, а в дополнение правильно завершить сборку включаю и установку.

Какие котлы подходят для установки

Среди большого количества разновидностей, следует помнить, что есть марки котлов, которые можно подключить только к определённым дымоотводам, и они не воспринимают сторонние вставки. Weissmann, Buderus, Baxi – это именно те производители, ведь вся их техника изготавливается имея нестандартные размеры у выходных патрубков. Потому наиболее удобным для создания систем дымоотводов можно назвать применение фирменной комплектации вещей.

Также коаксиальные дымоходы могут включать в себя и дополнительные виды требований, ведь с самого начала его можно использовать лишь с котлами, в которых стоят закрытые камеры сгорания. Также есть и возможности по установке дымоотводов на любой котёл со встроенной атмосферной горелкой, но при условии того, что есть принудительная подача воздуха на горение что позволит забирать воздух из наружного канала трубы. Благодаря простой конструкции коаксиальные дымоотводы способны работать с неплохим КПД.

А для точного определения, возможно ли установить коаксиальный дымоход на ваш котел, нужно придерживаться всех параметров, что указываются в официальных технических документах изделия(паспорт котла). Там зачастую можно найти не только инструкции и даже нормы, но и общие требования о том, как установить и отладить систему отвода дыма, которую будет использовать ваш котел.

Какие виды труб бывают

Во всех же случаях как правило подбор дымохода может сводиться максимум к выбору того, из какого материала будет состоять труба. Ведь алюминиевая, нержавейка и пластиковая конструкции подходят для разных ситуаций и стоят соответственно тоже по-разному. В нашей стране больше всего востребованы изделия из пластика и нержавейки, первые как самые дешёвые, а вторые как наиболее надёжные.

Пластиковые дымоходы
Однако не стоит думать, что пластиковые дымоходы никуда не годятся. Они изготавливаются из необычного термостойкого полимера, которые способен нагреваться вплоть до 205 градусов и не плавится. Сами же трубы подключаются только к газовым типам конденсаторных оборудований. У этого дымохода есть такие достоинства, как:

Малый вес конструкции.
Относительно других своих собратьев, он стоит недорого.
Монтаж производится быстро и просто.

Однако главным недостатком можно назвать малые сроки службы пластиковых дымоходов. Есть и определённые ограничения, которые возникают при их подключении к простым газовым котлам. Система может использоваться только в том случае, если на котле будет установлен низкотемпературный режим отведения продуктов сгорания! В противном случае могут происходить различные казусы.

Трубы из нержавеющей стали
А вот нержавейка, которую используют для изготовки дымоходов, одна из самых устойчивых материалов, ведь она способна выдержать любые кислоты и температурный режим вплоть до 550 градусов, что в несколько раз больше, чем результат любой пластиковой трубы. При этом у производителей есть несколько конструкций дымоходов из нержавеющей стали:

Коаксиальные трубы из нержавейки. У труб которые состоят из нержавеющей стали отсутствует утепление, однако их конструкция предельно проста. Что и выплывает в главный минус, ведь дабы снизить количество выпадающих конденсатов, необходимо произвести утепление вашего дымохода. А вот среди достоинств можно назвать долгие годы эксплуатации, а также возможности не только для бытового, но и для промышленного применения.

Утепленные коаксиальные трубы из нержавейки – это наиболее предсказуемая система и идеально подходит для того, чтобы создавать дымоотводы. К тому же, благодаря утеплённой конструкции улучшаются и аэродинамические свойства дымохода. Подключать можно как котлы с принудительными системами для удаления газов, так и с естественными, на усмотрение клиента и в зависимости от потребности. Больше всего подходит для бытового применения.

Можно ли заменить коаксиальную трубу. Дымоходы коаксиального типа — виды, нормы и правила

Поддержание идеальной температуры в доме – залог уютного преодоления морозов, о чем известно всем обитателям северных регионов. Именно поэтому владельцы частных домов и квартир, стремясь к полной независимости от коммунальных служб в вопросах обеспечения комфорта, часто выбирают установку отопительного котла как наиболее эффективный метод обогрева помещения.

Естественно, монтаж водонагревательного оборудования – задача не из простых. И один из наиболее ответственных этапов – обустройство системы отведения отработанных газов. И если еще недавно владельцам частных домов нужно было создавать полноценный дымоход, то уже сегодня у них есть возможность установить коаксиальную конструкцию, которая имеет множество преимуществ и очень проста в монтаже.

Особенности коаксиального дымохода

Конструкция коаксиального дымоотвода достаточно примитивна. Это – две трубы, помещенные одна в другую и скрепленные специальными перемычками. Через внешнюю трубу в систему поступает свежий воздух для эффективного горения топлива. Через внутреннюю трубу меньшего диаметра производится отвод в атмосферу отработанных газов.

Для коаксиальных дымоходов нормы установки сложно назвать жесткими, поскольку сама конструкция довольно безопасна в эксплуатации и проста. Существуют СНиПы, в которых подробно описаны особенности монтажа подобных элементом отвода отработанных газов.

Существует два основных вида конструкций. Это – горизонтальный и вертикальный коаксиальный дымоход. Первый более распространен, так как его обустройство в большинстве случаев проще и при установке котла на стену, и при его монтаже на полу. Как правило, выбор в пользу вертикальной или горизонтальной конструкции определяется индивидуально в зависимости от специфики котла и места установки.

Горизонтальный коаксиальный дымоход нормы установки запрещают монтировать в том случае, если отопительный агрегат не укомплектован системой принудительной вентиляции. В этом случае эксплуатация техники будет небезопасной. Также в СНиПах указана максимальная длина коаксиального дымохода, которая составляет 3 метра.

Опытные специалисты рекомендуют перед покупкой агрегата определиться с местом его монтажа, чтобы обновленная система отопления полностью соответствовала требованиям действующих норм. При этом некоторые производители устанавливают для некоторых моделей котлов свои ограничения максимальной длины коаксиального дымохода, с чем также можно считаться при выборе техники.

Специфика монтажа

Корректное проектирование и монтаж стандартной коаксиальной системы дымохода подразумевает учет габаритов конструкции. Вертикальные конструкции устанавливаются там, где невозможно оборудовать выводной канал через стену. К примеру, дымоход может выходить непосредственно на небольшую оживленную улицу или располагаться возле окна. Естественно, это недопустимо, хотя в некоторых случаях можно монтировать трубы под определенным углом.
