Коэффициент теплопроводности строительных материалов таблица: Страница не найдена — Remoo.RU

Содержание

Таблица теплопроводности строительных материалов, рекомендации

Комфорт и уют в доме во многом зависят от грамотно рассчитанного теплообмена ещё на этапе строительства. Для этого учитывают всё. Чтобы расчёты были более точными, а сделать их было гораздо легче, применяется таблица теплопроводности строительных материалов. С её помощью можно рассчитать, насколько тепло будет в доме и насколько экономнее получится его отопление. Рассмотрим основные параметры теплопроводности различных материалов и методику вычисления подобной величины общей конструкции.

Чем ниже теплопроводность строительных материалов, тем теплее в доме

Содержание статьи

Что такое теплопроводность, термическое сопротивление и коэффициент теплопроводности

Что же за «зверь» − теплопроводность? Если «расшифровать» сложное физическое определение, то можно получить следующее пояснение. Теплопроводность – свойство, которым обладают все строительные материалы. Характеризуется способностью отдавать тепло от нагретого предмета более холодному. Чем быстрее и интенсивнее это происходит, тем холоднее сам материал, соответственно, и строение из него нуждается в более интенсивном обогреве. Что не очень эффективно, особенно в денежном плане.

Для оценки величины теплопроводности используются специальные коэффициенты, которые уже заранее выявлены. ГОСТ 30290-94 контролирует методы определения подобной характеристики. Последняя нераздельно связана с термическим сопротивлением, которое означает сопротивление слоя теплоотдачи. В случае многослойного материала оно рассчитывается как сумма термических сопротивлений отдельных слоёв. Сама же эта величина равна отношению толщины слоя к коэффициенту.

ИСТ-1 – прибор для определения теплопроводности

Внимание! Для упрощённого расчёта теплосопротивления стены в сети можно найти калькулятор с доступным и понятным интерфейсом.

Как видите, в определении теплопроводности нет ничего сложного и непонятного. Зная все подобные характеристики будущих материалов, можно составить «энергоэффективный бутерброд», но только при условии учёта всех обстоятельств, которые будут влиять на теплоэффективность каждого слоя конструкции.

Основные параметры, от которых зависит величина теплопроводности

Не все строительные материалы одинаково теплоэффективны. На это влияют следующие факторы:

  1. Пористая структура материала говорит о том, что подобное строение неоднородно, а поры наполнены воздухом. Тепловые массы, перемещаясь через такие прослойки, теряют минимум своей энергии. Поэтому пенобетон именно с замкнутыми порами считается хорошим теплоизолятором.

    Замкнутые поры пенобетона наполнены воздухом, который по праву считается лучшим теплоизолятором

  2. Повышенная плотность материала гарантирует более тесную взаимосвязь частиц друг с другом. Соответственно, уравновешивание температурного баланса происходит намного быстрее. По этой причине плотный материал обладает большим коэффициентом проводимости тепла. Поэтому железобетон считается одним из самых «холодных» материалов.

    Высокая плотность даёт хорошую прочность железобетону, но также и «обделяет» его теплоэффективностью

  3. Влажность – злокачественный фактор, повышающий скорость прохождения тепла. Поэтому так важно качественно произвести гидроизоляцию необходимых узлов здания, грамотно организовать вентиляцию и использовать максимально инертные к намоканию строительные материалы.
«Холодно, холодно и сыро. Не пойму, что же в нас остыло…» Даже Согдиана знает о том, что сырость и холод − вечные соседи, от которых не спрячешься в тёплом свитере

Зная, что такое проводимость тепла, и какие факторы на неё влияют, можно смело пробовать применять свои знания для расчётов будущих строительных конструкций. Для этого нужно знать коэффициенты используемых материалов.

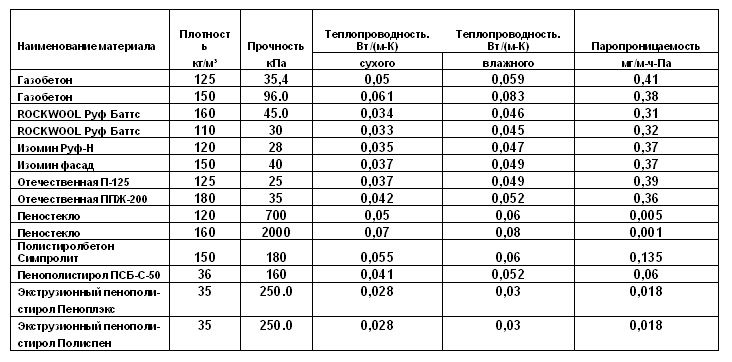

Коэффициент теплопроводности строительных материалов – таблицы

Теплоизоляционные свойства материалов прекрасно демонстрируют сводные таблицы, в которых представлены нормативные показатели.

Таблица коэффициентов теплоотдачи материалов. Часть 1Проводимость тепла материалов. Часть 2Таблица теплопроводности изоляционных материалов для бетонных полов

Но эти таблицы теплопроводности материалов и утеплителей учли далеко не все значения. Рассмотрим подробнее теплоотдачу основных строительных материалов.

Таблица теплопроводности кирпича

Как уже успели убедиться, кирпич – не самый «тёплый» стеновой материал. По теплоэффективности он отстаёт от дерева, пенобетона и керамзита. Но при грамотном утеплении из него получаются уютные и тёплые дома.

Сравнение теплопроводности строительных материалов по толщине (кирпич и пенобетон)

Но не все виды кирпича имеют одинаковый коэффициент теплопроводности (λ). Например, у клинкерного он самый большой – 0,4−0,9 Вт/(м·К). Поэтому строить из него что-то нецелесообразно. Чаще всего его применяют при дорожных работах и укладке пола в технических зданиях. Самый малый коэффициент подобной характеристики у так называемой теплокерамики – всего 0,11 Вт/(м·К). Но подобное изделие также отличается и большой хрупкостью, что максимально минимизирует область его применения.

Неплохое соответствие прочности и теплоэффективности у силикатных кирпичей. Но кладка из них также нуждается в дополнительном утеплении, и в зависимости от региона строительства, возможно, ещё и в утолщении стены. Ниже приведена сравнительная таблица значений проводимости тепла различными видами кирпичей.

Теплопроводность разных видов кирпичей

Таблица теплопроводности металлов

Теплопроводность металлов не менее важна в строительстве, например, при выборе радиаторов отопления. Также без подобных значений не обойтись при сварке ответственных конструкций, производстве полупроводников и различных изоляторов. Ниже приведены сравнительные таблицы проводимости тепла различных металлов.

Теплоэффективность разных видов металлов. Часть 1Теплоэффективность разных видов металлов. Часть 2Теплоэффективность разных видов металлов. Часть 3

Таблица теплопроводности дерева

Древесина в строительстве негласно относится к элитным материалам для возведения домов. И это не только из-за экологичности и высокой стоимости. Самые низкие коэффициенты теплопроводности у дерева. При этом подобные значения напрямую зависят от породы. Самый низкий коэффициент среди строительных пород имеет кедр (всего 0,095 Вт/(м∙С)) и пробка. Из последней строить дома очень дорого и проблемно. Но зато пробка для покрытия пола ценится из-за своей невысокой проводимости тепла и хороших звукоизоляционных качеств. Ниже представлены таблицы теплопроводности и прочности различных пород.

Проводимость тепла дереваПрочность разных пород древесины

Таблица проводимости тепла бетонов

Бетон в различных его вариациях является самым распространённым строительным материалом на сегодня, хотя и не является самым «тёплым». В строительстве различают конструкционные и теплоизоляционные бетоны. Из первых возводят фундаменты и ответственные узлы зданий с последующим утеплением, из вторых строят стены. В зависимости от региона к таковым либо применяется дополнительное утепление, либо нет.

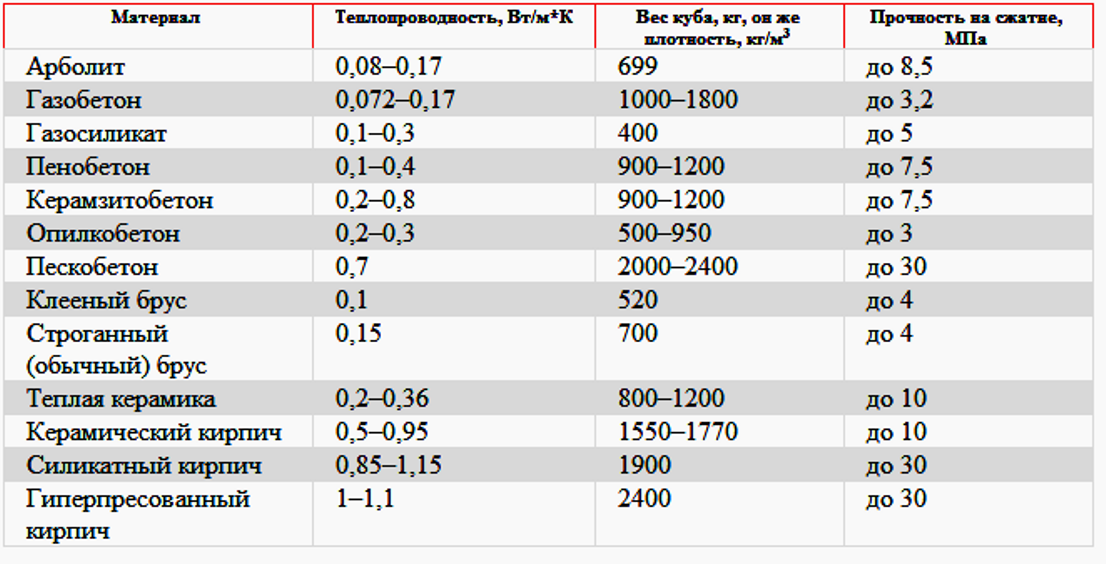

Сравнительная таблица теплоизоляционных бетонов и теплопроводности различных стеновых материалов

Наиболее «тёплым» и прочным считает газобетон. Хотя это не совсем так. Если сравнивать структуру пеноблоков и газобетона, можно увидеть существенные различия. У первых поры замкнутые, когда же у газосиликатов большинство их открытые, как бы «рваные». Именно поэтому в ветреную погоду неутеплённый дом из газоблоков очень холодный. Эта же причина делает подобный лёгкий бетон более подверженным к воздействиям влаги.

Какой коэффициент теплопроводности у воздушной прослойки

В строительстве зачастую используют воздушные ветронепродуваемые прослойки, которые только увеличивают проводимость тепла всего здания. Также подобные продухи необходимы для вывода влаги наружу. Особое внимание проектированию подобных прослоек уделяется в пенобетонных зданиях различного назначения. У подобных прослоек также есть свой коэффициент теплопроводности в зависимости от их толщины.

Таблица проводимости тепла воздушных прослоек

Калькулятор расчёта толщины стены по теплопроводности

На практике подобные данные применяют часто и не только профессиональными проектировщиками. Нет ни одного закона, запрещающего самостоятельно создавать проект своего будущего дома. Главное, чтобы тот соответствовал всем нормативам и СНиПам. Чтобы рассчитать теплопроводность стены, можно воспользоваться специальным калькулятором. Подобное «чудо прогресса» можно как установить к себе на компьютер в качестве приложения, так и воспользоваться услугой онлайн.

Окно расчёта калькулятора

В нём нет премудростей. Просто выбираешь необходимые данные и получаешь готовый результат.

Расчёт толщины стен с использованием глиняного обыкновенного кирпича на цементно-песчаном растворе

Существуют и более сложные калькуляторы расчёта, где учитываются все слои стен, пример подобного расчётного «механизма» показан на фото ниже.

Расчёт проводимости тепла всех прослоек стен

Конечно, теплоэффективность будущего здания – это вопрос, требующий пристального внимания. Ведь от него зависит, насколько тепло будет в доме и насколько экономно будет его отапливать. Для каждого климатического региона существуют свои нормы коэффициентов теплопроводности ограждающих конструкций. Можно рассчитать самостоятельно теплоэффективность, но если возникают проблемы, лучше обратиться за помощью к специалистам.



Предыдущая

Строительные материалыИз чего делают цемент: от теории к практике

Следующая

Строительные материалыКрепкий пол в каждый дом: ламинат или линолеум — что лучше

Понравилась статья? Сохраните, чтобы не потерять!

ТОЖЕ ИНТЕРЕСНО:

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

Теплопроводность и другие характеристики строительных материалов в цифрах. Сравнение теплопроводности строительных материалов

Теплопрово́дность — способность материальных тел проводить энергию (теплоту) от более нагретых частей тела к менее нагретым частям тела путём хаотического движения частиц тела (атомов, молекул, электронов и т. п.). Такой теплообмен может происходить в любых телах с неоднородным распределением температур, но механизм переноса теплоты будет зависеть от агрегатного состояния вещества.

От чего зависят тепловые потери в доме

Климатические условия

Регион РФ

Допустимая энергоэффективность окна (м²×°C/Вт)

Алтай

0,64

Адыгея

0,35

Астраханская область

0,48
Башкортостан 0,6
Бурятия 0,67
Дагестан 0,35
Калининградская область 0,42
Коми 0,69
Краснодарский край 0,35
Ленинградская область 0,54
Московская область 0,52
Магаданская область 0,77
Омская область 0,64
Орловская область 0,5
Ростовская область 0,42
Татарстан 0,58
Саха (Якутия) 0,8

Что такое теплопроводность и её значимость?

Теплопроводность – это количественное свойство веществ пропускать тепло, которое определяется коэффициентом. Этот показатель равен суммарному количеству тепла, которое проходит сквозь однородный материал, имеющий единицу длины, площади и времени при одинарной разнице в температурах. Система СИ преобразует эту величину в коэффициент теплопроводности, это в буквенном обозначении выглядит так – Вт/(м*К). Тепловая энергия распространяется по материалу посредством быстро движущихся нагретых частиц, которые при столкновении с медленными и холодными частицами передают им долю тепла. Чем лучше нагретые частицы будут защищены от холодных, тем лучше будет сохраняться накопленное тепло в материале.

Движение молекул тепла

Что такое теплопроводность: определение

При возведении зданий и сооружений могут использоваться разные материалы. Жилые и производственные постройки в условиях российского климата обычно утепляются. То есть, при их строительстве применяются специальные изоляторы, основным назначением которых является поддержание комфортной температуры внутри помещений. При расчете необходимого количества минеральной ваты или пенополистирола в обязательном порядке принимается во внимание теплопроводность использованного для возведения ограждающих конструкций основного материала.

Очень часто здания и сооружения в нашей стране строятся из разных видов бетона. Также для этой цели используются кирпич и дерево. Собственно самой теплопроводностью называется способность вещества к переносу энергии в своей толще в силу движения молекул. Идти подобный процесс может, как в твердых частях материала, так и в его порах. В первом случае он называется кондукцией, во втором — конвекцией. Остывание материала гораздо быстрее идет в его твердых частях. Воздух, заполняющий поры, задерживает тепло, конечно же, лучше.

Теплопроводность – что это

Сам термин «теплопроводность» определяет передачу энергии тепловой от предметов с более высокой температурой – предметам с более низкой. Сам теплообмен осуществляется до тех пор, пока температура обоих предметов не станет одинаковой. Чтобы обозначить энергию тепловую был создан коэффициент теплопроводности, применяемый для строительных материалов. Этот параметр дает четкое понимание того, какое количество энергии тепловой проходит в единицу времени через единицу площади. Чем выше этот показатель – тем лучше теплообмен. Чем меньше теплопроводность материал – тем более он пригоден для строительства жилых и отапливаемых помещений. Согласно строительным нормам толщина стен, препятствующая теплопотерям в зданиях должна соответствовать:

  1. Кирпич — 210 см
  2. Керамзитобетон — 90 см
  3. Дерево — 53 см
  4. Газобетон — 44 см
  5. Минеральная вата — 18 см
  6. Пенополистерол — 12 см

Теплопроводный коэффициент характеризуется показателем количества теплоты, проходящего сквозь метр толщины материала в единицу времени, равную 60 минут. При создании лучшей теплоизоляции профессионалы рекомендуют использовать эту характеристику в обязательном порядке. Также на нее стоит обратить внимание при необходимости подобрать дополнительные утепляющие материалы и конструкции. Рассмотрим соотношение материала и коэффициента теплопроводности, измеренного в Ваттах на метр квадратный Кельвин:

алюминий асбест асфальтобетон асбесто-цементные плиты бетон, желоззобетон битум бронза винипласт вода при температурі вище 0 войлок шерстяной гипсокартон гранит древесина из дуба, волокна размещены вдоль древесина из дуба, волокна размещены поперек древесина из сосны или ели, волокна размещены вдоль древесина из сосны или ели, волокна размещены поперекдо 221 Вт/м2 0,151 Вт/м2*К 1,05 Вт/м2*К 0,35 Вт/м2*К до 1,51 Вт/м2*К 0,27 Вт/м2*К 64 Вт/м2 0,163 Вт/м2*К 0,6 Вт/м2*К 0,047 Вт/м2*К 0,15 Вт/м2*К 3,49 Вт/м2*К 0,23 Вт/м2*К 0,1 Вт/м2*К 0,18 Вт/м2*К до 0,15 Вт/м2*Кплита древесно-стружечная или плита ориентировано-стружечная железобетон Картон используемый для облицовки Керамзит, плотность 200кг / м3 Керамзит, плотность 800кг / м3 Керамзитобетон, плотность 500кг / м3 Керамзитобетон, плотность 1800кг / м3 Кирпич керамический, пустотелый брутто 1000, плотность 1200кг / м3 Кирпич керамический, пустотелый брутто брутто 1400, плотность 1600кг / м3 Кирпич красный глиняный Кирпич силикатный Кладка из изоляционного кирпича Кладка из обыкновенного кирпича Кладка из огнеупорного кирпича Краска масляная0,15 Вт / м2К 1,69 Вт / м2К 0,18 Вт / м2К 0,1 Вт / м2К 0,18 Вт / м2К 0,14 Вт / м2К 0,66 Вт / м2К 0,35 Вт / м2К 0,41 Вт / м2К 0,56 Вт / м2К 0,7 Вт / м2К до 0,209 Вт / м2К до 0,814 Вт / м2К 1,05 Вт / м2К 0,233 Вт / м2К

О понятии теплопроводности

Теплопроводностью обладают все твердые, жидкие и газообразные вещества. Энергию от нагретого участка более холодному передают хаотично движущиеся частицы — молекулы, атомы, электроны. Чем ближе друг к другу они расположены, тем активнее происходит теплообмен.

Плотность материала напрямую влияет на его способность проводить тепло. Например, кирпич по сравнению с ячеистым бетоном более плотный, лучше проводит тепловую энергию. Кирпичная стена толщиной 500 мм также защищает помещение от теплопотерь, как легкобетонная толщиной 300 мм. Железобетон плотнее керамзитобетона в три раза, соответственно, он более теплопроницаемый.

Бетон представляет собой сложную неоднородную структуру. Входящие в состав компоненты обладают разной способностью теплопередачи. Наименьшую имеет воздух в капиллярах цементного камня и микрополостях внутри заполнителя. Чем материал пористее, тем хуже передается тепловая энергия.

Закономерную связь между видом заполнителя и теплопроводностью бетона подтверждают опыты материаловедов Довжика В. Г., Миснара А. Они установили, что чем мельче размер замкнутых пор в теле монолита, тем хуже передается тепло.

Третий фактор, влияющий на теплопроводность — влажность. Вода проводит тепло в 20 раз лучше воздуха. Заполняя поры бетона, она ухудшает теплоизоляционные качества. Зимой возможно промерзание увлажненного слоя ограждающей конструкции.

Таблица: коэффициентов теплопроводности металлов, полупроводников и изоляторов

Теплопроводность многих металлов следует соотношению k = 2,5·10-8σT, где Т обозначает температуру в °К, а σ — электропроводность в единицах (ом·см)-1. Это соотно­шение, которое лучше всего оправдывается для хороших проводников электричества и при высоких температурах, можно применять и для определения коэффициентов тепло­проводности.

Соотношение kpcp=const, где р обозначает плотность, а ср — удельную теплоем­кость при постоянном давлении, было предложено Стормом для того, чтобы объяснить температурные изменения этих величин для некоторых металлов и сплавов.

Таблица коэффициента теплопроводности металлов

Элементы с металлической электропроводностью.

Металл Коэффициент теплопроводности металлов (при температуре, °С) — 100 100 300 700
Алюминий2,452,382,302,260,9
Бериллий4,12,31,71,250,9
Ванадий0,310,34
Висмут0,110,080,070,11*0,15*
Вольфрам2,051,901,651,451,2
Гафний0,220,21
Железо0,940,760,690,550,34
Золото3,33,13,1
Индий0,25
Иридий1,511,481,43
Кадмий0,960,920,900,950,44 (400°)*
Калий0,990,42*0,34*
Кальций0,98
Кобальт0,69
Литий0,710,73
Магний1,61,51,51,45
Медь4,053,853,823,763,50
Молибден1,41,431,04 (1000°)
Натрий1,351,350,85*0,76*0,60*
Никель0,970,910,830,640,66
Ниобий0,490,490,510,56
Олово0,740,640,600,33
Палладий0,690,670,74
Платина0,680,690,720,760,84
Рений0,71
Родий1,541,521,47
Ртуть0,330,090. 10,115
Свинец0,370,350,3350,3150,19
Серебро4,224,184,173,62
Сурьма0,230,180,170,170,21*
Таллий0,410,430,490,25 (400 0)*
Тантал0,540,54
Титан0,160,15
Торий0,410,390,400,45
Уран0,240,260,310,40
Хром0,860,850,800,63
Цинк1,141,131,091,000,56*
Цирконий0,210,200,19

* числа, набранные курсивом, относятся к жидкой фазе.

Таблица коэффициента теплопроводности полупроводников и изоляторов

Вещество Коэффициент теплопроводности при температура, °С — 100 100 500 700
Германий1,050,63
Графит0,5—4,00,5—3,00,4-1,70,4-0,9
Йод0,004
Углерод0,0160,0170,0190,023
Селен0,0024
Кремний0,84
Сера0,00290,0023
Теллур0,015

Закон теплопроводности Фурье

В установившемся режиме плотность потока энергии, передающейся посредством теплопроводности, пропорциональна градиенту температуры:

где  — вектор плотности теплового потока — количество энергии, проходящей в единицу времени через единицу площади, перпендикулярной каждой оси,  — коэффициент теплопроводности (удельная теплопроводность),  — температура. Минус в правой части показывает, что тепловой поток направлен противоположно вектору (то есть в сторону скорейшего убывания температуры). Это выражение известно как закон теплопроводности Фурье.

В интегральной форме это же выражение запишется так (если речь идёт о стационарном потоке тепла от одной грани параллелепипеда к другой):

где  — полная мощность тепловых потерь,  — площадь сечения параллелепипеда,  — перепад температур граней,  — длина параллелепипеда, то есть расстояние между гранями.

Связь с электропроводностью

Связь коэффициента теплопроводности с удельной электрической проводимостью в металлах устанавливает закон Видемана — Франца:

где  — постоянная Больцмана,  — заряд электрона,  — абсолютная температура.

Коэффициент теплопроводности газов

В газах коэффициент теплопроводности может быть найден по приближённой формуле

где  — плотность газа,  — удельная теплоёмкость при постоянном объёме,  — средняя длина свободного пробега молекул газа,  — средняя тепловая скорость. Эта же формула может быть записана как

где  — сумма поступательных и вращательных степеней свободы молекул (для двухатомного газа , для одноатомного ),  — постоянная Больцмана,  — молярная масса,  — абсолютная температура,  — эффективный (газокинетический) диаметр молекул,  — универсальная газовая постоянная. Из формулы видно, что наименьшей теплопроводностью обладают тяжелые одноатомные (инертные) газы, наибольшей — легкие многоатомные (что подтверждается практикой, максимальная теплопроводность из всех газов — у водорода, минимальная — у радона, из нерадиоактивных газов — у ксенона).

Теплопроводность в сильно разреженных газах

Приведённое выше выражение для коэффициента теплопроводности в газах не зависит от давления. Однако если газ сильно разрежен, то длина свободного пробега определяется не столкновениями молекул друг с другом, а их столкновениями со стенками сосуда. Состояние газа, при котором длина свободного пробега молекул ограничивается размерами сосуда называют высоким вакуумом. При высоком вакууме теплопроводность убывает пропорционально плотности вещества (то есть пропорциональна давлению в системе): , где  — размер сосуда,  — давление.

Таким образом коэффициент теплопроводности вакуума тем ближе к нулю, чем глубже вакуум. Это связано с низкой концентрацией в вакууме материальных частиц, способных переносить тепло. Тем не менее, энергия в вакууме передаётся с помощью излучения. Поэтому, например, для уменьшения теплопотерь стенки термоса делают двойными, серебрят (такая поверхность лучше отражает излучение), а воздух между ними откачивают.

Факторы, влияющие на теплопропускаемость бетона

Из-за неоднородности структуры бетонных конструкций и разных условий эксплуатации коэффициент теплопроводности в этом случае – величина условная. На этот параметр оказывают влияние:

  • Плотность. Чем плотнее материал, тем ближе друг к другу находятся его частицы, тем быстрее передается тепло. Это значит, что тяжелые бетоны имеют больший коэффициент теплопроводности, по сравнению с легкими (керамзитовыми, вермикулитовыми, перлитовыми).
  • Пористость и структура пор. Чем больше объем, занятый воздухом, тем лучше материал задерживает тепло. Но на теплоизоляционные характеристики влияет не только процентное содержание воздуха, но и размеры, а также замкнутость пор. Лучше всего прохождению тепла препятствуют мелкие замкнутые поры. Крупные поры, которые сообщаются между собой, увеличивают теплопередачу.
  • Влажность. Это еще один фактор, влияющий на коэффициент теплопередачи бетона. Вода способна проводить тепло в 20 раз лучше воздуха. Поэтому увлажненный материал резко теряет теплоизоляционные характеристики. При отрицательных температурах вода в увлажненном слое замерзает, вызывая не только повышенные теплопотери здания, но и быстрое разрушение строительного материала. В таблицах, применяемых при точных теплотехнических расчетах, часто указывают три значения коэффициента теплопроводности – в сухом виде, при нормальной влажности, в увлажненном состоянии.
  • Температура. С повышением температуры коэффициент теплопроводности увеличивается.

Сравнение коэффициента теплопроводности тяжелого бетона, пено- и газобетона, керамзитобетона, фибробетона.

Наиболее высоким коэффициентом теплопроводности обладает тяжелый бетон, армированный стальными стержнями или проволокой (железобетон) – до 2,04 Вт/(м*C). Немного ниже этот показатель у неармированных бетонных элементов.

Более низким коэффициентом теплопроводности и повышенными теплоизоляционными характеристиками обладают: керамзитобетон, изготовленный с использованием кварцевого или перлитового песка, сухой пено- и газобетон. Уровень теплопередачи фибробетона сравним с аналогичным показателем плотного керамзитобетона.

Таблица коэффициентов теплопроводности различных видов бетона

Вид бетона Коэффициент теплопроводности, Вт/(м*C)
Тяжелый армированный бетон 1,68- 2,04
Тяжелый бетон 1,29-1,52
Керамзитобетон (в зависимости от плотности) 0,14-0,66
Пенобетон (в зависимости от плотности) 0,08-0,37
Газобетон разной плотности 0,1-0,3
Фибробетон 0,52-0,75

Правильное проведение теплотехнических расчетов позволяет определить оптимальную толщину стен, что обеспечивает уменьшение расходов на отопление и комфортный микроклимат внутри здания.

Поделиться ссылкой:

Производим и предлагаем продукцию:

Читайте также:

  • Бетон для системы «теплый пол»
  • Плотность бетона: что это такое, на что влияет?
  • Влияние температуры на бетон
  • Водонепроницаемость бетона
  • Морозостойкость бетона

Виды утеплителей

Из утеплителей меньшей теплопроводностью обладают пенополистирол и экструдированный пенополиуретан. Это жесткие, хрупкие материалы, выпускающиеся в плитах, и имеющие ячеистую структуру. Но нужно учесть, что при увеличении плотности структуры материала, увеличивается и его способность пропускать тепло.

Минеральные утеплители кроме хорошей сохранности тепла, обладают отличными звукоизоляционными свойствами: они гасят звуки, не позволяя им проникнуть в помещение.

Производится минвата в виде плит или в рулонах. Плитами обкладываются стены, кровля, пол. Рулонный утеплитель пригоден для укрытия труб водоснабжения и отопления.

  • Таблица теплопроводности утеплителей
  • Утеплитель Басвул
  • Керамический кирпич — Теплопроводность

Коэффициент теплопроводности материалов.

Ниже в таблице приведены значения коэффициента теплопроводности для некоторых материалов применяемых в строительстве.

МатериалКоэфф. тепл. Вт/(м2*К)
Алебастровые плиты0,470
Алюминий230,0
Асбест (шифер)0,350
Асбест волокнистый0,150
Асбестоцемент1,760
Асбоцементные плиты0,350
Асфальт0,720
Асфальт в полах0,800
Бакелит0,230
Бетон на каменном щебне1,300
Бетон на песке0,700
Бетон пористый1,400
Бетон сплошной1,750
Бетон термоизоляционный0,180
Битум0,470
Бумага0,140
Вата минеральная легкая0,045
Вата минеральная тяжелая0,055
Вата хлопковая0,055
Вермикулитовые листы0,100
Войлок шерстяной0,045
Гипс строительный0,350
Глинозем2,330
Гравий (наполнитель)0,930
Гранит, базальт3,500
Грунт 10% воды1,750
Грунт 20% воды2,100
Грунт песчаный1,160
Грунт сухой0,400
Грунт утрамбованный1,050
Гудрон0,300
Древесина – доски0,150
Древесина – фанера0,150
Древесина твердых пород0,200
Древесно-стружечная плита ДСП0,200
Дюралюминий160,0
Железобетон1,700
Зола древесная0,150
Известняк1,700
Известь-песок раствор0,870
Ипорка (вспененная смола)0,038
Камень1,400
Картон строительный многослойный0,130
Каучук вспененный0,030
Каучук натуральный0,042
Каучук фторированный0,055
Керамзитобетон0,200
Кирпич кремнеземный0,150
Кирпич пустотелый0,440
Кирпич силикатный0,810
Кирпич сплошной0,670
Кирпич шлаковый0,580
Кремнезистые плиты0,070
Латунь110,0
Лед 0°С2,210
Лед -20°С2,440
Липа, береза, клен, дуб (15% влажности)0,150
Медь380,0
Мипора0,085
Опилки – засыпка0,095
Опилки древесные сухие0,065
ПВХ0,190
Пенобетон0,300
Пенопласт ПС-10,037
Пенопласт ПС-40,040
Пенопласт ПХВ-10,050
Пенопласт резопен ФРП0,045
Пенополистирол ПС-Б0,040
Пенополистирол ПС-БС0,040
Пенополиуретановые листы0,035
Пенополиуретановые панели0,025
Пеностекло легкое0,060
Пеностекло тяжелое0,080
Пергамин0,170
Перлит0,050
Перлито-цементные плиты0,080
Песок 0% влажности0,330
Песок 10% влажности0,970
Песок 20% влажности1,330
Песчаник обожженный1,500
Плитка облицовочная1,050
Плитка термоизоляционная ПМТБ-20,036
Полистирол0,082
Поролон0,040
Портландцемент раствор0,470
Пробковая плита0,043
Пробковые листы легкие0,035
Пробковые листы тяжелые0,050
Резина0,150
Рубероид0,170
Сланец2,100
Снег1,500
Сосна обыкновенная, ель, пихта (450…550 кг/куб. м, 15% влажности)0,150
Сосна смолистая (600…750 кг/куб.м, 15% влажности)0,230
Сталь52,0
Стекло1,150
Стекловата0,050
Стекловолокно0,036
Стеклотекстолит0,300
Стружки – набивка0,120
Тефлон0,250
Толь бумажный0,230
Цементные плиты1,920
Цемент-песок раствор1,200
Чугун56,0
Шлак гранулированный0,150
Шлак котельный0,290
Шлакобетон0,600
Штукатурка сухая0,210
Штукатурка цементная0,900
Эбонит0,160

Технологии укладки

Воздушные зазоры делаются в кирпичной кладке для уменьшения накопления влаги в стенах и снижения коэффициента теплоотдачи.

Прослойку воздуха в стенах правильно обеспечивают следующим образом:

  1. Раствором не заполняют воздушные зазоры толщиной до 10 мм между изделиями начиная с 1 ряда. 1 метр — распространенный шаг между зазорами.
  2. По типу фасада с вентиляцией зазор воздуха толщиной 25-30 мм оставляют по всей высоте кладки между теплоизолятором и кирпичом. При работе зимой отопительной системы температура в доме будет оставаться постоянной. Свойства стены сохранять тепло обеспечат постоянные воздушные потоки, которые будут проходить по предусмотренным воздушным каналам.

Постоянная циркуляция по каналам воздуха внутри кладки возможна, если она на последнем ряду не закрывается перекрытием из любых стройматериалов или стяжкой из раствора.

Для частного строительства важно, чтобы, не понеся больших расходов, добиться от кирпичной стены существенного снижения коэффициента λ.

Как рассчитать необходимую теплопроводимость?

Стены из газоблоков должны иметь достаточную ширину, чтобы в помещении сохранялось тепло. Если сделать их слишком тонкими, то здание будет выхолаживаться. Чтобы не столкнуться с такой проблемой, необходимо правильно выполнить расчеты. Не допустить ошибку помогают правила СНИП, которые имеются для каждого региона страны. Влажностный режим бывает 3 типов:

  • Влажный – 1.
  • Нормальный – 2.
  • Сухой – 3.

Понять, в каком регионе проживает человек, поможет специальная карта:

Чем выше уровень влажности воздуха в регионе проживания, тем толще и плотнее должны быть стены, так как сырость способствует быстрым теплопотерям.

Без учета коэффициента теплопроводности газобетонного блока невозможно правильно определить толщину стены строящегося здания. Чтобы точно высчитать толщину стен, прибегают к специальной формуле. Она выглядит следующим образом:

T=Rreg x λ, где:

  • T – это толщина стены.
  • Rreg – необходимое сопротивление по теплопередаче для разных городов РФ.
  • λ — это коэффициент теплопроводности для газоблока (зависит от его плотности).

Пользоваться этой формулой очень просто. Практический пример:

Rreg для Москвы – 3,28. λ для газоблока марки D500, 5% влажности – 0,14. Итого: Т= 3,28 x 0,147 = 0,48.

Значит, толщина стены в Москве с учетом теплопроводности выбранного газоблока должна составлять не менее 48 см.

Для примера приведена минимальная толщина стен из газоблоков марки D500 для разных городов России:

  • Москва – 35 см.
  • Новосибирск – 45 см.
  • Якутск – 65 см.

Чем выше показатели влажности в регионе и чем там холоднее, тем толще должны быть стены. В противном случае добиться качественной теплоизоляции не удастся.

Неопытные строители часто возводят слишком тонкие стены, руководствуясь рекомендациями производителей газоблоков, которые не учитывают множество факторов в виде мостиков холода, климатических особенностей региона и пр.

Специалисты в этом вопросе приходят к единому мнению: стена из газобетона не должна быть тоньше 350 мм.

Показатели влажности ячеистого бетона

Европейский и Международный комитеты по бетону, проходящие в 1977 году в Лондоне, в связи с существенными различиями в применении в строительстве и физико-техническими свойствами между бетонами на легких заполнителях и ячеистыми бетонами, создали рабочую группу по ячеистому бетону, которая выявила, что эксплуатационная влажность – его важнейший показатель. Значение влажности ячеистого бетона составляет 4-5% от его массы и устанавливается примерно через 2-3 года. Пределы значения отпускной влажности — 25 – 35%.

Способность внутренней влаги передавать тепло обуславливает основную теплопередачу. Ячеистый бетон имеет свойство линейно повышать теплопроводность, по мере увеличения такого показателя как сорбционное влагопотребление до 15%. Дальнейший рост этого показателя влияет уже несущественно.

Есть ряд особенностей эксплуатации ячеистого бетона для того, чтобы получать заявленную теплопроводность. Так, например, обязательно использовать грунтовку для предохранения стен от увлажнения. На наружных стенах грунтовка должна быт паропроницаемая.

Проектирование стен осуществляется в зависимости от климатической зоны и режима влажности помещений. Эти показатели определяются СНиПом II-3-79**. Норма для условий эксплуатации согласно СНиПу II-3-79**:

описание различных пород, необходимость таблицы коэффициентов теплопроводности

Древесина — экологически чистый и практичный материал. Дерево активно применяется для внутренней отделки помещений. Материал также используется в строительстве загородных домов и заведений для туристов, в которых большую роль играет экологичность здания. При строительстве важно учесть теплопроводность дерева и многие другие параметры. Внутренняя отделка тоже требует внимания к характеристикам, ведь породы по-разному реагируют на тепло и влагу.

Разновидности и использование древесины

В строительстве применяются разнообразные породы древесины, которые принято разделять на хвойные и лиственные. К хвойным относятся такие виды:

  1. Сосна. Прочный и практичный материал для выполнения строительных работ. В нем собрано большое количество смолы, за счет чего он справляется с излишней влагой, при этом не поддается коррозии при сушке.
  2. Ель и пихта. Довольно прочные, но сучковатые материалы. Имеют приятый оттенок и незначительное количество смолы. При строительстве применяются как материал для элементов второстепенной важности.
  3. Кедр. Невзирая на то, что материал мягкий, он довольно прочный.

Лиственные породы делятся на мягкие и твердые. Это такие виды:

  1. Дуб. Высококачественный материал, обладающей высокой прочностью и надежностью. У дуба натуральный и приятный для глаза цвет. Как правило, он применяется для изготовления мебели, при возведении лестничного марша. Наиболее роскошно выглядит настоящий мореный дуб (выдержанный в воде около двух лет).
  2. Береза. Не столь прочный материал, зато однородный, за счет чего имеет максимально четко выраженную структуру. Из этого вида древесины получается качественная фанера, которая легко окрашивается и полируется.
  3. Осина. Слишком мягкий, но при этом практически не имеющий сучков вид древесины. Легко поддается обработке, но мелкие детали из осины делать не стоит.
  4. Липа. Широко применяется в производстве мебели. Прекрасно сохраняет свой первозданный вид даже после сушки. Липа устойчива к влаге.
  5. Клен. Довольно практичный материал, но весьма быстро рушится под воздействием влаги и вредителей. Неплохо красится, обрабатывается и проклеивается. Широко применяется как в строительстве, так и в изготовлении мебели.
  6. К лиственному типу также относится красное дерево. Красивый, дорогой и прочный материал. Чаще всего используется для элитного мебельного производства.

Чтобы выбрать подходящую породу, важно изучить таблицу теплопроводности древесины.

Достоинства материала

Строительство с использованием древесины имеет свои преимущества и недостатки. Главными плюсами при выборе такого материала будут:

  1. Экологичность. Самый весомый аргумент в пользу древесины — экологическая чистота. Некоторые современные материалы могут выделять пары тяжелых металлов и прочих химических элементов, что пагубно повлияет на здоровье жильцов дома.
  2. Ремонтопригодность. Части, сделанные из древесины, будет довольно легко отремонтировать в случае поломки или износа.
  3. Прочность и устойчивость ко многим внешним факторам, что делает долгим срок службы изделий из древесины. При правильной обработке этот материал будет безотказно служить долгие годы.
  4. Простота обработки.
  5. Плохая теплопроводность.
  6. Хорошие звукоизоляционные свойства.

Довольно обширный список. При этом маленькое число недостатков:

  1. Сильная зависимость свойств материала от того, в каких условиях росло дерево. Выбрать из-за этого качественный экземпляр бывает трудно.
  2. Изменения размеров из-за воздействия влажности и сухости. Но этот недостаток легко поправим обработкой.
  3. Легкая воспламеняемость.

Нельзя не учитывать высокую стоимость, связанную со сложностью добычи высококачественной древесины.

Влияние теплопроводности

От коэффициента теплопроводности древесины напрямую зависит ее способность сохранять температуру в помещении. Лидирующую позицию по сбережению тепла занимает кедр. Немного отстают ель, лиственница и другие сосновые породы. Все зависит напрямую от размера бревна (его диаметра), влажности материала, подгонки и утепления стыков.

Строение из сосны толщиной всего в 10 см можно сравнить со стеной из кирпича шириной в 58 см или железобетонной — 113 см. Правильно возведенный из дерева дом будет довольно компактным и теплым. Поэтому при строительстве нужно учитывать таблицу теплопроводности дерева.

Максимально тяжелое хвойное дерево лиственница — победитель сосны по теплопроводности. Она имеет более низкий коэффициент.

Теплопроводность дерева, позволяющая сохранять тепло, — не единственное достоинство лиственницы. Структура этого материла устойчива к влаге и довольно красива.

Сосна — наиболее распространенное и часто применяемое для строительства дерево. Более того, с финансовой стороны вопроса это еще и максимально бюджетный вариант. Сосна легко поддается обработке, способна украсить дом или баню своим внешним видом.

Теплопроводность кирпичной стены

Теплопроводность – один из важнейших показателей, характеризующих качество возводимого сооружения. И это неудивительно: ведь от этого коэффициента зависят не только затраты на отопление помещений, но и степень комфортности проживания в доме. Также в строительных расчетах часто фигурирует коэффициент теплосопротивления (сопротивление теплоотдаче), обратный теплопроводности (чем выше первый, тем ниже второй, и наоборот).

Теплопроводность сооружения зависит от показателей используемого вида кирпича, от параметров раствора, типа кладки, применяемых строительных технологий и утепляющих материалов.

Коэффициент теплопроводности кирпичей

Данный коэффициент обозначается буквой λ и выражается в W/(m*K).

Показатель λ достаточно широко варьируется, в зависимости от типа кирпичей и способа их изготовления. В основном, на данный коэффициент влияют материал кирпича (клинкерный, силикатный, керамический) и относительное содержание пустот. До 13% пустотности кирпичи считаются полнотелыми, выше – пустотелыми. По уменьшению коэффициента λ линейка строительной продукции будет выглядеть следующим образом:

  1. Клинкерный кирпич λ= от 0,8 до 0,9. Этот тип стройматериалов не предназначен для строительства утеплённых стен и чаще используется для изготовления полов и мощёных дорог.
  2. Силикатный кирпич полнотелого типа λ= от 0,7 до 0,8. Чуть ниже, чем у предыдущего типа, но строительство стены с его использованием требует серьёзных мер по утеплению.
  3. Керамический кирпич полнотелый λ= от 0,5 до 0,8 (в зависимости от сорта).
  4. Силикатный, с техническими пустотами λ= 0,66.
  5. Керамический кирпич пустотелого исполнения λ= 0,57.
  6. Керамический кирпич щелевого типа λ= 0,4.
  7. Силикатный кирпич щелевого типа – показатель λ аналогичен керамическому щелевому (0,4).
  8. Керамический поризованный λ= 0,22.
  9. Тёплая керамика λ= 0,11. Имея отличные показатели теплосопротивления, тёплая керамика уступает прочим видам кирпичной продукции по прочности, и поэтому применение её ограничено.

Важно при расчёте также учитывать, что для различных климатических регионов сопротивление теплоотдаче материалов будут варьироваться, в достаточно широких пределах Информацию о соотнесении теплоотдачи с климатическими параметрами, можно почерпнуть в СНиПе 23-02-2003.

Теплопроводность кладки

Теплосопротивление кирпичей является важнейшим коэффициентом и в ряде случаев является определяющим параметром при проектировании здания и выбора кладки. Вместе с тем, сопротивление

теплоотдачи сооружения зависит не только от показателя λ используемых кирпичей, но и от применяемого строительного раствора.

Наиболее частым является случай, когда теплосопротивление раствора существенно ниже, чем сопротивление кирпича.

Так, коэффициент теплоотдачи раствора на основе цемента и песка равен 0,93 W/(m*K), а цементно-шлакового раствора – 0,64.

Путем суммирования коэффициентов сопротивления теплоотдаче кирпича и раствора разработаны специальные таблицы коэффициента теплопередачи, которые можно посмотреть в ГОСТе 530-2007. Ниже приведена выдержка из таблицы:

Таблица – Теплопроводность кладки

Тип кирпичаТип раствораТеплоотдача
ГлиняныйЦементно-песчаный0,81
Цементно-шлаковый0,76
Цементно-перлитовый0,7
СиликатныйЦементно-песчаный0,87
Керамический пустотный 1,4т/м3Цементно-песчаный0,64
Керамический пустотный 1,3т/м30,58
Керамический пустотный 1,0т/м30,52
Силикатный, 11-ти пустотныйЦементно-песчаный0,81
Силикатный, 14-ти пустотный0,76

Расчет стены

Для того, чтобы использовать коэффициент теплосопротивления кирпичной стенки на практике, необходимо воспользоваться следующей формулой:

r = (толщина кладки, м)/(теплоотдача, W/(m * K)),

где r – сопротивление теплоотдаче кирпичной стены. При расчетах также необходимо учитывать степень влажности помещения и климатический регион.

Уменьшение коэффициента теплоотдачи стены

В ряде случаев коэффициент λ оставляет желать много лучшего. К тому же нарушение технологии строительства может привести к изменению теплоотдачи в большую сторону. Если применять жидкий раствор при возведении стены из щелевого кирпича, то связующий материал проникнет в пустоты и отрицательно скажется на показателях теплосбережения (сопротивление теплопередаче уменьшится).

Что делать, чтобы увеличить сопротивление теплоотдаче?

Методы уменьшения теплопередачи стены:

  1. Применение более энергосберегающих материалов (кирпичей с большей степенью пустотности).
  2. При строительстве из щелевого кирпича применять густой раствор.
  3. Прокладывание во внутреннем слое теплоизолирующих материалов. На рынке представлен огромный выбор теплоизоляции. Из наиболее популярных можно назвать стекло- и минераловатные материалы, пенополистирол, керамзит и другие. При применении утеплителей необходимо обеспечить пароизоляцию стены, чтобы избежать разрушения материалов.
  4. Оштукатуривание поверхности.

Выбираем кирпич: о «теплых» и «холодных» стройматериалах

Кирпич обладает долговечностью, механической прочностью, морозостойкостью, хорошими звукоизоляционными свойствами и безопасен с точки зрения экологии. Все эти качества делают кирпич одним из самых востребованных стройматериалов на рынке. Но, есть и ещё одно важное свойство кирпича — его теплотехнические параметры. Ведь именно теплопроводность кирпича, из которого выложены стены, влияет на микроклимат помещения в этом здании.

Немного физики или от чего зависит теплопроводность кирпича

Теплопроводность — это способность материала проводить тепло через свой объём. Количественно выражается она коэффициентом теплопроводности (λ, «лямбда») и определяется в Вт/м². Проще говоря, чем меньше теряется энергии, тем лучше, а значит, чем меньше коэффициент λ, тем «теплее» материал. Фактически на теплопроводность влияет плотность кирпича. Чем она меньше, тем меньше теплопроводность. Самый прочный и тяжелый клинкерный кирпич имеет самый высокий коэффициент λ, а лёгкий и менее прочный керамический, соответственно, самый низкий коэффициент теплопроводности.

Виды кирпича и их коэффициент проводимости тепла

В строительстве могут быть использованы разные виды кирпича. Перед тем, как приступить к возведению дома, имеет смысл узнать, насколько «теплыми» или «холодными» являются наиболее востребованные виды этого керамического материала.

  • Клинкерный — самый прочный и тяжелый кирпич с высоким коэффициентом теплопроводности — 0,8-0,9.
  • Силикатный кирпич — легкий кирпич, имеет меньший коэффициент теплопроводности — 0,4.
  • С техническими пустотами — 0,66.
  • Полнотелый кирпич — 0,8.
  • Щелевой кирпич — 0,34-0,43;
  • Кирпич поризованный — 0,22;

Теплопроводность кирпича может меняться в зависимости от его объема, плотности и расположения пустот. Специалисты рекомендуют применять в строительстве для лучшего сохранения тепла материалы с низкой теплопроводностью. Для того чтобы уберечься от холода или спастись от жары, при строительстве вашего дома необходимо учитывать теплопроводность кирпича. Ведь мы строим наши дома для того, чтобы жить в нём с комфортом.

Понятие теплопроводности

Она является интенсивной физической величиной, то есть величиной, которая описывает свойство материи, не зависящей от количества последней. Интенсивными величинами также являются температура, давление, электропроводность, то есть эти характеристики одинаковы в любой точке одного и того же вещества. Другой группой физических величин являются экстенсивные, которые определяются количеством вещества, например, масса, объем, энергия и другие.

Противоположной величиной для теплопроводности является теплосопротивляемость, которая отражает способность материала препятствовать переносу проходящего через него тепла. Для изотропного материала, то есть материала, свойства которого одинаковы во всех пространственных направлениях, теплопроводность является скалярной величиной и определяется, как отношение потока тепла через единичную площадь за единицу времени к градиенту температуры. Так, теплопроводность, равная одному ватту на метр-Кельвин, означает, что тепловая энергия в один Джоуль переносится через материал:

  • за одну секунду;
  • через площадь один метр квадратный;
  • на расстояние один метр;
  • когда разница температур на поверхностях, находящихся на расстоянии один метр друг от друга в материале, равна один Кельвин.

Понятно, что чем больше значение теплопроводности, тем лучше материал проводит тепло, и наоборот. Например, значение этой величины для меди равно 380 Вт/(м*К), и этот металл в 10 000 раз лучше переносит тепло, чем полиуретан, теплопроводность которого составляет 0,035 Вт/(м*К).

Материалы из бетона с добавлением пористых заполнителей

Коэффициент теплопроводности материала позволяет использовать последний для постройки гаражей, сараев, летних домиков, бань и других сооружений. В данную группу можно отнести:

  • Пенобетон. Производится с добавлением пенообразующих веществ, за счет которых характеризуется пористой структурой с плотностью 500-1000 кг/м3. При этом способность передавать тепло определяется значением 0,1-0,37Вт/м*К.
  • Керамзитобетон, показатели которого зависят от его вида. Полнотелые блоки не имеют пустот и отверстий. С пустотами внутри изготавливают пустотелые блоки, которые менее прочные, нежели первый вариант. Во втором случае теплопроводность будет ниже. Если рассматривать общие цифры, то плотность керамзитобетона составляет 500-1800кг/м3. Его показатель находится в интервале 0,14-0,65Вт/м*К.
  • Газобетон, внутри которого образуются поры размером 1-3 миллиметра. Такая структура определяет плотность материала (300-800кг/м3). За счет этого коэффициент достигает 0,1-0,3 Вт/м*К.

Что такое коэффициент теплопроводности

Физический смысл коэффициента теплопроводности — это количество тепла, которое проходит через образец единичного объема за одну секунду при разнице температур в один Кельвин (градус Цельсия). Единица измерения — Вт/(м °К), обозначение — λ, k, ϰ.

Чем выше значение коэффициента, тем большей способностью к передаче тепла обладает материал. В абсолютном вакууме λ=0, максимальный — у алмаза и графена, применяемого в наноразработках.

У бетона значение коэффициента теплопроводности находится в пределах 0,05 -2,02 Вт/(м °К) в зависимости от плотности и влажности материала. У ячеистого автоклавного бетона марки М150 λ=0,055 Вт/(м °К), а тяжелые бетоны М800-1000 характеризуются показателем 2,02 Вт/(м °К).

В строительстве при расчете конструкций на сопротивление теплопередаче используют таблицу с точными значениями коэффициента. Его указывают для трех состояний материала:

  • в сухом виде;
  • при нормальной влажности;
  • при повышенной влажности.

Теплотехнический расчет проводят в соответствии с условиями эксплуатации бетона.

От чего зависит величина коэффициента

Коэффициент теплопроводности бетона определяют опытным путем. Поскольку у материала неоднородная структура, то величина непостоянна и носит условный характер.

Параметры, от которых зависит показатель:

  • Плотность. Тепловую энергию передают друг другу частицы, поэтому чем ближе они расположены, тем быстрее этот процесс. Соответственно, рыхлые материалы с меньшей плотностью способны лучше противостоять теплопередаче.
  • Пористость материала. Тепловой поток перемещается сквозь толщу монолита, часть которого составляют воздушные пустоты. Теплопроводность воздуха очень мала — 0,02 Вт/(м °К). Чем больше занятый воздухом объем, тем коэффициент λ ниже.
  • Структура пор — размеры и замкнутость. Мелкие полости снижают скорость передачи энергии, в то время как в крупных сообщающихся отверстиях теплообмен совершается конвекционным путем, увеличивая тем самым общую теплопередачу.
  • Влажность. Коэффициент теплопроводности воды 0,6 Вт/м К, это достаточно большой показатель. Проникая в полости бетона, влага уменьшает способность материала сохранять тепло.
  • Температура. Чем она у вещества выше, тем быстрее движутся молекулы. Зависимость от температуры линейная, выражается формулой λ=λо х (1+b х t), где λ и λо — искомый и начальный коэффициенты теплопроводности, b — справочная величина, t — температура в градусах.

Определение коэффициента теплопередачи материалов

Для чего подбирают определенную толщину стены дома?

 Естественно для обеспечения необходимых условий проживания:

— прочности и устойчивости;
— её теплотехнических характеристик;
— комфортности проживания в помещении со стенами из данного материала.

Согласно СНИПу 23-02-2003 нормативное значение сопротивления теплопередаче внешней стены дома зависит от региона. В таблице  необходимое сопротивление теплопередаче наружней стены в Красноярске будет 4,84 м2·°C/В.

Вычисляем реальное сопротивление теплопередачи стены дома

Значение коэффициента теплопередачи стен зависит от типа и толщины каждого отдельно взятого материала, используемого для их возведения. Для определения этого коэффициента используют показатель Λ — W/(m²·K), т.е нужно разделить толщину материала (м) на коэффициент теплопроводности.

Пример:
Определим коэффициент теплопередачи наружней стены из 3D-панелей



Пенополистирол ПСБ-С-25 — 300 мм

Цементная штукатурка — 250 мм







1. В первую очередь следует определить коэффициенты теплопроводности применяемых материалов. Выбираем из таблицы:
пенополистирол ПСБ-С25   — 0,038  Вт/м*К
штукатурка цементная            — 0,9 Вт/м*К

2. Теперь определяем коэффициенты сопротивления теплопередачи по формуле:

R =D/λ, где D — толщина слоя в м;  λ — коэффициент теплопроводности W/(m²·K) взятый из таблицы

0,30 / 0,038 = 7,89
0,25 / 0,9 = 0,28

Наименование материала Толщина материала, м Коэффициент теплопроводности, Вт/м*К Коэффициент сопротивление теплопередачи, м2 °С/Вт
Пенополистирол ПСБ-С25 0,30 0,038 7,89
Штукатурка цементная 0,25 0,9 0,28

3. Теперь просуммируем полученные величины и узнаем общий коэффициент сопротивление теплопередачи наружней стены 7,89 + 0,28 = 8,17 W/(m²·K)

Коэффициент сопротивление теплопередачи наружной стены из 3D-панелей  8,17 W/(m²·K) Рекомендуемое значение для Красноярска 4,84 (из таблицы), таким образом стена из 3D-панелей не только удовлетворяет «строгому» СНиП 23-02-2003, но и превосходит этот показатель, что гарантирует комфортное проживание в таком доме и позволяет экономить ваши деньги на отоплении и кондиционировании.

Определяем толщину стены из других строительных материалов что бы она соответствовала коэффициенту сопротивление теплопередачи наружней стены 8,17 W/(m²·K), как в 3D-панелях.

Используем формулу: D=λ*R, где
D — толщина слоя в м;
λ — коэффициент теплопроводности, W/(m²·K) взятый из таблицы;

R — Коэффициент сопротивление теплопередачи, м2 °С/Вт (в нашем случае это 8,17)

Наименование материала Коэффициент теплопроводности, Вт/м*К Толщина стены, м
3D-панель 0,55
Липа, береза, клен, дуб (15% влажности) 0,15 1,23
Керамзитобетон 0,2 1,63
Пенобетон 1000 кг/м3 0,3 2,45
Сосна и ель вдоль волокон 0,35 2,86
Дуб вдоль волокон 0,41 3,35
Кладка из кирпича на цементно-песчасном растворе 0,87 7,11
Железобетон 1,7 13,89

Мы видим из таблицы, что при одинаковом коэффициенте сопротивление теплопередачи 8,17 м2 °С/Вт толщина стен из различных строительных материалов разная, что влияет на размеры и стоимость дома.

Толщина стен из 3D-панелей 550 мм, а если взять кирпич без утеплителя то нужно стоить стену толщиной 7110 мм.



Коэффициенты теплопроводности основных строительных материалов в размерности Вт/(м*К)=Вт/(м*С) и плотность.

Коэффициенты теплопроводности основных строительных материалов в размерности Вт/(м*К)=Вт/(м*С) и плотность. Коэффициент теплопроводности строительных материалов — таблица. Вариант для печати.

Коэффициенты теплопроводности основных строительных материалов в размерности Вт/(м*К)=Вт/(м*С) и плотность.

Материал

Плотность (для сыпучих – насыпная плотность), кг/м3

Коэффициент теплопроводности, Вт/ (м*К)

Алюминий 2600-2700
203,5-221 растет с ростом плотности
Асбест 600 0,151
Асфальтобетон 2100 1,05
АЦП асбесто-цементные плиты 1800 0,35
Бетон см. также Железобетон 2300-2400 1,28-1,51 растет с ростом плотности
Битум 1400 0,27
Бронза 8000 64
Винипласт 1380 0,163
Вода при температурах выше 0 градусов С ~1000 ~0,6
Войлок шерстяной 300 0,047
Гипсокартон 800 0,15
Гранит 2800 3,49
Дерево, дуб — вдоль волокон 700 0,23
Дерево, дуб — поперек волокон 700 0,1
Дерево, сосна или ель — вдоль волокон 500 0,18
Дерево, сосна или ель — поперек волокон 500 0,10—0,15 растет с ростом плотности и влажности
ДСП, ОСП; древесно- или ориентированно-стружечная плита 1000 0,15
Железобетон 2500 1,69

Материал

Плотность (для сыпучих – насыпная плотность), кг/м3

Коэффициент теплопроводности, Вт/ (м*К)

Картон облицовочный 1000 0,18
Керамзит 200 0,1
Керамзит 800 0,18
Керамзитобетон 1800 0,66
Керамзитобетон 500 0,14
Кирпич керамический пустотелый (брутто1000) 1200 0,35
Кирпич керамический пустотелый (брутто1400) 1600 0,41
Кирпич красный глиняный 1800 0,56
Кирпич, силикатный 1800 0,7
Кладка из изоляционного кирпича 600 0,116—0,209 растет с ростом плотности
Кладка из обыкновенного кирпича 600–1700 0,384—0,698—0,814 растет с ростом плотности
Кладка из огнеупорного кирпича 1840 1,05 (при 800—1100°С)
Краска масляная 0,233
Латунь 8500 93
Лед при температурах ниже 0 градусов С 920 2,33
Линолеум 1600 0,33
Литье каменное 3000 0,698

Материал

Плотность (для сыпучих – насыпная плотность), кг/м3

Коэффициент теплопроводности, Вт/ (м*К)

Магнезия 85% в порошке
216
0,07
Медь 8500-8800 384-407 растет с ростом плотности
Минвата 100 0,056
Минвата 50 0,048
Минвата 200 0,07
Мрамор 2800 2,91
Накипь, водяной камень 1,163—3,49 растет с ростом плотности
Опилки древесные 230 0,070—0,093 растет с ростом плотности и влажности
Пакля сухая 150 0,05
Пенобетон 1000 0,29
Пенобетон 300 0,08
Пенопласт 30 0,047
Пенопласт ПВХ 125 0,052
Пенополистирол 100 0,041
Пенополистирол 150 0,05
Пенополистирол 40 0,038
Пенополистирол экструдированый 33 0,031
Пенополиуретан 32 0,023
Пенополиуретан 40 0,029
Пенополиуретан 60 0,035
Пенополиуретан 80 0,041
Пеностекло 400 0,11
Пеностекло 200 0,07
Песок сухой 1600 0,35
Песок влажный 1900 0,814
Полимочевина 1100 0,21
Полиуретановая мастика 1400 0,25
Полиэтилен 1500 0,3
Пробковая мелочь 160 0,047

Материал

Плотность (для сыпучих – насыпная плотность), кг/м3

Коэффициент теплопроводности, Вт/ (м*К)

Ржавчина (окалина) 1,16
Рубероид, пергамин 600 0,17
Свинец 11400 34,9
Совелит 450 0,098
Сталь 7850 58
Сталь нержавеющая 7900 17,5
Стекло оконное 2500 0,698—0,814
Стеклянная вата (стекловата) 200 0,035—0,070 растет с ростом плотности
Текстолит 1380 0,244
Торфоплиты 220 0,064
Фанера клееная 600 0,12
Фаолит 1730 0,419
Чугун 7500 46,5—93,0
Шлаковая вата 250 0,076
Эмаль 2350

0,872—1,163

Теплопроводность строительных материалов — таблица утеплителей, сравнение

Процесс строительства любого жилого или промышленного объекта начинается с разработки проекта. В нем необходимо предусмотреть взаимное расположение всех элементов конструкции, а также учесть качество применяемых материалов. Все они обладают разными физическими характеристиками. В каждом случае производители предусматривают коэффициенты теплопроводности строительных материалов.

Благодаря знанию данного параметра быстрее проводится разработка и постройка зданий, обеспечивающих экономию ресурсов. Внутри помещений образуется приятный микроклимат не только зимой, но и летом. Часто в таком случае помогает таблица теплопроводности материалов. В нее входят наиболее популярные строительные компоненты.

Определение базового понятия

Теплопроводность строительных материалов характеризуется возможностью перераспределения энергии от более теплых частиц к более прохладным участкам. Перераспределение будет происходить до тех пор, пока не сформируется тепловой баланс. Фактически на всех участках конструкции будет единая температура.

Явление имеет актуальность для всех ограждающих элементов домостроения, которыми являются:

  • наружные стены;
  • внутренние перегородки;
  • пол;
  • крыша;
  • потолок и другие перекрытия.

Теплопроводность утеплителей определяется временем, в течение которого за счет теплопередачи температурные условия внутри здания станут соответствовать условиям снаружи. Оптимальным является наиболее продолжительный процесс, растянутый на длительный временной интервал. В таком случае за счет применяемых материалов и фактур удастся оптимизировать расходы на эксплуатацию.

Сравнение показателей теплосбережения разных стройматериалов

Определяя, например, теплопроводность пенополистирола или каких-либо экструдированных его разновидностей, необходимо знать, что данный параметр позволяет определять какое количество тепловой энергии за установленную единицу времени проходит сквозь единицу поверхности. Применяется исчисление Вт/(м*градус). Соответственно, чем численное значение больше, тем эффективнее проводится тепло через указанное вещество, а все процессы, связанные с теплообменом станут проходить быстрее.

Создавая проект дома, бани, гаража или иной бытовой постройки, нужно самостоятельно учитывать данный фактор. При этом подбирать утеплители необходимо с минимальными значениями проводимости тепла.

Некоторые примеры практического применения

Практическая ценность такого знания заключается в том, чтобы сравнивать разные материалы всевозможной толщины с другими, определяя оптимальные параметры. Так теплопроводность пенопласта 50 мм в сравнении с кирпичной двухрядной кладкой будет примерно равной. Это значит, для того чтобы создать стену из кирпича сопоставимую с 10 см пенопласта, необходимо выкладывать ее в 4 кирпича, что является весьма затратным и нерациональным по использованию ресурсов.

Коэффициент теплопроводности кирпичей

Для сухой сосны коэффициент передачи тепла равен 0,17 Вт(м*град), а для пенобетона значение – 0,18, что является весьма близким. В таком случае оба вещества способны хранить тепло с идентичной способностью. Необходимо учитывать не только фактуру сырья, из которого изготовлена Важно! термическая отделка, но и его форму.

Примером служит разница пустотелого и полнотелого кирпича. В первом случае коэффициент составит 0,55, а во втором – 0,80 Вт(м*град). Наличие воздушной прослойки внутри блоков позволило почти в полтора раза повысить эффективность термоизоляции.

На практике опытные строители с успехом комбинируют различные материалы, используя их позитивные качества. Когда дом выложен из прочного кирпича, то для его утепления можно задействовать пенопласт. Его применяют снаружи и внутри здания, создавая многослойную конструкцию. Строители любят монтировать пенополистирол, так как он имеет один из минимальных коэффициентов, составляющий 0,03 Вт(м*град).

Взамен дорогим и долго строящимся домам из кирпичной кладки, приходят более прогрессивные технологии. Даже еще недавно популярные монолитные либо панельно-каркасные постройки уходят в прошлое. Их место занимают  здания из ячеистого бетона. Он обладает показателями, сопоставимыми с характеристиками древесины. Стены не подвергаются сквозному промерзанию даже во время лютых морозов.

Шкала толщины стройматериалов при идентичных коэффициентах

Актуальный принцип применяется во время возведения каркасных легких домов, также его задействуют при возведении коттеджей, крупных складов, загородных супер- и мегамаркетов, всевозможных промышленных построек. При соблюдении технологии возведенное подобным образом здание из современных строительных материалов с минимальным коэффициентом проводимости можно эксплуатировать в различных климатических условиях.

Для щитовых конструкций формируют заготовки из листов OSB, между которыми крепится минвата или экструдированный пенополистирол. Такие стены вполне справляются с функцией по созданию комфортного микроклимата внутри помещения.

ВИДЕО: Как сделать теплотехнический расчет дома

Что может повлиять на изменение характеристик

На коэффициент теплопроводности могут оказывать влияние разные технологические факторы:

Пористость

Образуемые технологические пустоты внутри базового вещества не допускают однородности фактуры. В процессе прохода тепловой струи часть энергии передается в газовые пустоты. Так как установлено, что сухой воздух имеет коэффициент 0,02 Вт(м*град), то чем больше в фактуре пустот, тем будет больше понижаться коэффициент передачи тепловой энергии.

Пористый камень

Размеры пор

Наибольшей эффективностью обладают малые замкнутые поры. За счет них существенно снижается скорость теплового потока. Для случаев с крупными порами необходимо добавлять явление перемещение тепла при помощи конвекции.

Плотность материала

Высокое значение данного показателя характеризуется достаточно близким расположением частиц внутри вещества. Таким образом между его составляющими тепло перемещается достаточно быстро. Для определения зависимости между плотностью и теплопроводностью используются специальные справочники.

Уровень влажности

Необходимо учитывать, что вода в чистом виде обладает теплопроводностью со значением 0,6 Вт/(м*град). Когда утеплитель промокает, то это значит, что на место воздушных ячеек проникает влага. Так как воздух имеет коэффициент 0,02, а вода 0,6, то структура теряет изоляционные свойства пропорционально степени увлажнения. Часто эта зависимость не линейная, а экспоненциальная.

Температура окружающей среды

Также оказывает влияние на итоговое значение. Для расчета берется формула λ=λо*(1+b*t), в которой под λо подразумевается коэффициент теплопроводности при нулевой температуре, b – определенная справочная величина термокоэффициента, а t – действующее значение в градусах Цельсия.

Имеет значение и то, где установлен утеплитель, чтобы увеличить или уменьшить показатели паропроницаемости и проводимости тепла

Чтобы обеспечить правильные параметры по теплоизоляции для здания, необходимо соблюдать действующие нормативные акты, к которым относятся следующие:

  • СП 23-101-2004 – используются в процессе создания проектов тепловой защиты;
  • СНиП23-01-99 – устанавливают параметры строительной климатологии;
  • СНиП 23-02-2003 – необходимы при актуальных расчетах термической защиты зданий.

Таблица теплопроводности строительных материалов

ВИДЕО: Из чего стоит дом построить

Коэффициенты теплопроводности строительных материалов в таблицах



Любое строительство независимо от его размера всегда начинается с разработки проекта. Его цель – спроектировать не только внешний вид будущего строения, еще и просчитать основные теплотехнические характеристики. Ведь основной задачей строительства считается сооружение прочных, долговечных зданий, способных поддерживать здоровый и комфортный микроклимат, без лишних затрат на отопление. Несомненную помощь при выборе сырья, используемого для возведения постройки, окажет таблица теплопроводности строительных материалов: коэффициенты.

Тепло в доме напрямую зависит от коэффициента теплопроводности строительных материалов.

Блок: 1/6 | Кол-во символов: 628
Источник: http://remoo. ru/materialy/osnovnaya-tablitsa-teploprovodnosti-stroitelnyih-materialov

Разделы статьи

Теплопроводность: понятие и теория

Теплопроводность представляет собой процесс перемещения тепловой энергии от прогретых частей к холодным. Обменные процессы происходят до полного равновесия температурного значения.

Комфортный микроклимат в доме зависит от качественной теплоизоляции всех поверхностей

Процесс теплопередачи характеризуется промежутком времени, в течение которого выравниваются температурные значения. Чем больше времени проходит, тем ниже теплопроводность строительных материалов, свойства которых отображает таблица. Для определения данного показателя применяется такое понятие как коэффициент теплопроводности. Он определяет, какое количество тепловой энергии проходит через единицу площади определенной поверхности. Чем данный показатель больше, тем с большей скоростью будет остывать здание. Таблица теплопроводности нужна при проектировании защиты постройки от теплопотерь.  При этом можно снизить эксплуатационный бюджет.

Потери тепла на разных участках постройки будут отличаться

Полезный совет! При постройке домов стоит использовать сырье с минимальной проводимостью тепла.

Блок: 2/6 | Кол-во символов: 1095
Источник: https://HomeMyHome.ru/teploprovodnost-stroitelnykh-materialov-tablica.html

Что такое теплопроводность и термическое сопротивление

При выборе строительных материалов для строительства необходимо обращать внимание на характеристики материалов. Одна из ключевых позиций — теплопроводность. Она отображается коэффициентом теплопроводности. Это количество тепла, которое может провести тот или иной материал за единицу времени. То есть, чем меньше этот коэффициент, тем хуже материал проводит тепло. И наоборот, чем выше цифра, тем тепло отводится лучше.

Диаграмма, которая иллюстрирует разницу в теплопроводности материалов

Материалы с низкой теплопроводностью используются для утепления, с высокой — для переноса или отвода тепла. Например, радиаторы делают из алюминия, меди или стали, так как они хорошо передают тепло, то есть имеют высокий коэффициент теплопроводности. Для утепления используются материалы с низким коэффициентом теплопроводности — они лучше сохраняют тепло. В случае если объект состоит из нескольких слоев материала, его теплопроводность определяется как сумма коэффициентов всех материалов. При расчетах, рассчитывается теплопроводность каждой из составляющих «пирога», найденные величины суммируются. В общем получаем теплоизоляцонную способность ограждающей конструкции (стен, пола, потолка).

Теплопроводность строительных материалов показывает количество тепла, которое он пропускает за единицу времени

Есть еще такое понятие как тепловое сопротивление. Оно отображает способность материала препятствовать прохождению по нему тепла. То есть, это обратная величина по отношению к теплопроводности. И, если вы видите материал с высоким тепловым сопротивлением, его можно использовать для теплоизоляции. Примером теплоизоляционных материалов может случить популярная минеральная или базальтовая вата, пенопласт и т.д. Материалы с низким тепловых сопротивлением нужны для отведения или переноса тепла. Например, алюминиевые или стальные радиаторы используют для отопления, так как они хорошо отдают тепло.

Блок: 2/5 | Кол-во символов: 1952
Источник: https://stroychik.ru/strojmaterialy-i-tehnologii/teploprovodnost-stroitelnyh-materialov

Таблица теплопроводности теплоизоляционных материалов

Чтобы в доме было проще сохранять тепло зимой и прохладу летом, теплопроводность стен, пола и кровли должна быть не менее определенной цифры, которая рассчитывается для каждого региона. Состав «пирога» стен, пола и потолка, толщина материалов берутся с таким учетом чтобы суммарная цифра была не меньше  (а лучше — хоть немного больше) рекомендованной для вашего региона.

Коэффициент теплопередачи материалов современных строительных материалов для ограждающих конструкций

При выборе материалов надо учесть, что некоторые из них (не все) в условиях повышенной влажности проводят тепло гораздо лучше. Если при эксплуатации возможно возникновение такой ситуации на продолжительный срок, в расчетах используют теплопроводность для этого состояния. Коэффициенты теплопроводности основных материалов, которые используются для утепления, приведены в таблице.

Наименование материала /Коэффициент теплопроводности Вт/(м·°C)

В сухом состоянии При нормальной влажности При повышенной влажности
Войлок шерстяной 0,036-0,041 0,038-0,044 0,044-0,050
Каменная минеральная вата 25-50 кг/м3 0,036 0,042 0,,045
Каменная минеральная вата 40-60 кг/м3 0,035 0,041 0,044
Каменная минеральная вата 80-125 кг/м3 0,036 0,042 0,045
Каменная минеральная вата 140-175 кг/м3 0,037 0,043 0,0456
Каменная минеральная вата 180 кг/м3 0,038 0,045 0,048
Стекловата 15 кг/м3 0,046 0,049 0,055
Стекловата 17 кг/м3 0,044 0,047 0,053
Стекловата 20 кг/м3 0,04 0,043 0,048
Стекловата 30 кг/м3 0,04 0,042 0,046
Стекловата 35 кг/м3 0,039 0,041 0,046
Стекловата 45 кг/м3 0,039 0,041 0,045
Стекловата 60 кг/м3 0,038 0,040 0,045
Стекловата 75 кг/м3 0,04 0,042 0,047
Стекловата 85 кг/м3 0,044 0,046 0,050
Пенополистирол (пенопласт, ППС) 0,036-0,041 0,038-0,044 0,044-0,050
Экструдированный пенополистирол (ЭППС, XPS) 0,029 0,030 0,031
Пенобетон, газобетон на цементном растворе, 600 кг/м3 0,14 0,22 0,26
Пенобетон, газобетон на цементном растворе, 400 кг/м3 0,11 0,14 0,15
Пенобетон, газобетон на известковом растворе, 600 кг/м3 0,15 0,28 0,34
Пенобетон, газобетон на известковом растворе, 400 кг/м3 0,13 0,22 0,28
Пеностекло, крошка, 100 — 150 кг/м3 0,043-0,06
Пеностекло, крошка, 151 — 200 кг/м3 0,06-0,063
Пеностекло, крошка, 201 — 250 кг/м3 0,066-0,073
Пеностекло, крошка, 251 — 400 кг/м3 0,085-0,1
Пеноблок 100 — 120 кг/м3 0,043-0,045
Пеноблок 121- 170 кг/м3 0,05-0,062
Пеноблок 171 — 220 кг/м3 0,057-0,063
Пеноблок 221 — 270 кг/м3 0,073
Эковата 0,037-0,042
Пенополиуретан (ППУ) 40 кг/м3 0,029 0,031 0,05
Пенополиуретан (ППУ) 60 кг/м3 0,035 0,036 0,041
Пенополиуретан (ППУ) 80 кг/м3 0,041 0,042 0,04
Пенополиэтилен сшитый 0,031-0,038
Вакуум 0
Воздух +27°C. 1 атм 0,026
Ксенон 0,0057
Аргон 0,0177
Аэрогель (Aspen aerogels) 0,014-0,021
Шлаковата 0,05
Вермикулит 0,064-0,074
Вспененный каучук 0,033
Пробка листы 220 кг/м3 0,035
Пробка листы 260 кг/м3 0,05
Базальтовые маты, холсты 0,03-0,04
Пакля 0,05
Перлит, 200 кг/м3 0,05
Перлит вспученный, 100 кг/м3 0,06
Плиты льняные изоляционные, 250 кг/м3 0,054
Полистиролбетон, 150-500 кг/м3 0,052-0,145
Пробка гранулированная, 45 кг/м3 0,038
Пробка минеральная на битумной основе, 270-350 кг/м3 0,076-0,096
Пробковое покрытие для пола, 540 кг/м3 0,078
Пробка техническая, 50 кг/м3 0,037

Часть информации взята нормативов, которые прописывают характеристики определенных материалов (СНиП , СП , СНиП II-3-79* (приложение 2)). Те материал, которые не прописаны в стандартах, найдены на сайтах производителей. Так как стандартов нет, у разных производителей они могут значительно отличаться, потому при покупке обращайте внимание на характеристики каждого покупаемого материала.

Блок: 3/5 | Кол-во символов: 3533
Источник: https://stroychik.ru/strojmaterialy-i-tehnologii/teploprovodnost-stroitelnyh-materialov

Применение показателя теплопроводности на практике

В строительстве все материалы условно подразделяются на теплоизоляционные и конструкционные. Конструкционное сырье отличается наибольшими показателями теплопроводности, но именно его применяют для постройки стен, перекрытий, прочих ограждений. Согласно таблице теплопроводности строительных материалов, при возведении стен из железобетона, для низкого теплообмена с окружающей средой толщина конструкции должна быть около 6 метров. В таком случае строение получится огромным, громоздким и потребует немалых затрат.

Наглядный пример — при какой толщине различных материалов их коэффициент теплопроводности будет одинаковым

Поэтому при возведении постройки следует отдельное внимание уделять дополнительным теплоизолирующим материалам. Слой теплоизоляции может не понадобиться только для построек из дерева или пенобетона, но даже при использовании подобного низкопроводного сырья толщина конструкции должна быть не менее 50 см.

Нужно знать! У теплоизоляционных материалов значения показателя теплопроводности минимальны.

Блок: 4/6 | Кол-во символов: 1066
Источник: http://remoo.ru/materialy/osnovnaya-tablitsa-teploprovodnosti-stroitelnyih-materialov

Эффективность многослойных конструкций

Плотность и теплопроводность

В настоящее время нет такого строительного материала, высокая несущая способность которого сочеталась бы с низкой теплопроводностью. Строительство зданий по принципу многослойных конструкций позволяет:

  • соответствовать расчётным нормам строительства и энергосбережения;
  • оставлять размеры ограждающих конструкций в пределах разумного;
  • уменьшить материальные затраты на строительство объекта и его обслуживание;
  • добиться долговечности и ремонтопригодности (например, при замене одного листа минеральной ваты).

Комбинация конструкционного материала и теплоизоляционного позволяет обеспечить прочность и снизить потерю тепловой энергии до оптимального уровня. Поэтому при проектировании стен при расчётах учитывается каждый слой будущей ограждающей конструкции.

Важно также учитывать плотность при строительстве дома и при его утеплении.

Плотность вещества – фактор, влияющий на его теплопроводность, способность задерживать в себе основной теплоизолятор – воздух.

Расчёт толщины стен и утеплителя

Расчёт толщины стены зависит от следующих показателей:

  • плотности;
  • расчётной теплопроводности;
  • коэффициента сопротивления теплопередачи.

Согласно установленных норм, значение показателя сопротивления теплопередачи наружных стен должно быть не менее 3,2λ Вт/м •°С.



Значения таблиц теплопроводности строительных материалов применяются при расчётах:

  • теплоизоляции фасадов;
  • общестроительной изоляции;
  • изоляционных материалов при устройстве кровли;
  • технической изоляции.

Задача выбора оптимальных материалов для строительства, конечно же, подразумевает более комплексный подход. Однако даже такие простые расчёты уже на первых этапах проектирования позволяют определить наиболее подходящие материалы и их количество.

Блок: 4/4 | Кол-во символов: 2577
Источник: https://kotel.guru/uteplenie/dom/koefficienty-teploprovodnosti-stroitelnyh-materialov-v-tablicah.html

Коэффициент теплопроводности строительных материалов: как применяется на практике и таблица

Практические значение коэффициента – это правильно проведенный расчет толщины несущих конструкций с учетом используемых утеплителей. Необходимо отметить, что возводимое здание – это несколько ограждающих конструкций, через которые происходит утечка тепла. И у каждой их них свой процент теплопотерь.

  • через стены уходит до 30% тепловой энергии общего расхода.
  • Через полы – 10%.
  • Через окна и двери – 20%.
  • Через крышу – 30%.

Теплопотери дома

То есть, получается так, что если неправильно рассчитать теплопроводность всех ограждений, то проживающим в таком доме людям придется довольствоваться лишь 10% тепловой энергии, которое выделяет отопительная система. 90% – это, как говорят, выброшенные на ветер деньги.





“Идеальный дом должен быть построен из теплоизоляционных материалов, в котором все 100% тепла будут оставаться внутри. Но по таблице теплопроводности материалов и утеплителей вы не найдете тот идеальный стройматериал, из которого можно было бы возвести такое сооружение. Потому что пористая структура – это низкие несущие способности конструкции. Исключением может быть древесина, но и она не идеал.”

Стена из бревен – одна из самых утепленных

Поэтому при строительстве домов стараются использовать разные строительные материалы, дополняющие друг друга по теплопроводности. При этом очень важно соотносить толщину каждого элемента в общей строительной конструкции. В этом плане идеальным домом можно считать каркасный. У него деревянная основа, уже можно говорить о теплом доме, и утеплители, которые закладываются между элементами каркасной постройки. Конечно, с учетом средней температуры региона придется точно рассчитать толщину стен и других ограждающих элементов. Но, как показывает практика, вносимые изменения не столь значительны, чтобы можно было бы говорить о больших капитальных вложениях.

Устройство каркасного дома в плане его утепления

Рассмотрим несколько часто используемых строительных материалов и проведем сравнение их теплопроводность по толщине.

Теплопроводность кирпича: таблица по разновидностям

ФотоВид кирпичаТеплопроводность, Вт/м*К

Керамический полнотелый 0,5-0,8
Керамический щелевой 0,34-0,43
Поризованный 0,22
Силикатный полнотелый 0,7-0,8
Силикатный щелевой 0,4
Клинкерный 0,8-0,9

Тепловая проводимость кирпичной кладки при разнице температуры в 10°С

Теплопроводность дерева: таблица по породам

Порода дереваБерезаДуб поперек волоконДуб вдоль волоконЕльКедрКленЛиственница

Теплопроводность, Вт/м С 0,15 0,2 0,4 0,11 0,095 0,19 0,13

Порода дереваЛипаПихтаПробковое деревоСосна поперек волоконСосна вдоль волоконТополь

Теплопроводность, Вт/м С 0,15 0,15 0,045 0,15 0,4 0,17

Коэффициент теплопроводности пробкового дерева самый низкий из всех пород древесины. Именно пробка часто используется в качестве теплоизоляционного материала при проведении утеплительных мероприятий.

У древесины теплопроводность ниже, чем у бетона и кирпича

Теплопроводность металлов: таблица

Данный показатель у металлов изменяется с изменением температуры, в которой они применяются. И здесь соотношение такое – чем выше температура, тем ниже коэффициент. В таблице покажем металлы, которые используются в строительной сфере.

Вид металлаСтальЧугунАлюминийМедь

Теплопроводность, Вт/м С 47 62 236 328

Теперь, что касается соотношения с температурой.

  • У алюминия при температуре -100°С теплопроводность составляет 245 Вт/м*К. А при температуре 0°С – 238. При +100°С – 230, при +700°С – 0,9.
  • У меди: при -100°С –405, при 0°С – 385, при +100°С – 380, а при +700°С – 350.

Тепловая проводимость у меди выше, чем у стали почти в семь раз

Таблица теплопроводности других материалов

В основном нас будет интересовать таблица теплопроводности изоляционных материалов. Необходимо отметить, что если у металлов данный параметр зависит от температуры, то у утеплителей от их плотности. Поэтому в таблице будут расставлены показатели с учетом плотности материалом.

Теплоизоляционный материалПлотность, кг/м³Теплопроводность, Вт/м*К

Минеральная вата (базальтовая) 50 0,048
100 0,056
200 0,07
Стекловата 155 0,041
200 0,044
Пенополистирол 40 0,038
100 0,041
150 0,05
Пенополистирол экструдированный 33 0,031
Пенополиуретан 32 0,023
40 0,029
60 0,035
80 0,041

И таблица теплоизоляционных свойств строительных материалов. Основные из них уже рассмотрены, обозначим те, которые в таблицы не вошли, и которые относятся к категории часто используемых.

Строительный материалПлотность, кг/м³Теплопроводность, Вт/м*К

Бетон 2400 1,51
Железобетон 2500 1,69
Керамзитобетон 500 0,14
Керамзитобетон 1800 0,66
Пенобетон 300 0,08
Пеностекло 400 0,11

Коэффициент теплопроводности воздушной прослойки

Всем известно, что воздух, если его оставить внутри строительного материала или между слоями стройматериалов, это великолепный утеплитель. Почему так происходит, ведь сам воздух, как таковой, не может сдерживать тепло. Для этого надо рассмотреть саму воздушную прослойку, огражденную двумя слоями стройматериалов. Один из них соприкасается с зоной положительных температур, другой с зоной отрицательный.

Воздушная прослойка между внешней облицовкой и теплоизоляционным слоем

Тепловая энергия движется от плюса к минусу, и встречает на своем пути слой воздуха. Что происходит внутри:

  1. Конвекция теплого воздуха внутри прослойки.
  2. Тепловое излучение от материала с плюсовой температурой.

Поэтому сам тепловой поток – это сумма двух факторов с добавлением теплопроводности первого материала. Необходимо сразу отметить, что излучение занимает большую часть теплового потока. Сегодня все расчеты теплосопротивления стен и других несущих ограждающих конструкций проводят на онлайн-калькуляторах. Что касается воздушной прослойки, то такие расчеты провести сложно, поэтому берутся значения, которые в 50-х годах прошлого столетия были получены лабораторными исследованиями.

Воздушная прослойка внутри стены

В них четко оговаривается, что если разница температур стен, ограниченных воздухом, составляет 5°С, то излучение возрастает с 60% до 80%, если увеличить толщину прослойки с 10 до 200 мм. То есть, общий объем теплового потока остается тот же, излучение вырастает, а значит, теплопроводность стены падает. И разница значительная: с 38% до 2%. Правда, возрастает конвекция с 2% до 28%. Но так как пространство замкнутое, то движение воздуха внутри него никак не действует на внешние факторы.

Блок: 5/6 | Кол-во символов: 6383
Источник: https://seti.guru/tablitsyi-teploprovodnosti-raznyih-stroitelnyih-materialov

Особенности теплопроводности готового строения

Планируя проект будущего дома, нужно обязательно учесть возможные потери тепловой энергии. Большая часть тепла уходит через двери, окна, стены, крышу и полы.

В многоквартирных домах потери тепла будут отличаться по сравнению с частным строением

Если не выполнять расчеты по теплосбережению дома, то в помещении будет прохладно. Рекомендуется постройки из кирпича, бетона и камня дополнительно утеплять.

Утепление построек из бетона или камня повышает комфортные условия внутри здания

Полезный совет! Перед тем как утеплять жилище, необходимо продумать качественную гидроизоляцию. При этом даже повышенная влажность не повлияет на особенности теплоизоляции в помещении.

Разновидности утепления конструкций

Теплое здание получится при оптимальном сочетании конструкции из прочных материалов и качественного теплоизолирующего слоя. К подобным сооружениям можно отнести следующие:

Монтажные работы по утеплению каркасного сооружения требуют использования дополнительных конструктивных элементов

  • здание из стандартных материалов: шлакоблоков или кирпича. При этом утепление часто проводится по наружной стороне.

Особенности монтажа теплоизолирующего материала с внутренней стороны

Блок: 5/6 | Кол-во символов: 1212
Источник: https://HomeMyHome.ru/teploprovodnost-stroitelnykh-materialov-tablica.html

Расчет толщины стены по теплопроводности вручную по формулам или калькулятором

Рассчитать толщину стены не так просто. Для этого нужно сложить все коэффициенты теплопроводности материалов, которые были использованы для сооружения стены. К примеру, кирпич, штукатурный раствор снаружи, плюс наружная облицовка, если такая будет использоваться. Внутренние выравнивающие материалы, это может быть все та же штукатурка или гипсокартонные листы, другие плитные или панельные покрытия. Если есть воздушная прослойка, то учитывают и ее.

Толщина стен из разных стройматериалов с одинаковым тепловым сопротивлением

Есть так называемая удельная теплопроводность по регионам, которую берут за основу. Так вот расчетная величина не должна быть больше удельной. В таблице ниже по городам дана удельная тепловая проводимость.

РегионМоскваСанкт-ПетербургРостовСочи

Теплопроводность 3,14 3,18 2,75 2,1

То есть, чем южнее, тем общая теплопроводность материалов должна быть меньше. Соответственно, можно уменьшать и толщину стены. Что касается онлайн-калькулятора, то предлагаем ниже посмотреть видео, на котором разбирается, как правильно пользоваться таким расчетным сервисом.



Блок: 6/6 | Кол-во символов: 1313
Источник: https://seti.guru/tablitsyi-teploprovodnosti-raznyih-stroitelnyih-materialov

Кол-во блоков: 10 | Общее кол-во символов: 19759
Количество использованных доноров: 5
Информация по каждому донору:

  1. https://stroychik.ru/strojmaterialy-i-tehnologii/teploprovodnost-stroitelnyh-materialov: использовано 2 блоков из 5, кол-во символов 5485 (28%)
  2. https://seti.guru/tablitsyi-teploprovodnosti-raznyih-stroitelnyih-materialov: использовано 2 блоков из 6, кол-во символов 7696 (39%)
  3. https://kotel.guru/uteplenie/dom/koefficienty-teploprovodnosti-stroitelnyh-materialov-v-tablicah.html: использовано 1 блоков из 4, кол-во символов 2577 (13%)
  4. https://HomeMyHome.ru/teploprovodnost-stroitelnykh-materialov-tablica.html: использовано 2 блоков из 6, кол-во символов 2307 (12%)
  5. http://remoo.ru/materialy/osnovnaya-tablitsa-teploprovodnosti-stroitelnyih-materialov: использовано 2 блоков из 6, кол-во символов 1694 (9%)

Коэффициент теплопроводности материала.

Теплопроводность строительных материалов: таблица

Процесс передачи энергии от более нагретой части тела к менее нагретой называется теплопроводностью. Числовое значение такого процесса отражает коэффициент теплопроводности материала. Это понятие является очень важным при строительстве и ремонте зданий. Правильно подобранные материалы позволяют создать в помещении благоприятный микроклимат и сэкономить на отоплении существенную сумму.

Понятие теплопроводности

Теплопроводность – процесс обмена тепловой энергией, который происходит за счет столкновения мельчайших частиц тела. Причем этот процесс не прекратится, пока не наступит момент равновесия температур. На это уходит определенный промежуток времени. Чем больше времени затрачивается на тепловой обмен, тем ниже показатель теплопроводности.

Данный показатель выражают как коэффициент теплопроводности материалов. Таблица содержит уже измеренные значения для большинства материалов. Расчет производится по количеству тепловой энергии, прошедшей сквозь заданную площадь поверхности материала. Чем больше вычисленное значение, тем быстрее объект отдаст все свое тепло.

Факторы, влияющие на теплопроводность

Коэффициент теплопроводности материала зависит от нескольких факторов:

  • Плотность материала. При повышении данного показателя взаимодействие частиц материала становится прочнее. Соответственно, они будут передавать температуру быстрее. А это значит, что с повышением плотности материала улучшается передача тепла.
  • Пористость вещества. Пористые материалы являются неоднородными по своей структуре. Внутри них находится большое количество воздуха. А это значит, что молекулам и другим частицами будет сложно перемещать тепловую энергию. Соответственно, коэффициент теплопроводности повышается.
  • Влажность также оказывает влияние на теплопроводность. Мокрые поверхности материала пропускают большее количество тепла. В некоторых таблицах даже указывается расчетный коэффициент теплопроводности материала в трех состояниях: сухом, среднем (обычном) и влажном.

Выбирая материал для утепления помещений, важно учитывать также условия, в которых он будет эксплуатироваться.

Понятие теплопроводности на практике

Теплопроводность учитывается на этапе проектирования здания. При этом берется во внимание способность материалов удерживать тепло. Благодаря их правильному подбору жильцам внутри помещения всегда будет комфортно. Во время эксплуатации будут существенно экономиться денежные средства на отопление.

Утепление на стадии проектирования является оптимальным, но не единственным решением. Не составляет трудности утеплить уже готовое здание путем проведения внутренних или наружных работ. Толщина слоя изоляции будет зависеть от выбранных материалов. Отдельные из них (к примеру, дерево, пенобетон) могут в некоторых случаях использоваться без дополнительного слоя термоизоляции. Главное, чтобы их толщина превышала 50 сантиметров.

Особенное внимание следует уделить утеплению кровли, оконных и дверных проемов, пола. Сквозь эти элементы уходит больше всего тепла. Зрительно это можно увидеть на фотографии в начале статьи.

Конструкционные материалы и их показатели

Для строительства зданий используют материалы с низким коэффициентом теплопроводности. Наиболее популярными являются:

  • Бетон. Его теплопроводность находится в пределах 1,29-1,52Вт/м*К. Точное значение зависит от консистенции раствора. На этот показатель также влияет плотность исходного материала, которая составляет 500-2500 кг/м3. Используют данный материал в виде раствора для фундаментов, в виде блоков – для возведения стен и фундамента.
  • Железобетон, значение теплопроводности которого составляет 1,68Вт/м*К. Плотность материала достигает 2400-2500 кг/м3.
  • Древесина, издревле использующаяся как строительный материал. Ее плотность и теплопроводность в зависимости от породы составляют 150-2100 кг/м3 и 0,2-0,23Вт/м*К соответственно.

Еще один популярный строительный материал – кирпич. В зависимости от состава он обладает следующими показателями:

  • саманный (изготовленный из глины): 0,1-0,4 Вт/м*К;
  • керамический (изготовленный методом обжига): 0,35-0,81 Вт/м*К;
  • силикатный (из песка с добавлением извести): 0,82-0,88 Вт/м*К.

Материалы из бетона с добавлением пористых заполнителей

Коэффициент теплопроводности материала позволяет использовать последний для постройки гаражей, сараев, летних домиков, бань и других сооружений. В данную группу можно отнести:

  • Пенобетон. Производится с добавлением пенообразующих веществ, за счет которых характеризуется пористой структурой с плотностью 500-1000 кг/м3. При этом способность передавать тепло определяется значением 0,1-0,37Вт/м*К.
  • Керамзитобетон, показатели которого зависят от его вида. Полнотелые блоки не имеют пустот и отверстий. С пустотами внутри изготавливают пустотелые блоки, которые менее прочные, нежели первый вариант. Во втором случае теплопроводность будет ниже. Если рассматривать общие цифры, то плотность керамзитобетона составляет 500-1800кг/м3. Его показатель находится в интервале 0,14-0,65Вт/м*К.
  • Газобетон, внутри которого образуются поры размером 1-3 миллиметра. Такая структура определяет плотность материала (300-800кг/м3). За счет этого коэффициент достигает 0,1-0,3 Вт/м*К.

Показатели теплоизоляционных материалов

Коэффициент теплопроводности теплоизоляционных материалов, наиболее популярных в наше время:

  • пенопласт, который обладает плотностью 15-50кг/м3, при теплопроводности – 0,031-0,033Вт/м*К;
  • пенополистирол, плотность которого такая же, как и у предыдущего материала. Но при этом коэффициент передачи тепла находится на уровне 0,029-0,036Вт/м*К;
  • стекловата. Характеризуется коэффициентом, равным 0,038-0,045Вт/м*К;

Таблица показателей

Для удобства работы коэффициент теплопроводности материала принято заносить в таблицу. В ней кроме самого коэффициента могут быть отражены такие показатели как степень влажности, плотность и другие. Материалы с высоким коэффициент теплопроводности сочетаются в таблице с показателями низкой теплопроводности. Образец данной таблицы приведен ниже:

Использование коэффициента теплопроводности материала позволит возвести желаемую постройку. Главное: выбрать продукт, отвечающий всем необходимым требованиями. Тогда здание получится комфортным для проживания; в нем будет сохраняться благоприятный микроклимат.

Правильно подобранный изоляционный материал снизит потери тепла, по причине чего больше не нужно будет «отапливать улицу». Благодаря этому финансовые затраты на отопление существенно снизятся. Такая экономия позволит в скором времени вернуть все деньги, которые будут затрачены на приобретение теплоизолятора.

Тепловые свойства строительных материалов

Предыдущие колонки технических данных охватывали тепловые свойства многих материалов, которые являются общими для упаковки электроники. Технические данные по этому вопросу шире по объему и касаются обычных строительных материалов, некоторые из которых используются в лабораторных условиях теплопередачи в дополнение к их обычным строительным применениям. Знания о теплопроводности и теплоемкости элементов, используемых для создания или поддержки испытательного набора, часто требуются для понимания и интерпретации результатов (или, по крайней мере, для понимания того, почему для достижения теплового равновесия требуется так много времени).

В таблице 1 перечислены некоторые строительные материалы и их термические свойства при номинальной комнатной температуре. Металлы и сплавы не были включены, потому что они были рассмотрены ранее. Следует отметить, что эти значения являются приблизительными и репрезентативны для конкретного типа материала. Некоторые материалы поглощают воду, которая, в свою очередь, меняет их свойства. Например, теплопроводность древесины во влажном состоянии может увеличиваться на 15%. Материалы, используемые в качестве изоляторов, которые полагаются на воздух, такие как одеяла из стекловолокна, демонстрируют большее изменение свойств во влажном состоянии.Следует отметить, что диапазон значений теплопроводности для этих материалов довольно скромный (около двух порядков).

Таблица 1. Тепловые свойства конструкционного материала при комнатной температуре [1-4]

Материал Теплопроводность
(Вт / м · К) при ~ 300 К
Удельная теплоемкость
(Дж / кг · К)
Плотность
(кг / м 3)
Кирпич 0. 7 840 1600
Бетон плотный 1,4 840 2100
Бетон — легкое литье 0,4 1000 1200
Гранит 1,7 — 3,9 820 2600
Стекло (окно) 0,8 880 2700
Твердая древесина (дуб) 0.16 1250 720
Хвойные породы (сосна) 0,12 1350 510
Поливинилхлорид 0,12 — 0,25 1250 1400
Бумага 0,04 1300 930
Акустическая плитка 0,06 1340 290
ДСП (низкой плотности) 0. 08 1300 590
ДСП (высокой плотности) 0,17 1300 1000
Стекловолокно 0,04 700 150
Пенополистирол 0,03 1200 50

Рост затрат на электроэнергию и осознание того, что минимизация нежелательной теплопередачи является выгодной, продолжает создавать стимулы для использования строительных методов и материалов с меньшим энергопотреблением.Преимущества эффективного терморегулирования внутренней электроники также должны сочетаться с термически эффективной конструкцией помещения. Использование изолирующих материалов (с низкой теплопроводностью) может быть желательным, но природа не обеспечила настоящих теплоизоляционных материалов, по крайней мере, по сравнению с диапазоном выбора материалов для электропроводности. Исследование термических свойств этих типов материалов приведет к получению данных со значительными отклонениями из-за различий в составе и различных условий испытаний.

Для многих материалов данные могут быть найдены в виде значения R. Значение R представляет собой обратную величину теплопроводности и имеет единицы измерения ft 2 ��F�h / Btu (иногда данные отображаются в единицах СИ, K�m 2 / Вт и обычно обозначаются как RSI). Более высокое значение R указывает на более ограниченный путь теплового потока. При условии, что указана толщина, можно определить приблизительную теплопроводность. Однако путаница и разногласия по поводу экстраполяции значений R на значение толщины и тот факт, что большинство этих материалов используются в средах с влажностью и движущимся воздухом и подвержены старению, вынудили стандарты в отношении того, как их следует измерять, сообщать и рекламировать. [5,6].Если требуются более чем приблизительные значения, обычно требуется дальнейшее тестирование.

Список литературы
  1. Incropera, F., De Witt, D., Introduction to Heat Transfer, 2nd Edition, John Wiley and Sons, 1990.
  2. www.goodfellows.com
  3. Веб-сайт удобной низкоэнергетической архитектуры (http://www.learn.londonmet.ac.uk/packages/clear/index.html)
  4. www.coloradoenergy.org/procorner/stuff/r-values.htm
  5. ASTM C1303, «Стандартный метод испытаний для оценки долгосрочного изменения термического сопротивления необработанных жестких пенопластов с закрытыми порами путем разрезания и масштабирования в лабораторных условиях.”
  6. Федеральная торговая комиссия «Маркировка и реклама теплоизоляции домов 16CFR460», {www.ftc .gov / bcp / rulemaking / rvalue / 16cfr460.shtm # content # content}

Теплопроводность обычных материалов

В этой статье представлены данные о теплопроводности для ряда распространенных материалов. Теплопроводность измеряет способность материала пропускать тепло через проводимость.

Теплопроводность измеряет способность материала пропускать тепло через проводимость.Теплопроводность материала сильно зависит от состава и структуры. Вообще говоря, плотные материалы, такие как металлы и камень, являются хорошими проводниками тепла, в то время как вещества с низкой плотностью, такие как газ и пористая изоляция, плохо проводят тепло.

Теплопроводность материалов требуется для анализа сетей теплового сопротивления при изучении теплопередачи в системе.

Дополнительную информацию см. В статье «Значения теплопроводности для других металлов и сплавов».

В следующих таблицах показаны значения теплопроводности для обычных веществ.

Глины и земля 0,600 900 1,329
Материал Температура
Теплопроводность
Температура
Теплопроводность
5 Грунт и земля 68 0,347
Гравий 20 2. 50 68 1,44
Недра (Влажность 8%) 20 0,900 68 0,520
Грунт, сухой песок 20 0,300 68 0,173
Влажный песок (Влажность 8%) 20 0,600 68 0,347
Строительные материалы
Кирпич (здание) 20 0.720 68 0,416
Кирпич (глинозем) 430 3,10 806 1,79
Клинкер (цемент) 20 0,700 68 0,404
Бетон, тяжелый 20 1,30 68 0,751
Бетон, изоляция 20 0,207 68 0,120
Бетон легкий 20 0.418 68 0,242
Стекло 20 0,935 68 0,540
Дерево 20 0,170 68 0,098
Изоляция
Асбест 0 0,160 32 0,092
100 0,190 212 0,110
200 0. 210 392 0,121
Силикат кальция 20 0,046 68 0,027
Пробка 30 0,043 86 0,025
Стекловолокно 20 0,042 68 0,024
Магнезия 85% 20 0,070 68 0,040
Магнезит 200 3.80 392 2,20
Слюда 50 0,430 122 0,248
Rockwool 20 0,034 68 0,020
Резина, мягкая 20 0,130 68 0,075
Твердая резина 0 0,150 32 0,087
Опилки 20 0.052 68 0,030
Пенополиуретан (жесткий) 20 0,026 68 0,015
Прочие твердые вещества
Алмаз 20 2,300 68
Графит 0 151 32 87,2
Кожа человека 20 0,370 68 0. 214
Жидкости
Уксусная кислота, 50% 20 0,350 68 0,202
Ацетон 30 0,170 86 0,098
20 0,170 68 0,098
Бензол 30 0,160 86 0,092
Хлорид кальция, 30% 30 0.550 86 0,318
Этанол, 80% 20 0,240 68 0,139
Глицерин, 60% 20 0,380 68 0,220
Глицерин, 40% 20 0,450 68 0,260
Гептан 30 0,140 86 0,081
Ртуть 20 8.54 68 4,93
28 8,36 82 4,83
Серная кислота, 90% 30 0,360 86 0,208
Серная кислота, 60 % 30 0,430 86 0,248
Вода 20 0,613 68 0,354
30 0. 620 86 0,358
60 0,660 140 0,381
Газы
Воздух 0 0,024 32 0,014
20 0,026 68 0,015
100 0,031 212 0,018
Углекислый газ 0 0,015 32 0.009
Этан 0 0,018 32 0,010
Этилен 0 0,017 32 0,010
Гелий 20 0,152 68 0,088
Водород 0 0,170 32 0,098
Метан 0 0,029 32 0.017
Азот 0 0,024 32 0,014
Кислород 0 0,024 32 0,014
Вода (пар) 100 0,025 212 0,014
Статья создана: 5 ноября 2013 г.
Теги статьи

Коэффициент теплопроводности — обзор

2.5 Обнаружение и анализ тепловых свойств

Что касается тепловых свойств наноматериалов, физические величины, требующие характеризации, включают коэффициент теплопроводности, удельная теплоемкость, тепловое расширение, термическая стабильность и температура плавления.

Когда тонкопленочный слой материала достигает определенной толщины, эффект границ зерен будет оказывать все более значительное влияние на теплопроводность. Кроме того, коэффициент теплопроводности перпендикулярно пленке имеет тенденцию к уменьшению с уменьшением толщины пленки.

Теоретические предсказания и экспериментальные результаты подтвердили, что наноструктурированные материалы имеют значения удельной теплоемкости намного выше, чем у обычных объемных материалов. Наноматериалы имеют сравнительно хаотичное распределение атомов по структуре, которая имеет больший объем по сравнению с объемными аналогами.Таким образом, энтропийные вклады из-за этой некристаллической поверхности вносят гораздо больший вклад в удельную теплоемкость, чем средние крупнокристаллические материалы, что приводит к увеличению удельной теплоемкости.

Нанокристаллы почти в два раза больше средних кристаллов по коэффициенту теплового расширения, причем увеличение t в основном связано с составом кристаллических границ. Основной прибор для измерения коэффициента теплового расширения материалов известен как анализатор теплового расширения, но он также известен как термодилатометрический анализатор или термомеханический анализатор .Анализ коэффициента теплового расширения материалов может дать представление о молекулярном движении, структурных изменениях и поведении при тепловом расширении. Для решения таких проблем, как термическое соединение различных материалов при производстве полупроводниковых устройств, анализатор теплового расширения является лучшим инструментом для анализа.

Точка плавления — это температура, при которой материал переходит из твердого состояния в жидкость. Для кристаллических объектов существует четкая точка плавления; однако некристаллические объекты имеют плохо определенную температуру плавления. Температура может увеличиваться до значения, при котором небольшое количество атомов в общей структуре начинает двигаться одновременно с жидким поведением. Эта температура известна как температура стеклования ( T г ). При температуре ниже T г стекломатериал находится в твердом состоянии; при температурах выше T г — это переохлажденная жидкость. Выражаясь в механических терминах, если температура ниже T g , то произойдет упругая деформация; если температура выше Т г , то начинается вязкостная (жидкая) деформация.

Температура термического разложения — это значение, при котором связи материала могут быть нагреты до разорванного состояния и диссоциированы на другие вещества.

Для пластифицированных некристаллических или аморфных наноматериалов температура стеклования и температура термической диссоциации, отличные от точки плавления, также являются очень важными тепловыми свойствами. Таблица 2.4 показывает температуру плавления нескольких видов материалов в различных масштабах.

Таблица 2.4. Точка плавления нескольких материалов в разных масштабах

Тип материала Размер частиц: диаметр (нм) или общее количество атомов Точка плавления (K)
Au Обычные сыпучие материалы 1340
300 нм 1336
100 нм 1205
20 нм 800
2 нм 600
Sn 10–30 555
500 480
Pb Обычные сыпучие материалы 600
30–45 583
CdS Обычные сыпучие материалы 1678
2 нм ≈910
1. 5 нм ≈600
Cu Обычные насыпные материалы 1358
20 нм ≈312

Термические свойства наноматериалов обычно обнаруживаются и анализируются с использованием термогравитационного анализа (TGA) и производная термогравиметрии (DTG).

ТГА может обеспечивать непрерывное измерение на основе изменения веса материалов в процессе нагрева во время измерения.В частности, изменения массы отслеживаются как функция температуры с заданной температурной скоростью и могут быть соотнесены с потерями массы и тепловыми переходами в материале. Одновременно можно проводить дифференцированное лечение. А именно, запись изменений качества составляет метод измерения DTG.

С помощью TGA (или DTG) можно определить ряд термических свойств материалов, например температуру старения во время пиролиза и динамику старения, поведение при старении при разных температурах и в различных газовых средах, упаковочные материалы IC, используемые в процесс изготовления исполняемых полупроводниковых устройств, гибких печатных плат и стеклянных подложек, керамических подложек и других компонентов анализа.

В коллоидной системе соответствующие термические свойства частиц также включают, среди прочего, броуновское движение, баланс диффузии и седиментации.

При броуновском движении среднее смещение частицы X¯ может быть выражено как:

X¯ = RTN0Z3πηr

где R — постоянная идеального газа, T — абсолютная температура, N 0 — постоянная Авогадро, Z — интервал времени наблюдения, η — вязкость дисперсионной среды, r — радиус частицы.

Броуновское движение оказывает существенное влияние на природу коллоидных частиц. Броуновское движение — важный фактор, который может повлиять на стабильность дисперсной системы коллоидных частиц. Из-за броуновского движения осаждение коллоидных частиц происходит не из-за гравиметрических сил, а из-за коллоидной агрегации, вызванной столкновениями между частицами, что приводит к осаждению.

Явление диффузии связано с переносом массы, который возникает из-за броуновского движения частиц (броуновское движение) при наличии градиента концентрации. Чем больше частицы и чем меньше тепловая скорость, тем менее заметной становится диффузия. Обычно коэффициент диффузии используется для измерения скорости диффузии. Это физическое количество материала, указывающее на диффузионную способность.

В коллоидной системе коэффициент диффузии D можно выразить как:

D = RTN0⋅16πηr

Здесь R — постоянная идеального газа, T — абсолютная температура, N 0 — постоянная Авогадро, η — вязкость дисперсионной среды, r — радиус частицы.

Поскольку коэффициент диффузии коррелирует со средним смещением, полученный коэффициент диффузии D можно также выразить как:

D = X¯22Z

Здесь Z — это конкретный интервал времени наблюдения, а X¯ — среднее смещение частицы при броуновском движении. В таблице 2.5 показан коэффициент диффузии золя, образующегося из наночастиц золота, при 291 К.

Таблица 2.5. Коэффициент диффузии золя, образующегося из частиц нано-Au при 291 K

Размер частиц нано-Au (нм) Коэффициент диффузии (109 м 2 / с)
1 0 . 213
10 0,0213
100 0,00213

Когда частицы, взвешенные в жидкости, показывают скорость осаждения, равную скорости диффузии, система достигает состояния равновесия, а именно равновесия седиментации. . В состоянии седиментационного равновесия концентрация коллоидных частиц подчиняется закону распределения Гаусса.

Закон распределения Гаусса для коллоидных частиц может быть выражен как:

n2 = n1e − N0RT⋅43r3 (ρp − ρ0) (x2 − x1) g

Здесь n 1 и n 2 — концентрация частиц в поперечном сечении на высоте x 1 и x 2 соответственно, R — постоянная идеального газа, T — абсолютная температура, A — Постоянная Авогадро, r, — радиус частицы, ρ0 — плотность коллоидных частиц, ρp — плотность дисперсионной среды, г, — ускорение свободного падения.

Теплопроводность

Материал Теплопроводность
(кал / сек) / (см 2 C / см)
Теплопроводность
(Вт / м · K) *
Diamond 1000
Серебро 1,01 406,0
Медь 0,99 385,0
Золото 314
Латунь 109,0
Алюминий 0,50 205,0
Железо 0,163 79,5
Сталь 50,2
Свинец 0,083 34,7
Меркурий 8,3
Лед 0,005 1,6
Стекло обычное 0,0025 0.8
Бетон 0,002 0,8
Вода при 20 ° C 0,0014 0,6
Асбест 0,0004 0,08
Снег (сухой) 0,00026 . ..
Стекловолокно 0,00015 0,04
Кирпич изоляционный 0,15
Кирпич красный 0,6
Пробковая плита 0,00011 0,04
Войлок 0,0001 0,04
Минеральная вата 0,04
Полистирол (пенополистирол ) 0,033
Полиуретан 0,02
Дерево 0,0001 0,12-0,04
Воздух при 0 ° C 0.000057 0,024
Гелий (20 ° C) 0,138
Водород (20 ° C) 0,172
Азот (20 ° C) 0,0234
Кислород (20 ° C) 0,0238
Аэрогель кремнезема . .. 0,003

* Большая часть от Янга, Хью Д., Университетская физика, 7-е изд.Таблица 15-5. Значения для аэрогеля алмаза и диоксида кремния из Справочника по химии и физике CRC.

Обратите внимание, что 1 (кал / сек) / (см 2 C / см) = 419 Вт / м K. Имея это в виду, два приведенных выше столбца не всегда совпадают. Все значения взяты из опубликованных таблиц, но не могут считаться достоверными.

Значение 0,02 Вт / мК для полиуретана можно принять как номинальное значение, которое определяет пенополиуретан как один из лучших изоляторов. NIST опубликовал программу численного приближения для расчета теплопроводности полиуретана на сайте http: // cryogenics.nist.gov/NewFiles/Polyurethane.html. Их расчет для полиуретана, наполненного фреоном, плотностью 1,99 фунт / фут 3 при 20 ° C дает теплопроводность 0,022 Вт / мК. Расчет для полиуретана с наполнителем CO 2 с плотностью 2,00 фунт / фут 3 дает 0,035 Вт / мК.

Индекс

Таблицы

Ссылка
Young
Ch 15.

R-значения изоляционных и других строительных материалов

В этой статье есть таблица значений R для строительных материалов, но сначала мы должны быстро осветить некоторые основы, касающиеся значений R, U-факторов и расчета теплового сопротивления.

Что такое R-значения?

В строительстве R-значение является мерой способности материала сопротивляться тепловому потоку от одной стороны к другой. Проще говоря, R-значения измеряют эффективность изоляции, а большее число представляет более эффективную изоляцию.

R-значения складываются. Например, если у вас есть материал с R-значением 12, прикрепленным к другому материалу с R-значением 3, то оба материала вместе имеют R-значение 15.

R-значение Единицы

Как мы уже говорили, показатель R измеряет термическое сопротивление материала. Это также можно выразить как разность температур, которая заставит одну единицу тепла проходить через одну единицу площади за период времени.

Уравнение R-значения (Имперские единицы) R-value Уравнение (единицы СИ)

Два приведенных выше уравнения используются для расчета R-ценности материала. Имейте в виду, что из-за единиц измерения имперское значение R будет немного меньше, чем значение R.В приведенных ниже таблицах используются имперские единицы, поскольку наш веб-сайт ориентирован на рынок Северной Америки.

Что такое U-фактор?

Многие программы моделирования энергопотребления и вычисления кода требуют U-факторов (иногда называемых U-значениями) сборок. U-фактор — это коэффициент теплопередачи, который просто означает, что он является мерой способности сборки передавать тепловой энергии по своей толщине. U-фактор сборки является обратной величиной общего R-значения сборки.Уравнение показано ниже.

Уравнение фактора U

Таблицы R-значений строительных материалов

Значения R для конкретных узлов, таких как двери и остекление, в таблице ниже являются обобщениями, поскольку они могут значительно различаться в зависимости от специальных материалов, используемых производителем. Например, использование газообразного аргона в стеклопакете с двойным стеклопакетом значительно улучшит R-значение. Обратитесь к документации производителя для получения информации о значениях, характерных для вашего проекта.

Материал Толщина R-значение (F ° · кв.фут · ч / британская тепловая единица)
Воздушные пленки
Внешний вид 0,17
Внутренняя стена 0,68
Внутренний потолок 0,61
0,61
9024 900 Воздушное пространство
Минимум от 1/2 «до 4» 1,00
Строительная плита
Гипсокартон 1/2 « 0. 45
Гипсокартон 5/8 « 0,5625
Фанера 1/2″ 0,62
Фанера 1 « 1,25
Обшивка из ДВП 1/2 « 1,32
ДСП средней плотности 1/2″ 0,53
Изоляционные материалы
R-11 Минерал Волокно с металлическими шпильками 2х4 @ 16 «OC 5.50
R-11 Минеральное волокно с деревянными шпильками 2×4 @ 16 дюймов OC 12,44
R-11 Минеральное волокно с металлическими шпильками 2×4 @ 24 дюйма OC 6.60
R-19 Минеральное волокно с металлическими шпильками 2×6 @ 16 дюймов, OC 7,10
R-19 Минеральное волокно с 2×6 металлическими шпильками @ 24 дюйма OC 8,55
R-19 Минеральное волокно с деревянными шпильками 2×6 @ 24 «OC 19. 11
Пенополистирол (экструдированный) 1 « 5,00
Пенополиуретан (вспененный на месте) 1″ 6,25
Полиизоцианурат (с покрытием фольгой) 1 « 7.20
Каменная кладка и бетон
Обычный кирпич 4 « 0,80
Лицевой кирпич 4″ 0.44
Бетонная кладка (CMU) 4 « 0.80
Бетонная кладка (CMU) 8″ 1,11
Бетонная кладка (CMU) 12 « 1,28
Бетон 60 фунтов на кубический фут 1 « 0,52
Бетон 70 фунтов на кубический фут 1″ 0,42
Бетон 80 фунтов на кубический фут 1 » 0. 33
Бетон 90 фунтов на кубический фут 1 « 0,26
Бетон 100 фунтов на кубический фут 1″ 0,21
Бетон 120 фунтов на кубический фут 1 « 0,13
Бетон 150 фунтов на кубический фут 1 « 0,07
Гранит 1″ 0,05
Песчаник / известняк 1 « 0.08
Сайдинг
Алюминий / винил (без теплоизоляции) 0,61
Алюминий / винил (изоляция 1/2 «) 1,80
Полы
Твердая древесина 3/4 « 0,68
Плитка 0. 05
Ковер с волокнистой подушкой 2,08
Ковер с резиновой подушкой 1,23
Кровля
Битумная черепица
Деревянная черепица 0,97
Остекление
Однослойное стекло 1/4 « 0.91
Двойное стекло с воздушным пространством 1/4 дюйма 1,69
Двойное стекло с воздушным пространством 1/2 дюйма 2,04
Двойное стекло с воздушным пространством 3/4 дюйма 2,38
Тройное стекло с воздушными пространствами 1/4 дюйма 2,56
Тройное стекло с воздушными пространствами 1/2 дюйма 3,23
Двери
Дерево, твердая сердцевина 1 3/4 « 2. 17
Металлическая дверь с твердой изоляцией, изоляция из полистирола
ASTM C518 Расчетный
1,5 «- 2» 6,00 — 7,00
Металлическая дверь с твердой изоляцией, изоляция из полистирола
ASTM C1363 Работает
1,5 «- 2» 2,20 — 2,80
Металлическая дверь с твердой изоляцией, полиуретановая изоляция
ASTM C518 Расчетный
1,5 «- 2» 10,00 — 11,00
Металлическая дверь с твердой изоляцией, полиуретановая изоляция
ASTM C1363 Работает
1 .5 дюймов — 2 дюйма 2,50 — 3,50

Значения в приведенной выше таблице были взяты из ряда источников, в том числе: ASHRAE Handbook of Fundamentals , ColoradoENERGY.org и Building Construction Illustrated , автор Francis D. K. Чинг. Также использовались другие второстепенные источники. Archtoolbox не тестирует материалы или сборки.

Двери и агрегаты

В приведенной выше таблице вы заметите, что для изолированных металлических дверей с полиуретановой изоляцией предусмотрены два совершенно разных значения R.На основании ASTM C518 (метод расчета) дверь имеет R-значение до 11, но при использовании ASTM C1363 (протестировано / работоспособно) та же самая дверь имеет R-значение только до 3,5. Это огромная разница, которая по существу сводится к тому, что ASTM C518 является теоретическим максимумом, основанным на тепловом испытании в установившемся режиме только части дверной панели. Однако все мы знаем, что рама, прокладки и оборудование значительно влияют на коэффициент теплопередачи. Поэтому был внедрен новый стандартный тест ASTM C1363, который тестирует всю дверную сборку. включая раму и фурнитуру.

Результаты ASTM C1363 намного ниже, но они гораздо более точны для реальных условий установки. Фактически, двери работают так же, как и раньше — просто значения R намного больше соответствуют тому, как дверь действительно работает. Многие архитекторы в настоящее время определяют двери с тестом ASTM C1363 в качестве стандарта на коэффициент теплопередачи. Ожидается, что этому примеру последуют и другие продукты.

Для получения дополнительной информации ознакомьтесь со статьей Института стальных дверей «Почему изменились рейтинги тепловых характеристик?»

Теплопроводность — Energy Education

Теплопроводность , часто обозначаемая как [math] \ kappa [/ math], — это свойство, которое связывает скорость потери тепла на единицу площади материала со скоростью изменения температуры. .{\ circ} F} \ right) [/ math]. [3] Материалы с более высокой теплопроводностью являются хорошими проводниками тепловой энергии.

Поскольку теплопроводность включает передачу энергии без движения материала, логично, что скорость передачи тепла будет зависеть только от разницы температур между двумя точками и теплопроводности материала.

Для получения дополнительной информации о теплопроводности см. Гиперфизика.

Значения для общих материалов

Теплопроводность, [математика] \ каппа [/ математика] [4]
Материал Электропроводность при 25 o C
Акрил 0.2
Воздух 0,024
Алюминий 205
Битум 0,17
Латунь 109
Цемент 1,73
Медь 401
Алмаз 1000
Войлок 0,04
Стекло 1,05
Утюг 80
Кислород 0.024
Бумага 0,05
Кремнеземный аэрогель 0,02
Вакуум 0
Вода 0,58


Из таблицы справа видно, что большинство материалов, которые обычно считаются хорошими проводниками, обладают высокой теплопроводностью. В основном металлы обладают очень высокой теплопроводностью, которая хорошо сопоставима с тем, что известно о металлах.Кроме того, изоляционные материалы, такие как аэрогель и изоляция, используемые в домах, имеют низкую теплопроводность, что указывает на то, что они не пропускают тепло через себя. Таким образом, низкая теплопроводность свидетельствует о хорошем изоляционном материале.

Промежуточные материалы не обладают значительными изолирующими или проводящими свойствами. Цемент и стекло не проводят слишком большое количество тепла и не обладают хорошей изоляцией.

Идея о том, что теплопроводность определенных материалов связана с тем, насколько хорошо они изолируют, обеспечивает связь между теплопроводностью и R-значениями / U-значениями.Поскольку значения U и R отражают, насколько хорошо определенный материал сопротивляется потоку тепла, теплопроводность играет роль в формировании этих значений. Однако значения U и R также зависят от толщины материала, тогда как теплопроводность этого не учитывает.

Для дальнейшего чтения

Список литературы

  1. ↑ HyperPhysics. (12 мая 2015 г.). Теплопроводность [Онлайн]. Доступно: http://hyperphysics.phy-astr.gsu.edu/hbase/thermo/thercond.html
  2. ↑ Р. Чабай, Б. Шервуд. (12 мая 2015 г.). Материя и взаимодействия , 3-е изд., Хобокен, Нью-Джерси, США: John Wiley & Sons, 2011
  3. ↑ Д. Грин, Р. Перри. (12 мая 2015 г.). Справочник инженеров-химиков Перри , 7-е изд., McGraw-Hill, 1997.
  4. ↑ The Engineering Toolbox. (12 мая 2015 г.). Теплопроводность обычных материалов и газов [Онлайн]. Доступно: http://www.engineeringtoolbox.com/thermal-conductivity-d_429.html

Тепловые свойства материалов Часть-1 | Revit 2018

Каждый материал, используемый в сборке оболочки, имеет фундаментальные физические свойства, которые определяют их энергетические характеристики, такие как проводимость, сопротивление и тепловая масса.Понимание этих внутренних свойств поможет вам выбрать правильные материалы для управления тепловыми потоками.

Теплопроводность (k)

Способность материала проводить тепло.

Каждый материал имеет определенную скорость прохождения тепла через него. Чем быстрее тепло проходит через материал, тем он более проводящий. Электропроводность (k) — это свойство материала, данное для однородных твердых тел в стационарных условиях.
Используется в следующем уравнении:

где
q = результирующий тепловой поток (Вт),
k = теплопроводность материала (Вт / м · К).
A = площадь поверхности, через которую проходит тепло (м²)
∆T = разница температур между теплой и холодной сторонами материала (K), и
L = толщина / длина материала (м)

Единицы измерения проводимости

Британские единицы — BTU * дюйм / ч фут ºF : В британской системе измерения проводимость — это количество британских тепловых единиц в час (БТЕ / ч), протекающих через 1 квадратный фут (фут2). ) материала толщиной 1 дюйм.толстый, когда разница температур на этом материале составляет 1 ° F (в условиях постоянного теплового потока).

SI — Вт / м ºC или Вт / м K: Эквивалент System International (SI) — это количество ватт, протекающих через 1 квадратный метр (м2) материала толщиной 1 м при разнице температур на этом участке. температура материала 1 К (равна 1ºC) в условиях постоянного теплового потока.

Теплопроводность (C)

Электропроводность на единицу площади для указанной толщины.Используется для стандартных строительных материалов.

В основных строительных материалах тепловой поток обычно измеряется проводимостью (C) , а не проводимостью. Электропроводность — это проводимость материала на единицу площади для толщины объекта (в единицах Вт / м²K для метрических единиц и BTU / час • ft2 • ° F для британских мер).

Электропроводность — это свойство объекта, которое зависит как от материала, так и от его толщины. Многие твердые строительные материалы, такие как обычный кирпич, деревянный сайдинг, изоляция из войлока или плиты и гипсокартон, широко доступны в стандартных толщинах и составах.Для таких обычных материалов полезно знать скорость теплового потока для этой стандартной толщины, а не скорость на дюйм.

U-фактор (U)

Общая проводимость строительного элемента. Используется для многоуровневых сборок зданий.

В многослойных сборках проводимость объединяется в одно число, называемое «U-фактором» (или иногда «U-значением»).

Коэффициент U и проводимость переводят проводимость из свойства материала в свойство объекта

U — общий коэффициент теплопередачи, выраженный в британских тепловых единицах / час фут2 ºF (в единицах СИ, Вт / м2 · K).Это та же единица, что и проводимость, потому что это мера того же самого: проводимость используется для определенного материала, U-фактор используется для конкретной сборки. Более низкие U-факторы означают меньшую проводимость, что означает лучшую изоляцию.

Например, общий коэффициент U окна включает в себя проводимость оконных стекол, воздуха внутри, материала рамы и любых других материалов с разной толщиной и расположением. За исключением особых случаев, электропроводность материалов не может быть добавлена ​​для определения U-фактора сборки.

U-фактор — это общий коэффициент теплопередачи, который включает влияние всех элементов в сборке и все явные режимы теплопередачи (теплопроводность, конвекция и излучение), но не скрытую теплопередачу (связанную с влажностью).

Термин U-фактор следует использовать только в том случае, если тепловой поток исходит от воздуха на внешней стороне оболочки, через узел оболочки к воздуху внутри. Например, его нельзя использовать на стенах подвала.

Термическое сопротивление (значение R = 1 / U)

Способность материала противостоять тепловому потоку.

Термическое сопротивление , обозначенное как R (значение R), показывает, насколько эффективен любой материал в качестве изолятора.

Величина, обратная теплопроводности, R измеряется в часах, необходимых для того, чтобы 1 британская тепловая единица протекала через 1 фут2 материала заданной толщины, когда разница температур составляет 1 ° F. В британской системе мер это фут2 • ° F • час / БТЕ. Единицы СИ: м²K / Вт .

Значения термического сопротивления иногда сводятся в таблицу как для единицы толщины, так и для образца материала с известной толщиной.Например, сопротивление сосны может быть задано как 1,0 фут2 • ° F • час / БТЕ на дюйм, или значения могут быть сведены в таблицу для сосновой стойки 2×6 как 5,5 фут2 • ° F • час / БТЕ. Для однородного материала, такого как дерево, удвоение толщины удвоит значение R. R-значения обычно не указываются для сборок материалов. U-факторы используются для сборок.

Изоляция, предотвращающая поток тепла через ограждающую конструкцию здания, часто измеряется ее значением R. Более высокое значение R указывает на лучшие изоляционные характеристики. При просмотре спецификаций убедитесь, что вы читаете R-значение в правильных единицах, поскольку единицы не всегда записываются явно.

Для получения дополнительной информации о проектировании с изоляцией, включая таблицу общих значений R, тепловых мостов и того, как рассчитать общие значения R для сборок, см. Страницу «Изоляция».

Использование факторов U и R на практике

Разнообразие терминов, используемых до сих пор для обозначения тепловых свойств, потенциально вызывает недоумение.При работе со сложными многоуровневыми конструкциями зданий полезно объединить тепловые свойства в единое общее число для определения критериев проектирования оболочки.

Для всей оболочки здания это часто выражается как U-фактор. При этом окна часто выражаются коэффициентом теплопередачи, а стены — коэффициентом R. Нет строгого правила.

Расчет общего коэффициента U начинается с добавления сопротивлений . U-факторы рассчитываются для конкретного элемента (крыша, стена и т. Д.).) путем нахождения сопротивления каждой составной части, включая воздушные пленки и воздушные пространства, а затем сложения этих сопротивлений для получения общего сопротивления. Коэффициент U является обратной величиной этой суммы (Σ) сопротивлений: U = 1 / Σ R.

Для получения дополнительной информации о том, как использовать R-значения и U-факторы для расчета огибающей, см. Страницу, посвященную Total R- значение и тепловые мосты.

СЛЕДУЮЩАЯ СТРАНИЦА

.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
