Коллектор для теплого пола, — предназначение, устройство, выбор

Петли обогревающего трубопровода теплого пола подключаются к системе отопления с помощью специального устройства — коллектора, который является по сути распределителем теплоносителя.

Предназначение и принцип работы

Для подключения петель обогревающего трубопровода на коллекторе имеется множество отводов. Трубку с отводами называют гребенкой. Одна гребенка устанавливается на подаче, а другая на обратке. Пара гребенок образуют коллектор.

В каждую петлю обогревающего трубопровода необходимо подать определенное количество теплоносителя в единицу времени, т. е. определенный поток энергии.

Поэтому на коллекторе устанавливается дополнительное оборудование — отключающие и регулировочные краны. А чтобы контролировать поток — измерители потока, термометры.

Также есть необходимость закреплять сам коллектор в шкафу или на стене, обеспечить выход воздуха из всей системы, слив жидкости, регулировать подаваемую энергию не только вручную, но и автоматически. Все это требует установки на устройстве дополнительного оборудования, которое рассмотрим далее.

Этот распределитель со средствами автоматической регулировки потока в каждом контуре может подключаться к аппаратуре, которая учитывает не только температуру теплоносителя, воздуха в комнате, но и погодные условия.

Сначала рассмотрим наиболее простое оборудование.

Как обустраивается распределитель

При монтаже коллектора гребенка подачи располагается выше гребенки обратки, чтобы теплый воздух от более горячей подачи не грел обратку.

Также подача/обратка смещаются друг-относительно друга вправо-влево, чтобы одни подключенные трубы не заслоняли другие.

Обычно все это хозяйство размещается в металлическом шкафу, который навешивается на стену или вмонтируется в нишу.

Место для шкафа выбирается в проекте таким образом, чтобы удобно было подключить все петли теплого пола, и сделать их примерно одинаковой длины. А также, чтобы не портить интерьер.

Но каждый отвод на гребенках должен быть снабжен какой-то регулирующей и запорной арматурой, хотя бы аровыми кранами, чтобы можно было отключить каждую петлю трубопровода.

Простой коллектор теплого пола

Самый простой коллектор для теплого пола состоит из двух гребенок, на отводах которых установлены евроконуса для подключения металлопластиковых и полимерных труб (обычно диаметр 16 мм). Также в самих отводах установлены шаровые краны для отключения каждого контура.

Подобное распределительное устройство уже пригодно для работы в системе теплого пола, но лишь в небольших домах, там, где длина контуров примерно одинакова, и требуемые температуры их нагрева тоже примерно равны.

Такие коллектора дешевы, зачастую это продукция «неизвестных производителей из кетая». Тогда шаровые краны на них текут, конуса подтекают, а если гребенки обратки и подачи скреплены, то межосевое расстояние не соответствует европейским стандартам, и чтобы подключить такой коллектор нужно что-то изобретать….

Как устроен

Рассмотрим устройство простого коллектора.

На рисунке коллектор без кранов, но с другим обычным оборудованием — воздухоотводчиком и сливным краником.

Цифрами обозначено
1, 2 — коллекторы; 3 — переходник; 4 — сливной кран; 5 — воздухоотводчик; 6 — отсечной клапан; 7 — кронштейн для крепления; 8 — евроконус

Следующее фото — простая гребенка с перекрывающими кранами и разобранными конусами.

Еще фото — Распределитель в сборе без отключающих кранов в сборе в шкафу, трубопроводы подключены.
Какой трубопровод для контуров выбрать

Следующее фото — коллекторный шкаф, — не дешевое оборудование, но можно и без него, если коллектор просто закрепленный к стене не будет портить интерьер.

Оборудование может быть из полипропилена, и собрано своими руками, что гораздо дешевле.

Но чаще требуется точная настройка контуров, контроль за их работой, автоматизация работы теплого пола. Поэтому далее рассмотрим более сложные регулировочные устройства.

Коллектор с регуляторами потока

Следующие коллекторы более сложные и дорогие, так как на каждом отводе установлен регулировочный (балансировочный) кран (не путать с перекрывающим шаровым краном).

Регулировочным краном можно вручную регулировать поток жидкости в каждой петле. Это почти всегда необходимо делать, так как длина контуров чаще получается с заметной разницей, гидравлическое сопротивление у них разное, к тому же и температура нагрева в разных комнатах нужна разная, — обычно санузел и кухню греют сильнее.
Какая температура должна быть

Обычно на подаче ставят гребенку с регулировочными кранами, а на обратке устанавливается простой вариант с отключающими кранами.

Регулировочные краны могут быть снабжены электрическими сервоприводами для регулировки автоматикой.

Но с таки оборудованием судить о количестве потока можно лишь приблизительно,по положению вентиля.

Измеряют же поток жидкости в контурах с помощью расходомеров, о чем речь пойдет далее.

Фирменное оборудование

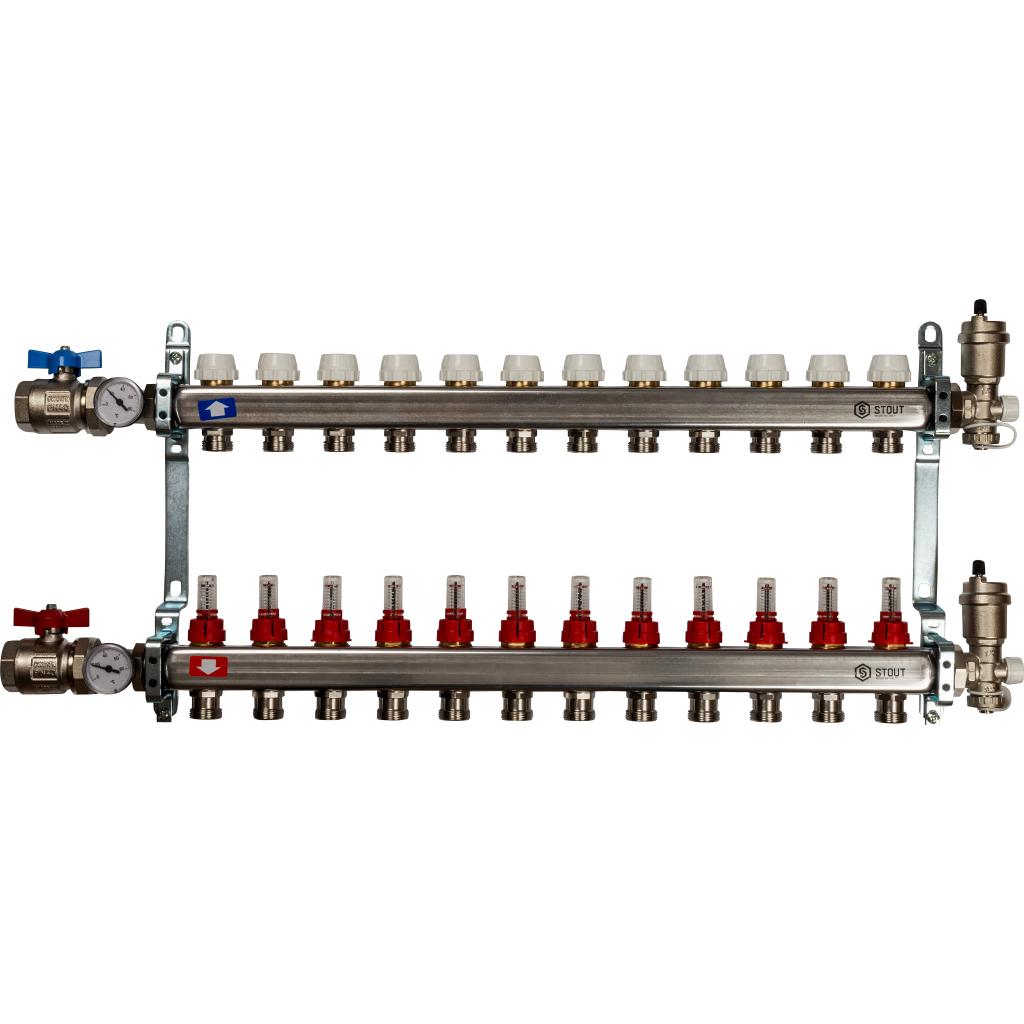

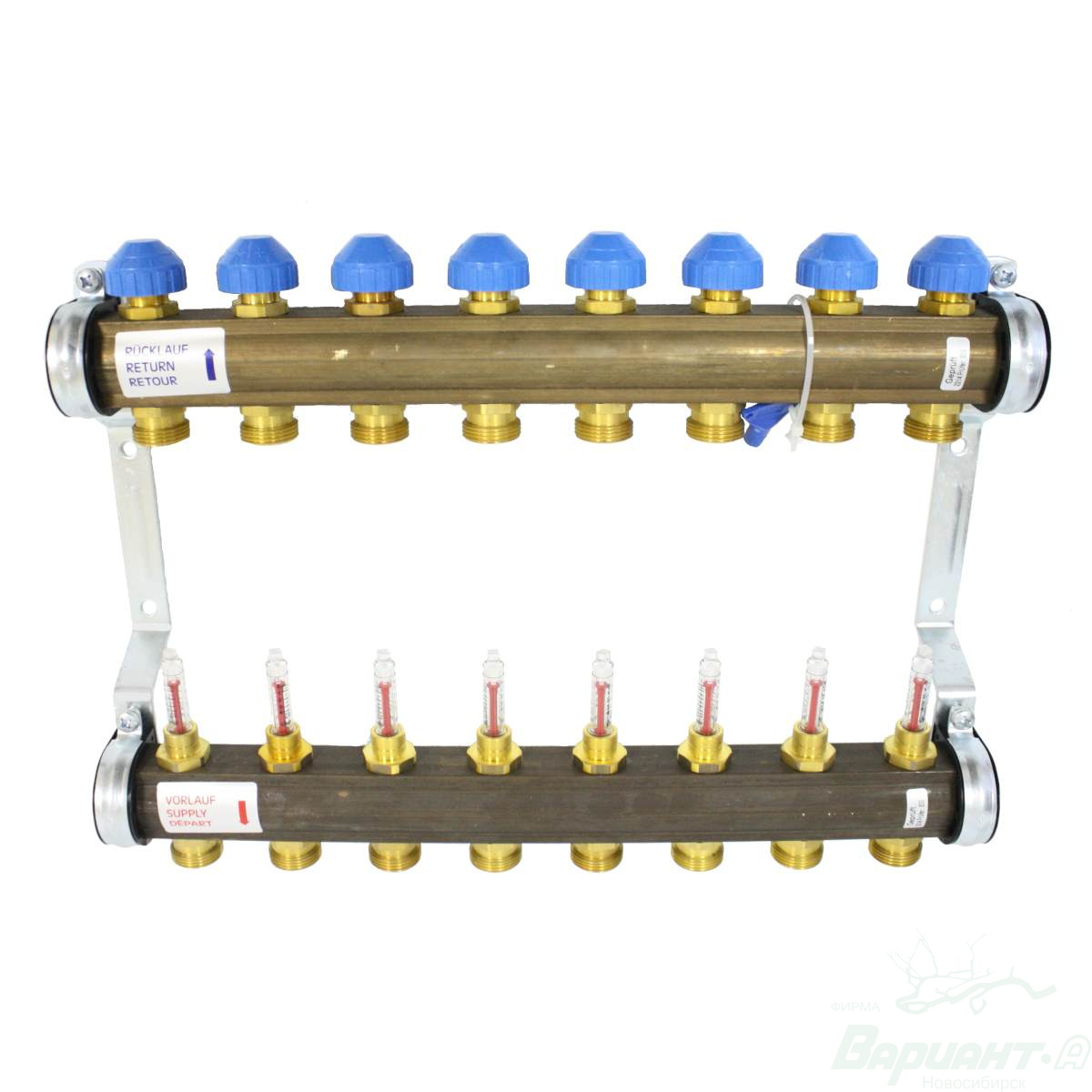

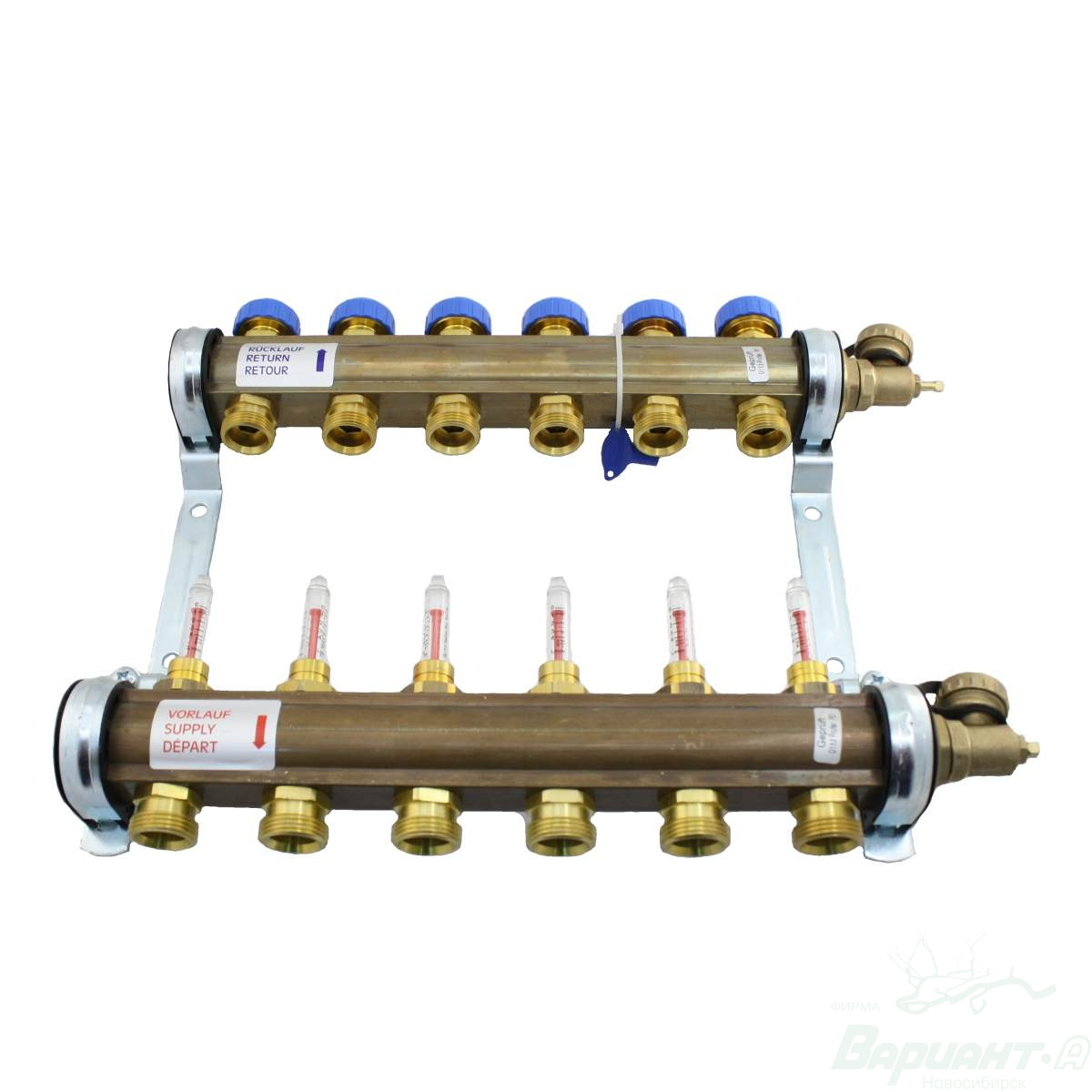

Варианты коллектора, где на подаче установлены расходомеры с возможностью подрегулировки, а на обратке регулировочные краны с сервоприводами, считаются универсальными для создания теплого пола, и отвечающими современным требованиям.

Здесь места под краны с сервоприводами на обратке закрыты заглушками.
Конечно можно обойтись без дорогой автоматики, и пользоваться ручными кранами вместо сервоприводов.

Расходомеры облегчают настройку системы с разной длиной контуров.
Короткие контуры нужно будет просто «придушить» регулировками на коллекторе, чтобы они не перегревались.

В прозрачной колбе расходомера, плавающий шарик примерно укажет расход жидкости в каждом контуре.
Но гребенка должна быть выставлена по уровню, чтобы показания не искажались.

Еще вариант коллектора обогреваемый водяных полов

Следующий коллектор оборудован еще и парой термометров, что весьма полезно и позволяет знать не превышается ли порог допустимой температуры, а также разницу между подачей и обраткой, — не превышает ли она 10 градусов, что может повлечь дискомфорт….

Диаметры резьб коллектора главные чаще 1 дюйм, а у отводов полудюймовые под евроконуса для трубопровода 16 мм. В комплекте — смесительный узел с насосом.

Система первоначально настраивается регуляторами и указателями потока.

Сервопривода на обратке оперативно регулируют заданные в автоматике предпочтения. Температура в комнате, определяется термостатом воздуха. Для определения температуры теплого пола, в него встраивается датчик. Запрограммированный контроллер по результатам от датчиков, выдаст команду на нужный сервопривод уменьшить/увеличить на столько-то подачу в конкретный контур.

Что выбрать

Чтобы сэкономить можно собрать этот распределитель из фитингов, в том числе спаять из полипропилена.

На обратку установить (впаять) шаровые краники. А на подаче, на каждом контуре установить балансировочный кран. Коллектор нужно на отводе снабдить воздухоотводчиком. Желательно также прикрепить пару термометров, на подаче и обратке.

Подобное устройство можно купить в сборе, оно подойдет для небольших домов.
При настройке каждого контура кранами, по субъективным ощущениям тепла, нужно помнить, что бетонная стяжка весьма теплоемкая, и после подрегулировки должно пройти 12 — 24 часа чтобы результаты проявились.

В дальнейшем же обычно об этой игрушке забывают, а общую температуру теплого пола понижают на смесительном узле термоголовкой, чтобы пол не раздражал, и стал в меру прохладным….

Для сложных схем и больших домов, и если не хочется возиться с настройкой, лучше приобрести дорогие системы с указателями потока, автоматикой, сервоприводами, и все это смонтирует и настроит специалист.

Коллектор приобретается с количеством отводов на один больше чем предусмотрено контуров…. чтобы не ошибиться, ведь схему укладки можно и поменять….. Все части, смесительный узел, должны удовлетворять проекту по пропускной способности, потоку.

Для чего нужен коллектор для водяного теплого пола

Современный вид системы отопления «водяной теплый пол» дает нам возможность не только получить качественный обогрев помещения, но и значительно сэкономить затраты. Теплый пол позволяет нам снизить расходы на эксплуатацию, а так же забыть о проблемах отопительной системы. Однако для того, чтобы подогревающая конструкция работала эффективно, и потребитель мог в любой момент скорректировать температурный режим в том или ином помещении, необходимо установить коллектор. Компания АкваЛенд предоставляет широкий выбор коллекторов и комплектующую запорную арматуру для установки систем отопления и водоснабжения.

Что это такое, какие функции на него возложены, из каких материалов он изготавливается? На эти и другие вопросы Вы найдете ответы в этой статье.

Для чего нужен коллектор в системе отопления

Как правило, автономные системы отопления расчитанны на подачу высокотемпературного теплоносителя. В радиаторы поступает вода, в среднем имеющая температуру 70-80 градусов. Такой режим не приемлем для подогрева полов. Во-первых, тонкая стяжка не сможет понижать температуру до приемлемых значений, а во-вторых, напольные покрытия просто не вынесут такого повышения температуры. Следовательно, нужно либо пригасить котел, либо каким-то методом снизить температуру теплоносителя.
Смешивание теплоносителя, поступающего в контур и возвращающегося обратно, обеспечивает смесительный узел для теплого пола. Смешиваясь с холодной обраткой, теплоноситель немного остывает и уже в таком виде подается в контуры водяного пола. Коллектор, который обеспечивает этот процесс, оснащен температурными датчиками и перепускными клапанами, с помощью которых определяется оптимальная температура и направление движение теплоносителя.

Конструктивные особенности коллекторного узла

Данное устройство представляет собой часть трубы с несколькими отводами, на которых располагается запорная арматура – краны. Традиционно смесительный узел включает в себя следующие элементы:

— ограничитель температуры;
— термостатический кран;
— обратный клапан;
— циркуляционный насос;
— регулировочный вентиль;
— фильтр.

Существует две схемы работы теплого пола. В первом случае теплоноситель попадает в узел под напором и растекается по отводам. Давление поступающей жидкости измеряется манометром, который установлен на другом конце коллектора. При необходимости, показания прибора можно сбросить.

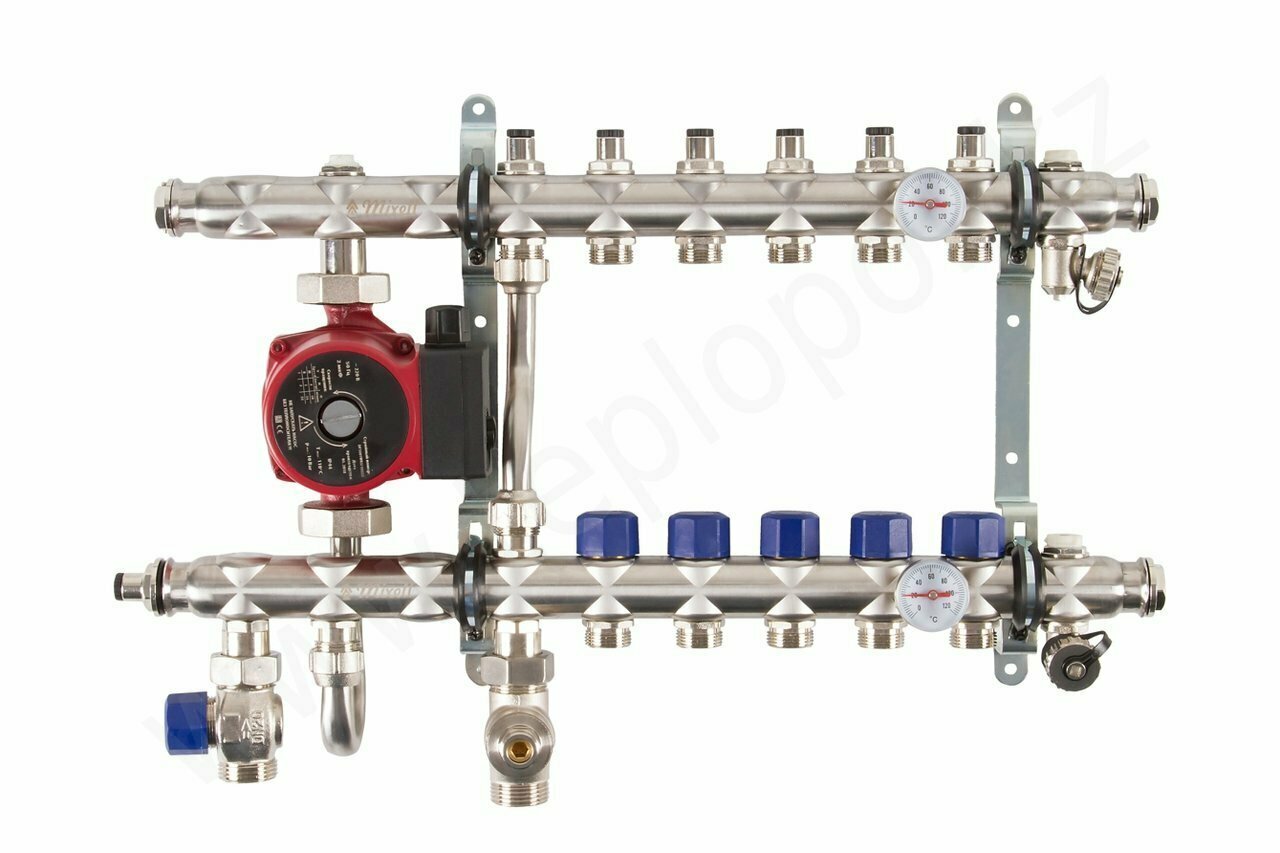

По второй схеме смесительный узел состоит из двух коллекторов: собирающего и раздающего. Теплоноситель поступает в него из отводов и движется по трубам в обратном направлении.

Виды коллекторов

Смесительные группы для теплых полов по принципу работы делятся на две большие подгруппы.

Функционирование первого типа коллекторов основано на применении трехходовых смесительных клапанов. Эти устройства предназначены для смешивания горячей воды из котла и остывшей жидкости, движущейся уже в обратном направлении.

Это самый распространенный тип узлов, который дополнительно оборудуется сервоприводами для регулирования термостата и погодными контроллерами.

Недостатки у такого термосмесителя следующие:

— автоматика может дать сбой и горячий теплоноситель попросту разорвет трубу, когда хлынет большим потоком в трубы;
— довольно высокая пропускная способность клапанов не может гарантировать устойчивое сохранение заданной температуры.

Применение двухходовых питающих клапанов обеспечивает более надежную работу системы теплых полов, так как смешивание горячей и холодной жидкости происходит постоянно. В связи с чем трубы не перегреваются. Мягкая регулировка температуры обеспечивается невысокой пропускной способностью устройства.

При выборе смесительного узла необходимо также опираться на площадь обогреваемого помещения: для больших пространств (более 200 м. кв. подойдут системы с трехходовыми клапанами, а для меньших объемов – с двухходовыми).

Монтаж смесительного узла

Итак, монтаж коллектора теплого пола производится на стену. Поэтому для него покупается специальный металлический шкаф. Он может быть открытого исполнения или закрытого. Обычно под шкаф в стене делается ниша, куда он и вставляется. Если есть возможность, то лучше коллекторную группу спрятать в соседнее служебное помещение. Это делается исключительно из соображений дизайна интерьера комнаты.

Теперь в шкаф проводятся два контура от общей отопительной системы дома. В него вводятся две трубы: подача и обратка теплоносителя. Они подключаются к гребенке через отсекающие вентили. Затем к каждому входному патрубку подключаются ветви теплого пола, по которым теплоноситель будет поступать в него, к отводящему коллектору подключаются трубы обратки теплых полов.

После чего необходимо протестировать всю отопительную систему на предмет корректной ее работы. Здесь очень важно правильно отрегулировать температуру теплоносителя. Вот почему многие производители к каждому входному патрубку на коллекторе подачи теплоносителя устанавливают термоголовки. Именно с их помощью можно регулировать подачу теплоносителя в зависимости от его температуры. А если еще установить автоматическую систему контроля с полной саморегуляцией, то такому смесительному узлу просто цены нет.

Подключение контуров

Вот так производится установка коллектора теплого пола. Казалось бы, что ничего сложно в этом нет. Единственное, на что хотелось бы обратить ваше внимание, это на правильное подключение ветвей, чтобы не перепутать конец подающего контура с концом обратного.

Коллектор для теплого пола; монтаж и настройка

Для того чтобы добиться эффективности работы этой системы подогрева, мало правильно выбрать материалы, составить схему и грамотно уложить трубы водяного контура. Как показывает практика, в большинстве случаев все «упирается» в монтаж и настройку органа управления теплым полом – коллекторного узла. Именно на этом этапе чаще всего и допускаются различные просчеты и ошибки. Как результат – нарушение температурного баланса со всеми вытекающими.

Что такое коллектор теплого пола? В упрощенном исполнении – отрезок трубы, в которой есть несколько отверстий для присоединения «петель» теплого пола. В просторечии такие изделия называются гребенками. Но для схемы (так как вода циркулирует по замкнутому контуру), их понадобится две – на подачу и обратку.

Есть и более «серьезные» образцы – коллекторные сборки и узлы. Они полностью готовы к монтажу, поэтому в установке никаких дополнительных устройств не нуждаются.

Собственник, в зависимости от выбранного для теплого пола схемного решения, может сам (лучше с помощью специалиста) подобрать оптимальный для своей системы вариант. Подробнее с различными модификациями коллекторов и ценами на них можно ознакомиться по этой ссылке.

Почему при монтаже системы ТП желательно ставить именно коллектор? В интернете много статей по самостоятельному обустройству теплых полов. Естественно, все они акцентируют внимание на том, как можно сэкономить на монтаже контура. И одной из составляющих обозначают использование в схеме различных разветвителей и самодельных гребенок, причем не обязательно из металла. Обоснование – полимеры дешевле, вот их и нужно ставить. Следовать подобным рекомендациям – заранее обречь себя на решение множества проблем в дальнейшем. И вот почему.

Водяной теплый пол монтируется лишь в частных строениях. Для квартир такой подогрев – не вариант. А в любом доме всегда несколько комнат, к тому же и на разных этажах.

Вряд ли кто, имея отопительный котел, станет заниматься организацией искусственного подогрева для одной единственной комнаты. В этом случае, если она сравнительно небольшая, а требования к комфортности проживания минимальные, коллектор, может быть, и не нужен. Но ведь такая ситуация – не правило, а редкое исключение.

Собственники всегда обустраивают теплый пол, схема которого включает несколько «петель», каждая из которых отводится в конкретное помещение для подогрева напольного покрытия. Именно потому, что все они отличаются параметрами, без коллектора в системе теплого пола не обойтись.

И самое главное. Этот элемент схемы является связывающим звеном между контурами теплого пола и отопления. Коллектор может и не ставится, но в том случае, если в доме лишь одна линия подогрева пола, и подключается она непосредственно к котлу. Но это скорее из области фантастики.

Почему стоит монтировать коллекторы промышленной сборки? В первую очередь, из-за материала. Лучшим решением считается «нержавейка». Все «полезные советы» по изготовлению гребенок из отрезков полимерных труб не выдерживают никакой критики. Достаточно нескольких аргументов, чтобы понять это.

• Не все пластиковые трубы подходят для монтажа контура ТП. О том, как их правильно выбирать, детально рассказывается здесь.
• Сделать все присоединения своими руками, не имея необходимого оборудования и практического опыта, не получится. Главное в контуре теплого пола – герметичность. Именно поэтому, с учетом температурных расширений, вероятности гидроударов так важна надежность всех стыков.
• В большинстве случаев, для повышения эффективности теплого пола, простейший коллектор дополнительно оснащается различными элементами – клапанами, расходомерами. Самостоятельно рассчитать все параметры технических устройств, в том числе, и стыкуемого смесительного узла, применительно к конкретной схеме не получится. Здесь нужны профессиональные знания. Гораздо проще приобрести готовую (в необходимой комплектации) коллекторную группу.

И последний аргумент. Все «знатоки», дающие советы по самостоятельному изготовлению различных гребенок, умалчивают о таком немаловажном нюансе, как ремонтопригодность. А если поломка произошла в отопительный период? С заводским коллектором вся понятно: поехал – купил – поставил вместо дефектного. А что делать с самодельным образцом? Сначала придется решать вопрос с резервированием по обогреву дома, потом подбирать материалы, изготавливать новый коллектор. Вряд ли такая экономия оправдана, если учесть, с какими проблемами можно столкнуться в перспективе.

Особенности монтажа коллектора теплого пола

В каждом доме – своя планировка, габариты комнат и иные нюансы. Потому и схемы могут разительно отличаться. Но независимо от этого, существует ряд правил, которые рекомендуется соблюдать в любом случае.

• Коллектор не монтируется сам по себе, например, с креплением на стене. Его установка производится в специальном боксе, который располагается в доме так, чтобы доступ к нему был свободным, и в то же время он не диссонировал с внутренним оформлением. Но зачем именно в ящике? Свободный доступ не означает буквально для всех. Настройка коллектора – процесс довольно сложный, требующий грамотного подхода. И если кто-то из любопытствующих гостей или домочадцев где-то что-то «покрутит», то у хозяина добавится проблем. О том, что собой представляют коллекторные шкафы и сколько они стоят – здесь.
• При выборе места необходимо учесть (по возможности), что желательно добиться одинаковой длины всех подключаемых к коллектору «ниток». Это минимизирует риск вероятного появления гидроударов в одной из них (при ошибках в расчетах) и будет способствовать более равномерному прогреву полов в каждом помещении.
• Если на коллекторе установлены расходомеры, то обязательное требование – ориентация гребенок в горизонтальной плоскости. Иначе корректной работы регулирующих устройств из-за неточностей в их настройке не добиться.
• При расположении контуров на разных этажах коллекторный шкаф ставится в верхней «точке» системы. Такая предусмотрительность нивелирует возможность ее завоздушнивания и облегчает уход за ней в процессе эксплуатации.
• При значительных площадях, на которых обустраивается теплый пол с множество «петель», их желательно «развязать». В подобных ситуациях целесообразно монтировать не один, а два коллектора. Это позволит оптимизировать распределение потоков теплоносителя и режим работы котельного оборудования.
• На последнем этапе, после монтажа системы теплого пола, производится ее опрессовка. Так как все «нитки» представляют собой цельные отрезки труб, то основное внимание – коллекторному шкафу. Если протечки и возникнут, то только в нем.

Настройка расходомеров коллектора теплого пола

В принципе, без них можно и обойтись. Но при этом неравномерность распределения теплоносителя по «петлям» обеспечена. Кроме того, что о приемлемом микроклимате во всем доме в этом случае говорить не приходится; отсутствие расходомеров может поставить собственника перед большой проблемой.

В разных помещениях, в зависимости от их специфики, свой тип напольного покрытия. Следовательно, и степень его нагрева должна выбираться индивидуально для каждой комнаты, с учетом материала финишной отделки. Как это отрегулировать без расходомеров, если все контура подключены через коллектор к общей системе отопления? Смесительный узел не поможет – у него совершенно иная функция.

Так как одними из популярных у собственников частных строений являются коллекторы от производителя «Stout» (нержавейка, огромный сортамент). Для информации – в изделиях данной модификации расходомеры ставятся на гребенке.

Алгоритм действий по настройке расходомеров, независимо от их конструктивного исполнения, практически идентичен. Но простота выполнения работы – кажущаяся. Необходимо учитывать все нюансы схемы отопительной системы – возможности насоса, тип котла и его характеристики, параметры контура теплого пола (в том числе, и протяженность «петли») и много иных особенностей. И вот здесь без услуг специалиста не обойтись. Иначе теплового баланса, а значит, и подлинно комфортных условий во всех комнатах с «подогревом» (при самостоятельной настройке) не добиться.

Вывод

Максимальная эффективность теплого пола, оптимизация расхода топлива для котла достигается выполнением ряда условий – грамотное составление проекта, правильный выбор комплектующих и профессиональный монтаж системы. Самостоятельно выполнить все технологические операции с высоким качеством не получится – это подтверждается практикой. Так как речь идет о такой специфической коммуникации, как отопление, лучше не экспериментировать, пытаясь сэкономить по максимуму, а обратиться к специалистам. Хотя бы на отдельных, особо сложных для понимания и реализации этапах.
