Балансировка петель

Монтаж системы напольного отопления, бесспорно, ответственная операция, однако, то, насколько будет комфортно пользоваться готовой системой отопления, зависит чаще всего от грамотной наладки. Наладка напольной системы отопления не так сложна, как может показаться на первый взгляд.

По большому счёту, наладка системы отопления состоит из трех этапов. Это балансировка петель напольного отопления, настройка насосно-смесительного узла и настройка контроллера при его наличии.

В этой статье будет рассказано о методах, которые используются для балансировки петель напольного отопления. Прежде всего, стоит отметить основные заблуждения, которые имеют место при подобной балансировке.

• Иногда можно услышать то, что правильно сбалансировать систему можно только расчётным способом, т.е., посчитав сопротивление всех петель, вычислив настроечное положение регулирующих клапанов, установить его на коллекторе. Конечно же, проект с грамотным гидравлическим расчётом ускоряет процесс наладки и защищает от ошибок в монтаже. Но, тем не менее, систему напольного отопления можно настроить и без теоретических расчётов, хотя это и займет больше времени.
• Так же заблуждением считается и то, что расходы воды во всех петлях должны быть одинаковы. На самом деле, расход в первую очередь зависит от тепловой мощности, которую передаёт в помещение каждая конкретная петля.
• Нередко можно услышать, что систему напольного отопления вообще не надо балансировать, а расходы воды сами выровняются за счёт работы термостатов, контроллеров и прочих элементов автоматики. Это утверждение так же не верно. Дело в том, что рано или поздно наступит момент, когда все петли теплого пола откроются на максимум, и распределение теплоносителя должно быть таким, чтобы вся вода не уходила в одну петлю, а равномерно распределялась по всему отапливаемому контуру.

Итак, система отопления заполнена и испытана, котел запущен, в руках лежит шестигранный ключ, отдавая приятной тяжестью, переходящей в зуд нетерпения. С чего же начать?

В первую очередь стоит определиться с целями и задачами балансировки.

Задача балансировки заключается не в установке требуемого расхода по каждой петле, а в установке соотношения расходов по петлям или баланса расходов. Окончательно расходы устанавливаются во время настройки насосно-смесительного узла. При этом, изменяя общий расход через коллектор, соотношение расходов через петли сохраняется.

Так же балансировка отличается в зависимости от того, имеет ли коллекторный блок расходомеры. Коллекторные блоки VTc.596 (

рис. 1), VTc.589 (рис. 2), VTc.586 (рис. 3) оснащены расходомерами, которые значительно ускоряют балансировку и позволяют её осуществить без включения котла, так как показывают в реальном времени расход воды по каждому направлению.

Распределение расходов необходимо выполнить таким образом, чтобы соотношение расходов по петлям и соотношение требуемых тепловых мощностей совпадали. Для этого желательно знать требуемые тепловые нагрузки на петли. Но даже, если требуемые нагрузки не известны, то можно выставлять расходы пропорционально длинам петель. Как правило, такой подход не даёт большой погрешности, так как петли с большими длинами имеют так же и большие мощности.

Балансировка начинается с того, что выбирается самая длинная петля (или петля с самой большой мощностью, если это известно). Регулирующий клапан на этой петле открывается в максимальное положение, и относительно него будут выставляться расходы всех остальных петель.

Для примера возьмем коллектор с четырьмя петлями. Допустим, что длины петель следующие: 100, 75, 75 и 50 м.

В этом случае настройка начинается с первой петли, имеющей длину 100 м. Она открывается на максимум. Предположим, что при полностью открытом клапане расход на этой петле установился на уровне 4 л/мин.

Расход воды на второй и третей петле должен быть: (75/100) · 4 = 3 л/мин.

Расход воды на четвертой петле должен быть: (50/100) · 4 = 2 л/мин (рис. 4).

Может получиться так, что при настройке третьей петли расход даже при полностью открытом клапане устанавливается на уровне 2,5 л/мин и не доходит до положенного уровня 3 л/мин. Это значит, что петля имеет большее гидравлическое сопротивление, чем вторая петля той же длины (большее количество отводов, калачей, подводящих участков). Балансировку в этом случае можно осуществить только с включенным котлом и хотя бы с минимальным теплосъёмом в помещении. Первая петля – на (100/75) · 2,5 = 3,3 л/мин, вторая петля – на 2,5 л/мин и четвертая петля на – (50/75) · 2,5 = 1,6 л/мин (

рис. 5).

После того, как все расходы выставлены, балансировку петель можно считать оконченной и можно приступать к настройке насосно-смесительного узла.

Если настраивать коллекторные блоки без расходомеров, такие как VTc.588 (рис. 6) или VTc.594 (рис. 7), то о расходах в петлях можно судить только по косвенным признакам.

Балансировку в этом случае можно осуществить только с включенным котлом и хотя бы с минимальным теплосъёмом в помещении. Желательно, чтобы на улице была температура ниже +5 ºС. В помещениях не должно быть открытых окон и каких-либо значительных тепловыделений (работающего камина и пр.). Настройка, как и в предыдущем случае, начинается с того, что определяется самая длинная петля.

Затем систему необходимо оставить прогреваться на несколько часов, пока температура в петлях не стабилизируется, после чего необходимо выполнить оценку правильности выполненной настройки.

Правильность настройки определяется одним из следующих способов:
• по температуре воды в обратном трубопроводе;
• по средней температуре пола.

Определение правильности настройки по температуре воды в обратном трубопроводе

Расход теплоносителя, мощность и разность температур между подающим и обратным трубопроводом взаимосвязаны. Если уменьшить расход теплоносителя в петле, то неизбежно вырастет разность температур. Именно по этой зависимости можно определить правильность настройки.

Если все петли будут иметь одинаковую разность температур между подающим и обратным трубопроводом, то это будет означать, что во всех петлях расход воды соответствует текущей мощности.

А так как температура в подающем коллекторе для всех петель одинакова, то выравнивать температуры можно только перед обратным коллектором.

Оценку температуры удобнее всего делать при помощи специального термометра, такого как VT.4615 (рис. 8). Такой термометр вставляется между трубой и обратным коллектором через соединение «евроконус» (рис. 9).

Определяется эталонная температура на самой длинной петле, затем все остальные клапаны подстраиваются в зависимости от отклонений от этой температуры. Если температура на петле ниже, чем на эталонной, то это значит, что расход в этой петле тоже низкий, и клапан следует приоткрыть. Если расход, напротив, выше, то клапан следует закрыть. Затем через пол часа данную операцию следует повторить до тех пор, пока температуры воды перед обратным коллектором не будут равны у всех петель.

Определение правильности настройки по средней температуре пола

Предыдущий способ достаточно прост, но не учитывает финишное покрытие пола. Если в помещениях разное покрытие пола, то для того, чтобы температура поверхности пола в этих помещениях ощущалась как одинаковая, необходимо, чтобы расходы по петлям учитывали этот фактор.

Учесть финишное покрытие можно, замеряя температуру поверхности пола в разных помещениях и выравнивая расходы воды по разным направлениям так, чтобы средняя температура поверхности пола в разных помещениях была одинакова. Замерять температуру пола можно разными способами: и контактными термометрами, и пирометрами (рис. 10).

Настройка клапанов происходит так же, как и в предыдущем случае. Клапан, обслуживающий петлю, пол над которой имеет температуру выше, чем в остальных помещениях, прикрывается и наоборот – при низкой температуре пола клапан открывается.

Стоит отметить, что замерять температуру пола нужно, как минимум, в шести точках: над трубами, между ними, в начале петли, в середине и в конце петли, и взять среднее значение.

При достижении температуры поверхности пола во всех помещениях близких значений настройку можно считать оконченной.

Для того чтобы настройку клапанов защитить от несанкционированного вмешательства, на коллекторах VTc.594, VTc.588 имеется механизм фиксации настроенного положения. Для фиксации настройки необходимо закрутить фиксирующий винт до упора (рис. 11, 12). Винт находится внутри шестигранника. Этот винт ограничивает открытие клапана на текущем уровне и не позволяет ему открыться сильнее. Однако, он позволяет полностью закрыть клапан. Таким образом, после настройки можно закрутить все фиксирующие винты до упора, при этом в дальнейшей эксплуатации можно перекрывать отдельные петли этим же клапаном. Далее, для того чтобы вновь настроить эту петлю, следует просто открыть клапан до упора.

Как видно, настройка петель достаточно простая операция, особенно если использовать удобное оборудование для этого. Настройка насосно-смесительного узла (НСУ) у большинства монтажников также не вызывает вопросов. О некоторых особенностях настройки НСУ будет рассказано в отдельной статье.

Автор: Жигалов Д. В.

Распечатать статью:
Практические советы по настройке систем напольного отопления

© Правообладатель ООО «Веста Регионы», 2010
Все авторские права защищены. При копировании статьи ссылка на правообладателя и/или на сайт www.valtec.ru обязательна.

Как подключить коллектор теплого пола

После проведения всех работ по укладке контуров водяного теплого пола, наступает ответственный момент их подключения к коллектору.

В данной статье рассмотрим пошаговую последовательность как это правильно сделать, когда и какие испытания следует проводить и какие ошибки вас могут подстерегать в этом деле. Также затронем вопрос автоматического регулирования температуры в помещениях.

Подключение труб теплого пола к гребенке

Монтаж греющих труб начинается с подключения свободного конца трубки к штуцеру подающей гребенки распределительного коллектора.

У большинства современных производителей, например таких как Rehau, это делается при помощи резьбозажимного соединения под евроконус. Оно считается одним из самых простых и надежных по исполнению на сегодняшний день.

Евроконус зачастую идет под диаметр 17мм, тем временем как масса пользователей собирает свою систему теплых полов из 16-й трубы. В этом случае вам придется откалибровать трубку под заданный размер.

Можно применить оригинальные трубки из сшитого полиэтилена от Rehau, которые идут 17-го диаметра, тогда все должно зайти без дополнительных телодвижений.

Ошибка №1 — не рекомендуется обрабатывать и расширять конец трубки не приспособленным инструментом.

Кто-то расширяет стенку при помощи ножниц по металлу. Вроде бы все и подходит, но идеально ровного соприкосновения вы таким способом не добьетесь.

Надежность соединения от этого в итоге проиграет. При частых перепадах температуры, в этом месте в будущем вполне возможно появление течи.

Далее одеваете на трубку накидную гайку, вставляете туда же обжимное кольцо и упорную втулку.

После чего от руки затягиваете конец трубки к присоединительному штуцеру.

Для того, чтобы не сорвать штуцер на коллекторе, окончательную затяжку следует производить при помощи двух ключей. Одним фиксируете шестигранник на штуцере, а вторым производите затяжку резьбозажимного соединения.

При монтаже эластичных труб подводку коллектора у пола лучше заключить в фиксатор поворота.

На входе в стяжку, на трубы необходимо одеть защитный кожух из гофротрубы или теплоизоляции. Рекомендуемая длина — не менее 0,5м.

25см будут выходить наружу, а другие 25см будут расположены в самой стяжке.

Ошибка №2 — если не одеть защитного кожуха, трубка будет повреждаться об острые края стяжки при ее температурных удлинениях.

Подводку греющих контуров следует прокладывать с шагом в 100мм.

Монтаж контура заканчивается подведением другого конца трубы к соответствующему штуцеру обратной гребенки.

В зоне присоединения труб к коллектору, где расстояния между трубок минимальное или они идут вплотную друг к другу, их также нужно помещать в теплоизоляцию или гофру.

Это предотвратит перегрев стяжки и снизит температуру поверхности вблизи самого коллектора. Точно таким же образом поочередно подключаете все остальные контура.

Ошибка №3 — не перепутайте подачу с обраткой. Не всегда где стоят расходомеры подключаются подающие шланги, а к другой гребенке обратные.

Все зависит от типа ротаметра. Поэтому сверяйтесь с документацией. В одном случае шток должен отклоняться потоком воды вниз, поэтому через него и заводят подачу.

А в другом наоборот, поднимать шток вверх.

Отличить их можно по шкале. У тех что на подачу — ноль будет в самом вверху, а шкала соответственно будет возрастать к низу.

У тех что на обратку — ноль снизу, а цифры увеличиваются наверх.

Заполнение водой и проверка герметичности давлением

После подключения приходит время заполнить систему водой.

Делать это нужно не через котел отопления, а непосредственно через краны для спуска и наполнения. Они расположены на задней заглушке распредколлектора.

Ошибка №4 — если будете закачивать воду через котел, есть риск выхода из строя циркуляционного насоса.

При этом обязательно перекрывайте шаровые краны с подачей от котла.

Далее воспользовавшись специальным ключом, закрываете все контура, кроме одного. Именно с него и будете начинать заполнение системы водой.

Также закрываете все краны на ротаметрах, кроме одного.

Теперь можно подключить шланг с водой к сливному крану на подающей гребенке.

К обратной гребенке подсоединяется шланг для слива воды. После чего можно потихоньку пускать воду.

Сливной шланг с обратной гребенки опускаете в канализацию или просто в ведро и ждете пока спустится весь воздух.

Как только пойдет одна вода, вентиль данного контура можно перекрыть и перейти к следующему. Вся процедура повторяется опять.

После заполнения всех контуров, можно приступать к подаче воды в распределительную систему через тепловой узел или сам котел.

Только после этого открываете шаровые краны на коллекторе и окончательно выпускаете остатки воздуха через воздухоотводчики.

До заливки стяжки сами трубопроводы теплого пола следует проверить на герметичность.

Испытания производятся на холодной воде. При этом испытательное давление должно превышать рабочее в 1,5 раза.

Как правило, гидравлические испытания проходят в течение 3-х часов. В течение первого часа, каждые 10 минут понижающееся давление доводят до требуемого.

А в течение последующих 2-х часов производят контрольный замер.

Давление в рабочей и исправной системе, не должно понизиться от первоначального, более чем на 2 бара.

Ошибка №5 — доверять только показаниям давления, без визуальной и физической (руками) проверки стыков.

Вам обязательно нужно убедиться в герметичности не только трубок, но и всех стыков и соединений. Дело в том, что небольшое подкапывание, падением давления никак не определяется.

В итоге, вы довольные всеми показаниями окончательно зальете стяжку и смонтируете всю систему. А через время, эти мокрые места себя покажут во всей красе.

В виде исключения, если у вас на объекте отрицательная температура, для систем напольного исполнения допускается проведение пневматических испытаний сжатым воздухом или инертным газом.

Герметичность каждого соединения при этом проверяется пенящимся составом.

Гидравлические испытания обычно оформляются протоколом.

Балансировка контуров и заливка стяжки

Далее происходит гидравлическая балансировка отдельных контуров теплого пола. Для этого необходимо с помощью специального регулировочного ключа выставить заданное проектировщиком значение на вентилях тонкой регулировки.

Если таких вентилей у вас нет, то выставляете расчетный расход теплоносителя для каждого отопительного контура. Делается это расходомерами.

Ими задают проток, дабы выровнять все контура между собой. Ведь длина каждого может быть любой, а теплоноситель у вас должен равномерно пройти по всем контурам, а не только по самому короткому.

После опрессовки и проверки на герметичность, трубы заливаются стяжкой. При этом система должна быть обязательно заполнена холодной водой и находиться под давлением.

Ошибка №6 — залить стяжку с пустыми трубами.

Когда стяжка наберет прочность, проводятся тепловые испытания. Это занимает промежуток времени равный 7 дням.

При этом в течение первых трех дней, система отопления промывается водой с температурой 20 градусов. В последующие 4 дня устанавливается максимальная рабочая температура и проверяется прогрев всех контуров.

Тепловой испытание также оформляется протоколом.

Автоматическое регулирование температуры теплых полов

Если теплые полы разветвленные и обогревают большое кол-во помещений, то их целесообразно оснастить автоматическим регулированием.

Это избавит вас от постоянного подкручивания регулировочных вентилей на коллекторе.

Монтаж системы автоматического регулирования начинается с установки в распределительном шкафу на din-рейке клеммной колодки.

Она монтируется непосредственно над распределительным коллектором.

Сначала к этой колодке подводите сетевое напряжение.

Затем на обратную гребенку распределительного коллектора устанавливаются сервоприводы.

Они присоединяются двухжильными кабелями, к соответствующим клеммам.

Следует обращать внимание, чтобы все сервоприводы отопительных контуров одного помещения, подключались на колодке к клеммам одного терморегулятора.

В отапливаемых помещениях монтируются сами терморегуляторы.

Они устанавливаются на высоте от пола в 130см.

При этом соблюдайте правила и не размещайте их там, где возможно влияние посторонних факторов на реальную температуру в комнате.

Ошибка №7 — не правильно выбранное расположение терморегуляторов.

• за занавесками

• под прямыми лучами солнца

• в местах с высокой влажностью

• вблизи посторонних источников света или тепла

• на сквозняке

• на наружной стене

Клеммная колодка Rehau позволяет безопасно и надежно произвести коммутацию системы автоматического регулирования в распредшкафу. А клеммы с пружинными зажимами облегчают монтаж проводов.

К колодке можно подключать до 12 сервоприводов и 6 терморегуляторов напряжением 220В и 24В.

В этой автоматике интегрировано переключение режимов отопления и охлаждения.

Сам терморегулятор необходим для контроля и поддержания заданной температуры в помещении. Управление происходит с помощью кнопок.

Терморегулятором можно выставить желаемую температуру в комнате с точностью до 0,5 градуса, а также:

• управлять несколькими сервоприводами

• отображать текущую температуру

• устанавливать режим с постепенным понижением температуры

Такие девайсы снабжаются защитой от замерзания и выбором различных режимов работы. После всех подключений и настроек закрываете коллекторный шкаф.

На этом подключение коллектора теплых полов и системы автоматического регулирования можно считать завершенными.

Источник — Forumhouse

Что такое коллектор? Как работает коллектор отопления?

Что такое коллектор? Как работает коллектор отопления?

14 июля 2020 г.

от редактора

in Uncategorized

Yazının içeriği

• 1 Что такое система обогрева грунта?
• 2 Какой коллектор входит в систему обогрева грунта?
• 3 Сколько существует типов коллекторов?
• 4 Как работает тлеющий уголь, который является важным компонентом системы обогрева грунта?
• 5 Почему предпочтительнее грунтовое отопление?

Одной из самых примечательных деталей в поселениях является обеспечение теплом. Точно так же, как важность стояния в прохладных местах возрастает летом, особое внимание уделяется выбору мест, где нет проблем с отоплением, особенно зимой. Системы отопления, используемые в зданиях, могут различаться в зависимости от площади и стоимости, на которую это повлияет. В домах отопление обычно обеспечивается двухконтурным котлом. Сегодня истощение энергетических ресурсов повысило важность, придаваемую эффективности. Стремление достичь большей эффективности за счет меньшего расхода энергии относится и к отоплению. Другим методом утепления, который в последние годы стал более популярным благодаря своей эффективности, является теплый пол. Один из самых любопытных вопросов – как работает теплый пол. Какая польза от коллектора, используемого в системе теплого пола, которая имеет другую систему? Сколько существует типов коллекторов и какой из них лучше? Какие соображения перед выбором? В этой статье мы сначала расскажем вам о системе теплого пола, а затем привыкнем отвечать на ваши вопросы о том, что такое коллектор и как он работает.

Что такое система обогрева грунта?

Теплые полы просто означают, что отопление в поселке начинается с цоколя. Он направлен на обогрев большего количества площадей за единицу энергии. Одна из проблем, на которую пользователи больше всего жалуются в методах нагрева, заключается в том, что тепло распределяется неравномерно. В одной области поддерживается идеальная температура, а в другой холодно. Увеличение удельной энергии для прогрева может увеличить стоимость, а иногда и не решить проблему. Вот почему компоненты в тепловых системах очень важны. При методе теплого пола пол укладывают кабелями или трубами, и таким образом обеспечивается обогрев. Существует два основных метода выполнения нагрева. Первый – это метод преобразования электрической энергии в тепловую. Используются резистивные кабели. Второй способ – система оборотной воды, нагретой от внешнего источника в трубах, проложенных по земле. Короче говоря, есть два метода: электрический теплый пол и водяной теплый пол.

Кабели теплого пола укладываются равномерно по полу поселка. Таким образом, обеспечивается однородный отвод тепла. Тепло от земли поднимается в воздух и распространяется по всей местности. В обеих системах отопления обеспечивается равномерный отвод тепла во всех областях. КПД от единицы энергии высокий.

Системы обогрева пола – это система обогрева пола, состоящая из кабелей или труб, проложенных внутри бетонных полов зданий. Отопление с помощью радиатора гарантирует, что такие области, как стены и потолки, будут теплее, в то время как система обогрева пола обеспечивает равномерное распределение тепла по площади. Человек может длительное время находиться в средах с идеальной температурой благодаря строению своего тела. С системой подогрева пола идеальная температура обеспечивается от земли, оставляя человеку возможность наслаждаться только видом дождя или снега. Эффективную защиту энергии при сохранении здорового и равномерного отопления обеспечивает частое использование системы подогрева пола. При этом стоимость вполне доступна по сравнению с затрачиваемой энергией и обеспечиваемой эффективностью.

Какой коллектор входит в систему обогрева грунта?

Системы напольного отопления представляют собой сложную конструкцию с кабелями или трубами, проложенными по полу. Коллектор – это основная труба, из которой собирается жидкость из трубы малого сечения. По сути, это еще и распределительный элемент системы теплого пола. Коллектор имеет одну горизонтальную большую колонну и несколько труб, выходящих из них. Длина труб, ведущих к разным областям, регулируется в зависимости от того, где они достигают. Коллектор обеспечивает сбор труб в определенном месте, предотвращая попадание бетона на прокол. Это также позволяет установленной установке достигать различных регионов. Системы напольного отопления должны быть разделены на большее количество зон в зависимости от размера жилого помещения, чтобы можно было добиться равномерного отвода тепла. Коллектор также является одним из основных элементов, входящих в состав системы теплого пола, что обеспечивает выполнение этой задачи. Так как это одна из основных частей в работе системы теплого пола, ее выбор очень важен. Выбор качественной марки обеспечивает долговечность коллектора и бесперебойную работу системы. Так как каждый кабель или труба, проложенная по земле, является местом ее сбора, отсюда также осуществляется регулирование тепла.

Сколько существует типов коллекционеров?

Коллектор имеет обходные трубы. В зависимости от состояния всех труб коллектор следует размещать в центральном и легкодоступном месте. Также важно, чтобы он находился в защищенном месте. Он не должен подвергаться воздействию таких факторов, как вода, ветер или удары. У коллекторов есть клапаны, которые контролируют давление, которое заполняет обратные трубы. С помощью этих клапанов обеспечивается контроль различных значений давления, поступающего в разные контуры.

Существует два типа коллекторов в зависимости от типа и чувствительности клапанов. Первый представляет собой плоский коллектор, а второй — коллектор с регулируемым потоком. Управление также можно получить с помощью плоского коллектора, и чувствительность этих коллекторов к величине давления, которое необходимо отрегулировать, низкая. В коллекторах с регулировкой потока можно увидеть количество потока, проходящего через трубы. Коллекторы с регулируемым расходом, которые являются дополнительными коллекторами, имеют много преимуществ. Поэтому рекомендуется для теплых полов. Независимо от типа коллектора, его подбором должны заниматься специалисты, чтобы безотказно работал долгие годы. Выбор, который предстоит сделать, может варьироваться в зависимости от ширины отапливаемой площади, длины труб и других факторов.

Как работает тлеющий уголь, который является важным компонентом системы обогрева земли?

Коллекторы имеют обходные трубы. Количество потока в этих трубах можно регулировать, а количество тепла каждой отдельной трубы можно регулировать. Эта часть, обеспечивающая равномерное и желаемое распределение тепла, является одной из основных частей системы теплого пола. Благодаря значению, которое можно считать с коллекторов, в случае каких-либо неполадок в системе теплого пола работа ведется на подключенной линии без остановки системы. Клапаны устанавливаются для управления специальными трубами в каждой зоне, предназначенной для обогрева. Таким образом, управление нагревом может быть достигнуто путем открытия и закрытия клапанов. Устройства выпуска воздуха также могут быть легко установлены в коллекторах с регулируемым расходом. Коллекторы, прошедшие испытания на герметичность и отличающиеся высокой надежностью, также безопасны для окружающей среды.

Коллекторы, выполненные в виде горизонтальной колонны, имеют несколько отводов. Как разместить эти трубы, которые доходят до каждой зоны отдельно, и их длину должны рассчитывать профессионалы. Расположение коллектора должно быть на легком расстоянии от всех зон. Точка выхода, где находится каждая труба, контролируется отдельным клапаном. Температуру можно регулировать, считывая величины давления, проходящего через трубы. Этот метод очень привлекателен для людей, которые считают идеальной разную температуру в разных комнатах. Например, тот, кто проводит время в гостиной в течение дня, может закрыть вентиль спальни. Даже температура в 1-2 градуса в долгосрочной перспективе позволяет сэкономить серьезные деньги. Экономия вносит свой вклад в бюджет и уменьшает количество энергии, которую можно потратить из природы, и поэтому очень ценна.

Почему предпочтение отдается наземному отоплению?

Система «теплый пол» является одним из наиболее предпочтительных методов отопления, так как она экологически безопасна, равномерно и эффективно распределяет тепло по всей площади. Отдельным преимуществом для пользователя также является то, что температуру в зонах, до которых доходит тепло, можно контролировать благодаря коллектору с регулируемым потоком. Все изделия, используемые в системе теплого пола, прочны и долговечны. Использование деталей, надежность которых подтверждена многочисленными испытаниями, только дает вам возможность наслаждаться теплым пространством с вашими близкими. Если вы хотите наслаждаться холодными зимними днями со своими близкими, вы можете выбрать систему подогрева пола. Благодаря низкой стоимости и долгосрочной экономии мы гарантируем, что вы останетесь довольны теплыми полами, которые недороги.

Вы можете перейти к нашему предыдущему контенту по ссылке https://www.isitmax.com/sonradan-yerden-isitma-yapilir-mi/.



14 июля 2020 г.

Для соединения сборной группы с полом

• Обозначение
• Концепция коллектора
• Устройство
• процесс редактирования
• компоненты коллекторов
• осмотр

Каждый стремится создать в своем доме отличные условия для проживания. Особое внимание уделяется теплу и комфорту. Для этого создают теплый пол, который может быть представлен в разных вариантах. Но стоит отметить, что перед этой процедурой очень важно провести все подготовительные мероприятия. Все начинается со стен, ведь здесь установлен коллектор теплого пола. Место должно быть подготовлено качественно и в соответствии с требованиями. Он представлен в виде шкафа, который крепится к стене в подготовленную нишу. Крепление к черновому полу.

Обозначение

При возникновении каких-либо затруднений устроить теплый пол-смеситель дома. Нужны лишь минимальные знания и понимание технологии. Навесной шкаф предназначен для того, чтобы скрыть перемычку. Но помимо этого происходит сокрытие всех труб отопления со всеми остальными составляющими теплоснабжения дома. Устройство также может быть установлено для управления системой теплого пола. Коллекторный шкаф имеет размеры, равные 60*40*12 см. Места он занимает немного, а играет существенную роль.

После монтажа шкафа для теплого пола, коллектора, в него помещаются подающая и обратная трубы. Каждый из них имеет свое предназначение. Обратка служит для сбора воды, отдает свое тепло в систему, возвращает ее в тепло и повышает температуру где. Подача играет и обратную роль – горячая вода от котла ко всей системе. Также у нее есть еще одна основная функция – подача теплоносителя.

Коллекторный шкаф над концами труб должен быть закрыт запорной арматурой. Это позволяет убрать из системы отопления какую-то конкретную комнату в доме или квартире. Так же идет закрытие обоих вентилей теплого пола. Эти действия обычно проводятся в целях экономии электроэнергии, а также ремонтных работ в одном из помещений.

Пластиковая труба должна быть надежно закреплена на металлическом затворе. Вот тут-то и идет компрессионный элемент (штуцер). Этими всеми компонентами следует запастись до установки всей системы, чтобы в дальнейшем не отвлекаться.

В системе теплого пола должна быть согласованность. За это отвечает циркуляционный насос.

Концепция коллектора

Когда есть все компоненты системы, можно приступать к изучению коллектора, как основной составляющей. Говоря простым языком — отрезок трубы, имеющий множество выходов, расположенных с одной стороны. Идет подключение к клапану. Для этого используется специальная фурнитура, через которую проходят контуры из металла.

Коллектор в виде отрезка трубы с разветвлением. Противоположный конец будет иметь выход, который заглушен обычной заглушкой. Не лишним будет вообще расположить там разветвитель.

Что касается делителя, то с его одной стороны можно установить сливной клапан, а со второй — автоматический пароотделитель воздуха. Последний компонент коллекторной системы теплого пола помогает удалить непреднамеренное образование воздуха.

Описанное расположение всех элементов коллекторной системы относится к линиям извлечения и подачи. При покупке гребенки для теплого пола ее необходимо приобретать парами. Есть и другие тонкости работы с коллектором. Некоторые из них может подсказать магазин при выборе отдельных компонентов системы. Многое будет зависеть от того, какая мощность выбрана для установки теплого пола в помещении.

Устройство

При проведении монтажа водяного теплого пола, Работы могут занять короткое время. Все будет зависеть от длины теплого пола, наличия соответствующего оборудования и материалов, а также навыков.

Коллектор с насосом для теплого пола относится к составной части всей системы для обеспечения подачи тепла в помещение. Однако у него своеобразный характер исполнения со своими нюансами. Самый основной из них – подготовка трубопроводов осуществляется отдельно от всей системы. И это несмотря на то, что теплоноситель циркулирует по трубам одновременно.

Коллектор должен иметь возможность изолировать трубы подачи и возврата отопительной установки. В составе обязательно есть следующие комплектующие:

1. насосная группа.
2. Распределитель теплоносителя.
3. обратный коллектор с водяным охлаждением.

Никто не задумывается, сколько стоит укладка теплых полов. Приобретайте лучшие компоненты вместе и из одного источника. Только так вы можете получить более высокое качество. Кроме того, в таком случае будет меньше и стоимость, вне зависимости от того, какой будет длина поверхности нагрева.

монтаж процесс

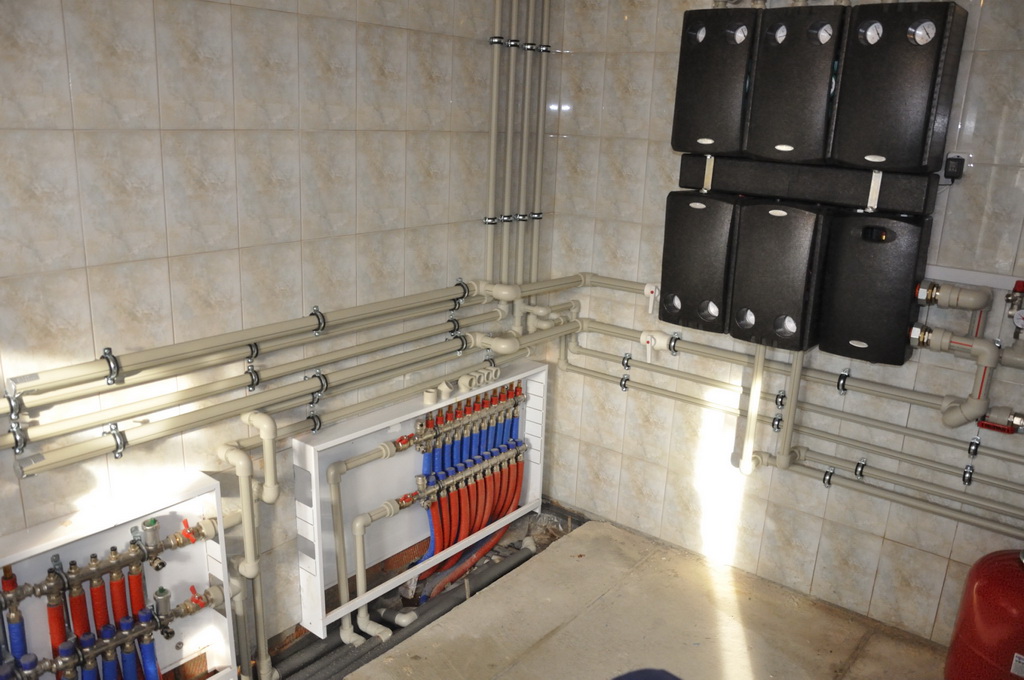

коллектор теплый пол Их можно установить самостоятельно или с помощью специалистов. Правда, в последнем случае вам придется оплатить полную сумму услуг, которая будет увеличиваться в зависимости от того, какой будет установлен смесительный узел для теплого пола, и сколько метров теплого пола придется уложить на черновой пол. При этом необходимо подумать о качестве поверхности, которую следует тщательно подготовить.

Неважно, работы выполняются самостоятельно или специалистами. В конкретном случае уделить внимание самому процессу, помня о тонкостях монтажа. Это позволит получить наилучший результат. Первоначальные работы будут зависеть от расположения котла трубопроводного инструмента, а также отдельных помещений трубопровода в квартире или доме. Именно с этой области и будет начинаться весь процесс. Точки отсчета для поверхности нагрева берут обычно в стене. При этом выделяется часть, которая была удалена на одинаковом расстоянии до точек длинных труб от концевых ответвлений. Это решение решит проблему с гидравлическим режимом работы. Вся система теплого пола должна иметь оптимальные компоненты.

Вы можете столкнуться со многими комнатами, которые будут обогреваться системой. В этом случае необходимо подумать о том, сколько расходуется теплый пол. Оптимальный вариант — устроить не один, а несколько узлов, позволяющих обмениваться теплоносителем. Такое решение обеспечит лучший отвод тепла, быстрый нагрев, экономию.

компоненты коллекторов

система теплого пола с использованием коллекторного аппарата включает следующие основные компоненты, без которых невозможно обойтись:

1. Подача к напольному коллектору. Иначе его можно назвать клапаном регулирования расхода на отдельную ветвь.
2. смесительный узел и вентиль на три оборота.
3. Клапан регулировки сервопривода. Это так называемая коллекторная обратка, стоимость которой практически не отличается от подачи.
4. Циркуляционный насос, имеющий дренажное устройство.
5. Работа системы групповой автоматизации.
6. Гребенки, но при необходимости. Они больше подходят для подачи тепла в помещение посредством радиаторов.

Автоматический регулирующий клапан

позволяет прерывать подачу тепла для обогрева пола после достижения определенной температуры. В общих чертах он больше не падает остывать. Здесь не имеет значения, сколько расходуется теплый пол, так как все показатели будут снижаться при постоянном контроле. Используйте также поток, позволяет вам установить параметры, которые вы хотите дать для обогрева помещения. Настройка проста и не вызывает никаких затруднений. У них есть задняя часть гребня.

Две гребенки соединены между собой циркуляционным насосом. Это позволяет воде постоянно циркулировать через систему теплого пола. Стоит отметить, что каждый из элементов коллекторной ленты приобретается как по отдельности, так и в совокупности. В последнем случае не беспокойтесь о том, что чего-то не хватит и не получится. Но самостоятельный сбор всей системы требует определенных знаний. Так, например, следует знать о том, что придется приобрести дренажный сливной клапан насосной группы. Дополнительно требуется перед началом всех работ установить на корпус сам коллектор, в котором дополнительно предусмотрена точка выхода воздуха из системы.

Грабли системы оснащены различными измерительными приборами и индикаторами. К ним относятся манометры, термометры, датчики нагрева и другие датчики.
