Коллекторная разводка труб водоснабжения в квартире: Коллекторная разводка труб водоснабжения в квартире: схемы и принципы

Содержание

Коллекторная разводка труб водоснабжения в квартире

На чтение 7 мин. Просмотров 566 Опубликовано Обновлено

Из-за своей надёжности и практичности многие отдают предпочтение коллекторной разводке труб водоснабжения по всей квартире. Данный способ организации подачи воды рекомендуется для квартир и домов большой площади. А также, там, где централизованная система не выдаёт нормального давления.

Что такое коллекторная разводка водопровода

Под коллекторной разводкой водопроводов понимают наличие единой трассы, к которой подключается много отводов. Каждый из них предназначен для обслуживания отдельно взятого потребителя. При таком подключении давление распределяется равномерно. При включении крана или стиральной машины напор из, скажем, душа остается достаточно мощным.

Количество потребителей может быть любым, и даже если включить их все, давления хватит, чтобы каждый работал в штатном режиме.

Достоинства и недостатки коллекторной системы

Отдельно нужно отметить преимущество, заключенное в возможности подсоединять потребители, которые расположены на удаленном расстоянии от стояка. Наличие вентиля на каждом отводе позволяет отсекать линиями, что очень удобно для ремонта и обслуживания.

Достоинствами коллекторной разводки считают:
  1. Постоянное давление воды и непрерывная ее подача в достаточном количестве.
  2. Легкость проведения ревизии с целью выявления засоров и других неисправностей трубопровода.
  3. Минимальное число соединений, которые больше всего подвержены разгерметизации. Нет большого количества тройников, как в последовательной схеме, которая и получила название тройниковой разводкой.
  4. Возможность локально перекрывать напор для проведения профилактических и ремонтных работ при устранении поломок потребителей (стиральной машины, смесителя, душевой кабины, биде, ванной и т. д.). При этом можно пользоваться другими приборами и устройствами.

Для сохранения привлекательности интерьера такая разводка прячется в короб с люком, через который выполняется обслуживание коллектора, контроль режима работы, перекрытие отводов. Остальные элементы трубопроводов можно спрятать в стены или пол.

При всех достоинствах есть и недостатки:
  1. Высокая стоимость. Материалов и элементов крепления потребуется больше. Количество труб, которое придется затратить в процессе монтажа, превышает минимальный объем закупки, как в случае с последовательным подключением.
  2. Сложность монтажа. Речь идет не только о фронте работ. Уже на стадии расчета могут возникнуть трудности. Самостоятельно разобраться, конечно, можно, но привлечение специалистов – однозначное преимущество и гарантия эффективности системы. Правда объем работ (равно и сложность) приводит к увеличению сметной стоимости.

Но эти недостатки перекрывает уже то, что каждый отвод можно оснастить дополнительным оборудованием, необходимым для бесперебойной эксплуатации техники и сантехнических приборов. Так, обратный клапан сохранит воду в бойлере, реле давления установит необходимый режим и т.д.

Но все это получится только если схема составлена правильно. К стояку врезается коллектор (после счетчика и шарового запорного крана). К каждому отводу резьбовым соединением подключается труба, идущая к потребителю. В нее можно врезать все необходимое дополнительное оборудование для эффективной и безопасной работы.

Монтаж по коллекторной схемы

Коллекторы изготавливают из латуни, нержавейки, полиэтилена или полипропилена.

Полимеры не уступают по прочности металлу, и такие изделия можно эксплуатировать с той же эффективностью. Металлические коллектора предполагают резьбовое соединение. Пластик спаивается, а металлопластиковые элементы сочленяются посредством специальных муфт.

Если обратиться в специализированную компанию, будет предоставлена конечная смета, в которой указаны цены на все комплектующие системы и монтажные работы.

Когда принято решение собрать систему своими руками, нужно учитывать ряд особенностей и рекомендации специалистов:
  1. Комплект закупки должен включать те товары, которые понадобятся при сборке.
  2. Соединения может быть комбинированным, предполагающим переход с металла на пластик или металлопластик в любой комбинации.
  3. Количество отводов равно числу подключаемых устройств. Обычно в квартире достаточно от одного до шести отводов.
  4. Допускается последовательное подключение двух и более коллекторов с различным числом отводов.
  5. Для холодной и горячей воды используются разные коллекторы.
Схема водоснабжения коллекторного типа

Выбор материалов и комплектующих – не единственная особенность. Работы также выполняются с применением ряда правил. Но главные отличия заключены в типе системы. Это может быть подача холодной или горячей воды, а также отопление.

Водоснабжение

Особенность коллекторной разводки – отдельное подключение каждого радиатора, комнаты, этажа и т.д. благодаря этому экономится теплоноситель. Если часть дома не используется, и его отапливать не нужно, достаточно отключить ее или снизить циркуляцию, поддерживая допустимый минимум.

Плюсы такой системы схожи с преимуществами идентичных водопроводных систем. При ремонте и обслуживании нет необходимости останавливать котел. Но и недостатки те же. Большее количество затраченных материалов, сложность монтажа, и как следствие большая сметная стоимость. Зато вмуровав трубы в стяжку, можно собрать систему «теплый пол». Тогда трубопровод и радиаторы не будут портить интерьер помещения.

Советы сантехника

Главное отличие специалиста от любителя, который решил смонтировать разводку воды самостоятельно в том, что профессионал знает, на что обращать внимание, чтобы не допустить ошибок. Но если воспользоваться следующими рекомендациями рисковать не придется:

  1. Нельзя экономить на материалах. Пластик стоит дешевле, но и возможностей у него меньше. Несущие способности минимальны, температурные деформации большие. Материал не отличается особой прочностью. Железо ржавеет, гниет. Металлопластик не имеет этих недостатков, но стоит дороже.
  2. Не нужно экономить на теплоизоляции. Трубы горячего снабжения, утопленные в пол или стену нужно изолировать термостойким материалом. Если это отопление – хорошо, что тепло отдается перекрытию. Но если речь идет о горячей воде, то из крана она будет идти еле теплая.
  3. В процессе монтажа торцы трубок закупориваются целлофаном или ветошью. Это необходимо, чтобы в трубопровод не попадали твердые частицы (окалина, стружка, ржавчина и т.д.). Наличие фильтра грубой очистки не облегчит ситуацию, так как устанавливается на входе. Последствия – неправильная работа подключенных приборов с последующим выходом из строя.

  • Нарушение технологии пайки пластиковых трубопроводов приводит к течи воды. Перед тем, как паять трубы, нужно удалить все остатки не только грязи, но и влаги.
  • Использование неподходящего инструмента. Латунь, сплавы, пластик, который применяется при изготовлении фитингов и прочих элементов запорной арматуры, материал прочный. Но если при закручивании применить слишком большую силу, корпус может расколоться. В случае с металлопластиком система собирается руками, тестируется, а уже потом производится протяжка резьб.
  • В качестве уплотнителей нужно использовать специальные прокладки. Это особенно важно, если монтируется отопление или горячий водопровод. Резьбовые соединения герметизируются фум-лентой. Силикон используется в качестве дополнительного средства герметизации.
  • Когда требуется завести трассу в соседнюю комнату, сверлятся отдельные отверстия для каждой ветви разводки. То же касается и случаев, когда собирается скрытая система. Это нужно для того, чтобы каждый участок находился в том температурном режиме, в котором он должен быть по ГОСТу. Иначе холодная вода будет подогреваться, а горячая остынет.

Если учесть все вышесказанное, сборка превращается в несложный процесс. Но если нет достаточного времени, требуемых инструментов, элементарных строительных навыков, имеет смысл обратиться в специализированную компанию.

Коллекторная разводка труб водоснабжения в квартире: что это такое и как лучше сделать | Стройка/Ремонт (своими руками)

Из-за своей надёжности и практичности многие отдают предпочтение коллекторной разводке труб водоснабжения по всей квартире. Данный способ организации подачи воды рекомендуется для квартир и домов большой площади. А также, там, где централизованная система не выдаёт нормального давления.

Что такое коллекторная разводка водопровода

Под коллекторной разводкой водопроводов понимают наличие единой трассы, к которой подключается много отводов. Каждый из них предназначен для обслуживания отдельно взятого потребителя. При таком подключении давление распределяется равномерно. При включении крана или стиральной машины напор из, скажем, душа остается достаточно мощным.

Количество потребителей может быть любым, и даже если включить их все, давления хватит, чтобы каждый работал в штатном режиме.

Достоинства и недостатки коллекторной системы

Отдельно нужно отметить преимущество, заключенное в возможности подсоединять потребители, которые расположены на удаленном расстоянии от стояка. Наличие вентиля на каждом отводе позволяет отсекать линиями, что очень удобно для ремонта и обслуживания.

Достоинствами коллекторной разводки считают:

  • Постоянное давление воды и непрерывная ее подача в достаточном количестве.
  • Легкость проведения ревизии с целью выявления засоров и других неисправностей трубопровода.
  • Минимальное число соединений, которые больше всего подвержены разгерметизации. Нет большого количества тройников, как в последовательной схеме, которая и получила название тройниковой разводкой.
  • Возможность локально перекрывать напор для проведения профилактических и ремонтных работ при устранении поломок потребителей (стиральной машины, смесителя, душевой кабины, биде, ванной и т.д.). При этом можно пользоваться другими приборами и устройствами.

Для сохранения привлекательности интерьера такая разводка прячется в короб с люком, через который выполняется обслуживание коллектора, контроль режима работы, перекрытие отводов. Остальные элементы трубопроводов можно спрятать в стены или пол.

При всех достоинствах есть и недостатки:

  • Высокая стоимость. Материалов и элементов крепления потребуется больше. Количество труб, которое придется затратить в процессе монтажа, превышает минимальный объем закупки, как в случае с последовательным подключением.
  • Сложность монтажа. Речь идет не только о фронте работ. Уже на стадии расчета могут возникнуть трудности. Самостоятельно разобраться, конечно, можно, но привлечение специалистов – однозначное преимущество и гарантия эффективности системы. Правда объем работ (равно и сложность) приводит к увеличению сметной стоимости.

Но эти недостатки перекрывает уже то, что каждый отвод можно оснастить дополнительным оборудованием, необходимым для бесперебойной эксплуатации техники и сантехнических приборов. Так, обратный клапан сохранит воду в бойлере, реле давления установит необходимый режим и т.д.

Но все это получится только если схема составлена правильно. К стояку врезается коллектор (после счетчика и шарового запорного крана). К каждому отводу резьбовым соединением подключается труба, идущая к потребителю. В нее можно врезать все необходимое дополнительное оборудование для эффективной и безопасной работы.

Монтаж по коллекторной схемы

Коллекторы изготавливают из латуни, нержавейки, полиэтилена или полипропилена.

Полимеры не уступают по прочности металлу, и такие изделия можно эксплуатировать с той же эффективностью. Металлические коллектора предполагают резьбовое соединение. Пластик спаивается, а металлопластиковые элементы сочленяются посредством специальных муфт.

Если обратиться в специализированную компанию, будет предоставлена конечная смета, в которой указаны цены на все комплектующие системы и монтажные работы.

Когда принято решение собрать систему своими руками, нужно учитывать ряд особенностей и рекомендации специалистов:

  • Комплект закупки должен включать те товары, которые понадобятся при сборке.
  • Соединения может быть комбинированным, предполагающим переход с металла на пластик или металлопластик в любой комбинации.
  • Количество отводов равно числу подключаемых устройств. Обычно в квартире достаточно от одного до шести отводов.
  • Допускается последовательное подключение двух и более коллекторов с различным числом отводов.
  • Для холодной и горячей воды используются разные коллекторы.
Схема водоснабжения коллекторного типа

Выбор материалов и комплектующих – не единственная особенность. Работы также выполняются с применением ряда правил. Но главные отличия заключены в типе системы. Это может быть подача холодной или горячей воды, а также отопление.

Водоснабжение

Выбирая трубы нужно учитывать температурный режим. Для горячей воды подойдут металлические и металлопластиковые трубы, если на последних есть специальная маркировка. Систему водоснабжения холодной водой можно организовать с применением пластиковых труб. Однако, нужно учитывать, что замуровывать их не стоит ввиду того, что они подвержены высокой степени термической деформации.

Допускается применение технологии, когда разводка прячется в стены или пол. Здесь есть ряд ограничений. Стены не могут быть железобетонным, несущими конструкциями. Перекрытия из пустотных плит штробить нельзя. Но если дом из кирпича, а пол – монолитная плита на грунте, это сделать можно. Альтернатива – трубы в стяжке.

Отопление

В данном случае коллектор предназначен, чтобы равномерно распределять теплоноситель, давая возможность перекрывать ненужные «ветки».

Особенность коллекторной разводки – отдельное подключение каждого радиатора, комнаты, этажа и т.д. благодаря этому экономится теплоноситель. Если часть дома не используется, и его отапливать не нужно, достаточно отключить ее или снизить циркуляцию, поддерживая допустимый минимум.

Плюсы такой системы схожи с преимуществами идентичных водопроводных систем. При ремонте и обслуживании нет необходимости останавливать котел. Но и недостатки те же. Большее количество затраченных материалов, сложность монтажа, и как следствие большая сметная стоимость. Зато вмуровав трубы в стяжку, можно собрать систему «теплый пол». Тогда трубопровод и радиаторы не будут портить интерьер помещения.

Советы сантехника

Главное отличие специалиста от любителя, который решил смонтировать разводку воды самостоятельно в том, что профессионал знает, на что обращать внимание, чтобы не допустить ошибок. Но если воспользоваться следующими рекомендациями рисковать не придется:

  • Нельзя экономить на материалах. Пластик стоит дешевле, но и возможностей у него меньше. Несущие способности минимальны, температурные деформации большие. Материал не отличается особой прочностью. Железо ржавеет, гниет. Металлопластик не имеет этих недостатков, но стоит дороже.
  • Не нужно экономить на теплоизоляции. Трубы горячего снабжения, утопленные в пол или стену нужно изолировать термостойким материалом. Если это отопление – хорошо, что тепло отдается перекрытию. Но если речь идет о горячей воде, то из крана она будет идти еле теплая.
  • В процессе монтажа торцы трубок закупориваются целлофаном или ветошью. Это необходимо, чтобы в трубопровод не попадали твердые частицы (окалина, стружка, ржавчина и т.д.). Наличие фильтра грубой очистки не облегчит ситуацию, так как устанавливается на входе. Последствия – неправильная работа подключенных приборов с последующим выходом из строя.
  • Нарушение технологии пайки пластиковых трубопроводов приводит к течи воды. Перед тем, как паять трубы, нужно удалить все остатки не только грязи, но и влаги.
  • Использование неподходящего инструмента. Латунь, сплавы, пластик, который применяется при изготовлении фитингов и прочих элементов запорной арматуры, материал прочный. Но если при закручивании применить слишком большую силу, корпус может расколоться. В случае с металлопластиком система собирается руками, тестируется, а уже потом производится протяжка резьб.
  • В качестве уплотнителей нужно использовать специальные прокладки. Это особенно важно, если монтируется отопление или горячий водопровод. Резьбовые соединения герметизируются фум-лентой. Силикон используется в качестве дополнительного средства герметизации.
  • Когда требуется завести трассу в соседнюю комнату, сверлятся отдельные отверстия для каждой ветви разводки. То же касается и случаев, когда собирается скрытая система. Это нужно для того, чтобы каждый участок находился в том температурном режиме, в котором он должен быть по ГОСТу. Иначе холодная вода будет подогреваться, а горячая остынет.
Если учесть все вышесказанное, сборка превращается в несложный процесс. Но если нет достаточного времени, требуемых инструментов, элементарных строительных навыков, имеет смысл обратиться в специализированную компанию.

Источник: https://vodatyt.ru/vodoprovod-dlya-kvartiry/kollektornaya-razvodka.html

Вам была полезна эта статья? Ставьте палец вверх! Подписывайтесь на канал и давайте общаться в комментариях!
С уважением, Пётр Андреевич.

Коллекторная разводка водоснабжения

Одна из услуг, которую предоставляют наши специалисты, заключается в выборе оптимальной схемы водоснабжения. Речь идет о наборе устройств, обеспечивающих подачу воды в помещение и её дальнейшее распределение по трубопроводам.

Разводка водоснабжения

Сегодня используются различные схемы водоснабжения. Один из самых распространенных вариантов – коллекторная разводка водоснабжения. Этот способ монтажа труб водопровода подразумевает их прокладку от главного устройства к отдельным потребителям дома или квартиры. В данном случае владелец получает возможность отсоединить любое устройство от системы при необходимости.

Такое решение предполагает монтаж, по сути, двух систем. Один водопровод предназначен для горячей воды, а второй – для холодной. Коллектор – это основное устройство, от которого монтируют весь водопровод. Схема водоснабжения включает не менее двух коллекторов. Один из них используется для холодной воды, а другой – для горячей.

Преимущества коллекторной разводки

Монтаж коллектора осуществляется в специально обустроенных сантехнических шкафах. Разводка водоснабжения такого типа имеет следующие преимущества:

  • Простота обслуживания водоснабжения. В любой момент владелец квартиры или дома может отключить один из элементов системы независимо от остальных.
  • Возможность использования дополнительных устройств без необходимости разбора используемого водоснабжения.

Коллектор оснащается одним вводом и выбранным количеством выводов. Каждый вывод оснащается специальными вентилями для регулировки или отключения подачи воды. Коллекторы могут соединяться с полимерными, медными, металлопластиковыми или стальными трубами.

К некоторым современным коллекторам подачу воды можно подключить с обеих сторон. При установке на одном из вводов монтируется специальная заглушка. Выбор количества выводов коллектора зависит от индивидуальных потребностей.

Коллекторная разводка водоснабжения работает по простой схеме. Происходит подача воды в коллектор, после чего поток распределяется через выбранное количество выводов. Как уже упоминалось выше, коллектор имеет отсекающие вентили, применение которых позволяет полностью перекрыть подачу воды. В продаже есть и коллекторы с вентилями, предназначенными не лишь для отключения подачи воды, но и для регулировки напора.

Наши специалисты очень часто применяют этот вариант разводки водоснабжения, поскольку именно он позволяет эксплуатировать систему максимально удобно.

Стоимость услуг на коллекторную разводку водоснабжения

На мобильных устройствах вы можете прокручивать таблицу c ценами влево-вправо
Наименование услугиЕд.
изм.
Цена
Монтаж разводящего коллектора (d до 25 мм) выход 550 р.
Монтаж разводящего коллектора (d 32-76 мм) выход 650 р.

Остальные услуги по монтажу водоснабжения >>

Коллекторная разводка труб Санкт-Петербург. Схема

Коллекторная разводка труб водоснабжения в квартире

Коллекторная разводка труб

Владельцы квартир стремятся сделать свой быт максимально комфортным, поэтому количество оборудования в системе домашних коммуникаций постоянно увеличивается. При последовательном подключении точек отбора воды давление в трубах снижается в зависимости от их удалённости от места ввода. Исправить ситуацию позволяет коллекторная разводка труб – способ, при котором бытовое оборудование и сантехника подключаются независимо друг от друга.

Чем удобна коллекторная разводка в квартире

Сразу нужно отметить, что проект по коллекторной разводке воды в квартире можно реализовать только в условиях капитального ремонта.

Суть подобной схемы прокладки коммуникаций заключается в том, что каждая точка водозабора (мойка, душ, раковина, унитаз, бойлер) подключаются автономно, посредством отдельной линии.

Распределительная гребёнка устанавливается в закрытую нишу (обычно в ванной комнате), а трубы прокладывают под полом. Поскольку их количество увеличивается в несколько раз, то использование открытого способа прокладки исключено.

В ходе эксплуатации коллекторного водопровода можно регулировать давление и температуру воды отдельно в ванной комнате или на кухне, отключать сантехнику для проведения ремонта.

При использовании автономных газовых или электрических котлов коллекторная разводка отопления рекомендуется производителями оборудования как наиболее эффективная и безопасная.

Расчет системы для Вас после теста на 1 минуту!


Скидка на комплекс работ 10000 ₽ и Сервисное обслуживание на год в подарок!

Пройти тест

Стоимость коллекторной разводки

Услуга Цена, руб
Коллекторная разводка труб водоснабжения от 1000
Разводка коллекторной системы отопления от 1000

Если заказчик готов к серьёзным финансовым вложениям, то нашими специалистами проектируется разводка коллекторной системы отопления и водоснабжения. Стоимость материалов и монтажных работ достаточно внушительная, но потраченные деньги окупаются в течение короткого времени повышенным уровнем комфорта в квартире.

Чтобы предварительно рассчитать стоимость коллекторной разводки отопления, вы можете обратиться к нашим консультантам. Однако, они смогут озвучить только ориентировочную цену, сформированную исходя из минимального набора необходимого оборудования.

Точная смета просчитывается после осмотра квартиры, подбора материалов и технического функционала.

Практическая часть коллекторной разводки выполняется в сжатые сроки, поскольку наша компания обладает всеми необходимыми ресурсами:

  • расширенной материальной базой;
  • квалифицированным персоналом.

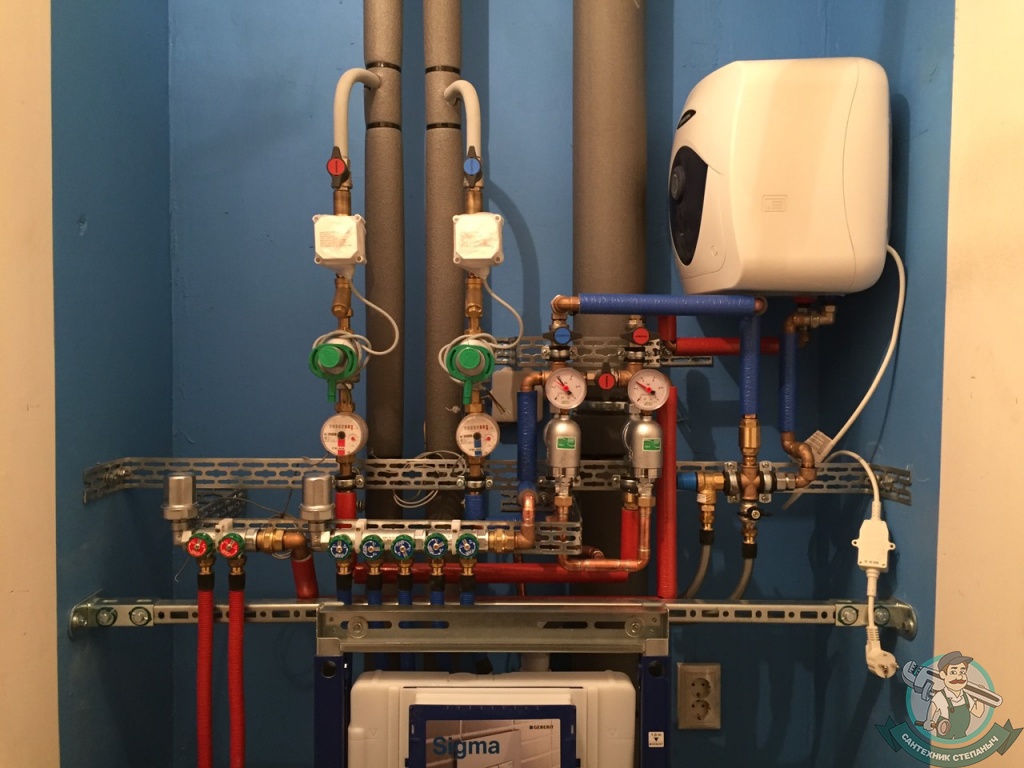

Коллекторная разводка труб – фото работ

Коллекторная или тройниковая разводка водоснабжения



При выборе типа разводки труб водоснабжения  при капитальном ремонте квартиры определяющими, как правило, являются два фактора- стоимость и удобство эксплуатации.

Тройниковая разводка полипропиленовыми или металлопластиковыми трубами в плане удобства не может конкурировать с коллекторной. Если при коллекторной разводке мы имеем возможность отключить каждый из сантехнических приборов в отдельности, что очень удобно при его поломке и  замене( скажем, у Вас потек унитаз и Вам понадобится какое то время что бы его демонтировать, купить новый, установить- и на  все это время Вы можете просто отключить подачу холодной воды к унитазу на коллекторе не в ущерб удобствам, поскольку подача воды на остальные приборы не прерывается), то тройниковая разводка по своей сути лишь последовательное соединение всех сантехнических приборов между собой и стояком, и для отключения того же унитаза волей-неволей придется перекрыть воду во всей квартире. С другой стороны, проблема такого плана легко разрешима- на месте подключения прибора к системе водоснабжения при ремонте санузла устанавливается дополнительный кран (простенький шаровый либо красивый угловой кран с отражателем) и для отключения прибора достаточно перекрыть только его.


Еще один неоспоримый плюс коллекторной разводки- особенно это касается установки металлопластиковых труб- это возможность прокладки единого отреза трубы от коллектора к сантехническому прибору. Т.е. мы избегаем внутренних соединений, являющимися нежелательными при скрытой проводке труб, следовательно,  повышаем надежность системы водоснабжения.

Если задуматься о плюсах тройниковой разводки- то одним из самых больших здесь, несомненно, является  меньшая величина материальных затрат на закупку материала и монтаж: сокращается расход прежде всего труб, отпадает необходимость в установке самих коллекторов, требуется меньше штробления для закладки скрытой проводки. Стоит сказать, что расходы удается  сократить практически в полтора- два раза.

Если Вы планируете ремонт ванной комнаты, всей квартиры или строительство дома, уделите особое внимание вопросу устройства водоснабжения. Обязательно обратитесь к грамотному (желательно с рекомендацией) сантехнику, способному не просто выполнить все работы по устройству систем водоснабжения и отопления, но и разбирающемуся в его непростом деле.

Такой сантехник всегда предложит на выбор два или более вариантов устройства коммуникаций, подберет качественную сантехнику — фильтры, редукторы, фитинги.

Желаем удачи в ремонте.

С уважением, Евгений_RemontBar.

ОСТАВЬТЕ ЗАЯВКУ НА ОСМОТР ОБЪЕКТА >

ВНИМАНИЕ!!! Статья является интеллектуальной собственностью компании RemontBar и запрещена к полному или частичному копированию без разрешения администрации сайта.



Коллекторная разводка труб водоснабжения в квартире цена в Москве

  • Диагностика коммуникаций
  • Согласование с ДЕЗ
  • Работаем чисто!

Приедем к вам, составим смету, согласуем с вами стоимость работ. Оперативно выполним работы и выдадим все необходимые чеки и расширенный гарантийный талон.

Цены на разводку труб в квартире

Наши преимущества

  • О качестве выполненных работ и материалов лучше всего говорит длительная гарантия. Наша гарантия распространяется на временной промежуток до 10 лет. Срок действия этого обязательства напрямую зависит от использованных материалов. Для вашего удобст…

  • Мы всегда готовы помочь в выборе материалов для ремонта и отделки. В случае необходимости, все купим и привезем сами. Кроме того, возможен вариант работы с вашим материалом.

  • Все работы производятся поэтапно, с оплатой только после их завершения и подписания акта выполненных работ. Помимо явного плюса в удобстве отслеживания качества ремонта, поэтапная система позволяет сделать оплаты менее обременительным для бюджета. Мы р…

  • Выполняем работы по договору подряда. К нему обязательно прилагается смета, график выполнения и оплаты работ, ведомость по черновым работам, а так же гарантийные обязательства и штрафные санкции. Нам просто не выгодно делать свою работу . ..

  • Всем известно, что хороший ремонт — это обязательно качественные материалы. Все что покупаем мы сами сертифицировано и неоднократно проверено за годы нашей работы. Многолетнее сотрудничество с поставщиками материалов позволяет нам закупать по&nbs…

  • У каждой добросовестной компании вы получите некоторые услуги бесплатно. Мы же решили расширить этот список, т.к. хорошее настроение клиента и положительный отзыв для нас очень важны: более 70% клиентов пришли к нам по рекомендации своих друз…

  • Обращаясь к нам, вы получате возможность сэкономить на строительных материалах. Мы всегда готовы предложить вам сертифицированные материалы по оптовым ценам от официальных поставщиков и услуги по их доставке. Контроль качества и четкое следование ремонтной бригадой разработанн…

  • Невозможно делать все строительные работы одинаково хорошо, поэтому в нашем штате нет универсалов и над каждым объектом трудится бригада узкоспециализированных мастеров. Такая структура позволяет нам гарантировать высокое качество всех выполняемых работ. После заключ…

Коллекторная разводка труб представляет собой подведение отдельных труб, которые соединяются со всеми точками потребления воды в общей системе. В такой схеме разводки видится особое преимущество: туалет, раковина на кухне, умывальник или душевая кабина в ванной комнате – каждый кран подает воду в установленном объеме вне зависимости от других.

Особенности коллекторной разводки труб

При коллекторной разводке трубы проводятся от коллектора, который устанавливается на вводе водопровода. Это небольшое устройство с одним вводом и несколькими выводами.

От последовательной схемы разводка труб полипропиленом с помощью коллектора отличается простотой монтажа, минимальным количеством соединений труб, удобством и практичностью.

Также коллекторная разводка воды в квартире предполагает наличие двух коллекторов – отдельно для холодной/горячей воды.

Схема коллекторной разводки труб

Если принято решение монтировать разводку труб коллекторным способом, то разрабатывается следующая схема:

  • на первом этапе труба идет от водонагревателя, соединяясь затем с коллектором;
  • на втором этапе несколько линий труб идут от коллектора к отдельным сантехническим точкам.

Главное преимущество такой схемы заключается в сохранении одинакового давления воды на каждом участке. Это позволяет использовать все сантехническое оборудование одновременно. Дополнительным плюсом схемы коллекторной разводки является возможность проведение ремонта на одной точке водоснабжения без отключения всей системы.

Проведение разводки труб в квартире требует нужной квалификации, опыта и практики. Всем этим критериям высококачественного исполнения услуг соответствует специалисты нашей компании.

Коллекторная разводка труб водоснабжения в частном доме

Одним из самых привычных удобств городской квартиры является водоснабжение. В частном же доме о нем необходимо позаботиться отдельно, учитывая, что водоснабжение собственного загородного дома или дачи имеет ряд особенностей.

Источником воды может быть собственный объект (колодец, скважина) или централизованная водопроводная сеть. Каждый из этих вариантов имеет свои преимущества.

А вот прокладка труб горячего и холодного водоснабжения зависит уже от владельца и проектировщика. И подходить к организации такой системы необходимо ответственно, чтобы ей было комфортно пользоваться в любое время года. Лучшим выходом будет поручить организацию проекта и проведение работ профессионалам, хорошо знающим особенности процесса, его нюансы и тонкости. Мастера компании «Проект Сервис» выполнят проектирование, коллекторную разводку труб водоснабжения, проверку и подключение систем для горячей и холодной воды с соблюдением всех нормативов и правил.


Разновидности и особенности схем подключения

Существует два типа схем водоподачи: последовательная и коллекторная (параллельная). Выбор определяется многими параметрами:

  • количеством потребителей;
  • расположением точек раздачи;
  • интенсивностью пользования водопроводом;
  • условиями постоянного или временного проживания.

Рассмотрим основные особенности, достоинства и недостатки каждой схемы.

Последовательное подключение

Метод также называется «тройниковым». От основной магистрали идет общая труба, от которой тройниками идут отводы к точкам раздачи. Схема экономична и проста в монтаже, требует минимума труб и фитингов.

Подключение оптимально в квартирах с небольшим количеством пользователей. Но для частного дома это не совсем удобный вариант, так как он не обеспечивает равномерной подачи воды и одинакового давления в системе. При одновременном включении в крайних точках водяной напор будет резко меняться.

Коллекторное подключение

Для домов с большим количеством потребителей применяются коллекторные, или параллельные схемы водоснабжения.

Название такой метод получил от коллектора – устройства с одним входом и несколькими выходами. Количество выходов зависит от числа водозаборов (смесителей или бытовых устройств), подключаемых к системе водоснабжения.

Схема заключается в отведении от коллектора на магистрали персональных труб к каждому водозабору. Для этого понадобится больше труб, которые будет труднее спрятать. Преимуществом является стабильность напора независимо от расстояния. Изменения при включении нескольких потребителей будут незначительны.

Это дает возможность отключать каждую точку для ремонта отдельно, не затрагивая остальных.

Как спланировать систему водоснабжения

Чтобы система водораздачи работала качественно и надежно, лучше поручить планирование и установку специалистам. Компания «Проект Сервис» предлагает квалифицированные услуги по проектированию, монтажу и подключению систем холодного и горячего водоснабжения для частного дома.

Коллектор водоснабжения на квартиру.

Распределение воды в квартире

Если вы затеяли ремонт в квартире, то одной комнатой вряд ли сможете ограничиться. Ведь новый интерьер комнаты уже не сочетается с интерьером остальных комнат. В связи с этим возникает необходимость в покупке новых обоев, мебели, а также в ремонте пола и потолка в других помещениях. А когда начнется капитальный ремонт, это коснется абсолютно всего: звукоизоляции, отопления и кондиционирования, электропроводки и даже водораспределения в квартире.

Монтаж систем водоснабжения

Водоснабжение — это система технических устройств (арматура, клапаны, фильтры) и труб, обеспечивающих подачу воды в квартиру. Но водопровод будет выполнять свои функции с максимальной эффективностью только тогда, когда он профессионально спроектирован и установлен. В противном случае в процессе его эксплуатации сбоев не избежать.

Специалисты компании «Водоконтроль», имея большой практический опыт в создании проектов систем водоснабжения, спроектируют систему водоснабжения любой сложности как для жилых домов, так и для промышленных или общественных зданий с учетом пожеланий и потребностей каждого клиента.

В то же время необходимо отметить, что перед тем, как инженеры приступят к проектированию, им потребуются некоторые советы от заказчика, например, он должен сказать, какой тип электропроводки он хочет установить в этом помещении или здании. Этот вопрос не должен вызвать затруднений, ведь выбор нужно делать всего из двух вариантов: коллектор или тройник. Несмотря на то, что проектных схем систем водоснабжения гораздо больше — все они либо производные от одного из двух вариантов, либо созданы в результате их сочетания.

Сравнение тройников и коллекторов

Схема подключения тройника

Данная схема подключения водопровода в квартире представляет собой последовательное подключение труб от общего стояка к местам водопользования (душ, краны, унитаз, стиральная машина). Сначала снимаются магистральные трубы с горячей и холодной водой, затем из них делают ответвления при помощи тройников.

Выкройка тройник — самый простой и дешевый вариант. Перед проектированием разводки специалист должен дать информацию о цепях тройника и коллектора, а также указать стоимость этих вариантов

.

К преимуществам тройника относятся:

  • низкая стоимость;
  • простота установки;
  • компактность.

Недостатки тройниковой схемы:

  • при одновременном включении двух точек расхода воды возникают перепады давления;
  • не работает блокировка одной точки водопотребления, приходится перекрывать воду во всей квартире;
  • Иногда бывает сложно разместить тройники удобно.

В некоторых случаях нельзя полностью отключить воду при проведении ремонта. Для этого перед сантехникой ставится кран, который при необходимости можно закрыть.

Схема тройника лучше всего подходит для небольшой квартиры, в которой легче согласовать поток воды в разных точках. Но такая разводка водопровода в частном доме может доставить ряд неудобств, особенно если она устанавливается в больших коттеджах. Для них схема подключения коллектора более удобна.

Схема подключения коллектора — лучший вариант для большого дома



В коллекторной схеме разводки водопровода к каждому месту водопотребления подводятся отдельные трубы. При этом в каждую точку водопотребления (душ, раковина на кухне, туалет) вода подается в необходимом объеме, независимо от других. Трубы выходят из строя из коллектора, который устанавливается на входе водопровода в здание. Коллектор — это устройство, имеющее один вход и несколько выходов. Количество выводов подбирается в зависимости от количества точек водопользования. Необходимо учитывать не только краны, но и различную бытовую технику, воду на улице и так далее.

При изучении коллекторной схемы водопровода хорошо видно, что все точки водопользования независимы друг от друга. Это очень удобно как при эксплуатации, так и при ремонтных работах. Коллектор следует устанавливать только после установки редукторов давления и фильтров для очистки воды.

Преимущества схемы подключения коллектора

У этой схемы много преимуществ.

1. Без ущерба для обитателей дома можно, например, отключить воду в душе, при этом можно полностью использовать другие точки водопотребления.

2. Все краны для управления водопроводной системой расположены в одном месте и легко доступны. Обычно коллектор располагается в санитарном шкафу, либо под него выделяется отдельное помещение.

3. Давление в системе всегда стабильно. Коллекторная проводка защитит вас от перепадов напора воды, гарантируя, что, например, в душе вы не получите ожога от кипятка, если кто-то откроет воду на кухне.

4. Минимизирован риск поломок и упрощен ремонт — ведь от крана до коллектора идет только одна сплошная труба.В частных домах при установке коллекторного водопровода трубы можно спрятать даже под стяжкой: целые трубы в ремонте возникают редко.

5. Температура воды во всех местах ее потребления одинакова, даже когда нужно одновременно открыть все краны.

6. Быстрая установка новых смесителей или бытовой техники с использованием воды. И это не повлияет на работу других потребителей. Для этого нужно всего лишь установить коллектор, имеющий запас в несколько выводов.

Недостатки схемы подключения коллектора

Для устройства коллектора водопровода потребуется большое количество стройматериалов. Две трубы здесь незаменимы. А это, в свою очередь, приведет к значительным материальным затратам. К тому же, чтобы выполнить монтаж водопровода по данной схеме, потребуется много времени.

Кроме того, чтобы разместить коллектор и такое количество труб, нужно много места.Все это невозможно спрятать за шкафом.

Выбор водопровода в зависимости от схемы подключения

Если водопровод в квартире планируется раскладывать по схеме тройника, лучше всего использовать трубы из пластика или полипропилена. Стыки пластиковых труб выполняются с помощью специальной сварки. Полипропиленовые фитинги (детали соединения) имеют резьбовые металлические соединения.

На сегодняшний день полипропиленовые трубы являются самыми доступными на рынке. Они немного весят и прослужат около 30 лет.В качестве герметиков используется сантехническое полотно, ФУМ-лента или паста.

Для монтажа разводки коллекторного типа используются водопроводные трубы из металлопластика. Они рассчитаны на работу под высоким давлением, хорошо гнутся и режут их обычными точными ножницами. Для их установки используются цанговые фитинги.

Медные трубы не боятся коррозии. Они отличаются прочностью, износостойкостью и обладают уникальными бактерицидными свойствами. Они служат намного дольше любых других — от 50 до 100 лет.Но медные трубы — это элитный вариант — рядовых покупателей отталкивает их дороговизна.

При установке водопровода необходимо не только правильно выбрать трубы и соединения, но и защитить трубы от внешних неблагоприятных факторов. Абразивное трение, паразитные токи, конденсат, коррозия, механические повреждения и потери тепла — каждый из этих факторов может потребовать ремонта и дополнительных затрат.

Следует обратить внимание на следующий момент! Часто в многоэтажных домах используются смешанные схемы водораспределения: вода поступает в пол с стояка по тройниковой системе, а внутри вода подается потребителям по коллекторной системе. Необходимо учитывать условие п. 11.5. СНиП 2.04.01-85, в котором говорится, что счетчики горячей и холодной воды следует устанавливать в месте, удобном для обслуживания и снятия показаний. В помещении необходимо обеспечить искусственное или естественное освещение, при этом температура воздуха в помещении не должна опускаться ниже 5 ° С.

При этом не лишним будет напомнить, что разводка труб зависит от способа разводки водопровода. Например, если основная магистраль проложена через ванную комнату, а обратная труба находится на кухне, то оптимальным вариантом будет соединение раковины и посудомоечной машины методом последовательного подключения, а в ванной спроектировать разводку в зависимости от по количеству потребителей.

Какой способ электромонтажа будет наиболее эффективным в том или ином случае, точно могут узнать только опытные специалисты.

Компания Водоконтроль — качество, проверенное временем

Специалисты компании «Водоконтроль» произведут разводку труб в кратчайшие сроки, стараясь не нарушить ваш комфорт. Во время работы наши мастера используют только современное качественное оборудование. Это обеспечивает качественный монтаж. Сотрудники нашей компании — настоящие профессионалы своего дела и мастера своего дела.

Компания «Водоконтроль» известна на рынке сантехнических услуг почти десять лет. В нашем штате работают сантехники с 30-летним опытом работы в этой профессии.

Сантехника — очень ответственное занятие, не прощающее халатности и халатности в работе. В этой связи особое внимание мы уделяем кадровому вопросу. Все мастера компании «Водоконтроль» имеют стаж сантехнических работ не менее 5 лет.

Людей часто интересует, что такое входной узел (в квартире), каким он должен быть и что в него включать.

Получив ключи от своей новой квартиры (в новостройке), вы можете заметить, что узел ввода, скорее всего, сделан плохо — узел ввода сделан из некачественного материала и оборудования. Разработчик не ставит своей целью создание идеального сайта ввода, но ограничивается минимумом для завершения объекта.

Состав узла ввода водопровода в квартире

Обычный входной узел включает:

  • Запорная арматура;
  • Система защиты от протечек;
  • Фильтр грубой очистки;
  • Счетчик воды;
  • Обратный клапан;
  • Фильтр тонкой очистки;
  • Редуктор давления;
  • В исключительных случаях (при плохом качестве воды) можно поставить магистральный фильтр для воды;
  • Коллектор распределительный;
  • Амортизатор

Запорная арматура в квартире

Система защиты от протечек

Даже самая надежная и современная система водоснабжения включает в себя соединения с прокладками и гибкой подводкой для глаз.По статистике страховых компаний, именно эти элементы являются основными причинами протечек в квартире.

Чтобы обезопасить себя, нужно установить систему защиты от протечек. Система состоит из шарового крана с сервоприводом, модуля управления и датчиков. При попадании воды в датчик система дает команду закрыть кран.

Важно учитывать, что систему защиты от протечек необходимо устанавливать сразу после крана — это поможет минимизировать количество незащищенных соединений.

На рынке представлено большое количество систем защиты, но наша компания рекомендует устанавливать систему Аквасторож. Она хорошо зарекомендовала себя, а компания-производитель предоставляет качественный и своевременный сервис.

Фильтр грубой очистки

Часто качество воды может быть не самого лучшего качества — в воду могут попадать крупные частицы грязи, которые могут повредить другие устройства в системе водоснабжения. Например, некоторые производители водомеров аннулируют свою гарантию, если этот фильтр не установлен перед счетчиком.В зависимости от производителя доступны фильтры грубой очистки с размером ячеек 600, 500, 300 мкм.

Счетчики воды

Неотъемлемой частью вводного узла в квартире является счетчик воды. О типах приборов учета воды и способах их эксплуатации подробно рассказано в других наших статьях, поэтому мы не будем углубляться в этот пункт.

Следует отметить, что в Москве допускается установка только счетчиков воды с импульсным выходом и установочной длиной 80 мм.Рекомендуем использовать водомеры ИТЭЛМА.

Клапан обратный

Необходимым элементом узла учета является обратный клапан, который служит для защиты от обратного потока воды в водопроводной сети. Это предотвращает смешивание горячей и холодной воды в стояке (часто они имеют разное давление). Также это предотвращает «перекручивание» счетчика воды при сливе воды из стояка, поэтому многие управляющие компании могут не принять водомерный узел без обратного клапана.

Фильтр тонкой очистки

Если вы хотите, чтобы ваша сантехника прослужила долго, то стоит позаботиться о защите от мелких частиц — для этого используется фильтр тонкой очистки.Эти типы фильтров очищают воду от частиц размером до 100 микрон.

Редуктор давления

Редуктор давления используется для защиты системы от скачков давления. Он позволяет не только «выровнять» давление в стояке, но и не допустить повышения давления в квартире выше выбранного. Резкий скачок давления в системе может привести к разрыву гибкой связи и затоплению соседей.

Магистральные фильтры для воды

Бывают ситуации, когда качество воды очень плохое — в ней есть запахи и всевозможные примеси химических элементов, вредных для здоровья человека.В этих ситуациях используются основные фильтры для воды. Фильтроэлементы подбираются по результатам лабораторных испытаний воды. При установке основного фильтра желательно предусмотреть байпас (перемычку) — это позволит использовать воду при замене фильтра.

Коллектор распределительный

Коллекторная разводка — самый функциональный и современный вид разводки водопровода. Использование коллекторной системы помогает уменьшить падение давления при использовании нескольких точек отбора.При необходимости позволяет локально отключить нужного потребителя. Еще одно преимущество такого типа разводки — минимизация количества соединений труб внутри стен и стяжки.

Амортизатор

Компенсатор ударов позволяет «гасить» резкие скачки давления при быстром открытии и закрытии смесителя, включении / включении стиральных и посудомоечных машин, клапанов смыва унитаза.

По статистике страховых компаний, чаще всего подтопления квартир происходят ночью.Это связано с тем, что при небольшом заборе воды из стояка вода в трубах нагревается до комнатной температуры, она расширяется и в водопроводе повышается давление. Этого можно избежать с помощью амортизатора.

Амортизатор обычно устанавливается в конце коллектора. Они бывают мембранного и пружинного типа.

Правильная установка входного узла избавит вас от лишних затрат и проблем. Монтаж блока ввода — непростая задача и лучше доверить эту работу квалифицированным специалистам.В нашей компании «Сантехник Степаныч» работают опытные и квалифицированные специалисты.

Многие владельцы квартир предпочитают оборудовать собственный водопровод. Это существенно снижает финансовые затраты, но, что более важно, в этом случае можно организовать систему водоснабжения в соответствии с собственными требованиями.

Способы прокладки водопровода

Разводка воды в квартире своими руками предполагает прокладку труб двумя способами:

Закрытый способ очень трудоемок, но позволяет сэкономить свободное место.Это очень актуально, например, для небольших ванных комнат. При этом следует помнить, что все штекерные соединения необходимо прокладывать открытым способом.

Основным недостатком закрытого метода является:

  • Невозможность проведения профилактического осмотра труб с целью проверки их состояния;
  • Вскрытие стен при протечке, а значит, обязательный последующий ремонт.

Преимущества открытого метода:

  • Низкая трудоемкость, обеспечивающая высокую скорость монтажа;
  • Возможности своевременного обнаружения утечек;
  • Легкий ремонт труб в любом месте;
  • Возможности улучшения системы в процессе эксплуатации.


Выбор труб для установки водопровода

Для самостоятельного монтажа водопровода в квартире рекомендуется использовать металлопластиковые или пластиковые трубы. Следует отказаться от использования стальных и медных труб, поскольку они требуют профессионального подхода к резке, сварке, гибке и нарезанию резьбы.

Пластиковые трубы просты в установке и долговечны, но следует помнить, что их нельзя использовать при закрытом методе прокладки.Пластиковые трубы идеально подходят для организации водоснабжения в квартире. В процессе эксплуатации на стенках пластиковых труб не образуются отложения, а низкая теплопроводность материала позволяет использовать этот тип трубы в системах горячего водоснабжения (см. Полипропиленовые трубы — Размеры).


Среди множества видов пластиковых труб полипропиленовые трубы оптимальны по цене и качеству. Их, как правило, соединяют встык с помощью специального аппарата, научиться работать с которым не очень сложно.

Выбор схемы подключения

Подготовительный этап заключается в составлении схемы подключения водопровода. Возможны два варианта монтажа:

  1. Тройник предполагает последовательное подключение всех потребителей. То есть заводят трубу от входящей магистрали и на нее устанавливают тройники для подключения конкретной сантехники или бытовых приборов.
  2. Коллекторная разводка водопроводных труб предполагает использование коллектора, к которому через шаровые краны подключаются потребители.Такой метод позволяет легко отремонтировать определенный участок водопровода, не перекрывая подачу воды. Кроме того, при такой схеме есть возможность равномерно распределять давление между потребителями. Стоимость системы водоснабжения на основе коллекторной разводки высока и для размещения труб требуется достаточно большое пространство.

Схема подключения обязательно нарисована на бумаге и в ней предусмотрены самые мелкие нюансы, а именно:

  • Размер помещения;
  • Оптимальный диаметр трубы;
  • Размеры сантехники и место их установки;
  • Размещение труб и их точная длина;
  • Места установки счетчиков и фильтров;
  • Места загибов и поворотов труб;
  • Кол-во штуцеров.

Важно! Все работы проводить только после отключения подачи воды с центральной магистрали.

См. Пример такой схемы в следующем разделе.

Последовательность операций при разводке водопровода коллекторным типом своими руками следующая:

  • На стояке установлены аварийные краны;
  • Устанавливаются фильтры и счетчики;
  • Монтаж коллектора и шаровых кранов на выходах;
  • Сантехника подключена;
  • Проверяет работоспособность системы водоснабжения.

При получении новой квартиры или когда возникла необходимость замены старого водопровода, провести все работы своими руками вполне реально. При этом можно получить не только значительную экономию средств, но и более качественно выполнить монтаж системы водоснабжения.

Пошаговая инструкция по разводке водопровода

Разводка воды в квартире своими руками всегда начинается с составления подробной схемы водопровода на бумаге.В нем должны быть учтены мельчайшие нюансы, так как он будет основой не только для работы, но и для приобретения нужного количества материалов.

Внимание! Схема должна быть выполнена с минимальным количеством стыков, стыков и изгибов — это значительно повысит ее эксплуатационную надежность.

Если позволяет место, оптимальным вариантом будет коллекторная разводка водопроводных труб, пример которой представлен на рисунке ниже.


Указанные позиции обозначают следующие элементы:

  • 1,2,3 — краны шаровые на входе в стиральную машину, раковину и смеситель для ванны;
  • 4,5 — коллекторы для холодной и горячей воды;
  • 6 — клапаны обратные;
  • 7.8 — счетчики горячей и холодной воды;
  • 9 — редукторы для нормализации давления;
  • 10 — фильтры грубой очистки.
  • 11 — краны аварийные.
  • 12 — стояки холодной и горячей воды.

Наиболее приемлемый вариант организации водопровода своими руками — это использование пластиковых труб. Они просты в установке и могут использоваться долгое время. Оптимальный диаметр трубы выбирается в соответствии с общей длиной трубы, чтобы обеспечить необходимое давление. Для этого можно использовать специальные таблицы, которые можно найти в Интернете или проконсультироваться у специалистов.

Внимание! Если разводка водопровода проводится в старом доме, то следует обратить внимание на состояние основного стояка. Возможно, в первую очередь потребуется его замена, и проводить это мероприятие должны только специалисты.

Установка шаровых кранов

Установка аварийных шаровых кранов на входе магистральных стояков и установка фильтров.Краны на входе в водопровод переназначаются на быстрое отключение подачи воды при обнаружении утечки.


Перед установкой необходимо перекрыть воду. Рекомендуется использовать шаровые краны, работающие при давлении до 60 атмосфер и температуре до + 150 ° С. К установленным шаровым кранам подключаются фильтры грубой очистки.

Установка счетчиков горячей и холодной воды

Как правило, вместе со счетчиком в комплекте идут накидные гайки, которые позволяют при необходимости отключить счетчик, не нарушая целостности системы.


Важно! Устанавливая счетчик самостоятельно, необходимо обращать внимание на стрелки направления, нанесенные производителем на устройство. Они указывают направление движения воды.

Помните! После запуска системы установленные устройства необходимо поставить на учет в водопроводной организации.

Установка редукторов в систему водоснабжения, которые предотвратят повреждение трубопроводов при падении давления. Эти устройства необходимо устанавливать, если напор воды в стояке значительно превышает пропускную способность сантехнических устройств.Хорошо, если при избыточном давлении лишняя вода будет стекать в канализацию, поэтому при необходимости следует предусмотреть специальный слив.


Основные правила установки коробки передач:

  • Манометр регулятора давления следует устанавливать вертикально;
  • При установке необходимо предусмотреть запорную арматуру;
  • Необходимо учитывать направление воды в соответствии с указанной стрелкой на корпусе устройства.

Коллекторная установка

Обычно эти устройства имеют максимум четыре контакта.Поэтому для подключения большего количества потребителей необходимо установить несколько коллекторов.


Важно! На вводах всех потребителей следует установить шаровые краны, позволяющие отключать определенные устройства при аварии.

Монтаж водопровода

Приступить к эксплуатации самостоятельно установленной системы водоснабжения можно только после осмотра, который лучше проводить с помощником. Это быстро отключит подачу воды при обнаружении утечки из-за плохой сборки.

Водоснабжение — одно из важнейших коммуникаций в доме, так как от него зависит комфорт проживания. Поэтому очень важно правильно его развести, ведь вода должна быть на кухне, в ванной и туалете. Именно поэтому многих интересует вопрос, как правильно сделать разводку воды в квартире. Несмотря на то, что задача эта непростая, поскольку требует наличия определенных знаний и навыков, с ней справится каждый. Главное — следовать инструкции и соблюдать технику безопасности.

Виды разводки: какую выбрать, отзывы

Прежде чем разбираться, как делается правильная разводка воды в квартире, необходимо разобраться, какие ее виды существуют. Выбор подходящей планировки очень важен, особенно в малогабаритных квартирах, где каждый метр свободного пространства просто на вес золота. Разводка бывает двух типов — скрытая и открытая. Первый вариант больше подходит для малогабаритных квартир, а второй можно использовать в частных домах.Чтобы понять, какой тип лучше всего подходит для вашего дома, нужно понимать все преимущества и недостатки каждого из них.

Кроме того, о каждом виде проводки есть как положительные, так и отрицательные отзывы, прочитав которые вы сможете сделать для себя правильный выбор.

Скрытая проводка: достоинства и недостатки

Скрытая разводка воды в квартире — один из самых популярных способов прокладки коммуникаций и имеет определенные достоинства и недостатки, которые следует учитывать при проведении водоснабжения в доме или квартире.

Преимущества

Среди основных преимуществ скрытого водопровода можно выделить следующие:

  • более привлекательный внешний вид, так как трубы не видны и не портят эстетику интерьера;
  • отсутствие труб в комнате позволяет легко перемещать и расставлять мебель так, как душе угодно;
  • В случае пожара пожар не повредит трубы и затраты на ремонт будут минимальными.

Все эти преимущества позволяют реализовать в доме любой дизайн-проект и сделать интерьер более привлекательным.

недостатки


Несмотря на вышеперечисленные достоинства, скрытая разводка воды в квартире имеет свои недостатки, которых, к сожалению, больше:

  • ограниченный выбор материалов, так как для такого типа проводки требуются специальные элементы;
  • большие временные, финансовые и трудовые затраты на измельчение стен и укладку труб;
  • установка трубопровода требует полного снятия отделки и облицовки со стен;
  • скрытая разводка холодной воды в квартире не позволяет своевременно обнаруживать протечки труб;
  • невозможность проверки связи и проведения профилактических мероприятий;
  • высокая вероятность повреждения труб при сверлении отверстий в стене.

Таким образом, список недостатков довольно внушительный, поэтому следует хорошо подумать, прежде чем проводить скрытый водопровод в квартире.

Открытая разводка: плюсы и минусы

Альтернативой скрытой разводке является открытая разводка горячей и холодной воды в квартире. Это требует меньше времени и финансовых затрат, а также намного проще в реализации. Тем не менее, у него есть свои плюсы и минусы, о которых мы поговорим позже.

профи


Среди основных преимуществ открытой воды можно выделить:

  • для коммуникаций можно использовать абсолютно любые трубы;
  • очень простой процесс монтажа, так как не нужно рыть стены;
  • или
  • выполнить демонтаж намного проще, чем при закрытой проводке;
  • в случае негерметичности труб можно сразу выявить проблему и решить ее;
  • своевременное выполнение профилактических работ.

Таким образом, данный вид разводки имеет наибольшее количество преимуществ, поэтому большинство людей выбирают именно его.

Минусы

Открытая разводка воды в квартире, по сравнению с закрытой, имеет существенно меньшее количество недостатков, среди которых:

  • трубы находятся на виду, а значит портят эстетичный вид жилья;
  • значительное уменьшение полезной площади в помещении;
  • В случае использования пластиковых труб велика вероятность повреждения водопровода в случае пожара.

Если эстетика для вас не на первом месте и в доме есть свободное место, то не исключено, что эти недостатки окажутся для вас несущественными.

Проектирование разводки труб


Если вы определились с типом водоснабжения, то на следующем этапе вам потребуется схема водопровода в квартире. К его созданию нужно подойти очень ответственно, так как от того, насколько правильно будет спроектирован водопровод, зависит удобство и комфорт жилья.Ведь согласитесь, будет не очень приятно, если вы примете душ и вместо воды комфортной температуры потечет кипяток.

Существуют две основные схемы — последовательная и коллекторная цепи, а также комбинированные, сочетающие элементы обоих вариантов.

Серийный — это схема водоснабжения, в которой все точки подключаются в определенной последовательности. От общей магистрали отходит труба, одновременно снабжая водой большое количество людей. Основным недостатком такой схемы является то, что при одновременном использовании воды сразу несколькими потребителями, у первых будет наибольшее напор и хорошее давление, а у вторых — намного хуже.

Коллекторная разводка воды в квартире проложена по другому принципу. Вода подается из магистрали в коллектор, а уже оттуда по отдельным трубам подается потребителям. Такая схема имеет существенное преимущество, так как у каждого потребителя свой кран, позволяющий перекрывать подачу воды на ремонт и обслуживание. К тому же напор воды в каждом доме или квартире будет одинаковым. Главный недостаток коллекторной разводки — дороговизна, так как для ее выполнения требуется больше материалов и элементов.

Какие трубы лучше всего подходят для проточной воды?


Сегодня в строительных магазинах можно найти множество видов труб, среди которых:

  1. Сталь: обладают высокой прочностью и долговечностью, поэтому прослужат несколько лет. Однако, выбирая эти трубы, необходимо учитывать тот факт, что в процессе эксплуатации трубы будут постепенно забиваться, что значительно снижает качество воды. К тому же со стальными трубами придется существенно повозиться, ведь для их укладки необходима очень точная нарезка резьбы.
  2. Трубы из нержавеющей стали: они самого высокого качества, так как не окисляются в процессе эксплуатации, но такие трубы могут позволить себе далеко не все из-за их непомерной цены.
  3. Медные трубы: универсальные, так как медь обладает отличными характеристиками, высокой прочностью и отличной коррозионной стойкостью. К тому же срок службы медных труб составляет 70 лет, но стоимость их находится на приемлемом уровне.
  4. Металлопластиковые трубы: самый распространенный вид труб с невысокой ценой, простотой монтажа, отличной устойчивостью к коррозии и образованию в трубах различных бактерий и вредных микроорганизмов.Однако они не подходят для использования при очень высоких температурах, превышающих 90 градусов.
  5. Полиэтиленовые трубы: очень распространенный вид, отличающийся хорошей прочностью, простотой монтажа и невысокой стоимостью. Однако из-за плохой устойчивости к повышенным температурам их можно использовать исключительно для подачи холодной воды, поэтому для проводов связи в частных домах и квартирах практически не используются.
  6. Трубы из полипропилена: идеально подходят для осуществления скрытой разводки воды в квартире.Они обладают высокой прочностью и не подвержены коррозии, а значит, не влияют на качество воды. Срок службы около 50 лет.


Выбирая трубы для прокладки водопровода, необходимо учитывать схему и тип разводки, а также свои финансовые возможности. Лучшим вариантом станут металлопластиковые трубы, так как они прочные и недорогие.

Обвязка своими руками

После того, как вы определитесь со всеми нюансами будущего водопровода, можно приступать к составлению схемы подключения.При этом следует учитывать тип разводки, диаметр труб, точную длину водопровода, способ монтажа и расположение отводов. Если у вас нет такого опыта, то лучше обратиться за помощью к профессионалам.

Когда схема будет выполнена, можно приступить к закупке всех необходимых материалов. При этом к рассчитанной сумме следует прибавить 10 процентов, так как, как показывает практика, покупать надо всегда.

Если вы планируете проводить водоснабжение в старом помещении, в котором уже есть коммуникации, то первое, что нужно сделать — это демонтировать старые трубы.Для этого потребуется перекрыть подачу воды в дом или квартиру. Далее можно приступать к укладке труб. Стоит отметить, что на вопрос, как сделать разводку воды в квартире, мы ответим на примере прокладки пластиковых труб. Все работы выполняются в следующей последовательности:

  1. Выполняем резку труб необходимой длины.
  2. Снимаем защитную фаску с труб.
  3. На трубу надевается гайка и устанавливается кольцо.
  4. Стыки труб фиксируются обжимными фитингами.

Когда все работы закончены и водопровод в квартире готов, вся система проверяется на герметичность с помощью специального устройства, использующего высокое давление воздуха. В целях профилактики все фитинги необходимо подтягивать каждый год, чтобы они не расшатывались и не начинали пропускать воду.


Как оказалось, сделать разводку воды в квартире своими руками несложно.В процессе работы нужно просто придерживаться инструкции, иметь необходимые материалы, а также желание сделать надежную и долговечную электропроводку.

Обеспечение комфортного проживания в квартире возможно только при тщательной планировке всех соответствующих систем. В первую очередь, это электроснабжение, газовые коммуникации и водоснабжение. Именно о разводке воды в квартире и пойдет речь.

Виды водораспределения

Все монтажные работы необходимо проводить после составления схемы подключения и расчета материалов.Это сэкономит много времени и снизит материальные затраты. По внешнему виду различают два варианта разводки: открытый и закрытый.

При закрытом способе прокладки водопроводных труб при прокладке автомобильных дорог применяют штробы — траншеи, выдолбленные в стене. Именно в них устанавливаются все трубы. Этот способ считается наиболее затратным, но с точки зрения дизайна предпочтительнее. Снаружи никаких следов водопровода или неэстетичных соединений. С другой стороны, возможная протечка системы требует сложных манипуляций, и после ее устранения необходимо восстановить целостность стен.

Открытый метод в этом отношении намного практичнее, потому что есть доступ к любой части системы без лишних усилий. К недостаткам метода можно отнести неэстетичный внешний вид элементов водопровода, а также уменьшение полезной площади, что не всегда уместно для небольших помещений.

Открытый или закрытый способ прокладки водопровода — это решайте сами, обращая внимание на следующие факты:

  • Скрытый водопровод не занимает слишком много места, эстетичен и считается профессиональным исполнением сантехника.
  • Для небольших ванных комнат и туалетов закрытый способ прокладки водопровода будет единственно правильным решением ().
  • Регулярные осмотры системы легче проводить при использовании метода установки на открытой трубе.
  • В случае пожара есть вероятность, что коммуникации останутся нетронутыми, что означает снижение затрат на восстановление.
  • Новичкам лучше использовать открытый метод установки, так как можно быстро установить и исправить проблемы.
  • Для устройства открытого водопровода ассортимент применяемых материалов шире.
  • Утечки в системе легче обнаружить и точно устранить с открытым вариантом водоснабжения.
  • Открытая система водоснабжения дает возможность пополнить систему новыми потребителями.
Выбор предпочтительного варианта должен соответствовать каждому индивидуальному случаю. Если вы планируете все делать самостоятельно, но навыки такой работы минимальны, лучше выбрать открытый метод. Небольшие системы с минимальным количеством потребителей могут выполняться закрытым или комбинированным способом, в зависимости от ситуации.

Полезный совет: чтобы скрыть некрасивые трубы и крепеж, можно использовать фальшпанели из подходящего материала. Этот способ можно назвать оптимальным, поскольку он собрал в себе все достоинства обоих вариантов.


Подобрать подходящий вид «маскировки» можно под общий дизайн ванной комнаты. Обычно используются традиционные для таких помещений материалы: керамическая плитка, влагостойкий гипсокартон и пластиковые панели.


Схемы разводки воды в квартире

Кроме способа установки труб () очень важно заранее определиться с предпочтительным вариантом подключения всех потребителей.Выхода будет два: серийный и коллекторный. У обоих методов есть свои достоинства и недостатки, поэтому все нюансы желательно продумать заранее.

Второе название этого метода — тройник, потому что тройники используются для подачи питания на всех потребителей. Именно благодаря этим элементам от основной трубы — стояка отходят все основные линии.



Монтаж тройника требует минимального количества материалов и не отличается трудоемкостью работы.Для новичков это лучший вариант, так как подходящую схему можно сделать самостоятельно. Однако у такого типа соединения есть ряд недостатков:
  • Множество крепежных элементов, что увеличивает риск утечки и затрудняет обнаружение.
  • Одновременное включение нескольких точек потребления создает недостаточное давление в системе, поэтому самая дальняя точка будет с низким давлением.
  • Ремонтные работы требуют полного отключения воды, что не всегда удобно.
Выбор тройниковой системы подключения — оптимальное решение для небольших квартир, где перепады давления не играют существенной роли. Если схема тройника соответствует замкнутому типу коммуникаций, нужно продумать точки доступа к каждому тройнику. Это позволит проводить профилактическое обслуживание и ремонт без дополнительных затрат и сложностей.

Коллекторная проводка построена по принципу параллельного включения. Это обеспечивает необходимое расстояние от основного источника — стояка.При использовании отдельно проводимых труб каждый источник проводки имеет свою собственную проводку. Конечно, при таком подключении потребность в материалах сильно возрастает, но и у этого способа есть свои плюсы:

  • Постоянное давление в системе.
  • Устранение протечек происходит с частичным отключением воды.
  • Диагностика и предотвращение утечек проще, чем при последовательном подключении.
  • Относительно небольшое количество креплений, что обеспечивает большую надежность системы.



Однако метод не лишен недостатков.Вместе с вышеупомянутым увеличением материалоемкости такое соединение требует более квалифицированной работы. Сама по себе трубная разводка будет проблематичной, а привлечение специалиста увеличит бюджет ремонта.

Инструкция по самостоятельной разводке водопроводных труб (видео)

Сделать прокладку труб водопровода в волне своими руками возможно:
  1. Нарисуйте схему разводки на бумаге . На нем должны быть указаны реальные размеры и все использованные точки водопотребления.
  2. Выбираем лучший вариант прокладки труб . Вы можете использовать комбинацию методов открытой и закрытой проводки.
  3. Соблюдайте основные правила . Электромонтаж должен выполняться с учетом таких требований: трубы не пересекаются и располагаются максимально близко друг к другу. В этом случае желательно выбрать максимально простую схему, без лишних соединений и креплений.
  4. Установить впускные клапаны (шаровые краны) .Их устанавливают непосредственно к источникам горячей и холодной воды в квартиру. Это поможет перекрыть воду при необходимости, ремонтных работах, подключении и замене отдельных элементов системы. И учись.
  5. Отвести отдельный водопровод . Он выполняется при необходимости и предназначен для употребления в пищу. На этом сегменте необходимо монтировать фильтры глубокой очистки.
  6. Установить счетчики ( ) .Их тоже монтируют первыми. После них устанавливаются редукторы давления, обеспечивающие контроль напора воды к используемым приборам.
  7. Установка остальных элементов системы .
Направление укладки труб можно выбрать как от основного стояка, так и от каждого устройства. Вместе с установкой водораспределения также необходимо выполнить отводы канализации.

На видео показана обвязка водопровода и конечный результат таких работ.Например, в новостройке используется трубная разводка. Выбранный тип разводки — коллекторная цепь. Помимо разводки труб потребителям, мастер описывает, как установить и замаскировать водопровод. Такая видео-инструкция обязательно пригодится новичкам в слесарном деле, а несколько советов профессионала помогут избежать ошибок и потерь времени при выполнении самодельных работ:


Монтаж водопровода квартиры — важнейшая часть обустройства нового жилья. . Грамотно выполненная разводка обеспечит комфортное использование и надежность системы.Правильно провести монтажные работы помогут описанные выше способы монтажа и инструкция по самостоятельной установке водопроводных труб.

Правильная разводка воды в квартире. Коллекторная проводка

Выскажу свое мнение на основе многолетнего опыта. Чаще всего в своей практике я использую комбинированную, коллекторно-последовательную схему. Считаю, что классическая коллекторная система (КС) оправдана только для металлопластиковых труб, а не для полипропилена или меди.К.С. Изначально он был придуман для прокладки всей трубы, без скрытых в стенах в воротах лишних стыков, без стыков стеновых — это свойственно металлопластиковой трубе, от коллектора до потребителя на выходе воды только один стык и тот, что под прессой. Рассмотрим полипропилен или медный трубопровод — сколько паяных, а затем стеновых стыков остается при разводке коллектора? Ерунда? Конечно! Рассмотрим вопрос гидравлики — при включении потребителей давление падает, и вы можете обжечься, принимая душ, когда ваш супруг включает смеситель для раковины на кухне, и есть ли у нас постоянный контур? Так что и в последовательной схеме это решается методом вытянутого коллектора из той же дорожки, только большего диаметра, за счет увеличения сечения основной дорожки.Я объясню проще. Если вы выбрали полипропилен или медь, то с самого начала начинаем прокладывать трубы 32ПП или 22 трубы для меди с 5-7 потребителей и трубы 25ПП или 18 труб для меди на 3 потребителя (это касается отдельного кухонного стояка) и от PP32 туда — это маршрут для двух потребителей PP25 и от него PP20 до каждого, а по медному трубопроводу из 22 маршрутов — 15 труб до одного потребителя.
Но тут возникает вопрос — как отрезать приборы, у которых нет смесителя, именно в месте размещения, вне зависимости от поломки или обслуживания, это смеситель для ванны, встраиваемый душ или встраиваемый смеситель для душа.Как раз эти потребители должны питаться от коллектора. Но если в квартире еще есть санузлы, то можно на пару часов или сутки заменить и отключить общие краны в ТОЧНО этой отремонтированной К / У и использовать другую. Каждый раз это оговаривается индивидуально, и решение принимается в зависимости от предпочтений потребителя. Большинство бытовой техники: умывальник, кухня, W C имеют свои угловые краны на собственные водовыпуски, зачем их дублировать и имеется в виду коллектор.Только встроенные смесители не имеют такой конструктивной особенности отдельного автономного отключения в последовательном конвейере и для их отключения в последовательном контуре необходимо перекрыть общие краны на всем Ц / У. Поэтому чаще всего монтирую КОМБИНИРОВАННУЮ коллекторно-последовательную схему.
Из коллектора или отдельного запорного клапана в санитарный корпус, запустить маршруты только смеситель для ванны, душ / смеситель для душа. кабины к остальным устройствам, цепь остается неизменной через тройники.Это касается проводки либо меди, либо ПП. Приемлема только коллекторная схема с металлопластиком — с металлопластиком она себя оправдывает. С медью и ПП — считаю, что коллекторная схема жилого водоснабжения избыточна и это уже отработанная схема и личное мнение.

Если начат капитальный ремонт, или санузел строится с нуля, то есть смысл посмотреть на разводку коллектора воды.

  1. — экономично
  2. Коллекторная проводка — Практическая

Трубопроводный коллектор.

Установка может быть как открытой, так и скрытой.

Коллектор Преимущества:

1. Удобно
Все коммуникации находятся в этом месте. Например, не нужно лазить под раковину, чтобы выключить смеситель, в котором неисправен смеситель.
Это особенно важно, если одна беременная женщина или ребенок остались дома. Достаточно будет перекрыть на коллекторе необходимый кран.

2. Надежный
От коллектора до потребителя идет одна одинарная труба без соединений.В случае использования качественной трубы протечка в стеновых стенах исключена. (хотя если при тройниковой разводке соединения были, например, из полипропилена (пайка), то утечка тоже невозможна)

3. Нет перепадов давления
В случае коллекторной разводки и наличия рабочего давления практически отсутствуют перепады давления при использовании, например, двух раковин одновременно. Более того, у каждого потребителя есть возможность ограничить расход воды.Правда, если установлен коллектор с вентилями.
Подача воды может быть ограничена, например, в унитаз, если давление в системе слишком низкое. А то, что унитаз будет набираться в 2 или 3 раза медленнее, чем при полностью открытом, ни на что не повлияет.

Недостаток:

1. Дорого
Разбавление воды с помощью коллекторов на порядок дороже по материалу и труду, если пригласить мастера. Здесь стоит добавить стоимость самих коллекторов, дополнительный метраж труб и, самое главное, необходимо предусмотреть место, где они будут размещены.

Так выглядит коллекторная разводка в новом санузле частного дома. Впоследствии трубы были зашиты.


Этот коллектор имеет запорные клапаны на каждой ветви. На поворотах установлены шаровые краны неразборные.
Под словом «неразборные» следует понимать, что в случае выхода из строя одного из кранов, их нельзя заменить по отдельности, меняется весь коллектор. (Или его часть от резьбы к резьбе)


В этих коллекторах мы можем только открывать или закрывать кран.Регулировка такими метчиками ни к чему хорошему не приведет.


Это не относится к коллекторам с клапаном и регулирующими клапанами.



Коллекторы бывают 2,3 и 4 филиала. Я никогда не встречал других. Из имеющихся на рынке коллекторы собираются за нужное количество выходов. Например, как на следующем фото, собран коллектор на 5 выходов. 3 + 2


Соединяются между собой ниткой.Заклеивается резиновой прокладкой, как на фото выше (резиновое уплотнительное кольцо на конце резьбы) — или другими уплотнениями, например.

Коллекторы бывают разные. С и без запорной арматуры. С вентильными кранами и шаровыми кранами. Резьба или


Совершенно неважно, для какой трубы вы будете делать воду, коллектор подходит для всех типов труб.

Самое главное при покупке коллектора не экономить.Если средства ограничены, то отдавайте предпочтение покупке некачественных коллекторов, которые впоследствии могут протечь.

Пример уставшего коллектора по адресу:


Если вы посмотрите справа налево, вы увидите небольшое отверстие на второй ветке и между третьей и четвертой.


Коллектор заменен на новый двухкомпонентный компонент с гофрированными евроконусами снизу.


Перед прокладкой труб от коллектора следует внимательно следить за тем, чтобы трубы не проходили в местах, где потенциально возможно просверлить стены и пол для установки стен или оборудования.


Вот пример этой картинки, видно, что трубы не все рядом, а разделены группами. Это те места на стене, где должна быть закреплена установка подвесного унитаза.

В дальнейшем при чистовой отделке коллектор прячут в специальный люк. Скрыт от посторонних глаз. (другой объект)

Давайте посмотрим, что скрывается за этой дверью:

Если вы присмотритесь, то увидите, что каждый вызов подписан и может быть закрыт в любой момент.Удобный доступ к кранам, фильтрам и счетчикам.

Здесь коммуникации скрыты в стене за туалетом. Люк хорошо виден.

В этом случае люк полностью незаметен:

Но если вы умеете открывать, то мы получаем удобный доступ ко всем коммуникациям.

Как видно из фото и описания, следует сделать вывод: если вы планируете дорогой или капитальный ремонт и позволяете средства, то коллекторная проводка будет лучшим другом при обслуживании ваших коммуникаций.

Дополнения от 21.11.12:

Стоит отметить, что помимо металлических коллекторов есть еще и пластиковые. Например из полипропилена:


Или коллектор для сшитого полиэтилена:


Никто не застрахован от попадания в такую ​​неприятную ситуацию, как протечка канализации. Сегодня мы постараемся помочь вам полезной информацией в случаях протечки канализационной трубы, о том, как устранить и закрыть утечку, чем закрыть трубу или стык.Надеемся, что благодаря нашей статье вы сможете раз и навсегда избавить свое жилище от специфических запахов своими руками.

Что делать, если протекает труба отопления? Главное — не паниковать! Трубы отопления подвержены коррозии, и в какой-то момент они могут протечь. Поэтому нужно быть готовым к тому, что в какой-то момент вы придете домой, а там потечет труба. Сегодня мы подробно расскажем, как заделать течь в трубе отопления и какие подручные материалы для этого можно использовать.

Акриловые ванны-джакузи

стали для многих не только показателем успеха, но и действительно полезным и функциональным устройством. С его помощью можно полностью расслабиться после насыщенного дня. Сегодня мы расскажем, как выбрать ванну с джакузи из акрила и установить самостоятельно с соблюдением правил безопасности.

Что делать, если унитаз протекает? Слабая половина человечества просто решает эту проблему: либо мужа начинает «пилить», либо звонит сантехник. Поэтому мы решили написать статью для настоящих мужчин, которые стремятся самостоятельно исправить поломку дома, не дожидаясь скандала.Из материала вы узнаете, как устроен унитаз, какие неисправности для него характерны и как их быстро исправить.

Бытовые проблемы рано или поздно возникают в каждом современном доме. Ничего удивительного. То кран течет, то вдруг нужно устранять засор. Поэтому вместо того, чтобы пытаться делать все самостоятельно, всегда можно обратиться за помощью к профессионалам. Которая легко подскажет, что нужно для устранения такой проблемы. Конечно, в современном мире существует огромное количество специалистов в этой области, которые с радостью предлагают свои услуги.Но работать нужно только с лучшими и проверенными людьми, которые могут предложить только лучшие результаты работы и при этом за достаточно доступные деньги. Если вы не знаете, в каких случаях нужно вызвать сантехника, как найти хорошего специалиста, и не знакомы с множеством других важных информационных вопросов, то эта статья вам обязательно поможет.

Большинство людей стремится к комфортной и размеренной жизни. Но при нынешних ценах и постоянных кризисах они начали задумываться об установке альтернативного оборудования, которое они могли бы использовать в своих целях.В него должны входить основные части и механизмы системы, позволяющие создать отдельный обогрев. Поэтому его установка не только актуальна, но и оправдана в настоящее время. Независимо от того, где он может быть установлен, заказчик должен помнить, что это выгодно. Когда заказчик хочет поставить такую ​​систему, ее работа всегда будет зависеть от того, как установлен и работает насос. Вы можете не только самостоятельно установить насос, но и воспользоваться услугами квалифицированных специалистов.Но остановимся на первом. Для правильного монтажа такого элемента системы отопления потребуются специальные инструменты:

В этой статье мы рассмотрим основные этапы монтажа системы отопления загородного дома. Рассмотрим различные системы отопления, обозначим их достоинства и недостатки. Остановимся подробнее на расчете системы отопления загородного дома с помощью газового или электрического котла.

Статья посвящена выбору высоты раковины в ванной.Как правильно выбрать модель мойки, как определить высоту умывальника. Даны общие рекомендации по обустройству зоны умывальника, в том числе по наиболее эффективному и практичному использованию пространства под раковиной.

В этой статье рассматривается мойка из лилий, которую можно разместить над стиральной машиной в целях экономии места. Рассмотрены конструкция и достоинства этого вида сантехники, вопросы по выбору водосточного устройства. Приведены основные особенности и правила установки раковины над стиральной машиной.

В статье подробно описано устройство смесителя, который предназначен для ванной с душем, а также рассмотрены основные разновидности этих устройств. Даны рекомендации по ремонту смесителей, включая устранение мелких поломок в наиболее популярных моделях. Замена гусака описывается поэтапно.

Сантехника в квартире — непременный атрибут комфортной жизни современного человека. Если это санузел, то различных приспособлений много, как и приспособлений.Это трубы, обеспечивающие жителей водой, а также необходимая нам ванна, раковина, туалет и даже зеркала, потому что они несут не только декоративную роль, но и помогают при мытье и чистке зубов. Полы с подогревом, не доставляющие дискомфорта даже в межсезонье, и вентиляция, обеспечивающая отсутствие лишней влаги в помещении — это касается и сантехники.


Если рассматривать туалетную комнату, то она считается эпицентром санитарии в квартире.Однако сам унитаз работать не может. Для его функционирования необходимо установить в квартире сантехнику, в которую входят: канализационные трубы, водопровод, клапаны и другие элементы. Это, в свою очередь, обеспечивает работоспособность системы.

На кухне тоже есть сантехника. В каждой комнате есть раковина для мытья посуды и обеспечения чистоты в доме. Это изделие также входит в группу предметов сантехники, о которых следует знать, прежде чем решать вопрос, как сделать сантехнику в квартире.

Из всего вышесказанного напрашивается вывод: проект сантехники в квартире включает в себя ванну, унитаз, раковину и умывальник, а также вспомогательные элементы, надежно гарантирующие их исправное функционирование.

Как устроить водопровод в квартире

При организации водоснабжения в доме необходимо придерживаться нескольких правил, которые помогут сделать подключение сантехники в квартире наилучшим образом. Один из основных принципов устройства водопровода — его надежность.Каждый потребитель должен быть застрахован от неприятностей — протечек. Чтобы система соответствовала этому параметру, следует использовать качественные соединительные элементы — фурнитуру, а также обеспечить высокий профессионализм монтажа.

Как сделать сантехнику в квартире качественной? Для повышения надежности схемы следует использовать только сертифицированные трубопроводы. Практика показывает, что самые неприятные аварии систем водоснабжения возникают именно из-за ошибок монтажа.Для увеличения прочности стоит минимизировать количество соединительных элементов.

Кроме того, желательно расположить существующие подключения в одном месте, обеспечивая легкий доступ к ним.


Система водоснабжения должна иметь в своем составе минимум обслуживаемых узлов. Планировка сантехники в квартире должна предусматривать удобство обслуживания, что решается коллекторным методом. При этом регулирующая арматура, редукторы и фильтры собраны в одном месте.Остальные обслуживаемые агрегаты следует располагать рядом с сантехникой.

Размеры смотровых люков должны включать возможность не только обслуживания и эксплуатации приборов, но и удобство их замены или ремонта в случае необходимости.

При установке сантехнического устройства в квартире необходимо продумать систему защиты сантехнического оборудования. Он обязан обеспечивать долгий срок службы всех имеющихся в доме сантехнических устройств, защищая их тонкую «начинку» от различных вредных примесей, перепадов давления и так далее.

Решая, как провести сантехнику в квартире, следует помнить о секретности — особом требовании к водопроводу. Решить задачу довольно просто. Основное средство сокрытия схемы водоснабжения — залить все трубопроводы в пол или перегородить их, при этом следует использовать гофрированные шланги, лучше защищающие поверхность труб от различного рода механических повреждений.

Исключение составляют стальные трубы и изделия из полиэтиленгликоля.

Монтаж и подключение труб

Подготовив трубы для водопровода в квартире, можно заниматься монтажом водопровода.При установке домашнего водопровода не забывайте, что любые резьбовые соединения необходимо размещать в местах, доступных для удобного обслуживания. Паяные или сварные трубы можно закладывать в пол или стену.

Однако, чтобы предотвратить неприятные последствия — протечку воды, желательно обратиться к специалистам, умеющим качественно соединить трубы.


Прокладка сантехники в квартире подразумевает также установку дополнительного оборудования, предназначенного для продления срока эксплуатации всей системы водоснабжения.Для очистки воды от примесей (песка и ржавчины) целесообразно использовать фильтры водоподготовки трех типов:

  • грубая очистка;
  • тонкая очистка;
  • аппаратов для очистки питьевой воды.

Стоит отметить, что фильтры грубой очистки позволяют продлить срок службы сантехники. Что касается фильтров тонкой очистки, то их предназначение — задерживать мелкие частицы, такие как соли, известь. Как видите, разводка сантехники в квартире может вызвать множество сложностей и проблем, которые не всегда удается получить самостоятельно.

  • Альметьевск
  • Волгоград
  • Воронеж
  • Екатеринбург
  • Зеленодольск
  • Йошкар-Ола
  • Казань
  • Красноярск
  • Москва
  • Набережные Челны
  • Нижнекамск
  • Нижний Новгород
  • Новосибирск
  • Пермь
  • Ростов-на-Дону
  • Самара
  • Санкт-Петербург
  • Ульяновск
  • Челябинск
  • Ярославль

Распределение воды в новой квартире.Распределение воды в квартире

Начиная ремонт, мы редко ограничиваемся одной комнатой. Обновленный интерьер начинает диссонировать с остальными комнатами, и как-то просят себя не только новые обои, цвет пола и потолка, но и мебель в других комнатах. А если дойдет до капремонта, то это коснется всех и вся: электропроводки, шумоизоляции, отопления и кондиционирования, даже разводки воды в квартире. Как известно, водоснабжение — это система технических устройств (арматура, краны, фильтры) и труб для подачи воды в разные точки квартиры.Распределение воды может быть выполнено как классическим тройником, так и современным коллектором.

Классика жанра — схема подключения тройника

Тройник разводки воды в квартире представляет собой последовательное подключение труб от общего стояка к местам водопотребления (краны, душ, унитаз, посудомоечная или стиральная машина).

Сначала делают магистральные трубы с холодной и горячей водой, а потом из них делают ответвления с помощью тройников.


Тройник — самый дешевый вариант.При проектировании разводки сантехник должен рассказать как о ней, так и о коллекторной схеме, а также о стоимости обоих вариантов

.

Достоинства классической схемы:

  • низкая стоимость;
  • компактность;
  • простота установки.

Недостатки данной электропроводки:

  • перепады давления из-за одновременного включения двух точек водопотребления;
  • невозможно отключить одного потребителя, нужно отключить воду во всей квартире;
  • Не всегда удается удобно разместить тройники в зоне ванной.

В некоторых случаях можно избежать полного отключения воды во время ремонтных работ. Для этого перед сантехникой поставьте кран, который при необходимости можно закрыть.

Схема тройника больше подходит для маленькой квартиры, в которой легко согласовать расход воды в разных точках. Но такая обвязка в частном доме может доставить массу неудобств, особенно в больших коттеджах. Коллекторная схема им удобнее.

Коллекторный контур идеален для большого дома

Коллекторная разводка водопровода предполагает подвод отдельных труб к каждой точке водопотребления.Раковина на кухне, в туалете, душе — каждый кран в доме доставляет нужное количество воды независимо от других. Подача труб осуществляется от коллектора, установленного на входе воды в дом. Это устройство, имеющее один вход и несколько выводов. Их количество подбирается исходя из количества точек водопотребления. При этом нужно учитывать не только краны, но и стиральную и посудомоечную машины, воду на улице и т. Д.


Здесь хорошо видно, что все точки водопотребления независимы друг от друга.Это очень удобно при эксплуатации и ремонте.

Коллектор можно устанавливать только после подключения водяных фильтров и редукторов давления.


Вот так коллектор выглядит под мойкой. Согласитесь, для обычной квартиры это не очень удобно. Что-то даже напоминает приборную панель самолета

Эта схема имеет много преимуществ. Во-первых, без вреда для домочадцев можно отключить воду в душе, оставив при этом возможность пользоваться другими ванными комнатами.

Во-вторых, все краны управления водопроводом расположены в одном месте, и к ним легко добраться. Как правило, коллектор располагается в сантехническом шкафу или в отдельном помещении.

В-третьих, стабильное давление в системе. Коллекторная проводка защищает от капель, тем самым гарантируя, что в душе не появится кипяток, если кто-то включит воду на кухне.

В-четвертых, минимальный риск поломок и простота ремонта, ведь от крана до коллектора проходит всего одна сплошная труба.


В частном доме при использовании коллекторной схемы водопроводные трубы можно спрятать даже под стяжкой: вероятность разрыва целых труб ничтожна

В-пятых, температура воды во всех точках водопотребления одинакова, даже если открыть все краны одновременно.

В-шестых, подключение новых кранов или оборудования, использующего воду, происходит быстро, без ущерба для других потребителей. Для этого нужно всего лишь установить коллектор с запасом в несколько выводов.

У всего есть свои недостатки, и коллекторный метод не исключение. Требуется большое количество строительных материалов. Двух труб недостаточно. А это, в свою очередь, приводит к значительным материальным затратам. А монтаж водопровода по этой схеме занимает много времени.

Кроме того, нужно много места для размещения коллектора и такого количества труб. Место входа водопровода в квартиру нельзя скрыть за шкафом; это не выглядит эстетично.

Какие водопроводные трубы выбрать в зависимости от схемы подключения

Если в квартире электромонтаж водопроводных труб будет выполнен по тройнику, то лучше использовать пластиковые или полипропиленовые трубы.

Пластиковые соединения труб производятся с помощью специальной сварки. Металлические резьбовые соединения монтируются в полипропиленовую арматуру (детали соединения).


Полипропиленовые трубы — самые доступные на рынке. Они легкие и служат около тридцати лет.

В качестве герметиков используется сантехнический лен, паста или ФУМ-лента. Последний представляет собой уплотнительный материал из ПТФЭ.

Для электромонтажа коллекторным методом необходимо использовать водопроводные трубы металлопластиковые.


В типовой городской квартире мы привыкли видеть простую и неприхотливую схему подключения сантехники: от стояков выходит пара вентилей с фильтрами или без них, а от них на бачок унитаза и краны выходят трубы.

Однако иногда может применяться и другой вид разводки — коллекторная. Посмотрим, что это такое и какая в этом огромная польза.

почувствуйте разницу

Сначала дадим четкие и точные определения основных типов электропроводки.

  • Тройник (последовательный) цепь. Вся сантехника подключается к одной трубе через тройники. При этом ничто не мешает каждому поставить отсекающие его клапаны.

  • Коллектор .Запорная арматура сосредоточена на входе в квартиру, дом или еще где-нибудь.
    Ключевое отличие состоит в том, что все клапаны находятся рядом и от каждого прибора, будь то унитаз, кран или радиатор, есть отдельная труба или пара труб.

  • Смешанный . Смешение обоих вариантов. Например, на умывальник и душ, удаленные в разные стороны, устанавливают коллектор и независимые трубопроводы, а унитаз, биде и стиральную машину ставят на подставку рядом с стояком и имеют общий тройник.

Обратите внимание: коллекторная проводка используется не только для водопровода или отопления в масштабе одной квартиры.

Вся канализация квартала или микрорайона также отводит сточные воды в коллектор.

Хотя, в пределах квартала канализационные системы могут быть последовательными: строители, прокладывая трубы под землей, стараются экономить в пределах разумного.

Бонусы и расходы

недостатки

Начнем с обратной стороны монеты. Какая плохая коллекторная проводка? Почему мы не видим ее в каждой квартире?

Секрет, в общем, прост: требует больше материалов и работы.Если душевая кабина и умывальник расположены рядом — при последовательном контуре для их соединения потребуется пять метров труб, а с коллектором — восемь. Сами гребни (запорная арматура для нескольких потребителей, собранная вместе для удобства монтажа) тоже недешевы.

К тому же, если он не сопровождается глобальным ремонтом в квартире, большая разница между двумя трубами, идущими вдоль стены, и, скажем, шестью.


Совет: коллекторную разводку, тем не менее, часто используют при Большом ремонте, когда трубы укладывают в стяжку или прячут под декоративные коробки на стенах.

Как мы увидим из дальнейшего, коллекторная схема будет здесь очень полезна.

Преимущества

И вот, наконец, мы подошли к квинтэссенции статьи: сколько пользы и пользы коллектор может принести в систему отопления или водоснабжения.

  • Все сантехнические устройства можно включать и выключать из одного центра. . «И что?» Пожимает плечами житель городской квартиры, в которой расстояние от стояка до дальнего смесителя не превышает двух метров.
    Дружище, помимо вашей обычной планировки есть еще мини-отели, комнаты для гостей, офисы и тд и прочее. Представьте, что вы увидели, как из-под дверей гостей выползает лужа. И они сами вместе с ключами от этой двери при выезде. S?
  • IN возможна легкая и удобная регулировка пропускной способности трубы для каждого устройства в отдельности. . Можно нажать дроссель на батарею, которую не нужно так греть весной: тепло, что платим все больше по счетчику!
    Вы можете ограничить поток воды в умывальник, используемый детьми, склонными к шалостям.Зачем нам лужи на полу и лишняя вылитая вода, за что мы снова платим?


Централизованная панель управления — это удобно

  • В случае водопровода, при правильной разводке коллектора устраняется «эффект узкого места»: когда кто-то из дома смывается в унитазе, кипятком не обожгут. душ.
  • И наконец, самое главное из достоинств. Куда часто текут трубы? Верно, о соединениях.Любой опытный сантехник подтвердит: современные материалы протекают только в середине трубы после сложных и длительных злоупотреблений, таких как многократное размораживание или поездки на тракторе по трубе. Отслеживаются.
    Итак, коллекторная разводка позволяет проложить прямую трубу от коллектора к любому устройству без подключений. А потом спрячьте под стяжку или гипсокартон, не опасаясь последствий.


Реализация

Тонкостей немного, но они все же есть.

Отопление

Трубы к радиаторам будут разной длины. Это аксиома.

Даже современные трубы из гладкого пластика имеют определенное гидравлическое сопротивление, прямо пропорциональное длине трубы. Потери тепла в трубопроводе никто не отменял.

Если да, то для того, чтобы выровнять температуру радиаторов, нужно отрегулировать (сбалансировать) систему отопления. Поэтому забываем об обычных клапанах и ставим на каждый ТЭН пару дросселей.

Пара — чтобы можно было не только замедлить циркуляцию, но и полностью отключить ТЭН. Возможна также комбинация дроссельной заслонки и шарового клапана.


Водоснабжение

Чтобы избежать пресловутого кипения воды в душе, когда открыт другой кран или набирается бак, нужно определенное соотношение диаметров труб. Если разводка к умывальнику, душевой кабине и бачку выполняется полудюймовой трубой, то ввод в коллектор или участок от стояка должен быть на одну ступень толще.

Нет необходимости в увеличении диаметра вдвое: пропускная способность трубы пропорциональна квадрату ее диаметра. Если стало больше четверти — проходимость увеличилась более чем в полтора раза.

Фильтр лучше ставить общий, к коллектору. Гидродинамика и проходимость тут не причем — водопровод проще обслуживать. Конечно, вам понадобится диаметр не меньше диаметра ввода. Фильтр также может стать узким местом.


Наконец: в случае полиэтилена или полипропилена на сварных стыках правильно выполненные стыки не уступают по прочности и надежности сплошной трубе. Их смело можно укладывать в стяжку.

Совет: не забывайте только о тепловом расширении. из армированного полипропилена.

Заключение

Как видите, трудностей не так много, но польза велика. Не забывайте, что при коллекторной разводке вы экономите на тройниках, которые в случае с металлопластиком намного дороже нескольких дополнительных погонных метров трубы. Однако решать вам. Удачи в ремонте!

Если речь идет о ремонте в ванной, то без замены сантехнических коммуникаций не обойтись. Причем не всегда идет речь о демонтаже старых труб и прокладке на их месте новых. Как правило, если хозяин берет на себя кардинальное обустройство ванной комнаты, это предполагает улучшение эргономики полезного пространства, совмещение или наоборот разделение ванной и туалета, установку современной сантехники и бытовой техники, улучшение дизайна.Естественно, что такие мероприятия связаны с прокладкой как нового водопровода, так и канализации. Одним словом потребуется новая разводка труб в ванной.

Как разработать схему подключения?

Профессионально разработанный план переоборудования ванной комнаты — ключевой момент в создании комфорта и уюта в доме, в принципе, чтобы получилась единая система, а это значит, что все ее элементы должны быть «связаны» таким образом что работа каждого из них в отдельности максимально функциональна и эффективна.

Что касается ванной комнаты, то правильно подобранная система в ванной даже при самых маленьких габаритных размерах превратит ее в уголок комфорта и расслабления. Для начала разрабатывается четкая схема расположения всей сантехнической продукции, к которой будет подводиться тот или иной трубопровод. Здесь следует учесть, что если унитаз — это отдельное помещение, то трубопровод в унитазе следует проводить вместе с ванной.

Перед тем, как ознакомиться со всеми нюансами правильного монтажа, предлагаем вам посмотреть на хороший пример хорошо выполненной работы.

Видео: как правильно проложить трубы в ванной и туалете

Выберите подходящий способ установки

После внимательного изучения эскиза, где нанесены все разметки и размеры и продуманной схемы подключения, придется задуматься, как все это будет реализовано на практике. В принципе, особых сложностей с этим возникнуть не должно, так как трубы можно развести одним из двух способов — открытым или скрытым.

Открытый путь — это когда трубопроводы коммуникаций находятся снаружи.Он отличается простой установкой, но эстетические параметры оставляют желать лучшего. Даже если все коммуникации проходят максимально близко к поверхности пола.


Об эстетике говорить не приходится — определенно некрасиво

Скрытый метод подразумевает, что трубы скрыты в стеновых конструкциях. С визуальным восприятием здесь все в порядке — шоссе просто не будет видно. Но провести монтаж таким способом — дело крайне сложное.Например, стробирование требует много энергии. Важно отметить, что стенные ворота со скрытой проводкой нельзя выполнять в несущих стенах.


По окончании отделочных работ трубы вообще не будут видны

Продолжаем работу со схемой подключения, теперь нужно определиться, как будут физически проложены трубы: последовательно, коллекторные, с муфтами проходных. Последний в быту практически не используется, поэтому оставим это профессионалам. Лучше подробно рассмотреть первые два метода.

Последовательно

Плюсы этого варианта в том, что все предельно просто и понятно: магистраль трубопроводов прокладывается поэтапно, соединяя одно устройство с другим. С точки зрения монтажа — отличный вариант.

Недостаток только один — при работе неравномерное распределение напора воды, если одновременно используются несколько устройств.

С коллектором

Этот способ предполагает установку крана на каждую трубу, идущую к устройству.Это позволит производить ремонт без выключения всей системы. Коллекторная разводка — это создание отдельного участка трубопровода для каждого устройства. Обеспечивается равномерное распределение воды по точкам водозабора. Однако для «начинающего сантехника» такой метод может оказаться не слишком сложным — он требует большого терпения и труда. Ну плюс ко всему прочему получается повышенный расход материалов.


Такую проводку установить достаточно сложно — подумайте, брать ли ее самостоятельно

Какой бы вариант ни был предпочтительнее, в любом случае должны соблюдаться следующие условия: минимально возможное количество узлов соединения и изгибов магистралей, а также максимальная целостность. Перекрытия магистралей холодной и горячей воды допускаются только в исключительных случаях при комплексном водоснабжении, да и вообще разводка водопроводных и канализационных труб должна иметь законченный лаконичный вид.

Алгоритм проведения монтажных работ

Самый первый шаг, будь то скрытая система или открытая, — это установка регулирующего клапана. С учетом того, что качество воды, подаваемой из их центрального водопровода, мягко говоря, неудовлетворительное, установка обязательна

Материалы, инструменты, сложность работы — все будет зависеть от составленного плана.Электропроводка в квартире подразумевает наличие четкой схемы. И только потом все остальное: покупка необходимого, планирование работ, установка трубопроводной системы.

Составить план

  • Во-первых, в квартире под водоснабжением всегда подразумевается подключение к централизованной сети. Поэтому схему нужно адаптировать под существующие точки водоснабжения.
  • Во-вторых, необходимо проанализировать места подключения приборов, сантехники.
  • В-третьих, распределяем все возможные точки потребления воды в помещении: сантехника в ванной, в ванной и на кухне.
  • В-четвертых, подбираем подходящие по габаритам трубы и составляем схемы их монтажа. На этом этапе также следует определиться со способами соединения труб и элементов системы, рассчитать необходимое количество материалов: фитинги, фитинги, фильтры для воды. Запаситесь инструментом.

Устройство аварийных кранов, задвижек завершу разработку плана.

Собрав всю необходимую информацию, приступаем к рисованию системы.Есть возможность подключить водонагреватель (бойлер) — водопровод частично станет автономным. Начните рисунок с плана этажа, расставьте их в реальном порядке. Нанесите на него схему подачи воды как от централизованной системы, так и от автономной (при наличии).

Далее — в лучших традициях городского водоканала. Схема перерастает в проектную документацию с подробным описанием используемых материалов, показателем напора. И даже включая химический состав воды.Вот правила эксплуатации счетчиков.

Схема согласована с местными властями.

Типы проводки

На особенности прокладки труб влияет не только система централизованного водоснабжения, но и характеристики самого помещения и здания в целом.

Также существует классификация: от сложных до простейших типов схем:

  • коллекторная проводка;
  • Тройник
  • — самый популярный, отличается небольшой протяженностью трассы и ограниченным количеством точек водопотребления.

Последовательная проводка

Тройник

еще называют серийным из-за особенностей подключения: схема имеет общий стояк, к нему последовательно подключаются приборы и сантехника. Само название эта схема получила из-за необходимости использования тройных переходников для создания ответвлений к точкам водопотребления. Все они находятся близко друг к другу, иначе потребуется другая схема подключения.

В отличие от коллектора, тройник не требует больших затрат, много материалов, прост в установке, его легко реализовать любой домашний мастер своими руками. Поскольку никаких точных расчетов не требуется.

Однако такая схема имеет ряд недостатков, напрямую связанных с особенностью проводки:

  • Часто владельцы квартир (офисные работники) сталкиваются с проблемой сокращения воды при использовании источников потребления;
  • высокая вероятность гидроудара — это перепад давления в трубе. Может привести к повреждению системы.
  • Если происходит серьезное повреждение магистральной трубы, все выходит из строя.

Коллекторная цепь

Применяется чаще, так как количество малых офисов и квартир-студий, однокомнатных квартир в процентном отношении к другим типам жилых и нежилых помещений незначительно.


Свое название получил благодаря распределителю — коллекционеру. Это соединительный элемент, из которого выходят несколько линий. Именно он распределяет общий поток по отдельным трубам. Его больше используют в загородном доме, на крупных коммерческих объектах, в элитном жилье, в новостройке.

Благодаря коллекторам вода равномерно распределяется по всем линиям, а давление в системе одинаковое.

Схема подразумевает выбор оптимального расположения коллектора с учетом удобства использования.В коллекторах есть (но не все) запорная арматура, они перекрывают воду на определенных линиях трубопровода в системе. Они должны быть в свободном доступе.

Коллекторная схема имеет вариации. Но его традиционное исполнение выглядит так: две линии, одна из которых подает горячую воду, а другая холодная. Включает:

  • Краны шаровые;
  • Кран шаровой аварийный на горячую и холодную воду;
  • фильтры тонкой и грубой очистки;
  • Счетчик
  • ;
  • Редуктор давления
  • ;
  • и, конечно же, сам коллектор.

Достоинства коллекторной проводки Масса:

  • надежность;
  • возможность проводить работы, техническое обслуживание, отключая одну из линий без причинения вреда другим;
  • равномерное давление;
  • возможность установить (заранее продумать) индивидуальную систему фильтров.

Однако реализация такого сложного плана требует больше усилий и знаний при проектировании и установке.

В старых домах

Конечно, в водопроводах в хрущевках, сталинских и других многоэтажных домах старой постройки будут существенные отличия от трубопровода нового дома.

Например, в новых домах используются в основном устройства водоснабжения. А попробуйте заменить часть трубы в стальном варианте на пластиковый — вы получите только сырость на всем полу и стенах из-за постоянно образующегося конденсата.

Также разница будет заметна, когда вы начнете планировать расположение точек водоснабжения — это зависит от особенностей планировки.

Множество нюансов при строительстве газопровода в старых домах и новостройках, а также в частном доме и в квартире.Всегда первый вариант более сложный, улучшенный и требует учета множества рекомендаций и особенностей (например, протяженность трассы, наличие дополнительных устройств, линий).

Материалы и инструменты

Рассмотрим все необходимое для создания водопровода в квартире:

  • Прежде всего, конечно, необходимо приобрести трубы. Пластик, металлопластик, медь — ассортимент огромен. И у каждой разновидности свои цены, свои достоинства и недостатки.Выбор ваш. Главное правильно подобрать диаметр в соответствии с необходимым напором воды, протяженностью магистрали, количеством бытовой техники. Здесь действует принцип: чем больше потребность, тем больше диаметр.
  • Вам потребуются следующие дополнительные материалы:


  1. крепежные;
  2. переходники;
  3. шланги, смесители и другие материалы для сантехники и бытовой техники.
  • Из профессионального оборудования подготовить сварочный аппарат, перфоратор, угловую шлифовальную машину.
  • Инструмент ручной: рулетка, уровень, молоток.
  • Средства правовой защиты.

Последовательность работ

Инструкция по разводке трубопроводов коллектора представляет собой поэтапный план действий:

  • Сначала отключите воду в доме, в квартире (доме).
  • Устанавливаем краны шаровые — аварийные на входе в основные стояки. Не забывайте о предотвращении утечки — запорными клапанами.
  • Фильтры грубой очистки.
  • Счетчики бытовой горячей и холодной воды по чертежу.
  • Осуществляем установку редукторов. Они предотвращают повреждение системы в случае внезапного падения давления. Редукторы устанавливаются, если давление в стояке слишком высокое (выше пропускной способности других сантехнических устройств). Чтобы излишки не сливались в канализацию, на этом этапе следует соорудить специальный слив.

Установите манометр вертикально.Установить запорную арматуру. Убедитесь, что стрелка устройства правильно показывает направление воды.

  • Коллектор — должен быть на месте. По возможности у них 4 выхода. Если вам нужно больше, вам следует купить другого коллектора.
  • Прокладываем трубы. Многие рекомендуют пластиковые трубы, их проще установить без помощи профессионалов. Но это не всегда хороший вариант. Например, в старых домах, как мы отмечали в этой статье, если вы выберете недорогую модель, то можете очень быстро пожалеть об этом.


Установка осуществляется следующим образом:

  1. при необходимости трубы нарезаются по размеру;
  2. сваренный в стыки.
  • Проводим системную проверку. Для этого потребуется помощник. Перекройте подачу воды, если есть утечка из-за плохой сборки компонентов системы.

Если указанная технология монтажа была соблюдена точно по индивидуальной схеме, проблем с водоснабжением у вас не будет долгое время.

Если вы готовитесь выполнять все работы самостоятельно, обратите внимание на советы мастеров. Рекомендуют сэкономить и соблюдать ряд правил:

  1. должно быть минимум стыков, типа переходников — это сэкономит и одновременно повысит надежность вашей системы водоснабжения;
  2. необходимо строго соблюдать технологию соединения труб в соответствующих местах;
  3. последовательно реализует электрическую схему, чтобы получить нормальное распределение давления. Приобретите трубу большего диаметра, чтобы установить ее в месте соединения. Так вы добьетесь нормализации давления.
  4. не забывайте об аварийных кранах — установите их в проблемных местах и ​​в местах подключения, чтобы можно было перекрыть воду в нужных местах в любой момент;
  5. используйте шланги по минимуму. Они не обеспечивают герметичности и не выдерживают перепадов давления.

Подойдите к вопросу с профессиональным энтузиазмом и бдительностью. Разводка водопровода в квартире, если все работы выполнены правильно, обеспечит вам бесперебойную подачу воды и подарит комфорт проживания.

Коллектор водопровода в квартире своими руками. Преимущества коллекторной схемы разводки водопровода в квартире

Водопровод — одна из важнейших систем жизнеобеспечения любого здания. Для его устройства используются трубы, клапаны, фитинги и фильтры. Но система водоснабжения действительно выполнит поставленную задачу максимально эффективно, если ее спроектировать, а затем установить профессионально. В противном случае сбоев в его работе не избежать.

Специалисты компании ISU Имея большой практический опыт в создании проектов систем водоснабжения, мы готовы проектировать системы водоснабжения с учетом индивидуальных пожеланий и потребностей, как для жилых домов, так и для общественных или промышленных зданий. При этом хотим отметить, что перед началом проектирования инженерам необходимо некоторое участие со стороны заказчика, например, он должен указать, какой тип электропроводки он предпочитает для реализации в том или ином здании или помещении.

Такой вопрос не должен вызвать особых затруднений, ведь выбирать предстоит только из двух вариантов: тройник или коллектор. На самом деле схем проектирования систем водоснабжения гораздо больше, но все они либо производные от одной из озвученных моделей, либо созданы в результате их совмещения.

Тройник (последовательный) водораспределительный

Принцип действия

Система разводки тройника предполагает последовательное подключение трубопровода от общего стояка воды ко всем точкам водопотребления: кранам, душевым, смесителям, мойкам и т. Д.То есть от стояка, где расположены входные запорные устройства (клапаны), отходят две основные трубы:

И уже из них с помощью тройников, выполняются отводы ко всем предусмотренным проектом точкам потребления.

Преимущества

Этот дизайнерский прием можно назвать «классикой» жанра. В первую очередь его выбирают из-за дешевизны: используется минимальное количество материала, а монтаж происходит относительно быстро. Следовательно, экономическая выгода на человека.

недостатки

Самым главным и значимым является зависимость водопотребителей друг от друга, что связано с последовательным подключением. Другими словами, есть такие отрицательные моменты:

    перепад давления воды, каждый раз, когда одновременно включаются несколько точек потребления воды;

    невозможно заблокировать одного потребителя; вода во всей системе отключена;

    не всегда удаётся удобно разместить тройник в ванной.

Важно! На каждую ветку по желанию можно установить отдельный кран, что позволит ремонтировать или обслуживать систему без полного отключения ее от водопровода. Эта точка регулируется положение 10.5.SNiP 2.04.01-85 *: «должна быть предусмотрена установка запорной арматуры на внутренних водопроводных сетей для: на каждом входе; «на кольцевой распределительной сети с возможностью отключения на ремонт отдельных ее участков (не более полуколец)…»


Типовая схема «А»

    Уголок.

    Тройник.

    Обратный клапан.

    Счетчик воды на горячую воду (ГВС).

    Счетчик воды холодной воды (ХВС).

    Редуктор давления воды (в квартире нельзя, в частном доме — обязательно).

    Фильтр грубой очистки.

    Кран запорный.

Коллектор (параллельный) водораспределение

Чтобы охарактеризовать эту систему, сначала необходимо понять, что такое коллектор. Речь идет о специальном устройстве, оснащенном одним входом и заданным количеством выводов, количество которых определяется в зависимости от количества точек водопотребления.Каждый указанный в проекте водопровода потребитель подключается индивидуально к определенному штырю коллектора.

Преимущества

    В момент падения давления воды в системе абсолютно все заимствованные в этот момент потребители получают одинаковое количество воды.

    Концентрация в одном месте всех систем управления водоснабжением или специальных устройств (клапаны, манометры и т. Д.) — они расположены на выходе из коллектора, в специально устроенном шкафу коллектора.Такой принцип конструкции обеспечивает максимальный комфорт при обслуживании и ремонте системы.

    Каждое выходное отверстие коллектора без труда оснащается регулятором давления, что дает возможность регулировать давление в конкретном устройстве. В описанной выше тройниковой разводке обеспечить такой режим крайне сложно.

недостатки

Он один — большое количество проводки. Конечно, это сказывается на дорогостоящей части системы: увеличивается стоимость труб, увеличивается трудоемкость монтажных работ.В результате увеличивается стоимость всей конструкции, но ухудшается ее эстетический вид. Чтобы нивелировать этот негативный фактор, коллекторные системы монтируют по принципу «скрытой» проводки.

Внимание! Согласно примечанию 1 к п. 10.5. СНиП 2.04.01-85 *: «При установке запорных клапанов на ветке в квартире, в том числе с системой сбора, не допускается, чтобы установить его в бачках. «Запорная арматура на входе, если таковые имеются на водомер сборки, разрешается быть обеспечена.«

Типовая схема «Б»

    Розетка для воды — подключение стиральной машины.

    Выпуск воды — подключение смесителя для раковины

    Розетки — смеситель для ванны.

    Коллектор холодный водяной.

    Коллектор горячий водяной.

    Обратный клапан.

    Счетчик горячей воды (ГВС).

    Счетчик холодной воды (HVS).

    (в квартире использовать нельзя, в частном доме — обязательно).

    Фильтр грубой очистки.

    Кран запорный.

    Стоянка горячей и холодной воды.

Примечание! Очень часто в многоэтажных домах реализуются смешанные системы водораспределения: вода отводится в пол с стояка по тройниковой системе, а внутри потребители через коллектор. Важно учитывать требование пункта 21.5. СНиП 2.04.01-85 *: * Счетчики холодной и горячей воды должны устанавливаться в месте, удобном для снятия показаний и обслуживания обслуживающим персоналом, в помещении с искусственным или естественным освещением и температурой воздуха в помещении не ниже 5 °. ОТ.

В заключение хотим напомнить, что способ укладки труб зависит от схемы водопровода. Например, если через ванную комнату проходит основная магистраль, а кухня оборудована обраткой, то правильным решением будет соединить раковину и посудомоечную машину через последовательное соединение, а в ванной реализовать схему проводки в зависимости от количество потребителей.

Кухня вызывает крик человека, который принимает душ в туалете в этот момент.Классический способ разводки внутридомовых сетей не справился с этой ситуацией.

Прокладка труб своими руками — easy

Виды водопровода в квартире и доме

Время не стоит на месте, и сегодня схему или дом можно выполнить по трем схемам — тройник, коллектор и смешанная.

  • Тройник. Сеть подключается последовательно, через тройники. Суть его в том, что от стояка идет одна труба через все места водопотребления — краны в ванной, бачок унитаза, смеситель на кухне.Традиционный вариант, главное достоинство — невысокое, используется минимальное количество материалов. Недостатком является зависимость каждого источника потребления друг от друга. Для ремонта необходимо перекрыть коммуникации по всему помещению. Поэтому на каждом месте потребления устанавливается отдельная запорная арматура для ремонта и аварийных работ.
  • Коллекторный метод, который еще называют радиационным. Подключение к центральному водопроводу производится через коллектор, к каждому месту водопотребления из стояка идет своя труба.Индивидуально для смесителей в ванной, отдельно от кухонной раковины и отдельно от бачка унитаза. Когда используется распределительный коллектор для воды, в случае падения давления в системе давление в каждом кране одинаковое. При необходимости можно установить индивидуальный регулятор давления на каждую розетку. Дополнительным удобством станет концентрация всего в одной точке. Недостатком этого способа будет повышенная стоимость монтажа, пара труб горячего и холодного водоснабжения идет каждому потребителю.
  • В многоквартирных домах часто используется смешанный вид коммуникаций. Подключение к центральному водопроводу от общего стояка к квартире — тройник, а непосредственно в квартирах — коллектор.

Сам коллекторный гребень) представляет собой толстую трубу с одним входом и несколькими выходами.

При прокладке тепловых сетей их применяют попарно, по одной на входе и на выходе. Не путайте коллектор отопления и водоснабжения с канализационным коллектором.При отводе сточных вод это магистральный трубопровод, в который входят трубы и сборный резервуар или централизованный слив.

Коллекторный способ монтажа водопровода

У этого способа прокладки сетей есть свои плюсы и минусы. Не существует универсального способа установки, подходящего на любой вкус и потребности. Плюсы:

  1. Возможность отключить воду в одном месте потребления без ущерба для других. Коллектор для воды позволит перекрыть ее на кухне, оставив водопровод.
  2. Вся сеть управляется с единственного узла управления. Это очень удобно, особенно когда этим выделяется отдельная комната или сантехнический шкаф.
  3. Равномерное давление в сети. Принимать душ можно не ошпаривая кипятком от того, что кто-то смыл воду в баке. Коллекторное водоснабжение в квартире дает дополнительный бонус — более стабильное давление в сети, при повышении давления в общедомовой системе гребенка коллектора возьмет на себя часть излишка.Кроме того, каждый из источников может быть укомплектован регулятором давления.
  4. только трубой, без дополнительных устройств, что увеличивает надежность всей сети.
  5. Возможен монтаж водопровода по частям. Поскольку ремонтные работы в одном помещении завершены, достаточно подключить к гребенке следующего потребителя.

Распределительный коллектор для воды должен быть изготовлен по всем техническим правилам.

Минусы системы

Не обойтись без отрицательных сторон.К ним относятся:

  1. Большое количество стройматериалов. Тройник требует гораздо меньше труб.
  2. Вам нужно отдельное место для размещения расчески. Концентрация элементов управления в одной точке добавляет удобства, но только если для этого есть место. Коллектор для водоснабжения желательно разместить в отдельном помещении или коллекторном шкафу.

Чтобы водораспределение в квартире не доставляло неудобств, лучше использовать пластиковые трубы.Гарантийный срок эксплуатации 50 лет, легко гнуть и монтировать, подходит для скрытого монтажа в стены и пол.

Поэтапная сборка гребня с кранами 1, 2, 3, 4

Монтаж радиационной системы водопровода включает следующие этапы:

  • подключения запорного клапана к центральной трубе;
  • установка фильтра грубой очистки;
  • подключение счетчика воды;
  • установка фильтра тонкой очистки;
  • давление
  • подключение распределительного коллектора;
  • подключение каждого крана или другого потребителя.
Проект обвязки для больших домов, лучше доверить специалисту

Порядок действий одинаковый для холодной и горячей воды, допустимо использование самодельного коллектора из полипропилена. Если в дом подается только холодная вода, то один коллектор устанавливается сразу, а второй после водонагревателя.

Коллекторный способ прокладки систем отопления из полипропилена с помощью производителей Far, Rechau

Для отопления часто требуется радиационный метод прокладки сети.Электропроводку в частном доме и квартире обеспечат только коллекторы на отопление. Достоинства отопления через коллектор:

  1. Регулируя подачу тепла в каждом помещении индивидуально, в зимнем саду и в спальне температура должна быть разной.
  2. Возможна установка устройства автоматического регулирования температуры в каждом помещении индивидуально.
  3. Единое место для управления системой отопления.
  4. Поскольку каждая батарея отопления питается индивидуально, допускается использование труб небольшого диаметра, батареи потребуют большей емкости.
  5. Поэтапный монтаж с подключением новых цепей по мере их поступления.

Без минусов тоже не обошлось:

  1. Увеличение расхода труб, а как следствие, стоимости монтажных и ремонтных работ.
  2. Обязательное использование и, как следствие, непостоянство.
  3. Когда в доме требуется установка расширительного бачка для стравливания воздуха. Объем бака составляет не менее 10% от объема всей системы отопления.

Этапы монтажа системы лучистого отопления:

  • установки напорной трубы из подающего сопла котла к первому коллектору;
  • соединить первый коллектор обогрева с верхним разъемом батареи;
  • подключение нижнего разъема аккумулятора ко второму коллектору;
  • установка циркуляционного насоса между вторым коллектором и приемным патрубком котла.

Для систем отопления, которые прокладываются внутри полов и стен, нужна мягкая гибкая труба.Не допускается использование соединительной арматуры и фурнитуры в местах с закрытым доступом.

Как сделать водораспределительный коллектор своими руками: схема

Дело несложное, но ответственное. Главное — правильно спланировать и понять, какую сеть нужно собрать, какие потребители будут задействованы, а какая нужна пропускная способность. Коллектор для отопления своими руками может быть выполнен из пластика или металла. По сути, это труба с одним входом и несколькими выходами.Коллектор отопления купить проще, но не всегда может быть в наличии прибор с необходимыми характеристиками.

При проектировании коллектора необходимо учитывать:

  • диаметр питающего и обратного контуров должен быть в три раза больше диаметра потребляющих контуров;
  • подача и отвод воды или пара должны быть по концам;
  • расстояние между подающим и обратным вводами не менее 10 см;
  • предусмотрена возможность подключения дополнительных источников потребления.

СМОТРЕТЬ ВИДЕО

Коллектор из полипропилена своими руками подходит для водоснабжения. Пластик справится с рабочей температурой и напором водопровода. Коллекторы для системы отопления металлические. Распределительный коллектор для воды способен сделать тепловую коммуникацию максимально продуктивной.

В большинстве современных квартир используются различные системы водоснабжения. В то же время отдельные граждане регулярно испытывают проблемы с водоснабжением.Они связаны не только с нехваткой воды, но и с ее напором, а иногда и с резким перепадом температуры. В этой статье будет рассказано, почему возникают такие проблемы и как их решать. В настоящее время при разных вариантах разводки квартирного трубопровода не все пользователи понимают особую разницу в существующих системах водоснабжения.

Наиболее распространены три схемы:

  1. Серийный / тройник.
  2. Вентилятор / коллектор.
  3. Смешанный (последовательный или параллельный).

Собственно коллектор для системы водоснабжения — это устройство, обеспечивающее распределение потоков в системе водоснабжения по существующим схемам электропроводки. Коллекторы также используются не только в водоснабжении, но и в системах отопления, в трубопроводах сжатого воздуха и других системах.

Если в водопроводе не хватает давления, ответом на вопрос «как повысить давление в водопроводе» вполне может быть установка коллектора. Наличие коллектора в системе водоснабжения позволяет не только упростить подачу воды различным пользователям (сантехническая и бытовая техника, кухня, ванная и т. Д.)), но и для устранения необходимости в дополнительных уплотнителях. Последнее особенно важно, ведь именно в стыках труб кроется основная угроза возможного повреждения и прорыва трубы.

Также наличие коллектора позволяет пренебречь таким показателем, как напор водопровода в квартире, так как с коллектором на каждого пользователя подводится отдельная труба и давление воды (а также ее температура) остается неизменным в течение все пользователи. Также можно заблокировать отдельные трубы, не затрагивая других пользователей.

Для большинства людей, решивших купить коллектор для водопровода, такое решение обернулось повышением комфортности пользования водопроводом в квартире. Если от стояка идет одна труба, часто ослабевает напор воды (может быть перепад температур), приобретение и установка коллектора может устранить эту проблему.

Во многом принцип работы коллектора аналогичен принципу тройника. То есть на входе один источник воды, а на выходе два и более. Важная особенность коллектора — не падает давление в водопроводе. Это связано с тем, что диаметр входа в 1,5 раза больше диаметра выхода.

Давление воды

Поскольку установка коллектора решает проблему давления в системе водоснабжения, важно заранее понимать, какое давление воды должно быть в системе водоснабжения. Давление измеряется в атмосферах и барах. 1 бар — это 10 метров воды.Соответственно при необходимости для доставки воды на высоту до 20 метров потребуется емкость 2 бара.

Ответ на вопрос, какое давление в водопроводе в квартире будет зависеть от высоты этажа.

Однако важно отметить, что давления в 2 атмосферы, как правило, хватает для повседневного использования, включая душ, мытье посуды, стирку, работу стиральной машины и многие другие процедуры. Давление в 4 атмосферы способно поддерживать работу джакузи или, например, полив приусадебного участка.

Так какое давление воды в многоквартирном доме должно быть оптимальным? В настоящее время давление воды в квартире согласно строительным нормам составляет 4 бара (атмосферы). На практике давление в многоэтажных и особенно старых домах намного ниже нормы. В таких случаях требуется установка коллектора.

Типы и типы коллекторов


Чтобы определить, какой тип коллектора подходит для квартиры, следует учитывать тип труб водопровода.Это связано с тем, что способы крепления коллекторов разные, не все коллекторы могут поместиться в пластиковые трубы. Как минимум, проблемы могут возникнуть при установке устройства. По-прежнему важно определить материал изделия, от которого зависит цена изделия.

Коллекторы бывают нескольких типов:

  • Коллекторы латунные (с возможным никелированием).
  • Коллекторы стальные (нержавеющая сталь).
  • Коллекторы полипропиленовые.
  • Коллекторы из сшитого полиэтилена.

Стоимость коллекторов зависит от материала изготовления и колеблется в пределах 400-2500 руб. Также типы коллектора различаются способом крепления к нему труб:

А коллекторы делятся по количеству отводов (от 2 до 6).

Выбор и установка коллектора


Установка коллектора позволяет не спрашивать, какое давление в водопроводе, но перед его установкой нужно определиться с количеством потребителей. К потенциальным потребителям относятся: ванные комнаты, смесители, сантехника. Как уже говорилось выше, для выбора коллектора важно определиться с методом его крепления к трубам. То есть подбирать коллектор необходимо в зависимости от труб в водопроводе.

Если на момент монтажа в системе есть минимальное давление воды в водопроводе, то можно сразу ограничить подачу воды одному из потребителей, например, в унитаз.Тогда вода в сливной емкости будет набираться в несколько раз медленнее. Важно учитывать, что если потребителей больше, чем выходных отверстий в коллекторе, можно приобрести несколько коллекторов и сделать один из них.


При установке нужно учитывать тип коллектора, так как полипропилен соединяется пайкой, а тот же полиэтилен соединяется компрессионными фитингами. Если при установке системы нет регулятора давления воды в водопроводе, фильтров для горячей и холодной воды, то их следует приобретать отдельно и устанавливать перед коллектором.

В некоторых случаях при подключении коллектора требуется использование гибкого шланга для подачи воды, что определяется расположением коллектора и площадью помещения, в котором он находится. Кроме того, шланги легко собирать / разбирать. Тем не менее, при установке шлангов следует учитывать их меньшую надежность.

Что касается долговечности коллекторов, следует понимать, что она напрямую зависит от материала изделия.Так коллекторы из пластика, стали и меди, как правило, служат более 50 лет, но срок службы шаровых кранов составляет порядка 15-20 лет.

Было бы логично приобрести коллекторы без таких отводов, однако в случае выхода из строя отводов их вполне возможно заменить при дальнейшей работе коллектора.

Таким образом, коллекторная система водоснабжения позволяет устранить многие дефекты водоснабжения в существующей системе или защитить пользователей от возможных недостатков последовательной или смешанной схемы сканирования.Эта статья позволяет не только разобраться в нормах давления в системе водоснабжения, но и правильно выбрать тип коллектора в системе водоснабжения.

Коллектор подачи воды необходим для повышения комфорта использования воды. При разводке одиночной трубой при открытии нескольких отводов давление может ослабнуть. В результате человек, принимающий душ, может получить ожоги, если кто-то включит воду на кухне. Вы можете решить эту проблему с помощью; однако важно знать, как его выбрать.

Описание

Коллектор водоснабжения — это устройство, которое разделяет воду сразу на несколько потоков. Принцип работы остается таким же, как и с обычным тройником. Один поток входит в трубу, а из нее выходят сразу два. Диаметр входа должен быть больше диаметра выхода в среднем на 20-40%. Поэтому при открытии сразу нескольких кранов не происходит снижения расхода и давления воды.

Коллектор подачи воды может разделить один поток на несколько мелких, при этом давление при повышенном расходе останется стабильным, разделение потоков осуществляется в трубе большего диаметра по сравнению с традиционной схемой.Чем внушительнее диаметр трубы, тем больше воды пройдет по ней за определенное время.

Почему выбирают гребенчатую


Как показывает практика, коллекторный контур более удобен при эксплуатации, если сравнивать с традиционной схемой, имеющей тройники и стыки. Однако стоимость материалов для обустройства превышает этот параметр в 8-10 раз. Поэтому эта схема не действует, если бюджет ограничен.

Основные типы распределительных коллекторов


Коллектор водоснабжения можно классифицировать по материалу в основании. В производстве могут быть использованы: латунь

  • ;
  • сшитый полиэтилен;
  • полипропилен;
  • нержавеющая сталь.

Разновидности технологии монтажа


Также можно разделить коллекторы по способу крепления труб. Если резьба внутренняя или внешняя, то крепление резьбовое. Крепление может осуществляться с помощью евроконуса или компрессионных фитингов для металлопластиковых и пластиковых труб.Для пластиковых труб также используются фитинги под пайку, кроме прочего, крепление можно комбинировать. В последнем случае резьба располагается на отверстиях более внушительного диаметра, а на малом диаметре все же иногда заменяется европейским конусом.

Разновидности коллекторов по количеству отводов


Коллектор холодного водоснабжения, как и горячего, можно разделить по количеству отводов. Их количество может равняться пределу от 2 до 6. Изделия имеют два крепежа, которые соответствуют диаметру подающей трубы и предназначены для стыковки. С их помощью несколько блоков соединяются в один коллектор без использования дополнительных переходников.

Иногда бывает, что достаточно одного блока, но как альтернативное решение используются специальные заглушки для заглушки. Коллекторы могут использоваться для отключения некоторых потребителей, на остальных это не влияет. Это подходит в тех случаях, когда необходимо отремонтировать или заменить сантехнику, восстановить поврежденный участок или прочистить канализацию, а также определенный участок трубопровода.

Разновидности коллекторов по производителям

Рассматривая типы гребней, потребитель иногда обращает внимание на коллектор Far, который можно приобрести по цене от 1000 до 2400 рублей.В первом случае это регулирующий коллектор с двумя ответвлениями. Диапазон рабочих температур может варьироваться от +5 до +100 ° С. Рабочее давление 10 бар, расстояние между кранами эквивалентно 45 мм.

Если вам нужен коллектор с тремя кранами, то вы можете предпочесть модель стоимостью 1500 рублей. Диапазон рабочих температур и рабочее давление остаются такими же, как и расстояние между ответвлениями. Коллектор Far может иметь 4 крана, при этом за модель придется заплатить 2050 рублей.Остальные характеристики остались прежними. Самая дорогая модель коллектора от этого производителя — (БП-НР) 1 «-1/2» имеет 4 отвода и стоит 2309 руб.

В продаже также есть коллекционеры Rehau. Стоят они немного дороже. Например, модель с двумя кранами для радиаторных систем отопления стоит 5500 рублей. Если веток будет три, модель будет стоить немного дешевле. Стоимость в этом случае составляет 5300 руб. Устройство состоит из распределительных патрубков, диаметр которых равен одному дюйму.Используемое уплотнение является плоским, соединение возможно с обеих сторон. Прямые кронштейны обладают звукоизоляционными свойствами и изготовлены из оцинкованного металла. Коллекторы Rehau для водоснабжения требуют соединительных ниппелей для зажима. Вся конструкция сделана из латуни.

Монтаж


Монтаж коллектора водоснабжения осуществляется в определенном месте, которое будет зависеть от назначения устройства. Чаще всего этот элемент схемы предназначен для организации многоконтурного теплоснабжения.Кроме того, расческа может стать незаменимым компонентом для теплого водяного пола. Перед тем, как приступить к установке, необходимо произвести расчет гребенки, основная задача в этом случае — равномерное распределение давления по контуру.

Если в системе имеется сложная схема автомобильных дорог, то расчет следует производить с помощью специальных программ. Чтобы оборудовать систему количеством контуров в пределах пяти, можно использовать принцип равных участков: N0 = N1 + N2 + N3 + N4. В этой формуле N0 — диаметр коллектора, а все остальные значения — участки его выходных патрубков.Эта система расчета используется при изготовлении гребня самостоятельно. Важно обеспечить соответствие размеров выходного и входного коллекторов. Стандартный коллектор не имеет требований к форме. Он может иметь круглое или квадратное сечение.

Основной принцип установки заключается в следующем: для улучшения циркуляции необходимо установить насосы для каждого контура, при этом распределительная гребенка не должна синхронизировать работу насосов. Распределительный коллектор для водоснабжения может стать частью системы, предусматривающей котельную.Если в нем находится агрегат, то использование защитного бокса необязательно. Исключение составляет установка в системе теплого пола гребня для обогрева, элементы которого выполнены из полипропилена. Для того, чтобы регулировать объем теплоносителя, необходимо установить регулирующие клапаны на отводящей и впускной трубах, это может быть балансировочный расходомер и впускные клапаны.

Коллекторы водопровода должны быть установлены после планирования монтажа, при этом прораб должен обеспечить наличие группы безопасности на распределительном узле.В зависимости от конкретных параметров отопительной системы общие рекомендации могут дополняться и изменяться. Помимо этих правил, профессионалы советуют при расчете учитывать разницу в длине контуров. Важно составить схему, чтобы длина контуров была примерно одинаковой. В целях снижения энергозатрат можно установить гребенчатые устройства, что снизит затраты на отопление.

Как выбрать подходящий коллектор

Перед тем, как приобрести коллектор, необходимо определиться, какое количество потребителей горячей и холодной воды будет.Сюда должны входить унитазы, смесители, посудомоечные машины, моечное оборудование и другие устройства. Мастер должен определиться с типом водопроводных труб, от которого будет зависеть выбор устройства и дополнительной арматуры. Если вы получите гребешок с установленными клапанами, то при установке он окажется неплохим, потому что каждый клапан не нужно монтировать отдельно.

Вывод

Если количество потребителей не совпадает с количеством отводов, то можно приобрести несколько гребенок, составляющих единое целое.Для того, чтобы подключить к питанию или полипропилену, следует купить коллектор этих металлов. Они дешевле металлических, проще в установке и не уступают по надежности. Гребень из полипропилена необходимо соединить пайкой, а гребень из полиэтилена — с помощью компрессионных фитингов.

когда сложное лучше простого

Материалы, инструменты, сложность работы — все будет зависеть от составленного плана. Планировка квартиры подразумевает четкую схему.А дальше все остальное: покупка необходимого, планирование, установка трубопроводной системы.

Составить план

  • Во-первых, в квартире водоснабжение всегда означает подключение к централизованной сети. Поэтому контур необходимо адаптировать к существующим точкам водоснабжения.
  • Во-вторых, необходимо проанализировать места подключения бытовой техники и сантехники.
  • В-третьих, распределяем все возможные точки водопотребления по помещениям: сантехника в ванной, в ванной и на кухне.
  • В-четвертых, подбираем подходящие по габаритам трубы и составляем схемы их монтажа. На этом этапе также следует определиться со способами соединения труб и элементов системы, рассчитать необходимое количество материалов: фитинги, фитинги, фильтры для воды. Запаситесь инструментом.

Выполнить план развития установки аварийных кранов, арматуры.

Собрав всю необходимую информацию, приступаем к рисованию системы. Водонагреватель (бойлер) можно подключить — водопровод частично станет автономным. Начните рисовать с плана этажа, расположите их в реальной последовательности. Наложить на него схему подачи воды как от централизованной системы, так и автономной (при наличии).

Потом — в лучших традициях города Водоканала. Схема перерастает в проектную документацию с подробным описанием используемых материалов, индикатором потока давления. И даже включая химический состав воды.Вот правила эксплуатации счетчиков.

Схема согласована с местными властями.

Виды электромонтажа

На особенности разводки труб влияет не только подача воды из центральной системы, но и технические характеристики самого помещения и здания в целом.

Также существует классификация: от сложных до простейших типов схем:

  • коллекторная проводка;
  • Тройник
  • — самый популярный, отличается небольшой протяженностью маршрута и ограниченным количеством точек водопотребления.

Последовательная проводка

Тройник

еще называют последовательным из-за особенностей подключения: в схеме есть общий стояк, к нему последовательно подключаются приборы и сантехника. Само название этой схемы связано с необходимостью использования тройных переходников для создания разветвлений к точкам водопотребления. Все они расположены близко друг к другу, иначе потребуется другая планировка.

В отличие от коллектора, тройник не требует больших затрат, много материалов, прост в установке, его легко воплотить в жизнь любого домашнего художника своими руками.Так как не требует точных расчетов.

Однако у этой схемы есть несколько недостатков, напрямую связанных с компоновкой макета:

  • Часто владельцы квартир (офисные работники) сталкиваются с проблемой сокращения расхода воды при использовании источников потребления;
  • высокая вероятность гидроудара — это перепад давления в трубе. Может привести к повреждению системы.
  • Если происходит серьезное повреждение основной трубы, все выходит из строя.

Коллекторная цепь

Применяется чаще, так как количество малых офисов и квартир-студий, однокомнатных в процентном отношении к другим типам жилых и нежилых помещений ничтожно мало.


Свое название получил из-за дистрибьютора — коллекционера. Это соединительный элемент, от которого отходят несколько линий. Именно он разводит общий поток по отдельным трубам. Больше используется в загородном доме, в больших коммерческих зданиях, в элитном жилье, в новостройках.

Благодаря коллекторам вода равномерно распределяется по всем линиям и давление в системе одинаковое.

Схема предполагает выбор оптимального расположения коллектора с учетом удобства использования.В коллекторах есть (но не все) отводы внахлест; они блокируют воду на определенных трубопроводных линиях в системе. У них должен быть свободный доступ.

Коллекторная схема имеет вариации. Но его традиционное исполнение выглядит так: две линии, одна из которых подает горячую воду, другая — холодную. Включает:

  • Краны шаровые;
  • Кран шаровой аварийный для горячего и холодного водоснабжения;
  • фильтры тонкой и грубой очистки;
  • Счетчик
  • ;
  • Редуктор давления
  • ;
  • и конечно же сам коллектор.

Достоинства коллекторной проводки Масса:

  • надежность;
  • возможность проведения работ, профилактика, отключение одной из линий без причинения вреда другим;
  • равномерное давление;
  • возможность установки (заранее продуманной) индивидуальной системы фильтрации.

Однако реализация такого сложного плана требует больше усилий и знаний при проектировании и установке.

В старых домах

Конечно, в водопроводах в хрущевке, сталинке и других многоэтажных домах старого дома будут существенные отличия от трубопровода нового дома.

Например, в новостройках используются в основном устройства водоснабжения. И попробуйте заменить часть трубы в сталинке пластиковой разновидностью — вы получите сырость только по всему полу, стенам из-за постоянно образующегося конденсата.

Также разница будет заметна, когда вы начнете планировать расположение точек водоснабжения — это зависит от особенностей планировки.

Очень много нюансов при устройстве трубопровода в старых домах и новостройках, а также в частном доме и квартире.Всегда первый вариант более сложный, улучшенный и требует учета множества рекомендаций и особенностей (например, протяженность трассы, наличие дополнительных устройств, линий).

Материалы и инструменты

Учтите все необходимое для создания водопровода в квартире:

  • В первую очередь, конечно, необходимо приобрести трубы. Пластик, металл, медь — ассортимент огромен. И у каждой разновидности свои цены, свои достоинства и недостатки.Выбор ваш. Главное правильно подобрать диаметр в соответствии с необходимым напором воды, длиной магистрали, количеством бытовой техники. Здесь действует принцип: чем больше потребность, тем больше диаметр.
  • Вам потребуются следующие дополнительные материалы:


  1. крепежные;
  2. переходники;
  3. шланги, смесители и другие материалы для сантехники и бытовой техники.
  • Из профессионального оборудования подготовить сварочный аппарат, перфоратор, угловую шлифовальную машину.
  • Инструмент ручной: рулетка, уровень, молоток.
  • Средства защиты.

Порядок работы

Инструкция по монтажу коллекторной трубы — поэтапный план действий:

  • Сначала отключите воду в доме, в квартире (доме).
  • Установить шаровые краны — аварийные на входе в основные стояки. Не забывайте о предотвращении протечек — перекрывайте краны.
  • Фильтры грубой очистки.
  • Счетчики ГВС и ХВС, в соответствии с планом-чертежом.
  • Осуществляем установку редукторов. Они предотвращают повреждение системы при падении давления. Редукторы устанавливаются, если давление в стояке слишком высокое (выше, чем у других сантехнических устройств). Чтобы излишки не сливались в канализацию, на этом этапе следует соорудить специальный слив.

Установите манометр вертикально. Установить запорную арматуру. Убедитесь, что стрелка на устройстве правильно показывает направление воды.

  • Коллектор — должен быть на месте. Максимально они обеспечивают 4 выхода. Если вам нужно больше, вам следует купить другого коллектора.
  • Укладываем трубы. Многие рекомендуют пластиковые трубы, их проще установить без помощи профессионалов. Но не всегда это хороший вариант. Например, в старых домах, как мы отмечали в этой статье, если вы выберете недорогую модель, то можете очень быстро пожалеть об этом.


Установка осуществляется следующим образом:

  1. при необходимости труба обрезается по размеру;
  2. приваривать соединения.
  • Осуществляем верификацию системы. Для этого потребуется помощник. Перекройте подачу воды, если обнаружите утечку из-за плохой сборки компонентов системы.

Если указанная технология монтажа была соблюдена точно по индивидуальной схеме, проблем с сантехникой у вас не возникнет на долгое время.

Если вы готовитесь выполнять всю работу самостоятельно, обратите внимание на советы мастеров. Рекомендуют экономить и соблюдать ряд правил:

  1. стыков, а также переходников должно быть минимум — это сэкономит и одновременно повысит надежность вашей системы водоснабжения;
  2. необходимо строго соблюдать технологию соединения труб в соответствующих местах
  3. последовательно реализует схему установки для получения нормального распределения давления.Купите трубу большего размера для установки в точке соединения. Так вы добьетесь нормализации давления.
  4. не забывайте про аварийные краны — устанавливайте их в проблемных местах и ​​в местах подключения, чтобы в любой момент можно было отключить воду в нужных местах;
  5. Шланги
  6. также используют минимум. Они не обеспечивают герметичности и не выдерживают перепадов давления.

Подойдите к вопросу с профессиональным энтузиазмом и бдительностью. Разводка водопровода в квартире, если все работы выполнены правильно, обеспечит вам бесперебойное водоснабжение и подарит комфорт проживания.

В типичной городской квартире мы привыкли видеть простую и простую схему подключения сантехники: пара вентилей с фильтрами или не выходят из стояков, а от них трубы разводятся тройниками на унитаз и краны .

Однако иногда может использоваться и другой вид разводки — коллекторная. Посмотрим, что это такое и какая от этого польза.

почувствуйте разницу

Сначала дадим четкие и четкие определения основных типов проводки.

  • Тройник (последовательный) схема. Все сантехнические устройства подключаются к одной трубе через тройники. При этом ничто не мешает перед каждым из них поставить отсекающие его клапаны.

  • Коллектор . Клапаны сконцентрированы на входе в квартиру, дом или любое другое место.
    Ключевое отличие состоит в том, что все клапаны находятся рядом и от них к каждому прибору, будь то унитаз, кран или радиатор, отдельная труба или пара труб.

  • Смешанный . Смешайте оба варианта. Например, умывальник и душ, расположенные в разные стороны, — это коллектор и независимые трубопроводы, а у унитаза, биде и стиральная машина, стоящая возле стояка, — общий тройник.

Обратите внимание: коллекторная разводка применяется не только для водопровода или отопления в масштабе отдельной квартиры.

Все сточные воды квартала или микрорайона также сливаются в канализацию.

Хотя канализация может быть стабильной в пределах квартала: строители стараются максимально сэкономить при прокладке труб под землей.

Бонусы и расходы

недостатки

Начнем с обратной стороны медали. Какая плохая коллекторная проводка? Почему мы не видим ее в каждой квартире?

Секрет, в общем, прост: требует больше материалов и работы. Если рядом душ и умывальник — при последовательной схеме для их соединения потребуется пять метров труб, а с коллекторной — восемь.Сами гребни (клапаны для нескольких потребителей, для удобства монтажа смонтированные вместе) тоже дороги.

К тому же, если не сопровождаться глобальным ремонтом в квартире — между двумя трубами, идущими по стене, и, скажем, шестью есть большая разница.


Совет: коллекторную разводку чаще всего используют при Большом ремонте, когда трубы прокладываются в стяжке или прячутся под декоративными коробами на стенах.

Как мы увидим дальше, коллекторная схема здесь будет очень полезна.

Добродетели

И вот мы, наконец, подошли к квинтэссенции статьи: сколько коммунальных услуг и льгот коллектор может внести в систему отопления или водоснабжения.

  • Все сантехнические устройства можно включать и выключать из одного центра. . «И что?» — пожимает плечами житель городской квартиры, в которой расстояние от стояка до дальнего смесителя не превышает двух метров.
    Дружище, кроме вашей обычной планировки есть еще мини-отели, комнаты для гостей, офисы и т. Д., и так далее. Представьте, что вы увидели лужу, выползающую из-под гостевой двери. А сами они вместе с ключами от этой двери подальше. S
  • AT возможна простая и удобная регулировка расхода трубы для каждого устройства в отдельности. . На батарею можно прижать дроссель, которому не нужно греть так тепло весной: тепло, мы все чаще платим по счетчику!
    Можно ограничить поток воды в раковину, которой пользуются склонные к шалостям дети. Зачем нам лужи на полу и лишняя литая вода, за что снова платим?


Централизованный пульт управления — это удобно

  • В случае прокладки водопровода с правильной разводкой коллектора устраняется «эффект узкого места»: когда кто-то из домочадцев смывается в туалете, вас не помоют в душе с кипятком.
  • И наконец, самое главное из достоинств. Куда чаще всего протекают трубы? Правильно, по связям. Любой опытный сантехник подтвердит: современные материалы дают течь в середине трубы только после изощренных и длительных злоупотреблений, таких как многократное размораживание или поездки по трубе на тракторе. Отслеживаются.
    Итак, коллекторная разводка позволяет проложить прямую трубу без подключений от коллектора к любому устройству. А потом спрячьте под стяжку или гипсокартон, не опасаясь последствий.


Реализация

Здесь есть несколько тонкостей, но они есть.

Отопление

Трубы к обогревателям будут разной длины. Это аксиома.

Даже современные трубы из гладкого пластика имеют определенное гидравлическое сопротивление, прямо пропорциональное длине трубы. Никто не отменял и потери тепла в трубопроводе.

Если да, то для того, чтобы выровнять температуру радиаторов, нам потребуется отрегулировать (сбалансировать) систему отопления.Поэтому забудем про обычный вентиль и поставим каждый ТЭН по паре дросселей.

На пару — чтобы можно было не только замедлить циркуляцию, но и полностью отключить нагревательный прибор. Комбинация дроссельной заслонки и шарового клапана также возможна.


Водоснабжение

Чтобы избежать пресловутого кипения воды в душе, при открытии очередного крана или взятии бачка необходимо определенное соотношение диаметров труб. Если проводка к раковине, душевой кабине и бачку выполнена полудюймовыми трубами, ввод в коллектор или секцию от стояка должен быть на одну ступень толще.

Дважды больший диаметр здесь ни к чему: проницаемость трубы пропорциональна квадрату ее диаметра. Если он стал больше четверти — проходимость увеличилась более чем наполовину.

Фильтр лучше поставить общий, к коллектору. Гидродинамика и маневренность тут ни при чем — водоснабжение поддерживать легче. Конечно, вам понадобится диаметр не меньше, чем у ввода. Фильтр также может стать узким местом.


Наконец: в случае полиэтилена или полипропилена на сварных, правильно выполненные соединения не уступают по прочности и надежности массивным трубам.Их смело можно укладывать в стяжку.

Совет: не забывайте только о тепловом расширении. из армированного полипропилена.

Заключение

Как видите, здесь немного трудностей, но польза велика. Не забывайте, что с коллекторной разводкой вы экономите на тройниках, которые в случае с металлом намного дороже, чем несколько лишних метров трубы. Однако решать, конечно, вам. Удачи с ремонтом!

Начиная ремонт, мы редко ограничиваемся одной комнатой.Обновленный интерьер начинает диссонировать с остальными помещениями, причем как-то напрашиваются не только новые обои, цвет пола и потолка, но и мебель в других комнатах. А если речь идет о капитальном ремонте, то это коснется всего и вся: электропроводки, шумоизоляции, отопления и кондиционирования, даже проводки в квартире. Как известно, сантехника — это система технических устройств (арматура, клапаны, фильтры) и труб для подачи воды в разные точки квартиры.Сантехника может быть выполнена классическим тройниковым или современным коллекторным способом.

Классика жанра — Т-образная раскладка

Тройник в квартире — это последовательное подключение труб от общего стояка к местам водопотребления (краны, душ, унитаз, посудомоечная или стиральная машина).

Сначала из магистральных труб отводят холодную и горячую воду, а затем делают ответвления с помощью тройников.


Тройник — самый дешевый вариант.При проектировании электромонтажа сантехник должен рассказать и о схеме коллектора, и о стоимости обоих вариантов

.

Достоинства классической схемы:

  • низкая стоимость;
  • компактность;
  • простая установка

Недостатки данной электропроводки:

  • перепады давления из-за одновременного включения двух точек водопотребления;
  • нельзя заблокировать одного потребителя, нужно отключить воду во всей квартире;
  • Не всегда удобно размещать тройники на площади ванной.

В некоторых случаях можно избежать полного отключения воды при ремонте. Для этого перед сантехникой поставьте кран, который при необходимости можно перекрыть.

Схема тройника больше подходит для малогабаритной квартиры, в которой легко согласовать расход воды в разных точках. Но такая проводка в частном доме может доставить массу неудобств, особенно в больших коттеджах. Для них более удобна коллекторная схема.

Схема коллектора — идеальный вариант для большого дома

Коллекторная разводка водоснабжения подразумевает подключение отдельных труб к каждой точке водопотребления.Раковина на кухне, в туалете, душе — каждый кран в доме подает воду в необходимом объеме независимо от других. Трубы подводятся от коллектора, установленного на входе воды в дом. Это устройство с одним входом и несколькими выводами. Их количество подбирается исходя из количества точек водопотребления. При этом необходимо учитывать не только краны, но и стиральные и посудомоечные машины, уличную воду и т. Д.


Здесь хорошо видно, что все точки водопотребления независимы друг от друга.Очень удобно как при эксплуатации, так и при ремонте

Коллектор можно устанавливать только после подключения фильтров очистки воды и редукторов давления.


Вот коллектор под раковиной. Согласитесь, не очень удобно для обычной квартиры. Что-то даже напоминает приборную панель самолета

У этой схемы много преимуществ. Во-первых, без ущерба для домочадцев можно отключить воду в душе, оставив при этом возможность пользоваться другими ванными комнатами.

Во-вторых, все регулирующие клапаны системы водоснабжения расположены в одном месте, они легко доступны. Как правило, коллектор располагается в санузле или отдельном помещении.

В-третьих, стабильное давление в системе. Коллекторная проводка защищает от крайностей, тем самым гарантируя, что вас не закипят в душе, если кто-то включит воду на кухне.

В-четвертых, минимальный риск поломок и простота ремонта, ведь от крана до коллектора идет всего одна сплошная труба.


В частном доме при использовании коллекторного контура водопроводные трубы можно спрятать даже под стяжкой: вероятность обрыва массивных труб ничтожна

В-пятых, температура воды во всех точках водопотребления одинакова, даже если одновременно открыть все краны.

В-шестых, подключение новых кранов или оборудования, использующего воду, осуществляется быстро, без ущерба для других потребителей. Для этого нужно всего лишь установить коллектор с запасом в несколько выводов.

У всего есть свои недостатки, и коллекторный метод не исключение. Требуется большое количество строительных материалов. Две трубы здесь не обойдутся. А это в свою очередь приводит к значительным материальным затратам. Да и монтаж водопровода по такой схеме занимает много времени.

Кроме того, для размещения коллектора и количества труб нужно много места. Вход водопровода в квартиру за шкафчиком больше не скрывается, смотрится не эстетично.

Какие водопроводные трубы выбрать в зависимости от планировки

Если в квартире разводка водопровода будет производиться по тройниковой схеме, лучше использовать пластиковые или полипропиленовые трубы.

Соединения пластиковых труб производятся специальной сваркой. Металлические резьбовые соединения монтируются на полипропиленовую арматуру (детали соединений).


Трубы полипропиленовые — самые доступные на рынке. Они легкие и прослужат около тридцати лет.

Санитарный лен, паста или ФУМ-лента используются в качестве уплотнителей. Последний представляет собой уплотнительный фторопласт.

Для разводки коллекторным способом необходимо использовать металлопластиковые водопроводные трубы.


Когда дело доходит до ремонта в ванной, без замены водопровода не обойтись. И не всегда бывает так, что старые трубы разбирают и на их место кладут новые. Как правило, если хозяин берет на себя кардинальное обустройство ванной, это подразумевает улучшение эргономики жилого пространства, объединение или, наоборот, разделение ванной и туалета, установку современной сантехнической и бытовой техники, улучшение дизайна.Естественно, что такие меры связаны с прокладкой как новых водопроводов, так и дренажных систем. Одним словом, нужна новая разводка труб в ванной.

Как разработать макет?

Профессионально разработанный план трансформации ванной комнаты в принципе является ключом к созданию уюта и комфорта в доме, так что будет получена единая система, а это значит, что все ее элементы должны быть так «связаны» друг с другом, чтобы каждый из них можно эксплуатировать отдельно функционально и эффективно.

Что касается ванной комнаты, то правильно подобранная система в ванной даже при минимальных габаритных размерах превратит ее в уголок комфорта и релаксации. Для начала разработать четкую схему расположения всех сантехнических изделий, которые будут подаваться в тот или иной трубопровод. Здесь следует отметить, что если унитаз — это отдельная комната, то разводку труб в унитазе следует проводить совместно с ванной.

Прежде чем вы познакомитесь со всеми нюансами правильного монтажа, предлагаем взглянуть на наглядный пример хорошо выполненной работы.

Видео: как правильно развести трубы в ванной и туалете

Выберите подходящий способ установки

После тщательного изучения эскиза, где нанесены все макеты и размеры и хорошо продуманного плана макета, придется подумать, как все это будет реализовано на практике. С этим особых сложностей возникнуть не должно, так как трубы можно разбавить одним из двух способов — открытым или скрытым.

Открытый путь — это когда трубы связи находятся снаружи.Для него характерны несложные монтажные работы, но эстетические параметры оставляют желать лучшего. Даже если все коммуникации будут проходить максимально близко к поверхности пола.


Об эстетике говорить не приходится — определенно некрасиво

Скрытый метод подразумевает, что трубы скрыты в конструкциях стен. Здесь с визуальным восприятием все в порядке — шоссе просто не будет видно. Но выполнить монтаж таким образом мероприятие крайне непростое.Много усилий потребует, например, стробирование. Важно отметить, что штробирование стен скрытой проводкой нельзя выполнять в несущих стенах.


По окончании отделочных работ трубы вообще не будут видны.

Продолжаем работу со схемой разводки, теперь нам нужно определиться, как будут физически проложены трубы: последовательно, коллекторные, со сквозными розетками. Последний в быту практически не используется, поэтому оставим это профессионалам.Рассмотрим подробно первые два метода.

Последовательно

Плюсы этого варианта в том, что все предельно просто и понятно: трубопровод укладывают поэтапно, соединяя одно устройство с другим. В плане установки — отличный вариант.

Недостаток только один — при работе неравномерное распределение напора воды, если одновременно используются несколько устройств.

С коллектором

Этот способ предполагает установку крана на каждую трубу, которая идет к устройству.Это обеспечит возможность ремонта без отключения всей системы. Коллекторная разводка — это создание отдельного участка трубопровода для каждого прибора. Обеспечивает равномерное распределение воды в точках водоснабжения. «Начинающему сантехнику» этот способ может оказаться слишком жестким — требует большого терпения и усилий. Ну плюс ко всему остальному получается повышенный расход материалов.


Данную раскладку установить достаточно сложно — подумайте, брать ли ее самому

Какой бы вариант ни был предпочтительнее, в любом случае должны выполняться следующие условия: минимально возможное количество соединительных узлов и изгибов магистралей, а также максимальная целостность.Перекрытия линий горячего и холодного водоснабжения допускаются только в исключительных случаях при комплексном водоснабжении, и в целом разводка водопроводных и канализационных труб должна иметь законченный лаконичный вид.

Алгоритм монтажных работ

Самый первый шаг, независимо от того, скрытая это система или открытая, — это установка регулирующего клапана. Учитывая, что качество воды, подаваемой из их центрального водовода, мягко говоря, неудовлетворительное, установка

является обязательной.

Руководство по проектированию трубопроводов для бытового водоснабжения, Как выбрать размер и выбор трубопровода для бытового водоснабжения

6.0 ТРУБНЫЕ МАТЕРИАЛЫ

Самый распространенный водопровод внутри здания — медный. Но в этом руководстве будут рассмотрены другие материалы, их использование, свойства, преимущества и недостатки.

Существуют и другие каналы, доступные для использования в калькуляторе, но вы также можете добавить свою собственную информацию о трубах. Встроенные в калькулятор трубы включают сталь ASTM A53 (список 40 и 80), медь ASTM B88 (тип K, L и M), ПВХ ASTM D2241 (SDR 26), полипропилен ASTM F2389 (DR 9), ABS ASTM D1527. , ABS ASTM D 2282, латунь стандартная и дополнительная, CPVC ASTM F441 и F442, PEX, ковкий чугун, оцинкованная сталь и нержавеющая сталь 304 и 316.Это наиболее распространенные трубы, используемые в трубопроводах с охлажденной водой. Если у вас особый случай, воспользуйтесь ссылками, чтобы добавить информацию о трубах, или свяжитесь с Джастином по электронной почте [email protected]

Рисунок 16: Этот рисунок представляет собой образец информации о трубопроводе, встроенной в калькулятор, вкладка «Ссылки».

Каждый материал трубы и тип трубы в пределах этого материала трубы имеют свои собственные стандартные размеры трубы.Например, сталь Schedule 40 не имеет трубы размером 5/8 дюйма. При изменении материала трубы и типа трубы также измените размер трубы, чтобы обеспечить наличие требуемого размера трубы в пределах стандарта. Калькулятор выдаст ошибку, если вы выберете нестандартный размер трубы в пределах материала и типа трубы.

6.1 ТРУБКА АБС

ABS означает акрилонитрил-бутадиен-стирол. Этот трубопровод чаще всего используется для дренажных, сточных и вентиляционных систем и не используется в системах водоснабжения домашних хозяйств.Часто можно увидеть эту трубу, отводящую сточные воды в водопроводные системы, и зачастую она черная. Этот трубопровод легкий и несколько гибкий и подходит для температур от -30 ° F до 140 ° F. Как и другие пластиковые трубы, АБС не подходит для работы на открытом воздухе при воздействии солнечных лучей. Ультрафиолетовые лучи повредят трубы из АБС-пластика.

Существуют два стандарта, регулирующих трубопроводы из АБС-пластика: (1) ASTM D 1527 и ASTM D 2282. ASTM D 1527 называется Стандартными техническими условиями для труб из акрилонитрил-бутадиен-стирольного пластика (ABS), списки 40 и 80.Стандарт ASTM D 2282 называется пластиковой трубой из акрилонитрил-бутадиен-стирола (АБС), SDR-PR. Эти два стандарта определяют размеры и допуски для различных типов труб из АБС-пластика.

6.1.1 ASTM D 1527 ГРАФИК 40 И ГРАФИК 80

Спецификация труб описывает толщину и номинальное давление для каждого размера трубы. Форма 80 имеет более толстые стенки, чем модель 40, и, таким образом, трубопровод сорта 80 имеет более высокое номинальное давление, чем трубопровод сорта 40.Трубопроводы Schedule 40 и Schedule 80 имеют одинаковый внешний диаметр, но разную толщину. Трубопровод сортамента 80 имеет большую толщину, что делает внутренний диаметр меньше по сравнению с трубопроводом сортамента 40.

Таблица 4: В этой таблице показаны размеры труб для трубопровода из АБС-пластика сортамента 40 в соответствии с ASTM D 1527.

Трубы обычно имеют одинаковый внешний диаметр, так как это позволяет соединять вместе трубы разных графиков.Как видите, трубопровод сортамента 80 имеет тот же внешний диаметр, что и трубопровод сортамента 40, для каждого конкретного размера трубы. Однако внутренний диаметр меньше, поскольку труба сортамента 80 имеет более толстые стенки.

Таблица 5: В этой таблице показаны размеры труб для трубопровода из АБС-пластика сортамента 80 в соответствии с ASTM D 1527.

6.1.2 СТАНДАРТНОЕ ОТНОШЕНИЕ РАЗМЕРОВ ASTM D 2282 (SDR)

Стандартный размерный коэффициент или SDR описывает соотношение между внешним диаметром трубы и толщиной стенки трубы.

Например, SDR 17 для внешнего диаметра 1,315 дюйма будет иметь толщину трубы 0,077 дюйма и 0,063 дюйма для SDR 21.

Таблица 6: Тип трубы ABS SDR 26, размер трубы

Таблица 7: Размеры труб из ABS SDR 14

Таблица 8: ABS SDR 13.5 размеров трубы

6.1.3 НОМИНАЛЬНОЕ ДАВЛЕНИЕ

Номинальное давление для труб из АБС-пластика определяется диаметром трубы, толщиной трубы и материалом трубы. Несмотря на то, что материалом трубы является АБС, в общем семействе материалов АБС есть разные классы. Типичные классы труб из ABS включают ABS2112, ABS1316, ABS1210 и ABS1208. ABS 2112 — самый сильный, затем ABS1316, затем ABS1210 и, наконец, ABS1208.Давление разрыва для этих материалов и комбинаций SDR показано ниже.

6.2 ЛАТУННАЯ ТРУБКА

Латунные трубопроводы в некоторых случаях являются одобренными трубопроводами для питьевой воды и были популярны в прошлом, но их заменили материалами, с которыми легче работать и которые обычно обеспечивают более длительный срок службы. Есть два типа латунных трубопроводов: (1) обычной прочности и (2) повышенной прочности. Латунь повышенной прочности имеет более толстые стенки, что позволяет этой трубе иметь более высокое допустимое рабочее давление.В таблице ниже приведены размеры латунных трубопроводов стандартной и повышенной прочности. Как вы можете видеть, внутренний диаметр трубы повышенной прочности немного меньше, чем эквивалентный размер трубы обычной прочности. Это связано с увеличенной толщиной трубы.

6.2.1 ОБЫЧНАЯ ПРОЧНОСТЬ

Таблица 9: В этой таблице показаны размеры латунных трубопроводов обычной прочности.

6.2.2 ДОПОЛНИТЕЛЬНАЯ ПРОЧНОСТЬ

Трубопровод повышенной прочности обычно не используется в бытовых системах водоснабжения, поскольку давление в бытовых системах водоснабжения никогда не превышает 300 фунтов на квадратный дюйм, а латунные трубопроводы стандартной прочности обладают достаточной прочностью, чтобы выдерживать давление 300 фунтов на квадратный дюйм. В следующих двух таблицах показано максимально допустимое давление как для обычных, так и для сверхпрочных трубопроводов, чтобы дополнительно объяснить этот момент. Как видите, максимально допустимое давление уменьшается с повышением температуры.

Таблица 10: В этой таблице приведены размеры латунных труб повышенной прочности.

6.2.3 НОМИНАЛЬНОЕ ДАВЛЕНИЕ

Таблица 11: Максимально допустимое давление снижается с увеличением температуры жидкости.

Таблица 12: Трубопровод из латуни повышенной прочности имеет гораздо более высокие максимально допустимые давления, как показано в таблице ниже.

6.3 ТРУБОПРОВОД ХПВХ

Хлоринаты Поливинилхлорид (ХПВХ) — это пластиковый трубопровод, который используется для распределения холодной воды и канализации, сточных вод, вентиляционных систем. Его главное преимущество — низкая стоимость и простота установки. Он подходит для холодной воды под давлением (73 F) при давлении до 300 фунтов на квадратный дюйм для труб меньшего диаметра и более толстых труб. Однако при более высоких температурах (180 F) номинальное давление падает до 100 фунтов на квадратный дюйм и снижается для более тонких труб и большего диаметра.

ХПВХ немного прочнее ПВХ и может выдерживать более высокие температуры. Однако ХПВХ не выдерживает таких высоких температур, как медные трубы. Кроме того, ХПВХ имеет больший коэффициент теплового расширения, чем металлические трубы. Это означает, что вам нужно будет учитывать расширения и сокращения трубопровода для длинных участков трубопровода из ХПВХ.

Существует два стандарта, которые регулируют размеры трубопроводов из ХПВХ. Эти стандарты — ASTM F441 и ASTM F442.Первый стандарт обеспечивает размеры в формате расписания, а второй стандарт — в формате SDR.

6.3.1 СТАНДАРТНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ASTM F441 ДЛЯ ПЛАСТИКОВЫХ ТРУБ НА ХЛОРИРОВАННОМ ПОЛИВИНИЛХЛОРИДЕ (ХПВХ), ПРИЛОЖЕНИЯ 40 И 80

Таблица 13: В этой таблице показаны размеры трубопровода из CPVC Schedule 40.

Таблица 14: В этой таблице показаны размеры трубопровода из ХПВХ Графика 80.

Номинальное давление трубопровода колеблется от 1130 фунтов на квадратный дюйм для трубы Schedule 80, 1/4 дюйма, до 230 фунтов на квадратный дюйм для трубы Schedule 80 12 дюймов и 210 фунтов на квадратный дюйм для трубы Schedule 80, 24 дюйма. Номинальное давление также варьируется от 780 фунтов на квадратный дюйм для трубопровода Schedule 80 ¼ «до 220 PSI для 4-дюймового трубопровода Schedule 40 и даже ниже до 120 PSI для трубопровода Schedule 40 диаметром 24 дюйма. Как вы можете видеть, номинальное давление (максимально допустимое давление воды) уменьшается по мере увеличения размера трубопровода, а номинальное давление для трубопровода по графику 80 выше, чем номинальное давление для труб по графику 40.

Номинальное давление также снижается при повышении температуры воды. Предыдущие значения давления основаны на температуре воды 73 F. Номинальное давление снижается до 20% от номинального давления, когда температура воды составляет 200 F. Номинальное давление для трубопроводов можно легко получить на веб-сайтах производителей труб. Но как проектировщик вы должны понимать, что ХПВХ не подходит для высокотемпературной воды при давлении выше 100 фунтов на квадратный дюйм и даже ниже для труб большего диаметра.

6.3.2 СТАНДАРТНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ASTM F442 ДЛЯ ПЛАСТИКОВЫХ ТРУБ НА ХЛОРИРОВАННОМ ПОЛИВИНИЛХЛОРИДЕ (ХПВХ), SDR-PR

Подобно трубам из ABS, CPVC также может быть оценен в формате SDR. Однако большинство производителей в США не используют этот формат. Таким образом, эти размеры труб не включены в данное руководство, а также эти размеры труб не включены в калькулятор.

6.4 МЕДНЫЕ ТРУБЫ И ТРУБКИ

6.4.1 РАЗЛИЧИЯ МЕЖДУ ТРУБОПРОВОДОМ И ТРУБКОЙ

Трубопровод в основном используется как носитель жидкости и измеряется по внутреннему диаметру (ID). Таким образом, когда выбрана медная труба с номиналом ½ дюйма, внутренний диаметр составляет примерно ½ дюйма, а внешний диаметр — 0,625 дюйма. Трубки в основном используются для структурных целей и измеряются по внешнему диаметру (OD). Медная трубка ½ дюйма имеет внешний диаметр 0,545, а ее внутренний диаметр меньше ½ дюйма. В системах бытовых водопроводов используются медные трубы, а не медные.

6.4.2 ВИДЫ МЕДИ

Существует шесть стандартных типов меди, которые показаны ниже для справки, вы должны выбрать тип, который наиболее точно соответствует ситуации в вашем проекте:

6.4.3 МЕДНАЯ ТРУБКА ТИПА K

Медные трубки

типа K доступны в продаже длиной 20 футов, вытянутыми или отожженными. Его можно использовать для бытового водоснабжения, противопожарной защиты, топлива, мазута, хладагентов, сжатого воздуха, сжиженного нефтяного газа и вакуума.У него самые толстые стенки типов L и M. Стенки типа L толще, чем у типа М. Эти соотношения справедливы для всех диаметров трубы. Внешний диаметр для каждого типа, только внутренний диаметр и толщина стенки различаются для каждого типа.

Этот тип трубы чаще всего используется для подземных установок или когда может произойти повреждение наземной установки и требуется более твердый материал.

Таблица 15: Стол для медных труб типа K

6.4.4 МЕДНАЯ ТРУБКА ТИПА L

Медные трубки

типа L коммерчески доступны длиной 20 футов, вытянутые или отожженные. Его можно использовать для бытового водоснабжения, противопожарной защиты, топлива, мазута, хладагентов, сжатого воздуха, сжиженного нефтяного газа и вакуума. Он имеет вторые по толщине стены типов K, L и M.

Трубы этого типа чаще всего используются для надземной прокладки и когда вероятность повреждения надземной прокладки маловероятна.

Таблица 16: Стол для медных труб типа L

6.4.5 МЕДНАЯ ТРУБКА ТИП M

Медные трубки

типа M доступны в продаже длиной 20 футов, тянутые или отожженные. Его можно использовать для бытового водоснабжения, противопожарной защиты, топлива, мазута, хладагентов, сжатого воздуха, сжиженного нефтяного газа и вакуума. У него самые тонкие стенки типов K, L и M.

Таблица 17: В этой таблице показаны размеры труб для медных труб типа М.

6.4.6 МЕДНАЯ ТРУБКА ТИПА DWV

Тип DWV: этот тип имеет самые тонкие стенки и используется в системах слива, сточных вод и вентиляции, где давление практически отсутствует. Этот тип не следует использовать для воды под давлением, поэтому он не включен в калькулятор трубопровода бытовой воды.

6.4.7 МЕДНАЯ ТРУБКА ДЛЯ МЕДИЦИНСКОГО ГАЗА ТИПА

Медицинский газ типа

: этот тип имеет внутреннюю чистоту, которая соответствует стандартам для трубопроводов, транспортирующих кислород, азот, закись азота, медицинский сжатый воздух или другие газы, используемые в медицинских учреждениях.Этот тип не следует использовать для воды под давлением, поэтому он не включен в калькулятор трубопровода бытовой воды.

6.4.8 НОМИНАЛЬНОЕ ДАВЛЕНИЕ МЕДНОЙ ТРУБКИ

Номинальное давление: Номинальное давление медных трубопроводов очень подходит для бытовых систем водоснабжения, так как давление в здании обычно не превышает 300 фунтов на квадратный дюйм. В многоэтажных зданиях давление воды может превышать 300 фунтов на квадратный дюйм.

Таблица 18: Тип K — самая прочная медная труба и, следовательно, имеет максимально допустимое давление.Хотя трубопровод типа K обычно используется для трубопровода подземного бытового водоснабжения, вам также следует использовать этот тип при давлении, превышающем 150 фунтов на квадратный дюйм и большем диаметре трубы.

Таблица 19: Трубки типа L являются вторым по прочности медным типом. Эта труба обычно используется для внутренних трубопроводов и там, где давление не превышает 150 фунтов на квадратный дюйм для труб большего диаметра.

Таблица 20: Тип M является самым слабым из трех типов медных труб и должен использоваться очень осторожно.

6.5 ПЛАСТИКОВЫЕ ТРУБЫ И ТРУБКИ PEX

Основным преимуществом труб из сшитого полиэтилена или PEX

является пластик, полиэтиленовая труба или трубка. Этот материал гибкий, а это означает, что стоимость монтажа ниже, чем у других трубопроводов. Сшивание — это химическая реакция, которая связывает одну полимерную цепь полиэтилена с другой. Существует три основных классификации трубопроводов PEX: PEX-a, PEX-b и PEX-c. Различные классификации описывают метод сшивания.Каждый метод соответствует стандартам ASTM F 876 и ASTM F 877, которые определяют размеры, номинальные значения давления и температуры. Однако стоимость каждого типа немного отличается, а гибкость каждого типа разная.

Другая классификация труб PEX заключается в том, есть ли у трубы барьер. Обычно в бытовых системах водоснабжения используются трубы из полиэтилена без барьеров. Барьер относится к ламинированной поверхности, расположенной снаружи трубы, которая ограничивает проникновение кислорода в жидкость.Это используется для гидравлических систем и других систем непитьевой воды.

Наконец, PEX нельзя использовать на открытом воздухе, потому что он не может выдерживать УФ-лучи, если он не имеет УФ-покрытия. Дизайнеры не любят рисковать жизнью трубы на покрытии, поэтому PEX не будет использоваться на открытом воздухе, как и другие пластиковые трубы.

ASTM F 876 — это стандарт, определяющий свойства материала и размеры трубы PEX. ASTM F 877 — это стандарт, определяющий требования к характеристикам системы, трубы и фитингов PEX вместе.Трубка PEX обычно изготавливается в соответствии с SDR-9. Размеры PEX SDR-9 показаны в таблице ниже. Метод изготовления не имеет значения для размеров, поскольку PEX-a, b, c изготавливаются с одинаковыми размерами.

Таблица 21: В этой таблице показаны размеры трубопровода PEX SDR-9. Трубопровод

PEX используется только для распределительных труб меньшего размера, до 1 дюйма, но некоторые производители предоставляют трубы до 2 дюймов.

6.5.1 НОМИНАЛЬНОЕ ДАВЛЕНИЕ

Трубка

PEX обычно имеет максимально допустимое давление воды 160 фунтов на квадратный дюйм при 73 F, 100 фунтов на квадратный дюйм при 180 F и 80 фунтов на квадратный дюйм при 200 F.

ТРУБКА ДЛЯ ВОДЫ ИЗ ГИПКОГО ЧУГУНА 6.6

Ковкий чугун обычно используется строителями в качестве подземных магистральных трубопроводов. Эта труба обычно не используется инженерами-механиками для трубопроводов бытовой воды в зданиях.Этот трубопровод подходит для подземных трубопроводов большего размера из-за его очень долгого срока службы. Трубопровод обычно рассчитан на срок службы более 100 лет. Труба очень прочная и долговечная, поэтому она также может выдерживать нагрузки давления от нахождения под дорогами, а также любые возможные повреждения при транспортировке и установке. Ковкий чугун прочнее труб из углеродистой стали, а также с ним легче работать, отсюда и название — ковкий.

Ковкий чугун — это чугун, поэтому он подвержен коррозии.Обычно используются футеровки для замедления коррозии, но это увеличивает стоимость трубопровода. Ковкий чугун относительно дороже своих пластиковых аналогов.

Ковкий чугун

имеет разные классы давления. Эти классы определяют допустимое давление воды. Эти классы включают 350 фунтов на квадратный дюйм, 300 фунтов на квадратный дюйм, 250 фунтов на квадратный дюйм, 200 фунтов на квадратный дюйм и 150 фунтов на квадратный дюйм. Наружные диаметры для каждого из классов одинаковы, но внутренние диаметры регулируются по мере изменения толщины для каждого класса труб.Трубы более высокого класса имеют увеличенную толщину и меньший внутренний диаметр.

Размеры для этих классов труб показаны в калькуляторе воды для бытового потребления.

6.7 ОЦИНКОВАННЫЕ СТАЛЬНЫЕ ТРУБЫ

Трубопроводы из оцинкованной стали в некоторых случаях являются утвержденными трубопроводами для питьевой воды, но с ними трудно работать, и они подвержены ржавчине, которая может вызвать утечки, снижение давления и уменьшение потока.

Таблица 22: В этой таблице показаны размеры труб из оцинкованной стали сортамент 40.

Таблица 23: В этой таблице показаны размеры труб из оцинкованной стали марки 80.

6.7.1 НОМИНАЛЬНОЕ ДАВЛЕНИЕ

Номинальное давление для оцинкованных стальных труб варьируется в зависимости от размера трубы и спецификации. Более толстые листы имеют более высокое номинальное давление, так же как и трубы меньшего размера. Максимально допустимое давление колеблется от 2000 фунтов на квадратный дюйм для небольших труб до 200 фунтов на квадратный дюйм для больших труб и более низких графиков.Номинальное давление подходит для температур от 0 F до 300 F.

6.8 ТРУБЫ И ТРУБКИ ИЗ ПОЛИЭТИЛЕНА И ПОЛИПРОПИЛЕНА ПЛАСТИКОВЫЕ

Полиэтилен и полипропилен — это термопластичные материалы. Эти материалы не так часто используются в системах домашнего водоснабжения. Эти материалы обычно используются для жидкостей, которые химически несовместимы с металлическими трубами. Кроме того, эти материалы можно использовать, когда возникает проблема коррозии, поскольку пластиковые трубы не подвержены коррозии.Пластиковые трубы используются еще и потому, что с ними намного дешевле и проще работать, чем с металлическими.

Однако эти пластмассы не так долговечны, как их металлические аналоги, и плохо себя чувствуют при воздействии УФ-излучения, если только пластик не имеет УФ-покрытия. Некоторые полиэтиленовые трубы могут иметь встроенную защиту от УФ-излучения. Кроме того, пластиковые трубы расширяются / сжимаются более резко при изменении температуры, а также имеют гораздо более низкое номинальное давление, чем металлические трубы, особенно при высоких температурах.

Полиэтиленовые (PE) и полипропиленовые (PP) трубопроводы могут иметь размеры от ½ до 65 дюймов, но калькулятор учитывает только трубы меньшего размера, поскольку они наиболее распространены для бытовых систем водоснабжения.

Существуют различные типы материалов PE и PP. Этим различным типам обычно присваивается четырехзначный код материала. Первые две цифры обозначают ячейку, которая определяет плотность материала, предел прочности на разрыв, сопротивление медленно растущим трещинам и многое другое.Вторые две цифры определяют рекомендованную стандартную категорию расчетного гидростатического напряжения. Это основа, используемая для определения длительной прочности трубы.

Применимые стандарты для полиэтиленовых и полипропиленовых труб: (1) ASTM D 2239, (2) AWWA C901 и ASTM D 2737. ASTM D 2239 называется Стандартными техническими условиями для полиэтиленовых (PE) пластиковых труб (SIDR-PR) на основе контролируемых Внутренний диаметр. AWWA C901 называется полиэтиленовая (ПЭ) напорная труба и трубки диаметром от ½ дюйма до 3 дюймов для водоснабжения.AWWA означает Американскую ассоциацию водопроводных сооружений. ASTM D 2737 называется Стандартными техническими условиями для полиэтиленовых (ПЭ) пластиковых труб. ASTM F 2389 называется Стандартными техническими условиями для полипропиленовых (ПП) трубопроводных систем, работающих под давлением.

6.8.1 РАЗМЕРЫ ТРУБЫ

Существует два способа выражения размеров этих пластиковых труб: (1) SIDR и (2) SDR. SDR или стандартное соотношение диаметров ранее обсуждалось с трубопроводами из ABS и CPVC.SIDR означает стандартное отношение внутреннего диаметра, которое представляет собой отношение внутреннего диаметра к толщине трубы. SIDR используется для труб меньшего диаметра и для специального метода соединения с использованием вставных фитингов. Таким образом, внешний диаметр может быть разным, но трубы можно соединять, если их внутренние диаметры одинаковы.

Таблица 24: В этой таблице показаны размеры труб для пластиковых труб SIDR7. Меньшее число указывает на большую толщину трубы.

Таблица 25: В этой таблице показаны размеры труб для пластиковых труб SIDR9. Более высокое число указывает на меньшую толщину трубы. Как видите, внутренний диаметр такой же, как у SIDR7, но толщина меньше.

Второй способ отображения размеров пластиковых труб — это метод SDR или DR. В этом методе внешние диаметры одинаковы, а внутренние диаметры меняются.

Таблица 26: В этой таблице показаны размеры пластиковой трубы DR7.

Таблица 27: В этой таблице показаны размеры пластиковой трубы DR9.

Калькулятор также имеет следующие типы пластиковых труб: DR11, DR13.5, SIDR11.5, SIDR15 и SIDR19. Калькулятор включает в себя только трубы меньшего размера для этих пластмасс, потому что это наиболее распространенные размеры для бытовых систем водоснабжения.

6.8.2 НОМИНАЛЬНОЕ ДАВЛЕНИЕ

Номинальное давление для пластиковых трубопроводов намного ниже, чем для металлических. Номинальное давление варьируется от 160 до 63 фунтов на квадратный дюйм для различных типов труб. Кроме того, это номинальное давление только для 73 F, и номинальное давление будет падать при повышении температуры.

Таблица 28: Максимально допустимое давление для пластиковых труб

В пределах общих категорий трубопроводов из полиэтилена и полипропилена существуют разные типы материалов, и каждый тип субматериалов будет иметь несколько разное максимально допустимое давление.Поэтому обязательно используйте эти номинальные значения давления только в качестве ориентира и уточняйте у производителя трубы точные значения давления, основанные на температуре трубы, размере трубы, типе трубы и типе вспомогательного материала.

ТРУБОПРОВОД 6.9 ПОЛИВИНИЛХЛОРИДА (ПВХ)

Трубы из ПВХ

обычно используются в дренажных, сточных и вентиляционных системах, а также в ирригационных системах. Трубопроводы из ПВХ могут подвергаться воздействию УФ-лучей, в отличие от большинства других пластиковых трубопроводов. Этот трубопровод дешевле, легче и легче соединяется по сравнению с металлическим трубопроводом.

Применимые стандарты: (1) ASTM D 1785 и (2) ASTM D 2241. ASTM D 1785 называется Стандартными техническими условиями для пластиковых труб из поливинилхлорида (ПВХ), списки 40, 80 и 120. ASTM D 2241 называется Стандартными техническими условиями. для труб из поливинилхлорида (ПВХ) с номинальным давлением (серия SDR). Эти стандарты регулируют размеры, указанные в следующем разделе.

Существуют разные типы труб из ПВХ, ПВХ 1120, 1220, 2120, 2116, 2112 и 2110.Эти разные типы ПВХ имеют немного разные свойства материала, такие как плотность, прочность, медленно растущие трещины и т. Д. Каждый тип субматериала будет иметь несколько разные номинальные значения давления, но размеры будут одинаковыми для каждого типа субматериала.

6.9.1 РАЗМЕРЫ ТРУБЫ

Существует два способа выражения размеров этих труб из ПВХ: (1) SDR и (2) Спецификация.

Основными типами SDR являются SDR 17, 21, 26 и 32.5. Более низкие значения SDR имеют большую толщину и большее номинальное давление.

Таблица 29: В этой таблице показаны размеры трубопровода из ПВХ SDR 17.

Таблица 30: В этой таблице показаны размеры трубопровода из ПВХ SDR 21. Трубопровод SDR 21 имеет меньший внутренний диаметр

Калькулятор также включает SDR 26 и SDR 32.5. Двумя основными типами расписаний являются расписание 40 и расписание 80. Также доступны трубопроводы расписаний 10 и 120, но они менее распространены и не включаются в калькулятор.

Таблица 31: В этой таблице показаны размеры трубопровода из ПВХ Schedule 40.

Таблица 32: В этой таблице показаны размеры трубопровода из ПВХ Schedule 80.

6.9.2 НОМИНАЛЬНОЕ ДАВЛЕНИЕ

Различные типы субматериалов ПВХ и SDR имеют номинальное давление от 50 до 315 фунтов на квадратный дюйм. Более низкие SDR имеют более высокие значения давления, а более высокие SDR имеют более низкие рейтинги давления. Трубопроводы сортамента 40 имеют диапазон давления от 810 до 60 фунтов на квадратный дюйм, в зависимости от типа субматериала ПВХ и размера трубы. Трубы меньшего диаметра имеют большее номинальное давление. Трубопроводы Schedule 80 имеют диапазон давления от 1230 фунтов на квадратный дюйм до 60 фунтов на квадратный дюйм, в зависимости от типа субматериала ПВХ и размера трубы.

При повышении температуры номинальное давление также уменьшается. Номинальное давление снижается почти на 22% при повышении температуры с 73 F до 140 F. Существуют различные типы субматериалов в рамках общей категории материалов труб из ПВХ, и каждый тип субматериалов будет иметь несколько разные максимально допустимые давления. Поэтому обязательно используйте эти номинальные значения давления только в качестве ориентира и уточняйте у производителя трубы точные значения давления, основанные на температуре трубы, размере трубы, типе трубы и типе вспомогательного материала.

6.10 ТРУБЫ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

Трубопроводы из нержавеющей стали нечасто используются в бытовых системах водоснабжения из-за их стоимости. Нержавеющая сталь подходит для условий, в которых требуется устойчивость к коррозии. Хотя название нержавеющая сталь подразумевает, что труба не подвержена коррозии, это означает только то, что труба более эластична, чем другие металлы. Ключом к его устойчивости к коррозии является хром. Нержавеющая сталь — это стальной сплав, состоящий не менее чем из 10.5% хрома. Стальной сплав — это комбинация железа и другого элемента, в данном случае хрома.

Существует два основных типа труб из нержавеющей стали: нержавеющая сталь 304 и 316. Разница между 304 и 316 заключается в химическом составе. Нержавеющая сталь 304 содержит железо и (10,5%) хром. Нержавеющая сталь 316 содержит железо, (10,5%) хром и (2-3%) молибден.

Для нержавеющих сталей добавлено еще одно различие.В нержавеющей стали помимо железа и хрома будут и другие элементы. Например, это типичный состав нержавеющей стали 304.

Таблица 33: Процентный состав типичной нержавеющей стали 304.

Нержавеющую сталь можно отличить по букве «L» в конце обозначения номера. Это указывает на то, что в нержавеющей стали процент углерода меньше.04%. Этот низкий уровень углерода увеличивает коррозионную стойкость металлов. Нержавеющая сталь 304 или 316 более склонна к коррозии в местах сварки, но 304L или 316L будут иметь большую коррозионную стойкость в местах сварки.

Таким образом, существует четыре основных типа материалов для труб из нержавеющей стали: (1) 304, (2) 304L, (3) 316 и (4) 316L. Эти материалы отлично подходят для мест, где возникает проблема коррозии.

6.10.1 РАЗМЕРЫ ТРУБЫ

Размеры трубы одинаковы для нержавеющей стали 304 и 316.Размеры труб меняются только в зависимости от размеров и графиков труб. ASTM A312 называется Стандартными техническими условиями для бесшовных, сварных и сильно обработанных холодным способом труб из аустенитной нержавеющей стали. В этой спецификации показаны наружные диаметры и толщины, необходимые для соответствия различным графикам 10S, 40S и 80S. Таблица 10S — самая тонкая труба, а 80S — самая толстая. Наружные диаметры одинаковы для каждого расписания, но толщина варьируется. Постоянный внешний диаметр позволяет соединять между собой трубы разного графика.

Таблица 34: В этой таблице показаны размеры трубопровода из нержавеющей стали сортамента 10s

Таблица 35: В этой таблице показаны размеры труб из нержавеющей стали сортамента 40s.

Таблица 36: В этой таблице показаны размеры труб из нержавеющей стали сортамента 80-х.

6.10.2 НОМИНАЛЬНОЕ ДАВЛЕНИЕ

Трубы из нержавеющей стали имеют номинальное давление, которое зависит от типа, размера трубы и спецификации. Более толстые листы имеют более высокое номинальное давление, так же как и трубы меньшего размера. Подобно другим ранее обсуждавшимся металлическим трубам, трубопровод из нержавеющей стали имеет максимально допустимое давление в диапазоне от 2000 фунтов на квадратный дюйм для небольших труб до 200 фунтов на квадратный дюйм для больших труб и меньших размеров.Номинальное давление подходит для температур от 0 F до 300 F. Трубы 304 будут прочнее, так как в них больше железа, а трубы 316 будут слабее.

2021 Стоимость монтажа сантехники | Отвести или починить дом

Стоимость ремонта дома

Замена водопровода в доме может стоить от 1500 долларов до 15 000 долларов и более . Цена зависит от того, где расположены трубы, сколько у вас ванных комнат, и от того, выполняете ли вы полный ремонт или только видимый ремонт, или переделываете только видимые трубы в подвале или подвал.Вы захотите переделать водопроводные линии, когда они станут старыми, заржавевшими или потрескавшимися.

Стоимость ремонта дома с помощью PEX

Ремонт дома в среднем составляет 7 500 долл. США независимо от того, используете ли вы трубы из полиэтиленгликоля, ХПВХ или меди. Хотя трубопроводы из PEX стоят меньше, чем медь, большая часть стоимости приходится на оплату труда. В дополнение к таким факторам, как размер и конфигурация вашего дома, доступ к трубопроводам через гипсокартон, требующий удаления и замены гипсокартона, значительно увеличивает общую стоимость проекта.

PEX — это гибкая пластиковая трубка с множеством преимуществ:

  • Она не протекает и не лопается при замерзании и устойчива к коррозии.
  • Это дешево и легко устанавливается. Отличный вариант для замены существующих труб, так как их можно легко продеть сквозь стены, требуя меньше отверстий.
  • Не подвержен коррозии.
  • Хорошо сохраняет тепло, что позволяет экономить энергию.

Минусов всего два:

  • Краткая история использования. Не успел доказать свою безопасность и долговечность.
  • Крысы и мыши, хотя и редко, его пережевывают.

Свяжитесь со специалистом, работающим с PEX, чтобы узнать цену.

Свяжитесь с сантехником прямо сейчас

Ремонт всего дома медью

Медь — самый дорогой тип труб для использования по цене от 2 до 5 долларов за фут или где-то между от 5000 до 20 000 долларов за полный ремонт. Это дорого и при заморозке может лопнуть. Однако это безопасный металл, который выдержал испытание временем в качестве системы доставки воды.

Стоимость замены сантехники в старом доме

Стоимость замены старой домашней сантехники составляет в среднем от 2500 долларов США до 15 000 долларов США . В зависимости от требований местных норм вам может потребоваться обновить другие элементы вашего дома при замене сантехники, чтобы привести их в соответствие с текущими стандартами кодов. Только ваш подрядчик или местный офис по соблюдению строительных норм будут знать наверняка, нужны ли вам дополнительные обновления. Проконсультируйтесь с профессионалом.

Найдите лучших сантехников в вашем районе

Стоимость замены полибутиленовых и свинцовых труб

Если у вас трубы из полибутилена или свинца, вам потребуется заменить всю систему.Будьте готовы заплатить от $ 2,500 до $ $ 15,000 в зависимости от того, сколько ванных комнат или этажей в вашем доме.

  • Полибутилен — чрезвычайно хрупкая система, которая легко выходит из строя. Не оставляйте ничего в своем доме.
  • Свинец токсичен для человека. Если он присутствует в вашем доме, немедленно замените его. После замены труб проверьте воду на наличие свинца, чтобы убедиться, что вы исключили риск.
  • Средняя стоимость замены оцинкованных труб

    Оцинкованные системы стоят столько же, сколько и любой другой тип заменяемых труб.Некоторые сантехники могут рекомендовать вам заменять только видимые трубопроводы в оцинкованной системе. Хотя они безопасны, они имеют тенденцию к коррозии, создавая засорения и снижая давление воды. В конце концов они терпят неудачу. Оставление любых проржавевших труб, в том числе вертикальных, — верный путь к катастрофе, поскольку они могут привести к повреждению водой.

    Замена водопровода от счетчика до дома

    Стоимость замены магистрального водопровода колеблется от 800 долларов США до 4 800 долларов США . Новые дома, требующие нового водопровода и подключения к дому, как правило, стоят дороже, или от $ 2300 до $ 6500 .Это включает в себя стоимость новой гравийной подушки и установку через стену. Факторы, влияющие на общую стоимость, включают расстояние от вашего дома до городской черты и глубину основной линии.

    Удаление и демонтаж существующих труб

    Удаление старых труб обычно входит в стоимость проекта при замене арматуры. Основные затраты на снос включают удаление частей стены, пола или потолка, чтобы обнажить старую сантехнику. Резка большего количества стен повысит стоимость проекта.

    Ремонт мобильного дома

    Ремонт мобильного дома стоит от 1500 до 4000 долларов . Использование PEX является более дешевым вариантом и рекомендуется для мобильных домов в холодном климате, поскольку он может выдерживать замерзание.

    Найдите лучшие плюсы для вашего сантехнического проекта

    Стоимость водопровода дома

    Установка нового водопровода в доме площадью 2300 квадратных футов с 2,5 ваннами в среднем обойдется в 11 500 долларов . Стоимость прокладки всего дома зависит от количества ванных комнат и расстояния между ними.

    Стоимость сантехники за квадратный фут

    Вы заплатите 4,50 доллара за квадратный фут за водопровод в новом строительстве. Хотя они не указаны за квадратный фут, это дает большинству домовладельцев приблизительное представление об общей стоимости проекта.

    Коммерческие и жилые

    Новые коммерческие сантехнические установки варьируются от $ 14 до $ 15 за квадратный фут , в то время как жилищные расходы устанавливаются по арматуре, а не квадратным футам. Коммерческие помещения строго регламентируются правилами и требуют более дорогих трубопроводов.Сантехнические подрядчики выполняют самую грубую работу, независимо от того, жилой он или коммерческий.

    Приблизительные затраты на сантехнику для нового строительства

    Приблизительные затраты варьируются от $ 7000 до 15000 $ для дома среднего размера площадью примерно 2300 квадратных футов с двумя или тремя ванными комнатами.

    Это от 600 до 1600 долларов за приспособление с окончательной стоимостью от до 1500 долларов до 20 000 долларов . Цена на установку новой сантехники всегда устанавливается за штуку или за точку.Оснащение включает раковины, туалеты, души, ванны, посудомоечные машины, стиральные машины и сушилки.

    Если подрядчик делает ставку по баллам, каждое приспособление имеет балльную стоимость. Большинство приспособлений, таких как раковина или душ, оцениваются в 1 балл. Туалет, посудомоечная машина и холодильник стоят всего 0,5 балла, потому что у них только один водопровод. Большинство ванных комнат имеют 2,5 балла.

    6000–16000 долларов
    Приблизительные затраты по приборам или помещениям
    Ванная комната с туалетом, полностью оборудованная (на комнату) 1500 — 4000 долларов
    Стоимость кухни 1600 — 3200 долларов
    Электрический или газовый нагреватель 1600 долларов США
    Бесконтактный водонагреватель 1100 долларов — 3200 долларов
    Стиральная машина 600 — 1600 долларов
    Газовая техника (сушилка, плита, печь) — 9276 долларов США Затраты на полные и 3/4 ванны *
    Одна ванна 1500 — 4000 долларов
    Две ванны 3000 — 8000 долларов
    Три ванны

    * не включает кухню или подключение к основной линии.Половина ванны с меньшим количеством сантехники стоит 60% от полной цены ванны.

    Найдите лучших сантехников и монтажников для вашего проекта

    Цены на материалы для трубопроводов

    Существуют три основных типа материалов для водопровода: медь, PEX и CPVC — хлорированный поливинилхлорид. Медь — это неактивный металл, который на протяжении десятилетий использовался в качестве золотого стандарта для доставки воды. Пластиковые трубы, такие как PEX и CPVC, являются дешевой альтернативой, которая при правильной установке может сравниться или превзойти эффективность меди за тысячи долларов.

    Утвержденные материалы и цены для водопроводных труб
    Материал Цена за линейный фут Детали
    Медь $ 2 — $ 4 EX Надежный, проверенный временем, долговечный 0,50 долл. — 2 долл. Новый, гибкий, нормальная заморозка, дешевый
    ХПВХ 0,50 долл. — 1 долл. 8 долларов за погонный фут только для материалов, в зависимости от диаметра трубы.Он дороже пластика, но уже несколько десятилетий успешно используется в домах по всей стране. Все строительные нормы и правила допускают использование медных труб.

    Медные трубы устойчивы к бактериям, не чувствительны к ультрафиолету и подлежат вторичной переработке. Он также хорошо работает при стихийных бедствиях и не выделяет вредных химикатов или газов, что делает его хорошим вариантом для окружающей среды. Однако он может лопнуть и подвергнуться коррозии, поэтому это следует учитывать в зависимости от вашего местоположения. Затраты на прокладку труб из меди будут выше.

    PEX Сантехника и трубопроводные расходы

    PEX трубы стоят от $ 1.От 50 до 3,50 долларов за погонный фут как для материалов, так и для рабочей силы. Стоимость одной только трубы составляет от 0,40 до 2,00 долларов за погонный фут в зависимости от диаметра трубы. Эта гибкая трубка, изготовленная из сшитого полимера HDPE (полиэтилена высокой плотности), отлично подходит для полной замены и ремонта небольших участков. Он устойчив к образованию накипи и хлора, не вызывает коррозии и не вызывает утечек через отверстия. Его можно сочетать с любым другим типом материала. Он также отлично подходит для теплых полов и новостроек.

    Трубопровод из хлорированного поливинилхлорида (ХПВХ)

    ХПВХ стоит примерно так же, как PEX — 0 долларов США.От 50 до 1 доллара за погонный фут . Это жесткий тип трубы, используемый с 1960-х годов. Он проверен временем, но в конечном итоге протекает или полностью лопается из-за некачественного производственного процесса, неправильной установки и неправильной арматуры. При правильном использовании это дешевая альтернатива медным трубам и не подвержена коррозии.

    Полибутиленовые, оцинкованные, свинцовые и чугунные трубопроводы

    Эти типы труб больше не используются в водопроводе. Свинец токсичен для человека. Оцинкованная сталь ржавеет и забивается и используется только для газа.Чугун очень подвержен поломкам. Из-за низкой стоимости полибутилен широко использовался в домах в период с 1970 по 1990-е годы, но он невероятно хрупок и склонен к поломке.

    Поговорите со своим сантехником для получения подробной информации и предложений по проекту

    Факторы затрат

    Стоимость ремонта дома зависит от его планировки, количества этажей, расположения ванных комнат и от того, требуется ли снос дома для ремонта.

    Размер дома и количество этажей

    Размер дома влияет на цену, только если ванные комнаты расположены далеко друг от друга или расположены вплотную друг к другу.Чем дальше проходят линии, тем выше стоимость, поскольку трубы колеблются от 0,50 до 5 долларов за фут плюс рабочая сила по цене от 1 до 2 долларов за фут . Истории не увеличивают затраты на водопроводные работы для новых домов, но повышают цены на ремонт домов, так как снос стен необходим, чтобы добраться до вертикальных водопроводных труб.

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
