Конструкция шарового крана: устройство, конструкция, виды, классификация и маркировка

Содержание

Устройство шарового крана для воды. Виды кранов

Шаровые краны плотно вошли в нашу жизнь. Мы их используем повсеместно в системах отопления и водоснабжения. У каждого в доме где-нибудь, да смонтировано данное устройство. Чем оно заслужило такую популярность? Давайте разбираться.

Назначение

Шаровые краны являются запорными механизмами нового поколения со своими отличительными особенностями и разными сферами использования.  Эти универсальные устройства могут применяться на трубах с диаметром разного размера. Устройство используется в системах с водой, для перемещения жидких и газообразных веществ.

Шаровые краны водяные необходимы в системах водоотведения, отопительной системе и городских коммунальных системах. Они также применяются в роли одного из элементов арматуры для регулировки водного напора. Они являются незаменимыми во всей системе трубопровода. Чаще остальных областей они имеют применение при монтаже оборудования для сантехники и отопления, газопроводов и системы водопровода.

Использование шаровых кранов возможно в широком диапазоне температур в средах с различной степенью агрессивности. Это качество обусловлено применением высококачественных стальных сплавов при изготовлении оборудования данного вида. Эти краны постепенно стали лидерами по применению.

Конструкция

  • корпус
  • седло
  • шаровая пробка (шар)
  • уплотнительные кольца
  • рычаг
  • шток
  • шайба

Корпус является отрезком трубы с расширением. Корпус изготавливается разборного вида и неразборного сварного вида. Разборные краны чаще остальных выходят из строя, но легче ремонтируются. Промышленные краны изготавливают из стали, а бытовые-из латуни.

С недавнего времени для бытового применения в продажу стали поступать пластиковые изделия. Расширение корпуса заполняется седлом. Его изготавливают из материала для уплотнения.

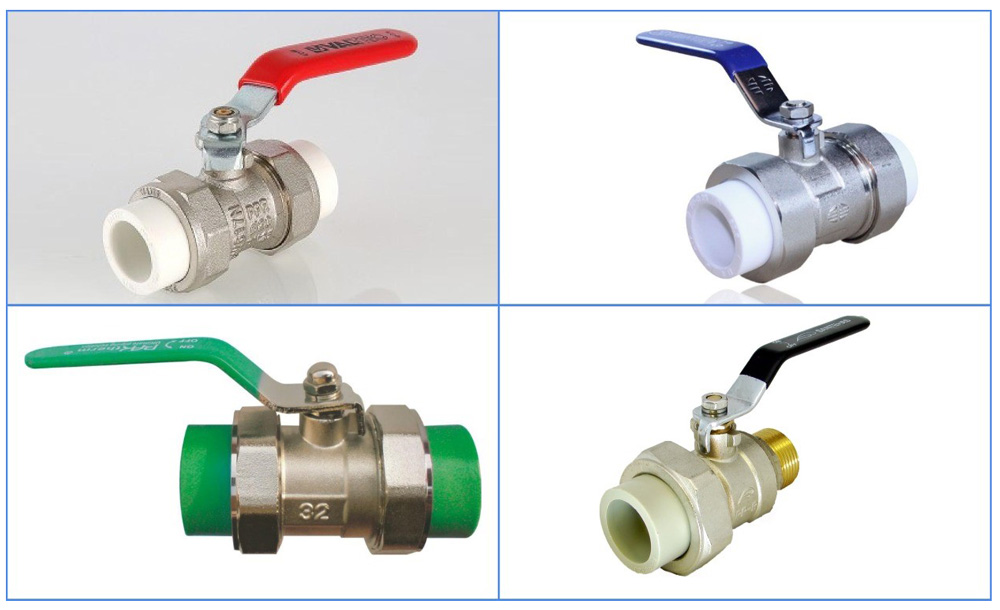

полипропиленовый ппр шаровый кран

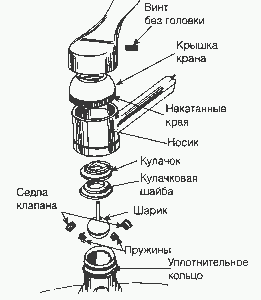

Устройство шара

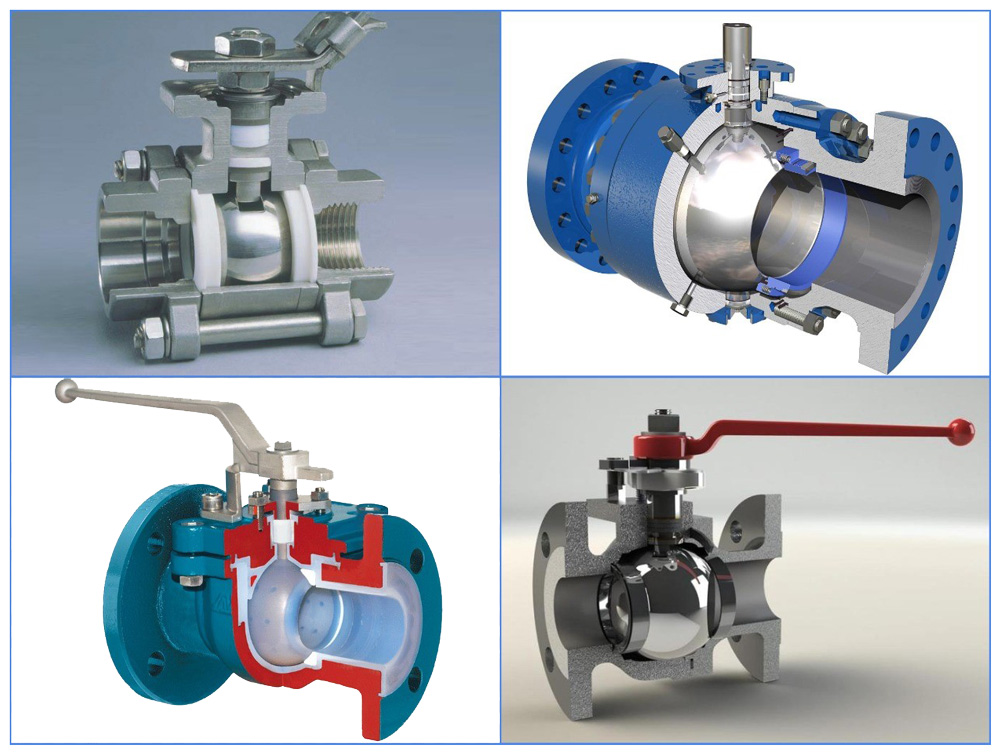

шаровый кран в разборе

В седле расположен главный элемент-пробка в форме шара с разным количеством полостей. Шар свободно вращается внутри седла. Внутренние устройства кранов подразделяются на полно проходные и редуцированные (стандартно проходные).

Полно проходные краны в своем устройстве имеют шар с отверстием, равным диаметру трубы. Во время прохождения жидкости в шаровых кранах в полностью открытом состоянии потери со стороны гидравлики сводятся к минимуму. Это качество обеспечило применение арматуры данного типа в качестве основного запорного устройства.

Редуцированные краны применяются в трубопроводах, где напор не играет особой роли. Шар соединяется к рычагам посредством штока. С помощью рычага производится непосредственно управление водой. На центральных участках используют краны с рычагом, а краны с бабочкой-на ответвленных частях системы.

Уплотнительные элементы из фторопласта

фторопласт уплотнитель

На раннем применении шаровых кранов для воды не обеспечивалось полное перекрывание потока. Недостаток обеспечения элементов крана металлическими деталями не давал этого достичь. Начало использования новых материалов привело в повсеместному применению шаровых кранов. Кольца для уплотнения и сантехнические прокладки теперь изготавливаются из различных материалов.

Для этих целей могут применяться сплавы металлов, резина, пластик всех видов, графит или тефлон. Еще в качестве материалов изготовления этих важных механизмов стали применяться синтетические каучуки. В то же время широкое применение находят уплотнительные элементы из фторопласта. Они обеспечивают плотность закрывания и снижают усилия, применяемые при работе с краном.

Этот материал нового поколения устойчив к агрессивным жидким и газообразным средам. В бытовом использовании его рекомендуется применять при установке полотенцесушителей и проведении газопровода.

Главным положительным качеством фторопласта является способность к выкручиванию. Проще говоря, при использовании изделия из фторопласта можно применять достаточно сильную скрутку без нежелательных последствий.

В таких кранах соединение получается герметичным за счет создания контакта посредством уплотнительного кольца. Поэтому материал изготовления колец играет важнейшую роль при дальнейшем использовании крана.

Фторопласт полностью герметизирует, придает лёгкость и плавность повороту шаровой пробки. Для закрывания или открывания в полной мере выполняется поворот под прямым углом. Рычаг поворачивает шаровой затвор крана, полностью или частично перекрывая поток.

Принцип работы

Принцип работы шарового крана для воды заключается в совмещении отверстий в пробке и корпусе крана. Отверстия совмещаются при повороте шара рычагом. Это обеспечивает совпадение отверстий и позволяет потоку протекать через совмещенные полости. Поворотом шара проход перекрывается стороной, не имеющей отверстия. При этом поток среды делает упор в стенку, и прекращается.

С помощью этого принципа можно не только полностью останавливать, но и регулировать поток. При повороте на угол меньше 90 градусов, течение перекрывается лишь отчасти.

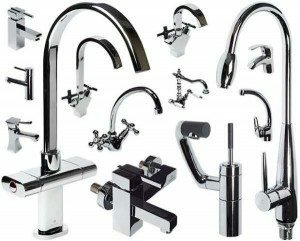

Отличие и сходство крана водопроводного и смесителя

В квартирах присутствуют разные виды шаровых кранов. Это могут быть смесители или водопроводные краны. Здесь нужно разобраться, в чем отличие.

Оба типа объединяет шар-запирающий элемент. Устанавливаются эти устройства между одной и другой частями, и в конце установки. Обычно между частями водопровода подача воды регулируется краном, а в крайней точке обходятся установкой смесителя.

Смесители могут регулировать напор и смешивать воду. Кран же только подает воду и регулирует напор.

Достоинства шаровых кранов

  • простота устройства
  • надёжность и стопроцентное исключение протечки
  • небольшие размеры
  • исключение застойных зон в проточной части
  • удобство использования
  • небольшое время, затрачиваемое на открытие/закрытие
  • применимость в любой среде
  • простота установки и ремонта
  • длительные сроки эксплуатации
  • удобство использования
  • большой ассортимент

У кранов шарового типа почти отсутствуют недостатки. Они не требуют частой смены прокладочного материала. И избавят от утечки воды Доступность цены и богатство выбора сделают приобретение удачным. Как же выбирают шаровый кран?

Критерии выбора

  • Диаметр. Это первое, на что обращают внимание.
  • Определение типа изделия по способу установки (линейная, на углу или с тройным выходом).
  • Внешний вид. Без видимых дефектов, поверхность-ровная, маркировка-четкая.
  • Допускаемое при использовании давление. Этот параметр должен соответствовать значениям, допустимым в конкретной системе.
  • Корпус. Для использования в быту при подключении сантехники лучше выбрать разборный кран. Он более пригоден к ремонту. А для монтажа центрального водопровода лучше подойдет сварной цельный корпус.
  • Материал изготовления корпуса. Самыми качественными считаются латунные изделия. Главное-не перепутать латунь с силумином. Необходимо сравнить вес нескольких изделий. Латунь очень тяжелая.

Изделия из стали презентабельные, но подвергаются коррозии. Можно приобрести нержавейку, хотя встречаются изделия из нержавеющей стали достаточно редко. Если кран предполагается применять только для холодной воды, можно выбрать и пластик.

  • Стоимость. Цена-хороший ориентир. Низкая цена должна насторожить. Самые дорогие-итальянские изделия. Немного дешевле краны из Чехии, Венгрии, Испании. Оптимальное сочетание цена-качество в кранах российских и украинских поставщиков.

Ремонт от «А» до «Я»

При поломке сантехнического шарового крана или заклинивании шарика в нем можно самостоятельно устранить дефект. Требуется уточнение того, что шаровые краны для воды с цельным корпусом не ремонтируются. В начале работы нужно перекрыть воду и слить то, что осталось.

Бывают разные поломки. Среди них:

  • «Протекает кран».
  • «Не поворачивается вентиль».
  • «Образовалось протекание в месте соединения штока и корпуса».
  • «Снизился водный напор».
  1. Протекание возникает при утрате герметичности в результате долгого использования или повреждений шара и уплотнителей. В этом случае поможет докручивание соединения конструкции ключом. При повреждении деталей требуется их замена.

Протечка может образоваться в результате засорения. Тогда кран разбирается, чистится, и устанавливается сетка на трубы для предотвращения очередного засора.

Если треснул корпус, что также может быть причиной протечки, необходимо его заменить. Для временного использования при устранении течи может пригодиться «холодная сварка».

  1. Если вентиль перестал поворачиваться, значит механизм поворота сломался. Механизм нужно полностью разобрать, снять ручку затвора, открутить все детали. Их необходимо заменить на новые.
  2. Если протекание обнаружилось между штоком и корпусом, необходимо поменять шайбы и уплотнительные элементы. Там ничего не сломано, а просто изношено.
  3. В случае снижения напора надо почистить очистительную сетку. Но перед разбором крана-опросить соседей, чтобы исключить общее снижение напора.

При любом виде ремонта необходимо подготовить ремонтный комплект. Обычно его стандартное содержание включает в себя:

  1. Плоскогубцы.
  2. Разводной ключ.
  3. Молоток.
  4. Ключ торцевой шестигранником.
  5. Необходимые запасные части (если известна причина неисправности).
  6. Материал для протирания и удаления загрязнений.
  7. Средство для удаления ржавчины в жидком виде.
  • Смазку для сантехнических целей из силикона.
  • Нужный размер отвертки.
  • Инструкцию по демонтажу.
Читайте так же:
конструкция, характеристики, виды, применение. Полный обзор.

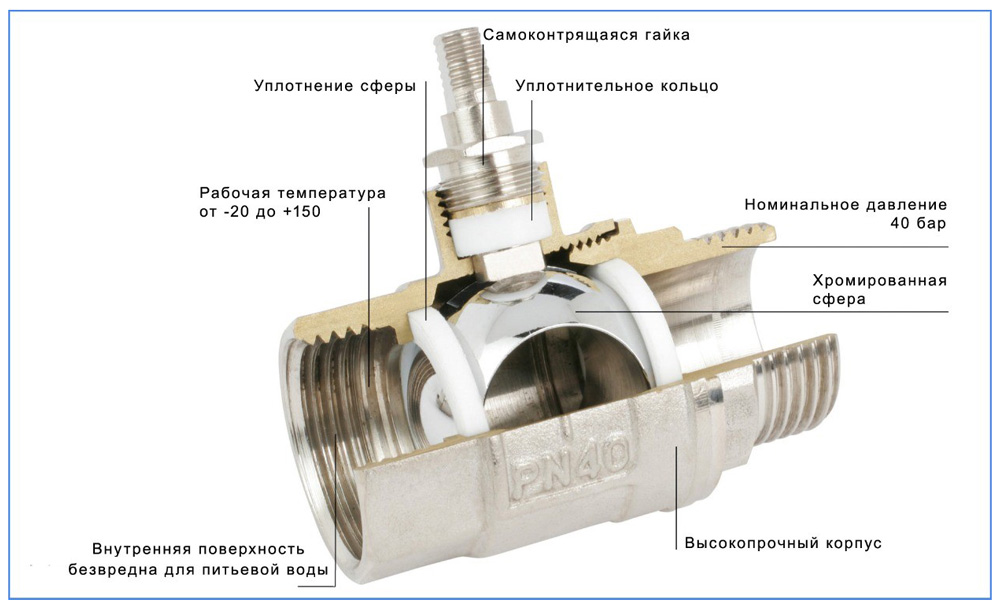

Проходной шаровой кран в разрезе Рис. 1. Проходной шаровой кран в разрезе.

Детали конструкции шаровых кранов варьируют в зависимости от сферы их применения. Например, на трубах с диаметром более 30 см ставятся модели с редукторами, а краны для высокоточной регулировки оснащаются измерительными приборами. Устройства с количеством патрубков больше 2-х, с T-образными или L-образными портами, позволяют смешивать и перенаправлять потоки. Но в быту чаще используют кран с двумя отводами (рис.1).

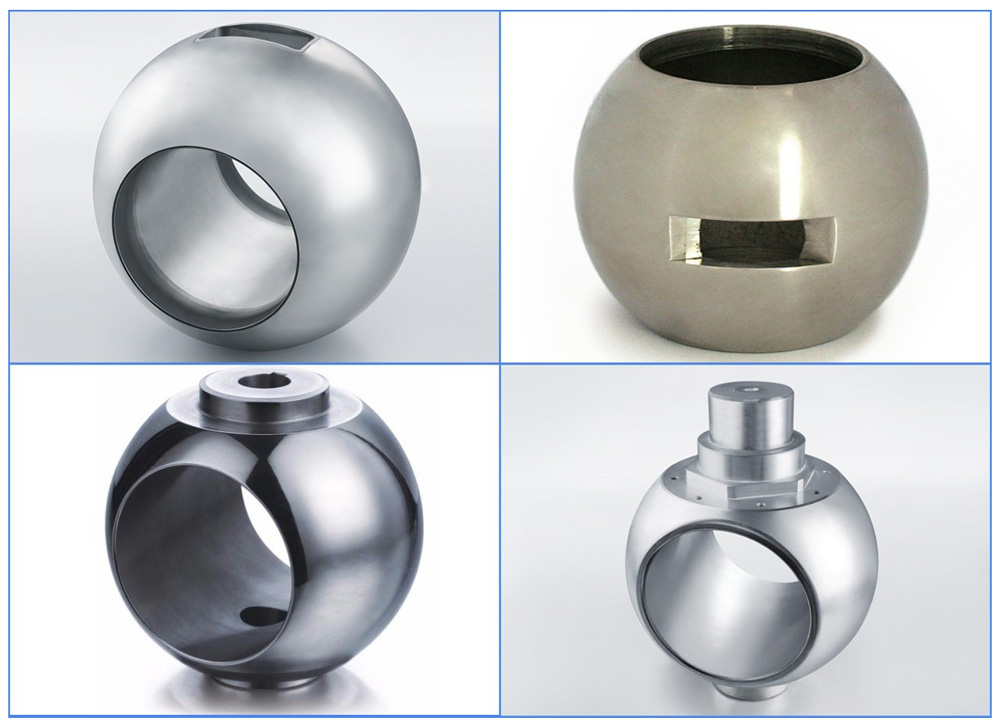

Затворная пробка запорного шарового крана Рис. 2. Затворная пробка запорного шарового крана.

Рассмотрим принципиальное устройство такого шарового крана.

Главный элемент крана — хорошо отшлифованный шар: сферический затвор/затворная пробка с цилиндрическим сквозным отверстием.

Диаметр отверстия совпадает с диаметром трубы либо чуть меньше. В зависимости от этого параметра краны делятся на полнопроходные и неполнопроходные/редуцированные. Первые дороже (иногда почти вдвое) и используются, когда важно минимизировать гидравлические потери. У вторых пропускная способность ниже на 20-50% (в зависимости от модификации). Это замедляет ток среды, повышает риск эрозии, снижает долговечность. Зато они дешевле и компактнее, поэтому их чаще всего выбирают для домашнего использования.

У кранов с функцией регулирования форм шара и отверстия более сложная конструкция (рис 3).

Затворная пробка регулирующего шарового крана Рис. 3. Затворная пробка регулирующего шарового крана.

Материал шара — сталь или латунь с антикоррозийным напылением (никель, хром).

Есть в продаже и модели из полипропилена для установки на пластиковые трубопроводы. Учитывайте, что они менее прочные, чем металлические, и не годятся для транспортировки горячих сред (выше 600С).

В большинстве кранов ставятся фторопластовые уплотнительные элементы. Этот материал рассчитан на эксплуатацию в диапазоне температур от -10

0С до +1500С. Для более сложных температурных условий чаще выбирают конструкции с жесткими уплотнениями из металла. Но они характеризуются меньшей герметичностью.

Шпиндель — деталь, которая передает усилие от рукоятки к шару. В современных моделях при сборке его устанавливают изнутри корпуса: это снижает риск выбивания при скачках давления.

Управлять положением затвора можно рукояткой (в форме рычага, бабочки или колеса), которая сверху удерживается самоблокирующейся гайкой.

Кстати, по цвету рукоятки можно быстро определить назначение крана (рис. 4). Если цвет желтый — это арматура для газопровода. Другими цветами обычно маркируют краны для систем отопления и водоснабжения.

Цвета ручек шаровых кранов разного назначения Цвета ручек шаровых кранов разного назначения

Рис. 4. Цвета ручек шаровых кранов разного назначения.

Когда требуется дистанционное управление, выбираются варианты с пневмо- и электроприводами (рис. 5).

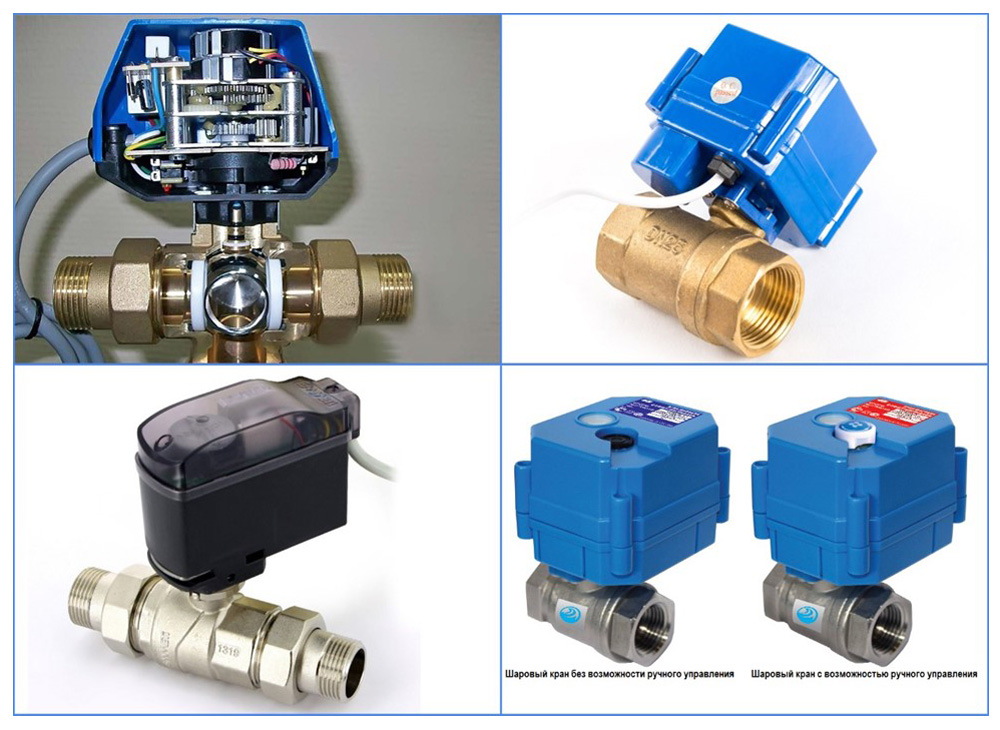

Краны с приводами Краны с приводами

Рис. 5. Краны с приводами.

Корпус крана изготавливают из стали, латуни, чугуна или пластика. Для промышленного использования чаще заказывают модели в стальном корпусе, а для бытовых систем — латунные.

В зависимости от способа соединения с трубопроводной линией краны подразделяются на муфтовые, фланцевые и приварные (рис 6).

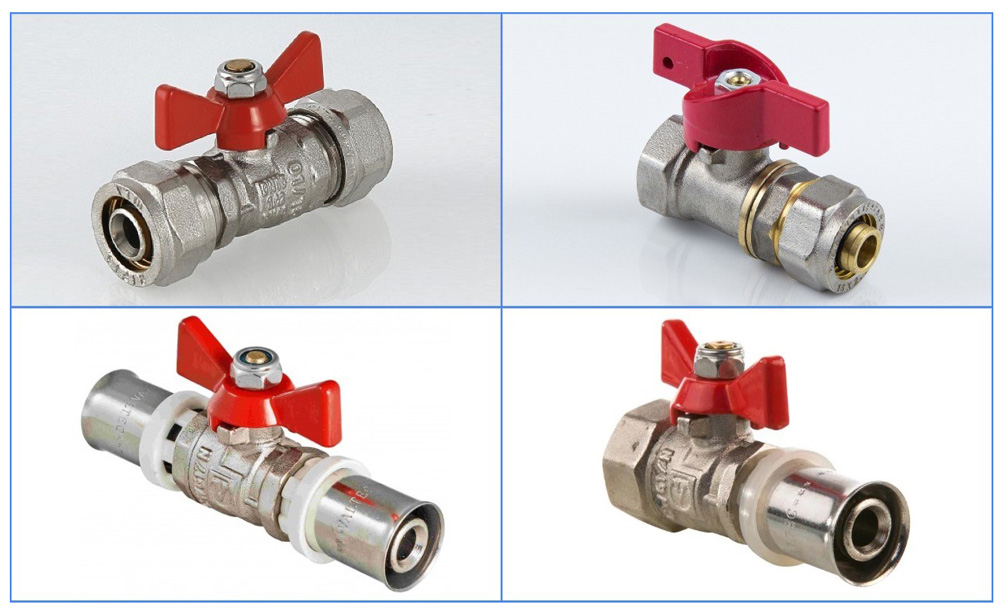

Разновидности крана по типу соединения (муфтовый, фланцевый, сварной) Разновидности крана по типу соединения (муфтовый, фланцевый, сварной) Разновидности крана по типу соединения (муфтовый, фланцевый, сварной)

Рис. 6. Разновидности крана по типу соединения (муфтовый, фланцевый, сварной).

Муфтовое соединение характерно для систем с диаметром трубы до 45 мм. Если нужно поставить запорную арматуру на домашний радиатор, то разумным решением будет муфтовый кран с наружной или внутренней резьбой.

Фланцевые соединения выдерживают большие нагрузки. Такие краны ставятся на системы с трубой более 50 мм в диаметре.

Для крепления приварного крана потребуется сварочный аппарат. Это соединение считается самым прочным и применяется в промышленных трубопроводах с большим диаметром.

устройство, разновидности, правила выбора и монтаж

Водопроводные краны той или иной конструкции имеются сегодня практически в любом доме. Наибольшее распространение получили шаровые изделия, изобретенные более 100 лет назад. Они долговечны, практичны, удобны в эксплуатации, легко устанавливаются и ремонтируются.

Особенности устройства и назначение

Конструкция шарового крана чрезвычайно проста и в то же время эффективна. Внутрь металлического или пластикового корпуса (седла) помещается затвор, выполненный в виде шара со сквозным отверстием. Размер отверстия соответствует габаритам входа и выхода устройства.

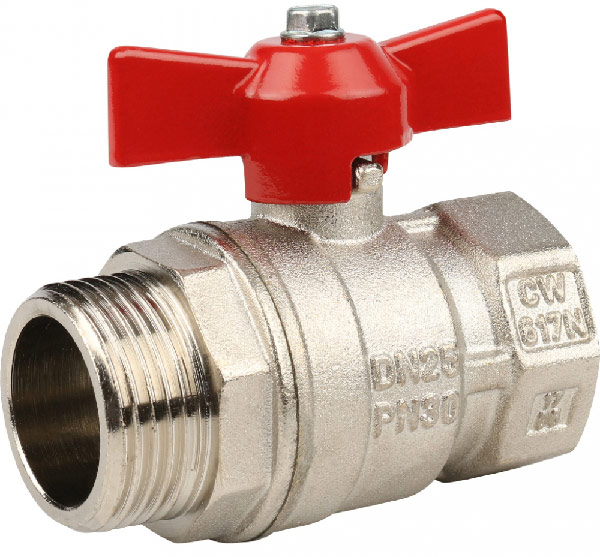

шаровый кран

Шаровый элемент жестко соединяется с рукояткой, и поворачивается вслед за ее вращением. Если шар располагается в открытом состоянии (ось отверстия проходит параллельно оси корпуса), поток жидкости или газа проходит через устройство беспрепятственно, не испытывая гидравлического сопротивления. При повороте на 90°, шар разворачивается глухой стенкой по направлению к потоку рабочей среды, при этом подача носителя полностью прекращается. Поворот на меньший угол дает возможность регулировать интенсивность прохода рабочей среды.

Обратите внимание! Строго говоря, термин «шаровый» является скорее жаргонным, хотя и употребляется гораздо чаще. Верное наименование – «шаровой кран».

Специалисты отмечают следующие достоинства таких устройств:

  • Сравнительно небольшие габариты.
  • Малый вес.
  • Возможность работы при любой ориентации в пространстве.
  • Отличные показатели герметичности.
  • Выгодное соотношение цены и качества.

Существуют и некоторые недостатки:

  • Для поворота крана на 90° требуется высокий крутящий момент.
  • При быстром открывании крана в некоторых моделях присутствует вероятность возникновения гидроудара.
  • Чтобы шаровый элемент не «залип» и не утратил герметичность, кран желательно открывать и закрывать хотя бы раз в неделю.

Виды шаровых кранов и их применение

Шаровые запорные элементы используются повсеместно, поэтому их классификация достаточно обширна. Вообще, современная промышленность выпускает более 4 000 всевозможных модификаций такой запорной арматуры. Изделия разделяют по нескольким категориям.

По материалу изготовления корпуса:

  • Латунные. Оптимальный вариант для сетей газо- и водоснабжения с хорошим соотношением цены и качества. Не предназначены для высоких температур носителя.
  • Стальные. Самые доступные по цене. Имеют большой ассортимент типоразмеров. Плохо работают в сетях холодного водоснабжения. Подвержены коррозии.
  • Из нержавеющей стали. Более дорогие и эффективные, по сравнению со стальными устройствами.
  • Чугунные. Раньше считались едва ли не единственно доступным вариантом, сегодня почти полностью вытеснены с рынка. Уступают современным моделям по всем показателям.

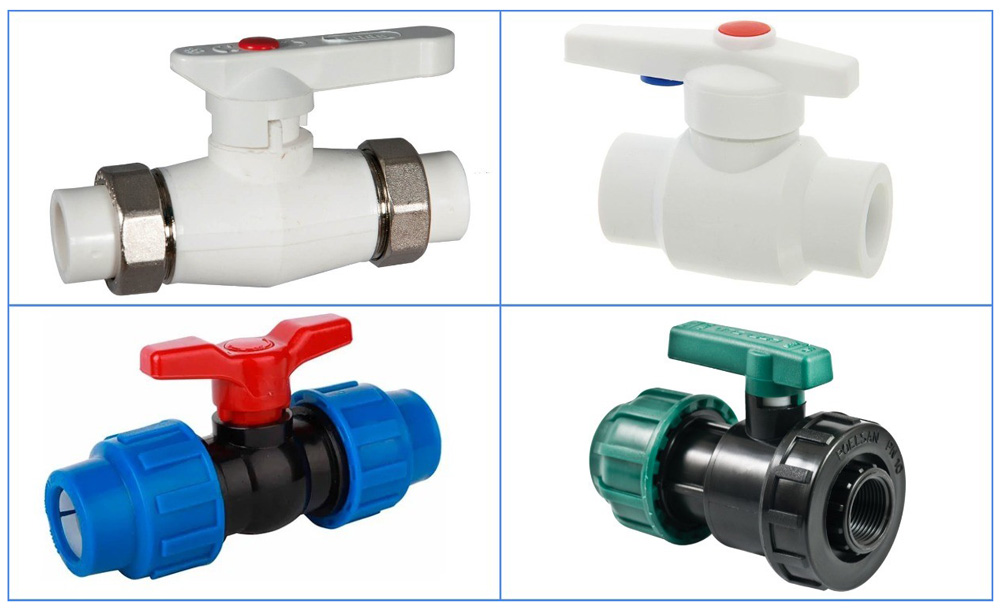

  • Полипропиленовые. Монтируются в пластиковые трубопроводные системы. По прочности и долговечности почти не уступают латунным. Характеризуются сравнительно малым весом и стоимостью, не подвержены коррозии.

По типу соединения:

  • Муфтовые. Имеют огромный выбор типоразмеров, оснащаются резьбовыми соединениями, что делает их чрезвычайно популярными в частном строительстве и коммунальном хозяйстве.
  • Под приварку. Легкие и небольшие устройства. Сварное соединение с трубопроводом обеспечивает прекрасную герметичность, но значительно усложняет процедуру обслуживания и замены крана.
  • Фланцевые. Громоздкие изделия которые используются преимущественно на больших магистральных сетях диаметром свыше 40 мм. Удобны в обслуживании и монтаже, требуют периодического контроля состояния затяжных болтов.

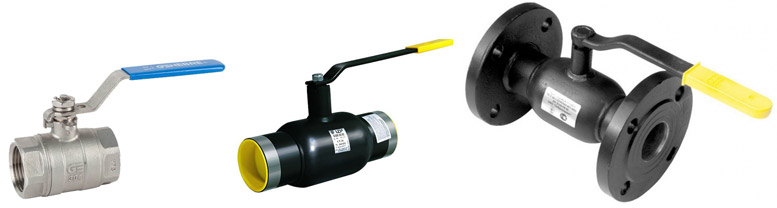

типы соединений крана

По типу корпуса:

  • Разборные. Конструкция легко разбирается, при необходимости заменяются вышедшие из строя детали.
  • Цельносварные. Дешевле разборных аналогов. При выходе из строя подлежат полной замене. Учитывая срок службы порядка 15-20 лет, часто представляются более выгодным вариантом.

По способу управления:

  • Ручной. Наиболее распространенный в быту тип шарового крана. Поток носителя перекрывается поворотом рычага или «бабочки».
  • С электроприводом. Управление идет удаленно, посредством электрических сигналов.
  • С пневмоприводом. Еще один вариант дистанционного управления. Применяется там, где использование электричества сопряжено с определенной опасностью.
  • С редуктором. Устройство монтируется на кранах сечением свыше 30 см и на некоторых менее габаритных моделях, где необходимо обеспечить плавное изменение интенсивности потока носителя.

По виду прохода:

  • Полнопроходные. Диаметр отверстия в шаре совпадает с размерами входного и выходного отверстия крана. Используются там, где даже малые потери напора жидкости будут критическими.шаровой кран

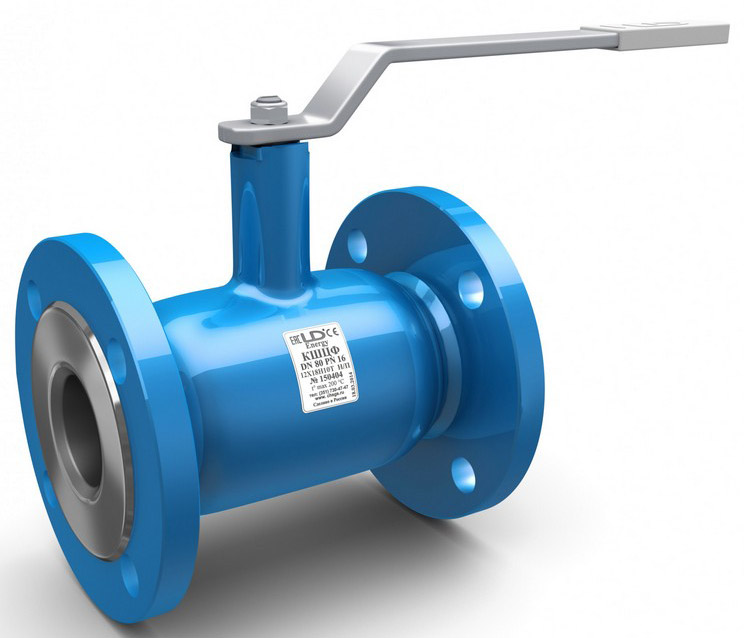

  • Стандартнопроходные (редуцированные). Диаметр условного прохода изделия несколько выше (как правило, на один типоразмер), чем размер отверстия в шаре. Стоимость таких устройств ниже, что и обуславливает их широкое распространение. Важное преимущество такого типа изделий – в них гораздо ниже вероятность формирования гидроудара.Стандартнопроходные

Как выбрать кран

Чтобы не ошибиться с выбором крана, следует учитывать ряд важных моментов:

  • Предназначение устройства. В соответствии с ГОСТ изделия для газопроводов идентифицируются по черной или желтой окраске рукоятки, для сетей холодного водоснабжения – по голубой. Красным цветом маркируются шаровые краны, предназначенные для сетей горячего водоснабжения.
  • Способ монтажа детали. На магистралях, предназначенных для транспортировки кислотных, щелочных сред, либо жидкостей с высокими температурами, предпочтение отдается устройствам под приварку.

Обратите внимание! Условный диаметр шарового крана обозначается литерами DN.

Помимо номинального прохода, на маркировке изделия присутствует информация о значениях номинального (PN) и рабочего давления, предельной допустимой температуры эксплуатации, дате выпуска детали.

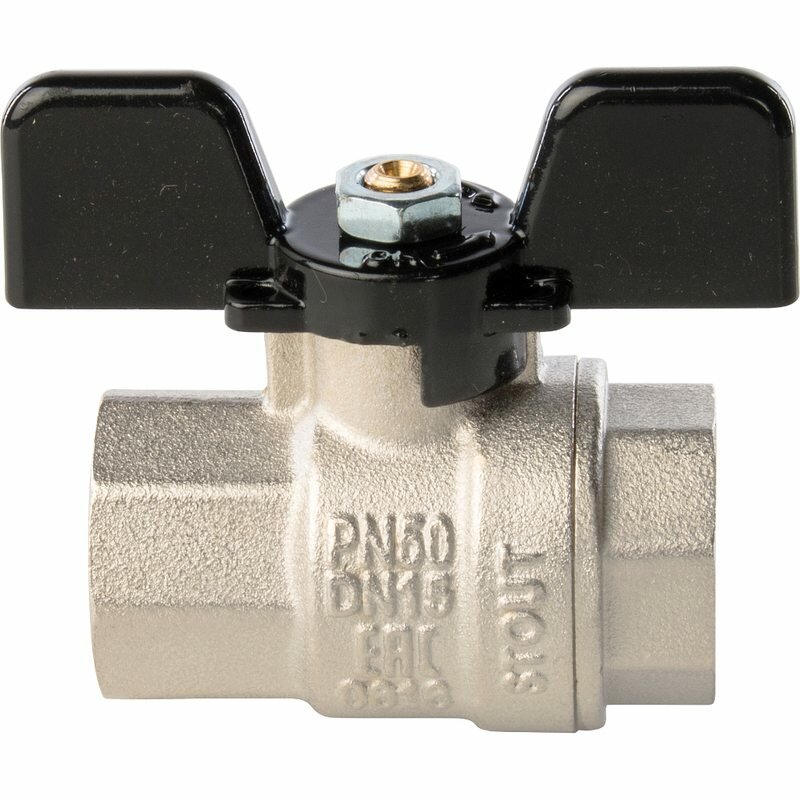

шаровый кран

При покупке устройство следует внимательно осмотреть на наличие брака – зазубрин, сколов, вмятин. Также стоит проконтролировать комплектацию, куда обязательно включаются:

  • Корпус.
  • Стальной или латунный шар.
  • Уплотнительная шайба.
  • Ручка управления.
  • Регулировочная гайка.
  • Шток уплотнения.

Также, стоит быть внимательным, чтобы вместо дорогого и долговечного латунного изделия не приобрести за те же деньги низкокачественную подделку из силумина, которая прослужит, в лучшем случае, 2-3 года. Распознать попытку обмана можно по весу – настоящая латунь очень тяжелая.

Для подключения душевых кабин, стиральных и посудомоечных машин, внутренней разводки системы водоснабжения подойдут разборные краны с резьбовым креплением. Вообще, при выборе между цельносварными и разборными деталями лучше отдать предпочтение последним, поскольку они легко поддаются ремонту, просты в эксплуатации, компактны, а также характеризуются хорошим уровнем герметичности.

Что касается стоимости, это не тот вопрос, где следует любым способом пытаться сэкономить. Дешевый кран плохого качества не только прослужит на порядок меньший срок, но и имеет все шансы стать причиной серьезных неприятностей – от затопления соседей снизу до опасной для жизни утечки газа.

Самыми дешевыми ожидаемо считаются изделия умельцев из Поднебесной, наиболее дорогими – итальянские устройства. Российские краны относятся к средней ценовой категории, предлагая разумный компромисс между экономией и качеством.

Обратите внимание! Своеобразным знаком качества изделия служит характерный блеск металлического корпуса. Блеск появляется после опыления латунного сплава дорогостоящим хромом или никелем.

К чему приводят ошибки при выборе

Неправильный выбор модели шарового крана чреват серьезными последствиями.

Так, если в систему холодного водоснабжения установить стальное изделие, оно может быстро (за 3-6 месяцев) прийти в негодность. Причина – повышенное содержание кислорода в жидкости, способствующее интенсивному образованию ржавчины. Для таких сетей лучше предпочесть изделия с покрытым резиной клином.

Если, напротив, в системе работает носитель с высокими температурами (150°С и выше), ошибкой будет эксплуатация изделий с фторопластовым уплотнителем. Для сохранения герметичности здесь лучше подойдут краны с уплотнением типа металл по металлу.

В трубопроводных сетях, по которым циркулирует техническая вода, содержащая твердые фракции, устанавливать бытовые шаровые краны не рекомендуется. Примеси быстро выведут из строя уплотнительные кольца, и устройство перестанет правильно функционировать.

Особенности установки

Устанавливать шаровый кран можно практически в любом месте трубопровода. Резьбовые изделия легко устанавливаются самостоятельно. В заранее определенном месте труба отрезается, на ней накручивается резьба, наматывается уплотнитель, закрепляется запорный элемент.

Установка приварных или пластиковых кранов потребует использования сварочного аппарата или специального паяльного устройства соответственно.

При горизонтальном размещении крана, поворотная ручка располагается сверху (допускается отклонение от вертикали не более 45°).

Это важно! Кран устанавливается с учетом стрелки, размещенной на корпусе устройства и показывающей направление движения рабочей среды по трубопроводу. Если стрелка отсутствует, допускается монтаж устройства любой стороной.

После установки кран обязательно проверяется на работоспособность и герметичность во всех положениях. Также, важно убедиться в том, что свободному вращению рычага или «бабочки» ничего не препятствует.

Типы шаровых кранов - утройство, классификация, применений

Автор Монтажник На чтение 12 мин. Просмотров 6k.

Запорная арматура эксплуатируется в сетях отопления, подачи холодной и горячей воды, газоснабжения для перекрытия потока жидкостей и газов. При этом в зависимости от условий использования, транспортируемого рабочего тела и габаритных размеров трубопроводов, используются различные типы шаровых кранов.

Для рядового потребителя, самостоятельно занимающегося монтажом различного вида бытовых систем, на рынке представлена масса разновидностей шаровых кранов. Для того, чтобы выбрать подходящую модель, следует знать отличительные особенности шаровой запорной арматуры, область ее применения, технические характеристики устройств, расшифровку буквенных и цифровых символов на корпусе.

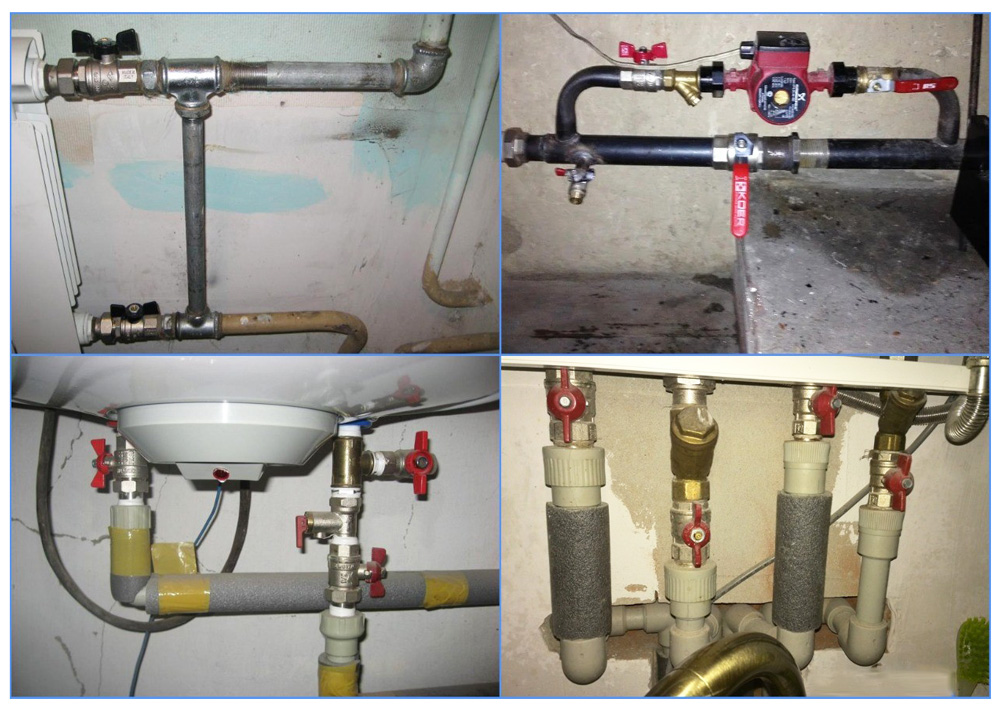

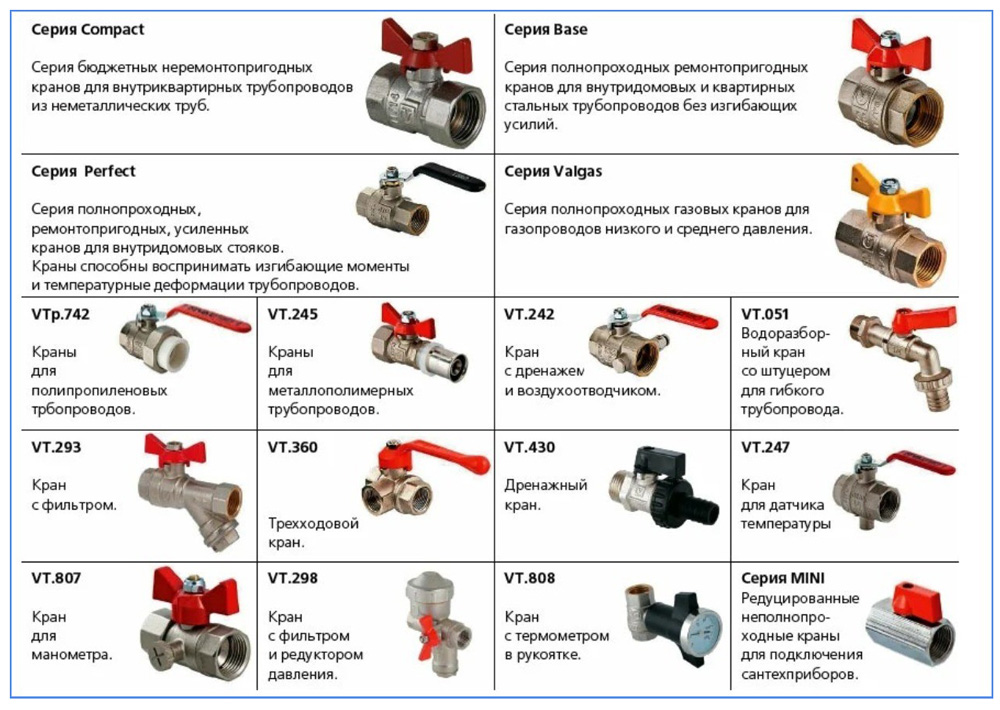

Различные виды и типы шаровых крановРазличные виды и типы шаровых кранов

Рис. 1 Шаровая арматура в обвязке отопительных приборов и оборудования

Назначение и принцип работы

Шаровые краны предназначены для перекрытия потока транспортируемой жидкой или газообразной среды в трубопроводных линиях. В отличие от винтовой арматуры, задвижек и запорных вентилей, которые перекрывают поток рабочего тела постепенно, шаровый кран рассчитан на быстрое закрывание проходного канала поворотом управляющей ручки на угол 90 градусов.

Запорным элементом шаровой арматуры является металлическая сфера со сквозной цилиндрической прорезью, равной ширине или чуть меньше проходного канала. При повороте ручки вдоль направления трубопровода (открывании) подсоединенный к ней через шпиндель шар также поворачивается, его внутренний канал совпадает с проходным трубопровода, и рабочая среда беспрепятственно транспортируется по магистрали. Когда ручку перемещают в положение, перпендикулярное трубопроводу, сфера поворачивается сплошной стороной, закрывая канальный проход.

Чтобы обеспечить герметичность примыкания жесткого металлического шара к цилиндрической седельной поверхности канала, в места контакта помещают герметизирующие прокладки из эластичных полимерных материалов.

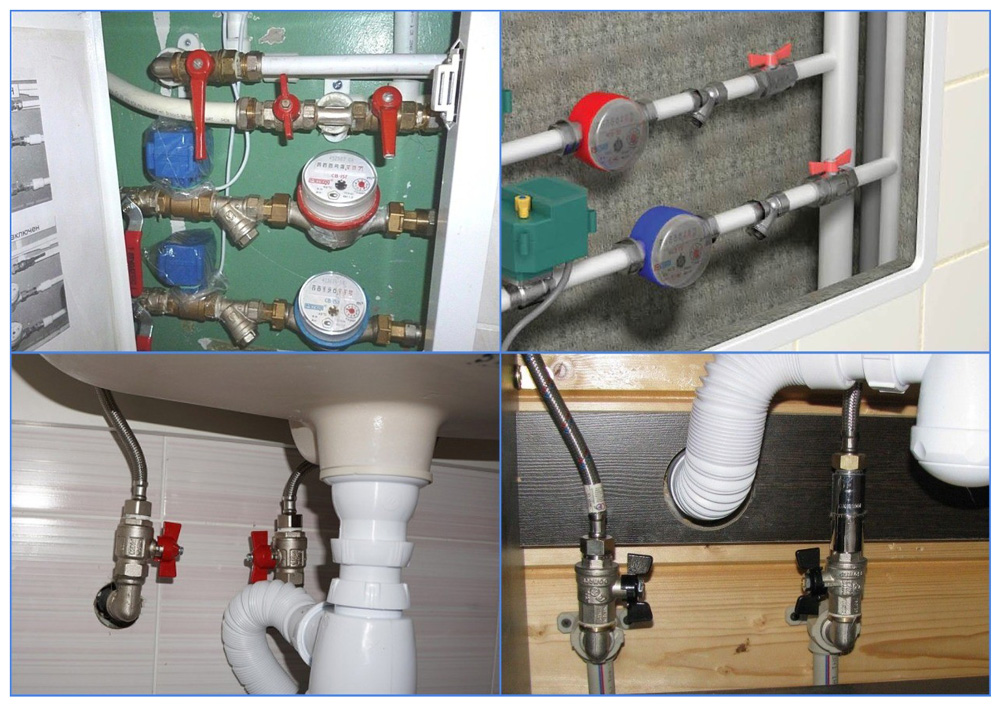

Типы шаровых кранов в холодном и горячем водоснабженииТипы шаровых кранов в холодном и горячем водоснабжении

Рис. 2 Запорная шаровая арматура в трубопроводе горячего и холодного водоснабжения

Сфера применения в бытовом хозяйстве

Владелец квартиры в многоэтажке, собственник индивидуального дома, сталкивается с шаровыми кранами в следующих видах коммуникаций:

  • Краны шаровые отвечают за перекрытие общей линии подачи холодной и горячей воды в квартирах, их устанавливают рядом с водными счетчиками около канализационных стояков.
  • При помощи шаровых кранов осуществляют отключение и подачу холодной воды на смеситель, унитаз, располагая их на трубах перед гибкой подводкой.
  • Также краны ставят для отключения и подачи воды на стиральные машины, посудомоечную технику.
  • В любой газоподающей магистрали перед плитой или другим газопотребляющим прибором устанавливают запорную газовую арматуру.
  • В системах отопления краны играют важную роль, с их помощью сливают и заливают теплоноситель, перекрывают поток жидкости перед водонагревательным оборудованием и котлами, теплообменными радиаторами, циркуляционным насосом, расширительным баком и другими узлами для того, чтобы можно было провести их ремонт, обслуживание или замену без слива рабочей среды.
  • В системах индивидуального водоснабжения посредством кранов перекрывают подачу воды во внутридомовую магистраль, отсекают от трубопровода различное оборудование, подают воду для полива растений.

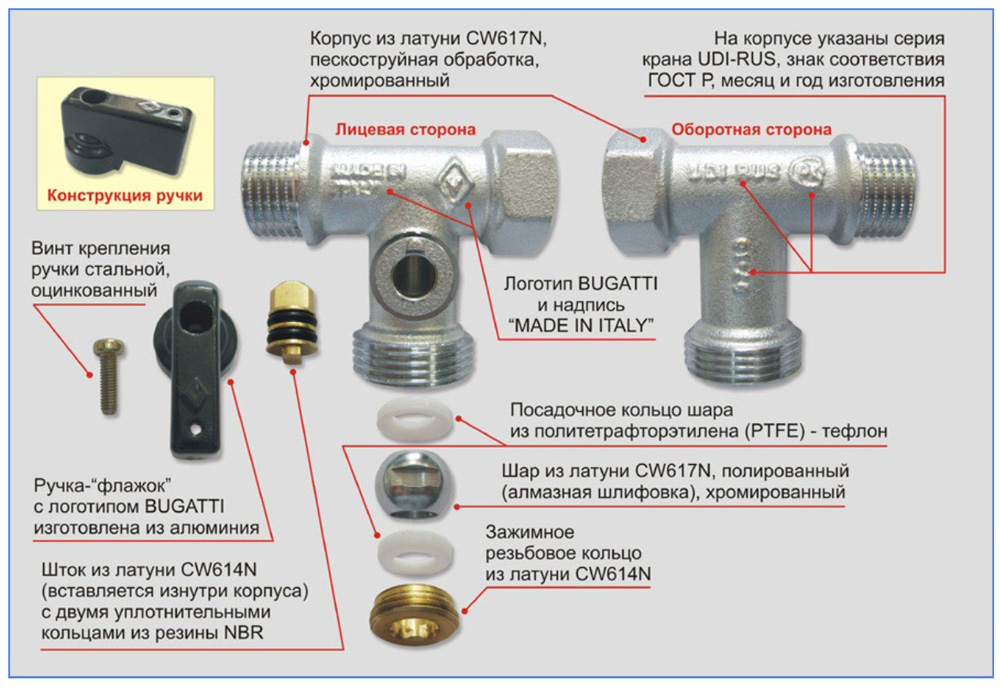

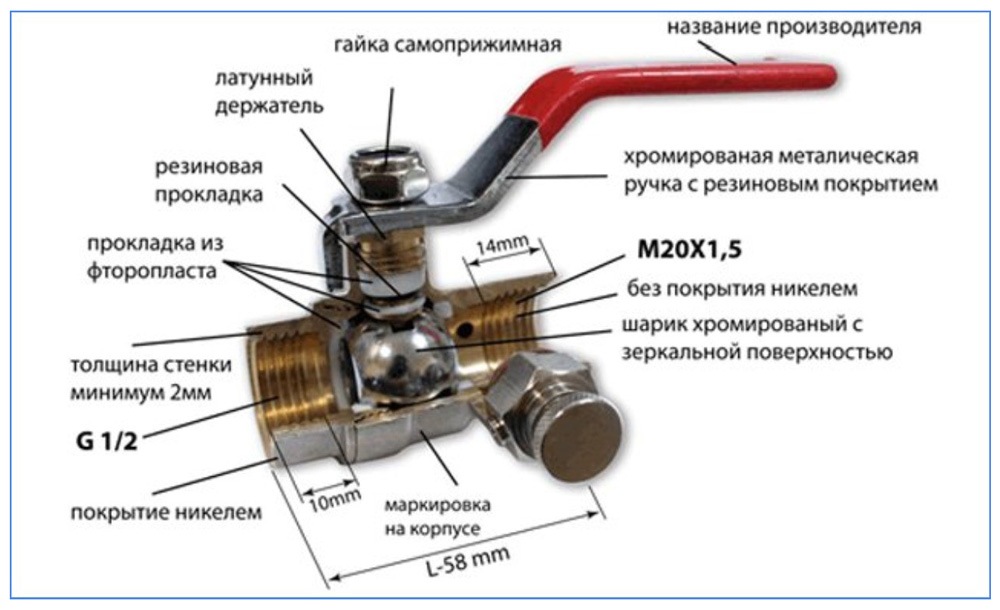

Конструкция шарового кранаКонструкция шарового крана

Рис. 3 Основные детали и физические характеристики типового крана

Конструктивное устройство

Краны, применяемые в разных сферах, имеют некоторые отличительные особенности, но любой из них включает в себя следующие основные узлы:

Корпус. Служит для удержания в нем запорной сферы и стыковки с трубами, выполняется из различного типа металлов, основные из которых – сталь, чугун, нержавейка, латунь, или полимерных материалов – полиэтилена низкого давления (ПНД), полипропилена (ПП), поливинилхлорида (ПВХ).

Входной и выходной патрубки крана для врезки в трубопроводную магистраль оснащают резьбой, фланцами или имеют гладкую цилиндрическую поверхность для приваривания к металлическим трубопроводам, впаивания в полимерные трубы. Многие разновидности современных кранов имеют на корпусе специальные фитинги для компрессионного подсоединения или запрессовки в полимерный трубопровод из сшитого РЕХ или полиэтилена низкого давления ПНД, металлопластика PEX-AL-PEX.

Латунные модели кранов, устанавливаемые на оборудование и трубы в зоне обзора жилых помещений, нередко делают с хромированным покрытием, повышающим внешний эстетичный вид изделий.

Виды шаровых затворов на шаровых кранахВиды шаровых затворов на шаровых кранах

Рис. 4 Разновидности шаровых затворов: с прорезью и цапфами

Запорная сфера. Затворный шар выполняют из металла, его материалом в основном служит латунь, реже нержавеющая сталь и медь. Для получения гладкой поверхности сферу обрабатывают полированием и покрывают плотным слоем хрома.

Стандартный шар имеет цилиндрический проходной канал, в верхней точке для его удержания и проворачивания находится прорезь и в некоторых конструкциях присутствует нижний выступ (цанга). В прорезанную канавку входит шток, который отвечает за поворот сферы, выступающая цанга размещается во впадине нижней части корпуса и фиксирует шар в неподвижном положении, облегчая его проворачивание.

Приводной механизм. Шар вращают при помощи штока (шпинделя), который входит в верхнюю часть прорези его корпуса. Рядовому обывателю известны шаровые краны, в которых шток перемещают при помощи ручки. В промышленной отрасли и коммунальном хозяйстве для приведения штока в действие используют различные типы приводов, чаще всего ставят электрический, также известны гидравлические и пневматические приводные механизмы.

Ручка. Ручку крана производят из стали с антикоррозионным порошковым напылением, алюминия, пластиков, ее две основные разновидности – однорычажная консольная и в форме бабочки. В моделях, где от запорной арматуры требуется компактность, делают маленькую ручку в виде бабочки с одним крылом. Некоторые производители оснащают свои изделия фиксаторами, препятствующими непредусмотренному повороту ручки от случайного прикосновения.

Типы материала шарового кранаТипы материала шарового крана

Рис. 5 Материалы изготовления стандартного крана

Уплотнители. Уплотнительные прокладки устанавливают на седельные гнезда в крановом корпусе, с которыми соприкасается сфера, и на шток, вращающийся в выступающем корпусном патрубке.

Материалами прокладок кранов являются:

  • Тефлон (PTFE). Тефлоном называют термоустойчивый белый фторопласт с мыльной на ощупь поверхностью, благодаря высокой химической стойкости, плотности и низкому коэффициенту трения его используют в трубопроводной и запорно-регулирующей арматуре при температурах рабочей среды от -70 до +270 °С.
  • Этиленопропилендиеновый каучук (EPDM). Эластомер синтетического происхождения отличается высокой устойчивостью к химически агрессивным веществам и маслам, эффективно работает в температурном интервале от -50 до +150 °С.
  • Акрилонитрилбутадиеновый каучук (NBR). Эластомер с высокой стойкостью к истиранию и химической устойчивостью к широкому ряду жидких и газообразных углеводородов, полученных путем нефтепереработки. Рабочий температурный диапазон NBR от -20 до +90 °С, материал часто используют в нефте-, масло- и газопроводной арматуре.
  • Синтетический фторированный каучук (СФК, Viton). Материал является лидером среди всех эластомеров по химической стойкости, не боится воздействия минеральных кислот, углеводородных реагентов, агрессивных растворителей. Диапазон эксплуатационных температур СФК составляет от -40 до +200 °С, материал не подвержен истиранию и чаще используются в агрессивных высокотемпературные средах, где не выдерживают уплотнители натурального происхождения из каучуков.

Виды и типы шаровых кранов ValtecВиды и типы шаровых кранов Valtec

Рис. 6 Разновидности корпусов кранов на примере линейки продукции от Valtec


Возможно будет интересно: Кран шаровый 11б27п1 – конструкция, характеристики, цена

Типы шаровых кранов

Запорная арматура для бытового применения отличается довольно разнообразной линейкой устройств, на смену традиционным изделиям из металлов в связи с широким применением полимерных трубопроводов приходят пластиковые виды шаровых кранов. Наполнение отечественного рынка товаром в основном производится за счет поступлений запорной арматуры от российских (бренды Valtec, Зубр), китайских (торговые марки RM, TIM, AquaHit) и итальянских (фирмы Bugatti, Royal Thermo, FIV, Itap, Gecon, Remer) производителей.

Следует отметить, что средний срок службы российской и китайской запорной арматуры составляет 10 лет, в то время как более дорогие изделия итальянского производства способны функционировать не менее 30 лет.

По геометрии корпуса

Шаровые краны применяют на неравнозначных участках трубопроводной магистрали. Кран может использоваться как проходной с одинаковым или разным размером внутренней или наружной резьбы, нередко его ставят на отвод трубопроводной магистрали для слива или наполнения ее водой. Если кран применяют для полива, один из его концов оснащают штуцером с елочкой для закрепления гибкого шланга на хомуты или проволоку, для грубой очистки от песка в корпус некоторых моделей помещают встроенный фильтр.

Существуют разновидности, рассчитанные на изменение направления потока, они имеют три входа (трехходовые). Другие удобно ставить в трубопровод, изменяющий свое угловое положение – их корпус оснащен расположенными под углом присоединительными патрубками (угловые виды).

Шаровые краны BugattiШаровые краны Bugatti

Рис. 7 Устройство, узлы и маркировка трехходового крана Bugatti

По размерным параметрам

Маркировка на крановом корпусе в виде литер DN показывает диаметр канального прохода в миллиметрах и реже в дюймах, общепринятыми считаются следующие номинальные размеры: 1⁄2 (15 мм), 3⁄4 (20 мм), 1 (25 мм), 1 1⁄4 (32 мм), 1 1⁄2 (40 мм), 2 (50 мм) дюйма. Следует отметить, что для бытовой запорной арматуры в системах холодной и горячей водоподачи, отопления, наивысшим размером считают сечение 32 мм. Практически все краны с канальными проходами до 50 мм оснащены резьбовыми патрубками, при 50 мм и выше арматуру оснащают дисковыми тарелками для фланцевого соединения.

По рабочему давлению

Номинальное давление (литеры PN с цифрой) – это второй показатель, который проставляют на корпусе всех кранов для воды. Цифровое обозначение показывает, какой напор выдерживает арматура в течение своего эксплуатационного срока при температуре окружающей среды в 20° С. Цифровое значение Pn указывают в атмосферах (барах), соответствующих 0,1 мПа, стандартные показатели 10, 16, 25, 40, реже встречается импортные модели (Bugatti) с более высокими напорными характеристиками в 50 и 64 бара.

Типу проходного канала

Шаровые краны выпускают двух видов – с редуцированным проходным каналом, на один типоразмер (1/4 дюйма) меньше сечения трубопровода, и полнопроходными. При выборе запорной арматуры стараются учитывать этот фактор, монтируя полнопроходные приборы в разрез трубопроводной магистрали, где они оказывают наименьшее гидравлическое сопротивление потоку. Модели с редуцированным канальным проходом лучше устанавливать на отводные ветви для слива или наполнения труб жидкостью – тогда их диаметр не окажет никакого влияния на производительность системы.

Типы шаровых кранов большого диаметраТипы шаровых кранов большого диаметра

Рис. 8 Крупногабаритные промышленные краны с резьбой и фланцами

Методу подсоединения к трубам

Выше было отмечено, что в подавляющем большинстве случаев металлические шаровые краны для трубопроводных магистралей диаметром до 50 мм изготавливают под резьбовое соединение. Модели больших размеров от 50 мм чаще делают с фланцами. Промышленные разновидности из черных металлов выпускают под приварку, бытовые разновидности для установки в полимерные трубопроводы оснащают патрубками для спаивания (полипропилен РР), приклеивания (поливинилхлорид PVC), компрессионного или пресс соединения соответственно к трубам из полиэтилена низкого давления (ПНД) или металлопласта (PEX-AL-PEX).

Конструкции корпуса

Краны бывают с цельнометаллическими или разборными корпусами, последний вариант сборки выгоднее в том отношении, что прибор можно разобрать и поменять в нем износившиеся седельные кольца или поврежденную запорную сферу. При эксплуатации запорной шаровой арматуры рекомендуется регулярно (раз в месяц) поворачивать ручку во избежание выхода ее из строя из-за отложения на деталях известкового налета. Разборная конструкция хороша тем, что ее можно отремонтировать или прочистить при невозможности привести прибор в рабочее состояние после длительного простоя.

Типы шаровых кранов для металлопластиковых трубТипы шаровых кранов для металлопластиковых труб

Рис. 9 Виды с компрессионными и пресс-фитингами для металлопластиковых труб

Форме и материалу ручки

Все виды шаровых кранов укомплектованы ручками различной формы, это сделано не случайно и определяет сферу использования приборов.

  • Консольные однорычажные модели стремятся монтировать в местах без непосредственного доступа людей или в ограниченном пространстве. В этом случае ручку нельзя случайно сдвинуть, а благодаря длинному рычагу ее удобно поворачивать в труднодоступном месте пальцем одной руки.
  • Арматуру с ручкой бабочка монтируют в точках, где возможно ее случайное касание, так как для ее проворачивания придется приложить большее усилие, чем для консольной модели, вероятность ее случайного открывания значительно снижается.
  • Ручка типа бабочка с одной маленькой пластиной используется для подачи воды в стиральные машины, ее также сложно повернуть случайным касанием, а небольшие габаритные размеры и одинаковое с краном хромовое напыление повышают декоративность изделия.

Ручки бытовых кранов изготавливают из стали или алюминия с порошковым напылением красного, черного или желтого цветов, полимерных материалов.

Типы полипропиленовых шаровых крановТипы полипропиленовых шаровых кранов

Рис. 10 Краны с полипропиленовыми патрубками под пайку

Устройству запорного элемента

Запорную металлическую сферу изготавливают двух видов (рис. 4):

  • С плавающей сферой. Шар имеет прямоугольную прорезь для штока в верхней части, она направлена по потоку при закрытом канале. В результате давления на поверхность шар сдвигается по прорези вдоль штока и с усилием прижимается к седельному кольцу, обеспечивая надежное и герметичное уплотнение. Плавающие шары устанавливают в арматуру относительно небольших габаритных размеров.
  • Со сферой на опорах. В конструкции этого типа шар через сквозное отверстие вверху фиксируется на шпинделе, а снизу имеет выступающую цапфу, которая располагается в корпусном углублении.

При запорной работе сфера находится в неподвижном положении, а герметизация проходного канала обеспечивается за счет прижимания седельных колец к ее поверхности. Конструкция отличается более легким ходом и используется в крупногабаритных изделиях, нередко нижнюю цапфу для облегчения проворачивания устанавливают на подшипники.

Виды и типы пластиковых шаровых крановВиды и типы пластиковых шаровых кранов

Рис. 11 Разновидности из полипропилена ПП и полиэтилена низкого давления ПНД

Материалу корпуса

Основной материал, из которого делают корпуса бытовых кранов – латунь, нередко она имеет оцинкованное или хромовое покрытие при использовании арматуры на видных местах (подачи воды в стиральную машину от смесителя). Существует очень дешевые модели китайских приборов, изготовленные из силумина – сплава алюминия с кремнием, однако виду хрупкости и низкой прочности материала срок их службы может исчисляться часами.

В последнее время выросло число кранов, изготавливаемых из полимерных материалов – поливинилхлорида (ПВХ), полиэтилена низкого давления (ПНД), полипропилена (ПП).

Типу привода

В быту используют краны с ручным приводом, однако в торговой сети можно обнаружить устройства, оснащенные электроприводом. В промышленности и коммунальном хозяйстве могут устанавливать шаровую запорную арматуру с гидравлическим или пневматическим управлением.

Виду рабочей среды

Бывают две основные разновидности бытовых шаровых кранов – для подачи холодной, горячей воды или газа, последние имеют ручку желтого цвета. Конструктивно приборы мало чем отличаются друг от друга, основное различие состоит в использовании разных материалов для седельных и штоковых уплотнений.

Модели шаровых кранов с электроприводомМодели шаровых кранов с электроприводом

Рис. 12 Модели с электроприводом


Выпускаемый в настоящее время широкий ассортимент шаровых кранов позволяет эффективно использовать их в бытовых металлических и полимерных трубопроводах. Основными поставщиками продукции на рынок являются китайские и итальянские производители, при выборе следует учитывать не только стоимость, но и срок службы итальянских приборов в 30 лет, превышающий аналогичный показатель у конкурентов в 3 раза.

Устройство шарового крана для воды ремонт

Устройство шарового крана для воды: ремонт и причины поломки

Достаточно часто случается ситуация, когда ломается шаровой кран для воды. Нет разницы, какой у него производитель: Roca или Kaiser, или какой-то другой. Люди часто не знают, какие действия предпринимать, из-за разницы в конструкции с подобными устройствами. Важно понимать, какое устройство шарового крана для воды, ремонт какие особенности имеет? Чтобы понимать, как чинить это устройство, надо знать конструкцию шарового крана для воды и способ подачи воды.

Шаровый водопроводный кран устройство и ремонт на первый взгляд сложный. В обычном кране достаточно для ремонта заменить резиновую прокладку, но с шаровым краном процедура будет другая.

Устройство шарового крана для воды

Шаровой кран работает следующим образом: внутри крана или смесителя есть специальный металлический шар, задача которого заключается в том, чтобы перекрывать ток воды. Внутри этого запорного устройства есть два отверстия, которые дают возможность воде пройти. Если этот шар поворачивать, то напор или вовсе уменьшается, или заканчивается. В самом смесителе есть отверстия для того, чтобы подавать горячую и холодную воду. В результате, выдается вода нужной температуры.

Распространенные проблемы с шаровым краном

Стоит посмотреть на сам кран изнутри и снаружи. Если на нем видны трещины, то увы, его отремонтировать не получится. Очень часто подобные дефекты можно обнаружить на моделях бюджетного ценового сегмента, поскольку они делаются из некачественных материалов.

Вторая распространенная проблема – уменьшение напора. В этом случае не надо сразу бить тревогу. Возможно, причина кроется в самом доме. Возможно, давление воды снизилось в самой системе. Чтобы узнать, так ли это, спросите у соседей. Если у них напор воды уменьшился, значит необходимо звонить в коммунальные службы и узнавать там. Вторая причина уменьшения напора кроется в засорении сеточки на выходном канале. Здесь достаточно просто ее промыть.

Бывает, что из смесителя течет рыжая вода. Обычно это проблема, связанная с системой водоснабжения, а не с конкретно вашей квартирой. Итак, самые распространенные проблемы, связанные с шаровым краном:

  1. Протекание воды из смесителя.
  2. Уменьшение напора воды.
  3. Плохо регулируется температура воды.

Протечка воды

Наиболее часто встречающаяся причина протечки воды – это засорение места между шаром и резиновыми прокладками в картридже. Часто достаточно всего лишь песчинки, и герметичность нарушается. Как следствие, вода протекает. В этом случае необходимо разобрать смеситель и убрать все загрязнения с этого места. Иначе через некоторое время протечка будет еще сильнее.

Снижение давления

Итак, проблема может крыться, как уже сказано выше, в коммуникациях в самом доме. Трубы могут ремонтироваться, и тогда часто уменьшают напор, чтобы можно было починить их. Тем не менее засорение затвора также может быть причиной уменьшения давления воды. Чтобы этого не было, надо перед смесителем поставить фильтр.

Уменьшение температуры

Причиной уменьшения температуры может служить засорение одного из отверстий, которые подают воду, из-за чего она проходит хуже. Смещение может осуществляться как в сторону излишнего холода, так и излишнего тепла.

Чтобы не было проблем, стоит покупать только качественные краны. Причина того, что бюджетные смесители так быстро портятся, является то, что они изготавливаются из силумина. Этот материал очень непрочный. Достаточно небольшого механического воздействия, и появляются малозаметные трещины. Хотя часто они могут быть хорошо видны невооруженным глазом.

Ремонта шарового крана

Шаровый кран устройство, которое может потребовать ремонта. Советов много, некоторые из них:

  1. Перед починкой обязательно перекрывайте холодную и горячую воду.
  2. Далее следует выкрутить тот винт, который удерживает поворачиваемый рычаг в смесителе. Далее снимается сам рычаг. Для этого необходимо пошатывать его со стороны в сторону с определенным усилием.

  1. Далее берем плоскогубцы и убираем купол в смесителе и пластиковый элемент.
  2. Если кран протекает, проверьте уплотнитель на отсутствие повреждений, а также посмотрите, нет ли засорений. Если да, то их нужно убирать предельно осторожно. В ином случае вы рискуете повредить уплотнитель, что приведет к еще большей протечке.
  3. ДалееДаПотом нужно проверить, нет ли повреждений в шаре смесителя. Если они есть, то придется менять его.
  4. Далее убираем уплотнители поворотного элемента. Это сделать несложно с помощью плоской отвертки.
  5. Деформированные прокладки заменяем.
  6. Если пружинки потеряли упругость, их также стоит заменить.

Собирать кран в обратном порядке. При этом на все прокладки надо смазать, независимо от степени их новизны. Причем к вопросу выбора смазки необходимо отнестись ответственно, потому что от этого зависит эффективность ремонта. В некоторых случаях можно сделать еще хуже.

Устройство водопроводного шарового крана: элементы и принцип действия

Водопроводные краны различных конструкций есть в каждом доме. Наиболее популярны шаровые механизмы, изобретенные ещё 100 лет назад. Они просты в монтаже, доступны по стоимости. Потребителю представлен ряд вариантов исполнения с функциональными и конструктивными отличиями. С ремонтом всех разновидностей можно справиться собственноручно, если знать устройство водопроводного крана шарового типа и его основные детали.

Классификация водопроводных шаровых кранов

Говоря о шаровых кранах, стоит разделять понятия «кран водопроводный» и «смеситель». Объединяет обе разновидности общий для них конструктивный элемент — запирающая или регулирующая деталь в виде тела вращения округлой конфигурации.

Действия по запиранию трубопровода или регулировке потока производятся поворотом этого элемента вокруг его условной центральной оси.

Огромный ассортимент кранов для водопровода позволяет подобрать устройство для любой системы водоснабжения с оптимальными параметрами и внешним дизайном

Краны могут как устанавливаться между элементами водопроводной системы, так и являться конечной точкой трубопровода. В первом случае устройства называют запорными, а во втором они играют роль водоразборных приспособлений и чаще всего представляют собой хорошо известные всем смесители.

Смеситель — это механизм для смешивания воды и регулирования её температуры, в то время как проходной кран может регулировать только величину напора. Запорная шаровая арматура делится на проходную, т.е. установленную в прямом участке трубопровода, угловую, т.е. расположенную на участке с изменением направления потока на 90º, и на трехходовую, т.е. поставляющую поток в два приемных патрубка.

Благодаря простоте конструкции шаровой кран редко ломается, предельно прост в ремонте и монтаже

Арматура с шаровыми затворами используются в контурах водоснабжения и отопления. По параметрам пропускной способности применяемые в тепловых системах краны делятся на:

  • Полнопроходные. Шаровые устройства, в которых диаметр выходного отверстия шаровой пробки, она же затвор, равен диаметру трубопровода на который установлен кран.
  • Редуцированные. Сантехнические приспособления, в которых диаметр выходного отверстия шаровой пробки меньше аналогичного размера трубопровода в большинстве случаев на один типоразмер.

Краны редуцированного типа позволяют перекрывать тепловую магистраль быстро, но без угрозы формирования гидравлического удара.

По типу присоединения к системе водоснабжения:

  • Резьбовые. Арматура с внутренней или наружной конической или цилиндрической резьбой. Монтируется путем навинчивания муфт или ввинчивания патрубковых фитингов. Самый распространенный в коммунальном хозяйстве вид прост в установке, позволяет легко проводить ремонты.
  • Комбинированные. Устройства оснащенные внутренней и наружной резьбой. С одной стороны присоединяются посредством муфты с внутренней резьбой, с другой ниппельным фитигом.
  • Приварные. Монтируются посредством сварки. При безукоризненном исполнении соединения обеспечивают идеальную герметичность, не требуют периодической регулировки положения муфт, как предыдущая разновидность. Однако неудобны в ремонте, т.к. вместе с ними приходится демонтировать часть трубопровода.
  • Фланцевые. Устанавливаются с помощью фланцев на ответственных трубопроводных магистралях. Могут многократно подвергаться демонтажу с последующей установкой. Периодически требуют контроля болтовой затяжки фланцев.

В автономных системах водоснабжения наиболее часто используются обычные резьбовые устройства, позволяющие провести сборку трубопровода любой сложности из всех известных разновидностей труб или их комбинации.

Шаровые краны производят с наружными и внутренними резьбами, позволяющими соединять их с трубопроводом посредством муфт или фитингов (+)

По типу исполнения корпуса:

  • цельносварные, корпус которых представляет собой единую конструкцию;
  • разборные, когда элементы корпуса стянуты болтами и могут легко разбираться.

Первый тип изделий считается наиболее надёжным, но в случае неисправности такое устройство нельзя отремонтировать. Разборные краны чаще выходят из строя, но легко поддаются ремонту.

По типу пропускаемой жидкости:

  • для холодной воды до +35º С;
  • для горячей воды до +90º С.

Управление устройствами осуществляется при помощи рычага или вентиля -«бабочки». Выбор крана с определенным способом управления зависит от места расположения арматуры и предпочтений владельца. Краны с рычагом зачастую устанавливаются на центральные участки трубопровода, с «бабочкой» — на ответвления системы.

Смесители с шаровым механизмом устанавливаются на кухнях, в санузлах и являются конечными точками системы водоснабжения.

Вариантов разводки системы водоснабжения внутри дома существует очень много, но во всех случаях на участках в качестве запорной арматуры устанавливаются шаровые краны (+)

Устройство и принцип работы шаровых кранов

Корпус запорного приспособления представляет собой отрезок трубы, расширенный в средней части. В расширении установлено седло из уплотнительного материала, внутри которого находится главный элемент — шар, он же затвор или пробка. Шар может свободно вращаться внутри седла. В запорной арматуре у него только одно сквозное отверстие.

В регулирующих устройствах и кранах, перенаправляющих поток, могут быть 2 или 3 отверстия. Если кран служит для регулирования напора горячей или холодной воды, то отверстий два, если устройство является смесителем, то отверстий три.

Шаровой кран приводят в действие поворотом рычага, к которому через шток присоединен шаровой затвор с отверстием. Разворачивая отверстие относительно оси трубопровода, мы открываем/закрываем проход среде или пропускаем ее частично

Принцип работы очень прост: когда ось отверстия в шаре оказывается совмещённой с осью корпуса крана, из него начнёт поступать вода. Т.е. когда пробка развернута так, что ее отверстие совпадает с направлением трубопровода, как бы продолжая его. В этой позиции поток жидкости, пара, газа проходит по трубопроводу, в том числе через кран, свободно.

При повороте шарового затвора на 90º проход для воды, пара, газа перекрывается той стороной, на которой нет отверстий. В этой позиции течение среды полностью останавливается, потому что она упирается в сплошную стенку затвора. Однако этим простым приспособлением можно и регулировать параметры потока. При повороте на 45º, к примеру, течение будет перекрыто лишь наполовину.

Для управления шаром используется шток, соединённый с рычагом. По обеим сторонам штока располагаются уплотнительные кольца. Отверстие в корпусе, через которое проходит шток, так же оснащено шайбой и уплотнительным кольцом.

Шаровой однорычажной смеситель оснащен затвором с двумя отверстиями для пропуска холодной и горячей воды и еще одним отверстием для выхода смешанной струи (+)

Краны шарового типа изготавливаются из латуни или различных марок стали. Латунные устройства считаются более надёжными, срок их службы превышает 10 лет. Изделия из стали очень редко применяются в быту, в основном используются для промышленных трубопроводных систем.

Совсем недавно производители стали выпускать краны, корпус которых выполнен из высокопрочного пластика. В отличие от латунных, такие устройства не подвержены коррозии, стоят значительно дешевле. Единственный недостаток пластиковых изделий заключается в том, что их нельзя использовать для горячей воды.

Все уплотнительные кольца выполнены из резины высокой плотности, это самые «слабые» места крана, которые становятся причиной протечек, но легко заменяются при помощи обычного ремкомплекта

Эти краны получили наибольшее распространение в быту. Особенностью их конструкции является то, что шар не связан жёстко со штоком и может двигаться под действием воды, прижимаясь к уплотнительному кольцу, таким образом герметизируя кран. Плавающий шар используется в механизмах, номинальный размер которых не превышает 20 см. Такие устройства устанавливаются в системах внутреннего водо- и теплоснабжения. Практически во всех бытовых смесителях отечественного и импортного производства также установлен плавающий шаровой механизм.

Исполнение корпуса кранов с плавающим шаром может быть как сварным, так и разборным. Уплотнительные элементы могут быть различной жёсткости. Небольшие бытовые устройства обычно являются разборными и имеют мягкие уплотнители.

Краны с плавающим затвором устанавливаются на магистралях диаметром до 200 мм с постоянным движением рабочей среды. Шар под напором среды прижимается к уплотняющим кольцам, герметизируя арматуру (+)

Есть краны, в которых запорный элемент зафиксирован на оси штока, а уплотнения прижимаются к шару при помощи стяжных болтов или пружин. Для облегчения закрывания/открывания цапфа оснащена подшипниками. Данная конструкция является самой надёжной, но ввиду высокой стоимости используется в быту крайне редко и обычно на самых ответственных участках системы водоснабжения.

Маркировка шаровых кранов

У каждого производителя своя номенклатура выпускаемых кранов, но все изделия российского производства, а также импортные устройства, продающиеся на территории РФ, соответствуют ГОСТ 52760. Этот стандарт регламентирует маркировку запорно-регулирующего оборудования, к которому относятся шаровые краны. Маркировка должна включать в себя:

  • номинальный проход (условный диаметр), обозначается аббревиатурой DN;
  • показатель номинального давления — PN;
  • величину расчётного (рабочего) давления;
  • стрелку, указывающую направление движения воды;
  • максимальную эксплуатационную температуру;
  • дату выпуска.

В соответствии с ГОСТ 4666 устройства, выполненные из чугуна, имеют чёрную окраску, из нержавеющей стали — голубую (синюю). Красным маркированы краны для горячей воды.

Сегодня выпускается более четырёх тысяч типоразмеров кранов для различных нужд, в бытовых системах водоснабжения используются устройства небольшого диаметра (+)

Монтаж и эксплуатация кранов

Устройство шарового водопроводного крана позволяет легко установить его самостоятельно там, где это требуется. Кран необходимо монтировать в таком месте, чтобы в процессе эксплуатации он не мешал и не подвергался механическим воздействиям. Одновременно с тем к крану должен быть обеспечен беспрепятственный доступ на случай контроля работы, исправления устранимых повреждений и демонтажа при необходимости замены.

Монтаж запорного устройства производится на металлические или пластиковые трубы по следующему алгоритму:

  1. Снимается старый кран (при его наличии), очищается резьба от остатков пакли и герметика.
  2. Производится плотная намотка резьбового уплонителя.
  3. Накручивается новое, подходящее по размеру запорное устройство. Обратите внимание, что резьба, на которую накручивается изделие, не должна быть гнилой, на ней должно быть не меньше четырёх витков. В противном случае необходимо менять всю трубу или её часть.

При монтаже водопровода с нуля, прежде всего, необходимо наметить место, где будет монтироваться кран. Затем труба отрезается в этом месте, делается соответствующая резьба, на которую накручивается запорное устройство.

В обоих случаях перед монтажом нужно обратить внимание на стрелку, указывающую направление потока и обязательно соблюдать это условие. Перед тем как прикрутить кран рекомендуется обмотать резьбу ФУМ-лентой. Это обеспечит максимально надёжную герметизацию.

После установки необходимо проверить работоспособность запорного устройства. Для этого надо включить воду и проконтролировать, нет ли утечек, постепенного образования капель, подтёков. Также необходимо убедиться, что управлению краном ничего не мешает, т.е. рычаг или «бабочка» имеют свободный ход.

Для монтажа устройства методом приварки используется электросварка. В процессе сварки важно не повредить шаровой механизм и уплотнительные кольца. Сначала приваривается один патрубок, затем второй, при этом на вертикальных участках кран должен быть установлен в положении «закрыто», а на горизонтальных — «открыто».

Используя фитинг и контргайку шаровой кран можно установить не только на металлическую или пластиковую трубу, но и соединить им трубы из разных материалов

Эксплуатация шаровых механизмов не вызывает сложностей, они используются или в закрытом, или в открытом виде. Осуществлять регулирование водоподачи при помощи шарового крана теоретически можно. Однако стоит учесть, что такой кран является, прежде всего, запорным устройством и слишком интенсивная эксплуатация приведёт к быстрому износу уплотнителей. Для регулирования потока лучше использовать смесители шаровой конструкции или игольчатый вентиль, если смеситель установить невозможно.

Нельзя устанавливать бытовые краны там, где по трубам проходит техническая вода, содержащая твёрдые примеси, т.к. они быстро повредят уплотнительные кольца, выводя запорное устройство из строя.

Перед покупкой шаровых регулирующих кранов для устройства водопровода необходимо свериться с планом и определить, сколько проходных и поворотных штук потребуется (+)

Преимущества и недостатки шаровых кранов

Шаровые краны очень популярны в самых различных сферах хозяйства. Они считаются надёжными запорными устройствами, входят в состав системы водоснабжения городской квартиры и частного дома. Кроме надёжности и простоты конструкции изделия такого типа имеют много других преимуществ:

  • большой рабочий ресурс, длительный срок эксплуатации;
  • редко ломаются, легко ремонтируются;
  • высокая степень герметичности, при правильной установке полностью отсутствуют протечки;
  • удобное использование, для перекрытия водного потока достаточно поворота или нажатия рычага;
  • огромный ассортимент размеров и типов;
  • простота монтажа, можно установить своими руками не привлекая специалиста-сантехника.

У кранов шарового типа нет никаких недостатков, они доступны по цене, в каждом хозяйственном магазине вам предложат на выбор несколько изделий различных размеров. Смеситель с шаровым механизмом избавит своих владельцев от трудоёмкой и частой замены прокладок, а также проблем с утечкой воды, которые так часто встречаются у устаревших вентильных кранов.

Шаровые смесители очень редко выходят из строя, основной причиной поломки является жёсткая вода, поэтому производители рекомендуют устанавливать водопроводные фильтры в системе водоснабжения

Как выбрать шаровой кран?

Как уже говорилось, современные производители выпускают более 4 тыс. различных видов шаровых кранов, поэтому для неподготовленного покупателя выбор запорного устройства- трудная задача. Выбирая механизм, кроме основного параметра — пропускного диаметра, стоит обратить внимание на следующие факторы:

  1. Внешний вид. Качественное изделие не имеет сколов, зазубрин, вмятин. Его поверхность ровная, маркировка завода-изготовителя видна чётко.
  2. Допустимое давление. Из двух вариантов лучше выбрать тот кран, максимально допустимое давление, которого будет больше. Учтите, что этот показатель для горячей воды должен составлять не менее 20 кг/см², для холодной — не менее 10 кг/см². Чем больше допустимое давление, тем изделие лучше будет противостоять гидроударам, периодически возникающим в трубопроводе.
  3. Исполнение корпуса. Для подключения бытовой техники, душевых кабин, разводки системы водоснабжения внутри дома лучше отдать предпочтение более простым и ремонтопригодным разборным кранам. Для наиболее важных участков, например центрального водопровода лучшим вариантом будет цельносварной корпус.
  4. Материал корпуса. Самые качественные изделия изготавливаются из латуни. Будьте осторожны! Под видом латунного крана вам могут продать подделку из силумина — дешёвого низкокачественного металла. Определить подделку можно по весу: латунный кран тяжёлый.

Изделия из стали выглядят солидно, но быстро ржавеют и выходят из строя. Конечно, это не касается устройств из «нержавейки», которые, впрочем, встречаются достаточно редко. Если через кран будет проходить только холодная вода, то можно выбрать изделие из пластмассы.

Для перекрытия потока в безнапорных и слабонапорных системах, транспортирующих питьевую воду, бытовые не едкие и ливневые стоки могут применяться шаровые краны из непластифицированного ПВХ

Выбирая кран, ориентируйтесь на среднюю цену, слишком низкая стоимость должна насторожить, т.к. вам наверняка предлагают брак или подделку из дешевой стали.

Что касается стоимости шаровых кранов, то самыми дорогостоящими являются устройства Made in Italy. Чуть ниже по стоимости испанские, чешские, венгерские устройства. Российские и украинские производители занимают среднюю ценовую нишу, сочетая в себе качество и приемлемую стоимость.

Самые дорогие и долговечные шаровые краны выполнены из латуни, покрытые хромовым или никелевым слоем, такие устройства могут длительное время эксплуатироваться при температурах выше ста градусов

Самыми дешевыми традиционно являются изделия китайского производства. Качество китайских механизмов оставляет желать лучшего, использовать их можно только в качестве временных запорных устройств.

Видео о кранах шарового типа

Подробная инструкция об установке арматуры шарового типа по шагам:

Проблемы шаровых водопроводных кранов:

Шаровой кран — полезное изобретение, значительно упростившее устройство безопасной системы водоснабжения. Установка осуществляется без проблем, нет необходимости вызывать сантехника или использовать сложный инструмент. Ознакомление с устройством разных видов шарового водопроводного крана поможет выполнить ряд несложных ремонтных операций своими руками без привлечения сантехников.

Понравилась статья? Поделитесь ей

Решил заменить кран буксу в мойке на кухне, потому что не понравилось перекрывать воду поворотом механизма против часовой стрелки. Время 24.00, закрываю шаровой кран под мойкой, чтобы не текла холодная вода и… бабочка в руке с центральной частью крана с шаром, вода под давлением 6 атм, а то и больше было. При помощи дежурного по части удалось через 3 часа найти сантехника, тот час искал ключи от подвального помещения 80 кв. дома. Как водится, в подвале ни один кран не работал, а перекрыть задвижку на вводе в дом без согласования с управляющей компанией не получится. Это еще на час как минимум. В итоге вся 3-х комнатная квартира превратилась в прекрасный бассейн, кран стоял около года. После этого случая беру только латунные краны, избегаю Китай (стоял силуминовый), и прежде чем проводить такие работы, сначала перекрываю магистраль в том месте, где собираюсь ремонтировать или менять.

Это правильно — на вводах трубопроводов в квартиру нужно ставить самые качественные краны, скупиться никак нельзя. Да и на другие трубы я, например, пластмассовую арматуру не ставлю. Слишком она хрупкая: несколько раз ручку повернешь, и запорное устройство в руках остается! У нас вода жесткая, так что все краны стараюсь раз в неделю открывать-закрывать, так меньше налета собирается.

Ремонт шарового крана

  • Устройство шаровых кранов
  • Возможные проблемы при пользовании шаровым краном
  • Ремонт и обслуживание шаровых кранов

Ситуации, когда необходимо самостоятельно в домашних условиях устранить неисправности кранов шаровых, встречаются достаточно часто. По своему устройству шаровой кран отличается от других подобных устройств. Однако выполнить его ремонт может практически каждый мужчина, обладающий минимальными необходимыми для этого знаниями и навыками. А знать для этого нужно устройство крана и принцип подачи воды.

Схема устройства шарового крана.

Многие привыкли к тому, что в обычном кране нужно всего лишь заменить силиконовую или резиновую прокладку, после чего можно продолжать его использование. В шаровом кране могут возникнуть как подобные неисправности, так и многие другие поломки, приводящие к его плохой работе.

Устройство шаровых кранов

Шаровой кран состоит из следующих деталей: внутри крана или смесителя вмонтировано запорное устройство, имеющее вид металлического шара со специальными отверстиями для выхода воды. При повороте этого шара происходит уменьшение или увеличение напора воды либо полное закрытие крана. Смеситель имеет два отверстия, для горячей и холодной воды. На выходе же имеется единственное отверстие для выхода воды нужной температуры.

Поэтому, при возникновении затруднений, ремонт таких устройств следует доверить сантехнику, который сделает его качественно и быстро.

Однако можно немного сэкономить и устранить все неисправности своими руками.

Вернуться к оглавлению

Возможные проблемы при пользовании шаровым краном

Схема устройства шарового крана высокого давления.

Кран не подлежит ремонту в том случае, если он имеет видимые повреждения в виде трещин на его корпусе. Такой дефект часто встречается в дешевых кранах, сделанных из плохого материала. При уменьшении напора воды необходимо разобрать устройство и поискать проблемы внутри. Для начала следует проверить, не стал ли напор меньше из-за того, что в системе упало давление воды. Для этого нужно открыть другие краны в доме и посмотреть, какой в них напор. Другой причиной является засорение аэратора на выходном канале. Его нужно просто снять и почистить. Если из крана течет ржавая вода. причину стоит искать в системе водоснабжения, а не в самом устройстве.

Наиболее часто встречающимися поломками шаровых кранов являются: протечка воды из смесителя, слабый напор воды и неправильная регулировка температуры воды. Вода может протекать из-за засорения пространства между резиновыми прокладками в картридже и поворотным элементом. Даже маленькая песчинка способна привести к нарушению герметичности конструкции и протечке. Поэтому следует разобрать смеситель и прочистить его, в противном случае протечка увеличится вследствие деформации резиновой прокладки, что потребует замены последней.

Причиной слабого напора воды может быть засорение затвора. Для того чтобы избежать возникновения этой неисправности, необходимо устанавливать перед смесителем и на вводе в дом фильтр грубой очистки. Изменение температуры воды вызывает засорение одного из отверстий шара песчинками или кусочками резиновой прокладки.

Если причины неисправности обнаружить не удалось, необходима замена крана на стояке с водой. Причиной тому является стремление сэкономить на покупке качественных кранов и смесителей. Такие устройства обычно производятся из силумина – дешевого материала, имеющего низкую прочность и часто крошащегося при любом механическом воздействии. Поэтому лучше приобрести качественное устройство, чем потом ремонтировать дешевый смеситель.

Вернуться к оглавлению

Ремонт и обслуживание шаровых кранов

При разборке и ремонте крана вам могут потребоваться следующие материалы и инструменты:

  • гаечные ключи;
  • плоскогубцы;
  • резиновые прокладки;
  • отвертка;
  • специальная смазка.

Схема ремонта шарового смесителя.

Перед тем как разобрать смеситель, необходимо перекрыть холодную и горячую воду перед ним. Винт, удерживающий поворотный рычаг смесителя, следует выкрутить. После этого рычаг снимают, прикладывая некоторое усилие и немного двигая его из стороны в сторону. После снятия рычага откроется резьбовая часть крана. Ее нужно открутить отверткой, слегка вращая по часовой стрелке. Не забывайте при этом о водопроводных шлангах, которые могут деформироваться при повороте устройства.

С помощью плоскогубцев нужно удалить купол смесителя и убрать пластиковый элемент. При протечке нужно осмотреть уплотнитель, который может износиться либо засориться песком и известковыми отложениями. Очистку нужно производить осторожно, иначе можно повредить уплотнитель. После этого шар вынимают из крепления и, при наличии повреждений, заменяют его. Следующим шагом будет демонтаж уплотнителей, фиксирующих поворотный элемент. Пружинки и уплотнители снимаются при помощи тонкой плоской отвертки.

При повреждении и деформации прокладок их нужно заменить на новые.

Пружинки необходимо внимательно осмотреть, если они стали менее упругими, и также необходимо обновить.

Таким образом, можно отремонтировать кран в ванной или на кухне. Сборку производят в обратном порядке. Все прокладки необходимо смазать специальной смазкой, подходящей для конкретного типа крана или смесителя.

Неисправный шаровой кран следует ремонтировать очень тщательно, внимательно осматривая все его детали и части. Особенно необходимо обращать внимание на наличие инородных частиц в шаровом элементе и на резиновых прокладках. После сборки нужно проверить герметичность соединений и провести испытания при подключенном водоснабжении.

Поделитесь полезной статьей:

Источники: http://mainstro.ru/ustrojstvo-sharovogo-krana-dlya-vody-remont-i-prichiny-polomki/, http://sovet-ingenera.com/santeh/kran/ustrojstvo-vodoprovodnogo-krana.html, http://bezsantexnika.ru/remont/neispravnosti-kranov-sharovyx.html

его ремонт, замена и установка в квартире, как выбрать изобретение маевского

Многие люди в качестве запорной арматуры используют шаровые краны. В нашей статье мы предлагаем рассмотреть устройство шарового крана, узнать где он применяется, расскажем о его достоинствах и недостатках, а так же на что следует обращать внимание при покупке.

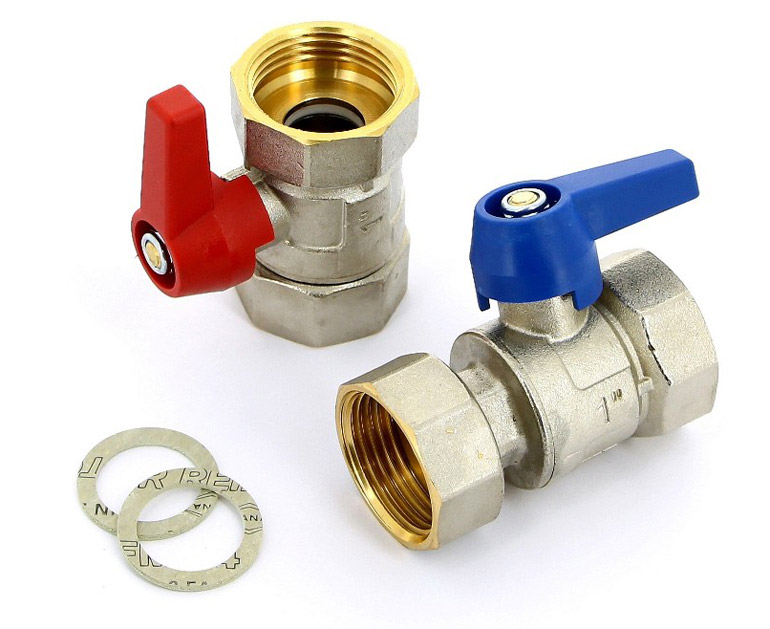

Кран шарового типа

Очень часто, при ремонте или монтаже нового водопровода или системы отопления нами бывает предусмотрена и замена кранов в квартире. И сразу возникает вопрос: «А какой кран выбрать?». В настоящее время большим спросом пользуются шаровые системы.

Шаровой кран – разновидность трубопроводного крана, регулирующий или запирающий элемент которого имеет форму сферы. Конструкция данного вида запорной арматуры известно уже более 100 лет.

Поначалу эти системы не пользовались особым спросом, но с появлением современных материалов таких, как синтетический каучук и фторопласт шаровые краны стали пользоваться успехом, благодаря простоте конструкции.

Предлагаем рассмотреть устройство крана шарового подробнее.

Как и любое устройство крана водопроводного, это изделие имеет корпус и подвижный элемент. Корпус может быть любой формы, в зависимости от его назначения (смеситель или запорная арматура).

Подвижный элемент везде одинаков. Это шар обрезанный с 2-х противоположных сторон закрепленный в седлах (уплотнительные кольца). В шаре есть сквозное отверстие, через которое и проходит поток воды. Открытие и закрытие подачи воды производится поворотом ручки на 900. Ремонт водопроводного кранаШаровый смеситель в разрезе

В кранах, которые мы используем дома, чаше всего диаметр проходного отверстия шара совпадает с диаметром трубы, такие краны называются полнопроходными. Такой тип запорной арматуры используют не только для водо- и газопроводов, а и для системы отопления.

При установке батарей возникает потребность не только перекрывать воду на радиаторы, еще требуется устройство для спуска воздуха из системы.

Эту проблему прекрасно решает установка крана маевского. Можно выбрать шаровый кран с клапаном маевского, получится и спуск воздуха и запорная арматура одновременно. Просто и быстро.

Преимущества шаровых кранов заключаются в следующем:

  1. Простота конструкции.
  2. Небольшие размеры.
  3. Эстетичность.
  4. Высокая герметичность.
  5. Отсутствие застойных зон.
  6. Удобное управление.
Шаровые смесители для ваннойШаровые смесители для ванной

Но с повышением спроса на шаровые краны, появились поддельные изделия, которые сильно портят репутацию известных фирм производителей. Эти краны очень часто и быстро ломаются, постоянно протекают или даже растворяются прямо на глазах.

Поэтому мы хотим уделить особое внимание тому, как выбрать кран шаровый, на что стоит обращать внимание.

Совет! Конечно на глаз, определить из какого металла или сплава изготовлен кран нельзя. Еще одним немаловажным фактором при определении подлинности служит толщина стенок, но ее на глаз тоже не определишь, для этого надо распилить кран. Поэтому, самый надежный способ – заказать изделие у официальных дистрибьюторов.

Также при выборе шарового крана не стоит покупать изделия имеющие очень низкую цену. Действительно качественный и настоящий товар не может стоить дешево. При покупке не забудьте попросить чек и если есть гарантийный талон, на поддельные изделия вряд ли будет гарантия, да и чек давать не особо спешат.

Однако можно действовать наверняка. Например, приобрести шаровые краны от бренда STOUT. Вся линейка шаровых кранов разработана ведущими специалистами из Европы и ориентирована специально на эксплуатацию в России. Порядок разбора шарового кранаШаровой кран

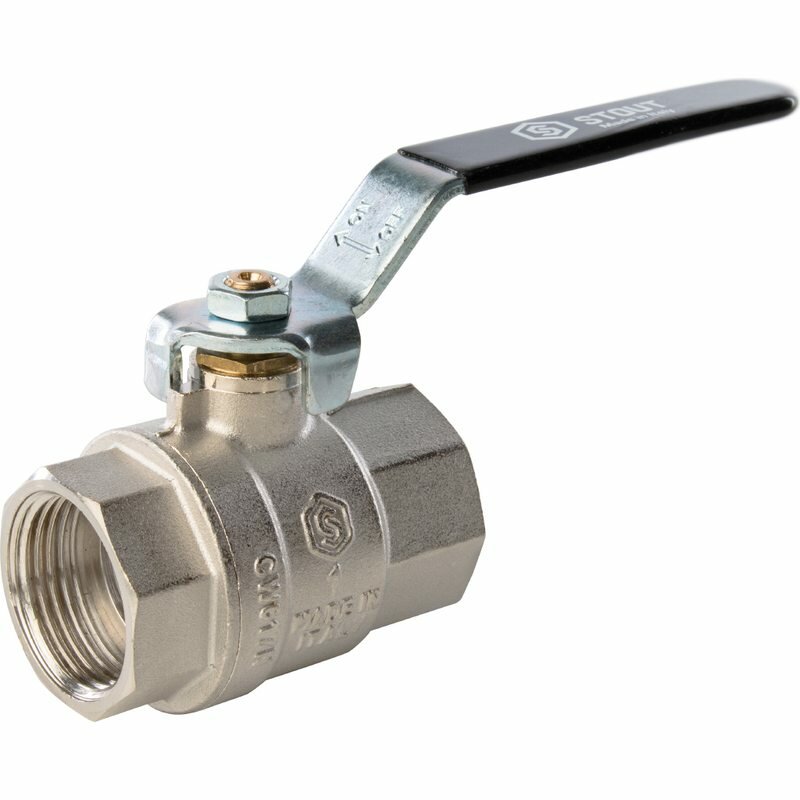

Шаровые краны производятся на итальянском заводе IVR, что в 70 километрах к северо-западу от Милана.

Основные преимущества шаровых кранов STOUT интересны как профессиональным монтажникам, так и конечным потребителям:

  • расчетный срок службы – 50 лет;
  • рабочий диапазон температур от -Порядок разбора шарового крана0 °С до +150 °С;
  • 55 000 циклов открытия/закрытия;
  • каждый элемент шарового кран рассчитан на эксплуатацию в тяжелых условиях;
  • конструкция позволяет устранить течь даже в случае разгерметизации корпуса.

В шаровых кранах STOUT используется прокладка из PTFE, которая позволяет при необходимости производить многократный монтаж и демонтаж изделия. Продукция спроектирована и изготовлена таким образом, чтобы установив ее один раз, больше никогда не возвращаться к этому вопросу.

Как выбрать кран мы узнали, теперь предлагаем разобраться, как выполнять ремонт водопроводного крана шаровой конструкции.

Наиболее частой поломкой является неравномерная подача воды или подтекания. Скорее всего, это связано с тем, что износились или загрязнились уплотнители внутри крана. Эту проблему легко устранить самостоятельно. Устройство шарового кранаПорядок разбора шарового крана

Снимаем с него ручку, для этого отверткой или шестигранником отвинчиваем винт, снимаем уплотнительную резинку, а затем аккуратно снимаем ручку крана. После этого нам надо снять резьбовое кольцо.

Для этого понадобится отвертка, которую вставляем по него и молоток. Им надо аккуратно постучать по отвертке. Откручиваем против часовой стрелки, стараясь не поворачивать весь кран. Когда резьбовое кольцо снято, берем плоскогубцы и аккуратно достаем куполовидную деталь (наиболее часто она хромированная).

Отсоединяем уплотнители. Это такие детальки белого или желтого цвета. Если они сильно загрязнены, тщательно промываем их. Так же можно использовать средства для удаления ржавчины. Не забудьте очистить пространство под уплотнителем.

Теперь медленно из ремонтируемого шарового крана вытаскиваем шаровую деталь. Проводим его ревизию на наличие повреждений. При помощи отвертки меняем уплотнители внутри крана, если это требуется, заменяем направляющие пружины. После этого собираем кран в обратном порядке. Ремонт выполнен.

Надеемся, наша статья дала вам ответы на вопросы, что такое шаровый кран + устройство, для чего он применяется, как его выбрать, на что обращать внимание при покупке, как ремонтировать. И теперь вы сможете применить свои знания на деле.



размеры, виды, монтаж и эксплуатация

На чтение 6 мин.

Запорная арматура позволяет регулировать расход жидкостей и газа, контролировать их подачу. Одна из конструкций — шаровый кран. Он изобретен в начале прошлого века, но не получил широкого использования в быту, поскольку фитинг быстро выходил из строя.

Новые материалы, технологии позволили создать прочные и долговечные детали. Это значительно уменьшило габариты, вес узлов. Теперь шаровые краны и смесители постоянно используются в бытовых системах, крупных трубопроводах.

Шаровые краны для сантехникиШаровые краны для сантехникиСантехническая труба с шаровыми кранами

Как устроен шаровый кран

Основная рабочая деталь в устройстве шарового крана — шар со сквозным цилиндрическим отверстием. Поворачиваясь, он открывает или полностью перекрывает доступ воде.

Шаровый фитинг — это простая, надежная конструкция. Его основные детали:

  • корпус;
  • шар;
  • шток;
  • ручка;
  • прокладки.

Внутри корпуса имеется уплотнительное седло, расположенное в расширенной части. К нему прижимается сферическая задвижка. При повороте ручки, вращение передается через шток на шар, и он разворачивается на 90⁰. Ось цилиндрического отверстия совпадает с осью трубы и жидкость или газ беспрепятственно проходят. При закрытии шар разворачивается глухими боками к трубе, полностью перекрывает поток.

При рассмотрении шарового крана в разрезе, можно заметить, что в открытом состоянии в просвете трубы нет никаких деталей. Поток проходит свободно, ни за что не цепляясь.

В закрытом положении давление жидкости или газа прижимает шар к седлу, обеспечивая надежность перекрытия, герметичность узла.

Технические характеристики

Технические характеристики шаровых кранов определяются:

  • диаметром резьбы;
  • размерами узла;
  • назначением;
  • выдерживаемой температурой;
  • предельным давлением.

Основным критерием выбора для установки в конкретную систему трубопроводов, служит размер внутреннего диаметра шаровых кранов. Он определяется в дюймах, но может быть указан и в мм.

Материалы, из которых изготовлены корпус и шар, определяют до какой температуры узел будет нормально работать, и предельное давление, которое он выдержит.

По размерам шаровые фитинги меньше своих винтовых аналогов. Устанавливаются они с помощью накидных гаек, фланцев, сварки.

Виды шаровых кранов

Запорные узлы различают по нескольким параметрам.

По способу прохода транспортируемого материала различают:

  • полнопроходные;
  • редуцированные (стандартнопроходные).

У полнопроходных шаровых кранов отверстие в шаре, корпусе узла и трубе имеет одинаковый диаметр.

Стандартнопроходные имеют отверстие в шаре на один типоразмер больше, чем в трубе и корпусе. Это предохраняет от динамического удара при закрывании, позволяет смешивать жидкость с разных источников. Например, шарнирный шаровый смеситель для ванны и кухни с одной рукояткой, регулирующей подачу горячей и холодной воды, их соотношение.

Полнопроходные узлы сложны в изготовлении. В них при открытом положении практически нет зазоров и переходов на пути следования жидкости. Это позволяет сохранить без потерь давление и скорость движения транспортируемого вещества при прохождении через запорную арматуру. Используют такие краны в постоянно работающих трубопроводах с перекрытием на непродолжительный срок. Полнопроходные модели ставят в системы с загрязненными жидкостями и имеющими твердые мелкие фракции. Отсутствие переходов сокращает возможность частиц зацепиться, образовать затор.

По способы монтажа в систему различают следующие типы кранов:

  • муфтовые;
  • фланцевые;
  • под приварку.

Муфтовыми называют шаровые резьбовые краны, которые накручиваются непосредственно на металлическую трубу или переходник в случае пластикового трубопровода. Широко применяются при монтаже бытовых систем водопровода, отопления. Систему легко собрать своими руками.

Фланцевые фитинги подходят для трубопроводов большого диаметра, работающего под большим давлением. Приварные отличаются малыми размерами. Их устанавливают в системы, с высокими требованиями к герметичности.

По назначению и рабочей среде различают газовые вентили, для холодной и горячей воды, паровые, кислотоустойчивые. Корпус узла может быть цельным или разборным.

Шаровые краны устанавливают не только на домашние системы. Их монтируют на нефте- и газопроводы большого диаметра. Вручную такие вентиля не покрутишь. Да и расстояние между ними может быть в несколько км. Поэтому возможны различные способы управления:

  • ручной;
  • с редуктором;
  • с электроприводом;
  • гидравлический;
  • пневматический.

Редуктор увеличивает приложенную силу и позволяет вручную закрыть большой вентиль или плавно регулировать подачу транспортируемого вещества. Электродвигатель может управляться на расстоянии. Электропиривод может устанавливаться на трубопроводы большого сечения, а также для дистанционного управления.

Шаровые изделия различают по материалу корпуса:

  • латунные для газа и воды бытовых систем;
  • стальные самые дешевые;
  • из нержавейки практичные;
  • чугунные кислотостойкие;
  • полипропиленовые для пластиковых трубопроводов.
Фланцевый шаровый кранФланцевый шаровый кранШаровый кран под фланец

Маркировка шаровых кранов

Все шаровые краны имеют на корпусе отлитые знаки: стрелку, указывающую на направление движения воды и диаметр в дюймах.

Основная маркировка каждого изделия наносится в несколько строк.

  1. Товарный знак производителя.
  2. Характеристика данного узла. Например, КШ.Т.Х обозначает кран шаровый, для теплоснабжения, климатические условия — хладостойкий.
  3. DN с цифрами — проходное сечение, диаметр. PN и цифра — допустимое давление.
  4. Материал корпуса. Тип соединения.
  5. Серийный номер, один на всю партию.
  6. Предельные температуры работы.

Ниже контакты фирмы и страна производитель. Сбоку обычно ставится дата изготовления корпуса. Вся маркировка заключается в рамочку.

Преимущества и недостатки шаровых кранов

Преимущества шарового вентиля:

  • простая конструкция;
  • небольшой вес;
  • малый ход открытия;
  • отсутствие потерь давления;
  • большой выбор моделей и вариантов исполнения;
  • простая установка;
  • длительный срок службы до 20 лет без ремонта.

Шаровые фитинги занимают мало места и не перегружают трубопровод своим весом. Их легко закрыть в любой ситуации.

Основной недостаток шарового вентиля – его невозможно приоткрыть слегка, отсутствие тонкой настройки мощности потока, только грубая.

Как выбрать шаровый кран

Приступая к строительству водопровода или отопления, следует точно знать типоразмеры труб и фитингов, какой шаровый кран лучше. Начинать следует с создания схемы проведения трубопровода.  По ней нужно рассчитать количество запорной арматуры. Затем покупать вентиля или шаровые краны.

В местах перекрытия потока, в начале ответвлений системы отопления используют вентиля. Они просто перекрывают поток в нужный момент. В конечных точках труб, на выходе воды, лучше ставить шаровые краны.

Выбор начинается с диаметра. Фитинги для дома подойдут резьбовые. Затем следует выбрать материал корпуса и цвет ручки:

  • желтая, черная — газ;
  • синяя, голубая — холодная вода;
  • красная — горячая вода.

У смесителей обычно блестящие стальные или декоративные ручки.

Выбор запорной арматурыВыбор запорной арматурыБольшой выбор шаровых кранов

Монтаж и правила эксплуатации

В монтаже шарового крана с резьбовым соединением сложности нет. При строительстве новой системы водопровода следует выполнить простые действия.

  1. На установленной трубе отметить место расположения крана.
  2. Обрезать ее в размер и нарезать резьбу.
  3. Намотать фум-ленту по ходу закручивания фитинга.
  4. Накрутить шаровый кран или затянуть накидную гайку в зависимости от крепления.

При ремонте сначала перекрывается вода, производится демонтаж старого фитинга. Затем поверхность трубы очищается от мусора, известкового налета и устанавливается новый кран.

Устанавливать шаровые краны выгодно. Их стоимость выше, но это окупится длительной эксплуатацией без замены прокладок.

90000 90001 Trunnion Ball Valve Design | API6D-SS | maverickvalves 90002 90003 90004 90005 Construction 90006 90007 90004 90005 Two or Three piece bolted body 90006 90007 90012 90003 90004 90005 Port 90006 90007 90004 90005 Reduced bore, full bore or fully piggable 90006 90007 90012 90003 90004 90005 Stem retention 90006 90007 90004 90005 Anti blow-out stem 90006 90007 90012 90003 90004 90005 Leakage rate 90006 90007 90004 90005 ISO 5208 rate A soft seated, rate D metal seated 90006 90007 90012 90003 90004 90005 Antistatic device 90006 90007 90004 90005 Included, the ball valve design includes an electric conductive connection between the internal parts of the ball valve and the body, providing the anti-static function.90006 90007 90012 90003 90004 90005 Pressure relief 90006 90007 90004 90005 Automatic cavity relief to prevent overpressure in body cavity (self-relieving seats) 90006 90007 90012 90003 90004 90005 Sealing 90006 90007 90004 90005 Bi-directional, Double block & bleed (DBB) with sealing in both directions (DIB-1 & 2 upon request) 90006 90005 Metal seated with Tungsten or Chrome Carbide coatings 90006 90005 Primary metal secondary soft (PMSS) with differential hardness between the ball and seat to prevent galling of the substrate 90006 90005 Soft seated with thermoplastic polymers (Nylon, PEEK, PCTFE), special polymers upon request 90006 90005 Elastomers FKM, HNBR, EPDM O-Rings, special elastomers upon request 90006 90007 90012 90003 90004 90005 Drain 90006 90007 90004 90005 Drilled and threaded connections for all sizes 90006 90007 90012 90003 90004 90005 Vent 90006 90007 90004 90005 Drilled and threaded vent connections for sizes = DN150 (6 ")

No related posts.

admin

Отправить ответ

avatar
  Подписаться
Уведомление о
