Опрессовка газопровода: правила и эксплуатационные нормы

Опрессовка газовой трубы – это один из ответственных этапов проверки трубопровода, прежде чем ввести его в эксплуатацию. Благодаря этой процедуре определяется герметичность коммуникации. Опрессовка газопровода проводится, непосредственно перед вводом его в эксплуатацию и при плановых проверках газовой системы.

Содержание

• Когда проводят опрессовку
• Подготовительные работы перед опрессовкой
• Основные нормы и правила проведения газоопасных работ
• Когда и для каких объектов газового хозяйства нужна контрольная опрессовка
• Алгоритм выполнения работ
• Результаты контрольной опрессовки газопровода
• В каких случаях пуск газа запрещён
• Основные положения по безопасности при пуске газа в систему

Когда проводят опрессовку

Обязательность опрессовки перед началом выполнения пусконаладочного комплекса работ объясняется тем, что благодаря ей выявляются свечи сварочных швов и прочие дефекты, которые могут стать причиной разгерметизации трубы в дальнейшем. Если таковые имели место, приёмная комиссия должна выдать предписание на устранение выявленных неполадок. И лишь после всех регламентированных работ выполняется запуск газового объекта.

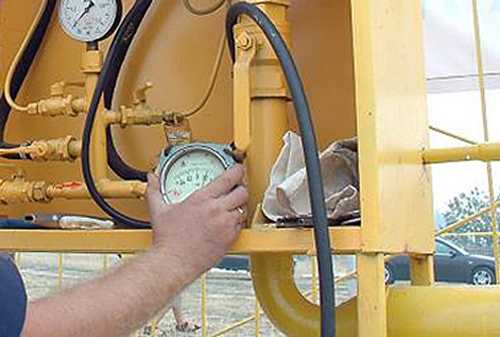

Опрессовка газопровода

Подготовительные работы перед опрессовкой

Действия, которые необходимо выполнить перед началом контрольной опрессовки газовой трубы, производятся согласно с инструкциями по охране труда, разработанными по типовым положениям техники безопасности при выполнении газоопасных работ.

К подготовке относится:

Схема газопровода

• сверка фактической подземной прокладки коммуникации с трассировкой, обозначенной на схемах в проектной документации;
• выбираются места для подключения необходимых заглушек, контрольно-измерительных приборов и регуляторов;
• определяется точка подключения компрессорной установки.

Все задействованные, на этом мероприятии, инженеры и рабочие, обязаны быть повторно проинструктированы по охране труда и ознакомлены с порядком выполнения работ.

Основные нормы и правила проведения газоопасных работ

Пневматическая опрессовка газопровода производиться согласно с регламентом, который предусмотрен в ГОСТ Р 54983 2012.

Контрольная опрессовка с помощью воздуха в присоединяемом участке трубы должна проводиться до того, как будет выполняться врезка его в действующий газопровод.

Правила проведения газоопасных работ

Контрольная проверка врезаемого участка трубы, как правило, совершается за счёт формирования избыточного давления воздуха, равного 100 кПа с удержанием его на протяжении 60 минут. Для контроля показателя давления должен применяться манометр с классом точности, не превышающим значения 0,6.

Показатель созданного избыточного давления в трубопроводе должен оставаться неизменным до окончания процедуры опрессовки и, сохраняться до подключения его к действующей распределительной коммуникации.

После того как были произведены работы по врезке участка трубы и оформлен акт сдачи объекта в эксплуатацию, через полгода должна проводиться повторная проверка на герметичность, согласно с требованиями свода правил СП 62. 13330.2011.

Когда и для каких объектов газового хозяйства нужна контрольная опрессовка

Опрессовка воздухом или инертным газом проводится:

• для газорегуляторных пунктов (ГРП) и газорегуляторных установок (ГРУ) после того как они были смонтированы;
• для внутренних и наружных газопроводов, резервуаров, аппаратуры и оборудования перед подключением их к действующим коммуникациям;
• для труб и газового оборудования после ремонта или замены.

Схема проверки инертным газом

Когда показатель избыточного давления воздуха во врезаемом трубопроводе не ниже отметки 100 кПа, можно не выполнять контрольную опрессовку.

Контрольная проверка инертным газом или воздухом наружных коммуникаций осуществляется под давлением 20 кПа, притом что данное значение не должно упасть больше чем 0,1 кПа в течение часа. Этой процедуре должны подвергаться внутренние газовые трубы промышленных цехов, сельских предприятий, общественных зданий и котельных, а также аппаратура и оборудование ГРП и ГРУ, только под давлением 10 кПа, с допустимой потерей за час 0,6 кПа.

Контрольная проверка воздухом под давлением 30 кПа на протяжении 60 минут должна проводиться для ёмкостей со сжиженным газом. Проверка исправности считается пройденной, если показатели давления на манометрах не снизились.

Классификация газопроводов по давлению

Алгоритм выполнения работ

Осмотр и контрольная опрессовка воздухом или инертным газом является обязательными мероприятиями для всех газопроводов.

Порядок выполнения работ по пневматическому испытанию трубопровода.

Производится отключение участка газопровода, подлежащего испытаниям и проверкам:

Пневматическое испытанию трубопровода

• перекрывается вентиль высокого давления;
• закручивается кран трубопровода низкого давления;
• устанавливаются соответствующие заглушки.

Для исключения возможного разрыва фланцевого соединения, монтируются шунтирующие перемычки.

Газ выпускается посредством прорезиненного рукава либо свечи, которая может устанавливаться на стояке собирателя конденсата, в место, где при возможности можно его безопасно утилизировать на расстояние не ближе чем 10 метров от точки выпуска газовой смеси.

После продувки трубы, монтируются устройства для фиксации манометра и компрессорной станции. В случае когда участок трубы небольшой, применяется ручной насос. Производится контрольная проверка газопровода на герметичность. Необходимая величина давления воздуха обеспечивается с помощью продувочной трубы.

Результаты контрольной опрессовки газопровода

Положительный результат выполненной работы – это стабильное давление в участке газовой коммуникации. В таком случае бригада ремонтников должна снять шланги, соединяющие воздуховод с газопроводом. Во время этих действий нужно проконтролировать то, чтобы вся запорная арматура на подводе воздуха к газопроводу была перекрыта. Далее, устанавливаются заглушки на патрубках, подающих воздух в газопровод.

Снятие заглушек

В случае падения давления в коммуникации при пневматической опрессовке, результат её будет отрицательным, и запуск газопровода будет отложен на время пока не примутся соответствующие меры. Потребуется последующее обследование испытуемого участка на выявление несоответствий с дальнейшим их устранением. Затем, газопровод необходимо повторно проверить.

Результаты проведённой работы заносятся в специальный журнал и фиксируются в нарядах рабочей бригады. Перед тем как запустить систему, в ней должно оставаться воздушное давление.

Запуск газопровода и других объектов газового хозяйства разрешён только после успешного окончания необходимых испытаний и оформления актов выполненных работ.

На предприятиях с газовым обеспечением, кроме акта приёма-сдачи газовых объектов, должны быть в наличии такие документы, как:

• приказ о назначении ответственного за объекты газового хозяйства организации;
• инструкция по эксплуатации коммуникаций, оборудования и аппаратуры объектов газового хозяйства организации;
• инструкция по охране труда при эксплуатации и проведении ремонтных работ на газопроводах и газовом оборудовании.

Результаты контрольной опрессовки газопровода

В каких случаях пуск газа запрещён

Пуск газа запрещается в следующих случаях:

Запрет на пуск газа

• при визуальном осмотре были выявлены дефекты на трубах и оборудовании;
• фактическая прокладка трубопровода не соответствует, предусмотренной проектом, трассировке;
• газопровод не прошёл контрольную пневматическую опрессовку либо результаты проведённого испытания неудовлетворительные;
• нет квалифицированных специалистов и исполнителей с необходимыми допусками и разрешениями на производство газоопасных работ.

Основные положения по безопасности при пуске газа в систему

Процесс пуска газа

Процесс пуска газа нужно выполнять с небольшим расходом. Скорость подачи должна быть в пределах 15–25 м/с. Это необходимо, чтобы не допустить взрыва газовоздушной смеси от вероятного образования искр при трении металлических предметов с внутренней поверхностью газопроводов. Показатель давления в процессе заполнения не должен превышать 0,1 МПа.

Все работники, задействованные на газоопасных работах, обязаны быть одеты в защитные брезентовые костюмы, каски и резиновую диэлектрическую обувь, а также иметь при себе изолирующие противогазы, защитные очки и специальные рукавицы. К тому же у рабочей бригады должна быть аптечка, укомплектованная всеми необходимыми медикаментами для оказания первой помощи.

Место, где проводится опрессовка газопровода и другие работы по наряду должно ограждаться и оборудоваться, при необходимости, специальными постами с целью исключения нахождения посторонних людей в зоне высокого риска. Во время пуска газа в систему, запрещено курить, вести огневые работы и пользоваться открытым огнём.

Видео по теме: Опрессовка систем газоснабжения

контрольные работы по испытанию герметичности

Один из самых важных этапов в организации газификации частного дома — опрессовка газопровода, позволяющая убедиться, что система сделана правильно еще до ее подключения к основной газовой магистрали.

Контрольные испытания проводят представители газовой службы. Однако собственнику дома не помешает знать порядок и правила проведения работ, согласны? Информация поможет лучше понять особенности конструкции газопровода, своевременно выявить слабые места и возможные сбои в работе магистрали.

В статье подробно описан порядок проведения технической проверки, требования к документальному оформлению подключения газопровода и нюансы опрессовки частной газовой сети.

Содержание статьи:

• Выполнение технической проверки
• Подготовительные работы и мероприятия
• Контроль герметичности газопровода
• Пример опрессовки частного газопровода
• Несколько значимых моментов
• Выводы и полезное видео по теме

Выполнение технической проверки

Контрольная опрессовка газовых сетей выполняется не только перед запуском новой ветки, но также и после ее ремонта. Плановую опрессовку выполняют перед тем, как ввести газопровод в эксплуатацию.

Эту же процедуру повторяют при плановых проверках состояния системы. В ходе ее проведения можно обнаружить дефекты, которые уже имелись в трубах и огрехи, допущенные при выполнении сварочных работ. Только после полного устранения всех недостатков допускается использование газовой системы.

Перед началом процедуры рекомендуется выполнить техническую проверку состояния газопровода. Существуют инструкции и приборы, позволяющие провести такое обследование с помощью технических средств.

Проверка осуществляется бригадой, два оператора исследуют и оценивают состояние изоляционного покрытия, еще один специалист фиксирует места возможного нарушения герметичности.

При этом необходимо обследовать не только трубы и арматуру, но также колодцы и газовые трубки, убедиться в отсутствии загазованности. Если выявлена хотя бы малейшая утечка, состояние конструкции объявляют аварийным и немедленно приступают к устранению проблемы.

Операторы, которые проводят обследование труб магистрали, должны соблюдать определенные правила безопасности:

• проверяющим следует надевать специальные жилеты, особенно при работе рядом с автомагистралями;
• плановые проверки рядом с дорогами осуществляют в периоды, когда интенсивность движения минимальная;
• если обнаружено разрушение изоляционного слоя, поврежденное место следует сразу же осмотреть, обратив внимание не только на состояние изоляции, но и на целостность газовой трубы.

Для подробного обследования может понадобиться рытье шурфа. В некоторых местах из-за наличия инфраструктуры использование исследовательской техники может быть затруднено. В такой ситуации создание шурфа понадобится обязательно, чтобы убедиться в целостности изоляционного покрытия или для выявления мест его разрушения.

Перед началом опрессовки необходимо выполнить проверку состояния газопровода и оборудования с помощью технических средств, чтобы предварительно выявить места возможных повреждений

Еще один способ исследования состояния газопровода — бурение скважины. В такое отверстие вводят приборы, которые анализируют состояние воздуха и позволяют выявить возможную утечку газа.

Во время проведения такого рода процедур следует помнить, что использование открытого огня ближе, чем на расстоянии в три метра от заполненных газом коммуникаций, недопустимо.

Подготовительные работы и мероприятия

Опрессовка участка газовой сети считается наиболее технологичным методом выявления недостатков конструкции. Перед началом этой процедуры необходимо выполнить подготовительные мероприятия. Это требуется в соответствии с требованиями техники безопасности.

Перед тем, как приступить к опрессовке газовой системы, ответственный за выполнение работ должен изучить техническую документацию и сверить ее с фактическим расположением газопровода (+)

Сначала следует подробно изучить техническую документацию, относящуюся к обследуемому объекту.

На основании этой информации определяется место расположения таких элементов, как:

• заглушка;
• набор контрольно-измерительных приборов;
• набор специальных датчиков;
• компрессор.

С сотрудниками, выполняющими работы по опрессовке, проводится обсуждение регламента предстоящих процедур, а также инструктаж по соблюдению необходимых правил безопасности. Проведение всех контрольных мероприятий перед пуском новой газопроводной системы в эксплуатацию осуществляется сотрудниками местного газового хозяйства.

Основанием для выполнения опрессовки перед пуском нового газопровода является соответствующее заявление владельца частного дома или иного газифицируемого объекта. Все остальные работы по также выполняются работниками газовой службы.

Перед началом опрессовочных работ газовую систему сначала продувают струей воздуха под давлением, чтобы удалить из труб скопившиеся загрязнения

Опрессовочные работы следует проводить в присутствии сотрудников газового хозяйства, а также представителей предприятий, выполнявших монтажные работы по обустройству наружной и внутренней газовой сети.

У специалистов при этом должен быть исполнительный чертеж конструкции. Все мероприятия выполняются в соответствии с инструкцией по эксплуатации газопровода. Перед опрессовкой необходимо продуть газопровод воздухом, чтобы очистить его от возможных загрязнений.

Разрешение на пуск новой газовой сети может быть получено только после успешной опрессовки. Всей процедурой должен руководить только один человек, на которого возлагается ответственность за безопасное проведение работ. Этот специалист должен обладать соответствующей квалификацией.

За установку и снятие газовых заглушек ответственность обычно несёт мастер газового участка, а выполняют эти операции сотрудники с соответствующим допуском и квалификацией не ниже четвёртого разряда.

Ответственный за проведение опрессовочных работ специалист сначала выполняет сверку предоставленных исполнительных чертежей и фактическое расположение элементов сети, всех устройств и . Данные должны совпадать.

Затем выполняется контрольный осмотр газового оборудования, проверяется, насколько корректно работают .

После этого следует убедиться в том, что защитные устройства работают нормально, сигнализация правильно подключена, блокировка системы выполняется в соответствии с настройками. Также проверяется состояние и функционирование ПЗК котла, горелок и т.п.

Все операции по контрольной опрессовке газопровода должны быть оформлены путем выдачи допуска-наряда, который оформляется дополнительно. Такой документ может быть выдан только квалифицированным специалистам.

Контроль герметичности газопровода

Только после получения удовлетворительного результата по описанным выше процедурам можно приступать к выполнению опрессовочных работ. Для этого систему подключают к специальному компрессору и заполняют трубы воздухом под давлением. Затем конструкция обследуется на предмет выявления недостатков.

Для выполнения опрессовочных работ в систему нагнетают воздух. Если необходимый уровень давления удерживается в течение определенного времени, результат проверки можно считать положительным

Если недостатки выявлены, их устраняют, если же система полностью герметична, её подключают к общей газовой магистрали. В процессе подготовки придётся снимать и устанавливать специальные заглушки, поворотные элементы могут быть заменены резьбовыми соединениями.

В целом порядок проведения опрессовочных работ должен состоять из следующих операций:

1. Для отключения от магистрали участка, который будет подвергнут процедуре, нужно перекрыть вентиль высокого давления и кран сети низкого давления.
2. После этого вставляются заглушки.
3. При разрыве фланца используются шунтирующие перемычки.
4. Для стравливания имеющегося внутри системы газа необходимо использовать специальный рукав из прорезиненной ткани или выполнить эту операцию через свечу, которая обычно установлена на конденсатосборнике.
5. Газ сжигается, а если нет возможности сделать это безопасно, перемещается для безопасного хранения.
6. Теперь нужно установить переходники для присоединения манометров и компрессора.
7. Для опрессовки систем повышенной протяженности рекомендуется дополнительно использовать ручные насосы.

Обычно выполнение контрольной опрессовки производят под рабочим давлением 0,2 мПа. Рекомендуемый предел давления при этом составляет 10 даПа/ч. На некоторых производствах для опрессовки внутреннего газопровода рекомендуется использовать давление 0,1 мПа, а допустимый уровень падения показателя составляет 60 даПа/ч или менее.

Опрессовку газовых труб внутри дома производят по всей протяженности системы от вентиля на входе в дом, до подключения к потребителям газа, например, к котлу

На объектах непроизводственного назначения, в том числе и при обустройстве газопроводов в жилых помещениях, контрольную опрессовку выполняют под давлением 500 даПа/ч. Допустимое снижение давления в этих случаях составляет 20 даПа за пять минут. Резервуары, предназначенные для хранения сжиженного газа, опрессовывают при 0,3 МПа/ч.

Если остается стабильным в течение контрольного времени, то результат опрессовки считается положительным. Если такая ситуация достигнута, то специалисты снимают шланги, соединяющие систему с воздуховодом.

При этом необходимо проконтролировать состояние запорных коммуникаций, установленных на участке между воздуховодом и газопровода. После этого устанавливают заглушки на штуцерах.

Если же во время опрессовки достичь стабильных показателей давления в системе не удалось, результат процедуры считают отрицательным. В этом случае выполняют техническое обследование системы, чтобы выявить недостатки и устранить их. После этого процедуру повторяют, чтобы убедиться в качестве проведённых работ.

Для опрессовки рекомендуется использовать манометры с достаточно высокой степенью точности, чтобы получить корректные результаты во время проверки газопровода на герметичность

Только после того, как в системе установится стабильное давление, опрессовку можно считать завершенной. Если проверка состояния системы оказалась неудовлетворительной, разрешение на подключение к магистрали не будет выдано.

Причиной для отказа во вводе газопровода в эксплуатацию могут стать и нарушения, допущенные в ходе проведения опрессовки.

После того, как опрессовка завершена, давление внутри конструкции снижают до уровня атмосферного. Затем устанавливают необходимую арматуру и оборудование, после чего нужно еще 10 минут продержать систему под рабочим давлением. Для проверки герметичности в местах разъемных соединений на этом этапе используют мыльную эмульсию.

Для устранения выявленных дефектов, в соответствии с правилами, нужно сначала снизить давление в системе до атмосферного. Если после неудачной опрессовки были выполнены сварочные работы, следует проверить их качество физическими методами.

После выполнения опрессовочных работ выдается соответствующий акт, на основании которого специалисты газового хозяйства выполняют подключение к магистральному газопроводу

Процедуру регистрируют в журнале с оперативной документацией. По окончании проверки и опрессовки итоги работ отражаются в акте приема. Этот документ следует хранить вместе с другой технической документацией, относящейся к газопроводу. Кроме того, результаты опрессовки заносятся в строительный паспорт.

Пример опрессовки частного газопровода

В рабочей документации указан диаметр и особенности конструкции газопровода, в соответствии с которой подбираются фитинги необходимые для врезки контрольного оборудования. Расположенную под землей часть трубы обрезают таким образом, чтобы оставался некоторый запас.

После этого к трубе подключают компрессор и сначала продувают газопровод. Мощный поток воздуха выдувает из системы частички мусора, остатки воды и другое постороннее содержимое.

После этого нужно установить на концах газовой системы заглушки. На одном конце трубы, где имеется цокольный ввод, следует поставить специальный переходник, который позволяет присоединять к пластиковой конструкции металлическое оборудование.

Опрессовочные работы дают возможность убедиться в герметичности газопроводной системы и обеспечивают ее безаварийную работу в течение долгого времени

Здесь устанавливается манометр и кран. После того, как все необходимые устройства смонтированы, в систему подается воздух таким образом, чтобы внутри давление достигло нужного предела. Теперь нужно выдержать контрольное время, чтобы удостовериться, что давление остается стабильным. Показания манометра фиксируются.

Это самый простой вариант процедуры проверки частного газопровода на герметичность. Для выполнения подобных операций на коммуникациях высокого и среднего давления требуется использовать специальное высокоточное оборудование, и приглашать специалистов с соответствующей квалификацией.

Несколько значимых моментов

Давление воздуха в газовой системе должно сохраняться постоянным до момента подключения системы к магистральном газопроводу. Для опрессовки обычно используется воздух, но провести процедуру можно также с помощью инертного газа.

Если выполняется подключение газопровода на предприятии, процедура должна быть оформлена соответствующими документами, такими как акт приемки, приказ о назначении ответственного за процедуру лица, инструкция по эксплуатации сети и оборудования, инструкция по технике безопасности и т. п.

Газопровод, который подвергается опрессовке, в отдельных случаях считается целесообразным разбить на несколько участков, которые проверяют по отдельности. Для этого устанавливают специальные заглушки. Можно для этих же целей использовать линейную арматуру в сочетании с запорными устройствами.

Хотя порядок выполнения работ при опрессовке выглядит не слишком сложным, для выполнения всех необходимых процедур может понадобиться несколько дней

При этом необходимо соотнести тип выбранной арматуры и перепад давления, который для нее допустим. Если этот показатель оказался ниже, чем необходимо для испытаний, следует использовать заглушки.

Сеть в зданиях жилого фонда, а также в административных помещениях, котельных, бытовках и на других подобных объектах проверяется по всей протяженности: от запорного устройства на входе сети здание до места подключения к оборудованию, для работы которого используется газ.

Для выполнения работ по испытанию на герметичность газопроводов оптимальной считается точность манометров 0,15, хотя допускается использование устройств с точностью 0,4-0,6. Если испытание нужно проводить при давлении менее 0,01 МПа, рекомендуется использовать жидкостные устройства V-образного типа.

Часть газопровода, расположенную под землей, следует опрессовывать после того, как конструкции уложены в траншею и заспаны. Если полная засыпка считается по каким-то причинам нецелесообразной, то следует укрыть трубы слоем грунта не менее 20 см. Сварные соединения стальных коммуникаций следует тщательно заизолировать.

Опрессовку газовых труб, расположенных под землей, выполняют только после того, как траншея будет полностью засыпана, или если слой грунта составляет хотя бы 20 см

Перед началом опрессовки нужно подождать, пока воздух, находящийся внутри конструкции под испытательным давлением, приобретет такую же температуру, что и окружающий грунт.

Если необходимо проверить герметичность сети, проложенной в футлярах через преграды различного происхождения, то это нужно сделать трижды: непосредственно после сварки коммуникаций, после его укладки в футляр и полной засыпки грунтом, а также после того, как этот отрезок будет подключен к общей газопроводной системе.

Если после неудачной опрессовки газопровода выполнялась сварка металлических труб, то все места таких соединений следует проверить на герметичность с помощью мыльной эмульсии

Иногда от последнего этапа можно отказаться, если нет возражений со стороны эксплуатационного предприятия. Если же переход был выполнен с помощью наклонно-направленного бурения, или если сварные швы под переходом отсутствуют, можно проводить опрессовку этого участка уже после подключения к основному газопроводу.

Таким же образом выполняют опрессовку, если для  на участке перехода использовалось высокоточное автоматическое оборудование или система закладных нагревателей.

Дополнительные требования, особенности, способы и порядок врезки в газопровод описаны в статьях:

Выводы и полезное видео по теме

Подробная информация по проведению процедуры этого типа представлена здесь:

Опрессовка — необходимое мероприятие перед запуском газопроводной системы, а также после ее ремонта. Она должна быть выполнена в соответствии с инструкциями и требованиями, чтобы обеспечить достаточный уровень безопасности и надежности газопровода.

Есть, что дополнить, или возникли вопросы по теме опрессовки газопровода? Пожалуйста, оставляйте комментарии к публикации и участвуйте в обсуждениях. Форма для связи находится в нижнем блоке.

PHMSA: Связь с заинтересованными сторонами – Гидростатические испытания

Информационный бюллетень: Гидростатические испытания под давлением

Обзор:

Испытания под давлением используются операторами трубопроводов как средство определения целостности трубопровода сразу после строительства и перед вводом трубопровода в эксплуатацию. а также в течение срока эксплуатации трубопровода. Испытание под давлением после строительства проверяет соответствие материалов трубопровода и методов строительства.

Правила управления целостностью требуют, чтобы операторы трубопроводов периодически проводили оценку целостности определенных трубопроводов. Испытания под давлением являются одним из приемлемых методов проведения этих оценок. Испытание под давлением для оценки целостности предназначено для определения того, обладает ли трубопровод опасной жидкости или газа достаточной прочностью (целостностью) для предотвращения утечек или разрывов при нормальной эксплуатации и аварийных условиях.

При испытании под давлением испытательная среда (газ или жидкость) внутри трубопровода с помощью насосов или компрессоров подвергается давлению, превышающему нормальное рабочее давление трубопровода. Это испытательное давление поддерживается в течение нескольких часов, чтобы убедиться в отсутствии утечек в трубопроводе. Любое указание на утечку требует выявления и устранения утечки. Затем в трубопроводе вновь создается давление, и испытание повторяется. Эксплуатационная целостность монтажных сварных швов и самой трубы обеспечивается при успешном завершении испытания давлением.

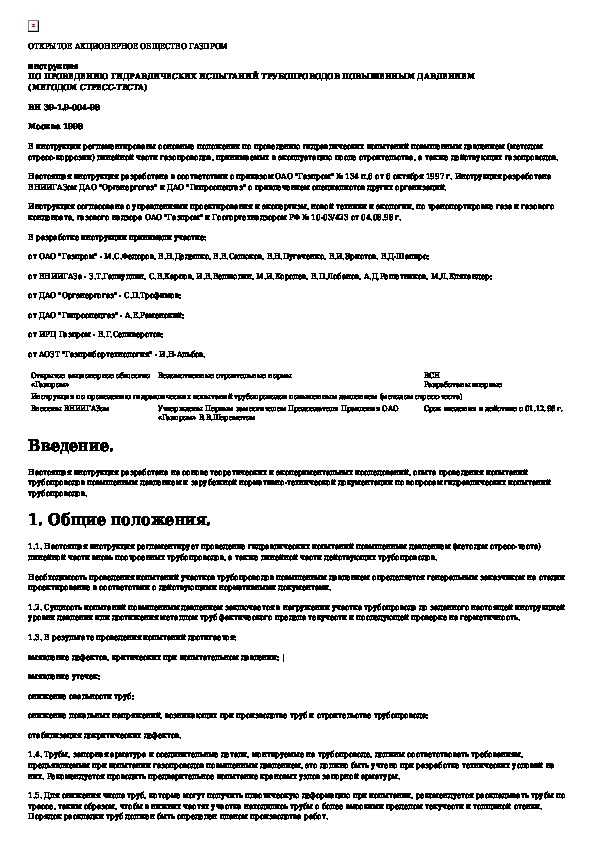

Гидростатические испытания (непроточная вода):

Гидростатические испытания давлением обычно используются для послестроительных испытаний трубопроводов опасных жидкостей и газопроводов с более высокими нагрузками (> 30% SMYS).

Гидростатические испытания также широко используются для периодической оценки целостности трубопроводов, передающих опасные жидкости и газы (особенно когда использование встроенных инструментов для проверки невозможно). Углеводородные продукты вытесняются из испытуемой секции или секций и заменяются водой, чтобы свести к минимуму ущерб окружающей среде, который может возникнуть в результате утечек или разрывов. По ряду причин, включая перебои в обслуживании и другие факторы воздействия на систему, гидростатические испытания могут быть невозможны для всех трубопроводов. Когда ни встроенные инструменты проверки, ни гидростатические испытания невозможны, операторы обычно проводят оценку целостности, используя процесс, называемый «прямой оценкой».

Если трубопровод успешно проходит испытание гидростатическим давлением, можно считать, что в испытанном трубопроводе отсутствуют опасные дефекты. Это особенно важно при работе с участками труб, изготовленными до 1970 г. с применением низкочастотной электросварки сопротивлением (НЭСВ) и сварки внахлестку (ЛС) продольного шва. Опыт показал, что в некоторых случаях некоторые сварные швы в этих типах труб могут быть подвержены разрушению.

Требования и ограничения по гидростатическим испытаниям трубопроводов для опасных жидкостей указаны в 49CFR 195, подраздел E; Требования и ограничения для трубопроводов природного газа указаны в 49 CFR 192, подраздел J.

. Гидростатические испытания трубопроводов для опасных жидкостей требуют испытаний при давлении не менее 125 % от максимального рабочего давления (MOP) в течение не менее 4 часов непрерывной работы и дополнительно 4 часа при давлении не менее 110 % МОР, если трубопровод не виден. Если есть опасения по поводу скрытых трещин, которые могут расти из-за явления, известного как «реверсивное давление», то следует провести «скачковое» испытание при максимальном давлении 139% СС в течение короткого периода времени (~ 1/2 часа). Испытание шипом служит для «расчистки» любых трещин, которые в противном случае могли бы вырасти при снижении давления после гидростатического испытания или в результате рабочих циклов давления. Были проведены исследования, демонстрирующие пригодность трубопровода к длительной эксплуатации после испытания гидростатическим давлением, если отсутствуют факторы, ускоряющие рост трещин, такие как коррозия или агрессивные циклы давления.

Испытание пневматическим давлением:

Пневматические испытания трубопроводов под давлением относятся к использованию воздуха или инертного газа (например, азота) в качестве испытательной среды вместо воды. Операторы трубопроводов редко используют пневматические испытания под давлением для систем, работающих при давлении выше 100 фунтов на квадратный дюйм из соображений безопасности. Количество энергии, запасенной в сжатом газе, значительно превышает энергию, запасенную в сжатой жидкости. Если во время пневматического испытания под высоким давлением произойдет отказ трубопровода, внезапный выброс такого большого количества энергии может быть опасен для персонала, проводящего испытания.

Гидростатические испытания: где я могу узнать больше?

Дополнительную информацию о гидростатических испытаниях и трубопроводах LFERW можно найти в следующих источниках:

• John F. Keifner, Роль гидростатических испытаний в оценке целостности трубопровода, Представлено на Северо-восточном семинаре по целостности трубопровода, Олбани, штат Нью-Йорк, июнь 2001 г. www.kiefner.com
• Джон Ф. Кифнер, Работа с низкочастотной сваркой ВПВ и труб оплавлением в отношении оценки целостности, связанной с HCA , представлено на конференции ASME Engineering Technology Conference ETCE 2002 по энергетике, Хьюстон, штат Техас, документ № ETCE2002/Pipe-29029, февраль 2002 г. www.kiefner.com

Дата редакции: 12012011

Как провести испытание газопровода под давлением | Требования, советы и прочее

Опрессовка газовых линий необходима для обеспечения безопасности и сведения к минимуму ущерба промышленным и коммерческим объектам. Лицензированные специалисты и соответствующие процедуры являются двумя ключевыми компонентами, обеспечивающими успех этого процесса. В этой статье рассматриваются общий принцип работы, требования, советы и другие концепции опрессовки газопровода.

Что такое опрессовка?

Испытания под давлением включают процесс проверки целостности газопровода. В этом процессе сертифицированные специалисты подвергают газопровод экстремальному давлению, чтобы убедиться, что его трубы, фитинги, соединения и другие важные компоненты находятся в таком состоянии, которое значительно снижает риск утечек газа и взрывов трубопроводной системы.

Воздух под давлением, газ или вода являются основными жидкостями, которые профессионалы используют для проведения этого теста. Чрезвычайное давление, которому профессионал подвергает газовую линию, гарантирует, что она может выдерживать любое давление и функции, для которых производители создают ее на протяжении всего срока службы. Кроме того, этот процесс обеспечивает надлежащее удержание и распределение природного газа, поступающего на промышленные и коммерческие объекты.

Как работает опрессовка газопровода

Успешная опрессовка газопровода в значительной степени зависит от знаний и опыта соответствующих специалистов: они должны быть знакомы с процессом и различными компонентами.

Кроме того, знания о газопроводе и его техническом обслуживании необходимы для всего процесса опрессовки. Процесс включает в себя заполнение газовой линии идеальной жидкостью, подвергание жидкости и линии экстремальному давлению и проверку того, что линия выдерживает давление в течение определенного периода времени. Если линия способна выдерживать давление, это подразумевает наличие газопровода и системы трубопроводов высокой надежности. Однако значительное падение давления на протяжении всего испытания указывает на утечку(и) трубопровода в системе, что требует выявления потенциальных источников и соответствующего ремонта.

Различные методы опрессовки

Существует несколько методов опрессовки газопроводов для повышения безопасности на промышленных и коммерческих объектах. Однако эти методы делятся на две стандартные группы: гидравлические и пневматические .

В то время как для гидравлических испытаний под давлением используется вода, в пневматических системах для испытаний под давлением в газопроводах используются возможности негорючего газа. Обратите внимание, что профессионалы иногда добавляют краситель в воду во время гидравлических испытаний под давлением, чтобы облегчить выявление утечек и других связанных с этим проблем.

Гидравлические испытания идеально подходят для ситуаций с более высоким давлением благодаря относительно более высокой степени безопасности. И наоборот, пневматические испытания остаются наиболее подходящим методом для испытаний на более низкое давление в газопроводе.

Требования к испытаниям на давление в газопроводе

Наличие современных газоанализаторов и ведущих в отрасли методов обнаружения для быстрого обнаружения и выявления утечек или дефектов, требующих устранения с высокой точностью, снижает опасения взрыва и ущерба от газовые магистрали.

Однако, прежде чем обнаруживать соответствующие утечки, специалисты должны установить их наличие. Таким образом, результат испытаний под давлением в линии природного газа показывает, может ли трубопровод на объекте выдерживать по крайней мере нормальное рабочее давление в соответствии с некоторыми конкретными критериями, включая следующие:

• Менее 0,5 фунта на квадратный дюйм ) система с номинальным рабочим давлением должна выдерживать испытательное давление не менее 5 фунтов на квадратный дюйм в течение 30 минут.
• Системы с 0,5 до 4,9номинальное рабочее давление в фунтах на квадратный дюйм должно выдерживать испытательное давление до 5 фунтов на квадратный дюйм или 1,5-кратное рабочее давление, в зависимости от более высокого давления, в течение 30 минут.
• Системы, работающие под давлением 5 фунтов на кв. дюйм и выше, должны выдерживать давление в течение как минимум одного часа во время проведения испытаний под давлением.

Рекомендуется либо отремонтировать и повторно проверить газовую линию, не прошедшую первоначальное испытание под давлением, либо отсоединить ее от источника газа. Кроме того, для проведения испытаний под давлением требуется лицензированный специалист, квалифицированный сотрудник или агент объекта или специалист, сертифицированный соответствующими агентствами.

Советы по успешному испытанию газопровода под давлением

Испытание под давлением газопровода требует полного осмотра трубопровода перед испытанием. Быстрое обращение к схемам трубопроводов позволяет специалисту по испытаниям под давлением легко определить возможные открытые концы.

Специалист также должен выявить и оценить все соединения в системе, должным образом изолировать части системы, которые не будут частью испытания, и принять меры по полной блокировке и маркировке. Другие важные советы по успешному опрессовыванию трубопроводов природного газа включают:

• Проверьте необходимое испытательное давление и время в рабочей зоне.
• Прокачать воздушные карманы системы и закрыть вентиляционные отверстия.
• Правильно откалибруйте датчики.

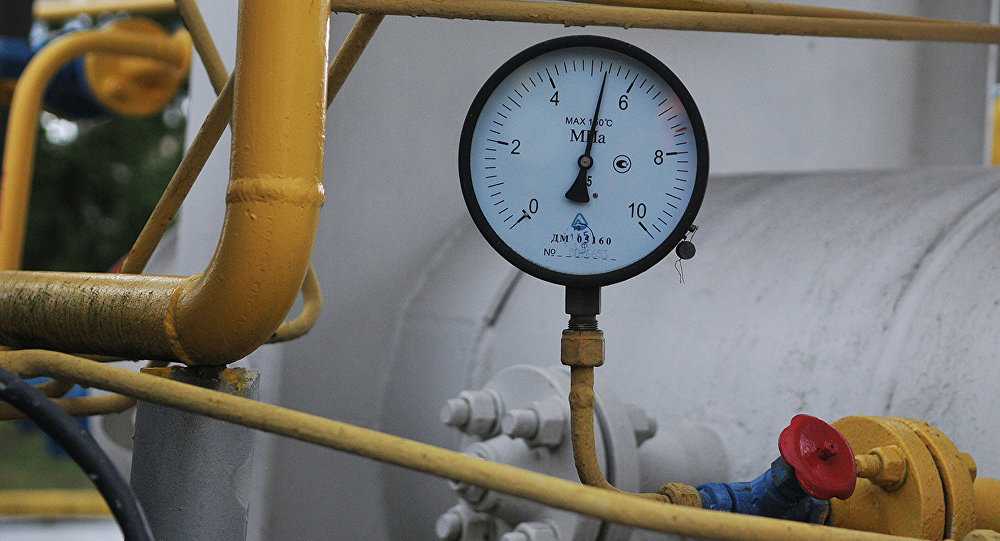

• Учитывайте погодные колебания, отмечая температуру системы во время испытаний, чтобы обеспечить точные измерения давления, размещая манометры на источнике давления и в самой дальней точке.
• Выполните требования испытаний, убедившись, что система удерживает заданное давление в течение указанного периода.
• Содействуйте безопасности, устанавливая защитные ленты и баррикады и постепенно оказывая давление.
• Проверьте все соединения и стыки на наличие утечек и сбросьте давление из системы для проведения необходимого ремонта.
