Короб на стене: фото его крепления и монтажа

Содержание

особенности устройства, как сделать своими руками для труб, пошаговая инструкция и правила монтажа ГКЛ на кухне

Практически в каждом капитальном ремонте, а иногда даже и в косметическом, возникает ситуация, при которой необходимо скрыть какие-то коммуникации или иные приспособления «в стену». Зачастую это касается санузлов, кухонь и коридоров.

Речь в основном идет о трубах, но иногда приходится прятать и конструкционные особенности здания, например, балки или колонны. Чаще всего эта проблема возникает на рынке вторичного жилья в типовых домах, которые строились без оглядки на эстетическую красоту или особые удобства.

Назначение и размещение

Для того чтобы облагородить помещение и избежать визуальных или иных неудобств, существует весьма простой способ решения проблемы: зашить в корпус из гипсокартона.

Но необязательно останавливаться на гипсокартоне: для решения таких ситуаций есть и пластиковые панели, и ДСП, и прочие материалы, но особенность таких материалов в том, что они хорошо подходят для чего-то более определенного. А вот гипсокартон является универсальным средством по решению такого рода проблем.

Из его плюсов можно подчеркнуть то, что он лучше подходит для обработки и выполнения нестандартных задач, возникающих при ремонте.

При выборе дальнейших отделочных материалов гипсокартон более универсален, ведь он позволяет применять практически все виды отделки.

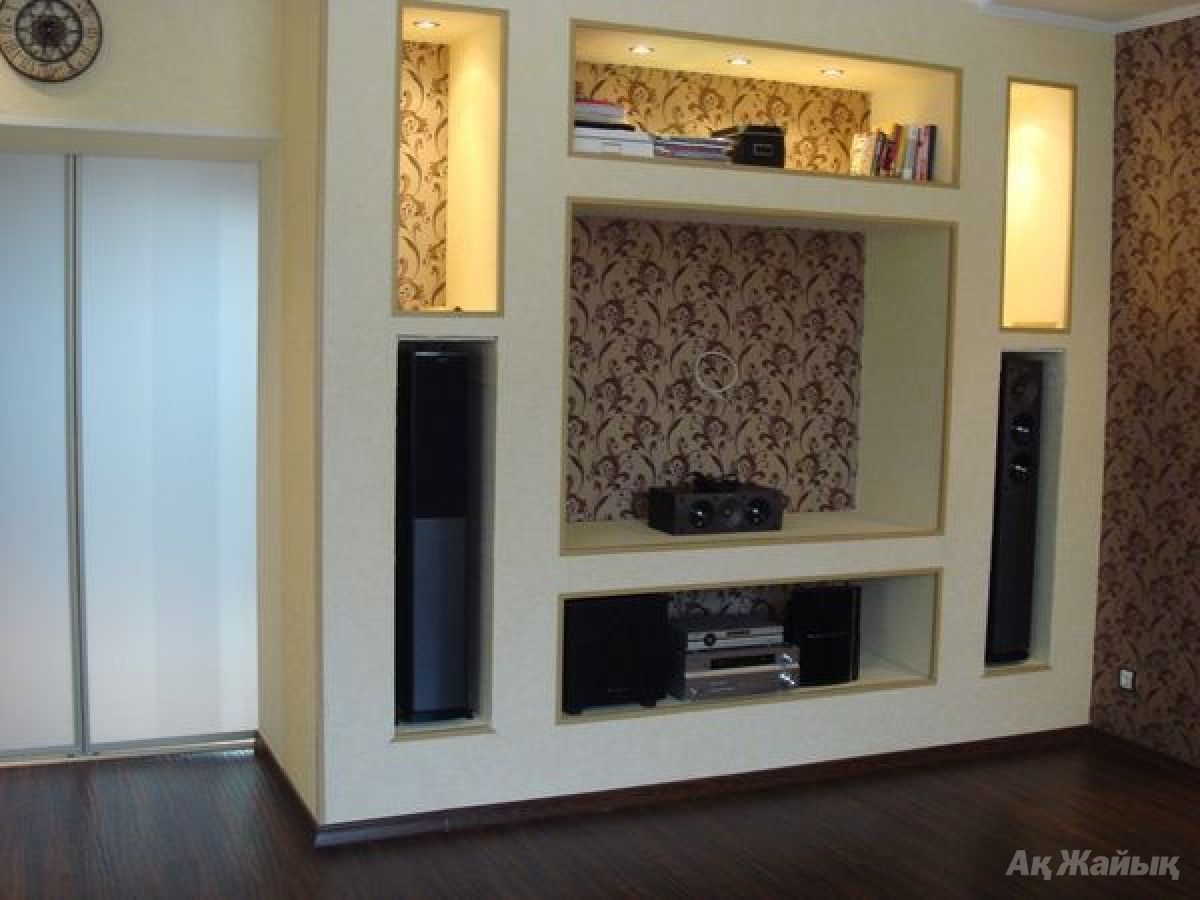

В гипсокартонный короб можно поместить:

  • люк;
  • шкафа-купе;
  • телевизор;
  • раковину;
  • шторы под карниз вверху;
  • батареи отопления;
  • подсветку со светодиодной лентой;
  • инсталляции и так далее.

Сделать такую конструкцию можно и в спальне, и в гостиной, и в любой другой комнате дома.

Формы

Формы могут быть совершенно любыми, которые позволит вам ваша фантазия, но наиболее распространены правильные геометрические формы, из которых самая популярная – прямоугольная. Но также присутствуют и варианты с круглой формой, но круг делается не только при помощи гипсокартона, но и при отделке этой заготовки.

Треугольные формы почти не используются, но реализовать их вполне возможно – всё зависит от мастерства и фантазии. Еще сегодня популярны угловой и косой короб.

Виды

Важным элементом выполнения короба из гипсокартона является профиль, на который он монтируется. Профиль, как и любой другой материал, выпускается в различных типоразмерах. Иногда получается так, что профиль вроде бы одного типоразмера не сходится, один чуть короче другого (в ширину). Для того чтобы не попасть в такую ситуацию, профили для гипсокартона стоит брать из одной партии и у одного производителя. Основные типоразмеры профилей и их функциональное назначение, где UD является направляющим профилем, а CD – основным профилем.

  • UD 27/28, CD 60/27 – профили обычные для всех типов помещений, но не для натяжных потолков. Применяются в помещениях, длина которых не превышает 5 метров.
  • UD 50/40 и CD 50/50 – профили для коробов напольных и для настенных конструкций, которые допускают механическую и физическую нагрузку. А также применяются на многоуровневых потолках, в помещениях с длинной более 5 метров. Иногда применяют для декоративных коробов.
  • UD 50/40 и CD 75/50 – примерно то же, что и предыдущий типоразмер, но допускает монтаж натяжных потолков (в помещениях с длинной не более 5 метров), однако не рекомендуется для напольных коробов.
  • UD 75/40 и CD 75/50, UD 100/40 и CD 100/50 – все выше причисленное, но с длиной комнат более 8 метров, подходит для веранд, террас.

Что нужно для изготовления?

Для установки короба из гипсокартона потребуется определенный набор инструментов, без которого качественный ремонт не получится:

  • рулетка;
  • уровень – минимум 1 метр, желательно с горизонтальным и вертикальным уровнем, при наличии еще и диагонального можно упростить некоторые задачи;
  • перфоратор со сверлом по бетону;
  • шуруповерт с саморезами;
  • отвертка крестовая;
  • малярный нож;
  • молоток;
  • карандаш.

Лист гипсокартона также необходим, ведь он является ключевым звеном в формировании короба. В зависимости от назначения стоит брать и листы гипсокартона: влагостойкий для сантехнических помещений, огнестойкий, если зашивается специальное оборудование, которое является легковоспламеняющимся.

Помимо него, необходимы еще профили: направляющий и основной. На них будет крепиться сам короб, выступают они в роли каркаса. Иногда используют в качестве профиля деревянные бруски, но эти профили не проходят ни одну критику: древесина при большой влажности начинает расшатываться, и могут появиться дефекты в коробе, а про то, что древесина горит, можно не упоминать.

Даже если потратить дополнительные средства на пропитку дерева противопожарными химикатами и влагостойкими химикатами, получится, что цена такого каркаса превысит цену металлического, причем на порядок. Относительно экологичности: пропитанная химикатами доска в несколько раз менее экологична, чем металлический аналог.

Как сделать своими руками?

Начинать монтаж необходимо с подготовки прилегающих поверхностей. Стену, потолок и пол (в зависимости от места примыкания) необходимо расчистить до основания, иначе выправлять плоскость придется очень долго и дорого. Начинают монтаж с замеров и нанесения на поверхности необходимых размеров.

Важно помнить, что расстояние между трубой и ближайшей границей профиля должно составлять 3 – 5 см со всех сторон. Если короб делается под плитку, то лучше замерить ширину плитки и делать короб, равный этому размеру, чтобы избежать подрезки.

После этого на необходимые участки примеряется и вырезается профиль направляющий. Когда профиль готов, его прикручивают к поверхностям на дюбели. Лучше всего горизонтальный профиль прикручивать по уровню, чтобы конструкция получилась ровной и крепкой. Как только направляющие готовы, делаются уголки из этого же профиля (если конструкция заканчивается не в стене или полу).

Если длина короба составляет более 1,5 метра, то необходимо делать перемычки из направляющего профиля для упрочнения конструкции

. После этого вырезается основной профиль. В зависимости от длины и ширины конструкции он может идти как вдоль, так и поперек конструкции, но шаг должен быть не менее полуметра. Крепится всё это на саморезы по металлу.

Следующим этапом идет монтаж непосредственно самих листов гипсокартона. Для этого делаются точные замеры необходимой поверхности, и листы вырезаются малярным ножом. Делается надрез по уровню или по отмеченной линии (зависит от крепости рук и глазомера) примерно в половину листа, после чего с обратной стороны аккуратно выбивается лист, то есть ломается по надрезу. Важно помнить, что листы должны не выступать за края каркаса, имеются в виду боковые. Но фасадный лицевой лист вырезается последним до краёв уже смонтированного короба.

Крепятся листы с шагом в 25 – 30 см к основному направляющему профилю. Лучше также смотреть, насколько прижат лист к профилю, чтобы не было провисаний и прочего. После монтажа боковых листов необходимо монтировать фасадный лист по такому же принципу, но только желательно посматривать на уже смонтированные, чтобы саморезы не задевали друг друга.

После завершения монтажа листов их можно при необходимости подточить наждачкой, стирая неровности. После приведения углов в нормальный вид, нужно приклеить на гипсоклей (в крайнем случае на стартовую шпаклёвку) перфоуголки, пользуясь уровнем, после чего оставить их сохнуть на сутки. Но также можно промазать и головки саморезов для удобства нанесения следующего слоя. В случаях, если кладется плитка, а не шпаклюется стена, уголки не нужны, плитка укладывается по обычному сценарию.

После завершения подготовительных работ короб готов к отделочным работам.

Но есть несколько моментов, которые необходимо учитывать при возведении короба, по техническим соображениям.

Нельзя зашивать трубу стояка или канализационного слива, не оставляя разъема под окно для ревизии. И также нельзя закрывать без специального окна счётчики воды и газа, а вытяжку прятать стоит, только если вся поверхность будет иметь специальную съемную дверь, а сам лист иметь степень огнеупорности не ниже требуемого.

Если вы решили собрать устройство из ГКЛ самостоятельно, тогда вам понадобится пошаговая инструкция. Коробка может быть с диодной подсветкой, установить которую несложно. Должна также присутствовать вентиляция и гидроизоляция.

Особенности коробов

Короб фактически простая конструкция, состоящая из профилей и листов гипсокартона. Но необходимо помнить о тех коммуникациях, которые эта конструкция закрывает, потому при монтаже нужно помнить как и об эстетической красоте конструкции, так и о практическом применении конструкции.

Монтаж короба канализационного стояка

На всех канализационных стояках есть специальное отверстие – ревизия. Это отверстие служит для прочистки и проверки заторов в стояке. Это место нельзя зашивать полностью, необходимо оставить отверстие под слуховое окно. Размер этого окна должен превышать диаметр ревизии в полтора-два раза и иметь специальную дверку.

Такие размеры обусловлены неудобством при выполнении сантехнических работ и есть вероятность того, что при экстренном ремонте сантехник случайно сломает короб. Специальные же дверки продаются практически в любом магазине и разных размеров.

Перед проделыванием специального отверстия в коробе нужно уже иметь готовые варианты (или знать наизусть размеры), чтобы не сделать слишком большое отверстие. А также при монтаже короба на канализационный стояк стоит посмотреть и иные отверстия, которые могут понадобиться в ремонте непосредственно самого стояка и снабдить их соответствующими окошками.

Стоит помнить, что ревизия должна располагаться всегда на лицевой стороне с видом на вход (выход). Это является обязательным требованием, и без него вам легко могут снести часть короба, чтобы получить доступ к ревизии.

Водопроводные магистрали

Принцип монтажа короба тот же. Необходимы также отверстия под окошки, но уже на местах крепления счётчиков учета воды, на всех клапанах (обычно они располагаются в одном или двух местах), на редукторы и обратные клапаны. Желательно подписать изнутри назначение того или иного клапана или редуктора, чтобы при критической или аварийной ситуации вам не снесли часть короба, пытаясь понять, к чему идут те или иные трубы.

При большой развилке магистралей лучше всего будет снабдить каждое окно с дверцей планом-схемой труб, проходящим через неё.

Может быть, это действие покажется вам странным, но при ремонте сантехнический работник скажет вам огромное спасибо и гораздо быстрее выполнит свою работу. Главное, оперативность в доступе к необходимым клапанам и магистральным каналам, расположение не так важно, даже если дверца с клапаном смотрит в противоположный от входа угол.

При выводе труб за пределы короба делаются отверстия, диаметр которых больше диаметра самой трубы. Пустое пространство в гипсокартоне, как правило, заполняется пеной или обыкновенной малярной лентой. Связанно это с тем, что бывает разное состояние погоды или техническое состояние труб: металлу и любым другим используемым материалам свойственно играть на температуре – увеличиваются и уменьшаются.

Конечно, это в меньшей степени относится к пластиковым трубам или трубам из металлопластика, но есть механическое воздействие или человеческий фактор. Например, кто-то случайно ударил по трубе и она при помощи колебаний разрушила часть или весь короб из гипсокартона. Потому во избежание и таких ситуаций делают отверстия, большие в диаметре, чем сама труба. Но также, если вы не хотите отдельно покупать дверцы к окнам, то можно сделать окно и из гипсокартона, но тогда понадобится ручка и дверные петли (маленькие).

Отделка и декор

В качестве отделочных материалов может применяться практически весь спектр возможностей современной внутренней отделки, но зачастую самым популярным способом отделки короба из гипсокартона в ванной и туалете является укладка плитки, за исключением потолка.

Поскольку короб ровный и держит плоскость, то укладка плитки будет являться быстрым способом отремонтировать помещение. И также подойдет укладка мозаичной плитки, плитки с резкой под 45 градусов (производит эффект монолитной стены).

В случаях, когда короб предназначен для шпаклевки, то тут клеится уголок и по нему выводится уровень вместе с плоскостью. Обычно шпаклюется все в 2 слоя – стартовый и финишный. Особо ровнять короб не нужно – листы гипсокартона по определению являются ровными. Но перфоуголок на пару мм приподнимает уровень, давая для отделки дополнительное пространство.

После шпаклевки короба необходимо обработать его дополнительными отделочными материалами, такими как краска или обои. Под покраску шпаклёвка шкурится и выравнивается, как говорится, идеально. После чего в несколько слоёв наносится краска.

Перед покраской, вне зависимости от того, была ли нанесена шпаклевка или нет, короб из гипсокартона должен быть прогрунтован во избежание излишнего и преждевременного износа отделочных материалов.

Касательно выбора краски для короба: зависит от помещения размещения короба. Для ванных комнат подойдет влагостойкая краска, в самом дешевом виде – это старая добрая масляная краска, есть чуть дороже – нитрокраска (быстро сохнет), но в этих случаях ровнять не стоит до предела – эта краска прощает ошибки маляра, потому ей можно и с первого раза закрыть необходимый объем.

Что касается водоэмульсионной краски – она не влагостойкая и может смыться, а гипс боится воды, потому эту краску применяют вне помещений с влажностью.

Есть еще акриловые краски, которые являются самыми дорогими, но при этом влагостойкие, есть нестандартные и приятные цвета, что может разнообразить ваше помещение. Не забывайте и о том, что красится от края до края. Нельзя закрасить половину необходимого, а через день продолжить – появятся неприятные нахлесты, которые будут весьма проблематично исправить. А также валик не меняется во время покраски, пока не докрашено необходимое пространство, описанное чуть ранее.

У каждого валика разная структура, а это также может негативно сказаться на структуре и качестве покраски. Красят обычно в три слоя: горизонтально (от окна), вертикально, горизонтально (к окну). Таким образом, слои получаются однородными, однотонными и без лишних наплывов..

В случае с обоями плоскость шкурится, выравнивается, чтобы сделать поверхность без ям и выемок, как и без бугров, после чего клеятся обои. После выполнения тех или иных действий монтируется плинтус

В этом ролике речь пойдет о том, как сделать короб из гипсокартона для труб в туалете.

Как сделать короб из гипсокартона: правила и монтаж

Большая часть жилья, доступного основной массе населения, было построено еще во времена СССР. К сожалению, чаще всего качество самой постройки оставляет желать лучшего. Немудрено, что, когда гнали план, особой точностью и ровностью поверхностей не озадачивались. Но сегодня, делая ремонт в своей квартире, собственники сталкиваются с такой проблемой, как выравнивание стен, потолка, и главное, проблемой, как скрыть инженерные коммуникации. Разного рода стояки, трубы отопления и обогреватели можно спрятать в коробе, изготовленном из гипсокартона на каркасе. Сама технология монтажа проста и позволяет сделать все этапы работ своими руками. Но как сделать короб из гипсокартона и какие существуют нюансы такого процесса?

Что понадобится для монтажа

Собрать короб из ГКЛ не слишком затратный процесс, все материалы доступны, а некоторые инструменты есть дома.

  • Гипсокартон. Сегодня существует несколько видов этого материала: стеновой, влагостойкий, огнестойкий. Листы продаются разной толщины и размера. Какой выбрать для монтажа короба, будет зависеть от условий, где будет находиться конструкция. Для кухни или санузла лучше всего приобрести влагостойкий гипсокартон, в жилых помещениях можно использовать обычный стеновой, а огнестойкий используется при сборке элементов стен возле каминов и печей.
  • Металлический профиль. Это вторая по значимости деталь при сборке. Из профиля собирают весь каркас, на котором будут закреплять листы стенового материала. Вариантов очень много, но для монтажа короба из гипсокартона понадобится CD- и UD-профили.

CD-профиль выполняет функцию каркаса для крепления листов гипсокартона, имеет загнутые края и ребра жесткости. Из него создаются прочные конструкции подвесных потолков и разного рода коробов.

UD-профиль используется как направляющая рейка для стоек каркаса. Крепится по периметру помещения. Для прочности монтируется к поверхности пола или стены.

При выборе металлокаркаса обращайте внимание на качество металла

При выборе профилей обязательно нужно обратить внимание на качество металла и его оцинкованного покрытия.

  • Подвесы. Это металлические полосы с перфорацией для крепления длинных направляющих каркаса. Их можно изготовить и самостоятельно, но приобретенные в магазине стоят недорого и более удобны в использовании. Применяются, если нужно вынести направляющие на расстояние от поверхности.
  • Крепеж. Это дюбель-гвозди для крепления UD-профиля и подвесов к поверхности стен и потолка. Выглядят как шуруп, но с острым носком без нарезов. Также нужны так называемые «блошки», это маленькие саморезы, которые служат для соединения металлических деталей каркаса между собой. И конечно, стоит приобрести крепеж для листов гипсокартона. Продаются в виде черных саморезов с нарезом буравчика, длиной от 25 миллиметров.
  • Инструменты: перфоратор (ударная дрель), шуруповерт, строительный уровень, ножницы по металлу, канцелярский нож с запасом лезвий (для резки гипсокартона), шнур, рулетка.
  • Для окончательной отделки понадобятся шпаклевка, лента-серпянка и шпатели.

Это основной перечень, в работе некоторые инструменты можно заменить подручными. Например, шуруповерт заменит дрель на низких оборотах (хоть и не так удобна), или ножницы по металлу заменит пила. Но наличие именно специально предназначенных инструментов значительно ускоряет изготовление короба из гипсокартона.

Как собрать короб из гипсокартона: разметка, установка направляющих, крепление листов

Разметка

Монтаж короба из гипсокартона начинается с отметки его размеров. Вся разметка будущего короба зависит от габаритов того, что в нем будет спрятано. Например, размер короба из гипсокартона на кухне планируется исходя из параметров кухонной вытяжки.

Вертикальную разбивку делают с применением шнура, длинной рейки и уровня. Находим самую отдаленную точку от стены, в этом месте устанавливаем рейку, к которой прикладываем уровень. По положению пузырька выравниваем ее. В точках касания рейки к потолку и полу крепим гвозди или шурупы и натягиваем шнур. Для удобства лучше использовать шнуры яркой окраски.

После отбивки вертикальной разметки делаем разметку горизонтальную на полу и потолке для крепления направляющих.

Если предстоит собрать потолочный гипсокартонный короб, шнуры натягивают параллельно полу и потолку с учетом уровня.

Как делать короб из гипсокартона. Пошаговый алгоритм

Установка направляющих

Короб из профиля для гипсокартона собирается после отбивки линий шнурами или разметки, по ним крепятся направляющие из UD-профиля, подрезанного по размеру. Крепление делают с помощью дюбель-гвоздей или дюбелей с саморезом. Шаг должен составлять не более 300 миллиметров. При этом важно обеспечить прочное закрепление. Если стены из мягкого материала, такого как газобетон, то стандартные пластиковые дюбеля не подойдут. Нужно использовать специальные металлические дюбеля («крокодилы»).

Если у вас под рукой нет необходимых инструментов, некоторые из них можно заменить. Например ножницы по металлу — пилой, а шуруповерт — дрелью на низких оборотах

Также нужно собрать так называемую полку – одну или несколько. Это конструкция из направляющих, которая обеспечит крепление CD-профиля на ребрах схождения граней короба.

Для этого на одну боковую сторону UD-профиля крепят другой такой же. Крепление обеспечивают за счет саморезов (пресс-шайб). Для ровного соединения граней полки сначала крепят друг к другу концы, а потом середину.

После сборки полученную конструкцию закрепляют в направляющих, прикрепленных к поверхностям стен, потолка или пола. При этом, если полка очень длинная, сразу же вставляют перемычку из CD-профиля.

Монтаж перемычек

Перемычки изготавливают по размеру из CD-профиля. Они вставляются в направляющие с частотой около 400 миллиметров. Если это потолочный короб, то сразу нужно отметить их нахождение для того, чтобы не возникло проблем с вырезанием проемов для системы освещения или вентиляции.

Перемычки закрепляются к направляющим с помощью «блошек» и шуруповерта.

После сборки всего каркаса нужно проверить его геометрическую точность, чтобы короб не испортил неровными ребрами смонтированный на него гипсокартон. Для этого к направляющим прикладывается уровень, если есть неровности, то стойка оттягивается и крепится саморезом к поверхности.

Жесткость и прочность всей конструкции будет зависеть от количества точек крепления, но не нужно излишне усердствовать, шага в 300 – 400 миллиметров будет вполне достаточно.

Крепеж листов гипсокартона

Лист гипсокартона подрезается под нужный размер с помощью канцелярского ножа по разметке с обеих сторон. Важное правило – до пола и потолка делаются зазоры в 10 мм и 5 мм соответственно. Также на ребра короба лучше вывести заводские края листов, тогда они получатся ровнее, и в будущей отделке будет проще закрепить штукатурный уголок.

Листы крепятся к перемычкам и направляющим саморезами, шляпки которых слегка утапливаются в поверхность гипсокартона. В случае сборки потолочного короба шаг между крепежом должен быть меньшим – около 150 миллиметров. Для вертикальной конструкции частота крепления – 250 – 300 миллиметров.

Также не стоит крепить гипсокартон в местах стыков направляющих и перемычек, лучше немного отступить, чтобы саморез не пробивал двойной слой металла.

В случае, если в будущем вам понадобится доступ внутрь короба — сделайте заранее смотровые окна

Если будет нужен доступ внутрь короба, то стоит озаботиться смотровыми окнами.

Конструкция готова, и нужно переходить к следующему этапу – отделке.

Сам процесс сборки не требует никаких специальных навыков и инструментов. Монтировка короба из гипсокартона своими руками несложна и при знании технологических нюансов процесса не займет много времени. Если нет желания делать это самостоятельно, то лучше пригласить квалифицированного специалиста.

Короб из гипсокартона своими руками. Как сделать короб?

Привет всем читателям проекта. В этот раз мы будем учиться собирать простой трехгранный короб из гипсокартона своими руками. Усвоив технологию монтажа таких коробов, без труда можно собрать и двухгранный, и, тем более, просто «зашить» нишу.

В этот раз я не буду объяснять, почему для этого дела выбран гипсокартон, потому что это и так очевидно. Мы будем делать короб простой прямоугольной формы, такими обычно обшивают трубы или балки.
Бывает, конечно, что они используются и для декора, правда в этих случаях почти всегда имеют какие-либо «фишки».
Но я для примера взял стандартный для отделки случай: техническое помещение, где стены готовы, на полу лежит плитка, и где-то в одном месте проходит труба, сквозь этаж.

Разумеется, обшить эту трубу решили уже после того, как все вокруг нее было сделано. Все, как в жизни.

Не будем медлить и определимся, что потребуется нам для сборки.

Инструменты и принадлежности

  1. Профили направляющие потолочные ПН (27×28 мм)
  2. Профили потолочные ПП (60×27 мм)
  3. Лента уплотнительная
  4. «Дюбель-гвозди»
  5. Строительный уровень 2 м (или лазерный уровень)
  6. Листы гипсокартона 12,5 мм
  7. Армирующая лента для швов (серпянка)
  8. Рулетка
  9. Молоток
  10. Нож канцелярский (или спец. нож для резки ГК)
  11. Перфоратор + бур
  12. Шуруповерт
  13. Саморезы по металлу 25-35 мм (черные, частый шаг)
  14. Саморезы с пресс-шайбой
  15. Шпаклевка для швов ГК
  16. Акриловая грунтовка
  17. Ножницы по металлу
  18. Звукоизолятор (если требуется)
  19. Набор шпателей (узкий, широкий и для углов)
  20. Угольник

О том, как выбирать профили, я уже рассказывал в статье про потолок из ГКЛ. Гипсокартон, кстати, берем стеновой – 12.5 мм.

Разметка и монтаж каркаса, ну, и обшивка здесь же


Вот такую картину мы наблюдаем в нашем подвале. Разумеется, для начала нам нужно разметить каркас, что мы и делаем. Примем размеры будущего короба 50×40 см, отступаем от трубы примерно равное расстояние в обе стороны и отмечаем при помощи отвеса или уровня две вертикальные линии на расстоянии 47,5 (50 минус две толщины ГКЛ) см друг от друга.

От них при помощи угольника откладываем перпендикулярно стене 38,75 (40 минус толщина ГКЛ) см на полу и потолке, которые затем соединяем линией, параллельной стене. Это касается ровных вертикальных стен. Но и если стена не вертикальная, то наименьшее зло — сделать конструкцию не в уровень, но параллельной стене. Должно получиться примерно так:

Нарезаем и крепим на дюбель-гвозди направляющие профили, не забывая проклеивать их уплотнительной лентой.

Обратите внимание, как размещены профили на потолке и на полу — передний доходит до линии, а торцевые упираются в него. Делать нужно именно так, чуть позже узнаем, почему.

Как только эта часть каркаса будет собрана – переходим к изготовлению боковых торцов. Здесь фокус в том, что монтируются они «на земле» и крепятся к нашему каркасу уже в собранном виде. Изготовим сначала левый торец. Отрезаем узкий лист гипсокартона шириной 38,5 см (оставляем пару миллиметров в запасе). Так как высота потолка у нас 3 метра, одного куска ГК нам не хватит. Не беда, делаем торец из двух кусков, просто вставим между ними перемычку из потолочного профиля.

Располагаем на полу направляющий, он у нас как раз 3 метра длиной. Но нужно учитывать, что длина этого профиля должна быть меньше высоты помещения на 1 см, так что срезаем лишний сантиметр. Так же кладем рядом параллельно с ним еще один такой же, для удобства, чтобы ГК лежал параллельно полу. Он к боковине не крепится!!! Теперь укладываем на них наш узкий лист гипсокартона, выравниваем его край точно по правому профилю и сшиваем их саморезами. То есть поняли? На каждую боковину только ОДИН профиль с краю, второй профиль на картинке — для удобства!

Сделали, теперь кладем ПП под этот лист так, что бы под листом была его половина, и так же сшиваем, затем уже укладываем на все эти профили второй лист и то же самое делаем с ним. Смысл в том, что листы ГК обязательно должны стыковаться на профиле. Да, он будет как бы «висеть в воздухе», не соединяясь с другими профилями, но это вас не должно волновать. Получается вот так:

Конструкцию нужно собрать таким образом, что бы ГКЛ потом были приподняты над полом так же на 1 см. Ну, раз у нас профиль 2.99 м., значит и листы как раз ровняем по нему.

Поднимаем всю эту конструкцию, несем к каркасу и вставляем наш нашитый профиль в верхний и нижний направляющие профили на полу/потолке — вот мы и узнали, почему следовало крепить их именно так. Все, торец стоит по уровню автоматически, крепим конструкцию к каркасу саморезами.

То же самое проделываем со вторым торцом:
Остается поставить несколько перемычек из потолочного профиля, вставляем их с шагом 50 или 60 см, в зависимости от того, как мы будем резать гипсокартон — вдоль или поперек:
При установке перемычек нужно контролировать боковые торцы – они должны быть перпендикулярны стене, смотрим по угольнику. Нам же не нужна «горбуха». Длина профилей опять же должна быть несколько меньше ширины короба, примерно на сантиметр. Обычно перемычки, будучи вставленными в направляющие, сами по себе удерживают торцы от схождения/расхождения, но если нет – можно использовать несколько саморезов с прессшайбой, чтобы их скрепить. Учтите, во время облицовки переднего торца саморезы нужно будет выкрутить, иначе они оставят на гипсокартоне бугры.

Перед обшивкой можно напихать в короб минвату, это значительно снизит шум от сливающейся воды, если вату уложить плотно и без пропусков, то высока вероятность того, что воду в трубе вы уже никогда не услышите.

При облицовке передней грани положение торцов так же контролируется угольником. Сначала саморезы вкручиваются в углы листа, чтобы бока уже никуда не сдвинулись, а потом по всей длине ПН и перемычек. Стыковать листы, разумеется, можно только на профилях:

Вот и все, наш короб из гипсокартона собран, остается заармировать и зашпаклевать стыки листов. Об этом рассказывается в уроке про потолок из гипсокартона своими руками. После этого устанавливаются защитные уголки. О них тоже уже подробно говорилось в теме про штукатурные откосы. У кого-то, возможно, такой способ сборки может вызвать недоверие, но поверьте, он получится очень жестким, тем более арки из гипсокартона собираются так же – там тоже сначала  нашиваются торцы.

После установки уголков я всегда подравниваю все торцы шпаклевкой с помощью правИла, и только потом шпаклюю привычно — шпателем. Это довольно трудоемко (несколько лишних часов), но зато дает идеальный результат — все грани получаются плоскими, углы — четкими. Советую это проделать. Кстати, возможно, вас заинтересует статья про сборку ниши из гипсокартона, как раз внутри такого же трехгранного короба.

Вот такой короткий, несложный урок, думаю, все должно быть понятно. Не забывайте подписываться на обновления, и удачи в ремонте своими руками!

Оцените статью: Поделитесь с друзьями!

Как сделать короб из гипсокартона

Целью любого ремонта является создание красивого, уютного интерьера, где каждая мелочь радует глаз. Согласитесь, ничто так не уродует помещение, как видимые участки коммуникаций: водопроводные, канализационные или вентиляционные трубы,участки электропроводки, всевозможные счетчики и устройства защиты электросети. К счастью, существует довольно простой способ спрятать все это. На помощь снова приходит гипсокартон. Здесь вы сможете узнать, как сделать короб из гипсокартона в любом из помещений вашей квартиры.

Содержание

Шаг 1: подготовка инструментов и материала ↑

Для монтажа гипсокартонного короба вам понадобится достаточно простой набор инструментов:

  • водяной или лазерный уровень;
  • дрель или перфоратор;
  • металлический профиль;
  • гипсокартон;
  • дюбели;
  • шурупы для крепления гипсокартона;
  • шурупы для монтажа профиля;
  • рулетка;
  • угольник;
  • ножницы по металлу.

Важно! Очень часто в домах из железобетонных плит достаточно сложно сверлить отверстия. Если вы делаете ремонт именно в таком доме – запаситесь хорошим перфоратором. Иначе, достаточно простой процесс монтажа короба превратится для вас в мучение.

Шаг 2: монтаж каркаса из профилей ↑

Учитывая сравнительную простоту конструкции, для того чтобы сделать короб из гипсокартона своими руками вам понадобится всего два вида профилей – направляющие и стоечные.

[include id=»1″ title=»Реклама в тексте»]

Но начитать нужно все же с разметки. Для этого при помощи уровня (лазерного или водяного) следует отметить на стенах и/или потолке места крепления направляющего профиля. Проще говоря, нужно нарисовать на стене очертания вашего будущего короба, а уровень нужен для того, чтобы противоположные его стороны были параллельны как относительно стен, так и между собой. Согласно разметке нужно прикрепить направляющий профиль. Делается это дюбелями с шагом 50см.

Короб из гипсокартона в углу комнаты

 Давайте по отдельности рассмотрим два варианта расположения короба на стене.

Шаг 3: крепление гипсокартона ↑

Короб в углу помещения

  • Согласно разметке прикрепите к стене направляющие профили. Монтаж производится при помощи дюбелей  с шагом 50 см.Затем под углом 90 градусов к вертикальным профилям установите направляющие на потолок.
  • В месте пересечения профилей, на удалении от стен, устанавливаем еще один вертикальный профиль и крепим его просекателем  или саморезами.

Интересно! Просекатель  — это специальный инструмент для быстрого крепления металлических профилей. Покупать его для разовой работы нецелесообразно, а вот если вы планируете масштабные работы с профилем, лучше потратиться – просекатель значительно сэкономит ваше время.

  • Теперь нужно установить несколько перемычек, которые будут обеспечивать жесткость конструкции. Для этого разместите их через каждые 40-60см между направляющими профилями и закрепите.

Важно! Если ширина вашего короба не превышает 30см, установка перемычек не обязательна.

Конструкция готова. Можно приступать к монтажу ГКЛ.

Короб в центре стены

  • Прикрепите к стене направляющие профили.
  • Под углом в 90 градусов к ним установите профили на полу и потолке.
  • Соорудите перемычку на полу и потолке на необходимом удалении от стены и прикрепите. Проверьте конструкцию уровнем.
  • В местах пересечения направляющих профилей установите две вертикальные стойки.
  • Приступайте к монтажу перемычек так, как описано выше.

Короб из гипсокартона в середине стены

Теперь осталось обшить конструкцию гипсокартоном и готово. Делается это при помощи шуруповерта и маленьких саморезов.

[include id=»2″ title=»Реклама в тексте»]

Короб из гипсокартона на потолке делается по тому же принципу, только монтаж ребер жесткости в этом случае обязателен.

Важно! Если гипсокартонный короб призван закрыть водопроводные или канализационные трубы, обязательно установите ревизионный люк. Он нужен для обслуживания и ремонта коммуникаций и позволяет получить доступ к ним без демонтажа конструкции.

Схемы короба из гипсокартона для труб ↑

Очень часто подобные короба закрывают канализационные трубы, которые не только портят внешний вид комнаты, но и достаточно сильно шумят. К сожалению, для того чтобы избавиться от неприятных звуков одного гипсокартона не достаточно. Для этого необходимо проложить внутри короба слой звукоизолирующего материала.

Делаем короб из гипсокартона в углу ↑

Как сделать короб из гипсокартона для труб ↑

Сооружение короба для подсветки ↑

Как видите, работа с гипсокартоном под силу даже новичку. Смонтировать такую несложную конструкцию можно за один день, учитывая проведение некоторых малярных работ.

Короб из гипсокартона своими руками: технология и нюансы изготовления

В этой статье мы рассмотрим:
Короб из гипсокартона своими руками: особенности изготовления каркаса углового короба
Как сделать короб из гипсокартона: изготовление каркаса короба с тремя гранями
Нюансы изготовления короба из гипсокартона: делимся опытом

Короб из гипсокартона смело можно назвать основополагающим элементом, который применяется для создания различных гипсокартонных конструкций – без него не обходится дело и в процессе изготовления многоуровневых потолков, и во время создания таких декоративных элементов, как ниши, арки и прочие. В общем, освоив вопрос, как изготовить короб из гипсокартона своими руками, вы приобретаете большую часть знаний, позволяющих конструировать сложные изделия. О нем мы и поговорим в этой статье, в которой вместе с сайтом stroisovety.org подробно разберем технологию изготовления гипсокартонного короба.

Короб из гипсокартона своими руками фото

Короб из гипсокартона своими руками: особенности изготовления каркаса углового короба

Для изготовления различных гипсокартонных конструкций применяются два типа коробов – так называемые угловые, у которых от полноценного короба осталось только две грани, а также потолочные или стеновые, которые больше похожи на короб и имеют не две, а три грани. Технологии их изготовления в некоторой степени различаются, и именно поэтому мы рассмотрим их обе, но по очереди. Начнем с того, что разберемся с более простым вариантом – угловым коробом из гипсокартона.

Итак, изготовление каркаса углового короба можно представить в виде следующей последовательности работ.

  1. Разметка. Здесь все достаточно просто – ширину необходимого короба откладываем на потолке, а длину на стене. Если это вертикальный короб, то оба габарита откладываем на стенах, образующих угол помещения. Получив две метки, чертим линии с помощью уровня. Это еще не все – теперь размечаем короб, так сказать, в объеме. Нужно найти крайние точки установки углового ребра. Для этого от краев линий, с помощью которых мы задали габариты короба, нужно опустить перпендикуляры на торцевые поверхности будущего короба – если речь идет о потолочном горизонтальном изделии, то эта операция производится на боковых стенах. Если конструируется вертикальный угловой короб, то на полу и потолке.
  2. Дальше идет установка направляющих профилей ud. Если с разметкой вы справились, то эта работа сложной вам не покажется – по начерченным ранее линиям нужно просто закрепить профили. Делается это с помощью перфоратора и дюбелей диаметром 6мм и длиной 40мм. Просто приставляем подрезанный в размер профиль к линии, сверлим сквозь него отверстие, вставляем пробку и забиваем дюбель. Учесть здесь нужно только одно – профили желательно устанавливать с одной стороны от линии разметки.
  3. Делаем угловой элемент. Он представляет собой свинченные воедино два направляющих профиля. Соединяются они посредством так называемых тексов (саморезы по металлу ø3,5мм и длиной 8,5мм) – устанавливаются они с шагом 150-200мм. Скрутить их нужно так, чтобы полки двух разных профилей расположились друг относительно друга под углом 90°.

    Изготовление короба из гипсокартона фото

  4. Устанавливаем угловой элемент, но для начала подрезаем его по необходимому размеру. Монтируется он просто – вставляем его в направляющие профили там, где они образовали точку пересечения. На стенах (если речь идет о коробе из гипсокартона на потолке) и на полу и потолке (если изготавливается вертикальный угловой короб). После установки угловой элемент фиксируется тексами к направляющим профилям на стенах.
  5. На следующем этапе работ, который предусматривает решение вопроса, как сделать короб из гипсокартона, уже практически сформированное изделие усиливается ребрами жесткости. Их изготавливают из профилей cd – обрезанные по размеру перемычки вставляются одним краем в направляющую на стене, а другим в угловой элемент. Как и во всех случаях с изготовлением каркаса, ребра жесткости фиксируются с помощью тексов – с каждой стороны одной перемычки устанавливается по два крепежных изделия.

    Короб из гипсокартона на потолке фото

В принципе все, можно сказать, что монтаж короба из гипсокартона почти закончен. Остается только обшить его гипсом, ошпаклевать и покрасить. Технология обшивки каркаса достаточно простая, и с ней, думаю, разберетесь самостоятельно – крепятся листы гипсокартона саморезами по металлу ø3,5мм и длиной 25мм с шагом 150-200мм.

Как сделать короб из гипсокартона: изготовление каркаса короба с тремя гранями

Как и говорилось выше, изготовление полноценного гипсокартонного короба на стене или потолке производится несколько иначе – что-то есть похожее на предыдущий процесс, а что-то в корне отличается. Рассмотрим по пунктам технологию изготовления такого короба из гипсокартона.

  1. Разметка. Она отличается от предыдущего варианта и производится в некоторой степени легче. По сути, в месте установки короба понадобится нарисовать две параллельные прямые, которые плавно переходят на стены (в случае с потолочным изделием) или на пол и потолок (вариант вертикального стенового короба). Расстояние между параллельными линиями обуславливает ширину короба, а перпендикуляры к этим линиям, проведенные на боковых стенах, зададут высоту короба и укажут на места установки двух угловых элементов конструкции.
  2. Установка направляющих. Здесь все точно так же, как и в предыдущем варианте короба.
  3. Изготовление углового элемента. И здесь все точно так же, как и в случае с угловым коробом, только вместо одного подобного изделия придется изготовить два.
  4. Установка угловых элементов. Вариант тот же, но здесь нужно учесть один небольшой нюанс – положение угловых элементов, а вернее их полок. Они должны смотреть друг на друга и на направляющий профиль. В общем, расположить их необходимо так, чтобы в них можно было установить ребра жесткости (несущие профили cd).
  5. Дальше усиливаем каркас. И здесь все, как и в предыдущем коробе – разница заключается только в количестве граней. В нашем случае придется установить несущие профили с трех сторон короба – монтируются эти ребра жесткости с шагом 600мм.

    Монтаж короба из гипсокартона фото

Вот и все, можно сказать, что короб из профилей для гипсокартона готов, и остается только правильно выполнить его обшивку.

Нюансы изготовления короба из гипсокартона: делимся опытом

Как и в любой другой работе, в процессе изготовления гипсокартонных коробов имеются свои тонкости и нюансы, не ознакомиться с которыми будет, по меньшей мере, неправильно. Их не много, но знать их просто необходимо.

  1. Уровень – ваш лучший друг. Без него не работает ни один гипоскартонщик – проверять нужно все и вся. Каждое движение, будь то разметка или установка отдельного профиля, должны контролироваться уровнем – в противном случае получите кособокое изделие.
  2. Если вы имеете дело с широким коробом из гипсокартона, длина ребер жесткости которого превышает 800мм, то лучше позаботиться о дополнительном их креплении – оно выполняется с помощью так называемых П-образных кронштейнов.
  3. На эксплуатационные характеристики готового изделия оказывает влияние и правильность обшивки каркаса гипсокартоном – особое внимание нужно уделить наличию профиля за стыками отдельных фрагментов гипса. Его отсутствие приведет к неизбежному появлению трещин, даже несмотря на качество заделывания стыков. И еще – на краях гипсокартона, образующих стык, нужно снять фаску (она просто срезается ножом, обеспечивая полость для клеящей смеси).

    Как делать круглый короб из гипсокартона фото

В принципе это все, что можно сказать по поводу того, как сделать короб из гипсокартона своими руками. С одной стороны технология его изготовления может показаться сложной, а с другой она очень простая. Естественно, придется немного разобраться с ней, но, поняв принцип конструирования короба, вы легко сможете применять его в процессе изготовления сложных гипсокартонных конструкций типа двух- и даже трехуровневых потолков, декоративных ниш и тому подобных изделий, применяемых в современном ремонте и отделке помещений.

Автор статьи Александр Куликов

Делаем короб из гипсокартона своими руками

Конструкции из гипсокартона встречаются в каждом доме. Большие и маленькие, с правильными формами или причудливыми очертаниями, они выполняют разные функции. Но всегда делают помещения более красивыми и комфортными. При этом создаются они легко и быстро своими руками, даже без специальной подготовки. Правда, с минимальным набором материалов и инструментов.

Назначение короба из гипсокартона

Чаще всего короб из гипсокартона выполняет эстетическую функцию

Чаще всего коробы из гипсокартона выполняют эстетическую функцию. Они позволяют скрыть торчащие стояки, водопроводные трубы, вентиляционные системы и другие коммуникации, а также замаскировать дефекты или неровности поверхности.

Коробы широко применяются в дизайне интерьера для оформления или зонирования помещений. Их используют в качестве основания для натяжных или декоративных потолков. Из них делают арки, ниши, перегородки, порталы для каминов, шкафы-купе и другие предметы мебели, а также различные архитектурные элементы или детали декора. Часто в коробах устраивают дополнительные элементы освещения, проводку и многое другое.

Такая универсальность простой конструкции объясняется её преимуществами. Сам гипсокартон – это безопасный для человека материал, который характеризуется высокой прочностью и отличными противопожарными свойствами.

При этом он бывает обычным, огне- и влагостойким. С этим материалом легко работать. Он подходит для использования во всех типах помещений. Конструкции из гипсокартона могут крепиться к стенам или потолку.

Устройство

Гипсокартонный короб состоит из каркаса и обшивки. Сам каркас можно сделать из металлического профиля или деревянного бруса размерами 40х40 мм либо 50х50 мм, в зависимости от типа помещения и расположения будущей конструкции.

Обычно под гипсокартонную конструкцию используется металлический каркас

Металлический каркас – это идеальный вариант для кухонь, ванных и комнат с повышенной влажностью. Так как профиль из оцинкованной стали характеризуется повышенной устойчивостью к влаге, он не ржавеет и не деформируется.

Тем не менее, строители настоятельно рекомендуют сооружать металлический каркас вдали от труб отопления. Объясняется это тем, что тёплые потоки воздуха, исходящие от них, воздействуют на металл, нагревая и расширяя его. В результате этого внешний вид всей гипсокартонной конструкции со временем рискует быть испорченным. На стыке листов будут появляться трещины, и ремонт придётся начинать заново.

Предотвратить такие деформации позволит деревянный каркас. Он часто используется в жилых помещениях, так как характеризуется высокой степенью экологичности и звукоизоляции. Особенно при тепловых деформациях, которые могут сопровождаться скрипами короба. Однако перед установкой его лучше обработать специальными антисептиками или грунтами по дереву, которые помогут продлить срок его эксплуатации и предотвратить гниение в случае повышения влажности.

Обшивка выполняется из листов или заранее подготовленных полос гипсокартона. На деревянный каркас они крепятся с помощью шурупов, а на металлический – благодаря саморезам. Но в обоих случаях они ввинчиваются в конструкцию с углублением, для того чтобы их можно было заштукатурить.

Элементы каркаса крепятся между собой дюбелями или саморезами «блошками» с наконечником сверлом при условии использования металлического профиля. Или калёными саморезами в случае с деревянным брусом.

Короб может оснащаться евролюком, который обеспечит свободный доступ к кранам труб и батарей

Гипсокартонный каркас может оснащаться евролюком, который обеспечит необходимый доступ к кранам труб и батарей, и уплотняться минеральной ватой, плитами из кокосового волокна и пробкового дерева или пенополистирольными плитами для улучшения звуко- и теплоизоляции.

Необходимые материалы и инструменты

Для того чтобы изготовить стандартный короб, понадобятся такие материалы:

  • гипсокартонные листы, подбирать которые нужно, исходя из назначения конструкции – стандартные, огне- или влагостойкие толщиной 9 или 12,5 мм;
  • стоечный и направляющий металлические профили размерами 50х50 мм и 50х40 мм или деревянные бруски;
  • подвесы для крепления профилей;
  • саморезы;
  • дюбели для закрепления подвесов.

Работать с ними позволит следующий набор инструментов:

  • ударная дрель со сверлом, подходящим для материала, из которого изготовлены стены, или перфоратор;
  • молоток;
  • нож для раскроя гипсокартона;
  • рулетка и карандаш;
  • ножницы для металла;
  • угольник;
  • шуруповёрт;
  • просекатель;
  • пузырьковый уровень.

Инструментарий на фото

Этапы изготовления

Существует несколько способов изготовления конструкции в зависимости от места её крепления и назначения. Но технология всегда одинаковая. И состоит она из нескольких этапов.

Подготовка и разметка поверхности

Правильная разметка поверхности является залогом быстрого и лёгкого монтажа

Стены и потолок перед созданием короба нужно заштукатурить или зашпаклевать. Максимально гладкая и ровная поверхность, к которой будет крепиться каркас, позволит продлить срок его службы. Трубы и другие коммуникационные системы, которые со временем могут заржаветь, необходимо зачистить, при необходимости повреждённые части заменить, а затем основательно загрунтовать и покрасить.

После полного высыхания можно приступать к разметке. Начинающим строителям специалисты советуют предварительно выполнить эскиз, на основе которого можно будет правильно нанести разметку.

В случае с горизонтальным коробом разметка делается на стенах, а с вертикальным – на полу и потолке. По возможности начинать её лучше снизу.

Изначально делаются отметки, через которые проводятся линии. Их точность проверяется строительным уровнем. Для определения объёма конструкции находятся крайние точки крепления углового элемента. После этого от линий, определяющих габариты короба, вниз проводятся перпендикуляры на его торцевые части. Строительный уголок позволит проконтролировать их перпендикулярность по отношению к поверхностям и друг к другу.

Выполняя разметку, нужно учитывать, что поверх самого каркаса будет монтироваться гипсокартон. Из этого следует, что размеры конструкции будут отличаться от сделанной разметки на толщину приобретённого листа. Обшивая трубы или вентиляционные системы, важно оставлять между ними и коробом зазор не менее 3 – 5 см со всех сторон.

Специалисты советуют выбирать ширину готовой конструкции с учётом будущей отделки. Если короб будет оформляться плиткой, лучше проследить, чтобы его ширина была равна ширине 1 целой плитки или их суммарному количеству. В противном случае керамику придётся подрезать. А это достаточно хлопотное дело.

При создании декоративных потолков разметку можно делать на полу, а затем переносить её с помощью отвеса. Упростить нанесение разметки на стену позволит натянутая нитка, которой соединяют соответствующие точки на полу и на потолке.

Изготовление каркаса

Одним из важнейших этапов выполнения монтажных работ является сооружение металлического каркаса, на который будет крепиться гипсокартон

Дрелью с подходящим сверлом или перфоратором проделываются отверстия под дюбели. Изначально крепятся направляющие профили на стену, пол или потолок. После этого нарезаются стоечные. Они и закрепляются в направляющих под прямым углом с помощью саморезов по металлу. Шаг между стоечными профилями должен составлять 40 – 60 см. Саморезы лучше ввинчивать на расстоянии 15–20 см друг от друга. Для придания каркасу нужной прочности и жёсткости по краю стоечного профиля монтируется направляющий.

Создавая угловой вариант (для обшивки стояка или труб) из двух стенок с шириной более 25 см и высотой свыше 1,5 м, лучше позаботиться о дополнительных перемычках между опорными стойками с шагом до 1 м. Если стояк расположен посередине стены, понадобится три стенки.

Устанавливая деревянный каркас, важно не забывать обрабатывать места спилов антисептиком и давать ему полностью обсыхать.

Создавая сложные геометрические фигуры на потолке, лучше предварительно рисовать их на поверхности. Они послужат отличным ориентиром для крепления профилей.

В готовом каркасе прокладывается кабель или электропроводка.

Обшивка гипсокартоном

Непосредственно перед обшивкой нужно подготовить гипсокартон. При необходимости он раскраивается, размечается и распиливается таким образом, чтобы конструкция состояла из цельных полос. На этом этапе с помощью дрели и коронки в нём делаются отверстия под освещение и евролюки.

Процесс обшивки гипсокартоном также имеет свои особенности, в частности, начинается он всегда с закрывания боковых стен

Изначально отрезаются листы для боковых стенок. Их ширина подгоняется под ширину грани. После этого снимается замер с оставшейся грани, и по нему отрезается новая полоса, но с запасом, так как она должна заходить на края боковых граней.

После подготовки всех полос можно приступать к их креплению к каркасу. Выполняется оно с помощью саморезов длиной 35–45 мм через каждые 15 – 25 см. Привинчивают листы лишь к основным стойкам каркаса. Дополнительно прикручивать их к перемычкам в небольших конструкциях не стоит.

Завершающим этапом является приклеивание уголков на стартовую шпаклёвку

После закрепления всех листов выполняются работы по шпаклеванию и формированию углов посредством использования перфорированных уголков. Они закрепляются на тонком слое стартовой шпаклёвки и покрывается финишной. Для того чтобы предотвратить их расслаивание, лучше использовать средства одного производителя. После этого выполняется затирка крупной и мелкой сеткой.

Варианты оформления

На готовую гипсокартонную конструкцию наносится шпаклёвка. После полного высыхания она может краситься, обклеиваться обоями или керамической плиткой.

Одним из самых эффектных вариантов оформления короба является подсветка из светодиодной ленты

Потолочные конструкции лучше дополнять подсветкой. Нередко она выполняется с помощью светодиодной ленты, которая может устанавливаться в заранее подготовленные ниши. Главное – правильно её разрезать и спаивать. В противном случае она может выйти из строя или перегреться. Также важно удостовериться, что проводка ленты справится с мощностью, полученной при соединении нескольких частей. И не забывать о полярности, от которой зависит бесперебойная работа всей подсветки.

Видео-инструкция по монтажу короба

На этом видеоролике автор просто и понятно рассказывает об этапах изготовления большой гипсокартонной конструкции:

Как выглядит помещение после отделки плиткой показано на фото ниже:

Как видите, трубы все убраны, интерьер получил гораздо более эстетичный вид. а трубы теперь надежно защищены от случайного повреждения.

Полезный совет! Для снятия показаний счетчиков, доступа к ревизиям или вентилям следует установить евролюк, который монтируется непосредственно в каркас, устанавливаемый для гипсокартона.

Видео установки евролюка в коробе из гипсокартона представлено ниже (для воспроизведения нажмите треугольник):

Как создать гипсокартонный короб для

Размещение телевизора — это тяжелый процесс, который требует внимательности в выборе. И для решения задачи может подойти масса самых невероятных лайфхаков — homelifehack.ru. Есть несколько вариантов его размещения: на тумбочке, на стене, внутри короба.Последний вариант пользуется большой популярностью за счет удобства, красоты, возможности внутри него спрятать все электрические провода для подключения телевизора. Создать его можно из разных материалов, но самый удобный — это гипсокартон. Он обладает такими преимуществами, как прочность, удобство в резке, креплении, возможность создать разный дизайн. При этом материал не слишком дорогой. Рассмотрим процесс монтажа гипсокартонного короба в гостиной для телевизора, нюансы в работе, требуемые материалы и инструменты.

Инструменты для работы

Установка гипсокартонного короба предполагает небольшое количество исходных материалов. Итак, нам понадобится уровень для проверки ровностей, ножницы, использованного для металла, дрель, имеющая свойства перфоратора, рулетка, угольник. Это основные инструменты. Из материалов стоит приобрести саморезы, имеющие пресс-шайбу, профиль направляющего типа, а также стоечный вариант, гвозди-дюбели.

Обратите внимание, что выбор гипсокартона должен выполняться из работы помещения.Во влажной гостиной стоит выбирать материалы, стойкие к влаге, толщиной от 12 мм. Для сухих комнат подойдет обычный гипсокартон, он в несколько раз дешевле. Его толщина составляет около 8-9 мм, что позволяет не создавать дополнительную нагрузку на каркас будущего короба.

Разметка стены

Первый и важный процесс — это разметка на стене, которая должна соответствовать вашей форме телевизора. Но стоит оставить дополнительное пространство с каждой стороны примерно в 5 см.Данный процесс выполняется с помощью строительного уровня.

Собираем каркас короба

По созданной разметке нужно установить направляющий профиль. Способ крепежа зависит от стен, которые в гостиной. Для кирпичного, бетонного строения нужно сделать отверстие с помощью перфоратора размером около 6 мм. При этом осуществлять процесс нужно через отверстие в профиле. Крепится он с помощью дюбелей. Если же стены газобетонные или деревянные, то стоит использовать саморезы, предназначенные для дерева.Расстояние между креплениями должен составлять 4-5 см.

Создание короба на стене для телевизора

При соблюдении следующих этапов в работе, можно создать подходящий, удобный короб для установки на телевизора:

  • Исходя из созданной разметки, нужно прикрепить направляющий профиль в двух экземплярах. Материал изготовления нужно с информацией выше.
  • Под прямым углом относительно стены нужно закрепить к полу профили направляющего типа в двух вариантах, по такому же методу, только уже под прямым углом к ​​потолку.
  • Установка перемычек из направляющего профиля должна проходить между закрепленными элементами, указанными выше (то есть, между недлинными профилями на стене и потолке), при этом расстояние от стены должно быть одинаковым.
  • На месте, где данные детали пересекаются, нужно установить направляющей профиль. Перед этим с помощью строительного уровня, нужно проверить вертикальность поверхности.
  • Устанавливаем перемычки.

Преимущества

  • Невысокая стоимость, процесс создания не требует большого количества денег на материал и работу.Данный вариант намного дешевле, чем мебель под телевизор.
  • Монтаж проходит очень быстро, не требуется долгих подготовительных работ.
  • Телевизор смотрится безупречно, это подходит современный стиль и красоту, отлично для стилей.

Готовые короба для подсветки стен

Готовый короб для подсветки cтен

(потолка) К-3-60бс.

Материал изготовления: ГКЛ, ГКЛВ

Толщина элемента: 9,5 мм; 12,5 мм

Угол: 60 градусов.

Длина изделия: 2 п / м.

Стоимость изготовления за 1 п / м: 1500 р.

Готовый короб для подсветки стен

(потолка) К-3-90с.

Материал изготовления: ГКЛ, ГКЛВ

Толщина элемента: 9,5 мм; 12,5 мм

Угол: 90 градусов.

Длина изделия: 2 п / м.

Стоимость изготовления за 1 п / м: 1100 р.

Готовый короб для подсветки стен

(потолка) К-3-90-120бс.

Материал изготовления: ГКЛ, ГКЛВ

Толщина элемента: 9,5 мм; 12,5 мм

Угол: 60 градусов.

Длина изделия: 2 п / м.

Стоимость изготовления за 1 п / м: 1500 р.

Готовый короб для подсветки стен и

потолка с теневым карманом

К-3-90п.

Материал изготовления: ГКЛ, ГКЛВ

Толщина элемента: 9,5 мм; 12,5 мм

Угол: 90 градусов.

Длина изделия: 2 п / м.

Стоимость изготовления за 1 п / м: 1200 р.

Готовый короб для подсветки стен и

потолка К-3-120-90б.

Материал изготовления: ГКЛ, ГКЛВ

Толщина элемента: 9,5 мм; 12,5 мм

Угол: 120 градусов.

Длина изделия: 2 п / м.

Стоимость изготовления за 1 п / м: 1500 р.

Готовый короб для подсветки стен и

потолка К-3-120-90бм1.

Материал изготовления: ГКЛ, ГКЛВ

Толщина элемента: 9,5 мм; 12,5 мм

Угол: 120 градусов.

Длина изделия: 2 п / м.

Стоимость изготовления за 1 п / м: 1800 р.

Образцы, варианты применения

Гипсокартонщики.РФ

2018-10-04 12:14:20

2018-10-04 13:19:16

Монтаж короба из гипсокартона цена за работу в Минске

Сложно представить себе ремонт в квартире или частном доме без монтажа коробов для скрытия коммуникаций или дефектов стен.Как правило, этот вопрос касается ванных комнат, туалетов, кухонь, прихожих.

Строительный рынок переполнен отделочных элементов различного назначения и качества. Они предназначены для обустройства внутренних помещений, создания дополнительных возможностей, придания эстетического вида интерьеру. Большое распространение получил гипсокартон. С его помощью легко создать и смонтировать коробки, чтобы спрятать неприглядные конструкции. В них удобно скрывать водопроводные, вентиляционные трубы, стояки канализации.Дефекты и выступы стен, поддерживающие потолок балки, колонны. Часто такая проблема возникает в старых постройках, сооружениях бытового назначения.

Гипсокартонные потолочные короба с украшением интерьера, позволяют воплотить самые смелые дизайнерские идеи. Арки и ступени прекрасно зонируют помещение, его уникальным.

Особенности применения гипсокартонного слоя

Сочетание картона с гипсом отлично подходит для сооружения коробов. Это удобный способ прятать от глаз и маскировать, скрывать недостатки рельефа стен, потолков. Кроме того, в коробах надежно помещаются трубы водоснабжения и канализации, вытяжные устройства, кабели, проводка. Встроенные шкафы, смонтированные из этих листов, хорошо смотрятся и полезны в использовании. Гипсокартон хорошо режется ножовкой или столярным ножом. Чтобы не высыпался гипс, следует обклеить место разреза скотчем или изолентой.

Конструкция листов из гипса и плотного картона

Строительный и отделочный элемент — это склеенный пакет листов из различных фракций и элементов.Внутри находится слой мела, который пропитан специальным веществом для уменьшения ломкости. С обеих сторон гипс обклеен картонными листами. Их также пропитывают различными жидкими компонентами, которые придают жесткость и ударопрочность. Такая компоновка обеспечивает материалу надежное противодействие нагрузкам.

Короба включает не только обшивочный материал, но и каркас. Именно на нем крепятся листы из универсального материала. Производится каркас из деревянных деталей или металла.

Деревянную модель лучше всего монтировать из брусков с сечением 4х4 см. или 5х5 см. Перед сборкой дерево необходимо обработать антисептиком и составом, предотвращающим гнилостные процессы. Покраску следует после грунтования.

Другим монтажный монтаж каркаса короба из металлических профилей П-образного сечения. Для работ выбирается доступный металл. Это могут оцинкованные или алюминиевые балки и направляющие. Металл не требует специальной обработки, поэтому считается выгодным применением.Металлические профилиы и высокой высокой прочностью. Скреплять их можно болтами, гайками, другими средствами и приспособлениями.

больше примеров в портфолио

Цены

Наименование работ Единица измерения Стоимость работ (руб)
Короба потолочные, стеновые, для зашивки стояков, инсталляции из гипсокартона м. п. от 6 у.е.
* бесплатный выезд мастера на объект

Встраиваемые световые короба. Проектирование, монтаж.

Встраиваемый световой короб — это конструкция, при размещении которой частично используется конструктив помещения: ниша в стене или витрина стеклянного фасада. Такие световые короба являются выгодным экономичным решением, по сравнению с отдельными рекламными конструкциями.

Проанализировав вашу торговую точку или офис, можно сделать вывод — подходит вам такой вид рекламного оформления или нет. Если такая конструкция вам подходит, то на основе ваших пожеланий компания West Media изготовит встраиваемый световой короб, который удачно впишется в интерьер и внесет изюминку в рекламное оформление точки продаж.


Изготовление встраиваемых коробов

Световой короб, встраиваемый в стену или фасад , можно разместить в углублении стены, что позволяет скрыть внутри ниши светодиоды и блоки питания, тем самым достигается эффект тонкого светового короба. Это намного выгоднее, так как если бы вместо обычного использовать тонкий световой короб, то его стоимость была бы на 50-70% дороже. А, применяя встраиваемую рекламную конструкцию от West Media, вы получаете ультратонкий световой короб по цене обычного, который при этом выглядит дорого и презентабельно.

Если же вам не нужна витрина, чтобы презентовать товары на манекенах или инсталляциях, и вы бы использовали ее для размещения рекламных плакатов или баннеров, в таком случае подойдет световой короб, встраиваемый в стеклянную витрину .Он изготавливается следующим образом: изнутри системы натяжки баннеров, для того, чтобы полотно было ровным и установленным вплотную к стеклянной витрине изнутри. Затем этот баннер подсвечивается светодиодными модулями или светодиодными лампами.

Цена встраиваемого светового короба

Цена на встраиваемые световые короба намного выгоднее, чем на конструкции. Она рассчитывается индивидуально, учитывая особенности конструкцию здания или помещения. Однако существует раздел на «эконом» варианты с гарантией 1 год и «премиум» с гарантией от 3х до 5 лет.

Заказывая встраиваемый короб от West Media, вы получаете рекламную конструкцию, которую можно применить везде, где есть стеклянные витрины, ниши в фасадах или стенах зданий, вне зависимости от того, чем вы занимаетесь и что вы продаете. Это позволяет максимально сэкономить бюджет на рекламное оформление.

Примеры выполненных работ







Бесплатная консультация

Соглашение о данных данных

Как сделать короб в ванной.

Для того, чтобы сделать короб в ванной комнате нужно знать некоторые нюансы, давайте их сразу и рассмотрим.

Перед тем как начинать делать короб в ванной комнате, необходимо определиться, чем он будет зашит сверху. Это может быть гипсокартон, который сверху будет наклеен кафель (или, возможно, в дальнейшем будут наклеены обои, или нанесена декоративная штукатурка), или короб будет зашит пластиковыми панелями, вагонкой. Знать это нужно для того, чтобы в процессе построения короба (строить из профиля для гипсокартона) расположить профиль так, чтобы к нему можно было прикрепить тот материал, которым будем обшивать.Чтобы лучше понять пример: пластиковые панели имеют длину 3 м или 2,7 м, ширину 20 — 25 — 30 — 60 см. При строительстве короба нужно знать длину и ширину панели, чтобы в том месте, где будет край панели, установить профиль, к которому этот край панели будет прикручен. При работе с гипсокартоном, как правило, сначала собирается короб из профилей, а потом по размеру уже собранного короба отрезается и прикручивается гипсокартон (ширина листа ГКЛ 1,2 м длинна 2,5 м, поэтому такой лист подойдет под любой короб). И еще: когда делаем короб в ванной в тех местах, где стоят вентили и счетчики воды, делаем место под лючок.

Сантехнические лючки и их установка

Пример: если люк у нас размером 20 см на 30 см, то из профилей под этот люк делаем прямоугольник с внутренними размерами 20 на 30 см. Лючки нужны для того, чтобы был доступ к вентилям и счетчикам, которые при необходимости можно будет легко заменить, не разбирая сам короб.
Да, чуть не забыл, когда вы начинаете делать короб, нужно постараться сделать его под размер кафеля или размер панелей.

Пример: ширина плитки 20 см, трубы отстоят от стены на 30 см. Когда закрываем трубы, получается ширина короба от стены 38 см. Понятно, что для того, чтобы зашить короб на эту ширину, нам нужно две плитки, причем одну придется подрезать на 2 см. Я думаю, каждый понимает, что без под цельные плитки будут смотреться лучше. В таком случае лучше увеличить ширину короба на 2 см, то есть размер короба сделать под размер плитки. Конечно, это можно делать только в том случае, когда лишняя ширина короба в ванне не сыграет отрицательной роли.

Плюсы и минусы кафеля, его виды

Чем обшить короб в ванной?

Чаще всего короб обшивают влагостойким гипсокартоном, на который в дальнейшем клеят кафель или моза. Другой вариант — пластиковые панели. Короб из панелей проще и быстрей сделать, чем короб, облицованный кафельной плиткой. Панели дешевле, не боятся влаги, но смотрятся хуже, чем короб из кафеля.

Делаем короб / Технология изготовления.

В данном случае делаем короб из гипсокартона, на который в дальнейшем будет наклеен кафель.Короб для панелей делается аналогично, только разбежка между профилями может быть другой.
Нам понадобятся стоечный профиль 60 * 27 и направляющий 27 * 28 для изготовления короба в ванной. Дюбель-гвозди 6 * 40 для крепления профиля к бетону. Саморезы металл / металл на 13 для крепления профилей между собой. Саморезы гипсокартон / металл 2. 5 * 3.5 для крепления гипсокартона к профилю. Гипсокартон влагостойкий 12.5 мм для обшивания короба.
В начале работ необходимо замерить с помощью уровня завал сантехнических труб и завал стен.Это нужно для того, чтобы в дальнейшей работе с выставлением профиля по уровню не уперся в трубу, а также посмотреть, на каком расстоянии крепить профиль, чтобы можно было свободно открыть и закрыть вентиль и посмотреть счетчик.
1. Выставляем на стену по уровню направляющие профили 27 * 28 на близком расстоянии от труб (чтобы короб не занимал много места) и крепим их к бетону. Определившись, какой ширины будет короб, по этому профилю выставляем направляющие профили на полу и потолке (вставляя направляющий профиль потолка и пола в направляющий профиль стен) и также крепим к бетону.

На фото делаем короб, чтобы закрыть подводящие трубы к полотенцесушителю

Крепим в потолок

2. Устанавливаем наружные стоечные профили, вставляя верхний конец в потолочный направляющий профиль и нижний конец в направляющий профиль, который прибит к полу. Корректируя по уровню, прикручиваем их на саморезы металл / металл № 13.
3. Следующая работа — скрепить и усилить профили. Для этого крепим между собой настенные и стоечные профиля, а после и стоечные также крепим между собой.Используем профиль 60 * 27, так как он более жесткий. Шаг крепления для гипсокартона 50 см для панели около 30 см. Добавляем усиление из профиля в место, где будет люк.
4. Прокидываем если это нужно эл. повода, шумоизоляция.
5. Вымеряем созданный короб и отрезаем нужный размер гипсокартона, прикручиваем его к коробу на саморезы гипсокартон / металл 2,5 * 3,5 см. После чего выпиливаем отверстие под люк.

Зашиваем влагостойким гипсокартоном

Соединяем короб под ванну и короб закрывающий трубы полотенцесушителя.

Короба могут соединяться один с другим. На фото видно как короб под ванну и короб для труб слились вместе.
Все остальные виды коробов делаются по тому же принципу, разница может быть только в размере профиля.

Вот, например, фото короба в туалете под унитаз.

Стояки уже зашиты, теперь зашиваем канализацию с подводкой под унитаз

Здесь, в дальнейшем будет вставлен пластиковый лючок

Вентиль перекрывающий воду в унитаз

Короб собран, прежде чем клеить кафель.

Читайте далее:

Делаем короб под инсталляцию

Делаем короб из гипсокартона своими руками

Короб для скрытой (контурной) подсветки

По аналогии с предыдущим скрытая подсветка потолка может быть установлена ​​как по периметру помещения, так и по периметру фигурных коробов.

Рис.14. Контурная подсветка потолка может быть как декоративное, так и основное освещение.Такой вид освещения состоит из короба специальной конструкции, в которой устанавливается светодиодная лента.

Рис.15. Короб с контурной подсветкой может быть расположен как по периметру помещения, так и быть в виде декоративных элементов на потолке. Конструкция короба в одинаковых случаях.

Так же часто делают комбинацию этих вариантов.

Для установки скрытой подсветки потолка так же необходим короб. Короб может быть открытым и закрытым.

Рис.16. Существует 2 вида ниш для контурной подсветки: открытая и закрытая. Если необходимо иметь широкую полосу освещения, то выбирают открытую нишу. Если необходимо получить четкий контур, то использовать закрытую нишу.

Как видно из схемы выше короба для открытой подсветки точечными светильниками за тем лишь исключением, что добавляется консольная ниша для укладки светодиодной ленты.

Рис.17. Открытая ниша организуется за счет того, что для зашивки горизонтальной поверхности короба ширины листа гипсокартона делают на 5-10 см больше, чем ширина короба.

Рис.18. Для закрытой ниши ширины листа гипсокартона для горизонтальной части короба делают больше ширины короба на 10 см. К краю выступающей части крепят направляющий профиль. К профилю вертикально закрепляют полосу гипсокартона шириной 5 см. Таким образом получается закрытая ниша.

Одним из важных параметров ниши является ее размер. Размер влияет на внешний вид короба и на полосу подсветки. Чем меньше расстояние между коробом и потолком, тем уже полоса подсветки, и наоборот.Следует отметить, что на ширину полосы подсветки влияет и расположение светодиодной ленты.

Возведение каркаса

По тем меткам, которые обозначали места прохождения направляющего профиля, устанавливается этот самый профиль. Крепление производится с помощью дюбелей и перфоратора, возможно, также и дрель использовать. Направляющие профили располагаются по контуру короба, то есть на стенах (примерно в 6–8 сантиметрах от основания) и в основном потолке. Шаг крепления дюбелей должен составлять около 30 сантиметров, но если требуется более тщательно соединить профиль с основанием, то можно уменьшить шаг до 15 сантиметров.

Направляющий профиль должен проходить по всему периметру помещения, для точного его используйте лазерный уровень, по лучам которого сделайте отметки в углах помещения и link тем саморезы. На саморезы намотайте яркую и плотную нитку, по которой уже можно установить направляющего профиля.

Для каркаса самого короба требуется сделать второй уровень из направляющих профилей. То есть один уже находиться по всему периметру комнаты, а второй создается на таком расстоянии от него, на какое необходимо возвести короб.Второй уровень профилей может проходить также по всему периметру помещения, если основная высота гипсокартонного потолка будет находиться в центре, а коробаться по контурам этого потолка.

Теперь, когда направляющий профиль закреплен, можно начинать крепить подвесы, когда нужно заранее продумать и соотнести с уровнем крепления направляющего профиля. Шаг между подвесами составляет около полуметров. Если конструкция тяжелая, то необходимо будет уменьшить это расстояние.К подвесам с помощью саморезова крепится потолочный профиль, а на местах пересечения реек восстанавливаются крабы, которые их надежно скреплять. Все фиксируется саморезами

Не забудьте, что вам нужно создать подсветку арки, поэтому проводку link заранее. А чтобы подсветка была действительно скрытной, необходимо проделать аккуратные отверстия в листах гипсокартона, но это на следующем этапе работ. Все провода хомутами скрепите с профилем, чтобы они не мешали дальнейшей работе, но слишком далеко не убирайте вглубь каркаса, иначе потом будет сложно достать.

Видео:

https://mr-build.ru/konstruktsii/potolok-iz-gipsokartona-s-podsvetkoj-svoimi-rukami.html

Как сделать потолок из гипсокартона с подсветкой : подробная инструкция

Как сделать потолок из гипсокартона с подсветкой: как выбрать и рассчитать

http://stroyremned.ru/remont/interier/potolok-iz-gipsokartona-s-podsvetkoj.html

Особенности гипсокартонных потолков с подсветкой

Схема освещения комнаты потоком света, отраженным от потолочной поверхности, известна и активно используется уже более двухсот лет. Настоящий интерес и популярность к подсветке с помощью заложенных в нише светодиодов начали расти лишь с созданием листового гипсокартона и ленточных светильников.

Можно привести два основных аргумента:

  • Использование светодиодной подсветки обеспечивает равномерный и мощный поток света, при этом можно комбинировать цвета свечения, менять угол падения лучей на гипсокартонную основу потолка;
  • Потолок из гипсокартона со светодиодной подсветкой можно планировать сколько сложных форм, делать уровни и каскады без оглядки на возможное затенение и снижение эффективности освещения.

Самостоятельная конструкция ниши с подсветкой на основе светодиодной ленты получается очень легкой и простой в конструкцииже. Она легко соединяется с любыми другими отделочными материалами, при этом не теряет своего основного преимущества — с помощью отраженного света. Кроме того, ниша из гипсокартона получается с большим внутренним объемом жесткости, в котором можно уложить несколько лент или использовать многоцветную светодиодную ленту.

Подсвечивание поверхности визуально увеличения высоты потолков

Отделка

Шпаклевка короба

Работы по отделке гипсокартонного короба начинаются с грунтовки всей поверхности.После высыхания приходит черед стартовой шпаклевки. Нанесение шпаклевки ответственная и сложная процедура, неправильная отделка испортит общее впечатление от внешнего вида конструкции. Для качественного выполнения работы профессионального мастера используют два шпателя — рабочий и вспомогательный, стоит учесть их опыт и приготовить широкий и узкий шпатели. Вспомогательным инструментом наносится слой шпаклевки, основной разравнивается.

Простой короб

Углы конструкции оформляются металлическим уголком, закрепленным на стартовую шпаклевку.Необходимо прижимать элемент, чтобы обеспечить плотное прилегание к коробу. После выведения углов проклеиваются сеткой соединительные швы и заполняются шпаклевкой. Когда высохнет отделка стыков, создается шпаклевка всей поверхности короба. Эта процедура происходит не один раз, каждый слой постепенно убирает все неровности. Финишный слой выполняется очень тонким. Еще один секрет — использование стартовой и финишной шпаклевки от одного изготовителя, это гарантирует совместимость материалов. Высохшая шпаклевка требует шлифовки поверхности.Для этого используют сначала крупную, а затем мелкую наждачную бумагу.

Можно ли сделать потолок в ванной из гипсокартона

В советские времена строительные предписания предписывают возводить только из кирпича, даже перегородки санузлов. Материалы на основе гипса закономерно непригодными для комнат с повышенной влажностью.

Однако позже сооружаются ограждающие конструкции, в том числе из пазогребневых плит на основе гипса.Для защиты от влаги их грунтуют, а в качестве облицовок используются материалы с высокой паронепроницаемостью.

Таким образом, кафель или водостойкая краска пропускают воду внутрь, межплиточные швы, обрабатываются специальными составами, например, лаками.

Влагостойкий гипсокартон

Потолок в 99% случаев не оклеивается плиткой, и остается самым уязвимым местом для разрушающей конструкции влаги. Однако специально для помещений с гипсокартон марок ГКЛВ (ГСП-Н2 у Кнауф) и ГКЛВО (ГСП-DFh4IR) с влагостойкими, влагоогнестойкими свойствами, соответственно.

Поэтому потолок из гипсокартона в ванной достаточно покрасить акриловой, латексной, силиконовой краской, чтобы защитить материал от проникновения в него воды на 100%.

Вторая проблема — возможное затопление или протечки в верхних помещениях с максимальными инженерными системами, решается за счет вентиляции верхнего уровня между перекрытиями и листами ГКЛВ. Причем, просто выровненная шпаклевкой и окрашенная плита после затопления потребует ремонта, а гипсокартон впитает влагу, затем испарит ее естественным способом при нормализации микроклимата и устранения протечки, потребуется подкраска.

В подвесном потолке подсветка может иметь более сложную, и гораздо более привлекательную в оформлении интерьера схему. При этом электропроводка от выключателя к светодиодным лентам, точечным светильникам будет скрыта по умолчанию, и прослужит дольше.

Единственное, что необходимо сделать домашнему мастеру для изготовления гипсокартонного потолка, это правильно организовать воздухообмен в ванной комнате.

Монтаж светодиодной ленты

Проще всего светодиодная лента устанавливается в открытую нишу.Она наклеивается на внутренний борт.

Рис.23. Светодиодную ленту устанавливают в нишу. От положения ленты в нише зависит внешний вид контурной подсветки. Для продления срока службы светодиодной ленты рекомендовано использование ее на металлической полосу, которая обеспечит хорошее охлаждение светодиодов. Так же не следует применять ленту длиной более 15 м, подключенной к одному блоку питания.

Важно отметить, что в процессе работы светодиоды хорошо греются.Для продления их срока службы необходимо сделать им охлаждение

Для этого можно на место установки светодиодов установить алюминиевый профиль, и на него наклеить светодиодную ленту.

Установка в закрытой нишу имеет варианты: наклейка на заднюю стенку короба, наклейка на профиль, расположенный по передней стенке короба.

Рис.24. В зависимости от какой ширины полосы освещения необходимо установить в разные места ниши.

Часто светодиодную ленту укладывают на дно короба. Это достаточно рискованный вариант. Дело в том, что в определенном случае может образоваться от передней стенки ниши. Это может сделать подсветку менее эстетичной.

Для монтажа светодиодной ленты самой ленты потребуется трансформатор, а в случае разноцветных светодиодов еще и контроллер RGB.

Рис.25. Используя RGB ленту можно менять цвет контурной подсветки. Для этого по мимо ленты необходимо установить контроллер.

Мы рассмотрели все варианты подсветки потолка из гипсокартона и способы ее создания. В большинстве случаев используются короб для установки точечных светильников, так как он не занижает высоту помещения. С помощью короба можно украсить помещение и организовать подсветку необходимой зоны. Хорошим решением является комбинация точечных светильников и контурной подсветки, с их помощью можно обеспечить достаточный уровень освещенности, применяя в светильниках светодиодные лампы, можно значительно сократить потребление и снизить затраты на освещение квартиры.

В заключение несколько интересных дизайнерских решений по освещению различных помещений. В этих решениях применены различные варианты подсветок и их комбинации.

Как подключить ленту

Обратите внимание за соблюдением полярности

Подключение нужно осуществлять в следующем порядке:

  • Подключение шнура к контактам L и N блока питания (при имеющемся соединении с сетевым шнуром).
  • Подключение контролера (при использовании ленты RGB) с соблюдением полярности.
  • Подключение ленты к контролеру или к блоку питания (если подсветка одноцветная).

Работа завершена. Теперь можно с чувством выполненного долга наслаждаться великолепием сияющего переливов, которые превращают комнату в уголок, где царит волшебство.

Эффектный потолок с подсветкой: видео

Оригинально смотрится двухъярусная потолочная конструкция с точечными осветительными приборами. Уникальное решение поддерживает стилистическую тональность интерьерной картины.

Конструкция потолка из гипсокартона с подсветкой

Для начала нужно отметить, что подсветка в гипсокартонных конструкциях может быть реализована двумя потолками:

  • Открытым. Это самый легкий при самостоятельном использовании вариант, при котором в гипсокартонной конструкции делается отверстие, в которое и вставляется осветительный прибор. При этом следует в обязательном порядке устройства массы (она не должна быть больше 10 кг).
  • Закрытым. Данный способ предполагает скрытие осветительных приборов в специально подготовленной нише расположенной между слоями первого и второго уровня гипсокартонного потолка. Причем свет направлен в этом случае не в пол, а на потолочную поверхность. За счет его отражения от поверхности потолка легко добиться красивого эффекта рассеянного освещения.

Здесь представлена ​​схема короба для подсветки гипсокартонной конструкции.

Для создания ниши для подсветки необходимо использовать два типа профилей:

Гипсокартонный потолок не всегда имеет только прямые края.Очень красивые подвесные потолки получаются, если подсветку использовать в потолках самой разной формы. Это могут волнообразные линии, окружность или эллипс в центре и другие интересные варианты.

Как установить короб из гипсокартона на потолке

Чтобы рассматриваемая работа была выполнена качественно и по всем правилам и нормам, нужно следующие рекомендации специалистов:

  1. Потолочная поверхность должна быть ровной и чистой — необходимо будет пройти подготовительный этап.
  2. Вся конструкция будет держаться только на каркасе из алюминиевых профилей, поэтому нужно с особой тщательностью подходить к выбору материала и крепежных элементов.
  3. Направляющие каркаса под коробом из гипсокартона в некоторых случаях проходят слишком близко к обогревательным элементам. В таком случае образования чрезмерного тепловыделения в корпусе, поврежденном корпусом, увеличится длина тела.
  4. Перед тем как приступить к монтажу гипсокартона, на листе нужно сделать разметку — это облегчит процесс.

Что понадобится для работы из инструмента:

  • рулетка, отвес и строительный уровень;
  • перфоратор;
  • шуруповерт;
  • молоток;
  • ножницы по металлу;
  • шпатели;
  • нож строительный.

Пошаговая инструкция монтажа короба из гипсокартона на потолке:

Делаем разметку. Линии наносятся карандашом, ровность их контролируется с помощью строительного уровня.Линии для крепления направляющих профилей рисуются на потолке и стенах.

Готовим трубы. Если на потолке имеются трубы, то перед тем как «запаковывать» их в гипсокартонный короб нужно провести грунтовочные и покрасочные работы.

Делаем отверстия. По линии, где будет располагаться направляющий профиль, делаем отверстия для крепежных элементов — для этого понадобится перфоратор.

Крепим направляющие. Сначала нужно прикрепить с помощью дюбелей к потолочной поверхности те профили, которые составляют верх будущего короба.

Монтируем UD профили

По периметру нужно прикрутить направляющие профили — это будет плоскость будущего короба, поэтому очень важно соблюсти горизонтальную ровность конструкции. Крепление данных профилей осуществляется саморезами.

Крепим подвесы

Они легко отрезаются ножницами по металлу по длине короба, ко всей нижней части подвесов, как раз и крепится несущий профиль CD с помощью саморезов.

Обратите внимание: большая часть нагрузки ложится как раз на несущие профили, поэтому необходимо внимательно следить за правильностью выполнения работ.

  1. Готовим проводку.Если планируется монтировать в дальнейшем точечные светильники, то нужно заранее «прокинуть» проводку и прикрепить ее непосредственно к потолочной поверхности.
  2. Крепим поперечные элементы. Это делается перпендикулярно по отношению к стене, шаг между элементами не должен быть менее 60 см.

На этой работе по возведению каркаса под короб из гипсокартона закончены, и можно приступать к монтажу непосредственно гипсокартонных листов.

Краткая видео-инструкция по монтажу короба из гипсокартона представлена ​​ниже:

Крепление гипсокартона к потолку: важные моменты

Обустройство короба на потолке — не сложный процесс.Работу получится самостоятельно, если предположить некоторые нюансы.

Базовая поверхность потолка перед монтажом короба должна быть выровнена и подготовлена ​​(оштукатурена и обработана шпаклевкой) .Для изготовления каркаса необходимо использовать только заводские профиля высокого качества.

Качественный модуль равномерно оцинкован по всей поверхности, белые пятна на нем отсутствуют.

Если расстояние между ними следует устанавливать, то расстояние между ними следует увеличить.Эта мера обезопасит каркас от чрезмерного нагревания и расширения металлических элементов.

При размещении короба необходимо предусмотреть доступ к коммуникациям. Если в дальнейшем планируется облицовка короба плиткой, то саморезы крепятся поближе к основанию стены. Крепежные элементы не надо закладывать плиткой, оставшееся промежуток лучше закрыть съемным плинтусом.Крепление гипсокартона к деревянному потолку недопустимо выполнять при помощи клея.

Влага, проникая в древесину, расширяет структуру материала.После высыхания дерево возвращается к первоначальному размеру

Крепление гипсокартона к деревянному потолку недопустимо выполнять при помощи клея. Влага, проникая в древесину, расширяет структуру материала. После высыхания дерево возвращается к первоначальному размеру.

Такие перепады приведут к появлению трещин на поверхности гипсокартонного короба. Крепление гипсокартона к потолку без каркаса допустимо, если основная цель — выравнивание поверхности, а не создание короба или многоуровневой конструкции.Бескаркасный способ подразумевает использование клея, мастики или саморезов. Основное условие удачного выполнения работы — идеально гладкая поверхность основания.

Как сделать потолок с гипсокартона с подсветкой

Конструкция ниже, в которой будет располагаться светодиодный или неоновый светильник, представляющий собой обыкновенную полку с внешним бортиком — экран, который необходимо закрепить на определенном расстоянии от поверхности, облицованного гипсокартоном.

Традиционно используется два варианта ниш — открытого и закрытого типа. В первом случае это просто полка с бортиком, внутри которой уложены лента и блок питания. Во втором случае внутренней полки дополнительной перегородки из металлического профиля и гипсокартона. Ее используют для усиления горизонтальной поверхности, например, если ниша для подсветки получается достаточно широкой.

Кроме того, такое решение помогает спрятать управляющую аппаратуру и проводку за перегородкой из гипсокартона, в противном случае произойдет отраженный от пластика свет будет виден на поверхности потолка.

Разметка для потолка из гипсокартона с нишей для подсветки

Нанести разметочные линии на стены и потолочную поверхность не так сложно, для этого можно использовать малярные шнуры, строительный уровень либо лазерный прибор.

Размеры ниши, удаление экрана от стены и поверхности потолка можно взять по чертежу ниже.

Закрытая ниша с экраном

Прежде чем переходить к изготовлению подсветки для гипсокартонной облицовки потолка, будет правильным проверить, насколько точно соответствует расположение светильника рекомендациям безопасности.Схема такой проверки приведена на ниже.

Каркас для ниши с подсветкой из гипсокартона

Для изготовления несущей основы потребляются гипсокартонные листы толщиной 8-12 мм и два стального профиля:

  • ПНП 28х27, количество материала рассчитывают, как длина периметра, умноженная на коэффициент 3;
  • ПП 60х27, для изготовления подсветки по всему периметру помещения потребуется профиль в количестве 40% от потребной длины ПНП28.

Отрезки потолочного направляющего профиля нашивают стены и потолок, как показано на схеме. Из ПП 60х27 вырезают и крепят Г-образные перемычки -угольники, которые будут служить каркасом для облицовки ниши гипсокартоном.

Если делать подсветку потолка по закрытой схеме, то направляющего профиля нужно увеличить на 25%, в случае другого варианта ленточная подсветка может быть уложена непосредственно на горизонтальную полку из гипсокартона без экрана.

Обшивка гипсокартоном и финишная отделка

Для завершения работ потребуется всего лишь облицевать изготовленный каркас двумя полосками гипсокартона. Первоначально укладывают вертикальную облицовку, вырезанные полосы шириной 150 мм, пришивают перемычкой к несущему профилю с помощью саморезов. По завершению работ нижнюю кромку уложенного отрезка гипсокартона проверяют по уровню и при необходимости подрезают так, чтобы сложенная горизонтальная полка размещалась точно по линии разметки на стенах и потолке.

После того, как стенки ниши были собраны и зафиксированы на каркасе, стыки и точки вкручивания саморезов шпаклюют финишной смесью по уровню поверхности гипсокартона. В окончательном варианте зашпаклеванные места затирают наждачной сеткой и грунтуют перед покраской акриловыми ЛКМ.

Монтаж подсветки в нишу из гипсокартона

Укладку проводки и непосредственно ленточного светильника лучше всего отрепетировать заранее, еще до момента облицовки каркаса гипсокартонными плитами.В таком случае есть возможность подобрать и отрегулировать положение светящегося шнура внутри ниши.

Заодно можно проверить, как распространяется поток света на потолке, внести коррективы в систему подсветки.

Видео:

https://youtube.com/watch?v=GC2w_DUPKrI

Как сделать короб из гипсокартона на потолке своими руками

http://strport.ru/potolki/korob-iz-gipsokartona-na-potolke-svoimi-rukami

https://potolokspec.ru/widy/gipsokartonnye/korob-iz-gipsokartona-na-potolke-110

https://mr-build. ru/konstruktsii/korob-iz-gipsokartona-na-potolke.html

http://stroychik.ru/potolok/potolok-iz-gipsokartona-s-podsvetkoj

Собираем каркас

Чтобы собрать двухуровневый короб для потолка из двух ярусов, необходимо прикрепить UD профили по отмеченным линиям так, чтобы нижний край профиля совпадения с линией.

Для крепления применяют гвозди-дюбеля. Шаг крепления — 30 см. Это и будет первый уровень.

Затем по отмеченным на потолке местам на расстоянии 50 см друг от друга от установкиют подвесы. Их прикручивают с помощью дюбелей диаметром 6 мм.

К прикрученным подвесам прикрепляют CD профили, вставленные в горизонтальные UD профили и обрезанные до нужной длины.

Нельзя, чтобы CD профили провисали, иначе потолки могут получиться неровными.

Короб может иметь основу 2 вида — ячеистую и поперечную. Ячейки получаются, если между профилями CD делать перемычки из кусков такого же профиля.

Соединяют короб и перемычки с помощью соединений «краб» и мелких саморезов.

Первый ярус можно считать готовым после обшивки гипсокартоном. Второй ярус монтируется таким же образом, с той разницей, что между уровнями устанавливаются вертикальные перемычки.

Побелку первого уровня нужно делать до того, как будет смонтирован второй.

На фото наглядно установлено соединение типа «краб», используемое на пересечение профилей.

Если верх из гипсокартона рассчитан на монтаж своими руками и более уровней, опытные мастера применяют метод поперечного каркаса.

Специалисты считают, что этот метод более практичен и экономичен, так как позволяет снизить затраты.

Если нужен короб изогнутой формы, профиль CD надрезают ножницами по металлу или распиливают болгаркой на одинаковом расстоянии, но не до конца, а лишь немного не доходя до спинки профиля.

Такой профиль принимает легко форму форму. После этого изогнутый профиль прикрепляют к потолку по разметке.

Чтобы увидеть, каким образом надрезается и сгибается профиль, достаточно посмотреть на это фото.

Монтаж короба с подсветкой

Сборка короба проходит по такой же схеме, что описана выше. Но есть некоторые детали, которые следует учесть. Необходимо сделать стойки-подвесы из потолочного профиля. Для этой цели следует нарезать профиль, размером равным высоте короба.С одной стороны сделайте надрезы по сгибам, высотой 40–50 мм и загните внутрь заднюю стенку. Количество таких заготовок должно быть рассчитано так, чтобы они были каждые 60 см по длине всего короба. Приготовленную стойку-подвес вставьте необрезанной стороной в направляющий профиль на потолке и прикрепите его саморезом.

Теперь необходимо сделать заготовку из потолочного профиля. Из него нарезаете профиль по длине, равной нижней части короба. Учтите тот факт, что нижняя длина будет отличаться от верхней, так как внизу должна быть полочка для установки подсветки.То есть длина отрезка профиля должна быть больше на 5 см от длины нижней части короба. Этого расстояния вполне хватит для того, чтобы там расположить светодиодную ленту. Одним концом вставляете заготовку в направляющий профиль на полочки вверх и фиксируете саморезами. Другой конец скрепляется со стойкой-подвесом

При этом важно выдержать угол 90 °

Изготовление каркаса

В результате получится короб с выступающим профилем. Выступающие отрезки следует заглушить.Для этого вставляете на нарезанные куски профиля, длины. Это будет служить для крепления полоски гипсокартона, сверху будет монтироваться светодиодная лента.

Теперь можно обшить короб. В завершение остается соорудить подсветку. Для этого необходимо приобрести:

  • Блок питания мощностью в 220 В для светодиодной ленты 12 В.
  • Светодиодную ленту, которая может быть одного цвета или меня цвет.

Выбор ленты

выбрать соответствующий блок питания, чтобы определить мощность светодиодной ленты.Для этого нужно измерить мощность погонного метра ленты. Но это еще не все, так как следует учесть такие нюансы:

  • Не рекомендуется подключать ленту к блоку питания слабых последовательностей, так как последующий отрезок ленты будет светитьее.
  • Если мощность блока слишком большая, то это значительно отражается на его размерах. Поэтому при обустройстве каркаса учитывайте это. Существует другой вариант, например, приобрести блок питания для каждого отрезка, он имеет небольшие габариты.

Источники света

Планируя сделать подсветку гипсокартонных потолков, надо помнить, что это — освещение, а лишь способ украшения помещения. Поток света идет рассеянный. Первоначально он наплавлен на потолок, а потом уже в помещении.

И к общей освещенности комнаты почти ничего не материн. С ее помощью можно визуально «приподнять» потолок, сделать его одним из составляющих интерьера, но освещением этот элемент считать нельзя. Об освещении придется заботиться отдельно: установить встроенные светильники, настенные или традиционные — люстры.

Подсветку можно сделать с использованием разных источников света, но последнее время применяются три вида:

Светодиодные ленты и дюралайт

Это серия последовательно смонтированных светодиодов.

Их особенность состоит в том, что питаются они от 12 В или 24 В. Это питание можно обеспечить при помощи адаптера, преобразующего напряжение бытовой сети 220 В в более низкое. Есть ленты монохромного свечения (белый, красный, синий, зеленый), которые при маркировке обозначают SMD или универсальные RGB.

Монохромные всегда излучают один цвет, цвет универсальных может меняться. Работают RGB-ленты только с контроллером и пультом управления. По команде с пульта управления они изменяют оттенок (количество цветов может быть разным — от десятков до сотен), в некоторых моделях изменяться и интенсивность свечения.

По типу исполнения светодиодные ленты бывают:

Обычными.

Не имеют защитного покрытия, только в сухих помещениях.

  • Влагозащищенные. Их поверхность залита лаком. Можно применять при подсветке влажных помещений — кухни, ванной.
  • Влагостойкие.

Запаяны в полимерную трубку (называются дюралайт) или корпуса. Для подсветки помещений используются редко, чаще — в аквариумах, бассейнах и т. п.

Выбор тут понятен. Подбирайте тип ленты в зависимости от условий помещения. Подробнее, о типах, цветах, маркировке, подключении прочесть можно тут, а мы поговорим о том, чем хороши или плохи светодиоды в подсветке.

Сначала о достоинствах:

Малое энергопотребление. Они очень экономичны.

С учетом того, что это — только декорирование, выкладывать большие суммы на его содержание не хочется.Не греются. Греться может только блок питания, сами светодиоды не нагреваются

Это важно, если потолок деревянный.Большой срок службы

Исчисляется тысячами часов. При нормальном электропитании перегорают они очень редко (не en силу тока, для которой они предназначены).Невысокая цена. Лента SMD 35 * 28 длинной 5 метров и плотностью 120 шт / м стоит порядка 2-3 $.

Примерно столько же надо отдать за адаптер. Правда, это цены АлиЭкспресс. В магазинах все значительно дороже (в 2–3 раза), хотя тоже не разоришься. Простой монтаж.

На заднюю поверхность ленты нанесен клеевой состав. Снимают защитный слой и приклеивают в нужном месте. Если поверхность шершавая, можно «пристрелить» скобами из строительного степлера, но саму ленту лучше не пробивать.

Теперь о недостатках. Первый, и самый главный: светодиоды жестко высвечивают все изъяны поверхности. Потому что требования к качеству отделки потолка очень высокие.

Второй минус: наличие адаптеров. Их надо где-то пристроить. Наверное, это все.

Неоновые трубки

Это стеклянные трубки, заполненные смесью инертных и светящихся газов. Яркость свечения изменяется при изменении силы тока, регулируется конвектором. Эти устройства устанавливаются каждые 5 метров, потребляемая ими мощность — порядка 100 Вт, при работе не шумят.

Также для работы необходим повышающий трансформатор: для работы неона нормального вольтажа недостаточно.

Трансформаторы ставят каждые 6 метров. А вот они при работе могут гудеть, а еще — греться и электричество, естественно, «тянут» вполне прилично. Вся система в целом потребляет достаточно большое количество электроэнергии, что в совокупности с хрупкой трубкой и достаточно высокой сложностью монтаж делает ее не очень привлекательной по сравнению со светодиодами.

Но недавно появились неоновые шнуры.Они идут сразу с контроллером и все что надо — нажать на кнопку.

Работают они от пальчиковых батареек. Но мощности такой подсветки для потолка точно не хватит. Их использовать можно в паре с светодиодами для подсветки деталей интерьера.

Поэтапная технология крепления гипсокартона к потолку

Инструменты и комплектующие

Для возведения короба из гипсокартона необходимо подготовить:

Подготовительные мероприятия

Предварительно необходимо разработать схему крепления гипсокартона к потолку.Желательно создать чертеж и представить графически основные параметры короба:

Порядок подготовки потолочной поверхности зависит от типа будущей отделки. Если короб монтируется для установки натяжного полотна, то нет необходимости выравнивать основание. В случае, когда планируется покраска потолка, приложить максимум усилий и выполнить ряд обязательных мероприятий:

  • Удалить старое покрытие.
  • Меловую побелку хорошо увлажнить, а затем снять шпателем.
  • Остатки материала стереть влажной тряпкой.
  • Отделку из пенополистироловых плит достаточно подцепить ножом и оторвать.
  • Удалить остатки клея шпателем.
  • Осмотреть поверхность и проверить состояние штукатурки.
  • При необходимости удалить старую штукатурку.
  • Прогрунтовать потолок составом на водной или алкидной основе. Необходимо нанести минимум два слоя.
  • Большие трещины проклеить армирующей сеткой и нанести слой стартовой шпаклевки.Оставить поверхность до полного высыхания.
  • Повторить обработку черновой шпаклевкой.
  • После высыхания «пройтись» по потолку крупнозернистой наждачной бумагой.
  • Нанести на поверхность грунтовку глубокого проникновения.
  • Покрыть потолок финишной шпаклевкой, дождаться полного высыхания и затереть «мелкозернистой» шкуркой.
  • Проверить ровность поверхности под хорошим освещением.
  • Прежде чем приступить к «порезке» профилей и креплению короба следует нанести разметку на потолок и стены.

Установка каркаса

Монтаж направляющих профилей по линиям разметки.Предварительно конструкцию желательно выложить на полу, а потом перенести нужные отметки на потолок. Металлический профиль разложить отдельные эскизу и скрепить элементы шурупами.Перенести конструкцию на потолок — перфоратором просверлить отверстия и забить дюбеля.Проверить соответствие конструкции креплений разметке.Выполнить нарезку подвесов.Подготовленные элементы зафиксировать на создающих направляющих саморезами.

Следующий шаг — создание нижней части короба. К подвесам прикрепить направляющий профиль.

Необходимо проконтролировать, чтобы все подвесы были одной длины, и направляющая располагалась строго горизонтально без каких-либо перегибов. В данном способе предусмотреть размещение электропроводки под светильники, проложить и закрепить кабель.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
