Запуск теплицы был лишь первым шагом сотрудничества хозяйства и фирмы Yookr. Помимо измерений параметров микроклимата, Р. Стейх хочет знать побольше об особенностях выращивания кистевых томатов и других возможностях оптимизации работы. Благодаря сотрудничеству с Yookr ему стала доступна вся информация, имеющаяся в распоряжении фирмы.

Газовые котлы и печи для отопления теплиц: что выбрать?

Использование для отопления печи – простой и экономичный вариант

Сегодня овощеводы могут выбрать различные системы отопления для своих теплиц. Отличаются отопительные приборы видом топлива, особенностями конструкции и стоимостью. Фермер может соорудить отопление для укрытия самостоятельно, а может приобрести печи для отопления теплиц – все зависит от возможностей и запланированного бюджета. Правы те, кто считает, что вкладывать в обогрев теплицы чрезмерные суммы – расточительство. Теплица – это не дом, и большие деньги, вложенные в нее, навряд ли окупятся. Потому важно выбрать оптимальную систему обогрева, удобную в эксплуатации и при умеренной стоимости.

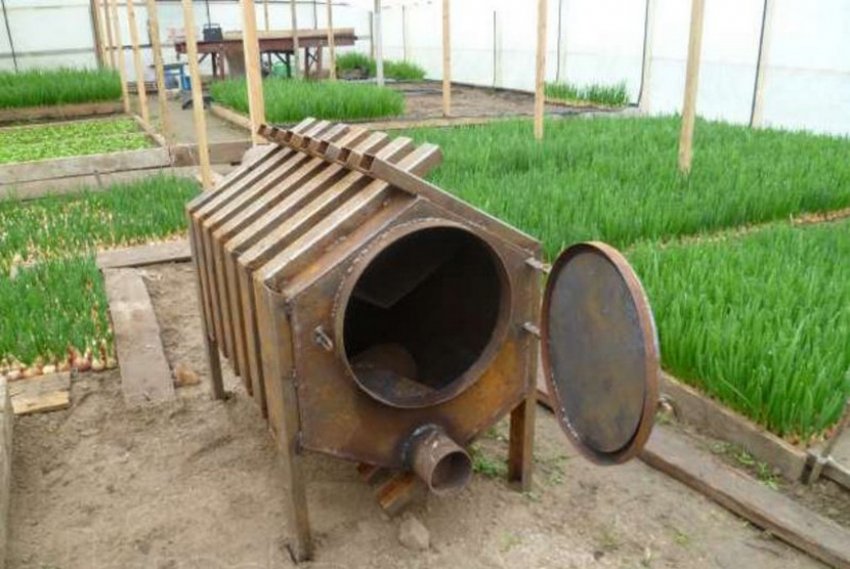

Отопление теплиц буржуйками

Самый простой способ обогреть теплицу и создать комфортные условия для выращивания растений – соорудить буржуйку. Такая простая печь из метала обогреет помещение площадью 15 кв. м и убережет урожай от температурных перепадов. Для такой печи подходит любое твердое топливо, например, опилки или брикеты. Печное отопление теплицы позволяет использовать золу в качестве удобрения. Получается безотходное производство. Устанавливая буржуйку, важно расположить топочное отверстие за пределами теплицы, чтобы защитить растения от задымления. К тому же, так проще закладывать твердое топливо.

Теплицы, отапливаемые дровами

Современные овощеводы склонны обогревать свои теплицы газовыми котлами, инфракрасными обогревателями, кабелями, уложенными под слоем грунта. Однако дровяные печи для отопления теплиц не утратили своей актуальности, хоть и используются уже не так часто. Вопреки бытующему мнению о громоздкости такой системы, спешим уверить: дровяную печь можно создать небольших размеров, так она не займет много места в парнике. К тому же, постоянный контроль более не нужен.

От возможностей и нужд овощевода зависит выбор типа дровяной печи. Это может быть всем известная центральная печь, выложенная из кирпича или сваренная из металла. Такие печи относятся к системам длительного горения. Составные части устройства: топливный отсек, второе дно под отсеком, поддувало, пройма с дверцей, дымоход со стальной задвижкой и крышка. Отопление теплицы дровами предполагает загрузку топливника на ⅔.

Устанавливайте печь в укрытии дальше от легковоспламеняющихся веществ. Расположите ее подальше от нежных растений, поскольку жара от накаленной железной поверхности может навредить культурам. Учтите, что данный способ обогрева снижает влажность воздуха, что чревато увяданием растений.

Печь на опилках

Отходы деревообрабатывающего производства – отличное топливо

Следующий вид печи для обогрева теплицы подойдет тем хозяевам, которые имеют мастерскую и опилки в качестве отходов. Так, овощеводу не нужно будет утилизировать отходы, а растения будут содержаться в тепле. Опилки в качестве экологического топлива для парника крайне эффективны (хорошо горят и, что важно, долго) и экономичны.

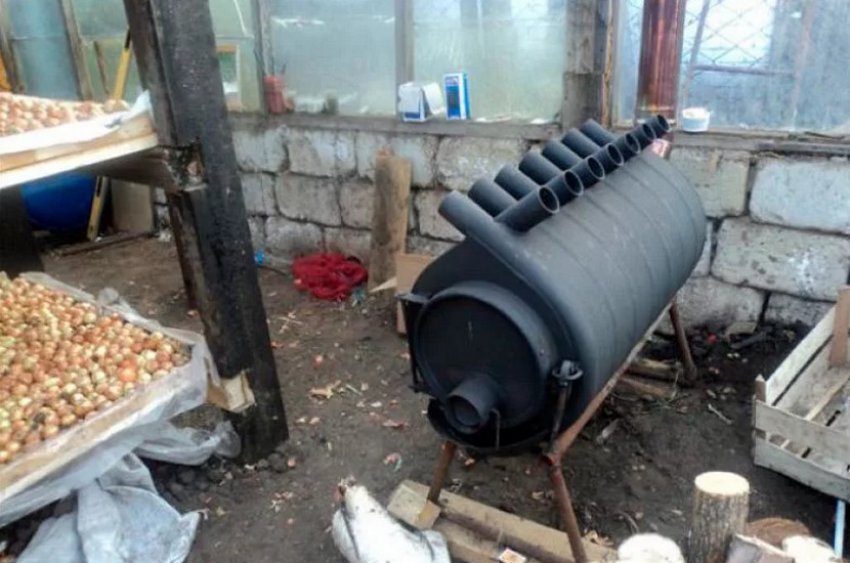

Отопление теплицы булерьяном

КПД печи Булерьян довольно высок, а обслуживание не требует постоянного присутствия

Данный вид отопления очень экономный, работает на дровах и охватывает практически каждый уголок укрытия. Воздух нагревается быстро и равномерно распределяется по всей площади. Отопление теплицы булерьяном характеризуется двухступенчатой системой сгорания: сначала тлеют дрова, потом же образуются печные газы. Они, поступая в верхнюю камеру, соединяются со вторичным воздухом и полностью сгорают. КПД такой печи – 80%.

Особенности булерьяна:

• его можно расположить рядом со стенами, поскольку от него не идет жар, только горячий воздух. Овощевод может не беспокоиться о том, что надпочвенная часть растений пострадает.
• в жаркое лето такая печь накапливает солнечное тепло, а в ночное время отдает его. Так вашим растениям не страшны ночные температурные перепады.

Теплица с газовым отоплением

Самый развивающийся сегмент рынка – газовое оборудование для отопления теплиц. С каждым годом видов газовых нагревателей появляется все больше. Поэтому на данном вопросе мы остановимся подробнее.

Начнем с газовых нагревателей с открытым типом горелки. Они работают на природном газе, либо от газовых баллонов. Минусом такой системы отопления является сжигание кислорода. Дабы недостаток устранить, достаточно установить вентиляцию. Принцип работы газовых котлов для отопления теплицы: теплый воздух поднимается вверх, немного остывает и опускается к растениям.

Газовый котел можно использовать для обогрева круглогодично

Газовый конвектор устанавливается на стену парника. В нем камера сгорания закрыта, а теплообменник герметичен. Такой способ обогрева теплицы газом не сжигает кислород, потому фермеру не нужно оборудовать вентиляцию.

Газовый конвектор с термостатом поддерживает необходимый температурный режим в укрытии. Если конвектор оборудован электровентилятором, он выполняет функцию газового калорифера и за короткое время способен прогреть теплицу. Минус системы – зависимость от электроснабжения.

Газовый обогреватель можно установить в определенных местах помещения, чтобы в важные периоды развития растения получали нужное количество тепла. Выделяют “темные” и “светлые” горелки. Они отличаются формой нагревательных элементов. У “темных” горелок они трубчатые, а у “светлых” – имеют вид металлической сетки или керамической пластины.

Теплицы, отапливаемые газом, имеют преимущество в сравнении с остальными видами обогрева – газ стабильнее в плане подачи. Если вы планируете отапливать укрытие таким способом всего несколько недель, тогда можно приобрести несколько баллонов газа и не тратиться на установку недешевого стационарного оборудования.

Котлы для обогрева теплиц

Вот основные виды котлов, используемые для обогрева теплиц:

• твердотопливные. Самые доступные ныне системы обогрева теплиц. Характеризуются экологичностью и доступностью. Среди минусов: необходимость часто очищать котел от золы, твердому топливу необходимо много места для хранения и предварительная заготовка – трудоемкий процесс.
• газовые. Такие котлы находятся в среднем ценовом сегменте. Теплица с газовым отоплением полностью автоматизирована и не требует постоянного участия человека. Однако экономным данный вид обогрева теплиц назвать сложно. Во-первых, чтобы подвести газ, установить подключить котел, нужны немалые средства. Во-вторых, в зимнее время расход газа на отопление теплицы возрастает. Поэтому многие овощеводы вынуждены в целях экономии снижать температуру в укрытии. Выход имеется: установка вспомогательного твердотопливного котла, который будет использоваться в самое холодное время. Так, вы сэкономите расходы.
• электрокотлы.

Сегодня у овощевода есть большой выбор систем отопления теплицы. Если энергоснабжение надежно, оправдана покупка инфракрасных обогревателей. Если с электричеством бывают перебои, отдайте предпочтение газовым аналогам и печному обогреву. Главное – баланс между необходимостью и рациональным использованием средств.

котлы, способы, методы, практические советы

Для нормального роста растений в теплице должен поддерживаться определенный уровень температур. Он зависит от степени «теплолюбивости» насаждений. Но в любом случае зимой без отопления растения не выживут. Причем чтобы они  нормально развивались необходимо обогревать не только воздух, но и почву. В этом и состоит основная особенность обогрева таких объектов:  система отопления теплиц должна обеспечивать теплом и землю и воздух. Это может быть комплексное решение, которое позволит греть и то и другое одновременно, или несколько разных решений, которые в результате создадут приемлемые условия.

В парнике можно применять  почти все стандартные виды отопления: воздушное, водяное и теплые полы. С определенными ограничениями можно использовать паровое, но оно и в квартирах и домах в последнее время мало используется.

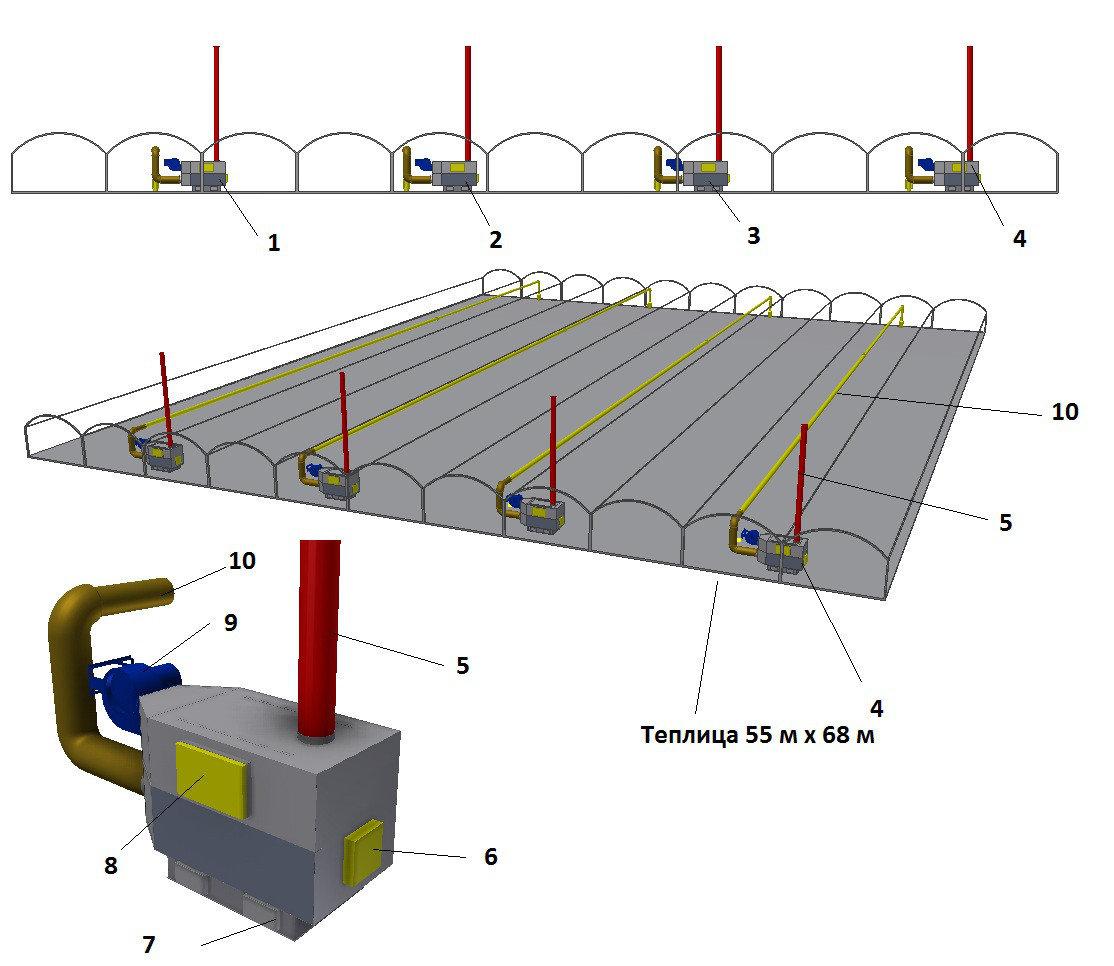

Отопление теплиц теплым воздухом

Нагревать воздух можно при помощи конвекторов. Электрических, газовых, на жидком топливе  и твердотопливных. Электрические конвекторы привлекательны невысокой стоимостью и простотой установки. Но само отопление, в пересчете за единицу тепла, самое дорогое. К тому же подключение конвекторов требует отдельной линии, и, часто не на 220В, а на 380В, а проводить такую линию, во-первых, сложно и долго, во-вторых дорого, и в-третьих не везде есть техническая возможность. Так что большой расход электроэнергии – это сложно и дорого.

Очень популярны для отопления теплиц твердотопливные конвекторы. Они сделаны на основе печей «Булерьян». В своем первозданном виде эти агрегаты используют принцип пиролиза – разложения топлива при недостатке кислорода с последующим дожигом выделившихся при этом газов. Результат – длительное горение одной закладки топлива, выделение большого количества тепла и малое количество отходов – от дров остается горсть золы, которую потом можно высыпать на грядки. При всем при этом воздух греется быстро и эффективно, что обеспечивается уникальной конструкцией.

Корпус «Булерьяна» сделан в виде цилиндра. Этот цилиндр охватывают полые трубы, которые начинаются возле пола, а заканчиваются на пару десятков сантиметров выше корпуса. Как только начинаете топить печь, в эти трубы из-за разницы температур снизу начинает засасываться холодный воздух, который проходя по трубе, остужает корпус, а сам нагревается и выходит уже теплый. Это очень эффективная печь именно для нагрева воздуха. А для теплиц она хороша тем, что в штатном режиме тления  воздух из труб идет не горячий, а теплый (45-50оС)и он не повредит растениям, даже если печь расположена недалеко. Это один из самых эффективных котлов для отопления теплиц и при всем при том его несложно сделать своими руками (Прочитать о том, как сделать «Булерьян» можно тут). Пиролиза вы, конечно, не добьетесь, но работать такой агрегат будет на «отлично».

Конвекторы на сжиженном газе или на солярке – еще один вариант. Современные модели имеют высокую производительность и могут снабжаться автоматикой. Д ля работы такого агрегата нужно  оборудовать место для установки резервуаров с топливом, утеплить его, и, при помощи трубопровода, соединить с конвектором. Это оборудование имеет в основном настенное исполнение и вам нужно будет придумать, куда и как его закрепить. Решить при этом придется две задачи сразу: расположить так чтобы отопление было максимально эффективным, и соблюсти технику безопасности.

Можно сложить кирпичную печь. Это тоже конвектор, но с большой теплоемкостью. Массив кирпичей нагревается, а потом долго отдает тепло. Вариант хороший, но если есть у вас на примете хороший печник, а их сегодня совсем немного и работа их стоит дорого. Так что вариант отопления теплицы кирпичной печью подойдет не всем.

Система обогрева почвы от конвекторов

Всем хороши конвекторы, но вот решить проблему обогрева земли они не могут. Есть, конечно, выход – проложить трубы и по ним пускать теплый воздух, но это сложные системы, которые разрабатываются профессионалами. Можно соорудить подобную простейшую самодельную систему с использованием любого агрегата: роете яму, в нее устанавливаете печь с конвекторным кожухом. Дымоход прокладываете в земле параллельно одной из стен и выводите его за пределы теплицы и только там поднимаете вверх.

Идея проста, но эффективна. Во-первых, воздух и прилегающая почва вокруг печи греется от теплового излучения, исходящего от корпуса (у нее обязательно должен быть конвекционный кожух, который обеспечит интенсивный восходящий поток воздуха вдоль стенок). Во-вторых, продукты горения, проходя по расположенному в почве дымоходу, греют и ее. Вот только с подбором материала для такого трубопровода могут возникнуть проблемы: он не должен иметь слишком уж хорошую теплоотдачу, иначе почва раскалится. Кроме того эти трубы должны быть герметичны – с продуктами горения шутить нельзя – угореть можно. Еще они должны выдерживать высокие температуры – на выходе из котла температура дыма может быть 350^оС и выше (в зависимости от котла и типа используемого топлива). Из недорогих материалов более-менее подходят асбестовые трубы, но их экологически безопасными не назовешь и с герметичными соединениями поводиться нужно.

Такое решение требует еще и наличия дымососа в трубе – длинный горизонтальный участок трубы совсем не способствует наличию тяги. Потому дымосос обязателен и мощность его должна быть приличной. Устанавливать его нужно ближе к концу – температуры там будут ниже и работать он будет дольше. Но при установке нужно предусмотреть возможность частой чистки – будет скапливаться сажа: при вертикально расположенном дымоходе она большей частью улетает, а в нашем варианте осаждается на трубах и лопастях дымососа.   Трубы тоже нужно будет часто чистить, так что и тут нужны какие-то окошки ревизии. В общем, проблемно. Зато, если вы соорудите пару-тройку таких трубопроводов, то сможете экономично отапливать свою теплицу.

Водяное отопление теплицы и котлы для него

Этот вариант может стать очень хорошим и экономным выходом: одним махом можно и воздух греть и почву. Для этого располагаете радиаторы вдоль стены или стен (зависит от объема помещения, теплопотерь здания  и зимних температур в вашем регионе). Причем в данном случае идеальной будет самая простая однотрубная схема с параллельным подключением радиаторов (смотрите на рисунке ниже). Такое водяное отопление теплицы своими руками может изготовить даже далекий от строительства человек.

Пройдя по этому контуру, вода остынет примерно до 50-40^оС. От последнего отопительного прибора можно завести трубы в почву, где уже частично остывшая вода еще больше отдаст тепло, но уже почве. И только после этого остывший окончательно теплоноситель (воду) подать в котел. Таких комбинированных контуров может быть несколько, и греть их может один котел (если хватит ему мощности).

В качестве труб тут предпочтительнее использовать полипропилен, может быть металлопластик – он хорошо гнется, а фитингов особенно для обогрева почвы потребуется мало. Еще один нюанс: в системе должен присутствовать циркуляционный насос, иначе она работать не будет – большая протяженность контура.

Вся сложность в подборе котла для такого режима работы: большая разница между температурой подачи и обратки. Идеально такое для конденсационных котлов, а если у вас есть возможность подключения газа, то это – самое экономное из всех возможных решений, кроме разве, что отопления от геотермальных источников. Но источники подземного тепла в частном пользовании встречаются гораздо реже, чем газовая магистраль в огороде. К тому же у многих конденсационных газовых котлов есть очень хорошая особенность: они могут перенастраиваться для работы на сжиженном газе. Так что такой вариант газового отопления теплицы стоит рассмотреть даже тем, у кого нет магистрального газопровода. Подробнее о том, как работают конденсационные газовые котлы, читайте тут.

Если газа нет, а есть возможность дешево купить или просто заготовить дрова, то использовать можно твердотопливный котел. Вот только пиролизный или длительного горения такой режим работы не выдержит: при низкой температуре в обратке, на стенках котла и в теплообменниках  образуется конденсат, который, смешиваясь с продуктами горения, становится очень едким и быстро разрушает стенки котла. Правда, перед подачей теплоносителя в котел,  в обратку можно подмешать часть воды от подачи и поднять температуру до приемлемой. С такой доработкой и пиролизные, и длительного горения котлы использовать можно.

Есть еще один вариант и очень даже неплохой: печь длительного горения можно изготовить самостоятельно. Многие варианты совсем несложны и дешевы. Например, систему отопления теплицы можно построить на основе самодельной печи «Бубафоня», только оснастить ее нужно будет водяной рубашкой. Ее, кстати можно использовать и для нагрева воздуха, но ставить придется подальше от растений – очень жесткое излучение без водяной рубашки. Как сделать «Бубафоню» своими руками читайте в этой статье.

Вся прелесть этой печки, в том, что она некапризна и сжигать в ней можно все. Если есть у вас щепа, опилки или шелуха семечек – пойдут и они. Ведь чем плотнее набить печку топливом, тем дольше она горит. Потому между поленьев насыпают мелкое топливо, и хорошо прессуют. Можно вся закладку целиком сделать только из этих ингредиентов. Только в середину вставить  шест или трубу, а вокруг набить опилки/шелуху. Когда топливо уплотнится, шест вынуть. В середине остается сквозное отверстие, в которое будет поступать воздух для горения.  Такой вариант еще более экономичен, чем отопление дровами.

Можно рассмотреть использование электрического котла, но проблемы те же, что и при установке конвекторов: дорого и нужна отдельная линия электропитания. Хотя, если использовать не ТЭНовые котлы, а электродные или индукционные, то отопление будет не таким дорогим: все, кто устанавливали такое оборудование, говорят о том, что платят меньше. И к температуре обратки они нетребовательны. Так что не отбрасывайте эти варианты, а прочитайте статьи об индукционных котлах  (они стоят дороже) и электродных (более требовательны к условиям эксплуатации).

Как вариант отопительного котла рассмотрите также котел на жидком топливе. Причем, возможно, для теплицы будет лучшим вариант на отработке. Тут предвидится только одна проблема: нужно очень много топлива, если объемы помещения велики.  Для его  хранения потребуется большой утепленный резервуар. Обо всех особенностях котлов на отработке читайте тут.  Если говорить об изготовлении печек для теплицы своими руками, то можно сделать и печи на жидком топливе. Порядок самостоятельного изготовления двух моделей котлов на жидком топливе вы найдете в этой статье.

Отопление почвы электричеством

Если есть возможность подключить мощное электрооборудование, можно греть с его помощью и почву. Для этого можно использовать технологию «электрические теплые полы». Материалы для такого отопления бывают двух видов: пленочные или кабельные. Оба варианта выдают нужную температуру – до 40^оС. Отличаются только по форме: пленочные – это рулонный материал и укладывается он сплошным полотном,  а кабель «змейкой» через определенный промежуток. Еще пленки бывают инфракрасными, но стоят они дорого. Кабели в разы дешевле, и при этом имеют хороший гарантийные срок: 10-20 лет в зависимости от производителя.

Отопление инфракрасным обогревателем относится сразу к нескольким категориям, с одной стороны это нестандартная технология, но с другой — для работы излучателей требуется электрическая энергия. Так что принадлежность спорная. Но чем хорош этот метод, так это тем, что греется и земля и сами растения, как на солнце. Единственное, что нужно предусмотреть при использовании такого метода – правильно рассчитать расстояние до растений: чересчур интенсивное инфракрасное излучение, как и пекущее солнце, может высушить растения.

Альтернативные источники отопления теплиц

Отапливаемая теплица всем хороша, за исключением того, что стоят энергоносители дорого. Совсем без них обойтись не получится, но вот хотя бы меньше тратить на них за счет использования бесплатных или дешевых источников тепла можно.

О термальных источниках тепла мы уже говорили. Это довольно редкое явление, но если такое есть поблизости – его можно использовать. Решение в принципе одно – устроить трубопровод, по которому передавать горячую воду или воздух. Только воду нужно будет отводить обратно. Использовать ее для полива, наверное, можно, но, во-первых, нужно изучить  минеральный состав, иначе овощи могут не пройти контроль. А во-вторых, неизвестно как к этому отнесутся природоохранные организации: одно дело использовать тепло и вернуть воду обратно, а совсем другое брать ее безвозвратно.

Зато использование солнечной энергии дело абсолютно безопасное. Можно поставить на крыше теплицы солнечные панели и отапливаться этой энергией, а можно сделать самодельный аккумулятор солнечного тепла из подручных материалов. Для этого на освещаемом участке почвы расстилаете слой теплоизолятора (минеральная вата или такой же картон, например), сверху – слой полиэтилена. Теперь ровным слоем насыпаете мокрый песок и накрываете еще одним слоем полиэтилена. Единственный недостаток такой батареи – большая занимаемая площадь при малой теплоемкости.

Гораздо эффективнее создание солнечного коллектора своими руками на скате кровли теплицы. Идея состоит вот в чем: между двумя слоями поликарбоната или стекла находится  вода. Этот резервуар сообщается с другим: одна труба вверху и одна внизу. Солнечные лучи, проходя через толщу воды, нагревают ее. Теплая вода по верхней трубе поступает в резервуар, а из нижней в солнечный коллектор поступает холодная. Подогретая вода затем может поступать в систему труб, расположенных под почвой и обогревать ее: больших температур тут не будет и корням растений ничего не грозит. Но для нормальной работы снова-таки требуется циркуляционный насос.

Не менее эффективно использование навоза. Давно замечено, что если сухой конский или коровий навоз намочить, он через некоторое время начинает выделять достаточно большое количество тепла. Вот этим и можно воспользоваться. Причем, поступить можно двумя способами: один — разложить парящий навоз вдоль стен или дорожек, второй – смешанный с соломой навоз уложить вниз, а сверху насыпать слой почвы. Первый вариант греет воздух второй – почву. И для теплиц предпочтительнее обогревать навозом именно почву.

Как сделать подогрев почвы в теплице читайте тут.

Экономичное отопление теплицы

Чтобы не тратить много средств на поддержание нужной температуры, нужно позаботиться о хорошей теплоизоляции. В первую очередь это касается купола – теплый воздух поднимается вверх, и если оттуда тепло будет беспрепятственно уходить, то на обогрев потребуются значительные ресурсы. Потому, несмотря на небольшую стоимость, все реже используется полиэтилен, который заменяют более дорогостоящим поликарбонатом. Ведь отопление теплицы из поликарбоната требует в разы меньших расходов, чем аналогичное сооружение из полиэтилена.

Если теплица стационарная, нужно серьезно подойти и к утеплению грунта и стен: требуется солидный слой теплоизоляции чтобы удержать тепло. Но лучше потратиться один раз на утепление, чем ежегодно выкидывать деньги на отопление. Можете даже посчитать. По нормам на обогрев одного квадратного метрапарников для Московского региона расходуется 250-350 Вт тепла. Но это при высоте потолков не выше 2-х метров. Если потолки выше, нужны повышающие коэффициенты. Но пусть теплица имеет потолки 2 метра, ее площадь 20м². На обогрев ее требуется 300*20=6 кВт/час. В месяц требуется 6*24*30=4320 кВт/час. Окончательный результат будет зависеть от типа используемого топлива, но точно видно, что даже при цене в 2 руб/кВт (это не самый дорогой вариант ) сумма получается 8620 руб/мес. И это — маленький парник. Потому без утепления экономного отопления теплицы не добиться, даже используя дешевые виды топлива.

Отопление теплицы зимой твердотопливными котлами. Как обогреть зимнюю теплицу?

Отопление теплиц

Отопление теплиц твердотопливными котлами на сегодняшний день дает возможность развить свой стабильный бизнес. Ранняя зелень, свежие овощи, цветы круглый год – все это стало возможным, благодаря установке пиролизных котлов в теплицах. Для обогрева создают несколько греющих контуров. Как правило, требуется обогрев почвы, обогрев воздуха и подогрев бойлера для использования теплой воды для полива. Отопление зимней теплицы позволяет создать в ней благоприятный микроклимат для растений. В качестве теплоносителя обычно используется обычная вода, нагреваемая котлом до заданной автоматикой температуры. Она начинает циркулировать по трубам, которые доставляют ее в отопительные приборы, установленные в определенных точках теплицы.

Рядовой потребитель, а также небольшие фермерские хозяйства должны отнестись к выбору отопительного оборудования для своих теплиц осознанно и со знанием дела. Выращивание растений требует большого труда, главным показателем которого является собранный урожай. Однако, урожай также зависит от благоприятных условий, созданных в теплице. Пиролизный котел способен поддерживать оптимальную температуру в теплице даже в очень холодное время года. Секрет его производительности кроется в особом сгорании топлива, когда оно равномерно тлеет и выделяет пиролизный газ. Он в свою очередь смешивается с вторичным теплым воздухом и направляется специальным вентилятором сгорать в форсунке котла. В результате образуются колоссальные температуры. Мощности вполне достаточно для поддержания требуемой температуры. Правильное отопление теплиц твердотопливными котлами на сегодняшний день является самым оптимальным и доступным вариантом обустройства тепличных хозяйств.

Отопление теплиц с помощью пеллетных котлов

Работая в Краснодарском краем мы понимает головную боль сельского хозяйства –

ЧЕМ ОТОПИТЬ ТЕПЛИЦУ ?

Честно говоря выбор не очень велик, если нет свободного доступа к магистральному газу:
– дрова
– уголь
– лузга подсолнечника
– пеллеты

Попробуем оценить данные виды топлива по различным параметрам:

Требования предъявляемые владельцами теплиц:

– надежность обеспечения теплом

– невысокая стоимость топлива и обслуживания

– автоматизация процесса отопления

– невысокие требования к обслуживающему персоналу

– высокая тепловая производительность и простота её регулирования

– доступность и гарантия поставки топлива

– удобство разгрузки, хранения и загрузки топлива в котел

– возможность наращивания тепловой мощности в будущем

– минимальные требования к помещению котельной

– отсутствие внимания контролирующих служб и разрешительной документации

Можно сделать следующие выводы:

Подача пеллет в горелку и температура теплоносителя поддерживаются автоматически, в отличие от других видов котлов на твердом топливе.

На наш взгляд отопление теплиц пеллетами из лузги подсолнечника отлично подойдет большинству собственников и эксплуатирующих служб в виду невысокой стоимости, доступности и высокой теплотворности данного вида топлива.

Они хорошо зарекомендовали себя и получают только отличные отзывы.

Данные котлы являются едва ли не единственной альтернативой при отсутствии магистрального газа или дешевого надежного электричества при правильном подборе, монтаже и настройке опытными специалистами.

Часть объектов, которые выполнила компания КотелПеллет

Теплицы модульного типа станица Старомышастовская — 900 кВт (3 котла по 300 кВт Ротекс-300)
— подбор, поставка, монтаж котлов и обвязки, пусконаладочные работы и обучение персонала

Теплицы станица Гречаная Балка – 600 кВт
2 котла по 300 кВт Ротекс-300
– подбор, поставка, пусконаладочные работы и обучение персонала

Ферма по выращиванию грибов станица Мингрельская – 400 кВт
4 котла по 100 кВт Ротекс-100
– подбор, поставка, пусконаладочные работы и обучение персонала.

Получите бесплатную смету для Вашего объекта

Выбор идеального котла — Управление теплицей

Выбор правильного варианта отопления для теплицы может показаться сложной задачей. Вы хотите быть уверены, что не выходите за рамки своего бюджета, но не ограничиваете свои возможности для развития и расширения своего бизнеса и роста операций. Какие факторы следует учитывать при покупке системы отопления?

• Знайте свои текущие размеры и потребности в отоплении и постарайтесь предвидеть будущий рост

Котлы на биомассе чаще всего используются в крупных теплицах.«Большинство систем, работающих на биомассе, устанавливаются на предприятиях площадью 10 акров и более», — говорит Джин Зебли, специалист по продажам систем возобновляемой энергии в Hurst Boiler. Более крупные объекты могут покрыть первоначальные затраты и принять возврат инвестиций (ROI) в течение пяти или шести лет.

«Были некоторые теплицы меньшего размера, которые были переданы им, но большинство заявок приходилось на более крупные объекты, места, где стоимость топлива составляет такую ​​огромную часть их эксплуатационных расходов, что рентабельность инвестиций для них приемлема», — говорит Зебли.

Биомасса горит намного медленнее, чем нефтяное топливо, поэтому она медленнее реагирует на колебания тепловой нагрузки, говорит Зебли. Системы, работающие на природном газе и масле, настраиваются быстрее, что может сделать их более привлекательным вариантом для небольших предприятий.

Для более крупных предприятий или предприятий, у которых есть субсидия или авансовый капитал на биомассу, производители могут добавить большой радиатор или резервуар для воды. Котлы на биомассе могут затем нагревать резервуар и позволять отдельным домам получать тепло из резервуара по мере необходимости.

• Знайте свой источник топлива (и знайте, на какие субсидии вы имеете право)

Одной из самых больших проблем для котлов, работающих на биомассе, является обеспечение источника топлива. Если у производителей будет поблизости источник, это, скорее всего, сократит их прогнозируемую окупаемость инвестиций и сделает котел на биомассе привлекательным. Если у фермеров нет ближайшего источника биомассы, им потребуется доставка биомассы.

«В некоторых случаях из-за транспортных расходов котлы, работающие на биомассе, могут обеспечить коммерчески приемлемую рентабельность инвестиций только при наличии субсидий», — говорит Зебли.

В регионах, где есть природный газ, котлы на биомассе менее популярны. Относительная доступность природного газа и простота закупок делают его привлекательным вариантом там, где это применимо. В зависимости от наличия биомасса может быть более подходящей для производителей, использующих масло номер два.

«У нас есть несколько установок в Канаде и на севере США, которые перешли на биомассу, потому что они смогли получить хорошую окупаемость и окупаемость своих инвестиций.Они использовали нефть номер два, но это было нерентабельно из-за их изолированности и расположения вдали от трубопроводов, — говорит Зебли.

5 новых вариантов отопления теплицы

Пять производителей систем отопления делятся своими новейшими и лучшими продуктами.

Трубки и алюминиевые тепловые трубки (BioTherm)

От трубок Megatube и MicroClimate до алюминиевых тепловых трубок DuoFin и StarFin — компания BioTherm предлагает решения по обогреву, которые могут выдерживать самые жесткие условия теплицы.Варианты трубок MegaTube и MicroClimate просты в установке и идеально подходят для напольного или напольного отопления. Трубка имеет токопроводящую поверхность нагрева, которая обеспечивает максимальный нагрев корневой зоны. Варианты алюминиевых труб DuoFin и StarFin отлично подходят для обогрева периметра и таяния снега, застрявшего в желобе теплицы. Это также может быть полезно для обогрева скамейки. Оба варианта труб обеспечивают нежное лучистое тепло для растений и не требуют сварки. TrueLeaf.net

Конденсационный котел Infinite Energy 2 (Delta T Solutions)

Конденсационный котел IE2 с КПД до 98% может похвастаться теплообменником из нержавеющей стали с большими водяными каналами для обеспечения максимальной теплопередачи. Дизайн продукта обеспечивает гибкость при меньшем размере занимаемой площади. Визуальные индикаторы с черным светом означают, что производители не будут изо всех сил читать системные уведомления или терять из виду расход воды или температуру в резервуаре. Автодиагностика доступна для всех основных компонентов IE2, таких как датчики температуры и скорость вращения вентилятора. DeltaTSolutions.com

FA (Detroit Radiant Products)

Эта линейка нагревателей с раздельными компонентами позволяет вашим растениям получать самый свежий горячий воздух.Он не допускает попадания вредных газов в теплицу, в то время как вентиляторы работают, чтобы продувать чистый воздух внутри. Этот обогреватель, изготовленный в Мичигане, включает в себя стандартную защищенную от пальцев защитную решетку вентилятора, которая предохраняет системы затемнения от попадания в гребные винты. Эти устройства также можно легко интегрировать с другими системами управления теплицей и программным обеспечением. Reverberray.com

Котлы на биомассе (котел Hurst)

Благодаря возможности заправки котла всем, от коры до куриного помета, Hurst Boiler предоставляет производителям множество возможностей.Древесные пеллеты стоят от 200 до 300 долларов за тонну, а древесная щепа стоит всего 55 долларов за тонну, поэтому хорошо иметь альтернативные варианты топлива. Новая линейка упрощенных систем котлов на биомассе варьируется от 1,5 млн БТЕ до 8,4 млн БТЕ без необходимости в дорогостоящих элементах управления и датчиках. Эти котлы помогают фермерам работать в меньших масштабах с продуктом, предназначенным для более легких применений. HurstBoiler.com

Effinity93 (производственная компания Modine)

Название говорит само за себя: этот газовый обогреватель может похвастаться КПД 93%, что помогает фермерам воспользоваться преимуществами значительного снижения затрат на электроэнергию.С 10 моделями от 55 000 до 310 000 БТЕ есть вариант для каждой теплицы. Каждый блок снижает выход углекислого газа на 13 процентов. Технология Conservicore, зарегистрированная в компании, означает, что агрегаты могут выдерживать кислый конденсат. Производители также оценят быструю и недорогую установку. ModineHVAC.com

Руководство по тепличным технологиям и операциям

Системы центрального отопления теплиц

Система центрального отопления теплиц состоит из центрального котла.Котлы — это сосуды под давлением, предназначенные для нагрева воды или производства пара, которые затем могут использоваться для отопления помещений и / или нагрева технической воды в здании. Как газовые, так и масляные котлы используют контролируемое сжигание топлива для нагрева воды. Ключевыми компонентами котла, участвующими в этом процессе, являются горелка, камера сгорания, теплообменник и средства управления. Горячая вода, произведенная котлом, перекачивается по трубам и подается в теплицу. Паровые котлы производят пар, который течет по трубам из зон высокого давления в зоны низкого давления без помощи внешнего источника энергии, такого как насос.Изолированные трубы и коллекторы подают воду или пар в нагреваемую зону, обычно расположенную под скамейками, а также вдоль боковых и торцевых стен по периметру теплицы. Сегодня горячая вода, а не пар, является наиболее популярным средством передачи тепла от котла в теплицу по нескольким причинам. Температуру воды, циркулирующей в системах горячего водоснабжения, можно регулировать в соответствии с потребностями системы в тепле, будь то теплый пол, обогрев скамейки, верхний обогрев, обогрев периметра или удаление снега и льда.Это обеспечивает более равномерный нагрев, чем пар, который либо включен, либо выключен. Системы горячего водоснабжения часто обеспечивают лучшую равномерность распределения тепла и могут быть размещены ближе к растениям с помощью таких методов, как настольные или напольные системы отопления. В системе горячего водоснабжения больший запас тепла на случай выхода из строя котла. Преимущество пара заключается в том, что большие количества энергии могут передаваться на большие расстояния более эффективно, чем с помощью горячей воды, но для этого требуется система под давлением, которую труднее поддерживать.Это может быть преимуществом, если тепло необходимо далеко от котла. Эти агрегаты сжигают природный газ, мазут или уголь для нагрева горячей воды. Котлы указаны в лошадиных силах. Мощность одного котла равна тепловой мощности 33 500 БТЕ в час.

Преимущества и недостатки котлов ТЭЦ

У системы центрального отопления есть ряд преимуществ: (1) центральная установка предлагает большую гибкость для использования альтернативных источников энергии; (2) используется меньше тепличного пространства, так как центральный завод расположен в отдельном здании; (3) производительность при частичной загрузке может быть намного более эффективной; (4) обслуживание и контроль проще и дешевле; и (5) поскольку сжигание происходит вне теплицы, неправильное сжигание не увеличивает вероятность повреждения урожая из-за токсичных дымовых газов (например,г. , этилен).

Типы котлов ТЭЦ

Котлы подразделяются на различные типы в зависимости от их рабочего давления и температуры, типа топлива, метода тяги, размера и мощности, а также от того, конденсируют ли они водяной пар в дымовых газах. Котлы также иногда описывают по их ключевым компонентам, таким как материалы теплообменника или конструкция труб. Существует два основных типа котлов, которые вы можете выбрать для своего конкретного применения; жаротрубные и водотрубные котлы.Жаротрубные и водотрубные котлы принципиально противоположны по конструкции. Эмпирическое правило заключается в том, что если у вас очень постоянная и стабильная нагрузка, которая редко меняется, то предпочтительнее использовать жаротрубный котел. Если ожидается колебание или изменяющаяся нагрузка, то водотрубный котел, как правило, является лучшим выбором.

Котлы пожаротрубные

В жаротрубном котле дымовой газ проходит по трубам, окруженным горячей водой (см. Рисунок 4. 2). Когда нагретый воздух проходит через холодную воду по трубкам, вода нагревается.Жаротрубные котлы часто характеризуются количеством проходов, что означает, сколько раз газы сгорания (или дымовые) протекают по длине сосуда высокого давления, когда они передают тепло воде. Жаротрубные котлы обычно проектируются с тремя или четырьмя наборами труб (трех- или четырехходовые котлы).

Водотрубные котлы

В водотрубном котле вода проходит по трубам, окруженным побочными продуктами сгорания или дымовыми газами (см. Рисунок 4.3). Водотрубные котлы более безопасны по конструкции и обычно могут работать на много лет дольше, чем жаротрубные котлы. Водотрубные котлы доступны большей мощности и восстанавливаются быстрее, чем жаротрубные котлы.

Котлы с медными трубами. Котлы с медными оребрениями — это новый маломассивный котел, который обычно содержит трубы с медными оребрениями. Он также известен как компактный котел. Компактный котел сжигает только природный газ или промышленный газ, поскольку сажа из нефти или угля может забивать узкие пространства между ребрами теплообменных медных труб. Компактный бойлер обычно дешевле в приобретении и занимает значительно меньше места.

Конденсационные котлы

В целом конденсационные котлы по своей внутренней конструкции идентифицируются как жаротрубные или водотрубные. Конденсационный котел работает так же, как обычный неконденсирующий жаротрубный или водотрубный котел, но с добавлением дополнительных функций (см. Рисунок 4.4). В отличие от обычного котла без конденсации, который позволяет водяному пару, побочному продукту сгорания газа или масла, выходить вверх по дымовой трубе вместе с другими побочными продуктами и выбрасываться в атмосферу.

Распределение тепла от котельной

Горячая вода или пар выходит из котла и перекачивается в теплицу через трубопроводную сеть, обогреватели или и то, и другое. Трубы обычно расположены над землей и над урожаем, или, альтернативно, могут быть расположены под скамейками и по периметру стен, или в комбинации каждого из них. Теплый пол — еще один способ обогреть теплицу горячей водой. Водонагреватели — еще один вариант отвода тепла в теплицу.

Трубопроводная сеть

Используются трубы двух типов: голые (без ребер) или ребристые. Возможно, самым простым способом передачи тепла от горячей воды являются неизолированные трубы из стали, черного чугуна, меди или алюминия. Ребристые трубы имеют близко расположенные пластины или ребра, прикрепленные к трубе (см. Рисунок 4.5). Ребра увеличивают площадь поверхности трубы, по которой излучается тепло, выделяя больше тепла на единицу площади трубы по сравнению с трубой без ребер. Это уменьшает объем воды для нагрева, и для выполнения той же работы требуется меньше реальных метров трубопровода.Обычно оребренные трубы устанавливаются только на боковые и торцевые стенки, но некоторые из них хорошо подходят для установки под скамейками для выращивания. Гладкую трубу, когда-то использовавшуюся над головой, теперь чаще помещают под скамейку. Горячая труба может обеспечивать гораздо более равномерную и более точно контролируемую температуру в установке, чем системы горячего воздуха.

Системы теплого пола

Многие теплицы сегодня построены с подогреваемым полом. Как уже упоминалось, для обогрева теплиц доступны разные системы отопления: от горячего воздуха до водяного и лучистые.Задача всех этих систем состоит в том, чтобы подавать тепло в нужном количестве в нужном месте и как можно более равномерно по разумной цене. Как правило, системы водяного отопления почвы / пола способны обеспечить наиболее равномерное тепло по всему растительному покрову. Напольное отопление идеально подходит для культур, выращиваемых непосредственно на полу, таких как грядки, декоративные растения в контейнерах и выращиваемые в мешках овощи, а также тепличные овощи, выращиваемые непосредственно в почве. С посевами холодного сезона (например.g., салат, шпинат, азиатские листовые овощи), дополнительное воздушное отопление может не потребоваться даже в теплице с подогревом полов. Вот некоторые из преимуществ обогрева почвы / пола в защищенных условиях выращивания:

Водонагреватели (гидропоны)

Этот тип водонагревателя используется в сочетании с бойлером или другими источниками горячей воды или пара. Они извлекают тепло из воды или пара и доставляют нагретый воздух в теплицу. Водонагреватели очень надежны и недороги.Водонагреватели часто используются в дополнение к другим системам гидропонного отопления, таким как система теплого пола или настольная система отопления. Они быстро и очень быстро реагируют на управляющие воздействия.

Щелкните следующие темы для получения дополнительной информации об отоплении теплиц.

Теплицы и цветоводство: модернизация системы отопления теплиц

Технологии систем отопления постоянно развиваются, и каждый год на рынке появляются новые продукты.Поскольку цены на топливо быстро растут, производителям необходимо оценить множество доступных вариантов, прежде чем принимать решение о покупке нового или заменяемого оборудования. В этой колонке рассматриваются некоторые из новейших концепций и оборудования, которые сейчас представлены на рынке.

Замена системы отопления
Печь или котел следует заменять, когда они перестают быть безопасными, если их эффективность менее 75% или если их выбросы более чем на 10% превышают рекомендованные стандарты EPA. При проектировании и установке новой системы должен руководствоваться профессионалом, знакомым с условиями теплицы и контролем окружающей среды.Вам также следует ожидать обучения запуску и инструкций по техническому обслуживанию.

Выбор системы
При выборе оборудования для теплицы с водосточным желобом или нескольких отдельно стоящих теплиц рассмотрите возможность установки центральной котельной. Это обеспечивает множество вариантов, включая простое распределение тепла через воду к воздухонагревателям, ребристые трубы боковых стенок или излучение корневой зоны. Для индивидуальных домиков, которые эксплуатируются в основном в осенне-весенний вегетационный период, в большинстве случаев по-прежнему лучшим выбором являются печи с горячим воздухом или тепловентиляторы, поскольку система отопления не требует дренажа на зиму.Циркуляция воздуха необходима в обеих системах для обеспечения равномерной температуры.

Конденсационные котлы и нагреватели
Водяной пар является побочным продуктом сгорания газа или масла. Этот водяной пар, имеющий температуру от 400 до 500ºF вместе с другими побочными продуктами, обычно поднимается по дымовой трубе и выбрасывается в атмосферу. Конденсационный котел включает в себя дополнительный теплообменник в системе отвода дымовых газов, так что водяной пар конденсируется обратно в жидкость. В этом процессе улавливается до 8000 британских тепловых единиц на галлон конденсата, что составляет целых 13% от первоначальной энергии топлива.Конденсат нагревает поступающий воздух (если используется теплообменник воздух-воздух) или предварительно нагревает воду (если используется теплообменник воздух-вода). После отвода тепла низкотемпературный конденсат можно слить через трубу из ПВХ.

Конденсационные котлы лучше всего работают там, где обратная вода холодная, например, в системе корневой зоны, где температура воды ниже 100ºF, по сравнению с радиационной системой с ребрами, где температура воды может быть 140ºF или выше. Больше тепла можно передать воде.На эффективность также влияет влажность воздуха. При правильных условиях эксплуатации конденсационные котлы могут достичь КПД 95% и более.

Теперь доступны газовые конденсаторные нагреватели с КПД 93%. Они удаляют излишки тепла дымовых газов и направляют его в теплицу. Они доступны с несколькими тепловыделениями.

Конденсационные котлы и нагреватели дороже обычных котлов, но с ростом цен на топливо срок окупаемости продолжает сокращаться.

Маломассовые котлы
Объем накопленной воды в сегодняшних котлах продолжает уменьшаться. В результате получается агрегат с меньшими физическими размерами, который занимает меньше места в котельной. Это также означает, что в режиме ожидания меньше потери тепла.

Хотя чугун дает более длительный срок службы, многие производители сейчас используют сталь для топки, теплообменника, чтобы уменьшить массу. Некоторые также включают дополнительный проход для дымовых газов, чтобы еще больше снизить температуру дымовых газов.В котлах с малой массой больше опасений вызывает тепловой удар, когда вода, возвращающаяся из системы трубопроводов, слишком сильно охлаждает топку. Это может вызвать нагрузку на сварные соединения и отливки.

Технология сжигания
В обычной горелке топливо впрыскивается непрерывно под давлением. Он смешивается с воздухом до правильного соотношения топливо-воздух. Были разработаны импульсные блоки, которые работают аналогично двигателю внутреннего сгорания. Топливно-воздушная смесь в импульсной горелке впрыскивается в топку от 60 до 70 раз в секунду.Искра зажигания используется для запуска процесса горения, но как только устройство нагревается, оно работает без искры. Импульсные горелки имеют тенденцию иметь более высокий КПД из-за большей однородности топливно-воздушной смеси и более тонкого распыления. Обычно КПД превышает 90%.

Для сжигания топлива необходим воздух, чтобы обеспечить кислород. На каждую мощность котла (33 475 БТЕ) требуется около 10 кубических футов воздуха в минуту. В обычной печи или котле этот воздух обычно подается через щели вокруг дверей или вентиляционных отверстий или через жалюзи, расположенные в боковой стенке рядом с нагревательным элементом. Этот холодный воздух может создавать сквозняки, которые мешают росту растений. Общая рекомендация — обеспечить 1 квадратный дюйм отверстия на 1000 БТЕ / час мощности нагревательного блока.

Горелки с раздельным воздухом забирают весь подпиточный воздух извне теплицы через вентиляционное отверстие в стене и трубопровод, который напрямую соединен с горелкой. Таким образом подается сухой воздух, который менее агрессивен, чем обычный влажный воздух теплицы. Это также может немного повысить эффективность.

Буферный резервуар для аккумулирования тепла
Эта технология используется с 1970-х годов, когда она была частью многих солнечных систем сбора энергии.Сейчас его применяют для теплиц и промышленных предприятий. В систему отопления входит большой утепленный резервуар для воды. Горячая вода из бойлера циркулирует через теплообменник для нагрева воды в буферной емкости. Ночью, когда необходимо тепло, горячая вода из бака циркулирует через тепловые трубы или тепловентиляторы в теплице. Эта система позволит установить котел меньшего размера, так как он может работать непрерывно днем ​​и ночью. Дровяные котлы особенно хорошо работают с буферным резервуаром, поскольку они поглощают переменную тепловую мощность процесса сгорания, которую не так легко контролировать, как с ископаемым топливом.

Элементы управления
Полупроводниковые элементы управления теперь являются частью большинства систем отопления. Они более точны и могут включать больше функций управления. Модуляция температуры воды должна быть встроена в большинство котельных систем, поскольку она позволяет циркулировать через излучение воде с более низкой температурой, поскольку потребность теплицы в тепле уменьшается в течение дня. Это снижает перегрев с последующей экономией энергии. Регулировка температуры воды в зависимости от температуры наружного воздуха и прогнозируемых погодных условий может значительно сэкономить топливо в течение отопительного сезона.Приобретите котел с диапазоном регулирования не менее 5: 1.

Модернизация системы отопления должна окупиться меньшим расходом топлива. Прежде чем сделать выбор, просмотрите варианты оборудования.

Джон В. Барток младший, почетный профессор и инженер по сельскому хозяйству, Департамент природных ресурсов и окружающей среды, Университет Коннектикута, Сторрс, Коннектикут — 2013.

Выбор системы отопления теплицы

В 2008 году компания Pleasant View Gardens в Лаудоне, штат Нью-Хэмпшир, перешла на отопление своей теплицы мазутом на древесную щепу.Они вернули свои инвестиции менее чем за 3 года. Отопление биомассой в Нью-Гэмпшире имеет смысл, потому что Новая Англия и восточная Канада производят много щепы. Это заставило меня задуматься о других вариантах отопления теплицы. В штате Мэн много думают об отоплении.

Согласно «Модернизации системы отопления теплиц», «печь или котел следует заменять, когда они больше не являются безопасными, когда их эффективность ниже 75% или когда их выбросы более чем на 10% превышают рекомендованные стандарты EPA. «Верно ли это в отношении вашей системы?

Я не специалист по отоплению, но я видел множество статей и сообщений в блогах по этой теме в моих новостных лентах. Я решил немного покопаться и составить список ресурсов, которые могут помочь объяснить варианты системы, факторы, которые следует учитывать при выборе системы отопления, и способы уменьшения потерь тепла.

Типы систем отопления можно разделить на две группы: центральные и местные.Системы центрального отопления состоят из бойлера в центре города. Котлы отапливаются паром или горячей водой и могут сжигать различные виды топлива. Локальные системы отопления обычно размещают на одном конце теплицы. Это могут быть блочные обогреватели, конвекционные обогреватели или лучистые обогреватели. Системы центрального отопления чаще всего используются в больших коммерческих теплицах из-за стоимости. Для небольших теплиц больше подходят локальные системы отопления.

Прежде всего, что вы выращиваете? Салат-латук не против более прохладной обстановки.Василию же нравится, когда его согревают. Тип культуры, которую вы выращиваете, в сочетании с минимальной температурой наружного воздуха в вашем регионе, определяет, сколько обогрева будет необходимо вашей системе.

Еще один фактор — размер теплицы. Торговый представитель теплицы или системы отопления может помочь вам определить, где находится ваша теплица, от мала до велика. Обязательно учитывайте потенциальные планы по расширению теплицы в будущем. Также важно учитывать топливную экономичность.Цена на нефть сегодня не обязательно является ценой на нефть завтра. Вам нужен котел, который сжигает любое выбранное вами топливо максимально чисто и эффективно. Это просто хороший бизнес и ответственное управление.

Какую бы компанию вы ни наняли для разработки и установки системы, она сможет определить размер, наиболее подходящий для ваших нужд. Однако, если вы любите математику, нажмите здесь, чтобы самостоятельно вычислить: Как определить размер системы отопления.

Дополнительная литература по выбору системы отопления теплицы: Как выбрать обогреватель теплицы

Котлы могут сжигать древесную щепу, бревна, уголь и мазут № 4, 5 и 6.В подогревателях используется масло №2, керосин, сжиженный нефтяной газ и природный газ. Конвекционные обогреватели могут сжигать древесину, уголь или сельскохозяйственные отходы. Лучистые обогреватели обычно работают на природном газе.

Дополнительная литература по видам топлива:

Топливо и альтернативные источники тепла для коммерческих теплиц

Биомасса 6 лет спустя: смогут ли сады с приятным видом повторить это снова?

Энергия биомассы для обогрева теплиц

Независимо от того, какой тип отопительной системы вы используете, вы не сможете максимально использовать ее потенциал, если не примете основных мер по сохранению выделяемого тепла. Самая эффективная система в мире не снизит ваши расходы на отопление, если дверь теплицы не защищена от непогоды, а ваш пластик грязный или порванный.

Контрольный список сохранения парниковой энергии, 2005 г.

Решение проблемы высокой стоимости энергии для тепличных хозяйств

Дополнительные ресурсы

Griffin Greenhouse, FAQ по отоплению

Принципы и оборудование для обогрева теплиц

Национальная ассоциация производителей теплиц

Обогреватели Руководство покупателя

Модернизация системы отопления теплиц

Отопление теплиц

Тепличное отопление и энергия

.

Системы отопления корневой зоны для теплиц — Farm Energy

Подогрев корневой зоны — это эффективный вариант для теплиц, который обеспечивает теплом непосредственно питательную среду, а не воздух в теплице. Такой подход дает тройное преимущество для производителей теплиц: более быстрое производство, более качественные культуры и экономия энергии. Если температура корневой зоны поддерживается на оптимальном уровне, температуру воздуха в теплице можно снизить на 5-10 градусов по Фаренгейту., уменьшая потери тепла наружу и, следовательно, снижая потребление энергии. Это возможно, потому что температура корневой зоны более критична, чем температура листьев для достижения хорошего роста растений.

Системные компоненты

Типичная система нагрева корневой зоны с горячей водой содержит водонагреватель или бойлер, циркуляционные насосы, трубопроводы и средства управления.

Самая дешевая труба — полиэтилен, который выпускается в рулонах длиной 100 и 400 футов. Выбирайте трубы из первичного пластика, а не из восстановленных смол.Он должен иметь номинальное давление не менее 100 фунтов на квадратный дюйм. Полиэтилен выдерживает температуру до 130 градусов по Фаренгейту. Большинство производителей, использующих полиэтиленовые трубы, работают с температурой воды 100 градусов по Фаренгейту, чтобы обеспечить температуру почвы от 70 до 75 градусов по Фаренгейту. Нейлоновые фитинги и зажимы из нержавеющей стали минимизируют вероятность утечек. Закапываемая под землей арматура должна иметь двойные зажимы.

Полужесткий поливинилхлорид (ПВХ) также имеет невысокую стоимость. Он доступен в вариантах длины 10 и 20 футов, что упрощает установку.Фитинги соединяются цементной трубой.

Доступны коммерчески доступные системы, в которых используются резиновые трубки из EPDM либо в виде отдельных трубок, либо в виде двух или четырех трубок, прикрепленных к стойке. Диаметр 3/8 дюйма или 1/2 дюйма обеспечивает хорошую теплопередачу и устраняет некоторые проблемы, связанные с химическим покрытием и блокировкой седиментации. Трубки присоединяются к пластиковым или медным коллекторам с помощью пластиковых вставок или латунных фитингов. Некоторые производители предлагают готовые к установке модули на заказ с размером заголовков, соответствующим междурядью.

Если вас беспокоит коррозия из-за диффузии кислорода через резиновую трубку, которая может в конечном итоге повредить железосодержащие компоненты в замкнутой системе отопления, следует использовать трубки из сшитого полиэтилена (PEX). Эта труба содержит барьер для диффузии кислорода. Многослойные композитные трубы с алюминиевым центральным сердечником также доступны для труб, которые будут проложены под бетонным полом. Он более жесткий и лучше держится на месте. В системах, где PEX не используется, растворенный кислород проникает через трубы или стенки труб и вызывает ржавление металлических компонентов, таких как резервуары, фитинги и теплообменник котла.Защита может быть достигнута с помощью компонентов из цветных металлов (латуни, меди или пластика), установки теплообменника из цветных металлов, использования облицованного стеклом бака или водонагревателя или добавления ингибитора коррозии.

Схема системы

Труба из ПВХ является наиболее распространенным материалом для подачи воды из водонагревателя или бойлера в зону выращивания. На протяженных участках и в неотапливаемых помещениях подводящие и обратные трубы должны быть изолированы для экономии энергии.

Для установок из резины EPDM соблюдайте рекомендации производителя по расстоянию, длине участка и размеру циркуляционного насоса. Трубку можно зарыть в песок на полу или положить на скамейку или под нее. Некоторые производители поставляют изоляционные плиты с прорезями для размещения трубок на скамейке.

Для выращиваемых в почве сельскохозяйственных культур, таких как томаты или огурцы, размещение трубы на глубине от 8 до 12 дюймов позволит ротационному грунту над ней. Это можно сделать, пропахав борозду, а затем уложив трубу на дно, или купив долото для укладки труб, которое крепится к дышлу трактора. При поверхностном монтаже с мешками или желобами труба укладывается поверх грунтованного пластика или барьера от сорняков под растениями.

Для столов расстояние между трубами от 6 до 9 дюймов, покрытых слоем песка от 3 до 4 дюймов, обеспечит равномерную температуру. Песок должен быть влажным, чтобы передавать тепло, и обычно его накрывают листом пластика или барьером от сорняков. Альтернативный вариант заключается в укладке трубы на дно скамейки и покрытии металлической сеткой и слоем пластика. Некоторые производители прикрепляют трубу под скамейкой, чтобы убрать ее с дороги и позволить теплу распространяться.

Труба установлена ​​как петли, питаемые от подающего коллектора, а другой конец подсоединен к обратному коллектору.При использовании системы обратного возврата поток через каждый контур проходит одинаковое расстояние, обеспечивая равномерный нагрев. Тепловые потери от пластиковых и резиновых трубок относительно невелики, поэтому длина до 200 футов для ½ дюйма и 400 футов для-дюймовой трубы даст хорошие результаты с минимальными потерями на трение.

Определение размеров нагревателя

Петли должны быть максимально длинными, чтобы размер коллектора и насоса оставался маленьким. Не превышайте приведенные выше рекомендации на 200 и 400 футов. Для поддержания равномерного потока воды в трубах и устранения воздушных карманов расход 2 и 2.5 галлонов в минуту (7,5-9 литров в минуту) используется для ½-дюймовой и ¾-дюймовой трубы соответственно.

Для томатов или огурцов, выращиваемых рядами в почве или в мешках с одной линией трубы под каждым рядом, вы можете оценить, что требуется 10 британских тепловых часов на погонный фут длины ряда (10 ватт на метр). Например, теплица размером 30 на 100 футов с 10 рядами растений потребует 10 000 БТЕ / час (3 кВт) тепла (10 рядов x 100 футов длины x 10 БТЕ / час / погонный фут). Добавьте к этой сумме около 10% потерь тепла из подводящих труб.Почва вокруг труб должна быть влажной, чтобы обеспечить хорошую теплопередачу.

Потери тепла от грядок или скамеек, покрытых растениями, растущими в почве, составляют около 20 БТЕ / кв. Фут / ч (50 Вт / кв. Метр), а для грядок или скамеек, покрытых квартирами, — около 15 БТЕ / кв. Фут / ч (Рисунок 4 ). Это основано на температуре воды 100 градусов по Фаренгейту. Некоторые производители резиновых трубок рекомендуют температуру воды до 140 градусов по Фаренгейту, что увеличивает теплопередачу, но может вызвать повреждение корней на некоторых культурах.

Источник тепла

Водонагреватель резервуарного типа (от 30 000 до 40 000 БТЕ / час), работающий на природном газе или пропане, будет обеспечивать теплом корневой зоны от 3000 до 6000 квадратных футов площади выращивания. Коммерческие водонагреватели, работающие на газе или масле, доступны в более крупных размерах. Поскольку система обогрева корневой зоны не обеспечивает все тепло, необходимое для поддержания тепла в теплице холодными ночами, необходим нагреватель или другой источник тепла.

В теплице для обогрева корневой зоны используется водонагреватель. Фотография Верна Грубингера.

В более крупных теплицах обычно устанавливают котел, достаточно большой, чтобы обеспечивать тепло корневой зоны и воздух. Лучше всего, если будут установлены парные котлы на одну треть и две трети мощности. Их можно расположить так, чтобы эффективно удовлетворять потребности в тепле в течение всего года. Температура котловой воды в больших системах обычно поддерживается на уровне 180-200 градусов по Фаренгейту в самое холодное время года. Температурный клапан, установленный в линии подачи, смешивает горячую воду и возвращающуюся холодную воду из трубопровода корневой зоны для обеспечения температуры 100 градусов по Фаренгейту. вода для системы. Бойлеры доступны в размерах от 50 000 БТЕ / час и выше.

Система сантехники

Все системы с замкнутым контуром требуют использования мембранного расширительного бака с предварительным давлением, воздухоотделителя и вентиляционного отверстия, установленных на подающей трубе как можно ближе к источнику горячей воды. Необходимые клапаны включают предохранительный клапан, клапаны балансировки потока, задвижки для изоляции частей системы, редукционные клапаны для заполнения трубопровода и зональные клапаны для независимого управления отдельными секциями системы.

Вода перемещается по системе с помощью циркуляционных насосов. Скорость потока зависит от количества петель на зону и размера трубопровода. Например, система из 10–200-футовых петель из полиэтиленовых труб диаметром ½ дюйма будет иметь расход 20 галлонов / мин (10 петель x 2 галлона в минуту / петля = 20 галлонов в минуту). Насос должен иметь возможность преодолевать потери на трение в системе. Для большинства систем корневой зоны насос, имеющий расчетную производительность в общей сложности от 15 до 20 футов напора, удовлетворит потребности системы.

Органы управления

В простейшей системе, использующей водонагреватель, термостат на баке устанавливается на желаемую температуру воды в корневой зоне (обычно 100 градусов по Фаренгейту). Возвратная вода из контуров возвращается в резервуар для повторного нагрева. Эту же систему можно использовать с большинством бойлеров, установив аквастат, контролирующий температуру воды на выходе. Следует строго соблюдать инструкции производителя по минимальной температуре воды, поступающей в котел. Если котел используется для обогрева помещения в дополнение к обогреву корневой зоны, обычно желательна более высокая температура и необходим терморегулирующий клапан.В большинстве районов США тепло корневой зоны будет обеспечивать менее 25% общей потребности в тепле в самую холодную ночь, поэтому для обогрева воздуха в теплице требуется дополнительная система распределения тепла. Это может быть ребристая или трубная радиация, теплообменники вода-воздух или печи с горячим воздухом.

Активация циркуляционного насоса осуществляется датчиком, вставленным в почву или мешок для выращивания. Электронный термостат — хороший выбор, так как разница между включением и выключением составляет всего один-два градуса.Механические термостаты имеют более высокий дифференциал.

В более крупных тепличных системах вода в линиях подачи в систему корневой зоны может циркулировать непрерывно. Это поддерживает теплую воду возле зоны выращивания. Электромагнитные клапаны в каждой зоне, активируемые датчиком в слое, регулируют поток в эту зону.

Тепло корневой зоны зарекомендовало себя как эффективный способ улучшить распространение и продуктивность. Экономия энергии за счет более низкой температуры воздуха может достигать 10% и помогает компенсировать стоимость системы.

Соавторы этой статьи

Статья адаптирована из статей по нагреванию корневой зоны в Университете Коннектикута IPM и UMass Extension

Рецензент

Системы лучистого отопления, жилые, коммерческие, тепличные, водяные, пол, плинтус, инсталляции

A. I.M. Лучистое отопление с гордостью предлагает полную линейку котлов на жидком топливе, природном газе, пропане, электрических и дровяных котлах для жилых и коммерческих помещений. Вопрос: Как выбрать «ЛУЧШИЙ» котел для моих отопительных нужд? Связаться с А.I.M. лучистое отопление по телефону (888) 773-4564 или отправьте нам по факсу ваши планы на номер (518) 622-2203, и мы предоставим вам бойлер подходящего размера для отопления вашего дома или офиса. гордится тем, что предлагает котлы высшего качества по доступным ценам. Какой бы котел вы ни выбрали, качество и производительность гарантированы благодаря нашим строгим требованиям к испытаниям и производству.

Новейшие дополнения к A.I.M. Линия продукции включает безбаквальные водонагреватели со встроенной системой горячего водоснабжения и бойлеры сверхвысокой эффективности.

Любой из котлов, представленных A.I.M. может быть спроектирован с помощью нашей котельной в коробке. Это дает нашим клиентам максимальное разнообразие в проектировании комплексной системы отопления, отвечающей всем их потребностям и ожиданиям. Правильная конструкция системы имеет решающее значение для достижения максимальной эффективности и комфорта

A.I.M. Линейка котлов имеет КПД от 80 до 100%.

Тепловой КПД определяется путем определения процента тепла, передаваемого котловой воде от используемого топлива.Сумма потерь рассчитывается исходя из количества тепла, уходящего через вентиляцию котла. Например, если пропановый котел на входе в 100 000 британских тепловых единиц подает 86 000 британских тепловых единиц в воду и 14 000 на выходе из системы вентиляции, его эффективность составляет 86%. Обычно любой электрический агрегат считается 100% эффективным. Это связано с тем, что не требуется дымоход, поэтому нет потерь тепла, выделяемого агрегатом. Все топливо (электричество) передается в воду на судне.

Котельная в боксе

ДОСТУПНЫ С НАСТЕННЫМ ГАЗОВЫМ КОТЛОМ

Котельная в коробке — это предварительно собранная серия коллекторов и элементов управления. Эти агрегаты проектируются по индивидуальному заказу, с бойлером или без него, специально для каждого применения и имеют соответствующую цену. Затем все компоненты соединяются и устанавливаются в ящик для транспортировки. Чтобы установить котельную в бокс, ящик просто прикручивается на место, и теперь он готов принять окончательные электрические и водопроводные соединения. Этот продукт исключает возможность отказа от работы из-за нехватки времени и является идеальным инструментом для подрядчика, стремящегося максимально сократить график завершения проекта.

Позвоните по телефону (888) 773-4564 Бесплатно по индивидуальным ценам

Пластинчатый теплообменник

Пластинчатые теплообменники могут использоваться для множества различных применений. Обогрев подъездных путей, бассейнов и бытовой воды — вот лишь некоторые из вариантов использования этих агрегатов. Теплообменник нагревает воду или другую жидкость с помощью воды из котла, в то же время сохраняя две жидкости изолированными.
