Кран маевского фото на батарее: принцип работы и технические характеристики

Содержание

принцип работы и технические характеристики

Содержание
  1. Устройство, принцип действия и технические характеристики
  2. Установка на биметаллические и чугунные радиаторы
  3. Как удалить воздушную пробку?
Введение

В замкнутую систему отопления самыми различными путями проникает воздух. Скапливаясь, он способен создавать препятствия для движения теплоносителя и мешать нормальной работе радиаторов и полотенцесушителей. Для решения этой проблемы на отопительные приборы устанавливается кран Маевского, при помощи которого можно легко удалить скопившейся воздух.

Из этой статьи вы узнаете для чего нужен кран Маевского, как он устроен и как работает. О том, как правильно его установить и использовать, а также об особенностях монтажа ручных воздухоотводчиков на полотенцесушители, чугунные и биметаллические радиаторы.

Устройство, принцип действия и технические характеристики

Чаще всего воздух попадает в систему отопления, смешиваясь с теплоносителем при ее заполнении.

Не редки случаи подсоса через некачественные соединения и бракованную арматуру. При использовании определенных типов теплоносителей с алюминиевыми радиаторами, газ может выделяться прямо внутри отопительной системы в результате химических реакций.

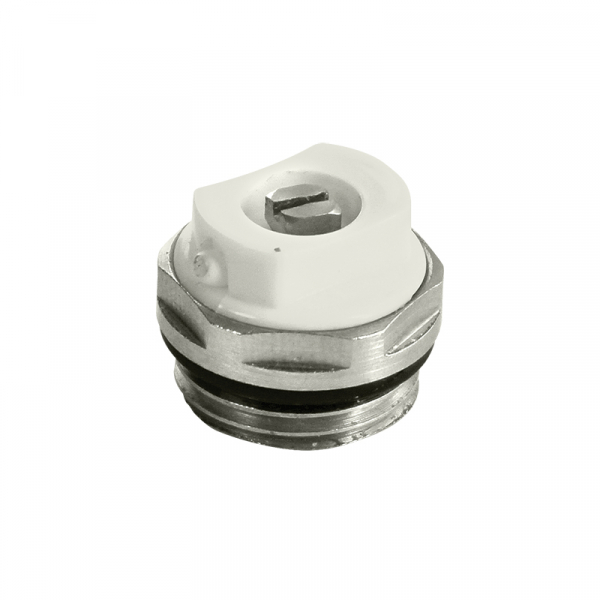

Фото 1: Как выглядит кран Маевского

Традиционно для удаления скопившегося воздуха в верхних точка системы отопления устанавливаются автоматические воздухоотводчики, которые в автономном режиме решают эту задачу. Для удаления воздушных пробок из радиаторов и полотенцесушителей долгое время устанавливали обычные краны. Однако, такое решение вызывало большой соблазн у владельцев использовать горячую воду из отопительных систем для санитарных нужд. Это быстро приводило к нехватке теплоносителя в теплосети, что требовало постоянного долива.

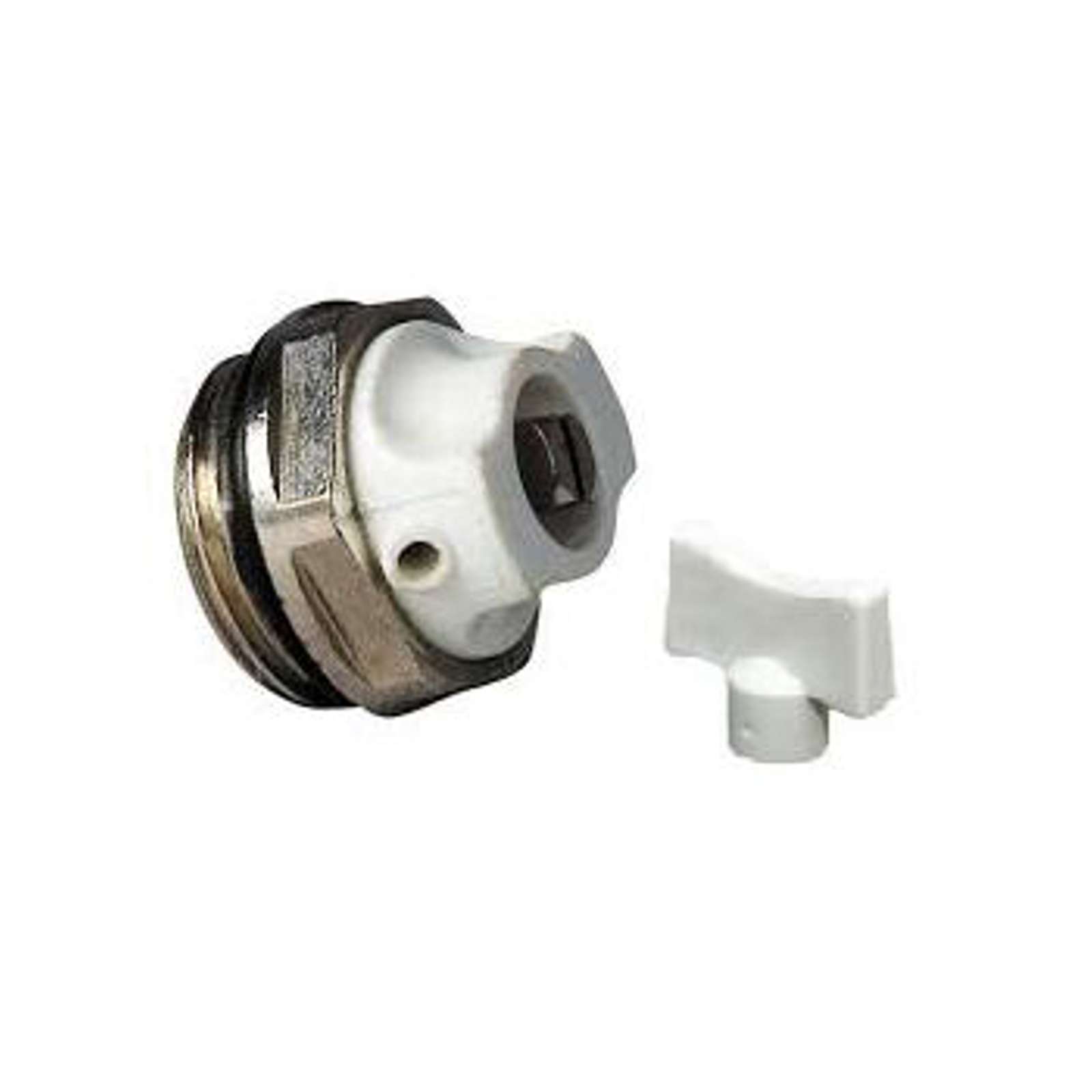

Фото 2: Как работает кран Маевского для радиаторов

Кран Маевского позволяет без особого труда спустить воздух из батареи или полотенцесушителя, но в тоже время делает слив горячей воды достаточно неудобным и трудоемким процессом.

Он состоит из металлической пробки с наружной резьбой и маленьким отверстием по центру. Для открытия и закрытия крана, с противоположной стороны вкручивается запорный винт, головка которого спроектирована под специальный ключ для крана Маевского и обычную шлицевую отвертку. Поверх винта имеется пластиковый кожух с небольшим отверстием, задающим направление выхода воздуха.

Различают несколько моделей, имеющих различный диаметр наружной резьбы. Чаще всего встречаются краны Маевского с наружной резьбой 1/2 дюйма (Ду15) и 3/4 (Ду20). Реже, но все же попадаются встречаются воздухоотводчики с резьбой 3/8 и даже 1 дюйм.

Кран Маевского это общепринятое, народное название этого прибора. Оно не закреплено в ГОСТе и редко встречается в технической документации и литературе. В научной терминологии устройство носит название радиаторный игольчатый клапан.

Вернуться к оглавлению

Установка на биметаллические и чугунные радиаторы

Чаще всего кран Маевского устанавливается в верхнюю часть радиатора, которая также как и теплообменник автоматического твердотопливного котла отопления наиболее подвержена скоплению воздушных пробок.

В современных батареях на противоположном конце от места подключения подающей трубы для этих целей имеется специальное отверстие. Обычно в нем уже установлена проходная гайка и заглушка. Многие производители радиаторов выпускают монтажные наборы состоящие из нескольких проходных гаек, прокладок, заглушки, крана Маевского и ключа для его открытия.

Фото 3: Установка крана Маевского на батарею

Для монтажа крана на современный биметаллический радиатор, необходимо выкрутить заглушку и поставить ручной воздухоотводчик на ее место. При установке следует помнить, что у проходной гайки в которую монтируется кран резьба левая, а у самого крана — правая. Вкручивание крана в уже установленный фитинг будет ослаблять его резьбу. Во избежании этого следует вначале отдельно собрать комплект из проходной гайки и крана Маевского, а затем уже устанавливать собранный комплект на батарею.

Для герметизации, кран Маевского снабжен резиновой прокладкой, а для установки фитинга в комплекте с ним идет прокладка из силикона.

Обычно этого более чем достаточно, однако многие специалисты рекомендуют дополнительно уплотнять соединение сантехнической ФУМ лентой или льном.

Фото 4: Кран Маевского для полотенцесушителя

Для чугунных батарей выпускаются более прочные латунные воздухоотводчики, рассчитанные на повышенную температуру и давление. Установка крана Маевского своими руками на чугунный радиатор несколько сложнее, чем на стальной или биметаллический. Отверстия для монтажа в нем чаще всего не предусмотрено, поэтому необходимо самостоятельно просверлить его в пробке, а затем нарезать в нем резьбу нужного диаметра.

Чугунные батареи чаще всего используются в системах центрального отопления. Теплоноситель в них очень низкого качества и содержит большое количество различной взвеси. Кран Маевского будет очень быстро засорятся и не сможет выполнять свои функции. Плюс ко всему в центральных отопительных системах нередко случаются гидроудары, которые запросто могут выбить самостоятельно установленный воздухоотводчик.

Вернуться к оглавлению

Как удалить воздушную пробку?

Удаление воздуха из радиаторов отопления, полотенцесушителей и других элементов отопительной системы называется развоздушиванием. Чаще всего эта процедура выполняется сразу после монтажа или длительного простоя, например после летнего сезона. Также если вы вдруг обнаружили, что ваша батарея недостаточно теплая, при высокой температуре в системе отопления, скорее всего в ней скопился воздух. Процедуру развоздушивания легко можно сделать своими руками, для этого вам потребуется: шлицевая отвертка или специальный ключ для открытия воздухоотводчиков, тряпка или небольшая емкость.

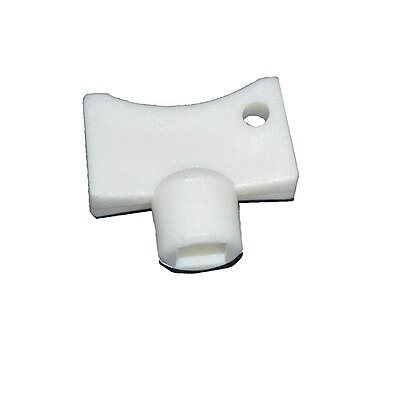

Фото 5: Как спустить воздух из крана Маевского с помощью ключа

С помощью отвертки или ключа, необходимо медленно начать выкручивать запорный винт до начала выхода воздуха. Этот момент можно легко определить по характерному шипению. После того, как вслед за воздухом из сливного отверстия польется теплоноситель необходимо перекрыть кран Маевского, и вытереть вытекшую воду.

Совет: Не стоит беспокоится, что вытечет много теплоносителя. Так как сливное отверстие в кране Маевского очень малого диаметра, вода будет выходить по капле или потечет небольшой струйкой — все зависит от давления в отопительной системе. Запорный винт достаточно выкрутить на пол оборота или на один целый оборот. Не надо выкручивать его полностью, так как велика вероятность того, что давление теплоносителя не позволит вам завернуть его обратно.

Более наглядно, о том как пользоваться краном Маевского, смотрите в следующем видео:

Вернуться к оглавлению Заключение

Обычный воздух может стать серьезной проблемой, когда он оказывается внутри системы отопления. Для его удаления используются как автоматические воздухоотводчики в составе группы безопасности котлов или бойлеров, так и ручные краны Маевского для радиаторов и полотенцесушителей.

Купить такое устройство можно по очень низкой цене, но польза которую оно приносит, стоит гораздо дороже.

Для чего нужен кран Маевского – особенности использования, характеристики

Содержание:

Нередко случаются ситуации, когда, казалось бы, без видимых причин в квартире начинает падать температура. Такое случается, когда батарея начинает плохо обогревать помещение по причине образования в ней воздушной пробки. В итоге горячая вода не попадает в радиатор в достаточных объемах. Для устранения такой проблемы был изобретен кран Маевского – о нем, собственно, и пойдет речь в этой статье.


Название распространено довольно широко, однако оно не фигурирует ни в одном из ГОСТов. Не найти его и в специализированных учебных пособиях – здесь он упоминается как радиаторный игольчатый воздушный клапан. В старых и новых системах отопления кран Маевского для радиатора отопления является незаменимой вещью.

Он был изобретен в тридцатых годах прошлого века, и до настоящего времени используется для вывода из радиаторов централизованного отопления воздушных пробок.

Предназначение

Если оставить воздух в батареях, то это пространство не будет замещено горячей водой, вследствие чего отапливать такая батарея будет значительно хуже положенного. Для того чтобы удалить лишний воздух после установки крана Маевского на батарею, нужно воспользоваться отверткой или специальным ключом. Устанавливают такое приспособление также и на полотенцесушители.


Такие воздухоотводчики бывают всевозможных конструкций, но их принцип действия всегда один. Данный кран представляет собой конусный шток, после завинчивания которого сквозное отверстие для вывода воздуха полностью перекрывается. Изготавливают краны Маевского из латуни или стали, так как они имеют высокую устойчивость к активным жидким средам. Каждый сможет собрать для себя такую конструкцию, которая лучше всего подойдет ему по дизайну, хотя, по большому счету, все краны различаются только по сечению внешней резьбы – как правило, это ½ или ¾ дюйма.

Бывают краны Маевского для чугунных радиаторов с диаметрами поменьше, которые в настоящее время используются для радиаторов напольного типа.

Принцип работы крана Маевского - для чего он нужен

Кран Маевского для алюминиевых радиаторов, например, имеет очень простое устройство из корпуса и конусообразного винта. Воздушные пробки чаще всего возникают при первичной подаче теплоносителя в отопительную систему. О том, что в системе скопился воздух, в первую очередь можно догадаться по недостаточному прогреву батарей. Случается такое, если в систему подается вода с малой скоростью или в малых объемах.

Бывают краны Маевского, которые можно открыть рукой, без спецсредств. Все краны оборудованы стандартной резьбой, поэтому чтобы его открыть, нужно всего лишь повернуть его на пол оборота в направлении против хода часов, после чего воздух начнет стравливаться. В этот момент каждый сможет слышать особый шипящий звук, свидетельствующий о выходе воздуха.

Через некоторое время вместе с воздушным потоком начнет проскакивать вода. После полного замещения воздуха водой, кран перекрывают. С таким простым процессом по силам справиться обычному человеку, так как больше никаких манипуляций производить не нужно.


Краны Маевского предназначены для установки в централизованные системы отопления. Закрытые же системы оборудуют автоматическими воздухоотводчиками, благодаря чему участия человека в стравливании воздуха в данном случае не требуется.

Резьба таких кранов изготавливается по старым ГОСТам, поэтому они являются универсальным устройством, а во время установки их в отопительные системы не возникнет каких-либо трудностей.

Как установить кран

Частные дома в настоящее время зачастую имеют однотрубное отопление, в котором теплоноситель не может нормально циркулировать, то есть внутри может скапливаться воздух. Если такие пробки не убирают, то впоследствии металл внутри системы начинает окисляться.


Для биметаллических радиаторов краны Маевского также устанавливают. Для этого подбирают такое место, в котором завоздушивание возникает чаще всего. Установить такой кран можно и самому, нужно лишь выкрутить боковую заглушку и вкрутить на ее место кран.

Помните, что кран Маевского устанавливается непосредственно на прибор отопления.

Особенности эксплуатации - как правильно пользоваться

Теперь стоит разобраться в том, как пользоваться краном Маевского на батарее.

Если вы заметили, что батарея начала плохо греть, то, стравливая воздух, нужно соблюдать несколько правил:

  • Убрать лишние вещи, находящиеся рядом с батареей, чтобы они не намокли при развоздушивании.
  • Запастись емкостью для воды и отверткой.
  • Поместить отвертку в специальный паз на кране, и не спеша поворачивать ее против движения часовой стрелки.
  • После возникновения шипящего, иногда громкого, звука вращение приостанавливают и дожидаются, пока вместо воздуха не потечет вода.
  • Как только струя воды станет равномерной, кран закрывают, вращая отвертку в другую сторону, по часовой стрелке.
  • Стоит отметить, что в некоторых случаях воздух из трубы будет продолжительное время выходить через кран Маевского вместе с водой. Нужно запастись терпением и дождаться пока не выйдет весь воздух. Для этого емкость должна иметь достаточные размеры.

Если после того, как вы выгнали из трубы весь воздух, сделали все по инструкции, батарея все равно не стала греть лучше, то, скорее всего, в радиаторе скопился мусор. Если данную проблему не решит опытный сантехник, то потребуется замена всей батареи.


В процессе эксплуатации крана Маевского могут возникнуть следующие нюансы:

  • Зачастую для пользования устройством можно обойтись простой отверткой. Однако иногда, если кран был установлен в нише или в труднодоступном месте, то понадобится приобрести небольшой специальный ключ для таких целей.
  • Во время эксплуатации крана для стравливания воздуха настрого запрещается в непосредственной с ним близости располагать открытые источники огня, либо курить, так как даже незначительная искра может привести к воспламенению горючих газов, которые иногда выходят с воздухом.
  • Нежелательно длительное время оставлять кран открытым, потому что довольно часто это становится причиной порчи радиатора.

Если вы на протяжении длительного периода не пользовались краном, за это время его резьба может подвергнуться ржавлению, в результате чего движение винта может застопориться. В таком случае перед его использованием резьбу можно покрыть керосином или WD-40, после чего подождать несколько минут и повторить вращение.

Преимущества крана Маевского

Естественно, что в отопительную систему для проведения профилактики можно встраивать и иные приспособления вместо крана Маевского. Довольно широко применяются простые шаровые вентили. Прелесть крана Маевского состоит в том, что он имеет красивый внешний вид.

Еще одной причиной, для чего нужен кран Маевского на радиаторе, является то, что если пытаться отводить воздух в многоэтажных домах без его применения, присутствует существенная опасность затопления нижних этажей горячей водой. В результате, вы будете огорчены негативными последствиями – от скандалов с соседями до компенсации нанесенного ущерба. С применением кранов Маевского такого быть не может по определению.


В отличие от автоматических кранов по отводу воздуха, у кранов Маевского есть неоспоримое преимущество в том, что они не подвергаются такому частому загрязнению и засорению вследствие циркуляции по системе очень грязной воды. Автоматизированные краны довольно часто не срабатывают в процессе эксплуатации, когда это действительно нужно.

Существенным плюсом крана Маевского считается его высокая надежность, легкость установки и эксплуатации. Оборудование крана уплотнительным резиновым кольцом вокруг резьбы позволяет с легкостью установить его на какой угодно радиатор. Осуществив минимум круговых вращений, вы с легкостью избавитесь от завоздушивания системы отопления и в значительной степени увеличите эффективность движения и нагрева воды.

Благодаря крану Маевского можно сэкономить много времени, так как с его помощью выводить воздух из отопительной системы всего здания или определенного стояка в многоквартирном доме предельно легко.

Выше мы рассмотрели, как установить кран Маевского на чугунную батарею и как его впоследствии эксплуатировать. Помните, что с ним вы существенно сэкономите на отоплении. Устройство поможет избавиться от накопления воздуха в радиаторах, чтобы они были всегда теплыми, а все помещение постоянно оставалось равномерно прогретым. То есть вы не будете задумываться о том, что необходимо дополнительно приобретать вспомогательные источники отопления.


понятие, условия применения, порядок установки, преимущества использования, видеоматериалы

Довольно часто температура в квартире начинает снижаться по причине плохого нагрева батарей. Такое происходит, если батарея оказалась завоздушенной и горячая вода не поступает в радиатор в полном объеме. В этом случае и применяется кран Маевского.

Название это общераспространенное, но не закреплено никакими ГОСТами, и даже в специальных учебных пособиях такой кран в основном именуется радиаторным игольчатым воздушным клапаном. В отопительных системах прошлых лет и вплоть до настоящего времени эта деталь имеет существенный смысл. Изобретение это возникло в 30-ых годах прошлого столетия, и тогда, как и сейчас, выпускало скопившиеся в радиаторах центрального отопления воздушные пробки.

Если не удалять воздух из батарей, то она не заполнится горячей водой и ее отопительная мощность будет гораздо меньше номинальной. Кран Маевского — специальное устройство, применяемое для отвода воздуха из радиаторов центральной отопительной системы и открываемое посредством отвертки либо специального ключа. Устанавливается также кран Маевского и на полотенцесушители, для сброса воздуха.

Воздухоотводчики данного типа бывают разнообразных модификаций и конструкций, но принцип работы у всех одинаков. С практической точки зрения воздухоотводчик является конусным штоком, который после завинчивания полностью закрывает сквозное отверстие. Материалом для изготовления устройств является латунь или сталь, поскольку эти материалы особо устойчивы по отношению к жидкой среде. Можно выбрать наиболее подходящую к дизайну конфигурацию, хотя различие состоит только в диаметре наружной резьбы — ½ дюйма, ¾ или совсем маленькие, применяемые ранее для чугунных радиаторов, а ныне — для напольных радиаторов и «аккордов».

Другие способы удаления воздуха из радиаторов отопления подробно описаны здесь: https://teplo.guru/sistemy/udalenie-vozduha-i-vozdushnoy-probki.html

Принцип работы крана Маевского

Устройство крана Маевского довольно простое — конусообразный винт и корпус для вкручивания этого винта. При подаче теплоносителя в систему отопления довольно часто образуются воздушные пробки, и в этом случае кран Маевского становится незаменимым приспособлением. Первым признаком скопления воздуха в отопительной системе является недостаточный нагрев батарей при высокой температуре самого теплоносителя. Причиной может быть невысокая скорость подачи воды или недостаточный ее объем.

В зависимости от конфигурации открывается кран Маевского рукой, специальным или рожковым ключом, либо отверткой. Кран имеет стандартную резьбу и для того чтобы его открыть для отвода воздуха, необходимо всего лишь повернуть его на пол оборота против часовой стрелки и воздух начнет выходить. После открытия крана послышится характерный шипящий звук, означающий выход воздуха. Постепенно вместе с воздухом начнет выходить и вода. Как только вода пойдет равномерно, кран можно закрывать. С этим процессом может справиться даже неспециалист. Кроме одного поворота винта, ничего делать не требуется.

Кран Маевского причисляется к приборам ручного типа и его использование целесообразно в централизованных системах отопления. В закрытых, или автономных, системах гораздо более подходящим вариантом считается применение автоматических воздухоотводчиков, которые самостоятельно удаляют излишки воздуха из отопительной системы. Использование автоматического крана Маевского в закрытых системах отопления избавляет от постоянной проверки батарей и от необходимости заниматься отводом воздуха вручную.

Применение крана Маевского не представляет особой сложности. Для его использования требуется минимум дополнительных инструментов и совсем не требуются специальные навыки. Присоединительная резьба соответствует старым советским ГОСТам и международным стандартам, что и делает ее универсальной. Поэтому присоединение крана Маевского к любым существующим системам отопления не вызывает затруднений.

Установка крана

Современные жилые дома чаще всего оборудованы однотрубными системами теплоснабжения, а это способствует нарушению нормальной циркуляции теплоносителя и провоцирует скопление воздушных масс в батареях. Образующиеся воздушные пробки могут полностью парализовать циркуляцию в системе горячей воды и как следствие, возникает коррозия металла.

Поскольку кран Маевского предназначается для отвода скоплений воздуха, то и устанавливается он в тех местах, которые наиболее часто подвергаются завоздушиванию. Так как кран оснащен резьбовым клапаном узкого диаметра, то он легко поддается ручной регулировке.

Установить кран Маевского можно и без помощи специалистов. Для этого требуется выкрутить боковую заглушку, расположенную на батарее. После этого остается только вкрутить кран на место заглушки.

Особенности эксплуатации и монтажа

После установки крана Маевского для продолжительного срока его службы требуется использовать его правильно. Если батарея перестала прогреваться равномерно, то для вывода воздуха необходимо по порядку проделать следующие действия:

  • освободить пространство вокруг батареи для предотвращения порчи водой ценных вещей в процессе развоздушивания;
  • приготовить тазик для воды и отвертку;
  • отвертку установить в специальную резьбу, расположенную на кране, и медленно вращать ее против часовой стрелки;
  • как только послышится шипящий звук выходящего воздуха, вращение нужно прекратить. После этого следует подождать пока не выйдет весь лишний воздух. Звук может быть довольно громким, но это вполне нормальное явление;
  • как только из крана вместе с воздухом польется вода, нужно немного подождать пока она не польется равномерной струей. После этого кран можно закрывать, аккуратно поворачивая его в обратную сторону, по часовой стрелке;
  • вполне может случиться, что воздух из трубы будет довольно долго выходить вместе с водой, при этом следует подставить таз и ждать полного выхода воздуха.

Если удаление воздуха при помощи крана Маевского проведено точно по инструкции, а батарея все равно остается холодной, то, скорее всего, радиатор засорился. В этом случае потребуется помощь сантехника или полная замена батареи.

Нюансы эксплуатации:

  • Устанавливается кран Маевского непосредственно на прибор отопления.
  • Обычно для обслуживания устройства достаточно одной отвертки. В некоторых случаях, если кран расположен в нише или в малодоступном месте, может потребоваться небольшой специальный ключ.
  • При использовании крана для сброса воздуха категорически запрещено размещение поблизости источников открытого огня или курение, так как малейшая искра может стать причиной возгорания горючих газов, иногда выделяющихся вместе с воздухом.
  • Не рекомендуется постоянно держать кран Маевского в положении «открыто», так как это может стать причиной поломки радиатора.

Если кран не использовался в течение некоторого времени, то резьба может подвергнуться поражению ржавчиной. Вращение винта при этом будет затруднительным. В этом случае нужно перед началом открывания крана смазать резьбу керосином и подождать несколько минут.

Преимущества применения крана Маевского

Конечно, при запуске и для профилактики отопительных систем можно применять и другие приспособления. Часто используются обычные шаровые вентили. Преимуществом крана Маевского является его презентабельный внешний вид.

При отводе воздуха из радиатора без применения крана в многоквартирных домах существует риск затопления горячей водой квартир, расположенных этажом ниже. Это чревато неприятными последствиями в виде скандалов с соседями и выплатой компенсации за причиненный ущерб. Использование крана Маевского делает такую ситуацию невозможной.

В сравнении с автоматическими воздухоотводчиками краны Маевского имеют несомненное преимущество. Автоматические воздухоотводчики часто подвергаются загрязнению и засорения за счет плохого качества воды. По этой причине может произойти сбой в работе устройства и воздухоотводчик не сработает в нужный момент.

Инструкция по очищению системы отопления в частном доме подробно описана в данной статье: https://teplo.guru/sistemy/sposoby-promyvki-otopleniya.html

Плюсами крана Маевского является надежность и простота использования. Благодаря уплотнительному резиновому кольцу вокруг резьбы он прекрасно устанавливается на радиатор любого типа. Всего несколько круговых вращений винта избавит от проблемы завоздушивания отопительной системы и повысит эффективность циркуляции воды в батареях.

При помощи крана Маевского можно довольно быстро и действенно удалить воздух из системы отопления целого здания либо отдельно взятого стояка в многоэтажном доме.

Применение крана Маевского позволяет значительно сэкономить на отоплении. Использование устройства предотвращает охлаждение радиаторов из-за скопления воздуха. В результате помещение обогревается равномерно и непрерывно. При этом отпадает необходимость применять дополнительные источники тепла.

Отлично экономить на отоплении позволяют альтернативные источники. Подробнее: https://teplo.guru/eko/alternativnoe-otoplenie-doma.html

Оцените статью: Поделитесь с друзьями!

Кран Маевского для биметаллических радиаторов

Кран Маевского для биметаллических радиаторов позволяет без особых усилий и проблем удалить воздушную «пробку», образовавшуюся в системе отопления. Устройство крана довольно несложное, однако сама конструкция эффективна в работе и пользуется популярностью среди владельцев квартир и домов, решивших установить систему отопления своими руками. Среди населения он известен больше под таким названием, но правильное техническое толкование этого прибора звучит так: игольчатый радиаторный воздушный «клапан», а в технических условиях прибор маркируется как «кран для спуска воздуха СТД 7073В».

Конструктивно кран Маевского состоит из двух калиброванных частей: конического винта и латунного корпуса, плотно прилегающих друг к другу. Такое сопряжение частей крана позволяет ему прочно удерживать жидкость теплоносителя. Для спуска воздуха сбоку проделано отверстие, через которое происходит стравливание воздуха рукой или с помощью специальной отвертки.


Принцип работы крана Маевского

Чтобы установить кран Маевского не требуется специальных знаний и квалификация если правильно подобрать его по размеру. Для этого нужно знать следующие правила:

  • Кран может иметь резьбу 1", 3/4" и 1/2" ("– это обозначение дюйма).
  • Вкручивается в радиатор со стороны противоположной вводу теплоносителя.
  • Перед тем как вкручивать кран Маевского необходимо слить воду с системы.
  • Монтируется прибор на место выкрученной пробки радиатора.
  • В месте соединения крана с радиатором ставится резиновое уплотнительное кольцо или наматывается ФУМ-лента.

Кран Маевского на биметаллической батарее

Перед работами по установке крана Маевского нужно подготовить емкость и ветошь чтобы не залить пол жидкостью. Нужно обратить внимание на то, что если в систему включен циркулирующий насос, то за несколько минут до спуска воздуха он (насос) должен быть отключен для того чтобы воздух не накапливался в верхней части биметаллического радиатора.

устройство, принцип работы, виды, особенности установки и ухода за ним

Одной из распространенных причин нарушения работы отопительной системы является скопление воздуха. Образование пробки не позволяет воде свободно циркулировать. В результате радиатор со скопившимся воздухом не выполняет своей функции, снижается эффективность работы всей системы. Более восьмидесяти лет назад был изобретен кран Маевского, позволяющий легко и удобно «развоздушить» отопительную коммуникацию. Несмотря на свою простоту, это устройство является эффективным и надежным, потому используется в системах и сейчас. Рассмотрим подробнее его устройство и принципы работы.

Устройство крана Маевского и принцип его работы

Краном Маевского это сантехническое устройство называют только в народной среде. В государственных стандартах оно относится к категории запорных кранов, называется игольчатым радиаторным воздушным клапаном.

Сейчас промышленность предлагает несколько конструкций крана Маевского. Это позволяет выбрать наиболее удобный вариант с учетом места его установки. Классическая конструкция представляет собой устройство из двух деталей:

  • винта конической формы;
  • корпуса.

Элементы плотно прилегают друг к другу благодаря калибровке, поэтому в закрытом состоянии кран надежно удерживает теплоноситель. Отверстие для стравливания воздуха располагается в боковой части корпуса.

Изготавливаются краны Маевского чаще всего из латуни. Этот сплав обладает высокой степенью устойчивости к коррозии, что гарантирует долгий срок службы. В зависимости от разновидности конструкции, кран Маевского может открываться специальным ключом ICMA, отверткой или рукой.

В вертикальной отопительной системе, состоящей из нижнего трубопровода подачи воды и верхней нити отвода теплоносителя, такими элементами оснащаются все приборы, находящиеся на верхнем этаже. Краны Маевского подбираются по диаметру и вкручиваются в верхние футорки радиаторов. В горизонтальной отопительной системе эти устройства устанавливаются на каждой батарее. Для полотенцесушителя бокового подключения в ванной используется тройник. Он монтируется в вертикальном положении, отверстие крана должно быть направлено от стены. Установка кранов Маевского на радиаторы, конвекторы необходима, если в отопительной системе имеются участки, расположенные ниже, чем верхняя ось подключения прибора. В таком положении естественное удаление воздуха невозможно.

Обязательное развоздушивание проводится сразу после монтажа системы отопления, так как в начале работы в радиаторах пробки скапливаются в любом случае. Требуется проводить такую работу при включении системы после лета. Впоследствии локальные проблемы могут возникать из-за подсасывания в систему воздуха, что происходит во время ее работы, наличия в теплоносителе воздушных пузырьков. Причиной скапливания воздуха является и выделение водорода в процессе коррозии металлических частей коммуникации. Алюминиевые радиаторы без специфического покрытия внутренней поверхности постоянно выделяют этот элемент в теплоноситель, вступая с ним в химическую реакцию.

Перед проведением работы нужно:

  • Приготовить емкость для воды и тряпку, чтобы не залить полы в помещении;
  • При необходимости удалить воздух. Кран Маевского рукой, отверткой или ключом поворачивается против часовой стрелки на один оборот. При этом воздух с шипением начинает выходить из радиатора. Если его скопилось много, можно повернуть кран еще на пол-оборота. В открытом состоянии он оставляется пока из отверстия не начнет капать, а затем вытекать вода, а воздух выходить перестанет.
  • После этого кран можно плотно закрывать. Если система оснащена насосами, для принудительной циркуляции, за несколько минут до проведения стравливания воздуха их нужно отключить. В противном случае не удастся полностью удалить пробку, так воздух не успеет скопиться в верхней части радиатора.

Ручной кран Маевского обычно не используется в крупных магистралях, где скапливание воздушных пробок происходит постоянно. Для таких систем используются другие газоотводящие конструкции.

Автоматический кран Маевского

Ручной кран Маевского прост в эксплуатации, сложностей с ним не возникает даже у тех, кто никогда не занимался обслуживанием отопительных систем. Но в местах, где завоздушивание системы происходит регулярно, целесообразно установить автоматический воздухоотводчик. Такая проблема может случиться, если монтаж труб отопления был проведен с нарушениями. Кран с автоматической функцией удаления воздуха исключает необходимость вручную регулярно выполнять эту работу. Удобным такой вариант является для установки в труднодоступных местах.

Конструкции автоматических воздухоотводчиков могут быть различными, но принцип действия у них одинаковый. В корпусе имеется полое отделение с поплавком из пластмассы. Он при помощи флажка надавливает на шток с пружиной, доступ к атмосфере открывается, воздух выходит. Когда полость заполняется теплоносителем, поплавок надавливает на шток, закрывая отверстие, предотвращая выход воды.

Для удобства проведения ремонта в случае неисправности или замены изношенного крана, устройство оснащается отсекающим клапаном. Он вкручивается в отопительную систему, затем накручивается воздухоотводчик. Кран нажимает на флажок в клапане, исключая утечку теплоносителя. Автоматические воздухоотводчики в магазинах представлены в большом ассортименте. Они могут быть специальными, радиаторными, прямыми, угловыми. Поэтому подобрать такой элемент можно для любой отопительной системы.

Установка крана Маевского и уход за ним

Установка крана Маевского не требует опыта или высокой квалификации. Нужно только правильно подобрать устройство по размеру. Эти сантехнические приспособления могут иметь резьбу 1 дюйм, ¾ дюйма, ½ дюйма. Кран располагается в верхней части радиатора, на стороне, противоположной входу теплоносителя. Перед проведением установок кранов воду из отопительной системы нужно слить. Затем в пробке радиатора выкручивается заглушка и на ее место монтируется кран. Эти устройства оснащаются уплотнительными кольцами из резины, но обмотку, при установке желательно использовать. Для подстраховочной герметизации на резьбу наматывается ФУМ-лента или льняное волокно.

В современных радиаторах в пробках предусмотрены отверстия для установки крана, что упрощает работу. Если в батарее установлена заглушка другого типа, без отверстия для воздухоотводчика, ее можно заменить. Кран нужно монтировать таким образом, чтобы отверстие находилось на стороне, противоположной от стены, было направлено немножко вниз. Это позволит при стравливании воздуха подставить емкость и аккуратно собрать воду. Выбор ручного или автоматического воздухоотводчика зависит от личных предпочтений и особенностей системы отопления.

В старых чугунных радиаторах, возможно, придется провести некоторые предварительные работы для установки крана Маевского. При этом нужно знать следующее:

  • для установки в чугунном старом радиаторе крана Маевского нужно высверлить отверстие в верхней заглушке, нарезать резьбу, затем вкрутить воздухоотводчик;
  • устанавливать автоматические краны Маевского на таких радиаторах в центральной отопительной системе не рекомендуется. В таких коммуникациях теплоноситель бывает сильно загрязненным, поэтому воздухоотводчик придется часто очищать. Кроме того в домах порой отключается отопление и воздушные пробки создаются часто;
  • в центральных системах отопления порой наблюдаются гидравлические удары, силой до 15 атмосфер. Поэтому требуются специальные автоматические воздухоотводчики OMEC или МС-140, которые способны выдерживать температуру до 150 градусов.

Кран Маевского отличается высокой надежностью, в течение многих лет исправно выполняет свою функцию. Но, если в теплоносителе имеются загрязнения, отверстие устройства может забиваться. В таком случае его требуется прочистить. Оно может находиться непосредственно в латунном корпусе или в специальной подкладке из пластмассы. В любом случае скопившиеся загрязнения легко удаляются обычной булавкой или иглой.

При необходимости произвести замену испорченного крана Маевского нужно запастись разводным или газовым ключом, зажать и придерживать пробку радиатора, так как выкручивание крана будет ее ослаблять.

Установка кранов Маевского на радиаторах отопительной системы не потребует серьезных финансовых затрат, много времени и сил. Но такое дополнение значительно упростит эксплуатацию коммуникации и повысит ее эффективность.

Эффективность крана Маевского (видео)

Оцените статью: Поделитесь с друзьями! Смотрите также:

Кран Маевского для чугунных и других радиаторов: эффективное устройство для стравливания воздуха из отопления

В европейском климате зимой невозможно без отопления жилья, от которого напрямую зависит комфорт. Батареи часто снижают свою эффективность из-за засорения или завоздушивания. Простейший способ освобождения от воздушных пробок – кран Маевского для чугунных радиаторов и других отопительных приборов. Обычным краном на верхнем этаже по стояку пользовались еще с советских времен, выпуская газообразные скопления. Сегодня применяется функциональный клапан, с которым легко приводить в норму отопительную систему.

Краны Маевского устанавливаются на все типы радиаторов

Назначение крана Маевского

Работники коммунальных служб часто выслушивают жалобы на то, что батареи перестали греть. Но жильцы редко задумываются над тем, почему трубы горячие, а чугунные радиаторы в квартире еле-еле теплые. На самом деле есть 2 причины:

  • засорение мест соединения с трубопроводом органическим осадком, ржавчиной и кальциевыми отложениями;
  • завоздушивание верхних секционных полостей.

Полезная информация! Воздух или газ чаще всего скапливается вверху, поэтому, вопреки всем законам физики, можно обнаружить теплую батарею снизу и холодную – сверху. Это очевидный признак того, что необходимо выпустить воздух.

Разумеется, устранение данной проблемы – это трудоемкий процесс, связанный с отключением отопления прямо в холодный сезон. К тому же понадобится демонтаж или разгерметизация отопительного оборудования.

Простейший способ – врезка воздухоотводчика. Его ставят вместо боковой заглушки радиатора или в другом мене, например, на место сочленения батарей с отопительными трубами. Это приспособление можно найти в любом каталоге сантехнического оснащения под разными названиями:

  • кран для спуска воздуха СТД 7073В;
  • воздухоотводчик;
  • воздуховыпускной модуль;
  • радиаторный игольчатый воздушный клапан;
  • кран Маевского.

Одна из разновидностей крана Маевского

Модели могут немного отличаться по дизайну и конструктивному решении, но по функционалу это одно и то же. Это простое устройство для стравливания воздуха из отопительной системы, устанавливаемое в конечных или верхних точках контура.

Условия установки воздухоотводчиков на радиаторы из разного металла

Воздуховыпускной кран Маевского устанавливают на радиаторы любого типа – биметаллические и алюминиевые, чугунные и стальные. Алюминий при высокой температуре алюминий вступает в реакцию с химическими компонентами теплоносителя, выделяя водород. Также нельзя монтировать алюминий и медь в общей системе, это антагонисты, ионы меди постепенно разрушат легкий и пластичный алюминий.

Газообразные среды образуют воздушные пробки даже в тех отопительных приборах, у которых металл не вступает в реакцию с теплоносителем. Установка выпускного клапана является обязательным условием для замкнутого контура из любого металла, включая узловые и поворотные участки трубопровода и полотенцесушители.

Обратите внимание! Кран Маевского для чугунных радиаторов старого образца не является обязательным условием, он просто оптимизирует работу всей системы отопления.

В процессе освобождения от воздушных пробок идет большая потеря тепла из-за сброса теплоносителя, даже при малом диаметре отверстия – около 15 мм. При малом диаметре невозможно подобрать соответствующий воздухоотводчик, поэтому можно ставить шаровые краны, которые не «порвет» при гидроударе.

Как правило, кран имеет небольшой диаметр

Причины завоздушивания отопительного оборудования

Основная причина холодных батарей в отопительный сезон – воздушные пробки. Воздух всегда есть в воде, его минимально количество присутствует даже в кипятке. Часть его попадает в теплоноситель при разных обстоятельствах:

  • выделяется во время химических реакций из органического осадка;
  • попадает в систему по завершении отопительного сезона при сливе теплоносителя;
  • всасывается насосами при подаче прогретой жидкости;
  • проникает в коммуникации при порывах и утечках, замещая утраченный объем воды;
  • выделяется от реакции замещения при коррозии;
  • большое количество кислорода растворено в холодной воде, откуда он активно выделяется при нагревании.

Газ или воздух скапливается в виде воздушной пробки в самой высокой или наиболее удаленной точке отопительного контура. Если чугунные радиаторы были установлены с наклоном, вопреки правилам, завоздушивание будет наблюдаться каждый сезон, пока не установят кран Маевского. Газообразные скопления возможны и в других местах, если это связано с нарушениями схемы монтажа.

Технические параметры клапана Маевского

Воздуховыпускное устройство рассчитано на одну функцию – удаление газообразных смесей из отопительного контура. Поэтому у него не так много характеристик, как у других изделий. Для классических чугунных батарей наиболее эффективным считают изобретение Ч.Б. Маевского – кран с игольчатым клапаном ручного типа. Им пользуются еще с 30-х годов ХХ века.

Установка современного типа крана

На сегодня производят несколько разновидностей данного приспособления для отвода воздуха из отопительного оборудования:

  • классическая модель с внешней резьбой для монтажа;
  • как дополнительный элемент для оснащения радиаторов, где имеется пластиковый колпачок;
  • устройства комбинированного типа с шаровым краном, входящие в комплект запорной арматуры.

Большинство разновидностей запорной арматуры работает с любой жидкой средой, а есть блоки только для питьевой воды. Но не все клапана адаптированы под работу с выпуском воздуха, пара или газа под большим давлением. Наглухо завинченный стержень должен герметично перекрывать коллекторное отверстие. Большинство воздухоотводчиков выдерживает давление около 10 Атм.

Важно! Для запорной арматуры важен класс герметичности, по ГОСТу 9544-93 это класс А (изделие без видимых протечек).

Краны Маевского любой модификации отлично справляются со своими функциями в комплекте с чугунными радиаторами. Чаще всего их выпускают из латуни, реже – из стали. Устройства рассчитаны на температурный режим среды в пределах100 – 120°С, есть более стойкие модели, работающие с паром под давлением при нагревании теплоносителя до 140 – 150ºС.

Тип изделия, его предельная нагрузка и соответствие типу коммуникаций отражены в документации, прилагаемой к модели, поэтому важно внимательно изучить инструкцию. Например, указывают тип резьбы (внешняя и внутренняя) – ½ дюйма, один или ¾ дюйма. В маркировке может быть указан шаг резьбы 1 мм – это М10х1.

Простейшее исполнение клапана:

  • латунный корпус;
  • винт с игольчатыми протоками;
  • колпачок;
  • уплотнитель.

Конструкция крана очень проста

В городских отопительных системах, обеспечивающих целые кварталы, предусмотрены автоматические воздухоотводчики. Есть и другие методы для профилактики воздушных пробок, которыми занимаются инженеры, специалисты в сфере коммуникаций.

Принципиальное отличие автоматической и ручной разновидности клапана

Автоматический кран Маевского конструктивно напоминает воздушный клапан с поплавком. Он рычагом соединен с сердцевиной, перекрывающей выпускной проход. Положение поплавка регулируется, при отсутствии воздуха кран наполнен теплоносителем, выталкивая поплавок наверх. При заполнении клапана воздушной смесью поплавок проседает, ослабляя воздействие на сердечник. При этом отверстие выпускает воздух.

Этот модуль работает самостоятельно, для его управления не требуется человеческое участие. Поплавочная модель – лучшая профилактика «развоздушивания» отопительной системы, которая самостоятельно регулирует закрытие и открытие клапана. У изделия есть существенный недостаток – он чувствителен к засорению, нуждается в эпизодической очистке, что не очень удобно производить в отопительный сезон. Устройство подходит для замкнутого корпуса в частном секторе, где чище теплоноситель.

Ручной кран Маевского – наиболее распространенная разновидность. Это простейшее устройство эффективно в разных отопительных системах – городских и индивидуальных. Клапан способен к продолжительной эксплуатации без профилактической чистки, поскольку наименее чувствителен к качеству регулируемой им среды. Но он не работает без постороннего вмешательства – стравливание воздуха производится вручную, посредством открытия запорного винта.

Автоматический кран Маевского

Конструктивная простота – гарантия безупречной работы. Это вентиль с винтом в виде конуса, регулирующим отверстие малого диаметра. Пропорциональное соотношение деталей обеспечивает герметичное перекрытие теплоноситель в чугунном радиаторе. Клапан не «срывает» при гидроударах и предельном давлении. При вкручивании в отверстие винта производится полное перекрытие теплоносителя. Когда рукоятка откручивается, выходит скопившийся воздух, но практически все время кран Маевского закрыт.

Клапан для стравливания газообразной среды из отопления – одно из самых простейших изобретений, эффективно противодействующих завоздушиванию чугунных радиаторов. Благодаря ему повышается КПД отопительного оборудования, благодаря чему холодные батареи с воздушными пробками снова обогревают помещение. Установка ничем не отличается от другой запорной арматуры, если правильно подобрать тип резьбы и формат клапана, вставляемого вместо концевой заглушки радиатора.

Кран маевского для чугунных радиаторов: установка и эксплуатация

Иногда во время отопительного сезона можно заметить, что ранее горячий по всей поверхности радиатор, прогревается не полностью. Его часть, расположенная вдали от входа в него теплоносителя остается холодной.

Причиной такой ситуации обычно становится скопление воздуха, появившегося в данной части радиатора. Он становится препятствием для заполнения горячей водой всего внутреннего пространства радиатора.

Если не удалить скопившийся воздух, то данная ситуация будет только ухудшаться. Чтобы иметь возможность восстановить нормальную работоспособность батареи на ней устанавливается специальное устройство — кран Маевского. Он предназначен для удаления воздушных пробок. Устанавливают кран в верхней точке батареи.

Для стравливания скопившегося воздуха необходимо приоткрыть вентиль крана на пол-оборота. При этом действии запорный конусный клапан ослабится, дав возможность скопившемуся в радиаторе воздуху выйти наружу. Освободившееся от него место займет теплоноситель, следовательно, батарея прогреется полностью.

Кран Маевского для чугунных радиаторов: виды и принцип действия

Производители разработали три вида устройств для отвода скопившегося в радиаторах воздуха.

У каждого из них своя конструкция и принцип действия.

Потребители могут сделать выбор между следующими устройствами:

  • Ручной кран Маевского. Данное приспособление имеет простейшую конструкцию, поэтому в его использовании нет никаких сложностей. Для освобождения радиатора от скопления воздуха кран открывается четырехгранным ключом или же обычной отверткой. После выхода воздуха кран закрывается обратным поворотом.
  • Автоматический кран. Установив на радиаторе это устройство, вручную управлять им нет необходимости. Все необходимые действия оно выполняет автоматически, без вмешательства человека. Конструкция автоматического крана Маевского не предусматривает наличия игольчатого клапана, имеющегося в ручном варианте. Его заменил пластиковый поплавок, перемещающийся внутри крана при появлении воздуха в системе. С его помощью затворный клапан может открываться и закрываться. Однако разработчики предусмотрели возможность управления и без автоматики. Проходное отверстие иногда засоряется, тогда возможно выпустить воздух в ручном режиме, одновременно избавившись от засора.
  • Кран Маевского, снабженный встроенным предохранителем. Работа данной модели крана имеет отличие от обычного удаления воздуха в предыдущих вариантах устройств. Предохранительный клапан, встроенный в кран, умеет контролировать величину давления теплоносителя, циркулирующего в системе. При повышении давления выше предельного (его значение составляет 15 атмосфер), клапан срабатывает, начиная принудительно стравливать теплоноситель из отопительной системы. В случае возникновения внезапных гидроударов, это устройство предупреждает возможные их последствия в виде повреждения элементов системы отопления.

Установка крана Маевского, снабженного встроенным предохранительным клапаном, особенно актуально в отопительных системах, где использованы полипропиленовые и металлопластиковые трубы, поскольку для них давление выше нормы может создать аварийную ситуацию.

Поскольку производители выпускают краны Маевского, имеющие различные диаметры внешней резьбы, то есть возможность подобрать подходящий для конкретного радиатора. Наиболее распространены модели, снабженные наружной резьбой ¾ дюйма (Ду20) и ½ дюйма (Ду15), однако можно найти варианты 3/8 и 1 дюйм.

Технология установки крана Маевского на радиатор из чугуна

Установка любой модели крана Маевского начинается с освобождения системы от теплоносителя. После того, как вся вода из системы слита, работа производится в следующем порядке:

  • Необходимо выкрутить заглушку, находящуюся в верхней части батарейной секции.
  • Установить вместо нее кран. Вкручивая модель, необходимо позаботиться о герметизации отверстия. Для этой цели в комплекте устройства имеется резиновая прокладка, предназначенная для обеспечения герметичности установки. Чтобы усилить герметизацию, на резьбу крана накручивают льняные волокна, пропитанные маслом, или ФУМ-ленту.

Важно: для установки в радиаторах, изготовленных из чугуна, рекомендуется использовать кран Маевского, изготовленный из латуни. Данный материал имеет повышенную прочность.

При необходимости установки крана Маевского на старую чугунную батарею, у которой верхняя заглушка закреплена наглухо, то есть, не выкручивается, необходимо подготовить место для установки устройства. Для этого в чугунной заглушке нужно просверлить отверстие. Его диаметр должен быть чуть меньше, чем у резьбы крана.

Затем с помощью метчика в отверстии нарезается резьба, соответствующая резьбе крана. Проведя проверку соответствия резьбы, можно установить кран на место. Не следует забывать об обязательной герметизации места вкручивания устройства.

Бывает, что возникает необходимость замены крана Маевского. Для снятия старого устройства необходимо использовать два разводных ключа. Одним из них выкручивается кран, а второй в это время должен придерживать заглушку на радиаторе. Это необходимо, чтобы в момент выкручивания крана заглушка не ослабла, нарушив герметичность батареи.

Эксплуатация и замена крана Маевского

Воздухоотводящий кран монтируется в верхней части секции радиатора, находящейся со стороны, расположенной напротив входа теплоносителя. Именно здесь собирается воздух.

При выборе места установки в домах, имеющих собственную систему отопления, необходимо учесть ее особенности. Когда отопительная система вертикальная, то достаточно установить краны Маевского на радиаторах, расположенных на верхних этажах дома.

Наличие горизонтальной системы отопления обязывает произвести монтаж кранов на всех радиаторах без исключения. Если в помещениях установлены радиаторы напольные, то кран Маевского монтируется в верхней их части. Регулировочный винт должен быть направлен вверх.

Важно знать, как правильно пользоваться устройством для стравливания воздуха. Перед работой нужно запасти сухую ветошь и емкость, подходящую для размещения ее под батареей. Затем повернуть запорный винт на пол-оборота.

После этого действия будет слышно, как из системы выходит скопившийся воздух. После его полного выхода из крана начнет вытекать вода. Когда она будет течь непрерывной струей, можно плотно закрутить запорный винт.

Иногда можно обнаружить, что отверстие у крана засорилось. Проблему можно легко исправить, прочистив его обычной иголкой. При неиспользовании крана долгое время, на винте для регулировки может образоваться коррозия, поэтому его вращение будет затруднено.

Возникшая проблема решается нанесением на резьбу спрея-смазки WD-40. Спустя некоторое время винт можно будет легко открутить. Для предотвращения подобной ситуации следует после отопительного сезона смазать все регулировочные винты силиконовой смазкой.

Нет сомнений, что монтаж кранов Маевского чрезвычайно необходим для полноценной работы системы отопления. Пробки из воздуха, образующиеся в системе, создают участки, на которых часть радиаторов остаются холодными, а часть может быть перегрета. Стоимость устройства для удаления воздуха не слишком высока, а своевременный уход за ним позволит им прослужить долгое время.

Посмотрите, как работает кран Маевского для чугунных радиаторов на видео:

Что такое клапан Маевского. Конструкция крана Маевского, принцип работы, схема установки. Назначение и сфера применения

или плохой напор воды - воздушные затворы. Для стравливания воздуха в системе отопления или водоснабжения предназначен кран Маевского. Принцип работы клапанов понятен и одинаков - вместе с небольшим количеством носителя выходят атмосферные скопления, освобождая место для нагретой воды. Однако на сегодняшний день существует большое количество их разновидностей, цен и дизайнов, о которых мы подробно поговорим в этом обзоре.

Однако типы и работа моделей различаются. Самостоятельная установка также требует подробных инструкций. Обо всем, далее в статье.

Читайте в статье:

Почему происходит проветривание систем и как работают автоматические дефлекторы Маевского

Скопление воздушных масс происходит по нескольким причинам:

  • Неправильно установлен трубопровод. Многочисленные изгибы в небольшом замкнутом пространстве должны быть образованы петлями, направленными вверх.

Улавливают воздух. Важно заранее продумать и водоснабжение и / или поручить проектирование домашних сетей профессионалам. Но даже по мастерски рассчитанной схеме требуется кран Маевского. Принцип работы конструкции позволит самостоятельно управлять воздухом, не прибегая к услугам специалистов.

  • Заполнение системы недостаточным давлением подачи. Вертикальные стояки и дальние углы радиаторов отопления «воздух» от медленного напора.Если мощности насоса в автономном доме отопления или водоснабжения не хватает, рекомендуется подключить дополнительный агрегат.
  • Кислородный носитель.


Обычно такая вода поступает в трубы из общего водоочистного резервуара, что свидетельствует о неисправности оборудования - низкой мощности насосов, старых трубах и др.

Периодические ремонтные работы с прекращением подачи тепла или воды также могут вызвать проветривание линии. Об этом свидетельствует плохой напор, резкие шумы или холодные участки радиаторов соответственно.Если такие ситуации не редкость, важно регулярно выпускать воздух.

Принцип работы крана Маевского: фото мест установки, типы и типы арматуры

Винт с воздуховодами отвечает за отвод лишнего воздуха в радиаторы и трубы в конструкции крана Маевского.


Поворачивая его в нужное положение, вы можете открывать или закрывать отверстия. Клапаны классифицируются по расположению и принципу действия - ручной или автоматический механизм.Подробнее о типах и принципах установки каждого:

Кран Маевского классический с резьбой

Изготовлен из латуни, материала с высокой коррозионной стойкостью. Устанавливается на любом участке трубопровода при сложной и извилистой схеме обвязки.


Статья по теме:

В данной статье описаны варианты исполнения этих устройств, способы их установки, а также несколько популярных моделей термостатов с указанием цен и характеристик, облегчающих ваш выбор.

Для установки в радиатор или трубу требуется просверливание и врезка в стене радиатора или трубы / стояка.

Кран радиаторный Маевского

Устанавливается соответственно на радиаторы. Это металлическая конструкция с пластмассовой поворотной крышкой. Эти водостоки предназначены только для отопительных приборов.

Современные «аккумуляторы» уже имеют возможность установки кранов Маевского или даже продаются в комплекте с ними.


Шаровой кран Маевского: принцип действия

В гибридных сетях используется шаровой кран.Принцип действия следующий: вместо винта в конструкции имеется шарнирный шарнир с отверстием, равным отверстию. Уплотнения внутри клапана отвечают за надежность в закрытом положении.


Принцип работы и установка аналогичны описанным выше.

Смеситель автоматический

Излив имеет внутренний цилиндр с поплавком.


Принцип работы автоматического воздухоотводчика подогрева прост: при заполнении полости воздухом происходит сброс массы через встроенный клапан.Падение давления заставляет поплавок двигаться вверх, закрывая выпускной патрубок, и охлаждающая жидкость не сливается. Удобно? Без сомнения. Однако такая клапанная система подходит только для идеально очищенной циркуляционной системы. Централизованные сети забиты мусором - накипью, твердыми частицами камней, песком и прочей грязью. Обычно их устанавливают в системе отопления дома, где вода фильтруется специальным насосным отсеком и где ручной сброс воздуха затруднен.

Кран Маевского с предохранительным клапаном


Устройство срабатывает автоматически, если давление воздуха в трубах превышает максимально допустимое - обычно 16 бар, что грозит разрывом стыков. Особенно актуально устройство для домашней сети из пластиковых труб.

Важно! № Спуск воздуха из автономной домашней сети водоснабжения или теплоснабжения производить только после отключения циркуляционного насоса. Для наглядности предлагается видео, как работает кран Маевского.

Видеообзор: что делать, если батареи плохо греют

Как правильно выбрать кран Маевского

Автоматика заманчива, однако покупать кран Маевского с механизмом, не требующим участия человека, не всегда рационально.Как выбрать подходящий:

  • Автономные или централизованные сети требуют разных типов кранов Маевского, принципы работы которых схожи и понятны. В домашней разводке удобно использовать автоматизированную конструкцию, так как в воде, подаваемой циркуляционным насосом из колодца, гораздо меньше мусора, чем в городских квартирных сетях.

Важно! Центральное отопление должно иметь возможность очищать краны от зазоров, иначе будет обеспечена некорректная работа.

  • Для сложных переплетений сети потребуется несколько кранов, в том числе автоматический и механический. Важно оценить возможность беспрепятственного управления шаровым краном, если нагревательные элементы расположены в ограниченном пространстве.

  • Также автоматика устанавливается там, где невозможно или сложно работать - верх стояков, скрытая система под полом, проходные трубы в стене и других труднодоступных местах.
  • Автоматические смесители чувствительны к высоким температурам.Если параметр носителя превышает 150⁰, то предпочтение отдается механику.
  • Предохранительные клапаны на кранах Маевского защитят трубы ПВХ в квартире или доме от гидроудара - распространенной проблемы центрального отопления с перепадами давления и перебоями в подаче тепла.

Цена на краны Маевского невелика по сравнению с преимуществами механизма.

Подбор клапана по техническим параметрам

Типоразмеры кранов Маевского составляют 15 и 20 мм, ½ ″ и ¾ ″ - соответственно диаметрам труб и верхним точкам радиаторов. Рабочее давление отопления частного дома - 10 бар, в многоквартирном доме - до 16 бар. В обоих случаях устройства необходимо приобретать с запасом по давлению с учетом возможных перепадов и гидроударов.

Кран Маевского своими руками Монтаж, наладка, эксплуатация

Процесс установки прост даже для новичков без опыта, домашних мастеров. Требуются следующие инструменты:

  1. Кран Маевского - автоматический или механический. Производитель обычно предлагает комплектацию с резиновыми уплотнителями.Рекомендуется сразу проверить модель в магазине - винт должен свободно крутиться, ключ - квадратный или с плоским концом, как отвертка - легко вводится с риском.
  2. Фум-лента. Профессиональные слесари рекомендуют использовать дополнительные уплотнительные материалы для пломбирования. Гидравлический удар может образовать свищ вдоль прокладки.
  3. Разводной ключ необходим для откручивания или замены старого клапана. Отвертка нужна, если в сантехническом комплекте нет гаечного ключа для закручивания шурупа.

Таблица 1. Монтаж крана Маевского своими руками

Должность Фото Описание
Обучение Слив охлаждающей жидкости из верхней точки радиатора Перед установкой полностью сливают воду из радиаторов. Для этого автономная система имеет на подаче специальные запорные краны. Подступенки квартир покрывают работники домоуправления.
Крепление Вместо ленты-фума можно использовать паклю волокна Работа заключается в откручивании пробки на радиаторе и установке на ее место клапана для слива воздуха. Для герметизации на резьбу навинчивается фум-лента, устанавливаются прокладки и накручивается вентиль. Многие современные радиаторы уже имеют в комплекте ключи от кранов Маевского. Также простая плоская отвертка используется для выкручивания саморезов, вставленных в риск на клапане.
Регулировка Не переусердствуйте - колпачок и винт легко сломать После установки радиаторы заливаются охлаждающей жидкостью, а стык между ними и клапаном Маевского проверяется на герметичность. Поступающие капли и даже протечки - повод затянуть гайку гаечным ключом до полного прекращения выделения влаги.
Эксплуатация Проверка крана Маевского на герметичность Далее, после полного заполнения системы теплоносителем или холодной водой, при отсутствии нареканий проводятся испытания с теплоносителем поворотом ключа клапана в нужное положение. направление.
Установка крана Маевского на чугунные радиаторы Многосекционные радиаторы больше рискуют «летать по воздуху» Классические краны Маевского для чугунных радиаторов, учитывая сложность монтажа, можно использовать.Он заключается в высверливании отверстия необходимого диаметра на верхней пробке и нарезании резьбы специальным инструментом - пробойником. Далее установка такая же, как описано выше.
Модели клапанов для чугунных радиаторов Некоторые клапаны имеют художественную ценность Трудности возникнут при постоянном засорении крана и необходимости его чистки. Что в условиях централизованной сети теплоснабжения невозможно (придется постоянно обращаться в ЖЭК для отключения стояков, а это не может не вызывать недовольства у соседей).Поэтому для чугунных радиаторов лучше подходят автоматические дефлекторы. Их принцип действия аналогичен классическим клапанам. Распространенными брендами являются OMEC и MS-140.

Важно! Лучше сразу приготовить емкость для слитого теплоносителя большого объема - таз, ведро. Требуется прогнать воздух до тех пор, пока струя воды не станет однородной, без рывков.

Замена крана Маевского

Если устройство долгое время не использовалось, оно может «прилипнуть» к входному отверстию, заржаветь и перестать эффективно выполнять свою задачу.


Об этом будут свидетельствовать холодные участки аккумулятора, даже если выпускные отверстия открыты. Если после чистки ситуация не улучшится, необходимо заменить клапан. Как это происходит:

  • Используется любая доступная смазка для скольжения склеенной конструкции на внутреннюю резьбу радиатора.

Полезная информация ! Несколько капель средства позволят за несколько минут открутить устаревший кран Маевского.

  • Освобождение радиатора или трубы от крана Маевского осуществляется разводным ключом-двумя, если есть уверенность в дальнейшем использовании конструкции.

В этом случае удерживайте плунжер клапана вторым инструментом, иначе он потеряет герметичность.

  • Клапан прошел аудит. Иногда для получения рабочей конструкции достаточно прочистить винт иглой.

При отсутствии доработки кран Маевского заменяется. Инструкция простая и описана выше.

Любая коммунальная система требует периодического обслуживания и замены вышедшего из строя оборудования. Только тогда его работа будет эффективной.

Подведем итоги

Итак, наличие крана Маевского значительно упрощает эксплуатацию и улучшает качество отопления в частном и многоквартирном доме. Алгоритм выбора и установки прост и укладывается в несколько правил:

  • Для приобретения клапана правильного типа требуется понимание вашей собственной системы. Краны Маевского универсальны. Автоматические подходят для труднодоступных мест и автономного отопления с чистым теплоносителем.
  • Установка заключается в снятии заглушки с верхней точки радиатора и ввинчивании подготовленного клапана. Под подготовкой понимается герметизация резьбы фумерной лентой и / или резиновыми прокладками.

Профилактика тоже важна. Чистка и возможная замена - залог надежной работы клапана и системы отопления в целом.

Видеообзор: как работает кран Маевского

В большинстве случаев низкий КПД системы отопления объясняется просто: батареи воздушные.Небольшое количество воздуха попадает в систему, скапливается в ее отдельных элементах и ​​препятствует нормальной циркуляции теплоносителя. Решить радиаторы несложно - достаточно установить обычный кран Маевского. С его помощью очень легко удалить лишний воздух из системы, а количество охлаждающей жидкости останется неизменным.

Как работает это устройство?

Небольшой цилиндр устанавливается в верхней части радиатора или в другом подходящем месте. Внутри цилиндра расположен специальный клапан, который управляется винтом.

Кран Маевского - небольшое устройство, простое в установке и эксплуатации. Для обслуживания мануальной модели потребуется место в нише радиатора

.

Если необходимо удалить воздух из системы, клапан просто открывается, а затем закрывается. Это первое, что нужно сделать, если радиатор или какая-то часть системы отопления прогревается меньше остальных. Если вскоре температура нагрева в проблемной зоне повысится, проблему можно считать решенной.Если после стравливания воздуха радиатор не нагревается, скорее всего, он забит. Придется демонтировать радиатор, промыть и поставить на место.

Если система работает, выключите подачу воздуха перед стравливанием воздуха. циркуляционный насос ... Если этого не сделать, часть воздуха будет увлечена потоком охлаждающей жидкости и останется в системе. После выключения помпы нужно подождать не менее пяти минут, и только потом открывать вентиляционное отверстие. За это время поднимутся пузырьки воздуха.

После выхода воздуха из системы из крана потечет вода.Это будет тонкая струйка диаметром около 1,5 мм. Поэтому перед тем, как начать стравливать воздух, следует убрать с радиатора вещи, которые могут намокнуть, а также запастись подходящей емкостью для воды. Для использования крана Маевского не требуется слить теплоноситель или демонтировать радиаторы. Изучив принцип работы крана Маевского, следует обратить внимание на оформление отдельных моделей.

Устройство различных моделей крана Маевского

Воздухоотводчик Маевского представляет собой устройство с игольчатым запорным вентилем в центре.Движение клапана контролируется специальным квадратным винтом. Снаружи есть стандартные размеры резьбы: ½, ¾ или 1 дюйм. Управляющий винт имеет шлицевую головку для отвертки Phillips. Кроме того, его можно повернуть с помощью специального гаечного ключа или обычных плоскогубцев. Существует несколько моделей вентиляционного отверстия Маевского. Интересную информацию об этом полезном устройстве смотрите в следующем видео:

Ручная модель

Это самый простой и надежный прибор, позволяющий контролировать количество воздуха в системе отопления.В состав простейшего крана Маевского входят:

  • прочный латунный корпус;
  • Игольчатый клапан из стали
  • ;
  • пластиковый корпус.

Конструкция устройства может отличаться: в одних моделях пластиковый корпус перемещается в горизонтальной плоскости, в других есть специальное отверстие на краю гайки клапана. Помимо обычного ручного крана Маевского, выпускается еще две разновидности: кран автоматический и модель со встроенным предохранительным клапаном.

Ручной кран Маевского можно установить практически на любой радиатор.Чтобы открыть его, можно использовать специальный ключ, а также отвертку или плоскогубцы.

Автокран Маевского конструкции

Устройство выглядит как небольшой металлический цилиндр с отверстием наверху. Внутри, помимо игольчатого клапана, находится еще датчик, работающий по принципу поплавка. Датчик реагирует на изменение объема воздуха внутри крана. При достижении критического значения клапан открывается и выпускает скопившийся воздух, а затем закрывается. Для эксплуатации такого устройства практически не требуется вмешательства человека, достаточно просто установить его в подходящем месте.

Автоматизированные модели чувствительны к состоянию. Узкое отверстие может легко засориться и вызвать ненужное срабатывание клапана. Убрать такой засор можно с помощью обычной швейной иглы.

Каковы преимущества использования предохранительного клапана?

Воздухозаборник Маевского с предохранительным клапаном - несколько усложненный вариант модели с ручным управлением. Предохранительный клапан чувствителен к давлению теплоносителя в системе. Если этот показатель превысит отметку в 15 атмосфер, предохранительный клапан откроется и теплоноситель начнет сливаться из контура отопления. Такая ситуация может возникнуть, когда вдруг, в этом случае, клапан предотвратит повреждение элементов системы.

Какой бы вариант вы ни выбрали, рекомендуем покупать все отопительное оборудование в интернет-магазине Гипострой - это проверенный временем поставщик. Итак, перейдя по ссылке http://www.gipostroy.ru/catalog/category/klimat-i-otoplenie, вы можете ознакомиться с актуальными ценами на отопительные приборы и комплектующие.

Как правильно выбрать устройство?

Чтобы выбрать подходящую модель крана Маевского, нужно оценить состояние и возможности вашей системы отопления, а также особенности размещения радиаторов отопления.Простые модели с ручным управлением подходят практически везде. Следует помнить, что для поворота регулирующего винта необходимо некоторое пространство: больше - для работы отверткой или плоскогубцами, меньше - если клапан открывается специальным ключом. В нишах для радиаторов пространство может быть очень ограничено.

Автоматизированные модели

будут очень удобны для таких случаев с ограниченным доступом к радиатору, размещенным в тесной нише или скрытой декоративной ширмой. Однако использование автоматических дефлекторов не рекомендуется в домах с централизованной системой отопления.

Обычно в таких домах теплоноситель настолько загрязнен, что летка вскоре забивается. Чистить прибор придется раз в месяц и чаще, что сведет на нет удобство его использования. К тому же перебои в подаче теплоносителя при централизованном отоплении происходят довольно часто, поэтому в такой системе накапливается больше ненужного воздуха, чем при автономном отоплении. Процесс выпуска воздуха через 2-миллиметровое отверстие может занять слишком много времени.

По тем же причинам не стоит устанавливать автоматизированные модели на старые чугунные радиаторы.Для них рекомендуется использовать специальные модели в латунном корпусе, например, МС140 по ГОСТ 9544-93. Этот прибор хорошо переносит повышение температуры до 150 градусов и подходит не только для систем с жидким теплоносителем, но и для парового отопления.

Вентиляционные отверстия с предохранительным клапаном рекомендуются для установки в трубопроводных системах из ПВХ. Эти конструкции чувствительны к гидроударам, и установка крана предотвратит их разрыв. Эти модели также эффективны в системах центрального отопления, которые часто подвергаются внезапному срабатыванию.

Выбор места и порядок установки

Для установки дефлектора Маевского достаточно вкрутить подходящую модель в крышку радиатора со стороны подачи. Поскольку размеры резьбы на устройстве стандартные, необходимо выбрать устройство с соответствующей резьбой. Если на радиаторе установлена ​​пробка без резьбы, ее следует заменить.

Сделать необходимое отверстие на чугунной втулке самостоятельно несложно. Отверстие должно быть просверлено изнутри, а затем нарезано снаружи.Вам понадобится электродрель, сверло на 9 мм и метчик 10х1 с гаечным ключом.

Клапан имеет правую резьбу, а пробка - левую. Во время установки держите заглушку разводным ключом, чтобы не ослабить резьбу. При этом следует помнить, что при вкручивании воздуховыпускного клапана откручивается заглушка. При откручивании крана (например, для замены) заглушка навинчивается больше.

При установке крана Маевского следует использовать разводной или газовый ключ для затяжки устройства или удержания заглушки, в которую устанавливается кран

При установке прибора резьба должна быть усилена специальной прокладкой.Такая прокладка может быть из резины или силикона, но использовать паронитовые прокладки с метчиком Маевского не рекомендуется. Некоторые предпочитают дополнительно использовать льняную обмотку или фум-ленту для укрепления нити, но в этом нет необходимости. Совет - при установке слегка направьте розетку вниз. Так будет удобнее собирать воду, которая будет вытекать из радиатора по окончании выпуска воздуха.

Для установки кранов Маевского выбирается самая высокая точка системы, так как воздух поднимается вверх.В этом случае, безусловно, необходимо учитывать особенности системы отопления конкретного дома или квартиры.

При вертикальной схеме отопления форточки следует устанавливать на всех радиаторах верхнего этажа, имеющих нижнюю подачу в обратной магистрали. Также все устройства должны быть снабжены отводами Маевского, соединение которых (или его часть) с стояком находится ниже верхней оси подключения, так как в этом случае будет сложно удалить воздух из системы.

На схеме показан принцип установки крана Маевского с вертикальной и горизонтальной системой отопления. Кран нужен в местах скопления воздуха

При горизонтальной системе отопления клапаны выпуска воздуха устанавливаются на всех отопительных приборах: батареях, коллекторах и т. Д. Система теплого пола не всегда требует удаления воздуха, но очень часто такой клапан все же приходится устанавливать.

Отдельного внимания заслуживает установка дефлектора на полотенцесушитель.На моделях с нижним подключением для этого даже есть специальное отверстие. А вот полотенцесушители с боковым подключением придется немного доработать. На подающую магистраль монтируется металлический тройник с резьбой подходящего диаметра. В этом случае выход воздуховыпускного клапана необходимо повернуть в сторону от стены.

Чтобы понять, нужно ли устанавливать вентиляционное отверстие в конкретном месте, достаточно представить себе движение воздуха в системе. Если понятно, что воздух может свободно перемещаться дальше по системе, клапан не нужен.Если воздух не может покинуть систему естественным путем, потребуется специальное устройство.

Кран Маевского - устройство, которое было разработано более 80 лет назад, но активно используется и сегодня. Он позволяет упростить отвод воздуха от радиаторов отопления, а также полотенцесушителей. В некоторых случаях наличие этого элемента может определять эффективность всей системы водяного отопления.

Кран Маевского - что это?

Вне зависимости от того, какие меры водоподготовки применялись перед подачей теплоносителя в сеть, вместе с жидкостью в систему попадает определенное количество растворенного в нем воздуха.В областях с низким давлением и низкой скоростью он образует пузырьки, которые могут накапливаться и создавать тромбы, нарушая нормальную циркуляцию воды. Клапан Маевского предназначен для выпуска этого воздуха, предотвращая образование тромбов в системе.

Сам кран Маевского имеет очень компактные размеры и предельно простой принцип работы. Для лучшего понимания, что это такое, предлагаем вам ознакомиться с фото этого устройства:

Рисунок 1 -

Рисунок 2 -

Стоит отметить, что название «Кран Маевского» "- это исключительно обыденное имя и редко используется в официальных источниках.В нормативных документах такое устройство называется игольчатым воздушным клапаном радиатора.

Устройство и принцип работы

Производители предлагают множество модификаций кранов Маевского - они различаются формой, количеством узлов и т. Д. Принцип их работы остается неизменным.

Изначально, ныне классическая конструкция крана Маевского, в нем участвовали два конструктивных элемента:

  • винт конический;
  • металлический корпус.
Оба элемента плотно прилегают друг к другу, что было достигнуто за счет высокоточной калибровки и позволило надежно удерживать теплоноситель внутри. Воздухозаборник обычно располагался сбоку.

Конечно, современные варианты крана Маевского имеют более сложную конструкцию, за счет наличия прокладок, декоративных накладок и заглушек. Схематично элемент можно представить в следующем виде (на рисунке показан кран, который используется на полотенцесушителе):


Принцип работы крана Маевского достаточно прост:
  • Конический винт крутится, голова которого гаснет;
  • Открывается сливное отверстие, через которое стравливается воздух.

В системах вертикального отопления кран Маевского необходимо устанавливать на все радиаторы верхнего этажа. Если в доме установлена ​​горизонтальная система, то такой элемент рекомендуется использовать на всех этажах.

ГОСТ

В связи с тем, что клапан Маевского или игольчатый воздушный клапан радиатора является стандартизированным изделием, имеются также сертификаты, подтверждающие его соответствие всем установленным стандартам. В соответствии с нормативно-технической документацией продукт должен соответствовать следующим требованиям:
  • Рабочая среда . .. Кран Маевского следует разделить на типы в зависимости от системы, в которой он установлен. Соответственно, существуют клапаны, предназначенные для работы с питьевыми и промышленными жидкостями, а также клапаны, работающие с паром и сжатым воздухом.
  • Температура ... Температурный режим работы крана Маевского должен быть 100-120 градусов, хотя некоторые современные устройства вполне могут работать и при 150 градусах.
  • Давление ... В соответствии с ГОСТами, а именно ГОСТ 356-80, краны Маевского должны выдерживать давление 1.0 и 1,6 МПа. Этот показатель показывает, какое рабочее давление среда сможет выдержать элемент на протяжении всего периода его эксплуатации.
  • Тип резьбы ... Эта характеристика имеет большое значение при установке крана, поскольку все элементы трубопровода должны четко стыковаться между собой и не протекать. Для этого введены резьбовые стандарты. Обычно имеется внешняя резьба 1, 1/2 или 3/4 дюйма. Если говорить о метрической резьбе, то это 10 мм с шагом 1 мм.
  • Материал ... Как правило, для изготовления крана Маевского используется латунь или сталь 20, поскольку эти материалы достаточно устойчивы к коррозии. Класс герметичности напрямую связан с этим параметром. Обычно производители не указывают такую ​​информацию на изделии, поэтому стоит помнить, что клапан должен иметь класс герметичности А, что также прописано в ГОСТ 9544-93.
При выборе изделия главное помнить, что кран должен соответствовать всем характеристикам самой системы.В противном случае он может выйти из строя или не будет выполнять возложенные на него функции.

Вопрос о том, можно ли устанавливать краны Маевского на чугунные батареи, вызывает споры даже среди опытных сантехников. Это связано с тем, что такие элементы не подходят для использования в радиаторах данной конструкции. Конечно, с технической точки зрения на чугунную батарею можно установить кран. Для этого нужно в верхней части заглушки вырезать отверстие, сделать резьбу и вставить сам воздушный клапан. Но даже самая точная работа не позволит устройству работать с высокой эффективностью.


В чем причина? Неэффективная работа клапана Маевского вызвана тем, что внутренняя поверхность чугунных радиаторов имеет свойство крошиться, что портит качество охлаждающей жидкости. В результате кран часто забивается. При этом гидроудары часто наблюдаются в системах, сила которых может достигать 15 атмосфер. Кран Маевского может не выдержать такого давления и просто слетит с радиатора.

Кран Маевского для полотенцесушителя

Многие сталкивались с такой проблемой, когда часть полотенцесушителя остается холодной. Это возможно при условии, что теплоноситель не может проникнуть в определенные участки сантехнической арматуры из-за воздушных «пробок». Их появление в «змеевиках» полотенцесушителей - довольно частое явление, возникающее из-за довольно узкого диаметра прохода. Аналогичную задачу можно решить краном Маевского.

Как правило, в современных полотенцесушителях этот элемент входит в комплект, но если его нет, то его можно приобрести отдельно. Главное, проконсультироваться со специалистом, который подскажет, какой кран нужно брать, чтобы он подходил именно к вашему устройству.

Самостоятельно устанавливать кран Маевского на полотенцесушитель не рекомендуется. Несмотря на простоту такого устройства, для его установки требуются определенные навыки и знания, поэтому лучше обратиться к квалифицированным сантехникам.

Автокран Маевского

Автокран Маевского по внешнему виду практически неотличим от штатного ручного устройства.Его главная особенность скрыта внутри самого корпуса. Помимо игольчатого клапана в устройстве находится датчик поплавка. Он перемещается внутрь в зависимости от приложенного к нему давления. Когда достигается определенный уровень, он смещается, открывая отверстие, через которое выходит воздух. После этого датчик возвращается в исходное положение.

Ключевое преимущество таких устройств в том, что они практически не требуют вмешательства человека, но следует учитывать, что они более чувствительны к засорению. Поэтому в случае некорректной работы автоматического крана Маевского его следует очистить. Для этого подойдет даже обычная швейная игла.

Несмотря на то, что автокран Маевского работает без вмешательства человека, выпуск воздуха возможен вручную. Для этого достаточно повернуть игольчатый клапан с помощью шестигранника или специальной ручки, в зависимости от типа устройства.


Некоторые модели крана Маевского невозможно активировать без использования специального ключа. С одной стороны, это немного неудобно, потому что если вы его потеряете, вам придется бежать в магазин, чтобы купить новый.С другой стороны, такой способ открытия крана имеет ряд преимуществ:
  • Наличие квадратного ключа позволяет без вашего ведома ограничить доступ к сантехнике.
  • Ключ имеет очень компактные размеры, что позволяет использовать кран даже в труднодоступном месте.
  • Ключ точно входит в сиденье, что позволяет легко открыть кран.


Следует отметить, что есть модели, которые можно открыть без использования специального ключа. Вместо этого можно использовать обычную отвертку Phillips или шестигранную головку. Достаточно широко применяются и краны Маевского, совершенно не требующие использования каких-либо посторонних инструментов. В них изначально в конструкции предусмотрен поворотный кран.

При установке крана Маевского в помещении с открытым доступом посторонних лиц рекомендуется использовать модели со специальным ключом. Таким образом можно обезопасить себя от вмешательства в систему отопления. Это особенно актуально, если у вас есть дети.

Как выпустить воздух?

Перед тем, как выпустить воздух через клапан Маевского, необходимо провести некоторые подготовительные манипуляции.К ним относятся:
  • Уберите все ценности, которые могут быть повреждены при контакте с водой, подальше от радиатора, из которого будет выходить воздух.
  • Заранее подготовьте емкость, в которую будете собирать воду, идущую из-под крана.

    При открытии кран Маевского начинает шипеть - не бойтесь этого. Вода не будет выливаться из радиатора струей, ведь сливное отверстие в вентиле достаточно маленькое.

  • Если вы удаляете воздух из системы принудительной циркуляции, необходимо заранее выключить насос.В противном случае воздух не сможет подняться до уровня, достаточного для выхода.
После выполнения всех вышеперечисленных процедур можно начать стравливание воздуха из радиатора:
  • Осторожно и медленно поверните кран против часовой стрелки.
  • Когда воздух выходит из отверстия и слышно шипение, вращение можно остановить.
  • Оставьте кран открытым, пока из него не пойдет вода. Если жидкость выходит периодически и с пузырьками, это означает, что в системе все еще есть определенное количество воздуха.Дождитесь момента, когда струя будет непрерывно биться.

Если после проделанных процедур аккумулятор не нагрелся, значит, он засорен. Самостоятельно провести уборку невозможно, поэтому придется обращаться к специалисту.

Видео: Что такое кран Маевского и где он применяется?

Более подробно о том, как он используется и для чего, по какому принципу работает, вы можете увидеть в видео:
Кран Маевского - простое устройство, которое играет довольно важную роль в любой системе отопления. Многие специалисты рекомендуют его устанавливать, несмотря на отсутствие проблем с подачей теплоносителя. В дальнейшем наличие такого элемента в системе позволяет значительно упростить ее обслуживание, а также ремонтные работы.

Одна из самых частых причин неисправности системы отопления - скопление воздуха. Засорение мешает воде свободно циркулировать. В результате радиатор с скопившимся воздухом не выполняет свою функцию, и КПД всей системы снижается. Более восьмидесяти лет назад был изобретен кран Маевского, позволяющий легко и удобно «проветривать» тепловые коммуникации.Несмотря на свою простоту, это устройство эффективно и надежно, поэтому сегодня используется в системах. Рассмотрим подробнее его устройство и принципы работы.

Устройство крана Маевского и принцип его работы

Этот сантехнический прибор только в народной среде называют краном Маевского. В государственных стандартах, она относится к категории запорной арматуры, называемый игольчатый радиатор воздушный клапан.

Сейчас промышленность предлагает нескольких конструкций кранов Маевского.Это позволяет выбрать наиболее удобный вариант с учетом места его установки. Классический дизайн состоит из двух частей:

Элементы плотно прилегают друг к другу за счет калибровки, поэтому в закрытом состоянии клапан надежно удерживает теплоноситель. Воздухозаборник находится на сбоку корпуса.

Краны

Маевского чаще всего изготавливают из латуни ... Этот сплав обладает высокой степенью коррозионной стойкости, что гарантирует длительный срок службы.В зависимости от конструкции кран Маевского можно открыть специальным ключом ICMA, отверткой или вручную.

В вертикальной системе отопления, состоящей из нижнего водопровода и верхнего патрубка теплоносителя, все приборы верхнего этажа оснащены такими элементами. Краны Маевского подобраны по диаметру и ввинчены в верхнюю арматуру радиатора. В горизонтальной системе отопления эти устройства устанавливаются на каждую батарею. Для бокового подключения полотенцесушителя в ванную комнату используется тройник ... Он устанавливается вертикально, отверстие под смеситель направлено в сторону от стены. Установка отводов Маевского на радиаторы отопления, конвекторы необходима, если в системе отопления есть участки, расположенные ниже верхней оси подключения прибора. В этом положении естественное удаление воздуха невозможно.

Обязательная деаэрация проводится сразу после монтажа системы отопления, так как в начале работы в радиаторах в любом случае накапливаются пробки. Требуется провести такую ​​работу при включении системы после лета.Впоследствии могут возникнуть локальные проблемы из-за засасывания воздуха в систему, возникающего при ее эксплуатации, наличия пузырьков воздуха в теплоносителе. Причина скопления воздуха - выделение водорода при коррозии металлических частей коммуникации. В алюминиевых радиаторах без специального покрытия внутренней поверхности этот элемент постоянно выбрасывается в теплоноситель, вступая с ним в химическую реакцию.

Перед проведением работ вам необходимо:

Ручной кран

Маевского обычно не используют на крупных магистралях, где скопление воздушных пробок происходит постоянно.Для таких систем используются другие газоотводные конструкции.

Кран ручной

Маевского прост в управлении , трудностей с ним не возникает даже у тех, кто никогда не занимался обслуживанием систем отопления. Но в местах, где проветривание системы происходит регулярно, желательно установить автоматический воздухоотводчик. Такая проблема может возникнуть, если монтаж труб отопления был проведен неправильно. с функцией автоматического удаления воздуха из устраняет необходимость регулярно выполнять эту работу вручную.Такой вариант удобен для установки в труднодоступных местах.

Конструкции автоматических дефлекторов могут быть разными, но принцип действия тот же. В корпусе имеется полый отсек с пластиковым поплавком. Он с помощью флажка нажимает на шток с пружиной , открывается доступ в атмосферу, выходит воздух. Когда полость заполнена охлаждающей жидкостью, поплавок давит на шток, закрывая отверстие, предотвращая утечку воды.

Для удобства проведения ремонта в случае неисправности или замены изношенного крана, устройство оснащено запорным клапаном. Вкручивается в отопительную систему, потом на воздухоотводчик. Кран вдавливает флажок в клапане, исключая утечку теплоносителя. В магазинах представлен широкий ассортимент автоматических дефлекторов. Они могут быть специальными, радиаторными, прямыми, угловыми. Поэтому подобрать такой элемент можно для любой системы отопления.

Монтаж крана Маевского и обслуживание

Установка крана Маевского не требует опыта и высокой квалификации. Вам просто нужно правильно подобрать устройство по размеру.Эти сантехнические приспособления могут иметь резьбу 1 ", ¾", ½ ". Кран расположен в верхней части радиатора, на стороне, противоположной входу охлаждающей жидкости. Перед установкой кранов необходимо слить воду из системы отопления. .Затем в пробке радиатора откручивается пробка и на ее место устанавливается кран.Данные устройства снабжены резиновыми кольцами круглого сечения, но при установке желательно использовать обмотку. Для предохранительного уплотнения используйте ФУМ-ленту или На нить наматывается льняное волокно.

В современных радиаторах в пробках предусмотрено отверстий под кран , что упрощает работу. Если аккумуляторная батарея имеет заглушку другого типа без вентиляционного отверстия, ее можно заменить. Кран должен быть установлен таким образом, чтобы отверстие было на стороне, противоположной стене, было направлено немного вниз. Это позволит вам заменить емкость при спуске воздуха и аккуратно собрать воду. Выбор ручного или автоматического вентиляционного отверстия зависит от личных предпочтений и характеристик системы отопления.

В старых чугунных радиаторах могут потребоваться предварительные работы по установке крана Маевского. При этом вам необходимо знать следующие :

  • для установки в старый чугунный радиатор крана Маевского нужно просверлить отверстие в верхней пробке , нарезать резьбу, затем вкрутить воздухоотводчик;
  • На такие радиаторы отопления в системе центрального отопления не рекомендуется устанавливать автоматические краны Маевского. В таких коммуникациях теплоноситель сильно загрязнен, поэтому дефлектор придется часто чистить ... Кроме того, в домах иногда отключают отопление и часто возникают воздушные пробки;
  • В системах центрального отопления иногда наблюдаются гидроудары , до 15 атмосфер. Поэтому требуются специальные автоматические дефлекторы OMEC или MS-140, которые способны выдерживать температуру до 150 градусов.

Кран Маевского отличается высокой надежностью , исправно выполняет свою функцию много лет. Но, если в охлаждающей жидкости есть грязь, возможно, забито отверстие устройства.В этом случае его нужно очистить. Он может располагаться непосредственно в латунном корпусе или в специальной пластиковой накладке. В любом случае скопившаяся грязь легко удаляется обычной булавкой или иглой.

При необходимости заменить поврежденного крана Маевского нужно запастись разводным или газовым ключом, зажать и удерживать пробку радиатора, так как откручивание крана ослабит его.

Установка кранов Маевского на радиаторы системы отопления не потребует серьезных финансовых затрат, много времени и сил.Но такое существенное дополнение упростит работу связи и повысит ее эффективность.

Эффективность крана Маевского (видео)

Система отопления имеет отрицательное свойство накапливать воздух в трубопроводах, что препятствует полноценной циркуляции горячей воды. Это приводит к тому, что радиаторы уменьшают теплопередачу в помещения квартиры или дома. Десятки лет назад был изобретен специальный кран, с помощью которого можно без лишних хлопот проветрить отопительную систему.Установка крана Маевского позволяет повысить КПД отопительных приборов. Это устройство конструктивно простое и легко устанавливается.

Принцип работы крана Маевского

Кран Маевского, по сути, запорная арматура, имеющая несколько модификаций. В зависимости от места установки дефлектора подбирается сантехническая часть определенной конструкции. Самый популярный материал смесителя - латунь, которая не подвержена коррозии. По этой причине (и в силу конструктивных особенностей) краны Маевского надежны и долговечны.

В системе отопления с вертикальным разветвлением такие блоки устанавливаются на все приборы, расположенные на верхнем этаже. В ситуации с горизонтальной системой отводы устанавливаются на все радиаторы отопления. Кран Маевского тоже устанавливается на полотенцесушитель, но перед установкой тройник необходимо установить в нужном месте. Устройство устанавливается в вертикальном положении отверстием, направленным от стены.

После установки кранов необходимо удалить воздух из всей системы. Эта процедура происходит в определенной последовательности.

  • Обязательно подготовить емкость, в которую через отверстие будет наливаться вода после того, как воздух выйдет из системы.
  • Затем из системы отопления удаляется воздух, который легче воды, поэтому скапливается в верхних частях устройств. Ключом, отверткой или рукой (в зависимости от конструкции крана) кран Маевского поворачивают на один оборот против часовой стрелки. После этого будет слышно шипение - это означает, что из аккумулятора начинает выходить воздух.Чтобы ускорить процесс, устройство можно еще немного повернуть. Через некоторое время, когда воздух выйдет из сети, вода потечет через отверстие. Это означает, что система в определенном месте вентилируется и клапан может быть закрыт.
  • Если в доме установлены насосы и система питается от них, то перед выпуском воздуха агрегаты необходимо выключить. Перед удалением из системы отопления воздух должен успеть подняться до верхней части радиатора.

Установка крана Маевского

Чтобы поставить кран Маевского на постоянное место жительства, человеку не нужны особый опыт и знания.Главное, чтобы кран был такого же размера, как и входной. Эти сантехнические приспособления могут иметь резьбу ½ "или ¾". Кран подсоединяется к радиатору в его верхней части, а вход горячей воды должен быть на противоположной стороне.

  • Перед проведением работ, связанных с установкой кранов, воду из отопительной системы необходимо сначала слить в подходящую емкость, а затем в унитаз.
  • В радиаторах, которые производятся в последнее время, в заглушках проделаны отверстия специально под краны, что значительно облегчает установку.Если в радиаторе есть заглушка другой конструкции, то ее можно демонтировать и установить деталь более подходящей формы.
  • Кран должен быть установлен на батарее таким образом, чтобы отверстие было отвернуто от стены, при этом он должен быть слегка наклонен вниз. Такое расположение позволит при выпуске воздуха подставить под отверстие подходящую емкость и слить часть воды.

Кран Маевского может быть установлен ручной или автоматический.Все зависит от выбора хозяина, на который может повлиять конструктивная особенность системы отопления.

Если батареи чугунные и старые, то перед установкой крана нужно будет провести подготовительные работы. В этом случае необходимо учитывать следующую информацию:

  • при установке дефлектора на такой радиатор нужно сделать отверстие в заглушке сверху, нарезать в ней резьбу, а затем вкрутить кран;
  • , если старые радиаторы являются частью системы центрального отопления, устанавливать краны на машину нежелательно.В таких сетях горячая вода не чистая, поэтому с автоматическими дефлекторами будут постоянные проблемы - краны придется регулярно чистить. К тому же при периодическом отключении отопления в системе часто будут появляться воздушные пробки;
  • в системах центрального отопления периодически возникают гидроудары, сила которых может достигать 15 атмосфер. В связи с этим необходимо устанавливать автокраны особой конструкции. На видео показано, как монтируется кран Маевского.

Ремонт крана

Краны

Маевского отличаются надежностью, поэтому на протяжении многих лет к ним не предъявлялось особых претензий.Самая большая проблема в том, что отверстия для деталей иногда забиваются. Это случается, когда горячая вода не чистая. В этом случае требуется элементарная очистка. Мусор также может попасть внутрь корпуса или в пластиковую подложку. В этом случае для чистки можно использовать обычную шпильку или иглу. Если кран пришел в негодность, его необходимо заменить, не забыв слить воду из системы отопления. Эту работу можно проделать разводным ключом, а при демонтаже нужно зафиксировать пробку радиатора в статичном положении и следить, чтобы она не расшатывалась при откручивании сантехнического приспособления.

Установка смесителя на конвектор, радиатор или полотенцесушитель - это быстрая процедура при невысоких затратах, и неудивительно, что эта деталь окупается сама собой. Это увеличивает эффективность системы отопления.

Видео

Видео расскажет, что такое кран Маевского и как его установить.

главная »Вентиляция» Что такое вентиль Маевского. Конструкция крана Маевского, принцип работы, схема установки. Цель и сфера применения

Почему не сходит воздух из АКБ.

Как прокачать аккумулятор

В этой статье я расскажу о том, как удалить воздух из системы отопления. Поскольку отопительный контур может иметь различную конфигурацию и отвечать за обогрев многоквартирного дома или частного дома, то нам с читателем придется познакомиться с несколькими решениями разной сложности.

Зачем это нужно

Многоквартирный дом

Начну издалека.

Чтобы батареи на всех этажах и во всех квартирах отапливались, они должны постоянно циркулировать в них.

Как правило, в многоквартирном доме эту роль играет обычная вода.

Перепад давления в теплотрассе (подающей и обратной) в штатном режиме не менее 2 кгс / см2. Однако горячая вода из водопровода попадает в отопительный контур не напрямую из теплотрассы, а после смешивания с водой из обратной. За приготовление смеси отвечает водоструйный элеватор - чугунный или стальной тройник с размещенной внутри форсункой.

Водоструйный лифт - это сердце системы отопления дома.

Рециркуляция части теплоносителя обеспечивает максимальную скорость ее движения в контуре и минимальный разброс температуры между первым и последним нагревательными приборами по ходу движения воды.

Перепад давления смеси, поступающей в батарею и обратку, намного меньше, чем между нитками теплотрассы: он составляет всего 0,2 кгс / см2, что соответствует давлению водяного столба в два метра.Воздух в системе отопления просто не даст циркулировать воде: такая маленькая капля не сможет сдавить воздушную пробку вниз из-за значительной разницы в плотности между воздухом и водой.

Для устранения воздушных пробок напор гидросистемы в метрах должен превышать высоту контура (в многоквартирном доме - высоту стояков от розлива).

Автономная схема

В автономной системе отопления с принудительной циркуляцией теплоносителя картина иная.В большинстве случаев давление, создаваемое циркуляционным насосом, превышает высоту контура, и он вполне может работать, даже если в трубах есть воздух.

Схема отопления двухэтажного дома. Максимальный перепад высот около 4 метров.

Однако, когда пузырьки воздуха движутся в трубах и радиаторах, неизбежно возникает гидравлический шум. Владельцу вряд ли понравятся непрерывно исходящие от аккумулятора булькающие звуки.

Кроме того, воздух способствует коррозии стальных элементов контура - черных стальных труб, стальных панельных радиаторов и сердечников биметаллических батарей. При отсутствии кислорода контакт с водой не приводит к образованию ржавчины .

Откуда берется воздух

Вот основные причины скопления воздуха:

  • Замена отопительных приборов в квартирах. Выполняется в основном летом, вне отопительного сезона. После опрессовки стояк просто заливается водой, а стекающий из него воздух благополучно оставляют при падении;

  • Пересмотр запорной арматуры на стояках. Связано с необходимостью полностью осушить отопительный контур;
  • Ревизия арматуры в элеваторном узле. И в этом случае контур отопления полностью сбрасывается;
  • Утечки воды через резьбовые соединения с нарушенной герметичностью, межсекционные соединения радиаторов, уплотнения клапанов, свищи в трубах и т. Д. При закрытых и исправных клапанах в лифте они приводят к постепенному падению давления в контуре. Стоит открыть сливной бачок или кран Маевского на одном из верхних этажей - и возникший в верхней части контура вакуум будет засасывать воздух.

Сценарий 1: многоквартирный дом, розлив

Схема заливки снизу - наиболее типичное решение для домов современной постройки.Обратный и подающий трубопровод находятся в подвале. Подсоединенные к розливу стояки соединяются попарно (подача с возвратом) перемычкой на верхнем этаже или на чердаке.

Решение 1. Сбросьте запуск лифта

Удаление воздуха из системы отопления осуществляется работниками ЖКХ еще на этапе пуска схемы полного или частичного сброса.

Для этого в сброс передается:

  1. Одна из задвижек дома открывается, вторая остается закрытой;
  2. Перед закрытым вентилем на стороне отопительного контура открывается вентиль, подсоединенный к канализации.

Вывод большей части воздуха подтверждается равномерным, без пузырьков воздуха, потоком воды на выходе.

Решение 2: вентиляционные отверстия

В верхней точке каждой пары стояков (в пробке радиатора или на перемычке, ведущей к потолку) в нижних системах заполнения всегда монтируется вентиляционное отверстие. Это не обязательно кран Маевского, специально разработанный для стравливания воздуха: его с успехом можно заменить на шаровой кран, винтовой кран или водопроводный кран, установленный перед ним.

Сброс воздуха из стояка выглядит так:

  1. Открыть кран (не более чем на один оборот). Вы должны услышать шипение выходящего воздуха;
  2. Подставьте под нее любую широкую посуду. Таз или ведро избавят вас от необходимости вытирать лужу на полу;
  3. Подождите, пока воздух не превратится в воду;
  4. Закройте кран. Стояк должен прогреться 5-10 минут. Если этого не произошло, снова стравите воздух: возможно, начавшаяся циркуляция вытеснила новые пузырьки воздуха в верхнюю часть контура.

Несколько важных моментов:

  • Никогда не выкручивайте полностью винт в кране Маевского. При давлении 5-6 атмосфер и льющемся из отверстия кипятке, чтобы вкрутить его обратно, у вас нет шансов. Следствием необдуманных действий станет затопление вашей квартиры и квартир под вами горячей и грязной водой;
  • Не откручивайте сам дефлектор под давлением. Даже на пол-оборота: вы не знаете, в каком состоянии находится его резьба.При неисправности сливного клапана на отопление перед его ремонтом или заменой необходимо закрыть оба парных стояка и проследить, чтобы клапаны на них задерживали воду;

  • Если вы живете на верхнем этаже, еще до начала отопительного сезона убедитесь, что у вас есть чем открыть вентиляционное отверстие. Современные краны Маевского можно открыть своими руками или с помощью отвертки, но в домах старой постройки может понадобиться специальный ключ;

Это легко сделать, взяв стальной пруток подходящего диаметра и сделав надрез на его конце.

Решение 3: Обход стояка Обход

Основная проблема дефлекторов нижнего розлива как раз в том, что они расположены в квартире на верхнем этаже. Что, если ее жильцов постоянно нет дома?

Вы можете попробовать соединить стояки из подвала.

Для этого:

  1. Осмотрите стояки. После клапанов на них можно установить форточки или заглушки. В первом случае затрат не будет, во втором - нужно приобретать шаровой кран с резьбой «папа-мама» такого же размера, как и заглушки;

  1. Перекрываем задвижки на обоих стояках;
  2. Выкрутите заглушку на одном из них;

Отвернув на один-два оборота, дождитесь падения давления воды, ударяющейся по нити.Так вы убедитесь, что клапаны на стояках исправны.

  1. Ввинчиваем шаровой кран вместо заглушки, предварительно намотав резьбу;
  2. Полностью открыть установленный ресет;
  3. Откройте клапан на втором стояке. После того, как давление воды вытеснит весь воздух, закройте вентиль и откройте второй стояк.

Тут есть тонкости:

  • Если все радиаторы расположены на подающем стояке, а обратный стояк простаивает (без нагревательных приборов) - на обратном трубопроводе ставим дефлектор.В этом случае гарантированно будет выходить весь воздух. Если на обоих парных стояках есть батареи, образовавшуюся воздушную пробку не всегда можно выбить;

  • Если вам не удалось перезапустить стояки в одном направлении, переставьте вентиляцию на второй стояк и перегоните воду на противоположную сторону;
  • Если на стояках установлены винтовые клапаны, избегайте протекания через них воды в направлении, противоположном тому, которое указано стрелкой на кожухе.Попытка открыть клапан при давлении, прижатом к седлу клапана, чревата отрывом штока клапана. Чтобы устранить проблему, часто приходится перезагружать всю систему отопления дома.

Сценарий 2: многоквартирный дом, верхняя застройка

Что такое дом с верхним дном?

Вот его знаки:

  • Заливка корма находится на техническом чердаке, обратка - в подвале или под землей;
  • Каждый стояк представляет собой перемычку между ними и отключается в двух местах - нижнем и верхнем;
  • Заливка уложена с небольшим уклоном;
  • В верхней точке заправки корма находится расширительный бак с вентиляционным отверстием.Часто слив осуществляется через все этажи в подвал, в лифтовый блок или как можно ближе к нему.

Где расположены вентиляционные отверстия в системе нагрева верхнего наполнения?

Функцию дефлектора выполняет тот же дефлектор на расширительном бачке. Слив слива в подвал упрощает запуск отопления в начале сезона, но без него сложностью не отличается.

Решение 4: удаление воздуха из расширительного бачка

Инструкция по приведению системы верхнего наполнения в рабочее состояние:

  1. Медленно (во избежание гидравлического удара) заполните систему отопления, открыв задвижку (между элеваторным блоком и контуром отопления) на подаче или возврате;
  2. Когда система отопления заполнится, полностью откройте второй вентиль;

  1. Через 5-10 минут откройте вентиль расширительного бачка и подождите, пока из него не потечет вода вместо воздуха.

Сценарий 3: открытая система отопления для частного дома

Открытая система работает при давлении, соответствующем высоте водяного столба между нижней и верхней точками контура.

Заливка укладывается с постоянным уклоном, а в ее верхней точке монтируется открытый расширительный бачок.

Совмещает сразу несколько функций:

  • Собственно расширительный бачок, компенсирующий увеличение объема теплоносителя при нагреве;
  • Клапан предохранительный, сбрасывающий избыточное давление при закипании теплоносителя в теплообменнике котла;
  • Вентиляционное отверстие.Весь воздух вытесняется в верхнюю часть контура, в расширительный бак и далее в атмосферу.

Очевидно, что при такой схеме дополнительные форточки нужны примерно как рыба-зонтик. Однако их можно укомплектовать индивидуальными радиаторами отопления, устанавливаемыми над розливом: краны Маевского позволят удалить воздух из радиатора и заставят воду циркулировать через оба его коллектора.

Сценарий 4: закрытая система отопления для частного дома

В контуре принудительной циркуляции, работающей при избыточном давлении, обычно устанавливается автоматический воздухоотводчик.Он входит в группу безопасности котла и устанавливается на выходе из его теплообменника.

Некоторые котлы оснащены собственной группой безопасности, расположенной внутри корпуса.

На фото котел, в корпусе которого смонтирована группа безопасности и расширительный бак.

Все нагревательные устройства, расположенные над розливом, дополнительно оснащены собственными автоматическими форточками или кранами Маевского.

Вентиляционное отверстие обязательно только при боковом или диагональном подключении радиатора.Двустороннее нижнее соединение позволяет использовать батарею с кондиционером. В верхний коллектор нагнетается воздух, по нижнему циркулирует вода, а секции прогреваются по всей высоте за счет теплопроводности металла.

Особый случай

В закрытых автономных системах наряду с дефлектором используется еще одно устройство - воздухоотделитель для отопления. Его функция заключается в удалении мелких пузырьков воздуха, которые насыщают теплоноситель и способствуют коррозии стальных труб, эрозии рабочего колеса циркуляционного насоса и теплообменника котла.

Удаление воздуха из воздушной камеры сепаратора осуществляет наш старый знакомый - автоматический воздухоотводчик.

За сбор пузырьков воздуха могут отвечать:

  • Так называемые PALL - кольца;

  • Сетка из нержавеющей стали или меди.

Цена на самые доступные сепараторы при диаметре подключаемого трубопровода 20 мм начинается примерно от 2000 рублей, а польза от них довольно сомнительная.На мой взгляд, в автономной системе отопления без этих приборов вполне можно обойтись.

Сепаратор Flamcovent для трубы диаметром 1 дюйм. Розничная цена - 5550 руб.

Заключение

Итак, мы успешно изучили причины возникновения воздушных пробок и способы удаления воздуха из системы отопления. Как обычно, дополнительную информацию читатель найдет на видео в этой статье. Жду ваших комментариев. Удачи, товарищи!

Воздух в системе отопления препятствует ее нормальному функционированию.Жители квартир и домов сталкиваются с этой проблемой, как правило, в начале отопительного сезона. Шум в трубах, холодные батареи, коррозия металлических элементов - это результат образования воздушных пробок. И это происходит даже при идеально спроектированной и правильно установленной системе отопления. Почему это происходит и почему необходимо своевременно удалять воздух из системы отопления - об этом и пойдет речь в этой статье.

Почему в системе отопления появляется воздух?

Многим нашим соотечественникам знакомо понятие «пробки».Об этом явлении вспоминают в начале отопительного сезона, когда в дома выделяется тепло, а в квартирах на верхних этажах часто батареи не нагреваются или нагреваются только в нижней части, а в верхней - нагреваются. абсолютно холодно. Откуда в трубопроводах воздух? Причин выхода в эфир может быть несколько:

  • проведение ремонтных работ (монтаж, демонтаж трубопровода), во время которых появление воздуха неизбежно;
  • несоблюдение при монтаже величины и направления уклона трубопроводов;
  • низкий: уровень воды понижается, и образовавшиеся в результате этого пустоты заполняются воздухом;
  • при нагревании воды пузырьки содержащегося в ней воздуха выпускаются и поднимаются в верхнюю часть трубопровода, создавая там воздушные пробки;
  • система отопления заполнена неправильно: после летнего простоя трубы следует наполнять водой не быстро, а медленно, одновременно проветривая систему отопления;
  • Плохо загерметизированные стыки труб, через которые протекает охлаждающая жидкость.Утечка в этих местах практически незаметна, так как горячая вода сразу испаряется. Именно через неплотные швы в систему засасывается воздух;
  • неисправность воздухозаборников;
  • Подключение воды «» к системе отопления, трубы которой при монтаже устанавливаются на разной высоте.

Методы удаления воздуха

Поскольку один или несколько из перечисленных факторов могут присутствовать во многих домах, обязательно возникает вопрос об удалении воздуха в системе отопления.Эту операцию можно выполнять разными способами. Все зависит от того, с какой циркуляцией теплоносителя мы имеем дело - естественной или принудительной.

Возможен отвод воздуха из системы отопления с естественной циркуляцией с помощью расширительного бака

В системах отопления с принудительной циркуляцией теплоносителя в наивысшей точке устанавливается воздухосборник, специально предназначенный для вентиляции. В этом случае подводящий патрубок прокладывается с подъемом по направлению движения теплоносителя, а поднимающиеся по стояку пузырьки воздуха удаляются через воздушные краны (они устанавливаются в самых высоких точках).Во всех случаях обратная труба должна быть проложена с уклоном в сторону слива воды для ускоренного опорожнения при необходимости ремонта.

Виды дефлекторов и места их установки

Воздухоотводчики бывают ручными и автоматическими. Ручные форточки или краны Маевского имеют небольшие размеры. Их обычно устанавливают на торце радиатора отопления. Отрегулируйте кран Маевского гаечным ключом, отверткой или даже вручную. Поскольку кран небольшой, производительность у него небольшая, поэтому он используется только для локального устранения скопления воздуха в системе отопления.

Воздухоотводчики для системы отопления бывают двух типов: ручные (кран Маевского) и автоматические (работают без вмешательства человека).

Второй тип дефлекторов - автоматические - работают без вмешательства человека. Устанавливаются как в вертикальном, так и в горизонтальном положении. Они обладают высокими характеристиками, но обладают достаточно высокой чувствительностью к загрязнениям в воде, поэтому монтируются вместе с фильтрами на подающих и обратных трубопроводах.

Автоматические дефлекторы устанавливаются в трубопроводе в разных точках.Затем отвод воздуха от каждой группы устройств осуществляется отдельно. Наиболее эффективной считается многоступенчатая система обезвоживания. При правильной установке и правильном монтаже труб (под нужным уклоном) будет просто и без проблем проветрить воздух через форточки. Удаление воздуха из труб отопления связано с увеличением расхода теплоносителя, а также с увеличением давления в них. Падение давления воды свидетельствует о нарушении герметичности системы, а перепады температур - о наличии воздуха в радиаторах отопления.

Определение места образования пробки и ее удаление

Как понять, что в радиаторе есть воздух? Посторонние звуки, такие как бульканье или утечка воды, обычно указывают на присутствие воздуха. Чтобы обеспечить полную циркуляцию охлаждающей жидкости, необходимо удалить этот воздух. При полном проветривании системы сначала нужно определить места образования пробок, постучав молотком по приборам отопления. Там, где есть скопление воздуха, звук будет звучнее и сильнее.Воздух собирается, как правило, в радиаторах, установленных на верхних этажах.

Поняв, что в обогревателе присутствует воздух, следует взять отвертку или гаечный ключ и подготовить емкость для воды. Раскрыв термостат на максимальный уровень, нужно открыть вентиль крана Маевского и подставить бачок. Появление легкого шипения будет означать, что воздух выходит наружу. Клапан остается открытым, пока не потечет вода, и только потом закрывается.

Устранение воздушной пробки в батарее отопления с помощью установленного на ней крана Маевского: клапан открывается специальным ключом или вручную и держится открытым до появления воды

Бывает, что после этой процедуры аккумулятор кратковременно или недостаточно хорошо нагревается.Затем его необходимо очистить и промыть, так как скопление в нем мусора и ржавчины тоже может стать причиной появления воздуха.

Если аккумулятор по-прежнему плохо нагревается после вентиляции, попробуйте слить около 200 г охлаждающей жидкости, чтобы убедиться, что воздушная пробка полностью удалена. Если не поможет, но необходимо продуть и промыть радиатор от возможно скопившейся грязи

Если после этого улучшений не будет, необходимо проверить уровень заполнения системы отопления. Воздушные пробки также могут образовываться на изгибах трубопроводов.Поэтому важно соблюдать направление и наклон распределительных трубопроводов в процессе установки. В местах, где уклон по каким-либо причинам отличается от проекта, дополнительно устанавливаются вентиляционные клапаны.

В алюминиевых радиаторах воздушные пробки образуются более интенсивно из-за некачественного материала. В результате реакции алюминия с теплоносителем образуются газы, поэтому их необходимо регулярно удалять из системы. В таких ситуациях рекомендуется заменить алюминиевые радиаторы на приборы из более качественных материалов с антикоррозийным покрытием и установить вентиляционные отверстия.Чтобы обогрев помещения был нормальным, перед заполнением системы отопления водой необходимо вовремя позаботиться о том, чтобы из нее удалили воздух, затрудняющий нормальное движение теплоносителя, и тогда зимой будет тепло и комфортно. в твоем доме.

Чаще всего проблем нет. Но иногда в доме внезапно становится холодно или в радиаторе отопления появляются странные звуки. Что бы это могло быть? К сожалению, в этом случае в системе отопления есть воздух, а значит, необходимо удалить воздух оттуда.Сегодня вы узнаете, как это сделать без крана Маевского.

Воздушность в АКБ: что это такое и как определить

Что такое воздушность в батарее отопления? Это понятие относится к скоплению воздуха, причем чаще всего в верхней части радиатора отопления. Такая ситуация становится проблемой и довольно частой для тех, кто живет в многоэтажных домах на одном из последних этажей. Причин возникновения такой неприятности может быть несколько:

  • Ремонтные работы на участке / на соседних этажах.В том случае, если работа с трубами отопления велась в жилом квадрате, велика вероятность попадания в систему небольшого потока воздуха.
  • Утечка охлаждающей жидкости в одной из секций (это означает, что требуется немедленная проверка системы для устранения утечки).
  • Особенность системы теплых полов. Проблема проветривания системы действительно является частой картиной при наличии системы теплого пола, особенно если она имеет сложный контур и много ответвлений.

Чугунная батарея

  • В высокотемпературной воде содержится воздух, и чем чаще он обновляется в системе, тем выше вероятность неисправности.
  • Если появление воздушной «пробки» по времени совпадает с запуском общей теплотрассы, то с большей вероятностью можно сказать, что проветривание вызвало именно запуск системы.

Наконечник. Если вы живете в частном доме, то по поводу проветривания системы (если она небольшая) в принципе особо не беспокойтесь, дело в том, что в частных системах отопления теплоноситель чаще всего меняется крайне редко, а это значит, что воздух должен стечь сам по себе в течение нескольких дней.

Определить наличие воздушной «пробки» достаточно просто. Например, если температура воды в батарее резко упала или батарея остыла лишь частично, она может даже начать булькать - все это признаки воздушности.

Спуск без крана Маевского

У большинства бытовых отопительных батарей есть специальное устройство, которое помогает упростить задачу стравливания воздуха, или автоматический клапан.

А вот вопрос: что делать, если такого устройства на аккумуляторе просто нет? Если у вас перед глазами предстала именно такая картина - скорее всего, ваш дом установлен.На таких аккумуляторах довольно часто устанавливается простая заглушка, которую накручивали на пакле, покрытом краской. Кроме того, при покраске батарей отопления он был залит слоем краски.

Кран Маевского

Сложно снять, чтобы получить доступ к охлаждающей жидкости, находящейся в системе. По этой причине самый простой выход из ситуации - обратиться к соседям с последнего этажа дома (у них на батарее наверняка будет кран Маевского).А если соседи, например, уехали, или ты сам арендатор последнего этажа и крана нет? В этом случае придется прибегнуть к «дедовскому» способу удаления воздуха из системы отопления.

Итак, нужно запастись тазом, ведром и множеством тряпок. Вдобавок (голыми руками этот «барьер» не бери) понадобится разводной ключ для откручивания пробки и какой-нибудь растворитель для краски. В противном случае вы просто не сможете сдвинуть вилку с «мертвой точки».

Итак, сначала нанесите на место, где установлена ​​заглушка, растворитель и подождите около 15 минут. После этого осторожно начните движение разводным ключом по резьбе, пока пробка не начнет подавать. Вы услышите, как воздух начинает кровоточить. Когда звук стихнет (признак нехватки воздуха), обязательно намотайте на вилку слой «фумки» и вставьте ее на место. При желании можно немного закрасить место соединения вилки с аккумулятором.

Наконечник. Перед началом работ желательно закрыть стояк для безопасной работы, иначе достаточно резким рывком вы полностью открутите заглушку и воду из АКБ перестать останавливать.

Вы узнали, насколько быстро и достаточно просто можно справиться с задачей стравливания воздуха из радиатора отопления при отсутствии крана Маевского. Удачи

Установка крана на аккумулятор: видео

Почему в системе отопления образуется скопление воздуха и как от этого избавиться? Это один из самых популярных вопросов, которые вызывают интерес в момент начала жары.

Что такое пробка?

Принцип работы следующий.Когда воздух начинает накапливаться под запорный клапан, поплавок обеспечивает закрытие этого клапана постепенно погружают в жидкость, уровень которой, с появлением воздушной пробки, соответственно, начинает уменьшаться. В результате клапан открывается и воздушная пробка в системе исчезает. Уровень теплоносителя повышается, поплавок плавает, а клапан снова перекрывает утечку воды во внешнюю среду.

Удаление воздуха через заглушку

При отсутствии кранов на отопительных приборах такая проблема, как воздушная заглушка в системе отопления дома, многократно усложняется.Вам нужно будет открутить одну из заглушек.

  1. Для этих целей следует подготовить большой разводной ключ. Под заглушкой необходимо установить емкость.
  2. Далее колпачок захватывает ключ и очень аккуратно его поворачивает.
  3. Полностью откручивать заглушку недопустимо, так как в системе отопления может быть высокое давление, теплоноситель уйдет прямо в помещение с большим напором, и справиться со сложившейся ситуацией будет проблематично.Вот почему вилку следует поворачивать с особой осторожностью.
  4. Желательно предварительно выключить все имеющееся в помещении оборудование, плотно закрыть окно, а в процессе поворачивания вилок необходимо прислушиваться. Если появляется небольшое шипение, не поворачивайте вилку дальше.
  5. На этом этапе вам нужно остановиться и отложить ключ. Теперь следует подождать, пока избыток воздуха от нагревателя постепенно, но полностью не покинет систему. Определить, что вышла пробка в системе отопления, очень просто - из-под пробки потечет жидкость.
  6. Затем с помощью большого разводного ключа необходимо плавно и аккуратно вернуть заглушку в исходное положение.

Приточный воздуховод от системы отопления квартиры

Говоря об особенностях спуска воздуха, следует остановиться на последовательности алгоритма действий. Итак, воздушная пробка в системе отопления многоквартирного дома устраняется в следующей последовательности:

  • Сначала воздух спускается из ближайших к котлу и нижних элементов системы отопления.
  • Наконец, воздух спускается из устройств, которые находятся выше уровня земли и удалены от котла.

Вывод

После проведенных выше манипуляций циркуляция горячей воды в системе отопления должна полностью восстановиться, а радиаторы снова должны стать горячими. Если некоторые стояки или радиаторы остаются холодными, это, скорее всего, связано с плохой циркуляцией, неправильным запуском системы или неправильным подключением радиаторов.

В начале отопительного сезона владельцы частных домов и жители верхних этажей городских многоэтажек вынуждены решать непростой вопрос, как выгнать воздух из системы отопления.Потому что проблема проветривания нарушает циркуляцию теплоносителя и снижает его производительность. Это приводит к некачественному нагреву корпуса, перерасходу топлива, а иногда и к размораживанию системы.

Причины скопления воздуха

Избавляемся от воздуха в системе

Почему воздух появляется внутри герметичной системы отопления? Это может быть связано с:

  1. Несоблюдение нормы направления уклона и мест изгибов магистральных трубопроводов при проведении монтажных работ.
  2. Неправильное заполнение всей системы водой.
  3. Ослабленные соединения различных компонентов и элементов, которые способствуют отсасыванию воздуха из окружающей среды.
  4. Некорректная работа дефлекторов или их отсутствие.
  5. Ремонтные работы по замене стояков, запорных механизмов, отопительных приборов, в результате которых воздух попадает в систему отопления
  6. Используется пресная вода для пополнения системы. Холодная вода содержит довольно большое количество растворенного кислорода.С повышением температуры его концентрация в воде значительно снижается. Воздух из охлаждающей жидкости выпускается небольшими пузырьками, которые поднимаются и собираются воздушной пробкой в ​​крайних верхних точках системы отопления и радиаторов.

При чем здесь наличие воздуха в системе отопления

Воздушные пробки в радиаторах приводят к неравномерному нагреву поверхностей аккумулятора. Верхняя холодная часть радиаторов с теплой нижней зоной говорит о том, что они не полностью заполнены охлаждающей жидкостью.Поэтому радиаторы отопления не отдают достаточно тепла внутреннему объему помещения.

Когда хладагент движется в системе отопления, создаваемый им воздух способствует вибрации труб и возникновению специфических неприятных звуковых эффектов в радиаторах в виде шума, потрескивания или пузырей.

Воздух в своем составе содержит кислород и углекислый газ, способствующие разложению растворенных в воде бикарбонатов магния и кальция, а также образованию углекислого газа.В результате воздействия повышенных температур гидрокарбонатные соединения превращаются в известковые отложения камня, а углекислый газ через некоторое время приводит к коррозии металла.

Наличие воздуха в системе отопления вызывает нарушение работы главного циркуляционного насоса. При нормальной работе системы подшипники скольжения на валу насоса постоянно находятся в водной среде. Когда образуются воздушные пробки, они подвергаются эффекту «сухого трения», и выделяемое при их работе тепло может повредить скользящие кольца или вывести вал из строя.

Поэтому после летнего сезона при запуске насоса в обязательном порядке необходимо удалить воздух из системы отопления.

Виды дефлекторов и их установка

Для удаления воздуха из системы отопления существует несколько разновидностей специальных клапанов в виде ручных или автоматических воздухоотводчиков. Рассмотрим каждый из них подробнее.

Кран Маевского

Согласно ГОСТу ручные краны Маевского именуются игольчатыми радиаторными воздушными клапанами.Они изготовлены из латуни, имеют надежную и простую конструкцию, используются для проветривания системы отопления.

Сегодняшний рынок предлагает несколько видов этих смесителей, что позволяет каждому домовладельцу выбрать наиболее удобный вариант для своей системы отопления. Традиционный классический дизайн этого воздушного клапана имеет две основные детали:

  1. Кузов.
  2. Конический винт.

Кран Маевского

Благодаря калибровке все элементы клапана расположены плотно друг относительно друга, что обеспечивает надежное удержание теплоносителя.Воздух из радиатора удаляется через отверстие в боковой части корпуса. В зависимости от конструкции кран Маевского открывается:

  • вручную;
  • отвертка;
  • специальный ключ ICMA.

Пуск системы отопления после ее монтажа предусматривает обязательное ее кондиционирование.

Как очистить воздух ручным краном Majewski

Перед проведением работ по удалению воздуха необходимо подготовить соответствующие инструменты, тряпку и емкость для сбора воды, чтобы не затопить пол.

  1. Если в автономную систему отопления встроен циркуляционный принудительный насос, он должен быть отключен на время процедуры удаления воздуха.
  2. Затем на один оборот очень медленно отверткой нужно повернуть кран против часовой стрелки. Шипящий воздух начнет выходить из радиатора.
  3. Смеситель можно плотно закрыть после того, как воздух перестанет течь, и вода начнет вытекать из отверстия.

Автоматический воздухоотводчик

Автоматический воздухоотводчик

Автоматический воздухоотводчик представляет собой устройство с поплавковым клапаном, которое независимо производит воздух из системы отопления.Его дизайн представлен:

  • корпус из латуни;
  • поплавок;
  • Шарнирно-сочлененный рычаг
  • ;
  • Выпускной клапан
  • .

В то же время, для предотвращения утечки воды, автоматические дефлекторы снабжены резьбовыми фиксирующими колпачками. Для предотвращения внешнего загрязнения выпускной клапан снабжен подпружиненным защитным колпачком.

Так работает автоматическая система вентиляции. В отсутствие воздуха его поплавок удерживает выпускной клапан закрытым. По мере того, как воздух накапливается в поплавковой камере, поплавок опускается, что открывает выпускной клапан.После выхода воздуха из камеры поплавок снова поднимается под действием рычага и закрывает выпускной клапан.

Воздушный сепаратор

Воздухоотделители устанавливаются в крупных автономных системах отопления. Принцип их работы - выделение из воды воздуха с последующим превращением его в пузырьки и дальнейшее удаление.

Воздушные сепараторы часто доступны в том же корпусе, что и сепараторы шлама. Такой тандем позволяет сэкономить место и дополнительно улавливать примеси:

Воздухоотделители состоят из металлического цилиндра, оборудованного отверстием для выпуска воздуха наверху и клапаном, проходящим через нижнюю часть, через который удаляется осадок.Внутри цилиндра находится специальная трубка, в которую впаяна металлическая сетка. Через эту решетку проходит вода из системы отопления. Именно сетка создает вихревые потоки теплоносителя, которые способствуют торможению и поднятию мелких пузырьков воздуха вверх. Таким образом, отделенный воздух выходит через воздушную камеру. Образовавшиеся частицы грязи можно удалить через нижний сливной кран.

Многоступенчатая система

Система с вентиляционными отверстиями

Чтобы избежать проблем с воздушными пробками, даже на этапе проектирования автономной системы отопления необходимо предусмотреть один очень важный момент.В его основе многоступенчатая система вытяжки воздуха от каждой группы отопительных приборов в отдельности. При этом им необходимо использовать определенные типы вентиляционных отверстий в нескольких местах установки. Например:

  • Для удаления воздуха из теплообменника котла непосредственно на котле установлен автоматический воздухоотводчик.
  • Для каждого коллектора установите собственное локальное вентиляционное отверстие.
  • Каждый радиатор оборудован ручным краном Маевского.
  • Для стояков необходимо использовать специальные вентиляционные отверстия, которые должны быть запланированы для установки в самых высоких точках.

Заключение

Функционирование системы отопления любого дома напрямую зависит от правильного выполнения монтажных работ и обеспечения условий эксплуатации. Немаловажным фактором при этом является нехватка воздуха в системе отопления.

Использование необходимого оборудования для его сброса позволяет создать комфортные условия в помещении и бесперебойную работу системы отопления.

Как закрыть кран Маевского. Воздухоотводчик Маевского, принцип работы устройства.Основной принцип работы крана Маевского и его разновидностей

Материал будет отправлен вам по электронной почте.

Часто неисправность системы отопления возникает из-за скопившегося воздуха. Созданные заглушки предотвращают движение теплоносителя по контуру. Это снижает эффективность всей системы отопления. Для устранения подобных проблем был создан кран Маевского, принцип работы которого - отвод воздушных масс. Это устройство устанавливается в верхней части батарей и управляется как автоматически, так и вручную.

Такое устройство представлено множеством типов, различающихся по способу применения и конструкции.

Воздушные пробки возникают в следующих ситуациях:

  • при установке новой системы отопления;
  • при сливе воды с автомобильных дорог и проведении ремонтных работ;
  • при установке радиаторов;
  • при наличии коррозионных процессов;
  • с утечками в цепи.

Автоматический смеситель Маевского изготовлен из латунного материала, который отличается устойчивостью к ржавчине.Устройство состоит из корпуса с игольчатым клапаном конического типа. Клапан управляется заглушкой, установленной снаружи. В закрытом состоянии такой клапан не пропускает охлаждающую жидкость. Вращение винта помогает выпустить скопившийся воздух.


Все устройства различаются сечением внешней резьбы, что позволяет выбирать вариант по размеру. Для настройки подобных устройств используется отвертка или разводной ключ. Такие изделия изготавливают чаще всего из латуни, поскольку такой материал отличается устойчивостью к проявлениям агрессивной среды.


Воздухоотводчик может иметь разную конфигурацию, но принцип работы крана Маевского схож во многих моделях. Клапаны подбираются по диаметру и устанавливаются в аккумуляторные отсеки. При установке горизонтального типа такие устройства крепятся к каждой батарее.

Полезный совет! Установка кранов Маевского на радиаторы отопления потребуется, если в конструкции есть секции, находящиеся ниже места подключения устройства.

Разновидности крана Маевского: фото разных моделей

Существует несколько видов дефлекторов:

  • Ручной кран Маевского - простое устройство. При обнаружении неравномерного нагрева устройство открывается специальным ключом. Затем, после того, как воздушные пробки вылезли наружу, клапан поворачивают обратно;


  • автомат не имеет ручного метода управления. Такие изделия изготавливаются из латуни и имеют цилиндрическую форму.Более того, в изделии отсутствует игольчатый клапан, вместо которого используется пластиковый поплавок. Механизм при образовании воздушных пробок начинает двигаться и воздействует на открытие устройства;

  • Принцип работы крана Маевского со встроенным предохранительным механизмом отличается от обычного пневмораспределителя. Предохранительный клапан регулирует напор. Если показатель превышает допустимые параметры, то срабатывает клапан и принудительно выпускает охлаждающую жидкость.Это позволяет избежать гидроудара конструкции. Такой вариант отлично подходит для металлопластиковых или полипропиленовых трубопроводов.

Что нужно учитывать при выборе устройства?

Перед установкой крана Маевского обратите внимание на определенные параметры радиаторов отопления. Для схем централизованного отопления целесообразно использовать ручные устройства, позволяющие при необходимости стравливать воздух. Автоматические краны лучше всего устанавливать при наличии автономной системы отопления.

В централизованных системах охлаждающая жидкость сильно загрязнена, что будет влиять на постоянное засорение сквозных отверстий в автоматических конструкциях. Автоматику лучше устанавливать в труднодоступных местах, но при этом важно следить за чистотой теплоносителя. Если механизм установлен на батарее, которая стоит в нише в стене, регулировка будет затруднена из-за недоступности регулировочного винта. В этом случае можно использовать специальный ключ, который находится в одной плоскости с аккумулятором.

Многие системы отопления до сих пор построены на чугунных батареях. В этом случае можно использовать ручную модель крана Маевского для чугунных радиаторов отопления или автоматические светильники из латуни.

Как осуществить правильный монтаж крана Маевского?

Установить кран Маевского не так-то просто без специальных знаний. Важно, чтобы прокладка для установки такого устройства была силиконовой или резиновой. Устанавливая такое устройство, следите за тем, чтобы клапан был такого же размера, как и входной.

Устройство крепится к радиатору в верхних секциях, а отверстие для горячей воды находится на противоположной стороне. Установка включает в себя следующие этапы:

  • перед работой необходимо освободить систему от воды;
  • последние батареи имеют слоты под краны. Если есть заглушки, водопроводный кран следует установить так, чтобы отверстие было отвернуто от стены и наклонено вниз.

При присоединении дефлектора к АКБ «б / у» в заглушке делается прорезь и нарезается резьба.Затем подключается основное устройство при помощи ключа для крана Маевского.

Установка автоматического дефлектора: принцип работы

Автоматические изделия имеют герметичный латунный корпус. Внутри механизма установлен поплавок, который соединен со сливным клапаном. Такое устройство будет работать только с открытым запорным колпачком. Перед работой крышка откручивается на несколько оборотов.

Принцип работы автоматического дефлектора для обогрева зависит от конкретного вида продукта.Всего существует три типа устройств:

  • прямые модели устанавливаются вертикально;
  • угловые устанавливаются под определенным углом;
  • специальные приспособления для радиаторов.

При использовании некачественной охлаждающей жидкости выпускное отверстие для воздуха может засориться, что приведет к неплотной посадке клапана.

Клапан Маевского предназначен для выпуска воздуха из трубопроводной системы, что улучшает циркуляцию горячей воды в системе отопления.Это устройство в народе еще называют краном Маевского, и по нормативным требованиям ГОСТ он представляет собой игольчатый воздушный клапан радиатора.

Из истории крана Маевского

Еще недавно эти типы дефлекторов не использовались на радиаторах. Вместо этого они использовали обычные водопроводные краны. Это привело к неконтролируемому забору технической воды из системы отопления, что потребовало разработки новых устройств, значительно снижающих потребление воды.Это устройство служило клапаном Маевского.

Причины возникновения воздушных пробок

Появление воздушных пробок приводит к тому, что радиаторы отопления хуже прогреваются, что, в свою очередь, приводит к некомфортным условиям проживания. Это возможно при:

  • установке новой системы отопления;
  • слив воды из трубопроводов и проведение ремонтных работ;
  • установка радиаторов;
  • Проявление коррозии на металле трубы;
  • разгерметизация контура.

Необходимость использования крана Маевского

Как уже было сказано выше, данное устройство решает одну из основных проблем системы отопления - отвод воздуха.

Кроме того, при образовании воздуха в этой системе происходят реакции гидролиза воды с внутренними стенками из металла, что особенно характерно для алюминиевых аккумуляторов, изготовленных без антикоррозийной обработки. Это производит водород. Использование крана Маевского позволяет снять эту проблему.

Разновидности клапана (крана) Маевского

Выделяют 3 основных типа данного устройства.

  • Самый простой кран Маевского - ручной. Для его открытия / закрытия используется специальный ключ.
  • Автоматический клапан Маевского представляет собой цилиндр из латуни, хотя в последнее время производители начали выпускать изделия из хромированной стали, которые имеют более низкую цену, но и меньший срок службы, поэтому следует выбирать устройства из нержавеющей стали или латуни. . По устройству его нельзя считать краном Маевского, так как в нем отсутствует игольчатый клапан, вместо которого используется пластиковый поплавок.Тем не менее, его относят к таковому, поскольку по своей функции он соответствует крану Маевского. Когда образуются воздушные пробки, механизм начинает двигаться и тем самым заставляет устройство открываться.
  • Клапан Маевского со встроенным предохранителем - последнее устройство необходимо для регулирования давления. При превышении установленных параметров срабатывает клапан и выпускается охлаждающая жидкость, что позволяет избежать гидроудара. В основном используется для полипропиленовых и металлопластиковых труб.

Принцип работы

В систему отопления должен постоянно подаваться теплоноситель, которым в данном случае является вода.Вместе с ним поступает небольшая порция воздуха. В местах с низкой скоростью воды и одинаковым давлением воздух может скапливаться в трубопроводе и образовывать пузырьки.

Когда скопление воздуха достигает критического объема, появляются воздушные пробки. Принцип работы клапана Маевского заключается в том, что воздух из радиатора выпускается с помощью специальных инструментов и приспособлений, в результате чего воздушная пробка устраняется, и система отопления начинает нормально работать.

Удаление воздуха из системы отопления

Перед тем, как приступить к работе с вентилем Маевского, необходимо удалить все предметы, которые могут мешать работе, а также повредить воду, вытекающую из системы отопления. Любые сосуды (ведра, кувшины, миски и т. Д.) Ставят под вентиль, чтобы вода не проливалась на пол и стены. Далее разводным ключом или отверткой поверните против часовой стрелки. Вращение прекращается, как только воздух перестает выходить из радиатора, о чем можно судить по появлению шипящего звука.Это принцип клапана Маевского.


После шипения клапана нужно дождаться ровной струи и сразу закрыть обратным движением к отверстию, так как горячая вода может потечь.

Использование крана Маевского в отдельных помещениях

Во многих квартирах и домах есть санузел, в котором, во многих случаях, предусмотрен вентиль Маевского для полотенцесушителя. Он оборудован им в связи с тем, что, а также может находиться в воздухе. В этом случае этот клапан располагается строго вертикально с помощью специального тройника, который позволит сместить ось установленного устройства в горизонтальное положение.


Вертикальная система отопления, применяемая в многоэтажных домах, предусматривает наличие на верхнем этаже задвижек Маевского, что позволяет выпускать воздух из системы отопления не отдельной квартиры, а всего стояка.

В одноэтажных домах в основном распространена горизонтальная система отопления, поэтому в верхней части каждого радиатора лучше ставить кран Маевского.

Как пользоваться клапаном Маевского

Перед тем, как начать выпуск воздуха, желательно выключить насос, прогоняющий охлаждающую жидкость по системе, чтобы воздух скапливался в верхней части радиатора, чтобы облегчить его спуск.

Отверстие для выхода воздуха должно располагаться при установке крана Маевского вниз, так как заменить посуду для сбора воды вверху достаточно сложно. Можно забрызгать потолок и стены, кроме того, люди в помещении, куда выходит воздух, могут получить ожоги.

Для облегчения вращения винта в случае длительного простоя его необходимо смазать керосином или специальными составами.

Кран Маевского не может постоянно находиться в «открытом» положении, так как это может привести к затоплению его квартиры или квартиры соседей.

Вместе с воздухом из крана выходит газ, который может воспламениться, поэтому при использовании крана Маевского нельзя курить или иным образом использовать огонь.

Технические характеристики крана Маевского

При покупке необходимо выбрать кран Маевского, который бы имел подходящий диаметр для расположенных в их верхней части шорт радиатора.

В основном его размеры (резьба) указываются в дюймах. Один из самых распространенных - клапан Маевского 1/2 ".В продаже также можно найти краны диаметром 1 "и 3/8". Обычные модели также включают клапан Маевского 3/4 дюйма. Если фитинговые размеры мест установки клапана не совпадают с покупными, необходимо будет приобрести переходники и другие расходные материалы.

Клапаны доступны в различных типоразмерах с номинальным диаметром 15, 20 и 25 мм, что позволяет использовать их в различных узлах системы отопления. Рабочее давление для клапана - 10 атмосфер, а рабочая температура - до 120 градусов, чего при прогреве радиаторами центрального отопления до 60 градусов, а при автономном отоплении обычно не более 80 градусов более чем достаточно.

Особенности конструкции клапана

Стопорный винт является основным элементом данного устройства. Он имеет коническую форму в торцевой части, что обеспечивает «лицевую» посадку в отверстие диаметром 1,5-2 мм. Снаружи винт представляет собой многогранник с четырьмя или шестью прорезями. Такая форма головки обеспечивает ее свободное вращение специальным ключом или отверткой. Внутри шнека выполнены продольные канавки, через которые обеспечивается проход воздуха.

Из этих канавок воздух поступает в камеру, которая, как правило, закрывается полимерной манжетой.Эта камера имеет выход примерно того же диаметра, что и сквозное отверстие. Герметичность системы обеспечивается за счет того, что корпус клапана устанавливается на резьбовое соединение с сальниковой прокладкой, а в закрытом положении клапанный механизм закрывает сквозное отверстие.

В автоматическом клапане Маевского внутри находится поплавок, который при отсутствии газовой среды поддерживает рычагом пружину, удерживающую внутреннюю заглушку, тем самым обеспечивая герметичность системы.В случае появления воздуха поплавок выходит из строя, давление пружины ослабевает, внутренняя заглушка открывает выходное отверстие, через которое воздух выходит наружу под действием силы тяжести. После его выпуска вода заполняет камеру, в которой находится поплавок, что способствует плаванию поплавка, в результате чего он закрывает выпускное отверстие за счет давления на пружину с заглушкой.

Места установки крана Маевского

Как уже было сказано выше, при вертикальных системах эти элементы устанавливаются на батареи, расположенные на верхнем этаже.Кроме того, они монтируются на тех элементах системы, которые подключаются к стояку ниже верхней точки подключения.

При горизонтальной установке все радиаторы комплектуются кранами Маевского.

При установке теплого пола можно вообще не устанавливать краны Маевского, можно установить автоматические краны. Если используются, они устанавливаются в самой верхней точке системы теплого пола.

Монтажная техника

Работа клапана Маевского в том виде, в каком она должна быть, может быть обеспечена только при его правильной установке... Клапан, прежде всего, должен быть подходящего диаметра. Его установку следует проводить только после полного слива воды из системы. Перед монтажом снимается заглушка, расположенная сбоку от аккумулятора, и на ее место прикручивается кран Маевского.

Если возникнет необходимость установить данное устройство в чугунную батарею, то нужно учитывать, что в заглушке нет отверстия, поэтому ее необходимо предварительно просверлить сверлом, в патроне которого 9 мм.В этом отверстии нарезаем резьбу и ввинчиваем вентиль. Однако необходимо учитывать, что при гидроударе резьба может оборваться, поэтому лучше установить автоматические краны Маевского, адаптированные под посадочные размеры заглушек.

Желательно установить на стыке силиконовую или резиновую прокладку, а также льняную обмотку.

Модельный ряд

На рынке сантехники сегодня представлен широкий выбор кранов Маевского от различных производителей как в России, так и за рубежом с применением различных комплектующих и материалов.Металлические или пластиковые клавиши для этих устройств продаются отдельно.

Цена клапана

колеблется в пределах 21-51 руб. при материале изготовления хромированная сталь (по таким ценам можно купить краны у производителя ООО «Промарт» г. Казань) до 475 руб. - Ручной кран Маевского из хромированной латуни производства ООО «Промарматура», г. Барнаул. Также в продаже тройники с краном Маевского (стоимость около 600 рублей), ключи (стоимость в пределах 20-120 рублей). Автоматический кран Маевского стоит порядка 250-700 рублей, а полнопроходной кран для чугунных радиаторов стоит дороже.

Наконец

Таким образом, становится понятен принцип работы клапана Маевского. Его основная функция - удаление воздуха из системы отопления, что увеличивает эффективность ее работы, чтобы люди, живущие в домах, в которых краны Маевского установлены на радиаторах, не чувствовали дискомфорта из-за недостаточно прогретых батарей. Устройство относительно простое, поэтому каждый может использовать его для стравливания воздуха, замены или установки крана при необходимости.

Воздушные пробки внутри системы отопления неизбежно возникают в следующих случаях:

  • при установке новой системы отопления;
  • при ремонте системы и удалении из нее воды;
  • при установке новых радиаторов;
  • при утечке воздуха в систему во время ее работы;
  • , когда из воды постепенно выделяются пузырьки воздуха, что является естественным физическим явлением;
  • при наличии коррозионных процессов, которые сопровождаются выделением определенного количества воздуха.Особенно подвержены таким процессам алюминиевые радиаторы в городских квартирах.

При выборе модели устройства следует учитывать некоторые особенности радиаторов:

  • Для централизованных систем отопления лучшим решением будет использование ручных кранов, которые можно в любой момент спустить. Нежелательно использовать автоматические краны в квартирах или домах, где работает централизованное отопление. Охлаждающая жидкость в таких системах имеет повышенное загрязнение, в результате чего летка будет постоянно забиваться грязью;
  • Автоматически управляемые краны хороши в частных домах с автономными системами, потому что теплоноситель там содержится в чистоте.Также рекомендуется устанавливать автоматику в труднодоступных местах;
    Автоматический дефлектор на батарейках
  • Если ТЭН установлен в нише или нише, то доступ к его торцу может быть ограничен. В этом случае открутить винт обычной отверткой будет невозможно. Поэтому для такого радиатора рекомендуется использовать автоматический кран Маевского. Или воспользуйтесь специальным ключом, который находится в одной плоскости с аккумулятором;
  • Во многих комнатах до сих пор используются старые чугунные радиаторы.В этом случае возможна установка ручного клапана Маевского на чугунные радиаторы, но лучше использовать специальные автоматические дефлекторы из латуни, имеющие значительную прочность.
    Ручной кран Маевского на чугунной батарее отопления

Рассмотрим, как пользоваться краном Маевского. Для этого желательно подставить под аккумулятор какую-то емкость и запастись сухой тряпкой. С помощью гаечного ключа или отвертки стопорный винт поворачивают на четверть или пол-оборота против часовой стрелки.Воздух будет выходить из системы с шипением. Когда он выйдет полностью, вода потечет из-под крана. Необходимо дождаться, пока вода не начнет течь непрерывно. Затем можно затянуть винт пробки.

Зная, что делать, очень легко выпустить воздух из радиатора.

Если воздух успешно выпущен, а аккумулятор остается холодным, то это признак засорения. Чтобы почистить засорившийся аккумулятор, придется прибегнуть к помощи сантехников.

Если выпускное отверстие засорилось, его можно очистить иглой или другим острым предметом.

Если клапан не использовался долгое время, регулировочный винт может быть трудно повернуть из-за образования на нем коррозии. Если возникнет такая ситуация, воспользуйтесь аэрозольной смазкой WD-40. Уже через несколько минут после наложения на резьбу винта его можно легко открутить. По окончании отопительного сезона желательно смазать регулировочный винт силиконовой смазкой. В этом случае резьба не будет разрушена действием на нее охлаждающей жидкости.

При необходимости замены крана Маевского используйте два разводных ключа.Одним ключом удерживайте заглушку на радиаторе, а вторым откручивайте кран. Если этого не сделать, то откручивание клапана может ослабить пробку и привести к потере ее герметичности.

Разобрались, как спустить воздух краном Маевского из системы самостоятельно и как управлять устройством с автоматическим управлением. Если обеспечить за этим устройством необходимый уход, своевременно его проверять и чистить, устройство прослужит долго, не доставляя проблем своим владельцам.

Цена на кран Маевского зависит от его типа, материала изготовления, диаметра и начинается от 30 рублей.

Ручной кран Маевского - самоуплотняющееся устройство. Изделие оснащено уплотнительным кольцом из резины, поэтому нет необходимости использовать какие-либо дополнительные уплотнительные материалы.

Традиционно установка дефлекторов этого типа выполняется в тандеме с радиаторной арматурой (1 дм x ½ дм; 1 дм x ¾ дм). В качестве монтажного инструмента используется гаечный ключ, специально разработанный для работы с втулками и заглушками.

Ключ сантехнический колпачковый для установки радиаторной арматуры и заглушек. 1 - накидной ключ, 2 - ножка радиатора, 3 - пробка радиатора. Этот инструмент и детали часто используются при установке отводов, отводящих воздух

.

Эксплуатация клапанов Маевского (форточки) допустима только при определенных давлениях и температурах. Эти значения и являются определяющими техническими характеристиками устройств.

Хладагент согревает нас в холодное время года. Однако часто возникают ситуации, когда аккумулятор полностью не прогревается.Они возникают из-за скопления воздуха в дальней части радиатора, что препятствует заполнению радиатора горячей водой. Поэтому его нужно как-то удалить. Для этого, кран Маевского используются, принцип работы которого основан на кровотечение воздушных пробок, когда запорный клапан конуса ослаблен.

Кран Маевского устанавливается в верхней части радиатора отопления. Он может управляться автоматически или вручную. Когда клапан открывается только на пол-оборота, воздух в системе выходит наружу, освобождая место для охлаждающей жидкости.Это устройство используется на всех типах радиаторов, включая старые модели.

Воздушные пробки внутри системы отопления неизбежно возникают в следующих случаях:

  • при установке новой системы отопления;
  • при ремонте системы и удалении из нее воды;
  • при установке новых радиаторов;
  • при утечке воздуха в систему во время ее работы;
  • , когда из воды постепенно выделяются пузырьки воздуха, что является естественным физическим явлением;
  • при наличии коррозионных процессов, которые сопровождаются выделением определенного количества воздуха.Особенно подвержены таким процессам алюминиевые радиаторы в городских квартирах.

Устройство и работа крана Маевского

Классический кран Маевского изготовлен из латунных сплавов, устойчивых к коррозии. Это корпус с коническим игольчатым клапаном внутри. Этот клапан Маевского управляется запорным винтом, регулируемым снаружи. В закрытом положении клапан способен надежно удерживать охлаждающую жидкость внутри радиатора. Поворот винта в сторону открывает отверстие для клапана, выпуская воздух внутри нагревателя.

Снаружи металлического корпуса часто бывает белый пластиковый кожух, что придает смесителю более благородный и современный вид. Устройство изделия может отличаться отдельными его модификациями, но принцип работы крана Маевского всегда остается неизменным. Аппараты отличаются диаметром наружной резьбы , благодаря чему можно легко подобрать подходящий вариант для любого радиатора. Есть метчики с резьбой 1 ", ¾ или ½".

Для управления регулировочным винтом используйте ключ от крана Маевского или обычную отвертку.Ключ квадратный удобен тем, что занимает мало места, позволяя управлять регулировочным винтом, даже если радиатор находится в труднодоступном месте.

В некоторых случаях краном можно управлять вообще без инструментов. Для этого достаточно повернуть вентиль вручную, обеспечив начало стравливания воздуха.

Сорта

Существует три типа дефлекторов, различающихся по принципу действия и конструкции:

1. Ручной кран Маевского ... Это простейшее устройство, работающее в ручном режиме. При обнаружении неравномерного нагрева радиатора кран можно открыть ключом или любой отверткой, а затем по мере выхода воздуха из радиатора повернуть кран в обратном направлении.

2. Смеситель автоматический ... Отличие автоматического крана в отсутствии ручного управления его работой. Его конструкция и принцип действия несколько отличаются от работы ручного крана. Автоматический смеситель выполнен из латуни в форме цилиндра, но игольчатого клапана в его конструкции нет.Вместо этого используется пластиковый поплавок. Как работает автоматический кран Маевского? Пластиковый поплавок, в зависимости от наличия воздуха в системе, перемещается внутри клапана и контролирует открытие и закрытие клапана. Все происходит без вмешательства человека.

Принцип работы автоматического крана Маевского фото выше демонстрирует наглядно.

Все автоматические клапаны имеют ручное управление, которое можно использовать при засорении прохода.

3. Клапан со встроенным предохранительным устройством ... У этого типа крана Маевского принцип его работы несколько отличается от обычного выпуска воздуха. Предохранительный клапан способен регулировать давление теплоносителя в системе. Если давление теплоносителя превысит предельное значение, достигнув 15 атмосфер, сработает клапан и начнет принудительный спуск теплоносителя из системы отопления. Это предотвращает повреждение отдельных элементов системы в случае аварии.

Особенно актуальна установка вентиляционных отверстий с предохранительными клапанами в системах отопления из полипропиленовых и металлопластиковых труб, которые могут не выдерживать повышенного давления.

Возможности выбора

При выборе модели устройства следует учитывать некоторые особенности радиаторов:


Как установить кран Маевского

Установка клапана производится в обязательном порядке в верхней части радиаторного устройства со стороны, противоположной потоку теплоносителя, так как именно в этом месте собирается воздух. Следует учитывать особенности каждой системы. Если в доме вертикальная система отопления, то на радиаторы верхнего этажа устанавливают краны Маевского.Кроме того, на всех отопительных приборах, которые подводятся к стояку ниже верхней оси подключения, устанавливаются форточки.

При использовании горизонтальной системы краны монтируются на всех без исключения отопительных приборах, к которым они могут быть подключены.

Если установка крана Маевского осуществляется на напольный радиатор, расположенный горизонтально и параллельно поверхности пола, то он размещается в верхней части самой высокой точки радиатора. Регулировочный винт направлен вверх.

Во многих ванных комнатах есть полотенцесушители, которые нагреваются теплоносителем, циркулирующим внутри них. На таких устройствах устанавливается кран Маевского для полотенцесушителя. Установка имеет некоторые особенности. Если полотенцесушитель имеет нижнее подключение, то уже есть место для его вкручивания в кран. А вот для модели с боковым подключением необходимо ее доработать. В подающую трубу врезается тройник, в который вкручивается кран. Выпускное отверстие для воздуха должно быть направлено в сторону от стены.Некоторые модели полотенцесушителей желательно оборудовать даже двумя форточками.

Порядок установки крана на радиатор

1. Перед началом установки клапана необходимо слить воду из системы.

2. Открутите крышку, расположенную вверху радиатора.

3. Вверните кран на место. В стандартной комплектации крана предусмотрена резиновая прокладка, обеспечивающая герметичность его установки.Для более надежной герметизации на резьбу крана рекомендуется накрутить ФУМ-ленту или промасленные льняные волокна.

Если кран устанавливается на старую чугунную батарею без отверстия, выполняется следующая переделка. В чугунной пробке просверливается отверстие, диаметр которого немного меньше диаметра резьбы клапана. Резьба нарезается внутри чугунной пробки. После этого производится установка и завинчивание клапана сброса воздуха.

Особенности эксплуатации

Рассмотрим, как пользоваться краном Маевского.Для этого желательно подставить под аккумулятор какую-то емкость и запастись сухой тряпкой. С помощью гаечного ключа или отвертки стопорный винт поворачивают на четверть или пол-оборота против часовой стрелки. Воздух будет выходить из системы с шипением. Когда он выйдет полностью, вода потечет из-под крана. Необходимо дождаться, пока вода не начнет течь непрерывно. Затем можно затянуть винт пробки.


Если воздух успешно выпущен, а аккумулятор остается холодным, это признак засорения.Чтобы почистить засорившийся аккумулятор, придется прибегнуть к помощи сантехников.

Совет: Если в системе отопления есть насосы, осуществляющие принудительную циркуляцию теплоносителя, их необходимо выключить за 10 минут до стравливания воздуха. Когда насосы включены, воздух не будет скапливаться в верхней части радиатора, а будет проходить через систему потоком воды.

Если выпускное отверстие засорилось, его можно очистить иглой или другим острым предметом.

Если клапан не использовался долгое время, регулировочный винт может быть трудно повернуть из-за образования на нем коррозии.Если возникнет такая ситуация, воспользуйтесь аэрозольной смазкой WD-40. Уже через несколько минут после наложения на резьбу винта его можно легко открутить. По окончании отопительного сезона желательно смазать регулировочный винт силиконовой смазкой. В этом случае резьба не будет разрушена действием на нее охлаждающей жидкости.

При необходимости замены крана Маевского используйте два разводных ключа. Одним ключом нужно удерживать заглушку на радиаторе, а вторым открутить кран.Если этого не сделать, то откручивание крана может ослабить пробку и привести к потере ее герметичности.

Разобрались, как спустить воздух краном Маевского из системы самостоятельно и как управлять устройством с автоматическим управлением. Если обеспечить за этим устройством необходимый уход, своевременно его проверять и чистить, устройство прослужит долго, не доставляя проблем своим владельцам.

Цена на кран Маевского зависит от его типа, материала изготовления, диаметра и начинается от 30 рублей.

Кран Маевского - устройство, которое было разработано более 80 лет назад, но активно используется и сегодня. Он позволяет упростить отвод воздуха от радиаторов отопления, а также полотенцесушителей. В некоторых случаях наличие этого элемента может определять эффективность всей системы водяного отопления.

Кран Маевского - что это?

Вне зависимости от того, какие меры водоподготовки применялись перед подачей теплоносителя в сеть, вместе с жидкостью в систему попадает определенное количество растворенного в нем воздуха.В областях с низким давлением и низкой скоростью он образует пузырьки, которые могут накапливаться и создавать тромбы, нарушая нормальную циркуляцию воды. Клапан Маевского предназначен для выпуска этого воздуха, предотвращая образование тромбов в системе.

Сам кран Маевского имеет очень компактные размеры и предельно простой принцип работы. Для лучшего понимания, что это такое, предлагаем вам ознакомиться с фото этого устройства:

Рисунок 1 -

Рисунок 2 -

Стоит отметить, что название «Кран Маевского» "- это исключительно обыденное имя и редко используется в официальных источниках.В нормативных документах такое устройство называется игольчатым воздушным клапаном радиатора.

Устройство и принцип работы

Производители предлагают множество модификаций кранов Маевского - они различаются формой, количеством узлов и т. Д. Принцип их работы остается неизменным.

Изначально, ныне классическая конструкция крана Маевского, в нем участвовали два конструктивных элемента:

  • винт конический;
  • металлический корпус.
Оба элемента плотно прилегают друг к другу, что было достигнуто за счет высокоточной калибровки и позволило надежно удерживать теплоноситель внутри.Воздухозаборник обычно располагался сбоку.

Конечно, современные варианты крана Маевского имеют более сложную конструкцию, за счет наличия прокладок, декоративных накладок и заглушек. Схематично элемент можно представить следующим образом (на рисунке показан кран, который используется на полотенцесушителе):


Принцип работы крана Маевского довольно прост:
  • Винт конический крутится, головка из которых гаснет;
  • Открывается сливное отверстие, через которое стравливается воздух.

В системах вертикального отопления кран Маевского необходимо устанавливать на все радиаторы верхнего этажа. Если в доме установлена ​​горизонтальная система, то такой элемент рекомендуется использовать на всех этажах.

ГОСТ

В связи с тем, что клапан Маевского или игольчатый воздушный клапан радиатора является стандартизированным изделием, имеются также сертификаты, подтверждающие его соответствие всем установленным стандартам. В соответствии с нормативно-технической документацией продукт должен соответствовать следующим требованиям:
  • Рабочая среда ... Кран Маевского следует разделить на типы в зависимости от системы, в которой он установлен. Соответственно, существуют клапаны, предназначенные для работы с питьевыми и промышленными жидкостями, а также клапаны, работающие с паром и сжатым воздухом.
  • Температура ... Температурный режим работы крана Маевского должен быть 100-120 градусов, хотя некоторые современные устройства вполне могут работать и при 150 градусах.
  • Давление ... В соответствии с ГОСТами, а именно ГОСТ 356-80, краны Маевского должны выдерживать давление 1.0 и 1,6 МПа. Этот показатель показывает, какое рабочее давление окружающей среды может выдержать элемент за весь период своей эксплуатации.
  • Тип резьбы ... Эта характеристика имеет очень большое значение при установке крана, потому что все элементы трубопровода должны четко стыковаться между собой и не протекать. Для этого введены резьбовые стандарты. Обычно встречаются изделия с внешней резьбой 1, 1/2 или 3/4 дюйма. Если говорить о метрической резьбе, то это 10 мм с шагом 1 мм.
  • Материал ... Как правило, для изготовления крана Маевского используется латунь или сталь 20, поскольку эти материалы достаточно устойчивы к коррозии. Класс герметичности напрямую связан с этим параметром. Обычно производители не указывают такую ​​информацию на изделии, поэтому стоит помнить, что клапан должен иметь класс герметичности А, что также прописано в ГОСТ 9544-93.
При выборе изделия главное помнить, что кран должен соответствовать всем характеристикам самой системы.В противном случае он может выйти из строя или не будет выполнять возложенные на него функции.

Вопрос о том, можно ли устанавливать краны Маевского на чугунные батареи, вызывает споры даже среди опытных сантехников. Это связано с тем, что такие элементы не подходят для использования в радиаторах данной конструкции. Конечно, с технической точки зрения, на чугунную батарею можно установить кран. Для этого нужно в верхней части заглушки вырезать отверстие, сделать резьбу и вставить сам воздушный клапан.Но даже самая точная работа не позволит устройству работать с высокой эффективностью.


В чем причина? Неэффективная работа клапана Маевского вызвана тем, что внутренняя поверхность чугунных радиаторов имеет свойство крошиться, что портит качество охлаждающей жидкости. В результате кран часто забивается. При этом гидроудары часто наблюдаются в системах, сила которых может достигать 15 атмосфер. Кран Маевского может не выдержать такого давления и просто слетит с радиатора.

Кран Маевского для полотенцесушителя

Многие сталкивались с такой проблемой, когда часть полотенцесушителя остается холодной. Это возможно при условии, что теплоноситель не может проникнуть в определенные участки сантехнической арматуры из-за воздушных «пробок». Их появление в «змеевиках» полотенцесушителей - довольно частое явление, возникающее из-за довольно узкого диаметра прохода. Аналогичную задачу можно решить краном Маевского.

Как правило, в современных полотенцесушителях этот элемент входит в комплект, но если его нет, то его можно приобрести отдельно.Главное, проконсультироваться со специалистом, который подскажет, какой кран нужно брать, чтобы он подходил именно к вашему устройству.

Самостоятельно устанавливать кран Маевского на полотенцесушитель не рекомендуется. Несмотря на простоту такого устройства, для его установки требуются определенные навыки и знания, поэтому лучше обратиться к квалифицированным сантехникам.

Автокран Маевского

Автокран Маевского по внешнему виду практически неотличим от штатного ручного устройства.Его главная особенность скрыта внутри самого корпуса. Помимо игольчатого клапана в устройстве находится датчик поплавка. Он перемещается внутрь в зависимости от приложенного к нему давления. Когда достигается определенный уровень, он смещается, открывая отверстие, через которое выходит воздух. После этого датчик возвращается в исходное положение.

Ключевое преимущество таких устройств в том, что они практически не требуют вмешательства человека, но следует учитывать, что они более чувствительны к засорению.Поэтому в случае некорректной работы автоматического крана Маевского его следует очистить. Для этого подойдет даже обычная швейная игла.

Несмотря на то, что автокран Маевского работает без вмешательства человека, выпуск воздуха возможен вручную. Для этого достаточно повернуть игольчатый клапан с помощью шестигранника или специальной ручки, в зависимости от типа устройства.


Некоторые модели крана Маевского невозможно активировать без использования специального ключа. С одной стороны, это немного неудобно, потому что если вы его потеряете, вам придется бежать в магазин, чтобы купить новый.С другой стороны, такой способ открытия крана имеет ряд преимуществ:
  • Наличие квадратного ключа позволяет без вашего ведома ограничить доступ к сантехнике.
  • Ключ имеет очень компактные размеры, что позволяет использовать кран даже в труднодоступном месте.
  • Ключ точно входит в сиденье, что позволяет легко открыть кран.


Следует отметить, что есть модели, которые можно открыть без использования специального ключа.Вместо этого можно использовать обычную отвертку Phillips или шестигранную головку. Достаточно широко применяются и метчики Маевского, совершенно не требующие использования каких-либо посторонних инструментов. В них изначально в конструкции предусмотрен поворотный кран.

При установке крана Маевского в помещении с открытым доступом посторонних лиц рекомендуется использовать модели со специальным ключом. Таким образом можно обезопасить себя от вмешательства в систему отопления. Это особенно актуально, если у вас есть дети.

Как выпустить воздух?

Перед тем, как выпустить воздух через клапан Маевского, необходимо провести некоторые подготовительные манипуляции.К ним относятся:
  • Уберите все ценности, которые могут быть повреждены при контакте с водой, подальше от радиатора, из которого будет выходить воздух.
  • Заранее подготовьте емкость, в которую будете собирать воду, идущую из-под крана.

    При открытии кран Маевского начинает шипеть - не бойтесь этого. Вода не будет выливаться из радиатора струей, ведь сливное отверстие в вентиле достаточно маленькое.

  • Если вы удаляете воздух из системы принудительной циркуляции, необходимо заранее выключить насос.В противном случае воздух не сможет подняться до уровня, достаточного для выхода.
После выполнения всех вышеперечисленных процедур можно начать стравливание воздуха из радиатора:
  • Осторожно и медленно поверните кран против часовой стрелки.
  • Когда воздух выходит из отверстия и слышно шипение, вращение можно остановить.
  • Оставьте кран открытым, пока из него не пойдет вода. Если жидкость выходит периодически и с пузырьками, это означает, что в системе все еще есть определенное количество воздуха.Дождитесь момента, когда струя будет непрерывно биться.

Если после проделанных процедур аккумулятор не нагрелся полностью, значит, он засорен. Самостоятельно провести уборку невозможно, поэтому придется обращаться к специалисту.

Видео: Что такое кран Маевского и где он применяется?

Более подробно о том, как он используется и для чего, по какому принципу работает, вы можете увидеть в видео:
Кран Маевского - простое устройство, которое играет довольно важную роль в любой системе отопления.Многие специалисты рекомендуют его устанавливать, несмотря на отсутствие проблем с подачей теплоносителя. В дальнейшем наличие такого элемента в системе позволяет значительно упростить ее обслуживание, а также проведение ремонтных работ. Принцип работы крана Маевского

установка. Кран Маевского: виды и область применения

Пузырьки воздуха, образующиеся в результате нагрева хладагента и его реакции с металлом, накапливаются в системе отопления и препятствуют полной циркуляции хладагента по трубам.Для их снятия на радиаторах предварительно устанавливали обычные резьбовые вентили. Теперь на радиаторах устанавливается кран Маевского, который более надежен и долговечен в эксплуатации. Что такое кран Маевского, как пользоваться этим механизмом и как он работает?

Описание устройства

Отопление дома - одна из забот каждого хозяина. Каким бы ни был котел отопления, в системе отопления все равно есть радиаторы, батареи или регистры, заполненные теплоносителем. К сожалению, добиться полного удаления воздуха из системы невозможно по многим причинам, а для его глобального стравливания устанавливаются расширительные бачки, а для локального удаления воздуха - клапан Маевского.

Кран Маевского - более надежный, компактный и функциональный игольчатый запорный вентиль, чем обычный вентиль, а некоторые модели могут работать в автоматическом режиме. Удалять воздух из системы необходимо в обязательном порядке, так как помимо застоя теплоносителя в местах скопления воздуха металл начинает окисляться, ржаветь и радиатор быстрее выходит из строя или в трубах появляется шум. Кран Маевского чаще всего устанавливают в автономных системах отопления - в центральной системе часто добавляют в теплоноситель присадки, вызывающие засорение клапана.

Основным элементом ручного крана Маевского является игольчатая запорная арматура. Чтобы открыть клапан, в кран устанавливается винт с четырехгранной головкой и шлицем Phillips, поэтому для открытия крана можно использовать обычную отвертку или плоскогубцы. Любой радиатор имеет сбоку отверстие с резьбой или ½ дюйма, в которое ввинчиваются клапан, переходник или фитинг для продолжения трубопровода.

Наличие воздуха в системе определяется тактильно - достаточно пощупать все радиаторы в системе, обращая внимание на температуру вверху и внизу устройства.Если вы слышите разницу наощупь, это означает, что где-то в системе застоялся воздух. Чаще всего такое явление наблюдается в системе принудительной циркуляции, в которой не всегда соблюдается уклон труб. В трубопроводе с естественной циркуляцией воздух почти всегда сам попадает в расширительный бачок в направлении теплоносителя.

Но даже в такой системе воздух может скапливаться из-за неправильно смонтированных колен труб или слишком маленького уклона. Поэтому кран Маевского просто необходим - он позволяет спустить воздух без остановки системы и восстановить нормальное отопление в квартире.В верхней части радиатора со стороны подачи охлаждающей жидкости ввинчивается кран.

Кран Маевского конструкции

Клапаны имеют корпус из латуни, пластиковый корпус и стальной игольчатый клапан. Выпускаются разные модели крана Маевского: в одних моделях пластиковый кожух вращается горизонтально, в других вращающийся кожух выполнен с отверстием в одной из граней гайки клапана. Во время работы котла устанавливать кран Маевского и спускать воздух из системы отопления нежелательно - лучше все проверять летом.Пробку на радиаторе или резьбу на кране открутить бывает сложно, а с системой, залитой теплоносителем, вы рискуете сломать кран и затопить квартиру, а в худшем случае - соседей.

Внимание!

Кран Маевского можно вкрутить в полотенцесушитель. В некоторых моделях полотенцесушителей устанавливаются два крана Маевского.

Автоматический воздухоотводчик или клапан Маевского представляет собой короткий металлический цилиндр с отверстием в верхней части. Вентиляционное отверстие работает по принципу поплавка.Накопленный объем воздуха начинает перемещать поплавок внутри клапана. Поплавок открывает и закрывает выпускной клапан клапана. На чугунные радиаторы старого производства кран Маевского не устанавливается, так как охлаждающая жидкость в таком аккумуляторе быстро загрязняется и чистить кран придется очень часто.

Самый простой пример крана Маевского. Используется на недорогих радиаторах.

Кроме того, в системе центрального отопления количество воздуха больше из-за отключений и внеплановых работ, поэтому клапан с небольшим отверстием для выпуска воздуха может быть открыт долгое время.Еще одна причина, по которой кран Маевского не установлен в ЦСП, - это периодическое возникновение гидроударов, достигающих нескольких десятков атмосфер.

Как пользоваться краном Маевского

После того, как вы установили кран Маевского, как им пользоваться, вы можете догадаться сами. Самый простой кран открывается вручную, более сложные автоматические краны Маевского сами выпускают лишний воздух, пройдя определенный порог давления на вентиле.

С помощью специального ключа или отвертки откройте кран и выпустите воздух.

А вот автоматику обычно устанавливают на протяженных теплотрассах, например, в производственных помещениях. Для квартир и частных домов вполне подойдет и обычный ручной прибор. Перед выпуском воздуха уберите предметы возле радиатора, чтобы они не намокли.

Внимание!

Отключите циркуляционный насос, если у вас система отопления с принудительной циркуляцией. При включенном насосе пузырьки воздуха просто не могут все подняться до крана Маевского.

Струя воды, которая будет стекать вслед за воздухом, имеет диаметр только 1.5 мм, поэтому подготовьте кружку, ковш или тарелку возле радиатора и приготовьте отвертку. Затем установите отвертку в специальную прорезь на кране. Отвертка медленно поворачивается против часовой стрелки. Всего нужно сделать 5-8 полуворотов.

Если вы слышите шипение воздуха из радиатора, остановитесь и подождите, пока весь воздух не выйдет и не потечет вода. Сразу после появления воды кран можно закрыть и включить насос. Если вы все сделали правильно, но радиатор не греется, то, скорее всего, радиатор забит.Самостоятельно почистить радиатор у вас вряд ли получится, поэтому лучше вызвать мастера.

Кран Маевского - устройство, которое было разработано более 80 лет назад, но активно используется и сегодня. Он позволяет упростить отвод воздуха от радиаторов отопления, а также полотенцесушителей. В некоторых случаях наличие этого элемента может определять эффективность всей системы водяного отопления.

Кран Маевского - что это?

Независимо от того, какие меры по очистке воды применялись перед подачей теплоносителя в сеть, определенное количество растворенного в нем воздуха попадает в систему вместе с жидкостью.В областях с низким давлением и низкой скоростью он образует волдыри, которые могут накапливаться и образовывать тромбы, нарушая нормальную циркуляцию воды. Клапан Маевского предназначен для выпуска этого воздуха, предотвращая образование тромбов в системе.

Сам кран Маевского имеет очень компактные размеры и предельно простой принцип работы. Для лучшего понимания, что это такое, предлагаем вам ознакомиться с фото этого устройства:

Рисунок 1 -

Рисунок 2 -

Стоит отметить, что название «Кран Маевского» "- это исключительно обыденное имя и редко используется в официальных источниках.В нормативных документах такое устройство называется игольчатым воздушным клапаном радиатора.

Устройство и принцип работы

Производители предлагают множество модификаций кранов Маевского - они различаются формой, количеством узлов и т. Д. Принцип их работы остается неизменным.

Изначально, ныне классическая конструкция крана Маевского, в нем участвовали два конструктивных элемента:

  • винт конический;
  • металлический корпус.
Оба элемента плотно прилегают друг к другу, что было достигнуто за счет высокоточной калибровки и позволило надежно удерживать теплоноситель внутри.Воздухозаборник обычно располагался сбоку.

Конечно, современные варианты крана Маевского имеют более сложную конструкцию, за счет наличия прокладок, декоративных накладок и заглушек. Схематично элемент можно представить в следующем виде (на рисунке изображен кран, который используется на полотенцесушителе):


Принцип работы крана Маевского достаточно прост:
  • Конический винт крутится, голова которого гаснет;
  • Открывается сливное отверстие, через которое стравливается воздух.

В системах вертикального отопления кран Маевского необходимо устанавливать на все радиаторы верхнего этажа. Если в доме установлена ​​горизонтальная система, то такой элемент рекомендуется использовать на всех этажах.

ГОСТ

В связи с тем, что клапан Маевского или игольчатый воздушный клапан радиатора является стандартизированным изделием, имеются также сертификаты, подтверждающие его соответствие всем установленным стандартам. В соответствии с нормативно-технической документацией продукт должен соответствовать следующим требованиям:
  • Рабочее пространство ... Кран Маевского следует разделить на типы в зависимости от системы, в которой он установлен. Соответственно, существуют клапаны, предназначенные для работы с питьевыми и промышленными жидкостями, а также клапаны, работающие с паром и сжатым воздухом.
  • Температура ... Температура эксплуатации для крана Маевского должна быть 100-120 градусов, хотя некоторые современные устройства вполне могут работать и при 150 градусах.
  • Давление ... В соответствии с ГОСТами, а именно ГОСТ 356-80, краны Маевского должны выдерживать давление 1.0 и 1,6 МПа. Этот показатель показывает, какое рабочее давление окружающей среды может выдержать элемент за весь период своей эксплуатации.
  • Тип резьбы ... Эта характеристика очень важна при установке крана, так как все элементы трубопровода должны четко стыковаться между собой и не протекать. Для этого введены резьбовые стандарты. Обычно имеется внешняя резьба 1, 1/2 или 3/4 дюйма. Если говорить о метрической резьбе, то это 10 мм с шагом 1 мм.
  • Материал ... Как правило, для изготовления крана Маевского используется латунь или сталь 20, поскольку эти материалы достаточно устойчивы к коррозии. Класс герметичности напрямую связан с этим параметром. Обычно производители не указывают такую ​​информацию на изделии, поэтому стоит помнить, что клапан должен иметь класс герметичности А, что также прописано в ГОСТ 9544-93.
При выборе изделия главное помнить, что кран должен соответствовать всем характеристикам самой системы.В противном случае он может выйти из строя или не будет выполнять возложенные на него функции.

Вопрос о том, можно ли устанавливать краны Маевского на чугунные батареи, вызывает споры даже среди опытных сантехников. Это связано с тем, что такие элементы не подходят для использования в радиаторах данной конструкции. Конечно, с технической точки зрения на чугунную батарею можно установить кран. Для этого нужно в верхней части заглушки вырезать отверстие, сделать резьбу и вставить сам воздушный клапан.Но даже самая точная работа не позволит устройству работать с высокой эффективностью.


В чем причина? Неэффективная работа клапана Маевского вызвана тем, что внутренняя поверхность чугунных радиаторов имеет свойство крошиться, что портит качество охлаждающей жидкости. В результате кран часто забивается. При этом гидроудары часто наблюдаются в системах, сила которых может достигать 15 атмосфер. Кран Маевского может не выдержать такого давления и просто слетит с радиатора.

Кран Маевского для полотенцесушителя

Многие сталкивались с такой проблемой, когда часть полотенцесушителя остается холодной. Это возможно при условии, что теплоноситель не может проникнуть в определенные участки сантехнической арматуры из-за воздушных «пробок». Их появление в «змеевиках» полотенцесушителей - довольно частое явление, возникающее из-за довольно узкого диаметра прохода. Подобную проблему можно решить с помощью крана Маевского.

Как правило, в современных полотенцесушителях этот элемент входит в комплект, но если его нет, то его можно приобрести отдельно.Главное, проконсультироваться со специалистом, который подскажет, какой кран нужно брать, чтобы он подходил именно к вашему устройству.

Самостоятельно устанавливать кран Маевского на полотенцесушитель не рекомендуется. Несмотря на простоту такого устройства, для его установки требуются определенные навыки и знания, поэтому лучше обратиться к квалифицированным сантехникам.

Автокран Маевского

Автокран Маевского по внешнему виду практически не отличается от штатного устройства с ручной регулировкой.Его главная особенность скрыта внутри самого корпуса. Помимо игольчатого клапана в устройстве находится датчик поплавка. Он перемещается внутрь в зависимости от приложенного к нему давления. Когда достигается определенный уровень, он смещается, открывая отверстие, через которое выходит воздух. После этого датчик возвращается в исходное положение.

Ключевое преимущество таких устройств в том, что они практически не требуют вмешательства человека, но следует учитывать, что они более чувствительны к засорению.Поэтому при некорректной работе автокрана Маевского его следует очистить. Для этого подойдет даже обычная швейная игла.

Несмотря на то, что автокран Маевского работает без вмешательства человека, выпуск воздуха возможен вручную. Для этого достаточно повернуть игольчатый клапан с помощью шестигранника или специальной ручки, в зависимости от типа устройства.


Некоторые модели крана Маевского невозможно активировать без использования специального ключа. С одной стороны, это немного неудобно, потому что если вы его потеряете, вам придется бежать в магазин, чтобы купить новый.С другой стороны, такой способ открытия крана имеет ряд преимуществ:
  • Наличие квадратного ключа позволяет без вашего ведома ограничить доступ к сантехнике.
  • Ключ имеет очень компактные размеры, что позволяет использовать кран даже в труднодоступном месте.
  • Ключ точно входит в сиденье, что позволяет легко открыть кран.


Стоит отметить, что есть модели, которые можно открыть без использования специального ключа.Вместо этого можно использовать обычную отвертку Phillips или шестигранную головку. Достаточно широко применяются и краны Маевского, совершенно не требующие использования каких-либо посторонних инструментов. В них изначально в конструкции предусмотрен поворотный кран.

При установке крана Маевского в помещении с открытым доступом посторонних лиц рекомендуется использовать модели со специальным ключом. Таким образом можно обезопасить себя от вмешательства в систему отопления. Это особенно актуально, если у вас есть дети.

Как выпустить воздух?

Перед тем, как выпустить воздух через клапан Маевского, необходимо провести некоторые подготовительные манипуляции.К ним относятся:
  • Уберите все ценные вещи, которые могут быть испорчены при контакте с водой, подальше от радиатора, который будет вентилировать.
  • Заранее подготовьте емкость, в которую будете собирать воду, идущую из-под крана.

    При открытии кран Маевского начинает шипеть - не бойтесь этого. Вода не будет выливаться из радиатора струей, ведь сливное отверстие в вентиле достаточно маленькое.

  • Если вы удаляете воздух из системы принудительной циркуляции, необходимо заранее выключить насос.В противном случае воздух не сможет подняться до уровня, достаточного для выхода.
После выполнения всех вышеперечисленных процедур можно начать стравливание воздуха из радиатора:
  • Осторожно и медленно поверните кран против часовой стрелки.
  • Когда воздух выходит из отверстия и слышно шипение, вращение можно остановить.
  • Оставьте кран открытым, пока из него не пойдет вода. Если жидкость выходит периодически и с пузырьками, это означает, что в системе все еще есть определенное количество воздуха.Дождитесь момента, когда струя будет непрерывно биться.

Если после проделанных процедур аккумулятор не нагрелся, значит, он засорен. Самостоятельно очистить его невозможно, поэтому придется обращаться к специалисту.

Видео: Что такое кран Маевского и где он применяется?

Подробнее о том, как он используется и для чего, по какому принципу работает, вы можете посмотреть в видео:
Кран Маевского - простое устройство, которое играет довольно важную роль в любой системе отопления.Многие специалисты рекомендуют его устанавливать, несмотря на отсутствие проблем с подачей теплоносителя. В дальнейшем наличие такого элемента в системе позволяет значительно упростить ее обслуживание, а также ремонтные работы.

Иногда в систему отопления попадает воздух. Чаще это происходит при длительном бездействии (например, летом). В результате радиаторы становятся воздушными и остаются холодными или слегка теплыми. Для того, чтобы система работала в полную силу, необходимо спустить из нее воздух, а это удобнее всего делать с помощью специального устройства - автокрана Маевского.

Во времена Советского Союза была разработана первая неавтоматическая модель крана Маевского. Для использования такого дефлектора требовался специальный ключ. Сегодня в любом магазине сантехники можно приобрести автоматический дефлектор радиатора. Они недорогие, но значительно облегчают жизнь пользователям системы центрального отопления.

Как работает автомат Маевского?

Хотя автоматические дефлекторы в системе отопления бывают разных модификаций, все они работают по одной схеме.Любой клапан представляет собой конический шток, который при закручивании полностью перекрывает сквозное отверстие, а при открытии выпускает воздух через специальный клапан. Принцип работы автокрана Маевского не требует наличия ключа, так как воздух выпускается сам по себе, без вмешательства человека. Это называется «принцип поплавка» и возникает при достижении определенного уровня воздуха. Достаточно просто установить это устройство на радиатор, и вся его дальнейшая работа по сливу аккумуляторов будет происходить автоматически и только при необходимости, что очень удобно.

Установка автоматического дефлектора радиатора

Воздушные шлюзы чаще всего образуются в однотрубных системах отопления, которые устанавливаются в большинстве многоэтажных домов. Именно в них наиболее целесообразно устанавливать автоматические клапаны Маевского.

Нет сложностей в установке крана; это можно сделать без помощи специалистов. Просто открутите боковую заглушку аккумуляторной батареи в том месте, где вы планируете установить автокран Маевского, и прикрутите на ее место купленное устройство.

В дальнейшем, если у вас возникнут проблемы в работе системы отопления, вы также можете выпустить воздух вручную. Для этого вставьте в резьбу плоскую отвертку и медленно поверните ее против часовой стрелки. Когда вы услышите шипение воздуха, выходящего из клапана, дождитесь полного выпуска пробки и первых капель воды. После этого быстро поверните кран в обратном направлении.

Автокран Маевского


Автокран Маевского Иногда в систему отопления попадает воздух.Чаще это происходит при длительном бездействии (например, летом). В итоге радиаторы воздушные и кран Маевского

: конструкция, принцип работы и схемы монтажа

Линии водяного отопления имеют особенность. Когда трубопроводы заполняются водой, часть системы остается занятой воздушными подушками. Нормальная работа водяного отопления в таких случаях не обеспечивается, поэтому воздух из трубопроводов необходимо удалять вручную.

Кран Маевского, специальный механизм для ручного (автоматического) удаления воздуха, помогает упростить и обезопасить процесс.

Устройство и принцип работы устройства

Известные многим краны Маевского изготавливались под управлением специального ключа или металлической отвертки. То есть на самом деле такие изделия нельзя назвать автоматами.

Современные прототипы кранов Маевского - автоматические дефлекторы - конструкторы несколько усовершенствовали.

Автоматические модели работают без постороннего вмешательства. Но в сантехнической практике встречаются разные дизайнерские вариации смесителей Маевского:

  • прямая стоковая ручная;
  • угловой стержень ручной;
  • поплавок вертикальный автоматический.

Ручная и автоматическая конструкции несколько отличаются тем, что первая может быть установлена ​​практически в любом положении, а вторая - исключительно в вертикальном положении.

Ручные конструкции традиционно монтируются непосредственно в корпус радиаторных панелей или аккумуляторов. Автоматические дефлекторы, как правило, предназначены для установки на магистралях в труднодоступных местах системы отопления.

Принцип работы крана Маевского основан на взаимодействии простейших частей.Обычный игольчатый клапан фактически представлен ручной конструкцией. Элементами такого клапана являются:

  1. Корпус металлический.
  2. Резьбовой шток со сквозными канавками.
  3. Заглушка с каналом для выхода воздуха.
  4. Резиновое кольцо круглого сечения.

В качестве материала для изготовления кранов Маевского традиционно выбирают латунь. Правда, отдельная часть механизма - колпачок с воздушным каналом - может быть из нейлона, нейлона, жаропрочного пластика.

Латунный корпус прибора имеет резьбу по внешнему диаметру нижней части. Этой частью корпуса клапан вкручивается в гнездо пробки радиатора отопления.

Механизм ручной крановый

Все просто. В нормальном состоянии винт регулирующей тяги полностью вкручен в кольцевую оболочку сливного отверстия с игольной частью. Когда возникает необходимость освободить систему от воздушной пробки в радиаторе, сантехник (или домовладелец) выкручивает винт на 2–3 оборота ключом или отверткой.Из-за большой разницы в плотности воды и воздуха последний проходит через открытое выпускное отверстие первым.

Далее воздушный поток устремляется по продольным канавкам штанги и попадает в область под нейлоновым колпачком. Оттуда воздушная масса выводится через выходное отверстие. Как только поток воздуха прекратился и пошла вода, сантехник закручивает винт клапана Маевского до упора. На этом процедура удаления воздуха завершена.

Процедуру периодически повторяют, так как выпустить весь объем воздуха за один раз невозможно.

Принцип работы автоматических кранов Маевского

Действие автомата - последователя журавля Маевского - выглядит несколько иначе. Принцип работы аналогичного изделия, но работающего автоматически, существенно отличается от стандартного ручного. Автоматический воздухоотводчик расположен в цилиндрическом корпусе. Внутри цилиндра установлен поплавковый механизм.

Поплавок механизма связан с игольчатым стержнем системой рычагов.В этой конструкции шток вертикальный. Его игольчатый конец действует как клапан, который блокирует или разблокирует отверстие в верхней части цилиндра. Вход воздушно-водяной среды расположен внизу.

При наличии воды внутри цилиндра вентиляционного отверстия поплавок поднимается за счет давления. Сила давления давит на игольчатую часть клапана. Это, в свою очередь, закрывает верхний выпускной патрубок.

Но как только воздух попадает в цилиндр, сила давления воды на поплавок ослабевает, игольчатая часть клапана перемещается вниз.Открывается верхнее калибровочное отверстие, через которое выходит воздух. Когда воздушный пузырь исчезает, вода снова заполняет цилиндр. Клапан перемещается в «закрытое» положение.

Как установить механизм вентиляции

Кран ручной

Маевского - самоуплотняющееся устройство. Изделие оснащено уплотнительным кольцом из резины, поэтому нет необходимости использовать какие-либо дополнительные уплотнительные материалы.

Традиционно установка дефлекторов этого типа выполняется в тандеме с радиаторной арматурой (1 дм x ½ дм; 1 дм x ¾ дм).В качестве монтажного инструмента используется гаечный ключ, специально разработанный для работы с втулками и заглушками.

Эксплуатация клапанов Маевского (форточки) допустима только при определенных давлениях и температурах. Эти значения определяются техническими характеристиками устройства.

Технические характеристики воздуховода

Необходимые функциональные свойства показаны в следующей таблице:

В процессе эксплуатации не исключены нарушения в работе устройств.Уносимый теплоносителем мелкий мусор становится частой причиной потери работоспособности кранов Маевского. Если клапан засорен и больше не работает, рекомендуется выполнить простое обслуживание:

  1. Обрежьте радиатор от системы с запорными клапанами.
  2. Слейте из аккумулятора примерно 1/3 объема воды.
  3. Вынуть прибор из аккумуляторного отсека.
  4. Очистите сквозное отверстие тонким (неметаллическим) острым предметом.

Отопительные системы не всегда комплектуются радиаторами, в которых есть заглушки с готовыми отверстиями под краны Маевского. В таких случаях клеммы для форточки придется делать своими руками. Особых трудностей в этом вопросе не предвидится. Вам просто нужно просверлить отверстие под установочный размер клапана и нарезать резьбу.

Отверстие просверливается сверлом по металлу с помощью дрели, а резьба нарезается метчиком. Разумеется, диаметр сверла выбирается 1 - 1.На 5 мм меньше установочного размера крана, и кран точно такого же размера.

Особенности включения в систему отопления

При установке вентиляционных клапанов в корпус существующих пробок радиатора есть особенности. Пробки радиатора обычно ввинчиваются с левой резьбой. Клапан закручен вправо, поэтому сантехнику нужно одним ключом закрепить заглушку, а вторым при этом затянуть воздухоотводчик.Но это технические мелочи, о которых неопытным людям знать не нужно.

Схема установки вентиляционных устройств также имеет некоторые особенности. Так, если радиаторная система построена по вертикальному расположению устройств, вентиляционные клапаны обычно ставят на радиаторы самого верхнего уровня.

А вот при параллельной схеме подключения даже при вертикальном строении краны Маевского устанавливают в отопительные приборы нижнего и верхнего уровней.Вообще в сантехнической практике установка в каждом индивидуальном случае производится с учетом возможного скопления воздуха в системе.

Если система отопления монтируется по горизонтальной схеме, то здесь, как правило, каждый отопительный прибор снабжен вентиляционными отверстиями. По большому счету, практически любое оборудование системы отопления целесообразно оборудовать клапанами выпуска воздуха. Реально комплектации подлежат:

  • все радиаторы в системе;
  • компенсаторы, байпасы и аналогичные устройства;
  • регистраторы и катушки;
  • трубопроводов верхнего уровня системы отопления.

В некоторых схемных решениях даже предусмотрено размещение крана Маевского на полотенцесушителях. Кстати, в продаже есть модели полотенцесушителей, конструкции которых имеют точку входа для крана Маевского.

Перед тем, как решиться на покупку вытяжных устройств, рекомендуется внимательно изучить компоновку устройств.

В зависимости от степени свободы доступа к оборудованию следует устанавливать краны Маевского подходящей модификации.

Там, где сложно работать отверткой, лучше подходят модели под ключ, а там, где сложно работать с ключами, целесообразно разместить автоматические устройства. Тщательный анализ поможет сделать обслуживание устройства более эффективным и сэкономить деньги на покупке.

Устройства

с ручным управлением имеют наиболее упрощенную конструкцию, например, по сравнению с автоматическими дефлекторами. Но, как показывает практика, простота - залог надежности.

Если в системе отопления используются чугунные радиаторы, ручные краны для такой системы надежнее автоматов.Между тем степень надежности конструкции во многом зависит от качества металла (латуни), из которого изготовлен дефлектор.

Также можно отметить опыт внедрения кранов Маевского в схемы отопления на пластиковых трубах. Этот материал достаточно надежно выдерживает стабильное давление и температуру, но слабо противостоит гидроударам.

Установка крана Маевского в паре с предохранительным клапаном повышает надежность системы для таких случаев.Как правило, для контуров, в которых стабильность давления находится под вопросом, рекомендуется использовать отводы в качестве стабилизаторов.

Простые по конструкции и удобные в обслуживании вентиляционные отверстия также являются неотъемлемой технической частью любой системы отопления. Умышленное исключение устройств из системы грозит серьезными последствиями, вплоть до размораживания аккумуляторов и трубопроводов зимой. Отводы Маевского нельзя игнорировать, их просто нужно подбирать под конкретную систему.

Кран Маевского: устройство, принцип действия, схемы монтажа


Назначение кранов Маевского.Устройство и принцип работы в составе сети. Возможные схемные решения для установки в системах отопления. Особенности установки

Как спустить воздух или поменять автоматический кран Маевского

Воздух регулярно накапливается в радиаторах.

Воздушные пробки препятствуют циркуляции жидкости в батареях отопления, что сводит коэффициент теплопередачи к нулю.

По этой причине радиаторы не могут достаточно хорошо прогреться, становятся холодными, и в помещении создается дискомфорт.

Для чего нужен воздухоотводчик?

Мастера всегда старались решить эту проблему, каждый как мог.

Самым продвинутым выбором был патрубок, приваренный в самом верху.

Были изобретены и другие приемы, но все это было не идеально и неудобно в использовании.

Для того, чтобы система заработала в полную силу, из нее нужно стравить воздух.

Удобнее всего это делать краном Маевского (как пользоваться).

Первая неавтоматическая модель прибора была разработана еще во времена Советского Союза.

Для использования дефлектора требовались специальные инструменты.

Сейчас такие конструкции не популярны.

В магазинах современной сантехники можно купить автоматический смеситель Маевского для радиаторов отопления.

Стоит, не дорого , но может значительно облегчить жизнь тем, у кого в доме отапливается система центрального отопления.

Устройство выполнено в классическом исполнении

Деталь имеет небольшой металлический корпус ( лучший вариант - латунь ) с миниатюрной воронкой.

С одного конца изделия нарезается резьба для установки на проем радиатора, с другого - патрубок с винтом.

Что вы знаете о соединении медных труб с помощью обжимных фитингов? Читайте в полезной статье, какие инструменты нужны, чтобы сделать стыковку отдельных участков водопровода по всем правилам.

Как сделать правильный расчет биметаллических радиаторов отопления написано на этой странице.

Так как заслонка устанавливается на место ограничителя на отопительном приборе, она устанавливается в то время, когда в системе нет воды.

Устройство имеет уплотнительное кольцо , это необходимо для обеспечения герметичности устройства. А крышка, в большинстве случаев, сделана из пластика или нейлона.

Воздушные клапаны , как правило, изготовлены из латунного сплава (не подвержены процессам коррозии).

Сам каркас выполнен из латуни, а сверху, как правило, находится пластиковая обшивка. Во внутренней части изделия находится игольчатый клапан из нержавеющей стали.

Современный рынок предлагает широкий ассортимент изделий аналогичных механизмов от разных поставщиков.

Есть образцы, у которых пластиковая рамка вращается горизонтально, у других отверстие вращающегося корпуса расположено непосредственно на краю гайки игольчатого клапана.

Концепция работы определяется внутренней структурой.В крышке устанавливается кран Маевского - заглушка на торце аккумулятора или в самой высокой точке системы отопления.

Игла дросселя , находящаяся в сердечнике, перемещается внутри рабочей сферы, и запорный элемент запускает механизм.

Положение блокирующего винта устанавливается вручную или с помощью крестообразной отвертки.

Многие производители комплектуют свою продукцию квадратным ключом.

Это значительно упрощает регулировку крана.

Без него будет очень сложно обойтись в том случае, когда до пускового клапана сложно дотянуться отверткой или рукой.

Иногда батареи размещают в недоступных местах помещения (глубокая ниша).

Концепция действия воздуха дает возможность понять, зачем нужен кран Маевского. Без него вынуть вилку из системы отопления иногда бывает очень сложно и крайне неудобно.

Мастера советуют встраивать аналогичный прибор в каждую отопительную систему.

При выполнении работ по установке дефлектора необходимо придерживаться следующих рекомендаций:

  • если теплоноситель подводится снизу вверх, то воздушный клапан можно устанавливать только на радиаторы верхних этажей;
  • при выполнении в доме горизонтальной разводки на каждую батарею будет целесообразно установить кран Маевского.

Иногда устройство также устанавливают на полотенцесушитель .

Какую купить проволоку для сварки полуавтомата из нержавеющей стали написано здесь.

В этом случае его необходимо расположить вертикально с помощью специального тройника. При этом вентилируемый зазор смотрит в сторону, противоположную стене.

Необходимо удалить скопившийся воздух:

  • сразу после проведения работ по монтажу системы отопления.

При установке батарей в них обычно есть воздух.

Даже сильное давление теплоносителя в ограниченном контуре не сможет устранить воздушную пробку;

  • такие действия необходимо провести перед запуском системы отопления после летнего периода.

    Знаете ли вы, что в жидкости всегда есть пузырьки воздуха.

    Они, как обычно, сгруппированы в самой высокой точке системы;

  • Воздух в батареях может появиться в результате коррозионных процессов, происходящих внутри полых предметов, которые способствуют образованию большого количества водорода.

    Особенно это действие происходит в глубине алюминиевых радиаторов.

    Если их внутреннее содержимое не было обработано специальным составом, то при контакте с теплоносителем происходит химическое превращение, результатом которого является накопление водорода.

    Необходимо регулярно стравливать воздух. Открытие игольчатого обратного клапана.

  • Предварительная подготовка

    Итак, вы продули струю воздуха .

    Если внутри радиатора его много, то нужно открыть кран на полтора оборота.

    Он должен находиться в этом положении до тех пор, пока из системы не будет выпущен весь воздух.

  • Характерный свист больше не слышен?

    Заслонка должна быть закрыта как можно плотнее.

  • Если этого не сделать, жидкое вещество может вылететь наружу вместе с воздухом. Вода затопит всю комнату, но избавиться от проблемы с пробкой все равно не получится (как исправить протечку в трубе отопления читайте здесь).

    Особенности конструкции

    Автоматический вариант, намного удобнее в использовании, чем обычно. У него более замысловатый дизайн.

    Болт заменен механизмом с:

    Выпускное отверстие находится в нижней части приспособления.

    При снижении уровня охлаждающей жидкости поплавок начинает на это реагировать.

    Опускается, открывает игольчатый клапан, и воздух выходит тонкой струйкой.

    Автоматическая версия имеет следующие особенности:

    • определить автоматику по перпендикулярному положению,
    • устройство может работать без вмешательства человека,
    • нет необходимости подставлять таз для слива жидкости, так как при повышении уровня воды отверстие закрывается автоматически;
    • возможна установка в системе «теплый пол» и в непосредственной близости от котла отопления;
    • элементы механизма чувствительны к качеству охлаждающей жидкости,
    • дороговизна товара.

    Так как качество жидкости отследить не получится, да и чистить прибор каждый месяц не захочется.

    По этой причине устройство будет протекать, и со временем может вызвать наводнение в квартире.

    Помимо прочего, центральное отопление отличается частыми перебоями в подаче теплоносителя.

    В такой системе собрано гораздо больше. ненужного воздуха, чем в случае автономного приточного воздуха (про отопление частного дома тепловым насосом читайте здесь).

    Выпуск воздуха через 2-миллиметровое отверстие занимает очень много времени.

    Это тоже аргумент, чтобы не монтировать автокран Маевского на старые чугунные батареи (о современных радиаторах отопления читайте в этой статье).

    Для этих целей существуют модели, у которых каркас выполнен из латуни. Такая деталь способна выдерживать высокие температуры (до 150 градусов).

    Воздухозаборники, оборудованные предохранительным клапаном , также устанавливаются в трубных системах ПВХ.

    Установив клапан, вы предотвратите разрыв чувствительной конструкции от гидроудара.

    Как установить в аккумулятор

    Для установки крана Маевского нужно просто вкрутить подходящую модель в пробку радиатора с обратной стороны водопровода.

    Так как размеры пазов на изделиях стандартные , нужно подбирать приспособление так, чтобы резьба совпадала.

    На чугунной пробке можно легко проделать подходящее отверстие своими руками.Сначала нужно просверлить проем изнутри, а затем вырезать пазы снаружи.

    Для этого понадобится электродрель, сверло на 9 мм и метчик с гаечным ключом.

    Помните! Заглушка имеет левую резьбу, а клапан - правую. Чтобы заглушка не ослабла в процессе установки, ее необходимо удерживать разводным ключом.

    Вы должны знать! При накручивании клапана Маевского заглушка отключается.При откручивании дефлектора ограничитель затягивается сильнее.

    При установке устройства для усиления резьбовых соединений используйте специальную резиновую или силиконовую прокладку.

    Некоторые сантехники используют фум-ленту для труб (устраняет протечки) или льняную ленту - в этом нет необходимости.

    Будьте внимательны при выборе.

    Присмотритесь к товарам, на них не должно быть дефектов.

    Некачественные изделия при установке треснут.

    Помните! При большой инерции механизма может заклинивать.

    Тогда придется менять не только кран, но и ограничитель радиатора.

    Автокраны Маевского - принцип работы


    Автоматическая версия намного проще в использовании, чем штатная. Igo используется для удаления воздуха из системы отопления.

    Воздухоотводчики для радиаторов: автоматические, ручные, кран «Маевский»

    В некоторых случаях в системе отопления скапливается воздух. Для открытых систем (с расширительными баками открытого типа) это не проблема - выходит само собой, а для закрытых систем необходимо удалить.Поскольку открытые системы становятся все менее и менее стабильными - они считаются менее стабильными - устройства для вытяжки воздуха стали неотъемлемой частью современного отопления. Сегодня есть как автоматические, так и ручные модели. Имеются разные конструкции, присоединительные размеры, из разных материалов. Но у них одна функция - отвод газов из системы отопления.

    Воздух редко встречается в нормально разработанных системах. В основном после заполнения или пополнения. При не совсем удачной компоновке всасывание происходит постоянно.Чем грозит его большое содержание в системе? Самый неприятный момент - в этом случае активируется коррозия, металлические компоненты системы быстро ржавеют и выходят из строя. Вторая проблема - повышенный уровень шума. И третье - образуются воздушные пробки. Поэтому в каждой системе автоматические дефлекторы устанавливаются на самой высокой точке.

    Автоматический воздухоотводчик радиатора. Он ненамного больше крана Маевского, стоит около 2 долларов, но сам выводит газы

    Чаще всего газы скапливаются в верхних частях радиаторов.Тогда в нем ухудшается циркуляция теплоносителя. А это приводит к тому, что батарея нагревается лишь частично (какая часть остается холодной, зависит от типа подключения). Поэтому ручные дефлекторы устанавливают в каждый отопительный прибор (радиатор, регистр или полотенцесушитель). В нашей стране чаще всего устанавливают кран Маевского.

    Почему на радиаторы устанавливаются ручные модели? Они занимают меньше места и дешевле. Но есть современные специальные модификации автоматов, которые лишь немного больше по размеру.Они дороже (устройство сложнее), но воздух удаляется сам.

    Где устанавливаются дефлекторы радиатора? В безтрубном верхнем коллекторе радиатора.

    На каких радиаторах необходимо установить форточки

    Требуется установка на алюминиевые батареи. Когда алюминий вступает в контакт с охлаждающей жидкостью, вода разлагается на компоненты, одним из которых является водород. Поэтому в таких отопительных приборах необходимо удалять газы.

    Желательна установка на частично биметаллические радиаторы.В них площадь контакта алюминия с теплоносителем сильно уменьшена, но все же она присутствует. Поэтому установка крана Маевского желательна.

    Это прямой и угловой автоматический воздухоотводчик. Их тоже можно ставить на радиаторы отопления, только «сутенер» должен поискать

    Полностью биметаллические радиаторы в этом отношении безопаснее: вся их сердцевина сделана из стали. Но многие производители требуют наличие такого устройства в своих рекомендациях по установке.

    Эти устройства малоэффективны на чугунных радиаторах старых форм. В них удаление воздуха возможно только вместе с достаточно большим количеством теплоносителя. И эти устройства (как ручные, так и автоматические) к этому не приспособлены. В этом случае для стравливания воздуха устанавливаются стандартные или шаровые краны.

    С трубчатыми радиаторами и регистрами ситуация примерно такая же, как и с чугунными: эффективно работают только краны. Поэтому ставить на них форточки нет смысла.

    Это игольчатый воздухоотводчик, или клапан "Маевского"

    Установка кранов Маевского на стальные панельные радиаторы обязательна.Дело в том, что проходы для циркуляции теплоносителя имеют небольшой диаметр. А если образуется воздушная пробка, движение теплоносителя будет заблокировано. Он полностью или частично перестанет нагреваться. Пробку можно удалить только путем слива большей части охлаждающей жидкости и ее повторного заполнения. Поэтому чаще всего панельные радиаторы поступают прямо с завода с вентиляционными клапанами.

    Типы и технические характеристики

    По способу переадресации эти устройства бывают двух типов:

    Изготавливаются разного диаметра.Наиболее распространенными являются 1/2 дюйма и 3/4 дюйма (полдюйма и три четверти дюйма). Есть еще 1/8 ", 1/4" и 3/8 "в природе, но они не используются в наших системах. Чаще всего используются модификации с полудюймовым диаметром 1/2", в другой системе единиц его еще называют DN 15. В данном случае цифра 15 - это обозначение присоединительного размера в миллиметрах.

    Устройство ручное и автоматическое для отвода газов из системы отопления

    Помимо диаметров важны также следующие параметры:

    • Рабочее давление.В большинстве моделей он составляет 10 атм, есть устройства, рассчитанные на работу на 16 атм.
    • Тип рабочей среды. Есть воздушные клапаны, есть те, которые работают с жидкостями. В системах отопления используются жидкостные или универсальные (как воздушные, так и жидкостные).
    • Температура рабочей среды. Чаще всего они встречаются с рабочей температурой от 100 o C до 110 o C. Иногда работают до 150 o C.
    • Тип резьбы: внешняя или внутренняя.

    Эти технические характеристики воздуховодов должны соответствовать существующему типу системы.Для индивидуальных систем отопления подходят любые, но при выборе приборов для радиаторов с питанием от централизованных систем нужно знать и давление, и температуру для своего дома (уточняйте в ЖЭК, ДЭЗ, ЖЭК и т. Д.).

    Принцип работы автоматического дефлектора

    Конструкция этих устройств может меняться, но принцип действия остается прежним. Устройство представляет собой полый цилиндр, который состоит из двух частей - верхней и нижней. Между собой они соединяются резьбой, герметичность обеспечивается резиновым (силиконовым) уплотнительным кольцом.Вверху есть небольшой цилиндрический полый выступ. Через этот выступ из системы выходит воздух. Имеет резьбу, на которую накручивается пластиковая (полипропиленовая) крышка. С помощью этой крышки можно при желании остановить выпуск воздуха (прикрутить).

    Одно из устройств простое и эффективное

    Работа автоматического воздушного клапана основана на плавучести помещенного внутри поплавка. Поплавок соединен со стержнем, который воздействует на подпружиненную катушку, закрывая выпускное отверстие.Если в системе нет воздуха, корпус дефлектора заполнен охлаждающей жидкостью, поплавок поднялся вверх. В этом положении шток поддерживает катушку, и воздух не выходит (и не входит). При появлении воздуха в системе теплоноситель постепенно вытесняется, поплавок опускается. Шток не так сильно давит на катушку, и пружина открывает выходное отверстие. Скопившийся газ выходит наружу, охлаждающая жидкость снова набирается в корпус, клапан закрывается.

    Одна из моделей с более сложным подпружиненным механизмом выпуска воздуха

    Виды автоматических дефлекторов и их установка

    Клапаны могут быть прямыми или угловыми, есть специальные модели для радиаторов.На аккумуляторы чаще устанавливают специализированные или угловые модификации. Их вкручивают в коллектор радиатора (если позволяет диаметр) или устанавливают через переходник.

    Независимо от типа устанавливайте прибор так, чтобы выпускное отверстие (заглушка) было направлено вверх. Есть два способа крепления:

    • ввинтить прямо в резьбу соответствующего размера;
    • сначала ставим запорный вентиль, а потом ввинчиваем в него воздухоотводчик.

    Запорный клапан - это небольшое устройство.Зато дает возможность удалить дефлектор на работающей системе.

    Запорный клапан имеет внутри подпружиненную прокладку, которая при отпускании перекрывает охлаждающую жидкость. При установке воздуховода клапан опускается вниз, открывая доступ к системе. Это простое устройство очень желательно устанавливать в системах централизованного отопления. Это позволяет удалить вентиляционные отверстия, не останавливая и не осушая систему. И вам придется снимать их для очистки. В обычных системах охлаждающая жидкость содержит много примесей, которые оседают и забивают золотник и его опорный механизм.Если скопилось много грязи, теплоноситель начинает течь через выходное отверстие. Значит, пора разобрать и почистить. Здесь на помощь приходит запорный клапан. С его помощью вы просто откручиваете устройство выпуска воздуха, пружина отпускается и закрывает отверстие прокладкой.

    При установке автоматического дефлектора существует несколько правил:

    • Используйте обычный гаечный ключ. Разводной ключ использовать нельзя: трудно контролировать прилагаемую силу.
    • Возьмитесь за шестигранник под цилиндром.За тело нельзя держаться: можно его сломать.

    Другой тип клапана вентиляции автоматический

    Немного о ценах. Он имеет существенный разброс и зависит от производителя, диаметра соединения (полудюймовые на 10-15% дороже), а также от используемого материала. Самые дешевые модели стоят около 5 долларов, самые дорогие - 15 долларов. Но в разных магазинах цены на одни и те же модели могут сильно отличаться. Например, вы можете купить автоматический воздухоотводчик Danfoss DN 15 за 7 долларов.63 и 11,5 долларов. Но, конечно, нужно внимательно смотреть, чтобы не купить подделку. Это особенно опасно для известных компаний: Danfoss (Данфосс), Wind (Wind) или Valtec (Valtek).

    Также даем цены на запорную арматуру. Спред тоже есть, но не столь значительный: от 1,1 до 1,8 доллара.

    Ручной способ удаления воздуха из аккумуляторов

    И все же ручные модели чаще ставят на радиаторы. И самый распространенный из них - журавль Маевского. Он небольшой, простой и эффективный.Его также называют игольчатым воздушным клапаном.

    Это металлическая шайба с нанесенной по окружности резьбой. Шайба имеет сквозное коническое отверстие с резьбой. Диаметр отверстия очень маленький. С одной стороны 1-1,5 мм (в сторону радиатора) и около 5 мм с другой.

    Схема крана "Маевский"

    В отверстие ввинчивается запорный цилиндр, на который также накладывается резьба. В закрытом состоянии полностью перекрывает поток охлаждающей жидкости.Откручивая цилиндр, поднимая конус, отверстие открывается. Если в радиаторе скопились газы, они выходят наружу. Если нет газов, выходит охлаждающая жидкость. Но его не может быть много: в отверстие диаметром 1 мм много не потечет.

    В некоторых моделях к корпусу крепится пластиковая тарелка со сливным отверстием (диаметр тоже около 1 мм). Этот диск свободно вращается вокруг горизонтальной оси, что позволяет установить сливное отверстие в удобное положение.

    Как пользоваться краном Маевского

    Если вы собрали воздух в радиаторе отопления, нужно взять специальный ключ (небольшой кусочек пластика, который идет в комплекте) или обычную отвертку.Вставьте его в прорезь на диске вентиляционного отверстия и поверните на один / два оборота против часовой стрелки. При этом будет слышно шипение - это через небольшое отверстие рядом с диском начинает выходить воздух. Постепенно вместе с воздухом начинает выходить вода (струйка очень тонкая, не пугайтесь). Когда струйка станет твердой, закройте кран, повернув ключ (отвертку) в противоположном направлении.

    Эта процедура обычно требуется при запуске системы, а также время от времени в течение года.После окончания отопительного сезона также необходимо проверить наличие газов - запрещается сливать теплоноситель, так как внутренняя поверхность радиатора очень быстро корродирует «на сухую». А поскольку охлаждающая жидкость остается в радиаторе, реакции продолжают происходить. Что можно сделать, чтобы не забыть спустить воздух, - это немного повернуть кран после отключения аккумуляторов. Затем будет небольшое отверстие, через которое вода (теплоноситель) без давления не потечет, а газы будут постепенно выходить.

    Другой вариант ручного дефлектора

    Клапан выпускается теми же компаниями, что и автоматические. Конус здесь тоже есть, но конструкция устройства несколько другая. Вдобавок есть ручка. Пользоваться им, конечно, удобнее, чем ключом. Принцип работы аналогичен: поворачиваем в одну сторону, конус отводится от отверстия, выходит воздух. Повернул в обратную сторону, закрыл отверстие.

    Это еще один ручной воздухоотводчик.Здесь есть стопорный конус, но немного другой формы

    Немного о ценах. Цена крана Маевского составляет 1,2-1,5 доллара, ручных клапанов другого типа - от 2 долларов. Сколько могут стоить самые дорогие, сказать сложно, но есть модели под старину, которые предлагают купить за 20 долларов.

    Как установить ручные модели

    Кран "Маевский" ввинчивается в переходник. Обычно с подбором диаметров проблем не возникает, так как это устройство входит в монтажный комплект для радиаторов.Только при сборке нужно помнить, что если вы ставите радиатор слева, необходимо предварительно вкрутить дефлектор в переходник, затянуть резьбу (обычным ключом, не прилагая чрезмерных усилий). После этого сборку можно вкручивать в коллектор. Вся установка.

    Другая версия портативного устройства проста в установке. Процесс такой же, как и при автоматической установке. В этом случае также желательно установить вместе с запорным клапаном (клапан «Маевского» не может быть удалена без остановки системы).Если вы устанавливаете его с клапаном, вкрутите клапан в переходник из монтажного комплекта. Затем установите эту сборку на радиатор. А потом в установленный клапан можно вкрутить воздухоотводчик.

    Иногда для обеспечения герметичности на резьбу наматывают намотку. Только много мотать не нужно, да и краской использовать нельзя. Лучше взять герметик (можно только герметик).

    В правильно спроектированных системах ручных водоотделителей достаточно для удаления воздуха из радиаторов. Если газы накапливаются регулярно, проще установить автоматику, а не проверять, постоянно ли греются батареи, или пора спустить скопившиеся газы.

    Воздухоотводчик: автоматический, ручной, вентильный - Маевский


    В отопительных системах периодически собирается воздух. Он мешает нормальной работе системы, поэтому его необходимо удалить. Для этого есть форточки. Они могут быть ручными или автоматическими. О том, как с ними работать, читайте в статье.

    Система отопления имеет отрицательное свойство накапливать воздух в трубопроводах, что препятствует полноценной циркуляции горячей воды. Это приводит к тому, что радиаторы уменьшают теплопередачу в помещения квартиры или дома.Десятки лет назад был изобретен специальный кран, с помощью которого можно без лишних хлопот проветрить отопительную систему. Установка крана Маевского позволяет повысить КПД отопительных приборов. Это устройство конструктивно простое и легко устанавливается.

    Принцип работы крана Маевского

    Кран Маевского, по сути, запорная арматура, имеющая несколько модификаций. В зависимости от места установки дефлектора подбирается сантехническая часть определенной конструкции.Самый популярный материал смесителя - латунь, которая не подвержена коррозии. По этой причине (и в силу конструктивных особенностей) краны Маевского надежны и долговечны.

    В системе отопления с вертикальным разветвлением такие блоки устанавливаются на все приборы, расположенные на верхнем этаже. В ситуации с горизонтальной системой краны устанавливаются на всех радиаторах. Кран Маевского тоже устанавливается на полотенцесушитель, но перед установкой тройник необходимо установить в нужном месте. Устройство устанавливается в вертикальном положении отверстием, направленным от стены.

    После установки кранов необходимо удалить воздух из всей системы. Эта процедура происходит в определенной последовательности.

    • Обязательно подготовить емкость, в которую через отверстие будет наливаться вода после того, как воздух выйдет из системы.
    • Затем из системы отопления удаляется воздух, который легче воды, поэтому скапливается в верхних частях устройств. Ключом, отверткой или рукой (в зависимости от конструкции крана) кран Маевского поворачивают на один оборот против часовой стрелки.После этого будет слышно шипение - это означает, что из аккумулятора начинает выходить воздух. Чтобы ускорить процесс, устройство можно еще немного повернуть. Через некоторое время, когда воздух выйдет из сети, вода потечет через отверстие. Это означает, что система в определенном месте вентилируется и клапан может быть закрыт.
    • Если в доме установлены насосы и система питается от них, то перед выпуском воздуха агрегаты необходимо выключить. Перед удалением из системы отопления воздух должен успеть подняться до верхней части радиатора.

    Установка крана Маевского

    Чтобы поставить кран Маевского на постоянное место жительства, человеку не нужны особый опыт и знания. Главное, чтобы кран был такого же размера, как и входной. Эти сантехнические приспособления могут иметь резьбу ½ "или ¾". Кран подсоединяется к радиатору в его верхней части, а вход горячей воды должен быть на противоположной стороне.

    • Перед проведением работ по установке кранов воду из системы отопления необходимо слить сначала в подходящую емкость, а затем в унитаз.
    • В радиаторах, которые производятся в последнее время, в заглушках проделаны отверстия специально под краны, что значительно облегчает установку. Если в радиаторе есть заглушка другой конструкции, то ее можно демонтировать и установить деталь более подходящей формы.
    • Кран должен быть установлен на батарее таким образом, чтобы отверстие было отвернуто от стены, при этом он должен быть слегка наклонен вниз. Такое расположение позволит при выпуске воздуха подставить под отверстие подходящую емкость и слить часть воды.

    Кран Маевского может быть установлен ручной или автоматический. Все зависит от выбора хозяина, на который может повлиять конструктивная особенность системы отопления.

    Если батареи чугунные и старые, то перед установкой крана нужно будет провести подготовительные работы. В этом случае необходимо учитывать следующую информацию:

    • при установке дефлектора на такой радиатор нужно сделать отверстие в заглушке сверху, нарезать в ней резьбу, а затем вкрутить кран;
    • , если старые радиаторы являются частью системы центрального отопления, устанавливать краны на машину нежелательно.В таких сетях горячая вода не чистая, поэтому с автоматическими дефлекторами будут постоянные проблемы - краны придется регулярно чистить. К тому же при периодическом отключении отопления в системе часто будут появляться воздушные пробки;
    • в системах центрального отопления периодически возникают водные удары, сила которых может достигать 15 атмосфер. В связи с этим необходимо устанавливать автокраны особой конструкции. На видео показано, как монтируется кран Маевского.

    Ремонт крана

    Краны

    Маевского отличаются надежностью, поэтому на протяжении многих лет к ним не предъявлялось особых претензий.Самая большая проблема в том, что отверстия для деталей иногда забиваются. Это случается, когда горячая вода не чистая. В этом случае требуется элементарная очистка. Загрязнения также могут попасть внутрь корпуса или на пластиковую основу. В этом случае для чистки можно использовать обычную шпильку или иглу. Если кран пришел в негодность, его необходимо заменить, не забыв слить воду из системы отопления. Проделать эту работу можно с помощью разводного ключа, а при демонтаже нужно зафиксировать пробку радиатора в статичном положении и следить, чтобы она не расшатывалась при откручивании сантехнического прибора.

    Установка смесителя на конвектор, радиатор или полотенцесушитель - это быстрая процедура при невысоких затратах, и неудивительно, что эта деталь окупается сама собой. Это увеличивает эффективность системы отопления.

    Видео

    Видео расскажет, что такое кран Маевского и как его установить.

    От автора: Здравствуйте, друзья! Наверняка многие из вас сталкивались с ситуацией, когда батарея внезапно остывает. Иногда полностью, иногда местами.Также бывают случаи, когда аккумулятор в одной комнате становится намного холоднее, чем в другой, или все радиаторы внезапно начинают шипеть и недовольно булькать.

    Причина этого всегда одна - образование воздушной пробки в системе. Справиться с этой напастью поможет спецтехника - кран Маевского. Причем процедура довольно простая. В сегодняшней статье мы расскажем, что такое кран Маевского, как с его помощью выпускать воздух и каков вообще принцип проветривания аккумуляторов.

    Причины появления шлюзовой камеры

    Для начала разберемся, откуда забирается воздух в закрытом радиаторе, да еще в количестве, которое может повлиять на работоспособность всей системы. Причин может быть несколько:

    • неправильный порядок подачи тепла в дом. По-хорошему это нужно делать медленно, а воздух в процессе нужно несколько раз стравливать;
    • Нарушение герметичности любого участка системы отопления. В этом случае воздух поступает в него постоянно, и единственный выход из этой ситуации - ремонт;
    • замена радиатора.После удаления старого аккумулятора и установки нового в системе всегда остается воздух. Если перед запуском не прокачать ее, она станет самой пробкой на пути воды. Это, кстати, самая частая причина проблемы;
    • плохое качество самой охлаждающей жидкости. Содержание воздуха непосредственно в воде может быть чрезмерно высоким, и со временем все это собирается в одну и ту же пробку.

    Самым неприятным следствием этого явления является отсутствие отопления, особенно если проблема возникает в середине зимы.Радиатор отопления просто перестает работать. Но этим беда не ограничивается.

    Например, воздух очень плохо влияет на металл, из которого обычно делают батареи. В таких случаях высока вероятность появления коррозии, которая может быстро вывести оборудование из строя.

    Еще одним фактором является разница температур. В результате появления воздушной пробки одна часть нагревается, а другая охлаждается. Подобные различия, опять же, приводят к разрушению его элементов.

    Третья проблема касается подшипников циркуляционного насоса. Их эксплуатация предполагает наличие воды вокруг. Воздух же вызывает повышенное трение, поэтому циркуляционный насос может быстро выйти из строя.

    Из вышесказанного становится понятно, что нужно бороться с воздушными пробками. Проще всего это сделать с помощью крана Маевского.

    Устройство и разновидности крана Маевского

    Источник: housechief.ru

    Кран Маевского состоит из нескольких частей:

    • Клапан игольчатый конусообразный.В закрытом состоянии вода успешно удерживается в аккумуляторе. Открытый клапан выпускает воздух, скопившийся внутри системы;
    • регулировочный винт - деталь, с помощью которой игольчатый клапан открывается и закрывается;
    • Ключ квадратный - необходим для поворота регулировочного винта. Однако при отсутствии специального приспособления можно обойтись и обычной отверткой;
    • Корпус, в котором спрятан игольчатый клапан. Обычно его изготавливают из сплавов с использованием латуни, что придает ему отличные антикоррозионные свойства.

    Эти элементы составляют основу дизайна. Но есть некоторые отличия, присущие определенным видам. В целом краны Маевского делятся на три группы: ручное оборудование, автоматические и со встроенным предохранителем. Рассмотрим подробнее:

    • инструкция - это очень простой дизайн, описанный выше. При необходимости регулировочный винт отворачивают отверткой или квадратным ключом, выпускают воздух, затем винт закручивают обратно. Устройство абсолютно простое и надежное;
    • В автокране нет игольчатого клапана; в роли этой детали выступает поплавок из пластичного ила.Системы ручного управления как таковой тоже нет, но при необходимости вы все равно можете настроить ее работу вручную. Принцип работы довольно прост: внутри латунного корпуса находится поплавок, который перемещается в зависимости от того, сколько воздуха накопилось в системе. При перемещении открывает затворника. Через последний выпускается воздух. Затем поплавок поднимается обратно, перекрывая тем самым соответствующее отверстие;
    • Устройство с предохранителями не только удаляет лишний воздух из системы, но и регулирует давление в ней.Если этот показатель повышается до 15 атмосфер, в оборудовании срабатывает специальный клапан, через который стравливается излишек. Такое приспособление оптимально ставить на трубы из нержавеющей стали, так как сами по себе они не выдерживают слишком высокого давления.

    Чтобы выбрать устройство, наиболее подходящее для вашего случая, нужно учесть некоторые нюансы, в частности, вид обогрева. Если он централизованный, то имеет смысл установить только ручной кран Маевского. Как правило, в таких системах отопления вода очень грязная, поэтому автоматические виды оборудования либо быстро выйдут из строя, либо потребуют постоянной чистки.

    А вот для частных домов автоматика идеальна, ведь там качество воды в радиаторах совсем другого уровня. Кроме того, кран автоматически спасет положение в тех случаях, когда его придется установить в труднодоступном месте: например, в нише, стены которой не дадут приблизиться к винту ручного управления.

    Для старых чугунных аккумуляторов также есть специальный кран Маевского с системой ручного управления. Но лучший вариант - установка латунного дефлектора с автоматическим принципом работы.Такие изделия отличаются высокой прочностью и удобством в использовании.

    Монтаж и эксплуатация

    Источник: teplodvor.ru

    Самое главное в процедуре установки крана Маевского - правильно выбрать место установки. Вам понадобится секция в верхнем сегменте радиатора, расположенная на стороне, противоположной месту попадания горячей воды в аккумулятор. Здесь возникают большие скопления воздуха.

    У большинства современных радиаторов отопления уже есть специальное место для установки крана Маевского.Перед установкой закрывается заглушкой. Его необходимо удалить, предварительно спустив всю воду из системы отопления, а затем закрепив кран в соответствующем месте.

    Чтобы соединение было максимально надежным, используются специальные резиновые прокладки. Кроме того, нити необходимо слегка заклеить ФУМ-лентой или льняной паклей.

    В старых чугунных батареях, как правило, нет места крану Маевского, поэтому процедура установки будет несколько сложнее. Сбоку от этого радиатора есть большая заглушка.В нем необходимо просверлить отверстие, при этом его диаметр должен быть немного меньше диаметра резьбы метчика.

    Затем с помощью специальных штампов продевается резьба внутри этого отверстия. В заключение кран Маевского устанавливается и герметизируется так же, как и в случае с современными радиаторами. Не забывайте, что все работы проводятся только при отсутствии воды в системе отопления.

    Перейдем к тому, как использовать кран Маевского для слива лишнего воздуха из радиатора. Естественно, речь пойдет о ручной разновидности, так как остальные работают без вмешательства человека.

    1. В качестве подготовки поставьте таз или другую пустую емкость на пол под тем местом, где будут проводиться работы. Также приготовьте тряпку. Когда вы выпустите воздух, вода в какой-то момент выльется наружу, поэтому не позволяйте ей пролиться на пол.
    2. Если работа вашей системы отопления обеспечивается с помощью специальных насосов, то их следует отключить не менее чем за 10 минут до открытия крана. Во время работы таких насосов воздух не успевает скапливаться в определенной точке; вместо этого он разносится вместе с водой по всей системе, поэтому от кровотечения не будет никакого смысла.
    3. После завершения подготовки нужно очень аккуратно открутить стопорный винт. Делается это либо с помощью специального ключа, входящего в комплект, либо просто отверткой. Вам нужно повернуть против часовой стрелки примерно на ¼ или ½ оборота. Еще раз упомянем об аккуратности. Винт необходимо закручивать очень плавно, особенно если вы производите первый запуск нового радиатора.
    4. В результате поворота винта воздух начнет выходить через клапан.Определить этот момент можно по конкретному шипению. Кран нужно держать открытым, пока из него не потечет вода, а не воздух. Сначала струйка будет прерывистой - это означает, что процесс еще не завершен. Но когда поток станет непрерывным, можно закрыть кран Маевского.

    Если после этой процедуры батареи не начинают нагреваться, это означает, что проблема не в наличии воздуха. Скорее всего, в системе отопления есть засор.Самостоятельно с этим не справишься, поэтому придется вызывать бригаду сантехников.

    Как видите, в процессе стравливания воздуха из радиатора с помощью крана Маевского нет ничего сложного. Но могут возникнуть две проблемы. Во-первых, иногда бывает, что забивается отверстие, через которое должен выходить воздух. В этом случае можно просто устранить проблему с помощью иглы или другого тонкого и острого предмета.

    Во-вторых, если вы редко занимаетесь стравливанием воздуха из АКБ, регулировочный винт банально может банально.Понятно, что развернуть его в такой ситуации будет проблематично. В этом случае вам понадобится специальный смазочный спрей, который можно приобрести в соответствующих магазинах.

    Распылите это средство на резьбу винтов и подождите несколько минут. После этого процедура откручивания должна быть безболезненной. Чтобы в дальнейшем не возникало подобных ситуаций, каждый раз после Маевского обрабатывайте регулировочный винт специальной смазкой на силиконовой основе. Это поможет уберечь его от попадания воды и воздуха в систему отопления.

    Даже самый простой и недорогой кран Маевского способен безупречно служить долгие годы при правильной эксплуатации и обслуживании. Поэтому не забывайте периодически чистить и смазывать это оборудование. В этом случае батареи всегда надежно обогреют ваш дом. Удачи!

    главная »Перекрытие» Принцип работы крана Маевского установка. Кран Маевского: виды и область применения

    Как включить газовый котел.Как включить газовый котел

    Вы купили и установили в его доме новый отопительный прибор и теперь ломаете голову над , как включить газовый котел? Если у вас нет возможности или желания доверить этот процесс специалистам, мы подробно расскажем вам обо всех этапах и необходимых действиях, чтобы этот котел мог эффективно и стабильно обогревать ваш дом. Правильный монтаж, уход при подключении котла, а также строгое соблюдение норм безопасности устройства гарантируют вам теплый и уютный дом в отопительный сезон.

    С чего начать?

    Бытовой газовый котел - мощное и производительное устройство, предназначенное для нагрева теплоносителя и пропуска нагретой жидкости через систему отопления дома. Современные котлы обогревают не только батареи, но и воду в кране в больших объемах, имеют электронное управление и различные механизмы безопасности. При покупке котла следует обратить внимание на площадь обогрева, чтобы она была немного больше вашей жилой площади.

    Естественно, вы уже установили сам агрегат и сделали все необходимые подключения и трубопроводы системы отопления.Проверил дымоход и тягу, а также сам прибор на исправность и отсутствие протечек. Этот этап работы, как правило, происходит в присутствии сотрудников газовой отрасли, которые внимательно фиксируют все результаты и «дают добро» на использование данного устройства.

    Некоторые модели бытовых газовых котлов очень требовательны к установке. Необходимо строго соблюдать указания в инструкции - соблюдать расстояние от стены, не устанавливать прибор возле окон или под наклоном.Теперь можно начинать нагрев.

    Перед запуском самого котла необходимо заполнить систему отопления - трубы и батареи теплоносителем, то есть водой. Для этого откручиваем вентиль внизу котла. У разных моделей котлов «внешний вид» этого подающего клапана может быть разным, но его ни с чем нельзя спутать. В крайнем случае, обратитесь к инструкции для вашего устройства.

    Открыв вентиль, начнем подавать воду к трубам и батареям.Обязательно контролируйте уровень давления, дождавшись отметки 2 - 2,5 атм. Этот показатель можно измерить с помощью манометра, встроенного в котел.

    Если первый запуск газового котла происходит в холодное время года, лучше предварительно обогреть помещение альтернативными обогревателями и подать «летнюю» воду - порядка 18-20 °.

    Когда желаемое давление внутри системы достигнуто, необходимо выпустить воздух, который может оставаться внутри батарей и труб.Воздушные пробки в разы ухудшают теплоотдачу вашего аккумулятора, добились ли вы такого результата?


    Для того, чтобы быстро и эффективно выпустить воздух, необходимо открутить краны Маевского на каждой батарее. Сначала вы услышите шипение или шипение - это нормально. Если вода начинает вытекать из радиатора, значит, здесь нет шлюз.

    Удалите воздух из аккумулятора, это самый высокий уровень.

    Когда проверишь все отопительные приборы - посмотри, что сейчас показывает манометр котла.Возможно, немного упадет давление и нужно будет подпитывать систему отопления водой.

    Но кроме заглушек в трубах нормальной работе котла может мешать воздух внутри циркуляционного насоса. Легко исправить. Некоторые модели оснащены автоматической системой выпуска воздуха, но, как правило, она недостаточно эффективна, поэтому первое время от проветривания лучше избавиться вручную.

    Для этого снимаем переднюю крышку с корпуса котла, затем ищем сам насос - цилиндрическую часть с заглушкой для плоской отвертки.Иногда за приборной панелью располагается помпа, которая легко снимается или снимается с заслонки. Чтобы выпустить воздух из насоса, включите бойлер на розетку и начните нагревать воду. Котел запустится. Насос тоже начнет включаться в рабочий процесс - непонятное бульканье внутри агрегата это подтвердят - не пугайтесь, это воздух. Возьмите плоскую отвертку и медленно открутите заглушку. Когда потечет вода - откручиваем пробку обратно. Эту процедуру нужно проводить несколько раз.Когда вы перестаете слышать журчание воды внутри устройства, и ваш газовый котел начинает работать - значит, вам удалось полностью избавиться от воздуха внутри насоса. На этом этапе необходимо сверить показания манометра с инструкцией к прибору. В принципе, это можно остановить - теперь ваш котел будет нагревать воду внутри радиаторов, а если это двухконтурный агрегат, то он будет в водопроводе.

    После пуска котла на максимум включаются дальние батареи, прикручиваются ближайшие.Для этого используются специальные клапаны-регуляторы, которые устанавливаются на впускной патрубок радиатора. После отладки системы отопления можно выставить комфортную температуру аккумуляторов.

    Но не лишним будет провести опрессовку и промывку системы отопления. После этих процедур вы будете на 100% уверены, что внутренняя часть радиаторов чистая и ваша система отопления не протекает.

    Испытания под давлением

    Для этой процедуры вам понадобится нагнетательный насос.Покупать его не обязательно - скорее всего, он вам больше не будет полезен. Такой инструмент можно попросить на время у друзей или взять напрокат. Опрессовку можно проводить мощной струей воздуха или струей воды с повышенным давлением с 10-минутной паузой. Вы делаете это для обнаружения утечки, если таковая имеется. Если после операции ваше рабочее давление на котле не снизилось - система абсолютно надежная и герметичная. Если давление ниже рабочего - искать утечку.

    Система промывки

    Эта процедура поможет очистить ваши трубы и радиаторы от загрязнений. Необходимо открыть все краны на аккумуляторах, подставить под них несколько емких емкостей и подать воду под давлением 4 бара. Такой поток воды очистит систему отопления от взвеси, отложений и частиц ржавчины. После первоначального ополаскивания систему лучше снова очистить. При засорении любого из фильтров - перекрыть подающий клапан, установленный на входе, и очистить мембрану фильтра от грязи.

    Таким образом, мы выполнили все процедуры перед первым запуском газового котла. Теперь можно провести первое включение.

    Прочитав нашу статью, вы узнали , как включить газовый котел , прочистить систему и проверить надежность соединений труб и радиаторов. Теперь ваш обогреватель порадует вас теплыми и комфортными условиями. Если придерживаться всех рекомендаций и инструкций к котлу, правильно провести первый пуск, котел не подведет ни в сильный мороз, ни в дождливое межсезонье.

    Существует огромное количество вариантов отопления жилых и нежилых помещений. В частности, используются и газовые котлы в связи с доступной ценой, высокой безопасностью, большим количеством видов. Однако нужно соблюдать правила. Особенно знать, как включить газовый котел при первом запуске.

    Классификация

    Существует огромное количество видов этого оборудования, что позволяет выбрать для себя подходящие по всем параметрам.

    Таблица: типы газовых котлов

    Газовый котел можно располагать как напольным, так и настенным

    Напольные котлы из стены отличаются широким диапазоном регулировки мощности.Таким оборудованием можно отапливать помещение площадью 200 м 2. Подключив к нему бойлер, вы также сможете обеспечить себя горячей водой.

    Напольные котлы отличаются своей компактностью. В его устройство входят дополнительные датчики, обеспечивающие безопасность использования.


    Настенный газовый котел отлично впишется в любой интерьер

    Одноконтурный котел можно использовать для отопления одного: либо теплоносителя, либо системы отопления, либо горячего водоснабжения. При использовании двойного контура можно одновременно подключить отопление помещения и подавать горячую воду.

    Котлы с естественным обогревом отличаются тем, что отвод продуктов сгорания осуществляется за счет постоянного притока наружного воздуха. Часто это отапливаемые нежилые помещения и домики. В котлах с вентканалом принудительный. В них горение происходит в закрытой камере. Специальный дымоход снабжен наружной и внутренней трубами, по которым забирается воздух.Они не сжигают кислород помещения, не нуждаются в дополнительном потоке воздуха для поддержания горения.


    В помещении, где стоит газовый котел, должна быть хорошо продумана система вентиляции.

    Оборудование с электронным зажиганием автоматизировано. Такие модели более экономичны, чем пьезоэлектрические котлы, так как в них отсутствует специальный компонент с постоянно горящим пламенем. Если подача электроэнергии прерывается, оборудование перестает функционировать, но автоматически возобновляет работу, когда энергия возвращается.

    Также классифицируйте котлы по энергоэффективности:

    Последние не образуют конденсата, который может растворять кислоты на стенках устройства. Но теплопередача в нем ниже.

    Видео: какое оборудование выбрать

    Как должна производиться подготовка к первому пуску

    Перед тем, как включить газовый котел, необходимо провести подготовительные работы. Для этого:

    Видео: как развести настенный котел с системой автоматического розжига

    Заполнение нового котла водой после подготовки

    Вода в котле - это теплоноситель, который, циркулируя по трубам, переносит тепло в помещения.Современные модели не нуждаются в специальной ручной подаче. Но первый запуск очень важен. Делать это нужно очень аккуратно, чтобы в дальнейшем не было перебоев в работе отопительного оборудования. Котел снабжен насосом и специальным краном возле форсунки, через который подается холодная вода. Когда стоит забор, слышен характерный звук.

    При первом заполнении внимательно следите за давлением по манометрам. На 1.5–2 атмосферы, бойлер полный, можно отключать воду. Это средние данные. Максимальное давление зависит от производителя. Эту информацию вы найдете в инструкции по установке вашего конкретного котла.

    Затем необходимо снять воздушные пробки, что немного снизит давление. Как только этот процесс будет завершен, вам нужно будет дополнить бойлер.


    Схематическое изображение принципа работы газового котла поможет разобраться в особенностях работы оборудования.

    Видео: правильное заполнение бака водой

    Удаление воздушных пробок

    В котлах может быть предусмотрена автоматизированная система удаления воздушного пространства, но часто она не работает до конца. Поэтому воздух лучше вручную. Это необходимо, чтобы котел работал бесперебойно.

    Воздух необходимо удалить из циркуляционного насоса, самого оборудования и всех радиаторов системы отопления. Начнем с последнего. Слейте из них воду в таз, открыв краны Маевского.Выход воздуха из системы будет сопровождаться легким свистом. Как только потекла вода - заглушки снимаются. Вы можете закрыть краны.

    Последний этап монтажа практически любой системы отопления - это ее первый пробный пуск, наладка и пусконаладочные работы. По большому счету, если котельное оборудование запускается впервые, то эта работа является приоритетом сервисных центров. При первом запуске специалисты сервисного центра проверяют правильность подключения котла, отлаживают его и ставят данное оборудование на гарантию.Если вы сделаете первый запуск самостоятельно, то на гарантийный сервисный центр можно не рассчитывать. Пуск и наладку системы отопления можно производить во время работы системы - вы не будете каждый раз обращаться к специалистам. Владельцам индивидуального отопления просто необходимо знать этот процесс. Мы изучим его в этом мастер-классе с пошаговыми фото, на котором вместе с сайтом сайт подробно рассмотрит вопросы, как заводится котел и как своими руками отлаживается система отопления.

    Заполнение системы водяного отопления

    Запуск газового котла начинается с заполнения системы отопления водой. Здесь все просто - современные двухконтурные котлы не требуют специального приспособления для создания системы. Он уже встроен в котел и оборудован специальным краном, который, как правило, находится под котлом в непосредственной близости от патрубка подключения холодной воды. Откройте клапан подпитки и медленно заполните систему водой.

    Запуск котла - как заполнить систему водой

    Очень важным моментом в работе любого котельного оборудования является давление жидкости.Для контроля этого параметра отопительной системы практически все котлы оснащены манометром. В процессе заполнения систем водой необходимо следить за давлением и после того, как оно достигнет 1,5-2 атм, заполнение системы необходимо будет прекратить. В принципе, показатель рабочего давления котла может меняться в зависимости от производителя и модели - поэтому точную цифру рабочего давления можно найти в инструкции к котлу.


    Первый запуск газового котла своими руками

    Удаление шлюза в системе

    Начинайте лучше с батареями.Для снятия на них воздушных пробок обычно устанавливается кран Маевского. Откройте его и подождите, пока потечет вода. Бежал? Мы закрываемся. Такие манипуляции нужно производить с каждым отопительным прибором отдельно.


    Как запустить котел своими руками фото

    После удаления воздуха из батарей давление в системе упадет и манометр упадет. На этом этапе работы решение, как запустить котел, предполагает повторную подпитку системы жидкостью.

    Теперь самое сложное, что для запуска газовых котлов требуется сброс воздуха из циркуляционного насоса. Для этого нужно немного разобрать котел. Снимите переднюю крышку и найдите цилиндрический предмет с блестящей крышкой посередине, в которой есть прорезь для отвертки. Найдя, запускаем котел в работу - подаем на него электроэнергию и устанавливаем регуляторы нагрева воды в рабочее положение.


    Отвод воздуха из циркуляционного насоса при запуске котла фото

    Немедленно включите циркуляционный насос - вы услышите слабый гул и громкое бульканье и множество непонятных звуков.Это нормально. Пока насос воздушный, пусть будет так. Берем отвертку и медленно откручиваем крышку посередине помпы - как только из-под нее начинает просачиваться вода, закручиваем обратно. После двух-трех таких манипуляций воздух выйдет полностью, непонятные звуки стихнут, электрозажигание сработает и заработает. Еще раз проверьте давление и при необходимости долейте воды в систему.

    В принципе все. Пока система прогревается, можно заняться детальным изучением инструкции (если, конечно, вы этого еще не сделали) и приступить к отладке системы, что предполагает запуск котла.Здесь все просто - ближайшие к котлу батареи нужно прикрутить, а дальние - на полную мощность. Такая наладка осуществляется с помощью регулирующих клапанов, установленных на патрубке подвода к радиатору отопления.

    Первый пуск системы отопления - ответственный момент, от которого зависит исправность ее элементов, слаженность и бесперебойность работы.

    Как включить газовый котел, залить радиаторы теплоносителем, спустить воздух, все проверить и ничего не забыть.

    Рассмотрим порядок и правила ввода системы отопления в эксплуатацию.

    Если котел новый и вы не хотите терять возможность гарантийного обслуживания, вам придется пригласить обслуживающий персонал. В паспорте сделают соответствующую отметку, что первый пуск произведен по всем правилам.

    Перед включением котел должен быть частью единой системы отопления.

    Все его элементы, такие как:

    • трубы;
    • радиаторов;
    • насосы;
    • фильтров;
    • Расширительный бачок
    • ;
    • Термостаты
    • ;
    • группа безопасности;

    Устанавливается согласно схеме.Еще раз нужно все визуально осмотреть и приступить к заливке системы охлаждающей жидкостью.

    Правила заполнения системы водой перед включением газового котла

    В инструкции к котлу нужно найти, где именно он находится (в нижней части корпуса котла) и как выглядит кран подключения водопровода. Его нужно приоткрыть, чтобы вода потихоньку начала стекать в систему. Плавное наполнение уменьшает количество воздуха в радиаторах.

    По манометру можно узнать, достаточно ли воды в трубах. В инструкции к конкретной модели котла указано его рабочее давление. Прекратите запуск подачи воды, когда стрелка покажет давление, близкое к максимальному пределу. Например, если максимальное давление 3 атм., Можно остановиться на 2,5 атм.

    Газо- и водоснабжение

    Теперь нужно выпустить воздух, а затем провести проверку давления в системе.

    Работы с теплоносителем необходимо проводить при положительных температурах в помещении, иначе вода может образовать пробку.Если запуск происходит зимой, комнаты отапливаются обогревателями.

    Удаление воздушных пробок перед розжигом газового котла

    В верхней части каждого радиатора должен быть установлен воздухоотводчик. Это могут быть краны Маевского или автоматические клапаны.

    Автоматика

    справится со всем сама, нужно только дать ей немного времени (чтобы воздух вышел, допустим перепад давления).

    Чтобы выпустить воздух из крана Маевского, нужно подготовить ведро, тряпку, специальный ключ из монтажного набора (или отвертку и плоскогубцы).

    Емкость к каждому радиатору заменяется по очереди, вентиль откручивается, воздух выходит с шипением. Тогда аккумулятор начнет «плевать» воздухом, смешанным с водой. Возможно закрытие вентиляционного отверстия, когда из него вытекает струя воды.

    Примерно 5-7 минут на каждый радиатор - и первые пробки снимаются. Проверяются показания манометра (они должны опуститься), и снова открывается кран подачи воды. Процедуру спуска воздуха хорошо бы повторить еще раз.

    В конечном итоге давление должно быть выше среднего, но не максимального, потому что при нагревании воды давление будет увеличиваться.

    Кстати, чтобы при спуске по воздуху не забрызгать мебель и стены, на кран можно повесить тряпку, по которой вода будет стекать в ведро.

    Опрессовка и промывка

    Опрессовка системы - не самый необходимый подготовительный этап, но желательно, так как заранее выявит дефекты и утечки, если таковые имеются.

    Опрессовка проводится не всегда из-за отсутствия специальной помпы и нежелания вызывать бригаду, но если в разгар холода отключится отопление, затраты могут быть намного больше!

    Особенно важно проверить новую систему и ту, которая, наоборот, служит уже несколько лет.

    Стоимость опрессовки в строительных организациях от 3000 руб. Дополнительно можно взять плату за выезд с объекта (около 2 тысяч рублей).Кстати, ручной напорный насос обойдется в 4,5-6 тысяч рублей.

    Включить котел

    1. В розетку включен газовый котел.
    2. Переключатель должен быть установлен на ноль.
    3. Подача газа открыта (открывается кран на газовой трубе).

    Дальнейшие действия могут быть разными для разных моделей газовых котлов.

    Например, выключатель котлов Атон или Данко нужно поставить на значок звездочки, нажать весь выключатель и удерживать 5-10 секунд.

    Затем, не отпуская переключатель, нажмите кнопку рядом с ним.

    Устройство ответит характерным щелчком и гудением. Затем регулятор отпускают и выставляют необходимую мощность.

    Для включения котла Бакси также необходимо включить газ, включить вилку в розетку и нажать кнопку «Пуск». Звук будет работать. Прибору нужно дать немного времени, и он автоматически воспламенит пламя. После этого нужно еще раз нажать кнопку включения и тем самым подключить контур отопления (на дисплее появится соответствующий значок).В заключение с помощью кнопок установите желаемую температуру.

    Обогреватели Buderus отличаются высокой надежностью. - краткий обзор популярных моделей и их стоимости.

    Рассмотрим типы генераторов для газовых котлов.

    Для организации полноценной системы отопления в частном доме необходимо установить котел. В статье описаны основные критерии выбора отопительного оборудования.

    Циркуляционный насос

    Циркуляционный насос котла требует особого внимания при запуске.

    В нем часто скапливается воздух, и иногда кажется, что его лопасти застревают (котел выдаст соответствующую ошибку).

    Для этого снимите переднюю панель корпуса, открутите центральный болт на помпе и поверните вал отверткой с прямым шлицем в направлении, указанном стрелкой.

    Над насосом установлен воздухоотводчик. Яркую крышку следует откинуть вверх и выпустить воздух.

    Напольные котлы обычно мощнее настенных.При необходимости обогрева большого помещения лучше выбрать этот вариант. - Обзор вариантов конструкций и моделей.

    Заключение

    Сначала система может издавать булькающие звуки, все потому, что при запуске невозможно спустить воздух до последнего атома. Он будет постепенно удаляться через вентиль расширительного бачка. Периодически проверяйте давление по манометру - оно должно быть в пределах рабочих норм. Регулировка температуры и другие настройки котла описаны в инструкции к каждой модели.

    Видео по теме

    Как правило, мы доверяем мастерам сервисных центров первый запуск газового котла, его настройку и регулировку. Почему? Да потому, что без их отметки в паспорте оборудования гарантия завода-изготовителя просто не действует, а в случае досрочной поломки нам просто откажут в гарантийном ремонте.

    Неужели это вопрос, конечно, спорный. Специалисты сервисного центра найдут миллион причин отказать вам в бесплатном ремонте техники.И даже если вы получите от них такую ​​щедрость, то ваш ремонт продлится не одну неделю - запчастей нет, очередь еще не пришла, это неправильно. Этот факт доказан, и опровергнуть его очень сложно. Хотите скорейший «гарантийный ремонт» - и платите за запчасти, и за работу мастера.

    Кстати, чтобы поставить котел на гарантийное обслуживание, тоже нужно заплатить деньги. Так в чем же гарантия? Оплатите гарантию, затем оплатите запчасти и ремонт. Так где же бесплатное гарантийное обслуживание? Поэтому, раз уж за все надо платить, предлагаю вам самостоятельно произвести первый запуск газового котла и настроить систему отопления.Тем более, что это не сложно.

    Наполняем систему отопления водой

    Смотрим под днище котла - где все трубопроводы подключены, и ищем там что-то вроде маленькой вентиляции. Каждая модель газового котла может иметь разную форму: один производитель делает ее в виде привычного нам клапана, а другой - в виде вращающейся пластмассовой шпильки. В общем, от их формы суть не меняется - в крайнем случае откройте инструкцию и посмотрите ее расположение.


    Открываем этот вентиль, не полностью (чтобы воздух нигде в трубах не замерз, лучше медленно заполнять систему) и смотрим на индикатор давления - манометр. Как правило, большинство котлов этого типа имеют рабочее давление от 1 до 3 Атм - точнее читайте инструкцию. Дожидаемся, пока стрелка манометра дойдет до 2,5 атм, перекрываем вентиль.


    Теперь котел придется ненадолго оставить в покое - нужно удалить воздух из каждой установленной батареи или конвектора.

    Для этих целей каждый обогреватель необходимо оборудовать краном Маевского. Откройте его и подождите, пока не упадет воздух и не потечет вода. Пошел к воде - закрыл кран Маевского. Эту процедуру необходимо проделать с каждой батареей. Выполнено?


    Теперь возвращаемся к котлу и снова смотрим на манометр - давление в системе должно упасть. Подправляем, при необходимости доливаем воду - оптимальное давление, при котором котел работает нормально, 1,5-2 Атм. Если перекачать больше, то в процессе работы при высокой температуре теплоносителя будет сброшено избыточное давление.Это связано с тем, что при нагревании жидкости ее давление увеличивается.

    Первый запуск газового котла

    Проделав все эти незамысловатые приготовления, можно приступать к немедленному запуску котла. Открыть газовый кран и включить котел на выходе. На экране появляются всевозможные символы и цифры, но для полноценного старта все же нужно выполнить некоторые действия.


    Сначала нажмите кнопку включения и установите ручку регулировки температуры в рабочее положение.После этих действий котел начнет предпринимать тщетные попытки включиться - это нормально и бояться не стоит. Самое главное, чтобы был включен циркуляционный насос, внутри которого почему-то всегда остается воздух, не позволяющий котлу полноценно загореться. Это его удаление, и делать это нужно как можно быстрее.

    Снимите переднюю крышку котла - почти во всех случаях она крепится двумя или четырьмя винтами. Откидываем панель приборов, за которой прячется циркуляционный насос.

    По центру помпы - широкий винт с прорезью для отвертки. Вот его родная и нужно немного открутить, а когда вода потечет из-под него без пузырьков воздуха, затяните еще раз. Только сейчас начнется полноценная циркуляция жидкости в системе отопления, и котел заработает.

    Сначала булькает, издает какие-то странные звуки, но это только к лучшему. Просто знайте, что все эти звуки говорят о том, что воздух, оставшийся в системе, вытесняется в расширительный бачок, откуда автоматический воздушный клапан выпускает его наружу.Пройдет около пяти минут, и система вернется в нормальное состояние - давление стабилизируется, а булькающие звуки стихнут. А через пять минут вы уже будете наслаждаться теплыми батареями и неограниченным количеством горячей воды в кране.

    В принципе, это все, что вам нужно знать, чтобы произвести первый запуск газового котла. Котел работает, батареи нагреваются, и я думаю, вы сами разберетесь, как регулировать температуру батарей и горячей воды в кране - читайте инструкцию, все четко описано касательно управления именно вашим модель котла.

    Была ли эта статья полезной для вас? Подпишитесь на обновления сайта, чтобы раньше всех получать свежие статьи о ремонте и дизайне интерьера!

    способов избавления от воздушных пробок, назначение и установка автоматического клапана. Как удалить воздух из аккумулятора, если нет крана Маева Как удалить воздух из аккумулятора

    Настали холодные времена и в каждом доме давно есть система отопления. Современные радиаторы настолько удобны и практичны, что многие уже забыли, как можно было обогреть дом без маленьких, компактных и удобных батареек.Но даже у отопления есть свои недостатки. Первый - это очень сухой воздух, который можно увлажнить специальным аккумуляторным увлажнителем. Во-вторых, есть много технических вопросов, один из которых мы сегодня обсудим.

    Что такое воздушность аккумулятора и как ее определить?

    Если вы заметили, что батареи не нагреваются на полную мощность, хотя вчера вся система работала нормально и в доме было тепло, проблема, скорее всего, в том, что вам просто нужно выпустить воздух из не совсем горячей батареи.Эта статья подробно расскажет, как выпустить воздух из аккумулятора.

    Перед выпуском воздуха необходимо убедиться, что это действительно причина отказа системы.

    Сначала проверьте все аккумуляторы: если они все слишком холодные или наоборот слишком горячие, может быть проблема непосредственно в ТЭНе или, может быть, в аккумуляторах накопился другой осадок. Также следите за тем, чтобы из батарей не капала вода. Возможно, есть течь в аккумуляторе, тогда нужно просто отключить систему отопления и.

    Если в результате предпринятых действий ситуация не изменилась, возможно, гайка подверглась коррозии и ее необходимо заменить. Бывают случаи, когда на верхних этажах батареи остаются холодными, а на нижнем этаже батареи очень хорошо нагреваются. В таких случаях желательно вызвать мастера, который специализируется в этой сфере.

    И если в результате детального осмотра системы обогрева вы не обнаружили никаких других проблем, кроме того, что какая-то батарея частично или полностью остыла, то вам просто нужно понять, как спустить воздух из батареи.

    В частных домах с автономной системой отопления иногда возникает необходимость слить воду с помощью расширительного бака, который всегда находится в самой высокой точке системы отопления.

    После слива воды подождите немного и открутите кран на расширительном бачке. Практически всегда заглушка выходит сама по себе при повышении температуры радиатора. Если эти действия не привели к желаемому результату, доведите воду в системе отопления до кипения и тогда шлюз обязательно вылезет наружу.

    Также учтите, что в местах перегиба трубопровода может образоваться воздушный затор, по этой причине при установке системы отопления необходимо соблюдать оптимальное расстояние направления уклонов при прокладке трубопровода.

    Если фактический уклон трубы отличается от проектируемого или трубопровод образует петлю, то необходимо установить дополнительные вентиляционные клапаны.

    Подробнее: Утеплитель для труб отопления - выбираем лучший вариант

    Современные производители радиаторов отопления порой не очень добросовестны в области своего производства, и в результате мы получаем некачественный радиатор, который может принести дополнительную головную боль .А все потому, что сколько бы вы ни стравливали воздух из батареи, изготовленной не по стандартам, воздух в ней будет бесконечным. Ведь сам материал радиатора способствует образованию газов. Есть только одно решение этой проблемы - купить новый качественный аккумулятор.

    Если формат видео инструкции вам ближе, смотрите видео ниже. Там все показано пошагово.

    Надеемся, что материал был вам полезен. Пожалуйста, нажмите на кнопки социальных сетей ниже.

    Теплые домашние и не воздушные батарейки!

    Отопление включено, а аккумулятор в доме еще холодный? На приборной панели автомобиля показания выше обычного? В обоих случаях существует вероятность скопления воздуха в батарее или радиаторе, что мешает их нормальной работе. К счастью, эту распространенную проблему легко исправить. С помощью нескольких простых инструментов радиатор в вашем автомобиле или аккумулятор в вашем доме скоро будут делать то, для чего они предназначены, - эффективно рассеивать тепло.

    Ступеньки

    Удаление воздуха из аккумулятора в вашем доме

      Проведите диагностику аккумулятора. В верхней части аккумулятора - именно оттуда нужно выпускать воздух - идет холодный воздух. Поэтому при включении обогрева (или при его включении тепловыми сетями) либо вся батарея, либо ее верхняя часть будет холодной, а нижняя - горячей. К сожалению, полностью холодный аккумулятор может указывать на другие проблемы (они описаны ниже - прочтите их, прежде чем продолжить).В противном случае необходимо удалить воздух из аккумулятора. Будьте осторожны - батареи могут быть очень горячими. Защищайте руки при проверке температуры аккумулятора.

      Найдите ключ радиатора. Если вы решили выпустить воздух из аккумулятора, сначала нужно найти чем-нибудь, чтобы открыть «воздушный клапан». Найдите небольшой клапан вверху на одной стороне батареи. Этот клапан обычно имеет небольшую квадратную деталь, которую можно повернуть для регулировки клапана. Ключ для радиатора - это недорогой металлический инструмент, который требуется для открытия и закрытия воздушных клапанов.Купить их можно практически в любом строительном магазине. Найдите гаечный ключ для радиатора, который подходит по размеру вашей батарее, или найдите в своем наборе инструментов небольшой гаечный ключ или любой другой инструмент подходящего размера для поворота клапана.

    • В некоторых современных батареях клапаны сконструированы таким образом, что их можно повернуть обычной отверткой с плоской головкой. Многие аккумуляторы имеют краны Маевского с игольчатым запорным вентилем. Чтобы открыть такой вентиль, нужно вставить ключ в специальную резьбу, и медленно повернуть его против часовой стрелки.
    • Прежде чем продолжить, убедитесь, что у вас есть ключ для радиатора, отвертка или гаечный ключ (вам может потребоваться несколько инструментов) - в основном то, что позволит вам открыть клапаны на каждой батарее в вашем доме. Когда дело доходит до вентиляции, лучше всего удалить воздух из всех батарей в доме.
  • Выключить обогрев. Перед тем, как спустить воздух, обязательно выключите систему отопления (если речь идет о частном доме, сделать это несложно; если вы живете в многоквартирном доме, придется дождаться весны, когда тепловая сеть отключена), так как работающая система отопления может еще больше проветрить всю систему.Перед выпуском воздуха из батареи необходимо полностью разрядить ее. Подождите, пока тепло в системе отопления не рассеется, затем проверьте батарею на нагрев. Если какая-либо часть батареи все еще горячая, подождите, пока она полностью не остынет, прежде чем переходить к следующему шагу.

    Откройте краны аккумуляторной батареи. Убедитесь, что впускной и выпускной клапаны находятся в «открытом» положении. Затем вставьте радиаторный ключ (отвертку или другой инструмент) в желаемое место на воздушном клапане в верхней части аккумулятора.Поверните его против часовой стрелки, чтобы открыть клапан. Должно быть шипение - если да, то вы все делаете правильно, из аккумулятора выходит воздух.

    • Открытие воздушного клапана позволяет выходить холодному воздуху, предотвращая протекание жидкости через трубы, подключенные к системе отопления.
  • Собрать воду из клапана. Обычно, когда воздух выходит из батареи, из воздушного клапана капает вода. Для сбора капель вам понадобится кухонное полотенце или тряпка.Вместо этого вы можете использовать небольшую миску или тарелку.

    Подождите, пока вода не перестанет капать из воздушного клапана. Когда из воздушного клапана выходит устойчивая струя воды (а не смесь воздуха и капель воды), значит, вы выпустили весь воздух, который был в вашей батарее. Снова затяните воздушный клапан (поверните по часовой стрелке) и проверьте герметичность. Используйте тряпку, чтобы стереть воду, пролившуюся рядом с аккумулятором.

    Повторите этот процесс для каждой батареи в доме. Для обеспечения вентиляции всей системы отопления лучше всего удалить воздух из всех радиаторов, даже если проблемы возникают только с одним.Чтобы система отопления работала исправно, нужно регулярно стравливать воздух из аккумуляторов. Чаще всего достаточно стравливать воздух один раз в год, а также после каждого ремонта или модификации отопительной системы.

  • Если у вас котельная система отопления, проверьте уровень давления в котле. Удалив лишний воздух из батарей, вы снизите общее давление в системе отопления вашего дома. Если давление упадет слишком низко, тепло может не достичь некоторых радиаторов (особенно на верхних этажах вашего дома).Для восстановления давления в системе отопления может потребоваться долить воду в бойлер.

    • Для отопления дома достаточно давления 0,8–1 бар. Чем выше давление, тем выше высота, на которую ваша система может отправлять тепло. В домах со слишком низким или слишком высоким давлением может потребоваться соответственно более низкое или более высокое давление в котле.
    • Если ваш котел оборудован автоматической системой заполнения, он должен автоматически поддерживать давление 0,8-1 бар без вашего вмешательства.Если нет, долейте воду вручную - откройте кран подачи воды котла, пока давление не поднимется до 0,8–1 бар.

    Удаление воздуха из радиатора автомобиля

    1. Обратите внимание на признаки неисправности радиатора автомобиля. Воздух из радиатора автомобиля необходимо удалять по той же причине, что и из бытового аккумулятора - в системе охлаждения автомобиля образовалась воздушная пробка. В результате антифриз перестает эффективно циркулировать, что приводит к перегреву автомобиля.Если вы наблюдаете один или несколько из следующих признаков, то, скорее всего, необходимо удалить воздух из радиатора вашего автомобиля.

      • Аномально высокая температура на датчике температуры приборной панели.
      • Утечка жидкости из радиатора.
      • Странные запахи двигателя, особенно сладкие (из-за утечки антифриза и / или горения).
      • Кроме того, рекомендуется выпустить воздух из радиатора после замены деталей в системе охлаждения или после выполнения технического обслуживания.Воздух может попасть в систему во время обслуживания - следите за показаниями температуры после любых изменений в системе охлаждения.
    2. Найдите и ослабьте воздушный клапан автомобиля. В некоторых автомобилях в систему охлаждения встроены воздушные клапаны, которые выпускают воздух, как воздушные клапаны в домашней батарее. Проверьте руководство по эксплуатации вашего автомобиля, чтобы узнать, где найти воздушный клапан. Обычно он расположен в самой высокой точке системы охлаждения, чтобы наиболее эффективно выпускать воздух, который обычно поднимается вверх.

      • Чтобы выпустить воздух из радиатора автомобиля с помощью воздушного клапана, просто ослабьте его, пока не услышите шипящий звук выходящего воздуха. С помощью тряпки соберите всю вытекшую охлаждающую жидкость, затем повторно затяните клапан, когда из него выйдет постоянная струя охлаждающей жидкости.
      • В некоторых автомобилях отсутствуют специальные воздушные клапаны . Не волнуйтесь, из радиатора такой машины еще можно выпустить воздух, но другими способами (см. Ниже).
    3. Не забудьте ослабить или снять крышку радиатора перед подъемом автомобиля.
      • На некоторых моделях автомобилей радиатор может не располагаться спереди - если вы не уверены, обратитесь к руководству по эксплуатации вашего автомобиля.
    4. Выполните процедуру очистки и наполнения . После того, как вы выпустите воздух из радиатора автомобиля, рекомендуется добавить новую охлаждающую жидкость. Возможно, воздух, который находился внутри, искусственно увеличил количество охлаждающей жидкости, отображаемой приборами - может быть, в системе не хватает охлаждающей жидкости, о которой вы даже не знали.Удалите старую охлаждающую жидкость из системы и добавьте новую в соответствии с любыми инструкциями в руководстве вашего автомобиля. Ниже приведены общие инструкции по замене охлаждающей жидкости в автомобилях:

      • Дайте двигателю полностью остыть.
      • Поместите сливную емкость под сливной клапан радиатора для сбора старой охлаждающей жидкости.
      • Залейте воду в радиатор автомобиля, затем слейте ее через сливной кран.
      • Закройте сливной кран и долейте новую охлаждающую жидкость - обычно смесь антифриза и дистиллированной воды в соотношении 50/50 (не водопроводная вода, поскольку она может содержать растворенные вещества).
      • Снова выпустите воздух из радиатора, чтобы удалить воздух, образовавшийся во время чистки и заполнения.
    • Во время этой процедуры надевайте старую одежду - жидкость из аккумулятора или радиатора может быть очень грязной.
  • Чаще всего проблем нет. Но иногда в доме внезапно становится холодно или в радиаторе отопления раздаются странные звуки. Что бы это могло быть? К сожалению, в этом случае в системе отопления есть воздух, а значит, необходимо оттуда стравливать воздух.Сегодня вы узнаете, как это сделать без крана Маевского.

    Воздушность в батарее: что это и как определить

    Что такое воздушность в батарее отопления? Под этим понятием подразумевается скопление воздуха, причем чаще всего в верхней части радиатора отопления. Такая ситуация становится проблемой и довольно распространена для тех, кто живет в многоэтажных домах на одном из верхних этажей. Причин такой проблемы может быть несколько:

    • Проведение ремонтных работ на участке / на смежных этажах.Если работы проводились с трубами отопления в жилом помещении, велика вероятность попадания в систему небольшого воздушного потока.
    • В некоторых секциях произошла утечка охлаждающей жидкости (это означает, что требуется немедленная проверка системы для устранения утечки).
    • Особенность системы теплых полов. Проблема воздухонепроницаемости в системе действительно является частой картиной при наличии системы теплого пола, особенно если она имеет сложную схему и много ответвлений.

    Чугунная батарея

    • Вода с высокой температурой содержит воздух, и чем чаще она обновляется в системе, тем больше вероятность возникновения проблемы.
    • Если появление воздушной «пробки» совпадает по времени с запуском общей теплотрассы, скорее всего, воздушность вызвана запуском системы.

    Совет. Если вы живете в частном доме, то в принципе не стоит особо переживать за воздушность системы (если она небольшая), дело в том, что в частных системах отопления теплоноситель чаще всего меняется крайне редко, что означает, что воздух должен быть выпущен сам по себе в течение нескольких дней.

    Определить наличие воздушной пробки довольно просто. Например, если температура воды в батарее резко упала или батарея остыла лишь частично, она может даже начать булькать - все это признаки воздушности.

    Спуск воздуха без крана Маевского

    Большинство домашних радиаторов имеют специальное устройство, которое помогает максимально упростить задачу стравливания воздуха - или автоматический клапан.

    А вот вопрос: что делать, если на батарее такого устройства попросту нет? Если у вас перед глазами предстала именно такая картина, скорее всего, они установлены у вас в доме.На такие аккумуляторы часто устанавливается простая заглушка, которую накручивают на паклю, покрытый краской. Кроме того, он был покрыт слоем краски при покраске батарей отопления.

    Кран Маевского

    Его сложно снять, чтобы получить доступ к охлаждающей жидкости, находящейся в системе. По этой причине самый простой выход из ситуации - связаться с соседями с верхнего этажа дома (у них на батарее наверняка будет кран Маевского).А если соседи, например, уехали или вы сами арендатор последнего этажа и там нет крана? В этом случае придется прибегнуть к «старомодному» способу стравливания воздуха из системы отопления.

    Итак, нужно запастись тазом, ведром и множеством тряпок. К тому же (голыми руками эту «преграду» не взять) понадобится разводной ключ для откручивания пробки и какой-нибудь растворитель для краски. Иначе вы просто не сможете сдвинуть вилку с «мертвой» точки.

    Итак, сначала нанесите растворитель на место установки заглушки и подождите 15 минут. После этого осторожно начинайте перемещать разводной ключ по резьбе, пока пробка не начнет подавать. Вы услышите, как воздух начнет кровоточить. Когда звук стихнет (признак нехватки воздуха), обязательно намотайте на вилку слой «фумки» и вставьте ее на место. При желании можно слегка закрасить место соединения вилки с аккумулятором.

    Совет. Перед началом работ желательно для безопасности работы закрыть стояк, иначе достаточно резким рывком вы полностью открутите заглушку и воду из АКБ остановить не удастся.

    Вы узнали, насколько быстро и достаточно просто можно справиться с задачей стравливания воздуха из радиатора отопления в отсутствие крана Маевского. Удачи!

    Установка крана на аккумулятор: видео

    Эта статья о том, как удалить воздух из системы отопления и как предотвратить его повторное проветривание. В нем я расскажу о решениях для разных схем отопления и разного уровня подготовки читателя, о причинах появления воздушных пробок и предупреждении их образования.

    Выпуск воздуха при запуске нагрева.

    Чем это плохо

    1. Чем вредна воздушная пробка в контуре водяного отопления?

    Основная опасность заключается в том, что он способен полностью остановить циркуляцию во всем контуре или в его отдельном участке. Перепад давления в типовой системе отопления многоквартирного дома между смесью после водоструйного лифта и обратной (то есть в начале и в конце отопительного контура) не превышает 0.2 кгс / см. На отдельном стояке это действительно соответствует давлению в несколько сантиметров водяного столба.

    Распределение давления в элеваторном агрегате.

    Этой разницы недостаточно, чтобы преодолеть разницу в плотности воздуха и воды. В результате верх стояка остается воздушным, и циркуляция в нем теплоносителя невозможна. Последствия - отсутствие отопления в квартирах, а в самые первые серьезные морозы - разморозка участка отопительного контура.

    Чугунная батарея, раздавленная льдом.

    Мало того: в большинстве многоквартирных домов советской постройки до сих пор используются черные стальные трубы для отопления. Его контакт с воздухом в условиях повышенной влажности резко снижает ресурс трубопровода. Коррозия, знаете ли.

    Откуда берется воздух

    1. Откуда берутся воздушные батареи? Разве контур не следует заливать круглый год?

    Обязательно.На этот счет есть строжайшее указание «Теплосетей», отвечающих за работу системы центрального отопления.

    Только

    - вот и проблема! - кроме инструкции есть еще суровая реальность:

    • Лето - время ревизии и ремонта арматуры стояков и элеваторных агрегатов. Заполните контур и стравите воздух из каждого стояка после замены каждого клапана и отжима, жилищная организация просто разорится из-за оплаты потребления воды, если это будет сделано;

    Лето пора пересмотреть запорную арматуру на отопление.

    • Квартиросъемщики в период отпусков часто озадачиваются заменой и переносом радиаторов отопления. При этом скидывают еще и стояки, а то и весь дом;
    • При закрытых вентилях и охлаждении контура объем теплоносителя в нем падает. Однако физика. Стоит открыть любую задвижку - и стояк с шумом засосет воздух;
    • Наконец, охлаждаемые чугунные радиаторы после прекращения нагрева часто начинают течь между секциями.Причина в том же тепловом расширении. После десятой-пятнадцатой течи в одном подъезде слесарь встает перед непростым выбором: провести все лето на переборке аккумуляторов с заменой прокладок, или просто сбросить схему за пару месяцев, оставшихся до осени.

    Утечка между чугунными секциями. Увидеть весной во всех квартирах на даче.

    Как спустить кровь

    Способ вентиляции отопительного контура вполне предсказуемо зависит от двух факторов:

    • Из его конфигурации.Системы нижнего и верхнего наполнения устроены по-разному;
    • От кого вы - съемщик одной из квартир или слесарь, обслуживающий многоквартирный дом. Это определяет вашу цель: нужно ли пробегать как можно больше стояков, не поднимаясь на верхние этажи.

    Сантехник входит в подвал как администратор.

    Нижнее наполнение, уровень доступа - пользователь

    1. Как выглядит удаление шлюза в доме с нижним заполнением, если вы являетесь владельцем одной из квартир в многоквартирном доме?

    Ключевой особенностью нижнего заполнения является спаривание стояков отопления.Выводы подачи и возврата расположены в подвале; стояки от них отсекают задвижками, после чего ставятся заглушки или краны для слива воды.

    Весь воздух из нижней системы нагрева нагнетается в верхнюю часть каждой пары стояков. В квартирах на верхнем этаже или (реже) на чердаке между стояками имеется перемычка. Непосредственно на нем или в пробке радиатора одного из радиаторов стоит кран Маевского - простое приспособление, позволяющее стравливать воздух.

    Кран Маевского на радиатор отопления.

    Жильцу верхнего этажа нужно просто повернуть кран на пол-оборота и дождаться, пока вода не потечет из него тонкой струйкой, а не шипит воздух. Если вы живете внизу, навестите соседей наверху в удобное для них время.

    Если жильцы верхнего этажа не заселились или уехали, проблема решается жилищной организацией, обслуживающей дом. Ваша задача исправить запрос на отсутствие тепла в квартире.

    Если проблема не будет решена в кратчайшие сроки, вы имеете право потребовать перерасчет на отопление, поэтому жильцы обычно стараются сделать все возможное и невозможное для запуска стояка.

    Пересчет на отопление производится, если ваша квартира не соответствует санитарным нормам по теплу.

    Нижнее наполнение, уровень доступа - администратор

    1. Как выгнать воздушные пробки из системы отопления нижнего заполнения, если вы знакомы с сантехникой и имеете доступ в подвал?

    Обход всего отопительного контура. Для этого достаточно закрыть одну из вентилей отопления дома и открыть слив в канализацию, расположенную перед ним; если воздух не выходит через 5-10 минут, систему можно обойти в обратном направлении (от подачи к возврату или от возврата к подаче).

    Не забудьте, закрыв слив, вернуть краны в рабочий режим: запорные краны на входе и выходе отопительного контура должны быть полностью открыты.

    Шток откручен, клапан открыт.

    Если проблема касается отдельных стояков, во многих случаях их также можно обойти из подвала. Закрыв вентиль на одном из парных стояков, откройте на нем вентиль. Если из-под крана вместе с водой выходит большое количество воздуха, у вас есть шанс на успех.

    В первую очередь это касается пары стояков, один из которых простаивает, а на втором устанавливаются нагревательные приборы. При запуске воды для сброса из выработки в стояк холостого хода всегда происходит полное удаление воздуха.

    Один из парных стояков питает радиаторы, другой простаивает.

    Если на стояке вместо самосвалов есть заглушки, не отчаивайтесь, мы можем попробовать решить проблему в этом случае.

    Вот два очевидных решения:

    • Закройте оба стояка и, опустив их, замените одну из заглушек шаровым клапаном с наружной и внутренней резьбой.Незапланированные траты (цена шарового крана DN15 - DN20 порядка 100-200 рублей) вряд ли покажутся вам кошмаром на фоне отсутствия отопления;

    Самосвалы

    на подступенках избавят вас от лишних проблем при следующем запуске.

    • Закройте оба клапана на стояках и затем отвинтите одну из заглушек. Обогнав стояк до слива, остановите его и закрутите заглушку, после чего запустите в рабочий режим. Вода, висящая в относительно тонкой трубке, не даст ей собрать новую порцию воздуха.

    Эта техника работает только в начале отопительного сезона, когда температура смеси на выходе из элеватора не превышает 45 градусов. На морозе вместо того, чтобы запустить стояк, получите довольно серьезные ожоги.

    Верхнее наполнение, уровень доступа - администратор

    1. Как удалить воздушную пробку в системе отопления дома с заливкой сверху?

    Особенностью данной системы является подача подводки размещенного на чердак дома с обратным стоком в подвале.Каждый стояк отключается в двух точках - вверху и внизу; все стояки одинаковы и имеют одинаковую температуру на одном этаже.

    Отопительный контур с верхним заполнением.

    При запуске контура воздух вытесняется из радиатора, затем из стояка в приточную заправку, а затем в закрытый расширительный бачок, расположенный в его верхней точке. Открыв вентили дома, нужно подняться на чердак и на время приоткрыть кран наверху бака. После вытеснения воздуха теплоносителем циркуляция во всех стояках восстанавливается.

    Справа вверху - закрытый расширительный бак с клапаном для сброса воздуха.

    Если вы далеки от секретов арматуры и арматуры, достаточно обратиться в сервисную компанию. В доме из верхнего наполнения у вас не получится самостоятельно слить воздух из аккумулятора, а вот вылить жителей верхнего этажа с чердака несложно.

    Частный дом, уровень доступа - администратор

    1. Что делать в частном доме, если отопительный контур или его часть не запускается?

    Плохая новость в том, что универсальных рецептов не существует: отопительный контур частного дома всегда проектируется индивидуально.

    Хорошая новость в том, что дизайнеры руководствуются теми же принципами:

    • При принудительной циркуляции автоматические дефлекторы в системе отопления монтируются рядом с циркуляционным насосом (обычно перед ним по ходу движения теплоносителя). Воздухозаборник также может быть установлен в корпусе котла. Если в контуре есть воздух, возможно, воздушный клапан просто забит мусором или накипью;

    Группа безопасности котла. По центру - автоматический дефлектор.

    • На индивидуальных отопителях клапан сброса воздуха устанавливается только в том случае, если они расположены над заправкой. Если заливка происходит под потолком или на чердаке, ищите воздушный клапан для обогрева в его верхней части;

    Радиатор расположен под заливкой. Воздух будет вытеснен вверх.

    • Каждая скоба (изгиб заполнения в вертикальной плоскости) также всегда снабжена вентиляционным отверстием. Если по какой-то причине их нет, можно попробовать перегнать розлив на слив одним из описанных выше способов.

    Причиной отсутствия циркуляции зачастую является не воздух, а полностью или частично закрытая дроссельная заслонка на одном из нагревательных устройств или участков контура.

    На фото - дроссельная заслонка на гильзе радиатора. Если он накрыт, аккумулятор будет холодным.

    Безопасность

    1. Чего нельзя делать при спуске воздуха ?

    Человеческие фантазии поистине безграничны, поэтому я буду приводить только повторяющиеся случаи из моей практики.

    Конечно, из репертуара квартирных жильцов: у сантехников есть свои причуды.

    • Не выкручивайте полностью шток из вентиляционного отверстия. Его нельзя повернуть обратно под напором горячей воды;
    • Не пытайтесь открутить сам гидроблок. Даже пол-оборота. Если нить оборвана, затопление квартиры станет неизбежным;

    Отвинчивать вентиляционное отверстие безопасно только тогда, когда стояк упал.

    • Еще худшая идея - частично открутить любую из пробок радиатора, чтобы выпустить воздух.Были прецеденты. В последнем известном мне случае 6 этажей залили кипятком.

    Очень и очень неразумно.

    Профилактика

    1. Можно ли доработать систему отопления своими руками, чтобы не столкнуться с проблемой проветривания?

    Если вы живете на последнем этаже или в частном доме, то можете.

    Рецепт предельно прост:

    • В автономной схеме подключить подогреватели по схеме «снизу-вниз».Даже если воздух скапливается внутри радиатора, это никак не повлияет на циркуляцию воды через нижний коллектор. В этом случае аккумулятор будет горячим по всему объему за счет собственной теплопроводности;

    При таком подключении даже заполненный воздухом аккумулятор будет горячим.

    • Установите автоматические вентиляционные отверстия в верхней части стояка или всего контура. Они редко требуют обслуживания и спускают воздушные шлюзы без вашего участия.

    Автоматический воздухоотводчик вполне может заменить кран Маевского на любом аккумуляторе.

    Заключение

    Как видите, все проблемы воздушного отопления решаемы полностью. Подробнее о возможных решениях вы можете узнать из видео в этой статье. Жду ваших дополнений и комментариев. Удачи, товарищи!

    Хладагент согревает нас в холодное время года. Однако часто возникают ситуации, когда аккумулятор полностью не прогревается. Они возникают из-за скопления воздуха в дальней части радиатора, что препятствует заполнению радиатора горячей водой.Поэтому его нужно как-то удалить. Для этого, кран Маевского используются, принцип работы которого основан на кровотечение воздушных пробок, когда запорный клапан конуса ослаблен.

    Кран Маевского устанавливается в верхней части радиатора отопления. Он может управляться автоматически или вручную. Когда клапан открывается только на пол-оборота, воздух в системе выходит наружу, освобождая место для охлаждающей жидкости. Это устройство используется на всех типах радиаторов, включая старые модели.

    Воздушные пробки внутри системы отопления неизбежно возникают в следующих случаях:

    • при проведении монтажа новой системы отопления;
    • при ремонте системы и удалении из нее воды;
    • при установке новых радиаторов;
    • при утечке воздуха в систему во время ее работы;
    • , когда из воды постепенно выделяются пузырьки воздуха, что является естественным физическим явлением;
    • при наличии коррозионных процессов, которые сопровождаются выделением определенного количества воздуха.Особенно подвержены таким процессам алюминиевые радиаторы в городских квартирах.

    Устройство и работа крана Маевского

    Классический кран Маевского изготовлен из латунных сплавов, устойчивых к коррозии. Это корпус с коническим игольчатым клапаном внутри. Этот клапан Маевского управляется запорным винтом, регулируемым снаружи. В закрытом положении клапан способен надежно удерживать охлаждающую жидкость внутри радиатора. Поворот винта в сторону открывает отверстие для клапана, выпуская воздух внутри нагревателя.

    Снаружи металлического корпуса часто бывает белый пластиковый кожух, что придает смесителю более благородный и современный вид. Устройство изделия может отличаться отдельными его модификациями, но принцип работы крана Маевского всегда остается неизменным. Аппараты отличаются диаметром наружной резьбы , благодаря чему можно легко подобрать подходящий вариант для любого радиатора. Есть метчики с резьбой 1 ", ¾ или ½".

    Для управления регулировочным винтом используйте ключ от крана Маевского или обычную отвертку.Ключ квадратный удобен тем, что занимает мало места, позволяя управлять регулировочным винтом, даже если радиатор находится в труднодоступном месте.

    В некоторых случаях краном можно управлять вообще без инструментов. Для этого достаточно повернуть вентиль вручную, обеспечив начало стравливания воздуха.

    Сорта

    Существует три типа дефлекторов, различающихся по принципу действия и конструкции:

    1. Ручной кран Маевского ... Это простейшее устройство, которым можно управлять вручную. При обнаружении неравномерного нагрева радиатора кран можно открыть ключом или любой отверткой, а затем по мере выхода воздуха из радиатора повернуть кран в обратном направлении.

    2. Смеситель автоматический ... Отличие автоматического крана в отсутствии ручного управления его работой. Его конструкция и принцип действия несколько отличаются от работы ручного крана. Автоматический клапан выполнен из латуни в форме цилиндра, но игольчатого клапана в его конструкции нет.Вместо этого используется пластиковый поплавок. Как работает автоматический кран Маевского? Пластиковый поплавок, в зависимости от наличия воздуха в системе, перемещается внутри клапана и контролирует открытие и закрытие клапана. Все происходит без вмешательства человека.

    Принцип работы автоматического крана Маевского фото выше демонстрирует наглядно.

    Все автоматические клапаны имеют ручное управление, которое можно использовать при засорении прохода.

    3. Клапан со встроенным предохранительным устройством ... У этого типа крана Маевского принцип его работы несколько отличается от обычного выпуска воздуха. Предохранительный клапан способен регулировать давление теплоносителя в системе. Если давление теплоносителя превысит предельное значение, достигнув 15 атмосфер, сработает клапан и начнет принудительный спуск теплоносителя из системы отопления. Это предотвращает повреждение отдельных элементов системы в случае аварии.

    Особенно актуальна установка вентиляционных отверстий с предохранительными клапанами в системах отопления из полипропиленовых и металлопластиковых труб, которые могут не выдерживать повышенного давления.

    Возможности выбора

    При выборе модели устройства следует учитывать некоторые особенности радиаторов:


    Как установить кран Маевского

    Установка клапана производится в обязательном порядке в верхней части радиаторного устройства со стороны, противоположной потоку теплоносителя, так как именно в этом месте собирается воздух. Следует учитывать особенности каждой системы. Если в доме установлена ​​вертикальная система отопления, то на радиаторы верхнего этажа устанавливают краны Маевского.Кроме того, на всех отопительных приборах, которые подводятся к стояку ниже верхней оси подключения, устанавливаются форточки.

    При использовании горизонтальной системы краны монтируются на всех без исключения отопительных приборах, к которым они могут быть подключены.

    Если установка крана Маевского осуществляется на напольный радиатор, расположенный горизонтально и параллельно поверхности пола, то он размещается в верхней части самой высокой точки радиатора. Регулировочный винт направлен вверх.

    Во многих ванных комнатах есть полотенцесушители, которые нагреваются теплоносителем, циркулирующим внутри них. На таких устройствах устанавливается кран Маевского для полотенцесушителя. Установка имеет некоторые особенности. Если полотенцесушитель имеет нижнее подключение, то уже есть место для его вкручивания в кран. А вот для модели с боковым подключением необходимо ее доработать. В подающую трубу врезается тройник, в который вкручивается кран. Выпускное отверстие для воздуха должно быть направлено в сторону от стены.Некоторые модели полотенцесушителей желательно оборудовать даже двумя форточками.

    Порядок установки крана на радиатор

    1. Перед началом установки клапана необходимо слить воду из системы.

    2. Открутите крышку, расположенную вверху радиатора.

    3. Вверните кран на место. В стандартной комплектации крана предусмотрена резиновая прокладка, обеспечивающая герметичность его установки.Для более надежной герметизации на резьбу крана рекомендуется накрутить ФУМ-ленту или промасленные льняные волокна.

    Если кран устанавливается на старую чугунную батарею без отверстия, выполняется следующая переделка. В чугунной пробке просверливается отверстие, диаметр которого немного меньше диаметра резьбы клапана. Нарезание резьбы выполняется внутри чугунной пробки. После этого производится установка и завинчивание клапана сброса воздуха.

    Особенности эксплуатации

    Рассмотрим, как пользоваться краном Маевского.Для этого желательно подставить под аккумулятор какую-то емкость и запастись сухой тряпкой. С помощью гаечного ключа или отвертки стопорный винт поворачивают на четверть или пол-оборота против часовой стрелки. Воздух будет выходить из системы с шипением. Когда он выйдет полностью, вода потечет из-под крана. Необходимо дождаться, пока вода потечет непрерывно. Затем можно затянуть винт пробки.


    Если воздух успешно выпущен, а аккумулятор остается холодным, то это признак засорения.Чтобы почистить засорившийся аккумулятор, придется прибегнуть к помощи сантехников.

    Совет: Если в системе отопления есть насосы, осуществляющие принудительную циркуляцию теплоносителя, их необходимо выключить за 10 минут до стравливания воздуха. Когда насосы включены, воздух не будет скапливаться в верхней части радиатора, а будет проходить через систему потоком воды.

    Если выпускное отверстие засорилось, его можно очистить иглой или другим острым предметом.

    Если клапан не использовался долгое время, регулировочный винт может быть трудно повернуть из-за образования на нем коррозии.Если возникнет такая ситуация, воспользуйтесь аэрозольной смазкой WD-40. Уже через несколько минут после наложения на резьбу винта его можно легко открутить. По окончании отопительного сезона желательно смазать регулировочный винт силиконовой смазкой. В этом случае резьба не будет разрушена действием на нее охлаждающей жидкости.

    При необходимости замены крана Маевского используйте два разводных ключа. Одним ключом удерживайте заглушку на радиаторе, а вторым откручивайте кран. Если этого не сделать, то откручивание крана может ослабить пробку и привести к потере ее герметичности.

    Разобрались, как спустить воздух краном Маевского из системы самостоятельно и как управлять устройством с автоматическим управлением. Если обеспечить за этим устройством необходимый уход, своевременно его проверять и чистить, устройство прослужит долго, не доставляя проблем своим владельцам.

    Цена на кран Маевского зависит от его типа, материала изготовления, диаметра и начинается от 30 рублей.

    Модернизации и модернизации: зарядные устройства и аккумуляторные системы

    С 1960-х годов Crane Aerospace & Electronics лидирует в разработке аккумуляторных систем.Наш опыт работы со многими типами аккумуляторных батарей и технологиями зарядки может помочь вам выбрать подходящий. От разработки приложений до проектирования и производства мы обеспечиваем комплексный подход к спецификациям, проектированию, сертификации и обслуживанию продукции.

    Новый 8-930 - это форма, форма и функциональная замена существующих зарядных устройств марки ELDEC на этих самолетах. 8-930 обеспечивает операторам значительные преимущества с точки зрения стоимости владения, включая более высокую надежность, улучшенную изоляцию неисправностей, встроенные возможности тестирования и совместимость с новой батареей SAFT Ultra Low Maintenance (ULM).Зарядное устройство для аккумуляторов 8-930 является взаимозаменяемым для всех самолетов 747, 757 и 767.

    Мы предлагаем полный спектр проверенных решений для приложений запуска, ожидания и управления полетом APU. Независимо от того, требуются ли вам аккумуляторы, зарядные устройства для аккумуляторов или подсистемы аккумуляторов, наши продукты обладают знаниями и опытом, позволяющими создать высоконадежный продукт для вашего аэрокосмического применения. Наши проверенные временем предложения обеспечивают безопасную и полную интеграцию устройств накопления энергии в электрические системы самолета.

    Как системный интегратор аккумуляторных батарей, наш заказчик имеет единую точку контакта для удовлетворения своих потребностей в хранении энергии. Наш основной опыт в качестве системного интегратора аккумуляторных батарей заключается в разработке требований к аккумуляторной системе на основе потребностей платформы. Мы генерируем эти требования на основе нескольких параметров, которые позволяют нам выбрать химический состав, который лучше всего подходит для применения. Выбранный нами химический состав, будь то свинцово-кислотный, никель-кадмиевый или литий-ионный, затем разрабатывается одним из наших партнеров по аккумуляторным батареям.Crane разрабатывает и производит устройства для зарядного устройства и управления аккумуляторами в виде автономных зарядных устройств или интегрированных аккумуляторных систем.

    Основная батарея и системы APU

    ELDEC была первой компанией, которая предоставила надежные аккумуляторные системы для коммерческих самолетов, и на сегодняшний день остается лидером как в техническом, так и в ценовом отношении, предлагая вам:

    • Полная ответственность за аккумуляторную систему; мы работаем напрямую с основными поставщиками аккумуляторов и предоставляем комплексное решение
    • Сила наших давних отношений с основными поставщиками аккумуляторов

    Мы можем разработать алгоритмы зарядки для вашего конкретного типа аккумулятора.Наше новое поколение литий-ионных аккумуляторных систем снизит вес аккумуляторной системы почти на 50%.

    Технические характеристики зарядного устройства

    Щелкните номер детали, чтобы увидеть лист данных, затем нажмите кнопку «Назад» в браузере, чтобы вернуться на эту страницу.

    Выход Номер детали Размер батареи Приложение
    28 В постоянного тока ном 8-930 20 ячеек, 48 Ач 737-600 / 700/800/900, 747-400, -8, 757, 767
    .

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
