Нормы воздухообмена жилых и офисных помещений согласно СНИП

В погоне за комфортными условиями внутри офисов и жилых помещений никак не обойтись без правильно организованного воздухообмена. Другими словами, внутри них должна быть грамотно рассчитанная, регулируемая система вентиляции. Для помещений различного назначения руководствуются соответствующей нормативной литературой, но для начала рассмотрим, что представляет собой воздухообмен.

Понятие воздухообмена

Воздухообмен – это количественный параметр, характеризующий работу системы вентиляции в закрытых помещениях. Другими словами, происходит обмен воздуха для удаления избытков теплоты, влаги, вредных и других веществ с целью обеспечения допустимого микроклимата и качества воздуха в обслуживаемом помещении или рабочей зоне. Правильная организация воздухообмена – одна из главных целей при разработке проекта вентиляции. Интенсивность воздухообмена измеряется кратностью – отношением объёма подаваемого или удаляемого воздуха за 1 час к объёму помещения.

Кратность приточного или вытяжного воздуха определяется нормативной литературой. Теперь поговорим немного о СНиПах, СП и ГОСТах, диктующих нам необходимые параметры для поддержания комфортных условий в офисных и жилых помещениях.

Нормы воздухообмена

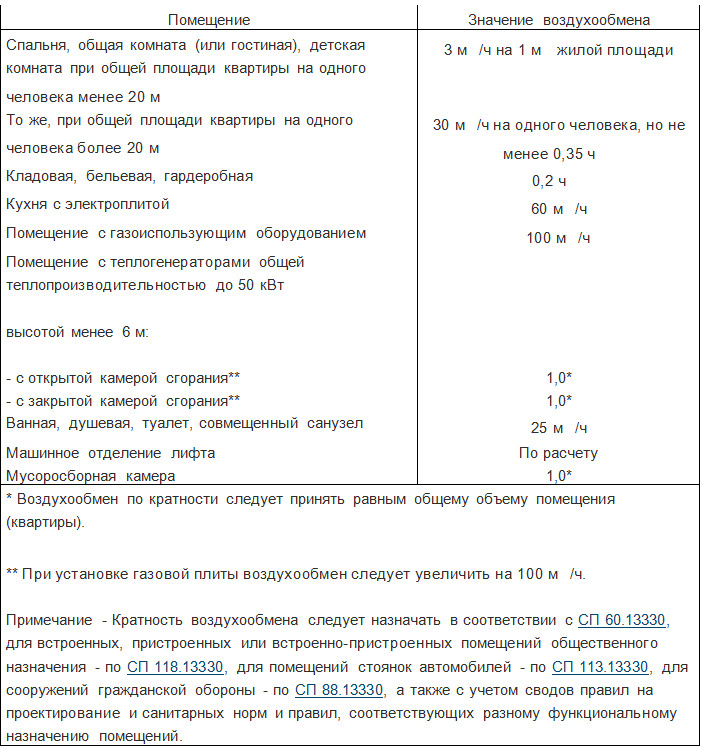

В настоящее время издано немало литературы, рассмотрим лишь небольшую часть:

Современные постройки обладают высокими теплотехническими характеристиками, герметичными пластиковыми окнами для экономии затрат на отопление помещений, что неизбежно ведёт к герметичности самого помещения и отсутствию естественной вентиляции. А это, в свою очередь, ведёт к застою воздуха и размножению болезнетворных микробов, что не допускается санитарно-гигиеническими нормами, да и сохранить хорошее самочувствие в душном помещении навряд ли удастся. Поэтому в современных жилых домах обязательно предусматриваются приточные клапаны в наружных ограждениях с естественным побуждением, а в офисных помещениях не обойтись без устройства приточно-вытяжной механической вентиляции.

Все это необходимо для создания комфортных условий пребывания людей в данных помещениях.

Жилые помещения

Система вентиляции жилых помещений может быть: с естественным притоком и удалением воздуха; с механическим побуждением притока и удаления воздуха, в том числе совмещённая с воздушным отоплением; комбинированная с естественным притоком и удалением воздуха с частичным использованием механического побуждения. В жилых комнатах приток воздуха обеспечивается через регулируемые оконные створки, фрамуги, форточки, клапаны или другие устройства, в том числе автономные стеновые воздушные клапаны с регулируемым открыванием. Удаление воздуха предусматривается из кухонь, уборных и ванных комнат. Величина воздухообмена жилых комнат, согласно СП 54.13330.2016, зависит от количества проживающих людей, 3 м³/час на 1 м² жилой площади, если на одного человека приходится менее 20 м² общей площади квартиры и не менее 30 м³/час на одного человека, если на одного человека приходится более 20 м².

Кухня

Норма минимального воздухообмена на кухне, оборудованной электрической плитой, согласно СП 54.13330.2016 принимается 60 м³/час, в случае газовой плиты, она составит 100 м³/час. В кухне приток воздуха обеспечивается, так же как и в жилых комнатах. Так как при готовке образуется пар, а также летучие частицы масла или других жиров, воздух из помещения кухни должен удаляться непосредственно наружу и не попадать в другие помещения, в том числе и через вентиляционный канал. Для того чтобы естественная тяга была достаточно стабильной, канал должен быть относительно высоким (не менее 5 метров). Зачастую в кухонной зоне над плитой устанавливают вытяжной зонт, помогающий более эффективно отводить избыток тепла из помещения. С целью исключения перетекания воздуха в выше расположенные квартиры делается воздушный затвор (вертикальный участок воздуховода, изменяющий направление движения воздуха), как правило, в строительном исполнении.

Санузел и прачечная

Воздух в помещениях санузла и постирочной содержит неприятные запахи, влажность и выделяющиеся вредности от бытовой химии, поэтому, как и воздух из кухни, он должен удаляться наружу без возможности попадания в другие помещения.

В вытяжных каналах этих помещений так же делается воздушный затвор. Из помещения санузла, согласно СП 54.13330.2016, величина воздухообмена составит 25 м³/час, а постирочной 90 м³/час. Приточный воздух в эти помещения попадает перетоком из жилых комнат через открытую дверь либо через щели в дверном проёме.

Офисные помещения

Величина воздухообмена для офисов, административных зданий намного выше, чем для жилых домов. Это объясняется тем, что вентиляционная система должна эффективнее справляться с большим объёмом тепловыделений, которые выделяются многочисленными сотрудниками и офисной техникой. А достаточное количество свежего воздуха положительно сказывается как на здоровье людей, так и на рабочем процессе в целом.

Для обычных офисных помещений принимается 40 м³/час на одного сотрудника при возможности периодически проветривать помещение через оконные створки, фрамуги, форточки или 60 м³/час на одного сотрудника, если такая возможность отсутствует.

Минимальный расход наружного воздуха на одного человека, находящегося в помещении более 2 часов (СП 60.13330.2016)

Современные офисные здания невозможно представить без организованной системы вентиляции, которая должна удовлетворять следующим требованиям:

Возможность обеспечивать в необходимом количестве свежим воздухом.
Фильтрация, подогрев или охлаждение, а также при необходимости и увлажнение приточного воздуха до комфортных условий, перед тем как подать его в помещение.
Устройство как приточной, так и вытяжной вентиляции из помещений офисов.
Установки должны быть малошумными и соответствовать требованиям, предъявляемым в СП 51.13330.2011 «Защита от шума».

Расположение удобное для обслуживания вентиляционных установок.
Автоматическое управление и погодозависимое регулирование.
Экономичный расход тепловой и электроэнергии.
Необходимость иметь компактные размеры и по возможности вписываться в деловой интерьер.

Правильно рассчитанная кратность воздухообмена — жизненно необходима внутри закрытых помещений, т. к. позволяет удалять отработанный воздух, загрязнённый различными техническими испарениями, частичками углекислого газа, выделяемого человеком, запахами продуктов потребления и жизнедеятельности, теплотой от оборудования и изделий, а также многими другими источниками. Если учесть все эти параметры, то благодаря работе приточно-вытяжной вентиляции можно поддерживать оптимальные показатели воздуха внутри помещений, создавая комфортный микроклимат.

нормы и правила организации воздухообмена в офисе

Согласитесь, работать в душном кабинете со спертым воздухом очень неприятно – возникает ощущение сильной усталости, постоянное желание лечь поспать, а также немотивированная раздражительность. Причина этого состояния предельно проста – недостаточное содержание кислорода во вдыхаемом воздухе.

Именно поэтому обеспечение правильного воздухообмена в офисах является одной из самых сложных проблем современного строительства. Для определения нормативов и требований относительно того, какой должна быть кратность воздухообмена в офисных помещениях, были проведены многочисленные эксперименты и исследования.

Результат этих работ – составление нормативной документации, содержащей нормативы кратности воздухообмена. Обеспечить их невозможно без правильного обустройства системы вентиляции.

Содержание статьи:

Законодательные нормы и требования

Нормативы воздухообмена, изложенные в СП 60.13330.2016, определяются предназначением кабинета и количеством работающих в нем человек.

Документ содержит следующие требования к (в расчете на человека):

помещение, используемое для проведения оперативных совещаний – 60 м³/ч;
кабинет руководителя – 60 м³/ч;
приемная руководителя – 40 м³/ч;
переговорная комната – 40 м³/ч;
опен-спейс (офис открытого типа) – 30 м³/ч;
коридоры и холлы – 11 м³/ч;
уборные – 75 м³/ч;
курилки – 100 м³/ч.

Обеспечение адекватной вентиляции помещения важно не только с точки зрения производственной безопасности. Речь идет о здоровье людей и качестве работы.

Соблюдение нормативов кратности воздухообмена в офисном помещении напрямую отражается на качестве работы персонала, а результат работы коллектива – на прибыли компании

Спертый, душный воздух не способствует повышению трудоспособности коллектива, а значит – ухудшается эффективность работы и компания несет экономические потери. Несоблюдение изложенных в СНиП 41-01-2003 требований станет не только причиной наложения штрафных санкций, но и повлечет за собой множество функциональных проблем.

Требования к системе вентиляции офисов

Правила предельно просты и понятны.

Для того, чтобы соблюдалась кратность воздухообмена в офисных кабинетах, должны быть обеспечены следующие вещи:

Систематический приток обогащенного О2 воздуха.
Выведение отработанного воздуха с высокой концентрацией СО2.
Удаление пыли и прочих загрязнений приточного потока.

Соответствующая всем перечисленным выше требованиям и учитывая , система вентиляции обеспечит должный воздухообмен в помещении, даже в том случае, если естественное проветривание офиса вообще не будет проводится.

Например, в некоторых бизнес-центрах офисные помещения расположены в подземных этажах и вообще не имеют окон.

Современные технологии позволяют использовать даже помещения подвального типа для обустройства офисов – система вентиляции обеспечивает постоянный приток обогащенного О2 воздуха

Также есть требования, касающиеся непосредственно самой системы вентиляции. Только соответствующая им на 100% система вентиляции может быть использована в современном офисе.

Вот наиболее значимые из критериев:

Бесшумность.
Экономичность потребления энергии.
Возможность корректировки функциональных параметров системы, простота управления.
Функциональность, совмещенная с компактностью.
Простота монтажа, отсутствие необходимости выполнения серьезных работ по ремонту.

Грамотная организация воздухообмена позволяет рационализировать использование площадей коммерческих помещений.

Причем условия в офисе, расположенном на 3-м этаже и, например, в подвальном помещении, отличаться не будут.

Разновидности организации воздухообмена

Каким образом будет решен вопрос с вентиляцией – решать инженерам и проектировщикам. Главное, чтобы все соответствовало требованиям.

В зависимости от особенностей здания и функциональных, инженерных характеристик того помещения, воздухообмен в котором должен быть обеспечен, выбирается одна из перечисленных ниже систем:

вентиляционная – наиболее востребованное решение при оборудовании всевозможных офисов;
тепла;
и наборная приточно-вытяжная;
.

В виду своих функциональных особенностей, наибольшую популярность получили первые две системы.

В Европе практически везде устанавливают системы с рекуперацией. Хотя каждый из перечисленных вариантов имеет свои преимущества.

Изображенная на схеме система вентиляции годится для обеспечения притока свежего, обогащенного О2 воздуха в помещение относительно небольшой площади

В целом, выбор разновидности вентиляционной системы объясняется несколькими факторами.

Наиболее значимыми из них являются:

площадь офисного помещения;
планировка и количество работающих людей;
количество работающей техники в помещении.

Все эти критерии должны быть учтены при выборе вида и мощности установленной системы. Для лучшего понимания вопроса есть смысл детальнее рассмотреть все особенности каждого из перечисленных выше видов систем вентиляции.

Приточно-вытяжная система

Принцип работы этой системы вентиляции можно характеризовать следующим образом: сквозь уличные отверстия с решетками происходит попадание потока свежего воздуха в приточный прибор, где происходит его очистка, нагрев или охлаждение.

И уже потом, сквозь разветвления, он поступает в каждое офисное помещение. Система проста и надежна в эксплуатации, подходит и для больших, и для малых помещений. С ее помощью происходит организованная подача и удаление воздуха.

Функция подпора воздуха имеет приоритет в том случае, если офисное помещение расположено поблизости с кухней или курилкой (под функцией подпора подразумевается препятствование проникновению задымленного воздуха в другие помещения).

Важно проектировать пути подачи приточного воздуха и местонахождение приточных отверстий воздуховодов таким образом, чтобы образование «застоя» в воздушном потоке было исключено по определению.

Параллельно с этим, не должно возникать ощущение сквозняка. Еще одной немаловажной функцией вентиляции является обеспечение максимально равномерного распределения по всем помещениям поступающего свежего воздуха.

Преимущества приточно-вытяжной системы вентиляции делают комфортной работу в офисе, а также позволяют владельцам помещения избежать лишних затрат

Востребованность приточно-вытяжного оборудования объясняется многочисленными его преимуществами. Им оснащено подавляющее большинство офисов.

В первую очередь, необходимо обратить внимание на следующие плюсы этой системы:

замена в помещениях обогащенного углекислым газом воздуха свежим происходит постоянно;
помимо того, что подающийся внутрь офисов воздух предварительно очищается, он еще и подогревается;
обеспечивается увлажнение притока воздуха. Эта функция присутствует не во всех моделях вентиляционных устройств;
экономится потребление электроэнергии.

Простая и универсальная схема, позволяющая создать проект практически для любого помещения, вне зависимости от архитектурных и конструктивных особенностей. Даже если речь идет о здании дореволюционной постройки.

Вместе с тем, нельзя не упомянуть и недостатки использования приточно-вытяжного вентилирования:

Шумность – объясняется вращением лопастей вентиляторов.
Не предусмотрена возможность охлаждения поступающего потока воздуха в теплое время года.

Соответственно, возникает необходимость установки специализированного оборудования, используемого для нормализации климата внутри строения.

Да и высокий уровень комфортабельности с такой шумностью обеспечить не получится.

Особенности приточной системы вентиляции

Нагнетание свежего потока воздуха внутрь обеспечивается оборудованием приточного вентилирования.

Выведение воздуха с высоким содержанием СО2 происходит сквозь отверстия вентиляционной шахты.

Приточная система вентиляции офиса оптимально подходит для обеспечения постоянного поступления свежего воздуха. Она состоит из воздуховодов, адаптеров и других элементов

Использование приточной вентиляции в офисе обеспечивает ряд преимуществ.

Наиболее важные из них перечислены ниже.

система обеспечивает интенсивный оборот воздуха пространственной среды и непрерывную подачу обогащенного О2 воздуха ко всем кабинетам, расположенным в здании;
поступающие внутрь воздушные массы качественно очищаются;
обеспечивается нагрев входящего воздухопотока до нужной температуры. За счет этого удается обеспечить должный уровень комфорта;
экономится расход электроэнергии. Это становится возможным за счет оснащения приточно-вытяжных устройств рекуператором тепла. Прибор делает возможным нагрев входящего воздухопотока теплом, которое отводится из офисов – удается «пустить в дело» до 80% энергии, в противном случае пропадающей зря. Смешения потоков при этом не происходит, качество приточного воздуха сохраняется неизменным.

Недостаток: монтаж приточной вентиляции – довольно-таки дорогостоящая процедура. При этом нельзя назвать ее стоимость неоправданной.

Система центрального кондиционирования

Использование системы актуально в малых офисах – канальные кондиционеры обеспечивают оптимальное вентилирование и очищение воздушного потока в помещениях небольшой площади.

Чаще всего местом для установки канального кондиционера становится коридор либо санузел.

Относительно маломощная и простая в плане монтажа система; качественно вентилирует и очищает воздушных поток в помещениях небольшой площади

Внутренний блок конструкцией системы не предусмотрен. Отсутствует возможность установления определенной температуры для каждого кабинета. Для офисов, площадь которых превышает 200 м.кв. не используется.

Также для обустройства вентиляционных систем используют центральные кондиционеры. Эти устройства применяются для вентилирования помещений больших площадей, да и сами кондиционеры отличаются немалыми габаритами. Чаще всего, их устанавливают на крышу здания или в подвал.

В элитных офисах застройщики устанавливают центральный кондиционер большой мощности, который и обеспечивает нужный воздухообмен во всех помещениях

Важное преимущество центральных кондиционеров – их многофункциональность. В состав устройств входит несколько секций.

Обязательными элементами являются элементы, обеспечивающие:

охлаждение/нагрев;
фильтрацию;
поглощение шума;
увлажнение воздуха.

Дорогостоящее, но при этом выгодное решение. Чаще всего, используется в зданиях, разделенных на производственную и офисную часть.

Составление проекта вентиляции офиса

С учетом того, что вентиляция является сложной инженерной системой, предназначенной для обеспечения постоянного притока чистого и свежего воздуха, удаления вредных соединений и создания комфортных условий, необходимость разработки проекта не вызывает сомнений.

Обеспечение адекватного воздухообмена в офисном помещении – серьезная задача, предусматривающая необходимость детального планирования, составления подробнейшей сметы и учета множества нюансов

При этом нужно иметь в виду, что каждая вентиляционная система имеет свои особенности. Поэтому разрабатывается проект исключительно под конкретное помещение с поправкой на все его особенности.

Берется во внимание:

Количество персонала, одномоментно находящегося в помещении.
Требования по нормативам температуры и/или влажности, чистоты от пыли и другим вредным веществам.
Особенности архитектуры – высота комнаты, наличие балок и прочих инженерных коммуникаций.

Нетрудно догадаться, что учесть все перечисленные выше нюансы, не составив предварительный проект, практически невозможно.

Именно поэтому перед началом работы составляется подробнейший проект вентиляционной системы.

Малейшее отклонение от проекта чревато грубым нарушением работы системы вентиляции – именно поэтому есть смысл к работе привлекать только профильных специалистов

Попытки монтажа системы вентиляции без предварительного создания проекта практически всегда оборачивались неблагоприятными последствиями.

Что учесть на стадии проектирования?

На стадии разработки проекта системы вентиляции подлежат согласованию следующие моменты:

Особенности архитектуры и конструкции офисного здания/кабинетов.
Местонахождение оборудования.
Вероятное расположение каналов, по которым будет идти ток воздуха.
Показатель мощности электроустановки.
Наличие возможности подведения воды, а также вероятные пути отвода конденсата. Обеспечение свободного доступа к системе вентиляции.
Возможность (при необходимости) внесения изменений в конструкцию.

В проекте системы вентиляции делать поправки на работу как еще одного источника обеспечения воздухообмена не стоит.

Это объясняется очень просто – только система вентиляции обеспечивает адекватный воздухообмен.

Удачное сочетание кондиционера с приточной вентиляцией позволяет подавать в помещение свежий, увлажненный и очищенный воздух, параллельно экономя на электроэнергии

Кондиционеры предназначены для улучшения характеристик поступающего воздуха (коррекция температуры, увлажнение, очищение от вредных компонентов), но ни один, даже самый современный кондиционер, не обеспечит приток свежего, обогащенного О2, воздуха.

Другой вопрос – центральные кондиционеры с притоком свежего воздуха, которые могут обеспечить приток воздуха, соответствующего всем требованиям.

Процесс проектирования вентиляционной сети включает проведение расчетов:

Обмена воздушных потоков.
Схемы коммуникаций.
Теплопритоков. Расчет проводится для каждого помещения в отдельности с поправкой на технические и конструктивные особенности строения.
Площади сечений путей, по которым происходит обмен воздушных потоков.
Потери давления по сети вентиляционных каналов.
Необходимой мощности калорифера.

Кроме того, определяется оборудование, необходимое для комплектации и сборки вентиляционной сети. Составляется документация по проекту и согласовываются все детали.

Выводы и полезное видео по теме

Мнение профессионала относительно монтажа вентиляционной системы и способов обеспечения адекватного воздухообмена в офисе:

Соблюдение требований СП 60.13330.2016 и СНиП 2.04.05-91 Изменение N 2 позволяет обеспечить комфортные условия труда в офисном помещении.

Необходимая кратность воздухообмена может обеспечиваться вентиляционными системами нескольких типов, со своими преимуществами и недостатками. Все эти нюансы обязательно нужно учитывать при выборе и составлении проекта.

Есть вопросы по обеспечению воздухообмена в офисе? Задайте их нашим экспертам, а мы поможем решить вашу проблему.

Кратность воздухообмена в офисе — ООО «Радэк»

Офисы и бизнес-центры относятся к общественным зданиям, потому кратность воздухообмена в офисе регламентируется СНиП 2.08.02-89. Документ устанавливает требования по параметрам работы вентиляции, для получения необходимой скорости воздухообмена. Нарушения кратности ухудшает микроклимат в офисе и создает некомфортные и опасные условия для всех сотрудников и посетителей.

Кратность измеряется в 1/ч, то есть показатель отвечает на вопрос: «сколько раз за час воздух в офисном помещении полностью обновляется?».

Критерии, учитываемые при расчете кратности воздухообмена в офисе

Кратность рассчитывается для каждого помещения, исходя из его внутреннего объема. По СНиП стандартная кратность воздухообмена в офисных помещениях составляет 5-7 раз в час.

Однако есть и другие факторы, которые определяют нормы кратности:

Численность персонала и посетителей. Когда в помещении на протяжении рабочего дня находится большое количество людей, в первую очередь нужно убедиться в достаточном их снабжении воздухом. В соответствии со справочными таблицами, офисная деятельность относится к минимальной физической активности, для которой достаточно 20-25 куб. м. воздуха в час.
Геометрия помещения. В зависимости от формы стен, в помещении могут формироваться «застойные зоны», где воздух не обновляется, в результате чего средний возраст воздуха в помещении постепенно увеличивается, а показатели газового состава ухудшаются. Чтобы не допускать застойных явлений, необходимо проводить тщательные расчетные работы и изыскания при проектировании вентиляционной системы.
Выделяемая в воздух влага. К примеру, если имеется небольшая офисная кухня, нормативное значение кратности увеличивается, так как нужно удалять больше влаги из этого помещения.
То же касается санузлов: необходимо обеспечить приток не менее 100 куб.м./час на один унитаз в общественном туалете.
Избыток тепла. Если в офисе применяются обогревательные приборы, в зимнее время возникают повышенные требования к воздухообмену, чтобы не допустить перегрева.

Перечисленные факторы должны учитываться как при проектировании системы, так и при контроле ее параметров работы.

Измерение кратности воздухообмена в офисных помещениях

Для проверки соответствия вентиляции в офисном помещении нормам выполняется комплекс работ по измерению кратности воздухообмена. В ходе этих работ применяются термоанемометры, которые измеряют температуру, скорость и направление движения воздуха. С их помощью измеряются все воздушные потоки в помещении. Также используются гигрометры, а в некоторых случаях применяется индикаторный газ, который позволяет наглядно оценить динамику воздушных потоков в помещении.

Исследование в соответствии с ГОСТ 12. 3.018-79 производится следующим образом:

Изучение проектной документации, паспорта вентиляционной системы и определение нормативных значений для конкретного офисного здания.
Полевой этап: выполнение необходимых замеров и регистрация результатов.
Камеральный этап: проведение подсчетов, сверка нормативных и фактических параметров, подведение итогов и оформление отчета.

ООО «Радэк» предлагает услуги по проведению замеров кратности воздухообмена в офисных помещениях с применением передовой техники. Мы гарантируем точные измерения и строгое соблюдение методологии, что делает наши отчеты точными, непредвзятыми и объективными. Звоните прямо сейчас, чтобы получить консультацию и вызвать наших экспертов!

Расчетные параметры воздуха и кратность воздухообмена в помещениях жилых зданий

Оптимальные и допустимые нормы температуры, относительной влажности и скорости движения воздуха в обслуживаемой зоне помещений в жилых зданиях и общежитиях (ГОСТ 30494-96, СанПиН 2. 1.2.1002-00)

Период года	Наименование помещения или категория	Температура воздуха, °С		Результирующая температура, °С		Относительная влажность, %		Скорость движения воздуха, м/с
Период года	Наименование помещения или категория	опт	доп	опт	доп	опт	доп	опт	доп
Холодный	Жилая комната	20-22	18-24 (20-24)	19-20	17-23 (19-23)	45-30	60	0,15	0,2
	То же, в районах с температурой наиболее холодной пятидневки (обеспеченностью 0,92) минус 31 °С	21-23	20-24 (22-24)	20-22	19-23 (21-23)	45-30	60	0,15	0,2
	Кухня	19-21	18-26	18-20	17-25	НН*	НН	0,15	0,2
	Туалет	19-21	18-26	18-20	17-25	НН	НН	0,15	0,2
	Ванная, совмещенный санузел	24-26	18-26	23-27	17-26	НН	НН	0,15	0,2
	Помещения для отдыха и учебных занятий	20-22	18-24	19-21	17-23	45-30	60	0,15	0,2
	Межквартирный коридор	18-20	16-22	17-19	15-21	45-30	60	0,15	0,2
	Вестибюль, лестничная клетка	16-18	14-20	15-17	13-19	НН	НН	0,2	0,3
	Кладовая	16-18	12-22	15-17	11-21	НН	НН	НН	НН
Теплый	Жилая комната	22-25	20-28	22-24	18-27	60-30	65	0,2	0,3
НН — не нормируется. Примечания:* — значения в скобках относятся к домам для престарелых и инвалидов;

Расчетные параметры воздуха и кратность воздухообмена в помещениях жилых зданий по СНиП 2.08.01-89* ЖИЛЫЕ ЗДАНИЯ.

№№ п/п	Помещения	Расчетная температура воздуха в холодный период года, °С	Кратность воздухообмена или количество воздуха удаляемого из помещения
№№ п/п	Помещения	Расчетная температура воздуха в холодный период года, °С	приток	вытяжка
1	2	3	4	5
1	Жилая комната квартир или общежитий	18 (20)	—	3 м³/ч на 1 м² жилых помещений
2	То же, в районах с температурой наиболее холодной пятидневки (обеспеченностью 0,92) минус 31 °С и ниже	20(22)	—	то же
3	Кухня квартиры и общежития, кубовая: — с электроплитами — с газовыми плитами	18	—	≥60 м³/ч ≥60 м³/ч при 2-конф. пл.; ≥75 м³/ч при 3-конф.пл.; ≥90 м³/ч при 4-конф.пл.
4	Сушильный шкаф для одежды и обуви в квартирах	—	—	30 м³/ч
5	Ванная	25	—	25 м³/ч
6	Уборная индивидуальная	18	—	25 м³/ч
7	Совмещенный помещение уборной и ванной	25	—	50 м³/ч
8	То же с индивидуальным нагревом	18	—	50 м³/ч
9	Умывальная обшая	18	—	0,5
10	Душевая общая	25	—	5
11	Уборная общая	16	—	50 м³/ч на 1 унитаз и 25 м³/ч на 1 писсуар
12	Гардеробная комната для чистки и глажения одежды, умывальная в общежитии	18	—	1,5
13	Вестибюль, общий коридор, передняя, лестничная клетка в квартирном доме	16	—	—
14	Вестибюль, общий коридор, лестничная клетка в общежитии	18	—	—
15	Помещение для культурно-массовых мероприятий, отдыха, учебных и спортивных занятий, помещения для администрации и персонала	18	—	1
16	Постирочная	15	по расчету, но ≥ 4	7-кратн.
17	Гладильная, сушильная в общежитии	15	по расчету, но ≥ 2-кратн.	3-кратн.
18	Кладовые для хранения личных вещей, спортивного инвентаря, хозяйственные и бельевые в общежитии	12	—	0,5
19	Палата изолятора в общежитии	20	—	1
20	Машинное помещение лифтов	5	—	по расчету, но ≥ 0,5
21	Мусоросборная камера	5	—	1 (через ствол мусоропровода)
Примечания. 1. В угловых помещениях квартир и общежитий расчетную температуру воздуха следует принимать на 2 °С выше указанной в таблице. 2. В лестничных клетках домов для IV климатического района и IIIБ климатического подрайона, а также домов с квартирным отоплением расчетная температура воздуха не нормируется. 3. Температура воздуха в машинном помещении лифтов в теплый период года не должна превышать 40 °С. 4. Значения в скобках относятся к домам для престарелых и семей с инвалидами.

Расчетные параметры воздуха и кратность воздухообмена в помещениях жилых зданий по МГСН 3.01-01 ЖИЛЫЕ ЗДАНИЯ.

№№ п/п	Помещения	Расчетная температура воздуха в холодный период года, °С	Кратность воздухообмена или количество воздуха удаляемого из помещения
№№ п/п	Помещения	Расчетная температура воздуха в холодный период года, °С	приток	вытяжка
1	2	3	4	5
1	Общая комната (гостиная), спальня, жилая комната общежития¹⁾	20 (22)²⁾	не менее 30 м³/ч на человека	—
2	Кухня квартиры и общежития — с электроплитами — с газовыми плитами	16(18)²⁾ 16(18)²⁾	— —	≥60 м³/ч ≥60 м³/ч при 2-конф. пл.; ≥75 м³/ч при 3-конф.пл.; ≥90 м³/ч при 4-конф.пл.
3	Кухня-ниша	16(18)²⁾	Механическая приточно-вытяжная по расчету
4	Ванная комната	25	—	25 м³/ч
5	Уборная	18	—	25 м³/ч
6	Совмещенный санузел	25	—	50 м³/ч
7	Совмещенный санузел с индивидуальным подогревом	18	—	50 м³/ч
8	Душевая	25	—	5-кратн.
9	Гардеробная комната для чистки и глажения одежды	18	—	1,5-кратн.
10	Вестибюль, общий коридор, передняя, лестничная клетка в квартирном доме	16	—	—
11	Вестибюль, общий коридор, передняя, лестничная клетка в общежитии	16	—	—
12	Постирочная	15	по расчету, но ≥ 4-кратн.	7-кратн.
13	Гладильная, сушильная в общежитии	15	по расчету, но ≥ 2-кратн.	3-кратн.
14	Кладовые в квартирах (одноквартирных домах), хозяйственные и бельевые в общежитиях	12	—	1,5-кратн.
15	Машинное помещение лифтов³⁾	5	—	по расчету, но ≥ 0,5-кратн.
16	Мусоросборная камера	5	—	1-кратн. (через ствол мусоропровода)
17	Сауна⁵⁾	16⁴⁾	—	по расчету
18	Тренажерный зал⁵⁾	16	—	80 м³/ч на человека
19	Биллиардная⁵⁾	18	—	0,5-кратн.
20	Библиотека, кабинет⁵⁾	20	—	0,5-кратн.
21	Гараж-стоянка⁵⁾	5	—	по расчету
22	Бассейн⁵⁾	25	Механическая приточно-вытяжная по расчету
Примечания. 1. В одной из спален следует предусматривать расчетную температуру воздуха 22 °С. 2. Значение в скобках относится к квартирам для престарелых и семей с инвалидами (в составе специализированных жилых домов и групп квартир) в соответствии с заданием на проектирование. 3. Температура воздуха в машинном помещении лифтов в теплый период года не должна превышать 40 °С. 4. Температура для расчета дежурного отопления. 5. Расчетные параметры воздуха и кратность воздухообмена указанны для квартир и одноквартирных домов жилища I категории. 6. В угловых помещениях квартир, одноквартирных домов и общежитии расчетную температуру воздуха следует принимать на 2 °С выше указанной в таблице (но не выше 22 °С). 7. В помещениях общественного назначения общежитий и специализированных квартирных жилых домов для престарелых и семей с инвалидами расчетные параметры воздуха и кратность воздухообмена следует принимать по соответствующим нормативным документам или техническому заданию в зависимости от назначения этих помещений.

Выдержка из СНиП 31-02-2001 ДОМА ЖИЛЫЕ ОДНОКВАРТИРНЫЕ.

8 ОБЕСПЕЧЕНИЕ САНИТАРНО-ЭПИДЕМИОЛОГИЧЕСКИХ ТРЕБОВАНИЙ

8. 1 При проектировании и строительстве домов должны быть предусмотрены установленные настоящими нормами и правилами меры, обеспечивающие выполнение санитарно-эпидемиологических требований по охране здоровья людей и окружающей природной среды.

8.2 Система отопления и ограждающие конструкции дома должны быть рассчитаны на обеспечение в помещениях дома в течение отопительного периода при расчетных параметрах наружного воздуха для соответствующих районов строительства температуры внутреннего воздуха в допустимых пределах, установленных ГОСТ 30494, но не ниже 20 °С для всех помещений с постоянным пребыванием людей (по СНиП 41-01-2003), а в кухнях и уборных — 18 °С, в ванных и душевых — 24 °С.

При устройстве в доме системы воздушного отопления с принудительной подачей воздуха в холодный период года эта система должна быть рассчитана на обеспечение в помещениях дома оптимальных значений параметров микроклимата по ГОСТ 30494 (температура, относительная влажность и скорость движения воздуха, результирующая температура помещения и ее локальная асимметрия). При устройстве системы кондиционирования воздуха оптимальные параметры должны обеспечиваться и в теплый период года.

8.3 Система вентиляции должна поддерживать чистоту (качество) воздуха в помещениях в соответствии с санитарными требованиями и равномерность его поступления и распространения. Вентиляция может быть:

— с естественным побуждением удаления воздуха через вентиляционные каналы;

— с механическим побуждением притока и удаления воздуха, в том числе совмещенная с воздушным отоплением;

— комбинированная с естественным притоком и удалением воздуха через вентиляционные каналы с частичным использованием механического побуждения.

Удаление воздуха следует предусматривать из кухни, уборной, ванны и при необходимости — из других помещений дома.

Воздух из помещений, в которых могут быть вредные вещества или неприятные запахи, должен удаляться непосредственно наружу и не попадать в другие помещения, в том числе через вентиляционные каналы.

Для обеспечения естественной вентиляции должна быть предусмотрена возможность проветривания помещений дома через окна, форточки, фрамуги и др.

8.4 Минимальная производительность системы вентиляции дома в режиме обслуживания должна определяться из расчета не менее однократного обмена объема воздуха в течение одного часа в помещениях с постоянным пребыванием людей. Из кухни в режиме обслуживания должно удаляться не менее 60 м3 воздуха в час, из ванны, уборной — 25 м3 воздуха в час.

Кратность воздухообмена в других помещениях, а также во всех вентилируемых помещениях в нерабочем режиме должна составлять не менее 0,2 объема помещения в час.

8.5 (Исключен, Поправка от 26.05.2004 г.).

8.6 Используемые при строительстве материалы и изделия, подлежащие гигиенической оценке в соответствии с утвержденными Минздравом России Перечнями видов продукции и товаров, должны иметь гигиеническое заключение, выданное органами и учреждениями государственной санитарно-эпидемиологической службы.

8.7 При строительстве домов на участках, где, поданным инженерно-экологических изысканий, имеются выделения почвенных газов (радона, метана, торина), должны быть приняты меры по изоляции соприкасающихся с грунтом полов и стен подвалов, чтобы воспрепятствовать проникновению почвенного газа из грунта в дом, и другие меры, способствующие снижению его концентрации з соответствии с требованиями санитарных норм.

8.8 Звукоизоляция наружных и внутренних ограждающих конструкций жилых помещений, воздуховодов и трубопроводов должна обеспечивать снижение звукового давления от внешних источников шума, а также от шума оборудования инженерных систем до уровня, не превышающего допускаемого по СНиП II-12.

Стены, разделяющие жилые блоки блокированного дома, должны иметь индекс изоляции воздушного шума не ниже 50 дБ.

8.9 Естественное освещение должно быть обеспечено в жилых комнатах и кухне. Отношение площади световых проемов к площади пола жилых помещений и кухонь должно быть не менее 1:8. Для мансардных этажей допускается принимать это отношение не менее 1:10.

Необходимость естественного освещения для встроенных помещений общественного назначения устанавливается по СНиП 2.08.02. Уровень естественного освещения этих помещений должен соответствовать требованиям СНиП 23-05.

8.10 Ограждающие конструкции дома должны иметь теплоизоляцию, воздухоизоляцию от проникновения наружного холодного воздуха и пароизоляцию от диффузии водяного пара из внутренних помещений, обеспечивающие:

— необходимую температуру на внутренних поверхностях конструкций и отсутствие конденсации влаги внутри помещений;

— предотвращение накопления влаги в конструкциях.

Разница температур внутреннего воздуха и внутренней поверхности конструкций наружных стен при расчетной температуре внутреннего воздуха не должна превышать 4 °С, а для конструкций пола первого этажа — 2 °С. Температура внутренней поверхности конструктивных элементов окон не должна быть ниже 3 °С при расчетной температуре наружного воздуха.

Помещения дома должны быть защищены от проникновения дождевой, талой, грунтовой воды и бытовых утечек воды.

8.11 Снабжение дома питьевой водой должно быть предусмотрено от централизованной сети водоснабжения населенного пункта.

Допускается предусматривать индивидуальные и коллективные источники водоснабжения из подземных водоносных горизонтов или из водоемов из расчета суточного расхода хозяйственно-питьевой воды не менее 60 л на человека. В районах с ограниченными водными ресурсами расчетный суточный расход воды допускается уменьшать по согласованию с местными органами Минздрава России, Качество питьевой воды должно соответствовать гигиеническим нормативам, утвержденным Минздравом России.

8.12 Для удаления сточных вод должна быть предусмотрена система канализации — централизованная, локальная или индивидуальная, в том числе выгребная, поглощающая или с санитарной индивидуальной биообработкой.

Сбор и удаление твердых бытовых отходов и отходов от эксплуатации помещений общественного назначения должны быть организованы в соответствии с правилами эксплуатации жилищного фонда, принятыми местными органами власти.

Сточные воды и твердые отходы должны удаляться без загрязнения территории и водоносных горизонтов.

9 ЭНЕРГОСБЕРЕЖЕНИЕ

9.1 Дом должен быть запроектирован и возведен таким образом, чтобы при выполнении установленных требований к внутреннему микроклимату помещений и другим условиям проживания обеспечивалось эффективное и экономное расходование невозобновляемых энергетических ресурсов при его эксплуатации.

9.2 Соблюдение требований, касающихся норм по энергосбережению, оценивают или по характеристикам основных элементов дома — строительных конструкций и инженерных систем, или по комплексному показателю удельного расхода энергии на отопление дома.

9. 3 При оценке энергоэффективности дома по характеристикам его строительных конструкций и инженерных систем требования настоящих норм считаются выполненными, если соблюдены следующие условия:

— приведенное сопротивление теплопередаче и воздухопроницаемость ограждающих конструкций не ниже требуемых по СНиП 23-02-2003;

— системы отопления, вентиляции, кондиционирования воздуха и горячего водоснабжения имеют автоматическое или ручное регулирование;

— инженерные системы дома при централизованном снабжении оснащены приборами учета тепловой энергии, холодной и горячей воды, электроэнергии и газа.

9.4 При оценке энергоэффективности дома по комплексному показателю удельного расхода энергии на его отопление требования настоящих норм считаются выполненными, если расчетное значение удельного расхода энергии q для поддержания в доме нормируемых параметров микроклимата и качества воздуха не превышает максимально допустимого нормативного значения , приведенного в СНиП 23-02.

При этом инженерные системы дома должны иметь автоматическое или ручное регулирование и при централизованном снабжении должны быть оснащены приборами учета расхода теплоты, холодной и горячей воды, электроэнергии и газа. (Поправка от 26.05.2004 г.).

9.5 Расчетное значение удельного расхода тепловой энергии на отопление запроектированного дома q определяют как сумму теплопотерь через ограждающие конструкции и с уходящим воздухом через систему вентиляции за отопительный период, отнесенную к 1 м2 площади отапливаемых помещений дома и числу градусо-суток отопительного периода.

9.6 В целях достижения оптимальных технико-экономических характеристик дома и дальнейшего сокращения удельного расхода энергии на отопление предусматривают:

— объемно-планировочные решения дома, обеспечивающие улучшение показателей его компактности;

— наиболее рациональную ориентацию дома и его помещений по отношению к странам света с учетом преобладающих направлений холодного ветра и потоков солнечной радиации;

— применение эффективного инженерного оборудования соответствующего номенклатурного ряда с повышенным КПД;

— утилизацию теплоты отходящего воздуха, сточных вод, использование возобновляемых источников солнечной энергии, ветра и т. д.

Если в результате проведения указанных мероприятий соблюдение условий 9.4 обеспечивается при меньших значениях сопротивления теплопередаче ограждающих конструкций, чем требуемые СНиП 23-02-2003, то допускается снижать показатели сопротивления теплопередаче стен по сравнению с требуемыми СНиП 23-02-2003.

9.7 В зависимости от отношения максимально допустимого нормативного значения удельного расхода тепловой энергии на отопление дома к расчетному (К= /q) дом относят к одной из следующих категорий энергоэффективности:

— при К>1,25 — дом высокой энергоэффективности;

— при К=1,25-1,1 — дом повышенной энергоэффективности;

— при К=1,1-1,0 — дом нормальной энергоэффективности.

Категорию энергоэффективности заносят в паспорт дома при вводе его в эксплуатацию и уточняют впоследствии по результатам эксплуатации и с учетом проводимых мероприятий по энергосбережению.

9.8 Нормы настоящего раздела не распространяются на возводимые собственными силами традиционные дома с рублеными стенами из бревен при площади отапливаемых помещений не более 60 м2.

10 ДОЛГОВЕЧНОСТЬ И РЕМОНТОПРИГОДНОСТЬ

10.1 При соблюдении установленных правил эксплуатируемый дом должен сохранять свои свойства в соответствии с требованиями настоящих норм и правил в течение предполагаемого срока службы, который может устанавливаться в задании на проектирование.

10.2 Основные неремонтируемые элементы дома, которыми определяется его прочность, устойчивость и срок службы дома в целом, должны сохранять свои свойства в допустимых пределах с учетом требований ГОСТ 27751 и строительных норм и правил на строительные конструкции из соответствующих материалов.

10.3 Элементы, детали, оборудование с меньшими сроками службы, чем предполагаемый срок службы дома, должны быть заменяемы в соответствии с установленными в проекте межремонтными сроками с учетом требований задания на проектирование. Решение о применении менее или более долговечных элементов, материалов или оборудования при соответствующем увеличении или уменьшении межремонтных сроков устанавливается технико-экономическими расчетами.

10.4 Конструкции и детали должны быть выполнены из материалов, обладающих стойкостью к возможным воздействиям влаги, низких температур, агрессивной среды, биологических и других неблагоприятных факторов согласно СНиП 2.03.11.

В необходимых случаях должны быть приняты соответствующие меры от проникновения дождевых, талых, грунтовых вод в толщу несущих и ограждающих конструкций дома, а также образования недопустимого количества конденсационной влаги в наружных ограждающих конструкциях путем достаточной герметизации конструкций или устройства вентиляции закрытых пространств и воздушных прослоек.

В соответствии с требованиями действующих нормативных документов должны применяться необходимые защитные составы и покрытия.

10.5 Стыковые соединения сборных элементов и слоистые конструкции должны быть рассчитаны на восприятие температурно-влажностных деформаций и усилий, возникающих при неравномерной осадке оснований и при других эксплуатационных воздействиях. Используемые в стыках уплотняющие и герметизирующие материалы должны сохранять упругие и адгезионные свойства при воздействии отрицательных температур и намокании и быть устойчивыми к ультрафиолетовым лучам. Герметизирующие материалы должны быть совместимыми с материалами защитных и защитно-декоративных покрытий конструкций в местах их сопряжения.

10.6 Должна быть обеспечена возможность доступа к оборудованию, арматуре и приборам инженерных систем дома и их соединениям для осмотра, технического обслуживания, ремонта и замены.

Оборудование и трубопроводы, на работу которых могут отрицательно повлиять низкие температуры, должны быть защищены от их воздействия.

10. 7 При строительстве домов в районах со сложными геологическими условиями, подверженных сейсмическим воздействиям, подработке, просадкам и другим перемещениям грунта, включая морозное пучение, вводы инженерных коммуникаций должны выполняться с учетом необходимости компенсации возможных перемещений основания.

Оборудование и трубопроводы должны быть закреплены на строительных конструкциях дома таким образом, чтобы их работоспособность не нарушалась при возможных перемещениях конструкций

Кратность воздухообмена в офисных помещениях, нормы расхода

Рейтинг автора

Автор статьи

Опытный специалист по системам вентиляции и кондиционирования. Работает в этой сфере более 15 лет.

Написано статей

Работа в кабинете со спёртым воздухом довольно неприятна, ведь непременно возникнет чувство усталости, захочется отдохнуть, человек просто становится раздражительным. Причиной является достаточно простая вещь — количество вдыхаемого кислорода невелика.

Офис (как и бизнес-центр) относится к общественному зданию, из-за этого кратность воздухообмена в нём регламентирует СНиП 2.08.02-89. В согласовании с этим документом установлены требования по работе вентиляции, позволяющие добиваться необходимого темпа обмена воздуха. Нарушение в системе приведёт к предоставлению сотрудникам и посетителям некомфортных и даже опасных условий работы и пребывания.

Кратность измеряют в 1/ч и рассчитывают ее индивидуально для конкретных помещений, учитывая фактический внутренний объём. По СНиП стандартной кратностью воздухообмена в офисном помещении считают от 5 до 7 раз за один час. Однако есть ещё множество факторов, определяющих стандарты кратности.

Соблюдаются ли в вашем офисе нормы воздухообмена?

ДаНет

Краткое содержание

Нормы воздухообмена в офисах
Регулирование стандартов вентиляции, влажности в офисном помещении происходит на этапе законодательном с помощью следующих документов:
Трудовой Кодекс РФ
СанПиН 2. 2.4.48-96, где указываются требования к установлению микроклимата в производственном помещении.
Норматив обмена воздуха, изложенный в СП 60.13330. 2016, определяют назначением кабинета, а также числом работников в нём. Стандарты кратности воздухообмена на 1 сотрудника, описанные в нём:
Помещение для совещаний — 60 м в кубе в час;
Кабинет, где находится руководитель — 60 м в кубе в час;
Приёмная — 40 м в кубе в час
Если офис имеет открытый тип, то норма для него — 30 м в кубе в час;
Коридор, а также холл — 11 м в кубе в час;
Уборная имеет норму в 75 м в кубе в час;
Курилка же — 100 м в кубе в час.
Обеспечить адекватную вентиляцию необходимо не только для производственной безопасности. Прямым образом она затрагивает здоровье сотрудника и качество его труда.
Нормы вентиляции офиса
Рекомендуется скорость обмена (согласно ГОСТу 30494-2011) до 1/10 метра в секунду вне зависимости от времени года. Несложно будет подсчитать, что для поддержания объёма обмена воздуха на необходимой скорости нельзя обойтись форточным , ведь нужна очень качественная система ввода и вывода воздуха, работать будет которая почти всегда. Помимо этого, к офисной вентиляции (так как на неё идёт большая нагрузка) предъявляют особенные требования.
Схема вентиляции воздуха в офисе
В СанПине 2.2.4 представляют нормативы к вентиляционной системе в офисе. Характеристики воздушного микроклимата описаны ниже:
Если период летний, то оптимальной считается температура от 19 до 21 градуса по Цельсию. Влажность же должна составлять 30-45%, но не более 60. Движение воздушного потока должно быть равным 0,2 — 0,3 м/c.
Если период зимний, то оптимальной температурой считается от 23 до 25 градусов по Цельсию. Влажность не должна превышать 60%, однако её идеальное значение примерно равно 50. Движение воздушного потока должно быть равным 0,3-0,5 м/c.
Также СанПин рекомендует следующий уровень влажности в зависимости от температуры:
40-60% при температуре 22-24°С
70% при температуре 25°С
65% при температуре 26°С
60% при температуре 27°С
Обычно небольшой офисы вентилируют малым количеством устройств. 3 на человека в час.
Правильный воздухообмен необычайно важен. Он регламентируется множеством документов, соблюдение которых — обязательное условие продуктивной работы в помещении.
Отличная статья 1
РАСЧЕТНЫЕ ПАРАМЕТРЫ ВОЗДУХА И КРАТНОСТЬ ВОЗДУХООБМЕНА В ПОМЕЩЕНИЯХ ЖИЛЫХ ЗДАНИЙ «ЖИЛЫЕ ЗДАНИЯ. СТРОИТЕЛЬНЫЕ НОРМЫ И ПРАВИЛА. СНиП 2.08.01-89» (утв. Постановлением Госстроя СССР от 16.05.89 N 78) (ред. от 20.11.2000)
Помещение Расчетная температура воздуха в холодный период года, °С Кратность воздухообмена или количество удаляемого воздуха из помещения
Приток Вытяжка
Жилая комната квартир или общежитии 18 (20) — 3 м3/ч на 1 м2 жилых помещений
То же, в районах с температурой наиболее холодной пятидневки (обеспеченностью 0,92) минус 31 °С и ниже 20 (22) То же
Кухня квартиры и общежития, кубовая: 18 —
с электроплитами Не менее 60 м3/ч
с газовыми плитами Не менее 60 м3/ч при 2-конфорочных плитах,
» » 75 » » 3-конфорочных » ,
» » 90 » » 4-конфорочиых »
Сушильный шкаф для одежды и обуви в квартирах — — 30 м3/ч
Ванная 25 — 25 «
Уборная индивидуальная 18 — 25 «
Совмещенное помещение уборной и ванной 25 — 50 «
То же, с индивидуальным нагревом 18 — 50 «
Умывальная общая 18 — 0,5
Душевая общая 25 — 5
Уборная общая 16 — 50 м3/ч на 1 унитаз и 25 м3/ч на 1 писсуар
Гардеробная комната для чистки и глажения одежды, умывальная в общежитии 18 — 1,5
Вестибюль, общий коридор, передняя, лестничная клетка в квартирном доме 16 — —
Вестибюль, общий коридор, лестничная клетка в общежитии 18 — —
Помещение для культурно-массовых мероприятий, отдыха, учебных и спортивных занятий, помещения для администрации и персонала 18 — 1
Построчная 15 По расчету, но не менее 4 7
Гладильная, сушильная в общежитиях 15 По расчету, но не менее 2 3
Кладовые для хранения личных вещей, спортивного инвентаря, хозяйственные и бельевые в общежитии 12 0,5
Палата изолятора в общежитии 20 — 1
Машинное помещение лифтов 5 — По расчету, но не менее 0,5
Мусоросборная камера 5 — 1 (через ствол мусоропровода)
Кратность Воздухообмена Лаборатории • Технический отчет • Пример
ООО «Энергоэффективность и энергоаудит»
ТЕХНИЧЕСКОЕ ЗАКЛЮЧЕНИЕ
ВОЗДУХОПРОНИЦАЕМОСТЬ И КРАТНОСТЬ ВОЗДУХООБМЕНА ЛАБОРАТОРИИ
Наименование объекта: Лаборатория
Содержание
Приборы и средства контроля
При теплотехническом обследовании здания использовали следующую аппаратуру:
система измерения воздухопроницаемости «Minneapolis BlowerDoor 4. 1»
термогигрометр Testo 622
термоанемометр Testo 405
Технические характеристики «Minneapolis BlowerDoor 4.1»
Наименование СИ Система измерения воздухо-проницаемости
Производитель США
Марка СИ «Minneapolis
BlowerDoor 4.1»
Заводской № 61890
№ в Госреестре средств измерений 49202-12
Технические характеристики
Производительность: 19 м3/ч – 7.200 м3/ч при разнице давления 50 Па.
Электропитание: 220-240 вольт, 50 Гц, потребляемая мощность < 600 Вт, потребляемый ток макс. 4,5 А.
Погрешность измерения: При открытом вентиляторе, с диафрагмами А-С (Объемный расход 80 – 7.200 м3/ч) ± 4%, с диафрагмами D-E (Объемный расход 19 – 7. 200 м3/ч) ± 5% или 1,7 м3/ч (учитывается большое значение)
Технические характеристики «Testo 622»
Наименование СИ Термогигрометр
Производитель testo
Марка СИ 622
Заводской № 39501565/005
№ в госреестре средств измерений 35319-07
Технические характеристики
Диапазон измерения 300…1200,0 гПа
Погрешность измерения влажности (при 25±5°С), % не более ±3
Диапазон измерения температуры, °С -10…+60
погрешность измерения температуры, °С не более ±0,4
Размеры 185 x 105 x 36 мм
Технические характеристики «Testo 405»
Наименование СИ Термоанемометр
Производитель testo
Марка СИ 405
Заводской № 41518249/410
Скорость потока
Диапазон измерений 0 … +99990 м³/ч
Термоанемометр
Диапазон измерений 0 … 5 м/с (-20 … 0 °C)
0 … 10 м/с (0 … +50°C)
Погрешность ±(0. 1 м/с + 5% от изм. знач.) (0 … +2 м/с)
±(0.3 м/с + 5% от изм. знач.) (в ост. диапазоне)
Разрешение 0.01 м/с
Измерение температуры
Диапазон измерений -20 … +50 °C
Погрешность ±0.5 °C
Разрешение 0.1 °C
Рабочая температура 0 … +50 °C
Размеры 490 x 37 x 36 мм
Результаты контроля воздухопроницаемости и кратности воздухообмена в лаборатории №1
Результаты контроля: Кратность воздухообмена лаборатории №2
Классификация воздухопроницаемости ограждающих конструкций объекта.
Кратность воздухообмена лаборатории при Δp = 50 Ра (n50, ч-1):
помещения,
группы помещений (квартиры) жилых многоквартирных домов,
общественных помещений,
административных помещений,
бытовых помещений,
сельскохозяйственных помещений,
вспомогательных помещений,
производственных зданий и сооружений, а также
одноквартирных зданий в целом
приведена в таблице Д1.
При установлении классов воздухопроницаемости
«умеренная»,
«высокая»,
«очень высокая»,
следует принимать меры по снижению воздухопроницаемости объектов.
При установлении классов
«низкая» и
«очень низкая»
в объектах, имеющих вентиляцию с естественным побуждением, следует принимать меры, обеспечивающие дополнительный приток свежего воздуха.
В следующем режиме: при разряжении с внутренней стороны здания (-50 Ра) и при повышении с внутренней стороны здания (+50 Ра).
Применение устройства MINNEAPOLIS BLOWERDOOR 4.1 для создания перепада давления в здании позволяет:
провести обследование в соответствии со стандартом ГОСТ 31167-2009 «Здания и сооружения. Методы определения воздухопроницаемости ограждающих конструкций в натурных условиях», EN 13187, а также
получить значения кратности обмена объёма воздуха в помещении в час.
Этот параметр в дальнейшем позволяет сделать выводы о соответствии воздухопроницаемости ограждающей конструкции стандартам по воздухопроницаемости.
На время проведения теста была обеспечена герметизация мест с приточной и механической вентиляцией (метод В стандарт EN13829).
Посмотреть на примеры повышения энергоэффективности зданий
Выводы по результатам измерения воздухопроницаемости и кратности воздухообмена лаборатории
Лаборатория корпус №1
Полученное среднее значение потока при отрицательном давлении внутри здания -50 Pa V(50) = 706 м3/ч, позволяет определить кратность обмена воздуха, n50= 1,382 ч-1, при объёме отапливаемого помещения V= 510,785, м3.
Полученное среднее значение потока при положительном давлении внутри здания 50 Pa V(50) = 419 м3/ч, позволяет определить кратность обмена воздуха, n50= 0,8203 ч-1, при объёме отапливаемого помещения V=510,785 м3.
Среднее значение составило n50=1,10125 ч-1 и соответствует классу воздухопроницаемости 1 ≤ n50 < 2 «Низкая».
Лаборатория корпус №2
Полученное среднее значение потока при отрицательном давлении внутри здания -50 Pa V(50) = 637 м3/ч, позволяет определить кратность обмена воздуха, n50= 1,385 ч-1, при объёме отапливаемого помещения V= 460,058, м3.
Полученное среднее значение потока при положительном давлении внутри здания 50 Pa V(50) = 377 м3/ч, позволяет определить кратность обмена воздуха, n50= 0,82 ч-1, при объёме отапливаемого помещения V=460,058 м3.
Среднее значение составило n50=1,1020 ч-1 и соответствует классу воздухопроницаемости 1 ≤ n50 < 2 «Низкая».
ГОСТ 31167-2009 «Методы определения воздухопроницаемости ограждающих конструкций в натурных условиях», таблица Д.1 – Классы воздухопроницаемости ограждающих конструкций объекта.
Кратность воздухообмена
при ∆p = 50 Па (n50, ч-1) Наименование класса
n50 < 1 Очень низкая
1 ≤ n50 < 2 Низкая
2 ≤ n50 < 4 Нормальная
4 ≤ n50 < 6 Умеренная
6 ≤ n50 < 10 Высокая
10 ≤ n50 Очень высокая
Техническое заключение по результатам контроля воздухопроницаемости и кратности воздухообмена ограждающих конструкций
В результате проведенных натурных испытаний среднее значение составило n50=1,10125 ч-1 (лабораторный корпус №1) и n50=1,1020 ч-1 (лабораторный корпус №2) и соответствует классу воздухопроницаемости 1 ≤ n50 < 2 «Низкая».
Для обеспечения нормальных условий воздухообмена в помещениях и воздухопроницаемости здания необходимо использование приточно-вытяжной вентиляции.
Исходные данные
Работы по теплотехническому обследованию ограждающих строительных конструкций с разработкой рекомендаций по устранению выявленных дефектов, проводились специалистами ООО «Энергоэффективность и энергоаудит» (копия свидетельства СРО о допуске к работам).
Основанием для проведения работ по теплотехническому обследованию ограждающих строительных конструкций объекта является техническое задание, утвержденное Заказчиком, Федеральный закон от 23 ноября 2009 N 261-ФЗ «Об энергосбережении и о повышении энергетической эффективности, и о внесении изменений в отдельные законодательные акты Российской Федерации», глава 9, ст.28 и 29.
Цели и задачи
Провести натурные испытания наружных ограждающих конструкций объекта с целью контроля качества тепловой защиты здания.
В состав натурных испытаний входит:
Контроль кратности воздухообмена помещений и воздухопроницаемости ограждающих конструкций в соответствии с ГОСТ 31167-2009 «Здания и сооружения. Методы определения воздухопроницаемости ограждающих конструкций в натурных условиях».
Выявить (при их наличии) скрытые дефекты работ по утеплению наружных стен сооружения, дефекты, ворот и дверей в наружных стенах, а также оконных блоков.
По результатам обследования представить следующую документацию:
Технический отчет о проведенном обследовании контроля кратности воздухообмена в помещениях и воздухопроницаемости ограждающих конструкций.
Посмотреть на пример энергопаспорта лаборатории
Порядок проведения испытаний: на воздухопроницаемость и кратность воздухообмена лаборатории
Испытание на воздухопроницаемость ограждающих конструкций здания является важным условием определения качества зданий вводимых в эксплуатацию.
Не выявленная фильтрация воздуха через некачественно выполненные соединения конструкционных элементов здания, имеет далеко идущие последствия.
Это, как правило, нарушение микроклимата помещения из-за сквозняков или нежелательной циркуляции воздуха, увеличение затрат на эксплуатацию из-за теплопотерь, создание благоприятных условий для роста микроорганизмов (плесень, грибки) и связанные с этим проблемы со здоровьем, повреждение строительных конструкций, невозможность нормального функционирования систем принудительной вентиляции.
Совсем незначительные негерметичные места в пароизоляционной системе, возникающие, например, из-за некачественной склейки мест соединения мембран внахлест или примыкании мембран к стенам и полам, имеют далеко идущие последствия.
Увеличение затрат на обогрев и кондиционирование, в связи с возникшей не герметичностью изоляции, приводит к низкой рентабельности жилища для застройщика.
Часто наблюдаемое явление «сухого воздуха» в помещении зимой вызвано тем, что холодный внешний воздух, содержащий небольшое абсолютное количество водяного пара, проникает в дом через не уплотненные пазы и щели.
После нагревания за счет отопления еще больше снижается его относительная влажность (влагоемкость).
Следствием этого является не комфортная атмосфера в помещении – иногда относительная влажность согретого воздуха значительно ниже минимально допустимого уровня в 40 %.
Таким образом, несмотря на то, что термография даёт качественную информацию о теплозащитных свойствах ограждающих конструкций, её применение необходимо совмещать с тестом на воздухопроницаемость
Сущность метода заключается в том, что в испытуемое помещение нагнетают или отсасывают из него воздух.
После установления стационарного воздушного потока через вентилятор при фиксированном перепаде давления между испытуемым помещением и наружной средой измеряют расход воздуха через вентилятор и приравнивают его к расходу воздуха, фильтрующегося через ограждения, ограничивающие испытуемое помещение.
По результатам измерений вычисляют обобщенные характеристики воздухопроницаемости ограждений испытуемого помещения.
Схема теста на воздухопроницаемость:
Узнать, что еще необходимо для ввода здания в эксплуатацию:
Список нормативно-технической и специальной литературы
ГОСТ 31167-2009 «Здания и сооружения. Методы определения воздухопроницаемости ограждающих конструкций в натурных условиях»
«Технический регламент о безопасности зданий и сооружений».
СНиП 23-02-2003 «Тепловая защита зданий»
СНиП 23-01-99* «Строительная климатология»
СП 23-101-2004 «Проектирование тепловой защиты зданий»
ГОСТ Р 54853-2011. Здания и сооружения. Метод определения сопротивления теплопередаче ограждающих конструкций с помощью тепломера
ГОСТ 26602.1-99 «Блоки оконные и дверные. Методы определения сопротивления теплопередаче»
ГОСТ 23166-99 «Блоки оконные. Общие технические условия»
ГОСТ 30971-2002 «Швы монтажные узлов примыканий оконных блоков к стеновым проемам. Общие технические условия»
Федеральный закон Российской Федерации от 23 ноября 2009 г. N 261-ФЗ “Об энергосбережении и о повышении энергетической эффективности, и о внесении изменений в отдельные законодательные акты Российской Федерации”.
Приказ Минэнерго России от 30.06.2014 N 400 “Об утверждении требований к проведению энергетического обследования и его результатам и правил направления копий энергетического паспорта, составленного по результатам обязательного энергетического обследования”.
Градостроительный кодекс РФ (ГрК РФ).
Вас может заинтересовать:
Посмотреть другие отчеты по воздухопроницаемости.
Снижение скорости изменения атмосферного воздуха, сокращение выбросов углерода и экономия энергии в исследовательских лабораториях | WBDG
Введение
Химические датчики
Вентиляция с регулируемой потребностью (DCV)
DCV требует наличия активной системы обнаружения загрязнений. Компоненты включают датчики отбора проб воздуха, программное обеспечение для интерпретации данных и систему обработки воздуха с регулируемыми заслонками, которая использует данные для регулирования подачи и вытяжки наружного воздуха. Загрязняющие вещества:
CO —Основно на погрузочной платформе, в гаражах и в местах с автомобильным движением.
CO ₂ —Используйте для измерения уровня занятости в помещениях для собраний, таких как аудитории, лекционные залы и конференц-залы. Используют для эвтаназии в Виварии.
Частицы —включает волосы и перхоть в виварии.
VOC —Используется в лабораториях для обнаружения утечек летучих и химических веществ, в вивариях для обнаружения аммиака.
В большинстве случаев датчики, используемые для контроля различных загрязняющих веществ, одинаковы.Датчик, обнаруживающий частицы и летучие органические соединения, также можно использовать для обнаружения CO2 с помощью простого перепрограммирования программного обеспечения. Датчики также отслеживают температуру и влажность, но эти данные являются резервной информацией и не используются для управления системой отопления, вентиляции и кондиционирования воздуха из-за возможных конфликтов между двумя системами. Как только загрязняющие вещества превышают заданный уровень, обнаруженный датчиком, лабораторная система управления уведомляется, и ACH постепенно увеличивается до максимального расчетного значения (также известный как система включения / выключения), в зависимости от механической конструкции, для удаления загрязняющих веществ. .Это позволяет получить низкий ACH, обычно равный 4, когда воздух чистый, и увеличивает ACH только тогда, когда есть потребность в большем количестве свежего воздуха для удаления загрязняющих веществ. Исследования, проведенные в исследовательских зданиях, показали, что лаборатории с системой вентиляции по требованию работают с низкой скоростью воздухообмена в час 98% времени. Разница между системой включения / выключения и системой разгона только в программном обеспечении и последовательности операций. Система наращивания мощности экономит энергию за счет подачи минимального количества дополнительного свежего воздуха для удаления загрязняющих веществ.Это также снижает нагрузку на систему AHU. Однако некоторые учреждения предпочитают систему включения / выключения для немедленной очистки.
Фотография любезно предоставлена Perkins + Will
Изображение предоставлено Phoenix Controls
Датчики
могут быть установлены на стене или в вытяжном канале.
Возможности эксплуатации постоянного тока
Для дальнейшего сбережения энергии может быть реализован режим незанятости, уменьшающий ACH до 2. Чтобы сделать это без системы DCV, ASHRAE требует, чтобы график занятости был установлен и строго соблюдался. Запрещается вход в помещения, где система отопления, вентиляции и кондиционирования воздуха работает в незанятом режиме. За час до начала работы ACH должен повыситься до уровня занятости. Этот фиксированный график мешает исследованию, поскольку исследовательская деятельность является гибкой и проводится в любое время дня. Благодаря DCV и его возможности активного измерения в реальном времени, промывка возможна в режиме незанятости, поэтому это ограничение снято, как указано в редакции ASHRAE 2011 года. Датчик присутствия / движения, который управляет осветительными приборами, может сигнализировать системе управления лабораторией, когда в помещении никого нет или нет.Это позволяет производить немедленную настройку ACH в реальном времени.
Последние изменения в инструкции включают снижение минимального расхода вытяжного шкафа. NFPA 45 2011 отменяет рекомендацию о минимальном расходе 25 куб. Фут / м3 внутренней рабочей зоны капота и теперь ссылается только на ANSI Z9.5. ANSI Z9.5-2011 теперь рекомендует минимальный расход 10 кубических футов в минуту / кубический фут во внутренней области вытяжки при закрытой створке. Это уменьшение потока вытяжки соответствует снижению ACH в лаборатории. В сочетании с системой DCV, ACH можно перемещать дальше в лабораториях, где доминируют вытяжки.
Описание
Установка в существующих исследовательских корпусах
DCV предлагает значительный потенциал экономии и должен использоваться для повторного изучения скорости вентиляции в существующих лабораториях. Интенсивность воздухообмена для большинства предприятий может быть безопасно снижена с 10–12 до 4–6 в обычные часы работы и даже ниже в часы, когда люди не заняты. Фактически безопасность повышается по сравнению с традиционной стандартной скоростью воздухообмена, потому что отбор проб воздуха увеличивает ACH сразу после разлива.Доказано, что эта система обеспечивает более быструю промывку помещения, чем системы с постоянным потоком. Это ключевая стратегия повышения энергоэффективности лабораторных зданий, старых и новых. DCV может быть внедрен в объект с системой переменного объема воздуха (VAV). Также предпочтительны вытяжки VAV. Следующие шаги предпринимаются при рассмотрении DCV на существующем объекте:
Подтвердите, что в целевых комнатах есть общие вытяжки (в некоторых используются вытяжки для вытяжки, и они не являются кандидатами), и застрахуйте один зонд в воздуховоде / от 1000 до 1200 кв.футов лабораторного пространства.
Спросите клиента, известны ли существующие минимальные показатели воздухообмена; в противном случае запросите данные тенденции BMS для приточных воздухораспределителей, чтобы определить минимальные потоки — если данные тенденции недоступны, просмотрите балансы помещения или отчеты TAB, чтобы определить минимальные потоки в ящике, когда вытяжки находятся в минимальном потоке.
Изучите планы этажей, включая чертежи механической вентиляции, чтобы понять расположение / конфигурацию лаборатории; исключить зоны, управляемые вытяжным шкафом (определяемые как наличие более 2 вытяжных шкафов / 500–700 квадратных футов). Тем не менее, для этих пространств, повторная балансировка минимумов вытяжного шкафа в соответствии с новым стандартом ANSI 9.5 (снижение прежней нормы 25 кубических футов в минуту / кв. Фут площади рабочей поверхности вытяжного шкафа до новой нормы 12-25 кубических футов в минуту / кв. футы)
Убедитесь, что существующие оконечные устройства VAV могут выполнять новую уставку CFM, которая соответствует нижним уровням ACH. Это может быть проблемой для систем, отличных от Phoenix. Система также должна быть в состоянии оставаться в равновесии (поддерживать смещения) с точки зрения воздушного потока.
В ходе этого процесса будет обнаружено, что часть существующего лабораторного оборудования для обдува не работает должным образом, поэтому следует выделить некоторые средства на ввод в эксплуатацию. Это может быть резервный фонд, созданный владельцем и используемый только в случае обнаружения дефектного оборудования в процессе ввода в эксплуатацию; или внесите в проект дополнительные непредвиденные расходы на этот ремонт.
Определите, будет ли запуск лаборатории после запуска системы.
Определите, сколько информации нужно будет отображать BMS.
Подтвердите, какие AHU обслуживают, какие лаборатории для обеспечения надлежащих эталонных значений приточного воздуха расположены и включены в объем работ.
Определите, какие сигнализации потребуются владельцу. Сигнализация загрязнения, кнопки блокировки аварийной вентиляции?
Подтвердить стратегию интеграции с BMS (проводное соединение по сравнению с BacNet)
«Объекты стали такими же сложными, как и исследования, которые в них проводятся.Создание правильной команды и согласование их с одним и тем же видением и целями имеет решающее значение для успеха проекта и создаваемой им среды на долгие годы. Наличие специалистов… в составе этой команды было ключом к тому, чтобы все сделать правильно », — Джилл Пирсолл, директор по планированию и развитию оборудования Техасской детской больницы.
Приложение
Пример использования: ТКП NRI
В научно-исследовательском неврологическом институте Техасской детской больницы есть три лабораторных этажа с DCV, по две лаборатории на каждом этаже.На каждом этаже есть отдельная установка для кондиционирования воздуха, а вытяжка осуществляется через централизованную систему. Система предназначена для работы с максимальной мощностью 10 ACH в режиме продувки и 4 ACH, когда воздух чистый. Следующие графики, сделанные за тот же период времени, показывают, как работает система DCV.
Ник Меррик © Hedrich Blessing 2010
Предоставлено Perkins + Will
Источник: Aircuity
На этом графике показано общее количество летучих органических соединений (TVOC), обнаруженное фотоионизационным датчиком.Этот конкретный датчик обнаруживает ЛОС от 0,1 до 5 частей на миллион (ppm). Между 17:00 и 18:00 наблюдается рост содержания летучих органических соединений. Этот фотоионизационный датчик может быть откалиброван для обнаружения следовых количеств аммиака, подходящего для использования в вивариях.
Источник: Aircuity
Примерно в 19:00 датчик оксида металла обнаружил увеличение содержания летучих органических соединений. Этот датчик обнаруживает летучие органические соединения в диапазоне от 5 до 100 частей на миллион. Оба этих датчика объединены в один узел, что позволяет обнаруживать летучие органические соединения в широком диапазоне ppm.
Источник: Aircuity
В обоих случаях скорость вентиляции лаборатории увеличивается, что выражается увеличением подачи CFM. Это вызывает резкое снижение содержания ЛОС после его пиков на первых двух графиках. После удаления загрязняющих веществ и очистки воздуха подача CFM возвращается к своей нормальной скорости, демонстрируя эффективность DCV. Обратите внимание, что значение CFM подачи не соответствует ACH, поскольку до 40% чистого лабораторного воздуха рециркулирует, что снижает энергию, используемую для охлаждения, повторного нагрева и циркуляции наружного воздуха. Это возможно с лабораторными областями, содержащимися в пределах своей собственной зоны; воздух из-за пределов лабораторий не рециркулируется в лаборатории, поскольку в других помещениях нет датчиков для отбора проб воздуха, обеспечивающих чистоту воздуха.
Источник: Aircuity
Датчики связываются с лабораторным модулем управления, посылая сигнал падения напряжения. Когда напряжение достигает 2,5 В, система переводится в режим продувки. Поскольку это система включения / выключения, ACH сразу переключается на максимальное значение 10.Как обсуждалось ранее, систему можно откалибровать для медленного увеличения ACH, при этом каждое падение напряжения соответствует предварительно установленному значению ACH.
На основе 10 ACH без DCV, лабораторного объема, количества вытяжек и уставок, наш анализ окупаемости выглядит следующим образом:
Система постоянного тока: 265 000 долл. США
Замена сенсора: 20000 долларов в год
При 10 ACH день / ночь, мы оцениваем средний CFM для шести гибких лабораторий в 39000 CFM
Наблюдаемая средняя подача CFM с системой DCV: 15000 CFM
Экономия 39 000 куб. Футов в минуту — 15 000 куб. Футов в минуту = 24 000 куб. Футов в минуту
На основе тарифов на электроэнергию, предоставленных Детской больницей Техаса, в размере 14 долларов США.50 / куб. Футов в минуту для объекта, общая сумма составляет 348 000 долларов США.
Окупаемость через десять месяцев
Эта невероятная комбинация снижения эксплуатационных расходов при одновременном повышении безопасности достигается за счет быстрого реагирования регулируемого привода вентилятора (VFD) на сигнал тревоги от датчиков отбора проб воздуха. Как только обнаруживается разлив, вентилятор автоматически увеличивает 4 ACH до 10 ACH, чтобы быстро подать свежий воздух в зону разлива. Исторически сложилось так, что стоимость HVAC в лабораторных условиях и показатели ACH сокращаются вдвое благодаря использованию этой постоянно контролируемой системы выпуска VFD.Это решение следует внедрить в большинстве исследовательских зданий и больниц для контроля качества воздуха, повышения безопасности и снижения затрат.
Срок окупаемости зависит от проекта, на него влияют график замены датчика, расчетная минимальная и максимальная ACH, тарифы на коммунальные услуги и использование системы рекуперации энергии. В некоторых случаях первоначальные затраты могут быть уменьшены за счет уменьшения размеров AHU и основных воздуховодов, поскольку вероятность разлива во всех помещениях одновременно мала. Это необходимо оценивать на проектной основе.
Источник: Aircuity
Следующие агентства и организации разработали кодексы и стандарты, влияющие на дизайн исследовательских лабораторий. Обратите внимание, что нормы и стандарты являются минимальными требованиями. Архитекторы, инженеры и консультанты должны рассмотреть возможность превышения применимых требований, когда это возможно.
Дополнительные ресурсы
WBDG
Типы зданий
Офисное здание, Исследовательский центр, Центр исследования животных, Исследовательская лаборатория, Академическая лаборатория, Государственная лаборатория, Лаборатория частного сектора
Типы помещений
Лаборатория: Сухая, Лаборатория: Влажная
Задачи проектирования
Доступный, эстетичный, рентабельный, функциональный / оперативный, продуктивный, безопасный / безопасный, устойчивый
Ввод здания в эксплуатацию
Ввод здания в эксплуатацию
Публикации
Основы типов зданий для исследовательских лабораторий, 2-е издание Дэниел Уотч. Нью-Йорк, Нью-Йорк: John Wiley & Sons, Inc., 2008.
CRC Справочник по безопасности лабораторий, 5-е изд. А. Кейт Ферр. Бока-Ратон, Флорида: CRC Press, 2000.
Проектирование и планирование исследовательских и клинических лабораторных помещений Леонарда Майера. Нью-Йорк, штат Нью-Йорк: John Wiley & Sons, Inc., 1995.
Руководство по проектированию лабораторий: соображения здоровья и безопасности, 4-е издание Луи Дж. ДиБерардиниса и др. Нью-Йорк, штат Нью-Йорк: John Wiley & Sons, Inc., 2013.
Руководство по планированию и проектированию лабораторных помещений для биомедицинских исследований Американского института архитекторов, Центр проектирования объектов передовых технологий. Вашингтон, округ Колумбия: Американский институт архитекторов, 1999.
Справочник по планированию помещений, Том. 1: Лабораторные помещения Т. Руйса. Нью-Йорк, Нью-Йорк: Ван Ностранд Рейнхольд, 1990.
Лаборатории, Брифинг и руководство по дизайну Уолтер Хейн. Лондон, Великобритания: E & FN Spon, 1995.
Лаборатория Эрл Уоллс Ассошиэйтс. Май 2000.
Дизайн лаборатории от редакции журнала R&D.
Проектирование, строительство и реконструкция лаборатории: участники, процесс, и Продукт Национального исследовательского совета, Комитета по проектированию, строительству и ремонту лабораторных помещений. Вашингтон, округ Колумбия: National Academy Press, 2000.
Прочие
Лаборатории 21 века (Labs21) — спонсируется U.Агентство по охране окружающей среды США и Министерство энергетики США, Labs21 — это добровольная программа, направленная на улучшение экологических показателей лабораторий США.
COVID-19 и срочная необходимость сделать пространство более безопасным
Почему мы должны подражать подходу ВВС США к «интегрированной противовоздушной обороне», чтобы выйти из режима блокировки.
Мир стремительно меняется в результате самой страшной пандемии со времен испанского гриппа 1918 года, в результате которого умерло от 50 до 100 миллионов человек во всем мире. Во время серьезных разногласий и уникальных электоральных последствий геополитические измерения новой пандемии коронавирусной болезни 2019 года (COVID-19) столь же опасны для политической и экономической стабильности, как инфекция для здоровья и благополучия человека.
С COVID-19 социальное дистанцирование и использование масок стали новой нормой. Ощутимая угроза несут капли и частицы аэрозоля, содержащие этот вирус, который может непреднамеренно распространяться на людей и поверхности, заражая их.Теперь нам нужно подумать, как управлять воздухом, который переносит этот вирус в наших зданиях, автомобилях, автобусах и самолетах.
Может потребоваться нечто большее, чем социальное дистанцирование, широкая чистка поверхностей, закрытие рта масками и осторожность в отношении того, как люди прикасаются к себе и другим, а также к предметам. Очистка воздуха от этой угрозы и дальнейшее сокращение передачи COVID-19 остается проблемой. Мир изменился с этой новой пандемией; обязательная оценка вентиляционных систем.
Внутренние вентиляционные системы предназначены для обогрева и охлаждения, и к ним предъявляются многие требования безопасности. Обычно они обеспечивают 1-2 воздухообмена в час. Их способность одновременно защищаться от циркулирующей угрозы в замкнутом пространстве обычно не рассматривается, но ее можно легко приспособить. Кроме того, выживаемость атмосферных вирусных частиц зависит от конкретных условий температуры и относительной влажности. Скорость инактивации вирусов в атмосфере увеличивается за счет повышения температуры и солнечной радиации.
Исследования болезней, передающихся воздушно-капельным путем, таких как туберкулез и корь, показали, что передача через воздушно-капельные пути широко распространена в нормальной окружающей среде. Обширные испытания документально подтвердили, что каждый раз, когда в комнате удваивается воздухообмен в час, загрязняющая нагрузка снижается вдвое. Инфекционная способность человека также снижается вдвое с каждым удвоением воздухообмена в помещении. Эти наблюдения должны стимулировать усилия по увеличению относительной смены воздуха в помещении в час или иным образом модифицировать воздух, чтобы снизить вероятность заражения людей, вызываемого переносчиками болезней, передающихся по воздуху.
Следовательно, необходимо использовать важное оружие в нашей войне против COVID-19, изменяя воздух и минимизируя или устраняя опасность в замкнутых пространствах! В конце концов, вентиляция помещения ограничивает передачу SARS-CoV-2 аэрозолями.
Существует как минимум два метода очистки воздуха, содержащего этот вирус: эти решения одинаково хорошо работают в зале ожидания, коммерческом авиалайнере, круизном лайнере или спортивной арене:
1. Очистка воздуха может быть выполнена с использованием устройства, которое обеззараживает и затем рециркулирует воздух в помещении без необходимости замены самой системы вентиляции помещения.Эта очистка воздуха в помещении включает в себя высокоэффективную фильтрацию воздуха вместе с внутренним облучением ультрафиолетовым светом с высокой выходной мощностью C-диапазона. Автономные и портативные устройства оборота воздуха, включающие эти проверенные компоненты, будут иметь большое значение для получения воздуха с низким уровнем заражения инфекционными агентами. Этот подход был успешно применен против загрязнителей воздуха плесенью и сам по себе относительно недорог, он также достоин против новой глобальной эпидемии Candida auris, грибковой нозокомиальной угрозы, сопоставимой с SARS-CoV-2 по своей смертности и адгезии фомита.
2. Очистка воздуха химическим туманом — еще один хорошо переносимый подход. Этой цели можно достичь с помощью устройств, использующих перекись водорода или хлорноватистую кислоту. Некоторые из них уже доступны, одобрены Управлением по охране труда и здоровья США (OSHA) и Федеральным управлением по лекарственным средствам (FDA). Их можно просто подключить к розетке или подключить к системе отопления, вентиляции и кондиционирования воздуха.
Эти подходы могли бы защитить от длительного воздействия вируса в аэрозольной форме, но их было бы недостаточно против сильного чихания или кашля. Эта защита требует определенного типа маски, чтобы уменьшить расстояние, на которое распространяется кашель или чихание. Осаждение вирусного аэрозоля на защитной одежде или поверхности пола и их последующее ресуспендирование требует эффективной санитарной обработки как критического значения.
Мы предлагаем «интегрированную противовоздушную оборону», реализация которой уже началась в ВВС США. Поскольку неизвестно, кто в настоящее время инфицирован, следует предполагать, что все инфицированы, и планировать соответствующие действия. Уже давно пора сделать упор на чистый воздух!
Генерал-лейтенант (в отставке.) Пол К. Карлтон младший, доктор медицины, FACS, главный хирург ВВС США, 1999-2002 гг.
Джей Йоханигман, доктор медицинских наук, профессор медицинского колледжа Университета Цинциннати.
Эдмунд Дж. Джаннигер О.Л., президент Международного форума безопасности.
Роберт А. Шварц MD, MPH, DSc (Hon), FRCP Edin, профессор и руководитель дерматологии Медицинской школы Рутгерса, Нью-Джерси.
Фото Афины из Pexels
Ответы на общие вопросы о защите изоляторов и COVID-19
Недавно Setra провела вебинар по защите изоляторов во время пандемии коронавируса.Спикер был членом нашего отдела продаж, который является специалистом Setra по критическим средам. Ниже приведены ответы на вопросы, задаваемые в ходе вебинара.
Создание временных изоляторов
Если в моей больнице недостаточно изоляторов, какие у меня варианты?
Многие больницы и руководители учреждений знакомы с конструкцией систем отопления, вентиляции и кондиционирования воздуха в своих больницах. Если они знакомы с этой конструкцией, они знают, в каких частях больницы они могут создать достаточное давление, но на этажах, где у вас нет определенного плана давления, зоны давления могут быть нейтральными между комнатами и коридорами.Создание дополнительного давления в общих помещениях через систему HVAC может увеличить поток воздуха в эти общие помещения. Это выталкивает дополнительный воздух в палаты пациентов и создает зоны отрицательного давления. Затем в помещении необходимо будет измерить давление в помещении с помощью монитора давления или портативного манометра. Существуют методы, позволяющие обеспечить отрицательное давление в помещении без использования устройств. При закрытой двери вы можете оторвать кусок ткани, уронить его за нижнюю часть двери, и если его втянуть в комнату, в комнате будет отрицательное давление.Это некоторые методы, которые можно использовать, чтобы попытаться вывести из строя некоторые комнаты, которые не предназначены для изоляции.
Есть ли параметры помимо отрицательного давления, которые следует контролировать в изоляторах?
Самый важный из них — это перепад давления между комнатой и коридором или прилегающим пространством. Это гарантирует отрицательный результат в изолированной комнате. Следующим по важности условием является скорость воздухообмена. По коду ASHRAE 170 эта скорость воздухообмена должна составлять около 15 воздухообменов в час (ACH). Это рекомендация по проектированию в большей степени для проектирования систем отопления, вентиляции и кондиционирования воздуха, а не для безопасности пациентов, но изменения воздуха должны быть проверены руководством учреждения, чтобы этого было достаточно. Температура и влажность действительно нужны пациенту. Суть в том, что перепад давления — важнейшее условие для изоляторов.
Мне приходится пользоваться временными строительными площадями, потому что в моей больнице не хватает коек. Как мне сделать эти комнаты безопасными?
Временные помещения, особенно на стоянках или даже в палатах больницы, не предназначены для использования в качестве зон отрицательного давления.Я бы сказал, просто резюмируя, если бы это было внутри больницы, вы могли бы влить дополнительный воздух в палаты пациентов; затем измерьте этот воздух с помощью устройства, которое дает визуальные показания давления. Если это открытое пространство, вероятно, наиболее распространенным решением будет использование вытяжного вентилятора, который находится внутри комнаты, выталкивая воздух наружу. Таким образом, даже с навесами и временными постройками вы сможете создать негатив в комнате. Воздух, выбрасываемый на улицу, потенциально опасен, поэтому вы должны оцепить участок и убедиться, что выхлопные газы достаточно рассеиваются в воздухе, чтобы никто, проходящий мимо этого вытяжного вентилятора, не мог быть заражен.Для этого нужно быть достаточно близким к этому, но сегодня советуем проявлять осторожность.
Не могли бы вы подробнее рассказать о возможных временных решениях для изоляторов с учетом текущих условий с COVID-19?
Любой из мониторов Setra можно установить во временном корпусе и повесить на стене, независимо от того, является ли эта стена постоянной стеной в помещении или временной стеной. Стене достаточно структуры, чтобы выдержать небольшой вес устройства. Просто подайте питание 24 В на это устройство, и оно может работать в простых временных кабельных каналах, которые устанавливаются; это пластиковые дорожки качения, в которые можно пропустить провода.Затем переместите трубку дифференциального давления в одну или в другую сторону. Все устройства, все мониторы давления в помещении, которые Setra продает сегодня, включают в себя все в комплекте для полного решения мониторинга перепада давления, особенно если требуется звуковая сигнализация. Даже во временных ситуациях с гибкими стенками может потребоваться какая-то структура для поддержки устройства, но скоростной блок для одной группы может поддерживать Lite и SRPM.
Надлежащая вентиляция изолирующего помещения и воздушный поток
Не могли бы вы предложить использовать дымовую трубу, чтобы визуализировать, как воздух распределяется по каждой комнате, для лица, осуществляющего уход, и для защиты пациента?
Если у них есть дымогенератор, его следует использовать ежедневно на предприятии, особенно в тех местах, где нет датчика давления в помещении, показывающего значение настройки перепада давления.Но, как я упоминал ранее, предприятия, в которых нет такого устройства, могут использовать простую салфетку, опускать ее, и если она втягивается, это фактически то же самое, что и использование дымового следа. В других учреждениях обычным устройством является портативный манометр. С помощью ручного манометра опустите трубку у прорези двери в комнату и произведите визуальную проверку на самом измерителе. Есть несколько способов с помощью низкотехнологичных и высокотехнологичных устройств проверить, находится ли в этих помещениях отрицательное давление.
Некоторые клиенты пытались ограничить подачу воздуха, чтобы увеличить отрицательное давление. Разве они не должны сначала попытаться увеличить выхлоп?
Это действительно касается общего баланса комнаты и скорости воздухообмена. Правильный способ сделать это на самом деле — обратиться в компанию по отдыху и уравновешиванию, чтобы убедиться, что вы не крадете слишком много воздуха из соседних областей. Тем не менее, любая техника, увеличение выхлопа или ограничение подачи, если ваша цель — поддерживать эти 15 ACH, подойдет любой из этих методов.
Могут ли дополнительные подмены воздуха снизить уровень заражения помещений, вызванного инфекционными пациентами, которые не были интубированы?
Были проведены различные исследования о повышении скорости воздухообмена и его эффективности при обращении с переносимыми по воздуху патогенами. В общем, увеличение количества замен воздуха — это хорошо, но минимальная норма для изоляторов составляет 15 ACH. Вы можете увеличить это количество до 20 или 25, но, помимо этого, количество замен воздуха потенциально может украсть воздух из других комнат и нарушить общий баланс воздушного потока.В некоторых случаях это может привести к потере воздуха в отрицательных помещениях, чтобы компенсировать дополнительный воздух, необходимый в других помещениях. Я бы предостерегал от использования сплошного подхода к увеличению воздухообмена. Придерживайтесь рекомендаций от 15 до 20 ACH для этих комнат, потому что эти рекомендации в ASHRAE 170 основаны на довольно небольшом количестве исследований.
Стоит ли рассматривать естественную вентиляцию для вентиляции, если проходы контролируются?
Как правило, нет, но в экстренных случаях, возможно, да. С точки зрения непрофессионала, естественная вентиляция — это либо дополнительный приток свежего воздуха через приточный воздух, либо открытое окно.Если окно открыто, оно должно быть приоткрыто лишь на небольшую величину, чтобы в комнате было отрицательное давление, и вам нужно будет включить какой-то вентилятор, чтобы выпускать воздух из этого окна. Вы также должны убедиться, что окно заклеено лентой, чтобы воздух не проникал через ветер или сквозняки, а также убедитесь, что окно не находится рядом с тротуаром или другими местами, где вы потенциально можете заразить проходящих мимо людей.
Продукты Setra могут помочь
Что предлагает Setra для временных установок или переносных устройств для проверки состояния временных помещений?
Большинство решений, которые у нас есть сегодня, рассчитаны на постоянный монтаж.Setra Lite и Setra SRPM — это устройства для поверхностного монтажа, которые можно разместить в одной монтажной коробке, и для их работы требуется всего 24 В.
С момента проведения этого вебинара Setra выпустила два новых набора Setra Lite для помощи в подготовке временных изоляционных комнат. Комплект для быстрой установки включает Setra Lite, монтажный кронштейн, одинарный порт RPS с фильтром давления, адаптер переменного тока с 6-футовым шнуром и четыре батареи на 9 В. Комплект для быстрой установки может питаться как от адаптера переменного тока, так и от аккумуляторной батареи.Портативный комплект Portable Kit включает Setra Lite, 10-футовые медицинские трубки с фильтром и батарейный блок с четырьмя батареями на 9 В. Для получения дополнительной информации об этих наборах щелкните здесь.
Какие продукты Setra вы бы порекомендовали для постоянной установки в новых изоляционных помещениях?
Для новых изоляторов, которые разрабатываются, существует директива ASHRAE 170, в которой говорится, что устройство должно иметь как визуальную, так и звуковую индикацию условий тревоги. Флагманским продуктом Setra является Setra FLEX, монитор давления в помещении с сенсорным экраном диагональю 7 дюймов.Он может проверить те 2 условия, которые, как я сказал, были довольно важными для изоляторов, перепад давления и скорость воздухообмена, а также показать наблюдения за температурой и влажностью для удобства пациента. SRCM и SRPM также имеют визуальную и звуковую индикацию, и эти продукты подходят и соответствуют нормам для мониторинга изоляторов.
Некоторых медсестер / врачей раздражает сигнал тревоги, который срабатывает при открытии двери в изоляторе. Есть ли возможность размещения / опции с задержкой по времени при открытии двери?
Все продукты Setra имеют это, и если у этого конкретного клиента есть продукт, отличный от Setra, он должен посмотреть в Интернете, есть ли задержка двери или метод доступа к сенсорному экрану или любым кнопкам на устройстве, которые могут отключать звук. этот будильник на какое-то время.
В чем заключается самое большое отличие систем контроля давления Setra от других датчиков давления, представленных на рынке?
Я бы сказал, что самым большим отличием является наш емкостной преобразователь, который является датчиком в устройстве. Мы производим наши датчики более 50 лет и усовершенствовали эту технологию для обеспечения высочайшей точности и высочайшей надежности. Самому датчику не нужен поток воздуха, который при использовании других устройств может фактически засорить чувствительный элемент фрагментами постельного белья.Датчик Setra — это тупиковый датчик, поэтому мы измеряем фактическое давление в комнате без прохождения через него воздушного потока. Мы делаем это с двух сторон датчика: одна измеряет опорную сторону, а другая — комнатную. Затем цифровое значение появляется на мониторе давления в помещении. Это наше главное отличие.
Дополнительные ресурсы
Наборы Setra Lite
Вебинар по решениям для мониторинга помещений COVID-19
Обеспечение безопасности больниц во время вспышек заболеваний
Управление точным повышением давления в изоляторах
Безопасность изоляторов для больниц
Руководство по COVID-19
Вентиляционная установка какого размера требуется для моего замкнутого пространства?
Вентиляция — одна из основ безопасности замкнутых пространств.Пары, пары и летучие органические соединения накапливаются и создают атмосферу, не способствующую дыханию. И я думаю, мы все можем согласиться с тем, что дыхание — это центральный столп жизни.
OSHA называет вентиляцию одним из наиболее важных инженерных средств контроля, доступных для поддержания безопасной рабочей среды. Мы согласны. И у нас есть несколько умных способов заменить атмосферу в вашей токсичной среде. Вопрос в том, какая вентиляция необходима и как лучше всего отслеживать ситуацию.
Хотя фактические стандарты приемлемой атмосферы не изменились за последние несколько лет, существуют разногласия по поводу продолжительности времени, необходимого для вентиляции помещения перед входом. В стандарте ограниченного пространства OSHA CFR 1910.146 не указано, сколько воздухообменов должно осуществляться в час. Законы некоторых штатов требуют минимального количества воздухообмена 6 раз в час, но это число ни в коем случае не является универсальным.
Общее практическое правило всегда было 5 полных воздухообмена.Есть и другие эксперты, которые рекомендуют внести 7 или 10 полных изменений до начала работы. Allegro Industries, производители вентиляционной продукции, рекомендуют 20 воздухообменников на всякий случай, но они предлагают лучший способ определить безопасность для вашего конкретного помещения — попросить профессионала выполнить полную и точную оценку атмосферы с использованием надлежащих приборов для определения каковы были бы их рекомендации.
На практике наши клиенты обычно проветривают как можно дольше перед входом, а те, кто хорошо планирует свои дни, часто настраивают оборудование и запускают его задолго до запланированной работы.Каким бы руководящим принципам ни решила следовать ваша компания, постоянный мониторинг пространства с использованием Газоанализатор в замкнутом пространстве позволяет участникам убедиться, что атмосфера остается безопасной.
Чтобы рассчитать время, необходимое для продувки воздуха, когда рабочие находятся в помещении, необходимо принять во внимание потерю воздушного потока из-за изгибов воздуховода. Эта номограмма, или диаграмма выравнивания, представляет собой графическое вычислительное устройство, которое может помочь вам определить, какая мощность воздуходувки вам нужна.
В зависимости от размера вашего помещения вы можете найти Ecko K2025 Комбинированный вентилятор / воздуховод / канистра хороший выбор. Это универсальное устройство также хранит и защищает воздуховоды, и его легко переносить по вашему объекту. Еще одним преимуществом K2025 является то, что он может двигаться со скоростью до 980 кубических футов в минуту (CFM), не делая вас глухим, как некоторые воздуходувки. Несмотря на то, что 74 дБ — это не тихо, ни в коем случае, это чертовски мало для вентиляционной установки, которая перемещает такое количество воздуха.
Еще один фаворит наших клиентов — Ecko K30 Воздуходувка 12 дюймов от Euramco . Линия Ecko — это линия экономичных воздуходувок Euramco, и они не имеют дорогостоящих сертификатов RamFans . Но они также не идут с ценой в 2000 долларов. K30 перемещается до 2400 кубических футов в минуту менее чем за 400 долларов, а доступный воздуховод легко прикрепить к любому концу устройства, в зависимости от того, выталкиваете ли вы воздух или вытягиваете его.
Если у вас есть вопросы о размере или мощности воздуходувки, подходящей для вашего применения, позвоните в нашу службу поддержки клиентов по телефону 1-800-829-9580.Они могут помочь вам вздохнуть спокойно (простите за каламбур).
ВЕНТИЛЯЦИЯ МАГАЗИНА
SNIP na AIR (Snipcoin na Airtoken)
převod (kurz)

Snipcoin na Airtoken
МУЛЬТИ КОНВЕРТЕР валют .
0,27714650 AIR
Podpořte nás sdílením této stránky. Děkujeme.
Информация о файлах cookie и отказе от ответственности. .
Snipcoin (SNIP) Airtoken (AIR) Таблица преобразования
9044 9044 9044 9044 27,715 AIR НовостиКонтролировать текущую ставку. Конвертируйте суммы в / из AIR и других валют с помощью этого простого калькулятора.
Конвертировать другие единицы Snipcoin (SNIP)
dSNIP (deciSnipcoin), cSNIP (centiSnipcoin), mSNIP (milliSnipcoin), uSNIP (microSnipcoin), nSNIP (nanoSnipcoin), pSNIPNIP (femtoSnipcoin), picoSnipcoin), picoSnipcoin ), daSNIP (decaSnipcoin), hSNIP (hectoSnipcoin), kSNIP (kiloSnipcoin), MSNIP (megaSnipcoin), GSNIP (gigaSnipcoin), TSNIP (teraSnipcoin), PSNIP (petaSnipcoin), 9000 единиц AirToSnipcoin (экз. AIR)
dAIR (deciAirtoken), cAIR (centiAirtoken), mAIR (milliAirtoken), uAIR (microAirtoken), nAIR (nanoAirtoken), pAIR (picoAirtoken), fAIR (femtoAirtoken), aAIR (атт. (hectoAirtoken), kAIR (kiloAirtoken), MAIR (megaAirtoken), GAIR (gigaAirtoken), TAIR (teraAirtoken), PAIR (petaAirtoken), EAIR (exaAirtoken),
Предыдущие новости о Snipcoin
, ежедневная цена на SNipcoin во время
, понедельник Май 2020
Посмотрим на вчерашние изменения цен.Максимум. Стоимость СНИП составила 0,000049 $. Мин. Стоимость Snipcoin составила 0,000049 доллара. Средняя стоимость конвертации Snipcoin (или обменного курса) в течение дня составила 0,000049 $. Стоимость СНИП не изменилась с мин. и макс. значение. Смотри на следующий день, если то же самое.
Ежедневные новости Цена по SNIP в воскресенье, 17 мая 2020 года
И у нас есть данные за вчерашний день. Средняя стоимость конвертации Snipcoin (или обменного курса) в течение дня составила 0,000049 $. Мин. Стоимость Snipcoin составила 0,000049 доллара. Максимум. Цена СНИП была 0 долларов.000049. Стоимость СНИП не изменилась с мин. и макс. значение. Смотри на следующий день, если то же самое.
Ежедневные новости Цена по SNIP в субботу, 16 мая 2020 года
Как изменился курс обмена валюты вчера? Стоимость СНИП не изменилась с мин. и макс. значение. Средняя стоимость конвертации Snipcoin (или обменного курса) в течение дня составила 0,000049 $. Максимум. Стоимость СНИП составила 0,000049 $. Мин. Стоимость Snipcoin составила 0,000049 доллара. Смотри на следующий день, если то же самое.
Ежедневные новости Цена по SNIP в пятницу 15 мая 2020 года
А у нас есть данные за вчерашний день.Стоимость СНИП не изменилась с мин. и макс. значение. Мин. Стоимость Snipcoin составила 0,000049 доллара. Максимум. Стоимость СНИП составила 0,000049 $. Средняя стоимость конвертации Snipcoin (или обменного курса) в течение дня составила 0,000049 $. Смотри на следующий день, если то же самое.
Ежедневные новости Цена по SNIP в четверг, 14 мая 2020 года
Оценим вчерашние изменения цен. Стоимость СНИП не изменилась с мин. и макс. значение. Мин. Стоимость Snipcoin составила 0,000049 доллара. Максимум. Стоимость СНИП составила 0,000049 $. Среднее значение цены Snipcoin за конвертацию (или обменного курса) в течение дня составляло 0 долларов.000049. Смотри на следующий день, если то же самое.
Ежедневные новости Цена по SNIP в среду, 13 мая 2020 года
Как изменилась валюта вчера? Средняя стоимость конвертации Snipcoin (или обменного курса) в течение дня составила 0,000049 $. Максимум. Стоимость СНИП составила 0,000049 $. Мин. Стоимость Snipcoin составила 0,000049 доллара. Стоимость СНИП не изменилась с мин. и макс. значение. Смотри на следующий день, если то же самое.
Ежедневные новости Цена по SNIP во вторник, 12 мая 2020 года
А у нас есть данные за вчерашний день.Стоимость СНИП не изменилась с мин. и макс. значение. Максимум. Стоимость СНИП составила 0,000049 $. Мин. Стоимость Snipcoin составила 0,000049 доллара. Средняя стоимость конвертации Snipcoin (или обменного курса) в течение дня составила 0,000049 $. Смотри на следующий день, если то же самое.
Ежедневные новости Цена по SNIP в понедельник 11 мая 2020 года
Оценим вчерашние изменения цен. Мин. Стоимость Snipcoin составила 0,000049 доллара. Максимум. Стоимость СНИП составила 0,000049 $. Среднее значение цены Snipcoin за конвертацию (или обменного курса) в течение дня составляло 0 долларов.000049. Стоимость СНИП не изменилась с мин. и макс. значение. Смотри на следующий день, если то же самое.
Ежедневные новости Цена по SNIP в воскресенье, 10 мая 2020 года
Посмотрим на вчерашние изменения цен. Стоимость СНИП не изменилась с мин. и макс. значение. Средняя стоимость конвертации Snipcoin (или обменного курса) в течение дня составила 0,000049 $. Максимум. Стоимость СНИП составила 0,000049 $. Мин. Стоимость Snipcoin составила 0,000049 доллара. Смотри на следующий день, если то же самое.
Ежедневные новости Цена по SNIP в субботу 9 мая 2020 года
Как изменился курс обмена валюты вчера? Стоимость СНИП не изменилась с мин.и макс. значение. Средняя стоимость конвертации Snipcoin (или обменного курса) в течение дня составила 0,000049 $. Мин. Стоимость Snipcoin составила 0,000049 доллара. Максимум. Стоимость СНИП составила 0,000049 $. Смотри на следующий день, если то же самое.
Ежедневные новости Цена по SNIP в пятницу 8 мая 2020 года
Как изменился курс обмена валюты вчера? Стоимость СНИП не изменилась с мин. и макс. значение. Мин. Стоимость Snipcoin составила 0,000049 доллара. Максимум. Стоимость СНИП составила 0,000049 $. Среднее значение цены Snipcoin за конвертацию (или обменного курса) в течение дня составляло 0 долларов.000049. Смотри на следующий день, если то же самое.
Ежедневные новости Цена по SNIP в четверг 7 мая 2020 года
Посмотрим на вчерашний день. Стоимость СНИП не изменилась с мин. и макс. значение. Максимум. Стоимость СНИП составила 0,000049 $. Мин. Стоимость Snipcoin составила 0,000049 доллара. Средняя стоимость конвертации Snipcoin (или обменного курса) в течение дня составила 0,000049 $. Смотри на следующий день, если то же самое.
Ежедневные новости Цена по SNIP в среду, 6 мая 2020 года
Посмотрим на вчерашний день. Стоимость СНИП не изменилась с мин.и макс. значение. Максимум. Стоимость СНИП составила 0,000049 $. Мин. Стоимость Snipcoin составила 0,000049 доллара. Средняя стоимость конвертации Snipcoin (или обменного курса) в течение дня составила 0,000049 $. Смотри на следующий день, если то же самое.
Ежедневные новости Цена по SNIP во вторник 5 мая 2020 года
А у нас есть данные за вчерашний день. Стоимость СНИП не изменилась с мин. и макс. значение. Максимум. Стоимость СНИП составила 0,000049 $. Мин. Стоимость Snipcoin составила 0,000049 доллара. Среднее значение цены Snipcoin за конвертацию (или обменного курса) в течение дня составляло 0 долларов.000049. Смотри на следующий день, если то же самое.
Старые новости об Airtoken
Ежедневные новости Цена на AIR в понедельник 18 мая 2020 года
Как изменилась валюта вчера? Мин. Стоимость Airtoken составила 0,000696 долларов США. Максимум. Цена AIR составила 0,000696 долларов. Средняя стоимость конвертации Airtoken (или обменного курса) в течение дня составила $ 0,000696. Цена AIR оставалась неизменной с мин. и макс. значение. Смотри на следующий день, если то же самое.
Ежедневные новости Цена на AIR в воскресенье, 17 мая 2020 года
Как изменилась валюта вчера? Цена AIR оставалась неизменной с мин.и макс. значение. Максимум. Цена AIR составила 0,000696 долларов. Мин. Стоимость Airtoken составила 0,000696 долларов США. Средняя стоимость конвертации Airtoken (или обменного курса) в течение дня составила $ 0,000696. Смотри на следующий день, если то же самое.
Ежедневные новости Стоимость воздуха в субботу, 16 мая 2020 года
Как вчера изменился курс обмена валюты? Максимум. Цена AIR составила 0,000696 долларов. Мин. Стоимость Airtoken составила 0,000696 долларов США. Средняя стоимость конвертации Airtoken (или обменного курса) в течение дня составила $ 0,000696.Цена AIR оставалась неизменной с мин. и макс. значение. Смотри на следующий день, если то же самое.
Ежедневные новости Цена на AIR в пятницу, 15 мая 2020 года
Как изменилась валюта вчера? Средняя стоимость конвертации Airtoken (или обменного курса) в течение дня составила $ 0,000696. Максимум. Цена AIR составила 0,000696 долларов. Мин. Стоимость Airtoken составила 0,000696 долларов США. Цена AIR оставалась неизменной с мин. и макс. значение. Смотри на следующий день, если то же самое.
Ежедневные новости Цена на AIR в четверг, 14 мая 2020 года
Как вчера изменился курс обмена валюты? Мин.Стоимость Airtoken составила 0,000696 долларов США. Максимум. Цена AIR составила 0,000696 долларов. Средняя стоимость конвертации Airtoken (или обменного курса) в течение дня составила $ 0,000696. Цена AIR оставалась неизменной с мин. и макс. значение. Смотри на следующий день, если то же самое.
Ежедневные новости Цена на воздух в среду, 13 мая 2020 года
Давайте посмотрим на интересные данные за вчерашний день. Цена AIR оставалась неизменной с мин. и макс. значение. Максимум. Цена AIR составила 0,000696 долларов. Мин. Стоимость Airtoken составила 0,000696 долларов США. Средняя стоимость конвертации Airtoken (или обменного курса) в течение дня составила $ 0.000696. Смотри на следующий день, если то же самое.
Ежедневные новости Цена на AIR во вторник, 12 мая 2020 года
Как вчера изменился курс обмена валюты? Цена AIR оставалась неизменной с мин. и макс. значение. Максимум. Цена AIR составила 0,000696 долларов. Мин. Стоимость Airtoken составила 0,000696 долларов США. Средняя стоимость конвертации Airtoken (или обменного курса) в течение дня составила $ 0,000696. Смотри на следующий день, если то же самое.
Ежедневные новости Цена на AIR в понедельник, 11 мая 2020 года
Давайте оценим вчерашние изменения цен.Цена AIR оставалась неизменной с мин. и макс. значение. Мин. Стоимость Airtoken составила 0,000696 долларов США. Максимум. Цена AIR составила 0,000696 долларов. Средняя стоимость конвертации Airtoken (или обменного курса) в течение дня составила $ 0,000696. Смотри на следующий день, если то же самое.
Airtoken упал на 15,42% в воскресенье, 10 мая 2020 года
Давайте посмотрим на интересные данные за вчерашний день. Средняя стоимость конвертации Airtoken (или обменного курса) в течение дня составила $ 0,000703. Мин. Стоимость Airtoken составляла 0 долларов США.000666. Макс. Цена AIR составила 0,000769 долларов. Цена AIR упала на 15,42% с мин. и макс. значение. Стоимость упала. Конечно, один день не имеет значения. Так что продолжай смотреть.
Ежедневные новости Цена на AIR в субботу, 9 мая 2020 года
И у нас есть данные за вчерашний день. Цена AIR оставалась неизменной с мин. и макс. значение. Средняя стоимость конвертации Airtoken (или обменного курса) в течение дня составила $ 0,000621. Максимум. Цена AIR составила 0,000621 долларов. Мин. Стоимость Airtoken составила 0,000621 долларов США.Смотри на следующий день, если то же самое.
Ежедневные новости Цена на AIR в пятницу 8 мая 2020 года
Как изменилась валюта вчера? Цена AIR оставалась неизменной с мин. и макс. значение. Мин. Стоимость Airtoken составила 0,000621 долларов США. Максимум. Цена AIR составила 0,000621 долларов. Средняя стоимость конвертации Airtoken (или обменного курса) в течение дня составила $ 0,000621. Смотри на следующий день, если то же самое.
Ежедневные новости Цена на AIR в четверг, 7 мая 2020 года
И у нас есть данные за вчерашний день. Средняя стоимость конвертации Airtoken (или обменного курса) в течение дня составила $ 0.000621. Макс. Цена AIR составила 0,000621 долларов. Мин. Стоимость Airtoken составила 0,000621 долларов США. Цена AIR оставалась неизменной с мин. и макс. значение. Смотри на следующий день, если то же самое.
Ежедневные новости Цена на воздух в среду, 6 мая 2020 года
Давайте посмотрим на интересные данные за вчерашний день. Максимум. Цена AIR составила 0,000621 долларов. Мин. Стоимость Airtoken составила 0,000621 долларов США. Средняя стоимость конвертации Airtoken (или обменного курса) в течение дня составила $ 0,000621. Цена AIR оставалась неизменной с мин. и макс.значение. Смотри на следующий день, если то же самое.
Airtoken упал на 2,28% во вторник 5 мая 2020 года
Как изменилась валюта вчера? Цена AIR упала на 2,28% с мин. и макс. значение. Максимум. Цена AIR составила 0,000635 долларов. Мин. Стоимость Airtoken составила 0,000620 долларов. Средняя стоимость конвертации Airtoken (или обменного курса) в течение дня составила $ 0,000625. Мы видим, что стоимость в конце дня упала. Посмотрим, как это получится сегодня.
Другие преобразования
Singulardtv na Airtoken, Seedswap na Airtoken, Snetwork na Airtoken, Snltoken na Airtoken, Sonm na Airtoken, Sechain na Airtoken, Snipcoin na Aioz-network, Snipcoin na Aion, Snipcoin na Ainori, Snipcoin na Airin Aircoins, Snipcoin na Aichain,
Экономия энергии в лабораториях с улучшенной вентиляцией :ustainNU
Лаборатории в кампусе Northwestern проводят передовые исследования, и они также потребляют много энергии.Лаборатории являются особенно энергоемкими помещениями из-за необходимости использования энергоемкого оборудования и обеспечения надлежащей вентиляции. Недавно команда по управлению помещениями работала с Управлением по безопасности исследований над модернизацией систем вентиляции, которые позволят поддерживать здоровое качество воздуха при одновременном сокращении энергопотребления в лабораториях.
Управление помещениями установило Aircuity в общей сложности в восьми зданиях на территории кампуса. Эта система контролирует качество воздуха в лабораторных помещениях и при необходимости регулирует уровни вентиляции.Прошлой осенью здание Arthur and Gladys Pancoe Life Sciences Building было модернизировано с помощью Aircuity, что привело к значительной экономии энергии. Установка Pancoe сократит расходы на электроэнергию более чем на 117 000 долларов в год, в результате чего срок окупаемости составит чуть более трех лет.
Майк Слимп, главный инженер отдела управления объектами, сказал, что установка прошла гладко, и у системы есть несколько преимуществ.
«Проект был установлен в полностью занятом здании с минимальным вмешательством для жителей», — сказал он.«Система Aircuity не только снижает потребление энергии, но и обеспечивает более безопасную лабораторную среду. Исторические данные о качестве воздуха в лаборатории хранятся на серверах Aircuity и доступны как пользователям лаборатории, так и Управлению безопасности исследований ».
Система Aircuity экономит энергию, гарантируя, что системы вентиляции работают ровно столько, сколько необходимо для поддержания здорового качества воздуха. До того, как система была установлена в Pancoe, система вентиляции работала с постоянной скоростью девять воздухообменов в час.После установки Управление оборудования и Управление безопасности исследований изучили и протестировали варианты тонкой настройки системы. Они смогли безопасно настроить систему на работу со скоростью четыре воздухообмена в час в рабочее время и два воздухообмена в час, когда лаборатории свободны.
Датчики движения, установленные на потолке, автоматически регулируют интенсивность вентиляции в зависимости от количества людей, а система Aircuity постоянно контролирует качество воздуха, чтобы обеспечить соответствующую вентиляцию по мере необходимости.Текущий мониторинг показал, что регулировка скорости вентиляции в свободное время выполнялась в соответствии с ожиданиями, что позволяет предположить, что аналогичная стратегия может быть применена в других помещениях в будущем.
В дальнейшем Northwestern изучает возможности установки системы Aircuity в других лабораторных помещениях в рамках усилий по экономии энергии при сохранении здоровых, безопасных и комфортных лабораторий. Экономия энергии сократит расходы и сократит выбросы парниковых газов, связанных с энергией, потребляемой на территории кампуса.
Re: GBlist: GB List: вопрос OSB
Re: GBlist: GB List: вопрос OSB
[Предыдущая дата] [Следующая дата] [Предыдущая тема] [Следующая цепочка] [Указатель даты] [Указатель темы]
Дорогие друзья: Прошу извинить за тираду, но моя очень горячая кнопка была нажата. у меня есть 14 лет работал над установлением стандартных методов отбора проб и анализа воздуха в помещении, чтобы измерения из различных лабораторий и зданий могли быть по сравнению. Один из самых важных стандартов применяется к испытаниям на выбросы, поскольку нам нужно знать силу источника (вкладчиков в загрязняющие нагрузки) надежно и эффективно проектировать здания.Итак ... PPM или миллионные доли - это не уровень выбросов, это концентрация. Таким образом, лесная промышленность сообщила о выбросах. какое-то время - по крайней мере, в начале 80-х - но, насколько мне известно, уникален, за исключением, возможно, Лаборатории андеррайтеров, которая сообщает о выбросах озона от фотокопировальных машин в ppm или (ppb) также. Такого рода отчеты просто не сообщают пользователям о результатах тестирования, скорость выброса. Вы должны знать коэффициент загрузки - в случае композитные изделия из дерева, площадь источника выбросов на единицу объема испытательная камера - и скорость вентиляции, чтобы можно было рассчитать выбросы коэффициент или уровень выбросов.В случае такого устройства, как копировальный аппарат, вы должен знать скорость копирования и скорость воздухообмена в испытательной камере. 2-ч.3. Интенсивность выбросов потребует умножения площади исходного материала на коэффициент выбросов и будет выражаться в единицах массы в единицу времени. В 10:50 08.05.97 -0700 вы написали: > Привет, Крис > > Джон А. Эмери из Американской фанерной ассоциации написал статью о > формальдегид в композитных деревянных панелях, изготовленных из фенольной смолы, «Структурные > Деревянные панели и формальдегид ", которые вы можете запросить в APA по адресу > (206) 565-6600. Он сообщает об уровнях выбросов формальдегида, обнаруженных с помощью > процедура испытательной камеры.Процедура проверки кажется разумной, за исключением > Дело в том, что скорость вентиляции была несколько завышенной. С учетом этого > Уровни выбросов, сообщаемые от новых досок, были ниже 0,1 ppm. > > С уважением, Майк > > > (фрагмент) > >> Может ли кто-нибудь предоставить точную информацию о вреде >> фенолформальдегид в стройматериалах? >> > (фрагмент) > > O'Brien & Associates > Консультанты по экологическому строительству > Программа Portland General Electric Earth Smart > obrien @ hevanet.

alexxlab
Навигация по записям
Пред.
След.
Разное
Что такое фанкойл: как устроен, виды и принцип работы
alexxlab
17.01.2022
0
Разное
Направляющие для теплого пола: Шина для укладки тёплого пола 0,5 м пластик
alexxlab
15.01.2022
0
Разное
Вывоз холодильников на утилизацию бесплатно: О компании «Утилизатор 24»
alexxlab
14.01.2022
0
Разное
Рейтинг полотенцесушителей: 12 Лучших Полотенцесушителей – Рейтинг 2021 года
alexxlab
13.01.2022
0
Разное
Как лучше отапливать гараж: самый экономный способ из всех вариантов
alexxlab
13.01.2022
0
Разное
Коробки для электропроводки: Купить Распределительные и монтажные коробки по выгодной цене в Санкт-Петербурге
alexxlab
12.01.2022
0
Добавить комментарий Отменить ответ
Ваш адрес email не будет опубликован. Обязательные поля помечены *
Комментарий *
Имя *
Email *
Сайт

Рубрики
Вентиляция
Вытяжка
Как выбрать
Камин
Котел
Обогреватели
Отопление
Пвх
Печь
Радиатор
Ремонт
Системы отопления
Разное
Карта сайта

SNIP (Snipcoin) AIR (Airtoken)
1 SNIP 0.27714650 AIR
10 СНиП 2.77146500 AIR
100 СНиП 27.7146500 AIR
1000 SNIP 277 SNIP
1,000,000 СНиП 277,146 AIR
10,000,000 СНиП 2,771,465 AIR
100,000,000 СНиП 27,714,6504 AIR

Помещение	Расчетная температура воздуха в холодный период года, °С	Кратность воздухообмена или количество удаляемого воздуха из помещения
		Приток	Вытяжка
Жилая комната квартир или общежитии	18 (20)	—	3 м3/ч на 1 м2 жилых помещений
То же, в районах с температурой наиболее холодной пятидневки (обеспеченностью 0,92) минус 31 °С и ниже	20 (22)		То же
Кухня квартиры и общежития, кубовая:	18	—
с электроплитами			Не менее 60 м3/ч
с газовыми плитами			Не менее 60 м3/ч при 2-конфорочных плитах,
			» » 75 » » 3-конфорочных » ,
			» » 90 » » 4-конфорочиых »
Сушильный шкаф для одежды и обуви в квартирах	—	—	30 м3/ч
Ванная	25	—	25 «
Уборная индивидуальная	18	—	25 «
Совмещенное помещение уборной и ванной	25	—	50 «
То же, с индивидуальным нагревом	18	—	50 «
Умывальная общая	18	—	0,5
Душевая общая	25	—	5
Уборная общая	16	—	50 м3/ч на 1 унитаз и 25 м3/ч на 1 писсуар
Гардеробная комната для чистки и глажения одежды, умывальная в общежитии	18	—	1,5
Вестибюль, общий коридор, передняя, лестничная клетка в квартирном доме	16	—	—
Вестибюль, общий коридор, лестничная клетка в общежитии	18	—	—
Помещение для культурно-массовых мероприятий, отдыха, учебных и спортивных занятий, помещения для администрации и персонала	18	—	1
Построчная	15	По расчету, но не менее 4	7
Гладильная, сушильная в общежитиях	15	По расчету, но не менее 2	3
Кладовые для хранения личных вещей, спортивного инвентаря, хозяйственные и бельевые в общежитии	12		0,5
Палата изолятора в общежитии	20	—	1
Машинное помещение лифтов	5	—	По расчету, но не менее 0,5
Мусоросборная камера	5	—	1 (через ствол мусоропровода)

	Наименование СИ	Система измерения воздухо-проницаемости
	Производитель	США
	Марка СИ	«Minneapolis BlowerDoor 4.1»
	Заводской №	61890
	№ в Госреестре средств измерений	49202-12
	Технические характеристики Производительность: 19 м3/ч – 7.200 м3/ч при разнице давления 50 Па. Электропитание: 220-240 вольт, 50 Гц, потребляемая мощность < 600 Вт, потребляемый ток макс. 4,5 А. Погрешность измерения: При открытом вентиляторе, с диафрагмами А-С (Объемный расход 80 – 7.200 м3/ч) ± 4%, с диафрагмами D-E (Объемный расход 19 – 7. 200 м3/ч) ± 5% или 1,7 м3/ч (учитывается большое значение)

	Наименование СИ	Термогигрометр
	Производитель	testo
	Марка СИ	622
	Заводской №	39501565/005
	№ в госреестре средств измерений	35319-07
	Технические характеристики
	Диапазон измерения	300…1200,0 гПа
	Погрешность измерения влажности (при 25±5°С), %	не более ±3
	Диапазон измерения температуры, °С	-10…+60
	погрешность измерения температуры, °С	не более ±0,4
	Размеры	185 x 105 x 36 мм

	Наименование СИ	Термоанемометр
	Производитель	testo
	Марка СИ	405
	Заводской №	41518249/410
	Скорость потока
	Диапазон измерений	0 … +99990 м³/ч
	Термоанемометр
	Диапазон измерений	0 … 5 м/с (-20 … 0 °C) 0 … 10 м/с (0 … +50°C)
	Погрешность	±(0. 1 м/с + 5% от изм. знач.) (0 … +2 м/с) ±(0.3 м/с + 5% от изм. знач.) (в ост. диапазоне)
	Разрешение	0.01 м/с
	Измерение температуры
	Диапазон измерений	-20 … +50 °C
	Погрешность	±0.5 °C
	Разрешение	0.1 °C
	Рабочая температура	0 … +50 °C
	Размеры	490 x 37 x 36 мм

Кратность воздухообмена при ∆p = 50 Па (n50, ч-1)	Наименование класса
n50 < 1	Очень низкая
1 ≤ n50 < 2	Низкая
2 ≤ n50 < 4	Нормальная
4 ≤ n50 < 6	Умеренная
6 ≤ n50 < 10	Высокая
10 ≤ n50	Очень высокая

SNIP (Snipcoin)	AIR (Airtoken)
1 SNIP	0.27714650 AIR
10 СНиП	2.77146500 AIR
100 СНиП	27.7146500 AIR
1000 SNIP	277 SNIP
1,000,000 СНиП	277,146 AIR
10,000,000 СНиП	2,771,465 AIR
100,000,000 СНиП	27,714,6504 AIR
