Чтобы сохранить давление в норме: правила и место установки расширительного бака в системе отопления

Расширительный бак (демпфер) – необходимый элемент водяного отопления.

Из-за свойства жидкости увеличиваться в объеме при нагревании и оставаться несжимаемой, давление в системе повышается, и воде нужно куда-то деваться.

Демпфер компенсирует давление в системе и аккумулирует временные излишки жидкости.

Расположение расширительного бака для отопления

Отопительные системы бывают открытого (самотечного) и закрытого (автономного) вида. Из-за различий в принципе работы в этих системах используются разные расширительные баки. В зависимости от вида отопления, меняется и расположение устройства.

Фото 1. Устройство расширительного бака для систем отопления. Стрелками показаны части конструкции.

При естественной циркуляции воздух скапливается в самой высокой точке системы, туда и устанавливается гидроаккумулятор. Негерметичная емкость позволяет свободно выходить лишней воде и попавшему воздуху.

При принудительной циркуляции для удаления воздуха предусмотрены специальные краны. Используется герметичный бак, чтобы поддерживать в системе постоянное давление. Такое отопление будет правильно функционировать при любом расположении демпфера.

Правила и место установки

Правильно подобранный и установленный прибор не только компенсирует температурное расширение и стабилизирует давление, но и:

• нейтрализует влияние повышенных температур на оборудование;
• увеличивает срок эксплуатации всех элементов системы;
• повышает надежность и безопасность.

Внимание! Котел может представлять собой готовую мини-котельную со встроенным насосом и расширителем. В таком случае нужно просто убедиться, что объема бака будет достаточно.

Где ставить устройство в открытой системе

Для энергонезависимого отопления используются демпферы из стальных листов или полимерных материалов. Резервуар представляет собой квадратную или прямоугольную емкость, оснащенную негерметичной крышкой для защиты от попадания мусора, патрубками для подключения отопительных магистралей и выходной трубой.

Фото 2. Схема открытой отопительной системы. Красным цветом обозначен расширительный бачок, установленный в самой верхней точке конструкции.

Так как стенки и швы изделия находятся в постоянном контакте с влагой и воздухом, они подвержены коррозии. Хорошо, если на емкости присутствует сливной кран для проведения ремонтных работ или замены устройства.

Установка бака в открытой системе проводится в ее высшей точке. Часто устройство ставится на чердаке. Тогда стоит предусмотреть трубу для долива воды. Потребуется дополнительно утеплить резервуар во избежание тепловых потерь. Если расположить прибор на стояке сразу над котлом, то температура теплоносителя, попадающего в бак, будет всегда максимально высокой, что может стать источником шума. Поэтому лучше размещать резервуар на возвратном ходу.

Важно! Крепление расширительного бака должно быть надежным.

Как устанавливать в закрытой системе и куда лучше поставить

Прибор для энергозависимой системы предусматривает полную герметичность и наличие мембраны (тарельчатой или грушевидной), разделяющей воздушную и водную часть резервуара. Когда вода поступает, плоская диафрагма растягивается в сторону воздушного отдела, увеличивая объем емкости.

В резервуаре с грушевидным типом мембраны теплоноситель поступает в резиновый баллон, который, увеличиваясь, сжимает воздух вокруг.

Жидкость не контактирует с металлом, что продлевает срок службы изделия. К тому же баллонную мембрану можно заменить при повреждении, а тарельчатую нет.

Имеет значение и положение бака в пространстве. При поступлении жидкости снизу удобнее сливать ее из резервуара. Но пузырьки воздуха, попадающие внутрь, уменьшат полезный объем. Расположение емкости клапаном вверх это исключит, а слив облегчит запорный кран перед устройством.

Важно предусмотреть легкий доступ к демпферу для последующего обслуживания. Если установить устройство на обратном трубопроводе, это позволит избежать чересчур высоких температур. А монтаж до циркуляционного насоса убережет от сильных скачков давления.

Полезное видео

Посмотрите видео, в котором рассказывается, как правильно выбрать расширительный бак для отопительной системы.

Как продлить срок службы расширительного бачка?

Расширительный бак чаще всего преждевременно выходит из строя из-за следующих ошибок:

• из-за приобретения некачественного демпфера у ненадежных продавцов;
• из-за установки емкости впускным клапаном вниз;
• из-за монтажа прибора за насосом;
• из-за неправильно подобранного объема гидроаккумулятора;
• из-за установки бака сразу у выхода из котла.

Вдумчивый подход к монтажу избавит от поломок и лишних расходов.

А манометр и ручной клапан регулировки давления помогут вовремя заметить неполадку и не допустить аварии.

Как установить расширительный бак в системе отопления

Содержание

Вы успешно подобрали и приобрели бак мембранного типа на свою систему отопления. Пришло время его установить, и тут возникает масса вопросов: куда ставить, как подключать и так далее. На просторах интернета на эту тему советов – множество и все противоречивые. Чтобы прояснить все спорные моменты и подробно рассмотреть, как правильно производится установка расширительного бака, предлагаем вашему вниманию данную статью.

Где ставить расширительный бак в закрытой системе отопления?

К слову сказать, в частных домах не бывает открытых и закрытых систем, бывают гравитационные и напорные (насосные). В первых вода движется за счет разности удельного веса (естественная циркуляция), а во вторых – принудительно побуждается насосом.

Для справки. Открытая система работает одновременно на отопление и ГВС, применяется только в крупных централизованных сетях. Вот почему все индивидуальные системы – закрытые.

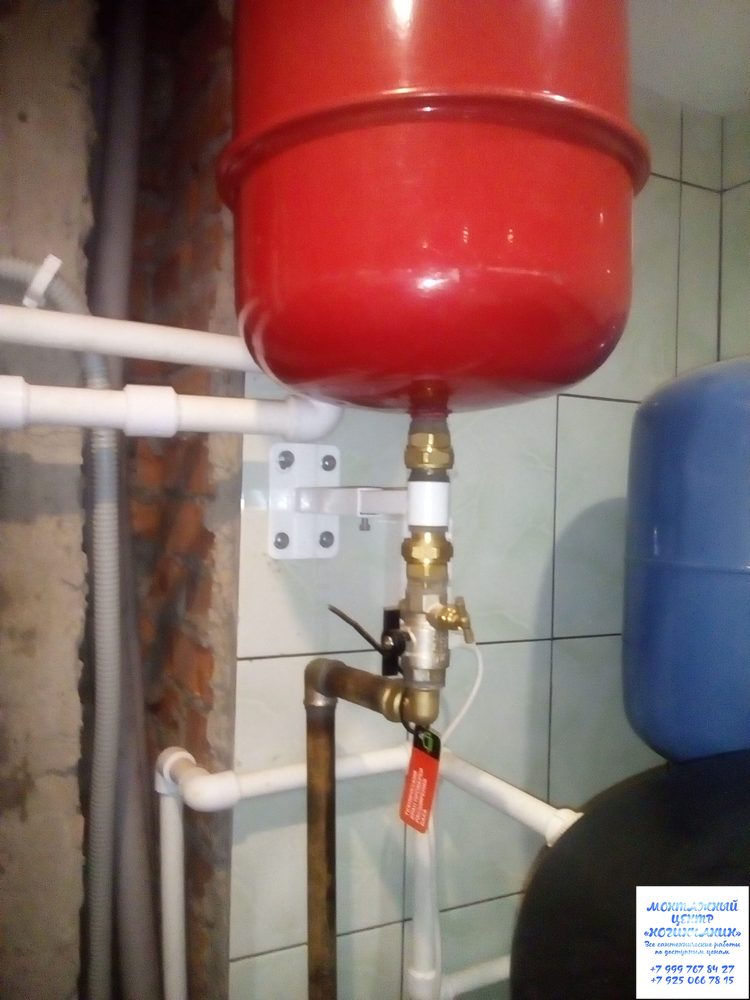

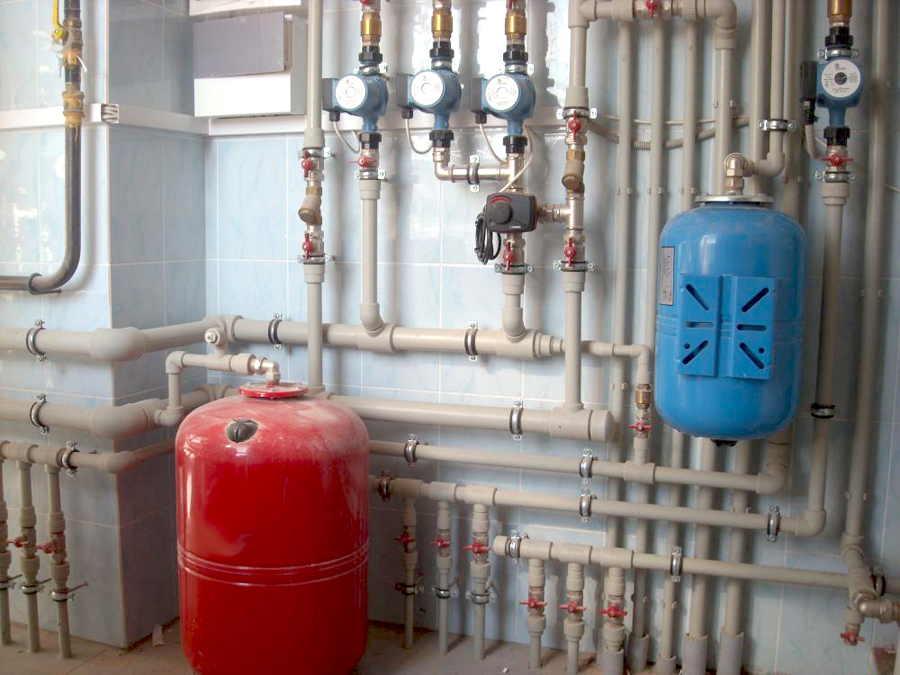

Чтобы правильно установить расширительный бак в системе отопления, надо выполнить следующие требования:

• расположение бачка – помещение топочной, недалеко от котла,
• аппарат должен стоять в таком месте, где к нему будет свободный доступ для настройки и обслуживания,
• в случае крепления бачка к стене на кронштейне рекомендуется выдержать высоту, удобную для доступа к его воздушному клапану и запорной арматуре,
• труба подводки вместе с кранами не должна нагружать своим весом расширительный бачок. То есть, подводку следует крепить к стене отдельно,
• подводку к напольному расширительному баку для отопления не допускается прокладывать по полу поперек прохода,
• емкость не ставить вплотную к стене, оставить достаточный просвет для осмотра.

Резервуары небольшой вместительности допускается подвешивать к стене при условии, что ее несущей способности будет достаточно. Что же касается ориентации бачка в пространстве, то тут много противоречивых советов. Одни рекомендуют способ установки, при котором труба присоединяется к емкости сверху, а воздушная камера, соответственно, находится снизу. Обоснование – легче удалить воздух из-под мембраны при заполнении, вода его вытеснит.

На самом деле в первоначальном состоянии резиновая «груша», поджимаемая с одной стороны давлением воздуха, не оставляет места для него с другой стороны, как показано на фото выше. Специалисты по монтажу как раз советуют устанавливать расширительный бак присоединительным патрубком вниз, и только так. В некоторых моделях штуцер изначально находится на боковой стенке, в ее нижней части, и сосуд по-другому поставить невозможно (см. фото ниже).

Пояснить это просто. Аппарат будет функционировать в любом положении, хоть и лежа на боку. Другое дело, что рано или поздно в мембране появятся трещины. Когда установка мембранного расширительного бака выполнена воздушной камерой вверх, а патрубком вниз, то воздух будет проникать сквозь трещины в теплоноситель очень медленно и резервуар еще прослужит какое-то время. Если же он будет стоять вверх ногами, то воздух, будучи легче воды, быстро перетечет в камеру с теплоносителем и бачок придется срочно менять.

Примечание. Некоторые производители предлагают осуществлять монтаж расширительного бака системы отопления, как раз подвешивая его «головой» вниз, на кронштейне. Это не запрещается, все будет работать, только в случае неисправности мембраны узел выйдет из строя сразу же.

Как подключить расширительный бак

После того как емкость надежно закреплена на стене или зафиксирована на полу, необходимо правильно подключить расширительный бак к трубопроводам отопления. Для этого нужно наметить трассу для трубы, проходящую кратчайшим путем к месту присоединения. Считается, что наилучшее место подключения для закрытых мембранных бачков находится на обратном трубопроводе. Только не перед самым входом в котел, а до циркуляционного насоса (если он не установлен на подаче) и сопровождающей его запорной арматуры. Ниже показана схема установки расширительного бака:

Обоснований такой врезке несколько:

• в обратке температура теплоносителя значительно ниже, что продлит срок службы мембраны,
• если место установки и врезки находится на обратном трубопроводе, то циркуляционный насос работает в комфортном режиме,

в подающем трубопроводе твердотопливного котла может возникать критическое давление и пароводяная смесь вследствие перегрева по разным причинам. Попадание этой смеси в резиновую «грушу» емкости приведет к тому, что она прекратит выполнять свои функции.

На самом деле практика показывает, что большой разницы для присоединения между подачей и обраткой нет. Просто принято подключение расширительного бака к системе отопления через обратный трубопровод, так надежнее. А вот что точно не помешает, так это отсекающий шаровой кран на подводке, а еще лучше – штуцер для опорожнения и второй кран. Тогда в любой момент бак можно отсечь от системы, слить из него воду и снять для ремонта или замены.

Совет. Для тех, у кого газовый котел не снабжен манометром или группой безопасности, нелишним будет встроить ее в контур расширительной емкости, используя такую схему монтажа:

Указания по настройке

После монтажа и врезки аппарата в тепловую сеть требуется произвести его настройку. Она заключается в том, чтобы обеспечить необходимое давление в воздушной камере, соответствующее вашей системе. Это нужно для избегания гидроударов в сети, их может создавать мембрана бачка во время остывания теплоносителя и выталкивания его излишков из камеры. Операция выполняется в такой последовательности:

• когда монтаж бака закрытого типа завершен, система заполняется холодной водой,
• с помощью клапанов и кранов Маевского из труб и радиаторов удаляются воздушные пробки,
• манометром измеряется давление в системе, а потом в воздушной камере бачка,
• стравливанием или подкачиванием давление в камере устанавливается на 0.2 Бар ниже, чем давление в системе.

Теперь, когда произведена правильная установка расширительного бачка с последующей настройкой, можно запускать котел. Давление в емкости будет расти одинаково плавно при нагреве и остывании теплоносителя.

Что в итоге?

В принципе, монтаж компенсирующей емкости не является слишком уж сложной процедурой. Какие-то специальные инструменты или приспособления тоже не требуются, достаточно обычного набора, что есть у каждого рачительного хозяина. Но чтобы установить бак в системе отопления и настроить его, надо быть внимательнее и не пропускать никаких мелочей.

Тогда аппарат прослужит долго и без проблем.

подключение и монтаж > Домашнее инженерное оборудование

Как сделать декупаж на батареях

Как выполнить декупаж батареи своими руками. Знакомство с техникой, проведение подготовительного этапа. Инструкция, в какой последовательности делать декупаж….

11 05 2021 13:27:44

Как выбрать погружной насос для колодца

Погружной насос более востребован, чем поверхностный, т.к. он защищён от внешних воздействий в виде температуры воздуха, например. Это насос, который устанавливается ниже поверхности воды ……

07 05 2021 23:42:38

Газоразрядные лампы: разновидности и принцип действия + особенности работы

Знакомимся с газоразрядными лампами. Плюсы и минусы Г Р Л. Области применения ламп газоразрядных разных типов. Устройство и технические хаpaктеристики газоразрядных ламп ртутных и натриевых.

Виды Г Р Л — лампы высокого и низкого давления. Компактные лампы. Ознакомительные видео и много разных фото по теме…

04 05 2021 4:25:19

Канализационный септик Тритон для частного дома

Канализационный септик Тритон будет идеальным вариантом для выполнения автономной канализационной системы. Оборудование можно установить на даче, а также возле загородного дома ……

23 04 2021 5:55:36

Краска для шифера: чем покрасить шиферный лист на крыше своими руками

В этой статье вы узнаете как выбрать краску для шифера и чем покрасить шиферный лист на крыше с максимальной эффективностью. Покраска шифера не трудоемкий процесс и доступен даже новичку. Если вы хотите узнать советы умельцев, которые подскажут вам какой краской покрасить шифер, то эта статья для вас….

15 04 2021 2:23:50

Принцип устройства водопровода

Выполнить разводку водопровода в частном доме под силу каждому. Главное иметь в качестве источника питьевой воды . ….

10 04 2021 14:49:29

Электрический котел Navien: инструкция, цена, отзывы

Особенности электрическх котлов Navien EQB 8,12, 15, 18, 21, 24 к Вт. Технические хаpaктеристики, модели, устройство, схема подключения. Электрокотлы Навьен: цена, отзывы…

26 03 2021 1:58:16

Обзор и сравнение с конкурентами посудомоечной машины Indesit DSR 15B3 RU

Обзор посудомоечной машины Indesit DSR 15B3 RU. Детальное описание технических хаpaктеристик, опций и функций. Сравнение посудомойки с аналогами других производителей, преимущества и недостатки. Модель Indesit DSR 15B3 RU в положительных и отрицательных отзывах пользователей…

20 03 2021 0:46:41

Циркуляционные насосы Grundfos: обзор, модельный ряд, технические хаpaктеристики

Подбор циркуляционного насоса Grundfos UPS 25-40, UPS 25-60, UPS 25-80, UPS 32-40, UPS 32-60, UPS 32-80: технические хаpaктеристики, цена, устройство, отзывы. Насосы Alpha2 и Alpha3….

02 03 2021 1:23:56

где поставить, монтаж и врезка в отопительную систему

В системе водяного отопления важнейшим элементом является расширительный бачок. Его основная задача – нивелирование увеличения объема воды при нагревании. Современные газовые двухконтурные котлы оснащаются расширительными бачками. Но не всегда объема встроенной емкости хватает для компенсации температурного расширения жидкости. В этом случае хозяину дома приходится думать над тем, как установить дополнительный расширительный бак в закрытую систему отопления.

Необходимость установки дополнительного бака

Устройство расширительного бака. Нажмите на фото для увеличения.

Если дом отапливается при помощи двухконтурного газового котла, то компенсировать излишки воды должен встроенный расширительный бачок. При нагревании жидкости в системе отопления происходит повышение давления. Входящий клапан расширительного бачка открывается и часть жидкости поступает в емкость. При снижении температуры объем воды уменьшается, излишки жидкости в баке заполняют трубы и батареи. Так в системе отопления поддерживается необходимый уровень воды.

Двухконтурные газовые котлы чаще всего комплектуются расширительными бачками объемом 6-8 л. Такая емкость успешно может работать в небольших домах. Если необходимо отапливать большую площадь, а в системе отопления используется много радиаторов, то требуется большой объем емкости. Встроенный в газовый котел расширительный бак не способен вместить весь объем избытка воды. Поэтому для бесперебойной работы системы отопления требуется установка дополнительной емкости.

Если пренебречь дополнительной емкостью, то после полного заполнения штатного бачка произойдет аварийный сброс воды из котла. Жидкость будет до тех пор удаляться из системы отопления, пока в батареях не стабилизируется давление.
После снижения температуры вода из бачка начнет поступать в отопительный контур. Но после аварийного сброса давление в системе упадет настолько, что котел автоматически не сможет включиться в работу. Промедление с подпиткой системы отопления водой может завершиться ее разморозкой или разрушением.

Установка дополнительного бачка позволит избежать аварийного сброса. После заполнения емкости, установленной на газовом котле, вода начнет заполнять вспомогательный бак. А когда температура воды снизится, жидкость уйдет в радиаторы, сохраняя постоянный объем в контуре.

Дополнительный бак лучше устанавливать большего объема, чем расчетная величина. В большинстве случаев расширительный бачок на 10-12 л справится с излишками жидкости.

Подготовка к монтажу

Перед тем как начать монтаж расширительного бака в контур системы отопления, необходимо выполнить его настройку. Для этого емкость переворачивается вверх дном. Пластиковую заглушку требуется снять, тогда откроется доступ к ниппелю для подсоединения автомобильного насоса.

[nggallery id=52]

Предварительно ниппель следует выкрутить, чтобы стравить воздух изнутри. Насос присоединяется к ниппелю и накачивается воздух в бак до достижения давления 1,1 кПа. При этом стоит учесть, что давление в контуре отопления должно быть несколько выше, чем в расширительном баке (примерно на 0,1-0,2 кПа). После этого можно устанавливать дополнительную емкость в систему.

Врезка бака в отопительную систему

Для врезки дополнительного бака в отопительную систему следует последовательно выполнять следующие операции.

Двухконтурный котел необходимо выключить из сети. Закрыть краны подачи жидкости к отопительному прибору. Воду следует слить из отопительного контура, открыв краны Маевского.

Монтаж дополнительной емкости в полипропиленовую систему отопления производится при помощи аппарата для пайки, фитингов, муфт и уголков. Чтобы бак можно было снять без слива жидкости из системы отопления, лучше установить кран с фитингом под названием “американка”. “Американка” представляет собой разъемный двухсоставной элемент. К одной части припаивается труба из полипропилена, а другая часть “американки” монтируется к резьбе на дополнительном баке. Для соединения двух частей “американки” понадобится уплотнитель. Надежным герметиком традиционно является лен. Достаточно нанести на резьбу немного уплотнительной пасты, намотать лен и с помощью газового ключа закрутить “американку”.

Прежде чем начать монтаж, необходимо проверить, нет осталось ли воды в отопительном контуре. Производители расширительных бачков рекомендуют производить монтаж в тот участок системы отопления, где минимальное давление. Таким участком будет обратка. Дополнительный расширительный бак, который будет установлен в системе отопления, не должен мешать жильцам. Важно основательно подумать, где лучше установить емкость. Удобнее всего ставить бак на полу в углу или возле стены.

[nggallery id=53]

Обвязка

Сначала выполняется обвязка расширительного бака. Отрезок трубы припаивается к тройнику. Затем производится монтаж к трубе запорного крана. С другой стороны припаивается труба с муфтой для присоединения к емкости. Все работы лучше производить на столе или полу. И только монтаж в систему придется производить на весу.

К расширительному баку прикручивается “американка”. Специальными ножницами разрезается полипропиленовая труба. К концам труб припаивается тройник с обвязанным участком расширительного бачка. Пока система отопления не заполнена водой, можно открутить фильтр грубой очистки и тщательно промыть его. Заодно следует заменить в магистральном фильтре картридж. Он устанавливается после насосной станции системы водоснабжения.

Все элементы необходимо установить на свои позиции, после чего можно открыть краны подачи воды. Радиаторы заполняются до тех пор, пока давление в системе не станет 1,2-1,3 кПа. Для удаления воздушной пробки из батарей необходимо открыть краны Маевского. После заполнения отопительного контура жидкостью включается котел.
Так как расширительный бак настроен на давление 1,1 кПа, то при повышении в системе давления избыток жидкости будет поступать в него. Как только давление станет ниже, вода из бака пойдет в систему отопления. Установка дополнительной расширительной емкости обеспечит бесперебойную работу системы отопления в доме.

Оцените статью: Поделитесь с друзьями!

Открытая и закрытая системы от опления

Зачастаую наши клиенты интересуются, какую систему отопления им необходимо устанавливать, открытую или закрытую

Сегодня хотелось бы объяснить разницу между ними, и немного разъяснить, какую систему отопления в каких случаях лучше использовать

Давайте начнём с открытой системы отопления

Открытая система отопления — это система отопления не под давлением. То есть, у Вас есть расширительный бак открытого типа. При использовании закрытой системы отопления у Вас используется вакуумный расширительный бак, именуемый экспанзомат, аварийная сборка и обязательно циркуляционный насос.

Давайте рассмотрим особенности открытой системы отопления

Открытая система, в основном, применяется на одноэтажных домах небольшой квадратуры, так как рсширительнвй бак лучше устанавливать сверху на подаче котла.

Открытую систему отопления можно, но нежелательно, использовать без применения циркуляционного насоса. То есть, можно сделать систему отопления, которая будет работать под уклоном (самотёк)

Рассмотрим плюсы и минусы открытой системы отопления

Плюсы:

1. Дешевизна. Вам не надо тратиться на вакуумный расширительный бак, аварийную сборку и может быть циркуляионный насос. Также, Вы можете особо не переживать за качество применяемых при монтаже материалов.

2. Безопасность. Единственное, что может произойти с Вашей системой отопления — это закипание. Но даже в случае закипания, ничего страшщного не прозойдёт. Если у Вас правильно сделана система отопления, в с лучае закипания, котёл просто покипит и остынет. У Вас не произойдёт прорыва в истеме отопления, взрыва котла и прочих неприятных моментов. По нашему опыту, закипание котла приводит максимум к замене термометра и регулятора тяги.

3. Любой котё может быть использован при открытой системе отопления, так как не создаётся большого давления, не столь важно качество и марка используемой при изготовлении стали.

Минусы открытой системы отопления:

1. Неприятный внешний вид. Зачастую расширительный бак открытого типа представялет собой сваренную из металла бочку, что выглядит не очень эстетично.

2. В том случае, если система делается под уклоном, трубы, радиаторы и прочие компоненты системы отопления будут на виду, что выглядит не очень по-современному.

3. Давайте представим, что котёл и расширительный бак расположен вблизи кухни или жилой комнаты. В момент закипания проливается большое количество горячей воды, которая наносит невозвратимый урон сделанному ранее ремонту, а также может нанести вред находящимся вблизи людям.

Закрытая система отопления.

Закрытая система отопления — система, использующаяся под давлением с применением расширительного бака закрытого типа.

Плюсы закрытой системы отопления

1. Коечно же, эстетический вид. Расиширтельный бак может быть установлен в любой точке системы отопления, где это будет уместно по Вашему проекту.

2. Закрытая система отопления может быть использована для любой квадратуры и этажности Вашего дома.

3. Не требуется Вашего постоянного вмшеательства для поддержания расботоспобоности системы отопления.

Минусы закрытой системы:

1. Дороговизна. Во-первых, Вам придётся потратиться на расширительный бак закрытого типа, аварийную сборку, циркуляционный насос и инвертор; во-вторых, необходимо использовать только высококачественные материалы, способные выдерживать большое давление.

2. Очень рекомендуется использовать только заводские котлы, прошедшие все необходимые испытания. Важно также обращать ванимание на максимальное давление.

3. При монтаже закрытой системы отопления лучше привлекать квалифицированные кадры, так как неверный монтаж может сулить Вам крупные проблемы.

4. Безопасность. В том случае, если у Вас не установлен инвертор, либо другой источник бесперебойного питания, Вы не защищены от закипания и, как следствие, прорыва в системе отопления. Нередки случаи взрывов самодельных котлов при использовании закрытой системы отопления.

Подведём итог

Если у Вас небольшой одноэтажный дом до 150-200 квадратных метров, проще всего Вам будет использовать открытую систему отолпения, так как это проще, дешевле и безопаснее.

Если же у Вас дом большой квадртуры и Вы привыкли к эстетическому внешнему виду и комфорту, лучше установить закрытую систему отопления, но соблюсти при этом некоторые правила: установить все требуемые компоненты, использовать высококачественный материал и доверять работу квалифицированным специалистам.

как правильно выбрать и вмонтировать вакуумную ёмкость

Перед покупкой системы водяного отопления перед владельцем дома стоит вопрос о том, какой тип лучше устанавливать — закрытый или открытый. Все возможные конструкции имеют плюсы и минусы, но на сегодняшний день очень популярен закрытый тип с автоматической циркуляцией. Одно из главных её преимуществ — это установка расширительного бака в системе отопления, поскольку он полностью герметичен.

Очевидное преимущество закрытого типа отопления в том, что расширительный бак полностью герметичный

Конструктивные особенности

Хотя на сегодняшний день появилось достаточно много новых отопительных приборов, конструкция с передачей тепла по циркулирующей в системе жидкости с высокой теплоотдачей — самая распространённая в мире. В качестве рабочей жидкости в основном используется вода, но при особых температурных обстоятельствах применяются и другие вещества, к примеру, антифриз. Он имеет довольно низкую температуру замерзания.

Носитель тепла нагревается в котле и переносится по трубам в батареи, конвекторы или каналы тёплого пола, расставленные в помещении. Пройдя последнюю точку, вода возвращается обратно в котёл для повторного нагрева. К расстановке точек следует относиться внимательно. Если планировку сделать неправильно, в помещении не будет комфортной температуры при любом котле.

Как правильно установить бак для достижения приемлемых условий, вы увидите в этом видео:

Именно для предотвращения таких проблем осуществляется подключение расширительного бака к закрытой системе отопления. Ещё до недавнего времени достойной альтернативы и не существовало. Если подключать такой бачок, его необходимо было установить на самую высокую точку дома (чердак, к примеру), где он прекрасно выполнял свои функции.

Несомненным плюсом расширительного бака является то, что при увеличении температуры, излишки теплоносителя попадают в бак

Система открытого типа состоит из таких элементов:

• котёл;
• открытый расширительный бачок;
• стояк подачи;
• радиатор отопления;
• насос.

При желании можно переключаться от принудительной циркуляции к естественной и в обратную сторону.

Система закрытого типа — это полностью изолированная от атмосферных воздействий конструкция. В ней есть постоянное фиксированное давление, а расширение теплоносителя компенсируется специальными конструктивными особенностями расширительного бачка.

Плюсы закрытой системы отопления

Обычный открытый расширительный бачок является более простым вариантом, если в полной мере справляется со своей задачей. Он гораздо дешевле, чем расширительный бачок системы отопления закрытого типа. Кроме того, открытую конструкцию можно сделать и самостоятельно. Иногда для этого используют лист металла или даже пластиковые канистры.

Поэтому многие могут задаться вопросом, а есть ли смысл устанавливать закрытую конструкцию. Оказывается, что есть, так как она имеет ряд значительных преимуществ:

1. Закрытая (герметичная) система исключает возможность испарения воды. Кроме того, можно заливать и другие теплоносители (антифриз). Это необходимо, если в доме проживают не постоянно, а время от времени.
2. В открытой системе бак должен располагаться на чердаке или в другой самой высокой точке относительно всей конструкции. Это требует дополнительных работ по изоляции расширительного бака, чтобы в зимнее время теплоноситель не замёрз. Вопроса, куда ставится бачок, тоже не возникает, так как он может устанавливаться в любом месте помещения. Идеальный вариант — система обратки перед входом в котёл. Таким образом бачок в меньшей степени подвергается температурному воздействию от разогретого теплоносителя. Но в то же время месторасположение конструкции не должно создавать дисбаланс в интерьере помещения в том случае, к примеру, если бачок находится в коридоре.
3. Трубы и радиаторы системы при открытом типе подвержены коррозии и повышенному газообразованию. Происходит это из-за постоянного контакта теплоносителя с воздухом.Кроме воды, в закрытую систему отопления целесообразно заливать антифриз
4. Закрытая система гораздо быстрее прогревает теплоноситель. Регулировки температуры очень точные и чувствительные. Теплопотери в области расширительного бака вовсе нет, в отличие от открытой системы.
5. Температурная разница теплоносителя при выходе из котла и при входе с обратки намного меньше, чем в системах открытого типа. Это существенно влияет на срок службы системы.
6. Для создания закрытой конструкции необходимо закупать трубы меньшего диаметра, что влечёт меньшие финансовые и трудовые затраты. Возможно это при монтаже конструкции с принудительной циркуляцией.
7. В бачке открытого типа необходимо постоянно следить за уровнем теплоносителя. Нужно регулировать уровень, чтобы не было перелива при заполнении, а также чтобы жидкость не опустилась ниже критической точки. Такие проблемы можно решать установкой дополнительных элементов, таких как патрубки перелива, поплавковые камеры и прочее. В закрытой конструкции этих проблем нет.
8. Главным преимуществом расширительного бака отопления закрытого типа является возможность подключения различных батарей, конвекторов, тёплого пола, а также бойлера.

Из минусов можно считать необходимость установки систем безопасности: манометра, термометра, предохранительной системы и автоматических воздухоотводчиков. Хотя это сложно назвать недостатком, поскольку эти элементы обеспечивают безопасность и являются необходимыми согласно государственным нормам.

Вывод один — установка закрытой конструкции и расширительного бачка явно себя оправдывает. Цена изделия немного выше открытого типа, но оно в несколько раз эффективнее и надёжнее.

Принцип действия

Как правило, вся система монтируется в стальной корпус различных форм, к примеру, в форму таблетки. Материал для изготовления такого корпуса используется только качественный, с антикоррозионным покрытием. С внешней стороны металл эмалированный. Привычный цвет таких бачков, выпущенных на заводе, — красный. Есть бачки синего цвета, но они не рассчитаны на высокие температуры и должны соответствовать определённым санитарно-гигиеническим требованиям.

Конструкция расширительного бачка закрытого типа не отличается особой сложностью

С одной стороны бачка есть патрубок с резьбой для соединения с системой, а с другой — ниппельный клапан, функция которого заключается в создании нужного давления в системе. Внутри вся камера разделена на 2 части. В камере со стороны патрубка находится теплоноситель, а с противоположной стороны — камера для воздуха.

Камеры разделены мембраной, которая сделана из эластичного материала. Он имеет низкий показатель диффузии. Её форма сделана с учётом изменения давления в камерах.

Принцип действия тоже не является сложным:

1. Сначала при подключении бачка к системе камера наполняется теплоносителем. Давление в обеих камерах при этом выравнивается. Система получает статическое положение.
2. Когда теплоноситель нагревается, повышается и давление в конструкции, сопровождаемое увеличением объёма жидкости. При этом мембрана изменяет свою форму. В камере теплоносителя объём жидкости увеличивается, соответственно, и сама камера становится больше из-за изгиба мембраны, а камера с воздухом — меньше. Давление воздуха в системе также при этом увеличивается.Закрытые системы отопления не могут нормально работать, если к ним не подключен бак для отопления
3. При уменьшении температуры теплоносителя излишнее давление в воздушной камере способствует возвращению мембраны в изначальное положение, то есть происходит выравнивание объёмов двух камер.

Если давление слишком большое, то в этом случае должен сработать клапан безопасности, который выпустит излишки жидкости из системы. Есть заводские модели бачков, которые оборудованы собственным предохранительным клапаном.

Также каждая модель может иметь свои характерные особенности. К примеру, есть разборные и неразборные бачки. В первых предусмотрен специальный фланец для разборки и замены мембраны в случае её выхода из строя. В комплекте могут быть специальные кронштейны или хомуты для крепления к стене или предусмотрены ножки для обустройства на земле.

Кроме этого, форма и конструктивные особенности самой мембраны могут тоже отличаться. Часто применяются мембраны баллонного типа. Она имеет достаточную эластичность и по факту является водяной камерой. С ростом давления мембрана такого типа растягивается. Именно подобные конструкции имеют возможность замены элементов в случае выхода их из строя, так как являются разборными.

Расчёт объёма

Объём бака в закрытой системе должен составлять 10% от общего объёма проводника тепла. То есть, необходимо посчитать общий объём жидкости в трубах, батареи и в целой системе. Десятая часть от этой цифры должна находиться в расширительной ёмкости. Но такие цифры могут использоваться только в том случае, когда теплоноситель — вода. Если используется антифриз, то объем бака увеличивается на 50%.

Расчет необходимого объема бака не составляет трудностей, но при подключении оборудования лучше отдавать предпочтение большим размерам

Если быть более точным, то ниже описанный пример расчёта:

• общий объём системы — 28 литров;
• размер бачка — 2,8 литра;
• размер бака с антифризом — 4,2 литра.

В любом случае при покупке и подключении такой ёмкости лучше отдавать предпочтение большим размерам. Запас места только положительно повлияет на работу конструкции. Если нет опыта в монтаже и расчёте, то можно использовать онлайн-калькуляторы, они есть на специализированных сайтах.

Самостоятельная установка

Для человека, который имеет даже небольшой опыт сантехнических работ, установить и подключить мембранную ёмкость не составит большого труда. Для совсем новичков в этой области необходимо воспользоваться схемой подключения расширительного бака в системе отопления. Это позволит избежать ошибок при монтаже.

Схема подключения расширительного бака в системе отопления поможет избежать ошибок при установке

Для начала следует сделать разрез, в который будет запаковываться тройник. Как правило, это делается на циркуляционной трубе, но можно и на трубе обратки максимально близко к котлу. Тип установки и крепление может быть разный и зависит от материала, из которого изготовлены трубы: металл, полипропилен, пластик и другие.

Расширительный бачок можно поставить в любом месте. Он должен обязательно быть оборудован краном на патрубке, необходимым для отключения конструкции во время проведения профилактических и ремонтных работ. Для этого необходимо также между бачком и краном установить соединительную гайку (американского типа). Если конструкция работает, кран должен находиться в открытом положении.

Установив систему отопления, обязательно проверьте соединительные места на предмет подтекания

С обратной стороны в кран фиксируется соединительная труба, другой конец которой монтируется к тройнику. Его длина и другие конструктивные особенности значения не имеют, но, как правило, делаются по кратчайшему пути к тройнику и системе обратки.

После монтажа бачок заполняют теплоносителем. Если никаких подтеканий и утечек жидкости не обнаружено, установку вакуумного бачка можно считать завершённой. Также нужно проверить все места соединения.

Схема подключения расширительной ёмкости бака в системе отопления не является большой сложностью, но необходимо напомнить, что система герметичного типа в обязательном порядке должна иметь надёжную систему безопасности, включая манометр и термометр, а также различные клапаны. Манометр для удобства лучше устанавливать вблизи от бачка.

Поиск расширительного бака — Fine Homebuilding

Расширительный бак, такой как показанный выше, помогает поглощать давление воды, возникающее в результате теплового расширения. Бак можно установить в любом месте на линии холодной воды между главным клапаном дома и водонагревателем или на линии горячей воды на расстоянии от 3 до 5 футов от водонагревателя. Расширительный бак следует устанавливать вместе с редукционным клапаном в условиях высокого давления.

Вопрос:

Устанавливаю расширительный бак горячей воды.Я устанавливаю его в линию горячей или холодной воды? На каком расстоянии от запорного клапана должен быть резервуар, чтобы соответствовать нормативам?

Джеймс Хизер, по электронной почте, нет

А:

Георг Эфирд, владелец A2Z Plumbing Inc. ( www.eatsleepplumb.com ) в Эшвилле, Северная Каролина, отвечает: Ваш вопрос часто встречается даже среди сантехников и строителей. Во-первых, важно понимать, что резервуар предназначен для уменьшения теплового расширения.В водопроводе тепловое расширение происходит, когда вода нагревается и находится под давлением. В большинстве расширительных баков используется небольшой объем воздуха, разделенный диафрагмой, которая поглощает повышенное давление.

Резервуары наиболее распространены в системах водоснабжения высокого давления и часто требуются по нормам. Если ваш водонагреватель протекает или капает из предохранительного клапана сверху или сбоку, это, вероятно, связано с тем, что в системе нет расширительного бака или клапана снижения давления.

Большинство сантехников устанавливают расширительные бачки в линию горячей воды рядом с водонагревателем.Похоже, они делают это, чтобы использовать запорный клапан на водонагревателе для обслуживания расширительного бачка, или потому, что они просто не знают, что есть другие варианты.

В отличие от общепринятой практики, расширительный бак может быть установлен в трубопроводе холодной воды. Он должен быть расположен в самой большой трубе, ближайшей к входной магистрали после клапана снижения давления. Установите запорный клапан рядом с расширительным баком, чтобы бак можно было обслуживать при необходимости.

Поручите водопроводчику ежегодно проверять резервуар и следить за тем, чтобы в нем всегда было заданное давление воздуха.Некоторые местные правила водоснабжения требуют, чтобы резервуар находился на расстоянии от 3 футов до 5 футов от водонагревателя на стороне горячей или холодной воды, чтобы гарантировать, что резервуар не будет скрыт. Обратитесь к водопроводчику или специалисту по сантехнике, чтобы убедиться, что вы соблюдаете или превышаете местный кодекс.

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Получайте советы, предложения и советы экспертов по строительству дома на свой почтовый ящик

×

Amazon.

com: Непитьевой расширительный бак Watts ETX-30 для систем с замкнутым контуром, 4,7 галлона: Home Improvement

---

В настоящее время недоступен.
Мы не знаем, когда и появится ли этот товар в наличии.

• Убедитесь, что это подходит введя номер вашей модели.
• 4 Вместимость 7 галлонов
• Контролирует тепловое расширение горячей воды и поддерживает давление в системе
• Минимизирует потери при замене воздуха и обеспечивает долгий и безотказный срок службы системы
• Для использования в трубопроводе системы водяного отопления с замкнутым контуром
• Максимальное давление 60 фунтов на квадратный дюйм

› См. Дополнительные сведения о продукте

Назначение теплового расширительного бака

Тепловой расширительный бак требуется в большинстве районов Канзас-Сити, когда вы устанавливаете новый водонагреватель.Нажмите на свой город, используя правую навигацию, чтобы определить, требуется ли

резервуар теплового расширения для производителя водонагревателя, если ваш дом находится в системе с замкнутым контуром. Дом, в котором есть PRV, считается замкнутым контуром, хотя в большинстве PRV есть байпас. Замкнутый контур также создается при наличии в водосчетчике обратного клапана.

Что такое тепловое расширение?

Когда вода нагревается от комнатной температуры до 120 градусов, вода расширяется, как при замерзании.Это называется тепловым расширением. Когда 40 галлонов холодной воды нагревается до 120 градусов или больше, она расширяется до 40,6 галлона. Если этому дополнительному объему некуда деваться, это приведет к увеличению давления внутри водопроводной системы.

Правильная установка расширительного бака

На трубопроводе холодной воды между запорным элементом водонагревателя и входом водонагревателя следует установить расширительный бак. Также необходимо установить расширительный бак.Если за водонагревателем находится стена, его можно установить, как на картинке слева. Для правильной опоры расширительного бачка может потребоваться установка бачка до отключения подачи воды в водонагреватель.

PRV и расширительные баки идут рука об руку

Для того, чтобы расширительный бак работал должным образом, его необходимо откалибровать в соответствии с давлением поступающей воды. PRV установит давление воды на заданное значение, а расширительный бак надувается, чтобы немного превысить это количество.Когда давление воды слишком велико, расширительный бак заполняется водой и быстро выходит из строя.

Эти изображения ниже показывают, что существующий расширительный бачок вышел из строя и нуждается в замене. Баки теплового расширения могут выйти из строя более катастрофически, чем водонагреватель.

Расширительные баки рекомендуется проверять каждый год и заменять каждые 7 лет. Установка PRV и настройка давления могут помочь вам меньше беспокоиться о техническом обслуживании расширительного бака.

Бесплатная загрузка WordPress темы

Советы по сантехнике | Плато Коммунальный район

НАКОНЕЧНИКИ ДЛЯ ТЕПЛОВОГО РАСШИРЕНИЯ

ПЛАТО КОММУНАЛЬНЫЙ РАЙОН РЕКОМЕНДУЕТ УСТАНОВИТЬ ТЕРМИЧЕСКИЙ РАСШИРИТЕЛЬНЫЙ БАК НА ВАШЕМ ДОМУ или ПРЕДПРИЯТИИ.

Что такое тепловое расширение?

… и что мне делать?

Тепловое расширение — одна из самых серьезных проблем, связанных с водопроводом, но о которой многие домовладельцы мало знают.

Что такое тепловое расширение?

Вода совсем не сжимается под давлением. А при нагревании он расширяется в объеме: содержимое резервуара для воды объемом 40 галлонов может расширяться на полгаллона или более при нагревании! Ни одно из этих свойств не сулит ничего хорошего для закрытых водопроводных систем.

Если в вашем доме есть редукционный клапан (PRV), клапан предотвращения обратного потока, рециркуляционный насос с обратным клапаном или что-либо еще, что предотвращает обратный поток воды, установленная система водопровода считается «закрытой». Коммунальный округ Плато использует исключительно хомуты счетчиков со встроенным обратным клапаном; Таким образом, практически все наши клиенты имеют замкнутую водопроводную систему в своих домах и на предприятиях . В закрытой системе питьевая вода не имеет выхода из водопровода (в открытой системе вода из водопровода может быть возвращена в городской водопровод через водопровод).

Когда нагретая вода расширяется в закрытой системе, этому дополнительному объему некуда деваться, если не используются приспособления: PRV, предохранитель обратного потока или обратный клапан блокируют единственный другой путь выхода.Это очень хорошо, если обратный поток из вашего дома может привести к загрязнению водопровода, но очень плохо для светильников, труб и водонагревателя, если не будут приняты меры предосторожности.

Давление, добавленное к закрытой системе за счет теплового расширения, может привести к износу уплотнений, повреждению электромагнитных клапанов (например, в стиральных и посудомоечных машинах) и даже к разрыву трубы . Жизнь водонагревателей может значительно сократиться из-за дополнительного стресса. В крайних случаях повышенное давление в водонагревателе, работающем на газе или пропане, может вызвать обрушение дымохода внутри, что приведет к утечке окиси углерода.

Способы борьбы с тепловым расширением

Универсальный сантехнический кодекс

требует, чтобы устройство теплового расширения было установлено всякий раз, когда присутствует PRV или предотвращение обратного потока. Обычно это расширительный бак, который подключается к водонагревателю, увеличивая объем. Другие варианты включают клапаны с выпускными отверстиями, которые просто сливают все, что система не может удержать, и специальные клапаны для наполнения унитаза, которые сливают излишки объема в унитаз.

Знаете ли вы? Подтекающий клапан сброса температуры и давления (T&P) на водонагревателе указывает на потенциальную проблему теплового расширения. Это клапан с маленькой ручкой или рычагом, который автоматически открывается, когда температура или давление внутри резервуара нагревателя превышают установленный предел (обычно 150 фунтов на квадратный дюйм / 210 ° F). Это аварийные клапаны, которые не предназначены для регулярной работы. Когда один из них протекает, первым делом обычно следует заменить клапан.Если утечка продолжается, значит, проблема.

Испытанный и верный способ борьбы с тепловым расширением — это расширительные баки . Эти резервуары, установленные на линии подачи, оснащены резиновым баллоном или диафрагмой, которая отделяет воздушную камеру от остальной части резервуара. Закачивается воздух, чтобы соответствовать давлению в водопроводной сети. Когда вода расширяется, вместо того, чтобы создавать давление в пределах водонагревателя или водопровода, она попадает в расширительный бак, сжимая воздух.Когда расширение прекращается и появляется место, сжатый воздух выталкивает воду обратно в систему подачи.

Расширительные баки

должны находиться под давлением для правильной работы. Всегда лучше следовать инструкциям производителя, которые обычно требуют, чтобы давление воздуха соответствовало давлению подачи (вы можете измерить это на патрубке с помощью водяного манометра ). Если установить слишком низкое давление, вода будет слишком легко попадать в резервуар, который не предназначен для такого регулярного использования.Если установить слишком высокий уровень, воде будет труднее попасть внутрь, что противоречит цели резервуара. Вы можете проверить давление в баллоне с помощью стандартного манометра в шинах.

• Если давление подачи превышает 80 фунтов на квадратный дюйм, большинство производителей требуют, чтобы PRV был установлен перед расширительным баком. Это также хорошая идея, чтобы уберечь сантехнику от ненужного стресса.

• Расширительные баки

  обычно имеют максимальное давление 150 фунтов на квадратный дюйм.

• Размеры расширительных баков

  зависят от мощности водонагревателя и входящего давления на входе.Перед покупкой убедитесь, что у вас есть точные цифры для обоих.

Расширительные баки следует устанавливать на входящей линии подачи холодной воды, перед водонагревателем. Хотя многие резервуары могут быть установлены в любой ориентации, они будут работать лучше и дольше при установке на горизонтальном участке, когда входное отверстие резервуара направлено вниз (гарантируя, что вода поступает внутрь только тогда, когда это необходимо, и легко сливается из резервуара).

Беглую проверку состояния резервуара можно выполнить в любое время, когда водонагреватель не нагревается, постучав по его внешней стороне костяшками пальцев или монетой: это должно звучать как (в основном) полый металлический резервуар.Если вы услышите более сильный стук, возможно, резервуар наполнен водой. Вы можете убедиться, что бак забит водой, сняв колпачок, защищающий воздушный клапан Шредера (такой же, как на автомобильных и велосипедных шинах), и нажав на штифт. Как и в случае с шинами, воздух должен выходить наружу. Если вытечет вода, значит, резина испортилась и нужен новый бак. Если ничего не происходит, возможно, в баллоне недостаточно воздуха: используйте велосипедный насос или воздушный компрессор, чтобы повторно создать давление в камере, следуя инструкциям производителя.

Подсказка: Расширительные баки следует проверять ежегодно.После установки единственный способ получить точные показания давления воздуха в расширительном баке — это перекрыть подачу воды и сбросить давление в системе, открыв кран перед измерением. Поскольку ваш водонагреватель также должен проходить ежегодное техническое обслуживание , имеет смысл заниматься и тем, и другим одновременно.

Если у вас уже установлен расширительный бачок, отлично! Если вы не знаете, открыта ваша водопроводная система или нет, узнайте! Хотя в вашем доме может быть устройство, регулирующее давление воды или предохраняющее от загрязнения водопроводной воды, оно все же может быть уязвимо для разрушительного давления термически расширенной воды.

УТЕЧКА ВОДЫ ПОЛЕЗНЫЕ СОВЕТЫ

• Устраните все утечки как можно скорее;
• После устранения всех утечек вы можете иметь право на корректировку счета через нашу Программу страхования Servline;
• Для получения дополнительной информации о корректировках счетов позвоните в службу поддержки клиентов по телефону (423) 346-3101 или в Servline по телефону (844) 748-2437.

ЕСТЬ БОЛЬШОЙ СЧЕТ ЗА ВОДУ?… ЧТО ДЕЛАТЬ ЗДЕСЬ!

• Найдите водомер.Обычно его можно найти на границе собственности во дворе дома около конца
.
• пути.
• Убедитесь, что никто не использует воду. Прочтите и запишите показания вашего счетчика.
• Есть стрелка, которая чем-то похожа на секундную стрелку на часах. Отметьте его положение. Наблюдайте за положением этой руки в течение 2-3 минут. Если он двигается, есть утечка.
• На циферблате также может быть небольшой треугольник или устройство в форме звезды (смотрите слева от иллюстрации вверху).Если он движется, течет вода.
• В вашем доме может быть запорный клапан для воды. Если да, закройте вентиль. Если счетчик все еще движется, ваша утечка находится между счетчиком и местом расположения клапана. Ищите мокрые пятна во дворе. Этот тип утечки часто бывает трудно обнаружить, поэтому вам может потребоваться позвонить своему местному сантехнику.
• Если стрелка индикатора расхода расходомера останавливается при закрытии запорного клапана, утечка находится в доме за отсечным клапаном. Снова включите вентиль и проверьте под домом на предмет утечек.
• Проверьте уровень воды в комоде. Он должен быть как минимум на 1/2 дюйма ниже верха переливной трубки. В служебном районе Плато есть ярлычки для красителей, которые вы можете разместить в задней части резервуара. Если вы заметите какой-либо цвет в чаше примерно через 15 минут, значит, уплотнение плохо закрывается. Эти вкладки бесплатны.
• Некоторые утечки очень маленькие. Утечка, протекающая 24 часа в сутки, приведет к большому счету за воду.
• Чтобы определить размер утечки, снимите показания счетчика перед уходом на работу или перед сном — в любой длительный период времени, когда не будет потребления воды.(Убедитесь, что ледогенераторы и любые другие автоматические водные устройства выключены). Через несколько часов снова снимите показания счетчика. Вычтите разницу. Это число представляет размер утечки.

Немедленно устраните утечку!

Вы можете нести ответственность за всю воду, которая проходит через ваш счетчик.

Нужен ли моему дому в Колорадо расширительный бак для водонагревателя? — Сантехнические услуги

Короткий ответ? Вероятно.Фактически, в то время как город и округ Денвер не требуют расширительного бачка, такие города, как Боулдер, требуют, чтобы если у вас «закрытая» водопроводная система, то по закону у вас должен быть установлен расширительный бак .

Некоторые производители могут даже аннулировать гарантию на водонагреватель , если у вас есть закрытая водопроводная система, но нет расширительного бачка для водонагревателя.

Видите ли, расширительные бачки работают как амортизаторы на вашем автомобиле. Они поглощают избыточное давление воды, защищая водонагреватель от повреждений и преждевременного выхода из строя.

Не знаете, что такое закрытая водопроводная система и как определить, есть ли она у вас? Мы объясним.

Уже знаете, что вам нужен расширительный бачок? Просто свяжитесь с нами для получения предложения и надежной установки.

Что такое «закрытая» водопроводная система?

В домах установлена ​​«закрытая» или «открытая» водопроводная система. В «закрытой» водопроводной системе вода не может течь обратно в городские водопроводы, когда она попадает в водопровод вашего дома.

Это может показаться не таким уж плохим, но если у вас нет расширительного бачка, закрытая система не дает расширенной воде никакого пути для выхода, вызывая повреждения водонагревателя и водопровода в вашем доме.

Вот что мы имеем в виду: Когда вода нагревается внутри вашего водонагревателя, она расширяется. Это называется « тепловое расширение ». Например, холодная вода в стандартном водонагревателе на 50 галлонов расширяется до 52 галлонов при нагревании до 120 ° F. Этот дополнительный объем воды поднимает давление в вашем водонагревателе до опасного уровня.

Итак, как это избыточное давление влияет на ваш водонагреватель? Представьте, что тепловое расширение в вашем водонагревателе сгибается вперед и назад.В конце концов, скрепки ломаются, верно?

То же самое происходит с вашим водонагревателем. Бак вашего водонагревателя не предназначен для расширения и сжатия, чтобы приспособиться к тепловому расширению, и в конечном итоге лопнет .

Вот здесь и вступает в игру расширительный бачок.

Когда вода нагревается внутри водонагревателя и превышает емкость бака, перелив устремляется в расширительный бак.

При установке расширительного бачка дополнительный объем воды автоматически устремляется в бак .Это снижает давление воды внутри водонагревателя до безопасного уровня, защищая резервуар (и другие водные приборы) от повреждений.

Как узнать, что у меня «закрытая» водопроводная система?

Итог: Если в вашем доме есть какое-либо устройство предотвращения обратного потока , установленное на главном водопроводе , в вашем доме есть закрытая водопроводная система.

Эти устройства для предотвращения обратного потока предотвращают вытекание воды из водопровода вашего дома в городские водопроводные сети.

Где искать:

Устройства предотвращения обратного потока всегда подключаются к вашему основному запорному клапану воды. В Колорадо основные запорные устройства для подачи воды обычно располагаются:

• В подвале
• В подсобном помещении / туалете
• В подвальном помещении

Примечание: главный запорный клапан для воды очень редко находится на открытом воздухе. в домах Колорадо.

У вас могут возникнуть трудности с определением устройства предотвращения обратного потока на основной водопроводной линии, поскольку эти устройства различаются по внешнему виду.Однако большинство из них должно быть похоже на это устройство предотвращения обратного потока.

Если вы не можете определить, есть ли он у вас, попросите профессионального сантехника выполнить это задание.

Примечание. У вас нет устройства предотвращения обратного потока? Кроме того, у вас есть «открытая» водопроводная система, которая позволяет воде течь обратно в городские водопроводные сети по мере ее расширения, предотвращая ситуации высокого давления воды. Хотя расширительные баки не требуются для систем с открытой водой, вы все равно можете воспользоваться одним из них. Спросите сантехника, стоит ли вам все же подумать об установке расширительного бачка.

Требуется установка расширительного бачка? Спросите у сантехника из Денвера.

Запланируйте установку сегодня

. Если вам нужен расширительный бак, установленный в вашем доме в Денвере, просто свяжитесь с нами. Мы отправим одного из наших надежных сантехников для проверки вашей системы и предоставим вам справедливую стоимость работы.

Связанная литература:

Описание расширительных баков

Расширительные баки и системы повышения давления имеют решающее значение для успешной работы контуров отопления и охлаждения и должны, по существу, выполнять три основные задачи:

• Поддержание давления в допустимых пределах в каждой точке системы, то есть недопустимо превышение допустимого рабочего давления, а также поддержание минимального давления для предотвращения вакуума, кавитации и испарения жидкости в системе, e.грамм. в схемах с перегретой водой, гелиосистемах.
• Для предотвращения отрицательного давления в самых высоких точках установки, чтобы избежать проникновения воздуха в трубопроводную сеть.
• Компенсация колебаний объема теплоносителя или охлаждающей воды из-за колебаний температуры.
• Обеспечение водяного затвора для предотвращения потерь воды в системе.

В любой системе отопления или охлажденной воды происходит расширение и сжатие по мере того, как вода в системе нагревается или охлаждается.Поскольку вода несжимаема, давление в системе соответственно будет увеличиваться или уменьшаться. Чтобы предотвратить повреждение компонентов системы, устанавливаются расширительные баки, которые содержат избыточный объем, поскольку вода нагревается и расширяется, и позволяют этой воде заполнять вакуум, создаваемый при охлаждении и сжатии воды в системе.

Тщательный расчет, ввод в эксплуатацию и техническое обслуживание являются предпосылкой правильного функционирования всей системы.

Открытый коллектор или резервуары подачи были ранней формой расширительных резервуаров, которые обычно представляли собой открытые резервуары с медной футеровкой, установленные над самой высокой точкой системы, поскольку резервуары полагались на силу тяжести для поддержания давления в системе.Помимо подключения к системе, резервуары были оснащены сливным отверстием для перелива и входным патрубком для водопроводной воды, управляемым плавающим шаровым клапаном, что позволяло при необходимости пополнять воду в систему автоматически.

Несмотря на то, что резервуары с открытым коллектором работают, они не могут обеспечить оптимальное решение проблемы расширения из-за нескольких ключевых проблем.

1. Поскольку резервуары не герметичны, вода в системе постоянно контактирует с воздухом, что позволяет воде в системе поглощать кислород.Кислород в системе приводит к коррозии и снижению эффективности насоса.
2. В зависимости от конструкции резервуара может возникнуть вероятность обратного потока, если уровень воды поднимется выше входа в водопроводную сеть, что приведет к загрязнению водопровода.
3. При любом открытом резервуаре существует вероятность перелива, который обычно направляется в ближайший слив. Учитывая, что резервуар необходимо поднять, если слив заблокируется или резервуар протечет, разлив жидкости может вызвать повреждение окружающих поверхностей здания.
4. Поскольку система открыта, давление в системе ограничено давлением напора, достигаемым высотой резервуара. Это может негативно повлиять на производительность насоса из-за недостаточного NPSH (полезного давления на всасывании), что может привести к кавитации и отказу насоса.
5. Трубопровод от резервуара до производственного помещения иногда может быть трудным, и может потребоваться изоляция для защиты от замерзания в зонах с отрицательными температурами.
6. Для многих современных котлов требуется регулируемое давление в системе и качество воды, поэтому они не подходят для систем с открытой вентиляцией.

Для решения этих проблем большинство систем отопления и охлаждения теперь спроектированы как закрытые системы, что позволяет контролировать давление в системе и удалять газы, что приводит к повышению эффективности и производительности всех компонентов системы.

Расширительные баки для использования в закрытой системе отопления или охлаждения доступны в различных типах и размерах. Тип и размер используемого бака обычно регулируются предполагаемым применением и могут варьироваться от простых расширительных баков, которые предварительно заправляются и имеют размер в соответствии с расчетным давлением заполнения и требованиями системы, до контролируемых насосом систем повышения давления, которые могут включать дегазацию. функции.В следующей статье объясняются различные типы расширительных баков, их особенности и области применения, для которых они подходят.

Следующая страница — Типы расширительных баков

Расширительные баки — Structure Tech Home Inspections

Как я упоминал в сообщении в блоге на прошлой неделе, расширительные баки необходимы, когда вода в доме не может вернуться в водопровод. Это может быть вызвано обратным клапаном, устройством предотвращения обратного потока или регулятором давления. Иногда у людей все еще возникают проблемы с утечкой предохранительных клапанов, даже если установлен расширительный бак.В таких случаях это, вероятно, результат неправильной установки или проблемы с расширительным бачком. Чтобы понять, как работает расширительный бачок, сделаем небольшое отступление от истории.

Открытые резервуары

Расширительные баки для жилых помещений со временем претерпели множество изменений. Самые старые расширительные баки, с которыми я иногда сталкиваюсь, находятся в действительно старых домах в Миннеаполисе и Сент-Поле. Они были установлены как часть системы водяного отопления вместе с котлом.Когда бойлер нагревает воду в радиаторах и радиаторных трубах, вода расширяется. Чтобы дать этому водному пространству расшириться, вам нужно установить расширительный бак под открытым небом выше, чем самый высокий бойлер в доме.

Эти расширительные баки под открытым небом будут установлены высоко на стене, и к ним будут вести две трубы. Один будет поставлять воду, а другой — переливную трубу. Если в котельную систему будет добавлено слишком много воды, это предотвратит проливание воды из бака в комнату.

Переливная труба — это просто открытая труба, очень похожая на переливную трубу в унитазе. На изображении ниже показана внутренняя часть расширительного бачка.

Закрытые расширительные баки старой школы

К 1920-м годам закрытые расширительные баки начали заменять баки под открытым небом, и дома стали иметь закрытые системы отопления. Эти расширительные баки были установлены на потолке в подвале, между балками пола.

Эти стальные резервуары были большими и простыми. По мере того, как вода будет добавляться в систему, некоторое количество воды попадет в резервуар, но поскольку воздуху некуда будет уходить, в резервуаре просто появится давление. По мере расширения воды воздух будет сжиматься, и у вас не будет проблем с давлением. По крайней мере на время. Со временем воздух будет поглощен водой, и в результате получится заболоченный расширительный бак.

Когда расширительный бак забит водой, он бесполезен.Вода не расширяется. Как только это происходит, предохранительный клапан на котле получает возможность делать свою работу, и он сбрасывает давление. Обычно это называется утечка , но клапаны сброса давления обижаются на этот термин. Они предпочитают термин , рабочий .

Если у вас есть негерметичный предохранительный клапан в системе котла, проверьте манометр. Если оно где-то близко к 30 фунтам на квадратный дюйм, у вас могут быть проблемы с расширительным бачком. Когда эти старые резервуары заболачиваются, их необходимо слить.Это не кажется большим делом, но может быть. Этим резервуарам обычно не менее сорока лет, и эти сливные клапаны обычно закрыты ржавчиной. Когда в этих системах водяного отопления устанавливаются новые бойлеры, расширительные баки заменяются современными расширительными баками гораздо меньшего размера.

Современные расширительные баки

Современные расширительные баки имеют резиновую диафрагму для разделения воды и воздуха. Когда давление воды увеличивается, воздух сжимается, но никогда не касается воды.

Поскольку вода и воздух разделены, воздух в современных резервуарах никогда не поглощается водой, и эти резервуары остаются необслуживаемыми. Единственная сложность, связанная с этими современными расширительными баками, заключается в том, что их необходимо предварительно зарядить перед установкой.
