Опасности кварцевых галогенных ламп — Lind Equipment

Когда мы думаем о прикосновении к ним руками или любой другой частью нашего тела, тогда становится очевидной реальная опасность такого источника тепла. Кожа будет гореть при температуре около 100 C (212 F), а это означает, что кварцевый галоген мощностью 500 Вт представляет собой неминуемую и непосредственную опасность, если просто разместить его в той же комнате. Когда мы внимательно проанализировали инфракрасные изображения, мы обнаружили, что даже защита, предназначенная для защиты пользователя от самой горячей части света, достигает температуры более 100 C (212 F).Вы можете видеть это на картинке ниже: перекрестие центрировано над одним из защитных проводов, а число в правом центре экрана показывает 106 градусов Цельсия. Следовательно, нет безопасного места для прикосновения к кварцевым галогенным лампам после того, как они были включены в течение разумного периода времени.

Дополнительная опасность использования такого горячего света состоит в том, что это пожароопасно. Многие типы легковоспламеняющихся веществ, включая обычный бензин, воспламеняются при температуре ниже той, которую может произвести кварцевый галоген. Один из наших клиентов рассказал нам историю о кварцевой галогенной лампе, которую оставили на ночь и прожигающей деревянные доски на строительных лесах. Утром они обнаружили, что свет прожигает второй комплект досок на целый этаж ниже того места, где он был оставлен накануне вечером. Подобные истории не редкость, и этому покупателю просто повезло, что кварцевый галогенный свет не стал причиной более широкого пожара. Другой наш клиент рассказывает историю о кварцевом галогеновом светильнике, который завернули в противопожарное одеяло, и из-за того, что свет был таким горячим, оно начало тлеть и дымиться.

Так почему же рабочие продолжают использовать явно опасный свет? Ответ заключается в том, что, к сожалению, до сих пор у них редко был другой выбор. Как упоминалось ранее, кварцевый галогенный светильник мощностью 500 Вт излучает много света, он компактен и портативен. Эти преимущества сделали его популярным, а стоимость резко упала, так что он стал повсеместным. Все знали, что они опасны, но смирялись с опасностями, потому что не было других вариантов, которые могли бы излучать столько света в таком маленьком портативном устройстве.Однако сейчас на рынке появились альтернативные технологии, которые привлекают большое внимание. Светодиодные технологии развиваются до такой степени, что рабочее освещение может излучать такой же полезный свет, что и кварцевый галоген мощностью 500 Вт, без каких-либо негативных последствий.

На данный момент большинство людей хорошо знакомы с концепцией светодиодов. Они никогда не требуют замены лампочек, они намного более энергоэффективны, чем другие осветительные технологии, и они отлично работают. Последнее преимущество, как правило, переоценивают, поскольку светодиоды могут выделять тепло.Но даже с умеренным количеством радиатора, светодиодный свет не может сравниться с теплом, выделяемым кварцевым галогенным светом мощностью 500 Вт.

Взгляд на данные еще раз поможет прояснить этот аргумент. Мы использовали кварцевый галогенный рабочий свет мощностью 500 Вт бок о бок с «Beacon Light» Lind Equipment, портативным светодиодным прожектором мощностью 50 Вт. Beacon Light излучает такое же количество полезного света при той же схеме светового потока, поэтому это отличный прибор для сравнения «яблоки с яблоками».Лампы оставили включаться, и для сравнения рабочих температур периодически снимали показания в инфракрасном диапазоне с обоих фонарей. Как и кварцевый галогенный светильник в нашем первом тесте (упомянутом выше), светодиодный прожектор достиг максимальной температуры менее чем за час. Однако, в отличие от кварцевых галогенных ламп, светодиодный прожектор продолжал работать в диапазоне температур, который не был опасным и не мог вызвать возгорание. Максимальная температура светодиодного прожектора составляла около 35 градусов Цельсия (95 F).Интересно отметить, что показания температуры на руке человека чуть ниже 31 C (89 F), а это означает, что светодиодный прожектор был лишь немного теплее, чем при крепком рукопожатии. На изображении ниже вы можете увидеть максимальную температуру в правом верхнем углу (35,3 ° C) и температуру руки, на которую направлено перекрестие, справа посередине (30,6 ° C).

Что такое галоген и чем он отличается от лампы накаливания?

Возможно, вы слышали о лампах, которые слишком горячие, чтобы обращаться с ними.Или, может быть, вы слышали, что их называют лампами с лампочкой внутри колбы — похоже на сон во сне, да?

Они называются галогенами.

Как галогенные лампы излучают искусственный свет? Где использовать галогенные лампы? Какое место занимает галоген в осветительной промышленности?

Давайте ответим на эти вопросы и расскажем о плюсах и минусах галогенной технологии.

Но, прежде чем мы начнем, вы можете подумать: «Итак, почему мне нужно знать о технологиях и какую пользу мне от этих знаний?» Я хочу выделить несколько преимуществ понимания технологии, прежде чем углубляться в саму технологию.

1. Понимание того, как лампочка производит искусственный свет, помогает нам (и вам) устранять неполадки, когда сценарии идут наперекосяк.

   Пример: Знаете ли вы, что некоторые галогенные и HID лампы выглядят почти одинаково? Знание различий в технологиях поможет вам быстро определить, что у вас есть галогенная лампа в цоколе и HID .

2. Понимание того, как лампочка производит искусственный свет, помогает нам (и вам) выбрать правильную лампу для правильного применения.

Давайте вкратце определимся с галогенными лампами, прежде чем мы начнем.

Галоген — это тип осветительной техники, который по сути является усовершенствованной версией лампы накаливания. Как и в случае с лампами накаливания, электрический ток попадает в розетку и поднимается до вольфрамовой нити, нагревая ее до накала. Галогенные лампы накаливания имеют вольфрамовые нити, помещенные в кварцевую капсулу и заполненные газами йода и брома.

Как работают галогенные лампы накаливания?

Мы классифицируем лампочки по технологии, по которой они производят искусственное освещение. Поскольку галогенные лампы являются лишь усовершенствованием технологии накаливания, мы не относим их к собственному семейству ламп. Вместо этого мы называем их подкатегорией семейства ламп накаливания.

Помните, как работают лампы накаливания? Галогены действуют очень похоже.

Электрический ток течет из розетки и контактирует с цоколем лампочки.Как и в случае с лампами накаливания, электрический ток попадает в розетку и поднимается до вольфрамовой нити, нагревая ее до накала. Усовершенствование галогенных ламп состоит в том, что нить накала заключена в кварцевую капсулу, заполненную газообразным галогеном. Этот газ инертен и состоит из йода и брома.

Поток электрического тока запускает «галогенный цикл», когда частицы, выгоревшие из вольфрамовой нити, затем повторно осаждаются на нить галогеном внутри кварцевой капсулы, что позволяет «повторно использовать эти частицы».«Повторное использование частиц придает лампе более высокую светоотдачу и более длительный срок службы, чем лампы накаливания. Таким образом, галогены могут работать до 2500 часов, в то время как лампы накаливания имеют средний срок службы 800–1200 часов.

Галогенные лампы также могут работать при более высоких температурах, чем лампы накаливания. Вот почему вы часто видите небольшие галогенные кварцевые лампочки мощностью 250–300 Вт.

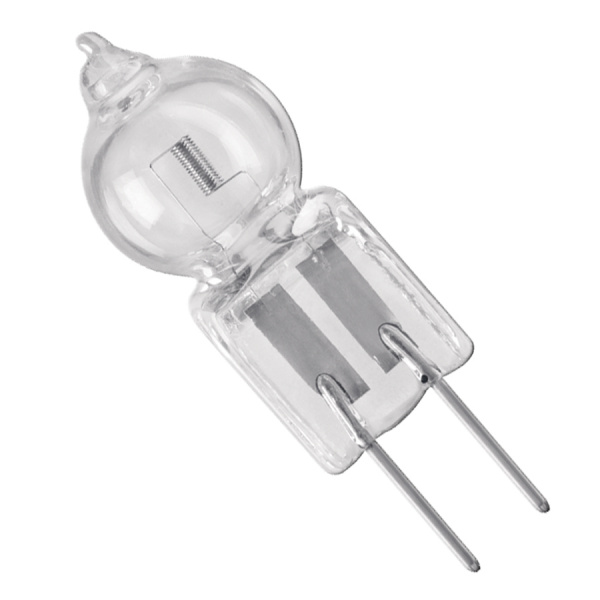

Описание галогенной кварцевой капсулы

Кварцевая капсула изготовлена ​​из чистейшего стекла.В то время как большинство традиционных стекол содержит другие разбавляющие материалы, кварц является чистым и позволяет стеклу работать с более высоким сопротивлением.

Осторожность с кварцевой капсулой заключается в том, что масло из наших пальцев разрушает ее. Поэтому, если вы постоянно прикасаетесь к кварцевой капсуле внутри галогенной лампочки, ваши пальцы могут повлиять на срок службы продукта.

Были ли лампы накаливания запрещены? Мы объясняем здесь.

Где вы используете галогенные лампы?

Наш генеральный директор использует в доме галогенные лампы.Галогенное качество света и цветовая температура идеально подчеркивают красивый деревенский декор в его доме.

И несмотря на то, что светодиоды получают много шума, многие специалисты по свету и дизайнеры рекомендуют галогенные лампы для жилых или декоративных целей.

Помимо этого, вот несколько областей применения, в которых галогенные лампы используются чаще всего:

Шкатулки

Многие ювелирные магазины используют галогенные зеркальные отражатели для выделения золотых украшений. То, как свет отражается от зеркального отражателя на украшения, придает им теплый, насыщенный и первоклассный оттенок.

Розничная торговля

Некоторые розничные магазины до сих пор используют галогенные лампы PAR для освещения дорожек. Как правило, вы видите, что они используются в розничных магазинах, у которых есть «тусклая» и теплая атмосфера, которую они пытаются достичь. Abercrombie, Hollister и PacSun — вот некоторые из немногих, в которых используются галогенные лампы.

Специальные приложения

Вы также увидите галогены, используемые для нагрева пищи или в портативных проекторах. Из-за небольшого размера кварца галогенные лампы могут быть очень полезны в этих нишевых приложениях.

Галоген за и против

Вот несколько плюсов и минусов галогенного освещения:

Галоген профи

• Качество света

  Опять же, подобно тому, как лампы накаливания являются золотым стандартом качества света (по сравнению с другими источниками искусственного света), галогены придерживаются того же стандарта, поскольку они по-прежнему являются частью семейства ламп накаливания.

• Компактный размер

  Поскольку кварц такой маленький, вы можете использовать галогенные лампы в некоторых уникальных приложениях — внутри инструментов, бытовых приборов и, как я упоминал ранее, проекторов.

• Возможность диммирования

  Если у вас есть ресторан и в ваших встраиваемых банках для общего освещения вставлено несколько галогенных ламп PAR, вы в хорошей форме, если хотите их затемнить. Где бы вы ни хотели приглушить свет, галогены — отличный вариант.

• Низкая стоимость

  С массовым отказом от многих традиционных продуктов накаливания галоген стал недорогим вариантом освещения.

Галогеновые минусы

• Неэффективное использование энергии

  Хотя галогены более эффективны, чем традиционные лампы накаливания, по сравнению с современным искусственным освещением, галогены очень неэффективны, когда речь идет об их соотношении люмен на ватт.

• Скрытые компоненты

  Поскольку вольфрам в галогенной лампе заключен в кварц, старинный и традиционный вид лампы накаливания теряется.

• Разложение компонентов

  Галогены чувствительны к маслам на коже, что в конечном итоге может нанести вред продукту.


Для получения дополнительной информации о технологиях освещения, ознакомьтесь с этими статьями:

Вольфрамово-галогенные лампы — Primelite Manufacturing

Primelite продолжает наш взгляд на различные типы лампочек. От ламп накаливания до светодиодов освещение сильно изменилось за последние 200 с лишним лет. В последние недели мы рассмотрели лампы накаливания и отражатели (лампы накаливания). На этой неделе мы рассмотрим вольфрамово-галогенные лампы.

Что такое вольфрамово-галогенные лампы.

Вольфрам-галогенная лампа, также известная как кварцево-галогенная, кварцево-йодная или галогенная лампа, представляет собой лампу накаливания, в состав которой входит газообразный галоген (йод, бром). Как и в обычных лампах накаливания, галогенная лампа содержит вольфрамовую нить.Эта комбинация газообразного галогена и вольфрамовой нити дает свет с более высокой освещенностью и цветовой температурой в лампе меньшего размера.

Недостатком вольфрамово-галогенной лампы является очень высокая теплоотдача. Из-за высокой температуры вольфрамово-галогенные лампы изготавливаются из более толстого стекла, как правило, из плавленого кварца, стекла с высоким содержанием кремнезема или алюмосиликата. Лампа также излучает более «голубой» белый свет, более близкий к солнечному, по сравнению с «более теплым» белым светом, который дают обычные лампы накаливания.Лампы также обладают «полной яркостью» и имеют регулировку яркости.

Небольшой размер вольфрамово-галогенных ламп делает их идеальными для использования в освещении жилых и коммерческих дорожек, встраиваемых светильниках (банках), в торговых помещениях и для освещения демонстрации продуктов. Телевизионная и киноиндустрия уже давно используют вольфрамово-галогенные лампы из-за их светового потока и размера.

Вольфрамово-галогенные лампы бывают разных размеров и конфигураций, наиболее распространенными являются одноцокольные или двухцокольные (одинарные с одной лампой, двойные с двумя).Двухцокольные лампы обычно используются для рабочего освещения и ламп для кинопроизводства. Самая распространенная вольфрамово-галогенная лампа с одной лампой — MR-16.

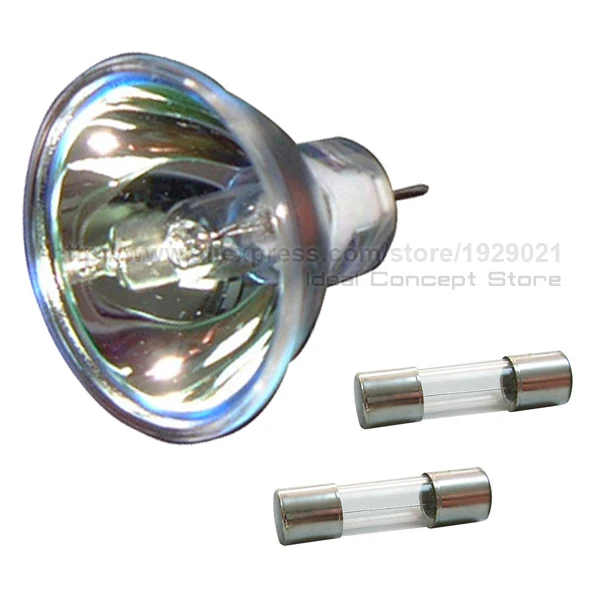

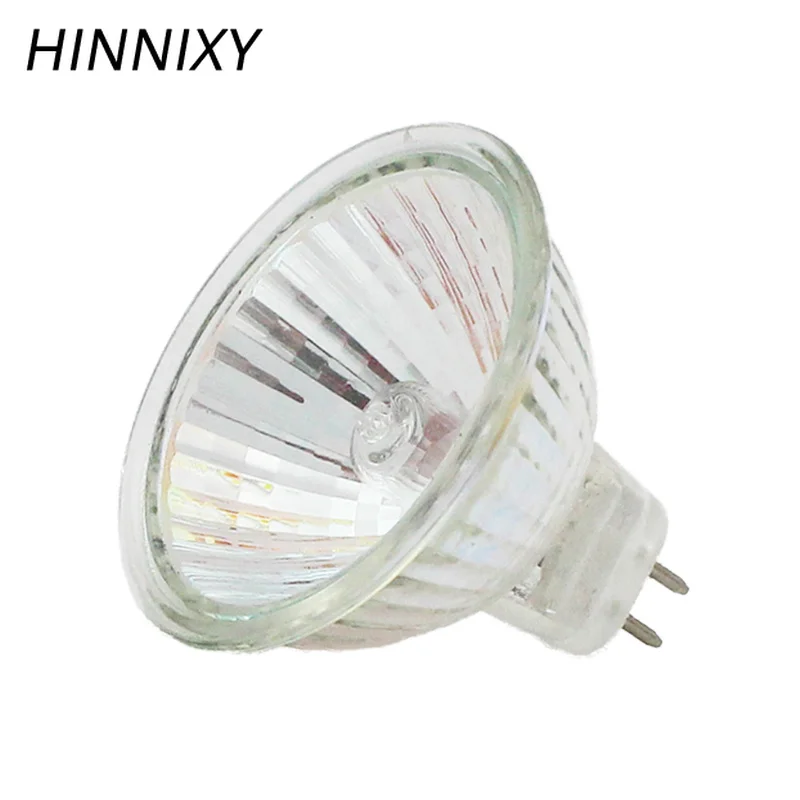

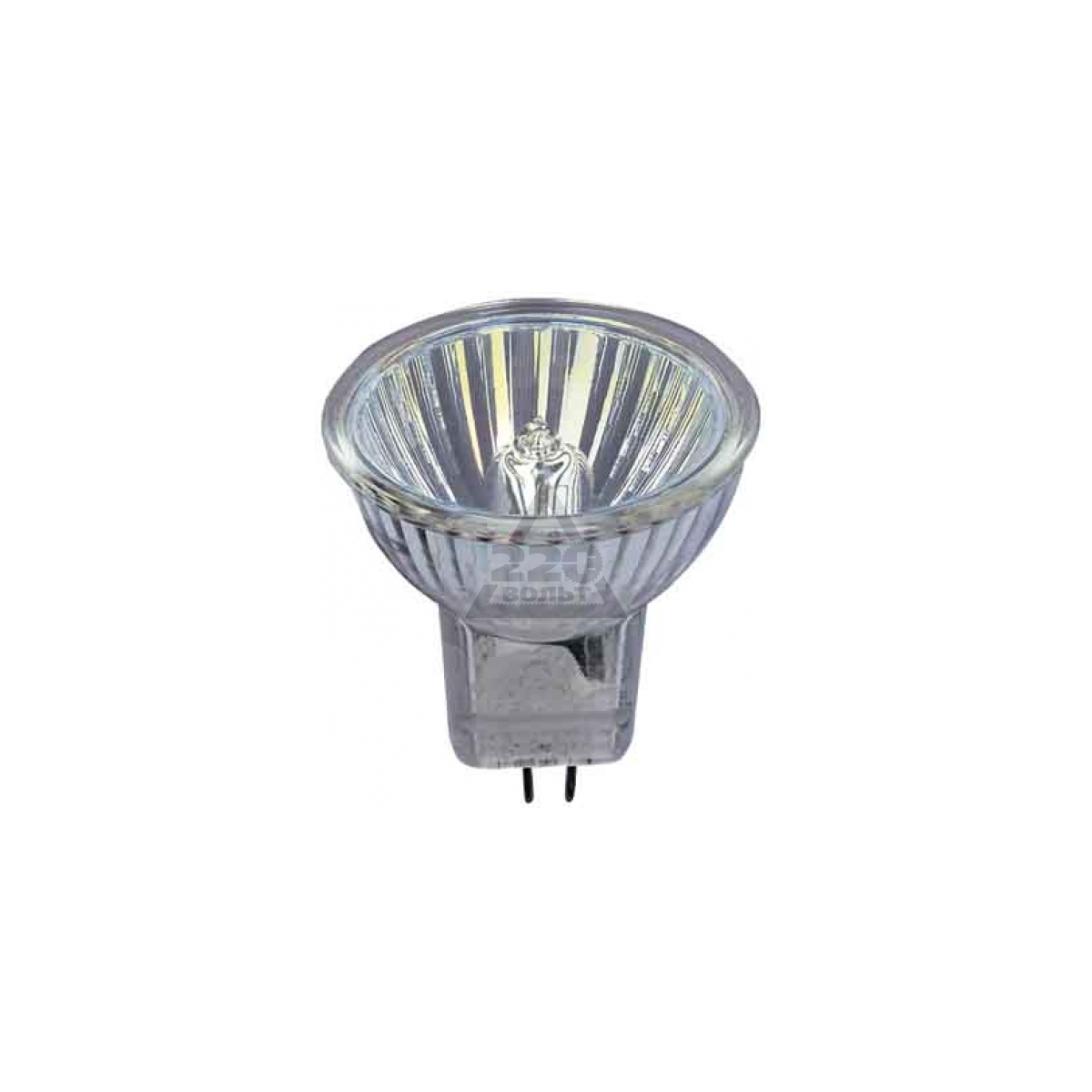

Лампы MR-16 — это рабочая лошадка семейства вольфрамово-галогенных ламп. Эти лампы с «многогранным отражателем» (MR) состоят из галогенной лампы, объединенной со стеклянным отражателем. Отражатель может быть фасетным или гладким, что дает разные лучи, от узких прожекторов до широких прожекторов. Лампы MR-16 очень полезны для направленного освещения и используются в дорожном освещении, встраиваемых банках, подвесных светильниках, настольных лампах, ландшафтном и торговом освещении.

У вольфрамово-галогенной лампы много преимуществ, но есть несколько недостатков. Как упоминалось ранее, лампы очень сильно нагреваются, что может привести к взрыву, в результате чего на лампу необходимо накрыть защитное стекло. Сами луковицы не должны касаться человеческих пальцев, потому что оставленный кожный жир может привести к выходу лампы из строя. Даже с этими проблемами вольфрамово-галогенная лампа оказалась очень важной для области освещения.

Как и все лампы накаливания, вольфрамово-галогенные лампы постепенно прекращаются и заменяются более эффективными, не имеющими проблем с температурой и более дешевыми в эксплуатации версиями светодиодных ламп.

Primelite смотрит на лампочку:

NYIAD Design Items — Quartz Halogen

Во многих случаях хороший дизайн интерьера зависит от определенной ловкости рук: самая лучшая работа — это та, которую вы не замечаете, потому что она не привлекает к себе внимания.

Хорошее освещение дома или на работе — одна из тех вещей, которые невидимы, если все сделано хорошо. Вы замечаете освещение в комнате только в том случае, если оно слишком яркое или слишком тусклое, а не в самый раз. Наша цель в этой серии статей об освещении — дать вам несколько конкретных советов о том, как осветить комнату настолько эффективно, чтобы никто не заметил, используете ли вы люминесцентные или лампы накаливания, трековые или стоячие лампы.Они заметят только то, что в комнате комфортно, и что они хотят вернуться сюда снова.

В нашей серии «Освещение 101» мы рассмотрели два наиболее распространенных типа ламп: лампы накаливания и лампы накаливания. такие, которые излучают мягкий свет и используются в большинстве жилых интерьеров, и люминесцентные, которые излучают более резкий и яркий свет и чаще используются в промышленности или в рабочих помещениях в доме, таких как гараж или швейная.

Существует третий тип ламп, о которых вам следует знать: кварцево-галогенные лампы (произносится как HAL-oh-jin, где hal рифмуется с pal.)

Но прежде чем мы перейдем к использованию этих типов ламп, давайте рассмотрим, как работает лампочка, чтобы вы имели более четкое представление о том, как работает этот конкретный тип света и чем он отличается от традиционных ламп накаливания.

Во-первых, как работает лампа накаливания? Как вы знаете по замене лампочек, есть большой тонкий корпус из матового стекла знакомой формы лампочки. Но что внутри? Внутренняя часть колбы заполнена газом, например аргоном или азотом.В центре находится вольфрамовая нить. Когда вы включаете свет, электричество нагревает эту нить накала — она ​​нагревается до 4500 градусов по Фаренгейту.

Это, в свою очередь, излучает свет.

Как мы упоминали в статье о лампах накаливания, и, как вы знаете по собственному опыту, меняя лампочки снова и снова, эти обычные лампочки не очень эффективны, их срок службы составляет от 750 до 1000 часов при нормальном использовании. Одна из причин этого заключается в том, что повышение температуры до 4500 по Фаренгейту означает, что лампа излучает огромное количество инфракрасного тепла — больше тепла, чем света.Это тепло потрачено зря; здесь недостаточно жарко, чтобы согреть комнату, поэтому вы не видите, чтобы кто-то сгрудился вокруг лампы, чтобы согреться.

Неэффективность ламп накаливания также означает, что они не работают очень долго. Это связано с тем, что вольфрам в нити накала постепенно рассеивается и осаждается на стекле, в конечном итоге образуя тонкое пятно на нити, которое приводит к ее разрыву. Эта сломанная нить накала — это то, что вы слышите, когда встряхиваете лампочку, чтобы посмотреть, не перегорела ли она.

А что насчет галогенной лампы? В этом типе лампы также используется вольфрамовая нить накала, но вместо оболочки в форме лампочки она находится в гораздо меньшей кварцевой оболочке.Если вы посмотрите на кварцево-галогеновую лампу, вы увидите, что наверху нет характерной лампы накаливания. Напротив, нить кварцево-галогенной лампы намного ближе к оболочке, которая, если бы она была сделана из тонкого стекла, как обычная лампочка, расплавилась бы от тепла.

В кварцево-галогенной лампе также находится другой газ — галоген. И — движение, которое обязательно заставит вас крикнуть «Эврика!» — газообразный галоген обладает очень интересным свойством: он соединяется с парами вольфрамовой нити! Когда вольфрам нагревается, он испускает пары, и если температура достаточно высока, газообразный галоген соединяется с атомами в этих парах, повторно осаждая их на нити.

Это идеальный пример переработки в лучшем виде: благодаря этой переработке нить в кварцево-галогенной лампе служит дольше и горит сильнее, получая больше света на единицу энергии.

Вся эта работа по-прежнему выделяет много тепла — и поскольку нить накала и кварцевая оболочка расположены так близко, эти лампочки намного, намного горячее, чем обычная лампочка. Вы знаете, из всей той замены лампочки, которую вы сделали, что только что перегоревшая лампочка горяча на ощупь; вам нужно подождать несколько секунд, прежде чем вы сможете его открутить.

Кварцевая галогенная лампа намного горячее — настолько горячая, что даже если вы можете стоять и дотронуться до нее, влага и масло на ваших пальцах могут привести к разбиванию горячего стекла. При замене кварцево-галогенной лампы важно помнить, что нельзя прикасаться к ней голыми руками.

Из-за своего небольшого размера и интенсивного света кварцево-галогенные лампы использовались разработчиками ламп во многих промышленных целях, например, для фар автомобилей и в научных исследованиях. Но они также полезны в жилых интерьерах, особенно в современных светильниках необычной формы. Эти светильники приобретают вид современной скульптуры, а необычные формы лампочек позволяют дизайнерам светильников свободно создавать интересные светильники для кварцево-галогенных ламп.

Наконечник NYIAD

Для современных интерьеров кварцево-галогенные лампы часто являются отличным выбором. Помимо яркого освещения, их дизайн может быть очень современным. Если вы покупаете такие светильники, мы рекомендуем, чтобы они были оснащены диммерами, чтобы их ослепительно яркий свет можно было отрегулировать до нужного уровня.

Один фактор, который нельзя игнорировать, — это стоимость. Галогенные лампы дороже, чем лампы накаливания или люминесцентные лампы, они более энергоэффективны, поэтому вам не нужно их часто менять.

Энергоэффективность кварцево-вольфрамовой галогенной лампы: экспериментальный и численный подход

Основные моменты

•

Подход численного моделирования для ламп QTH был экспериментально подтвержден.

•

Было обнаружено, что эффективность излучения лампы QTH составляет от 54 до 95%.

•

КПД лампы увеличивается с увеличением потребляемой мощности и температуры нити накала.

•

Повышение эффективности происходит за счет дивергенции радиационной и конвективной HTC.

•

Кривая эффективности QTH была разработана для широкого диапазона температур нити накала.

Реферат

Несмотря на то, что кварцево-вольфрамово-галогенные (QTH) лампы используются в исследовательских и промышленных целях в течение многих десятилетий, тепловые характеристики этих инфракрасных (ИК) источников еще предстоит всесторонне изучить.Следовательно, ни радиационная эффективность этих ламп, ни влияние условий эксплуатации на радиационную эффективность до конца не изучены. Это представляет собой серьезную проблему при моделировании или проектировании систем отопления на основе QTH. Таким образом, данное исследование представляет результаты исследования эффективности излучения лампы QTH в диапазоне рабочих температур с использованием датчика теплового потока Шмидта-Боелтера. Описывается процедура для всестороннего определения характеристик источника QTH и выводится новое уравнение для оценки диаметра и площади поверхности нити накала.Результаты показывают, что эффективность лампы сильно зависит от температуры нити накала с минимальной эффективностью излучения 91% и максимальной 95%, измеренной при примерно 2500K и 3000K, соответственно. Эффективность излучения также была предсказана на уровне 54% при температуре нити накала ~ 1000K с использованием численной модели лампы. Было обнаружено, что изменение теплового КПД в зависимости от температуры источника обусловлено нелинейной зависимостью коэффициента конвективной и радиационной теплоотдачи от разницы температур между источником и окружающей средой.Наконец, представлена ​​новая кривая эффективности лампы QTH в широком диапазоне температур нити накала, которую можно использовать для оценки эффективности аналогичных источников QTH.

Ключевые слова

Распределение лучистого теплового потока

Эффективность излучения

Кварцево-вольфрамовая галогенная лампа

Инфракрасный обогрев

Радиационная теплопередача

Численное моделирование

Рекомендуемые статьи Цитирующие статьи (0)

Рекомендуемые статьи

Ссылки на статьи

Ushio America, Inc. Кварцевые галогенные лампы T-3

Ushio T-3 Кварцевые галогенные лампы

Мы авторизованный дистрибьютор за USHIO America, Inc. кварцевые галогенные лампы Т-3.

Ссылки на другие продукты и другие виды кварца нагреватели:
Керамические изоляторы
Электропровод
Дополнительные элементы управления
Запасные лампы Fostoria T-3
Кварцевые лампы Chromalox T-3
Кварцевые трубки

Лампа с 5. Гибкие никелевые провода 7 дюймов

типа T3 используется вольфрамовая нить малой массы для обеспечения источник высокой температуры, который быстро реагирует на изменения напряжения, тем самым позволяя точное управление в установившихся или динамических ситуациях. Светильники бывают герметично закрыты и заполнены инертным газом. Температура лампы Т3 работа при полном напряжении составляет примерно 4000F, что делает его пиковую энергию длина волны 1,15 мкм. Эти лампы доступны в нескольких световых длинах. с номинальной мощностью 100-200 Вт на погонный дюйм.

• Прозрачный кварцевый кожух лампы диаметром 3/8 дюйма (9,53 мм)
• Коротковолновое инфракрасное излучение выбросы с температурой до 4000F (2204C) с максимальной длиной волны около 1,2 мм (мкм)
• Мгновенное время нагрева и охлаждения
• Промышленное отопление
• Цветовая температура: 2500 Кельвин
• Средняя продолжительность жизни: 5000 часов

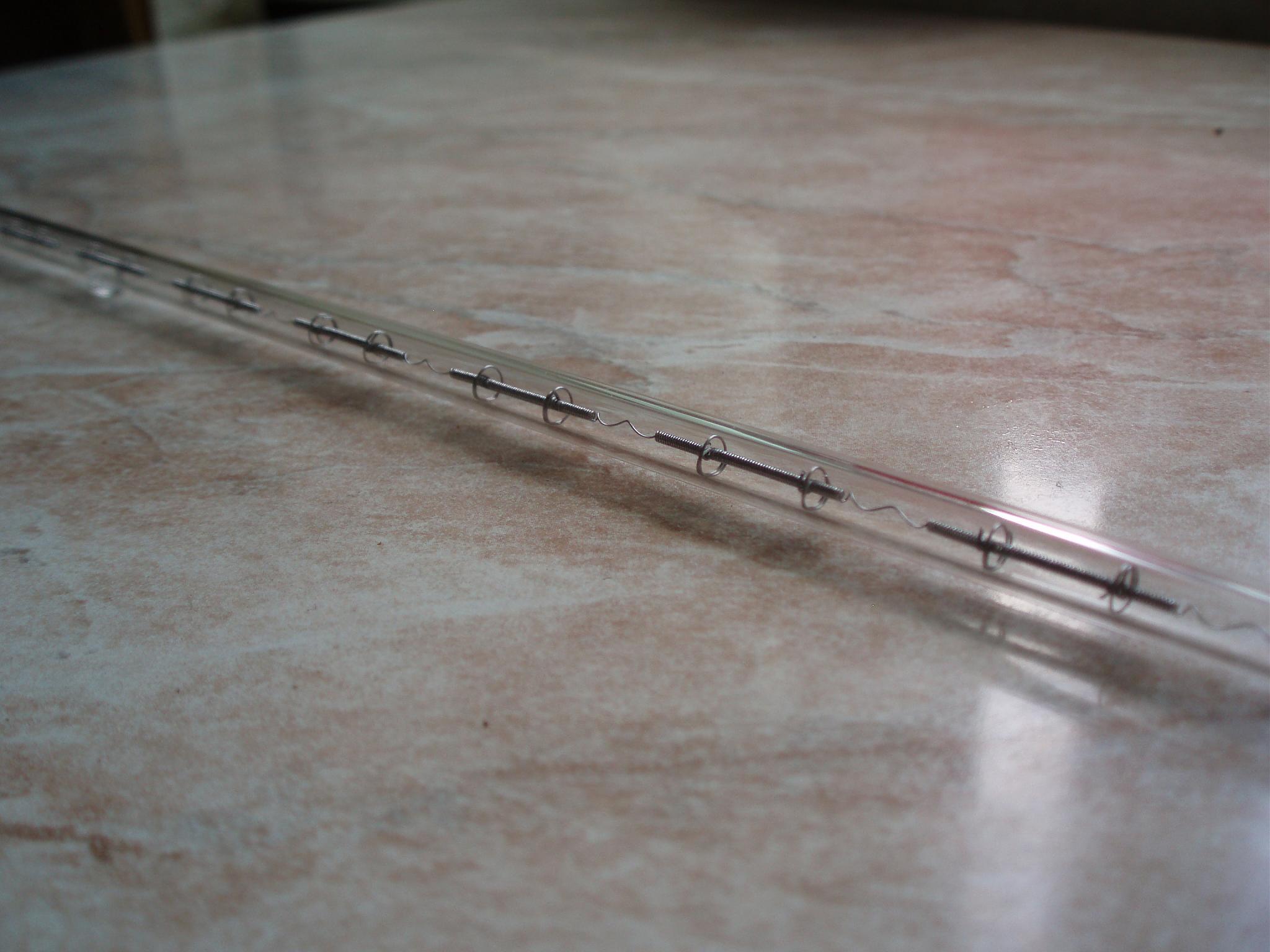

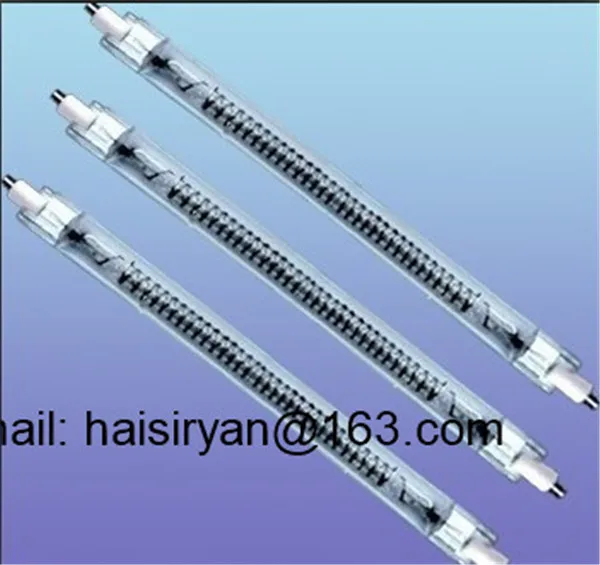

Герметичная кварцевая трубка с внутренним вольфрамовым элементом.При подаче напряжения лампа сразу достигает полной яркости. Считается коротковолновым инфракрасным обогревателем. Этот тип обогревателя очень похож на лампочку тем, что излучает много света. Они доступны только в определенных физических размерах, а также с определенными электрическими характеристиками. Их нелегко сделать на заказ. Все лампы для горизонтального положения горения. только за исключением части # 1001294, которая также может использоваться в вертикальном положении горения. Свяжитесь с нами по поводу другие лампы предназначен для вертикального горения.При работе с кварцевыми элементами необходимо надевать хлопчатобумажные перчатки, так как голые руки содержат масла и загрязнения, которые откладываются на кварцевой оболочке и вызывают горячие точки и преждевременный выход из строя.

Кварцевые инфракрасные обогреватели (QIH) USHIO обеспечивают чистоту, мгновенный и точно контролируемый нагрев для использования в таких приложениях, как выпечка, сушка, вяление, обезвоживание или нагревание пищевых продуктов или общее нагревание поверхности

Кварцевые инфракрасные обогревательные лампы USHIO создают чистый и безопасный источник тепла, который можно гибко контролируется и минимизирует занимаемую площадь, чтобы максимизировать возможности дизайна.

Обладая более чем 20-летним опытом преобразования источников света в тепло источник, USHIO предлагает решения по источникам тепла для различных отраслей промышленности, от знакомые приложения, такие как кухонное оборудование, на современном уровне техники такие приложения, как обработка новых материалов для полупроводников и авиакосмической промышленности отрасли.Некоторые типичные области применения: выпечка, сушка, отверждение, обезвоживание, обогрев помещений и подогрев пищи.

Уникальные особенности USHIO:

1. Высокоэффективный источник тепла, превышающий 85% потребляемой энергии преобразуется в инфракрасную энергию.
2. Простота управления в отличие от тепловой энергии сгорания, наша Энергию, основанную на источнике света, легче контролировать и манипулировать с помощью линзы и отражатели.
3. Компактная и чистая энергия — экологически чистый источник тепла от легкий вес и компактная занимаемая площадь обеспечивают гибкие возможности дизайна.
4. Мгновенное включение / выключение благодаря возможности достижения максимальной мощности после розжига может быть применено сложное программирование нагрева.
5. Длительный срок службы и стабильная производительность за счет использования галогена цикла, лампы USHIO рассчитаны на работу до 5000 часов без потерь в инфракрасный выход.
6. Гибкие производственные возможности USHIO поддерживает клиентов указанный индивидуальный дизайн и поддержка OEM.

Опции клемм:

S — металлическая втулка с 5.Гибкие никелевые провода 7 дюймов (145 мм)

Щелкните здесь, чтобы увеличить изображение
Металлическая гильза с подводящими проводами и кольцевым язычком

Щелкните здесь, чтобы увеличить изображение
B — Металлическое основание с зажимом

Щелкните здесь, чтобы увеличить изображение

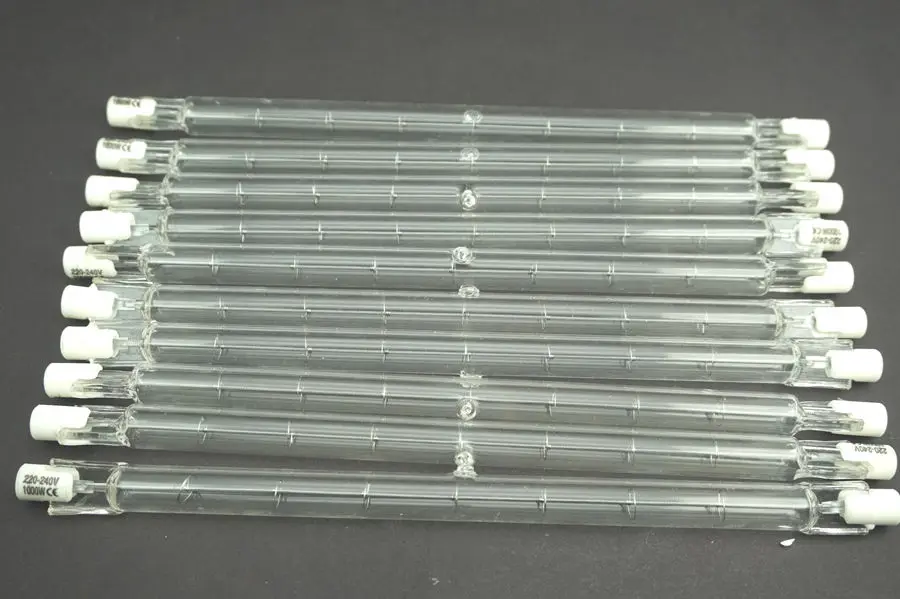

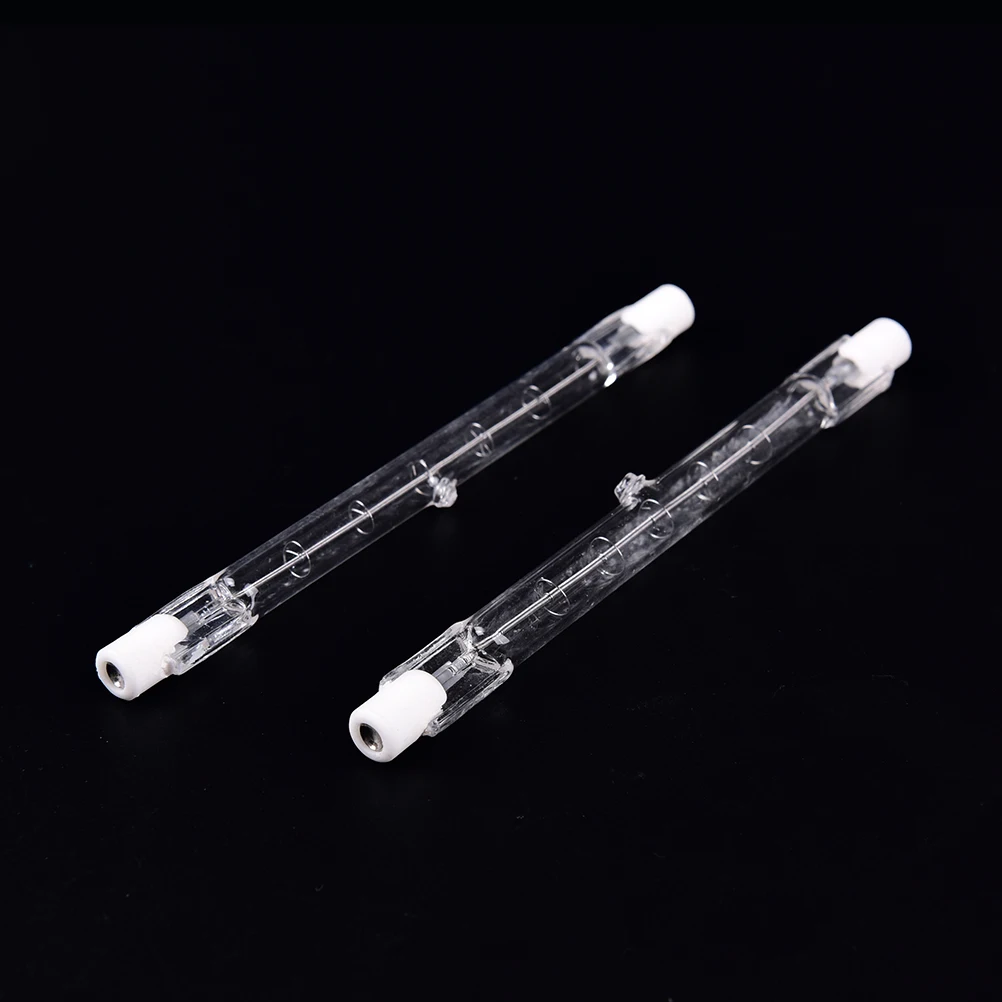

E — R7s (Тип контакта)

Щелкните здесь, чтобы увеличить изображение

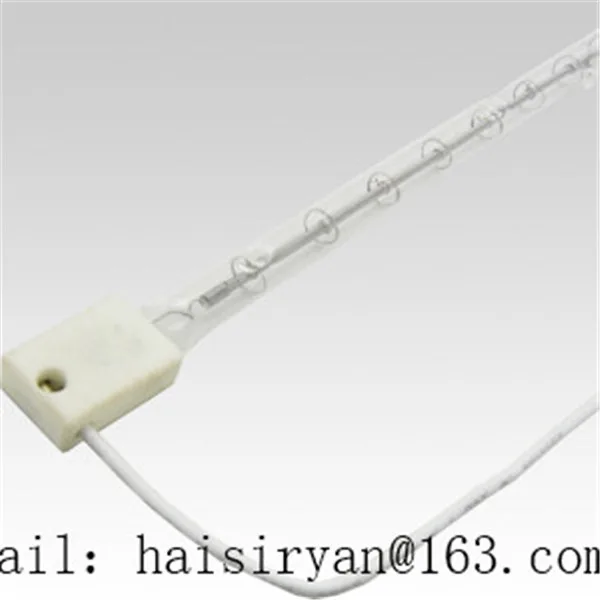

D — Плоское керамическое основание с выводным проводом с лопаткой терминал

Щелкните здесь, чтобы увеличить изображение
Плоское керамическое основание с подводящим проводом с изолированным проводом

Щелкните здесь, чтобы увеличить изображение
Плоское керамическое основание с выводным проводом без клея

C — Основание без металлической гильзы с выводным проводом

Щелкните здесь для увеличения изображения
Подводящие провода, без металлической гильзы с кольцевым язычком

Щелкните здесь, чтобы увеличить изображение
L — Круглое керамическое основание с выводом

Базовая деталь № i. e QIh340-1000 / плюс Опции ниже (суффикс к номеру базовой детали)

Безопасный онлайн-заказ Срок доставки: обычно доставляется в течение 1 рабочего дня или меньше, плюс дополнительное время для выбранного вами способа доставки UPS или FedEx . Ваш Стоимость доставки будет отображаться в вашей корзине покупок. лампы ниже не требуют минимальная сумма заказа 1 шт.
Товар ID	Код заказа #	Каталожный номер	Вт	Вольт	Всего Длина MOL (мм) (дюйм)	с подсветкой Длина LL (мм) (дюйм)	Кол-во в ящике	Нажмите «Выбрать» ниже, чтобы увидеть цену. Наше фактическое количество в реальном времени на складе.
USHIO10001	1001330	QIh340-1600 / S	1600	240	503 (19.80 дюймов)	407 (15,98 дюйма)	20
USHIO10010	1001318	QIh340-1000 / S2	1000	240	303 (11,93 дюйма)	254 (10 дюймов)	20
USHIO10011	1001324	QIh340-1000 / ZD	1000	240	357. 5 (14,07 дюйма)	272 (10,71 дюйма)	20
USHIO10009	1001317	QIh340-1000 / S	1000	240	351 (13,82 дюйма)	254 (10 дюймов)	20
Срок поставки для следующих товаров: Обратите внимание, что Ушио накладывает минимальная сумма заказа — 1 футляр на любую из ламп, перечисленных ниже, если они нет в наличии.
USHIO10012	1001288	QIh220-300T / S	300	120	215	106	20
USHIO10024	1001290	QIh220-375T / S	375	120	223	128	20
USHIO10055	1001289	QIh220-375T / E	375	120	219	128	20
USHIO10023	1001293	QIh220-500 / L	500	120	221	127	20
USHIO10019	1001352	QIh340-500 / D	500	240	227. 5	165	20
USHIO10056	1001353	QIh340-500 / ZD	500	240	227,5	165	20
USHIO10057	1001296	QIh220-500 / ZB	500	120	356	142	20
USHIO1001292	1001292	QIh220-500 / B	500	120	356	142	20
USHIO1001286	1001298	QIh220-500T / S	500	120	223	127	20
USHIO10058	1001295	QIh220-500 / S2	500	120	221	142	20
USHIO10059	1001286	QIh205-500T / S	500	105	223	127	20
USHIO1001297	1001297	QIh220-500T / E	500	120	220	127	20
USHIO10013	1001299	QIh220-800T / S	800	120	303	203	20
USHIO10050	1001322	QIh340-1000 / VZD	1000	240	357. 5	272	20
USHIO10020	1001321	QIh340-1000 / VD	1000	240	357,5	272	20
USHIO10033	1001323	QIh340-1000 / ZB	1000	240	485	272	20
USHIO1001315	1001315	QIh340-1000 / B	1000	240	485	272	20
USHIO10041	1001320	QIh340-1000 / VB	1000	240	485	272	20
USHIO10052	1001304	QIh308-1000T / S	1000	208	351	254	20
USHIO1001325	1001325	QIh340-1000T / S	1000	240	351	254	20
USHIO1001319	1001319	QIh340-1000 / S3	1000	240	351	272	20
USHIO10054	1001300	QIh244-1200 / S	1200	144	224	155	20
USHIO10018	1001301	QIh244-1200 / S2	1200	144	228	155	20
USHIO1001287	1001287	QIh215-1350 / L	1350	115	317	256	20
USHIO10016	1001311	QIh320-1350 / L	1350	220	317	256	20
USHIO10021	1001327	QIh340-1500 / S	1500	240	303	235	20
USHIO10017	1001305	QIh308-1600 / L	1600	208	500	407	6
USHIO10049	1001355	QIh377-1600 / L	1600	277	500	407	6
USHIO10014	1001334	QIh340-1600T / L	1600	240	502	407	20
USHIO10061	1001329	QIh340-1600 / L2	1600	240	500	407	6
USHIO10038	1001332	QIh340-1600 / VL2	1600	240	500	407	6
USHIO10006	1001307	QIh308-1600T / S	1600	208	503	407	20
USHIO10062	1001357	QIh377-1600T / S	1600	277	503	407	20
USHIO10026	1001302	QIh244-1600 / S	1600	144	229	150	20
USHIO10047	1001335	QIh340-1600T / S	1600	240	503	407	20
USHIO10028	1001331	QIh340-1600 / S2	1600	240	455	407	20
USHIO10063	1001333	QIh340-1600T / E	1600	240	499	407	20
USHIO1001306	1001306	QIh308-1600T / E	1600	208	499	407	20
USHIO10003	1001356	QIh377-1600T / E	1600	277	499	407	20
USHIO10030	1001328	QIh340-1600 / E	1600	240	499	407	20
USHIO10064	1001344	QIh340-2000 / VZD	2000	240	357. 5	280	20
USHIO1001345	1001345	QIh500-2000 / VB	2000	400	623	410	10
USHIO10067	1001362	QIh500-2000 / ZB	2000	400	623	410	10
USHIO10025	1001340	QIh340-2000 / S2	2000	240	351	254	20
USHIO10044	1001342	QIh340-2000 / VC	2000	240	350	280	20
USHIO10004	1001339	QIh340-2000 / S	2000	240	303	248	20
USHIO10048	1001350	QIh340-2000T / S	2000	240	603	508	10
USHIO10008	1001343	QIh340-2000 / VS	2000	240	303	248	20
USHIO10069	1001337	QIh340-2000 / C	2000	240	350	280	20
USHIO10045	1001341	QIh340-2000 / VB	2000	240	485	280	20
USHIO10071	1001354	QIh350-2200 / C	2200	250	303	248	20
USHIO10015	1001380	QIh580-2500T / L	2500	480	726	635	6
USHIO10072	1001372	QIh580-2500 / л	2500	480	729	635	6
USHIO10005	1001381	QIh580-2500T / S	2500	480	732	635	6
USHIO10073	1001375	QIh580-2500 / VL	2500	480	729	635	6
USHIO10074	1001400	QIH600-2500 / л	2500	600	729	635	6
USHIO1001373	1001373	QIh580-2500 / S	2500	480	732	635	6
USHIO10043	1001399	QIH575-2500 / S	2500	575	732	635	6
USHIO1001376	1001376	QIh580-2500 / VS	2500	480	732	635	6
USHIO10037	1001379	QIh580-2500T / E	2500	480	727	635	6
USHIO10078	1001367	QIh500-3000 / VZB	3000	400	913	700	6
USHIO10040	1001364	QIh500-3000 / B	3000	420	913	700	6
USHIO10029	1001351	QIh340-3000 / S	3000	240	503	410	20
USHIO10079	1001360	QIh484-3200 / S	3200	384	456	406	20
USHIO10080	1001387	QIh580-3650T / L	3650	480	1060	965	6
USHIO1001385	1001385	QIh580-3650 / L	3650	480	1059	965	6
USHIO10081	1001386	QIh580-3650 / S	3650	480	1059	965	6
USHIO10051	1001392	QIH570-3800 / L	3800	570	1059	965	6
USHIO10036	1001393	QIH570-3800 / S	3800	570	1062	965	6
USHIO10032	1001369	QIh520-3800T / S	3800	420	1062	965	6
USHIO10084	1001395	QIH570-3800 / VS	3800	570	1062	965	6
USHIO10083	1001397	QIH570-3800T / S	3800	570	1062	965	6
USHIO1001398	1001398	QIH570-3800T / VS	3800	570	1062	965	6
USHIO10085	1001388	QIh580-4900 / VL	4900	480	1338	1245	6
USHIO10034	1001389	QIh580-5000 / S	5000	480	1559	1496	6
USHIO10046	1001402	QIH600-5000 / S	5000	600	732	638	6

[На главную] [Наверх]

Что такое инфракрасная галогенная лампа?

Что такое галогенная лампа?

Галогенная лампа — это разновидность вольфрамовой лампы накаливания с газовым филе.Его газ состоит не только из инертного газа, который обычно используется в газонаполненных лампах, но и из небольших следов галогенного материала. Обычные лампы накаливания постепенно теряют свой световой поток во время работы из-за накопления паров вольфрама на внутренних поверхностях колбы (явление почернения). Галогенные лампы не подвержены такому медленному износу благодаря химическому процессу, который называется «галогенный цикл».

Галогенный цикл , Приложение 1 иллюстрирует химическую реакцию внутри галогенной лампы.Атомы вольфрама W, испарившиеся из нити накала, соединяются с парами галогена с образованием WX2, которые движутся к стенке из кварцевого стекла. Если температура кварцевого стекла превышает 250 ° C, что превышает температуру конденсации WX2, молекулы не могут конденсироваться на стенке, поэтому они возвращаются к нити накала. Поскольку температура у нити накала превышает 2000 ° C, WX2 снова распадается на W и Xs. Свободный атом вольфрама W может осаждаться на холодной части нити, но атом X остается в газе, повторяя процесс снова и снова.Для достижения хорошего галогенного цикла галогенные лампы обычно имеют гораздо более компактные корпуса (сделанные из кварца, чтобы выдерживать высокие температуры) по сравнению с обычными лампами. Это приводит к созданию более высокого давления газа внутри, подавлению испарения вольфрама, тем самым обеспечивая долгий срок службы, а также улучшая эксплуатационные характеристики просвета, как показано в приложении 2.

Спектр в зависимости от цветовой температуры , См. Приложение 3. Более высокая температура нити накала увеличивает долю видимого света, который принадлежит к довольно коротковолновой полосе излучения галогенной лампы.Свет, производимый нитью накаливания с более высокой температурой, имеет более голубоватый спектр, что создает впечатление более белого света для человеческого глаза.

Зависимость напряжения лампы от характеристик , Некоторые важные характеристики можно оценить с помощью уравнения, приведенного в приложении 4. Световой поток относится к видимому свету с использованием трубки из прозрачного кварцевого стекла.

Пиковый ток , Сопротивление нити накала резко меняется в зависимости от ее рабочей температуры.Например, вольфрамовая нить, предназначенная для работы при 2727 ° C (с удельным сопротивлением 90,4 x 10-6), снижает свое удельное сопротивление до 6% (5,65 x 10-6) при комнатной температуре. Теоретически, поскольку конструкция нити накала основана на ее рабочей температуре, пиковый ток холодного пуска становится в 13-17 раз больше номинального тока. В реальных приложениях импеданс сетей электропитания помогает в определенной степени подавлять ток, но все же обычно в 7-10 раз больше тока.Перед установкой необходимо учитывать мощность источника питания, чтобы защитить от бросков тока галогенной лампы. В частности, нагреватели галогенных ламп, которые имеют довольно длительную постоянную времени, часто требуют достаточно больших запасов для мощности источника питания и / или емкости регулятора тока.

Температура уплотнительной части , Температура на уплотнении лампы должна быть ниже 350ºC по следующим причинам:

• Высокая температура ускоряет окисление молибденовой фольги, что приводит к нарушению ее электропроводности.
• Тепловое расширение может создать путь медленной утечки между фольгой и стеклом.
• Чрезмерное термическое напряжение создает в стекле невыносимое механическое напряжение.

Таким образом, температура на уплотнительной части важна, но ее нелегко контролировать. Потребляемая мощность, ток лампы, расстояние до ближайшего намоточного элемента, диаметр стеклянной трубки, способ крепления основания и другие факторы влияют на эту температуру. По запросу заказчика компания TOSHIBA предлагает образец инфракрасной галогенной лампы с термопарами для измерения важных температур (включая герметизацию лампы) в ваших модулях.

Зависимость срока службы лампы от напряжения лампы , Напряжение лампы сильно влияет на срок ее службы. Приблизительное уравнение известно как:

L: Срок службы подлежит оценке;

L0: Срок службы при номинальном напряжении V0

В: Напряжение лампы

V0: Номинальное напряжение лампы

Это скорее общее правило для понимания срока службы нити. Фактический срок службы лампы может варьироваться в зависимости от многих конструктивных параметров. Например, это уравнение оценивает, что дополнительные 10% напряжения лампы ускорят обрезку нити накала на 70%.Фактически, до выхода из строя нити накала может наблюдаться падение светового потока из-за эффекта почернения, вызванного нехваткой галогена с более активным образованием паров вольфрама.

ВАЖНО , Рабочая лампа при напряжении выше номинального вызывает почернение внутренней стенки стеклянной трубки из-за избытка паров вольфрама. Парадоксально, но работа лампы при более низком напряжении приводит к недостаточной температуре оптимального значения для нити накала, а избыток газа может повредить нить.Таким образом, такие операции могут сократить срок службы лампы.

Допустимая температура для работы лампы
