Зеркальные лампы накаливания. shop220.ru

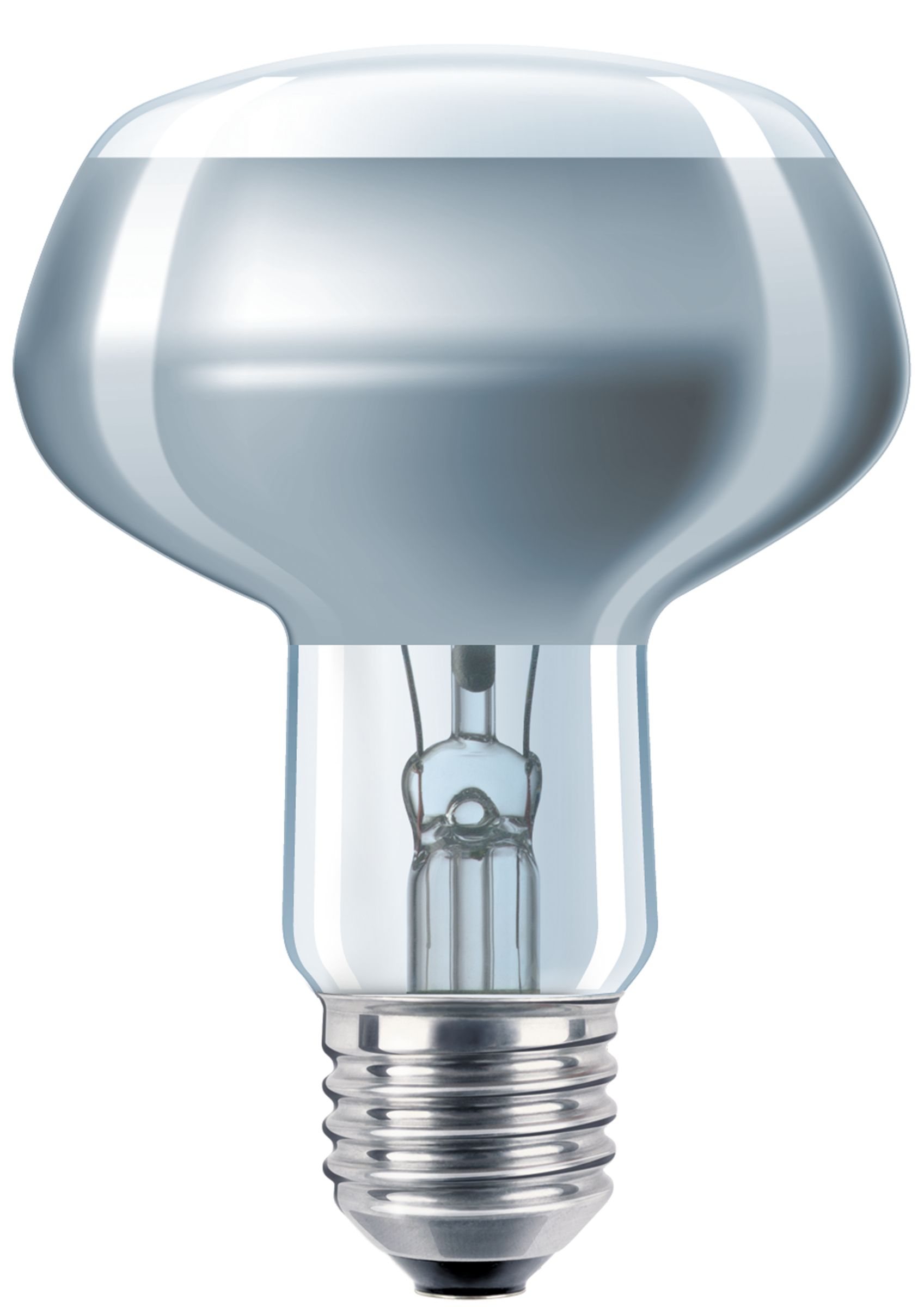

Зеркальные или рефлекторные лампы накаливания – это разновидность вакуумных и галогенных ламп накаливания. Колба данных ламп имеет специальную форму. Часть внутренней стеклянной или кварцевой поверхности покрывается светоотражающим покрытием, которое создает направленный поток света в нужном направлении.

В бытовых вакуумных и галогенных лампах рефлектором служит алюминиевое непрозрачное напыление. Часть колбы, покрытая отражателем, формирует нужное направление потока света. В вакуумных зеркальных лампах для того, чтобы избежать бликов из-за дефектов стекла и рефлекторного напыления, на ту часть колбы, через которую выходит свет (окно), иногда наносят матовое полупрозрачное покрытие. В зависимости от формы отражателя, осветительного элемента (вольфрамовая нить) и прозрачного (матового) окна, можно формировать телесный угол светового потока и распределение интенсивности света.

В энергосберегающих галогенных рефлекторных лампах иногда вместо алюминиевого напыления используют специальное полупрозрачное интерференционное покрытие.

В лампах с интерференционным отражающим покрытием до двух третей теплового потока возвращается назад к источнику излучения и служит причиной его дополнительного нагрева, что позволяет повысить КПД (увеличивает выход светового излучения) и снизить тепловую нагрузку в световом пятне.

Зеркальные лампы применяются в случае, если надо сфокусировать световой поток в определенном направлении, например, при работе в помещении с высоким потолком, когда нужно получить максимальное освещение ближе к полу, а также для того, чтобы добиться контрастного или точечного освещения объекта. Еще одна область применения — подсветка террариумов. За счет концентрации светового потока в пятне, можно получить дополнительный нагрев в ограниченном участке дна террариума. В декоративных целях выпускаются лампы с окном пропускания, окрашенным в различные цвета.

В обозначениях отечественных вакуумных зеркальных ламп телесный угол излучения не указан, есть только общая характеристика потока: концентрированный К или широкий Ш. Общее обозначение ЗК (ЗШ) — напряжение питания, мощность. У ламп зарубежных производителей общепринятых обозначений нет. Ведущие производители обычно указывают тип R (Reflector — зеркальная), размер колбы, телесный угол, напряжение питания и мощность. Цоколь вакуумных зеркальных ламп стандартный — обычного размера или миньон.

Рефлекторная лампа

Содержание статьи:

Рефлекторная лампа – это инновационный зеркальный осветительный прибор с концентрированными световыми лучами. Главным преимуществом при использовании такого типа ламп считается то, что при освещении поверхности в центре площади яркость пятна света будет гораздо больше, чем у обычных ламп накаливания, тем самым делая ее гораздо энергоэфективной, а также более востребованной у покупателей.

Такая разновидность ламп появилась не так давно в качестве ответа спросу на потребительском рынке современного светового оборудования. Покупателей интересовали такие приборы, которые бы одинаково хорошо служили для освещения маленьких помещений, таких как аквариум, а также крупных наружных объектов, таких как декор магазинов и торговых центров. И создателям удалось выпустить такой продукт, который способен собой заменить несколько привычных ламп накаливания.

Рефлектор в переводе с латинского языка означает «обращаю назад», «отражаю». Он необходим для получения большего потока лучей света, но без увеличения количества ламп. Рефлекторы имеют большой срок службы. Он составляет около 20 лет.

Для того чтобы сравнить искусственные источники освещения по яркости цвета с солнечным светом, используется индекс цветопередачи, о котором подробнее тут, а также анализируется то, как близко он расположен к солнечному свету. У рефлектора светодиодных ламп CRI индекс равен более 80 единицам, а это значит то, что они способны обеспечивать естественное освещение помещения, которое будет максимально приближенным к солнечному свету.

Виды рефлекторных ламп

Их можно поделить на два вида:

матовые
зеркальные.

Зеркальные или отражательные лампы, еще лучше способны отражать излучение, ведь их рефлекторы так же действуют по принципу отражения света, но световой пучок является более узким и гораздо ярче. Конструкция обеспечивает конусообразную форму для подобных ламп и светильников.

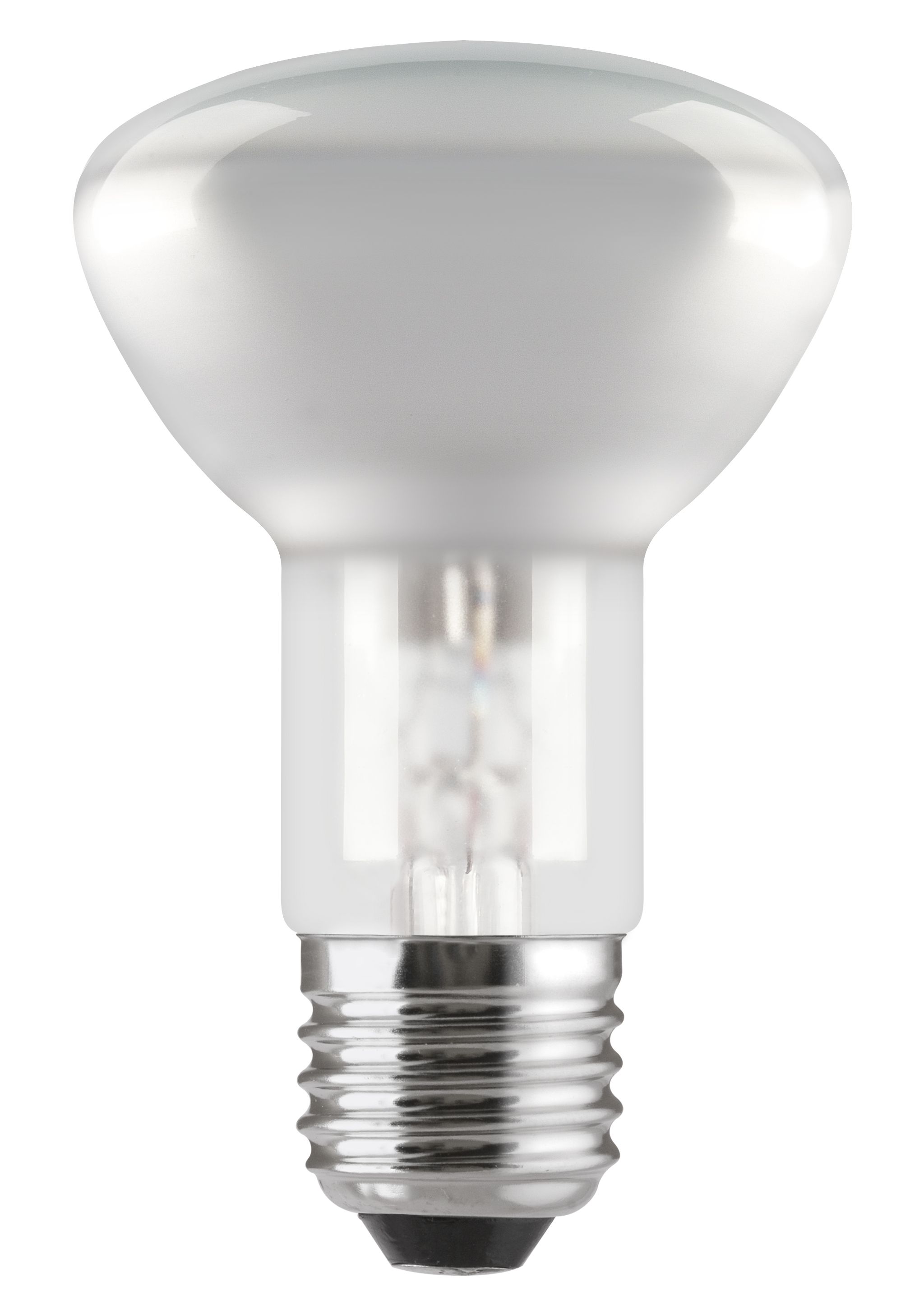

Зеркальная лампа-рефлектор галогенная

Матовые лампы обеспечивают эффект направленности света и полностью отражают излучение накаляемого элемента в необходимую сторону. Они создаются за счет нанесения металлического напыления на заднюю стенку колбы.

На передачу цвета рефлекторных ламп влияет материал напыления.

Чаще всего в качестве напыления используется золото или серебро. Рефлекторными бывают не только обычные лампы накаливания, но и светодиодные, галогенные, а также люминесцентные. В последнее время производители стали все чаще создавать универсальные светильники с уже встроенным светоотражателем (зеркальные плафоны), куда можно вкрутить любую лампочку, главное, чтобы она подходила по размеру и типу цоколя. Как определить тип цоколя, рассказывается в этой статье.

Рефлекторные лампы накаливания

Рефлекторная лампа накаливания применяется для декоративного и специального освещения жилых или офисных помещений.

Такие светильники удобны при монтаже и компактны, так как используют излучаемый свет узким пучком и концентрируют его только в той зоне, которая необходима для дизайна освещения. Лампы не занимают лишнего места в помещении.

Особенная конструкция дает возможность встраивать их в подвесные или подшивные потолки, а также в облицовочные панели стен.

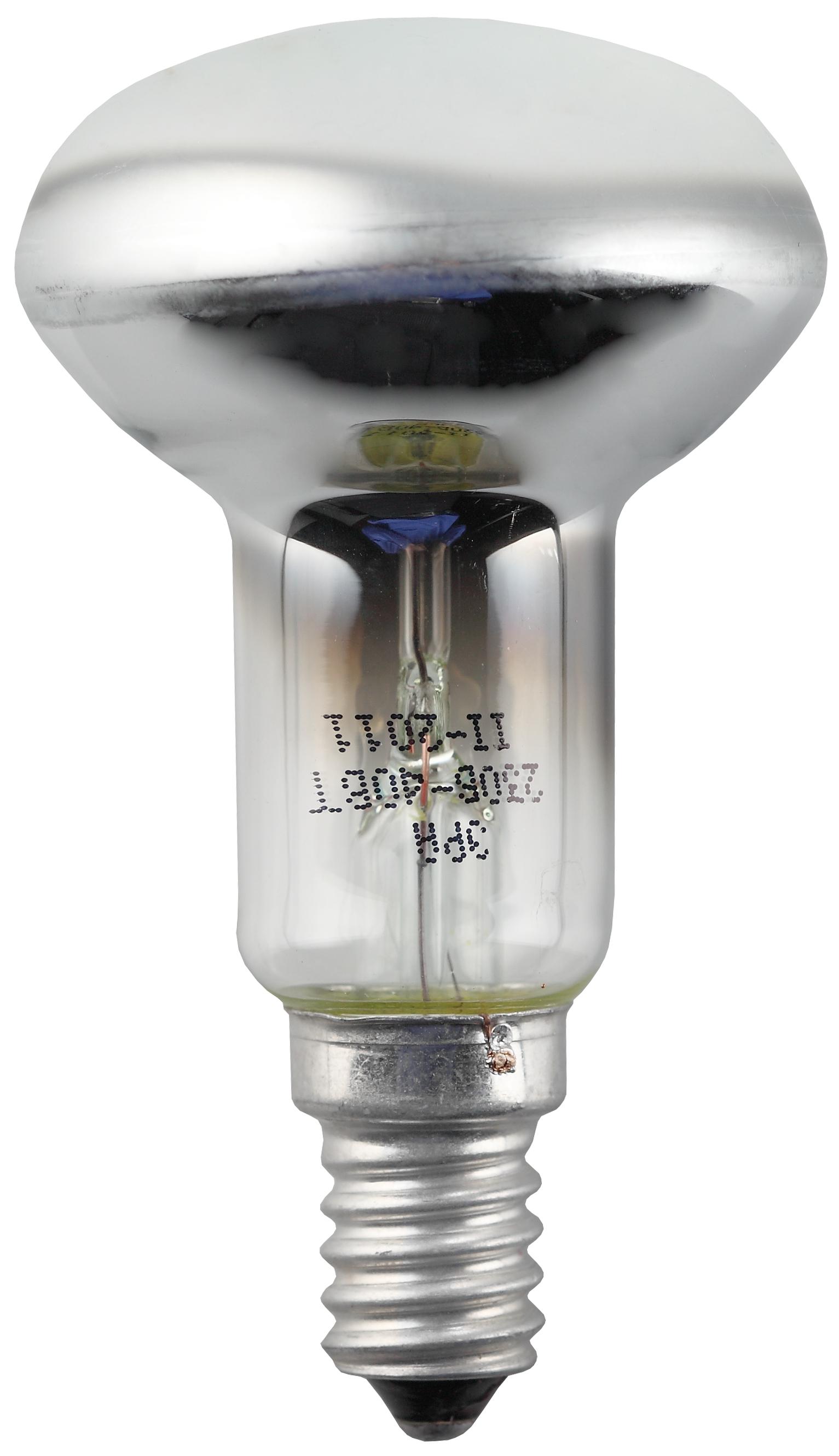

Лампа накаливания рефлекторная зеркальная

Рефлекторные лампы люминесцентные

Рефлекторные энергосберегающие лампы считаются наиболее подходящими для освещения растений. Наиболее комфортными для них считаются красный и синий спектры излучения, а вот к зеленой области они равнодушны. Применяются также и для установки в крупных приборах наружного и внутреннего освещения промышленных объектов, а также помещений общественного и бытового назначения. Рефлекторные люминесцентные лампы часто еще называют энергосберегающими, так как их срок службы в 8 раз больше по сравнению с лампами накаливания, а энергопотребление в 5 раз меньше.

Люминесцентная лампа рефлекторная

Рефлекторные лампы на светодиодах

Прежде всего, стоит отметить то, что лампа светодиодная рефлекторная абсолютно совместимы со всеми современными стандартными светильниками. Подробнее о светодиодах здесь. Их простая конструкция дает возможность применения в прожекторах, декоративной светотехнике и светодиодных лентах.

Сферы применения светодиодных ламп-рефлекторов:

Идеально подходят для акцентного, декоративного и специального освещения, подсветки небольших предметов с маленького расстояния (до 1 метра) в торговых заведениях, гостиницах, ресторанах.
Подойдут для подсветки объектов, которые чувствительны к теплу и ультрафиолетовому излучению в продуктовых магазинах, музеях, галереях, библиотеках.
За счет усиленной световой мощности (до 5000 Люмен) способны освещать улицы, городские здания и мосты.
Применяются в маленьких установках, где необходим минимум обслуживания на протяжении всего срока службы лампы.

Лампа светодиодная рефлекторная

Прочие типы ламп-рефлекторов

Среди такого типа ламп имеются и специальные осветительные приборы – например, такие, которые были созданы вовсе не для людей. Зеркальные инфракрасные лампы можно применять для обогрева растений в теплицах, греть цыплят и других животных, сушке свежей краски на любых поверхностях. Они также относятся к лампам накаливания, но светят в невидимой для человеческих глаз части спектра.

Также существуют и рефлекторные лампы исключительно для человека: декоративные – их колба имеет не только отражатель (покрытие задней части), но и цветное покрытие на остальной поверхности. Срок службы таких ламп значительно меньше, чем у других.

Наиболее пользуются спросом у потребителей рефлекторные лампы зеленого, голубого, зеленого и красного цветов.

Отдельно следует сказать, про рефлектор синяя лампа, который используется в медицине.

Сферы применения

На сегодняшний день такая разновидность ламп широко используется в качестве освещения уличных рекламных щитов, а также стендов в гостиницах и торговых центрах.

За счет возможности получения небольшого, но яркого светового пучка, данные лампы считаются рациональными и удобными, а также подходящими для освещения помещений с небольшой площадью. Это можно объяснить тем, что направленный поток света способен привести к значительному увеличению уровня визуального комфорта.

Из-за того, что такие лампы используют для освещения мебели, витрин, а также уютных мест в барах и прочих заведениях, их называют еще и декоративными.

В последнее время, в связи с огромной популярностью соляриев, многие их владельцы стали все чаще задумываться о том, какие лучше использовать лампы для соляриев. Для таких случаев также советуют применять рефлекторные лампы. Ведь это гораздо эффективнее и что немаловажно экономно. Наличие рефлекторов повышает эффективность солярия более чем на 10%.

Смысл достаточно прост, так как стандартная лампа освещает одинаково все стороны, а, соответственно, половина лучей не способна дойти до кожи человека, или же если и доходит, то успевает потерять все свои свойства. При применении рефлекторной лампы такого не будет, так как часть лампы затемняется или ставится зеркальный отражатель. Лампы для соляриев с рефлекторами называют рефлекторными и маркируют буквой R.

Гораздо проще заменить обычную лампу на рефлекторную, ведь для этого не нужно проводить замену самого солярия.

Рефлекторные лампы — это правильный выбор человека, который живет в XXI веке. Восприятие световых лучей при использовании рефлекторных ламп гораздо комфортнее для человеческих глаз по сравнению с привычными лампами накаливания. Нельзя не отметить и то, что такие лампы имеют гораздо больший срок службы. Они прослужат владельцу не на один год. Стоит лишь подобрать рефлекторную лампу в зависимости от типа помещения и цели, которую она должна выполнять.

Наиболее востребованными у потребителей являются рефлекторные лампы на светодиодах. Они универсальны и подойдут как для внешней уличной рекламы, так и для внутреннего освещения помещений. Рефлекторные лампы накаливания стоит выбирать тем, кто думает над освещением офиса или жилого помещения. Так как они компактны и удобны при монтаже. Люминесцентные рефлекторные лампы выбирают владельцы аквариумов, а также для декора крупных наружных объектов.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Мой мир

Поделиться ссылкой:

лампочки для дома, галогенка для люстры с отражателем, потолочные светильники, мощность накаливания, виды, принцип работы

Главный показатель эффективности прибора освещения – светоотдача. Это соотношение светового потока и мощности лампы.

Чем выше этот показатель, тем большую площадь освещает лампа при такой же мощности. Соответственно, тем более она экономична, так как потребляет меньше электроэнергии.

Галогеновые лампы относятся к категории устройств накаливания, но по сравнению с обычными приборами более эффективны.

Принцип работы галогеновых ламп

Устройство состоит из тела накаливания и герметичной стеклянной колбы. Элементом накаливания служит вольфрамовая проволока, свитая в спираль. Таким образом увеличивают площадь накаливания, без увеличения объема самого пробора. При прохождении электрического тока спираль сильно нагревается и начинает светиться.

Устройство галогеновой лампы с алюминиевым рефлектором

В процессе свечения атомы вольфрама испаряются с тела накала и осаждаются на стенках колбы. Это сокращает срок эксплуатации устройства. В обычных лампах проблема решается за счет откачки воздуха из колбы. В галогеновых колба заполняется парами брома или йода.

Галогеновые пары выполняют сразу две функции:

препятствуют осаждению вольфрама на колбе;
способствуют возвращению вольфрама на спираль, вступая в реакцию с металлом.

Тело накаливания изнашивается гораздо медленнее, его нагрев выше – до 3000 С, а стенки колбы остаются прозрачным, свет со временем не тускнеет.

Устройство оказывается более эффективным за счет неизменности светового потока и длительного срока службы. Кроме того, благодаря отсутствию эффекта почернения колбы, изготавливается она в куда более компактном виде.

Небольшие размеры позволяют закачивать газ под большим давлением, что также способствует продлению срока эксплуатации.

Читайте также более подробно про яркие софиты светильники.

Виды и технические характеристики

Все галогеновые лампы отличаются прекрасной цветопередачей – 100 Ra, и более высокой температурой свечения – 2900-3200 К. Цвет излучения ближе к белому дневному свету.

Другая отличительная особенность приборов, не столь положительная – высокая температура нагрева. Это несколько ограничивает выбор материалов для светильников и патронов, а также диктует более высокие требования к помещению: низкая влажность, хорошая пожаробезопасность и так далее.

Все галогеновые лампы разделяются на две категории:

с низким номинальным напряжением – 6, 12, 24 В;
с высоким – 110 и 240 В.

Конструкция их несколько отличается, что и служит основой для следующей классификации.

Лампа с внешней колбой

Колба галогеновой лампы выполняется из кварцевого стекла. Оно обладает большой механической прочностью. Способно переносить более высокий нагрев, но крайне чувствительно к маслам и жирам.

При замене лампы к ее поверхности нельзя прикасаться пальцами, так как даже ничтожного количества кожного жира достаточно, чтобы ее испортить.

Устройство с внешней колбой решает эту проблему следующим образом. Лампа из кварцевого стекла размещается внутри более объемного устройства. Таким образом обеспечивается защита от загрязнений, с одной стороны, а с другой – исчезает ограничение при монтаже: ведь внешняя колба нагревается куда меньше.

Размеры внешнего корпуса остаются небольшими. Выпускаются лампы с корпусом разного цвета:

прозрачным;
матовым;
молочным;
специальным, например, с поглощением ультрафиолета.

Лампы с отражателем

Довольно часто от светильника требуется не рассеянный, а направленный световой поток. Для этого галогеновую лампу достаточной мощности устанавливают в центр отражателя – рефлектора. Большая часть его покрыта алюминиевым или инфракрасным напылением, лицевая часть – прозрачна или включает ультрафиолетовый фильтр. Свет отражается от рефлектора и направляется через прозрачную часть.

Рекомендуем Вам более подробно ознакомиться с ультрафиолетовыми лампами для домашнего использования.

Такое строение обеспечивает не только более узкий поток света, но и лучшую светоотдачу при той же мощности лампы накаливания. Устройства с отражателем на сегодня считаются самыми популярными.

Алюминиевые рефлекторы меньше нагреваются: металл хорошо проводит тепло.

Инфракрасные более экономичны: тепло отражается от стенок колбы, и возвращается спирали. Последняя, соответственно, сильнее нагревается без увеличения потребления электрического тока, и светится ярче.

Капсульные

Самый миниатюрный вариант осветительного прибора. Устройства состоят из лампы и двух выводов. Их часто называют пальчиковыми из-за специфической формы. Мощность невелика и чаще всего они применяются для декоративного освещения.

Фото капсульной лампы галогенного типа

Из-за маленьких размеров и малой мощности капсульная лампочка слабо нагревается, и может использоваться для подсветки мебели. Выпускаются как низковольтные варианты с цоколем GY6, 35, G 4, так и обычные – G9.

Низковольтные

К таким относят устройства, рассчитанные на напряжение в 6, 12 и 24 В. Чаще всего встречаются варианты на 12 В. Используются они в тех случаях, когда светильники должны быть установлены на основания из легковоспламеняющихся материалов.

Подключение низковольтных галогеновых ламп к электросети осуществляется только через трансформатор. Как правило, светильники разделяют на группы, которые должны работать одновременно, и подключают каждую группу своему блоку питания.

Схема подключения галогеновых ламп через трансформаторы

Высокий уровень освещения в помещении они не обеспечивают – мощность мала, но незаменимы, когда нужна хорошая точечная подсветка при небольшом количестве света.

Низковольтные активно применяют в жилых интерьерах, для подсветки садовых ландшафтов, и в музеях. Разрешается использовать их в помещениях с высоким уровнем влажности при условии хорошей защиты цоколя от брызг.

Галогеновые люстры

Галогеновые лампы с легкостью заменяют обычные приборы накаливания и не уступают по техническим характеристикам энергосберегающим лампам. Выпускаются изделия с цоколем как E17 для «миньон», так и стандартными E27. Благодаря миниатюрности, галогеновые лампы в потолочных светильниках практически не видны, и воспринимаются глазом как сеющие звездочки.

Установить галогеновые лампы можно и в обычную люстру, если это устройства, рассчитанные на напряжения в 220 В. Специальные люстры под этот тип освещения чаще подразумевают использование низковольтных светильников как более экономичных. В этом случае для подключения необходим трансформатор соответствующей мощности.

Так как галогеновые лампы заметно нагреваются, то в специальной люстре предусмотрены керамические патроны.

Видео – сравнение светодиодных и галогеновых ламп

Видеоролик поможет разобраться в том какую лампу лучше выбрать для дома светодиодную или галогеновую. В нем содержится краткое сравнение основных технических параметров устройств.

Как выбрать

При подборе прибора освещения для дома нужно учитывать несколько факторов:

Мощность и светоотдача. В галогеновой лампе это соотношение выше, чем в обычной. Если лампочка накаливания при 12 В генерирует световой поток мощностью в 12 люменов, то галогеновая с такой же мощностью – в 25 люменов. Поэтому для освещения одной и той иже площади их понадобится почти в 2 раза меньше.
Напряжение. Низковольтные устройства более экономичны и более компактны. В жилищах чаще используются именно этот вариант, так как он одинаково хорошо подходит и для точечных светильников, и для люстр. Однако для их установки требуется трансформатор соответствующей мощности, так как прямое подключение к электросети невозможно.
Мощность модуля. Она вычисляется исходя из суммы мощностей приборов освещения. Если нужно установить 3 лампы мощностью по 50 Вт, понятно, что трансформатор требуется мощностью в 150 Вт. Разрешается недогруз блока до 15 Вт, но не больше. То есть, в приведенном примере возможна установка модуля мощностью в 160 Вт, а вот в 200 – совершенно недопустима. Этот «резерв» выведет прибор из строя быстрее, чем превышение мощности.
Провод. Используется сечением не менее 1,5 кв. мм, а лучше – 2,5 кв. мм.
Светорегулятор. Подбирается специальный для галогеновых ламп низковольтных. Для высоковольтных подойдет и обычный.
Цоколь. лампы выпускаются с соответствующим видом цоколя, на что при покупке нужно обратить внимание.

Основание, на которое монтируется галогеновая лампа, должно быть из негорючих или трудновоспламеняемых материалов.

Например, при установке точечных светильников на гипсокартонный потолок вполне достаточно защитного кольца, а при монтаже на натяжной понадобится термоплатформа, и даже в этом случае этот вариант не слишком надежен.

Как подключить своими руками

Установка как светильника – варианта с отражателем, так и галогеновой лампы крайне проста, но требует соблюдения одного непременного условия: работать следует в перчатках или удерживать колбу через салфетку.

Схема подключения светильника с последовательны включением ламп галогенного типа 12В

Кварцевое стекло чувствительно к потожировым следам, так как они ухудшают отвод тепла. В результате возникает опасность неравномерного нагрева стекла, что приводит к повреждениям.

Галогеновая лампа с внешней колбой менее чувствительна, хотя прикасаться все-таки желательно через салфетку – загрязнение ни одной лампе на пользу не идут. Прибор со светоотражателем удерживают за корпус, но прозрачной части касаться можно лишь в перчатках.

Светильники с отражателем крепят к стойке с монтажным кольцом. Крепежом служат усики или пружинки – зависит от модели, которые обеспечивают механическую фиксацию прибора в монтажном кольце./

К каждой лампе подводят собственный провод – не более 2 м. Допускается подключение шлейфом, но это, скорее, исключение, так как в этом случае теряется мощность.

Галогеновая люстра для гостиной

Фото круглой галогеновой люстры для дома

Люстра галогеновая с круглыми плафонами

Кабели подводят к трансформатору – рекомендуется импульсный, он более компактный. Фазный провод из распредкоробки соединяют с одноклавишным выключателем для светильников или люстры, провод от выключателя соединяют с трансформатором. Нулевой прокладывают из коробки к трансформатору.

При необходимости присоединить несколько устройств, обслуживающих группы светильников, подключающий кабель ведут из распределительной коробки.

В обычный цоколь – E17 или E27, устройство вкручивают точно так же, как и лампу накаливания.

Галогеновые светильники – вполне удачная замена обычных. Конечно, они уступают по светоотдаче люминесцентным лампам или светодиодным лампочкам, но зато характеризуются прекрасной цветопередачей: цвет предметов не изменяется при включении освещения. При этом стоимость их выше, чем ламп накаливания, но значительно ниже, чем энергосберегающих.

Устройство лампы накаливания

Дата публикации: 20 июня 2015.
Категория: Статьи.

Устройство и назначение основных частей ламп накаливания

Разбирая строение лампы накаливания (рисунок 1, а) мы обнаруживаем, что основной частью ее конструкции является тело накала 3, которое под действием электрического тока накаливается вплоть до появления оптического излучения. На этом собственно и основан принцип действия лампы. Крепление тела накала внутри лампы осуществляется при помощи электродов 6, обычно удерживающих его концы. Через электроды также осуществляется подвод электрического тока к телу накала, то есть они являются еще внутренними звеньями выводов. При недостаточной устойчивости тела накала, используют дополнительные держатели 4. Держатели посредством впайки устанавливают на стеклянном стержне 5, именуемым штабиком, который имеет утолщение на конце. Штабик сопряжен со сложной стеклянной деталью – ножкой. Ножка, она изображена на рисунке 1, б, состоит из электродов 6, тарелочки 9, и штенгеля 10, представляющего собой полую трубочку через которую откачивается воздух из колбы лампы. Общее соединение между собой промежуточных выводов 8, штабика, тарелочки и штенгеля образует лопатку 7. Соединение производится путем расплавления стеклянных деталей, в процессе чего проделывается откачное отверстие 14 соединяющее внутреннюю полость откачной трубки с внутренней полостью колбы лампы. Для подвода электрического тока к нити накала через электроды 6 применяют промежуточные 8 и внешние выводы 11, соединяемые между собой электросваркой.

Рисунок 1. Устройство электрической лампы накаливания (а) и ее ножки (б)

Для изоляции тела накала, а также других частей лампочки от внешней среды, применяется стеклянная колба 1. Воздух из внутренней полости колбы откачивается, а вместо него закачивается инертный газ или смесь газов 2, после чего конец штенгеля нагревается и запаивается.

Для подвода к лампе электрического тока и ее крепления в электрическом патроне лампа оборудуется цоколем 13, крепление которого к горлу колбы 1 осуществляется при помощи цоколевочной мастики. На соответствующие места цоколя припаивают выводы лампы 12.

От того как расположено тело накала и какой оно формы зависит светораспределение лампы. Но касается это только ламп с прозрачными колбами. Если представить, что нить накала представляет собой равнояркий цилиндр и спроецировать исходящий от нее свет на плоскость перпендикулярную наибольшей поверхности светящей нити или спирали, то на ней окажется максимальная сила света. Поэтому для создания нужных направлений сил света, в различных конструкциях ламп, нитям накала придают определенную форму. Примеры форм нитей накала приведены на рисунке 2. Прямая неспирализированная нить в современных лампах накаливания почти не применяется. Связано это с тем, что с увеличением диаметра тела накала уменьшаются потери тепла через газ наполняющий лампу.

Рисунок 2. Конструкция тела накала:
а – высоковольтной проекционной лампы; б – низковольтной проекционной лампы; в – обеспечивающая получение равнояркого диска

Большое количество тел накала подразделяют на две группы. Первая группа включает в себя тела накала, применяемые в лампах общего назначения, конструкция которых изначально задумывалась как источник излучения с равномерным распределением силы света. Целью конструирования таких ламп является получение максимальной световой отдачи, что достигается путем уменьшения числа держателей, через которые происходит охлаждение нити. Ко второй группе относят так называемые плоские тела накала, которые выполняют либо в виде параллельно расположенных спиралей (в мощных высоковольтных лампах), либо в виде плоских спиралей (в маломощных лампах низкого напряжения). Первая конструкция выполняется с большим числом молибденовых держателей, которые крепятся специальными керамическими мостиками. Длинная нить накала размещается в виде корзиночки, тем самым достигается большая габаритная яркость. В лампах накаливания, предназначенных для оптических систем, тела накала должны быть компактными. Для этого тело накала свертывают в дужку, двойную или тройную спираль. На рисунке 3 приведены кривые силы света, создаваемые телами накала различных конструкций.

Рисунок 3. Кривые силы света ламп накаливания с различными телами накала:
а – в плоскости, перпендикулярной оси лампы; б – в плоскости, проходящей через ось лампы; 1 – кольцевая спираль; 2 – прямая биспираль; 3 – спираль, расположенная по поверхности цилиндра

Требуемые кривые силы света ламп накаливания можно получить применением специальных колб с отражающими или рассеивающими покрытиями. Использование отражающих покрытий на колбе соответствующей формы позволяет иметь значительное разнообразие кривых силы света. Лампы с отражающими покрытиями называют зеркальными (рисунок 4). При необходимости обеспечить особо точное светораспределение в зеркальных лампах применяют колбы, изготовленные методом прессования. Такие лампы называются лампами-фарами. В некоторых конструкциях ламп накаливания имеются встроенные в колбы металлические отражатели.

Рисунок 4. Зеркальные лампы накаливания

Применяемые в лампах накаливания материалы

Металлы

Основным элементом ламп накаливания является тело накала. Для изготовления тела накала наиболее целесообразно применять металлы и другие материалы с электронной проводимостью. При этом пропусканием электрического тока тело будет накаливаться до требуемой температуры. Материал тела накала должен удовлетворять ряду требований: иметь высокую температуру плавления, пластичность, позволяющую тянуть проволоку различного диаметра, в том числе весьма малого, низкую скорость испарения при рабочих температурах, обуславливающую получение высокого срока службы, и тому подобных. В таблице 1 приведены температуры плавления тугоплавких металлов. Наиболее тугоплавким металлом является вольфрам, что наряду с высокой пластичностью и низкой скоростью испарения обеспечило его широкое использование в качестве тела накала ламп накаливания.

Таблица 1

Температура плавления металлов и их соединений

Металлы

T, °С

Карбиды и их смеси

T, °С

Нитриды

T, °С

Бориды

T, °С

Вольфрам
Рений
Тантал
Осмий
Молибден
Ниобий
Иридий
Цирконий
Платина

3410
3180
3014
3050
2620
2470
2410
1825
1769

4TaC +
+ HiC
4TaC +
+ ZrC
HfC
TaC
ZrC
NbC
TiC
WC
W2C
MoC
VnC
ScC
SiC

3927

3887
3877
3527
3427
3127
2867
2857
2687
2557
2377
2267

TaC +
+ TaN
HfN
TiC +
+ TiN
TaN
ZrN
TiN
BN

3373

3307
3227

3087
2977
2927
2727

HfB
ZrB
WB

3067
2987
2927

Скорость испарения вольфрама при температурах 2870 и 3270°С составляет 8,41×10^-10 и 9,95×10^-8 кг/(см²×с).

Из других материалов перспективным можно считать рений, температура плавления которого немного ниже, чем у вольфрама. Рений хорошо поддается механической обработке в нагретом состоянии, стоек к окислению, имеет меньшую скорость испарения, чем вольфрам. Имеются зарубежные публикации о получении ламп с вольфрамовой нитью с добавками рения, а также покрытия нити слоем рения. Из неметаллических соединений интерес представляет карбид тантала, скорость испарения которого на 20 – 30% ниже, чем у вольфрама. Препятствием к использованию карбидов, в частности карбида тантала, является их хрупкость.

В таблице 2 приведены основные физические свойства идеального тела накала, изготовленного из вольфрама.

Таблица 2

Основные физические свойства вольфрамовой нити

Температура, К	Скорость испарения, кг/(м²×с)	Удельное электрическое сопротивление, 10^-6 Ом×см	Яркость кд/м²	Световая отдача, лм/Вт	Цветовая температура, К
1000 1400 1800 2200 2600 3000 3400	5,32 × 10^-35 2,51 × 10^-23 8,81 × 10^-17 1,24 × 10^-12 8,41 × 10^-10 9,95 × 10^-8 3,47 × 10^-6	24,93 37,19 50,05 63,48 77,49 92,04 107,02	0,0012 1,04 51,2 640 3640 13260 36000	0,0007 0,09 1,19 5,52 14,34 27,25 43,20	1005 1418 1823 2238 2660 3092 3522

Важным свойством вольфрама является возможность получения его сплавов. Детали из них сохраняют устойчивую форму при высокой температуре. При нагреве вольфрамовой проволоки, в процессе термической обработки тела накала и последующих нагревах происходит изменение ее внутренней структуры, называемое термической рекристаллизацией. В зависимости от характера рекристаллизации тело накала может иметь большую или меньшую формоустойчивость. Влияние на характер рекристаллизации оказывают примеси и присадки, добавляемые в вольфрам в процессе его изготовления.

Добавка к вольфраму окиси тория ThO₂ замедляет процесс его рекристаллизации и обеспечивает мелкокристаллическую структуру. Такой вольфрам является прочным при механических сотрясениях, однако он сильно провисает и поэтому не пригоден для изготовления тел накала в виде спиралей. Вольфрам с повышенным содержанием окиси тория используется для изготовления катодов газоразрядных ламп из-за его высокой эмиссионной способности.

Для изготовления спиралей применяют вольфрам с присадкой оксида кремния SiO₂ вместе со щелочными металлами – калием и натрием, а также вольфрам, содержащий, кроме указанных, присадку оксида алюминия Al₂O₃. Последний дает наилучшие результаты при изготовлении биспиралей.

Электроды большинства ламп накаливания выполняют из чистого никеля. Выбор обусловлен хорошими вакуумными свойствами этого металла, выделяющего сорбированные в нем газы, высокими токопроводящими свойствами и свариваемостью с вольфрамом и другими материалами. Ковкость никеля позволяет заменять сварку с вольфрамом обжатием, обеспечивающим хорошую электро- и теплопроводность. В вакуумных лампах накаливания вместо никеля используют медь.

Держатели изготавливают как правило, из молибденовой проволоки, сохраняющей упругость при высокой температуре. Это позволяет поддерживать тело накала в растянутом состоянии даже после его расширения в результате нагрева. Молибден имеет температуру плавления 2890 К и температурный коэффициент линейного расширения (ТКЛР), в интервале от 300 до 800 К равный 55 × 10^-7 К^-1. Из молибдена делают также вводы в тугоплавкие стекла.

Выводы ламп накаливания изготавливают из медной проволоки, которую приваривают торцевой сваркой к вводам. У ламп накаливания малой мощности отдельные выводы отсутствуют, их роль выполняют удлиненные вводы, изготовленные из платинита. Для припаивания выводов к цоколю применяют оловянно-свинцовый припой марки ПОС-40.

Стекла

Штабики, тарелочки, штенгели, колбы и другие стеклянные детали, применяемые в одной и той же лампе накаливания, изготовляют из силикатного стекла с одинаковым температурным коэффициентом линейного расширения, что необходимо для обеспечения герметичности мест сварки этих деталей. Значения температурного коэффициента линейного расширения ламповых стекол должны обеспечивать получение согласованных спаев с металлами, используемыми для изготовления вводов. Наибольшее распространение получило стекло марки СЛ96-1 со значением температурного коэффициента, равным 96 × 10^-7 К^-1. Это стекло может работать при температурах от 200 до 473 К.

Одним из важных параметров стекла является интервал температур, в пределах которого оно сохраняет свариваемость. Для обеспечения свариваемости некоторые детали изготовляют из стекла марки СЛ93-1, отличающегося от стекла марки СЛ96-1 химическим составом и более широким интервалом температур, в котором оно сохраняет свариваемость. Стекло марки СЛ93-1 отличается повышенным содержанием окиси свинца. При необходимости уменьшения размеров колб применяют более тугоплавкие стекла (например, марки СЛ40-1), температурный коэффициент которых составляет 40 × 10^-7 К^-1. Эти стекла могут работать при температурах от 200 до 523 К. Наиболее высокую рабочую температуру имеет кварцевое стекло марки СЛ5-1, лампы накаливания из которого могут работать при 1000 К и более в течение нескольких сотен часов (температурный коэффициент линейного расширения кварцевого стекла 5,4 × 10^-7 К^-1). Стекла перечисленных марок прозрачны для оптического излучения в интервале длинн волн от 300 нм до 2,5 – 3 мкм. Пропускание кварцевого стекла начинается от 220 нм.

Вводы

Вводы изготовляют из материала, который наряду с хорошей электропроводностью должен иметь тепловой коэффициент линейного расширения, обеспечивающий получение согласованных спаев с применяемыми для изготовления ламп накаливания стеклами. Согласованными называют спаи материалов, значения теплового коэффициента линейного расширения которых во всем интервале температур, то есть от минимальной до температуры отжига стекла, отличаются не более чем на 10 – 15%. При впае металла в стекло лучше, если тепловой коэффициент линейного расширения металла несколько ниже, чем у стекла. Тогда при остывании впая стекло обжимает металл. При отсутствии металла, обладающего требуемым значением теплового коэффициента линейного расширения, приходится изготовлять не согласованные впаи. В этом случае вакуумно-плотное соединение металла со стеклом во всем диапазоне температур, а также механическая прочность впая обеспечиваются специальной конструкцией.

Согласованный спай со стеклом марки СЛ96-1 получают при использовании платиновых вводов. Дороговизна этого металла привела к необходимости разработки заменителя, получившего название «платинит». Платинит представляет собой проволоку из железоникелевого сплава с температурным коэффициентом линейного расширения меньшим, чем у стекла. При наложении на такую проволоку слоя меди можно получить хорошо проводящую биметаллическую проволоку с большим температурным коэффициентом линейного расширения, зависящим от толщины слоя наложенного слоя меди и теплового коэффициента линейного расширения исходной проволоки. Очевидно, что такой способ согласования температурных коэффициентов линейного расширения позволяет осуществлять согласование в основном по диаметральному расширению, оставляя несогласованным температурный коэффициент продольного расширения. Для обеспечения лучшей вакуумной плотности спаев стекла марки СЛ96-1 с платинитом и усиления смачиваемости поверх слоя меди, окисленного по поверхности до закиси меди, проволока покрывается слоем буры (натриевая соль борной кислоты). Достаточно прочные впаи обеспечиваются при использовании платиновой проволоки диаметром до 0,8 мм.

Вакуумно-плотный впай в стекло СЛ40-1 получают при использовании молибденовой проволоки. Эта пара дает более согласованный впай, чем стекло марки СЛ96-1 с платинитом. Ограниченное применение этого впая связано с дороговизной исходных материалов.

Для получения вакуумно-плотных вводов в кварцевое стекло необходимы металлы с весьма малым тепловым коэффициентом линейного расширения, которых не существует. Поэтому необходимый результат получаю благодаря конструкции ввода. В качестве металла используют молибден, отличающийся хорошей смачиваемостью кварцевым стеклом. Для ламп накаливания в кварцевых колбах применяют простые фольговые вводы.

Газы

Наполнение ламп накаливания газом позволяет повысить рабочую температуру тела накала без уменьшения срока службы из-за снижения скорости распыления вольфрама в газовой среде по сравнению с распылением в вакууме. Скорость распыления снижается с ростом молекулярной массы и давления наполняющего газа. Давление наполняющих газов составляет около 8 × 104 Па. Какой газ для этого использовать?

Использование газовой среды приводит к появлению тепловых потерь из-за теплопроводности через газ и конвекции. Для снижения потерь выгодно заполнять лампы тяжелыми инертными газами или их смесями. К таким газам относятся получаемые из воздуха азот, аргон, криптон и ксенон. В таблице 3 приведены основные параметры инертных газов. Азот в чистом виде не применяют из-за больших потерь, связанных с его относительно высокой теплопроводностью.

Таблица 3

Основные параметры инертных газов

Газ	Молекулярная масса	Потенциал ионизации, В	Теплопроводность, 10^-2 Вт/(м×К)
Водород Аргон Криптон Ксенон	28,01 39,94 83,70 131,30	15,80 15,69 13,94 12,08	2,38 1,62 0,80 0,50

Источник: Афанасьева Е. И., Скобелев В. М., «Источники света и пускорегулирующая аппаратура: Учебник для техникумов», 2-е издание переработанное – Москва: Энергоатомиздат, 1986 – 272с.

Ошибка

7c1f84d0702a8ac495cce740396042602a9a42f65736d3be4b5c41a7ff281baa89766a7610d2e9995f366e6b861675034ab2daa12c6f742fccdb64e9a5e3734389766a7610d2e99942629b261b10e8ce84dcf4ec7f71b436f8187afefe197e434136d19a25599d8f1f167af636ae5a63c41a5ab321d49bd5dc586b2ad08bf2c500e5cbbfa43ca1a368b9beaa37d7d57d2fdf8dd3a86b80aac5868f65b397405f37d41c1d7caf74360a0e3ec160051dca706e40c33235ad5068c593b423f9ac329bed9adaa733ea9bbba8c09ca891b89059390ec29d4edeccd5f3f09629e7e68b93e37708102b95c9af91e6955b06d6fb7e6d4baf8fdcad1b6ebaf0d84a1d17507ada046bf523e9c92b22bd7447f024929e5654ae5239260bcdce0b658af52db9ad0138c69757d19852221bad8e8a5b46330902b0779d71ae0bc6447f37b53f1ef015b0b078a7dfc914c2b8c5b402255e8f7fb85a423cf8fa6325b43c081e19cfb71b0ffae05c6a8617d57fd97eaffdd42fb42605c4154cf2a25d22242f25fd05887691c6db078edc0d5b22227fb2670c39c2f09f672a7115df1e9e061d65c78f2074235aeeefb3940451a947599e04dfa398dd13e082800a8f1e7defc8473fa46e4ab31c46dec63ff7c749cc3b2ae23717311bcd106f8319eb6e465fca213a7cb0209be4ee70184f332e902cada71454c02c3818 ef2dba2dd9c53ee0673a0316da0e6a0471823df093e9ee96da4e9a8626ad1b9fd14399f1dc75ce003342a6e93d9606e34c615d70760037f2ea575e19b531f60ee334f07515813f507db18b11538c74625f754778f4e59558e9dbf983a489c02e515a8e582b3af10b20afe98684803482c04ef7a3054eb5e8da9897fbf1ed61cb6672eb3886a5062e727d80cfee96b769db575367ecb51711139bb5a55fadc397ff1bef6ea0a6fe30bb9be3ef47700ad98b4a1ba4a40823d1d80aab14969bdde1e62992b96d6316014bca5d4e1c1be984715fb7004d1d74598dd6f15919e9a50ae46400d45fad9700730bc4919832d5691d7223944e6601af57a1da7968e1fc4178cd1a4a84137fe0515bdc4173d1bbcfe6cb180ed3d5fbf39d171ce6693f51503e392dca0b7a4aeb63664dd149082a66a9e63bd8a614fe4b4ad811d15bcbb9123d77f9b449082a66a9e63bd86b37098ce8a814d17146e10c15c5f44f6dc08262731f151ecbc5024e1e480f6fea82bd977c83c3610313d3cdb8a6311349082a66a9e63bd86b37098ce8a814d14ab8c448e2f58c8c293c5d2851815e6a1b627b32b642174b812cfb59691d3c51f74b0374d3b09de63a93cdf5489ef8700306876af6a989f1a412bb3b58cb64d44142c04f7b601299e343565bf9faa94315987c12530aa887e0384f90ffec4424a7b59abbee9d7a54 987d84f7f0acdf29

acbf7ceedc29cc611bed493a8c3234fe694ba80269102ae9

ошибка

2 Аббревиатуры для ламп накаливания с отражателем

Аббревиатура от Reflector Lamps

	Лампы с отражателем накаливания
	Лампы с отражателем накаливания

APA: Все сокращения. 2021. Лампы с отражателем накаливания . Получено 21 января 2021 г. с https://www.allacronyms.com/incandescent_reflector_lamps/abbreviated
Chicago: All Acronyms. 2021. «Лампы с отражателем накаливания». https://www.allacronyms.com/incandescent_reflector_lamps/abbreviated (по состоянию на 21 января 2021 г.).
Гарвард: Все сокращения. 2021. Лампы с отражателем накаливания , Все сокращения, просмотр 21 января 2021 г.,
MLA: Все сокращения. «Лампы с отражателем накаливания» . 21 января 2021 г. Web. 21 января 2021 г.
AMA: Все сокращения. Лампы с отражателем накаливания. https://www.allacronyms.com/incandescent_reflector_lamps/abbreviated. Опубликовано 21 января 2021 г. По состоянию на 21 января 2021 г.
CSE: Все сокращения.Лампы с отражателем накаливания [Интернет]; 21 января 2021 г. [цитируется 21 января 2021 г.]. Доступно по адресу: https://www.allacronyms.com/incandescent_reflector_lamps/abbreviated.
MHRA: ‘Incandescent Reflector Lamps’, All Acronyms, 21 января 2021 г., [по состоянию на 21 января 2021 г.]
Bluebook: All Acronyms, Лампы с отражателем накаливания (21 января 2021 г., 22:01), доступны по адресу https: // www.allacronyms.com/incandescent_reflector_lamps/abbreviated.
CSE: Все сокращения. Лампы с отражателем накаливания [Интернет]; 21 января 2021 г. [цитировано 21 января 2021 г.]. Доступно по адресу: https://www. allacronyms.com/incandescent_reflector_lamps/abbreviated.

1 Сокращения для лампы накаливания с отражателем

Аббревиатура от Reflector Lamp

Лампа с отражателем накаливания

APA: Все сокращения.2021. Лампа с отражателем накаливания . Получено 21 января 2021 г. с https://www.allacronyms.com/incandescent_reflector_lamp/abbreviated
Chicago: All Acronyms. 2021. «Лампа с отражателем накаливания». https://www.allacronyms.com/incandescent_reflector_lamp/abbreviated (по состоянию на 21 января 2021 г. ).
Гарвард: Все сокращения. 2021. Лампа накаливания с отражателем , Все сокращения, просмотр 21 января 2021 г.,
MLA: Все сокращения. «Лампа с отражателем накаливания» . 21 января 2021 г. Web. 21 января 2021 г.
AMA: Все сокращения. Лампа с отражателем накаливания. https://www.allacronyms.com/incandescent_reflector_lamp/abbreviated. Опубликовано 21 января 2021 г. По состоянию на 21 января 2021 г.
CSE: Все сокращения. Лампа с отражателем накаливания [Интернет]; 21 января 2021 г. [цитируется 21 января 2021 г.].Доступно по адресу: https://www.allacronyms.com/incandescent_reflector_lamp/abbreviated.
MHRA: ‘Incandescent Reflector Lamp’, All Acronyms, 21 января 2021 г. , [по состоянию на 21 января 2021 г.]
Bluebook: All Acronyms, Лампа с отражателем накаливания (21 января 2021 г., 22:01), доступна по адресу https://www.allacronyms.com/incandescent_reflector_lamp/abbreviated.
CSE: Все сокращения.Лампа с отражателем накаливания [Интернет]; 21 января 2021 г. [цитировано 21 января 2021 г.]. Доступно по адресу: https://www.allacronyms.com/incandescent_reflector_lamp/abbreviated.

10 CFR § 429.27 — Люминесцентные лампы общего назначения, лампы накаливания общего назначения и лампы накаливания с отражателем. | CFR | Закон США

§ 429.27 Люминесцентные лампы общего назначения, лампы накаливания общего назначения и лампы накаливания с отражателем.

(a) План выборки для выбора единиц для испытаний.

(1) Требования § 429.11 применимы к люминесцентным лампам общего назначения, лампам накаливания общего назначения и лампам с отражателем накаливания; и

(2)

(i) Для каждой базовой модели люминесцентной лампы общего назначения и лампы с отражателем накаливания образцы серийных ламп должны быть получены за 12-месячный период, испытаны, а результаты усреднены. Должен быть испытан минимум 21 образец лампы. Производитель должен случайным образом выбрать минимум три лампы из каждого месяца производства в течение минимум 7 из 12-месячного периода.В случае, когда производство осуществляется в течение менее 7 из таких 12 месяцев, производитель должен случайным образом выбрать 3 или более ламп из каждого месяца производства, при этом количество ламп, выбранных для каждого месяца, должно быть распределено настолько равномерно, насколько это практически возможно, между месяцами производства. минимальный объем производства 21 лампы. Любое представленное значение эффективности лампы базовой модели должно быть основано на образце и должно быть меньше или равно меньшему из следующих значений:

(A) Среднее значение выборки, где:

x— = 1n∑i = 1nxiand, x — выборочное среднее; n — количество выборок; и xi — это i-й образец;

Или,

(B) Нижний 95-процентный доверительный интервал (LCL) истинного среднего, деленный на.97, где:

LCL = x — t. 95 (sn) Andx — выборочное среднее; s — стандартное отклонение выборки; n — количество образцов; и t0,95 — статистика t для 95% одностороннего доверительного интервала с n-1 степенями свободы (из Приложения A).

(ii) Для каждой базовой модели люминесцентной лампы общего назначения и лампы накаливания общего назначения индекс цветопередачи (CRI) должен измеряться для тех же ламп, выбранных для измерений выходного люмена и потребляемой мощности в пунктах (а) (2) (i) и (a) (2) (iii) настоящего раздела, i.е. производитель должен измерить все лампы на предмет люменов, потребляемой мощности и коэффициента цветопередачи. CRI должен быть представлен как среднее значение минимальной выборки из 21 лампы и должен быть меньше или равен нижнему из следующих значений:

(A) Среднее значение выборки, где:

x— = 1n∑i = 1nxiand, x — выборочное среднее; n — количество выборок; и xi — это i-й образец;

Или,

(B) Нижний 95-процентный доверительный интервал истинного среднего, деленный на 0,97, где:

LCL = x —- t. 95 (sn) Andx — выборочное среднее; s — стандартное отклонение выборки; n — количество образцов; и t0,95 — статистика t для 95% одностороннего доверительного интервала с n-1 степенями свободы (из Приложения A).

(iii) Для каждой базовой модели лампы накаливания общего назначения для измерений номинальной мощности и номинальной световой отдачи образцы промышленных ламп должны быть получены в течение 12-месячного периода, испытаны, а результаты усреднены. Должен быть испытан минимум 21 образец лампы. Производитель должен случайным образом выбрать минимум три лампы из каждого месяца производства в течение минимум 7 из 12-месячного периода.В случае, когда производство осуществляется в течение менее 7 из таких 12 месяцев, производитель должен случайным образом выбрать 3 или более ламп из каждого месяца производства, при этом количество ламп, выбранных для каждого месяца, должно быть распределено настолько равномерно, насколько это практически возможно, между месяцами производства. минимальный объем производства 21 лампы. Любое представленное значение номинальной мощности базовой модели должно быть основано на образце и должно быть больше или равно большему из:

(A) Среднее значение выборки, где:

x— = 1n∑i = 1nxi

и, х — выборочное среднее; n — количество выборок; а xi — это i -й образец; Или же,

(B) Верхний 95-процентный доверительный интервал (UCL) истинного среднего, деленный на 1.03, где:

UCL = x— + t.95 (sn)

и х — выборочное среднее; s — стандартное отклонение выборки; n — количество выборок; и t0.95 — статистика t для 95% двустороннего доверительного интервала с n-1 степенями свободы (из Приложения A к этому подразделу).

(iv) Для каждой базовой модели лампы накаливания общего назначения для измерения номинального срока службы должен быть испытан минимум 21 образец лампы. Производитель должен случайным образом выбрать минимум три лампы из каждого месяца производства в течение минимум 7 из 12-месячного периода.В случае, когда производство происходит в течение менее 7 из таких 12 месяцев, производитель должен случайным образом выбрать три или более ламп из каждого месяца производства, при этом количество ламп, выбранных для каждого месяца, должно быть распределено настолько равномерно, насколько это практически возможно, между месяцами производства. минимальный объем производства 21 лампы. Срок службы должен быть представлен как время работы между первым использованием и отказом 50 процентов размера образца в соответствии с процедурами испытаний, описанными в разделе 4.2 Приложения R к подразделу Б части 430 данной главы. Соответствие будет определено процентным соотношением размера выборки, которое соответствует минимальному номинальному сроку службы.

(b) Отчеты о сертификации.

(1) Требования § 429.12 применимы к люминесцентным лампам общего назначения, лампам накаливания общего назначения и лампам с отражателем; и

(2) В соответствии с § 429.12 (b) (13) отчет о сертификации должен включать следующую общедоступную информацию о продукте:

(i) Люминесцентные лампы общего назначения: идентификационный номер органа по аккредитации ILAC испытательной лаборатории или другой утвержденный идентификационный номер, присвоенный органом по аккредитации ILAC, даты производства протестированных единиц, 12-месячная средняя эффективность лампы в люменах на ватт (лм / Вт). ), мощность лампы (Вт), коррелированную цветовую температуру в Кельвинах (K) и средний индекс цветопередачи за 12 месяцев (CRI).

(ii) Лампы с отражателем накаливания: идентификационный номер органа по аккредитации ILAC испытательной лаборатории или другой утвержденный идентификационный номер, присвоенный органом по аккредитации ILAC, даты производства тестируемых блоков, 12-месячная средняя эффективность лампы в люменах на ватт (лм / Вт) , и мощность лампы (Вт).

(iii) Лампы накаливания общего назначения: идентификационный номер органа по аккредитации ILAC испытательной лаборатории или другой утвержденный идентификатор, присвоенный органом по аккредитации ILAC, даты производства тестируемых устройств, 12-месячная средняя максимальная номинальная мощность в ваттах (Вт), 12-месячный средний минимальный расчетный срок службы (часы) и 12-месячный средний индекс цветопередачи (CRI).

(c) Данные испытаний. Производители должны включать коды даты производства и сопутствующую схему декодирования, соответствующую всем единицам, протестированным для данной базовой модели, в подробные протоколы испытаний, поддерживаемые в соответствии с § 429.
