Люминесцентные лампы — характеристики и маркировка



        Линейные люминесцентные лампы широкого применения, имеющие колбы в виде трубок, изготавливают диаметрами: 38 мм (обозначение колбы Т12), 26 мм (обозначение колбы Т8) и 16 мм (обозначение колбы Т5). Лампы с колбами Т5 рассчитаны для работы с электронными ПРА. Компактные лампы с цоколями как у бытовых ламп накаливания имеют внутри лампы электронный ПРА, с другими цоколями могут быть рассчитаны для работы с внешними ПРА.

    К единому способу маркировки ламп их производители пока не пришли. Но чаще всего лампы имеют в своем обозначении записанные через дробь мощность лампы и цветовые характеристики. Например, на Рис. 1 показано обозначение лампы Osram.





Рис. 1. Лампа Osram, 80 Вт, Ra = 80 — 89, цветовая температура 3000 ^оК



    Первая цифра (8) в обозначении 830 указывает индекс цветопередачи Ra, две следующих цифры (30) цветовую температуру.

Кроме числовой маркировки нанесена надпись – warm white (тепло – белая). На лампах с цветовой температурой 4000 ^оК стоит маркировка 840 cool white (холодная белая). Лампы с Ra 80 и более относятся к высококачественным лампам, предназначенным для освещения помещений с длительным пребыванием людей. Лампы с Ra меньше 80 преимущественно предназначены для освещения помещений с умеренными требованиями по цветопередаче и комфорту. Например, лампы с обозначением 765 (Ra = 70 – 79, цветовая температура 6500 ^оК) или 640 (Ra = 60 – 69, цветовая температура 4000 ^оК).

    Компактные люминесцентные лампы маркируют либо цифровым кодом, либо указанием оттенка белого цвета. Например, на лампе с цоколем Е27 (Рис. 2) нанесена маркировка Cool light – холодный свет. Эта лампа имеет цветовую температуру 4200^оК.





Рис.2 Компактная люминесцентная лампа с цоколем Е27 и встроенным ЭПРА



    В соответствие с ГОСТ 6825-91 люминесцентные лампы отечественного производства обозначаются:

ЛД –лампа дневной цветности (соответствует цветовой температуре 5400 – 6500 ^оК),

ЛХБ – холодно – белая (цветовая температура лампы 4300 – 5000 ^оК),

ЛБ – белая (цветовая температура лампы 3300 – 4000 ^оК),

ЛТБ – тепло – белая (цветовая температура лампы 2700 – 3000 ^оК).

    Цветовые температуры для этих ламп указаны приблизительно.



Обратите внимание:

Широкий выбор различных ламп к светильникам представлен в современных интернет магазинах. Краткое описание наиболее интересных магазинов, а также некоторые замечания по покупке ламп и светильников, можно посмотреть на странице сайта Магазины светильников.

3 мая 2013 г.

К разделу  СВЕТИЛЬНИКИ

К ОГЛАВЛЕНИЮ (Все статьи сайта)

Влияние внешней среды на работу и характеристики люминесцентных ламп

Разглядим, как оказывают влияние среда, в какой работает люминесцентная лампа, и условия ее работы на ее ха­рактеристики.
К наружным факторам, влияющим на работу люми­несцентных ламп, следует отнести температуру и влаж­ность окружающего воздуха. Срок службы, световая от­дача и мощность ламп зависят от метода их зажига­ния, числа включений лампы, формы тока, проходящего через лампу, и от всепостоянства напряжения питающей сети. Важнейшими моментами, определяющими качество люминесцентного освещения, являются пульсация светового потока, создаваемого лампами, и степень по­давления радиопомех, появляющихся при зажигании и горении ламп.  Температура окружающего воздуха оказывает влия­ние на давление паров ртути в лампе, потому что с измене­нием температуры воздуха изменяется температура сте­нок трубки. Стандартные люминесцентные лампы рас­считаны на работу при температуре окружающего воз­духа 15—40° С и имеют наивысшую световую отдачу при температуре 20—25° С. Можно сделать лампы, при­способленные к работе при более низких температурах, к примеру, лампа мощностью 125 вт имеет лучшие, световые свойства в спектре температур от —15 до +10° С. При отклонении окружающей темпера­туры от хороших значений, на которые рассчитана лампа, ее световой поток миниатюризируется. Так, при темпе­ратуре стен трубки около 0°С световой поток лампы, падает до 10—15% номинального значения, а при пре­вышении их температуры 50° С он понижается приблизительно на 0,8% на каждый ГС увеличения температуры сте­нок.

Люминесцентные лампы

На световой поток лампы также оказывает влияние изменение! критерий отвода тепла от нее, которые определяются на­личием либо отсутствием движения окружающего возду­ха. Молвят, что лампа опасается «сквозняков».

От температуры окружающего воздуха зависят спо­собы зажигания лампы. Напряжение зажигания лампы будет иметь малое значение при температуре стен трубки, соответственной хорошим условиям ионизации паров ртути. Если температура понижается, то перевоплощение ртути в пары замедляется, число атомов ртути в газе недостаточно для обеспечения начала раз­ряда в лампе, необходимы дополнительные источники свобод­ных электронных зарядов. Таким источником могут стать только атомы наполняющего трубу газа — аргона, но напряжение, при котором начинается ионизация ато­мов аргона, па 50% выше, чем соответственное напря­жение для атомов ртути. Как следует, при низкой температуре для зажигания лампы требуется подать на нее более высочайшее напряжение. Из этого положения сле­дует вывод, что при низких температурах окружающего воздуха лампы будут загораться с большенными затрудне­ниями.

В связи с этим в установках внешнего освещения для обеспечения зажигания люминесцентных ламп в хо­лодную погоду приходится прибегать к особым ме­рам.

Лампы помещают в стеклянные защитные рубахи либо общий колпак. Теплопотери лампы делают нужный нагрев внутреннего объема кожуха и обес­печивают зажигание ламп при низких температурах. Время от времени при особо низких температурах можно наблю­дать в исходной стадии зажигания свечение только кон­цов ламп, и после достаточного прогрева всего объема кожуха происходит зажигание лампы.
Завышенная влажность среды вызывает образование, пленки на поверхности трубки, снижающей ее поверхностное сопротивление. Изменение поверхност­ного сопротивления трубки оказывает влияние на напряжение зажи­гания лампы. При относительной влажности 75—80% напряжение зажигания имеет наибольшее значение.
С конфигурацией относительной влажности в ту либо другую сторону напряжение зажигания лампы умень­шается. Для исключения воздействия влажности на напря­жение зажигания ламп они должны быть снабжены проводящей полосой или иметь особое водоотталки­вающее покрытие.

Люминесцентные лампы, голубые + инвертор

Срок службы ламп при иных равных критериях зави­сит от количества оксидного покрытия на катодах и ско­рости его расходования в. процессе горения. Во время работы лампы оксидное покрытие равномерно испаряет­ся, и частицы оксида, осаждаясь на стенах трубки, приводят к почернению ее концов поблизости катодов.
Более бурно процесс испарения оксида протека­ет в момент зажигания лампы. Потому следует прини­мать меры к уменьшению воздействия пускового режима на срок службы ламп. Для этого должно быть выполнено основное условие — зажигать лампу необходимо только при довольно прогретых катодах. Если .на лампу подать напряжение, достаточное для зажигания в ней разряда, а катоды при всем этом будут иметь температуру ниже необ­ходимой для начала термоэлектронной эмиссии, то като­ды подвергнутся усиленной бомбардировке ионами, имеющими высшую энергию, а это вызовет резкое рас­пыление оксида. Таковой процесс включения ламп называ­ют прохладным зажиганием.

Напряжение в сети, обычно, в процессе эксплу­атации ламп не остается неизменным по величине и мо­жет изменяться в достаточно широких границах. Пара­метры люминесцентных ламп изменяются совместно с изме­нением напряжения в питающей сети, но в данном случае колебания напряжения меньше оказывают влияние на харак­теристики ламп, чем это имеет место для ламп накали­вания.
Зависимо от типа (индуктивный либо емкостный) и величины балластного сопротивления изменяется элек­трический режим лампы при изменении напряжения в сети.
При индуктивном балласте с увеличением напряже­ния в сети напряжение на лампе падает, ток и мощ­ность лампы растут, а световая отдача умень­шается. В среднем на каждый 1 % конфигурации напряже­ния в сети мощность, световой поток и ток меняются на 2%. При очень сильном понижении напряжения в се­ти, более 25% номинального, лампы не будут зажигать­ся вообщем.

При емкостном балласте нрав зависимости оста­ется таковой же, как и при индуктивном балласте. Но R этом случае па каждый 1 % конфигурации напряжения в сети мощность, световой поток и ток меняются в среднем лишь на 1%.
Световой поток, излучаемый источником света, при питании его переменным током не остается неизменным, а изменяется по величине, следуя за переменами тока через лампу. В момент, когда ток, проходящий через лампу, имеет нулевое значение, равен нулю и создавае­мый лампой световой поток. Как следует, световой по­ток лампы пульсирует с двойной частотой по отношению к частоте сети.
При освещении лампами накаливания мы не заме­чаем пульсации светового потока из-за термический инер­ционности нити накала.

Осветительные приборы для люминесцентных ламп навесные и настенно-потолочные

Люминесцентные лампы не владеют таковой инерци­онностью, потому прекращение тока в их приводит к незамедлительному погасанию разряда и исчезновению све­чения лампы. Люминофоры владеют свойством после­свечения, т. е. в течение некого промежутка времени после прекращения их облучения ультрафиолетовым из­лучением они продолжают источать видимый свет, что сглаживает пульсацию светового потока лампы. Для различных типов люминофоров время и интенсивность послесвечения разные.
Интенсивность пульсации светового потока, создавае­мого люминесцентными лампами, зависит также от дли­тельности исходной и конечной пауз тока, которые в свою очередь определяются типом балласта.
При освещении передвигающихся либо крутящихся пред­метов пульсирующим световым потоком может появить­ся так именуемый стробоскопический эффект, связан­ный с искажением зрительного восприятия.

Если, на­пример, освещать таким пульсирующим световым пото­ком крутящееся с определенной угловой скоростью колесо, то при равенстве либо кратности угловой скоро­сти вращения колеса частоте пульсации потока оно при всем этом освещении будет казаться недвижным. Если угловая скорость вращения будет меньше частоты пуль­сации, то нам покажется, что колесо медлительно враща­ется в оборотную сторону по сопоставлению с реальным направлением вращения. Таковой мираж небезопасен исходя из убеждений техники безопасности, потому что при всем этом может быть получение травм. Не считая того, пульсация све­тового потока влияет на эффективность зри­тельной работы, вызывая завышенную утомленность органа зрения. Явление стробоскопического эффекта мо­жет появиться не только лишь при наличии передвигающихся предметов в поле зрения работающего, да и при выпол­нении хоть какой работы, когда происходит относительное перемещение глаза и освещаемого предмета. В связи с этим при устройстве люминесцентного освещения сле­дует принимать конструктивные меры к наибольшему понижению пуль­сации светового потока.
При работе люминесцентной лампы и в моменты ее зажигания излучаются электрические колебания, лежащие в спектре радиочастот, которые могут созда­вать радиопомехи, мешающие обычной работе радио­аппаратуры. Источником помех, идущих в окружающее место и отчасти в сеть, являются дуговой раз­ряд в лампе, также искрение на катодах, зависящее от свойства обработки вольфрамовой спирали и хороше­го сцепления спирали с оксидным покрытием. Источни­ком помех также могут быть стартеры, в момент раз­рыва контактов которых появляются электрические колебания. При разработке схем включения ламп прихо­дится принимать конструктивные меры к понижению уровня радиопомех, создаваемых лампой и ее пускорегулирующей аппарату­рой.

Люминесцентные лампы: технические характеристики, виды, маркировка

Люминесцентные лампы представляют собой газоразрядный источник света, постепенно вытесняющий стандартные лампы накаливания за счет большого числа преимуществ, одним из которых является, несомненно, пониженное энергопотребление. Люминесцентная лампа выдает большую мощность светоотдачи, чем обыкновенная лампа накаливания той же мощности, и при этом обладает более долгим сроком эксплуатации. Принцип работы данного типа ламп заключается во взаимодействии люминофоров (как правило, используются пары ртути или аргона) с электрическим источником, результатом которого и является видимый свет. Мощность люминесцентных ламп обычно варьируется от 8 до 150 вт.

Где используются?

Люминесцентные лампы используются повсеместно и находят свое применение практически в любой области, будь то освещение стадионов, городских улиц, промышленных территорий или же жилых помещений. Хороший КПД, превышающий 20%, низкое энергопотребление вкупе с высоким качеством света и долгий срок службы выводит данный тип ламп на второе место по популярности на всем рынке светоисточников, уступая лишь светодиодным моделям.

Маркировка люминесцентных ламп

В зависимости от состава люминофоров модели люминесцентных ламп делятся на:

• Д – дневной свет
• ХБ– холодно-белый свет
• Б – белый свет
• ТБ – тепло-белый свет
• Е – естественный белый свет
• К – красный свет
• Ж – желтый свет
• З – зеленый свет
• Г – голубой свет
• С – синий свет
• УФ – ультрафиолетовый свет

По конструктивной особенности люминесцентные лампы бывают следующих типов:

• А – амальгамная
• Б – быстрого пуска
• К – кольцевая
• Р – рефлекторная
• У – u-образная

По форм-фактору:



Отечественная маркировка типа лампы может иметь следующие обозначения, например, ЛДЦР-50: (Л) лампа (Д) дневная (Ц) – качество цветопередачи, (Р) рефлекторная, мощностью 50 Ватт. Обозначения типа ЛЕ или ЛХЕ означают, что данная модель производит естественный, или естественный холодный свет. В отличие от отечественных моделей, зарубежные аналоги имеют иную маркировку, представленную в виде трехзначного числа: 530, 640/740, 765, 827, 830, 840, 865, 880, 930, 940, 954/965. Каждый тип обладает определенными качествами и используется для различных целей.

Технические характеристики люминесцентных ламп следующие:

• Требуемое напряжение – 127 или 220 Вольт
• Световая отдача 40-80 Лм/1 Вт
• Цоколь – 14 или 27 мм
• Колба диаметром 12, 16, 26, 38 мм
• Время работы от 10 000 до 40 000 часов
• КПД от 20% (в среднем 30%)

Помимо всех имеющихся вышеперечисленных плюсов люминесцентных ламп относительно других светоисточников, у них все же имеются и свои недостатки – это более высокая цена относительно стандартных ламп накаливания и галогенных ламп, заметное сокращение срока службы при частом включении и выключении, чувствительность даже к небольшим перепадам напряжения, невозможность эксплуатации при низкой температуре (при температуре менее 10 градусов люминесцентная лампа может не работать), запрет на использование во влажных или пыльных помещениях. Тем не менее, плюсы люминесцентных ламп перевешивают все вышеперечисленные недостатки, позволяя им занимать лидирующие позиции на современном рынке светоисточников.



Люминесцентные энергосберегающие светильники Eflight

Описание

Технические характеристики

Индекс Цветопередачи (Ra)	85 Ra
Класс энергопотребления по CELMA	A2
Коэффициент мощности, cos	0,98
Пульсация светового потока (%)	2%
Температура эксплуатации	-25…+55
Тип светильника	Подвесной
Цветовая температура (K)	4000, 6500
Энергетическая эффективность (лм/Вт)	до 96

Область применения

Конструкция

Цельнометаллический корпус из листовой стали, окрашен порошковой краской белого цвета. В корпусе установлена электронная пускорегулирующая аппаратура.

Установка

Крепление на опорную поверхность потолка или стен, на кабельный лоток или шинопровод. Возможна установка светильников на подвесы. Высота установки светильника 2 м.

Модификации

Модель	EL-LUM 01 136-100-IP54	EL-Lum 01 154-100-IP54	EL-LUM 01 158-100-IP54
Мощность, Вт	36	36	36
Фактическое потребление, Вт	35,2	35,2	35,2
Световой поток ламп, лм	3350	3350	3350
Длинна (l), мм	1235	1235	1235
Ширина (b), мм		184
Высота (h), мм		87
Высота (h), мм	1265	1265	1265

Схематическое изображение

КСС

Дополнительная информация

Возможна комплектация защитными решетками, трубками из поликарбоната, системой управления светом.

Энергосберегающие лампы и лампы накаливания: за и против. Справка

Энергосберегающими лампами принято называть люминесцентные лампы, которые входят в обширную категорию газоразрядных источников света. Газоразрядные лампы в отличие от ламп накаливания излучают свет благодаря электрическому разряду, проходящему через газ, заполняющий пространство лампы: ультрафиолетовое свечение газового разряда преобразуется в видимый нам свет.

Энергосберегающие лампы состоят из колбы, наполненной парами ртути и аргоном, и пускорегулирующего устройства (стартера). На внутреннюю поверхность колбы нанесено специальное вещество, называемое люминофор. Под действием высокого напряжения в лампе происходит движение электронов. Столкновение электронов с атомами ртути образует невидимое ультрафиолетовое излучение, которое, проходя через люминофор, преобразуется в видимый свет.

Преимущества энергосберегающих ламп

Главным преимуществом энергосберегающих ламп считается их высокая световая отдача, превышающая тот же показатель ламп накаливания в несколько раз. Энергосберегающая составляющая как раз и заключается в том, что максимум электроэнергии, запитанной на энергосберегающую лампу, превращается в свет, тогда как в лампах накаливания до 90% электроэнергии уходит просто на разогрев вольфрамовой проволоки.

Другим несомненным преимуществом энергосберегающих ламп является их срок службы, который определяется промежутком времени от 6 до 15 тысяч часов непрерывного горения. Эта цифра превышает срок службы обычных ламп накаливания приблизительно в 20 раз. Наиболее частая причина выхода из строя лампы накаливания – перегорание нити накала. Механизм работы энергосберегающей лампы позволяет избежать этой проблемы, благодаря чему они имеют более длительный срок службы.

Третьим достоинством энергосберегающих ламп можно назвать возможность выбора цвета свечения. Он может быть трех видов: дневным, естественным и теплым. Чем ниже цветовая температура, тем ближе цвет к красному, чем выше – тем ближе к синему.

Еще одним преимуществом энергосберегающих ламп является незначительное тепловыделение, которое позволяет использовать компактные люминесцентные лампы большой мощности в хрупких бра, светильниках и люстрах. Использовать в них лампы накаливания с высокой температурой нагрева нельзя, так как может оплавиться пластмассовая часть патрона, либо провод.

Следующее преимущество энергосберегающих ламп в том, что их свет распределяется мягче, равномернее, чем у ламп накаливания. Это объясняется тем, что в лампе накаливания свет идет только от вольфрамовой спирали, а энергосберегающая лампа светится по всей своей площади. Из-за более равномерного распределения света энергосберегающие лампы снижают утомляемость человеческого глаза.

Недостатки энергосберегающих ламп

Энергосберегающие лампы имеют также и недостатки: фаза разогрева у них длится до 2 минут, то есть, им понадобится некоторое время, чтобы развить свою максимальную яркость. Также у энергосберегающих ламп встречается мерцание.

Другим недостатком энергосберегающих ламп является то, что человек может находиться от них на расстоянии не ближе, чем 30 сантиметров. Из-за большого уровня ультрафиолетового излучения энергосберегающих ламп при близком расположении к ним может быть нанесен вред людям с чрезмерной чувствительностью кожи и тем, кто подвержен дерматологическим заболеваниям. Однако если человек находится на расстоянии не ближе, чем 30 сантиметров от ламп, вред ему не наносится.

Также не рекомендуется использовать в жилых помещениях энергосберегающие лампы мощностью более 22 ватт, т.к. это тоже может негативно отразиться на людях, чья кожа очень чувствительна.

Еще одним недостатком является то, что энергосберегающие лампы неприспособлены к функционированию в низком диапазоне температур (-15-20ºC), а при повышенной температуре снижается интенсивность их светового излучения.

Срок службы энергосберегающих ламп ощутимо зависит от режима эксплуатации, в частности, они «не любят» частого включения и выключения. Конструкция энергосберегающих ламп не позволяет использовать их в светильниках, где есть регуляторы уровня освещенности. При снижении напряжения в сети более чем на 10% энергосберегающие лампы просто не зажигаются.

К недостаткам можно также отнести содержание ртути и фосфора, которые, хоть и в очень малых количествах, присутствуют внутри энергосберегающих ламп. Это не имеет никакого значения при работе лампы, но может оказаться опасным, если ее разбить. По той же причине энергосберегающие лампы можно отнести к экологически вредным, и поэтому они требуют специальной утилизации (их нельзя выбрасывать в мусоропровод и уличные мусорные контейнеры).

Еще одним недостатком энергосберегающих ламп по сравнению с традиционными лампами накаливания является их высокая цена.

Материал подготовлен на основе информации открытых источников

Люминесцентные лампы: преимущества и недостатки

В настоящее время люминесцентные лампы являются вторыми по популярности источниками освещения, уступая только лампам накаливания. В таких приборах используется ртуть, которая при нагревании в парах создает электрический разряд, формирующий ультрафиолетовое излучение. Затем специальное вещество (люминофор) поглощает это излучение, выделяя свет в привычном для человеческого глаза спектре. Длина и поперечное сечение трубки люминесцентной лампы определяют рабочее напряжение и напряжение зажигания, а также ток. Чем изделие толще, тем ниже сопротивление и, соответственно, больше мощность.

Сегодня люминесцентные лампы нашли широкое применение при освещении коммерческих объектов, общественных зданий, торговых и офисных центров, киностудий. Не менее популярны они и для бытового применения.

Положительные стороны люминесцентных ламп

Среди ключевых достоинств люминесцентных ламп следует выделить:

1. Экономичность. Поскольку КПД этих источников освещения значительно выше, чем у ламп накаливания, потребление энергии у них ниже (примерно в 5 раз). В плане экономии с люминесцентными лампами могут конкурировать только светодиоды, но они имеют свою специфику.
2. Высокую световую отдачу, что позволяет освещать помещения большой площади.
3. Длительный срок службы. Ресурс эксплуатации источников освещения, работающих с использованием люминофора, составляет несколько десятков тысяч часов при условии отсутствия частых включений-выключений. В отличие от ламп накаливания, они не выходят из строя в результате перегорания нити накаливания.
4. Минимальный нагрев, что позволяет использовать люминесцентные лампы для светильников с ограниченным уровнем максимально допустимой температуры.
5. Большая площадь поверхности, за счет чего свет в помещении распределяется намного равномернее.

Эксплуатационные преимущества люминесцентных ламп сопровождаются и эстетическими достоинствами — разнообразие оттенков освещения позволяет подобрать решение для любого интерьера. Это же касается уровня освещенности, который можно очень легко изменить при помощи замены источников освещения на более мощные.

Недостатки люминесцентных ламп

Существуют и определенные минусы. Главным из них является содержание ртути, поэтому предъявляются повышенные требования к их утилизации. Следует отметить и линейчатый (ненатуральный) спектр света у дешевых люминесцентных ламп с многокомпонентным люминофором. Кроме того, неизбежна деградация вещества при продолжительной эксплуатации — она проявляется снижением теплоотдачи и «дрейфом спектра» (мерцанием, от которого устают глаза). В случае перегорания электродов вся лампа выходит из строя. Чтобы избежать негативных моментов, рекомендуется покупать только качественную и сертифицированную продукцию у проверенных поставщиков.

Немаловажным будет и правильный выбор люминесцентных ламп. При этом следует учитывать не только размер светильника и тип цоколя, но также на цветовую температуру генерируемого света. Цвет, конечно же, следует подбирать под интерьер.

Таким образом, люминесцентные лампы станут отличным источником освещения для больших помещений, где будет наблюдаться наиболее выраженный экономический эффект. Кроме того, за счет длительного эксплуатационного ресурса, они идеально подойдут для установки в труднодоступных местах (менять их придется очень редко).

Выбрав качественную люминесцентную лампу, вы обеспечите себя надежным и долговечным источником освещения, который в прямом смысле слова будет радовать глаз!

Краш-тест электрических ламп при низких температурах (до -145 градусов Цельсия)

В лаборатории канала GTV мы провели тестирование электрических ламп при низких температурах и вот сегодня завершили монтаж сюжета. Для тестирования нам был доступен диапазон температур от 0°C до -145°C и достигался он путем подачи в термокамеру жидкого и газообразного азота. Регулировали температуру путем пропускания азота через испаритель. Это что-то вроде радиатора, только в отличии от классического предназначения, наш не охлаждал, а нагревал комнатной температурой проходящий через него газ.

Весь тест целиком можно посмотреть на видео. На видео все наиболее наглядно.

Для тестирования были выбраны следующие лампы

• светодиодная лампа;
• галогенная лампа;
• лампа накаливания;
• люминесцентная лампа (в народе именуется как «энергосберегающая»).

Результаты тестирования заносили в таблицу.

Лампы выделяют тепло

В процессе эксперимента мы давали лампам сравнять свою температуру с температурой внутри короба. Для этого мы их периодически ненадолго отключали.

Из всех электрических ламп сильнее всего нагревалась лампа накаливания, а за ней шла галогенная. Как и следовало ожидать, почти не выделала тепло светодиодная лампа. Ну а керосинка, которую мы взяли просто для красоты картинки, была лидером по нагреву.

Процесс тестирования

Начался тест с минусовой температуры в -5°C. Все лампы исправно работали и не подавали никаких признаков хандры.

При -30°C стало очевидным, что с люминесцентной лампой что-то не так. Она потеряла в яркости и начала светить желтоватым светом.

Минус 50 по Цельсию окончательно выбили почву из под ног энергосберегающей лампы: она потускнела основательно и светить стала уже красным светом.

Ну а температура в -95°C и выключение на 3 минуты, оказались невыносимыми для люминесцентной и светодиодной ламп. Последняя даже не смогла запуститься, видимо подвела схема запуска.

На, казалось бы, финишной прямой при -130°C, после очередного отключения перегорела нить накала в галогенной лампе.

И как можно видеть, температуру в -145 градусов Цельсия лампа накаливания уверенно выдерживает.

Тест завершен

После того, как все лампы были извлечены из термокамеры в комнатную температуру, на них резко начал осаждаться конденсат. Но и это не сломило дух «лампочки Ильича». Зато люминесцентная лампа через несколько минут пребывания в тепле заработала и ее цветовая температура стала снова приходить в норму.

На следующей фотографии видно, что у галогенной лампы действительно повредилась нить накала.

Выводы для себя каждый может сделать сам, а мы лишь вспомнили одну мудрость: «Старый конь борозды не испортит».

Будем рады за подписку на HI-TESTING вконтакте. А следить за новыми тестами и экспериментами можно на сайте канала.

Люминесцентная лампа – обзор

III Люминофоры с квантовым расщеплением (QSP) и безртутные люминесцентные лампы

Обычные люминесцентные лампы, которые обеспечивают энергоэффективное освещение общего назначения в коммерческих и жилых помещениях, используют ртуть в качестве активных частиц для генерации УФ-излучение. Однако все большую озабоченность вызывает выщелачивание растворимой ртути из отработанных ламп на свалках твердых отходов, попадающее в подземные воды. Люминесцентная лампа, в которой ксеноновый разряд низкого давления возбуждает подходящие люминофоры для генерации белого света, может рассматриваться как безртутная замена существующим люминесцентным лампам.Недавно была продемонстрирована эффективность газового разряда ксенона почти 65% при оптимальных рабочих условиях. Однако вопросы эффективности лампы не позволяют нам рассматривать обычные люминофоры в качестве материалов, генерирующих белый свет, в такой люминесцентной лампе.

Общая эффективность преобразования люминесцентной лампы может быть написана схематически как η _лампа ~ η _UV [ε _VIS / ε _UV ] Q _P , где η _UV эффективность разряда для преобразования электроэнергии в мощность УФ, Q _p — квантовая эффективность люминофора, ε _vis — средневзвешенная энергия спектра видимых фотонов, испускаемых люминофором (это фиксируется формулой спектральная чувствительность человеческого глаза с пиком около 555 нм), а ε _uv — энергия фотона, испускаемого разрядом и поглощаемого люминофором.

Для обычных ртутных люминесцентных ламп эффективность составляет (очень приблизительно): 0,25 ~ 0,65 [254 нм/555 нм] 0,85. Обратите внимание, что эффективность разряда составляет около двух третей, а люминофор преобразует почти каждый падающий фотон в УФ-излучение. Если эффективность разряда составляет 65%, а люминофор почти идеален, чем объясняется относительно низкая общая эффективность преобразования в 25%? Ответ заключается в стоксовом сдвиге, обозначенном здесь отношением [ε _vis  / ε _uv ], которое объясняет тот факт, что каждый УФ-фотон, падающий на люминофор, несет около 5 эВ энергии, в то время как каждый фотон, испускаемый люминофором, люминофор несет едва более 2 эВ.На этот единственный процесс приходится 55% потерь энергии в обычной люминесцентной лампе.

Если мы хотим воспроизвести эффективность преобразования энергии обычных люминесцентных ламп, но с разрядом Xe, который излучает на длине волны 147 нм, более высокие потери на стоксовом сдвиге могут быть компенсированы более высокой квантовой эффективностью люминофора. Были некоторые демонстрации люминофоров, которые при избытке производят более одного видимого фотона на каждый падающий УФ-фотон. Мы называем такие материалы «квантовыми люминофорами» (QSP).Например, люминофор YF ₃ :Pr ³⁺ имеет квантовую эффективность при комнатной температуре 1,40 ± 0,15 при возбуждении излучением с длиной волны 185 нм. Если этот люминофор также дает такую ​​же квантовую эффективность при возбуждении 147 нм, то требование преобразования энергии становится более разумным: 0,25 ~ 0,65 [147 нм/555 нм] 1,40. Сразу бросаются в глаза преимущества люминофора YF ₃ :Pr ³⁺ в устройствах, использующих вакуумное ультрафиолетовое (ВУФ) излучение разряда инертных газов в качестве основного источника возбуждения.

Процесс квантового расщепления в Pr ³⁺ -активированных люминофорах показан на рис. 11А. Падающие фотоны ВУФ поглощаются через разрешенный оптический переход Pr ³⁺ 4 f → 5 d . Возбуждение затухает до уровня ¹ S ₀ . Тогда вероятность перехода такова, что уровень ₁ S ₀ радиационно распадается на уровень ¹ I ₆ , что приводит к генерации первого фотона.Второй переход, соединяющий верхний уровень ³ P с несколькими уровнями основного состояния, дает второй фотон.

РИСУНОК 11. Схематическая иллюстрация квантового расщепления в (A) Pr ³⁺ -активированных материалах и (B) Gd ³⁺ , Eu ³⁺ -активированных материалах; —> указывает на безызлучательные переходы.

К сожалению, практическое применение люминофора YF ₃ :Pr ³⁺ не является простым по нескольким причинам.Во-первых, люминофор не стабилен в присутствии разряда инертных газов/ртути, который используется в обычных люминесцентных лампах. Неизвестно, возникает ли эта нестабильность из-за химического, фотохимического, плазменного или другого механизма. Во-вторых, крупномасштабное производство фторированных материалов затруднено. В-третьих, излучение Pr ³⁺ , которое происходит в основном в темно-синем диапазоне (около 405 нм), по существу теряется, поскольку человеческий глаз практически нечувствителен к этой длине волны.

Вышеупомянутые проблемы с практической реализацией фторированных материалов побудили Шриваставу и его коллег заняться разработкой оптимизированных решеток-основ оксидов в качестве QSP.Были обнаружены три оксидных материала, в которых наблюдается квантовое расщепление Pr ³⁺ : SrAl ₁₂ O ₁₉ , LaMgB ₅ O ₁₀ и LaB ₃ O _{8 Однако ни один из оксидных материалов не показал квантовой эффективности, превышающей единицу, и проблема глубокого синего излучения осталась.}

Недавно в литературе была описана попытка создания QSP на основе трехвалентного иона гадолиния. Падающие фотоны ВУФ поглощаются через оптический переход Gd ^{3 + 8} S _7/2 → ⁶ G _J (рис. 11Б). Процесс кросс-релаксации возбуждает испускание преднамеренно добавленного активатора Eu ³⁺ (этап 1 на рис. 11B). Во время этого процесса кросс-релаксации ион Gd ³⁺ релаксирует в более низкое состояние ⁶ P _J . Энергия, мигрирующая по уровням ⁶ P _J , захватывается вторым ионом Eu ³⁺ (шаг 2 на рис. 11Б). Следовательно, на один падающий ВУФ-фотон может приходиться два красных фотона. Действительно, были оценены внутренние квантовые эффективности, приближающиеся почти к двум в Li(Y, Gd)F ₄ :Eu ³⁺ .

Предшествующее обсуждение показывает, что люминофор, оказавшийся слабым звеном в цепи преобразования энергии, может быть улучшен за счет разработки QSP. Ни один такой материал не был превращен в коммерчески жизнеспособный люминофор, хотя значительные усилия по разработке таких люминофоров продолжаются.

Экономия или фантазия? Индексная страница

Модернизация люминесцентных ламп: экономия или фантазия?

Дэйв Дизигер, руководитель проекта

В этом техническом совете оцениваются элементы управления освещением и реальный мир. экономия за счет модернизации стандартного 4-футового F40T12 люминесцентные лампы и магнитные балласты в лесу Офисы обслуживания.

Закон об энергетической политике 1992 г., Исполнительный указ 13123, и Положения о федеральных закупках, часть 23, раздел 704 (48 CFR 23.704) устанавливает руководящие принципы для федеральных агентства по закупке энергосберегающих продуктов. Освещение составляет от 20 до 25 процентов электроэнергии США. потребление. Установки Лесной службы должны рассмотреть различные способы экономии энергии при модернизации старые системы освещения. Дооснащение автоматическим управлением энергоэффективных люминесцентных ламп и балластов окупаемость от 2 до 5 лет.Однако лучшая причина для модернизации старой системы освещения — увеличение производительность труда — часто упускается из виду.

Справочная информация о расходах

При стоимости электроэнергии 8 центов за киловатт-час типичный Люминесцентная лампа T12 мощностью 40 Вт потребляет электроэнергии на 64 доллара. над его жизнью. Покупная цена лампочки ($2) составляет всего 3 процента от стоимости владения в течение всего жизненного цикла. и управление системой освещения. Энергия составляет 86 процентов стоимости (рис. 1).Эти расчеты легко оправдывают стоимость более дорогих ламп, которые производят лучшее качество света, экономия энергии и повышение производительности.

Влияние освещения на работоспособность и продуктивность человека сложный. К прямым последствиям плохого освещения относятся: неспособность разрешить детали, усталость и головные боли. Освещение может косвенно влиять на чье-то настроение или гормональный фон. остаток средств.

Небольшое изменение в деятельности человека затмевает все затраты связанные с освещением.Типичные ежегодные затраты на 1 квадратных футов офисных площадей:

• Отопление и охлаждение …………………………..2
долларов США
• Освещение ………………………….. …………….0,50 $
• Площадь ……………………………………………………….100$
• Заработная плата и льготы сотрудников …….. 400 долл. США

Сокращение потребления света наполовину экономит около 25 центов за квадратный метр каждый год. 1-процентное увеличение человеческого производительность будет экономить 4 доллара на квадратный фут каждый год.Затраты на лесную службу могут быть разными. Стоимость будет варьироваться от объекта к объекту, но относительные величины эти затраты вряд ли изменятся. Фокус должен быть быть на обеспечении качественного освещения для удовлетворения потребностей жильцов. Тем не менее, можно улучшить качество освещения, снижение затрат на электроэнергию благодаря улучшению освещения технологии.

Рисунок 1—Разбивка эксплуатационных расходов для F40T12
флюоресцентные лампы со стандартным магнитным балластом и
электричество по 8 копеек киловатт-час.

Выбор лучшей люминесцентной лампы и балласт

«Теплота» света определяется его цветовой температурой, выражается в градусах Кельвина. Чем выше коррелированный цветовая температура, тем холоднее свет. Офисы следует использовать промежуточный или нейтральный свет. Этот свет создает дружелюбная, но деловая атмосфера. Нейтральный свет источники имеют коррелированную цветовую температуру 3500 ° K. Индекс цветопередачи измеряет качество света.Чем выше индекс цветопередачи, тем лучше люди см. для данного количества света. В настоящее время доступны 4-футовые люминесцентные лампы (рисунок 2) имеют индексы от 70 до 98. Лампы с разной коррелированной цветовой температурой и индексы цветопередачи не должны использоваться в одном и том же космос. Укажите коррелированную цветовую температуру и цвет индекс исполнения при покупке ламп.

Рисунок 2—Типичные светильники для люминесцентных ламп высотой 4 фута.

В таблице 1 перечислены типичные светильники для 4-футовых люминесцентных ламп. и различные балласты, которые обычно встречаются в офисе здания. Лучшая система освещения для каждого рабочего места. доллар реализуется с люминесцентными лампами T8, которые имеют индекс цветопередачи 80 и выше. По сравнению со стандартом Люминесцентные лампы Т12, лампы Т8 имеют лучший баланс между площадью поверхности, содержащей люминофоры, которые флуоресцируют и дуговой поток, который их возбуждает.Этот означает, что лампы T8 производят больше света для данного количество энергии. В Европе популярны лампы Т5. То Лампы Т5 более эффективны, чем лампы Т8, но стоят более чем в два раза дороже. Наличие ламп Т5 и светильники ограничены в Соединенных Штатах. Лампы Т8 есть в настоящее время предпочтительным.

Быстрое сравнение светоотдачи показывает, насколько важно необходимо указать коэффициент балласта и определить, является ли балласт электронные или магнитные (таблица 1).Электронные балласты последние в два раза дольше, чем магнитные балласты, потребляют меньше энергии, имеют более низкая стоимость жизненного цикла и эксплуатация лампы на много более высокие частоты. Работающие люминесцентные лампы на более высоких частоты повышает их эффективность и устраняет характерный 60-тактный эффект гудения и стробоскопа связанных с люминесцентными лампами. 60-тактный стробоскоп эффект может вызвать усталость глаз и головные боли. Электронные балласты особенно желательны в магазинах с вращающееся оборудование.Эффект стробоскопического освещения с 60 циклами производимые магнитными балластами, могут вызвать вращающееся оборудование казаться неподвижным. Все новостройки и реконструкции следует использовать электронные балласты.

Срок службы люминесцентной лампы и балласта

Большинство люминесцентных ламп имеют номинальный срок службы от 12 000 до 20 000 часов. Номинальный срок службы — это время, необходимое для половины лампочки выходят из строя при включении в течение 3 часов и выключается на 20 минут. Циклическое выключение люминесцентных ламп и сократит срок службы лампы.С другой стороны, поворачивая выключение лампы, когда она не нужна, уменьшит ее работу часов и увеличить срок его службы. Электричество, а не лампы, составляет наибольший процент эксплуатационных расходов. системы освещения. Экономично выключать люминесцентные свет, если они не используются.

По данным Ассоциации сертифицированных производителей балласта, средний магнитный балласт длится около 75 000 часов или от 12 до 15 лет при нормальном использовании.Оптимум экономический срок службы люминесцентной системы освещения с магнитным балластам обычно около 15 лет. С этой точки зрения, множатся отказы балласта, система находится на третьем или четвертая замена ламп и грязь на отражателях и линзы значительно уменьшили светоотдачу. Другой факторы могут сделать желательным модернизировать систему освещения до конца 12–15-летнего жизненного цикла. Те факторы включают повышение производительности, скидки на коммунальные услуги и высокие энергозатраты.

Таблица 1—Характеристики люминесцентной лампы и балласта для стандартных светильников.

«>

Количество ламп –тип №	Балласт тип²	Балласт фактор	Крепление люмен³	Люмен за ватт³	Крепление ватт	кВтч/год 4	кВтч 5 сохранено/год	долларов сэкономлено/год 6
4–F40T12	Стандартный	0.88	9 126	47,53	192	499	0	$0
4–F40T12	Высокоэффективный	0,88	9 126	53. 06	172	447	52	4,16 $
4–F40T12 ЕС	Стандартный	0,88	7 929	47.53	164	426	73	5,84 $
4–F40T12 ЕС	Высокоэффективный	0,88	7 929	55,06	144	374	125	10,00 $
4–F32T8	Электрик	0,87	8 926	78,30	114	338	161	12 долларов. 88
4–F32T8	Электрик	0,83	8 516	78,85	108	281	218	17,44 $
3–F40T12	Стандартный	0.88	6 844	48,89	140	364	0	$0
3–F40T12	Высокоэффективный	0,88	6 844	58.00	118	307	57	4,56 $
3–F40T12 ЕС	Стандартный	0,88	5 947	48. 75	122	317	47	3,76 $
3–F40T12 ЕС	Высокоэффективный	0,88	5 947	59,47	100	260	104	8,32 $
3–F32T8	Электрик	0,87	6 695	76,95	87	226	138	11 долларов.04
3–F32T8	Электрик	0,8	6 156	76,95	80	208	156	12,48 $
2–F40T12	Стандартный	0. 94	4 874	50,77	96	250	0	$0
2–F40T12	Высокоэффективный	0,87	4 511	52,45	86	224	26	2,08 $
2–F40T12 ЕС	Стандартный	0,87	3 919	47.79	82	213	37	2,96 $
2–F40T12 ЕС	Высокоэффективный	0,87	3,919	54,43	72	187	63	5,04 $
2–F32T8	Электрик	1,29	6 618	118,18	56	146	104	8 долларов. 32
2–F32T8	Электрик	0,77	3 950	75,96	52	135	115	9,20 $
1–F40T12	Стандартный	0.94	2 437	42,75	57	148	0	$0
1–F40T12	Высокоэффективный	0,87	2 255	45,1	50	130	18	1,44 $
1–F40T12 ЕС	Стандартный	0,87	1 960	39. 2	50	130	18	1,44 $
1–F40T12 ЕС	Высокоэффективный	0,87	1 960	45,58	43	112	36	2,88 $
1–F32T8	Электрик	0,87	2 232	74,4	30	78	70	5 долларов.60
1–F32T8	Электрик	0,75	1 924	71,26	27	70	78	6,24 $
– Информация предоставлена ​​Стивом Лейнвебером, Лаборатория дизайна освещения, Сиэтл, Вашингтон,
¹ ES означает энергосбережение. ² Стандарт относится к стандартному магнитному балласту. Hi-Eff относится к высокоэффективным магнитный балласт.Elec относится к электронному балласту. ³ Эти значения включают среднее уменьшение светового потока в конце срока службы лампы. жизнь. Амортизация среднего просвета представляет собой частичную потерю Люмены лампы, которые постепенно происходит в течение срока службы лампы. Лампы T12 имеют снижение светового потока не менее чем на 15 процентов, в то время как Т8 лампы в среднем на 10% меньше светового потока. 4 кВтч/год – киловатт-часы, потребляемые в год, при условии свет горит 2600 часов в год (10 часов в день, 5 дней в неделя, 52 недель в году). 5 кВт·ч, сэкономленное в год, — это сэкономленная энергия на прибор по сравнению с к первому светильнику каждой группы с одинаковым количеством ламп. 6 Сэкономленные деньги в год — это доллары, сэкономленные на светильнике с электричеством. стоимость 8 центов за киловатт-час по сравнению с первым светильником каждая группа с таким же количеством ламп.

Экономический анализ

При рассмотрении преимуществ дооснащения больше ламп на существующее приспособление обеспечивают большую экономию энергии на каждое приспособление, и лучшая окупаемость.Энергия выше средней или затраты на спрос или скидки на коммунальные услуги также приведут к более быстрому окупаемость.

Коэффициент балласта можно использовать для регулировки уровня освещенности. Высота балластный коэффициент увеличивает люмен (показатель светоотдачи), позволяет меньшему количеству ламп обеспечить такое же количество светлый. Например, когда электронные балласты с высоким коэффициент балласта, двухламповые светильники будут производить столько же света, как трехламповые светильники. Это снижает стоимость светильников и повышает окупаемость.Экономический анализ модернизации трехламповых светильников и магнитных пускорегулирующих аппаратов двухламповыми светильниками с электронным пускорегулирующим аппаратом с высоким балластным коэффициентом дает небольшую окупаемость более 2 лет. Окупаемость рассчитывается с помощью Тарифы на электроэнергию MTDC, которые являются одними из самых низких в стране.

Глоссарий терминологии по освещению и подробная информация по расчету энергосбережения, отопления и охлаждения экономия и простая окупаемость системы освещения модернизация в Missoula Technology and Development Центр (MTDC) доступны в Лесной службе и Внутренняя компьютерная сеть Бюро землеустройства на сайте MTDC: http://fsweb.mtdc.wo.fs.fed.us/pubs/htmlpubs/htm01712310/summary.htm

Управление освещением

Средства управления освещением — еще одно средство снижения энергопотребления. потребление. При правильном использовании они могут удлинить срок службы ламп и балластов. Из всего освещения управления, автоматические датчики присутствия обычно спасают больше всего энергии. Ручное управление переопределением является следующим лучшим. Автоматическое и ручное затемнение может иметь хорошую окупаемость, но экономия обычно меньше. Два основных типа контроллеров автоматического датчика присутствия: пассивные инфракрасные и ультразвуковые.Некоторые гибридные контроллеры доступны.

Ультразвуковые датчики посылают звуковые волны, которые отражаются от объектов. Движущиеся объекты изменяют частоту отраженные волны, которые датчики интерпретируют как занятость. Ультразвуковые датчики предпочтительны в областях с много препятствий, где датчик не имеет прямой видимости жильцов. они чувствительны к любому движущемуся объекту, а не только к людям. Датчик, который установлен или отрегулирован неправильно, может включить свет и ушел в незанятую комнату.Чтобы предотвратить эту проблему, ультразвуковые датчики имеют регулировку чувствительности, которая может настроиться после установки. Ультразвуковые датчики также оснащен временной задержкой (обычно регулируемой), которая выключать свет, когда датчик не обнаруживает движение на заранее определенное время.

Пассивные инфракрасные датчики различают тепло человека и фоновым теплом помещения. Они функцию, отслеживая источник тепла из одной области в другую.В отличие от ультразвуковых датчиков, пассивные инфракрасные датчики должны иметь прямую видимость с жильцами. Когда датчик не видит движущийся источник тепла после определенный период (обычно регулируемый) датчик выключается огни. Закрытие поля зрения датчика может привести к выключать свет, раздражая сотрудников.

Гибридные датчики обычно содержат пассивный инфракрасный датчик. и ультразвуковой датчик. Они активируют освещение система, когда датчики обнаруживают движение.Типичный гибрид датчик будет продолжать подавать питание на свет так долго как минимум один датчик обнаруживает движение. Когда ни датчик обнаруживает движение, свет выключается после установленная временная задержка. Гибридные датчики снижают вероятность того, что свет будет включен, когда в здании никого нет, или выключается, когда кто-то находится в здании.

Неправильно установленные датчики присутствия и слишком сложные средства управления ограничили принятие автоматических управление освещением. В большинстве случаев проблемы с управлением освещением вызваны человеческими ошибками при позиционировании, регулировке и программировании датчиков и элементов управления. Квалифицированные лица следует спроектировать и установить элементы управления. Вся система должны быть тщательно проверены, прежде чем она будет принята. Видеть Ввод в эксплуатацию существующих зданий (9871-2301-MTDC) для дополнительной информации. Несовместимость компонентов может привести к проблемам. Лучше всего выбрать полный система от одного производителя, объединяющая все компоненты управления.Также важно соответствовать гос. и местные требования.

техническое обслуживание

В целом установка освещения и все материалы должны соответствовать применимым местным нормам и требованиям National Electric Код. Лампы и балласты должны быть совместимы. это крайне важно указать коэффициент балласта, тип балласта, коррелированная цветовая температура и индекс цветопередачи.

Агентство по охране окружающей среды берет на себя все балласты содержат ПХБ (полихлорированные бифенилы, опасные материала), если на них нет этикеток, указывающих, что они не содержат ПХБ (рис. 3).Все балласты, изготовленные ранее 1 января 1979 года, содержат ПХД. Балласты с ПХД нельзя утилизировать на полигонах. Они должны быть переработаны или утилизированы на объектах, одобренных Управлением по охране окружающей среды США. Агентство защиты.

Выводы

При определении или обслуживании систем освещения, дизайн инженеры и менеджеры объектов должны сосредоточиться на обеспечении качественный, энергосберегающий свет. техническое обслуживание Персонал несет ответственность за поддержание освещения система.Конечные пользователи должны попросить обеспечить хорошее освещение и включить выключать свет, когда он не используется.

Автоматические датчики присутствия с легкодоступными ручные корректировки обычно имеют наибольшую окупаемость из всех стратегии контроля. Новые люминесцентные лампы Т8 с высоким индекс цветопередачи и ЭПРА должны быть используется во всех новостройках и реконструкциях. Такое освещение системы повышают производительность, а также экономят энергию и деньги, достойный бонус.

Рисунок 3—Балласт люминесцентной лампы без печатных плат
(полихлорированные бифенилы, опасный материал).

Дополнительная информация о флуоресцентном освещении

Оценка вариантов люминесцентных ламп в соответствии с EPACT
Февраль 1994 г., Машиностроение

Освещение и возможности человека: обзор
Национальная ассоциация производителей электротехники
2101 Л Ст. СЗ.
Вашингтон, округ Колумбия 20037

Обслуживание освещения
Ноябрь 1998 г., Энергетика и инженерные системы

.

Справочник по управлению освещением
Крейг ДиЛуи
Фэрмонт Пресс, Инк., 1967

Веб-сайты управления освещением –

Информационная программа национального проекта освещения
http://www.lrc.rpi.edu/NLPIP/Online/sensors.html

Маркировка Energystar Агентства по охране окружающей среды для программы зданий
http://www.energystar.gov

Федеральная программа управления энергопотреблением
http://www. eren.doe.gov/femp/greenfed/index.html

Номенклатура люминесцентного освещения

Шаблон для интерпретации названий люминесцентных ламп: FWWCCTDD где:

Ф……. Флюоресцентная лампа.

WW.. Номинальная мощность в ваттах (4, 5, 8, 12, 15, 20, 33 и так далее).

CC…. Цвет. W = белый, CW = холодный белый, WW = теплый белый и так далее.

T……. Трубчатая лампа.

DD…. Диаметр трубки в восьмых долях дюйма. А Лампа T8 имеет диаметр 1 дюйм, лампа T12 имеет диаметр 1½ дюйма и так далее.

Например, лампа F40T12 представляет собой люминесцентную лампу мощностью 40 Вт. лампа с 1 1/2-дюймовой трубчатой ​​колбой.

Техническое обслуживание, производительность и Советы по безопасности при люминесцентном освещении Общий

• При установке всегда соблюдайте применимые электротехнические правила: Электрические нормы, государственные и местные нормы. Все приспособления должны соответствовать применимая Лаборатория андеррайтеров, Канадская ассоциация стандартов, и требованиям Американского национального института стандартов.


• Установите приспособления, чтобы предотвратить повреждение от перегрева. Проконсультируйтесь производителя или дилера для конкретного применения.


• Устанавливайте новые лампы группами в течение рекомендованного производителем срока службы.


• Ежегодно очищайте лампы и светильники.

Лампы

• Убедитесь, что лампы на замену имеют такой же соответствующий цвет температура (CCT) и индекс цветопередачи (CRI) как у оригинала лампы.


• Используйте только лампы той же мощности, что и балласт.


• Отсоединяйте балласты ламп быстрого пуска при снятии ламп.


• Замена ламп при замене балластов.


• Немедленно замените неисправные лампы. Неисправная лампа осталась в патроне приведет к выходу из строя магнитных или электронных балластов.


• Замена ламп комплектами. Не используйте новую лампу со старой балласт.


• Проконсультируйтесь со своим дилером по освещению при установке ламп в местах, температура ниже 50°F.


• Никогда не устанавливайте люминесцентные лампы на обычные редукторы напряжения. цепи диммирования.


• Во избежание радиопомех располагайте люминесцентные лампы на расстоянии более 10 футов от радиооборудования.

Балласты

• Убедитесь, что сменные балласты имеют такой же коэффициент балласта.


• Не заменяйте неисправные электронные балласты магнитными балластами.


• Закрытые балласты должны быть защищены от непогоды, если они установлен снаружи.


• Крепления и балласты должны быть надлежащим образом заземлены. Всегда используйте высокие балласты коэффициента мощности (90 процентов). Доступны электронные балласты для диммирования люминесцентных ламп.


• Если уровни шума считаются важными для применения, обязательно использовать балласты с классом звукоизоляции «А».


• Балласты, изготовленные до 1978 г., могут содержать полихлорированные бифенилы (ПХБ). На балластах, изготовленных без печатных плат, не будет напечатано никаких печатных плат. ПХБ являются канцерогенами для человека и должны быть перерабатываются и утилизируются как опасные отходы.

Освещение высокой интенсивности

• Светильники в зонах с высокими температурами должны иметь высокотемпературные номинальные балласты или балласты с сердечником и катушкой. Светильники никогда не должны превышать 356 °F.


• Разряд высокой интенсивности (пары натрия высокого давления, кварцевые галогенные и металлогалогенные) лампы должны быть установлены вертикально (некоторые модели доступны для горизонтальной установки).


• Используйте натриевые лампы рассеянного типа высокого давления для более длительного срок службы лампы.


• Вольфрамово-галогенные лампы (кварц и сверхчистое стекло) рано выходят из строя, если испачканы отпечатками пальцев. Обращайтесь с лампами с помощью мягкой ткани или перчаток.

– Информация предоставлена ​​компанией Montana Power Co.

Об авторе

Дейв Дизигер пришел в MTDC из управления автопарка Северного региона. сотрудников в 1999 году. Имеет степень бакалавра в области машиностроения. из Университета Айдахо и является лицензированным профессиональным инженером.Другой опыт включает Американское общество инженеров-механиков. аттестация в качестве сертифицированного инспектора по котлам, работа по энергосбережению для военно-морского флота, зачислен на службу в военно-морской флот и работает городским пожарным.

Дополнительные отдельные экземпляры этого документа можно заказать по адресу:

USDA FS, Missoula Technology and Development Center
5785 шоссе. 10 Запад
Миссула, MT 59808–9361
Телефон: 406–329–3978
Факс: 406–329–3719
Электронная почта: wo_mtdc_pubs@fs.федерал.нас

Электронные копии публикаций MTDC доступны в Интернете по телефону :
http://www.fs.fed.us/eng/pubs

Сотрудники Лесной службы и Бюро управления земельными ресурсами могут искать документы, компакт-диски, DVD-диски и видео MTDC в своих внутренних компьютерных сетях по телефону :
http://fsweb. mtdc.wo.fs.fed.us/search/

Для получения дополнительной информации о модернизации люминесцентных ламп обращайтесь в MTDC:
Телефон: (406) 329-3978
Факс: 406–329–3719

Почему закрытые КЛЛ долго прогреваются?

Все компактные люминесцентные лампы требуют небольшого времени для прогрева, чтобы электрический ток полностью нагрел катоды и достиг полного светового потока.Когда голый спиральный CFL впервые включается, он светится примерно на 80% от номинального люмена, но нагревается до полной яркости примерно за одну минуту. КЛЛ премиум-класса, такие как КЛЛ Neolite, достигают полной яркости всего за 30 секунд. Закрытые компактные люминесцентные лампы обычно имеют более длительное время прогрева — до трех минут — потому что они содержат амальгаму.

Амальгама — это вещество, состоящее из ртути и других металлов, которое повышает температуру испарения ртути внутри люминесцентной лампы и предотвращает перегрев КЛЛ.Точное сочетание ртути и металлов различается у разных производителей. Амальгама используется в компактных люминесцентных лампах, заключенных в косметический стеклянный колпак, потому что крышка вызывает повышение температуры КЛЛ. По мере увеличения температуры лампы давление газа внутри люминесцентной лампы также увеличивается, что может уменьшить световой поток КЛЛ.

Амальгама предотвращает перегрев лампы за счет повышения температуры, при которой ртуть испаряется из твердого состояния в газообразное.Амальгама позволяет ртути испаряться при более высокой рабочей температуре закрытых КЛЛ, а не при более низкой рабочей температуре КЛЛ с открытой спиралью. Это обеспечивает оптимальную производительность с максимальной светоотдачей.

Однако из-за амальгамы лампа прогревается медленнее, чем КЛЛ со спиралью без покрытия, потому что покрытому КЛЛ требуется больше времени для достижения более высокой рабочей температуры, при которой вся ртуть испаряется, чтобы иметь возможность создавать видимый свет. . Как правило, компактная люминесцентная лампа с амальгамой первоначально включается примерно при 50% своего светового потока, и для полного нагрева до полного номинального светового потока требуется до трех минут.

Закрытые компактные люминесцентные лампы также имеют немного меньший срок службы из-за дополнительного нагрева. Например, многие закрытые КЛЛ имеют срок службы 8000 часов, поскольку КЛЛ полностью закрыты, в то время как КЛЛ с неизолированной спиралью в среднем имеют номинальный срок службы 10 000 часов. Поскольку КЛЛ нагревается при нормальной работе, воздух вокруг него также нагревается. Поскольку он находится внутри крышки, горячему воздуху некуда выходить. Дополнительное тепло создает некоторую нагрузку на лампу, в результате чего ее срок службы немного короче, чем если бы это была КЛЛ с голой спиралью.

Лампа какого цвета вам нужна?

Как цвет освещения влияет на настроение в комнате

Энергосберегающие лампы, такие как компактные люминесцентные лампы (КЛЛ) и светодиоды, доступны с различными оттенками света: от теплого белого до холодного белого и дневного света. Цвет может оказать существенное влияние на ваше восприятие лампочки и повлиять на «настроение» вашей комнаты. Когда впервые были представлены энергосберегающие лампы, они имели желтоватый свет, похожий на лампы накаливания.Теперь есть множество «более холодных» цветовых оттенков с белым или голубоватым светом, поэтому вы можете настроить настроение своих комнат.

Какой цвет лампочки вам нужен?

Цвет освещения измеряется по шкале температур Кельвина (К). Более низкий показатель Кельвина в спектре указывает на теплый желтоватый свет, а более высокий показатель Кельвина дает более холодный голубоватый свет. Здесь мы рассмотрим различия между типами света, где каждый из них попадает на шкалу температуры Кельвина, и где каждый из них лучше всего используется в вашем доме.

Типы цветов лампочек

• Мягкий белый (желтоватый свет): Лампы с номиналом 2700–3000 Кельвинов обычно дают более желтоватый свет, который лучше всего использовать в спальнях и гостиных.
• Теплый белый (между желтым и белым светом): Лампы с номиналом 3000–4000 Кельвинов излучают желтоватый белый свет, который лучше всего подходит для кухонь, спален и ванных комнат.
• Ярко-белый (между белым и синим светом): Лампы с температурой от 4000 до 5000 Кельвинов излучают голубовато-белый свет, который лучше всего использовать на кухнях и в ванных комнатах.
• Дневной свет (синий свет): Лампы с номиналом от 5000 до 65000 Кельвинов дают синий свет и лучше всего используются на кухнях и в офисах из-за их яркости, интенсивности и контрастности.

Низкая температура лампочки

Лампочки с более низкой температурой в Кельвинах (дневной свет, ярко-белый свет) обычно предпочтительны в местах, где важны яркость и контрастность. Например, более холодные лампочки часто используются на кухнях, где жизненно важно, чтобы вы могли видеть, что делаете.Тот же принцип применим к домашним офисам и рабочим местам.

Температура теплой лампочки

Лампочки с более высокой температурой в Кельвинах (мягкий белый, теплый белый) обычно предпочтительнее в жилых помещениях, таких как спальни и гостиные, где не требуется интенсивного синего света. На самом деле, теплое освещение может создать атмосферу комфорта и расслабления в жилых помещениях по всему дому. Это еще более лестно смотрится на тонах кожи и одежде.

Таблица цветовой температуры лампочки

Ниже вы найдете диаграмму цветовой температуры лампочки, иллюстрирующую различия между каждым из различных типов освещения.Используя эту таблицу, вы можете более эффективно решить, какой цвет лампочек вам следует использовать в каждой комнате вашего дома. Каждый тип освещения, представленный на этой диаграмме, обозначен своим температурным диапазоном в Кельвинах.

05 мая 2020 г.

Световод: Идентификация люминесцентной лампы

Световод

Люминесцентные лампы идентифицируются по стандартному коду, который содержит ценную информацию о рабочих характеристиках и физических размерах.Коды производителей, указанные на лампах и в каталогах, могут незначительно отличаться от общих обозначений. Однако все основные производители ламп основывают свои коды на системе идентификации, обсуждаемой ниже.

Лучший способ узнать, как идентифицировать лампу, — на примере. Ниже представлен ассортимент люминесцентных ламп, по одной для каждого популярного метода запуска:



Лампы быстрого запуска (40 Вт или меньше) и лампы предварительного нагрева

Лампы с быстрым запуском являются наиболее популярным типом люминесцентных ламп, используемых в коммерческих целях, таких как офисные здания.

Чтобы узнать больше о том, что означает «холодный» и «теплый» с точки зрения качества цвета источников света, см. «Показатели цвета».

Обратите внимание, что некоторые лампы могут иметь обозначение F40T12/ES, но потребляют 34 Вт вместо 40 Вт; на это указывает модификатор «ES», обозначающий «энергосбережение». ES — общее обозначение; фактические обозначения производителя могут быть «SS» для SuperSaver, «EW» для Econ-o-Watt, «WM» для Watt-Miser и других.

После режима запуска может быть добавлено еще одно число для обозначения цветопередачи и цветовой температуры, если цвет лампы (CW, WW, WWX и т.) не указывается. Число часто состоит из трех цифр, первая указывает на цветопередачу (например, «7» означает «75»), а затем следующие две указывают на цветовую температуру (например, «41» означает «4100K»).

ПРИМЕР: F30T12/CW/RS

Ф	флуоресцентный
30	номинальная мощность
Т	указывает форму; эта лампа имеет форму трубки
12	диаметр в восьмых долях дюйма; эта лампа 12/8 (1.5) диаметр в дюймах
CW	цвет; эта лампа представляет собой холодную белую лампу
RS	режим пуска; лампа является лампой быстрого включения. Лампы предварительного нагрева не имеют суффикса «RS»



Мощные лампы быстрого включения

ПРИМЕР: F48T12/WW/HO

Ф	флуоресцентный
48	номинальная длина лампы в дюймах
Т	форма ; эта лампа имеет форму трубки
12	диаметр в восьмых долях дюйма; эта лампа 12/8 (1.5) диаметр в дюймах
ВВ	цвет; эта лампа теплого белого цвета
ХО	Лампа высокой мощности, работающая от тока 800 мА

Лампы быстрого включения очень высокой мощности

ПРИМЕР: F72T12/CW/VHO

Ф	флуоресцентный
48	номинальная длина лампы в дюймах
Т	форма ; эта лампа имеет форму трубки
12	диаметр в восьмых долях дюйма; эта лампа 12/8 (1. 5) диаметр в дюймах
CW	цвет; эта лампа представляет собой холодную белую лампу
ВХО	Лампа очень высокой мощности, работающая от тока 1500 мА; вместо VHO это       может читаться как «1500» или «PowerGroove» (торговые марки)

Лампы мгновенного включения

ПРИМЕР: F96T12/WWX

Ф	флуоресцентный
96	номинальная длина в дюймах
Т	форма ; эта лампа имеет форму трубки
12	диаметр в восьмых долях дюйма; эта лампа 12/8 (1.5) диаметр в дюймах
WWX	цвет; эта лампа представляет собой роскошную теплую белую лампу

Прочие люминесцентные лампы

«FC» вместо «F» означает, что лампа круглая.

«FB» или «FU» вместо «F» означает, что лампа изогнута или имеет U-образную форму. Суффикс «U» также может использоваться для U-образных ламп, за которым следует «/» и число, указывающее расстояние между ножками лампы в дюймах.«FT» вместо «F» используется для двухламповых ламп Т5.

См. также: Обозначения NEMA для компактных люминесцентных ламп

См. также: Рекомендации NEMA по эксплуатации систем люминесцентного освещения

Дополнительные световоды

Люминесцентная лампа — Энциклопедия Нового Света

Различные типы люминесцентных ламп . Вверху две компактные люминесцентные лампы, внизу две обычные трубки. Спичка показана для масштаба.

Люминесцентная лампа представляет собой газоразрядную лампу, использующую электричество для возбуждения паров ртути в аргоне или неоне, в результате чего образуется плазма, излучающая коротковолновое ультрафиолетовое излучение.Затем этот свет заставляет люминофор флуоресцировать, производя видимый свет.

В отличие от ламп накаливания, люминесцентным лампам всегда требуется балласт для регулирования потока энергии через лампу. В обычных ламповых светильниках — обычно 4 фута (120 сантиметров) или 8 футов (240 сантиметров) — балласт заключен в светильнике. Компактные люминесцентные лампы могут иметь обычный балласт, расположенный в светильнике, или они могут иметь балласты, встроенные в лампы. что позволяет использовать их в патронах, обычно используемых для ламп накаливания.

Поскольку люминесцентные лампы потребляют значительно меньше энергии, чем лампы накаливания, правительства и промышленность поощряют замену традиционных ламп накаливания люминесцентными лампами в рамках рациональной экологической и энергетической политики.

История

Самым ранним предком люминесцентной лампы, вероятно, является устройство Генриха Гейсслера, который в 1856 году получил голубоватое свечение от газа, запаянного в трубку и возбужденного индукционной катушкой.

На Всемирной выставке 1893 года на Всемирной колумбийской выставке в Чикаго, штат Иллинойс, были представлены флуоресцентные лампы Николы Теслы.

В 1894 году Д. Макфарлейн Мур создал лампу Мура, коммерческую газоразрядную лампу, призванную конкурировать с лампой накаливания его бывшего босса Томаса Эдисона. Используемые газы представляли собой азот и углекислый газ, испускающие соответственно розовый и белый свет, и имели умеренный успех.

В 1901 году Питер Купер Хьюитт продемонстрировал ртутную лампу, которая излучала свет сине-зеленого цвета и поэтому была непригодна для большинства практических целей. Однако он был очень близок к современному дизайну и имел гораздо более высокий КПД, чем лампы накаливания.

В 1926 году Эдмунд Гермер и его коллеги предложили увеличить рабочее давление внутри трубки и покрыть трубку флуоресцентным порошком, который преобразует ультрафиолетовый свет, излучаемый возбужденной плазмой, в более однородный белый свет. Сегодня Гермер известен как изобретатель люминесцентной лампы.

General Electric позже купила патент Гермера и под руководством Джорджа Э. Инмана к 1938 году довела люминесцентную лампу до широкого коммерческого использования.

Принцип работы

Основной принцип работы люминесцентной лампы основан на неупругом рассеянии электронов.Падающий электрон (вылетающий из витков проволоки, образующих катодный электрод) сталкивается с атомом газа (например, ртути, аргона или криптона), используемого в качестве излучателя ультрафиолетового излучения. Это заставляет электрон в атоме временно перейти на более высокий энергетический уровень, чтобы поглотить часть или всю кинетическую энергию, переданную сталкивающимся электроном. Вот почему столкновение называется «неупругим», так как часть энергии поглощается. Это более высокое энергетическое состояние нестабильно, и атом будет излучать ультрафиолетовый фотон, когда электрон атома вернется на более низкий, более стабильный энергетический уровень.Фотоны, испускаемые выбранными газовыми смесями, обычно имеют длину волны в ультрафиолетовой части спектра. Это не видно человеческому глазу, поэтому его необходимо преобразовать в видимый свет. Это делается с помощью флуоресценции. Это флуоресцентное преобразование происходит в люминофорном покрытии на внутренней поверхности люминесцентной трубки, где ультрафиолетовые фотоны поглощаются электронами в атомах люминофора, вызывая аналогичный скачок энергии, а затем падение с испусканием следующего фотона.Фотон, испускаемый в результате этого второго взаимодействия, имеет меньшую энергию, чем фотон, вызвавший его. Химические вещества, входящие в состав люминофора, специально подобраны таким образом, чтобы эти излучаемые фотоны находились на длинах волн, видимых человеческому глазу. Разница в энергии между поглощенным ультрафиолетовым фотоном и излучаемым фотоном видимого света идет на нагрев люминофорного покрытия.

Механизм производства света

Крупный план катодов и анодов бактерицидной лампы (по существу аналогичная конструкция, в которой не используется флуоресцентный люминофор, что позволяет видеть электроды) Нефильтрованное ультрафиолетовое свечение бактерицидной лампы создается разрядом паров ртути низкого давления (аналогичным разряду в люминесцентной лампе) в непокрытой оболочке из плавленого кварца.

Люминесцентная лампа заполнена газом, содержащим пары ртути низкого давления и аргон (или ксенон), реже аргон-неон, а иногда даже криптон.Внутренняя поверхность колбы покрыта флуоресцентным (и часто слегка фосфоресцирующим) покрытием, состоящим из различных смесей солей металлов и редкоземельных люминофоров. Катод лампы обычно изготавливается из спирального вольфрама, покрытого смесью оксидов бария, стронция и кальция (выбранной из-за относительно низкой температуры термоэлектронной эмиссии). Когда свет включается, электрическая энергия нагревает катод настолько, что он испускает электроны. Эти электроны сталкиваются с атомами инертных газов в колбе, окружающей нить накала, ионизируют их, образуя плазму в процессе ударной ионизации.В результате лавинной ионизации проводимость ионизированного газа быстро возрастает, что позволяет пропускать через лампу более высокие токи. Ртуть, которая существует в стабильной точке равновесия давления паров около одной части на тысячу внутри трубки (при этом давление инертных газов обычно составляет около 0,3 процента от стандартного атмосферного давления), затем также ионизируется, заставляя ее испускать свет в ультрафиолетовой (УФ) области спектра преимущественно на длинах волн 253. 7 нм и 185 нм. Эффективность флуоресцентного освещения во многом обусловлена ​​тем фактом, что ртутные разряды низкого давления излучают около 65 процентов своего общего света на линии 254 нанометров (также около 10-20 процентов света, излучаемого в УФ, приходится на линию 185 нанометров). УФ-свет поглощается флуоресцентным покрытием лампы, которое повторно излучает энергию на более низких частотах (более длинные волны: на коммерческих люминесцентных лампах появляются две интенсивные линии с длинами волн 440 и 546 нм) (см. стоксов сдвиг) для излучения видимого света.Смесь люминофоров контролирует цвет света и вместе со стеклом колбы предотвращает утечку вредного ультрафиолетового излучения.

Электрические аспекты эксплуатации

Люминесцентные лампы являются устройствами с отрицательным сопротивлением, поэтому, чем больше тока проходит через них (более ионизированный газ), электрическое сопротивление люминесцентной лампы падает, позволяя протекать еще большему току. Подключенная напрямую к сети постоянного напряжения, люминесцентная лампа быстро самоуничтожится из-за неограниченного тока. Чтобы предотвратить это, люминесцентные лампы должны использовать вспомогательное устройство, обычно называемое балластом, для регулирования тока, протекающего через трубку.

Хотя балласт может быть (а иногда и является) таким же простым, как резистор, в резистивном балласте теряется значительная мощность, поэтому балласты обычно используют реактивное сопротивление (катушку индуктивности или конденсатор). Для работы от сети переменного тока обычно используют простой индуктор (так называемый «магнитный балласт»). В странах, где используется сеть переменного тока на 120 вольт, сетевого напряжения недостаточно для освещения больших люминесцентных ламп, поэтому балласт для этих больших люминесцентных ламп часто представляет собой повышающий автотрансформатор со значительной индуктивностью рассеяния (чтобы ограничить ток).Любая форма индуктивного балласта может также включать конденсатор для коррекции коэффициента мощности.

В прошлом люминесцентные лампы иногда работали напрямую от источника постоянного тока с достаточным напряжением для зажигания дуги. В этом случае не было никаких сомнений в том, что балласт должен быть резистивным, а не реактивным, что приводит к потерям мощности в балластном резисторе. Кроме того, при работе напрямую от постоянного тока полярность питания лампы должна меняться на противоположную каждый раз при включении лампы; в противном случае ртуть скапливается на одном конце трубки.В настоящее время люминесцентные лампы практически никогда не работают напрямую от постоянного тока; вместо этого инвертор преобразует постоянный ток в переменный и обеспечивает функцию ограничения тока, как описано ниже для электронных балластов.

Более сложные балласты могут использовать транзисторы или другие полупроводниковые компоненты для преобразования сетевого напряжения в высокочастотный переменный ток, а также для регулирования тока, протекающего в лампе. Их называют «электронными балластами».

Люминесцентные лампы, работающие непосредственно от сети переменного тока, будут мерцать с двойной частотой сети, поскольку мощность, подаваемая на лампу, падает до нуля дважды за цикл. Это означает, что свет мерцает с частотой 120 раз в секунду (Гц) в странах, где используется переменный ток с частотой 60 циклов в секунду (60 Гц), и 100 раз в секунду в странах, использующих 50 Гц. По этому же принципу может гудеть и люминесцентная лампа, точнее ее балласт. И раздражающий гул, и мерцание устраняются в лампах, в которых используется высокочастотный электронный балласт, например во все более популярных компактных люминесцентных лампах.

Хотя большинство людей не могут непосредственно видеть мерцание с частотой 120 Гц, некоторые люди ^[1] сообщают, что мерцание с частотой 120 Гц вызывает напряжение глаз и головную боль.Доктор Дж. Вейч обнаружил, что люди лучше читают, используя высокочастотные (20-60 кГц) электронные балласты, чем магнитные балласты (120 Гц). ^[2]

В некоторых случаях люминесцентные лампы, работающие на частоте сети, могут также производить мерцание на частоте сети (50 или 60 Гц), что заметно большему количеству людей. Это может произойти в последние несколько часов срока службы лампы, когда эмиссионное покрытие катода на одном конце почти израсходовано, и этот катод начинает испытывать трудности с эмиссией достаточного количества электронов в газовое наполнение, что приводит к небольшому выпрямлению и, следовательно, к неравномерному светоотдаче в положительном и отрицательные циклы сети.Мерцание частоты сети также может иногда излучаться с самых концов ламп в результате того, что каждый электрод лампы попеременно работает как анод и катод в каждом полупериоде сети и создает немного разную картину светового потока в режиме анода или катода (это было более серьезная проблема с трубами более 40 лет назад, и в результате многие фитинги той эпохи скрывали концы труб). Мерцание на частоте сети более заметно в периферийном зрении, чем в центре взора.

Метод «запуска» люминесцентной лампы

Схема люминесцентной лампы с предварительным нагревом с помощью автоматического пускового выключателя. A предварительный нагрев люминесцентная лампа «стартер» (автоматический пусковой выключатель)

Атомы ртути в люминесцентной лампе должны быть ионизированы до того, как дуга сможет «зажечь» внутри трубки. Для небольших ламп не требуется большого напряжения, чтобы зажечь дугу, и запуск лампы не представляет проблемы, но для ламп большего размера требуется значительное напряжение (в диапазоне тысяч вольт).

В некоторых случаях это делается именно так: мгновенный запуск люминесцентные лампы просто используют достаточно высокое напряжение, чтобы разрушить столб газа и ртути и тем самым запустить дуговую проводимость. Эти трубки можно идентифицировать по тому факту, что

1. Имеют по одному штифту на каждом конце трубки
2. Патроны, в которые они вставляются, имеют разъединяющую розетку на низковольтной стороне для обеспечения автоматического отключения сетевого тока, чтобы человек, заменяющий лампу, не мог получить удар током высокого напряжения

В других случаях, должно быть предусмотрено отдельное средство облегчения запуска. В некоторых люминесцентных конструкциях (лампы предварительного нагрева) используется комбинированная нить накала/катод на каждом конце лампы в сочетании с механическим или автоматическим переключателем (см. удар по дуге.

Эти системы являются стандартным оборудованием в странах с напряжением 240 вольт и обычно используют пускатель накаливания. В прошлом также использовались 4-контактные термопускатели и ручные выключатели. Электронные стартеры также иногда используются с этими электромагнитными балластными фитингами.

Во время предварительного нагрева нити накала испускают электроны в газовый столб посредством термоэлектронной эмиссии, создавая вокруг нитей тлеющий разряд. Затем, когда пусковой переключатель размыкается, индуктивный балласт и конденсатор небольшой емкости на пусковом переключателе создают высокое напряжение, которое зажигает дугу. Зажигание трубки в этих системах надежно, но пускатели накала часто включаются несколько раз, прежде чем оставить трубку гореть, что вызывает нежелательное мигание во время запуска. Старые термостартеры вели себя в этом отношении лучше.

После удара по трубке падающий основной разряд поддерживает нить накала/катод в горячем состоянии, обеспечивая продолжение излучения.

Если трубка не зажжется или зажжется, а затем погаснет, последовательность запуска повторяется. Таким образом, с автоматическими стартёрами, такими как тлеющие стартеры, неисправная лампа будет работать бесконечно, мигая снова и снова, поскольку стартер неоднократно запускает изношенную лампу, а затем лампа быстро гаснет, поскольку излучения недостаточно для поддержания тепла катодов, и лампа ток слишком низок, чтобы удерживать калильный стартер открытым.Это вызывает визуально неприятные частые яркие вспышки и приводит к тому, что балласт работает при температуре выше расчетной. Если повернуть пускатель на четверть оборота против часовой стрелки, он отключится, и цепь разомкнется.

У некоторых более продвинутых пускателей в этой ситуации истекает время ожидания, и они не предпринимают попыток повторных пусков, пока питание не будет сброшено. В некоторых старых системах для обнаружения повторных попыток пуска использовалось отключение по перегрузке по току. Они требуют ручного сброса.

Новый быстрый пуск конструкции балласта обеспечивают накальные силовые обмотки внутри балласта; они быстро и непрерывно нагревают нити накала / катоды с помощью низковольтного переменного тока.При запуске не возникает индуктивного всплеска напряжения, поэтому лампы обычно необходимо устанавливать рядом с заземленным (заземленным) отражателем, чтобы тлеющий разряд мог распространяться по трубке и инициировать дуговой разряд.

Электронные балласты часто возвращаются к стилю между стилями предварительного нагрева и быстрого запуска: конденсатор (или иногда цепь с автоматическим отключением) может замыкать цепь между двумя нитями накала, обеспечивая предварительный нагрев нити. Когда лампа зажигается, напряжение и частота на лампе и конденсаторе обычно падают, поэтому ток конденсатора падает до низкого, но ненулевого значения. Обычно этот конденсатор и катушка индуктивности, обеспечивающая ограничение тока в нормальном режиме работы, образуют резонансный контур, увеличивая напряжение на лампе, чтобы она могла легко включиться.

В некоторых ЭПРА используется запрограммированный пуск. Частота выходного переменного тока начинается выше резонансной частоты выходного контура балласта, а после нагрева нитей частота быстро снижается. Если частота приблизится к резонансной частоте балласта, выходное напряжение увеличится настолько, что лампа зажжется.Если лампа не зажигается, электронная схема останавливает работу балласта.

Механизмы отказа лампы в конце срока службы

Режим отказа в конце срока службы люминесцентных ламп зависит от того, как вы их используете, и типа их механизма управления. В настоящее время существует три основных режима отказа, и четвертый начинает появляться:

Смесь выбросов заканчивается

Крупный план нити накала ртутной газоразрядной лампы низкого давления, показывающий белое термоэмиссионное покрытие на центральной части катушки. Обычно сделанное из смеси оксидов бария, стронция и кальция, покрытие распыляется при нормальном использовании, что часто в конечном итоге приводит к выходу лампы из строя.

«Эмиссионная смесь» на нитях/катодах лампы необходима для того, чтобы позволить электронам проходить в газ посредством термоэлектронной эмиссии при используемых рабочих напряжениях лампы. Смесь медленно распыляется при бомбардировке электронами и ионами ртути во время работы, но большее количество распыляется при каждом запуске лампы с холодными катодами (метод запуска лампы и, следовательно, тип пускорегулирующей аппаратуры оказывает существенное влияние на это).Лампы, работающие, как правило, менее трех часов при каждом включении, обычно исчерпают свою эмиссионную смесь до того, как другие части лампы выйдут из строя. Распыленная эмиссионная смесь образует темные метки на концах трубок, которые можно увидеть на старых трубках. Когда вся эмиссионная смесь исчезнет, ​​катод не сможет пропустить достаточное количество электронов в газовое наполнение, чтобы поддерживать разряд при расчетном рабочем напряжении трубки. В идеале, управляющий механизм должен отключать трубу, когда это происходит. Однако некоторые управляющие устройства будут обеспечивать достаточное повышенное напряжение для продолжения работы трубки в режиме с холодным катодом, что приведет к перегреву конца трубки и быстрому разрушению электродов и их поддерживающих проводов до тех пор, пока они полностью не исчезнут или стекло не треснет, что приведет к выходу из строя трубки. заполнение газом низкого давления и прекращение сброса газа.

Отказ встроенной электроники балласта

Относится только к компактным люминесцентным лампам со встроенными электрическими балластами. Выход из строя электроники балласта — это несколько случайный процесс, который соответствует стандартному профилю отказа для любых электронных устройств. Существует начальный небольшой пик ранних отказов, за которым следует падение и устойчивый рост в течение срока службы лампы. Срок службы электроники сильно зависит от рабочей температуры — обычно он уменьшается вдвое при повышении температуры на каждые 10 °C. Указанный средний срок службы обычно составляет 25°C (может варьироваться в зависимости от страны). В некоторых фитингах температура окружающей среды может быть значительно выше, и в этом случае отказ электроники может стать преобладающим механизмом отказа. Точно так же использование цоколя компактной люминесцентной лампы приведет к более сильному нагреву электроники и сокращению среднего срока службы (особенно с более высокой номинальной мощностью). Электронные балласты должны быть сконструированы так, чтобы отключать трубу, когда иссякает смесь выбросов, как описано выше.В случае встроенных электронных балластов, поскольку им больше никогда не придется работать, это иногда делается путем преднамеренного выгорания какого-либо компонента, чтобы навсегда прекратить работу.

Отказ люминофора

Эффективность люминофора снижается во время использования. Приблизительно к 25 000 часам работы она обычно составляет половину яркости новой лампы (хотя некоторые производители заявляют о гораздо более длительном периоде полураспада своих ламп). Лампы, которые не страдают от отказов смеси излучения или встроенной электроники балласта, в конечном итоге разовьют этот режим отказа.Они все еще работают, но стали тусклыми и неэффективными. Процесс этот медленный и часто становится очевидным только тогда, когда новая лампа работает рядом со старой лампой.

В трубке закончилась ртуть

Ртуть теряется из газового наполнителя в течение всего срока службы лампы, поскольку она медленно поглощается стеклянными, люминофорными и трубчатыми электродами, где она больше не может функционировать. Исторически это не было проблемой, потому что в трубках было избыток ртути. Тем не менее, экологические проблемы в настоящее время приводят к использованию трубок с низким содержанием ртути, в которые гораздо более точно дозируется количество ртути, достаточное для обеспечения ожидаемого срока службы лампы.Это означает, что потеря ртути компенсирует выход из строя люминофора в некоторых лампах. Симптом отказа аналогичен, за исключением того, что потеря ртути сначала приводит к увеличению времени работы (время до достижения полной светоотдачи) и, наконец, заставляет лампу светиться тускло-розовым цветом, когда ртуть заканчивается, а основной газ аргон вступает в силу. первичный разряд.

Люминофоры и спектр излучаемого света

Многие люди считают цветовой спектр некоторых люминесцентных ламп резким и неприятным.Здоровый человек иногда может иметь болезненно выглядящий размытый оттенок кожи при флуоресцентном освещении. Это связано с двумя вещами.

Первой причиной является использование ламп плохого качества света с низким CRI и высоким CCT, таких как «холодный белый». Они имеют плохое качество света, из-за чего пропорция красного света ниже идеальной, поэтому кожа кажется менее розовой, чем при лучшем освещении.

Вторая причина связана с характеристиками глаза и типа трубки.Естественный дневной свет с высокой цветовой температурой выглядит естественным цветом при уровне освещенности дневного света, но по мере снижения уровня освещенности он кажется для глаз все более холодным. При более низких уровнях освещенности человеческий глаз воспринимает более низкие цветовые температуры как нормальные и естественные. Большинство люминесцентных ламп имеют более высокую цветовую температуру, чем лампы накаливания 2700 К, а более холодные лампы не выглядят естественными для глаз при освещении намного ниже дневного света. Этот эффект зависит от люминофора трубки и применим только к трубкам с более высокой CCT при уровне освещенности значительно ниже естественного дневного.

Цвет многих пигментов немного отличается при просмотре под некоторыми люминесцентными лампами по сравнению с лампами накаливания. Это происходит из-за разницы в двух свойствах, CCT и CRI.

CCT (цветовая температура) ламп накаливания GLS составляет 2700 K, а галогенных ламп — 3000 K, в то время как люминесцентные лампы широко доступны в диапазоне от 2700 K до 6800 K, что представляет собой значительную разницу в восприятии.

CRI, индекс цветопередачи, является мерой того, насколько хорошо сбалансированы различные цветовые компоненты белого света.Спектр лампы с теми же пропорциями R, G, B, что и у излучателя черного тела, имеет CRI 100 процентов, но люминесцентные лампы достигают CRI от 50 до 99 процентов. Трубки с более низким индексом цветопередачи имеют несбалансированный цветовой спектр визуально низкого качества, что приводит к некоторым изменениям в восприятии цвета. Например, галофосфатная трубка с низким индексом цветопередачи 6800 K, визуально неприятная настолько, насколько это возможно, сделает красный цвет тускло-красным или коричневым.

Наименее приятный свет исходит от трубок, содержащих старые люминофоры галофосфатного типа (химическая формула Ca ₅ (PO ₄ ) ₃ (F,Cl):Sb ³⁺ ,Mn ²⁺ ), обычно обозначаемый как «холодный белый».Плохая цветопередача связана с тем, что этот люминофор в основном излучает желтый и синий свет и относительно мало зеленого и красного. На глаз эта смесь кажется белой, но свет имеет неполный спектр. В люминесцентных лампах лучшего качества используют либо галофосфатное покрытие с более высоким индексом цветопередачи или смесь трифосфора на основе ионов европия и тербия, полосы излучения которых более равномерно распределены по всему спектру видимого света. человеческий глаз.

Спектр люминесцентной лампы
Типичная люминесцентная лампа с редкоземельным люминофором		Типичная «холодно-белая» люминесцентная лампа, использующая два люминофора, легированных редкоземельными элементами, Tb 3+ , Ce 3+ :LaPO 4 для зеленого и синего излучения и Eu:Y 2 O 3 для красного . Для объяснения происхождения отдельных пиков нажмите на изображение. Обратите внимание, что несколько спектральных пиков генерируются непосредственно ртутной дугой.Это, вероятно, самый распространенный тип люминесцентных ламп, используемых сегодня.
Галофосфатно-люминесцентная люминесцентная лампа старого образца		Галофосфатные люминофоры в этих лампах обычно состоят из трехвалентной сурьмы и двухвалентного марганца, легированного галогенфосфатом кальция (Ca 5 (PO 4 ) 3 (Cl, F): Sb 3+ , Mn 2+ ). Цвет светоотдачи можно регулировать, изменяя соотношение синей излучающей примеси сурьмы и оранжевой излучающей примеси марганца.Способность цветопередачи этих ламп старого типа довольно плохая. Галофосфатные люминофоры были изобретены AH McKeag et al. в 1942 году.
Люминесцентная лампа «Естественное солнце»		Объяснение происхождения пиков находится на странице изображения.
Желтые люминесцентные лампы		Спектр почти идентичен спектру обычной люминесцентной лампы, за исключением почти полного отсутствия света ниже 500 нанометров. Этот эффект может быть достигнут либо за счет специального использования люминофора, либо, чаще, за счет использования простого желтого светофильтра.Эти лампы обычно используются в качестве освещения для фотолитографических работ в чистых помещениях и в качестве наружного освещения «от насекомых» (эффективность которого сомнительна).
Спектр лампы «черного света»		Обычно в лампе черного света присутствует только один люминофор, обычно состоящий из легированного европием фторбората стронция, который содержится в оболочке из стекла Вуда.

Использование

Люминесцентные лампы бывают разных форм и размеров.Все более популярной становится компактная люминесцентная лампа (CF). Во многих компактных люминесцентных лампах вспомогательная электроника встроена в основание лампы, что позволяет им поместиться в обычный патрон для лампочки.

В США использование флуоресцентного освещения в жилых помещениях остается низким (обычно ограничивается кухнями, подвалами, коридорами и другими помещениями), но школы и предприятия считают, что флуоресцентные лампы значительно экономят средства, и лишь изредка используют лампы накаливания.

В осветительных приборах часто используются люминесцентные лампы различных оттенков белого цвета.В большинстве случаев это связано с неспособностью оценить разницу или важность различных типов трубок. Смешивание типов трубок внутри фитингов также делается для улучшения цветопередачи трубок низкого качества.

В других странах использование флуоресцентного освещения в жилых помещениях зависит от цен на энергию, финансовых и экологических проблем местного населения и приемлемости светоотдачи.

В феврале 2007 года в Австралии был принят закон, запрещающий к 2010 году продажу большинства ламп накаливания. ^{[3] [4]} Хотя в законе не указано, какую альтернативу должны использовать австралийцы, компактные люминесцентные лампы, вероятно, будут основной заменой.

Ртутная токсичность

Поскольку люминесцентные лампы содержат ртуть, токсичный тяжелый металл, правительственные постановления во многих областях требуют специальной утилизации люминесцентных ламп, отдельно от обычных и бытовых отходов. Ртуть представляет наибольшую опасность для беременных женщин, младенцев и детей.

Свалки часто отказываются от люминесцентных ламп из-за высокого содержания в них ртути.С домашними и коммерческими отходами часто обращаются по-разному.

Количество ртути в стандартной лампе может сильно варьироваться от 3 до 46 мг. ^[5] Типичная четырехфутовая (120-сантиметровая) люминесцентная лампа T-12 эпохи 2006 года (а именно, F32T12) содержит около 12 миллиграммов ртути. ^[6] Новые лампы содержат меньше ртути, а версии на 3-4 миллиграмма (например, F32T8) продаются как лампы с низким содержанием ртути.

Уборка разбитых люминесцентных ламп

Разбитая люминесцентная лампа более опасна, чем разбитая обычная лампа накаливания из-за содержания в ней ртути. Из-за этого безопасная уборка разбитых люминесцентных ламп отличается от уборки обычных битых стекол или ламп накаливания. Девяносто девять процентов ртути обычно содержится в люминофоре, особенно в лампах, срок службы которых приближается к концу. ^[7] Таким образом, типичная безопасная очистка обычно включает в себя тщательную утилизацию любого разбитого стекла, а также любого незакрепленного белого порошка (флуоресцентное покрытие стекла) в соответствии с местными законами об опасных отходах. Влажное полотенце обычно используется вместо пылесоса для уборки стекла и порошка, в основном для уменьшения распространения порошка по воздуху.

Преимущества перед лампами накаливания

Люминесцентные лампы более эффективны, чем лампы накаливания эквивалентной яркости. Это связано с тем, что большая часть потребляемой энергии преобразуется в полезный свет, а меньшая — в тепло, что позволяет люминесцентным лампам меньше нагреваться. Лампа накаливания может преобразовывать в видимый свет только 10 процентов входной мощности. Люминесцентная лампа, производящая такое же количество полезной энергии видимого света, может потреблять от одной трети до одной четверти меньшего количества электроэнергии.Обычно люминесцентная лампа служит в 10-20 раз дольше, чем эквивалентная лампа накаливания. Если освещение используется в помещениях с кондиционированием воздуха, все потери в лампах также должны компенсироваться оборудованием для кондиционирования воздуха, что приводит к двойному штрафу за потери из-за освещения.

Более высокая начальная стоимость люминесцентной лампы с лихвой компенсируется более низким энергопотреблением в течение срока службы. Более длительный срок службы может также снизить затраты на замену ламп, обеспечивая дополнительную экономию, особенно там, где трудозатратно.Поэтому он широко используется предприятиями по всему миру, но не столько домохозяйствами.

Ртуть, выбрасываемая в воздух при утилизации от 5 до 45 процентов люминесцентных ламп, ^[8] , компенсируется тем фактом, что многие электрогенераторы, работающие на угле, выбрасывают ртуть в воздух. Большая эффективность люминесцентных ламп помогает снизить выбросы силовой установки.

Недостатки

Проблема «эффекта биений», возникающая при съемке фотографий или фильмов при стандартном флуоресцентном освещении.

Для люминесцентных ламп требуется балласт для стабилизации лампы и обеспечения начального напряжения зажигания, необходимого для запуска дугового разряда; это увеличивает стоимость люминесцентных светильников, хотя часто один балласт используется двумя или более лампами.Некоторые типы балластов издают слышимые гудящие или жужжащие звуки.

Обычные балласты для ламп не работают на постоянном токе. Если доступен источник постоянного тока с достаточно высоким напряжением для зажигания дуги, резистор можно использовать для балласта лампы, но это приводит к низкой эффективности из-за потери мощности в резисторе. Кроме того, ртуть имеет тенденцию мигрировать к одному концу трубки, что приводит к тому, что только один конец лампы дает большую часть света. Из-за этого эффекта лампы (или полярность тока) необходимо регулярно менять местами.

Люминесцентные лампы лучше всего работают при комнатной температуре (скажем, 68 градусов по Фаренгейту или 20 градусов по Цельсию). При значительно более низких или более высоких температурах КПД снижается, а при низких температурах (ниже нуля) штатные лампы могут не запускаться. Для надежной работы на открытом воздухе в холодную погоду могут потребоваться специальные лампы. В середине 1970-х также была разработана электрическая схема «холодного запуска».

Поскольку дуга довольно длинная по сравнению с газоразрядными лампами более высокого давления, количество света, излучаемого на единицу поверхности ламп, меньше, поэтому лампы имеют большие размеры по сравнению с источниками накаливания.Это влияет на дизайн светильников, поскольку свет должен быть направлен из длинных трубок, а не из компактного источника. Однако во многих случаях полезна низкая сила света излучающей поверхности, поскольку она уменьшает блики.

Люминесцентные лампы не дают постоянного света; вместо этого они мерцают (колеблются по интенсивности) со скоростью, которая зависит от частоты управляющего напряжения. Хотя это нелегко различить человеческому глазу, это может вызвать стробоскопический эффект, представляющий угрозу безопасности, например, в мастерской, где что-то, вращающееся с нужной скоростью, может казаться неподвижным, если освещается исключительно люминесцентной лампой.Это также вызывает проблемы при записи видео, поскольку между периодическими показаниями датчика камеры и колебаниями интенсивности люминесцентной лампы может возникать «эффект биений». Частота наиболее заметна на компьютерных ЭЛТ-мониторах с частотой обновления, аналогичной частоте лампочек, которые будут мерцать из-за эффекта биения. Чтобы устранить это мерцание, можно изменить частоту обновления своего монитора.

Лампы накаливания из-за тепловой инерции их элемента меньше колеблются в своей силе, хотя эффект измеряется приборами. Это также менее проблематично для компактных люминесцентных ламп, поскольку они умножают частоту линии до невидимых уровней. Установки могут уменьшить стробоскопический эффект за счет использования балластов опережения-запаздывания или включения ламп на разных фазах многофазного источника питания.

Проблемы с точностью цветопередачи обсуждались выше.

Если только они специально не разработаны и не одобрены для регулировки яркости, большинство люминесцентных светильников нельзя подключать к стандартному диммеру, используемому для ламп накаливания.За это ответственны два эффекта: форма волны напряжения, излучаемого стандартным диммером с фазовым управлением, плохо взаимодействует со многими балластами, и становится трудно поддерживать дугу в люминесцентной лампе при низких уровнях мощности. Во многих установках требуются 4-контактные люминесцентные лампы и совместимые контроллеры для успешного затемнения люминесцентных ламп; эти системы, как правило, поддерживают полностью нагретыми катоды люминесцентной лампы даже при уменьшении тока дуги, способствуя легкой термоэлектронной эмиссии электронов в поток дуги.

Утилизация люминофора и небольшого количества ртути в трубках также представляет собой экологическую проблему по сравнению с утилизацией ламп накаливания. Для крупных коммерческих или промышленных пользователей люминесцентных ламп начинают становиться доступными услуги по переработке.

Обозначения трубок

Примечание: информация в этом разделе может быть неприменима за пределами Северной Америки.

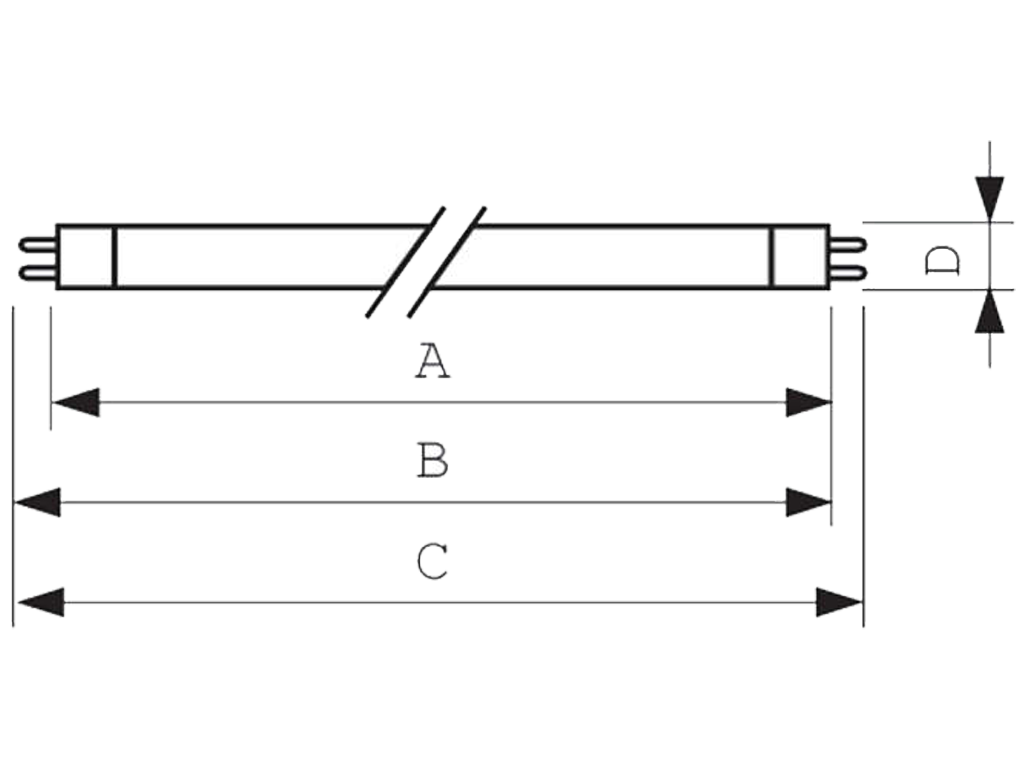

Лампы обычно обозначаются таким кодом, как F##T##, где F означает люминесцентные лампы, первая цифра указывает мощность в ваттах (или, как ни странно, длину в дюймах для очень длинных ламп), буква T указывает на то, что форма колба имеет трубчатую форму, а последнее число обозначает диаметр в восьмых долях дюйма.Типичные диаметры T12 (1½ дюйма или 38 миллиметров) для бытовых ламп со старыми магнитными балластами, T8 (1 дюйм или 25 миллиметров) для коммерческих энергосберегающих ламп с электронными балластами и T5 ( ⁵ ⁄ 8 дюймов или 16 миллиметров) для очень маленьких ламп, которые могут работать даже от устройства с батарейным питанием.

Лампы Slimline работают от балласта с мгновенным пуском и отличаются одноштырьковым цоколем.

Лампы с высокой мощностью ярче и потребляют больше электрического тока, имеют разные концы контактов, поэтому их нельзя использовать в неправильном светильнике, и имеют маркировку F##T12HO или F##T12VHO для очень высокой мощности.Примерно с начала до середины 1950-х годов и по сегодняшний день компания General Electric разработала и усовершенствовала лампу Power Groove с маркировкой F##PG17. Эти лампы узнаваемы по трубкам большого диаметра с желобками.

U-образные трубки имеют обозначение FB##T##, где буква B означает «изогнутая». Чаще всего они имеют те же обозначения, что и линейные трубы. Круглые лампы имеют обозначение FC##T#, при этом диаметр круга (, а не окружность или ватты) является первым числом, а второе число обычно равно 9 (29 мм) для стандартных светильников.

Цвет обычно обозначается WW для теплого белого, EW для улучшенного (нейтрального) белого, CW для холодного белого (наиболее распространенный) и DW для голубоватого дневного белого. BL часто используется для черного света (обычно используется в ловушках для насекомых), а BLB — для обычных темно-фиолетовых темно-фиолетовых лампочек. Другие нестандартные обозначения применяются для освещения растений или освещения для выращивания растений.

Philips использует цифровые цветовые коды для цветов:

• Низкая цветопередача
  • 33 вездесущий холодный белый (4000 К)
  • 32 теплый белый (3000 К)
  • 27 гостиная теплый белый (2700 K)

• Высокая цветопередача
  • 9xy «Graphica Pro» / «De Luxe Pro» (xy00 K; например, «965» = 6500 K)
  • 8xy (xy00 К; например, «865» = 6500 К)
  • 840 холодный белый (4000 К)
  • 830 теплый белый (3000 К)
  • 827 теплый белый (2700 K)

• Другое
  • 09 Лампы для загара
  • 08 Черный свет
  • 05 Hard UV (без использования люминофора, с использованием оболочки из плавленого кварца)

Нечетные длины обычно добавляются после цвета. Одним из примеров является F25T12/CW/33, то есть 25 Вт, диаметр 1,5 дюйма, холодный белый цвет, длина 33 дюйма или 84 сантиметра. Без 33 можно было бы предположить, что F25T12 имеет более распространенную длину 30 дюймов.

Компактные люминесцентные лампы не имеют такой системы обозначений.

Прочие люминесцентные лампы

Черные фонари

Blacklights — это разновидность люминесцентных ламп, которые используются для получения длинноволнового ультрафиолетового света (с длиной волны около 360 нанометров). Они построены так же, как обычные люминесцентные лампы, но стеклянная трубка покрыта люминофором, который преобразует коротковолновое УФ внутри трубки в длинноволновое УФ, а не в видимый свет.Они используются для стимуляции флуоресценции (для создания драматических эффектов с помощью черной светящейся краски и для обнаружения таких материалов, как моча и некоторые красители, которые были бы невидимы в видимом свете), а также для привлечения насекомых к ловушкам для насекомых.

Так называемые лампы Blacklite Blue также изготавливаются из более дорогого темно-фиолетового стекла, известного как стекло Вуда, а не из прозрачного стекла. Темно-фиолетовое стекло отфильтровывает большую часть видимых цветов света, непосредственно излучаемого разрядом паров ртути, производя пропорционально менее видимый свет по сравнению с ультрафиолетовым светом.Это позволяет легче увидеть флуоресценцию, индуцированную УФ-излучением (что позволяет плакатам с черным светом казаться гораздо более драматичным).

Солнечные лампы

Лампы для загара содержат другой люминофор, который сильнее излучает в средневолновом УФ-диапазоне, вызывая загар на большей части кожи человека.

Лампы для выращивания

Лампы для выращивания содержат люминофорную смесь, которая стимулирует фотосинтез в растениях; они обычно кажутся розоватыми для человеческих глаз.

Бактерицидные лампы

Бактерицидные лампы вообще не содержат люминофора (технически это делает их газоразрядными лампами, а не люминесцентными), а их трубки сделаны из плавленого кварца, прозрачного для коротковолнового УФ излучения, непосредственно излучаемого ртутным разрядом. Ультрафиолетовое излучение, излучаемое этими трубками, убивает микробы, ионизирует кислород до озона и вызывает повреждение глаз и кожи. Помимо их использования для уничтожения микробов и создания озона, они иногда используются геологами для идентификации определенных видов минералов по цвету их флуоресценции. При таком использовании они снабжены фильтрами так же, как и черно-голубые лампы; фильтр пропускает коротковолновое УФ и блокирует видимый свет ртутного разряда. Они также используются в стирателях EPROM.

Безэлектродные индукционные лампы

Безэлектродные индукционные лампы представляют собой люминесцентные лампы без внутренних электродов. Они имеются в продаже с 1990 года. С помощью электромагнитной индукции в газовую колонку индуцируется ток. Поскольку электроды обычно являются элементом, ограничивающим срок службы люминесцентных ламп, такие безэлектродные лампы могут иметь очень длительный срок службы, хотя они также имеют более высокую покупную цену.

Люминесцентные лампы с холодным катодом (CCFL)

Люминесцентные лампы с холодным катодом используются в качестве подсветки жидкокристаллических дисплеев в персональных компьютерах и телевизионных мониторах.

Использование кино и видео

Специальные люминесцентные лампы часто используются в производстве фильмов и видео. Фирменные лампы Kino Flos используются для создания более мягкого заполняющего света и меньше нагреваются, чем традиционные галогенные источники света. Эти люминесцентные лампы разработаны со специальными высокочастотными балластами для предотвращения мерцания изображения и лампами с высоким индексом цветопередачи, приближающимися к цветовой температуре дневного света.

Споры об Агапито Флоресе

Многие считают, что изобретателем флуоресцентного света был филиппинец по имени Агапито Флорес.Сообщается, что он получил французский патент на свое изобретение и продал его компании General Electric, которая заработала на его идее миллионы долларов. Однако Флорес представил свой патент General Electric после того, как компания уже представила публике флуоресцентный свет, и намного позже того, как он был первоначально изобретен. ^[9]

См. также

Примечания

1. ↑ Lightsearch.com. Световод: флуоресцентные балласты. Адаптировано из Руководства по усовершенствованному освещению , первоначально опубликованного Калифорнийской энергетической комиссией в 1993 году.Проверено 31 мая 2007 г.
2. ↑ Национальный исследовательский совет Канады, Мерцание люминесцентной лампы. Проверено 31 мая 2007 г.
3. ↑ Тодд Вуди, «Австралия запрещает использование традиционных лампочек для борьбы с глобальным потеплением». Зеленый вомбат. 20 февраля 2007 г. Проверено 31 мая 2007 г.
4. ↑ «Впервые в мире! Австралия сокращает выбросы парниковых газов из-за неэффективного освещения». Офис министра окружающей среды и водных ресурсов Австралии. Пресс-релиз (20 февраля 2007 г.). Проверено 31 мая 2007 г.
5. ↑ Программа ООН по окружающей среде, «Инструментарий для выявления и количественного определения выбросов ртути». п. 183. Проверено 31 мая 2007 г.
6. ↑ Лаборатория светодизайна, Ртуть в люминесцентных лампах. Проверено 31 мая 2007 г.
7. ↑ Флойд и др. (2002). Цитируется по Программе Организации Объединенных Наций по окружающей среде, «Инструментарий для выявления и количественной оценки выбросов ртути», с. 184. Проверено 10 февраля 2012 г.
8. ↑ Программа ООН по окружающей среде. «Инструментарий для идентификации и количественной оценки выбросов ртути.» п. 184. Проверено 31 мая 2007 г.
9. ↑ Agapito Flores: Изобретатели About.com. Проверено 31 мая 2007 г.

Ссылки

Ссылки ISBN поддерживают NWE за счет реферальных сборов

• Аткинсон, Скотт. Идеи для отличного домашнего освещения . Издательство Sunset Publishing, 2003. ISBN 037601315X
.
• Дерри, Т.К., и Тревор Уильямс. Краткая история техники . Минеола, Нью-Йорк: Dover Publications, 1993. ISBN 0486274721
• Хьюз, Томас П. American Genesis: век изобретений и технологического энтузиазма, 1870-1970 гг. 2-е издание. Чикаго, Иллинойс: University of Chicago Press, 2004. ISBN 0226359271

Внешние ссылки

Все ссылки получены 14 апреля 2017 г.

Источники света/освещения:
Естественные/доисторические источники света:	Биолюминесценция | Небесные объекты | Молния
Источники света на основе сгорания:	Ацетиленовые/карбидные лампы | Свечи | Лампы Дэви | Огонь | Газовое освещение | Керосиновые лампы | Фонари | центры внимания | Масляные лампы | Рашлайты
Ядерные/прямые химические источники света:	Betalights/Trasers | Хемолюминесценция (световые палочки)
Электрические источники света:	Дуговые лампы | Лампы накаливания | Люминесцентные лампы
Разрядные источники света высокой интенсивности:	Керамические газоразрядные металлогалогенные лампы | Лампы человеко-машинного интерфейса | Ртутные лампы | Металлогалогенные лампы | Натриевые лампы | Ксеноновые дуговые лампы
Прочие электрические источники света:	Электролюминесцентные (ЭЛ) лампы | Глобар | Индуктивное освещение | Дискретные светодиоды/твердотельное освещение (светодиоды) | Неоновые и аргоновые лампы | Нернст лампа | Серная лампа | Ксеноновые импульсные лампы | Свечи Яблочкова

кредитов

Энциклопедия Нового Света авторов и редакторов переписали и дополнили статью Википедии в соответствии со стандартами New World Encyclopedia . Эта статья соответствует условиям лицензии Creative Commons CC-by-sa 3.0 (CC-by-sa), которая может использоваться и распространяться с надлежащим указанием авторства. Упоминание должно осуществляться в соответствии с условиями этой лицензии, которая может ссылаться как на авторов New World Encyclopedia , так и на самоотверженных добровольных участников Фонда Викимедиа. Чтобы процитировать эту статью, щелкните здесь, чтобы просмотреть список допустимых форматов цитирования. История более ранних вкладов википедистов доступна исследователям здесь:

История этой статьи с момента ее импорта в New World Encyclopedia :

Примечание. На использование отдельных изображений, которые лицензируются отдельно, могут распространяться некоторые ограничения.

The AC Difference — Светодиодное освещение Драйверы для светодиодов Блоки питания для светодиодов Электронный балласт для освещения Компактный балласт для люминесцентных ламп Металлогалогенные балласты Лампы Лампы Трансформаторы Информация для обучения

Что такое AC Electronics 90-30™? Экстремальная температура Номинальный балласт Разница? Компания AC Electronics, лидер в производстве балластов с 1996 года, была первым производителем балластов, представившим сверхнадежные люминесцентные и газоразрядные электронные балласты, с самого начала разработанные для работы в экстремальных температурных условиях. Производительность конкурирующих балластов часто не измеряется в реальных условиях. Это включает в себя очень горячие и очень холодные приложения. Большинство конкурентоспособных люминесцентных и газоразрядных балластов способны работать только в «мягких» условиях. Конкурентные температуры корпуса часто рассчитаны на работу только до 75° по Цельсию (+167°F) и до -10° по Цельсию (+14°F). Этот узкий диапазон очень часто превышается в «реальных условиях», что приводит к преждевременному выходу из строя балласта или невозможности запуска лампы. В 2000 году компания AC Electronics разработала свой первый сверхпрочный балласт 90-30™ с экстремально-температурным номиналом. Разработанный для рабочих температур корпуса от +90°C (+194°F) до -30°C (-22°F), он специально устраняет основную причину преждевременного выхода балласта из строя, общие экстремальные температуры окружающей среды. Большинство отказов балласта конкурентов вызваны перегревом. Маленькие, герметичные люминесцентные и газоразрядные светильники в сочетании с плохой циркуляцией воздуха могут вызывать сильное нагревание, часто близкое к температуре, при которой вода может вскипеть.Балласт с номиналом +75°C не может выдержать такие температуры. Удивительно, но некоторые конкурирующие балласты даже начинают повреждать свои электролитические конденсаторы, когда их максимальная номинальная рабочая температура корпуса приближается к +75°C. Говоря автомобильными терминами, многие конкурирующие балласты начинают разлагаться задолго до того, как они достигают максимальной номинальной рабочей температуры «красной черты» +75°C. Для сравнения, балласты AC Electronics с экстремальной температурой 90-30™ предназначены для идеальной работы при «красной черте» +90°C. Противозадирный балласт 90-30™ компании AC Electronics — это ваш ответ на распространенные высокие температуры, встречающиеся во многих светильниках. Большинство конкурирующих балластов недостаточно прочны, чтобы работать на холоде на открытом воздухе. Несмотря на то, что балласты являются менее распространенной причиной отказа, иногда приходится работать в холодном климате на открытом воздухе, например, в гаражах и неотапливаемых промышленных зонах. Конкурентоспособный балласт, рассчитанный только на минимальную рабочую температуру корпуса -10° по Цельсию (+14°F), просто не может работать при сезонных отрицательных температурах и не запускает люминесцентные или газоразрядные лампы. Противозадирный балласт 90-30™ компании AC Electronics разработан в соответствии с максимальными требованиями ANSI. Уровни тока предварительного нагрева и напряжения холостого хода также настраиваются в соответствии с конкретными характеристиками лампы Противозадирный балласт 90-30™ компании AC Electronics подходит для самых сложных применений при температурах от «почти кипения» до «минусовых» температур Сверхпрочный балласт 90-30™, рассчитанный на экстремальные температуры, от AC Electronics  — идеальный выбор для ВСЕХ люминесцентных и газоразрядных светильников Являясь основным преимуществом прочной конструкции, рассчитанной на работу в условиях экстремальных температур, балласты AC 90-30™ обеспечивают огромный дополнительный запас защиты в менее сложных условиях. Это обеспечивает дополнительную гарантию производительности во ВСЕХ приложениях. Как мы это делаем? Термозащита Так как большинство преждевременных выходов из строя балласта вызвано нагревом, сначала мы контролируем ТЕПЛО! Выбор системы интегрированных компонентов и согласование Весь наш процесс проектирования и проектирования с самого начала направлен на то, чтобы балласт AC Ballast работал с меньшим охлаждением и дольше, чем у конкурентов. Выбор компонентов премиум-класса Ключевые чувствительные компоненты, такие как полевые МОП-транзисторы, имеют более высокие температурные характеристики, чем у конкурентов, чтобы выдерживать нагрев. Изоляция дополнительных компонентов и радиаторы Мы изолируем ключевые компоненты, чувствительные к нагреву, для защиты от тепла. В зависимости от применения мы используем несколько способов отвода тепла от балласта: Встроенные мини-металлические «радиаторы» отводят тепло непосредственно от основных компонентов. Для отвода тепла от компонентов также используются несколько типов компаундов для отвода тепла премиум-класса. К ним относятся: Металл Пропитанные материалы Соединения, содержащие силикон Герметизирующий состав для отвода тепла Холодный запуск: Мы используем максимальный уровень требований ANSI к току предварительного нагрева и напряжению холостого хода.Каждый балласт предназначен для конкретных характеристик лампы. Противозадирный балласт 90-30™ компании AC Electronics обеспечивает дополнительную защиту во ВСЕХ приложениях. Их сверхпрочная конструкция безупречно работает в самых требовательных приложениях. В более «умеренных» приложениях они дают еще больший запас защиты. Результатом является балласт, которому вы можете доверять, чтобы обеспечить максимальную долгосрочную производительность! 90-30 Extreme Rated балласт = более длительный срок службы и повышенная надежность во всех областях применения. alexxlab Разное Что такое фанкойл: как устроен, виды и принцип работы alexxlab 17.01.2022 0 Разное Направляющие для теплого пола: Шина для укладки тёплого пола 0,5 м пластик alexxlab 15.01.2022 0 Разное Вывоз холодильников на утилизацию бесплатно: О компании «Утилизатор 24» alexxlab 14.01.2022 0 Разное Рейтинг полотенцесушителей: 12 Лучших Полотенцесушителей – Рейтинг 2021 года alexxlab 13.01.2022 0 Разное Как лучше отапливать гараж: самый экономный способ из всех вариантов alexxlab 13.01.2022 0 Разное Коробки для электропроводки: Купить Распределительные и монтажные коробки по выгодной цене в Санкт-Петербурге alexxlab 12.01.2022 0 Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
