Маркировка автоматических выключателей («автоматов»)

 При выборе и установки автоматических электрических выключателей надо четко представлять, какой из «автоматов» выбрать.
Ведь от правильного выбора будет зависеть не только нормальная работа самого автоматического выключателя, но и работа всей электрической цепи, в которой он будет установлен. В этой статье мы поговорим о маркировке автоматических выключателей.

Маркировка автоматических выключателей по ГОСТ

 Каждый автоматический выключатель должен иметь стойкую маркировку, которая включает в себя следующие данные:
1. Наименование или товарный знак изготовителя.

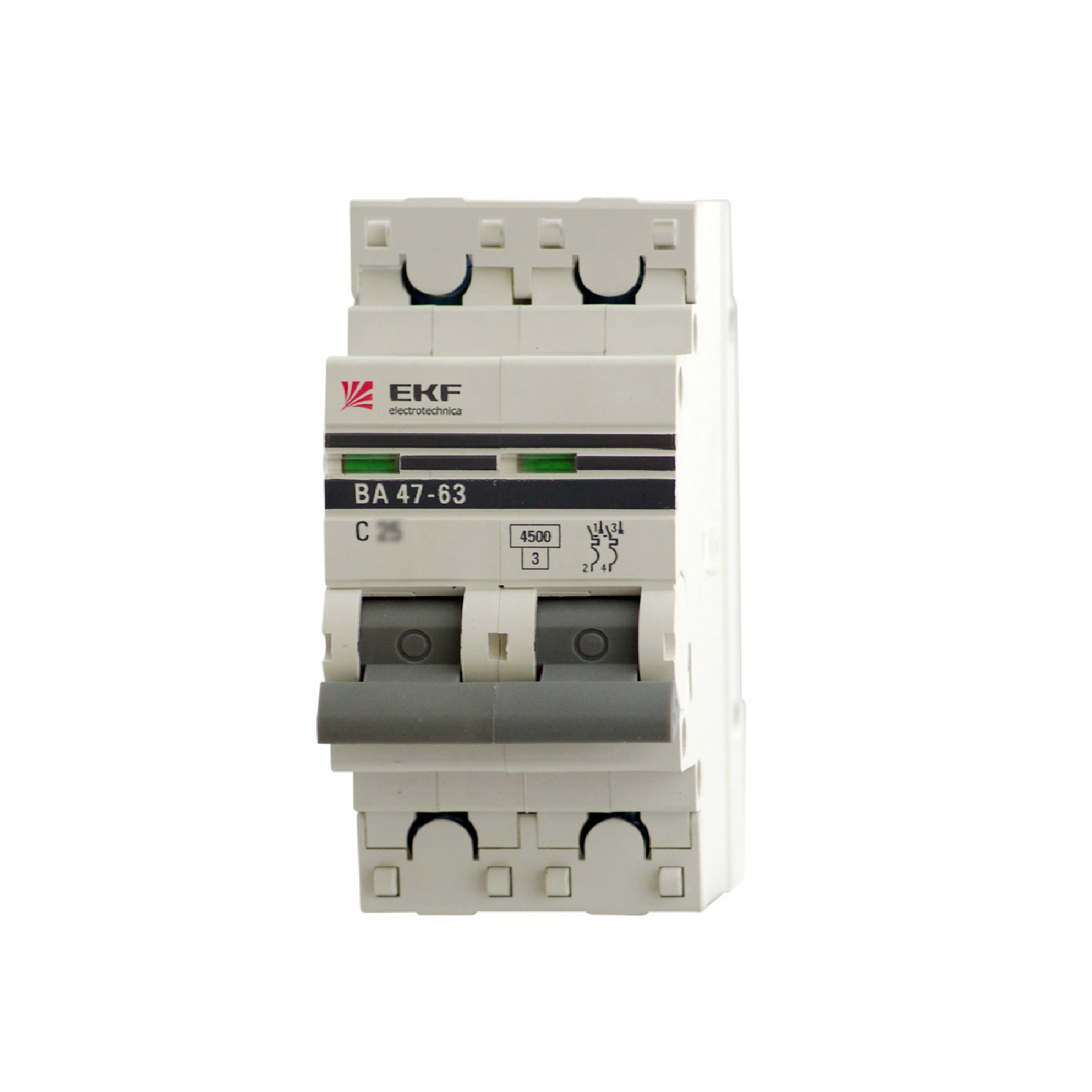

2. Типовое обозначение, каталожный или серийный номер. Например ВА 47-29
3. Одно или несколько значений номинального напряжения. Для универсальных автоматических выключателей значения номинального напряжения переменного тока указывают с символом ~ постоянного тока – с символом ~.
4. Номинальный ток In в амперах без указания единицы измерения с предшествующим обозначением типа мгновенного расцепления (B, C или D, для универсальных автоматических выключателей указывают B или C).

Например, маркировка «С 32» на автоматическом выключателе обозначает, что он имеет тип мгновенного расцепления С и номинальный ток, равный 32 А.
5. Номинальную частоту, если автоматический выключатель рассчитан только на одну частоту.
6. Номинальную коммутационную способность при коротком замыкании Icn в амперах. Для универсальных автоматических выключателей значение этой характеристики указывают в одном прямоугольнике, если оно одинаково для переменного и постоянного тока, например 6000 А Если номинальные коммутационные способности при коротких замыканиях для переменного и постоянного тока отличаются друг от друга, то их указывают в двух расположенных рядом прямоугольниках, помеченных символами переменного и постоянного тока, например: 10000 ~ 6000~/-.
7. Если на универсальный автоматический выключатель наносят обозначение постоянной времени T15, которая относится к маркировке номинальной коммутационной способности при коротком замыкании, то ее выполняют в прямоугольнике
8. Коммутационную схему, если не очевиден правильный способ присоединения к автоматическому выключателю проводников внешних электрических цепей.
9. Контрольную температуру окружающего воздуха, если она отличается от 30 оС.
10. Степень защиты, если она отличается от IP20.
11. Маркировка, указывающая тип мгновенного расцепления и номинальный ток, должна быть четко видна после установки автоматического выключателя. При отсутствии места маркировка остальных характеристик может быть выполнена на боковых и задних поверхностях автоматического выключателя.
12. На автоматических выключателях, которые имеют несколько значений номинального тока, маркируют максимальное его значение, а также значение номинального тока, на который он отрегулирован. По запросам потребителей изготовитель обязан предоставить характеристики I2t выпускаемых им автоматических выключателей.
Изготовитель может указать класс характеристики I2t (класс ограничения электроэнергии) и выполнить соответствующую маркировку автоматических выключателей. Разомкнутое (отключенное) положение автоматического выключателя, управляемого органом оперирования, перемещаемым вверх вниз (вперед–назад), должно обозначаться знаком О (окружностью), замкнутое (включенное) его положение маркируется знаком I (вертикальной чертой). Эти обозначения должны быть хорошо видны после установки автоматического выключателя. При необходимости различать входные и выходные выводы их следует соответственно обозначать стрелками, которые направлены к автоматическому выключателю и от него.
Выводы автоматического выключателя, предназначенные только для присоединения нейтрального проводника, должны быть маркированы буквой N.
Выводы автоматического выключателя, которые используют исключительно лишь для присоединения защитного проводника, маркируют символом заземления.

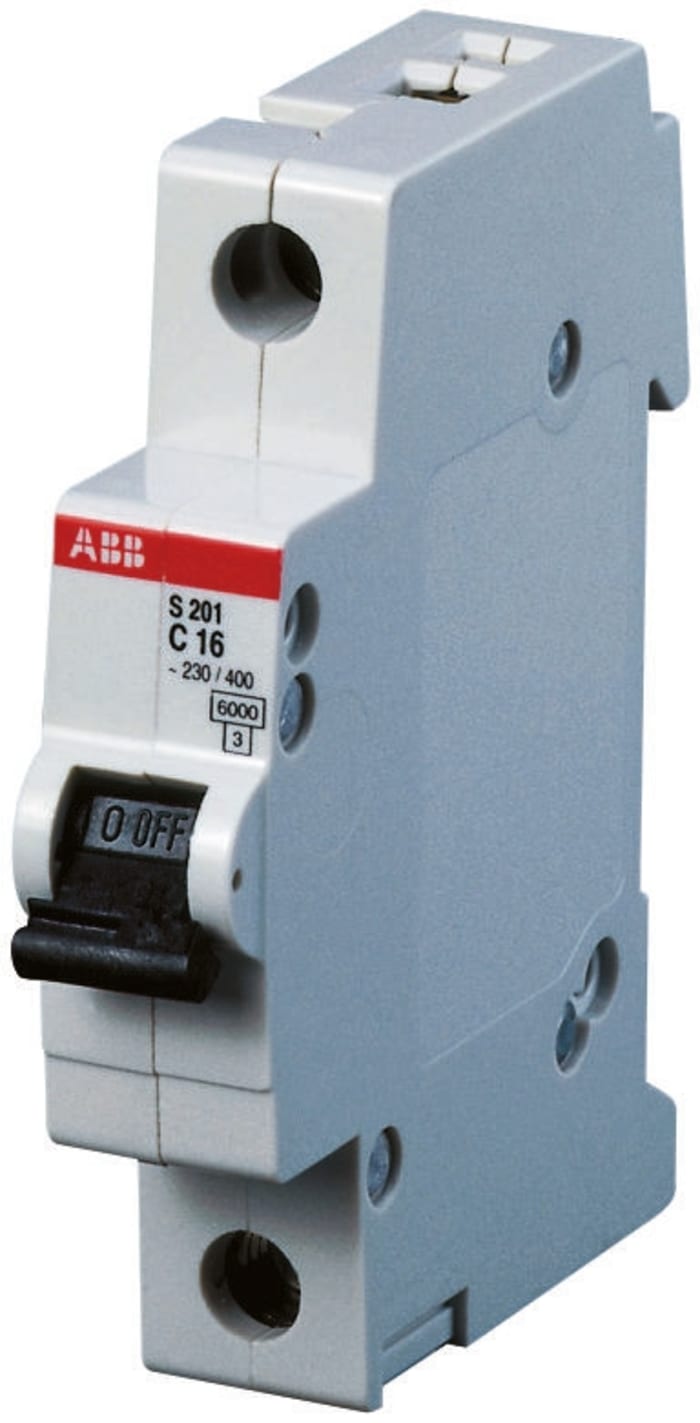

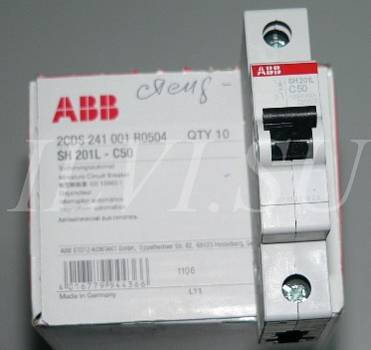

Маркировка автоматических выключателей ABB

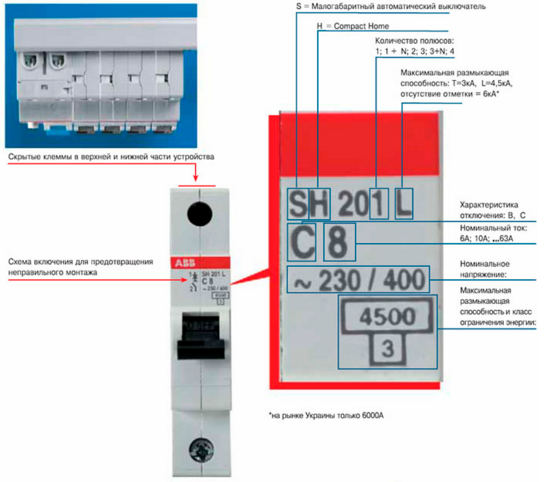

Автоматические выключатели ABB имеют схожую маркировку с незначительными отличиями. Маркировка для автоматических выключателей ABB приведена ниже.

Возможно вас также заинтересует статья «Маркировка устройств защитного отключения (УЗО)».

Маркировка автоматических выключателей: класс токоограничения

Автоматические выключатели на электрическом щитке внешне заметны почти каждому. Но важным условием успешной эксплуатации являются размещенные на поверхности маркировки. Маркировка автоматов используется всеми производителями. Эти данные непосредственно влияют на соблюдение условий работы устройств.

Какие обозначения размещаются на корпусе

Маркировка, наносимая на корпус каждого устройства, включает набор цифр, схем, букв, специальные символы. Разметка выполняется нестираемой краской и находится на видимой части. Это требуется для доступности при работе после установки на распределительном щитке с подключенными проводами.

Модель автоматического выключателя

Важно! Для проверки маркировки снимать устройства с дин-рейка и отключать не потребуется.

Каждый завод-изготовитель использует собственные обозначения. Большая часть специалистов в работе сталкивается с видом расположения знаков на бытовых модульных автоматах, понять которые помогает расшифровка символов и знаков.

Вне зависимости от компании, где было изготовлено устройство, на корпус наносятся единые данные:

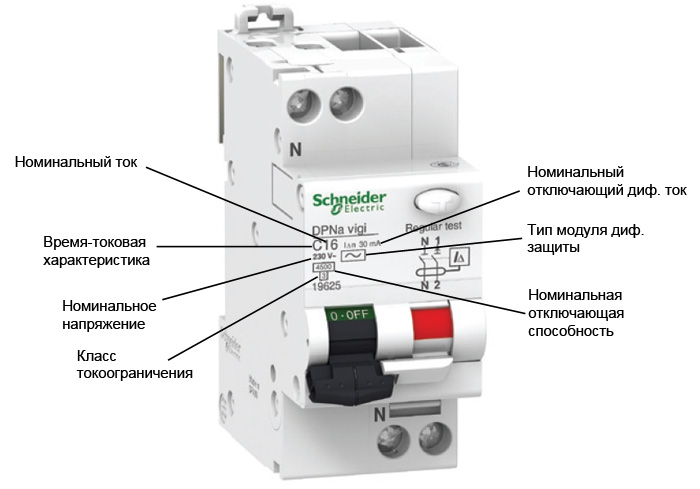

  • наименование производителя, наносимое на самом верху;
  • указание модели (серия) с написанием букв и цифр серии устройства в соответствии с данными завода-производителя;
  • номинальный ток, характеристика отключения, обозначаемая буквой латинского алфавита «В», «С», «D», «K», «Z»;
  • данные о номинальном напряжении, показывающего максимальное значение проходящего через автомат без выключения при температуре окружающей среды 30 °С, при котором формируется своеобразный щит для повышенной нагрузки;
  • показатели номинальной отключающей способности, которой обладает каждый электроавтомат;
  • параметры класса токоограничения автоматического выключателя;
  • панель информации о коммутационной схеме.
Порядок обозначений на наружной панели устройства

Обратите внимание! Параметры производители указывают в обязательном порядке. В общем списке есть некоторые показатели, учет данных маркировки которых является особенно значимым для бесперебойной эксплуатации.

Данные о производителе

Именно эта информация указывается в первой строке маркировки. Эти данные удобны покупателю и будущему пользователю перспективой найти удобную для себя модель. Это определяется или в зависимости от уже существующего опыта применения или на основании анализа описаний на специализированных сайтах.

Параметры технических особенностей

Подробная информация о технических особенностях выбранного типа изделия указывается в большинстве случаев в линейке, расположенной непосредственно под наименованием фирмы. Она находится в месте, где устанавливается щитковый выключатель.

Главной задачей автоматических выключателей становится способность отключения в автоматическом режиме при нарушении нормального хода и уровня подачи тока и действия электроцепи. Это необходимо для успешного контроля стабильной работы, препятствующей поломкам и нарушениям работоспособности электрических приборов, устройств и оборудования на производстве и в быту. Такие параметры указываются на любых типах автоматических выключателей вне зависимости от особенностей эксплуатации в зависимости от типа расцепителей.

Особенности расцепителей

Производители выпускают следующие варианты:

  • предусматривающие отключение вручную — механические;
  • срабатывающие при возникновении перегрузки — тепловые;
  • реагирующие на появление короткого замыкания — электромагнитные.

Еще одним вариантом разделения становится количество полюсов подключения:

  • применяемые для использования в цепи с одной фазой — однополюсные;
  • когда требуется отключать два полюса одновременно, устанавливаются двухполюсные;
  • при необходимости одномоментно обеспечивать защиту трехфазной цепи или трех однофазных колонок — трехполюсные;
  • в схемах с разделением по принципу «звезда с выделенной нулевой точкой» с раздельным защитным и рабочим нулем — четырехполюсные.

Конструкция автомата

Каждый АВ включает в свою конструкцию расположенные на корпусе внешние (открытые) и внутренние элементы.

Открытые

В этот перечень входит рычаг ручного управления. Он заметен сразу, так как, как правило, окрашивается в яркий или контрастный цвет. На противоположной от рычага стороне устанавливаются клеммы, к которым подключается проводка. Некоторые производители предпочитают делать их закрытыми.

Обратите внимание! Все детали АВ выполняются из ПВХ пластика, отливающегося низкой теплопроводностью.

Внутренние

Большая часть элементов АВ размещается внутри корпуса. Это токонесущие и рабочие части устройства. К таким частям относятся:

  • функционирующие в паре неподвижные и подвижные силовые контакты, коммутирующие выходной и входной контакты, размыкающие цепь при возникновении внештатных для деятельности автомата ситуациях;
  • соединенные с управляющим рычагом механизмы ввода и расцепления;
  • работающие в паре подвижный сердечник и катушка, представляющие собой электромагнит и якорь, способные разомкнуть в случае короткого замыкания цепь;
  • дугогасительная камера моментально гасит дуговой разряд, возникающий случае размыкания дуговой контактной пары;
  • биметаллическая пластина теплового расцепителя, размыкающего цепь при возникновении повышенных нагрузок.

Включенные в конструкцию элементы обеспечивают возможность использования АВ при работе в нескольких режимах:

  • нормальный;
  • короткое замыкание;
  • перегрузка.

Маркировка моделей позволяет оценивать возможности используемого автоматического переключателя и его уровень готовности к работе в каждом из представленных режимов. Оценку упрощает маркировка, нанесенная на каждую модель.

Важно! Для определения оптимального вида устройства достаточно понимать представленные показатели и знать, как расшифровывается маркировка автоматов.

Токовая характеристика

Бытовые варианты чаще всего относятся к категориям «B», «C», «D», «K» и «Z» и показывают необходимость применения для защиты в первую очередь потребителя при эксплуатации устройств с применением электроники и индуктивной нагрузки. Маркировка «С» устанавливается на наиболее распространенных в быту моделях, становясь показателем для большей части профессиональных электриков, рассматривающих класс токоограничения автоматического выключателя при установке.

Такие устройства успешно защищают электропроводку при случающихся перепадах уровня напряжения.

Обратите внимание! Категории «B» устанавливаются на изделиях, продающихся в специализированных торговых точках. Часто они выполняются по спецзаказу.

Параметры номинального напряжения

Размещаются сразу после буквенного обозначения токовой характеристики. Она показывает номинал автоматического выключения. Максимальные параметры рассчитываются с учетом температуры окружающей среды в 30 °С. Именно при таком параметре модель со стандартным номинальным напряжением в 16 А выдерживает нагрузку без автоматического выключения.

Маркировка токов автоматического выключателя, расшифровка

Обратите внимание! В случае использования оборудования при более низких температурных показателях автоматическое срабатывание происходит несколько позже. Соответственно, превышение приводит к быстрому срабатыванию автомата для отключения.

Срабатывание в зависимости от кратности перегрузки возникает при превышении автомата от 13 до 55 %. К нему приводит образующийся с сети сверхток, на который и реагирует система автоматического расцепителя. Реакция исправного автомата происходит в течении 0,01-0,02 сек. с момента появления сверхтока, это препятствует началу плавления проводки.

Параметры номинального напряжения

Обозначаются в В/V (вольтах). В зависимости от модели они могут быть переменными и постоянными. Указание маркировки позволяет определить типы сетей использования устройства.

Информирование о предельном токе напряжения

Часто маркировку называют отключающей способностью устройства. С её помощью показана способность пропустить ток высокого напряжения без отключения и поломок.

Важно! Уровень коммутационной способности, позволяющий пропускать сверхтоки и продолжать работать, отличается у разных автоматов.

Предельное значение составляет 4000, 6000, 10000.

Информирование о классе токоограничения

Цифры, расположенные сразу под данными о предельном токе, показывают класс токоограничения. Риск образования сверхтоков основывается на появлении при их появлении тепловой энергии, провоцирующей расплавление проводки. Избежать этого позволит автоматическое отключение при достижении определенных значений токов при коротком замыкании. Оно исключает возможность току достигнуть максимальных значений, ограничивая возможную продолжительность короткого замыкания (КЗ).

Схема однополюсного АВ

Предусмотрена следующая классность в ограничении продолжительности:

  • класс 1. Маркировка на корпусе не ставится. Показывает временную продолжительность КЗ более 10 мс;
  • класс 2. КЗ может продолжаться от 6 до 10 мс;
  • класс 3. Самый быстрый, составляющий от 2,5 до 6 мс.

Дополнительные маркировки

Часть производителей указывает на корпусе схему подключения. Указываются данные электрической цепи с информацией о электромагнитном и тепловом расцепителях. Выполняется в виде схемы с указанием подключения проводов с маркировкой контактов.

У самых часто используемых потребителями моделей верхний контакт маркируется «1», а нижний «2». К верхнему выполняется подключение питающего провода. На нижний выводится нагрузка.

Варианты схем АВ с разным числом полюсов

Обратите внимание! При выборе двухполюсного автомата такие обозначения наносятся как «1», «3» верхний и «2», «4» нижний. Профессиональные модели могут быть трехполюсными и четырехполюсными. В такой ситуации подключение нулевого проводника обозначается «N».

Указание артикула

Еще одним обозначением на корпусе становится обозначение артикула, включающего информацию об устройстве, так называемый QR-код. Маркировка помогает легко и в короткий срок находить модель устройства, например, на сайте производителя для получения информации об эксплуатации или выполнении ремонта.

Также на многих моделях устанавливается индикатор. Он позволяет сразу определить, работает в настоящий момент устройство от сети или оно по разным причинам обесточено.

Автоматический выключатель удобен в повседневном использовании и прост в самостоятельном применении. Графические маркировки помогают покупателям выбрать оптимальную модель для дома и офиса. Установка автоматического выключателя сохраняет работоспособность приборов и устройств, подключенных к электроэнергии даже в районах с высоким риском возникновения перепадов питания и коротких замыканий.

Маркировка автоматических выключателей. Типы, характеристики и назначение автоматических выключателей

По сравнению с обычными выключателями автоматические размещаются в распределительных шкафах и предназначены для защиты электропроводки от коротких замыканий и перегрузок при скачках напряжения. Маркировка автоматических выключателей, нанесенная на корпус, содержит их основные характеристики. По ним можно получить полное представление о приборе.

Автоматические выключатели: маркировка и обозначения

Существует много видов автоматов, к примеру, старого типа — АЕ20ХХХ.

Например, для автомата АЕ2044 маркировка расшифровывается так: 20 — разработка, 4 — 63 А, 4 — однополюсный с тепловым и электромагнитным расцепителем. Устройства отличаются по характерному черному цвету карболитового корпуса.

Схема маркировки автоматов стандартизована. Ее главной целью является наиболее понятно донести до сведения пользователей основные параметры устройства.

Маркировка автоматических выключателей читается на корпусе сверху вниз.

  1. Изготовитель или товарный знак — Schneider, ABB, IEK, EKF.
  2. Номер серии или каталога (серии S200У, Sh300 компании ABB).
  3. Время-токовая характеристика (А, В, С) и номинал в амперах (Iном.).
  4. Номинальное напряжение.
  5. Предельно допустимые величины токов отключения при к. з.
  6. Класс токоограничения.
  7. Артикул производителя, по которому можно найти данный тип автомата по каталогу.

На картинке ниже показано, как производится маркировка автоматических выключателей ABB и Schneider.

Кнопка размыкания маркируется или обозначается красным цветом. Если она всего одна и выполнена нажимной, то вдавленное положение означает, что цепь замкнута.

Маркировка автоматических выключателей у основных производителей содержит QR-коды, где отражается вся информация о модели. Их наличие является своеобразной гарантией качества.

Влияние среды

  1. Диапазон температур для обычных моделей находится в пределах от -5 °С до +40 °С. Для работы за этими пределами выпускаются специальные модели.
  2. Допускается работа аппаратов при относительной влажности до 50% при 40 °С. Со снижением температуры допустимая влажность увеличивается (до 90% при 20 °С).

Типы автоматов

Автоматы подбираются в зависимости от схемы электросети.

1. Однополюсный автомат

Устройства используются в однофазных сетях. Фаза подключается к верхней клемме, а нагрузка — к нижней. Подключение аппарата производится в разрыв фазного провода с целью отключения питания от нагрузки при аварийной ситуации.

2. Двухполюсный автомат

Конструктивно устройство является блоком из двух однополюсников, соединенных рычажком. Блокировка между механизмами отключения выполнена таким образом, чтобы фаза отключалась раньше нуля (по правилам ПУЭ).

3. Трехполюсный автомат

Устройство служит для одновременного отключения питания трехфазной сети в случае аварии. Трехполюсник совмещает в себе 3 однополюсника с настройкой на одновременное срабатывание. Электромагнитный и тепловой расцепители выполняются отдельно на каждый контур.

Автоматический выключатель: характеристики

Автоматы могут иметь разные время-токовые характеристики:

а) зависимую от тока;
б) независимую от тока;
в) двухступенчатую;
г) трехступенчатую.

На корпусах большинства автоматов можно увидеть заглавные латинские буквы B, C, D. Маркировка автоматических выключателей B, C, D обозначает характеристику, отражающую зависимость времени срабатывания автомата от отношения K = I/Iном.

  1. B — тепловая защита срабатывает через 4-5 с при превышении номинала в 3 раза, а электромагнитная — через 0,015 с. Устройства предназначены для нагрузок с небольшими значениями пусковых токов, в частности для освещения.
  2. C — самая распространенная характеристика автоматов, защищающих электроустановки с умеренными пусковыми токами.
  3. D — автоматы для нагрузки с большими токами пуска.

Особенность время-токовой характеристики заключается в том, что при одинаковых номиналах автоматов типов B, C и D их отключения будут происходить при разных превышениях тока.

Другие типы автоматов

  1. MA — без теплового расцепителя. Если в цепи установлено токовое реле, достаточно установить автоматический выключатель только с защитой от короткого замыкания.
  2. A — тепловой расцепитель срабатывает при превышении Iном. в 1,3 раза. При этом время отключения может составить 1 час. Если номинал превышен в 2 раза и более, срабатывает токовый расцепитель через 0,05 с. В случае несрабатывания этой защиты через 20-30 с действует защита по перегреву. Автомат с характеристикой А применяется для защиты электроники. Здесь также применяются устройства с характеристикой Z.

Критерии выбора автоматов

  1. Iном.— превышение которого приводит к к срабатыванию защиты от перегрузки. Номинал подбирают по допустимому максимальному току проводки, а затем уменьшают его на 10-15 %, выбирая его из стандартного ряда.
  2. Ток срабатывания. Класс коммутации автоматического выключателя подбирается в зависимости от типа нагрузки. Для бытовых целей наиболее распространена характеристика С.
  3. Селективность — свойство избирательного отключения. Автоматы выбираются по номинальному току, чтобы в первую очередь срабатывали устройства на стороне нагрузки. В первую очередь отключается защита в местах, где происходят короткие замыкания или перегружена сеть. Временная селективность подбирается таким образом, чтобы время срабатывания было больше у автомата, расположенного ближе к источнику питания.
  4. Количество полюсов. На трехфазный ввод подключается автомат с четырьмя полюсами, а на однофазный — с одним или двумя. Освещение и бытовая техника работают на однополюсниках. Если в доме есть электрический котел или трехфазный электродвигатель, для них применяются трехполюсные автоматы.

Другие параметры

Когда приобретается автоматический выключатель, характеристики должны выбираться в соответствии с условиями эксплуатации и подключения. Каждый автомат рассчитан на определенное количество циклов срабатывания. Как выключатель нагрузки его применять не рекомендуется. Количество автоматов подбирается по необходимости. Обязательно устанавливается вводной, а после него — на линии освещения, розеток и отдельно к мощным потребителям. Способы крепления у разных моделей могут отличаться. Поэтому выбираются устройства, аналогичные установленным в шкафу.

Заключение

Маркировка автоматических выключателей требуется для их выбора в соответствии с конкретными потребностями. Их характеристики прямо связаны с сечением проводки и типами нагрузки. При коротких замыканиях в первую очередь происходит срабатывание электромагнитных расцепителей, при длительных перегрузках — тепловая защита.

Что нужно знать о маркировке автоматических выключателей. Статья VSE-E.COM. / Новости

Автоматический выключатель или попросту автомат, сегодня просто незаменимая вещь для обустройства безопасного электроснабжения в любом помещении. Эти устройства имеют свою маркировку, которая, как правило, прописывается на корпусе. Попробуем разобраться в расшифровке этих символов.

Маркировка автоматических выключателей

Если посмотреть на большинство автоматов, представленных на рынке, не получится определить, на какой ток рассчитано устройство в большинстве случаев. Косвенным признаком может служить размер аппарата, который указывает на пропускные способности малого или большого тока, а также количество фаз. Чтобы определиться наверняка, необходимо прочесть маркировку.
На корпусе выключателя указываются, как правило, такие данные:
— фирма-производитель;
— модель и серия устройства;
— номинальное напряжение и частота;
— ток;
— время-токовая характеристика;
— иногда указана внутренняя схема.
Это, можно сказать, стандартный перечень информации. В части случаев, её может быть меньше. Рассмотрим подробнее.
Как показывает опыт, наиболее востребованными сегодня среди потребителей являются такие производители, как IEK, Schneider electric, ABB, Legrand и другие.
Серия автоматов – это маркировка, которая позволяет подобрать наиболее полную информацию по нужному устройству, где будут указаны подробно все необходимые технические характеристики. Как правило, серия указывается сразу под логотипом бренда-производителя. Иногда, в другом месте корпуса.
Номинальный ток – данная характеристика является основой и главной при выборе автоматического выключателя. Так как именно это значение указывает на ту величину тока, которую устройство сможет выдерживать на протяжении длительного времени. Данная характеристика также указана на корпусе продукции, в основной её части.
Соответственно, автомат выбирается в зависимости от возлагаемых потребностей. Так, для квартир, к примеру, подойдет продукция с диапазоном номинального тока от 16 до 32 А.
Представленная таблица наглядно показывает часть автоматических выключателей по значению номинального тока, относительно разной температуры окружающей среды.

Класс токоограничения и ток отключения – данная маркировка, как правило, обведена в квадрат. Показатели предельного тока отключения указывают на величину, которая дает короткое замыкание. Она выражается в Амперах (25, 40 и т.п.). При таком коротком замыкании, устройство отключится и не выйдет из строя. Выбирая продукцию, обратите внимание, что максимальная величина данной характеристики должна быть выше, чем на линии. Так как, при несоблюдении параметра подбора, может сгореть автомат либо контакты останутся замкнутыми. Как результат, могут сгореть клеммы, а, при неблагоприятных развитиях событий, может и произойти возгорание.
Под вышеуказанным показателем размещается класс токоограничения – по сути, время, в течении которого автомат сможет ограничивать ток короткого замыкания. Это три варианта цифр: 1, 2, 3. А точнее, класс 1 дает время протекания более 10 мс, класс 2 – 6-10 мс, класс 3 – от 2,5 до 6 мс.
Время-токовая характеристика – один из наиважнейших критериев выбора продукции. Так как от неё зависит, как быстро и при какой величине превышения тока, разомкнется автоматический выключатель и ток перестанет течь по проводам. В основном её указывают перед током. Бытовые устройства маркируются часто буквами BCD, но также выпускаются модели с маркировкой KZ. Всё зависит от места и целей использования автомата, так как в некоторых случаях важно, как быстро он сработает при отключении.
Частота и напряжение – указывают номинальную величину напряжения, на который рассчитан товар.
Схема – не во всех случаях встречающаяся маркировка на корпусе. В принципе, для электрика, данная характеристики не является необходимой.

Цель маркировки автоматических выключателей

Основная задача, которая возлагается на такую информативную маркировку – быстрая замена вышедшего из строя устройства, что не потребует длительного изучения вопроса, поднятия всех технической документации и других источников по подбору. В нашем гипермаркете электротехники Вы найдете большой выбор качественных автоматических выключателей популярных брендов в наличии.

Автор: МЕГА КАБЕЛЬ

Что нужно знать о маркировке автоматических выключателей?

Автоматический выключатель — полезное устройство, предназначенное для защиты электрооборудования от КЗ. Каждое изделие имеет определенные характеристики, определяющие его работоспособность и особенности эксплуатации. На корпусе прибора можно увидеть специальные символы и надписи, расшифровка которых позволит грамотно подобрать автоматический выключатель соответственно задачам.



Обозначения на корпусе автомата



Любая электрическая техника имеет определенные параметры, показатели ее функционирования. Для удобства считывания данной информации на корпусе автоматического выключателя размещена маркировка — цифры, буквы, схематические изображения. Именно эти сведения позволяют правильно подобрать устройство, ведь внешне автоматы практически неотличимы друг от друга. Маркировка наносится очень стойкой краской и только на лицевой части оборудования, чтобы вы могли ее распознать без необходимости отсоединения проводов и демонтажа автомата.



Что из себя представляет маркировка автоматических выключателей?



Маркировка современных автоматических выключателей обязательно содержит в себе наименование производителя (логотип или надпись), а также следующие технические характеристики:

  • модель — важна в рамках продуктовой линейки одного бренда;

  • время-токовая характеристика — латинские буквы B, C, D, K, Z. Самой популярной считается характеристика С, она является наиболее универсальной;

  • номинальный ток — максимальное значение, которое способен выдержать данный прибор и не отключиться;

  • номинальное напряжение, его тип — измеряется в Вольтах, бывает постоянным или переменным;

  • предельный ток отключения — превышение этого показателя способно вывести устройство из строя;

  • класс токоограничения — может быть 1, 2 или 3. Этот показатель сообщает время ограничения КЗ. Оно может составлять свыше 10 (1-й класс), 6-10 и 2,5-6 миллисекунд;

  • схема подключения — иногда на устройствах размещается графическое изображение электроцепи с указанием мест нахождения расцепителей и контактов для подключения проводов.

Способность правильно расшифровать маркировку автоматического выключателя существенно облегчает подбор электрооборудования. В компании «ТЕХЕЛЕКТРОТРЕЙД» работают опытные специалисты, всегда готовые проконсультировать и помочь с выбором нужного автомата. Свяжитесь с ними по телефону и обсудите все интересующие вопросы.

Автоматический выключатель – как выбрать для электропроводки

Автоматический выключатель (автомат) – это установочное электротехническое изделие, предназначенное для защиты электропроводки от превышающего допустимую величину электрического тока путем размыкания цепи нагрузки.

На фотографии показан модульный однополюсный автоматический выключатель типа ВА101 с характеристикой отключения С, предназначенный для работы в сети переменного напряжения 220 В и рассчитанный на ток защиты 10 А. Эти данные обычно указываются на лицевой панели автомата.

Автоматические выключатели выпускаются в соответствии с техническими требованиями ГОСТ 9098-78 «Выключатели автоматические низковольтные».

Автомат одновременно выполняет два вида защиты электропроводки – от мгновенных бросков тока, например, в случае короткого замыкания в электропроводке, превышающих в несколько раз номинальный, и медленной тепловой защиты, срабатывающей при небольшом превышении номинального тока нагрузки в течение 15-60 минут.

Тепловая защита сделана специально медленной, для исключения ложных срабатываний автомата. Например, автомат номиналом 25 А нагружен током 15 А. Вы включили пылесос, который добавит еще 10 А. Но в момент пуска любой двигатель потребляет ток на много превышающий номинальный и при включении пылесоса ток потребления его мог на мгновение увеличиться до 15 А. В результате на короткое время текущий через автомат ток составит 30 А. Но благодаря инерционности тепловой защиты, автомат не срабатывает.

Как выбрать автоматический выключатель

Автоматические выключатели согласно ГОСТ 9098-78 выпускаются на следующие токи защиты: 1, 2, 3, 6, 10, 16, 20, 25, 32, 40, 50 и 63 A. Выбрать из этого ряда необходимый по току защиты автомат можно воспользовавшись ниже представленной таблицей только после определения сечения провода электропроводки.

Помимо тока защиты автомат должен быть рассчитан для работы в электросети переменного тока напряжением 220 В, частотой 50 Гц, с характеристикой отключения типа С (величина тока при котором сработает автомат, равная номинальному току автомата, умноженному на 5-10) и класса 3 (время срабатывания менее 1/3 полупериода синусоиды).

При выборе автомата нужно учитывать, что реальный ток его защиты больше указанного в паспорте. Поэтому при выборе по таблице, в случае если ток нагрузки не попадает в стандартный ряд автоматов, то необходимо выбрать автомат на меньший ток защиты. Например, расчетное сечение провода электропроводки получилось 3,0 мм2, номинальный ток нагрузки 20 А. В этом случае нужно выбирать автомат на ток защиты 16 А.

Важно заметить, что при выборе автомата следует учитывать не только сечение электропроводки в квартире, а и сечение проводов, приходящих к счетчику. Вполне может оказаться, что новая электропроводка в квартире проложена проводом сечением 4,0 мм2, а от щитка подъезда приходит провод сечением 3,0 мм2. В таком случае нужно выбрать автомат, исходя из меньшего сечения провода, или заменять подходящие к счетчику провода на провода большего сечения жил.

Автоматический выключатель предназначен исключительно для защиты электропроводки от разрушения. Для защиты электроприборов в них устанавливается своя защита, обычно в виде плавкого предохранителя.

Типы автоматических выключателей

Для всех видов бытовых электроприборов и оборудования в домах и квартирах обычно устанавливают автоматические выключатели типа С.

Примечание. In – номинальный ток защиты автомата, указанный на его лицевой панели.

Маркировка автоматических выключателей

На лицевой стороне автоматического выключателя всегда наносится маркировка с основными техническими характеристиками. Расшифровка буквенно-цифрового обозначения приведена на чертеже.

При выборе автомата главное обратить внимание на номинальный ток защиты, рабочее напряжение и характеристику отключения. Остальные параметры имеют второстепенное значение.

Электрическая схема подключения


автоматических выключателей

На чертеже показана структурная схема современной квартирной электропроводки. Автоматические выключатели обычно устанавливаются в щитке рядом с электрическим счетчиком и подключаются в разрыв фазного провода, идущего от него в случае, если нет УЗО.

Фазный провод со счетчика принято подключать к верхней клемме автомата. К нижней клемме подключаются провода электропроводки, идущие к электроприборам.

Для системы освещения и розеток рекомендуется прокладывать отдельные линии электропроводки и на каждую устанавливать свой автоматический выключатель. Для электроприборов с большим током потребления, например, стиральной машины, электрической печи, рекомендуется тоже монтировать индивидуальную электропроводку с автоматическим выключателем, как показано на схеме.

Устройство и принцип работы


автоматического выключателя

Если снять боковую стенку автоматического выключателя, то перед глазами откроется картина, показанная на фотографии. По ней легко изучить устройство автомата и принцип его работы.

Когда ручка управления установлена в положение «Вкл», как показано на фотографии, ток с выхода счетчика по проводу поступает на верхний винтовой зажим (на фото справа), далее через размыкающие контакты через катушку соленоида и нагреватель биметаллической пластины на винтовую клемму. К клемме подключается провод электропроводки для подключения электроприборов.

В таком состоянии автомат находится пока ток потребления электроприборами не превышает установленный. Если внезапно величина тока превысит ток защиты автомата, то в обмотке соленоида электромагнитное поле возрастет до величины, достаточной чтобы, преодолев усилие пружины втянуть сердечник в катушку. При смещении влево сердечник надавит на рычаг механизма расцепителя. В результате размыкающие контакты разойдутся, и ручка управления повернется против часовой стрелки.

Точно также срабатывает и тепловая защита, только механизм расцепителя срабатывает в результате изгибания биметаллической пластины. На пластину намотана спираль, через которую проходит основной ток. Если текущий через спираль ток продолжительное время незначительно превышает ток защиты, то биметаллическая пластина изгибается до такой степени, что механизм расцепителя приводится в действие.

Для гашения возникающей при размыкании контактов электрической дуги в автоматах устанавливают дугогасительную камеру, которая защищает размыкающие контакты в момент размыкания при протекании через них больших токов от выгорания.

Крепление автомата в щитке на DIN-рейке

В настенном щитке или коробках автоматические выключатели, как и другие установочные электроприборы, крепятся на DIN-рейке, еще ее часто называют монтажная рейка. Она представляет собой металлическую пластину шириной 35 мм выгнутую таким образом, что ее продольные края приподняты. Согласно ГОСТ Р МЭК 60715-2003 «Аппаратура распределения и управления низковольтная. Установка и крепление на рейках электрических аппаратов в низковольтных комплектных устройствах распределения и управления» обозначается Т35.

Такой способ крепления не требует дополнительных крепежных элементов и позволяет быстро, как устанавливать автоматы, так и снимать для профилактики, проверки или замены. На фотографии изображена DIN-рейка старого образца, когда они представляли собой профиль из алюминиевого сплава.

DIN-рейки устанавливаются в щитке горизонтально. На тыльной стороне автомата защиты имеется два фиксатора – стационарный (на фото слева) и подпружиненный подвижный (справа). Таким образом, чтобы установить на рейку автомат нужно верхний неподвижный фиксатор завести за край DIN-рейки, а затем прижать нижнюю часть к ней. Подвижный фиксатор утопится в корпус автомата и выйдет из него, когда автомат будет прижат всей плоскостью к DIN-рейке.

Для снятия автомата с DIN-рейки достаточно ввести в ушко подвижного фиксатора конец лезвия плоской отвертки, расположенного ниже выходящего проводника и отодвинуть его вниз. Фиксатор выйдет из зацепления, и нижняя часть автомата свободно отведется от DIN-рейки.

Подключенный автоматический выключатель находится под напряжением фазы и перед демонтажем его необходимо обесточить.

Как правильно подключить провода к автомату

Бесперебойная работа всей электропроводки определяется не только правильным выбором сечения провода и электроприборов, но и надежностью их соединения между собой. Несмотря на простоту этой операции, часто совершаются ошибки, что впоследствии приводит к обгоранию контактов и выходу из строя автоматических выключателей.

Если изоляцию снять на недостаточную длину, то она может попасть под зажимную планку клеммы и в дальнейшем приведет к плохому контакту и обугливанию соединения.

При снятии изоляции ножом нужно его лезвие располагать параллельно проводу, тогда на медной жиле не появятся надсечки, приводящие к перелому в этом месте провода при изгибах.

Для увеличения площади контакта клеммы с проводом рекомендую, в случае если позволяет окно клеммы, его конец загнуть, как показано на фотографии.

На снимке показан вид автомата со стороны винтовых клемм. Для подключения проводов достаточно отвинтить винт, завести конец освобожденного провода от изоляции на длину около 10-15 мм до упора в клемму и завинтить винт с достаточным усилием обратно.

После зажатия провода нужно со значительным усилием подергать за него, чтобы убедиться в надежности его крепления. При вставлении в отверстие клеммы провод может попасть мимо, винт будет затянут, не зажав его между контактами.

Почему на нулевой провод


недопустимо устанавливать автоматический выключатель

По электронной почте вел переписку с Volodymirom о недопустимости установки автоматического выключателя на нулевой провод электропроводки. Для желающих разобраться в тонкостях этого вопроса, думаю, будет полезен ее результат.

Volodymyr: Сейчас делаю в квартире электрический щиток и возник вопрос. Почему на ноль и фазу нельзя ставить отдельные автоматы, а только спаренные? Почему «На нулевой провод одиночный автоматический выключатель устанавливать категорически запрещено.»?

Ответ: При установке отдельных автоматов на нулевой и фазный провода, рассчитанные на одинаковый ток защиты, при возникновении перегрузки электропроводки, с большой вероятностью сработает только один из них. Это обусловлено тем, что автоматические выключатели имеют разброс по величине тока срабатывания. Если сработает автомат, установленный на нулевом проводе, то вся электропроводка, включая и нулевой провод, окажется под напряжением фазы. На нулевой провод фаза попадет через включенные в это время электроприборы, например, телевизор в дежурном режима, холодильник. И если человек подумает, что раз автомат сработал, значит, провода обесточены, и, следовательно, безопасны, то может заняться ремонтом электропроводки и случайно попасть под опасное напряжение.

Поэтому и нельзя. Спаренные автоматы в бытовой электропроводке ставить можно, но в этом нет смысла, только лишние затраты, так как спаренный автомат стоит на много дороже. Поэтому нулевой провод прокладывают напрямую, а на фазный обязательно устанавливают автомат.

Volodymyr: Если при КЗ быстрее выбьет ноль-автомат, а КЗ фаза-человек-земля будет продолжаться, то дальше все равно выбьет фазный автомат. Также оба могут сработать примерно одновременно. То есть автомат на ноль надо ставить более мощный, чем фазный. Но нарушений в работе сети здесь не будет, только дополнительные затраты.

Ответ: Если КЗ фаза-человек-земля будет продолжаться», то человек успеет раньше погибнуть, чем сработает автомат на фазном проводе. Смертельный ток через тело человека составляет всего 0,1 А, а автомат на 10 А сработает только тогда, когда через него потечет ток более 10 А. Поэтому ПУЭ и категорически запрещает установку отдельного автомата на нулевой провод.

Можно конечно на нулевой провод установить автомат, рассчитанный на больший ток, но где гарантия, что автомат не откажет? Ведь главная ценность для любого человека его здоровье и жизнь! Поэтому даже при гипотетической возможности нанесения вреда человеку, делают все, чтобы ее исключить.

Volodymyr: Я только начинаю на практике осваивать электромонтаж, в том числе на ваших рекомендациях. И хочу разобраться в технической стороне, чтобы лучше понимать рекомендации ПУЭ. Поэтому простите, если где ошибаюсь.

Есть две распространенные ситуации:
1. КЗ фаза-человек-земля или фаза-земля. Здесь сработает фазный автомат. Ноль-автомат здесь не причем.
2. КЗ фаза-человек-ноль или фаза-ноль. Здесь сработает фазный автомат и / или ноль-автомат. То есть если фазный автомат не сработает, тогда нулевой разорвет цепь.
     Соответственно автомат на ноль не будет помехой, а лишь дополнительной защитой, когда нет возможности поставить более дорогой двухполюсный автомат, отсекающий линию полностью. Единственное неудобство, как Вы писали, если при КЗ выбьет только ноль, то мы не будем знать, выбила ли фаза.

Ответ: Ваши рассуждения базируются исходя из предположения, что автомат служит для защиты человека от поражения электрическим током. Но автомат предназначен исключительно для защиты электропроводки от разрушения в случае превышения протекающего через нее тока, выше допустимого. Для защиты человека устанавливают УЗО. Описанные Вами ситуации с участием человека не приведут к отключению автомата, так как человек погибнет мгновенно при величине тока, протекающего через его тело более 0,1 А.

По закону Ома ток может течь только по замкнутой цепи и в случае КЗ, все равно, какой провод разорвать, фазный или нулевой. С этой точки зрения можно поставить одни автомат на фазный или нулевой провод или, если деньги девать некуда, последовательно, хоть по 10 автоматов как на нулевой, так и на фазный провод. Провода будут защищены. На фазный провод автомат ставят только потому, чтобы при сработке автомата полностью исключить вероятность попадания человека под опасное для жизни напряжение.

Приведу пример, человек решил заменить лампочку в люстре и выключил только выключатель, а не автомат, обычно так и делают. Проводка в люстре была старая, и нулевой провод касался металлического корпуса люстры. Человек стоял на земле и, вкручивая лампочку, придерживал одной рукой люстру за металлический корпус. В это время другой член семьи решил включить электроприбор, у которого в месте выхода из вилки перетерлась изоляция, и провода замкнулись. Произошло КЗ, и сработал только автомат, установленный на нулевом проводе и, на нулевом проводе всей квартирной электропроводке появилась фаза. В результате человека, меняющего лампочку, может ударить током даже со смертельным исходом. Автомат может сработать также при включении освещения, если в этот момент перегорит лампочка.

ПУЭ написаны на основе несчастных случаев поражения электрическим током людей и, описать все ситуации, при которых пострадали или погибли люди невозможно. Нужно просто соблюдать ПУЭ и тогда электропроводка никогда не подведет.


Владимир 16.10.2013

Уважаемый Александр Николаевич!
В классе школы установлено 19 двухламповых люминесцентных светильников мощностью 80 Вт каждый. Они разделены на три группы и включаются отдельными выключателями. Один светильник над доской и две группы по 9 шт. Их защита обеспечивается одним однополюсным автоматическим выключателем ВА-47-29 С25 фирмы ИЭК.
После замены одного из вышедшего из строя выключателя при использовании всех светильников через 15-20 минут после их включения началось самопроизвольное срабатывание автоматического выключателя. Такое впечатление, что после включения всех светильников идёт постепенное нарастание тока в цепи до достижения порога срабатывания АЗС. Для проверки снял заменённый выключатель и провода соединил напрямую, но это ничего не дало – автомат опять сработал. Вот и ломаю голову в поисках причины этого нарастания тока.
Может что подскажете? Спасибо!

Александр

Уважаемый Владимир!
Люминесцентные лампы при работе нагреваются и начинают потреблять больший ток, такова физика их работы. Если в светильниках стоят лампы 80 Вт, то с учетом увеличения тока потребления ламп и потерь в дросселях, суммарный ток потребления всех светильников не может превышать 10 А. Такой ток не должен приводить к срабатыванию автомата рассчитанного на ток защиты 25 А. Поэтому вероятнее всего произошло совпадение отказа автомата и замены выключателя.
Для проверки можно отсоединить выходящий (обычно снизу) провод у рядом стоящего в щитке автомата с таким же током защиты и временно подключить к нему выходящий провод с подозреваемого в неисправности.

Роман 24.03.2016

Александр, здравствуйте!
Вопрос такой, почему выбило пробки?
Квартира в пятиэтажке. Была включена стиральная машина и свет – четыре лампочки в люстре по 60-75 Вт. На щитке пробка на 10 А, с плавкой вставкой, автомата нет никакого.
Если прикинуть лампочки 4×75=300 Вт – это ничего практически 1,36 А.
Стиральная машина на каком-то режиме может взять больше 10 А? Это получается 10 А×220 В = 2200 Вт мощности ее в тот момент. Больше ничего включено не было.

Александр

Здравствуйте, Роман!
Стиральная машина во время нагрева воды может потреблять 10 А, а в момент включения двигателя вращения барабана за счет пускового тока еще больше. Плюс 1,36 А, которые потребляли лампочки. В результате ток потребления превысил номинальный ток защиты пробки 10 А, что и привело к перегоранию ее вставки.
Нужно установить пробку на ток защиты 16 А, а еще лучше автоматический выключатель и больше сюрпризов не будет.

Где указывается год выпуска у модульных автоматических выключателей?

Я, субъект персональных данных, в соответствии с Федеральным законом от 27 июля 2006 года № 152 «О персональных данных» предоставляю ООО «ЛЕГРАН», зарегистрированному по адресу: 105066, Москва, ул. Нижняя Красносельская, д.40/12, корпус 2, согласие на обработку персональных данных, указанных мной на страницах сайта https://legrand.ru/ в сети «Интернет», при заполнении веб-форм, характер информации которых предполагает или допускает включение в них следующих персональных данных: Имя, Фамилия, адрес электронной почты, с целью получения рассылки рекламно-информационных писем.

Согласен на передачу (предоставление, доступ) моих персональных данных ООО «ЮниСендер Рус», зарегистрированному по адресу: 127015, г. Москва, ул. Большая Новодмитровская, дом 23, этаж 2 с целью осуществления рассылки рекламно-информационных писем, а именно: Имя, Фамилия, адрес электронной почты.

Согласие предоставляется на совершение следующих действий (операций) с указанными в настоящем согласии персональными данными: сбор, запись, систематизацию, накопление, хранение, уточнение (обновление, изменение), извлечение, использование, передачу (предоставление, доступ), обезличивание, блокирование, удаление, уничтожение., осуществляемых как с использованием средств автоматизации (автоматизированная обработка), так и без использования таких средств (неавтоматизированная обработка).

Я подтверждаю, что ознакомлен с требованиями законодательства Российской Федерации, устанавливающими порядок обработки персональных данных, с политикой Оператора в отношении обработки персональных данных, а также с моими правами и обязанностями в этой области.

Согласие действует по достижении целей обработки или случая утраты необходимости в достижении этих целей.

Согласие может быть отозвано мною в любое время на основании моего письменного заявления.

Что означают маркировки на автоматических выключателях?

Вас когда-нибудь смущало, что означают маркировки на автоматических выключателях? Понимание маркировки на электрооборудовании является фундаментальной необходимостью для обеспечения безопасной и надежной электроустановки. Требования к маркировке автоматических выключателей установлены в соответствии с требованиями NEC и стандарта на продукцию UL 489. В этой статье будут рассмотрены наиболее распространенные маркировки и где их можно найти.

Стандарт продукции UL 489 для автоматических выключателей в литом корпусе определяет информацию, которая должна быть нанесена на автоматические выключатели, и где она должна быть расположена, поэтому давайте обсудим, какая информация должна быть нанесена на автоматический выключатель и где вы найдете эту маркировку. .Имейте в виду, что стандарт UL® устанавливает минимальные требования. Производители автоматических выключателей могут предоставить дополнительную информацию или предоставить информацию в более удобном месте.

Маркировка видна без снятия накладок или крышек

UL 489 требует, чтобы некоторые маркировки были видны без снятия накладок или крышек. Это место обычно называют накладкой ручки (см. фото 1).

Фото 1. Маркировка видна при установленных накладках или крышках

Маркировка видна со снятыми декоративными элементами или крышками

UL 489 требует, чтобы другие маркировки были видны на установленном автоматическом выключателе со снятыми накладками или крышками.Это место обычно называют лицевой стороной автоматического выключателя (см. фото 2, 3, 4).

Фото 2. Маркировка видна при снятых накладках или крышках

Прочая маркировка, которая должна быть видна при снятых декоративных элементах или крышках:



Фото 3. Маркировка видна при снятых накладках или крышках

Самостоятельная поездка –

Многополюсные автоматические выключатели сконструированы либо с общим расцеплением, когда все полюса механически отключаются при срабатывании одного из полюсов, либо с независимой конструкцией расцепления, при которой срабатывает только полюс, задействованный в условиях перегрузки по току.Если 2-полюсный автоматический выключатель не имеет внутренней функции общего отключения, он должен иметь маркировку «Независимое отключение» или «Без общего отключения». NEC 240.20(B) является основополагающим требованием для общей функции отключения автоматического выключателя; однако далее объясняется, где разрешена самостоятельная поездка.

Только для замены, не-CTL – Щит класса CTL (ограничение цепи) существует всего около 25 лет, несмотря на то, что щит распределительных цепей освещения и электроприборов находится в NEC уже несколько десятилетий.Щиты CTL имеют средства отбраковки, предназначенные для отбраковки большего количества автоматических выключателей, чем допустимо для установки в щите. Маркировка «Для замены использовать только не сборки CTL» означает, что автоматический выключатель не имеет условий отказа от CTL и предназначен для замены в более старом оборудовании, предшествующем требованиям CTL для автоматических выключателей и щитов. Автоматические выключатели с таким обозначением не должны устанавливаться в щит с маркировкой «Щит класса CTL», так как это будет нарушением списка сборки [NEC 110.3(Б)].

Маркировка, найденная в других местах

Маркировка, которую мы обсудим ниже, может располагаться в любом месте, кроме задней части автоматического выключателя. Эти маркировки включают:

40°C – Эта маркировка указывает на максимальную температуру окружающей среды, при которой автоматический выключатель может использоваться с указанным номинальным током без изменения мощности автоматического выключателя. Эта маркировка требуется для термомагнитных автоматических выключателей и является факультативной для автоматических выключателей с электронным расцеплением, если они не подходят только для температуры окружающей среды 25°C, и в этом случае они должны иметь маркировку 25°C. Когда температура окружающей среды поднимается выше 40°C, разработчику может понадобиться проконсультироваться с производителем для получения информации о перенастройке (см. пункт 4 на фото 3).

Class CTL – Автоматические выключатели с маркировкой Class CTL имеют средства отбраковки, встроенные в автоматический выключатель. Панели или блоки класса CTL в сочетании с автоматическими выключателями класса CTL предотвращают установку большего количества полюсов выключателя, чем предусмотрено для оборудования.

Тип HACR – Эта маркировка указывает на то, что автоматический выключатель подходит для использования с групповыми электродвигателями, которые обычно используются в системах отопления, кондиционирования воздуха и холодильного оборудования.В стандарте NEC 2005 больше нет этого требования к маркировке. Электротехническая промышленность определила, что автоматические выключатели считаются подходящими для использования с таким оборудованием без каких-либо дополнительных испытаний, поэтому маркировка HACR больше не требуется на оборудовании для кондиционирования воздуха и холодильном оборудовании или на автоматических выключателях для использования в этих приложениях. Требование об этой маркировке также было удалено из стандарта на продукцию UL 1995 для оборудования HVAC (см. пункт 3 на фото 1).

Максимальный размер провода – Автоматические выключатели обычно маркируются диапазоном проводов, однако эта маркировка не является обязательной.Если автоматический выключатель не может принять следующий больший размер провода, необходимый для номинального тока, то максимальный размер провода должен быть отмечен в любом месте, кроме задней части (см. поз. 5 на фото 3).

Отдельно поставляемые соединители – Если соединители не установлены на автоматический выключатель на заводе, то он должен быть помечен соответствующими соединителями или комплектами клемм в любом месте, кроме задней части (см. поз. 8 на фото 3).

Защита людей от замыканий на землю

Функция GFCI, как часть автоматического выключателя, обеспечивает защиту людей от замыканий на землю и имеет ряд уникальных требований к маркировке и инструкциям.

Функция тестирования — GFCI имеет функцию тестирования, которая требует действий при установке и ежемесячно. Автоматические выключатели GFCI должны иметь тестовую кнопку или переключатель, которые должны быть помечены в месте, доступном без снятия накладок или крышек, чтобы облегчить ежемесячное тестирование.

Маркировка «Класс А» – Устройство защиты от замыканий на землю «Класс А» предназначено для защиты людей. Маркировка класса A указывает, что порог срабатывания GFCI составляет от 4 мА до 6 мА.Эта маркировка может быть в любом месте, кроме задней части.

Инструкции – Все автоматические выключатели GFCI должны содержать инструкции для установщика, а также инструкции по использованию функции проверки. Также необходимо предоставить бирку или самоклеящуюся этикетку, указывающую пользователю проверять GFCI не реже одного раза в месяц. Инспекторы должны проверить правильность установки бирки или этикетки.

Защита от замыканий на землю для оборудования

Автоматические выключатели

могут также включать функцию защиты оборудования от замыканий на землю (GFPE), которая, как и GFCI, имеет ряд уникальных требований к маркировке и инструкциям.

Функция тестирования — автоматические выключатели GFPE могут иметь кнопку или переключатель тестирования, которые могут быть помечены в месте, доступном без снятия накладок или крышек, чтобы облегчить тестирование.

Уровень срабатывания — автоматические выключатели GFPE должны быть отмечены порогом срабатывания в миллиамперах в месте, доступном без снятия накладок или крышек.

Инструкции – Все автоматические выключатели GFPE должны содержать инструкции для установщика.

Защита от дугового замыкания

Автоматические выключатели

могут также включать защиту от дугового замыкания (AFCI), которая, как и GFCI, также имеет ряд уникальных требований к маркировке и инструкциям.

Идентификация устройства — AFCI также должны быть соответствующим образом идентифицированы. AFCI ответвления/подающего устройства или комбинированного типа должны иметь такую ​​маркировку в месте, которое будет видно при снятии накладок или крышек. Это важная маркировка, на которую следует обратить внимание, поскольку мы приближаемся к 2008 году, поскольку NEC -2005 требует комбинированных AFCI в спальнях с 1 января 2008 года (NEC 210.12).

Функция проверки — автоматические выключатели AFCI должны иметь кнопку проверки или переключатель, который должен быть помечен в месте, доступном без снятия накладок или крышек, чтобы облегчить проверку.

Инструкции – Все автоматические выключатели AFCI должны иметь инструкции для установщика.

Маркировка автоматического выключателя обеспечивает безопасную электрическую установку

Фото 4. Специальная маркировка

Так зачем же все эти маркировки на автоматических выключателях? Без них было бы практически невозможно установить или проверить установку на соответствие номинальным характеристикам и основным электрическим соединениям. При проектировании или завершении установки ключевыми моментами для рассмотрения являются:

1.Соответствуют ли напряжение, непрерывный ток и номиналы отключения применению?

2. Требуются ли для приложения рейтинги SWD или HID?

3. Подходит ли тип и размер провода для автоматического выключателя?

4. Подходит ли автоматический выключатель для оборудования, в котором он установлен? Были ли предусмотрены другие защитные функции, такие как GFCI или AFCI, в соответствии с требованиями NEC?

5. Подходит ли номинальная температура автоматического выключателя для применения?

Руководство UL по маркировке автоматических выключателей в литом корпусе — ценный ресурс для понимания маркировки автоматических выключателей, который может более подробно объяснить эти и другие маркировки.Если у вас есть вопросы о маркировке CB, на которые вы не ответили здесь, обратитесь к Руководству по маркировке или к производителю, чтобы помочь в установке, соответствующей требованиям NEC.

Знакомство с маркировкой автоматических выключателей


Паспортная табличка типового автоматического выключателя IEC 60947 является стандартом для автоматических выключателей и подробно описывает маркировку автоматических выключателей. Любой производитель, следующий этому стандарту, должен соблюдать маркировку.

Заводская табличка и маркировка выключателя

На рисунке показана стандартная заводская табличка автоматического выключателя Schneider NSX.Другие производители должны иметь аналогичную информацию о выключателе. Стандарт требует, чтобы следующая информация была идентифицирована и отмечена на автоматическом выключателе.

Видимый и разборчивый при установленном выключателе:

  • номинальный ток (In)
  • пригодность для изоляции, если применимо
  • индикация разомкнутого и замкнутого положения

Маркировка, но не обязательно видимая при установке:

    наименование или товарный знак изготовителя и обозначение типа или серийный номер выключателя
  • производственные стандарты, которым соответствует выключатель
  • категория применения
  • номинальное рабочее напряжение (Ue)
  • номинальное выдерживаемое импульсное напряжение (Uimp)
  • номинальная частота и/или индикация д. в.
  • номинальная отключающая способность при коротком замыкании (Ics) при соответствующем номинальном напряжении (Ue)
  • номинальная предельная отключающая способность при коротком замыкании (Icu) при соответствующем номинальном напряжении (Ue) и соответствующей кратковременной задержкой (для категории использования B)
  • клеммы линии и нагрузки (если их соединение не является несущественным)
  • клемма нейтрального полюса, если применимо (буквой N)
  • клемма защитного заземления, где применимо, символом
  • эталонная температура для некомпенсированных тепловых расцепителей, если она отличается от 30 °C

Дополнительная информация о автоматических выключателях

В дополнение к вышеизложенному на автоматическом выключателе или в технической документации должно быть указано следующее:

  • номинальная включающая способность при коротком замыкании (Icm)
  • номинальное напряжение изоляции (Ui),
  • степень загрязнения, если она отличается от 3
  • условный тепловой ток в закрытом корпусе (Ithe), если он отличается от номинального тока
  • Код IP, если применимо минимального расстояния между автоматическим выключателем и заземленными металлическими частями для автоматических выключателей, предназначенных для использования без корпусов
  • пригодность для среды A или среды B, в зависимости от обстоятельств
  • r. РС. датчики, если применимо

Вспомогательные устройства

Любые вспомогательные устройства должны иметь маркировку или техническую информацию, содержащую следующее:

  • номинальное напряжение цепи управления и частота любого замыкания расцепитель и/или расцепитель минимального напряжения
  • номинальный ток косвенных расцепителей максимального тока
  • количество и тип вспомогательных контактов и номинальная частота
  • номинальное напряжение вспомогательных контактов (если отличается от напряжения главной цепи)

Символы

Стандарт определяет следующие символы в связи с маркировкой автоматических выключателей:



  Надеюсь, теперь, когда мы в следующий раз будем рассматривать разрыв, все будет понятно.

Что означает маркировка

на автоматических выключателях? — Schneider Electric — Электронная книга Flip Pages 1-4

Что означают маркировки на автоматических выключателях?

Маркировка на цепи

Выключатели Что означает?

Hby Ed Larsen, P. E. Маркировка видна без снятия
Вы когда-нибудь задавались вопросом, что означают маркировки Trims или Covers
на автоматических выключателях? В соответствии с UL 489 некоторые маркировки должны быть видны без маркировки
, расположенной рядом с маркировкой на электрическом оборудовании при снятии накладок или крышек.Это место, как правило, является основным требованием для обеспечения безопасности и называется накладкой ручки (см. фото 1).
Ответственный электромонтаж. Требования к маркировке автоматических выключателей
установлены в соответствии с требованиями Маркировка, видимая со снятыми декоративными элементами или крышками
, содержащимися в стандарте продукции NEC и UL 489. UL 489 требует, чтобы на установленном выключателе
были видны другие маркировки. В этой статье обсуждаются наиболее распространенные маркировки автоматических выключателей со снятыми накладками или крышками.Это lo-
и где их можно найти. Катион обычно называют лицевой стороной автоматического выключателя
(см. фото 2–4).
Стандарт продукции UL 489 для цепей в литом корпусе. Другая маркировка, которая должна быть видна с накладками или
cuit Выключатели, определяет информацию, которая должна быть отмечена на снятых крышках: информация должна быть отмечена на независимом расцеплении – многополюсные автоматические выключатели
автоматический выключатель и место, где вы найдете сконструированный либо с общим расцеплением, где все полюса
имеют эту маркировку.Имейте в виду, что стандарт UL® предусматривает механическое срабатывание при отключении одного из полюсов, или минимальные требования
. Производитель автоматического выключателя имеет независимую конструкцию отключения, в которой только операторы полюса
могут предоставить дополнительную информацию или информацию, связанную с отключениями в условиях перегрузки по току. Если
информация в более удобном месте. 2-полюсный автоматический выключатель не имеет внутренней коммутации

3 12

Фото 1. Видимая маркировка при установленных накладках или крышках
1.ВКЛ и ВЫКЛ – положения ручки ВКЛ и ВЫКЛ (закрыто и открыто) должны быть отмечены (NEC 240.81). Эти позиции также могут быть отмечены международно признанными символами
«I» и «O», хотя это не является требованием UL. Если эти маркировки не видны, когда моторный привод установлен поверх маркировки автоматического выключателя, то
они должны быть на моторном приводе. Моторные приводы можно найти в приложениях, где требуется дистанционное или автоматическое управление автоматическим выключателем.
2. Номинальная сила тока (если 100 А или меньше) — номинальная сила тока может быть указана на накладке ручки или на самой ручке (NEC 240.83(B)). Автоматические выключатели с номиналом больше
, чем 100 А, могут иметь маркировку амперного номинала в месте, которое не видно при установленных накладках или крышках.

.60 IAEI NEWS Ноябрь Декабрь 2006 г. www.iaei.org

Что означают маркировки на автоматических выключателях?
3 21

Фото 2. Видимая маркировка при снятых планках или крышках 6 45
1.Название производителя – эта маркировка может быть названием производителя, торговой маркой
или другим общепризнанным средством идентификации компании, изготовившей цепь. Выключатель
. это означает, что они подходят для коммутации люминесцентных осветительных нагрузок на обычные
2. Обозначение типа – Все автоматические выключатели имеют обозначение типа на основе (NEC 240.83(D)). Эти автоматические выключатели рассчитаны на высокую износостойкость,
может быть префиксом каталожного номера или отдельным обозначением.Этикетки оборудования, например, поскольку они будут использоваться аналогично выключателю света.
, как и на щитах, перечислены типы автоматических выключателей, подходящие для использования. Обратите внимание, что 5. Автоматические выключатели HID — 50 А или менее с номинальным напряжением 480 В или менее могут иметь маркировку «HID»,
слово «тип» может использоваться или не использоваться на этикетках автоматического выключателя или оборудования. Это означает, что они подходят для переключения разряда высокой интенсивности или люминесцентных ламп
. Важно регулярно проверять маркировку на оборудовании, таком как панель управления, для осветительных нагрузок.В этих автоматических выключателях может использоваться другой код
. Убедитесь, что обозначения выключателя на оборудовании соответствуют конструкции маркировки, чем в стандартном автоматическом выключателе SWD, чтобы учесть высокий уровень
на автоматическом выключателе. бросок тока в результате более низкого коэффициента мощности, создаваемого газоразрядным освещением (NEC
3. Номинальное напряжение — все автоматические выключатели должны быть маркированы номинальным напряжением. Если номинал 240,83 (D)). Эти автоматические выключатели также проходят дополнительную оценку на выносливость, чтобы
не имел маркировки «ac» или «dc», тогда он подходит для обоих.Автоматические выключатели на 120/240 В демонстрируют свою способность выполнять коммутационные функции.
подходят для использования в однофазных и трехфазных 4-проводных системах, где линия-земля 6. Отключение и сброс — рукоятки автоматического выключателя обычно занимают промежуточное положение. Напряжение
не превышает 120 В. с рейтингом 480Y/277 при срабатывании. Это положение должно быть отмечено либо на автоматическом выключателе, либо на
В, они подходят для использования в трехфазных 4-проводных системах, где напряжение на землю не влияет на оборудование, в которое оно должно быть установлено.Если эта маркировка не видна, когда напряжение MO-
не превышает 277 В. Особое внимание следует уделить высокому или угловому тороидальному приводу, тогда на моторном приводе может появиться маркировка «сработал».
треугольник, чтобы гарантировать, что автоматический выключатель имеет соответствующий номинал. Обзор
показывает, что установленные автоматические выключатели имеют номинальное напряжение, подходящее для приложения
, имеет первостепенное значение для установки, соответствующей нормам (NEC 240. 83 (E)).

mon trip, то он должен быть помечен как «Независимые маркировки найдены в других местах
Trip» или «No Common Trip.NEC 240.20(B) — это Маркировка, которую мы обсудим ниже, может появиться в любом основополагающем требовании
для общего расположения функции отключения, за исключением задней части автоматического выключателя. Эти
в автоматическом выключателе; однако далее поясняется, что маркировка включает:
, где разрешена самостоятельная поездка.
40°C — Эта маркировка указывает максимальную температуру окружающей среды
Только для замены, не CTL — Температура класса, при которой автоматический выключатель может применяться на щите
CTL (ограничитель цепи), соответствует только указанному номинальному току без изменения номинала ampacity
просуществовал около 25 лет, даже несмотря на то, что загорелся автоматический выключатель.Эта маркировка требуется для
термальных и распределительных щитов электроприборов, которые использовались в автоматических выключателях с малым магнитным полем и не являлись обязательными для электрических
NEC на протяжении десятилетий. Щиты CTL имеют автоматические выключатели с автоматическим отключением, если только они не подходят только для
средств, предназначенных для отклонения при температуре окружающей среды выше 25°C, в этом случае они должны иметь маркировку
. Количество автоматических выключателей, которые можно установить 25°С. Когда температура окружающей среды поднимается выше 40°C,
на панели.Маркировка «Для замены используйте только проектировщика, возможно, потребуется проконсультироваться с производителем, чтобы получить
Не CTL-сборки» означает, что информация о номинальных характеристиках прерывания цепи отсутствует (см. пункт 4 на фото 3).
er не содержит положений об отказе от CTL и предназначен для замены в более старом оборудовании, предшествующем классу CTL. Автоматические выключатели, маркированные классом CTL, имеют
требования CTL для автоматических выключателей и панели — средства отбраковки, встроенные в автоматический выключатель.
досок. Автоматические выключатели с таким обозначением не должны устанавливаться в щитах или узлах класса CTL в сочетании с
в щитах с пометкой «Класс CTL с автоматическими выключателями класса CTL, предотвращающими появление новых цепей
Щит», поскольку это будет нарушением списка полюсов выключателя от устанавливается, чем номер
для сборки [NEC 110. 3(Б)]. которому оценивается оборудование.

www.iaei.org .Ноябрь Декабрь 2006 г. IAEI NEWS 61

Что означают маркировки на автоматических выключателях?

более 125 А рассчитаны на использование с проводом 75°C; маркировка
необязательна. Всегда допустимо использовать провод с более высоким температурным классом
, но его размер должен соответствовать
с температурной маркировкой на автоматическом выключателе и таблицей 310.16 NEC
. Если ширина автоматического выключателя составляет 1-½ дюйма
на полюс или меньше, то эта маркировка может быть в любом месте
, кроме задней части (NEC 110.14(С)1).

8 Тип HACR – Эта маркировка указывает
, что автоматический выключатель подходит для использования
с группой электродвигателей,
1 7 обычно используемых в системах отопления, кондиционирования воздуха и
6 холодильного оборудования.

NEC 2005 больше не требует маркировки
. Электротехническая промышленность
5 определила, что автоматические выключатели
считаются подходящими для использования с таким оборудованием
без каких-либо дополнительных испытаний, поэтому маркировка HACR
2 больше не требуется для кондиционеров
и холодильного оборудования или для контура
. 4

Куит-выключатели для использования в этих приложениях-
.Требование об этой маркировке
также было удалено из стандарта на продукцию
UL 1995 для оборудования HVAC
(см. пункт 3 на фото 1).

Фото 3. Видимая маркировка при снятых накладках или крышках 3 Максимальное сечение проводов — Автоматические выключатели
1. Обозначение линии и нагрузки — Автоматические выключатели с маркировкой «линия» и «нагрузка» обычно маркируются диапазоном проводов,
не подходят для обратной связи. Автоматические выключатели с взаимозаменяемой маркировкой, однако такая маркировка не является обязательной, расцепители
должны иметь маркировку «линия» и «нагрузка», если нет риска поражения электрическим током при отключении.Если автоматический выключатель не соответствует
, замените расцепитель. за исключением того, что требуется следующий больший размер провода
2. Номинальные параметры отключения – Все автоматические выключатели с номинальным значением отключающего тока более
5000 A должны быть маркированы номинальным значением отключающего тока (NEC 240. 83(C)). Размыкающие номиналы — для номинала в амперах, тогда максимальное сечение провода
дюймов указано в среднеквадратичных симметричных амперах. Если номинальный ток короткого замыкания должен быть указан в любом месте, кроме задней части (см.
, оборудование, в котором установлен автоматический выключатель, меньше отключающего элемента 5 на фото 3).
автоматического выключателя, тогда применяется меньший номинал. Автоматические выключатели должны поставляться отдельно. Разъемы – если разъемы не
должны быть проверены после установки, чтобы убедиться, что они имеют номинал отключения, подходящий для заводской установки на автоматический выключатель, тогда это должно быть приложение
. Эту маркировку можно найти в любом месте, кроме задней части цепи, отмеченной соответствующими разъемами или наборами клемм для выключателей, которые имеют ширину 1-1/2 дюйма на полюс или меньше из-за ограничений по размеру.требуется в любом месте, кроме задней части (см. пункт 8 в
3. Номинал тока (если более 100 А) – Номинал тока автоматического выключателя, увеличенное фото 3).
, чем 100 А, можно найти в месте, которое видно после снятия крышки или отделки. Защита людей от замыканий на землю
Это требование к маркировке также относится к сменным расцепителям (NEC 240.83(A)). Функция GFCI, как часть автоматического выключателя,
5. Заделки (провод Cu-Al) ) и размер провода, для которого подходят их клеммы.Если соответствующий номер уникальной маркировки и инструкция требуют-
для использования только с медью или только с алюминием, то следует использовать слово «только». менты. Аббревиатуры
«CU» и «AL», как правило, встречаются на автоматических выключателях в качестве разрешенной функции тестирования. Если можно использовать только одножильный провод 10–14 AWG, это требует действий при установке и ежемесячном сборе
. Количество проводов на клемму также будет отмечено, если основа больше.Автоматические выключатели GFCI должны иметь кнопку проверки
, чем разрешен один провод на клемму (NEC 110. 14(A)). или переключатель, который должен быть помечен в доступном месте
6. Момент затяжки – Номинальный момент затяжки для всех клемм внешней проводки должен быть без снятия накладок или крышек, чтобы облегчить маркировку
. Если ширина автоматического выключателя составляет 1-½ дюйма на полюс или меньше, то это ежемесячная проверка. Маркировку
можно найти в любом месте, кроме задней части.
7. Номинальные температуры проводов. Автоматические выключатели с номиналом 125 А или менее могут иметь маркировку
как подходящие для использования только с проводами, рассчитанными на 60°C, 60/75°C или 75°C.Автоматические выключатели с рейтингом

.62 НОВОСТИ IAEI Ноябрь Декабрь 2006 г. www.iaei.org

Что означают маркировки на автоматических выключателях?

Инструкции. Все автоматические выключатели GFPE должны содержать инструкции
для установщика.

1 Защита от дугового замыкания
Автоматические выключатели могут также включать защиту от дугового замыкания
(AFCI), которая, как и устройства GFCI, также имеет ряд уникальных требований к маркировке и инструкциям
.

Фото 4. Маркировка 10I – 30I Идентификация устройства – AFCI также должны быть идентифицированы по
1.Маркировка 10I – 30I – 2-полюсный автоматический выключатель, используемый для защиты 3-фазной нагрузки на собственной сети. AFCI ответвления/фидера или комбинированного типа должны быть рассчитаны и промаркированы для такой установки. иметь такую ​​маркировку на видном месте, когда сняты накладки или крышки. Это важная маркировка, на которую следует обратить внимание, поскольку мы используем
3-фазные цепи с заземлением по углу треугольника или однофазные цепи (NEC 240.85). переместиться в 2008 г., поскольку NEC-2005 требует комбинации AF-
CI в спальнях с 1 января 2008 г. (NEC 210.12).
Подходит для непрерывной работы при 100 % амперного тока. Функция тестирования — автоматические выключатели AFCI должны пройти испытание по стандарту
, только если они используются в признанной кнопке или переключателе корпуса, которые должны иметь маркировку в соответствии с
52 дюйма (1321 мм). ) на 20 дюймов (508 мм) x 7 1/2 дюйма (190 дюймов, без снятия накладок или крышек до 90 137 мм) в глубину или больше. Используйте только провод с углом 90° для облегчения тестирования.
рассчитан на нагрузку провода с номиналом 75°.

Рис. 1. Инструкции по маркировке 100%-ного номинала – Все автоматические выключатели AFCI должны иметь маркировку
100-процентного непрерывного номинала – Автоматические выключатели обычно предназначены для использования без инструкций для установщика.
более 80 % от номинального тока, если нагрузка считается непрерывной или будет продолжаться. Однако некоторые автоматические выключатели рассчитаны на длительную непрерывную работу при 100% номинального тока.Эти автоматические выключатели должны иметь такую ​​маркировку. Так почему все эти маркировки на автоматических выключателях? С-
в любом месте, кроме задней. Информация о корпусе, такая как конкретный тип или из них, было бы почти невозможно установить или проверить
конкретного тома, также необходимо пометить. Требование использования изолированного провода на 90°C, установки для соответствующих номинальных характеристик и размеров
в соответствии со столбцом 75°C в таблице NEC 310.16, а также особые требования к вентиляции могут привести к основным электрическим соединениям.При проектировании или
также наносить маркировку на автоматический выключатель или оборудование (NEC 210.20(A) и 215.3).
1. Соответствуют ли значения напряжения, продолжительного тока и прерывания
«Класса А» номиналы устройств защиты от замыканий на землю «Класса А» для применения?
предназначен для защиты людей. Маркировка класса A указывает, что порог срабатывания GFCI находится в пределах 2. Требует ли приложение SWD или HID rat-
4 мА и 6 мА.Эта маркировка может быть в любом месте?
кроме задней. 3. Подходит ли тип и размер провода для автоматического выключателя
? Инструкции
. Все автоматические выключатели GFCI должны включать 4. Подходит ли автоматический выключатель для оборудования, указанного в инструкции
для установщика, а также инструкции по установке? Есть другие защитные функции, такие как
использование функции тестирования. Бирка или самоклеящаяся этикетка в виде GFCI или AFCI была предоставлена ​​в соответствии с требованиями NEC? Также необходимо указать
, предписывая пользователю протестировать 5.Номинальная температура автоматического выключателя
GFCI должна быть не ниже ежемесячной. Инспекторы должны проверить, чтобы увидеть подходит для применения?
, что тег или этикетка установлены правильно. Руководство UL по маркировке цепей в литом корпусе
для защиты от замыканий на землю для автоматических выключателей является ценным ресурсом для понимания цепей
. Автоматические выключатели могут также включать маркировку выключателя для защиты от замыканий на землю, которая может дополнительно пояснить эти функции, а также
для оборудования (GFPE), которое , как и GFCI, имеет другую маркировку в деталях.Если у вас есть вопросы по поводу номера уникальной маркировки
и требований к инструкциям. Маркировка CB, на которую здесь нет ответа, см. функцию проверки маркировки
. Автоматические выключатели GFPE могут иметь руководство по проверке или производителя, который может помочь с кнопкой или переключателем NEC-com-
, которые могут быть маркированы в месте, соответствующем установке.
можно снять без снятия накладок или крышек для облегчения испытаний. Г-н Ларсен, дипломированный специалист, является менеджером по отраслевым стандартам для уровня отключения Cir-
— автоматические выключатели GFPE должны иметь маркировку cuit Protection для компании Square D / Schneider Electric.Г-н
их порог срабатывания в миллиамперах в месте доступа Ларсен работал на различных должностях в течение последних 32 лет. Он
sible без снятия накладок и крышек. член нескольких технических комитетов UL, IEEE и NEMA.
Другие его членства включают NFPA, IAEI и CANENA.

www.iaei.org .Ноябрь Декабрь 2006 г. IAEI NEWS 63


Маркировка пола для соответствия требованиям электрических панелей

Управление по охране труда и здоровья (OSHA) требует, чтобы работодатели обеспечивали безопасность своих сотрудников вблизи опасностей, связанных с электричеством. Часть этого требования включает в себя использование соответствующей маркировки для предупреждения людей о потенциальной опасности поражения электрическим током и обеспечения чистоты зоны перед этим оборудованием, чтобы можно было безопасно выполнять работу.

Простой способ обеспечить соблюдение требований к зазору между электрическими панелями — использовать разметку на полу. Эта маркировка может включать ленту для разметки пола, напольные знаки и этикетки. С помощью этих инструментов можно выполнить маркировку пола в соответствии с требованиями электрических щитов, не затрачивая слишком много времени и усилий.

Прежде чем внедрять какую-либо стратегию маркировки, работодатели должны ознакомиться со стандартом OSHA, касающимся зазоров на электрических панелях.

Стандарт OSHA 1910.303(g)(1) гласит:

«Космос об электрооборудовании. Должен быть обеспечен и поддерживаться достаточный доступ и рабочее пространство для всего электрического оборудования, чтобы обеспечить готовность и безопасную эксплуатацию и техническое обслуживание такого оборудования».

Далее поясняется, что, когда номинальное напряжение относительно земли для части электрического оборудования составляет 600 вольт или менее, минимальная глубина свободного рабочего пространства перед оборудованием должна составлять 3 фута (в некоторых случаях она должна быть больше ).Это расстояние применимо и к некоторым ситуациям, связанным с напряжением до 2500 вольт. Работодатели должны свериться с таблицами S-1 и S-2 раздела 1910.303 стандарта OSHA, чтобы подтвердить требуемые безопасные расстояния для своего оборудования. Во многих случаях применяется расстояние в 3 фута.

Кроме того, ширина рабочего пространства должна быть равна ширине электрощита или 30 дюймам, в зависимости от того, что больше.

Примечание: в соответствии с Счетной палатой Конгресса США, Национальный электрический кодекс NFPA (NFPA 70 110.26) также требуется минимальный зазор в 3 фута для электрического оборудования с напряжением 600 вольт или менее.

Напольные таблички, указывающие на то, что пространство перед электрическими панелями должно оставаться свободным, являются эффективным методом соблюдения стандарта OSHA. Для этой цели существует несколько стилей напольных знаков.

Подобные таблички на полу или этикетки с аналогичной информацией являются ключом к передаче инструкций.

Чтобы обеспечить необходимый зазор в 36 дюймов перед электрическими панелями и рабочую ширину в 30 дюймов, на многих рабочих местах знаки комбинируют с лентой для разметки пола.Эта лента может очертить область, чтобы обеспечить четкие визуальные границы вокруг панелей автоматических выключателей и электрических коробок.

Хотя определенные цвета ленты для разметки пола не требуются, работодателям часто рекомендуется выбирать цвета, указывающие на наличие опасности. Полосатая черно-желтая лента для разметки пола часто служит для этой цели, поскольку черный и желтый цвета регулярно используются для обозначения опасности.

Напольная маркировка может служить многим дополнительным целям на рабочем месте. Предприятия часто предпочитают отмечать проходы, пешеходные дорожки, маршруты выхода и опасные зоны. В совокупности эти напольные разметки облегчают людям навигацию по рабочему пространству и более эффективное выполнение задач. Напольная маркировка, подобная той, что используется рядом с электрическими панелями, также повышает безопасность.

Дополнительную информацию о маркировке пола можно найти в этом Руководстве по маркировке пола.

Полное руководство по маркировке электрических панелей

Промышленные электрические щиты используются во многих отраслях промышленности для направления электрических токов между множеством единиц оборудования на объекте.Эффективное распространение информации о безопасности и работе может означать разницу между низким уровнем инцидентов и нарушениями или травмами. Международный фонд электробезопасности (ESFI) сообщил, что в 2018 году на рабочем месте произошло более 1500 травм, связанных с электричеством. Лучший способ предотвратить травмы на рабочем месте — это разработать упреждающую и тщательную программу управления безопасностью и оборудованием.

В этом руководстве содержится подробный обзор важных соображений по маркировке электрических панелей и расположенного рядом оборудования.Этикетки и ярлыки остаются важными инструментами для передачи важной информации и информирования сотрудников, подрядчиков и посетителей. Ключевые темы руководства включают нормативные стандарты, соображения по проектированию и процессы маркировки, которые следует изучить, чтобы определить оптимальный способ маркировки и маркировки вашего электрического оборудования.

Включено в данное руководство:

Что такое этикетка электрической панели?

Электрическая инфраструктура среднего промышленного объекта обычно сложна и охватывает все здание.Важной функцией управления объектами является постоянное поддержание высокого уровня осведомленности о безопасности и управлении работой. Для этого этикетки используются в различных местах, включая электрические панели и связанное с ними оборудование.

Таблички безопасности используются на электрических панелях, подключенном оборудовании и прилегающих территориях для предупреждения о потенциальных опасностях. Эти этикетки обычно содержат слово предупреждения, символ и сообщение о безопасности с более подробным описанием.В большинстве случаев эти типы этикеток также ярко окрашены и используют красный, желтый и оранжевый цвета для привлечения внимания.

Идентификационные этикетки также используются на электрических панелях и электропроводке для пояснения соединений и типов используемых электрических сигналов. Компоненты, которые могут быть подключены к электрической распределительной сети, могут включать фидеры, разъединители, панели выключателей, переключатели, инверторы и другое оборудование. Для каждого из них могут потребоваться этикетки для идентификации компонентов, номинальной мощности и другой информации, связанной с безопасностью или работой.

Нужно ли маркировать электрические панели?

Требования к маркировке и документации для коммерческих помещений зависят от местных законов, отраслевых норм и стандартных бизнес-процедур. Электрические панели и компоненты в здании должны быть отмечены рядом различных этикеток, которые подчеркивают как безопасность, так и идентифицирующую информацию. Двумя крупнейшими регулирующими органами, которые контролируют управление объектами в Соединенных Штатах, включая электрические системы, являются Управление по безопасности и гигиене труда (OSHA) и Американский национальный институт стандартов (ANSI).

В этих и других руководствах вы найдете подробные требования к маркировке и документации, которые включают все аспекты электробезопасности и надлежащее использование маркировки, ярлыков и вывесок на объектах. В последние годы OSHA стала более активно проводить проверки и выдавать штрафы за любые нарушения, связанные с маркировкой электрооборудования и другими областями. Поэтому для всех отраслей промышленности важно поддерживать осведомленность о требованиях и принимать упреждающие меры для обеспечения соответствия всей своей электрической инфраструктуре.

При выборе электрических щитов также помните, что существует ряд других электрических компонентов, которые также должны быть помечены как часть вашего плана. К ним могут относиться:

  • Клеммные колодки
  • Коробки и кожухи аварийной системы
  • Разъединители
  • Закрытые автоматические выключатели
  • Кнопочные посты
  • Стойки для батарей
  • Оборудование для передачи энергии
  • Подрядчики (ретрансляторы)

Наилучший способ обеспечить соблюдение требований — тщательно и часто просматривать соответствующие нормативные акты и сравнивать их с местной практикой.

Каковы нормативные требования к этикеткам электрических панелей?

В Соединенных Штатах используются четыре набора стандартов, которые так или иначе напрямую касаются маркировки электрических панелей. Эти правила контролируются и доводятся до сведения Управления по охране труда и здоровья (OSHA), Американского национального института стандартов (ANSI), Национального электротехнического кодекса (NEC) и Национальной ассоциации противопожарной защиты (NFPA). В следующем списке будут выделены некоторые важные разделы этих правил, которые непосредственно связаны с электрическими этикетками на вашем предприятии. Это только обзор, и лучше всего подробно ознакомиться с правилами, чтобы найти всю необходимую информацию, необходимую для вашего объекта.

OSHA 29 CFR 1910 . Стандарты безопасности и гигиены труда регулируют все аспекты рабочей среды в США. В этих правилах есть несколько разделов, имеющих прямое отношение к безопасности и информационной маркировке электрических панелей и оборудования:

.
  • OSHA 1910.145(e)(2) : «Слова любого знака должны быть легко читаемыми и краткими.Знак должен содержать достаточно информации, чтобы его можно было легко понять. Формулировка должна содержать положительное, а не отрицательное предположение, и должна быть точной на самом деле».
  • OSHA 1910.145(f)(4)(ii) : «Сигнальное слово должно быть читаемо с расстояния 5 футов (1,52 м)».
  • OSHA 1910.303(e) : «Электрооборудование нельзя использовать, если на нем не нанесены следующие маркировки. Название и торговая марка изготовителя, другая маркировка, указывающая напряжение, ток, мощность или другие параметры, если это необходимо.
  • OSHA 1910.335(b)(1) : «Знаки безопасности, символы безопасности или бирки для предотвращения несчастных случаев должны использоваться там, где это необходимо, для предупреждения сотрудников об опасностях, связанных с электричеством, которые могут представлять для них опасность, в соответствии с требованиями 1910.145».

ANSI Z535 . В то время как область действия правил ISO охватывает международно признанный стандарт, стандарты ANSI были приняты для определения стандартов в США. Существуют тысячи стандартов ANSI, но наиболее важным для маркировки электрических панелей является ANSI Z535 и, в частности, ANSI Z535.4 Американский национальный стандарт для знаков и этикеток, касающихся безопасности продукции.

  • ANSI Z535.4 4.11 : «Символ, указывающий на опасность. Он состоит из равностороннего треугольника, окружающего восклицательный знак. Символ предупреждения об опасности используется только на знаках, предупреждающих об опасности. Он не используется на указателях по технике безопасности или на знаках с инструкциями по технике безопасности».
  • ANSI Z535.4 7.2 : «Подробные требования к цвету панели (заголовка) сигнального слова, а именно: ОПАСНО должно быть белыми буквами на красном фоне, ПРЕДУПРЕЖДЕНИЕ должно быть черными буквами на оранжевом фоне, ВНИМАНИЕ должно быть черными буквами на желтом фоне, УВЕДОМЛЕНИЕ должно быть выделено белым курсивом на синем фоне, БЕЗОПАСНОСТЬ должно быть напечатано белыми буквами на зеленом фоне.
  • ANSI Z535.4 7.3 : «Панель сообщений должна иметь либо черные буквы на белом фоне, либо белые буквы на черном фоне».
  • ANSI Z535.4 8.1.2 : «Надпись на панели сообщений должна быть комбинацией прописных и строчных букв. Для короткого сообщения или выделения отдельных слов можно использовать только прописные буквы».
  • ANSI Z535.4 8.2.3 : «Высота буквы сигнального слова должна быть как минимум на 50% больше высоты заглавной буквы H в сообщении.
  • ANSI Z535-4 10.2.2 : «Знаки безопасности продукта или этикетки должны быть заменены пользователем продукта, когда они больше не соответствуют требованиям разборчивости, как описано в разделе 8.2. В случаях, когда продукты имеют длительный ожидаемый срок службы или подвергались воздействию экстремальных условий, пользователь продукта должен связаться либо с производителем продукта, либо с другим источником, чтобы определить способ получения заменяющих знаков или этикеток»
  • .

NFPA 70 / NEC 2020 . NFPA наблюдает за разработкой Национального электрического кодекса, который недавно был обновлен в 2020 году.Эти нормы служат эталоном для управления рисками поражения электрическим током, а также для проектирования, установки и проверки электрооборудования. Поскольку область применения этих рекомендаций полностью касается электрооборудования, им следует уделить особое внимание при рассмотрении маркировки электрических панелей.

  • NEC 110. 21(b) : «Маркировка должна быть достаточно прочной, чтобы выдерживать окружающую среду».
  • NEC 110.24(A) : «Сервисное оборудование, кроме жилых единиц, должно иметь четкую маркировку в поле с максимальным током короткого замыкания.Маркировка(и) поля должна включать дату, когда был выполнен расчет тока короткого замыкания».
  • NEC 110.27(C) : «Вход в помещения и другие охраняемые помещения, содержащие открытые токоведущие части, должен быть отмечен заметными предупредительными знаками, запрещающими вход неквалифицированным лицам».
  • NEC 205.11 : «Предупреждающие знаки, где это необходимо, должны быть видны, надежно закреплены и содержаться в разборчивом состоянии».
  • NEC 205.12 : «Обозначения цепи и напряжения должны быть надежно прикреплены и поддерживаться в обновленном и разборчивом состоянии.
  • NEC 210.5(C)(1)(b) : «Метод, используемый для проводников, исходящих из каждого щита ответвления или аналогичного распределительного оборудования ответвления, должен быть постоянно размещен на каждом щите ответвления или аналогичном оборудовании ответвления».
  • NEC 230.2(E) : «Если здание или сооружение снабжается более чем одной службой или любой комбинацией ответвлений, фидеров и служб, в каждом месте отключения службы должна быть установлена ​​постоянная табличка или указатель, обозначающий другие коммуникации, фидеры и ответвления, питающие это здание или сооружение, и площадь, обслуживаемая каждым из них.
  • NEC 408.4(A) : Каждая схема и модификация схемы должны быть четко идентифицированы в отношении ее четкой, очевидной и конкретной цели использования».
  • NEC 408.4(B) «Все распределительные щиты и щиты, питаемые фидером в жилых домах, отличных от одно- или двухквартирных, должны иметь маркировку, указывающую на устройство или оборудование, откуда подается питание».
  • NEC 409.110(3) : «Промышленные панели управления, питаемые более чем от одного источника питания, так что для отключения всего питания внутри панели управления требуется более одного средства отключения, должны быть маркированы, чтобы указать, что требуется более одного средства отключения. обесточить оборудование.

NFPA 77 / NFPA 79 . В дополнение к NFPA 70, приведенному выше, в котором конкретно излагается Национальный электротехнический кодекс, эти дополнительные ресурсы также могут быть полезны для анализа ваших методов маркировки. Это особенно верно при проверке оборудования и проводки, которые будут подключены к любым электрическим панелям, которыми вы управляете.

  • NFPA 77. Рекомендуемая практика по статическому электричеству
  • NFPA 79. Электрический стандарт для промышленного оборудования

Материалы для маркировки электрических панелей и рекомендации по дизайну

Дизайн конкретных этикеток электрических панелей будет зависеть в первую очередь от нормативных требований, спецификаций оборудования, требований к долговечности и материалов конструкции.Этикетки должны легко читаться с соответствующего расстояния и быть устойчивыми к окружающей среде.

  • Нормативные требования. Как мы уже говорили выше, правила устанавливают конкретные рекомендации по размеру, цвету и информации для ваших этикеток. Работая в этих пределах, вы должны выбрать соответствующие спецификации для вашего дизайна этикетки.
  • Технические характеристики оборудования. Электрические панели бывают разных форм и размеров. Важно учитывать площадь поверхности и любые контуры, которые могут присутствовать в желаемом месте для маркировки.Общий форм-фактор может повлиять на тип клея или материала, используемого для этикетки.
  • Долговечность. Ваши этикетки должны выдерживать условия, в которых они будут использоваться. В некоторых случаях возможно воздействие источников коррозии, резких температур или погодных условий на открытом воздухе. В этих ситуациях лучшим выбором может быть более надежное решение, такое как металлическая табличка из анодированного алюминия или табличка с техническими данными из светочувствительного анодированного алюминия Metalphoto®. В других общих местах, таких как подвальные помещения, идеальным выбором может быть стандартная пластиковая этикетка.
  • Материалы. Для некоторых электрических применений этикетки из винила или полиэстера с клейкой основой обеспечат наилучшее соотношение долговечности и стоимости. Эти материалы достаточно податливы, чтобы соответствовать поверхности или изгибу поверхности, и бывают разных цветов и размеров.

Как выбрать этикетки для электрических панелей

Когда дело доходит до выбора конкретной этикетки, первое, что вам нужно сделать, это выбрать пластиковую или металлическую основу.Как упоминалось выше, как виниловые, так и полиэфирные этикетки являются хорошим выбором, когда речь идет о маркировке электрических панелей и сопутствующего оборудования. Они подходят для большинства электрических применений и обладают большой долговечностью и читабельностью. Металлические этикетки следует выбирать для приложений, требующих надежной долговечности. Одним из самых прочных доступных материалов является светочувствительный анодированный алюминий Metalphoto, который используется для изготовления этикеток и бирок, срок годности которых превышает 20 лет даже в самых суровых условиях.

Дополнительные возможности для полной персонализации этикетки включают выбор размера, толщины и типа клея. Они должны соответствовать потребностям вашего электрического приложения и любым дополнительным требованиям. Графика, цвета и отделка также могут быть настроены в ходе производственного цикла в соответствии с количественными потребностями вашей операции.

Передовые методы размещения этикеток на электрическом оборудовании

Размещение этикеток на электрических панелях, стенах, проводах и оборудовании должно быть тщательно спланированным процессом.Может быть легко пропустить требуемую этикетку и быть подверженным нарушению во время более поздней проверки. При организации инженеров-электриков и обслуживающего персонала для выполнения работ могут быть полезны следующие рекомендации по установке этикеток:

.
  • Проверка подлинности оборудования перед установкой этикеток
  • Разместите этикетки в месте, которое будет хорошо видно под удобным углом
  • Помните о возможных помехах от любого рабочего или ремонтного оборудования
  • Очистите поверхность подходящими материалами перед нанесением этикетки
  • Тщательно проверьте все оборудование после установки, чтобы убедиться, что ничего не упущено

Выбор надлежащей маркировки для электрических панелей на промышленном объекте требует тщательного изучения правил, расположения вашего оборудования и среды, в которой работают ваши сотрудники.Надлежащее планирование может поддержать эффективную и тщательную программу безопасности для всей вашей операции. В дополнение к выбору этикеток на электрических панелях ваша программа управления оборудованием должна также включать надлежащее техническое обслуживание и проверку вашего оборудования и ваших этикеток. Со временем этикетки могут изнашиваться или устаревать и требовать замены для поддержания целостности вашей электрической системы.

Дополнительные сведения о этикетках электрических панелей:

Как пометить электрическую панель (правильный способ) в вашем доме Tigard Oregon



Ничто не может быть более неприятным, чем когда вам нужно отключить цепь в вашем доме, и вы обнаруживаете, что не знаете, какая именно.Вот некоторая информация, чтобы объяснить, как это должно быть сделано.

Правила

2020 Национальный электротехнический кодекс (NEC), статья 110.12, гласит: «Электрооборудование должно быть установлено аккуратно и качественно».

2020 NEC Статья 408.4 (A) гласит: «Каждая цепь и модификация цепи должны быть четко идентифицированы в отношении ее четкой, очевидной и конкретной цели или использования. Идентификация должна включать утвержденную степень детализации, которая позволяет отличить каждую цепь от Все остальные.Запасные позиции, которые содержат неиспользуемые устройства максимального тока или выключатели, должны быть описаны соответствующим образом. Идентификация должна быть включена в каталог цепей, который расположен на лицевой стороне, внутри или в утвержденном месте рядом с дверью панели в случае панели и на каждом выключателе или автоматическом выключателе в распределительном щите или распределительном устройстве. Ни одна цепь не должна описываться таким образом, чтобы это зависело от переходных условий занятости».

Кодекс также конкретно указывает, что «[n]o цепь должна быть описана таким образом, который зависит от переходных условий занятости.» Это означает, что вы не можете использовать термины, характерные для вашего дома, для описания цепей. Например, вы не можете описать спальню как спальню Тима, поскольку Тим не всегда будет занимать эту комнату, и будущие домовладельцы не будут знать, какую комнату он описывает.

Пример неправильной маркировки панели

Вот отличный пример расписания электрощита, который был неправильно промаркирован, он не соответствует требованиям кода, описанным выше. Это не было сделано аккуратно и некачественно, и каждая схема четко не идентифицирована в отношении ее четкого, очевидного и конкретного назначения или использования.Вы не можете использовать аббревиатуры для описания того, что находится на каждой цепи, и вы не можете использовать одно и то же описание на нескольких линиях. Например, в строках 13 и 15 написано «Кит», что означает кухня. Для правильной маркировки каждую цепь необходимо идентифицировать более конкретно (западные кухонные вилки, восточные кухонные вилки и т. д.). Кроме того, в строках 20 и 28 используется символ для описания освещения у входа и в углу, а не для написания слова «свет».

Конечно, вам не нужно писать роман, заполняя пробелы, но они должны быть достаточно описательными, чтобы точно понять, для чего предназначена схема.И каждая используемая строка должна быть заполнена, и ни одна из них не может использовать одно и то же описание. Например, на этом рисунке строки 1, 3, 5 и 7 говорят о водонагревателе. Их необходимо определить более конкретно (водонагреватель спереди/справа; водонагреватель сзади/слева и т. д.).

Что касается правила о «переходных условиях проживания», то эта панель описывает спальни 1, 2 и 3 в строках 14 и 16. Никто из тех, кто придет в этот дом позже, не знает, для каких спален предназначены эти описания.В таком случае лучше обозначить их более конкретно, например, юго-западная спальня; северная спальня наверху; западная спальня в подвале; и т.д.



Вот перевод того, что пытается показать это расписание панели:

Как правильно маркировать панель

Как объяснялось выше, ваш каталог расписания/цепи электрической панели должен быть аккуратно помечен и в соответствии с определенными правилами описания каждой строки. Выполните следующие действия, чтобы убедиться, что ваша панель имеет правильную маркировку:

.
  1. Каждая цепь должна быть конкретно идентифицирована.
  2. Не используйте сокращения или символы для описания того, что находится на каждой цепи.
  3. Заполните каждую используемую строку.
  4. Не используйте одно и то же описание для нескольких цепей.
  5. Не используйте термины, характерные для вашего дома, для описания цепей. Лучше всего пометить их конкретно, например, юго-западная спальня; северная спальня наверху; западная спальня в подвале; и т. д. вместо спален 1, 2 и 3.



Ниже приведен еще один пример схемы электрощита, которая была неправильно подписана.

Когда Classic Electric завершает изменение обслуживания или замену электрической панели, мы всегда проверяем, чтобы каталог расписания/схемы панели был заполнен в соответствии с текущими правилами NEC.

Вы рассматриваете проект реконструкции жилого дома, замену или модернизацию электрощита, проект электроснабжения гаража или магазина? Томас Адамс — главный электрик штата Орегон с более чем 20-летним опытом работы в отрасли, и он будет рад поговорить с вами о ваших потребностях в электрике Tigard.

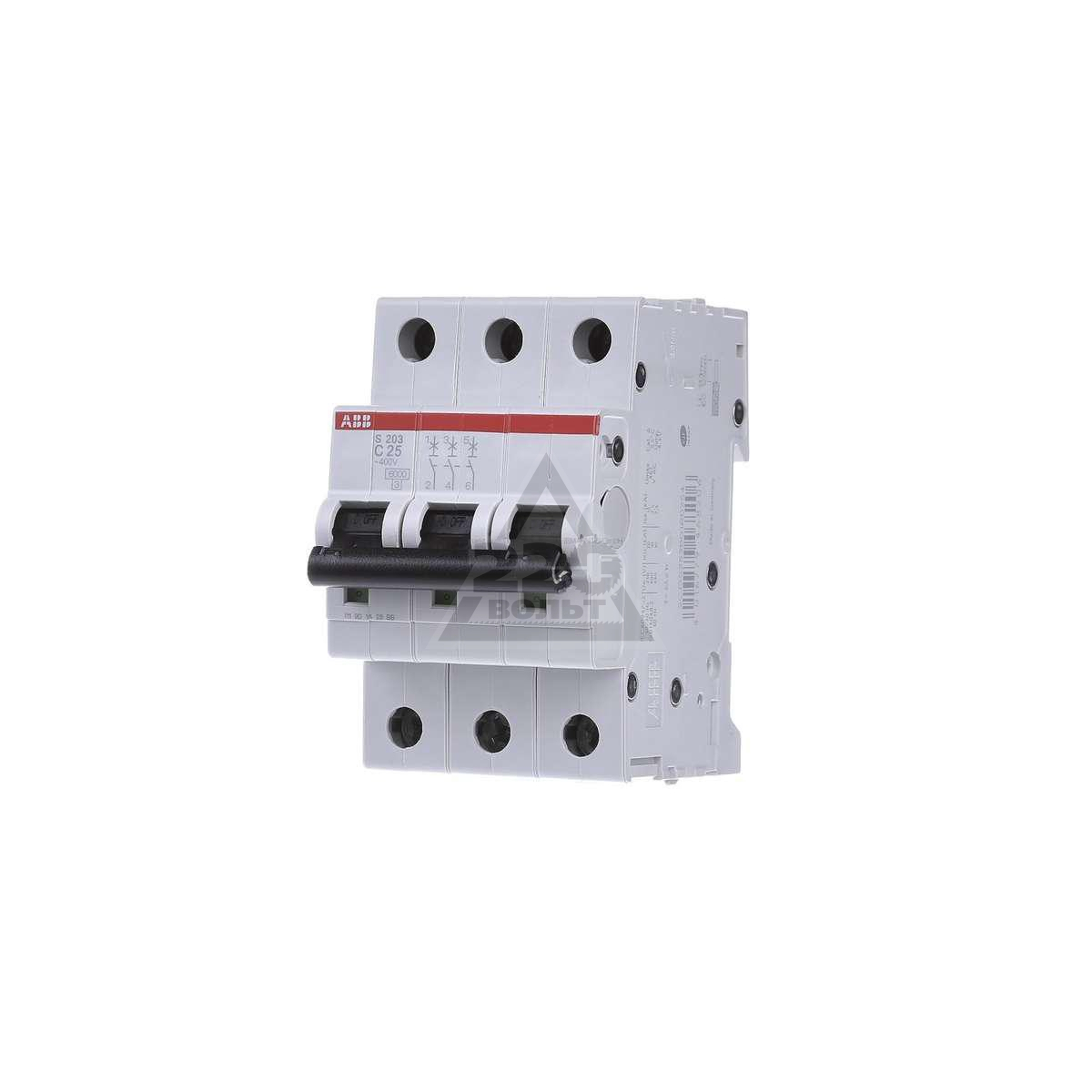

Автоматические выключатели MCB и защита низковольтных цепей

Электрические конструкции и системы автоматизации требуют двух основных функций: защиты от перегрузки и короткого замыкания. Этого можно добиться с помощью предохранителей, но иногда предохранители не лучший выбор из-за их одноразового характера и конструкции одноразового использования. Выключатели позволяют пользователям легко изолировать и обеспечивают ту же защиту, что и предохранители, но с более полезными средствами для восстановления после неисправности.

Автоматические выключатели : Варианты защиты цепей для сетей низкого напряжения

Как уже говорилось, электрические и автоматические конструкции требуют защиты. Industrial Control Direct предлагает полную линейку электротехнических изделий для оптимальной защиты как от перегрузок, так и от коротких замыканий в различных приложениях. Все продукты имеют сертификаты UL, cUL, CSA и CE, что соответствует самым высоким уровням безопасности. IMO предлагает на выбор два различных типа выключателей — конструкции, сертифицированные по стандартам UL и IEC.

IMO UL 489 Миниатюрный автоматический выключатель (MCB)

Автоматические выключатели, перечисленные в списке IMO UL489, являются исключительными. Они прошли строгие испытания UL и совместимы со всеми другими брендами, имеющими такую ​​же сертификацию UL. Основное отличие состоит в том, что IMO свела неконтролируемые цены к минимуму. В настоящее время Industrial Control Direct является единственным дистрибьютором в США, предлагающим этот продукт. Мы вложили огромные средства как в инвентарь, так и в знания, предлагая нашим клиентам эту исключительную ценность.

IMO IEC Миниатюрный автоматический выключатель (MCB)

Стандартные автоматические выключатели IEC от IMO уже много лет являются одним из самых продаваемых продуктов для ответвлений и дополнительной защиты в Великобритании и по всей Европе. В США IEC все еще имеет место. Потребности приложений определяют выбор между автоматическими выключателями IEC и UL, используемыми в схемах защиты цепей. Такие виды использования, как проекты, не требуемые UL, испытательные стенды, пилотные проекты и оборудование, поставляемое за границу, — все это позволяет значительно сократить расходы по сравнению с аналогами UL.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
