Маркировка кранов шаровых: Расшифровка маркировки шаровых кранов

Содержание

Маркировка кранов шаровых

Главная страница » Маркировка кранов шаровых

Кран шаровый, предназначен для использования в качестве запорного и (или) запорно-регулирующего (дискретно) устройства на трубопроводах с температурой транспортируемой среды не более плюс 110°С.

Транспортируемая среда: вода техническая; нефть с объемным содержанием СО2 и Н2S до 6%; природный газ, содержащий жидкие углеводороды, этиленгликоль, метанол (СНЗОН), турбинные масла, воду и механические примеси.

Коррозионостойкое исполнение кранов — К1, К2 по ГОСТ13846 -89.

Пределыные значения температуры окружающего воздуха при эксплуатации: от -60°С до +40°С.

Вид климатического исполнения УХЛ(ХЛ) поГОСТ 15150-69.

Уровень технических требований по ГОСТ Р 51365-99 УТТ-2 (РSL-2).

Краны изготавливаются двух типов:

«Т» — КШ (КШм) полнопроходные

«Т» — КШд — краны шаровые с встроенными в шаровый затвор штуцерами (быстросменными или неменяемыми одно (или многоштуцерными) для ступенчатого регулирования расхода среды.

Краны не предназначены для плавного регулирования расхода среды.

Условное обозначение кранов шаровых

Исполнение по типу присоединения:

  • м — муфтовый (тип резьбы указывается при заказе)
  • н — ниппельный (тип резьбы указывается при заказе)
  • п — под приварку
  • ф — фланцевый
  • без обозначения — межфланцевый

Исполнение затвора:

  • д — дроссельный со сменными штуцерами
  • д1 — дроссельный с несменными штуцерами
  • д2 — дроссельный
  • без обозначения — полнопроходной

Условный проход:

  • диаметр проходного отверстия корпуса

Эффективный проход:

  • диаметр проходного отверстия затвора

Вариант исполнения фланцев:

  • ст — фланцы по ГОСТ 28919
  • без обозначения — фланцы по РД26-16-40

Исполнение по коррозионной стойкости:

  • К1 (не обозначается) — по ГОСТ 13846
  • К2 — по ГОСТ 13846

Технические характеристики

Условный проход DN, мм по ГОСТ 28338-89*
Условное давление PN, МПа (кг/см2) по ГОСТ 13846-89
Класс герметичности затвора А, по ГОСТ 9544-2005

Присоединительные размеры:

  • фланцев
  • муфтовых окончаний
  • по ГОСТ 28919-91 или по РД 26-16-40-89
  • резьба гладких НКТ по ГОСТ 633-80

Диаметры отверстий штуцеров в шаровом затворе, * мм

  • быстросменных Т-КШд
  • встроенных в затвор
  • 2,3,4,5,6,7,8,10,12
  • 3,4,5,6,7,8,10,12
  • 3,4,5,6,8,10,12,18

Длина **, мм

  • Т-КШ
  • Т-КШм (Т-КШн)
  • Т-КШд (Т-КШд1)
  • Т-КШд2
  • 120 (DN≤40 мм, PN?21 МПа)
  • 170 (DN=40 мм, PN=21 МПа)
  • 120 (DN=40 мм, PN=21 МПа)
  • 78 (DN=40 мм, PN=21 МПа)

Масса **, кг, не более

  • Т-КШ
  • Т-КШм
  • Т-КШд (Т-КШд1)
  • Т-КШд2
  • 10 (DN?40 мм, PN?21 МПа)
  • 13,2 (DN=40 мм, PN=21 МПа)
  • 10 (DN=40 мм, PN=21 МПа)
  • 6,4 (DN=40 мм, PN=21 МПа)

Примечание:

  1. * По требованию заказчика допускаются другие диаметры
  2. ** Длина и масса кранов прочих типоразмеров устанавливаются КД

Кран шаровой Ду-32 Ру-16.

Что означают буквы и цифры?

Маркировка на шаровом кране под вопросом, буквы английского алфавита, именно такая маркировка чаще всего встречается на шаровых кранах и даже если они были изготовлены в России.

Маркировка «ДУ и «РУ», встречается гораздо реже, но в принципе «расшифровка» у них одна и даже.

«Dn» (или «ДУ») это диаметр номинальный (ну или условный проход).

Цифра «32» , это размер и причем в миллиметрах, на многих шаровых кранах этот показатель ещё дублируется в английских дюймах.

«ДУ 32» означает что диаметр внутреннего (присоединяемого) водопровода равен приблизительно 32 миллиметрам.

А приблизительно потому что нужно сверяться с таблицей, так как условный проход не имеет конкретной единицы измерения.

Далее «РУ», или же «PN» (встречается гораздо чаще на кранах эта маркировка), это не что иное как давление на которое рассчитан данный кран.

В Вашем случае цифра «16» это атмосферы.

Причем 16 атмосфер это максимальное давление на которое рассчитан кран.

То есть важно придерживаться этого параметра, иначе кран быстро выйдет из строя.

При покупке шаровых кранов важно учитывать что такие краны в отличие от вентилей, относятся к запорной арматуре (вентиля же относятся к запорно-регулирующей).

А это значит что шаровый кран может (точней должен) работать или в полностью открытом состоянии, или в полностью закрытом.

Только вентиля могут работать в полузакрытом состоянии.

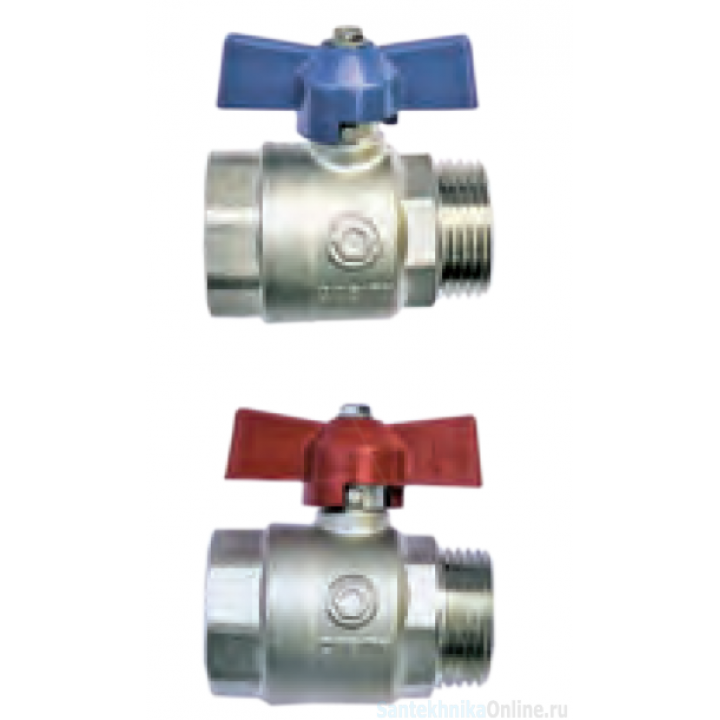

Так же учитывайте какой именно шаровый кран Вам нужен, это может быть кран «мама-мама» (с двух сторон внутренняя резьба на кране), или кран «папа-мама» (с одной стороны крана наружная резьба с другой внутренняя).

И плюс учитывайте материал изготовления таких кранов тоже может быть разным помимо «классических» материалов (латунь, нержавеющая сталь) шаровые краны могут быть полипропиленовыми, вот фото

такого крана (32 мм) для наглядности.

Плюс качество шарового крана напрямую зависит от производителя лидерами в этой области считаются Итальянские шаровые краны «BUGATTI» («Бугаттти») у меня такие краны в доме установлены лет 5-6 назад и нет с ними никаких проблем .

Размеры шаровых кранов — какие бывают, сферы применения

После принятия решения о редактировании в системы отопления или водоснабжения, подключения приборов учета воды или тепла, то без применения запорной арматуры не обойтись. В качестве нее желательно применять шаровые или пробковые краны. Перед выбором типа запорной арматуры необходимо понять, каким требованиям она должна отвечать. То есть необходимо будет определиться с такими параметрами, как размеры шаровых кранов, материалом и типом присоединения клапана.

Технические характеристики

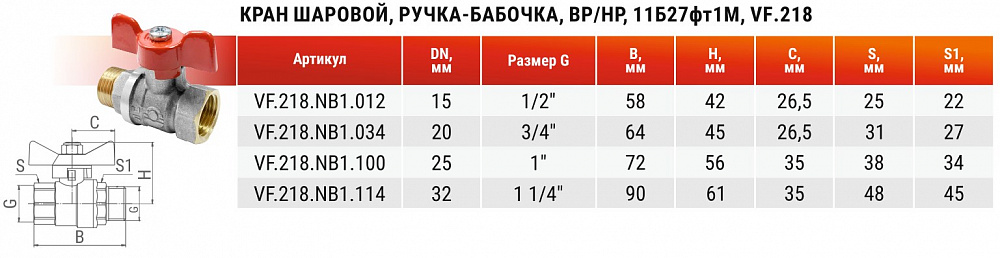

Размеры крана шарового состоят из параметров резьбы, габаритов.

Одной из ключевых характеристик шарового крана можно назвать внутренний (проходной) диаметр. К другим параметрам относят рабочее давление и температуру. Само собой, эти параметры определены материалом, из которого производят краны. Немаловажную роль играет и то, какая компания произвела эти изделия.

В качестве примера можно изучить наиболее часто применяемые шаровые краны в быту. А именно при обустройстве инженерных сетей в многоквартирном или частном доме. Практика показывает, что при обустройстве таких систем применяют краны с различными геометрическими параметрами.

В частности, при обустройстве инженерных систем применяют шаровые краны с проходными диаметрами ½, ¾ дюйма. Кроме указанных применяют краны с диаметром в 1, 1 ¼ 1 ½ дюймов. К примеру, при создании инженерных сетей в загородном доме достаточно использовать арматуру с диаметром в половину дюйма. На отопительную систему оптимальным вариантом будет использование арматуры в три четверти дюйма. Если система построена на основании естественного движения теплоносителя, то имеет смысл увеличить диаметр применяемых труб и кранов до двух дюймов.

Но, разумеется, при выборе труб и кранов необходимо руководствоваться результатами расчетов, которые должны входить в состав проекта. Большинство производителей на поверхности корпуса клапана наносят маркировку, в которой установщик всегда увидит, каковы размеры кранов, необходимых для монтажа сети.

Маркировка, как правило, выглядит так DN (диаметр условный) 15, она обозначает, что крана внутренний (проходной) диаметр равен 15 мм, или примерно одна вторая дюйма. Вторая цифра под обозначением Pn показывает рабочее давление, на которое рассчитана эта запорная арматура.

Документация касательно размеров шаровых кранов

ГОСТ 21345-2005 определяет соотношение условных диаметров шаровых кранов и давления, при которых допустима эксплуатация этого типа изделий. Так, например, краны с DN20, может быть вмонтирован в сеть с номинальным давлением рабочей среды 17 МПа. Надо отметить, в ГОСТ существует разделение на:

  1. проходные;
  2. частично проходные краны.

Исторически сложилось так, что все размеры диаметров, внутренних и внешних, номинальные параметры резьбы измеряют в дюймах. То есть в той системе мер, которая принята в некоторых странах. Для перевода дюймов в привычные миллиметры можно использовать следующее соотношение – 1 Дм равен 25,4 мм. Но надо понимать, что это весьма условное соотношение и при оформлении заказа, размеры на краны шаровые в дюймах а не в миллиметрах.

В этом же документе есть ссылка на ГОСТ 28338-89, который определяет размеры диаметров, применяющихся при проектировании и изготовление запорной и другой арматуры. По сути, эти два и еще несколько нормативных документов являются основными для проектировщиков тепловых и водопроводных сетей для многоквартирных и частных домов.

Кстати, расчет номинального диаметра трубопровода определяют на стадии проектирования сети, исходя из тепловой нагрузки, требуемых параметров температуры, давления и расхода рабочей среды. Расчетный диаметр трубопровода и есть та опорная точка, от которой происходит выбор марки запорной арматуры.

К размерным характеристикам шарового крана можно отнести тип резьбы и ее расположение. В кранах применяют как наружную, так и внутреннюю резьбу. Краны с резьбой, нанесенной на внешнюю поверхность, называют гайка-гайка. Резьба нанесена на внутренней поверхности, то такие изделия называют штуцер – штуцер.

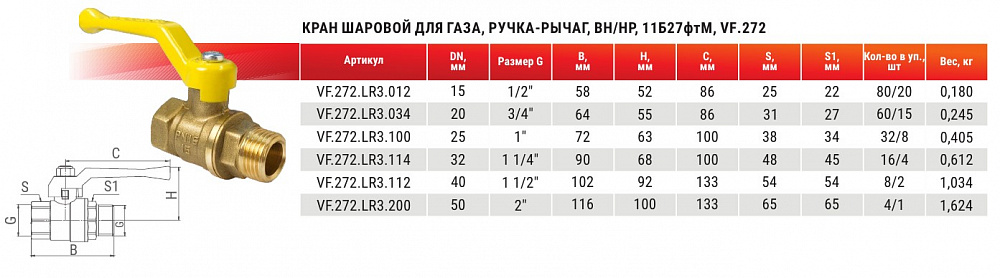

Строительная длина и высота

Еще размеры, которых непосредственно касается запорной арматуры – это строительная длина. Определение этого термина звучит так: этот размер показывает длину участка трубопровода, который будет замещен запорной арматурой. То есть это расстояние от одного торца крана до другого. Строительная высота – это расстояние от самой нижней точки крана, до, наивысшей. Другими словами – это габаритные размеры.


Эти размеры должен учитывать проектировщик, при конструировании трубопроводной системы. Кроме этого, он должен установить кран шаровый размеры,которого обеспечивают свободный доступ к нему для проведения обслуживания и ремонта. Кроме того, необходимо обеспечить доступ к крепежным элементам, для выполнения монтажных и демонтажных работ.

Размер строительной длины определяет ГОСТ 3326-86. Так, например, кран, DN 20, предназначенный для работы в трубопроводной системе с давлением Pn 4МПа имеет строительную длину 150 миллиметров.

Кстати, строительная длина измеряется, только, в миллиметрах, в отличие от диаметров проходных отверстий и номиналов резьбы.[art_yt id=»ZyOIYcoGDIk» wvideo=»640″ hvideo=»360″ position=»center» urlvideo=»https://www. youtube.com/watch?v=ZyOIYcoGDIk» namevideo=»Шаровый кран» desc=»Чем отличаются шаровые краны друг от друга» durationmin=»5″ durationsec=»45″ upld=»2015-11-14″ tmburl=»https://i.ytimg.com/vi/ZyOIYcoGDIk/maxresdefault.jpg» thumbnailwidth=»1280″ thumbnailheight=»720″]

Как часто Вы вызываете сантехника?

Poll Options are limited because JavaScript is disabled in your browser.
  • Все чинит жена. 35%, 1472 голоса

    1472 голоса 35%

    1472 голоса — 35% из всех голосов

  • Все чинит муж. 30%, 1270 голосов

    1270 голосов 30%

    1270 голосов — 30% из всех голосов

  • Все чинится само. 20%, 834 голоса

    834 голоса 20%

    834 голоса — 20% из всех голосов

  • От 1 года и более. 10%, 427 голосов

    427 голосов 10%

    427 голосов — 10% из всех голосов

  • Раз в год. 5%, 200 голосов

    200 голосов 5%

    200 голосов — 5% из всех голосов

Всего голосов: 4203

Голосовало: 4109

17 января, 2018

×

Вы или с вашего IP уже голосовали. Загрузка…

Как разобраться в маркировке шарового крана

Шаровой кран – это изделие сантехнического рынка которое быстро и основательно вошло в бытовой мир. Сейчас рынок имеет множество предложений от различных производителей. Среди этого «букета» ассортимента все труднее сориентироваться в том, какое соответствует категории цена/качество. В этой статье мастер сантехник расскажет, как разобраться в маркировке шарового крана.

Первым делом необходимо понять какой размер изделия


DN — номинальный диаметр — этим обозначением определяется типоразмер трубопроводной арматуры. Диаметр номинальный принимается для всех элементов трубопроводов (в основном металлических). Номинальные диаметры для шаровых кранов определены в ДСТУ ГОСТ 28338:2008 «Соединения трубопроводов и арматура. Проходы условные (размеры номинальные)». Ранее диаметр крана обозначался условным значением Ду.
½» — зачастую типоразмер крана дублируется также в дюймах. На малых диаметрах обозначающие дюймы штрихи могут опускаться.

Следующей очень важной категорией маркировки есть обозначение давления

Существует несколько видов: PN, WOG, WSP, MOP.


PN — номинальное давление — это максимальное давление рабочей среды с температурой 20°C, при котором допустима продолжительная изделия, а данном случае шарового крана. Обозначение PN пришло на замену условному давлению Pу.
Заводы-импортеры шаровых кранов в Соединенные Штаты Америки, наносят на свою продукцию дополнительную маркировку по давлению — WOG и WSP (иногда SWP). Знак WOG — показывает, что клапан можно инсталлировать в разные системы, с различными рабочими средами: вода (Water), масло (Oil), газ (Gas). И обозначает максимальное рабочее давление водяного пара при 100°F. Маркируется в единицах измерения psi (фунт-сила на квадратный дюйм). Например, 400WOG.

Этот стандарт можно приравнять к европейским:

  • 400WOG – PN30
  • 600WOG – PN40
  • 1000WOG – PN63
  • 1500WOG – PN100
WSP (Working Steam Pressure) — показывает давление водяного пара и отражает максимальный номинальный уровень давления для крана при максимально высокой температуре. Маркируется так, как и предыдущий параметр – 150WSP (иногда CWP).
Если сказать простым языком, WOG и WSP — это значения давления для малых и больших температур. Клапан, рассчитанный на 600WOG / 150WSP, должен выдерживать 600 фунтов на квадратный дюйм в водопроводной или газовой трубе и 150, когда он инсталлирован в системе подачи пара. Значение WOG всегда выше. Еще одним видом маркировки относящуюся к давлению есть МОР.
Аналог PN. Измеряется в барах. Применяется для газовой арматуры. Обозначение МОР5 – показывает, что максимальное рабочее давление шарового крана – 5 бар.

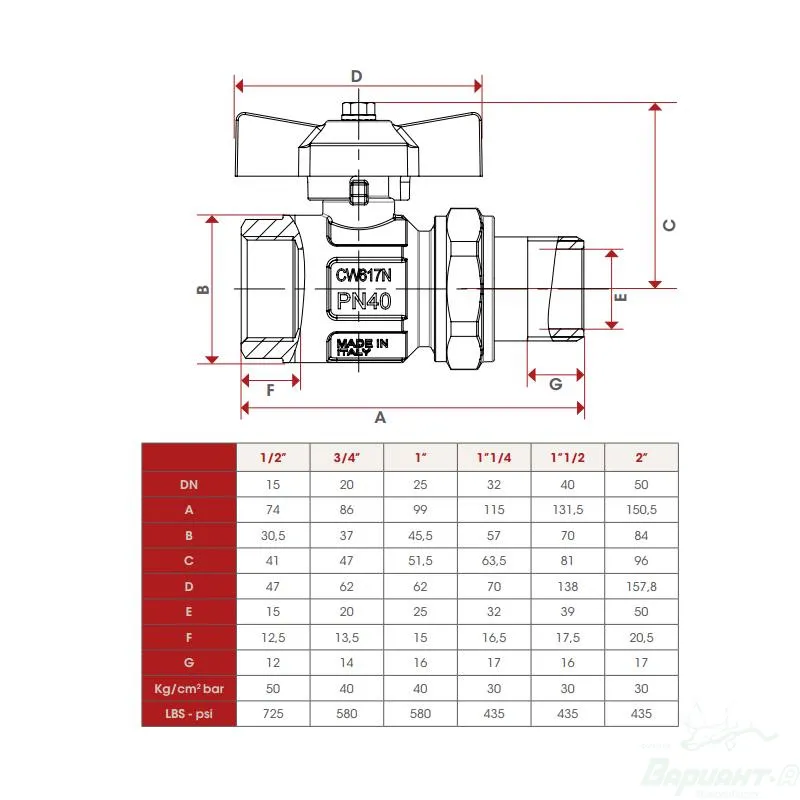

Из какого материала производится корпус крана дает понять следующая маркировка


СW617N — маркировка материала корпуса. CW617N – марка латуни по европейскому стандарту EN12165. Знак даты производства
05/11 — обозначение времени, когда кран был выпущен. Первое число показывает месяц, второе – год. Данная маркировка важна с точки зрения контроля качества выпускаемой серийной продукции. Маркировка страны производства
Made in Italy — место, где был произведен продукт. Именно такая «дословная» маркировка указывает на место происхождения шарового крана.
Никакое иное обозначение, даже «ITALY», не означает, что шаровой кран имеет итальянские корни (например).

Иногда наносят знаки различных стандартов. Рассмотрим основные


Стандарт родом из США. UL выдается в Underwriters Laboratories. Наличие такого знака показывает, что изделие было протестировано в национальной испытательной лаборатории и соответствует требованиям стандартов безопасности продукции.
Стандарт NSF 372 — был введен в 2011 году для установления процедур по удовлетворению требований к содержанию свинца на уровне 0,25% с использованием среднего расчетного значения площади поверхности или просто использования всех материалов без свинца для областей, контактирующих с питьевой водой.
Canadian Standard Association — это канадский государственный департамент, который регламентирует степень продукции. Товары со знаком CSA, проходят независимое тестирование, а после получают сертификаты на соответствие стандартам безопасности и производительности. Этот канадский стандарт требует очень жестких процедур контроля качества. Подтверждение качества по такому стандарту – это постоянный процесс. Лабораторные испытание, а также проверка производства.
Все изделия с маркировкой «NL» или «LF» производятся из латуни или меди не содержащих свинца.
Знак СЕ говорит, что продукция удовлетворяет требования нормативов и директив ЕС. СЕ – это неформальная гарантия безопасности товаров. Она обязательна для всех приходящих в Европу товаров, подпадающих под директивы. но с другой стороны является добровольной в качестве сертификация на соответствие стандартам качества. Видео

В сюжете —

Что означают надписи, цифры и буквы  на шаровых кранах, вентилях, редукторах, фильтрах, фитингах, обратных клапанах и других изделиях инженерной сантехники

Знаете ли вы, как понимать маркировку пластиковых шаровых кранов?

Испытания и обеспечение качества:
Вот 5 маркировок, которые могут быть нанесены на пластиковый шаровой кран, поскольку они обозначают испытания и/или обеспечивают качество.

UL — Underwriter’s Laboratories испытывает клапаны на 3-кратное номинальное давление, указанное на корпусе клапана. Эти клапаны должны пройти тест UL, чтобы иметь логотип UL на корпусе клапана.
CSA — Канадская ассоциация стандартов — еще одна организация, которая тестирует шаровые краны, чтобы убедиться, что они соответствуют стандартам. Несмотря на то, что это канадская ассоциация, она проводит тесты как по канадским, так и по американским стандартам. Под их логотипом можно найти букву «C» или «US», указывающую, на соответствие стандартам какой страны был протестирован шаровой кран. Если отображаются оба, шаровой кран прошел испытания по самым высоким стандартам в обеих странах.
— Factory Mutual Global, американская страховая компания, одобрила шаровой кран. Они применяют инженерный подход, чтобы убедиться, что клапан соответствует их высоким стандартам.
UPC / cUPC — Единый санитарно-технический кодекс (UPC) и Единый канадский санитарно-технический кодекс (cUPC) гарантируют, что сантехника безопасна и гигиенична.
ANSI — Американский национальный институт стандартов тестирует шаровые краны на соответствие различным стандартам. Стандарты выбиты на шаровом кране, т.е. ANSI Z21.15.
Для получения дополнительной информации об этих и других сертификатах посетите наш блог «Почему следует уделять больше внимания сертификации продукции для сантехники».

WOG / CWP
WOG расшифровывается как Water, Oil and Gas и представляет собой номинальное безударное давление для клапанов при температуре окружающей среды. Вода проста, но части нефти и газа немного сложнее.Масло — это свободнотекущая жидкость, которая гуще воды и обладает смазывающими свойствами. Газ представляет собой испаряющуюся жидкость, но это не относится к горючим газам. Для этих применений требуются более конкретные разрешения.

CWP означает холодное рабочее давление и указывает номинальное давление для клапанов при температуре до 100°F. Это становится все более распространенным рейтингом, так как рейтинг WOG имеет более сложное описание.

И WOG, и CWP относятся к номинальному давлению клапана.Они находятся на корпусе клапана в виде числа с WOG или CWP под ним. Число представляет номинальное давление, т.е. 600 с CWP ниже этого значения будет означать, что клапан рассчитан на 600 PSI CWP.

WSP
WSP означает рабочее давление пара и определяет давление пара в системе, в которой может использоваться шаровой кран. Промышленность использует WSP для бронзовых шаровых кранов, поскольку при повышении температуры прочность материала снижается.

Газовые характеристики
Не все клапаны одобрены для использования с горючими газами.Те, которые есть, будут иметь специальную маркировку в зависимости от того, где их можно использовать.

½ фунта на квадратный дюйм (или 1/2G) – более низкое номинальное давление для газовых клапанов, обычно используемых в газовых приборах.
5G – более высокое номинальное давление для газовых клапанов, обычно используемых в системах газопроводов.
BRS125G — номинальное давление газа в США 125 фунтов на квадратный дюйм для использования в системах газопроводов.
CAN / CGA-3.16 — канадское номинальное давление газа 125 фунтов на квадратный дюйм для использования на открытом воздухе и внутри помещений в системах газопроводов.
125G или выше – номинальное давление для использования вне помещений в газопроводных системах.

Если вы заинтересованы в компрессионном фитинге из полипропилена, добро пожаловать на покупку!

Ваше полное руководство по шаровым кранам

Как и большинство механических деталей, которые обеспечивают бесперебойную работу нашей жизни, большинство людей не знают, что такое шаровой кран, пока не столкнутся с проблемой. Но шаровые краны тихо и эффективно выполняют свою работу практически во всех сферах жизни американцев.

Способ приведения в действие шаровых кранов

Шаровые краны

используются в производстве, пищевой промышленности, здравоохранении и во многих бытовых приборах.Эти клапаны используются для поддержания потока жидкостей и газов в правильном направлении, во многих случаях без использования сложных технологий.

В этом руководстве содержится подробная информация о различных шаровых кранах и их использовании, в том числе о том, как они работают и для каких целей служат.

Что такое шаровой кран?

Схема шарового крана

Шаровой кран является типом запорной арматуры. Он состоит из шара, в центре которого просверлено отверстие, и ручки.Вы используете ручку, чтобы повернуть шар на 90 градусов, что позволяет жидкости или газу течь через скважину. Когда клапан находится в закрытом положении, твердая часть шара эффективно создает уплотнение, удерживая за собой все, что находится в трубе.

Универсальные и долговечные шаровые краны могут быть изготовлены из различных материалов и иметь различные размеры. Их простая конструкция означает, что вы можете легко настроить их по индивидуальному заказу. Основным ограничивающим фактором для шарового крана является конкретное применение, для которого он вам нужен.Шаровой кран из ПВХ может отлично работать при низком давлении и низкой температуре, но вам может понадобиться шаровой кран из нержавеющей стали, чтобы остановить поток материалов, находящихся при высоких температурах или под большим давлением.

Не все шаровые краны управляются вручную. Некоторые, например электрический шаровой кран, открываются и закрываются, когда через них проходит электрический ток. Эти шаровые краны с электроприводом используются в системах с высоким давлением, где шаровой кран часто и постоянно открывается и закрывается.

Как работает шаровой кран?

Основная концепция шарового крана проста. В клапан вставляется шар, соответствующий форме и размеру трубы. Этот шар имеет отверстие, проходящее через его сердцевину, и ручку или шестеренку, которая перемещает его по оси.

В закрытом положении твердая часть шара герметизирует клапан. При вращении содержимое трубы проходит через клапан, пока он не вернется в закрытое положение. При повороте на 90 градусов обнажается вся скважина, что обеспечивает полный поток содержимого трубы.Поток можно контролировать, частично поворачивая рукоятку шарового крана.

Шаровые обратные клапаны работают по тому же принципу, что и другие шаровые краны, за исключением того, что они имеют средства, обычно заслонку или диск, для предотвращения обратного потока. Этот тип шарового крана перекрывает поток при снижении давления. При открытии давление среды, протекающей по трубе, отталкивает диск или заслонку в сторону. Когда давление, идущее вперед, уменьшается, заслонка или диск возвращается на место, чтобы содержимое трубы не текло назад.Это происходит независимо от того, открыт шаровой кран или закрыт.

Что делает шаровой кран?

Шаровой кран является запорным клапаном. Он используется для запуска и остановки потока жидкостей или газов через трубу или другое замкнутое пространство. Водяные шаровые краны можно найти практически в любом доме или офисе с проточной водой.

Регулируют ли шаровые краны давление?

Шаровые краны можно использовать для регулирования давления в трубопроводе или другом ограниченном пространстве. Только частично открывая шаровой кран, вы можете контролировать, сколько содержимого трубы проходит через него.Если вы немного приоткроете его, вытекающее количество будет небольшим и будет двигаться при более низком давлении. Если вы откроете клапан полностью, и поток, и давление будут выше.

Традиционные смесители для раковин используют шаровые краны для управления потоком воды. Регулируя краны, вы перемещаете шаровой кран и контролируете, сколько воды выходит из крана.

Краткое руководство по маркировке шаровых кранов

Маркировка шарового крана представляет собой этикетки или бирки, размещенные на трубе, в которой находится клапан. Они предоставляют жизненно важную информацию для всех, кому необходимо выполнить техническое обслуживание клапана или трубы, в которой он находится.

Закодированная информация на этих этикетках или ярлыках говорит вам о многих вещах, включая информацию о самом клапане, типе среды, протекающей через него, давлении, под которым, вероятно, находится содержимое, температуре среды, а также о том, содержимое является легковоспламеняющимся или иным образом опасным.

Эта система маркировки, установленная Американским национальным институтом стандартов (ANSI), имеет жизненно важное значение для здоровья и безопасности тех, кто работает с трубами. Это также гарантирует, что те, кто выполняет работу, будут подготовлены с правильным оборудованием и инструментами до начала работы.

ANSI — одна из трех организаций, регулирующих стандарты маркировки, использования и технического обслуживания шаровых кранов.

  • ANSI. Эта организация отвечает за установление добровольных стандартов безопасности для многих отраслей промышленности США, включая производство и использование шаровых кранов. Они разработали стандарты маркировки для клапанов и работают над тем, чтобы эти стандарты соблюдались.
  • Единый сантехнический кодекс (СКП). Этот кодекс, установленный Международной ассоциацией сантехников и механиков (IAPMO), был создан для обеспечения безопасности как сантехников, так и потребителей посредством последовательного и регулируемого кодекса поведения.UPC включает требования, согласно которым маркировка труб и клапанов должна соответствовать стандартам ANSI.
  • Лаборатории андеррайтеров (UL). Это глобальная некоммерческая организация, занимающаяся продвижением безопасных методов работы в промышленности по всему миру. Кроме того, эта организация отвечает за проверку надлежащего функционирования многих механических частей, включая шаровые краны, от которых зависят все отрасли промышленности.

Общие размеры шаровых кранов

Хотя шаровые краны могут быть изготовлены на заказ для любого применения, существуют стандартные размеры, разработанные для удовлетворения большинства потребностей. Наиболее часто используемые размеры:

  • Шаровой кран 2 дюйма
  • Шаровой кран 1 дюйм
  • ¾ шаровой кран
  • ½ шаровой кран
  • ⅜ шаровой кран
  • ¼ шаровой кран

Каждый из этих размеров служит определенной цели: от раковины в ванной комнате до садовых шлангов и паровых труб котла. Размер шарового крана должен быть указан на этикетке или ярлыке клапана.

Есть и другая важная информация, которую можно найти на этикетках клапанов.

PN: Классы номинального давления

Номер класса PN позволяет узнать, на какое давление рассчитан клапан. PN обозначается барами, каждый бар соответствует 14,5038 фунтов давления. Это означает, что этикетка клапана с 3 барами будет означать, что нижележащий клапан может выдерживать давление до 43,5114 фунтов.

Номинальное значение PSI

фунта на квадратный дюйм означает фунты на квадратный дюйм и является стандартной мерой давления при любых обстоятельствах. Когда он указан на бирке или этикетке клапана, он указывает давление жидкости или газа, протекающего по трубе. Чем выше рейтинг PSI, тем более прочным должен быть шаровой кран, чтобы выдерживать приложенную к нему силу.

Что означает CWP на шаровом кране?

CWP означает холодное рабочее давление. Это значение на этикетке или ярлыке клапана используется для указания максимального давления, которое клапан может выдержать при температуре от –20 до 100 градусов по Фаренгейту. Этот диапазон температур считается холодным диапазоном.Например, CWP 680 будет означать, что клапан с маркировкой может выдерживать давление 680 PSI при температурах в пределах холодного диапазона.

Это означает, что вы можете рассчитывать на то, что шаровой кран с высоким CWP будет хорошо работать при более низких температурах, характерных для молочных заводов, предприятий пищевой промышленности и других мест, где через клапан проходит холодная среда.

Что означает SWP на шаровом кране?

SWP означает рабочее давление пара. Он также может иметь маркировку WSP для рабочего давления пара.В любом случае, это означает одно и то же. Он указывает давление, при котором клапан будет продолжать функционировать даже в самом высоком температурном диапазоне.

Шаровые краны с высоким SWP необходимы для трубопроводов, по которым проходит пар, смазочные материалы для двигателей и гидравлических систем, где трение может нагревать масло. Они имеют множество промышленных применений.

10 наиболее важных типов шаровых кранов

Шаровые краны

просты в ремонте и замене, долговечны и очень эффективны. Из-за этих преимуществ мы используем их почти в каждом доме, офисе и на производственном предприятии.Везде, где вы найдете трубы, вы найдете шаровые краны, регулирующие поток среды внутри них.

Сколько существует типов шаровых кранов?

Со временем было разработано множество типов шаровых кранов для удовлетворения конкретных потребностей. В следующем списке вы найдете 10 наиболее важных типов шаровых кранов и некоторые из их распространенных применений.

Шаровой кран с V-образным отверстием Схема

1.
Санитарный шаровой кран

Эти клапаны предназначены для использования в пищевой промышленности, фармацевтическом производстве и везде, где требуется стерилизация.Они бывают разных конфигураций и размеров и могут быть шаровыми кранами с ручным, механическим или электрическим приводом. Все они могут стерилизоваться нагреванием или химическими веществами, а их гладкие полированные поверхности предотвращают накопление мусора.

2. Шаровые краны с V-образным отверстием

В отличие от большинства шаровых кранов, шаровой кран с V-образным отверстием имеет не шар с отверстием, а плавающий шар, который сжимается, когда кран открыт. Когда клапан закрыт, шар расширяется и блокирует входное и выходное отверстия клапана.Эта функция создает более плотное уплотнение.

3. Полнопроходной шаровой кран

Полнопроходной шаровой кран имеет отверстие того же диаметра, что и труба, ведущая к клапану. При полном открытии шаровой кран этого типа позволяет свободно течь содержимому трубы, не создавая узких мест в клапанах. Эти клапаны чаще всего используются в ситуациях, когда среда в трубах должна течь с постоянной скоростью или когда используются шаровые краны высокого давления.

4. Многоходовой шаровой кран

Эти клапаны могут быть 3-ходовыми шаровыми кранами или иметь больше соединителей, которые позволяют отводить поток среды в разных направлениях по мере необходимости.Их можно сделать так, чтобы поток шел только в одном направлении за раз, или спроектировать так, чтобы можно было одновременно открывать несколько соединителей.

5.
Шаровой кран со стандартным отверстием

Отверстия на стандартных шаровых кранах имеют меньший диаметр, чем входящие в них трубы. Обычно они менее дороги и более долговечны, чем полнопроходные шаровые краны, но они будут ограничивать поток содержимого трубы, даже когда они полностью открыты.

6. Шаровой кран с уменьшенным проходом

Шаровой кран с уменьшенным проходом — это другое название шарового крана со стандартным проходом, которое поясняется номером 5.

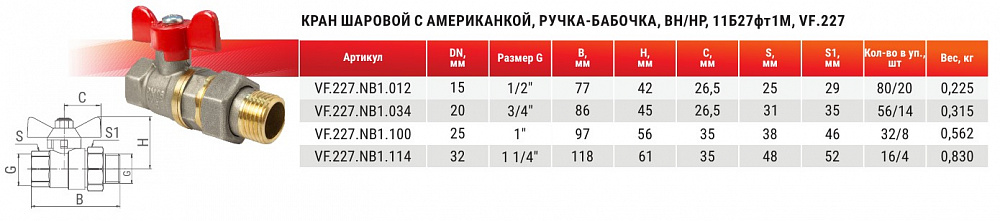

7. Шаровой кран True Union

Эти шаровые краны имеют двойное соединение с трубами, которые их содержат. Штуцеры могут быть загерметизированы на любом конце клапана, что позволяет полностью снимать их для ремонта или замены.

8. Шаровой кран с ручным управлением

В эту категорию могут подпадать шаровые краны многих различных конфигураций. Как следует из названия, вы вручную управляете этими клапанами с помощью рукоятки, установленной снаружи трубы.

9. Электрические шаровые краны

Электрические шаровые краны открываются и закрываются электрическим током вместо ручки.

10. Шаровые краны с электроприводом

Эти клапаны представляют собой электрические шаровые краны. В них используется двигатель с электрическим приводом, установленный над клапаном, который открывает и закрывает его по мере необходимости. Шаровые краны с электроприводом обычно используются на автоматизированных фабриках и производственных предприятиях.

Заключение — кто производит качественные шаровые краны?

Независимо от области применения, ваш лучший шанс на успех в долгосрочной перспективе — это приобретение клапанов из уважаемого и надежного поставщика. Существует много производителей шаровых кранов, но лишь немногие из них предлагают качество, разнообразие и уровень удовлетворенности клиентов, присущие компании Adamant Valves.

С 2002 года компания Adamant Valves работает над улучшением конструкции, производства и материалов шаровых кранов, чтобы создать надежные, долговечные и экономичные решения. Adamant Valves производит широкий диапазон размеров и может предоставить вам индивидуальную подгонку, если стандартный размер не подходит. Компания Adamant Valves быстро завоевала репутацию поставщика высококачественной арматуры, доставляемой в кратчайшие сроки, и стала ведущим поставщиком арматуры для предприятий по производству и реализации пищевых продуктов, производителей косметики, фармацевтических компаний и многих других отраслей.

Чтобы узнать, как компания Adamant Valves может удовлетворить ваши потребности в шаровых кранах, свяжитесь с нами сегодня.‌

Похожие сообщения:

Руководство для начинающих по обратным клапанам

Неисправность латунного шарового клапана при обслуживании энергетических котлов

Владельцам/операторам котлов и поставщикам оборудования

Кованый латунный шаровой кран с резьбой NPS 2 с маркированным рабочим давлением пара 150 фунтов на квадратный дюйм вышел из строя во время эксплуатации в качестве продувочного клапана парового котла высокого давления.Котел был разработан для работы при максимально допустимом давлении 125 фунтов на квадратный дюйм. Отказ произошел, когда корпус клапана, состоящего из двух частей, развалился, что привело к выбросу высокотемпературной воды и пара из котла. В этом случае рабочий, находившийся вблизи котла, получил серьезные ожоги и позже скончался в больнице.

Хотя причиной инцидента могла быть не спецификация материала, предварительные выводы расследования инцидента Ассоциацией безопасности котлов Альберты показывают, что спецификация материала клапана из кованой латуни недопустима для применения во внешних трубопроводах котла.

Продувочные клапаны котла и трубопроводы, соединяющие клапаны и другую арматуру с котлом, должны быть спроектированы и изготовлены в соответствии с требованиями ASME B31.1 Power Piping Code для внешних трубопроводов котла. Спецификация материала конструкции корпуса клапана была определена как ASTM B283 C37700, кованая латунь. Хотя этот материал разрешен ASME B31.1 для использования в некоторых приложениях, его использование во внешних трубопроводах котла специально запрещено (см. примечание 1 к таблице A-6, ASME B31.1).

Просьба ко всем владельцам энергетических котлов и поставщикам оборудования проверять технические характеристики материалов клапанов и других фитингов, используемых при обслуживании энергетических котлов, и немедленно заменять любые неподходящие детали при их обнаружении.

Важно отметить, что маркировка на клапанах и других фитингах может не давать полной информации, позволяющей пользователю определить, подходят ли эти фитинги для данного применения, например, для внешней обвязки котла. Кроме того, идентификация материала может отсутствовать на фитинге или в рекламной брошюре производителя фитинга.Пользователь несет ответственность за обеспечение того, чтобы любой используемый им фитинг подходил для предполагаемой цели и соответствовал применимым нормам, принятым в соответствии с Единым законом о котлах и сосудах под давлением, и Административным кодексом Северной Каролины, раздел 13, глава 13. информация недоступна сразу, пользователь должен связаться с поставщиком или производителем, чтобы получить необходимые сведения.



Базовая информация об инциденте предоставлена:
К. Т.Лау, доктор философии, ЧП
Главный инспектор и администратор
Оборудование, работающее под давлением
ASBA
Провинция Альберта, Калифорния

%PDF-1.4 % 1 0 объект >>> эндообъект 2 0 объект >поток 2022-01-26T08:18:50+01:002022-01-26T08:19:30+01:002022-01-26T08:19:30+01:00Adobe InDesign 16.2 (Windows)uuid:f09dffa6-dbf6-4146- 91f6-b41ec876ae36xmp. did:cc065486-2163-d846-b235-b2284884cdf0xmp.id:eafeae61-6820-9d47-8273-ba9af26bb7f9proof:pdfxmp.iid:04f1f56f-2e26-b64a-b841-72ceamp.52ceamp.сделал:e24b4271-5793-0b4e-bb90-c44dd8d1275dxmp.did:cc065486-2163-d846-b235-b2284884cdf0default

  • преобразован из application/x-indesign в application/pdfAdobe InDesign 16.2 (Windows)/2022-01-28:508+1: 01:00
  • приложение/pdfБиблиотека Adobe PDF 15.0False конечный поток эндообъект 3 0 объект > эндообъект 14 0 объект > эндообъект 15 0 объект > эндообъект 10 0 объект /LastModified/NumberOfPageItemsInPage 2/NumberofPages 1/OriginalDocumentID/PageItemUIDToLocationDataMap>/PageTransformationMatrixList>/PageUIDList>/PageWidthList>>>>>/Resources>/ExtGState>/Font>/ProcSet[/PDF/Text]/Properties>>>/TrimBox [0.0 0,0 595,276 792,0]/Тип/Страница>> эндообъект 11 0 объект /LastModified/NumberOfPageItemsInPage 2/NumberofPages 1/OriginalDocumentID/PageItemUIDToLocationDataMap>/PageTransformationMatrixList>/PageUIDList>/PageWidthList>>>>>/Resources>/Font>/ProcSet[/PDF/Text]/Properties>>>/TrimBox[0. 0 0.0 595,276 792,0]/Тип/Страница>> эндообъект 12 0 объект /LastModified/NumberOfPageItemsInPage 2/NumberofPages 1/OriginalDocumentID/PageItemUIDToLocationDataMap>/PageTransformationMatrixList>/PageUIDList>/PageWidthList>>>>>/Resources>/Font>/ProcSet[/PDF/Text]/Properties>>>/TrimBox[0.0 0,0 595,276 792,0]/Тип/Страница>> эндообъект 13 0 объект /LastModified/NumberOfPageItemsInPage 2/NumberofPages 1/OriginalDocumentID/PageItemUIDToLocationDataMap>/PageTransformationMatrixList>/PageUIDList>/PageWidthList>>>>>/Resources>/Font>/ProcSet[/PDF/Text]/Properties>>>/TrimBox[0.0 0.0 595,276 792,0]/Тип/Страница>> эндообъект 16 0 объект /LastModified/NumberOfPageItemsInPage 6/NumberofPages 1/OriginalDocumentID/PageItemUIDToLocationDataMap>/PageTransformationMatrixList>/PageUIDList>/PageWidthList>>>>>/Resources>/Font>/ProcSet[/PDF/Text]/Properties>>>/TrimBox[0.0 0,0 595,276 792,0]/Тип/Страница>> эндообъект 17 0 объект /LastModified/NumberOfPageItemsInPage 6/NumberofPages 1/OriginalDocumentID/PageItemUIDToLocationDataMap>/PageTransformationMatrixList>/PageUIDList>/PageWidthList>>>>>/Resources>/Font>/ProcSet[/PDF/Text]/XObject>>>/TrimBox[0. 0 0.0 595,276 792,0]/Тип/Страница>> эндообъект 46 0 объект >поток [email protected]}-GCdzw$T ‘)ĊH]3P5;3g-R 5|[email protected]

    Теги клапанов: Руководство по идентификации труб

    Использование тегов для клапанов является важным, хотя и часто упускаемым из виду, способом повышения безопасности и эффективности на многих объектах.Многие люди на объектах не думают о тегах клапанов, потому что трубы и клапаны — это одна из тех вещей, которые просто работают в фоновом режиме, не задумываясь. Конечно, если кто-то откроет не тот клапан, это может привести к очень опасным последствиям.

    Независимо от того, хотите ли вы начать использовать теги клапанов в первый раз или просто хотите улучшить способ использования этих элементов в вашем учреждении, важно уделить некоторое время и изучить все передовые методы. Если все сделано правильно, использование тегов для клапанов может значительно снизить риск разливов, несчастных случаев и травм, связанных с трубами и клапанами на вашем предприятии.

    Давайте начнем с того, что на самом деле представляют собой теги для клапанов и какую пользу они могут принести вашему предприятию. Проще говоря, бирка клапана — это бирка любого типа, которая может быть прикреплена к клапану (почти всегда на конце трубы). Эти бирки могут быть изготовлены из пластика, металла, дерева или даже просто из бумаги в зависимости от конкретных потребностей вашего объекта.

    Размер тегов может варьироваться от очень маленького круга, на котором всего пара слов или цифр, до более крупного квадратного тега, который может содержать довольно много информации.Выбор правильных тегов клапана для правильных ситуаций очень важен. В большинстве случаев выбор тегов клапана полностью зависит от предприятия, но существуют некоторые стандарты OSHA, ANSI и других регулирующих органов, которым необходимо следовать в определенных ситуациях.

    Если вы потратите время на то, чтобы заранее узнать обо всех требованиях и всех ваших возможностях, это поможет вам реализовать правильные стратегии с самого начала.

    При изучении того, какие теги клапана использовать в какой ситуации, вам нужно знать, какие у вас есть варианты. Ниже приведены лишь некоторые из наиболее распространенных применений тегов клапана. Помните, что вы можете использовать эти теги в условиях промышленного производства, при работе на стройках, дома или где угодно еще.

    Все водопроводные клапаны действительно должны быть помечены, чтобы команда технического обслуживания могла определить, в чем заключаются проблемы, и устранить их как можно быстрее. Это важно, потому что из-за всех труб и клапанов на объекте у традиционной сантехники будет больше всего проблем.Сантехнические канализационные трубы и подобные вещи могут засоряться легче и иметь больше проблем, чем, например, обычная паровая труба.

    Конечно, это не всегда так, поэтому вам придется оценивать ситуацию в своем собственном учреждении. Например, обычная водопроводная труба с холодной водой, которая идет к клапану в туалете, обычно работает достаточно хорошо.

    На объекте имеется множество различных типов водопроводных труб, и в большинстве случаев они имеют клапаны того или иного типа. Маркировка этих клапанов важна, потому что воду можно использовать для самых разных целей.Вы не хотите, чтобы кто-то открывал вентиль для получения питьевой воды только для того, чтобы обнаружить вытекающие сточные воды. Это может привести к болезни и другим проблемам.

    Надлежащие бирки водяных клапанов могут использоваться вместе с этикетками водопроводных труб, используемых в вашем учреждении. Вы даже можете использовать теги и этикетки в одной цветовой гамме, что очень важно для многих стратегий визуальной коммуникации.

    У вас есть трубы, по которым химикаты транспортируются по всему вашему предприятию? Если да, то абсолютно необходимо правильно пометить клапаны.Во многих случаях вам действительно следует пометить клапаны и заблокировать их, чтобы люди не могли случайно открыть их, не приняв необходимые меры предосторожности.

    Независимо от того, является ли химическое вещество чрезвычайно токсичным или довольно мягким, маркировка этих клапанов имеет решающее значение для безопасности предприятия. Помимо повышения безопасности на вашем объекте, это также может помочь поддерживать эффективную работу вашей компании. Вы не будете тратить потенциально дорогие химикаты впустую, потому что люди не знают, какой клапан к чему подходит.

    Вот еще один важный тип клапана, который нужно пометить. Любые трубы, по которым проходят очень горячие жидкости, пар или другие газы, должны иметь соответствующую маркировку. Это важно, потому что, например, если кто-то откроет клапан, в котором находится пар под давлением, это может почти мгновенно вызвать серьезные ожоги, а в некоторых ситуациях даже смерть. Если у вас нет должным образом помеченных клапанов, кто-то может неосознанно открыть их, что станет серьезной проблемой на объекте.

    В большинстве случаев на объекте будет применяться политика тегов клапана, потому что они хотят помочь сохранить все в безопасности.Однако в некоторых ситуациях это может потребоваться. Некоторые регулирующие органы, такие как OSHA или ANSI, имеют инструкции, требующие использования этих типов меток и этикеток в определенных ситуациях.

    Если вы не будете следовать их требованиям, вы можете быть оштрафованы или иным образом наказаны за несоблюдение.

    Одним из лучших примеров такого типа требований OSHA является система блокировки/маркировки. Это система, в которой любой, кто работает с определенными типами оборудования, должен заблокировать источник питания машины.Хотя это обычно относится к источнику электроэнергии, вам также может понадобиться заблокировать клапан, содержащий химикаты или другие вещества.

    Например, если машина питается от водопровода (гидроэлектростанции), вам нужно перекрыть подачу воды, закрыв клапан и заблокировав его. Кроме того, размещение бирки на клапане поможет гарантировать, что никто не включит его снова, пока кто-то работает на самой машине.

    Это не то, с чем столкнется большинство учреждений, но об этом определенно следует знать.Ниже приводится краткий обзор систем блокировки тегов и того, чем они могут быть полезны. Если вы не знакомы с этой программой безопасности, стоит потратить несколько минут, чтобы узнать о ней:

    Еще одна нормативная вещь, которую следует учитывать, — это стандарты на клапаны, действующие для многих различных ситуаций. В зависимости от того, где находится ваше предприятие, существуют стандарты для таких вещей, как скорость потока, типы клапанов и многое другое.

    Вашему предприятию будет полезно узнать как можно больше обо всех различных стандартах на клапаны, которым вам необходимо или рекомендуется следовать.Вы можете добавить информацию об этих стандартах на бирки клапанов, чтобы люди знали, что они должны всегда соблюдать их. Некоторые компании даже размещают бирки на клапанах, специально отвечающие нормативным требованиям. Вот некоторые из различных существующих стандартов (и ссылка на полные стандарты), о которых вам следует знать при эксплуатации любого типа объекта:

    Еще одна вещь, которую следует учитывать, — это цветовая маркировка ваших тегов клапана. Хотя это обычно не требуется для вашего предприятия, это может быть очень эффективным способом получить максимальную отдачу от ваших тегов клапана.Вы можете получить пластиковые бирки клапанов разных цветов, что делает этот процесс чрезвычайно простым.

    Конечно, вы также можете распечатать этикетки разных цветов. Тем не менее, вы решили сделать этикетки для вашего объекта, использование разных цветов — отличный вариант для повышения их эффективности.

    Выбор того, что означает каждый цвет, может потребовать некоторого размышления, но есть несколько почти универсальных стандартов, на которые вы можете опираться, например:

    • Красный — Красные этикетки можно использовать для горячих жидкостей.Практически в любой обстановке люди знают, что красный цвет ассоциируется с теплом, так что это будет очень эффективным вариантом.
    • Синий . Синий цвет обычно ассоциируется с холодом, поэтому это может быть хорошим вариантом для любых клапанов, производящих холодные жидкости или газы.
    • Черно-желтая — черные и желтые полосы часто указывают на опасность. Если у вас есть клапан, который может выделять опасное химическое вещество, это может быть хорошим вариантом для вашей бирки.

    Конечно, всякий раз, когда вы используете цветовое кодирование для любого типа стандарта безопасности, важно, чтобы вы также обучали людей тому, что означает каждый цвет.

    >

    >

    Независимо от того, используете ли вы цвета на бирках клапанов или нет, вам потребуется иметь в учреждении диаграмму бирок клапанов, содержащую всю информацию об используемых вами бирках. Например, некоторые компании используют пиктограммы на своих бирках. Хорошая диаграмма покажет, что означает каждая пиктограмма на объекте. Эту диаграмму также можно использовать как часть обучения, чтобы люди знали, для чего используются различные теги клапанов и какую информацию они передают.

    Всякий раз, когда вы внедряете стандарт визуальной коммуникации на своем предприятии, будь то теги клапанов или что-то еще, вы хотите убедиться, что все знают, что все означает.Не имеет значения, насколько легко кто-то может увидеть бирку клапана или другой предмет, если ему придется несколько минут думать о том, какую информацию он передает, это не очень поможет.

    Ниже приводится краткий обзор каждого из различных типов материалов, которые можно использовать для тегов клапанов, и причины их выбора. Конечно, каждое учреждение почти наверняка захочет использовать несколько разных типов в зависимости от того, для чего оно будет необходимо.

    Металлические бирки являются наиболее популярным типом бирок для клапанов из-за того, что они очень долговечны и долговечны.Вы можете получить их из разных металлов (как вы увидите ниже) в зависимости от ваших конкретных потребностей и желаний. В большинстве случаев металлические бирки для маркировки клапанов прикрепляются к клапану с помощью небольшой цепочки, которая будет удерживать его на месте долгие годы.

    Металлические бирки с гравировкой:  При использовании металлических бирок необходимо, чтобы на них была выгравирована информация, которую вы пытаетесь передать. Металлические бирки с гравировкой более доступны по цене, чем многие могут ожидать, потому что современные машины могут очень быстро выгравировать их большое количество.

    Некоторых людей, выбирающих металлические бирки с гравировкой, волнует одно: будут ли они достаточно легко читаться. Это часто вызывает беспокойство, потому что некоторые типы гравировки на металле нелегко увидеть, если вы действительно не подойдете к ним близко. К счастью, на металлических бирках клапанов с высококачественной гравировкой используется технология высококонтрастной гравировки, которая позволяет легко читать их с первого взгляда.

    Металлические бирки с тиснением:  Другим вариантом является использование бирок из тисненого металла. Тиснение отличается от гравировки тем, что оно фактически изменяет глубину металла для создания рисунка.Это хорошо, потому что это действительно можно почувствовать, а также может облегчить чтение или просмотр в некоторых ситуациях.

    Металлические бирки на заказ:  При покупке металлических бирок с гравировкой у вас будет возможность выбрать либо готовые бирки, либо заказать изготовление металлических бирок на заказ. Индивидуальные металлические бирки — отличный вариант, потому что они могут выглядеть и говорить именно так, как вы хотите. Когда дело доходит до улучшения визуальной коммуникации в вашем учреждении, использование таких пользовательских тегов действительно является лучшим вариантом в большинстве ситуаций.

    Всякий раз, когда вы создаете пользовательские теги клапанов, рекомендуется иметь подходящее программное обеспечение, которое позаботится об этом. В зависимости от ваших конкретных потребностей вы можете использовать программное обеспечение, поставляемое с большинством промышленных принтеров этикеток, или использовать что-то более продвинутое, например AutoCAD. Чтобы увидеть шаги, связанные с созданием пользовательского тега клапана с помощью AutoCAD, посмотрите это короткое видео:

    Пронумерованные металлические бирки:  Вы можете использовать пронумерованные металлические бирки для обозначения конкретных клапанов на объекте.Многие компании маркируют каждый клапан своим номером, который регистрируется в центральном офисе или в компьютерной системе. Это позволит им быстро и легко найти всю информацию о данной трубе.

    Это может быть полезно для повседневных операций, но чаще всего это будет больше для планирования и обновления объекта. Наличие пронумерованных металлических бирок на месте может значительно облегчить работу с трубами, не рискуя врезаться не в ту трубу или открыть клапан, не зная точно, что выйдет.Пронумерованные металлические бирки очень просты в использовании и эффективны.

    Когда речь идет о металлических бирках для клапанов, немногие из них так хороши, как бирки из нержавеющей стали. Эти метки чрезвычайно долговечны и могут использоваться практически в любой среде. Благодаря свойствам нержавеющей стали это отличный вариант для использования рядом с водой и многими видами химикатов. Вам не придется беспокоиться о ржавчине и коррозии, как с некоторыми другими вариантами тегов клапана. Многим людям нравится внешний вид меток из нержавеющей стали, потому что их легко увидеть даже на некотором расстоянии, поэтому метки меньшего размера могут быть очень эффективными.

    Очень популярны алюминиевые бирки

    . Алюминий имеет очень хорошие свойства для изготовления бирок, потому что это металл с низкой плотностью. Это означает, что метки имеют очень малый вес, что может быть важным фактором в некоторых ситуациях. Алюминий также можно красиво выгравировать, что важно при работе с бирками клапанов.

    Еще одна вещь, которая очень важна для алюминия, это то, что он не становится хрупким при низких температурах. Если вы используете тег клапана снаружи, в морозильных камерах или других очень холодных местах, алюминий — отличный вариант для рассмотрения.Однако в областях с температурой выше 100 градусов по Цельсию металл не так прочен, поэтому обязательно имейте это в виду.

    Латунные бирки — еще один распространенный вариант. Латунь — довольно прочный металл, и ее можно использовать в условиях довольно высоких температур. Латунь также можно сделать тверже или мягче в зависимости от содержания меди и цинка, что даст вам дополнительные возможности. Однако в большинстве случаев для этих бирок используется только стандартная латунь.

    Одна из причин, по которой многие предприятия выбирают латунь, заключается в том, что их трубы (по крайней мере, некоторые из них) также сделаны из латуни.Наличие соответствующего тега может быть желательным для некоторых компаний. Латунь также устойчива к коррозии, поэтому ее можно использовать со многими типами химических веществ на вашем предприятии.

    Один из лучших вариантов при использовании латунных бирок — штампованные латунные бирки. Штамповка, подобная этой, быстро отпечатает слова или символы, которые вам нужны, на бирке таким образом, что она прослужит практически вечно. Штамповка — отличный процесс при изготовлении большого количества одинаковых бирок, поэтому обычно вы покупаете их оптом.

    Когда речь идет о латунных бирках, штампованные латунные бирки будут самыми доступными, поскольку их намного проще изготовить, чем другие варианты.Если вы можете найти штампованную латунную бирку клапана, на которой есть нужная вам информация, это, вероятно, будет отличным вариантом для вашего предприятия.

    Если вы не считаете, что металлические бирки вам подходят, обратите внимание на пластиковые бирки с гравировкой. Эти бирки изготовлены из прочного пластика, на котором выгравированы необходимые слова или символы. Во многих случаях эти бирки будут дешевле, чем металлические, и это хорошо.

    Пластмасса также может использоваться в воде без каких-либо опасений.Однако некоторые химические вещества могут вызывать коррозию пластика, и при использовании в местах с высокой температурой пластик может расплавиться. Очень холодная среда может сделать пластик хрупким, так что имейте это в виду.

    Пустые пластиковые бирки:  При использовании нестандартных бирок большинство предприятий выбирают пустые пластиковые бирки. Это здорово, потому что вы можете напечатать индивидуальную этикетку, которая затем наклеивается непосредственно на пластиковую бирку клапана. В отличие от металлических бирок, вы можете распечатать новую этикетку и наклеить ее поверх существующей (или соскоблить ее), чтобы настоящую пластиковую бирку можно было использовать снова и снова.

    Вы также можете приобрести пустые пластиковые бирки для клапанов различной формы, которые помогут вам иметь больше гибкости при маркировке клапанов на вашем предприятии. Ниже приведены некоторые из наиболее популярных вариантов пластиковых бирок для клапанов:

    .
    • Прочные прямоугольные пластиковые бирки с несколькими отверстиями — Эти пустые пластиковые бирки очень прочные и идеального размера, поскольку на них хорошо помещается стандартная этикетка LabelTac. Затем бирку можно прикрепить к клапану или другому месту с помощью предварительно сделанных отверстий в пластиковой бирке.
    • Прочные прямоугольные пластиковые бирки для клапанов — этот вариант также очень прочный и может использоваться практически в любой ситуации. Вы можете получить эти метки разных цветов, чтобы использовать систему маркировки с цветовой кодировкой, которая может сделать ваши метки клапана более эффективными. Вы также можете использовать этикетки стандартного размера, чтобы создать именно то сообщение, которое вам нужно.
    • Прочные круглые бирки для клапанов — Если вы предпочитаете круглые бирки, это идеальный вариант. Вы можете получить их в разных размерах и разных цветах, чтобы вы могли легко передать сообщение людям в этом районе без каких-либо проблем.

    При использовании пустых пластиковых бирок нужно иметь в виду, что вам нужен подходящий принтер для печати этикеток на месте для создания пользовательских этикеток, которые будут наклеиваться на эти бирки. Вы можете выбрать один из доступных принтеров для чистых и белых этикеток или более дорогие цветные принтеры, такие как LabelTac 6 Duo.

    Если у вас есть подходящий принтер, вы можете использовать практически любой тип высококачественного носителя для этикеток, чтобы создать этикетку, которую нужно наклеить на пластиковые бирки.

    Пронумерованные пластиковые бирки:  Вы также можете выбрать пронумерованные пластиковые бирки для передачи той же информации, что и металлические. Другой вариант — наклеить номерные пластиковые бирки как на вентиль, так и на исток трубы (который часто будет иметь еще один вентиль). Это значительно облегчит сотрудникам и другим лицам возможность отследить путь прохождения трубы по объекту.

    Это может быть важно при попытке выяснить, почему конкретный клапан не имеет достаточного давления, например, или когда они хотят работать на трубе и должны перекрыть клапан на источнике. Имея пронумерованные пластиковые бирки на обоих концах, будет легко убедиться, что они работают или перекрывают нужные клапаны.Хотя это очень простое решение, оно также очень эффективно, что является лучшим способом обеспечения безопасности, который вы можете использовать.

    Еще один отличный вариант — создавать собственные теги. Это можно сделать, если у вас есть гравер (для металлических бирок) или промышленный принтер этикеток для пластиковых бирок. Пользовательские теги очень удобны, потому что вы можете создавать нужные вам теги, когда они вам нужны. Для предприятий, использующих большое количество тегов для клапанов, также может быть намного дешевле создать их прямо на месте, а не покупать у третьих лиц.

    Одним из наиболее распространенных и важных применений тегов клапана является определение того, к чему ведет клапан. Например, вы можете пометить клапан ярлыком с простой надписью «ПИТЬЕВАЯ ВОДА», чтобы люди знали, что при включении клапана будет выходить только вода. На другом идентификационном ярлыке могут быть указаны такие вещи, как горячая вода, непитьевая вода или любое другое количество вещей.

    Конечно, когда клапан есть и для других вещей, это тоже важно идентифицировать. Бирка клапана, которая идентифицирует клапан как производящий бензин, аммиак или какой-либо другой тип опасного химического вещества, может дать людям предупреждение, в котором они нуждаются, чтобы они не открыли его, ожидая чего-то другого.

    При использовании тегов клапана на вашем объекте вы почти всегда будете работать с клапаном, который находится в конце или вдоль трубы на объекте. Имея это в виду, было бы неплохо включить стратегию маркировки труб вместе со стратегиями тегов вентилей.

    В большинстве случаев вся информация, указанная на бирке клапана, может отображаться и на этикетке трубы. Это позволит сотрудникам или другим лицам легко отследить путь трубы, даже если она проходит сквозь стены или другие области, где в противном случае она может запутаться.Многие компании считают, что сочетание маркировки труб и этикеток на клапанах является чрезвычайно полезным способом повышения безопасности и эффективности на их предприятии.

    Подводя итог этому отчету, можно сказать, что бирки клапанов и другие типы маркировки клапанов могут быть чрезвычайно полезными для вашего предприятия. Они чрезвычайно просты в использовании и очень эффективны для быстрой передачи информации людям, которые на самом деле используют клапаны.

    Хотя концепция маркировки клапанов довольно проста, важно, чтобы вы потратили время на то, чтобы конкретно спланировать, как вы будете использовать эти бирки и этикетки, чтобы получить максимальную пользу для предприятия. Это займет некоторое время, но в долгосрочной перспективе вы обнаружите, что это может помочь значительно повысить общую безопасность вашего объекта, а также повысить эффективность работы, когда задействованы трубы и клапаны.

    Источники

    Шаровые краны из нержавеющей стали | SSP

    Моноблочные шаровые краны для КИП серии EB

    Шаровые краны серии

    EB имеют герметизированный шар, который устраняет мертвое пространство в клапане и обеспечивает максимальную очищаемость для получения чистых и точных проб.Шаровые краны серии EB являются хорошим выбором для аналитических приборов и других применений, где первостепенное значение имеют малое мертвое пространство, продувка и очистка.

    Быстрые ссылки

    Технические характеристики

    • MAWP: от вакуума до 3000 фунтов на кв. дюйм (206 бар)
    • Диапазон температур: от -65° до 300° F (от -53° до 148° C)
    • Размеры отверстий: от 0,093 до 0,406 дюйма
    • Схемы потока: двух- и трехходовые и угловые. Доступны специальные пути потока.
    • Материалы корпуса: нержавеющая сталь, сплав 400, C-276 и латунь
    • .
    • Уплотнительный материал: модифицированный ПТФЭ
    • Типы торцевых соединений: трубные фитинги Duolok, Unilok или Griplok, торцевые фитинги NPT и BSPT
    • Размеры торцевых соединений: от 1/16 до 3/4 дюйма

    Цапфовые шаровые краны серии TB

    Цапфовые шаровые краны серии

    TB обеспечивают надежную отсечку в контрольно-измерительных приборах, системах испытаний и управления с давлением до 10 000 фунтов на кв. дюйм (689 бар).Клапаны серии TB используются при разведке нефти и газа, в системах заправки СПГ и других системах, требующих среднего и высокого давления и длительного срока службы.

    Выберите шаровые краны серии TB для ваших задач.

    Загрузите каталог цапфовых шаровых кранов серии TB.

    Технические характеристики

    • MAWP: до 10000 фунтов на кв. дюйм (689 бар)
    • Диапазон температур: от -40° до 450° F (от -40 до 232° C)
    • Размер отверстия: 0,187 дюйма
    • Схемы потока: двух- и трехходовые
    • Материалы корпуса: нержавеющая сталь 316 и сплав 400
    • Материалы уплотнительного кольца: фторуглерод FKM, нитрил, низкотемпературный нитрил, перфторуглеродные эластомеры.
    • Торцевые соединения: трубные фитинги Duolok, Unilok или Griplok, NPT, конусный конец ISO и прямой конец трубы SAE и ISO, торцевое уплотнение
    • Размеры торцевых соединений до 1/2 дюйма (только трубные фитинги от 6 до 12 мм)

    Многоцелевые шаровые краны серии FB

    Многоцелевые шаровые краны серии

    FB и низкотемпературные шаровые краны серии LFB имеют конструкцию плавающего шара с динамической нагрузкой, которая позволяет клапанам закрываться независимо от входного давления, что позволяет использовать их в гораздо более широком диапазоне применений, чем обычные шаровые краны с плавающим шаром.Переменная нагрузка компенсирует износ седла и снижает крутящий момент, что делает их хорошим выбором для требовательных приложений с высокой частотой циклов. Низкотемпературные шаровые краны серии LFB предназначены для применения в диапазоне температур от -40 до 200°F (от -40 до 93°C), например, для заправки КПГ под высоким давлением.

    Выберите шаровые краны серии FB для вашего применения.

    Технические характеристики

    • МДРД: до 6000 фунтов на кв. дюйм (413 бар)
    • Диапазон температур: от -40° до 400° F (от -40 до 206° C)
    • Коэффициент текучести: до 13.8
    • Материалы корпуса: нержавеющая сталь 316
    • Материал седла: PEEK
    • Материал уплотнительных колец: FKM или низкотемпературные уплотнительные кольца NBR (только LFB)
    • Торцевые соединения: трубные фитинги Duolok, Unilok или Griplok, коническая трубная резьба NPT и прямая трубная резьба SAE, торцевое уплотнительное кольцо
    • Размеры торцевых соединений: от 1/4 до 1 дюйма (только Duolok от 6 до 16 мм)

    Шаровые краны общего назначения серии 300

    Шаровые краны общего назначения серии

    FloLok300 обеспечивают быструю отсечку на 1/4 оборота и регулирование направления потока жидкости в контрольно-измерительных и технологических системах.Конструкция с плавающим шаром увеличивает давление уплотнения по мере увеличения давления и расхода на входе. Варианты материала клапана, корпуса и седла обеспечивают широкий диапазон температур и давлений, при которых могут использоваться клапаны.

    Выберите шаровые краны серии 300 для ваших задач.

    Технические характеристики

    • МДРД: до 5000 фунтов на кв. дюйм (345 бар)
    • Диапазон температур: от -40° до 350° F (от -40 до 176° C)
    • Размеры отверстия: от 0,093 до 0,437 дюйма
    • Схемы потока: двухсторонний и трехсторонний
    • Материал корпуса: нержавеющая сталь 316 и латунь
    • Материал седла: PTFE, PCTFE
    • Материал уплотнительного кольца: FKM и NBR3
    • Торцевые соединения: трубы Duolok, Unilok или Griplok, трубы NPT, BSPT, SAE, торцевые уплотнительные кольца на концах труб.
    • Размеры торцевых соединений: от 1/8 до 3/4 дюйма (только Duolok от 6 до 12 мм)

    Приводные шаровые краны в сборе

    SSP предоставляет собранные комплекты автоматических клапанов для шаровых кранов серий SSP EB, FB и TB. Доступны приводы двойного действия с поворотом на 90° и 180°, с пружинным открытием, пружинным закрытием и пружинным центральным действием с широким набором соленоидов, концевых выключателей и других аксессуаров для удовлетворения требований ваших приложений. Комплекты разработаны с использованием компонентов, выбранных специально для каждого клапана.SSP также может собирать комплекты с исполнительными механизмами, соленоидами, концевыми выключателями и другими компонентами, указанными заказчиком.

    Выберите узлы шаровых кранов SSP с приводом для ваших задач.

    Характеристики

    SSP предлагает различные варианты автоматизированных узлов клапанов. Мы можем помочь вам определить параметры, которые позволят вашим приводным узлам соответствовать требованиям вашего приложения. Особенности сборки включают:

    • Компактный размер
    • Двойное действие на 90° и 180° и возврат с пружинным возвратом, включая различные 3-ходовые пути потока.
    • Корпус из анодированного алюминия и нержавеющей стали с антикоррозионным покрытием
    • Широкий ассортимент соленоидов, концевых выключателей и других принадлежностей для опасных и безопасных сред.
    • Одинарные и двойные клапаны в сборе
    • Пожизненная ограниченная гарантия

    Клапанные сокращения

    Некоторые общие сокращения, используемые с клапанами в США рисунки и документации:

    Тип клапана
    BB BOLDOTE BONNET
    BC CAP
    BV шаровой кран
    СМВ Butt Weld Конец
    CV Обратный клапан
    НВП Холодная Рабочее давление
    DD Double Disc
    DI ВЧШГ
    DWV Дренаж, отходы, Vent Монтаж
    FE Фланец Конец
    FF Flat Face
    FLG Фланец
    FTTG Фитинг
    FW Гибкая Клин
    HF Hard Столкнувшись
    HW Маховик
    IBBM Iron Body Bronze Mounted
    IPS Iron Размер трубы
    ISRS Внутри винта RS
    GV GV GARE MJ MJ MJ MJ NPS NPS
    NPT Национальный трубопроводной нитью
    NRS
    NRS NOR — Деталь
    OWG OWG OWG масло, вода, газа
    PRV
    RF
    RF
    RJ RIG Type Showet
    RU Поднимающийся шток
    RWD Упругий клин диск
    SB Silver Паяные
    SE Припой Конец
    SOV отсечной клапан
    SW Solid Клин Disc
    SWE Розетка приварку
    TB Резьбовое Bonnet
    TE Резьбовой конец
    TC Резьбовая крышка
    SWP паровой Рабочее давление
    UB Union Bonnet
    UC UC UC WOG
    WOG вода, нефть, давление на газе
    WWP Водное рабочее давление
    .

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован.
