Маркировка розеток: Виды, устройство и маркировки современных электрических бытовых розеток

Маркировка на розетках и другие правила выбора розеток для дома

Выбор розетки – процесс не настолько простой, как это может показаться. И подходить к решению этой задачи только с той точки зрения, насколько та или иная розетка нравится Вам внешне или сколько она стоит, нельзя – в этом случае Вы рискуете заплатить за оборудование, которое Вам не подойдет.

Большое значение при выборе розетки имеет маркировка, нанесенная на ее корпус с внутренней стороны. И только полное понимание того, что обозначают эти цифры и буквы, поможет выбрать правильное электрооборудование.

Содержание

IP

На корпусе любой розетки Вы можете увидеть две цифры – например, 44 или 20, перед которыми стоят буквы IP. Что же обозначает эта маркировка на розетках, и как она может влиять на выбор оборудования?

Буквы IP – это сокращение от словосочетания «International Protection» — «внутренняя защита». А цифры, которые следуют за этими буквами, показывают класс защиты по двум параметрам.

Первая цифра, написанная после букв, указывает степень защиты розетки от проникновения внутрь твердых частиц.

0 – показывает, что розетка не имеет защиты по этому параметру
1 – внутрь розетки не смогут проникнуть частицы, диаметр которых превышает 50 мм
2 – розетка защищена от проникновения внутрь частиц, размер которых превышает 12 мм
3 – частицы размером больше 2,5 мм не проникнут в розетку
4 – обозначает защиту от проникновения внутрь розетки частиц диаметром от 1 мм
5 – розетка с такой маркировкой защищена от проникновения внутрь пыли
6 – высшая степень защиты. Такая розетка полностью защищена от проникновения пыли и прикосновения человека к частям, по которым проходит ток.

Вторая цифра, которую содержит маркировка на розетке, показывает степень защиты ее от влаги

0 – розетка с такой маркировкой не имеет защиты от влаги
1 – розетка защищена от капель воды, падающих строго вертикально
2 – розетка защищена от капель, падающих под углом в 15 градусов
3 – такая розетка имеет защиту от брызг, угол падения которых достигает 60 градусов
4 – розетка полностью защищена от любых брызг воды, независимо от направления их падения
5 – эта розетка защищена от проникновения внутрь струй воды
6 – розетка с такой маркировкой защищена от мощных струй воды
7 – такая розетка не боится кратковременного погружения под воду
8 – самая высокая степень защиты по этому параметру. Эта розетка не боится даже продолжительного погружения под воду.

Таким образом, получается, что розетка, на которой, например, стоит маркировка IP40 имеет высокую степень безопасности от проникновения внутрь посторонних частиц, но при этом совершенно не защищена от влаги. Устанавливать такую розетку можно внутри дома. Кстати, в комнатах или коридоре достаточно и розетки с защитой IP 20 – устанавливать приборы со слишком высокой степенью защиты не совсем целесообразно, так как это приведет к ненужным расходам. Например, не стоит внутри офисного помещения или дома устанавливать розетки со степенью защиты IP 65 – они больше подходят для установки на улице. Что же касается дома, то даже для самого «влажного» помещения – ванной комнаты – достаточно будет розетки со степенью защиты IP44.

Напряжение

Кроме IP, на корпусе розетки также пишется и напряжение, на которое эта розетка рассчитана. Как правило, для бытовых целей выбираются розетки с цифрами 220/240 В. Конечно, есть и специальные трехфазные розетки, рассчитанные на напряжение 380 В, но они применяются для промышленных целей или для установки в домашней мастерской или гараже для подключения к розеткам электроприборов, работающих от трехфазной сети.

Ток

Следующая цифра, которая имеется на корпусе розетки, обозначает то, на какой общий ток она рассчитана – в большинстве случаев, когда речь идет о бытовых розетках, это 16А. В такие розетки можно включать и мощные электроприборы – например, чайник, микроволновку, утюг или пылесос. Правда, все же следует рассчитывать общее энергопотребление подключенных в одну розетку приборов, и не забывать о некотором запасе мощности. Производители выпускают и розетки, рассчитанные на другой ток, но эти розетки относятся не к бытовому, а к специализированному электрооборудованию, и чаще всего применяются на промышленных предприятиях.

Заземление

Следующий значок, который находится на корпусе розетки – это значок заземления. По современным нормам электробезопасности все бытовые розетки должны быть заземлены. Кстати, понять, оснащена ли розетка заземлением, можно и по количеству выходящих из нее проводов. Если из розетки выходит только два провода, такая розетка Вам не походит – заземленная розетка оснащается тремя проводами.

Стандартизация

Все электрооборудование, применяемое при прокладке электропроводки, должно быть сертифицировано и стандартизировано. В нашей стране этим занимается Росстандарт, поэтому на выбранной Вами розетке обязательно должен стоять значок Росстандарта.

Производитель

Как правило, на розетках также имеется и надпись, сообщающая о том, в какой стране и какой компанией это оборудование произведено. У нас в продаже можно встретить как оборудование отечественного производства, так и зарубежную продукцию – итальянскую, французскую, немецкую, турецкую или китайскую. Цена изделия во многом зависит о то того, кто его изготовил. Самыми дорогими, например, являются розетки, произведенные в Европе.

Словарь по розеткам, выключателям, терморегуляторам и другим ЭУИ

25 Августа 2017

Что общего между мастером-электриком и врачом? Зачастую их объединяет склонность к написанию непонятных текстов. То, что электрик пишет на листе бумаги, часто похоже на рецепт и часто также неразборчиво и непонятно. Двойные розетки с/з с/у сл.к. — догадываетесь, что это такое? Чтобы помочь вам в этом разобраться, мы составили небольшой словарик, надеемся, что он будет Вам полезен.

Периодически наши торговые партнеры при составлении ценников или при описаний продукции на сайтах используют ряд аббревиатур, общепринятых среди специалистов, но непонятных для покупателей розеток и выключателей.

Разберем, что значат самые распространенные из них.

Общие аббревиатуры, относящиеся ко всем электроустановочным изделиям

Что такое розетки и выключатели с/у? Что такое розетки и выключатели сп?

Это розетки и выключатели скрытой установки (С/У), они же розетки для скрытой проводки (СП), т. е. встраиваемые, утапливаемые в стену.

Как это выглядит?

На фото: белая розетка скрытой установки с заземлением в однопостовой рамке Florence.

Какие еще бывают розетки и выключатели, кроме изделий скрытой установки (или изделий для скрытой проводки)? Розетки и выключатели могут быть открытой установки, они же навесные розетки и выключатели, см. п.2.

Что такое розетки и выключатели о/у? Что такое розетки и выключатели оп?

Это розетки и выключатели открытой установки (они же розетки для открытой проводки), т.е. навешиваемые на стену.

Как это выглядит?

На фото: белая розетка открытой установки с заземлением стороннего производителя.

Какие еще бывают розетки и выключатели, кроме изделий открытой установки (или изделий для открытой проводки)? Розетки и выключатели могут быть скрытой установки, они же встраиваемые розетки и выключатели, см. п.1.

Что такое розетки и выключатели опт. уп.?

Это розетки и выключатели в оптовой упаковке.

Как это выглядит?

На фото: картонная упаковка электроустановочных изделий Florence, внутри нее – электроустановочные изделия одного и того же артикула в полимерных блистерах.

Как еще могут быть упакованы розетки и выключатели, кроме оптовой упаковки? Они могут иметь индивидуальную упаковку, например, они могут быть упакованы в прозрачный полимерный блистер. Как правило, блистер — это упаковка, предназначенная для удобного размещения изделия на крючках или на стеллажах гипермаркета.

Аббревиатуры в описании электрических розеток

Что такое розетки с/з?

Это розетки и выключатели с заземлением.

Как это выглядит?

На фото: белая розетка Florence скрытой установки с заземлением в однопостовой рамке, артикул механизма 1E10201300.

Какие еще могут быть розетки, кроме розеток с заземлением? Розетки могут быть без заземления, см. п.2.

Что такое розетки б/з?

Это розетки и выключатели без заземления.

Как это выглядит?

На фото: белая розетка Florence скрытой установки без заземления в однопостовой рамке, артикул механизма 1E10301300.

Какие еще могут быть розетки, кроме розеток с заземлением? Розетки могут быть с заземлением, см. п.1.

Что такое розетки с/з нем. ст.?

Это розетки и выключатели с заземлением немецкого стандарта, т. е. стандарта Schuko (два контакта заземления сверху и снизу на лицевой панели розетки).

Как это выглядит?

На фото: белая розетка Florence скрытой установки с заземлением в однопостовой рамке.

Какие еще могут быть розетки, кроме розеток с заземлением? Розетки могут быть с заземлением французского стандарта. Они не получили широкого хождения в России, хотя электроприборы, снабженные евровилками, поддерживают этот формат заземления.

Что такое розетки з/ш?

Это розетки с защитными шторками.

Как это выглядит?

На фото: белая розетка с защитными шторками скрытой установки с заземлением в однопостовой рамке Florence.

Для чего нужны защитные шторки? Это обсуждается в отдельной статье «От чего защищают розетки с защитными шторками?».

Какие еще могут быть розетки, кроме этих? Розетки могут быть без защитных шторок, по умолчанию вам часто предложат именно такие розетки. Они дешевле, но их лучше устанавливать вне детских комнат или комнат с повышенной влажностью. Кстати, розетки для влажных помещений (т.е. розетки с высокой степенью защиты) должны в том числе иметь защитные шторки.

Что такое розетки 2к+з?

Это розетки с заземлением.

Как это выглядит?

На фото: белая розетка с защитными шторками скрытой установки с заземлением в однопостовой рамке Florence.

Какие еще могут быть розетки, кроме розеток с заземлением? Розетки без заземления, см. п.2.

Что такое розетка с кр.?

Это розетки с крышкой.

Как это выглядит?

На фото: белая розетка с крышкой скрытой установки с заземлением в однопостовой рамке Florence.

Что такое розетка дв.? Что такое роз.х2?

Это двойная розетка.

Как это выглядит?

На фото: двойная белая розетка скрытой установки с заземлением Florence.

Что такое розетка для каб. кан.?

Это розетка для кабельного канала.

Как это выглядит?

На фото: белая розетка для кабель-канала стороннего производителя. Розетки для кабельных каналов имеют в конструкции пазы для монтажа в профиль кабель-канала. Есть серии кабель-каналов, которые позволяют встраивать практически любые электроустановочные изделия с помощью специально разработанных пластиковых суппортов.

Аббревиатуры в описании выключателей и переключателей

Что такое выключатель1 кл.?

Это одноклавишный выключатель.

Как это выглядит?

На фото: одноклавишный выключатель скрытой установки в однопостовой рамке Florence.

Какие еще бывают выключатели? Выключатели могут быть двухклавишными и трехклавишными.

Что такое выключатель 2 кл.?

Это двухклавишный выключатель.

Как это выглядит?

На фото: двухклавишный выключатель скрытой установки в однопостовой рамке Florence.

Какие еще бывают выключатели? Выключатели могут быть одноклавишными и трехклавишными.

Что такое выключатель с подсв.?

Это выключатель с подсветкой.

Как это выглядит?

На фото: одноклавишный выключатель с подсветкой скрытой установки в однопостовой рамке Florence.

Какие еще бывают выключатели? Выключатели могут быть без подсветки.

Что такое пер. на 2 напр.?

Это переключатель на 2 направления, он же универсальный выключатель, он же проходной выключатель, он же переключатель с электрической схемой:

Как это выглядит?

На фото: одноклавишный выключатель с подсветкой скрытой установки в однопостовой рамке Florence.

Какие еще бывают выключатели, кроме универсальных выключателей (=переключателей на два положения)? Выключатели могут иметь другую электрическую схему, например, схема одноклавишных выключателей Florence с арт. 1E31301300, 1E31301301, 1E31301302, 1E31301303 такая:

Аббревиатуры в описании телевизионных розеток

Что такое ТВ-розетка окон.? TV оконеч.? TV-FM-SAT окон.?

Это оконечная телевизионная розетка. Телевизионный кабель доходит до ТВ-розетки и подключается к ней. При этом другие ТВ-розетки подключаются через свои телевизионные кабели (топология сети «звезда»).

Как это выглядит?

На фото: одноклавишный выключатель с подсветкой скрытой установки в однопостовой рамке Florence.

Какие еще бывают ТВ-розетки? ТВ-розетки могут быть проходными. Тогда телевизионный кабель доходит до ТВ розетки, подключается к ней, и его можно вести дальше к другим ТВ-розеткам. подключение телевизионных розеток шлейфом может быть причиной возникновения наводок и помех, поэтому в линейке Florence присутствуют только одиночные телевизионные розетки. Их применение обеспечивает лучший сигнал и не дает дополнительных помех и наводок.

Аббревиатуры в описании интернет-розеток и других слаботочных розеток

Что такое розетка RJ45

Это интернет-розетка, RJ45 – это обозначение разъема.

Как это выглядит?

На фото: одиночная интернет-розетка RJ45 категории 5е Florence.

Какие еще бывают слаботочные розетки? Есть много вариантов похожих разъемов, например, разъем RJ14, который соответствует телефонной розетке.

Что такое розетка RJ45 cat.5e? RJ45 кат. 5е?

Это интернет-розетка RJ45 категории 5е (это самый распространенный вид интернет-розеток).

Как это выглядит?

На фото: двойная интернет-розетка RJ45 категории 5е Florence.

Какие еще бывают розетки RJ45? Для офисных решений с высокоскоростным интернетом выпускаются розетки категории 6. Они применяются вместе со специальными интернет-кабелями, поддерживающими высокую скорость передачи данных. Розетки RJ45 кат. 6 можно устанавливать в домашних решениях, однако в большинстве случаев это не даст выигрыша в скорости интернета при том, что они существенно дороже розеток категории 5е.

Что такое розетка RJ45 cat.5e? RJ45 кат. 5е?

Это интернет-розетка RJ45 категории 5е (это самый распространенный вид интернет-розеток).

Как это выглядит?

На фото: двойная интернет-розетка RJ45 категории 5е Florence.

Аббревиатуры в описании рамок электроустановочных изделий

Что такое гор. рамка?

Это горизонтальная рамка. Не все рамки универсальны. В серии Florence механизмы корректно устанавливаются в многопостовые рамки только если рамки расположены горизонтально.

Как это выглядит?

На фото: тройная рамка для электроустановочных изделий Florence.

Что такое рамка 2 пост.?

Это двухпостовая рамка, т.е. рамка на два механизма.

Как это выглядит?

На фото: двойная рамка для электроустановочных изделий Florence.

Какие еще бывают рамки? Рамки могут быть одно-, двух-, трех-, четырех- и пятипостовые. Все эти виды рамок присутствуют в серии Florence.

Аббревиатуры в описании аксессуаров для электроустановочных изделий

Что такое л.п. розетки?

Это лицевая панель розетки.

Как это выглядит?

На фото: лицевая панель белой розетки скрытой установки с заземлением Florence 1E10201300, поставляется в комплекте с розеткой.

Аббревиатуры в описании термостатов

Что такое эл. термостат?

Это электронный термостат. Температура поддержания на таком термостате задается с помощью электронного табло.

Как это выглядит?

На фото: электронный термостат OKE-20 в однопостовой рамке Florence (рамка поставляется в комплекте).

Какие еще бывают термостаты, кроме электронных? Термостаты бывают механическими, на которых температура поддержания задается вручную с помощью шкалы, например, аналоговый термостат OKE-10.

Встретили другую непонятную аббревиатуру? Спросите у нас, что она значит! Мы доступны по телефонам, указанным в разделе «Контакты». Если вам понадобится консультация по выбору электроустановочных изделий, наши сотрудники всегда будут рады вам помочь!

Электроустановочные устройства / ПУЭ 7 / Библиотека / Элек.ру

6.6.21. Требования, приведенные в пп. 6.6.22-6.6.31, распространяются на устройства (выключатели, переключатели и штепсельные розетки) для номинального тока до 16 А и напряжения до 250 В, а также на штепсельные соединения с защитным контактом для номинального тока до 63 А и напряжения до 380 В.

6.6.22. Устройства, устанавливаемые скрыто, должны быть заключены в коробки, специальные кожухи или размещаться в отверстиях железобетонных панелей, образованных при изготовлении панелей на заводах стройиндустрии. Применение горючих материалов для изготовления крышек, закрывающих отверстия в панелях, не допускается.

6.6.23. Штепсельные розетки, устанавливаемые в запираемых складских помещениях, содержащих горючие материалы или материалы в горючей упаковке, должны иметь степень защиты в соответствии с требованиями гл. 7.4.

6.6.24. Штепсельные розетки для переносных электроприемников с частями, подлежащими защитному заземлению, должны быть снабжены защитным контактом для присоединения РЕ проводника. При этом конструкция розетки должна исключать возможность использования токоведуших контактов в качестве контактов, предназначенных для защитного заземления.

Соединение между заземляющими контактами вилки и розетки должно устанавливаться до того, как войдут в соприкосновение токоведущие контакты; порядок отключения должен быть обратным. Заземляющие контакты штепсельных розеток и вилок должны быть электрически соединены с их корпусами, если они выполнены из токопроводящих материалов.

6.6.25. Вилки штепсельных соединителей должны быть выполнены таким образом, чтобы их нельзя было включать в розетки сети с более высоким номинальным напряжением, чем номинальное напряжение вилки. Конструкция розеток и вилок не должна допускать включения в розетку только одного полюса двухполюсной вилки, а также одного или двух полюсов трехполюсной вилки.

6.6.26. Конструкция вилок штепсельных соединителей должна исключать натяжение или излом присоединяемых к ним проводов в местах присоединения.

6.6.27. Выключатели и переключатели переносных электроприемников должны, как правило, устанавливаться на самих электроприемниках или в электропроводке, проложенной неподвижно. На подвижных проводах допускается устанавливать выключатели только специальной конструкции, предназначенные для этой цели.

6.6.28. В трех- или двухпроводных однофазных линиях сетей с заземленной нейтралью могут использоваться однополюсные выключатели, которые должны устанавливаться в цепи фазного провода, или двухполюсные, при этом должна исключаться возможность отключения одного нулевого рабочего проводника без отключения фазного.

6.6.29. В трех- или двухпроводных групповых линиях сетей с изолированной нейтралью или без изолированной нейтрали при напряжении выше 50 В, а также в трех- или двухпроводных двухфазных групповых линиях в сети 220/127 В с заземленной нейтралью в помещениях с повышенной опасностью и особо опасных должны устанавливаться двухполюсные выключатели.

6.6.30. Штепсельные розетки должны устанавливаться:

1. В производственных помещениях, как правило, на высоте 0,8-1 м; при подводе проводов сверху допускается установка на высоте до 1,5 м.

2. В административно-конторских, лабораторных, жилых и других помещениях на высоте, удобной для присоединения к ним электрических приборов, в зависимости от назначения помещений и оформления интерьера, но не выше 1 м. Допускается установка штепсельных розеток в (на) специально приспособленных для этого плинтусах, выполненных из негорючих материалов.

3. В школах и детских учреждениях (в помещениях для пребывания детей) нa высоте 1,8 м.

6.6.31. Выключатели для светильников общего освещения должны устанавливаться на высоте от 0,8 до 1,7 м от пола, а в школах, детских яслях и садах в помещениях для пребывания детей — на высоте 1,8 м от пола. Допускается установка выключателей под потолком с управлением при помощи шнура.

Обозначение розеток и выключателей: инструкция и фото

Все электромонтажные работы, которые проводятся в квартире, должны осуществляться на основе электромонтажных схем. Не только проводка, но и электрооборудование имеет свои схемы. Здесь мы предоставили вашему вниманию обозначение розетки на электрической схеме.

Обозначение розеток и выключателей должен знать каждый человек

Условные обозначения достаточно часто включают в себя изображения, которые общепонятны. Обозначение розеток позволяет значительно облегчить чтение любого чертежа.

Стандарты, которые определяют условное обозначение розеток

На сегодняшний день условные обозначения на схемах стандартизирует новый ГОСТ 21.614.88. Этот стандарт вышел совсем недавно и полностью заменил действующий ГОСТ. Теперь каждое обозначение розеток на схеме должно совпадать с этим документом. При нанесении на схему других приборов вам необходимо руководствоваться ГОСТом 2.721.74. В этом документе размещаются обозначения общего применения.

Как выглядит схема, где отображаются розетки и выключатели в доме

В том случае если вам необходимо прочитать схему о вводно-распределительных устройствах необходимо читать ГОСТ 2.721.74. Фаза и ноль в розетке также может иметь свои обозначения на схеме.

Обозначение розеток на схемах

Вот общее обозначение розеток, которое можно встретить на строительных чертежах:

Вот таким образом обозначается обыкновенная розетка

Электрически розетки на сегодняшний день являются одним из основных элементов электропроводки в доме. Вся продукция, которая выпускается производителями, может отличаться:

По степени защиты.
По способу установки.
По количеству полюсов.

Помните! Именно по этой причине обозначение розеток на чертежах может быть разным.

Обозначение для наружной и открытой установки

На изображении ниже мы представили вашему вниманию розетки:

Сдвоенные однополюсные с заземлением.
Сдвоенные однополюсные без заземляющего контакта.
Одинарные однополюсные с защитным контактом.
Силовые трехполюсные с защитным контактом.

Обозначения сложных розеток на схемах

Обозначение розеток для скрытой и внутренней установки

На изображении ниже мы представили вашему вниманию следующие розетки:

одиночные однополюсные с заземлением;
сдвоенные однополюсные;
силовые трехполюсные;
одиночные однополюсные без защитного контакта.

Обозначения розеток для внутренней и скрытой установки на схеме

Условные обозначения влагозащищенных устройств

Обозначение на чертежах розеток влагозащищенных может быть следующим:

В ванной комнате следует использовать розетки с влагозащитой

Одинарные однополюсные устройства.
Одинарные однополюсные устройства с заземлением.

Условные обозначения блока розеток и выключателя

На картинке ниже мы представили вашему вниманию:

Одноклавишный выключатель и розетку.

Обозначение розетки и выключателя (пары)

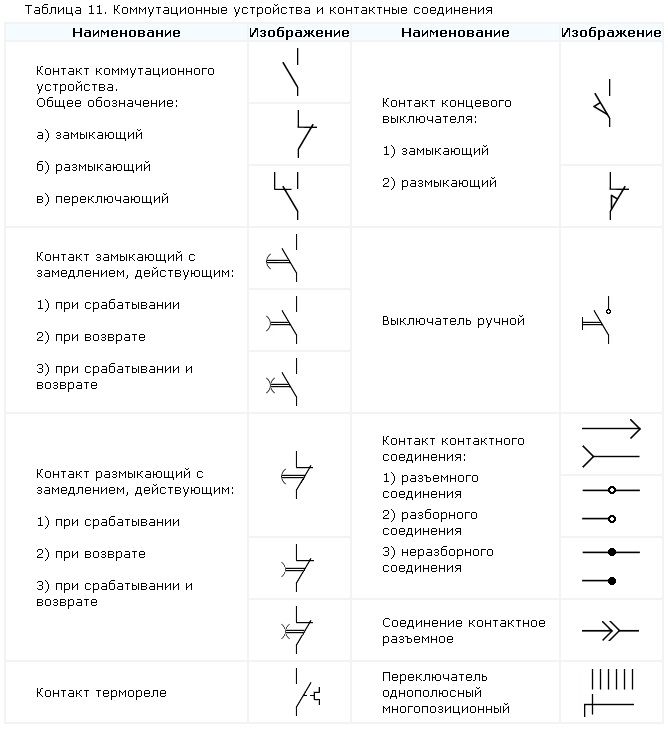

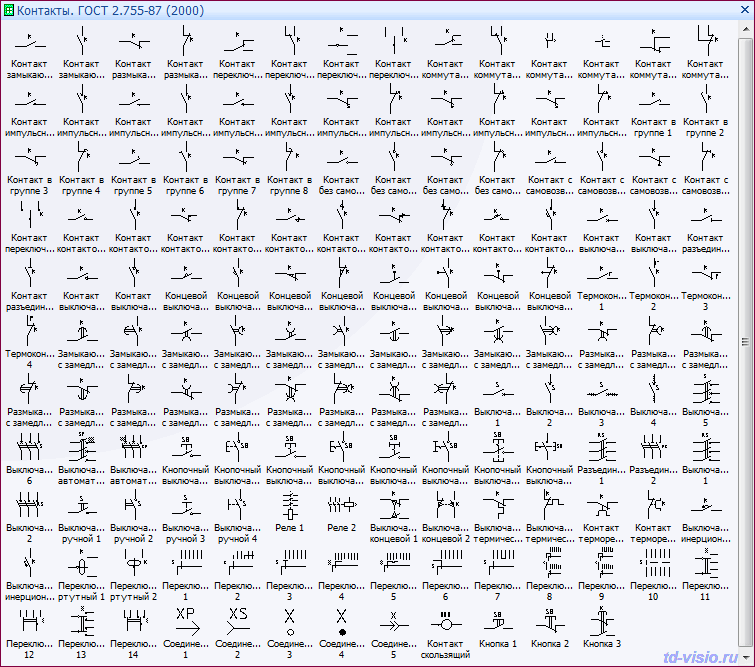

Обозначения выключателей на схемах

Все выключатели на схемах отображаются следующим образом:

У выключателей обозначение простое, но его следует запомнить

Обозначения одноклавишных и двухклавишных выключателей

На изображении вы сможете увидеть следующие выключатели:

Однополюсные двухклавишные и одноклавишные выключатели получили достаточно сложное обозначение

внешние;
накладные;
встраиваемые;
внутренние.

Вот общепринятая таблица, которая содержит в себе условные обозначения розеток, выключателей и переключателей. Здесь представлены все виды розеток, которые вы можете встретить.

На сегодняшний день выпуск этих устройств достаточно разнообразен. Именно поэтому новые устройства появляются, намного быстрее, чем их обозначения. Если в этом изображении вы найдете неизвестные значки, тогда просто посмотрите сноски.

Видео по теме

Также рекомендуем посмотреть несколько видео, которые откроют для вас полное понимание того, как выглядит обозначение розеток и выключателей на схемах, используемых во время электромонтажа любой сложности.
Посмотрев этот ролик, вы поймете, как читать обозначения розеток и выключателей:

В этом видео подробно рассказывают, как нарисовать розетки и выключатели на электрических схемах.

Рекомендуем прочесть: как правильно подключить розетку.

Обозначение Розетки На Схеме Электрической Принципиальной

Основные из них это круги, прямоугольники, линии и так далее. Поэтому, при всем многообразии электрических изделий и методах его применения, условные графические обозначения на строительных чертежах и схемах должны иметь один общий вид и стандарт.

Существуют значения от 0 до 9, чем больше цифра, тем лучше защита. Указатели для скрытой установки На картинке внизу показаны такие розетки: одиночные с одним полюсом и заземлением; спаренные с одним полюсом; одиночные с одним полюсом и без защитного контакта.

Далее идет спецификация.
Как работает транзистор? Режим ТТЛ логика / Усиление. Анимационный обучающий 2d ролик. / Урок 1

Обозначение выключателей на чертежах выполняется кружочком с чёрточкой вверху: Как видите, чёрточка на конце ещё имеет небольшой крючок. Она служит для соединения телевизора с антенным кабелем.

Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет www.

Такое размещение коммутационных аппаратов очень удобно, так как находится в одном месте, к тому же при монтаже электропроводки можно сэкономить на штробах провода на выключатель и розетки прокладываются в одной штробе. Масштабы ГОСТ 2.

По устройству они в основном аналогичны кнопочным.

Это означает, что коммутационный аппарат влагостойкого исполнения, он оснащён защитной крышкой, которая исключает возможность попадания в розетку влаги или пыли. Линия одна — выключатель однополюсный, две — двухполюсный, три — трёхполюсный.

Читаем принципиальные электрические схемы

Обозначение выключателей

Двухполюсные и трехполюсные выключатели понадобятся для обозначения пакетных выключателей вблизи двигателей, переключатель на два направления 2Р — нужен для обозначения проходного выключателя при управлении из трех или более мест средние выключатели по схеме. Коммутационные аппараты такого типа имеют пять контактов — три фазных, один нулевой и ещё один для защитного заземления. Выключатель скрытой или внутренней установки на схеме обозначается точно так же, только с крючочками, направленными в обе стороны: Выключатели, предназначенные для монтажа на улице или в помещениях с повышенной влажностью, имеют определённую степень защиты, которая маркируется так же, как и у розеток — IP

Выключатели такого вида могут быть с одной кнопкой или двумя.

С — отображение катушки устройства с механической блокировкой. Допускается их внешняя установка на поверхностях зданий, выходящих на улицу.

Все бытовые приборы питаются именно от такого типа.

Структурная и функциональная электросхемы Структурная схема — это самый простой вид схем.

Там также описаны правила нанесения условно-графических изображений на чертеже, в том числе в нем присутствует обозначение розетки на схеме.

Наличие заземления обозначается на схемах плоской чертой, параллельной центру половины окружности, что отличает обозначения всех розеток открытых установок. Количество крючков означает количество клавиш Чтобы внести ясность в выбор подходящих вариантов, достаточно систематизировать их по нескольким принципам.
Условное графическое обозначение элементов (УГО)

Статья по теме: Измерение сопротивления изоляции требования

Стандарты для обозначений

Для двухместных, трехместных и четырехместных розеток ввел также дополнительные обозначения. Предлагаем вам этому немного поучиться.

Для двухместных, трехместных и четырехместных розеток ввел также дополнительные обозначения. Степень защиты оборудования Розетки, как и любое электрооборудование, имеют разный уровень защиты от соприкосновения частей, находящихся под напряжением, с твердыми частицами и водой. В коридоре достаточно одной розетки в углу возле плинтуса для подзарядки телефона.

Условные знаки для выключателей на схемах Все выключатели на электрических схемах показывают так: Указатели выключателей с одной и двумя клавишами На картинке внизу показаны такие выключатели: внешние;. Последнее обозначения розеток и выключателей в электрических схемах отображено в виде блока два выключателя и розетка. Они представляют собой моноблок, в котором есть два штепсельных разъёма то есть можно подключить в них две вилки от двух различных электроприборов и одно установочное место монтаж производится в один подрозетник.

Например, существует классификация по следующим признакам: способу коммутации; виду монтажа; по типу выключения и включения. Все обозначения предельно понятны для составления схемы даже человеку без специального образования. Если же говорить про выключатели света, то количество полюсов означает, сколько линий можно включать изолированно друг от друга. И также замыкает путем повторного нажатия на кнопку.

Условные обозначения это графические изображения, которые общепонятны, благодаря не только общероссийской, но и общемировой стандартизации. Количество крючков означает количество клавиш Чтобы внести ясность в выбор подходящих вариантов, достаточно систематизировать их по нескольким принципам.

Все виды проводок и планируемое к установке электрооборудование, на схемах изображаются в виде условных обозначений. Часто в схемах встречаются зеркальные изображения переключателей, где от кружочков отходят две линии с крючками одна сверху, а вторая снизу. Размеры изображения шкафов, щитов, ящиков и т. В основной комплект чертежей для строительства определенного этажа или комнаты входит несколько видов документации. Что касается обозначения розетки на электрической схеме, то его определяет ГОСТ
Обозначение розетки на схеме При строительстве дома или производственного здания не обойтись без установки электротехнических аппаратов или приборов. Для удобного использования источника электроэнергии, он должен находиться не выше 1 м от пола. Их составные части схожи: контакты, колодка и защитная крышка.
Это означает, что коммутационный аппарат одноклавишный. Вводные автоматы в квартирах обычно двухполюсные, а для отключения отдельных нагрузок используют однополюсные.
Условно Графические обозначения на электрических схемах
Необходимость схемы
Если же говорить про выключатели света, то количество полюсов означает, сколько линий можно включать изолированно друг от друга.
Как правило, устанавливаются на высоте 0,9 метра от уровня пола. Основные стандарты, определяющие условные изображения на схемах электропроводок Все, что касается электрики, электротехники и т.
Как и розетки, выключатели света заносятся в проектную документацию. Одна черта — двухполюсная розетка, две — сдвоенная двухполюсная, три, имеющие вид веера, — трёхполюсная розетка. Они обозначаются пустым полукругом, не имеющим внутри никаких дополнительных чёрточек.
Похожее обозначение ввел и для выключателей. Это видно на схеме таких приборов.
Еще по теме: Мультиметр определение
Нормативные документы
Все обозначения предельно понятны для составления схемы даже человеку без специального образования. Некоторые современные электроприборы нуждаются не в однофазной, а в трехфазной электросети. Условное обозначение выключателей Кроме обычных выключателей, есть проходные и перекрёстные, позволяющие управлять светом из нескольких мест.
Прекрасно сочетается с интерьерами, стилизованными под восемнадцатое и девятнадцатое столетие, кроме этого, могут выполнять роль регулятора яркости света Противоположностью поворотному стал сенсорный выключатель. Это нужно для ведения всех необходимых инженерных документов при прокладке электропроводки в помещениях.
Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку. Если все выполнить как надо, то это позволит безошибочно трактовать содержание чертежа. А во-вторых, не нужно проделывать штробы для прокладки проводов отдельно к каждому коммутационному аппарату проводники, идущие и на розетку, и на выключатель, укладывают в одной штробе. Они нужны не только для того, чтобы обеспечить долгосрочную эксплуатацию электроприборов, но и для безопасности людей при пользовании электричеством.
Принципы классификации изделий Конструктивно выключатель имеет сходство со штепсельной розеткой. В схематическом изображении таких коммутационных аппаратов полукруг внутри имеет по центру черту.
Основные логические элементы компьютера. Вентили. Принцип работы. Обозначение на схеме.
Обозначения На Электрических Схемах Гост
Домашнему мастеру будут интересны 3 типа схем: функциональная, принципиальная, монтажная.

КУ — кнопка управления. D — Символ заземления.

Для того чтобы прочесть любой текст, необходимо знать алфавит и правила чтения. Обозначение выключателя можно выполнять буквенным кодом Q без признака автоматики отключения F.
Как читать электрические схемы. Радиодетали маркировка обозначение

Условные обозначения отражают только основную функцию контакта — замыкание и размыкание цепи.

Для изображения коммутационных устройств, входящих в электросистему, используют 4 основных обозначения. В однолинейных электросхемах также присутствуют свои буквы, которые дают понять, что включено в сеть.

Количество отрезков — количество розеток на одном корпусе на фото ниже иллюстрация.

Количество отводов отображает количество клавиш на этом устройстве. Характерная особенность такой схемы — минимальная детализация.

Кабели с количеством жил Выключатели и розетки с открытым и скрытым способом установки имеют свои условные обозначения на чертежах ГОСТ.

Чертим гидравлическую схему [2] в САПР Компас3D
Графическое обозначение электроэнергетических объектов на схемах
К ним относят логические элементы, интегральные схемы аналоговые и цифровые, устройства задержки и хранения информации. Причем отличаются лампы дневного света люминесцентные и лампы накаливания.

Схема подключения розеток в квартире Виды и типы электрических схем На электрических схемах требуется размещать кодировку элементов.

D — Отображение аккумуляторного или гальванического источника питания.

Первая буква в таких обозначениях всегда указывает на тип устройства. Как выглядит схематичное изображение проходных выключателей В отличие от обычных выключателей, в этих при использовании двухклавишных моделей добавляется еще одна планка, параллельная верхней.

На схемах отображается даже форма и размеры светильников. Каждое из обозначений можно применять в определенных случаях.

Группы каждого вида установки отмечены черточками на клавишах приборов. Имеют более широкий спектр применения — чаще используются для электроснабжения промышленных объектов ввиду более высокой надежности и меньшей рыночной стоимости.

Условные обозначения отражают только основную функцию контакта — замыкание и размыкание цепи.
КАК ТЕЧЁТ ТОК В СХЕМЕ — Читаем Электрические Схемы 1 часть
Еще по теме: Прокладка электрокабеля под землей требования
Обозначения условные графические в схемах. Обозначения общего применения (ГОСТ 2.721-74)
На однолинейных схемах резисторы обозначают символом R шунты, варисторы, терморезисторы, потенциометры. Это обозначает что розетка влагозащищенная.

Буквой B на электросхемах выполняют преобразователи неэлектрической величины в электрическую микрофоны, фотоэлементы, тепловые датчики, пьезоэлементы, датчики давления, датчики скорости, звукосниматели, детекторы. Похожие записи:.

Обозначение розеток на чертежах Розетки для однофазной сети В обозначаются на схемах в виде полукруга с одним или несколькими торчащими вверх отрезками.

Вариант справа — для открытого монтажа. Выключатели По-разному рисуют розетки для скрытой и открытой проводки.

Примеры УГО в функциональных схемах Ниже представлен рисунок с изображением основных узлов систем автоматизации. На схеме все детали отмечены маркировкой. Вариант справа — для открытого монтажа.

Для них также можно найти соответствующие значки. Каждый начинающий электрик обязательно должен знать, как обозначаются на проекте электропроводки розетки, выключатели, коммутационные аппараты и даже счетчик электроэнергии в соответствии с ГОСТ. Наличие соединения при пересечении. Устройства общего назначения имеют код A. Виды и типы.
На начальном этапе все проектировщики, монтажники, а также инженеры сектора ПТО и сметчики должны изучить техническую документацию, ознакомиться с действующими ГОСТами для составления и понимания содержания проектов. I — Ответвления. Часто рассматриваются вопросы размещения электрооборудования в помещениях бытового назначения, в помещениях цехов, подстанций ит.
Обозначения выключателей на схемах Выключатели — самое распространенное устройство в электротехнике, так как выполняет главные функции — включения и выключения цепей. Графические обозначения Для каждого типа графического документа предусмотрены свои обозначения, регулируемые соответствующими нормативными документами. В — Тоже самое, что и пункт А, за исключением того, что элементы располагаются на пульте или электрощите. С появлением электротехнических чертежей возникла потребность в унификации графических обозначений электрических элементов на схемах, согласно ГОСТу. С помощью дополнительных пометок можно указать количество проводников в одном кабеле, напряжение в контуре, материал изготовления провода и пр.
Читаем принципиальные электрические схемы
Виды и типы электрических схем
Общее обозначение.
С помощью дополнительных пометок можно указать количество проводников в одном кабеле, напряжение в контуре, материал изготовления провода и пр.
Важно запомнить как изображаются основные группы, а количество групп контактов определяется по штрихам.
Чтобы быть в курсе подобных нововведений, профессионалы отслеживают изменения в нормативных документах, любителям это делать не обязательно, достаточно знать расшифровку основных обозначений. Парные галочки при изображении розеток — это количество проводов.
Настоящий стандарт распространяется на схемы, выполняемые вручную или автоматизированным способом, изделий всех отраслей промышленности и строительства и устанавливает условные графические обозначения коммутационных устройств, контактов и их элементов. Условные обозначения для проводов, кабелей, шин, слияний и пересечений двух возможно и более линий, ответвлений. H — Соединение в месте пересечения.
Обозначение розеток на чертежах Розетки для однофазной сети В обозначаются на схемах в виде полукруга с одним или несколькими торчащими вверх отрезками. К ним относят логические элементы, интегральные схемы аналоговые и цифровые, устройства задержки и хранения информации. Как выглядит схематичное изображение проходных выключателей В отличие от обычных выключателей, в этих при использовании двухклавишных моделей добавляется еще одна планка, параллельная верхней.
Специальным знаком отмечают функциональное назначение контактора. M — буквенное обозначение двигателей постоянного и переменного тока.
План однолинейного построения передаёт изображение одних силовых цепей. Графические изображения в электросхемах Чертеж электросети представляет собой набор графических элементов, которые в совокупности образуют неразрывную систему. Реле, контакторы и катушки Лампы, разъёмные, разборные узлы и измерители имеют своё характерное изображение.
Как нарисовать розетки, выключатели и лампы на плане квартиры.
как расположить розетки на кухне и в комнате?
От нужного количества электророзеток, а также от их правильного местоположения зависит комфорт и уют в доме. Современные квартиры заполнены всевозможной бытовой техникой, и если не позаботиться о правильном ее подключении, комнаты заполнятся удлинителями и тройниками. Больше всего энергии потребляет кухня, именно здесь находится подавляющая часть техники. К сожалению, при планировке современного эргономичного дизайна кухни многие забывают продумать план розеток. В итоге, возникают сложности с использованием бытовых приборов. Чтобы этого не случилось, необходим план расположения всех приборов и, исходя из него, схема расположения розеток на кухне. Кухонные электророзетки можно располагать не только на стенах, но еще и столешницах и на рабочих фартуках. Наша статья расскажет о том, где лучше всего установить электророзетки на кухне.
Удобное расположение розеток на кухне: фото и советы по выбору места для установки
Для встроенной техники электророзетки можно разместить за стенками мебели, допускаемая для этого случая высота от пола – от 3 до 60 см. Для доступа к источнику питания, в стенках мебельного гарнитура прорезаются отверстия. Еще одно действующее правило: электророзетка для встроенной техники должна находиться на расстоянии не больше 1 м от прибора. К стационарной технике относится также и вытяжка, электророзетку для нее монтируют на 5 см выше верхнего края кухонной мебели. При установке электророзетки нужно учитывать расположение вентиляционного гофроотвода — он не должен перекрывать доступ к сети. Если речь идет о встроенной вытяжке, розетку лучше разместить внутри шкафа, ближе к боковой стене (чтобы не мешала вытягивающая труба).
Кроме стационарных устройств на кухне есть техника, которую включают время от времени. Это тостер, миксер, чайник кофеварка, хлебопечка и пр. Для подключения этих приборов вполне хватит 3-4 свободных розеток. Располагаться они должны в легкодоступных местах, например, кухонных фартуках или столешницах. Электророзетки для освещения кухонной мебели размещаются выше верхней линии кухонного гарнитура. Также популярен вариант выдвижного розеточного блока, который монтируется в корпусе кухонных шкафчиков. В отличие от электророзеток ( они не должны бросаться в глаза), выключатель нужно разместить в доступном месте.
Продумывая электросхему кухни, имейте в виду, что электророзетки нельзя размещать в следующих местах:
Над мойкой и плитой.
В шкафах с выдвижными ящиками и сразу за корпусом встроенной техники.
Обозначение розеток на чертежах электрической сети: как выглядит схематическое изображение?
Обозначение розеток на плане или схеме производится условно. Подробные параметры (например, высота) не указываются. В чертеж обязательно включаются не только условные обозначения розеток и выключателей, но еще и распределительных коробок. Давайте посмотрим, как на схеме обозначается розетка. На чертежах можно увидеть схематическое изображение розетки накладной и штепсельной (с заземлением и без). На схемах электророзетки изображаются в виде двух точек в конце провода или в виде квадрата с двумя точками.
Подробнее о расположении и обозначениях розеток на чертежах
Как обозначается электрическая розетка на чертеже, схеме?
Прокладывание проводки в помещении начинается с разработки проекта — составления и утверждения электросхемы. Условные обозначения на строительных схемах регламентируются ГОСТ 21.614-88.
Что касается обозначения розетки на электрической схеме, то его определяет ГОСТ 21.608-84. Согласно данному нормативному документу, все штепсельные розетки подразделяются на:
те, которые предназначаются для открытой установки;
те, которые устанавливаются скрытым способом;
блоки, состоящие из электророзетки с выключателем.
Данные виды розеток могут быть одно-, двух- или трехполюсными. Двух- и трехполюсные источники электропитания могут обладать защитным контактом.
Условные обозначения розетки на схеме продемонстрированы на фото ниже.
Чем отличаются план и схема электропроводки, и какие особенности их составления?
План электропроводки отличается от схемы тем, что на нем отображаются все особенности помещения, может осуществляться привязка к масштабу.
Сначала на бумаге вычерчивается полная планировка квартиры, включая жилые комнаты, санузел, кухню и прихожую. Далее на плане схематически намечают окна, двери, лоджию/балкон. Можно также отметить расположение бытовой техники и мебели — это даст полную картину прокладки проводки.
Далее производится разметка групповых электролиний — их количество зависит от площади квартиры, ее планировки, оснащения бытовой техникой. Чтобы равномерно распределить нагрузку, линии для электрических приборов и освещения лучше разделить. Затем производится обозначение розеток на чертежах, выключателей, лампочек.
Изображение ниже продемонстрирует пример плана проводки в двухкомнатной квартире, а также то, как на чертежах обозначаются розетки и выключатели.
Подскажите, какое размещение розеток оптимальное для кухни?
В кухонном помещении часто устанавливается крупногабаритная техника (электроплита, холодильник, посудомоечная машина, вытяжка, СВЧ-печь) — данные приборы нуждаются в стационарном электроснабжении. Поэтому на вопрос как на кухне расположить розетки для этих приборов есть один ответ — внизу.
Для мелких бытовых приборов, которые используются периодически (тостер, чайник, кухонный комбайн), можно использовать дополнительные источники питания, расположенные в фартуке, либо встроенные в столешницу.
Розетку для вытяжки лучше разместить над кухонным гарнитуром. Если вытяжка встроенная, источник питания лучше поместить внутрь того шкафчика, в который она вмонтирована. Также сверху можно расположить розетки для мебельного освещения.
Запрещено размещение розетки на кухне:
над мойкой;
плитой;
непосредственно за корпусом бытового прибора.

Как правильно обозначить выключатели на строительных схемах?
Как и розетки, выключатели света заносятся в проектную документацию. Рассмотрим, как на схеме обозначается выключатель света.
Обозначение выключателей регламентируется ГОСТ 21.614-88 и зависит от их конструкции, параметров работы и степени защиты. Конструкционно выключатели делятся на одно-(сдвоенные или строенные), двух- и трехполюсные. Также существуют отдельные обозначения для выключателей открытой и закрытой установки, моделей с разной степенью защиты.
Данный ГОСТ определяет также обозначения для переключателей – электромеханических устройств, которые используются для соединения/разъединения электрических цепей.
Существуют ли правила, регулирующие количество и размещение розеток в доме, или квартире?
Четких правил, регламентирующих расположение розеток в квартире или частном доме, не существует. В СП 31-110 от 2003 года рекомендовано устанавливать выключатели по стороне дверной ручки. Для удобного использования источника электроэнергии, он должен находиться не выше 1 м от пола. Установка розеток под потолком допускается в том случае, если управление ими производится при помощи шнура.
В целях безопасности, розетка должна находиться на расстоянии 0,5 м от газопровода и 0,6 м от раковины, мойки, душевой.
Как и где размещать розетки в квартире зависит от предназначения помещения. В коридоре достаточно одной розетки в углу возле плинтуса для подзарядки телефона. В ванной комнате можно установить 1-2 розетки (возле зеркала и для стиральной машины), на кухне и в гостиной — 2-4 (в зависимости от количества бытовой техники).
c — маркировка пакета для отправки через необработанный сокет

Переполнение стека

Товары
Клиенты
Случаи использования

Переполнение стека Публичные вопросы и ответы
Команды Частные вопросы и ответы для вашей команды
предприятие Частные вопросы и ответы для вашего предприятия
работы Программирование и связанные с ним технические возможности карьерного роста
Талант Нанимать технический талант
реклама Связаться с разработчиками по всему миру

SASO / GCC / G Марк розетка-ID товара :: 605105305-russian.alibaba.com

Наименование продукта	SASO / GCC / G MARK РОЗЕТКА
Номинальная мощность	3000 Вт (макс. 3250 Вт)
Номинальный Ток	13A
Пластмасса	ПК
Силовой кабель	100% медный провод
Диаметр кабеля	1.5 мм²
Длина кабеля	3 метра
Упаковка	блистер
Применение розеток	Дом, Офис, Путешествие
Функция	детей защищают
Сертификат	BS / SIRIM / ESMA / ECAS / MS /
OEM / ODM	Добро пожаловать на заказ, пусть ваш логотип уникальным.
Характеристика удлинителя	Высокое качество, Огнеупорный материал , Conveniten, Многофункциональный

год основания —	1989
Размер компании	1. Годовой оборот — 10 млн. Долларов США. 2.завод покрывает площадь 660 000 квадратных метров
Сколько работников	около 150 работников
Сколько инженеров	8 инженеров, включая компанию по производству пресс-форм
Сколько производственных линий	5-10

Поскольку у нас есть богатый опыт производства розеток, мы поставляем превосходное качество продукции с современным дизайном и отличной функциональностью.Мы обещаем разработать больше продуктов в зависимости от духа «Проактивный и инновационный».

Кто мы?

— Наша фабрика была основана в 1989 году в городе Фошань и имеет более чем 30-летнюю историю. У нас богатый опыт в удлинительных розетках, вилках и адаптерах. Мы предоставляем очень хорошее качество и достаточно производственных линий, чтобы обещать сроки поставки.

Какие сертификаты у нас есть?

— у.A.E. ECAS / ESMA, стандарт Великобритании и HK BS1363, Малайзия MS 589, Сингапур SS145, Саудовская Аравия, стандарт SASO & G-mark и т. Д.

Каковы наши основные рынки?

— Теперь мы в основном продаем на Ближний Восток, в Африку, Юго-Восточную Азию и все британские страны. И мы постепенно развиваем другие рынки.

Это нормально, если вы хотите OEM?

— Да, конечно, мы поддерживаем OEM бесплатно, вы можете разместить свой собственный логотип и оформить понравившийся вам цвет.

Как насчет сроков доставки и гарантии?

— Время доставки зависит от количества и производственных линий, обычно это занимает 30-50 дней. Мы находимся в хорошем месте, чтобы отгрузить товар, очень быстро и удобно.

— Мы обещаем 12-месячную гарантию и возьмем на себя ответственность, если возникнут какие-либо проблемы с качеством. Мы разберемся с этим сразу.

Какой срок оплаты?

— Лучше платить по T / T, другие условия оплаты могут быть обсуждены.

Свяжитесь с нами

SASO / GCC / G MARK РОЗЕТКА SASO / GCC / G МАРКЕТНАЯ РОЗЕТКА SASO / GCC / G MARK РОЗЕТКА
