Мастер выключатель. Для чего применяют? Схема подключения. | Проектирование электроснабжения.

Добрый день уважаемые читатели. В предыдущей нашей статье мы вкратце разобрали, что такое проходные выключатели и схемы их подключения. В этой статье, как и писал ранее, мы с Вами будем разбирать схемы управления освещением с применением мастер-выключателя. Как и ранее, предлагаю разделить нашу статью на отдельные вопросы:

1. Что такое мастер выключатель? Общие сведения, условные обозначения на схемах электроснабжения.

2. Отличие импульсного реле от контактора.

3. Схемы мастер-выключателя с применением импульсного реле и контактора.

4. Важные моменты при реализации схемы.

1. Что такое мастер выключатель? Общие сведения, условные обозначения на планах и схемах электроснабжения.

Итак, постараюсь объяснить своими словами. Мастер выключатель — коммутационный аппарат не имеющий отличий от простого выключателя, назначением которого является управление всем освещением объекта посредством коммутации через него импульсного реле или контактора.

Современное изображение мастер-выключателя, условно отображающее его назначение на клавише. Изображение взято из открытых источников.

Современное изображение мастер-выключателя, условно отображающее его назначение на клавише. Изображение взято из открытых источников.

Простыми словами — это обычный выключатель освещения, который способен включать/выключать все освещение объекта, не зависимо от положения выключателей группового освещения или отдельных объектов.

Теперь пример из жизни — Вы живете в двухэтажном частном доме, покидая его Вы вдруг вспомнили, что забыли отключить свет в спальне на втором этаже и на балконе. В этом случае Вам не придется разуваться и бежать на второй этаж, если у Вас в прихожей или перед выходом установлен мастер-выключатель, он отключит свет во всем доме.

Для проектировщиков хотелось бы показать, как в однолинейной схеме распределительного щита отобразить мастер-выключатель и принцип его подключения.

Однолинейная схема электроснабжения частного дома с наличием мастер-выключателя для всех групп освещения. В данной схеме также может быть применено импульсное реле на 1 и 3 фазы.

Однолинейная схема электроснабжения частного дома с наличием мастер-выключателя для всех групп освещения. В данной схеме также может быть применено импульсное реле на 1 и 3 фазы.

Условное обозначение на планах необходимо делать как обычного выключателя. Единственное что можно пометить его назначение. Например:

Условное обозначение на планах мастер-выключателя. В соответствии с ГОСТ 21.614-88 и личным дополнительным обозначением.

Условное обозначение на планах мастер-выключателя. В соответствии с ГОСТ 21.614-88 и личным дополнительным обозначением.

Также более подробно предлагаю разобрать структурную схему с мастер выключателем для двухэтажного дома.

Структурная схема подключения мастер-выключателя для двухэтажного дома. с применением контакторов (импульсного реле)

Структурная схема подключения мастер-выключателя для двухэтажного дома. с применением контакторов (импульсного реле)

Итак, на схеме выше мы видим, что у нас в доме на каждый этаж свой распределительный щит освещения (это исключительно было пожелание заказчика). Мастер выключатель осуществляет управлением контакторов, которые в свою очередь дают питание на шину автоматических выключателей группового освещения. Кабель от автоматических выключателей идет уже на выключатели света в комнатах и соответственно к светильникам. Схему можно было спроектировать по разному и возможно более проще, здесь же представлен как один из вариантов реализации. Теперь переходим ко второму вопросу.

2. Отличие импульсного реле от контактора.

Начнем с общей терминологии.

Контактор — двухпозиционный электромагнитный аппарат, предназначенный для частых дистанционных включений и выключений силовых электрических цепей в нормальном режиме работы. Разновидность электромагнитного реле.

ГОСТ Р 50030.4.1-2002 ГОСТ Р51731-2001 ГОСТ 11206-77 (2002)

Общий вид серии контакторов АВВ. Изображение взято из открытых источников.

Общий вид серии контакторов АВВ. Изображение взято из открытых источников.

Импульсное реле — двухпозиционный электромагнитный аппарат, предназначенный для частых дистанционных включений и выключений силовых электрических цепей в нормальном режиме работы. Назначение импульсного реле заключается в регулировании цепями освещения либо другими потребителями. Реле, основанное на импульсах, потребляет электроэнергию исключительно в момент коммутации.

Общий вид импульсного реле различных производителей. Изображение взято из открытых источников.

Общий вид импульсного реле различных производителей. Изображение взято из открытых источников.

Теперь нам становится понятно что по смыслу и назначению это почти одинаковые устройства, а вот по принципу немного разные. Катушка модульного контактора, находящегося в рабочем режиме, всегда под напряжением, а катушка импульсного реле получает только кратковременные импульсы. Также необходимо понимать, что контактор изначально рассчитан на коммутацию силовых цепей с индуктивной нагрузкой (типа вращающихся электрических машин), поэтому, за редким исключением, имеет дугогасительные камеры (либо контакты повышенной стойкости к «выгоранию» от действия электрической дуги на малых токах — но, в любом случае, минимальный зазор между контактами — не менее 4 мм при 380 В). Реле же рассчитано на коммутацию слаботочных вторичных цепей с низкой индуктивностью (лампочки, другие реле и т.п., максимум катушки контакторов). Соответственно, их контакты не рассчитаны на горение электрической дуги, за исключением отдельных случаев и технического исполнения. Теперь давайте перейдем к схемам.

3. Схемы мастер-выключателя с применением импульсного реле и контактора.

Начнем мы со схемы для импульсного однофазного реле

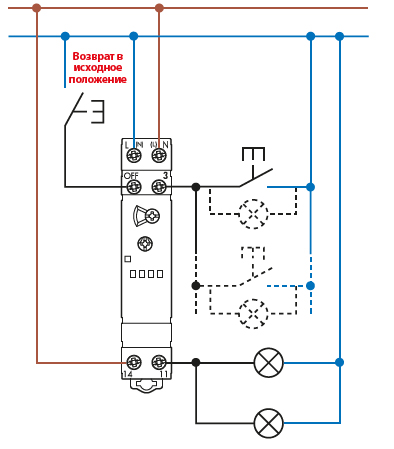

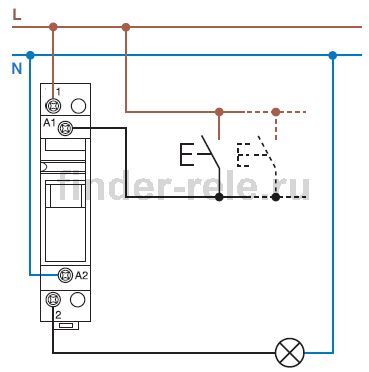

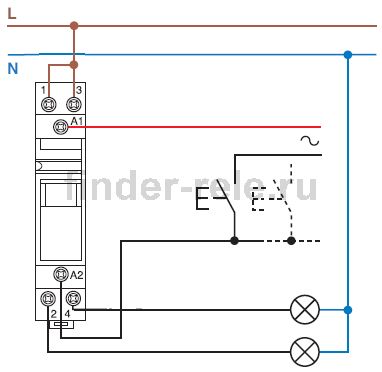

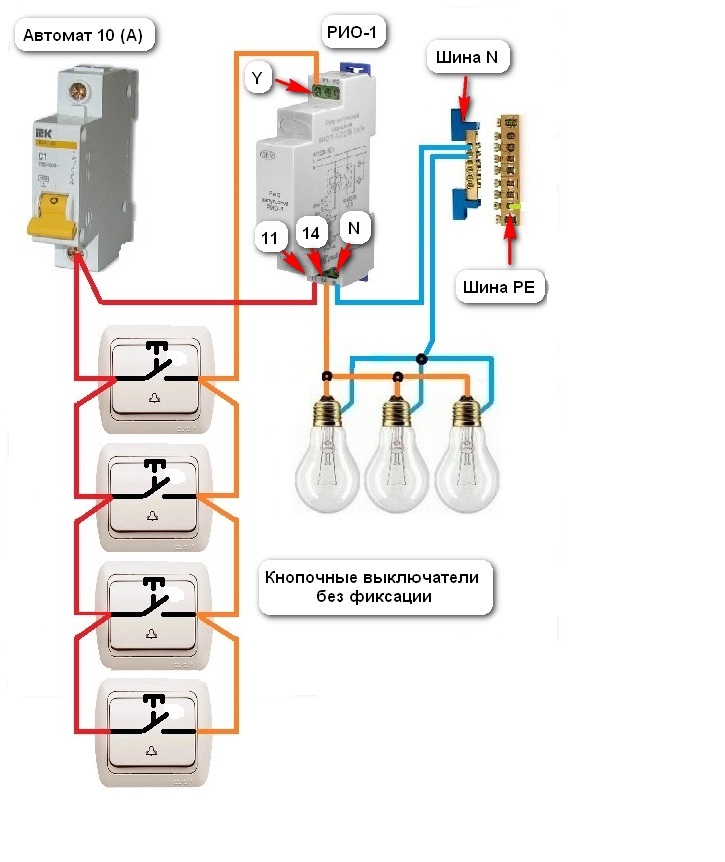

Схема включения в цепь однофазного импульсного реле. Изображение взято из открытых источников.

Схема включения в цепь однофазного импульсного реле. Изображение взято из открытых источников.

На изображении выше мы видим общую схему подключения всех элементов. Точно такая же схема будет и с 1 фазным контактором. Но есть конечно же отличие — если в данной схеме будет присутствовать контактор, то мы сможем установить только один выключатель. Теперь мы можем понимать в чем явное преимущество импульсного реле над контактором. Надо также сказать, что для полной надежности схемы необходимо установить автоматический выключатель 6А или 10А подключаемый от реле и отходящий на свою группу освещения.

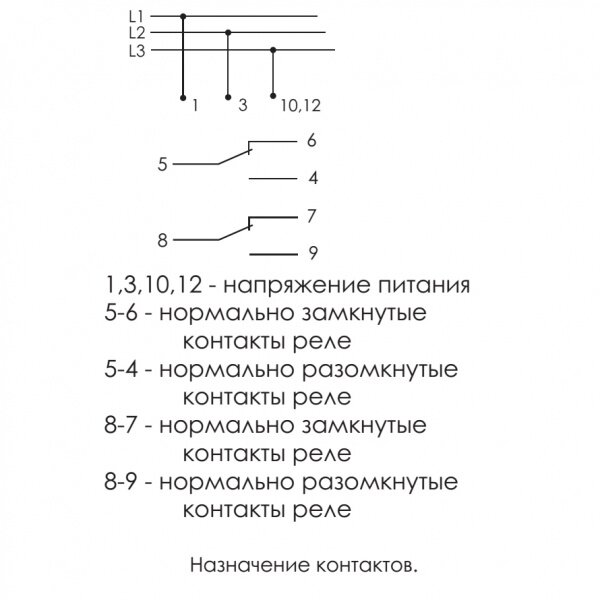

Схема включения в цепь трехфазного импульсного реле. Изображение взято из открытых источников.

Схема включения в цепь трехфазного импульсного реле. Изображение взято из открытых источников.

В данной схеме все аналогично, что и в прошлой. Такое же преимущество над контактором, а также отсутствие защиты цепей после реле.

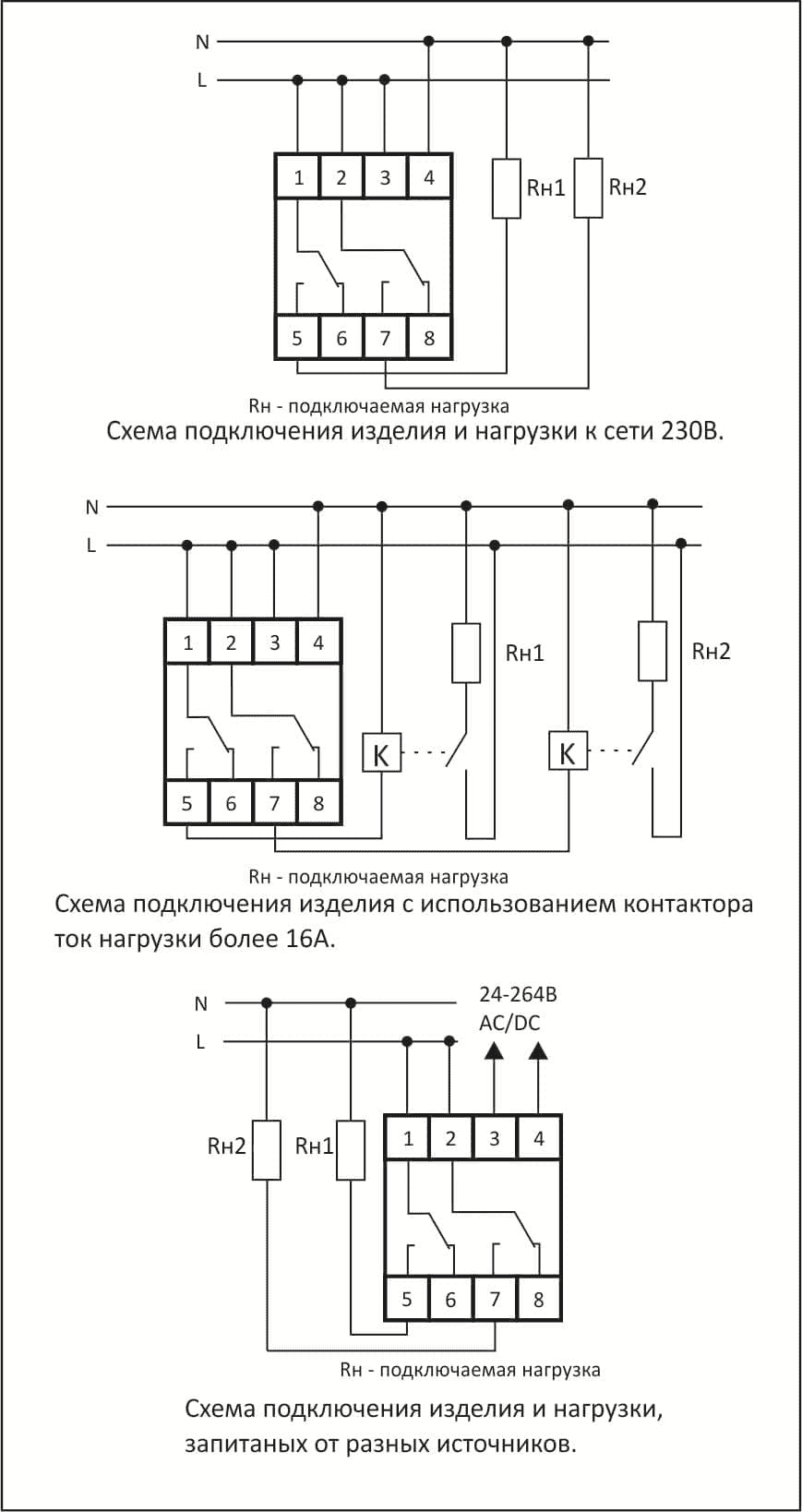

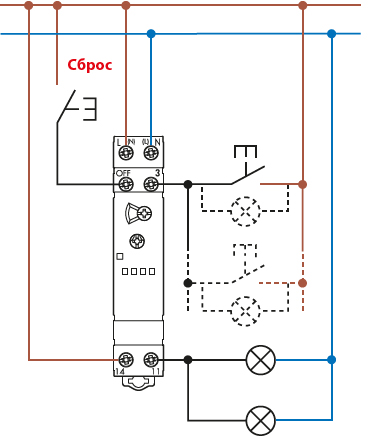

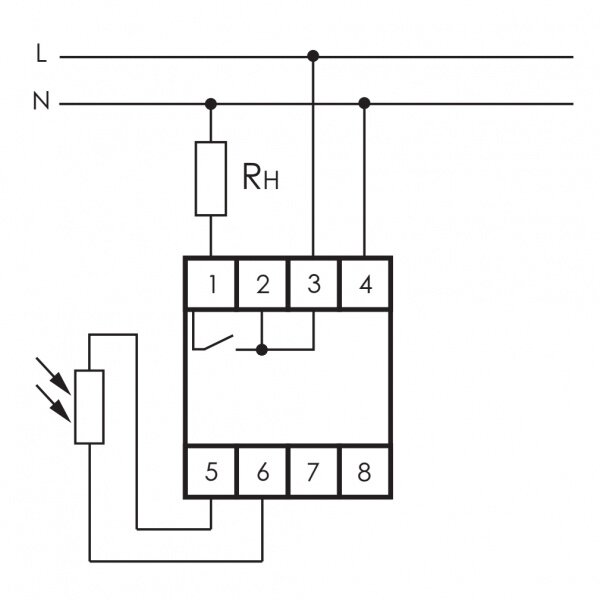

Хотелось бы также сказать, что импульсные реле может применяться и без выключателей например через таймер, или дистанционный контроллер.

В распределительном электрощите все это выглядит так

Схема монтажная с применением таймера, импульсного реле и отходящих автоматических выключателей. Изображение взято из открытых источников.

Схема монтажная с применением таймера, импульсного реле и отходящих автоматических выключателей. Изображение взято из открытых источников.

4. Важные моменты при реализации схемы.

На какие моменты я хотел бы обратить внимание при проектирование и реализации схем с мастер-выключателем? Пожалуй самое главное — это применение того или иного типа магнитных пускателей. Контакторы для управления силовым электрооборудованием (например насосов, вентиляции или т.п), а импульсное реле для управление цепями с малым током (например освещением). Также важно правильно подключить всю систему в распределительном щите. Лучше это дело доверить квалифицированным специалистам.

Управление энергосистемами по средствам обыкновенного выключателя очень удобно и широко распространено за рубежом и уже давно используется в нашей стране. А в случае с добавлением автоматизированных контроллеров, таймеров и т.п инновационных технологий, управление системами Вашего дома станет очень комфортным, автоматизированным и самое главное экономным с точки зрения потребления электроэнергии.

На этом у меня все. В наших следующих статьях мы разберем не менее важные вопросы в области электроснабжения. Подписывайтесь на мой канал.

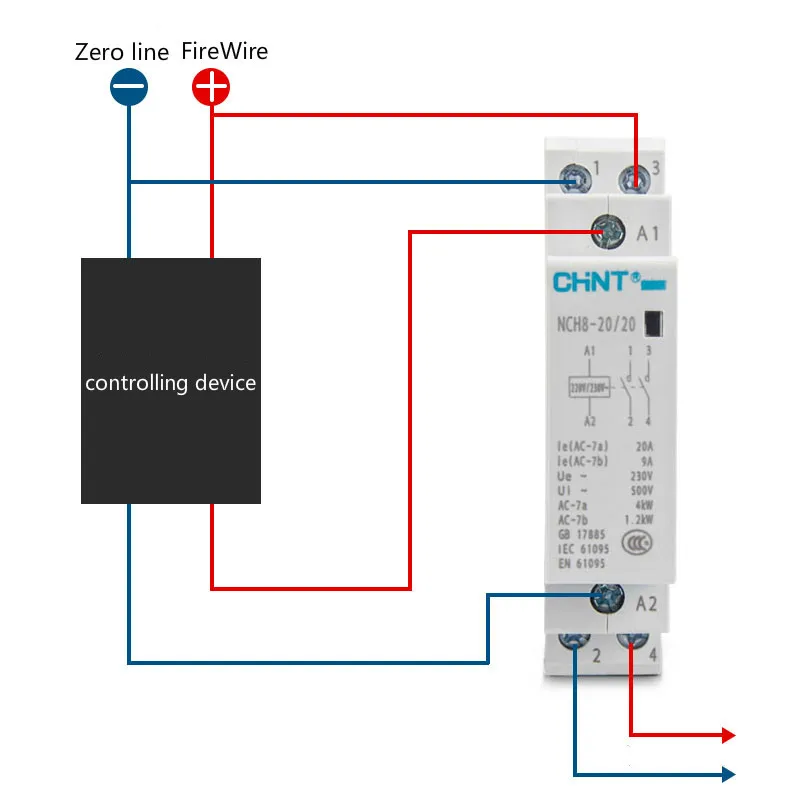

Модульный контактор КМ-40. Схема подключения и устройство

Здравствуйте, уважаемые гости и читатели сайта «Заметки электрика».

В своих статьях по сборке различных электрических схем (схема пуска трехфазного двигателя, схема реверса трехфазного электродвигателя, схема реверса однофазного двигателя, простейшая схема АВР) я применял самые распространенные контакторы и пускатели типа ПМЕ, ПМЛ, КМИ и другие.

В данной статье я хочу рассказать Вам про контакторы модульного исполнения или другими словами, модульные контакторы, сокращенно КМ, которые также нашли широкое распространение, особенно, в жилом секторе.

Напомню, что по определению ГОСТа Р 50030.4.1-2002, п.2.1.1 контактор — это:

По способу воздействия силы, необходимой для замыкания контактов, контакторы делятся на:

• электромагнитные
• электропневматические
• пневматические
• запираемые

Модульные контакторы относятся к электромагнитным контакторам.

Какие же преимущества имеют модульные контакторы перед обычными контакторами?

Модульные контакторы стали очень востребованными устройствами, особенно при сборке квартирных щитов и различных систем автоматики: управление освещением, нагревательными установками, вентиляцией, насосами и т. п. В первую очередь это объясняется их конструкцией.

Контакторы модульного исполнения идеально вписываются с остальными модульными устройствами, установленными на DIN-рейке, при этом не нарушая эргономики пространства в щите.

Модульные контакторы более бесшумные и обладают меньшими вибрациями при работе по сравнению с обычными контакторами, что только положительно сказывается на их применении в местах с постоянным пребыванием людей: квартиры, больницы, офисы, учебные заведения и т.п.

Сравните уровень шума и вибраций при включении обычных и модульных контакторов, посмотрев данный видеоролик.

(видео будет добавлено в ближайшее время)

Под руку мне попался двухполюсный модульный контактор КМ-40-11 от EKF, на примере которого мы и рассмотрим его конструкцию, устройство и схему подключения.



Расшифровка, схема подключения и технические данные КМ-40-11

Структура условного обозначения КМ-40-11:

• КМ — контактор модульный
• 40 — номинальный ток, А
• 11 — количество и тип контактов (есть следующие исполнения: 11, 20, 31 и 40, см. таблицу ниже)

Модульные контакторы КМ от EKF выпускаются на номинальные токи от 16 до 63 (А). Вот их стандартный ряд значений: 16, 20, 25, 40, 50 и 63 (А).

Вот таблица модульных контакторов всех типов от EKF. Красным я выделил рассматриваемый в данной статье КМ-40-11.

Контактор КМ-40-11 является двухполюсным и имеет 2 силовых контакта: 1NO (нормально-открытый) с обозначением (1-2) и 1NC (нормально-закрытый) с обозначением (R3-R4).

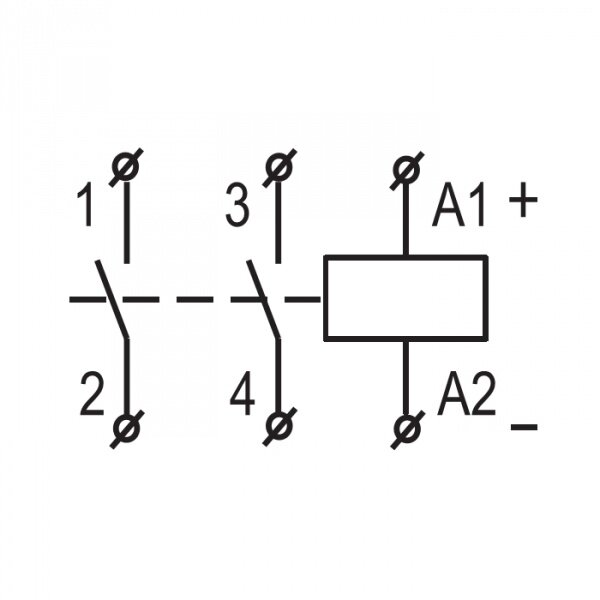

Схема подключения модульного контактора КМ-40-11 изображена на его лицевой стороне:

• +А1 и -А2 — это выводы катушки
• (1-2) — 1NO (нормально-открытый) силовой контакт
• (R3-R4) — 1NC (нормально-закрытый) силовой контакт

Внимание! В указанной на корпусе схеме имеется несоответствие.

Нормально-открытый контакт 1NO (1-2) расположен справа, а нормально-закрытый контакт 1NC (R3-R4) — слева. На схеме же указано наоборот. Перед подключением контактора я машинально решил проверить исправность его контактов, а в итоге обнаружил такое несоответствие — вот тому подтверждение.

Позже, разобрав контактор, я вновь убедился в этом. Видимо, при сборке контактора перепутали расположение мостиковых контактов и собрали их не в соответствие со схемой. Так что будьте бдительны и проверяйте все электротехнические изделия на соответствие указанных схем. Сделать это не сложно и не долго, применив обычный цифровой мультиметр или «аркашку».

К изучению (для новичков): подробное руководство пользования цифровым мультиметром.

Помимо схемы подключения, на лицевой стороне  контактора указаны его основные характеристики:

• номинальное рабочее напряжение 230 (В)
• номинальный ток контактов 40 (А)
• АС-1: 8,4 (кВт)
• АС-3: 3,7 (кВт)

Что означают аббревиатуры АС-1 и АС-3?

Например, если с помощью контактора КМ-40-11 управлять неиндуктивной или слабоиндуктивной однофазной нагрузкой (категория применения АС-1 и АС-7а), например, лампами накаливания, люминесцентными или светодиодными лампами, то их максимальная мощность при напряжении 230 (В) не должна превышать 8,4 (кВт) или 40 (А).

Если же в качестве нагрузки будет однофазный электродвигатель с короткозамкнутым ротором  или бытовой вентилятор (категория применения АС-3 и АС-7b), то его максимальная мощность не должна превышать 3,7 (кВт) или 22 (А).

Ниже я разместил таблицу мощностей и токов нагрузок контакторов КМ от EKF всех типов в зависимости от категории применения. Красными прямоугольниками я выделил рассматриваемый в данной статье КМ-40-11.

Остальные технические характеристики указаны в руководстве по эксплуатации, знакомьтесь:

• выдерживаемое импульсное напряжение 6 (кВ)
• напряжение срабатывания 195-253 (В)
• напряжение возврата 46-172 (В)
• пусковой ток катушки 30 (мА) для КМ-16 и КМ-20; 60 (мА) для КМ-25, КМ-32 и КМ-40; 95 (мА) для КМ-50 и КМ-63
• рабочий ток (ток удержания) катушки 18 (мА) для КМ-16 и КМ-20; 12 (мА) для всех остальных типов
• мощность, потребляемая катушкой не более 5 (Вт)
• скорость замыкания контактов 20 (мс)
• скорость размыкания контактов 30 (мс)
• рабочее положение — вертикальное
• режим работы — продолжительный
• механическая износостойкость — 1 млн. циклов
• электрическая износостойкость — 150 тыс. циклов
• температура эксплуатации от -25°С до +45°С
• степень защиты — IP20

В руководстве было указано, что напряжение катушки контактора составляет 220-240 (В) переменного тока. Я уже встречался с некоторыми типами модульных контакторов, у которых катушка могла работать, как от переменного напряжения, так и от постоянного — питание катушки у них осуществлялось через выпрямительный мост.

Вот меня и смутило то, что на схеме КМ-40-11 была указана полярность выводов катушки +А1 и -А2.

Я решил проверить это, разобрав контактор. Забегу немного вперед и скажу, что визуально в конструкции контактора я не увидел выпрямительного моста, но при подключении к катушке постоянного напряжения =220 (В) контактор успешно срабатывал, причем даже гораздо лучше, чем от переменного — с меньшим шумом и вибрацией.

Заодно я решил измерить (на всякий случай) омическое сопротивление катушки. Оно составило 1296 (Ом).

Таблица сечений присоединительных проводов для катушки и силовых контактов.



Конструкция и устройство модульного контактора КМ-40-11

Модульный контактор устанавливается только на стандартную DIN-рейку с размером 35 (мм).

Его установка и снятие осуществляется с помощью фиксирующей защелки.

Габаритные размеры контакторов КМ от EKF, в зависимости от количества модулей, указаны в таблице ниже:

Обратите внимание, что на лицевой части контактора имеется индикатор его состояния в виде стеклянного окошечка с красным флажком. Если в окошечке появится красный флажок, то это символизирует о том, что контактор включен.

Для нанесения диспетчерского наименования (маркировки) контактора на нем предусмотрена специальная площадка с прозрачной крышкой.

Чтобы наглядно увидеть конструкцию модульного контактора, нужно его разобрать, что я сейчас и сделаю.

С помощью тоненькой отвертки вскроем 3 защелки и снимем верхнюю часть корпуса.

Откроется доступ к катушке и магнитной системе.

В верхней части находится неподвижный магнитопровод (сердечник), установленный на силиконовых амортизаторах, которые подавляют (уменьшают) уровень шума при срабатывании контактора.

Неподвижная часть магнитопровода легко снимается вверх.

Неподвижный магнитопровод набран из листов электротехнической стали (из холоднокатаной или горячекатаной — точно определить не могу), изолированных друг от друга, для уменьшения вихревых токов в «железе». Это отчетливо видно на фотографии. Также на нем размещены два короткозамкнутых кольца, которые уменьшают вибрации при срабатывании контактора.

Соединение неподвижной и подвижной частей магнитопровода имеет гладкую отшлифованную поверхность.

Если по каким-то причинам в этом месте образуется грязь или ржавчина, то контактор при включенном положении будет сильно гудеть.

Планирую в ближайшее время написать подробную статью о частых неисправностях в контакторах, встречающихся на моей практике.

Затем нужно снять винтовые зажимы выводов катушки и силовых контактов. У катушки они просто снимаются вверх, а у контактов сначала их нужно слегка раскрутить и потом уже снять.

После этого нужно вытащить из направляющих силовые неподвижные контакты.

Они изготовлены из меди или медного сплава.

Теперь можно снять подвижную часть магнитопровода в сборе с катушкой, подвижной контактной системой (траверсой) и системой рычагов для индикации состояния (красный флажок).

Возвратная противодействующая пружина находится в центре катушки и возвращает подвижные контакты в исходное положение при отключении катушки от напряжения.

У контактора КМ-40-11 применяются мостиковые контакты, которые обеспечивают разрыв с двух сторон. Контакты выполнены из серебросодержащего материала, что увеличивает их электрическую износоустойчивость и срок эксплуатации, уменьшает переходное сопротивление.

Фотография, практически полностью, разобранного модульного контактора КМ-40-11 от EKF.

Принцип работы модульного контактора

Зная устройство модульного контактора, рассмотрим принцип его работы, не вникая в недры теории электромагнетизма.

При подаче переменного напряжения 220 (В) на катушку контактора по ней начинает протекать электрический ток, который создает магнитный поток. Силовые магнитные линии замыкаются через подвижный сердечник, неподвижный сердечник и воздушный зазор между ними. В этот момент подвижный сердечник намагничивается и притягивается к неподвижному сердечнику, тем самым замыкая или размыкая контакты контактора.

При снятии напряжения с катушки, возвратная (противодействующая) пружина возвращает подвижную часть магнитопровода в исходное положение, тем самым возвращая контакты в исходное состояние.

В начале статьи я говорил, что контактор срабатывал при подключении к катушке, как переменного, так и постоянного напряжения 220 (В).

О принципе работы модульного контактора и его разборке смотрите в этом видеоролике:

Дополнение: у рассматриваемого модульного контактора КМ-40-11 я нашел небольшой недостаток — у него нет возможности добавить дополнительные контакты, в отличие от того же модульного контактора ABB ESB 24-40 с дополнительной приставкой ЕН 04-11. А ведь иногда это бывает так необходимо.

Прошу производителей рассмотреть данный факт и принять меры по реализации этой идеи.

P.S. На этом все. Спасибо за внимание. С уважением, Дмитрий, автор сайта «Заметки электрика».

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

схема подключения контактора | Советы электрика

18 Фев 2012 База знаний электрика, Видео, Новости, Пускатели и контакторы, Советы специалиста

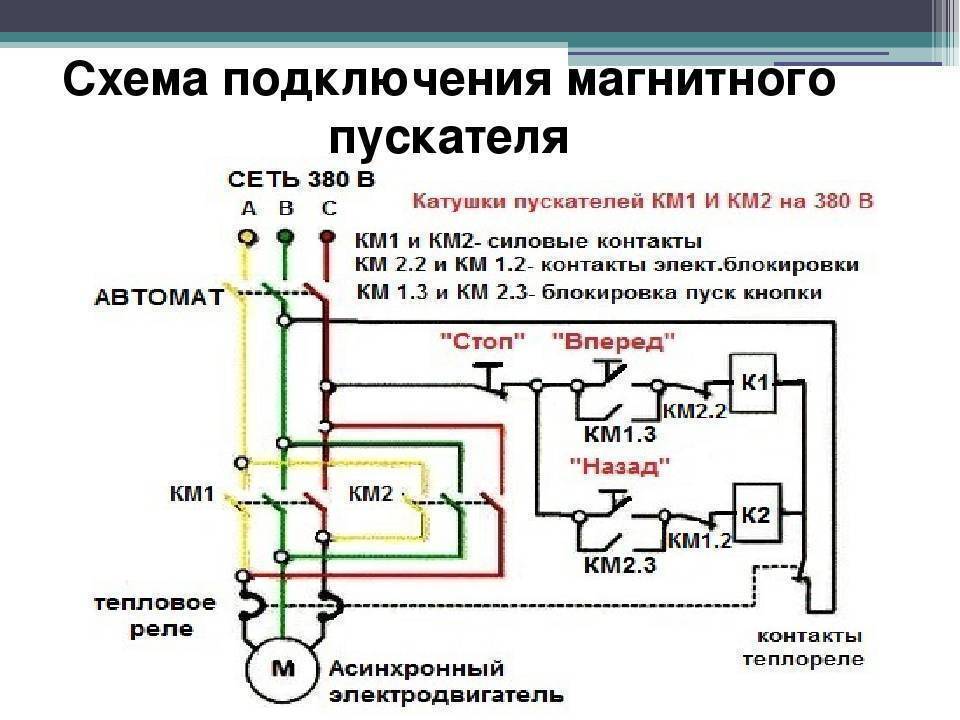

Я не буду вдаваться в подробности что такое пускатель или контактор, для чего они нужны и т. д.

Сразу покажу как их подключать.

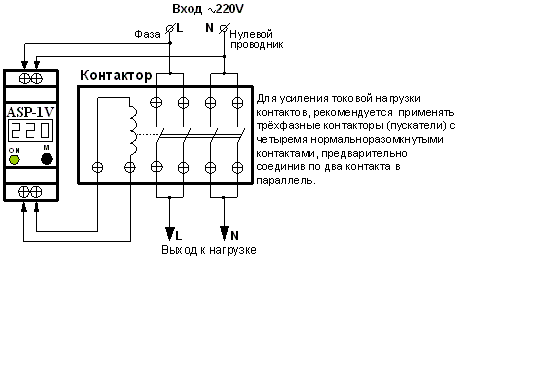

Схема включения у них совершенно одинаковая независимо от размера и назначения, так как одинаков и принцип действия. Для дистанционного управления включения/отключения контактора применяется кнопочный пост ПКЕ с кнопками “Стоп” красного цвета и кнопкой “Пуск” черного.

Кнопки с возвратом, то есть после их нажатия они возвращаются в исходное положение сами. Внутри кнопки есть контакт, который размыкается или замыкается при нажатии.

Пуск” наоборот- замыкается.



Логика работы схемы включения контактором проста: при нажатии на кнопку “Пуск” подается напряжение на катушку контактора и он включается, силовые контакты замыкаются и остаются во включенном положении даже после возврата кнопки “Пуск” в исходное состояние.

Отключение контактора производится нажатием на кнопку “Стоп”.

То есть обе кнопки нажимаются кратковременно.

Каким образом контактор остается включенным после отпускания кнопки “Пуск”?

Ведь контакт на включение вроде как разомкнут?

Для этого у контактора есть блок-контакт или вспомогательный, не силовой контакт который замыкается или размыкается совместно с силовыми контактами контактора.

Для схемы включения нужен нормально-разомкнутый контакт.

После того как кнопку “Пуск” отпущена, фаза управления на катушку идет именно через этот замкнувшийся при включении блок-контакт. Катушки контакторов есть на разное напряжение- 220 или 380 Вольт.

Независимо от напряжения подключение катушки одинаково- на один вывод напряжение питания подключается напрямую.

На второй вывод фаза управления на катушку идет через кнопки.

Я рассказываю самую упрощенную схему для дистанционного управления пускателем, на самом деле в схеме еще могут быть контакты тепловых реле и других защитных аппаратов.

Итак, сборка схемы:

Для подключения кнопок надо трехжильный кабель.

Фаза управления берется обычно сразу с силовых контактов, куда приходит вводной кабель и идет на кнопку “Стоп”.

После кнопки “Стоп” фаза управления подключается: -перемычкой на кнопку “Пуск” -на блок-контакт контактора После кнопки “Пуск”- на второй конец блок-контакта контактора и уже отсюда- на катушку контактора.

То есть кнопка “Пуск” и блок-контакт подключены паралельно друг другу.

Но тут важно не перепутать провода местами иначе контактор не включится.

Надо запомнить: провод фазы управления, подключенный после кнопки “Стоп”(между ней и кнопкой “Пуск”) НЕ ДОЛЖЕН подключаться на катушку.

У кого быстрый интернет- смотрите видео, которое я заснял буквально вчера специально для вас:

Я считаю что как подключить пускатель должен знать и уметь каждый электрик.

 Узнайте первым о новых материалах сайта!

Просто заполни форму:



Теги: видеоурок по пускателю, как подключить пускатель, схема включения контактора

отказоустойчивость решений и продуктов / Хабр

Многоуровневое управление освещением предназначено для реализации простого и энергоэффективного управления системами освещения, используется там, где требуется реализовать включение или выключение освещения из нескольких мест, включение или выключение освещения по группам, общее центральное включение или выключение.

Рассмотрим несколько основных решений и продуктов с точки зрения отказоустойчивости аппаратных средств, а значит и реальной долговременной эксплуатации.

Пример многоуровневой системы управления освещением

1 уровень управления — все источники освещения в здании, в том числе управляемые из нескольких мест.

2 уровень управления — источники освещения, объединённые в группу в левом крыле первого этажа, источники освещения, объединённые в группу в правом крыле первого этажа, источники освещения, объединённые в группу в левом крыле второго этажа, источники освещения, объединённые в группу в правом крыле второго этажа.

3 уровень управления — источники освещения, объединённые в группу на всём первом этаже, источники освещения, объединённые в группу на всём втором этаже.

4 уровень управления — источники освещения, объединённые в группу во всем доме.

Решения, на которых можно построить такую систему

1. ПЛК.
2. Импульсные реле.
3. Комплекс Технических Средств Непрограммируемой Логики (КТС НПЛ) на базе модульных устройств управления освещением собственной разработки.

Про КТС НПЛ можно почитать в статье

многоуровневое управление освещением на базе КТС НПЛ

.

Устройство управления освещением электромеханическое представляет собой компактный модуль управления для установки на дин рейку шириной 36 мм (2 модуля).

Управление

Управление осуществляется с помощью двойной кнопки без фиксации с двумя нормально открытыми контактами.

Причина разработки КТС НПЛ

Причиной разработки КТС НПЛ стало техническое задание заказчика, желающего воплотить функционал многоуровневой системы управления освещением без использования ПЛК (ибо резервировать весьма затратно).

Пример функционала многоуровневой системы управления освещением в коттедже

Рассмотрим отказоустойчивую систему на базе устройств управления освещением

Состав:

1. Устройства управления освещением.

Стоимость оборудования: 47$ за один источник освещения.
Электрическая износостойкость: 100 000 циклов для АС-1.

При выходе из строя одного из устройств управления освещением, все другие устройства системы управления освещением будут продолжать работать.

Это означает, что при поломке устройства управления освещением, освещение будет продолжать работать, за исключением одного источника света, или одного группового выключателя, в то время, как мастер произведёт инсталляцию нового оборудования и введёт его в эксплуатацию.

Рассмотрим отказоустойчивую систему на базе ПЛК

Состав:

1. Программируемый логический контроллер.
2. Резервный программируемый логический контроллер.
3. Модули ввода-вывода.
4. Резервные модули ввода-вывода.
5. Устройство резервирования (обеспечивает переключение управления на резервный ПЛК и резервные модули ввода-вывода).
6. Промежуточные реле.
7. Исполнительные устройства (реле/контакторы).

Стоимость оборудования: 237$ за один источник освещения.

Электрическая износостойкость: 100 000 циклов для АС-1.

При выходе из строя ПЛК или модулей ввода-вывода, устройство резервирования в режиме реального времени переключит управление на резервный ПЛК и резервные модули ввода-вывода, и просигнализирует об аварии.

Это означает, что при поломке ПЛК, освещение будет продолжать работать, в то время, как мастер произведёт инсталляцию нового оборудования и введёт его в эксплуатацию.

Рассмотрим не резервируемую систему на базе ПЛК

Состав:

1. Программируемый логический контроллер.
2. Модули ввода-вывода.
3. Промежуточные реле.
4. Исполнительные устройства (реле/контакторы).

Стоимость оборудования: 69$ за один источник освещения.

Электрическая износостойкость: 100 000 циклов для АС-1.

При выходе из строя ПЛК или модулей ввода-вывода, освещение полностью перестанет работать, до тех пор, пока мастер не произведёт инсталляцию и ввод в эксплуатацию нового оборудования.

Рассмотрим самую распространённую в жилом секторе систему на базе ПЛК

Состав:

1. Программируемый логический контроллер
2. Модули ввода-вывода
3. Промежуточные реле на ввод

Стоимость оборудования: 41$ за один источник освещения.

Электрическая износостойкость: 25 000 циклов для АС-1.

При выходе из строя ПЛК или модулей ввода-вывода (произойдёт этого значительно быстрее, чем в предыдущих вариантах, так как электрическая износостойкость вчетверо ниже), освещение полностью перестанет работать, до тех пор, пока мастер не произведёт инсталляцию и ввод в эксплуатацию нового оборудования.

Рассмотрим систему на базе импульсных реле

Состав:

1. Импульсные реле.
2. Модули группового управления.
3. Модули центрального управления.

Стоимость оборудования: 73$ за один источник освещения.

Электрическая износостойкость: 100 000 циклов для АС-1.

При выходе из строя одного из реле, все другие реле системы управления освещением будут продолжать работать.

Это означает, что при поломке импульсного реле, освещение будет продолжать работать, за исключением одного источника света, или одного группового выключателя, в то время, как мастер произведёт инсталляцию нового оборудования и введёт его в эксплуатацию.

На первый взгляд импульсные реле мало чем отличаются от устройств управления освещением, но это не так, у импульсных реле есть ряд ограничений:

1. Ограничение количества коммутаций: 5-15 переключений в минуту/100 переключений в день.
2. Ограничение длительности импульса: 50 мс — 1 с.
3. Вибрации могут привести к самопроизвольному переключению, то есть, при необходимости, установить контакторы в такой шкаф управления уже не получится.
4. При одновременном включении/выключении соседних импульсных реле может потребоваться вентиляция и охлаждение шкафа управления.
5. При возрастании количества уровней управления, возрастает сложность построения схемы.

Вывод

Отказоустойчивая многоуровневая система управления освещением на базе ПЛК имеет достаточно высокую стоимость для жилого сектора, система на базе импульсных реле имеет серьезные ограничения, система на базе устройств управления освещением является той самой золотой серединой.

Схема подключения главного выключателя

В электропроводке главный выключатель — это выключатель, который может включать или выключать или одновременно включать и выключать группу нагрузок независимо от их индивидуального управления переключателем ВКЛ/ВЫКЛ.

С помощью ведущей схемы ON группа ламп или нагрузок может быть включена и удерживаться в положении ON, даже если ее отдельные переключатели управления выключены.

Аналогично, схема master OFF может выключать группу ламп и предотвращать включение ламп, даже если отдельные выключатели включены.

Основная цепь ON и OFF может либо включать, либо выключать лампы независимо от их индивидуального управления.

Проводка главного выключателя ВКЛ

Главный выключатель

— это наиболее распространенный тип проводки главного выключателя, используемый в домашней электропроводке.

В схеме главный переключатель (MS1) является переключателем SPST, а S1, S2, S3, S4 являются переключателями SPDT. Общий полюс каждого однополюсного переключателя S1-S4 подключен к соответствующим лампам L1-L4, а нейтральная линия проходит параллельно каждой лампе.

1 ^st Клемма каждого SPDT-переключателя от S1 до S4 подключена к фазной линии (L), а другая — к фазной линии через главный переключатель (MS1). Таким образом, одна клемма переключателя SPDT всегда будет иметь фазовую линию, а другие клеммы будут иметь фазовую линию только в том случае, если главный переключатель включен.

Считайте, что главный выключатель выключен (MS1 – ВЫКЛ), в этом состоянии только одна клемма однополюсных переключателей имеет фазовую линию, а все клеммы, подключенные к главному выключателю, остаются разомкнутыми.Таким образом, только переключатели, расположенные на клемме под напряжением (подключенной к прямой фазной линии), включают лампу, а переключатели, расположенные на открытой клемме, выключают лампу. Таким образом, переключатель S1, S2, S3 и S4 может по отдельности управлять лампами L1, L2, L3 и L4 соответственно.

Считайте, что главный переключатель включен, в этом состоянии оба контакта двухполюсных переключателей имеют фазовую линию. Следовательно, в положении ON или OFF переключателя SPDT общий полюс контактирует с фазной линией, и лампа остается включенной.

Схема главной цепи ВКЛ может включать лампы независимо от индивидуального положения, но эта цепь не может предотвратить включение лампы и удерживать цепь в выключенном состоянии. Для этой функции используется схема главного выключателя ВЫКЛ.

Проводка главного выключателя

В большинстве проводных соединений функция главного отключения может быть достигнута путем простого отключения MCB соответствующих нагрузок. Если фазная линия от MCB не приспособлена для определенной группы нагрузок или требуется положение переключателя для легкого доступа, то просто добавьте к фазной линии выключатель, который может изолировать питание нагрузок.Тогда каким бы ни было положение переключателя, никакая фазовая линия не достигнет отдельных переключателей.

Переключатели

SPDT не требуются, если требуется только основная функция OFF, для этого достаточно переключателя SPST. Потому что в этой схеме требуется только один бросок.

Переключение Master ON и Master OFF

Здесь схема имеет комбинированную функциональность проводки главного выключателя ВКЛ и главного выключателя. Такая схема проводки может включать или выключать лампы независимо от положения их отдельных переключателей.

Эта цепь аналогична основной цепи включения, единственное изменение заключается в дополнительном главном переключателе (MS2), который добавляется к фазовой линии, которая ранее была подключена непосредственно к клеммам переключателей S1–S4.

Теперь мы можем управлять обеими фазными линиями, подключенными к двум клеммам переключателей SPDT, используя главные переключатели MS1 и MS2.

Теперь выключение MS1 и MS2 полностью изолирует переключатели SPDT от всех фазных линий, и это состояние действует как основное выключенное состояние.

В обычное время MS1 остается разомкнутым, а MS2 необходимо включить, чтобы переключатели работали по отдельности. Потому что в этом состоянии только один виток контактирует с фазной линией, другой замыкает контакт с общим полюсом. Переключатели работают в индивидуальном режиме, даже если MS2 выключен, а MS1 остается включенным, но положения переключателя ON/OFF будут просто изменены.

Если и MS1, и MS2 включены, то схема работает как Master ON.

MS1	MS2	Состояние ламп
ВЫКЛ	ВЫКЛ	Главный ВЫКЛ. — Все лампы ВЫКЛ.
ВЫКЛ	НА	Положение индивидуального управления ВКЛ/ВЫКЛ
ПО	ВЫКЛ	Положение индивидуального управления ВЫКЛ/ВКЛ (перепутано)
ПО	НА	Главный ВКЛ. Все лампы включены

Подключение электрического контактора и электрическая схема

Эй, в этой статье мы увидим правильное подключение электрического контактора и схему подключения для нормальной работы, пускатель звезда-треугольник, управление двигателем, управление освещением и т. д.Также мы обсудим внутреннюю схему контактора, используемого для управления мощностью.

Что такое электрический контактор?

Проще говоря, электрический контактор — это переключатель с электрическим приводом, основной функцией которого является подключение или отключение нагрузки от источника питания. По сути, контактор работает как среда, когда мы управляем силовой цепью высокого напряжения и сильного тока с помощью цепи управления низкого напряжения и слабого тока.

Обозначение контактора:

Клеммы и контакты контактора

Перед тем, как приступить к подключению контактора, вы должны знать о его клеммах и контактах.В основном, контактор имеет два типа контактов — 1. Основные или силовые контакты и 2. Вспомогательные контакты

На приведенном ниже рисунке вы можете видеть, что в контакторе всего 16 клемм.

A1 и A2 — клеммы магнитной катушки.

L1, L2 и L3 являются входными клеммами главного контакта, которые должны быть подключены к основному источнику питания.

T1, T2 и T3 — отходящие клеммы главного контакта, которые должны быть подключены к нагрузке.

Здесь доступны два НЗ и два НО вспомогательных контакта.Каждый из них имеет по два терминала.

Процедура подключения контактора

1. Обычно магнитная катушка контактора предназначена для работы при низком напряжении, таком как 230 В переменного тока, 110 В переменного тока, 24 В постоянного тока и т. д. Поэтому подайте питание на магнитную катушку в соответствии с требование.

2. Соедините клемму основного источника питания с входными клеммами контактора.

3. Подключите нагрузку к выходным клеммам контактора.

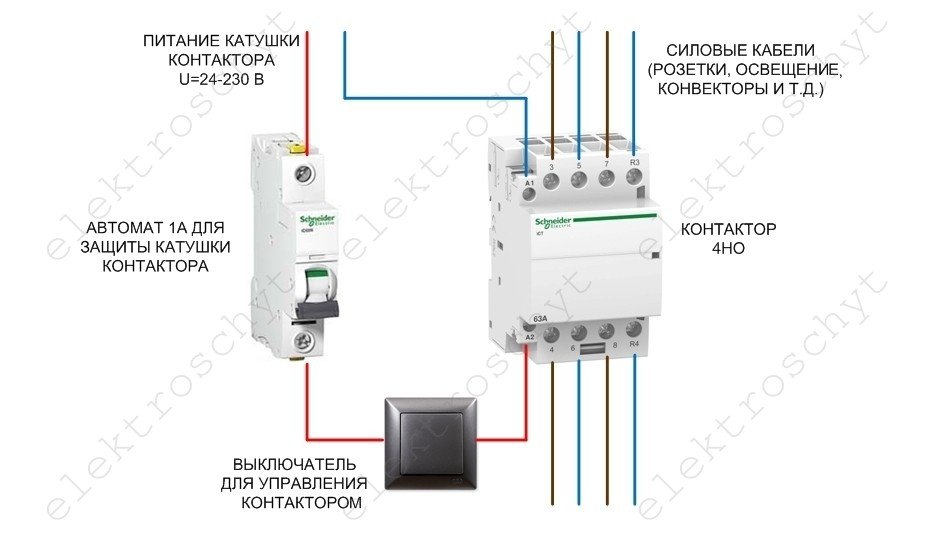

Соединение контактора с кнопочным выключателем

Теперь посмотрим, как соединить кнопочный выключатель с контактором. Вот схема подключения на рисунке ниже.

Как видите, здесь используются два кнопочных переключателя. Кнопочный переключатель NC (зеленый цвет) используется для выключения контактора, тогда как кнопочный переключатель NO (красный цвет) используется для включения контактора.

Эти кнопочные переключатели размыкаются или замыкают контакты только тогда, когда мы нажимаем на кнопку.Как только мы отпускаем кнопку, ее контакты также возвращаются в прежнее положение. Таким образом, магнитная катушка контактора также подключается через замыкающие вспомогательные контакты. Таким образом, контактор будет включен, как только мы нажмем переключатель, и останется включенным, даже если мы отпустим кнопку NO. Контактор останется включенным до тех пор, пока мы не нажмем кнопку NC.

Соединение контактора с индикаторными лампами

Теперь давайте узнаем, как соединить индикаторные лампы с контактором для индикации того, находится ли он в состоянии ВКЛ или ВЫКЛ.См. приведенную ниже диаграмму.

Здесь мы взяли две лампочки индикации — красная для ВКЛ, зеленая для ВЫКЛ.

Вы можете видеть, что красная индикаторная лампа подключена через вспомогательный контакт NO. Поэтому при включении контактора он будет светиться. С другой стороны, зеленая индикаторная лампа подключается через вспомогательный размыкающий контакт. Таким образом, когда контактор находится в состоянии OFF, эта лампа будет светиться. После включения контактора он выключится, и загорится красная лампочка.

Соединение контактора с тепловым реле перегрузки

Тепловое реле перегрузки в основном используется для защиты от перегрузки.Таким образом, тепловое реле перегрузки использовалось с электрическим контактором, когда мы проектировали пускатель прямого пуска, пускатель звезда-треугольник и т. д.

Здесь вы можете увидеть соединение теплового реле перегрузки с контактором в цепи пускателя прямого пуска.

Спасибо за посещение сайта. продолжайте посещать для получения дополнительных обновлений.

Aircraft Wiring

Рис. 1: Стандартный контактор. Катушка потребляет небольшой ток, но позволяет переключать нагрузки с очень высоким током, такие как стартер.

Рис. 2: Типичная схема подключения аккумуляторной батареи и контакторов стартера.

В этом месяце мы обсудим аккумуляторные и пусковые контакторы. Контакторы используются для переключения сильноточных нагрузок на самолете. Думайте о них как о большом реле. Катушка под напряжением создает магнитное поле и замыкает механический переключатель. Катушка потребляет немного тока, но позволяет переключать очень сильноточные нагрузки, такие как стартер. На рис. 1 представлена ​​схема, показывающая типовой контактор. На рис. 2 показано, как контакторы подключаются в типичной электрической системе. В экспериментальных самолетах обычно используются контакторы двух типов:

Контакторы батареи

Контактор батареи (также известный как главное реле, главный контактор или главный соленоид) является контактором с длительным режимом работы, и он сильно нагревается во время работы. нормальные операции. Он поставляется с одной или двумя стойками для катушки. Обычно он потребляет около 0,7 ампер при 14 вольтах. Этот контактор переключается проводом, который идет от главного выключателя в кабине. Главный выключатель соединен с землей.Когда вы включаете главный выключатель, провод, идущий к контактору батареи, заземляется, а затем замыкается контактор, который затем подает питание на шину и контактор стартера.

Контактор батареи используется для изоляции батареи от остальной части дрона. Его отключение (с помощью главного выключателя) обычно отключает питание самолета и кабины в случае чрезвычайной ситуации.

Спонсор покрытия авиашоу:

Рис. 3: Главные контакторы с одной и двумя опорами. Внутренняя проводка показана внизу.

Контакторы пускателя

Контактор пускателя (также известный как реле пускателя) представляет собой реле прерывистого режима, предназначенное для срабатывания только в течение коротких периодов времени. Этот контактор потребляет около 4 ампер при 14 вольтах.

На рис. 4 видно, что катушка контактора заземлена через скобу на задней стороне контактора. Катушка стартера находится под напряжением при подаче напряжения +12/24 В на контакт «S» (который управляет катушкой).

Рис. 4: Типовой контактор пускателя.

Рисунок 5: Диод на контакторе батареи.

Рисунок 6: Контактор пускателя, вид сверху.

Контактор пускателя обеспечивает питание пускового кабеля и пускателя только во время пуска. Таким образом, не возникнет непосредственной проблемы, если пусковой кабель замкнет на двигатель во время полета. Кроме того, контактор пускателя сконструирован «в перевернутом виде», так что внутренний контакт остается разомкнутым во время маневров с высокой положительной перегрузкой.

Рекомендую установить диод поперек катушки на каждый контактор, используемый в самолете (главный, стартер, шасси, кондиционер и т.д.). Вы можете использовать обычный диод 1N5400, который можно приобрести в любом магазине электроники.

Почему лучше всего установить диод на обмотку контактора? Это сводит к минимуму искрение на контактах переключателя управления (главный и пусковой переключатели), продлевая срок службы переключателя. Вся энергия, хранящаяся в катушке, должна куда-то уходить, когда катушка обесточена, а диод позволяет отводить избыточную энергию. На рис. 8 показан эффект установки диода на катушке контактора.

Контакторы также используются в системах кондиционирования воздуха, гидравлических насосах и для соединения автобусов.Поскольку они редко используются в экспериментальных самолетах, они здесь не рассматриваются.

Рисунок 7: Диод на контакторе стартера.

Рисунок 8: Влияние установки диода на катушку контактора.

Сигнализатор стартера

Если стартер заваривается, стартер может оставаться соединенным с коленчатым валом при работающем двигателе. Вы не можете услышать, когда это произойдет, но в будущем вы можете увидеть большой счет за ремонт. Может оказаться полезным подключить к панели индикаторную лампу стартера, которая загорается, когда контактор стартера замкнут.

Рис. 9: Расположение батареи и контакторов, установленных сзади. Предохранитель и шунт не показаны на выводе b генератора.

Аккумуляторы, устанавливаемые сзади

Электрические параметры для аккумуляторов, устанавливаемых сзади, минимальны, но важны. Имейте в виду следующее:

• Контактор батареи должен быть установлен рядом с самой батареей. Если имеется короткое замыкание на главном силовом кабеле, идущем вперед, его можно исправить, выключив главный выключатель.

• Контактор стартера обычно устанавливается на противопожарной перегородке в моторном отсеке.

• Подсоедините кабель b генератора переменного тока и кабели главной шины к неотключаемой стороне контактора стартера (там, где кабель выходит вперед от контактора аккумуляторной батареи). Затем основная шина проходит обратно через брандмауэр к шинам или системе вертикального питания.

Прочтите книгу
Надеюсь, эта статья помогла вам понять контакторы электрических систем. Это отрывок из моей новой книги под названием «Руководство по электромонтажу самолета». Для получения дополнительной информации или для заказа копии посетите сайт www.www.airwiringguide.com.

Цепь безопасности Примеры компонентов безопасности | Техническое руководство | Австралия

Категория 4: Основные функции безопасности

<Полностью проверенные детали и принципы безопасности> (1, 2 и 3: см. категорию безопасности 1.)

4. Отказоустойчивая конструкция удерживает защитную дверцу запертой при сбое питания.

5. Надежная конструкция предотвращает неправильное функционирование.

<Резервирование>

1. Резервирование ввода с помощью переключателей: Двухканальный ввод с концевыми выключателями SW1 и SW3 в положительном режиме.

2. Резервирование цепей с использованием реле: повышает надежность за счет дублирования рабочих цепей катушек реле K1 и K2.

3. Резервирование выхода с использованием реле: повышает надежность за счет дублирования выходных цепей блока реле интерфейса KM1 и KM2, соединенных параллельно.

4. Цепь обратной связи: Повышает надежность за счет обратной связи последовательно соединенных нормально замкнутых контактов выходных цепей интерфейсного релейного блока КМ1 и КМ2 на интерфейсный релейный блок.

<Разнообразие>
Уменьшает распространенные неисправности за счет объединения защитного выключателя SW1 в положительном режиме с защитным выключателем SW3 в отрицательном режиме.
<Обнаружение защиты от короткого замыкания>
Генерирует электрический потенциал между каждым каналом с двухканальным входом.

<Автоматическая проверка безопасности в начале работы>

Это автоматически проверяет все контакты реле на наличие неисправностей через реле интерфейса цепи безопасности и предотвращает начало работы, если обнаружены какие-либо неисправности. (K3) Магнитный контактор сохраняет зазор между нормально замкнутыми контактами не менее 0,5 мм, даже если нормально разомкнутые контакты заварены.

<Операция мониторинга>

1. Сварка контактов: Определяет, заварены ли контакты интерфейсных реле K1 и K2, а также магнитных контакторов KM1 и KM2, и отключает питание катушек магнитных контакторов KM1 и KM2, если произошла сварка.(К3)

2. Защитная дверь: Контролирует, открыты или закрыты защитные двери с помощью защитных выключателей SW1 и SW3, и заперты ли они с помощью защитного выключателя SW2.

Примечание: Составьте схему таким образом, чтобы для работы выключателя разблокировки Sr требовалось условие И для идеального сигнала остановки вращения.

Обучение специалистов по обслуживанию: электричество для обслуживающего персонала, часть 22

Электрические цепи, продолжение: Цепи блокировки контактора

Гэри Вайднер / Опубликовано в марте 2014 г.



Любая коммерческая или промышленная машина, имеющая знакомые кнопки «пуск» и «стоп», почти наверняка использует в своей работе блокировочную схему.Поскольку схемы блокировки настолько распространены и используются во многих мойках высокого давления, специалист по обслуживанию должен понимать их.

Принцип фиксации

Напомним, что контактор – это устройство, похожее на электромагнитный клапан. Когда его катушка находится под напряжением, магнетизм катушки заставляет плунжер двигаться. В случае контактора движение плунжера приводит в действие силовые выключатели в контакторе.

Цепь фиксации выполняет следующие функции:

• Позволяет включать контактор с помощью кнопки «Пуск» (или любой из нескольких кнопок в разных местах).
• Позволяет обесточить контактор кнопкой «Стоп» (или любой из нескольких кнопок в разных местах).
• Функции кнопок «Пуск» и «Стоп» также могут выполняться автоматическими переключателями, которые являются частью органов управления мойки высокого давления. Например:

~ Контактор может включаться при нажатии куркового пистолета с помощью реле расхода или давления («автоматический запуск»).

~ Контактор может быть обесточен любым устройством, которое может размыкать блокировочную цепь.Примерами таких устройств являются реле перегрузки, таймеры отключения, датчики тепловой перегрузки двигателя, датчики давления воды на входе и реле высокого давления («автоматическое отключение»).

Как это делается

На рис. 1 представлена ​​базовая схема блокировки. Показанная схема рассчитана на 120 вольт, однофазный. Однофазная цепь на 240 вольт внешне идентична. Однако есть два отличия: магнитная катушка контактора должна быть рассчитана на работу при том же напряжении, что и источник питания, 120 вольт или 240 вольт. Кроме того, главные контакты контактора должны быть рассчитаны на ток двигателя насоса. (Помните, двигатель потребляет в два раза больше тока при 120 вольтах, чем при 240 вольтах.)

Несколько слов о терминологии. Клеммы контактора для подключения входящей мощности почти всегда имеют маркировку L1, L2 и т.д. Примечание: контактор может быть предназначен для переключения более чем двух линий, как при трехфазном использовании. Клеммы контактора для подключения выводов двигателя почти всегда имеют маркировку Т1, Т2 и т.д.

Многие производители контакторов используют обозначения A1 и A2 для клемм, подающих питание на магнитную катушку. Аналогично, многие производители используют обозначения 13 и 14 для выводов нормально разомкнутых вспомогательных контактов. Вспомогательные контакты управляются магнитной катушкой так же, как и главные контакты. Разница в том, что они меньше и легче, не предназначены для передачи основного потока мощности.

Последовательность действий выглядит следующим образом: (Предположим, что двигатель насоса не работает. ) Одна сторона катушки контактора (A2) подключена непосредственно к одной из входящих линий электропередач. Другая сторона катушки (A1) имеет два возможных пути для подключения к другой входящей линии питания.

Один путь – через нормально разомкнутый мгновенный (подпружиненный) переключатель «пуск». Когда оператор нажимает кнопку «пуск», катушка подключается к обеим сторонам линии, и на контактор подается напряжение.

Вот хитрая часть: когда нажата кнопка «Пуск» и на контактор подается питание, создается второй путь от A1 к линии электропередач.Обратите внимание, что при включении контактора нажатием кнопки «Пуск» нормально разомкнутый контакт между клеммами 13 и 14 замыкается. Замыкание этого контакта создает путь от A1 через 13–14 и нормально замкнутый переключатель «стоп» к линии питания. Так, когда оператор убирает большой палец с кнопки «пуск», контактор остается под напряжением.

Когда оператор нажимает нормально замкнутый мгновенный (подпружиненный) выключатель «стоп», связь от А1 к линии питания разрывается. Катушка обесточивается, и контакт 13–14 размыкается. Когда оператор убирает большой палец с кнопки «стоп», контактор остается обесточенным, потому что контакт 13–14 разомкнут, прерывая один путь, а переключатель «пуск» разомкнут, прерывая другой путь.

Трехфазная схема фиксации

На рис. 2 представлена ​​трехфазная версия предыдущей схемы. Единственные отличия заключаются в том, что контактор переключает три линии питания вместо двух, и добавлено реле перегрузки.

Однофазные двигатели для моек высокого давления обычно имеют внутреннюю защиту от перегрузки (знакомая кнопка сброса). Трехфазные двигатели обычно не имеют внутренней защиты. Обычно для них требуются отдельные внешние защитные устройства. Это работа реле перегрузки. Компоновка Рисунок 2 , где реле перегрузки подключается к выходным клеммам контактора, довольно распространена.

Реле перегрузки работает как трехполюсный автоматический выключатель, за исключением того, что само оно не размыкает линии электропередач. (Зачем встраивать набор мощных силовых контактов в реле перегрузки, если в подключенном контакторе уже есть набор?) Поскольку мощность течет от клемм Т1, Т2, Т3 контактора через реле перегрузки и выходит из его Т1, Клеммы T2, T3, реле контролирует ток, протекающий через него по каждой линии.

Если ток в какой-либо из линий становится чрезмерным, реле размыкает внутренний нормально замкнутый контакт, соединяющий клеммы 95 и 96. Как видно из рис. 2 , размыкание нормально замкнутого контакта между 95 и 96 имеет точно такое же значение. эффект как нажатие нормально замкнутого выключателя «стоп»: контактор обесточен.

В некоторых европейских машинах функцию реле перегрузки выполняет датчик перегрузки, встроенный в двигатель насоса. Датчик имеет нормально замкнутый контакт, который функционирует так же, как соединение 95–96 на реле перегрузки.

Несколько заметок

В отличие от однофазных внутренних устройств защиты двигателя от перегрузки, трехфазные реле перегрузки обычно изготавливаются с регулировкой тока срабатывания. Также, как и в случае клемм А1, А2 и 13-14 на контакторе, обозначение 95-96 не является универсальным.Наконец, входящие линии электропередач в рис. 2 помечены как «230 вольт, 3 Вт». Символ w (греческая буква фи) широко используется для обозначения слова «фаза».

В следующей главе: подробнее о контакторных цепях.



Основные понятия

• Обязательно уясните принцип фиксации; он широко используется.
• Блокировочная цепь контактора может включаться или размыкаться с помощью различных внешних переключателей, таких как таймеры выключения или реле давления или температуры.
• Однофазные двигатели обычно имеют внутреннюю защиту от перегрузки. Трехфазные двигатели обычно этого не делают, поэтому для защиты трехфазного двигателя требуется контакторное реле перегрузки.

Поиск и устранение неисправностей промышленной электроники — устройства, символы и схемы

---

---

Цели обучения :

• Понимание основных электрических символов

• Понимание цепей питания и управления

• Читать электрические чертежи.

1. Устройства и символы

Любой электрический чертеж, изображающий электрическую установку или цепь использует специальные символы для обозначения различных электрических устройств в сокращении. Это дает читателю быстрое представление о схеме или установки, и особенно полезен при устранении неполадок.

Поэтому важно ознакомиться с различными символами. Некоторые из часто используемых символов устройств подробно описаны ниже. разделе и на фиг.1.

2. Электрические цепи

Электрические цепи – это цепи, используемые для соединения различных электрических оборудования вместе, чтобы обеспечить работу электрического устройства.

Электрические схемы обычно подразделяются на силовые цепи и схемы управления. схема. Силовая цепь состоит из основного силового устройства (двигатель, генератор или другие силовые устройства) вместе с толстыми силовыми проводами, контакторами, устройства защиты.

Цепь управления состоит из переключателей, контактов полевых устройств, таймеров, катушки реле, контакты реле, устройства защиты и токопроводы.

2.1 Силовые цепи

Силовые цепи необходимы для подачи питания к мощным электрическим сетям или от них. оборудования, такого как двигатели, генераторы переменного тока или любая электрическая установка.

Выполняют следующие функции:

• Изоляция с помощью таких устройств, как разъединители, связанные переключатели и цепи перерывы.

• Управление цепями с использованием таких устройств, как контакторы, автоматические выключатели двигателей, и т.д.

• Защита от перегрузки и короткого замыкания с помощью тепловой перегрузки реле, электромагнитные реле, автоматические выключатели с расцепителями, предохранители, и т.д.

РИС. 1 Электрические устройства и символы.

Силовые цепи должны нести большую мощность, поэтому они состоят из толстые проводники вместе с контакторами, используемыми для включения питания и выкл. Устройства защиты также включены в ту же силовую цепь для устранения состояния перегрузки или любых других соответствующих неисправностей.

Например, РИС. 2 изображена силовая цепь пускателя прямого включения (DOL). Используется для трехфазного асинхронного двигателя. Как видно, трехфазное питание вход подключается к двигателю через контактор. Власть передается двигатель, когда контакты (контактора) находятся в замкнутом состоянии. Устройства защиты, такие как предохранители и реле перегрузки, устанавливаются последовательно. с силовыми проводами для обнаружения нездоровых условий во время работы.

РИС. 2 Цепь питания двигателя.

2.2 Цепь управления

Цепь управления для автоматического управления оборудованием, для обеспечения безопасности блокировка и последовательность операций заводского оборудования и машины.

Аппаратура цепей управления состоит из релейных контактов, проводов, аппаратуры таймеры и счетчики, катушки реле и т. д. Они состоят из входных контактов представление различных условий; выходные катушки находятся под напряжением или обесточены в зависимости от входных условий, представленных схемой управления.

Входные контакты представляют собой бинарное состояние условия:

• Верно или неверно

• Вкл. или выкл. Есть два типа контактов NO (нормально разомкнутые) и NC (нормально закрытый).

• Входной контакт: это контакты реле, контакторов, таймеров, счетчика, выключатели полевых приборов, реле давления, концевые выключатели и т. д.

• Выходная катушка: Имеют два состояния — Вкл. или Выкл. Выходная катушка может быть вспомогательной контактор или катушка главного контактора.

Несколько простых схем управления показаны на РИС. 3 для представления логических И, ИЛИ и такие условия.

1. Схема операции «И» РИС. 3(а) показана простая схема управления (операция И) с двумя входными контактами (НО), представляющими два состояния это должно быть правдой, чтобы замкнуть цепь для включения выходного реле катушки и измените состояние выхода с «Выкл. » на «Вкл.».

2. Схема операции «ИЛИ» РИС. 3(б) показана схема с тремя входами контакты (НО), указывающие на то, что должно выполняться хотя бы одно из трех условий. быть верным, чтобы завершить цепь, чтобы включить катушку реле и изменить состояние выхода с «Выкл.» на «Вкл.».

3. Схема операции «И с ИЛИ» РИС. 3(с) показана схема управления, состоящая из комбинации операций И ​​и ИЛИ. Есть две параллельные (условие ИЛИ) пути с двумя входными контактами (НО), соединенными последовательно в каждый путь представляет условия И. Путь для катушки К3 будет завершен когда одно из условий пути выполняется. Затем цепь переключится «Включите» катушку реле и измените состояние выхода с «Выкл.» на «Вкл.».

РИС.3 простые схемы управления.

Пример 1: Расчет схемы управления для «Контроля уровня воды в баке». Операция последовательность должна быть такой, что:

• Когда уровень воды опускается ниже нижнего предела, откройте впускной клапан. клапан бака для воды.

• При обнаружении превышения уровня воды верхнего предела закройте входное отверстие. клапан.

Создайте схему управления для того же самого.

Как показано на фиг. 4, когда уровень изначально низкий, катушка K сработает. (поскольку оба размыкающих контакта реле уровня останутся без изменений), таким образом впускной клапан открыть.

РИС. 4 Пример простой схемы управления впускным клапаном водяного бака операция. Предположим: оба LH и LL как NC (когда уровень ниже переключателя). Тот же замыкающий контакт используется для управления катушкой входного реле.

Когда уровень поднимается выше переключателя LL, его размыкающий контакт размыкается, но все равно Катушка K останется заблокированной через фиксирующий контакт K. Как только уровень поднимется над переключателем LH, его размыкающий контакт разомкнется, что приведет к расцеплению катушки K или обесточить и впускной клапан закроется.

Теперь змеевик K не включится, или впускной клапан не откроется, если вода уровень падает ниже переключателя низкого уровня LL.

3. Чтение и понимание электрики чертежи

Электрические чертежи могут представлять что угодно, начиная с однолинейной распределения питания, к силовой цепи или цепи управления, и подготовлены использование различных символов для электрических устройств и их взаимосвязей с линиями, представляющими проводники или провода, используемые для соединений.

Чтобы читать и понимать электрические чертежи, необходимо знать далее:

• Символы, используемые для обозначения электрических устройств

• Их взаимосвязи, легенды, терминология и сокращения

• Нумерация листов и формат столбца для каждого листа

• Нумерация проводов и клемм (важный аспект понимания электрических рисунки). Номера проводов и клемм весьма полезны при установке и заделки кабелей, а также при поиске и устранении неисправностей.

Легко проследить соединения и непрерывность проводов, если провода и терминалы пронумерованы с использованием тщательной терминологии перекрестных ссылок. В этом разделе показаны различные примеры электрических схем. объяснить методологию рисования на практических схемах и в интересах для упрощения схемы не включены следующие. Эти однако ОБЯЗАТЕЛЬНО и на этом будут настаивать регулирующие органы.

• Любая силовая цепь должна быть снабжена изолирующим механизмом, который обычно включает предохранители также в виде блока выключателя-предохранителя.То схемы здесь изображают только предохранитель.

Рядом с механизмом должен быть предусмотрен аварийный выключатель или кнопка надежно изолировать электрическую цепь, питающую механизм в случае любой чрезвычайной ситуации/несчастного случая.

НЗ контакт такой кнопки соединен последовательно с другим контракты управления, такие как реле перегрузки. Кнопочные механизмы есть запирается и требуется ключ, чтобы разблокировать после нажатия кнопки.

3.1 На что обращать внимание в электрическом чертеже

1. Символы, показанные для устройства в цепи, представляют его обесточенное состояние, когда питание не подается. Это либо замыкающий/размыкающий контакт таймера, либо реле замыкающий/размыкающий контакт в цепи. Кроме того, силовые устройства, такие как схема выключатели и контакторы снабжены замыкающими и размыкающими вспомогательными контактами которые используются для индикации состояния устройства в сигнализации и цепи блокировки.

2. Электрический чертеж имеет номер листа, и каждый лист разделен в столбцы, перечисленные по вертикали как A, B, C, D и по горизонтали как 1, 2, 3, 4. Такое матричное расположение помогает быстро найти конкретный устройство или контакт на листе. Точно так же он используется для перекрестных ссылок контакт.

3. Для идентификации различных катушек и их контактов буква такая как K1, K2 или C1, C2 помещается рядом с кругом катушки.Контакты одной и той же катушки контактора обозначены на чертеже одной буквой.

4. Конкретные релейные контакты могут использоваться в разных цепях при разных места. Чтобы дать читателю точное представление о том, где он используется, рисунок упоминает номер перекрестной ссылки для каждого контакта с указанием номера листа и его матричный номер.

5. Как правило, жирная линия используется для обозначения проводников с большим током. (линии питания, соединительные провода двигателя).Напротив, светлый линии используются для обозначения слаботочных проводников (цепь управления линии).

6. Силовые линии цепи управления обозначены как L1 и L2; нагрузка (катушки реле) подключается между этими двумя линиями последовательно с выключателями, предохранителями, и т.д.

7. Проводники, пересекающиеся друг с другом без электрического соединения между ними изображаются пересечением без точки. И наоборот, проводники имеющие электрическое соединение изображаются точкой на пересечении.

8. Ломаная линия в электрической цепи обозначает механическое воздействие. Как правило, это связано с закрытием или открытием кнопки или переключателя. контакт.

Иногда эти линии могут также указывать в сочетании с подходящими дополнительными символы, механическая блокировка между двумя или более устройствами, такими как контакторы или автоматические выключатели.

9. Пунктирные линии используются, чтобы отличить корпус от полевых устройств.

10.Схема подключения электрооборудования представляет физическое расположение различных устройств и их взаимосвязей.

11. На электрическом чертеже жилы обозначены поперечными линиями и рядом указаны размеры проводников. Это используется для представления размер проводника определенного сечения на чертеже.

Основываясь на приведенных выше советах, давайте рассмотрим несколько общих примеров электрических рисунки.

Пример 2: Трехфазный двигатель с прямым пускателем.

Это показано на электрическом чертеже на РИС. 5 вместе с цепи питания и управления.

РИС. 5 Типовой электрический чертеж силовых цепей и цепей управления для трехфазный двигатель с прямым пускателем.

Цепь питания состоит из трехфазной сети с блоком предохранителей в целях защиты. Другая сторона блока предохранителей подключена к силовой контактор. Выходные клеммы контактора подключены к реле перегрузки.Наконец, выходные клеммы реле перегрузки подключен к клеммам двигателя. Цепь управления двигателем работает на однофазное питание 110 В переменного тока. Фаза управляющего питания подключена к размыкающему контакту реле перегрузки (O/L). Провод от реле O/L контакт подключен к переключателю автоматического/ручного режима.

В автоматическом режиме двигатель получает команду пуск/работа через беспотенциальный контакт (клеммы 835-836) реле, на которое в свою очередь подается напряжение выход программируемого логического контроллера (ПЛК).

В ручном режиме двигатель можно запустить с помощью пуска нажать кнопку. При нажатии кнопки пуска цепь управления отключается. завершено, и на катушку вспомогательного контактора управления (C1) подается питание. А беспотенциальный замыкающий контакт контактора (C1) замыкается и удерживает контактор C1 замыкается, когда кнопка пуска отпущена. Когда вспомогательный контактор (C1) включен, цепь питания двигателя замкнута, и двигатель запускается и остается включенным до тех пор, пока контактор C1 не будет обесточен и питание цепь к клеммам двигателя разорвана.

Для ручного режима подключены дополнительные блокировки для отключения двигателя между клеммами X3. 1 и X3.2. Двигатель можно остановить с помощью кнопки останова. Размыкающий контакт кнопки останова прерывает подачу питания на вспомогательную контактор управления (C1) и двигатель останавливается. Нейтраль для управления цепь соединена с нейтралью (N/L). Чтобы указать, что двигатель включен или работает, индикаторная лампа подключена параллельно контактору, который включается всякий раз, когда включается вспомогательный контактор.Другое указание лампа для индикации отключения двигателя подключена к нормально разомкнутому контакту защиты от перегрузки реле. Когда двигатель перегружен, нормально разомкнутый контакт замкнут, а TRIP индикаторная лампа горит до тех пор, пока реле перегрузки не будет сброшено. в цепь управления, беспотенциальные контакты, 2 НО и 2 НЗ, вспомогательного контактор (C1) подключаются к различным парам клемм, таким как X3:3 — X3:4 (НЗ), X3:5 — X3:6 (НЗ), 80 — 191 (НО) и X2:3 — X2:4 (НО).

НО контакт вспомогательного управляющего контактора замыкается на клеммы X2:3 и X2:4 и используется параллельно кнопке пуска НО контакт для фиксации.

Кроме того, упоминаются контактные буквы 9F8-9F9. Это показывает расположение контакта на чертеже.

РИС. 6 Типовой электрический чертеж силовой цепи трехфазного двигатель с пускателем звезда-треугольник

Пример 3: Трехфазный двигатель с пускателем по схеме звезда-треугольник

Электрический чертеж на РИС. 6 изображена эта силовая цепь.

Силовая цепь состоит из трехфазной сети с блоком предохранителей, три контактора — линейный контактор, контактор звезды и контактор треугольника.Сетевой контактор получает трехфазное питание от блока предохранителей. а выходные клеммы линейного контактора подключены к перегрузке реле. Выходные клеммы реле перегрузки подключены к клеммам двигателя. — У1, В1, П1. Клеммы двигателя U2, V2, W2 подключаются через любую звезду. или треугольные контакторы.

Контактор «звезда» и контактор «треугольник» взаимно заблокированы в цепь управления, обеспечивающая одновременное включение только одного контактора. Когда дельта-таймер включен, клеммы обмотки двигателя — U2, V2, W2 — получают трехфазное питание и двигатель соединен треугольником.

При включении контактора звезды клеммы двигателя — U1, V1, W1 — замкнуты. закорочены и двигатель соединен звездой. Схема управления, как показано на ИНЖИР. 7, для двигателя, работает от однофазной сети переменного тока 110 В. То фаза питания управления подключена к размыкающему контакту защиты от перегрузки реле (O/L). Провод от контакта реле O/L подключен к автоматическому/ручному переключатель режимов.

РИС. 7 Типовой электрический чертеж цепи управления трехфазной двигатель с пускателем звезда-треугольник.

В автоматическом режиме двигатель получает команду пуск/работа через беспотенциальный контакт реле, на которое, в свою очередь, подается напряжение с выхода ПЛК. в ручной режим, двигатель можно запустить с помощью кнопки пуска. При кратковременном нажатии кнопки пуска цепь управления отключается. завершено, и сетевой контактор включен.Беспотенциальный замыкающий контакт линейного контактора замыкается и сохраняет управление полным, когда кнопка запуска отпущена. Когда двигатель запускается, контактор звезды замыкается, и двигатель запускается по схеме звезды. Как двигатель работает в течение нескольких секунд, срабатывает дельта-таймер, который активирует дельта-таймер. контактор и отключает контактор звезды. Мотор продолжает работать, соединены по схеме треугольник, пока он не будет остановлен стопором кнопки или срабатывает из-за перегрузки или внешней блокировки.

Как видно на фиг. 7, каждый контактор использовал контакты, которые даны в конце рисунка. Например, показано использование нормально разомкнутого контакта. буквами 4F7-4F8 и 4F8-4F9 укажите их расположение на чертеже. Аналогичным образом показаны контактные данные контакторов C2 и C3.

Примечание. Реле перегрузки в этой цепи на самом деле включено последовательно с фазной обмоткой двигателя в нормальном режиме работы (т. е. треугольник связь). Номинальный ток двигателя обычно указывается в единицах линейный ток, превышающий фазный ток в 3 .Это следует учитывать при выборе и настройке реле перегрузки.

Пример 4: Рассмотрим электрические чертежи инверторного привода, как показано на фиг.8 и 9. Фиг. 8 показана проводка силовой цепи для электродвигателя и проводки цепи управления для пуска и останова мотор. Трехфазное питание проходит через предохранители и контактор. (1К1) и подключен к входному дросселю (Ч2). Выход дросселя (Ch2) подключен к входным клеммам преобразователя частоты.Инвертор привод получает основное питание только при включенном контакторе (1К1). Инвертор питание выхода привода подключено к выходному дросселю (Ch3) и к выходу дросселя (Ch3) подключается к клеммам трехфазного двигателя. То инверторный привод и двигатель заземлены.

Цепь управления инверторным приводом работает от однофазной сети переменного тока 110 В. поставка. Схема управления контактором (1К11) состоит из следующих серия беспотенциальных контактов:

1.Привод в норме (НО контакт 1К12)

2. Аварийная остановка (НО контакт 1К13)

3. Кнопка местного останова (размыкающий контакт)

4. Кнопка дистанционного останова (размыкающий контакт)

5. Переключающие контакты местного/дистанционного переключателя

6. Кнопка пуска (НО контакт).

Контактор 1К11 находится под напряжением при замыкании цепи управления.

Контактор 1К1 находится под напряжением, когда выходной контакт привода замкнут и дополнительные блокировки, подключенные между клеммами 1X 11:11 и 1X11:12 в порядке.НО контакт (13-14) 1К1 используется для включения индикации лампа (L2), указывающая на то, что привод включен. Используется размыкающий контакт 1K1 для индикации отключения привода путем включения лампы (L3).

На другой контактор (1K12) подается питание, чтобы указать, что привод в порядке, используя 24 В питание постоянного тока через привод с беспотенциальным контактом O/P (клемма X100: 6-7). ИНЖИР. 9 показана электрическая схема управления инверторным приводом. терминалы. Инверторный привод имеет следующие наборы клемм:

• X100: Контакты состояния привода в норме

• X101: Для пуска/останова (13-16), команды сброса ошибок (13-18) на инвертор диск

• X102: Для дистанционного задания скорости (25-27-28) для инверторного привода и аналоговые выходы для индикации скорости (34-35)

• X9: Главный контактор ВКЛ (4-5) и источник питания (1-2) для внешнего использования.

Как показано на рисунке, группировка терминалов основана на различных операционных функции.

Например, цифровые контакты привода группируются буквой X101; в то время как вход аналогового задания скорости и выход дисплея оборотов в минуту сгруппированы с буквой Х102.

РИС. 8 Цепь питания и управления инверторным приводом

РИС. 9 Цепь управления с клеммами для инверторного привода

4. Чтение и понимание лестничной логики

После понимания принципов логики проводных реле становится легко понимать лестничную логику.

Термин «программируемые логические контроллеры» (ПЛК) произошел от основанных на реле Системы контроля. В ПЛК имеется полная гибкость для изменения последовательности операций и блокировок для различных условий.

Интегральные схемы и внутренняя логика в ПЛК на месте дискретных реле, катушек, таймеров, счетчиков и других подобных устройств.

ПЛК

обеспечивают большие вычислительные возможности и точность для достижения повышенная гибкость и надежность по сравнению с проводными реле.

Символы и концепции управления, используемые в ПЛК, исходят из релейного управления. и составляют основу программирования релейной логики (фиг. 10).

РИС. 10 Сравнение терминов реле и ПЛК

В следующих разделах обычно используется терминология релейной логики. разбирается.

Терминология, используемая в имеющихся в продаже ПЛК различных производителей. могут немного отличаться, но концепции остаются прежними.

4.1 Терминология ПЛК

Терминология ПЛК

может отличаться от терминологии реле, но концепции управления такие же.

Ниже приведены некоторые термины, используемые в реле и ПЛК:

——————

Термины, используемые для реле | Эквивалентные термины в PLC

Контактный вход или состояние Выход катушки или временный рабочий бит НО контакт состояния реле Нормально открытый НЗ контакт состояния реле Нормально закрыто

—————

Таким образом, между этими терминами нет эквивалента.Термин «условие» используется только для описания программ схем лестничной логики в целом и эквивалентна набору основных инструкций. Термины ввод/вывод используются для ссылки на биты ввода/вывода, назначенные входным и выходным сигналам.

При программировании релейной логики используются следующие два типа инструкций. б/у:

1. Инструкции, соответствующие условиям лестничной логики диаграмма.

Используются в форме инструкции только при преобразовании программы в мнемосхему код.

2. Инструкции, которые используются в правой части релейной логики. диаграммы выполняются в соответствии с условиями в строках инструкций предшествующие им.

Большинство инструкций имеют по крайней мере один или несколько операндов.

4.2 Схема лестничной логики

Схема лестничной логики называется так потому, что релейная логика работает параллельно линии между двумя линиями электропередач и вся схема напоминает лестницу.

Эта диаграмма состоит из одной вертикальной линии, идущей вниз по левой стороне, с горизонтальными линиями, отходящими вправо. Линия слева называется шиной, а горизонтальные линии — строками инструкций или ступени. Вдоль командных строк расставлены условия, которые приводят к другие инструкции справа. Поток энергии всегда слева направо правильно. Следовательно, логическое сочетание этих условий слева справа определяет, когда и как инструкции справа казнены.В схеме релейной логики строки команд могут иметь несколько ветви. Вертикальные пары линий называются условиями. Условия без диагональных линий, проходящих через них, называются НЕТ условий, которые соответствуют к инструкции AND, LOAD или OR.

Условия, пересекающие диагональные линии, называются условиями NC которые соответствуют инструкции AND NOT, LOAD NOT или OR NOT. Каждое условие имеет число выше/ниже каждого условия, которое указывает бит операнда для инструкции.Бит операнда (Входной/Временный бит) связан с это условие.

Состояние бита определяет условие выполнения для следующих инструкции.

4.3 Основные термины, используемые в релейной логике

Нормально открытые и нормально закрытые состояния Каждое состояние в лестнице логическая схема либо «ВКЛ», либо «ВЫКЛ» в зависимости от состояния операнда бит, который был назначен ему. Условие НЕТ находится в состоянии «ВКЛЮЧЕНО», если операнд бит «ВКЛ» и «ВЫКЛ», когда бит операнда «ВЫКЛ».С другой стороны, условие ЧПУ «ВКЛ», если бит операнда «ВЫКЛ», и он «ВЫКЛ» когда бит операнда находится в состоянии «ON». Короче говоря, условие НЕТ просто следует состояние бита (вкл. => вкл. и выкл. => выкл.) и состояние NC следует состояние инвертированного бита (вкл. => выкл. и выкл. => вкл.).

Условия выполнения

В программе релейной логики логическая комбинация условий «ВКЛ» и «ВЫКЛ». прежде чем инструкция определяет условия, при которых инструкция выполняется.Это условие называется условием выполнения инструкции. За исключением инструкции ‘LOAD’, все остальные инструкции имеют выполнение условия.

Операнды

Операнды, предназначенные для любой из инструкций релейной логики, могут быть Биты ввода-вывода, флаги, рабочие биты или флаги, таймеры или счетчики и т. д. В лестничной диаграмме логическая схема, эти условия могут быть определены с помощью этих операндов.

Логические блоки

Способ, которым условия соответствуют инструкциям, определяется отношением между условиями, внутри командных строк которые их соединяют.Любая группа условий, которые вместе создают логический результат называется логическим блоком.

4.4 Команды релейной логики

Инструкции релейной логики соответствуют условиям на релейной логике. логическая схема.

Инструкции лестничной логики либо независимы, либо в сочетании с инструкции логического блока, из условий выполнения, на основании которых выполнение всех остальных инструкций зависит.Самый распространенный Инструкции программы релейной логики и используемые символы показаны на ИНЖИР. 11.

РИС. 11 Часто используемые инструкции и символы программы релейной логики

4. 5 Инструкция ‘КОНЕЦ’

Последней командой, необходимой для завершения программы релейной логики, является Инструкция «КОНЕЦ».

Когда цикл ЦП ПЛК проходит через программу, он выполняет все инструкции до первой инструкции ‘END’.После инструкции ‘END’ он возвращает к началу программы и снова начинает выполнение. Как правило, инструкция ‘END’ является последней командой в программе лестничной логики, но его можно разместить в любой точке программы, например, при отладке программы. предпринимается. Никакая инструкция после инструкции ‘END’ не выполняется. Инструкция ‘END’ не требует операндов, и никакие условия не могут быть помещены с инструкцией ‘КОНЕЦ’.

4.6 Примеры инструкций простой релейной логики

Примеры инструкций релейной логики для простых схем управления (И, ИЛИ, И с ИЛИ) показаны на фиг.12.

РИС. 12 Примеры команд релейной логики для простых схем управления

4. 7 Схема релейной логики

Схема релейной логики является одним из методов программирования ПЛК и подробно рассматривается в стандарте IEC 61131, часть 3. Лестничная диаграмма очень удобный способ представления взаимосвязанной логики, которая раньше быть настроены с использованием жестких проводных устройств.

ПЛК текущего поколения имеют другие возможности, включая PID контроллеры.Поэтому стандарт IEC предлагает более совершенные методы. программирования, таких как структурированный текст, схема функциональных блоков и последовательный Функциональная схема для задач, которые не могут быть адекватно представлены с помощью Ladder схемы одни.

5. Нумерация проводов и клемм

В любом электрическом щите управления есть провода, к которым подключены различные электрические устройства подключены. Важно, чтобы электрические устройства в цепи подключены точно через провода с правильными напряжениями и полярностью.

Для обеспечения правильного соединения проводов, устройств, а также клемм (через которым они маршрутизируются) присваиваются уникальные номера.

Эта практика применяется при проектировании, сборке и обслуживании. Это помогает идентифицировать устройства, провода и клеммы во время устранения неполадок.

В электрощите клеммы используются для соединения проводов. В целом, они сгруппированы вместе и называются «клеммным блоком». Они сгруппированы либо в соответствии с их функциональным назначением, либо в соответствии с подключенным устройством.

Каждый клеммный блок состоит из группы клемм с назначенным «Номер клеммной колодки». Каждой клемме в блоке назначается уникальный «Номер терминала». В панели обычно используется одна сторона терминала для подключения внутренних проводов от устройств внутри панели, а другая сторона используется для полевых или внешних подключений.

В электрощитах провода и жилы многожильных кабелей используются для взаимосвязи.

Провода и жилы кабелей заканчиваются на клеммах устройства и клеммной колодке. блоки.Провода и жилы кабелей, используемые для соединения, нумеруются. Алфавитный символы и пронумерованные наконечники используются на каждом проводе или жиле кабеля.

Нумерация проводов должна состоять из следующих реквизитов:

• Номер кабеля

• Номер провода или жилы многожильного кабеля

• Номер клеммной колодки

• Номер клеммы, на которой должен быть оконцован провод.

Поскольку провод соединен с двух концов, весьма полезно использовать перекрестную ссылку. способ нумерации проводов.Перекрестные ссылки проводов или кабельных жил включите детали другого конца провода, где он заканчивается. Такие сведения, как «Номер панели», «Номер клеммного блока» и «Клеммный Номер другого конца провода также включен, кроме вышеупомянутого. подробности окончания расторжения.

Перекрестная нумерация проводов и нумерация клемм показаны на РИС. 13.

РИС. 13 Перекрестная нумерация проводов и нумерация клемм.

Хотя нумерация проводов и клемм, показанные на рисунке, типовой, на практике существует множество способов и способов нумерации проводов и терминалы, которые могут быть приняты. Номер перекрестной ссылки является одним из методы, которые оказались полезными при прокладке и заделке кабеля, обеспечение непрерывности тестирование и устранение неполадок.

Как показано на фиг. 13, между клеммами TB1 и JB2 используется поперечная муфта. блоки для жил кабеля С12. Наконечник на клеммной колодке TB2 дает представление о том, куда подключается другой конец сердечника.

Например, как показано на фиг. 14, проводка панели ПЛК вместе с также включены перекрестные ссылки, адресная информация ПЛК. Это весьма полезно включить адрес ПЛК в номер кабельного наконечника, кроме по номеру кабеля, номеру жилы, номеру клеммы и перекрестной ссылке Подробности для устранения неполадок. На фиг. 14, перекрестные ссылки используется для полевых устройств и проводки клеммных блоков, а также межтерминальной блочная проводка.Несмотря на то, что этот вид обжимной втулки предполагает использование длинной цифры, практика, безусловно, стоит усилий при устранении неполадок.

РИС. 14 Нумерация проводов на панели ПЛК с дополнительными данными, такими как как адреса ПЛК.

Схема подключения автоматического ввода резерва для однофазного генератора

В этой статье мы постараемся рассказать о том, как подключить автоматический переключатель для однофазных генераторов, от одного генератора электроэнергии к другому генератору.Автоматический переключатель ввода резерва (АВР) для однофазного генератора был разработан, чтобы обеспечить автоматическую работу по переключению электропитания между электростанцией и электрогенератором или между генератором электроэнергии и другим генератором.

И, конечно же, необходим специальный инструмент для переключения электропитания между коммунальной сетью и электрогенератором, для инструментов, которые используются для ручного переключения, а именно своего рода трехпозиционный переключатель или кулачковый переключатель, но помимо использования этот инструмент вручную, мы также можем собрать схему, которая функционирует как передача электрической цепи от одного источника питания к другому источнику питания, но с автоматической системой, что делает его более практичным.

Как и 3-фазный автоматический переключатель ввода резерва, для однофазного автоматического переключателя резерва он также работает автоматически, отдавая приоритет источнику питания от источника коммунального обслуживания, поэтому, если питание от источника коммунального обслуживания отключится, источник питания автоматически переключится на генератора, в противном случае, если коммунальное электроснабжение снова включится, то электричество автоматически переключится на использование коммунального питания.

Схема подключения автоматического переключателя для однофазного генератора

Как подключить автоматический переключатель для однофазного генератора?

Схема подключения_автоматический переключатель ввода резерва

Схема подключения довольно проста и удобна в работе, как показано на рисунке выше, при относительно низкой стоимости.

Требуемые материалы:

• 1 шт. магнитный контактор (размер подбирается в соответствии с используемой мощностью), и нам нужен контактор с 2 нормально разомкнутыми контактами и 2 нормально замкнутыми контактами.
• 2 шт. MCB (Размер подобран в соответствии с используемой мощностью)
• Кабели для подключения и Кабели для управления электропроводкой, размер и длина подбираются в соответствии с потребностями.

Принципы работы:

• Когда питание от коммунальных служб включено, ток потечет на контактор катушки, и контактор включится, затем будет подключена клемма NO, которая подаст электроэнергию от коммунальных служб к установке. дома, пока клемма NC отключена.
• Затем, когда отключится питание от коммунальной сети, подача электричества к контактору катушки будет отключена, так что контактор не будет работать, клемма NO будет отключена, а NC снова будет подключен.
• Когда магнитный контактор отключается, клемма NC автоматически подключается, и мощность от генератора будет проходить через эту клемму NC, а электричество от генератора будет поступать в домашнюю установку
• Этот автоматический переключатель Измените питание от генератора на генератор или питание от коммунальных служб на генератор электроэнергии, при этом управление генератором по-прежнему необходимо выполнять вручную, или если нам нужны дополнительные цепи при отключении PLN, генератор будет работать автоматически.
