Метан своими руками: как получить биогаз в домашних условиях

Содержание

что нужно для его получения, монтаж и запуск реактора, правила безопасности, рентабельность

Постоянное повышение стоимости традиционных энергоносителей подталкивает домашних мастеров на создание самодельного оборудования, позволяющего получать из отходов биогаз своими руками. При таком подходе к ведению хозяйства удается не только получить дешевую энергию для отопления дома и других нужд, но и наладить процесс утилизации органических отходов и получения бесплатных удобрений для последующего внесения в почву.

Излишки произведенного биогаза, как и удобрений, можно реализовать по рыночной стоимости заинтересованным потребителям, превратив в деньги то, что буквально «валяется под ногами». Крупные фермеры могут позволить себе купить готовые станции по выработке биогаза, собранные в заводских условиях. Стоимость такого оборудования довольно высока. Однако и отдача от его эксплуатации соответствует сделанным вложениям. Менее мощные установки, работающие по тому же принципу, можно собрать своими силами из доступных материалов и деталей.

Что такое биогаз и как он образуется

В результате переработки биомассы получается биогаз

Биогаз относят к экологически чистым видам топлива. По своим характеристикам биогах во многом сходится с природным газом, добываемым в промышленных масштабах. Представить технологию получения биогаза можно следующим образом:

  • в специальной емкости, называемой биореактором, происходит процесс переработки биомассы с участием анаэробных бактерий в условиях безвоздушного брожения в течение определенного периода, длительность которого зависит от объема загруженного сырья;
  • в результате происходит выделение смеси газов, состоящей на 60 % из метана, на 35 % — из углекислого газа, на 5 % — из других газообразных веществ, среди которых есть и сероводород в небольшом количестве;
  • получаемый газ постоянно отводится из биореактора и после очистки отправляется на использование по назначению;
  • переработанные отходы, ставшие высококачественными удобрениями, периодически удаляются из биореактора и вывозятся на поля.

Наглядная схема процесса выработки биотоплива

Чтобы производство биогаза наладить в домашних условиях в непрерывном режиме, надо владеть или иметь доступ к сельскохозяйственным и животноводческим предприятиям. Экономически выгодно заниматься получением биогаза только в том случае, если есть источник бесплатной поставки навоза и иных органических отходов животноводства.

Отопление газом по прежнему остаётся самым надёжным способом обогрева. Подробнее узнать об автономной газификации можно в следующем материале: https://aqua-rmnt.com/gazosnabzhenie/avtonomnoe-gazosnabzhenie-chastnogo-doma.html

Типы биореакторов

Установки для производства биогаза различаются по типу загрузки сырья, сбору полученного газа, размещению реактора относительно поверхности земли, материала изготовления. Бетон, кирпич и сталь являются наиболее подходящими материалами для строительства биореакторов.

По типу загрузки различают биоустановки, в которые загружается заданная порция сырья и проходит цикл переработки, а затем полностью выгружается. Выработка газа в этих установках нестабильна, зато в них можно загружать любые виды сырья. Как правило они имеют вертикальное расположение и занимают мало места.

В систему второго типа ежедневно подгружается порция органических отходов и выгружается равная ей по объему порция готовых ферментированных удобрений. В реакторе всегда остается рабочая смесь. Установка так называемой непрерывной загрузки стабильно вырабатывает больше биогаза и пользуется большой популярностью у фермеров. В основном эти реакторы расположены горизонтально и удобны при наличии свободного места на участке.

Выбранный тип сбора биогаза определяет конструктивные особенности реактора.

  • баллонные системы состоят из резинового или пластикового термостойкого баллона, в котором совмещены реактор и газгольдер. Преимущества этого вида реакторов – простота конструкции, загрузки и выгрузки сырья, легкость очистки и транспортировки, малая стоимость. К минусам можно отнести небольшой срок службы, 2-5 лет, возможность повреждения в результате внешних воздействий. К баллонным реакторам относятся и установки канального типа, которые широко используются в Европе для переработки жидких отходов и сточных вод. Такой резиновый верх эффективен при высокой температуре окружающей среды и отсутствии риска повреждений баллона. У конструкции с фиксированным куполом полностью закрытый реактор и компенсирующая емкость для выгрузки шлама. Газ скапливается в куполе, при загрузке очередной порции сырья переработанная масса выталкивается в компенсационную емкость.
  • Биосистемы с плавающим куполом состоят из монолитного биореактора, расположенного под землей и подвижного газгольдера, который плавает в специальном водяном кармане или прямо в сырье и поднимается под действием давления газа. Преимуществом плавающего купола является легкость эксплуатации и возможность определения давления газа по высоте поднятия купола. Это отличное решение для крупной фермы.
  • При выборе подземного или расположения установки над поверхностью, нужно учитывать уклон рельефа, что облегчает загрузку и выгрузку сырья, усиленную теплоизоляцию подземных конструкций, которая защищает биомассу от суточных колебаний температуры и делает процесс брожения более стабильным.

Конструкция может оснащаться дополнительными устройствами для подогрева и перемешивания сырья.

Рентабельно ли делать реактор и пользоваться биогазом

Строительство биогазовой установки преследует следующие цели:

  • производство дешевой энергии;
  • выработка легкоусваиваемых удобрений;
  • экономия на подключении к дорогостоящей канализации;
  • переработка отходов хозяйства;
  • возможная прибыль от продажи газа;
  • снижение интенсивности неприятного запаха и улучшение экологической обстановки на территории.

График рентабельности выработки и использования биогаза

Для оценки выгоды строительства биореактора рачительному хозяину следует учесть следующие аспекты:

  • затраты на биоустановку относятся к долгосрочным капиталовложениям;
  • самодельное биогазовое оборудование и установка реактора без привлечения сторонних специалистов обойдется гораздо дешевле, но и его эффективность ниже, чем у дорогого заводского;
  • для поддержания стабильного давления газа, у фермера должен быть доступ к отходам животноводческого производства в достаточном количестве и на длительный срок.
    В случае высоких цен на электроэнергию и природный газ или отсутствие возможности газификации, использование установки становится не только выгодным, но и необходимым;
  • для крупных хозяйств с собственной сырьевой базой, выгодным решением будет включение биореактора в систему теплиц и ферм КРС;
  • для небольших ферм повысить эффективность можно путем монтажа нескольких небольших реакторов и загружать сырье в разные промежутки времени. Это позволит избежать перебоев с газом при недостатке исходного сырья.

Узнать о том, как обустроить отопление в частном доме без газа, можно здесь: https://aqua-rmnt.com/otoplenie/alt_otoplenie/otoplenie-chastnogo-doma-bez-gaza.html

Как построить биореактор своими силами

Решение о строительстве принято, теперь нужно спроектировать установку и рассчитать необходимые материалы, инструменты и оборудование.

Важно! Стойкость к агрессивным кислым и щелочным средам – основное требование к материалу биореактора.

Если в наличии есть металлическая цистерна – ее можно использовать при условии защитного покрытия от коррозии. При выборе емкости из металла обратите внимание на наличие сварных швов и их прочность.

Прочный и удобный вариант – емкость из полимера. Этот материал не гниет и не ржавеет. Прекрасно выдержит нагрузку бочка с толстыми жесткими стенками или армированная.

Самый дешевый способ – выкладка емкости из кирпича или камня, бетонных блоков. Для увеличения прочности стены армируют и покрывают внутри и снаружи многослойным гидроизоляционным и газонепроницаемым покрытием. Штукатурка должна содержать присадки, обеспечивающие заданные свойства. Наилучшая форма, которая позволит выдержать все нагрузки давления – овальная или цилиндрическая.

В основании этой емкости предусматривают наличие отверстия, через которое будет удаляться отработанное сырье. Данное отверстие должно плотно закрываться, ведь система эффективно работает лишь в герметичных условиях.

Расчёт необходимых инструментов и материалов

Для выкладки кирпичной емкости и устройства всей системы понадобятся следующие инструменты и материалы:

  • ёмкость для замешивания цементного раствора или бетономешалка;
  • дрель с насадкой миксер;
  • щебень и песок для устройства дренажной подушки;
  • лопата, рулетка, мастерок, шпатель;
  • кирпич, цемент, вода, мелкофракционный песок, арматура, пластификатор и другие необходимые присадки;
  • сварочный аппарат и крепеж для монтажа металлических труб и комплектующих;
  • водяной фильтр и ёмкость с металлической стружкой для очистки газа;
  • баллоны от шин или стандартные пропановые баллоны для хранения газа.

Размер бетонного резервуара определяется из количества органических отходов, появляющихся ежесуточно в частном подворье или фермерском хозяйстве. Полноценная работа биореактора возможно в случае его заполнения на две трети от имеющегося объема.

Определим объем реактора для небольшого частного хозяйства: если в наличии есть 5 коров, 10 свиней и 40 кур, то за сутки их жизнедеятельности образуется помета 5 х 55 кг + 10 х 4,5 кг + 40 х 0,17 кг = 275 кг + 45 кг + 6,8 кг = 326,8 кг.

Чтобы довести куриный помет до необходимой влажности 85% необходимо долить 5 литров воды. Общая масса = 331,8 кг.  Для переработки за 20 дней необходимо: 331,8 кг х 20 = 6636 кг — около 7 кубов только под субстрат. Это две трети нужного объема. Чтобы получить результат, нужно 7х1,5= 10,5 куб. Полученная величина и есть необходимый объём биореактора.

Помните, что добыть большое количество биогаза в маленьких емкостях не получится. Выход напрямую зависит от массы перерабатываемых в реакторе органических отходов. Так, чтобы получить 100 кубических метров биогаза, надо переработать тонну органических отходов.

Подготовка места для устройства биореактора

Для получения бесплатного биотоплива на участке необходимо выбрать место для строительства армированной бетонной емкости, которая будет служить биореактором.

Оптимальное расположение выбирают вдали от жилых помещений, мест размещения животных. Склад хранения сырья может быть недалеко. Следует учесть уровень грунтовых вод и удобство загрузки и выгрузки биомасс.

Желательно место для подвоза сырья.

Экономичным размещением емкости реактора является строительство его ниже уровня земли. Уклон рельефа также очень удобен. Это удешевит теплоизоляцию и облегчит загрузку органического субстрата.

Надежность конструкции и долговечность работы реактора напрямую зависит от подготовки дна и стенок ямы для емкости. Укрепление стен и их герметизацию производят с помощью пластика, бетона, используют полимерные кольца. Важно и тщательное утепление. В качестве дешевого утеплителя используют солому, глину, сухой навоз и шлак, подручные материалы.

Сборка и монтаж установки

Для экономии бюджета оптимально смонтировать простую и надёжную конструкцию без наворотов, а потом, в процессе эксплуатации и при появлении финансовых возможностей, добавлять дополнительные элементы для подогрева, автоматизации, управления.

Наглядная схема устройства биореактора

Пошаговая инструкция по сборке и установке биореактора поможет смонтировать установку своими силами.

  1. Выкопать котлован, на дно насыпать выравнивающий слой песка, проложить весь котлован ПВХ пленкой, затем насыпать теплоизоляционный слой керамзита, соломы, выровнять в горизонт. Смонтировать трубы для загрузки и выгрузки субстрата. Диаметр труб для сырья должен иметь диаметр не менее 300 мм, иначе они забьются.
  2. Выложить кирпичную емкость или установить готовую. Утеплить боковые стенки реактора, обмазав глиной и соломой в несколько слоёв или применив современные утеплители, например, пенополистирол, вспененный пенополиуретан.
  3. Сделать систему газового дренажа, состоящую из вертикальных труб с многочисленными отверстиями по корпусу. Такая система заменит мешалки.
  4. Накрыть внешний слой загруженного биосырья специальной пленкой для создания небольшого избыточного давления и скапливания биогаза под куполом. Установить купол, который должен быть герметичным и газоотводящую трубу наверху, фильтры для очистки герметичный люк, гидрозатвор. Газ накапливается и хранится в специальных мешках-газгольдерах.

Запуск биореактора

  1. Для эффективной работы биореактора необходима его загрузка сырьем на 2/3 объема, необходимая для работы бактерий температура, поэтому бункер для подачи биомассы следует расположить на солнечной стороне, чтобы он прогревался.
  2. Загрузку нового и вывод отработанного органического субстрата дешевле и легче проводить по принципу перелива, т.е. подъем уровня органики внутри реактора при вводе новой порции выведет через трубу выгрузки субстрат в объеме, равном объему вводимого материала.
  3. Загрузить партию бактерий. При необходимости подогреть.

Правильный отвод газа из биореактора

Получаемый в процессе брожения органики газ отводят через специальное отверстие, предусмотренное в конструкции верхней части крышки, которой плотно закрывают резервуар. Чтобы исключить вероятность смешивания биогаза с воздухом, надо обеспечить его отвод через водяной затвор (гидрозатвор).

Контролировать давление газовой смеси внутри биореактора можно с помощью крышки, которая должна при избытке газа приподниматься, то есть играть роль спускового клапана. В качестве противовеса можно использовать обычную гирю. Если давление в норме, то выработанный газ будет поступать по отводящей трубе в газгольдер, по пути подвергаясь очистке в воде.

Получаемый газ отводят через специальное отверстие, расположенное в конструкции крышки

Правила эксплуатации и безопасности

Постоянная подгрузка очередных партий и выгрузка готовых удобрений, контроль условий брожения, обеспечат правильную работу биогазовой установки.

Специализированные фирмы продают партии ферментирующих органику бактерий для выработки биогаза.

Существуют мезофильные, термофильные и психрофильные бактерии. Полная ферментация органики с участием термофильных бактерий произойдет за 12 дней. Мезофильные бактерии работают медленнее, они переработают сырье за 20 дней.

Биомассу в реакторе нужно перемешивать как минимум два раза в день, иначе на поверхности образуется корка, препятствующая свободному выходу биогаза. В холодное время года реактор следует подогревать, поддерживая оптимальную температуру для наибольшей выработки продукта.

Изготовить камин для квартиры на экологически чистом топливе не составляет труда при наличии должного желания и соответствующих инструкций. Подробности: https://aqua-rmnt.com/otoplenie/biokamin-svoimi-rukami.html

Органическая смесь, загружаемая в реактор не должна содержать антисептиков, моющих средств, химических веществ, вредных для жизнедеятельности бактерий и замедляющих выработку биогаза.

Важно! Биогаз является воспламеняющимся и взрывоопасным.

Для правильной работы биореактора необходимо соблюдать те же правила, что и для любых газовых установок. Если оборудование герметично, биогаз своевременно отводится в газгольдер, то проблем не возникнет.

Если же давление газа превысит норму или будет травить при нарушении герметичности, возникает риск взрыва, поэтому рекомендуется установить датчики температуры и давления в реакторе. Вдыхание биогаза также опасно для здоровья человека.

Как обеспечить активность биомассы

Ускорить процесс брожения биомассы можно с помощью ее подогрева. Как правило, в южных регионах такой проблемы не возникает. Температуры окружающего воздуха хватает для естественной активации процессов брожения. В регионах с суровыми климатическими условиями в зимнее время без подогрева вообще невозможна эксплуатация установки по производству биогаза. Ведь процесс брожения запускается при температуре, превышающей отметку в 38 градусов по Цельсию.

Организовать подогрев резервуара с биомассой можно несколькими способами:

  • подключить к системе отопления змеевик, расположенный под реактором;
  • установить в основании емкости электрические нагревательные элементы;
  • обеспечить прямой нагрев резервуара путем использования электрических отопительных приборов.

Бактерии, влияющие на выработку метана, находятся в спящем состоянии в самом сырье. Их активность повышается при определенном уровне температуры. Обеспечить нормальное течение процесса позволит установка автоматизированной системы подогрева.  Автоматика включит обогревательное оборудование при поступлении в биореактор очередной холодной партии, а затем выключит, когда биомасса прогреется до заданного уровня температуры.

Подобные системы контроля температуры устанавливаются в водогрейных котлах, поэтому их можно приобрести в магазинах, специализирующихся на продаже газового оборудования.

На схеме показан весь цикл, начиная от загрузки твердого и жидкого сырья, и заканчивая отводом биогаза к потребителям

Важно заметить, что активизировать выработку биогаза в домашних условиях можно с помощью перемешивания биомассы в реакторе. Для этого изготавливают устройство, конструктивно похожее на бытовой миксер. Привести устройство в движение может вал, который выводят через отверстие, расположенное в крышке или стенках резервуара.

Какие специальные разрешения требуются на установку и использование биогаза

Чтобы построить и эксплуатировать биореактор, а также использовать полученный газ, нужно еще на стадии проектирования озаботиться получением необходимых разрешений. Согласование нужно пройти с газовой службой, пожарниками и Ростехнадзором. В целом правила установки и эксплуатации аналогичны правилам пользования обычным газовым оборудованием. Строительство должно производиться строго по СНИПам, все трубопроводы должны быть желтого цвета и иметь соответствующую маркировку. Готовые системы, изготовленные на заводе, стоят в разы дороже, но имеют все сопроводительные документы, соответствуют всем техническим требованиям. Производители дают на оборудование гарантию и производят обслуживание и ремонт своей продукции.

Самодельная установка для получения биогаза может позволить экономить на оплате энергоносителей, занимающих большую долю в определении себестоимости сельскохозяйственной продукции. Снижение расходов на выпуск продукции скажется на увеличении рентабельности фермерского хозяйства или частного подворья. Теперь, когда вы знаете, как получить из имеющихся отходов биогаз, остается лишь реализовать идею на практике. Многие фермеры уже давно научились из навоза делать деньги.

Оцените статью: Поделитесь с друзьями!

Наипростейшая установка для получения биогаза для отопления дома » Полезные самоделки

Биогаз - это газ, получаемый метановым брожением биомассы. Разложение биомассы происходит под воздействием трёх видов бактерий. В цепочке питания последующие бактерии питаются продуктами жизнедеятельности предыдущих. Первый вид - бактерии гидролизные, второй - кислотообразующие, третий - метанообразующие. В производстве биогаза участвуют не только бактерии класса метаногенов, а все три вида.

Для производства биогаза в домашних условиях используются так называемые биогазовые реакторы. Как правило это герметичная емкость обшитую сверху утеплителем. Так же можно реактор размещать под землей. Топливом для реактора служат отходы, в основном навоз.

Житель Липецкой области кузнец Юрий Давыдов нашел этим отходам замечательное применение - соорудил биогазовую установку.

Энергетическую проблему Давыдов решил так. Вырыл большую яму. Уложил в нее огромные бетонные кольца: сам отливал! Накрыл ее железным колоколом весом в тонну. Трубы в сторону от агрегата отвел. А потом собрал у всех соседей навоз, заполнил пахучей массой установку и стал ждать. Соседи поначалу подумали, что он спятил.

За один раз надо пять тонн отходов. Уже через несколько дней купол начинает наполняться газом. Летом, когда жарко, дело быстрее идет, зимой чуть помедленнее. Если газ не стравливать, может здорово рвануть!

Давыдовы сначала собственным газом баньку отапливали, еду на нем поросятам варили, а потом и в дом его провели.




Рис. 1 Принципиальная схема простейшей биогазовой установки.
1 - реактор, 2 - бункер загрузки, 3 - люк для доступа в реактор, 4 - водяной затвор, 5 -выгрузочная труба, 6 - отвод биогаза

Рецепт получения газа в домашних условиях Смешать 1,5 тонны коровьего навоза и 3,5 тонны сгнившей листвы, ботвы и прочих отходов.

Добавить в смесь воды до 60 - 70 процентов влажности.

Заложить смесь в яму и с помощью змеевика разогреть до 35 градусов. Дальше смесь начнет бродить и без доступа воздуха сама разогревается до 70 градусов.

Время производства газа из навоза - две недели.


Чтобы купол под давлением газа не слетел с ямы, к нему с помощью тросов необходимо прикрепить противовес.

В день установка вырабатывает до 40 кубометров «голубого топлива». Пяти тонн смеси ей хватает на шесть месяцев.

Что еще важно, что переработанные отходы из биогазовой установки - это высококачественное удобрение, которое можно использовать в сельскохозяйственных целях.



Татьяна Веденева.
Общественный Фонд "Флюид" Кыргызская Республика Бишкек 720082 ул. Шабдан-Баатыра 1а"

Флюид. Биогазовые технологии

Простейшая установка для получения биогаза » Полезные самоделки

Что же такое биогаз? Этим термином обозначают газообразный продукт, получаемый в результате анаэробной, то есть происходящей без доступа воздуха, ферментации (перепревания) органических веществ самого разного происхождения. В любом крестьянском хозяйстве в течение года собирается значительное количество навоза, ботвы растений, различных отходов. Обычно после разложения их используют как органическое удобрение. Однако мало кто знает, какое количество биогаза и тепла выделяется при ферментации. А ведь эта энергия тоже может сослужить хорошую службу сельским жителям.

Биогаз — смесь газов. Его основные компоненты: метан (Ch5) – 55-70% и углекислый газ (СО2) – 28-43%, а также в очень малых количествах другие газы, например – сероводород (h3S).

В среднем 1 кг органического вещества, биологически разложимого на 70%, производит 0,18 кг метана, 0,32 кг углекислого газа, 0,2 кг воды и 0,3 кг неразложимого остатка.

Факторы, влияющие на производство биогаза. Поскольку разложение органических отходов происходит за счет деятельности определенных типов бактерий, существенное влияние на него оказывает окружающая среда. Так, количество вырабатываемого газа в значительной степени зависит от температуры: чем теплее, тем выше скорость и степень ферментации органического сырья. Именно поэтому, вероятно, первые установки для получения биогаза появились в странах с теплым климатом. Однако применение надежной теплоизоляции, а иногда и подогретой воды позволяет освоить строительство генераторов биогаза в районах, где температура зимой опускается до -20?С. Существуют определенные требования и к сырью: оно должно быть подходящим для развития бактерий, содержать биологически разлагающееся органическое вещество и в большом количестве воду (90—94%). Желательно, чтобы среда была нейтральной и без веществ, мешающих действию бактерий: например, мыла, стиральных порошков, антибиотиков.

Для получения биогаза можно использовать растительные и хозяйственные отходы, навоз, сточные воды и т. п. В процессе ферментации жидкость в резервуаре имеет тенденцию к разделению на три фракции. Верхняя - корка, образованная из крупных частиц, увлекаемых поднимающимися пузырьками газа, через некоторое время может стать достаточно твердой и будет мешать выделению биогаза. В средней части ферментатора скапливается жидкость, а нижняя, грязеобразная фракция выпадает в осадок.

Бактерии наиболее активны в средней зоне. Поэтому содержимое резервуара необходимо периодически перемешивать — хотя бы один раз в сутки, а желательно — до шести раз. Перемешивание может осуществляться с помощью механических приспособлений, гидравлическими средствами (рециркуляция под действием насоса), под напором пневматической системы (частичная рециркуляция биогаза) или с помощью различных методов самоперемешивания.

Установки для получения биогаза. В Румынии генераторы биогаза получили широкое распространение. Одна из первых индивидуальных установок (рис.1А) была введена в эксплуатацию еще в декабре 1982 года. С тех пор она успешно обеспечивает газом три соседствующие семьи, имеющие каждая по обычной газовой плите с тремя конфорками и духовкой.
Ферментатор находится в яме диаметром около 4 м и глубиной 2 м (объем примерно 21 м3), выложенной изнутри кровельным железом, сваренным дважды: сначала электрической сваркой, а затем, для надежности, газовой. Для антикоррозионной защиты внутренняя поверхность резервуара покрыта смолой. Снаружи верхней кромки ферментатора сделана кольцевая канавка из бетона глубиной примерно 1 м, выполняющая функцию гидрозатвора; в этой канавке, заполненной водой, скользит вертикальная часть колокола, закрывающего резервуар. Колокол высотой около 2,5 м — из листовой двухмиллиметровой стали. В верхней его части и собирается газ.

Автор этого проекта выбрал вариант собирания газа в отличив от других установок с помощью трубы, находящейся внутри ферментатора и имеющей три подземных ответвления — к трем хозяйствам. Кроме того, вода в канавке гидрозатвора проточная, что предотвращает обледенение в зимнее время.

Ферментатор загружается примерно 12 м3 свежего навоза, поверх которого выливается коровья моча (без добавления воды. Генератор начинает работать через 7 дней после наполнения.

Похожую компоновку имеет еще одна установка (рис. 1Б). Ее ферментатор сделан в яме, имеющей квадратное поперечное сечение размерами 2х2 и глубиной примерно 2,5 м. Яма облицована железобетонными плитами толщиной 10-12 см, оштукатурена цементом и покрыта для герметичности смолой. Канавка гидрозатвора глубиной около 50 см также бетонная, колокол сварен из кровельного железа и может на четырех «ушках» свободно скользить по четырем вертикальным направляющим, установленным на бетонном резервуаре. Высота колокола примерно 3 м, из которых 0,5 м погружено в канавку.





Рис. 1 Схема установки для получения биогаза. А - с коническим колоколом, Б с пирамидальным колоколом
1 -яма фермента с сырьем, 2 - колокол, 3 - выпускной патрубок, 4 - трубопровод (шланг) подачи биогаза, 5 канавка гидрозатвора с водой

При первом наполнении в ферментатор было загружено 8 м3 свежего коровьего навоза, а сверху запито примерно 400 л коровьей мочи. Через 7— 8 дней установка уже полностью обеспечивала владельцев газом.

Аналогичную конструкцию имеет и генератор биогаза, рассчитанный на прием 6 м3 смешанного навоза (от коров, овец и свиней). Этого оказалось достаточно, чтобы обеспечить нормальную работу газовой плиты с тремя конфорками и духовкой.

Еще одна установка отличается  конструктивной деталью: рядом с ферментатором уложены присоединенные к нему с помощью Т-образного шланга три большие тракторные камеры, соединенные и между собой (рис. 2).





Рис. 2 Разбухающий резервуар из тракторных камер

В ночное время, когда биогаз не используется и накапливается под колоколом, возникает опасность, что последний из-за избыточного давления опрокинется. Резиновый резервуар служит дополнительной емкостью. Ферментатора размером 2х2x1,5 м вполне достаточно для работы двух горелок, а при увеличении полезного объема установки до 1 м3 можно получить количество биогаза, достаточное и для обогрева жилища. Особенность этого варианта установки - устройство колокола 138 см и высотой 150 см из прорезиненного полотна, применяемого для изготовления надувных лoдок. Ферментатор представляет собой металлический резервуар 140х380 см и имеет объем 4,7 м3. Колокол вводится в находящийся в ферментаторе навоз на глубину не менее 30 см для обеспечения гидравлического заслона выходу биогаза в атмосферу. В верхней части разбухающего резервуара предусмотрен кран, соединенный со шлангом; по нему газ поступает к газовой плите с тремя конфорками и колонке для нагрева воды. Чтобы обеспечить оптимальные условия для работы ферментатора, навоз смешивается с горячей водой. Наилучшие результаты установка показала при влажности сырья 90% и температуре 30-35°.

Для обогрева ферментатора используется и эффект теплицы. Над емкостью сооружается металлический каркас, который покрывают полиэтиленовой пленкой: при неблагоприятных погодных условиях она сохраняет тепло и позволяет заметно ускорить процесс разложения сырья.

В Румынии генераторы биогаза используются и в государственных или кооперативных хозяйствах. Вот один из них. Он имеет два ферментатора емкостью по 203 м3, закрытых каркасом с полиэтиленовой пленкой (рис. 3). Зимой навоз обогревается горячей водой. Производительность установки составляет 300-480 м3 газа в день. Такого количества вполне хватает для обеспечения всех потребностей местного агропромышленного комплекса.





Рис. 3 Схема установки для получения биогаза повышенной производительности
1- трубопровод выхода биогаза, 2 - колокол, 3 - корпус Ферментатора, 4 - сырье, 5 -система подогрева сырья, 6 -раскосы металлической конструкции колокола, 7 - направляющая труба колокола, 8 - металлический каркас теплицы, 9 - трубопровод подачи горячей воды

Практические советы. Как уже отмечалось, решающую роль. в развитии процесса ферментации играет температура: нагрев сырья с 15? до 20° может вдвое увеличить производство энергоносителя. Поэтому часто генераторов имеет специальную систему подогрева сырья, однако большинство установок не оборудовано ею; они используют лишь тепло, выделяемое в процессе самого разложения органических веществ. Одним из важнейших условий нормальной работы ферментатора является наличие надежной ТЕПЛОИЗОЛЯЦИИ. Кроме того, необходимо свести к минимуму потери тепла при очистке и наполнении бункера ферментатора.


Необходимо помнить также о необходимости обеспечения биохимического равновесия, Иногда темпы производства бактериями кислот выше, чем темпы их потребления бактериями второй группы, В этом случае кислотность массы растет, а выработка биогаза снижается. Положение может быть исправлено либо уменьшением ежедневной порции сырья, либо увеличением его растворимости (по возможности, горячей водой), либо, наконец, добавкой нейтрализующего вещества — например известкового молока, стиральной или питьевой соды.

Производство биогаза гложет уменьшиться за счет нарушения соотношения между углеродом и азотом. В этом случае в ферментатор вводят вещества, содержащие азот, — мочу или в небольшом количестве соли аммония, используемые обычно в качестве химических удобрений (50 — 100 г на 1 м3 сырья).

Следует помнить, что высокая влажность и наличие сероводорода (содержание которого в биогазе может достигать 0,5%) стимулируют повышенную коррозию металлических частей установки. Поэтому состояние всех остальных элементов ферментатора следует регулярно контролировать и в местах повреждений тщательно защищать: лучше всего свинцовым суриком — в один или два слоя, а затем еще двумя слоями любой масляной краски.

В качестве трубопровода для транспортировки биогаза от выпускного патрубка в верхней части колокола установки до потребителя могут использоваться как трубы (металлические или пластмассовые), так и резиновые шланги. Их желательно вести в глубокой траншее, чтобы исключить разрывы из-за замерзания зимой конденсировавшейся воды. Если же транспортировка газа с помощью шланга осуществляется по воздуху, то для отвода конденсата необходимо специальное устройство. Самая простая схема такого приспособления представляет собой U-образную трубку, присоединенную к шлангу в самой нижней его точке (рис. 4). Длина свободной ветви трубки (х) должна быть больше, чем выраженное в миллиметрах водяного столба давление биогаза. По мере того как в трубку стекает конденсат из трубопровода, вода выливается через ее свободный конец без утечки газа.





Рис. 4 Схема устройства для отвала конденсированной воды
1 - шланг подачик биогаза, 2 - U-образная трубка, 3 - конденсированная вода

В верхней части колокола целесообразно также предусмотреть патрубок для установки манометра, чтобы по величине давления судить о количестве накопленного биогаза.

Опыт эксплуатации установок показал, что использование в качестве сырья смеси разных органических веществ дает больше биогаза, чем при загрузка ферментатора одним из компонентов. Влажность сырья рекомендуется немного уменьшать зимой (до 88—90%) и повышать летом (92—94%). Вода, которую используют для разбавления, должна быть теплой (желательно 35—40°). Сырье подается порциями, по крайней мере один раз в сутки. После первой загрузки ферментатора нередко сначала вырабатывается биогаз, который содержит более 60% углекислого газа и поэтому не горит. Этот газ удаляют в атмосферу, и через 1 —3 дня установка начнет функционировать нормально.

Опубликовано:
По материалам журнала «Техниум», СРР
"Моделист-конструктор", №1/1987

Как сделать биогазовую установку для дома

Получить дешевый источник энергии можно самостоятельно, в домашних условиях - достаточно лишь собрать биогазовую установку. Если понимать принцип ее функционирования и устройство, то сделать это несложно. Вырабатываемая ею смесь содержит большое количество метана (в зависимости от загружаемого сырья – до 70%), поэтому она имеет широкую сферу применения.

Заправка баллонов авто, работающих на газе, в качестве топлива для котлов отопления – это далеко не полный перечень всех возможных вариантов использования готового продукта. О том, как смонтировать своими руками биогазовую установку – наш рассказ.

Существует несколько конструктивных исполнений агрегата. При выборе того или иного инженерного решения нужно понять, насколько данная установка подходит к местным условиям. Это основной критерий оценки целесообразности монтажа. Плюс к этому – свои возможности, то есть, какой вид сырья и в каком объеме получится использовать, что под силу сделать именно своими руками.

Биогаз получается при разложении органики, но его «выход» (в объемном исчислении), и, следовательно, эффективность установки, зависит от того, что именно в нее загружается. В таблице представлена соответствующая информация (данные ориентировочные), которая поможет определиться с выбором конкретного инженерного решения. Нелишними будут и некоторые пояснительные графики.

Варианты конструкции

С ручной загрузкой сырья, без подогрева и перемешивания

Для бытового использования такая модель считается наиболее удобной. При вместимости реактора от 1 до 10 м³ ежесуточно понадобится навоза порядка 50 – 220 кг. Вот из этого нужно и исходить, определяясь с размерами емкости.

Установка монтируется в грунте, поэтому для нее понадобится небольшой котлован. В соответствие с ее расчетными габаритами подбирается место на участке. Состав и назначение всех элементов схемы понять нетрудно.

Особенность монтажа

После установки реактора по месту необходимо проверить его герметичность. Затем металл подлежит окраске (желательно морозостойким составом) и утеплению.

Рекомендации:

  • Удаление отработки происходит естественным путем – или в процессе закладки новой порции, или при избытке газа в реакторе при закрытом вентиле. Следовательно, вместимость емкости для сбора отходов должна быть не меньше, чем у рабочей.
  • Несмотря на простоту устройства и привлекательность для сборки своими руками, в связи с тем, что перемешивание массы и подогрев не предусматривается, такой вариант установки целесообразно эксплуатировать в регионах с мягким климатом, то есть в основном на юге России. Хотя при качественной теплоизоляции, в условиях, когда подземные водяные пласты находятся глубоко, это исполнение вполне подойдет и для средней полосы.

Без подогрева, но с перемешиванием

Практически то же самое, лишь небольшая доработка, которая существенно повышает производительность установки.

Как сделать механизм? Для того, кто своими руками собирал, например, бетономешалку на основе бочки, это не проблема. В реакторе придется монтировать вал с лопастями. Следовательно, необходимо устанавливать опорные подшипники. В качестве передаточного звена между валом и рычагом хорошо использовать цепь.

Биогазовую установку можно эксплуатировать практически во всех регионах, за исключением северных районов. Но в отличие от предыдущей модели, она требует присмотра.

Перемешивание + подогрев

Термическое воздействие на биомассу повышает интенсивность происходящих в ней процессов разложения и брожения. Биогазовый агрегат более универсальный в использовании, так как может работать в двух режимах – мезофильном и термофильном, то есть в диапазоне температур (примерно) 25 – 65 ºС (см. графики выше).

На указанной схеме котел работает на получившемся газе, хотя это и не единственный вариант. Подогрев биомассы можно осуществлять по-разному, как удобнее его организовать хозяину.

Автоматизированные варианты

Отличие данной схемы в том, что к установке подключается газгольдер. Это позволяет накапливать запасы газа, а не расходовать его сразу же по назначению. Удобство использования и в том, что для интенсивного брожения подходит практически любой температурный режим.

Такая установка отличается еще большей производительностью. В сутки она способна переработать до 1,3 т сырья при аналогичном объеме реактора. Загрузка, перемешивание – за это «отвечает» пневматика. Отводящий канал позволяет удалять отходы или в бункер для кратковременного хранения, или в мобильные емкости с целью немедленного вывоза. К примеру, для удобрения полей.

Для бытового применения эти варианты биогазовой установки вряд ли подходят. Их монтаж, да еще своими руками, намного сложнее. А вот для небольшого фермерского хозяйства – хорошее решение.

Механизированная биогазовая установка

Отличие от предыдущих моделей в дополнительном резервуаре, в котором происходит предварительная подготовка сырьевой массы.

Подача в загрузочный бункер, а потом в реактор производится сжатым биогазом. Он же используется и для подогрева.

Единственное, что необходимо при сборке любой из установок своими руками – точные инженерные расчеты. Возможно, понадобится консультация специалиста. А в остальном все довольно просто. Если хоть один из читателей заинтересуется биогазовым агрегатом и смонтирует его самостоятельно, значит, автор не зря работал над этой статьей. Успехов!

Принцип работы и проектирование биогазовых установок

Поиск альтернативных видов топлива — тема, которая волнует людей уже несколько десятилетий. Причины такого интереса — постепенное и неизбежное истощение ресурсов планеты, счета за электроэнергию и газ, неизменно растущие каждый год. Помимо использования тепловой энергии солнца есть еще один довольно перспективный природный вид топлива. Это биогаз, ведь его можно получать, а потом использовать, не прибегая к чьей-либо помощи. Задача еще более упростится, если в хозяйстве есть домашний скот. Познакомиться с этой альтернативой, узнать о том, как должно проходить проектирование биогазовых установок, не мешает всем, кто заботится о будущем: своем, своих детей и внуков.

Что такое газ с приставкой «био»?

Биогаз — продукт, получаемый в результате разложения органических веществ (например, навоза). Когда происходит процесс брожения (гниения), выделяются газы. Их нерационально «пускать на самотек»: их можно собрать, а потом понемногу расходовать на собственные нужды. То оборудование, в котором этот естественный процесс осуществляется, и называют «биогазовой установкой».

Если биологического газа получается слишком много, то его хранят в газгольдерах, чтобы использовать по мере необходимости. Другая возможность — продажа топлива. Побочным продуктом такого производства является безопасное, эффективное удобрение — перебродившие остатки. Ими хозяева пользуются для удобрения своих участков, или, если его количество слишком большое, продают.

Образование биогаза происходит благодаря жизнедеятельности разнообразных бактерий, присутствующих в органических отходах. Чтобы их работа была максимально эффективной, микроорганизмам необходимо обеспечить идеальные «условия труда» — определенную температуру и влажность. Их гарантирует создание биогазовой установки. Это оборудование включает комплекс устройств, главное из них — биореактор. В нем происходит разложение массы, оно сопровождается газообразованием.

Принцип работы биогазовой установки

Проектирование биогазовых установок — процесс, который требует предварительного изучения их работы, поэтому сначала нужно познакомиться с возможными режимами работы биологического оборудования.

Методы получения своего газа

Их существует три. Отличаются режимы температурой, которая напрямую влияет на качество и количество конечного продукта.

  1. Психрофильный (не «психофильный»). Психрофилы или криофилы — бактерии, которые могут размножаться только при относительно низкой температуре. Она в биогазовой установке в этом случае минимальна — от 5 до 25°. Условия эти неблагоприятны: разложение происходит медленными темпами, газа образуется мало, а сам он получается довольно низкого качества.
  2. Мезофильный. При этом режиме температура в камере значительно выше: она составляет от 25 до 45°. Эти условия идеальны для размножения мезофильных бактерий, предпочитающих умеренную температуру: ни жаркую, ни холодную. Процесс переработки отнимает гораздо меньше времени (10-20 дней), а количество газа увеличивается.
  3. Термофильный. Бактерии, любящие высокую температуру, активно размножаются при 45-50° или выше. В этом случае производство занимает всего 3-5 дней, а выход газа максимальный. Если создать микроорганизмам идеальные условия, то 1 кг навоза сможет превратиться в 4,5 литра биогаза.

Большинство таблиц, относящихся к выходу газа, даны именно для термофильного режима, поэтому при выборе другого метода надо корректировать данные в меньшую сторону. Последний способ обещает высокую эффективность, однако для реализации он самый сложный.

Процесс активного газообразования при термофильном методе начинается спустя 12 дней. Но даже незначительные перепады температуры (снижение на 2°) приводят к уменьшенному выходу газа. При психрофильном способе скорость переработки небольшая: образование большого количества биогаза начинается спустя 30-80 дней.

Чтобы создать такую биогазовую установку, необходима качественная теплоизоляция комплекса, постоянный подогрев и приборы для контроля температуры. Оборудование обеспечит самый большой выход газообразного продукта, однако небольшой минус у термофильного метода есть: это невозможность добавлять отходы, если переработка уже началась.

Принцип действия системы

Как уже было сказано, биогаз получают благодаря воздействию на органические отходы различных бактерий: гидролизных, кислото- или метанобразующих. Конечный продукт — биогаз, в котором присутствуют метан, углекислый газ и разные примеси (азот, аммиак, сероводород и т. д.).

Работает биогазовая установка таким образом:

  1. В накопительные емкости помещают различные органические отходы. Это продукты жизнедеятельности домашнего скота и птицы, пищевые отходы, отходы лесопереработки.
  2. Крупное сырье сначала измельчают. Потом жидкие (их перекачивают насосами) и твердые продукты (перемещают транспортерами) попадают в переходную емкость, где их перед дальнейшим «путешествием» дополнительно нагревают.
  3. Полностью подготовленная биомасса поступает в главную емкость — в биореактор. Он должен быть абсолютно герметичным, кислотостойким, надежным. Прочность этой камеры — та характеристика, которая даст возможность получить качественный продукт.
  4. В биореакторе, оборудованном устройствами для подогрева и перемешивания, сырье начинает бродить и разлагаться. Оптимальной считается температура 40°. Через некоторое время в бункере начинает скапливаться газ, образовываться удобрения.
  5. Готовый биогаз следует в газгольдер, который может стоять отдельно, или быть расположенным в одном корпусе с реактором. Затем он, благодаря создаваемому в «держателе газа» давлению, следует в систему очистки, после нее — к потребителю.

Готовые биоудобрения отправляются в накопитель, в сепараторе они разделяются на твердые и жидкие продукты. Было проведено специальное исследование, которое доказало эффективность удобрений, перебродивших таким (анаэробным, без доступа воздуха) способом. Урожайность с их использованием повышается на 20-30%.

Газ и сырье для его получения

Главной составляющей биогаза является метан, его доля составляет около 60% всего объема. Примерно треть (35%) — углекислый газ. Оставшиеся 5% делят между собой другие вещества (например, водород, сероводород, азот). Биогаз, полученный таким способом, практически ничем не отличается от природного «коллеги», который повсеместно используется для бытовых и примышленных нужд.

Биогазовая установка работает благодаря бактериям: гидролизным, кислотообразующим и метанобразующим — метаногенам. Каждый вид микроорганизмов последовательно выполняет свой этап работы. Горючие газы образуются из любых остатков растительного, животного происхождения. Но главный поставщик замечательных бактерий — крупный рогатый скот, в кишечнике которого обитает эта естественная микрофлора. Микроорганизмы выводятся наружу с навозом. Именно он и является главным сырьем для биогазовых (газогенераторных) установок.

Сначала в емкость помещают навоз, однако к нему можно добавлять любые органические отходы. Например, для переработки подойдут экскременты других животных или домашних птиц, растения, очистки от овощей, опилки, пищевые отходы. Растительные остатки сначала измельчают, разбавляют водой, а затем перемешивают. Чтобы получить не только газ, но и ценнейшее удобрение, нужно обеспечить одно обязательное условие — отсутствие доступа для воздуха.

Есть вещества, которые способны не только снизить, но и остановить деятельность бактерий. Например, любые химические примеси не допускаются. Запрещены даже малые доли антибиотиков, растворителей, синтетических моющих средств. Нельзя закладывать заплесневелые продукты и смолы, поэтому опилки хвойных деревьев использовать тоже не рекомендуют. Все отходы обязаны быть свежими либо предварительно просушенными. Уже гниющий навоз недопустим.

Эффективность биогазовой установки в большей степени зависит от качества, вида сырья. Считают, что максимальный выход гарантирует индюшачий помет и свиной навоз, меньшее количество газа получают из коровьих экскрементов и силоса. При одинаковой массе загрузки.

Большой объем воды — противопоказание. Максимальная влажность 95% уже цифра критическая. Навоз и отходы советуют разводить чистой водой до консистенции, которую имеет негустая манная каша.

Плюсы и минусы биологического способа

Проектирование биогазовых установок — этап ответственный, поэтому перед принятием окончательного решения лучше взвесить все «за» и «против» этого метода.

К достоинствам такого производства относится:

  1. Рациональная утилизация органических отходов. Благодаря установке можно пустить в дело то, что в другом случае осталось бы просто мусором, загрязняющим окружающую среду.
  2. Неистощимость сырьевых запасов. Природный газ и уголь рано или поздно закончится, однако у тех, кто имеет собственное хозяйство, необходимые отходы будут появляться постоянно.
  3. Небольшое количество углекислого газа. Он выделяется в атмосферу при использовании биогаза, однако диоксид углерода не может негативно повлиять на экологическую обстановку.
  4. Бесперебойная и эффективная работа биогазовых установок. В отличие от солнечных коллекторов или ветряков, производство биогаза никак не зависит от внешних условий.
  5. Снижение риска благодаря использованию нескольких установок. Крупные биореакторы всегда большая угроза, но ее можно устранить, если сделать систему из нескольких ферментеров.
  6. Получение высококачественного удобрения.
  7. Небольшая экономия энергоресурсов.

Еще один плюс — возможная выгода для состояния почвы. Некоторые растения высаживают на участке специально для получения биомассы. В этом случае можно выбрать те из них, что способны улучшить качество грунта. Пример — сорго, снижающее его эрозию.

Каждый вид альтернативных источников имеет свои недостатки. Биогазовые установки не исключение. Минусом является:

  • повышенная опасность оборудования;
  • энергозатраты, требующиеся для переработки сырья;
  • незначительный выход биогаза из-за небольшого объема домашних систем.

Сложнее всего сделать биогазовую установку, предназначенную для самого эффективного, термофильного режима. Расходы в этом случае обещают быть серьезными. Такое проектирование биогазовых установок лучше возложить на профессионала.

Схема биогазовой конструкции

Проектирование биогазовых установок невозможно без знакомства с их схемой. Основным элементом ее является реактор, или бункер, в котором происходит процесс брожения и производство газа. Помимо него должны быть отдельные бункеры (люки) для загрузки/выгрузки продуктов — сырья и готовых удобрений. В верхнюю часть биореактора вставляют трубу, предназначенную для отвода образовавшегося газа.

После нее располагают систему для доработки газа — его очистки, повышения давления в газопроводе до рабочего состояния. Мезофильным и термофильным режимам требуется система подогрева биореактора. Эту роль, как правило, исполняют газовые котлы, которые работают на произведенном топливе. С биореактором прибор связывает система трубопроводов. Для них используют полимерные трубы, лучше переносящие воздействия агрессивных сред.

Система для перемешивания разлагающегося сырья — следующий необходимый элемент. Процессу газообразования препятствует корка, образующаяся на поверхности, и твердые частицы, которые неизменно скапливаются в нижней части емкости. Чтобы обеспечить однородность биомассы, используют мешалки, механические либо автоматические. Первые требуют ручного труда, вторые запускают с помощью таймера. Автоматизированные системы обойдутся значительно дороже, зато процесс будет требовать минимум внимания.

Эти системы классифицируют по типу установки. Они бывают надземными, полузаглубленными или заглубленными. Последние обещают уменьшение расходов на подогрев, более простое обустройство теплоизоляции системы, поэтому, планируя проектирование биогазовых установок, лучше учитывать, что этот более затратный способ все же оптимален именно для российских реалий. Минус у него один: это необходимость земляных работ.

Проектирование биогазовых установок

Перед тем как приступать к этому этапу, нужно найти идеальное место для системы. Чтобы обеспечить удобство и минимизировать затраты, биогазовую установку рекомендуют располагать поблизости от источника сырья — от построек, где содержатся животные. Оптимальный вариант — загрузка, происходящая самотеком. На практике это реализуют с помощью трубопровода, находящегося под уклоном в сторону реактора.

Этот способ даст шанс свести к минимуму ручной труд — уборку навоза и обслуживание системы. Единственным минусом можно считать удаленность жилья для животных от дома. Однако протянуть к нему трубопровод проще, чем создавать линию, предназначенную для транспортировки и загрузки сырья — помета и навоза.

Биореактор и материалы для него

К главной емкости предъявляют довольно серьезные требования.

  1. Герметичность и максимальная прочность. Сырье не должно иметь никаких контактов с внешней средой, даже микроскопическое отверстие для газа сделает весь процесс бессмысленным. К тому же жидкость не должна загрязнять окружающее пространство. Только прочная емкость позволит сосуду выдержать массу загруженного сырья, а также давление, создаваемое биогазом и грунтом.
  2. Удобство для обслуживания оборудования. В нашем случае оптимальный сосуд — цилиндрическая емкость, которая облегчит перемешивание, позволит избежать появления застойных участков. Она может быть как вертикальной, так и горизонтальной. Прямоугольные биореакторы более удобны, если биогазовую установку делают самостоятельно, но их слабые места — углы, в которых образуются трещины, а субстрат хорошо перемешать невозможно.

Если емкость есть в наличии, и отвечает этим требованиям, то проблем не существует. Когда ее нет, придется искать подходящий вариант. Главное условие для материалов — отсутствие боязни агрессивных сред, так как биомасса может иметь щелочную или, наоборот, кислую реакцию.

Металл

Первый прочный кандидат — металл, позволяющий придать реактору любую форму, если хозяин умеет обращаться со сварочным аппаратом. Если в хозяйстве есть старая, но крепкая цистерна, то проблему можно считать почти решенной. Чтобы минимизировать риск ее разрушения из-за постоянного контакта с химически активными веществами, металлическую емкость нужно защитить антикоррозийным покрытием.

Полимер

Пластик — второй достойный претендент. Он не ржавеет, не гниет, химически корректен, так как «соблюдает нейтралитет». Однако для полимерного материала есть несколько жестких требований. Стенки емкости должны быть толстыми, идеально, если они к тому же армированы стекловолокном. Такой биореактор с легкостью выдержит давление и нагрев до относительно высокой температуры. Минус данной тары — высокая цена, плюс — долговечность.

Бетонные блоки, камень, кирпич

Это последний вариант, который можно рассмотреть тем, кто привык работать с кладкой, или имеет знакомых мастеров. В этом случае она обязана выдерживать сильные нагрузки, поэтому необходимо ее армирование через каждые 3-5 рядов. Для обеспечения непроницаемости стен рекомендовано сделать многослойную обработку стен, внутренних и наружных. Их штукатурят цементно-песчаным раствором со специальными добавками, гарантирующими газо- и водозащиту.

Размеры главного бункера

Объем будущего реактора зависит от выбранного температурного режима производства. Для самостоятельного сооружения биосистемы «от навоза к газу» чаще предпочитают мезофильный метод, так как такую установку гораздо легче обслуживать. Еще одно преимущество — возможность дозагружать реактор. Если условия созданы идеальные, то образование биогаза идет достаточно стабильно. Для расчета объема реактора отправной точкой является количество навоза и помета, появляющегося в хозяйстве за сутки. Необходимо привести среднестатистические данные:

  • куры — 0,17 кг, влажность — 75%;
  • свиньи — 4,5 кг, влажность 86%;
  • КРС — 40 кг, влажность — 86%.

Для разложения навоза при мезофильном режиме требуется 10-20 дней. Чтобы высчитать объем, массу умножают на количество дней. При расчетах не забывают о воде, которую, возможно, придется добавлять: идеальная влажность подготовленной (измельченной) биомассы — 85-90%. Полученный результат увеличивают на 50%, так как биомасса не должна занимать больше 2/3 объема резервуара, необходимо оставить место для газа.

Загрузка, выгрузка

Бункеры и люки для поступления и эвакуации продуктов делают в противоположных сторонах емкости, эта предусмотрительность даст возможность равномерного распределения субстрата. Если планируется заглубленное оборудование, то трубы, как загрузочные, так и разгрузочные, монтируют под острым углом.

Нижний их конец должен быть расположен ниже уровня биомассы, чтобы воздух в резервуар не попадал. Трубы оборудуют задвижками: поворотными либо отсечными. Их открывают только во время загрузки/выгрузки. Рекомендованный диаметр — 200-300 мм, меньший размер приведет к постоянному забиванию их крупными непереваренными фрагментами. Трубы подсоединяют после установки резервуара, но до его утепления.

Оптимальный режим работы — производство с регулярной загрузкой нового сырья и удалением отработанного. Это операции проводят раз в 1-2 суток. Массу собирают в накопительной емкости, там ее измельчают, при необходимости добавляют воду, размешивают. Мешалка, даже механическая, позволит минимизировать ручной труд. Если этот сосуд-приемник поместить в солнечное место, то расходы на подогрев уменьшатся.

Глубина установки реактора должна быть такой, чтобы навоз смог двигаться без участия человека. Заслонка в период накапливания сырья в нем должна быть закрыта. Чтобы гарантировать герметичность установки, для зоны приема и выгрузки предусматривают резиновые уплотнители. Минимальное количество воздуха в главной емкости — шанс выхода чистого газа.

Система для сбора и отвода биогаза

Трубу для отведения газа монтируют на верхней поверхности резервуара. Другой ее конец отпускают в герметичную емкость, наполненную водой. Ее называют гидрозатвором. Вторая труба, расположенная над поверхностью жидкости, принимает очищенный газ. На выходе устанавливают отсечный кран, обычно рекомендуют шаровое устройство.

Для избавления биогаза от примесей используют разные способы. Углекислый газ можно устранить, если засыпать в гидрозатвор гашеную известь, однако ее придется периодически менять. Сероводород удаляют с помощью емкостей-фильтров, заполненных металлической стружкой, ее замена — старые металлические мочалки. Газ, проходя через металл, лишается сероводорода, скапливается в верхней части емкости, затем следует дальше через другую трубу.

Сушат газ с помощью установки в газопроводе дополнительных гидрозатворов для устранения конденсата. Минус способа — необходимость время от времени сливать воду, иначе газопровод может быть заблокирован. Другой вариант — емкость с силикагелем. В этом случае тоже потребуется его периодическое осушение: например, прогревание при помощи СВЧ-печи.

Для передачи газа используют или газовые трубы из ППР или ПНД, или металлические гальванизированные. При любой работе с газовым оборудованием проверка стыков мыльной пеной обязательна. Трубопровод собирают из труб и фитингов одного диаметра.

Газгольдер

Очищенный газ, который не используют сразу, поступает для хранения в газгольдер. Резервуаром способна стать крепкая и надежная (газонепроницаемая) емкость из пластика, герметичный мешок из полиэтилена и т. д. К потребителю — котлу или плите — газ поступает при помощи компрессора. Чтобы гарантировать стабильное давление за компрессором устанавливают ресивер, исключающий его скачки.

Варианты для перемешивания

Самый простой способ перемешать биомассу — сделать механическую мешалку. Если мускульной силы для большой емкости недостаточно, то устройство снабжают электродвигателем, который включается в работу таймером.

Другой вариант — использование произведенного газа. Чтобы устроить такую мешалку, на выходе из резервуара монтируют тройник. Благодаря новому ответвлению часть газа отправляется обратно, а выходит через небольшие отверстия, проделанные в трубе, опущенной в биомассу. Газ, «сделавший свое дело», не расходуется напрасно: потом он отправляется в газгольдер.

Последний способ — применение фекальных насосов, которые забирают субстрат снизу, а потом выливают сверху. Недостаток у этой идеи один — зависимость от электроэнергии.

Подогрев, теплоизоляция

Нагревание емкости обязательно, так как сравнительный холод любят только бактерии-психрофилы, а сам процесс затянется как минимум на 30 дней, однако нередко требуется даже больший срок. В теплое время года предварительный подогрев субстанции, хорошая теплоизоляция и жаркая погода могут обеспечить почти идеальные условия, однако зимой они недостижимы.

Есть один, самый рациональный, способ получить благоприятную температуру. Это использования котла: электрического, работающего на жидком, твердом топливе, или на полученном газе. Максимальная температура воды — 60°. Более высокие значения спровоцируют налипание частиц субстрата на трубы.

Для подогрева массы могут быть использованы обычные радиаторы, трубы, согнутые в змеевик, сварные элементы. Лучший материал для них — полипропилен или металлопластик. Возможно использование гофрированных труб из нержавеющей стали: они удобны для укладки, зато на них охотно налипают частички биоматериала.

Чтобы бороться с потенциальным притяжением частиц, их рекомендуют располагать в зоне мешалки, но так, чтобы устройство их не задевало. В нижней части емкости устраивать систему обогрева нерационально из недостаточного ее эффекта, поэтому лучше располагать батареи на стенках.

Водяной обогрев биореактора может быть как наружным, так и внутренним. Первый способ требует большего расхода тепла, однако мешалки помехой не станут. Второй метод не дает возможности регулярного обслуживания и ремонта, поэтому при его обустройстве всем соединениям нужно уделить максимум внимания.

Утепление начинается с котлована: в него насыпают слой песка, затем укладывают слой теплоизоляции — глины, которую смешивают с керамзитом, соломой, шлаком. Можно каждый материал укладывать послойно отдельно. Подготовленную поверхность выравнивают, потом устанавливают резервуар.

Стенки биореактора утепляют по-разному. Самый элементарный вариант — обмазка глиной, смешанной с соломой, в несколько слоев. Подходящие современные теплоизоляционные материалы — газоблоки низкой плотности, экструдированный пенополистирол, пенополиуретан, вспененное стекло (бой, крошка).

Проектирование биогазовых установок — этап, который нужно серьезно обдумать и идеально выполнить. Поэтому только помощь специалиста даст возможность получить идеально работающую систему. Малейшая ошибка в этом случае, наоборот, приведет к небольшой эффективности оборудования.

Следующее видео расскажет о том, как получить “свой” газ:

готовое оборудование и самодельная установка

Фермерским хозяйствам нелегко утилизировать навоз. Образуется его с излишком, много средств приходится тратить на вывоз и утилизацию. В небольших частных хозяйствах навоз активно используют в качестве бесплатного и эффективного удобрения. Оказывается, есть и иной способ полезного использования данного сырья, позволяющий получить природный газ.

Многие хозяйства уже сегодня занимаются производством биогаза из навоза, используя экологичную технологию, позволяющую получать ценный продукт. Биометан из навоза ценен хорошим качеством, потому применяется во многих странах.

Что такое биогаз

Биогаз из навоза – это экологически чистое топливо. По характеристикам он близок к природному газу, который извлекается из недр земли промышленным путем.

Биогаз может составить альтернативу обычному топливу, ведь изготавливается он из отходов жизнедеятельности животных и птиц, которых в избытке можно найти в любом сельском хозяйстве. При правильной обработке сырья можно получить бесцветный биогаз без характерного запаха, в котором содержится не менее 70 % метана.

Биогаз имеет хорошие характеристики. Один кубический метр такого топлива из навоза выпускает столько же тепла, что и полтора кг каменного угля.

Преимущества процесса

Переработкой навоза для получения биогаза занимались еще в советское время. На сегодняшний день многие страны занимаются данным видом промышленности, так как это выгодно, легко и не представляет опасности для окружающей среды.

Такой альтернативный биогаз не нуждается в трудоемком добывании сырья для производства, процесс его создания относительно дешев, а в окружающую среду не выделяются токсические вещества.

Конечно же, навоз можно использовать просто в качестве удобрения, если в хозяйстве всего несколько коров. Гораздо сложнее приходится крупным фермерам с сотнями голов скота, ведь каждый год им приходится избавляться от нескольких тонн навоза.

Чтобы навоз стал качественным удобрением, его необходимо хранить, соблюдая температурный режим. Но это требует лишних расходов, потому большинство фермеров просто собирают его в определенное место, а потом вывозят на пашни.

При неправильном хранении навоз теряет почти половину находящихся в нем азотистых соединений и большую часть фосфора, потому его показатели становятся гораздо хуже. В атмосферу же непрерывно из навоза выделяется газ метан, что ухудшает экологическую ситуацию.

Новейшие технологии получения биометана позволяют перерабатывать сырье таким образом, что полученный биогаз не имеет токсического эффекта для окружающей среды. Биогаз выделяет при сгорании невероятное количество энергии, а нагретый навоз после его использования становится очень ценным анаэробным удобрением.

Технология получения биогаза

Изготовление биогаза возможно при помощи бактерий, для жизнедеятельности которых не нужен кислород. Потому для производства биогаза необходимо соорудить герметичные емкости, в которых будет происходить брожение сырья. Трубы для отвода сконструированы в емкостях таким образом, что воздух из внешней среды не способен просочиться внутрь.

Сначала резервуар наполняют жидким сырьем и повышают температуру до необходимой отметки, чтобы мироорганизмы начали работать. Метан поднимается вверх из жидкого навоза, накапливается в специальных резервуарах, в которых проходит этап фильтрации. Дальше его собирают в газовые баллоны. Использованные массы навоза накапливаются на дне емкостей, откуда периодически их вынимают и хранят в других местах. После откачивания отработанной жидкости в резервуар подается новый навоз.

Температурный режим функционирования бактерий

Метан может выделяться из навоза только при создании для него подходящего температурного режима. Навоз содержит в себе разные бактерии, которые активизируются и выделяют биогаз при разных температурах и с разной скоростью:

  • Мезофильные бактерии. Начинают работать, если температура окружающей среды становится выше 30 градусов. Вырабатывается биогаз очень медленно – продукцию можно будет собрать спустя полмесяца.
  • Термофильные бактерии. Для их активации требуется температура, равная 50-65 градусам. Биогаз можно будет собрать уже через три дня. Особую ценность представляет шлам – отходы навоза после сильного нагрева. Это полезное удобрение и, главное, безвредное – любые гельминты, семена сорняков, патогенные микроорганизмы уничтожаются при нагревании.
  • Встречается и другой вид термофильных бактерий, выживающих при нагревании до температуры в 90 градусов. Их дополнительно включают в навоз, чтобы брожение происходило быстрее.

При понижении температуры все типы бактерий становятся менее активными. В небольшом хозяйстве обычно пользуются мезофиллами, ведь в таком случае дополнительного нагрева не требуется. Дальше первичный биогаз можно использовать для искусственного нагрева навоза и активации термофильных бактерий.

Минус хранения сырья в том, что оно не должно подвергаться скачкам температур. Потому в зимнее время необходимо позаботиться о теплом помещении для складирования навоза.

Подготовка сырья для заливки в реактор

Как правило, дополнительно обогащать навоз микроорганизмами нет необходимости, так как они уже содержатся в нем. Все, что необходимо делать – это правильно подготовить навозный раствор, следить за температурой и вовремя менять сырье в биореакторе.

Влажность сырья должна составлять не менее 90 % (по консистенции как жидкая сметана). Потому перед использованием сухой помет (коз, овец, коней, кроликов) смешивают с водой. Навоз свиньи разводить нет необходимости из-за высокого содержания в нем мочи.

Также важно, чтобы навоз был однородным, без твердых частиц. От мелкости фракций зависит количество образуемого на выходе биогаза. По этой причине внутри оборудования устанавливается постоянно работающая мешалка, уничтожающая твердую корку на поверхности сырья и мешающая выделению метана.

Лучше всего для процесса подойдут отходы с высокой кислотностью (навоз свиней и коров). При снижении показателя кислотности бактерии замедляют свою работу, потому важно в первые разы выяснить, за какое время происходит полная переработка одной порции навозного раствора, и лишь потом заливать его заново.

Технология очистки газа

Получаемый продукт содержит около семидесяти процентов метана, один процент примесей (сероводородных и некоторых летучих элементов) и чуть менее тридцати процентов углекислого газа.

Использовать его как топливо можно только после очищения от примесей. Сероводородные соединения убирают при помощи специальных фильтров. Это необходимо делать по той причине, что такое вещество, образуя с водой кислоту, ускоряет процессы коррозии металлов, труб, резервуара и всей биогазовой установки, если она металлическая.

Углекислый газ также необходимо убрать из топлива, но это требует немало времени:

  • В первую очередь биогаз сжимают при сильном давлении.
  • В емкость направляют воду, в которой примесь растворится.

Если биогаз производится в огромных масштабах, то очистку производят известью, активированным углем и специальными фильтрами.

Уменьшение содержания влаги

На данном этапе очистку сырья проводят разными способами.

Первый способ похож на работу самогонного аппарата. Биогаз направляют вверх по холодным трубкам. Вода переходит в конденсат и стекает по трубке вниз, в то время как метан направляется в резервуар для дальнейшего хранения.

Другой способ – использование гидрозатвора. Полученный биогаз смешивают с водой, где остаются все примеси. Такой способ требует меньше времени на очистку, так как вода избавляет и от лишней жидкости, и от ненужных элементов.

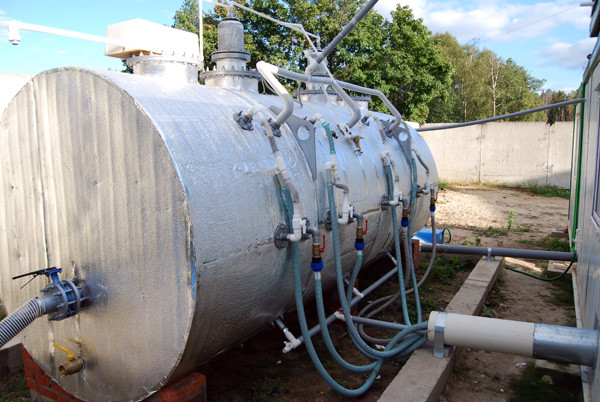

Установки для получения биогаза

Для изготовления установки недалеко от фермерских хозяйств, наилучшим образом подходит конструкция, которую впоследствии легко будет разобрать и перенести на другую территорию. Главное оборудование всей установки – это биореактор – емкость для заливки навоза и его брожения. Большие предприятия пользуются цистернами в 50 кубометров.

Небольшие частные хозяйства вместо цистерн используют резервуар под землей. Он выкладывается кирпичом в вырытой яме. Для герметичности и прочности все закрепляют цементной массой. Объем зависит от количества образующегося ежедневно навоза.

Для наземной установки могут применять цистерны из пластика, металла или поливинилхлорида.

Установки могут быть как автоматизированными (в них весь процесс происходит без участия человека), так и механическими (откачивать, доливать сырье, забирать биогаз, следить за давлением и температурой необходимо самостоятельно).

В небольшом хозяйстве желательно пользоваться электрическими насосами, мешалками, измельчителями, которые предотвратят появление корок на поверхности навоза и очистки сооружения от отходов.

Советы по самодельному изготовлению

Самое важное правило – отсутствие кислорода в реакторе. При его наличии может произойти взрыв.

Для того чтобы крышку реактора не сорвало высоким давлением, необходимы противовесы, защитные прокладки между резервуарами и крышками.

Резервуар никогда не должен быть абсолютно полон. Желательно пятую часть его объема оставлять незаполненной.

На участке перед установкой оборудование необходимо:

  • правильно выбрать место (желательно, как можно дальше от жилого дома)
  • рассчитать ежедневные объемы образуемого навоза
  • выбрать местоположение для труб (отгрузочных, погрузочных, конденсирующих влагу)
  • найти место для отходов навоза
  • выкопать котлован
  • приобрести емкость для резервуара и закрепить ее на дне котлована
  • загерметизировать все места стыков
  • сконструировать люк для осмотра реактора (между люком и реактором обязательно поставить прокладку)

Если установка происходит в холодном климате, то обязательно стоит продумать способы её нагрева.

Завершающим этапом постройки считается проверка оборудования на герметичность.

Расчет количества газа

В среднем, тонна навоза обеспечит владельца сотней кубометров биогаза. Для того чтобы рассчитать количество получаемого биогаза, необходимо умножить ежедневную массу навоза с каждого скота на количество животных.

Естественно, разные животные и птицы дают разное количество навоза:

  • птицы (в первую очередь, куры) – 150-170 г в день
  • корова — 34-36 кг
  • коза – 900 – 1100 г
  • лошадь – 14-16 кг
  • овца – 900 – 1100 г
  • свинья – 4-6 кг

Навоз свиней и коров дает большее количество топлива. Количество выделяемого биогаза можно увеличить, если добавить в смесь просо, ботву свеклы, болотные растения, водоросли или кукурузу (наличие хлорофилла в биомассе улучшает выделение метана).

Отходы биомассы после получения газа

Образуемый после нагревания навоза шлам применяют повсеместно в сельском хозяйстве в виде удобрений.

Образуемый углекислый газ обычно стремятся очистить, но при растворении его в воде получается полезная жидкость.

Полное использование продуктов биогазовой установки

При рациональном использовании навоза, отходов после образования биогаза может не быть вовсе. К примеру, углекислый газ применяют в качестве подкормки для овощных культур.

Шлам также используют для подкорневой подкормки.

Потому при наличии небольшой установки по производству биогаза будет полезно установить и биотеплицу, которая за счет удобрений и полученной энергии может работать круглый год.

DIY Methane Generator - Fantastic Farms

Вы можете производить энергию биогаза с помощью генератора метана своими руками.

Производство метана из навоза с использованием ваших собственных небольших отходов для получения энергии из биогазового реактора возможно для многих небольших хозяйств.

Что такое биогазовая энергия?

Энергия биогаза производится за счет сжигания метана, образующегося при разложении органических отходов.

Малый биогазовый генератор Метан - это газ химически Ч5.Он не имеет цвета, запаха и, конечно же, легко воспламеняется. Метан широко используется в качестве основного компонента природного газа.

Всякий раз, когда органические материалы разлагаются бактериями анаэробно (то есть в отсутствие кислорода), образуются метан и диоксид углерода.

Планы малых генераторов метана из навоза в энергию доступны здесь!

Источники биогаза Энергия

В качестве генератора метана можно разложить практически любые органические отходы - растения (мягкий материал лучше древесного материала), отходы животноводства и даже отходы жизнедеятельности человека.

На муниципальном уровне свалки действуют как варочные котлы биогаза и мощные генераторы метана. Даже в Перте, Австралия, компании активно собирают этот метан для производства экологически чистой биогазовой электроэнергии.

Фактически, поскольку несгоревший метан, выбрасываемый в атмосферу, является мощным парниковым газом, 10% нашего личного воздействия на климат происходит из пищевых отходов, которые мы помещаем в наши мусорные баки, которые в конечном итоге разлагаются на свалке.

При преобразовании малых отходов в энергию можно получить метан из навоза или даже из сточных вод.А биогазовая энергия постоянно вырабатывается в пищеварительных системах, таких как ваша и коровья ... да, пук - это тоже метан!

Посмотрите это видео, чтобы увидеть, как сделать простой домашний варочный котел:

Плюсы и минусы систем генерации метана

Преимущества

  • Эффективно использует органические отходы. Вы можете сначала получить топливо из осадка сточных вод и навоза животных и одновременно предотвратить сток и выбросы метана - и вы все равно получите удобрения в конце процесса.
  • Это чистый, легко контролируемый источник возобновляемой энергии.
  • Использует метан, мощный парниковый газ.
  • Снижает уровень патогенов (возбудителей болезней) в отходах.
  • Остатки являются ценным органическим удобрением.
  • Простой в сборке и эксплуатации.
  • Низкие требования к обслуживанию.
  • Может эффективно использоваться для приготовления пищи, отопления, газового освещения, абсорбционных холодильников и газовых двигателей.
  • Без запаха (если нет утечки, о которой вы все равно захотите узнать и немедленно устранить!).

Недостатки

  • • Наиболее практично для производства и использования у источника отходов. Это связано с тем, что энергия, необходимая для сжатия газа для транспортировки или преобразования его в электричество, является чрезмерной, что снижает эффективность производства энергии из биогаза.
  • В целях безопасности необходимо соблюдать основные меры предосторожности (см. Ниже).

Мелкомасштабные отходы для получения энергии Системы генерации метана

Биогазовая энергия

Каждый килограмм биоразлагаемого материала дает около 0.4 м³ (400 л) газа.

Таким образом, на практике, в небольших энергетических системах, использующих отходы, если у вас есть домашний скот, а также кухонные и человеческие отходы, вы можете легко удовлетворить свои потребности в приготовлении пищи и освещении:

  • 2 газовых контура на пару часов в день будут использоваться от 1-2 м³
  • Для газового освещения требуется около 0,1 м3 (100 л) в час.

Использование любого двигателя (например, генератора или насоса), однако, выходит далеко за рамки бытового использования. (Лучше использовать водорослевое биодизельное топливо!)

Какой размер нужен метановый генератор?

Если метан образуется из навоза, собирайте навоз в течение нескольких дней, чтобы определить среднесуточное производство навоза.Исходя из этого, можно рассчитать установку для варки биогаза соответствующего размера.

Например, при наличии 55 кг навоза в день требуется установка 8 м3; там, где в день всего 6 кг навоза, достаточно растения объемом 1 м3.

Для семьи из 8 человек с несколькими животными (скажем, 8-10 коров) в Индии обычно используется варочный котел объемом 10 м³ с хранилищем газа на 2 м³.

Идеальные температуры для производства метана из навоза

Продолжительность хранения материала в варочном котле периодического действия зависит от температуры (от 2 недель при 50 ° C до 2 месяцев при 15 ° C).Среднее значение составляет около 1 месяца, поэтому оцените, сколько материала вы будете добавлять каждый день, и умножьте его на 30, чтобы рассчитать размер варочного котла.

В то время как анаэробное сбраживание происходит при температуре от 32 ° F (0 ° C) до 150 ° F (65 ° C), оптимальный диапазон температур для микробной активности метана составляет от 85 ° F (29 ° C) до 95 ° F (35 ° F). C).

При температурах ниже 60 ° F (16 ° C) добыча газа незначительна. В более холодном климате возможными стратегиями являются размещение варочного котла в теплице и, возможно, использование некоторого количества метана для обогрева системы.

Системы генерации метана

  • Биогазовый варочный котел - это компонент системы, куда животные, человеческие и другие органические отходы вводятся, обычно в виде суспензии с водой, для анаэробного разложения.
  • Контейнер для хранения используется для хранения произведенного газа, из которого он подается по трубопроводу для сжигания в качестве топлива. Хранение переменного объема (например, гибкий мешок или плавающий барабан) проще, дешевле и энергоэффективнее, чем цилиндры высокого давления, регуляторы или компрессоры.
  • Когда варочный котел опорожняется, отработанные сточные воды сушатся для последующего повторного использования в качестве удобрения.

Типы варочных котлов биогаза

Двумя основными типами варочных котлов являются варочные котлы непрерывного и периодического действия. Варочные котлы непрерывного действия имеют постоянную пропускную способность материала, а варочные котлы периодического действия извлекают газ из содержащейся партии материала, которая затем опорожняется и добавляется новая партия.

Поскольку дров для приготовления пищи стало не хватать, миллионы малых варочных котлов непрерывного действия используются в развивающихся странах, особенно в Индии и Китае.В развитых странах варочные котлы, как правило, более крупномасштабные, они принимают навозные жижи и бытовые сточные воды.

Конструкция генератора метана

Индийская цилиндрическая конструкция шахты стала популярной во всем мире благодаря своей надежности и простоте. Он состоит из двух основных частей: резервуара для жидкого навоза и закрытого газовой крышки или бочки для улавливания газа, выделяемого из пульпы.

Бытовой биогазовый дигестор периодического действия

Небольшой экспериментальный биогазовый реактор в Редфилде. Отходы помещаются в масляную бочку, неопреновая крышка поднимается, когда она наполнена газом, газ поступает в контейнер (перевернутый пластиковый барабан с гидрозатвором), который поднимается по мере поступления большего количества газа.

Когда газ заполнен, его можно отводить и использовать с маленьким газовым кольцом.

Варочные котлы периодического действия на базе контейнера (см. Фото выше) возможны в бытовых масштабах.

Проект мини-генератора метана

Инструкции по изготовлению мини-генератора метана (проект по обучению костюму) находятся в «Руководстве по производству метана-биогаза», которое, наряду с кучей других бесплатных электронных книг по устойчивому образу жизни, можно бесплатно получить здесь .

Метановая безопасность

Как и в случае с электричеством и другими энергетическими системами, безопасность обычно гарантируется, если осознаются риски и соблюдаются разумные меры предосторожности.

Опасность пожара или взрыва

Очевидно, что метан воспламеняется и даже может быть взрывоопасным. Имея это в виду…

  • Зона метаногенератора должна хорошо вентилироваться для предотвращения скопления захваченных газов.
  • Вблизи варочного котла не допускается использование открытого огня, электрическое оборудование должно быть подходящего качества, обычно «взрывозащищенным», а другие источники искр - любые металлические или стальные инструменты или другие предметы, электроинструменты, обычные электрические выключатели, мобильные телефоны и статическое электричество держатся на безопасном расстоянии.

В линию подачи должен быть встроен пламегаситель, длина которого должна быть не менее 20 м. Инструкции по созданию пламегасителя можно найти здесь.

Риск удушья

Биогаз вытесняет воздух, снижая уровень кислорода, поэтому любая зона варочного котла должна хорошо вентилироваться.

Болезнь

Несмотря на то, что отработанная суспензия потеряла множество патогенных микроорганизмов, в производстве энергии биогаза задействовано большое количество микробов!

Поэтому избегайте контакта с содержимым варочного котла и тщательно вымывайте после работы с генератором метана (особенно перед едой или питьем).

Лучшая цена на метан своими руками - Выгодные предложения на метан своими руками от мировых продавцов метана

Отличные новости !!! Вы попали в нужное место для производства метана своими руками. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот топовый поделок из метана вскоре станет одним из самых популярных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили метановую поделку на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в метановой поделке и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести diy methane по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Обзоры на модуль датчика метана

- интернет-магазины и отзывы на модуль датчика метана на AliExpress

Отличные новости !!! Вы попали в нужное место для модуля датчика метана.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший модуль датчика метана скоро станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели модуль датчика метана на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в модуле датчика метана и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести модуль датчика метана по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Метан по лучшей цене - Лучшие предложения на метан от мировых продавцов метана

Отличные новости !!! Вы попали в нужное место для метана. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress.У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший метан в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что получили свой метан на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в метане и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести methane по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Как сделать домашний метановый котел

Джим Бургель экономит деньги и ресурсы, строя дома метановый реактор из переработанных материалов.

Джим Бургель - молодой человек, который год назад заинтересовался производством метана из отходов.. . настолько заинтересован, что теперь он посетил варочный котел MOTHER EARTH NEWS в Индиане, компостер Олтона Элиасона и Джо Пелличчио в Коннектикуте (фотографии обеих установок см. в MOTHER EARTH NEWS The Parsonage Hill Methane Plant) ‚и несколько других экспериментов с метаном по всей стране. Он также работал над несколькими собственными установками, и, как следует из следующего письма Джима в октябре 1974 года, молодой г-н Бургель имеет определенные представления о строительстве, финансировании и эксплуатации оборудования для альтернативной энергетики.

Уважаемая МАМА:

Прилагаю снимки двух метановых реакторов, построенных мною этим летом. Небольшой блок на 285 галлонов (он обошелся мне - без учета нагревательных элементов - около 28 долларов) был продан Природному центру Каламазу. Он нагревается двумя источниками, не показанными на фотографии: [1] медным змеевиком вдоль пола реактора, который соединен с плоским солнечным коллектором 4 'X 8' и [2] электрическим нагревательным элементом. Электрический обогреватель, который приводится в действие ветрогенератором Dunlite, установленным Аль О’Ши из Environmental Energies, Inc.- не погружается непосредственно в суспензию. Скорее, он прикреплен к двухдюймовой трубе, заполненной водой, и установлен под небольшим углом. Клапан сброса давления вставляется в наливную пробку на противоположной стороне элемента, и 2-дюймовая труба работает как миниатюрный радиатор.


Работа над более крупным варочным котлом на 1 000 галлонов была довольно медленной из-за того, что я строил его на доллары, которые зарабатываю на работе неполный рабочий день. Собственно, проект предполагалось профинансировать за счет университетского гранта в $ 1 000.. . но было так много условий (я должен посещать занятия и платить за обучение, книги и т. д.), что у меня было всего около семидесяти пяти реальных университетских долларов, с которыми можно было работать.

Это финансовое разочарование, однако, только укрепило мою решимость - будь то ад или паводок! - идти вперед и закончить большой варочный котел. В результате я близко познакомился с каждой свалкой на юго-западе Мичигана, и, когда я вижу кусок стали, лежащий на обочине дороги, я собираю металл и держу его под рукой, пока он мне может понадобиться.. . будь то для этого проекта или для следующего.

Благодаря моей работе, я только что закончил отличный плоский солнечный коллектор размером 4 на 8 дюймов для метановой установки на 1 000 галлонов. Это обошлось мне в целых 8,20 доллара за все! Я нашел коллекторную трубу на свалке металлолома. Он абсолютно высочайшего качества, и я полагаю, что изначально он использовался для циркуляции пара через чаны с расплавленным металлом при производстве промышленных покрытий.

Плоский коллектор будет вторичным источником тепла (который поддерживает газовый обогреватель с боковым плечом, такой как на метановой установке MOTHER EARTH NEWS), а производимая им горячая вода будет циркулировать через 48 футов одного дюйма труба внутри варочного котла.. . который будет изолирован трехдюймовым полиуретановым ломом от Upjohn’s в Каламазу.

На фотографии большого завода показан варочный котел емкостью 1 000 галлонов в яме, над которой мы построим теплицу. С тех пор, как был сделан снимок, я поставил пять рядов цементных блоков для теплицы и приступаю к работе по стропилам. У меня есть бак емкостью 275 галлонов, установленный на шасси (вагончик для меда), в котором мы будем перевозить отработанный навоз с метанового завода на восемь акров садов. Газ, создаваемый заводом, будет храниться в баке для фруктового сока на 1 200 галлонов с деревянными опорами (30 долларов), утопленном в земле и увенчанном перевернутым стальным резервуаром на 1 000 галлонов (20 долларов), который действует как плавающий коллектор.

В целом, этим летом я потратил около 420 долларов на эксперименты с альтернативной энергией. Мне это очень нравится. . . особенно после просмотра «проектов альтернативной энергетики» (что за смех), недавно построенных в другом колледже здесь, в Мичигане.

Эта школа (не смущаюсь упоминанием ее названия) получила от Национального научного фонда $ 12 000 на проведение энергетических исследований. Как обычно, в этих крупных государственных сделках ‚было задействовано больше долларов, чем разумного.Один парень - получи это! - потратил $ 1 300 на 110-галлонный анаэробный реактор, который даже не работал !!! Я действительно был в тупике из-за того, как, черт возьми, кто-то может потратить столько денег и не получить за это ничего.

Та же школа потратила ужасные 2 700 долларов на плоский солнечный коллектор размером 4 на 8 дюймов, и люди, участвовавшие в этом проекте, были весьма довольны моими вопросами: «Сколько вы заплатили за этот насос?» «Почему вы купили все новое оборудование? Почему бы не получить компоненты со склада за одну десятую цены? »

Как только я выяснил, что одна медная обвязка (с ребрами радиатора) в их коллекторе стоит 612 долларов (без налогов), я сделал заявление, что «Если эти идеи альтернативной энергии будут что-то значить для людей, которые в них нуждаются» тогда их придется строить и финансировать поочередно в данной социально-экономической и политической структуре.. . это «добыто и профинансировано из барахла».

Это действительно возмутило моих хозяев, и они сказали мне слезть с их государственной собственности и, пожалуйста (можно было легко сказать, что нерв был задет), покинуть помещение. На что я ответил: «Кто, пожалуйста, скажите, это правительство?» С этими словами я обнял друга, который был со мной, и сказал: «Здравствуйте, правительство. Как у вас сегодня дела?"


Остальные в группе не смогли оценить мой юмор.

Метановый газ: Генератор метана Патча-Уитли

Билл Патч, который прошлой весной проехал на велосипеде из Миньера, штат Иллинойс, в Редки, штат Индиана, чтобы увидеть генератор метана в THE MOTHER EARTH NEWS, повернул направо и поехал обратно в Минье, где он и Дейл Уитли затем приступили к постройке 20 322 галлона собственный анаэробный варочный котел.Это работает? «Мы сожгли 142 450 кубических футов метана за четыре летних месяца», - говорит Билл. «Это примерно 1110 галлонов бензина. Как видите, лучше подготовиться к использованию бензина до того, как вы его сделаете!

Energy Flashes, НОВОСТИ МАТЕРИ ЗЕМЛИ. 30

На пике производства летом 1974 года наш метановый генератор наполнял свой сборный резервуар полдюжины раз в день. Каждый бак с бензином имел значение Btu, равное примерно трем галлонам бензина.

Нашим наиболее «практическим» использованием самодельного топлива прошлым летом было просто продемонстрировать посетителям его воспламеняемость путем сжигания метана из трубы в верхней части сборного резервуара. Когда мы давили на линию, иногда возникало пламя, летящее на пять или шесть футов в воздух. Метан не будет сжижаться, пока температура газа не упадет до 116 ° по Фаренгейту, а его давление не повысится до 673 фунтов на квадратный дюйм. Однако после сжижения метан останется жидким при атмосферном давлении.Затем, когда температура начнет повышаться по краям массы холодной жидкости, она испарится. Эти потери при надлежащей изоляции сжиженного топлива могут удерживаться на уровне от 2 до 4% в день.

Охлаждение CH 4 и транспортировка его в виде жидкости очень дорого, поэтому большинство коммерческих производителей газа здесь, в США, просто фильтруют примеси из своего метана, а затем обрабатывают топливо (сжатое до 2000 фунтов на квадратный дюйм) под давлением. танки. Это то, что мы планируем делать.


Наши эксперименты показывают, что метан - очень «естественное» топливо, которое довольно легко сделать. Просто запечатайте навоз соломой или сеном, если он поступает из сарая, птичника или свинарника в герметичный контейнер, и, как только кислород внутри будет израсходован (две-четыре недели), небольшие бактерии, производящие метан, будут принимать над.

Первый газ из нового варочного котла сгорит, но для поддержания пламени вам придется подержать зажженную спичку или свечу возле горелки.Однако примерно через неделю метан из вашего генератора будет гореть точно так же, как природный газ, с самым красивым голубым пламенем, которое вы когда-либо видели. До зажигания газа у него легкий запах древесного угля, но когда он горит, запаха нет совсем!

( ПРИМЕЧАНИЕ РЕДАКТОРА: Ram Bux Singh, L. John Fry и другие экспериментаторы обнаружили, что навоз, смешанный с соломой, «когда он поступает из сарая», не всегда может производить оптимальное количество метана. Иногда может потребоваться добавьте навоз, солому, листья, испорченное сено или другой материал, чтобы приблизить исходные отходы к соотношению углерод / азот 30: 1, что идеально для максимального производства метана.См. Книги Рама Букса Сингха или Л. Джона Фрая по этой теме. Кроме того, хотя мистер Патч не упоминает об этом здесь, вы всегда должны помнить, что самодельный метан может быть столь же взрывоопасным, как и природный газ, коммерчески поставляемый коммунальными предприятиями. По этой причине вы всегда должны принимать все возможные меры предосторожности, чтобы гарантировать, что любой производимый вами метан всегда находится под вашим полным контролем. На всех линиях, по которым метан подается к газовой плите, холодильнику, печи или другому устройству, в котором должен сжигаться газ, следует установить пламегаситель или ловушку.И производство метана в первую неделю не должно воспламениться. Он может содержать достаточно кислорода, чтобы стать взрывоопасным. Затем, каждый раз, когда вы запускаете производство газа, стравливайте исходную продукцию вашего варочного котла в атмосферу. После этого процесса продувки у вас останется много «безопасного» метана.)

Дайджестор

Наш варочный котел емкостью 20 322 галлона был наполовину заполнен коровьим, свиным и индюшачьим навозом так же, как он поступал из коровника, смешанным с большим количеством сена и соломы (часть коровьего навоза была из откормочной площадки, а часть - от старых коров, перезимовали на сене).Затем на эту комбинацию навоз-солома было налито достаточно воды, чтобы заполнить резервуар варочного котла на три четверти.

«A» на этом чертеже - это бак на 20 322 галлона. «В» - шнек для перемешивания отходов при необходимости. «C» и «D» - это крышки заливных горловин, которые закрываются после загрузки варочного котла. «E» - это однодюймовый шланг, по которому производимый от генератора газ проходит через фильтр в сборный резервуар. "F" - восьмидюймовая труба, через которую можно загружать варочный котел, или - с помощью насосов на "медовой тележке" - , через которые можно разгружать генератор (это позволяет заряжать варочный котел не закрывая его).«G» показывает четыре однодюймовых трубы, по которым течет горячая вода для нагрева жидкого навоза до оптимальной температуры разложения зимой. «H» - это восьмидюймовый слив, который впадает в стальной резервуар емкостью 2887 галлонов, закопанный в землю. Отработанный навоз можно хранить в закопанном резервуаре, пока мы не будем готовы увезти его в вагончике с медом.

Фильтр

Мы планируем разместить показанный здесь газовый фильтр на линии, идущей от варочного котла емкостью 20 322 галлона к сборному резервуару. «A» на этой схеме - это однодюймовый шланг, идущий от варочного котла.Он подается на дно «B», 50-галлонную бочку, разрезанную пополам и частично заполненную водой и известью (2/3 воды и 1/3 извести). Вся известь помещается во внутренний резервуар "L" меньшего размера, высотой семь дюймов. «K» представляет собой решетку из аппаратной ткани с сеткой 1/4 дюйма, которая лежит поверх «L» и плотно прилегает к «E», которая состоит из двух сваренных вместе бочек емкостью 30 галлонов. «Е» не имеет дна. Вместо этого он располагается над буквами «K» и «L», и от решетки вверх. примерно наполовину заполнен металлическими опилками и стружкой.При необходимости «E» можно вытянуть из «B», чтобы можно было проверить и заменить известь в «L» и металлическую стружку над «K». «D» - это уровень воды в «L», а «C» - это отверстие, просверленное на стороне «B», чтобы из бочки могла вытекать вся лишняя вода. «H» - это однодюймовый шланг от фильтра до сборного бака, «I» и «J» - оба запорных клапана. «G» - это фильтр окончательной очистки от старых тряпок и мешков, содержащих хлорид кальция. Во время работы газ, производимый варочным котлом емкостью 20 322 галлона, будет поступать на дно этого фильтра и подниматься вверх через известь, железные опилки и хлорид кальция в ветоши.Известь должна удалять излишки влаги, опилки будут задерживать кислоты и больше влаги, а хлорид кальция будет действовать как окончательный фильтр влаги.

Коллекционер

Наш коллектор состоит из «А», старого резервуара для воды восьми футов в диаметре и десяти футов высотой. В нем находится еще один старый резервуар (настоящий газосборник, обозначенный здесь буквой «B»), который находится «вверх дном», семь футов в диаметре и десять футов четыре дюйма в высоту. Третий резервуар, «C», приварен к дну «A», образуя пустую комнату - «K» - шесть футов в поперечнике и десять футов в высоту.«D» на этой схеме - это 30-галлонный барабан, наполненный железом, который действует как противовес, «E» - стальной трос, который прикрепляет груз к «B», а «F» указывает на направляющие, которые «направляют» резервуар-коллектор, поскольку он поднимается из улавливаемого газа. «I» - перелив для водяного затвора - «J» - , образованный буквами «A» и «C».

Во время работы метан под давлением воды в девять дюймов из реактора через шланг «L» попадает в коллектор, где он улавливается перевернутым резервуаром «B» и уплотнением, создаваемым «кольцом» воды между «A». »и« C ».Как только "B" наполнится достаточным количеством газа, чтобы поднять резервуар вверх, насколько это возможно, метан начнет пузыриться вокруг его нижнего края. Это сигнал для нас подключить «L» к компрессору (если мы еще этого не сделали) и закачать газ в резервуары для хранения под давлением. Когда газ впервые начал течь через L от нашего генератора к коллектору, мы обнаружили, что вода имеет тенденцию конденсироваться в шланге и вызывать проблемы. Поэтому мы установили "M", простой водоотводчик, который выводит скопившуюся воду, но удерживает газ.

Компрессорная система

Это схематическое изображение системы, которую мы используем для наполнения нашего резервуара высокого давления. цистерны с метаном.

«А» - однодюймовый шланг от коллектора. "B" - это наш компрессор. «C», «D», «E» и «F» - шланги высокого давления. «G» - это манометр и двухходовой клапан высокого давления. (Когда один бак полон, двухходовой клапан можно переключить для заполнения второго бака. Тогда пока этот контейнер заряжен, первый шланг можно присоединить к третьему танк и др., чтобы компрессор никогда не отключался, пока все собранный газ передается в хранилище под давлением.) "H" - высокий резервуар регулятора давления и «I», «J», «K», «L» и «M» на этом чертеже резервуары для хранения под давлением. Каждый «X» обозначает отключение по высокому давлению.



Конечное использование

Метан, который мы храним в баллонах под давлением - «А» - пропускается через «Е», регулятор, который снижает давление газа с 2000 фунтов на квадратный дюйм до 20. Гибкий шланг «С» затем переносит метан в резервуар регулятора «В». ", из которого пластиковый шланг направляет газ к конечному регулятору, установленному в точке использования, для дальнейшего снижения давления метана до шести или семи унций, используемых в большинстве газовых плит, печей и т.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
