Микропроветривание или приточный клапан: Приточный клапан на окно. Слабое место или панацея?

Содержание

Приточный клапан на окно. Слабое место или панацея?


Главный плюс современных пластиковых окон – герметичность. Именно благодаря герметичности такие окна отлично сохраняют тепло и не пропускают шум с улицы. Но герметичность – это, одновременно, и минус. У свежего воздуха нет никаких шансов попасть к вам в квартиру при закрытых пластиковых окнах.

Если со старыми деревянными окнами про проветривание иногда можно было даже забыть – всё равно дуло изо всех щелей – то с пластиковыми окнами регулярное проветривание – это обязательная ежедневная манипуляция, для создания здорового микроклимата в квартире.

В 30 раз больше
Воздух в квартире может быть до 30 раз более загрязненный, чем на улице. Это частая причина аллергий и заболеваний верхних дыхательных путей. Проветривайте регулярно!


Как определить, что микроклимат нарушен?

Первое, что вы чувствуете в плохо проветриваемом помещении, с переизбытком углекислого газа, – это духота. Может заболеть голова, появиться сонливость и необъяснимая усталость. В душном помещении быстро размножаются вирусы, бактерии и грибки. На окнах появляется конденсат, а на откосах со временем может появиться черная плесень. Так жить можно, но очень вредно.

У человека, постоянно находящегося в помещении с черной плесенью, сильно снижается иммунитет и могут появиться такие заболевания как: аллергия, астма, пневмония, заболевания верхних дыхательных путей, синусит, сухой кашель, кожные высыпания, растройство желудка, головные боли, носовые кровотечения.


Как проветривать?

Добиться поступления свежего воздуха в квартиру с пластиковыми окнами можно четырьмя способами:

  • Традиционно – открыть или откинуть створку.
  • Установить приточный клапан на окно.
  • Открыть створку, зафиксировав ее ограничителем открывания (гребенка).
  • Открыть окно на микропроветривание.

Приточный клапан на окно – быть или не быть?

Приточный клапан на окно – это устройство, которое устанавливают вверху створки. В зависимости от влажности он автоматически регулирует поступление свежего воздуха с улицы в помещение – меняется положение заслонки внутри клапана. Само окно при этом остается закрытым.

Казалось бы, чудесное изобретение. И это абсолютная правда, если бы не одно «но» – наш климат. Морозы зимой, плюс постоянные перепады температур в течение года – всё это смерть приточного клапана на окне. Заслонка попросту ломается (замерзает, а потом лопается при открытии), и клапан перестает функционировать.

Практически каждый счастливый обладатель приточного клапана на окне в Петербурге подтвердит вам – да, клапан вышел из строя с наступлением холодов.

Поэтому вывод только один – в нашем климате приточному клапану на окне не быть. Именно поэтому вы не найдете этот прекрасный девайс в нашем каталоге аксессуаров для окон.


Приточный клапан на окно. Какая альтернатива?

Как мы выяснили выше, приточный клапан на окно – откровенно не самый лучший выбор в условиях нашего климата, но проветривать надо и хотелось бы это делать регулярно и даже зимой, при этом, не охлаждая квартиру.

Решение есть – микропроветривание!

Микропроветривание – это фурнитурная опция, которая позволяет открыть окно на проветривание таким образом, что между створкой и окном образуется щель 2-5 мм, через которую в вашу квартиру начинает ненавязчиво поступать свежий воздух. Легкий поворот ручки на 45 градусов и духоты как не бывало. При этом не создаются сквозняки, квартира не охлаждается, исчезает конденсат с окон (если таковой имелся) и, что важно, окно с улицы открыть нельзя, оно выглядит закрытым и не приводит в возбуждение потенциальных воров.




Что делать, если окно уже стоит, а микропроветривания нет. Бюджетное решение

Самая доступная и простая альтернатива приточному клапану на окно и микропроветриванию (в случае, если это самое окно у вас уже стоит) – гребенка.

Гребенка – это механическое приспособление для фиксирования створки в открытом или откинутом положении. Имеет четыре режима, позволяя сделать зазор от 1 до 7 см. Вы можете в любой момент приобрести гребенку и установить ее самостоятельно. Сделать это очень просто.

Дышите полной грудью и проветривайте регулярно и правильно.

Подписывайтесь в Instagram. Все фото работ, полезные статьи, свежие новости, отзывы клиентов

Микропроветривание или приточный клапан

Содержание

  • 1 Микропроветривание окон – принцип работы
  • 2 Микропроветривание окон – одни достоинства!
  • 3 Микропроветривание, которое в 4 раза эффективнее обычного
  • 4 Бонус от микропроветривания окон
  • 5 Еще бонус!
  • 6 Микропроветривание окон или приточный клапан?
  • 7 Что собой представляет микропроветривание окон
  • 8 Дополнительные преимущества функции микропроветривания
  • 9 Что лучше – микрощелевое проветривание, гребенка или приточный клапан?
  • 10 Микропроветривание – всегда свежий воздух в квартире
  • 11 Популярные виды систем микропроветривания
    • 11.1 Вариант #1 – врезной климатический клапан
    • 11.2 Вариант #2 – щелевое (фальцевое) устройство
    • 11. 3 Вариант #3 – гребенка или откидное положение
  • 12 Видеоинструкции по установке систем микропроветривания

Время прочтения статьи:

Главное отличие современных пластиковых окон от старых деревянных – герметичность. Это была хорошая новость, которая ни для кого не секрет. Но есть и плохая, но не то чтобы ужасная. Помимо теплоизоляции и шумоизоляции, которые дает герметичность, так же она повинна в абсолютном непропускании свежего воздуха с улицы. То есть, плотно закрыв пластиковые окна, вы дышите тем, что выдыхаете. Вирусы при этом усиленно размножаются, а бактерии ощущают себя как на SPA-курорте.

В старых деревянных окнах такой проблемы не было, потому что они имели многочисленные щели, через которые свежий воздух поступал к вам в квартиру, даже если окна были закрыты. И процесс этот был постоянный. Кстати, это не брак и не недостатки строительства, а как раз специально спроектированный момент.

Конечно, пластиковое окно можно открыть и проветрить, но не всегда это позволяет сделать погода, сезон и другие индивидуальные обстоятельства. Но проветривать надо. Что делать? Эту проблему легко решает микропроветривание окон – фурнитурная опция, которая либо уже входит в базовую комплектацию окна (например, в фурнитуре Winkhaus ActivPilot), либо должна быть заказана дополнительно.

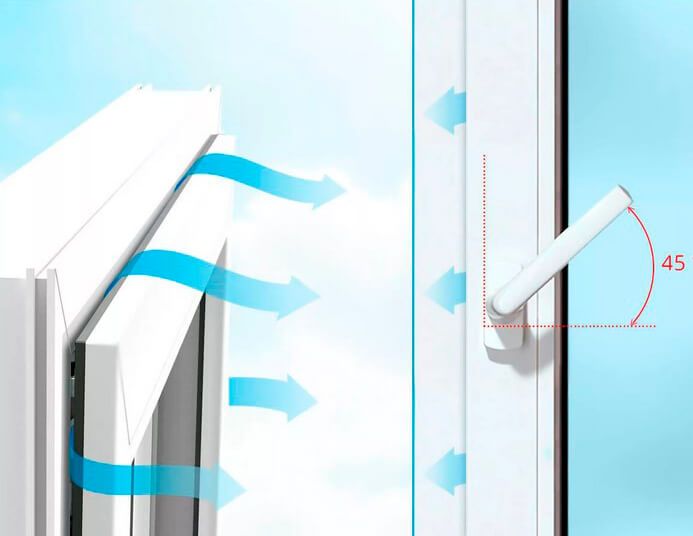

Микропроветривание окон – принцип работы

Микропроветривание окон – это разновидность приточной вентиляции. Чтобы открыть окно на микропроветривание, надо всего лишь повернуть ручку на 45 градусов. Между створкой и окном при этом образуется щель (2-5мм), через которую и начинает поступать свежий воздух с улицы.

Микропроветривание окон – одни достоинства!

Удобно зимой

Когда на улице мороз, открывать окна, чтобы проветрить – удовольствие сомнительное. С микропроветриванием свежий воздух постоянно поступает в квартиру, при этом не охлаждая ее.

Без сквозняков

Микропроветривание окон не создает сквозняков в квартире. Риск простудиться сведен к нулю.

Полезно для здоровья

Микропроветривание окон создает благоприятный микроклимат в доме, обеспечивая постоянный воздухообмен. Воздух очищается, вирусы гибнут.

Ветер не страшен

При микропроветривании створка окна фиксируется, поэтому она не будет хлопать от ветра.

Микропроветривание, которое в 4 раза эффективнее обычного

Помимо классического микропроветривания с одним положением створки, так же есть фурнитура с 4-ступенчатым микропроветриванием. В этом случае вместо одного, мы получаем целых 4 положения створки в наклоне. Можно регулировать степень поступления свежего воздуха: от чуть заметного, до более интенсивного. Это очень удобно! Такая чудесная опция, например, входит в базовую комплектацию немецкой фурнитуры Winkhaus ActivPilot.

Бонус от микропроветривания окон

Зимой счастливые обладатели пластиковых окон очень часто сталкиваются с таким явлением, как «плачущие» окна. У нас есть целая статья, подробно рассказывающая о том, как с этим жить и что делать. Так вот именно микропроветривание окон будет предотвращать образование конденсата. А это лучшая профилактика появления плесени и грибка в квартире. Зимой эта функция незаменима.

Еще бонус!

Когда окно открыто на микропроветривание, это совершенно не заметно со стороны улицы. Створка кажется закрытой, поэтому не представляет потенциальный интерес для воров. Уходя на работу, или уезжая в отпуск, окна можно оставлять на микропроветривании. Вы вернетесь не в душную квартиру.

Микропроветривание окон или приточный клапан?

Приточный климатический клапан – это еще одно популярное приспособление для постоянного проветривания, при котором окно открывать не надо. Он впускает свежий воздух, а не холодный, поэтому не охлаждает помещение.

Климатические клапаны всем прекрасны, но имею один существенный недостаток – они не очень подходят для нашего климата с перепадами температур и холодными зимами. И результат всегда предсказуемый – шторка клапана замерзает и при открытии рвется, в итоге клапан сломан, деньги выброшены на ветер. Поэтому микропроветривание окон – более практичное и универсальное решение.

Микропроветривание окон позволяет в сильные морозы запустить внутрь достаточное количество свежего воздуха без риска быстрого охлаждения комнаты, а также обеспечить возможность вентиляции в непогоду. Эта новая полезная функция помогла оптимизировать процесс создания благоприятного микроклимата во внутренних помещениях. Кроме того, такая опция полезна тем, кто опасается сквозняков или живет в регионах с высокими ветровыми нагрузками.

Микропроветривание расширяет возможности владельцев недвижимости при создании комфортабельных условий и имеет несколько важных дополнительных преимуществ, позволяющих успешно решить сопутствующие бытовые задачи.

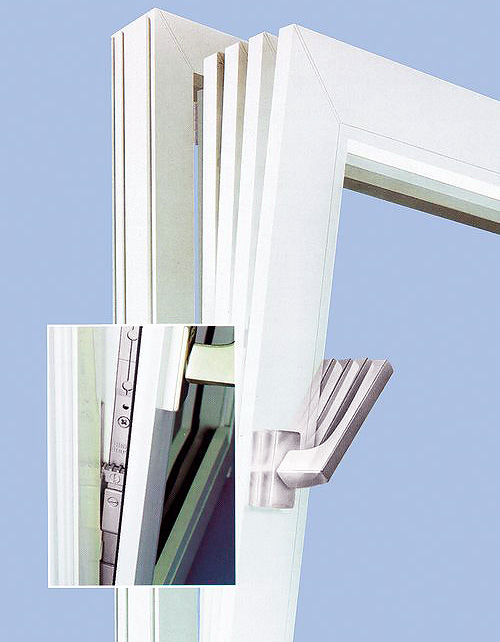

Что собой представляет микропроветривание окон

Микропроветривание – это дополнительная функция оконных конструкций, выполнение которой обеспечивается благодаря установке дополнительной фурнитуры. Специальный механизм позволяет створке откинуться от рамы в верхней части на 6-20 мм, благодаря чему по периметру образуется достаточная для вентиляции щель. Для этого нужно повернуть ручку под углом 45°, то есть поставить в среднее положение между откидыванием и распахиванием. В зависимости от типа фурнитуры ширина щели может меняться по желанию владельца окна – для этого предусмотрено несколько положений откидывания створки.

О функции микропроветривания необходимо позаботиться заранее, поскольку обеспечивающий этот способ открывания механизм интегрирован в уголок оконной фурнитуры. Отдельно купить устройство и установить на имеющий стандартный уголок от системы поворотно-откидного открывания нельзя. Если этот момент был упущен при заказе окон, то проблема решается путем замены всего уголка. У фурнитуры от разных производителей могут быть несущественные отличия в установке и работе системы микрощелевого проветривания, но принцип действия у этого механизма всегда одинаков.

Если владельцами заказанных ранее окон принято решение дооснастить конструкцию такой фурнитурой, то не стоит этим заниматься самостоятельно. Операция по замене уголка механизма открывания требует снятия створки и выполнения достаточно сложных манипуляций. Чтобы не испортить всю систему, лучше сразу пригласить специалиста.

Дополнительные преимущества функции микропроветривания

В дополнение к своим основным достоинствам, обеспечивающим возможность вентилировать помещения зимой и при сильном ветре, эта функция имеет ряд дополнительных преимуществ. Микропроветривание позволяет:

  • проветривать комнаты и не бояться, что в щели между створкой и рамой застрянет кошка – такие случаи распространены и нередко приводят к трагической гибели животных;
  • не привлекать внимание воров, так как снаружи окно выглядит закрытым – это качество особенно актуально для владельцев коттеджей и недвижимости на первом или втором этажах в городской застройке;
  • значительно снизить уровень шума, поступающего в комнаты с улицы при приоткрытых створках;
  • эффективно бороться с выпадением конденсата.

Что лучше – микрощелевое проветривание, гребенка или приточный клапан?

Нередко покупатели при заказе окон не могут определиться с выбором оптимального способа проветривания. Клапаны приточной вентиляции, больше о которых можно прочитать на ОкнаТрейд, конкурируют по популярности с этими системами вентиляции. Если выбрана именно такая фурнитура, проветривание обеспечит меньший приток свежего воздуха. Это связано с относительно скромными габаритами щелей у стандартных моделей фальцевых и щелевых клапанов приточной вентиляции. Однако оптимальным считается тот вариант, когда окно оснащается сразу двумя системами. Если такой возможности нет, то лучше все-таки отдать предпочтение многоступенчатому механизму микропроветривания. Что касается гребенок, то у них система микрощелевой вентиляции однозначно выигрывает по всем параметрам. Она удобнее, безопаснее, современнее, и окно без лишних пластиковых элементов смотрится более привлекательно и элегантно.

Достоинства пластиковых окон давно оценены жителями шумных и пыльных городов. Герметичные стеклопакеты прекрасно защищают жилое помещение от атмосферных неурядиц, заметно уменьшают уровень уличного шума, при этом не деформируются и долго служат. Однако есть у них и весомый минус – отсутствие «дышашей» структуры, как у дерева. Выручает простая техническая идея – микропроветривание пластиковых окон, обеспечивающее воздухообмен в квартире без создания сквозняков.

Микропроветривание – всегда свежий воздух в квартире

Действительно ли необходимо дополнительное проветривание, если жилые помещения изначально оборудованы вентиляционными системами? Приточно-вытяжная схема и так гарантирует постоянный воздухообмен, нормы которого можно найти самостоятельно в документации СНиП. Благодаря естественному побуждению, которое лежит в основе большей части вентиляционных систем, соблюдается кратность воздухообмена. Значения кратности изложены в СНиП 2.08.01-89*.

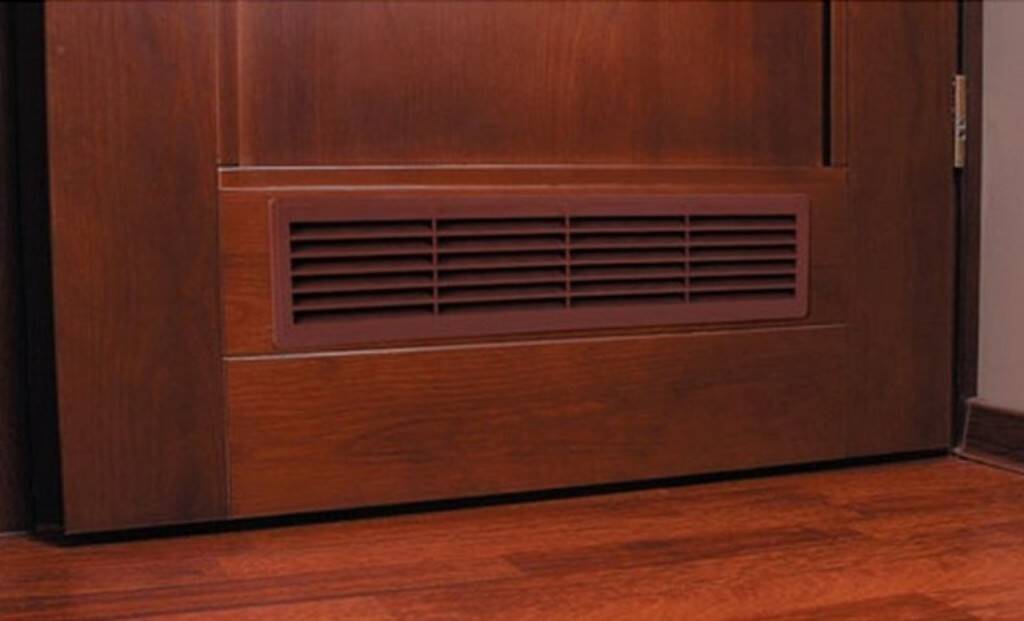

Схема движения воздуха внутри квартиры

Со старыми деревянными окнами было проще: часть воздуха проникала сквозь узкие зазоры между рамами и стеклами, трещины в подоконниках и оконных блоках. Пластиковые стеклопакеты герметичны, поэтому приток воздуха нужно организовывать дополнительно. С этой целью устанавливают системы микропроветривания на окна ПВХ и балконную дверь, обеспечивая необходимый для полноценного проживания в квартире воздухообмен.

Приточный клапан, подобранный под фактуру рамы

Если летом с устройствами микропроветривания могут конкурировать распахнутые створки, то при -15ºС вряд ли кто-то согласиться открывать настежь окна. Таким образом, специальные клапаны и приспособления обеспечивают приток свежего воздуха, защищают от образования конденсата, не создают сквозняков, не требуют постоянного внимания или обслуживания. Но нужно запомнить, что для нормальной работы приточных устройств необходима исправная вытяжная вентиляция.

Популярные виды систем микропроветривания

Термин «микропроветривание» возник, когда производители энергосберегающих окон из пластика стали внедрять системы так называемого «зимнего проветривания». Он применим к различным механизмам, отличающимся принципом действия и конструкциями. Рассмотрим три популярных варианта, которые можно предусмотрительно заказать при монтаже новых ПВХ окон. Некоторые устройства настолько просты, что их устанавливают самостоятельно, пользуясь доступной для понимания инструкцией.

Вариант #1 – врезной климатический клапан

Основная особенность врезной модели – необходимость фрезеровки рамы. Если вы собираетесь установить надежный и функциональный «освежитель», который не зависит от состояния утеплителей или других элементов оконной конструкции, придется делать прорези в раме.

Врезной клапан для пластиковой рамы

Пример интегрированной модели – приточный клапан марки Air-Box. Компания занимается выпуском устройств для проветривания, и конкретно для жилых помещений предлагает несколько удобных в обслуживании и не требующих сложного монтажа моделей. Например, серия Комфорт S предназначена исключительно для врезки, но подходит для стеклопакетов из любого возможного материала: пластика, дерева и даже алюминия.

Технические характеристики модели с фрезеровкой:

  • производительность (воздухообмен) – 35-41м³/ч;
  • размеры – 35*2,9*1,6 см;
  • тип регулировки – механический, ручной;
  • материал – прочные полимеры;
  • цвет – белый.

Узкое изделие имеет удлиненную форму и подходит для монтажа как на неподвижную часть рамы, так и на створку. В комплект входит корпус, втулка и пара саморезов для фиксации. Козырек для внешнего оформления приобретается отдельно.

Работает устройство следующим образом. Сначала воздух с улицы проникает в вырезанное в раме отверстие, из него – через отрегулированный клапан в помещение. Можно полностью закрывать входное отверстие или, наоборот, увеличивать его для более активного воздухообмена. Регулировка производится с помощью ручки: легкое вращение приподнимает или отпускает шторку, перекрывающую доступ свежего воздуха.

Обычно ориентируются по разнице температур на улице и в помещении. Например, если за окном ниже -10ºС, а в комнате прохладно, то проветривание лучше снизить до минимума.

Как происходит микропроветривание пластиковых окон и что это такое – показано на фото, а точнее, на схеме, представленной известной компанией Air-Box:

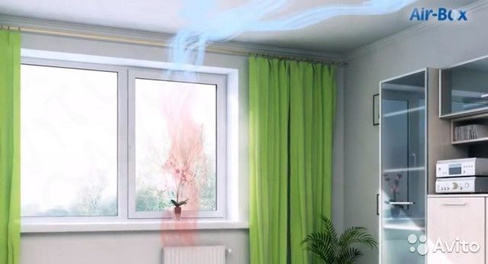

Движение воздуха через приточную модель

Краткая инструкция по установке:

  • согласно схеме произвести разметку в месте монтажа приточного устройства;
  • дрелью или фрезерным инструментом вырезать отверстия заданных размеров;
  • поместить в отверстия корпус клапана и втулку;
  • с наружной стороны закрепить защитный козырек;
  • протестировать пропускную способность и отрегулировать положение клапана.

По состоянию воздуха в комнате вы скоро поймете, нужно ли увеличить объем поступающего с улицы воздуха или, наоборот, следует приуменьшить поток.

Вариант #2 – щелевое (фальцевое) устройство

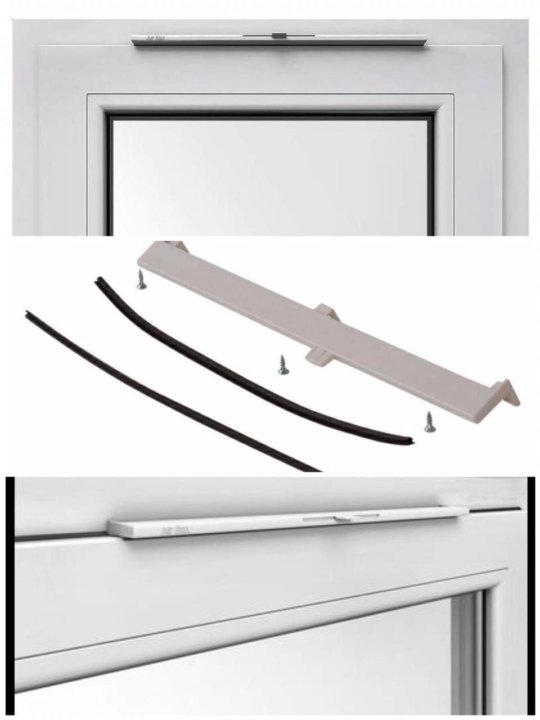

Устройство, которое часто именуют щелевым или фальцевым, также является приточным клапаном, но имеет слегка отличную конструкцию. Оно монтируется не в прорезь в раме, а в фальц, проще говоря, крепится сверху на подвижную створку окна. Преимущество по сравнению с предыдущей моделью – целостность рамы. Для монтажа не нужно высверливать отверстия, хотя несколько манипуляций, связанных с заменой уплотнителя, все же потребуется.

В качестве образца фальцевого клапана предлагаем рассмотреть также продукцию компании Air-Box, но из серии Стандарт. С его помощью можно легко наладить воздухообмен и установить режим микропроветривания пластиковых окон, оптимальный для комнаты.

Так выглядит клапан при открытой створке

Технические характеристики щелевой модели:

  • максимальная производительность (воздухообмен) – 5 м³/ч;
  • размеры – 2 элемента по 12,5*4,3*1,4 см;
  • тип регулировки – автоматический;
  • материал – прочные полимеры;
  • цвет – белый.

Комплект состоит из двух полимерных деталей, двух различных по длине уплотнителей, четырех саморезов и защитного козырька для внешнего монтажа.

Воздух попадает в помещение по продуманной схеме. Сначала он поступает в щель, которая образуется при замене стандартного уплотнителя элементами клапана. Затем перемещается в комнату через заслонки, выполняющие функции регуляторов. Заслонки движутся и пропускают воздух дозировано и плавно, в зависимости от силы потока.

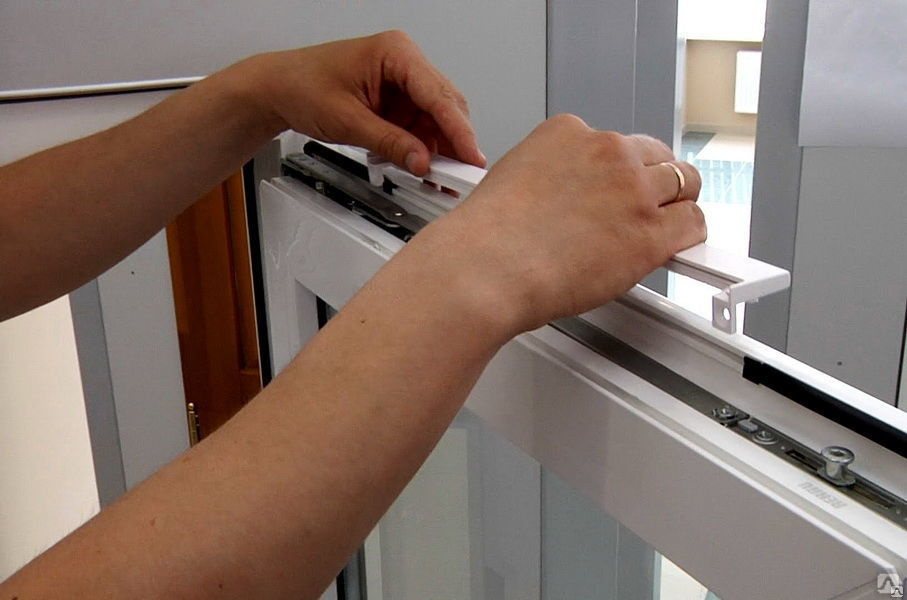

Монтаж фальцевой модели на створку

Хитрая конструкция при сильном ветре уменьшает проход или вовсе закрывает его, а в спокойную погоду раскрывает заслонки максимально, чтобы воздух свободно циркулировал в помещении. Благодаря технологии автоматической регулировки, жильцов квартиры не беспокоят сквозняки, при этом воздух остается свежим в любую непогоду.

Рассмотрим, как сделать систему микропроветривания на пластиковых окнах и установить приточный фальцевый клапан своими руками, при помощи подручных инструментов. Но для примера возьмем другую модель, приглянувшуюся пользователям именно из-за простоты монтажа – Air-Box Комфорт. Комплект состоит из клапана, пары уплотнителей и саморезов.

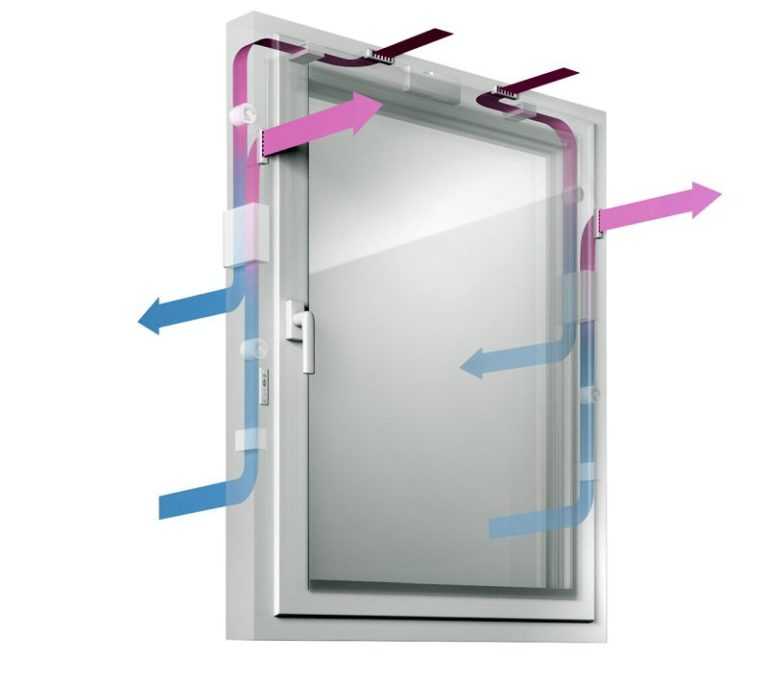

Схема движения воздуха через клапан Комфорт

Инструкция по установке:

  • распахнуть створку окна, карандашом наметить место фиксации;
  • вырезать «родной» уплотнитель, заменить его специальным аналогом из комплекта;
  • установить клапан и зафиксировать его тремя саморезами;
  • прикрыть створку и произвести разметку на раме в месте примыкания клапана;
  • также вырезать уплотнитель и заменить его;
  • протестировать установленную систему микропроветривания.

Похожие модели производят и другие компании, большей частью занимающиеся изготовлением пластиковых, деревянных и алюминиевых стеклопакетов. Качественную продукцию выпускают Aereco, Renson, Titon, Siegenia. Преимущество моделей для самостоятельной установки в том, что можно легко осуществлять регулировку фурнитуры микропроветривания пластиковых окон и тем самым контролировать процесс воздухообмена в квартире.

Вариант #3 – гребенка или откидное положение

Жители многоэтажек считают, что устанавливать специальное устройство не нужно. Производители стеклопакетов заранее позаботились о функции микропроветривания. Чтобы освежить застоявшийся воздух, достаточно повернуть оконную ручку на 45° и оставить створку в таком положении. Между распахнутой створкой и статичным фрагментом рамы образуется небольшой зазор, через который сразу же начинает поступать свежий воздух.

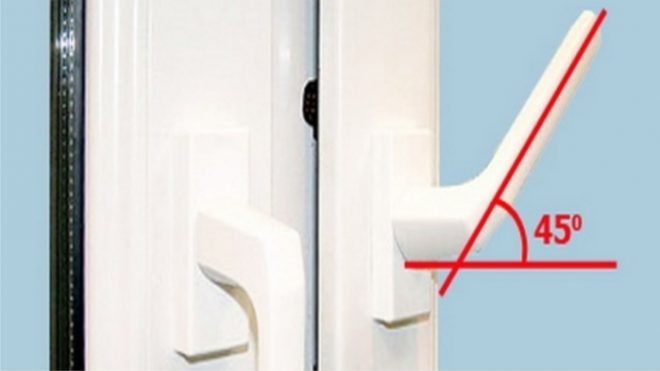

Рабочее положение ручки для проветривания

Действительно, через щель шириной 3-6 мм воздушные массы начинают активно перемещаться в комнату. Но у такого способа два значительных минуса:

  • объем воздуха слишком большой – это становится мгновенно ощутимым, если температура за окном ниже нуля;
  • чтобы проветрить помещение, нужно вывести из комнаты детей, а спустя какое-то время вернуться и закрыть окно.

По сути, это не микро-, а обычное проветривание. Чтобы створка не откидывалась на максимальное расстояние, используют дополнительное приспособление – гребенку. Она выполняет функцию ступенчатого микропроветривания, то есть с ее помощью можно уменьшить или увеличить поток поступающего воздуха.

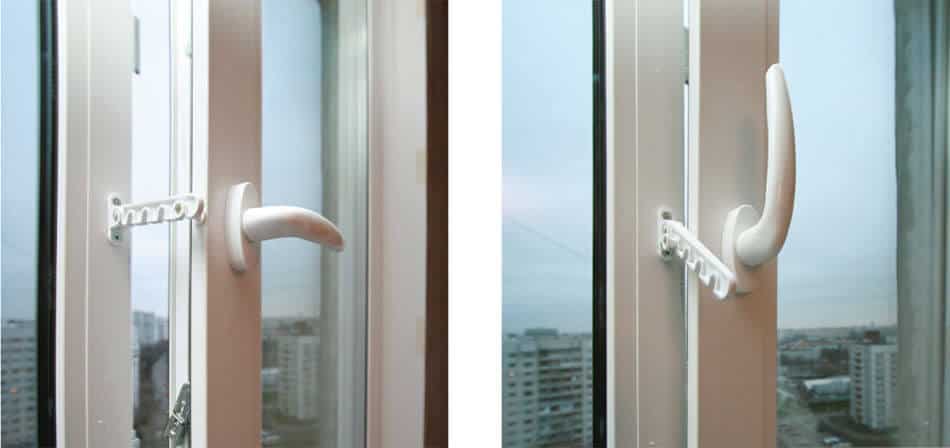

Оконный ограничитель — гребенка

На металлической защелке имеются выемки, ограничивающие степень открывания створки. Гребенку, как и клапан, можно установить самостоятельно. Она состоит из двух частей: одна крепится к раме, вторая к распашной створке. На монтаж уходит не более 15 минут.

Простая система микропроветривания с гребенкой уступает клапану для пластиковых окон или балконных стеклопакетов по всем позициям. Она создает сквозняки, требует обслуживания, является лишним, неэстетичным элементом на раме.

Видеоинструкции по установке систем микропроветривания

Нюансы монтажа гребенки:

Как установить фальцевую модель:

Готовый, самостоятельно установленный приточный клапан на окне:

Система адаптивного проветривания – оптимальный вариант для сохранения здорового микроклимата в жилом помещении. Как правильно установить клапан или как отрегулировать механизм микропроветривания пластиковых окон, можно узнать из видеоинструкций. Если не хватает опыта или умения, обратитесь к мастеру – процедура займет немного времени и обойдется недорого.
