Приточный клапан на окно. Слабое место или панацея?

26 Jan 2016     Время прочтения:

Главный плюс современных пластиковых окон – герметичность. Именно благодаря герметичности такие окна отлично сохраняют тепло и не пропускают шум с улицы. Но герметичность – это, одновременно, и минус. У свежего воздуха нет никаких шансов попасть к вам в квартиру при закрытых пластиковых окнах.

Если со старыми деревянными окнами про проветривание иногда можно было даже забыть – всё равно дуло изо всех щелей – то с пластиковыми окнами регулярное проветривание – это обязательная ежедневная манипуляция, для создания здорового микроклимата в квартире.

В 30 раз больше
Воздух в квартире может быть до 30 раз более загрязненный, чем на улице. Это частая причина аллергий и заболеваний верхних дыхательных путей. Проветривайте регулярно!


Как определить, что микроклимат нарушен?

Первое, что вы чувствуете в плохо проветриваемом помещении, с переизбытком углекислого газа, – это духота.

Может заболеть голова, появиться сонливость и необъяснимая усталость. В душном помещении быстро размножаются вирусы, бактерии и грибки. На окнах появляется конденсат, а на откосах со временем может появиться черная плесень. Так жить можно, но очень вредно.

У человека, постоянно находящегося в помещении с черной плесенью, сильно снижается иммунитет и могут появиться такие заболевания как: аллергия, астма, пневмония, заболевания верхних дыхательных путей, синусит, сухой кашель, кожные высыпания, растройство желудка, головные боли, носовые кровотечения.


Как проветривать?

Добиться поступления свежего воздуха в квартиру с пластиковыми окнами можно четырьмя способами:

• Традиционно – открыть или откинуть створку.
• Установить приточный клапан на окно.
• Открыть створку, зафиксировав ее ограничителем открывания (гребенка).
• Открыть окно на микропроветривание.

Приточный клапан на окно – быть или не быть?

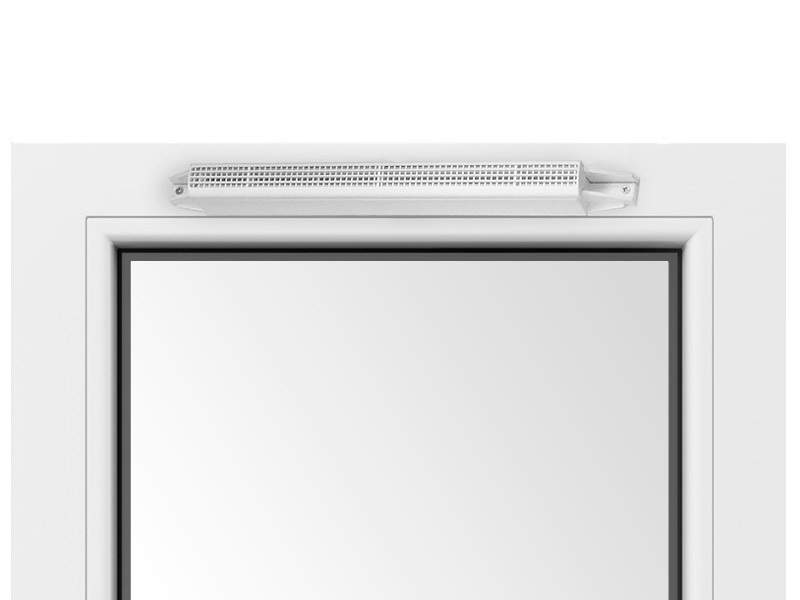

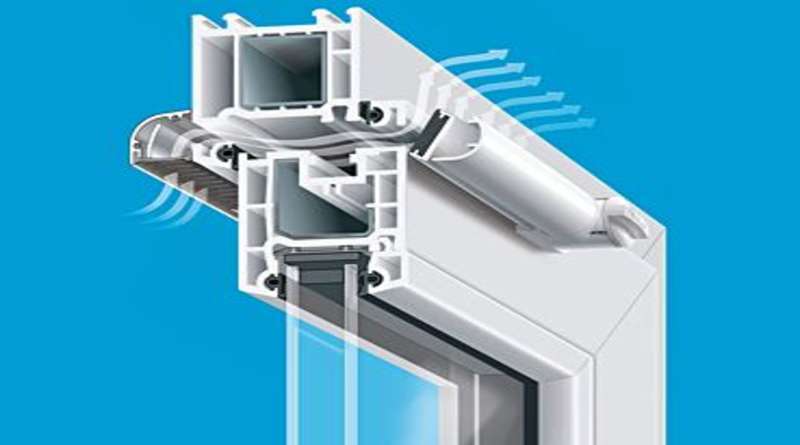

Приточный клапан на окно – это устройство, которое устанавливают вверху створки. В зависимости от влажности он автоматически регулирует поступление свежего воздуха с улицы в помещение – меняется положение заслонки внутри клапана. Само окно при этом остается закрытым.

Казалось бы, чудесное изобретение. И это абсолютная правда, если бы не одно «но» – наш климат. Морозы зимой, плюс постоянные перепады температур в течение года – всё это смерть приточного клапана на окне. Заслонка попросту ломается (замерзает, а потом лопается при открытии), и клапан перестает функционировать.

Практически каждый счастливый обладатель приточного клапана на окне в Петербурге подтвердит вам – да, клапан вышел из строя с наступлением холодов.

Поэтому вывод только один – в нашем климате приточному клапану на окне не быть. Именно поэтому вы не найдете этот прекрасный девайс в нашем каталоге аксессуаров для окон.



Приточный клапан на окно. Какая альтернатива?

Как мы выяснили выше, приточный клапан на окно – откровенно не самый лучший выбор в условиях нашего климата, но проветривать надо и хотелось бы это делать регулярно и даже зимой, при этом, не охлаждая квартиру.

Решение есть – микропроветривание!

Микропроветривание – это фурнитурная опция, которая позволяет открыть окно на проветривание таким образом, что между створкой и окном образуется щель 2-5 мм, через которую в вашу квартиру начинает ненавязчиво поступать свежий воздух. Легкий поворот ручки на 45 градусов и духоты как не бывало. При этом не создаются сквозняки, квартира не охлаждается, исчезает конденсат с окон (если таковой имелся) и, что важно, окно с улицы открыть нельзя, оно выглядит закрытым и не приводит в возбуждение потенциальных воров.



Что делать, если окно уже стоит, а микропроветривания нет. Бюджетное решение

Самая доступная и простая альтернатива приточному клапану на окно и микропроветриванию (в случае, если это самое окно у вас уже стоит) – гребенка.

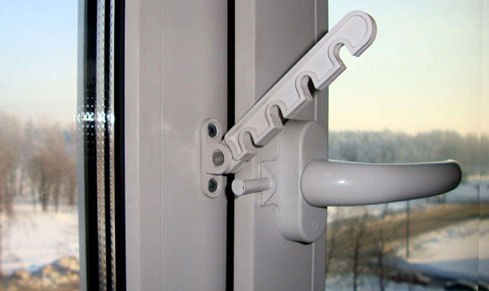

Гребенка – это механическое приспособление для фиксирования створки в открытом или откинутом положении. Имеет четыре режима, позволяя сделать зазор от 1 до 7 см. Вы можете в любой момент приобрести гребенку и установить ее самостоятельно. Сделать это очень просто.

Дышите полной грудью и проветривайте регулярно и правильно.

наш выбор гребенка или приточный клапан

Автор Евгений Апрелев На чтение 7 мин Просмотров 4.8к.

Пластиковые окна прочно вошли в нашу жизнь. Они герметичны и прекрасно защищают нас от летней жары и зимнего холода, уличной пыли и выхлопных газов, проезжающих мимо автомобилей. Но из-за их высокой герметичности и качества, а также не самой лучшей системы вентиляции в домах, такие окна, так или иначе, преграждают путь притоку свежего воздуха в наши жилища. А это очень меняет микроклимат в квартирах и домах, что негативным образом сказывается на самочувствии человека.

Кроме того, некоторые специалисты утверждают, что из-за отсутствия приточного воздуха, в системе вентиляции может возникнуть «противотяга», а это значит, что в вытяжку не будет затягиваться «отработанный» воздух, а из нее начнет дуть.

Что можно предпринять в таких случаях?

Нет, не нужно менять хорошие пластиковые окна на старые – деревянные. Кроме того, открывать их настежь в холодное время года и выстуживать квартиру вам тоже никто не предлагает. На сегодняшний день существуют окна с микропроветриванием, которые обеспечивают хороший воздухообмен. Такие окна позволяют поддерживать регулярное поступление свежего воздуха в квартиру, тем самым регулируя температуру и влажность, не будут создавать сквозняков, и обеспечат создание комфортного микроклимата в вашем жилище.

В настоящий момент, микропроветривание осуществляется несколькими вариантами. Некоторые окна – оснащены специальными механизмами щелевого ступенчатого проветривания, есть система самовентиляции, а также окна, с установленными климатическими вентиляционными устройствами. Каждый вариант имеет свои преимущества и недостатки. Наша задача познакомить вас с каждым способом более подробно, для того чтобы вы могли самостоятельно выбрать наиболее подходящий вам вариант. О последствиях плохой вентиляции и других способах проветривания помещения читайте на следующей странице нашего ресурса.

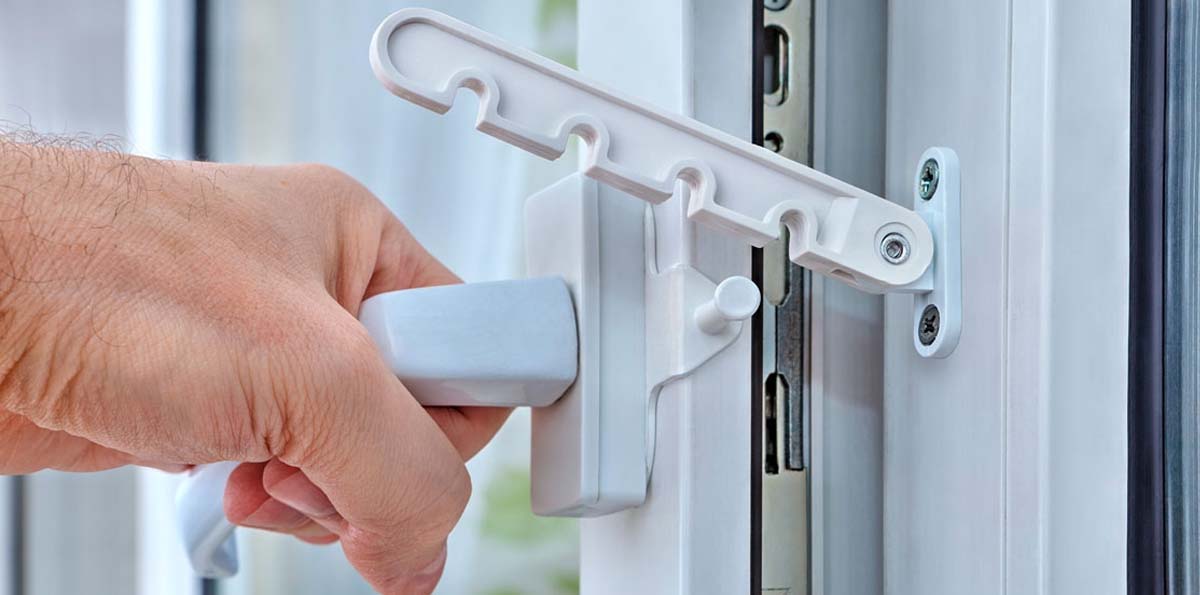

Механизм многоступенчатого проветривания «гребенка»

Гребенка – это специальный многоступенчатый механизм, который позволяет осуществлять микропроветривание комнат, с регулируемым размером приточной щели. Основные преимущества этого способа:

• Он обеспечит постоянный воздухообмен в квартире без сквозняков.
• Благодаря механизму «гребенка» не образуется конденсат на окнах и подоконнике.
• Использование гребенки позволит обеспечить свежим воздухом вашу квартиру, не переохлаждая ее.
• Механизм имеет фиксаторы, поэтому никогда самостоятельно не закроется.

В обычных окнах ПВХ, ручка имеет 3 положения. Горизонтально – полностью открыто, вертикально вверх – открыто на проветривание, а ручка, вертикально опущенная вниз – полностью закрыто. С установленной «гребенкой» появляется еще и промежуточные положения ручки под 60,45 и 30 град. При этих положениях, появляется щели для проветривания, разных размеров.

Окна с самовентиляцией

Они наиболее часто встречаются на сегодняшний день. Производители заявляют, что изготавливают их из «дышащего» профиля. На самом деле никто там не дышит, в полном смысле этого понятия, но с наружной верхней и внутренней нижней стороны профиля есть небольшие отверстия, которые собственно и обеспечивают вентиляцию. Проветривание в помещениях, оснащенных такими окнами, очень прост: холодный воздух поступает внутрь профиля через отверстия снизу окна, нагревается, в одной из камер и поднимается вверх, где и поступает в верхнюю часть помещения. Таким образом, получается круговорот воздушных масс под действием явления конвекции.

Но такие окна не лишены недостатков. Прежде всего, это недостаточная тяга на верхних этажах высоток. Из-за этого, они могут иметь недостаточную пропускную способность для нормального проветривания помещений.

Что такое вентиляционный клапан?

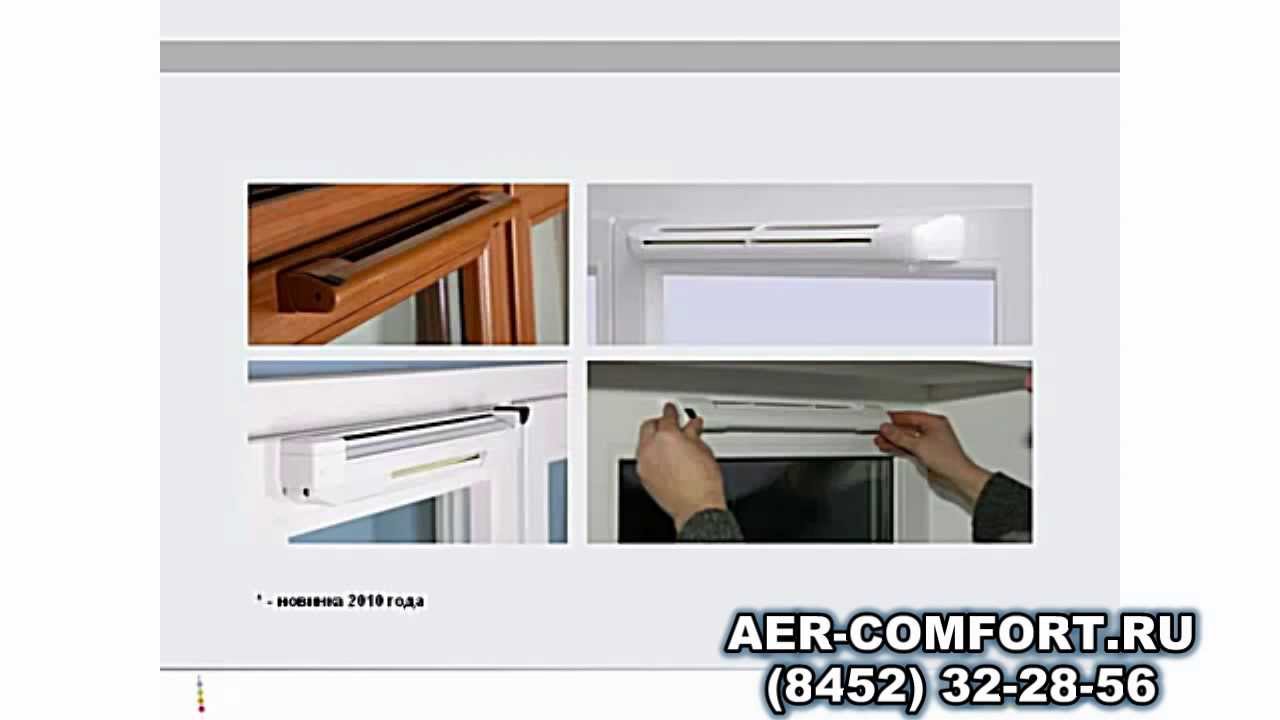

Этот вид клапанов еще называют приточными, так как они обеспечивают качественное поступление воздуха в любую погоду. Вентиляционный механизм может быть как с ручным, так и с автоматическим управлением. Автоматические клапаны, в зависимости от конструкции оснащаются различными датчиками влажности и давления воздуха. Кроме того, благодаря этому приспособлению в помещение будет подаваться ровно столько воздуха, сколько нужно для потребления, находящимся внутри жилища количеству человек.

Использование этого механизма способно полностью заменить проветривание. Вентиляционные клапаны на окна защищают от проникновения в помещение пыли, посторонних шумов, насекомых и т.д. Также они спасают обитателей квартиры от сквозняков, возникновению грибковых заболеваний на стенах и мебели, а также от возникновения плесени. Такие клапаны еще называют климатическими, и они различаются по конструкции, способу установки и целому ряду дополнительных признаков.

Фальцевое вентиляционное приспособление

Это наиболее простое и дешевое климатическое накладное приспособление, которое может быть установлено как при покупке окна, так и самостоятельно, без демонтажа стеклопакета.

Принцип действия его таков: В притворе окна ПВХ оставляется очень маленькие зазоры, через которые и происходит микропроветривание помещения. Он прост по конструкции и не требует практически никакого ухода. Такой вид вентиляционных клапанов обеспечивает достаточную звуко- и пылеизоляцию жилища. Но у него есть и недостаток – недостаточное проветривание.

Щелевой вентиляционный механизм

Это довольно серьезное устройство, которое не имеет недостатков вышеописанного. Приспособление, в зависимости от конструкции может создать щель для воздухооборота, от 12 до 16 мм по высоте и до 40 см по ширине. И не бойтесь, что через такие отверстия легко проберутся различные кровососущие просто надоедливые насекомые. Внешняя сторона щели надежно защищена москитной сеткой, а внутренняя – регулировочным блоком самого клапана. Способность пропускать большое количество воздуха и простота монтажа этого клапана, который производится без снятия окон, вот его главные положительные качества.

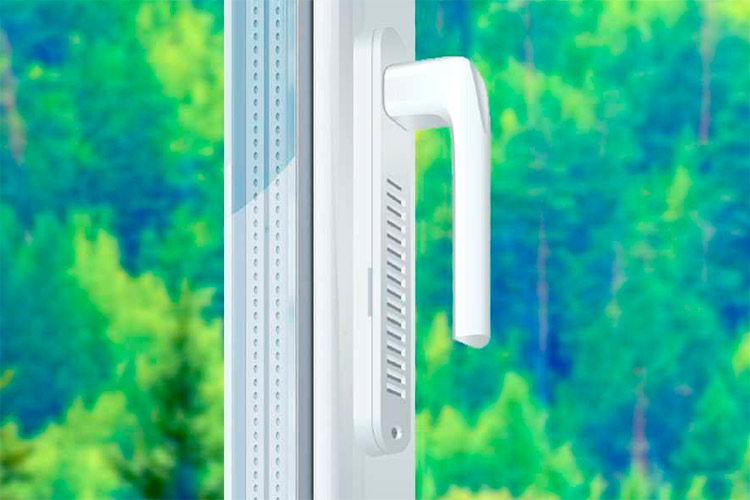

Автоматические климатические вентиляционные устройства

Этот вид клапанов очень часто называют диффузорами. Климатический клапан для пластиковых окон, может быть гигрорегулируемым, т.е. открывать или закрывать приточный воздух в зависимости от влажности в помещении, или оснащен датчиком давления и работать от его разницы между помещением и с внешней стороны здания. Принцип работы приспособления с датчиком влажности основан на физическом свойстве пластины из полиамида, изменять свою длину. Благодаря этому, рычаг, прикрепленный к пластине, регулирует открытие или закрывание дроссельной заслонки, которая, в свою очередь, регулирует поступление приточного воздуха. Основными негативными свойствами, которыми обладают практически все автоматические климатические клапана, являются их достаточно высокая цена и невозможность установки без демонтажа ПВХ окон.

Какие факторы нужно учесть при выборе механизма

Обратите внимание на способ установки вентиляционного устройства. Накладные – гораздо проще, и установка их, не займет у специалиста много времени.

1. Управление приспособлением. При ручном, можно самостоятельно регулировать поступление приточного воздуха в помещение, а автоматические устройства позволяют настроить баланс влажности и температуры по своему усмотрению.
2. Приобретая клапан, обратите внимание на его теплоизолированность. Если устройство изготовлено из металла, то оно должно быть хорошо изолированно со стороны помещения, для исключения образования на нем конденсата и наледи в зимний период.
3. Устройство для микропроветривания или клапан должны соответствовать нормам звукоизоляции. При покупке – обратите внимание и на этот фактор.

Самостоятельная установка механизма для микропроветривания

Если у вас старые, но хорошие окна ПВХ, и менять их вы не собираетесь, а при покупке вам не было установлено такое устройство, то можно самостоятельно установить микропроветривание на окнах. Механизм «гребенка» можно приобрести в большинстве компаний, занимающихся изготовлением пластиковых окон, или в специализированных магазинах вашего города.

• Прежде всего, нужно снять ручку с вашего пластикового окна. Для этого нужно повернуть накладку на ручке под 90 град, и раскрутить винты крепления.
• На место крепления приложите фиксирующий шток и прикрутите ручку в прежнее положение.
• Ориентируясь на положение штока, приложите регулировочную гребенку к вашему окну и наметьте места крепления.
• После чего, прикрутите «гребенку» к пластиковому профилю.

Таким несложным образом, затратив на установку приспособления не более 3 минут, вы сделаете микроклимат своего помещения здоровее, а значит, и жизнь в этом помещении будет значительно комфортнее.

http://www.youtube.com/watch?v=1-XCMOvv5r0

Окна с микропроветриванием

Микропроветривание окон позволяет в сильные морозы запустить внутрь достаточное количество свежего воздуха без риска быстрого охлаждения комнаты, а также обеспечить возможность вентиляции в непогоду. Эта новая полезная функция помогла оптимизировать процесс создания благоприятного микроклимата во внутренних помещениях. Кроме того, такая опция полезна тем, кто опасается сквозняков или живет в регионах с высокими ветровыми нагрузками.

Микропроветривание расширяет возможности владельцев недвижимости при создании комфортабельных условий и имеет несколько важных дополнительных преимуществ, позволяющих успешно решить сопутствующие бытовые задачи.

Что собой представляет микропроветривание окон

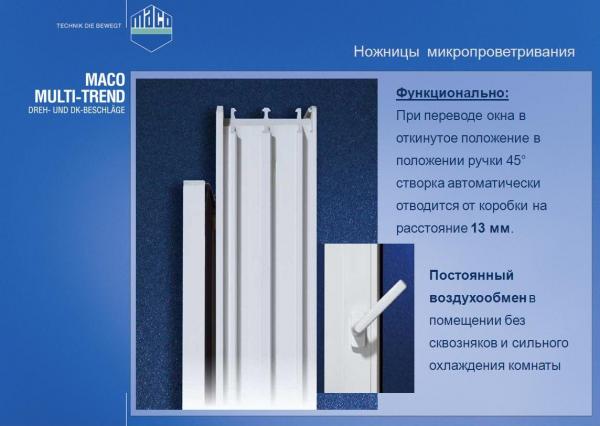

Микропроветривание – это дополнительная функция оконных конструкций, выполнение которой обеспечивается благодаря установке дополнительной фурнитуры. Специальный механизм позволяет створке откинуться от рамы в верхней части на 6-20 мм, благодаря чему по периметру образуется достаточная для вентиляции щель. Для этого нужно повернуть ручку под углом 45°, то есть поставить в среднее положение между откидыванием и распахиванием. В зависимости от типа фурнитуры ширина щели может меняться по желанию владельца окна – для этого предусмотрено несколько положений откидывания створки.

О функции микропроветривания необходимо позаботиться заранее, поскольку обеспечивающий этот способ открывания механизм интегрирован в уголок оконной фурнитуры. Отдельно купить устройство и установить на имеющий стандартный уголок от системы поворотно-откидного открывания нельзя. Если этот момент был упущен при заказе окон, то проблема решается путем замены всего уголка. У фурнитуры от разных производителей могут быть несущественные отличия в установке и работе системы микрощелевого проветривания, но принцип действия у этого механизма всегда одинаков.

Если владельцами заказанных ранее окон принято решение дооснастить конструкцию такой фурнитурой, то не стоит этим заниматься самостоятельно. Операция по замене уголка механизма открывания требует снятия створки и выполнения достаточно сложных манипуляций. Чтобы не испортить всю систему, лучше сразу пригласить специалиста.

Дополнительные преимущества функции микропроветривания

В дополнение к своим основным достоинствам, обеспечивающим возможность вентилировать помещения зимой и при сильном ветре, эта функция имеет ряд дополнительных преимуществ. Микропроветривание позволяет:

• проветривать комнаты и не бояться, что в щели между створкой и рамой застрянет кошка – такие случаи распространены и нередко приводят к трагической гибели животных;
• не привлекать внимание воров, так как снаружи окно выглядит закрытым – это качество особенно актуально для владельцев коттеджей и недвижимости на первом или втором этажах в городской застройке;
• значительно снизить уровень шума, поступающего в комнаты с улицы при приоткрытых створках;
• эффективно бороться с выпадением конденсата.

Что лучше – микрощелевое проветривание, гребенка или приточный клапан?

Нередко покупатели при заказе окон не могут определиться с выбором оптимального способа проветривания. Клапаны приточной вентиляции, больше о которых можно прочитать на ОкнаТрейд, конкурируют по популярности с этими системами вентиляции. Если выбрана именно такая фурнитура, проветривание обеспечит меньший приток свежего воздуха. Это связано с относительно скромными габаритами щелей у стандартных моделей фальцевых и щелевых клапанов приточной вентиляции. Однако оптимальным считается тот вариант, когда окно оснащается сразу двумя системами. Если такой возможности нет, то лучше все-таки отдать предпочтение многоступенчатому механизму микропроветривания. Что касается гребенок, то у них система микрощелевой вентиляции однозначно выигрывает по всем параметрам. Она удобнее, безопаснее, современнее, и окно без лишних пластиковых элементов смотрится более привлекательно и элегантно.

Новости — Способы вентиляции пластиковых окон

К другим новостям

Способы вентиляции пластиковых окон

02 мая 2018

Проветривание комнаты, где установлено пластиковое окно – жизненная необходимость. Герметичный стеклопакет защищает помещение от пыли, шума и сквозняков, но в то же время нарушает воздухообмен. Как следствие – повышенная влажность, плесень и конденсат на окнах. Исправить ситуацию можно простым проветриванием комнаты. В этой статье – о разных способах вентиляции пластиковых окон.

Проветривание стандартным способом

Традиционный вариант – открыть окно. Если оно оснащено поворотно-откидным механизмом, то створка открывается либо обычным способом, либо откидывается.

Оба способа хороши в теплое время года. И у каждого свои плюсы:

• «поворотное» проветривание (обычный способ) обеспечивает быстрый приток воздуха в комнату
• «откидное» — более щадящий вариант, особенно, если на улице прохладно: при закрытом окне нужно повернуть вверх ручку и одновременно потянуть на себя.

Створку откидывает специальный механизм фурнитуры, его надо предусмотреть еще на стадии выбора окон.

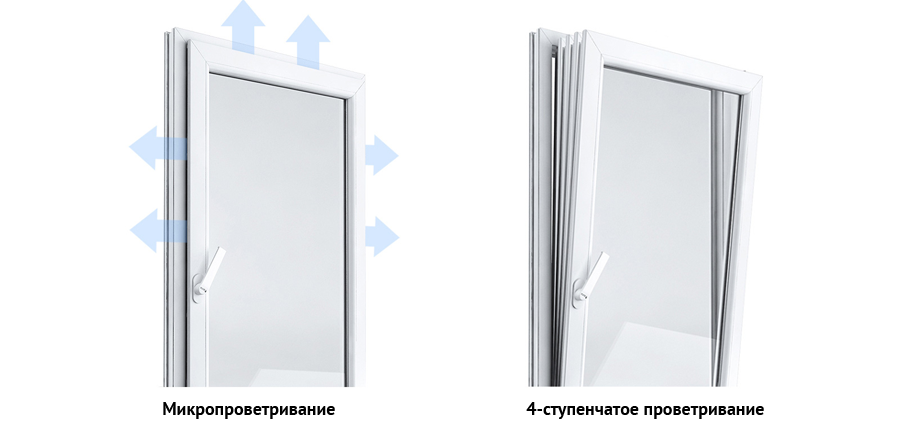

Микропроветривание пластиковых окон

Эта функция удобна в зимнее время: воздух в комнату поступает маленькими порциями и не выстуживает помещение.

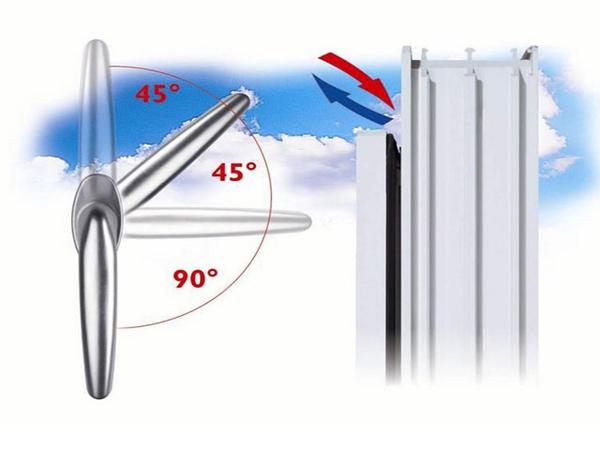

Режим микропроветривания устанавливается поворотом ручки из верхнего положения вниз на 45 градусов. При этом створка открывается не полностью, а лишь чуть-чуть отходит от рамы. Образуется узкая щель, через которую и поступает свежий воздух.

Зимой микропроветривание избавляет пластиковые окна от конденсата, а жильцов – от переохлаждения.

Ступенчатое откидывание створки

Это альтернатива откинутой раме и микровентиляции. Такое среднее положение возможно, если фурнитура оснащена двухпозиционным регулятором открывания. Механизм имеет два режима: зимний и летний.

Летний режим позволяет открыть створку полностью, зимний – всего на один-два сантиметра.

Такую функцию окну обеспечивает специальная гребенка, вмонтированная в фурнитуру. Она позволяет фиксировать створку в четырех промежуточных положениях. При этом разница в ширине открывания совсем небольшая.

При выборе способа вентиляции есть одна особенность: фурнитура не позволяет совмещать микровентиляцию со ступенчатым открыванием окна. Поэтому придется выбирать.

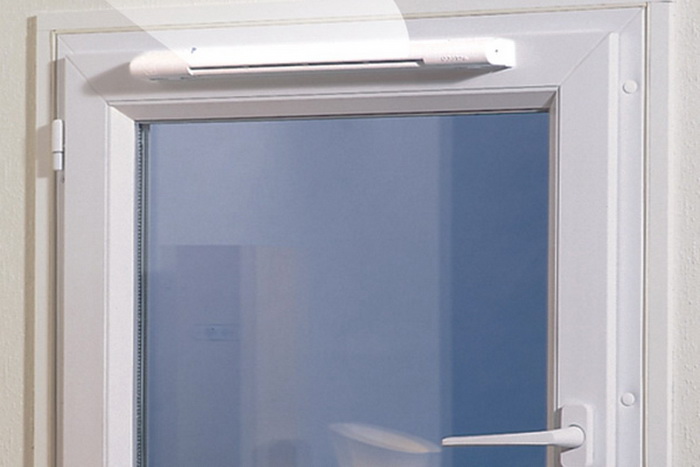

Вентиляционные клапаны

Это более технологичный способ проветривания комнаты. На пластиковое окно устанавливается приточный клапан, через который проникает воздух с улицы.

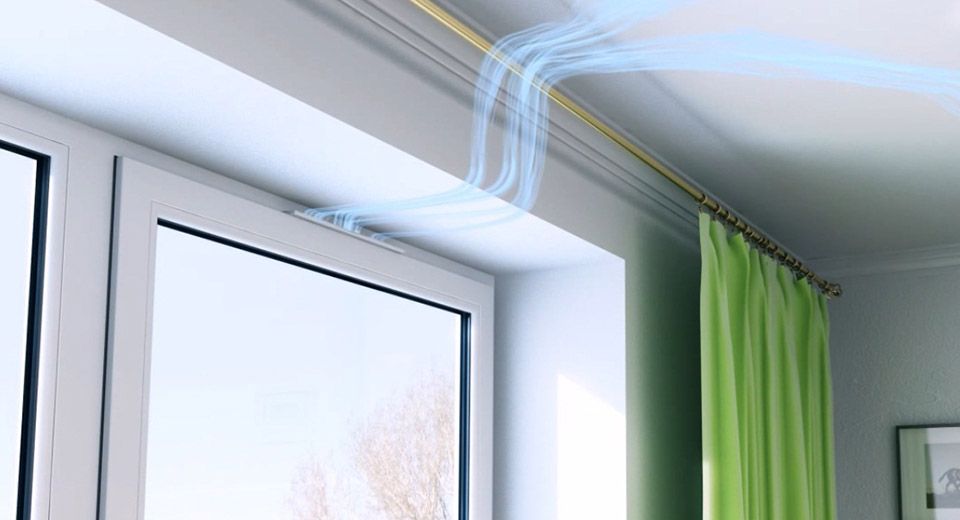

Устройство монтируют вверху окна. Вентиляционный клапан снабжен механизмом для регулирования подачи воздуха. Если нужно проветрить комнату, задвижку открывают полностью или частично. Есть более сложные модели с гигроскопическим датчиком – он реагирует на влажность в помещении и усиливает вентиляцию.

Во время установки приточного клапана сразу выставляют нужную степень проветривания, которую при необходимости всегда можно подкорректировать.

На правах выводов

Теперь вы знаете о преимуществах ступенчатого откидывания створки, микропроветривания и установки приточного клапана на пластиковое окно. Выбор в пользу одного из способов лучше сделать заранее – на стадии покупки.

Если же пластиковые окна у вас уже есть, а вопрос с вентиляцией не решен – обращайтесь в компанию «Ленинградские Окна и Потолки». Мы поможем обеспечить комфортный микроклимат в вашей квартире в любое время года.

К другим новостям

СП 54.13330.2011 Здания жилые многоквартирные. СНиП 31-01-2003. Клапана на окна

Главная / Новости / СП 54.13330.2011 Здания жилые многоквартирные. СНиП 31-01-2003. Клапана на окна СП 54.13330.2011 Здания жилые многоквартирные. СНиП 31-01-2003. Клапана на окна 14.05.2018 18:06

Проектирование светопрозрачных ограждающих конструкций – это важный этап проектирование, который может различаться в зависимости от местоположения объекта проектирования, назначения объекта, высотных отметок, материала перекрытий или других несущих конструкций, шага опор, требований к профильной системе, теплотехнических, звукоизоляционных, требований воздухообмена и многих других требований строительных норм и правил и пожеланий службы Заказчика. На стадии разработки проектной документации зачастую, рекомендуют оснащать современные светопрозрачные конструкции (как алюминиевые так и пластиковые) вентиляционным клапаном приточной вентиляции, который позволяет обеспечить приток свежего воздуха с улицы без открывания окон, а также позволяет снизить вероятность уличного шума (при открытых окнах). На рынке присутствует большое количество решений, для обеспечения воздухообмена через окно, основными из которых являются: Sinax Air Flow, Aereco, Air-Box, Aeromat Sigenia. Тип приточного клапана определяется конструкторским решением. Согласно Стандарту организации Светопрозрачных ограждающих конструкций  «СВЕТОПРОЗРАЧНЫЕ ОГРАЖДАЮЩИЕ КОНСТРУКЦИИ ЗДАНИЙ И СООРУЖЕНИЙ» Часть 1. Технические требования к конструкции окон и их проектированию СТО 8 – Национального объединения строителей НОС Строй и МИО Международного Института Окна — Светопрозрачные конструкции, оснащаемые приточным вентиляционным клапаном. должны испытываться совместно с ним.

Наличие клапана приточной вентиляции является дополнительным требованием позволяющим обеспечить необходимый воздухообмен в помещении и микроклимат. В рекомендациях по проектированию НОС Строй также говоритя, что:

В случае, если здание оснащено системой естественной вытяжной вентиляции, требуется предусмотреть приток наружного воздуха через приточные оконные или стеновые клапаны или другие устройства (например, элементы фурнитуры с функцией микропроветривания), позволяющие обеспечивать поступление свежего воздуха в нормативных количествах в соответствии с ГОСТ 30494 и СНиП 41 01. Нормативный воздухообмен должен быть обеспечен при сохранении требуемой звукоизоляции согласно СНиП 23 03 и ГОСТ 23166.

В соответствии с проектом вентиляции и отопления должны быть указаны требуемые характеристики по притоку наружного воздуха в каждое из помещений и способ его обеспечения.

Требования к системам вентиляции изложены СП 60.13330.2012 Отопление, вентиляция и кондиционирование воздуха (далее СП 60.13330.2012).

Согласно п.7.1.10 СП 60.13330.2012 естественную вытяжную вентиляцию для жилых, общественных, административных и бытовых помещений следует рассчитывать на разность плотностей наружного воздуха при температуре 5 °С и внутреннего воздуха при температуре в холодный период года.

Поступление наружного воздуха в помещения следует предусматривать через специальные приточные устройства в наружных стенах или окнах.

Для квартир и помещений, в которых при температуре наружного воздуха 5 °С не обеспечивается удаление нормируемого расхода воздуха, следует предусматривать механическую вытяжную вентиляцию.

В соответствии с п.9.6 СП 60.13330.2012 в жилых комнатах и кухне приток воздуха обеспечивается через регулируемые оконные створки, фрамуги, форточки, клапаны или другие устройства, в том числе автономные стеновые воздушные клапаны с регулируемым открыванием.

Квартиры, проектируемые для III и IV климатических районов, должны быть обеспечены горизонтальным сквозным или угловым проветриванием в пределах площади квартир, а также вертикальным проветриванием через шахты в соответствии с требованиями СП 60.13330.

В силу п.9.5 СП 54.13330.2011 Здания жилые многоквартирные (далее СП 54.13330.2011) система вентиляции должна поддерживать чистоту (качество) воздуха в помещениях и равномерность его распространения.

Вентиляция может быть:

с естественным притоком и удалением воздуха;

с механическим побуждением притока и удаления воздуха, в том числе совмещенная с воздушным отоплением;

комбинированная с естественным притоком и удалением воздуха с частичным использованием механического побуждения.

В жилых комнатах и кухне приток воздуха обеспечивается через регулируемые оконные створки, фрамуги, форточки, клапаны или другие устройства, в том числе автономные стеновые воздушные клапаны с регулируемым открыванием (п.9.6 СП 54.13330.2011).

В соответствии с п.4.7 СанПиН 2.1.2.2645-10 естественная вентиляция жилых помещений должна осуществляться путем притока воздуха через форточки, фрамуги, либо через специальные отверстия в оконных створках и вентиляционные каналы. Вытяжные отверстия каналов должны предусматриваться на кухнях, в ванных комнатах, туалетах и сушильных шкафах.

Вентиляция в квартире с пластиковыми окнами – Ventec

В данной статье мы разберемся, как работает система вентиляции в квартире с пластиковыми окнами.

Как известно, главной причиной распространения пластиковых окон является их герметичность, т.е. пластиковые окна не пропускают воздух.

Как нам известно, для работы системы вентиляции необходим приток воздуха и удаление его через вытяжные каналы.



Как будет поступать воздух в квартиру, если окна довольно герметичны?

Нормативная документация СП 60.13330.2016 Отопление, вентиляция и кондиционирование воздуха»  предписывает, что воздух должен поступать через специальные приточные устройства – приточные клапаны. Сделано это для того, чтобы воздух мог постоянно поступать и удаляться из квартиры вне зависимости от присутствия людей, а также для выполнения норм по СП 51.13330.2011 «Защита от шума», так как любой приточный клапан с акустической точки зрения лучше, чем открытое окно.

На практике в нашей стране пытаются обходиться микрощелевым проветриванием (т.е. путем приоткрытия створки окна). К основным минусам микрощелевого проветривания можно отнести следующее:

1. Холодный воздух поступает по периметру всего окна, что вызывает эффект сквозняка зимой.
2. Сложность точного регулирования количества приточного воздуха. Данное свойство особенно ощущается в морозы, когда окно в режиме проветривания вызывает сквозняк.
3. В режиме микропроветривания существенно падает шумоизоляция окна (падение порядка 10 – 20 дб), что не всегда позволяет использовать данный способ организации притока воздуха.
4. Окно в режиме микропроветривания приходится закрывать, когда уходишь из дома, в целях безопасности. Даже если вы живете не на первом этаже,  то уходя из квартиры, 99% людей его закрывают полностью.

При всех недостатках режима проветривания остается только один вопрос: «Почему весь мир использует специальные приточные устройства для окон, а в нашей стране до сих пор проветривают ручным способом?»

Такие страны как Англия, Германия, Франция, Польша, Швеция давно используют для притока воздуха приточные клапаны. Часть стран делает еще более сложные и дорогие системы, используя рекуператоры.

Мы до сих пор живем в душных квартирах с пластиковыми окнами, подвергая свое здоровье риску и проникновению различных загрязняющих веществ (фенолы, формальдегиды и т. д.).

До эры пластиковых окон вопрос о проветривании так остро не стоял по двум причинам:

Старые окна из дерева были весьма негерметичны и, к тому же, имели форточки в верхней части окна. Воздух через них проходил (и без форточки) в нужном объеме.

Контроль над экологичностью материалов соблюдался, и производились они в основном в России. Другое дело сейчас – контроль над качеством ведется слабо, и часть материалов не отвечает требованиям безопасности. Даже в старых домах периода постройки прошлого века инженеры и архитекторы предусматривали приток воздуха( см. фото советских домов ниже).

г. Москва, М. Николопесковский пер., 11/2

 г. Москва, ул. Красина, 24/28

У решений со старыми деревянными окнами было два существенных минуса по сравнению с современными пластиковыми окнами с приточными клапанами:

1. Невозможность ограничить приток воздуха, т.к. щели были не регулируемые.
2. Акустические свойства старых окон оставляли желать лучшего.

Сейчас современное окно с акустическим приточным клапаном лишено этих недостатков, оно имеет регулируемый приток воздуха с помощью заслонок клапана и акустическую защиту в виде клапана, который, пропуская воздух, не пускает шум в квартиру.

Поэтому мы рекомендуем устанавливать на все окна из профиля ПВХ приточные клапаны. Для шумных районов рекомендуем ставить приточные клапаны с акустической защитой. Данное решение повышает качество воздуха и, соответственно, уровень жизни. Также позволяет избежать ряда серьезных проблем:

1. Избавиться от загрязняющих веществ (фенолы, формальдегиды, радон), поступающих от мебели и строительных материалов.
2. Контролировать влажность в квартире, исключив тем самым образование плесени.
3. Избавиться от шума при проветривании.
4. Уменьшить сквозняк в квартире, т.к. приточный воздух поступает в направлении к потолку.

Многие жильцы многоэтажек уже самостоятельно установили себе приточные клапаны. Во многие дома застройщик иногда сам устанавливает приточные клапаны, предусмотренные проектом.

Как Вы видите сами – избавиться от негативных факторов, влияющих на качество Вашей жизни, совсем не трудно, и совсем недорого. Дышите свежим воздухом!

Что такое правильная вентиляция пластиковых окон?

С наступлением отопительного сезона пользователи пластиковых окон часто сталкиваются с проблемой конденсата на окнах, одной из основных причин образования которого является неправильная вентиляция помещений, сообщает портал ОКНА МЕДИА.

Конденсат на стеклопакетах – это своего рода сигнал Ваших пластиковых окон, которые сообщают о необходимости правильного проветривания. Эксперты российского рынка рекомендуют не игнорировать возможность создания благоприятного климата в доме, предлагая разнообразные системы оконной  вентиляции, обеспечивающие достаточный воздухообмен круглый год.

Разрушительные последствия плохой вентиляции в окнах

Конденсат на стеклопакетах, грибок на стенах, сквозняк в процессе проветривания – это лишь некоторые из проблем, связанные с несоответствием пластиковых окон той роли, за которую они должны отвечать в системе вентиляции здания.

Приготовление пищи, стирка, купание, а также дыхание и материалы отделки мебели и помещения — все это загрязняет воздух или усиливает влажность в доме. Результатом воздействия этих факторов является не только снижение комфорта, но и угроза здоровью, а иногда и жизни членов семьи.

Достаточно вспомнить о плесени и грибках, которые могут вызвать аллергию, либо вредной окиси углерода (угарного газа), которая в закупоренном помещении может привести к летальному исходу.

Из-за этих факторов и их негативных последствий очень важно выбрать правильные пластиковые окна и способ их установки для надлежащей вентиляции помещений.

ОКНА МЕДИА рекомендует прочесть: О чём расскажет конденсат на окнах ПВХ

Хорошая вентиляция в доме зависит от окон

Именно окна имеют наибольшее влияние на процесс воздухообмена в доме. Чтобы обеспечить соответствующий микроклимат в помещениях, следует обратить внимание на два аспекта: герметичность новых пластиковых окон и их вентиляционные способности.

Плохо уплотнённые ПВХ окна – это не только проблема потерь тепла, но и неконтролируемой вентиляции. С другой стороны, слишком герметичное пластиковое окно ограничивает воздухообмен, что приводит к появлению плесени на стенах и откосах, а также конденсата на стеклопакетах. Предположим, однако, что герметичность пластикового окна правильная и сосредоточим внимание на вентиляции.

Что такое вентиляция окон?

Проще говоря, вентиляция окон – это замена отработанного воздуха свежим. Такой воздухообмен может быть сделан двумя основными способами: естественным и искусственным.

Естественная вентиляция – в её основе лежит разница в плотности воздуха в холодном состоянии (снаружи) и теплом (в помещении). В результате этой разницы теплый воздух из помещения, который легче, движется вверх и замещается поступающим извне более прохладным воздухом. Такая вентиляция происходит в полезном диапазоне температур и лучше подходит для зимы.

Механическая вентиляция – воздухообмен осуществляется с помощью одного или нескольких вентиляционных устройств, преимуществом которой является действие независимо от погодных условий (ветер, температура воздуха и другие).

Микрощелевое проветривание и не только

Более простыми методами проветривания пластиковых окон, не требующими вмешательства в конструкцию окна, являются микрощелевое проветривание и удаление фрагмента уплотнителя.

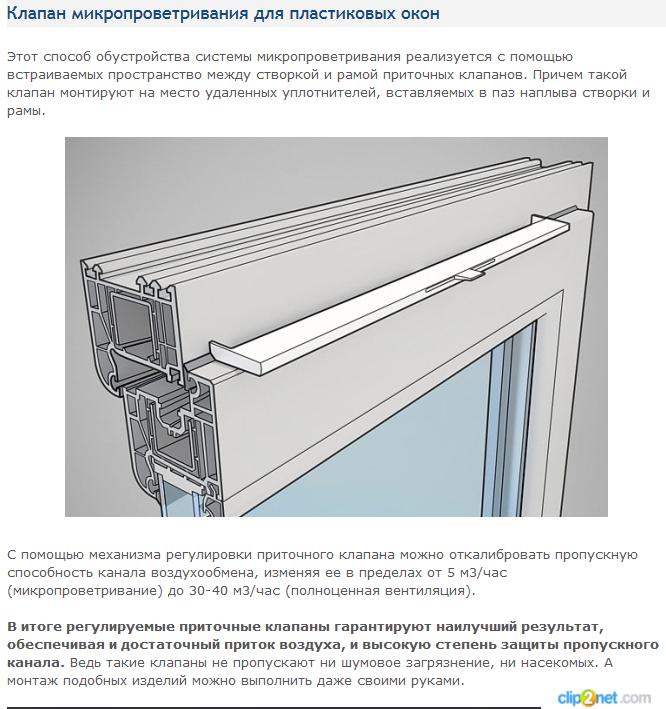

Микровентиляция или микрощелевое проветривание – это установка оконной створки в положение наклона для воздухообмена. Благодаря соответствующей функции оконной фурнитуры образуется зазор между створкой и рамой.

В дополнение к традиционным способам микровентиляции производители предлагают решения, позволяющие смещение створки относительно рамы по всему периметру окна. Этот приём одновременно обеспечивает безопасность открытого таким образом окна  в такой же степени, если бы оно было закрытым. С точки зрения безопасности преимуществом данного решения является то, что образуемая щель в приоткрытом для проветривания окне не бросается в глаза снаружи. Пластиковое окно извне выглядит закрытым. Кроме того, положение ручки не показывает смещение створки относительно рамы.

Удаление фрагмента уплотнителя – создает отверстие, через которое внутрь помещения проникает воздух. К сожалению, нет никакого способа, чтобы регулировать этот поток. Во время сильного порыва ветра воздушный поток может быть увеличен в несколько раз. Полученный таким способом воздушный поток, как правило, является недостаточным для обеспечения правильной вентиляции помещения, поэтому рекомендуется в крайних случаях.

Популярные методы вентиляция пластиковых окон

Изготовители пластиковых окон и оконной фурнитуры предлагают ряд решений для вентиляции и постоянной, регулируемой подачи свежего воздуха. Наряду с микрощелевым проветриванием наиболее широко используются приточные клапаны.

Приточные клапаны (климатические клапаны, диффузоры) — размещаются в верхней части окна, как правило, в профиле створки или рамы. Самым большим их преимуществом является возможность поступления свежего воздуха в помещение без необходимости открывания окна.

Благодаря диффузорам пользователю нет необходимости ставить пластиковое окно в положение наклона, что является дополнительной опцией безопасности, ведь, как известно, открытое окно может быть соблазном для грабителей. Поэтому такое решение особенно полезно, если, например, обитатели дома уезжают в отпуск, но хотят быть уверены в безопасности дома, не лишая его наполнения свежим воздухом. Лучше всего, если приточный клапан может регулировать степень открытости и характеристики воздушного потока, заявленные производителем, что позволяет оценить, сколько воздуха будет поступать в помещение.

Разнообразие цветовых решений приточных клапанов позволяет получить единую композицию без ущерба для эстетики пластикового окна и интерьера в целом.

Системы проветривания ПВХ окон, которые думают за нас

С точки зрения режима работы существует три типа диффузоров:

Диффузор влажности или гигрорегулируемый приточный клапан – открывается автоматически, когда в помещении слишком влажно. Диффузором управляет полиамидная лента, которая изменяет свою длину под воздействием влаги, тем самым регулирует дроссельную заслонку и входящий поток воздуха. Гигрорегулируемый приточный клапан может быть заблокирован в положении, обеспечивающем постоянный минимальный обмен воздуха. Этот тип диффузора обычно используется в местах, подвергающихся повышенному воздействию влаги, а это, как известно, является результатом таких постоянных домашних работ, как стирка и приготовление пищи. Таким образом, диффузоры с контролируемой влажностью воздуха часто устанавливаются в кухне и ванной комнате.

Диффузор давления – реагирует на разницу между давлением внутри и снаружи помещения. При повышенном давлении вызванном, например, порывом ветра, крылышки диффузора отклоняются, уменьшая количество поступающего воздуха. В отличие от диффузоров влажности их действие не зависит от уровня влажности.

Диффузор управляемый вручную – с помощью ползунка, диска или ручки пользователь устанавливает отверстия климатического клапана в определённое положение, которое определяет количество подаваемого воздуха. Ручные диффузоры являются решением для областей, где правила запрещают установку контролируемых воздухозаборников влажности и давления. Они включают в себя помещения с газовыми приборами, такими как печи или обогреватели.

Если Вы не хотите установить вентиляционные отверстия в окнах, то можно разместить их на стене над окном. Такое решение, однако, требует вмешательства в конструкцию стены и может столкнуться с ограничениями архитектуры здания.

Какой бы вид вентиляции пластиковых окон Вы не выбрали, следует всегда помнить о безопасности. Открытое окно представляет опасность, как для малолетних детей, так и для имущества. Поэтому, выбирая систему вентиляции пластиковых окон, лучше прислушаться к рекомендации производителя, чтобы избежать конденсата на окнах, грибка на стенах и сквозняка в процессе проветривания.

О наиболее популярных технологиях оконной вентиляции ОКНА МЕДИА рекомендует прочесть: Как проветривать помещения с пластиковыми окнами зимой (ч.2)

Соленоидный микровентиляционный клапан для управления жидкостью Выбор рекомендуемых поставщиков

Alibaba.com предлагает широкий ассортимент высококачественных, эффективных и долговечных микровентиляционных клапанов для различных видов коммерческого и личного использования. Доступные в различных вариациях и моделях, эти продукты идеально подходят для всех видов машин и двигателей транспортных средств, обеспечивая оптимальную производительность. Разновидности микроклапанов , которые вы можете найти на сайте, изготовлены из прочных материалов, которые способствуют длительному сроку службы продуктов и не имеют себе равных, когда речь идет о обеспечении безупречной и стабильной подачи топлива в двигатели. Получите этот уникальный и надежный микровентиляционный клапан от ведущих брендов и производителей в отрасли по невероятной цене.

Независимо от того, ищете ли вы идеальный микровентиляционный клапан для установки в двигатель вашего автомобиля для более плавного и стабильного потока топлива, или если вы ищете прочные клапаны для установки в оросительную систему, тяжелые машины, вы можете найти несколько категорий товары на сайте. Широкий ассортимент микровентиляционного клапана доступен на Alibaba.com совместимы как с бензиновыми, так и с дизельными вариантами автомобилей и способны создавать постоянное противодавление для безупречного впрыска топлива. Эти микровентиляционные клапаны представляют собой соленоиды, изготовленные из прочных металлов, таких как железо, латунь, которые могут выдерживать сложные условия эксплуатации в течение многих лет.

Поиск надежных запасных частей, напрямую влияющих на работу двигателя машины или транспортного средства, таких как микровентиляционный клапан , действительно непростая задача, однако здесь, на сайте, вам предоставляется широкий выбор поставщиков. Эти сертифицированные продавцы хорошо зарекомендовали себя и могут предложить ваши продукты премиум-класса по самым удивительным ценам. Микровентиляционный клапан способен хорошо контролировать жидкую среду и отделять частицы пыли и твердые частицы от топлива для повышения производительности. Вы также можете настроить эти микровентиляционные клапаны в соответствии с вашими требованиями, и они доступны в двух типах моделей, чтобы выдерживать низкотемпературное давление и высокотемпературное давление.

Ознакомьтесь с различными сериями микровентиляционных клапанов на Alibaba.com и купите эти продукты в пределах своей доступности и бюджета. Эти продукты тестируются и проверяются на предмет гарантии качества, а иногда предлагаются с послепродажным обслуживанием, например, с гарантийными периодами. Приобретайте их у ведущих поставщиков микровентиляционных клапанов по привлекательным ценам.

Приточная вентиляция в пластиковые окна своими руками.

Что нужно знать о вентиляционных клапанах для пластиковых окон

Всем доброго времени суток!

Один из моих особо разговорчивых соседей в последнее время стал часто жаловаться на плохое самочувствие.

Хотя она уже бабушка, но все работают на производстве. В комнате всегда душно, но когда открываешь окно, сразу сквозняк.

Спрашиваю, есть ли приточный клапан в окнах. Он говорит, что не знает об этом.

Понятно, без вентиля жизнь не та. Садитесь поближе, сейчас я расскажу о том, что это такое и для чего оно нужно.

Поскольку в полностью герметичном герметичном помещении жить невозможно, а простое проветривание помещения через окна не может быть панацеей (так как нарушается тепло- и звукоизоляция), существует ряд вентиляционных устройств, выпускаемых крупными производителями ПВХ профильные системы и фирмы, специализирующиеся только на вентиляционных устройствах.

Эти устройства предназначены для того, чтобы наружный воздух мог поступать в помещения, проветривать их и удалять загрязненный воздух.

В настоящее время на Западе создана целая индустрия по производству вентиляционных устройств.

На российском строительном рынке уже появились оконные вентиляционные устройства

фирм Aereco (Франция), Renson и Titon (Бельгия), Siegenia (Германия).

Что касается классификации вентиляционных устройств, то к ним, безусловно, относятся разнообразные ограничители открытия, микровентиляционные устройства, выпускаемые производителями мебели, и заслонки открытия, клапаны и специальные вентиляционные каналы, устанавливаемые на ПВХ-профили, а также вентиляционные устройства в нижней или верхней часть.кадры.

Попробуем рассмотреть принципы работы некоторых вентиляционных устройств.

Например, вентиляционные заслонки и планки – это очень большая группа, разработанная производителями ПВХ-профилей.

Регулируются вручную, их можно сравнить с ограничителями открывания, входящими в комплект фурнитуры (микровентиляции и др.), только эти устройства (в отличие от механизмов фурнитуры) являются отдельными частями оконных конструкций и их установка должна быть предусмотрена в заранее, на этапе замеров проемов. ..

В зависимости от вашего желания, вы открываете необходимое количество сквозных отверстий, сделанных в полосе, и воздух внутри полосы проходит через набор смещенных друг от друга вентиляционных отверстий.

Существенным недостатком вентиляционных устройств данного типа является их ориентация на использование в квартирах, не подвергающихся интенсивной шумовой нагрузке от автомобильных, железных дорог и других источников шума — снижение звукоизоляции.

Для беспроблемного открывания и закрывания теплообменника используется рычажный привод, который можно прикрепить ко всем типам оконных рам.

Недостатком является уменьшение светового проема на 80 мм, за счет установки проветривателя Aeromat между створочным профилем и стеклопакетом.

Тем не менее, производитель рассчитывает на высокую популярность этой модели. разработан, чтобы значительно упростить жизнь как домашних жителей, так и офисных работников.

Другой пример – вентиляционный клапан REHAU-Climamat – устанавливается непосредственно на элемент окна.

В то же время клапан позволяет регулировать поток воздуха, избегать повышенной влажности и обеспечивать оптимальный микроклимат в помещении.

Целями разработки Rehau были реализация оптически минимально видимого устройства и стремление избежать фрезерования отверстий в профилях, что делает невозможным возврат в исходное состояние.

Преимущества устройства:

• бесшумная регулировка потока воздуха;
сменный фильтр
• ;
• ступенчатая регулировка расхода воздуха с помощью регулирующего клапана;
• минимальная вероятность сквозняков за счет вертикального распределения воздуха;
• подходит для любой нагрузки;
• независимо от оконного блока.

Этот клапан работает полностью автоматически и совершенно бесшумно: пластиковая мембрана пропускает воздух или блокирует его путь. При нормальном ветре мембрана открыта.

При сильном ветре вентиляционный канал закрывается потоком воздуха во избежание больших теплопотерь из-за активного воздухообмена. Когда внешнее давление воздуха падает, мембрана снова начинает пропускать воздух.

Устройство было специально разработано для использования в панельных домах.Компания Rehau AG давно определила проблему вентиляции и уже в 1986 году представила первый вентиляционный канал для монтажа на светопрозрачных конструкциях из профилей ПВХ.

В последнее время одной из самых распространенных компаний по производству вентиляционных устройств стала компания Aereco, которая предлагает достаточно широкий ассортимент данной продукции.

Девиз этой французской компании – «Умная вентиляция».

Приточно-вытяжные устройства Aereco автоматически управляются специальными исполнительными датчиками из полиамидной ткани.

Эта ткань имеет свойство удлиняться или сжиматься в зависимости от изменения относительной влажности воздуха.

Чем выше влажность, тем больше открывается заслонка, пропуская воздух.

Оконные клапаны

Aereco эффективно решают проблему духоты, накопления радона, выделения избыточного водяного пара, а, следовательно, образования конденсата на стекле и образования плесени в помещениях с герметичными окнами.

Клапан Aereco врезается в верхнюю часть окна (створки), поэтому реагирует на изменение влажности прямо у самого окна.

Полезный совет! №

Aereco предлагает целую серию воздухозаборников с регулируемой влажностью, отличающихся расходом воздуха и уровнем звукопоглощения.

Воздухозаборники Aereco направляют поток холодного воздуха к потолку, исключая сквозняки в обслуживаемой зоне и при полном открытии обеспечивают звукоизоляцию от транспортного шума на 33-42 дБ.

Они постоянно, автоматически, 24 часа в сутки, в любую погоду обеспечивают хорошее качество воздуха и регулируют поток воздуха в зависимости от потребности в вентиляции.

Приточные устройства Aereco

можно устанавливать на все типы оконных рам – пластиковые, деревянные, алюминиевые.

Кроме того, они работают без использования электричества и очень просты в обслуживании: клапан рекомендуется чистить раз в год, не разбирая устройство.

У многих потенциальных покупателей возникает вопрос: не замерзнут ли клапана зимой? Без обогрева наружного воздуха некоторые части корпуса клапана внутри помещения неизбежно будут иметь температуру наружного воздуха.

Казалось бы, появление льда на них неизбежно. Но именно здесь в дело вступают фирменные дизайнерские приемы Aereco.

Клапан сконструирован таким образом, что внешний сухой холодный воздух обдувает холодные части клапана, предотвращая контакт с ними внутреннего теплого влажного воздуха. Понятно, что в этом случае «зависание» исключено.

Для помещений с интенсивным выделением влаги (кухни, ванные комнаты и т.д.) Aereco производит вытяжные решетки, которые регулируют качество вытяжного воздуха в зависимости от уровня влажности.

Вытяжные решетки включаются вручную или автоматически с помощью датчиков движения. Удаление влаги непосредственно из источника выделения влаги благотворно сказывается на влажностном режиме квартиры в целом.

Кроме того, в ассортимент продукции входят противопожарные клапаны для вытяжных устройств, фильтры, вентиляторы.

Но вернемся к оконным клапанам. В Москве многие производители светопрозрачных конструкций снабжают свою продукцию вентиляционными клапанами Aereco.

Так как установка клапанов возможна не только в цеху при изготовлении окон, но и на уже смонтированные окна без демонтажа и замены стеклопакетов, ряд крупных компаний оказывает дополнительные услуги по установке клапанов Aereco на окна, которые уже в эксплуатации.

Следует отметить, что установка данных устройств на перекрытие (рама-створка, рама, створка или профиль-импост) не уменьшает световой проем окна, т.е.е. в помещении не темнеет, а это часто становится определяющим критерием при выборе вентиляционного устройства.

источник: www.okna-combo.ru

Проблема перегерметизации современных пластиковых окон со стеклопакетами и ее негативные последствия — духота, повышенная влажность, образование конденсата на стеклах в холодное время года, появление плесени и грибков на откосах и стенах — известна давно .

Обычно потребитель начинает винить во всех этих бедах производителя пластиковых окон ПВХ, ведь со старыми окнами таких проблем не было!

Однако в подавляющем большинстве такие проблемы являются следствием нарушения воздухообмена в помещении и застоя влаги, выделяемой самими жильцами в процессе жизнедеятельности.

Проектировщики жилых домов обычно предусматривают только вытяжные каналы для удаления грязного воздуха из помещений (те же решетки, что и на кухне, в туалете и ванной).

Приток свежего воздуха в ГОСТах и СНиПах всегда подразумевался через щели в старых деревянных окнах. Долгое время во всем мире применялась так называемая «столярка» — окна из дерева с негерметичными притворами, из которых постоянно дул и тем самым обеспечивал постоянный приток свежего наружного воздуха в помещение.

По той же причине владельцы старых окон не знали о проблеме конденсата и плесени.

При закрытии современных окон ПВХ такой приток исчезает, поэтому весь водяной пар, выделяемый жильцами при дыхании, стирке, приготовлении пищи и т.п., остается в помещении.

Кроме водяного пара в комнатах застаивается

1. двуокись углерода, образующаяся при вдыхании
2. запахи отделочных материалов
3. пищевые ароматизаторы

В последнее время сотрудники Санэпиднадзора все больше внимания обращают на накопление радона в жилых помещениях без вентиляции в пластиковых окнах ПВХ.

Это очень опасный инертный радиоактивный газ без цвета и запаха, выделяемый землей и строительными материалами.

Радон занимает второе место после курения среди причин рака легких и обеспечивает до 80% общей дозы облучения человека в быту от естественных (не техногенных) источников.

Вентиляция – единственный способ борьбы с радоном в жилом помещении!

Установка фурнитуры для современных герметичных пластиковых окон ПВХ позволяет открывать створки, откидывать их или делать «щелевой» проем для проветривания, но в силу ряда технических и психологических причин жильцы не всегда используют это для следующих целей: причины:

Да и собственный житейский опыт многолетней оклейки щелей в старых окнах на зиму подсказывает людям, что окна зимой лучше не открывать.

Получается своего рода парадокс: чтобы в квартире было тепло и тихо, нужно держать окна ПВХ закрытыми, а чтобы не было духоты и конденсата на стекле, нужно постоянно открывать пластиковые окна ПВХ!

2. Человеку необходимо не менее 25 м³ свежего воздуха в час для обеспечения нормальной жизнедеятельности и поддержания достаточной работоспособности. Недостаток кислорода влияет на здоровье и повышает утомляемость людей, находящихся в помещении.

Полезный совет!

В двухкомнатной квартире 50м2, с работающей газовой плитой, требуется 140м3 свежего воздуха каждый час.Это значит, что каждый час необходимо полностью заменять внутренний воздух (шоковая или сквозная вентиляция).

24 раза в сутки по 5 минут никто и никогда не откроет окно пвх (тем более ночью!), так что вентиляция в том виде в каком она есть не обеспечивает норм вентиляции!

3. При открытии окна пвх, даже в режиме «щелевой» вентиляции внутрь попадает наружный воздух с уровня подоконника, вызывая сквозняки в помещении, где находятся люди!

4.Шумоизоляция оконного блока пвх является одним из основных критериев при выборе современного окна пвх, однако индекс изоляции воздушного шума составляет:

• Окно ПВХ ЗАКРЫТО — 34 дБ
• Установка створки окна ПВХ в РЕЖИМЕ ЩЕЛЕВОЙ ВЕНТИЛЯЦИИ — 18 дБ
• Установка створки окна ПВХ в РЕЖИМЕ ВЕНТИЛЯЦИИ (ОТКРЫТЫЙ) — 9db

И здесь мы видим парадокс:

Проветривание помещения простым открыванием окна ПВХ даже в режиме «щелевая вентиляция» имеет и другие негативные последствия:

• резкий перепад температуры;
• загрязнение помещения пылью и проникновение в него аллергенной пыльцы;
• снижение безопасности в части несанкционированного доступа в помещение извне (открытое окно, особенно на нижних этажах, обращает на себя внимание).

Все вышеперечисленное приводит к тому, что жильцы, несмотря на все преимущества современных окон пвх, испытывают дискомфорт из-за нарушения воздухообмена в жилище, но неохотно используют возможности оконной фурнитуры пвх для проветривания.

РЕШЕНИЕ ПРОБЛЕМЫ ВЕНТИЛЯЦИИ: УСТАНОВКА ПРИТОЧНОГО КЛАПАНА AERECO НА ОКНА!

Компромисс был найден с изобретением специальных вентиляционных приточных клапанов AERECO, которые устанавливаются непосредственно в пластиковое окно.

Установка вентиляционной заслонки для приточной вентиляции AERECO позволяет наружному воздуху поступать в помещение, не открывая створки пластиковых окон.

Естественно, для прохода воздуха должно быть либо отверстие в оконном переплете, либо зазор между торцом стеклопакета и оконным профилем, однако при установке приточных вентиляционных клапанов AERECO холодный воздух попадает в потолок без создание сквозняков в помещении, где находятся люди.

Преимущества установки вентиляционного клапана для приточной вентиляции на окна

1. Пропускная способность вентиляционного клапана приточной вентиляции до 35 м3 воздуха в час, что полностью соответствует нормам по расходу воздуха.
2. Звукоизоляция приточных вентиляционных клапанов AERECO в зависимости от комплектации составляет до 42 дБ, что соответствует звукоизоляции современных герметичных окон в закрытом состоянии.
3. Поток холодного воздуха от вентиляционного клапана приточной вентиляции на окнах AERECO направлен к потолку и не создает сквозняков в помещении, где находятся люди; свежий воздух подается через вентиляционный клапан приточной вентиляции AERECO без заметного повышения уровня шума в помещении.
4. В отличие от периодического проветривания, приток свежего воздуха через вентиляционный клапан приточной вентиляции для пластиковых окон AERECO происходит ПОСТОЯННО, что не позволяет радону накапливаться в помещении. Вентиляционный клапан приточной вентиляции для окон AERECO не закрывается герметично и это не лишнее, а сделано СПЕЦИАЛЬНО для снижения риска примерзания клапана и примерзания заслонки AERECO.
Вентиляционные клапаны AERECO
5. для приточной вентиляции не уменьшают световой проем, так как приточный вентиляционный клапан для пластиковых окон имеет небольшие размеры и монтируется в верхней части окна на сквозной прямоугольный паз.
6. Установка вентиляционного клапана на пластиковые окна AERECO возможна не только при изготовлении окна в производственном цеху, но и после монтажа окна на объекте без демонтажа и замены стеклопакета.
7. Использование приточного вентиляционного клапана AERECO для пластиковых окон позволяет решить практически все санитарно-гигиенические проблемы в жилых помещениях с герметичными окнами.

Вентиляционный приточный клапан AERECO можно рассматривать, с одной стороны, как оконный аксессуар наряду с москитной сеткой, подоконником, жалюзи и т.д., а с другой, как вентиляционное оборудование.

УСТАНОВКА ВПУСКНОГО КЛАПАНА НА ОКНА AERECO РЕШАЕТ ПРАКТИЧЕСКИ ВСЕ ПРОБЛЕМЫ САНИТАРНО-ГИГИЕНИЧЕСКОГО ХАРАКТЕРА В ЖИЛЫХ ПОМЕЩЕНИЯХ С ГЕРМЕТИЧНЫМИ ОКНАМИ И СОХРАНЯЕТ ВСЕ ПРЕИМУЩЕСТВА СОВРЕМЕННЫХ ОКОН!

источник: www.okna-armada.ru

Как известно, дешево не бывает… Установка приточных клапанов на пластиковые окна связана с достаточно большими затратами.

Например, стоимость вентиляционной заслонки AERECO серии EMM или EHA в полной комплектации, включающей саму заслонку, акустический козырек и москитную сетку, может доходить до 150 ЕВРО.Клапан VENT Air II будет стоить чуть меньше – 2 000 рублей.

При всей своей уникальности эти приточные клапаны имеют один существенный недостаток, их качественная установка возможна только в заводских условиях.

В верхней части пластикового окна на специальном фрезерном станке вырезаются 2 сквозных швеллера в профиле рамы и створки.

Проведение данного вида работ на ранее купленных и уже смонтированных окнах невозможно.

Да, есть «умельцы», которые предлагают эту услугу.Бывает так. Мастер закрепляет попеременно на створке и на раме массивный металлический шаблон при его наличии, в большинстве случаев — это происходит «на глаз».

На этом, как правило, установка заканчивается, образовавшиеся порванные края рамы закрываются частями подающего клапана. Стоимость данного вида работ регулируется только жадностью этих «мастеров».

Владелец окна получает поврежденное окно, гору металлических и пластиковых опилок в радиусе 2-х метров от окна, где проводились работы.Обман покупателя очевиден.

Всем владельцам пластиковых окон, не заказавшим приточную вентиляцию на момент установки изделия, Центр Окна советует обратить внимание на российский приточный клапан Air-Box Comfort.

Его стоимость не превышает 400 рублей, установка не требует фрезеровки пластиковых профилей, а с установкой справится абсолютно любой человек, умеющий держать отвертку. Клапан продается с подробной инструкцией по установке и всеми необходимыми крепежными элементами.

Центр Окна предлагает вам ознакомиться с процессом установки клапана Air-Box Comfort на примере обычной московской квартиры. Для удобства мы записали время, затраченное нашим заказчиком на монтажные работы.

10.30 Подготовка окна к установке.

10. 35 Инструменты, необходимые для установки: отвертка и канцелярский нож.

10.37 Открыть окно.

10.37 Прикрепляем вентиляционный клапан к предполагаемому месту установки.

10.38 Канцелярским ножом делаем надрезы на уплотнительной резинке по наружным кромкам клапана.

10.39 Удалите фрагмент резинового уплотнения.

10.39 Устанавливаем закладные крепежные дюбели в места крепления саморезов, фиксирующих вентиляционный клапан на створке.

10.40 Клапан устанавливаем 3-мя саморезами.

10.42 Поместите 2 резиновых уплотнения длиной 160 мм, входящих в монтажный комплект, между точками крепления арматуры.

10.43 Снимите резиновое уплотнение на профиле рамы напротив клапана. Ширина фрагмента 350 мм. Устанавливаем в это место уплотнитель, входящий в установочный комплект.

10.44 Установка завершена.

Как видите, ничего сложного. Потратив 400 рублей и 14 минут свободного времени, вы сможете самостоятельно установить в помещении приточное вентиляционное устройство.

Технические параметры клапана вентиляции Air-Box Comfort

• Воздухопроницаемость при статическом давлении 10 Па, куб.м/час 42
• Звукоизоляция от транспортного шума RA, дБА — 32
• Сопротивление теплопередаче, м2*ОС/Вт — 0.58
• Габаритные размеры комплекта, мм — 350х32х13
• Цвет белый, RAL по запросу

источник: www.fabokon.ru

Comfort – это приточный клапан AERECO!

— Дышат ли ваши окна ночью?

Человек хочет жить не просто в теплом доме, он хочет жить в комфортных условиях. Применительно к воздушной среде квартиры это понятие включает в себя температуру, влажность и скорость движения воздуха.

Именно правильное сочетание этих параметров позволяет человеку чувствовать себя комфортно.Состав воздуха также имеет большое значение.

При дыхании человека в помещении снижается содержание кислорода и повышается концентрация углекислого газа и других вредных примесей. Увеличивается и содержание водяного пара в воздухе, т. е. увеличивается влажность воздуха.

Только с помощью вентиляции: организация постоянного регулируемого воздухообмена — поступление в квартиру свежего воздуха с улицы, который смешивается с грязным воздухом и, выходя в вытяжные вентиляционные каналы, забирает лишнюю воду, углекислый газ, нежелательные примеси и запахи из квартиры.

Это называется: ВЕНТИЛЯЦИЯ.

Если в квартире пусто, например, утром все пошли на работу и в школу, выделение влаги будет минимальным. В объем помещения влага будет поступать только за счет испарения от цветов, аквариума (если есть) и домашних животных.

Поскольку в окнах, входных дверях и стенах всегда есть щели, в течение дня наружный воздух будет «разбавлять» воздух в квартире, снижая его относительную влажность.

Очевидно, что к моменту возвращения жильцов влажность упадет до определенного постоянного уровня, назовем его «базовой» влажностью или «влажностью в пустой квартире».

Значение «базовой» влажности будет зависеть от температуры воздуха на улице (чем сильнее мороз, тем суше воздух в квартире), его относительной влажности, а также влаговыделения в помещениях.

В хорошо отапливаемых квартирах в сильные морозы уровень относительной влажности может падать до 10-15%, что вредно для здоровья и, наоборот, рекомендуется специально увлажнять такой воздух для профилактики респираторных заболеваний.

Но с приходом жильцов картина существенно меняется.

Промокшая обувь, дыхание и потливость, посещение туалета, приготовление пищи, стирка и сушка одежды – все это приводит к повышению относительной влажности (вечерний всплеск влажности).

Когда все дела переделаны, люди отдыхают, а потом спят, уровень влажности постепенно снижается (интенсивное проветривание перед сном, конечно, ускоряет этот процесс).

Оставленное приоткрытым окно в спальне тоже, естественно, способствует более интенсивному удалению влаги из квартиры.Утром второй всплеск уровня влажности (душ, кипящий чайник и т.д.).

Даже ночью, когда, например, одна пара спит, они выделяют около 2 литров воды. Именно поэтому так часто можно услышать, что люди просыпаются с головной болью.

Напрашивается еще один вывод, если ночью, например, люди спят в спальнях, то приток свежего воздуха необходимо организовывать в основном в спальнях.

Потребуется увеличение притока в гостиную, наоборот, вечером, когда семья собирается перед телевизором, проветривание пустующих спален в это время не требуется.

Действительно, холодный воздух, поступающий с улицы, необходимо нагревать, а для этого требуется расход тепловой энергии.

Эксперты оценивают долю затрат тепла на подогрев вентиляционного воздуха в 50-70% от общих затрат на отопление жилья (для домов с современными энергосберегающими окнами и теплыми стенами).

Пока жители платят определенные фиксированные суммы за тепло, у них нет стимула экономить тепловую энергию, соблюдая осторожный компромисс между потребностью в свежем воздухе и сохранением тепла (как на Западе).

В настоящее время проблемы теплосбережения затрагивают только собственников индивидуальных жилых и общественных зданий, которые оплачивают реальную стоимость тепла или топлива для котельных.

Но даже жители многоэтажек получают реальную экономию от разумного энергосбережения. Каждая квартира получает определенное количество тепла от теплоцентрали, приносимого горячей водой систем отопления.

При снижении температуры наружного воздуха количество этого тепла автоматически увеличивается.Но от них все равно нужно избавляться по-хозяйски.

Если в квартире старые, плохо закрывающиеся, негерметичные окна, из щелей которых идет холодный воздух, система отопления просто не сможет поднять температуру воздуха до комфортной.

На зиму нужно самостоятельно позаботиться об их герметичности, заделать щели, заклеить бумагой и т. д. А в особых случаях нужно включить обогреватель и оплатить его по счетчику.

Если вы замените в квартире старые деревянные окна на современные, вы обязательно почувствуете, что в квартире стало намного теплее и тише.Но как часто бывает, решение одной проблемы может привести к другой.

Без стандартного воздухообмена повышается уровень относительной влажности, концентрация углекислого газа, вредных примесей, газа радона и т. д.

Результат известен:

• конденсация влаги на стеклопакетах в холодное время года (особенно в отремонтированных помещениях)
• плесень на откосы
• духота

Дело в том, что щели в старых окнах обеспечивали приток свежего сухого воздуха и в определенном смысле слова постоянно проветривали квартиру.

Когда собирались большие компании, происходила влажная уборка и большие стирки, сушка белья, на помощь приходили всем известные вентиляционные окна.

Внимание!

С заменой окон ситуация изменилась — резко упал приток воздуха.

Решетки на кухне, в ванной и туалете являются лишь частью вентиляционной системы, через них выходит отработанный воздух.

Вытяжка не работает без поступления свежего воздуха через окно — ей нечего вытягивать из квартиры.Выходит только то, что включено!

Конечно, открыть створку тем или иным способом можно, используя возможности современной фурнитуры: поворотно-откидной механизм открывания, щелевая вентиляция, ограничители открывания.

Учитывайте только три вещи:

• в любом случае холодный (особенно зимой) наружный воздух будет поступать в помещение с уровня подоконника, т.е. вы получите сквозняки в помещении, где находятся люди.
• вы в значительной степени потеряете звукоизоляционные свойства современного окна (от 34 дБ(А) до 18 дБ(А) в режиме «щелевой вентиляции» и до 9 дБ(А) в режиме обычной вентиляции).Но они часто выходят на шумные оживленные улицы.
• приоткрытая створка на нижних этажах наводит некоторых на мысль посетить вашу квартиру без приглашения. О старом способе «проветривания перед сном» лучше забыть.

Вы резко переохладите спальню за счет залповой гипервентиляции, а потом через час-два с закрытыми окнами снова будете дышать грязным воздухом. При этом не стоит удивляться головной боли по утрам.

Кроме того, никогда точно не знаешь, как долго и как открывать окно.Недостаточное открытие не устраняет полностью духоту, а чрезмерное открытие снижает температуру в помещении.

Полезный совет!

Не решают проблему и различные способы «микровентиляции», предлагаемые производителями профилей ПВХ.

При таком способе небольшое количество наружного воздуха через отверстия и щели, организованные в самом оконном профиле, поступает в помещение и, разбавляя влажный воздух в районе оконной ниши, снижает вероятность запотевания стеклопакета .

Но количество воздуха в 1-2 куб.м в час при перепаде давления 10 Па никак не соответствует нормам притока воздуха (30-60 куб.м в час — по «Нормам воздухообмена или количество удаляемого из помещения воздуха» СНиП 2.08.01-89, необходимо 3 куб.м/час на 1 кв.м жилого помещения).

Нет, это постоянный и управляемый процесс вентиляции, который необходимо организовать в жилых помещениях.

Свежий воздух должен тем или иным образом попадать через окна в жилые комнаты, разбавлять грязный воздух, выходить через межкомнатные двери в коридор, добираться до вытяжных отверстий на кухне и возвращаться обратно на улицу, унося лишнее влага, углекислый газ и т.

И, может быть, самое главное: человек не может знать, когда, где, сколько проветривать.

Он чаще всего выяснял, что нужно, после того, как уже появились повреждения, например от влаги.

Некоторые фирмы, производящие пластиковые профили для изготовления окон, придумали специальные профили с регулируемыми вентиляционными отверстиями.

Правда, эти настройки выполняются вручную наугад, и вы можете использовать такие специальные профили в момент создания нового окна.

А что делать, если окна уже в квартире? К тому же, помимо пластика, многие окна изготавливаются из дерева и алюминия, для них этот способ не подходит.

Теперь об этом говорят не только оконные операторы и специалисты, но и те люди, которые заплатили за новые окна достаточно большие деньги.

Ряд компаний выпускает специальные приточные клапаны для окон. Некоторые из них устанавливаются в небольшое сквозное отверстие в оконной раме, другие заменяют часть стеклопакета, к сожалению, уменьшая оконный проем.

Опять же вручную их можно закрыть либо полностью, либо ступенчато, либо плавно открыть. Всегда очень сложно найти оптимальное положение заслонки.

Для автоматического регулирования необходимо выбрать какой-либо физический параметр, показывающий, что воздух в помещении грязный и его пора менять.

Действительно, любая деятельность человека (дыхание, приготовление пищи, стирка и т. д.) приводит к увеличению относительной влажности.

Кроме того, повышенная влажность приводит к сырости в квартире, плесени на обоях и мебели, запотеванию окон и оконных откосов.

Поэтому такие гидрорегулируемые автоматические системы вентиляции должны плавно открываться при повышении влажности, ну а когда все ушли на работу, уменьшать приток наружного воздуха, чтобы не охлаждать квартиру понапрасну.

С 1983 года французская компания «AERECO» производит уникальную систему вентиляции, которая предлагает автоматические приточные клапаны для установки на пластиковые окна.

Приточные установки «АЭРЭКО» моделей ЕММ и ЕГА также могут работать автономно без вытяжных решеток (при этом эффективность системы в части энергосбережения несколько снижается).

Они малогабаритны, не занимают световой проем, т.к. крепятся на сквозное отверстие на оконной раме снаружи и створке изнутри, и, самое главное, даже при полном открытии не портятся шумозащитные свойства окна, даже при полном открытии индекс подавления транспортного шума колеблется от 33 до 42 дБ(А) в зависимости от исполнения (само окно ПВХ имеет 30-35 дБ(А) в закрытом состоянии).

Полезный совет!

Можно установить на окно из любых материалов.

Могут быть установлены на окно из любых материалов, как в процессе их изготовления в мастерской, так и в жилой квартире без демонтажа и замены стеклопакета.

Установка их в верхней части окна позволяет направлять поток наружного воздуха к потолку, не создавая сквозняков в помещении, где находятся люди.

В странах Европы эти устройства давно известны и широко используются. Теперь эти изделия специалисты «Евростиль» могут установить в вашей квартире, чтобы повысить комфорт и качество жизни!

В последнее время пластиковые окна все чаще используются в различных областях строительства зданий и сооружений.Благодаря большинству своих преимуществ данные конструкции могут применяться как в жилом, так и в промышленном строительстве. Они хорошо защищают от жары и холода, препятствуют проникновению шума и различных запахов, а также вредных насекомых. Но есть и огромный недостаток, заключающийся в недопущении попадания воздуха в помещение.

Тут можно отметить, что это не совсем недостаток пластика. Можно отметить, что именно эти конструкции не предусмотрены для домов, построенных в прошлые века.

Вентиляция и пластик: совместимы или нет?

Почему в современном мире до сих пор не изобретен способ эффективной вентиляции окон? Здесь нужно более проникнуться вопросом. Здесь все основывалось на наличии вытяжки на кухне и в ванной, а также вентиляции через дверные и оконные щели. Эта техника была изобретена давно и уже оправдала ожидания изобретателей.

А теперь можно посмотреть на это изобретение со стороны обустройства новых пластиковых окон.Когда конструкция проходит процесс монтажа, то все щели и зазоры заделываются, тем самым создается влажность в помещении. Это нарушает естественный воздухообмен из-за отсутствия притока воздуха в помещение. В помещении дома или становится душно, влажно и начинается дискомфорт. Здесь может начаться процесс, который будет заключаться в следующем: весь воздух не будет покидать помещение, а останется там постоянно, а все запахи из соседних квартир будут ощущаться вами полностью.

Здесь можно выделить другие проблемы, возникающие в процессе эксплуатации.Из-за постоянного закрытия окон внутри конструкции может образовываться конденсат, который будет мешать нормальному использованию материалов. Лучше всего держать окна на функции микропроветривания, чтобы стекла не запотевали.

Режим проветривания пластикового окна

Конечно, от таких проблем можно избавиться простой вентиляцией в нескольких встроенных режимах. Также при покупке следует учитывать количество камер. При наличии холодного температурного режима лучше покупать многокамерные окна, которые будут гораздо лучше удерживать тепло.Конечно, за качество придется переплатить, но результат не заставит себя ждать.

Комбинация вентиляции и окон

Можно ли совмещать вентиляцию и окна? Ответ прост — можно. Вариантов устройства довольно много. Комбинаций довольно много, вот некоторые из них:

• с окном;
• самовентилируемый;
• с гребнем;
• с вентиляционным клапаном;

Сверлим отверстие под установку вентиляционного клапана

Вентиляционный клапан со стороны помещения

А со стороны улицы

Окна с окном

Достаточно распространенный способ проветривания, который используется достаточно давно.Он предусматривает забор воздуха под потолком в помещение, который затем смешивается с комнатным воздухом, тем самым образуя прохладный и чистый продукт. Это исключает появление сквозняков или конденсата в окне.

Недостатками данной конструкции являются достаточно большое удорожание и сложность конструкции, что увеличивает вес материалов. Здесь стоит отметить, что по мере усложнения конструкции теряется большое количество светового потока, из-за чего помещение становится довольно темным.Это не всегда хорошо.

Самовентилируемые пластиковые окна

Самовентилируемые окна — лучший вариант для устройств во всех зданиях. Их можно использовать как в гражданском, так и в промышленном строительстве. Этот вариант заключается в том, что в конструкциях используются профили с отверстиями вверху и внизу каркаса. Отверстия расположены в верхней внутренней и нижней наружной частях. Воздушные массы, проходя через нижнюю часть, нагреваются, и уже нагретый воздух поступает в помещение.

Этот принцип работает очень хорошо, но имеет некоторые ограничения.Такие конструкции нельзя устанавливать на верхних этажах из-за недостаточного количества поступающего воздуха. От такого недостатка во многих системах в последнее время получил распространение вентиляционный клапан для окон.

Гребенчатые окна

Эти окна сегодня наиболее широко используются. При таком устройстве в окна встроен регулятор, который позволяет либо открывать окно полностью, либо открывать его в нескольких режимах.

Этот механизм очень недорогой, но работает очень хорошо.Гребень дает возможность регулировать все поступающие массы и оставлять окно в режиме промежуточного положения.

Вентиляционный клапан в окнах

Для нормальной работы такое устройство должно совмещать несколько функций для полноценной работы. При соблюдении таких законов все помещение будет постоянно проветриваться, что обеспечит нормальный температурный режим. Здесь следует отметить, что такой клапан имеет несколько разновидностей, которые называются классами. Классы сильно отличаются друг от друга и имеют разные способы крепления.

Чтобы поставить клапан в оконную раму, можно либо заменить весь стеклопакет, либо заменить ту часть, которая отвечает за вентиляцию. Здесь есть и недостатки, заключающиеся в увеличении стоимости и веса конструкции. Такие операции проводятся менее чем за час, но гарантируют достаточно хороший результат.

Далее нужно определиться с режимом управления. Здесь, как и в любой конструкции, могут использоваться как автоматические, так и ручные режимы.Эти варианты имеют свои отличия, которые заключаются в следующем. С помощью мануала вы сможете регулировать вентиляцию, тем самым размещая ее там, где вам нужно. Здесь применима частичная вентиляция, позволяющая проводить эти процессы только там, где это требуется. Что касается автоматического управления, то здесь все очень просто. Механизм, встроенный в окна, сам регулирует необходимую температуру и при необходимости добавляет воздушные массы необходимой температуры. Однако есть и третий вариант, сочетающий в себе все достоинства и убирающий многие недостатки двух предыдущих режимов.Это смешанный режим. Это позволяет настроить любой режим, когда это удобно.

Зимняя эксплуатация

Тут могут появиться свои проблемы, заключающиеся в появлении конденсата. Но такой недостаток нельзя предсказать. Во всех случаях все будет по-другому. Такое последствие будет зависеть от температуры наружного воздуха, материала стен, интимности самих окон.

Клапан климатический

При эксплуатации в зимний период стоит учитывать, что при любых обстоятельствах помещение следует проветривать не менее 2 раз в неделю.Это обеспечит достаточно долговечное использование конструкций и защитит их от образования конденсата.

Установка

Рассматривая этот вопрос, нужно помнить, что лучше нанять хороших специалистов, которые качественно установят данную конструкцию.

При неправильной установке впоследствии возникают всевозможные трудности, которые иногда приводят к гниению при большом количестве влаги. Это может привести к довольно трудным результатам, и деньги будут потрачены впустую.

Установка оконного проветривателя

Очень важно.Как правильно его оформить — читайте в отдельной статье.

Приточная вентиляция на пластиковые окна позволяет постоянно поддерживать благоприятный микроклимат в помещении. Этот аспект мы подробно обсудим ниже.

Пластиковые окна обеспечивают практически полную герметизацию помещения. В суровом российском климате это огромный плюс. В теплое время года недостаток кислорода решается простым проветриванием, а зимой такая мера невозможна из-за сильных морозов. Отсутствие свежего воздуха чревато многими проблемами:

• Запотевание окон.
• Появление грибка и плесени на откосах.
• Затхлый воздух. Это создает дискомфорт в помещении.
• У маленьких детей могут развиться аллергические реакции.

Дополнительная вентиляция в помещении с пластиковыми окнами обеспечивается установкой специальных клапанов. Они имеют различные конструктивные особенности, но основное их предназначение – впускать наружный воздух в помещение без температурных потерь. С этой функцией они справляются, хотя и с разной степенью эффективности.

Совет: В большинстве окон можно отрегулировать плотность закрывания. В теплое время года устанавливайте створки на летний режим – в этом случае рамы не будут закрываться слишком плотно, что позволит кислороду поступать в помещение.

Когда необходима организация дополнительной циркуляции воздуха:

• Если в доме живут маленькие дети. Как уже упоминалось, недостаток кислорода может нанести ущерб их здоровью.
• В помещении с большим количеством растений. Без кислорода они просто вымрут.
• При обогреве дома конвекторами или масляными радиаторами. Такие обогреватели чудовищно сушат воздух.
• В производстве. В цехах (если они связаны с отравляющими веществами) необходимо организовать максимальный приток свежего воздуха.

Все известные разновидности

Вентиляционный клапан для пластиковых окон – это только внешне простое устройство. Подразделяется на несколько разновидностей, имеющих существенные конструктивные отличия. Вы должны знать их, чтобы найти лучший вариант.

Это самый простой, а главное самый дешевый вариант. С их помощью уличный воздух попадает в помещение через небольшие вырезы. Основные преимущества данной технологии следующие:

• Низкая стоимость.
• Нет необходимости демонтировать установленные окна ПВХ.
• Гарантирует сохранение звукоизоляционных свойств стеклопакета.
• Высокая скорость и простота установки.
• Возможность автоматизации.

Среди всех достоинств есть один, но очень важный недостаток — слабая пропускная способность.Из-за этого фальцевая вентиляция с закрытыми окнами малоэффективна.

Щелевой

Свежий воздух поступает в помещение через специальные воздуховоды. Обычно они имеют размер в пределах 160-400 на 10-16 мм. Как правило, такой клапан оснащается двумя блоками – впускным и регулирующим. На более продвинутых моделях он один (универсальный). Преимущества технологии:

• Абсолютная защита от внешних факторов (осадки, насекомые). Это обеспечивается наличием регулирующего узла.
• Высокая (в нашем случае средняя) пропускная способность.
• Можно использовать без демонтажа стеклопакета.

Серьезный минус в данном случае только один — относительно сложная установка. Однако некоторые модели лишены даже такого недостатка (об этом позже). Поэтому эта категория сейчас самая популярная.

Накладные расходы

В жилых помещениях такие конструкции практически не используются. Это связано с их серьезными недостатками:

• Серьезно снижаются теплоизоляционные свойства окон.
• Шумоизоляция сведена практически к нулю.
• Установить такой приточно-вытяжной клапан можно только перед установкой стеклопакета. В частности, необходимо отрегулировать размер проема.

Однако эта технология нашла широкое применение в промышленной сфере. Основная причина этого – высочайшая пропускная способность.

Лидеры рынка — Aereco и Air-box

Отечественный рынок арматуры на 90% заняли два производителя Aereco (Франция) и Air-box (Россия). Следует знать особенности их продукции:

Качественный и практичный вариант

Вентили от Aereko – это крышка, имеющая привлекательный внешний вид (есть цветовые вариации), вписывающаяся в любой интерьер. Самый оптимальный вариант установки – при изготовлении окон ПВХ. Однако если стеклопакеты уже на месте, то можно произвести и установку. Для этого нужно сделать небольшое сверление рамок.

Устройство состоит из 8 (16) влагочувствительных пластин.В зависимости от уровня влажности они могут открывать или закрывать заслонку. Более того, для их работы не требуется электропитание. Принцип работы основан на физическом законе теплового расширения.

Их можно даже вмонтировать в стену. Этот метод применяется в основном в деревянных постройках, поскольку фрезеровать бетонные конструкции крайне сложно. С точки зрения своих качеств этот производитель выглядит лучшим аналогом на рынке. Однако у него есть важный недостаток – высокая цена (от 2 500 тысяч рублей).

Более дешевый аналог

Российский производитель аэробоксов значительно упрощает свою продукцию, которая, в то же время, почти не отстает по эффективности от своих более дорогих «собратьев». Такие модели позволяют наружному воздуху проникать через пространство между рамой и створкой. Подтекает благодаря замене штатного уплотнителя. Для управления потоком воздуха необходимо двигать ручку регулятора.

Такие модели намного проще и требуют ручного управления.При этом они несут в себе два очень важных преимущества – невысокую стоимость (в среднем от 400 рублей) и более простую технику монтажа. Воздушные короба устанавливаются двумя способами — путем фрезеровки рамы (как у предыдущего производителя) и путем замены уплотнителя (о чем будет сказано ниже).

Возможные варианты установки

Принудительная вентиляция окна может быть реализована тремя способами, которые сильно различаются по сложности.

Самый сложный способ — отрегулировать размер проема.

Самый трудоемкий и затратный способ связан с установкой вышеперечисленных накладных элементов. Они монтируются следующим образом:

• Существующий стеклопакет демонтирован.
• Проем расширяется на количество подкладки.
• Стеклопакет устанавливается обратно.
• В образовавшийся зазор устанавливается накладка.
• Трещины замазаны цементным раствором (или чем-то подобным).

Техника выглядит смертельно трудоемкой и неразумной.Поэтому в таком порядке никто не работает, потому что это сопряжено с космическими затратами сил, времени и денег. О дополнительной вентиляции необходимо позаботиться заранее, то есть до установки стеклопакета.

Самые предусмотрительные люди при заказе окон ПВХ сразу планируют установить дополнительный приток воздуха. Для этого проем делают немного шире, чем того требует стеклопакет. Эта методика является наиболее эффективной, а главное рациональной.

Инструкции по сборке моделей Aereco

Однако что делать, если стеклопакет уже установлен? Модели Aereco устанавливаются более простым методом. Он состоит из следующего:

• Место для установки канала выбрано. Если возможно, это должна быть наименее видимая область.

Обратите внимание: дополнительная оконная фурнитура не должна мешать установке. Учитывайте этот факт при выборе места.

• Затем выполняется разметка.
• Прикручиваем планку к выбранному месту с помощью специальных саморезов для конструкций из ПВХ.
• Отмечаем расположение технологических пазов на тамбуре.
• Снимаем планку. С помощью дрели и электролобзика пропилили отверстия в створке и самой раме.
• Снова установите планку.
• Фиксируем клапан специальными защелками.

Эта процедура занимает относительно много времени.Кроме того, для этого требуются специальные инструменты, которые есть у каждого. Еще одним фактором является то, что человек без должного опыта не сможет качественно выполнить работу. Вывод – установку такого устройства лучше доверить специалисту.

Air-box — простая установка

Есть еще одна техника, с которой справится любой. Производитель воздушной коробки создал модель, которую можно собрать без использования инструментов. В комплект входит специальное уплотнение и винты из ПВХ.Работа выполняется в следующей последовательности:

• Выбираем предполагаемое место установки.
• Срезаем штатный уплотнитель (который находится на створке) в этом месте.
• Вставьте новый (из комплекта).
• Снимите защитную пленку с клапана.
• Фиксируем его в месте установки нового уплотнения с помощью специальных защелок.
• Закрываем створки и делаем отметку на раме по длине створки.
• Срезаем в этом месте имеющийся уплотнитель и устанавливаем на его место новый (такой же из комплекта).

Если что-то оказалось для вас непонятным, вы можете посмотреть видео от самого производителя. Это позволит вам четко все понять.

Скрыть

Пластиковые окна довольно популярны, так как отлично справляются с непогодой, выдерживают холод, изолируют шум с улицы, имеют привлекательный внешний вид. Однако пластик не пропускает воздух, и герметичность может сыграть злую шутку. Вентиляция для пластиковых окон – важная функция, которой нельзя пренебрегать.

Почему в комнате может быть душно?

Читайте также как он работает, какие у него характеристики и где его можно заказать.

Решение проблемы с вентиляционным клапаном

Для удобного проветривания помещения летом достаточно просто установить.

Защита от замерзания клапана

Вентиляция может иметь и отрицательные стороны, особенно если неправильно подойти к ее организации: например, могут начать замерзать окна. Чтобы этого не произошло, необходимо правильно регулировать вентиль, не закрывать его до конца, если на улице минусовая температура.В таком положении устройство будет прогреваться теплым воздухом из комнаты и окна не замерзнут.

При необходимости закрыть вентиль, полностью загерметизировать щель со стороны улицы, через которую подается холодный воздух. Это можно сделать с помощью скотча. Главное, убедиться, что отверстие закрыто надежно и не осталось щелей.

Некоторые владельцы квартир боятся устанавливать вентиляционный клапан, так как опасаются, что в помещении станет шумно.Вероятность ухудшения звукоизоляции на самом деле невелика: это связано с малым размером щели для клапана, тем более, что ночью его можно закрыть.

Вентиляционный клапан, устанавливаемый на створку

Насколько эффективен подающий клапан?

Стоит учитывать следующую особенность клапана: он не только подает свежий воздух в помещение, но и охлаждает его, поэтому нужно быть готовым к тому, что температура в помещении станет несколько ниже.Если в вашем доме не самое мощное отопление, а установить вентиляцию все же хочется, можно рассмотреть клапанную модель, способную прогревать поступающий в помещение воздух. Это технически более сложное устройство, поэтому его цена будет намного выше.

Для комфортного микроклимата в доме необходим свежий воздух, который можно обеспечить благодаря приточному клапану. Особенно это актуально там, где плохо работает вентиляция или установлены глухие окна.

Для чтения 9 мин.

Строительные нормы прошлого не предусматривали такой тесноты помещений, которую можно наблюдать сейчас. Циркуляция воздуха в значительной степени обеспечивалась дверными и оконными проемами, плотность тамбура в которых оставляла желать лучшего.

Принципиально иной подход к остеклению минимизирует теплопотери и обеспечивает прекрасную звукоизоляцию помещений. Но в то же время, если не уделять должного внимания вентиляции, в таких помещениях сложно представить комфортное проживание.

Способы вентиляции пластиковых окон

Они наиболее востребованы на данный момент, и многие их владельцы сталкивались с проблемой регулируемой вентиляции. Рассмотрим распространенные варианты вентиляции помещений, остекленных ПВХ-конструкциями.

Микровентиляция

Другое название этого способа проветривания щелевая вентиляция . По сути, это открывание окна таким образом, что между уплотнительными элементами створки и рамой образуется зазор в несколько миллиметров. Внешне, как снаружи помещения, так и изнутри, окно выглядит полностью закрытым, что сводит к минимуму попытки несанкционированного проникновения через него.

Ручку поворачиваем под углом 45 градусов и тянем на себя

Функция микровентиляции будет работать только в устройствах, оснащенных соответствующими фитингами. Принцип ее работы довольно прост: чтобы открыть створку в этом режиме, необходимо поставить ручку под углом 45˚ между наклонным и поворотным положением.

Фитинги для микровентиляции Roto

Этот способ проветривания более востребован в холодное время года, когда использование обычных вариантов приведет к переохлаждению помещения. Особенно это актуально в детских комнатах и ​​помещениях с большой вероятностью сквозняков.

Ступенчатое отверстие

В отличие от предыдущего метода, в котором возможности регулировки ограничены одним положением, ступенчатая вентиляция обеспечивает большую вентиляцию помещения. Вентиляционный зазор регулируется в соответствии с внешними и внутренними климатическими условиями в нескольких положениях (от 3 до 5).

Как и в случае с микровентиляцией, ступенчатый режим доступен при наличии в установке специальной фурнитуры.

Есть два варианта:

Все вышеперечисленные способы требуют непосредственного участия людей в помещении, что не всегда удобно. Процесс вентиляции можно частично автоматизировать с помощью специальных оконных модулей и встроенных устройств.

Установка трехступенчатой ​​микровентиляционной арматуры на пластиковое окно:

Самовентиляция

Самовентиляция пластиковых окон может быть реализована как непосредственно в оконном блоке, так и с помощью встроенных в стену приточных клапанов.

Настенные клапаны подачи

Одним из наиболее эффективных и относительно простых в монтаже вариантов является установка вентиляционного клапана в наружную стену здания. При выборе подобного способа доступ воздуха в помещение происходит либо через его механическую подачу, либо без нее, за счет разницы давлений снаружи и внутри помещения.

Клапан подачи КИВ-125

Конструктивно представляет собой пластиковую трубу соответствующей длины (чуть больше толщины стены), внутренняя полость которой покрыта шумоизоляционным материалом.Снаружи труба закрывается двухслойной решеткой для предотвращения попадания насекомых, пыли и мусора.

Клапан подачи Helios ZLA 100

Сбоку помещения монтируется регулируемая заслонка с возможностью полностью перекрыть поток воздуха, например, при сильном ветре. Также устройство оснащено фильтрами очистки воздуха.

Настенный впускной клапан

Некоторые более сложные модели могут быть оснащены вентилятором, нагревательным элементом, датчиками температуры и влажности, пультом дистанционного управления.

Приточно-вытяжная вентиляция «ТермоБарьер» П-230

Внимание! При выборе приточного клапана следует обратить внимание на пропускную способность устройства, наличие достаточного количества температурных режимов и возможность регулировки.

Большинство компонентов настенного впускного клапана продаются отдельно, что позволяет самостоятельно собрать простые конструкции.

Оконные клапаны подачи

В отличие от настенных аналогов, эти вентиляционные элементы монтируются непосредственно в оконный блок.В зависимости от конструктивных особенностей и способа проветривания различают следующие типы:

Плюсы и минусы подающих клапанов

Плюсы:

• Вентиляция проходит без сквозняков и посторонних загрязнений с улицы;
• Непрерывная работа обеспечивает постоянную подачу свежего воздуха в помещение.
• Большинство устройств просты в использовании и установке.
• Даже самые бюджетные модели заметно снижают количество конденсата на оконных стеклах и рамах.

Минусы:

• При особенно низких температурах на клапане может образовываться лед;
• Ручные модификации требуют постоянного участия пользователя, иначе будет либо холодно, либо (при большом количестве людей) свежесть воздуха будет далека от желаемой;
• Большинство оконных клапанов частично нарушают звукоизоляцию, что вызывает усиление шума в помещении;
• Если в квартире нет общеобменной вентиляции, эффективность клапана сводится на нет.

Компактные вентиляционные устройства (бризеры, вентиляторы)

Бризеры (вентиляторы) Представляют собой компактные системы подачи свежего, чистого воздуха в помещения.

Бризер Тион 3с

Подача осуществляется естественным путем или с помощью вентилятора. В первом случае гарантирована тихая, энергосберегающая работа устройства, но возможны проблемы с вентиляцией, если нет разницы внешнего и внутреннего давления.

Обзор и отзывы на Бризер Тион 3S:

Проветриватель с вентилятором обеспечит правильную вентиляцию вне зависимости от внешних климатических условий, нужно лишь выбрать необходимый режим.В некоторых моделях производительность зависит от скорости вращения вентилятора, они также влияют на уровень шума, издаваемого устройством, и его энергопотребление.

Аппараты комплектуются фильтрами различной степени очистки. Количество элементов и уровень фильтрации зависит от конкретной модели, самые совершенные из которых способны очищать воздух от мельчайших частиц пыли. Кроме того, возможна молекулярная фильтрация (например, нейтрализация выхлопных газов).

Аппарат ИВЛ Blauberg VENTO Expert A50-1 Pro

Бризеры, в отличие от многих аппаратов ИВЛ, более автономны.Достаточно один раз настроить (указать расписание, задать подходящий режим работы) и он автоматически будет поддерживать нужный микроклимат в помещении.

Бризер Тион о2

Цены

Бюджетный Бризер, расчет на 32 м2 , стоимость — 21000 р … Производительность модели до 140 м3/час – 43 000 руб.

Клапан приточный стеновой будет значительно дешевле — стоимость колеблется от 1000 р. за простое устройство, до 8500 р. за модель с турбиной и качественной системой фильтрации.

Стоимость клапана устанавливаемого на окно без фрезеровки от 350р. Накладные модификации, требующие сложного монтажа — до 4500 р.

Варианты установки клапана

Крепление клапана торцового для металлопластикового оконного блока выполняется следующим образом:

Подробнее можно посмотреть в видео:

Установка настенного приточного клапана в ряде ситуаций требует специального оборудования. В первую очередь это касается установки клапанов большого диаметра в толстые стены. Чтобы сделать отверстие, вам понадобится мощный перфоратор и сверло соответствующего диаметра и длины.

Такой инструмент редко встречается в домашнем хозяйстве. Кроме того, сложности могут возникнуть при работе на верхних этажах. В остальном установка настенного клапана не требует каких-либо профессиональных навыков и осуществляется согласно прилагаемой инструкции.

Процесс установки такой арматуры в квартире смотрите в нашем видео:

Клапаны приточной вентиляции на окна ПВХ.Как организовать вентиляцию пластиковых окон, разновидности вентиляционных систем. Устройство верхнего окна

Представленные на рынке системы можно разделить на три категории.

Щелевой

Устройство монтируется в верхнюю часть открывающейся створки или вертикального импоста. Для установки приходится снимать часть фурнитуры и фрезеровать отверстия в металлопластиковом профиле. Если не уверены в своих силах, лучше доверить работу профессионалам.

Конструктивно система состоит из двух блоков. Один установлен с улицы. Он служит одновременно воздухозаборником и козырьком, предохраняющим канал от осадков. Второй блок ставится внутрь. Он содержит механизм, который регулирует интенсивность вентиляции.

Главным преимуществом такой конструкции становится высокая пропускная способность. Длина вентрального канала колеблется в пределах 170-400 мм, а ширина 12-16 мм. Этого достаточно для организации микроклимата в больших помещениях.

Накладные

Интегрируются в оконный профиль на этапе изготовления рамы. Установить их постфактум не получится. В быту такие системы не используются из-за чрезмерной пропускной способности. Обычно их используют для вентиляции больших офисов и торговых залов.

Изделия незаменимы при сплошном остеклении павильонов, когда нет возможности сделать вентканалы в несущих конструкциях. В отличие от настенных моделей их недостатком является низкая звуко- и теплоизоляция.

Фантей

Стал популярным благодаря дешевизне и простоте монтажа. Установить их можно самостоятельно буквально за полчаса.

Положите изделие сверху створки в зазор. Свежий воздух в помещение поступает через небольшую щель в уплотнителе. Конструкция очень проста, но предусматривает возможность регулировки потока воздуха.

Бесполезно ставить такие устройства в зале или большой гостиной. Они не обеспечат должного воздухообмена.Их лучше использовать на кухне или в маленькой спальне.

Способы регулировки клапанов на окнах ПВХ

Ручной

На корпусе таких устройств предусмотрена ручка или двигатель. Его движение изменяет положение заслонки, а значит, и интенсивность воздушного потока. Такие конструкции надежны и долговечны. В них почти нечему ломаться. Однако есть ряд недостатков:

• Ограниченный доступ. Элементы управления находятся в верхней части створки.Каждый раз, когда вам нужно изменить положение щитка, вы должны брать стул. В некоторых моделях эта проблема решается установкой шнурка, как в жалюзи.
• Статический. Поддерживать с их помощью постоянный микроклимат очень сложно. Для достижения комфортных условий необходимо менять положение заслонки в зависимости от погоды. Не всегда удается выбрать правильный режим.

Автомат

Такие изделия имеют ряд преимуществ:

• Поддерживают постоянный микроклимат.Прибор самостоятельно создает заранее установленную комфортную температуру и влажность. Интенсивность воздушного потока регулируется на основе показаний датчиков.
• Автономный. Продукт работает без электронных компонентов. Ему не нужно питание от сети или батареек. Клапан перемещается нейлоновыми лентами. В зависимости от давления они меняют свою длину и, соответственно, положение створки.
• Эффективность. Приток свежего воздуха увеличивается с увеличением влажности, например, если в доме много людей или белье будет сохнуть.В спокойной обстановке устройство не переедает дом, что снижает расходы на отопление.

Плюсы и минусы клапанов приточной вентиляции

Преимущества:

• Бытовая техника проста и надежна. Установить их можно своими руками.
• Ventalojack удаляет излишнюю влагу из наиболее благоприятного места для ее образования – границ перепада температур. Если в стеклянных пакетах был Гиспин или конденсат, то количество капель уменьшается или они исчезают совсем.
• В помещении нет сквозняков, как при микрозахвате или полном открытии окна. Так снижается риск простудных заболеваний.
• Воздухообмен между квартирой и улицей происходит постоянно. Вы дышите свежим воздухом весь день, а не только во время вентиляции.

Недостатки:

• При сильном морозе бюджетные модели могут замерзнуть.
• В подавляющем большинстве изделий отсутствуют фильтроэлементы. Из-за этого в дом попадает пыль и посторонние запахи.
• С полной регулировкой микроклимата справляются только дорогие модели. В бюджете необходимо самостоятельно следить за температурой и влажностью в доме – постоянно менять положение заслонки в зависимости от погодных условий.

Как выбрать обшивочный клапан на пластиковые окна

Перечислим наиболее важные критерии, на которые необходимо обратить внимание при выборе:

• Шум. При прохождении воздушных масс с большой скоростью через ограниченное сечение возникает шум.Комфортный уровень звука находится в пределах 30-40 децибел. Модели, в которых на минимальном фокусе образуется узкая длинная щель, при сильном ветре могут издавать свист. Если в рабочем положении клапан прилегает неплотно, он может дребезжать.
• Производительность. Напрямую зависит от условного прохода вентиляционных отверстий. Чем больше площадь канала, тем больше свежего воздуха попадает в дом. При выборе конкретного устройства необходимо отталкиваться от площади помещения и количества жильцов.Производительность разных устройств варьируется в пределах от 6 до 150 м3/час. Аппарат лучше выбирать не точно по его параметру, а с запасом в 1,5-2 раза.
• Предварительный подогрев воздуха. В классических моделях холодные воздушные массы нагреваются теплым конвекционным потоком от радиатора. В северных регионах его может не хватить. Тогда нужно подобрать оборудование с электроподогревом.
• Тип фильтров. В конструкциях, которые крепятся на створку, они отсутствуют.Модели, интегрированные в раму, могут быть оснащены фильтрующими элементами. При их использовании пыль с улицы не попадает в помещения. Но фильтр нужно постоянно чистить, иначе производительность устройства сильно падает.
• Способ установки. Существуют универсальные модели, которые встраиваются в оконный профиль любого производителя. Некоторые из них можно установить самостоятельно. Но часть конструкций необходимо монтировать на каркас каркаса.
• Цена.Каждый из вышеперечисленных вариантов влияет на стоимость. Если вы слишком требовательны к микроклимату, стоит сравнить оконные устройства с другими климатическими изделиями.

Как установить обрезной клапан на пластиковые окна своими руками

Существует несколько разновидностей изделий для бытовых изделий. В рейтинг популярных моделей вошли изделия французского и российского производства:

Мы расскажем вам об установке их систем.

Инструкция по установке Air-Box

Устройство устанавливается на верхнюю часть створки.Работайте в следующей последовательности:

1. Карандашом отмечаем центр рамки.
2. Открываем створку, прикладываем к ней внутреннюю монтажную планку и ставим метки по краям.
3. По меткам вырежьте участок уплотнительной резинки.
4. Вместо обычной резины вставьте уплотнитель, который идет в комплекте.
5. В образовавшийся отрыв пломбы установить само устройство, предварительно сняв с него защитную пленку.
6. Кронштейны прикручиваем саморезами.
7. Закройте окно и отметьте размеры устройства.
8. По разметке вырезаем фрагмент уплотнителя рамы.
9. Вставьте новую тонкую резинку.

Опционально изделие может поставляться с притоком наружного воздуха. В нем установлен фильтрующий элемент, задерживающий атмосферную пыль. Пошаговую инструкцию по установке даю на видео.

AERECO EQUIPMENT INSTRUCTIONS

Устройства предназначены для автоматического регулирования микроклимата. Они встроены в раму, благодаря чему обеспечивается больший воздухообмен. При установке нарушается целостность профилей, поэтому нужно соблюдать осторожность. Если вы сомневаетесь в своих силах, лучше воспользуйтесь услугами грамотных специалистов. Работу выполняем в следующей последовательности:

1. Спичка середины створки окна.
2. Прикручиваем металлический шаблон или пластиковую монтажную планку.
3. Сверлом диаметром 4-5 мм делаем центрирующие отверстия по краям.
4. По шаблону отмечаем контур будущих прорезей и удаляем его.
5. Просверлите отверстия сверлом диаметром 10 мм.
6. Лобзик, реноватор или фрезеровка отвалов между дырками.
7. При закрытом окне переносим размеры отверстий на раму.
8. Устанавливаем шаблон на профиль рамы и повторяем все операции по фрезеровке пазов. Для удобства временно вытаскиваем уплотнительную резинку.
9. Прикручиваем монтажную пластину с внутренней стороны.
10. Не устанавливаю элемент с клапаном, регулирующим воздухообмен.
11. С внешней стороны прикрутить защитный козырек.

Процесс установки хорошо виден на видео.

Если вам нужно избежать небольшого помещения или избавиться от запотевания стекол, подойдут простые конструкции типа Air-Box. Для автономного управления микроклиматом оптимальным решением становится продукция типа Aereco. А советы и рекомендации помогут вам установить клапан для вентиляции своими руками.

• Материал подготовил: Игорь Степанков

Чтение 6 мин.

Пластиковые окна

получили широкую популярность во всем мире, так как имеют массу преимуществ по сравнению с устаревшими деревянными рамами. Они отлично справляются с теплосбережением, поэтому после их установки выявляется значительное улучшение температуры в помещении.

Полная герметичность окон, ограничивает поступление свежего воздуха в помещение, поэтому в конструкциях предусмотрено два режима проветривания: макро- и микропроветривание.Но, штатные конструкции режимов проветривания имеют недостатки: в СВЧ — недостаточный объемный расход воздуха, а при макронастройке образуются сквозняки. Для решения проблемы есть специальное устройство – приточный вентиляционный клапан для пластиковых окон, о чем расскажет данный материал.

Вентиляционные клапаны и их преимущества

Необходимо проветривать помещение, чтобы в помещении была достаточная влажность и в воздухе не скапливались бактерии.

Давайте посмотрим, какими преимуществами они обладают:

• монтаж приборов осуществляется без нарушения герметичности окон;
• вентиляция обеспечена постоянно при закрытых окнах;
• отсутствие образования конденсата и плесени во влажных помещениях;
• простота использования продуктов;
регулируемый воздухозаборник
• позволяет экономить тепло;
• автоматическая регулировка подачи свежего воздуха, поэтому человеку не нужно следить за временем поступления воздуха;
• снижается вероятность проникновения злоумышленников в дом, так как окна постоянно закрыты.

Конструкция клапана представляет собой пластмассовое устройство, которое крепится сверху на металлопластиковой раме каркаса. Вентиляция осуществляется автоматически — с помощью встроенного механизма в пластиковом корпусе.

Какие продукты

Вентиляционные клапаны делятся на следующие типы:

1. Щелевой . Эти устройства делятся на автоматические и механические. Воздух поступает в помещение посредством канала размером 170-400*12-16 мм. Преимуществом устройства является простота установки, не требующая демонтажа оконных рам;
2. Створчатые клапаны .Приток наружного воздуха в помещение обеспечивается за счет специальных секций складного типа. Преимуществами устройства являются его низкая стоимость и простота установки, не требующая демонтажа оконной рамы. Недостаток обусловлен: низкой пропускной способностью;
3. Накладные расходы . Преимуществом напорных клапанов является обеспечение притока большого объема воздуха. В связи с этим есть недостатки: низкие показатели тепло- и звукоизоляции, а также невозможность установки клапана на существующее пластиковое окно.

См. также: Конструкция металлопластиковых окон и правила выбора

Микростворчатый клапан Air Box

AirBox Комфорт. Вентиляционные клапаны

Air-Box разработаны российскими производителями. Преимущество изделий обусловлено возможностью монтажа на окна любой конструкции. Кроме того, клапан можно разместить в створке складного блока, что делает изделие скрытым.

AIRBOX предлагает три варианта клапана: STANDART, COMFORT И COMFORT S.

AirBox Стандарт.

Вентиляционный клапан Air-Box Standart, состоит из двух конструктивных частей: нижней и верхней. Верхняя часть клапана обеспечивает поступление воздушного потока в помещение, а нижняя осуществляет подачу воздуха с улицы. Работа устройства основана на выбросе воздуха, если в помещении функционирует вытяжная вентиляция. При закрытых окнах лепестки устройства открываются, что обеспечивает воздухообмен объемом 6 м3/час.

AIR-BOX COMFORT Клапан Air-Box Comfort Comfort В отличие от Standard имеет одно преимущество — функцию защиты от шума. Также устройства различают по вариантам крепления. Монтаж может осуществляться как с помощью фрезеровки профиля, так и без нее. Самостоятельно выполняется открытый тип монтажа, для чего потребуется снять пломбу и установить устройство. Такие модели, как Comfort S, часто предназначены для установки на глухие модели окон, где оконный профиль просверливается.

Клапаны AIR-BOX

пользуются широкой популярностью благодаря низкой стоимости, высокой производительности, а также простоте монтажа.Как установить вентиляционный клапан своими руками, узнаете позже.

Установка устройства

Монтаж вентилируемых клапанов осуществляется двумя способами. Рассмотрим оба варианта, чтобы иметь представление об установке устройств.

Для первого варианта характерно извлечение установленного стекла с последующей заменой на новое, имеющее меньшие размеры. Клапан устанавливается в образовавшийся зазор между стеклопакетом и рамой.Процесс не требует сверления пластиковой конструкции, но имеет некоторые недостатки:

• дополнительные расходы, так как необходимо — не только заказать новый стеклопакет, но и вызвать мастера для его установки;
• уменьшающая площадь остекления;
• проблематично осуществить установку клапана самостоятельно.

Второй вариант Самый популярный и не требующий замены стеклопакетов на новые.Монтаж осуществляется быстро и самостоятельно. Как выглядит процесс установки, узнаете позже.

Современная строительная индустрия разработала герметичные пластиковые окна, получившие широкое распространение. Но, в тандеме с естественной вентиляцией пластиковые стеклопакеты работают неоднозначно. При использовании встроенных макро и микро и микро либо не обеспечивает нужного количества воздуха, либо эта тяга удовлетворяется. А при закрытых пластиковых окнах вытяжка вообще не работает и появляется набивка.Вентиляционный клапан для пластиковых окон стал отличным решением проблемы. Не нарушая герметичности оконных конструкций, клапаны способны не только обеспечить проветривание помещения при полностью закрытых окнах, но и .

Преимущества использования вентиляционных клапанов:

1. Создание параметров микроклимата, необходимых для здоровья человека.
2. Увеличение срока эксплуатации помещений за счет удаления излишней влажности и предотвращения образования, особенно кухонь, балконов и лоджий.
3. Экономия тепла за счет регулируемого притока воздуха.
4. Безопасность: Снижена вероятность проникновения злоумышленников, т.к. вентиляция идет при закрытых окнах.
5. Простота использования.

Клапаны Вентиляционные клапаны

Критерии выбора оконных клапанов вентиляции

Для эффективной работы приточного вентиляционного клапана на пластиковые окна необходима многофункциональность этого устройства. Для определения класса вентиляционной арматуры существуют следующие наиболее важные характеристики:

• Обеспечение требуемых параметров воздухообмена: Клапан должен работать на расход наружного воздуха, равный не менее 30 м3/час (на человека на человека).
• Обеспечение необходимого уровня шума: Для стандартных пластиковых окон этот показатель устанавливается на уровне 30-35 дБ.
• Особенности зимней эксплуатации: Этот показатель зависит от материала изготовления клапана, разницы наружной и внутренней температур, параметров обдува. Для эффективной работы вентиляционного клапана и предотвращения его обледенения важно соблюдать качественную теплоизоляцию конструкции клапана и использование так называемого «терморазрыва» из пластика между внешней и внутренней поверхностью его металла. кейс.
• Способ регулирования: Возможна установка приточных клапанов для пластиковых окон с автоматической, ручной и смешанной регулировкой (Тандем двух предыдущих типов).
• Место клапана: есть вариант установки окна и стены . При монтаже на стену значительно увеличиваются затраты на пробивку отверстий в ограждающих конструкциях помещения и нарушение внешнего вида фасада посторонними элементами. Оконный вариант более экономичен, прост и незаметен.
• Способ установки конструкции: Установка уже в имеющиеся пластиковые окна или замена стекла на новое с уменьшением его размера.

Совет: Не рассматривайте клапаны, не оборудованные возможностью регулирования, так как необходимость изменения притока воздуха диктуется практикой.

Самые популярные дизайны

Вентиляционные клапаны AERECO

Французская разработка Aereco нашла широкое применение в России.Приточно-вентиляционный клапан снабжен возможностью регулирования с помощью датчика, состоящего из нескольких полиамидных пластин, при раскрытии приводящего в движение открывающего механизма. Монтаж можно производить как в пазы, прорезанные в оконном блоке, так и на стене помещения.

Особенностью клапанов самолета является удаление из клапана датчика влажности, что обеспечивает реальное отражение параметров воздуха в помещении. К преимуществам можно отнести отсутствие потребности в какой-либо энергии, прокладки воздуховодов и бесшумность работы.Линейка задвижек пластиковых окон Aereco имеет несколько модификаций, отличающихся по регулировке и шумовому исполнению.

Системы оконной вентиляции AIR-BOX

Российская компания «Мабайтэк» решила не отставать от зарубежных коллег и разработала поистине универсальные клапаны для проветривания коробов, установка которых возможна на оконные блоки любой конструкции. Сомнительным достоинством является возможность установки в откидной блок фальца, что делает клапан незаметным.

Стандартный вариант исполнения (Air-Box Standart) предполагает установку двух частей клапана: нижней наружной, забирающей воздух с улицы, и верхней, подающей поток свежего воздуха в помещение. Принцип действия клапана основан на создании в помещении с закрытыми окнами и работающей вентиляцией разряжения, под действием которого открываются лепестки клапана и создается постоянный воздухообмен около 6 м3/час.

Важно: Приточная вентиляция на пластиковые окна будет эффективно справляться со своей задачей только при правильной вытяжной вентиляции.

Под этой маркой также производится ряд шумозащитных клапанов серии Comfort. Для них характерен выбор варианта установки. Обычный монтаж предполагает фрезеровку оконного профиля, при этом рейку можно выполнить самостоятельно, сняв уплотнитель, это займет всего 10-15 минут времени. Для клапанов предполагается ручное регулирование. Модификация Comfort S разработана специально для глухих оконных конструкций и предполагает сквозное сверление оконного блока, поэтому возможна прямая продувка.

Все клапаны Air-Box идут в лидеры благодаря приемлемой стоимости, эффективной работе, относительно небольшим габаритам и простой технологии монтажа.

А про различные варианты пленок для тонировки стекол на этой странице.

Установка клапана

Профессионалы используют два варианта монтажа вентиляционных клапанов. Первый подразумевает демонтаж старого стеклопакета и установку нового с уменьшенными габаритами. В этом случае щель, образующаяся между оконным проемом и блоком, занята самой заслонкой.У этого способа есть существенные минусы: увеличение стоимости, необходимой для заказа и установки нового оконного блока, и уменьшение площади светопрозрачных конструкций.

Вентиляционный клапан для пластиковых окон, установка которого проходит по второму варианту, монтируется в месте привязки. Удобство этого способа оценят владельцы помещений, в которых уже смонтированы герметичные пластиковые стеклопакеты. Все манипуляции по установке клапана займут не более получаса.

Демонстрируется видео установки щелевого клапана AIR-BOX.

Методы регулирования

В зависимости от устройства клапанного механизма поток приточного воздуха на металлопластиковые окна с вентиляцией может регулироваться или иметь постоянные параметры. Оптимальные условия внутреннего микроклимата помещения поможет создать клапан с возможностью регулирования, который бывает ручным и автоматическим. Последний тип регулирования более удобен и осуществляется на основании показаний датчика влажности , отслеживающего значение влажности воздуха в помещении.Регулирование происходит изменением сечения проходного канала для воздуха в нескольких режимах, вплоть до полного закрытия. Максимальное сечение соответствует наибольшему значению влажности. Такой тип регулирования позволяет снизить теплопотери, так как вентиляция происходит только тогда, когда в помещении находятся люди и происходит повышение влажности воздуха. Когда помещение пустеет и влажность снижается, клапан полностью закрывается.

Выбор ручного способа настройки сопутствует необходимости постоянного размышления о том, в какое время осуществляется какой порядок проветривания воздуха и время открытия клапана требуется для аэрации.Ручная регулировка способна лишь ограничить поток воздуха при ударном ветре. Такая установка меньше и может привести к возникновению сквозняков в помещении.

Уход и техническое обслуживание

Еще одним существенным преимуществом вентиляционных клапанов для окон является простота их обслуживания. Для его комфортной работы достаточно всего лишь раз в год очищать его поверхность от загрязнений, вот и весь уход.

В последнее время все чаще встречаются пластиковые окна в различных помещениях строительных зданий и сооружений.Благодаря большинству достоинств данные конструкции могут использоваться как в жилищном, так и в промышленном. Они хорошо защищают от жары и холода, препятствуют проникновению шума и различных запахов, а также вредных насекомых. Но есть огромный недостаток, который заключается в препятствии проникновению воздуха в помещения.

Можно отметить, что это не совсем недостаток пластика. Можно отметить, что именно такие конструкции не предусмотрены для домов, построенных в прошлые века.

Вентиляция и пластик: совместимы или нет?

Почему в современном мире до сих пор не придумали способ эффективного проветривания окон? Здесь нужно глубже вникнуть в вопрос. Все основывалось на наличии вытяжки на кухне и в ванной, а также вентиляции через дверные и оконные щели. Этот прием был изобретен давно и уже оправдал ожидания изобретателей.

А теперь вы можете увидеть это изобретение по расположению новых пластиковых окон.Когда конструкция проходит процесс монтажа, то все щели и зазоры закрываются, за счет чего в помещении образуется влага. Нарушает естественный воздухообмен из-за не забора воздуха. В помещении дома или становится душно, мокро и начинается дискомфорт. Может начаться такой процесс, который будет заключаться в следующем: весь воздух не будет уходить из помещения, а будет оставаться там постоянно, а также все запахи из соседних квартир будут полностью от вас исходить.

Могут быть выделены другие проблемы, возникающие в процессе эксплуатации.Из-за постоянного закрывания окон внутри конструкции может образовываться конденсат, который будет препятствовать нормальному использованию материалов. Лучше всего держать окна на функциях микровентиляции для предотвращения запотевания стекол.

Пластиковое окно режима полива

Конечно, от таких проблем можно избавиться с помощью простой вентиляции на нескольких встроенных режимах. Также при приобретении следует учитывать количество камер. Если есть холодный температурный режим, лучше купить многокамерные окна, которые намного лучше сберегут тепло.Конечно, за качество придется переплатить, но и результат не заставит себя ждать.

Комбинация вентиляции и окон

Можно ли совмещать вентиляцию и окна? Ответ прост — можно. Вариантов устройства довольно много. Комбинаций достаточно много, вот некоторые из них:

• с окном;
• с самозадержанием;
• с гребнем;
• с вентиляционным клапаном;

Просверлить отверстие для установки вентиляционного клапана

Вентиляционный клапан помещения

И с улицы

Оконные окна

Достаточно распространенный метод устройства ИВЛ, который используется довольно давно.Он обеспечивает забор воздуха под потолком в помещении, который затем смешивается с помещением, тем самым образуя прохладный и чистый продукт. Здесь исключено появление сквозняков или конденсата в окне.

Недостатками такой конструкции являются достаточно большой удорожание и усложнение конструкции, что увеличивает вес материалов. Стоит отметить, что при усложнении теряется большое количество светового потока, из-за чего в помещении становится достаточно темно. Это не всегда хорошо.

Пластиковые окна самофиксирующиеся

Самонакладные окна являются оптимальным вариантом для устройства во всех зданиях.Они могут найти применение, как в гражданском, так и в промышленном строительстве. Этот вариант заключается в том, что в конструкциях используются профили с отверстиями вверху и внизу каркаса. Отверстия расположены в верхней внутренней и нижней наружной частях. Воздушные массы, проходя через дно, нагреваются, и в помещение поступает уже нагретый воздух.

Этот принцип работает очень хорошо, но имеет некоторые ограничения. Такие конструкции нельзя устанавливать на верхних этажах из-за недостаточного количества поступающего воздуха.От такого дефицита многих систем в последнее время большое распространение приобрел вентиляционный клапан для окон.

Окошко с гребнями

Эти окна получили наибольшее распространение. При таком устройстве в окна встраивается регулятор, позволяющий либо открывать окно полностью, либо открывать его в нескольких режимах.

Такой механизм стоит очень недорого, но достаточно хорошо дает результат. Гребенка дает возможность регулировать все поступающие массы и оставлять окно в промежуточном режиме.

Вентиляционный клапан в окнах

Для нормальной работы такое устройство должно совмещать в себе несколько функций для полноценной работы. При соблюдении таких законов все помещение будет находиться в постоянном проветривании, что обеспечит нормальный температурный режим. Следует отметить, что такой клапан имеет несколько разновидностей, которые называются классами. Классы сильно отличаются друг от друга и имеют разные способы крепления.

Чтобы поставить клапан в оконную раму, можно либо заменить весь стеклопакет, либо заменить ту часть, которая отвечает за вентиляцию.Есть и его недостатки, заключающиеся в увеличении стоимости и веса конструкции. Такие операции проводятся менее чем за час, но гарантируют достаточно хороший результат.

Далее нужно определиться с режимом управления. Здесь, как и в любой конструкции, может использоваться как автоматический, так и ручной режимы. В таких вариантах есть отличия, которые заключаются в следующем. С помощью мануала можно отрегулировать вентиляцию, тем самым расположив ее там, где это необходимо. Есть частичная вентиляция, позволяющая заниматься этими процессами только там, где это требуется.Что касается автоматического управления, то тут все очень просто. Механизм, встроенный в окна, сам регулирует необходимую температуру и при необходимости добавляет воздушные массы нужной температуры. Однако есть и третий вариант, объединивший все достоинства и устранивший многие недостатки двух предыдущих режимов. Это смешанный режим. Он позволяет настроить любой режим, когда это удобно.

Эксплуатация зимой

Могут появиться свои проблемы, заключающиеся в появлении конденсата.Но такую ​​нехватку предсказать невозможно. Во всех случаях все будет по-другому. Такое последствие будет зависеть от температуры наружного воздуха, материала стен, самой камеры окон.

Климатический клапан

При эксплуатации в зимнее время стоит отметить, что при любых обстоятельствах помещение должно быть не менее 2 раз в неделю. Это обеспечит достаточно долговечное использование конструкций и убережет их от образования конденсата.

Установка

Рассматривая этот вопрос нужно помнить, что лучше нанять хороших специалистов, которые качественно установят данную конструкцию.

При неправильной установке возникают всякие сложности, которые иногда приводят к затуханию при большом количестве влаги. Это может привести к достаточно тяжелым результатам и деньги будут выброшены на ветер.

Установка оконного проветривателя

Очень важно. Как правильно его оформить — читайте в отдельной статье.

Долго думал, стоит ли пробовать так на винде. Оно считало, что эта идея сильно усилит удушение, считая, что любое вмешательство в конструкцию рамы ни к чему хорошему не приведет.А с появлением ребенка все же решилось: надоел сквозняк в полу, само окно наглухо заперто, а посему. В этом обзоре я расскажу, что узнал о приточных клапанах и дам пошаговую инструкцию по их установке. Не заработная плата и минусы.

Обычное пластиковое окно глухо-наглухо перекрывает естественный воздухообмен в помещении. Можно либо открыть створку, либо оставить для проветривания. Другого варианта не дают. В этом смысле триммер незаменим: он позволяет регулировать и перенаправлять поток воздуха из фактически закрытого окна.

Врачи давно выяснили, что наличие свежего воздуха в помещении снижает риск возникновения мигрени, улучшает сон, снижает утомляемость. Интересно, что в некоторых моделях окон изначально установлены приточные клапаны. Но если вам в этом не повезло, я расскажу как их установить.

Сама идея установки приточных клапанов далека от Nova. Такие клапаны были разработаны и внедрены в конце 90-х годов. Однако если в Европе такие клапаны ставят как по-своему, то в России далеко не каждый покупатель стеклопакетов, зачем они нужны.

Интересный факт! В Википедии легко можно найти блок-схему вентиляции Ивана Флавикского, который в 1874 г. разъяснял правила ее устройства так: «Обязательны оконные приточные клапаны и установка их, а воздух рекомендуется подавать как можно ближе к потолку — чтобы сквозняка не было».

Тяговый клапан на пластиковые окна: преимущества и недостатки устройства

Некоторые достоинства я уже назвал.Для меня главные и постоянные «живые» были. Среди прочих преимуществ перед опытом могу назвать следующие:

Но, как и у любого устройства, есть недостатки. Для себя я выделил только одно, но незначительное: необходимость смены температуры. Если вовремя не отрегулировать нужный зазор, клапан может замерзнуть.

Важно! Клапаны чувствительны к изменениям температуры. Шаг всего 5°С. Поэтому периодически их нужно подгонять, протирать и настраивать.

Как видите, недостатки приточных клапанов на окна из ПВХ настолько незначительны, что о них можно не беспокоиться. Соблюдение неприемлемых правил эксплуатации сведет их к нулю. Но плюсов много, и все они существенные.

Устройство приточного клапана окна нельзя назвать чем-то сверхъестественным. Состоит из трех частей:

1. Наружная, наружная часть с козырьком. Он специально создан для предотвращения попадания лучей и влаги в раму.
2. Телескопический канал. Он устанавливается внутри рамы. Фиксируется рукавом.
3. Вспомогательная часть. Чаще всего снабжен защитной сеткой или фильтром. Также есть насадка и регулировочный механизм, который можно настроить для регулировки нужного зазора и потока воздуха.

Чтобы вентиль образовывал нужную тягу, в квартире он должен работать исправно и по возможности не запираться для усиления естественного притока воздуха с улицы. Однако если высота двери отходит от пола более чем на 2 см, этого будет достаточно для формирования необходимой тяги.

Принцип действия приточного устройства

Циркуляция воздуха идет в пассивном режиме за счет разницы давлений внутри и снаружи. Такой воздухообмен допустим, если температура воздуха не выше +5°С. В жаркую погоду вентиляция функционирует при .

Важно! При одинаковой температуре и влажности внутри и снаружи помещения подстроечный клапан работать не будет.

Ведь, как мы знаем из курса физики, холодный воздух, попавший поперек формы рамы, опускается вниз, заталкивая теплый в вытяжной шахте под потолок, и тем самым затягивая его холодный с улицы.Только это обеспечивается круговоротом воздуха в помещении. Но если в квартире будет почти такой же, ничего не получится. Есть несколько вариантов работы практически от всех производителей. Регулировка необходима для установки конкретного режима воздухообмена.

Статья на тему:

В материале рассмотрим виды систем, как самостоятельно произвести расчет и обустройство вентиляции, советы и рекомендации специалистов.

Типы и основные характеристики приточных клапанов

По способу забора воздуха в птичнике и типу воздухообмена клапаны можно разделить на три основных типа. Их установка и регулировка будут немного отличаться.

Вентиляционные клапаны ручные и автоматические

Каждый из видов имеет свои особенности, имеет отдельные характеристики, а значит необходимо детально разобрать каждый из видов.

Клапаны ручные, соответственно ручная и регулировка.Как правило, такие модели имеют шнурок, открывающий шторки клапана и закрывающий их. Иногда в таких моделях используется клапан – его необходимо смещать влево или вправо. Одно положение перекрывает поток воздуха, другое противоположное — открывает.

В отличие от ручных, автоматические модели основаны на внутренних показателях и вне его. Внутри такого клапана установлены специальные датчики.

Складные вентиляционные клапаны и щелевые клапаны

Складные клапаны – один из самых экономичных вариантов для окон.Холодный воздух подается в помещение через небольшие прорези в очаге. Для установки такого клапана можно не демонтировать окно. Створчатые клапаны имеют малую пропускную способность, звукоизоляцию на достаточном уровне. Однако из-за малой пропускной способности такие вентили не подходят для больших помещений.

Щелевые клапаны обычно устанавливаются на раму и в боковые щели между створками. Их преимуществом является большая пропускная способность и отсутствие необходимости сверления отверстий внутри рам. Размер канала в таком вентиляционном устройстве обычно составляет 170-400×12-16 мм.Регулировка производится в ручном или автоматическом режиме.

Важно! В сильные морозы клапан дифферента не может полностью перекрываться.

Снаружи, со стороны улицы, такие клапаны обычно закрыты защитным блоком с сеткой от пыли, осадков и насекомых, с внутренней стороны — установлен блок управления.

Клапаны верхние для вентиляции

Воздух лучше проходит. Однако установить их самостоятельно не получится, будут уже специальные, подготовленные каркасы.Их устанавливают только при изготовлении стеклопакета, створки и рамы к нему.

На самом деле эта идея лежит на поверхности, ведь ручка сама по себе является отличным регулятором. Почему бы не использовать его как подручный инструмент и для клапана. Ручка клапана интересна тем, что обеспечивает мягкую вентиляцию и благодаря специальной конструкции не заедает.

Другие преимущества:

• внешний вид окна не портится;
• такая система не позволит образовываться конденсату даже при низких температурах;
• используется встроенный воздушный фильтр, который обеспечит отсутствие насекомых и пыли.

Статья на тему:

: Для чего нужен, принцип работы, конструктивные особенности, обзор моделей, средние цены, как сделать самому.

Как выбрать клапан воздухоотводчик для пластиковых окон

Подбор приточного клапана из широкого модельного ряда – задача достаточно сложная. Особенно, если вы живете в сложных климатических условиях. Однако рекомендации нашего интернет-журнала помогут сделать правильный выбор.Поэтому обратите внимание на следующие моменты:

1. Выберите модель, в которой предусмотрена специальная часть, обеспечивающая особую функцию. Это позволит вам не бояться перемещения триммерного клапана.
2. Проверьте пропускную способность клапана. Для этого рассчитайте необходимый расход воздуха из расчета 30 м³/ч на члена семьи.
3. Шумоизоляционные характеристики. Хороший клапан не должен их уменьшать. Эти данные обычно указываются в характеристиках.
4. Заранее продумайте, какой метод регулирования вы будете носить — ручной или автоматический.
5. Способ установки. Выбирайте фальцевые и щелевые клапаны – они легче при самостоятельном монтаже и монтаже.
6. Материал: Клапаны могут быть изготовлены из любых материалов, чаще всего из пластика, но есть варианты из дерева или металла.

Важно! Не покупайте товар без регулировки!

Клапаны, поставляемые фирмами

Подбор клапана подачи из большого модельного ряда является достаточно сложной задачей.На сегодняшний день на рынке работает около 10 компаний, зарекомендовавших себя в этой сфере. Рассмотрим самые популярные из них.

Рехау.

Известная в России линейка продуктов Rehau. Клапаны этой фирмы отличаются таким же качеством и долговечностью. Подходит для установки на любой.

Специальный механизм обеспечивает подачу свежего воздуха из окон в зависимости от напора ветра, автоматически открывается и закрывается.

АЭРЕКО.

Этой французской компании исполнилось 35 лет. Разработано несколько разновидностей клапанов, монтируемых как с необходимостью, так и без нее. Удобные настройки, поддержка автоматического и ручного режимов непременно позволят выбрать подходящий вариант.

Оконные вентиляционные системы отечественного производства Air-Box

Российская компания МАБИТЭ решила не отставать от зарубежных коллег и разработала поистине универсальные приточно-вытяжные оконные вентиляционные клапаны, установка которых возможна на окно блоки любой конструкции.Сомнительным достоинством является возможность установки в откидной блок фальца, что делает клапан незаметным.

Стандартный вариант исполнения (Air-Box Standart) предполагает установку двух частей клапана: нижней наружной, забирающей воздух с улицы, и верхней, подающей поток свежего воздуха в помещение. Принцип работы клапана основан на создании в помещении разряжения при работающей вентиляции, под действием которой открываются лепестки клапана и создается постоянный воздухообмен около 6 м³/час.

Важно! Время фрезерования в два раза превышает производительность подающего клапана. Но обычно решить проблему вентиляции позволяет стандартный монтаж — без фрезеровки.

Нюансы установки приточных клапанов: что нужно знать

Если вы решили установить сам клапан, выбирайте откидной механизм. Установить ее несложно, стоят такие системы не так дорого, зато вы сэкономите на вызове мастера. Как это сделать, поговорим.

Существует два способа установки клапана — с применением перфорации или без нее. Рассмотрим оба варианта поэтапно.

Установка климатического клапана с перфорацией — пошаговая инструкция

Для начала подготовьте инструменты для работы. Нам понадобятся следующие приспособления: дрель, напильник, сверла на 5-10 мм, шаблон для разметки контуров клапана, строительный нож и герметик.

Этапы работ при установке оконного клапана без перфорации

Данный вид работ не требует применения ни электролобзика, ни дрели.Нам понадобится: обыкновенный кросс, канцелярский нож, линейка с маркером для разметки.

Регулировка и уход за приточным клапаном вентиляции

Как мы уже отмечали ранее, подстроечный клапан можно регулировать как вручную, так и автоматически. Автоматика удобнее и обычно дополняется датчиком измерения влажности. Ручные модели могут стоить от 200 рублей за штуку, а автоматические дороже – от 980 рублей. В таких моделях предусмотрена автоматическая регулировка воздушных масс в зависимости от помещения.

Если у вас установлены воздушные фильтры, то они подлежат более частой замене, особенно летом. Большинство моделей хорошо переносят чистку влажной тряпкой.

Важно! Для очистки нельзя использовать химикаты. Кроме того, стоит воздержаться от мытья устройства под струей проточной воды — это может повредить датчики.

При проведении внутреннего вентиля необходимо накрывать — это защитит его от грязи и пыли.

В общем, убедился на личном опыте, обрезной клапан на окна из ПВХ достаточно полезное приобретение, которое обеспечит вам комфортный отдых и хорошее самочувствие. Как вы убедились, установка его достаточно проста, поэтому любой желающий может применить знания, полученные в этой статье, в домашних условиях.

А если у вас есть вопросы, задавайте их в комментариях!

Современные металлопластиковые окна с микровентиляцией. Способы микровентиляции пластиковых окон

Пластиковые окна

завоевали широкую популярность во всем мире, так как имеют массу преимуществ перед устаревшими деревянными рамами.Они отлично справляются со сбережением тепла, поэтому после их установки обнаруживается значительное улучшение температуры в помещении.

Полная герметичность окон, ограничивает поступление свежего воздуха в помещение, поэтому — конструкции имеют два режима проветривания: макро- и микропроветривание. Но, типовые схемы режимов вентиляции имеют недостатки: при микровентиляции происходит недостаточная подача объема воздуха, а при макровентиляции образуются сквозняки. Для решения проблемы существует специальное устройство-клапан приточной вентиляции для пластиковых окон, о котором и расскажет данный материал.

Вентиляционные клапаны и их преимущества

Обязательно проветривайте помещение, чтобы в помещении была достаточная влажность и не скапливались бактерии в воздухе.

Посмотрим, какие у них есть преимущества:

• монтаж приборов осуществляется без нарушения герметичности окон;
• вентиляция обеспечивается постоянно при закрытых окнах;
• отсутствие образования конденсата и плесени во влажных помещениях;
• простота использования продуктов;
• контролируемый поток воздуха экономит тепло;
• автоматическая регулировка подачи свежего воздуха, поэтому человеку не нужно следить за временем проветривания;
• снижается вероятность проникновения в дом злоумышленников, так как окна постоянно закрыты.

Конструкция клапана представляет собой пластмассовое устройство, которое монтируется на верхнюю часть рамы металлопластикового окна. Вентиляция осуществляется автоматически — с помощью встроенного механизма в пластиковом корпусе.

Какие продукты

Вентиляционные клапаны делятся на следующие типы:

1. Щелевые … Эти устройства подразделяются на автоматические и механические. Воздух поступает в помещение по каналу размером 170-400*12-16 мм.Преимуществом устройства является простота установки, не требующая снятия оконных рам;
2. Клапаны складчатые … Поступление наружного воздуха в помещение обеспечивается с помощью специальных вырезов складчатого типа. Преимуществами устройства являются его низкая стоимость и простота установки, не требующая демонтажа оконной рамы. Недостаток обусловлен: низкой пропускной способностью;
3. Верхний клапан … Преимущество верхних клапанов заключается в том, что они обеспечивают большой объем воздушного потока.В связи с этим возникают такие недостатки: низкие показатели тепло- и звукоизоляции, а также невозможность установки клапана на существующее пластиковое окно.

Клапан микровентиляции Air-Box

airbox comfort

Клапаны вентиляции Air-Box разработаны российскими производителями. Преимущество продукции заключается в возможности установки на окна любой конструкции. Кроме того, створку можно разместить в фальце оконного блока, что делает изделие незаметным.

Airbox предлагает три типа клапана: Standard, Comfort и Comfort S.

Airbox Standard

Клапан вентиляционный Air-Box Standart, состоит из двух конструктивных частей: нижней и верхней. Верхняя часть клапана обеспечивает приток воздуха в помещение, а нижняя забирает воздух с улицы. Работа устройства основана на нагнетании воздуха, если в помещении функционирует вытяжная вентиляция. При закрытых окнах лепестки устройства открываются, что позволит обеспечить воздухообмен объемом 6 м3/ч.

Комплектация вентиляционного клапана Air-Box Comfort, в отличие от Стандарта, имеет одно преимущество — функцию звукоизоляции. Также устройства отличаются вариантами крепления. Монтаж может осуществляться с использованием профильной фрезеровки или без нее. Фрезерный тип установки осуществляется самостоятельно, для чего потребуется снять уплотнитель и установить устройство. Модели типа Comfort S часто предназначены для установки на глухие модели окон, где предполагается сверление оконного профиля.

Клапаны Air-Box

завоевали широкую популярность благодаря своей низкой стоимости, высокой эффективности работы, а также простоте монтажа. Как установить вентиляционный клапан своими руками, узнаем далее.

Установка устройства

Вентиляционные клапаны устанавливаются двумя способами. Рассмотрим оба варианта, чтобы иметь представление о технологии установки устройств.

Для первого варианта характерно извлечение установленного стеклопакета с последующей его заменой на новый, имеющий меньшие размеры.В зазор, образованный между стеклопакетом и рамой, устанавливается клапан. Процесс не требует сверления пластиковой конструкции, но имеет некоторые недостатки:

• дополнительные расходы, так как потребуются — не только заказать новый стеклопакет, но и вызвать мастера для его установки;
• уменьшение площади остекления;
• установить клапан самостоятельно проблематично.

Второй вариант самый популярный и не требует замены стеклопакетов на новые.Установка производится быстро и самостоятельно. Ниже мы узнаем, как выглядит процесс установки.

Для установки — нам понадобится следующий инструмент: Канцелярский нож, линейка и отвертка.

Клапан поставляется с крепежными элементами и двумя уплотнениями длиной 35 см.

Один из уплотнителей должен быть установлен с внутренней стороны створки. Для этого откройте окно, отмерьте 35 см в верхней части створки и с помощью канцелярского ножа отрежьте стандартный уплотнитель.Вместо него монтируется уплотнение из комплекта. Напротив разрезанного уплотнителя с внутренней стороны рамы таким же образом отмерьте и отрежьте стандартный уплотнитель. В этом месте — также монтируем уплотнитель из комплекта. Затем следует установить три специальных крепления, на которые будет крепиться сам клапан (в зависимости от поставки).
Для установки клапана необходимо сначала снять защитную пленку, а затем приклеить изделие к профилю. Крепления клапана должны плотно прилегать к установленным заглушкам. Клапан крепится к раме саморезами.На этом установка завершена и можно приступать к тестированию устройства.

Монтаж клапана комфорта Airbox своими руками видео:

Регулировка

После установки можно приступить к тестированию. Если клапан регулирует поток воздуха вручную, то для этого достаточно передвинуть рычаг на изделии в левую или правую сторону. Автоматический метод регулирования осуществляется с помощью датчика гигрометра. Этот датчик измеряет влажность в помещении, поэтому при ее повышении клапан полностью открывается.Автоматическое регулирование не требует вмешательства человека. Кроме того, проветривание проводится в том случае, если в помещении есть люди или влажность воздуха повышается до определенных параметров. Недостатком этого типа датчиков является высокая стоимость, поэтому для установки таких устройств на все окна потребуется приличная сумма.

Ручной метод регулирования менее эффективен и требует участия человеческого фактора. Если нужно проветрить помещение, то клапан открывается вручную.Автоматический клапан способен закрываться при порывистом ветре на улице.

Также преимуществом клапана является простота обслуживания. Для этого достаточно раз в год проводить профилактику устройства и очищать его от мусора и пыли.

Если планируется установка приточного клапана, то рекомендуется отдать предпочтение автоматическим вариантам, так как они намного эффективнее и способствуют лучшему сохранению тепла в помещении.

Такая возможность, как микропроветривание пластиковых окон, может быть очень кстати как зимой, так и летом.Она оказывается наиболее актуальной именно зимой, так как в это время стекла часто запотевают, но именно микропроветривание позволяет свести на нет такой риск и оставить окна идеально чистыми и прозрачными.

Кроме того, этот вариант позволит поступать в помещение небольшому количеству свежего воздуха, который будет циркулировать, и создавать максимально благоприятную для человека и здоровую атмосферу.

Кто-то считает недостатком пластикового окна его полную герметичность.Ведь деревянные рамы всегда имеют поры и микротрещины, которые обеспечивают минимальную циркуляцию воздуха даже при закрытом окне.

Микропроветривание нивелирует этот недостаток и демонстрирует, что пластиковое окно тоже способно «дышать». Ведь щелевая микровентиляция, по сути, обеспечивает все то же самое. Эту возможность пользователь может использовать только своими руками, настраивая все самостоятельно.

Как использовать

На самом деле использовать эту опцию совсем не сложно.Для этого вам нужно:

• помните, что окна ПВХ открывают такую ​​возможность при расположении ручки под углом 45 градусов;
• выбрать любую из заслонок;
• установить ручку в соответствующее положение;
• тяни на себя.

Выполняя такую ​​манипуляцию, вы ничем не рискуете, ведь окна ПВХ приспособлены для этого. При этом исключаются другие риски, например, чрезмерное охлаждение помещения.

Функцию можно использовать даже в очень холодную погоду без риска переохлаждения помещения.

Опции: гребенчатый или климатический клапан

Возможности микропроветривания зависят от устройства окна. Так, вариант с климатическим клапаном сегодня очень распространен, и представляет собой специальную систему на верхней части створки, через которую поступает воздух – с полным сохранением звукоизоляции.

Гребень конкурирует с этой опцией. Эта система представляет собой ограничитель, который обычно монтируется на среднюю часть окна и позволяет приоткрыть его.

Преимущества

Выбирая вариант сделать микровентиляцию, вы получаете следующие преимущества:

1. Окно не запотевает.
2. Неприятные запахи в комнате исчезнут.
3. Жара или неприятные запахи с улицы вряд ли будут вам мешать.
4. Сквозняк не формируется.
5. Никакой повышенной влажности в помещении, а значит, никакой плесени и грибка, только здоровая атмосфера.
6. Вы можете оставить окна в этом положении, даже если находитесь снаружи.

Что касается последнего момента — не беспокойтесь, что помещение будет переохлаждено или перегрето из-за погоды на улице, или что этой ситуацией воспользуются злоумышленники, ведь щель остается действительно очень узкой.

Так что можно с уверенностью сказать, что эта опция является одним из больших преимуществ и ее действительно стоит использовать. В домах, где есть пожилые люди, больные люди с проблемами дыхания или маленькие дети, эту возможность следует использовать в обязательном порядке. То же самое касается квартир, где люди курят.

Воспользуйтесь дополнительными возможностями пластиковых окон, и ваша жизнь станет еще комфортнее. Микровентиляция подарит вам комфорт и множество других преимуществ.

В последнее время пластиковые окна все чаще используются в различных сферах строительства зданий и сооружений. Благодаря большинству своих достоинств эти конструкции могут применяться как в жилищном, так и в промышленном строительстве. Они хорошо защищают от жары и холода, препятствуют проникновению шума и различных запахов, а также вредных насекомых… Но есть и огромный недостаток, который заключается в том, чтобы не допустить попадания воздуха в помещение.

Тут можно отметить, что это не совсем недостаток пластика. Можно отметить, что именно эти конструкции не предусмотрены для домов, построенных в прошлые века.

Вентиляция и пластик: совместимы или нет?

Почему в современном мире до сих пор не придумали способ эффективно проветривать окна? Здесь нужно более проникнуться вопросом.Здесь все основывалось на наличии вытяжки на кухне и в ванной, а также вентиляции через дверные и оконные щели. Эта техника была изобретена давно и уже оправдала ожидания изобретателей.

А теперь можно посмотреть на это изобретение со стороны обустройства новых пластиковых окон. Когда конструкция проходит процесс монтажа, то все щели и зазоры заделываются, тем самым создается влажность в помещении. Это нарушает естественный воздухообмен из-за отсутствия притока воздуха в помещение.В помещении дома или становится душно, влажно и начинается дискомфорт. Здесь может начаться процесс, который будет заключаться в следующем: весь воздух не будет покидать помещение, а останется там постоянно, а все запахи из соседних квартир будут ощущаться вами полностью.

Здесь можно выделить другие проблемы, возникающие в процессе эксплуатации. Из-за постоянного закрытия окон внутри конструкции может образовываться конденсат, который будет мешать нормальному использованию материалов.Лучше всего держать окна на функции микропроветривания, чтобы предотвратить запотевание стекол.

Режим проветривания пластикового окна

Конечно, от таких проблем можно избавиться простой вентиляцией в нескольких встроенных режимах. Также при покупке следует учитывать количество камер. При наличии холодного температурного режима лучше покупать многокамерные окна, которые будут гораздо лучше удерживать тепло. Конечно, за качество придется переплатить, но результат не заставит себя ждать.

Комбинация вентиляции и окон

Можно ли совмещать вентиляцию и окна? Ответ прост — можно. Вариантов устройства довольно много. Комбинаций довольно много, вот некоторые из них:

• с окном;
• самовентилируемый;
• с гребнем;
• с вентиляционным клапаном;

Сверлим отверстие под установку вентиляционного клапана

Вентиляционный клапан со стороны помещения

А со стороны улицы

Окна с окном

Довольно распространенный способ аппарата ИВЛ, который используется достаточно давно… Обеспечивает забор воздуха под потолком в помещение, который затем смешивается с комнатным воздухом, образуя тем самым прохладный и чистый продукт. Здесь исключено появление сквозняков или конденсата на окне.

Недостатками данной конструкции являются достаточно большое удорожание и сложность конструкции, что увеличивает вес материалов. Здесь стоит отметить, что когда конструкция становится более сложной, большое количество светового потока делает помещение довольно темным.Это не всегда хорошо.

Самовентилируемые пластиковые окна

Самовентилируемые окна — лучший вариант для устройств во всех зданиях. Их можно использовать как в гражданском, так и в промышленном строительстве. Этот вариант заключается в том, что в конструкциях используются профили с отверстиями вверху и внизу каркаса. Отверстия расположены в верхней внутренней и нижней наружной частях. Воздушные массы, проходя через нижнюю часть, нагреваются, и уже нагретый воздух поступает в помещение.

Этот принцип работает очень хорошо, но имеет некоторые ограничения.Такие конструкции нельзя устанавливать на верхних этажах из-за недостаточного притока воздуха. От такого недостатка во многих системах в последнее время получил распространение вентиляционный клапан для окон.

Гребенчатые окна

Именно такие окна сегодня получили наибольшее распространение. При таком устройстве в окна встроен регулятор, который позволяет либо открывать окно полностью, либо открывать его в нескольких режимах.

Этот механизм очень недорогой, но работает очень хорошо.Гребень дает возможность регулировать все поступающие массы и оставлять окно в режиме промежуточного положения.

Вентиляционный клапан в окнах

Для нормальной работы такое устройство должно совмещать несколько функций для полноценной работы. При соблюдении таких законов все помещение будет постоянно проветриваться, что обеспечит нормальный температурный режим. Здесь следует отметить, что такой клапан имеет несколько разновидностей, которые называются классами. Классы сильно отличаются друг от друга и имеют разные способы установки.

Для установки клапана в оконную раму можно либо заменить весь стеклопакет, либо заменить часть, отвечающую за вентиляцию. Здесь есть и недостатки, заключающиеся в увеличении стоимости и веса конструкции. Такие операции проводятся менее чем за час, но гарантируют достаточно хороший результат.

Далее нужно определиться с режимом управления. Здесь, как и в любой конструкции, могут использоваться как автоматические, так и ручные режимы. Эти варианты имеют свои отличия, которые заключаются в следующем.С помощью мануала вы сможете регулировать вентиляцию, тем самым размещая ее там, где вам нужно. Здесь применима частичная вентиляция, позволяющая проводить эти процессы только там, где это требуется. Что касается автоматического управления, то тут все очень просто. Механизм, встроенный в окна, сам регулирует необходимую температуру и при необходимости добавляет воздушным массам нужную температуру. Однако есть и третий вариант, сочетающий в себе все достоинства и убирающий многие недостатки двух предыдущих режимов.Это смешанный режим. Это позволяет настроить любой режим, когда это удобно.

Зимняя эксплуатация

Тут могут появиться свои проблемы, заключающиеся в появлении конденсата. Но такой недостаток нельзя предсказать. Во всех случаях все будет по-другому. Такое последствие будет зависеть от температуры наружного воздуха, материала стен и интимности самих окон.

Клапан климатический

При эксплуатации в зимнее время следует учитывать, что при любых обстоятельствах помещение следует проветривать не менее 2 раз в неделю.Это обеспечит достаточно долговечное использование конструкций и защитит их от образования конденсата.

Установка

Рассматривая этот вопрос, нужно помнить, что лучше нанять хороших специалистов, которые качественно установят эту конструкцию.

При неправильной установке впоследствии возникают всевозможные трудности, которые иногда приводят к гниению при большом количестве влаги. Это может привести к довольно трудным результатам, и деньги будут потрачены впустую.

Установка оконного проветривателя

Очень важно. Как правильно его оформить — читайте в отдельной статье.

В строительном мире уже давно считается нормой устанавливать в комнатах металлопластиковые окна со стеклопакетами. Пользоваться таким остеклением намного удобнее, чем обычным. деревянные окна. Металлопластиковые конструкции легко и быстро моются, их не нужно красить, а служат они достаточно долго.

Несомненным достоинством ПВХ-остекления является его герметичность. И эта же особенность представляет собой небольшую проблему. Сохраняя температуру в помещении, металлопластиковые окна также не пропускают влагу и не дают свежего воздуха. Избавиться от этой проблемы поможет функция микровентиляции.

Как организовать микровентиляцию

Решение вопроса доступа воздуха в помещение имеет 3 классических решения:

• установка специальной арматуры;
• ограничитель открывания створки (гребенки);
• установка заслонки приточного воздуха.

Все решения по регулированию микровентиляции в пластиковых окнах имеют свои плюсы и минусы, и все они решают главную задачу — вентиляция воздуха в помещении без сквозняков.

Рассмотрев все детали, вы сможете определиться с решением, подходящим для конкретной ситуации.

Оконная фурнитура

Металлические детали обеспечат открывание окна в разных плоскостях

При сборке окна в паз на профиле устанавливаются металлические детали, которые обеспечивают различные положения открывания и зажим створки в закрытом положении.В эту систему может быть включен механизм микровентиляции. В идеале он устанавливается сразу в момент сборки на заводе.

Но если окно было установлено давно, вполне возможно установить механизм на место. Для этого стоит обратиться к специалистам. Такую услугу оказывает любая компания, занимающаяся ремонтом металлопластиковых конструкций.

Механизм фиксирует зазор между створкой и рамой, достаточный для забора воздуха (не более 3 мм).Обычно открывается поворотом ручки на 45 градусов. Имеются механизмы многоступенчатой ​​фиксации (поворот ручки на 15, 45 и 60 градусов).

это лучший вариант решения, но не каждый сможет реализовать его самостоятельно.

Ограничитель открывания

Способы микровентиляции в стеклопакетах

Установка многоступенчатого запорного механизма открывания — наиболее бюджетный вариант, и в этом его главное преимущество. Сама гребенка стоит недорого, и установить ее может любой, кто умеет пользоваться отверткой.

Перед установкой отметьте карандашом места отверстий на раме. Язычок обычно устанавливается под ручку:

• снять декоративную планку, открутить ручку;
• прикрепить язычок фиксатора;
• сверху надеть ручку и вкрутить саморезы в те же места, надеть декоративную накладку;
• прикрутите гребенчатый механизм к оконной раме.

У этого способа есть недостатки: вероятность повреждения оконного профиля и быстрая потеря внутренней температуры помещения даже при минимальном зазоре.

Самым технологичным решением проблемы притока воздуха является установка клапана микровентиляции. Устанавливается на верхнюю раму по центру створки. Можно сделать своими руками, подробная инструкция прилагается к механизму. В продаже имеются ручные и автоматические клапаны. Они отличаются ценой и способом регулировки.

Перед установкой любого типа замените уплотнительную резину на ту, которая входит в комплект поставки.О том, как установить микровентиляционный клапан, смотрите в этом видео:

При выборе данного решения сэкономить не удастся, стоимость конструкций достаточно высока. Но установив клапан, вы получаете постоянную вентиляцию воздуха, интенсивность которой можно регулировать.

При этом внутри помещения нет шума, пыли и насекомых. Следует отметить, что проветривание через клапан будет происходить при закрытом окне, что важно для родителей маленьких детей и владельцев домашних животных.

Итак, самым простым и дешевым вариантом установки является вариант установки ограничителя открывания. Самым дорогим и функциональным является клапанное устройство. Установка системы микровентиляции в оконную фурнитуру будет средней как по цене, так и по мощности.

Все больше людей делают свой выбор в пользу установки пластиковых стеклопакетов. Они красивы, удобны, долговечны, не пропускают шум, холод и грязь с улицы.Однако их владельцы, наряду с достоинствами, часто отмечают, что в помещении стало душно. Решить эту проблему поможет микровентиляция пластиковых окон.

Пластиковые окна сегодня становятся все более популярными. Удобны в эксплуатации, не пропускают шум и холод с улицы

Особенности пластиковых стеклопакетов

Окна ПВХ

имеют ряд неоспоримых преимуществ:

• имеют надежные механизмы;
• безопасен для здоровья;
• согреться;
• отличаются длительным сроком службы;
можно выбрать
• различных конфигурации;
• изготовление на заказ;
• простота ухода;
• отличная звукоизоляция;
• полная герметичность.

Давайте разберемся, почему проблема свежего воздуха в квартире остро стоит перед теми, кто недавно заменил старые деревянные рамы на пластиковые окна.

Дело в том, что в старых оконных блоках всегда были щели, к тому же дерево само по себе воздухопроницаемый материал, что обеспечивало круглосуточный приток воздуха с улицы.

Те, кто уже успел поставить современные оконные системы, часто отмечают, что в комнатах душно, а при повышенной влажности на стеклах образуется конденсат.Таким образом, основное преимущество – герметичность – оборачивается тем, что нарушается циркуляция воздуха.

Чтобы решить эту проблему, вы можете постоянно держать окна открытыми и проветривать комнату. Но это может быть неудобно по ряду причин:

• зимой не хочется слишком сильно охлаждать помещение;
• постоянные сквозняки могут привести к развитию простудных заболеваний;
• летнее тепло проникает в комнату;
• створка не закреплена, может хлопать от порывов ветра;
• не забывайте открывать рамки не менее двух раз в день.

Гораздо удобнее один раз установить одну из систем микровентиляции на свои пластиковые окна. После этого о проблеме духоты можно забыть навсегда.

Что такое микровентиляция в пластиковых окнах? Он обеспечивает постоянный доступ свежего воздуха в квартиру без сквозняков и чрезмерного охлаждения помещения и осуществляется за счет установки различных механизмов микровентиляции.

Микровентиляция необходима для обеспечения постоянного притока свежего воздуха в помещение без сквозняков.

Как отрегулировать микровентиляцию

Существует несколько способов регулирования микровентиляции в квартире. С их помощью вам не придется беспокоиться о том, как проветрить дом.

Можно установить:

• гребень;
• микрощелевая вентиляция;
• Клапан микровентиляции для пластиковых окон.

Гребень

Гребень или ограничитель открывания – самый недорогой способ обеспечить приток свежего воздуха в квартиру и не открывать створку нараспашку.

Стопор представляет собой гребенчатый стержень и язычок. Штанга (металлическая или пластиковая) крепится к раме. Под ручку створки устанавливается язычок. Откройте окно, зафиксируйте язык в расческе, и вы получите приток кислорода.

Вы можете приступить к установке гребенки самостоятельно или воспользоваться услугами специалистов. К преимуществам этого метода можно отнести бюджетность и простоту монтажа.

Но есть и минусы: при монтаже может нарушиться герметичность.Кроме того, возможно снижение тепло- и звукоизоляционных свойств системы.

Микрощелевая вентиляция

В створке есть механизмы, позволяющие фиксировать ее в разных положениях. Такая фурнитура устанавливается на производстве.

Возможна установка режима микропроветривания на уже готовое окно. Для этого необходимо обратиться в организацию, которая выполнит все необходимые работы.

Этот режим имеет ряд неоспоримых преимуществ:

• помещения освобождаются от неприятных запахов и вредных веществ;
• В квартиру постоянно попадает свежий воздух;
• очки не «плачут»;
• из помещения испаряется лишняя влага;
исключены
• неприятных сквозняка;
• осадки, ветер, насекомые и пыль не залетают в помещение;
• сохраняется комфортная температура, помещение не остывает зимой, не перегревается летом;
• с микровентиляцией целостность системы не нарушается, противовзломные свойства сохраняются.

Клапан микровентиляции

Еще один отличный способ обеспечить микропроветривание помещения — поставить клапан на пластиковые окна.

Установив вентиляционный клапан на пластиковые окна, можно обеспечить микропроветривание помещения

Устанавливается в верхней части створки. Поток свежего воздуха направляется к потолку. Даже в холодную погоду вы не почувствуете сквозняка. Существуют автоматические и ручные виды клапанов, которые отличаются своей стоимостью и возможностью регулировки.Во многих клапанах фильтр можно менять, чтобы воздух, поступающий в помещение, всегда был чистым. Клапан можно установить как самостоятельно, так и с помощью специализированной компании.

Главный плюс клапана в том, что не нарушается целостность стеклопакета и сохраняется герметичность. А климат-контроль в помещении осуществляется постоянно.

Как открыть окно для микропроветривания

Если в ваших пластиковых окнах уже установлена ​​микровентиляция, то пользоваться ей очень просто.Для этого просто поверните ручку на 45 градусов. Специальный механизм, установленный в стеклопакете, зафиксирует створку в нужном положении. Между рамой и створкой образуется небольшой зазор не более 3 мм, и в помещение будет беспрепятственно поступать свежий воздух.

Имеются механизмы, позволяющие фиксировать створку в промежуточных положениях. Затем ручку можно повернуть на 15, 45 или 60 градусов, и рамка устанавливается в нужный режим.

После установки металлопластиковых окон становится актуальной проблема обеспечения духоты в помещениях.С помощью перечисленных способов можно без особых усилий настроить микроклимат. При установке не забудьте сказать, что хотите установить режим микровентиляции. Это сохранит ваше здоровье и хорошее самочувствие.

Как производятся аппараты искусственной вентиляции легких? (Coronavirus/COVID-19 Response)

Аппараты искусственной вентиляции легких — это критически важное медицинское оборудование, которое буквально каждый день спасает жизни. Эти аппараты служат для оказания респираторной поддержки пациентам, находящимся в бедственном положении, которые страдают от немедленных затруднений дыхания самостоятельно.Аппарат искусственной вентиляции легких дополняет или заменяет работу, обычно выполняемую мышцами пациента, для выполнения работы, связанной с дыханием — вдыхание и выдыхание газов в легкие и из легких. Аппараты искусственной вентиляции легких используются для поддержки пациентов как в краткосрочной перспективе при выздоровлении от болезни, так и в долгосрочной перспективе из-за хронического состояния здоровья.

В этой статье рассказывается о том, как аппараты искусственной вентиляции легких дополняют или замещают функцию дыхания, какие компоненты используются при их изготовлении, а также об основных режимах работы этих аппаратов.Более подробную информацию о поставщиках и производителях аппаратов ИВЛ можно найти в нашей статье о производителях и компаниях аппаратов ИВЛ.

Типы аппаратов ИВЛ

Аппараты искусственной вентиляции легких бывают разных типов. Простая форма — это мешок-клапан-маска-реаниматор, который используется для кратковременной респираторной помощи фельдшерами скорой помощи и медицинским персоналом и управляется вручную, чтобы нагнетать воздух в пациента для поддержания жизни.

Более известные медицинские аппараты ИВЛ, которые будут обсуждаться в этой статье, представляют собой аппараты с приводом, которые имеют выбираемые входные параметры для непрерывной и автоматической подачи газов к пациенту в течение продолжительных периодов времени.Эти устройства, как правило, передвижные и могут перемещаться вместе с пациентом, хотя многие из них предназначены для стационарного использования. Приложения для этих устройств включают:

• Внутрибольничный транспорт
• Межбольничный транспорт
• Длительный уход
• Массовые пострадавшие/неотложная помощь
• До- и послебольничная помощь
• Домашнее использование

Некоторые устройства упакованы в чемодан для удобства транспортировки, другие установлены на опорных конструкциях и снабжены роликами или колесами для облегчения перемещения.

Основы аппарата ИВЛ

По своей сути аппарат ИВЛ получает входную энергию от источника питания, обычно от источника переменного или постоянного тока или источника сжатого воздуха, а затем использует эту энергию для создания желаемого результата в виде доставки газов пациенту, который представляет желаемый режим вентиляции. Этот режим вентиляции может представлять собой подачу газов при заданном давлении, заданном объеме или заданной форме кривой скорости потока, в зависимости от потребностей пациента.Режимы аппарата ИВЛ задаются медицинским персоналом через ЧМИ (человеко-машинный интерфейс), который представляет собой набор ручек управления, переключателей и кнопок на аппарате ИВЛ, что позволяет запрограммировать аппарат на подачу конкретного газа пациенту либо независимо, спонтанного дыхания пациента или в сочетании с ним.

С точки зрения высокого уровня, вентиляторы построены вокруг основных подсистем или элементов, которые связаны с различными аспектами работы машины.Эти элементы включают элементы, предназначенные для выполнения функций, связанных с ключевыми сегментами возможностей аппарата ИВЛ, например:

• Входы
• Преобразование мощности
• Схема управления
• Выходы
• Тревоги

Входные данные представляют собой как потребляемую электроэнергию, которая обеспечивает работу машины, так и вводимые газы, такие как воздух и кислород O ₂ . Преобразование энергии касается аспектов аппарата ИВЛ, которые преобразуют входную мощность в полезную выходную мощность, таких как компрессор для обеспечения потока под давлением и выходных регулирующих клапанов, которые активируются, когда этот поток газов должен быть выпущен.Схема управления вентилятором относится к схемам управления, которые определяют поведение выхода, будь то механическое, пневматическое, электрическое, электронное, а также учитывает желаемые переменные, которые необходимо контролировать, и триггеры, влияющие на временную последовательность выхода. . Выход представляет собой не только газовую смесь, доставленную пациенту, но также тип выхода и форму волны. Этими выходными формами могут быть формы сигналов давления, объемных сигналов или сигналов расхода различных разновидностей, таких как, например, прямоугольные, восходящие или нисходящие рампы, синусоидальные или экспоненциальные.Аварийные сигналы относятся ко всем возможным типам условий, которые отслеживаются и о которых сообщается, от аварийных сигналов входной мощности до отказа цепи управления, до выходных аварийных сигналов, которые предупреждают о высоких/низких состояниях и пороговых проблемах с давлением, объемом, расходом, временем (например, время вдоха) или концентрацию кислорода.

Для выполнения различных функций, связанных с каждой из этих возможностей, аппараты ИВЛ состоят из функциональных компонентов, которые по своей природе являются механическими, электромеханическими, электронными и пневматическими.

Функциональные компоненты аппарата ИВЛ

На Рисунке 1 ниже представлена ​​базовая функциональная схема аппарата искусственной вентиляции легких. На этой конкретной схеме показаны компоненты пневматического потока для аппарата искусственной вентиляции легких Dräger Infinity V500. Другие модели могут иметь другие конструктивные решения, но обзор этой схемы даст общее представление о ключевых функциональных компонентах машины.

Изображение предоставлено: https://accessmedicine.mhmedical.com/Content.aspx?bookid=520&sectionid=416

Базовая конструкция состоит из ряда функциональных блоков, обозначенных заглавными буквами A-I на рисунке 1, в том числе:

1. Газовая смесь и узел учета газа
2. Блок вдоха
3. Блок выдоха
4. Датчик потока выдоха
5. Датчик барометрического давления
6. Блок измерения давления
7. Калибровочный узел
8. Кислородный датчик
9. Распылитель лекарств в сборе

Подача газа в аппарат ИВЛ осуществляется через впускное отверстие для воздуха [1] и впускное отверстие для кислорода [2].Пара обратных обратных клапанов [3,4] предотвращает возврат газа в линии подачи или непреднамеренную отправку не того газа обратно в неправильную линию подачи. Регулирующие клапаны [5,6] измеряют расход O ₂ потоком воздуха из линий подачи и направляют потоки в емкость [7], где происходит смешивание. Дополнительный клапан дозирования смешанного газа на выходе из баллона [8] регулирует поток инспираторного газа к пациенту.

В блоке вдоха предохранительный клапан [9] и дополнительный набор клапанов [10,11] используются для дополнительного контроля потока.При закрытом предохранительном клапане путь от дозирующего клапана [8] к эндотрахеальной трубке пациента открыт для потока инспираторного газа в легкие пациента. В режиме ожидания предохранительный клапан открыт, и пациенты могут дышать спонтанно, втягивая воздух из аварийного дыхательного клапана [11]. Аварийный клапан выдоха [10] обеспечивает резервирование в случае блокировки основного клапана выдоха [13].

Блок выдоха содержит основной клапан выдоха [13] и обратный клапан [14].Назначение обратного клапана состоит в том, чтобы избежать так называемого маятникового дыхания, когда пациент повторно вдыхает газ, который только что выдохнул. Клапан выдоха представляет собой клапан пропорционального потока, который используется для установки желаемого давления в контуре потока пациента. Датчик потока выдоха [15] контролирует выдох пациента и скорость потока. Датчик барометрического давления [16] используется для измерения атмосферного давления, необходимого для преобразования массового расхода в объемный.

В узле измерения давления набор датчиков давления — один для потока вдоха [18] и один для потока выдоха [20] — обеспечивает мониторинг контура потока газа в легкие пациента и из него.Два клапана калибровки давления [17,19] являются частью калибровочного узла и используются для регулярной калибровки нуля по атмосферному давлению.

Кислородный датчик используется для контроля уровня O ₂ , присутствующего в потоке вдыхаемого газа, подаваемого через дозирующий клапан [8].

В этой конкретной конструкции предусмотрена подача газа к распылителю, который может подавать пациенту лекарство в виде пара. Воздух и кислород, соединенные с основными источниками на входных портах после обратных клапанов [3,4], подаются на набор клапанов регулирования давления [23,24].Выходы регулирующего клапана подаются на смесительный клапан распылителя [25], который затем подает газовую смесь распылителя на переключающий клапан распылителя [26]. Затем конечная газовая смесь проходит к выходному отверстию небулайзера [22] на аппарате ИВЛ.

Конструктивные особенности и варианты

Схема конструкции вентилятора, показанная выше, является конкретным примером, используемым для иллюстрации основных функций газового потока. При этом имелся набор входных портов, через которые подавался сжатый воздух и О ₂ из систем хранения газа в медицинском учреждении или от внешних компрессоров.В других конструкциях может использоваться окружающий воздух, проходящий через фильтр, к которому добавляется энергия с помощью роторного компрессора. Блок-схема, показывающая этот тип конструкции, показана ниже на рис. 2.

Изображение предоставлено CareFusion Corp.

Воздух поступает из впускного фильтра, показанного на правой стороне диаграммы. Входные фильтры бывают расходными (сменными) или моющимися. Как и в предыдущей конструкции, имеется кислородный порт или порты, которые подают O ₂ , который затем смешивается с поступающим воздухом в аккумуляторный блок перед подачей на бортовой роторный компрессор, который повышает давление газового потока до приемлемого уровня. уровни.Затем сжатая газовая смесь проходит через глушитель для глушения акустического шума компрессора, после чего направляется к клапану потока и поступает в ингаляционную трубку аппарата ИВЛ.

Входная мощность

Питание аппарата ИВЛ обычно осуществляется от основной электросети медицинского учреждения, например, от сети переменного тока 120 В, которая затем преобразуется в постоянный ток с помощью источника питания, преобразующего переменный ток в постоянный. Дополнительное преобразование постоянного тока в постоянный используется для обеспечения необходимых уровней напряжения для питания цифровых логических схем, светодиодных или ЖК-дисплеев, электромагнитных клапанов и других электрических и электронных компонентов.Большинство аппаратов ИВЛ имеют встроенную аккумуляторную систему, которая заряжается от основной входной мощности и обеспечивает непрерывную работу аппарата в случае отключения электроэнергии. Во многих медицинских учреждениях используются источники бесперебойного питания (ИБП), которые обеспечивают непрерывное питание от резервных генераторов в случае прерывания основной подачи электроэнергии. Бортовой аккумулятор также может питать устройство, если возникнет необходимость в транспортировке пациента в пределах учреждения, например, из отделения интенсивной терапии (ОИТ) в аппарат визуализации, такой как МРТ.Портативные медицинские аппараты ИВЛ также могут питаться от источника постоянного тока от электрической системы автомобиля, например, в случае с машиной скорой помощи или другим медицинским транспортным средством. Вентиляторы могут включать системы управления электропитанием, чтобы облегчить переключение между различными источниками питания.

Вентиляторный блок подает охлаждающий воздух для электроники, всасывая воздух через фильтр и обеспечивая передачу тепла за счет конвекции и вентиляции в окружающий воздух.

Панель управления

HMI (человеко-машинный интерфейс) или панель управления содержит ряд переключателей, кнопок, индикаторов и ручек, которые позволяют медицинскому персоналу устанавливать вентилятор в нужный режим. На панели управления также отображаются любые состояния тревоги, требующие немедленного внимания, поскольку они указывают на то, что параметр превысил заданные пороговые значения или требуется вмешательство в контролируемое состояние пациента. Пример панели управления для аппарата ИВЛ LTV® 1200 производства CareFusion показан на рисунке 3 ниже.

Изображение предоставлено CareFusion Corp.

Панель отделяет параметры управления, такие как частота дыхания, дыхательный объем, концентрация O ₂ и время вдоха, от настроек сигналов тревоги, таких как предел высокого давления, предел низкого давления и предел минимального объема. Также есть выбор для настройки режима вентилятора и параметров дыхания. Тревожные состояния могут вызвать появление определенных сообщений в окне дисплея на панели управления, а также вызвать звуковой сигнал тревоги.

Управляющие параметры передаются на микропроцессорный блок управления, который принимает входные параметры и регулирует настройки регулирующих клапанов в пневматическом контуре (пример показан ранее), которые обеспечивают желаемую форму волны и профиль вентиляции для пациента.

Специальная область отображения давления в дыхательных путях в режиме реального времени отображается с помощью 60 светодиодов, а в окне дисплея используется матричный массив 5×7.

Другие светодиодные индикаторы на панели управления используются для предоставления информации о заряде аккумулятора и состоянии заряда внутреннего аккумуляторного блока.Дыхательная активность пациента также отображается с помощью светодиодных индикаторов на панели управления.

Расширенные функции доступны через панель управления, что позволяет операторам иметь доступ к меню, которые позволяют получить доступ к другому программному обеспечению, например, для запуска диагностических тестов для проверки состояния вентилятора по сравнению с проектными характеристиками.

Проекты вентиляторов с открытым исходным кодом

Начало пандемии COVID-19 привело к тому, что проекты вентиляторов с открытым исходным кодом были инициированы в рамках усилий по увеличению производства критически важных предметов медицинского назначения.Инженеры и производители прилагают все усилия, чтобы найти творческие решения этих проблем с цепями загрязнения, обращаясь к передовым технологиям, таким как 3D-печать, для восполнения дефицита и поставки необходимых расходных компонентов и материалов. Контрактные производители также расширяют свои человеческие ресурсы и делают все возможное для обеспечения столь необходимых материалов, включая вентиляторы.

Компания Medtronic, ведущий производитель аппаратов ИВЛ со штаб-квартирой в Дублине, Ирландия, объявила о том, что после пандемии COVID-19 они делают полный пакет дизайна для своего аппарата ИВЛ Puritan Bennett™ 560 (PB560) в открытом доступе с целью обеспечения увеличение производства вентиляторов способными производителями во всем мире.Пакет проектирования включает спецификации по проектированию оборудования и инструкции по производству, документы по проектированию вентиляторов (включая производственные приспособления, чертежи печатных плат, несколько спецификаций [BOM] и файлы 3D CAD) и файлы исходного кода программного обеспечения.

Поиск компонентов вентилятора

На основе данных, предоставленных компанией Medtronic в пакете для проектирования, был проведен обзор спецификации аппарата ИВЛ Puritan Bennett™ 560, и были определены конкретные типы компонентов, содержащиеся в этом документе.В Таблице 1 ниже приведены ссылки на варианты поиска поставщиков этих типов компонентов на основе соответствующих категорий продуктов на платформе поиска поставщиков Thomasnet.com. Другие ресурсы вентиляторов с открытым исходным кодом включают проект аварийного вентилятора Массачусетского технологического института и компоненты CPAP, напечатанные на 3D-принтере HP.

Таблица 1. Ссылки поставщиков компонентов вентилятора

Тип продукта	Ссылка на опции поставщиков
Сумки	Мешки из полиэтилена высокой плотности (HDPE)
Сумки	Полиэтиленовые пакеты
Сумки	Сумки для переноски
Сумки	Сумки с застежкой-молнией
Сумки	Пакеты с застежкой-молнией
Сумки	Защитные пакеты
Сумки	Антистатические пакеты
Сумки	Многоразовые антистатические пакеты
Аккумуляторы и компоненты аккумуляторов	Крышки батарейного отсека
Аккумуляторы и компоненты аккумуляторов	Крышки клемм аккумулятора
Аккумуляторы и компоненты аккумуляторов	Фиксаторы батареи
Аккумуляторы и компоненты аккумуляторов	Литиевые батареи
Аккумуляторы и компоненты аккумуляторов	Литий-ионные аккумуляторы
Аккумуляторы и компоненты аккумуляторов	Литий-ионные батарейки для монет
Аккумуляторы и компоненты аккумуляторов	Никель-металлогидридные батареи
Воздуходувки	Вентиляторы охлаждения электронного оборудования
Воздуходувки	Электронные воздуходувки
Коробки	Транспортировочные коробки
Зуммеры	Электронные зуммеры
Конденсаторы	Конденсаторы
Конденсаторы	Керамические конденсаторы
Конденсаторы	Танталовые конденсаторы
Конденсаторы	Массивы конденсаторов
Конденсаторы	Алюминиевые электролитические конденсаторы
Конденсаторы	Электролитические конденсаторы
Конденсаторы	Многослойные конденсаторы
Конденсаторы	Многослойные керамические конденсаторы
Красители	Красители
Компараторы	Компараторы напряжения
Компараторы	Аналоговые компараторы
Вентилятор охлаждения	Вентиляторы охлаждения
Вентилятор охлаждения	Вентиляторы охлаждения электронного оборудования
Кристаллы	Кристаллы кварца
Кристаллы	Кварцевые генераторы
Кристаллы	Кварцевые резонаторы
Кристаллы	Кристаллы для поверхностного монтажа
Диоды	Диоды
Диоды	Диоды Шоттки
Диоды	Выпрямители Шоттки
Диоды	Стабилитроны
Диоды	Диоды для подавления переходных процессов
Дисплеи	Жидкокристаллические дисплеи (ЖКД)
Дисплеи	Электронные дисплеи
Дисплеи	Дисплеи электронной системы
Дисплеи	Пользовательские дисплеи
Драйверы	Драйверы МОП-транзисторов
Электронные кабели	Разъемы универсальной последовательной шины (USB)
Электронные кабели	Кабели универсальной последовательной шины (USB)
Электронные кабели	Электрические кабели
Электронные кабели	Электронные кабели
Электронные кабели	Электрические кабельные сборки
Электронные кабели	Кабели питания
Электронные разъемы	Контактные соединители
Электронные разъемы	Штыревые и гнездовые соединители
Электронные разъемы	Разъемы для печатных плат (PCB)
Электронные разъемы	Электрические розетки с прямым лезвием
Электронные разъемы	Однорядные соединители коллектора
Электронные разъемы	Соединители двухрядных коллекторов
Электронные разъемы	Соединители платы и кабеля
Электронные разъемы	Межплатные разъемы
Электронные разъемы	Соединители обжимного типа
Электронные разъемы	Медицинские коннекторы
Электронные разъемы	Микросоединители
Электронные фильтры	Электронные фильтры
Электронные фильтры	Медицинские электронные фильтры
Крепеж, болты и винты	Винты
Крепеж, болты и винты	Винты с шестигранным углублением
Крепеж, болты и винты	Винты с шестью лепестками/шестигранными шлицами
Крепеж, болты и винты	Оцинкованный крепеж
Крепеж, болты и винты	Метрические винты из нержавеющей стали
Крепеж, болты и винты	Шестигранные гайки
Крепеж, болты и винты	Винты с плоской головкой
Крепеж, болты и винты	Болты регулировки натяжения
Крепеж, болты и винты	Болты с потайной головкой
Крепеж, болты и винты	Оцинкованные болты
Крепеж, болты и винты	Стопорные кольца
Крепеж, болты и винты	Стопорные кольца из нержавеющей стали
Крепеж, болты и винты	Штифты из нержавеющей стали
Ферритовые шарики	Ферритовые шарики
Ферритовые сердечники	Дроссели с ферритовым сердечником
Ферритовые сердечники	Ферритовые сердечники
Фильтры	Медицинские фильтры
Фильтры	Поролоновые фильтры
Фильтры	Воздушные фильтры
Фильтры	Оборудование и системы для фильтрации воздуха
Фильтры	Прокладки воздушного фильтра
Прошивка	Прошивка компьютера
Предохранители	Самовосстанавливающиеся предохранители
Предохранители	Предохранители приборов
Предохранители	Быстродействующие предохранители
Предохранители	Предохранители
Предохранители	Держатели предохранителей
Прокладки	Экранирующие прокладки EMI/RFI
Прокладки	Проводящие прокладки
Прокладки	Прокладки
Ручки	Рукоятки для электронного оборудования
Привязи	Жгуты электропроводки
Привязи	Электронные жгуты
Привязи	Ремни в сборе
Корпуса	Электрические корпуса
Корпуса	Медицинские пластиковые корпуса, изготовленные по индивидуальному заказу
Корпуса	Корпуса машин и оборудования
Корпуса	Корпуса датчиков
Корпуса	Корпуса
Катушки индуктивности	Дроссели
Катушки индуктивности	Катушки индуктивности
Катушки индуктивности	Силовые индукторы
Катушки индуктивности	Синфазные дроссели
Катушки индуктивности	Синфазные дроссели с технологией сквозных отверстий (THT)
Катушки индуктивности	Синфазные катушки
Катушки индуктивности	Синфазные катушки индуктивности
Катушки индуктивности	Миниатюрные индукторы
Интегральные схемы	Интегральные схемы (ИС)
Интегральные схемы	Керамические резонаторы
Интегральные схемы	Кварцевые резонаторы
Интегральные схемы	Регуляторы напряжения
Интегральные схемы	Цепи опорного напряжения
Интегральные схемы	Микросхемы
Интегральные схемы	Компараторы напряжения
Интегральные схемы	Компараторы
Интегральные схемы	Элементы управления зарядным устройством
Интегральные схемы	Цепи драйвера затвора
Интегральные схемы	Датчики барометрического давления
Интегральные схемы	Усилители мощности
Интегральные схемы	Датчики давления
Интегральные схемы	Датчики абсолютного давления
Интегральные схемы	Датчики давления
Интегральные схемы	Усилители тока и напряжения
Интегральные схемы	Микроконтроллеры (MCU)
Интегральные схемы	Часы реального времени
Интегральные схемы	Трансиверы
Интегральные схемы	Мониторы тока
Интегральные схемы	Мониторы напряжения и тока
Интегральные схемы	Импульсные регуляторы
Интегральные схемы	Операционные усилители
Клавиатуры	Клавиатуры
Этикетки	Напечатанные на заказ этикетки
Этикетки	Печатные этикетки
Этикетки	Идентификационные этикетки продукта
Этикетки	Упаковочные этикетки
Этикетки	Услуги по печати этикеток
Этикетки	Постоянные этикетки с индивидуальной печатью
Этикетки	Декоративные этикетки
Этикетки	Медицинские этикетки
Этикетки	Этикетки с истекающим сроком действия
Этикетки	Рулонные этикетки
Этикетки	Этикетки для DVD и CD, видеокассет
Этикетки	Этикетки для электроники
Этикетки	Электронные этикетки для полок
Этикетки	Этикетки для печатных плат (PCB)
Этикетки	Предупредительные этикетки
Этикетки	Знаки безопасности
Этикетки	Этикетки из полиэстера
Микропроцессоры	Микропроцессоры
Печатные платы и компоненты	Медицинские спецификации Печатные платы (PCB)
Печатные платы и компоненты	Услуги по сборке печатных плат (PCB)
Печатные платы и компоненты	Принадлежности для печатной платы (PCB)
Печатные платы и компоненты	Печатные платы (PCB) в сборе
Печатные платы и компоненты	Графические платы
Печатные платы и компоненты	Платы центрального процессора (ЦП)
Печатные платы и компоненты	Чипы памяти
Печатные платы и компоненты	Карты памяти
Печатные платы и компоненты	Платы памяти
Пластмассовые и резиновые материалы и компоненты	Пластиковые прокладки
Пластмассовые и резиновые материалы и компоненты	Пластиковые ошейники
Пластмассовые и резиновые материалы и компоненты	Пластиковые зажимы
Пластмассовые и резиновые материалы и компоненты	Полипропилен
Пластмассовые и резиновые материалы и компоненты	Изготовление пластиковых изделий из ПВХ
Пластмассовые и резиновые материалы и компоненты	Пластиковые материалы ПВХ
Пластмассовые и резиновые материалы и компоненты	Производство АБС-пластика
Пластмассовые и резиновые материалы и компоненты	Акрилонитрилбутадиенстирол (АБС)
Пластмассовые и резиновые материалы и компоненты	Пенопластовые листы
Пластмассовые и резиновые материалы и компоненты	Пенопласт
Пластмассовые и резиновые материалы и компоненты	Гибкий пенопласт
Пластмассовые и резиновые материалы и компоненты	Изготовление медицинского пластика
Пластмассовые и резиновые материалы и компоненты	Медицинский пластик
Пластмассовые и резиновые материалы и компоненты	Литая пленка из полиэтилена высокой плотности (HDPE)
Пластмассовые и резиновые материалы и компоненты	Листовой профиль из полиэтилена высокой плотности (ПЭВП)
Пластмассовые и резиновые материалы и компоненты	Листовой профиль из полиэтилена высокой плотности (ПЭВП)
Пластмассовые и резиновые материалы и компоненты	Бутадиен-стирольный каучук (SBR)
Пластмассовые и резиновые материалы и компоненты	Медицинские резиновые изделия
Пластмассовые и резиновые материалы и компоненты	Медицинское литье под давлением
Пластмассовые и резиновые материалы и компоненты	Медицинские профили
Пластмассовые и резиновые материалы и компоненты	Пластиковые ручки
Пластмассовые и резиновые материалы и компоненты	Силиконовые заглушки
Источники питания	Компьютерные блоки питания
Источники питания	Медицинские блоки питания
Резисторы	Прецизионные резисторы
Резисторы	Прецизионные потенциометры, изготовленные по индивидуальному заказу
Резисторы	Резисторы
Резисторы	Резисторы для поверхностного монтажа
Резисторы	Электронные резисторы
Схемы/диаграммы/чертежи и документация	Принципиальные схемы
Схемы/диаграммы/чертежи и документация	Диаграммная бумага
Схемы/диаграммы/чертежи и документация	Услуги по обработке документов на компакт-дисках
Схемы/диаграммы/чертежи и документация	Компакт-диск
Схемы/диаграммы/чертежи и документация	Принтеры CD и DVD на дисках
Схемы/диаграммы/чертежи и документация	Услуги CD
Схемы/диаграммы/чертежи и документация	Техническое произведение искусства
Схемы/диаграммы/чертежи и документация	Полиграфические услуги
Распорки и стойки	Пластиковые втулки
Распорки и стойки	Пластиковые прокладки
Распорки и стойки	Нейлоновые прокладки
Распорки и стойки	Крепления для распорки
Распорки и стойки	Противостояния
Распорки и стойки	Стойки, изготовленные по индивидуальному заказу
Распорки и стойки	Электронные стойки
Пружины	Пружины
Пружины	Шарнирные пружины
Переключатели	Ползунковые переключатели
Ленты и клеи	Двусторонние ленты
Ленты и клеи	Киноленты
Ленты и клеи	Прозрачные ленты
Ленты и клеи	Клейкие ленты
Ленты и клеи	Уплотнительные ленты
Ленты и клеи	Антистатические и проводящие обвязочные ленты
Ленты и клеи	Проводящие антистатические ленты, чувствительные к давлению
Ленты и клеи	Ленты из полиимидной пленки
Ленты и клеи	Фольгированные ленты
Ленты и клеи	Ленты из медной фольги
Ленты и клеи	Неопреновые клеи
Ленты и клеи	Пластиковые клеи
Ленты и клеи	Электромагнитные клеи
Ленты и клеи	Эпоксидные клеи
Термисторы	Термисторы
Термисторы	Термисторы для поверхностного монтажа
Термисторы	Термисторы медицинские
Трансиверы	Трансиверы
Трансиверы	Монолитные приемопередатчики
Транзистор/МОП-транзистор	Биполярные транзисторы
Транзистор/МОП-транзистор	Транзисторы
Транзистор/МОП-транзистор	Чип Транзисторы
Транзистор/МОП-транзистор	МОП-транзисторы
Клапаны, трубы и фитинги	Трубные соединения
Клапаны, трубы и фитинги	Трубки и соединители для трубок
Клапаны, трубы и фитинги	Медицинские воздушные клапаны
Клапаны, трубы и фитинги	Медицинские клапаны
Клапаны, трубы и фитинги	Кислородные клапаны
Клапаны, трубы и фитинги	Двухходовые, трехходовые и четырехходовые клапаны
Клапаны, трубы и фитинги	Трехходовые краны
Клапаны, трубы и фитинги	Трубные клапаны
Клапаны, трубы и фитинги	Силиконовая трубка
Клапаны, трубы и фитинги	Электромагнитные клапаны
Клапаны, трубы и фитинги	Компоненты электромагнитного клапана
Клапаны, трубы и фитинги	Пластиковые электромагнитные клапаны
Клапаны, трубы и фитинги	Полиимидная трубка
Клапаны, трубы и фитинги	Медицинские трубки
Клапаны, трубы и фитинги	Пластиковые фитинги
Клапаны, трубы и фитинги	Трубки для медицинских устройств
Варисторы	Многослойные варисторы (MLV)
Варисторы	Варисторы
Варисторы	Металлооксидные варисторы
Лаки	Лаки на основе синтетической смолы
Лаки	Изоляционные лаки
Лаки	Лаки
Лаки	Оборудование для лакировки
Шайбы	Шайбы
Шайбы	Наружные зубчатые шайбы
Шайбы	Внутренние зубчатые шайбы
Шайбы	Оцинкованные шайбы
Шайбы	Шайбы из полированной стали
Шайбы	Шайбы крыльев
Провод	Медный провод



Резюме

В этой статье рассказывается о том, как изготавливаются аппараты искусственной вентиляции легких, включая их ключевые функциональные компоненты и конструктивные особенности.Для получения информации по другим темам обратитесь к нашим дополнительным руководствам или посетите платформу поиска поставщиков Thomas, где вы можете найти потенциальные источники поставок для более чем 70 000 различных категорий продуктов и услуг, включая поставщиков аппаратов искусственной вентиляции легких.



Источники:

1. https://derangedphysiology.com/main/cicm-primary-exam/required-reading/respiratory-system/Chapter%20502/power-and-gas-supply-requirements
2. https://accessmedicine.mhmedical.com/Content.aspx?bookid=520&sectionid=416

3. https://coronavirustechhandbook.com/ventilators
4. https://www.respiratorytherapyzone.com/principles-mechanical-ventilation/
5. https://www.hamilton-medical.com/dam/jcr:17c86ae8-4c25-4d3d-ae19-3682cd3d11ce/HAMILTON-C1-tech-specs-en-689333.08.pdf
6. https://www.medtronic.com/us-en/index.html
7. https://www.bd.com/en-us/

Связанные статьи

Больше из Заводского и производственного оборудования

Поставка выпускного клапана пластиковых окон.Установка вентиляционного приточного клапана в пластиковые окна своими руками

Металлопластиковые окна

за последние 10 лет приобрели большую популярность благодаря хорошим тепло-, звукоизоляционным характеристикам и относительно невысокой стоимости. Но у многих пользователей возникает проблема, когда при естественной вентиляции стеклопакеты работают неоднозначно. Если использовать микро- или макроэлементы, то в помещении либо будет не хватать свежего воздуха, либо появятся сильные сквозняки.Решение проблемы есть — обшивка клапана на пластиковые окна. Устройство способно, не нарушая герметичности стеклопакета, обеспечить в помещении хорошую циркуляцию кислорода, не открывая оконную раму.

Разновидности и способ применения

Клапаны оконные делятся на несколько видов в зависимости от способа работы и способа установки. Строительный рынок имеет следующие разновидности.

Щелевой клапан

Эта опция может быть автоматической или механической.Подача свежего воздуха осуществляется с помощью небольшого коннектора размерами 17-40х1,2-1,6 см. В конструкции может быть 2 блока — наружного впускного типа и внутреннего управления.

Приборы также встречаются комбинированного вида. Главным преимуществом щелевых клапанов на окно является простота установки. Для установки этого прибора не требуется нарушать целостность блоков.

Клапан на пластиковое окно образует проход свежего воздуха за счет откидных отверстий в оконном блоке.

Этот вариант отличается уменьшенной пропускной способностью, повышенным уровнем шумоизоляции и низкой стоимостью. Также к плюсам также можно отнести отсутствие необходимости демонтировать раму для установки устройства.

Верхнее оконное устройство

Клапан накладной, который устанавливается на окно, отличается большим притоком воздуха и глобальными минусами. Устройство способствует снижению звукоизоляционных и теплоизоляционных свойств оконного блока, невозможно монтировать на готовые окна.

Как правило, в производственных помещениях используется напорный вентиляционный клапан на раме.

Делаем правильный выбор

Чтобы демпфирующий клапан к пластиковым окнам создавал максимально подходящий микроклимат в помещении, при его выборе необходимо обратить внимание на функциональность. Воспользуйтесь услугами специалистов по устранению ошибок:

1. Для обеспечения необходимых характеристик воздухообмена он должен функционировать на расходе наружного воздуха с параметрами более 30 м 3 /ч с расчетом на 1 человека.
2. Устройство не должно ухудшать шумоизоляционные свойства окна. Оптимальный показатель 30-35 дБ.
3. Возможность применения в зимний период. Для того чтобы во время мороза устройство не замерзало, в его конструкции имеется «тепловой зазор». Этой функции соответствует специальная пластиковая деталь, установленная внутри корпуса.
4. Методы настройки. На рынке представлены вариации с механическим, автоматическим или комбинированным способом управления.
5. Способ установки конструкции.Некоторые варианты могут монтироваться в готовое окно, другие устанавливаются на этапе производства оконных рам.

Не рекомендуется останавливать свой выбор на товаре, не предусматривающем регулировки. Эта особенность очень важна для создания максимально оптимального микроклимата в помещении вне зависимости от его назначения.

Видео: как проветрить помещение с полностью закрытыми окнами ПВХ

Методы установки

Установка приточного клапана на пластиковые окна осуществляется двумя способами — с перфорацией или без нее.

Как настроить элемент потока с созданием дополнительных перфораций:

1. Подготовьте необходимые детали и инструменты. Для работы вам понадобится дрель, электролобзик, наждачная бумага, сверло 0,5-1 см, нож, шпатлевка, леска.
2. Создаем разметку на верхней створке, она выполняется с внутренней и внешней стороны окна.
3. На начерченном шаблоне сделать несколько сквозных отверстий размером 0,5-1 см. Они будут основой для большей перфорации, поэтому по этой разметке просверлите отверстия до параметров в 1 см.Зачистите края наждачной бумаги.
4. Элемент крепления клапана устанавливается на покрытие прижимной створки с помощью саморезов. Но элемент обрабатывается герметичным средством.
5. На наплавке оконной рамы фрезерован паз по параметрам шаблона. Наружная часть рамы оборудована наружным приточно-вытяжным устройством и специальным козырьком, поставляется в комплекте. Крепление осуществляется самодельным, после чего обрабатывается герметизирующим средством.
6. Внутренняя часть устройства на планке устанавливается с помощью защелок и клипс.

В этом случае порядок действий будет следующим:

1. При работе потребуются отвертка с крестовым ходом, нож, карандаш, линейка.
2. От давления рамы снимается маленькое уплотнительное уплотнение, равное размеру питающего элемента. На этот участок выбирается специальная прокладка из комплекта прибора.
3. В канавки уплотнительного материала устанавливаются 3 заглушки «зонтик» направлением вниз.Сам клапан крепится сверху оконной рамы на кронштейны створки.
4. В разъеме между кронштейнами проба уплотняющего материала.

Этот вариант предполагает проработку образовавшегося зазора между устройством и пломбой.

Как настроить дизайн и ухаживать за ним

Интеллектуальные вентиляционные клапаны Для окон ПВХ предусмотрена автоматическая или механическая регулировка. В первом случае устройство дополняется автоматизированным датчиком, отвечающим за иммиграцию человека.При снижении уровня влажности поток кислорода будет уменьшаться, естественно, при повышении — увеличиваться.

То что качается механическое, а точнее ручное управление модом, тут можно допустить некоторые ошибки. В случае не. правильное определение Будет обледенение конструкции или переохлаждение помещения. Поэтому необходимо изучить инструкцию по эксплуатации.

Чистка устройства от пыли требуется 1 раз в полгода. Мокрой микрофиброй протирают как козырек, так и корпус.Этого достаточно, чтобы устройство исправно выполняло свои функции.

Не рекомендуется для очистки применять агрессивные химические вещества. Также не следует использовать сильный напор воды. Если в доме планируется проведение ремонтных работ, вентиляционное устройство необходимо накрыть.

Самостоятельная установка Элемент питания не предусмотрен инструкцией по эксплуатации окон. При проделывании любых отверстий на оконной раме гарантия от производителя теряет свою силу.

На основании отзывов пользователей следует сделать вывод — воздушный клапан Пластиковые окна, это необходимое и практичное дополнение, позволяющее улучшить микроклимат в квартире или доме.

Обзор популярных марок

Несмотря на обилие предложений на рынке и огромное количество производителей пластиковых окон, выпуском приточной арматуры занимается несколько человек. Из представленных сегодня в России можно выделить:

Рассмотрим каждый из них подробнее.

немецкие вентили производства Siegenia отличаются хорошим качеством, но большими размерами. При установке они закрывают часть окна, что в целом неудобно.

На порядок лучше и меньше по размерам продукция Rehau — клапаны регулируются автоматически, работают бесшумно, могут использоваться в окнах разных размеров — от стандартных до малогабаритных мансардных.

Aereco от Homearea считается безоговорочным лидером в данном сегменте как по качеству (особый приоритет отдам морозостойкости), так и по цене — по сравнению с аналогами эти приточные клапаны обходятся дешевле. Но самое интересное, что работа осуществляется автоматически в зависимости от влажности в помещении с полным сохранением шумоизоляционных свойств.

Весь ассортимент товаров для дома чувствителен к влаге и регулируется по влажности в помещении. Aereco крепится двумя способами, в зависимости от подачи воздуха — вертикально или горизонтально. Работает в удобных формациях — Легкая вентиляция и автоматика.

Для удобства выбора производитель разработал сразу 3 линейки продукции:

• Комфорт предусматривает разные способы Установки — с фрезерованием и без такового;
• Comfort-S для окон без смыва;
• Regel-air для различных типов окон и предназначен для пассивной вентиляции воздуха.

Климатический клапан Regel-Air универсального типа, адаптированный для всех разновидностей. Преимущество перед аналогами в незаметности при закрытии жалюзи — монтируется скрытым способом — и полном сохранении шумоизоляции при прямом проветривании.

Цены

Как было отмечено ранее, Лучшими в своем сегменте являются клапаны производства Aereco производства компании «HOMEAREA» (Франция). Принцип работы такого устройства основан на изменении (увеличении или сужении) токопроводящего отверстия с учетом влажности в помещении и температуры.

AIR-BOX REGEL-AIR стоит в разных магазинах 480-510 рублей, для оптовиков предусмотрены хорошие скидки — партию в 100 штук можно купить ровно в 2 раза дешевле.

AIR-BOX Comfort и Comfort-S обойдутся в 940-980 рублей. (оптовая цена 420-450 руб.), но здесь всегда рекомендуется покупать вместе с клапанами козырька, стоимость которых 100 руб. и выше.

Клапана Rehau

стоят около 50 евро, Siegenia — 35-40 евро.

Если вы заметили, что на окнах начал появляться конденсат, пора покупать приточные клапаны.Выбирая подходящий вариант, обязательно учитывайте степень морозостойкости, наличие автоматической вентиляции и способ установки. Если вы все сделаете правильно, здоровый микроклимат в доме или помещении, где вы работаете, будет обеспечен!

Видео: Как сделать самую простую приточную вентиляцию в доме

Скрыть

Пластиковые окна довольно популярны, так как отлично справляются с непогодой, противостоят холоду, изолируют шум с улицы, имеют привлекательный внешний вид.Однако пластик не пропускает воздух, и герметичность может сыграть злую шутку. Вентиляция для пластиковых окон – важная функция, которой нельзя пренебрегать.

Почему в комнате может быть душно?

Читайте также как он работает, каковы его характеристики и где его можно заказать.

Решение проблемы с вентиляционным клапаном

Для удобного проветривания помещения летом достаточно установить.

Пункт защиты от мороза

Вентиляция может иметь обе отрицательные стороны, особенно если неправильно подойти к ее организации: например, могут начать замерзать окна.Чтобы этого не произошло, необходимо правильно отрегулировать вентиль, не закрывать его до конца, если на улице минусовая температура. В таком положении устройство будет обогреваться теплым воздухом из помещения, а окна не замерзнут.

При необходимости полного закрытия клапана заклейте со стороны улицы прорезь, через которую подается холодный воздух. Сделать это можно с помощью липкой ленты. Главное, следить, чтобы отверстие было закрыто надежно и не было щелей.

Некоторые владельцы квартир боятся устанавливать вентиляционный клапан, так как опасаются, что в помещении станет шумно. Вероятность ухудшения звукоизоляции на самом деле невелика: это связано с малым размером щели для клапана, тем более его можно закрыть на ночь.

Клапан оконный, устанавливается на створку окна

Насколько эффективна работа клапана подачи?

Стоит учитывать следующую особенность клапана: не только подает свежий воздух в помещение, но и охлаждает его, поэтому нужно быть готовым к тому, что температура в помещении станет несколько ниже.Если у вас в доме нет мощного отопления, а установить вентиляцию все же хочется, можно рассмотреть модель клапана, способную прогревать воздух, поступающий в помещение. Это более сложное технически устройство, поэтому оно будет значительно выше его.

Такой элемент удобен тем, что не должен засасывать дизайн. Размещается на местах обычных. Это практичное решение позволит подавать свежий воздух, не нарушая при этом внешние характеристики конструкции. В остальном принцип его действия аналогичен модели, описанной выше.

Для комфортного микроклимата в доме необходим свежий воздух, обеспечить который можно благодаря входящему в комплект клапану. Особенно это актуально там, где плохо работает вентиляция или установлены глухие окна.

Плесень на откосах, набивка и «плачущие» окна – следствие герметичности современных пластиковых окон. Проблемы решаются установкой клапана приточной вентиляции на пластиковые окна.

Вентиляционные приточные клапаны для окон ПВХ монтируются в верхней части створки окна, создавая приток воздуха в помещение.Особая конструкция окон с вентиляцией не пропускает уличный шум, обеспечивая покой и тишину, не создавая сквозняков. Существующие вентиляционные клапаны подходят для алюминиевых окон, пластиковых и деревянных.

Обладая некоторыми навыками и пользуясь нашей инструкцией, приточную вентиляцию пластиковых окон можно организовать своими руками.

Как работает подстроечный клапан

Грамотно оборудовать оконную приточную вентиляцию можно только поняв механизм ее работы.Это особенно важно, так как для установки клапана самой обычной конструкции потребуется прорезать отверстие шириной 1 см и длиной около 30 см. По окончании работы он закрывается гидроблоком. Снять клапан не получится, чтобы не открывать вентиляционную щель на оконном профиле.

Обрезной клапан для окон ПВХ является частью пассивной вентиляции. Холодный воздух всасывается внутрь помещения и выталкивает теплый воздух в вытяжную вентиляцию. Движение обеспечивается за счет перепада давления, поэтому естественная вентиляция действует при температуре воздуха на улице менее +5 градусов.Летом пассивная вентиляция будет работать только при принудительной вытяжке.

Таким образом, необходимы условия для работы подающего клапана:

• В квартире обязательно должна быть законная естественная вентиляция. Для проверки ее работы следует закрыть дверь в квартиру, открыть окно в комнате, максимально удаленной от Вентканала, и приложить к решетке бумажку. Если держит, значит с блендой все в порядке. Даже когда плохо тянет вытяжку, клапан немного улучшит состояние воздуха в квартире, но его эффективность будет низкой;
• Температура воздуха на улице ниже +5 градусов;
• Между помещениями в квартире должен быть свободный воздухообмен.То есть двери открыты или под ними есть щели шириной 2 см. Можно делать внизу дверей вентиляционные проемы общей площадью 130 кв. Смотрите за дверьми ванной комнаты и 200 кв. См. кухню;
• Для подачи воздуха из подъезда необходимо максимально герметизировать входную дверь.

Многие владельцы опасаются обледенения вентиляционного клапана для окон ПВХ. Ведь при неправильной регулировке подающего клапана явление возможно.Есть многочисленные отзывы владельцев пластиковых окон. В очень холодном состоянии Клапан не может быть закрыт полностью.

Тогда он будет прогреваться теплым воздухом из комнаты и исключается обледенение пластикового окна с вентиляцией.

Если вентиляционный клапан полностью перекрывается, щель для подачи воздуха устремляется наружу. Щель закрывается очень аккуратно, обеспечивая полную непроницаемость.

Но не стоит пугаться повышения шума в квартире после установки на пластиковое окно вентиляционного клапана.Воздушный зазор совсем небольшой, поэтому шумоизоляция снизится незначительно, что подтверждают ответные клапаны вентиляционных клапанов для пластиковых окон.

Эффективность клапанов подачи

Этот вопрос непременно возникнет у каждого владельца квартиры с металлопластиковыми окнами без вентиляции. Чтобы не тратить деньги впустую, перед покупкой клапана проверьте ожидаемый эффект от работы.

Снимите уплотнитель с верхней оконной створки.Его не нужно обрезать, просто оставьте висеть. Чтобы уменьшить поток воздуха, вставьте часть резинки на место. Оставьте окно в таком состоянии на несколько дней. Обратите внимание на следующие параметры:

• температура в помещении;
• наличие конденсата на стеклах;
• ли появился уличный шум;
• нет черновика.

После эксперимента пломба вставляется на место.

Кстати, температура воздуха в помещении после установки приточного вентиляционного клапана для пластиковых окон будет ниже.Ведь в помещение попадает холодный уличный воздух. Если в квартире отличное отопление, хозяева даже не заметят разницы в 2-3 градуса. В противном случае вам придется отказаться от установки вентиляционного клапана для пластикового окна и задуматься о покупке устройства подачи воздушного отопления.

Необходимость приточных клапанов на пластиковые окна

Есть владельцы, предпочитающие тепло свежего воздуха. И они ошибаются. В Америке и Европе, использующих пластиковые окна уже 30 лет, существует термин «синдром нездорового здания».Относится к герметичным зданиям с плохим воздухообменом. Нахождение в таких помещениях вредно для человека. По данным ВОЗ болезни, вызванные плохим качеством воздуха в помещениях, ежедневно уносят 5 тысяч жителей Земли. Именно внутренний воздух, а не проезжая улица! В Америке ежегодно умирает до 30 тысяч человек от болезней, вызванных повышением концентрации радона в квартирах. Газ выделяется из земли, строительных материалов и скапливается в домах, не оборудованных пластиковыми окнами с вентиляцией.Радон совершенно незаметен без специальных приспособлений.

Кондиционер не заменяет вентиляцию пластиковых окон!

Рычаг клапана окна шаблона

Вентиляционный клапан для пластиковых окон устанавливается вместо штатной ручки. Многие окна ПВХ не хотят устанавливать вентиляционно-приточные клапаны, выступающие за створку. Для них создано удобное решение, позволяющее проветривать помещение, не нарушая внешний вид.

Преимущества оконной приточной вентиляции в виде ручек-клапанов:

• Вентиляционный клапан располагается в месте обычного появления конденсата на пластиковом окне. Клапан создает естественное движение воздуха, что особенно важно в холодное время года;
• Комбинация вентиля-ручки и вытяжной системы Вентиляция создает в помещениях здоровый микроклимат, удаляет излишнюю влагу;
• Обрезной вентиляционный клапан в виде ручки для пластиковых окон представляет собой прямоточную конструкцию.По законам физики, проникая в теплые помещения, холодный воздух не создает конденсата. То есть клапан зимой не замерзнет;
• Клапан оснащен воздушным фильтром, не пропускающим пыль в помещение. Раз в полгода фильтр меняется.

Отзывов о клапане приточно-вытяжной вентиляции в виде ручки мало, так как это новинка. Но принцип его действия аналогичен хорошо зарекомендовавшему себя устройству проветривания металлопластиковых окон.Данная конструкция подходит в качестве вентиляционного клапана для алюминиевых окон.

Установка клапана для проветривания пластикового окна не представляет сложности. В комплект входит подробная инструкция и схема расположения отверстий в створке окна самолета. Применяются все крепления.

Установка приточного клапана на окно своими руками

Обрезной вентиляционный клапан на пластиковое окно можно установить самостоятельно. Домашний мастер Мы потратим не более часа.

Потребуются следующие инструменты:

• строка;
• отвертка или отвертка;
• острый нож;
клапан
• .

Обрезной клапан для пластиковых окон устанавливается на створку окна. Предварительно нужно сделать разметку посередине верха створки с помощью линейки. Порядок работы зависит от конструкции клапана. Так в некоторых случаях для оборудования окна с вентиляцией достаточно заменить уплотнительный узел на приставной.Для других моделей придется делать прорезь в профиле. Выбирая вентиляционный клапан для алюминиевых окон, предпочтительнее остановиться на первом варианте, так как прорезать приточный шлиц в домашних условиях затруднительно.

Производители обычно снабжают свои устройства подробной инструкцией, позволяющей обустроить вентиляцию пластикового окна своими руками.

Пошаговая инструкция Как осуществляется монтаж приточного клапана для оконного проветривания на видео:

Вентиляционный клапан для пластиковых окон позволяет решить массу проблем: сквозняки, засоры в помещении, конденсат на стеклах, что приводит к появлению плесени.Основное преимущество современных оконных блоков из ПВХ-профиля — герметичность, превращается в недостаток при определенных условиях: Когда нужно проветрить помещение, а открывать окна по разным причинам нельзя (зимний сезон, милый ребенок и т.д.).

Режимы вентиляции не всегда подходят: либо есть сквозняки, либо зазор между рамой и арочным профилем слишком тонкий, из-за чего не поступает таких объемов свежего воздуха в помещение.

• складной;
• прорезной;
• накладные расходы.

Створчатый клапан

Первые два варианта устанавливаются на уже эксплуатируемые окна. Монтаж Б. этого дела Реально сделать своими руками. Щелевой клапан оснащен впускным и регулирующим блоками, в некоторых моделях предусмотрена универсальная вентиляционная установка – комбинированный вариант.

Снаружи установлена ​​защита на щель ( москитная сетка ) От сора и насекомых. Для вентиляции предусмотрена щель длиной от 170 до 400 мм и шириной не более 16 мм.

Клапан складывания создает небольшие щели в окнах. Такой принцип работы не обеспечивает высокой эффективности, но звукоизоляция окон не нарушается. Есть более эффектная конструкция – накладная. Однако этот вариант проблематично установить своими руками.

Кроме того, его эффективность достаточно высока, что может быть помехой при создании нормального микроклимата малогабаритного жилья. Поэтому такие конструкции чаще используются в производстве.

Вентиляционная стенка вид

Работа клапанов приточной вентиляции по принципу перепада давления.При этом в помещение затягивается более холодный воздух, а из клапана подается теплый. Так есть пассивная вентиляция, поэтому ее эффективность падает при повышении температуры на улице выше +5 градусов. Для усиления вытяжной тяги в теплое время года рекомендуется использовать систему принудительной вентиляции.

Выбрать исполнение

В случае, когда на окнах образуется конденсат, в помещении душно и необходимо произвести проветривание, следует отрегулировать фурнитуру и проверить герметичность.Если конструктивных нарушений обнаружено не было, можно рассмотреть вариант установки на подоконник своими руками.

Основные критерии выбора:

• эффективность работы, которая определяется параметрами устройства и количеством проживающих в квартире людей, например, достаточная интенсивность воздухообмена в помещении на одного человека может обеспечить приток 30 куб. . м/ч;
• уровень шума при работе арматуры не должен превышать 35 дБ;
• в холодное время года клапан не воспламеняется, в конструкции должен быть «тепловой зазор», выполненный из пластика, он устанавливается между внутренней и внешней поверхностью корпуса клапана;
• тип конструкции: щелевой, складной – это основные варианты, которые можно легко установить на окно своими руками;
• способ управления: автоматика, ручное или комбинированное управление.

Самые популярные конструкции: Aereco, Air-Box (Comfort, Comfort-S), Regel-Air. У каждого из вариантов есть свои преимущества, но практически все они легко устанавливаются своими руками, кроме исполнения «Комфорт-С», которое предназначено для глухого окна и монтируется фрезерованием в верхней части профиля. Модель «Комфорт» представляет собой группу изделий складного типа.

Продукция Aereco представлена ​​разными вариантами: Подача струи в наклонном и прямом направлении. Кроме того, эти клапаны отличаются широким функционалом, так как помимо основной задачи обеспечивают нормальный уровень влажности в помещении за счет функции гигронализации.Клапаны Regel-AIR представляют собой группу складных конструкций. Их особенностью является подвижная пластиковая ручка, отвечающая за регулировку потока воздуха.

Установка

Во избежание проблем при установке рекомендуется выбирать определенные конструкции: фальцованные, щелевые. Окно следует освободить от посторонних предметов, убрать прицел. Для монтажа в окно нужно отрезать часть уплотнительного шнура на раме и створке.

Его легко сделать самостоятельно с помощью канцелярского ножа.Сам клапан крепится с помощью дюбеля к оконной створке.

Этапы установки опорного клапана

Для установки складной конструкции потребуется 3 шурупа, между ними проложен уплотнитель, который идет в комплекте. Обычно достаточно материала закладывается производителем. С помощью шурупов клапан крепится к оконному профилю.

Уход и техническое обслуживание

Учитывая, что пыль проникает с потоком воздуха в помещение, необходимо периодически проводить очистку валуации.Достаточно делать это раз в год. С помощью мягкой тряпки протирается пластиковая поверхность и герметик. Регулировка механизма предпочтительнее, так как конструкция, характеризующаяся неизменными параметрами воздушного потока, не обеспечивает оптимальных условий в помещении.

Оптимальный вариант – аппарат с автоматикой, в таких моделях есть датчики гигрорегуляции. Принцип их действия основан на отслеживании показателей влажности воздуха в помещении, в соответствии с этим происходит сужение или расширение проточного канала.

Ручная регулировка осуществляется изменением положения заслонки. Этот метод имеет существенный недостаток, заключающийся в сложности определения нужного положения закрылка при различных погодных условиях.

Таким образом, установка приточного клапана позволяет значительно улучшить микроклимат в помещении. Если установка планируется собственными силами, рекомендуется выбирать модели щелевого или складного типа. Причем второй вариант реализовать проще, так как щелевой тип требует ровной прорези в профиле.При правильном монтаже можно избежать ряда проблем: конденсата на окнах, сквозняков, неэффективного воздухообмена в помещении.

18.09.2016
Специализация: профессионал в сфере строительства и ремонта (полный цикл отделочных работ, внутренних и наружных, от канализации до электрики и отделки), монтаж оконных конструкций. Хобби: Часы Рубрика «Специализации и навыки»

Наверное, многие из нас сталкивались с ситуацией, когда пластиковое окно от режима проветривания не закрывается, либо проветривание происходит не с той интенсивностью, которая нам нужна.В целом вопрос обеспечения вентиляции в помещении, где установлены пластиковые окна, довольно интересный и обширный.

Потому что здесь я поделюсь важной информацией, которая будет полезна не только мастерам, но и обычным владельцам конструкций из ПВХ.

Методы вентиляции

Метод 1. Стандартная вентиляция

Итак, если у вас установлено пластиковое окно, то проще всего проветрить помещение, открыв створку. W. современный дизайн Есть два режима открывания из ПВХ:

• поворотный – створка полностью открывает проем, поворачиваясь на обеих петлях;
• в сложенном виде — створка откидывается внутрь помещения.При этом верхний угол выходит из петли и удерживается специальным элементом фурнитуры.

На самом деле створка тоже может двигаться вверх или в сторону, но таких систем мы почти не встречаем. Это связано с тем, что раздвижной механизм не может обеспечить достаточную герметичность и прижим створки к раме, поэтому потери тепла через такое окно будут очень большими. В общем, климата нет.

При поворотном проеме воздухообмен происходит очень интенсивно, поэтому используется в основном для «облойной вентиляции».Обычно ограничивается режимом кампании:

1. Створка устанавливается в закрытое положение.
2. Поверните ручку вверх и одновременно потяните на себя.
3. Створка откидывается, образуя достаточно широкий просвет, через который в помещение поступает свежий воздух.

Следует отметить, что возможность установки створки в откидное положение есть не во всех окнах — за ее реализацию отвечает отдельный элемент фурнитуры, который размещается в верхней части обвязки.

Именно поэтому лучше заранее подумать, нужна ли вам эта функция: переделывать пластиковое окно на проветриваемое в принципе, но это связано с дополнительными затратами, да и самостоятельно вы вряд ли справитесь с этой задачей.

У складного проветривания есть один существенный минус — иногда пластиковое окно не открывается на проветривание или створка, что называется, «падает», висит на одной нижней петле. Такая ситуация довольно распространена, причины ее устраняются достаточно просто, и о ней я расскажу в отдельном разделе.

Способ 2. Миковенофинг

Традиционное проветривание с установкой створки в откидное положение очень эффективно, но есть и недостатки. Так, зимой интенсивный поток воздуха приводит к быстрому охлаждению помещения. Кроме того, не обязательно уходить, оставив створку приоткрытой — такое окно злоумышленники откроют буквально за несколько секунд.

И в том и в другом случае есть альтернатива — щелевая вентиляция или микровентиляция :

1. Доступ воздуха в помещение обеспечивается за счет того, что створка при повороте ручки на 450 вверх отходит от рамы буквально на несколько миллиметров.
2. За это отвечает небольшая металлическая деталь, которая встраивается в фурнитуру и входит в зацепление с ее элементами, обеспечивающими движение петель.
3. При установке режима микропроветривания окно выглядит плотно закрытым. При этом воздух продолжает поступать регулярно – пусть и небольшими порциями, но, не приводя к переохлаждению помещения.

Способ 3. Открытие столика

Обычное открывание хорошо, микровентиляция тоже, но иногда оба варианта не подходят.Именно поэтому многие производители ПВХ-конструкций снабжают окна либо двухпозиционными регуляторами открывания, либо специальными устройствами, позволяющими регулировать угол наклона складывающейся створки.

Контроллер открывания расположен в верхней части рамы с внутренней стороны и представляет собой рычаг переменной длины:

1. Если регулятор полностью раскрыт, то створка будет максимально раздуваться, обеспечивая интенсивный приток воздуха.
2. Если укоротить рычаг регулятора, створка становится так называемой зимней вентиляцией – зазор составляет 1 на 2 см, что позволяет минимизировать сохранность помещения.

Примером такого устройства является система «Зима – Лето» в фурнитуре Siegenia Aubi Favorit.

Ступенчатое открывание тоже работает достаточно просто:

1. За функционирование системы отвечает так называемая «гребенка» — небольшая деталь, которая встраивается в фурнитуру.
2. При открывании окна на фальц поворачиваем ручку на угол 450 (как при установке на микрозахват).
3. При этом ручка проходит четыре или пять положений, каждое из которых соответствует своей ширине проема створки.Установив его в выбранном положении, мы обеспечим интенсивность вентиляции.

Особенности большинства фитингов не позволяют одновременно устанавливать михеологический и ступенчатый механизм. Однако, как правило, крайнее положение ступенчатой ​​вентиляции примерно соответствует тончайшей щели, поскольку эти системы во многом взаимозаменяемы.

Кроме того, для реализации функции пошагового открывания можно установить простейший механизм – пластиковую гребенку.Этот элемент представляет собой зубчатую рейку, которая размещается на раме и при открывании входит в зацепление с ответным выступом, установленным на створке (прикрепленным к ручке). Внешне, конечно, выглядит не так нежно, как встроенный механизм шаговой вентиляции, но функцию свою выполняет.

Преимуществом является то, что гребенку можно поставить на любое окно — лишь бы его створка открывалась в откидное/поворотное положение. При этом для установки мастер не требуется: там достаточно закрутить три-четыре шурупа.

Вентиляционные клапаны в качестве специального приспособления для воздухообмена

Принцип работы устройств и их преимущества

Если вы не хотите сталкиваться с такими проблемами, как «заклинило окно», «дует из открытого проема», то вместо традиционной вентиляции можно установить специальный вентиляционный клапан:

1. Клапан оконной вентиляции представляет собой устройство, которое обычно монтируется в верхней части рамы и перекрывается через отверстие.
2. Внутри клапана находится механизм, регулирующий интенсивность поступления воздуха в помещение.
3. Самостоятельные простые конструкции Оснащены механической регулировкой: если нужно, открываем клапан, если нет, закрываем, полностью или почти полностью перекрывая воздухообмен.
4. Более сложные клапаны функционируют за счет гигроскопического датчика: чем выше влажность воздуха в помещении, тем интенсивнее вентиляция.

Все клапаны этого типа обеспечивают только приток свежего воздуха. Для их нормального функционирования очень важно, чтобы в помещении нормально работала вытяжка — естественная или принудительная.

Такие устройства имеют ряд очевидных преимуществ:

1. Интенсивность проветривания можно задать один раз, и регулировать только при изменении погодных условий.
2. При выносе окно остается закрытым, поэтому уровень защиты от несанкционированного проникновения не снижается.

1. Воздух поступает в помещение постепенно и в небольших объемах. Причем вентиляционное отверстие расположено в верхней части помещения.Потому что холодные воздушные массы смешиваются с теплым воздухом под (чистая физика!) и квартира охлаждается не так сильно, как при обычной вентиляции.

Самый главный минус это цена устройств . Так, клапан Ventair Thermo обойдется нам примерно в 1800 рублей, а самая простая модель от Aereco (с регулировкой влажности) — в 2 — 2,5 тысячи рублей.

Как установить клапан на окно

Вентиляционные клапаны сами по себе дорогие, но помимо покупки устройства нам придется потратиться на его установку.Однако если есть рычание, вполне можно справиться своими руками.

Монтаж приточной арматуры выполняю по такой схеме:

1. Створка снимается с петель и устанавливается вертикально на ровную поверхность.
2. С верха створки снимаю элементы обвязки фурнитуры — они будут мешать выполнению работ.

1. Планка монтажная – это деталь, которая используется для фиксации клапана – прикладываю к выступу створки наружу, после чего маркером отмечают размер и положение вентиляционных отверстий.
2. По разметке дрелью просверлить 4-5 отверстий. Затем тонкой пилой или электрической сучкой соединить отверстия, образовав длинную канавку или две канавки, разделенные тонкой перегородкой.

1. На створку самостоятельного чертежа закрепить монтажную планку. Встряхните планку и створку с помощью влагостойкого силикона.

Чтобы при интенсивном проветривании воздух не свистел, изготовив силикон, также открываем камеры в оконный профиль.

1. Повторяю операции на раме, но вместо монтажной планки снаружи устанавливаю козырек.Конструкция козырька может быть разной, начиная от простого навеса и заканчивая сложной системой с акустической завесой, уменьшающей громкость проходящего звука.
2. Возвращаю на место демонтированные элементы фурнитуры и навеянный лист на петле.

1. Сам клапан защелкивается на монтажной планке крепления таким образом, чтобы вентиляционное отверстие было направлено под углом вверх.
2. С помощью ползунка или ручки отрегулируйте интенсивность вентиляции, выбрав оптимальный режим.

Данная инструкция является ознакомительной, так как технология установки в разные клапаны может отличаться (например, есть модели, которые крепятся без монтажной планки, прямо на окно). Но в любом случае вслед за ней можно установить устройство для обеспечения приточной вентиляции через пластиковое окно.

Решение проблемы с заеданием створки

Говоря о вентиляции через окна, нельзя обойти стороной и проблемы, связанные с этим процессом.Итак, очень часто спрашивают, что делать, если заклинило пластиковое окно в режиме проветривания?

Причина такой ситуации следующая: если попытаться перевести створку в режим складывания с поворотной, не закрыв ее достаточно плотно, то нижний угол может просто не закрепиться. В результате створка висит на одной петле и рычаге, ограничивающем проем.

Проблема решается следующим образом:

1. Поднимаем застрявшую створку и прижимаем к раме, возвращая в закрытое положение.
2. Отдельно прижать нижний угол створки, который находится напротив нижней петли.
3. Поверните ручку, переведя ее в положение «закрыто» — т.е. рычаг вниз.

Если рукоять заклинило, т.е. не крутится, не нужно действовать «на силу» — просто сломать рычаг. Такая ситуация чаще всего возникает при заделке створки, поэтому изначально следует стараться точно устранить перекос. Для этого обычно достаточно откинуть створку, прикладывая усилие к анкеру, а после ее открывания отрегулировать положение петли.

1. После этого повторяем попытку открытия в режиме вентиляции — все должно получиться!

Во избежание подобного развития событий стоит установить такой пункт, как блокировщик ошибочного открытия. Предотвращает любые попытки перевести створку в поворотное положение до тех пор, пока она полностью не закроется и не будут задействованы все петли.

Иногда причиной того, что пластиковое окно не открывается на проветривание, является износ фурнитуры.В этом случае оптимальным выходом будет очистка от загрязнений (смесь пыли и масла часто образует плотную корку на штифте и ответных элементах) с последующей смазкой.

После смазки следует несколько раз повернуть ручку, полагая, насколько свободно открывается окно.

Ну а если не поможет, то тут наверное помогут, только специалист по аксессуарам — поэтому стоит обратиться к мастеру.

Заключение

Если в вашем доме или квартире не открывается окно – вас никогда не должно волновать плохое самочувствие.Для обеспечения доступа свежего воздуха необходима вентиляция.

А современные металлопластиковые конструкции имеют множество механизмов, способных обеспечить эту вентиляцию. Разобраться в их ассортименте поможет видео в этой статье. , А на все ваши вопросы по оконной вентиляции я отвечу здесь в комментариях или на форуме.

Датчики потока в современных аппаратах ИВЛ

Автор: Андреас Альт, директор по продажам Medical

Непрерывные измерения воздушного потока во время мониторинга анестезии, интенсивной терапии, а также в клинических и амбулаторных условиях предоставляют важную информацию для оценки работы кардиореспираторного и дыхательного контуров и стали незаменимыми в современной медицине.Спустя 90 лет после первого применения «железных легких» мы теперь имеем дело с системами механической вентиляции, которые снабжают пациента дыхательным газом с помощью механических «воздушных насосов». Этот метод вентиляции использует положительное давление для подачи воздуха в легкие пациента. Расширение интеллектуальных функций, встроенных в эти аппараты ИВЛ, позволяет им автоматически адаптироваться к изменениям функции легких или дыхания пациента. Таким образом, современная вентиляция с контролируемым давлением или контролируемым объемом в настоящее время более ориентирована на пациента, чем когда-либо.Поскольку требуется все меньше и меньше режимов вентиляции из-за увеличения интеллекта устройств, медицинские вентиляторы в целом стали менее сложными в эксплуатации. Интересным примером вышеперечисленных моментов является то, что в прошлом спонтанное дыхание у пациентов на инвазивной вентиляции подавлялось седативными средствами для облегчения механической вентиляции, в настоящее время преимущества спонтанной вентиляции понятны и стремятся поддерживать ее в течение как можно более длительного периода, часто ведущие к лучшим результатам.

Вентиляционная терапия

Неинвазивная вентиляция относится к вентиляционной терапии, которая проводится с использованием масок или назальных канюль. Это часто называют вентиляцией через маску или NIV/NPPV (неинвазивная вентиляция или неинвазивная вентиляция с положительным давлением). При инвазивной вентиляции в трахею пациента вводят эндотрахеальную трубку или трахеальную канюлю для снабжения легких воздухом. Оба типа вентиляции — неинвазивная и инвазивная — заслуживают внимания и используются взаимодополняющим образом.Неинвазивная вентиляция часто применяется до интубации или после экстубации в клинических условиях. Другим классическим применением НИВЛ является лечение на дому, где пациенту обеспечивается поддержка вентиляции без постоянного контроля со стороны медицинских работников. Часто проводится различие между сложными вентиляторами для интенсивной терапии, оснащенными опцией неинвазивной вентиляции, и менее сложными неинвазивными вентиляторами для использования в условиях подострых состояний и в условиях домашнего ухода.

Использование увлажнителей

Нельзя недооценивать фактор увлажнения вдыхаемого воздуха, поскольку он выходит далеко за рамки простого комфорта пациента. Хотя неинвазивная вентиляция не обходит верхние дыхательные пути и некоторое увлажнение вдыхаемого воздуха все же происходит естественным образом, обычно используют систему увлажнения, особенно для пациентов, которые дышат через рот. Хорошо увлажненный и подогретый воздух в значительной степени способствует успеху вентиляционной терапии, поскольку он улучшает как дренаж секрета, так и переносимость неинвазивной вентиляционной терапии.

Вентиляционная терапия – тенденции

Текущие тенденции в больницах показывают, что сегодня неинвазивная вентиляция используется чаще и при гораздо большем количестве симптомов, чем когда-либо прежде. Больные с хронической обструктивной болезнью легких составляют большую часть популяции пациентов, получающих неинвазивную вентиляцию легких в отделениях интенсивной терапии. В случае острой дыхательной недостаточности, например, отделения интенсивной терапии все чаще используют неинвазивную вентиляцию легких в качестве лечения первой линии, что снижает инфекционные осложнения, периоды отлучения от груди, продолжительность пребывания в отделении интенсивной терапии, частоту интубаций и затраты.Также в условиях ухода на дому все чаще используется неинвазивная длительная вентиляция легких при заболеваниях легких, таких как ХОБЛ, легочный фиброз или кистозный фиброз.

Ключевым моментом для всех аппаратов ИВЛ является точное измерение скорости потока дыхательного газа и объема дыхательного газа, входящего и выходящего из пациента. Эти измерения с высочайшей чувствительностью и точностью обеспечивают ранее упомянутую и преобладающую в настоящее время вентиляцию, ориентированную на пациента, которая также лучше отражает патофизиологию пациента.Например, мониторинг давления, массового и объемного расхода во времени позволяет нам наблюдать за изменениями в состоянии пациента, такими как снижение емкости легких. На рис. 1 схематически показана конструкция вентилятора с типичным расположением датчика расхода воздуха.

Технические проблемы

Сложные дыхательные контуры имеют широкий диапазон изменчивости состава из-за различных типов используемых трубок, увлажнителей, фильтров и адаптеров. Это часто приводит к утечкам и несовершенствам, поэтому скорость вдоха (I) иногда значительно отличается от скорости потока, который фактически достигает пациента.То же самое относится к скорости выдоха (E). Измерению воздушного потока также мешают постоянные изменения температуры воздуха, влажности и состава дыхательного газа, а также загрязнение шлангов и экспираторных/проксимальных датчиков мокротой, патогенами и кровью. Из-за технических ограничений измерения скорости вдоха (I) и выдоха (E) в прошлом проводились внутри аппарата ИВЛ. Значения грубых потоков, которые иногда значительно отличались от фактически вентилируемых значений, затем корректировались, насколько это возможно, с использованием сложных и часто неточных алгоритмов компенсации.Чтобы противодействовать этой технической проблеме, дыхательный поток теперь измеряется как можно ближе к пациенту, т. е. проксимально.

Преимущества измерения расхода с помощью проксимальных датчиков

В неонатологии принято, что наилучшее положение для измерения расхода воздуха, объема и давления у пациента — как можно ближе, т. е. проксимально (P), к пациенту. Это позволяет проводить вентиляцию пациентов с максимально точным дыхательным объемом, а упомянутые выше эффекты состава вентиляционного контура почти полностью исключаются.В частности, для неонатальных и педиатрических приложений, которые полагаются на точное измерение очень малых потоков, проксимальное измерение потока стало стандартом. Дополнительными преимуществами измерения проксимального потока являются мгновенное обнаружение дыхательных сигналов, на которые аппарат ИВЛ может реагировать еще быстрее, а также обнаружение утечек. В частности, для уменьшения влияния утечек проксимальные датчики оказываются полезными как при вентиляции с контролем по объему, так и по давлению, а также помогают уменьшить причины проблем с мониторингом и инициированием.

Сохранение сенсорных технологий на переднем крае

Непрерывное развитие вентиляторов всегда было связано с доступными сенсорными технологиями. От ротаметров, использовавшихся в первые дни, до измерений расхода с помощью датчиков перепада давления над отверстиями или анемометров с горячей проволокой, технология измерения датчиков значительно эволюционировала, чтобы идти в ногу с постоянно растущими требованиями вентиляторов. Следующим поколением термоанемометров является технология Sensirion CMOSens®, которая используется во всех датчиках массового расхода Sensirion и датчиках дифференциального давления.Благодаря технологии CMOSens® компания Sensirion разработала постоянно расширяющийся ассортимент датчиков потока на основе технологии MEMS (микроэлектромеханическая система), которые теперь удовлетворяют всем требованиям современных датчиков вентиляторов:

• Решение датчика вдоха (I) для точного и Мгновенное управление вентилятором и мониторинг потока воздуха на вдохе
• Решение датчика выдоха (E) для балансировки воздуха, выдыхаемого пациентом, с воздухом, выдыхаемым на вдохе
• Решение проксимального датчика (P) для измерения вдыхаемого и выдыхаемого воздуха непосредственно у пациента с высочайшей точностью

В частности, в случае проксимального измерения, диапазон датчиков Sensirion подходит как для взрослых, так и для новорожденных с помощью одноразовых и многоразовых сенсорных решений.Поскольку и экспираторный, и проксимальный датчики соприкасаются с влажным или потенциально загрязненным воздухом пациента, их замена или очистка очень важны. По этой причине все растворы многоразовых датчиков потока можно очищать различными способами, от промывки до автоклавирования (135°C, давление >2 бар и относительная влажность 100 %).

Преимущества технологии измерения расхода следующего поколения

Некоторые из основных отличий от предшествующей технологии, термоанемометров, заключаются в том, что современные датчики расхода обеспечивают цифровой, полностью откалиброванный выходной сигнал с температурной компенсацией.Таким образом, датчики можно использовать непосредственно с пациентом и, таким образом, без предварительной длительной или периодической повторной калибровки. Кроме того, датчики позволяют измерять воздушный поток симметрично в обоих направлениях. Надежная сенсорная технология не требует настройки нуля, не дрейфует со временем и не нуждается в калибровке в течение срока службы сенсора. Эта технология также обеспечивает безгистерезисное и независимое от положения использование с впечатляющим динамическим диапазоном измерения и высокой чувствительностью измерения во всех диапазонах расхода.Поскольку измерительный сигнал обрабатывается непосредственно внутри датчика, а выходные данные являются цифровыми и имеют температурно-компенсированные значения расхода, дополнительные дорогостоящие компоненты, такие как аналого-цифровые преобразователи, не требуются. Все эти преимущества позволяют медицинскому персоналу безопасно, легко и быстро, а также надежно управлять вентиляцией пациента, что дает значительные преимущества, когда речь идет о сложной экстренной вентиляции, а также в условиях подострой помощи и в условиях ухода на дому.

Требования к (проксимальным) датчикам потока

Требования к проксимальным датчикам потока разнообразны и требовательны.Датчики должны быть надежными и экономически эффективными, стабильными в течение длительного времени и, кроме того, обладать рядом других характерных особенностей аппарата ИВЛ (например, низкий перепад давления, небольшой объем мертвого пространства, двунаправленный диапазон измерения и высокий уровень чувствительности) в чтобы соответствовать современной ориентированной на пациента вентиляции. Кроме того, предъявляются особо строгие требования к гигиенической стерилизации, так как датчики контактируют с воздухом, потенциально зараженным патогенами.

Использование в условиях высокой влажности

Ахиллесова пята всех современных датчиков расхода воздуха, представленных на рынке, заключается в использовании в сочетании с увлажнителями. Как описано ранее, увлажнители используются часто, поскольку их важность выходит далеко за рамки комфорта пациента во время терапии. Высокая влажность становится проблемой, когда она приводит к конденсации, вызывая попадание макроскопических капель воды в более холодные части контура вентилятора. В качестве решения этой распространенной, но сложной задачи все проксимальные и экспираторные датчики Sensirion оснащены дополнительным внешним нагревательным элементом.Работа этого нагревательного элемента с максимальной мощностью 0,5 Вт достаточна для надежного предотвращения образования конденсата в датчике и, таким образом, для обеспечения долговременной стабильной и надежной работы.

Мы продемонстрировали это на моделировании неонатального аппарата ИВЛ с очень влажным воздухом и очень маленьким дыхательным объемом всего 5 мл. На схеме, показанной на рис. 3, показан увлажнитель, обычно используемый в установках ИВЛ для обеспечения хорошего увлажнения воздуха для дыхания. Стальной цилиндр в печи поддерживается при температуре 37°C и имитирует легкие младенца с подключенным датчиком давления, используемым в качестве эталона.Управляемый клапан закрывается во время инспираторного дыхательного цикла и открывается один раз в секунду для экспираторной части дыхательного цикла.

Без использования нагревателя вы можете увидеть, как отдельные капли воды стекают по сенсорному элементу и приводят к неправильному считыванию значений измерения в течение 16 часов при вентиляции очень малого дыхательного объема 5 мл. Это неправильное чтение можно четко распознать по отклонениям объема выдоха/вдоха от эталонного объема, показанного на рисунке 4.

При включенном нагревательном элементе наблюдается обратное.
