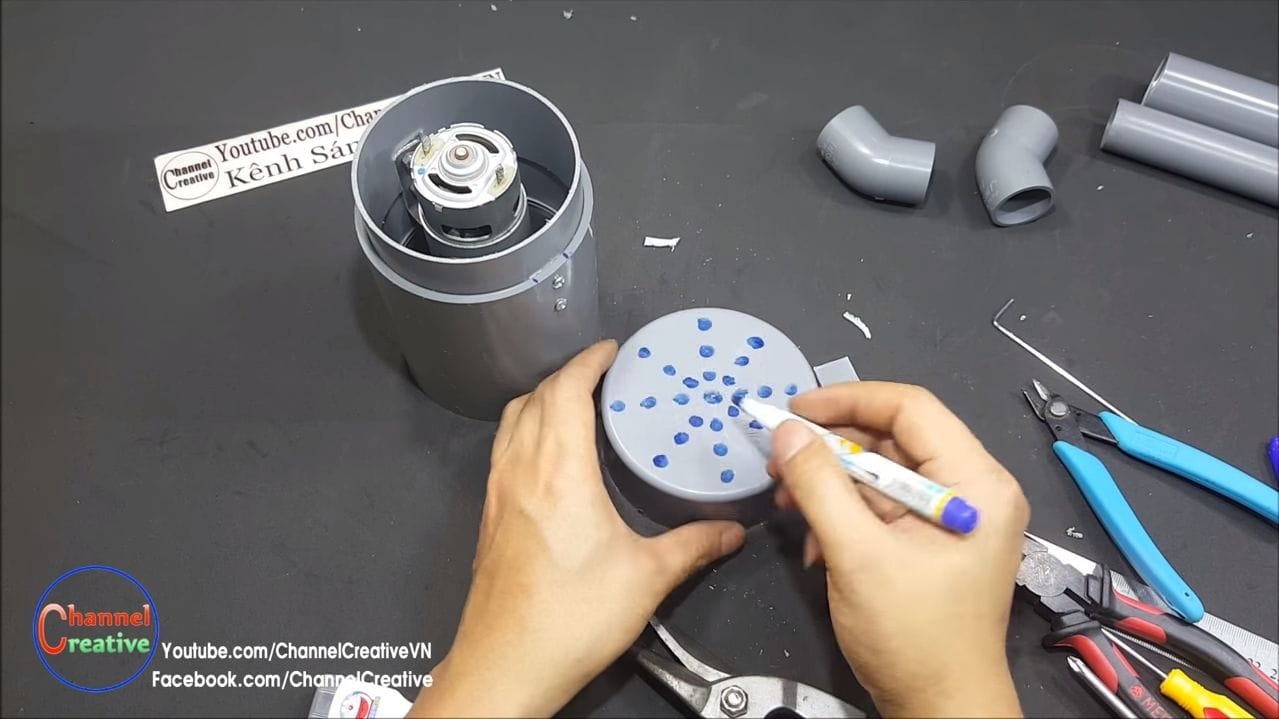

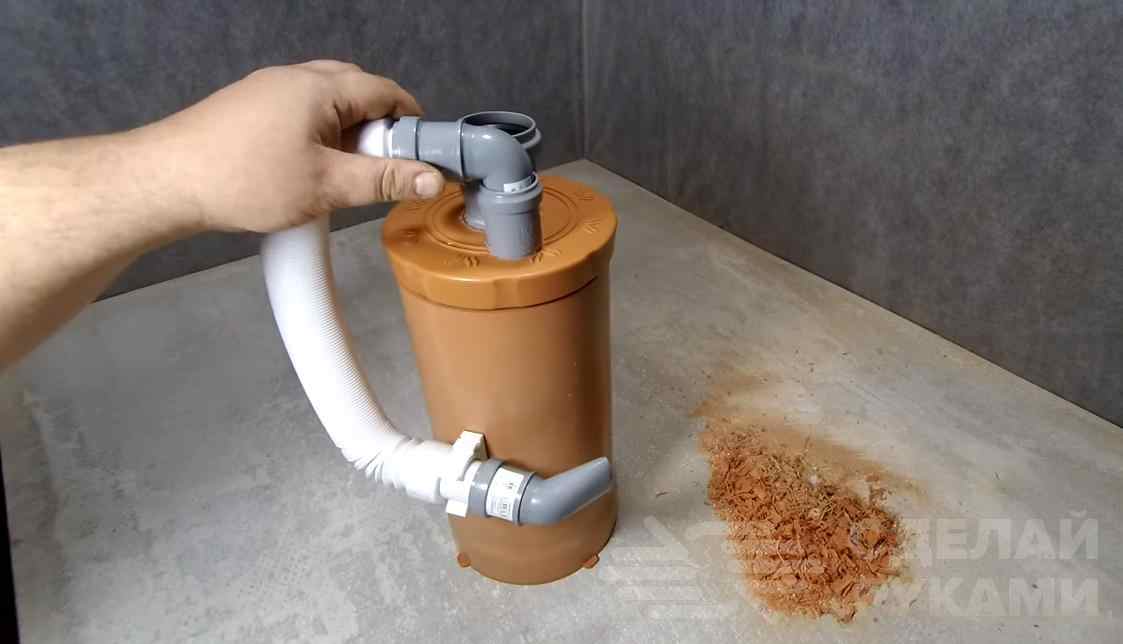

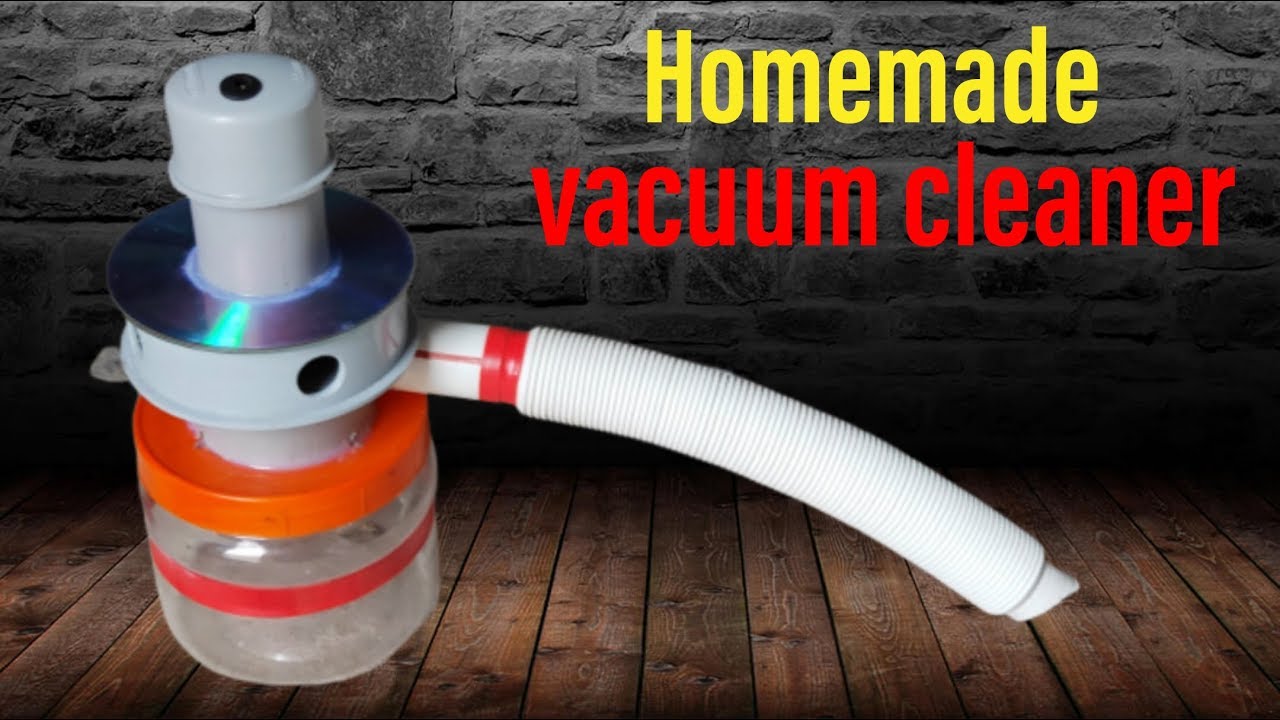

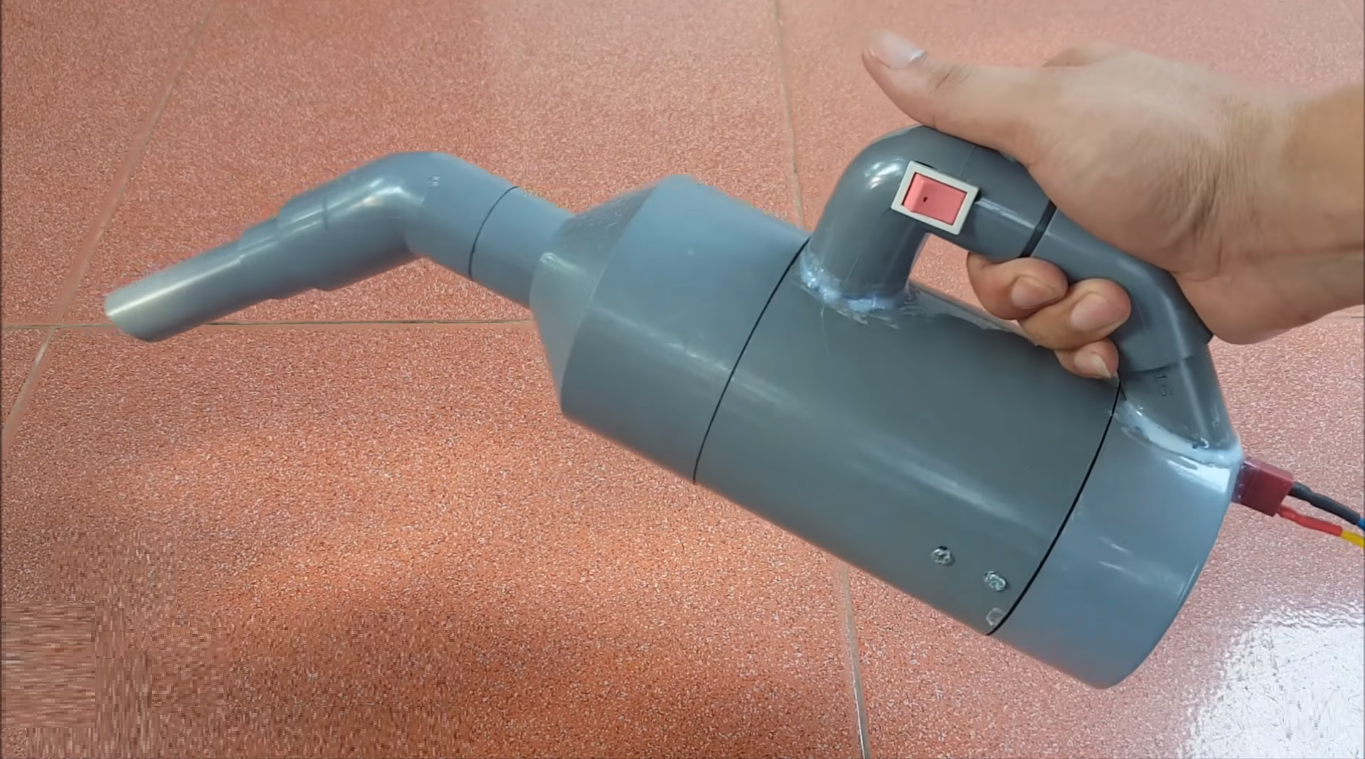

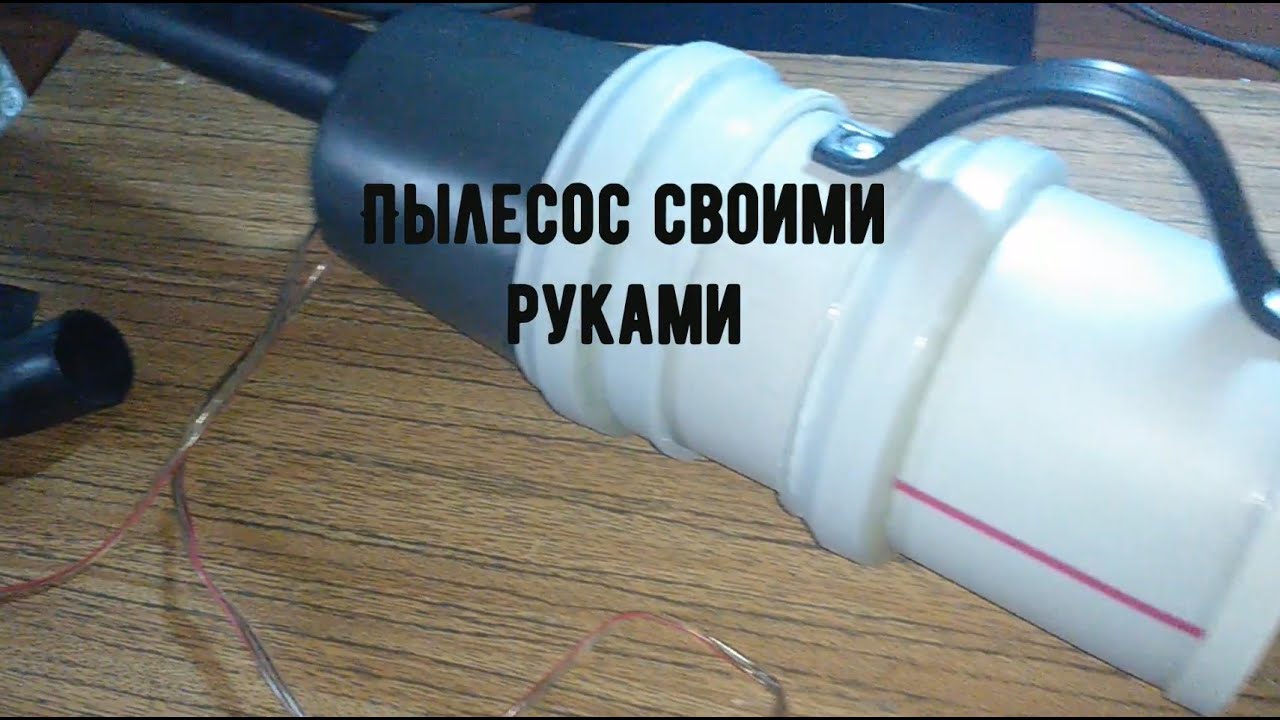

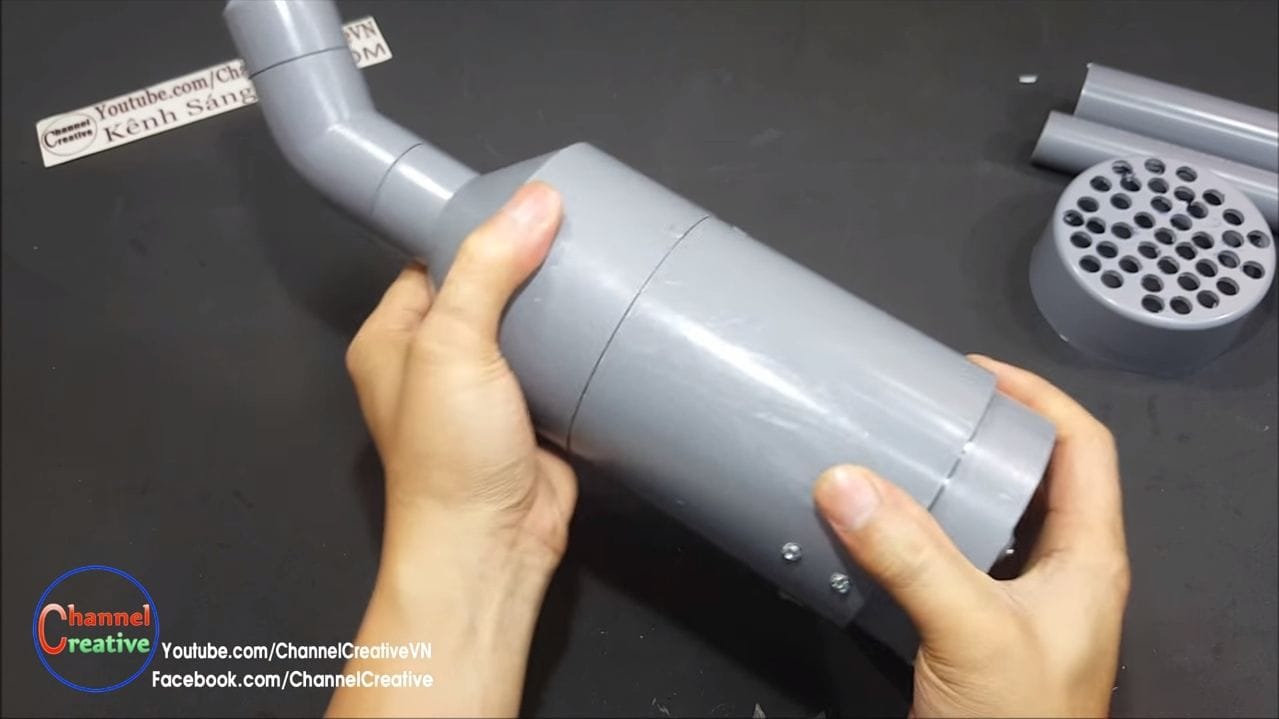

Мини пылесос своими руками: Самодельный мини пылесос из сантехнических труб

Содержание

Из чего и как изготовить пылесос своими руками

Как сделать пылесос? Самодельный агрегат предполагает наличие двигателя на 6000 оборотов. Такая деталь может быть снята с соковыжималки. Учтите, что не все моторы электроприборов рассчитаны на длительную службу. Поэтому при выборе двигателя руководствуйтесь правилом: мотор должен выносить большую нагрузку и обладать защитой от перегревания.

Как поступить, если кроме детали от соковыжималки вы ничего найти не можете?

В этом случае советуется оснастить его термическим предохранителем, рассчитанным на 126 ºС. Сечение меди должно соответствовать мощности рассеивания, поэтому такая температура для выбранного вами мотора может и не подойти. Следует отметить, что граница в 130 ºС является средним показателем, на который рассчитано большинство трансформаторов.

Что можно взять в качестве основы самодельного агрегата?

Многие интересуются, как сделать пылесос своими руками.

За основу можно взять:

  • Двигатель вытяжки с центробежным вентилятором. Осевая модель не подойдет, так как она применяется в моделях дешевого сегмента и не обладает нужной мощностью.
  • Двигатель вышедшего из употребления пылесоса.
  • Двигатель стиральной машины.
  • Двигатель холодильного компрессора.

Применение двигателя рефрижератора

Как сделать пылесос из холодильного компрессора? Подобрать деталь будет трудно, так как скорость вращения вала у разных моделей рефрижераторов разнится. Если вы собираете пылесос, то потребуются строгие 6000 оборотов. Компрессоры старого кулисного образца рассчитаны на 3000 оборотов.

Кривошипно-шатунные модификации имеют скорость в два раза меньше, а линейные инверторные агрегаты вовсе не подойдут для сборки.

Внутри поршневого компрессора стоит электродвигатель. Если разрезать корпус и извлечь мотор, то он подойдет для каких угодно целей. Он обладает высокой мощностью и бесшумной работой.

Асинхронные двигатели применяются редко. К примеру, коллекторная конфигурация функционирует от розетки, если не требуется регулировка скорости.

Использование двигателя от стиральной машины

Конструкция стиральных машин предполагает наличие коллекторного двигателя. Скорость его работы регулируется при помощи тиристорного ключа. Если мотор питается прямо от розетки, то обороты станут высокими, но они не достигнут показателя в 6000 при отсутствии ременного редуктора. В этом случае функция отжима вполне достижима.

Как заставить агрегат засасывать пыль?

В рекламных роликах часто говорят о создаваемом в пылесосе вакууме. Двигатель якобы способствует разряжению, в которое и устремляется втягиваемый воздушный поток. Но так ли это в действительности? Скорее, нет, потому что при отрицательном давлении подключается перепускной клапан, обеспечивающий равновесие. Но суть работы состоит не в этом. Для засасывания пыли используется герметично закрытый корпус, благодаря которому поток молекул азота и кислорода устремляется в нужном направлении. Контейнер в этом случае никакой роли не играет.

Если придерживаться заводской конфигурации, то требуется ведро из стали или пластика, дно которого имеет отверстие для забора воздуха. Крепление мотора осуществляется на оси, а на валу устанавливается нечто похожее на беличью клетку. Поток воздуха захватывается лопастями и выбрасывается на периметр. За счет этого обеспечивается тяга. Ко дну герметично присоединяется шланг. Будем считать, что сборка пылесоса своими руками завершена.

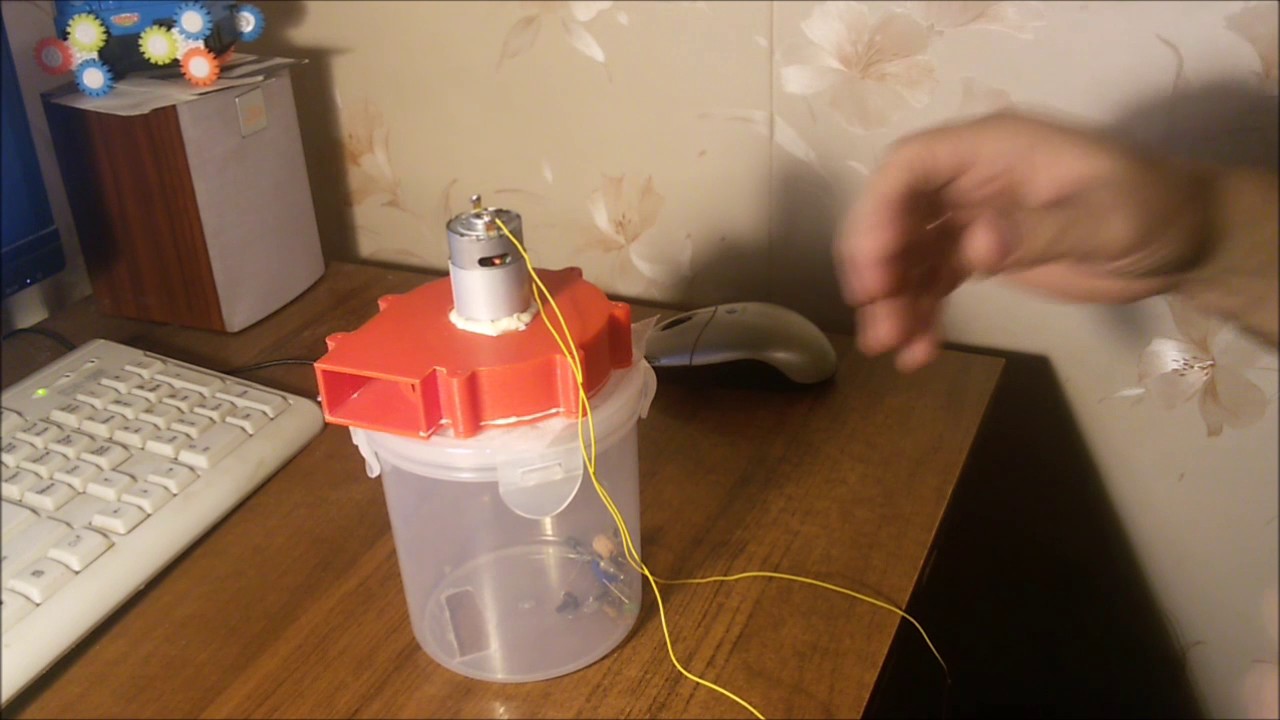

Как устроен мини-пылесос?

Как сделать мини-пылесос? Регуляция скорости агрегата производится по тиристорной схеме. Пригодится любая электронная часть от старого пылесоса, стиральной машины или кухонного комбайна.

Главным является метод нарезки, а не мощность двигателя. Но ключ также перегревается. Легко понять, соответствует ли он, если сравнить мощность прибора, с которого была снята схема, с мощностью двигателя. Если показатель тиристора низкий, то советуется приделать к нему радиатор, а принудительное охлаждение уже имеется.

Как сделать контейнер для самодельного пылесоса?

Пылесос устроен так, что без контейнера работать не будет.

Для самодельного агрегата подойдут:

  • обыкновенный мешок;
  • контейнер, наполненный водой;
  • циклонная камера.

Подвергнуть фильтрации мешок проблематично. Если вы будете пылесосить крошки со стола, такая конструкция подойдет. Тип контейнера выбирается в соответствии с видом мусора. К примеру, сбор пыли лучше осуществлять посредством фильтра с водой или же циклонной камеры. Оба вида контейнера конструируются с легкостью. Сам агрегат получается стационарным. Если таким устройством пользуется садовод, то его можно водрузить на тележку и передвигать по всему саду.

Стоимость стационарных моделей пылесосов высока, поэтому самодельная конструкция будет как нельзя кстати.

Самая простая модель контейнера — большой бак, наполненный водой. Он играет роль аквафильтра. В этом случае пыль будет тонуть. Входное отверстие шланга делается с учетом, чтобы поток сталкивался с водной преградой. Обычный плоскодонный ящик на две трети заполняется водой. Помимо этого с потолка над поверхностью фильтра свисает перегородка. Вся пыль оседает в воде и тонет. Такое устройство требует периодической очистки. Такая конструкция не будет пригодной для работы в саду, так как вес воды большой. Поэтому ее заменяют воздухом.

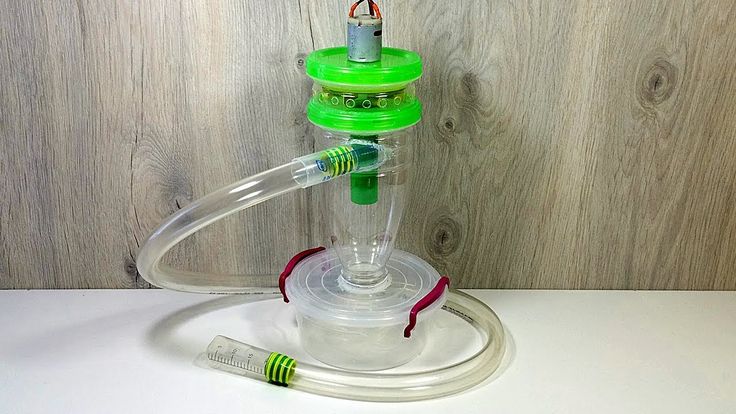

При сборке пылесосов для сада своими руками придерживаются следующих правил:

  • Воздух входит по касательной в высокую бочку.
  • По оси емкости, примерно до двух третьих высоты, пролегает труба, обеспечивающая выход.
  • Мусор садится на дно за счет того, что выносится на периферию центробежной силой.
  • Воздушный поток выходит по центру.
  • Мельчайшие частицы проникают в двигатель в любом случае. Поэтому рекомендуется на выходе контейнер снабдить НЕРА-фильтром. Экономить на этом не стоит. В противном случае вам придется постоянно подвергать двигатель смазке. Если пылесос засосет воду, то она окажется в бочке.

Такой самодельный пылесос для садовода большой. Агрегат можно сделать и универсальным. К примеру, срез бочки произвести под диаметр цистерны со стандартными размерами и оснастить устройство фургоном для передвижения. Так можно будет убрать целый парк.

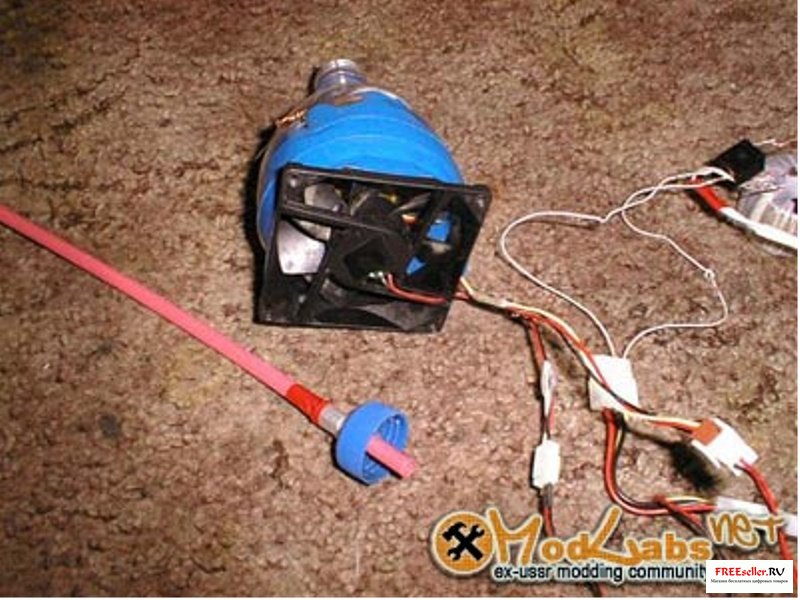

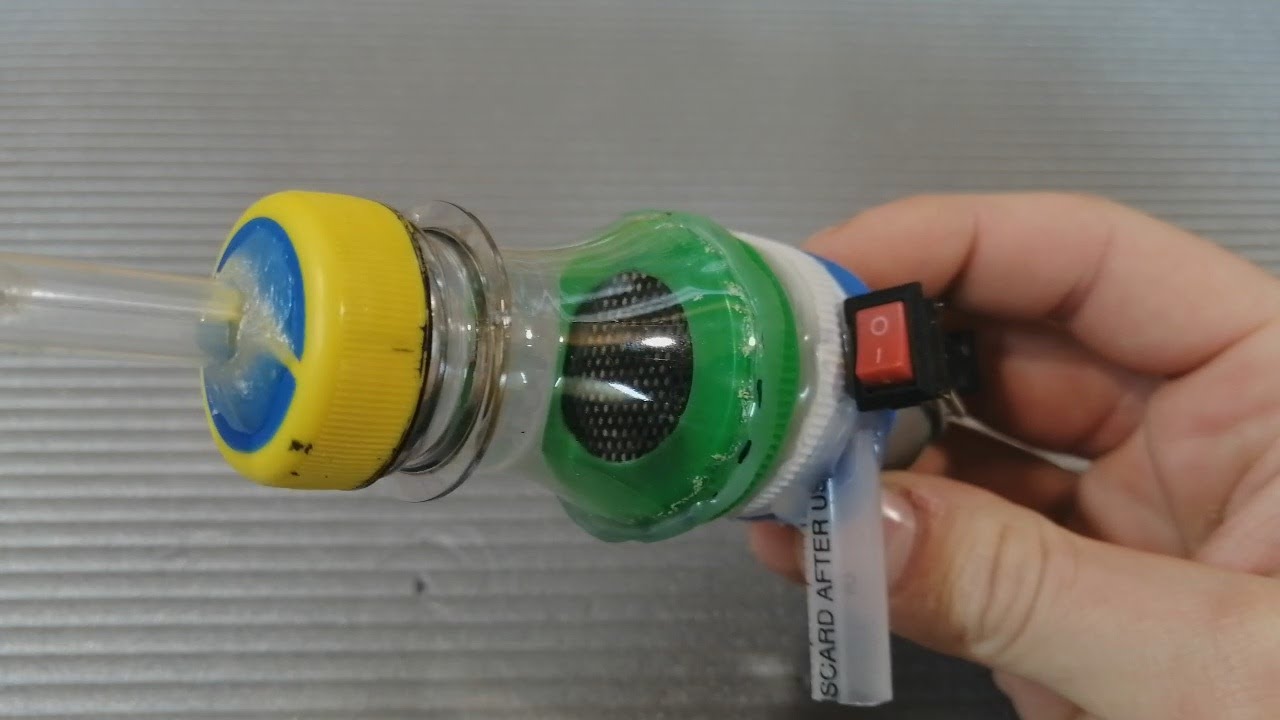

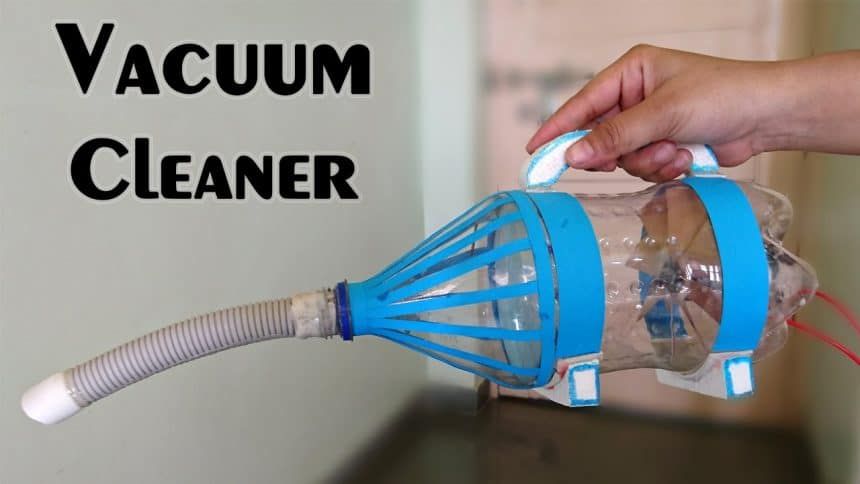

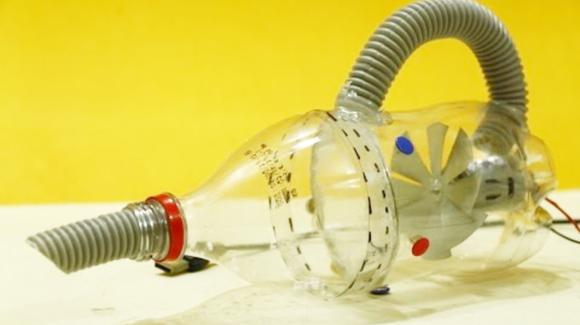

Как сделать мини-пылесос из пластиковой бутылки

Сегодня практически у всех дома есть компьютер. Как известно, корпус его периодически забивается пылью, что мешает охлаждению многих деталей. Время от времени схемы следует пылесосить. Для облегчения процесса можно применить самодельный мини-пылесос.

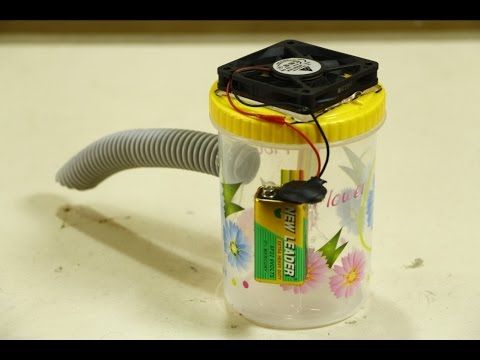

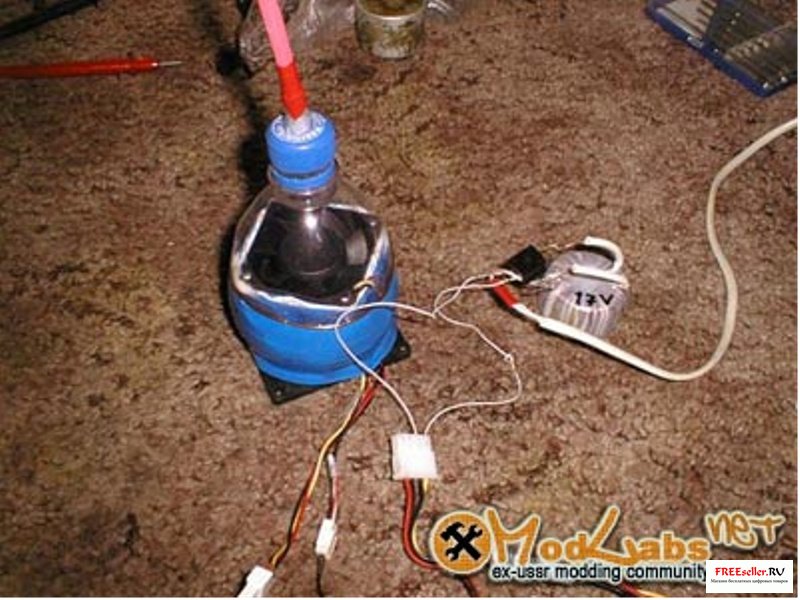

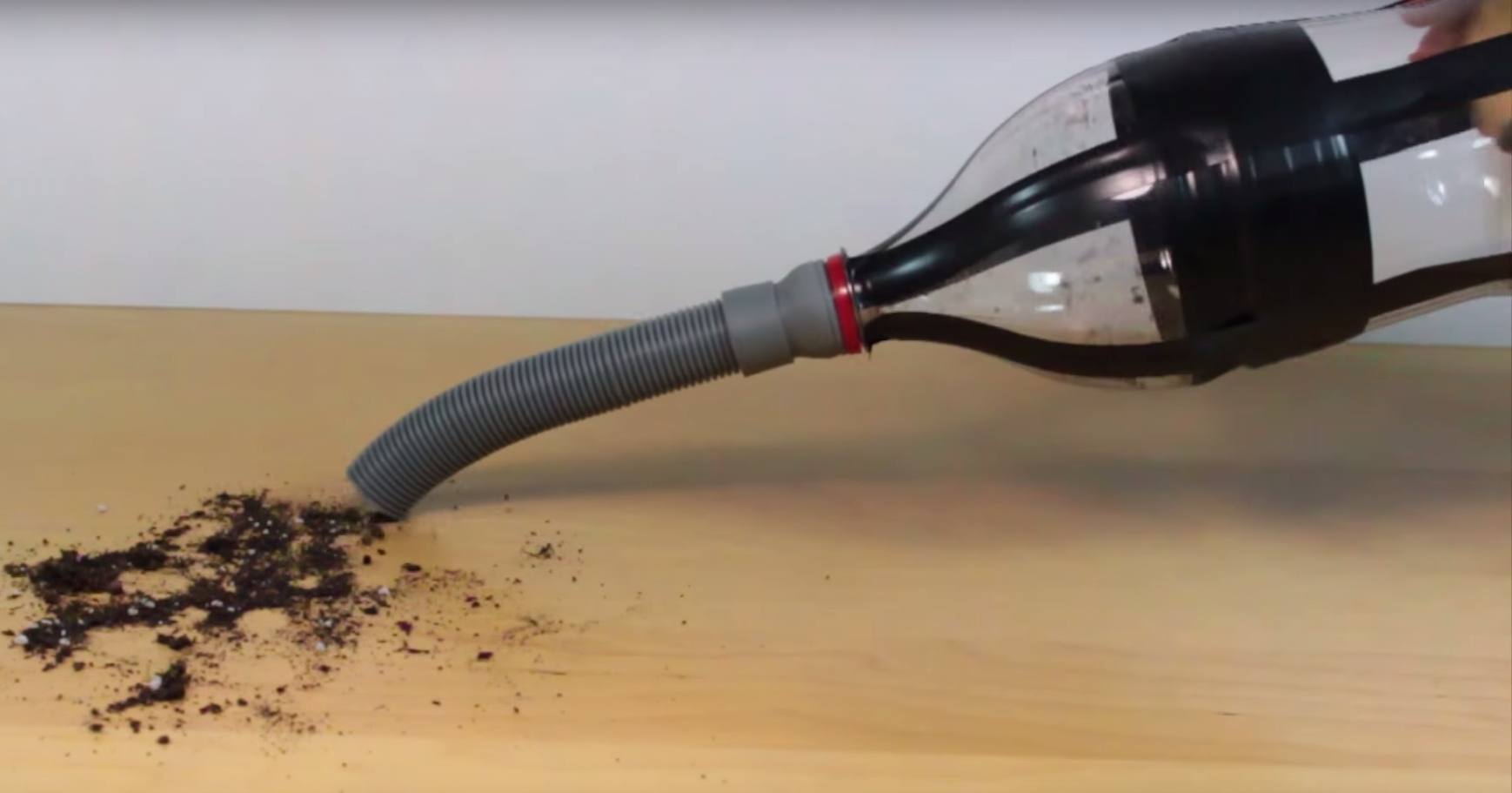

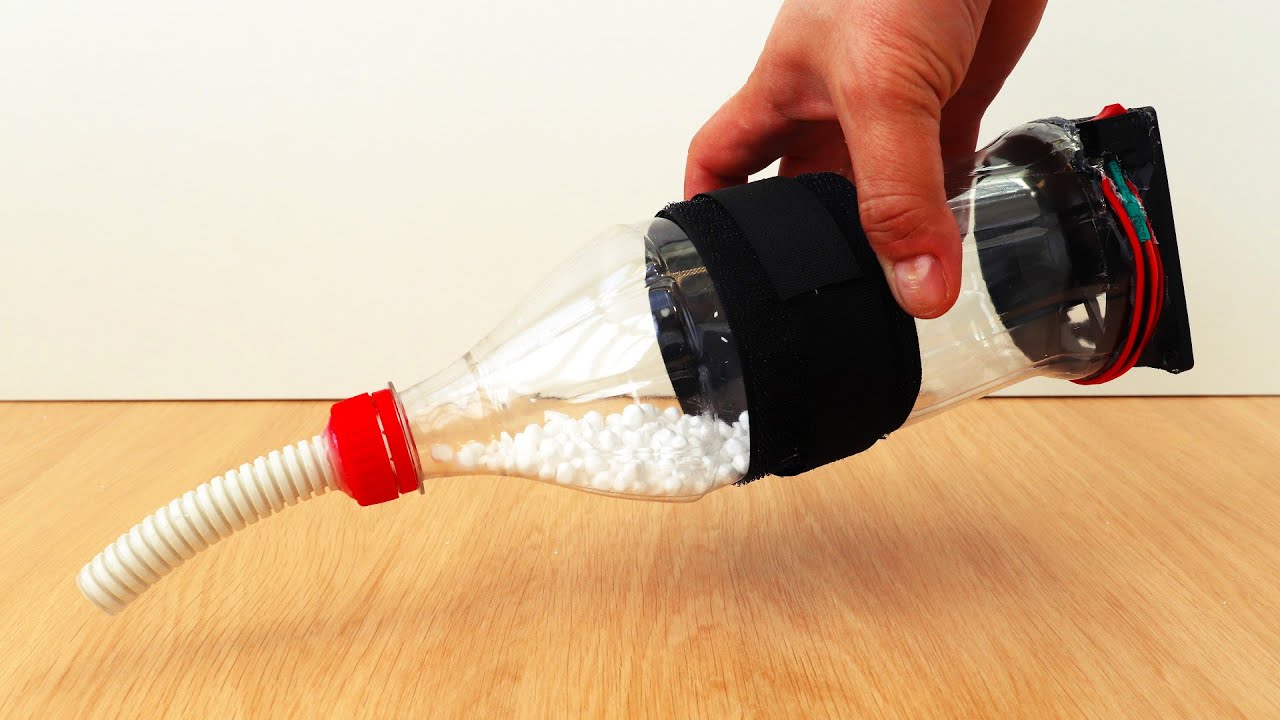

Как сделать пылесос из бутылки?

Для изготовления агрегата нужны:

  • вентилятор от компьютера;
  • бутылка из пластика;
  • шланг;
  • полистирол;
  • блок питания 220 В/14 В;
  • изоляционная лента;
  • паралон.

Ход работы

  • Пластиковая бутылка разрезается пополам. Берется та часть, которая осталась с пробкой. Из поролона вырезается фильтр. Он вставляется в горлышко. Материал должен сидеть плотно.
  • В пробке продевается отверстие, в которое вставляется шланг.
  • Пробка накручивается на бутылку.
  • Берется вентилятор от компьютера (его углы сглаживаются). Он вставляется в бутылку таким образом, чтобы при работе воздушный поток устремлялся к широкой стороне бутылки.

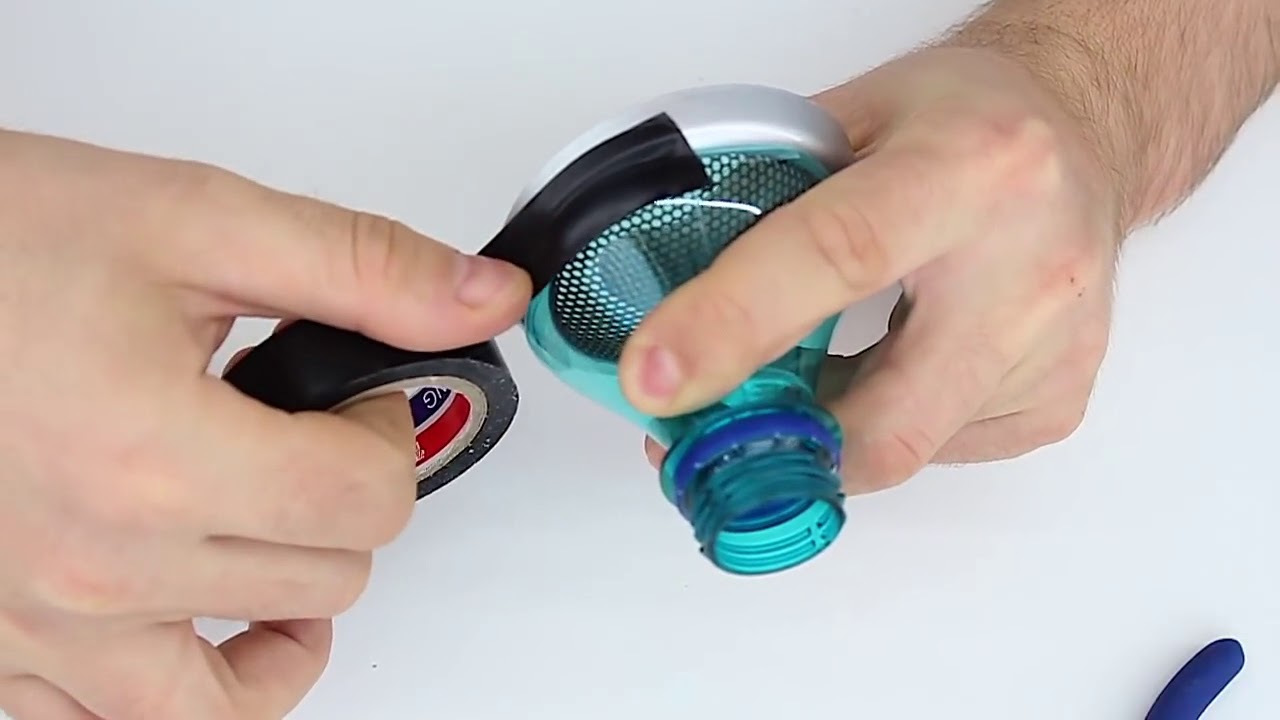

  • То место, где находится кулер, заматывается изоляционной лентой. Для прочной фиксации применяется проволока.
  • К вентилятору подключается блок питания. Красный провод подводится к плюсовой стороне, а черный – к минусовой.

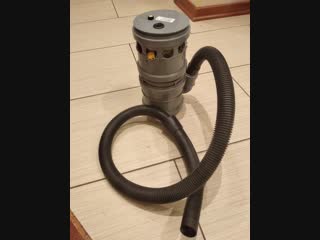

Как сделать промышленный пылесос своими руками

Как сделать пылесос промышленного назначения? Основу одного из таких агрегатов составляет модель «Урал ПН-600».

Вам понадобятся:

  • болгарка;
  • патрубок, диаметр которого составляет 4 см, а длина — 20 см;
  • ведро из пластика с ручкой и крышкой;
  • скотч;
  • изоляционная лента;
  • дрель;
  • саморезы;
  • клей;
  • медицинский бинт.

Этапы работы

  • В первую очередь следует доработать мусоросборник «Урала». С этой целью отверткой откручиваются колеса с самого дна. Отверстия заклеиваются скотчем.
  • Затем понадобится болгарка, при помощи которой удаляются защелки и закрепки. Устанавливается заглушка, перемотанная изоляционной лентой.
  • В днище сверлится отверстие диаметром 43 мм.
  • Из уплотнителя вырезаются прокладки, толщина которых составляет 4 мм.
  • В мусоросборник кладутся прокладка, крышка ведра и центрирующий патрубок.
  • При помощи дрели делается отверстие диаметром 2 мм.
  • Крышка фиксируется саморезами 4,2х10 мм.
  • Делается наружное отверстие для всасывающего патрубка. Его намечают под углом 15º. Отверстие вырезается ножницами по металлу.
  • Патрубок закрепляется при помощи саморезов. Для герметизации пользуются обыкновенным медицинским бинтом, который пропитывается клеем «Титан». Бинт наматывается вокруг патрубка.

Второй способ

Для сборки агрегата вторым способом вам понадобятся:

  • старый домашний пылесос;
  • фильтр на масляной основе;
  • ведро емкостью 20 л с плотно прилегающей крышкой;
  • углы ПП 90º и 45º диаметром 40 мм;
  • метр трубы из пластмассы диаметром 45 мм (подойдет гофрированная труба длиной 2 м и диаметром 40 мм).

Сборка устройства

  • Для начала берется крышка ведра. В ней вырезается отверстие под углом 90º. Затем вставляется уголок такого же размера.
  • Когда в крышку вставлен уголок, все щели замазываются клеем при помощи строительного пистолета.
  • В боку ведра производится прорезь, в которую вставляется уголок 45º. Все щели также замазываются клеем.
  • Чтобы подсоединить гофру к уголку, необходимо отрезать кусок трубы диаметром 40 мм. Гофра должна прилегать плотно. Если она не налезает на входную трубу, то можно прибегнуть к использованию модели от сифона на кухонной раковине.
  • Узкий конец гофры подгоняется к сорокамиллиметровой трубе. Другой конец подсоединяется к отверстию пылесоса.
  • Для продления срока службы фильтра на него следует натянуть капроновый чулок.

Может ли пригодиться старый пылесос

Дома имеется старый пылесос. Что можно сделать из ненужного агрегата?

Если устройство работает, то его можно применить с другой целью. Некоторые способы требуют технической подготовки, так как переделка техники представляет опасность. В особенности следует разбираться в принципе работы моторов.

В этой статье будут описаны самые безопасные методы.

Прибор для нагнетания воздуха

Если осуществить подсоединение шланга к выходному отверстию, имеющемуся в большинстве моделей, то можно получить агрегат для накачивания матрасов из резины, бассейнов для детей и других аналогичный вещей. Контейнер пылесоса при этом нуждается в предварительной очистке от остатков мусора.

Что можно сделать пылесоса «Тайфун»

Что сделать из старого пылесоса «Тайфун»? Принцип работы агрегата отличается высоким уровнем производительности.

Корпус пылесоса советского производства как нельзя лучше подойдет для создания прибора для измельчения травы. Он обладает верхним отверстием подходящего диаметра. «Тайфун» является прекрасным вариантом, но не единственным.

Что еще можно применить

  • Корпус устройства может быть заменен емкостью в форме цилиндра. К примеру, используется кастрюля, ведро или же отрезок трубы.
  • Двигатель мощностью 180 Ватт берется из старой стиральной машины.
  • В качестве ножей применяется ножовочное полотно. Для стойки понадобится профиль прямоугольной формы размером 15х15 мм.
  • Втулка для крепления ножей вытачивается на токарном станке. Ее высота составляет 40 мм.
  • Двигатель со снятым шкивом прикрепляется посредством шпилек снизу к контейнеру.
  • Для зажатия ножей используются водопроводные гайки диаметром 32 мм.
  • Для вала двигателя вырезается отверстие.
  • Для надежной фиксации на валу во втулке делается пара отверстий диаметром 7 мм и резьбой М8 для стопорных болтов.
  • На валу двигателя с обратной стороны протачиваются площадки для повышения уровня надежности крепления втулки стопорными болтами.

Изготовление зернодробилки

Для изготовления зернодробилки человек должен обладать опытом работы с техникой. Самостоятельное изготовление устройства без соответствующих знаний не рекомендуется.

  • Берется лист фанеры квадратной формы. На нем закрепляется электродвигатель с тем учетом, чтобы вал спускался вниз на 40 мм.
  • Стальная пластина устанавливается на хвостике с резьбой. Она закрепляется посредством гаек, втулок и шайб.
  • По обеим сторонам оси затачиваются передние кромки.
  • Осевое отверстие выполняется в средине пластины.
  • Для создания рабочей камеры будущего агрегата делается корпус в виде кольца. Его основу составляют металлические полосы. Правильная конструкция детали предполагает выгибание ребер колец наружу. Они должны образовать фланцы по 10 мм. Именно при их помощи корпус крепится к основанию. К ним же привинчивается сито.

Изготовление аттракциона для детей

Что можно сделать из старого пылесоса для детей? Если мотор агрегата работает, то его можно использовать для аттракциона.

С этой целью теннисный мяч прокалывается булавкой насквозь, таким образом, чтобы концы булавки находились по обе стороны мяча.

После этого изготовляется пропеллер. Применяется баночка из полистирола. Пропеллер крепится поверх мяча. Для него хватает одной полосы. Она вырезается при помощи ножниц.

Пропеллер прокалывается посередине и насаживается на ось булавки. Для быстроты и легкости вращения советуется делать подшипники из бусинок. Они крепятся с обеих сторон полоски.

Верхний край булавки загибается таким образом, чтобы на оси не было большого люфта.

Такой мяч можно запускать в воздух посредством выходного отверстия. При желании шарик украшается блестками.

Заключение

В этой статье было описано, как сделать пылесос. Вариантов сборки существует много. Также было описано, что можно сделать из пылесоса.

Помните, что без соответствующих технических знаний приниматься за дело не стоит. Самому сделать пылесос в этом случае будет сложно. Лучше обратиться за помощью к специалисту.

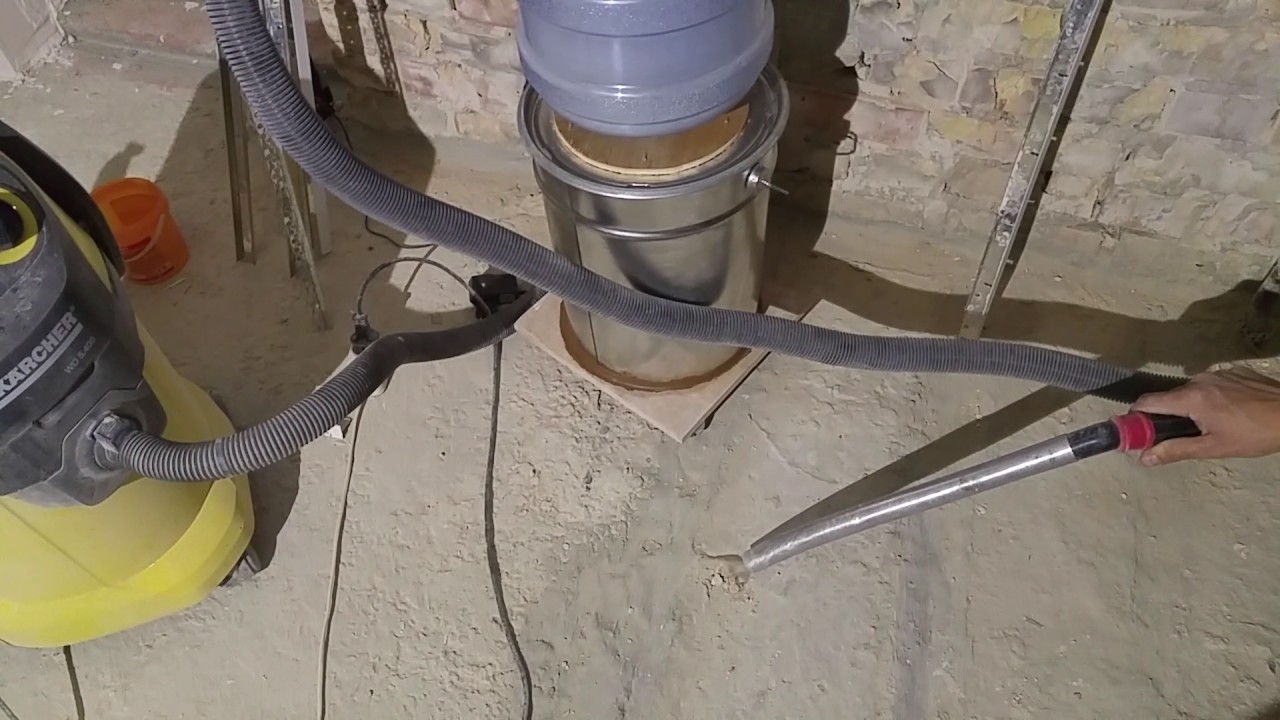

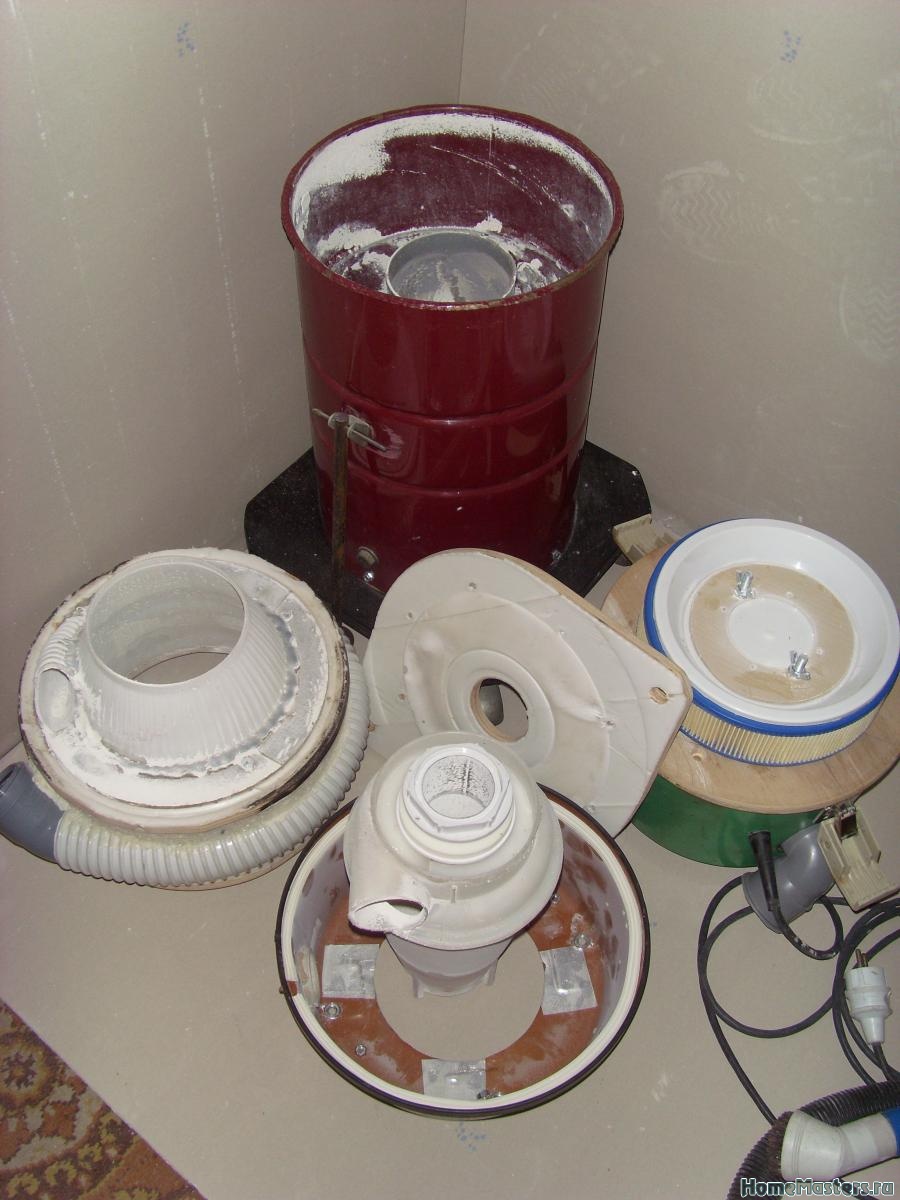

Строительный пылесос своими руками, как изготовить с минимальными затратами? Из чего и как сделать пылесос своими руками Как сделать мини-пылесос из пластиковой бутылки

На данный момент рынок заполонили не только универсальные , но и специальные промышленные. Но если вы хотите сэкономить деньги на их покупке, можно попытаться сделать своими руками.

Такие аппараты достаточно дорогие, но они необходимы во время ремонтных работ, чтобы быстро прибрать после себя рабочее место. При помощи обыкновенного пылесоса не получится достигнуть высокого качества уборки, так как они не предназначены для подобного мусора.

Бытовые модели не в состоянии качественно и быстро очистить поверхности от масла, стружки, осколков пластика, стекла и т.д.

Перед тем как сделать такой пылесос, нужно определиться с фронтом работ , так как некоторые модели предназначены для уборки жидкости или даже мелкого щебня. После того, как будет определен принцип работы, следует обдумать и все остальные параметры.

Есть много реальных примеров самостоятельного создания промышленных пылесосов. Рассмотрим вариант изготовления из старой модели «Ракета».

Что потребуется для работы?

Если дома завалялся старый пылесос «Ракета», он станет отличным расходным материалом для создания строительного (подробнее о том, что еще можно соорудить — в статье ).

Кроме того, понадобятся следующие инструменты и материалы:

  • болгарка;
  • отвертка;
  • бинт;
  • патрубок 200 мм в длину и 40 мм в диаметре;
  • ножницы по металлу;
  • ведро из пластика с крышкой и ручкой;
  • клей;
  • изоляционная лента;
  • дрель.
  • скотч;
  • саморезы.

Приступаем к созданию строительного пылесоса

Изначально необходимо заняться мусоросборником, который нуждается в доработке. Вооружившись отверткой, открутить колеса от основания пылесоса и плотно проклеить все полученные отверстия скотчем. После того как будет снят шильдик, его отверстие тоже нужно заклеить скотчем.

Снимаются все фиксаторы. Теперь при помощи болгарки, необходимо освободить корпус ото всех заклепок и поставить заглушку, предварительно обмотанную изоляционной лентой. Далее в днище сделать отверстие при помощи дрели, размером 43-45 мм. В качестве прокладки берется уплотнитель, примерно 3-5 мм в толщину.

В мусоросборник, который был переделан, нужно сложить прокладку, центрирующий патрубок и крышку ведра. Взять сверло на 2 мм и при помощи дрели проделать отверстия, которые будут в дальнейшем держать крышку.

Далее проделываются отверстия уже снаружи всасывающего патрубка. Прежде чем это сделать, необходимо проставить метки под углом в 15 градусов. При помощи ножниц для металла, делаем отверстие. После этого прикрепляем патрубок при помощи саморезов. Для максимальной герметичности, необходимо тщательно пропитать бинт клеем и обмотать его вокруг патрубка.

Нюансы такого аппарата

Для того чтобы собрать свой строительный пылесос, необходимо иметь под рукой силовой агрегат , обороты которого должны составлять не менее 6 000. Что касается подручного материала, то он практически всегда может быть найден дома. В качестве донора для двигателя, можно применить не только старый пылесос, но и стиральную машину.

Некоторые умельцы применяют для самодельного пылесоса силовые агрегаты от кухонных машин, но не стоит забывать об их склонности к частым поломкам из-за неспособности выдерживать высокую нагрузку.

Если силовой агрегат найден, то нужно позаботиться о его герметичности . Также вам понадобится вентилятор. Очень часто в качестве корпуса для пылесоса берется обыкновенное ведро, в котором проделывается отверстие. Естественно, необходим и контейнер для мусора, и фильтр, который можно .

На представленных видео показано несколько вариаций сборки строительного пылесоса. Рекомендуется изучить их, если вы решились на создание самодельной модели.

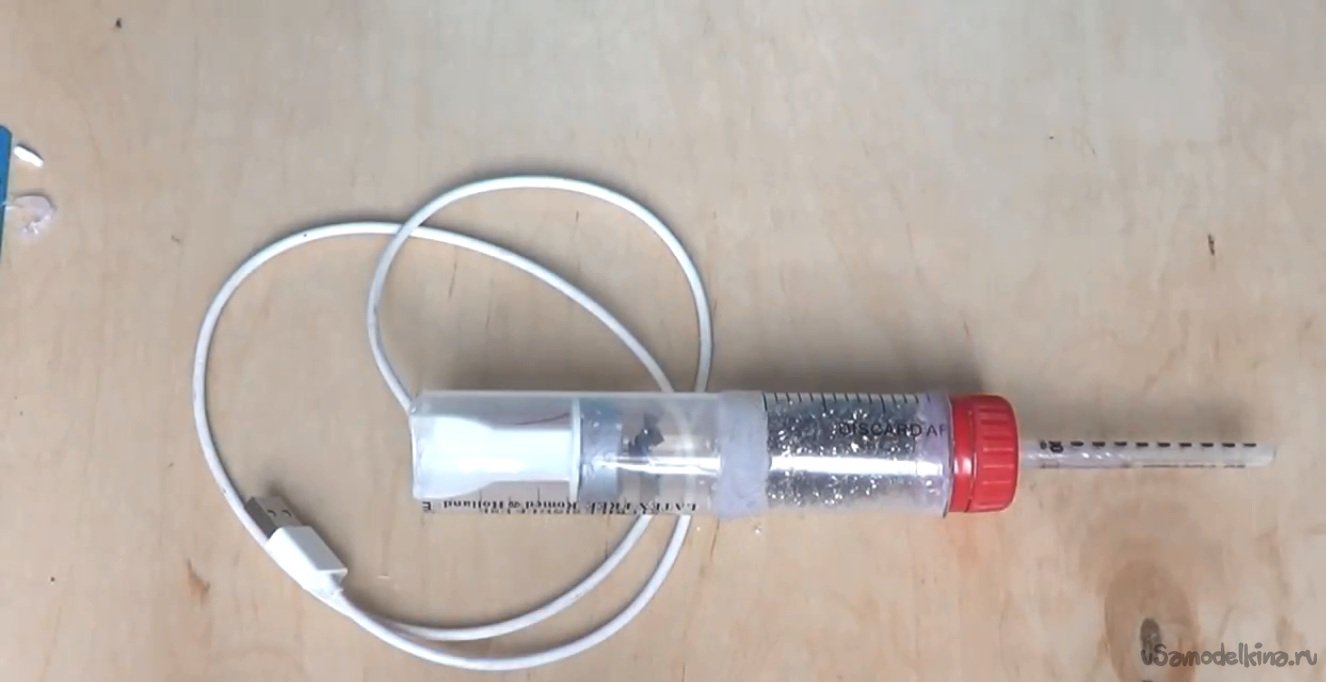

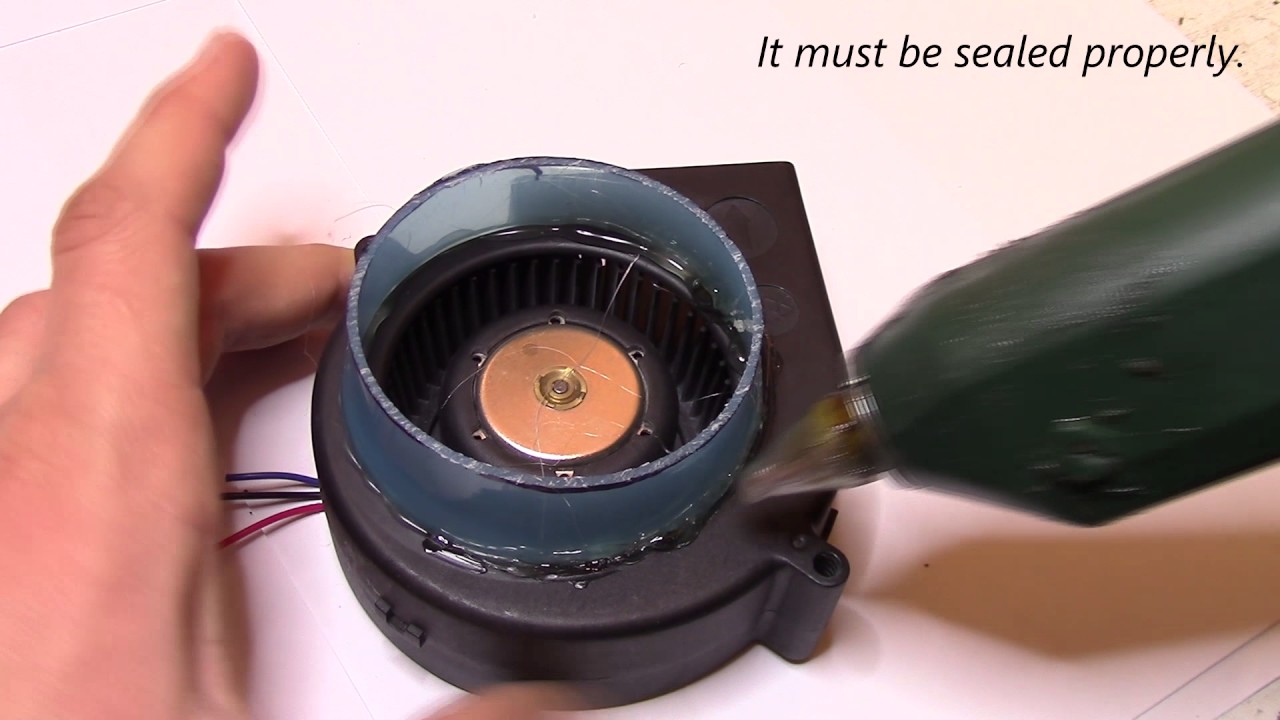

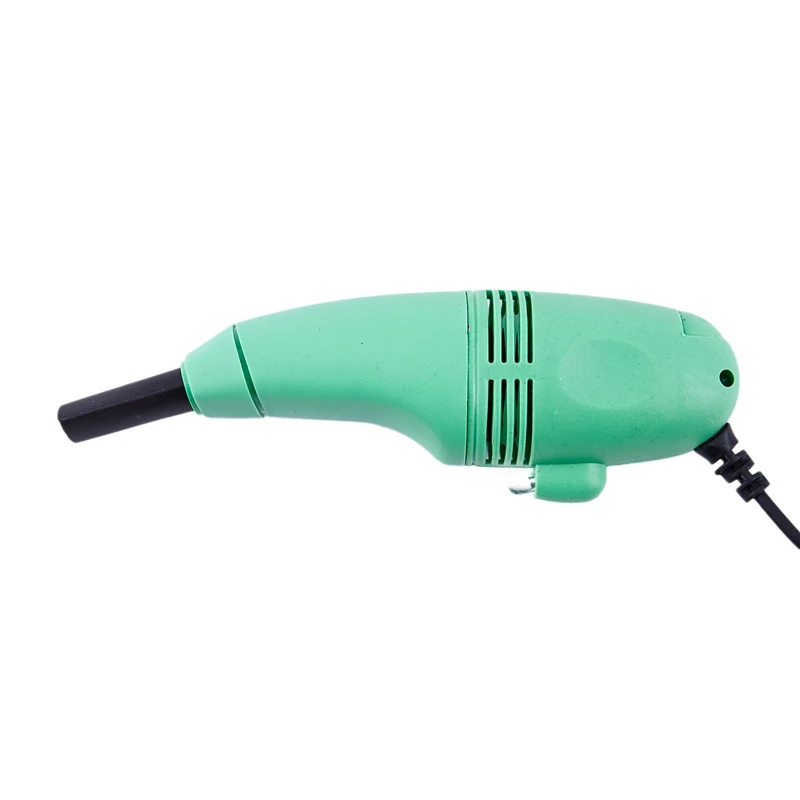

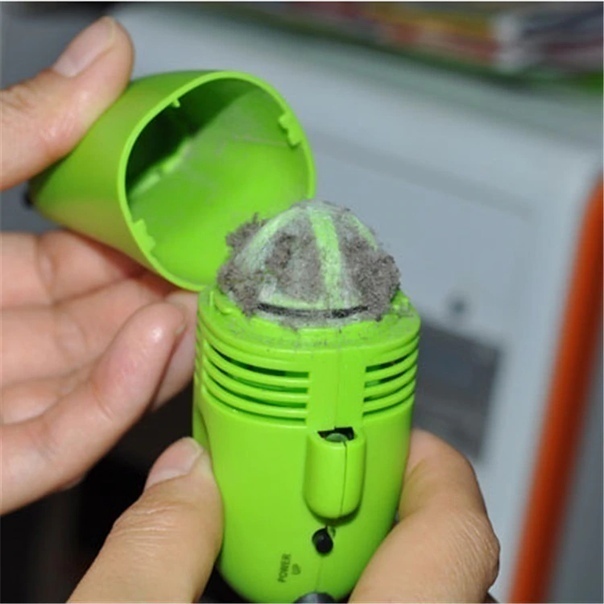

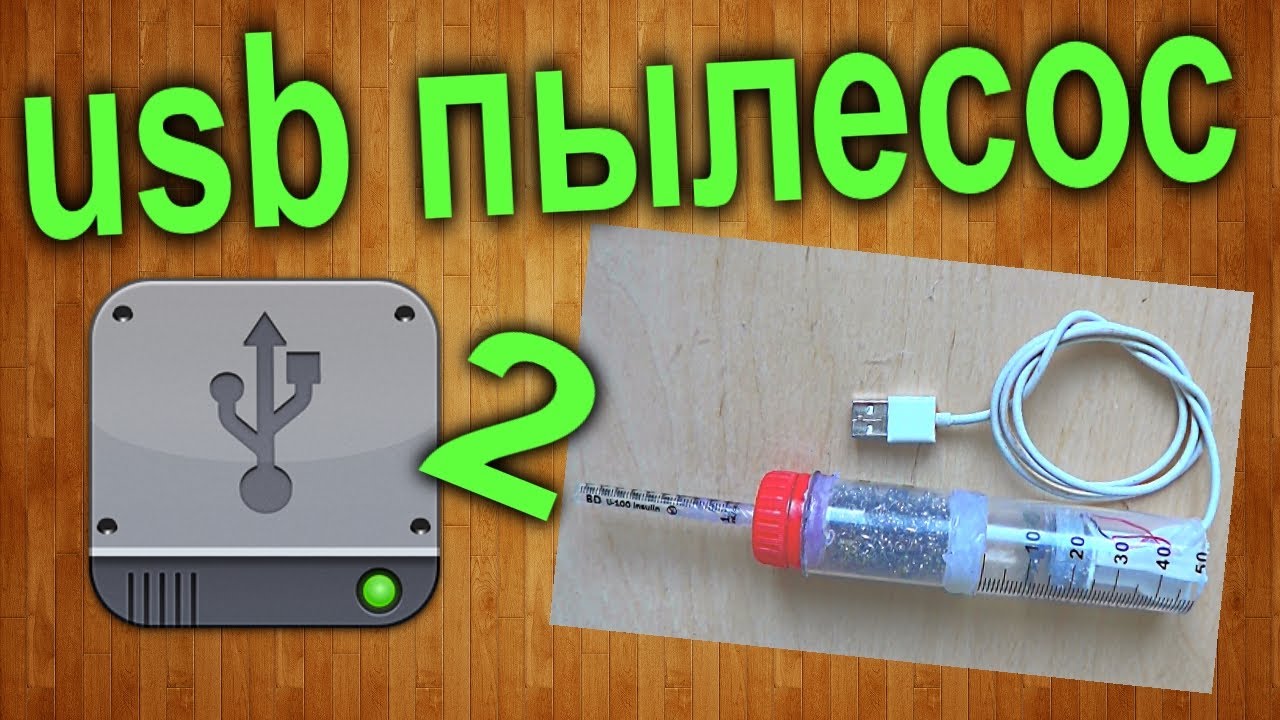

Многие из нас часто сидят перед компьютером: некоторые работают, другие играют в игры, но в любом случае иногда бывает необходимо почистить рабочее или игровое пространство, а именно компьютерный стол, клавиатуру, на которых накапливается пыль, крошки и так далее. Специально для таких случаев можно приобрести в специализированных магазинах мини USB пылесос, но можно изготовить его и самостоятельно из подручных средств.

Смотрите процесс изготовления мини USB пылесоса в видео-ролике:

Итак, для изготовления собственного мини пылесоса нам понадобится 50 мл шприц, кусок жестяной пластинки, моторчик, фломастер, ножницы, клеевой пистолет и USB шнур от старого зарядного устройства, мышки или клавиатуры.

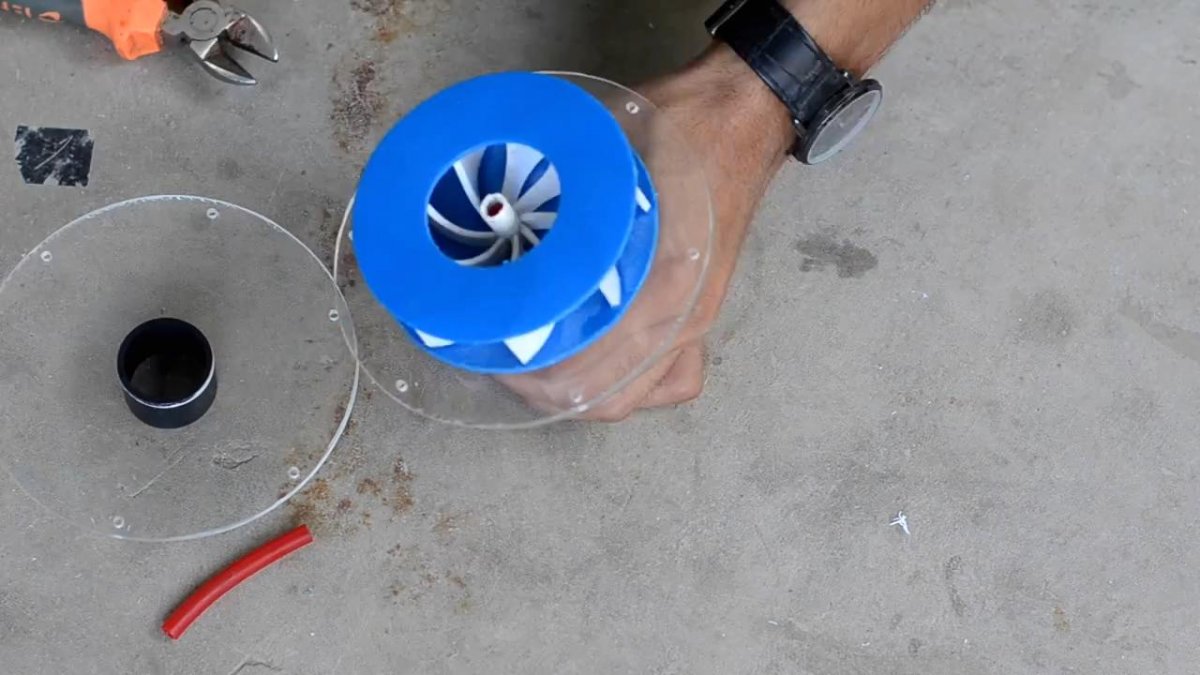

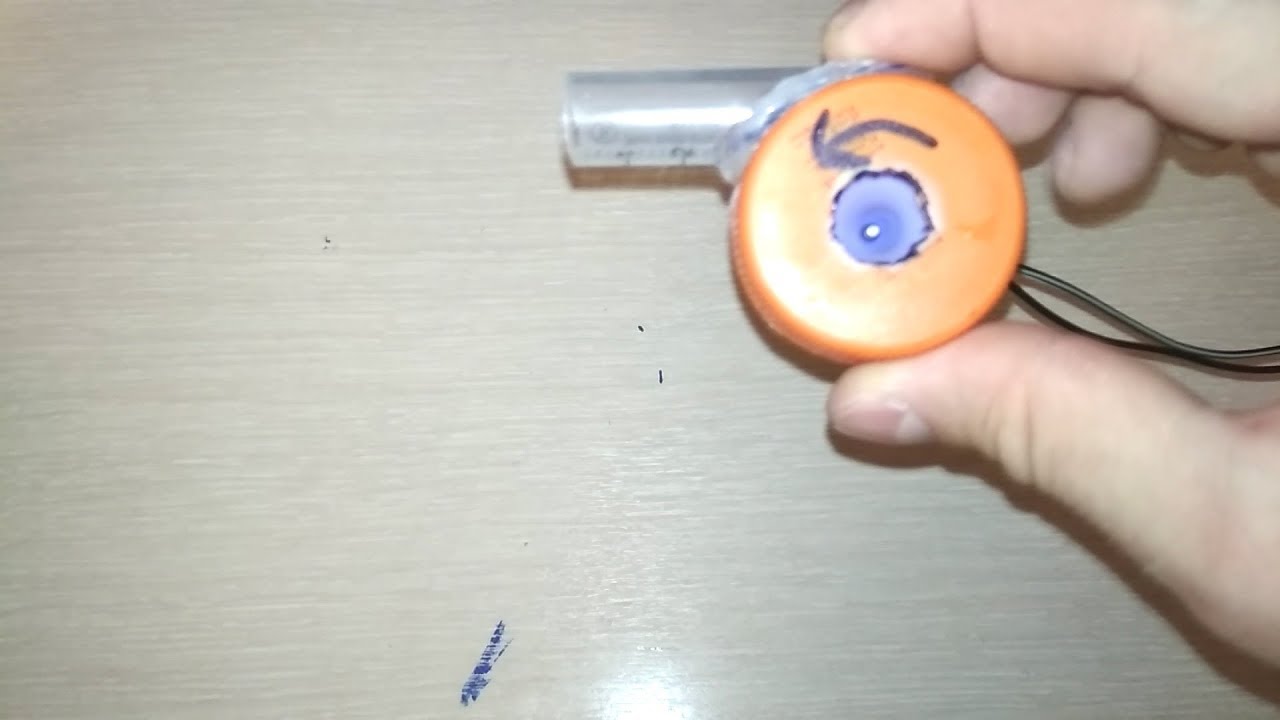

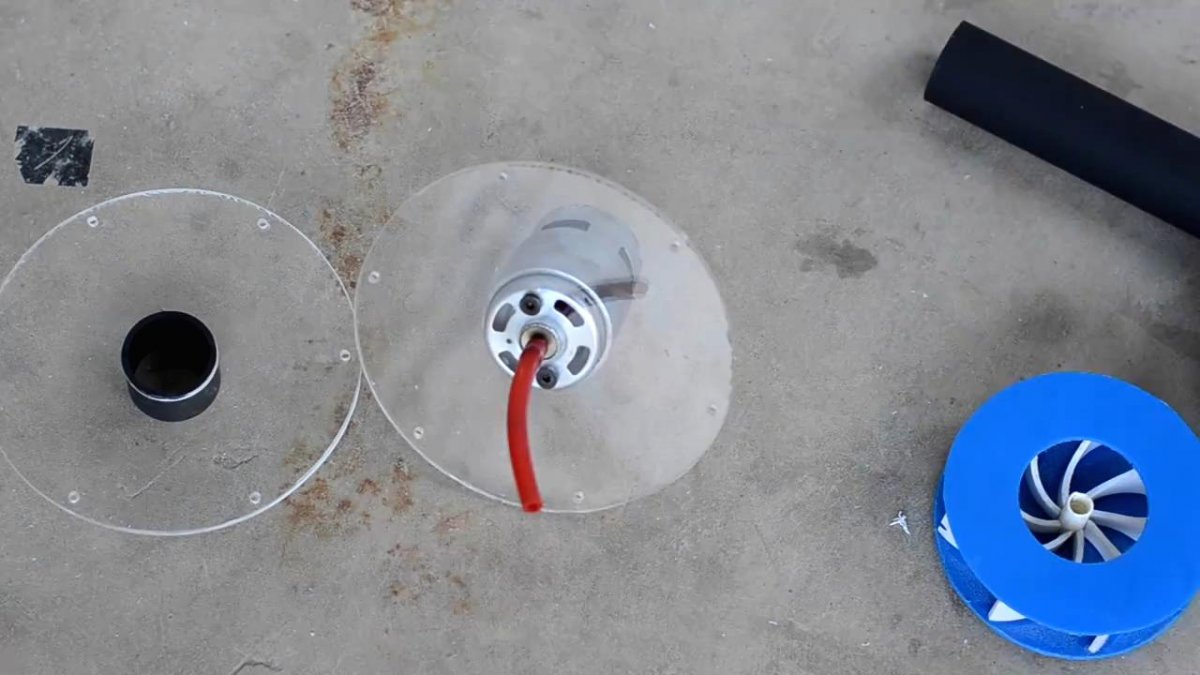

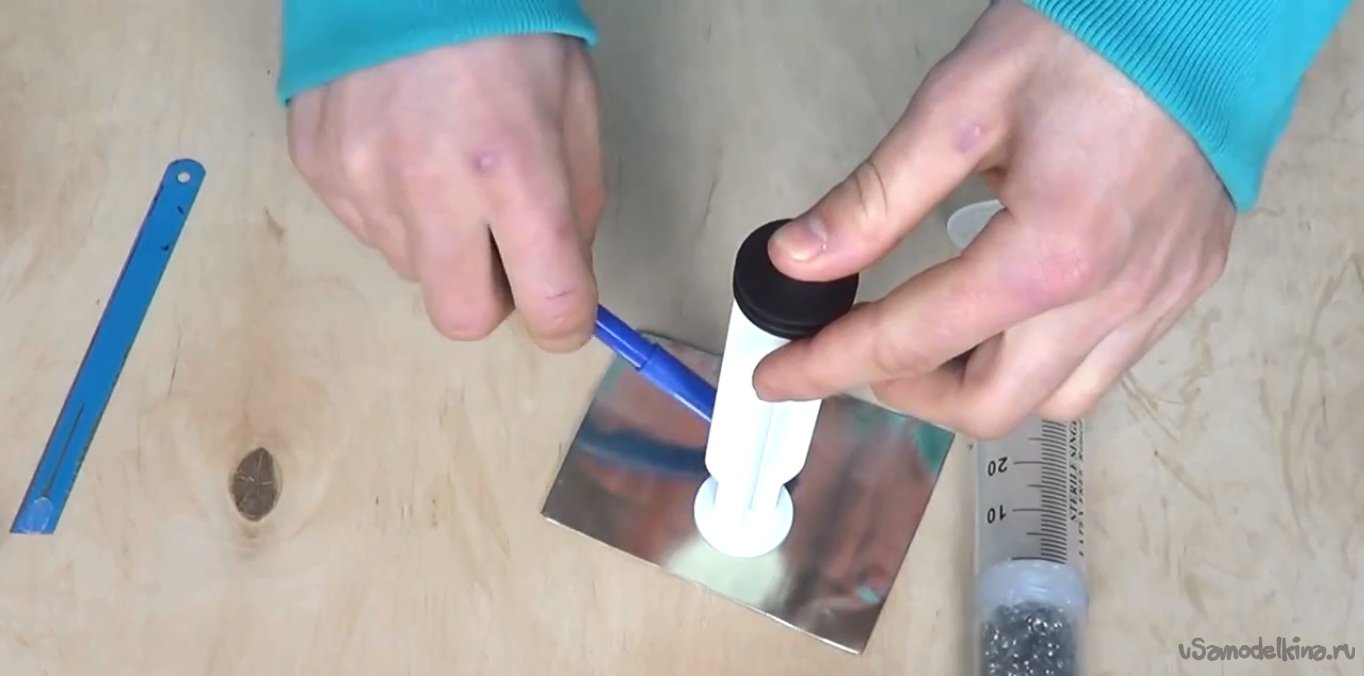

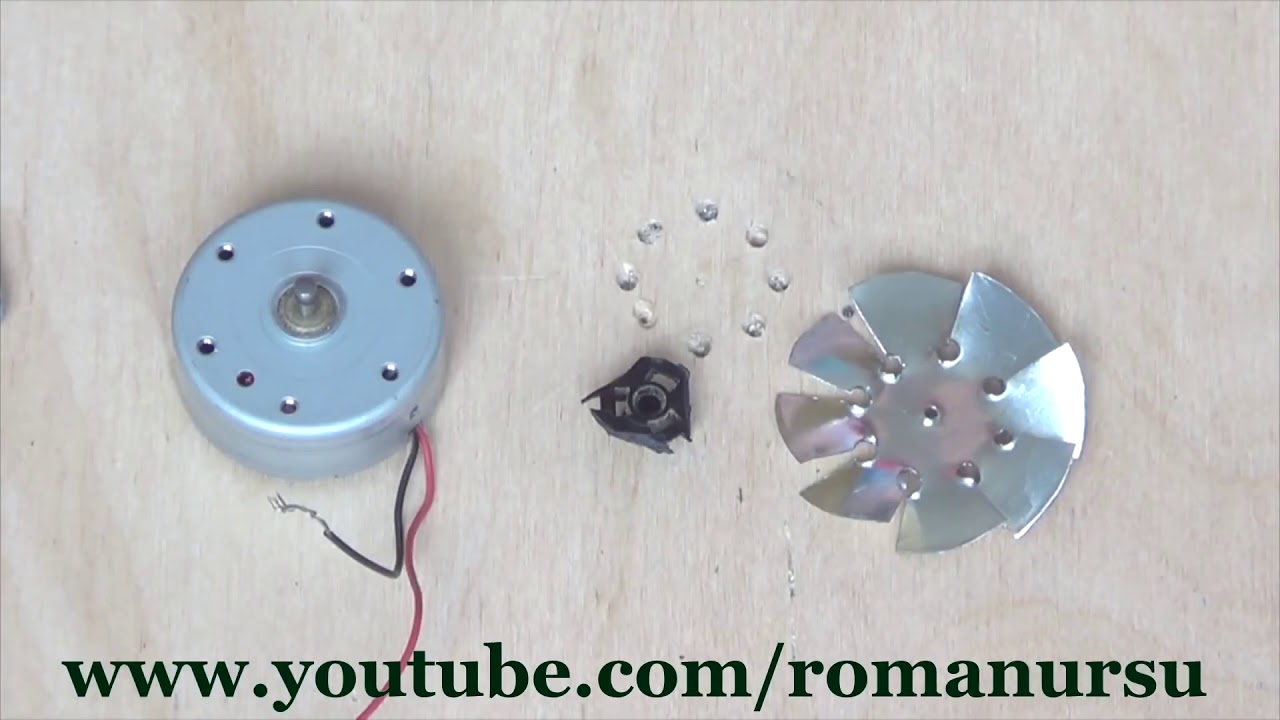

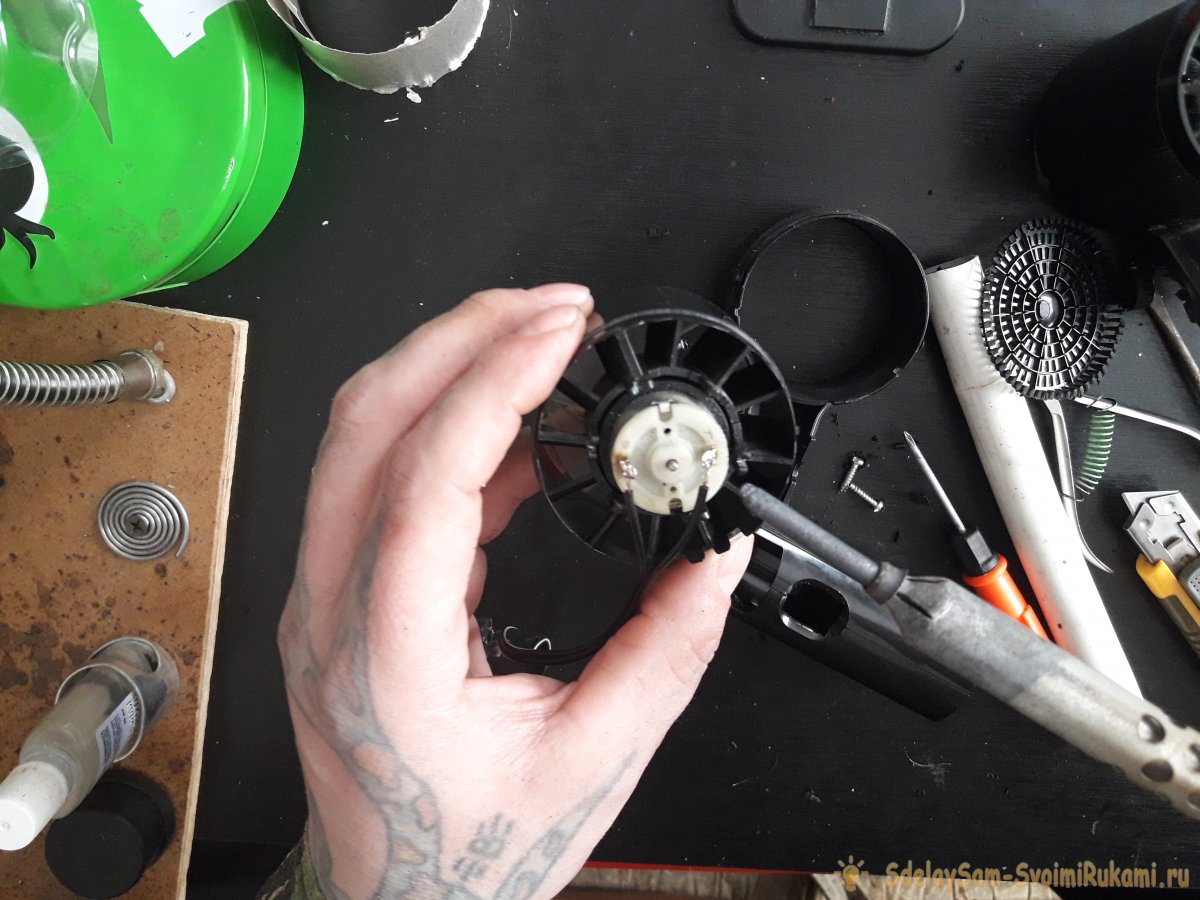

Первым делом нужно позаботиться о турбине, которая будет всасывать пыль. Для этого нужно вырезать круг из жестяной пластинки под внутренний диаметр шприца, который кстати равен диаметру поршня шприца. Для вырезания круга нужно всего лишь поставить поршень на пластинку, обвести его фломастером и вырезать полученный круг ножницами.


После этого нужно разделить круг на восемь равных частей, посередине начертить еще один маленький круг при помощи крышки от зубной пасты или лечебного геля.



После этого остается только сделать радиальные надрезы и слегка сгибнуть лопасти турбины, сделав еще одно отверстие в самой середине для крепления на моторчике.


Следующим делом нужно взять обычный держатель для диска и отрезать все лишние части, оставив среднюю и приклеить к нему турбину при помощи клеевого пистолета. После этого остается лишь прикрепить турбину к моторчику.


Для того, чтобы воздух проходил через корпус мини пылесоса свободно, и двигатель не перегружался, нужно сделать две небольшие прорези в поршне шприца и приклеить двигатель строго по центру.


С верхней частью пылесоса особых трудностей нет: нужно всего лишь приклеить горлышко пластиковой бутылки вместе с пробкой, на которой необходимо сделать отверстие и просунуть через него трубочку.

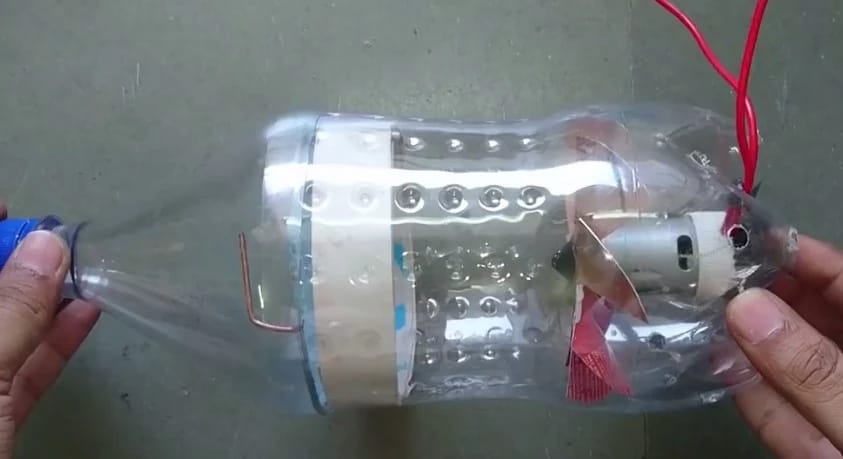

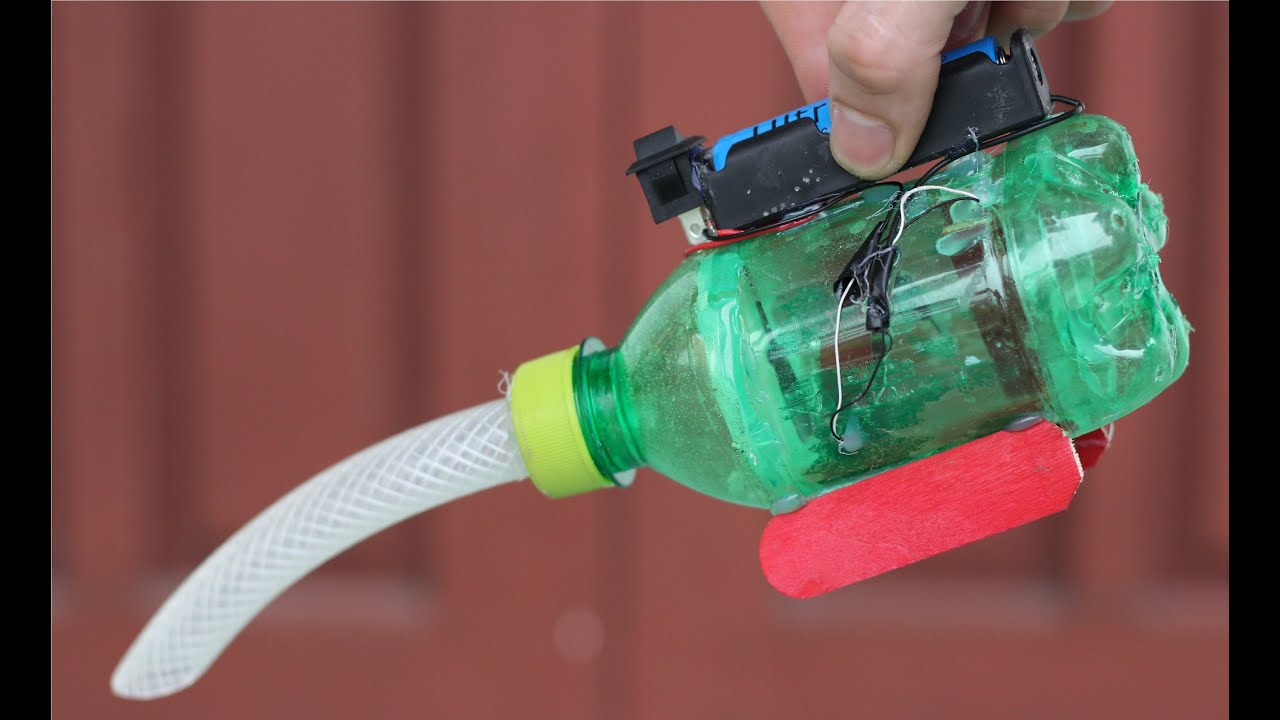

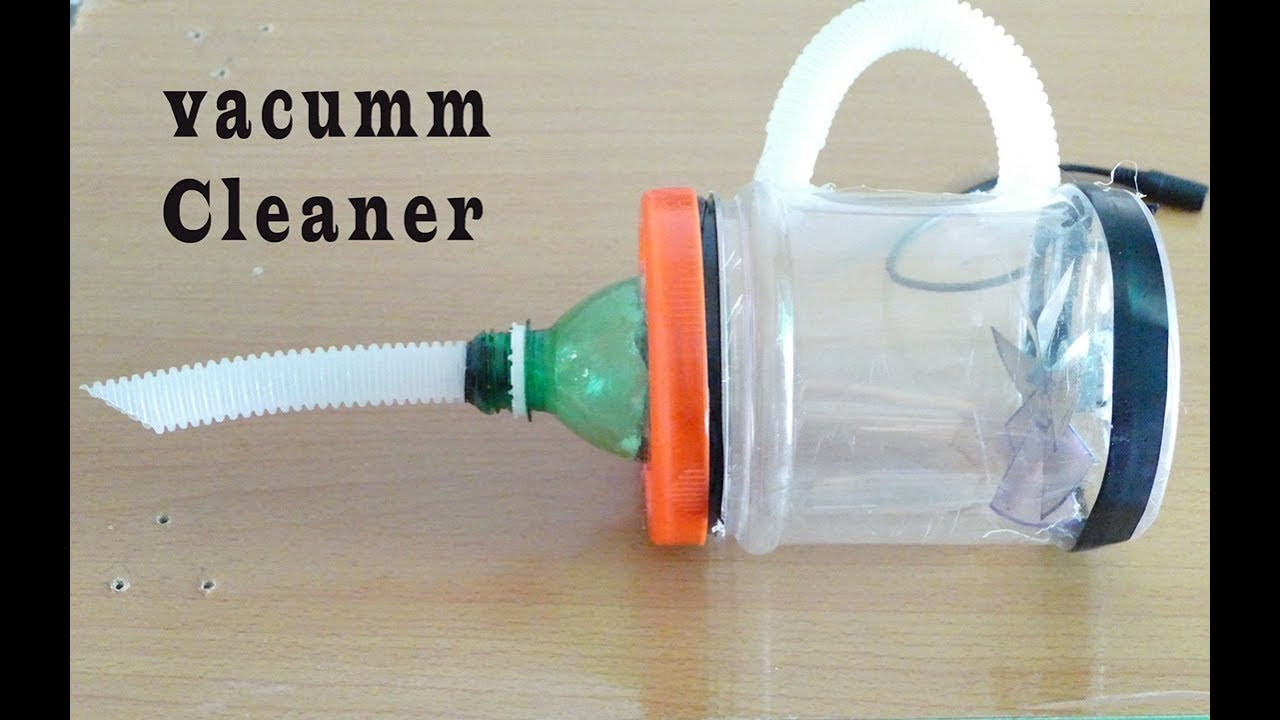

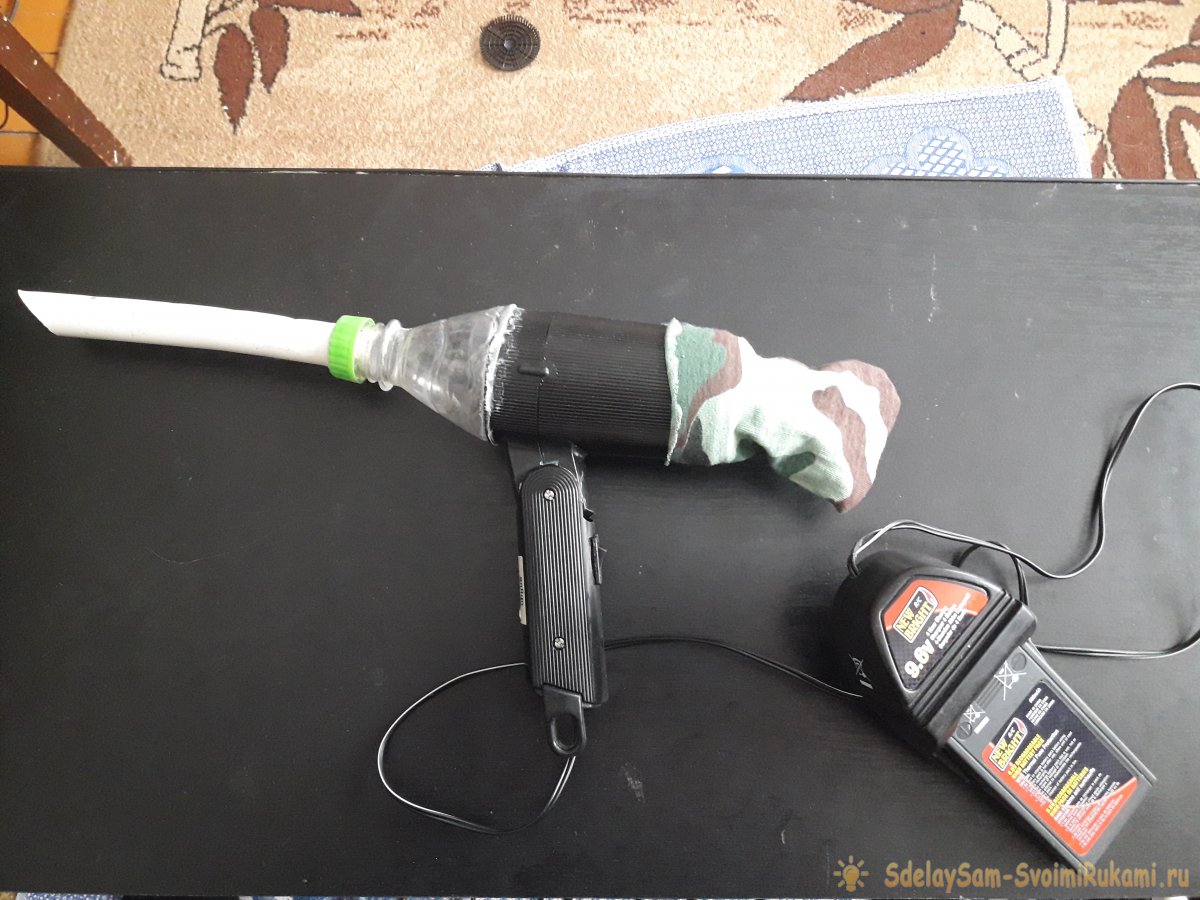

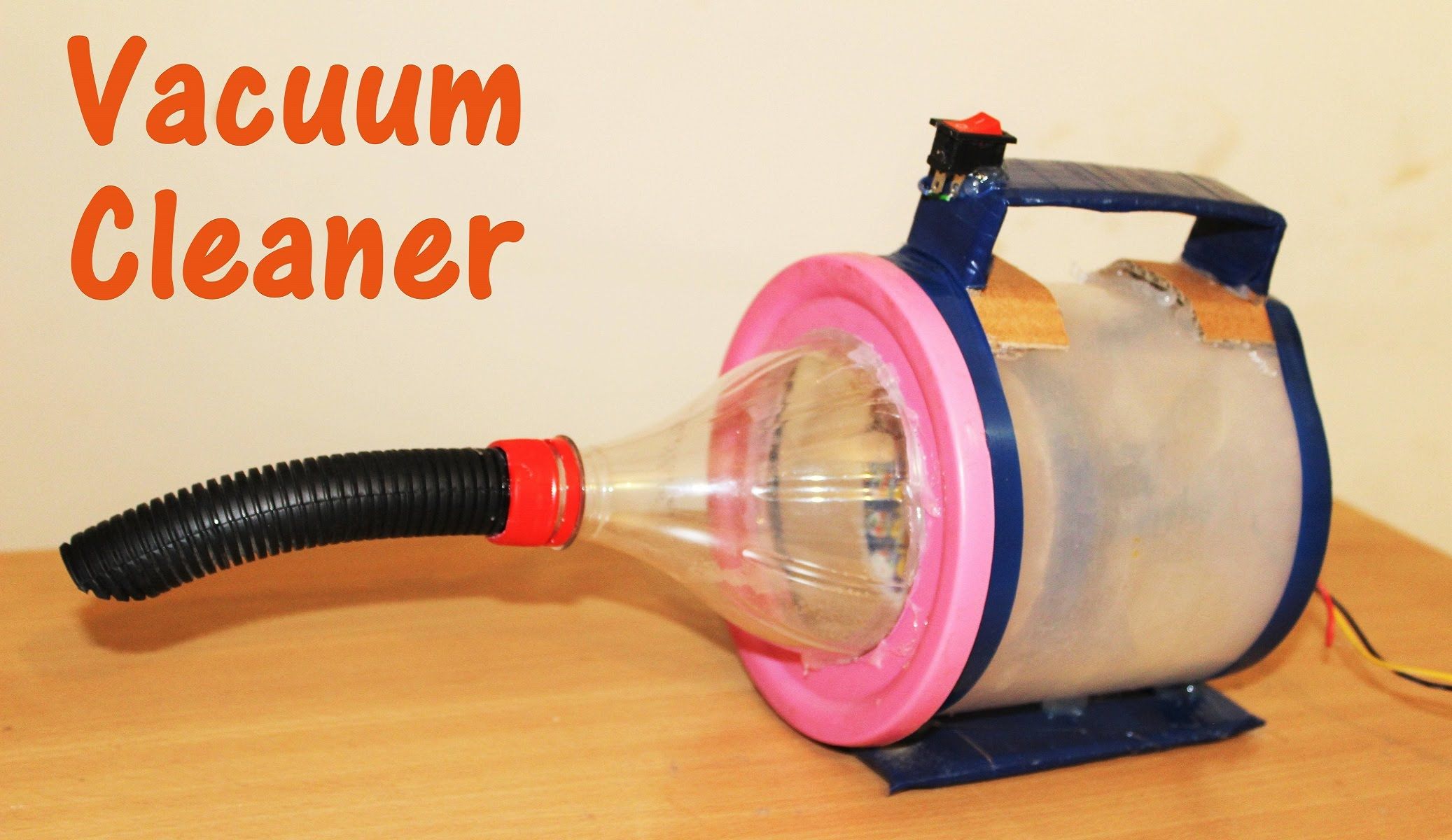

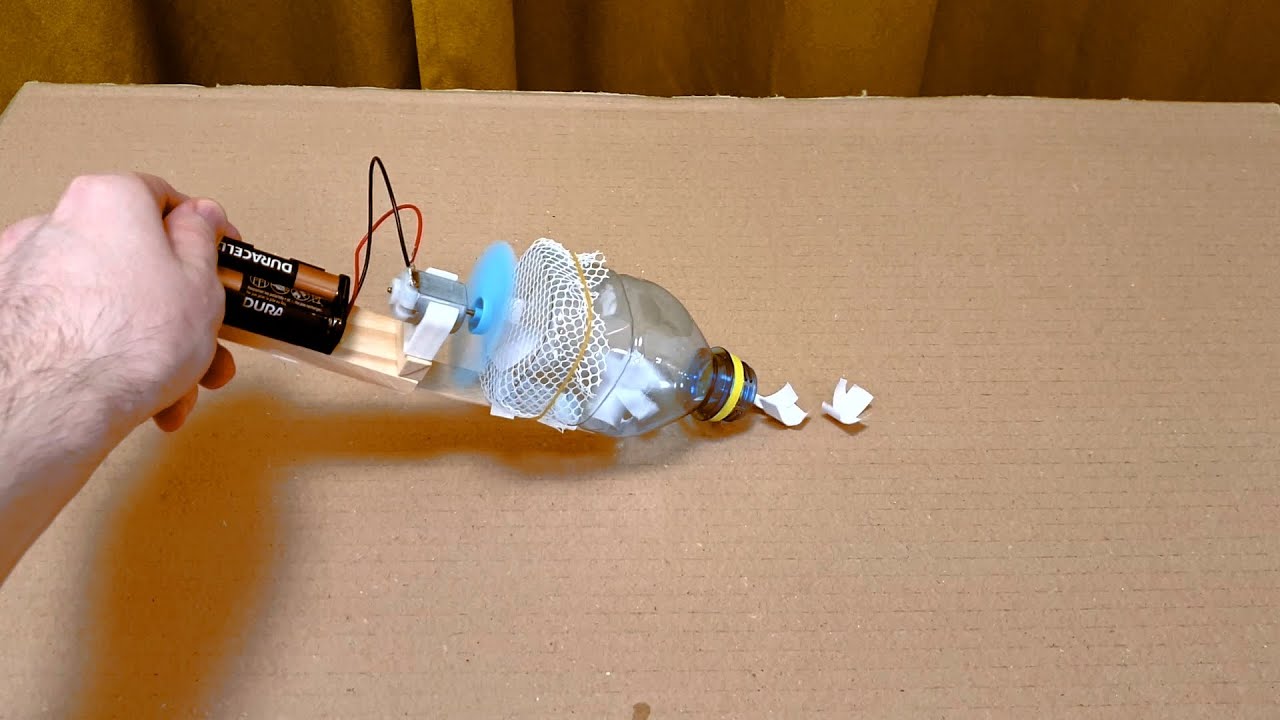

В жизни бывают разные ситуации. Если вдруг возникла необходимость использования мини-пылесоса, можно сэкономить на покупке и сделать его своими руками.

1. Обрисуйте этикетку по верхней и нижней линии. Вырежьте часть бутылки, где была этикетка по разметке.

2. Возьмите старый пустой баллончик или жестяную банку, удалите дно и верхушку, затем разрежьте посередине, чтобы получилось прямоугольное полотно.

3. Отмерьте и вырежьте круг из жестяного полотна по диаметру бутылки.

4. Оставив посередине место для небольшого мотора, расчертите жестяной круг и сделайте надрезы, чтобы получилось 8 секторов. Каждый из них надо немного выгнуть. В центре сделайте небольшую дырочку.

5. Теперь прикрепите мотор к получившемуся импровизированному вентилятору.

6. При помощи дрели и крупного сверла сделайте на дне бутылки 3 ряда отверстий.

7. Крышку от другой бутылки приклейте к мотору, предварительно продев провода от мотора в отверстие сбоку.

8. Поместите вентилятор внутрь бутылки и приклейте его к дну. К верхней части бутылки на внутреннюю сторону приклейте уплотнитель.

9. Из проволоки сделайте кольцо с таким диаметром, чтобы оно помещалось в бутылку и его можно было плотно разместить сверху на уплотнителе. Приклейте на кольцо круг из тонкой ткани.

10. Положите кольцо в бутылку на уплотнитель и плотно закройте конструкцию верхней частью бутылки.

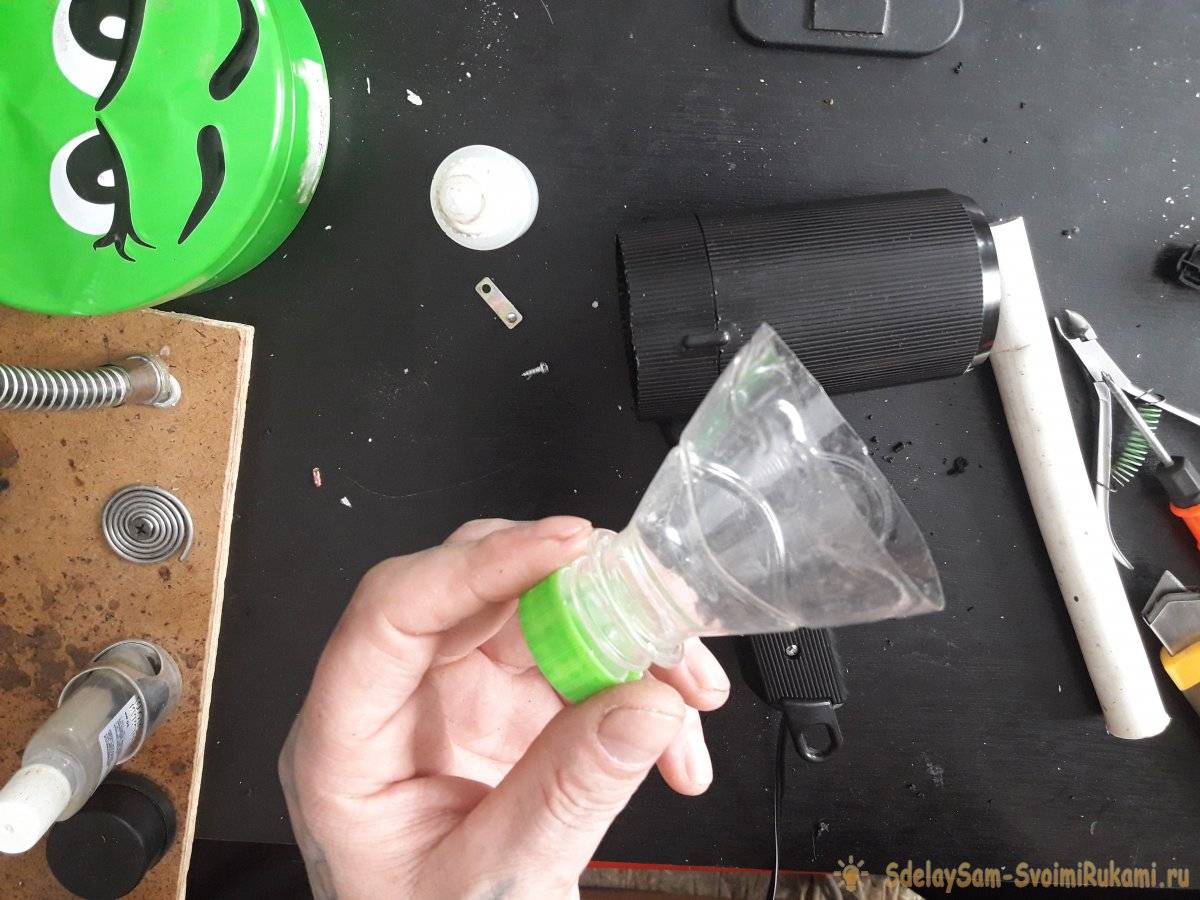

Всем привет дорогие друзья, сегодня я вам покажу замечательную идею о том, как сделатьмини пылесосдля чистки клавиатуры. Таким пылесосом можно без проблем почистить клавиатуру иразличные схемы. Так же этот пылесос являетсяпортативным и с помощью его можно убрать пыль в любом месте.

Необходимые материалы:
— контейнер от мыльных пузырей
— моторчик
— горлышко от бутылки
— горлышко от моющего средства
— крона
— выключатель
— коннектор
— тонкий металл
— ручка

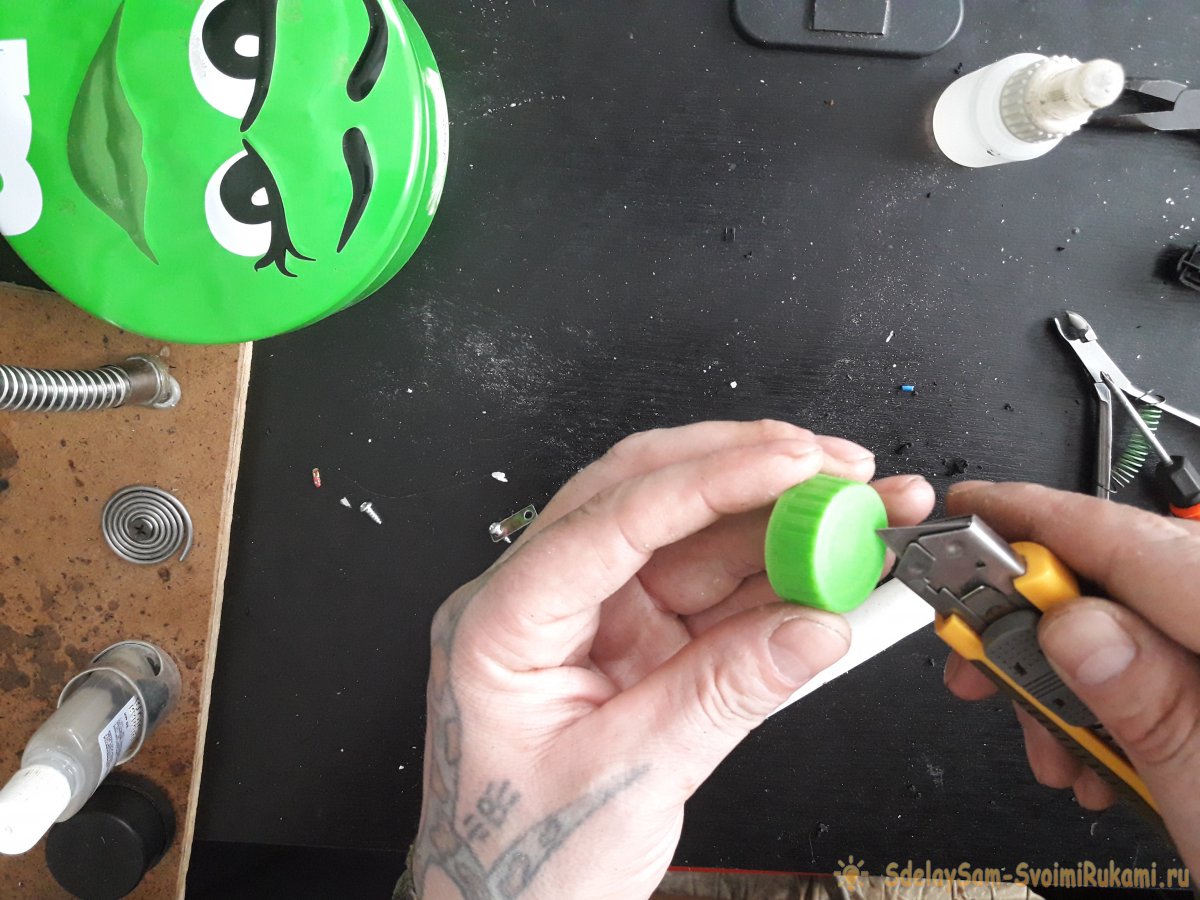

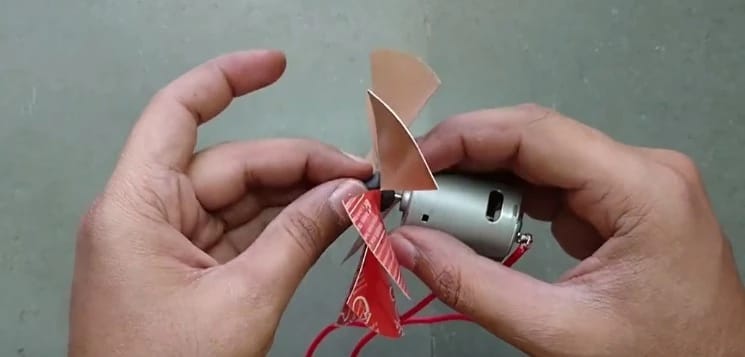

Шаг 1: Первымделом нам необходимо сделать пропеллер. Из консервной банки вырезаем круг (диаметр должен совпадать с внутренним диаметром контейнера). Затем просверливаем пять отверстий: одно по центру, и четыре посторонам, как показано на фото. Затем делаемнадрезы, и выгибаем лопасти, чтобы получился пропеллер.

Шаг 2:Затем берём горлышко от бутылки и в него присоединяем моторчик с помощью клея. Затем на получившуюся конструкцию закрепляем пропеллер. И закрепляем всё это, в контейнер.



Шаг 3: Затем с обратной стороны контейнера, проделываем небольшие отверстия. Далее берёмгорлышкоот моющего средства и приклеиваем его, как показано на фото. К горлышку приклеиваем небольшой отрезок от ручки.



Вырезаем небольшой кусочек дышащей ткани, и вставляем его, как изображено на фото.

Вот и всё! Наш мини пылесос для чистки клавиатуры готов, вставляем крону, и пользуемся.

При проведении строительных работ, либо во время обработки деревянных изделий (это не редкость даже в современной квартире), в воздух поднимается большое количество пыли.

Она оседает на всех горизонтальных поверхностях, удалить этот мусор с помощью веника и мокрой тряпки невозможно.

Лучше всего убирать загрязнения пылесосом

Применять во время ремонта или проведения строительных работ бытовой пылесос не реально, у обычного агрегата моментально забивается фильтр. В свое время был изобретен пылесос типа «циклон», который работает по принципу сепаратора: тяжелые частицы мусора отделяются от воздуха среднего загрязнения, и оседают в емкости, минуя фильтрующий элемент.

Относительно чистый воздух проходит через фильтр, не загрязняя его слишком быстро. Эта технология нашла свое применение как в стационарных вентиляционных системах (например, на лесопилках или мукомольных комбинатах), так и в домашних электроприборах.

Убирать строительную пыль с помощью пылесоса «циклон» удобнее, но бытовой агрегат разве что поможет почистить пол после сверления нескольких дырок в стенке. Для масштабного строительства необходимо профессиональное устройство.

Убрать цементную пыль, или подготовить поверхность к заливке жидкого пола, можно лишь с помощью строительного пылесоса.

Подобная техника отлично справляется со своей задачей, но за это надо платить немалые деньги. Если профессиональная уборка нужна нерегулярно, можно изготовить строительный пылесос своими руками.

Две концепции строительных пылесосов

Задача любого пылесоса, тем более строительного, как можно больше убрать пыли и мусора и при этом не поднять пыль в воздух. В связи с этим конструкторы бьются над различными фильтрами, два направления которых, являются основными. Их и рассмотрим.

Аппарат с водяным фильтром

Аквапылесосы выпускаются промышленно, в том числе и для дома. Суть работы заключается в следующем: входной поток загрязненного воздуха проходит через емкость с водой, пыль остается в жидкости, а из выходного патрубка мы получаем очищенный воздух.

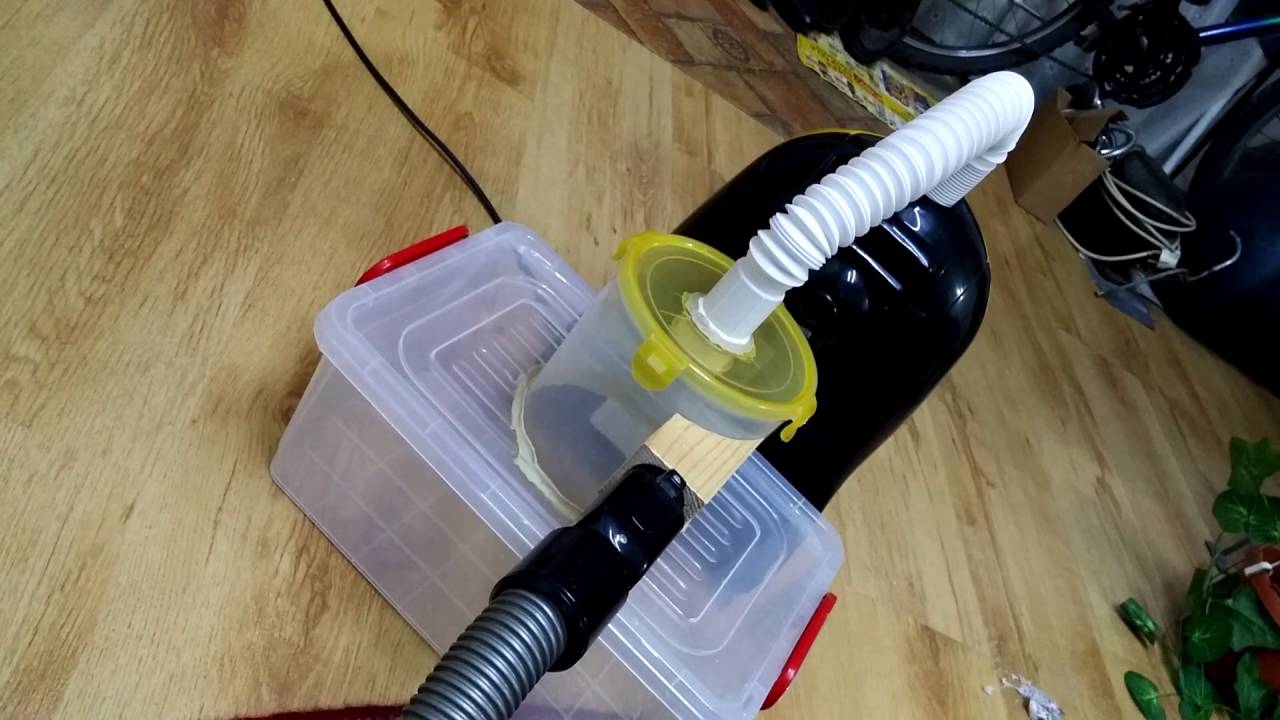

Самодельный водяной фильтр к обычному пылесосу — видео

Преимущества данного способа: идеальная очистка даже от мельчайших частиц. Недостатки: требуется большая мощность агрегата (значительная часть энергии теряется на преодолении сопротивления воды), водяные пары пагубно воздействуют на электродвигатель.

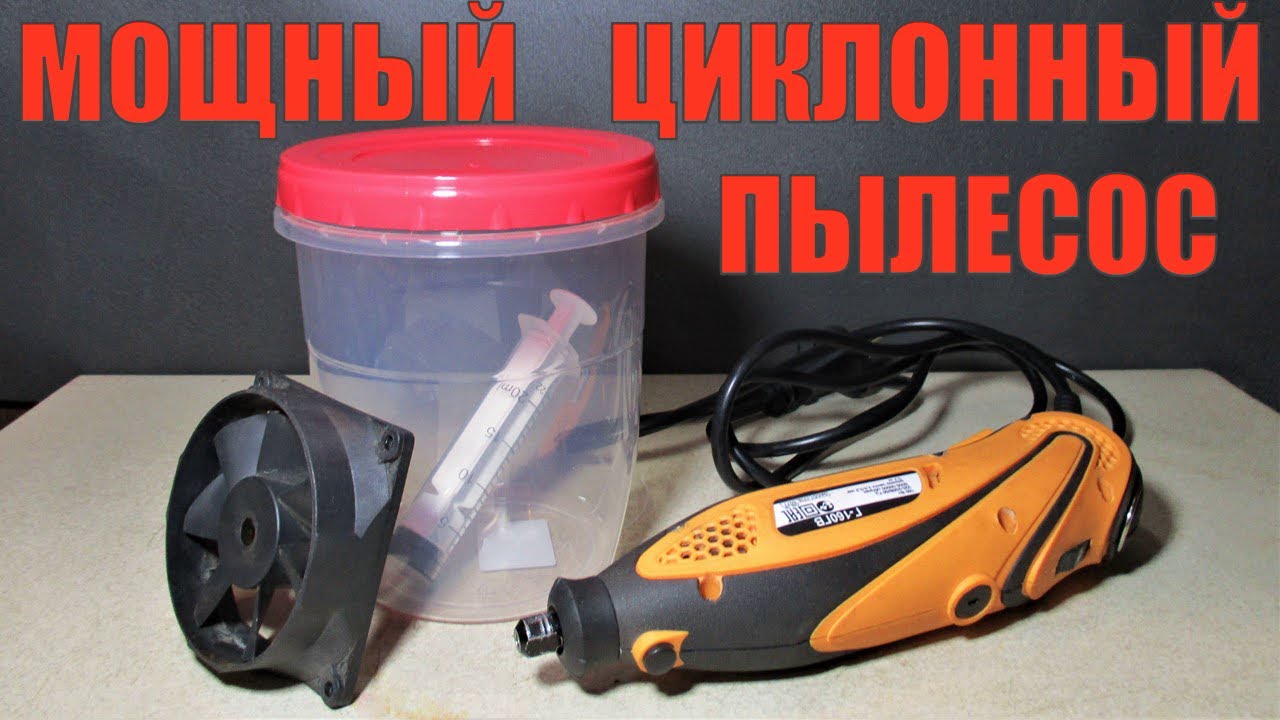

Важно! Если вы убираете таким пылесосом строительную пыль, содержащую гипс или цемент, необходимо немедленно выливать грязную воду после очистки. Иначе осадок может затвердеть.

Для изготовления понадобятся следующие материалы:

  1. пластиковая емкость с плотно прилегающей крышкой
  2. пластиковые канализационные трубы подходящего диаметра
  3. герметик
  4. алюминиевый скотч (можно использовать ленту для соединения полового утеплителя или линолеума).

Пылесос для компьютера

Люди, которые любят ухаживать за своим компьютером, знают, что такое пыль. С ней очень сложно бороться. И не по карману каждому поставить бесшумное охлаждение. Так что вывод один – убрать её. Моддеры часто сталкиваются с проблемой уборки пыли при подготовки корпуса к различным конкурсам и выставкам…

Я тоже столкнулся с этой проблемой. По началу вытирал все платы, куллера, приводы кисточкой. И тогда мне пришла в голову мысль о том как сделать некий аппарат для её удаления. Первое, что я вспомнил, — это пылесос. И появилось желание сделать мини-пылесос своими руками.

В этой статье я детально объясню, как сделать такой агрегат самим.

Нам понадобится:

1. Двух литровая пластиковая бутылка



2. Изолента



3. Скотч



4. Корпусный вентилятор 120mm.



5. Канцелярский нож



6. Пластиковая трубка



Приступим к процессу изготовления.

Корпусом нашего агрегата будет пластиковая бутылка. Чтобы придать ей нужный вид, с помощью канцелярского ножа отрезается примерно третья часть бутылки.





После чего нужно подровнять обрезанные края.

Пыль будет всасываться через узкую часть бутылки – горловину, поэтому нам потребуется сделать отверстие в крышке нашей бутылки. Потому открутив её, с помощью шила делается в ней небольшое отверстие.



Дальше Необходимо расширить отверстие до диаметра нашей трубки, которая будет выполнять роль удлинителя, для доступа к труднодоступным частям компьютерного корпуса. Для этого берётся нож с острым наконечником. Расширяем отверстие до нужного размера. При наличии у Вас под рукой дремеля или дрели, Вы можете за несколько секунд сделать отверстие нужного диаметра.



В это отверстие будет вставляться пластиковая трубка, так что она не должна быть большей по диаметру за отверстие.





Теперь вставляем трубку примерно на 4 см.



Трубка установлена, но не закреплена. Для этого нам понадобиться клей. Небольшие его концентрации наносится сверху и снизу пробки. Это надо сделать для того, чтоб всё было герметично. Для того чтобы воздух втягивался только через трубку.



Прикручиваем крышку с установленной трубкой к бутылке.



Пора переходить к самому главному — установке корпусного вентилятора.

Берётся вентилятор по размерам бутылки и устанавливается сзади бутылки. Как показали наши первые опытные испытания на выдув эффективность пылесоса гораздо ниже, поэтому мы используем вентилятор на вдув.





С помощью скотча и изоленты закрепляем вентилятор на бутылке.



Остаётся подключить его к питанию. Существует два варианта, первый — подключение к молексу, второй – напрямую к аккумулятору на 12 В. Аккумулятор дает свободу действий и не привязывает использование нашего пылесоса только в корпусе компьютера.



Подключив его, можно начинать уборку внутри компьютера.

Этим агрегатом удобно убирать пыль с плат и других частей компьютера.



Счастливого моддинга!

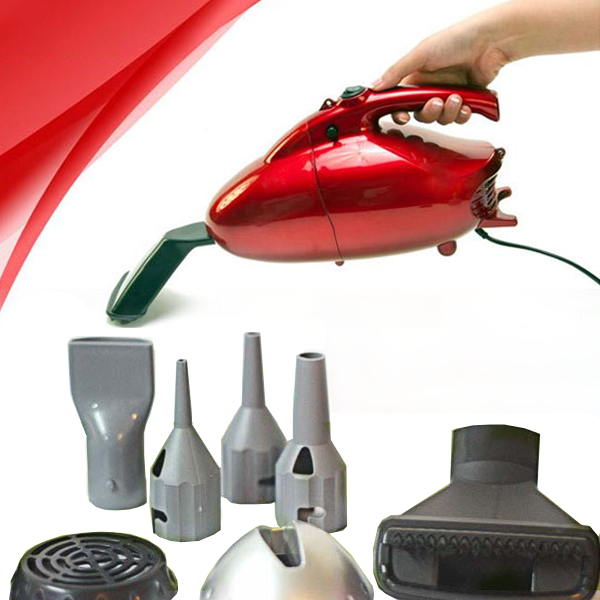

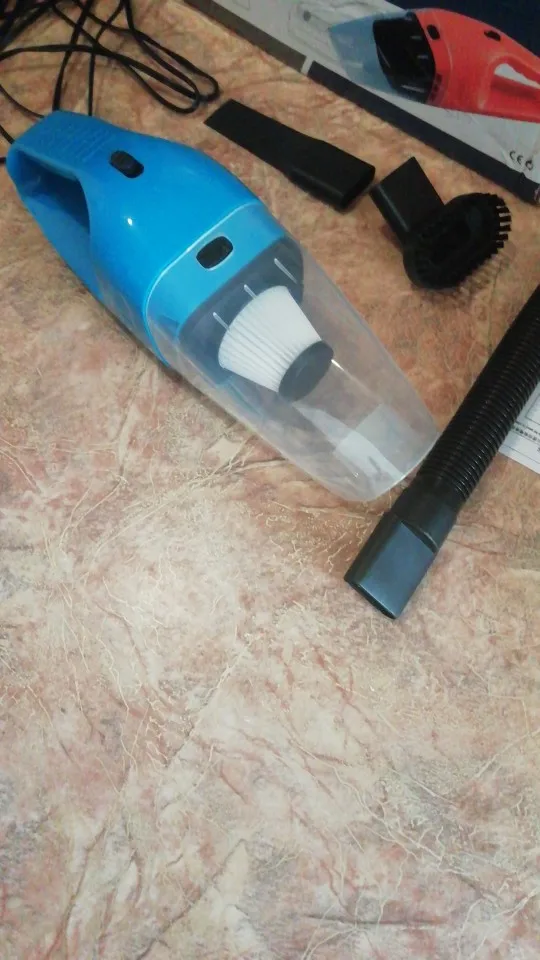

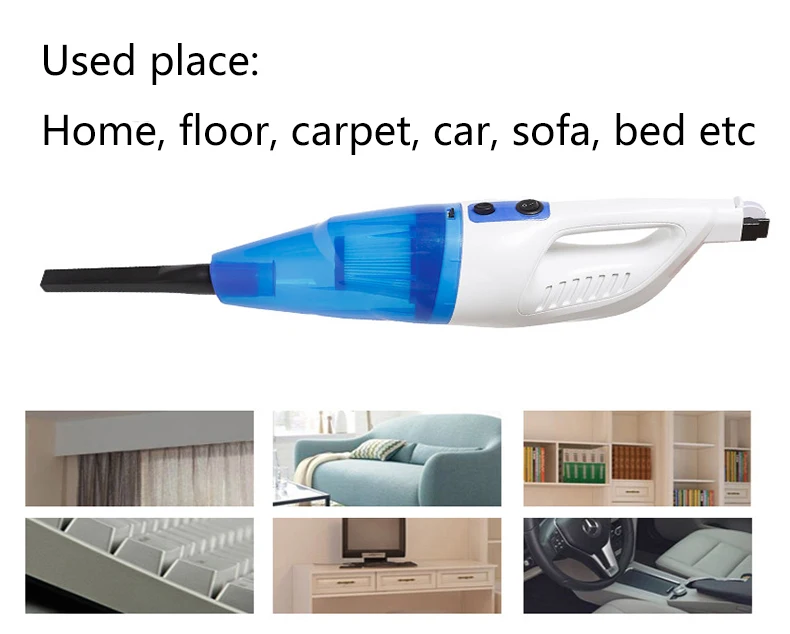

Мини пылесос для дома или клавиатуры компьютера

Чистота в доме предопределяет будущий успех – истина, не требующая доказательств.

Захламленное и пыльное жилое помещение притягивает неприятности и проблемы, о чем едины в своем мнении биоэнергетики и психологи. Избавиться от негатива и привлечь удачу призвана регулярная уборка с помощью пылесоса, давно ставшего эффективным помощником в борьбе с вездесущей пылью и мусором.

Благодаря огромному ассортименту бытовой уборочной техники представленной на рынке каждый владелец квартиры или частного дома сможет относительно быстро решить вопрос покупки необходимой модели пылесоса и стать его счастливым владельцем.

Идеальное решение для ежедневного поддержания чистоты

Отдавая предпочтение мощному многофункциональному агрегату, не стоит забывать, что он не сможет стать единственным помощником в ликвидации загрязнений. Дефицит времени, множество жизненно важных задач, требующих оперативного решения, становятся преградой для ежедневного использования полноразмерной более эффективной модели. Но как известно, безвыходных ситуаций не бывает. И в этом случае на помощь приходят мини пылесосы, всегда готовые для наведения порядка в минимальные сроки, экономя время на полномасштабном клининге.

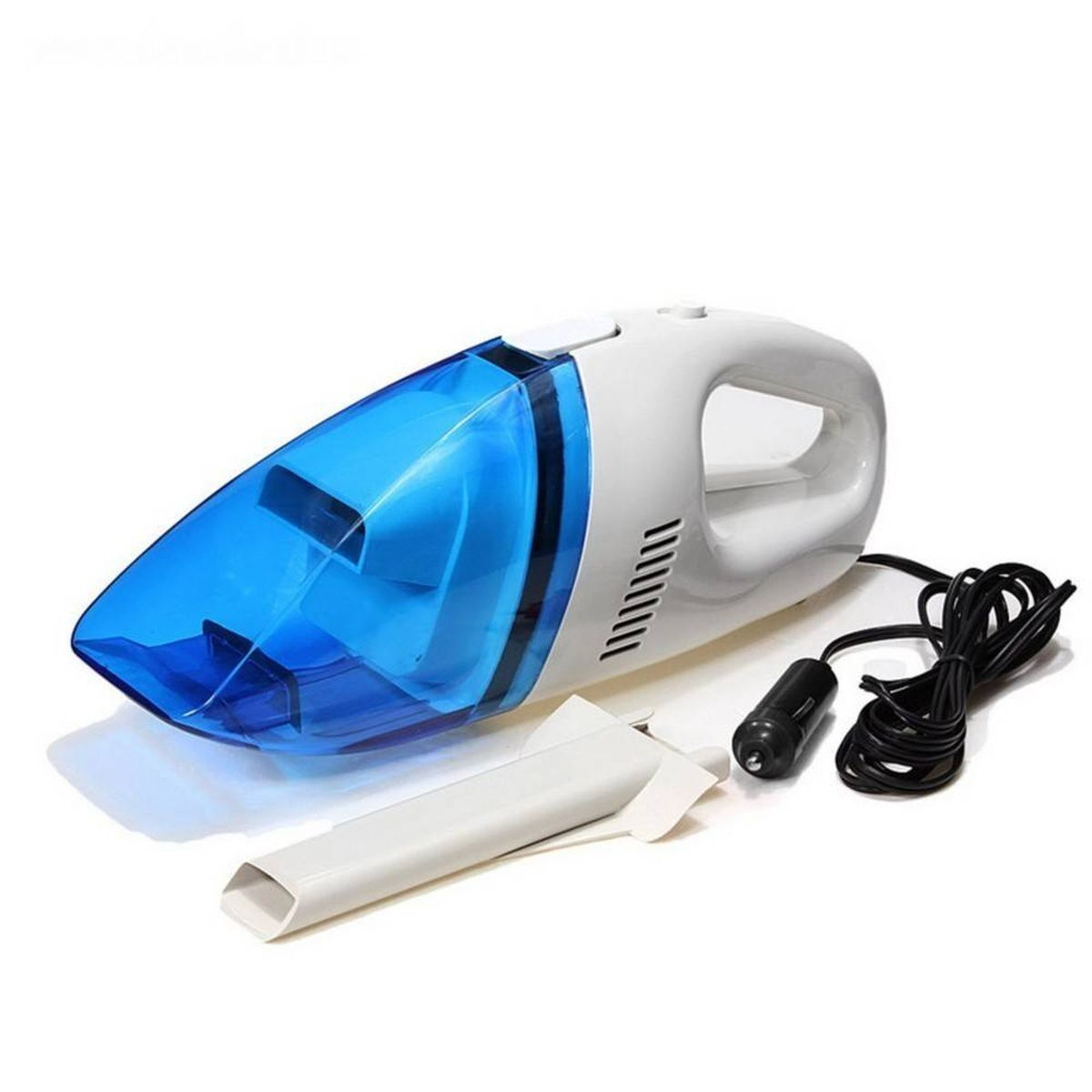

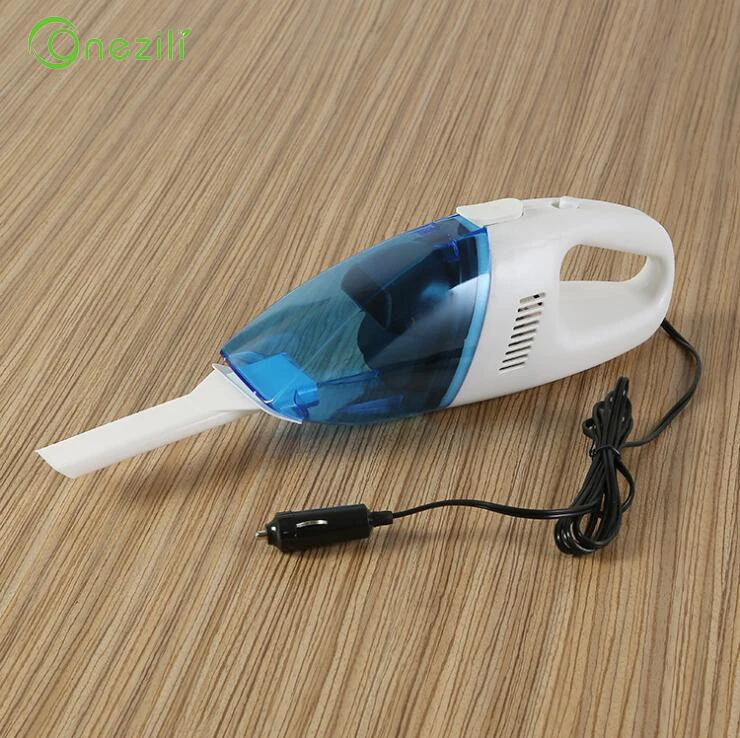

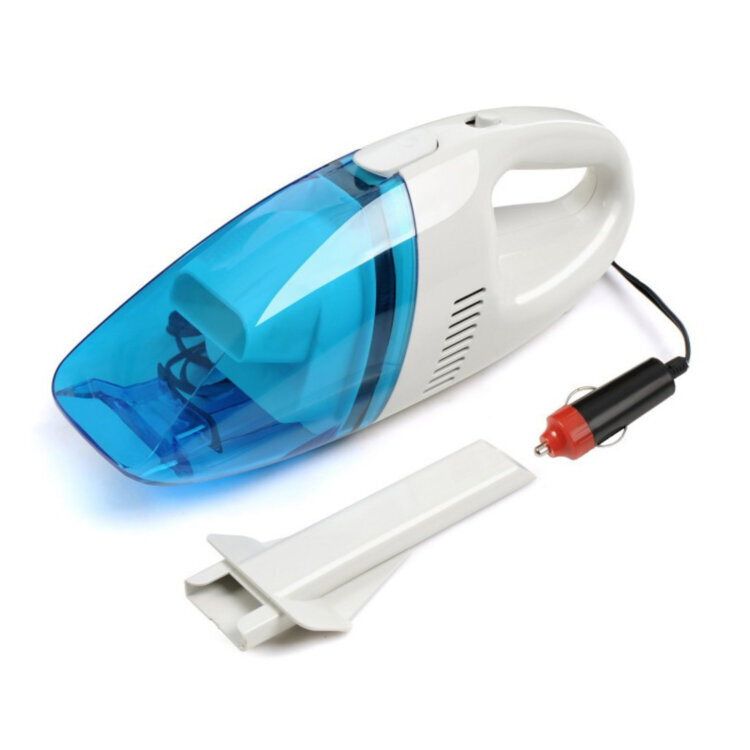

Небольшие по размерам модели служат незаменимыми помощниками при удалении пепла с ковра, пыли с компьютера и клавиатуры, шерсти домашних животных с мягкой мебели и различного мелкого мусора, скапливающегося в труднодоступных местах, где порой использование полногабаритного пылесоса не приносит требуемого результата. Компактные и легкие на вес, они превосходно справляются с предназначением и безотказно служат своим владельцам в их стремлении содержать дом в чистоте. Всегда находясь «под рукой», мини пылесос для дома идеален для оперативного удаления мелкого мусора, избавляя дом от его накопления в тот период, когда многофункциональный агрегат ждет своего часа.

Производители мини пылесосов

Востребованность ручных мини пылесосов в значительной мере повлияла на увеличение числа производителей, чей ассортимент продукции пополнился компактными бытовыми уборочными приборами.

Многие известные, а также совсем молодые, но перспективные компании, успешно наладили производство и выпуск мини моделей. В их числе находятся Hitachi, Bomann, Black and Decker, Delonghi, Maxwell, Mocoro, Orient, Karcher, Hoover, Bosch, Dyson, Samsung, Philips, Defort, Kambrook, Electrolux. Линейный ряд моделей мини пылесосов представлен:

  • аккумуляторными устройствами, работающими автономно, но требующие периодической подзарядки;
  • агрегатами, использующими электроэнергию как источник питания и зависящими от него;
  • роботами – самостоятельными приборами, полностью взявшими на себя функции уборщика.

Разнообразие видов моделей позволяет купить мини пылесос определенного типа для достижения конкретных целей, будь-то очистка клавиатуры компьютера, принтера, видеоаппаратуры, офисной электроники, фотооборудования, салона автомобиля, полок, кухонного стола, жалюзи, мягкой мебели, твердых покрытий пола, ковров или сбор мельчайших стеклянных осколков.

Достоинства мини пылесосов

Портативные пылесосы благодаря своим скромным размерам удобно размещаются в руке и просты в управлении. Уход за ним не отнимает много времени и поэтому они незаменимы при ежедневной уборке. Владельцы таких агрегатов уже успели отметить их преимущества и приоритеты:

  1. Компактные размеры. Мини агрегат не требует поиска отдельного места для его хранения и вполне умещается на полке или нише.
  2. Небольшой вес. Легкость прибора допускает его использование детьми и людьми с ограниченными возможностями.
  3. Низкий уровень шума. Эксплуатация прибора возможна в тех случаях, когда члены семьи смотрят телевизор или школьники выполняют домашнее задание.
  4. Простота при уходе за ручным мини пылесосом. Для очистки устройства от собранного мусора не требуется больших затрат времени.
  5. Всегда готов к выполнению своих функций. Скромный, но эффективный помощник не заставляет себя долго ждать и сразу приступает к работе.

Недостатки мини пылесоса

Обладая массой преимуществ, портативные мини пылесосы все же не стали абсолютной альтернативой мощным многофункциональным агрегатам и фактически являются их бессменными помощниками. Они, как и в большинстве своем другая уборочная техника, не лишены недостатков, что в определенной степени вредит их имиджу. К минусам ручного мини пылесоса относят:

  1. Ограниченность функциональных возможностей. Компактный прибор не предназначен для влажной уборки поверхностей и поэтому не сможет взять на себя выполнение таких операций.
  2. Низкая мощность. И, как следствие, отсутствие высоких показателей силы всасывания, что отрицательно сказывается на качество уборки в целом.
  3. Низкая степень экологичности. Применяемая система фильтрации не способна полностью перекрыть доступ пылевых частиц обратно в воздух помещения.
  4. Маленький объем емкости для сбора пыли и мусора. Небольшой резервуар вынуждает в процессе уборки делать перерыв для его очистки.

Модели для уборки оргтехники

Если с клинингом напольных поверхностей в целом справиться не сложно, то по другому обстоят дела с уборкой в труднодоступных местах, в частности очисткой различных атрибутов быта и оргтехники. Для достижения побед в одной из таких сложных операциях призван пылесос для клавиатуры. Он способен добраться до мельчайшего мусора и полностью избавить важную составляющую компьютера от пыли.

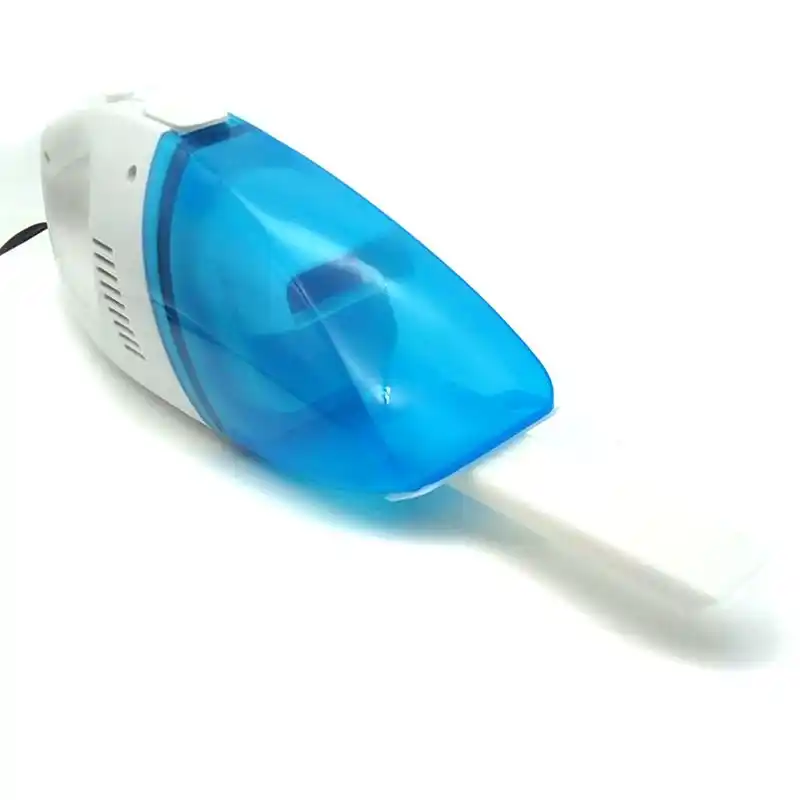

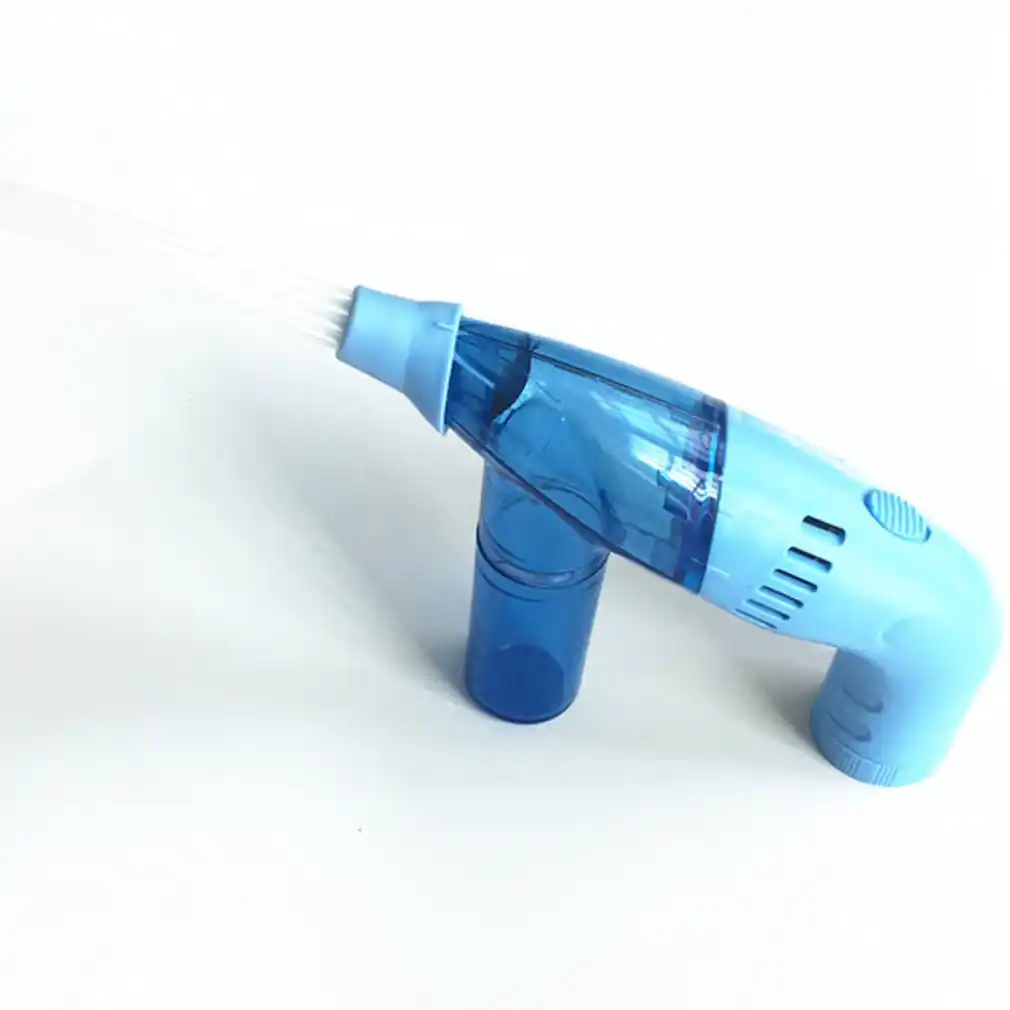

В когорту таких моделей входит пылесос Mini Vacuum USB Cleaner от производителя Orient. Его комплектация представлена:

  • двумя насадками, одна из которых оснащена гибкой плоской трубкой, другая имеет щеточку;
  • несъемным кабелем с USB-разъемом.

В устройстве предусмотрен переключатель, имеющий три положения — Off, Light, Light and Clean. Роль мешка для сбора пыли играет мембрана, которую необходимо периодически чистить, предварительно разобрав прибор. В противном случае загрязненная она негативно влияет на устройство, заставляя его нагреваться и резко снижать силу всасывания. Мембрану легко очистить от загрязнений под струей воды. Вкупе с фонариком мини пылесос для компьютера работает в третьем положении, что позволяет лучше обозревать залежи пылевых частиц.

Мини робот-пылесос

Автономный агрегат, способный самостоятельно производить уборку, бесспорно имеет свои приоритеты и особенно незаменим для тех, у кого время в вечном дефиците. Их линейный ряд представлен полногабаритными и мини роботами пылесосами. Одним из примечательных образцов последних моделей служит Clever and Clean M-Series 001. Он резво передвигается по своим владениям, эффективно очищая поверхность паркета, ламината, коротковорсовых ковров и протирая твердые напольные покрытия, благодаря предусмотренной в комплекте моющей панели.

Автономный мини робот пылесос осторожен в своих действиях. Он свободно распознает ступеньки, возникающие на его пути, и тем самым избегает падение благодаря наличию в его арсенале сенсоров. Круглая форма не мешает устройству успешно справляться с удалением пыли в углах комнаты и с плинтусов. Для этого ее оснастили лопастными боковыми щетками. Компактная модель легка в переноске и проста в обслуживании. Управлять ее предназначена всего лишь одна кнопка.

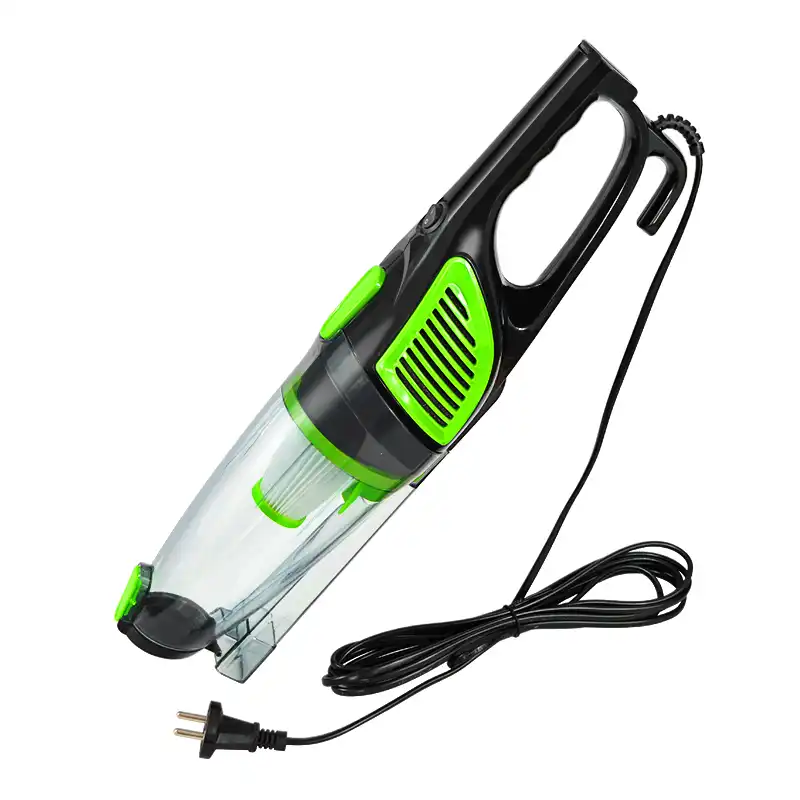

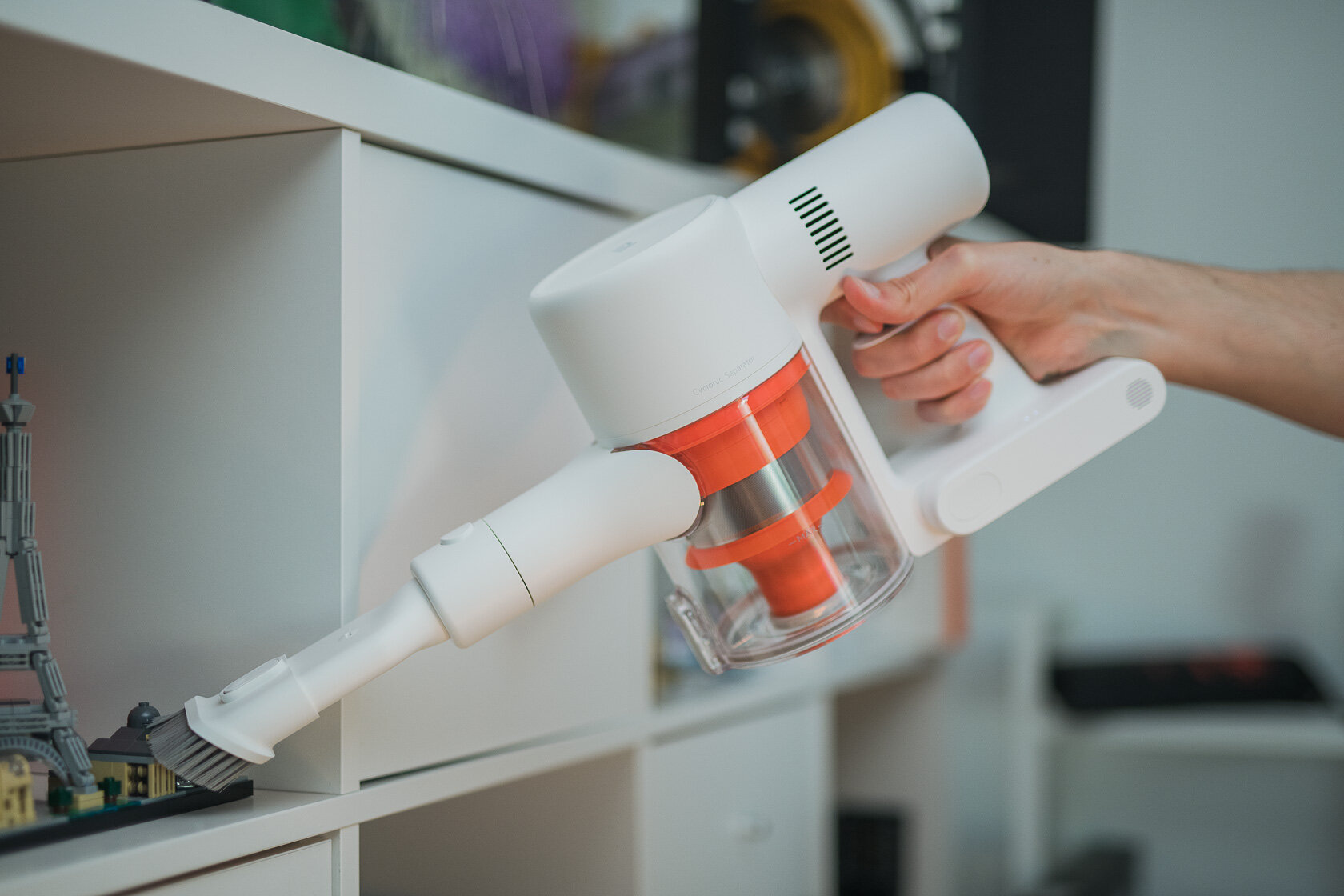

Мини пылесос для дома

Для локальной уборки в квартире, когда нет времени для полномасштабного клининга, вполне станет уместным компактный ручной мини пылесос для дома. В числе таких моделей находится Clatronic HS 2631 от немецкого производителя. Для его удобной переноске предусмотрен плечевой ремень, длина которого легко фиксируется пряжкой. Малый вес и длинный сетевой шнур в полной мере обеспечивают комфортные условия в процессе работы.

Регулярная очистка фильтра гарантирует эффективность устройства и его производительность. Компактный мини пылесос от сети имеет две насадки, представленные малой и большой щеткой-сопло. Наличие щеток обеспечивают пылесосу возможность добраться до самых сложных мест и справиться с поставленной задачей на отлично.

Мини уборочное устройство своими руками

Существует достаточно много способов как избавиться от пыли, начиная от самых примитивных до использования ультрасовременной бытовой техники. Народные умельцы, прибегнув к смекалке, нашли уникальный метод как сделать мини пылесос с помощью подручных средств. Для этого они запаслись обычной пластиковой бутылкой, куском поролона, изоляционной лентой, блоком питания 220/14 в,кулером для компьютера, шлангом, полистиролом.

На первом этапе разрезают бутылку на две части и берут для изготовления будущего аппарата ту часть, которая имеет пробку. Из поролона вырезают фильтр и размещают в горлышке бутылки. В пробке делают отверстие и вставляют шланг, герметизируя место соединения полистиролом. На следующем этапе кулер располагают в бутылке таким образом, чтобы он в процессе работы дул к широкой ее стороне. В том месте, где размещен кулер, заматывают изоляционной лентой для его прочного крепления. Затем к нему подключают блок питания. В результате скрупулезного труда мини пылесос своими руками готов к ликвидации пыли.

Тандем мини и полногабаритного пылесосов

Востребованность мини уборочного агрегата давно доказана на практике. И тому подтверждением являются неплохие отзывы о моделях, чей линейный ряд достаточно разнообразен. Среди них есть приборы, работающие от сети, на аккумуляторе, роботы, поэтому купить мини пылесос для дома определенного вида не составляет труда. Ассортимент достаточно широк, что позволяет выбрать ту единственную модель, которая не подведет и будет служить долго.

Но как бы хорош и эффективен не был мини пылесос, он не способен полностью заменить многофункциональный полногабаритный агрегат. Лишь в паре они смогут справиться с поставленной задачей и полностью выполнить свое предназначение. Малютка пылесос, благодаря многообразию моделей от мировых производителей, сможет удовлетворить запросы любого покупателя, который в итоге останется доволен своей покупкой, пополнив свой арсенал бытовой техники надежным помощником.

Центробежный вентилятор своими руками. Детский пылесос для игр Как сделать мини-пылесос из пластиковой бутылки

Маломощный центробежный вентилятор даст мало проку. Даже тихие вытяжки снабжаются коллекторными двигателями, сильно шумящими. Если факт не пугает, приступим к выбору средств. Покажем, как сделать центробежный вентилятор своими руками из подручных предметов. Если в типичном – осевом – вентиляторе важны мотор и крыльчатка, здесь, ко всему прочему, добавляется корпус. Попробуем собрать центробежный вентилятор самостоятельно.

Что такое центробежный вентилятор

Центробежный вентилятор используется в качестве канального. Чтобы упростить рассмотрение, скажем, что пылесос содержит в нечто похожее на канальный вентилятор. Теперь подумайте:

  1. Пыль всасывается шлангом.
  2. Проходит в мешок (бак, отсек).
  3. Проходит фильтрацию.
  4. Минует двигатель.
  5. Выбрасывается с обратной стороны корпуса.

За счет чего получается: внутри стоит центробежный вентилятор, образованный барабаном (беличья клетка), насаженным на вал двигателя. Этого недостаточно. Двигатель с крыльчаткой заключен в герметичный корпус, по каналам которого воздух выходит наружу. Без плотного кожуха смысл работы центробежного вентилятора потеряется. Вот главное различие. В отличие от осевых вентиляторов, часто служащих для личных нужд человека, центробежные применяют в хозяйственной сфере: вентилирование помещения, уборка, очистка воздуха. Чтобы понять, как сделать центробежный вентилятор, изучим принцип действия устройства.

Принцип действия центробежного вентилятора

Центробежный вентилятор работает за счет динамических характеристик потока. Попробуйте привязать камень к нити и покрутить вокруг себя в горизонтальной плоскости. Рука чувствует ощутимое натяжение, если бы связь оборвалась, снаряд немедленно вылетит по касательной к круговой траектории вращения. Аналогично ведут себя и молекулы воздуха: на лопастях колеса обретают значительную скорость и, ничем не удерживаемые, уносятся на внешний периметр. Потом система каналов уже придает потоку нужное направление. Наконец, входит воздух по центру, обычно с противоположной от двигателя стороны.

Внутри пылесоса наблюдаем картину:

  • Воздух из мешка (бака, контейнера), очищенный от пыли, подходит к двигателю с фронтальной стороны и заходит в центр барабана.
  • Разогнанные лопастями до значительной скорости молекулы выбрасываются наружу. Проходят по каналам герметичного корпуса, попутно охлаждая двигатель, покидают чрево пылесоса с обратной стороны.

Особенность конструкции: лопасти центробежного вентилятора создают давление, если корпус негерметичен, то движение потока воздуха станет нарушаться. Следовательно, сложность для мастера-самоучки заключается в создании правильных условий.

В хороших вытяжках применяются двигатели с вентиляторами тангенциального (центробежного) типа. В избранных конструкция удивляет дуэтом беличьих клеток. В последнем случае пара крыльчаток насаживается по обе стороны от двигателя на вал. Тогда воздух входит с двух направлений, перпендикулярных плоскости вращения колес. Таким образом, эффективность центробежного вентилятора растет.

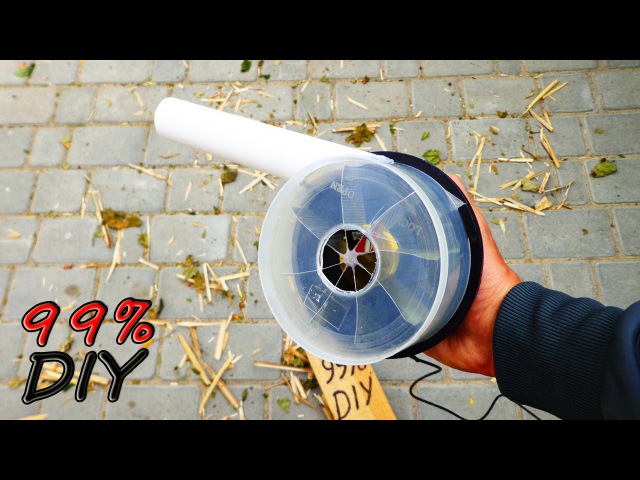

Как сделать центробежный вентилятор

Из сказанного очевидным способом осуществить задуманное является снять тангенциальный вентилятор с вытяжки, к примеру. Преимущество: обеспечивается бесшумная работа. Производитель соблюдает нормы, предписанные стандартами, поэтому заводские устройства класса вытяжек сравнительно тихие. Полагаем, что для большинства читателей это не лучшее решение задачи, продолжим рассмотрение.

Пылесос

Внутри пылесоса таится готовый центробежный вентилятор. Большой плюс – уже имеется готовый корпус, который необходимо смонтировать в канал по месту. К дополнительным преимуществам отнесем:


Недостаток двигателя пылесоса – шумность. Вдобавок коллекторный двигатель искрит, что создает помехи по сети питания. Понадобится сделать сетевой фильтр, чтобы не сжечь импортную домашнюю аппаратуру. Уровень шума высок. Превышает 63 дБ, разрешённых производить в квартире по закону.

Стиральная машина

Из чего еще собрать центробежный вентилятор? Пришел на ум образ стиральной машины с фронтальной загрузкой. Если дверцу снять, а в корпусе проделать каналы, чтобы поток охлаждал обмотки двигателя, получится центробежный вентилятор. Плюс – рабочий отсек стиральной машины герметичен. Просто удалите стенку бака в районе двигателя, чтобы получить подобие центробежного вентилятора. Барабан придется переработать коренным образом, чтобы захватывал воздух. Корпус понадобится разобрать.

Возникает главная дилемма: стоит ли демонтировать бак. У большинства моделей специально сделан так, чтобы без повреждения крепежа операцию сделать оказалось нельзя. Это помогает сервисным центрам отслеживать хитрецов, делающих ремонт. В любом случае барабан прорезается по месту, чтобы изготовить в стенках лопатки. Отгибайте сталь внутрь, чтобы конструкция не задевала бак. Вариант: из стенок стального цилиндра, причём выгнуть лопасти нужной формы по образу и подобию заводских промышленных моделей центробежных вентиляторов.

Главным видится правильный подбор скорости. 1000 оборотов на отжиме вполне хватит. Диаметр барабана велик. Пылесос дает 6000-16000 оборотов в минуту, но радиус лопастей много меньше. Следовательно, оценивать нужно линейную скорость. Как известно, длина окружности прямо пропорционально зависит от радиуса, следовательно, если диаметр барабана стиральной машины Samsung составляет 45 см, получается минимум в три раза больше, нежели у пылесоса – эквивалентно скорости 3000 оборотов в минуту (минимум). Но! При этом площадь колеса намного больше, следовательно, поток образуется грандиозный.

Из сказанного заключаем, что скорости 1000 оборотов в минуту, тем более, 1500 оборотов в минуту достаточно, чтобы самостоятельно сделать центробежный вентилятор из стиральной машины. Производительность примерно одинакова, однако удельное давление потока сократится. Многое зависит от формы лопаток, настоятельно рекомендуем осведомиться на форуме физиков и гидравликов. Простейший вариант заимствование лопасти у напольного вентилятора. Пластмасса сваривается при помощи набора полиэтиленовых пакетов и паяльника, что позволит укрепить маховик на валу.

Главное, сохранить герметичность. Рекомендуется заделать лишние отверстия, которыми изобилует барабан. Самодельный центробежный вентилятор из стиральной машины опасен в эксплуатации (если бывают безопасные тангенциальные вентиляторы), люк для загрузки белья рекомендуется закрыть прочной решеткой. К примеру, проделайте с фронтальной стороны корпуса ряд отверстий под установку элемента. Устройство центробежного вентилятора дополняется прочной оградой. Решетку делайте из стального прута и крепите на болты.

Регулировка двигателя центробежного вентилятора

В 85% случаев двигатель в стиральной машине коллекторный. Такие, кстати, работают и от постоянного тока. Направление вращения определено полярностью напряжения.

Про схему регулировки оборотов. Принцип действия центробежного вентилятора требует задействования режимов отжима. Найдите тиристорную схему, регулирующую угол отсечки и настройте нужным образом. Для максимальных оборотов подключайте двигатель к сети 220 В. Считаем раскрытыми вопросы, что такое центробежный вентилятор, и как его сделать.

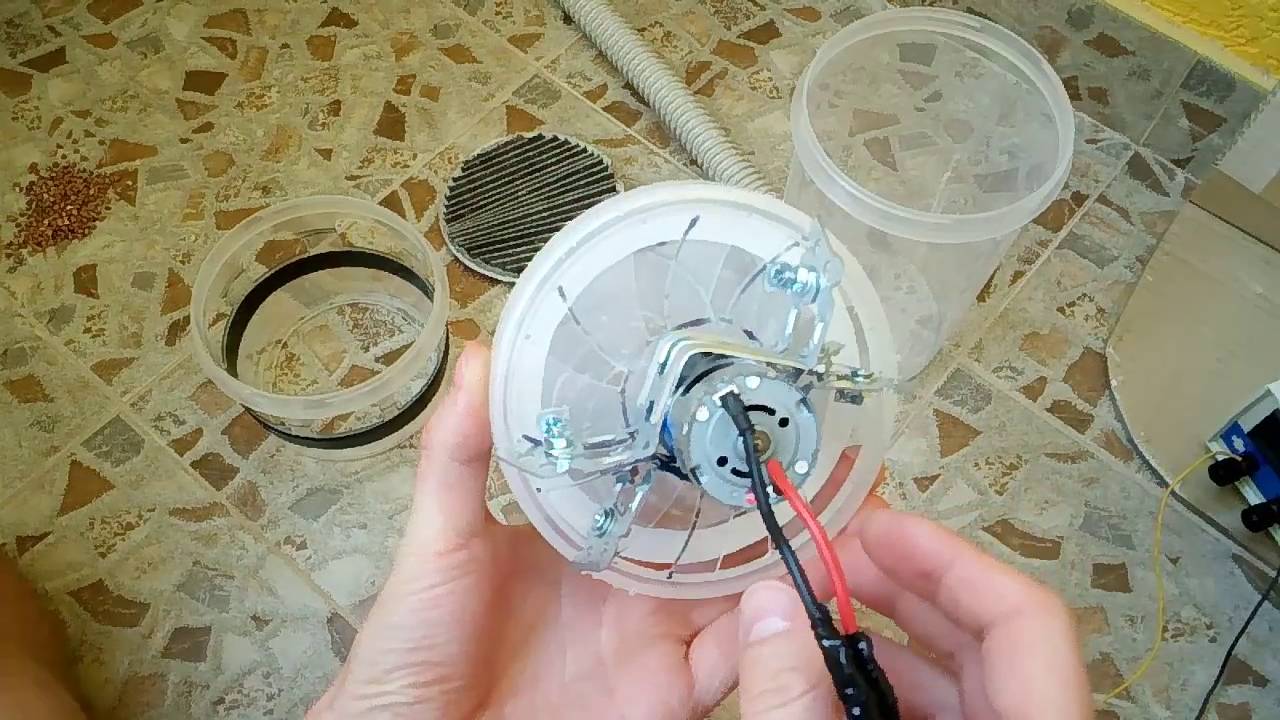

В жизни бывают разные ситуации. Если вдруг возникла необходимость использования мини-пылесоса, можно сэкономить на покупке и сделать его своими руками.

1. Обрисуйте этикетку по верхней и нижней линии. Вырежьте часть бутылки, где была этикетка по разметке.

2. Возьмите старый пустой баллончик или жестяную банку, удалите дно и верхушку, затем разрежьте посередине, чтобы получилось прямоугольное полотно.

3. Отмерьте и вырежьте круг из жестяного полотна по диаметру бутылки.

4. Оставив посередине место для небольшого мотора, расчертите жестяной круг и сделайте надрезы, чтобы получилось 8 секторов. Каждый из них надо немного выгнуть. В центре сделайте небольшую дырочку.

5. Теперь прикрепите мотор к получившемуся импровизированному вентилятору.

6. При помощи дрели и крупного сверла сделайте на дне бутылки 3 ряда отверстий.

7. Крышку от другой бутылки приклейте к мотору, предварительно продев провода от мотора в отверстие сбоку.

8. Поместите вентилятор внутрь бутылки и приклейте его к дну. К верхней части бутылки на внутреннюю сторону приклейте уплотнитель.

9. Из проволоки сделайте кольцо с таким диаметром, чтобы оно помещалось в бутылку и его можно было плотно разместить сверху на уплотнителе. Приклейте на кольцо круг из тонкой ткани.

10. Положите кольцо в бутылку на уплотнитель и плотно закройте конструкцию верхней частью бутылки.

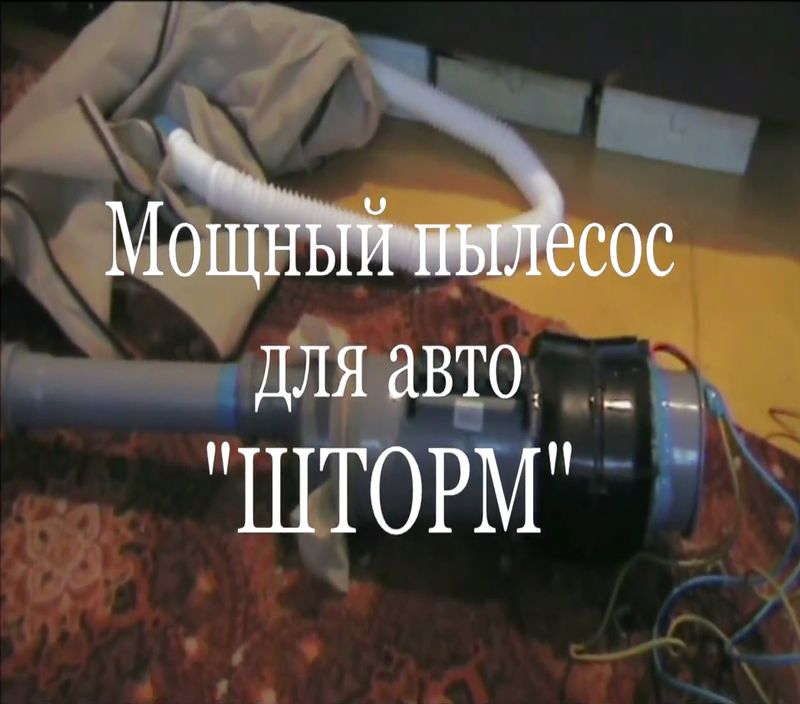

Как сделать пылесос? Самодельный агрегат предполагает наличие двигателя на 6000 оборотов. Такая деталь может быть снята с соковыжималки. Учтите, что не все моторы электроприборов рассчитаны на длительную службу. Поэтому при выборе двигателя руководствуйтесь правилом: мотор должен выносить большую нагрузку и обладать защитой от перегревания.

Как поступить, если кроме детали от соковыжималки вы ничего найти не можете?

В этом случае советуется оснастить его термическим предохранителем, рассчитанным на 126 ºС. Сечение меди должно соответствовать мощности рассеивания, поэтому такая температура для выбранного вами мотора может и не подойти. Следует отметить, что граница в 130 ºС является средним показателем, на который рассчитано большинство трансформаторов.

Что можно взять в качестве основы самодельного агрегата?

Многие интересуются, как сделать пылесос своими руками.

За основу можно взять:

  • Двигатель вытяжки с Осевая модель не подойдет, так как она применяется в моделях дешевого сегмента и не обладает нужной мощностью.
  • Двигатель вышедшего из употребления пылесоса.
  • Двигатель стиральной машины.
  • Двигатель холодильного компрессора.

Применение двигателя рефрижератора

Как сделать пылесос из Подобрать деталь будет трудно, так как скорость вращения вала у разных моделей рефрижераторов разнится. Если вы собираете пылесос, то потребуются строгие 6000 оборотов. Компрессоры старого кулисного образца рассчитаны на 3000 оборотов.

Кривошипно-шатунные модификации имеют скорость в два раза меньше, а линейные инверторные агрегаты вовсе не подойдут для сборки.

Внутри поршневого компрессора стоит электродвигатель. Если разрезать корпус и извлечь мотор, то он подойдет для каких угодно целей. Он обладает высокой мощностью и бесшумной работой.

Асинхронные двигатели применяются редко. К примеру, коллекторная конфигурация функционирует от розетки, если не требуется регулировка скорости.

Использование двигателя от стиральной машины

Конструкция стиральных машин предполагает наличие коллекторного двигателя. Скорость его работы регулируется при помощи тиристорного ключа. Если мотор питается прямо от розетки, то обороты станут высокими, но они не достигнут показателя в 6000 при отсутствии ременного редуктора. В этом случае функция отжима вполне достижима.

Как заставить агрегат засасывать пыль?

В рекламных роликах часто говорят о создаваемом в пылесосе вакууме. Двигатель якобы способствует разряжению, в которое и устремляется втягиваемый воздушный поток. Но так ли это в действительности? Скорее, нет, потому что при отрицательном давлении подключается перепускной клапан, обеспечивающий равновесие. Но суть работы состоит не в этом. Для засасывания пыли используется герметично закрытый корпус, благодаря которому поток молекул азота и кислорода устремляется в нужном направлении. Контейнер в этом случае никакой роли не играет.

Если придерживаться заводской конфигурации, то требуется ведро из стали или пластика, дно которого имеет отверстие для забора воздуха. Крепление мотора осуществляется на оси, а на валу устанавливается нечто похожее на беличью клетку. Поток воздуха захватывается лопастями и выбрасывается на периметр. За счет этого обеспечивается тяга. Ко дну герметично присоединяется шланг. Будем считать, что сборка пылесоса своими руками завершена.

Как устроен мини-пылесос?

Как сделать мини-пылесос? Регуляция скорости агрегата производится по тиристорной схеме. Пригодится любая электронная часть от старого пылесоса, стиральной машины или кухонного комбайна.

Главным является метод нарезки, а не мощность двигателя. Но ключ также перегревается. Легко понять, соответствует ли он, если сравнить мощность прибора, с которого была снята схема, с мощностью двигателя. Если показатель тиристора низкий, то советуется приделать к нему радиатор, а принудительное охлаждение уже имеется.

Как сделать контейнер для самодельного пылесоса?

Пылесос устроен так, что без контейнера работать не будет.

Для самодельного агрегата подойдут:

  • обыкновенный мешок;
  • контейнер, наполненный водой;
  • циклонная камера.

Подвергнуть фильтрации мешок проблематично. Если вы будете пылесосить крошки со стола, такая конструкция подойдет. Тип контейнера выбирается в соответствии с видом мусора. К примеру, сбор пыли лучше осуществлять посредством фильтра с водой или же циклонной камеры. Оба вида контейнера конструируются с легкостью. Сам агрегат получается стационарным. Если таким устройством пользуется садовод, то его можно водрузить на тележку и передвигать по всему саду.

Стоимость стационарных моделей пылесосов высока, поэтому самодельная конструкция будет как нельзя кстати.

Самая простая модель контейнера — большой бак, наполненный водой. Он играет роль аквафильтра. В этом случае пыль будет тонуть. Входное отверстие шланга делается с учетом, чтобы поток сталкивался с водной преградой. Обычный плоскодонный ящик на две трети заполняется водой. Помимо этого с потолка над поверхностью фильтра свисает перегородка. Вся пыль оседает в воде и тонет. Такое устройство требует периодической очистки. Такая конструкция не будет пригодной для работы в саду, так как вес воды большой. Поэтому ее заменяют воздухом.

При сборке пылесосов для сада своими руками придерживаются следующих правил:

  • Воздух входит по касательной в высокую бочку.
  • По оси емкости, примерно до двух третьих высоты, пролегает труба, обеспечивающая выход.
  • Мусор садится на дно за счет того, что выносится на периферию центробежной силой.
  • Воздушный поток выходит по центру.
  • Мельчайшие частицы проникают в двигатель в любом случае. Поэтому рекомендуется на выходе контейнер снабдить НЕРА-фильтром. Экономить на этом не стоит. В противном случае вам придется постоянно подвергать двигатель смазке. Если пылесос засосет воду, то она окажется в бочке.

Такой самодельный пылесос для садовода большой. Агрегат можно сделать и универсальным. К примеру, срез бочки произвести под диаметр цистерны со стандартными размерами и оснастить устройство фургоном для передвижения. Так можно будет убрать целый парк.

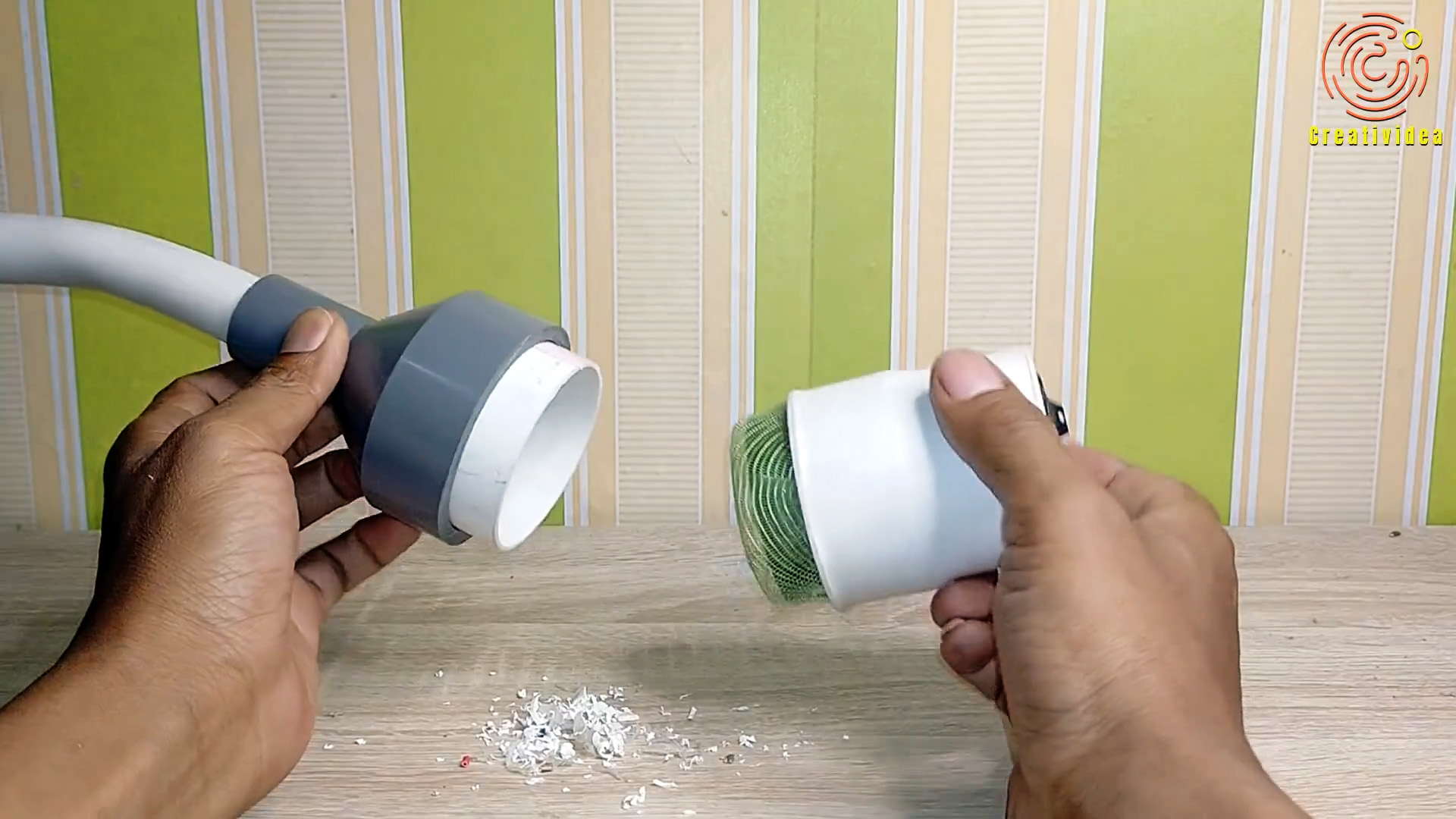

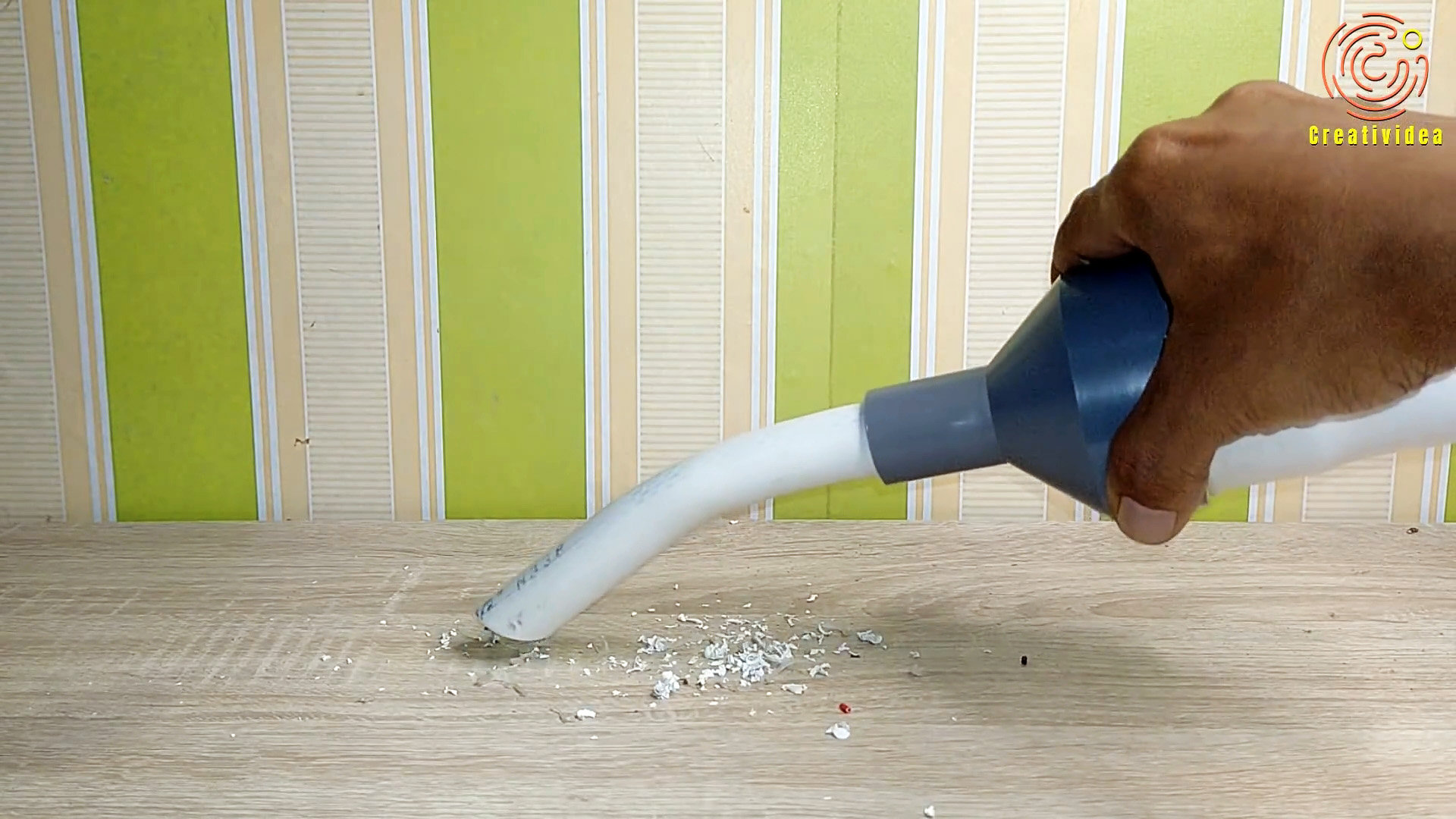

Как сделать мини-пылесос из пластиковой бутылки?

Сегодня практически у всех дома есть компьютер. Как известно, корпус его периодически забивается пылью, что мешает охлаждению многих деталей. Время от времени схемы следует пылесосить. Для облегчения процесса можно применить самодельный мини-пылесос.

Для изготовления агрегата нужны:

  • вентилятор от компьютера;
  • бутылка из пластика;
  • шланг;
  • полистирол;
  • блок питания 220 В/14 В;
  • изоляционная лента;
  • паралон.

Ход работы

  • Пластиковая бутылка разрезается пополам. Берется та часть, которая осталась с пробкой. Из поролона вырезается фильтр. Он вставляется в горлышко. Материал должен сидеть плотно.
  • В пробке продевается отверстие, в которое вставляется шланг.
  • Пробка накручивается на бутылку.
  • Берется вентилятор от компьютера (его углы сглаживаются). Он вставляется в бутылку таким образом, чтобы при работе воздушный поток устремлялся к широкой стороне бутылки.
  • То место, где находится кулер, заматывается изоляционной лентой. Для прочной фиксации применяется проволока.
  • К вентилятору подключается блок питания. Красный провод подводится к плюсовой стороне, а черный — к минусовой.

Как сделать промышленный пылесос своими руками?

Как сделать назначения? Основу одного из таких агрегатов составляет модель «Урал ПН-600».

Вам понадобятся:

  • болгарка;
  • патрубок, диаметр которого составляет 4 см, а длина — 20 см;
  • ведро из пластика с ручкой и крышкой;
  • скотч;
  • изоляционная лента;
  • дрель;
  • саморезы;
  • клей;
  • медицинский бинт.

Этапы работы

  • В первую очередь следует доработать мусоросборник «Урала». С этой целью отверткой откручиваются колеса с самого дна. Отверстия заклеиваются скотчем.
  • Затем понадобится болгарка, при помощи которой удаляются защелки и закрепки. Устанавливается заглушка, перемотанная изоляционной лентой.
  • В днище сверлится отверстие диаметром 43 мм.
  • Из уплотнителя вырезаются прокладки, толщина которых составляет 4 мм.
  • В мусоросборник кладутся прокладка, крышка ведра и центрирующий патрубок.
  • При помощи дрели делается отверстие диаметром 2 мм.
  • Крышка фиксируется саморезами 4,2х10 мм.
  • Делается наружное отверстие для всасывающего патрубка. Его намечают под углом 15º. Отверстие вырезается ножницами по металлу.
  • Патрубок закрепляется при помощи саморезов. Для герметизации пользуются обыкновенным медицинским бинтом, который пропитывается клеем «Титан». Бинт наматывается вокруг патрубка.

Второй способ

Для сборки агрегата вторым способом вам понадобятся:

  • старый домашний пылесос;
  • фильтр на масляной основе;
  • ведро емкостью 20 л с плотно прилегающей крышкой;
  • углы ПП 90º и 45º диаметром 40 мм;
  • метр трубы из пластмассы диаметром 45 мм (подойдет гофрированная труба длиной 2 м и диаметром 40 мм).

Сборка устройства

  • Для начала берется крышка ведра. В ней вырезается отверстие под углом 90º. Затем вставляется уголок такого же размера.
  • Когда в крышку вставлен уголок, все щели замазываются клеем при помощи строительного пистолета.
  • В боку ведра производится прорезь, в которую вставляется уголок 45º. Все щели также замазываются клеем.
  • Чтобы подсоединить гофру к уголку, необходимо отрезать кусок трубы диаметром 40 мм. Гофра должна прилегать плотно. Если она не налезает на входную трубу, то можно прибегнуть к использованию модели от сифона на кухонной раковине.
  • Узкий конец гофры подгоняется к сорокамиллиметровой трубе. Другой конец подсоединяется к отверстию пылесоса.
  • Для продления срока службы фильтра на него следует натянуть капроновый чулок.

Может ли пригодиться старый пылесос?

Дома имеется старый пылесос. Что можно сделать из ненужного агрегата?

Если устройство работает, то его можно применить с другой целью. Некоторые способы требуют технической подготовки, так как переделка техники представляет опасность. В особенности следует разбираться в принципе работы моторов.

В этой статье будут описаны самые безопасные методы.

Прибор для нагнетания воздуха

Если осуществить подсоединение шланга к выходному отверстию, имеющемуся в большинстве моделей, то можно получить агрегат для накачивания матрасов из резины, бассейнов для детей и других аналогичный вещей. Контейнер пылесоса при этом нуждается в предварительной очистке от остатков мусора.

Что можно сделать пылесоса «Тайфун»?

Что сделать из старого пылесоса «Тайфун»? Принцип работы агрегата отличается высоким уровнем производительности.

Корпус пылесоса советского производства как нельзя лучше подойдет для создания прибора для измельчения травы. Он обладает верхним отверстием подходящего диаметра. «Тайфун» является прекрасным вариантом, но не единственным.

Что еще можно применить?

  • Корпус устройства может быть заменен емкостью в форме цилиндра. К примеру, используется кастрюля, ведро или же отрезок трубы.
  • Двигатель мощностью 180 Ватт берется из старой стиральной машины.
  • В качестве ножей применяется ножовочное полотно. Для стойки понадобится профиль прямоугольной формы размером 15х15 мм.
  • Втулка для крепления ножей вытачивается на токарном станке. Ее высота составляет 40 мм.
  • Двигатель со снятым шкивом прикрепляется посредством шпилек снизу к контейнеру.
  • Для зажатия ножей используются водопроводные гайки диаметром 32 мм.
  • Для вала двигателя вырезается отверстие.
  • Для надежной фиксации на валу во втулке делается пара отверстий диаметром 7 мм и резьбой М8 для стопорных болтов.
  • На валу двигателя с обратной стороны протачиваются площадки для повышения уровня надежности крепления втулки стопорными болтами.

Изготовление зернодробилки

Для изготовления зернодробилки человек должен обладать опытом работы с техникой. Самостоятельное изготовление устройства без соответствующих знаний не рекомендуется.

  • Берется лист фанеры квадратной формы. На нем закрепляется электродвигатель с тем учетом, чтобы вал спускался вниз на 40 мм.
  • Стальная пластина устанавливается на хвостике с резьбой. Она закрепляется посредством гаек, втулок и шайб.
  • По обеим сторонам оси затачиваются передние кромки.
  • Осевое отверстие выполняется в средине пластины.
  • Для создания рабочей камеры будущего агрегата делается корпус в виде кольца. Его основу составляют Правильная конструкция детали предполагает выгибание ребер колец наружу. Они должны образовать фланцы по 10 мм. Именно при их помощи корпус крепится к основанию. К ним же привинчивается сито.

Изготовление аттракциона для детей

Что можно сделать из старого пылесоса для детей? Если мотор агрегата работает, то его можно использовать для аттракциона.

С этой целью теннисный мяч прокалывается булавкой насквозь, таким образом, чтобы концы булавки находились по обе стороны мяча.

После этого изготовляется пропеллер. Применяется баночка из полистирола. Пропеллер крепится поверх мяча. Для него хватает одной полосы. Она вырезается при помощи ножниц.

Пропеллер прокалывается посередине и насаживается на ось булавки. Для быстроты и легкости вращения советуется делать подшипники из бусинок. Они крепятся с обеих сторон полоски.

Верхний край булавки загибается таким образом, чтобы на оси не было большого люфта.

Такой мяч можно запускать в воздух посредством выходного отверстия. При желании шарик украшается блестками.

Заключение

В этой статье было описано, как сделать пылесос. Вариантов сборки существует много. Также было описано, что можно сделать из пылесоса.

Помните, что без соответствующих технических знаний приниматься за дело не стоит. Самому сделать пылесос в этом случае будет сложно. Лучше обратиться за помощью к специалисту.

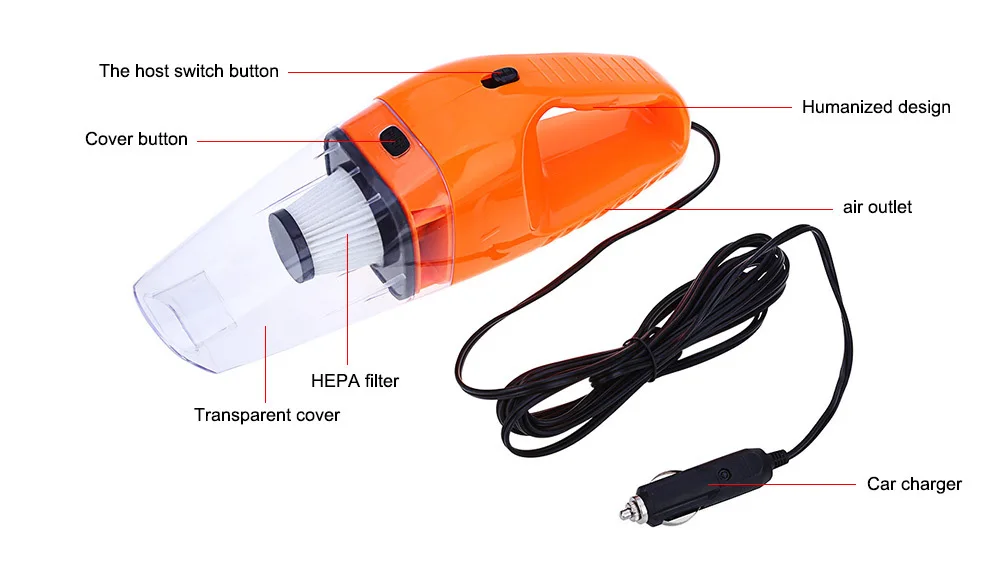

Самодельный пылесос пригодится автомобилисту, радиолюбителю и любому другому человеку для сбора мелкого мусора. Основой прибора служит пластиковая емкость. Внутри установлен двигатель из детской игрушки. Простейшая инструкция поможет разобраться, как сделать пылесос из бутылки своими руками и запустить его в работу.

Простейшая модель пылесоса

Для тех, кто сильно не любит возиться с самоделками, предлагается простейший вариант пылесоса. В общих чертах прибор состоит из пластиковой бутылки. На горлышке надет шланг для всасывания мусора. Внутри емкости к донышку закреплен моторчик с лопастями. Между вентилятором и входным отверстием установлен фильтр.

Из материалов понадобится ПЭТ бутылка емкостью 1–1,5 л, кусок гофрированного шланга, медная проволока, капроновый чулок, батарейки и многожильный провод. Моторчик можно взять из детской игрушки, но они обычно слабые. Чтобы пылесос хорошо всасывал мусор, двигатель лучше демонтировать с поломанного магнитофона или другого электроприбора.

Инструкция по сборке пылесоса состоит из следующих шагов:

Изготовление самоделки начинают с корпуса. Бутылку берут из-под напитка Sprite. Выбор обусловлен неправильной формой емкости, внутри которой удобнее размещать детали. На участке расширения бутылку перерезают острым ножом. Из верхушки получится крышка.

Вторая часть бутылки идет немного на сужение, а возле донышка сильно расширяется. От места среза нужно произвольно отрезать неширокую полосу. Суженая часть легко войдет внутрь крышки.

Корпус откладывают в сторону и приступают к изготовлению вентилятора. Прочный и легкий пропеллер получится из жестяной банки для пива или напитков. Ножницами отрезают дно и верхнюю часть. Получившийся цилиндр разрезают вдоль, разгибают и выравнивают, чтобы получился прямоугольный кусок жести.

На заготовке циркулем рисуют круг. Диаметр пропеллера и внутренней части бутылки возле донышка должны почти совпадать. Для зазора оставляют 2–3 мм, чтобы лопасти не цепляли стенки.

Ножницами из жести вырезают круг. Заготовку расчерчивают карандашом, разделив на 8 одинаковых треугольников. По линиям делают надрезы, не доходя до центра 10 мм.

Разрезанные сегменты подгибают под углом. Лопасти при вращении должны втягивать воздух, а не выталкивать. В какую сторону выгибать лепестки, зависит от направления вращения вала мотора. Все можно испытать опытным путем. Если вентилятор выталкивает воздух, лепестки легко можно перегнуть в обратную сторону.

По центру пропеллера шилом прокалывают отверстие. Крыльчатку насаживают на вал моторчика, фиксируют термоклеем или винтом, если имеется резьба.

Во время работы вентилятора со стороны донышка бутылки должен выходить воздух. Отверстия прожигают паяльником, просверливают или вырезают ножом.

Заднюю часть моторчика помещают в пластмассовую пробку. Сбоку выводят провода. Моторчик к пробке приклеивают или прикручивают болтиками, если на корпусе есть отверстия с резьбой.

С помощью горячего пистолета пластиковую крышку с мотором приклеивают к внутренней части донышка бутылки. Двигатель располагают строго по центру. Пробуют прокрутить вентилятор, чтобы лопасти не цепляли стенки бутылки.

Для защиты мотора от пыли изготавливают фильтр. Из толстой медной проволоки выгибают кольцо по диаметру бутылки. На каркас натягивают кусок капронового чулка.

Фильтр вставляют внутрь бутылки перед мотором. Кольцо должно войти плотно. С обеих сторон фильтра стенку емкости прокалывают канцелярскими кнопками. Ограничители предотвратят смещение кольца. Чтобы кнопки не выпали, участок бутылки обматывают изолентой или скотчем.

На горлышко второй части бутылки надевают всасывающий шланг. Его можно сделать из куска пластиковой гофры для прокладки электропроводки. Соединение шланга с горлышком плотно обматывают изолентой. Рабочие насадки изготавливают из любых пластиковых трубочек.

Две части пылесоса сделаны и их осталось соединить. Провода от электромотора выводят через вентиляционное отверстие на донышке. Подключать можно к блоку питания, но тягать провода за пылесосом неудобно. К внешней части донышка лучше приклеить пластиковый отсек для батареек. Мобильный пылесос можно будет брать с собой в дорогу.

Изготовление сложного циклона

Сборка циклона немного сложнее из-за большего количества деталей. Кроме ровной бутылки из-под сока, понадобятся одноразовые шприцы, пластиковые баночки, моторчик и DVD диск для пропеллера.

Сборка циклона состоит из следующих действий:

От донышка бутылки отступают 2–3 см и по окружности маркером рисуют линию. Отступив от разметки около 10 см, наносят еще одну линию. Острым ножом разрезают емкость, чтобы получилась нижняя часть с донышком, горлышко и кольцо.

По диаметру бутылки подбирают две пластиковые баночки с крышками. Верхнюю часть с резьбой отрезают ножовкой по металлу.

Горячий пистолет разогревают до начала плавления стержня. Перегревать нельзя, чтобы не расплавилась бутылка. Отрезанную резьбу от баночки приклеивают к срезу верхней части бутылки с горлышком.

Из двух одноразовых шприцов объемом 20 мл вытягивают поршни. Ножовкой отрезают верхние части, где надевается игла. На одном шприце отпиливают заднюю часть с рукоятками.

Шприц с обеими отрезанными сторонами прикладывают торцом к боковой части бутылки возле приклеенной резьбы от баночки. Маркером делают отметку и вырезают овальное отверстие. Шприц вставляют под углом, изнутри бутылки отмечают маркером место среза выступающей части и отпиливают лишний кусок. Полученную заготовку приклеивают горячим пистолетом.

Для корпуса компрессора берут отрезанное от бутылки кольцо. С одной стороны приклеивают вторую резьбу от баночки. К другой стороне приклеивают крышку резьбой наружу.

По центру приклеенной крышки прорезают отверстие, становят вертикально второй шприц и приклеивают горячим пистолетом.

По центру второй крышки прорезают отверстие под вал двигателя. Электромотор прикручивают болтами. Вал должен выходить внутрь крышки со стороны резьбы.

DVD диск расслаивают на две части. К одной половинке приклеивают отпиленную часть шприца с выступом для иглы. Это будет гнездо для насаживания крыльчатки на вал. Диаметр диска подгоняют под корпус компрессора, обрезав края ножницами.

Из второй половинки диска нарезают прямоугольники. Это будут лопасти вентилятора. Поверхность диска размечают на 8 равных сегментов. Строго по линиям суперклеем приклеивают нарезанные прямоугольники.

Готовую крыльчатку насаживают на вал моторчика. По окружности корпуса компрессора паяльником прожигают вентиляционные отверстия.

Для пылесборника берут пластиковый круглый контейнер. По центру крышки прорезают отверстие. На пластиковой пробке от бутылки отрезают верх. Получившуюся муфту с резьбой приклеивают на крышку контейнера, где прорезано отверстие.

Все детали готовы. Теперь нужно собрать циклон. К верхней части бутылки с горлышком прикручивают пылесборник. На свободную резьбу накручивают корпус компрессора, а сверху ставят крышку с мотором.

К патрубку циклона подсоединяют шланг и пробуют подать напряжение на мотор. Если всасывание слабое, ищут подсос воздуха на резьбовых соединениях. Проблему устраняют установкой прокладок или наматывают на резьбу ФУМ ленту.
По мощности циклон превосходит простой пылесос из бутылки. Самоделка способна всасывать вместе с пылью древесные опилки и другую мелкую крупу.

Для этого нам достаточно самого обычного хлама, который найдётся в любой квартире: сломанной техники, электроники, проводов, обрезок трубок, шлангов и прочего «мусора», который вы пожалели выбросить. Всё это нам пригодится, чтобы изготовить пылесос из бутылки своими руками. Рассмотрим поэтапно, как это сделать.

В первую очередь, необходимо раздобыть где-нибудь небольшой рабочий электромоторчик. Без него всё остальное так и останется бесполезным хламом.

Техника часто выходит из строя по причине поломки какой-нибудь одной детали, а всё остальное остаётся исправным. Поэтому можно, например, позаимствовать моторчик и другие нужные нам детали из своего старого кассетного магнитофона, проигрывателя, музыкального центра или детской игрушки.

Чтобы изготовить пылесос своими руками, необходимо подготовить следующие детали:

  • Пластиковую бутылку подходящего размера.
  • Электромотор.
  • Выключатель с проводами.
  • Блок питания или батарейки.
  • Разъём для блока питания.
  • Гибкий шланг или трубку.

Инструменты и расходные материалы:

  • Канцелярский нож.
  • Паяльник.
  • Припой.
  • Термоклей.
  • Ножницы.
  • Жестяная банка или флакон.
  • Маркер.
  • Линейка.
  • Канцелярские кнопки.
  • Капроновая стяжка или толстая проволока.
  • Мелкая капроновая сетка.
  • Скотч, клейкая лента или пластырь.

Подготовка

В самом начале следует четко определиться с целями, которые должен будет выполнять ваш самодельный пылесос. От этого будут зависеть некоторые особенности его конструкции. Если нам нужен , то для этого вполне сгодится моторчик на батарейках от детской игрушки. Если же мы собираемся смастерить что-то более серьёзное (например, ) то используемые детали и материалы должны быть, соответственно, больше и прочнее.

Тщательнее всего нужно подойти к выбору моторчика и источника питания для него. Их электрические характеристики должны полностью совпадать, иначе могут возникнуть проблемы: одно из двух либо сгорит, либо просто не будет работать.

Пошаговая инструкция

Итак, как сделать пылесос из бутылки? Для этого нужно четко представлять, как выглядит и . Берём пластиковую бутылку неправильной формы и отрезаем от неё горлышко в том месте, где оно расширяется. У нас должно получиться что-то вроде крышки, которую можно плотно вставить обратно.

Затем от среза горлышка отмеряем лишнюю часть и отрезаем её с таким расчётом, чтобы оставшегося объёма хватило под пылесборник и размещение мотора.

Для изготовления вентилятора нам подойдет любой кусок мягкого металла подходящего размера. Это может быть донышко банки, жестяная крышка или что-то, что можно легко разрезать ножницами, а затем изогнуть. Идеально, если нам повезёт найти уже готовый пропеллер от какой-нибудь игрушки.

Диаметр крыльчатки вентилятора должен почти совпадать с внутренним диаметром бутылки, для лучшего всасывания.

Вырезаем из жестянки круг и размечаем его на восемь равных частей. Далее по линиям разметки делаем надрезы ножницами, оставляя около 5-10 мм до центра окружности.

В центре проделываем отверстие под ротор моторчика, а лопасти крыльчатки слегка сгибаем под углом так, чтобы они всасывали воздух во время вращения, а не наоборот.

Скрепляем вместе вентилятор и ротор электромотора термоклеем или иным способом, стараясь не допускать при этом перекосов в соединении.

В донышке проделываем отверстия для выхода воздушного потока, просто срезав выступающие края донышка канцелярским ножом.

Затем нужно к внутренней стороне донышка прикрепить электромотор. Для этого нам пригодится любая пластмассовая крышка. Главное, чтобы её размер примерно совпадал с размерами моторчика.

Это нужно, чтобы надёжно приклеить электромотор к донышку бутылки с помощью термоклея.


Самодельный пылесос почти готов, осталось , который будет отделять электромотор от отсека для сбора пыли. Для этого мы используем мелкую сетку, которую натянем на капроновую стяжку или проволоку, согнутую в круг.

Если изготовленный фильтр плотно вставляется в наш самодельный пылесос без дополнительных креплений, то можно всё так и оставить. В противном случае нужно закрепить его на держателях, в качестве которых можно использовать канцелярские кнопки. Последние нужно воткнуть в бутылку по окружности в месте крепления фильтра и обмотать их снаружи клейкой лентой.

Для изготовления шланга мы используем трубку диаметром чуть меньше горлышка бутылки. На конец трубки можно намотать несколько слоёв медицинского пластыря, чтобы трубка плотно входила в горлышко и не выскальзывала из него.

Всасывающие насадки можно изготовить из чего угодно: из шариковой ручки, трубки от капельницы, шприца, пластмассового флакона – в зависимости от их назначения. Можно даже использовать маленькие сменные насадки от настоящего пылесоса, если они подойдут.

Теперь останется только решить вопрос с питанием электромотора, а именно: подсоединить к нему проводами выключатель и источник питания, в качестве которого могут служить батарейки, аккумулятор или сетевой адаптер.

После этого наш самодельный пылесос готов к использованию!

Заключение

Как видите, сделать небольшой самодельный пылесос или машинку для чистки клавиатуры совсем несложно. Причём, сделанный нами прибор можно легко переносить с места на место не только в пределах квартиры, но и использовать, к примеру, в гараже для чистки сидений и панелей в салоне автомобиля.

Как сделать пылесос из пластиковой бутылки

Технология пылесоса проста: создать систему низкого давления, которая нагнетает (не всасывает, потому что всасывания нет — но это в другой раз) воздух в трубку, где пыль а мелкий мусор можно собирать и хранить. По сути, вентилятор, подключенный к трубке. Если технологии не так сильно изменились, почему они такие дорогие? YouTuber разработал гениальный план, как собрать свой собственный пылесос из пластиковой бутылки и нескольких других простых деталей, посмотрите его видео ниже:

Instructables имеет немного другой дизайн, но по сути они оба то же.Ниже приводится краткое описание процедуры создания одного из них для себя!

Итак, что вам нужно, чтобы самому сделать пылесос?

Как и любой проект «Сделай сам», лучше всего начинать со списка компонентов. Они характерны для любого дома, поэтому вам, вероятно, не придется долго искать, чтобы их найти.

Отсек для хранения грязи — самая важная часть пылесоса, поэтому лучше всего начать с него. Очевидно, что для начала подойдет пустая пластиковая бутылка (не снимайте крышку).Попробуйте также взять небольшую пластиковую бутылку, что-то вроде маленькой емкости для вазелина было бы большим (убедитесь, что она пустая). Некоторые острые режущие инструменты тоже подойдут, ножницы тоже подойдут, но нож Стэнли тоже подойдет. Вам также понадобится бутылка с дезодорантом, ткань для оказания первой помощи, двигатель постоянного тока на 12 В и наполнитель для шариковой ручки. Вы также захотите собрать клеевой пистолет и небольшую изгибаемую трубку для насадки.

Возьмите молоток, дрель, ножовку и гвоздь, пока вы за это делаете! Вы можете собрать другие материалы, чтобы «украсить» конечный продукт, но это не обязательно.Некоторые маркеры также будут полезны, так что возьмите этих плохих парней. Да, и металлическая линейка будет бесценной. В дальнейшем также понадобятся паяльник, нагретая игла или электродрель.

Вы также можете взять немного картона или полистирола для ручки и ножек позже, если захотите.

Первый шаг к созданию мини-пылесоса

Во-первых, вам нужно разрезать пластиковую бутылку и банку с дезодорантом. Флакон будет использоваться как корпус и сумка, а дезодорант — как вентилятор. Разрежьте пластиковую бутылку пополам, это должно быть довольно легко. Для детей Синего Питера это должно быть вашей второй натурой. Затем возьмите бутылку с дезодорантом и отрежьте верх и низ, чтобы получился красивый плоский лист металла. Вы можете использовать для этого ножовку. Получил все это? Здорово; переходим к следующему этапу.

Изготовление вентилятора

Давайте теперь сделаем вентилятор, а? Возьмите красивый плоский лист, который вы достали из бутылки с дезодорантом. Возьмите ранее вырезанную пластиковую бутылку и нарисуйте ее по открытой окружности с помощью мастера.Теперь вырежьте отмеченную часть из металлического листа, чтобы получился красивый круглый металлический диск. Возьмите металлическую линейку и проведите два набора перпендикулярных линий, чтобы разделить диск на восемь равных сегментов, пересекающихся в центре.

Возьмите свой верный молоток и вставьте гвоздь прямо в центр диска. Теперь разрежьте, но не до центра! Оставьте немного места подальше от отверстия. В результате получится восемь «крыльев», соединенных небольшим сегментом диска. Теперь поверните крылья в том же направлении, чтобы получить свои собственные лопасти вентилятора! Вы молодцы! Это должно выглядеть примерно так.

[Источник изображения: krazykred через Instructables ]

Питание вентилятора

А теперь пора собрать вентилятор и двигатель! Захватывающе. Возьмите двигатель постоянного тока 12 В, прикрепите стержень для шариковой ручки к вращающемуся стержню двигателя и нажмите, чтобы затянуть. Отрежьте лишнее на расстоянии около 10 мм от стержня. Возьмите свои красиво сделанные лопасти вентилятора и наденьте стержень для ручки, прикрепленный к двигателю. Включите клеевой пистолет и нанесите горячий клей, чтобы укрепить стык.Теперь ваш вентилятор готов к грохоту! Он должен напоминать что-то вроде следующего изображения ниже.

[Источник изображения: krazykred через Instructables ]

Теперь вернемся к основной сборке. Обозначьте круг вокруг основания пластиковой бутылки, чтобы двигатель постоянного тока плотно проходил сквозь нее. С помощью нагретой иглы, паяльного стержня или сверла проделайте ряд небольших отверстий вокруг дна бутылки, чтобы позволить выходящему воздуху выходить. Когда закончите, оно должно напоминать сито.

Теперь у вас есть выбор. Вы можете подключить двигатель и добавить крышку, чтобы закрыть проводку, которую вы затем приклеиваете внутри дна бутылки, или вырезать центральный круг, который вы сделали, чтобы двигатель постоянного тока поместился в бутылку. После завершения вы можете приклеить мотор на место, убедившись, что лопасти вентилятора находятся внутри бутылки! Безусловно, вакуум начинает формироваться!

[Источник изображения: krazykred через Instructables ]

Теперь возьмите ткань для оказания первой помощи и накройте ею открытую часть верхней части бывшей пластиковой бутылки.Обрежьте край бутылки, оставив около 10 мм лишнего. Это будет основным фильтром для пылесоса. Вы можете закрепить его на проволочном кольце ручной работы, которое будет съемным, или приклейте излишки к внешней стороне бутылки с помощью двусторонней липкой пластиковой ленты. Теперь подключите переднюю часть в сборе к открытой части основания с двигателем и вентилятором. Закрепите уплотнение еще более липкой пластиковой лентой, чтобы образовалось хорошее герметичное уплотнение.

[Источник изображения: krazykred через Instructables ]

Изготовление насадки для вашего пылесоса

Теперь готовим на газе! Основная сборка завершена, хорошая работа.Теперь пришло время заняться бизнесом пылесоса, не говоря уже о моторе. Форсунка и всасывающий патрубок! Возьмите крышку от предыдущей бутылки и сделайте в центре большое отверстие, достаточно большое, чтобы в него поместилась изогнутая пластиковая трубка, которую вы приобрели перед началом сборки. Приклейте на место. Теперь возьмите небольшую пластиковую бутылку, подойдет небольшая вазелиновая, проделайте аналогичное отверстие в основании и приклейте ее к другому концу трубы, чтобы получилась насадка.

[Источник изображения: krazykred через Instructables ]

Собираем все вместе

Давайте теперь соберем все вместе, мы «подсматриваем»? Навинтите крышку бутылки на верхнюю часть основного корпуса, и готово! Теперь вы можете украсить свою машину и добавить ручку.Декорируйте по своему собственному дизайну и сделайте ручку из картона или полистирола (вы можете даже попробовать дерево!) Теперь приклейте ее или скотчем к основному корпусу. При необходимости вы можете таким же образом добавить ножки к основанию.

[Источник изображения: krazykred через Instructables ]

Наконец, подключите двигатель и присоедините к вилке в сборе, чтобы подключить его к сети. Подключите его и вперед, ваш собственный пылесос ручной работы! Хорошие времена! В зависимости от того, какие варианты опорожнения вы выбрали, снимите крышку или просто снимите насадку и трубку.Теперь вам наконец-то помогут при уборке дома.

Такие пылесосы несложно обслуживать; вам не нужно менять пакеты, фильтры, ремонтировать их и не использовать воду. Все, что вам нужно сделать, это удалить грязь и, возможно, высушить ее. Он не требует большой мощности, и его легко носить с собой, что означает, что вы можете использовать его для очистки кухни, сада, пола, ковра и других частей вашего дома.

Однако одна из лучших вещей — это то, что это не стоит больших денег.Сегодня бытовая техника настолько дорогая и тратит так много энергии. Люди заказывают продукты, которые работают недолго и почти не решают проблему.

Имейте в виду, что этот инструмент не идеален, но, по крайней мере, вы можете выбросить его в любое время, не чувствуя сожаления.

Via Instructables

DIY Пылесос для мини-бутылочек с водой

Примечание: Загрузите руководство по эксплуатации в электронном виде (на английском языке) здесь.



Описание

Нужен маленький пылесос для ограниченного пространства? Есть под рукой воздушный компрессор? В этом выпуске #HouseOfHacks Харли показывает, как сделать самодельный пылесос со сжатым воздухом из ненужных деталей и пары приспособлений из строительного магазина.

Перейти к сборке проекта.

Видео по теме:
Сделайте свой манометр.
Замена посудомоечной машины.
Почему новый воздушный компрессор.

Здесь, в House of Hacks, мы проводим обучающие программы, обзоры проектов, обзоры инструментов и многое другое, связанное с созданием вещей для дома и магазинов. Обычно это обработка дерева и металла, электроника, фотография и другие подобные вещи. Если вам это интересно, вы можете подписаться здесь.

Если вы хотите больше узнать о ценностях House of Hacks, вот вам плейлист.

А вот и самое последнее видео.

Чтобы получить письменную стенограмму, перейдите в Пылесос со сжатым воздухом — простой проект DIY

Музыка под лицензией Creative Commons с авторством 3.0 Кевина Маклауда на http://incompetech.com.
Вступление / Выход: «Горячие качели»
Случайное: «Ракета»

Расшифровка стенограммы

У вас когда-нибудь был небольшой беспорядок в магазине, который вам нужно убрать?

Что-то, что может быть в труднодоступном месте, куда не может добраться большой пылесос в магазине?

Или, может быть, большой пылесос требует слишком большой мощности, а у вас не так много всасывания?

Итак, сегодня в House of Hacks мы собираемся сделать собственный пылесос своими руками.

Использует сжатый воздух в качестве источника энергии.

[Вступление]

Привет. Харли здесь.

Сегодня в House of Hacks мы собираемся сделать самодельный пылесос, работающий на сжатом воздухе.

Итак, сжатый воздух не обязательно является наиболее интуитивно понятным средством создания пылесоса.

Итак, мы собираемся сначала поговорить о физике того, как это работает, а затем мы перейдем к созданию этого пылесоса только с некоторыми излишками, которые у меня лежали, и парой деталей от оборудования. хранить.

Если вас не интересует физика и вы хотите сразу приступить к сборке, в описании ниже есть ссылка, которая приведет вас прямо к этой части этого видео.

А теперь давайте посмотрим на физику.

В конце 17 — начале 18 веков жила семья по имени Бернулли, в которой было несколько выдающихся математиков и ученых, которые способствовали нашему лучшему пониманию мира природы.

Одним из этих людей был Даниэль Бернулли, который осознал, что в жидкостной системе, когда скорость жидкости увеличивается, ее давление уменьшается.

Он опубликовал это открытие в книге по гидродинамике в 1738 году.

Этот принцип используется во многих наших современных устройствах, от самолетов до компьютерных дисководов.

Позже, в 18 веке, появился Джованни Вентури.

Он был человеком многих достижений, и среди его достижений он применил принцип Бернулли к устройству, состоящему из трубок, которые продемонстрировали эффект перепада давления.

В 1797 году он опубликовал трактат по гидродинамике, в котором описал этот эффект, который в конечном итоге был назван в его честь — эффектом Вентури.

На этом рисунке показано, что происходит.

Когда воздух проходит через эти сужающиеся трубы, по мере уменьшения поперечного сечения трубы скорость жидкости должна увеличиваться. И, как указывает принцип Бернулли, давление должно соответственно уменьшаться.

Когда U-образная трубка, известная как манометр, подсоединяется между медленно движущейся жидкостью и более быстро движущейся жидкостью, перепад давления заставляет жидкость манометра подниматься на стороне низкого давления и падать на стороне высокого давления.

Это низкое давление можно использовать во многих сферах, от газовой печи, которая обогревает ваш дом, до крепления для шланга для слива воды с водяного матраса до пылесоса, который мы собираемся сделать сегодня.

Хорошо, для этого у меня есть отходы трубок, которые я собрал в старой посудомоечной машине, которую заменил.

Думаю, вот водопровод и слив. Это может быть водопровод. Я не помню прямо сейчас с головы до ног.

У меня есть старая футболка, которая была в мусорном ведре.

У меня есть обдувной пистолет для моего нового воздушного компрессора с соплом.

У меня есть старая 2-литровая бутылка для поп-музыки.

А у меня есть Т-образный и L-образный фитинги.

Итак, приступим.

Хорошо, это будет работать, если у нас есть выдувная трубка, которая будет соединяться с концом куска гибкой трубки.

На гибкой трубе будет тройник.

В нижней части тройника будет черная трубка, которую мы будем использовать в качестве вакуумного шланга.

А другой стороной T будет выход, через который пройдет все, что улавливается вакуумом, а также сжатый воздух, когда он выходит.

Который будет проходить через трубку с L-образным кронштейном, а на другой стороне L-образного кронштейна будет находиться бутылка с вырезанным отверстием, позволяющим выходить воздуху, чтобы он не выходил, и весь мусор соберет в пластиковую бутылку.

В любом случае это теория.

[Интервал сборки]

[Пример использования]

Если вам нравятся проекты, связанные с мастерской, например создание пылесосов из мусора и пары деталей из хозяйственного магазина, или других вещей, сделанных из дерева, металла , электроника, фотография и тому подобное, нажмите кнопку подписки внизу, и YouTube уведомит вас, когда я что-нибудь загружу в следующий раз.

До следующего раза, сделай что-нибудь.

Совершенства не требуется.

Fun is!

.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
