Расположение и высота трубы дымохода относительно конька крыши напрямую влияет на эффективность и безопасность использования отопительной системы. При совершении ошибок во время строительства комфортная эксплуатация дома просто невозможна. Именно поэтому чрезвычайно важно определить точное значение еще до того, как начнутся ремонтно-строительные работы.

Общие требования

Сегодня строительные компании предлагают огромное количество архитектурных решений крыш. Естественно, что все они выполняются с учетом индивидуальных особенностей и предписанных норм. Но при определении какой высоты должен быть дымоход, существуют и условия, которые соблюдаются независимо от того, какой выбран проект.

Оптимальная длина и диаметр

Хорда дымоотводящей трубы должна быть больше или равна Ø патрубка отопительного прибора. Обычно эта информация указывается производителем в инструкции, которая прикладывается к прочей документации при покупке отопительного аппарата. СНиП выделяет общую длину дымохода в 5 метров и возвышение ее над верхним горизонтальным ребром в 50 сантиметров.

Эти требования к минимальной высоте трубы дымохода над коньком крыши обязательны к соблюдению. В противном случае использование конструкции будет небезопасно.

Наименьшее значение необязательно должно совпадать с реальным. При строительстве этот показатель может быть увеличен. В таком случае эксплуатация разрешается и не влияет на надежность труб, но вместе с тем снижается эффективность отопительной системы. Разница в результате может меняется на 20 или даже 30%. Показатель слишком велик, чтобы просто не обращать на него внимание, так что при строительстве лучше рассчитать все заранее или остановиться на подъеме, рекомендуемом изготовителем.

Высота над коньком скатной кровли

Такой тип крыши требует особенно внимательного подхода к определению правильного размера дымопровода.

Дело в том, что верхнее горизонтальное ребро может стать препятствием для свободного движения воздушных масс. Натолкнувшись на него, ветер изменит свое естественное направление. В результате поднимающийся из печи газ не будет вытягиваться наружу. Наоборот, он вернется в помещение, заполонив его. Чтобы этого избежать, необходимо руководствоваться существующими нормативными документами.

Схема определения угла ската крыши.

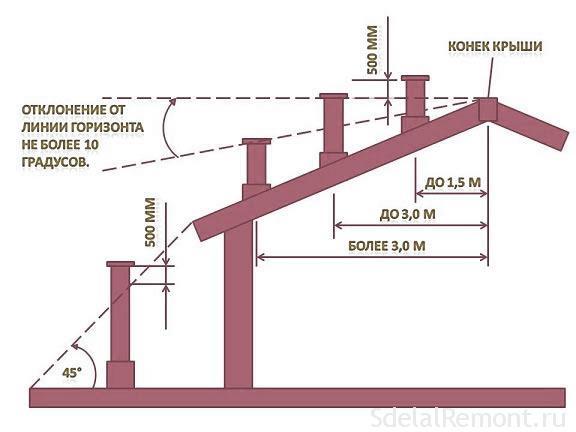

СНиП, в свою очередь, предписывают пользоваться правилами:

1. Если промежуток между точкой выхода печной трубы и коньком не более 1,5 м по прямой линии, то высота дымохода над кровлей должна составлять 0,5 м.
2. Если расстояние находится в пределах от 1,5 до 3 м, то максимальная точка трубопровода может совпадать с коньком.
3. Если же интервал больше 3 м, требуется специальный расчет. Он проводится мастерами индивидуально.

Правильное определение размеров позволит эффективно использовать отопительную систему, не создавая дополнительных проблем.

Влияние на длину печного хода стоящих рядом высотных зданий

Как уже говорилось ранее, скатные перекрытия сами по себе могут стать сильнейшим препятствием для нормальной работы дымового канала. Но кроме них таким барьером могут стать расположенные недалеко от дома высокие здания. Они точно также меняют движение воздушных масс, затрудняя нормальный вывод дыма.

Расчет высоты трубы дымохода над крышей должен проводиться с учетом окружающей архитектуры. Для этого применяются специально разработанные специалистами схемы. За помощью лучше обратиться к мастерам. Проведя измерения, они подготовят важные рекомендации.

Где не рекомендуется делать канал для выхода дыма

Чтобы обеспечить комфортное и безопасное использование дымоходных конструкций, следует учитывать некоторые общие правила о том, где их лучше не устанавливать.

Среди прочего архитекторы советуют избегать монтажа в следующих местах:

1. В непосредственной близости от мансардных окон. Эти конструкции сами по себе сложные и требуют при установке использования специальных креплений. Дымоход может повредить их, не говоря уже о том, что даже слабый ветер может снести отходы газа в сторону стеклопакета. Естественно, что в таких условиях открывать их не захочется.
2. На внутренних углах кровли. Эти места крыши считаются самыми опасными и недолговечными, а проводить ремонт рядом с дымоходом трудно и затратно.
3. При использовании внутри дома сразу нескольких отопительных систем, не рекомендуется разделять их печные трубы. Гораздо удобнее и практичнее вывести отходы через отдельные каналы в единый широкий проем. В этом случае рассчитывается по индивидуальному проекту.

Установка конструкции требует тщательного просчета. Не всегда удается сделать работу самостоятельно, так что лучше получить консультацию еще на стадии проектирования.

Требования к каналу

Расположение дымохода относительно конька – не единственный вопрос при строительстве. Важно учесть рекомендации и обратить внимание на то, что:

1. Материал подбирается в зависимости от топлива, на котором работает котел. Для газового, печного или твердотопливного агрегата хорошим вариантом станет трубопровод из нержавеющей стали.
2. Количество отопительных приборов не должно превышать двух на один дымоход. В противном случае высок риск неправильного расчета диаметра. При использовании двух отопительных приборов должен применяться один вид топлива, а диаметр патрубков может быть не больше хорды самого дымохода.
3. Предпочтительно строительство трубы цилиндрической или круглой формы. Такая конструкция позволяет создать идеальную тягу, не допуская возвращение дыма в помещение.

При соблюдении этих простых правил можно добиться эффективной работы отопительной системы.

Расстояние дымохода от конька

Чтобы обеспечить достаточную тягу, необходимо правильно рассчитать в каком месте установить дымоходный канал. При этом учитывается тип крыши, окружающие дом строения. Большое значение имеет поток ветра, курсирующего над кровлей.

Технологический регламент

Все правила и требования к отоплению прописаны в строительных нормах. В частности, от специалистов требуют, чтобы:

1. Общая длина трубы была не меньше 5 метров от решетки до выходного отверстия, за исключением домов с бесчердачной конструкцией. В противном случае достаточная тяга обеспечиваться не будет.
2. Высота дымохода над плоской кровлей составляла не менее полуметра.
3. Выход дымопровода должен располагаться не ниже линии верхней точки конька. При этом требуется соблюдать наклон в 10 градусов относительно горизонта.

Графическая и математическая методика

Самый сложный вариант расчета предполагает использование данного приема. Обычно он применяется, когда расстояние от трубы до конька превышает 3 м, хотя встречаются и другие ситуации.

Расчет параметра с учетом зоны ветрового подпора

Так называют участок, давление воздуха на котором увеличено, по сравнению с остальными. Воздушные массы здесь сталкиваются с препятствием, что уменьшает тяговую силу дымохода. В худшем случае обработанные газы начинают поступать обратно в помещение.

Если такая ситуация возникает, расчеты должны проводиться по иной схеме. Для начала рисуется эскиз, на котором учитывается высота обоих строений. Далее, определяется угол между ними.

Сечение трубы

Этот параметр конструкции имеет важнейшее значение для обеспечения эффективности работы отопительной системы. Он определяется в первую очередь формой дымохода.

При использовании классического цилиндрического или круглого канала достаточно следовать простому правилу: сечение трубопровода должно быть пропорционально топочной камере в размере 1 к 10. Если при строительстве применяется квадратная форма, пропорции должны составлять 1 к 1,5.

При соблюдении требований тепловая отдача будет достаточно результативной, чтобы обеспечивать правильную работу печного отопления. При этом сам котел не будет перегружен, работая на 100%, но без износа.

Важные нюансы расчета дымовой трубы

Даже с помощью, казалось бы, простой формулы, добиться желаемого результата удается не всегда. При строительстве необходимо учесть еще несколько важных деталей. Одна из них касается диаметра выходного отверстия. При его правильном подборе можно добиться дополнительных плюсов:

1. Уменьшить расход топлива.
2. Урегулировать работу отопительной системы.
3. Обеспечить абсолютную безопасность.

При совершении вычислений необходимо учесть используемый материал и существующую вентиляцию. Именно от них зависит, насколько качественно будет выводиться отработанный газ.

Критерии определения высоты печной трубы над коньком с таблицей

Условий, которые необходимо учесть, чтобы сделать расчет длины печной трубы, множество. Некоторые из них являются более важными, другие – менее. Вот на что следует обратить самое пристальное внимание в первую очередь:

1. Где будет располагаться дымоход относительно конькового ребра.
2. Какая роза ветров характерна для местности, в которой построен дом, насколько интенсивны порывы в разное время года.
3. Много ли осадков выпадает в регионе и какая форма преимущественна. Большое значение имеет снег, а точнее, толщина его покрытия зимой.
4. Какой угол наклона перекрытия планируется обустроить.
5. Есть ли недалеко от крыши препятствия, что могут изменить силу и направление воздушных потоков.

Все перечисленные факторы следует соотнести с видом топлива, которое планируется использовать для печного отопления и другими строительными особенностями.

Расстояние дымохода от свода	Высота трубы по отношению к крыше
150-300 см	равна
менее 150 см	выше на 50 см
более 300 см	является горизонталью, проведенной от конька, и прямой, соединяющей его с дымоходом, образовывающей угол в 10˚

Что запрещено делать при сборке дымохода

Некоторые действия при расчете высоты и последующем обустройстве дымовой трубы над крышей делать не рекомендуется, чтобы не создать дополнительных проблем или аварийных ситуаций.

Также не разрешается закреплять дымопровод на стропилах. Статичное положение трубы слишком легко нарушить, например, при воздействии на нее интенсивного порыва ветра. Если при этом дымоход повредит сами стропилы, дорогостоящего и крайне сложного ремонта будет не избежать. В худшем случае они будут разрушены полностью, сделав невозможной эксплуатацию дома.

Высота и сечение – есть ли связь

Длина канала и его диаметр связаны напрямую. Именно их правильное соотношение позволяет создать достаточную тягу для вывода газовых отходов. Дымоход меньшего размера способствует снижению температуры воздуха, а значит тяговая сила уменьшается. С другой стороны, слишком широкая труба тоже способствует быстрому охлаждению воздушного потока.

Результатом неправильного определения параметров может стать пониженная тяга, конденсат на поверхности и невозможность нормального отопления помещения, одновременно с выводом вредных веществ. Следовательно, на отопительный процесс будет уходить гораздо больше топлива, расходы существенно возрастут.

Габариты

Кроме длины и сечения, важно подобрать правильный размер и форму конструкции. Канал необходимо сделать строго вертикальным, без каких-либо поворотов. Допустимо лишь незначительное отклонение: до 30 градусов на погонный метр. При этом переход должен быть мягким, чтобы не оказать излишнего влияния на конструкцию и ее работу.

Видео о принципе математического метода

Видеоматериал – пример расчета

Заключение

Расстояние и высоту печной трубы дымохода относительно конька крыши можно доверить профильным специалистом, чтобы не тратить свое время впустую. Мастера обеспечат длительную эффективную эксплуатацию печного канала, с проведением редких и незначительных ремонтных работ. В результате использование отопительной системы станет комфортным и долговечным, а проживание в новом доме приятным.

Минимальная высота дымохода для твердотопливного котла

Наверняка, Вы уже заметили, что традиционные энергоносители постоянно дорожают. При этом спрос на отопительные котлы становится все больше и больше с каждым днем. Одним из самых популярных видов альтернативного отопления являются твердотопливные котлы. На самом деле, в такой этом нет ничего удивительного, ведь отопительные котлы на твердом топливе — это не просто экономный способ отопления, а еще и вещь, которая прослужит Вам не один год и подарит тепло и уют как Вам, так и Вашим близким. А для того, чтобы твердотопливный котел работал эффективно и чтобы продукты горения не накапливались в помещении, необходимо предварительно установить дымоход.

Виды дымоходов для твердотопливных котлов

Дымоходы бывают нескольких типов и отличаются между собой материалом, из которого изготовлены, конструктивными особенностями и способом установки. К основным видам дымоходов можно отнести следующие:

1. Кирпичные вертикальные дымоходы — встраиваются во внутреннюю часть стены дома совместно с вентиляционной системой. Сюда можно также отнести такие встраиваемые каналы, как керамические дымоходы с прямоугольным сечением.
2. Наружные дымоходы — устанавливаются, как уже видно из названия, со стороны улицы. В качестве материала для изготовления таких дымоходов используют керамический красный кирпич.
3. Металлические вертикальные дымоходы — монтируются с внутренней стороны здания и имеют обязательный выход на крышу.
4. Стальные дымоходы — крепятся к стене дома со стороны улицы, либо же к отдельной металлической конструкции — решетчатой мачте.

Во многих кирпичных и блоковых домах вентиляционная система предусматривается еще на стадии проектировки здания. Зачастую дымоходы устанавливаются внутри здания и примыкают к помещению, где находится топочная. В домах старой проектировки дымоходные трубы чаще устанавливаются снаружи и опираются на опорный специальный фундамент.

Какой дымоход для твердотопливного котла лучше?

Для котлов на твердом топливе отлично подойдет вертикальный керамический дымоход. Его плюсы заключаются в том, что это, в первую очередь, вложение в будущее, т.к. подобная конструкция отличается долговечностью и прослужит Вам довольно долго, а во-вторых, еще один плюс керамических дымоходов — его привлекательный внешний вид, который будет гармонично смотреться с экстерьером дома.

Еще один вариант — это дымоход из нержавеющей стали. Он состоит из двух труб разного диаметра и утеплительной прослойки между ними. Такие дымоходы включают в себя несколько секций, длина которых составляет около 2 м. Секции имеют небольшой вес, благодаря чему монтаж такой дымоходной трубы довольно прост. Помимо этого, стальные дымоходы устойчивы к появлению сажи и конденсата это обеспечивается тем, что внутренняя поверхность трубы абсолютно гладкая, поэтому влага попросту стекает вниз, а саже негде задерживаться.

И, относительно недавно появившийся на рынке — коаксиальный металлический дымоход. Принцип работы такой дымоходной трубы довольно прост: через пространство между стенками с улицы в камеру сгорания поступает свежий воздух, а отработанные газы удаляются через внутреннее сечение. Не все отопительные котлы предусматривают установку подобных дымоходов, поэтому данный момент необходимо уточнить еще до начала монтажных работ. Коаксиальные дымоходы допускаются в случае, если котлы длительного горения имеют закрытую топку и работают по принципу принудительной циркуляции.

Минимальная высота дымохода для твердотопливного котла

Высота дымоходной трубы должна соответствовать нормативным документам вне зависимости от материала, из которого она изготовлена. Расчет проводится еще до начала монтажных работ с учетом конструктивных особенностей дома. От качества проведенных расчетов зависит исправная работа всей отопительной установки в целом. Правильно подобранный дымоход не только эффективно выводит наружу продукты горения, а и создает в топке естественную циркуляцию воздуха.

Расчет высоты дымохода твердотопливного котла:

• Если расстояние между дымоходом и крышей не превышает 1,5 м, то дымоход должен быть на 0,5 м больше высоты дома. К примеру, если высота дома составляет 12 м, то высота дымохода будет 12,5 м.
• Если расстояние между дымоходом и кровлей составляет от 1,5 до 3 м, то его высота должна быть равна высоте доме.
• Если дымоход расположен на расстоянии свыше 3 м от конька крыши, то его высота рассчитывается по следующей формуле: Нт = Нд-D*0,1763, где Нт — высота трубы для отвода отработанных газов, Нд — высота дома, D — самое ближайшее расстояние от дымохода до конька крыши. 0,1763 — это tg(10) в числовом виде.

Высота дымохода (трубы) относительно конька крыши: расчет параметров

Дом неспроста принято сравнивать с живым организмом. Все его составляющие работают в плотной «связке». Нарушение строительных предписаний в устройстве отопительной системы неизбежно влечет затруднение в эксплуатации или даже разрушение кровельной конструкции.

Во избежание негативных последствий следует знать, как определяется высота дымохода относительно конька крыши, каким образом найти оптимальное значение.

Ошибки и погрешности в расчетах высоты дымоходной трубы грозят серьезными проблемами. Из-за неудачных вычислений может ощутимо снизиться сила тяги. Вам будет сложно, а порой даже невозможно, разжечь печь.

Более суровый результат промахов превратится в завихрения в дымоходе. Итог завихрений, обратного движения продуктов горения – задымление помещений со всеми вытекающими угрозами и тяжелыми последствиями для здоровья.

Ветер, сталкиваясь с наружным отрезком дымохода, изменяет направление собственного движения. Проще говоря, наткнувшись на стенку трубы, горизонтальный воздушный поток стремится ее обойти и поворачивает вверх. «Смена курса» формирует в районе атакованной стенки разрежение воздуха, благодаря которому дым будто высасывается из выходного отверстия дымохода.

Для хорошей тяги в дымоходе необходимо воздействие ветра. Если горизонтальному движению воздушных потоков мешают непреодолимые препятствия, то отвод дымовых газов не сможет происходить в нормальном режиме. Коньковое ребро скатной крыши может стать подобной препоной, если не соблюдено соотношение высоты и расстояния между ним и дымовой трубой.

Четкий технологический регламент

Правила оптимального подбора высоты дымовой трубы относительно конька крыши регламентированы сборником СНиП 41-01-2003 в подразделе, посвященном печному отоплению. Согласно техническим предписаниям:

• Общая длина дымового канала от колосниковой решетки до выходного отверстия должна быть не менее 5 м. В домах с бесчердачной кровельной конструкцией допускается высота дымохода меньше 5 м при условии устойчивой тяги.
• Высота дымохода над плоской кровельной конструкцией должна быть не менее 0,5 м.
• Дымовая труба обязана возвышаться над коньком на 0,5 м или более, если расстояние между ней и коньковым ребром по горизонтали не превышает 1,5 м.
• Устье дымохода должно быть вровень с коньковым ребром по высоте или несколько выше его, если расстояние по горизонтали между трубой и линией конька находится в интервале 1,5 – 3 м.
• Выходное отверстие дымохода должно быть не ниже линии, отложенной от конька в сторону карнизного свеса под уклоном 10º по отношению к горизонту.

Высота расположенных рядом с дымоходом вентиляционных и вытяжных труб должна быть равной высоте трубы отопительного агрегата.

Наиболее рациональным расположением дымохода для скатных крыш считается максимальное приближение к коньковому ребру, потому что:

• В любом варианте проектирования дома со скатной крышей расположение рядом с коньком обеспечит максимальное расстояние от дна колосника до устья дымохода.
• Воздействию воздушных потоков на дымоход не помешает коньковый барьер.
• Наибольшее приближение к коньку гарантирует самые низкие затраты на сооружение дымового канала.

Если между коньковым ребром и трубой не больше 1,5 м, то с определением высоты несложно справиться обычным методом построения модели дома. Для его реализации действовать будем следующим образом:

• На выполненной в удобном масштабе схеме дома параллельно поверхности земли проводим прямую линию.
• От нее в месте пересечения кровли с дымоходом вверх откладываем в том же масштабе полметра.
• В полученной точке проводим новую горизонталь. Она укажет минимальную высоту, на которой имеет право находиться устье дымохода.

Аналогичным методом находим лимит высоты дымохода, если между коньковым ребром и трубой расстояние по горизонтали больше 1,5 м, но меньше 3,0 м. Только действий выполняем меньше. От вершины крыши просто откладываем горизонталь, которая укажет минимальную высоту наружного отрезка дымового канала.

Самый сложный процесс вычислений высоты трубы над коньком скатной крыши характерен для ситуаций, когда между дымоходом и коньковым ребром больше трех метров. Тогда продвигаться в определении параметров дымохода надо или математическим, или графическим путем.

Следует помнить, что завышать размеры отрезка дымовой трубы, выходящего за пределы кровельной конструкцией, категорически не рекомендовано. От слишком сильного ветра высокий дымоход может опрокинуться. В ситуациях, когда по техническим причинам установки высокой трубы над кровлей избежать не удалось, ее укрепляют растяжками.

Графическая и математическая методика

Разберем наиболее сложный вариант определения высоты дымохода, удаленного от конькового хребта больше чем на 3 м. Яркий пример подобных проектных решений — дома с крупногабаритными эксплуатируемыми пристройками. Печь обычно устанавливается так, чтобы была возможность обогревать все жилые помещения.

Нередко бывает, что расположенная практически в центре сложного сооружения печь с дымоходом, пересекает кровельную конструкцию в районе пристройки или близко у края основного ската, т.е. в значительно удаленной от конька точке. Если расстояние от предполагаемого уровня колосника до запланированного выходного отверстия дымовой трубы, составляет 5 или более метров, то установка ее возможна.

Значит, нужно только рассчитать высоту участка дымохода по отношению к коньку двускатной, ломаной или вальмовой крыши. Для поиска минимального предела высоты удаленного от конька дымохода используют два способа:

• Графический. Согласно ему высота наружного участка дымохода определяется путем геометрических построений.
• Математический. Согласно ему размер наружного отрезка трубы определяется с помощью известных со школьной поры тригонометрических формул.

Принцип графических построений схож с вышеописанными методами получения значения предельной высоты дымохода. В удобном для работы масштабе вычерчивается схема дома с нанесением точных размеров и соблюдением пропорций.

В вершине крыши прочерчивается горизонталь, от которой вниз при помощи транспортира откладывается угол в 10º. Пересечение предполагаемой оси симметрии дымовой трубы и прочерченной под отложенным углом линии даст в итоге искомую величину. Отсеченный линиями отрезок следует измерить и перевести высоту в реальное значение согласно указаниям масштаба.

При необходимости проект дома можно подкорректировать посредством перемещения оси дымохода в горизонтальном направлении. Незамысловатые действия помогут найти оптимальное положение канала.

Не забываем, что между кровельным покрытием и короткой стороной дымохода должно быть не менее 0,5 м. А если печь работает на твердом топливе, то к полуметрам прибавляют еще 15 см на организацию металлической защиты узла кровли из профнастила или металлочерепицы.

Математический способ опирается на применение тригонометрических формул. Усвоенная в классе наука помогает быстро и точно определить минимальную высоту дымохода, используя всего лишь две известные величины.

Алгоритм математических вычислений:

• Измерим лазерным нивелиром ширину дома и его высоту в коньке, включая высоту стен и кровельной конструкции. За неимением недешевого прибора ширину дома можно замерить обычной рулеткой. Аналогично поступить с высотой стены и фронтона, которые нужно будет затем сложить.
• Измерим расстояние между центральной осью дома и центральной осью запланированного дымохода.
• Вычерчиваем схему дома со стороны фронтона в удобном для дальнейшей работы масштабе. Наиболее приемлемый для начинающих проектировщиков масштаб 1:100. Он означает, что в 1 см чертежа будет отображено расстояние в 1 м реальной постройки. Применение удобного масштаба пресечет промахи и ошибки при переводе размеров.
• Отмечаем на чертеже центральную ось дымохода.
• Через вершину дома, она же. конек, проводим вспомогательную горизонтальную линию. Ее и центральную ось дымохода нужно продлить до пересечения.
• С помощью транспортира откладываем вниз 10º в точке, обозначающей коньковое ребро. Проводим согласно полученному направлению линию до пересечения с центральной осью дымовой трубы.
• Получили прямоугольный треугольник, один из катетов которого поможет определить формула a = b × tgα.

В формуле: a – значение, на которое труба должна быть ниже конькового хребта; b – расстояние от центральной оси дома до центральной оси дымохода; α = 10º (регламентированный строительными правилами уклон, отложенный от горизонта).

После напряженных вычислений получаем значение, которое надо вычесть из общей высоты дома, измеренной по коньку. Не забываем, что общая высота дымохода от колосниковой решетки до выходного отверстия должна составлять 5 м, и минимальное расстояние от кровельного покрытия до устья не менее 0,5 м.

Если после проведения измерений и перевода размеров в натуральный формат схема отвечает строительным требованиям, значит, вариант удачен и позволяет сооружать дымоход на запланированном месте. Если нет, придется поискать подходящее решение опытным путем, перемещая центральную ось трубы ближе к коньку или в обратном направлении.

Одних вычислений и построений недостаточно для создания безукоризненного проекта. Ведь вертикальный канал дымохода пересекает внутренние помещения, значит, оказывает влияние на планировку.

При всем желании установить его ближе к коньку для реализации плана не всегда есть возможности. Нередко случается, что располагать приходится на значительном расстоянии.

На местоположение дымовой трубы внутри помещения и, как следствие, на высоту наружного отрезка дымохода, влияют следующие факторы:

• Внутренняя планировка обустраиваемой коробки.
• Тип дымохода.
• Численность этажей.
• Удобство монтажа дымового канала.
• Обеспечение доступа для обслуживания.
• Разновидность материала, использованного при возведении стен и стропильной конструкции.
• Количество агрегатов, подключаемых к одному дымовому каналу.

Отметим, что по правилам устройства систем отопления частных домов к одной дымовой трубе должен быть подключен единственный агрегат. Только в исключительных случаях допускается сбор дымовых газов от двух печей одной трубой. Однако в таких ситуациях для правильной работы системы отвода продуктов сгорания внутри устраивается рассечка.

Печи двух-трехэтажных домов располагают одну над другой. Их дымоходы выстраивают так, чтобы они выходили через одну шахту. Естественно, только труба печи верхнего этажа может быть безупречно прямой. Все остальные выполняются уводами. Уклон увода 60º, максимальной длине его разрешается быть не более 1 м.

По конструктивному типу дымоходы подразделяются на:

• Стенные. Наиболее экономичный, удобный в сооружении и эксплуатации вариант, устраиваемый в капитальных внутренних стенах. Применяются в кирпичных и каменных постройках – там, где есть возможность выложить канал в несущей стене.
• Коренные. Разновидность, сооружаемая в форме отдельных от печи стояков. Более дорогая конструкция, но в ряде случаев единственно возможная. Сооружают их, если нет технических предпосылок для устройства стенового канала. Используют в основном при строительстве дымоходов в стопах, сложенных брусом или бревном.
• Насадные. Тип дымоходов, располагают непосредственно на перекрыше – железобетонной плите, установленной на перекрытие печки. Используются в малогабаритных постройках, диктующих необходимость в экономии полезного пространства.

В приоритете у проектировщиков стеновые дымовые каналы — стояки, т.к. их строительство проводится в период кладки стен и позволяет сэкономить внушительный объем стройматериалов. Правда, в коробке без внутренней капитальной стены устроить их невозможно. Зато если есть предпосылки к строительству, стеновой дымовой канал будет максимально приближен к коньковому прогону.

Кладка стенового дымохода производится с помощью шаблона-буйка, который просто обкладывают кирпичом по периметру. Это своеобразный деревянный ящик с сечением в плане, равнозначным сечению дымового канала. Дойдя до верхнего края шаблона в процессе кладки, его передвигают выше и снова обкладывают. Так до завершения строительства несущей стены.

Стеновые кирпичные трубы располагают преимущественно во внутренних капитальных стенах. Так лучше обогревается дом, сокращаются расходы на отопление. Есть ситуации, когда стеновые стояки выкладывают в наружных стенах, но это решение неэкономично и затруднительно при эксплуатации. При устройстве дымовой трубы в наружной стене, толщина его увеличивается.

Естественно, сооружение трубы в наружной стене заставит рассчитывать высоту дымохода относительно конька описанными выше способами. Высота наружного отрезка дымохода, сооруженного при строительстве внутренней капитальной стены, согласно стандартным правилам равна полметра.

Важно помнить, что дымовые каналы в стенах, сложенных пенобетонными блоками или силикатным кирпичом, выкладываются только из обычного полнотелого красного кирпича. Это оговорено требованиями пожарной безопасности. В тех же нормативах обозначены расстояния между дымоходами и возгораемыми конструкциями.

Отступить от незащищенного деревянного конькового прогона и стропильных ног следует на 0,5 м, от защищенных аналогов на 0,38 м. Металлические трубы следует удалять  от возгораемых конструкций на расстояние от 0,7 м и более. Пожарные регламенты следует обязательно соблюдать при определении расстояния между дымовой трубой и деревянными составляющими стропильной системы.

В проектировании коренных и насадных труб нет настолько же строгих правил. Их расположение больше ориентируется на архитектурно-планировочную специфику, удобство монтажа и предстоящего обслуживания. Расположение дымохода относительно конька может быть таким, каким больше нравится хозяину дома, но с учетом требований пожарников.

Возвышающуюся над кровельным покрытием часть дымохода следует оштукатурить цементным составом. Толщина штукатурного слоя должна быть 2-3 см. В пределах чердачного пространства дымоход надо побелить, чтобы можно было быстро определить место протечки газов и отремонтировать опасный участок.

Ролик наглядно продемонстрирует логику и процесс определения высоты дымохода, удаленного от конькового хребта больше чем на 3 м:

Соблюдение технологических правил и строительных нормативов – гарантия нормальной работы дымохода и долгой службы строительной конструкции.

Какая должна быть высота дымохода для твердотопливного котла

Если вы хотите обзавестись автономным отоплением, то твердотопливный котел считается выгодным вариантом. Он отличается высокой эффективностью работы и экономичностью. Но для правильной работы твердотопливного котла обязательным элементом является дымоход. Чтобы опасные продукты сгорания в полном объеме выходили в атмосферу, необходимо корректно подобрать параметры дымоходной трубы: материал, высоту, диаметр и сечение. От высоты зависит большое количество функциональных возможностей дымохода и котла. Давайте разберемся, как правильно ее рассчитать и от чего она зависит?

Какой должна быть высота дымохода

Требуемая высота дымохода для твердотопливного котла конкретной модели в обязательном порядке прописывается в технической документации на оборудование. Высота напрямую зависит от мощности котельного устройства, поэтому не будет одинаковой для всех печей. Если у вас по каким-то причинам отсутствует паспорт на котел, то вы можете найти информацию в интернете или приобрести специальную книжку с техническими параметрами. Когда будет знакомиться с данными по высоте, обратите особое внимание на приставку «минимальная высота» или просто «высота». Это существенное различие, так как определение «высота» предполагает небольшие погрешности в зависимости от зоны ветреного подпора и силы тяги, а «минимальная высота» это строгое значение, ниже которого отклоняться нельзя.

Все нормы дымоходов для твердотопливных котлов, в том числе и определение оптимальной высоты, прописаны в сборнике СНиП 2.04.05-91.

Минимальное значение

Тяга и скорость выведения отходных газов в дымоходе напрямую зависят от высоты трубы. Здесь нельзя проводить эксперименты и выбирать длину дымохода твердотопливного котла «на глаз». Ее значение должно в точности соблюдаться в зависимости от мощности котла и ряда дополнительных факторов. Минимальным значением для одноэтажного дома считается высота в 5 метров. Когда дымоход выступает над крышей, то минимальное значение канала равняется одному метру. Если этажей в доме больше, то соответственно значение по общей высоте трубы увеличивается.

Также следует при планировании дымоходной системы учесть отдельные конструктивные особенности дома и применить следующие нормативы:

• Если дымоход находится не более чем на 1,5 метра от конька крыши, то часть его трубы не должна превышать 50 см от общей высоты дома.
• Если дымоход твердотопливного котла находится в пределах от 1,5 до 3 метров от конька крыши, тогда общая длина трубы может иметь такое же значение, как и общая высота дома.
• Если расстояние дымовой трубы от конька крыши более чем 3 метра, тогда следует рассчитывать значение высоты в индивидуальном порядке на основе утвержденной формулы либо воспользоваться общими данными в таблице.


  Мощность котла, кВт	Внутренне сечение, мм	Минимальная высота, м
  16	200*200	6
  16	Диаметр 200	7
  16	150*150	10
  16	Диаметр 150	12
  32	200*200	10
  32	Диаметр 200	12
  32	150*150	18
  32	Диаметр 150	20
  45	200*200	12
  45	Диаметр 200	14

Высота дымохода для твердотопливных котлов напрямую зависит от мощности отопительного оборудования, чем она выше – тем мощнее устройство.

В таблице приведены значения, не только того, какой должна быть высота в зависимости от мощности твердотопливного котла, но и от диаметра трубы. Данный показатель тоже является немаловажным и сказывается на уровне тяги. Но важно понимать, что представленные данные подходят только для отопительного оборудования, которое используется в частных бытовых целях с соблюдением всех норм безопасности.

Как рассчитать высоту дымовой трубы

Высотой дымохода называют параметр длины дымовыводящей трубы, которая обеспечивает нормальное функционирование отопительной системы. Чтобы произвести самостоятельный расчет, используют следующую формулу:

Высота = Ст.тяга*Тгаз*Твозд/3459*(Тгаз-1.1*Твозд), где

Ст. тяга – статистическая тяга, измеряется в Паскалях (Па) и равняется 20Па;

Тгаз – температура газов, измеряется в Кельвинах;

Твозд – температура воздуха, измеряется в Кельвинах.

Для большего понимания рассмотрим на примере. Итак, в качестве исходных значений возьмем такие данные работы отопительной системы:

Мощность котла – 16кВт;

Ст. тяга – 20Па;

Тгаз внутри трубы – 250 Цельсия;

Твозд – 18 градусов Цельсия.

Переводим сначала градусы в кельвины, итого: Тгаз = 523К, а Твозд = 291К. Теперь все имеющиеся значения подставляем в формулу:

Высота = 20*523*291/3459*(523-1.1*291) = 4,3 метра

Соответственно, для твердотопливного котла с небольшой мощностью до 20 кВт дымоход будет иметь минимально допустимую высоту – 5 метров. Округлять всегда нужно в большую сторону. Отклонения можно допускать в большую сторону, если меняются погодные условия, так как, например, в летний период тяга трубы меньше, чем в сухой зимний период. Ее сила также может меняться и от ветра.

Что будет, если неправильно подобрать высоту

При установке отопительной системы ответственно нужно относиться к выбору каждого элемента. От правильно рассчитанной высоты зависит очень многое, главное – это обеспечение правильной тяги, для того чтобы полученные вредные газы после сжигания топлива выходили наружу. Что будет, если вы неправильно рассчитали длину дымоходной трубы или вовсе купили «на глаз»? Последствий на самом деле очень много, большинство из них достаточно печальны:

• Во-первых, при неправильной высоте не создается хорошей тяги, а это значит, что угарный газ не только будет медленно подниматься вверх по трубе и выходить на улицу, но и может привести к задымлению помещения.
• Во-вторых, недостаточная тяга может стать следствием такого явления, как «обратная» тяга, то есть все вредные вещества поступают в дом и могут отравить жильцов, тем более что угарный газ прозрачного цвета и не всегда можно вовремя заподозрить угрозу.
• В-третьих, отсутствие тяги из-за того, что дымоход короче или длиннее нужного значения, напрямую отражается на работе твердотопливного котла. Его эффективность снижается и приводит к быстрому износу.

Тяга напрямую зависит от того, какая высота у дымохода. После установки дымоходной трубы сразу проверяйте качество тяги и корректируйте длину канала. Во внимание также возьмите погодные условия и наличие высоких зданий или деревьев поблизости. Правильный монтаж и корректная эксплуатация дымохода отразится не только на качестве работы отопительной системы, но и на безопасности жильцов. Поэтому если у вас возникли трудности с расчетом и вы сомневаетесь, что дымоход имеет нужную высоту, тогда лучше обратитесь за помощью к специалистам.

Высота дымохода относительно конька крыши

Схема определения высоты дымохода

Каждый отдельно стоящий дом имеет систему отопления с современными котлами, работающими на твердом, жидком или газообразном топливе, либо с простыми дровяными печками. Каждое из подобных устройств неизменно оборудуется конструкцией для отвода продуктов сгорания. При этом высота дымохода играет не последнюю роль в стабильной работе всех отопительных приборов. А определить этот параметр поможет калькулятор онлайн.

Основные критерии при проектировании и расчете дымоходной трубы

Глубоко ошибается тот, кто считает, что наружный выход устройства для отвода топочных газов, неизменно образующихся при сгорании любого вида топлива, включая газ, мало влияет на комфортную температуру в доме. Дымоходная труба не просто выводит образовавшийся дым и топочные газы, но еще и оказывает существенное влияние на производительность отопительных агрегатов, их КПД и расход энергоносителей.

Важно! И высота трубы, и ее внутренний диаметр при правильном расчете с помощью калькулятора гарантируют нормальную работу отопительных агрегатов и их безопасность — как в плане пожаров, так и для здоровья людей. Ведь подобные устройства не допускают попадания угарных газов внутрь жилых помещений.

Чтобы сделать грамотный и правильный расчет дымохода, необходимо учесть следующие моменты:

• В зависимости от используемого топлива нужно выбирать и материал, из которого будет возводиться дымоход. Ведь топочные газы разных энергоносителей обладают различной температурой.
• Высота дымохода над крышей, его внутреннее сечение и конструктивные особенности напрямую влияют на функциональность отопительного оборудования вашего дома. Несоответствие этих параметров может привести к некорректному функционированию котлов и печей, вплоть до полной их реконструкции.
• Разные приборы, производящие топочные газы, требуют для своей работы наличия вентиляции. Поскольку строить для каждой такой системы отдельный канал отведения нерентабельно, чаще всего их совмещают в одной конструкции.

Естественно, сделать грамотный технический расчет не каждый в состоянии. Но можно воспользоваться онлайн калькулятором или поручить процедуру расчета специалистам-теплотехникам.

Какой должна быть высота дымоходной трубы?

Этот параметр в первую очередь зависит:

• От того, где именно на крыше будет располагаться выход дымоходной трубы относительно конька.
• От угла наклона ската кровли.
• От наличия высоких деревьев и построек в непосредственной близости от трубы.
• От розы ветров и силы ветровых потоков в конкретной местности, а также от среднегодовой высоты снежного покрова.

Высота оголовка

Если труба выходит из крыши на расстоянии менее полуметра от конька, то минимальная высота дымохода над его уровнем должна составлять 50 см. Такое расположение дымохода считается оптимальным, поскольку в этом случае экономится существенное количество материалов, требующихся на возведение дымоотводящей конструкции.

Кроме того, в таком месте меньше собирается снега зимой, что уменьшает риск протечек при его таянии в весенний период и при оттепелях. Расчет высоты дымовой трубы относительно конька даже с помощью калькулятора основывается на требованиях СНиП41-01-2003 и СП (строительные правила) 7.13130.2009, а также на рекомендациях производителя отопительного устройства.

Общие положения

Общие положения, касающиеся высоты дымового канала, выглядят следующим образом:

Схема выводимых каналов на крышу здания

• Длина трубы от колосников до места выхода должна быть не менее 5 метров. Если кровля имеет плоскую конструкцию, то высота трубы составляет минимум 50 см.
• На скатных кровлях в случае расположения трубы на расстоянии от конька до 1,5 м высота ее должна быть не меньше 50 см относительно последнего или ограждающего парапета. Если труба расположена в пределах 1,5–3 метров от конька, то ее высота не может быть ниже его или парапета. Когда труба находится дальше 3 метров от линии конька, то ее минимальная высота определяется путем проведения линии под углом 10 градусов относительно горизонта.
• Если рядом находятся более высокие строения, а отопление производится дровами, то высота трубы принимается выше крыши рядом стоящих построек.
• Вентиляционные каналы, выходящие на крышу здания и располагающиеся в непосредственной близости к дымоходам, по своей высоте должны быть одинаковыми с ними.

Кроме этого есть ряд рекомендаций по расположению дымоходных труб и их монтажу.

Нежелательно располагать дымоходные трубы рядом с окнами мансард, чтобы случайные порывы ветра не заносили дым или угарные газы внутрь чердачного помещения, если оно жилое. Также не рекомендуется возводить вытяжные трубы и вентиляционные каналы в ендовых, чтобы не образовывался снеговой карман.

При выводе наружной части дымохода не стоит жестко крепить его с самой кровлей и стропильной системой, поскольку в случае повреждения трубы ветром или другими природными силами будет нарушена вся конструкция крыши.

Как влияет сечение дымохода на его высоту?

Дымоход круглого сечения

Кроме того, что высота дымоотводящих каналов регламентируется требованиями СНиП, нужно учитывать его сечение и внутреннюю форму. Эти параметры также влияют на нормальное функционирование отопительных устройств и их КПД.

Согласно законам физики, теплый воздух — в нашем случае топочные газы — нагреваясь, поднимается вверх. И чем ближе он к выходу наружу, тем больше остывает, в результате чего образуется тяга. Соответственно, большое сечение дымохода, казалось бы, должно создавать лучшую тягу. Но на деле это не всегда так. Чем больше внутреннее сечение, тем быстрее остывает нагретый воздух, выделяя при этом большее количество конденсата. А он негативно влияет на качество этой самой тяги.

Какой предполагается выход? Можно, увеличив высоту трубы, уменьшить её сечение. В этом случае тяга будет настолько большой, что может привести к потере КПД отопительного котла или печки. Ведь будет увеличено поступление холодного воздуха снизу, из-за чего нагрев самого отопительного устройства окажется недостаточным. А значит, потребуется больший расход топлива и время для прогрева.

При высоком дымоходе и недостаточном внутреннем диаметре тяги будет также не хватать для нормальной работы прибора. Кроме того, в помещение могут забрасываться дым и угарные газы. Чтобы этого не случилось, и отопительные приборы работали с полной отдачей и производительностью, необходимо делать расчет всех параметров, используя калькулятор или приглашая специалистов.

Рекомендации

Стальной дымоотвод

Случается, что в доме кроме отопительного оборудования есть камин или газовая колонка, и каждый из них требует своего канала дымоотведения. Естественно, строить дымоход для каждого прибора никто не будет. В этом случае делают совмещенный дымоход с несколькими каналами, учитывая мощность каждого устройства, вид топлива и количество производимых продуктов сгорания.

Подобные сооружения имеют несколько преимуществ:

• стабильная работа всех устройств;
• экономия жилой площади;
• экономия денежных средств и трудозатрат.

Расчет такого сооружения необходимо доверить профессионалам.

Заключение

Высота дымохода относительно конька в случае скатной крыши рассчитывается исходя из многих параметров. Провести такие расчеты можно собственными силами, используя калькулятор онлайн, или с помощью специалистов. Калькуляторы можно найти на многочисленных профильных сайтах или порталах. Помимо этого, хорошей помощью станут видеоматериалы по этому вопросу.

Минимальная высота дымохода для твердотопливного котла над кровлей от конька в частном доме

Какой должна быть высота дымохода над кровлей? Минимальная высота дымовой трубы в частном доме

Высота дымохода от конька — важный показатель при монтаже

При установке дымохода, обязательным является изучение всех требований и рекомендаций специалистов. Это необходимо сделать даже в том случае, если монтаж осуществляют профессионалы. Лишний раз проконтролировать эту работу не помешает никогда, так как правильная сборка дымовой трубы является залогом безопасности домашнего очага.

В этой статье мы поговорим о таком понятии, как высота дымохода над кровлей. От этого показателя зависит бесперебойность работы отопительного прибора, особенно, если это твердотопливный котел или печь-буржуйка.

Правильно выдержанная высота дымохода для твердотопливного котла обеспечит стабильную тягу, что очень важно. Если нет тяги в дымоходе, то возникает задымление, плохо производится розжиг, иногда появляется обратная тяга, что делает невозможным топить твердотопливный отопительный прибор.





Что же нужно знать о высоте дымаря? Какой должна быть высота дымохода?

Чтобы получить ответ на эти вопросы, нужно знать, что высоту дымаря измеряют относительно конька кровли. Конек кровли или конек крыши, как его называют в народе, это наивысшая точка дома.



Высота дымохода определяется относительно конька кровли, в зависимости от таких факторов:

1. от места, где располагается выход дымовой трубы на крыше
2. от уклона крыши
3. от присутствия поблизости высокой растительности
4. от розы ветров и зоны ветряного подпора.





Если дымовая труба проходит сквозь кровлю на расстоянии 1.5 и менее метров, то возвышаться над кровлей она должна на 0.5 метра. Это же правило действует для крыш с уклоном в 45 градусов независимо от того, в каком месте расположен проход дымаря.

Дымоходы, которые пересекают кровлю на расстоянии 1.5-3 метра от конька, должны возвышаться над ней не ниже, чем сам конек.

И в случае отдаленного расположения дымаря от конька — более 3 метров, допускается понижение трубы на 10 градусов ниже конька, относительно линии горизонта.



Эти основные правила касательно высоты дымохода твердотопливного котла над кровлей должны строго соблюдаться. Однако существует еще масса нюансов, относительно высоты дымохода в частном доме.



Основные рекомендации СНИП для твердотопливных котлов

Сечение труб

Многие владельцы твердотопливных котлов в целях экономии прибегают к заужению дымового канала. Иногда встречаются ситуации, когда сечение трубы наоборот увеличивается (например, дымоход большего диаметра был смонтирован ранее). Однако этого делать не стоит. Рекомендуемый диаметр дымовой трубы всегда указывается в инструкции по эксплуатации твердотопливного котла.



Правильно выдержанный диаметр дымовой трубы обеспечит нормальное функционирование отопительного прибора!

• Если сечение дымохода больше рекомендуемого, то происходит быстрое остывание дымовых газов, что приводит к появлению конденсата. Следствием конденсата является образование большого количество сажи, что в свою очередь ухудшает тягу.
• из-за недостаточного сечения дымохода также возникнут проблемы с тягой — слишком узкий дымовой канал затрудняет «выход» дыма.

Правильным решением вопроса о диаметре дымохода является соблюдение рекомендаций паспорта на твердотопливный котел. Также расчет можно сделать самостоятельно. Для этого применяется формула.



Уклон крыши частного дома

Уклон крыши — это угол наклона кровли относительно горизонта.

Относительно этого показателя также варьируется высота дымохода от конька:

• над плоской кровлей — 0.5 метра над плоскостью
• если угол наклона 45 градусов — также 0.5 метра от места прохода
• если в промежутке — данные требования рассматривались выше.



Общая высота дымохода над кровлей

Общая высота дымоходной трубы также оказывает влияние на тягу. Высота каждого конкретного дымаря зависит от мощности отопительного прибора. Чем мощнее котел, тем выше должен быть дымовой канал. Обычно эти данные также указываются производителем в паспорте на отопительный прибор.

Уменьшение рекомендуемой высоты повлечет за собой проблемы с тягой. Поэтому для беспроблемной работы отопительного прибора и безопасности частного дома, необходимо соблюдать эти требования.

Какой высоты должен быть дымоход над крышей?

Какой высоты должен быть дымоход котла, печи или камина? От правильного ответ на этот вопрос зависит смета обустройства дымоотводного канала и сама возможность эксплуатации теплогенерирующего агрегата.

Ведь чрезмерно высокий дымоход разорит бюджет владельца, попутно исказив экстерьер строения. А в недостаточно высоком канале отвода дымовых газов не будет тяги, обеспечивающей приток кислорода в топку во время розжига котла, печи или камина.

Высота дымохода относительно конька крыши

От чего зависит высота дымохода?

Верхний торец канала отвода дымовых газов должен располагаться вне границ зоны турбулентности, формируемой обдувающими крышу ветрами. Поэтому высота дымохода для котла, камина или печи зависит от геометрии кровли, определяющей границы этой зоны. То есть  высота трубы определяется месторасположением дымоотводного канала относительно конька кровли и углом ската крыши.

Кроме того, определяя высоту дымохода, проектировщик должен учитывать такой параметр, как интенсивность воздухообмена в канале, побуждаемого разницей плотности воздуха на уровне топки и дефлектора. Проще говоря: котлу, печи или камину нужна тяга, которая зависит от высоты трубы. Причем минимальная высота определяется по паспорту котла или по рабочим параметрам печи или камина.

Однако далеко не в каждом паспорте есть информация о том, какая высота дымохода является минимально допустимой.

В этом случае большинство проектировщиков рекомендуют поднимать дымоход хотя бы до 5-метровой отметки. Разница давления на нулевом уровне и 5-метровой высоте обеспечит гарантированно стабильную тягу в канале воздухообмена.

Как определить высоту по кровле?

Высота дымохода относительно крыши определяется с учетом следующих нюансов:

• Если точка прохода трубы сквозь кровлю расположена на расстоянии 1500 миллиметров от наивысшей точки крыши, то верхний торец оголовка поднимают на 50 сантиметров над коньком.
• Если труба проходит сквозь кровлю на расстоянии 1500-3000 миллиметров от наивысшей точки крыши, то верхний торец оголовка располагают вровень с коньком.
• Если труба проходит сквозь кровлю на расстоянии более 3000 миллиметров от наивысшей точки крыши, то верхний торец располагают вдоль линии, отложенной под углом 10 градусов от параллельной фундаменту касательной, пересекающей конек.
• Рекомендуемая высота дымохода над крышей плоского типа – 2000 миллиметров.
• Минимальная высота оголовка – возвышающейся над кровлей части дымохода – не может быть меньше 500 миллиметров.

Схема высоты дымоходов

Как рассчитать высоту дымохода?

Для определения общей высоты дымохода вам понадобится вышеизложенная информация и схематический чертеж дома (фронтальная или боковая проекция с четко выраженной точкой расположения конька кровли).

Для расчетов лучше использовать натурную (графическую) методику, которая выглядит следующим образом:

• На чертеже, сквозь наивысшую точку крыши (конек) прокладывают линию, перпендикулярную цокольному перекрытию.
• От этой линии, под углом 10 градусов, откладывают наклонную прямую.
• В соответствии с масштабами строения на линии цокольного перекрытия обозначают точку расположения теплогенерирующего агрегата (печи, камина, котла).
• От этой точки откладывают перпендикуляр к линии цокольного перекрытия.
• Точка пересечения этого перпендикуляра и 10-градусной наклонной укажет на положение верхнего торца оголовка.
• Высота трубы будет равна расстоянию от линии цокольного перекрытия до точки пересечения перпендикуляра и наклонной прямой.

Трансформировав это расстояние с помощью известного масштаба схематического чертежа, вы получите высоту дымохода в метрах.

Как оптимизировать смету строительства дымохода?

Минимальная высота дымохода равна 5 метрам. Однако фактическая высота трубы может быть больше минимальной в несколько раз. Причем с позиции минимизации сметы идеальной считается именно 5-метровая высота. Ведь такой дымоход может обеспечить достаточно интенсивную тягу.

Однако расстояние от верхнего края оголовка до кровли не может быть меньше 500 миллиметров. Причем сам оголовок должен возвышаться над зоной турбулентности воздушных потоков, очерченной 10-градусной наклонной.

То есть высота дымохода достигнет максимума в точке конька кровли, и будет стремиться к минимуму в точке прохода у края крыши.   Поэтому процесс оптимизации сметы предполагает только одно действие – смещение точки прохода дымохода сквозь кровлю по направлению к краю крыши.

Смещение точки прохода дымохода сквозь кровлю по направлению к краю крыши

Как определяют прочие параметры дымохода?

Форма сечения канала определяется по строительному материалу дымохода. Если вы используете кирпич, то ваш канал будет прямоугольным или квадратным. Во всех остальных случаях лучше использовать круглый канал.

Размеры сечения дымоходного канала определяется по габаритам сечения топки. Причем внутренний диаметр круглого воздуховода высчитывают по пропорции 1:10 (канал: топка), а габариты квадратного канала по пропорции 1:1,5. Впрочем, точные значения параметров сечения дымохода можно «подсмотреть» в паспорте любого котла или в послойном чертеже сложенной из кирпичей печи.

Идеальная траектория дымохода это вертикальная прямая — перпендикуляр к цоколю. Поэтому все горизонтальные переходы следует заменить наклонными отрезками (под углом 30 градусов). Если это невозможно, то длину горизонтальных участков следует ограничить 1,5 метрами. При этом минимальная высота должна увеличиться на те же 1,5 метра.

Заключение

Теперь вы знаете: как определяется высота и диаметр дымохода. Однако помните, что предложенные методики расчета допустимы к применению только в случае расчета бытовых дымоходов, обслуживающих всего один теплогенерирующий агрегат.

Если вы собираетесь построить дымоход для промышленного котла мощностью более 80 кВт или для двух печей или печи и камина, то указанная методика расчета габаритов (высоты и диаметра) вам не поможет. В этом случае вам придется обратиться за помощью к профессионалам.

Как определить высоту дымовой трубы твердотопливной трубы класса A над линией крыши

Автор: Шон Саммерс, Технический специалист, сертифицированный в Национальном институте каминов (NFI) — WoodStovePro. com

Возникает много вопросов об этом правиле, и кажется, что оно вызывает большую путаницу. К счастью, этот стандарт на самом деле довольно прост. В большинстве случаев, имея всего две информации, вы можете рассчитать высоту дымохода на бумаге, даже не взбираясь на крышу.

Во-первых, вам нужно знать наклон вашей крыши. Уклон кровли рассчитывается легко, и если вы не знаете, как это сделать, прочтите мою статью Понимание и расчет уклона кровли . Кроме того, вам понадобится расстояние по горизонтали между пиком и краем высокой стороны трубы (см. Рис. 1), где вы планируете проход через крышу. Мы рассмотрим математику немного ниже; сначала давайте рассмотрим правило 10 и 2 (см. рисунок 2).

Большинство производителей дровяных печей и заводских каминов (и местные строительные нормы и правила) требуют, чтобы дымоход «выступал не менее чем на 2 фута над любой частью любой конструкции в пределах 10 футов (измеряется по горизонтали) и должен выступать как минимум на 3 фута выше. наивысшая точка проникновения в крышу.”**

Имейте в виду, что обычно существует минимальное требование к высоте дымохода для всей системы (обычно 15 футов, которое иногда включает соединительную трубу), которое может повлиять на конечную высоту вашей дымоходной системы. На необходимую высоту дымохода могут влиять и другие факторы, такие как «эффект домовой трубы» и большая высота над уровнем моря. «Высота дымохода, возможно, потребуется увеличить на 2–3% на каждые 1000 футов высоты». ** Хотя добавленная высота обычно означает более сильную тягу, есть момент, когда система может стать слишком длинной и может произойти перетяжка, что приведет к повышенный расход топлива, более высокие температуры горения и повреждение прибора.

А теперь урок математики. Уклон крыши выражается отношением подъема к пробегу. Подъем — это длина, выраженная в дюймах, на которую линия крыши проходит вверх на 12-дюймовое горизонтальное расстояние, известное как пробег. Например, обычный уклон, такой как 4/12, будет означать, что на каждые 12 дюймов пробега крыша поднимается на 4 дюйма. Итак, если правило 10 футов 2 фута требует от нас отмерить 10 футов до ближайшей линии крыши или конструкции, то мы можем использовать подъем для расчета требуемой высоты. Вернемся к нашему примеру, на пробеге 10 футов крыша поднимется на 40 дюймов.Кроме того, согласно нашему правилу, нам нужно добавить 2 фута или 24 дюйма, что даст нам общую высоту 64 дюйма. Итак, возьмите верхнее число уклона вашей крыши и умножьте его на 10, затем прибавьте 24, обратите внимание на Пример 1. Если ваша расчетная требуемая высота падает ниже 36 дюймов (3 футов), то, согласно нашему правилу, она должна быть не менее 3 фута на высокой стороне прохода трубы.

Этот расчет только из Примера 1 даст вам надежную рабочую высоту, но если вы приблизитесь к своему пику, у вас может быть больше высоты трубы, чем вам действительно нужно.Если вы можете измерить расстояние по горизонтали между пиком и краем высокой стороны трубы, где вы планируете проход через крышу, вы можете использовать это для расчета своей высоты относительно пика крыши или линии гребня. Часто вы можете измерить это изнутри комнаты, где вы планируете установить печь, или внутри чердака. Многие ошибочно думают, что труба всегда должна быть на 2 фута выше пика крыши.

Давайте посмотрим на пару примеров. Вы находитесь близко к своему карнизу и обнаруживаете, что ваше измерение составляет 18 футов от пика до глубины проникновения на шаге 4/12 (см. Рисунок 3).Для 18 футов бега у вас будет подъем 72 дюйма. Если предыдущий расчет дает требуемую высоту в 64 дюйма, мы можем видеть, что верх трубы не поднимется выше пика крыши, но все равно будет соответствовать требованиям правила. В следующем примере высота дымохода меньше. Если ваша максимальная дальность проникновения составляет 7 футов, у вас будет подъем на 28 дюймов. Согласно правилу 10 и 2, как только вы окажетесь на уровне пика, вам нужно будет только на 2 фута выше него. Таким образом, 28 дюймов плюс 24 дюйма — это высота дымохода всего 52 дюйма.Это уменьшает фактическую требуемую высоту на 12 дюймов по сравнению с нашим предыдущим расчетом в 64 дюйма.

Обратите внимание, что это правило обычно не применяется к пеллетным и газоотводным системам. Надеюсь, эта статья помогла вам понять правило 10 и 2, но если у вас все еще есть вопросы, оставьте комментарий или отправьте нам электронное письмо. Мы всегда рады помочь.

* Этот пост предназначен для использования в качестве руководства, поэтому всегда сверяйтесь с руководством пользователя вашего устройства и местными правилами, прежде чем планировать свою систему.

** Справочное руководство по системе дровяной печи. Фонд образования очага. Декабрь 2002 г. стр. 92

Требования к высоте дымохода

Установка дымоходной системы класса А — это простой способ вентиляции дровяной печи без затрат на строительство полного каменного дымохода. Однако очень важно спланировать установку. Не волнуйтесь, мы здесь, чтобы помочь вам в этом! Чтобы иметь безопасный и правильный УЗ, необходимо учитывать множество факторов. утвержденная установка.Одним из наиболее важных аспектов процесса планирования является установка надлежащего размера дымохода и трубы над крышей.

3-2-10 Объяснение правила

Если вы изучали дымоходные трубы класса А, то наверняка слышали о правиле 3–2–10 футов много раз. Это правило относится к правильной высоте дымохода над крышей. Объясняется, что дымоходная труба должна быть не менее на три фута над крышей, но также на два фута выше, чем все в пределах десяти футов.

• Минимум три фута над высокой стороной крыши
• По крайней мере, на два фута выше, чем что-либо в пределах десяти футов

Часть правила, гласящая, что труба должна быть на 2 фута выше всего в пределах 10 футов, — вот где большинство людей сбиваются с толку. Большинство людей думают об этом с точки зрения деревьев, спутников или других частей дома, которые все точны, но не принимают во внимание саму крышу. Чем выше уклон кровли, тем ближе крыша будет к трубе в том месте, где она проникает в крышу.Это не обязательно означает, что труба должна быть выше самой высокой части крыши, известной как конек. Но для трубы потребуется 10-футовый горизонтальный зазор от крыши.

Простой расчет высоты дымохода

Знание наклона крыши чрезвычайно полезно для определения высоты, на которой дымоходная труба должна находиться над крышей. Уклон крыши объясняется просто подъемом через пробег. «Подъем» — это вертикальный подъем крыши над «пробегом», который представляет собой горизонтальное расстояние.В мире строительства длина пробега определяется как 12, что составляет 12 дюймов по горизонтали. Таким образом, уклон крыши определяется тем, на сколько дюймов крыша поднимается до пика, длина которого превышает 12 дюймов по горизонтали.
Вот полезная статья, объясняющая, как измерить уклон крыши.

Затем нам нужно знать, будет ли проход в крыше на расстоянии десяти футов по горизонтали от конька. Если вы находитесь на расстоянии более 10 футов от гребня по горизонтали, мы будем использовать множитель 10 футов, поскольку это требование выполнено.Все, что меньше 10 футов, вы будете использовать это измерение в качестве множителя.

Как только мы узнаем угол наклона крыши и расстояние до конька, теперь очень легко определить высоту дымохода, выполнив небольшую математику.

Пример # 1:

Например, предположим, что уклон нашей крыши составляет 7/12 (7 дюймов вертикального подъема на 12 дюймов горизонтального спуска), а проникновение в крышу на дальше , чем 10 футов по горизонтали от конька крыши. Возьмем подъем ската крыши на 7 дюймов и умножим его на 10, что составит 70 дюймов.Это означает, что если мы измеряем 70 дюймов в месте прохождения крыши, у нас будет горизонтальный зазор от крыши на 10 футов. Теперь, когда у нас есть зазор в 10 футов, мы должны быть на 2 фута (или 24 дюйма) выше этой точки. Теперь мы добавляем 24 дюйма к 70, что дает нам высоту дымохода над крышей 94 дюйма. Дымоход в этом примере должен выступать над крышей на 94 дюйма, если измерять от «восходящей» стороны дымохода.

Пример № 2:

Давайте сделаем тот же пример, но переместим проем в крыше ближе к коньку крыши.У нас уклон крыши составляет 7/12, а прорезь в крыше будет на расстоянии 4 футов от конька крыши. Возьмем высоту уклона крыши в 7 дюймов (дюймы подъема на фут) и умножим это на 4 (футы горизонтального пролета до верхней точки), что равно 28 дюймов (дюймы подъема до наивысшей точки в пределах 10 футов от прохода дымохода). . Теперь нам нужно быть только на 2 фута выше (или 24 дюйма), поэтому мы добавим 24 дюйма к 28, чтобы получить общую высоту 52 дюйма. Дымоход в этом примере должен выступать на 52 дюйма над крышей, измеренный с «восходящей» стороны дымохода.

На этом этапе мы охватываем все правилом: дымоход должен быть минимум на 3 фута выше верхней стороны крыши и на 2 фута выше, чем что-либо в пределах 10 футов.

Этот зазор предназначен для предотвращения падения углей на крышу. Это требование к высоте чрезвычайно важно для безопасности дымоходной системы.

Помните, пожалуйста, обратите внимание на руководство производителя. Если производитель дымовой трубы заявляет, что требуется больший зазор или высота дымохода, это необходимо соблюдать.

Минимальная высота дымохода? | Домашняя страница форумов Hearth.com

cmonSTART сказал:

Да, если это работает на вас, и вы каким-то образом не подвергаете свой дом опасности, я бы не потерял сон из-за этого. Несколько дополнительных ножек могут иметь большое значение при холодном запуске и в неблагоприятных условиях.

Хороший момент, когда разница в нескольких футах. На днях утром, после одного из наших первых пожаров в этом году, мой сосед прокомментировал весь дым, который производит моя плита.Он сказал, что ночью почувствовал запах дыма в своем доме . Ночью было очень спокойно. Я уверен, что у меня сухие дрова, хорошая камера сгорания и я правильно горю. Однако моя жена также прокомментировала запах дыма на уровне класса на нашей подъездной дорожке в эти маргинальные дни (45 градусов на улице в 7-8 утра).

Итак, сегодня я пошел и купил две трехфутовые новой дымоходной трубы и добавил одну из них. наверх. Пока что, похоже, это имеет значение. Мне нужно будет попробовать несколько дней, прежде чем я приму окончательное решение.У меня также есть один дополнительный 3-футовый колонтитул, который я могу добавить (один из двух, которые я купил сегодня), если мне нужно добавить больше высоты. Меня немного беспокоит, как это будет выглядеть, так как текущая настройка довольно высока. С другим 3-футовым колонтитулом из моей крыши будет торчать 15 футов трубы SS по сравнению с оригинальными 9 футами, которые у меня были. У меня есть несколько опор, прикрепленных к дымоходу, но они расположены очень низко на дымоходе. К счастью, новая труба идеально сочетается со старой Simpson Duravent. Вроде очень солидно.

Забавно, у меня никогда не было проблем с дымом со старой печкой (решительное признание ВК). Возможно, более высокая температура дымохода быстрее выводила дым из трубы? Текущая печь (Woodstock Fireview) сейчас имеет температуру дымохода около 200. Старая печь при аналогичных условиях имела бы температуру не менее 300 градусов.

Ваш комментарий о том, что разница в пару футов имеет значение, для меня верен. Я думаю, что 3 фута имеют значение!

Поддержание дымохода в соответствии с кодом

Многие дымоходы не соответствуют нормам.Фактически, многие не соответствуют требованиям к минимальной высоте, более известным как правило 3-2-10. И поскольку несоблюдение требований может вызвать проблемы с безопасностью, а также тот факт, что высота дымохода не задана, домовладельцам необходимо убедиться, что их дымоходы соответствуют нормам.

Chimney Doctors, одна из ведущих компаний по ремонту дымоходов в штате, подробно описывает причины этого правила, а также то, как вы можете проверить, соответствует ли ваш дымоход нормам.

Правило 3-2-10

Это правило означает, что самая короткая сторона дымохода должна быть не менее чем на 3 фута над проемом в крыше, а его верх должен быть на 2 фута выше любой части здания, находящейся в пределах 10 футов.

Проблемы безопасности

Это правило стоит по ряду причин. Некоторые профессионалы считают, что минимальные размеры необходимы, чтобы пламя или горящий креозот не подожгли вашу крышу. Другие считают, что это поможет улучшить тягу в дымоходе, которая влияет на скорость, с которой ядовитые газы выводятся через крышу, хотя то, насколько часто трубочист очищает ваш дымоход, также может иметь значение.

Обратите внимание, что это только минимальные требования.Как правило, чем круче крыша, тем выше должен быть дымоход. А поскольку эти более высокие дымоходы могут быть более восприимчивыми к тупой силе сильных ветров, в особенно ветреных районах могут потребоваться дополнительные распорки для дымоходов.

Идеальная высота дымохода

Принимая во внимание все различные факторы, может быть трудно определить идеальную высоту дымохода. Местная компания по производству дымоходов может помочь вам подобрать нужную высоту.

Принимая во внимание риски, связанные с физическим осмотром кровли, а также другие факторы окружающей среды, лучше обратиться к квалифицированному специалисту для осмотра дымохода.

Chimney Doctors — это местная компания с 20-летним опытом. Мы предлагаем услуги по осмотру и замене дымохода. Чтобы записаться на прием, позвоните (518) 633-5900 или заполните эту форму. Мы обслуживаем домовладельцев в Клифтон-парке, штат Нью-Йорк.

Влияние высоты дымохода — Шривпорт, Лос-Анджелес,

При возникновении проблем с горением многие из нас сначала смотрят на компоненты камина и дымохода, такие как заслонка, дымоход или заглушка дымохода. Однако проблемы с вытяжкой или вентиляцией могут быть вызваны необычной причиной — высотой дымохода.

Высота дымохода чрезвычайно важна и может существенно повлиять на то, как ваш камин притягивает и втягивает свежий воздух. Из-за этого многие проблемы с вытяжкой и вентиляцией дымохода могут быть связаны с высотой дымохода или высотой окружающих зданий или деревьев.

Должен ли мой дымоход быть определенной высоты?

Несмотря на то, что не существует определенной или стандартизированной высоты дымохода, высота, которой должен быть ваш дымоход, будет зависеть от высоты вашего дома, крыши и окружающих зданий или деревьев.В соответствии со стандартом 211 Национальной ассоциации противопожарной защиты и Международным жилищным кодексом дымоходы должны быть не менее чем на 3 фута выше высоких сторон крыши, с которой они выходят. Точно так же дымоходы должны быть как минимум на 2 фута выше, чем любые слуховые окна, крыши или деревья в пределах 10 футов от дымохода. Требования к высоте дымохода не являются чисто эстетическими или сделаны для того, чтобы ваша линия крыши выглядела лучше; высота дымохода может существенно повлиять на эффективность и безопасность вашего камина. Если ваш дымоход не соответствует требуемым стандартам, у вас возникнут проблемы с вентиляцией и вытяжкой, которые не могут быть устранены другим ремонтом.

Что произойдет, если дымоход окажется слишком коротким?

Если дымоход недостаточно высокий — или если поблизости слишком много более высоких конструкций или деревьев — он не сможет правильно тянуть. Это не только влияет на эффективность сжигания камина, но также может создавать проблемы с безопасностью. Когда камин не может нормально тянуть, столбу горячих газов, пытающихся подняться из дымохода, некуда будет деваться; поскольку он задерживается в конструкции дымохода, он создает угрозу пожарной безопасности и может повлиять на качество воздуха в вашем доме, в том числе повысить риск отравления угарным газом.

Мой дымоход только начал плохо вентилировать — может ли это все еще быть связано с высотой?

Хотя маловероятно, что внезапно возникшая проблема с вытяжкой вызвана высотой дымохода, это не невозможно. Если у вас во дворе несколько высоких деревьев, важно, чтобы деревья в пределах 10 футов от дымохода всегда были как минимум на два фута короче, чем высота дымохода. Эта разница в высоте предотвращает плохую вентиляцию. Аналогичным образом могут возникнуть внезапные проблемы с вытяжкой, если вы построите новую пристройку или если соседний сосед построит конструкцию выше, чем ваш существующий дымоход.Чтобы предотвратить это, важно работать со строителем, который понимает требования к высоте дымоходов и может разработать планы либо для расширения дымохода, либо для добавления любых дополнительных элементов короче существующей конструкции.

Если вы испытываете проблемы с вытяжкой или вытяжкой из дымохода, которые, похоже, не решаются никаким ремонтом или изменением режима горения, возможно, дымоход слишком короткий. Свяжитесь с New Buck Chimney Services сегодня, чтобы запланировать осмотр дымохода, чтобы выяснить, влияет ли высота дымохода на ваши характеристики горения, вентиляции или вытяжки.

Высота дымохода критична для производительности камина или дровяной печи

Автор — Мардж Падгитт

Камины и дровяные печи работают правильно только тогда, когда все построено или установлено правильно, включая высоту дымохода. При планировании конечной высоты кладки или заводской дымоходной системы необходимо учитывать несколько факторов.

При строительстве или восстановлении дымохода строитель должен проверить высоту, чтобы убедиться, что он не только соответствует Национальным стандартам противопожарной защиты 211, который является стандартом, используемым в промышленности для строительства дымоходов, но также соответствует Международному жилищному кодексу. требования.

Как стандарт, так и кодекс требуют, чтобы дымоход был на три фута выше высокой стороны крыши, где он выходит, и на два фута выше всего (крыша, деревья, слуховые окна и т. Д.) В пределах десяти футов.

Это первый шаг к определению конечной высоты дымохода. Если камин дымит, решающим фактором может быть высота дымохода.

Короткие дымоходы: Кроме того, имейте в виду, что короткий дымоход (менее 12 футов) может иметь неправильную тягу, поэтому, возможно, потребуется увеличить высоту дымохода, если камин находится на верхнем уровне дома.

Это общепринято в промышленности, хотя и не является требованием кодекса, что дымоходы высотой менее 12 или 15 футов могут не иметь хорошей тяги. Это может означать, что высота дымохода должна быть выше, чем требует код, чтобы он работал правильно.

Эффект стека: Второй фактор, который следует учитывать, — это конструкция дома. Если дымоход расположен в пристройке комнаты или в конце дома, а основная часть дома выше дымохода, дом будет действовать как дымоход и вытягивать воздух вверх.

Это может вызвать так называемый «эффект стека» и втягивать дым обратно в дом от камина во время его работы и неприятный запах, когда он не используется. По этой причине всегда тщательно планируйте расположение дымохода.

Деревья: Если деревья или ветви находятся в пределах десяти футов от дымохода, они могут повлиять на тягу и вызвать нисходящие потоки. При необходимости срежьте деревья и сучья на расстоянии более десяти футов.

Чего нельзя делать: никогда не добавляйте к дымоходу секцию облицовки дымохода, чтобы сделать ее выше, не увеличивая при этом внешнюю выемку для кирпича.Стыки дымохода должны располагаться ниже наружной поверхности, чтобы предотвратить их опрокидывание, и при неправильной установке может возникнуть опасность.

Домовладельцы могут захотеть проконсультироваться со своим профессиональным трубочистом, прежде чем добавлять дополнительную комнату или строить новый дом, чтобы определить лучшее место для дымохода и камина.

В некоторых случаях дымоход просто не может правильно тянуть из-за расположения и конструкции дома, и его, возможно, придется построить выше или полностью удалить.

Альтернативный камин, такой как топка с прямым отводом газа, в некоторых случаях может быть хорошей альтернативой открытому дровяному камину. Камины с прямой вентиляцией представляют собой закрытые герметичные системы, в которых для сжигания используется наружный воздух, и на них не так влияет конструкция дома, как на открытые камины.

~ Мардж Пэджитт

Высота дымохода | Flue-pipes.com

Минимальная рекомендуемая высота дымохода для минимальной производительности дровяных и многотопливных приборов — 4.5 м от верха прибора до верха дымохода.

Расстояние между колпаком дымохода и прилегающей крышей / стеной / конструкцией должно быть более 2,3 м.

Лучше всего расположить дымоход так, чтобы он выходил прямо вверх как можно ближе к коньку крыши. На приведенной ниже диаграмме, взятой из документа J (строительные нормы и правила), показаны минимальные значения высоты и положения дымохода для всех видов сжигания древесины и использования нескольких видов топлива.

В некоторых случаях, особенно когда дымоходы расположены ближе к низу скатной крыши или у карниза, может возникнуть необходимость увеличить высоту дымохода выше этих минимальных обязательных требований.Причина этого заключается в том, чтобы очистить зоны давления, создаваемые ветром, ударяющим по крыше и близлежащим конструкциям, например деревьям, которые могут мешать восходящей тяге, необходимой для прибора или огня.

Максимальная высота отдельно стоящей дымовой трубы над крышей для традиционного каменного дымохода в 4,5 раза превышает ширину самой узкой горизонтальной части дымохода.
В случае дымоходов из нержавеющей стали следует обращаться к инструкциям производителя по установке; однако в большинстве случаев это будет около 3 метров.Это измерение проводится от последней точки, в которой дымоход проходит через край крыши или выходит за его пределы, до перекрытия или окончания дымохода. Высокие дымоходы могут нуждаться в подкреплении, всегда консультируйтесь с производителем.
