Монтаж крюков водосточной системы: Рекомендации по установке водосточной системы Гранд Лайн (Grand Line)

Содержание

правила выбора и установки кронштейнов

Держатели — это базовые детали наружного водостока, обеспечивающие фиксацию его водосборной части. С помощью этих крюкообразных кронштейнов производится монтаж желобов, формируется конфигурация горизонтального водоприемного контура. Мастерам, желающим грамотно собрать и собственноручно установить водосточную систему, стоит ознакомиться со спецификой указанных элементов.

Для безупречного результата работы надо знать, как грамотно подобрать держатели для водостоков, где и каким образом их следует крепить. В этой статье мы как раз разберемся во всех данных нюансах.

Держатели для монтажа водосточных систем выпускаются в обширном ассортименте, который предоставляет возможность обустроить водоприемными устройствами крышу любой конфигурации.

Их производят для установки пластиковых и металлических желобов, с округлым или прямоугольным сечением, с защитно-декоративным покрытием и без него.

В изготовлении держателей используют полимерное соединение или стальной сплав. Цвет пластиковых изделий обычно в точности соответствует колеру желоба, если у владельцев дома не было тяги к контрастам в экстерьерной картине. Металлические крюки под желоба представлены оцинкованными вариантами с полимерным защитно-декоративным покрытием или без него.

Особых конструктивных отличий у кронштейнов, выпускаемых для традиционных типов кровель нет. В их числе три основные разновидности, это:

  • Длинные. Представляют собой элементы в виде крюков с длинной монтажной планкой. Устанавливаются перед укладкой покрытия. Крепятся к стропильным ногам, сплошной обрешетке или ее разреженному аналогу, усиленному вдоль линии фиксации карнизной доской.
  • Короткие. Крюкообразные детали с монтажным основанием, совмещенным с их тыльной стороной. Устанавливаются преимущественно после укладки покрытия, но могут монтироваться и до означенного этапа. Крепятся к лобовой доске, прибитой к торцам стропильных ног. В редких случаях просто к торцам стропилин.

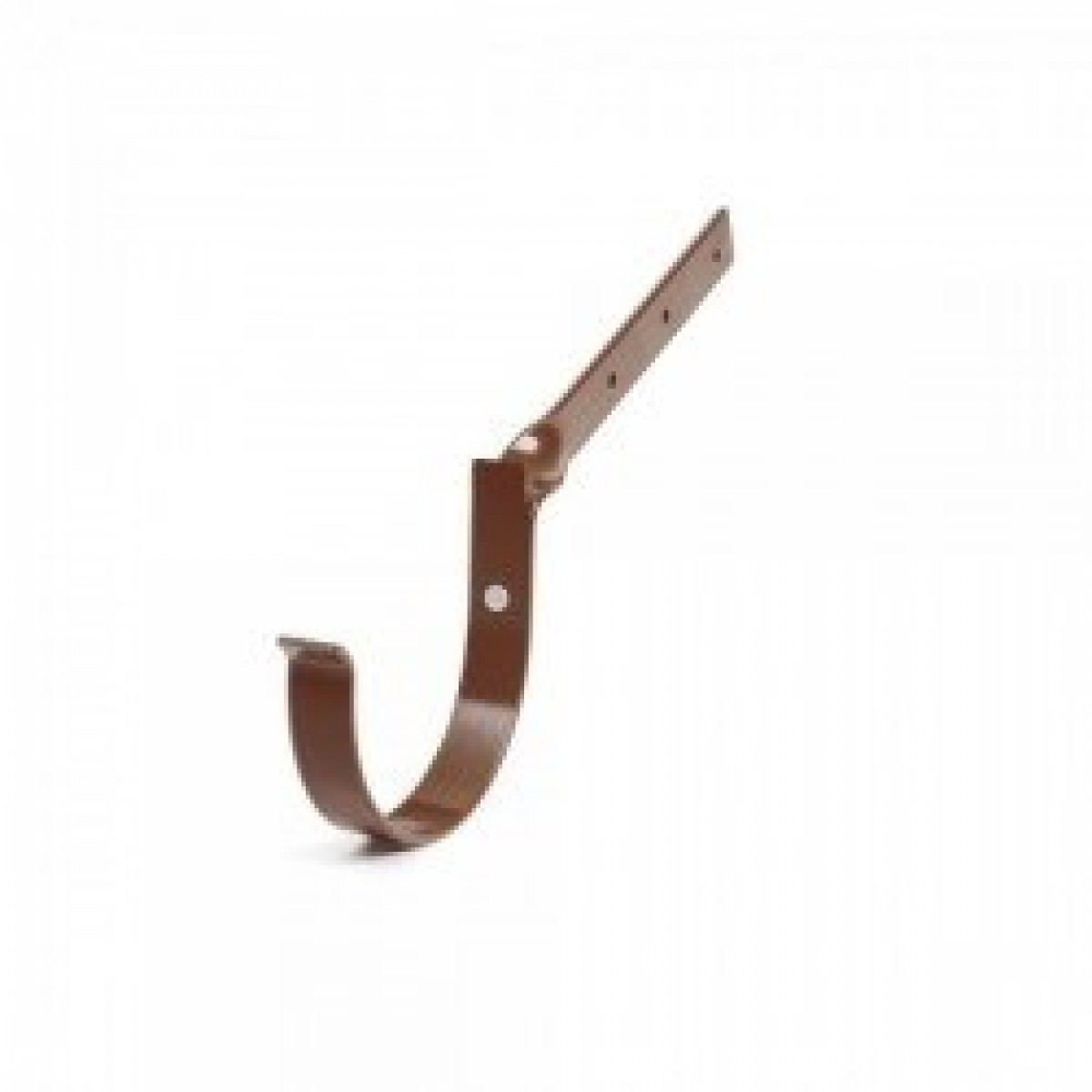

  • Универсальные. Являются сборно-разборной конструкцией из короткого держателя и съемной монтажной планки. Могут использоваться в качестве длинных или коротких кронштейнов в зависимости от этапа работ.

При проведении установки до этапа укладки кровли универсальные кронштейны применяются в комплектации с монтажной планкой, устанавливаются в соответствии с правилами монтажа длинных держателей. Если фиксация производится после укладки покрытия, крепятся как обычные короткие крюки.

Кроме традиционных видов на рынке представлены короткие кронштейны с устройством регулировки уклона монтажного основания и держатели для кровель из полимерного поликарбоната. Первая разновидность предназначена для фиксации на верхнем венце бревенчатого сруба или на наклонно расположенной ветровой доске. В качестве примера подобного основания — скошенная внутрь лобовая обшивка крыши веранды или террасы.

Второй нетрадиционный тип – крюки водостоков для поликарбонатных крыш. Выпускают их с монтажным устройством в виде своеобразной «прищепки» — скобы. При обустройстве крыш с сотовым поликарбонатом одну часть скобы заводят между внешней и внутренней стороной полого пластикового листа. Крепят в двух плоскостях: к лобовой доске и к краю покрытия.

Эта же разновидность используется при обустройстве кровельных конструкций с однослойным пластиковым шифером. Подобный кронштейн решает сразу три важные задачи: обеспечивает надежное крепление к стропильной системе, усиление края кровли и выравнивание в двух измерениях. Причем регулировку положения можно произвести после фиксации кронштейна.

Грамотный подбор держателя исключит лишние расходы и действия в период установки. К примеру, приобретение длинных крюков нецелесообразно при проведении ремонтных работ без замены кровли. Если они уже куплены, то лежащий на карнизе ряд черепицы или шифера придется снимать, а после завершения монтажа укладывать обратно. Гораздо больше усилий потребуют металлочерепица и профилированная кровельная сталь.

Намного проще дела обстоят с короткими крюками, монтаж которых может быть произведен на любой стадии ремонта либо строительства. Однако их длинных собратьев неспроста признают наиболее надежной разновидностью кронштейнов, обеспечивающей водосточным желобам безукоризненную фиксацию на долгие годы.

Разберем технологию крепления наиболее востребованных кронштейнов на конкретных примерах. Для начала перечислим общие правила расположения крюков водосточных систем:

  • Группа держателей для одного ската должна формировать уклон водосточного желоба в сторону водосборной воронки с присоединенным к ней стояком. Величина уклона указывается производителем водосточной системы, обычно это от 2 до 5 мм на 1 погонный метр желоба.
  • Кронштейны устанавливаются с равным шагом. Под стальные и алюминиевые желоба через 600 – 900 мм. Для медных желобов расстояние между крюками варьирует в интервале 300 – 500 мм, для пластиковых систем шаг не более 600 мм.
  • Крайние крюки линейного водосточного желоба устанавливаются в 10 – 15 см от края лобовой доски.
  • Держатели замкнутых водосточных контуров четырехскатных крыш монтируются с обеих сторон углового элемента.
  • Дополнительные держатели монтируются в 5 – 10 см от водоприемной воронки. При использовании расширяющих воронок и соединительных элементов пластиковых водостоков устанавливаются рядом с ними в обязательном порядке.

На основании перечисленных правил производится проектирование расположения кронштейнов и подсчет требующегося для монтажа количества.

Кроме перечисленных особенностей  необходимо соблюдать специфику расположения крюков в сечении, или в профиль, так сказать. Установленный в держатели желоб должен быть перекрыт свесом карниза минимум на треть, максимум на половину собственного диаметра.

В зависимости от типа покрытия и крутизны конструкции размер этого свеса колеблется в пределах 3 – 7 см. Чем круче скаты, тем больше карнизный свес, выходящий за пределы карнизной доски.

Желоба должны находиться ниже линии, условно продолжающей свес, примерно на 2 см. Так надо, чтобы сползающая по кровле снежная масса не давила на горизонтальную часть водостока и не отрывала их вместе с держателями. Отметим, что если по каким-либо техническим причинам указанное расположение крюков невозможно, перед водостоком на карниз в обязательном порядке устанавливается система снегозадержания.

Правила монтажа длинных держателей

Для установки кронштейнов с длинными монтажными планками необходимо определить шаг установки, который не должен быть больше предела, рекомендованного изготовителем системы. Крепить их чаще нерационально: это лишние расходы без особой необходимости.

Определившись с шагом, следует произвести расчет количества крепежных деталей и выполнить разметку обрешетки под установку крюков. Если они будут фиксироваться к пяткам стропильных ног, установленных на подходящем расстоянии друг от друга, то размечать ничего не нужно.

После разметки проводится примерка кронштейна, устанавливаемого в наивысшую точку, для предстоящего сгибания его монтажной планки. Элемент надо приложить к месту установки и определить точку сгиба, отвечающую технологическим требованиям. При необходимости положение крюка следует подкорректировать с учетом максимальных отклонений, указанных производителем системы.

Поиск и определение опытным путем первой точки сгиба дает нам возможность провести разметку и гибку держателей для всего ската:

  • Укладываем требующееся для обустройства ската число кронштейнов в ряд так, чтобы их условное дно и верхние точки планок находились на одной линии.
  • Рассчитываем угол наклона, требующийся для свободного стока осадков в водоприемный стояк. Предположим, что длина ската 10 м, а рекомендованный уклон 3 мм/пог.м. Значит, точка сгиба крюка, расположенного с противоположного края должна быть ниже на 3 см.
  • Отчерчиваем линию сгиба на уложенных в ряд крюках и нумеруем их.
  • Сгибаем держатели поочередно полосогибом. Действуем аккуратно, чтобы при сгибании не повредить защитное покрытие.

Завершив сгибание кронштейнов, приступаем к их установке. Крепим оцинкованными самонарезающими шурупами с обычной шляпкой. Фиксация производится в трех точках на монтажной планке. В процессе крепления крюков любой длины нет существенных отличий кроме тех, что они выполняются на различных стадиях строительства либо ремонта.

Монтаж держателей начинают с установки крайних крюков, между которыми натягивается шнурка или леска, обозначающая линию условного дна желоба. Расположенные между ними рядовые элементы устанавливаются согласно проведенной до гибки нумерацией. В случае выявления отклонений от заданного леской направления сгиб корректируется.

Порядок установки коротких крюков

Короткие держатели применяются преимущественно, если проводится текущий ремонт крыши без замены кровельного покрытия или если в период строительства крыши про монтаж водосточной системы банально забыли.

Кроме того, это идеальный вариант для укладки мягких видов кровли, из-за специфики которых монтаж длинных кронштейнов может производиться только на стропила под обрешетку.

Правда, у владельцев строений с битумной черепичной кровлей, например, есть способ воспользоваться длинными держателями с установкой их на обрешетку. Для этого под монтажные планки сверху в обрешетке перед установкой выбирают удлиненные пазы. Отметим, что вариант возможен в случае, если углубления не способны повлиять на несущую способность обрешетки в районе карниза.

Проектирование расположения и подсчет требующегося количества коротких держателей выполняется по общим для всех водостоков правилам. Процесс монтажа отличается тем, что нет этапа предварительной подготовки крюков к установке.

Вкратце алгоритм монтажа выглядит так:

  • Расчет количества кронштейнов, ориентированный на примененный в изготовлении желоба материал.
  • Разметка лобовой доски согласно рекомендованному производителем шагу.
  • Расчет уклона желоба. Например, длина желоба 10 м, рекомендованный производителем уклон 2,5 мм. Значит, расположенный со стороны водоприемной воронки крюк должен быть установлен ниже того, что расположен с противоположной стороны ската ровно на 2,5 см.
  • Крепление крайних кронштейнов к лобовой доске.
  • Соединение закрепленных держателей леской или шнуркой для обозначения линии дна желоба. Шнурку можно протянуть в два-три ряда, чтобы обозначить несколько ключевых линий для повышения точности установки.
  • Монтаж рядовых держателей в соответствии с разметкой на лобовой доске и с «показаниями» шнурки.

В установленные держатели укладывается желоб в чуть согнутом состоянии. Сначала дальняя его сторона заводится в своеобразные пазы крюков, потом ближняя сторона защелкивается.

Монтаж держателей на пластиковый шифер

Для установки водосточных систем на крыши с пластиковым шифером выпускают особый вид держателей, речь о котором мы уже вели. Этот вид крепежа сложнее предыдущих видов в конструктивном и технологическом отношении. Однако производители элементов постарались максимально облегчить процесс установки и вероятного ремонта впоследствии.

Порядок действий по установке держателей на пластиковый шифер следующий:

  • Монтируем пластиковые распорки, повторяющие форму выпуклой волны гофрированного материала. Они нужны для крепления листа к крайней решетине и для обеспечения жесткости кровли вдоль карниза. Если нет обрешетки, ставим их на стропила.
  • Проводим разметку лобовой доски под установку крюков.
  • Устанавливаем крайние держатели, не затягивая крепеж.
  • Регулируем положение кронштейнов относительно вертикали.
  • Сдвигаем нижнюю часть держателя, устанавливаемого в самой нижней точке водосточной ветки относительно верхней части так, чтобы условное «дно» крюка было ниже аналогичного элемента с противоположной стороны ровно на величину уклона.
  • Фиксируем оба кронштейна к лобовой доске и к кровле.
  • Протягиваем один-два ряда шнурки, соединяя крайние крюки. Это ориентировочные линии для монтажа рядовых держателей.
  • Устанавливаем рядовые кронштейны согласно разметке и линии, обозначенной шнуркой.

В завершении фиксируем в держателях водосточный желоб и, установив на него строительный уровень, еще раз проверяем геометрические параметры установки. Уклон в сторону точки сбора воды должен быть соблюден обязательно, иначе в желобе будет застаиваться вода. При выявлении существенных отклонений высоту нижней части крюка можно подкорректировать.

Ролик с демонстрацией собственноручной установки длинных держателей:

Интересное приспособление для сгибания ножки длинных крюков:

Крепление коротких пластиковых держателей желоба водостока:

Мы разобрали варианты и методы установки наиболее востребованных видов держателей. Привели основные требования к их монтажу и креплению, придерживаться которых необходимо при обустройстве водостоком всех видов крыш. Соблюдение технологических правил – гарантия удачи в работе и долгой службы установленной на прочные держатели водосточной системы.

установка крюков желоба водосточной системы, инструкция по монтажу, как крепится

Содержание:

Идеальный вариант – когда расчет водосточной системы продумывается еще на стадии составления общего проекта: это позволит исполнить технические предписания, согласно которым установка водостоков осуществляется до укладки кровельного материала. Однако нередко бывает так, что эту процедуру проводят уже на готовую кровлю, что сопряженно с целым рядом сложностей.


В каких ситуациях водосток крепится только на лобовую доску

Монтаж крюков водосточной системы только на лобовую доску возможна в тех случаях, когда вентиляция подкровельного пространства осуществляется при помощи специальных отверстий в подшивке свесов – т.н. «перфорированных софитов». Это самая простая и недорогая разновидность вентиляции, однако ее эффективность оставляет желать лучшего.

Для более полноценного притока воздуха используют зазор под обрешеткой. Это подразумевает более низкое расположение лобовой доски и фиксацию кронштейнов исключительно на обрешетку. Недостатком такого способа является риск обрушения доски под снеговой нагрузкой. Решение о целесообразности того или иного подхода к монтажу водостоков принимается хозяином дома.


Еще одна причина установки водосточных крюков на лобовую доску – проведения монтажа водоотводящих конструкций уже после завершения основных строительных работ. Распространенная ситуация, когда приобретается недостроенный дом с дорогим кровельным покрытием: чтобы не затевать трудоемкую процедуру по его демонтажу, проще крепить желоба на лобовую доску. Такой же алгоритм действий выбирается при замене водосточной системы.

Третья причина, из-за которой кронштейны могут быть установлены только на поверхность лобовой доски – применение антиконденсатной гидроизоляционной пленки. Как гласят правила монтажа, она должна обязательно выходит на свес карниза, что подразумевают возможность установки водостоков исключительно на лобовую доску.

Распространенные способы установки водосточной системы

Инструкция по установке водосточной системы подразумевает применение специальных монтажных крюков. Согласно строительным нормам, они могут быть установлены на сплошную обрешетку (мягкая кровля), на поверхность стропилин или на внешнюю сторону ветровой доски.


Существует семь основных способов, как установить водосток:

  1. К стропилам. Некоторые новички рассчитывают на возможность приподнятия пары листов кровельного материала для фиксации крюков к обрешетке уже по завершении кровельных работ. Однако, как показывает практика, сделать это не так-то просто, ведь приходится демонтировать несколько рядов кровельных саморезов. В результате на местах, где они были установлены, остаются некрасивые отверстия, которые потребуется закрывать заплатками.
    Для выхода из ситуации применяют подкладку досок по кровельный материал, что позволяет избежать его деформации при съеме и выкручивании шурупов.   Что касается шиферных крыш, то там применяются специальные деревянные вставки непосредственно в волны материала: их вытачивают заблаговременно, точно по профилю. В этом случае применяется сквозное крепление водостока через лист шифера и деревянную вставку.
  2. На лобовую доску. Наиболее простой метод монтажа крепежных кронштейнов на уже готовую крышу заключается в их установке на поверхность ветровой доски. При этом сама лобовая доска нередко оформляется, как отдельный декоративный элемент. Металлические крыши лучше всего оснащать стальными короткими крюками, с установкой на металлические полосы. Если речь идет о легком желобе из пластика, то основанием для его фиксации может выступить обычная деревянная ветровая доска.
  3. С помощью костылей. Бывают ситуации, когда лобовая доска вообще отсутствует. Выходом из такого положения вещей может быть установка в стену специальных костылей из металла или древесины. Они будут выполнять роль крепежного основания для желобов, которые в этом случае монтируются на шпильки или брусья.
  4. Опорные кронштейны. Небольшие придомные строения разрешается оснащать кронштейнами на опорах или прочих приспособлениях.
  5. Кронштейны-невидимки. В продаже предлагаются крепежные приспособления, которые практически незаметны после установки. Все дело в направлении фиксации: в этом случае она осуществляется сверху. Шаг установки подобных конструкций не должен превышать 40-70 см, во избежание деформации под воздействием снеговой и ледяной нагрузки. Если кронштейны предусматривают крепление на обрешетку или верх стропилин, их сгибают по форме ската кровли.
  6. Крепежи с возможностью регулировки. Это инновационная разработка, позволяющая путем подкручивания шурупов осуществлять регулировку и настройку кронштейнов под тот или иной угол наклона кровли. Это позволит не проводить проверку радиуса изгиба у каждого отдельного крепежа. Состоит такое изделие из двух основных подвижных частей: их позиционируют друг относительно друга, в зависимости от требуемой высоты фиксации.
  7. Установка непосредственно на поверхность кровельного материала. В продаже представлены дорогие крепежные конструкции, позволяющие осуществлять установку водостоков в самых сложных ситуациях, когда применяется хрупкое или гофрированное покрытие. Важно понимать, что такой подход к монтажу разрешается примять только в местностях со слабым уровнем выпадения дождей.


В итоге можно сказать, что степень надежности крепления напрямую зависит от правильности установки желоба. Следует понимать, что водосток не призван эффективно противостоять снеговой нагрузке: это является задачей снегозадержателей и специальных нагревательных кабелей.

Более пристального рассмотрения требует технология установки крюков желоба водосточной системы на готовую крышу.

Расчет нужного количества крюков, желобов, труб

Для расчета необходимого числа водосточных элементов используется формула (В + Н/2) х С

Расшифровка обозначений:

  • В – горизонтальная дистанция между свесом и коньком.
  • Н – высота.
  • С – длина крыши.

Все параметры указываются в метрах.


Порядок установки водосточных элементов на поверхность ветровой доски:

  1. На поверхности ранее смонтированной доски отмечают горизонтальную линию в наиболее высоком участке желоба. Для этих целей удобно применять лазерный нивелир.
  2. Полученная разметка переносится на всю протяженность желоба. При этом следует учитывать наклон в 3-5 мм на погонный метр водостока.
  3. Далее проводится нумерация всех крепежных крюков. При нанесении разметки важно не забывать по наклон желоба. Для изменения радиуса крюков используют специальный крюкогиб.
  4. Первым делом монтируется первый и последний крюки. Далее между ними следует натянуть шнур: он должен находится на самом дне желоба. Используя полученную направляющую, довольно просто установить остальные крепежи.
  5. При определении месторасположения воронок на концах желобов в учет берется их размер: воронку нужно приложить к поверхности доски, и обвести карандашом ее очертание. Между краем контура и его центром оставляется кантик 45 мм. Для выпиливания отверстия используют обычную ножовку или специальные ножницы по металлу.
  6. Готовые рамки отгибают наружу, вставляя желоба друг в друга. Необходимо соблюдать правильность надевания передних частей желоба: носик в таком случае должен оказаться в самом завитке.

Правильное позиционирование желобов и воронок

Водосточный желоб монтируется с следующей последовательности:

  • Вначале необходимо установить воронку и находящиеся рядом желоба.
  • Кромки желобов фиксируются саморезами на поверхность ветровой доски.
  • Крепление воронки и желоба продолжается до полного совпадения их профилей.
  • Следует внимательно проверять степень уклона и месторасположения крепежей.
  • Далее проводится установка профиля желобов на кронштейны, с последующей стыковкой. Чтобы закрыть пустые торцы, в комплектацию входят специальные заглушки.
  • Воронки и трубы в стене соединяют отводами.
  • После этого нужно установить кронштейн для трубы.
  • В конце проводится разметка направления монтажа водостока, для установки вертикальных частей конструкции.


Соединение современных металлических водостоков происходит с помощью уплотняющих зажимов. Для соединения пластиковых водостоков могут использовать защелки на зажимах, резиновые уплотнители и холодная сварка. Во время данных процедур важно не забыть о компенсации линейного расширения.

Можно также применить специальные решетки для водосточной системы, чтобы очистить стекающую воду от различного мусора, попадающего на поверхность крыши с расположенных рядом деревьев (ветки, листья, хвоя). В случае возникновения засоров водосточные трубы начинают забиваться, что в зимнее время чревато замерзанием воды внутри водостоков, с угрозой их разрыва.

Как установить и закрепить водосточные трубы - инструкция

Первым делом нужно определиться с тем, на какую стену их лучше установить, и какой способ крепления будет оптимальным в данном случае:

  • На поверхности трехслойных стен для крепления кронштейнов может быть используем только верхний лицевой слой. При его толщине 90 мм анкер устанавливается на глубину 60 мм. Толщина прослойки в 120 мм потребует заглубления на 80-90 мм.
  • Сверление двухслойных стен рекомендуется проводить по завершении ее отделки: глубина отверстий – 60-90 мм. При погружении дюбеля он должен войти во второй слой утеплителя, после чего разрешается довинчивать крепление.
  • На однослойной стене кронштейн крепится шурупами или распорными дюбелями, с глубиной погружения более 60 мм.
  • В случае с деревянными каркасными стенами держатель следует крепить посредством саморезов. Для фиксации в этом случае удобно применять острый стержень большой длинны.


Лучше всего, если монтаж вертикальных крепежных элементов водосточной системы проводится в процессе сооружения стен.

Особенности монтажа труб к стене

Если установка проводится на готовые стены, следует соблюдать следующие правила:

  1. Монтаж водосточных труб ведется только снизу.
  2. Крепежные отверстия должны быть небольшого диаметра.
  3. Сливную трубу и поверхность стены должно разделять определенная дистанция.
  4. Для защиты фундамента от затекания под него воды внизу устанавливают срезанное сливное колено.


Кирпичные стены оснащают пластиковыми дюбелями, в которые завинчивают скрепленные с хомутом шурупы. Крепление на стены из дерева удобнее проводить специальными стержнями или пластинами с саморезами.

Как крепится водосточная система вертикального типа:

  1. Для соединения труб используются муфты.
  2. При введении нижней трубы оставляется зазор.
  3. Монтаж держателя с хоботом производится под муфтой. Таким же образом монтируются тройники.
  4. В завершении процедуры закрепляют нижний отвод и трубу.

Ближнюю от карнизного свеса угловую трубу желательно размещать на расстоянии 150 мм от угла здания.



Инструкция по монтажу водостоков Grand Line


1. Установка крюков желоба

Установка длинных крюков производится на стропила или на карнизную доску до укладки кровельного материала (рис. 1а, 1б). В случае если крюки устанавливаются после полного устройства кровли, необходимо воспользоваться компактными или короткими крюками для крепления на лобовую доску.

Длинные крюки обеспечивают бόльшую надежность и прочность крепления водосточной системы. И те, и другие крюки желоба следует устанавливать с шагом b = 600-900 мм, если шаг будет шире установленных пределов – система может не выдержать снеговой нагрузки зимой.
Количество крюков рассчитывается следующим образом: n = L ÷ b, где L – расстояние между первым и последним крюком, b – расстояние между крюками. При расчете количества крюков необходимо учесть дополнительные крюки, которые обязательно устанавливаются на концах желоба, а также с обеих сторон в местах стыка желобов и стыка желоба с углами желоба.

Для лучшего стока воды по желобу в сторону воронки необходимо обеспечить уклон желоба не менее 5 мм на погонный метр. Для этого крюки устанавливаются с вертикальным смещением, рассчитываемым следующим образом: h = 0,005 х L, где L – расстояние между первым и последним крюком. Таким образом, вертикальное смещение между первым и последним крюком по уклону при максимальной длине желоба 10 м составит 5 см. Следовательно, перед установкой крюки необходимо разметить с учетом вертикального смещения (рис. 1в), затем закрепить первый и последний крюк, после этого натянуть между ними шнур и монтировать по нему остальные крюки. Перед монтажом крюков необходимо убедиться в горизонтальности карниза – если он не строго горизонтален, то следует учесть это при разметке.

Крюки под желоб следует закрепить так, чтобы расстояние между продлением линии уклона крыши и верхним наружным краем желоба было не менее 25 мм.


2. Установка воронок желоба

При расчете количества воронок следует учитывать, что для обеспечения качественной работы системы одна труба должна принимать воду не более чем со 120 м2 площади проекции ската крыши на горизонт и не более чем с 10 погонных метров желоба.
В случае если суммарный путь протока воды по скатам больше 7 метров, воронки устанавливаются из расчета 1 шт. на 100 м2.

Разметьте предполагаемые места установки воронок и вырежьте в желобе с помощью ножовки либо ножниц по металлу V-образное отверстие шириной 100-110 мм.

Для эффективной работы системы V-образное отверстие должно быть максимально возможным по величине. Расстояние от верхнего края желоба до выреза должно быть не менее 15 мм (рис. 2а). Рекомендуемое расстояние между торцом желоба и воронкой – 150 мм. Наденьте воронку на желоб, закрепив завальцованной стороной в замке на внешней стороне желоба, а затем отогните фиксаторы воронки внутрь желоба (рис. 2б).


3. Установка заглушек желоба

Заглушки устанавливаются на торцы желоба, не стыкующиеся с другими элементами (рис. 3).
Установите на торец желоба заглушку, загерметизируйте стык силиконовым герметиком, в случае необходимости применяйте заклепки. Для более плотного соединения воспользуйтесь резиновой киянкой. Одно ушко заглушки прикрывает завиток желоба, другое – вплотную загибается на заднюю часть желоба. Для дополнительной фиксации ушко можно закрепить с помощью самореза.



4. Установка желобов

Вставьте желоб в крюк. Для этого заведите носик крюка в желоб так, чтобы носик крюка оказался внутри завитка желоба, затем зафиксируйте другой край желоба накидным пластинчатым фиксатором (рис. 4).
При этом внешний край желоба ниже внутреннего на 6 мм в целях предотвращения попадания воды на фасад во время сильных ливней. Продолжение края металлочерепицы или кровельного профнастила должно свисать над желобом на 50 мм. Продолжение линии ската от края желоба должно находиться на расстоянии 40 мм, но так как желоб имеет уклон, на практике это расстояние может быть от 20 мм в начале уклона и до 70 мм в конце.

После установки желобов устанавливается карнизная планка. Карнизная планка своей нижней кромкой заходит в желоб, что предотвращает намокание лобовой доски. Гидроизоляция выводится под планкой, обеспечивая сток воды в желоб.


5. Установка соединителей желобов и углов

Соединение желоба с другим желобом или с углом желоба производится встык при помощи соединителя желоба.
Соединитель желоба снабжен специальной резиновой прокладкой, которая обеспечивает герметичное соединение желобов, а также компенсирует температурное расширение. При соединении желобов между собой и с углами желоба необходимо оставить расстояние между желобами в 3-4 мм. Для установки соединителя необходимо отогнуть замок на 60-90°, затем надеть соединитель завальцованной стороной на заднюю часть желоба, выровнять соединитель и защелкнуть замок на внешней части желобов (рис. 5). Зафиксируйте замок, вернув фиксатор в изначальное положение.


 6. Установка водосточных труб и окончательный монтаж водосточной системы

Выберите длину промежуточной части трубы в соответствии с при- веденной таблицей и рисунком (рис. 6а). Сама водосточная труба должна быть такой длины, чтобы колено стока находилось на расстоянии около 200 мм до земли/отмостки (влагостойкое основание). При большей высоте вода будет разбрызгиваться. Оборудуйте ливневую канализацию для организованного вывода воды. Кронштейны трубы устанавливают на расстоянии не более 2 м друг от друга, но не менее 2 шт. на каждую трубу.

При этом в первую очередь необходимо крепить кронштейнами непосредственно места стыка трубы с коленами и с соединительной трубой.

Существуют кронштейны для деревянных и прочих мягких стен с креплением под саморезы, либо для каменных (кирпичных, бетонных) стен, в которых для установки кронштейна необходимо просверлить отверстие для метиза. Соедините колена трубы, трубу водосточную, при необходимости соединительную трубу, колено слива, выровняйте конструкцию, затем присоедините водосточную систему к воронке, отрегулируйте и защелкните замки кронштейнов, надев на хомуты специальные фиксаторы («ласточкин хвост») (рис. 6 б).

7. Очистка и послемонтажный уход
Необходимо периодически очищать желоба и воронки от скопившихся листьев и прочего мусора. Раз в год проводите профилактический осмотр водосточной системы.

Монтаж водостоков

КАК ПРАВИЛЬНО СДЕЛАТЬ МОНТАЖ ВОДОСТОКА ВОДОСТОЧНОЙ СИСТЕМЫ?

Чтобы грамотно выполнить монтаж водостока (водосточной системы) кровли, воспользуйтесь данной инструкцией.

Водосточная система изготавливается из оцинкованной стали, покрытой полимерным покрытием толщиной 50 мкм.

Устройство водосточной системы

Установка крюков желоба водостока

При расчете водосточной системы следует учитывать, что для обеспечения качественной работы системы площадь сбора воды в одну воронку не должна превышать 120 м2, и длина желоба не должна быть более 10 м. Рекомендуемый уклон желоба – не менее 5 мм на погонный метр. Крюки  желательно устанавливать до монтажа кровельного материала и крепить на нижнюю доску обрешетки с шагом 500-1000 мм в зависимости от снеговой и ледяной нагрузки.

Крюки обязательно устанавливают на концах желоба, а также в местах стыка желобов и углов желоба.
Отметьте на нижней доске обрешетки места установки крюков. Чтобы они не выступали над поверхностью доски, сделайте в ней углубление на толщину крюка.



После разметки установите самый верхний по уклону крюк так, чтобы его передний верхний край был ниже линии ската на 10-30 мм для того, чтобы уменьшить снеговую нагрузку на желоб во время лавинообразного схода снега. Другой крюк установите по гидроуровню в самой нижней точке уклона. Между ними по линии дна желоба натяните шнур и по нему установите остальные крюки.

Рассмотрим подробнее монтаж водостока.

Установка желобов водосточной системы

Отметьте на желобе место установки воронки, вырежьте ножовкой или ножницами по металлу отверстие шириной 100 мм и отогните его кромки вниз.

Заведите передний край воронки под внешний загиб желоба. Плотно прижмите воронку к желобу и зафиксируйте ее, загнув резной край воронки на заднюю кромку желоба.

При соединении желобов между собой и углами желоба вставьте их друг в друга с нахлестом 25-30 мм. На месте стыка установите соединитель желоба. Для этого зацепите задним подгибом соединителя за внутренний край желоба, подтяните переднюю часть соединителя к желобу и защелкните замок.



Желоба и углы желоба между собой можно соединить и другим способом. Для этого отогните вверх заднюю кромку желоба, потом нанесите вдоль стыка герметик. Вставьте желоба друг в друга с нахлестом 50-100 мм. Отогните заднюю кромку обратно вниз для надежной фиксации.

Желоб вставьте в крюки так, чтобы торцы желоба выступали от торца крыши не менее, чем на 20мм.

На торцы желоба установите заглушки.

Установка водосточных труб

Уточните по месту размер соединительной трубы, ориентируясь по таблице, и отпилите ее ножовкой.

Два обжима на трубе позволяют использовать отрезки трубы в двух местах.

Водосточные трубы крепятся к стене здания кронштейнами трубы, которые устанавливают на расстоянии не более 2 м друг от друга, но не менее 2 шт. на каждую трубу. Их монтируют так, чтобы стягивающий хомут кронштейна трубы надевался сверху. Два вида кронштейнов позволяют использовать их на любых поверхностях и материалах (кирпич, дерево, металл и др.).

Трубы и колена соединяют между собой с заходом одна в другую на 50 мм. В нижний торец трубы вставляется колено стока, расстояние которого до земли должно быть 150-300 мм.

Некоторые элементы допускается дополнительно крепить с применением заклепок и саморезов.

 Свес кровли

Для того чтобы вода с кровли попадала в желоб, необходимо при укладке кровельного материала сделать свес кровли  так, чтобы нижний край кровли не выходил за середину сечения желоба. Для предотвращения намокания лобовой доски рекомендуется устанавливать карнизную планку.

Рекомендации по уходу и общие советы по монтажу водостока

Для обеспечения пропускной способности водосточной системы, ее необходимо чистить. Это особенно актуально, если рядом с домом растут деревья.

Грязь и листва с кровли попадает в желоб водосточной системы вместе с водой, и напора дождевой воды может не хватать для самоочистки желобов, поэтому их рекомендуется чистить весной и осенью. Чистить желоба и трубы лучше всего напором воды или мягкой щеткой.

Монтаж водостока Ruukki - инструкция, цены

Установка металлической водосточной системы Ruukki - подробная инструкция, видео, актуальные цены. Монтаж водостока Руукки шаг за шагом. Замер, доставка.

Основные характеристики:

Толщина стали 0,6 мм
Толщина покрытия 50 мкм
Диаметр желоба 125 мм 150 мм
Диаметр трубы 90 мм 100 мм


Видео инструкция


Монтаж металлической водосточной системы

Комплектация водостока

Составные элементы финской металлической водосточной системы Ruukki:

  1. Заглушка желоба
  2. Водосточный желоб
  3. Внешний угол желоба
  4. Замок желоба
  5. Крюк
  6. Приемник воды
  7. Внутренний угол желоба
  8. Колено трубы
  9. Водосточная труба
  10. Крепление трубы к стене
  11. Отлив

Инструкция по установке водостока

Общие положения

Методы монтажа в данной инструкции даны в качестве рекомендаций. Более точные методы используют в зависимости от типа кровли и местности.

Обслуживание системы

  • Регулярный осмотр системы позволит увеличить ее эксплуатационный срок.
  • Не менее одного раза в год необходимо чистить желоба от листьев, веток и других предметов.
  • Можно мыть мягкой щеткой и водой под давлением.
  • При монтаже или эксплуатации царапины можно покрасить ремонтной краской (спрашивайте у менеджеров).

Инструменты

Для монтажа вам необходимы:

  • Ножовка или ножницы по металлу.
  • Шуруповерт.
  • Молоток.
  • Рулетка.

Установка регулируемых крюков


регулировка угла наклона
установка относительно кровли
уклон желоба
расстояние между крюками

Установка длинных и коротких крюков


Подготовка водосточных желобов к установке


Установка водосточных желобов


сначала фиксация сзади
фиксация спереди
для угла желоба свои крюки
установка угла и желобов
замок желоба для герметичности

Крепление замка желоба


нанести герметик и зацепить
притянуть спереди
зацепить креплением желоб
согнуть для фиксации

Установка водосточных труб


трубы легко соединяются
под карнизом используются колена

Крепление трубы к стене


расстояние между креплениями
крепление трубы к стене
фиксация крепления

Фото с водостока Ruukki


Водосточная система из металла
Внешний угол водослива
Белый водосток Руукки
Большая воронка и угол 120°
Полная комплектация водостока
Тройник водостока Ruukki

Как установить металлическую водосточную систему

Установка длинных крюков производится на стропила или на карнизную доску до укладки кровельного материала (рис. 1а, 1б). В случае если крюки устанавливаются после полного устройства кровли, необходимо воспользоваться компактными или короткими крюками для крепления на лобовую доску.
Длинные крюки обеспечивают бόльшую надежность и прочность крепления водосточной системы. И те, и другие крюки желоба следует устанавливать с шагом b = 600-900 мм, если шаг будет шире установленных пределов – система может не выдержать снеговой нагрузки зимой. Количество крюков рассчитывается следующим образом:

n = L ÷ b,

где L – расстояние между первым и
последним крюком, b – расстояние между крюками.
При расчете количества крюков необходимо учесть дополнительные крюки, которые обязательно устанавливаются на концах желоба, а также с обеих сторон в местах стыка желобов и стыка желоба с углами желоба.

Для лучшего стока воды по желобу в сторону воронки необходимо обеспечить уклон желоба
не менее 5 мм на погонный метр. Для этого крю-
ки устанавливаются с вертикальным смещением,
рассчитываемым следующим образом:

h = 0,005 х L,

где L – расстояние между первым и последним
крюком. Таким образом, вертикальное смещение
между первым и последним крюком по уклону при
максимальной длине желоба 10 м составит 5 см.
Следовательно, перед установкой крюки  необходимо разметить с учетом вертикального смещения (рис. 1в), затем закрепить первый и последний крюк, после этого натянуть между ними шнур и монтировать по нему остальные крюки.

Монтаж водосточной системы на кровлю своими руками

Водосточная система выполняет функцию отвода воды и состоит из различных конструктивных элементов. Они монтируются на крыше и представляют собой неотъемлемую составляющую кровли. Современные водостоки состоят из труб, желобов и дополнительных комплектующих. Водосток играет большую роль в функционировании здания.

Как показывают исследования, без соответствующе установленного водостока на 10 лет раньше выходит из строя каменная стена и на 20 - деревянная. Отсутствие водостока влияет и на прочность фундамента и отмостков: они разрушатся в два раза быстрее.



Водосточная система: предназначение и составляющие конструкции

Каждое строение в ходе эксплуатации подвергается воздействию внешних климатических условий, в частности влаги в любых ее проявлениях: в виде дождя, снега, талой воды. Насколько правильно организован процесс ее отведения, от этого зависит долговечность здания. Вода оказывает разрушающее влияние на кровлю, подкровельное пространство, подмывает фундамент и подвальные помещения. Она скапливается в щелях стен и создает сырость на чердаке.

Иногда пытаются сэкономить на водостоке за счет длинного выноса ската кровли. Вследствие такого решения в дождь образуется водопад, который постепенно разрушает фасад, а оседающие на стенах брызги провоцируют формирование плесени и грибков.

Водосток позволяет избежать этих последствий: он собирает накапливающуюся воду и отводит ее в грунт. Кроме своей практической функции, система выполняет и эстетическую задачу, являясь практичным и декоративным элементом архитектурного дизайна дома.

В целом все детали системы делятся на горизонтальную и вертикальную часть. В систему водостока входят такие компоненты:

  • желоба (или лотки), которые располагаются на карнизе, с их помощью собирается дождевая и талая вода;
  • вертикальные трубы, сбрасывающие потоки в ливневую канализацию;
  • дополнительные элементы: воронки, по которым вода поступает в трубы, отводы, обеспечивающие их монтаж, кронштейны для лотков, хомуты, крепящие трубы к стенам, заглушки, чтобы закрывать задних торцов





Разновидности водосточной системы

Системы водостока по используемому материалу делятся на два вида:

  1. Пластиковые. Стандартно их производят из поливинилхлорида (ПВХ) с добавлением присадок, увеличивающих прочность. Для них характерна хорошая шумоизоляция, неподвластность коррозии, устойчивость к химическому воздействию и простой монтаж. Однако невысокая прочность делает их недолговечными.

Среди преимуществ пластиковых систем водонепроницаемость, устойчивость к деформациям, солнечным лучам, перепадам температуры, легкость обслуживания и привлекательность.

  1. Металлические. Им свойственны огнестойкость, устойчивость к разрушениям. Однако на металле легко остаются царапины, он подвержен коррозии и имеет слабую шумоизоляцию.

К преимуществам металлических систем относится широкий ассортимент цветов, что позволяет подогнать систему под цвет кровельного материала, например, ондулина, который в ассортименте предлагает компания Ондулин. Полимерное покрытие дает дополнительную защиту, придает конструкции легкость и прочность, а внешнему виду – законченность. Кроме того, у него нет теплового расширения.

Металлические водостоки в свою очередь разделяются по материалу на такие виды:

  • оцинкованные из тонколистовой стали;
  • с покрытием из полимера;
  • алюминиевые;
  • медные: с благородным оттенком, не требуют защиты и окрашивания. Пластичный металл помогает сформировать сложные конфигурации системы;
  • цинк-титановые: пластичные и прочные водосливы с небольшим весом, которые могут прослужить до 100 лет.

По способу монтажа системы водостоков подразделяются на такие виды:

  • наружные: подходит для крыш со скатами. Делятся на организованный – обеспечивает поток воды посредством желоба к наружным трубам, и неорганизованный – вода ниспадает по свесам карниза. Последний встречается нечасто, так как не защищает стены;
  • внутренние: трубы размещаются внутри строения на некотором расстоянии от стен, обычно применяют для домов с плоскими крышами.



Монтаж водостока своими руками: пошаговая инструкция на примере пластикового водостока

Первоначально составляется схема водосточной системы, проводятся расчеты, приобретается соответствующий материал. Далее начинается собственно монтаж – смотрим пошаговую инструкцию далее:

  1. Устанавливаются кронштейны.

Тип этого крепления выбирается в зависимости от того, куда он будет крепиться, на стропильную систему или стену.  При шаге стропил больше 50-60 см крепятся дополнительные элементы к обрешетке. Устанавливают крепеж с легким наклоном осевой линии, около 5 см на 10 м желоба, что даст возможность впоследствии уложить желоб с требуемым уклоном к трубе слива. Дистанция между кронштейнами выдерживается от 50 до 60 см.

  1. Монтируются воронки.

Воронки принимают воду, идущую из желобов, и отправляют в трубу слива. Крепятся там, где крепятся сливные стояки. Часто играют роль соединителей пластиковых желобов: в местах крепления желобов вырезают отверстие, его края зачищаются, а сами воронки ставятся на клей. Важно точно определить место для воронки и ее размер во избежание протекания. После фиксации воронку снабжают сеткой для фильтра мусора.

  1. Ставятся желоба.

Желоба могут быть в форме прямоугольника или круга, соответственно к их форме подбираются крепежи. Неиспользованные края закрывают заглушками с резиновыми или силиконовыми уплотнителями. При их отсутствии уплотнитель можно легко сделать самостоятельно.

Когда воронка не используется, чтобы смонтировать желоба, их можно соединить специальным соединителем – доборным элементом, который надевают на торцы и фиксируют замочным соединением.

  1. Размещаются колена.

Снизу надевается на воронку и направляет трубу слива к стене, где она закрепляется специальными хомутами. Они состоят из двух дуг, которые надевают на деталь по обе стороны и фиксируют ее двумя болтами на концах. Для кирпичной стены нужен хомут со штырем: в стенке сверлится отверстие под дюбель, в него и вставляется штырь.

  1. Монтируются стояки.

Устанавливается к колену снизу и закрепляется хомутами. Если высоты трубы мало, к установленной крепят вторую.

  1. Устанавливается слив.

Похожий на колено слив предназначен, чтобы повернуть стояк в противоположную стене сторону. Он фиксируется клеем или присоединяется фланцем к трубе, способ зависит от конструкции.

Основные показатели правильности монтажа – это прочность и надежная работа системы. Точно установленные элементы и полная герметичность швов смогут обеспечить защиту вашего строения от воды в любую погоду.



Монтаж водосточной системы: условия и цены

На стоимость самой системы водостока влияет несколько факторов:

  • материал: выбирается эконом класс или премиум – это сказывается на итоговой цене;
  • количество используемых элементов в общей конструкции: даже при одинаковой площади разница в количестве составляющих даст разницу в цене;
  • производитель: продукция знаменитых брендов обойдется дороже.

Стоимость монтажа системы также зависит от сложности установки, конфигурации карниза, высоты здания. Пластиковые водостоки будут стоить меньше, зато медные – дольше использоваться. При определении итоговой цены исходят из стоимости трубы за погонный метр, аналогично со стоимостью монтажа.

Затраты на установку водостока – долгосрочная инвестиция: стоит один раз установить правильно, чтобы сделать собственное жилище надежным и долговечным. Монтаж водосточной системы является менее дорогостоящим, чем последующие ремонты дома.



Рекомендации по монтажу водосточной системы своими руками

Прежде всего необходимо придерживаться правил, указанных в инструкции от производителя. В ней учтены все нюансы монтажа конкретного водостока из определенного материала с учетом всех комплектующих.

Кроме того, существуют основные принципы правильной установки водостоков:

  • начинать монтировать нужно с того места, где крепится водоприемник;
  • край свеса кровли должен совпадать с серединой желоба;
  • крюки устанавливаются с шагом 100 см для металлических водостоков, 40 см для пластика;
  • уклон должен составлять 2-3 миллиметра на метр погонный желоба;
  • установка воронок – через 10 м;
  • трубы крепятся сверху вниз;
  • расстояние между держателями составляет 1,5 м;
  • для расширения предусматривается небольшой зазор между стеной и трубой.

На участке стоит проложить дренаж, чтобы избежать подтопления. Сам монтаж лучше проводить при температурах выше нуля. Рекомендуется использование оригинальных креплений, хомутов, крюков.



Как выбрать систему водостока для крыши при монтаже своими руками

С выбором водостока следует определяться еще на этапе проектирования здания, максимум в начале кровельных работ. Параметры водосточной системы напрямую зависят от параметров крыши: ее площади, угла наклона, типа. Чем больше площадь ската, тем больше должны быть диаметры лотков и труб, большая пропускная способность и устойчивость. Чем больше угол ската, тем быстрее поток воды, соответственно должны быть прочнее трубы и надежней крепления.

При выборе учитывают также конфигурацию кровли, этажность здания, нагрузки снега и ветра, материал. Не стоит забывать и об обслуживании, поэтому важно предусмотреть возможности доступа для чистки.

Водостоки зависят и от кровельного покрытия: для крыши с профнастилом или металлочерепицей подходят металлические конструкции, для мягкой или цементно-песчаной – пластик и металл.

Рекомендуют приобретать систему от надежных производителей, потратившись один раз и избежав многочисленных ремонтов. Если составляющие приобретаются у нескольких поставщиков, уточните возможность совмещения комплектующих.



Греющий кабель в водосточной системе

В периоды межсезонья системы водостока подвергаются риску вследствие образования наледи. Она ухудшает работу водостоков и может полностью ее блокировать или разрушить водостоки своим весом. Подобные ситуации предупреждаются установкой греющего кабеля.

Конструкция системы обогрева

Греющий кабель представляет собой проводник, преобразовывающий электрическую энергию в тепловую. Нагревая элементы водосточной системы, он предотвращает некоторые явления:

  • образование наледи;
  • появление сосулек;
  • пробки в водостоке;
  • разрыв труб и повреждение фасадов;
  • желоб может деформироваться или обрушиться под тяжестью снега или воды.

Для препятствия обледенению используются два типа кабелей:

  • резистивный: часто используемый, отличатся одинаковой степенью нагрева на всех своих участках.
  • саморегулирующийся: обладающий большими возможностями, чем предыдущий вариант. Он в состоянии регулировать мощность, которую потребляет, и степень нагревания. Важно, что его участки работаю независимо, выбирая градус нагрева каждый для себя. Идеальный вариант, когда кабель проходит в зонах с разной температурой. Просто монтируется, экономно расходует электроэнергию, долговечный в использовании.

Современная система электрообогрева базируется на двух основных составляющих: греющем кабеле и безопасной автоматике. Обогрев необходим таким компонентам водостока:

  • желобам;
  • стыкам разных участков крыши;
  • карнизам;
  • трубам, воронкам;
  • лоткам и водосборникам.

Монтаж системы обогрева

В процессе монтажа важно, чтобы системы обогрева монтировались одновременно для крыши и водостока – это обеспечивает более эффективную прокладку кабеля. В систему входят секции кабеля, терморегуляторы, датчики, пульт дистанционного управления.

Греющий кабель должен находиться в местах протекания воды. Водосточная система не позволяет формирование дополнительных отверстий, поэтому для фиксирования кабеля требуются дополнительные крепления. Необходимо следить, чтобы отток воды проходил на каждом участке системы.

Система водостока очень важна в функционировании вашего дома. Поэтому необходимо правильно подобрать все составляющие в соответствии с параметрами кровли и провести монтаж строго по инструкции, если вы будете делать это сами. Не забывайте о регулярной чистке водостоков от пыли и прочего мусора, которые затрудняют их эффективную работу.

Правильная система водостоков защитит ваше жилье от влаги и плесени и сэкономит затраты на ремонтные работы.



Установка желобов и подвесов для желобов

Желоба и вешалки для желобов - установка

Сплошные алюминиевые желоба сегодня являются доминирующим устройством для защиты от дождя в США. Это неудивительно, поскольку они практически не требуют обслуживания. Вам никогда не придется беспокоиться о ржавчине. Они редко требуют покраски, если вы не измените цвет своего дома. Это действительно отличный продукт.

Транспорт

Я предпочитаю использовать алюминиевые желоба Alcoa.Они поставляются предварительно сформованными на заводе и доступны длиной до 36 или 37 футов. Это один длинный желоб. Они также бывают меньшей длины. Но не думайте, что вы собираетесь пристегнуть эти вещи к крыше автомобиля и поехать домой. Их нужно поддерживать и желательно защищать от ветра. Они сгибаются, если вы едете слишком быстро. Я перевез их по длинной лестнице. Возможно, лучший способ - просто заплатить компании-поставщику кровельных материалов разумную плату за доставку, чтобы они благополучно доставили их к вам домой.

Вырезка желобов

Хотите верьте, хотите нет, но для резки алюминиевых желобов я использую свою торцовочную пилу и более старый, несколько тупой нож. Звук болезненный, но работа сделана, а край обрезки очень четкий и квадратный. Вы можете использовать традиционную ножовку, но убедитесь, что вы используете лезвие с большим количеством зубьев, а не агрессивное лезвие с меньшим количеством зубьев на дюйм.

Если вы используете механическую торцовочную пилу, как я, не забудьте набрать скорость и МЕДЛЕННО опустите лезвие в металл.Не режьте быстро. Вы должны носить очки, поскольку маленькие кусочки металла летают повсюду.

Бесплатные и быстрые ставки

НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ И БЫСТРЫЕ СТАВКИ от местных компаний, которые могут установить защитные ограждения водосточных желобов.

Подумайте о том, чтобы приобрести продукт с микросетками на Amazon.com и попросить местного мастера установить их для вас. НАЖМИТЕ на фото ниже, чтобы увидеть только один из продуктов с микросетками, которые я обнаружил на Amazon:

Существует множество изделий для защиты водосточных желобов из микропластов. Вы можете сэкономить МНОГО денег, положив их на себя. НАЖМИТЕ ЗДЕСЬ или НА ИЗОБРАЖЕНИЕ, чтобы увидеть, насколько они могут быть недорогими.

Прочие инструменты

Для сборки алюминиевых деталей желоба требуется дрель с битом 1/8 дюйма, заклепочный пистолет с алюминиевыми заклепками, которые соответствуют цвету желобов, молоток, деревянное долото с острым углом 1/2 дюйма и инструмент для забивки шестигранной гайки. закрутите винт на подвесе.

Сборка

Я предпочитаю собирать желоб целиком на земле, а затем поднимать его на место.Вам нужно обрезать желоб до нужной длины, учитывая небольшой выступ черепицы на краю крыши. Много лет назад я совершил ошибку и перекрыл желоб сразу за доской. Опоясывающий лишай выходил примерно на 1,5 дюйма за конец желоба. Каждый раз, когда шел дождь, я капал, капал, капал с конца крыши. Это была большая неприятность!

Желоба бывают с левой и правой заглушками. В них уже есть предварительно просверленные отверстия для заклепок. Наденьте заглушки на конец желоба и просверлите отверстия, чтобы сделать соответствующее отверстие в желобе.Немедленно установите заклепку, прежде чем переходить к следующему отверстию. Перед сверлением желоба убедитесь, что крышка плотно закрыта.

Выходная трубка

Установка выпускных трубок - самая сложная часть работы. Вы должны убедиться, что расположили их в правильном месте относительно водосточной трубы. Я обычно использую обрамляющий квадрат на стене внизу, чтобы перенести центральную линию водосточной трубы вверх до доски водостока.

Как только вы узнаете, где находится центральная линия выпускной трубы в желобе, вы можете отметить ее местоположение.Используйте настоящую выпускную трубу в качестве шаблона, чтобы нарисовать форму отверстия. Бросьте его вверх дном в желоб и обведите внутренний контур отверстия.

Вставьте обрезок 2х4 или другой древесины под желоб в месте расположения выпускной трубы. Убедитесь, что водосточный желоб не находится на тротуаре, который может поцарапать нижнюю часть водосточного желоба. Брусок позволяет использовать стамеску, чтобы вырезать отверстие.

Обратите внимание, что долото по дереву имеет плоскую черную сторону и конусообразную или скошенную поверхность. Угловая поверхность всегда должна быть обращена внутрь выпускного отверстия.Используйте молоток, чтобы постучать по стамеске. Он прорежет алюминий. Также он может немного погнуть дно желоба при прорезании отверстия. Не беспокойся об этом. Убедитесь, что вы вырезаете отверстие подходящего размера. Допуски очень жесткие. Отрежьте слишком маленькие, и трубка не поместится. Если вырезать слишком большой размер, то в предварительно просверленных отверстиях фланца выпускной трубы не останется желоба.

После того, как вы прорежете отверстие, поместите брусок внутрь желоба и с помощью молотка разгладьте дно желоба.Установлены сверло и заклепки. Я предпочитаю иметь заклепки на дне желоба. Маленькие ямочки будут торчать внутри водостока, но кого это волнует.

Герметик

Alcoa производит специальный герметик, который делает их системы герметичными. Этот продукт поставляется в тюбиках и очень липкий. Он содержит легко воспламеняющиеся растворители, которые быстро испаряются. Продукт снимается за секунды, поэтому работать нужно быстро. Я предпочитаю заливать герметик в щели торцевых заглушек, пока желоб находится на земле.Желоб можно слегка наклонить, чтобы герметик дошел до вершины трещин. По окончании работы с торцевыми крышками обильно нанесите герметик на фланец выпускной трубы. Убедитесь, что он перекинут на желоб и заклепал каждую заклепку.

Начать с середины

Вы не поверите, но вы можете нести и устанавливать 35-футовый водосточный желоб самостоятельно. Хитрость заключается в том, чтобы удерживать его посередине, чтобы он был сбалансирован. Установите лестницу в нужное место. Убедитесь, что воздушные линии электропередач не соприкасаются с водостоком.Желобу нужно немного упасть, когда он направится к выпускной трубе. Вы не можете наклонить желоб, как водосточную линию. Если вы это сделаете, он в конечном итоге будет висеть под водосточной доской.

Всегда устанавливайте подвесы для желоба на хвостовой части стропила, если только вам не повезло иметь прочный каркас по всей длине доски желоба. Это роскошь. Если вы можете покрасить водосточную доску перед установкой желоба, сделайте это. Покрасьте всю поверхность доски.

Чтобы посмотреть цветные фотографии подвесов для водосточных желобов винтового типа, щелкните здесь.

Колонка B402

5 советов по размещению желоба и расстоянию между подвесами

27 ноября 2018


Установка водосточного желоба жизненно важна для защиты вашей собственности от одной из ужасных головных болей домовладельцев: проблем с влажностью. По этой причине ваша дренажная система должна быть всегда в хорошем состоянии и хорошо размещена, со всеми установленными аксессуарами, включая подвесы для желобов. Ваши желоба будут постоянно получать большое количество воды в сезон дождей, а также под воздействием других элементов, таких как листья, мусор, сильный ветер и солнечный свет, поэтому они должны быть сделаны из того же материала, что и водосточный желоб, чтобы иметь возможность удерживать конструкцию внутри. его место, как бы ни был сильный дождь.Если водосточные желоба не размещены на вашей крыше должным образом или у вас недостаточно подвесов для водосточных желобов, очень вероятно, что ваша водосточная система начнет показывать признаки плохой установки, что в конечном итоге приведет к ужасным повреждениям, нанесенным водой вашей собственности.

Возможно, вы читали или слышали фразу «любой может установить водосточную систему», и на самом деле это правда, но будет ли она хорошо установлена? Установка водосточного желоба требует определенных знаний и навыков, приобретенных в результате практического опыта; только одна ошибка может иметь катастрофические последствия для всей конструкции и, следовательно, для вашего дома.

Сегодня мы представляем вам список из 5 полезных советов по правильному размещению водосточного желоба и расстоянию между подвесами всякий раз, когда вы решите установить водосточный желоб в своей собственности:

  1. Выберите правильный тип водосточного желоба
    На рынке вы можете найти большое количество желобов из разных материалов, и иногда это подавляет клиентов, но наши специалисты всегда рекомендуют выбрать наиболее прочный вариант в рамках вашего бюджета. Поиск подрядчика по изготовлению водосточных желобов перед покупкой новых водосточных желобов будет большим подспорьем, поскольку он предоставит вам ценную информацию о правильном стиле водостока, размере и материале, подходящем для вашей собственности.

    Согласно статистике, наиболее распространенными материалами водосточных желобов являются алюминий, сталь, медь, винил и цинк, и в большинстве домов используется стиль K размером от 5 до 6 дюймов в ширину. Чтобы определить эти особенности, экспертам необходимо учитывать такие конкретные аспекты, как преобладающая погода в районе и внешний вид собственности, среди прочего.


  2. Расчет уклона
    Это важный аспект при установке водосточных желобов. Когда вы смотрите на водосточную систему с земли, кажется, что она параллельна линии крыши дома, но они немного наклонены, поэтому дождевая вода может без проблем течь прямо в водосточную трубу.

    Каждый проект водостока имеет свои особые условия и размеры, которые требуют точного измерения; тем не менее, существует своего рода общая формула, которая используется подрядчиками в качестве руководства для начала работы. Чтобы обеспечить адекватный дренаж, ваши желоба должны иметь уклон примерно в дюймах на 10 футов. Это измерение должно быть максимально точным, иначе у вас возникнет одна из следующих проблем: если высота звука слишком умеренная, вода не сможет достичь водосточной трубы; он будет оставаться в желобе до тех пор, пока не выльется наружу, что приведет к протеканию водосточных желобов и скоплению воды по всему сайдингу, входу или гаражу вашего дома; С другой стороны, если высота звука будет слишком высокой, это придаст вашему фасаду неприятный вид.Для длинных водосточных желобов высотой 40 футов или более уклон или наклон должен начинаться в середине, отводя воду к водосточной трубе на каждом конце. Этот наклон будет гарантировать, что вода будет стекать вниз, сметая любой мусор в желобах к выпускному отверстию водосточной трубы.

    Мы можем сказать, что пренебрежение этим важным аспектом может испортить основную цель установки водосточного желоба, поэтому подумайте дважды, прежде чем делать это самостоятельно, и не сомневайтесь в выборе подрядчика, который сделает это правильно.


  3. Размещение желоба
    Принято считать, что водосточные желоба следует ставить прямо на крыше.Это неверно, потому что дождевая вода поднимается вверх по нижней стороне крыши и капает под крышу. В свою очередь, дождевая вода будет стекать за водосточные желоба, которые свешиваются слишком высоко, что приведет к порче облицовочных панелей по пути. Чтобы этого не произошло, следует разместить водосточные желоба на несколько дюймов ниже крыши. Как видите, правильное размещение желобов играет важную роль в содержании вашего дома; поэтому советуем серьезно отнестись к устройству водосточного желоба в доме.

  4. Расстояние между подвесами
    Правильное определение расстояния между подвесами зависит от преобладающего климата в вашем районе.Если вы живете в теплом месте со спорадическим дождем, вы можете повесить вешалки для водосточных желобов ближе к середине водосточных желобов на расстоянии не более 36 дюймов или трех футов от центра. В дождливом климате, где водосточные желоба будут пропускать большее количество воды в течение длительного времени, между ними должно быть максимальное расстояние 18 дюймов.

  5. Установка оклада
    Установка скользящего водосточного желоба под черепицей и над задним краем водосточного желоба предотвратит попадание воды за желоба, что может привести к гниению и разрушению фасции со временем.Гидроизоляцию следует вставить как под черепицу, так и под кровельную бумагу, но если тот, который вы используете, слишком короткий, чтобы доходить до заднего края желоба, добавьте дополнительную полосу металлического листа, перекрывающую желоб, чтобы прикрепить его без проблем.
Теперь, когда вы знаете, насколько важна правильно установленная водосточная система, решение в ваших руках, устанавливать ли водосточные желоба самостоятельно или доверить эту работу профессионалам. Хотя установка водосточных желобов может показаться "легкой задачей", найм профессиональной компании, которая сможет выполнить установку за вас, сэкономит ваше время и деньги. Если вы не имеете отношения к такой работе, вы рискуете повредить свой дом или пораниться. С другой стороны, опытные специалисты по водосточным желобам знают, какие профилактические меры следует принимать в течение всего процесса.

В Rain Gutters Solution вы найдете группу экспертов с большим опытом установки, ремонта и обслуживания водосточных желобов; оснащены первоклассными инструментами, чтобы вы могли быть спокойны, оставив весь процесс в их руках, и просто ждать потрясающих результатов.Не сомневайтесь и свяжитесь с нами по телефону (305) 270-7779 или заполнив нашу контактную форму ниже, чтобы назначить встречу с нами. Мы с радостью поможем вам!

Если вы нашли эту статью полезной, дайте нам знать в разделе комментариев ниже. Точно так же не стесняйтесь делиться им, используя параметры обмена ниже. Хотите, чтобы мы затронули еще одну интересующую вас тему, касающуюся водостоков? Если да, то ставьте лайки и подписывайтесь на нас в социальных сетях, а также публикуйте в любом из наших профилей в социальных сетях тему, которую вы хотите, чтобы мы обсудили: Facebook @RainGuttersSolution, Twitter @Gutterssolution и Instagram @RainGuttersSolution

Выбор крюков и установка желобов


Одной водосточной трубы достаточно для крыши длиной до 10 м. Крюки для водостока должны быть размещены, как на рисунке рядом, и отмечены цифрами 1, 2 и т. Д. Для начала установите первый и последний крюки для водостока на расстоянии 10 см от края крыши. Если длина превышает 10 м, необходимы две водосточные трубы. Крючки для водостока должны быть размещены в соответствии с рисунком ниже и отмечены 1–1, 2–2 и т. Д. Крючки для водостока 1–1 должны быть установлены примерно в 30 см от центра, а последний - примерно в 10 см от края. крыши. Короткие крючки для желоба прикрепляются непосредственно к облицовочной доске.Если облицовка установлена ​​не вертикально, крюк водостока может погнуться.

Крючки для желоба

Для обеспечения устойчивости желоба необходимо установить крюки водосточного желоба с максимальным расстоянием 60 см. Желоба устанавливаются с уклоном в сторону водосточной трубы. Уклон должен составлять 5 мм / м. Важно, чтобы желоб в своей наивысшей точке находился примерно на 25 мм ниже линии ската крыши (Рисунок № 1).

Крюки для желоба Compact следует устанавливать с помощью 4.2 винта с плоской головкой по 30 (минимум 20 мкм цинка) на расстоянии не более 600 мм. Длинные водосточные крюки из плоской стали следует согнуть в соответствии с уклоном крыши (это не относится к компактным водосточным крюкам для установки на облицовочной доске) и прикрепить так, чтобы желоб имел уклон 5 мм на каждый 1 м. Крюки желоба должны быть пронумерованы, после чего первый и последний должны быть прикреплены на расстоянии 100 мм от краев крыши (например, ветровой балки) (рисунок № 2).

Для установки остальных крюков желоба необходимо протянуть веревку между первым от края крыши и последним перед сборным боксом, чтобы обозначить правильную линию установки, гарантирующую соответствующий уклон для водостока (рис.3).

Желоба

Водосточная труба должна быть установлена ​​в правильно спланированной точке желоба. Выходное отверстие для приемного бокса должно быть вырезано, как на чертеже, или в форме круга с диаметром меньше верхнего входного отверстия воронки приемного бокса (рисунок № 4).

Бункер для сбора следует установить под загнутым краем желоба (фиксатор сгиба). Бункер для сбора следует прижать к желобу и загнуть в него фиксирующие выступы (рис.5).

Желоба должны быть уложены на внутренние дуги крюков желоба и перемещены в правильное положение. При установке желобов необходимо слегка прижать оба края верхней секции, чтобы фиксатор сгиба занял свое место на внешнем конце крюка желоба (Рисунок № 6).

Универсальная пластина водосточного желоба всегда прикрепляется к обрезанному на заводе конце водосточного желоба таким образом, чтобы его правое или левое ушко перекрывало отверстие замка сгиба желоба.Контакт плиты с желобом следует заделать кровельным силиконовым компаундом. Другой выступ пластины на стороне, противоположной замку сгиба, должен быть согнут параллельно желобу. Стык между пластиной и желобом с внутренней стороны должен быть заделан кровельным силиконовым компаундом (рисунок № 8).

Край желоба должен быть виден на внешней стороне пластины желоба с обеих сторон вырезов. Он должен быть согнут так, чтобы пластина не выскользнула (заделана кровельным силиконовым компаундом (рис.9).

Соединители желобов используются для соединения желобов. После соединения концов желобов вместе, соединитель накладывается на задний край желоба, после чего он осторожно распределяется и продвигается вперед на замок сгиба. Между желобами должен оставаться компенсационный шов 2–4 мм (Рисунок № 10).


Советы по размещению желоба и расстоянию между подвесами

Сегодня рынок наводнен множеством инструментов и ресурсов для улучшения дома. Для домовладельцев это значительно упрощает самостоятельные проекты, такие как заделка трещин на потолке и вытаскивание сломанной плитки.Однако многие задачи по-прежнему требуют четких целей, конкретных знаний и приобретенного обучения. Это включает установку водостока. Определение шага желоба, его размещения и размещения подвесов - задача не для любителя, и лучше доверить их профессиональным местным кровельным компаниям. Почему? Потому что одна ошибка может привести к серьезному повреждению всей вашей конструкции.

Измерение шага

Самый высокий наконечник водосточного желоба должен располагаться под определенным наклоном вниз, чтобы дождевая вода могла без проблем стекать в водосточную трубу.Хотя одно измерение не применимо ко всем зданиям, существует своего рода общая формула, которую подрядчики используют в качестве руководства. Ваши желоба должны иметь уклон примерно ¼ дюйма на 10 футов, чтобы обеспечить надлежащий дренаж. В противном случае могут произойти две вещи. Во-первых, вода будет оставаться в желобах до тех пор, пока не выльется через край, что приведет к скоплению воды в вашем подвале или гараже; и, во-вторых, это создаст неприятный вид вашему дому.

Размещение желобов

Опытный подрядчик по кровельным работам разместит желоба на несколько дюймов ниже крыши.Если поместить ее прямо на линию крыши, что многие домовладельцы считают правильным приемом, дождевая вода будет скатываться вверх по нижней стороне крыши и стекать под крышу. Это причина, по которой размещение желобов является важной частью установки и должно выполняться специалистом в этой области.

Расстояние между подвесами

Расстояние между подвесами лучше всего определяется климатом местности. Если вы живете в преимущественно теплом месте с периодическими дождями, вешалки для водосточных желобов должны располагаться близко к центру водосточной системы.Расстояние должно быть не более 36 дюймов от центра. Для влажного климата между желобами должно быть максимальное расстояние 18 дюймов.

Обратиться в Gutter Professional

Эти кропотливые и довольно утомительные задачи требуют внимания к деталям, и опытный установщик водосточных желобов может в достаточной мере обеспечить их. Свяжитесь с Hinkle Roofing, авторитетным лицом в компании. Мы предлагаем широкий спектр профессиональных услуг в сфере экстерьера, таких как установка водостоков, ремонт кровли, замена картинных окон. Позвоните нам по телефону (205) 324-8545 или заполните контактную форму, чтобы начать разговор с одним из наших специалистов.

Ремонт, установка и модернизация водосточного желоба

Водосточные желоба и водостоки своими руками

Водосточные желоба - это часто упускаемый из виду, но очень важный строительный продукт. Ухудшенный или отсутствующий водосточный желоб может нанести серьезный ущерб ландшафту, позволить дождевой воде попасть в подвалы и подползни, а также разрушить облицовочные доски и сайдинг. Ремонт и / или установка водосточных желобов довольно просты, однако обычно для этого требуются работы по лестнице, что многим просто не нравится.Работа по лестнице может быть опасной, если вы не будете работать осторожно и безопасно.

Типы желобов

Водосточные желоба доступны из различных материалов, типов и размеров. Алюминий является наиболее распространенным материалом для водосточных желобов, и алюминиевые желоба доступны в непрерывном или бесшовном исполнении или в виде секций, соединенных вместе. Алюминиевые бесшовные водосточные желоба обычно устанавливаются дилерами с помощью машины для выдавливания водосточных желобов на стройплощадке. Например, Classic Gutter Co. (www.classicgutter.com) уже 21 год специализируется на производстве бесшовных алюминиевых водостоков, предлагая более 20 доступных цветов.

Секционные желоба, которые можно купить у дилеров строительных материалов и в магазинах, таких как Lowe’s и Home Depot, имеют длину 10 футов. По индивидуальному заказу доступны изделия большей длины, но для их транспортировки на место работы потребуются некоторые средства. Алюминиевый секционный водосток может быть установлен своими руками.

Виниловые водосточные желоба становятся все более популярными, поскольку они не ржавеют, не скалываются, не вмятины, не раздавливаются и не протекают.Нет необходимости красить - коричневый и белый являются наиболее распространенными цветами для алюминиевых и виниловых водостоков. Виниловые водосточные желоба также доступны в 10-футовых секциях, и установка - это простая задача домовладельца. Виниловые водосточные системы Rain Master или TuffFlo от Euramax Canada, Inc. защищены от ультрафиолета и гарантированно не трескаются, не отслаиваются и не корродируют. В этой системе также используются виниловые соединители, торцевые заглушки, уголки, отводы и другие фитинги с запатентованными уплотнениями, которые устраняют необходимость в конопатке и герметиках.

Также доступны водосточные желоба из меди и оцинкованного металла, которые представляют собой высококачественную продукцию, обычно устанавливаемую подрядчиком. Berger Building Products - наша дочерняя компания, у которой есть множество изделий из медных водостоков, устанавливаемых подрядчиком.

Желоба Rainhandler (www.rainhandler.com) имеют уникальную запатентованную конструкцию жалюзи, которая позволяет смывать листья и мусор. Система самоочистки Rainhandler устраняет забитые, переполненные водостоки и водосточные трубы. Кроме того, больше нет разрушительных ледяных плотин.Дождевой сток превращается в полосу от 2 до 3 футов шириной из мягких капель размером с дождь, которые разбрызгивают ландшафт.

Типовые компоненты установки водостока из винила. (Предоставлено GSW Rain Master)

Нажмите ниже, чтобы просмотреть видео о ремонте желоба:

Ремонт желобов

Самая распространенная проблема с водосточными желобами - их чистота и отсутствие на них мусора с кровли, такого как частицы битумной черепицы и, конечно же, листьев.Доступен ряд продуктов, которые могут удерживать крупные предметы, такие как листья, от желоба. К ним относятся продукты Leaf Guard (www.leafguard.com) и Gutter Helmet (www.gutterhelmetatlanta. com).

Вторая наиболее распространенная проблема - это неплотный желоб, вызванный тем, что его крючки или гвозди откручиваются от облицовки. Этот ремонт может быть простым или сложным. Если использовались гвозди для водостока, проблема может быть решена заменой вешалок. Однако во многих случаях фасция может гнить, что приводит к ослаблению гвоздей или вешалок для желоба.В этом случае водосточный желоб необходимо удалить и установить новую облицовку, а затем переустановить водосточный желоб.

Третья по частоте проблема - протечки вокруг стыков секционных желобов и / или водосточных труб. Это вызвано плохо подогнанными соединениями. Если возможно, подсоедините заново, затем заделайте силиконовым герметиком хорошего качества подходящего цвета, соответствующего цвету водосточного желоба.

Последняя, ​​но не менее распространенная проблема - ослабленные или отсоединенные водосточные трубы. Это снова вызвано плохим соединением.Установите соединения и скрепите их заклепками. Опять же, для герметизации соединения может потребоваться уплотнение.

Показанный алюминиевый водосточный желоб был установлен с водосточной трубой не на том конце, и его пришлось снимать, перерезать и снова устанавливать.

Компоненты водостока, металлические или виниловые, лучше всего собирать на земле.

Установка водостока

Установка водосточного желоба - довольно несложная работа, требующая всего лишь нескольких инструментов.Вам понадобится ножовка или ножовка и коробка для резки под углом для резки деталей, молоток для установки вешалки, рулетка, небольшой квадратик, переносная дрель / отвертка с битами и отвертками, защитные очки и меловая леска. И, конечно же, вам понадобится лестница - возможно, две лестницы и помощник для большинства установок.

Первым делом осмотрите фасцию, чтобы убедиться, что она здоровая и поддерживает водосток. Затем измерьте линию крыши, чтобы определить необходимый водосточный желоб. Сделайте набросок линии крыши с отмеченными на ней размерами.В большинстве случаев вам понадобится как минимум одна водосточная труба на каждые 10 футов. Больше водосточных труб увеличивает пропускную способность водосточного желоба для отвода воды, поэтому больше обычно лучше. Однако важно расположить водосточные трубы так, чтобы они эффективно отводили воду от фундамента и ландшафта. Углы и изменения линий крыши - частые места водосточной трубы. Также определитесь с размещением вешалок, гвоздей или крючков. В снежных поясах или с металлической крышей вам понадобятся крючки или крючки, расстояние между которыми не должно превышать 18 дюймов.В других местах можно обойтись ремнями для подвешивания или крючками, установленными через каждые 24–32 дюйма. Анкерные гвозди или винты должны проходить через облицовку и в концы стропил для прочной установки. Определите необходимое количество желобов, водосточных труб, концевых отводов, колен, соединителей, углов, соединителей и вешалок, гвоздей или крюков, используя эскиз контура вашей крыши.

Нанесите мел на потолок, чтобы обозначить падение или падение желоба. Он должен падать на 1/8 дюйма на каждые 10 футов водосточного желоба.

Собранная секция желоба затем поднимается и закрепляется на месте, в данном случае с помощью гвоздей.

Отремонтировать и при необходимости перекрасить облицовку. Забейте гвоздь в верхнем конце водосточного желоба на 1/2 дюйма вниз от верхней части облицовки. На каждые 10 футов водосточного желоба опускайте мерку на 1/8 дюйма, а затем щелкайте меловой направляющей.

Самый простой способ сборки желоба с соединениями, заглушками, каплями и т. Д. - на земле.Отмерьте необходимую длину и отрежьте. Торцовочная коробка и пилы с мелкими зубьями используются для обрезки виниловых водостоков до необходимой длины. Для изготовления желобов по металлу можно использовать ножовку и торцовочный ящик или отрезную пилу по металлу. Всегда надевайте защитные очки и кожаные перчатки при резке металлических желобов и работе с ними. Виниловые водостоки не дают острых краев, но вы все равно должны носить защитные очки.

В виниловой системе Rain Master используются скрытые или внешние крючки, которые упрощают установку. Скрытые крючки устанавливаются на желоб во время сборки, а затем держатели скрытых крючков закрепляются на месте по меловой линии.Наружные крючки снова прикрепляются непосредственно к фасции по меловой линии. В любом случае собранная секция водосточного желоба поднимается и фиксируется на месте. Затем соединитель Rain Master прикручивается непосредственно к панели. Эти шаги повторяются для каждого участка водостока.

Обрежьте водосточную трубу ножовкой, используя угловую коробку, чтобы направить пилу для прямого пропила.

Ремонт водостока обычно состоит из переустановки крюков или подвесов, повторной заклепки и заделки швов.Соединение показанного алюминиевого водосточного желоба ослабло. Первый шаг - просверлить отверстие в обеих частях соединения.

Затем заклепками закрепите соединение.

Монтаж водосточной трубы начинается с присоединения колена к выпускному отверстию. В зависимости от материала водосточного желоба можно использовать либо саморезные, устойчивые к ржавчине металлические винты, либо заклепки. Расположите противоположный изгиб напротив стены здания так, чтобы оба отверстия были на одной линии, и измерьте расстояние между ними.Добавьте необходимое расстояние для установки водосточной трубы в соединители и обрежьте ее до нужной длины. Соберите эту секцию, опять же, с помощью саморезов или заклепок. Дно водосточной трубы должно быть примерно на 6 дюймов над землей. Отрежьте водосточную трубу до этой длины или соедините части, если общая высота превышает 10 футов.

Закрепите водосточную трубу на месте.

Установите колено в нижней части водосточной трубы, а затем установите удлинитель на нижнее колено.Также могут быть добавлены отклонители, позволяющие убирать удлинитель в сторону для работы на дворе. Вставьте водосточную трубу вверх в нижний конец выпускного патрубка и закрепите водосточную трубу на месте с помощью зажимов или креплений для водосточной трубы, прочно прикрепленных к стене. Прикрепите верхний конец водосточной трубы к выпускному колену винтами или заклепками. При необходимости добавьте блоки-заставки.

Не бойтесь браться за свои непонятные проекты, это может быть проще, чем вы думаете.

Чтобы определить длину колена, прижмите колено водосточной трубы к стене и измерьте расстояние между нижней частью выпускного колена и коленом водосточной трубы.


Рекомендуемые статьи

Варианты установки линии крыши своими руками - ColorBit

ColorBit Lights создает праздничное освещение на все случаи жизни, захватывающее дух как в жилой, так и в коммерческой недвижимости. Линия крыши - одно из самых популярных мест для размещения светильников ColorBit Lights, чтобы произвести большое впечатление, мгновенно выделяя всю собственность.

В то время как некоторые клиенты предпочитают простоту использования для сезонных дисплеев, другие хотят сделать все возможное, чтобы предоставить более долгосрочную установку, адаптированную для их дома или бизнеса. Чтобы убедиться, что ваши светильники свешиваются правильно и плотно прилегают к водосточным желобам, черепице или карнизу, полезно начать с плана.

У клиентов есть несколько вариантов крепления ColorBit Lights вдоль линии крыши своего дома, офиса или других сооружений. Вот несколько вариантов монтажа, от простых краткосрочных до более сложных долгосрочных.

Простая установка без отверстий - Универсальные световые зажимы упрощают установку и предназначены для работы без образования дыр в кровле или отделке.Световые струны прикрепляются к зажиму через проволочные направляющие, чтобы надежно удерживать свет без усилия или скручивания. Прозрачный универсальный водосточный желоб и черепица. Зажимы для рождественских фонарей защелкиваются на желобах или переворачиваются, чтобы скользить под черепицей.

Монтаж только водосточных желобов - Выберите крюки для водосточных желобов, чтобы быстро подвесить светильники вдоль желобов. Купите S-образные крючки для желоба в магазине товаров для дома или на Amazon и повесьте их, вдавив верхнюю часть S в желоб, оставив остальную часть крючка на передней части. Когда вы будете готовы повесить фонари, просто используйте нижнюю часть буквы S в качестве крючка и проденьте провода фонарей в каждый крючок. Крючки для желоба размещаются через каждые 6 дюймов вдоль желоба для размещения световых струн.

Быстрый монтаж скобами - Световые струны можно прикрепить скобами под карнизом. Используйте степлер с диаметром in дюйма. скобы для крепления гирлянды. Держите шнур по центру и убедитесь, что вы не скрепляете проводку! Отключив световую струну от источника питания, натяните ее туго, но не туго, и продолжайте скреплять струны вдоль своего пути.Вы также можете использовать электрические скобы, чтобы закрепить шнур гирлянд. Однако, если вы используете скобы, всегда убедитесь, что они предназначены для использования с электропроводкой.

Простая установка на крючке - При подвешивании струнных фонарей вы можете обнаружить, что проще просто использовать небольшие крепежные крючки для чашек. Крючки ввинчиваются в древесину с интервалом 12 дюймов под карнизом, стяжки можно использовать для закрепления легкой веревки на крючках для чашек.

Профессионально выглядящий «скрытый» монтаж - Для более профессионального вида вы можете установить ColorBit Lights, используя виниловый j-образный канал.Просверлите отверстия диаметром 12 мм в канале лицевой стороной вниз (максимальное расстояние между отверстиями должно быть не более 85 мм от центра к центру). Установите J-образный канал за облицовкой с помощью шурупов отверстием вниз. Вставьте светодиодные лампы в отверстие в j-образном канале до щелчка. Шнуры питания можно заправить в канал, чтобы он выглядел профессионально. В этой установке используется j-образный канал диаметром 1-1 / 2 дюйма.

Все установочное оборудование и расходные материалы доступны в местных магазинах бытовой техники или на Amazon.com. J-канал доступен в вашем местном центре поставки винила.

Соединение отдельных вертикальных линий крыши - Для удлинения непрерывных световых цепочек по вертикали между различными секциями крыши заказчики использовали 3-контактный соединительный кабель для светодиода со штекерной розеткой JST SM . Кабели позволяют переходить с одной секции на следующий уровень, чтобы избежать освещения в местах, которых не должно быть. Доступны различные длины, которые вставляются непосредственно в конец световых струн.

Поле для настройки длины строки - Хотя мы не рекомендуем разрезать и сращивать, поскольку это приведет к аннулированию гарантии, это возможно с учетом конструкции.При регулировке длины легкой струны в конце подъема крыши вы можете отрезать лишние лампы и соединить их на новом охватывающем конце. Если вам не хватает нескольких лампочек, вы можете вставить несколько лампочек. Световая струна является направленной (данные проходят только в одном направлении вдоль струны - от охватываемого конца к охватывающему), но конструкция струны позволяет разрезать и соединять любые лампы для вставки, используя либо охватываемую, либо охватывающую часть 3 Pin JST Разъем SM Plug LED. Ключевые моменты, о которых следует помнить, - это то, что поток данных вдоль гирлянды источников света является направленным, поэтому тип соединителей на отрезке нити нельзя поменять местами при использовании небольших участков источников света. Второй ключевой момент - убедиться, что разные контакты на разъемах соответствуют правильным проводам в той же ориентации, что и на заводе. Поэтому найдите белую линию на одном из внешних проводов и соедините ее с белым проводом разъема. Затем соедините средний провод с зеленым средним проводом на разъеме. Наконец, подключите оставшийся внешний провод к оставшемуся проводу разъема. Клиенты сообщили о хороших результатах при использовании соединителя Dolphin DC-100S Super B с герметиком .Вот видео о том, как использовать разъем B: https://www.youtube.com/watch?v=9JQU_eF_rOA. Пишите на [email protected], если у вас есть вопросы, мы всегда готовы помочь!

Это несколько вариантов, которые клиенты использовали для установки ColorBit Lights на свои крыши. Вы можете найти другие варианты монтажа и установки, которые подходят для вашего конкретного проекта. Мы надеемся, что это поможет вам подготовиться к праздникам с вашим проектом DIY Christmas Lights. Сделайте этот сезон отпускным с ColorBit Lighting.

Следующие ссылки Amazon являются примерами продуктов, описанных в статье. Подобные товары могут быть доступны в ваших местных магазинах бытовой техники.

Прозрачные универсальные зажимы для рождественских фонарей для желоба и гонта: https://www.amazon.com/dp/B01K8S7H0E/ref=cm_sw_r_em_api_i_02QaFbZ00GE3Y

S-образные крючки для желоба

Крючки для чашек

3-контактный разъем JST SM, штекер, штекер для светодиода https: // www.amazon.com/dp/B07F7WMG3C/ref=cm_sw_r_em_api_i_wMQaFb9364FX4

3-контактный разъем JST SM для светодиодов

https://www.amazon.com/dp/B00NBSh5CA/ref=cm_sw_r_em_api_i_gQQaFbYV9RA2N

Разъем Dolphin DC-100S Super B с герметиком

Как повесить рождественские огни, когда у вас есть водосточный шлем

Вы можете обнаружить, что повесить рождественские гирлянды в первый сезон после установки новых крышек водостока Gutter Helmet® немного сложнее, чем раньше. Поскольку ваши крышки желобов имеют выступающий вперед носик, который помогает воде стекать в желоба, а мусор стекает по ним, ваши старые зажимы для осветительных приборов могут не работать. Но не волнуйтесь, есть несколько решений.

  • Используйте свои клипы по-другому. Большинство зажимов предназначены для крепления либо к желобам, либо, для домов без водосточных желобов, к черепице. Если имеющиеся у вас зажимы будут работать с вашей черепицей, просто вставьте их под нижнюю часть черепицы на линии крыши. Возможно, вам придется изменить направление фонарей в зажимах и направить их вверх.
  • Купить новую обойму. Если у вас в настоящее время нет такой возможности, в вашем местном магазине больших коробок должны быть световые зажимы в стиле гонта. Если вы предпочитаете не прикреплять зажимы к черепице, поищите зажим толщиной менее 3/8 дюйма, который подходит для проема системы водосточного шлема. Другой вариант - найти зажим, который очищает выступ крышки желоба.
  • Попробуйте липкие зажимы. Доступно множество водонепроницаемых самоклеящихся зажимов, которые легко устанавливать и снимать.Они не оставляют следов на желобах и являются идеальным решением для подвесных светильников.

Если у вас возникли проблемы с поиском решения, которое подойдет для вашего дома, позвоните своему установщику Gutter Helmet и попросите совета. Ваш местный представитель может порекомендовать вам решение, которое сработало для других клиентов, и, вероятно, будет знать, где его найти.

Безопасность прежде всего

Независимо от того, какое решение вы выберете для подвешивания праздничных украшений, обязательно соблюдайте эти советы по безопасности.

  1. Никогда не используйте светильники для помещений вне помещений. Электропроводка внутреннего освещения не предназначена для защиты от воды, экстремальных температур или прямого УФ-излучения. Эти условия вызывают его поломку и могут привести к неисправности электрооборудования или даже к пожару.
  2. Соблюдайте все рекомендации производителя. Если вы вешаете несколько гирлянд, установите флажок или этикетку, чтобы определить, сколько из них можно связать вместе, прежде чем включать их непосредственно в розетку.Никогда не подключайте удлинитель к другому удлинителю. Не будь Кларком Грисволдом из своего квартала!
  3. Не натягивайте удлинители на тротуарах или в других местах с интенсивным движением. Вы не хотите, чтобы кто-то споткнулся и получил травму. Не накрывайте удлинительные шнуры лентой или ковриками, чтобы исключить опасность споткнуться, потому что при этом вы фактически добавляете опасность пожара или поражения электрическим током! Трение при ходьбе по шнурку может разрушить его защитный слой.
  4. Когда стоите на лестнице, никогда не поднимайтесь на верхнюю ступеньку. Обратите внимание на это предупреждение. Лучшие практики лазания по лестнице также включают использование корректировщика, чтобы удерживать лестницу в устойчивом положении при подъеме и спуске.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
