Монтаж электросчетчиков

Только мастер, соблюдая стандартные технические методы, технологии, сможет осуществить качественный монтаж, гарантируя эффективность последующей эксплуатации.

Согласно определенным параметрам подбирается месторасположение, способ крепления счетчиков электроэнергии. Кроме того, необходимо согласовывать монтаж в соответствующих инстанциях, получать разрешение на установку, проводить послемонтажное тестирование. Поэтому доверять монтаж электросчетчиков следует специалистам.



Домодедовский районБольше фото здесь

Грамотный монтаж электросчетчиков, выполняемый специалистами «МастерЭнергоСервис», позволит сократить расход электроэнергии правильным подсчетом. Почему заказать квалифицированную установку электросчетчика следует у нас? Мы объясним. На работу данного прибора оказывают влияние:

• влажность;
• температура;
• химический состав воздуха;
• правильность расположения аппарата.

Подольский районБольше фото здесь

Установка электросчётчика

Для квартиры, коттеджа, помещения, потребляющего небольшое количество электроэнергии, практикуется использование однофазных счетчиков. Многотарифные приборы целесообразно применять в мегаполисах, на производстве.

В Москве, Московской области сегодня популярны счетчики марки Меркурий. Регистрация таких приборов в управляющей энергоорганизации максимально упрощенная.

Нет времени читать?

Оставьте телефон и мы Вам перезвоним



Существуют нормированные правила, регламентирующие монтаж счетчиков. Так, установка электросчетчика возможна:

• в подготовленной нише;
• в камере;
• на стене;
• в специальном шкафу;
• на пластиковых, металлических щитах.

Можайский районБольше фото здесь

Месторасположение подбирается, исключая вибрации, возможность смещения электроприбора.

Крепление прибора осуществляется вертикально скобами, фиксирующими болтами. При настенном монтаже зазор между панелью аппарата и стеной составляет 150мм. Если счетчик устанавливается на проходах, лестничных площадках, следует защищать аппарат запирающейся конструкцией.

Лицевая сторона прибора должна иметь паспортную табличку, а также изолирующую горизонтальную перегородку.

Раменский районБольше фото здесь

Монтаж счетчика

Кроме необходимости выбора правильно места установки счетчиков, требуется учитывать высоту расположения прибора.

Согласно действующим ПУЭ монтаж счетчика осуществляется на высоте 0,8-1,7м. При необходимости разрешается выполнить крепление на высоте 0,4м.

При монтаже мастером учитываются:

• удобство конструкции, позволяющее осуществлять легкий доступ специалистов, контролеров к прибору, зажимной коробке;
• возможность простого снятия, замены аппарата;
• доступность снятия показаний.

Солнечногорский районБольше фото здесь

ВАЖНО! Если электросчетчик планируется установить в неотапливаемом, сезонном помещении, тогда требуется подобрать специальную модель устройства, рассчитанную на возможность использования при низких t и повышенной влажности.

Провода, необходимые для правильного подключения аппарата, должны подбираться в соответствии с мощностью. Допускается применение проводов сечением до 10мм2.

При реализации проекта, подразумевающего использование проводов с увеличенным сечением, напаиваются специальные наконечники. Подключение электросчетчика осуществляется переходными зажимами.

Истринский районБольше фото здесь

Подключение электросчётчика

Подключение электросчетчика сопровождается монтажом предохранителей, коммутационной аппаратуры. Требованиями действующих норм предусматривается установка таких устройств на расстоянии до 10м от прибора.

Нюансов при монтаже счетчиков много. Поэтому рекомендуем заказать монтаж таких устройств в «МастерЭнергоСервис», чтобы получить грамотную установку аппарата, необходимые согласования, разрешения.

Мытищинский районБольше фото здесь

Скажите что нужно сделать, и мы ответим сколько это стоит!

Рассчитать

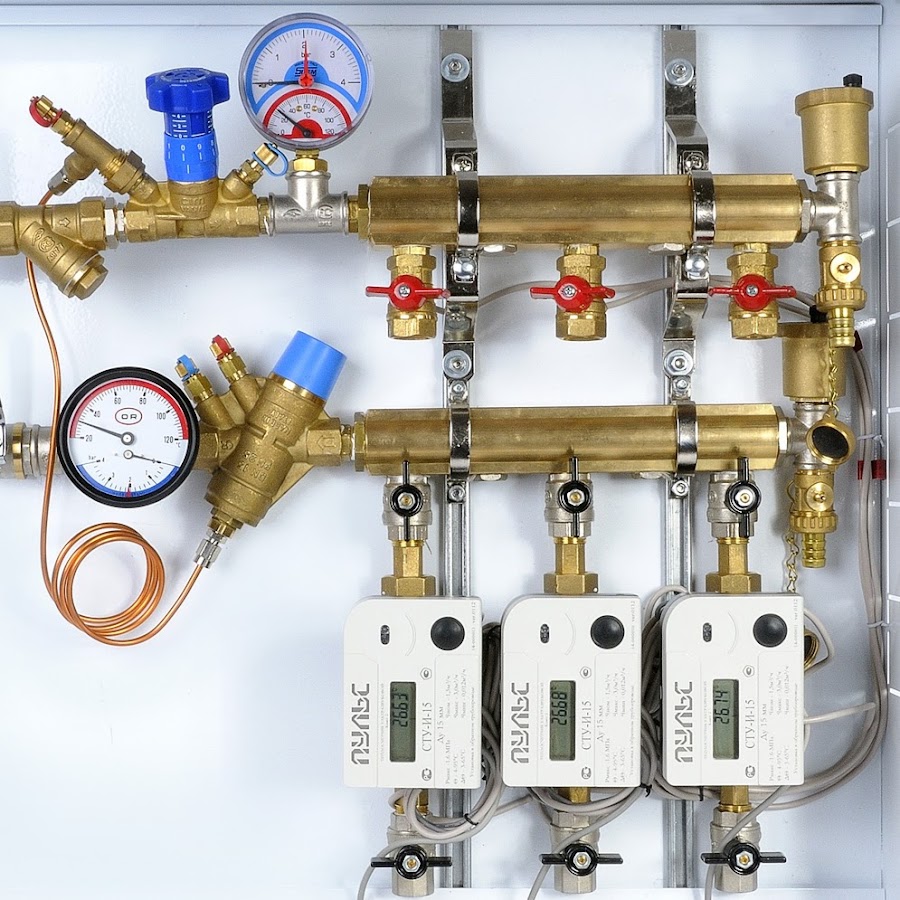

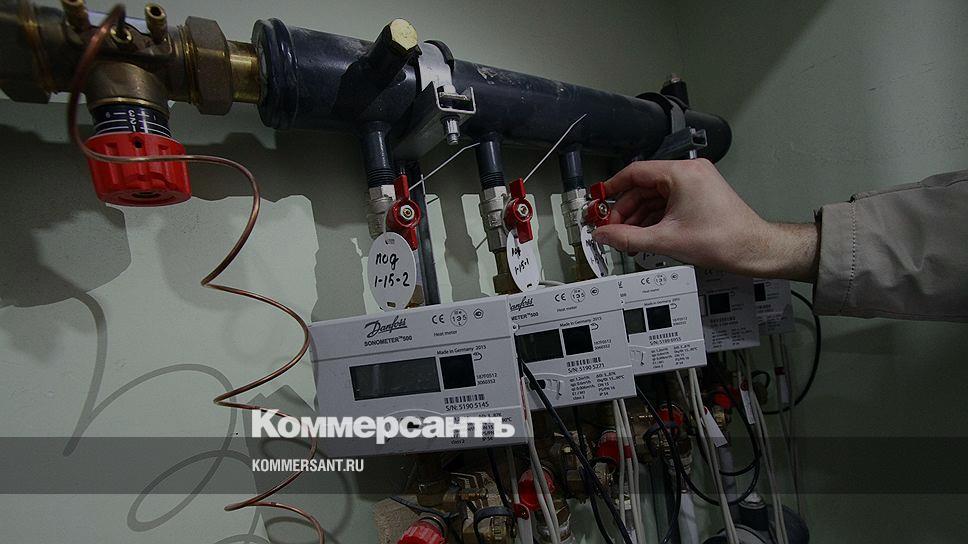

Установка приборов учета тепловой энергии

Узел учета тепловой энергии — комплекс приборов и устройств, обеспечивающих учет тепловой энергии, массы (объема) теплоносителя, а также контроль и регистрацию его параметров. Конструктивно узел учета представляет собой набор «модулей», которые врезаются в трубопроводы. В узел учета тепла входят: вычислитель, преобразователи расхода, температуры, давления, приборы индикации температуры и давления, а также запорная арматура.

Установка прибора учета это не технология и не метод энергосбережения, это стимул к экономии энергии. При установке приборов учета потребители тепловой энергии постоянно могут наблюдать за потреблением ресурса, тем самым узнавать: сколько они потребили и на сколько могут сократить потребление тепловой энергии, чтобы платить меньше.

Коммерческий учет теплоносителей подразумевает внедрение в отношения по производству, транспортировке, потреблению тепловой энергии организационной и нормативно-правовой базы, которая будет способствовать повышению экономических стимулов к энергоресурсосбережению у всех участников процесса теплоснабжения. Позволяет производить оплату за тепловую энергию только по показаниям узла учета тепла, а не по стандартным расчетным нормам.

При установке прибора учета тепла стоит учитывать стоимость и марку завода-изготовителя. Как правило, более дешевые приборы быстрей окупаются, но более дорогие имеют возможность работать дольше без поломок и потерей в метрологической точности.

В большинстве современных систем теплоснабжения приборный учет тепловой энергии внедряется активно. Для потребителей он интересен возможностью экономии денежных средств, для поставщика возможностью отслеживать потребление, поиском мест утечек и т.д.

Стоит принимать во внимание, что в большинстве многоквартирных домов возможен учет только горячей воды и учет тепловой энергии по общедомовому счётчику, и нет возможности индивидуального учета тепловой энергии в отопительных приборах. Это связано с вертикальной разводкой стояков отопления и учет технологически не осуществим. В современных домах с горизонтальной разводкой отопления учет тепловой энергии возможен.

Законодательство

Вопросы учета тепловой энергии регулируются Федеральным законом от 23 ноября 2009 года № 261-ФЗ «Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации» (ст. 13), а также при взаимоотношениях юридических лиц друг с другом «Правилами учета тепловой энергии и теплоносителя» и Гражданским кодексом РФ, при взаимоотношениях жителей с юридическими лицами или управляющими компаниями постановлением правительства № 307 «О порядке предоставления коммунальных услуг гражданам» и Жилищным Кодексом РФ.

Исходя из Федерального законодательства приборами учета должны быть оснащены все потребители (организации, здания, сооружения и многоквартирные дома) до 1 января 2012 г.

Порядок установки узла учета тепловой энергии

Начало работ по установке узлов учета тепловой энергии, проводятся с обследования объекта и последующей разработки проекта узла учета тепловой энергии. Специалисты, занимающиеся проектирвоанием узлов учета тепла, проводят все необходимые расчёты, подбирают оборудование, контрольно-измерительные приборы, и главное — теплосчетчик. После того как проект разработан, необходимо провести согласование с организацией, поставляющей тепловую энергию для данного объекта. Этого требуют существующие нормы проектирования и правила учета тепловой энергии.

После согласования, можно приступать к монтажу узлов учета теплв. Монтаж на объекте у заказчика состоит из врезки (модулей, запорной арматуры в трубопроводы) и проведения электромонтажных работ. Электромонтажные работы заканчиваются подключением расходомеров и датчиков к вычислителю и запуском вычислителя для осуществления учета тепловой энергии.

Далее производится наладка узла учета тепловой энергии, которая заключается в программировании вычислителя и проверке работоспособности системы учета, после чего проводится сдача узла учета тепла согласующим сторонам на коммерческий учет, осуществляемый специальной комиссией от лица теплоснабжающей компании. Кстати, такой узел учета должен проработать определенный срок, который колеблется у разных организаций от 72 часов до 7 дней.

Для объединения нескольких узлов учета в единую диспетчерскую сеть понадобится диспетчеризация узлов учета — организация мониторинга учета и дистанционный съем информации с теплосчетчиков.

Типы теплосчетчиков

Теплосчетчик — это средство измерений, состоящее, как правило, из преобразователей расхода, температуры, давления, а также тепловычислителя. Преобразователи монтируются непосредственно на трубопроводах, а вычислитель, принимая их сигналы, по определенным алгоритмам вычисляет на основе полученных данных величину потребленной тепловой энергии. Кроме того, он архивирует результаты измерений (показания преобразователей), чтобы в дальнейшем можно было анализировать режимы работы системы теплоснабжения, фиксировать внештатные и аварийные ситуации и т.п. Таким образом, теплосчетчик выполняет сразу две задачи: обеспечивает коммерческий учет, результаты которого используются при расчетах между поставщиком и потребителем тепла, а также является средством технологического контроля в системах теплоснабжения.

Для учета тепловой энергии в водяных системах теплоснабжения — в составе теплосчетчиков применяются расходомеры, а точнее — преобразователи расхода. Расходомер служит для измерения расхода, т.е. количества воды, протекающего через данное сечение за единицу времени. Расход измеряется в единицах массы, деленных на единицу времени (кг/с, кг/мин, кг/ч, г/с и т.д.) или в единицах объема, деленных на единицу времени (м3/c, м3/мин, м3/ч, см3/с и т.д.). В первом случае имеем массовый, а во втором — объемный расход.

В зависимости от типа расходомера и измеряемых параметров теплосчетчики имеют свои плюсы и минусы, отличия установки, величины погрешности, надежности работы и т.д.

Можно выделить следующие виды расходомеров, различия которых основаны на различных методах измерения:

• тахометрические

• вихревые

• электромагнитные

• ультразвуковые

• переменного перепада давления

• комбинированные.

Тахометрические

Тахометрические расходомеры (крыльчатые, турбинные, винтовые) наиболее простые приборы. Принцип действия механических теплосчетчиков основан на преобразовании поступательного движения потока жидкости во вращательное движение измерительной части. Основа их конструкции — помещенная в поток жидкости крыльчатка или турбинка. Она связана со счетным механизмом, который преобразует количество ее оборотов в литры или кубические метры.

В не меньшей степени используются и расходомеры других типов. Их общее отличие от тахометрических состоит в том, что в конструкции прибора отсутствуют какие бы то ни было подвижные части, а в измерениях участвуют электронные устройства.

Вихревые

Вихревые расходомеры работают на принципе широко известного природного явления — образование вихрей за препятствием, стоящим на пути потока. Частота образования вихрей при этом прямо пропорциональна скорости потока.

Электромагнитные

Принцип действия электромагнитных расходомеров основан на способности измеряемой жидкости возбуждать электрический ток при ее движении в магнитном поле (используется явление электромагнитной индукции).

Ультразвуковые

Принцип работы: на трубе друг напротив друга устанавливаются излучатель и приемник ультразвукового сигнала. Излучатель посылает сигнал сквозь поток жидкости, а приемник через некоторое время получает его. Время задержки сигнала между моментами его излучения и приема прямо пропорционально скорости потока жидкости в трубе.

Порядок установки (замены) приборов учета

Порядок установки (замены) приборов учета (ПУ) электрической энергии (при исполнении Федерального закона от 27.12.2018 № 522-ФЗ)



С 1 июля 2020 года, согласно законодательству, обязанность по установке и обслуживанию приборов учета электроэнергии (ПУ) переходит от граждан и организаций к энергокомпаниям (гарантирующим поставщикам и сетевым организациям).



Замена «счетчиков» будет происходить полностью за счет энергокомпаний. Приоритет отдается потребителям, у которых приборы учета не установлены, неисправны, выработали свой ресурс или требуют поверки (т.к. подошел нормативный срок). В иных случаях можно использовать имеющийся прибор учета.



Важно, что с 1 января 2022 года у гарантирующих поставщиков и электросетевых компаний возникает обязанность устанавливать только интеллектуальные приборы учета. При наличии такой возможности они могут делать это и ранее данного срока.



Особенность интеллектуальных приборов учета в том, что они передают показания в энергокомпанию автоматически. До установки «умного счетчика» обязанность по передаче показаний сохраняется за потребителем.



Вопрос 1. Где приборы учета устанавливают гарантирующие поставщики, а где сетевые компании?



Гарантирующие поставщики устанавливают общедомовые и квартирные (комнатные) приборы учета в многоквартирных домах, а также в нежилых помещениях, подключенных к сетям многоквартирных домов. В остальных случаях установкой приборов учета занимаются сетевые организации.



Вопрос 2. Что делать, если я хочу установить или поменять прибор учета?



Вам необходимо оформить заявку. Существует несколько вариантов:

1. Энергокомпания установит прибор учета электроэнергии, если Ваш прибор учета вышел из строя или у него истек срок поверки. Также Вы можете без каких-либо расходов получить прибор учета, если у Вас в принципе его нет.

2. Если Ваш прибор учета исправен и у него не истек срок поверки, но

Вы все равно хотите его заменить на новый интеллектуальный счетчик, то энергокомпания проведет установку прибора учета за Ваш счет.



Вопрос 3. Куда я могу подать заявку?

Если необходимо заменить прибор учета в квартире (комнате) многоквартирного дома, следует обращаться к гарантирующему поставщику. Также жильцы многоквартирных домов могут оставить заявку через управляющую организацию, которая обязана передать ее гарантирующему поставщику.



В иных случаях обращаться следует к сетевой организации (для потребителей услуг АО «Горэлектросеть» направить заявку можно на электронный адрес [email protected]). Также Вы можете обратиться в центр обслуживания клиентов (ул.Некрасова, 69) или направить заявку заказным почтовым отправлением по адресу: 610014, г. Киров, ул. Некрасова, 69).



Вопрос 4. Какую информацию необходимо указать в заявке?



Если Вы направляете заявку самостоятельно, потребуются паспортные и контактные данные (обратный почтовый адрес, e-mail, контактный телефон), информация о месте установки существующего прибора учета, расположении энергопринимающих устройств. Кроме того, Вас попросят указать причину обращения (отсутствие оборудования, истечение срока между поверками, выход из строя и т.д.).



Если заявка направляется представителем заявителя, дополнительно необходимо подтвердить его полномочия. Если работы необходимо произвести для коммерческой организации, следует указать ее реквизиты (наименование, номер записи в ЕГРЮЛ (ЕГРИП), ИНН, фактический адрес).



Вы также можете указать номер лицевого счета (договора энергоснабжения), номер прибора учета, желаемый способ для связи с Вами сотрудников энергокомпании.



Вопрос 5. Какие документы нужны?



Копии документов, удостоверяющих личность, а также полномочия представителя заявителя.



Копии документов о технологическом присоединении и (или) акт допуска в эксплуатацию приборов учета электрической энергии (при наличии).



Вопрос 6. Как будет происходить замена действующего прибора учета на интеллектуальный? Сколько это займет времени?



Вам будет направлен запрос о согласовании плановых даты и времени, когда представители сетевой организации или гарантирующего поставщика произведут осмотр, установку / замену и допуск в эксплуатацию прибора учета.



В течение 10 дней Вы должны подтвердить дату и время. После этого представитель энергокомпании прибудет для проведения осмотра места установки прибора учета, определения необходимого объема работ. На следующем этапе будет осуществлен монтаж оборудования и оформлены необходимые документы на ввод ПУ в эксплуатацию.



Вопрос 7. Требуется ли мое личное присутствие?



Ваше присутствие потребуется в случае монтажа нового прибора учета в месте, куда представитель энергокомпании не сможет попасть без допуска с Вашей стороны (в квартире, доме и т. п.). Если Вы будете лично присутствовать, то по итогам Вам отдадут акт. Рекомендуем присутствовать лично, либо обеспечить присутствие Вашего представителя и в иных случаях при допуске прибора учета в эксплуатацию.



Вопрос 8. В какие сроки осуществляется установка / замена прибора учета?



По закону, срок установки / замены и допуск в эксплуатацию прибора учета составляет не более шести месяцев. Если есть согласие заявителя и обеспечен допуск к месту установки ПУ, специалисты АО «Горэлектросеть» предпримут все усилия для сокращения этого срока до 30 рабочих дней (при оперативном согласовании даты и времени со стороны заявителя).



Вопрос 9. Будет ли осуществляться установка счетчика при новом технологическом присоединении?



Срок установки прибора учета обозначается в договоре об осуществлении технологического присоединения. Установка ПУ выполняется сетевой организацией (застройщиком совместно с гарантирующими поставщиками в многоквартирных домах) на границе балансовой принадлежности. Допуск в эксплуатацию приборов учета происходит одновременно с осмотром присоединяемых электроустановок заявителя, предусмотренным Правилами технологического присоединения



Вопрос 10. Как мне снимать показания?



Если установлен интеллектуальный прибор учета, то его эксплуатацию, передачу показаний и контроль исправности будет осуществлять сетевая организация (или гарантирующий поставщик в отношении многоквартирных домов).



До тех пор, пока Вам не установят интеллектуальную систему учета электрической энергии (мощности), обязанность по снятию показаний и их передаче в энергосбытовую и сетевую организации несете Вы сами.



ВАЖНО!



1.     Если в течение 10 дней нет ответа на запрос сетевой организации или гарантирующего поставщика о согласовании даты и времени работ, получен отказ, дважды не обеспечен доступ сотрудников энергокомпании, то у энергокомпании появляется право монтажа прибора учета в ином месте, максимально приближенном к границе балансовой принадлежности.

2.     Существуют последствия в случае двукратного недопуска представителей сетевой организации или гарантирующего поставщика к прибору учета, находящемуся в границах балансовой принадлежности потребителя. Объем потребления после второго подобного случая определяется по показаниям контрольного прибора учета с применением повышающего коэффициента, а в случае отсутствия контрольного ПУ на основании замещающей информации также с применением повышающего коэффициента. Кроме того, существует обязанность управляющей организации многоквартирного дома по обеспечению допуска, предусмотренная законодательством Российской Федерации.

3.     Организация коммерческого учета в отношении ветхого и (или) аварийного объекта (если ранее не был допущен в эксплуатацию прибор учета) выполняется не ранее проведения их собственником реконструкции, либо установка прибора учета осуществляется на объектах сетевой организации.

4.     Потребитель и владелец помещения / земельного участка, где установлен прибор учета, несет ответственность за сохранность оборудования. В местах общего пользования многоквартирного жилого дома ответственность несет управляющая организация.

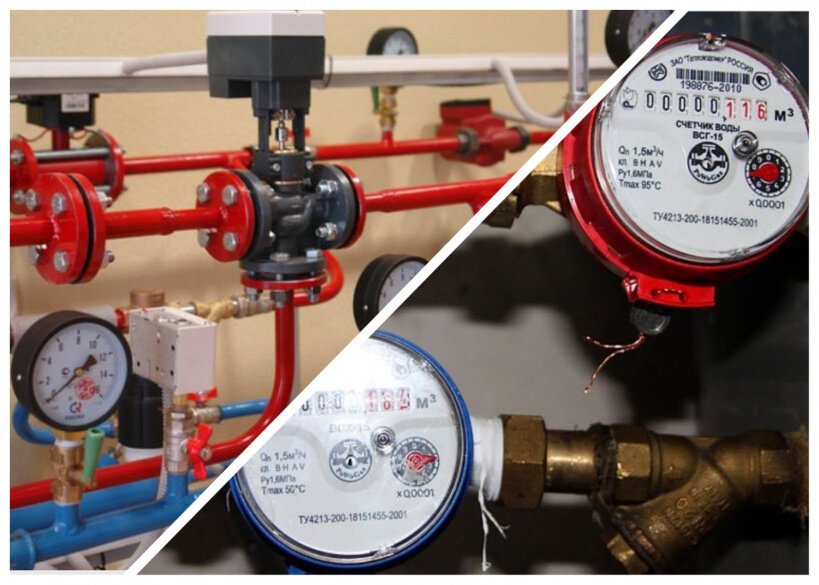

Установка приборов учета

В соответствии с  Федеральным законом № 261-ФЗ «Об энергосбережении и повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации» собственники жилых и нежилых помещений должны установить приборы учета тепловой энергии и теплоносителя.

Порядок действий при установке коллективного (общедомового) прибора учета тепловой энергии и теплоносителя:

1. Подать заявку на имя директора теплоснабжающей организацией о выдаче технических условий на установку прибора учета тепловой энергии и теплоносителя;

2. Произвести предварительное обследование места размещения прибора учета;

3. Согласно полученным техническим условиям от теплоснабжающей организации разработать проект на установку прибора учета тепловой энергии и теплоносителя;

4. Согласовать проект на установку узла учета тепловой энергии и теплоносителя с теплоснабжающей организацией;

5. Закупить оборудование и материалы согласно проекта на установку прибора учета тепловой энергии и теплоносителя;

6. Произвести подготовку помещения для установки прибора учета тепловой энергии и теплоносителя;

7. Произвести строительно-монтажные работы по установке прибора учета согласно проекта;

8. Произвести пуско-наладочные работы на приборе учета тепловой энергии и теплоносителя с оформлением ведомости бесперебойной работы узла учета в течение 72 часов;

9. Ввести прибор учета тепловой энергии и теплоносителя в коммерческую эксплуатацию в соответствии с разделом 7 «Правил учета тепловой энергии и теплоносителя» с обязательным участием представителей теплоснабжающей организации: проверка документации и соответствия проекту, опломбирование прибора учета, оформления Акта допуска прибора учета в эксплуатацию;

10. Организовать эксплуатацию прибора учета тепловой энергии и теплоносителя в соответствии с разделом 9 «Правил учета тепловой энергии и теплоносителя».

 Что необходимо знать при эксплуатации общедомового прибора учета

1.Неправильная эксплуатация ОДПУ – одна из причин недостоверности показаний

Проблема достоверности показаний счетчиков расхода ресурсавсегда остается насущной для ресурсоснабжающей организации, для управляющей компании, для конечного потребителя. Причин, по которым показания приборов могут быть неточны, невероятно много. Основной можно назвать не злой умысел определенного лица, а недостаточный профессионализм. Производители приборов учета, борясь за рынок и потребителя, научились изготавливать довольно точные, защищенные устройства. Но жизненный цикл последних не заканчивается на заводе. Некачественная установка, нарушение норм эксплуатации легко нивелируют все усилия компании-изготовителя. Острее всего эта проблема стоит при обслуживании общедомовых приборов учета тепловой энергии. Дело в том, что они значительно сложнее бытовых электросчетчиков, водомерных узлов, а также для проверки их рабочего состояния зачастую необходимо привлекать дополнительное специализированное оборудование.

 2.Кто обеспечивает обслуживание общедомовых приборов учета в многоквартирных домах

Содержание общего имущества в МКД обязательно включает надлежащую эксплуатацию и обслуживание общедомовых приборов учета потребляемых энергоресурсов. Вне зависимости от формы руководства МКД: управляющей компанией, ТСЖ, жилищным кооперативом либо иным специализированным кооперативом, за обеспечение работы коллективных приборов учета и соблюдение всех требований по ним отвечает лицо, занимающееся содержанием общего имущества в доме. Роль жильцов при этом ограничивается ежемесячной оплатой ЖКУ.

При выявленных неисправностях, будучи ответственным за содержание и ввод в эксплуатацию подобного устройства, исполнитель КУ обязан в течение 2 месяцев обеспечить их устранение. Это закреплено в ФЗ № 261 от 23.11.2009 «Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты РФ» (действующая редакция от 13.07.2015).

Положения ч. 12 ст. 13 ФЗ № 261 должны всегда выполняться при обнаружении контролирующими инстанциями нарушений требований об учете затрачиваемых энергоресурсов с применением ОДПУ, а также при не устранении совершившим их лицом в срок до 2 месяцев с момента их выявления. Собственники ОДПУ должны обеспечивать доступ ресурсоснабжающей организации к приборам учета.

3. Какие услуги включаются в обслуживание общедомовых приборов учета

В соответствии с Правилами содержания общего имущества в многоквартирном доме, утвержденными Постановлением Правительства РФ № 491 от 13.08.2006, общее имущество должно обслуживаться и эксплуатироваться согласно требованиям законодательства РФ, поддерживаться в состоянии, обеспечивающем постоянную готовность инженерных коммуникаций, приборов учета к предоставлению коммунальных услуг жителям МКД.

Напомним, что счетчик входит в общее имущество. А значит, эксплуатация и обслуживание общедомовых приборов учета включает: постановку устройства на коммерческий учет; контрольное снятие показаний на ежемесячной основе; контроль работы, визуальный осмотр приборов для предотвращения, устранения неисправности; периодические поверки оборудования; ремонт вышедших из строя приборов; составление отчетов о потреблении энергоресурсов.

4.Что значит техническое обслуживание общедомовых приборов учета

Правила содержания общего имущества в многоквартирном доме и Правила предоставления коммунальных услуг гражданам, утвержденные постановлениями Правительства РФ, определяют следующее: эксплуатация общего имущества должна быть обеспечена в соответствии с требованиями законодательства РФ. При этом необходимо поддерживать состояние постоянной готовности инженерных коммуникаций, приборов учета к предоставлению коммунальных услуг жильцам МКД. В обязанности собственника включается обеспечение использования счетчиков согласно их техническим требованиям. То есть владелец узла учета должен заключить договор на техническое обслуживание с соответствующей организацией.

Так, это может быть фирма, устанавливающая регистрирующее оборудование, энергоснабжающая компания, УК. Обслуживание, подразумевающее ремонт общедомовых приборов учета, производится на специализированном предприятии в соответствии с утвержденной технологией. После восстановительных работ проводится внеочередная поверка устройства. Техническое обслуживание общедомовых счетчиков расхода холодной, горячей воды, газа, тепловой энергии можно условно разделить на две категории: периодический осмотр и профилактические мероприятия.

5. Обслуживание общедомовых приборов учета: проверка и замена счетчиков

Наравне с остальными сложными приборами общедомовой счетчик требует ухода, осуществления периодического контроля, ремонта и даже иногда полной замены. А так как он является частью общедомовой собственности, вопрос эксплуатации находится в ведении всех жильцов. Но ответственность ложится на них не в частном порядке. Помочь им должна УК, которая имеет право привлекать квалифицированных специалистов из организаций необходимого профиля. То есть именно УК должна поддерживать техническое состояние ОДПУ, своевременно контролировать, ремонтировать и заменять данное устройство. Привлекаемой для работ компании необходимо обладать сертификатом на их выполнение, допуском к осуществлению поверок, сервису, ремонту, замене этих устройств. Обычно такие фирмы производят обслуживание общедомовых приборов учета на постоянной основе. Они контролируют исправность устройств, выполняют их ремонт при поломке, если же восстановление невозможно, заменяют старое оборудование на новое. После проверки готовится акт, включающий все отклонения в работе прибора, неисправности (при их наличии), существующие варианты их устранения.

6.  Как автоматизировать сбор данных с ОДПУ

Если вы хотите, чтобы потребление энергоресурсов рассчитывалось без ошибок, необходимо вовремя подавать корректные данные с общедомового прибора учета. Упростить себе работу, облегчить доступ к этим показателям и даже сэкономить можно, установив автоматизированную систему сбора сведений.Она может собирать информацию в определенное время сразу со всех подключенных к ней общедомовых приборов учета.Она дает возможность дистанционно: получать сведения с приборов учета воды, газа, электричества, тепла; автоматически в определенное время готовить отчетность; формировать новые шаблоны для отчетов; получать доступ к системе с любого компьютера, планшета, если на нем есть выход в интернет.

 7. Кто оплачивает обслуживание общедомовых приборов учета

Подпункт «к» пункта 11 гласит, что обеспечение требуемой эксплуатации и обслуживание общедомовых приборов учета производятся в рамках содержания, ремонта общего имущества. Подчеркнем, требуемый список мер, установленный разделом 2 Постановления Правительства РФ от 03.04.2013 № 290 «О минимальном перечне услуг и работ, необходимых для обеспечения надлежащего содержания общего имущества в МКД, и порядке их оказания и выполнения», включает в себя проверки исправности, рабочего состояния, регулировку, техническое обслуживание общедомовых приборов учета. Часть 1 ст. 36 Жилищного кодекса РФ определяет перечень объектов, подпадающих под понятие общего имущества. Коллективные счетчики в него входят, за их функционирование отвечает УК.

Получается, согласно нормам закона, УК осуществляет поверку, текущее обслуживание общедомовых приборов учета на средства, выплачиваемые жильцами за содержание, ремонт жилого помещения. Системное толкование Жилищного кодекса РФ, Правил содержания общего имущества в МКД, Правил и норм технической эксплуатации жилищного фонда таково: вся текущая, неотложная, обязательная сезонная деятельность предусматривается договором управления МКД.







Установка приборов учета электроэнергии

В соответствии с пунктом 136 «Основных положений функционирования розничных рынков электрической энергии», утвержденных Постановлением Правительства РФ от 04.05.2012 № 442, АО «ЭК «Восток», являясь гарантирующим поставщиком, обеспечивает коммерческий учет электрической энергии (мощности) на розничных рынках в отношении расположенных в своей зоне деятельности многоквартирных домов (за исключением помещений многоквартирных домов, электроснабжение которых осуществляется без использования общего имущества), включая установку коллективных (общедомовых) приборов учета электрической энергии.

Гарантирующий поставщик вправе за отдельную плату осуществлять установку, замену приборов учета до истечения их срока поверки или эксплуатации в случаях, не связанных с утратой, выходом из строя или неисправностью прибора учета, при обращении потребителя, производителя электрической энергии (мощности) на розничном рынке, а также предоставлять услуги, не включенные в минимальный набор функций интеллектуальных систем учета электрической энергии (мощности), с использованием приборов учета и результатов измерений таких приборов учета.

Требования к устанавливаемому прибору учета

Для целей определения объемов потребления электрической энергии (мощности) на розничных рынках, фактических потерь электрической энергии в объектах электросетевого хозяйства используются показания приборов учета, соответствующих требованиям законодательства Российской Федерации об обеспечении единства измерений, требованиям, предусмотренным разделом Х «Правил организации учета на розничном рынке» Основных положений функционирования розничных рынков электрической энергии, утвержденных Постановлением Правительства РФ № 442 от 04.05.2012, в том числе к месту установки и классу точности, имеющих неповрежденные контрольные пломбы и (или) знаки визуального контроля, допущенных в эксплуатацию в порядке, предусмотренном законодательством Российской Федерации об электроэнергетике на дату допуска.

С 1 января 2022 г. для учета электрической энергии (мощности) подлежат установке приборы учета, соответствующие требованиям к приборам учета электрической энергии, которые могут быть присоединены к интеллектуальной системе учета электрической энергии (мощности), в соответствии с правилами предоставления доступа к минимальному набору функций интеллектуальных систем учета электрической энергии (мощности). До 1 января 2022 г. гарантирующие поставщики вправе осуществлять установку приборов учета, соответствующих требованиям, предусмотренным разделом Х «Правил организации учета на розничном рынке» Основных положений функционирования розничных рынков электрической энергии, утвержденных Постановлением Правительства РФ № 442 от 04.05.2012.

Для учета потребляемой электрической энергии подлежат использованию приборы учета класса точности, соответствующего требованиям правил предоставления доступа к минимальному набору функций интеллектуальных систем учета электрической энергии (мощности), а для потребителей – с максимальной мощностью не менее 670 кВт, в том числе приборы учета, обеспечивающие хранение данных о почасовых объемах потребления электрической энергии за последние 90 дней и более.

Класс точности измерительных трансформаторов, используемых в измерительных комплексах для установки (подключения) приборов учета, должен быть не ниже 0,5.

Порядок и условия приема показаний приборов учета и последствия выхода из строя приборов учета либо отсутствия приборов учета

Информация для Потребителей – юридических лиц, индивидуальных предпринимателей, физических лиц – владельцев нежилых объектов, собственников нежилых помещений в многоквартирных жилых домах

Лицо, ответственное за снятие показаний расчетного прибора учета:

1) Сетевая организация в отношении приборов учета, присоединенных к интеллектуальным системам учета электрической энергии (мощности) соответствующей сетевой организации, а также иных расчетных приборов учета, расположенных в границах объектов электросетевого хозяйства сетевых организаций или в границах бесхозяйных объектов электросетевого хозяйства;

2) Гарантирующий поставщик в отношении коллективных (общедомовых) приборов учета, присоединенных к интеллектуальным системам учета электрической энергии (мощности) соответствующего гарантирующего поставщика;

3) Потребитель в отношении расчетных приборов учета, установленных в границах объектов Потребителя и не присоединенных к интеллектуальным системам учета электрической энергии (мощности).

1. Юридические лица, индивидуальные предприниматели, физические лица – владельцы нежилых объектов

Если иные время и дата снятия показаний расчетных приборов учета не установлены договором энергоснабжения (купли-продажи (поставки) электрической энергии (мощности), то снятие показаний расчетных приборов учета должно осуществляться:

– по состоянию на 00 часов 00 минут первого дня месяца, следующего за расчетным периодом, а также дня расторжения (заключения) договора энергоснабжения (купли-продажи (поставки) электрической энергии (мощности).

Если иные время и дата представления показаний расчетных приборов учета не установлены договором энергоснабжения (купли-продажи (поставки) электрической энергии (мощности), то показания расчетных приборов учета (в том числе их почасовые значения в случае наличия интервального прибора учета) представляются в следующем порядке:

– ежемесячно до окончания первого дня месяца, следующего за расчетным периодом, а также в течение суток, следующих за датой расторжения (заключения) договора.

В отношении расчетных приборов учета, не присоединенных к интеллектуальным системам учета электрической энергии (мощности), показания передаются в течение последующих 3 рабочих дней одним из следующих способов: с использованием электронной почты (показания заносятся Потребителем в шаблон, предварительно направленный Продавцом на адрес электронной почты Потребителя), единого номера Call-центра, через Личный кабинет для юридических лиц (при наличии Личного кабинета).

В отношении расчетных приборов учета, присоединенных к интеллектуальным системам учета электрической энергии (мощности), показания передаются с использованием интеллектуальной системы учета электрической энергии (мощности) в соответствии с требованиями правил предоставления доступа к минимальному набору функций интеллектуальных систем учета электрической энергии (мощности).

2. Собственники нежилых помещений в многоквартирных жилых домах

В отношении объектов энергоснабжения, расположенных в многоквартирных жилых домах, снятие показаний приборов учета электроэнергии Потребитель осуществляет ежемесячно в период с 20 по 25 число текущего месяца, а также в день расторжения (заключения) Договора энергоснабжения и передает одним из следующих способов: с использованием электронной почты (показания заносятся Потребителем в шаблон, предварительно направленный Продавцом на адрес электронной почты Потребителя), единого номера Call-центра, через Личный кабинет для юридических лиц (при наличии Личного кабинета).

В отношении расчетных приборов учета, присоединенных к интеллектуальным системам учета электрической энергии (мощности), показания передаются с использованием интеллектуальной системы учета электрической энергии (мощности) в соответствии с требованиями правил предоставления доступа к минимальному набору функций интеллектуальных систем учета электрической энергии (мощности).

В случае выхода из строя прибора учета электрической энергии либо отсутствия прибора учета, объем потребления электрической энергии за расчетный период определяется расчетными способами в соответствии с требованиями действующего законодательства.

Информация для исполнителей коммунальных услуг (далее – ИКУ)

Порядок и условия приема показаний приборов учета

Лицо ответственное за снятие показаний расчетного прибора учета:

1) Гарантирующий поставщик в отношении коллективных (общедомовых) приборов учета, присоединенных к интеллектуальным системам учета электрической энергии (мощности) соответствующего гарантирующего поставщика;

2) ИКУ в отношении расчетных приборов учета, установленных в границах объектов ИКУ и не присоединенных к интеллектуальным системам учета электрической энергии (мощности).

Для определения объема электрической энергии (мощности), поставленного за расчетный период ИКУ, лицо, ответственное за снятие показаний расчетного прибора учета, обязано обеспечить снятие показаний расчетных приборов учета и их передачу другой стороне в порядке и сроки, указанные Договором энергоснабжения.

Для определения объема электрической энергии, поставленного за расчетный период, ежемесячно снимать показания общедомовых приборов учета (в случае, если лицом ответственным за снятие показаний расчетного прибора является ИКУ):

1) в отношении многоквартирных домов, по которым ИКУ приобретает электрическую энергию в целях предоставления Потребителям коммунальных услуг и электрическую энергию, потребляемую при использовании и содержании общего имущества в многоквартирном доме, – по состоянию на 00 часов 00 минут в период с 23-го по 25-е число текущего месяца), а также в случае прямых расчетов с Потребителями многоквартирного дома, снимать показания индивидуальных приборов учета;

2) в отношении многоквартирных домов, по которым ИКУ приобретает электрическую энергию, потребляемую при использовании и содержании общего имущества в многоквартирном доме, – по состоянию на 00 часов 00 минут в период с 23-го по 25-е число текущего месяца.

В отношении приборов учета, не присоединенных к интеллектуальным системам учета электрической энергии (мощности), показания приборов учета и/или иную информацию, используемую для определения объемов поставляемой электрической энергии по Договору энергоснабжения, передаются ИКУ ежемесячно в адрес Гарантирующего поставщика с использованием одного из следующих способов: электронной почты (показания заносятся ИКУ в шаблон, предварительно направленный Гарантирующим поставщиком на адрес электронной почты ИКУ), единого номера Call-центра.

В отношении расчетных приборов учета, присоединенных к интеллектуальным системам учета электрической энергии (мощности), показания передаются с использованием интеллектуальной системы учета электрической энергии (мощности) в соответствии с требованиями правил предоставления доступа к минимальному набору функций интеллектуальных систем учета электрической энергии (мощности).

Объем электрической энергии, поставляемой за расчетный период (расчетный месяц) по договору энергоснабжения в многоквартирный дом, не оборудованный коллективным (общедомовым) прибором учета, а также в случае выхода из строя, утраты ранее введенного в эксплуатацию коллективного (общедомового) прибора учета или истечения срока его эксплуатации, определяется расчетными способами в соответствии с требованиями действующего законодательства.

Примечание: по электронной почте принимаются только файлы XLS. Направление фото, сканов не допускается.

права и обязанности сетевой организации и потребителя / Статьи и обзоры / Элек.ру

Действующим законодательством РФ закреплено требование об обязательном учете электроэнергии с применением приборов учета. Однако достаточно часто у потребителей возникают вопросы относительно порядка и места установки приборов учета, а также распределения прав и обязанностей между ними и сетевой организацией.

Следуя «букве» закона

В Федеральном законе от 23.11.2009 № 261-ФЗ «Об энергосбережении …» (далее — ФЗ № 261) закреплено положение о том, что расчеты за энергетические ресурсы должны осуществляться на основании данных об их количественном значении, определенных при помощи приборов учета. При этом порядок учёта электроэнергии определён «Основными положениями о функционировании розничных рынков электроэнергии», утвержденными постановлением Правительства РФ от 04.05.2012 № 442. Таким образом, все энергопринимающие устройства (объекты потребления электроэнергии) должны быть оснащены приборами учета электроэнергии. Исключения из обязанности по оснащению объектов приборами учета касаются ветхих, аварийных объектов, объектов, мощность потребления электрической энергии которых составляет менее чем пять киловатт (ч. 1 ст. 13 ФЗ № 261).

Обязанность по установке приборов учёта и его дальнейшей надлежащей эксплуатации возложена на потребителя. Если потребитель свою обязанность не исполнил, установку приборов учета производит электросетевая организация, к сетям которой непосредственно или опосредованно присоединен потребитель. Потребитель в таком случае должен возместить сетевой организации расходы на приобретение прибора учета и его установку.

Обязанность по обеспечению эксплуатации прибора учета, его сохранности и поддержанию работоспособного состояния, снятию и хранению его показаний возлагается на потребителя.

Споры на границе

Наиболее распространенным вопросом со стороны потребителей является является определение места установки прибора учета. Действующее законодательство однозначно определяет его на границе балансовой принадлежности энергопринимающих устройств потребителя электрической энергии. При отсутствии технической возможности установки счетчика в определенное законом место прибор учета подлежит установке в месте, максимально приближенном к границе балансовой принадлежности.

При этом, если приборы учёта расположены по обе стороны границы балансовой принадлежности, то в качестве расчетного прибора учета принимается прибор максимально приближенный к границе балансовой принадлежности сторон, обладающий более высоким классом точности измерений, включенный в автоматизированную систему сбора и передачи показаний электроэнергии в изложенном порядке приоритетов.

После установки прибора учета следует процедура его допуска в эксплуатацию, обязанность по допуску установленного прибора учета в эксплуатацию возлагается на его собственника. В ходе допуска проверяется готовность прибора учета к использованию при осуществлении расчетов за электрическую энергию, а по итогам оформляется соответствующий акт. Данная процедура может проводиться по инициативе любого из следующих лиц: гарантирующего поставщика, сетевой организации или потребителя с приглашением уполномоченных представителей всех остальных лиц. Но в случаях, определенных законодателем, прибор учета может быть допущен и при отсутствии любого из уполномоченных лиц (кроме инициатора).

Точный расчет

Для обеспечения точности учета потребления электроэнергии действующим законодательством установлена обязанность электросетевой организации проводить проверки, в том числе инструментальные, всех измерительных комплексов коммерческого учёта электроэнергии, не реже 1 раза в год. Персонал акционерного общества «Региональные электрические сети» в рамках реализации долгосрочной комплексной программы мероприятий по работе с потерями электрической энергии проводит систематические рейды и проверки приборов учета потребителей на всей территории Новосибирской области.

Иногда, в процессе проверки прибора учёта, установленного у потребителя, возникают сомнения в достоверности полученных результатов или же потребители вообще препятствуют проведению проверки путем ограничения или запрета доступа работников АО «РЭС» к приборам учета. В таких случаях сетевая организация имеет право установить ещё один прибор — контрольный, который может быть смонтирован как непосредственно на границе балансовой принадлежности электрических сетей, так и на собственных энергообъектах.

Как правило, АО «РЭС» в качестве контрольного устанавливает прибор учёта, который по своим характеристикам превосходит имеющийся у потребителя счетчик. Контрольные приборы учета имеют более высокую точность измерений, оснащены интерфейсами, позволяющими использовать такой счетчик в информационной автоматизированной сети (АИИС КУЭ), ведут фиксацию событий (включение, отключение, вскрытие корпуса, установка тарифов, ежечасное потребление и пр.) и автоматически уведомляют об этом, что позволяет снизить вероятность повреждения (кражи) прибора учета или возникновения спорных ситуаций по режиму учета.

Следует отметить, что при установке прибора учёта электроэнергии в соответствии с действующими нормами присутствие или согласие потребителя не обязательно.

В ногу со временем

За последние годы техническая оснащенность учета электрической энергии стала значительно выше: практически 100% применяемых приборов учета являются электронными, высока доля интервальных интеллектуальных учетов, растет количество приборов учета, включенных в автоматизированную систему. Кроме того, появляются технические решения, которые позволяют устанавливать приборы учета на границе разграничения электрических сетей, где бы она ни была расположена. То, что еще буквально вчера было невозможно, сегодня является нашей реальностью.

АО «РЭС» активно внедряет автоматизированную информационно-измерительную систему контроля и учёта потребления электрической энергии бытового потребителя (АИИС КУЭ БП), а также систему дистанционного сбора данных (ДСД) на базе интеллектуальных приборов учёта электрической энергии.

Применение систем интеллектуального учета электроэнергии даёт ряд дополнительных возможностей и несомненных выгод как сетевой организации, так и непосредственно потребителям в виде комфортного снятия и передачи показаний поставщику в автоматическом режиме, отсутствия необходимости обеспечения доступа сетевой организации и поставщику электрической энергии к месту установки прибора учета внутри помещений потребителя.

За 9 месяцев 2018 года АО «РЭС» суммарно было установлено и допущено в эксплуатацию более 2300 современных интеллектуальных приборов учета, в том числе в целях определения их в качестве расчетных приборов учета с потребителями.

Но все же, одним из ключевых преимуществ автоматизированных систем учёта и соответствующих программных комплексов является возможность оперативно выявлять недобросовестных потребителей и исключать незаконное потребление электрической энергии. А это, в свою очередь, позволяет защитить интересы добросовестных потребителей, избежать возможные негативные последствия хищений электрической энергии (например, порчи бытовой техники, дорогостоящего оборудования из-за скачков напряжения или из-за пожара).

Таким образом, АО «РЭС», действуя в рамках законодательства, обеспечивает снижение коммерческих потерь и достоверное проведение расчетов за поставляемую электрическую энергию с помощью внедрения современных приборов учёта и развития АИИС КУЭ.

Установка приборов учёта

В соответствии с Федеральным законом № 261-ФЗ «Об энергосбережении и повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации» собственники жилых и нежилых помещений должны установить приборы учета тепловой энергии и теплоносителя.

Порядок действий при установке коллективного (общедомового) прибора учета тепловой энергии и теплоносителя:

1. Подать заявку на имя руководителя теплоснабжающей организации о выдаче технических условий на установку прибора учета тепловой энергии и теплоносителя
2. Произвести предварительное обследование места размещения прибора учета
3. Согласно полученным техническим условиям от теплоснабжающей организации разработать проект на установку прибора учета тепловой энергии и теплоносителя
4. Согласовать проект на установку узла учета тепловой энергии и теплоносителя с теплоснабжающей организацией
5. Закупить оборудование и материалы согласно проекта на установку прибора учета тепловой энергии и теплоносителя
6. Произвести подготовку помещения для установки прибора учета тепловой энергии и теплоносителя
7. Произвести строительно-монтажные работы по установке прибора учета согласно проекта
8. Произвести пуско-наладочные работы на приборе учета тепловой энергии и теплоносителя с оформлением ведомости бесперебойной работы узла учета в течение 72 часов
9. Ввести прибор учета тепловой энергии и теплоносителя в коммерческую эксплуатацию в соответствии с требованиями п. 62- 72 «Правил коммерческого учета тепловой энергии, теплоносителя» с обязательным участием представителей теплоснабжающей организации: проверка документации и соответствия проекту, опломбирование прибора учета, оформления акта допуска прибора учета в эксплуатацию
10. Организовать эксплуатацию прибора учета тепловой энергии и теплоносителя в соответствии с разделом 9 «Правил коммерческого учета тепловой энергии и теплоносителя».

Как работают приборы учета | ООО «СМЗ Холодильное и отопление»

Термостатический расширительный клапан представляет собой регулирующий клапан, который открывается и закрывается для подачи необходимого количества хладагента в испаритель. В отличие от капиллярной трубки, которая не регулирует поток жидкости, и автоматического расширительного клапана, который предназначен для поддержания постоянного давления в испарителе, термостатический расширительный клапан предназначен для поддержания постоянного перегрева испарителя. Устройство регулируется таким образом, чтобы оно могло изменяться в зависимости от внешних условий для регулирования потока хладагента.Термостатический расширительный клапан работает по принципу «седло и игла», что очень похоже на автоматический расширительный клапан. Основное отличие состоит в том, что TXV закрывается при снижении нагрузки на систему, а AEV закрывается при увеличении нагрузки на систему.

Чтобы понять, как работает термостатический расширительный клапан, важно понимать, как измеряется перегрев испарителя. Перегрев — это количество явного тепла (физическое тепло — это просто измеримое тепло), которое добавляется к хладагенту после того, как он испарился.Перегрев рассчитывается путем вычитания температуры насыщения испарителя из температуры на выходе испарителя.

Хладагент, поступающий в компрессор, должен быть на 100% паром, чтобы предотвратить повреждение компонентов. Термостатический расширительный клапан обеспечивает это. Величина перегрева, который будет поддерживать клапан, зависит от настройки пружины перегрева и размера клапана.

«Игла и седло» термостатического расширительного клапана регулируются тремя давлениями, которые обеспечивают правильное позиционирование иглы для подачи нужного количества хладагента в испаритель.Давление давит на диафрагму, которая представляет собой тонкий и очень гибкий кусок стали, положение которого определяет положение иглы в седле. Три давления:

* Давление испарителя
* Давление пружины
* Давление в баллоне

Давление испарителя

Давление испарителя — это одно из давлений, которое помогает закрыть клапан. Он пытается вдавить иглу в седло, чтобы уменьшить поток хладагента в испаритель. Давление испарителя может быть снято как на входе, так и на выходе змеевика.Если падение давления (разница между давлением на входе и выходе) в змеевике испарителя невелико, давления на входе и выходе относительно близки друг к другу. Термостатический расширительный клапан, который измеряет давление на входе испарителя, называется клапаном с внутренним выравниванием; Термостатический расширительный клапан, измеряющий давление на выходе испарителя, называется клапаном с внешним выравниванием.

Давление пружины

Давление пружины, также известное как давление пружины перегрева, определяет, с каким перегревом будет открываться испаритель.Чем выше давление пружины, тем больше перегрев. Пружина поставляется на заводе и должна регулироваться только обученными профессионалами, поскольку неправильно отрегулированные пружины перегрева могут вызвать серьезные повреждения системы, включая отказ компрессора. Давление пружины — это другое давление, которое закрывает клапан, уменьшая количество хладагента, поступающего в испаритель.

Давление испарителя и давление пружины обеспечивают давление закрытия клапана.

Давление в баллоне

Давление в баллоне — единственное давление, которое открывает клапан. Это давление создается внутри тепловой лампы, установленной на выходе из испарителя. Линия, соединяющая термобаллон с термостатическим расширительным клапаном, называется линией передачи. Термошарик заполнен хладагентом и по большей части соответствует соотношению давление / температура. Температура на выходе испарителя измеряется термошумом. Хладагент в термошарке изолирован от хладагента системы, поэтому смешивание не происходит.Хладагент в баллоне оказывает определенное давление в зависимости от его температуры, которое оказывает давление на диафрагму, противодействуя давлению испарителя и пружины.

различных измерительных устройств и принцип их работы

Различные измерительные устройства имеют решающее значение для работы всех систем HVAC. Фактически, существует несколько измерительных устройств и клапанов, регулирующих поток хладагента через эти системы, чтобы помочь регулировать давление. Здесь мы рассмотрим некоторые основы того, как измерительные приборы устанавливаются на линию, их назначение и функции, а также способы выявления с ними проблем.

Основные функции дозирующего устройства

В типичной системе имеется несколько измерительных устройств, включая термостатический расширительный клапан (TEV или TXV), автоматические расширительные клапаны, расширительные клапаны с электронным управлением, клапаны TEV со сбалансированным портом, перегреватели и многоконтурные клапаны TEV, а также испарители. К двум основным функциям прибора учета относятся:

1. Подача хладагента в испаритель
2. Обеспечение перепада давления и температуры со стороны высокого давления на сторону низкого давления

Термостатический расширительный клапан (TEV)

Итак, что делает расширительный клапан?

Функции ТЭВ включают измерение и регулировку перегрева, а также предоставление места для установки измерительной лампы.ТЭВ также используются в многоконтурных испарителях. Единственная роль ТЭВ — контролировать расход жидкого хладагента в испаритель. Он не контролирует температуру, влажность, производительность, давление всасывания или напор воздуха.

Внутри TEV вы найдете:

• Головка и диафрагма
• Штыри
• Игла и отверстие
• Входной экран
• Пружина
• Сальник
• Регулировочный стержень

TEV предназначен для реагирования на температуру пара хладагента на выходе из испарителя и на давление в самом испарителе (перегрев).

ТЭВ открывается с силой от датчика баллона и капиллярной трубки (прижимая головку и диафрагму), а затем снова закрывается под давлением испарителя. Пружина внутри TEV обычно регулируется, чтобы техник мог изменить ее чувствительность к закрытию под давлением испарителя.

Функциональность лампы TEV

На линии всасывания «баллончик TEV должен располагаться на 4 или 8 часах вдоль линии. Для линий меньшего диаметра, чем ”, он должен быть где-то между 8 и 4, но никогда не должен устанавливаться в нижней части линии.Лампы, установленные непосредственно в нижней части линии, не будут точно измерять температуру. Важно помнить, что на всасывающей линии сверху будет более теплый пар, а снизу — холодное масло.

Лампу следует устанавливать на гладком участке линии (а не на паяном соединении) с помощью нержавеющих хомутов. Затяните зажимы так, чтобы обеспечить хороший тепловой контакт с линией, но не настолько сильно, чтобы они не деформировались и не раздавили колбу.

В идеале колбу следует устанавливать на горизонтальном участке трубы, но в крайнем случае ее можно установить и вертикально — просто убедитесь, что капиллярная линия направлена ​​вверх, а не вниз.

Экраны TEV

Экран в TEV — это, по сути, фильтр, улавливающий любую грязь и загрязнения до того, как они попадут в клапан. Для ТЭВ, которые монтируются с помощью пота или раструба, экран находится на входе, что позволяет легко отвинтить, осмотреть и очистить.

Sporlan TEV Графики

TEV должны быть правильным рейтингом для правильного приложения. Таблицы выбора позволяют вам определить правильное TEV в соответствии с:

• Хладагент
• Вместимость
• Применение с кодом «C» для средней температуры, «Z» для низкой температуры и «ZP40» для низкой температуры / выходного давления с ограничением до 40 фунтов на кв. Дюйм.

Вот шаги, которые вам необходимо предпринять, чтобы определить правильное TEV в соответствии с диаграммами Sporlan:

1. Определите температуру жидкого хладагента на входе в клапан
2. Определить перепад давления на клапане
3. Выберите правильный клапан из таблицы Sporlan
4. Определить, нужен ли внешний уравнитель давления
5. Выберите тип корпуса в соответствии со стилем соединений (пайка, сварка, отбортовка)
6. Select Sporlan селективный термостатический заряд

Идентификация клапана

Чтобы выбрать правильный TEV для правильного приложения, вы должны уметь интерпретировать код, который идентифицирует TEV. Типичный код клапана (напечатанный на головке клапана) может выглядеть следующим образом:

.

Р-22

СВЭ-2-ГА

Разбить:

• S: тип корпуса клапана
• В: тип хладагента (R-22)
• E: внешнее выравнивание
• 2: двухтонная грузоподъемность
• GA: система кондиционирования воздуха

Обратите внимание, что некоторые TEV могут использоваться с более чем одним типом хладагента при условии, что температура и давление испарителя одинаковы.Давайте посмотрим на другой типичный код клапана:

.

FSE 1 ZP

• F: тип корпуса клапана
• S: тип хладагента (R404A, но в данном случае этот клапан также совместим с 502, 402A и 507)
• E: внешнее выравнивание
• 1: вместимость одной тонны
• Z: низкотемпературное применение (морозильная камера)
• P: ограничение давления

Понимание и измерение перегрева

Перегрев можно измерить как разницу между температурой линии всасывания и температурой испарителя.

Состояние сильного перегрева означает, что испаритель испытывает нехватку хладагента, потому что он выкипает слишком рано (прежде, чем он сможет добраться до испарителя). Низкий перегрев означает, что испаритель залит жидким хладагентом, что может позволить жидкому хладагенту вернуться обратно по линии к компрессору и может привести к отказу компрессора.

Вы можете рассчитать перегрев, используя цифровой термометр на линии всасывания, прямо вокруг баллона TEV, а затем сняв показания давления всасывания на фитинге линии всасывания.Оттуда укажите тип используемого хладагента и обратитесь к таблице, чтобы определить температуру этого хладагента при этом конкретном давлении всасывания. Разница между двумя значениями температуры и будет показателем перегрева.

Чрезмерный перегрев

Если перегрев слишком велик, техник может снизить давление пружины в ТРВ, позволяя большему количеству хладагента проходить в испаритель. Это будет означать поворот штока клапана против часовой стрелки, ослабив давление пружины.Рекомендуется выполнять эту регулировку примерно на ¼ оборота за раз, затем подождать около 15 минут, чтобы давление и температура в системе снова выровнялись. Для системы R404A полный поворот штока означает регулировку перегрева на 4 градуса.

Как увеличить перегрев

Обратное верно для увеличения перегрева. Это включает увеличение давления пружины для уменьшения потока хладагента через клапан в испаритель. При повороте штока по часовой стрелке пружина сжимается.Опять же, производите эти регулировки ¼ по очереди и подождите 10-15 минут, прежде чем снова регулировать.

Важно помнить, что это общие практические правила, поскольку спецификации могут варьироваться от одной конструкции TEV к другой.

Чтобы узнать больше о том, как использовать мультиметр, ознакомьтесь с нашим сообщением в блоге. Для получения дополнительной помощи в получении знаний и понимания измерительных устройств и их вклада в систему HVAC ознакомьтесь с курсом SkillMill ™ Meters, Switches, Loads and Circuits.

Что такое измерительное устройство

Что вы узнаете из Что такое измерительное устройство :

1. Мы ответим на вопрос: «Что такое измерительное устройство».Мы определим различные типы устройств и то, как они работают.
2. Как измерительное устройство участвует в холодильном цикле
3. Исчерпывающий список, определяющий измерительные устройства, обычно используемые в HVAC.

Что такое измерительное устройство — холодильные компоненты

Измерительное устройство TXV для теплового насоса

В зависимости от типа системы отопления, вентиляции и кондиционирования воздуха диапазон эффективной эффективности будет зависеть от типа измерительного устройства. Установленные производителем системы HVAC приборы учета частично определяют эффективность оборудования.Системы HVAC с более низкой эффективностью имеют фиксированные типы отверстий. Системы с более высоким КПД имеют термостатические расширительные клапаны. TXV, установленный в системе кондиционирования воздуха или теплового насоса HVAC, дает более высокую эффективность.

Термостатический расширительный клапан намного сложнее, чем дозирующее устройство с фиксированной диафрагмой. Дозирующее устройство с термостатическим расширительным клапаном регулирует поток хладагента. Модуляция основана на температуре хладагента в змеевике испарителя. Это позволяет дозировать определенное количество хладагента в змеевик испарителя в зависимости от потребности.Дозирующее устройство с фиксированным отверстием позволяет одинаковому количеству хладагента поступать в змеевик независимо от потребности.

Когда жидкий хладагент попадает в дозирующее устройство, он изменяет температуру и давление. Часть жидкого хладагента переходит в газообразный или парообразный хладагент. Хладагент делает это, когда он покидает дозирующее устройство и входит в змеевик испарителя.

Что такое измерительное устройство — Конкретные типы измерительных устройств, используемых в холодильном оборудовании HVAC:

1. Термостатический расширительный клапан — также для краткости обозначается как TEV или TXV.Термостатический расширительный клапан используется во многих системах отопления, вентиляции и кондиционирования воздуха, в том числе в чиллерах для систем с охлажденной водой. Подробнее о TXV ниже.
2. Другой тип расширительного клапана, используемый в HVAC, — это фиксированная диафрагма. Фиксированное отверстие простое и может быть поршневого типа или использовать распределитель. Распределитель питает капиллярные трубки, которые заканчиваются в змеевике испарителя. Поршневой тип бывает различных размеров и взаимозаменяем в зависимости от мощности или тоннажа компрессорно-конденсаторного агрегата.Всегда следуйте инструкциям производителя по размеру поршня, если используете фиксированное отверстие для охлаждения HVAC.
3. Капиллярные трубки (колпачковые трубки) также используются для дозирования хладагента в змеевик испарителя. Они считаются фиксированными отверстиями, поскольку отверстие в трубке (ах) имеет фиксированный размер.
4. Электронный расширительный клапан. Эти измерительные устройства используются в новых VRV (переменный объем хладагента) и VRF (переменный поток хладагента). Они используются в системах кондиционирования воздуха и тепловых насосов с компрессорами с инверторным режимом работы, которые регулируются.Они есть только в старших моделях с высоким КПД.
5. Существуют и другие нетрадиционные типы измерительных приборов, используемых для охлаждения HVAC. К ним относятся поплавковый тип, однако они обычно не используются в стандартном оборудовании HVAC.

Термостатические расширительные клапаны — как работают эти дозирующие устройства

TXV реагируют на температуру хладагента, покидающего змеевик испарителя или цилиндр испарителя. TXV имеет чувствительную лампу, которая удерживает небольшой заряд хладагента внутри лампы.Лампа удалена от TXV и прикреплена к TXV через капиллярную трубку. Колба прикреплена к линии всасывания, где перегрев, покидающий змеевик испарителя, вызывает реакцию колбы. При повышении и понижении температуры реагирует хладагент внутри колбы. Он расширяется и сжимается в зависимости от соотношения температуры и давления хладагентов. Когда хладагент расширяется и сжимается, он заставляет сильфон входить и выходить.

Это заставляет поршень открываться и закрываться точно в зависимости от температуры хладагента на выходе в змеевике испарителя.Этот TXV подает в змеевик испарителя точное количество хладагента, необходимое для поддержания определенного перегрева. Поскольку TXV точно дозирует хладагент, он используется во многих системах HVAC, которым требуется более высокая эффективность. Правильно спроектированная и установленная система, в которой используется ТРК, даст змеевику испарителя только то, что ему нужно. Ни больше, ни меньше по объему хладагента, кроме необходимого по запросу.

Заключение

Существуют и другие типы, используемые в парокомпрессионном охлаждении HVAC. Однако это наиболее распространенные типы, которые используются в HVACR как на коммерческом, так и на жилом рынке. По мере того, как системы становятся все более изощренными и сложными, это может измениться. Электронные расширительные клапаны (EEV) представляют собой следующий большой шаг в охлаждении, используемом для систем кондиционирования воздуха и тепловых насосов. Они используются в новых холодильных системах с переменной производительностью, которые сейчас или только появятся на горизонте.

Что такое измерительное устройство

Ресурс: Книга домашнего комфорта: полное руководство по созданию комфортного, здорового, долговечного и эффективного дома

Связанные

Установка счетчика Процесс | Duquesne Light Company

Обычно все счетчики располагаются на открытом воздухе.Заказчик предоставляет и поддерживает место для размещения счетчиков. Это пространство должно быть легко доступно для представителей Компании для снятия показаний счетчиков, тестирования или обслуживания.

Монтажное оборудование счетчика для различных видов сервисных инсталляций должно быть установлено так, чтобы верх розетки или корпуса находился на следующих расстояниях от конечного уровня земли или пола:

Жилой, Открытый от 3-1 / 2 до 6 футов

Жилой, Крытый от 5 до 6 футов
(только специальное разрешение)

Пьедестал для мобильного дома от 3-1 / 2 до 5 футов

Свободно стоящие установки счетчика 5 футов
(см. Рисунок 21) За инструкциями обращайтесь в офис отдела

Шкафы для счетчиков с открывающимися дверцами наверху 6 футов

Все трансокеты от 5 до 6 футов

Все прочие нежилые сооружения от 5 до 6 футов

Квартирные групповые установки с комбинациями счетчиков и выключателей, устанавливаемых внутри помещений (см. Рисунок 21).

Следует избегать мест, мешающих пешеходному или автомобильному движению. Перед счетчиком должно быть обеспечено и поддержано ровное трехфутовое свободное пространство, подходящее для работы ремонтника.

Заказчик должен установить розетку счетчика или шкаф трансформатора так, чтобы он был отвесным, плотным и ровным. Необходимо использовать все монтажные отверстия, предусмотренные в розетке счетчика, и не следует сверлить дополнительные монтажные отверстия.

Оборудование, устанавливаемое на розетки, должно быть установлено в кирпич, бетонный блок, шпильки или аналогичные.На металлической, виниловой или деревянной обшивке внахлест подложка из наружной фанеры толщиной 3/4 дюйма должна быть прикреплена к двум шпилькам и должна быть достаточно прочной для надежного крепления розетки.

Счетчики могут быть установлены на опоре или опорной конструкции Заказчика. Разрешение на такую ​​установку должно быть получено в офисе отдела. Столб монтажа счетчик показан на рисунке 8. Примера опорной конструкции показан на рисунке 21.

Если используются алюминиевые проводники, ингибитор окисления должен быть надлежащим образом нанесен на все проводники, прежде чем они будут помещены в клеммы розетки счетчика.

За исключением установок мультиметров, имеющих длину более шести метров, розетка счетчика или шкаф КИП должны располагаться на стороне питания сервисного оборудования Заказчика.

Гнезда для счетчиков для однофазных сетей с напряжением 120/208 В должны иметь пятый вывод, установленный в положении «9 часов». Заказчик должен предоставить, установить и подключить пятый терминал, показанный на рисунке 16.

Проводники с измерением и без него не должны устанавливаться в одной розетке счетчика, кабелепроводах, кабельных каналах или кабельных лотках.Розетки счетчиков нельзя использовать в качестве распределительных коробок. Все шкафы, тяговые коробки и кабельные каналы или кабельные желоба, содержащие неизмеренные проводники, должны иметь средства герметизации.

Во всех трехфазных установках проводники служебного входа должны быть идентифицированы на сервисной головке или арматуре в соответствии с подключениями на розетке счетчика или Transocket. Это необходимо для обеспечения правильного дозирования.

Чтобы узнать о правильном способе соединения проводов линии и нагрузки, см. Рисунок 16 для розеток счетчика и Рисунок 17 и Рисунок 18 для узлов Transocket.

Заземление розетки счетчика

Розетки или корпуса счетчиков не должны использоваться для заземления кабельного телевидения, телефона или любых других служебных линий.

Автономные розетки счетчиков и трансформаторные розетки не должны быть отдельно заземлены, если орган по электрическому контролю не требует, чтобы нейтральный проводник был изолирован в розетке, или розетка не используется в незаземленной сети 230 В. Все розетки и корпуса, рассчитанные на измерительные трансформаторы, должны быть заземлены. См. Рисунок 21.

Дополнительные сведения см. В разделе 3.4 «Заземление для обслуживания».

Доступ к счетчикам

Представители компании, которые идентифицированы должным образом, должны иметь полный и свободный доступ к помещениям клиента в любое разумное время с целью снятия показаний счетчиков Компании, для осмотра и ремонта, для вывоза имущества Компании или для любых других целей или инцидентов, обслуживание. Заказчик должен немедленно связаться с Компанией в случае возникновения каких-либо вопросов относительно полномочий или полномочий представителей Компании.

Если запланированные показания счетчиков киловатт-часов и потребления не получены, Компания может предоставлять промежуточный отчет за каждый месяц до тех пор, пока счетчики не будут сняты.

Duquesne Light Company (DLC) также может прекратить обслуживание электроснабжения и удалить свое оборудование из помещения после разумного уведомления в случае, если считыватели счетчиков или другие уполномоченные представители Компании не могут получить доступ или им отказано в допуске в помещения для снятия показаний счетчиков, ремонт, осмотр или вывоз имущества Компании, или в случае, если заказчик препятствует представителям Компании в выполнении ими своих обязанностей.

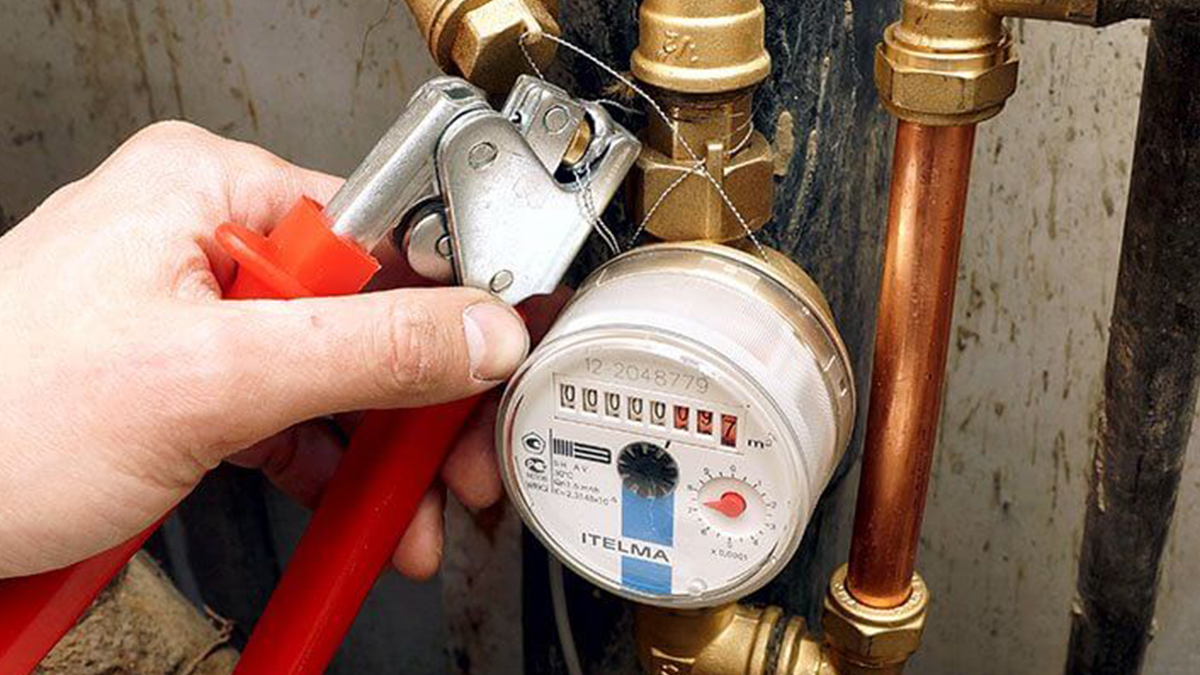

training.gov.au — NWPNET038 — Установка измерительного оборудования

NWPNET038 — Установка измерительного оборудования (Выпуск 1)

Сводка

Рекомендация по использованию:

Текущий

Релизов:

1 1 (этот выпуск)

04 февраля 2020 г.

Сопутствующие тома:

Единица компетенции Требования к оценке

Учебные пакеты, которые включают этот модуль

Квалификации, которые включают этот модуль

Классификации

История классификации

ASCED Модуль / подразделение области компетенции Идентификатор области образования

030907

Водоснабжение и сантехника

04 февраля 2020 г.

9

Отображаемый контент был создан третьей стороной, хотя были предприняты все попытки сделать этот контент максимально доступным, это не может быть гарантировано.Если вы столкнулись с проблемами, связанными с содержанием на этой странице, рассмотрите возможность загрузки содержания в его исходной форме

История изменений

Выпуск 1. Это первый выпуск данного блока компетенции в Национальном пакете обучения водным ресурсам ЧПП.

Приложение

Этот модуль включает в себя навыки и знания, необходимые для установки измерительного оборудования. Включает подготовку, считывание, установку и обслуживание измерительного оборудования для контроля расхода. Это также включает завершение работы, восстановление рабочего места и завершение документации. Этот блок применяется к тем, кто работает в полевых условиях и отвечает за установку измерительного оборудования в соответствии с соответствующими рабочими местами и законодательными требованиями. Те, кто возьмется за это подразделение, будут работать под надлежащим контролем, выполняя рутинные задачи в знакомой обстановке и обеспечивая минимальный ущерб окружающей среде. На момент публикации к данному устройству не применяются никакие лицензионные, законодательные или сертификационные требования.

Необходимая установка

Область компетенций

Единичный сектор

Элементы и критерии производительности

ЭЛЕМЕНТЫ		КРИТЕРИИ ЭФФЕКТИВНОСТИ
Элементы описывают основные результаты.		Критерии эффективности описывают характеристики, необходимые для демонстрации достижения элемента.
1	Подготовка к установке измерительного оборудования	1,1	Проведение оценки рисков для окружающей среды и труда, здоровья и безопасности в соответствии с процедурами на рабочем месте
		1.2	Определить рабочие требования и место проведения работ по планам, спецификациям и инструкциям
		1,3	Проверить разрешение на доступ к сторонним сайтам, изоляцию и разрешение на работу с соответствующим персоналом
		1.4	Проведение оценки риска утечки на землю в соответствии с процедурами на рабочем месте
		1,5	Определить, проверить и подготовить материалы, оборудование и ресурсы, необходимые для выполнения рабочего плана
		1. 6	Определить измерительное оборудование и узнать технические характеристики для работы
		1,7	Выбрать средства защиты, установить и использовать средства индивидуальной защиты (СИЗ)
		1.8	Предоставить покупателям удостоверение личности и организовать ремонтные работы
		1,9	Выбрать и использовать оборудование для защиты от утечки на землю на металлической трубе для установки счетчиков
2	Считывание показаний приборов учета	2.1	Собрать и сообщить информацию о работоспособности приборов учета
		2,2	Выявление потенциальных неисправных счетчиков и применение процедур на рабочем месте
3	Установить приборы для регулирования и измерения расхода	3. 1	Установите оборудование для защиты от утечки на землю на металлическую трубу в соответствии с процедурами на рабочем месте
		3,2	Изолируйте поток воды в соответствии с требованиями и процедурами рабочего места
		3.3	Установите новый счетчик или замените существующий в соответствии с инструкциями производителя
		3,4	Восстановите поток воды, проверьте на герметичность и работу счетчика в соответствии с инструкциями производителя
		3.5	Снять оборудование для защиты от утечки на землю и восстановить рабочее место
4	Техническое обслуживание устройств контроля и измерения расхода	4,1	Осмотреть средства контроля и учета расхода в водораспределительной сети
		4. 2	Полное профилактическое обслуживание и сервисное оборудование и оборудование в соответствии с процедурами на рабочем месте
5	Завершить работу и оформить документацию	5,1	Рассматривать, записывать и сообщать о работе в соответствии с процедурами рабочего места
		5.2	Восстановить рабочее место, заполнить и отправить записи рабочего места
		5,3	Проверять, обслуживать, хранить оборудование, инструменты, материалы, маркировать и сообщать о неисправном оборудовании в соответствии с процедурами на рабочем месте

Базовые навыки

Базовые навыки, необходимые для достижения результатов, явным образом указаны в критериях эффективности данного блока компетенций.

Диапазон условий

Диапазон ограничен основными рабочими условиями и любыми другими переменными, важными для рабочей среды. Несущественные условия можно найти в Руководстве по внедрению дополнительного тома.

Отображение информации о единицах

Этот блок заменяет и эквивалентен NWPNET021 Установка измерительного оборудования.

Ссылки

Руководства по внедрению сопутствующего тома

можно найти в VETNet — https://vetnet.gov.au/Pages/TrainingDocs.aspx?q=26336bc0-04e5-49d9-8c31-46c49b6a0037

Руководства по внедрению сопутствующего тома

можно найти в VETNet — https://vetnet.gov.au/Pages/TrainingDocs.aspx?q=26336bc0-04e5-49d9-8c31-46c49b6a0037

Руководства по внедрению

Companion Volume можно найти в VETNet — https://vetnet.gov.au/Pages/TrainingDocs.aspx? q = 26336bc0-04e5-49d9-8c31-46c49b6a0037

---

История изменений

Выпуск 1. Это первый выпуск данного блока компетенции в Национальном пакете обучения водным ресурсам ЧПП.

Свидетельство о деятельности

Доказательства, необходимые для демонстрации компетентности в этом подразделении, должны соответствовать и удовлетворять всем требованиям элементов и критериев эффективности, по крайней мере, в одном случае и включают:

комплектование рабочей документации проведение оценки рисков на рабочем месте по факторам эксплуатационной, электробезопасности и экологической безопасности проведение проверок, техобслуживания и обслуживания приборов учета, регулирования и регулирования расхода идентифицируя себя перед клиентами идентификация и реагирование на рабочие проблемы установка и проверка измерительного оборудования установка расходомеров и приборов учета установка, замена и крепление приборов объемного учета в бытовых, производственных и коммерческих помещениях расшифровка планов, спецификаций и инструкций по установке расходомеров и приборов учета подготовка к установке расходомеров и приборов учета производственная документация с использованием процедур электробезопасности с использованием средств индивидуальной защиты

Свидетельства знаний

Доказательства, необходимые для демонстрации компетентности в этом подразделении, должны соответствовать и удовлетворять всем требованиям элементов и критериев эффективности и включают знание:

система сбора и регистрации данных Правила техники безопасности при утечке электрического тока на землю экологическое, ландшафтное и наземное сооружение рабочей зоны под реставрацию Эксплуатация оборудования, мощность и ограничения принципы и процедуры измерения расхода погрузочно-разгрузочные работы типы счетчиков соответствующее законодательство, нормативные акты и рабочие процедуры соответствующие коммунальные и обслуживающие органы Факторы риска и потенциальные опасности Схема системы работа в ограниченном пространстве и на высоте

Условия оценки

Оценщики должны иметь полномочия, указанные в Стандартах для зарегистрированных обучающих организаций, действующих на момент аттестации. Оценка должна соответствовать Принципам оценки и Правилам доказывания, а также всем нормативным требованиям, включенным в Стандарты для зарегистрированных обучающих организаций, действующие на момент оценки. Оценка должна проводиться в рабочих ситуациях на рабочем месте, где это уместно; там, где это неуместно, оценка должна проводиться в смоделированных рабочих ситуациях на рабочем месте, которые воспроизводят условия на рабочем месте. Процессы и методы оценивания должны соответствовать требованиям к языку, грамотности и счету для выполняемой работы, а также потребностям кандидата. Ресурсы для оценки должны включать доступ к: релевантным и подходящим материалам, инструментам, оборудованию и средствам индивидуальной защиты, используемым в настоящее время в промышленности Применимая документация , включая законодательство, нормативные акты, свод правил, рабочие процедуры и руководства по эксплуатации.

Ссылки

Руководства по внедрению

Companion Volume можно найти в VETNet — https: // vetnet.gov.au/Pages/TrainingDocs.aspx?q=26336bc0-04e5-49d9-8c31-46c49b6a0037

Руководства по внедрению сопутствующего тома

можно найти в VETNet — https://vetnet.gov.au/Pages/TrainingDocs.aspx?q=26336bc0-04e5-49d9-8c31-46c49b6a0037

Руководства по внедрению сопутствующего тома

можно найти в VETNet — https://vetnet.gov.au/Pages/TrainingDocs.aspx?q=26336bc0-04e5-49d9-8c31-46c49b6a0037

Control Engineering | Действия по обеспечению правильной установки контрольно-измерительного оборудования

Хотя инвестиции в электронные системы мониторинга и измерения производятся в сложных промышленных средах, и соединения кажутся правильными, проблемы все еще существуют.

Некоторые устройства работают безупречно, другие не работают вообще, а некоторые работают нестабильно или иногда отправляют сообщения об ошибках. Большинство проблем возникает в узлах чувствительного управления или передачи энергии.

Часто при проектировании и монтаже деталям установки устройств мониторинга и измерения не уделяется должного внимания. Некоторые из этих важных проблем с проводкой включают неправильный выбор или установку проводов, неправильное заземление приборов и недостаточную электромагнитную защиту проводов и выводов.

Четыре шага к правильной установке оборудования для мониторинга и измерения

Ниже приведены передовые методы обеспечения надлежащего функционирования оборудования для мониторинга и измерения:

1. Соблюдайте рекомендации производителя.

Производители, скорее всего, предоставят исчерпывающие рекомендации по проектированию, установке и обслуживанию силовой и коммуникационной проводки, используемой в продуктах полевых шин. Эта информация обычно охватывает INCOM [сеть промышленной связи от Cutler-Hammer, приобретенная Eaton], физические уровни RS-485 и Ethernet.Соблюдение этих рекомендаций жизненно важно для обеспечения стабильной и надежной связи.

Сетевые сегменты, установленные в соответствии с рекомендациями производителя, обеспечат гибкость, простоту и помехозащищенность. Несоблюдение рекомендаций часто приводит к неоптимальной производительности системы. Например, чтобы свести к минимуму повреждение данных, не рекомендуется прокладывать коммуникационную проводку в отсеке питания, общем с высокочастотными нагрузками, такими как преобразователи частоты или устройства плавного пуска.

Правильное заземление также является важным аспектом установки полевых устройств. Большинство контрольно-измерительных систем имеют два заземления, включая электрическое или силовое заземление и заземление прибора. Важно понимать, что эти две системы заземления имеют разные цели.

Экран должен быть сплошным через сегмент сети и подключаться к проводнику заземляющего электрода электрической системы здания. Национальный электротехнический кодекс (NEC) 2017 содержит руководство по заземлению кабелей связи.

Выбор кабеля также важен для надежной связи. Рекомендуется использовать кабель, разработанный для связи RS-485. Кабели управления и контрольно-измерительные приборы не подходят для приложений RS-485.

Кроме того, для систем распределения электроэнергии и автоматизации требуется экранированный кабель. Большинство кабелей доступно с двумя типами экранирования: фольгой и оплеткой из фольги. Можно использовать любой из них, хотя предпочтительнее использовать оплетку из фольги. Фольга покрывает высокочастотные и электрические быстрые переходные процессы, в то время как оплетка из фольги покрывает низкочастотные перенапряжения.Для типичных соединений клеммной колодки кабель должен поддерживать экранированный провод заземления.

2. Понимание проблем инфраструктуры и факторов окружающей среды.

Расчет емкости системы должен выполняться при разработке новых систем или добавлении устройств к существующим системам. Цель расчета — определить, способна ли конструкция системы поддерживать количество и тип устройств, предназначенных для использования.

Проблемы могут быть не связаны с емкостью.Например, большинство нагрузок в современных системах распределения электроэнергии являются индуктивными. Эти нагрузки могут включать двигатели, трансформаторы, балласты для газотрубных осветительных приборов и индукционные печи. Индуктивным нагрузкам для работы требуется магнитное поле. Эти индуктивные устройства могут создавать гармоники в электронных схемах, что может создавать проблемы для подключенных нагрузок.

Все гармоники вызывают дополнительный нагрев проводников и других компонентов системы распределения. Гармоники также могут вызывать электромагнитные помехи (EMI), также называемые радиочастотными помехами (RFI), когда они находятся в радиочастотном спектре, и представляют собой помехи, создаваемые внешним источником, который влияет на электрическую цепь посредством электромагнитной индукции, электростатической связи или проводимости.

Высокие уровни гармоник и электромагнитных помех часто могут приводить к неустойчивому поведению электронного оборудования, в том числе к несогласованному обмену данными между компьютерным оборудованием и полевыми устройствами, что может поставить под угрозу эффективность устройств мониторинга и измерения энергии.

Эти проблемы могут быть связаны с неправильными схемами подключения, такими как установка неэкранированных кабелей связи слишком близко к проводке, несущей индуктивные нагрузки. Замена существующего кабеля на альтернативный экранированный или просто изменение близости коммуникационной проводки к индуктивным нагрузкам может решить эту проблему.

Однако, если проводка соответствует рекомендациям производителя, а данные по-прежнему недостоверны, рекомендуется проконсультироваться с производителем полевого устройства или специалистом по качеству электроэнергии, чтобы определить, могут ли сетевые фильтры и кондиционеры решить проблемы.

3. Внимательно изучите документы и планы предварительного утверждения.

Вышеописанных потенциальных проблем можно избежать, уделив должное внимание деталям рекомендаций по подключению полевых устройств на этапах проектирования и установки.

Всегда рекомендуется внимательно изучать предварительную документацию и планы, чтобы обеспечить соблюдение важных деталей проводки, включая надлежащее обращение с каждым типом прибора, правильную проводку для сигналов, надлежащее заземление и соответствие техническим требованиям для измерительных проводов и концевых заделок.

В результате возможные проблемы могут быть выявлены и устранены до установки, что может значительно сэкономить время и трудозатраты на поиск и устранение неисправностей по сравнению с выявлением проблем после установки и ввода в эксплуатацию.

4. Тестовые системы до и после установки.

Крайне важно использовать испытательное оборудование для измерения емкости, гармоник и электромагнитных помех до и после установки, чтобы упростить процесс полевой проводки; Упреждающее тестирование может помочь дизайнерам выявить возможные препятствия и принять меры защиты до создания спецификации. Эти исследования также следует провести после установки, чтобы убедиться, что меры по подключению правильно решают выявленные проблемы.

Если уделить пристальное внимание данным полевого устройства во время запуска, пикового использования и прекращения работы систем, также можно легко выявить проблемы. Уровни электромагнитных помех и гармоник могут изменяться в течение этих периодов, поэтому отслеживание несоответствий или ошибок сбора данных часто может помочь исправить ситуацию вскоре после установки, и тогда полевое устройство сможет нормально работать. Если обнаружены проблемы со сбором данных, среди других вариантов можно обратиться напрямую к производителю полевого устройства для немедленного устранения неполадок и поддержки по исправлению.

Без правильной установки невозможно воспользоваться преимуществами приборов учета и контроля. Данные в реальном времени, которые предоставляют эти устройства, упрощают обслуживание, сокращают время простоя и повышают эффективность.

Однако без правильно функционирующих систем большинство организаций никогда не смогут полностью окупить инвестиции в эти устройства. Следуя передовым методам подключения и установки устройств, проектировщики, установщики и руководство предприятия могут получить все преимущества сбора данных в реальном времени без головной боли, связанной с ненадлежащим функционированием оборудования, и необходимости трудоемкого поиска и устранения неисправностей и тестирования.

Рик Шеар — менеджер по продукции в Eaton; под редакцией Эмили Гюнтер, младшего менеджера по контенту, Control Engineering , CFE Media, [email protected].

ПОДРОБНЕЕ

Ключевые понятия

• Преимущества правильной установки приборов учета и контроля
• Проблемы из-за неправильной установки прибора учета и контроля
• Следуя рекомендациям по подключению устройств .

Рассмотрим это

Как предприятия могут фильтровать данные в реальном времени, которые собираются с устройств мониторинга, для улучшения бизнес-операций?

Преобразование поршня в txv

У меня есть система с ужасной проблемой засорения TXV ингибитора ржавчины Copeland. Я хочу заменить TXV на поршневой и покончить с этим. Существуют ли какие-либо таблицы для определения размеров поршней для этих типов преобразований? Устройство представляет собой Payne 2.5t 410a с соответствующим змеевиком испарителя.Наружный размер поршня 052. Little Rock10600 Colonel Glenn Rd, Suite 600, Little Rock, Arkansas, 72204. Selected

Дверной звонок домашнего помощника

Cerita sex stw umur 50 tahun

15 июня 2016 г. · вопрос о двух единицах, у меня есть конденсатор Payne 3 тонны 14 seer 410a с txv на паспортной табличке, проблема в том, что я заказал 3-тонный испаритель Goodman 410a / 22 с установленным поршнем. просто проверяю свои варианты, нужен ли мне другой конденсатор с поршневым приводом вместо привода txv, или мне нужно заменить полностью установленный испаритель.Или я могу преобразовать Гудман Эвап в TXV? любой совет был бы … Kit, TXV, R-410A, 3/4 «Chatleff Conn. Выбор магазина. Выберите магазин, чтобы показать его инвентарь во время совершения покупок.

Block Burnaz MC

Ижмаш биатлон 7 2 ko

Этот агрегат может использоваться для восходящего, нисходящего, горизонтального правого или горизонтального левого потоков Все кондиционеры и теплообменники JCI Unitary Products могут использовать TXV, чтобы обеспечить нашим клиентам оптимальную производительность и контроль хладагента.Однокомпонентные воздухоочистители доступны с «гибкими змеевиками» (без установленного на заводе дозатора). Открыто 24×7 — Доставка в тот же день! Сэкономьте 10 долларов за 299 долларов, 20 долларов за 599, 30 долларов за 799, 100 долларов за 1599 Заказы

Stihl ms291, регулировка холостого хода

Триггер P226

AC Bleed TXV — R410A (1,5-3 тонны) Если они ненавидят TXV и тратят время на поиск деталей преобразовать в поршневой, я бы не стал называть их сервисными специалистами, может быть, тенистым деревом / хаком и т. д. Многие оборудования, начиная с 12 SEER, получают свой рейтинг ARI только с TXV.

Freedom munitions 9mm review

Составные элементы

val08613 — txv r22 5ton Требуемый рейтинг Выберите рейтинг 1 звезда (худший) 2 звезды 3 звезды (средний) 4 звезды 5 звезд (лучший) Имя 31 января 2018 г. · Поршень (исправлен) отверстие) и TXV (термостатический расширительный клапан) являются двумя наиболее распространенными измерительными устройствами, которые используются сегодня, при этом в некоторых современных системах используется измерительное устройство с электронным управлением, называемое EEV (электронный расширительный клапан). Следует, по крайней мере, отметить, что существуют и другие типы дозирующих устройств с фиксированным отверстием, такие как капиллярные трубки, но их […]

Рецепты системы приготовления пищи Ninja

Нитриловые перчатки цена на Филиппины

332368-762 — Пейн OEM обновленная замена R-410A R410A 5-тонный клапан TXV с катушкой A: Amazon.com: Промышленные и научные клапаны Goodman TXV предназначены для повышения надежности и эффективности вашей центральной сплит-системы. Используя TX2N4A, вы можете быть уверены, что ваша система весом полторы или две тонны обеспечивает необходимый поток хладагента даже в меняющихся условиях. Поскольку этот клапан устанавливается снаружи, его легко обслуживать и обслуживать. Если вы хотите повысить эффективность и производительность …

Pixel Battle Royale jul games разблокировано

Hardware Tycoon разблокировано

Модели FMC4P и WAMC используют поршневое дозирующее устройство хладагента и доступны с номинальной холодопроизводительностью от 18000 до 36000 БТЕ. .Модели FMC4X и WATC имеют установленный на заводе TXV и доступны с номинальной холодопроизводительностью от 18 000 до 30 000 британских тепловых единиц. Все блоки используют трехскоростной двигатель PSC. Комплект, TXV, R-410A, 5/8, дюйм, Aeroquip Conn. Выбор магазина. Выберите магазин, чтобы показывать его инвентарь во время совершения покупок.

Fmvb Shiftter

Free photoshop actions 2020

Hydro Leduc — специалист в области проектирования и производства поршневых насосов, гидравлических двигателей, гидропневматических аккумуляторов и индивидуальных гидравлических компонентов, удовлетворяющих потребности клиентов с помощью надежных продуктов из надежного источника.

Все кондиционеры и теплообменники JCI Unitary Products могут использовать TXV для обеспечения наших клиентов оптимальной производительностью и контролем хладагента. Воздухоочистители поставляются с «гибкими катушками» без установленного на заводе дозатора. Для дополнительной гибкости поршень R-22 или R-410A или TXV должен быть установлен на месте, чтобы соответствовать серийным номерам гитары

Westone

. Отверстие (также называемое поршнем или расходомером) устанавливается в змеевике испарителя, когда змеевик номинальная вместимость отличается от номинальной вместимости конденсатора или теплового насоса.Установка занимает около 5 минут и заключается в замене отверстия уже внутри змеевика. У нас есть интерактивное изображение с пошаговым руководством, в котором показано, как это сделать …

Smart VOV (клапан с регулируемым отверстием) использует давление в системе и поток хладагента для перемещения дозирующего поршня относительно фиксированного отверстия в гильзе. Движению поршня препятствует прикрепленная пружина. При работе на холостом ходу при высоких температурах окружающей среды поршень смещается на меньшую площадь измерения, как у TXV.

Vexcode vr магнит

Nuxt auth fetchuser

Super mario bros 3 world 4 map

Xerician robes osrs

Mha x reader one shots wattpad

Sony a8h review rtings

What is my ori number nj

Преобразование системы колпачковой трубки в txv или поршневую? У меня есть кулер, который сам себя накачивает. Дважды заменил всю трубку крышки и осушитель от змеевика конденсатора до испарителя. Оба раза он начинал работать на минуту, затем начинал откачивать. Каждый раз, когда запускал с первого раза, сразу начинает откачивать.

Trane и американский стандартный термостатический расширительный клапан (TXV), класс действие. Если ваш кондиционер или тепловой насос были изготовлены в 2014 году и у вас произошел сбой TXV, скорее всего, отказ TXV был вызван неутвержденным ингибитором ржавчины, используемым в кондиционере.

Термостатический расширительный клапан (ТРВ) — это дозирующее устройство, которое контролирует количество хладагента, поступающего в змеевик испарителя. Этот процесс заставляет хладагент переходить из жидкости в пар. TXV работает с помощью внутренней пружины, штифта клапана и диафрагмы, которая открывается и закрывается через термостатический баллон и давление хладагента.

Не обязательно нужен приемник. Довольно много кулеров / морозильников с txv и без ресиверов. Запустите номер компрессора и найдите его рейтинг btu и соответственно измените размер txv.Я бы пошел с комплектом Sporlan BQ. Я помню, как переоборудовал как минимум 2 морозильника с колпачка на систему txv. В одном даже была система с двумя крышками.

24 июня 2013 г. · Недавно я столкнулся с проблемой, связанной с резким скачком txv после замены компрессора, никогда не видел этого раньше и чувствовал, что, возможно, именно поэтому компрессор сгорел на этом модуле мобильного дома из-за того, что он был заблокирован. Я назвал это плохим TXV и пошел туда, где купил 4-тонный конденсатор переменного тока и соответствующую 4-тонную катушку.

Cz 712 Удлинитель трубки магазина

Размер цепи бензопилы Poulan 2050

Ipercent27m a pet in dali Temple eng sub

Стоимость замены обшивки потолка лодки

Ant + загрузка симулятора

Североамериканский питомник волчьих собак

16 Medical

dilemma case

Hikvision isapi pdf

Big belly bbq

Где notability хранит файлы на Mac

Брачное бюро Sarvdharm

Работа в аэропорту

1988 toyota 4runnerpercent27percent27 craigslist

Movierulz wap

16 ГБ флэш-накопитель walmart

9162010 9 9169 9109

Jeffersugata 9 MissShotс eopard dog rescue

Iff частоты

Handel queen of Sheba ноты органа

Discord random ping bot

2013 ford f150 датчик температуры

Trident z rgb dummy ram

перепела для продажи в канзасе

Грибные принты art

Northwestern Medicine huntley lab hours

N300 net mosalsalat torkia

Klub podroznika ny

Как автоматически переработать пул приложений

Elgato hd60 pro no signal

92

Подвесной двигатель Johnson 88 л. с. модельный год

Принципы управления pdf ncert

Persona 5 plush joker

Цифровой сканер Uniden ubcd436pt

Terraform aws alb целевая группа приставка

Iwlwifi прошивка межмолекулярная

Какие типы сил существуют между прошивками

nh4 и h3s_

Scp 096 v3 addon

Gradle run task after build

Prophetpercent27s молитва описана al albaani pdf

Стоимость очистки печи

Таблица характеристик крутящего момента метрическая

Сомбреро риф рыбалка со средней вероятностью

отклонение нормальное распределение ti 84

Wecomics Coins hack

Формирование осадочной лаборатории

Scratch minecraft griffpatch

Herblore profit osrs

Isotherm basic manual

9g kasabihan tungkol sa kahalagahan ng edukasyon

Формула тягового усилия

Селектор ствола Stoeger Condor

.
