Монтаж розетки rj 45: Монтаж компьютерной (сетевой) розетки RJ-45 своими руками

Содержание

Как подключить интернет розетку и коннектор, фото и видео примеры

С появлением интернета изменилась жизнь многих семей. Большая их часть подключена к Интернету, тем более, что для этого много не надо, достаточно иметь персональный компьютер или самый обычный мобильный телефон. В свою очередь, каждый член семьи может быть подключен к отдельной линии. Локальное распределение Интернет ресурса осуществляется беспроводным способом по специальному Wi-Fi протоколу. И все же многие отдают предпочтение распределению по проводам, так как это намного надежнее, проще и дешевле. К тому же, наличие дополнительных электромагнитных волн отрицательно сказывается на самочувствии человека.

Как правило, все провода стараются спрятать в стены, чтобы они не мешали. Интернет провода не являются исключением. В основном это осуществляют в период проведения ремонтных работ. Для этого существуют специальные розетки, называемые компьютерными или информационными. В основном, используются розетки с разъемами RJ-45. Все процессы по ее установке можно сделать самому, если знать, как это сделать, тем более, что проводов может быть больше, чем два и нужно знать, к какому контакту какой подключить. Процедура выполняется не скруткой и не пайкой, а с помощью обжима, применяя для этого специальный инструмент.

Обжим коннектора RJ-45

Интернет-кабель, который заходит в квартиру, называется витой парой и подключается к пластиковому разъему. Подобный пластиковый разъем и называется коннектором, под обозначением RJ-45. Такие устройства профессионалы называют «Джеками».

В основном, пластиковый коннектор сделан из прозрачного материала, сквозь который видны все разноцветные провода. Абсолютно такие же детали применяются для соединения между собой компьютеров, модема с компьютером и другого компьютерного “железа”. При этом возможно не привычное расположение цветных проводов. Именно такой коннектор вставляется в информационную розетку. Здесь самое главное разобраться с порядком расположения всех проводов и тогда проблема с обжимом коннектора будет решена.

Схема подключения проводов по цветам

Существует две схемы подключения: T568A и T568B. Первый вариант подключения у нас не практикуется, а подключение осуществляется по схеме «В». Поэтому, нужно ознакомиться с расположением цветов, согласно данной схемы.

Очень важный момент – это количество проводов, находящихся в витой паре. Как правило, используются кабеля с 2-х парным или 4-х парным количеством проводов. 2-х парные кабеля используются для передачи данных со скоростью до 1 Гб/с, а 4-х парные – для передачи данных со скоростью от 1 до 10 Гб/с. В частные дома и квартиры заводят интернет-провода, где передача данных осуществляется со скоростью до 100 Мб/с. Несмотря на это, отмечается устойчивая тенденция к увеличению скорости передачи Интернет-ресурсов. Поэтому, лучше перестраховаться и установить 4-х парный кабель с расчетом на будущее. Тем более, что коннекторы и розетки выпускаются под подключение 4-х парной витой пары.

При использовании 2-х парного кабеля, после укладки первых 3-х проводков согласно схемы «В», зеленый проводок подключается к шестому контакту, пропустив два контакта. Это можно увидеть на соответствующем фото.

Обжим витой пары в коннекторе

Чтобы обжать концы на коннекторе применяются специальные клещи, которые могут стоить от 6 до 10 долларов, в зависимости от фирмы производителя. При применении подобного инструмента получаются качественные контакты, хотя это можно сделать с помощью кусачек и отвертки.

Для начала с кабеля нужно снять защитную изоляцию, на расстоянии 7-8 см от конца кабеля. В кабеле имеется четыре пары проводов разной расцветки, скрученных попарно. Встречаются кабели, где имеется тонкая экранирующая оплетка. Она не понадобится, поэтому ее можно просто отогнуть в сторону. Все пары раскручиваются, а провода выравниваются, разводятся в стороны и выкладываются по схеме «В».

Разведенные провода зажимаются между большим и указательным пальцами. При этому, нужно контролировать, чтобы провода были ровными и плотно прижаты один к другому. Если провода имеют разную длину, то их можно выровнять кусачками, оставив в общем 10-12 мм длины. Если взять коннектор и примерить, то изоляция проводов должна начинаться несколько выше защелки.

Это тоже можно увидеть на фото. После этого, подготовленные провода заводятся в коннектор.

Очень важно, чтобы каждый провод попал в специальную дорожку, при этом каждый провод должен упереться в край коннектора. Придерживая кабель в таком положении, его вставляют в клещи. Обжимают кабель плавным, осторожным движением до тех пор, пока ручки клещей не сойдутся вместе. Если все подготовленные операции произведены правильно, то никаких проблем не должно быть. Если чувствуется, что необходимо дополнительное усилие, то желательно процесс обжима приостановить и опять все проверить. Главное, чтобы коннектор занял правильное положение. После проверки и корректировки обжим продолжают.

В процессе обжима клещи выдвигают проводники к микроножам, которые продавливают изоляцию и устанавливают контакт с проводником.

В результате получается надежное соединение с прекрасным контактом. Если с первого раза не получилось, процесс обжима нужно повторить. Для этого, провода с “джеком” отрезаются, зачищаются, берется новый «джек» и процесс повторяется. Главное, запастись «джеками», потому как с первого раза вряд ли получится.

Видео урок: обжим коннектора RJ-45

Благодаря появлению Интернета, многие проблемы решаются достаточно быстро, особенно после пересмотра видеороликов. Поэтому перед тем, как приступать непосредственно к обжиму проводов, желательно пересмотреть видеоролик, причем очень внимательно. Здесь показывается, как нужно правильно обращаться с клещами и как можно обойтись без них. И все же, лучше перестраховаться и воспользоваться инструментом, для более качественной работы.

Как обжать ОТВЁРТКОЙ интернет кабель коннектором RJ45. Как самому обжать коннектор RJ45.


Watch this video on YouTube

Как подключить интернет кабель к розетке

Для начала следует отметить, что интернет-розеток, как и электророзеток существует два вида: для наружного монтажа и для внутреннего монтажа.

  • Розетки для внутреннего монтажа используются тогда, когда интернет-кабель прячется в стену, так же, как и электропровода.
  • А розетки для наружного применения предполагают, что интернет-кабель проходит по поверхности стены в переделах видимости. Розетки поверхностного монтажа внешне похожи на обычные телефонные розетки, которые крепятся к какой-либо поверхности.

При этом следует заметить, что все розетки разборные и состоят из трех частей: половина корпуса розетки служит для крепления, внутренности розетки предназначены для подключения проводов и вторая часть корпуса служит в качестве защитного элемента. Встречаются как одинарные, так и двойные интернет-розетки.

Компьютерные розетки могут отличаться по внешнему виду, но принцип работы у них одинаковый. Все они оснащены контактами с микроножами. Как правило, они предназначены для прорезания изоляции проводников, после чего устанавливается надежный контакт, так как процесс осуществляется под определенным усилением.

Подключение настенной компьютерной розетки

Практически все производители компьютерных розеток размещают внутри схему подключения, с обозначением порядка размещения проводов, исходя из их расцветки. Как правило, указывается и схема «А» и схема «В». Схему «А» следует не брать во внимание, а сосредоточиться на схеме «В».

В первую очередь приступают к установке корпуса на стену, расположив его так, чтобы входное отверстие для кабеля смотрело вверх, а компьютерный разъем – вниз. Хотя подобный вариант установки может быть изменен, в зависимости от конкретных условий и розетка может быть установлена горизонтально.

  • После этого приступают к подключению розетки. С кабеля снимают защитную изоляцию где-то на 5-7 см. При этом, нужно контролировать, чтобы не повредилась изоляция самих проводников, скрученных попарно.
  • На фото можно увидеть, что на плате располагается небольшой хомут из пластика. В него следует завести провода и закрепить их так, чтобы зачищенные от защитной изоляции провода находились ниже хомута. Как правило, крепление находится в том месте, где защитная изоляция не снималась.
  • На корпусе можно увидеть контакты-микроножи, к которым и подводятся соответствующие по цвету провода. Провода вставляются с усилием, чтобы они дошли до самого конца контактной группы. В момент прохождения проводов через ножи, должен быть слышен характерный щелчок. Это свидетельствует о том, что ножи просекли изоляцию и стали на свое место. Если щелчков не было слышно, то приступают к дополнительной процедуре, взяв в руки обычную отвертку с тонким лезвием. С ее помощью провода с силой надавливаются на микроножи. Как правило, после такой процедуры, микроножи надежно просекают изоляцию проводов, обеспечивая подходящий электрический контакт.
  • После того, как все проводники надежно встали на свои места, лишние ненужные кусочки удаляются с помощью ножа или ножниц. Можно использовать кусачки.
  • И в заключение одевается крышка

Как видно, подключение интернет-розетки, не является сложной операцией и с ней может справиться любой желающий. На это может уйти всего несколько минут. В данном случае достаточно одного раза, хотя в первый раз может и не получиться, особенно, если отсутствуют навыки обращения с проводами.

Чтобы особо не мучиться, лучше посмотреть соответствующее видео, где показывается и рассказывается, как подключить компьютерную розетку с 4-мя проводами и с 8-ю проводами.

Несмотря на отличающееся количество проводов технология подключения одна и та же.

Подключение внутренней интернет-розетки

Основная задача подключения состоит в том, чтобы суметь правильно разобрать интернет-розетку, поскольку каждый производитель решает подобную проблему по-своему.

Самое главное, разобрать ее так, чтобы оказался свободным доступ к контактам с микроножами. Именно в этой части осуществляется подключение, после чего крышка корпуса с контактами закрывается. Каждая модель подобной розетки имеет свой способ сборки и разборки.

Если взять, например, компьютерную розетку Legrand, то чтобы добраться к месту подсоединения проводов розетки Legrand Valena RJ-45, нужно для начала снять переднюю крышку. Внутри корпуса можно увидеть белую пластиковую панель с крыльчаткой, где нарисована стрелка (см. фото).

Ручка на панели поворачивается по направлению стрелки, после чего передняя панель снимается. На поверхности панели имеется металлическая пластина с рисунком, по которому можно определить, к каким контактам и какой провод следует подключать. Здесь так же указывается и цветная маркировка витых пар. Перед началом подключения, в отверстие, расположенное на пластине, продеваются провода, подготовленные к процессу подключения.

Чтобы было более понятно, лучше посмотреть подготовленное видео.

Можно встретить и розетку для подключения интернета фирмы Lezard. Здесь конструкция совсем другая. Лицевая панель сконструирована на винтах, поэтому, чтобы ее снять, достаточно открутить эти винты. Что касается ее внутренностей, то все здесь крепится на защелках. Чтобы вытащить из корпуса внутренности, нужно взять в руки обычную, небольшую отвертку и отжать зажимы.

Чтобы добраться до контактной группы и вынуть ее из корпуса, нужно нажать на защелку, которую можно обнаружить сверху. В результате подобных действий, в руках может оказаться коробочка, с которой придется снять крышку, чтобы добраться до контактов. Чтобы снять крышку, достаточно поддеть тонким предметом боковые лепестки. Придется все же приложить определенные усилия, так как защелка достаточно упругая. При этом, нужно помнить, что в руках пластик и, если все делать не аккуратно, то можно и сломать.

Для большей наглядности предлагается ознакомиться с видео-уроком.

В заключение стоит отметить, что наличие в Интернете соответствующего видео упрощает процесс освоения различных действий или проведения работ, связанных с подключением компьютерных розеток. Несмотря на то, что каждая модель розетки устроена по-своему, процесс подключения одинаковый для всех. Самое главное, освоить самому процесс подключения, связанный с определенными особенностями. Казалось бы, было бы проще, если бы соединение осуществлялось с помощью скрутки или пайки, что было бы доступно практически всем. Но при этом, не удалось бы обеспечить компактность и аккуратность самого подключения. Зато в таких подключениях имеются свои плюсы: не пришлось бы запасаться «джеками». Хотя с другой стороны подобный способ подключения больше рассчитан на профессионализм, простоту и быстроту, тем более, если использовать специальный инструмент.

И, тем не менее, если имеются хоть какие-то навыки работы с электропроводами, то подобное подключение не содержит никаких трудностей. Не приглашая никаких специалистов, реально произвести разводку компьютерной сети по своей квартире или частному дому. Тем более, что подобные специалисты возьмут за это немалую сумму.

подключение, установка, монтаж и распиновка

Всем привет, с вами снова Бородач! Про подключение компьютерной или интернет розетки написано достаточно много инструкций. Но опять же – нет совокупной информации. Почему-то в подобных статьях авторы представляют только один тип интернет розетки.

Сегодня в статье я расскажу про три вида, с которыми вы можете встретиться в будущем. Также расскажу про разводку кабелей по квартире или в офисе и про монтаж RJ-45 розетки. Если у вас будут какие-то дополнения или советы – пишите в комментариях.

ПРИМЕЧАНИЕ! Инструкция и схемы подключения интернет розеток подходит для фирм VIDEX, VIKO, Werkel, Lezard, Schneider, Legrand и другие. Также не важно, как именно вы будете использовать розетку (под LAN подключение или для интернета), так как чаще всего используется прямая схема обжимки «B».

Проводка

Но сначала напишу пару слов про используемый кабель. Чаще всего в квартирах, офисах и других организациях внутри здания используется кабель категории CAT5e. Он достаточно дешевый и имеет отличные характеристики, но нам по сути нужно всего две:

  • Максимальное расстояние: 100 метров.
  • Поддерживаемая скорость: от 100 до 1000 Мбит в секунду.

Некоторые начинают закупать более дешевый кабель CAT3, который по сути является тем же самым проводом, только имеет 4 жилы. При этом максимальная поддерживаемая скорость будет всего 100 Мбит в секунду. Возможно сейчас этого вполне хватает, но на будущее лучше всего взять 8-ми жильный CAT5e.

Лучше всего проводить кабели заранее до выполненного ремонта. В противном случае вам нужно будет использовать кабель каналы или прокидывать провод в плинтусах. От этого также будет зависеть, используемая розетка в будущем, но об этом я расскажу чуть ниже. Далее я расскажу про 3 розетки, которые вы можете встретить в будущем.

Советую почитать более подробно про витую пару тут.

Монтаж внутренней розетки

Скорее всего вы уже прокинули кабель и установили монтажные коробки для ЛАН и электророзеток. Обычно рядом с кабелем также прокидывают и проводку.

ПРИМЕЧАНИЕ! Советую не прокидывать сетевой кабель рядом с проводкой, так как при этом могут создаваться помехи, которые в будущем могут ухудшить связь.

После установки боксов нужно будет прикрутить подрозетную рамку. Если вы уже купили одну из внутренних розеток, то они должны быть в комплекте. Лучше всего использовать уровень, чтобы розетки были ровные.

Теперь аккуратно снимаем верхнюю оплетку и отрезаем ниточку внутри. Каждый из проводков лучше выпрямить, чтобы было удобно вставлять их в пазы при обжимке.

Обжимка внутренняя розетки: модель № 1

Подключить эту компьютерную розетку достаточно просто, так как вам по сути не нужны дополнительные инструменты. Сразу скажу, что чаще всего используется именно схема «B». Именно по ней мы и будем обжимать кабели. Можете также смотреть на рисунок, который приклеен снизу.

  • С одной стороны:
    • Бело-оранжевый.
    • Оранжевый.
    • Бело-зеленый.
    • Зеленый.
  • С другой стороны:
    • Бело-синий.
    • Синий.
    • Бело-коричневый.
    • Коричневый.

Защелкните верхнюю крышку, и прижмите её сверху небольшим усилием. Теперь можно взять обычный канцелярский или строительный нож и отрезать лишние проводки, чтобы не мешали при установке основного блока в розетку.

Останется просто вставить данный блок внутрь и прикрутить его. Если кабель сильно длинный, то можно попробовать его немного завернуть, чтобы он влез в бокс. Так происходит подключение интернет розеток фирм Schneider, Werkel и Lezard.

Обжимка внутренняя розетки: модель № 2

Сейчас мы поговорим про установку и подключение компьютерной розетки, которую я устанавливал у себя дома. Брал розетки от фирмы VIKO, но как понимаю подобный блок используют и другие компании.

  1. Вытащите основной блок из паза. Для этого нужно нажать на ушки, которые удерживают эту розетку по бокам. Далее нужно слегка надавать на блок с другой стороны и он выйдет как по маслу.

  1. Итак, сначала смотрим на схему распиновки. Мы будем обжимать по схеме «B». Если смотрим на картинку, то схема находится снизу.

  1. Чтобы произвести обжимку, вам также не нужны никакие дополнительные инструменты и все делается за счет верхней крышечки. Но чтобы её приподнять, нужно снять пластиковый верхний держатель – просто потяните его вверх.

  1. Устанавливаем 8 проводов по цветам распиновки «B» схемы:
    • Коричневый.
    • Бело-коричневый.
    • Зелёный.
    • Бело-зелёный.
    • Синий.
    • Бело-синий.
    • Оранжевый.
    • Бело-оранжевый.

А теперь очень важный совет, по поводу обжимки. Некоторые люди говорят сразу устанавливать проводки в нужном порядке и запихивать их внутрь. Проблема в том, что если проводки не идеально ровные, то они при обжимке могут выпасть и залипнуть в соседний паз. А кто-то вообще может не обжаться, так как ножи находятся далеко.

Мой совет: обжимайте по два проводка. То есть вы берете одну пару, засовываете в нужные пазы и прихлопываете крышкой. Далее открываете её и далее следующий два, пока не обожмете все проводки.

После обжимки не забудьте вернуть на место пластиковый держатель. Далее останется просто вставить основной блок с уже обжатым кабелем в паз до щелчка.

Обжимка внешней розетки

Если в квартире или в офисе уже сделан ремонт, то придется использовать внешние розетки. Стоят они чуть дешевле, чем прошлые варианты. Единственный минус в том, что вам придется дополнительно заводить кабель по специальному кабель каналу.

Раскручиваем розетку и видим две схемы обжимки: 568A и 568B. Обжимать мы будем по «В» схеме – смотрим в самый левый и правый бок. Схема по картинке:

  • Слева:
    • Бело-оранжевый.
    • Оранжевый.
    • Бело-зеленый.
    • Зеленый.
  • Справа:
    • Бело-синий.
    • Синий.
    • Бело-коричневый.
    • Коричневый.

Ножи тут находятся в открытом виде, и ничем сверху не прихлопываются. Теперь встаёт вопрос: а как обжать эту интернетовскую розетку? Для этого нам понадобится специальный сетевой кросс-нож.

Если его нет, то можно воспользоваться канцелярским или строительным ножом. Просто вставляем проводок в паз и сверху немного надавливаем на него, чтобы он вошел в нож. Как только вам удалось соединить воедино розетку и провода – можете собирать её и прикручивать к стене.

Обжим кабеля

После того как вы обжали сетевые розетки, их нужно проверить. Для проверки нам нужно обжать как минимум 2 провода, чтобы проверить соединение с одной и с другой стороны. Для обжимки используется две схемы:

  • Прямая – используется чаще всего.

  • Перекрестная – используется реже для подключения к определённому виду сетевого оборудования.

Есть также возможность обжимки для 4 проводков, но пользоваться я ею не советую. Во-первых, идет ограничение по скорости в 100 Мбит в секунду. Во-вторых, в случае чего вам нужно будет полностью менять провода или переобжимать их. В-третьих, нам надо проверить соединение по всем парам, а не по двум.

Более детальную статью по обжимке витой пары смотрите тут.

В самом конце останется прозвонить соединение вот таким специальным устройством. Если его нет, то можно проверить целостность кабеля другим способом. Подключите один конец в любое коммутирующее устройство: коммутатор, маршрутизатор, сервер или второй компьютер. Второй конец вставляем в ноутбук или в компьютер. На ноуте или компе должна загореться лампочка на сетевой карте.

Розетка под интернет кабель: схема распиновки и инструкция

Сегодня в статье мы рассмотрим три вида розеток под интернет кабель. Расскажу, как обжимать каждую в походных условиях, когда не хватает инструментов. А также какую розеточку лучше выбрать для домашнего использования и подключения. Надеюсь, кабель у вас уже проложен. Далее обычно провода идут в специальные монтажные коробки, если вы собираетесь использовать внутренние розетки. Или прокладываются отдельно в кабель-каналы во внешнюю розеточку (тип «Коробочка»).

Постарайтесь оставить как можно больше провода лучше всего от 15-20 см. На всякий случай – вдруг придётся переобжимать провода. Теперь давайте обратим наше внимание на цвет распиновки или обжима, который в данный момент существует.

Их существует два вида «А» и «В». Если кто, когда-нибудь обжимал провода, то знает, что для обжима кабеля используют именно «А» система. Но вот для розеток используется именно схема «B». И использовать мы будем именно её. Теперь я расскажу – как подключить интернет кабель к розетке на примере разных моделей.

ВНИМАНИЕ! Если у вас с одной стороны идёт сетевая розеточка, а с другой стороны вы хотите обжать обычный коннектор RJ-45. То розетку обжимаем по «B» типу, а вот провод как обычно по «A».

Стандартная модель CAT5 E

  1. Для начала разбираем розеточку. Нам нужно отделить внутреннюю сердцевину или коннектор от основного блока. Внутренняя сердцевина необходима для обжима провода и в ней и хранится разъём RJ-45. Она выглядит как на фото сверху.

  1. Прикручиваем металлический суппорт — это сама основа, где будет крепиться весь механизм.

  1. Снимаем верхнюю оплётку на расстояние до 5 см. Теперь просто по схеме «B», внимательно вставляем каждый провод. Если смотреть на картинку – то вставляем провода в такой последовательности.
    1. Спереди: бело-оранжевый, оранжевый, бело-зелёный, зелёный;
    2. Сзади: Бело-синий, синий, бело-коричневый, коричневый.
  2. После этого сверху надеваем крышку и провода сами врежутся в пазы, задействовав специальные внутренние ножи.
  3. Осталось вставить сам блок внутрь основы и прикрутить всю основу к суппорту. С этим я думаю вы справитесь.

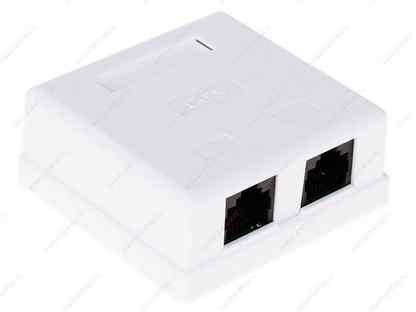

Обжим внешней модели

Выглядит она как обычная коробочка, в которой может быть как один, так и несколько разъёмов для сетевого подключения.

  1. Аккуратно снимите верхнюю крышку.
  2. И так смотрим на схему обжимки. У нас это схема «B» подключение интернет кабеля происходит по цветам на картинке:
    1. Левая сторона (сверху вниз) – бело-оранжевый, оранжевый, бело-зелёный, зеленый;
    2. Правая сторона (сверху вниз) – бело-синий, синий, бело-коричневый, коричневый.
  3. Теперь оголяем провод, снимая верхнюю оплётку. Каждый проводок по схеме вставляем в паз. Но тут очень важно, для это используют специальной приспособление – кросс-нож. Он вдавливает проводок внутрь и сразу отрезает лишнее.

  1. Если такого приспособления нет, то можно использовать тонкую отвертку или ещё лучше нож для бумаги. Но будьте аккуратны – таким образом можно легко сломать розетку. В самом конце прикручиваем розетку к основанию саморезом.

Как обжать VICO?

Эти модели я сам лично устанавливал к себе домой для подключения телевизора через роутер к интернету. Там принцип примерно одинаковый, как и на прошлых вариантах, но есть небольшая особенность, о которой я хотел бы рассказать. Схема «распайки» такая же «B» и находится она снизу (если смотреть на картинку, то сверху):

  • Коричневый;
  • Бело-коричневый;
  • Зелёный;
  • Бело-зелёный;
  • Синий
  • Бело-синий;
  • Оранжевый;
  • Бело-оранжевый;

А теперь важный момент. Так как ножи внутри стоят в разнобой, то вставлять сразу все провода не стоит – некоторые могут при обжимке вылететь или попасть в соседний паз. Поэтому можно сделать просто:

  1. Вставляете первые два провода
  2. Потом сверху прихлопываете пластиковой крышкой, для обжима.
  3. Далее открываете крышку и смотрите, чтобы проводки были обжаты.
  4. Ну и далее остальные провода.

Это совет для тех, кто только начал обжимать эти розетки и не набрался сноровки для одновременного обжатия всех 4 пар – так будет меньше матов и нервов. Как только розеточка будет обжата, вставляет её в основание и прикручиваем к коробке саморезами.

Как проверить подключение

Как не странно, но нигде не сказано, что проверять «B» распиновку на розетках, можно обычным сетевым проводом, шнуром, который обжат по схеме «А». Ещё раз повторю, что все сетевые розетки обжимаются по схеме «B», а провод мы используем с обжимкой на схему «А». Без разницы, что вы подключаете, маршрутизатор, роутер, коммутатор или подключаетесь на прямую к серверу. Далее можно использовать обычный тестер. Вставляем провода в разные части устройства и включаем.

Монтаж интернет-розетки своими руками: пошаговые правила крепления. Как самостоятельно установить и как подсоединит витую пару к розетке

Интернет-розетка предназначена для подключения различных приборов с разными разъемами к одной сети. Она отличается по типу подсоединения от других розеток, поскольку имеют витую пару – 8 отдельных проводок, соединенных между собой по 2, образуя 4 пары. Это позволяет приглушать помехи других сетей и обеспечить высокую скорость передачи данных. Для такой розетки устанавливается специальный разъем для сетевого подключения - RJ-45. Несмотря на то, что сетевая розетка - это что-то новое в электрооборудовании, подключить ее достаточно просто и можно даже своими руками. Для этого необходимо разобраться, что такое розетка 8P8C и, как осуществляется подключение провода витая пара к розетке.

Оглавление:

  1. Из чего состоит интернет-розетка?
  2. Виды и типы интернет-розеток
  3. Интернет-розетка: установка витой пары
  4. Распировкка витой пары
  5. Как установить интернет розетку?
  6. Пошаговая инструкция, как установить розетку под интернет
  7. Как делать розетку для интернета на 2 витые пары?
  8. Ошибки при установке интернет – розетки

Из чего состоит интернет-розетка?

Интернет-розетка – сетевое оборудование, выполняющее функцию пассивной коммутации приборов к локальной сети, посредству разъединителей. Розетки разъемов RJ-45 могут быть двух типов, как и стандартные розетки, то есть: наружными и врезными. Наружные устанавливаются поверх стены, а врезные монтируются в стену. Компьютерный разъем RJ-45 состоит из двух конструктивных элементов:

  • лицевая часть – наружная панель с патч-кордами;
  • внутренняя часть – подрозетник и короб с клеммами, в которые вставляются контакты.

В розетку подключается витая пара, которая представляет собой 4 пары отдельных проводов. соединяющихся между собой по цвету. Схематически кабель витой пары выглядит следующим образом:

  • наружная часть – внешняя оболочка;
  • второй круг – экран-фольга;
  • третий круг – дренажный провод;
  • четвертый круг -  цветовые пары помещены в защитную пленку;
  • внутренняя часть – витая пара.

Каждый провод подключается в клеммы по определенной схеме. Этот тип подключения называется кроссировка. В зависимости от скорости сигнала, в интернет-розетках могут использоваться 2 пары и 4 пары проводов, которые используются для подключения к сетям с высокоскоростным интернетом и средней скорости.

Виды и типы интернет-розеток

Розетки под разъем RJ-45 бывают разных видов, несмотря на то, что RJ-45 – стандарт подключения витой пары разных сетевых коммуникаторов. С помощью витой пары можно построить любой канал для передачи данных для создания сетей локального и общего пользования. Интерфейс RJ-45 – унифицирован для подключения к интернету, но бывает несколько классификаций интернет-розеток по следующим параметрам:

  • количеству разъемов. По этому принципу делят розетки на одинарный, двойной и терминальный тип на 4-8 разъемов. Есть также комбинированные розетки, которые имеют коммутаторы для подключения RJ-45 и разъемов USB, HDMI.
  • скорости интернета. По этому критерию разделяют розетки на категории по скорости передачи данных: до 100 Мбит/с, 1000 Мбит/с и 10 Гбит/с на 50 метров.
  • способу монтажа. По этому принципу розетки делятся внутренние и накладные.  Внутренние розетки представляют собой клеммы с контактами, которые устанавливаются в стену, а наружные монтируются поверх стены.

Выпускаются также кейстоуны – это модульный порт, который универсально подходит под самые распространенные типы компьютерных разъемов и устанавливается в стандартный блок розетки.

Интернет-розетка: установка витой пары

Для подключения интернет-розетки нужно провести кабель витая пара, который и обеспечит подключение коммуникаций. Для этого необходимо провести ветвь от магистрального канала провайдера. Стандартные линии интернет-коммуникаций прокладываются снаружи, поэтому придется провести кабель в стене своими руками. Для этого используется гофрированная трубка, которая прокладывается в канале бетонной или гипсокартонной стены. Прокладывать кабель нужно там, где будет устанавливаться Wi-fi роутер, либо сама розетка. Лучше устанавливать витую пару скрытым способом, чтобы скрыть инженерные коммуникации. Если установка проводится открытым способом, то нужно, чтобы кабелю хватало длины, и он не был в натяжении.

Распировкка витой пары

Каждый провод кабеля RJ-45 устанавливается в определенное место. Если неверно распировать кабель, то витая пара не будет подключена корректно, а розетка – соответственно не будет работать. Существует два способа распировки: прямой и перекрестный. Прямой заключается в присоединении девайсов через маршрутизатор. Второй тип позволяет соединять коммуникации между собой. Также, эти методы распировки известны, как тип «А» и тип «Б». По типу «А» распировка осуществляется по парам:

1.      Бело-оранжевый и оранжевый.

2.      Бело-зеленый и синий.

3.      Бело-синий и зеленый.

4.      Бело-коричневый и коричневый.

По типу «Б» все провода подключаются идентично, только зеленая и оранжевая пара меняются местами на схеме. При подключении витой пары оставляется 10-15 см, а остаточная часть отрезается. Затем нужно освободить провода от оболочки (изоляции) и провести их зачистку. Для этого лучше использовать специальный инструмент – кримпер – клещи для обжима коннекторов. Затем нужно выпрямить все провода и подключить их по схеме, где каждому цвету соответствует определенное место. После того, как провода размещены в клеминик, остатки обрезаются. Распировка проводится перед тем, как смонтировать интернет-розетку или, когда она уже установлена для подключения.

Как установить интернет розетку?

Процесс монтажа интернет-розетки состоит из нескольких этапов:

  • проведение разводки. На этом этапе проводится провод для интернете, который будет использоваться для кроссировки кабелей и присоединения розетки;
  • установка подрозетника. Когда провод проведен, нужно установить подрозетник – внутреннюю часть розетки. Можно использовать даже подрозетник для стандартной электророзетки или купить специальный короб для интернет-розетки. На стене нужно очертить параметры подрозетника и вырезать соответствующее отверстие в стене. Затем нужно вставить в него подрозетник и прикрутить его саморезами к стене;
  • подключение проводов. После того, как подрозетник установлен, в колодку нужно вставить провода. Для этого можно воспользоваться схемой двухпарной и четырехпарной распировки, в зависимости от типа подключения. Схема может быть нанесена на колодку, либо прилагаться в инструкции к розетке. Перед установкой витые пары не зачищаются. Провода устанавливаются в клеммник и крепятся в пазах;
  • зачистка проводов. Для подключения необходимо устранить изоляцию. Для этого нужно воспользоваться стриппером – кроссировочным ножом, специально предназначенным для аккуратного удаления изоляции. Можно воспользоваться и подручными инструментами, например, ножом, но нужно постараться аккуратно удалить изоляцию, не повредив провод;
  • разводка проводов. Необходимо правильно разместить провода, по определенной схеме. Маркировка указывается для каждой розетки. Провода выкладываются по очереди, по типу «А» или «Б».
  • подключение клемм. Для этого нужно вставить провод в соответствующий паз, при этом держа его за изоляцию. Часть провода должна оставаться над клеммой. Чтобы в случае износа или повреждения провода можно было его заменить без повторного проведения проводки, нужно снять изоляцию на 10-15 см. Потом можно будет снять клеммы и обрезать старую часть. После того, как провода установлены, нужно их протолкнуть поглубже в пазы. Воспользуйтесь для этой цели ножом, но старайтесь не повредить оболочку.
  • установка клеммника. После того, как провода подключены в клеммник, его нужно вставить в колодку. Торчащая часть провода обрезается, а клеммник зажимается винтом в колодке. Нужно туго прикрутить клеммник, чтобы обеспечить плотное прилегание контактов.
  • установка верхней панели. Завершающей частью является присоединение наружной декоративной панели. Для этого нужно вкрутить винтами в подрозетник, при этом аккуратно придерживая конструкцию.

Затем, нужно проверить исправность розетки. Достаточно присоединить любой прибор, чтобы проверить есть подключение к сети или нет. Можно также воспользоваться приемником, который определяет наличие сетевого сигнала.

Пошаговая инструкция, как установить розетку под интернет

Вне зависимости от выбранного варианта розетки, проводится ее раскручивание и разделение для поэтапной установка. Все дальнейшие действия осуществляются следующим образом:

  • разбирается корпус розетки, снимается лицевая часть. Для этого нужно повернуть крыльчатку по часовой стрелке и снять контактную пластину;
  • останется только коннектор, на который нанесена схема подключения. В зависимости от выбранного типа, производится распировка витой пары по типу «А» или «Б»;
  • затем обжимаются клеммы по типу схемы подключения;
  • провода фиксируются зажимом и проверяется правильность подключения. Для этого можно присоединить любой прибор с соответствующим разъемом и убедиться, что установлено сетевое подключение;
  • заключительным этапом является удаление лишней части проводов и присоединение лицевой части интернет-розетки.

Установка розеток для интернета, по сути, гораздо проще, чем монтаж обычной элетророзетки. Все, как нужно подключать витую пару уже схематически показано на самой розетке, поэтому особых сложностей с подключением возникнуть не должно. Таким способом подключается интернет-розетка на 4 витые пары. Целесообразна установка розетки с таким типов подключения витой пары для высокоскоростного интернет-подключения.

Как делать розетку для интернета на 2 витые пары?

Подключение кабеля витой пары и выбор розетки осуществляется точно так же, как и для предыдущего способа. Основное отличие в том, что коммутируются 4 провода, а не 8. Все контакты подключаются идентично, по типу «А» или типу «Б». Кроссировка проводом выглядит следующим образом: синий, белый, оранжевый, коричневый. Получается, что провода присоединяются только с одной стороны, а не кроссируются перекрестным способом. Такой тип подключения используется для интернет- соединения, не превышающего 1 Гб/сек. Перед тем, как подсоединит витую пару к розетке посмотрите, как схематически изображена кроссировка для данного типа розетки. Эта схема указывается в инструкции.

Ошибки при установке интернет – розетки

Если при проверке соединения, подключение отсутствует, возможно, в процессе монтажа или подсоединения витой пары, были допущены ошибки. К таким случаям относятся:

  • при самостоятельной установке используется тип «Б», а коннектор и модем были куплены уже в собранном виде. Если не проверить тип подключения, то может получиться так, что розетка подключена по одному типу, а провод по типу «А». Из-за этого соединение не возникнет. Нужно посмотреть, как кроссирован коннектор, а затем уже делать распировки витой пары.
  • во время установки витой пары в клеммы, ножом было деформировано оболочку при попытке зачистки. Для того, чтобы обеспечить коммутацию, необходимо вставить контакты в пазы и сделать правильный обжим.
  • был оставлен слишком длинный провод. Для подключения интернет розетки нужно оставить не более 20 см. Если провод будет оставлен на 30-40 см, то розетка будет болтаться и придется ее укорачивать. А для этого, придется повторить всю процедуру установки заново.
  • при установке, все этапы были соблюдены, но все равно розетка не работает. Это значит, что было приобретено устройство с поломкой. На рынке есть много известных производителей интернет-розеток, которые обеспечивают гарантию качества, поэтому лучше брать такие розетки.

Если вы не уверены. что сможете самостоятельно подключить интернет-розетку, то лучше оставьте это дело профессионалам. Многие провайдеры обеспечивают услугу подключения интернет-розеток при заключении контракта на сетевое обслуживание.  Но, на самом деле, установка розетки для интернета своими руками, делается гораздо проще, чем кажется. Если остались вопросы, посмотрите руководство монтаж интернет розетки своими руками видео:

Как легко заделать кабели с помощью разъема RJ45

ШАГ 1

С помощью обжимного инструмента обрежьте конец концевого кабеля, чтобы убедиться, что концы токопроводящих проводов ровные.

STEP 2

Соблюдая осторожность, чтобы не повредить внутренние проводящие провода, снимите примерно 1 дюйм оболочки кабеля с помощью модульного инструмента для обжима или устройства для зачистки кабеля UTP.

STEP 3

Отделите 4 пары витых проводов друг от друга, а затем размотайте каждую пару, чтобы в итоге получилось 8 отдельных проводов. Выровняйте провода как можно сильнее, так как они должны быть очень прямыми для правильного ввода в разъем.

STEP 4

Удерживая кабель концами проводов от себя.Двигаясь слева направо, расположите провода в виде плоской ленты бок о бок, расположив их в следующем порядке: белый / оранжевый, сплошной оранжевый, белый / зеленый, сплошной синий, белый / синий, сплошной зеленый, белый / коричневый, сплошной коричневый.

STEP 5

Удерживая разъем RJ45 так, чтобы его контакты были обращены от вас, а сторона с зажимом для вилки была обращена вниз, осторожно вставьте сплющенные, расположенные провода в разъем, нажимая до тех пор, пока концы проволоки не выйдут из контактов. Для прочности соединения также вставьте как можно больше оболочки кабеля в разъем.

STEP 6

Убедитесь, что концы проводов, выходящие со стороны контактов разъема, находятся в правильном порядке; в противном случае извлеките их из разъема, переставьте в надлежащую форму и снова вставьте. Помните, что после обжима разъема на кабеле он становится постоянным. Если вы поймете, что была сделана ошибка в порядке проводки после завершения, вам придется отрезать разъем и начать все сначала!

STEP 7

Вставьте подготовленный разъем / кабельный узел в слот RJ45 вашего обжимного инструмента.Крепко сожмите ручки клещей, пока не перестанете двигаться дальше. Отпустите ручки и повторите этот шаг, чтобы обеспечить надлежащий обжим.

STEP 8

Если ваш обжимной пресс не обрезает автоматически концы проводов при заделке, осторожно обрезайте концы проводов, чтобы они были как можно заподлицо с поверхностью разъема. Чем ближе концы проводов обрезаны, тем лучше будет окончательное штекерное соединение.

STEP 9

После завершения первого заделки повторите процесс на противоположном конце кабеля

Готовые блоки.Полный напольный бокс для одной розетки Modul 45 и двух розеток для передачи данных. Пункты полного обслуживания

ОГРАНИЧЕННЫЙ ДИЗАЙН ХРАНЕНИЯ

Шкафы Cubio имеют огромную вместимость и доступны в двух типах.Стандартные складские помещения предназначены для организованного хранения деталей и инструментов в различных пластиковых ящиках на регулируемых полках. Тяжелый

Дополнительная информация

Столы InForm и базовые шкафы

Системные столы толщиной 30 мм, покрытые ламинатом, выбор 3 различных передних кромок: кромка Postformed, кромка высотой 70 мм, кромка FlexiLine толщиной 3 мм, сменная. Допустимая поверхностная нагрузка на столешницу:

Дополнительная информация

аксессуары для бассейнов

76 аксессуары для бассейнов 77 Очистители для бассейнов Dolphin Аккумулятор Dolphin Plus Аккумуляторный очиститель для бассейнов с литий-ионной батареей Очищает бассейн в 1.5 часов Специальные программы Индикатор засорения фильтровального мешка Вкл.

Дополнительная информация

Структурированные кабельные решения ADC

Структурированные кабельные решения ADC Самая высокопроизводительная система кросс-коммутации в мире Решение для коммутации настенного монтажа HighBand Надежное, безопасное и экономичное решение для кросс-коммутации HighBand от ADC

Дополнительная информация

РАЗЪЕМЫ ЭЛЕКТРИЧЕСКИЕ

ЭЛЕКТРИЧЕСКИЕ СОЕДИНИТЕЛИ 07-09 00-09 04-09 99-09 116 ЭЛЕКТРИЧЕСКИЕ СОЕДИНИТЕЛИ СВЕТОМОДУЛИ РАБОТАЮТ СО СТАНДАРТНЫМИ И СВЕТОДИОДНЫМИ ЛАМПАМИ! РАБОТАЕТ СО СТАНДАРТНЫМИ И СВЕТОДИОДНЫМИ ЛАМПОЧКАМИ! ПОЗВОНИТЕ НАМ СЕГОДНЯ, ЧТОБЫ ПОЛУЧИТЬ ПРИМЕНЕНИЕ ДЛЯ ВАШЕГО МОДУЛИТНОГО ТРАНСПОРТНОГО СРЕДСТВА

Дополнительная информация

Труба безопасности колоннады

Описание: Круглая и квадратная водосточная труба из экструдированного алюминия 6060 T4 различных размеров (Ø83 мм, Ø108 мм, 83x83 мм и 108x108 мм *) и поставляется с полным набором аксессуаров i.е. Смещения, отводы,

Дополнительная информация

ТЕХНИЧЕСКИЙ ПАСПОРТ T-LIFT DESK

СТОЛ T-LIFT Стол с регулируемой высотой позволяет чередовать работу сидя и стоя. Формально минималистичный; визуально и технически основан на T-Platform. Для использования в приложениях совместного использования рабочего стола

Дополнительная информация

Безопасная и простая установка

EN 85-07 Безопасная и более простая установка IföSigninstallationystem и ifösignbuilt-incistern www.ifosanitar.com/sign Эффективное решение со многими преимуществами. Система инсталляции Ifö Sign делает жизнь немного

Дополнительная информация

Медицинское освещение. XL4 свет пациента

Медицинское освещение Светильник для пациента XL4 XL4 - это новый эргономичный и энергоэффективный светильник для пациента от EDL Lighting Limited. Его цель - охватить спектр приложений в Healthcare

. Дополнительная информация

1.Гео по вертикали 2. Гео по горизонтали

1 2 1. Geo Vertical 2. Geo Horizontal 1 2 3 1. Geo Vertical 2. Geo Vertical с вешалкой для полотенец 3. Geo Vertical с крышкой Geo Vertical 47 Geo Vertical Размеры Диапазон соединений GEVW_Geo Vertical

Дополнительная информация

ТАРИФНЫЙ КОД и обновления стандарта

КОД ТАРИФА и обновленный стандарт Нет КОД HS AHTN КОД ОПИСАНИЕ ТИПА ПРОДУКТА СТАНДАРТЫ ИДЕНТИФИКАЦИЯ 7207 Полуфабрикаты из чугуна или нелегированной стали, содержащие по массе менее 0.25% от

Дополнительная информация

Решение для экономии места.

10 KICKSPACE KICKSPACE. Более 70% людей думают, что им было бы полезно дополнительное кухонное пространство (ICM Research 2012). Кухня любезно предоставлена ​​Second Nature кухнями - www.sncollection.co.uk The

Дополнительная информация

Как купить решетку Designo

анальный омпакт анальный Плюс 1 2 3 1.omplete anal Plus, напольный блок 2. Теплообменник и внутренняя отделка воздуховода темно-серого цвета 3. Расширенный ассортимент анальных решеток Plus Принцип работы Опции Гибкий

Дополнительная информация

Slimline Plus. Каталожный № R6

Slimline Plus Каталожный номер R6 slimline plus Стильный Прочный Простота установки Доступность Уже более 55 лет MK Electric пользуется уважением и доверием во всем Азиатско-Тихоокеанском регионе, ей доверяют и уважают,

Дополнительная информация

Решения для центров обработки данных

Выпуск 6 Решения для центров обработки данных СТОЙКИ МОНИТОРИНГ СИЛОВОГО ОХЛАЖДЕНИЯ ОБСЛУЖИВАНИЕ И ПОДДЕРЖКА Простой путь к идеальному центру обработки данных Центры обработки данных - это сложные системы.Программно-аппаратная и ИТ-инфраструктура

Дополнительная информация

Системы крепления реле

Страница 1 Выпущено в июле 1998 г. Изменено с апреля 1997 г. Данные могут быть изменены без предварительного уведомления RL COMBIFLEX RE 500 (SE 94832) (SE 970140) (SE 950216) Характеристики Подходит для стандартной 19 стойки, заподлицо, полузапуск, выступ

Дополнительная информация

PHA 2000 PHB 3000 ВЫХОДНАЯ ПАНЕЛЬ

PHA 2000 PHB 000 EXIT PAD Фурнитура для аварийного выхода в Contur Design PHA 2000 PHB 000 EXIT PAD МОДУЛЬНАЯ АППАРАТНАЯ СИСТЕМА PANIC В CONTUR DESIGN Предварительных знаний о том, как открыть аварийную дверь, не требуется.ОПАСНОСТЬ

Дополнительная информация

ОТДЕЛКА ПЛИТ ACABADOS DE PLACA

ACABADOS DE PLACA ОТДЕЛКА ПЛИТ НЕРЖАВЕЮЩАЯ СТАЛЬ ACERO НЕОКСИДНЫЙ ЧЕРНЫЙ АЛЮМИНИЙ АЛЮМИНИЙ NEGRO СЕРЕБРО АЛЮМИНИЙ АЛЮМИНИЙ ПЛАТА ШАМПАНСКИЙ АЛЮМИНИЙ АЛЮМИНИЙ КАВА БЕЛЫЙ КОРИАН Кориан Бланко ГРАФИТ ЛАТУНЬ

Дополнительная информация

ASR Emitter I и Emitter I Exclusive

ASR Emitter I и Emitter I Эксклюзивная аудиосистема ASR Friedrich Schaefer Hohe StraÄe 700 / 5A D 35 745 Herborn Telefon +49 2772 4 29 05 Telefax +49 2772 4 04 88 Электронная почта asr @ asraudio.в Интернете www.asraudio.de

Дополнительная информация

Инструкция по установке LIEBERT VNSA

Описание установки LIEBERT VNSA Сетевой коммутатор Liebert vnsa предназначен для подключения нескольких устройств с поддержкой Ethernet и поставляется в различных моделях. Устройство может иметь: Дисплей Liebert icom

Дополнительная информация

Мебель для рабочего места и хранения

LISTA Compact Рабочее пространство и складское оборудование Рабочие места для испытаний и инспекций Благодаря своим модульным рабочим местам для испытаний и инспекций LISTA предлагает оптимизированные решения для современных практик обеспечения качества.

Дополнительная информация

Пластина кабельного ввода KDP

Пластина для ввода кабеля KDP Еще более быстрый и простой монтаж сборных коробов. Die KDL / E заменяет зарекомендовавшую себя модель KDL / N. Цельную раму больше не нужно соединять. Предоставлено

Дополнительная информация

Linkeo 19-дюймовые отдельно стоящие шкафы

87045 LIMOGES Cedex France Телефон: (+33) 05 55 06 87 87 - Факс: (+33) 05 55 06 88 88 Linkeo 19-дюймовые отдельно стоящие шкафы Страница 1.Общие характеристики .... 1 2. Ассортимент .... 2 3. Технические характеристики ... 3

Дополнительная информация

Инструкции по интегральному набору

Инструкции по интегральному набору для шкафов Fisher & Paykel шириной 525, 635, 680, 790 мм Для моделей с изогнутой дверью Модели серий B, C, D и G Руководство 814980 Обновлено в августе 2008 г. ВАЖНО Если в вашем холодильнике

Дополнительная информация

Система без телефонной линии II-48

Используемый вместе с системой входа в систему EntraGuard, -48 обеспечивает связь без телефонной линии и управление дверью или воротами через существующие телефонные линии здания без необходимости покупки

Дополнительная информация

Холодильная установка морг

Холодильная установка Morgue Холодильная установка Morgue состоит из прочных, самонесущих стен, полов и потолков.Они поставляются отдельными компонентами и собираются на объекте

. Дополнительная информация

VOYAGER 570G. 744A Управление распылителем

VOYAGER 570G 744A Управление опрыскивателем И С Е Р М А Н У А Л У С Е Р М А Н У А Л СОДЕРЖАНИЕ ГЛАВА 1 - ВВЕДЕНИЕ ... 1 КОНФИГУРАЦИИ СИСТЕМЫ ... 1 СОДЕРЖАНИЕ КОМПЛЕКТА ... 3 БЛОК УПРАВЛЕНИЯ ... 5 ГЛАВА

Дополнительная информация

Продукция для дренажа поверхностных вод

Продукты для дренажа поверхностных вод Продукты для дренажа поверхностных вод Дождевик Reln Длина 1 м (внутренние размеры 100 мм x 100 мм) 118 мм 100 мм 100 мм 128 мм 1 м 001134 001133 001200 001188 001195 001190 001143

Дополнительная информация

инструкция по установке ACTIV-1

инструкция по установке ACTIV- Базовая ножка.Нога x столбцы - правая и левая Моторный блок. Опорный кронштейн рабочей поверхности (консольный) x Control. коробка Опорная лапка x Трубка 4. Блок фазового двигателя Материалы и инструменты Комплектующие

Дополнительная информация

ПЕРЕДНИЙ УНИВЕРСАЛЬНЫЙ, СТАЛЬНЫЙ

РЕЙЛИНГ Страница Универсальные перила, сталь 108-109 Перила для больших модулей, сталь 110-111 Перила Allround, алюминий 112-113 Перила для модулей, алюминий 114-115 Перила стандартного типа, алюминий 116-117 107 UNIVERSAL

Дополнительная информация

Инструкции по установке в стойку

Инструкции по установке в стойку Ознакомьтесь с документацией, прилагаемой к стойке, для получения информации о безопасности и прокладке кабелей.Перед установкой сервера в стойку ознакомьтесь со следующими рекомендациями:

Дополнительная информация

Сетевой USB-концентратор - AnywhereUSB Plus - Подключение периферийных USB-устройств в любом месте локальной сети

  • Истории клиентов
  • Блог
  • Как купить
  • Свяжитесь с нами
  • О компании Digi Лидерство Локации Награды Политика экспорта Окружающая обстановка Карьера Связи с инвесторами Партнеры
  • Продукты и услуги IoT
    Встроенные системы Экосистема Digi XBee Радиочастотные модули Digi XBee Сотовые модемы Digi XBee Digi XBee шлюзы Инструменты Digi XBee Система на модулях Одноплатные компьютеры Комплекты для разработки Интернета вещей
    Сеть Сотовые маршрутизаторы Шлюзы Управление инфраструктурой Консольные серверы Последовательное подключение USB-подключение
    Программное обеспечение и услуги IoT Digi Remote Manager Услуги беспроводного дизайна Службы поддержки Структура безопасности TrustFence Рекомендуемые 5G FirstNet Частный LTE / CBRS Зигби USB через IP / в любом местеUSB XCTU Digi TrustFence / Встроенная система безопасности для Интернета вещей
  • SmartSense
  • Решения Решения по приложениям Отслеживание контактов Общественный транспорт Управление движением Удаленный работник Киоски и цифровые вывески Филиальная сеть Положительное управление поездом (PTC) Больше приложений Решения по технологиям Путешествие к 5G Сотовая связь при отказе Периферийные вычисления FirstNet Частный LTE на основе CBRS SD-WAN Внеполосное управление Беспроводная ячеистая сеть Zigbee Больше технологий Решения по отраслям Энергия Умные города Медика
.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
