Розетки и выключатели, схемы подключения и установка розеток

: Электрик в доме; 28.11.2021; 119

Я уже публиковал статью о том, как принято обозначать на схемах выключатели и розетки. Но у многих возникают спорные вопросы, поэтому решил подробно разобрать данную тему. Сегодня рассмотрим как правильно обозначаются на схемах электрические розетки разных видов и типов с заземлением и без, влагозащитные, интернет и т.п…

: Электрик в доме; 17. 03.2021; 177

Уже трудно найти жилье, где бросается в глаза разложенный по полу телевизионный кабель. Все потому что современный телевизоры получают сигнал через tv розетку. От качества сигнала зависит качество изображения на экране телевизора. Как правильно подключить телевизионный кабель к розетке, чтобы минимизировать помехи …

: Электрик в доме; 14.03.2021; 138

Диммеры широко используются в современном освещении. Данные устройства позволяют регулировать уровень освещения, создавая приятную атмосферу в доме. Подключение диммера не составляет особого труда, но иногда вызывает трудности у новичков. В статье рассмотрим несколько схема подключения регуляторов …

: Электрик в доме; 13.01.2021; 760

Думаю, многие из вас даже не задумывались о таком вопросе, куда должна смотреть клавиша выключателя освещения? Ведь сам выключатель можно установить двумя способами: включение будет вверх или вниз. Как правильно должен включаться свет и есть ли разница как управлять освещением. Основное правило электриков включение …

: Электрик в доме; 21. 08.2020; 766

Всем известно, что освещение управляется с помощью выключателей. При подключении выключателя необходимо соблюдать определенную последовательность. Выключатель должен размыкать фазу. Это правильная схема подключения, которая упоминается в 7-м издании ПУЭ. В чем опасность, если выключатель размыкает ноль …

: Электрик в доме; 19.08.2020; 390

У Вас бывали ситуации, когда после работы заходишь в квартиру нажимаешь клавишу выключателя, но свет не загорается. Причем по всем признакам напряжение в доме присутствует. Причин может быть несколько, одна из них неисправность выключателя. Чтобы устранить поломку нужно знать как правильно разобрать выключатель освещения …

: Электрик в доме; 16.08.2020; 517

Для правильного подключения электрической вилки необходимо знать, куда подключать фазный и нулевой провод. Если вилка имеет два контакта (без заземления) расположение фазы и нуля не имеет значения. В данной статье рассмотрим, как правильно разобрать и подключить электровилку, чтобы она долго служила и не повреждалась …

: org/Person»> Электрик в доме; 28.07.2020; 619

Со времен СССР мы привыкли, что уровень напряжение в домашней сети составляет 220 Вольт. Сегодня в паспортных характеристиках современных электроприборов можно увидеть норму напряжения 220 – 240 Вольт. Если замерить мультиметром напряжение в розетке можно увидеть цифры от 210 до 240 Вольт. Какая норма должна быть …

: Электрик в доме; 18.07.2020; 139

Если вы столкнулись с проблемой неисправности розетки необходимо разобраться с причиной.

Проблема может быть локальной, когда не работает одна розетка или глобальной когда перестают работать розетки во всей квартире или нескольких комнатах. В первую очередь следует определиться приходит ли напряжение …

: Электрик в доме; 16.06.2020; 452

Надежная электропроводка залог безопасности. Для подключения розеток используют кабели с монолитной жилой. Каким должно быть сечение кабеля для подключения розеток в обычных комнатах и там где сосредоточена мощная техника, например кухня. На что следует обратить внимание при расчете мощности …

: org/Person»> Электрик в доме; 07.06.2020; 449

Удлинители и переноски есть в каждом доме. Их использование не только предоставляет массу неудобств, но и портит интерьер. Чтобы забыть об удлинителях, необходимо рассчитать количество розеток для всей квартиры и их место расположения. Наибольшее количество точек для подключения бытовой техники сосредоточено на …

: Электрик в доме; 05.04.2020; 415

Когда пропадает освещение, мы первым делом грешим на перегорание лампы. Но одной из причин отсутствие освещения может быть неисправность самого выключателя. Как понять что проблема в нем? Его нужно проверить на работоспособность. Сделать это можно несколькими способами. Наиболее простой с использованием отвертки …

: Электрик в доме; 09.10.2019; 687

Все бытовые розетки рассчитаны на напряжение 220 Вольт и силу тока 16 Ампер. Эти параметры соответствуют средней мощности электроприбора включаемого в розетку. Но почему в розетке именно переменный ток, а не постоянный, для некоторых пользователей это загадка. В данной статье попробуем разобраться с этим …

: org/Person»> Электрик в доме; 20.09.2019; 1474

Этап чистового монтажа начинается с установки выключателей и розеток. При подключении розетки многие сталкиваются с дилеммой, куда же подключить фазный провод на правую клемму или на левую. В данной статье мы постараемся разъяснить правильное подключение фазы и есть ли разница в этом вопросе …

: Электрик в доме; 12.05.2019; 479

Покупая ту или иную технику, мы часто сталкиваемся с проблемой ее подключения к сети. Одно дело если мы покупаем переносной предмет, который можно подключить к любой свободной розетке. Дорогие читатели сайте «Электрик в доме» в данной статье мы обсудим установку и подключение розетки для стиральной машинки …

: Электрик в доме; 06.04.2019; 234

При скрытом монтаже электропроводки все розетки и выключатели устанавливаются в подрозетники. Для установки рекомендуется выбирать как можно глубже коробки, так в ней можно оставить больший запас кабеля для подключения розетки. Сам процесс установка розетки в подрозетник не требует каких то …

Установка розеток и выключателей своими руками: что учесть

Работа с такими элементами электросети, как выключатели и розетки, подпадает под компетенцию профессиональных электриков. Не рекомендуется осуществлять их установку самостоятельно или использовать услуги сомнительных специалистов. Если Вы все же решили сделать это самостоятельно, то Вам поможет приведенная ниже инструкция о том, как установить розетку.

В первую очередь стоит отметить, что главные правила установки розеток касаются безопасности манипуляции. Ни в коем случае нельзя начинать работу, если в сети присутствует электричество! В первую очередь стоит точно убедиться в том, что питание отключено. Высота установки розеток зависит только от личных предпочтений владельца жилища: они вместе с выключателями могут находиться и прямо над плинтусом, и под самым потолком. Однако если в жилище присутствуют маленькие дети и домашние животные, то стоит принять это во внимание.

Итак, перед тем, как установить выключатель или электророзетку, необходимо подготовить для них место в стене, то есть углубление округлой формы. Для того чтобы получить такое гнездо, в которое будет осуществлена установка розеток своими руками, можно воспользоваться одним из двух способов. Дешевле просто просверлить по периметру будущего гнезда несколько отверстий при помощи дрели, а затем продолбить углубление обычным долотом. Этот способ существенно дешевле, но он более сложен, да и отверстие получается не совсем ровным. Можно также перед тем, как установить розетку, надеть на дрель специальную насадку-коронку и проделать углубление при помощи нее. Конечно, на насадку придется потратиться, но так работа будет выполнена быстрее, а углубление получится ровненьким.

Второй важный этап, которым обязательно должен сопровождаться монтаж розеток и выключателей своими руками, — это установка специальной коробочки под розетку. Многие непрофессионалы совершенно не уделяют внимания данному вопросу, но это очень неправильно.

Во-первых, если монтаж розеток своими руками осуществлен без специальной коробочки, то выдернутая из гнезда розетка станет очень большой проблемой, — установить ее назад будет очень проблематично. Коробочка является и дополнительным фактором безопасности во время процесса установки и эксплуатации. Сегодня на рынке присутствуют железные и пластмассовые изделия. Последние более безопасны и удобны. Установка выключателей своими руками, а также электророзеток на этапе монтажа коробочки осуществляется при помощи алебастра. Затем в коробочку выводятся провода, контакты которых фиксируются к розетке при помощи специальных винтов.

На следующих этапах, как правило, вопросов о том, как правильно установить розетку, не возникает. Она вставляется в коробочку и затем, при затягивании специальных болтов, лапки, изготовленные из металла и находящиеся внутри, упираются во внутреннюю поверхность коробочки и обеспечивают надежную фиксацию. Теперь розетка может выдерживать очень «тугие» вилки.

Вопрос о том, как установить выключатель, очень близок к вопросу с розетками. Процесс происходит практически аналогично. Но стоит помнить о том, что, если устройство имеет несколько режимов функционирования, то, скорее всего, самостоятельно вы не справитесь. Необходимо воспользоваться помощью профессионалов, которые хорошо знают о том, как правильно установить выключатель подобного типа.

Если Вы не уверены в своих силах и опыте, то не стоит экспериментировать и подвергать опасности себя и своих домочадцев, выполняя монтаж выключателей своими руками. Воспользуйтесь услугами профессионалов, работающих в компании «Мебельная линия ml.by». Наши сотрудники имеют большой опыт, они порекомендуют, какая высота установки розеток и выключателей и их расположение являются оптимальными, выполнят всю работу быстро и качественно. Пользуясь помощью наших грамотных сотрудников, Вы можете быть уверены в том, что будет соблюден евростандарт установки розеток, и бытовая техника не принесет в Ваше жилище ничего, кроме комфорта, читайте дальше на сайте кухни.бел полезные статьи как правильно выбирать кухни под заказ, как заменить фасады и обновить мебель, как благоустроить кухонный и жилой интерьер.

Смотрите также:

Монтаж электрических розеток и выключателей своими руками.

Центр услуг Альфа74.

Такой вид ремонтных работ как установка электрических розеток и выключателей нередко вызывает трудности у человека, который никогда не имел с ними дела. Однако, такая надобность хоть и не часто, но всё же возникает. Электрические розетки и выключатели устанавливаются в новом помещении, или при необходимости замены старых и износившихся на новые.

Электрическая розетка предназначена для безопасного подключения электроприборов к сети питания.
Различают накладные или наружные розетки и внутренние. В последнее время более популярными являются внутренние розетки, так как они имеют более эстетический и современный вид.

Выключатель предназначен для прерывания и соединения электрической цепи, для включения и выключения различных приборов. В основном выключатели используются для управления электрическим освещением в помещении. Нередко выключатели применяются для управления и другими бытовыми приборами такими, как водонагревательный бойлер, циркуляционный насос системы отопления, кухонные вытяжки и прочее.

Специфика монтажа розеток и выключателей во многом зависит от материала, из которого построены или облицованы стены в помещении.
Самые распространённые материалы стен это бетон, кирпич и облицовочный материал в виде пластиковых панелей, гипсокартона.

Монтаж розеток и выключателей в кирпичной стене.
Для монтажа розеток и выключателей в кирпичную или бетонную стену понадобится ударная дрель со специальной насадкой для сверления отверстий большого диаметра, отвёртка и плоскогубцы.

С помощью ударной дрели подготавливается гнездо для розетки соответствующего размера. Розетка разбирается с помощью отвёртки. Выведенный кабель подсоединяется к розетке или выключателю согласно инструкции к ним. Затем розетка усаживается на своё место и закрепляется при помощи специально предусмотренных зажимов.

После этого розетка собирается обратно.

Монтаж розеток и выключателей в пластиковой стене.
Монтаж розеток в облицованные стены немного проще предыдущего, однако тоже требует небольших усилий и осторожности. Для проделывания отверстий в пластиковых панелях и гипсокартоне можно использовать канцелярский нож или электрический лобзик. Для пластика или гипсокартона в продаже имеются специальные насадки для пропиливания в нём отверстий большого диаметра. Так же нужно купить специальную установочную коробку.

При выборе места под розетки следует учитывать, что за облицовочным материалом находится металлический профиль, который может помешать установке. Чтобы определить местонахождение профиля можно рукой придавить стену в нескольких местах. По тому, как стена пружинит можно определить примерное расположение профиля.
Также как и в случае с кирпичной стеной, розетка разбирается, подсоединяется к выведенному кабелю и монтируется в своё посадочное место. После этого она собирается.

Услуги электрика в Челябинске. Качественный и недорогой электромонтаж от Альфа74.

Как установить розетку: подробная инструкция с фото и видео

1. Приготовьте необходимые инструменты и материалы

Неважно, меняете вы старую розетку во время ремонта или монтируете новую после вселения в квартиру. Вам не обойтись без следующих вещей:

розетка — с заземлением или без, в зависимости от проводки;
монтажная коробка (подрозетник), совместимая с новой розеткой и подходящая для установки к типу стены;

Слева подрозетник для сплошных стен (кирпич, бетон и газобетон), а справа — для полых (гипсокартон). Отличие последнего в прижимных ушках / leroymerlin.ru

индикатор напряжения (тестер) — для определения фазы;
крестообразная и плоская отвёртки — для монтажа;
нож — для зачистки проводов;
кусачки — для обрезки;
алебастр или гипс — для фиксации подрозетника в сплошной стене.

2. Снимите крышку старой розетки

moikolodets.ru

Если вы не меняете розетку, а устанавливаете новую — переходите к следующему разделу.

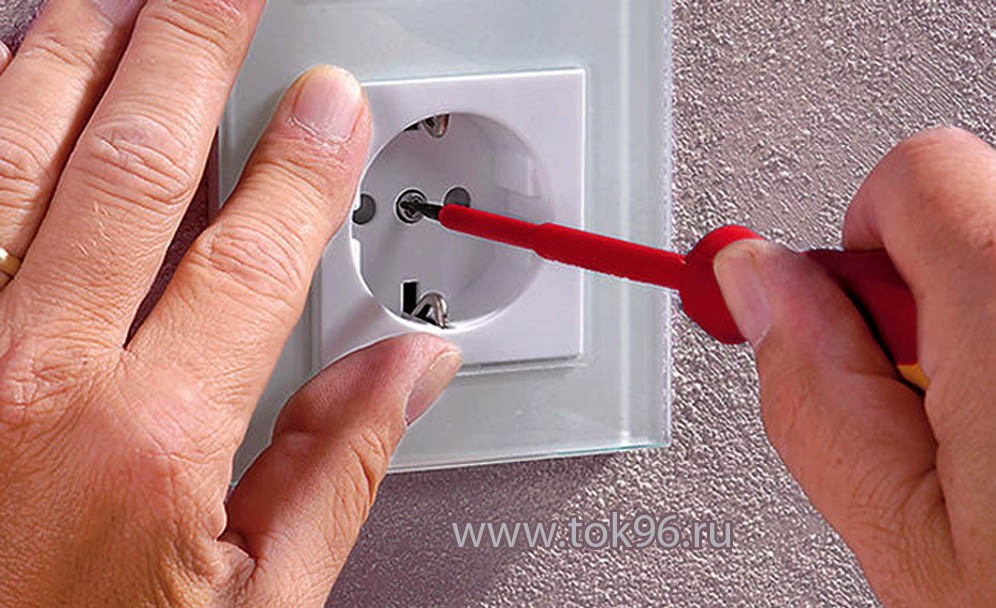

Отвёрткой с изолированной рукояткой выверните крепёжный винт, который находится по центру, и снимите крышку.

YouTube-канал «Электрик в доме»

Не забывайте, что контакты розетки находятся под напряжением! Не касайтесь их отвёрткой и действуйте с особой осторожностью.

3. Проверьте провода

Осмотрите розетку изнутри, чтобы понять, двумя или тремя проводами она подключена. В домах старой постройки их чаще всего два — фаза и ноль. В современных квартирах к последним добавляется заземление.

YouTube-канал «Электрик в доме»

По цвету или с помощью индикаторной отвёртки определите, какой из проводов — фаза, а какой — ноль. Для этого возьмите отвёртку за рукоятку так, чтобы большой палец лёг на металлический кружок в её верхней части. Затем поочерёдно коснитесь наконечником отвёртки контактов розетки. Тот, на котором индикатор зажжётся, будет фазой, второй — нулём.

Внешний вид типичных проводов для розеток: тройной — с заземлением, двойной — без / remotvet.

Когда проводов три, подключать их нужно строго в соответствии с маркировкой. Назначение легко определить по цвету:

земля (PE или Protective Earth) — жёлто-зелёный или жёлтый;
ноль (N или Null) — синий;
фаза (L или Lead) — коричневый, красный или белый.

4. Отключите электричество

Обесточьте помещение с помощью рубильника в электрощите на лестничной площадке или в квартире. Для этого ручки автоматов нужно перевести вниз — индикаторы на них сменятся с красных на зелёные или с единицы на ноль. Автоматические выключатели не всегда промаркированы, поэтому обязательно убедитесь, что питание действительно обесточено.

Флажки взведены и виден красный индикатор — автомат находится во включённом состоянии / ac220.ru

Если в квартире установлен распределительный щит с несколькими автоматами, отключите только те из них, которые защищают розетки. Так вы сможете работать при освещении и соблюсти меры безопасности.

5. Демонтируйте старую розетку

electry.

Если вы не меняете розетку, а устанавливаете новую — переходите к следующему пункту.

Ещё раз убедитесь в отсутствии напряжения. Поочерёдно дотроньтесь до контактов розетки индикаторной отвёрткой, касаясь большим пальцем металлической части на рукоятке, — контрольная лампа загораться не должна.

YouTube-канал «Электрик в доме»

Отвёрткой ослабьте зажимы контактов и вытащите проводники. Выверните винты крепёжных распорок и извлеките розетку из монтажной коробки.

6. Установите монтажную коробку

5domov.ru

Смонтировать новую розетку в старый подрозетник не выйдет. Советские установочные коробки имеют больший диаметр, и современные розетки будут попросту выпадать из них, выдёргиваясь из стены вместе с вилкой.

Извлеките старую коробку или сразу очистите посадочное место в стене от штукатурки и пыли. Затем примерьте подрозетник и убедитесь, что он свободно помещается, не выступая за уровень стены. При необходимости расширьте отверстие.

YouTube-канал «Электрик в доме»

Если стена из гипсокартона, просто проденьте провод через подрозетник. Закрепите коробку, завернув винты зажимов.

YouTube-канал «Электрик в доме»

Для сплошных стен используйте алебастр или гипс, замешанный с водой до густой кашицы. Смочите стену водой и нанесите смесь в отверстие. Затем проденьте провод через подрозетник и вставьте коробку, выровняв её относительно стены. Замажьте щели вокруг. Подождите несколько минут, пока алебастр или гипс застынут.

7. Зачистите провода

joinfo.ua

Если кабель слишком длинный, обрежьте его кусачками так, чтобы он выступал за пределы стены примерно на 5–7 см. Аккуратно снимите внешнюю оболочку и уберите 5–10 мм изоляции с каждого проводника.

YouTube-канал Remont5.ru

8. Подключите розетку

rozetkaonline.ru

Если розетка без заземления, провода можно подключать в любом порядке. Скорее всего, обозначений на ней не будет, но по правилам фаза должна быть справа, а ноль — слева.

В розетке с заземлением провода также допускается менять местами, но желательно располагать фазу к контакту L, а нулевой проводник — к контакту N.

Заземление обязательно следует подключать к контакту с обозначением ⏚ или PE! Если маркировки нет, то к центральному контакту, ведущему к характерным усикам внутри розетки.

YouTube-канал Borisov-Pro

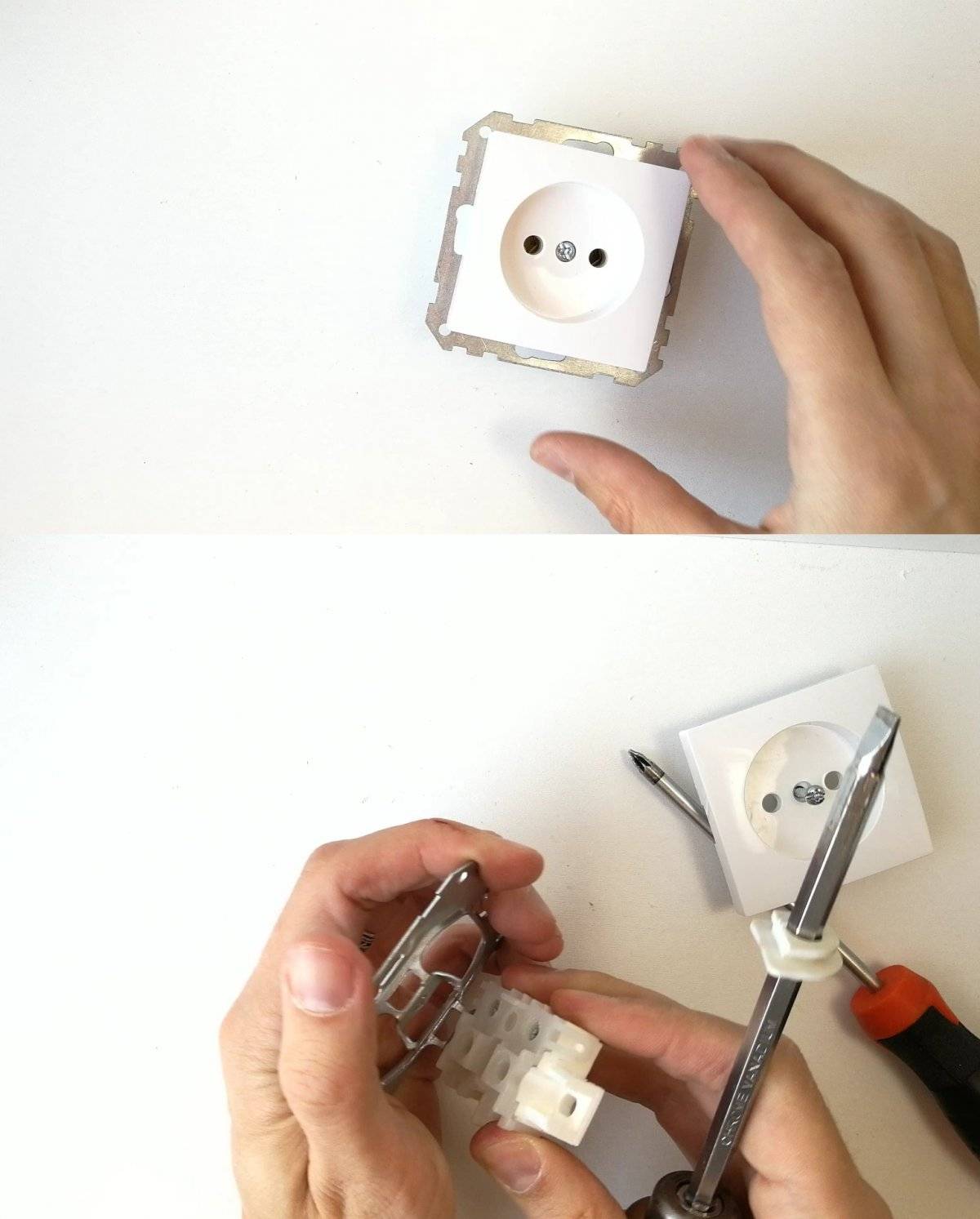

Возьмите новую розетку и снимите с неё крышку. Ослабьте зажимные винты контактов, затем поочерёдно вставьте в них проводники в соответствии с маркировкой и тщательно затяните. Следите, чтобы в зажим попала именно зачищенная часть провода, а не изоляция.

9. Закрепите механизм

sibelektrika.ru

Ещё раз проверьте правильность подключения и подтяните контакты отвёрткой. Аккуратно подогните жилы проводников, чтобы они сложились гармошкой, и вставьте механизм в монтажную коробку.

Выровняйте его горизонтально, чтобы розетка не была перекошена. Заверните боковые винты, которые разожмут распорки и зафиксируют механизм. Если на корпусе подрозетника есть дополнительные винты для более надёжной фиксации, заверните их тоже.

YouTube-канал Borisov-Pro

10.

Установите крышкуalkiv.ua

Поставьте верхнюю крышку розетки и закрепите её с помощью винта. Если конструкцией предусмотрена декоративная панель, предварительно установите её.

YouTube-канал «Электрик в доме»

11. Включите электричество

ivd.ru

Подайте напряжение, включив рубильник в распределительном щитке на площадке или в квартире. Будьте внимательны и не перепутайте автоматические выключатели.

12. Проверьте розетку

kursremonta.ru

Если после подачи электричества свет не погас и автоматы не выбило, значит, вы всё сделали правильно. Но прежде чем включать в розетку какие-нибудь приборы, лучше проверить её ещё раз.

Для этого возьмите индикаторную отвёртку и поочерёдно коснитесь всех контактов. Контрольная лампа должна загораться только на правом. На левом контакте и на усиках заземления огонёк индикатора светиться не должен.

Детальная информация об установке розеток и выключателей.

Инструкция по сборке электрощита

Установка розеток и выключателей

Электроустановочные изделия – розетки и выключатели могут монтироваться открытым или скрытым способом.

Открытый способ

Используется в нескольких случаях: по соображениям дизайна и стилистики, во избежание загрязнения помещения строительным мусором и пылью и при присоединении дополнительных энергопотребителей. Проводка в данном случае также осуществляется открытым способом. Процесс такой установки значительно более простой, чем при скрытом монтаже. В этом случае нет необходимости сверлить в стене отверстия и монтировать установочные коробки.

Розетку или выключатель разбираем. Нижнюю часть крепим к стене с помощью шурупов или дюбелей. К колодке розетки/выключателя подводим провода и закрепляем на нижней части. Сверху накрываем всю конструкцию пластиковой крышкой, прикручиваем ее винтами.
Если электрическая проводка заключена в кабель-канал, то установка розетки/выключателя еще проще. Используем специальные вставки (суппорты) на поверхности кабель-каналов. Корпус многих моделей розеток/выключателей оснащен специальными отверстиями со вставками для подключения кабель-каналов.

Скрытый способ

Используется как наиболее подходящий для современной квартиры. Скрытая проводка незаметна, а электроустановочные изделия не выдаются от стены на несколько сантиметров как при открытом способе, экономя пространство. В этом случае необходим предварительный монтаж установочных коробок (подрозетников) – о чем мы писали ранее.

После того, как подрозетник установлен, закрепляем в нем колодку розетки/выключателя. Выполняем одним из двух способов. В первом случае – с помощью шурупов, которые вставляются в сквозные отверстия колодки, совпадающие с отверстиями подрозетника. Закручиваем шурупы, фиксируя колодку к подрозетнику. Во втором случае – с помощью лапок колодки. Завинчивая винты с зубчатыми подвижными лапками, добиваемся надежной фиксации колодки в подрозетнике.
Закрепляем сверху защитный пластиковый корпус.
Для монтажа нескольких розеток используем подрозетники на 2 колодки. Комбинируя их в различных вариациях, получаем группу розеток, располагающихся как вертикально, так и горизонтально. Для придания законченного вида установленной группе розеток используем многогнездовые рамки, эстетично окаймляющие розетки и их группы.

Колодка электроустановочного изделия имеет три контакта: «фаза», «ноль», «земля». Соответственно к этим контактам подключаем провода электропитания: «фаза» к «фазе», «ноль» к «нолю» и «земля» к заземляющему контакту. Указанные контакты во время монтажа располагаем снизу электроустановочного изделия. При этом провода направляем вверх. Для фиксации проводов используем более надежный винтовой зажим или более простой в работе пружинный. Лишний провод, если он остался, скручиваем и прячем на дно подрозетника.
Розетки подключаем к электропитанию одним из следующих способов. Первый способ – каждую розетку подключаем к отдельному проводу, идущему от распределительной коробки. Второй способ шлейфовый – последовательно подключаем провода каждой розетки к контактам предыдущей.
При монтаже выключателей учитываем следующие особенности. Следим за правильным расположением клавиш, чтобы нажатие производилось на их верхнюю часть, а не нижнюю. Некоторые типы выключателя (например, при использовании диммера) имеют отметки, к какому контакту подключать входящий провод, а к какому – отходящий. При подключении проводов строго следуем данным указаниям.

Распайка щита с предохранителями

Электрический щит, устанавливаемый в многоквартирном доме, может быть как скрытым, так и накладным. Скрытый щит монтируется в нишу и является более современным и эстетичным. Накладной же щит может быть установлен более просто, без предварительной подготовки места, путем крепления с помощью дюбелей или саморезов.

Прежде чем перейти к сборке электрощита, рассмотрим, что входит в его состав:

Электропитание квартир осуществляется с помощью проводов и кабелей. Как правило, это трехпроводная сеть: «фаза», «ноль» и заземление.
Электросчетчики – служат для измерения электроэнергии, потребляемой электроприборами в каждой из квартир.
Предохранители – служат для автоматического отключения цепи при ее перегрузке или коротком замыкании. Предохранители устанавливаются на фазный и нулевой провода. В случае перегрузки или замыкании плавкая вставка предохранителя расплавляется и размыкает электрическую цепь. После отключения плавкая вставка предохранителя подлежит замене.
Автоматы – служат для осуществления тех же функций, что и предохранители. Однако по сравнению с ними, они имеют многоразовый характер, могут быть отключены и включены вручную. В случае нарушения работы сети, срабатывает электромагнитный элемент, освобождается защелка, которая удерживает пружину автомата и автомат отключается. В дальнейшем его можно вручную снова включить.
УЗО – устройство защитного отключения – служит для отключения электросети при неполадках в работе электроприборов или самой сети.
Также возможно размещение в щите системы интернета и охранной сигнализации.

Распайку электрощита должен осуществлять только сертифицированный специалист. Для осуществления этих работ обязательно пригласите мастера из проверенной организации, например, строительной компании «ТопДом». Только в этом случае будет обеспечена безопасность, надежность и эстетическая составляющая электромонтажных работ.

Распайку электрического щита осуществляем следующим образом:

Грамотно составляем электрическую схему, с учетом особенностей электрической проводки, потребляемой мощности, количества электрических групп, потребляемой мощности каждой из групп.
Для сборки щита используем нужное количество автоматов, которые крепим на DIN-рейку. На щите удаляем заглушки для ввода и вывода проводов и кабелей. Распайка щита будет правильной только в случае грамотной коммутации автоматов.
Используем следующую схему электрощита с учетом потребляемой электроэнергии: питающее напряжение подаем на вводной автомат, далее на электросчетчик, далее на УЗО, далее на автоматы розеточной группы (25А) по количеству потребителей: стиральная машина, кондиционер, бытовые розетки и т. д., далее на автомат освещения (16А). В данную схему при необходимости включаем дополнительные отходящие электрические группы.
Данная схема может быть использована для каждой квартиры многоквартирного дома с электропитанием 220В либо для загородного особняка.

Установка выключателя и розетки своими руками: фото. Схема монтажа выключателя

Многие вещи можно сделать своими руками, но не всякая простая с виду вещь может быть сделать любым домашним мастером. Установка выключателя, как и розетки, может выполняться по евростандарту или, по меньшей мере, следуя здравому смыслу. Но в любом случае это должно быть безопасно и надёжно.

Для сравнения можно вспомнить назначение выключателя массы в авто: безопасность и экономия — вот основные критерии качественных и «умных» устройств, которые окружают нас каждый день.

Установка розетки в комнате: что нам стоит дом построить

Электрическая точка типа розетки устанавливается в местах, где необходим доступ к сети электрического питания. Это значит, что установка одной либо нескольких точек в конкретном помещении начинается с продумывания расположения розеток — надо учитывать возможные места для мебели, высоту над полом, удалённость от прочих предметов, которые могут взаимодействовать или, наоборот, влиять на работу розетки и т. д.

Если ещё несколько десятков лет назад установка розетки требовала использование чуть ли не отбойного молотка, то нынешние строительные и отделочные материалы прировняли эту процедуру, например, с установкой плинтуса. Действительно, сегодня прокладка электрической проводки и одновременно с ней монтаж электроточек стали обыденными процедурами, не требующими особых усилий.

Схема 1 — Расположение розеток, выключателей

Но несмотря на простоту установки требования к правилам электробезопасности остались прежними.

Так, например, высота установки выключателя или розетки — абсолютно без разницы в данном случае — должна быть достаточной для того, чтобы розетка не смогла быть затоплена, если прорвёт трубу или малыш, ползающий на четвереньках, не смог самостоятельно до неё добраться.

Все подобные факторы учитываются в момент установки розетки, для чего необходимо произвести разметку проводки и мест установки розеток и выключателей.

Общими правилами установки розеток являются: расстояние до подоконника должно составлять не менее 10 см, до пола — не менее 30 см, до дверного проёма — не менее 90 см.

Однако в некоторых помещениях правила установки розеток могут отклоняться от общепринятых; например, высота установки выключателей и розеток на кухне может быть равной — как минимум, над поверхностью стола или кухонной мебели. Эстетическая сторона требует, чтобы высота всех видимых электроточек была одинаковой, хотя бы в пределах одного помещения. Разумеется, что для открытой установки это проще реализовать, но всё, в конечном итоге, зависит от желания.

Фото 1 — Установка розетки

В настоящее время для скрытой установки розеток используются круглые пластмассовые коробки, под которые сверлятся отверстия. Даже если приходится иметь дело с бетонной стенкой, то коронкой по бетону высверливается отверстие, а затем стамеской или зубилом выдалбливается остатки стенки.

Альтернативным вариантом является высверливание отверстий по намеченному периметру, после чего куски стенки выбиваются вручную.

Когда же электроинструмента нет вовсе, то зубило и молоток станут незаменимыми помощниками в подготовке места для монтажа коробки под розетку. Чтобы «утопить» коробку в стене, нужно делать отверстие на сантиметр-полтора глубже самой коробки — после этого штукатурка вокруг коробки сможет скрыть все на уровне стены.

Коробка (подрозетник) крепится внутри отверстия с помощью строительного гипса — на ней достаточно неровностей, как и на бетонной стене, чтобы её можно было закрепить водным раствором гипса или штукатуркой.

Фото 2 — Установка розетки

Сама же розетка крепится в подрозетник либо с помощью шурупов или же посредством раздвижных лапок, причём последний вариант в настоящее время является более предпочтительным, поскольку он занимает меньше времени. После этого остаётся закрыть лишь саму розетку пластиковым корпусом.

Если ремонтные или отделочные работы в помещении ещё не окончены, то отверстия розетки стоит заткнуть бумагой, а саму розетку тоже чем-то закрыть на время.

Схема 2 — Схема электропроводки

Установка выключателей разных конструкций: одинаковые особенности

В общем и по мелочам установка выключателей схожа с установкой одинарной розетки, как об этом говорилось выше. Однако имеется и целый ряд различий, особенно, когда предстоит, например, установка двухклавишного выключателя, но об этом несколько позже.

Как уже говорилось, установка выключателей идентична установке розеток, разница заключается лишь в удобстве использования — выключатель, как правило, должен находится в пределах вытянутой руки стоящего человека. При этом доступ к выключателю не должен преграждаться ничем. К тому же, установка выключателя двухклавишного, трёх- или более требует такого его расположения, при котором разводка электрического провода не вызывала бы никаких затруднений.

Схема 3 — Схема работы выключателя

Другой очень распространённой бедой является произвольная схема установки выключателя. Правила открытой и скрытой установки выключателей требуют, чтобы выключатель разрывал цепь фазного провода.

Действительно, любая профессиональная инструкция по установке выключателя показывает, что обесточивание «фазы» убирает напряжение с определённого участка цепи и даёт возможность производить, например, мелкий ремонт проводки или замену ламп накаливания без отключения всего помещения от электросети.

В реальной же жизни, произвольный выбор прерывания фазного или нулевого проводов — 50 на 50 всех случаев — делает выключатель наружной установки, впрочем, как и любой другой конструкции, источником опасности.

Например, в многоэтажных зданиях случаются протечки воды с верхнего этажа на нижний. В таких случаях каналы электрической проводки становятся самым уязвимым местом и вероятность попадания воды в них очень высока. Как следствие, происходит замыкание в проводке (даже когда она находится в положении «выключено») и полный либо частичный выход её из строя.

Однако самым опасным является то, что монтаж выключателя с несоблюдением указанного правила может привести к поражению электрическим током кого-то из жильцов, которые могут находится, например, в ванной комнате и не подозревать об опасности.

Схема 4 — Схема распределительной коробки

Монтаж проходного выключателя: обоснованная сложность

Монтаж проходного выключателя примечателен не только в связи с вышеупомянутыми потенциальными проблемами, но и потому, что схема подключения такого выключателя сложнее обычного.

Схема подключения проходного выключателя показывает, что нулевой провод не прерывается выключателями, но фазный провод должен прерываться всегда.

Когда же производится установка выключателя двухклавишного или даже трёхклавишного, то внимание к соблюдению этого правила должно быть ещё больше — важна не только безопасность обитателей, но и правильная нагрузка на тот или иной участок цепи.

Например, выключатель трёхклавишный открытой установки делает каждую клавишу независимой; то есть каждая клавиша — это всё равно что выключатель одноклавишный открытой установки.

В трёхклавишном варианте конструкция среднего выключателя отличается от своих соседей — к ней подходит, помимо прочего, и большее число проводов (у крайних выключателей имеется по три провода, а у центрального — четыре).

С одной стороны, это накладывает дополнительные требования на проводные каналы (они должны быть способными помещать больше обычного проводов), а с другой — на этапе проектирования проводки факт монтажа таких выключателей должен быть обоснован.

Установка автоматического выключателя: эффективная надёжность

Монтаж таких устройств представляет собой отдельную тему, учитывая ответственность этих автоматов. Прежде всего необходимо понимать принцип работы автоматического выключателя и роль факторов, влияющих на его работу.

Чтобы правильно рассчитать номинальные параметры будущего автоматического выключателя необходимо принимать во внимание вид провода (в большинстве случаев это либо алюминий, либо медь), его сечение (чем больше сечение провода, тем больший ток, а следовательно и нагрузку провод может выдерживать без перегрева) и вид проводки (скрытая или открытая, для наружного монтажа характерен более интенсивный отвод тепла).

Фото 3 — Автоматический выключатель

В бытовых целях, то есть там, где в основном используется две фазы и номинальное напряжение составляет 220 В, используются одно- и двухполюсные автоматы. Основное различие между ними заключается в возможности одновременно выключать не только «фазу», но и «ноль», что более правильно.

Номинальная сила тока, на которую может быть рассчитано устройство, может быть от 2 до 63 А.

В заключение необходимо добавить, что использование автоматических выключателей гораздо эффективней, нежели использование плавких предохранителей прошлого века.

Стоимость установки выключателя: где находится предел экономности

Существующие «законодатели мод» на рынке электрического оборудования — VIKO, SCHNEIDER, LEGRAND, MAKEL — давно предусмотрели многие мелочи, которые важны при монтаже различных выключателей. Но даже эти достижения не могут сократить набор мелких, но необходимых операций, краткий перечень которых вместе с их стоимостью для г. Москва и г. Киев (рубли и гривни соответственно) приводится здесь:

монтаж подрезеточной коробки — 250/45
установка одно- и двухполюсного автомата — 250/40
установка выключателя — 250/20
монтаж проходного выключателя — 350/25

Разумеется, что прайс-листы поставщиков услуг на рынке монтажных работ могут содержать по нескольку десятков позиций и для лучшего понимания за что нужно платить деньги лучше предварительно просмотреть демонстрации типа «установка выключателей» (видео отчёты конкретных компаний дадут полную картинку об уровне их услуг), «монтаж автомата» и пр.

Фото 4 — Электрический щит

Как установить розетку в гипсокартон: инструкция, монтаж, своими руками

В последнее время гипсокартон все более востребован не только в качестве универсального «выравнивателя» стен, но и как материал для создания внутренних перегородок. После установки листов наступает можно выполнять работы следующего этапа — установку выключателей и розеток. Монтаж электрики не представляет особой сложности, его можно выполнить самостоятельно. В статье расскажем, как установить розетку в гипсокартон своими руками, рассмотрим схему монтажа.

Подбор розеток и подрозетников

Качественной монтаж во многом зависит от подбора оптимально подходящих материалов — розеток и пластиковых подрозетников, устанавливающихся в отверстие в стене. Подрозетники, предназначенные для стен из гипсокартона, отличаются от обычных, устанавливающихся в бетонных и кирпичных. Отличием их является наличие закрепленных на винтах прижимных элементов, при вращении которых лапки двигаются вдоль корпуса устройства.

Розетки же изготавливаются по стандарту, устанавливающему размеры внутренней части, располагающейся в коробке. Несмотря на принятые единые размеры, при покупке элементов необходимо удостовериться в их совместимости друг с другом.

Выбор подходящего и удобного подрозетника влияет на скорость монтажа розетки

Схема установки розеток и подразетников в квартире

Для установки розетки потребуется следующий набор инструментов:

перфоратор либо дрель;
«коронка» окружностью 68 мм — специальная насадка для выполнения отверстий в стене;
плоскогубцы;
набор отверток;
линейка или рулетка;
карандаш или маркер.

Проделывание отверстия в стене

Выполнив несложную разметку, следует приступить к вырезанию отверстия в стене. Перед началом высверливания следует правильно разместить «коронку» относительно центра будущего отверстия, для чего желательно это место обозначить обычным сверлом.

Установка выбранного подрозетника

После того, как отверстие готово, устанавливается подрозетник. Но до этого следует проделать проем для прокладки кабелей. После протяжки кабеля через коробку осуществляется ее фиксация в проеме посредством лапок.

Совет №1. Не следует сразу полностью затягивать винты лапок. Рекомендуется оставить их немного ослабленными, чтобы при последующей установке розетки имелась возможность провернуть коробку.

Установка новой розетки

Установка розетки в находящиеся в стене подрозетники и монтаж проводов

Первой работой, которую необходимо выполнить при обращении с проводкой — ее обесточивание. Если остающийся конец провода слишком длинный, следует его обрезать, но обязательно оставить небольшой запас, очистив от изоляции. Демонтируется задняя крышка розетки, крепежные винты контактов ослабляются, в них вставляются куски оголенных проводов.

При этом важно не перепутать местами провода, что больше касается желто-зеленого провода заземления. Под него в розетке имеется отдельный контакт. Если такой контакт отсутствует, то провод изолируется и прячется внутри коробки. Нулевой и фазный провода могут быть подключены к любому контакту. Главное — хорошо закрепить крепежные винты. После подсоединения проводки внутренняя часть розетки прячется в подрозетник и фиксируется посредством болтов.

Не слишком жесткая фиксация подрозетника выполнялась по той причине, что при установке внутренней части розетки коробка может слегка перекоситься, и после сборки источник питания будет стоять криво. Проворачивая подрозетник можно установить розетку ровно, а затем зафиксировать всю конструкцию лапками. Теперь остается лишь установить декоративную крышку и убедиться в работоспособности розетки. Читайте также статью: → «Как правильно установить и подключить розетку? Схемы подключения».

Особенности установки розеток в спальне, гостиной, на кухне, в ванной

Монтаж розетки в ванной

Монтаж розетки в ванной комнате вовсе не является простейшей задачей, как может показаться на первый взгляд. Для помещения с высокой влажностью имеется целый ряд ограничений и всевозможных допусков, тем более, что раньше установка розетки в ванной была запрещена.

По степени опасности ванная комната разбивается на несколько зон:

Нулевая зона — внутренняя часть ванны, душа либо умывальника. Здесь допускается установка влагозащищенных розеток напряжением до 12 В, монтаж устройств на 220 В запрещен.
Зона №1 — над ванной, под умывальником. Здесь разрешается установка электроприборов с защитой классом не ниже IPX5. Как правило, здесь монтируются водонагреватели с обязательным заземлением через трехжильный кабель. Наличие розеток в этой зоне не допускается.
Зона №2 — на удалении в 60 см от зоны №1. Розетки здесь также не допустимы. Зато разрешается установка вытяжек, светильников с включением от шнурка, водонагревателей.
Зона №3 начинается там, где заканчивается вторая зона. По старым нормам ширина ее составляет 2,4 м от зоны №2, по современным требованиям ширина третьей зоны не нормируется.

Высота зон в ванной принята равной 2,25 м от уровня чистового пола. Если ванная комната настолько мала, что в ней нет третьей зоны, то монтаж штепсельной розетки в ней запрещается. Ее в таком случае можно разместить только с внешней стороны стены и на расстоянии от 60 см от двери.

Разделение ванной комнаты на зоны для проверки возможности установки розетки

Установка приборов в гостиной

Розетки в гостиной обязательно нужно поблизости от диванов и кресел. У дивана рекомендуется устанавливать розетку, которой будет удобно пользоваться для зарядки ноутбука или смартфона, на высоте бедра взрослого человека (70-90 см от уровня пола). Для торшеров розетку удобно монтировать на уровне 30 см от плинтуса. Самый незаметный вариант установки розетки для периодического пользования пылесосом — встраивание ее в плинтус.

Совет №2. Если в доме есть маленькие дети, то розетки следует устанавливать с защитными шторками.

Схема правильного размещения розеток в комнате с учетом удаления от основных элементов

Монтаж розетки в спальне

Несмотря на то, что существует множество рекомендаций дизайнеров, при выборе места установки розеток в спальне в первую очередь необходимо следовать своим привычкам. Для зарядки ноутбука, телефона и прочих гаджетов розетки следует устанавливать на расстоянии вытянутой руки от кровати. При этом важно заранее распланировать место расположения кровати, чтобы заранее провести к нему скрытую проводку. Читайте также статью: → «Особенности подключения ТВ розетки, правила проверки сигнала».

Нелишними будут розетки и около тумбочки, например, двойная розетка на высоте 15 см от предмета мебели. Если тумба с высокими ножками — рациональнее установить розетку под тумбой. Для телевизора на противоположной от кровати стене обычно монтируется блок из 5 розеток, спрятанный за телевизионной панелью. Источники питания пригодятся не только для ТВ, но и для подключения роутера, цифровой приставки. Для туалетного столика рекомендуется установить несколько объединенных в блок розеток на высоте 30 или 90 см от уровня пола.

Монтаж розетки в рабочем кабинете

Для рабочего кабинета будет рационально разместить розетки в непосредственной близости от рабочего места. Для этого потребуются два розеточных блока:

на уровне 30 см от пола — для компьютерной техники и сетевого фильтра;
на высоте 15 см от поверхности стола — для настольной лампы и зарядки мобильного телефона.

В зависимости от использующейся в работе техники элементы розеточного блока могут корректироваться, например, добавиться USB-розетка, выводы для интернет-кабеля, провода стационарного телефона.

Разводка розетки проводки в туалете, прихожей

В принципе, отсутствие розетки в туалете не критично, несмотря на то, что лишних источников для зарядки смартфона или планшета не бывает. Но самое интересное, что в последнее время все чаще устанавливаются многофункциональные унитазы, питающиеся от электроэнергии. Гораздо проще и дешевле сразу установить розетку в туалете, чем выводить ее после того, как дорогостоящая плитка будет уложена.

В прихожей острой необходимости в монтаже большого количества розеток нет. Они могут пригодиться для подключения сушилки для обуви или пылесоса. Оптимальная высота размещения в таком случае — 30 см от уровня пола.

Напольные и выдвигающиеся розетки

Если мебель в комнате расположена на некотором удалении от стен, рационально разместить розетки в полу. Напольные розетки представляют собой утопленные в пол устройства, закрытые декоративными лючками.

Установка современной напольной розетки позволяет улучшить эстетический вид любой комнаты

Розетки выдвигающиеся устанавливаются в мебели, при этом существует два решения для установки приборов.

розетница-гнездо в столешнице, закрывающееся подобранной под цвет мебели заглушкой;
встроенный выдвижной слот с розеточным блоком и заглушкой на конце.

Выдвижные розетки имеют существенный недостаток: они «съедают» полезное пространство, необходимое для получения доступа к блоку. Читайте также статью: → «10 идей как замаскировать розетку на кухне и за телевизором».

Розетки выдвижного типа легко прячутся в рабочем столе, извлекаясь лишь при необходимости

Как рассчитать необходимое количество розеток в квартире

Количество розеток в квартире не регламентируется СНиПами, но развитие технологий и появление все большего количества бытовых электроприборов подсказывает, что источников должно быть достаточно много:

в спальне — по 1-2 две штуки с обоих сторон кровати, вблизи журнального столика, напротив спального места для телевизора, еще одна для подключения пылесоса;
гостиная — с каждой стороны дивана по 1-2, в месте установки телевизора — 3-4 штуки;
детская — у кровати — 1-2, около письменного стола — 3-4, для телевизора — 3-4, для пылесоса — 1;
прихожая — 1 для подключения пылесоса;
ванная — 1 для стиральной машины, 1 для подключения электробритвы, фена;
кухня — внизу 1 для холодильника, около политы 1 — для подключения посудомоечной машины, 3-4 в рабочей зоне для подключения тостера, микроволновой печи, электрочайника, 1 розетка для вытяжки, 1 для телевизора, 1-2 у обеденного стола, а также 2-3 свободные розетки.

Ошибки расположения розеток в квартире

Часто встречающейся ошибкой является подключение мощных электроприборов в общую линию проводки. Такие полезные в быту приборы как стиральная машина, микроволновка, духовой шкаф или водонагреватель должны питаться от розетки, подключенной к индивидуальной линии проводки.
Нередко в ванной комнате устанавливаются открытые розетки. Это ошибка в первую очередь касается безопасности живущих посещающих ванную людей. В условиях высокой влажности следует монтировать розетки, имеющие должную защиту от попадания влаги.
Еще одной ошибкой является использование двойной розетки для подключения мощных электроприборов. Дело в том, что двойное устройство предполагает разделение его суммарного номинального тока (обычно 16А). Потому для включения мощных электроприборов рекомендуется использовать две отдельные розетки.
Ошибочным является размещение розетки на удалении от холодильника. Подключение этого электроприбора должно производиться непосредственно от розетки без использования удлинителя. Потому расположение источника питания должно быть спроектировано заранее.
Не менее распространенной ошибкой является расположение розетки вплотную к стояку газоснабжения. Розетку следует размещать на удалении не менее 0,5 м от стояка, в противном случае это грозит неприятностями с газовой службой, да и просто опасно.
К ошибкам можно отнести также и установку точно рассчитанного под количество электроприборов числа розеток. Прогресс не стоит на месте и спустя несколько лет может потребоваться значительное увеличение источников питания для новых приборов. Здесь нужно руководствоваться простым правилом: розеток много не бывает.
Для вешающегося на стену телевизора розетки ошибочно устанавливают значительно ниже его или вовсе в плинтусе. Гораздо удобнее видится монтаж розеток на уровне экрана, при этом кабель лучше всего скрыть в стене.

Часто задаваемые вопросы

Вопрос №1. Можно ли управлять всеми домашними розетками с одного выключателя?

Для этих целей устанавливается специальный выключатель, щелкнув который можно обесточить все имеющиеся в доме розетки.

Вопрос №2. Где удобнее всего установить розетку для электроприборов на кухне?

Для подключения мелких бытовых приборов (блендер, тостер, электрочайник) удобнее всего разместить розетку на высоте 30 см от столешницы.

Вопрос №3. Для чего розетки располагают у дверного проема?

Такое месторасположение розеток считается удобным для подключения радиатора отопления либо пылесоса.

Вопрос №4. Розетку какого уровня защиты разрешается устанавливать в ванной?

Степень влагозащиты устройства должна быть не ниже IP44.

Вопрос №5. Почему при подключении розетки провода необходимо жестко прикручивать клеммами?

При недостаточно сильном прижатии провода может произойти оплавление контакта, короткое замыкание и, как следствие, пожар в доме.

Оцените качество статьи:

Как подключить и установить электрическую розетку | HowToSpecialist

Эта статья про , как подключить и установить электрическую розетку . Вообще говоря, на рынке существует множество типов розеток в зависимости от географического региона. Электрические розетки различаются по форме, размеру и типу подключения. В Европе наиболее часто используемая электрическая розетка — это так называемая розетка Schuko, а в Северной Америке стандартная розетка — NEMA 5-15 с двумя плоскими параллельными ножками и заземляющим ножом.

Тем не менее, существует универсальная классификация розеток: заземленные и незаземленные. Однако в этой статье мы покажем вам, как подключить и установить розетку Schuko в пошаговом проекте, сделанном своими руками.

Для установки розетки Schuko необходимо следующее:

Материалы:

инструментов:

защитные перчатки
защитные очки
универсальный нож
рулетка
плоскогубцы
отвертка
тестер напряжения

Советы:

Отключить питание всех цепей вашего дома
, прежде чем прикасаться к любому проводу, используйте тестер напряжения на каждом проводе розетки, чтобы убедиться, что питание отключено.
установка розетки — непростая задача, поэтому, если вы не хотите брать на себя риски, лучше нанять сертифицированного профессионала

Как подключить розетку Schuko

Отключение питания

Первое, что вам нужно сделать, это выключить питание .Некоторые люди считают, что безопасно отключать только цепь, в которой вы проводите проводку и устанавливаете розетку, но мы настоятельно рекомендуем вам отключить питание всех цепей в вашем доме, так как вы никогда не будете слишком активны при работе с электричество.

Затем используйте тестер напряжения на каждом проводе, чтобы убедиться, что к ним безопасно прикасаться. Опять же, мы всегда должны проверять несколько раз, прежде чем прикасаться к электрическим проводам.

Очистка стыка от краски и шлама для гипсокартона

Следующим этапом проекта является очистка распределительной коробки от краски, остатков или грязи гипсокартона с помощью плоскогубцев. Убедитесь, что вы удалили все материалы, которые находятся в стыке или поверх резьбовых отверстий распределительной коробки. Эта операция важна, особенно если вы имеете дело с новостройкой или перекрашенным помещением.

Однако, даже если вы заменяете старую розетку, лучше оценить распределительную коробку, чтобы убедиться, что новая электрическая розетка может быть установлена и выровнена должным образом.

Розетка Schuko

На этом изображении вы можете увидеть электрическую розетку, которую мы подключим и установим в месте соединения.Многим из вас это может показаться странным, так как это типичная европейская розетка под названием Schuko , которая представляет собой заземленную розетку.

Это очень безопасная электрическая розетка, поскольку она заземлена и используется во всех новых домах в Германии и в большинстве стран ЕС.

Разборка шуко-розетки

После того, как вы купили подходящую розетку, вам нужно разобрать розетку с помощью отвертки. Эта операция очень важна, так как вы подключите электрические провода к внутренней части розетки.

Затем отверткой отверните все винты на крышке гнезда.

Умный наконечник: поверните отвертку против часовой стрелки.

Детали розеток Schuko

Если вы правильно выполнили предыдущую операцию, так должна выглядеть ваша розетка; У вас должно получиться две основные части: розетка и ее крышка.

Основная розетка — это компонент, который нам понадобится на следующих этапах, поэтому вы можете оставить крышку в стороне на некоторое время, пока мы не закончим электромонтаж розетки Schuko.

Умный наконечник: оставьте винты в выпускной крышке, чтобы не потерять их.

Обрезка электрических проводов до нужного размера

Теперь, когда мы разобрали электрическую розетку, пора приступить к подключению розетки. Следовательно, используйте плоскогубцы, чтобы перерезать провода на расстоянии около 7 дюймов / 15 см от стены.

Этой длины должно быть достаточно, чтобы можно было подключить розетку, но в то же время, чтобы она без труда поместилась внутри распределительной коробки.Помните, что не следует оставлять провода слишком длинными, так как они могут не поместиться в распределительной коробке, и вам придется повторить операцию.

Установка электропровода в розетку

Убедившись, что провода обрезаны до нужного размера, мы перешли к следующему шагу. Впоследствии мы использовали плоскогубцы, чтобы снять примерно 2,5 см изоляции проводов.

Умный наконечник: Самый простой и эффективный метод снятия изоляции — это использовать устройства для зачистки проводов.Кроме того, вы должны выбрать правильный размер провода на щупе для зачистки.

Зачистка внешней оболочки проводов

Затем с помощью плоскогубцев согните концы проводов в форме буквы «Г» (или в форме буквы «С», если розетка имеет другую систему фиксации), как показано на изображении.

Однако вы, наверное, заметили, что провода окрашены по-разному: коричневый провод — фаза, синий провод — нейтраль, а зелено-желтый провод — заземление. Цветовой код для электромобилей отличается от страны к стране.

Каждый из этих проводов должен быть вставлен в определенный слот розетки.

Установка фазного провода (коричневый) сбоку от розетки

Следовательно, заземляющий провод должен быть проложен посередине розетки, обычно в нижней части розетки.

Подключение нейтрали может отличаться в зависимости от марки или типа розетки, но в нашем случае мы могли бы установить нейтральный провод слева или справа от розетки.После того, как вы поместили конец провода в нужное место, зафиксируйте его в этом положении, ввинчивая винт.

Фазный провод должен быть подсоединен на стороне, противоположной нейтральному соединению, после чего он должен быть закреплен таким же образом.

Как установить розетку Schuko

Установка розетки в распределительную коробку

После того, как вы подключили розетку, вы должны согнуть провода так, чтобы они точно вошли в распределительную коробку. После этого аккуратно вставьте выход в коробку, чтобы в первую очередь проверить, достаточно ли у розетки места для фиксации в нужном положении.

Если нет проблем, можно неплотно закрепить розетку в распределительной коробке винтами. Причина, по которой вы не должны запирать его слишком плотно, заключается в том, что мы должны убедиться, что розетка хорошо выровнена.

С помощью лазерного уровня выровнять розетку

Чтобы выровнять электрическую розетку, мы обычно используем лазерный уровень, но вы также можете использовать спиртовой уровень, это только немного усложнит процесс, особенно для начинающих.

Убедитесь, что лазерный уровень установлен правильно, и проверьте, выровнено ли выходное отверстие.Если вы заметили, что выпускное отверстие неровно, отвинтите его и затем отрегулируйте его положение, пока оно не станет правильным. После этого снова закрепите его в распределительной коробке, закрутив винты по часовой стрелке.

Установка выходной крышки

Одним из последних шагов является закрепление выходной крышки на стене. К счастью, эта операция очень проста и требует не более нескольких минут.

Просто установите крышку на розетку и закрепите винтами.

Умный наконечник: вам также следует использовать лазерный уровень, чтобы убедиться, что крышка установлена вертикально.

Крепление выходной крышки винтами

С помощью отвертки прикрепите крышку к выходу по часовой стрелке. Будьте осторожны и не затягивайте винты слишком сильно, так как вы можете повредить крышку (она может треснуть).

После того, как вы закончили установку розетки , просто подойдите к электрической панели и включите питание. Используйте тестер, чтобы убедиться, что у вас правильное напряжение от фазы до нейронной сети и от фазы до земли.Кроме того, проверьте напряжение между землей между землей и нейтралью — оно должно быть [0-1].

Спасибо, что прочитали нашу статью о , как установить электрический вывод , и мы рекомендуем ознакомиться с остальными нашими проектами. Не забудьте поделиться своими статьями с друзьями в Twitter, Facebook и Google Plus.

Связанные проекты:

Как подключить и установить выключатель света

Что вызывает выход из строя розеток и переключателей?

Представьте, что вы только что переехали в свой новый дом и заняты распаковкой коробок и расстановкой мебели.Вы замечаете, что в вашей главной спальне нет верхнего света, поэтому вы решаете украсить пространство несколькими лампами. После того, как вы поставили все лампы на свои места, вы подключаете одну из них, включаете ее, и ничего не происходит. Предполагая, что виновата лампочка, вы включаете ее, но лампа все равно не включается.

Вы знаете, что проблема не в вашей лампе, потому что она отлично работала в вашем старом доме. Итак, вы начинаете проверять другие лампы в розетке, но и они не загораются.Это когда вы понимаете, что проблема не в ваших лампах или их лампочках, а в электрической розетке. Теперь есть ряд причин выхода из строя электрической розетки.

Распространенная проблема, с которой сталкиваются домовладельцы, — выход из строя розетки часто происходит из-за того, что к розетке одновременно подключено слишком много устройств. Однако выход из строя электрической розетки обычно вызван проблемами в электрической проводке. Но есть и другие причины выхода из строя электрической розетки, причины, которые могут быть устранены квалифицированными специалистами.Вот наиболее частые проблемы с электрическими розетками, с которыми сталкиваются домовладельцы.

Сработавшие автоматические выключатели

Сработавший автоматический выключатель обычно вызывается перегрузкой системы и является наиболее вероятной причиной обрыва розетки. Итак, если прибор или устройство отказывается включаться после того, как вы подключили его к розетке, это первое, что нужно проверить. Но в целях безопасности не делайте этого самостоятельно. Вместо этого вызовите на помощь профессионального электрика!

Если основная электрическая панель, установленная в вашем доме, старая, возможно, у вас перегорел предохранитель. Вы можете легко и недорого заменить перегоревший предохранитель, обратившись за помощью к профессионалу. Если у вас есть электрическая цепь, то все, что должен сделать ваш электрик для восстановления функции, — это включить и выключить выключатель, ведущий к неисправной розетке.

Как правило, о сработавших выключателях не стоит беспокоиться, поскольку срабатывание выключателя означает, что ваша электрическая система работает, чтобы предотвратить возгорание в вашем доме. Когда электрическая система становится перегруженной, прерыватель переключается, чтобы прекратить подачу энергии и предотвратить опасные электрические условия.

Однако, если автоматический выключатель продолжает отключаться от прибора, это означает, что в розетку, питающую прибор, не поступает достаточное напряжение. Для этого есть несколько решений, включая обновление вашей проводки, перераспределение цепей и модернизацию автоматического выключателя. Опять же, лучше всего убедиться, что эти действия выполняет профессиональный электрик.

Идентифицировать сработавший прерыватель не так уж и сложно. Направляйтесь к своей главной электрической панели, и вы заметите, что переключатель полностью повернут в положение «выключено».Если переключатель не установлен в положение «выключено», надежно выключите его, а затем снова включите.

Несколько проводов под проволочной гайкой

Соединитель проводов, проволочная гайка, имеют одно основное назначение — удерживать все провода закрытыми и соединенными вместе. И это может быть только хорошо, так как никому не нужны оголенные провода. Для подключения проводов некоторые электрики используют гайки для проводов. Однако проволочные гайки предназначены только для прикрытия проводов. Таким образом, их использование для любых других целей может вызвать проблемы с внутренней проводкой, что, в свою очередь, помешает правильной работе ваших электрических розеток.

Отключено GFCI

Большинство людей думают о серьезных или сложных проблемах с их электрической системой всякий раз, когда выходит из строя розетка. При этом они полностью игнорируют более простые причины проблемы. Пример простой причины неработающей или неправильно работающей розетки — сработавшие прерыватели цепи GFCI или замыкания на землю.

Отсутствие проверки статуса вашего GFCI при неисправной или неправильно работающей розетке — одна из самых серьезных ошибок, которые вы можете сделать.Еще раз, для вашей безопасности не проверяйте GFCI самостоятельно. Вместо этого вызовите электрика. Являясь частью отдельных вилок, GFCI работает аналогично автоматическому выключателю. Например, если произойдет скачок напряжения, GFCI отключит вилку. Как правило, для восстановления питания все, что нужно сделать электрику, — это нажать небольшую кнопку сброса на поверхности.

Теплый или искрящийся выход

Возможно, вы уже знаете это, но вам нужно беспокоиться о теплом или искрящем выходном отверстии.Как чрезмерно теплый выход, так и выход для искрообразования представляют собой серьезную опасность. Прежде чем снова подойти к розетке, выключите автоматический выключатель розетки. Затем отключите розетку. Мне не нужно повторять это, но не делайте этого самому и позвольте профессионалу сделать эту работу за вас. Существует вероятность того, что замена розетки — это единственное, что вам, возможно, придется сделать для восстановления функции.

Изношенные розетки

Как и все остальное, электрические розетки имеют срок годности. Некоторое время они будут выполнять свою функцию, но рано или поздно придет время, когда они износятся.Изношенная электрическая розетка либо полностью перестанет работать, либо доставит вам массу проблем. Итак, если розетка в вашем доме, которая использовалась в течение десяти или более лет, вызывает у вас проблемы, то вам следует заменить ее профессионально.

Если вам потребуется заменить розетки и выключатели, позвоните в Speedy Electric!

Розетки и переключатели | Традиционные, современные и сделанные на заказ розетки и выключатели для вашего дома, офиса или гостиницы

Быстрый поиск — Популярные покрытия

Отделка Античная латуньЧерныйМедьСтарая бронзаПолированная латуньПолированный хромПолированная медьСатиновый хромСатиновый никельНержавеющая стальБелый

Продукты Напольная розеткаИнтеллектуальный диммерLED DimmerLight SwitchРозетка с USB-зарядкойПереключаемая розеткаToggle / Dolly Switch

Выбирайте из широкого ассортимента выключателей света, одинарных и двойных розеток, диммеров, антенных розеток, телефонных розеток, ответвлений с предохранителями и многого другого. Просто начните с выбора отделки …

Нужны большие розетки и переключатели?

Наш ассортимент розеток и выключателей большого размера идеально подходит, когда вам нужно еще немного. От 95 мм и выше. Просто заменяет стандартную фурнитуру, поэтому никаких специальных работ не требуется.

Посмотреть все розетки и переключатели большого диапазона>

Серия розеток и переключателей Studio

Характерная ромбовидная накатка на органах управления, отделка цельной металлической деталью в виде монет на винтах делают переключатели и диммеры Studio изысканным выбором для дома и офиса.

Узнайте больше о The Studio Range.

Квадратные розетки и переключатели без винтов

Гладкий, чистый дизайн с четкими квадратными углами и низким профилем делает линейку розеток и выключателей без винта одним из самых умных на рынке. Они просто потрясающе выглядят.

См. Линейку безвинтовых квадратов.

Сделайте электричество в вашем доме умным

Интеллектуально управляйте всем освещением, штепсельными розетками и отоплением в вашем доме с помощью Lightwave RF.

Узнайте о преимуществах умного дома Lightwave и преимуществах использования Lightwave.

Работает с

См. Розетки и диммеры серии Lightwave Smart.

Другие идеи отделки разъемов и выключателей

Не ограничивайтесь полированным хромом или латунью, вдохновляйтесь некоторыми из наших красивых отделок, представленных ниже — просто нажмите на образец, чтобы увидеть стили розеток и переключателей в этой отделке.

Бронза — некоторые из наших красивых и тонких бронзовых отделок розетки и выключателя

Pewter & Old Metals — красота металла и идеальное решение для старинной собственности.

Coppers — потрясающая медь с современной и традиционной отделкой

Необычная отделка — чтобы добавить немного другой

Розетки напольные

Напольные розетки, соответствующие вашему стилю интерьера, с 16 вариантами отделки на выбор. Не удалось найти совпадение, значит, у нас есть версия для покраски, поэтому вы можете точно сопоставить краску в своей комнате.

Кроме того, теперь у нас также есть розетки для пола, которые можно вставить в розетку, и крышка закрывается, оставляя выход кабеля.Или выберите из нашего ассортимента деревянного шпона, который будет гармонировать с вашим деревянным полом.

Посмотреть линейки розеток>

Ретро Индустриальный

Традиционно отлитые, эти розетки и выключатели отражают современность прошлого как дань ретрофутуризму.

Изготовлен вручную из переработанных металлов, каждый из которых сам по себе является произведением искусства. Очень стимпанк.

Посмотреть ретро-индустриальные диапазоны>

RetroTouch, определяемый дизайном

Розетки и выключатели

RetroTouch идеально подходят для тех, кто ищет доступный и стильный способ отделки дома, офиса или гостиницы.Они современные, изысканные и британские. Они придают особый шарм завершению дизайнерского образа интерьера.

Уникальный дизайн выключателей света умело сочетает в себе новейшие технологии с тщательно продуманным внешним видом. В каждом номере есть стеклянные панели различных привлекательных дизайнов, которые подходят как для современного, ультрасовременного, так и для классического интерьера. Узнайте больше и посмотрите полный ассортимент>

Привести форму!

Ищете что-то немного другое? Не ищите ничего, кроме нашего ассортимента розеток и выключателей определенной формы.Эти культовые тарелки доступны в форме круглого диска или овальной формы и доступны в 6 различных вариантах отделки.

Уникальная форма этих тарелок непременно привлечет внимание и создаст креативную формулировку для улучшения вашего интерьера. Эти фасонные пластины подходят к существующей настенной коробке, поэтому их легко и быстро установить.

Диапазон форм просмотра.

Не в Великобритании?

Если вам нужны розетки и выключатели стандарта Великобритании и вы не живете в Великобритании, мы можем помочь.

Все, что вам нужно сделать, это связаться — по электронной почте, в чате или по телефону — и мы будем рады помочь вам найти идеальные розетки и выключатели.

Клиенты выбирают розетки и выключатели в Дубае, на Мальте, на Карибах, на Кипре, в Бахрейне, Малайзии и других странах.

Почему розетки и переключатели?

Выберите из более чем 80000 розеток и выключателей
Традиционный и современный дизайн
Множество уникальных дизайнов пластин на выбор
Изготовлено в соответствии с высшими стандартами Великобритании
Износостойкая, долговечная, превосходная отделка
Многослойные лаки для длительной защиты
Каждый продукт собран вручную и упакован в индивидуальную коробку
Более 98% нашей продукции разрабатываются и производятся в Великобритании

Используйте меню выше, чтобы выбрать отделку от популярных хромированных и латунных материалов до розеток и переключателей в диапазонах бронзы, черного, белого, деревянного, двойного и прозрачного акрила.

Качественные электрические розетки в Таиланде | HACO

Если у вас есть электрический проект, требующий розеток, выключателей, розеток или USB-розеток, вы можете быть уверены, что у нас есть именно то, что вы ищете.

В связи с растущей зависимостью от Интернета как на предприятиях, так и в домах подрядчики и домовладельцы все чаще ищут для продажи качественные USB-вилки и розетки. Сделайте жизнь проще, выбрав USB-разъемы HACO в следующий раз, когда вы посетите магазин электрического оборудования в Таиланде.Эти электрические магазины доверяют качеству нашей продукции, чтобы удовлетворить потребности своих клиентов.

Если вы ищете розетки USB для продажи в Бангкоке, мы можем помочь. В нашем ассортименте есть электрические розетки, которые могут удовлетворить потребности каждого подрядчика, работающего над новым проектом в Таиланде.

ТОВАРЫ ДЛЯ ГОСТИНИЦ, РЕЗИДЕНЦИЙ И ПОДРЯДЧИКОВ

Наши инженеры и дизайнеры HACO проводят обширные исследования потребностей как гостей отеля, так и домовладельцев. Они концентрируются на удовлетворении требований обоих наших семи ассортиментов продукции, которые предлагают качество, стиль и долговечность.

От гостиничных товаров, таких как розетки для бритв и электронные оповещения о уборке номеров, до сигналов «не беспокоить» и международных торговых точек — мы предоставляем подрядчику все необходимое для выполнения электромонтажных работ в отеле.

Подрядчиков также заинтересует наш ассортимент электрических аксессуаров и расходных материалов. Мы производим полный ассортимент кабельных коробов, кабельных стяжек, напольных розеток, предохранительных выключателей, датчиков и промышленных вилок и розеток, которые удовлетворят требованиям даже самых требовательных проектов.

Для домовладельцев, которым нужна универсальность, которую обеспечивает USB-соединение, мы предлагаем на продажу настенные USB-розетки, которые дополнят отделку вашего дома. Зайдите в магазин USB-розеток в Таиланде, где продается продукция HACO, и вы найдете полный ассортимент настенных вилок и розеток, подходящих для любой комнаты в вашем доме. Если вы ищете выключатель, розетку или розетку на продажу, у нас есть самый большой выбор розеток в Таиланде.

Продукты

Мы предлагаем семь современных и со вкусом оформленных линейок вилок и розеток для ваших проектов:

Primo серии

Выберите серию Primo для специальных розеток и выключателей для электрооборудования для любой комнаты в вашем доме, квартире или отеле.Серия Primo совместима с большинством популярных брендов на рынке. Все они представлены в нейтральном белом оттенке или шоколадно-коричневом цвете, чтобы дополнить любую дизайнерскую схему.

Quattro серии

Серия Quattro предлагает розетки и рамки переключателей на 1-3 группы из нержавеющей стали, алюминия и поликарбоната. Рамы бывают самых разных современных цветов, чтобы соответствовать любому интерьеру.

Alpha серии

«Новое начало началось». Серия Alpha предлагает безопасность в качестве первого приоритета с прочными и доступными выключателями и розетками. Вы можете дополнить любой стиль дизайна простым белым оттенком серии Alpha.

M-Plus серии

Электрооборудование серии M-Plus предлагает широкий выбор выключателей и розеток для поверхностного монтажа для бытового использования. Он разработан для самостоятельной установки и легко устанавливается, так как не требует сверления в стене. Все эти продукты поставляются в тонкой нейтральной белой оправе.

M-Plus Choco серии

Какие электромонтажные работы своими руками вы можете сделать самостоятельно?

Когда дело доходит до электричества, многие из нас могут забыть, насколько оно опасно.Будь то включение света или зарядка наших телефонов, мы настолько привыкли к тому, насколько безопасно электричество в нашей повседневной жизни, что может заставить нас чувствовать, что мы, вероятно, также можем решить любые проблемы с электричеством своими руками, не обращаясь к профессионалам. .

Это было бы ошибкой! При замене электрооборудования рекомендуется всегда вызывать профессионального электрика. И вам повезло, ведь у нас есть несколько отличных специалистов в сети местных мастеров по всему Лондону.

Электромонтажные работы должны соответствовать части P Строительных норм —

При проведении новых электромонтажных работ необходимо соблюдать часть P строительных норм. Это означает, что многие из электромонтажных работ, которые вы, возможно, захотите попробовать, может потребовать выполнения квалифицированным электриком.

Но можно ли дома выполнять какие-либо электромонтажные работы? Вы можете выполнить несколько домашних заданий, в том числе:

Замены, мелкий ремонт и изменения типа «Нравится» —

Это основные электромонтажные работы, которые вы можете выполнять самостоятельно.Итак, возможно, вы захотите поменять и / или переместить розетки, потолочные светильники или выключатели. Вы даже можете заменить любые провода, которые могут выглядеть старыми или поврежденными.
Точно так же, если в комнате не хватает выключателей, розеток или светильников, вам разрешается установить их в комнате. Это особенно полезно в зданиях, где розетки находятся в неудобных местах или у вас просто недостаточно розеток для семейного использования.
Имейте в виду, что вам не разрешат делать какой-либо ремонт электрооборудования своими руками, если он находится в ванной комнате, на кухне или находится на улице. Так как в этих местах требуется специалист, в частности из-за того, что в этих местах будет вода.

Может ли неквалифицированный разнорабочий выполнить работу, подлежащую уведомлению? —

Электроэнергетические работы, подлежащие уведомлению, — это работы, которые будут включать замену платы предохранителей или установку новых цепей, и для этих работ потребуется приложение Строительных норм (где любая работа должна быть проверена на предмет безопасности). Обычно для этой работы привлекается электрик, так как это не только сложно и опасно, но и обычно электрики могут самостоятельно сертифицировать любую работу.

Лица, желающие выполнить электромонтажные работы «своими руками», могут выполнять работы, подлежащие уведомлению; тем не менее, вы должны ознакомиться со Строительными нормами и правилами, а по завершении работы профессиональный электрик должен проверить и проверить работу. Это может занять много времени и денег, а это означает, что, возможно, с самого начала было проще перенаправить электрика.

Будьте предельно осторожны! —

Независимо от того, вносите ли вы несколько небольших изменений или делаете что-то более серьезное, которое должно соответствовать регулируемым стандартам, важно, чтобы вы не торопились и были в максимальной безопасности. Мы не можем достаточно подчеркнуть это. Это значит, что все, что вы делаете, нужно проверять дважды (а то и тройно!).Возможно, вы даже захотите поработать с кем-нибудь, кто поможет вам убедиться, что вы не делаете глупых ошибок.

Также важно, чтобы вы уделяли себе много времени, чтобы закончить электромонтажные работы, поскольку это никогда не должно быть чем-то спешным или тем, что вы делаете ночью уставшим после долгого рабочего дня.

В общем, мы советуем вызвать профессионального сертифицированного электрика, чтобы вы были спокойны, а наша команда опытных мастеров и электриков готова проконсультировать вас.

Вот еще несколько ресурсов, если вы хотите узнать больше:

Статья Источник: Ресурсы

Статья Источник: Документ, утвержденный правительством по вопросам безопасности

Как установить умный коммутатор

Процесс установки интеллектуального переключателя ничем не отличается от замены любого другого типа электрического переключателя в вашем доме. Вы захотите принять надлежащие меры предосторожности (мы поможем вам и в этом), но вам не нужно нанимать электрика, и вам не понадобятся специальные инструменты. Для этого можно использовать отвертку и плоскогубцы или кусачки. Бесконтактный тестер напряжения удобен, если вы хотите быть в большей безопасности, но вы можете купить один из них менее чем за 15 долларов на Amazon.

Существует много типов интеллектуальных коммутаторов, и хотя эта история не предназначена для того, чтобы помочь вам решить, какой интеллектуальный коммутатор лучше всего подходит для ваших нужд, она проведет вас через процесс установки любого из них.Это потому, что все они по сути одинаковы с точки зрения проводки.

Следует помнить о нескольких важных отличиях. Прежде всего, переключатель включения / выключения сделает именно это: в одном положении он будет подавать электричество в розетку, в которую вкручена ваша лампочка, и включать ее. В другом положении он остановит подачу электричества в эту розетку, выключив лампочку. Переключатель диммера также может изменять количество электричества, поступающего в розетку, так что вы можете сделать лампочку ярче или тусклее, а также включить или выключить ее.

Если вы хотите изменить цвет освещения, вам понадобится умная лампочка, а не умный выключатель. К сожалению, умные диммеры и умные лампочки обычно не работают вместе. Это потому, что умные лампочки оснащены радиоприемниками, работа которых зависит от стабильной подачи электричества, а диммер изменяет количество электричества, протекающего к лампочке.

Вам нужен однополюсный или трехполюсный выключатель?

Даниэль Масаока / IDG

Однополюсные переключатели заменить проще всего, поскольку цепь управляет только одним переключателем.В трех- или четырехпозиционной схеме более одного переключателя может включать и выключать лампочку.

Затем вам нужно определить, нужен ли вам однополюсный или трехпозиционный переключатель. Если только один переключатель управляет потоком электричества к той лампочке, которую вы хотите контролировать, у вас есть однополюсный переключатель. Если два переключателя могут управлять им — например, переключатели на противоположных сторонах комнаты — у вас есть трехпозиционный переключатель (если более двух переключателей управляют одним и тем же светом, это описывается как четырехсторонняя цепь.)

Если вы заменяете тупой переключатель в трех- или четырехпозиционной цепи, вам, как правило, потребуется заменить другой переключатель или переключатели в этой цепи на сопутствующие переключатели от той же компании, которая сделала смарт-переключатель. вы устанавливаете. (Последний 3-ходовой интеллектуальный выключатель света Wemo WiFi является исключением из этого правила, и его также можно использовать в однополюсной установке. Однако он не может затемнять свет.)

В этом руководстве мы Заменим однополюсный переключатель на C от GE Start Smart Switch Motion Sensing + Dimmer, но процесс не принципиально отличается для многоходовой схемы.(И если вам не нужны все функции, которые предлагает этот диммер, GE Lighting предлагает четыре более простых и менее дорогих альтернативы. ) Первый шаг — и самый важный — это определить, какой автоматический выключатель контролирует электричество, протекающее к этому переключателю, и чтобы выключить его.

Даниэль Масаока / IDG

Здесь вы найдете инструкции по установке интеллектуального переключателя C by GE C-Start с датчиком движения + диммер в многонаправленной цепи, но в результате вам понадобится интеллектуальный переключатель C by GE на всех других ножках. схема.

Следующим шагом будет снятие крышки, чтобы получить доступ к самому переключателю. Размахивание бесконтактным тестером напряжения внутри распределительной коробки — лучший способ убедиться, что к коммутатору не поступает электричество. Инструмент с батарейным питанием должен издавать звуковой сигнал и загораться, если обнаруживает ток. Если в коробке более одного выключателя, убедитесь, что к ним также не подается электричество.

Упоминается в статье

Убедившись, что питание отключено, открутите винты, крепящие переключатель к распределительной коробке, и вытащите его, чтобы получить доступ к электрическим проводам. Большинству интеллектуальных переключателей для работы требуется четыре провода, включая «нейтральный» провод, который должен быть белого или серого цвета. Нейтральный провод передает питание обратно на панель автоматического выключателя, чтобы замкнуть цепь, поэтому, несмотря на безобидное название, наэлектризованная нейтраль может шокировать вас. Если ваша проводка не включает нейтральный провод, ваш выбор умного переключателя будет ограничен (подробнее об этом чуть позже).

«Линейный» провод, который передает питание от панели выключателя к переключателю, обычно будет окрашен в черный, красный или синий цвет.«Нагрузочный» провод передает электричество к розетке (и, как следствие, к лампочке) и обычно имеет белый или серый цвет, как нейтральный провод. Последний провод, защитное заземление, будет либо оголенным, либо проводом в зеленой оболочке. Заземляющий провод защитит вас от поражения электрическим током в случае короткого замыкания.

Если в вашем доме нет заземляющего провода, возможно, вы не сможете установить интеллектуальный переключатель, хотя существуют различные обходные пути, которые мы здесь не рассматриваем. Если в вашем доме отсутствует нейтральный провод , вы можете подумать об установке интеллектуального диммера Lutron Caséta, поскольку для его работы не требуется нейтральный провод.Есть несколько других альтернатив, которые не зависят от наличия нейтрального провода.

Установка интеллектуального переключателя

Теперь, когда вы определили ситуацию с электропроводкой в вашем доме и приобрели интеллектуальный переключатель или диммер, вы готовы к его установке. Еще раз убедитесь, что вы выключили питание переключателя. Всегда рекомендуется перепроверить, что питание переключателя все еще отключено, с помощью тестера напряжения.

Даниэль Масаока / IDG
Отключите старый выключатель от домашней проводки.В интеллектуальном коммутаторе C by GE, который мы устанавливаем, используются гибкие провода; другие переключатели имеют винтовые клеммы, а третьи полагаются на удары в спину.
Отключите старый выключатель от домашней проводки. Возможно, вам придется отрезать и отрезать примерно полдюйма проволочной оболочки, чтобы обнажить медный провод под ней. На этом этапе вы можете использовать ножницы для проводов или любой аналогичный инструмент.
Производители интеллектуальных переключателей используют разные способы подключения. У одних есть винтовые клеммы, с помощью которых вы сгибаете провод, выходящий из стены, у других — гибкие провода, которые вы привязываете к домашней проводке с помощью проволочных гаек, а у третьих есть удары в спину, в которые вы вставляете (сплошные) домашние провода.
Коммутатор C by GE, который мы устанавливаем в этом примере, использует косички, поэтому скрутите каждый из проводов линии, нагрузки, нейтрали и заземления с соответствующими проводами, выходящими из распределительной коробки, используя гайку для проводов, чтобы удерживать каждый из них. вместе. Если вы установили коммутатор, для которого не требуется нейтральный провод (например, упомянутый ранее Lutron Caséta), наденьте гайку на конец нейтрального провода, выходящего из стены, убедившись, что ни один из оголенных медных проводов провод остается оголенным (можно отрезать лишнее или обернуть провод и гайку изолентой).
Даниэль Масаока / IDG
Если ваш интеллектуальный коммутатор имеет косички, как в нашем примере, скрутите одинаковые провода вместе (нейтраль к нейтрали, нагрузка к нагрузке и т. Д.) И закрепите каждый из них гайкой для проводов.
Вставьте излишки провода обратно в распределительную коробку, а затем проделайте то же самое с коммутатором и прикрепите его к коробке либо прилагаемыми винтами, либо винтами, которые вы вывернули из существующего коммутатора. Теперь замените крышку. Примечание. Для интеллектуальных переключателей рекомендуется использовать пластиковые крышки.Металлические пластины красивы, но они могут блокировать сигналы, от которых зависит работа радио умного переключателя.
Наконец, перейдите к панели выключателя и включите питание коммутатора.
Даниэль Масаока / IDG Интеллектуальный диммер
A C by GE установлен и готов к следующему этапу установки.
Поверните переключатель, чтобы убедиться, что он правильно управляет устройством. Не паникуйте, если лампочка не загорится, всегда есть шанс, что лампочка перегорела, даже если она работала до того, как вы поменяли выключатели.Чтобы убедиться, что он все еще в рабочем состоянии, прикрутите его к приспособлению, которое, как вы знаете, работает, и проверьте его, прежде чем делать что-либо еще.
Наконец, как только коммутатор заработает правильно, установите мобильное приложение, которое вам понадобится для управления им со смартфона или планшета. Поздравляю! Вы только что заменили тупой переключатель на умный.
Примечание. Когда вы покупаете что-то после перехода по ссылкам в наших статьях, мы можем получить небольшую комиссию.Прочтите нашу политику в отношении партнерских ссылок для получения более подробной информации.
Где устанавливать электрические розетки и выключатели
Где следует размещать электрические розетки и выключатели?
Утвержденный документ P Строительных норм (Англия и Уэльс) гарантирует, что домашние электрические установки установлены безопасным образом, безопасны и пригодны для использования людьми. Основная цель — обеспечить соответствие выполняемых работ Строительным нормам 2010 года.Руководство в Утвержденном документе P предполагает, что электрические установки должны быть спроектированы и установлены в соответствии с BS 7671.
Кроме того, в нашем Техническом руководстве приведены рекомендации по прокладке кабелей и соответствующему количеству электрических розеток для различных комнат в типичном новом доме. Эта статья содержит краткое изложение рекомендаций по размещению и описание наших гарантийных требований.
Электрооборудование и кабели
В нашем техническом руководстве в разделе «Электромонтаж» рекомендуется: «Необходимо обеспечить подходящие электрические сети подходящего размера для нормального домашнего использования.”
При прокладке кабелей кабели с ПВХ-покрытием не должны соприкасаться с изоляцией из полистирола. Электрические кабели не должны быть диагональными, а их расположение должно соответствовать приведенной ниже схеме.
Розетки
Розетки должны быть удобно расположены в непосредственной близости от телевизионных антенн и телефонных розеток, что позволит подключать электрическое оборудование, включая телевизоры и DVD-плееры. В целях гарантии: В номерах должны быть следующие розетки 13а:
Кухня / подсобка — 8 точек
Столовая — 4 выхода
Гостиная или семейная комната — 8 точек
Спальня (основная) — 6 розеток
Спальня (другая) — 4 выхода
Лендинг — 2 выхода
Зал — 2 выхода
Готовка
Приборы для приготовления пищи, предусмотренные для кухонного помещения в жилом помещении, должны быть соответствующим образом переключены и заканчиваться подачей электричества минимум 30 А.Если имеется плита для плиты, ее необходимо расположить сбоку от пространства для плиты. Розетка на 13а должна быть расположена в кухонном пространстве, откуда газ поступает в жилище.
Светильники
Во всех помещениях должна быть установлена как минимум одна стационарная розетка для освещения. На площадях более 25м2 должны быть установлены две стационарные розетки.
Залы, площадки и лестничные клетки обеспечить розетками освещения и двухпозиционными выключателями. Пусковые зажигалки и другие приспособления, устанавливаемые заподлицо, не должны устанавливаться через потолок, если потолок обеспечивает часть необходимой звукоизоляции или огнестойкости для собственности.
Если осветительные приборы установлены на потолках под пустотами в крыше (за исключением соломенных крыш), необходимо принять меры для предотвращения риска возгорания из-за близости других материалов.
Пассивные инфракрасные (PIR) датчики должны использоваться в общих и внешних помещениях.
Расположение розеток и выключателей
Розетки и выключатели следует располагать в соответствии со схемой:
Переключатели потребительского блока должны быть в диапазоне от 1350 мм до 1450 мм.
Вы можете узнать больше о требованиях Части P в отношении высоты электрического оборудования в новом доме в Выпуске 6 нашего информационного бюллетеня Technical Update.
Обратите внимание: были приняты все меры, чтобы информация в этой статье была верной на момент публикации.
