Монтаж щита: Как правильно собрать электрический щиток: схемы, что купить для щитка, монтаж, подключение

Содержание

Монтаж распределительного щита

Подробная пошаговая инструкция в которой описана установка и сборка встраиваемого распределительного щита (модель ABB Striebel & John серия UK) в квартире. В процессе монтажа щитка, показаны принципы и методы подключения автоматических выключателей и дифференциальных автоматических выключателей компании ABB.

Предварительно, в квартире выполнена электропроводка и все кабели, разделенные на группы, подведены к месту будущей установки. Так же к нему подведены вводные кабели, идущие от счетчика электроэнергии расположенного на лестничной клетке. В щитке предполагается установить два автомата разного номинала один на группу освещения, второй на группу питания кондиционеров, а так же три дифференциальных автомата на группы розеток соответственно ванной комнаты, жилой и кухни.

Установка щитка в квартире состоит из трех основных этапов:



 1. Установка и крепления основания распределительного щита.
 2. Разводка и подключение устройств защиты в нем.
 3. Окончательная сборка щитка

Начинаем установку:

Так как электро щит у нас встраиваемый,

необходимо подготовить нишу под него в стене. Для этого размечаем место будущей установки. Отмечу, что у выбранной нами модели, упаковка, уже содержит трафарет с необходимыми размерами, что очень удобно.

}

Высота установки распределительного щита в квартире выбирается так, чтоб в дальнейшем он был удобен в эксплуатации. В данном случае на уровне плеча, а если в щитке установлен счетчик электроэнергии, лучше сделать его на уровне глаз, для удобства снятия показаний.

По трафарету отмечаем место будущей установки, предварительно выравниваем его согласно уровню. Затем с помощью перфоратора с лопаткой проделываем нишу необходимого размера в стене.

 Когда все готово, тщательно очищаем и обезпыливаем получившуюся нишу, а затем, чтоб крепление щита было максимально надежным, грунтуем.

Проводим все необходимые провода внутрь электрического щитка и вмазываем его. Для этого проделываем в нужных местах отверстия в верхней и нижней стенках и прокладываем в них кабели. После чего наносим в нишу клеевую смесь на гипсовой основе и вставляем туда корпус щита, при этом выравнивая его как относительно плоскости стены, так и по уровню. Для надежной фиксации, можно прикрепить его к основанию ниши, в нашем случае саморезами, через специальные места в задней стенке.



Даем затвердеть гипсовой смеси, оставляем щиток в покое, переходим ко второму этапу – занимаемся соединением устройств защиты. Для этого на дин-рейку одеваем в нужной последовательности устройства защиты. В нашем случае, сперва идут автоматы, первый из которых на группу освещения, а за ними устанавливаем дифференциальные автоматы.

Чтоб установить, любое модульное устройство, будь то автомат, УЗО и т.п. на дин-рейку, необходимо его сперва навешать, а затем надавить на нижнюю часть, как показано на изображениях ниже, тогда оно надежно зафиксируется.



Делаем разводку. Схема подключения автоматических выключателей самая простая, в верхнюю клемму заводит фазу, а в нижнюю помещаем фазный провод нужной группы. В дифференциальные автоматы кроме фазы заводится и ноль, через соответствующие клеммы сверху (с маркировкой “N”), а снизу так же помещаются ноль и фаза необходимой группы. Дифференциальный автомат защищает, как и обычный от перегрузок, а так же от утечки тока. По сути это автоматический выключатель и устройство защитного отключения (УЗО) в одном корпусе.



Сперва соединяем между собой все вводы фаз у автоматов, для этого воспользуемся специальной шиной. В том месте, где установка шины не возможна, заменим ее простой перемычкой из провода большого сечения, в данном случае 6 мм.кв.




Так же соединяем и вводы нолей между собой у дифференциальных автоматических выключателей, если у вас нет под рукой соединительной шины, можно выполнить соединение перемычками из провода, как показано ниже.



Далее снимаем оболочку с проводов входящих в распределительный щиток.


Берем клеммную колодку, идущую в комплекте, и устанавливаем в щитке. Колодка разделена на две части, левая часть для проводов защитного заземления (PE), а правая для нейтральных, нулевых рабочих проводов.


Подключаем все провода, всех групп, защитного заземления (желтые с зеленой полосой) к колодке, в т.ч. вводной провод (желтый с зеленой полосой).



 Устанавливаем собранную нами ранее Din-рейку, с модульными защитными механизмами на ней, в свое посадочное место и затягиваем крепежные болты.

Затем подключаем к левой части клеммной колодки провода рабочего нуля (синий) тех групп, которые подключаются без дифференциального автомата, а так же вводной ноль. А так же соединяем эту часть колодки с соответствующими клеммами дифференциальных автоматов, в которую должен входить рабочий ноль. Так, как мы заранее их соединили между собой перемычками, достаточно подключить к любой одной клемме. Таким же образом подключаем вводной фазный провод (коричневый), к соответствующей клемме автомата.




Соединяем выходы дифференциальных автоматических выключателей с проводами соответствующих розеточных групп, белый, фазный, провод в клемму с маркировкой «2/1», а синий, нейтральный, в клемму с маркировкой «N».

После того, как все подключено, устанавливаем лицевую панель электро щитка и закрываем замки (отмеченные на изображении ниже) с помощью прямой отвертки.

Закрепляем рамку с дверцей, с помощью двух болтов, снизу и сверху, к основанию.

На этом установка и разводка щитка завершена, осталось произвести маркировку всех автоматов, для этого в комплекте поставки электрического щита имеется набор наклеек, на которых можно отметить какие именно группы относятся к каждому модульному устройству.

Монтаж распределительного щита | Ремонт электрики

Монтаж распределительного щита.

Монтаж распределительного щита — одна из важных работ, которая должна проводиться на основании подробной наглядной или электрической схемы после распределения потребителей на группы и выполнения необходимых расчетов. При наличии хорошей и понятной схемы эта работа превращается в чисто техническую задачу и не представляет особой сложности. При этом в первую очередь необходимо обеспечить правильность подключения отдельных групп потребителей и надежность соединений. Перед выполнением монтажных работ надо приобрести все комплектующие изделия, материалы и подготовить нужные инструменты. К слову, электрификация дома или квартиры — весьма «тонкий процесс», который требует в первую очередь 1) предварительных расчетов по возможной нагрузке, и 2) покупки подходящего кабеля.

Купить кабель ВБбШв можно в интернет магазине, не рискую своим здоровьем и жизнью в период карантина, и других ограничительных мероприятий.

Сборка щита осуществляется после монтажа проводки в помещениях в соответствии с принятой схемой. Концы проводов каждой группы маркируются, заводятся снизу в предварительно смонтированный щит и разделываются. Ввод электропитания осуществляется сверху. В щите устанавливаются DIN-рейки. Далее монтируются нулевая и заземляющая шины и распределительная коробка для фазного провода. Установка защитных устройств производится сверху вниз и слева направо с их одновременным подключением по схеме. Нулевые жилы выводятся на шину N, жилы защитного заземления — на шину РЕ.

Наиболее удобным и простым способом монтажа электротехнических изделий является установка их на DIN-рейки. DIN-рейка — это специальный металлический профиль, применяемый для крепления различных модульных защитных устройств (автоматических выключателей, УЗО и др.). В этом случае в нужном месте вначале крепится сама металлическая DIN-рейка, а затем на нее устанавливается изделие при помощи специальных фиксаторов.

Во время монтажа щита следует придерживаться соответствия цвета жилы ее функциональному назначению: белый — фаза, синий — нуль, желто-зеленый — защитное заземление. Такой порядок позволит избежать многих ошибок.

В зависимости от особенностей внутренней сети и принятой схемы в распределительном щите могут размещаться общий автомат защиты, общее УЗО, защитные автоматические выключатели и УЗО отдельных групп, нулевая шина, главная заземляющая шина, счетчик и другие приборы.

Все современные защитные устройства имеют определенную ширину, кратную одной величине — модулю (18 мм), а сами приборы называются модульными. Так, однополюсный автомат имеет ширину 18 мм, т.е. один модуль, двухполюсный 36 мм — два модуля и т. д. Однофазное УЗО имеет ширину два модуля, трехфазное — четыре. Такое исполнение позволяет подобрать металлический щит по количеству модулей и типу устанавливаемых приборов.

Стандартные щиты изготавливаются по типоразмерам на 6, 9, 12, 18, 24, 36 модулей. Кроме того, в зависимости от способа установки они могут быть навесными и встраиваемыми. Навесной щит закрепляется на стене при помощи дюбель-гвоздей на высоте 15 м в свободном для доступа месте.

Встроенные распределительные щиты устанавливаются в нише и затем заделываются цементным раствором. Глубину выборки ниши нужно определять по размерам щита с учетом толщины стены.

Заземляющие и нулевые шины представляют собой латунные пластины с отверстиями и винтами для надежного соединения проводов. Они могут быть установлены в специальный изолирующий корпус с возможностью крепления на DIN-рейку.

При установке в жилых помещениях модульные щиты позволяют сохранить эстетику интерьера. Для монтажа модульных устройств на задней стенке распределительного щита устанавливаются специальные металлические профили — DIN-рейки.

Габаритные размеры защитных устройств различных производителей могут отличаться как по ширине, так и по высоте (от плоскости DIN-рейки). Поэтому, приобретая эти приборы, следует обращать внимание не только на технические характеристики, но и на их линейные размеры. Это позволит эффективно использовать защитные панели для обеспечения эстетичного внешнего вида.

После установки аппаратуры и выполнения в щите электрических соединений поверх в щите устанавливается металлическая или пластиковая панель, скрывающая клеммы приборов, провода и DIN-рейку и защищающая от прикосновения к токоведущим частям. В панели выполнены прорези, обеспечивающие видимость приборов и доступ к их элементам управления. Не занятую приборами часть прорези закрывают пластиковыми заглушками (фалыипанелями).

При сборке распределительного щита в него сначала заводятся все провода, которые должны быть обязательно промаркированными. Это исключает большинство ошибок, допускаемых при сборке. Для маркировки, как правило, используют малярную ленту, на которую наносят соответствующие надписи (номер группы и сечение жил).

Дня устройства разветвлений фазных проводов можно использовать распределительные блоки, которые дают возможность соединять проводники различного сечения и обеспечивают защиту от прикосновения к токоведущей части благодаря съемной крышке. Корпус такого блока выполняется из негорючего материала, устойчивого к нагреву и обладающего хорошими электроизоляционными свойствами.

Блоки, рассчитанные на токи до 400 А, позволяют упорядочить систему коммутации проводов и сэкономить место в распределительном шкафу.

При использовании гибких проводов с многопроволочными жилами их необходимо оконцеватъ специальными наконечниками для обеспечения надежного контакта с винтовыми зажимами.

На этом рисунке изображен вариант установки нулевой (справа) и главной заземляющей (внизу) шины в квартирном щите с трехфазным вводом и проводником РЕ (черный). На нулевую шину N приходят все синие проводники, на заземляющую шину РЕ — все желтые проводники защитного заземления. Шина РЕ соединена с корпусом щита и проводником РЕ.

При коммутации проводов особое внимание следует обратить на правильное присоединение УЗО. Самой распространенной ошибкой является подключение УЗО к группе, в цепи шторой имеется соединение нулевого рабочего проводника (N) с открытыми токопроводящими частями электроустановки или соединение с нулевым защитным проводником (РЕ).

Неправильными являются подключение нагрузок к нулевому рабочему проводнику до УЗО, подключение нагрузок к нулевому рабочему проводнику другого УЗО, перемычка между нулевыми рабочими проводниками различных УЗО. Во всех этих случаях устройство не будет выполнять свою функцию или будут иметь место ложные срабатывания.

Монтаж распределительного щита включает в себя следующие операции:

— установка металлического ящика необходимых размеров;

— нанесение маркировки на подводящих проводах с указанием номера группы и сечения и соединение их с соответствующими устройствами;

— ввод предварительно промаркированных проводов в щит и разделка их концов;

— определение последовательности размещения защитных устройств в соответствии со схемой распределения потребителей по группам;

— закрепление DIN-реек, установка защитных устройств и поочередное подключение в соответствии со схемой;

— нанесение маркировки на каждое устройство с указанием номера группы, для которой оно предназначено во избежание возможных ошибок;

— проверка правильности всех соединений по маркировке входных проводов и устройств защиты всех групп.

После окончания монтажа одноименные пучки проводов следует стянуть специальными стяжками и уложить в свободных местах щита.

Готовность УЗО к срабатыванию может быть проверена при помощи кнопки контроля, которой оснащается любое устройство защитного отключения. При ее нажатии создается ток утечки на землю, что должно вызывать срабатывание исправного устройства. Работоспособность УЗО рекомендуется проверять после установки в сеть (не реже одного раза в полгода).

Если сработал автоматический выключатель или УЗО, не следует сразу включать его вновь. Подачу электрического питания можно возобновить лишь после устранения причины отключения.

Вам также могут быть интересны следующие ремонтные статьи:

Монтаж электрического щита в квартире – установка электрощита в Санкт-Петербурге

Монтаж электрощита, важнейший компонент электрической системы квартиры, офиса, дачи, в общем любого помещения или здания. Он необходим для ввода и распределения тока и нагрузки.

Установка электрощита

При установке щита очень важно правильно разделить сеть на группы и установить необходимое количество автоматов. Разделение электрической проводки на группы обеспечивает защиту и безопасность эксплуатации электросети квартиры, частного дома. Деление производиться в зависимости от вида силового и светотехнического оборудования или просто по количеству помещений в доме или квартире.

Сборка электрощита

Процесс сборки электрощита –это довольно сложный и ответственный процесс, именно от качественной сборки, от хорошего соединения контактов и правильного расчёта мощности автоматов, УЗО, контакторов и реле зависит нормальное функционирование всей электрической системы.

Монтаж распределительного щита

Электромонтажная организация "Домашний электрик" предлагает выполнить работы по сборке, установке, монтажу, подключению и обслуживанию электрощита в квартире и частном доме СПб (Санкт-Петербурга) и Ленинградской области. Электрик профессионально выполнит монтаж встраиваемого и навесного электрощита любого типа. Наши услуги включают в себя:

  • консультация по комплектации электрощита
  • сборка электрощита согласно электрическому проекту
  • монтаж щита по тех. задания или схеме заказчика
  • установка, подключение и пусконаладочные работы
Монтаж накладного щита
сборка электрощита на 24 модуля монтаж электрического щита

Монтаж щита в квартире

Распределительный щит – монтаж щита в квартире работа для профессионала, настоятельно рекомендуем не экспериментировать с собственной безопасностью! Мы готовы выполнить следующие виды работ:

  • установка и перенос электрощита внутри квартиры
  • монтаж распределительного щита в частном доме
  • монтаж встраиваемого (внутреннего) электрощита
  • монтаж накладного (наружного) электрощита
Прайс-лист на монтаж электрощита

Фиксированные расценки на установку, сборку и подключение электрощита помогут спланировать бюджет ремонта квартиры. Цены на монтаж щита указаны без учета стоимости материала. В стоимость установки распределительного щита входят следующие услуги:

  • установка пластикового (металлического) бокса
  • установка электросчетчика (одно, трехфазного)
  • установка УЗО, автоматов, прочего оборудования
  • коммутация и подключение кабелей в щитке
Количество модулей в электрощите

Цена на монтаж электрического щитка в электромонтажной организации "Домашний электрик" зависит от количества установленных модулей. Встраиваемые и накладные электрические щиты для квартиры (частного дома) бывают на 12, 24, 36, 48, 54, 72 модуля. При выборе электрического щита необходимо определиться с количеством модульных элементов – автоматы, УЗО, счётчик электроэнергии и т. д.

Что такое один модуль в электрощите

Что такое один модуль в электрощите – это один однополюсный автоматический выключатель (средняя ширина автомата 18 мм). Количество модулей… максимально возможное количество однополюсных автоматов, одновременно устанавливаемых в щит.

Монтаж встраиваемого щита

монтаж электрощита на 36 модулей установка электрощита под ключ
Устройство ниши под электрощит

Устройство ниши под встраиваемый щит (внутренний монтаж) оплачивается дополнительно. Стоимость монтажа ниши зависит от размера щита и материала стены, куда устанавливается корпус электрощита.

Сколько стоит монтаж электрощита

Сколько стоит монтаж электрощита в квартире, частном доме (коттедже) под ключ? Узнать стоимость установки встраиваемого или накладного щита можно прямо сейчас с помощью нашего онлайн калькулятора и скачать смету (Приложение к договору №1)

Онлайн калькулятор
Гарантия на монтаж электрощита

Гарантия на монтаж электрического щита под ключ в квартире, частном доме 24 месяца с момента подписания акта выполненных работ. Гарантию на оборудование выдает его производитель. При монтаже встраиваемых и накладных электрощитков рекомендуем использовать качественную автоматику европейских производителей (ABB, Siemens, Schneider Electric)

Примеры нашей работы

Предлагаем посмотреть фотоотчеты компании "Домашний электрик" по сборке, монтажу, подключению электрических распределительных щитов внутренней и наружной установки в Санкт-Петербурге и Ленинградской области.

Консультация электрика

Для консультации специалиста по монтажу и установке электрического щита в Санкт-Петербург и Ленинградской области звоните по телефону: +7 (812) 642-84-64 или пишите в WhatsApp и получите ответы на интересующие вопросы. Никаких менеджеров, общение напрямую с электромонтажником.


Наши услуги

Проектирование и монтаж распределительного щита

Распределительный щит в новостройках, уже имеет минимальный набор автоматов, их можно оставить, но лучше заменить на более качественные вместе с самим щитом, так как количество модулей для комфортного пользования чуть больше чем предусмотрено застройщиком.

Поэтому, опишу как спроектировать правильный распределительный электрощит, который прослужит вам более 20-ти лет после ремонта квартиры, и будет не только защищать вашу квартиру, но и будет удобен в эксплуатации.

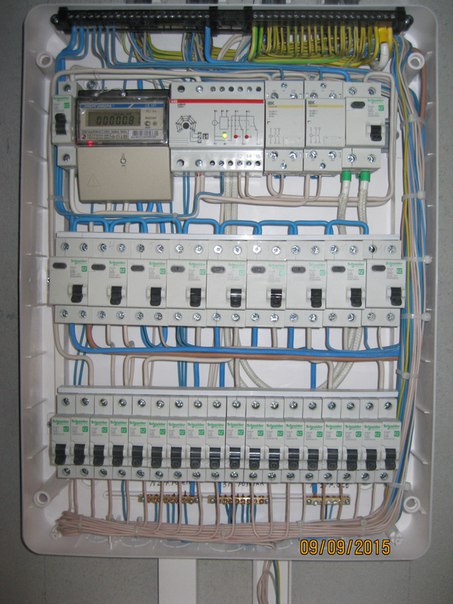

Разберем щит электрический на примере реального объекта. Этот щит для четырехкомнатной квартиры, новостройка, «Дом с террасами» ул. Горького. Сам электрощит выбрали от компании Schneider Electric Plast ЩРН-П-72 пылевлагозащищенный Kaedra 72 модуля. И второй щит этого же производителя на 24 модуля под слаботочку.  Распределительный щит достаточно интересный, так как он трехфазный, и имеет неотключаемые линии. Что такое неотключаемые линии, и зачем, а главное при каких условиях они будут актуальны именно для вас, я напишу чуть позже, а сейчас, давайте по порядку: из чего состоит распределительный электрощит и какое необходимо оборудование для квартирного электрощита. А так же на фото вы увидите этапы:

  • Схема электрощита
  • Сборка щита
  • Установка щита
  • Монтаж щита

Вводной автомат



Первое с чего начинаем, это ставим вводной автомат. Вводной автомат нужен для того, чтобы защищать не каждую отдельную линию, а следить за перегрузками сразу на всех линиях, и нужен он, именно, для аварийных случаев, как и любой другой автомат, чтобы отключался автоматически. А вот для ручного отключения, когда вы надолго уезжаете или просто обесточить всю квартиру, нужен рубильник. Это оборудование более надежно при отключениях, а тем более, при больших общих нагрузках, так как в нем нет такого количества схем как в автомате.

Вольтамперметр



Вольтамперметр – это устройство которое показывает текущее напряжение в сети, а так же, текущий ток в амперах. Устройство очень полезное для трехфазной сети, так как необходимо грамотно распределить нагрузки между фазами, и вольтамперметр поможет после распределения следить за значениями и в случае необходимости произвести распределение снова. В трехфазной сети вольтамперметр нужно ставить на каждую фазу.

УЗМ



Далее устанавливаем УЗМ (Устройство Защитное многофункциональное). Если коротко, то это устройство которое защищает ваше оборудование. Бывают моменты, когда в доме происходят ситуации, при которых на фазу поступает не 220v, как обычно, а на много больше или меньше. Это случается как в частных домах, так и в новостройках. Не все оборудование, которое в штатном режиме работает при сети 220v способно выдержать повышенное или пониженное напряжение. В такой ситуации, как правило, сгорают блоки питания у компьютера, холодильника, телевизора и прочая техника, которая работала в этот момент. Сколько будет стоить ремонт всей этой техники посчитать не сложно. УЗМ, как только чувствует, что напряжение выходит за выставленные пределы, отключает питание, и техника таким образом защищена. На мой взгляд, это просто необходимое оборудование в квартирном щите.

УЗО



Дальше устанавливаем УЗО. Это средство для защиты человека от поражения электрическим током. Если очень просто объяснить принцип работы, то УЗО пропускает через себя и следит за токами которые приходят и выходят. Если обобщить, заходить и выходить через него должно одинаковое количество тока, если появляется определенная разница, то УЗО отключается так как происходит утечка. УЗО бывает разной чувствительности 10, 30, 100 и 300мА. Как правило, в квартиры ставят УЗО на 30 мА, иногда на влажные помещения 10мА. Обычно устанавливается несколько УЗО на группы, разделенные по назначениям, а не по зонам. Это группы:

  1. Свет
  2. Розетки
  3. Кухонное оборудование (холодильник, измельчитель…)
  4. Силовое оборудование (бойлер, плита, СМ)
  5. Климатическое (теплый пол, эл. полотенцесушитель)
  6. Неотключаемая линия

Автоматы

Автоматы защищают вашу проводку от короткого замыкания (КЗ). Сегодня уже мало кто сомневается в необходимости делить линии по группам. Итак, делим все по группам, например:

  • Гостиная – свет
  • Гостиная –розетки
  • Детская – свет
  • Детская – розетки и т.д.

Каждое оборудование, это отдельная группа:

  • Варочная панель
  • Духовой шкаф
  • Холодильник
  • Посудомоечная машина
  • Стиральная машина
  • Бойлер
  • Теплый пол (лучше тоже разделить по зонам)
  • Кондиционер

Автоматы ставим в зависимости от нагрузки, на 6,10,16, 20 и 32А



Неотключаемая линия

Эта функция очень удобная, когда вы уезжаете на дачу, в отпуск или просто на выходные. Отключив всего лишь один рубильник вы оставляете холодильник, сигнализацию и систему от протечек включенными. Можно это делать и вручную, но во-первых - это не удобно, во-вторых – можно ошибиться. В любом случае выбор за вами.

Отделка квартиры в новостройке начинается с коммуникацийэлектрика, как и сантехника, это самые ответственные этапы работ, поэтому выполнять установку щита должен только профессиональный электрик. Вы можете быть уверенны в качестве работ, и получить гарантии на все виды работ, обратившись в компанию «Академия ремонта» «ГК Апельсин».

Монтаж щитов управления освещением

21vek-220v.ru

6-10-2014

6-10-2014

Монтаж щитов управления освещением

21vek-220v.ru

Щитки осветительные (они же – щиты управления освещением) являются основой любого дома или же здания.

Соответственно такие работы, как монтаж щитов освещения должны проводиться на высоком уровне качества и безопасности подготовленными специалистами.

Стоит обратить  внимание, что щиты освещения  различаются между собой размерами и формами. Так, например,  щиты серии ОЩВ 6 имеют размеры 310х265х120мм, в то время как ОЩВ 12 имеет размер 450х265х120мм. Данные характеристики необходимо учитывать еще на этапе строительства здания, заранее предусмотрев для щита место.

Не менее важен также вопрос, какой именно вид освещения будет обеспечивать тот или иной осветительный щит. Современные осветительные щиты   могут использоваться для наружного (уличного), внутреннего, или же аварийного освещения. В соответствии с этим выбирается наиболее оптимальное место для установки щита, определяются пути прокладки трасс,  подводки кабелей, и т.п.

Перед началом установки, щит необходимо осмотреть, проверить его состояние, полноту и соответствие   комплектации документам и схеме проекта.

Монтаж щитов управления освещением в основном выполняется в два этапа.

 На первом этапе, вместе с проведением строительных работ, устанавливаются закладные части согласно проекта, происходит прокладка кабельных трасс к щиту, подготавливается сеть заземления. Также до начала установочных работ, производится закладка сети освещения, заземляющей магистрали, установка опорных конструкций  для крепления кабелей.

После того, как подготовительные работы закончены, можно переходить ко второй стадии установки осветительного щита, которая состоит из непосредственного монтажа щита, прокладки кабелей в заранее подготовленные трассы, установка кабельных муфт, подсоединение кабелей.

Установка щитов происходит в строго вертикальном положении. Для этого можно воспользоваться уровнем или отвесом. Расстояние щита от трубопроводов должно быть не менее 50 сантиметров. Крепление щитов в нишах осуществляется с помощью  распорных болтов (закладных деталей), или же дюбелями.

Конструкция современных осветительных щитов позволяет производить их установку до начала отделочных работ.  В соответствии со стандартами безопасности (большинство моделей щитов имеют степень защиты IP 31) в обязательном порядке необходимо произвести подключение щита к магистрали заземления.

Щитки осветительные (они же – щиты управления освещением) являются основой любого дома или же здания.

Соответственно такие работы, как монтаж щитов освещения должны проводиться на высоком уровне качества и безопасности подготовленными специалистами.

Стоит обратить  внимание, что щиты освещения  различаются между собой размерами и формами. Так, например,  щиты серии ОЩВ 6 имеют размеры 310х265х120мм, в то время как ОЩВ 12 имеет размер 450х265х120мм. Данные характеристики необходимо учитывать еще на этапе строительства здания, заранее предусмотрев для щита место.

Не менее важен также вопрос, какой именно вид освещения будет обеспечивать тот или иной осветительный щит. Современные осветительные щиты   могут использоваться для наружного (уличного), внутреннего, или же аварийного освещения. В соответствии с этим выбирается наиболее оптимальное место для установки щита, определяются пути прокладки трасс,  подводки кабелей, и т.п.

Перед началом установки, щит необходимо осмотреть, проверить его состояние, полноту и соответствие   комплектации документам и схеме проекта.

Монтаж щитов управления освещением в основном выполняется в два этапа.

 На первом этапе, вместе с проведением строительных работ, устанавливаются закладные части согласно проекта, происходит прокладка кабельных трасс к щиту, подготавливается сеть заземления. Также до начала установочных работ, производится закладка сети освещения, заземляющей магистрали, установка опорных конструкций  для крепления кабелей.

После того, как подготовительные работы закончены, можно переходить ко второй стадии установки осветительного щита, которая состоит из непосредственного монтажа щита, прокладки кабелей в заранее подготовленные трассы, установка кабельных муфт, подсоединение кабелей.

Установка щитов происходит в строго вертикальном положении. Для этого можно воспользоваться уровнем или отвесом. Расстояние щита от трубопроводов должно быть не менее 50 сантиметров. Крепление щитов в нишах осуществляется с помощью  распорных болтов (закладных деталей), или же дюбелями.

Конструкция современных осветительных щитов позволяет производить их установку до начала отделочных работ.  В соответствии со стандартами безопасности (большинство моделей щитов имеют степень защиты IP 31) в обязательном порядке необходимо произвести подключение щита к магистрали заземления.

Монтируем щит освещения своими руками

Выбираем и монтируем щиток освещения

Щиты освещения являются одним из наиболее ответственных элементов электрической сети квартиры или дома. Именно поэтому к их монтажу следует подойти максимально внимательно и не допускать ошибок.

Ведь именно от этого узла напрямую зависит работоспособность всей электросети, а его повреждение приведет к длительному обесточению всех питающихся от него потребителей.

Место расположения и размеры распределительного щита

Прежде чем рассматривать непосредственно монтаж щита освещения следует выполнить целый ряд подготовительных работ и правильно выбрать сам распределительный щиток. Поэтому давайте рассмотрим каждый этап отдельно.

Расположение щита освещения

Одним из самых важных факторов является расположение распределительного щита. Оно должно отвечать целому ряду правил, о которых мы и поговорим ниже.

Согласно п.7.1.28 ПУЭ это должно быть место удобное для обслуживания. Кроме того, распределительный щит нельзя располагать в помещениях под душевыми, ванными, банными помещениями.

Ниша для установки щитка освещения

Итак:

  • Расстояние от газо-, водо- и канализационных сетей должно быть не менее 1 метра. При этом должен быть полностью исключен вариант затопления данного помещения. Если же помещение может быть затоплено, то уровень установки щита должен быть выше возможного уровня затопления.
  • Следующим важным этапом является выбор необходимо нам распределительного щита. И здесь первоочередным фактором становится способ его установки. Существует два варианта – встроенный и навесной. Первый вариант считается более удобным, так как в этом случае распределительный щит не занимает свободного пространства. Кроме того, это повышает его надежность от механических и тепловых воздействий.
  • Если вы монтируете щиток освещения своими руками, то на следующем этапе должны выбрать материал, из которого изготовлен распределительный щит. В этом вопросе принципиальным становится вопрос места его установки.
  • Если на место монтажа изготовлено из сгораемых материалов, то распределительный щит обязательно должен быть изготовлен из несгораемых материалов. Наиболее часто применяется железо. Для монтажа на поверхности из несгораемых материалов можно применять щиты, изготовленные из слабогорючих материалов.
  • Щит наружного освещения согласно п.4.1.28 ПУЭ должен устанавливаться на высоте не менее 0,2 метра от уровня земли или площадки. При этом если возможны снежные заметы на высоту в 1 метр и выше, то шкафы следует устанавливать на специальном повышенном фундаменте.
  • Если же наружные распределительные щиты содержат средства измерений, релейной защиты и счетчики, то они должны иметь подогрев. Исключения составляют щиты с приборами номинальные параметры которых позволяют работать с температурой ниже +5⁰С.

Габариты распределительного щита

Теперь что касается размеров и наполнения распределительного щита. Этот фактор во многом зависит от количества основного и дополнительного оборудования. Поэтому прежде чем приобретать щитки освещения следует определиться с тем, что в них будет установлено.

Выбираем габариты щитка освещения

Итак:

  • Прежде всего следует определиться с вводным автоматом. Если планируется установка квартирного распределительного щита уже имеющего вводные автоматы в этажном распределительном щите, то их установка не целесообразна.
  • Вообще отдельный вводной автомат устанавливается только в случае, если данный электрический щиток получает питание от распределительного устройства с автоматами защиты имеющими больший номинальный ток. Либо если в данном щитке предусматривается установка счетчика.

Обратите внимание! Если в вашем распределительном щите планируется устанавливать предохранители в качестве защиты групповых сетей, то согласно п.6.2.15 ГОСТ Р 51778-2001 установка вводного автомата обязательна.

  • Следующим важным аспектом является наличие счетчика. Если он есть, то согласно п.6.2.20 ГОСТ Р 51778-2001 распределительный щиток должен содержать конструктивные элементы для опечатывания зажимов от вводного автомата до счетчика.
  • Если же вас электрический счетчик подключен через трансформаторы тока, то в таком случае распределительный щиток должен иметь отдельный запирающийся отсек, в котором монтируется сам счетчик и вся дополнительная аппаратура к нему.
  • Теперь переходим к групповым автоматам. Для правильного выбора размеров щита нам необходимо знать количество групп. Поэтому расчет количества групп для освещения квартиры или дома должен быть выполнен заблаговременно.
  • Далее наша инструкция советуем подумать о дополнительном оборудовании. Это могут быть автоматы УЗО, импульсные реле, защиты от перенапряжения, защиты от изменения напряжения, контролеры качества электроэнергии и многое другое. Поэтому если таковое оборудование планируется, то следует предусмотреть место для его монтажа.

Монтаж распределительных щитов

После того как все подготовительные работы выполнены можно приступать непосредственно к монтажу. Его лучше выполнять еще на неустановленном распределительном щите с последующим подключением к электропроводке.

Однофазные распределительные щиты

Наиболее распространенными являются щитки освещения с однофазными потребителями. Это этажные, квартирные или распределительные щиты для частного дома. Поэтому с них мы и начнем рассказ.

На фото представлена однолинейная схема щитка освещения

Итак:

  • Прежде чем вы приступите к монтажу крайне желательно чтоб у вас была хотя бы однолинейная схема щита освещения. Кстати ее потом можно прикрепить на дверце щита, чего и требуют правила.
  • Непосредственно процесс монтажа начинается с крепления так называемых DIN-реек. На них без проблем крепятся все современные защитные и коммутационные аппараты. Некоторые щитки освещения уже имеют данные рейки, но возможно их придется переделать под ваши требования.
  • Кроме DIN-реек желательно сразу установить шины для крепления проводов. Эти шины могут крепиться как на рейки, так и непосредственно к ящику. Это зависит от конструкции шин.
  • На следующем этапе крепим наше оборудование на рейки. Делается это достаточно просто за счет пружинного механизма, которым снабжены практически все современные аппараты. Если аппарат не имеет крепления под DIN-рейку, то можно приобрести специальное крепление.
  • Теперь поговорим по расположению оборудования в распределительном щите. Еще когда выполняется проектирование щита освещения предполагается установка вводного автомата. Он располагается в верхней части. Если планируется установка большого количества дополнительного оборудования, то обычно ему выделяют верхнюю левую часть щитка.

Обратите внимание!  Согласно норм ПУЭ основное питание всегда находится слева. Если имеется резервное питание, то его располагают справа. Поэтому если вы открываете электроустановку и не знаете где и что находится, то вы с уверенностью можете знать, что в верхнем левом углу у вас установлен вводной автомат. Если же есть автомат резервного питания, то он устанавливается справа.

  • Если в вашем щите не предусмотрен вводной автомат, то на его месте мы устанавливаем клеммники или шины. От которых затем будем запитывать групповые автоматы.
  • Если же вводной автомат имеется, то клеммник для фазного провода устанавливают сразу под ним. Клеммники для нулевого провода и защитного заземления могут располагаться ниже. В некоторых случаях их устанавливают на боковую поверхность шкафа.
  • От фазного клеммника у нас будут запитыватся групповые автоматы. Поэтому их располагают ниже шин.

Трехлинейная схема распределительного щита

  • Если планируется установка автоматов УЗО, то их располагают ниже групповых автоматов. В этом же ряду располагают дополнительное оборудование для данной группы, например, импульсные реле, защиты от изменения напряжения для данной группы и тому подобное.

Обратите внимание! Если планируется установка автоматов УЗО, то шину или клеммник с нулевыми проводниками лучше расположить ниже групповых автоматов, но выше автоматов УЗО. В этом случае шина защитного заземления располагается ниже автоматов УЗО. Если есть место, то еще ниже располагается дополнительное оборудование. Если места нет, то назначение импульсного реле в щите освещения и других дополнительных приборов стоять на боковой части щита.

  • Схема группового щитка освещения должна предполагать установку и другого дополнительного оборудования. Его обычно располагают в верхней правой части. Тем более что защиты от перенапряжения, приборы контроля качества электроэнергии лучше устанавливать до вводного автомата.
  • После того как все силовое оборудование установлено можно приступать к его подключению. Здесь как нельзя кстати придётся полная принципиальная схема щита освещения, которая позволит проследить каждый проводок.

Обратите внимание! При распределении оборудования следует помнить, что располагать любую аппаратуру или клеммники на дверцах шкафа запрещено.

  • После того как распределительный щиток расключен внутри его можно монтировать на постоянное место установки и уже там производить подключение питания и потребителей.

Трехфазный щиток освещения

Монтаж и изготовление щитов освещения в трехфазном исполнении практически не отличается, но здесь тоже есть определенные нюансы. На них то мы и остановимся более подробно.

Схема расключения трехфазного щитка освещения

Итак:

  • Главным отличием трехфазного щита является возможность подключения от него как трехфазных нагрузок, так и однофазных нагрузок. Причем в зависимости от типов нагрузки возможен вариант, когда однофазная нагрузка питается от двух или трех разных фаз.
  • Первым возможным вариантом является питание от вводного автомата трехфазных и однофазных нагрузок. В этом случае целесообразно ниже вводного автомата расположить три шины фазных проводов. От них запитываються трехфазные и однофазные нагрузки. В остальном принцип построения распределительного щита схож с рассмотренным выше.
  • Если от трехфазного вводного автомата питаются только однофазные нагрузки. То в этом случае ниже вводного автомата на одном уровне устанавливаем три шины для фазных проводников. От каждой из этих шин запитываем отдельные группы.

Обратите внимание! Если вы от трехфазной сети подключаете группы освещения, то они должны быть разделены. Желательно чтоб от разных фаз запитывались разные строения, освещение рекламных щитов разных типов, разные типы нагрузок, которые бы было сложно соединить в процессе эксплуатации.

Готовые к монтажу распределительные щиты

Достаточно широко на рынке представлены и уже готовые к монтажу распределительные щиты как на представленном видео. Они уже имеют все необходимое оборудование, которое расключено и готово к подключению.

Типов таких щитов немало и описывать каждый из них бесполезно. Поэтому мы представим лишь нормы обозначения таких распределительных щитов, которые должны соответствовать ГОСТ 32397 – 2013.

Вариант подключения готового распределительного щита

  • Обозначение по комплектации и типу исполнения наносится в верхней части щитка. Первый символ обозначает наличие вводного автомата. Если стоит цифра 1, то это значит, что здесь установлен выключатель без встроенных защит. Символ «1А» говорит о наличии выключателя со встроенными защитами. Символ «1Д» говорит о автомате со встроенными защитами защитного отключения. «0» говорит об отсутствии вводного автомата.
  • Следующие две или три цифры говорят о номинальном токе, на который рассчитан данный распределительный щиток.
  • Далее через дробь указывается количество автоматических выключателей и автоматов УЗО.
  • Кроме того, в обозначении вы можете встретить такие символы как «У», который указывает на необходимость встраивания данного щита в нишу. Символ «Сч» говорит о наличие в щите счетчика. Символ «Ф» говорит о дополнительных приборах контроля и сигнализации, из-за чего цена щита становится выше.

Вывод

Распределительный щиток освещения это один из самых главных элементов любой электрической сети. Поэтому к его выбору и монтажу следует подойти со всей ответственностью.

Ведь если оборудование внутри щита будет расположено хаотично, то велика вероятность ошибки. А если аппараты расположены слишком близко, то высока вероятность повреждения одного оборудования при повреждении другого. Поэтому к выбору типоразмера распределительного шкафа следует подойти взвешенно.

Сборка электрических щитов (РЩ), руководство по сборке щитов распределительных

Монтаж щита распределительного является важнейшей и самой ответственной частью электромонтажных работ в доме. Будет правильно, если вы отнесетесь серьезно к данному процессу. От качества монтажа всецело зависит надежность электрической сети и работа ее защитных устройств.

Сборка электрических щитов должна обеспечить удобство эксплуатации квартирной электропроводки, возможность раздельного управления электроснабжением отдельных групп потребителей в квартире и селективность срабатывания защит. Это возможно лишь при грамотном подходе к каждому этапу работ по установке распределительного щита. Рассмотрим это на виртуальном примере электросети современного дома.

Этап первый: составление проекта электроснабжения потребителей. Потребителей необходимо сгруппировать по потребляемой мощности, по назначению, по необходимости установки защиты и так далее. В потребителях значатся: кухня, гостиная, спальная комната, детская, сантехнический блок, прихожая, коридор.

Группируем потребителей для объединения в отдельные электрические линии. Для отдельных групп применим УЗО в качестве токовой защиты.

Группировка потребителей

  1. Вводной автомат — 32А;
  2. Электроплита — 20А;
  3. Посудомоечная машина — 16А+УЗО 30ма/25А;
  4. Розетки кухни — 16А +УЗО 30ма/25А;
  5. Освещение кухни и санузла — 10А;
  6. Освещение коридора и прихожей — 10А;
  7. Освещение комнат — 10А;
  8. Кондиционер — 16А;
  9. Розетки — 16А;
  10. Розетки в детской — 16А+УЗО 10мА/20А;
  11. Стиральная машина — 16А+УЗО 10мА/20А;
  12. Водонагреватель — 16А+УЗО 10мА/20А;

Схема сборки электрического щита

Напомним еще один принцип комплектования современного распределительного щита — модульность исполнения. Он предполагает, что любое из устройств, входящих в состав щита по ширине имеет кратный некоторой величине размер. Производители электроустановочных изделий договорились, что величина эта станет равна 18 мм и называться будет — один модуль.

Однофазный автомат занимает один модуль, вводной автомат — два, УЗО занимает тоже два модуля. Все модули стандартно располагаются на DIN-рейке. Согласно нашей прикидке нам потребуется разместить в распределительном щите 23 модуля. Стандартные корпуса щитов могут вмещать 6,9,12,18,24,36 и более модулей, значит нам подойдет щиток из стандартного ряда в 24 модуля. Обозначение ЩРН — 24(навесной), ЩРВ — 24 (встроенный).

Встроенный щит более эстетичен в интерьере, но требует создания ниши в стене по размеру щитка. Навесной шкаф распредщита, изготовленный в виде пластмассового бокса, выглядит не менее изящно, и не требует особых усилий по установке. При наружной проводке в доме вполне оправдано применение именно его. Рассмотрим оба варианта установки.

Навесной распределительный щит

Инструменты: перфоратор (ударная дрель), победитовое сверло на 6 мм - 8 мм, 4 дюбеля с саморезами (шурупами), молоток, отвертка, маркер.

Выбор места установки щита: к щиту должен быть удобный доступ, высота установки полтора метра по нижнему краю щита плюс-минус двадцать сантиметров.

Установка: на корпусе металлического навесного щита обязательно должны присутствовать штампованные отверстия специальной формы для крепления на предварительно установленные анкера. В пластиковом боксе их, возможно, придется просверлить самостоятельно. По отверстиям в щите разметить стену, высверлить отверстия под пластмассовые дюбели или металлические анкеры, установить их, и закрепить щит.

А затем … снова его снять. Зачем? Да затем, что проводить внутренний электрический монтаж значительно удобнее на лежащем перед тобой щитке, чем на стене (хотя, кому — как). К тому же, конструкции щитов некоторых производителей имеют съемную заднюю панель именно для удобства проведения монтажа.

Этот вариант со снятым щитком следует иметь в виду при разметке отверстий для навеса пластмассовых боксов, чтобы не перекрыть к ним доступ в процессе монтажа.

Распределительный щит внутренней установки (встраиваемый)

Работы по встраиванию распределительного щита — это шум, пыль и строительный мусор. Но — не только, заглубить в кирпичную стену не менее чем на десять сантиметров объемную конструкцию щитка, и тоже самое проделать с бетонной стеной - «две большие разницы». К тому же в стене может располагаться металлическая арматура и электрические провода. Поэтому работы по установке и сборке встроенного распредщита стоит доверить специалистам. Они определят наиболее удобное и безопасное место, быстро и профессионально смонтируют групповой распределительный щит.

Но для самых любознательных (и для самоуверенных):
Инструмент: перфоратор (неплохо — штроборез), бур 16 — 22 мм , скарпель, победитовое сверло на 6 — 8 мм, 4 дюбеля с саморезами (шурупами), большой молоток, отвертка, маркер.

Установка: на выбранном месте стены разметить прямоугольник с фронтальными размерами щитка плюс два-три сантиметра на припуск и «выбрать» его на глубину десять-двенадцать сантиметров. Технология тяжелая, но несложная: буром высверливается в бетоне (кирпиче) отверстие необходимой глубины (режим перфоратора — сверление с ударом), затем скарпелем (специальный инструмент каменщиков для вырубания бетона) и молотком скалывается бетон вокруг отверстия. Переход к следующему отверстию — операция повторяется. Возможны вариации на тему: сначала все насверлить — потом выбить, и так далее, до завершения выемки.

После подготовки ниши можно закрепить в ней щит на анкерах или шурупах с дюбелями, пробить необходимое количество отверстий под вводные и выходные кабели по имеющимся выштамповкам и окончательно вмуровать в стену щиток алебастром или цементным раствором. А можно отложить этот этап и устанавливать в стену щит после монтажа его электрической начинки, как уже говорилось выше.

Выполняем сборку распределительного щита для квартиры

Для большей убедительности будем рассматривать сборку щита распределительного в «тяжелом» варианте, а именно: щиток типа ЩРВ-24 уже встроен в подготовленную для него нишу и монтаж необходимо вести на месте его установки. Предполагаем также, что все кабели уже введены в корпус щитка сквозь подготовленные для них отверстия.

Оцениваем объем и последовательность планируемых работ:

  1. Снятие внешней изолирующей оболочки с разделываемых кабелей;
  2. Установка DIN-планок и распределительных шин;
  3. Установка на дин-рейки УЗО и автоматов;
  4. Разборка и раскладка разделанных кабелей по «нулям и фазам»
  5. Выполнение электрического монтажа щита в соответствии со схемой.

Инструмент для выполнения этой работы нужен обычный – монтажный нож, бокорезы, пассатижи, отвертки индикаторная, крестовая и шлицевая, маркер. Кроме того потребуется приспособление для снятия изоляции с проводов. Отечественной и зарубежной промышленностью сейчас выпускаются разнообразные устройства для этой цели, надежные и недорогие.

Инструменты для зачистки изоляции

Изображенные для примера на фото инструменты, предназначены для снятия изоляции с проводников до 6 мм (фото слева) и до 22 мм (фото справа). Они обеспечивают удобство и легкость в работе, не повреждают при срезке изоляции токонесущую жилу. Можно обойтись и ножом, но может пострадать эстетика и качество выполнения операции.

Конечно же, все отходящие кабели должны быть предварительно промаркированы, это позволит не только избежать путаницы, но и убережет от грубых ошибок в монтаже. Самый простой вариант — прозрачным скотчем к оболочке кабеля крепится клочек бумаги с порядковым номером электрической линии на схеме. Пусть на нашей схеме номера расположатся от 1 до 11 сверху вниз, от розеток кухни - до электроплиты.

Заведение кабелей в щит

Эти несложные ухищрения помогут легко разобраться в монтажной схеме электрощита при отладке или возникновении неисправностей: фаза линии 9 подключена к автомату на девятом месте (места расположения автоматов промаркируем позже обязательно), ноль к — 9 контакту «нулевой шины», заземляющий проводник линии — к 9 контакту «шины заземления», и так далее.

Теперь подошла очередь дин-реек и шин заземления и нулевой. Как правило они уже входят в комплект распределительного щита вместе с набором метизов, а все необходимые отверстия уже рассверлены, в крайнем случае — размечены. Прикручиваем их болтами, саморезами или прищелкиваем на клипсы. В нашем случае шина заземления и шина нулевая разнесены: вверху- ноль, внизу - земля.

Установка дин-рейки и нулевой шины

Для установки на дин-рейки УЗО и автоматов кроме отвертки никаких инструментов и даже усилий не потребуется. Обычно, защелка на корпусе автомата (УЗО) может фиксироваться в открытом или запертом состоянии. Нужно поддеть выступающую прорезь защелки отверткой и аппарат можно устанавливать на место, для запирания защелки — нажать на нее пальцем.

Порядок установки приборов на рейки таков — с верхней дин-планки слева направо: вводной автомат, автомат и УЗО первой группы (розетки кухня), второй, третьей, переход на вторую рейку вниз, и слева направо устанавливаем оставшиеся аппараты до заполнения рейки полностью. Маркируем группы автоматов любым удобным способом, например — маркером.

Установка автоматических выключателей на рейку

Теперь можно приступить к прокладке проводов, формируя из них пучки фазных проводов, пучки нулевых и пучки проводов заземления. Пучки и отдельные провода нужно укладывать горизонтально и вертикально, а в местах изменения направления прокладки сгибать их под прямым углом без излома проводника, избегая диагонального размещения проводов. Чтобы пучки проводов не растрепались и выглядели аккуратно, стоит закрепить их нейлоновыми монтажными стяжками. Удобнее вначале уложить и подключить к шинам нулевые проводники потребителей, затем — провода заземления.

Установка вводного автоматического выключателя

Теперь необходимо развести фазовые провода схемы. Это можно сделать с помощью проволочных перемычек: самодельных, с покупными наконечниками или с помощью специальной контактной гребенки. Применение контактной гребенки делает монтаж более качественным, быстрым и удобным.

Изготовление меж-фазных перемычек

При подготовке проводов и соединительных перемычек, длину проводов необходимо выбирать с небольшим запасом, изоляцию с них срезать не более чем на глубину клеммы автомата. Остается завершить монтаж, выполнив внутренние соединения в щите между вводным автоматом аппаратами управления нагрузками. Если корпус щита металлический, не забудьте соединить заземляющим проводником дверцу и корпус щитка с шиной земля.

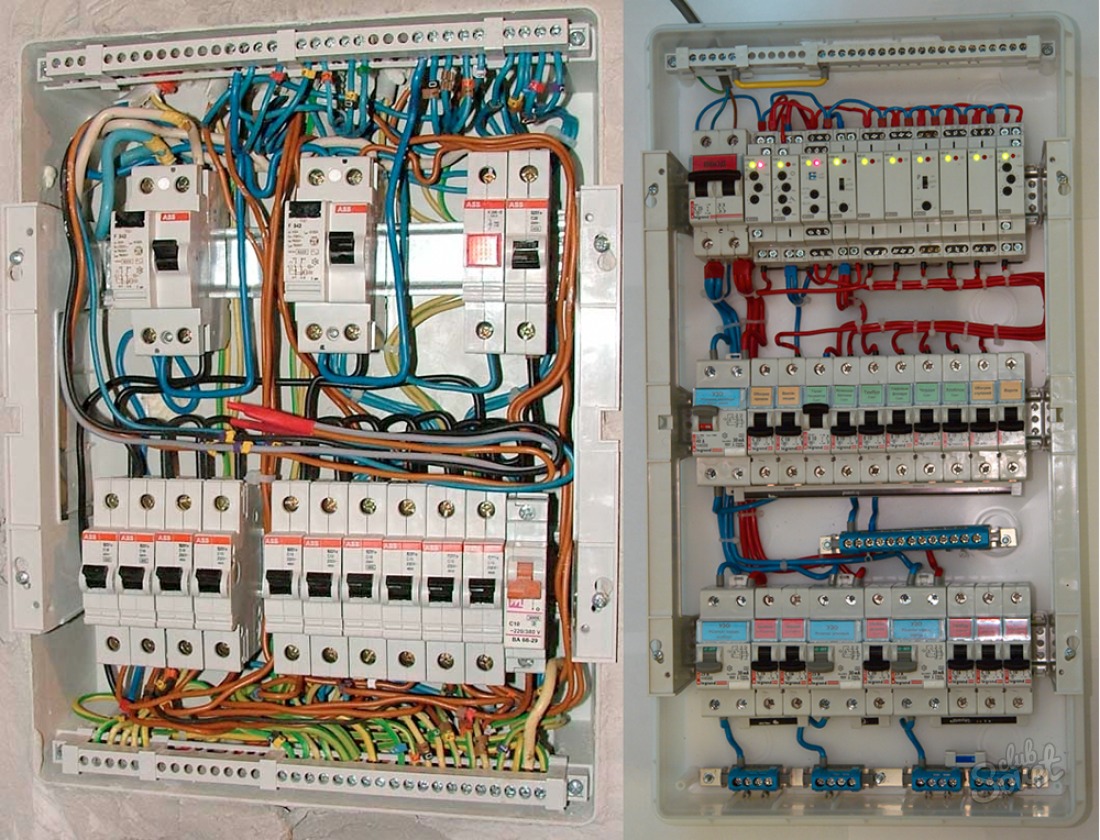

Готовый распределительный щит

Все работы по монтажу распределительного щита проводить при отключенном напряжении, с соблюдением всех мер безопасности.

Установка или снятие бронежилета Deltashield

Установка бронежилета DeltaShield может показаться пугающей, но мы здесь, чтобы предоставить вам полные пошаговые инструкции, а также видеоурок. Помните, что пожизненная гарантия DeltaShield распространяется на ошибки во время установки. Просто свяжитесь с нашим отделом обслуживания клиентов для замены.

В качестве рекомендации, пожалуйста, выделите 12-24 часа после завершения установки, чтобы дать бронежилету затвердеть для достижения наилучших результатов.Установка комплекта на ночь перед сном - отличный способ избежать ожидания.

Инструкции по установке / Инструкции по снятию

1) Подготовьте чистую рабочую среду без пыли и ворса. Обязательно выключите устройство и по возможности извлеките аккумулятор. Если вынуть аккумулятор на вашем устройстве невозможно, убедитесь, что ваше устройство полностью выключено.

2) Распылите немного установочного раствора на прилагаемую ткань из микрофибры и очистите устройство.Раствор нетоксичен и не является клеем. Он используется для облегчения процесса установки, позволяя легко перемещать протектор на место.

3) Вымойте руки и смочите пальцы перед тем, как брать в руки протектор Delta Shield Body Armor. Это сведет к минимуму вероятность образования отпечатков пальцев на клейкой стороне протектора во время удержания.

4) Прежде чем снимать протектор с его подложки, определите соответствующие вырезы на протекторе и сопоставьте их с вашим устройством - ознакомьтесь с тем, как протектор должен соответствовать, прежде чем пытаться установить.

5) После того, как вы уверены в том, как будет размещаться ваш протектор, снимите протектор с подложки влажными пальцами. Распылите ровный слой установочного раствора на клейкую сторону протектора. Если ваш протектор намок и с него капает, просто стряхните лишний раствор.

6) Осторожно положите протектор липкой стороной вниз на устройство и совместите соответствующие вырезы. Осторожно переместите протектор на место, отцентрировав и совместив его с устройством.

7) Затем используйте прилагаемый ракель, чтобы вытолкнуть раствор из-под протектора. Будьте осторожны, не применяйте чрезмерную силу и избегайте портов или отверстий при удалении раствора. Постоянно меняя положение протектора, выдавливая раствор, протектор начнет прилипать по мере удаления раствора.

8) По окончании аккуратно протрите поверхность протектора салфеткой из микрофибры. Может остаться несколько микропузырьков; Если да, не волнуйтесь, они исчезнут через несколько дней.Для достижения наилучших результатов мы рекомендуем подождать, пока протектор застынет и затвердеет в течение 12-24 часов после установки.

1) Начните с любого угла вашего DeltaShield Body Armor и аккуратно снимите его с устройства. Если адгезия протектора особенно сильна (например, на некоторых типах пластиковых поверхностей), вы можете использовать фен на самом низком уровне в течение нескольких секунд, чтобы немного ослабить клей.

2) Продолжайте снимать бронежилет с устройства.Позаботьтесь о том, чтобы переместить рукоятку рядом с местом, где вы снимаете протектор, если адгезия сильная.

3) После полного снятия бронежилета протрите устройство салфеткой из микрофибры.

В начало

Установка и удаление часто задаваемых вопросов AOL Shield Pro

Узнайте больше об установке и удалении браузера AOL Shield Pro.

Важно знать свой браузер и то, как он работает. Вот некоторые из наиболее часто задаваемых вопросов об AOL Shield Pro.

Как установить AOL Shield Pro?

Вы можете загрузить AOL Shield Pro, посетив страницу загрузки продукта. Ознакомьтесь с разделом Загрузка и установка браузера AOL Shield Pro для получения конкретных инструкций о том, как загрузить и установить AOL Shield Pro с помощью различных веб-браузеров.

Как удалить AOL Shield Pro?

Чтобы удалить браузер AOL Shield Pro:

1. Щелкните правой кнопкой мыши значок AOL Shield Pro на рабочем столе.

2. Щелкните Открыть расположение файла .

3.Дважды щелкните Uninstall.exe в папке AOL Shield Pro.

4. Щелкните Да , чтобы выбрать «Разрешить этому приложению от неизвестного издателя вносить изменения в ваш компьютер?».

5. Следуйте инструкциям по удалению.

6. Перезагрузите компьютер, чтобы завершить процесс удаления.

Каковы системные требования для AOL Shield Pro?

Вот системные требования для браузера AOL Shield Pro:
  • Windows 7 (SP1 или выше), Windows 8 или Windows 10
  • Планшеты и мобильные устройства не поддерживаются
  • Процессор Intel Pentium 4 или более поздней версии с поддержкой SSE2
  • 350 МБ свободного дискового пространства
  • 512 МБ ОЗУ

Могу ли я использовать AOL Shield Pro на планшете?

Браузер AOL Shield Pro предназначен для работы только на настольных и портативных компьютерах.

Как убедиться, что в моем браузере AOL Shield Pro установлены последние обновления?

Если вы подключены к Интернету, вы будете получать периодические обновления для браузера AOL Shield Pro. Эти обновления будут происходить автоматически и потребуют перезапуска браузера. Вы можете перезапускать браузер хотя бы раз в неделю, чтобы убедиться, что у вас есть последние обновления.

Могу ли я использовать AOL Shield Pro на Mac?

Браузер AOL Shield Pro в настоящее время доступен только для настольных и портативных компьютеров под управлением ОС Windows.

Считаете ли вы эту информацию полезной?

Процедуры установки - Sewer Shield Composites LLC

Sewer Shield® Composite Certified h30 Loading Коррозионно-стойкие вставки для колодцев

Использование:
Вставки для колодцев Sewer Shield® при правильной установке будут действовать как отдельно стоящие колодцы по мере разрушения старого колодца и не будут подвергаться воздействию грунтовых вод или других химических атак изнутри или снаружи вставки.

Подготовка поверхности:
Гидравлическая очистка для удаления сыпучих материалов

Процедура установки:
Вставки для люков Sewer Shield® легко устанавливаются.Узел раструба и втулки позволяет легко выровнять секции, а регулировочную секцию и стенки можно легко разрезать с помощью электроинструмента с твердосплавной кромкой, чтобы отрегулировать высоту или сделать возможным проникновение. Sewer Shield® 100 применяется в качестве шпатлевки между секциями раструба и патрубка, а также для приклеивания вставок к существующим трубопроводным системам. Поскольку ни одна секция не весит более 600 фунтов, их можно легко установить на место с помощью небольшого крана или обратной лопаты.

Для установки новой вставки верхняя часть старого люка срезается, а внутренняя часть подвергается гидроочистке для удаления любых незакрепленных материалов. Раствор Sewer Shield® заливается вокруг нижнего края старого колодца перед тем, как опустить первую 5-футовую секцию на место. Прокладки используются для выравнивания вставки в пределах старого люка. После установки каждой 5-футовой секции между вставкой и существующей стенкой люка заливается гидрофобный раствор, чтобы заполнить любые пустоты между вставкой и существующей стеной. По мере укладки секций шпатлевка Sewer Shield® наносится как на раструб, так и на патрубок, чтобы обеспечить уплотнение между секциями, а излишки материала вытираются с внутреннего шва для обеспечения гладкой поверхности.После того, как секции собраны и регулировочная секция обрезана по размеру, композитная верхняя секция доступа к люку Sewer Shield® (плоская или куполообразная) вставляется поверх вертикальной стенки вставки.

Композиционные Канализационные Shield® крышка распорное кольцо и сталь люков затем установить на месте, верхний засыпаются, тротуар отремонтирован, и люк возвращается в обслуживании.

Упаковка:
Вставки для люков Sewer Shield® состоят из трех основных частей:

1.Заглушка (концентрическая, эксцентрическая или плоская)
2. Подъемные секции (обычно каждая высотой 5 футов для облегчения установки)
3. Гидрофобный раствор и замазка для защиты от канализации

Нижняя часть специально разработана для вырезов без потери прочности конструкции, необходимой для поддержки приложенных нагрузок.

Служба поддержки клиентов:
По любым вопросам, которые могут у вас возникнуть в отношении люков Sewer Shield® и вставок люков, свяжитесь с нами

Версия для печати здесь.

Свойства материала при 75 ° F.
Модуль упругости при растяжении 1,57 x 10 6
Модуль сдвига 0,362 х 10 6
Коэффициент Пуассона 0,22
Предел прочности при растяжении, фунт / кв. Дюйм 18 700
Прочность на изгиб, фунт / кв. Дюйм 32 000
Плотность, фунт / дюйм 3 .054

Наш процесс установки - Rhino Shield

Дилеры Rhino Shield очень серьезно относятся к подготовке и установке наших систем покрытий и гордятся качеством своих монтажных работ по сравнению с другими подрядчиками по нанесению покрытий. Мы понимаем, что наши клиенты требуют, чтобы установка была завершена вовремя, без ошибок и с использованием профессиональных аппликаторов.Единственная цель наших дилеров - добиться максимального удовлетворения клиентов при выполнении каждой работы.

Для обеспечения стабильного успеха только аппликаторы Rhino Shield могут устанавливать нашу систему. Практически все наши дилеры аккредитованы местным бюро Better Business Bureau и имеют рейтинг A или выше.

Типичный процесс установки Rhino Shield описан ниже. Однако каждый проект уникален, и отклонения от этих шагов могут возникать в зависимости от особых требований работы.


Шаг 1 - Тщательная проверка

Представитель дилера Rhino Shield пройдёт по территории проекта и осмотрит пространство, на которое будет нанесено покрытие. Мы отмечаем любые области, требующие особого внимания, включая инвентаризацию любой древесины, которую необходимо заменить, штукатурки, нуждающейся в ремонте, и т. Д. Разрабатывается производственный план, который включает расчетное время для завершения установки, количество требуемых трудозатрат и наличие специального оборудования. , например, лифт, необходим для завершения проекта.
Посмотреть видео


Этап 2 - Очистка и стирка

Все работы начинаются с тщательной очистки, которая почти всегда включает мойку под давлением. Бригада по установке позаботится о том, чтобы поверхность вашего субстрата была на вид и на ощупь. Чистая и сухая поверхность, свободная от пыли, масел и спор плесени, водорослей и меления, обеспечит оптимальную адгезию Rhino Shield.
Посмотреть видео


Этап 3 - Установка и ремонт

В зависимости от степени повреждения стен мы ремонтируем или заменяем все поврежденные участки.Это включает замену дерева, ямочный ремонт и ремонт лепнины. Наша цель - вернуть поверхность в исходное состояние как для косметических целей, так и для нанесения покрытий.
Посмотреть видео


Шаг 4 - Соскоб

В деревянных домах необходимо удалить всю отслаивающуюся краску и мусор. Легко удаляемая краска может шлифоваться и соскабливаться экипажем. Другие формы удаления краски могут включать химическое или механическое удаление краски, хотя это не обязательно во всех случаях.Наша цель - склеиваемая поверхность как для грунтовки, так и для керамического финишного покрытия.
Посмотреть видео


Шаг 5 - Конопатка

Конопатка - важный аспект любой успешной укладки покрытия. Используя высококачественный эластомерный герметик, бригады Rhino Shield заделывают небольшие поверхностные трещины, вертикальные стыки и горизонтальные швы вокруг дверей и окон, чтобы уменьшить проникновение влаги. Старый или потрескавшийся герметик будет удален.Однако мы обычно не герметизируем под нахлестками, так как это может повлиять на правильную вентиляцию сайдинга.
Посмотреть видео


Шаг 6 - Маскирование

Участки без покрытия могут быть замаскированы, закрыты или временно удалены монтажной бригадой. Обычно удаляются осветительные приборы, вывески, водосточные трубы, оконные ставни и почтовые ящики. Особое внимание уделяется закрытым областям, таким как кровля, озеленение, газоны, настилы и другие области, подверженные ветровым брызгам.
Посмотреть видео


Шаг 7 - грунтовка

Следующим шагом в процессе установки Rhino Shield является заливка. Грунтовка применяется для герметизации, водонепроницаемости и обеспечения связующего вещества для керамического финишного покрытия. При нанесении грунтовка-герметик имеет белый цвет, но может высохнуть до прозрачного финиша в зависимости от используемой системы Rhino Shield.
Посмотреть видео


Шаг 8 - Нанесение финишного покрытия

Теперь поверхность, наконец, готова для керамического финишного покрытия.Финишное покрытие распыляется до толщины в мил (100 квадратных футов на галлон), чтобы обеспечить максимальную защиту ваших стен. На некоторых участках (особенно на пористых) может потребоваться очистка кистью или обратное прикатывание керамического отделочного покрытия. Керамическое покрытие можно тонировать более чем в 1500 цветов.
Посмотреть видео


Шаг 9 - Детальный ретушь

После нанесения финишного покрытия необходимо подкрасить все очень детализированные или ограниченные области, чтобы они выглядели наилучшим образом.
Посмотреть видео


Шаг 10 - Очистка

Инсталляционная бригада дилера старается оставить все рабочие места такими, какими они были по прибытии. Вся маскировка и покрытия будут удалены, все приспособления будут заменены, а оставшийся мусор будет удален.
Посмотреть видео


Шаг 11 - Заключительная проверка

После завершения проекта вы вместе с начальником бригады рассмотрите установку Rhino Shield для окончательного утверждения. В это время выявляются все оставшиеся проблемы с установкой. Наша работа не будет завершена на 100%, пока вы не будете полностью удовлетворены своим приложением Rhino Shield.
Посмотреть видео

Установка и чертежи подкладки ALCO Shield

  1. ALCO SHIELD можно наносить на новое строительство или при замене кровли. После снятия старой кровли до настила или завершения строительства нового настила подметайте его поверхность, чтобы удалить грязь и мусор. Перед нанесением ALCO SHIELD настил должен быть чистым, гладким и сухим.Если какие-либо доски настила повреждены или сгнили, их необходимо заменить.

  2. Нанесите металлический отлив следующим образом:

    Вдоль карниза сначала установите отливную кромку, а сверху - ALCO SHIELD.
    Вдоль граблей сначала установите ALCO SHIELD так, чтобы отводной край был сверху.
    Загрунтовать все металлические и бетонные поверхности.

  3. Выньте рулон ALCO SHIELD из коробки и разрежьте на три (3) равные части.Отрежьте более короткие отрезки, если это необходимо для работы. Разверните материал и дайте ему «расслабиться» (около 3-5 минут). Не снимайте разделительную пленку, пока не будете готовы прикрепить мембрану к крыше.

  4. Снимите нижнюю половину разделительной пленки и поместите первый слой ALCO SHIELD на крышу параллельно и заподлицо с карнизом. Линия подкладки должна располагаться подальше от края карниза. Приклеив нижнюю половину ALCO SHIELD к крыше, удалите остаток разделительной пленки и приклейте остальную часть листа.

    ALCO SHIELD можно прибить гвоздями, чтобы удерживать его на месте, пока он не приклеится к крыше. Не прибивайте через 4-дюймовый нахлест по верхнему краю изделия.

  5. При необходимости подайте заявку на дополнительные курсы. ALCO SHIELD следует наносить на расстоянии не менее 24 дюймов от внутренней линии стены. В большинстве районов это поместит ALCO SHIELD значительно выше линии максимального образования ледяной дамбы. Обратитесь к местным строительным нормам и правилам, чтобы определить правильное расстояние в вашем районе.

  6. Выровняйте дополнительные ряды параллельно первому ряду и расположите их так, чтобы нижний край второго ряда точно перекрывал первый ряд до отмеченной линии слоя. Минимальные нахлесты составляют 4 дюйма на нахлесте и 6 дюймов на боковых нахлёстках.

  7. Прикрепите вторую полосу, надавливая рукой или валиком. Разгладьте притертый участок, чтобы обеспечить хорошее прилегание.

  8. Когда требуются конечные нахлесты ALCO SHIELD, перекрытие концов должно составлять не менее 6 дюймов.Надавив рукой или валиком, разгладьте область нахлеста, чтобы обеспечить хорошее сцепление.

  9. Продолжить укладку основного кровельного материала. Не позволяйте ALCO SHIELD постоянно оставаться открытым. Продолжительное пребывание на солнце и в непогоду отрицательно скажется на характеристиках этого продукта и приведет к аннулированию гарантии.

  10. Чтобы установить ALCO SHIELD на впадины крыши, отогните защитную пленку и отцентрируйте полотно над впадиной.Начиная с нижней части, задрапируйте и прижмите ALCO SHIELD на место, работая от центра впадины и наружу по направлению. При перекрытии листа подложки с другим листом подложки, боковой нахлест должен составлять не менее 4 дюймов, а перекрытие торцов - не менее 6 дюймов.

В начало

ТЕМПЕРАТУРА ПРИМЕНЕНИЯ

Наносите ALCO SHIELD только в сухую ясную погоду, когда температура воздуха и палубы выше 40 градусов по Фаренгейту.

ХРАНЕНИЕ

Хранить в вертикальном положении в крытом вентилируемом помещении при температуре ниже 100 градусов по Фаренгейту. Максимальная высота хранения ограничена двумя (2) поддонами.

РАЗМЕР И УПАКОВКА

1.0 кв. Рулон 36 дюймов x 33,3 LF 49 / поддон
1,95 кв. Рулон 36 дюймов x 65,0 LF 36 / поддон

ГАРАНТИЯ

На этот продукт предоставляется ограниченная гарантия сроком один год.Вы можете получить копию этой гарантии онлайн здесь или по письменному запросу по адресу:

ALCO PRODUCTS LLC
580 St. Jean
Detroit, MI 48214

Важность правильной установки защиты от льда и воды в холодную погоду

Кейт Шмидт

Большинство людей, живущих в Висконсине, понимают, почему на крыше их дома требуется защита от льда и утечки воды. Без установленной защиты от льда и воды ледяные дамбы, ветровой дождь и скопление снега могут привести к дорогостоящему ремонту дома.

К сожалению, для предотвращения повреждения дома погодными условиями требуется нечто большее, чем просто установка герметичного барьера на крыше вашего дома. Вам необходимо убедиться, что ледяной и водный барьер установлен правильно.

Что такое ледяной и водный щит?
Это прорезиненная водонепроницаемая подложка. Эти экраны обеспечивают защитный барьер для уязвимых участков вашей крыши и предотвращают утечки из-за повреждения ледяных плотин и других экстремальных погодных условий.

Куда на крыше идет этот щит?
Этот щит помещается поверх деревянной обшивки и под черепицей на вашей крыше.Он должен быть установлен за желобом и поверх облицовки, чтобы исключить зазор между облицовкой и первой доской крыши. При правильной установке, защита от льда и воды будет подниматься по крыше от облицовочной доски минимум на 2 дюйма за внешнюю стену. Такое размещение гарантирует, что щит защищает вашу крышу от протечек и предотвращает образование ледяных плотин по краю вашей крыши или желобам, которые наиболее уязвимы зимой.

Кому нужны ледяные и водные щиты?
В северной части США, где средняя температура января составляет 25 градусов или ниже, большинство строительных норм и правил требуют защиты от ледяных плотин.

В рамках нашей приверженности качеству, A Custom To, LLC устанавливает ледовые и водяные экраны на всех карнизах, вокруг дымоходов и каминов, во всех впадинах и на всех возможных проблемных участках на вашей крыше. Спросите об интеграции этого барьера утечки в наши услуги по ремонту кровли.

Если вы считаете, что ваш дом нуждается в установке защиты от льда и воды, если вы не уверены, что она у вас есть / нужна, или подозреваете, что та, которая у вас установлена ​​неправильно, позвоните нам по телефону (414) 376-5568 или свяжитесь с нами сегодня, чтобы назначить осмотр и получить бесплатную оценку.


Советы и хитрости Lag Shield

Установка Lag Shields: пошаговые инструкции

Приобрести анкеры Lag Shield

Ничто так не говорит о «летнем», как гриль. Теплый летний воздух, запах согревающих древесных углей, звук шипения, когда ужин попадает на горячую решетку гриля.

Любой домовладелец, который любит развлечения на свежем воздухе, гордится внутренним двориком своего дома. Постоянная установка гриля на бетонном патио - отличный способ создать индивидуальный оазис на заднем дворе.Для такого рода установки часто используются защитные экраны.

Защитные экраны

Lag shields - это крепежные детали, которые могут быть установлены в самые разные основные материалы - как более твердые, более плотные, так и более мягкие базовые материалы. Изготовленный из литого под давлением сплава Zamac, защитный экран разработан для использования вместе со стопорным винтом. Стяжные винты всегда продаются отдельно.

Радиальные ребра обеспечивают надежную фиксацию как в твердых, так и в мягких материалах основы.Щитки каждого диаметра выпускаются в двух вариантах: коротком или длинном.

Узнайте, как установить защитные экраны

1. Настройка

  • Сверление в базовых материалах, таких как бетон, кирпич, блоки или раствор, требует использования перфоратора. Перфоратор необходимо переключить в режим перфорации и вращения для достижения оптимальной производительности сверления.
  • Ударное движение сверла измельчает основной материал, а вращение удаляет пыль из отверстия.Использование только вращающегося сверла не будет работать, потому что созданное отверстие не будет соответствовать требованиям к допускам отверстия и анкера.
  • Сверло, используемое с перфоратором, должно иметь твердосплавный наконечник и соответствовать стандартам ANSI. Сверло со стандартным твердосплавным наконечником ANSI обеспечит соответствие размера отверстия требованиям к диаметру анкера. Диаметр долота, используемого для защиты, равен внешнему диаметру экрана, а не указанному диаметру или внутреннему диаметру.

Требования к отверстиям для защитных экранов

Обозначенный диаметр защитного экрана

Диаметр твердосплавной коронки

1/4 ” 1/2 ”
5/16 ” 1/2 ”
3/8 дюйма 5/8 ”
1/2 ” 3/4 дюйма
5/8 ” 3/4 дюйма
3/4 дюйма 1 дюйм

2.Получить бурение

  • Минимальная глубина заделки экрана в любой основной материал равна длине устанавливаемого экрана. В большинстве случаев требуется, чтобы экран был заподлицо с поверхностью основного материала. Убедитесь, что отверстие просверлено на глубину, по крайней мере, равную длине устанавливаемого экрана. Экран может быть встроен в основание глубже, чем минимальная глубина, что может обеспечить более высокие значения удержания вместе с потребностью в более длинном винте.
  • Для достижения правильной глубины отверстия используйте ограничитель глубины, поставляемый с перфоратором.Если ограничитель глубины недоступен, оберните кусок ленты вокруг сверла на нужной глубине. При использовании перфоратора с патроном без ключа убедитесь, что сверло находится в наиболее выдвинутом положении, прежде чем наклеивать ленту или фиксировать ограничитель глубины.

3. Маяк

  • Отверстие необходимо очистить от пыли и мусора перед тем, как вставить экран в отверстие. Используйте проволочную щетку того же диаметра, что и отверстие, для движения вверх и вниз и вращения.Пропылесосьте отверстие, а затем повторите процесс, чтобы убедиться, что отверстие готово для вставки экрана. Сжатый воздух иногда используется для выдувания мусора из отверстия, но это может привести к образованию большого количества пыли в воздухе и поэтому может не подходить для многих ситуаций.

4. Установите откидной щиток и установочный винт

  • Длина винта, используемого с экраном, критически важна для обеспечения правильного расширения экрана. Длина винта должна равняться глубине заделки экрана плюс толщина скрепляемого материала плюс пространство для шайб.
  • Установите экран в основной материал, удерживая открытый конец экрана и вставляя закрытый конец в просверленное отверстие. Может потребоваться легкое постукивание молотком, чтобы установить экран заподлицо с поверхностью основного материала.
  • Переместите закрепляемый предмет над экраном так, чтобы отверстие в предмете совпало с экраном. Вставьте винт правильной длины через приспособление и в экран.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
