Монтаж щитков: Сборка и монтаж электрического щита своими руками

Содержание

Сборка и монтаж электрического щита своими руками

При ремонте или строительстве всегда перед хозяевами возникает вопрос об электропроводке: ее замене или монтаже «с нуля». И этот вопрос обойти стороной никак не получиться, так как без электричества не обойдется никакое современное жилище. Но, помимо своей прямой функции, обеспечения в нужном месте нужным количеством электрической энергии – она должна еще правильно распределяться и быть безопасной. Именно этим занимается электрический щит, который обязательно есть в наших квартирах и домах.

Инженерная наука абсолютно равнодушна к человеческим чувствам, она основана на точных науках – физике и математике. Именно поэтому, прежде чем делать электропроводку, надо обладать базовыми знаниями и понимать всю физику процесса. Сборка и монтаж электрического щита своими руками возможна, но только при полном понимании процесса. Цель нашей статьи – это небольшой ликбез и конкретные рекомендации, которые, возможно, помогут.

Сборка и монтаж электрического щита своими руками

Что такое электрический щит и для чего он нужен?

Под термином электрический щит могут скрываться другие понятия.

Он может называться уменьшительно-ласкательно — электрический щиток, распределительный щит (щиток) тоже его касается, а также главный распределительный щит, групповой щиток. Суть этого устройства от названия не меняется. Для чего же он предназначен?

  • Во-первых, электрический щит должен принять энергию от внешнего источника.
  • Во-вторых, щит распределяет энергию по группам потребителей.
  • В-третьих, это устройство должно защитить электропроводку от коротких замыканий и высоких токовых нагрузок.
  • В-четвертых, современные щитки следят за качеством поступающей энергии и, в случае необходимости, реагируют на это сами или подключают другие устройства.
  • И, наконец, электрический щит должен обеспечивать безопасность, спасать людей и животных от поражающих факторов электрического тока.

На маленькое по габаритам устройство возложено много важных функций. Именно поэтому отношение к электрическому щиту должно быть самое серьезное и вдумчивое. И без расчетов, и без науки здесь никак не обойтись. Но вся сложная и трудная для понимания наука может быть предложена в виде нескольких рекомендаций, которые просто помогут сделать все правильно. Перейдем к делу.

Принципы распределения электричества по группам

Естественно, что электричество, приходящее в дом или квартиру, должно правильно распределиться. Назовем несколько «железных» правил распределения, соблюдая которые можно самостоятельно начинать сборку электрического щита.

  • Все мощные потребители электрической энергии должны быть выделены в отдельные группы. Это касается стиральных и посудомоечных машин, кондиционеров, духовых шкафов и электроплит, водонагревателей и других устройств, мощность которых свыше 2 киловатт. И на каждую линию в щитке должен стоять автоматический выключатель соответствующего номинала. Каждая из этих линий не должна иметь никаких ответвлений, а идти прямо от щитка к потребителю цельным отрезком кабеля.
  • Стиральная и посудомоечная машина, накопительные водонагреватели, кондиционеры, некоторые электродуховки подключаются кабелем с сечением 2,5 мм2: ВВГнг или NYM 3*2. 5 мм2
    . В электрощитке каждая линия защищается автоматическим выключателем (АВ, автоматом) на 16 Ампер.
Автоматическими выключателями на 16 А защищаются все розеточные линии
  • Некоторые духовые шкафы требуют подключения кабелем с большим сечением — 4 мм2, соответственно и номинал автомата в щитке должен уже быть 20 Ампер. А такие мощные приборы как электрическая варочная поверхность или проточные водонагреватели уже могут «потребовать» кабеля в 6 мм2 и автоматического выключателя с номиналом 32 Ампера.
Современные электрические варочные поверхности являются одними из самых мощных бытовых потребителей электроэнергии
  • Розеточные линии лучше всего распределять так – в каждой комнате или помещении она должна быть своя отдельная и сделана трехжильным кабелем в 2,5 мм2 (ВВГнг или NYM) По дороге эта линия может разветвляться в распределительных коробках на нужное количество розеток. В случае возникновения какой-то нештатной ситуации не надо будет отключать другие комнаты, можно отключить просто нужный автомат (или он отключится сам).
  • Линии освещения надо тоже делать отдельные на каждую комнату и кабелем в 1,5 мм2. Каждая линия должна в щитке защищаться автоматом на 10 Ампер.

Поначалу может показаться, что такой подход к электропроводке в целом и к щиту в частности может показаться слишком избыточным. Но на самом деле он является единственно верным с точки зрения безопасности, удобства управления и комфорта.

Некоторые горе-электрики или домашние мастера, не обладающие базовыми знаниями в электротехнике при сборке электрических щитов и монтажу проводки из желания сэкономить закупают дешевые автоматические выключатели и УЗО непонятного происхождения. Вместо кабеля они применяют различные провода (ПУНП, ПВС), а еще и делают недопустимую вещь: на какой-то из линий начинают снижать сечение кабеля.

Рассмотрим простой пример. Допустим, существует в проводке линия освещения какой-то комнаты. Из щитка вышел кабель ВВГнг 3*1,5 мм2, находящийся под защитой автомата на 10 Ампер. Но потом, на очередном разветвлении в распределительной коробке «заботливый» электрик говорит, что дальше нагрузка будет меньше и «можно» перейти на провод сечением ниже. Пусть это будет группа светильников в подвесном потолке. Из коробки в потолок уже вышел ПВС 2*0,75 мм

2. По независящим от хозяев причинам произошло замыкание, например сосед, сверху просто затопил. В проводе возрастают токи до солидных 10 А, что для ПВС 2*0,75 мм2 уже критично, а для сечения в 1,5 мм2 является нормальным. Провод сильно разогревается, изоляция плавится, а АВ на 10 Ампер не «видит» никаких проблем. И очень часто именно это является причинами возгораний. Это очень важный принцип – сечение на какой-либо линии не должно снижаться! Применение провода ПВС в подключении светильников вполне допустимо, но тогда он должен быть такого же сечения.

Видео: Электропроводка. Как разделить на группы

Составление схемы электрического щита

Проектирование электропроводки в целом и щита в частности лучше всего поручить инженеру-электрику.

Но в случае, если будут соблюдены вышеизложенные принципы, то можно попытаться это сделать самому. И первое что надо сделать – это составить схему электропроводки. Пример однолинейной схемы представлен на рисунке.

Однолинейная схема электрического щита может показаься непонятной только вначале

С первого взгляда непонятная «абракадабра» для несведущего человека может стать вполне понятной, если сказать о том, что называется она однолинейной только потому, что не разрисовывается каждый провод отдельно, а показана группа. Количество наклонно-поперечных черточек показывает, сколько проводников в группе. Внизу схемы расписаны линии потребителей, их мощность и каким кабелем должна монтироваться проводка.

«Непонятные» значки устройств h2 – это выключатель нагрузки (рубильник), его задача просто размыкать электрическую цепь, находящуюся под нагрузкой. Допускается вместо него применять автоматический выключатель, но он в силу своей конструкции болезненно воспринимает выключение под нагрузкой. h3, h4,….h26 – это автоматические выключатели, а A1, F1, F2, F3 – это устройства защитного отключения, – УЗО. В верхней левой части схемы показан этажный щит, где установлен вводной автомат на 100 Ампер, счетчик электроэнергии и входное УЗО, которое часто называют противопожарным из-за того, что срабатывает на достаточно большой дифференциальный ток 100—500 мА, но зато спасет от утечек, которые могут спровоцировать возгорание. Это устройство лучше выбирать

селективным – это означает, что оно не должно реагировать мгновенно, а «подождет» какое то время, чтоб сработали УЗО, находящиеся ближе по проводке к проблемному месту. Но, если они вдруг не среагируют, то селективное входное УЗО отключит весь дом или квартиру.

Селективное УЗО

Для более понятного восприятия схемы электрического щита ее можно посмотреть в более привлекательном виде, где разрисованы все проводники и все устройства.

В таком виде схема электрощита более понятна

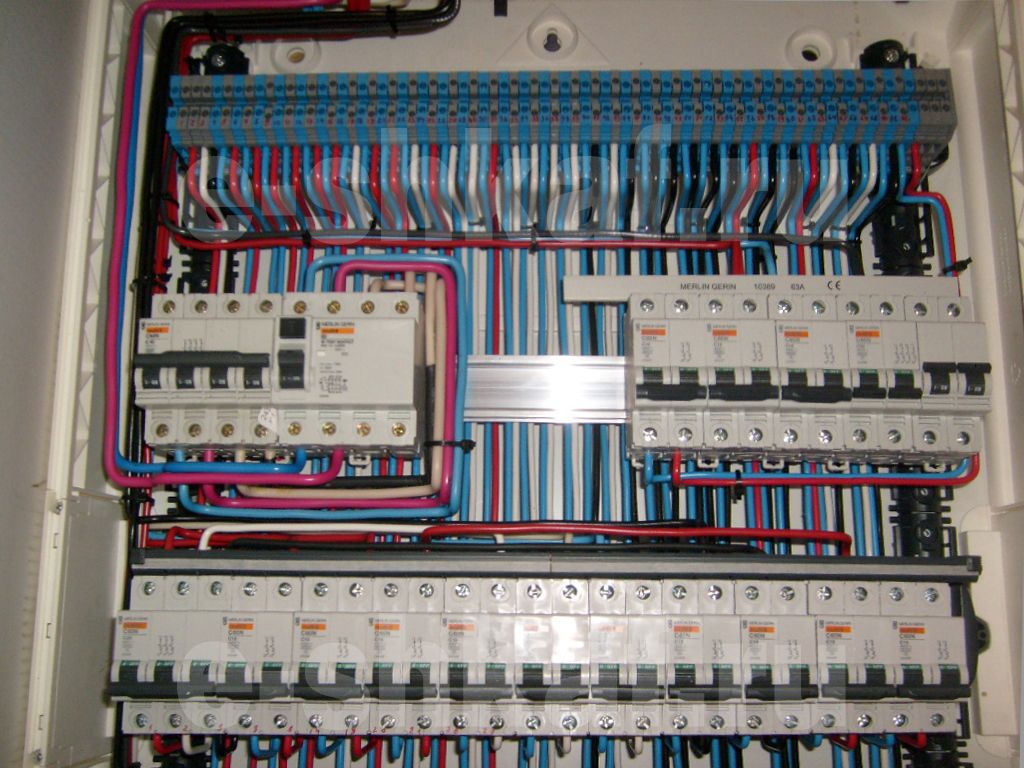

В верхней правой части щита показана группа из трех УЗО, а в нижней 9 автоматических выключателей.

Необходимо ли УЗО в электрическом щите?

Однозначный ответ на этот вопрос только один – да, оно необходимо! Все силовые выделенные линии и розеточные тоже должны быть «под надзором» УЗО. Что нужно про него знать и по какому принципу выбирать?

  • Для силовых и розеточных линий следует выбирать УЗО с дифференциальным током срабатывания 30 мА. Причем номинальный рабочий ток УЗО не должен быть меньше, чем у автомата, а лучше на ступень больше.
  • В «мокрых» помещениях для питания розеток в санузлах, гидромассажной ванны, стиральной машины, электрических теплых полов применяют УЗО с дифференциальным током 10 мА.
  • Как видно из схемы, под «крыло» одного УЗО можно поставить несколько линий (2—4), защищаемых автоматическими выключателями. Тогда его называют групповым УЗО. При этом надо следить за тем, чтобы рабочий ток УЗО был примерно равен или был больше суммы номиналов автоматов защищаемых линий.
  • Применение дифференциальных автоматов, то есть тех, кто объединяет в себе функции автоматических выключателей и УЗО, не оправдано с экономической точки зрения. Лучше приобретать их отдельно. Дифавтоматы отдельно есть смысл ставить при недостатке места в электрическом щитке или для защиты особо важных линий. Например, электрические теплые полы в санузлах.
Дифференциальный автомат объединяет в себе функции УЗО и автоматического выключателя

После того, как схема электрощита уже разработана, желательно все равно проконсультироваться со специалистом, так как очень много в этих вопросах «подводных камней», которые новичок может не учесть.

Как рассчитать количество мест в электрическом щите?

Все оборудование, которое монтируется в современный электрический щит, имеет стандартные унифицированные размеры. Все основные элементы располагаются на DIN-рейке, специальном металлическом профиле шириной 35 мм. Единицей такого размера является модуль или место, которое занимает однополюсный автоматический выключатель, имеющий ширину в 17,5 мм. И одной из самых главных характеристик электрического щита является количество модулей или мест. Как узнать сколько нужно? Очень просто, надо пересчитать нужное количество по схеме, используя справочную таблицу.

Авторы статьи настоятельно рекомендуют не пожалеть 3 места и смонтировать в щиток розетку модульную. Она нужна для того, чтобы при ремонтных работах можно было бы отключить все линии и спокойно подключить электроинструмент к щитку через удлинитель.

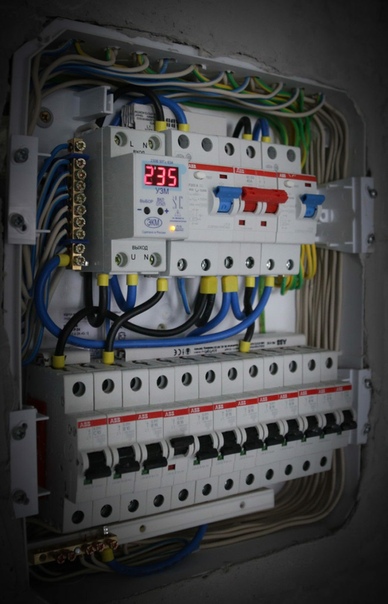

Также рекомендуется к применению реле напряжения, следящее за его значением в сети. Если оно выходит за нормальные рамки – реле отключает нагрузку, а по прошествии определенного времени опять включает. Это позволяет сохранить ценных потребителей электроэнергии требовательных к напряжению в сети.

Пример расчета количества мест в электрическом щите

Для более полного понимания расчета приведем пример схемы и сделаем расчет количества модулей в простом электрическом щите, схема которого представлена на рисунке.

Пример простой схемы электрического щита

Представлена схема простого квартирного однофазного щита, в котором смонтирован счетчик электрической энергии. Ввод сделан кабелем ВВГнг 3*6 мм2. Подсчитаем количество модулей.

  • На вводе двухполюсный автомат 2 модуля.
  • Далее счетчик +6 модулей, в итоге 8.
  • Два УЗО +4 места, в итоге 12.
  • Шесть автоматов однополюсных, значит 12+6=18 мест.
  • Две нулевые шины для УЗО 1 и УЗО 2, значит 18+2=20.

Вводная нулевая шина и шина PE обычно входят в комплект хороших щитков, и они не крепятся на DIN-рейке, а располагаются сверху и снизу корпуса. Получается, то даже для простого щитка уже требуется 20 мест. Но специалисты всегда рекомендуют брать щиток с запасом, на случай добавления линий, да и чтоб в щите не было все забито «под завязку». Поэтому ближайший по количеству – это бокс на 24 места, а еще лучше приобрести на 36 мест.

Как выбрать хороший электрический щит

После количества мест надо определиться, а какой собственно щит нужен, какой конструкции. Какие вообще они бывают? По способу установки щиты бывают:

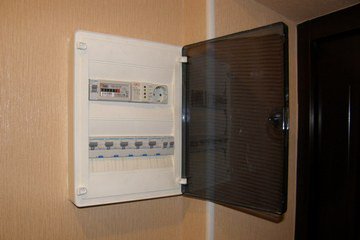

  • Навесные щиты, то есть для них не надо подготавливать специальную нишу, а он просто навешивается на стену или столб при помощи различного крепежа: анкеров, дюбелей, шурупов, саморезов, — все зависит от материала основания. Если щит устанавливается на улице, то он всегда должен быть навесным, а если внутри помещения, то при открытой проводке и в деревянных домах.
В деревянных домах целесообразно применять электрические щиты наружной установки
  • Встраиваемые щиты, — для них подготавливается ниша в конструкции стен. Такие щиты устанавливаются только внутри помещений и только при скрытой проводке.

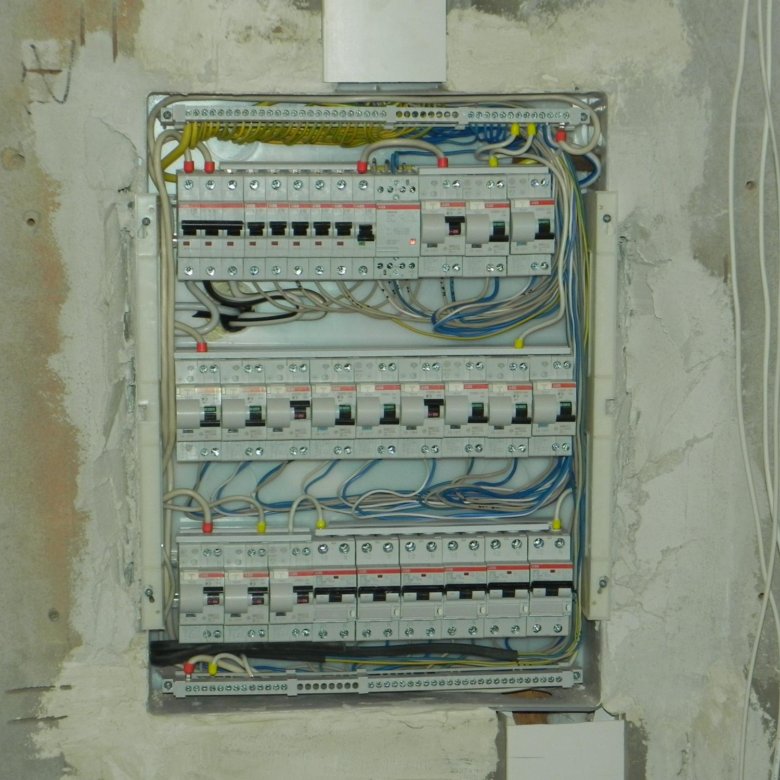

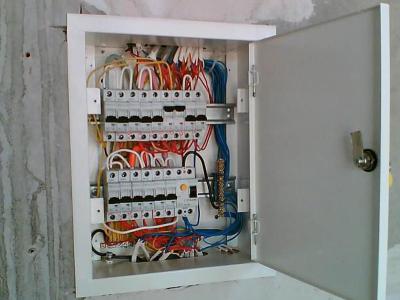

Встраиваемый электрический щит

По материалу корпуса электрические щиты подразделяются на:

  • Щиты с металлическим корпусом. Они могут быть как навесными, так и встраиваемыми. Более высокая прочность корпуса дает им определенные преимущества, особенно при установке на улице. В таких щитках проще реализовать антивандальную функцию и ограничить доступ маленьких детей, — можно дверцу сделать на замке. Для уличных шкафов учета электроэнергии (ШУЭ) есть модели с запирающейся дверцей и прозрачным окошком, чтобы считывать показания счетчика.
  • Щиты с пластиковым корпусом. Здесь существует такое многообразие моделей, что у новичка будут разбегаться глаза. Эти изделия могут быть как навесными, так и встраиваемыми, как предназначенных для уличной установки, так и внутри помещений. Разнообразие дизайнов помогут их вписать в любой интерьер. Обычно они более привлекательно смотрятся, чем металлические «собратья», но здесь могут быть неприятности, так как белоснежный пластик у некоторых моделей через пару лет может пожелтеть.

Итак, подытожим все вышесказанное и дадим несколько советов по выбору электрического щита:

  • Во-первых, необходимо, прежде всего выбрать добросовестного продавца, у которого можно будет купить абсолютно все: и электрощиток, и всё модульное оборудование, и все комплектующие, и все, что пригодится при монтаже. Желательно, чтобы это был большой магазин с богатым ассортиментом, давно работающим на рынке. Такие продавцы очень дорожат своей репутацией, и найти контрафактную продукцию у них меньше шансов.
  • Во-вторых, очень важен производитель электрического щита. Никогда не надо вестись на более низкую цену. Среди самых известных мировых брендов это: ABB, Schneider Electric, Hager, Legrand, Makel. Есть очень хорошие модели у российского производителя IEK, а уникальные по дизайну можно подобрать у греческого производителя Fotka. В этом вопросе лучше обратиться к специалистам, которые реально собирали и монтировали электрические щитки.
Такие электрические щиты могут стать украшением интерьера
  • В-третьих, у каждого производителя бывают щитки с богатой и бедной комплектацией. Следует выбирать с богатой. Что должно быть у хорошего щитка?
    • В хорошем щитке все DIN-рейки должны быть смонтированы на рамке, которую можно беспрепятственно демонтировать и вновь смонтировать в щиток. Это очень помогает при сборке.
    • Организация и фиксация входящих кабелей.
    • В щитке с хорошей комплектацией должны быть шины рабочего и защитного нуля и предусмотрены места их установки.
    • Наличие органайзеров для кабелей, которые очень помогут упорядочить внутреннее пространство.
    • В хороших встраиваемых щитках есть набор креплений, которые помогут устанавливать их без вмуровывания в строительные смеси, что облегчает монтаж.
  • И, наконец, у известных производителей всегда есть возможность дозаказать какие-либо аксессуары для щитка: нулевые шинки, кросс-модули, гребенки, замки, дверцы различных цветов и другое.

Узнайте, как правильно подключить электросчетчик  однофазный, а также ознакомьтесь с теорией и практикой, из нашей новой статьи на нашем портале.

Как выбрать модульное оборудование в электрический щит?

До момента покупки уже должна быть составлена и согласована со специалистами схема электрического щита, где указаны все номиналы модульного оборудования, но вряд ли будет указан производитель и сопутствующие вроде-бы «несущественные» мелочи, которые очень пригодятся. Что намерены сказать авторы статьи читателям нашего портала?

  • У электриков с большим стажем есть только несколько производителей модульного оборудования: ABB, Schneider Electric, Hager, Legrand, Merlin gerin. Это всемирно признанные компании производящие высококлассное оборудование. Это нисколько не говорит, что все другие плохие. Просто эти – лучшие.
  • Все модульное оборудование лучше брать одного бренда, одной серии. Дело в том, что у одних производителей ширина модуля может быть 17 мм, у вторых 17,5 мм, а у третьих 18 мм. Это незаметно на 2—3 автоматах или УЗО, а в ряду на 12 модулей может вылиться в несколько миллиметров. Могут возникнуть проблемы со стыковкой гребенками. Да, и любому хозяину будет приятно, открыв щиток, увидеть, что все аппараты выровнены и радуют одной цветовой гаммой.
Электрощиты, собранные на модульном оборудовании одного производителя , смотрятся очень гармонично
  • Для сборки щита понадобится еще монтажный провод ПВ1 или ПВ3 (ПуГВ) сечением не меньшим, чем вводной кабель. В большинстве случаев хватает 4 мм2 или 6 мм2. Много его не надо, двух-четырех метров должно хватить. Из цветовой гаммы лучше предпочесть белый, черный или красный цвет для фазы и синий для рабочего нуля. Нулевые и фазные проводники разделять по цвету обязательно.
  • Для соединения модульных устройств между собой очень удобно использовать специальные гребенки – одно, двух или трехполюсные,- в зависимости от количества фаз электроснабжения и компоновки элементов в щите. Здесь тоже помощь специалиста будет не лишней. К гребенкам рекомендуется еще купить необходимое количество торцевых заглушек.

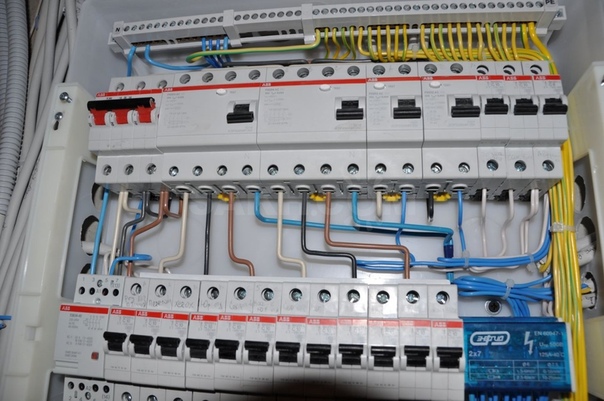

Шины-гребенки значительно экономят место в электрическом щите и облегчают монтаж
  • Если в схеме щита предусмотрены групповые УЗО, то к каждому из них необходимо приобрести нулевую шинку с креплением на DIN-рейку или другие предназначенные для них места.
  • Хорошей альтернативой нулевым шинкам являются так называемые кросс-модули, которые представляют собой те же шинки, только смонтированные в общем корпусе и надежно изолированные друг от друга. Одним кросс-модулем можно заменить несколько нулевых шин, что сэкономит место в щите, сделает подключение более безопасным удобным.
Кросс-модуль в изолированном корпусе
  • Очень полезной деталью является ограничитель на DIN-рейку, который не позволяет модульным устройствам «разъезжаться» по сторонам. Если по краям на рейке есть ограничители, то при неполном заполнении ряда будет трудно при сборке удержать все устройства на месте, особенно когда работа будет вестись довольно жесткимПВ1 или ПВ3.
  • Для неиспользованных в щите мест понадобится необходимое количество заглушек, чтобы все внутренности щита после его окончательной сборки были надежно закрыты.
  • Для фиксации кабелей и организации проводов внутри щитка необходимы пластиковые стяжки хомуты, которых никогда не бывает много.

Читайте полезные рекомендации, как выбрать электросчетчики двухтарифные, в новой статье на нашем портале.

После этого можно приступать уже непосредственно к монтажу и сборке щита.

узо

Видео: Секреты сборки и выбора автоматов. Электрика и электромонтаж при ремонте

Сборка и монтаж электрического щита

Электрический щит сложное и тонкое устройство, поэтому лучше всего его «начинять» нужным модульным оборудованием не на стене помещения, где могут идти мокрые, грязные и пыльные строительные работы, а в чистом помещении, на столе, в спокойной обстановке. Поэтому мы и говорили читателям, что лучше иметь такой щит со съемной рамкой с DIN-рейками. Тогда чисто строительные работы по монтажу корпуса будут разделены с чисто электрическими, что на определенном этапе очень полезно.

Монтаж корпуса электрического щита

Рассмотрим монтаж корпуса встраиваемого электрического щита, так как монтаж навесного не должен вызвать никаких проблем, он не отличается от навешивания кухонного шкафчика или полки. В качестве примера предлагаем вариант монтажа щитка в кирпичную стену, так как технологии установки в любые строительные конструкции сходны.

Установить электрический щит в бетонную стену более проблематично, причем не только с точки зрения трудоемкости процесса. Поначалу необходимо убедиться, что стена не несущая. В противном случае это сделать запретят, так как резать арматуру в несущих стенах запрещено, или потребуется согласование, разработка проекта, усиление проема и другие не очень приятные и долгие процедуры. Хорошим выходом будет сооружение фальшстены или выступа из гипсокартона, куда можно вмонтировать щиток и проложить все кабели, но это «съест» приблизительно 10 см пространства. Это не является критичным, тем более что это можно объединить с какой-то дизайнерской задумкой.

Поначалу рассмотрим правила размещения электрических щитов.

  • Электрические щиты должны размещаться в хорошо проветриваемых и освещенных помещениях, желательно недалеко от входа в дом или квартиру. Для этих целей лучше всего подходят прихожие или тамбуры.
  • В помещении, где устанавливается щит, должен быть нормальный уровень влажности – до 60%.
  • Расстояние от дверных проемов, откосов, углов до края щита должно быть не менее 15 см, к ним должен быть обеспечен постоянный и свободный доступ, ему не должны мешать открывающиеся двери. Внутри шкафов и гардеробов размещать электрические щиты запрещено.
  • Вблизи щита не должны проходить газовые трубы, а также находиться легковоспламеняющиеся вещества.
  • Высота установки электрощита должна быть от 1,4 до 1,7 метров от уровня чистого пола до нижнего его края, но верхний край не должен быть выше 1,8 метров от пола. В любом случае,

Чтобы смонтировать корпус электрощита необходимо:

ИллюстрацияОписание действий
Производится разметка места размещения электрощита: при помощи уровня прочерчивается горизонтальная линия низа и вертикаль одной из боковых сторон.
К плоскости стены прикладывается корпус щитка без дверцы и рамок, причем совмещаются нижние и боковые края. Корпус очерчивается по периметру маркером.
Углошлифовальной машинкой (болгаркой) с алмазным диском по камню диаметром 230 мм делаются резы по периметру ниши. Применение средств защиты (маска, респиратор, перчатки) обязательно! При этом надо следить за тем, чтобы в каждом из углов диск дошел до середины на максимальную свою глубину. Новый диск 230 мм дает глубину реза около 9 см, что достаточно для большинства щитков. Так же делаются горизонтальные и вертикальные резы внутри периметра ниши с интервалом примерно 5 см.
Перфоратором с зубилом постепенно выдалбливается вся внутренность ниши. Выравнивается дно. В случае необходимости применяется ручное зубило с молотком, для работы в труднодоступных местах.
Корпус щитка примеряется в нише, проверяется глубина и возможность его выравнивания по горизонтали и вертикали. При необходимости ниша доводится до нужных размеров.
На щит ставится штатное, входящее в комплект поставки, крепление, затем щиток вставляется в нишу, выставляется по уровне и на стене делаются отметки для дюбелей.
Перфоратором бурятся отверстия под крепления, в них вставляются дюбеля, приставляется щиток и крепится дюбель-гвоздями к стене.
Из щитка демонтируется рамка с DIN-рейками для последующей установки на них модульного оборудования.
Полость между корпусом щитка и нишей можно заполнить какой-либо строительной смесью или профессиональной монтажной пеной.

Бывают случаи, когда в комплектацию щитка не входят крепления к плоскости стены. В этом случае можно крепить дюбелями через заднюю стенку обычно там есть для этого специальные места, которые необходимо предварительно высверлить. Но, если за щитом в нише еще есть какое-то пространство, то главное не перестараться, чтоб не треснула задняя стенка щитка. Совершенно приемлемым является способ крепления в нише на алебастр или любой другой строительный раствор.

Организация ввода кабелей в электрический щиток

Этому вопросу е всегда уделяют достаточно внимания, хотя правильная организация ввода кабелей в щиток в дальнейшем сильно облегчит монтаж модульного оборудования, позволит правильно организовать внутреннее пространство. Недаром авторы статьи говорили читателям о приобретении именно хороших щитков, где есть съемные крышки для кабельного ввода, которые позволяют выполнить ввод даже после установки щитка в нишу.

Съемная крышка кабельного ввода — верный признак хорошего щита

Как делается ввод в среднестатистических электрических щитах. На верхней и в нижней части щита (иногда и в задней) обычно находятся перфорированные отверстия, которые можно или выдавить пальцем или подрезать ножом. Обычно они рассчитаны на стандартный размер – под гофротрубу 16 или 20 мм в диаметре. Надо просто выломать нужное количество отверстий и завести кабели внутрь.

Для навесного электрического щита это сделать достаточно просто: закрепил щит и методично один за другим заводишь кабели внутрь. А как быть, если щиток встраиваемый? Электрики со стажем знают, каково это — завести хотя бы пять моножильных кабелей в щиток, а потом крепить корпус в нише на алебастр, да еще и по уровню выравнивать. Работа не для слабонервных!

В очень плохих щитках вообще нет даже намека на технологические отверстия для ввода кабелей. Приходится самостоятельно выпиливать или высверливать, устанавливать специальные пластины и совершать другие действия, которых можно было бы избежать, если купить более дорогой, но несравнимо лучший щиток.

Другой проблемой ввода кабелей в щиток является его фиксация на входе в щиток. Проходя через технологические отверстия, кабель имеет определенную степень свободы, перемещаясь внутри большего, чем собственный диаметр отверстия или внутри гофротрубы, а это делает монтаж очень неудобным. Очень сложно организовать все провода внутри щита. Конечно, выход из этого есть. В штробу возле места ввода кабелей «накидывают» алебастр, который будет удерживать их. Так часто и делают, к сожалению.

Фиксация входящих кабелей алебастром — не самое лучшее и современное решение

Теперь рассмотрим самый изящный и лучший способ, реализованный в хороших щитках. В месте ввода кабелей – сверху и снизу, — есть специальные съемные заглушки или сальниковые пластины, у разных производителей они называются по-разному. После монтажа щитка в нишу, пластина снимается и кабели спокойно заводятся внутрь. Как это делается?

  1. После снятия заглушки в щиток заводится, прежде всего, кабель ввода, причем так, чтобы место ввода было ближе всего к автомату ввода. Обычно это верхний левый угол щитка. Если он в гофротрубе, то она срезается непосредственно перед вводом.
  2. Кабель прикладывается к гребенке или к планке с проушинами (у разных щитков может отличаться) и фиксируется пластиковой стяжкой-хомутом. Концы стяжки обрезаются кусачками.
Фиксация кабелей на входе в хороший щиток
  • Тонким перманентным маркером сразу после ввода кабеля в щиток делается его маркировка в строгом соответствии со схемой. Если кабель имеет темную оболочку, то на него натягивают и усаживают 1—1,5 см светлой термоусадочной трубки и маркировку делают на ней.
  • Аналогично вводятся в щиток и маркируются все кабели.
  • После фиксации всех кабелей прикладывается заглушка и на ней маркером делаются отметки, на какую минимальную глубину сделать вырезы, чтобы она встала на свое место. Заглушка имеет чаще всего насеченную поверхность и обычным строительным ножом просто вырезается все лишнее.
вырезание отверстий под кабель в съемной крышке
  • Заглушки устанавливаются на свои места и крепятся винтами.

Готовую картину красиво и правильно введенных в щиток кабелей мы можем посмотреть на фото. Еще один плюс в копилку щитов хороших производителей.

электрический щит

Образцовая организация входа кабелей в электрический щит
Разделка кабелей внутри электрического щита

Второй слой изоляции внутри электрического щита абсолютно не нужен, поэтому он должен быть удален. В этом деле главное не переусердствовать и не повредить изоляцию самих жил. Опытный электрик сможет разделать кабель строительным ножом, но новичок обязательно ошибется. Поэтому рекомендуется для этой операции использовать специальный нож с пяткой. Это недешевая штучка, но она стоит того. Если есть возможность у кого-то попросить на время, то надо обязательно ей воспользоваться. Если нет уверенности, то лучше попросить опытного электрика сделать эту ответственную операцию.

Такой нож с пяткой очень бережно снимет внешнюю оболочку с любого кабеля

Еще одним важный момент в этой операции – это повторная маркировка уже на проводах. После разделки в щитке будет такая паутина из проводов, что разобраться будет очень сложно. Поэтому эту операцию надо сделать сразу, чтобы потом не бегать с тестером по дому или квартире, матерясь и прозванивая линии. Для маркировки проводов лучше всего подойдет узкий малярный скотч, который надо будет наклеивать на участки ближе к концу и писать маркером на нем. Наверное, даже не стоит говорить о том, что вся маркировка должна делаться в строгом соответствии со схемой.

При прокладке электропроводки всегда рекомендуется при вводе в щит оставлять такую длину, которая бы в два раза превышала его высоту. То есть завели кабель в щит, протянули через него и от границы отмерили еще раз его высоту. С первого взгляда такой подход может показаться избыточным и возникает желание перед разделкой отсечь кусок кабеля. Этого делать ни в коем случае нельзя! Провода в щите не идут к месту назначения по кратчайшей траектории, а «двигаются» согласно определенным правилам. Если останутся обрезки – это не беда. Гораздо страшнее, когда провода не хватает и приходится его натягивать, вести не так как все или вообще наращивать.

Итак, как правильно разделать кабели?

  • В разделке очень важна последовательность. Например, вначале сверху щита слева-направо, а затем снизу слева направо.
  • Берется первый кабель (обычно вводный), в его торец помещается нож с пяткой так, чтобы пятка зашла под изоляцию. Если это не получается то надо конец кабеля сжать плоскогубцами.
  • Плавным движением от себя нож перемещается к месту ввода при этом кабель надо держать натянутым.
Процесс снятия оболочки с кабеля NYM
  • Не доходя несколько миллиметров до маркировки на вводе, нож выводится из-под оболочки.
  • Начиная с торца, оболочка отделяется от жил до места окончания реза и там подрезается острой кромкой ножа.
  • Отрезаются полоски малярного скотча и обертываются вокруг проводов в 5—10 см от их конца. На этих полосках маркером пишется номер линии.
  • Все операции повторяются для всех кабелей

В итоге общая картина после разделки должна выглядеть примерно так.

Разделанные и временно промаркированные кабели в электрическом щите
Защита внутренностей электрического щита от ремонтно-отделочных работ

Все знают, какими пыльными и грязными являются отделочные работы и, разумеется, электрический щит надо обязательно защитить. Поэтому мы и призываем монтировать оборудование в щит только тогда, когда все уже будет завершено. Обидно будет, когда в щиток попадет либо шпаклевка, либо краска и испортит модульные устройства, которых в хорошем щитке на не одну сотню долларов. Даже если не попадет, то повышенная влажность, присутствующая неизбежно при шпаклевке, покраске и поклейке обоев тоже может плохо повлиять на точные и тонкие приборы.

Для защиты внутреннего пространства щитка необходимо:

  • Концы проводов, относящихся к кабелю ввода, надежно заизолировать колпачками или двумя слоями изоленты. Береженного Бог бережет.
  • Если со щитка еще не сняты дверцы, рамки и другое, то их необходимо снять.
  • Все разделанные провода аккуратно уложить внутрь щитка. Последовательно слева-направо, в направлении по часовой или против часовой стрелки. При этом надо избегать резких изгибов.
  • Из куска плотного картона сделать крышку, которая плотно закроет внутренности щитка, подогнать ее и обклеить по периметру малярным скотчем. Опять в пользу именитых производителей желаем сказать, что в комплектах их щитков уже есть такие крышки.
Внутренности щитка защищены картонной крышкой

И пока идут все отделочные работы можно не спеша приступить к сборке внутренностей электрического щита.

Предварительная сборка электрощита на рамке

Интернет пестрит фотографиями и статьями о том, как довольные электрики собирают электрические щиты уже установленные на свои штатные места. Расставляют модульное оборудование и делают коммутацию между ним проводом ПВ1 немаленького сечения в 4—6 мм2. И происходит все это на штатной высоте для щитка высоте в 1,5—1,7 метра. А вокруг могут ходить штукатуры, шпаклевщики, маляры. Хотелось бы посмотреть на лицо довольного электрика после 2—3 часов работы. Картина не будет такой радужной. Поэтому, если уважаемым читателям какой-то источник говорит, что монтировать электрические щиты легко, то не стоит им верить! Это на самом деле трудно даже специалистам. Но, главное, что это возможно.

Поэтому мы еще раз даем совет, пусть даже повторимся с ним. Покупать надо только хорошие, пусть более дорогие, электрические щиты. Все модульное оборудование, и соединения между ним монтировать только в чистом помещении и на столе. Опыт, полученный при этом, очень поможет в дальнейшем подключить все линии к уже смонтированному на своем месте щитку.

Какой будет нужен инструмент?

Варианты компоновки модульных устройств в электрическом щите

У одной и той же схемы электрического щита может существовать множество ее реализаций. Каждый электрик имеет свои предпочтения в этом вопросе, и здесь нет ни правых, ни виноватых, каждый подход имеет право на жизнь. Перечислим два основных:

  • Линейная схема. Первым идет выключатель нагрузки или автомат вода, за ним по порядку, как изображено на однолинейной схеме, идут все УЗО и дифференциальные автоматы, а затем по порядку все автоматические выключатели. Такая схема используется чаще всего, она проста в реализации, так как с двухполюсного вводного автоматического выключателя проще всего раздать фазу и рабочий ноль на все УЗО и дифавтоматы при помощи двухполюсных гребенок. Недостаток этой схемы только в том, что в случае возникновения какой-либо неисправности будет трудней найти проблемную линию. Однако, это легко решается цветовой маркировкой групп – у каждой она своя.
Линейная схема компоновки УЗО и автоматических выключателей
  • Групповая схема. Первым традиционно идет выключатель нагрузки или автомат ввода, а за ним расставляются автоматические выключатели так, как они изображены на однолинейной схеме слева-направо. Если автоматический выключатель находится под «крылом» группового УЗО, то вначале на DIN-рейку ставится УЗО, а затем все автоматы ее группы и так далее по схеме до последней линии. Такая схема более логически понятна, если «щелкнет» какое-то УЗО, то можно быстрее разобраться в проблеме просто последовательно отключая и, включая рядом расположенные автоматы группы. Недостаток ее – она сложнее в реализации.
Групповая схема компоновки
Принципы монтажа модульных устройств в электрическом щите

Перед сборкой следует понять несколько принципов монтажа, которые помогут сделать все правильно:

  • Все соединения между всеми модульными аппаратами, а также нулевыми шинами в электрическом щите должны выполняться проводом такого же сечения, что и кабель на вводе. Например, по проекту на щит пришел кабель ВВГнг 3*6 мм2, значит, все соединения внутри щита должны выполняться проводом ПВ1 или ПВ3 сечением 6 мм2.
  • Существует железное правило – вход на все модульные устройства сверху, выход снизу. Независимо, что некоторые производители выпускают устройства, которые разрешается подключать снизу (например, УЗО от Hager). Независимо от того удобно это или нет. Исключение могут составлять те устройства, которые вообще не имеют клемм сверху, например, реле напряжения.
  • Если для монтажа используется многожильный провод ПВ3, то обязательно надо применять наконечники НШВИ соответствующего сечения. Зажимать многожильный провод в клеммы модульных аппаратов и шин запрещено.
Наконечники НШВИ и НШВИ (2)
  • Зажимать два разных провода в клемму модульного устройства запрещено. Даже если они одного диаметра. Если существует необходимость, например, раздать фазу по нескольким аппаратам, то применяют специальные наконечники НШВИ (2), которые специально предназначены для того, чтобы под одну клемму можно было поместить два многожильных провода равных диаметров.
  • Вся коммутация должна производиться только цельными отрезками проводов.
Преимущества монтажного провода ПВ3 перед ПВ1

Для монтажа силовых цепей внутри щитка используются два основных провода: ПВ1 или ПВ3, — первый моножильный, а второй многожильный. И у того, и у другого есть свои сторонники и противники. Основной аргумент адептов ПВ1 в том, что на него не надо одевать наконечники НШВИ, как на ПВ3, перед тем, как зажимать в клемме. И на этом все аргументы заканчиваются.

Если надо соединить два отрезка ПВ1, то — это можно сделать только через клеммную колодку, причем соединение займет в нем два места. Для сращивания провода ПВ3 достаточно два конца поместить в наконечник НШВИ (2), обжать и поместить хоть в клеммную колодку, хоть под контакт модульных устройств и такое соединение займет всего одно место. Моножильные провода помещать в наконечник типа НШВИ нельзя.

Еще одним преимуществом провода ПВ3 является его повышенная гибкость по сравнению с ПВ1, что дает свободу для маневра, такой провод гораздо легче гнуть, гораздо легче его проложить внутри щитка. ПВ3 выдержит гораздо больше сгибаний и разгибаний. Да, и новичку будет проще работать с этим проводом. Рассмотрим процесс соединения двух проводов ПВ3 для помещения под одну клемму.

  • Наконечник НШВИ (2) выпускается под сечения проводов от 0,5 до 16 мм2, но нас должны интересовать самые ходовые размеры в бытовых электрощитах: 4, 6 мм2 и очень редко 10 мм2. Обозначение НШВИ (2) 6-14 означает, что такой наконечник обжимает два многожильных провода с сечением 6 мм2 каждый, а цифра 14 – на какую длину следует зачищать провода. Для обжима существует специальный инструмент – пресс-клещи, или как его называют электрики – кримпер.
  • Для соединения двух проводов в наконечнике НШВИ (2) их надо очистить от изоляции на длину гильзы
  • Поместить одновременно два провода в гильзу. Широкая юбка наконечника НШВИ (2) подскажет как сориентировать провода. Аккуратно задвинуть наконечник на провода до упора.
  • Поместить наконечник в кримпер и обжать. Если в наличии нет кримпера, то можно это сделать стриппером типа КВТ WS-04A у которого на рукоятке есть специальные выступы для обжима наконечников. Правда, за один раз это сделать не удастся, так как он жмет наконечник в одной точке. Поэтому надо будет сделать минимум две — три точки. Учитывая, что наконечник будет зажат в клемме, должный контакт гарантирован.

Таким способом можно не нарушая никаких правил очень красиво разветвить ноль или фазу, причем это не будет шлейф, так как оба провода зажаты под одной гильзой. Если необходимо сделать несколько ответвлений, то под одну гильзу НШВИ «пихать» три провода уже не надо. Для этого существуют те же кросс-модули.

Видео: Опрессовка провода наконечниками

Монтаж и коммутация модульных устройств

Настал черед самой интересной и квалифицированной работы – непосредственная сборка электрощита. К этому времени уже должно быть все приготовлено: составлена подробная схема, которая всегда должна быть под рукой, закуплено необходимое оборудование и материалы, подготовлено рабочее место – чистое и хорошо освещенное. Сразу нужно подумать о сборе мусора, так как его будет много в виде маленьких обрезков, снятой изоляции и другого. Для этого хорошо подойдет ведерко, поставленное возле ног. Опишем процесс монтажа модульных устройств.

ИллюстрацияОписание процесса
Согласно ранее составленной схемы последовательно расставляются модульные аппараты. Вначале выключатель нагрузки или заменяющий его автоматический выключатель, затем реле напряжение (если оно предусмотрено), затем УЗО, затем дифференциальные автоматы, затем автоматические выключатели. Шины рабочего нуля (или кросс-модуль) от групповых УЗО лучше выставить внизу щитка на некоторой дистанции от автоматических выключателей.
Ряды модульного оборудования необходимо закрепить на DIN-рейке специальными фиксаторами (ограничителями), во избежание их «расползания» по рейке. Если имеется оборудование, стоящее с интервалом от другого, то оно фиксируется с двух сторон.
После сверки правильности размещения оборудования и соответствия номиналов на всех модульных устройствах отпускаются винты всех зажимных клемм.
Намечаются места, где будут использоваться однополюсные и двухполюсные шины-гребенки. Гребенки примеряются, на них делаются отметки, а затем по ним ножовкой по металлу отрезается нужная длина. Торцы обязательно закрываются заглушками, которые лучше приклеить, так как они могут соскакивать в самый неудобный момент. Следует обратить внимание на то, что для одно, двух и трехполюсных шин-гребенок заглушки разные.
Для удобства подключения гребенок к силовым проводам лучше всего применять универсальные вводные клеммы, которые обеспечивают более плотный контакт. Желательно, чтобы гребенка и клемма были одного производителя или их надо индивидуально подбирать. Допускается зажимать в клеммах модульных устройств гребенку совместно с моножильным проводом или многожильным с наконечником НШВИ.
Если будут использоваться универсальные вводные клеммы, то они помещаются в промежуток между гребенкой и клеммой модульного устройства и клемма зажимается отверткой со шлицем PLZ. Во всех местах, где используются гребенки ставятся вводные клеммы. Все соединения затягиваются.
С фазного выхода (нижнего контакта) вводного выключателя нагрузки (или автоматического выключателя) необходимо «раздать» фазу по назначению. Это УЗО и дифференциальные автоматы и автоматические выключатели, линии которых не находятся под защитой УЗО. Для этого отмеряются нужные отрезки проводов так, чтобы провод перпендикулярно входил в клеммный зажим, описывал петлю не более половины расстояния между рядами модульных устройств, проходил за DIN-рейкой к месту назначения.
При необходимости два провода совместно опрессовываются наконечником НШВИ (2) и помещаются под клемму модульного устройства. Также фазу можно взять с любого места под гребенкой.
Рабочий ноль берется из-под выходной клеммы (снизу) вводного автомата и раздается синим проводом на входные нулевые клеммы всех УЗО. Один конец нулевого провода оставляется свободным, чтобы в дальнейшем его подключить к главной шине рабочего нуля при сборке электрического щита.
Нулевые выходы групповых УЗО соединяются синим проводом к соответствующим им нулевым шинам или к кросс-модулю. Провода аналогично ведут за DIN-рейкой. Если проводов проходит несколько, то их можно в некоторых местах стянуть пластиковым хомутом.
При отсутствии шин-гребенок «раздать» фазу и рабочий ноль по устройствам можно при помощи самостоятельно изготовленных гребенок из отрезков провода ПВ3 соответствующего цвета, попарно соединенных наконечниками НШВИ (2).
Все соединения кроме тех что пока не используются затягиваются с усилием отверткой со шлицем PLZ или шуруповертом со соответствующей битой. Тщательно проверяется правильность монтажа и соответствие номиналов модульных аппаратов.
На вводной автомат отрезком кабеля со штепсельной вилкой подается напряжение. Включается вводной автомат, а затем по порядку все УЗО. Кнопкой «тест» проверяется их работоспособность. В случае необходимости неисправные УЗО заменяются.
Мультиметром проверяется наличие напряжения на входных клеммах автоматических выключателей, а при их включении и на выходе.
Все модульные аппараты выключаются, щиток отключается от сети.
Необходимо ли реле контроля напряжения?

К сожалению, качество электрической энергии не всегда отвечает принятым стандартам. Наверняка всем известны так называемые скачки и провалы напряжения. От этого могут пострадать бытовые электроприборы. Если при увеличении напряжения до недопустимых величин потребители электроэнергии могут просто-напросто перегореть, то при уменьшении не могут стартовать электродвигатели, поэтому ток в обмотках возрастает до высоких величин, что приводит к перегоранию обмоток. Это в лучшем случае, а в худшем может привести к пожару. Почему напряжение в сети может измениться до недопустимых значений, ведь известно, что электростанции вырабатывают энергию с нужными параметрами. Этому есть несколько причин:

  • В воздушных линиях электропередачи при обрыве фазного проводника и замыкании его с нулевым рабочим линейное напряжение между фазой и нулем может подняться до 380 Вольт, что приведет к выходу из строя оборудования.
  • Обрыв нейтрали (N) или отгорание нуля довольно распространенное явление. Дело в том, что в трехфазных сетях по нулевому рабочему проводнику течет самый большой ток – он равен сумме всех токов в фазных проводниках. При этом электрический ток начинает течь не между фазой и нулем, а между двумя фазами — через потребителями разных фаз. Напряжение между двумя фазами не 220, а 380 Вольт, что приводит к порче оборудования. Опытные электрики знают случаи, когда перегорала бытовая техника у целого подъезда.
  • При удалении дома на значительное расстояние от трансформаторной подстанции напряжение может упасть до критически низких значений.
  • Если на одной из фаз подключается мощный потребитель электроэнергии (например, сварочный аппарат или какой-то электроинструмент), то это может привести к так называемому перекосу фаз, когда напряжение на одной из них падает до критически низких значений. Именно поэтому еще на этапе проектирования нагрузку стараются максимально равномерно распределить по фазам.

Реле контроля напряжения не изменяет параметров электроснабжения, для этого существуют более сложные и громоздкие устройства – стабилизаторы напряжения, которые просто не смогут поместиться в электрическом щите. Задача реле напряжения – постоянно следить за напряжением питающей сети и в случае выхода за установленные границы мгновенно отключать нагрузку, спасая дорогостоящее оборудования от выхода из строя.

Реле контроля напряжения различных модификаций

Реле контроля напряжения состоит из двух основных частей, собранных в одном компактном корпусе. Это микропроцессорный контроллер, который постоянно следит за напряжением в сети и силовая исполнительная часть – мощное электромагнитное реле, включающее и отключающее нагрузку. По каким параметрам стоит подбирать реле контроля напряжения?

  • Во-первых, важнейший показатель – это время срабатывания при превышении и при понижении установленных порогов напряжения. При повышении напряжения срабатывание обычно происходит быстрее – примерно 0,02 секунды. При понижении напряжения срабатывание происходит медленнее – около 1 минуты, но при критичных падениях (менее 120 Вольт) срабатывание будет тоже быстрым. За это время потребители электроэнергии не успеют выйти из строя.
  • Во-вторых, реле напряжения нужно выбирать по номинальному току нагрузки, он должен соответствовать мощности подключаемых потребителей. Выпускаются эти приборы на стандартные значения в 10, 16, 20, 25, 32, 40, 50 и 63 Ампера. Если планируется подключение более мощной нагрузки, что в быту происходит очень редко, то совместно с реле напряжения надо использовать модульный контактор соответствующего номинала тока.
  • В-третьих, лучше подбирать такое реле напряжения, где можно регулировать минимальный и максимальный порог срабатывания, а также время задержки включения. Это позволит тонко настроить прибор под конкретных потребителей. Например, такие приборы, как холодильник или кондиционер должны повторно запускаться только через несколько минут. Частое включение и отключение быстро выведет их из строя. Именно поэтому на реле напряжения время задержки может регулироваться от 5 секунд до 10—15 минут. Как только напряжение в сети установится в нужных пределах, реле отсчитает установленное время и включит нагрузку.
  • В-четвертых, существуют однофазные и трехфазные реле напряжения. Но здесь читателей надо предостеречь, что трехфазные реле целесообразно применять только в тех случаях, когда существует реальная трехфазная нагрузка в виде кондиционеров, станков с трехфазным приводом и других потребителей. Если одна из фаз «просядет» хотя бы на 30% трехфазное реле честно отработает и отключит все фазы, хотя 95% нагрузки – это однофазные приборы. Именно поэтому целесообразно применять три реле напряжения – по одному на каждую фазу. Это дороже, но надежнее.
  • И, наконец, лучше выбирать такое реле напряжение, на котором есть индикация напряжения, а на некоторых моделях тока и даже потребляемой мощности. Это очень удобно, так как можно визуально контролировать работу прибора и следить за параметрами электрической сети.

Подключается реле напряжения очень просто – на него подается на вход ноль и фаза, а на выходе только фаза, то есть встроенное реле коммутирует только фазу. Схема подключения в электрическом щите представлена на рисунке. На некоторых моделях ноль является проходным, что очень удобно для коммутации внутри электрического щита.

медный провод

Схема подключения

Вариант подключения реле напряжения в квартирном электрическом щите представлен в следующем видео.

Видео: Подключение реле контроля напряжения

Что такое неотключаемые линии в электрическом щите?

Представим такую ситуацию, что хозяева квартиры или дома собрались на курорт и неделю никого не будет дома. Естественно, что в целях безопасности имеет смысл перед уходом просто взять и выключить вводной выключатель нагрузки или автоматический выключатель. Напряжение со всех линий будет снято, жилье будет полностью обесточено. А что делать, если в холодильнике остались продукты? А что делать, если квартира или дом оборудованы охранной сигнализацией и системой видеонаблюдения? Можно, конечно, отключить все неиспользуемые линии автоматическими выключателями и УЗО и оставить только нужные. Но это очень неудобно, да и модули защиты «не любят» когда их часто включают и отключают.

Еще одной линией, которую желательно не отключать является освещение прихожей или тамбура – того помещения, где установлен электрический щит. Мало кому будет приятно по приезду заходить в темную прихожую и на ощупь искать электрический щиток, чтобы включить его. Гораздо лучше, когда сразу при входе расположен выключатель или даже датчик движения.

Выход из этого положения, безусловно, есть. Для этого выделяют отдельную группу неотключаемых потребителей электроэнергии и в щитке делают на нее ответвление еще до вводного выключателя нагрузки или автоматического выключателя. Естественно, что эта группа должна защищаться своим УЗО и автоматами. Тогда при отключении ввода все равно останутся те линии, которые нужны постоянно. О том, как это реализовать на практике рассказано в следующем видео.

Видео: Неотключаемые линии в электрическом щите

Окончательный монтаж электрического щита. Подключение групп потребителей

После предварительной сборки щита и проверки его работоспособности настало время монтировать его в свое штатное место – нишу в стене и подключить все отходящие линии потребителей. Для этого надо дождаться окончания всех «мокрых» процессов в строительстве или ремонте. Процесс монтажа и коммутации представим в виде таблицы.

ИллюстрацияОписание процесса
Прежде всего, надо позаботиться о безопасности – исключить подачу напряжения по кабелю ввода. Вывесить соответствующую табличку, закрыть дверь щита учета на замок, отключить кабель от подъездного щитка или ЩУЭ.
Защитный картон снимается со щита, все провода аккуратно вынимаются, выпрямляются и загибаются наверх или вниз (в зависимости от того откуда приходят кабели на щит). Если во внутреннее пространство попали какие-либо стройматериалы, то оно очищается.
Рамка с DIN-рейками и смонтированным модульным оборудованием аккуратно вставляется внутрь щитка и закрепляется саморезами.
На штатные места закрепляются главная шина рабочего нуля (N) и шина защитного нуля (PE). Если кабели от щитка уходят вверх то шина PE монтируется наверху, если вниз, то внизу, - чтобы не тянуть провода защитного нуля через весь щиток. Если позволяет место, то главная шина рабочего нуля монтируется рядом, а если нет, то на противоположной стороне щита. Если корпус щита металлический, то шина N крепится через изолятор.
Все провода распределяются по пучкам: фазные (L) в один пучок, нулевые рабочие (N) в другой и нулевые защитные (PE) в третий. При распределении следует добиваться, чтобы разные провода как можно меньше пересекались друг с другом. Снования пучков скрепляются пластиковыми стяжками-хомутами. При этом необходимо следить, чтобы с концов проводов не слетала маркировка.
Пучок проводов защитного нуля направляется к шине PE. Если позволяет место в щитке, то можно сделать небольшую петлю – для запаса в случае дальнейшего перемонтажа. Перед и после изгибов, а также с интервалом в 5 см пучок укрепляется стяжками.
Провода защитного нуля последовательно подключаются к шине PE. При этом соблюдается очередность такая, как на однолинейной схеме электрического щита. Вначале подключается под большую клемму провод PE кабеля ввода, а затем все группы потребителей. Лишние концы провода обрезаются. Стриппером зачищаются провода на 10 мм, многожильные опрессовываются наконечником НШВИ.
После обрезания провода защитного нуля перед зажиманием его в клемме шины, его необходимо промаркировать. Лучше всего подходит для этого специальные кабельные маркеры, но их можно заменить термоусаживаемой трубкой с предварительно нанесенной тонким маркером номером линии.
Если корпус и дверца щита металлические, то они подключаются отрезком провода желто-зеленого цвета через специальные зажимы к шине защитного нуля.
В пучке проводов рабочего нуля выделяются те, которые должны подключаться к нулевым шинам групповых УЗО. Формируется отдельный пучок, который укрепляется стяжками и проводится с левой или правой стороны щита (в зависимости от расположения шин групповых УЗО). Все повороты делаются плавным изгибом на 90°. Провода обрезаются, зачищаются, маркируются, при необходимости обжимаются наконечником и подключаются к соответствующей шине.
Нулевые провода, не принадлежащие групповым УЗО, подводятся пучком к главной нулевой шине и подключаются к ее клеммам в порядке очередности. Аналогично производится маркировка. К этой же шине подключается нулевой выход вводного выключателя нагрузки.
Пучок фазных проводов прокладывается на противоположной стороне щитка от нулевых. Если позволяет конструкция щита, то стоит использовать специальные органайзеры для кабеля. В рядах между модульным оборудованием от пучка делаются ответвления для подключения (согласно схеме щитка) фазных проводников к соответствующим клеммам модульных устройств. Пучки и ответвления укрепляются стяжками.
Фазные проводники примеряются к соответствующим клеммам автоматических выключателей и дифференциальных автоматов, излишки обрезаются. Провода маркируются, при необходимости обжимаются наконечниками НШВИ и зажимаются в клеммах.
На верхние клеммы вводного выключателя нагрузки (или автоматического выключателя) подключаются фаза и рабочий ноль кабеля ввода.
Проверяется по схеме правильность монтажа, соответствие маркировки. Все клеммы зажимаются с усилием 0,8 Н*м.
Пусконаладочные работы

После полной сборки электрического щита надо перевести все модульные устройства в состояние отключено, а затем уже можно приступать к пусконаладочным работам. Что при этом надо сделать?

  • Перед проверкой щита должны быть смонтированы все электроустановочные устройства – розетки и выключатели, а также смонтированы светильники. На всех выделенных линиях мощных потребителей в розетки должна быть подключена нагрузка.
  • Подается напряжение на ввод электрического щита, мультиметром проверяется наличие напряжения на входе и соответствие фазы и нуля.
  • Последовательно подключаются все УЗО и дифференциальные автоматы, затем кнопкой «Тест» проверяется их работоспособность. После этого они вновь включаются.
  • Мультиметром проверяется наличие напряжения на входных клеммах автоматических выключателей.
  • Последовательно включаются все автоматические выключатели и проверяется наличие напряжения на их выходных клеммах.
  • Включается последовательно мощная нагрузка: стиральная машина, посудомоечная машина, кондиционеры, варочные поверхности и другие потребители электроэнергии. Контролируется работа электрощита. Не должно быть искрения, сильного нагрева модульных аппаратов, выделения дыма.
  • Во всех розеточных линиях проверяется наличие напряжения.
  • Проверяется работа линий освещения.
  • В открытом виде электрическому щиту надо дать поработать несколько часов и постоянно контролировать его работу.

Если испытания электрического щита прошли успешно, то его можно закрыть пластроном (крышкой), установить рамку и навесить дверцу. Все пустые места в пластроне необходимо закрыть специальными заглушками – все внутренности щита должны быть скрыты.

Заглушки следует заказывать вместе с электрическим щитом

Далее, должна производится маркировка на пластроне. В комплектах электрических щитов обычно идут наклейки, на которых можно написать номер линии и ее назначение, но мы советуем изготовить их самостоятельно, распечатав на цветном принтере свои бирки, которые можно приклеить к пластрону на двухсторонний скотч, а сверху еще защитить прозрачным скотчем. Рекомендуется произвести еще и цветовую маркировку различных линий, тогда проще будет ориентироваться в электрощите.

Пример самостоятельно выполненной маркировки модульных устройств

Если дверца щита непрозрачная, то на ее внутреннюю сторону рекомендуется наклеить схему электрического щита. В некоторых моделях известных производителей на дверцах есть специальные пружинные зажимы.

Эксплуатация электрического щита

Электрический щит не является таким устройством, которое «установил и забыл» о нем, он требует периодического внимания. Итак, что нужно знать при эксплуатации электрического щита?

  • Через месяц после начала эксплуатации следует открыть пластрон и подтянуть все клеммы.
  • Если в доме или квартире есть маленькие дети, то лучше закрывать дверцу на замок, а ключ хранить в таком месте, о котором знают все взрослые.
У многих производителей электрических щитов можно заказать замки на дверцу
  • Все обитатели квартиры или дома должны быть проинструктированы о правилах эксплуатации электрического щита и о том, что делать в случае срабатывания устройств защиты.
  • Каждый месяц следует проверять работоспособность УЗО и дифференциальных автоматов. Это лучше делать тогда, когда отключены все потребители электроэнергии.

Заключение

Монтаж и сборка электрического щита является одним из самых сложных этапов замены электропроводки или прокладке ее «с нуля». Обычно эту работу выполняют только самые квалифицированные и опытные электрики, но читатели нашего портала, прочитав эту статью, убедились, что в этой работе ничего невозможного нет. Нужен только вдумчивый подход, изучение теоретической части и следование всем инструкциям. Какие советы в заключение коллектив авторов хотел бы дать читателям.

  • На этапе распределения линий, проектирования схемы щитка, выбора модели и комплектации необходимым оборудованием никогда нельзя пренебрегать советами специалистов. Это можно сделать как в реальной жизни у опытного электрика, так и в виртуальном пространстве – в интернете немало форумов, где специалисты с удовольствием дадут советы.
  • Закупку всех комплектующих необходимо делать только у проверенных продавцов, только известных брендов, причем надо стараться, чтобы все модульное оборудование было одного производителя и одной серии.
  • Сборку электрического щита лучше производить не на стене, а на столе. Окончательный монтаж и коммутацию всех отходящих линий надо делать после завершения отделки помещения.
  • В электрическом щите никогда не бывает много места. Лучше приобретать щиты с хорошим запасом мест.
  • При сборке щита не надо никуда торопиться и стараться сделать ее с такой же скоростью, как и опытные мастера. К каждому действию надо подходить вдумчиво.

Надежной и безопасной вам электрической проводки!

Видео: Сборка силового Щита (с описанием процесса)

Видео: Обзор электрического щита квартиры

монтаж и сборка своими руками

Для подключения электроэнергии в каждой квартире или частном доме нужен электрический щиток. Величина и его наполнение зависят от количества подключённых электроприборов.

Что такое электрический щит и для чего он нужен

Электрический распределительный щиток — это собранные в одном месте автоматические выключатели, УЗО, реле напряжения и другие устройства, предназначенные для защиты и отключения подключённых после него электроприборов.

В распределительные щиты могут устанавливаться розетки, электросчётчик, амперметры и другие приборы.

Установка электрощитов в квартире или частном доме производится возле входа, в месте, исключающем попадание на него воды.

От наполнения щита зависит удобство управлением электроприборами. Например, можно отключать и включать всё электроотопление или наружное освещение одновременно, из одного места.

Составление схемы электрического щита

Перед сборкой электрического щитка необходимо составить его схему. Она составляется по схеме электропроводки в квартире. На ней вся аппаратура, расположенная в распределительном щитке в квартире, находится после электросчётчика.

По схеме электропроводки определяется, сколько необходимо автоматов защиты и их номинал, параметры УЗО и других аппаратов.

Потребители электроэнергии можно разделить на группы, каждой из которых соответствует свой автомат. Это указывается на схеме электрического щитка.

Важно! Составленная по правилам ПУЭ (правила устройства электроустановок) схема электрощита важна для правильного монтажа распределительных щитов.

Принципы распределения потребителей электроэнергии по группам

Для удобства обслуживания, потребители распределяют на группы, каждая из которых отключается отдельным автоматом, устанавливаемым в электрический распределительный щиток.

В щитках по группам электрические сети делятся по разным критериям:

  • По силе тока. Отдельным мощным автоматом отключаются электроплиты и электроотопление, и маломощным освещение. Это делается потому, что номинальный ток автоматического выключателя, к которому подключается плита, выше допустимого тока для кабеля, проложенного в сети для освещения. Поэтому этот автомат не сможет защитить данный провод.
  • По направлениям. Электропроводка, идущая в разные части квартиры или в дом и гараж отключаются отдельными автоматами для удобства эксплуатации.
  • По функциям. Розетки и освещение, внутреннее освещение и наружное, рабочее освещение и аварийное.

Необходимо ли УЗО?

УЗО или дифференциальный автомат, устанавливается для защиты людей от поражения электрическим током.

Эти приборы работают по принципу сравнения токов в нулевом и фазном проводах. В исправной сети эти величины равны. При нарушении изоляции между частями электрооборудования, находящимися под напряжением и заземлённым корпусом или прикосновении к таким деталям человека, это равенство нарушается, что вызывает срабатывание защиты.

Отличаются такие приборы по току срабатывания и подключаются одно на весь дом или несколько, по одному в каждой части электросхемы.

Важно! Установка в сети УЗО может спасти здоровье или жизнь людям, живущим в доме.

Разница между УЗО и дифференциальным автоматом в том, что дифавтомат совмещает функции УЗО и автомата защиты. Он дороже, чем эти оба этих прибора вместе, но занимает в щитке меньше места.

Установка реле напряжения

Все бытовые электроприборы и электроника рассчитаны на напряжение 220В. Но при авариях в электросети — перегорании нулевого провода, замыкании между нулевым и фазным проводами и в других случаях, оно может возрастасти до 380В, что приводит к выходу аппаратуры из строя.

Падение напряжения ниже допустимых пределов также опасно — если телевизор или компьютер просто не включатся, то компрессор холодильника и кондиционера перегорит.

Для предотвращения подобных ситуаций устанавливается реле напряжения РН.

В отличие от УЗО, такое устройство необходимо только одно, с номинальным током не меньше, чем у вводного автомата.

Как рассчитать количество мест в электрическом щите

В современные щитки аппаратура устанавливается на DIN-рейку. Это фигурная стальная, реже пластмассовая, планка, на которую устанавливаются автоматы и другие приборы. В основании этих устройств есть специальные пазы и защёлки, которыми они крепятся к рейке.

Ширина всех автоматов, УЗО и других устройств защиты, устанавливаемых на DIN-рейку, стандартная и измеряется в модулях. Размер одного модуля равен ширине однополюсного автомата.

Для определения количества мест в щитке необходимо:

  • составить схему электрощита;
  • по этой схеме написать список всего устанавливаемого оборудования с указанием ширины в модулях;
  • посчитать общую ширину всех приборов.

Важно! Ширина электрощитков при покупке также измеряется в модулях. Это размер отверстия для установки электроприборов. В некоторых конструкциях он может увеличиваться выламыванием пластин в наружной крышке.

Как выбрать хороший электрощит?

Качество и надежность электрощита в доме зависят в основном от качества аппаратуры, но то, каким будет распределительный щиток, тоже имеет значение.

Есть разные виды квартирных электрощитов. Выбор зависит от количества модулей и конкретных условий. Предпочтение следует отдавать пластиковым щитам, обладающими следующими качествами:

  • внутри установлена металлическая, а не пластмассовая DIN-рейка — такая планка обеспечивает более надёжное крепление защитной аппаратуры;
  • откидывающаяся крышка — дополнительно защищает автоматы от случайного включения и механических повреждений;
  • есть клеммник для заземляющих проводов — при его отсутствии и наличии заземления клеммник придётся устанавливать дополнительно.

Справка! В кабелях изоляция заземляющей жилы жёлтая или жёлто-зелёная.

При значительном количестве аппаратуры предпочтение следует отдать коробкам, внутри которых есть рама с установленными на ней DIN-рейками. Если 2-3 автомата легко смонтировать в установленном распредустройстве, то подключить 5-10 и более затруднительно. В этом случае рама вынимается, монтаж и подключение производятся на столе, и она устанавливается обратно.

Как выбрать модульное оборудование в электрический щит

Аппаратура, устанавливаемая в электрощит, выбирается в первую очередь по общему току устройств, подключаемых после конкретных устройств защиты.

Ток автоматов защиты должен обеспечивать работу всех электроприборов одновременно, но не превышать допустимый ток для проводки.

Например, общая мощность электроприборов — 5кВт. Общий ток этих приборов составит по формуле номинальный ток автомата не должен превышать это значение, иначе появляется опасность перегрева кабелей и выхода их из строя.

Допустимый ток УЗО и реле напряжения для надёжности выбирается больше тока автомата защиты, который находится с ним в одной цепи.

Кроме того, в собранный электрощит устанавливаются розетки, амперметры, пускатели для включения электроотопления и другое оборудование.

Сборка и монтаж щитка на стене

Монтаж электрощитка на стене делается двумя способами — наружный, или накладной и внутренний, или врезной. После установки коробки на место производится сборка электрощита.

Наружное крепление

Это более простой способ, но менее эстетичный. Кроме того, есть опасность механического повреждения щита в процессе эксплуатации. Производится такая установка следующим образом:

  • пустая коробка без наружной крышки прикладывается к стене и через крепёжные отверстия отмечают места установки дюбелей;
  • в отмеченных местах в стене сверлятся отверстия и забиваются пластмассовые части дюбелей;
  • коробка прикладывается к стене и в крепёжные отверстия забиваются дюбеля.

Если щит большой и металлический, то вместо пластмассовых дюбелей используются анкерные болты.

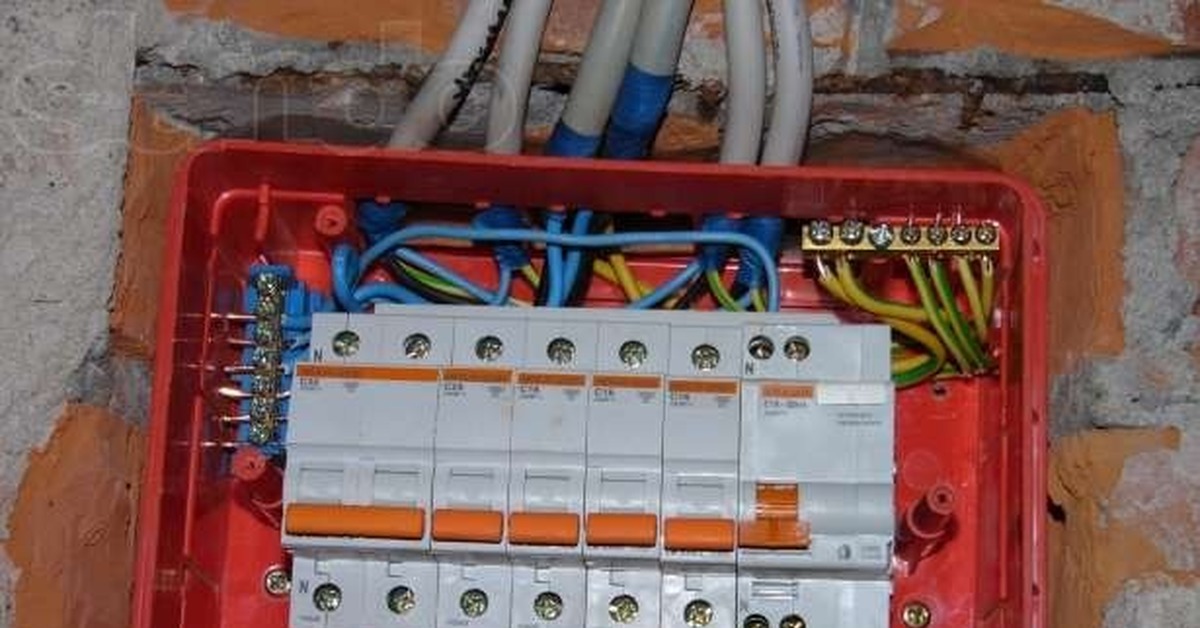

Внутренняя установка

Внутренняя установка сложнее, но результат получается более качественным:

  • коробка прикладывается к стене, и отмечаются её контуры и места входа кабелей;
  • углошлифовальной машинкой или перфоратором вырезается углубления для установки электрощита и подходящих кабелей;
  • дюбелями или анкерными болтами шкаф крепится в месте установки;

После установки, сборки и подключения щели вокруг распредщитка заполняются шпаклёвкой, цементом или монтажной пеной. Собрать такой электрощиток можно своими руками или приобрести готовый.

Как собрать схему электрического щитка

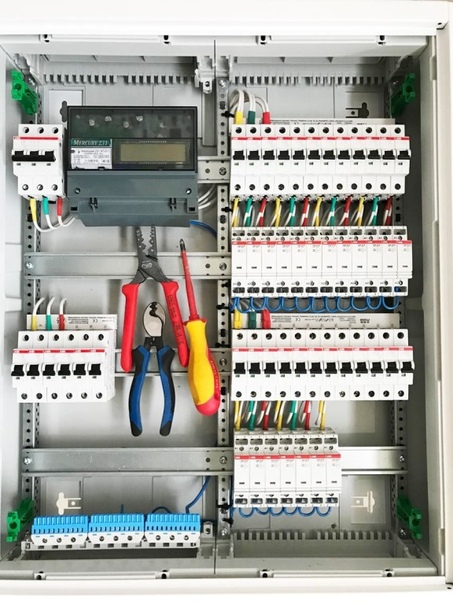

Сборка квартирного пластикового электрощитка из нескольких автоматов производится на месте установки, но при сборке схемы электрощита для частного дома, состоящей из большого количества аппаратуры, это удобнее сделать на столе.

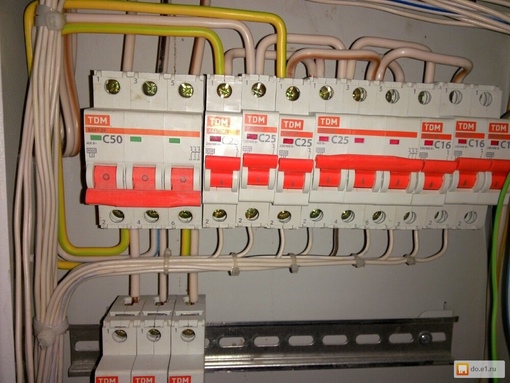

Для соединения верхних клемм автоматов в распределительном щите для электропроводки удобно применять специальные гребенки. Они выпускаются одно, двух или трехполюсные. Это зависит от количества фаз электросхемы РЩ.

Порядок и правила монтажа всех видов электрощитов и сборки электросхемы своими руками от этого не меняются:

  • при подключении автоматов и устройств защиты электрощита в доме подходящие провода присоединяются сверху;
  • в одну клемму не подключаются более двух проводов, жилы разного сечения или жёсткий и гибкий провод;
  • сечение перемычек выбирается равным или большим сечению кабелей.
  • провода отличаются по цвету изоляции — нулевые синие, а фазные коричневые.

При минимальном опыте электромонтажа собрать электрощиток своими руками можно без особых проблем:

  • Согласно электросхеме расставляется аппаратура. Есть два варианта расположения – по значимости (вначале все вводные, затем УЗО и т.д.) и по направлениям.
  • Отмечаются места для установки шин-гребенок, и отрезается нужная длина. Торцы гребёнок закрываются заглушками.
  • С нижних клемм вводного автоматического выключателя «раздаётся» фаза и ноль на аппаратуру, подключенную после него. Для этого отрезаются куски проводов нужного цвета и сечения такой длины, чтобы перпендикулярно, без натяжения входили в клеммы.
  • Раздачу фазы и ноля можно сделать перемычками из отрезков провода ПВ3 соответствующего цвета.
  • Выполняется подключение собранного электрощита. При монтаже на месте установки присоединяется подходящий кабель, а при сборке распределительного щита на столе с помощью куска кабеля и вилки. Включается вводной автомат, а затем и все устройства защиты. Проверяется исправность УЗО нажатием кнопки «Тест».
  • Тестером проверяется наличие напряжения на клеммах, к которым подключаются отходящие кабеля.

Важно! По новым нормам ПУЭ в клеммы зажимать многожильные провода запрещено. Для этого используются специальные наконечники НШВИ.

Наладка и эксплуатация щита

После сборки электрического щитка и установки электрощита в квартире все выключатели устанавливаются в положение «отключено» и начинаются пусконаладочные работы:

  • Перед проверкой щитка необходимо подключить электрические устройства – розетки, выключатели, светильники и мощные потребители.
  • Подается напряжение на электрический щиток и тестером проверяется правильность подключения фазы и нуля.
  • Включаются УЗО и дифавтоматы, затем нажатием кнопки «Тест» проверяется их работоспособность.
  • Тестером проверяется напряжение на выходе автоматов защиты.
  • Включаются мощные электроприборы. Должны отсутствовать искрение и нагрев аппаратов.
  • В розетках проверяется напряжения.
  • выполняется проверка освещения.
  • в таком режиме электрический щит должен поработать несколько часов.
  • Если в доме живут маленькие дети, то распределительный щиток закрывается на замок.

При успешных испытаниях после установки электрического щитка в квартире, он закрывается крышкой с наклеенной схемой электрического щитка. Если в процессе наладки схема электрощита изменяется, то это отмечается на чертеже.

Все пустые места в крышке после того, как сборка электрощита завершена, закрываются заглушками.

Распределительный щиток — это не конструкция типа «поставил и забыл». После монтажа распределительных щитов они требуют периодического контроля:

  • Через месяц эксплуатации распределительный щиток открывается и в нём поджимаются клеммы.
  • Взрослым жильцам квартиры необходимо рассказать о правилах эксплуатации электрического распределительного щитка и порядке действий при срабатывании защиты.
  • Раз в месяц проверка исправности УЗО и дифавтоматов, устанавливаемых в распределительные щиты, повторяется.

Собрать электрощиток самостоятельно может даже начинающий электромонтёр. Поэтому монтаж электрощитка доступен любому человеку, находящемуся в «дружеских» отношениях с отвёрткой и плоскогубцами.

Электрический щиток - 125 фото основных видов и типов распредщитков

Любой современный дом нуждается в электричестве, и элетрощиток является его неотъемлемой частью. Именно в этот узел поступает электричество и, распределяясь по проводке, питает все электроприборы. В щитке содержатся множество устройств различающихся по функциям и назначению. По мере надобности его модульные устройства можно дополнить.

Краткое содержимое статьи:

Виды монтажа щитков

Сегодня можно встретить разные типы и размеры электрических щитков. Главным образом они отличаются по способу крепления:

  • Навесной щит;
  • Встраиваемый щит.

Способ монтажа первого типа осуществляется на дюбели или шурупы. Навесной корпус прикрепить можно самостоятельно. Открытый тип проводки в доме, является главным фактором для щита с навесным монтажом.

Встраиваемые щитки устанавливаются в нишу стены, когда проводка в доме сделана скрытой. Такой монтаж сложнее в разы по сравнению с предыдущим типом крепления. При этой работе появится строительный мусор и много пыли.


Необходимо иметь строительные инструменты:

  • Болгарка;
  • Перфоратор;
  • Зубило.

Такой корпус можно крепить несколькими способами. В первом случае имеется крепежный каркас, входящий в комплект щита, он крепится дюбелями к стене. При отсутствии креплений применяется гипсовый раствор.

Корпуса распределительных щитков

Чтобы понять, как выбрать электрический щиток правильно, рассмотрим различные модели корпусов. По требованию ГОСТа они должны быть изготовлены из металла или пластика.

Металлические щитки обладают прочностью и надежностью. Они используются, когда нужно установить много модулей. Корпус изготавливается в трех комплектациях:

  • Цельнометаллический;
  • Разборный;
  • Каркасного исполнения.

Для уличного монтажа применяется герметичный бокс, он не пропускает влагу. А в помещениях используется обычный корпус.


Пластиковые электрические щитки удобнее применять в помещении. Они могут быть навесного, а также встроенного монтажа.

Пластиковые боксы могут быть разных размеров. В помещении они смотрятся более эстетично, чем металлические. Прочностные характеристики нового пластика на высоком уровне, но со временем они ухудшаются.

Габариты распределительного щитка

Прежде чем выбрать размеры электрощитка, нужно посчитать количество модульных устройств, которые следует в него установить. К этому набору прибавится и счетчик, который по размерам сопоставим с восьмью модулями.

Когда монтажный план готов, можно выбирать габариты бокса. Всегда нужно брать размер про запас, так как иногда нужно дополнить щиток модулями, или заменить существующие устройства.

Пучки кабельных жил тоже нужно учитывать. Не рекомендуется утрамбовывать в бокс модули и провода, всегда должно быть свободное расстояние между ними.

Монтажная схема

Опытные электрики могут собрать щиток без схемы, так как помнят ее наизусть. Тем, кто решился сделать это в первый раз, необходимо подробно изучить все соединения и элементы. Каждый модуль имеет свое обозначение, наминал и класс защиты.

Если планируется подключить электрощиток в старых домах без заземления, то нужно заметить, что на схеме будет отсутствовать РЕ шина.

Из-за перепадов напряжения может возникнуть пробой изоляции. Чтобы бытовые приборы не повреждались, следует вовремя разорвать цепь. Это делается с помощью реле контроля напряжения. Его так же указывают на схеме.

Двухполюсные УЗО помогают избежать удара током от утечек напряжения, даже при отсутствующем заземлении. Особенно это касается комнат с повышенной влажностью.

Щитки для многоквартирных домов имеют более сложную схему. В каждой квартире есть не только однофазные, но и трехфазные приборы.

На схеме трехфазного питания, в сеть поступает 380 в. Под нее делается соответствующая проводка. Счетчик света устанавливается вместе с рубильником отдельно.


Благодаря схеме собрать щиток становится проще, и быстрее. В некоторых случаях делают расшифровку и пояснения к ее элементам. Она приклеивается на внутреннюю сторону крышки корпуса. И если схема не пригодилась, то в последующем поможет другому мастеру обслуживать щиток.

Набор модулей для щитка

Количество устройств в щите зависит от площади помещения. Чем больше квартира, тем большее число выключателей и розеток. Для этого потребуется много автоматов.

Электрический щиток для частных домов по стандарту содержит 12 модульных элементов. Если корпус качественный, в нем обязательно будет DIN рейка. Это металлическая направляющая планка, на которую монтируется все приборы.

В распределительном щитке, она имеет жесткую фиксацию, ее длину можно уменьшить с помощью ножовки. Встраиваемые приборы имеют защелки, которыми закрепляются на DIN рейке.

Количество бытовых приборов определяет нагрузку на сеть. Чтобы не произошло короткого замыкания или перегрузки, в электрощитке используют автоматы.

Для заземления и коммутации нулевых выходов применяются две распределительные шины. Есть и соединительная проводка, включающая в себя различные шнуры, переходники и удлинители. Ее сечение зависит от количества потребителей.

Никакая квартира не обходится без электросчетчика. Он считает потраченную электроэнергию, поэтому также крепится в боксе.


Подключение электрощитка

Изоляционная оболочка проводов снимается. DIN рейка устанавливается в распределительный щиток. Сборку модулей начинают с вводного автомата, который должен располагаться с правой стороны. В след за ним монтируются устройства защитного отключения. Остальные приборы крепятся по схеме в удобном порядке.

После сборки всех устройств на DIN рейке, приступают к подключению кабельных жил. Этот процесс может затянуться надолго, если каждый провод не пометить меткой в соответствии с монтажной схемой щитка.

Устанавливаем нулевую планку, и коммутируем к ней концы нулевых жил. Подключаем питание к автоматам на их верхние клеммы. Потом подключаются автоматы дифференциации, они необходимы для проводки ванной комнаты.

Самой последней подключается питающая жила. Этот кабель состоит из 3 проводов: фаза, ноль, защита. Каждый из них отличается по цвету изоляции.

Те, кто хотел бы провести монтажные работы самостоятельно, могут посмотреть фото электрического щитка в интернете., с однофазной или трехфазной сетью. Вводить в эксплуатацию электрощиток может только работник энергосбыта.

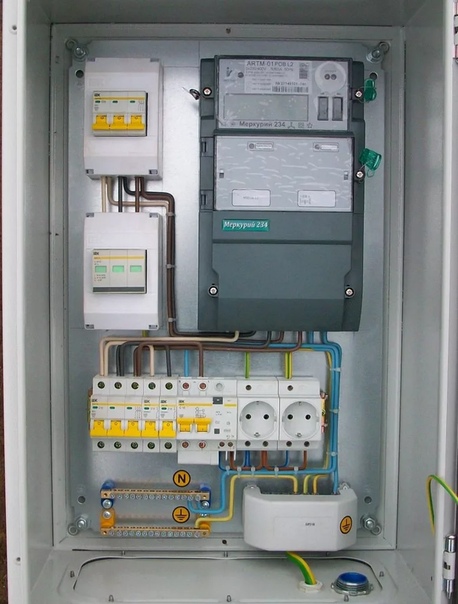

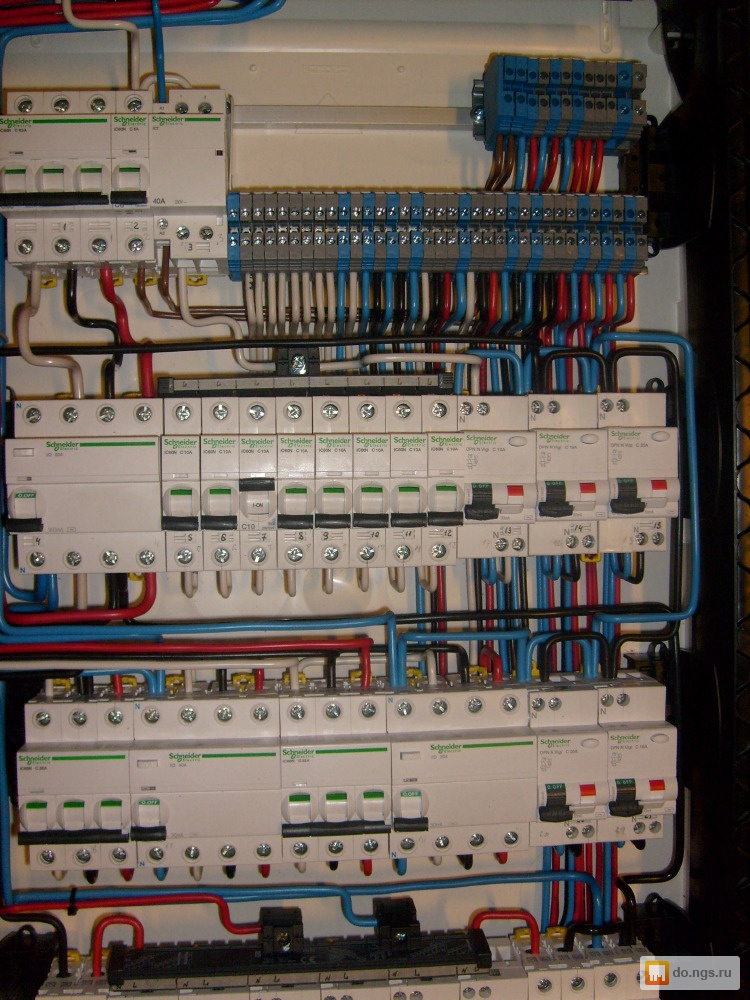

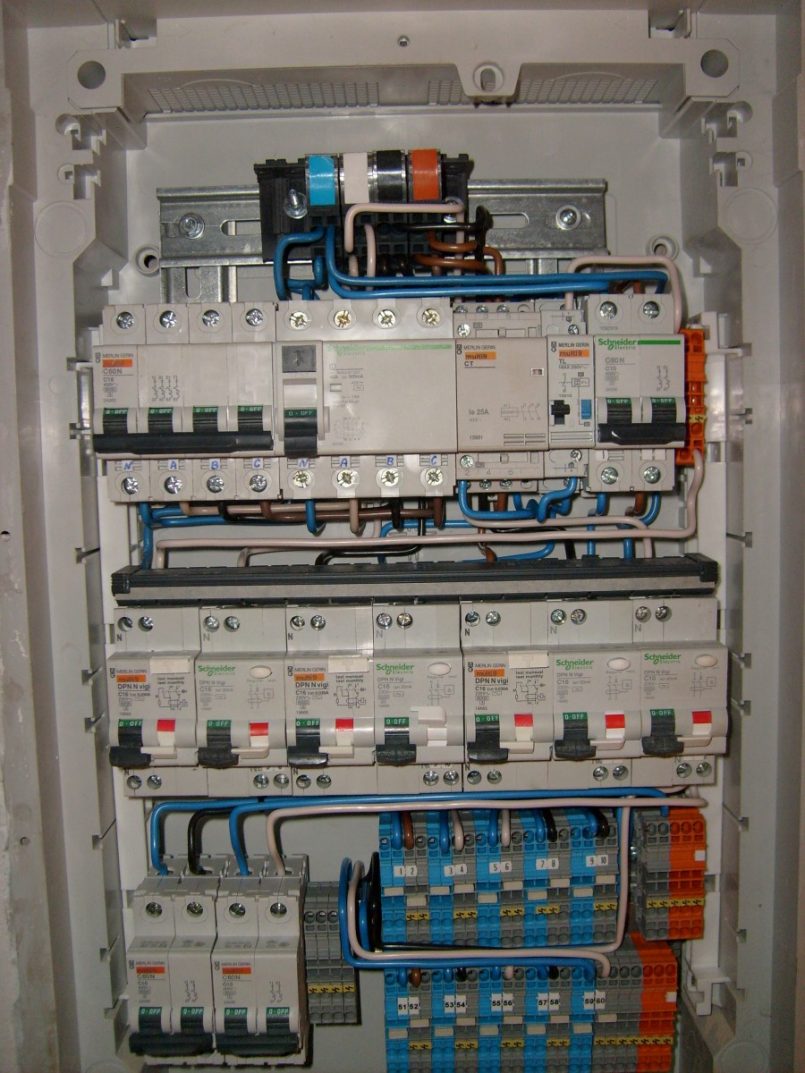

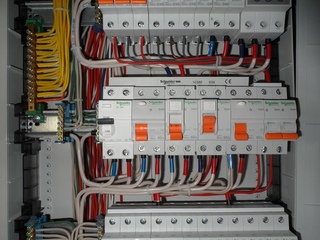

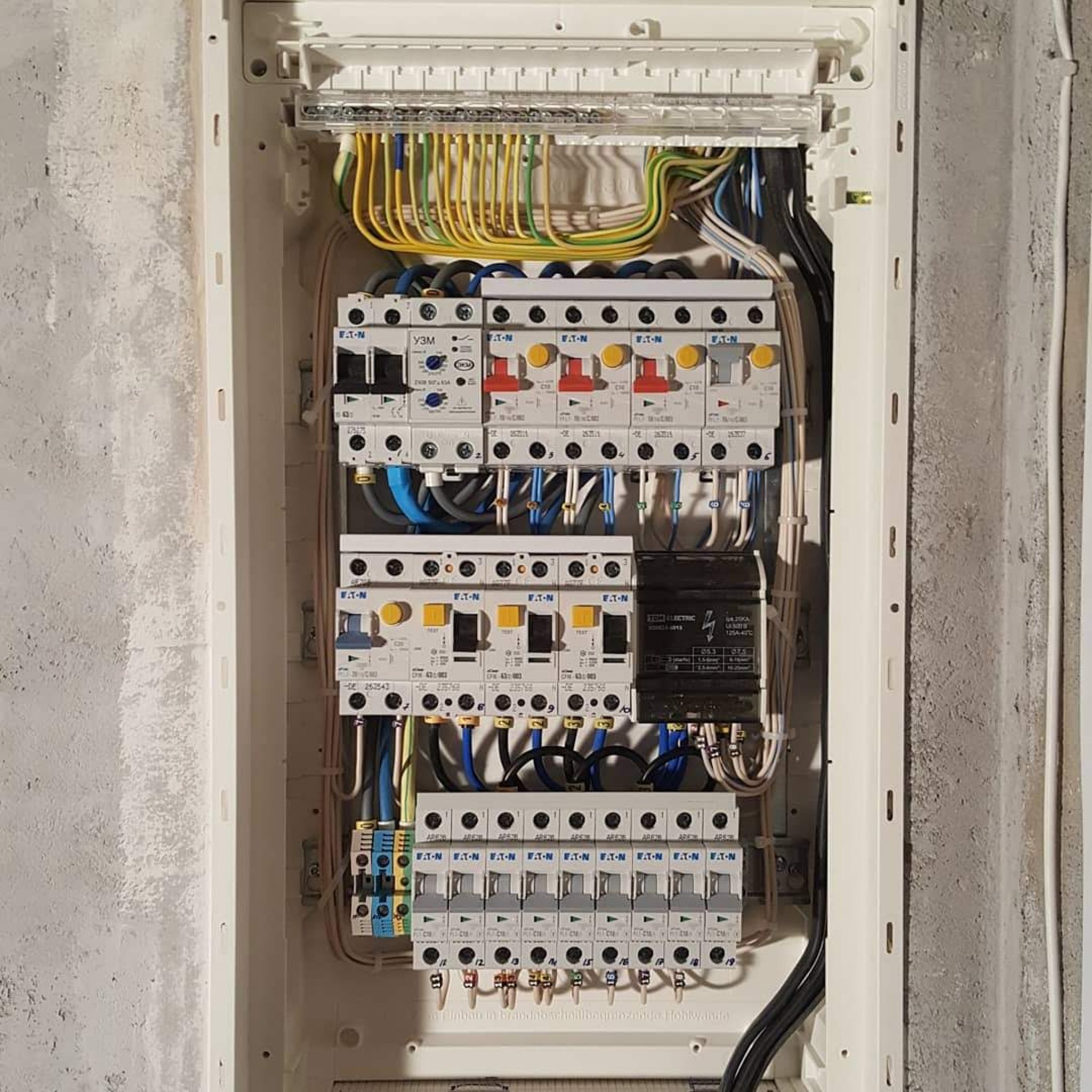

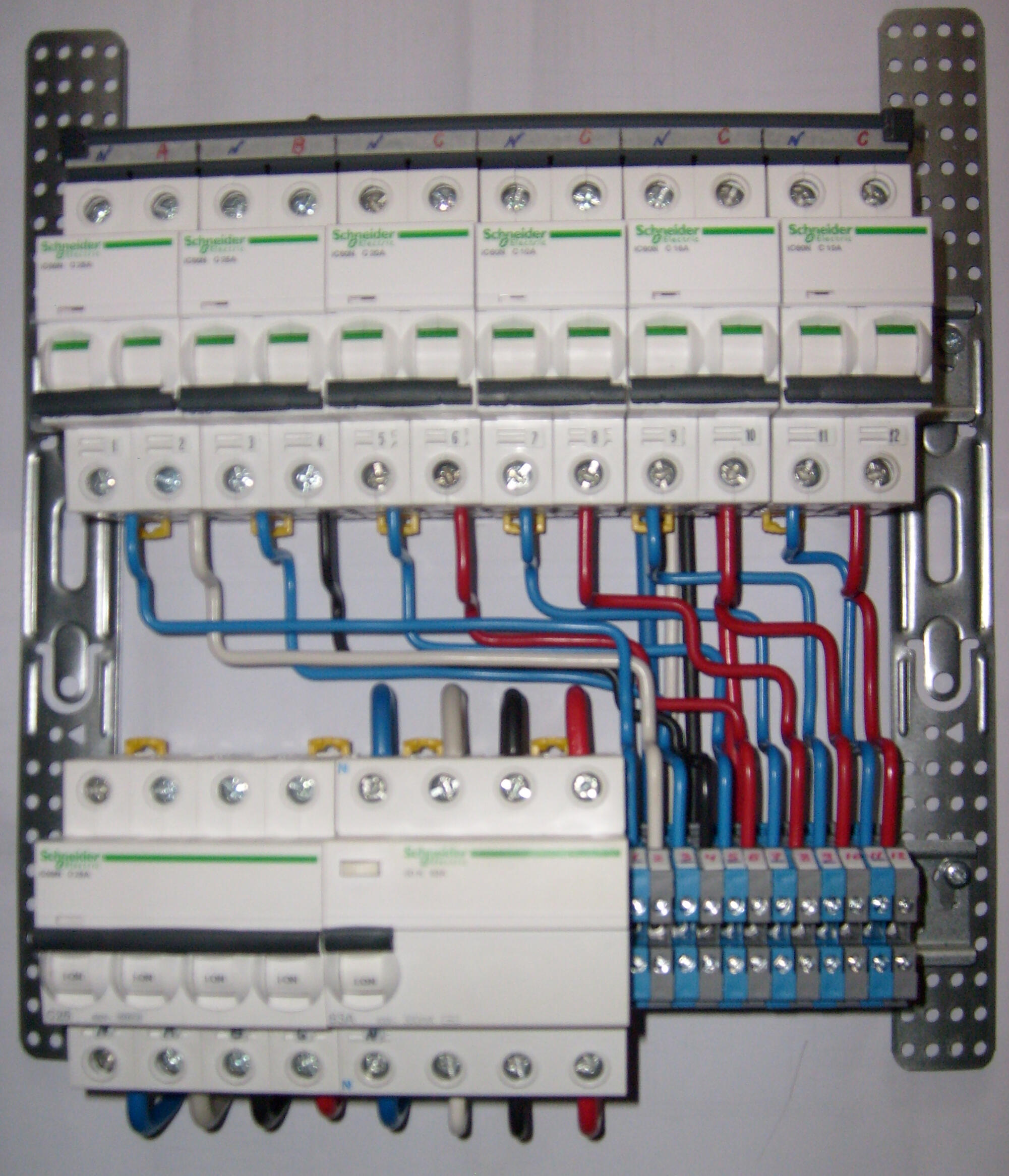

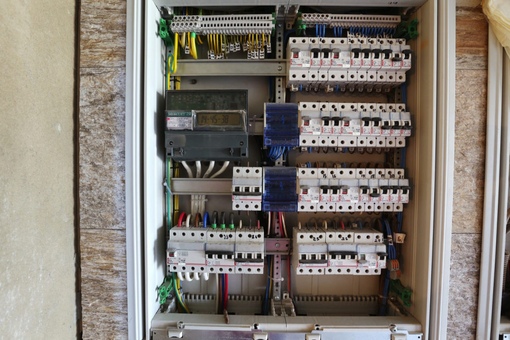

Фото электрических щитков

Крепление электрощита в стене - Порядок работ

Электрощиток это один из самых ответственных элементов электроснабжения любого объекта. Разновидности электрощитков большое множество. В данной статье, рассмотрим в качестве примера, крепление корпуса электрощитка для скрытого монтажа в стене. Далее разговор пойдет именно про монтаж самого корпуса щитка в стену, а не его комплектация и сборка. Эти моменты будут отражены в других статьях.

Расположение щита

В первую очередь старайтесь размещать электрощиток в том месте, где у Вас находится вводной кабель. Не рекомендуется производить его наращивание. Обычно щит всегда располагают при входе в квартиру. Обеспечивайте свободный доступ к электрощитку, не захламляйте подход к нему разной мебелью.



Щит должен располагаться на высоте не более 1,7м от уровня пола.

В случае необходимости переноса щита в другое место, желательно заменить вводной кабель, чтобы он был цельным.

Инструменты

Приспособления которые понадобятся для монтажа распредщитка в стену:

  • пузырьковый или лазерный уровень
  • карандаш, маркер
  • перфоратор с набором буров по бетону 6-10мм или болгарка с диском по бетону
  • долото (пика или лопатка) для перфоратора (выбивать нишу)
  • шпатель для цементного раствора
  • нож для удаления заглушек в щитке под заход кабеля

Порядок работ

Для выполнения грамотной работы придерживайтесь следующего порядка:

  1. прикладываете корпус щитка к стене в том месте где он будет размещаться и обводите карандашом его контур. Момент очерчивания контура контролируете пузырьковым уровнем, чтобы ниша не получилась скошенной в какую либо сторону. По ширине делаете запас примерно в два сантиметра с каждой стороны
  2. просверливаете буром отверстия по очерченному контуру, можно также воспользоваться болгаркой и диском по бетону. Глубина отверстий должна быть примерно на 1см больше, чем толщина корпуса щитка
  3. большим перфоратором в режиме удара, выбиваете в стене нишу по очерченному и высверленному контуру
  4. подготавливаете штробу сверху щитка для захода кабелей в корпус
  5. в щитке вырезаете отверстия под ввод кабеля
  6. ниша смачивается водой и щиток закрепляется внутри стены на цементный раствор или гипс
  7. с помощью пузырькового или лазерного уровня опять контролируйте правильное горизонтальное и вертикальное расположение распредщитка
  8. выступающие края щитка должны быть заподлицо со стеной и не выпирать наружу

Окончание работ

Когда гипс или цементный раствор полностью застыли и схватились, можно начинать заводить кабели внутрь щита.

Для удобства дальнейшего монтажа, заведенные внутрь щитка кабели, на вводе, раскладываете плоско в один ряд и кусочком ненужного кабеля, прикрученного саморезами, придавливаете их к задней стенке щитка.

На этом этапе старайтесь завести кабели в щиток по порядку, согласно пронумерованных групп.

Допустим слева направо, с первой по десятую. Это позволит Вам в дальнейшем, при сборке щитка, более эргономично и быстрее произвести разводку электропроводки внутри.

По окончании работ заделываете штробы и приступаете к сборке модульной аппаратуры в самом щитке.

Статьи по теме

Сборка и монтаж распределительного электрического щита

Сборка и установка электрического распределительного щита по России реализует компания «ИНТЕХ» (Москва). Чтобы получить КП на сборка и монтаж распределительного щита, позвоните по телефону: +7(495) 146-67-66. Отправить письменную заявку Вы можете на email [email protected] или через форму заказа.

При ремонте или строительстве всегда перед хозяевами возникает вопрос об электропроводке: ее замене или монтаже «с нуля». И этот вопрос обойти стороной никак не получиться, так как без электричества не обойдется никакое современное жилище. Но, помимо своей прямой функции, обеспечения в нужном месте нужным количеством электрической энергии – она должна еще правильно распределяться и быть безопасной. Именно этим занимается электрический щит, который обязательно есть в наших квартирах и домах.

Наши преимущества:

10

10 лет стабильной и успешной работы

500

Выполнено более 500 000 м2

Почему у нас лучшая цена?

24

Минимальные сроки

100

100% контроль качества

5

5 лет гарантии на выполненные работы

1500

1500 м2 площадь собственных складских помещений

Инженерная наука абсолютно равнодушна к человеческим чувствам, она основана на точных науках – физике и математике. Именно поэтому, прежде чем делать электропроводку, надо обладать базовыми знаниями и понимать всю физику процесса. Сборка и монтаж электрического щита своими руками возможна, но только при полном понимании процесса. В противном случае, следует обращаться к специалистам.

Подготовка к монтажу распределительного щитка

Монтаж и сборка электрического щитка — это заключительный этап создания всей внутренней системы электроснабжения частного дома, квартиры или другого объекта недвижимости. После выполнения работ по подключению строения к общим электрическим сетям и монтажу внутренней проводки, можно приступать к установке корпуса распределительного щитка и сборке его внутреннего оснащения.

Начинать эту процедуру необходимо с составления принципиальной схемы электрощита, при этом следует учесть нижеперечисленные факторы.

  1. Вид внутренней разводки проводов: «звезда» или «шлейф», в распределительных коробах или по смешанному варианту. Тип внутренней электрической разводки определяет количество проводов, подходящих к распределительному щиту. Их может быть до нескольких десятков. От это показателя зависит какое электрооборудование необходимо разместить в щитке, его количество и технические характеристики.
  2. Общая мощность всех электроприборов: определяется суммой номинальных показателей по каждому прибору. Также этот общий показатель необходимо разбить по зонам потребления от каждой заведенной в щиток линии внутренней проводки. Это необходимо для подбора автоматов и других комплектующих по максимальному току нагрузки.
  3. Учет всех возможных вариантов нагрузки: подключение дополнительных электроприборов, одновременное включение всей техники и так далее. Вернее всего, такой расчет уже был выполнен при монтаже внутренней проводки, но желательно продублировать его. Все автоматы и другое электрооборудование необходимо приобретать с запасом по мощности.
  4. Определение видов электроприборов на объекте: многие электроприборы требуют установки дополнительного оборудования. Например, работу стиральной машинки необходимо обезопасить установкой УЗО (устройство защитного отключения). Это обеспечит надежную защиту человека от поражения электрическим током в случае замыкания фазы на корпус электроприбора. После разработки принципиальной схемы электрощита, приобретения всех необходимых комплектующих и материалов приступаем к выбору корпуса устройства и его монтажу.



Сборка щита

Перед началом выполнения работ, организуйте дополнительное освещение над рабочей зоной. На отдельном столе установите весь инструмент, который потребуется в процессе проведения работ. На стену установите кронштейны, которые позволяют выполнить временную подвязку провода. Установите ранее созданную схему монтажа щитка на видное место, чтобы она всегда была у вас перед глазами. Проверьте наличие необходимого оборудования. Позаботьтесь об обесточивании вводного провода.

Особенности электромонтажа своими руками в частном доме:

  • изначально следует начать со сборки распределительного ящика;
  • удалите все заглушки, оборудуйте отверстия под все провода;
  • установите рейки специальные, а также шины и нейтрали;
  • демонтируйте дверь, при необходимости;
  • установите кронштейны для монтажа.

Далее производится временная фиксация ящика на стене. Для проверки его качества внимательно осмотрите нишу. Далее производится демонтаж прибора, монтаж проводов, разводка перемычек и монтаж автоматики.

Изначально все провода подгоняются по длине, однако учтите, что небольшой запас все же должен присутствовать. При наличии большого количества проводов на стене, одна из часть подводится с верхней части, а вторая с нижней. Поэтому, заранее нужно сгруппировать и распределить провода. Далее производится удаление внешней изоляции на кабеле. Для этих целей используйте специальный инструмент, который предотвратит повреждение первичной изоляции.

Обратите внимание: снимая внешнюю изоляцию возможно случайно задеть маркировку провода, в таком случае, провод нужно подписать с помощью маркера. Поэтому, выполняя чистку также и маркируйте провода. Для этих целей воспользуйтесь малярным скотчем, на который уже наносится отметка о назначении кабеля.

Во внутреннюю часть щита устанавливается проводник и кабель вводного типа. При этом, производится разравнивание проводов одним слоем. Далее определяются типы автоматов, на которых выполняется подключение проводов.

Следующий этап - установка приборов модульного типа на рейках. В соотношении со схемой соблюдайте номинальные значения между устройствами. Изначально фиксируется устройство защитного отключения, далее производится монтаж автоматов. На завершающем этапе выполняется установка самостоятельных защитных автоматов и дополнительных устройств модульного типа.

Учтите, что установка всей автоматики производится постепенно. Возможен вариант монтажа одной рейки и автоматики на ней, а затем следующих реек. Далее производится монтаж счетчика и определение его места на поверхности щитка.

Одним из главных процессов электромонтажа на даче своими руками является выполнение коммутации. Для этого, жила каждого провода соединяется с определенной цепью на автомате или шине. В процессе выполнения коммутации необходимо обратить внимание на такие рекомендации:

  • работы проводятся в определенном порядке - например слева направо или наоборот;
  • подключение жилы на фиксационных точках, при этом излишки обрезаются ножом;
  • выполнение монтажа кабелей внутри щита также выполняется с соблюдением определенного порядка, например, в вертикальном или горизонтальном направлении, при этом поворачивать провода нужно только под углом в 90 градусов;
  • зачистка проводов выполняется приблизительно на 10 мм, для этих целей используется специальный инструмент;
  • на поверхность мягких жил необходимо установить специальные заглушки в виде наконечников;
  • концы провода монтируются под конечными частями автомата;
  • напряжение подводится к коробке автомата с верхней части, а проводник - с нижней, данный стандарт является общепринятым;
  • проверьте надежность соединения проводов, обратите внимание, чтобы медные провода не выступали из-под автомата;
  • для сборки нескольких проводов между собой используйте пластиковые стяжки и устанавливайте их за поверхностью реек.

Далее производится раздача фазы и нуля, с помощью модульных устройств. Для обустройства основной переброски, используйте ранее приобретенные гребенки или самодельные перемычки.

Далее выполняется подключение вводного кабеля. Для этого, провод нужно зажать перед главным автоматом в виде фазы и ноля, одна из жил, которая отвечает за заземление устанавливается на шине. Фазные и нулевые провода соединяются со счетчиком или в соотношении со схемой производится их дальнейшая разводка.

На завершающем этапе электромонтажа потолка своими руками выполняется подключение изделий и поочередная подача нагрузку на каждую линию. Если система работает исправно, подавайте напряжение на все линии. Для тестирования каждого прибора защиты нажимайте на определенную кнопку. Отключение напряжения на цепи является свидетельством правильной работы прибора. Промаркируйте автоматические приборы, установите схему на дверце, выполните монтаж крышки на корпусную часть.

Длительность эксплуатации щитка определяет качественные работы по электромонтажу деревянном доме руками. Использование качественных материалов от проверенных поставщиков позволяет в итоге получить хороший электромонтажный щит, который отличается бесперебойной работой и хорошим электроснабжением дома.

Как компонуются модульные устройства

Не существует категоричных стандартов, рекомендующих размещение модульной техники по типам в определенной последовательности. И все же лучше придерживаться некоторых закономерных правил, чтобы устройство схемы было понятно другим мастерам, а назначение элементов управления — мнемонически доступным для пользователя.

Вполне логично будет разместить вводной автомат в начале верхнего ряда, рядом с ним также располагается блок защитных и измерительных устройств общего назначения. Во-первых, ими пользуются достаточно редко, значит, наиболее часто используемые элементы расположатся ниже, в более доступном месте. Во-вторых, так удобнее вести внутреннюю разводку. Просто запомните пока, что вводный блок подключается на верхние зажимы, а снимается напряжение с нижних.

Следуя по порядку сверху вниз и слева направо, следом устанавливаются УЗО группового типа. Как минимум одно защищает розеточные группы общего назначения, еще по одному для кухни и ванной комнаты. Если все отходящие линии защищены по току, установка вместо УЗО дифавтоматов не требуется.

Относительно автоматических выключателей: первой устанавливается защита осветительных линий, затем общие розеточные группы, затем специальные потребители и выделенные линии: бак, стиральная машина, электрический котел. Есть и альтернативный принцип размещения, при котором в первую очередь размещаются группы защиты высокомощных и трехфазных потребителей, но этот подход полезен только при построении промышленных и общедомовых сетей с токами на вводе более 100 А. Такая компоновка позволяет подключить несколько вводных автоматов, не разрывая физически жилу вводного кабеля.

Проводники и электрические подключения

Техника установлена, остается только развести проводники, не образуя при этом громоздкую паутину. Установим для начала, что на один клеммный зажим может подключаться только одна жила. Если нужно несколько — потрудитесь обжать их гильзовым наконечником и прикрыть оголенные концы термоусадкой. Перед фиксацией в зажиме жилу нужно свернуть в небольшую петельку.

Второй момент: для модульных устройств, как правило, не имеет значения, с какой стороны вы подводите напряжение, а с какой забираете. Правило подключения на верхние клеммы применимо только для техники панельного монтажа со съемным корпусом, чтобы в отключенном состоянии приводной механизм мог быть обслужен.

Если монтируете на весу — первым делом разводите отходящие линии, пропускайте жилы под DIN-рейку и тяните к точке подключения. Сложенные излишки кабеля удобно прятать в «карман» между автоматами и задней стенкой. Все жилы пакуются в шлейфы согласно назначению с помощью нейлоновых стяжек. Отдельно соединяется пучок нулевых проводов, отдельно заземление, каждая из этих двух групп имеет свой маршрут прокладки. Фазные провода лучше паковать по рядам, то есть доводить шлейф вертикально до рейки, а потом распускать его по сторонам. Так в технологическом зазоре останется место для прокладки соединительных перемычек.

Для подключения одного ряда автоматов удобно использовать соединительную изолированную гребенку. Они бывают одно- и трехрядные, если какой либо автомат в ряду нужно запитать из другого источника, достаточно просто откусить контактную площадку. Один важный признак отличает гребенки — способ подключения к модульной технике. Гребенка может иметь длинные прямоугольные площадки под стандартные клеммные зажимы, однако в ряде случаев ножки имеют специальную форму под соответствующее гнездо в модульном компоненте. Как пример можно назвать продукцию крупных производителей электромонтажной продукции, где используются площадки раздвоенной формы для посадки под затяжной винт, то есть одновременно одним зажимом можно подтянуть и жилу кабеля, и площадку гребенки. В ином случае приходилось «перекидывать» питание, устанавливая по вводному автомату в каждом ряду.

Вспомогательные приспособления

При сборке щитков могут стать хорошим подспорьем всевозможные расходные материалы. Так, для группировки защищенных УЗО линий их нулевые проводники нужно обязательно собирать на отдельную колодку, которая имеет от 6 до 18 отверстий с винтами и пластиковый корпус для установки на рейку. Размещать колодки рекомендуется на краю ряда, чтобы их закрывала лицевая панель.

Фиксировать автоматы от сдвига помогут ограничители хода с винтовыми или пружинными фиксаторами. Если внутри щитка выполняются расключения проводки потребителей, что часто практикуется в групповых сборках, для соединения используют пружинные клеммники, например, WAGO.

Крупные производители щитового оборудования снабжают щиты обширным перечнем полезных расходных деталей. Здесь и фиксаторы кабеля, и уплотнители вводов, заглушки для лицевой панели и даже специальные рамки с направляющими, позволяющие «выкатить» каркас с навесным оборудованием для более удобной сборки.

Пусконаладочные работы и эксплуатация электрощитка

После завершения монтажа отключаем все устройства в щитке. Нагружаем все розетки. Подаем напряжение, проверяем наличие на входе, правильность фазы и нуля. По одному кнопкой "Тест" проверяем УЗО и дифавтоматы. Проверяем напряжение на входе автоматов, включаем по одному и проверяем выходное напряжение. Включаем мощные приборы, следим за состоянием щитка: не должно наблюдаться искрения, дымления, нагрева. Проверяем розетки и освещение. Монтаж электрощитка – пошаговое руководство по сборке своими руками

Следует периодически осматривать электрощит. Обязательно через месяц открываем его и подтягиваем все контакты. В дальнейшем ежемесячно проверяем работу УЗО. Если монтаж выполнен с соблюдением рекомендаций специалистов, вдумчиво и без спешки, оборудование послужит долго и надежно.

Видео - сборка щитка

"ИНТЕХ" - инжиниринговая компания. На нашем ресурсе air-ventilation.ru Вы можете узнать необходимую информацию и получить коммерческое предложение.

Сборка и установка электрического распределительного щита по России реализует компания «ИНТЕХ» (Москва). Чтобы получить КП на сборка и монтаж распределительного щита, позвоните по телефону: +7(495) 146-67-66. Отправить письменную заявку Вы можете на email [email protected] или через форму заказа.

Получите коммерческое предложение на email:

Нужна консультация? Звоните:

Отзывы о компании ООО "ИНТЕХ":

Информация, размещенная на сайте, носит ознакомительный характер и ни при каких условиях не является публичной офертой.

Как правильно установить и собрать щиток электрический в квартире



Монтируем электрический щиток самостоятельно

Важность электрического щитка в квартире в системе электроснабжения дома чрезвычайно велика. Проводка не сможет качественно и полноценно функционировать без правильного распределения потребителей электрической энергии, а пожаро– и электробезопасность будет сведена к минимуму при отсутствии необходимых элементов защиты. Конечно же лучше будет, если прокладкой проводов и монтажом оборудования будут заниматься специалисты, но при некотором изучении этого вопроса (с этим вам поможет данная статья) вы сможете самостоятельно произвести монтаж электрического щитка своими руками без особых усилий и затрат, собрав несложную электрическую схему. Главное разобраться, какие бывают схемы электроснабжения, какое оборудование необходимо выбрать, как рассчитать электрические нагрузки, как их правильно и равномерно распределить.

Общие вопросы об электрических щитах

На данный момент существует два типа электрических щитов. Первый – старый и уходящий в небытие – щит с предохранителями (или пробками), которые были одноразовыми, и их необходимо было выкручивать для замены, и современные устройства, оснащенные системами пакетных выключателей (автоматами). Разумеется, использовать лучше современные технологии, так как они превосходят устаревшие системы в плане надежности, безопасности и долговечности, да и места занимают меньше, но не они не ремонтируются. В магазинах можно купить щитки как уже со встороенными автоматическими выключателями, так и пустые «боксы» и уже самому устанавливать необходимое оборудование.

Электрический  щиток в квартире, схема электропитания которой может быть разнообразной, а количество потребителей и их мощность со временем может вырасти, должен выбираться с дополнительными местами под автоматические выключатели.

Вводной автомат, обычно способный одновременно отключить и «фазу» и «ноль», должен выбираться исходя из общей нагрузки квартиры. Величина его токовых и защитных характеристик выше, чем у вспомогательных автоматов. Как правило, для двух– и трёхкомнатных квартир подойдет автомат на 32–40 ампер (порядка 7 кВт), если нагрузки меньше, автомат можно взять на 25 или 16 ампер.

Что касательно вспомогательных автоматов, устанавливаемых на «фазу», то они необходимы для защиты отдельного помещения или устройства. Специалисты советуют ставить такой автомат на каждого потребителя, чья мощность превышает 1,5 кВт (нагревательные баки, стиральные машины и так далее). Таблица примерных нагрузок электроприборов расположена ниже.

Таблица 1 — примерные мощности бытовых устройств.

Электроприбор

Мощность, Вт

Телевизор

140

Освещение

500

Компьютер

500

Микроволновка

800

Стиральная машина

2600

Электрочайник

1300

Бойлер

1900

Пылесос

650

Утюг

1600

Холодильник

300

УЗО (устройство защитного отключения) — чрезвычайно полезное устройство, если необходимо повысить уровень электрической защиты в разы. Реагируют на малейшие утечки токов и напряжений, мгновенно обесточивая цепь. При наличии в доме ванных и детских комнат, снабженных электроприборами, выбор УЗО будет играть особо важную роль.

Распределение мощности УЗО

Монтаж и устройство щита

Щиток электрический квартирный abb или legrand бывает двух видов:

  1. Закрытый (встраиваемый в стену).
  2. Открытый (щит крепиться непосредственно к вертикальной поверхности).

Выбор вида установки в основном зависит от типа электропроводки — если проводка открытого типа идеальным будет монтаж накладного щита — такой щит не требует специальной подготовки места, крепление к стене осуществляется при помощи обычных дюбель–гвоздей или шурупов «саморезов» (всё зависит от материала стены).

Если же проводка скрытого типа (т.е. встроена в стену), то лучшим вариантом будет установка встроенного щита. Тут все сложнее, так как придётся долбить стены. Главное не забыть удостовериться в том, что толщина стены позволяет установить щиток. После создания ниши, она промазывается крепящим раствором гипса или алебастра, и уже в такое ложе встраивается «бокс». Щиток удобнее использовать пластмассовый. Верхняя часть должна содержать вводные автоматы, под которыми располагается счётчик. Его крепят винтами. Монтаж счетчика выполняется после окончания работ, связанных с устройством электропроводки. Это связано с пломбировкой.

Монтаж электрического щитка должен осуществляться на жесткую поверхность — в том месте, где к нему легко добраться и обслуживать.

По нормам расположение щитка, он устанавливается вдали от трубопроводов воды и газа. Он должен быть расположен на ровной поверхности стены с углом наклона не более 1,5 градуса на высоте около 1,5 метра от пола. Если нет возможности расположить счетчик далеко от мест потенциального повреждения, то его можно поместить в шкаф, оснащенный смотровым окном. Крепление проводов допускается с использованием бандажной вязки.

Для проводки на чердаке необходимо оставить провод небольшой длины, потому что не допускается скручивание провода в бухту. Если вы делаете монтаж электрической проводки на чердачном помещении, кабель размещен в металлической трубе с заземлением.

Что касательно материалов, из которых изготавливаются щиты, то это может быть как металл, так и термоустойчивый пластик. Второй вариант более удобен в монтаже и эксплуатации, более безопасен, да и внешний вид его привлекателен.

Итак, с установкой самой коробки разобрали, теперь разберемся, как устроена схема электрического щита.

В принципе, все электрические схемы щитов однотипные, но существуют основные факторы, по которым они собираются, сюда входят:

  • количество потребителей электрической энергии;
  • суммарная мощность потребления электрической энергии;
  • мощность каждого потребителя;
  • место установки электрощита;
  • количество фаз;
  • наличие заземляющего проводника;
  • наличие узла учета электрической энергии.

Напряжение подаётся на вводной автомат (лучше, если двухполюсный) и идет на однофазный узел учета электроэнергии, откуда поступает на УЗО. Далее происходит расщепление фазы и непосредственное распределение нагрузок при помощи автоматических выключателей и дополнительных УЗО. Например, будут автоматы отдельно на освещение, на розетки и на мощных потребителей.

Устройство электрического щитка при трехфазной системе электроснабжения аналогично, только вводной автомат, УЗО и электросчетчик будут трехфазными, а вся система будет больше как в плане габаритов, так и в количестве автоматов и соединительных проводников.

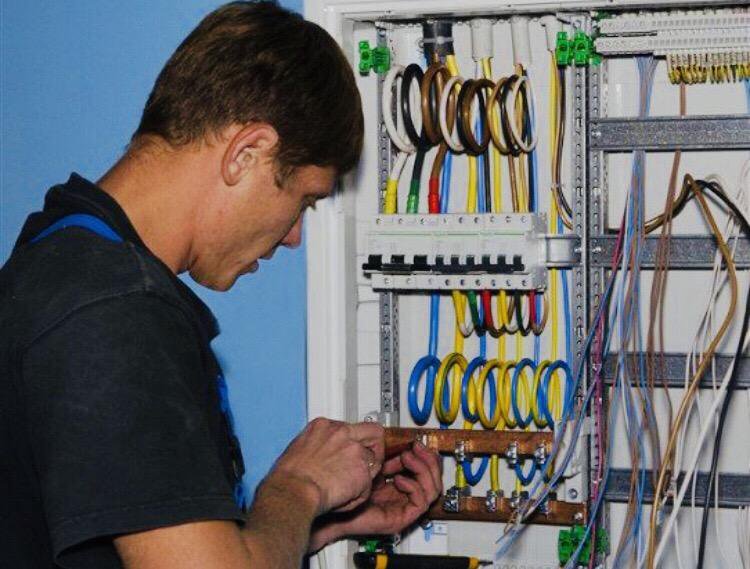

Начинаем внутренний монтаж

Теперь разберемся, как правильно собрать щиток электрический. Перво–наперво в щите, при помощи саморезов, устанавливается дин–рейка. Из себя она представляет металлическую пластину, к которой впоследствии будут прикреплены все коммутационные аппараты. Для создания необходимой длины ее можно легко распилить ножовкой по металлу.

Помимо дин-реек на корпус щита крепятся клемники (по–другому распределительные шины). Их роль заключается в соединение нулевых проводников. Если квартира или дом старого образца и вся система выполнена только фазой (3 фазами) и рабочим нулем (выполняется проводом голубого цвета), достаточно одного клемника. Если же система выполнена по правилам и имеется дополнительный желто-зеленый проводник (защитный ноль или заземление), то необходимо ставить еще одну шину. На данный момент времени в продаже имеются шины, конструкция которых позволяет крепить их на дин-рейку, как и автоматы.

После монтажа дин–реек приступаем к креплению автоматических выключателей. Современная конструкция позволят сделать это очень быстро, достаточно на верхней стороне автомата плоской отверткой оттянуть защелкивающее устройство, посадить автомат на дин-рейку и убрать отвертку. Снятие осуществляется аналогично.

Инструкция по сборке

Далее идет пошаговое описание того, как собрать электрический щиток однофазный:

  1. Строго соблюдаем меры предосторожности!
  2. Производим крепление необходимого количества дин-реек к щиту.
  3. После их крепления, согласно выбранной схеме устанавливаем необходимое количество автоматов, УЗО, нулевых шин. Следует помнить, что по правилам, вводной автомат следует ставить слева вверху.
  4. Устанавливаем электрический счетчик (если позволяет место). Это специфическое оборудование, требующее специальных знаний, поэтому лучше просто подвести к нему провода и вызвать контролера из Энергосбыта, который произведет правильное подключение, а заодно составит акт и опломбирует счетчик.
  5. Подключаем вводной автомат. Лучше будет, если фазы  подвести к нему снизу. В будущем это упростит задачу при установке перемычек между автоматами.
  6. Объединяем все автоматы и УЗО специальными перемычками. В вопросе: «Как собрать электрический щиток?» на этот пункт стоит обратить внимание.

    Сборка распределение щитка

Соединение можно производить тремя способами:

  1. При помощи многопроволочных медных проводов с втулочными наконечниками типа НШВИ.
  2. Собственноручно изготовить перемычки П–образной формы из кусков медного провода.
  3. При помощи специальных изолированных шин, называемых гребенками. Такая шина удобна в плане монтажа и не занимает много места, плюс в несколько раз снижает количество соединительных проводов.

Последующие действия:

  1. После того как выполнены все необходимые шаги по сборке электрического щита, приступают к разделке и подключению проводников.
  2. С разделкой все просто — счищаем при помощи ножа лишнюю изоляцию.
  3. После снятия, желательно пропаять оголенные концы или оснастить специальными обжимами, которые тоже лучше пропаять.
  4. Производим подключение проводов к автоматам — клеммы необходимо хорошо затягивать отверткой, слабый контакт впоследствии приведет к нагреву и разрушению токоведущих частей.
  5. Заземляющий проводник всегда идет мимо автоматов напрямую с заземляющей шины.
  6. Нулевой проводник подключается к нулевой шине. Если в качестве защиты используется обычный автомат (кроме вводного) – ноль идет напрямую, если защита выполнена УЗО — ноль идет через него к подключаемой линии.

Что еще необходимо знать?

Установка электрического щитка и его сборка — это не только умение правильно собирать схемы. Также необходимо знать некоторые нюансы, чтобы впоследствии не пожалеть о потраченном времени и силах.

  1. На покупаемом щите ни в коем случае нельзя экономить! Дешевизна щита явно говорит о некачественных материалах, из которых он сделан. Дешевая пластмасса со временем желтее и становиться хрупкой. Огнеупорность тоже может быть низкой.
  2. Покупать щит лучше с запасом модулей. Должна быть возможность маневра в большую сторону.
  3. Необходимо подписывать установленные автоматы! Спустя время можно и не вспомнить, какой автомат для чего служит. Зачастую в комплекте с электрощитом идет клеящаяся бумага, служащая как раз для этих целей.
  4. Через полгода, после сборки, необходимо произвести протяжку контактов.
  5. Периодически производить тестирование УЗО путем нажатия соответствующей кнопки.
  6. Лучше покупать оборудование известных марок. В таких щитах все подготовлено для удобной, качественной и безопасной кабельной разводки и установки защитных устройств. Например, сборка электрического щитка legrand или abb, займет меньше времени за счет наличия необходимых комплектующих материалов.
  7. Для удобства располагаем распределительные шины по разные стороны. Заземляющую – внизу, нулевую – вверху.
  8. При наличии детей в доме, щит необходимо купить с замком или оснастить таковым.

Нужно напомнить, что производить сборку и монтаж электрического щитка Легранд, AББ или оборудования другой фирмы необходимо строго на отключенной электролинии, после проверки отсутствия напряжения.

Для присоединения собранного щитка к действующей системе, необходимо привлечь работников соответствующих организаций.  Для многоквартирных домов это представители ТСЖ или ЖЭК.

В итоге после окончания всего процесса сборки и подключения, необходимо закрыть или прикрутить крышку и проверить свою работу, путем подачи напряжения на токоведущие части вашего щита.

Схема монтажа с тремя фазами вводаОднофазная схема подключенияСхема электропроводки в квартире

Специально для сайта ремонт квартиры самостоятельно.

Руководство по установке - Sidewalk Shield

Sidewalk Shield лучше всего использовать на новых или молодых насаждениях. Щиток можно использовать на молодых насаждениях, если его можно установить без нарушения существующего роста корней. Можно использовать Sidewalk Shield на старых насаждениях, если его можно установить без обрезания основных корней.

Устройство ямы под новые насаждения.

Ямки для деревьев можно устраивать непосредственно вокруг дерева или составлять большую зеленую зону.Окружающие ямы устанавливаются непосредственно вокруг дерева и ограждают одно дерево. Линейные или непрерывные ямы представляют собой более длинные ямы, в которых можно разместить несколько деревьев и большую зеленую зону. Ямы для деревьев должны быть как можно большими, чтобы оставлять достаточно места для роста корней деревьев, а сплошные ямы для деревьев предпочтительнее, когда это возможно.

Выкопайте всю территорию для создания окружающего котлована или по периметру для непрерывного котлована. Убедитесь, что земляное полотно находится на нужной глубине, чтобы барьер доходил до вершины бордюра, но превышал высоту бордюра или тротуара.Выровняйте внешнюю часть желаемой зоны посадки дерева тротуарным щитом. Наклоните щит под углом 10 градусов, где верхняя часть барьера находится ближе к дереву, а нижняя - дальше. Заменяйте почву в следующих 6-дюймовых слоях уплотнения по мере продвижения.

Два наиболее важных аспекта при установке Sidewalk Shield

1. Обеспечение надлежащего расстояния для здоровья дерева.

Капельная линия дерева - это крайняя внешняя область, по которой вода может стекать с конечностей.Тротуарный щит должен быть установлен не менее чем на половине расстояния зрелой капельной линии. Например, если капельная линия дерева составляет 10 футов в поперечнике, ограждение Sidewalk Shield должно иметь диаметр не менее 5 футов. Не все посадочные площадки круглые, но Sidewalk Shield может приспособиться к ним, сделав сопоставимую зону выращивания прямоугольными или нечетными зонами. Конечная цель - контролировать корни деревьев, но оставлять достаточно места для здоровья дерева.

2. Правильный угол установки

Назначение Sidewalk Shield - направлять рост корней вниз, а не вдоль поверхности, где они могут нанести вред тротуарам, проездам, септическим системам и т. Д.Материал расположен под 10-градусным уклоном вниз. Верх (часть ближе к поверхности почвы) должен быть ближе к дереву, чем низ. Это создает воронку для укоренения по нисходящей схеме роста.


Установить LineageOS на Shieldtablet | LineageOS вики

keyboard_arrow_left Вернуться к обзору

Основные требования

предупреждение

Важно: Пожалуйста, прочтите инструкции по крайней мере один раз, прежде чем выполнять их, чтобы избежать проблем из-за пропущенных шагов!

  1. Убедитесь, что на вашем компьютере установлены adb и fastboot .Инструкции по установке можно найти здесь.
  2. Включите отладку по USB на вашем устройстве.

Разблокировка загрузчика

info_outline

Примечание: Приведенные ниже шаги необходимо выполнить только один раз для каждого устройства.

предупреждение

Предупреждение: Разблокировка загрузчика сотрет все данные на вашем устройстве! Прежде чем продолжить, убедитесь, что данные, которые вы хотите сохранить, созданы на вашем ПК и / или в вашей учетной записи Google или аналогичном.Обратите внимание, что OEM-решения для резервного копирования, такие как резервное копирование Samsung и Motorola, могут быть недоступны из LineageOS после установки.

  1. Подключаем устройство к ПК через USB.
  2. На компьютере откройте окно командной строки (в Windows) или терминала (в Linux или macOS) и введите:

    Вы также можете загрузиться в режиме быстрой загрузки с помощью комбинации клавиш:

    • При выключенном устройстве удерживайте Уменьшение громкости и нажмите Питание , затем отпустите, когда появится меню.
  3. Когда устройство находится в режиме быстрой загрузки, убедитесь, что ваш компьютер находит его, набрав:

    check

    Совет: Если вы видите no permissions fastboot в Linux или macOS, попробуйте запустить fastboot как root.

  4. Теперь введите следующую команду, чтобы разблокировать загрузчик:

  5. Если устройство не перезагружается автоматически, перезагрузите его. Теперь он должен быть разблокирован.
  6. Поскольку устройство полностью перезагружается, вам необходимо повторно включить отладку по USB, чтобы продолжить.

Установка кастомного рекавери с помощью fastboot

  1. Скачайте кастомное рекавери - можете скачать TWRP. Просто скачайте последний файл восстановления с названием примерно twrp-x.x.x-x-shieldtablet.img .

  2. Подключите устройство к ПК через USB.
  3. На компьютере откройте окно командной строки (в Windows) или терминала (в Linux или macOS) и введите:

    Вы также можете загрузиться в режиме быстрой загрузки с помощью комбинации клавиш:

    • При выключенном устройстве удерживайте Уменьшение громкости и нажмите Питание , затем отпустите, когда появится меню.
  4. Когда устройство находится в режиме быстрой загрузки, убедитесь, что ваш компьютер находит его, набрав:

    check

    Совет: Если вы видите no permissions fastboot в Linux или macOS, попробуйте запустить fastboot как root.

  5. Восстановление прошивки на ваше устройство:
      fastboot flash recovery  .img


    check

    Подсказка: Имя файла может не совпадать с именем в этой команде, поэтому измените его соответствующим образом.

    check

    Совет: Некоторые устройства имеют некорректную поддержку USB в режиме загрузчика, если вы видите fastboot зависает без вывода при использовании таких команд, как fastboot getvar .. , fastboot boot ... , fastboot flash ... вы можете попробовать другой порт USB (желательно USB Type-A 2.0) или концентратор USB.

  6. Теперь перезагрузитесь в recovery, чтобы проверить установку:
    • При выключенном устройстве удерживайте Уменьшение громкости и нажмите Питание , затем отпустите, когда появится меню.Нажимайте Уменьшить громкость , пока не будет выбрано восстановление. Нажмите Power для выбора.

    В качестве альтернативы, на некоторых устройствах и восстановлениях вы можете использовать fastboot для загрузки непосредственно в только что прошитое или любое другое желаемое восстановление:

      fastboot boot  .img


    check

    Подсказка: Имя файла может не совпадать с именем в этой команде, поэтому измените его соответствующим образом.

Установка LineageOS из рекавери

  1. Создайте установочный пакет LineageOS.
    • При необходимости загрузите дополнительные пакеты приложений, такие как Google Apps (используйте архитектуру arm ).
  2. Если вы не в рекавери, перезагрузитесь в рекавери:
    • При выключенном устройстве удерживайте Уменьшение громкости и нажмите Питание , затем отпустите, когда появится меню. Нажимайте Уменьшить громкость , пока не будет выбрано восстановление.Нажмите Power для выбора.
  3. Теперь нажмите Wipe .
  4. Теперь нажмите Форматировать данные и продолжите процесс форматирования. Это снимет шифрование и удалит все файлы, хранящиеся во внутренней памяти.
  5. Вернитесь в предыдущее меню и нажмите Advanced Wipe , затем выберите разделы Cache и System , а затем Swipe to Wipe .
  6. Загрузите LineageOS неопубликованно.zip пакет:
    • На устройстве выберите «Дополнительно», «ADB Sideload», затем проведите пальцем, чтобы начать боковую загрузку.
    • На главном компьютере загрузите пакет неопубликованно, используя: adb sideload filename.zip .

      проверка

      Совет: Если процесс завершится успешно, вывод остановится на 47% и сообщит adb: не удалось прочитать команду: Успех .

  7. (необязательно) : если вы хотите установить какие-либо дополнительные надстройки, повторите шаги, указанные выше, для этих пакетов в последовательности.

    info_outline

    Примечание: Если вы хотите, чтобы Google Apps на вашем устройстве, вы должны выполнить этот шаг , прежде чем загрузится в LineageOS в первый раз!

  8. (Необязательно) : Получите root-права на своем устройстве, установив LineageOS ’AddonSU (используйте пакет arm ) или любым другим способом, который вы предпочитаете.
  9. После того, как вы все успешно установили, запустите «adb reboot».

предупреждение

Предупреждение: В зависимости от того, какое восстановление вы используете, вам может быть предложено установить дополнительные приложения и службы.Мы настоятельно рекомендуем вам отказаться от их установки, поскольку они могут привести к загрузке вашего устройства, а также пытаться получить доступ к вашим данным или повредить их.

Получить помощь

Если у вас есть какие-либо вопросы или вы застряли на каком-либо из шагов, не стесняйтесь спрашивать на нашем сабреддите или в #LineageOS на freenode.

Установка щита по лучшей цене - Отличные предложения по установке щита от глобальных продавцов установки щита

Отличные новости !!! Вы находитесь в правильном месте для установки щита.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта установка верхнего щита в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что установили свой щит на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в установке щита и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести Shield install по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
