Подключение ТВ кабеля к розетке: схема подключения

Современный интерьер устанавливает свои законы, это не обошло стороной и телевизионный кабель. Теперь его ввод совершенно невиден, так как он спрятан в стене, а на поверхности располагается красивая розетка, зачастую объединенная с другими розетками.

Такое красивое оформление требует приобретать все новые навыки и знания, например, необходимо знать правильное подключение ТВ кабеля к розетке.

Такие знания помогут не только при самостоятельном строительстве, но и при въезде в новую квартиру, или когда розетка вышла из строя, и ее необходимо заменить.

Схемы подключения телевизионных розеток

Подключение телевизионного кабеля к розетке осуществляется двумя способами:

  • последовательно;
  • параллельно (звездой).

При последовательном подключении используется один ввод кабеля от вводного слаботочного щита, установленного на этаже. Прокладывается в квартире до монтажной коробки и выпускается наружу с небольшим запасом.

К нему подключается проходная розетка, имеющая три вывода. Один вывод используется для подключения входного кабеля, другой вывод является выходным соединением на розетке, а к третьему подключается кабель, идущий к другой розетке.

При таком подключении экономится телевизионный кабель, и требуется меньше работы. Недостаток один и очень существенный: при обрыве кабеля или плохом контакте в начале проводки сигнал пропадает или искажается на всех других телевизорах.

При параллельном подключении к каждой розетке подводится свой кабель, идущий от слаботочного щита.

При этом требуется делать более широкие штробы, особенно в начале прокладки, и резко увеличивается расход кабеля, что сказывается на финансах.

Однако, при таком подключении при повреждении одного кабеля, все другие работают нормально.

Виды телевизионных розеток

Прежде чем производить

подключение ТВ кабеля к розетке, необходимо иметь представление о разных видах розеток, они бывают:

  • оконечные;
  • проходные.

Неправильный выбор в разных схемах подключения может привести к плохому или искаженному сигналу, либо к его полному исчезновению. Рассмотрим подробнее каждую из них.

В чем разница между оконченной и проходной розеткой

Почему у некоторых подключение ТВ кабеля к розетке вызывает затруднения? Радиоволны, распространяясь в какой-либо среде, на своем пути встречают сопротивление, что приводит к затуханию сигнала или потере его мощности.

В отличие от активного (резистивного) сопротивления, где общее сопротивление определяется суммой всех последовательно установленных резисторов (если нет параллельных), волновое сопротивление ведет себя другим образом.

Если подключенная другая среда имеет большее сопротивление, то часть сигнала отражается, создавая помехи основному сигналу.

Поэтому вся линия передачи радиоволн и приемник должны иметь одно и то же волновое сопротивление. Современные кабели для телевидения имеют разное волновое сопротивление, но чаще используется 75 Ом, такое же сопротивление стоит и на входе телевизора.

Сам радиосигнал состоит из электрической и магнитной составляющей, что дает возможность менять сопротивление среды без того, чтобы сигнал отражался. В этом качестве используются резисторы или микросхемы для усиления сигнала.

Другая особенность заключается в том, что радиоволны нельзя просто взять и разделить на несколько потребителей, например, сделав скрутку из нескольких кабелей. Даже если это соединение защитить от помех, создав экран, помехи будут все равно возникать.

Связано это с разным входным сопротивлением разных приемников, так как невозможно создать идентичные резисторы, и разным волновым сопротивлением самого кабеля и разной его длиной.

Поэтому для подключения нескольких телевизоров применяют проходные коробки, в которых искусственно создается разное сопротивление и оконечные, согласующие приемник с линией.

Любое соединение со временем может перестать работать, нарушив передачу сигнала, поэтому лучшим вариантом всегда остается прямое соединение антенны (кабеля) и ТВ приемника.

Этого можно достичь, если на входе в квартиру поставить делитель сигнала, а от него провести отдельные кабели к каждому телевизору (соединение звездой). Концы каждого кабеля снабжают F наконечником для подключения непосредственно к телевизору.

Однако это не всегда возможно, например, если уже проложена телевизионная сеть самими строителями. В этом случае неизбежна установка ТВ розетки. Как же они устроены и в чем разница?

Устройство антенной розетки

Подключение ТВ кабеля к розетке начинается с подбора необходимого устройства. Как правило, в доме необходимо подключить несколько телевизионных приемников, идущих по последовательной схеме. Первая и последующие розетки должны быть проходными, а последняя оконечная.

В этом случае телевизионный сигнал будет более или менее распределен равномерно. Внешне проходная и оконечная розетки могут ничем не отличаться, но поставленные перед ними задачи совершенно разные.

Проходная розетка имеет сквозной канал, на котором затухание сигнала минимально, а отходящий к ТВ приемнику вывод имеет большее затухание.

Оконечная розетка не имеет сквозного канала, она предназначена для непосредственного подключения к нагрузке. В ее электрической схеме могут присутствовать согласующие электронные элементы, позволяющие уравновесить волновое сопротивление линии и телевизора.

Любая розетка имеет корпус, на котором расположены крепежные элементы, плата и F – соединение в виде телевизионного штекера.

Также на корпусе имеется крепежный механизм для монтажа в стене. Чтобы определить, к какому типу относится розетка, можно посмотреть на внутреннюю ее сторону.

Конечные имеют один вход, если не предназначены для подключения двух и более входных кабелей и один выход, расположенный на панели. У проходной розетки имеется также один вход, обычно помечается буквами in и несколько выходов, один из которых соединен с разъемом на панели.

Чтобы понять, как подключить ТВ кабель к розетке, необходимо внимательно изучить маркировку. Рядом с разъемами могут стоять стрелки, показывающие в каком направлении должен идти сигнал. Немаловажную роль играет и сам кабель, обратим на это внимание.

Антенный кабель — устройство

Сам телевизионный кабель существенно отличается от силовых кабелей, в которых также может присутствовать бронирующая оплетка, защищающая его от механического повреждения.

В телевизионном кабеле такая оплетка больше предназначена для изолирования внутренней среды от влияния внешних электромагнитных волн с одной стороны.

С другой стороны, оплетка образует экран, отражающий радиоволны обратно в кабель. В противном случае вся передаваемая энергия была бы растрачена еще задолго до подхода к приемнику.

В идеале расстояние между центральным сердечником и оплеткой должно быть одинаковым на протяжении всей длины кабеля, но технологические процессы не позволяют этого достичь, либо оказываются слишком дорогими для обычного покупателя.

Поэтому часть сигнала, его мощность все же теряются, и тем больше, чем длиннее кабель. Раньше использовались кабели только с проволочной оплеткой, позднее стали использовать сплошную фольгу из цветного металла, а в некоторых видах дополнительно применяют и проволочную оплетку.

Материал, закладываемый между центральным проводом и оплеткой, расстояние между токопроводящими элементами и диаметром внутреннего проводника – все это сказывается на волновом сопротивлении.

Маркировка характеристик должна находиться на самом кабеле или, хотя бы упаковке. Обычно используются кабели с сопротивлением 75 Ом, но лучше заранее уточнить какое сопротивление у подводящий линии.

Монтаж ТВ розетки

Способ монтажа ТВ розетки довольно прост и мало чем отличается от использования разных видов розеток. Вопрос заключается в том, как подключить ТВ розетку таким образом, чтобы избежать лишние потери сигнала и в то же время предотвратить просачивание помех внутрь кабеля.

Для достижения первой задачи необходимо обеспечить надежное соединение ТВ кабеля с клеммами розетки. В первую очередь это относится к центральному проводнику.

Даже небольшое ослабление в контакте может уничтожить сигнал. Поэтому лучше выбирать розетки, где центральный провод крепится винтом.

К сожалению, некоторые производители, чтобы облегчить монтаж розетки сделали крепление пружинным.

Для соединения достаточно подготовленный центральный проводник вставить в этот зажим. Такое крепление может со временем ослабнуть, либо при повторном подключении пружины уже не будут иметь первоначальной гибкости и не смогут плотно прижаться к проводу.

Второе, что нужно закрепить – экран кабеля. Здесь тоже лучше выбирать типы розеток с возможностью закручивания зажима. При необходимости можно будет провести протяжку винтовых соединений, обеспечив хороший контакт.

Стоит обратить внимание на способ разделки кабеля. Он состоит из следующих слоев:

  1. внешний защитный;
  2. экрана из медной проволоки или металлической фольги, либо того и другого;
  3. диэлектрика между оплеткой и центральной жилой;
  4. самой жилы.

Экран делается очень тонким, поэтому повредить его не составит труда. Для зачистки от внешнего изоляционного слоя лучше воспользоваться специальным инструментом – стриплером, он рассчитан на разный диаметр кабеля и совершенно не задевает экранирующую оболочку.

К чему может привести повреждение экрана? В первую очередь ухудшаются защитные свойства экрана от помех, во-вторых, может увеличиться потеря полезного сигнала.

После снятия защитного слоя экран заворачивают на верхнюю рубашку кабеля и зачищают центральный проводник. Зачистку делают не более 2-2,5 см, при таком расстоянии удобно работать, а лишний очищенный проводник после можно будет обрезать.

Некоторые монтажники алюминиевую рубашку снова выворачивают, объясняя это тем, что внутренняя сторона фольги не проводит ток.

Но она и не должна этого делать, исключением может быть использование рубашки в качестве проводника для подачи по ней питания усилительному устройству.

Если рубашку не выворачивать повторно, то изоляционный слой между оплеткой и металлическим корпусом розетки образует конденсатор небольшой емкости, свободно пропускающий высокочастотные сигналы, а экран как раз для этого и служит.

Но что действительно важно, так это недопущение случайного соединения экрана и центрального провода. При монтаже к этому необходимо отнестись особо внимательно.

Установка розетки в подрозетник

После того как подключение телевизионного кабеля к розетке было произведено, розетку устанавливают на свое место.

У разных производителей способ монтажа может несколько отличаться, но приведенная инструкция поможет разобраться в этом. Верхняя панель обычно крепится за счет замков, выполненных в виде выступов и углублений, и легко разъединяется, если ее поддеть острым инструментом.

Сама металлическая пластина прикручивается саморезами, а у розетки имеются распорные лапки, входящие под штукатурку и обеспечивающие дополнительную прочность конструкции.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Монтаж, установка и подключение ТВ розетки

В современной квартире или частном доме, как правило, уже давно пользуются двумя или более телевизорами. Старый отечественный телевизионный антенный кабель, марки РК-75 (черный кабель, идущий от распределительного щитка в большинстве старых квартир) если ещё и используется, то давно утратил свои заявленные технические характеристики. Качество сигнала в нем значительно ухудшается, отсюда появляется «снег на экране», изображение в телевизоре будет реагировать на помехи (наводки) от различных бытовых электроприборов. Подключаться к старому телевизионному кабелю на входе в квартиру, например, кабелем RG-6 кабельного телевидения не советую (зачастую при монтаже кабельного телевидения монтажники, чтобы сэкономить время любят подключаться к старому советскому кабелю, уже проложенному по квартире), по причине большого затухания. Правильным и целесообразным решением будет прокладка по дому или квартире нового телевизионного антенного кабеля, с разводкой по комнатам в местах возможной установки телевизора в будущем.

Так как в большинстве случаев ремонт делается с расчетом от нескольких лет до «на всю жизнь», то лучше приобрести качественный ТВ кабель, например SAT 703 или аналогичный кабель, применяемый в спутниковом телевидении. При покупке кабеля будьте осторожны, в продаже встречается очень много китайских подделок!

При монтаже сигнального антенного кабеля вдоль стены следует избегать близкого соприкосновения с силовыми линиями электропроводки. Лучше всего расположить кабель параллельно на расстоянии друг от друга не менее 10 см. Правда, современные телевизоры имеют фильтры от наводок в бытовой электрической сети, и все меньше становится «излучающих» приборов в быту, то от данного требования можно отступить, выполнив монтаж более плотным.

Схемы подключения ТВ розеток

 Схема подключения телевизионных розеток, приведенная в каталоге продукции компании Schneider Electric

Ввод антенного кабеля в квартиру или частный дом один, а телевизоров в современной семье 2-3 и более. Поэтому для разводки ТВ сигнала используют специальное разветвительное устройство, которое называется — сплиттер, у которого один вход и может быть 2-3-4 выхода.



Если в квартире или частном доме всего одна антенна и несколько телевизоров, то чтобы не устанавливать персональную комнатную антенну под каждый телевизор, применяют так называемый телевизионный разветвитель сигналов — сплиттер.



Подключение ТВ розеток по схеме «звезда»



Схема подключения телевизоров звездой, с помощью ТВ сплиттера



Сплиттер (разветвитель, антенный делитель или телевизионный краб) — делит сигнал на равные части и передает его на входы устройств (оконечных ТВ розеток, телевизоров), обеспечивая одинаково качественное изображение на всех подключенных устройствах. Такое оборудование особенно необходимо в многокомнатных квартирах и домах с несколькими телевизорами.



Если сигнал в антенне или в кабельной сети вашего провайдера достаточно сильный, то можно обойтись без специального усилителя ТВ сигналов и развести сигнал на несколько ТВ розеток. В противном случае нужно позаботится о приобретении дополнительного антенного усилителя, предварительно зарезервировав место под усилитель с блоком питания в сигнальной распределительной коробке. Антенный усилитель, если в нем есть необходимость, подключается к антенне входом, а выходом далее на телевизор, сплиттер или сумматор. В нашем случае (см. схему) он ставился бы до сумматора.

Подключение нескольких телевизоров через сплиттер по схеме «звезда» наиболее широко применяется из-за ряда преимуществ:

  • антенные кабели выходят из одного места, что удобно при монтаже сигнальной распределительной коробки;
  • минимальное затухание сигнала;
  • при неисправности одной из сигнальных линий или розеток остальные продолжают исправно работать в штатном режиме.

Пожалуй, из минусов построения домашней телевизионной сети по схеме «звезда», является лишь большой расход антенного кабеля, но так как ремонт, как правило, делается на несколько лет без возможности что-то исправить в дальнейшем, лучше не экономить на длине антенного кабеля и его качестве, а тщательно все спланировать заранее.

Вообще подключение электронных устройств «звездой» много где применяется и к примеру является базовой топологией подключения компьютерных сетей (ЛВС), а также широко применяется при проектировании современной электросети.



Подключение ТВ розеток по проходной схеме



Проходная схема подключения TV розеток



Проходная схема подключения ТВ розеток подразумевает их последовательное соединение в группу. Для ТВ розеток Шнайдер серии Unica количество проходных розеток в схеме должно быть не более трех, так как в каждой проходной розетке вносится определенное затухание сигнала. Последняя розетка, подключенная последовательно по проходной схеме должна быть оконечной. На рисунке выше представлена комбинированная схема (одиночное и проходное подключение вместе) подключения телевизионных розеток, поскольку слева от выхода сплиттера подключена обычная одиночная ТВ розетка (ТВ1), а справа три проходных розетки (ТВ2,ТВ3,ТВ4) плюс оконечная в конце (ТВ5).

В каталоге электротехнической продукции фирмы Schneider Electric (Шнайдер Электрик) приведена схема подключения ТВ розеток где максимально можно развести 10 телевизионных розеток, при условии что сигнал в ТВ линии довольно сильный. При проектировании схемы распределения ТВ розеток данным способом вы можете сэкономить в деньгах на антенном кабеле. У данного способа монтажа TV розеток есть и свои минусы: обрыв или некачественный контакт в первой проходной TV розетке, лишит сигнала всех последующих розеток; по крайней мере у фирмы Шнайдер Электрик проходные и оконечные TV розетки стоят дороже обычных одиночных.



Типы встречающихся ТВ розеток


Существует три типа телевизионных розеток:

  • оконечные — применяются при проходной разводке ТВ розеток в качестве последней розетки в «шлейфе», то есть в конце;
  • проходные — рассчитаны на схему разводки по типу — «шлейф», устанавливаются в начале и в середине «шлейфа»;
  • одиночные — или как их ещё называют простые ТВ розетки, подключаются (через антенный кабель) напрямую к сплиттеру по схеме «звезда».



Установка, монтаж и подключение ТВ розетки



Далее на фото показан монтаж на примере ТВ розетки Schneider Electric MGU5. 462.18ZD, это одиночная (простая) TV розетка.

Внешний вид одиночной ТВ розетки

Согласно инструкции по установке ТВ розетки, нам рекомендуется оставить 15 сантиметров антенного кабеля, выступающего из монтажной коробки.

Удалим часть внешней изоляции кабеля, оставив только экранирующую оплетку и центральную жилу, как показано на фото.

Снимем лицевую панель и ослабим прижимной винт, обеспечив свободный проход кабеля в отверстие для ввода кабеля (см. фото ниже).

 ТВ розетка, вид снизу (со стороны ввода кабеля).

Специальное отверстие, для визуального контроля соединения центральной жилы кабеля.

Далее, вставляем наш кабель в отверстие по стрелке до упора и зажимаем его прижимным механизмом с помощью поворота винта, без лишних усилий, но так, чтобы кабель не болтался.

Теперь, до установки ТВ розетки в монтажную коробку, для надежности, неплохо было бы с помощью тестера прозвонить розетку на отсутствие короткого замыкания «экрана» (оплетки) с центральной жилой. Это делать не обязательно, но лишний раз лучше проверить.

Аккуратно, не перегибая кабель, вставляем ТВ розетку в монтажную коробку и фиксируем ее винтами. Одеваем и защелкиваем лицевую панель розетки. Теперь до того, как окончательно зафиксировать винты и надеть рамку на розетку, неплохо было бы ее выронить горизонтально с помощью строительного мини уровня.

После закрепления декоративной рамки, установка ТВ розетки завершена.

Добавить комментарий

Legrand антенна подключение. Тв розетка одиночная или оконечная. Как подключить антенный кабель к тв розетке. Для работы потребуется

Розетки ТВ Легранд получили широкое распространение в нашей стране. Их отличает неплохой уровень качества и вполне разумные цены.

В то же время, такие розетки имеют богатый набор характеристик, который несведущего человека может поставить в тупик. Поэтому, если вы уже определились с фирмой производителем, давайте научимся правильно выбирать телевизионные розетки. Кстати, описанные нами правила подойдут при выборе телевизионных розеток любых других производителей.

Прежде всего, давайте определимся с видами телевизионных розеток и сферой их применения. Вы удивитесь, но существуют разные типы розеток, предназначенные для разных схем. Это могут быть одиночные или обычные розетки, проходные и оконечные.

Применение розетки, не соответствующей схеме подключения, приведет к снижению качества сигнала. Поэтому, на первом этапе давайте разберемся с вариантами схем подключения.

Схема звезда

Одиночная розетка Легранд ТВ предназначена для установки при подключении по схеме звезда.

Производитель тип подключения называет топологией. И такой тип розеток может применяться только при топологии звезда.

Особенность данного типа соединения заключается в том, что кабель от антенны или другого источника сигнала, приходит на так называемый множитель — или как более правильно его называть, сплиттер.

В этом устройстве сигнал разделяется на необходимое количество без потери его качества.

К сплиттеру подключаются кабели, которые распределяют сигнал на каждую отдельную розетку.

Существует два типа множителей сигнала.

Одни способны пропускать напряжение усилителя, вторые на это не способны.

Но прежде чем разбираться с этим вопросом, давайте определимся: а нужен ли нам вообще усилитель.

Усилитель — это устройство, которое подает напряжение 5, 10 или 12В на антенну. Это позволяет увеличить уровень сигнала. Согласно ГОСТ 28324-89, нормальный уровень сигнала должен быть в пределах от 53 до 83дБ.

Если ваша антенна установлена в зоне прямой видимости ретранслятора, то такой уровень сигнала наверняка есть, и как говорит инструкция, усилитель вам попросту не нужен.

Если ваша антенна закрыта от ретранслятора домами или ландшафтом, то вы принимаете отраженный сигнал.

Причем, сигнал может быть отраженным несколько раз и за счет этого очень слабый. В этом случае усилитель вам просто необходим.

Определившись, нужен ли нам усилитель, можно вернуться к вопросу подключения сплиттера. Если наш сплиттер способен пропускать ток усилителя, то обычно на одном из выводов наносится надпись «Power in», «+12В» или просто наносится цветовое обозначение на данном канале.

Дело в том, что пропускать сигнал усилителя может только один канал множителя. И это следует учитывать при подключении.

В большинстве же своем, сплиттеры не имеют функции пропускания сигнала усилителя.

В связи с этим, его питание должно организовываться для питающего кабеля телевизионной сети.

Обратите внимание! Согласно европейскому стандарту CENELEC EN 50083-7, оптимальным уровнем сигнала считается 53 – 74дБ. То есть, верхний предел немного ниже. Но не стоит гнаться за максимальным уровнем сигнала. Его увеличение может привести к прямо противоположным последствиям – ухудшению качества изображения.

Одиночная ТВ розетка Легранд подключается кабелем к множителю. Каждая розетка в схеме получает одинаковый уровень сигнала, который практически равен сигналу, приходящему на сплиттер.

Это является главным преимуществом данной схемы. К недостаткам схемы звезда следует отнести необходимость установки дополнительного оборудования – сплиттера и больший расход ТВ кабеля.

Проходная схема

Проходные (см. ) и оконечные розетки, предназначены для топологии по проходной схеме. Особенность этой схемы заключается в том, что она не требует дополнительных устройств, но может быть применена только для аналогового телевидения.

Итак:

  • Суть данной схемы заключается в том, что от антенны запитывается первая розетка. От первой розетки вторая, и так далее. Последней в этой схеме устанавливается оконечная розетка. Все остальные розетки должны быть проходными.
  • У вас возникает закономерный вопрос, а чем отличается проходная розетка ТВ Legrand от, скажем, одинарной. Дело в том, что работающий телевизор накладывает свой сигнал на отходящий от розетки кабель. В результате, на втором телевизоре в схеме может появиться наложенное изображение или просто помехи.

  • Дабы исключить это, применяются специальные фильтры. Они встроены в розетку и полностью блокируют помехи, создаваемые телевизором. Но, как и любое другое защитное устройство, фильтр — это сопротивление, которое снижает уровень сигнала.
  • А мы помним, что сигнал, приходящий на первую розетку, должен быть в пределах 57 – 83 дБ. На каждом таком фильтре теряется от 10 до 15 дБ. Плюс коммутационные потери в самой розетке. И у нас получается, что проходная схема способна обеспечить качественный сигнал лишь для двух-трех розеток в схеме. Большее их число снизит уровень сигнала ниже допустимых пределов.
  • Как вы можете видеть на видео, оконечная розетка отличается от проходной только количеством выводов. Если к проходной розетке можно подключить два кабеля – питающий и отходящий, то к оконечной подключается только подходящий. А фильтр такой розетки, в большинстве случаев имеет чуть меньшее сопротивление.

В итоге получается, что проходная схема имеет такое преимущество, как цена монтажа, ведь ТВ кабеля необходимо на порядок меньше, и нет необходимости в дополнительном оборудовании — а также время монтажа.

В то же время, в плане качества сигнала она сильно уступает схеме звезда. Ведь при данном типе соединения каждая последующая розетка имеет более низкий уровень сигнала.

Характеристики розеток

Рассмотрев схемы подключения и виды розеток, мы уже имеем представление о том, что нам необходимо. Но есть еще целый ряд параметров, на которые стоит обратить внимание при выборе ТВ розеток.

О них-то мы и поговорим в этом разделе:

  • ТВ розетка Legrand может иметь несколько видов разъемов. Это может быть разъем TV – то есть для приема аналогового сигнала телевидения, R – разъем для приема радио и SAT- разъем для приема спутникового телевидения. Все эти типы отличаются не только визуально.

  • Разъем TV предназначен для передачи сигналов в диапазоне 5 – 862МГц. Разъем R позволяет передавать сигналы в диапазоне от 87,5 до 108МГц, а разъем SAT передает сигналы в пределах от 950 до 2400МГц.

Обратите внимание! Разъем TV в розетках Легранд выполнен согласно европейского стандарта DOCSIS v.2.0. Но наш стандарт: ГОСТ Р 52023 распространяется на более широкие пределы 40 – 1000МГц. Это не играет существенной роли в качестве передачи сигнала, но является несоответствием товара установленным в нашей стране нормам.

  • Так же при выборе вы наверняка столкнетесь с таким понятием, как затухание на проход. Обычно его значение в пределах 1 – 2дБ. В частности, для любой Легранд розетки ТВ, он составляет 1,5дБ. Данное затухание обусловлено контактными соединениями и является весьма условным, поэтому на него можете не обращать особого внимания.

  • А вот на затухание на ответвление, которое имеется у проходных розеток, обращать внимание стоит обязательно. Обычно оно составляет от 10 до 15дБ. Для розеток Легранд оно составляет 14дБ. Для оконечных розеток оно обычно немного ниже, и составляет порядка 10дБ.
  • Последним отличием является способ крепления кабеля к розетке. Обычно все ТВ розетки крепятся при помощи винтовых или пружинных зажимов. При этом требуется разделывать кабель.

Компания Легранд разработала свой способ быстрого монтажа. Он позволяет выполнить монтаж своими руками без разделки кабеля. Но таким приспособлением оборудованы не все модели, поэтому при покупке убедитесь, что розетка оборудована автоматическими клеммами.

Вывод

Конечно, legrand ТВ розетка не является идеальным решением всех проблем. Она так же имеет свои недостатки, и, по сути, мало чем отличается от продукции других торговых марок.

Ведь ТВ розетки не являются каким-то инновационным и технологичным товаром. Здесь уже все давно продумано и решено. Поэтому все возможные проблемы с работой ТВ розеток зачастую связаны не с производителем, а с неправильным выбором типа розетки под каждую конкретную схему.

Сегодня в каждом доме обязательно присутствует большое количество техники – компьютер, телевизор, обычно, даже не один. Не все из этого имеет беспроводное подключение или может работать через Wi-Fi, поэтому в данной ситуации всегда помогает обыкновенный кабель или телевизионная розетка. Когда предоставляется возможность спрятать все провода в стены, лучше ей воспользоваться, поэтому предстоит тщательно продумать как они будут устанавливаться.

При выполнении установки самостоятельно впервые, стоит ознакомиться с данной тематикой, а также с фото тв розеток, чтобы понимать, о чем пойдет речь в дальнейшем.

Телевизионная розетка – это оборудование, которое необходимо для устройств без функции беспроводного подключение, которую имеют уже многие девайсы. Таким примером может служить телевизор, которому потребуется подключение к телевизионной, спутниковой или радиосети.

Тв розетка предоставляет пользователю доступ к комфортному пользованию соединением (в процессе установки производиться как можно более эстетичное крепление, провода и кабели убираются в стену или прикрываются плинтусом на полу). А также подобный способ дает возможность подключаться нескольким устройствам при установке и подключению усилителя сигнала для хорошего качества.

Основные виды

Виды тв розеток представлены, следующими вариантами:

Простая или одиночная – самая простая из всеобщей разновидности, которая имеет только единственное отверстие для установки кабеля, также мощность которой составляет не более 1,5 децибела, что отличается ее от других вариантов.

В тех случаях, когда розетка приобретается для одного телевизора, следует использовать именно одиночную розетку, это способствует сохранению качества сигнала.

Проходная розетка – представляет собой тройник, конструкция более сложная, чем предыдущий вариант, подключается к телевизору и далее к проходной или оконечной. Использовать такой тип лучше комплексно с необходимым количеством дополнительных розеток.

Следует учесть, что для использования большого количества проходных розеток понадобиться усилитель, иначе придется столкнуться со слабым сигналом. Свободно можно использовать в количестве не более 4-х без усилителя.

Оконечная розетка – основная функция такого варианта заключается в том, что она является замыкающей в цепочке проходных. По своему внешнему виду полностью повторяет вид одиночного типа.

Процесс установки

Высота установки тв розетки подбирается относительно индивидуальных критериев, равных высоте на которой будет располагаться ваш телевизор или другой девайс. Ориентироваться нужно на край телевизионного экрана, чтобы провода и шнуры были не видны.

При монтаже тв розетки своими руками, стоит спрятать все кабели в стены, в таком случае они не будет торчать и это избавит их от незапланированных повреждений.

Но в том случае, если желаете обойтись без ремонта, а необходимость в прокладывании кабеля присутствует, подключить кабель к тв розетке можно, используя плинтуса и кабель-каналы.

Инструкция по установке тв розеток

Начать следует с монтажа кабелей. Для этого понадобится некоторое количество приспособлений:

  • При слабо поступающем сигнале будет необходимо усилить теле-импульс, что усилит сигнал и улучшит изображение;
  • Также разделитель тв провода, потому как сигнал будет подаваться общий, а только потом разделится по всем телезрителям;
  • Теле-сигнальный сумматор, соберет вместе сигналы разной частоты и передаст импульс с помощью проводника на ваш телевизор;
  • Далее необходимы антенные штекера, для закрепления телевизионного кабеля, путем пайки, которая создаст надежное соединение.

Следующий этап — монтаж. В первую очередь, следует определиться с типом крепежа, которые делятся по видам установки розетки:

  • Накладыющаяся
  • Закрытый монтаж
  • Проходная


  • сама ТВ-розетка;
  • перфоратор;
  • отвертки разных видов;
  • крепежи;
  • приспособления для удаления изоляции.

Порядок монтажа прибора:

  • По габаритам прибора проделывается отверстие в стене.
  • Непосредственно сама установка и фиксирование устройства.
  • Снятие изоляции провода, контролируем процесс, особенно препятствуем повреждению жила, иначе кабель может перегнуться и обломиться.
  • Закрепляем все с помощью винта.
  • Фиксируем наружной крышкой.

Если все операции проведены правильно и тщательно, то прибор полностью готов к применению.

Подключение телевизора

Рассмотрим, как можно более подробно процесс подключения телевизора к тв розетке, следуйте инструкции, чтобы подключение было произведено верно:

  • На выходе из монтажного отверстия необходимо сохранить выступающими около 20 см антенного провода;
  • Удалить изоляционный слой кабеля и оставить лишь экранирующую часть и ключевую жилу;
  • Для получения доступа к прижимному винту, понадобиться снять внешнюю часть корпуса;
  • Обеспечиваем свободное прохождение кабеля через разъем в розетке, ослабляем фиксаторы;
  • Вставляем провод и фиксируем, фиксировать следует умеренно, чтобы сохранить от повреждений и в то же время не разбалтывать сам разъем;
  • Розетка монтируется и закрепляется, закрываем наружной частью корпуса до щелчка.
  • Далее производим проверку на работоспособность установленного прибора.

Возможные ошибки при заземлении

Работа должна быть проделана аккуратно, поэтому следует проконтролировать, чтобы снаружи не выступала коробка распределения проводов. Иначе будет выглядеть как минимум некрасиво.

Разъем телевизионной розетки находится не в рабочем состоянии и приходится пользоваться сторонним разветвителем от другой рабочей розетки.

Недостаточно надежно зафиксированный разъем для электро-кабеля, что может быть связано с плохо закрепленным каркасом самой розетки.

В случае с использованием низкокачественных и дешевых материалов: Ухудшение качества изображения на экране телевизора, из-за некачественной изоляции провода и как следствие слабого сигнала; Нанесение ущерба непосредственно на саму изоляцию.

Установка, регулярно используемых, точек в труднодоступных местах:

  • Скрытие за декоративной отделкой;
  • Спрятанные за древесным потолком;
  • Перекрытые в стенах под штукатуркой.

Часто задаваемые вопросы

Что значит наличие обратной связи у тв розетки?

Данный тип телевизионной розетки характеризуется наличием разъема для возможного подключения как телевизионного кабеля, так и выводы радиопрограмм.

Какое количество децибел может быть в телевизионных розетках?

У проходных розеток мощность может достигать от 10 до 30 дБ; Отраженные обычно имеют около 10 – 20 дБ; Оконечные в среднем насчитывают от 1 до 4 дБ.

Как необходимо производить демонтаж плинтусной розетки?

Ознакомившись с инструкцией, следуйте дальнейшему порядку действий:

  • В первую очередь необходимо начать с отключения проводки, чтобы обезопасить себя;
  • Открутить винты, фиксирующие каркас розетки;
  • Необходимо открепить защитную раму розетки;
  • Удалить диск, которой используется для защиты деталей от незапланированного повреждения;
  • Откручивайте винты, которые закрепляют основную жилу;
  • Осталось только снять оставшиеся винты.

Фото ТВ розеток

На данный момент на рынке вам может встретиться одинарная, оконечная и проходная ТВ розетка. Все эти изделия отличаются не только названием и имеют разную конструкцию и назначение.

По незнанию многие применяют их не совсем правильно. Из-за чего возникает недовольство качеством ТВ сигнала. Поэтому дабы так же не стать жертвой незнания давайте разберем типы ТВ розеток, а также определим для чего нужны каждая из них.

Для того чтобы правильно разобраться в , а так же понять где какой вид применяется нам следует рассмотреть не только их конструкцию, но и схемы подключения. Ведь для разводки телевизионного сигнала, в зависимости от его частоты, применяются разные схемы подключения.

Устройство разных видов ТВ розеток

Начнем мы с различий, которые есть у ТВ розеток. Это различие обусловлено разными сферами применения, о которых мы поговорим ниже.

Итак:

  • Начнем с наиболее простой одинарной ТВ розетки. Данная розетка представляет собой просто контактное соединение, которое позволяет подключать кабель антенны телевизора к розетке. Как говорит инструкция заводов-производителей уровень падения сигнала на них не превышает 1 – 2 дБ, что обусловлено только переходными сопротивлениями контактных соединений.
  • в этом плане намного сложнее. Кроме непосредственно контактного соединения она содержит специальную схему, которая предназначена тушить отраженный сигнал.

Что это за схема и зачем она нужна?

Дело в том, что любой телевизор не только принимает телевизионный сигнал, но и отдает часть в сеть. Ту часть, которую он отдает принято называть отраженным сигналом. Мощность отраженного сигнала по сравнению с основным не так высока, но в сумме от нескольких телевизоров — это может давать значительные помехи.

  1. Отраженный сигнал вы можете видеть на другом телевизоре в виде помех или в виде наложенного изображения. И дабы избежать этого применяется специальная схема, заглушающая отраженный сигнал.
  2. В результате оконечная розетка кроме потерь в 1 – 2дБ вызванных коммутационными сопротивлениями, имеет еще потери от 8 до 15дБ вызванных работой этого фильтра.

Обратите внимание! ГОСТ28324-89 четко устанавливает, что уровень сигнала должен быть 57 – 83дБ. Увеличение, а тем более уменьшение мощности сигнала ведет к помехам и снижению качества изображения. В результате получаем, что даже одна оконечная розетка значительно снижает уровень сигнала.

  • А вот устройство проходной розетки еще сложнее . Кроме непосредственно контактного соединения и фильтра, она имеет еще одно контактное соединение для подключения других ТВ розеток. В результате падение сигнала на такой розетке может доходить до 15 – 20дБ.

Схемы подключения ТВ розеток

Так зачем нужна розетка проходная ТВ, если она так снижает качество сигнала? Дело тут в схемах подключения ТВ розеток. Для каждой и этих схем используется свой тип розеток. Поэтому давайте разберем данный вопрос подробнее.

Итак:

  • Начнем наш разбор с так называемой схемы «звезда». Суть данной схемы сводится к следующему. Питающий кабель телевизионного сигнала приходит на размножитель или как его еще называют сплиттер.
  1. Сплиттер разделяет телевизионный сигнал на несколько каналов одинаковой мощности. Количество каналов зависит от типа устройства. Есть сплиттеры на два, три и большее число выходов.
  2. В сплиттере имеется та самая схема гашения отраженного сигнала. Поэтому применять для нее розетки с дополнительным гашением сигнала не следует.
  3. Исходя из этого от сплиттера сигнал через телевизионный кабель подается на одиночные ТВ розетки. Применение розеток другого типа не целесообразно так как будет присутствовать двойное гашение отраженного сигнала, что приведет к ухудшению качества изображения.

Установка телевизионных розеток с обычными розетками имеет схожие черты. И в одном, и в другом случае применима одинаковая конфигурация подрозетника. Отличия – лишь в специфике монтажа. В статье расскажем про подключение ТВ розетки, рассмотрим подробные схемы.

Особенности и характеристика теле-розетки

Основным отличием теле-розетки от обычной – наличие винтового или пружинного вывода для подключения электрического кабеля телевизора. Дополнительный зажим применим для контакта экранирующего оболочки. Розетки современные от ведущих производителей при монтаже не нуждаются в дополнительных манипуляциях по подготовке кабеля. При вставлении в гнездо электровывода, зажимы ТВ-розетки автоматически его зажимают, обеспечивая надежный контакт и высокое качество сигнала.

Телевизионная розетка состоит из:

  1. Корпуса, предназначенного для контакта с антенным кабелем.
  2. Наружной панели выполняющую функцию защиты. При подключении спутниковой антенны, ТВ- выводы производятся в разных расцветках, для того, что розетка гармонично вписалась в цветовую гамму интерьера.
  3. Сумматора, применяемого для совмещения нескольких разъемов:
  • разъем для радио-кабеля;
  • спутникового сигнала.
  1. Суппорт. Элемент конструкции для плотной фиксации вставленного провода в розетку.

Подключение розетки и проведение сигнала

Для преобразования сигнала используется элемент – сплиттер. Такое приспособление напоминает электрическую коробку и распределяет поступаемый сигнал. Сплиттер разделяет сигнал на нужное количество и передает по средствам связи на вывод телевизора.

Трехканальный разделитель (сплиттер), предназначающийся для приема телевизионного сигнала и распределения на три вывода

Проведение сигнала к теле-розеткам осуществляется двумя способами:

  1. Схема «звезда».

Принцип заключается в монтаже сплиттера, играющего роль распределителя сигналов, а также усилителя.


Изображение схемы «звезда» на примере подключения через сплиттер трех телевизоров

Данное приспособление монтируется на входе провода в жилом помещении, затем распределяется по потребителям. Теле-розетка часто монтируется таким способом, имеющего ряд преимуществ:

  • основной провод устанавливается в защищенном месте, что гарантирует его длительное и надежное использование;
  • устойчивый телесигнал;
  • распределённый сигнал поступает на каждое отдельное устройство без потери качества.
  1. Схема шлейфовая.

Принцип работы основан на использовании шлейфа при прокладке провода к ТВ розеткам. Затем от каждого вывода проводится разветвление на нужное количество теле-приборов. Читайте также статью: → « ».


Изображение шлейфовой схемы, состоящей из четырех ТВ розеток и четырех телевизоров, на которые распространяется сигнал

Такая схема хороша тем, что позволяет сэкономить кабель, но при этом качество поступаемого сигнала будет лучше на первом приемнике, чем на последнем. Хотя в случае мощной силы сигнала, такая разница в изображении будет незначительная. Современные телевизоры оборудованы дополнительными усилителями сигнала, поэтому погрешности в изображении потребитель не заметит.

К минусам такого типа приема сигнала относятся:

  • поскольку в схеме присутствуют промежуточные и оконечная розетки, стоимость монтажа такой схемы выйдет больше, нежели «звезды»;
  • при разрыве вначале цепи, все последующие приемники не получают сигналов.

Обзор различных видов ТВ розеток

Каждый тип розетки относится к определенной схеме, самые основные виды указаны в таблице 1.

Таблица 1. Разновидности телевизионных розеток

Название Описание
Одиночная Самая простая разновидности теле-розеток. Применяется для подключения только одного вывода. Наличие специальных зажимов и клемм способствует надежному подключению. Уровень сигнала в данной разновидности составляет 1-4 дБ.
Проходная

Конструкция сложнее одиночной, правильный монтаж обеспечивает четкий прием сигнала для себя и последующих пользователей. В ее строение входят 2 разъема:

  • входящие;
  • отступающие.

Зажим производится при помощи винтовых зажимных клемм. Такой тип монтажа не является сложным выполнением.

При падении сигнала, ухудшение изображения происходит лишь на отступающем выводе. Для создания прохождения высокого качества изображения на всех выводах – устанавливаются фильтры для отраженных импульсов. Для снижения электромагнитных помех применяются специальные элементы сопротивления, имеющие резисторные либо емкостные типы.

Оконечная Такой тип ставится в шлейфовой схеме и используется, как конечный элемент. По внешнему виду напоминает тип розетки – одиночную. Если к такой разновидности теле-розетки подключить телевизор, то он будет давать сигналы отражения, проявляющиеся помехами либо иными несоответствиями на других участниках, включенных в цепь. Монтаж выполняют с применением несогласованного сигнала, таким образом будет снижена потеря электроимпульса.

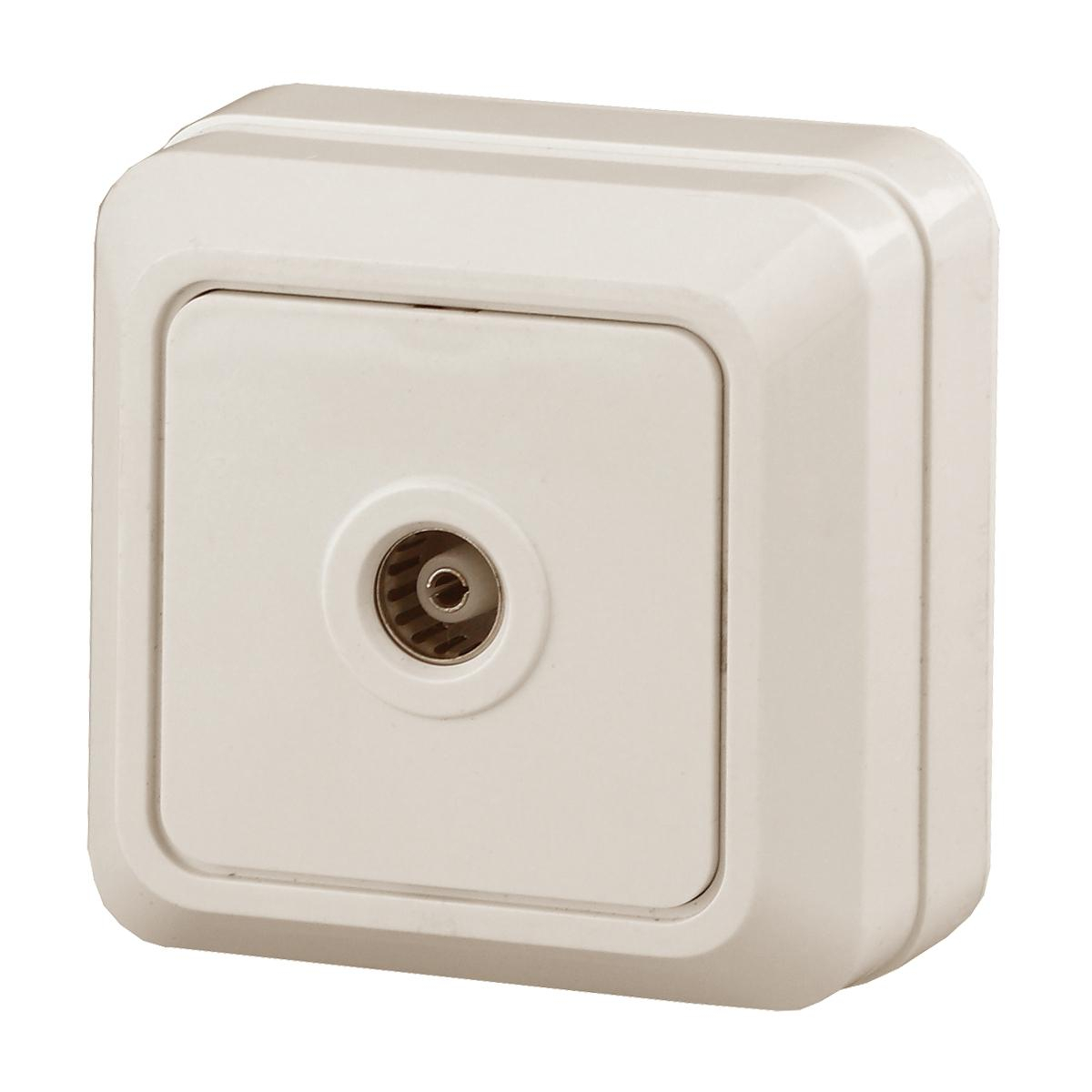

Изображение внешнего вида одиночной телевизионной розетки, используемой для подключения ТВ-кабеля

Совет №1. При установке нескольких телевизионных устройств нужно обязательно применять проходную и оконечную ТВ розетки.

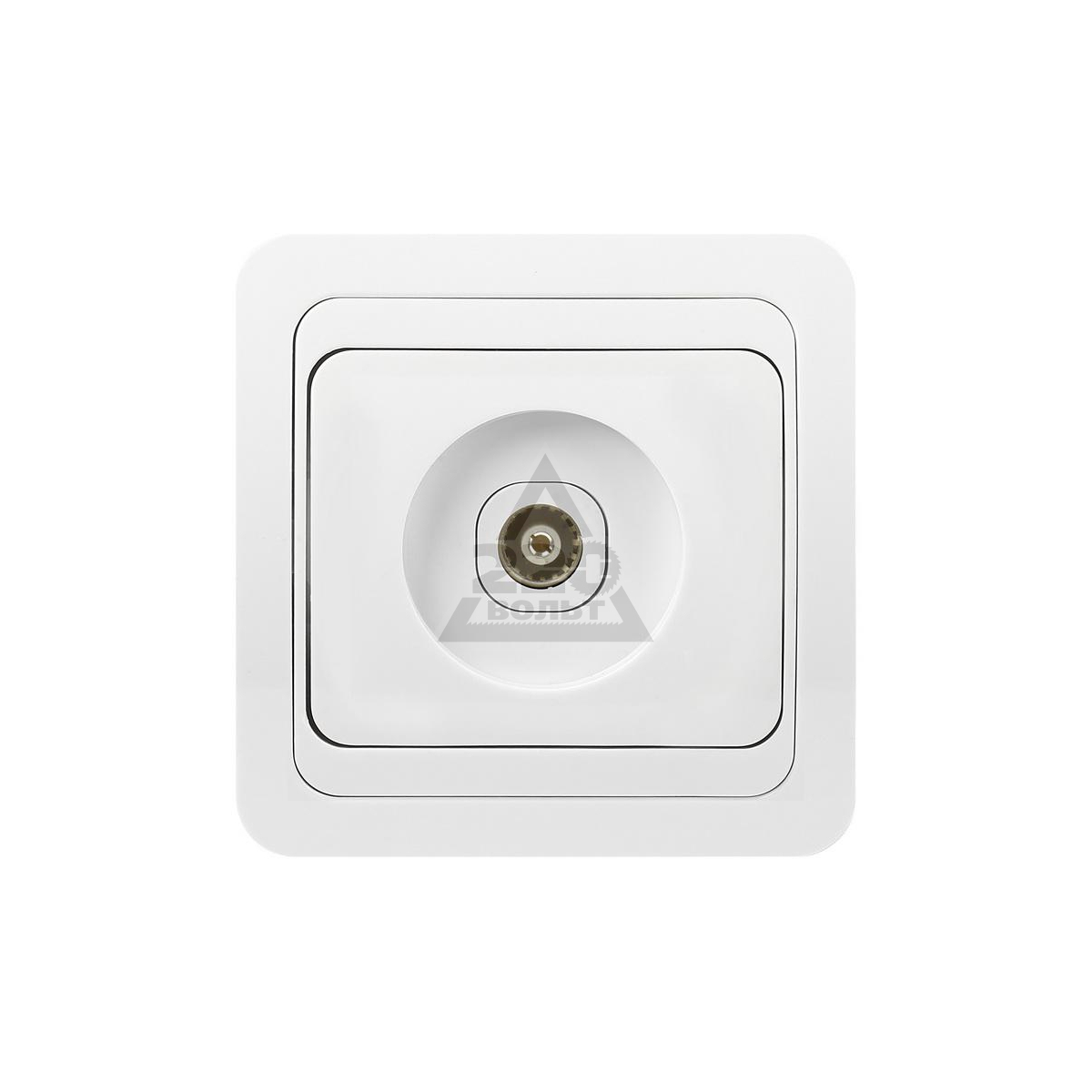

Изображение внешнего вида проходной телевизионной розетки, используемой для подключения 2-х ТВ-кабелей

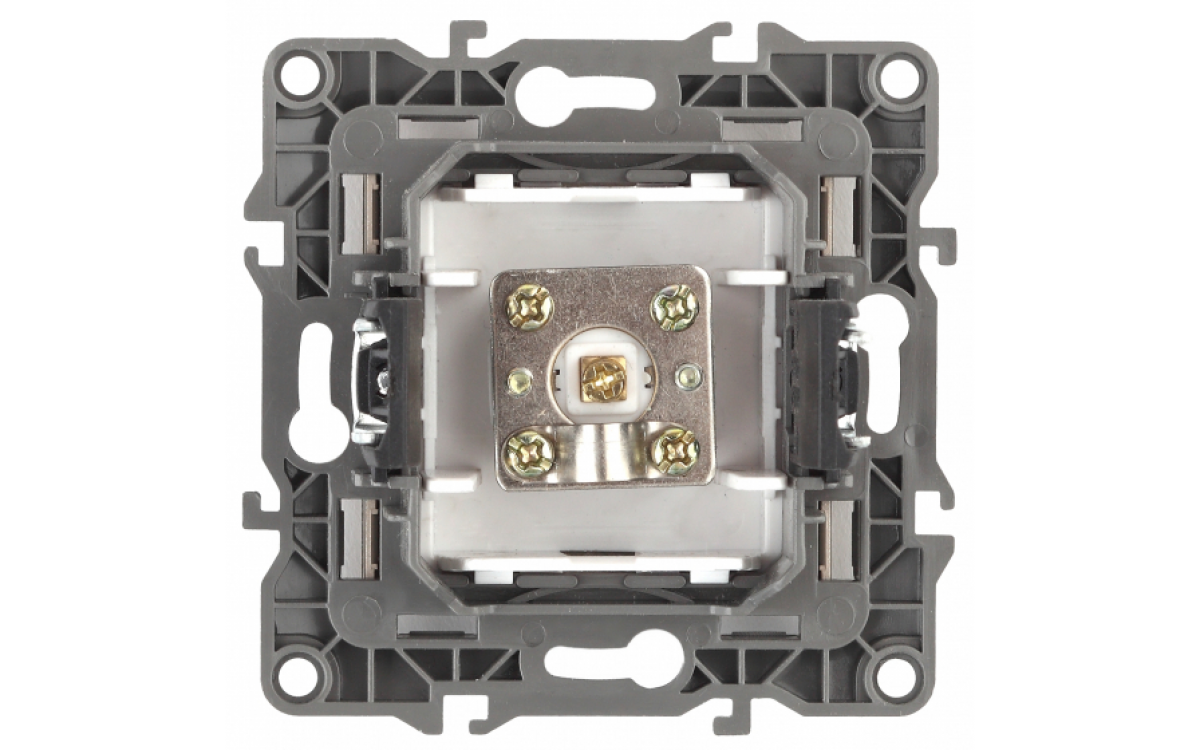

Изображение внешнего вида проходной телевизионной розетки, используемой для конечного подключения телевизионного провода

Совет №2. При покупке кабеля необходимо тщательно проверить его целостность. При транспортировке провод не должен заламываться и перегибаться. При нарушении вышеупомянутых критериев, теле-провод будет пропускать слабый сигнал.

Инструкция по подключению розетки

  1. Монтаж кабелей .

Провода соединяются между собой и коннектятся к телевизионным выводам. Используемые приспособления:

  • усилитель теле-импульса. Для усиления и улучшения изображения слабого поступающего сигнала;
  • разделитель ТВ провода. Сигнал от телеантенны подается на общий щит. Затем распределяется по всем потребителям;
  • теле-сигнальный сумматор. Устройство собирает и суммирует сигналы от разных частот и передает совокупный импульс через проводник на телевизор;
  • антенные штекера. Нужны для подключения провода телевизионного к розетке и телевизору. Антенные выводы соединяются между собой пайкой и создают прочное, экранированной соединение.
  1. Монтаж ТВ-розетки .

Перед установкой, нужно определить тип крепежа, который будет использоваться. По видам установки теле-розетки делятся:

  • розетка внешняя накладывающаяся;
  • закрытого монтажа;
  • розетка телевизионная проходная. Читайте также статью: → « ».

Согласно выполняемых функций электрические выводы разделяются:

  • оконечные – для проведения телесигнала к одному телевизору;
  • проходные – используется для распространения сигнала с одного источника на телевизоры, входящие в общую схему.

Необходимые инструменты для монтажа розеток:

  • сама ТВ-розетка;
  • перфоратор;
  • отвертки разных видов;
  • крепежи;
  • приспособления для удаления изоляции.

Порядок монтажа прибора

  1. Выполняется в стене круглое отверстие. Размер должен совпадать с габаритами ТВ-розетки. Применяется ударная дрель либо перфоратор.
  2. Установка электро-розетки и фиксация ее саморезами и дюбелями.
  3. Аккуратно снимается изоляция с провода. При таких видах работ не нужно допускать повреждений основной жилы. В противном случае кабель может перегнуться и обломаться.
  4. Укрепление установленной розетки при помощи винтика.
  5. Закрепление внешней крышкой.

Теле-розетка готова к применению.

Подключение телевизора к теле-розетке

Соединение телевизионного кабеля с розеткой рассмотрим на примере ТВ электророзетки Schneider Electric.

  1. Нужно оставить выступающим 15-20 см провода антенны, выходящий из монтажного отверстия.
  2. Снимается внешний слой изоляции электрокабеля, при этом остается оплетка экранирующая и основная жила.
  3. Лицевая часть корпуса снимается, для доступности к прижимному винту. Ослабляется фиксатор, телекабель свободно входит в разъем розетки.
  4. Провод вставляется согласно стрелки на корпусе, зажимаем фиксатором. Фиксирование должны быть не очень сильным, чтоб конец кабеля не прогибался, но и разъем не должен болтаться.
  5. ТВ-розетка монтируется в коробку и закрепляется винтами. На последнем этапе – одевается защитная часть, происходит щелчок. Проверяется уровнем правильность установки. Монтаж теле-выхода окончен.

Проверка работоспособности прибора

Телекабель проверяется по таким причинам:

  • провод старый и нуждается в замене;
  • ремонт дома либо временное снятие теле-проводов;
  • при строительстве нового дома или нового монтажа электропроводки. Читайте также статью: → « ».

Порядок проверки:

  1. Отключается питания телевизора и вытаскиваются все электропровода. Если проверяется кабель коллективной антенны, в таком случае нужно проверить исправность со стороны наконечника, располагающегося в квартире. Такая схема не имеет разделителя, и очень трудно получить доступ к другому концу провода.
  2. Проверяется уровень сопротивления. Резистивность проверяется между штыревым и кольцевым выходами и значение должно быть не менее 20 Ом. Такую погрешность создает усилитель, находящийся в электрической схеме. В случае малой величины напряжения либо ее полного отсутствия, возрастает вероятность замыкания. Эти нюансы означают, что кабель пробит. Более надежная проверка осуществляется в случае доступности к двум концам кабеля.
  3. Подключение измерителя сопротивления. Вначале отключается шнур от всех электрических приборов. Затем измерительный элемент омметра подсоединяется к главной жиле и оплетке телекабеля. Измерительный прибор должен показать – значение бесконечности. После этого подключается омметр ко второму концу провода. Показания прибора должны быть близкая к нулю.
  4. Визуальная оценка целостности телевизионного проводника. Тестирование проводится на наличие внешних деформаций и повреждений. Далее подключается омметр с одного конца, с другого ставится перемычка. В случае наличия замыкания, перемычка не нужна.

Такой кабель также проверяется нажатием на него в некоторых участках, при этом показания измерителя сопротивления могут изменятся. После устранения всех дефектов, снимаются перемычки и отключается омметр. Проверка осуществляется подключением телекабеля к телевизору.

Возможные ошибки при заземлении

  1. Коробка распределения электропроводов после окончания ремонта выступает сверх лицевой части. Это нарушает целостность интерьера.
  2. Нерабочий разъем. Приходится использовать разветвитель с другой ТВ розетки для просмотра телевизора в данном месте.
  3. Выступающий каркас розетки, который плохо сам держится в подготовленной коробке и неплотно прижимает разъем электро-кабеля.
  4. Выбор материалов низкого качества. Их особенности:
  • провода с плохой изоляцией пропускают слабый сигнал, изображение на экране ухудшается;
  • повреждение изоляции.
  1. Установка делителей и телевизионных соединений в труднодоступных местах:
  • в стенах под штукатуркой;
  • в подвесных потолках;
  • за декоративной отделкой.

Часто задаваемые вопросы

Вопрос №1. Что такое ТВ розетка, имеющая обратную связь?

Это разновидность выводов, имеющих разъем для подключения телекабеля и вывод для радиопрограмм. Технические параметры указаны в таблице 2.

Таблица 2. Характеристики комбинированной розетки TV-FM

Вопрос №2. Сколько ДБ в телевизионных розетках?

  • у проходных – 10-30 дБ;
  • отраженные имеют – 10-20 дБ;
  • оконечные –1-4 дБ.

Вопрос №3. Как демонтировать плинтусную розетку?

Порядок действий:

  • отключение проводки;
  • откручивается винт, держащий каркас;
  • снимается защитная рамка;
  • убирается диск, служащий защитой от детей;
  • освобождаются жилы, откручиванием фиксирующих винтов;
  • снятие винтов фиксации.

Вопрос №4. Какую выбрать розетку фирмы Legrand?

Выбор зависит от количества применяемых теле-приборов. При использовании одного устройства – подойдет оконечная либо индивидуальная. Применяя телевещания и радио – TV-RD. Для спутникового ТВ, эфирных каналов и радио – TV-RD SAT.

Таблица 3. Технические характеристики мультимедийной модели


В данной статье рассмотрим такую необходимую вещь в доме, как розетка для подключения антенны телевизора, иначе – ТВ розетка.

Установка ТВ розетки – необходимость!

В современном доме часто бывает по 2-3 телевизора, и опутывать ТВ кабелями комнаты теперь совсем не модно. Раньше, когда была одна коллективная ТВ антенна, и один телевизор, жильцы мирились с ТВ кабелем через всю квартиру. В крайнем случае, прокладывали антенный кабель в плинтус или под него.

Сейчас, в век телевидения и интернета, проводов становится слишком много, чтобы не позаботиться о том, чтобы убрать их с глаз.

Я проповедую среди своих клиентов такую истину, что лучше наряду с электрическими проводами до штукатурки (первый этап электромонтажных работ) прокладывать антенный кабель, а также провода для подключения телефона и интернета, и другую слаботочку, типа охраны, пожарки, видеонаблюдения и умного дома. При этом, учитывая, что это планируется делать “навсегда”, слаботочные провода должны быть качественными, и уложены соответственно. Кабель для ТВ сигнала я рекомендую прокладывать SAT 703, или другой качественный (поинтересуйтесь в магазине, только не RG-6 и тем более не РК), его можно ложить под штукатурку без дополнительной защиты.

Самостоятельно, не имея опыта, этим делом лучше не заниматься, а или специалиста по антеннам.

Поскольку в статье речь идет о антенном кабеле и антенных гнездах (розетках под телевизор), то для примера на фото ниже показан монтаж проводов, идущих к месту установки телевизора – антенного, для розетки ТВ, и питающего, для розетки 220В.

Не самый лучший пример, и не из-за способа крепежа и качества фото, а потому что сигнальный антенный кабель и силовой лучше не прокладывать рядом параллельно, расстояние между ними лучше делать не менее 3 см. Хотя, в современных телевизорах помеха 50 Гц легко отсекается, лучше перестраховаться. Если использовать качественный антенный кабель, с хорошей оплеткой, это требование не очень критично.

После завершения второго этапа это место для подключения ТВ выглядело так:

Установка розеток под телевизор – питание и антенна.

Если розеток 220В нужно больше (подключение дополнительного тюнера, плеера и т.д.), то место, где монтируется телевизор, может выглядеть так:

Розетка ТВ и 2 розетки питания на стене Viko

Или так, если средства позволяют:

Розетка ТВ и 2 питания на стене Visage deluxe

Ну а если аппаратуры будет совсем много, то за телевизором с большой диагональю будет находиться такая коллекция розеток:

Розетка ТВ и 5 питания на стене Visage.

Почему на последнем фото антенная розетка стоит отдельно? Всё просто, ведь рамки на 6 точек нет. Хотя, в такой установке есть смысл, ведь слаботочку (ВЧ-сигнал) вообще лучше вести отдельно от питающих сетей.

Схемы подключения ТВ розеток

Подключение ТВ розеток по схеме “звезда”

Ввод в квартиру один, а телевизоров в современной квартире 2-3. Чтобы подключить два и больше телевизора, используют специальное разветвительное устройство – сплиттер , у которого один вход и 2-3-4 выхода. Тогда схема подключения ТВ гнезд для телевизоров будет называться звезда :

Схема подключения ТВ антенных розеток звездой

Предполагается, что в квартиру входит кабель с сигналом кабельного телевидения, в котором сигнал достаточно сильный. Если вы хотите подключить 2 телевизора и более, лучше заранее поинтересоваться у провайдера кабельного ТВ (или у соседей), хватит ли мощности сигнала. Уровень сигнала по вашей просьбе могут поднять, обычно ресурс для этого есть. Кроме того, кое-где за подключение дополнительных телевизоров надо платить, а за самовольное дополнительное подключение – платить штраф.

Если есть опасения, что мощности может не хватить, то необходимо предусмотреть место и питание для установки ТВ усилителя. Он обозначен на схеме подключения звездой штрихом как необязательный элемент. Расположить усилитель лучше всего как можно ближе к источнику сигнала – на входе в квартиру или лучше телевизионном распределительном щитке в подъезде.

Схема “Звезда” для подключения нескольких телевизоров к одной антенне применяется наиболее широко, так как имеет такие преимущества:

  1. Кабели на все розетки выходят из одной распределительной коробки, что удобно при монтаже и обслуживании,
  2. Минимальное затухание телевизионного сигнала,
  3. При неисправности одной из сигнальных линий или розеток остальные работают в штатном режиме.

Из минусов можно назвать только большой расход антенного кабеля, что является несущественным, особенно при оптимальной разводке. Особенность такой схемы – входной и выходные кабели не должны лежать рядом, чтобы не было проблем с качеством сигнала.

Коробка сплиттера антенны. Выходы антенного кабеля на 3 телевизора – вверху. Сбоку – вход антенны и на будущее вход интернета. Всё сделано кабелем SAT 703. Всё потом заштукатуривается, сверху только крышка для доступа к сплиттеру.

Кстати, такая же схема подключения звездой применяется при разводке силовых питающих цепей, и является наиболее предпочтительной.

А что там свежего в группе ВК СамЭлектрик.ру ?

Подписывайся, и читай статью дальше:

Подключение ТВ розеток по проходной схеме

Такое соединение ещё называют схемой подключения “шлейфом “.

Если на схеме звездой розетки на схеме не показаны, то на проходной схеме они необходимы. ТВ розетки в схеме шлейфом необходимо применять только проходные . Последняя розетка в схеме соединения шлейфом должна быть оконечной .

Логично, что сигнал на входе первого телевизора будет более мощным, чем на последнем. Но особо заморачиваться на этом не надо. Дело в том, что уровень сигнала кабельного телевидения достаточно высок, чтобы обеспечить все телевизоры. При использовании качественного телевизионного кабеля и правильном подключении (F – разъемы) картинка на экранах будет не отличима по качеству.

Кроме того, в современных телевизорах давно отработана схема усиления и автоматической регулировки уровня сигнала.

Подключение цифрового телевидения (IPTV)

Кроме подключения аналогового телевидения, сейчас у многих провайдеров телевидения появляется возможность подключиться к цифровому телевидению. Качество там на порядок выше. Схема подключения цифрового телевидения – только звезда.

Принципиальные отличия – используется цифровой (компьютерный) кабель, подключение по схеме “звезда”, вместо сплиттера используется цифровой разветвитель (маршрутизатор или концентратор), имеющий один вход и несколько выходов. К одному выходу подключается один телевизор. Телевизор должен понимать цифровой сигнал IPTV – иметь CAM-модуль. Если телевизор не принимает цифровой ТВ сигнал, нужна специальная SD-приставка. В обоих случаях у провайдера приобретается смарт-карта для тарификации и управления услугами.

Интересуйтесь у провайдера, за цифровым телевидением (DVB) будущее. В многоквартирных домах крупных городов аналоговое телевидение протянет ещё пару лет.

А эфирные антенны уже умерли. Помните, ещё лет 5-10 назад все окна, балконы и крыши квартирных домов были утыканы антеннами?

Виды ТВ розеток

Телевизионные розетки существуют трех типов: проходная, оконечная и одиночная (простая).

Проходные ТВ розетки имеют вход, выход (гнездо для подключения телевизора) и ещё один выход на следующую розетку. Каждая проходная розетка вносит затухание в ответвляемый сигнал, которое примерно на порядок больше чем у оконечной розетки.

Оконечная и простая розетка тв – какая разница?

В схеме звездой применяются оконечные или простые (одиночные) ТВ розетки. Между ними нет разницы, если к ним подключен телевизор. Если телевизор не подключен, то в случае с простой розеткой возможны искажения изображения на экране в виде повторов. Это происходит потому, что оконечная розетка имеет волновое сопротивление линии, 75 Ом. А простая его не имеет, и сопротивление в линии выравнивается за счет входного сопротивления подключенного телевизора. Совершенно не имеет значения при этом, включен телевизор или нет в питающую сеть 220 В.

Оконечные розетки конструктивно имеют волновое сопротивление, равное волновому сопротивлению линии, 75 Ом.

Установка и подключение ТВ розетки

Ниже на фото показано подключение ТВ розетки своими руками. В данном случае это оконечная розетка. Приведены пошаговые фото, особенности монтажа зависят от конкретной конструкции.

Установочные коробки под антенную розетку и розетку питания 220В. Розетка 220 установлена

Подготовка ТВ кабеля перед установкой антенной розетки. 2-й этап зачистки. Защелка заранее одета, но не той стороной)

Подготовка ТВ кабеля перед установкой ТВ розетки. Третий этап зачистки

Монтаж ТВ кабеля

Монтаж ТВ кабеля – подключение розетки для телевизионного кабеля. Шаг 2

Установка ТВ розетки – окончательный монтаж кабеля. Черная защелка теперь одета правильно

Лишнюю длину кабеля аккуратно сворачиваем без резких перегибов. Можно было оставить меньше.

Всё, осталось одеть рамку

Установка ТВ розетки. Повтор фото, приведенного в начале этой статьи

Ниже – ещё вариант установки розеток для телевизора. Хорошо видно, что лучше всё прятать за телевизор, не так ли?

Розетки для телевизора – вариант установки

Устройство антенной розетки

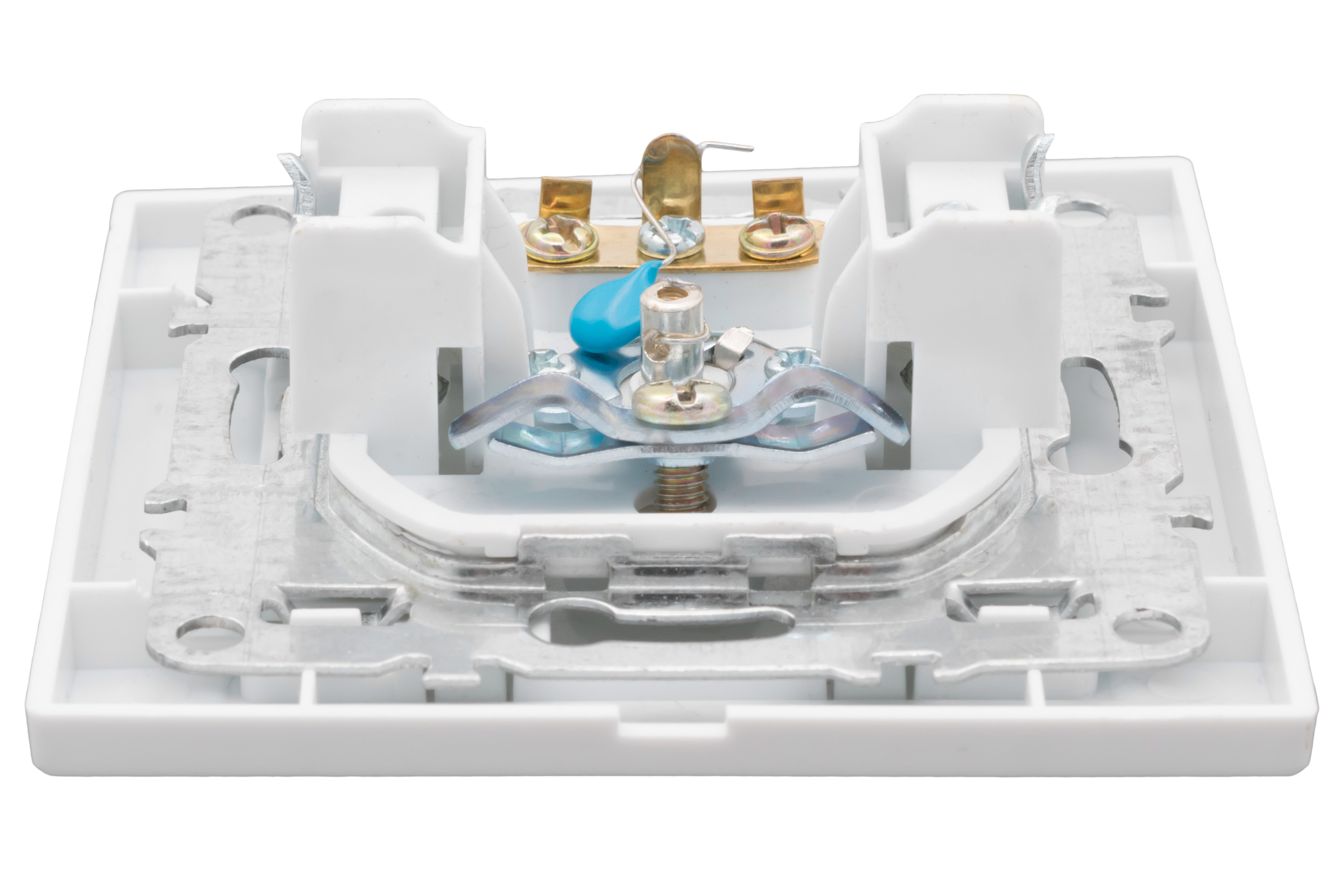

И в заключение – фотографии оконечной розетки в разобранном виде.

Вот и всё, что я хотел рассказать про установку ТВ розеток . Если что не понятно или есть что добавить – спрашивайте и пишите в комментариях. Если интересно, что я буду публиковать на блоге СамЭлектрик дальше – подписывайтесь на получение новых статей .

P.S. Консультировался у продавцов Legrand по телефону насчет разницы между простыми и оконечными ТВ розетками. Сказали следующее. “Оконечные розетки используются совместно с проходными, а простые – если со сплиттером”. Честно говоря, не могу подтвердить информацию, так как всегда ставил только проходные и оконечные. А при вопросе о простых ТВ розетках продавцы делают удивленные глаза и говорят, что отродясь такого в продаже не было. Тем лучше.

Подключение ТВ розетки: схемы монтаж Легранд

Установка телевизионных розеток с обычными розетками имеет схожие черты. И в одном, и в другом случае применима одинаковая конфигурация подрозетника. Отличия – лишь в специфике монтажа. В статье расскажем про подключение ТВ розетки, рассмотрим подробные схемы.

Особенности и характеристика теле-розетки

Основным отличием теле-розетки от обычной – наличие винтового или пружинного вывода для подключения электрического кабеля телевизора. Дополнительный зажим применим для контакта экранирующего оболочки. Розетки современные от ведущих производителей при монтаже не нуждаются в дополнительных манипуляциях по подготовке кабеля. При вставлении в гнездо электровывода, зажимы ТВ-розетки автоматически его зажимают, обеспечивая надежный контакт и высокое качество сигнала.

Телевизионная розетка состоит из:

  1. Корпуса, предназначенного для контакта с антенным кабелем.
  2. Наружной панели выполняющую функцию защиты. При подключении спутниковой антенны, ТВ- выводы производятся в разных расцветках, для того, что розетка гармонично вписалась в цветовую гамму интерьера.
  3. Сумматора, применяемого для совмещения нескольких разъемов:
  • разъем для радио-кабеля;
  • спутникового сигнала.

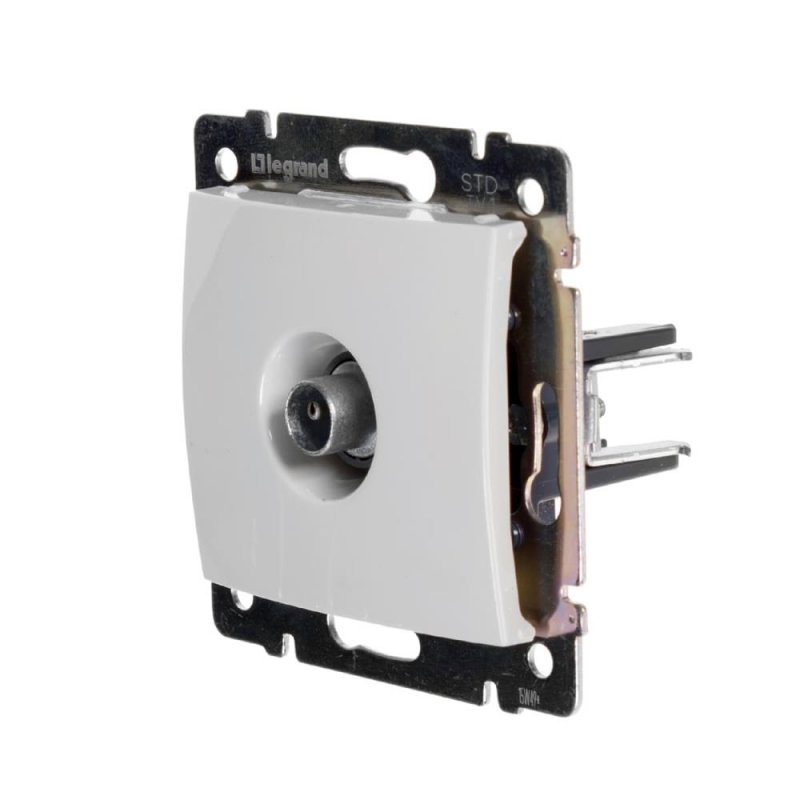

  1. Суппорт. Элемент конструкции для плотной фиксации вставленного провода в розетку.

Подключение розетки и проведение сигнала

Для преобразования сигнала используется элемент – сплиттер. Такое приспособление напоминает электрическую коробку и распределяет поступаемый сигнал. Сплиттер разделяет сигнал на нужное количество и передает по средствам связи на вывод телевизора.

Трехканальный разделитель (сплиттер), предназначающийся для приема телевизионного сигнала и распределения на три вывода

Проведение сигнала к теле-розеткам осуществляется двумя способами:

  1. Схема «звезда».

Принцип заключается в монтаже сплиттера, играющего роль распределителя сигналов, а также усилителя.

Изображение схемы «звезда» на примере подключения через сплиттер трех телевизоров

Данное приспособление монтируется на входе провода в жилом помещении, затем распределяется по потребителям. Теле-розетка часто монтируется таким способом, имеющего ряд преимуществ:

  • основной провод устанавливается в защищенном месте, что гарантирует его длительное и надежное использование;
  • устойчивый телесигнал;
  • распределённый сигнал поступает на каждое отдельное устройство без потери качества.
  1. Схема шлейфовая.

Принцип работы основан на использовании шлейфа при прокладке провода к ТВ розеткам. Затем от каждого вывода проводится разветвление на нужное количество теле-приборов.  Читайте также статью: → «Как правильно установить и подключить розетку? Схемы подключения».

Изображение шлейфовой схемы, состоящей из четырех ТВ розеток и четырех телевизоров, на которые распространяется сигнал

Такая схема хороша тем, что позволяет сэкономить кабель, но при этом качество поступаемого сигнала будет лучше на первом приемнике, чем на последнем. Хотя в случае мощной силы сигнала, такая разница в изображении будет незначительная. Современные телевизоры оборудованы дополнительными усилителями сигнала, поэтому погрешности в изображении потребитель не заметит.

К минусам такого типа приема сигнала относятся:

  • поскольку в схеме присутствуют промежуточные и оконечная розетки, стоимость монтажа такой схемы выйдет больше, нежели «звезды»;
  • при разрыве вначале цепи, все последующие приемники не получают сигналов.

Обзор различных видов ТВ розеток

Каждый тип розетки относится к определенной схеме, самые основные виды указаны в таблице 1.

Таблица 1. Разновидности телевизионных розеток

НазваниеОписание
ОдиночнаяСамая простая разновидности теле-розеток. Применяется для подключения только одного вывода. Наличие специальных зажимов и клемм способствует надежному подключению. Уровень сигнала в данной разновидности составляет 1-4 дБ.
Проходная

Конструкция сложнее одиночной, правильный монтаж обеспечивает четкий прием сигнала для себя и последующих пользователей. В ее строение входят 2 разъема:

  • входящие;
  • отступающие.

Зажим производится при помощи винтовых зажимных клемм. Такой тип монтажа не является сложным выполнением.

При падении сигнала, ухудшение изображения происходит лишь на отступающем выводе. Для создания прохождения высокого качества изображения на всех выводах – устанавливаются фильтры для отраженных импульсов. Для снижения электромагнитных помех применяются специальные элементы сопротивления, имеющие резисторные либо емкостные типы.

ОконечнаяТакой тип ставится в шлейфовой схеме и используется, как конечный элемент. По внешнему виду напоминает тип розетки – одиночную. Если к такой разновидности теле-розетки подключить телевизор, то он будет давать сигналы отражения, проявляющиеся помехами либо иными несоответствиями на других участниках, включенных в цепь. Монтаж выполняют с применением несогласованного сигнала, таким образом будет снижена потеря электроимпульса.
Изображение внешнего вида одиночной телевизионной розетки, используемой для подключения ТВ-кабеля

Совет №1. При установке нескольких телевизионных устройств нужно обязательно применять проходную и оконечную ТВ розетки.

Изображение внешнего вида проходной телевизионной розетки, используемой для подключения 2-х ТВ-кабелейИзображение внешнего вида проходной телевизионной розетки, используемой для конечного подключения телевизионного провода

Совет №2. При покупке кабеля необходимо тщательно проверить его целостность. При транспортировке провод не должен заламываться и перегибаться. При нарушении вышеупомянутых критериев, теле-провод будет пропускать слабый сигнал.

Инструкция по подключению розетки

  1. Монтаж кабелей.

Провода соединяются между собой и коннектятся к телевизионным выводам. Используемые приспособления:

  • усилитель теле-импульса. Для усиления и улучшения изображения слабого поступающего сигнала;
  • разделитель ТВ провода. Сигнал от телеантенны подается на общий щит. Затем распределяется по всем потребителям;
  • теле-сигнальный сумматор. Устройство собирает и суммирует сигналы от разных частот и передает совокупный импульс через проводник на телевизор;
  • антенные штекера. Нужны для подключения провода телевизионного к розетке и телевизору. Антенные выводы соединяются между собой пайкой и создают прочное, экранированной соединение.
  1. Монтаж ТВ-розетки.

Перед установкой, нужно определить тип крепежа, который будет использоваться. По видам установки теле-розетки делятся:

Согласно выполняемых функций электрические выводы разделяются:

  • оконечные – для проведения телесигнала к одному телевизору;
  • проходные – используется для распространения сигнала с одного источника на телевизоры, входящие в общую схему.

Необходимые инструменты для монтажа розеток:

  • сама ТВ-розетка;
  • перфоратор;
  • отвертки разных видов;
  • крепежи;
  • приспособления для удаления изоляции.

Порядок монтажа прибора

  1. Выполняется в стене круглое отверстие. Размер должен совпадать с габаритами ТВ-розетки. Применяется ударная дрель либо перфоратор.
  2. Установка электро-розетки и фиксация ее саморезами и дюбелями.
  3. Аккуратно снимается изоляция с провода. При таких видах работ не нужно допускать повреждений основной жилы. В противном случае кабель может перегнуться и обломаться.
  4. Укрепление установленной розетки при помощи винтика.
  5. Закрепление внешней крышкой.

Теле-розетка готова к применению.

Подключение телевизора к теле-розетке

Соединение телевизионного кабеля с розеткой рассмотрим на примере ТВ электророзетки Schneider Electric.

  1. Нужно оставить выступающим 15-20 см провода антенны, выходящий из монтажного отверстия.
  2. Снимается внешний слой изоляции электрокабеля, при этом остается оплетка экранирующая и основная жила.
  3. Лицевая часть корпуса снимается, для доступности к прижимному винту. Ослабляется фиксатор, телекабель свободно входит в разъем розетки.
  4. Провод вставляется согласно стрелки на корпусе, зажимаем фиксатором. Фиксирование должны быть не очень сильным, чтоб конец кабеля не прогибался, но и разъем не должен болтаться.
  5. ТВ-розетка монтируется в коробку и закрепляется винтами. На последнем этапе – одевается защитная часть, происходит щелчок. Проверяется уровнем правильность установки. Монтаж теле-выхода окончен.

Проверка работоспособности прибора

Телекабель проверяется по таким причинам:

Порядок проверки:

  1. Отключается питания телевизора и вытаскиваются все электропровода. Если проверяется кабель коллективной антенны, в таком случае нужно проверить исправность со стороны наконечника, располагающегося в квартире. Такая схема не имеет разделителя, и очень трудно получить доступ к другому концу провода.
  2. Проверяется уровень сопротивления. Резистивность проверяется между штыревым и кольцевым выходами и значение должно быть не менее 20 Ом. Такую погрешность создает усилитель, находящийся в электрической схеме. В случае малой величины напряжения либо ее полного отсутствия, возрастает вероятность замыкания. Эти нюансы означают, что кабель пробит. Более надежная проверка осуществляется в случае доступности к двум концам кабеля.
  3. Подключение измерителя сопротивления. Вначале отключается шнур от всех электрических приборов. Затем измерительный элемент омметра подсоединяется к главной жиле и оплетке телекабеля. Измерительный прибор должен показать – значение бесконечности. После этого подключается омметр ко второму концу провода. Показания прибора должны быть близкая к нулю.
  4. Визуальная оценка целостности телевизионного проводника. Тестирование проводится на наличие внешних деформаций и повреждений. Далее подключается омметр с одного конца, с другого ставится перемычка. В случае наличия замыкания, перемычка не нужна.

Такой кабель также проверяется нажатием на него в некоторых участках, при этом показания измерителя сопротивления могут изменятся. После устранения всех дефектов, снимаются перемычки и отключается омметр. Проверка осуществляется подключением телекабеля к телевизору.

Возможные ошибки при заземлении

  1. Коробка распределения электропроводов после окончания ремонта выступает сверх лицевой части. Это нарушает целостность интерьера.
  2. Нерабочий разъем. Приходится использовать разветвитель с другой ТВ розетки для просмотра телевизора в данном месте.
  3. Выступающий каркас розетки, который плохо сам держится в подготовленной коробке и неплотно прижимает разъем электро-кабеля.
  4. Выбор материалов низкого качества. Их особенности:
  • провода с плохой изоляцией пропускают слабый сигнал, изображение на экране ухудшается;
  • повреждение изоляции.
  1. Установка делителей и телевизионных соединений в труднодоступных местах:
  • в стенах под штукатуркой;
  • в подвесных потолках;
  • за декоративной отделкой.

Часто задаваемые вопросы

Вопрос №1. Что такое ТВ розетка, имеющая обратную связь?

Это разновидность выводов, имеющих разъем для подключения телекабеля и вывод для радиопрограмм. Технические параметры указаны в таблице 2.

Таблица 2. Характеристики комбинированной розетки TV-FM

Вопрос №2. Сколько ДБ в телевизионных розетках?

  • у проходных – 10-30 дБ;
  • отраженные имеют – 10-20 дБ;
  • оконечные –1-4 дБ.

Вопрос №3. Как демонтировать плинтусную розетку?

Порядок действий:

  • отключение проводки;
  • откручивается винт, держащий каркас;
  • снимается защитная рамка;
  • убирается диск, служащий защитой от детей;
  • освобождаются жилы, откручиванием фиксирующих винтов;
  • снятие винтов фиксации.

Вопрос №4. Какую выбрать розетку фирмы Legrand?

Выбор зависит от количества применяемых теле-приборов. При использовании одного устройства – подойдет оконечная либо индивидуальная. Применяя телевещания и радио – TV-RD. Для спутникового ТВ, эфирных каналов и радио – TV-RD SAT.

Таблица 3. Технические характеристики мультимедийной модели

Оцените качество статьи:

Как подключить антенный кабель к тв розетке

class=»eliadunit»>

Для начала давайте ознакомимся, что такое коаксиальный кабель и как его выбрать, который после прокладки проводки в стене здания или квартиры впоследствии соединяется к тв розетке, а затем подключается к телевизору или sat/тв приемнику.

Как вы уже поняли, коаксиальный кабель для спутниковых и эфирных антенн являет собой структуру, основной частью которой является центральная медная жила — центральный проводник по которому и проходит спутниковый или эфирный тв сигнал до телевизора или sat/tv приемника.  Оплетка и фольга (Экран) представляют собой  одновременно минусовой контакт и защиту от потерь сигнала и электромагнитных помех в коаксиальном тв кабеле.

Эти две составляющие напрямую используют для подключения к тв розетке. В зависимости от марки производителя, составных частей тв розетки, методы и типы монтажа антенного кабеля к розетке могут незначительно отличаться друг от друга.

Рассмотрим подключение к тв розеткам наиболее популярных марок электрооборудования таких как Lezard и Legrand

Для удобного монтажа кабеля к тв розетке запас кабеля должен составлять 15 см



Подключение телевизионной розетки Lezard.

Розетки фирмы Lezard наиболее доступны по цене и неплохи по качеству, если не считать одно НО

Основой розетки Lezard является печатная плата, к которой и производится подключение коаксиального антенного кабеля.

ВНИМАНИЕ!!! Почти все тв розетки марки Lezard имеют на печатной плате электронный компонент — конденсатор который располагается между фиксатором центральной жилы — проводника и разъемом для подключения тв кабеля. Этот компонент не пропускает питающее напряжение на активную эфирную или спутниковую антенну. Данный тип тв розеток изначально подходит только для пассивных антенн.

Для их использования под остальные типы антенн необходимо заменить фильтрующий электронный компонент на обычный проводник, то есть закоротить или запаять вместо конденсатора кусок обычной медной проволоки

Лицевая сторона тв розетки Lezard с разъемом, для подключения тв кабеля.

Монтажная сторона с элементами крепежа для тв кабеля.

Подключение заключается в установке сигнального проводника телевизионного кабеля в центральной клемме розетки и фиксации экрана скобой, как показано на изображении ниже.

ВАЖНО!!! Центральный проводник, по которому идет сигнал не должен замыкать с оплеткой или фольгой то есть с экраном который защищает от помех и потерь сигнала в кабеле.



Подключение телевизионной розетки Legrand.

Довольно качественные тв розетки от бренда Legrand с удобным способом подключения но и приличной ценой.

Процесс подключения к тв розеткам фирмы Legrand максимально упрощен. Данная тв розетка разработана таким образом, чтобы максимально уменьшить количество действий при подготовке антенного кабеля к подключению.

При подключении тв розетки Legrand, центральная жила коаксиального кабеля зажимается в соответствующем пружинном фиксаторе, а оплетка с фольгой (экран), — зажимается откидным креплением к корпусу.

Разобрав розетку и увидев ее устройство, вы сразу поймете, что нужно делать для подключения.

Для начала надо откинуть крышку крепления, закрывающую места соединения коаксиального тв кабеля. Достаточно аккуратно поддеть крышку отверткой, отстегнув тем самым фиксатор.

Перед подключением внешняя защитная изоляция и внутренний диэлектрик коаксиального антенного кабеля удаляется на длину около 1 сантиметра обнажив центральный проводник, затем кабель вставляется в устройство тв — розетки, а медная жила зажимается самозажимной клеммой.

Контакт оплетки и фольги экрана антенного кабеля с корпусом тв розетки, происходит за счёт пластины (рис 3), которая при подключении тв кабеля входит под его внешний изолятор, надежно прижимаясь к экрану(оплетка и фольга) антенного коаксиального кабеля.



ВАЖНО!!! Необходимо подключить центральный проводник — медную жилу, по которой идет сигнал так, чтобы не было замыкания с оплеткой или фольгой то есть с экраном который защищает от помех и потерь сигнала в кабеле.

После соединения ТВ-кабеля с телевизионной розеткой, аккуратно размещаем её в подрозетнике и с помощью 2-x саморезов закрепляем на нем. Затем затягиваем винты распорок фиксаторов тв розетки, а потом повторно докручиваем саморезы подрозетника до упора:



Устанавливаем лицевую панель ТВ-розетки на свое место

Все закреплено, установлено и готово к работе: теперь нужен кабель для соединения тв розетки с телевизором или тв тюнером

Подготовка ТВ-кабеля для соединения телевизора к ТВ-розетке

Для этого нам нужен кусок ТВ-кабеля и несколько тв разьемов — F-коннектора (2шт) F-«ПАПА»(справа)  и F-«МАМА»(слева) (фото ниже)

Разьем кабеля «МАМА» будет использоваться для соединения с телевизионной розеткой (с условием что в розетке штекер «ПАПА» как на фото. хотя может быть и обратный вариант), а разьем «ПАПА» – с телевизором.

В случае если кабель от тв розетки будет соединяться к спутниковому входу телевизора с CAM модулем или к спутниковому ресиверу то на другом конце кабеля будет нужен не разьем «ПАПА» а F-коннектор.

Возможен и третий вариант когда кабель от телевизионной розетке будет соединяться не к телевизору или спутниковому ресиверу а к блоку питания эфирной антенны с усилителем.

В зависимости от расстояния от розетки до телевизора, спутникового приемника или блока питания отмеряем соответствующий метраж тв кабеля и отрезаем все лишнее. Далее подготовить оба конца кабеля для установки адаптеров. Готовятся они аналогично тому, как готовится кабель  для подключения к спутниковому оборудованию  с помощью F-коннектора (процесс показан на фото ниже)

Осталось соединить с помощью нашего универсального кабеля тв розетку с телевизором и запустить в меню телевизора сканирование каналов. На этом процесс подключения телевизионной розетки к телевизору завершён.

class=»eliadunit»>

Установка телевизионной розетки цена в Киеве, качественно, недорого, быстро

Установка телевизионной розетки производится для обеспечения возможности подключить ТВ-приемник к кабельной линии передачи телесигнала.

Установке телерозетки предшествует прокладка коаксиального кабеля к местам монтажа розеток и выбор образцов этих изделий, наиболее подходящих по конструкции, задачам и внешнему исполнению.

Различают три основных функциональных типа ТВ-розеток:

  • одиночные;
  • проходные;
  • оконечные.

Проходные розетки используются для разветвления кабеля при необходимости его сквозной прокладки через несколько помещений, в каждом из которых установлен ТВ-приемник.

Оконечные розетки предназначены для замыкания ряда проходных.

Особенности установки телевизионной розетки связаны с ее конструкцией. Так, типовая одиночная розетка конструктивно довольно проста – состоит из лицевой панели, суппорта (фиксатора частей розетки) и печатной платы, которая обеспечивает подключение к телевизионному тракту.

Часто в целях удобства подключения разных устройств, работающих в группе с ТВ-приемником, устанавливается комбинированный блок, состоящий из двух и более электрических розеток, модуля RJ-45 и собственно ТВ-розетки.

Установка розетки выполняется сразу после организации технологических отверстий для подрозетников на оптимальной высоте, в зависимости от типа, размера и конструкции ТВ-приемника, а также дизайнерских нюансов интерьера.

В это же время могут проводиться другие аналогичные электромонтажные работы: подключение электророзеток, компьютерных розеток и так далее.

Для правильного и эффективной установки потребуется схема прокладки коаксиального кабеля, сама розетка, строительный и электромонтажный инструмент, тестовый прибор.

Стоимость услуги «Установка телевизионной розетки» (цена: от 1.00грн) не включает в себя затраты на доставку оборудования и выезд специалистов на место проведения работ. Цены на услуги могут быть пересмотрены индивидуально, как в меньшую, так и большую сторону. В первую очередь на ценообразование влияет объем работ и наличие внешних факторов (допуски, согласования, разрешения). Также на стоимость может повлиять: расположение объекта, срок выполнения, сложность работ, использование спецтехники, погодные условия и другие факторы.

Мы предоставляем услуги по всей территории Украины, а именно: Киев, Харьков, Львов, Одесса, Днепр, Чернигов, Ровно, Тернополь, Луцк, Ужгород, Житомир, Ивано-Франковск, Хмельницкий, Винница, Черкассы, Кропивницкий, Николаев, Херсон, Сумы, Полтава, Кременчуг, Кривой Рог, Запорожье, Краматорск, Мариуполь, Белая Церковь, Черновцы и другие города.

Наша компания выполняет инженерные работы «под ключ», тем самым обеспечивая наших клиентов всем необходимым «из одних рук» качественно, быстро и недорого. Обратитесь к нашим специалистам, которые помогут сделать расчет стоимости работ и выполнить их в установленные сроки.

Телевизионное оборудование :: Мультисвитчеры, Фильтры, Розетки :: Розетки телевизионные

ТВ розетки используются в случае скрытой проводки телевизионного кабеля. Они пользуются популярностью, потому что позволяют подключать телевизор или спутниковый приемник очень просто, а внешний вид не портит интерьер.

Виды ТВ розеток

ТВ розетки бывают двух видов: проходные и оконечные.

Как следует из названия, проходные используются в качестве промежуточных устройств подключения в домашней разводке. Т.е. есть вводящий и выходящий кабель.

Оконечные ТВ розетки используются также в схеме где несколько точек подключения в качестве последнего — оконечного устройства.

Кроме этого к розеткам можно подключать не только обычный телевизионный кабель, но и SAT и FM. Такие розетки имеют два и три гнезда, и называются TV, TV-SAT, TV-SAT-FM соответственно.

Перед покупкой и монтажом телевизионной розетки следует обратить внимание на ее технические характеристики, а именно — затухание на отводе розетки. Дело в том, что любое соединение в кабеле приносит дополнительное затухание. Значение затухания производители указывают в паспорте на телевизионную розетку.

В случае если вы решили использовать скрытую проводку кабеля с применением розеток для телевизионного кабеля, то рекомендуется на входе в квартиру или другое помещение, где выполняется разводка, установить телевизионный или спутниковый усилитель сигнала в зависимости от того, какой источник будет подключен к вашей кабельной сети.

Монтаж ТВ розетки

Монтаж ТВ розетки не представляет из себя что-то сложное. Он не трудней установки обычной электрической розетки. TV розетка имеет те же габариты и устанавливается в заранее подготовленное отверстие в стене. Подключение кабеля производится при помощи винтовых или пружинных клемм, в зависимости от производителя. После соединения на розетку устанавливается декоративная накладка.

Схемы подключения ТВ розеток

Схемы подключения ТВ розеток обычно используют две: каскадное подключение — друг за другом, звездой — от делителя подключаются отдельным кабелем.

Схема подключения с делителем более предпочтительна, т. к. на входе сигнал делится одинаково и можно применять розетки с одинаковым затуханием, если конечно длина кабеля от розетки до делителя примерно одинакова и не отличается в разы.

Если вы сами затрудняетесь с расчетом уровней сигнала или у вас возникают сложности, всегда можете обратиться к специалистам нашей компании, которые проконсультируют и помогут правильно сделать расчет затухания сигнала и подобрать необходимое оборудование.

Доступные цены на ТВ розетки делают данную покупку еще более привлекательной. Оформить заказ на ТВ розетки можно через интернет-магазин. Доставка в другие регионы и города РФ через транспортные компании и курьерские службы.

Стоимость установки телевизионной точки, средняя стоимость телевизионной антенны — Homeadviceguide

Если у вас уже установлен телевизор с антенной и вы хотите смотреть телевизор в другой комнате, вам потребуется установить еще одну антенную розетку или антенную точку. Узнайте, сколько стоит установка телевизионных антенн или розеток в этом руководстве.

Изменчивый телевизионный прием может стать настоящей проблемой для вас и вашей семьи; искаженный звук и нечеткое изображение снижают качество просмотра любимых программ.Может возникнуть соблазн взять лестницу из сарая и самостоятельно переставить антенную мачту. Все-таки дело в том, что проблема иногда бывает ближе к дому — и только квалифицированный инженер с проверенным опытом должен начинать ковыряться во внутренних ТВ-точках.

Выявление проблем с телевизионной антенной

Но как узнать, какая часть антенного соединения неисправна? Ну, во-первых, вы можете проверить качество сигнала всех телевизионных точек, установленных в вашем доме, посмотрев, меняется ли прием от комнаты к комнате — если один телевизор страдает от плохого сигнала по сравнению с другими, то это более вероятно. что в ремонте нуждается только телевизионная точка, а не наружная мачта.

Положение и качество нижнего вывода

Единственным другим вариантом является проверка положения и качества вашего троса, чтобы убедиться в отсутствии очевидных трещин или щелей, которые необходимо залатать. Если все в порядке, то вы можете предположить, что ваши телевизионные точки могут страдать от плохого качества сигнала или внутренних физических повреждений, а это значит, что пришло время вызвать подрядчика по телевизионной антенне.

Преимущества найма сертифицированного установщика телевизионных антенн

Найм квалифицированного специалиста по установке антенн, сертифицированного CAI (Конфедерация авиационной промышленности), сэкономит время и деньги в долгосрочной перспективе, поскольку он сможет:

    • Убедитесь, что вы приобрели подходящие кабели, коаксиальные штекеры и телевизионные провода, соответствующие выбранным телевизионным точкам, чтобы все было аккуратно совмещено и вы получали максимально плавный сигнал.
    • Расположите телевизионные точки именно там, где вы хотите, чтобы телевизор можно было разместить в разных точках в одной комнате и расположить вокруг остальной мебели, а не наоборот.
    • Установите столько телевизионных точек, сколько это возможно по закону в соответствии с вашим существующим контрактом на цифровую сигнализацию; сокращение потребности в некачественных портативных антеннах и обеспечение того, чтобы вся семья получала телевидение наилучшего качества, не выходя из собственной комнаты
    • Установите усилительный приемник на чердаке или чердаке, чтобы телевизионный сигнал с вашей мачты передавался в несколько разных помещений одновременно без необходимости использования дополнительных внешних кабелей или кабелей.
    • Предусмотрите пластины с экранированной поверхностью для защиты ваших внутренних печатных плат и предотвращения повреждения точки помех при приеме внутри вашего дома (например, от домашних животных или детей и т. д.).
    • Проверьте безопасность ваших новых очков и качество телевизионного приема после того, как все будет установлено или подогнано – так что любые изменения или улучшения можно будет сделать за один визит, как можно скорее!

Стоимость установки телевизионной точки

Цена новой телевизионной точки с установкой антенны будет варьироваться от дома к дому, но в большинстве случаев подрядчик, вероятно, будет взимать от 30 до 40 фунтов стерлингов + НДС  за каждую дополнительную телевизионную розетку.Стоимость может показаться немного высокой, но вы будете уверены, что получите качественный телевизионный прием за считанные часы, а получение гарантии на срок от десяти до двадцати лет означает, что вам не придется беспокоиться о каком-либо будущем повреждении оборудования. тоже долго!

Как установить телевизионную антенну

Если вы думаете о покупке новой антенны или замене старой, вам необходимо знать, как правильно ее установить. Лучшим вариантом было бы нанять профессионального установщика телевизионной антенны, но, чтобы сэкономить деньги, вы можете выполнить установку телевизионной антенны в стиле «сделай сам».Основной тип используемой телевизионной антенны — это крепление для штатива на крыше, оснащенное мачтовой трубой от четырех до шести футов.

Установка телевизионной антенны может быть тяжелой работой, и для этой задачи вам понадобится определенное оборудование. Если у вас еще нет оборудования, может быть дешевле нанять мастера, который сделает эту работу за вас. Вам понадобится следующее:

    • Лестница
    • Аккумуляторная дрель
    • Набор отверток
    • Набор рожковых ключей
    • Рабочий ремень
    • Штатив для крыши и крепление на мачту
    • Мачта
    • Заземляющая лента
    • Блок крепления заземляющей ленты
    • Кувалда
    • Обрезки проволоки
    • Медный заземляющий стержень
    • Степлер и крупнокалиберные скобы

Из-за характера работы вам также понадобится член семьи или друг, чтобы помочь с работой, поскольку было бы небезопасно выполнять эту задачу в одиночку.

Установка телевизионной антенны своими руками

1. Расположите лестницу так, чтобы у вас был доступ на крышу. Убедитесь, что вы соблюдаете любую информацию о безопасности, указанную в инструкциях производителя.

2. Прикрепите рабочий ремень и поместите в него набор отверток, рожковый ключ и сверла. Если он подходит, также прикрепите дрель, чтобы ускорить процесс. Если это невозможно, совершите две поездки для обеспечения безопасности.

3. Прикрепите один конец заземляющей ленты к ремню и пусть ваш друг на земле держит катушку; им нужно будет питать заземляющий браслет, пока вы поднимаетесь.

4. Поднимитесь по лестнице; благополучно взобравшись на крышу, попросите друга привязать другой конец заземляющего ремня к штативу; выберите двойные узлы для дополнительной безопасности. Как только ваш друг завершит эту работу, поднимите штатив на крышу.

5.  Расположите штатив там, где вы хотите установить телевизионную антенну. Просверлите отверстия в крыше через каждую из ножек штатива. Затем используйте отвертку, чтобы зафиксировать штатив на месте.

6. Поместите мачту в монтажные кольца мачты штатива и затяните винты монтажных колец, чтобы труба мачты не могла двигаться вертикально. Закрутите их как можно плотнее, чтобы не повредить их ветром.

7. Разрежьте узел заземляющей ленты с помощью кусачек на поясе, а затем опустите его своему партнеру. Им нужно будет прикрепить телевизионную антенну к ремешку и одному концу коаксиального кабеля. Как только вы разместите их на крыше, установите их на мачту, следуя прилагаемым к ней инструкциям.

8. Подсоедините коаксиальный кабель, прилагаемый к вашей антенне, и заземляющий браслет к антенне и опустите свободный конец вниз. Используйте толстые скобы, чтобы закрепить кабель и заземляющий ремень на крыше, ведущей к краю, где находится лестница.

9.  Выйдите из комнаты и забейте заземляющий стержень в землю кувалдой, пока над землей не окажется всего фут или около того. Разрежьте блок ремня по стержню и надежно закрепите на стержне.Вставьте заземляющую полосу в прорезь на блоке и также надежно затяните ее

.

10. Проложите коаксиальный кабель к дому и подключите его к телевизору. Если потребуются какие-либо корректировки, вам нужно будет вернуться и отрегулировать антенну, пока не будет достигнута оптимальная мощность сигнала.

Новая антенная розетка | Установка новых ТВ-точек

Установив дополнительные ТВ-точки, вы получите больше возможностей для просмотра ТВ, так как вы и ваша семья сможете одновременно смотреть разные передачи в разных комнатах.Так что, если ваши дети хотят смотреть мультфильмы, а вы предпочитаете смотреть новый документальный фильм, то это не проблема.

Мы можем добавить новые антенные розетки в различных зонах, от вашей гостиной до кухни, спальни… и любой другой комнаты, о которой вы только можете подумать!

Как мы устанавливаем дополнительные телевизионные точки?

Когда дело доходит до дополнительных розеток для каналов FreeView или DAB/FM-радио, мы можем использовать сплиттеры, усилитель-распределитель или лофтбокс — и наш выбор в конечном итоге зависит от ваших требований.

Если вам нужна дополнительная точка для Freesat или Sky, вам может потребоваться новый LNB (малошумящий блочный понижающий преобразователь) с большим количеством выходов, например, счетверенный или окто. Однако выход телевизионной приставки Sky может быть добавлен к системе усилителя-распределителя или лофтбокса, чтобы обеспечить просмотр текущего канала Sky в каждой телевизионной точке.

Прежде чем в существующую систему будут добавлены какие-либо новые точки сокета, мы проверим сигналы, чтобы убедиться, что их достаточно для разделения. Если нет, то добавим усилитель.

Почему стоит выбрать кабельщиков для установки новой розетки?

При установке новых телевизионных точек вы получите бесплатную 5-летнюю расширенную гарантию на качество изготовления и компоненты без питания.

Наши квалифицированные инженеры обладают знаниями и опытом и выполняют установку новых розеток в соответствии с самыми высокими стандартами.

Если вы выберете нас, мы приедем к вам для бесплатной консультации, чтобы вы могли обсудить с нами свои требования, и мы могли определить оптимальное место для установки вашей новой розетки (розеток).

После того, как мы выполним работу, мы проведем полную проверку, чтобы убедиться, что ваш телевизор или радио работает правильно, и позаботимся о том, чтобы оставить ваш дом таким же опрятным, каким он был, когда мы приехали!

Наше членство в CAI означает для вас дополнительную защиту

Поскольку мы являемся членами Конфедерации аэрокосмической промышленности (CAI), вы полностью защищены, когда мы устанавливаем новые телевизионные точки. Но это не единственное преимущество:

  • Мы используем только проверенное оборудование высочайшего качества, одобренное сертификационной схемой CAI, что помогает нам выполнять наши установки в соответствии с самыми высокими стандартами.
  • Гарантия на все наши бытовые установки составляет 12 месяцев, и поскольку мы застрахованы, застрахованы и вы!
  • Мы всегда соблюдаем и придерживаемся стандартов, установленных Кодексом практики CAI и британскими стандартами.
  • CAI постоянно следит за нами, чтобы убедиться, что мы всегда придерживаемся этих высоких стандартов.

Являясь членами Digital UK, Buy with Confidence, SafeContractor, Trust Mark и Which, вы можете быть уверены, что когда вы выберете нас для установки новых розеток, это будет сделано очень качественно. .

Стоимость установки дополнительных телевизионных точек

Наши цены очень конкурентоспособны. Если вы хотите записаться на консультацию или у вас есть какие-либо вопросы, то не стесняйтесь связаться с нами.

Какие инструменты потребуются для крепления телевизора на стене?

Вы думали о том, чтобы повесить телевизор на стену, но откладывали это, потому что не совсем понимали, что для этого нужно? Даже если вы знаете, что монтаж вашего телевизора сэкономит место, будет выглядеть лучше и обеспечит более комфортный просмотр, вы можете не решиться взяться за этот проект.

Если вы немного разбираетесь в делах и уже занимались ремонтом дома в прошлом, вы идеальный кандидат для того, чтобы попробовать установить телевизор своими руками. Итак, какие инструменты вам понадобятся, чтобы повесить телевизор на стену? Ответ на этот вопрос будет немного отличаться в зависимости от материала стены, с которым вы работаете, и типа установки, которую вы выполняете.


Для монтажа телевизора на гипсокартон

Большинство людей устанавливают свои телевизоры на стандартный гипсокартон, поэтому инструменты для монтажа телевизоров, которые им нужны, ничем не примечательны.Если вы в состоянии позаботиться о типичном бытовом обслуживании и ремонте, скорее всего, у вас уже есть необходимые инструменты.

  • Искатель шпилек. Это поможет вам определить, где находятся деревянные шпильки для более надежного крепления.

  • Электродрель и биты. Дрель с регулируемой скоростью не даст вам сорвать винты.

  • Уровень (3-футовый или 5-футовый). Вы должны убедиться, что телевизор выровнен как по горизонтали, так и по вертикали.

  • Торцевой ключ и различные насадки. Крепление крепится к телевизору с помощью болтов.

  • Отвертки стандартные и крестовые

  • Рулетка

  • Защитные очки. Важно всегда защищать глаза при работе с электроинструментами.

Вам также понадобится комплект для настенного монтажа, соответствующий конфигурации вашего телевизора, а также следующие предметы:

  • Шурупы для гипсокартона

  • Карандаш и бумага

  • Защелкивающиеся пуговицы на случай, если нет заклепок там, где они вам нужны.

  • Дополнительная фурнитура и болты на случай, если в монтажном комплекте чего-то не хватает.

Точные пошаговые инструкции по установке см. на упаковке, прилагаемой к креплению для телевизора.


Для кирпичного крепления телевизора

В дополнение к перечисленным выше инструментам для крепления телевизора (помимо искателя шпилек или защелок, которые вам не понадобятся при монтаже на кирпич), вам потребуются специальные инструменты, чтобы просверлить сплошную кирпичную стену и правильно закрепить монтажный кронштейн.

  • Перфоратор. Вам понадобится дополнительная мощность, чтобы пройти сквозь кирпичную стену.

  • Биты по каменной кладке с твердосплавными наконечниками. Стандартные сверла недостаточно сильны, чтобы пробить кирпич, и они сломаются.

  • Анкер-гильза для бетона или шурупы Tapcon для бетона. Они надежно прикрепят монтажный кронштейн к кирпичу.

Перед установкой обязательно подсоедините шнур питания и кабели к телевизору. Это облегчит доступ к соединительным панелям и избавит вас от необходимости снимать телевизор, чтобы получить к нему доступ позже.



Для скрытия кабелей

После того, как ваш телевизор будет прикреплен к стене, вы захотите завершить работу, спрятав эту неприглядную кучу проводов и кабелей. Это можно сделать несколькими способами, для которых потребуется пара дополнительных инструментов/аксессуаров:

.
  • Комплекты проводки для телевизора, встроенные в стену. Прокладывать стандартные силовые кабели внутри стены небезопасно, а также противоречит закону. Они позволяют скрыть провода и кабели за стенами, соответствуют нормам и просты в установке.

Звук слишком сложный? Puls упростит задачу

Если вы не уверены, что готовы взяться за самостоятельный проект, или у вас просто нет энергии, профессиональные монтажники телевизоров Puls всегда готовы сделать монтаж телевизора максимально простым для вас. У наших специалистов есть все инструменты, необходимые для быстрой и эффективной установки телевизора именно там, где вы хотите.

Простое онлайн-планирование позволяет вам назначать встречи, когда это удобно для вашего графика, с окном встреч уже в тот же день.

Вы можете доверить команде Puls качественную установку телевизора, а также такие дополнительные услуги, как скрытие шнура, настройка устройства, установка звуковой панели и многое другое. Мы настолько уверены в наших услугах и продуктах, что даже даем вам 90-дневную гарантию на запасные части и работу.

Мы предоставляем прозрачные фиксированные цены, поэтому вы точно знаете, сколько будет стоить работа, до того, как назначите встречу. Удобная оплата на дому производится только после завершения работы и может быть произведена с помощью кредитной или дебетовой карты, наличными или PayPal.

Запишитесь на консультацию по монтажу телевизора сегодня, и эксперт Puls доставит вам все необходимые инструменты и оборудование (и сделает всю тяжелую работу за вас) для удобной и бесшовной установки. Все, что вам нужно сделать, это сесть поудобнее, расслабиться и приготовиться к многолетним развлечениям.

Установлено дополнительных телевизионных точек | Новые розетки

Для просмотра прямых телепрограмм Freeview телевизоры должны быть подключены к телевизионной антенне с помощью кабеля. Большинству людей этот тип подключения известен как ТВ-точка.Типичная телевизионная точка будет иметь коаксиальный кабель, проходящий через крышу и вниз по стенной полости, и заканчивающийся на настенной пластине. Затем отдельный кабель соединяет телевизор с настенной панелью. Если ваш телевизор находится в месте, где нет существующей телевизионной точки, необходимо установить новую телевизионную точку.

Сколько ТВ очков я могу иметь?

К ТВ-антенне может быть подключено более одной ТВ-точки. Максимальное количество точек ТВ определяется силой сигнала. Исходя из нашего опыта, обычно к телевизионной антенне можно подключить от четырех до шести телевизионных точек.Но это число, в конечном счете, зависит от того, насколько сильным будет исходный сигнал. Если в районе плохой уровень сигнала, вероятно, можно будет подключить меньше ТВ-точек. Или, если телевизионная антенна старая или в плохом состоянии, она может не поддерживать такое количество телевизионных точек, как новая антенна. Если подключено слишком много телевизионных точек, это приведет к проблемам с приемом на всех телевизорах. Даже если подключенная телевизионная точка не используется, сигнал все равно равномерно распределяется между всеми точками. В ситуациях, когда сигнала недостаточно, можно усилить сигнал, чтобы обеспечить большее количество точек.

Предварительная проводка телевизионных точек в новых домах

Если вы строите новый дом, мы настоятельно рекомендуем запустить ТВ-точки до установки гипсокартона. Прокладка кабелей значительно упрощается, когда у нас есть доступ к каркасу дома. После укладки гипсокартона в некоторых стенах не останется места для прокладки кабеля. Хотя просверливание отверстий в стенах для облегчения прокладки кабелей возможно, время и стоимость, вероятно, удвоятся или утроятся. В некоторых случаях установить телевизионную точку в некоторых местах может быть практически невозможно.Особенно это актуально для многоэтажных домов, где нет доступа к полостям стен. Чтобы избежать разочарований и лишних затрат, обязательно предусмотрите проводку телевизионных точек в вашем доме во время строительства.

Установка телевизионной антенны | Бесплатные котировки

Я только что переехал в новый дом, там нет телевизионной антенны?

Нет проблем! Мы можем позвонить и установить новую телевизионную антенну в соответствии с вашими потребностями. Позвоните, чтобы узнать фиксированную цену и записаться на прием.

Я только что приобрел в доме дополнительный телевизор, нужна ли мне новая антенна?

Не обязательно новая антенна, мы часто можем взять дополнительную антенну с вашей существующей антенны или установить распределительный сплиттер.

Если мне отремонтируют телевизионную антенну, есть ли гарантия?

Да.Если мы отремонтируем вашу ТВ-антенну, она будет работать безупречно и будет иметь полную гарантию на один год.

Моя телевизионная антенна ослаблена или отвалилась!

Часто мы можем починить вышедшие из строя телевизионные антенны. Это может быть простой ремонт, однако иногда ремонт нерентабелен. Замена может быть дешевле.

Мой телевизор говорит «Нет сигнала» или «Подключите ТВ-антенну», хотя он работал нормально?

Возможно, ваша антенна вышла из строя или сломалась.Мы можем помочь, вам может понадобиться ремонт антенны или даже новая антенна.

Если вы хотите смотреть телевизор в комнате, отличной от той, в которой он уже установлен и работает, вам часто потребуется установить дополнительную телевизионную точку или розетку для телевизионной антенны. Свяжитесь с нашей командой по установке телевизионных антенных розеток, чтобы получить бесплатное предложение без каких-либо обязательств.

Зачем нужна новая телевизионная антенная розетка?

Если вы хотите начать смотреть телевизор в другой комнате, часто для этого вам потребуется установить новую телевизионную точку. Это то, с чем мы можем вам помочь. Мы можем установить новые розетки для телевизора, чтобы вы могли наслаждаться просмотром любимых фильмов и передач по всему дому.

  • Местное обслуживание в тот же день
  • Многокомнатные распределительные системы
  • Новые дополнительные розетки для телевизионных антенн в вашем доме
  • Полная гарантия на все работы при поддержке клиентов
  • Распространение HD в формате True1080p HD на всех телевизорах категории 6, подробности по телефону

Для установки телевизионной антенной розетки,
, позвоните по бесплатному номеру: 0800 2100 377
Или заполните нашу онлайн-форму расчета стоимости.

В вашей комнате, доме или квартире нет розетки для телевизионной антенны?

Если в вашей комнате, доме или квартире нет розетки для телевизионной антенны, мы можем помочь. Наша команда монтажников телевизионных антенн приедет к вам и посоветует, где лучше всего установить розетку.

Однако, если у вас есть предпочтения, мы можем установить телевизионную розетку в соответствии с вашими потребностями. Если вы хотите, чтобы на стене была розетка для телевизионной антенны, мы можем помочь.

Стоимость установки телевизионной антенны

Стоимость установки новой телевизионной антенной розетки часто зависит от количества антенных розеток, которые вы хотите установить.Позвоните нам сегодня по телефону 0800 2100 377 или заполните нашу контактную форму, и один из наших дружелюбных местных установщиков свяжется с вами и предоставит точную бесплатную смету без каких-либо обязательств.

Монтаж, монтаж и подключение ТВ розетки

В современной квартире или частном доме, как правило, уже давно используются два и более телевизора. Кабель антенный старый отечественный телевизионный марки РК-75 (черный кабель, идущий от распределительного щита в большинстве старых квартир) если и использовался, то давно потерял заявленные характеристики. Качество сигнала в нем значительно ухудшается, отсюда появляется «снег на экране», изображение на телевизоре будет реагировать на помехи (наводки) от различных бытовых приборов. Подключать к старому телевизионному кабелю при входе в квартиру, например, кабель кабельного телевидения РГ-6 не советуют (часто при монтаже кабельного телевидения монтажники для экономии времени любят подключаться к старому советскому кабелю, уже проложенному по квартире) из-за большого затухания. Правильным и целесообразным решением будет прокладка дома или квартиры нового телевизионного антенного кабеля, с разводкой по комнатам в местах расположения телевизора в дальнейшем.

Поскольку в большинстве случаев ремонт производится с расчетом на несколько лет вперед «на всю жизнь», то лучше приобрести качественный телевизионный кабель, например SAT 703 или аналогичный кабель, используемый в спутниковом телевидении. При покупке кабеля будьте внимательны, в продаже очень много китайских подделок!

При монтаже кабеля сигнальной антенны вдоль стены следует избегать тесного контакта с силовыми линиями электропроводки. Лучше всего размещать кабель параллельно на расстоянии не менее 10 см.Правда, современные телевизоры имеют фильтры от пола в бытовой электросети, а все менее «излучающие» приборы в быту, то от этого требования можно отступить, выполнив монтаж более плотно.

Розетки для подключения телевизора

Схема подключения телевизионных розеток, перечисленных в каталоге продукции компании Schneider Electric

Введите антенный кабель в квартиру или частный дом один, а телевизоров в современную семью 2-3 и более.Поэтому для разводки ТВ-сигнала используется специальное устройство-разветвитель, которое называется разветвителем, которое имеет один вход и может быть 2-3-4 выхода.

Если в квартире или частном доме только одна антенна и несколько телевизоров, чтобы не устанавливать для каждого телевизора персональную комнатную антенну, используйте так называемый телевизионный разветвитель сигналов — разветвитель .

Подключение ТВ розеток по схеме «Звезда»

Схема подключения Телевизоры звезда , через ТВ Разветвитель

Разветвитель (разветвитель, антенный делитель или телевизионный краб) — делит сигнал на равные части и подает на входы устройств (оконечные ТВ-розетки, телевизоры), обеспечивая одинаково качественное изображение на всех подключенных устройствах. Такое оборудование особенно необходимо в многокомнатных квартирах и домах с несколькими телевизорами.

Если сигнал в антенне или в кабельной сети вашего провайдера достаточно сильный, то можно обойтись без специального усилителя ТВ сигнала и сделать сигнал на несколько ТВ розеток. В противном случае необходимо позаботиться о покупке дополнительного антенного усилителя, предварительно зарезервировав место под усилитель с блоком питания в сигнальной распределительной коробке. Антенный усилитель если есть необходимость подключить к антенному входу, а выход дальше на телевизор, сплиттер или сумматор.В нашем случае (см. схему) он будет ставиться на сумматор.

Подключение нескольких телевизоров через разветвитель по схеме «Звезда» получило наибольшее распространение благодаря ряду преимуществ:

  • антенные кабели выходят из одного места, что удобно при установке сигнальной распределительной коробки;
  • минимальное затухание сигнала;
  • при выходе из строя одной из сигнальных линий или розеток остальные продолжают исправно работать в штатном режиме.

Пожалуй, из минусов построения домашней телесети по схеме «Звезда» это только большой расход антенного кабеля, но так как ремонт обычно делается на несколько лет без возможности исправить что-то в В будущем лучше не экономить на длине антенного кабеля и его качестве, а досконально все спланировать заранее.

В целом соединение электронных устройств «Звезда» много где применяется и например является базовой топологией соединения компьютерных сетей (ЛВС), а также широко используется при проектировании современных электросетей.


Цепь управления Подключение телевизионных розеток

Схема подключения ТВ розеток подразумевает их последовательное соединение в группу. Для телевизионных розеток Schneider серии Unica количество проходных розеток на схеме должно быть не более трех, так как в каждой проходной розетке производится определенное затухание сигнала.Последний сокет, подключенный последовательно через блок-схему, должен быть терминальным. На рисунке выше показана комбинированная схема (одиночное и проходное соединение вместе) соединения телевизионных розеток, так как слева от разветвителя (ТВ1) подключается обычная одиночная телевизионная розетка (ТВ1), а справа три проходных (ТВ2, ТВ3, TV4) плюс клемма на конце (TV5).

В каталоге электротехнической продукции Schneider Electric (Electric Schneider) есть подключение телевизионных розеток, где можно максимально использовать 10 телевизионных розеток при условии достаточно сильного сигнала в телевизионной линии.При проектировании схемы разводки ТВ-розеток этим способом можно сэкономить в деньгах на антенном кабеле. У этого способа установки тв розеток есть свои минусы: обрыв или некачественный контакт в первой тв розетке, потеря сигнала всех последующих розеток; По крайней мере у фирмы Schneider электрика проходная и тв розетки дороже обычных одинарных.

Типы встречаемых ТВ розеток

Существует три типа телевизионных розеток :

  • терм — применяются при раскладке ТВ розеток как последняя розетка в «шлейфе», то есть в конце;
  • занят — предназначены для схемы компоновки по типу — «Глиняный», устанавливаются в начале и в середине «петли»;
  • одинарная — Или как их еще называют простые ТВ розетки, подключаемые (через антенный кабель) напрямую к разветвителю по схеме «Звезда».

Установка, установка и подключение ТВ розетки

Внешняя одиночная ТВ-розетка

Согласно инструкции по установке розетки рекомендуется оставлять 15 сантиметров антенного кабеля выступающим из монтажной коробки.

Снять часть внешней изоляции кабеля, оставив только экранирующую оплетку и центральную жилу, как показано на фото.

Снимаем переднюю панель и ослабляем прижимной винт, обеспечив свободный проход кабеля в отверстие для ввода кабеля (см. фото ниже).

Розетка ТВ, вид снизу (со стороны кабельного ввода).

Специальное отверстие для визуального контроля соединения центральной жилы кабеля.

Теперь, перед установкой ТВ розеток в монтажную коробку, для надежности неплохо бы с помощью тестера прозвонить розетку на отсутствие замыкания «Экрана» (оплетки) с центральным жилым. Делать это не обязательно, но еще раз проверьте.

Аккуратно, не зацепляя кабель, вставить ТВ-розетку в монтажную коробку и зафиксировать винтами. Одеваем и выхватываем разъем передней панели. Теперь, прежде чем окончательно закрепить шурупы и надеть рамку на розетку, неплохо было бы покачать по горизонтали с помощью строительного минимального уровня.

После крепления декоративной рамки установка ТВ-розетки завершена.

Добавление электрической розетки: подключение телевизора

Одной из лучших причин для крепления вашего нового телевизора с плоским экраном на стене является элегантный и стильный вид, который он придает всей комнате.Только посмотрите, как он дополняет наш камин. Однако что не так гладко и стильно, так это все шнуры и кабели, свисающие из-под телевизора, идущие по мантии и вниз по стене. Какое бельмо на глазу. Чтобы скрыть их, мы собираемся провести эти провода через стену и до точки за телевизором, где они будут вне поля зрения, скрыты от нашего взгляда.

Сегодня, в этой первой из двух частей серии о подключении настенного телевизора с плоским экраном, мы собираемся подключиться к существующей электрической розетке и проложить новый электрический провод и телевизионные кабели через стену. Затем мы повернем на 90 градусов и протянем проводку через несколько шпилек, прежде чем доберемся до места назначения за телевизором. В следующем видео мы установим электрическую коробку и розетки и подключим провода и кабели. Теперь, прежде чем мы начнем, если у вас есть какие-либо сомнения по поводу работы с электричеством или подключения электрических компонентов, лучше всего вызвать лицензированного электрика для выполнения этой работы. Но если вы готовы поднять свои навыки работы с электрикой на несколько ступеней, то давайте начнем.

Первым шагом при работе с электричеством всегда является отключение питания цепи, с которой вы работаете, в распределительной коробке.Возможно, вам придется настроить рабочий свет, подключенный к розетке другой цепи. Прежде чем начать, проверьте розетку с помощью тестера, чтобы убедиться, что можно безопасно исследовать существующую розетку, к которой мы будем подключаться. К счастью для нас, он находится в конце цепи, что значительно облегчит подключение. Это видно по одножильному кабелю, входящему в электрическую коробку. Обычные типы кабеля для электромонтажных работ в жилых помещениях включают кабель с неметаллической оболочкой 14/2 и 12/2. Мы будем использовать 12/2, потому что это тот же калибр, что и существующий провод, питающий коробку.Первое число представляет собой сечение проволоки, чем меньше число, тем толще проволока. Во-вторых, количество жил внутри кабеля. Этот кабель также включает заземляющий провод. Мы также воспользуемся этой возможностью, чтобы установить двойные коробки на обоих концах, чтобы разместить как электрическую розетку, так и наш телевизионный кабель и проводку. Но об этом в следующем видео.

После того, как вы наймете помощников, чтобы убрать телевизор и убрать все, что мешает, мы воспользуемся этим искателем гвоздей, чтобы найти гвозди в стене и любые другие препятствия, преграждающие путь.После расследования оказалось, что есть две стойки в стене, которые нам придется просверлить на пути к нашему конечному пункту назначения. Мы также убедились, что на пути нет водопроводных или электрических линий. Мы пометили все карандашом на стене, чтобы точно знать, где находятся все элементы каркаса. Теперь пришло время использовать нашу пилу для гипсокартона и вырезать несколько важных отверстий в гипсокартоне, чтобы было место для сверления отверстий в стенных шпильках, чтобы мы могли проложить нашу проводку и кабель.

Отверстие, которое мы вырежем, начинается прямо над существующей розеткой и заканчивается рядом с новой розеткой, которая будет размещена над нашим кронштейном для телевизора.Мы вырежем прямоугольную полосу через два отсека для стоек и стойки, которые мы будем просверливать, убедившись, что разрез остановился на последней стойке. Эта прямоугольная полоса должна быть около 8 дюймов в высоту, чтобы мы могли держать нашу линию и низковольтную проводку на расстоянии не менее 6 дюймов друг от друга. Это поможет избежать любых возможных электромагнитных помех, которые могут возникнуть между двумя проводами.

С помощью пилы для гипсокартона мы пробьем начальное отверстие и аккуратно обрежем его, чтобы можно было повторно использовать деталь на этапе ремонта гипсокартона в этом проекте.Непосредственно над шпильками мы будем использовать лезвие ножа. Использование нашего уровня в качестве линейки для наших разрезов поможет. Когда мы удалили гипсокартон, мы обнаружили, что у нас есть две шпильки рядом, что показывает, что вы никогда не знаете, что найдете, когда отрежете гипсокартон. В нашем случае это не будет проблемой.

Теперь воспользуемся угловой дрелью, взятой напрокат у нашего местного независимого продавца товаров для дома, и кольцевой пилой диаметром 1-1/2 дюйма, чтобы просверлить отверстие прямо через центр каждой стойки.Это создаст путь для нашей пластиковой трубки трубопровода. Для электрического кабеля 12/2 мы просверлим отверстие на 6 дюймов выше, используя это сверло 3/4 дюйма. Обязательно просверлите эти отверстия как можно более прямо и ровно, чтобы провода или кабелепровод не зацепились, когда мы его протянем. Чтобы узнать больше о сверлении шпилек, см. наш список часто задаваемых вопросов для этого видео

.

Теперь вырежем отверстие для новой электрической коробки с другой стороны последней просверленной шпильки, используя электрическую коробку в качестве шаблона.Мы также вырежем отверстие для доступа, чтобы облегчить ловлю проводов и кабелей. Мы предварительно измерим кабель 12/2, чтобы увидеть, как далеко нам нужно проложить его по стене.

На этом этапе мы протянем кабели через отверстия в гипсокартоне, которые мы только что создали. Мы начнем с самого высокого отверстия в стене и протолкнем кабель через отсек для стоек к отверстию, в котором будет размещаться наша новая электрическая коробка. Мы повторим тот же процесс для нашего пластикового кабелепровода, в который мы предварительно загрузили наши HDMI и коаксиальные кабели, скрепив их скотчем на концах, чтобы они не соскользнули в кабелепровод.Если мы столкнемся с какими-либо зацепками, мы будем использовать эту ленту, чтобы протянуть кабель или кабелепровод.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
