Можно ли переключатель использовать как выключатель: Проходной выключатель. Схемы подключения и примеры монтажа – СамЭлектрик.ру

Содержание

Как подключить проходной выключатель как обычный и наоборот: можно ли это сделать

На чтение 6 мин. Просмотров 988 Опубликовано Обновлено

Установка проходного выключателя является оптимальной, когда необходимо управлять световым устройством из нескольких разных мест. Зная схему подключения, для подобной системы можно использовать традиционный прибор. Чтобы обеспечить комфортное управление источником света, нужно знать, как подключить проходной выключатель как обычный.

Особенности конструкции

Применение проходного выключателя

Исходя из количества коммутируемых электрических цепей, устройства могут быть одно-, двух- и трехклавишными. Клеммы с винтовыми или пружинными зажимами. Также конструкция зависит от функционального назначения. Виды устройств отличаются при использовании для внешней или внутренней проводки.

Подобное электрооборудование предназначено для включения и выключения из разных мест одного или группы светильников. Нет потребности возвращаться в другой конец помещения, чтобы нажать клавишу. Электроприборы применяют в квартирах большой площади, в коридорах и на лестницах, при освещении садовых дорожек, в спальне. Кроме удобства, это дает экономию электроэнергии.

Проходные выключатели также используются в концертных залах, на стадионах, в подземных переходах и туннелях, в подъездах высотных домов.

Различия между проходным и традиционным выключателем

Разница между проходным и обычным выключателем (вид сзади)

По внешнему виду выключатели ничем не разнятся. Внутренняя конструкция обычного снабжена одним входом и выходом. Может иметь до трех клавиш, что позволяет управлять несколькими источниками освещения. Чаще устанавливают возле входа в помещение. Подключение осуществляется с помощью двух клемм.

Классический проходной имеет пару выходов и один вход. В этом случае электрический ток не разрывается, а перенаправляется на любой другой выход. Под корпусом изделия нанесена схема. Проходной одноклавишный снабжен трехжильной коммутацией и тремя клеммами с медными контактами. Это переключатель, который перенаправляет ток на другие участки.

По конструкции, способу установки и типу управления выключатели могут быть:

  • клавишные;
  • кнопочные;
  • ползунковые;
  • тяговые;
  • тумблерные.

Также их классифицируют в зависимости от напряжения и силы тока, степени защиты, климатических условий, в которых их устанавливают.

Важно не спутать электроприбор с перекидным или перекрестным. На клавише проходного обозначен вертикальный треугольник, в остальных он расположен в горизонтальном направлении.

Как подсоединить проходное устройство

Подвод тока осуществляют через распределительную коробку. Выбирают подходящее место, устанавливают ее и выводят трехжильный кабель. Кроме фазы и нуля он снабжен заземляющим проводом, что делает систему безопасной. Заводская цветовая маркировка жил упрощает монтаж. Чаще это медный гибкий кабель, сечение отдельных проводов от 1 до 1,5 мм.

Предварительно делают разметку, где будут располагаться выключатели и светильники. Затем штробят стены и выполняют разводку линий проводников. Сверлят ниши для монтажа механизма выключателя. После подготовительных работ можно подсоединять всю систему.

Провода в распределительной коробке

Для правильного и безопасного подключения следует соблюдать следующую последовательность:

  1. Прежде всего необходимо удостовериться, какой провод в коробке является фазой, обычно он красного цвета.
  2. Отключить напряжение.
  3. К близлежащему выключателю подводят фазу и подключают ее на клемму «1».
  4. По маркировке на клеммнике подсоединяют остальные жилы, запомнив соответствующие цвета.
  5. Аналогично выполняют работу на другом выключателе.
  6. Жилу от второго выключателя с фазой светильника соединяют с ярким проводом в распределительной коробке.
  7. Два других провода от первого выключателя подводят к соответствующим клеммам второго.
  8. Ноль и заземление от коробки подводят к таким же по цвету жилам светильника.
  9. Все скрутки необходимо выполнить правильно, заизолировать соединения.

Затем можно подать ток на несколько часов и проверить работу системы. Каждый из выключателей должен отключать и включать осветительный прибор независимо от другого. Если этого не происходит, следует проверить правильность схемы. Обнаруженные очаги тепла – признак слабого контакта. Необходимо обесточить систему и пересмотреть соединение.

Нельзя скручивать медную и алюминиевую жилу.

Как из простого выключателя сделать проходной

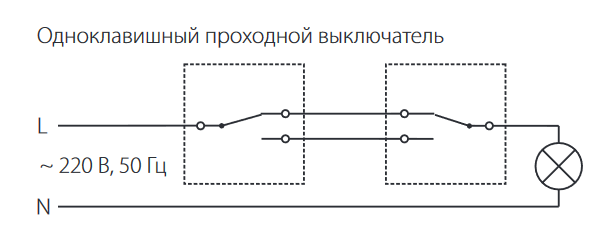

Схема управления освещением с двух мест с помощью проходных выключателей

Для преобразования понадобится два выключателя – одно- и двухклавишный. Лучше, если они будут от одного производителя и одинаковые по размеру. Суть переделки — добавление еще одного контакта в двухклавишный обычный выключатель. Предварительно нужно убедиться, что конструкция позволяет поменять местами клеммы.

На керамическом основании есть группа общих, частных и контакты «коромысла». Электрическую часть снимают, один из подвижных контактов разворачивают на 180°. Одну площадку из общей группы срезают. Получившийся механизм собирают, проверяя его работу.

Устройство закрывают одинарной крышкой. Можно оставить двойные клавиши, склеив их между собой. Таким образом, в одном положении активируется одна цепь. Переключив клавишу, будет подключаться другая.

Перекидной выключатель

Варианты схем

Снабжен двумя входами и выходами, имеет четыре клеммы, сразу переключает пару контактов. Используется не так часто, но в некоторых случаях незаменим. Облегчает передвижение в темное время суток:

  • в большом коридоре или холле с множеством дверей;
  • в квартире с тремя уровнями;
  • спальне с выключателем у входа и двумя рядом с кроватью;
  • находясь в доме, возможно управлять светильниками в гараже, на террасе, в беседке.

Чтобы обустроить освещение лестницы в трехэтажном здании, необходимо создать три точки контроля. Перекидной переключатель перекрестного типа не используется сам по себе. Подключать его нужно в разрыве между проходными выключателями. Зная порядок подключения проходного, несложно разобраться, как сделать переключатель перекидной.

Их количество может доходить до 10, но они всегда должны быть расположены между проходными.

Есть несколько схем для управления освещением из 3 и более мест. Собрать цепь можно через распределительный щиток, или минуя его. Возможно подключение сразу нескольких типов светильников.

Можно ли использовать проходной выключатель как обычный

Иногда необходимо из проходного выключателя сделать обычный двухклавишный. Устанавливают проходное устройство таким образом, чтобы оно работало как простое. Для этого нужно подключить его без пары.

Однако тогда теряется смысл элементов его конструкции. А ведь сложность механизма и количество деталей сказывается на цене. Нет смысла покупать дорогой проходной выключатель и использовать его как обычный.

Недостатки проходных устройств

Перед подключением нужно всегда проверять схему. Входные и выходные контакты перекидного выключателя могут располагаться по-разному

Положение клавиш не позволяет определить, выключена или включена система. Например, сразу не удастся понять, отключен свет или перегорела лампочка. Невозможно одновременно из разных мест управлять световым прибором. Большое количество подключенных приборов подразумевает массу скруток в распределительной коробке. Ошибки в подключении вынуждают собирать всю схему заново.

Проходной выключатель обладает многими функциональными возможностями. Но чтобы его подсоединить, нужно приобрести еще один прибор. Также возрастает количество соединительных проводов, что увеличивает общую стоимость системы. Обыкновенный выключатель имеет сравнительно низкий ценовой показатель, но проигрывает в функциональности.

://

Чем отличаются выключатель и переключатель или как управлять освещением с нескольких мест.

Иногда начинающие электромонтажники путаются в терминологии, в схемах и принципах работы этих двух, а точнее трех механизмов (т.к. переключатели тоже бывают двух видов), не говоря уже о простых покупателях, которые сами пытаются смонтировать, либо купить для дальнейшего монтажа нужные устройства. В этой статье мы постараемся пролить свет на разницу между выключателем и переключателем.

   Итак, выключатели и переключатели служат для коммутации электрических цепей освещения и бытовых приборов, внешне также они выглядят одинаково, разница лишь в количестве контактов с тыльной стороны. Но выключатель предназначен для разрыва одной цепи, а переключатель для переключения между цепями. Выключатель применяется для управления светом из одного места, переключатели же служат для управления светом из двух и более мест, при чем для реализации управления с трех мест и более используются «проходные» переключатели. Ниже мы рассмотрим на схемах как это работает:

          1. Выключатель одно клавишный — коммутирует фазу приходящую на него и отходящую к светильнику.





   Как мы видим на схеме, на выключателе достаточно только двух контактов, один для приходящей фазы, второй для отходящей.

      2. Переключатель одно клавишный — коммутирует фазу с одной из двух цепей проходящих между двумя переключателями.

   Такую схему используют например в коридоре, установив один переключатель при входе в квартиру мы можем включить свет, а пройдя по коридору, установив переключатель в конце коридора — выключить свет.

Как видно из схемы на одно клавишном переключателе должно быть три контакта, один - для приходящей (или отходящей фазы) , второй и третий — для двух цепей между переключателями. Важно отметить что переключатели всегда используются парами, а также, что переключатель вполне можно установить вместо выключателя и он будет работать как выключатель, но выключатель не справится с функциями переключателя.

    3. Если же нам хочется включать один и тот же светильник с трех мест и более, например на лестнице, чтобы можно было включать и выключать лестничное освещение на любом этаже, тогда в кроме обычных переключателей используются «проходные».

     В двух местах ставятся обычные переключатели, а между ними ставят последовательно сколь угодно проходных переключателей. Как видно из схемы у проходного одно клавишного переключателя целых четыре контакта — два на две цепи между первым переключателем и два на цепи между вторым.

     Надеемся, что мы прояснили разницу между выключателем и переключателем. А если у нас две группы света (например светильники с одной и другой стороны коридора) и мы хотим тоже их включать и выключать в разных местах, да еще либо одни либо другие, либо все вместе? Если мест включения/выключения нужно не более двух, то не беда — во первых, можно установить несколько одно клавишных переключателей, во вторых, у большинства производителей есть двух клавишные переключатели, в этом случае количество проводов и контактов увеличивается вдвое. Если же необходимо управлять светом с трех мест и более, то осуществив монтаж под двух клавишный проходной переключатель, вы столкнетесь с проблемой его покупки, т. к. на таком переключателе необходимо !восемь контактов, далеко не все производители ЭУИ предлагают такие изделия, но все же они есть, как правило в модульных сериях, например ABB Zenit.

Как переделать проходной выключатель в обычный?

Осветительный прибор, который находится, допустим, в спальне, можно включить обычным выключателем, расположенным в этом же помещении. Но возникают ситуации, когда одним светильником требуется одновременно управлять из разных комнат. В такой схеме обычный выключатель без модификации вряд ли поможет, поэтому используют другой вид — проходной, который по функциональному признаку ещё называют переключателем.

При этом не совсем обязательно идти покупать такой прибор. Тут нам и пригодится обычный выключатель, который переделать на проходной по силам каждому домашнему мастеру.

Отличие проходного выключателя от обычного

Проходные выключатели (что это такое — мы уже разбирались на страницах сайта) удобно использовать для управления одним осветительным прибором из разных мест. Поэтому в электрической цепи необходимо устанавливать несколько органов управления источником освещения, т.е. несколько проходных или маршевых выключателей.

Такие выключатели очень удобны в проходных длинных помещениях: коридорах, лестницах, переходах. Сейчас их часто устанавливают в спальне – один на входе («зашёл ‒ включил»), другой – у кровати («лёг ‒ выключил»). Удобство их использования состоит в том, что не нужно возвращаться для того, чтобы выключить свет.

Чтобы управлять раздельными источниками света в квартирах и кабинетах применяются

схемы подключения проходного двухклавишного выключателя

. Включать и выключать освещение в таком случае можно из двух, трех и более мест.

Проходные выключатели можно подключать вместе с диммером. О такой схеме можно подробнее узнать здесь.

Если вы зашли в рабочий кабинет ‒ включили свет, а потом сели за рабочий стол, включили настольную лампу, то можно не вставая из-за стола выключить верхний свет.

В частных домах, объединённых с пристройками, тоже очень удобно устанавливать проходной выключатель: перед выходом из дома в подсобное помещение включил свет, а при выходе из этого помещения через дверь, ведущую на улицу, можно выключить свет, не возвращаясь обратно в дом. И таких выключателей можно установить несколько для одного источника света.

На приусадебном участке для ламп, установленных в беседках, возле дорожек, удобно иметь как минимум два выключателя, один для включения ‒ выключения в доме, второй непосредственно возле осветительного прибора. Из двух независимых точек происходит перекидывание тока с одной цепи на другую. Очень удобно и не надо тратить время для возвращения на первоначальную позицию.

Процесс переделки — доступно каждому!

Снаружи проходной выключатель такой же как и обычный, он может иметь одну, две и больше клавиш. Более того, обычный выключатель можно переделать на проходной. Различие между обычным и проходным выключателем зависит только от «начинки», т.е. схемы подключения. Он необходим для переключения тока с одной цепи на другую, поэтому правильнее его называть переключателем. Чаще всего в быту используется маршевый одноклавишый выключатель. Для больших помещений с несколькими источниками света нужен переключатель с несколькими клавишами.

В проходном выключателе должны быть три контакта ‒ вместо двух, как в обычном. Между выключателями должен быть проложен трехжильный провод, который можно спрятать в стену, но для этого её надо штробить, или использовать наружную проводку.

Выключатели всегда подключают так, чтобы фаза шла всегда на выключатель, а не на светильник. Фаза идёт всегда в разрыв цепи, а ноль всегда подключается на источник света.

Через электрическую распределительную коробку провод 0 идёт на лампу, фаза на переключатель ‒ на вход, на выход идёт два провода ‒ перемычка замыкает цепь попеременно, то с одним, то с другим кабелем. Эти два провода идут на другой переключатель, а выходит из него один кабель на лампу. Ток перебрасывается с одной линии на другую.

Прибор для авторегулировки освещения можно сделать самому. Например, существует несколько способов сборки

схем фотореле своими руками

. Простая — с использованием транзистора типа КТ315Б, и более сложная — на Q6004LT (квадраке).

Широкое применение в этих же целях получили ультразвуковые датчики и детекторы движения. Последние из них также можно собрать самостоятельно в домашних условиях.

Чтобы переделать обычный выключатель на проходной необходимо два выключателя одной фирмы и обязательно одного размера: одноклавишный и двухклавишный.

Необходимо купить такой двухклавишный выключатель, у которого можно поменять местами клеммы, чтобы две цепи замыкались / размыкались независимо друг от друга.

Таким образом, в одном положении будет включена одна цепь, в другом – другая.

Для переделки чаще всего используются одноклавишные выключатели для открытой проводки. Так как именно для наружной проводки сложно найти проходной выключатель.

На лицевую панель ставится одна клавиша (от такого же по размеру, как и двухклавишный) вместо двух и проходной переключатель готов!

Для чего нужно переделывать проходной выключатель из обычного на видео ролике

Проходным выключателем называется устройство, с помощью которого можно управлять одним источником света из различных мест. Эти приспособления устанавливаются в длинных коридорах, а также в переходах и на лестницах. В последнее время их все чаще стали использовать в спальнях: один переключатель на входе в помещение, а второй – около кровати. Удобство их заключается в том, что для того, чтоб выключить свет в коридоре или комнате, нет нужды возвращаться. Используются они и в кабинетах: в этом случае, усевшись за стол и включив настольный светильник, можно, не вставая с рабочего места, погасить верхнюю лампу. В этой статье речь пойдет о том, как сделать проходной выключатель из обычного самому.

Особенности проходного выключателя

В отличие от обычного двойного выключателя, проходной имеет три контакта. Эти устройства соединяются между собой посредством трехжильного кабеля, который может проходить открыто снаружи, а может быть спрятан внутрь стены в проштробленную канавку.

Подключение осуществляется таким образом, чтобы нулевой провод шел к источнику света, а фаза – в разрыв электроцепи к выключателю. Нулевой кабель идет через коробку электрораспределения на лампу, фаза – на вход.

К выходу подключается два кабеля, и посредством перемычки происходит попеременное замыкание электрической цепи. Эти провода подключаются ко второму переключателю, и один из них выходит дальше, на светильник. Таким образом, осуществляется переброска электричества с первой линии на вторую.

Такое устройство, как выключатель тройной проходной, сегодня имеется в свободной продаже, вот только стоимость его достаточно велика. И если у вас нет желания переплачивать немалые деньги, можно сделать проходной выключатель своими руками. Для этого не понадобится ни специального инструмента, ни каких-то особых профессиональных навыков.

Внешне проходной выключатель неотличим от обычного, и может иметь одну или более клавиш переключения. Разница между ними заключается во внутреннем устройстве. В домашних условиях обычно используются маршевые выключатели с одной клавишей. Впрочем, переходное устройство правильнее называть переключателем, поскольку оно предназначено для переключения электроцепей. Если помещение имеет большую площадь, может понадобиться приспособление с несколькими клавишами.

Переделка: порядок действий

Переработка обычного выключателя в проходной заключается в добавлении третьего контакта. Для этой операции нам желательно иметь два выключателя, сделанных одним производителем: на одну и на две клавиши.

По размеру они не должны отличаться друг от друга. При покупке двухклавишного устройства нужно обратить внимание, имеется ли возможность поменять клеммы местами таким образом, чтобы замыкание и размыкание каждой из цепей происходило независимо от другой. Таким образом, одно из положений клавиши переключателя будет соответствовать включению первой цепи, другое – второй.

Теперь переходим непосредственно к самой работе по переделке устройства:

  • Ослабляем зажимы подходящих кабелей, а также винты распорок подрозетника – это нужно для того, чтобы вытащить выключатель из гнезда в стене. Естественно, электричество при этом должно быть выключено. Желательно также определить при помощи щупа местонахождение фазы и сделать соответствующие метки на пластиковой изоляции провода. Это позволит максимально облегчить обратный монтаж приспособления.
  • Сняв выключатель, переворачиваем его на обратную сторону, разгибаем корпусные зажимы и извлекаем электрическую часть. При помощи обычной отвертки это можно сделать за две-три минуты. Затем толстой шлицевой отверткой вынимаем толкатели-пружинки, находящиеся в станине. Тонкой отверткой сделать это не получится. При извлечении толкателей будьте аккуратны и не торопитесь, чтобы не поломать и не погнуть элементы.

  • С торцов демонтированной части выключателя имеется два зубца – их нужно поддеть при помощи шлицевой отвертки.
  • Переходим к основному этапу процедуры. На керамической основе устройства имеется три группы контактов: общие, индивидуальные и подвижные (коромысла). Один из контактов-коромысел должен быть развернут на 180 градусов, после чего одну контактную площадку, относящуюся к общей группе, нужно срезать (изолировать после этого не нужно). После этого ранее снятая часть изделия устанавливается на место.

  • Затем клавишу с одинарного выключателя снимается и устанавливается на переделанное двухклавишное устройство. Если одинарного выключателя у вас нет, можно две кнопки склеить между собой. Проще всего это сделать с помощью специального пистолета. Теперь при замыкании контактов одной цепи другая повиснет в воздухе.

Как видно из вышеописанного, процедура достаточно несложна и не отнимет у вас много времени.

Недостатки проходных выключателей

Необходимо отметить, что эти устройства в силу своей специфики имеют небольшие недостатки:

  • Невозможно определить, выключено или включено устройство, по расположению его клавиш.
  • Нельзя одновременно из разных мест включать или выключать лампу.

Эти незначительные минусы никак не сказываются на работе устройства и вряд ли могут повлиять на решение про их установку или самостоятельное изготовление, но надо быть готовым, что в первое время после установки переключателя может возникать некоторая путаница.

Наглядно процесс переделывания обычного выключателя в проходной на видео:

Если нет желания разбирать выключатель, то в следующем видео рассмотрен способ подключения напрямую. Он не так эффективен как первый, но как вариант в случае крайней необходимости может пригодиться:

Заключение

Проходной переключатель, как приобретенный в магазине, так и сделанный самостоятельно – очень удобное приспособление. Включение и выключение осветительного прибора из разных мест позволяет избежать необходимости возвращаться из одного конца помещения в другой только для того, чтобы щелкнуть клавишей.

В этом материале мы подробно разобрались с тем, как можно переделать обычный выключатель в проходной. При определенной сноровке вы не только сэкономите свои финансы, но и сами сделаете вполне работоспособный и аккуратный переключатель, практически ничем не уступающий фабричному. Применять его можно точно так же, как и заводское изделие. А похвастаться наличием такого самодельного устройства в своем доме может далеко не каждый, поэтому для вас это будет дополнительным поводом гордиться собой.

Как подключить проходной выключатель как обычный?

Проходной выключатель – само наименование этого вида электрических устройств уже показывает истинное их предназначение. Приборы относятся к семейству стандартных бытовых выключателей, привычных для всех владельцев жилой недвижимости.

Собственно и конструкция устройств внешне напоминает традиционное исполнение. Разница лишь в том, как подключить проходной выключатель, схема контактной группы которого несколько иная.

Выключатели проходного действия

Удобство и практичность этого вида приборов очевидны. Электрические сети, оснащенные подобными коммуникаторами, эксплуатируются более эффективно, так как в конечном итоге реально отмечается экономия энергии.

К примеру, для перехода через длинный коридор на входе освещение включается, а на выходе отключается. Эта функция реализуется всего лишь двумя приборами, смонтированными в разных концах коридора.

Вот такой он – проходной выключатель, который активно наращивает степень конкуренции по отношению к своему родственнику – обычному прибору. Эта, казалось бы, незначительно модифицированная модель даёт пользователю больше преимуществ

Если сравнивать конструкцию с обычным прибором включения/отключения, разница отмечается в количестве рабочих контактов приборов. Конструкция простого выключателя обеспечивает только замыкание/размыкание двух контактов.

Разводка подключения проходного выключателя предполагает создание трёх рабочих линий, из которых одна является общей, а две других – перекидными. Так появляется возможность управления участком электрической цепи из различных точек.

Принцип работы одноклавишной модели

Собственно, принцип функции выглядит простым и понятным. Существующие в составе конструкции перекидные контакты в первом положении замыкают один сегмент цепи и размыкают другой, а во втором положении перекидных контактов схема инвертируется.

Принцип действия устройства схематичным видом: L – линия фазы электрической бытовой сети; N – линия электрического нуля бытовой сети; C – общий коммуникационный контакт; P – перекидные коммуникационные контакты. 1 – один прибор; 2 – второй прибор

На корпусе каждого фирменного выключателя всегда имеется принципиальная схема его подключения. К примеру, в распоряжении пользователя есть одноклавишный прибор. Необходимо включить его в простую схему управления одним светильником.

Если обратиться к схеме установки одноклавишного проходного выключателя, что содержится на его корпусе, действия пользователя сводятся к следующему:

  1. На первый (C) контакт подключается общая линия.
  2. На второй (P) и третий (P) контакты подводят перекидные сегменты.
  3. Устанавливают два прибора в ранее намеченных точках.

Одинаковые по нумерации перекидные контакты (P) двух выключателей соединяются один с другим проводниками. Первые (общие — Common) контакты двух приборов соединяются – один с фазным проводом, второй с «нулевым» через лампу светильника.

Работа схемы тестируется следующим образом:

  1. Смонтированный участок цепи обеспечивают напряжением.
  2. Переводят клавишу первого выключателя в режим «Вкл».
  3. Осветительная лампа загорается.
  4. Следуют к точке размещения второго прибора.
  5. Меняют текущее положение клавиши второго устройства.
  6. Осветительная лампа отключается.

Теперь, если проделать все операции в обратном порядке, эффект действия системы освещения получится аналогичный. Так констатируется нормальная работа схемы.

Как выполнить реальный монтаж

Прежде чем начинать установку квартирного (или иного) проходного выключателя, рекомендуется вычертить монтажную схему, примерно такую:

Пример создания схема под монтаж системы выключателей проходного действия: N – нулевой провод сети; L – фазный провод сети; РК – распределительная коробка; ПВ1 – прибор первый; ПВ2 – прибор второй; 1,2,3 – контактные группы

Подвод тока на участок схемы с проходными выключателями, как правило, осуществляется через стандартную распределительную коробку. Таким образом, первый шаг инсталляции – подбор оптимального места под распределительную коробку, установка ее и подвод электрической проводки. Кабель в коробку выводят трёхжильный (фаза-ноль-земля).

Помимо установки распределительной коробки естественной остаётся необходимость подготовки ниш под монтаж шасси проходных выключателей. Для них также выбирают наиболее удобные места. Обычно монтируют приборы рядом с коробками проходных дверей.

Один из возможных вариантов монтажа коммуникации с двумя устройствами – по одному у каждой из проходных дверей. Этот вариант вполне применим для классических проектов жилых и служебных зданий

Завершив подготовительные инсталляционные процедуры, переходят к подключению разведённых линий проводников. Первой подсоединяется к любому из выключателей, к его 1 выводу (фазный проводник).

Далее проводят соединение проводников между перекидными контактами. Последней соединяется линия нуля на оставшийся свободным первый контакт второго выключателя. Останется подвести напряжение к собранной цепи (включить защитный автомат) и протестировать сборку на корректную работу.

Конструкции перекрёстного исполнения

Существует модификация приборов – перекрёстные выключатели. Конструктивно представляют собой приборы с коммутацией на четыре контакта. Их главное предназначение – помощь в устройстве схем коммутации светильников и других приборов из трёх и более точек управления.

Схемотехника с моделью перекрёстного действия: 1 – обычный коммутатор; 2 – коммутатор перекрёстного действия; 3 – обычный коммутатор; 4 – распределительная коробка; 5 – лампа светильника; N – проводник сетевого нуля; L – проводник фазы

Между тем, для реализации подобных схем с участием в структуре перекрёстных моделей требуется использовать обычные проходные выключатели. Схемная реализация предполагает включение перекрёстных модификаций последовательно между парой обычных проходных коммутаторов. У перекрёстной модели имеется пара входных и пара выходных клемм.

Выпускаются изделия для внешнего (накладного) монтажа и устройства для использования в сетях скрытой проводки. Существует обширный выбор по нагрузочным способностям, а разнообразие по цветовой гамме и дизайну также не ограничивает пользовательских потребностей.

Схемные решения для практической эксплуатации

Наиболее часто применяемые схемы с подключением устройств проходного действия — это, как правило, схемы для одно-, двух-, трёхклавишных приборов. Одноклавишный вариант рассматривался выше.

Схематичный вариант устройства системы на пять точек управления. Здесь используются три двухклавишных переключателя и два одноклавишных: N – сетевой нуль; L – сетевая фаза; 1, 2 – коммутаторы; п — перемычки

Поэтому посмотрим, как выглядит пошаговый инструктаж на подключение двухклавишного прибора.

  1. Необходимо схематично обрисовать монтаж системы.
  2. Выполнить работы по инсталляции РК и подрозетниц.
  3. Выполнить инсталляцию нужного числа световых групп.
  4. Проложить сеть с учётом подводки фазных, нулевых, заземляющих проводников.
  5. Подключить разведённые проводники согласно составленной схеме.

Следует уделить внимание не только чисто электромонтажным работам, но также работам технического плана. К примеру, рекомендуется с высоким вниманием отнестись к монтажу подрозетниц.

Эти элементы необходимо надёжно крепить в стене, чтобы в последующем они обеспечивали не менее надёжное крепление приборов.

Трёхточечная схема коммутации

Реализация этого решения основана на создании системы, позволяющей управлять световой группой из трех разведённых на расстояния точек. Элементная база – три прибора, из которых два являются проходными двухклавишными и один — перекрёстным.

Широко распространённый вариант схемы-трёхточки: N – электрический нуль; L – электрическая фаза; ПВ1 – первый двухклавишный переключатель; ПВ2 – второй двухклавишный переключатель; ПВ3 – перекрёстный коммутатор

Своеобразная инструкция подключения в этом случае выглядит примерно так:

  1. Создаётся схема разводки и расключений.
  2. Производятся работы по монтажу коробки распределительной и подрозетниц.
  3. Укладываются кабели электрические трёхжильные в количестве 4 шт.
  4. Производится электромонтаж – подключение по схеме.

Этот вариант создания коммуникационной электросети выглядит несколько усложнённым. Как понятно даже по укладке кабелей, придётся иметь дело, в общей сложности, с 12 проводниками. На обычные проходные выключатели следует подключить 6 проводов, тогда как к перекрёстному коммутатору нужно подключать 8 проводников.

На общую клемму любого из двухклавишных коммутаторов присоединяется фазная линия. На общую линию второго двухклавишного коммутатора присоединяется линия световой группы. Оставшиеся проводники соединяются по номерам контактов согласно схемной обрисовке.

Сенсорные модели выключателей

Помимо клавишных и рычажных модификаций на рынке встречаются модели сенсорного исполнения. По сути, функции приборов однообразные, но принцип действия, а также конструкция несколько отличаются.

Современная модификация – сенсорная модель, которая отличается более удобным принципом действия. К тому же этот вид бытовых коммуникаторов имеет увеличенный срок службы благодаря отсутствию механики в составе конструкции

Есть два вида переключателей сенсорного исполнения:

  1. Сенсорные прямого действия.
  2. Сенсорные с диммерами.

Первые работают на прямой чёткий контакт через кратковременное прикосновение подушечкой пальца к стеклянной панели прибора. То есть в этом варианте действует только функция включения/отключения. Второй конструктивный вариант (диммерный) обеспечивает включение и отключение с плавной регуляцией яркости ламп.

Для работы с этими приборами требуется такое же прикосновение пальцем с последующим удержанием подушечки пальца на стекле до момента достижения требуемой яркости свечения лампы.

Вид сенсорного прибора сзади, где расположены клеммы для подключения: COM – синхронизирующий коннектор для работы в паре с другими приборами; L – контакт под сетевую фазу; L1 – первый выходной канал; L2 – второй выходной канал

Схематика сенсорных устройств отличается от приборов иного исполнения тем, что содержит одну общую (фазную) клемму (L), две перекидных (L1, L2) и одну клемму «COM».

Контакт «COM» используется для связи между выключателями при построении сложных схем. Например, с управлением из трёх и более точек несколькими зонами освещения. При этом на одну световую зону допускается нагрузочная мощность не более 1 кВт.

Классический вариант схемной разводки с одним сенсорным устройством: N – электрический нуль; L – электрическая фаза; Л1 – нагрузка первого канала; Л2 – нагрузка второго канала

Простая организация системы управления с одним сенсорным прибором выполняется так:

  1. Фазная линия соединяется с клеммой «L».
  2. Линия «L1» образует одну зону освещения.
  3. Линия «L2» образует вторую зону освещения.

Если же применяется группа устройств, фазные контакты приборов (L) соединяются в параллель, плюс между собой соединяются клеммы «COM». Все остальные клеммы расключаются стандартно в зависимости от числа коммутируемых зон света.

Программирование сенсорных переключателей

Чтобы сенсорные устройства корректно функционировали, необходимо их запрограммировать. По сути, речь идёт о синхронизации всех выключателей группы. Программирование выполняется последовательностью:

  1. Касание сенсора в течение 5 сек. до звукового сигнала (или мигания светодиода).
  2. После звукового сигнала снять касание и перейти к следующему прибору.
  3. Касание сенсора второго прибора.
  4. Если светодиод на фронтальной панели отозвался короткими вспышками, успешно.
  5. Отмена синхронизации – касание сенсора в течение 10 сек.

Для сенсорных конструкций есть некоторые ограничения по монтажу.

К примеру, максимально допустимое расстояние от выключателя до выключателя должно составлять не меньше 30 м.

Выводы и полезное видео по теме

Теоретическая информация о том, как происходит установка в помещении проходного выключателя:

Вот такими серьёзно модифицированными электрическими компонентами выглядят привычные всем электрические выключатели. Теперь это уже не просто коммутаторы электроламп, вкрученных в патроны люстр. Эти приборы могут успешно применяться для управления другими объектами. Например, выполнением работы на подъём и опускание штор на окнах квартиры.

Осветительный прибор, который находится, допустим, в спальне, можно включить обычным выключателем, расположенным в этом же помещении. Но возникают ситуации, когда одним светильником требуется одновременно управлять из разных комнат. В такой схеме обычный выключатель без модификации вряд ли поможет, поэтому используют другой вид — проходной, который по функциональному признаку ещё называют переключателем.

При этом не совсем обязательно идти покупать такой прибор. Тут нам и пригодится обычный выключатель, который переделать на проходной по силам каждому домашнему мастеру.

Отличие проходного выключателя от обычного

Проходные выключатели (что это такое — мы уже разбирались на страницах сайта) удобно использовать для управления одним осветительным прибором из разных мест. Поэтому в электрической цепи необходимо устанавливать несколько органов управления источником освещения, т.е. несколько проходных или маршевых выключателей.

Такие выключатели очень удобны в проходных длинных помещениях: коридорах, лестницах, переходах. Сейчас их часто устанавливают в спальне – один на входе («зашёл ‒ включил»), другой – у кровати («лёг ‒ выключил»). Удобство их использования состоит в том, что не нужно возвращаться для того, чтобы выключить свет.

Чтобы управлять раздельными источниками света в квартирах и кабинетах применяются

схемы подключения проходного двухклавишного выключателя

. Включать и выключать освещение в таком случае можно из двух, трех и более мест.

Проходные выключатели можно подключать вместе с диммером. О такой схеме можно подробнее узнать здесь.

Если вы зашли в рабочий кабинет ‒ включили свет, а потом сели за рабочий стол, включили настольную лампу, то можно не вставая из-за стола выключить верхний свет.

В частных домах, объединённых с пристройками, тоже очень удобно устанавливать проходной выключатель: перед выходом из дома в подсобное помещение включил свет, а при выходе из этого помещения через дверь, ведущую на улицу, можно выключить свет, не возвращаясь обратно в дом. И таких выключателей можно установить несколько для одного источника света.

На приусадебном участке для ламп, установленных в беседках, возле дорожек, удобно иметь как минимум два выключателя, один для включения ‒ выключения в доме, второй непосредственно возле осветительного прибора. Из двух независимых точек происходит перекидывание тока с одной цепи на другую. Очень удобно и не надо тратить время для возвращения на первоначальную позицию.

Процесс переделки — доступно каждому!

Снаружи проходной выключатель такой же как и обычный, он может иметь одну, две и больше клавиш. Более того, обычный выключатель можно переделать на проходной. Различие между обычным и проходным выключателем зависит только от «начинки», т.е. схемы подключения. Он необходим для переключения тока с одной цепи на другую, поэтому правильнее его называть переключателем. Чаще всего в быту используется маршевый одноклавишый выключатель. Для больших помещений с несколькими источниками света нужен переключатель с несколькими клавишами.

В проходном выключателе должны быть три контакта ‒ вместо двух, как в обычном. Между выключателями должен быть проложен трехжильный провод, который можно спрятать в стену, но для этого её надо штробить, или использовать наружную проводку.

Выключатели всегда подключают так, чтобы фаза шла всегда на выключатель, а не на светильник. Фаза идёт всегда в разрыв цепи, а ноль всегда подключается на источник света.

Через электрическую распределительную коробку провод 0 идёт на лампу, фаза на переключатель ‒ на вход, на выход идёт два провода ‒ перемычка замыкает цепь попеременно, то с одним, то с другим кабелем. Эти два провода идут на другой переключатель, а выходит из него один кабель на лампу. Ток перебрасывается с одной линии на другую.

Прибор для авторегулировки освещения можно сделать самому. Например, существует несколько способов сборки

схем фотореле своими руками

. Простая — с использованием транзистора типа КТ315Б, и более сложная — на Q6004LT (квадраке).

Широкое применение в этих же целях получили ультразвуковые датчики и детекторы движения. Последние из них также можно собрать самостоятельно в домашних условиях.

Чтобы переделать обычный выключатель на проходной необходимо два выключателя одной фирмы и обязательно одного размера: одноклавишный и двухклавишный.

Необходимо купить такой двухклавишный выключатель, у которого можно поменять местами клеммы, чтобы две цепи замыкались / размыкались независимо друг от друга.

Таким образом, в одном положении будет включена одна цепь, в другом – другая.

Для переделки чаще всего используются одноклавишные выключатели для открытой проводки. Так как именно для наружной проводки сложно найти проходной выключатель.

На лицевую панель ставится одна клавиша (от такого же по размеру, как и двухклавишный) вместо двух и проходной переключатель готов!

Для чего нужно переделывать проходной выключатель из обычного на видео ролике

Проходной выключатель. схема подключения проходного выключателя

Принцип действия — особенности переключения электрической цепи

Исходя из принципа работы, проходные выключатели света правильнее было бы называть переключателями. Внешне они выглядят практически так же, как обычные выключатели. Основные различия между ними заключаются в их системе контактов.

Предназначение традиционных выключателей заключаются в замыкании и размыкании электрической цепи. Сходные функции выполняют и переключатели, однако их специфика определяет некоторые конструктивные особенности.

Многие домашние мастеры, планирующие задействование новую систему управления освещением «Умный дом», задаются вопросом: диммер — что это такое и как его использовать? Данное устройство используется для настройки яркости осветительных приборов.

Какую схему установки диммера выбрать для конкретной системы освещения, можно узнать тут.

Подобно двухклавишным выключателям, схема проходного переключателя оснащена тремя контактами. Однако этот дополнительный контакт имеет совершенно иную функцию. При срабатывании обычного выключателя происходит простой разрыв цепи. Проходной двухклавишный переключатель. размыкая одну цепь, одновременно замыкает другую, которая, в свою очередь, является контактами парного переключателя (поодиночке данные устройства не используются).

Подключение проходных переключателей основано на перекидных контактах, действующих по принципу коромысла. Некоторые из таких устройств имеют нулевое положение, при включении которого обе цепи оказываются разомкнутыми, однако на практике такие устройства используются крайне редко.

При смене положений переключателя ток перенаправляется на соответствующую клемму. В результате замкнутой остаётся одна из возможных цепей питания источника света. Осветительный прибор включается, когда оба переключателя находятся в одинаковых положениях.

Если при подключении обычных выключателей задействуется два провода (разрываемая фаза), то к проходным подходит три, из которых два являются перемычками между маршевыми переключателями, а через третий на один переключатель подаётся фаза, которая со второго устройства выходит на источник света.

Перед инсталляцией современных вариантов домашнего освещения желательно убедиться в исправности источников света. Для этого необходимо знать, как проверить светодиоды мультиметром и осуществить их точное тестирование.

Чтобы правильно выбрать LED лампы для дома, достаточно внимательно ознакомиться с этой статьей. Оптимальный вид светорегуляторов для таких ламп поможет подобрать простая инструкция.

Особенностью схемы освещения с использованием проходных выключателей является обязательное наличие в ней коммутационной коробки.

Выбор приборов: выключатели vs переключатели

Прежде чем идти в магазин светотехники за необходимыми материалами, вначале надо разобраться в терминологии и различных приборах коммутации электричества.

Для большинства начинающих электриков что выключатель, что переключатель – это одно и то же. Однако они только внешне похожи друг на друга. По принципу действия эти устройства различаются кардинально.


Бытовые как выключатели, так и переключатели для света  выглядят одинаково и имеют единообразные корпуса, но предназначены для принципиально разных схем соединения

Обычный «ВЫКЛЮЧАТЕЛЬ» представляет собой простейший размыкающий/замыкающий электрическую цепь ключ. У него один входящий и один выходящий провод. Плюс есть двух- и трехклавишные устройства с большим количеством контактов. Однако это просто два или три собранных вместе в едином корпусе выключателя.

«ПЕРЕКЛЮЧАТЕЛЬ» – это коммутирующее устройство, в котором одна входящая электроцепь переключается на одну из нескольких выходящих цепей. Нередко подобный прибор также называют «перекидным выключателем», так как у него имеется клавиша для перекидывания контактов из одного положения в другое.

По минимуму в таком одноклавишном приборе три контакта (один входящий и пара выходящих). Если клавиш две, то клемм уже шесть (пара на входе и четыре на выходе).

Под термином «ПРОХОДНОЙ ВЫКЛЮЧАТЕЛЬ» понимается несколько переключателей, соединенных между собой по определенной схеме. Подобный коммутатор предназначен для включения/выключения единого источника света сразу из нескольких точек в помещении или огороженной территории с освещением.


Сделать из классических выключателей «проходной» прибор, чтобы сэкономить на покупке, невозможно, для этого необходимо использовать исключительно переключатели

В итоге  двухконтактный выключатель предназначен для разрыва одной электрической цепи с фазой, посредством которой запитана лампочка освещения. А трехконтактный переключатель используется для создания новых отдельных контуров электропитания.

Первый вариант нужен для прекращения подачи тока по какой-либо цепи, а второй – для переключения между цепями. Внешне оба устройства выглядят абсолютно одинаково. Это корпус с одной или несколькими клавишами. При этом переключатель применять в режиме выключателя можно, а наоборот нет.

Сделать из двухконтактного прибора трехконтактный невозможно. А вот исключить использование одной из цепей вполне допустимо. Но для организации управления светом из нескольких точек надо покупать только переключающие устройства с тремя и более контактами.

Контроль из двух мест

Если говорить о схемах проходных выключателей, то их есть несколько, а самые интересные и популярные мы с вами разберем.

Управление освещением из двух мест является весьма простым, а потому и популярным вариантом. Для этого вам нужны будут всего два одинарных проходных выключателя. Каждый из них будет обладать одним контактом на вход, и двумя на выход.

К светильнику, или лампе будет подключаться ноль. Фаза же будет сначала подключаться к первому переключателю, контакты на выходе которого дальше идут ко второму переключателю. Дальше идет соединение последнего выключателя с источником света.

Проходной своими руками

Для самостоятельного изменения мест включения света необходимы элементарные знания в электротехнике: что такое электросхема, уметь читать и рисовать электрическую схему, умение пользоваться мультиметром, прозвонкой или контролькой, знать, в чём отличие фазы от нуля и напряжения от тока.

В целях экономии вы можете самостоятельно изготовить необходимый выключатель света. Чтобы определить, какой тип переключателя необходим, нужно нарисовать план-схему переделки. Монтаж для выключателя проходного аналогичный, как и для обычных. Увеличивается только количество проводов и скруток. Подключается всё по проекту.

Рассмотрим, как сделать проходной выключатель своими руками. Чаще всего собирают одноклавишный. Здесь несколько вариантов, например, собрать проходной выключатель из обычного. Ещё из вариантов – собрать из 2-х простых выключателей от производителя. Лучший вариант – это переключатели фирмы Lezard.

У продавца уточнить, есть ли у выключателей свободные места, для дополнительных клемм. Аккуратно разобрать и переставить 2 клеммы вместе с коромыслом и толкатель с пружинкой

Важно, чтобы при переключении 1-я группа замыкалась, а 2-я – размыкалась. С любой стороны соединить клеммы

Это будет вход, а противоположные – 2 выхода. На рис. ниже показан вариант расположения клемм после переделки.

Расположение клемм выключателя после переделки

Ещё дешевле использовать перекидной тумблер, ампер на 5-10. Можно использовать тумблер с реле на 220 вольт и коммутирующим током до 5 А. Другой вариант – использовать галетные переключатели, поворотные или кнопочные. Но такая конструкция более громоздкая.

Самостоятельно изготовить проходной надёжный выключатель проблематично. Можно использовать галетные переключатели с необходимым набором, реле с переключающими контактами на 220В и тумблером для включения реле.

Переключающие трёхклавишные применяется редко, и в свободной продаже таких нет, но заменить можно с применением электроники. Это уже обойдётся дороже, дешевле заказать готовый.

Наряду с электросхемой, необходимо нарисовать монтажную схему электропроводки, показать, где и как подключить тройной выключатель и все остальные переключатели и нагрузки. Она будет как шпаргалка, когда подсоединяете проводку, чтобы не перепутать провода.

При монтаже необходимо для надёжности использовать цветные провода и кабели. Необходимо придерживаться правил эксплуатации электроустановок (ПУЭ). Нулевой провод напрямую проложить к патрону, а фазный провод, чтобы прошёл на переключатели, чтобы отключалась фаза от светильника при выключенном свете. Заземляющий провод, как и нулевой, присоединить напрямую к нагрузкам. На этих проводах предусмотреть поменьше промежуточных скруток, делать только необходимые.

Все промежуточные соединения производить в распределительной коробке методом скрутки или специальными зажимами. Подсоединённые провода уложить в пластиковые каналы. Если возможно, использовать распределительный щит.

Необходимо помнить! Общая мощность средней квартиры по нагрузке не превышает 16-25 ампер.

Желательно электропроводку разделить на группы по мощности равномерно. Если нет уверенности справиться с монтажными работами, необходимо обратиться к профессиональным работникам. При монтаже сенсорных переключателей сенсорную панель нужно снять и установить после окончания работ.

Использование современных устройств приближает каждого к проживанию в умном доме. Все чаще применяют возможности светильника с датчиком движения и другими датчиками, что позволяет экономить электроэнергию и на коммутирующей аппаратуре, проводе.

Как наладить централизованное управление освещением?

Сеть управления из нескольких мест имеет существенный недостаток — все переключатели, задействованные в ней, не имеют фиксированного положения. Потому невозможно определить включен или нет свет в комнате, если электричества нет. Установка обычного выключателя перед первым проходным устраняет эту проблему.

К уже известной схеме подключения перекидных и проходных выключателей добавляют еще один элемент — обычный одноклавишный. Размещают его в той же комнате или отводят к входной двери. Во включенном состоянии он позволит работать системе в обычном режиме. В выключенном состоянии полностью обесточит цепь и независимо от положения переключателей свет гореть не будет.

Еще лучше усовершенствовать централизованное управление можно с помощью импульсного реле. Оно обладает большим функционалом и позволяет управлять отдельной группой электрооборудования или освещением во всем доме.

Особенности подключения

Главными особенностями подключения проходных выключателей являются:

Количество проводов, необходимое для их работы

Следует обратить внимание, что от распределительной коробки к такому устройству подходит трехжильный провод, по одной из трех его жил на выключатель подается фазное напряжения, а две других являются выходящими проводами.
Особое внимание нужно обратить на порядок соединения двух представленных на схеме выключателей между собой. Для этого должна быть использована распределительная коробка

Однако на практике зачастую более целесообразной оказывается прокладка двухжильного провода непосредственно от одного устройства к другому, что позволяет значительно сэкономить. В таком случае от распределительной коробки к выключателю может приходить всего один провод вместо трех.

На рисунке изображена схема подключения одной группы осветительных приборов, управление которой может осуществляться из пяти различных точек. Первым и последним элементом представленного последовательного соединения является проходной выключатель. Количество перекрестных выключателей, которые могут быть задействованы в подобной цепи, ограничивается только соображениями практической целесообразности и удобства применения.

Устройство перекрестного выключателя является достаточно несложным. Он имеет две пары контактов, к которым присоединяется входящий и выходящий двухжильный провод. При нажатии на клавишу происходит одновременное размыкание ранее замкнутых контактов и перекрестное замыкание их друг с другом. Это позволяет изменить состояние каждого из двух проводов, проложенных между проходными выключателями, без нажатия на клавишу любого из них.

Перемычки между контактами такого устройства, которые указаны на рисунке, нужны для более наглядной демонстрации его работы. На практике такое изделие в большинстве случаев имеет только 4 контакта, что существенно облегчает процесс его подключения.

Чтобы получить возможность управления одновременно двумя группами потребителей, необходимо использовать двухклавишные выключатели. Принцип их работы не отличается от уже рассмотренного, однако схема подключения закономерно является более сложной.

Двухклавишный проходной выключатель допустимо рассматривать, как два одинарных устройства, помещенных в один корпус.

При необходимости управления группами потребителей из трех и более мест необходимо использовать двух- или трехклавишные перекрестные выключатели.

Как видно из рисунка, каждое двухклавишное устройство имеет шесть клемм для подключения проводов. Расположены они таким образом, чтобы исключить двоякое толкование расположения контактов каждой отдельной электрической цепи

И все же, следует обращать внимание на цветовую маркировку проводов. Согласно общепринятым правилам изоляция заземляющего проводника окрашивается в желто-зеленый цвет, а нулевого рабочего – в синий

Фазный проводник  может быть окрашен в любой цвет, но чаще всего используется черная или коричневая изоляция.

Что касается способа монтажа проходного выключателя, то, как и прочие устройства электрической проводки, он может иметь внутренний или наружный способ установки. Каждый из них обладает своими преимуществами и недостатками, однако в большинстве случаев используется внутренняя установка, как более надежный, эстетичный и безопасный вариант.

Таким образом, процесс монтажа проходного выключателя представляется задачей, которая вполне по силам любому человеку. Главное при этом четко представлять схему подключения осветительных приборов, а также место в ней монтируемого устройства.

https://youtube.com/watch?v=9cG_VmdR4uk

Где применяется подобная система управления освещением?

Наиболее часто рассматриваемая система управления освещением применяется в общественных и производственных помещениях, а именно: в длинных коридорах, туннелях, проходных комнатах, то есть в комнатах, где имеются две двери равноценно служащие в качестве входа и выхода, в лестничных маршах и других местах. Во всех перечисленных случаях проходные выключатели устанавливаются рядом с дверьми.

Если говорить о жилых помещениях, то местом установки проходных выключателей могут быть, например, входная дверь в комнату и место на стене рядом с прикроватной тумбой. В таком случае человек, зашедший в комнату, включит свет, нажав проходной выключатель расположенный рядом с дверью, а устроившись на кровати, не вставая сможет его выключить вторым проходным выключателем расположенный рядом с кроватью.

При помощи проходных выключателей можно управлять как одним светильником или лампой, так и их группой. Для каждого случая применяются разные типы проходных выключателей (одноклавишные, двухклавишные, трехклавишные). Главная цель, которую преследует человек, устанавливая такие выключатели, это удобство управления светом и снижение затрат на электроэнергию.

Примеры практического применения переключателей

Список ситуаций, когда может понадобиться подобное устройство, бесконечен, но стоит знать наиболее часто встречающиеся случаи.

Самым популярным является использование переключателей для контроля освещения лестниц.

При разработке схем для них зачастую применяют таймеры выключения. Это тоже является эффективным методом, но проходной выключатель более надежен и не вынуждает быть привязанным к определенному промежутку времени — скорость подъема или спуска каждого человека по лестничному пролету индивидуальна, зависит от многих факторов (даже настроения). Или человек может остановиться на середине пролета, чтобы перекинуться парой слов с кем-то, а в этот момент время таймера истекает, и свет гаснет. Поэтому использование переключателя более рационально.

Второе по популярности место, где нашли свое применение переключатели, коридоры. Особенно это актуально для коридоров большой длины и изогнутых проходов — включив освещение в одном конце, с помощью второго проходного выключателя очень просто можно выключить его в противоположном конце.

Может показаться, что использование таких устройств может потребоваться только в больших частных домах в несколько этажей или для длинных проходов, но это неверно. В условиях даже маленькой городской квартиры переключатель вполне найдет свое применение — примером могут служить проходные комнаты, которые не редкость в городской застройке. Когда человек входит в нее, свет включается, а в противоположном конце, на выходе в соседнее помещение, выключается.

То же касается и использования проходных выключателей в спальнях — тут не имеет никакого значения общий размер жилища. Одинаково удобным будет управление светом от дверей и у кровати в огромном частном особняке и в миниатюрной стандартной квартирке мегаполиса.

Переключатели могут эффективно применяться в любом месте, где требуется произвести три «стандартных действия»:

  • включить освещение какой-то территории;
  • пересечь эту освещенную территорию;
  • выключить свет «на той стороне».

Схемы подключения проходного переключателя

Подключение и планировка электросети с переключателями зависит от нескольких факторов: количества управляемых источников света и элементов управления, необходимости устанавливать дополнительные (промежуточные) точки отключения и других. Например, в многоэтажном здании следует просчитать возможность управлением света на всех уровнях, схема будет существенно отличаться от той, что нужна для одной комнаты.

Подключение проходного выключателя в квартире. Расположение на стенах

Подключение двух проходных переключателей

Как правило, на последних моделях с внутренней стороны есть схема подключения, которой следует руководствоваться при замыкании цепи. Два проходных устройства позволяют управлять одним источником света, максимум несколькими небольшими лампочками одной сети, например, в коридоре.

При установке следует учитывать тип переключателя – одноклавишный или двухклавишный. Последний представляет собой два механизма одноклавишного вида в одной коробке (используется для удобства и экономии места). Для шестиконтактного переключателя подводят два трехжильных провода.

Подключение нескольких параллельных потребителей

Проходные многоконтактные переключатели используют для нескольких пользователей, работающих параллельно. Отличительный момент – подключение к фазам. Клеммы на входе от распределительной коробки необходимо соединить между собой и подключить к одной единственной фазе. Если подключить разные к одному устройству, произойдет замыкание и перегорание всей электрической цепи.

Промежуточная точка управления

Дополнительный элемент управления необходим для переключения с нескольких точек – трех и больше. В этом состоит отличие выключателя проходного от перекрестного – в данном случае используют последние.

Промежуточный механизм меняет направление тока в цепи. Действие зависит от положения переключателя на двух концах проводки – на какую сеть подается напряжение с разных сторон.

Для двух переключателей на один источник света не требуется составлять сложную схему монтажа. Главная особенность – наличие трехжильного кабеля. Чтобы установить промежуточные элементы и большее количество устройств требуется помощь

Важно учитывать допустимое напряжение цепи. При необходимости от щитка протягивают дополнительный провод, устанавливают отдельную распределительную коробку

Управление освещением

В зависимости от типа предпочтительной системы освещения, осуществляется подключение проводки разными способами. Несмотря на то, что конструктивные особенности всех стандартных проходных выключателей однотипны, существует несколько отличий в схеме подключения системы с управлением двух и трёх мест.

Прежде чем приступить к самостоятельному монтажу, обязательно нужно отключить подачу электрической энергии, что продиктовано правилами безопасности.

Управление с 2х мест

Управление светом с двух мест часто бывает очень удобным решением.

Такой способ организации управления осветительными приборами чаще всего применяется при необходимости контролировать процесс включения/выключения источников света не только из самого помещения, но и из примыкающих комнат.

В этом случае, как правило, отдаётся предпочтение установке коммутационных аппаратов с целью управления пары групп потребителей:

  • тщательное удаление декоративных покрытий в зоне выполнения проводки;
  • нанесение разметки предполагаемой линии проведения проводки;
  • штробление по выполненной разметке, начиная от щитка с учетом свободного расстояния до верхней кромки кабель-канала размерами ½ диаметра укладываемых проводов;
  • проверка горизонтальности выполненных линий;
  • укладка электрического кабеля. Вполне возможно выполнять фиксацию уложенных электрических проводов специальными крепежами без повреждения защитной оболочки;
  • установка переключателей и распределительных коробки;
  • подсоединение проложенных электрических проводников к клеммам в соответствии с цветовой маркировкой.

Схема управления освещением с двух мест

Собранная проводка вставляется в специальные монтажные коробки, после чего выполняется их надежная и долговечная фиксация встроенными выдвижными механизмами с заостренными элементами.

Только после того, как будет проведено тестирование и подтверждена работоспособность всей осветительной системы, осуществляется цементирование кабель-каналов, отделка стеновых поверхностей и установка рамок.

Управление с 3х мест

Самостоятельное обустройство управления с трёх мест – более сложная система, способная вызывать некоторые сложности у неподготовленных монтажников. Наиболее распространенной является электрическая схема, выполняемая на основе одного перекрестного и пары проходных переключателей.

Технология проведения работ:

  • предварительная подготовка штроб для прокладки электрических кабелей при помощи перфоратора;
  • укладка электрических кабелей оптимального сечения 2,5 мм2 и более;
  • подключение проводов к электрическому щитку;
  • выбрать оптимальную, комфортную для эксплуатации коммутационного аппарата высоту расположения для монтажа выключателя;
  • проштробить в соответствии с заранее выполненной отметкой отверстие, которое по ширине и глубине в полтора раза больше, чем диаметр устанавливаемого устройства;
  • электрическая проводка подводится к переключательному устройству снизу, поэтому штроба обязательно выполняется на 50-100 см ниже, чем точка монтажа выключателя;
  • укладка электрических проводов в подготовленные штробы с фиксацией элементов проводки при помощи маленьких специальных гвоздей;
  • заведение зафиксированных в каналах электрических проводов в установочную коробку;
  • обрезка проводов внутри монтажной коробки до длины 10-11 см при помощи бокорезов;
  • удаление с проводов примерно 10-15 см изоляционного слоя;
  • установка проходного переключающего устройства (выключателя) с подключением к клеммам, согласно их маркировки;
  • установка перекрестного переключающего устройства с подводкой четырёх электрических кабелей соответствующей цветовой маркировки;
  • подсоединение к верхним клеммам первой пары электрических кабелей от проходного переключателя, а оставшиеся два провода фиксируются на нижние клеммы;
  • подсоединение последнего переключательного устройства при помощи проводов, идущих от коммуникационного перекрестного аппарата.

Подключение с трех мест

На заключительном этапе необходимо осторожно вставить механизмы приборов внутрь всех выполненных монтажных коробок, подогнув кабели к их основанию. Затем осуществляется фиксация устройств посредством специальных крепежей внутри монтажной коробки или «лапок» на зажимах

Далее прикладывается рамка, а затем монтируются клавиши переключательного устройства.

Проводка при управлении лампой из трех мест

Завершением самостоятельного монтажа выключателя для контроля системы освещения из трех разных точек является соединение осветительных приборов с электрическим кабелями, идущими от распределительной коробки, с проверкой работоспособности схемы и последующей декоративной отделкой.

Перекрёстные выключатели: схема управления освещением из трех и более мест

Проходные перекрёстные выключатели применяются в тех случаях, когда необходимо организовать управление освещением из трёх или более мест. Эти устройства могут выполнять транзитные функции, не оказывая влияния на работу проходных переключателей, и одновременно сами являются выключателем. Их конструктивная особенность заключается в наличии пяти клемм подключения, из которых две соединяются с первым переключателем, две – со вторым, а пятая, обеспечивающая управление из трёх мест, является транзитной. Для управления освещением из четырёх мест потребуется установка двух перекрёстных выключателей.

При наличии в помещении нескольких групп освещения используются двухклавишные перекрёстные выключатели.

Проходные выключатели существенно упрощают управление освещением и делают его более удобным. Если ранее использование подобных схем было обусловлено, в основном, особенностями планировки помещения, то в настоящее время их можно встретить практически повсеместно.

нюансы выбора устройства + тонкости установки


Перекидной переключатель, или как его еще называют маршевый, сдвоенный, реверсивный, перекрестный, — это элемент электросети, который инвертирует (переводит в противоположное состояние) коммутацию подсоединенных к нему проводников.

Используется перекидной выключатель для управления группой или одним осветительным прибором из нескольких мест.

В этом материале мы подробно расскажем о принципах и особенностях работы таких выключателей, а также приведем самые распространенные способы их подключения.

Содержание статьи:

Сфера применения перекидных устройств

Перекидные выключатели применяются не так часто, но недооценивать их роль в организации освещения нельзя. Представьте ситуацию, когда в длинном коридоре или в начале лестничного марша установлен всего один выключатель и приходится проходить немалые расстояния в темноте, чтобы включить свет.

Монтаж на два направления вполне способен решить эту проблему, а перекидной (перекрестный) станет незаменимым:

  • в трехуровневой квартире — устанавливают около площадки второго этажа;
  • в большом коридоре или холле — установленный возле каждой двери, он значительно облегчит передвижение в темное время суток;
  • в спальне — можно установить один около двери и два возле места отдыха, и больше не придется вставать, чтобы выключить свет.

Использовать перекидной выключатель можно также для включения освещения на улице или в гараже, управляя светильником из дома, беседки, террасы и т. д.

Выходя ночью из комнаты в коридор, пользователь может включить свет сразу, а не передвигаться в темной комнате в поисках выключателя

Разновидности перекидных выключателей и их маркировка

Выбор перекидных выключателей приходится делать, основываясь на скромном перечне отличительных характеристик. Выпускаются они многими известными фирмами, в том числе такими, как Legrand, ABB, Schneider.

Рычажное электрооборудование считается более надежными и поэтому его часто используют на производствах, в местах общественного пользования

Перекидные выключатели классифицируют:

  1. По способу включения их делят на поворотные, клавишные и рычажные типы;
  1. По способу установки – на устройства для внутреннего и внешнего монтажа.

Двухклавишных перекидных выключателей перекрестного типа как таковых в продаже не найдешь. Но можно воспользоваться устройством серии Ultra от известного поставщика электрооборудования Schneider Electric, взяв два одноклавишных перекрестных блока модульного типа и установив их в один корпус. Если и этих моделей нет в наличии, монтируют рядом два одноклавишных переключателя.

Для управления двумя или тремя группами осветительных приборов используют двух или трехклавишные проходные переключатели, а перекрестные, в большинстве случаев, для каждой из групп светильников устанавливают отдельно

При выборе любого электротехнического устройства необходимо ориентироваться на его класс защищенности от внешних факторов — IP.

В большинстве случаев, в устройствах этого типа, IP довольно высокий и превышает значение 40, что допускает возможность использования во помещениях с традиционной повышенной влажностью, а также расположение на улице под козырьком.

В поворотных перекидных выключателях контакты замыкаются с помощью специального поворотного механизма. Стоят они немного дороже клавишных, но считаются более надежными

Чтобы правильно провести подключение электрооборудования, важно разобраться в обозначениях и схемах, нанесенных производителем на тыльной стороне.

Так на схеме обозначается переключатель перекрестного типа. Такая же схема наносится на устройство, стрелки показывают расположение входных и выходных контактов

Если в обычном выключателе маркировку буквой L применяют для обозначения входящей фазной клеммы, а L1, L2, L3 для выходящих, то в случае со спаренным переключателем могут использовать цифры 1, 2, 3, 4, а входящие и выходящие клеммы обозначают стрелками.

На лицевой стороне выключателя производители также иногда ставят маркировку — для проходного это две стрелки в виде треугольника, для перекидного — решетка

Далее мы рассмотрим особенности установки и варианты возможных схем подключения на примере бытового перекидного выключателя перекрестного типа в комплекте с переходными включателями.

Принцип работы и особенности перекидных выключателей

Для понимания принципа работы перекидного переключателя перекрестного типа необходимо изучить схему управления точками освещения из 3—5 точек.

Но так как всегда устанавливается между проходными и никогда не используется сам по себе, сначала нужно понять, как работает схема активизации и отключения освещения с обычными и проходными выключателями.

Схемы управления осветительными приборами из трех точек отличаются от схемы на два направления только наличием перекрестного выключателя

Итак, в функции обычного выключателя входит размыкание и замыкание цепи — при нажатии верхней половины клавиши свет включается, нижней — выключается. А вот состояние освещения в схеме с двумя проходными устройствами совершенно не зависит от положения клавиш одного из них.

Нажатие на клавишу лишь переключает соединение с одной цепи на другую. Чтобы цепь сомкнулась, необходимо, чтобы оба устройства замкнули контакт с одним из проводников, проложенных между ними.

Проходной выключатель называют еще переключателем на два направления. Схема наглядно демонстрирует, что пользователь, воспользовавшись любым из них, сможет и включить и выключить свет

Механизм разных типов устройств отличается количеством клемм:

  • в обычном их две;
  • в переходном их три;
  • в перекрестном — четыре клеммы.

Чем сложнее устройство, тем оно требует более качественного изготовления. Поэтому конструкцию перекидных переключателей, которые имеют большое количество клемм, отличает высокая прочность, износостойкость, устойчивость к коррозии.

Большинство моделей имеют высокий уровень защиты (IP) от негативных внешних факторов — пыли, влаги.

Если проходные переключатели используются всегда только в паре, то количество перекидных может быть любым — хоть один, хоть десять

Так же как и проходные, перекрестные выключатели переключают соединения с одного проводника на другой. Но их отличие заключается в том, что входных контактов уже два, а не один, и их переключением также нужно руководить. Принцип работы устройства основан на парном переключении контактов.

Варианты способов подключения

Так же как проходные выключатели не могут использоваться по отдельности, а подключаются только в паре, так перекидные выключатели используются только с двумя проходными. При этом перекрестных переключателей может быть использовано и до 10 штук, и они всегда будут находиться между проходными.

На схеме фазный проводник обозначен красным цветом, нулевой — голубым. А 1 — базовая схема подключения; А 2 — еще один вариант принципиальной схемы подключения; В1 — способ разводки, при котором подключение каждого элемента цепи осуществляется через распределительную коробку; В 2 — способ подключения с использованием старой маленькой распределительной коробки и подрозетника из-под демонтированного обычного выключателя

Вариантов схем, используемых для подключения, может быть много: монтаж осуществляют через распределительную коробку или мимо нее, подключают несколько групп освещения.

Усовершенствуют систему путем установки централизованного управления.

Устройство перекидного выключателя перекрестного типа всегда рассчитано на одну осветительную группу. В случае необходимости подключения двух групп светильников используют или два переключателя или составляют один из двух отдельных блоков

Монтаж через распределительную коробку

Это традиционный способ подключения, который имеет как недостатки, так и достоинства. К плюсам можно отнести возможность быстрого обнаружения поврежденных участков проводов в случае проблем в цепи.

Кроме того, этот способ предполагает традиционную прокладку проводов, что помогает при последующих ремонтных или монтажных работах определить, где проложены провода, и сохранить в целостности электросеть.

Схема подключения проходных и перекрестных выключателей в системе управления освещением из нескольких мест. L — фазный проводник; N — ноль

При монтаже электропроводки от распределительной коробки к проходным переключателям прокладываются трехжильные провода. От перекрестного переключателя к проходным ведут двухжильный провод.

Последовательность действий при подключении схемы, в которой провода проходят через разветвительную коробку, следующая:

  • Двухжильный фазный провод от электрощита заводят в коробку. Нулевой проводник питающего кабеля сразу подсоединяют к нулевому проводнику светильника, а фазный подключают к общему проводнику первого проходного выключателя №1, к входной клемме 1 (см. рисунок выше).
  • К выходным клеммам 3 и 4 подключают два остальных проводника трехжильного провода, которые в распаячной коробке будут подключены к двум проводникам перекидного выключателя №2.
  • Устанавливают средний перекидной выключатель. Правильное подключение проводников перекрестного выключателя указано на схеме, нарисованной на самом устройстве.

Подсоединение второго проходного выключателя проводят тем же образом, что и первого, но общий проводник выводят через распределительную коробку на светильник.

Прокладка электросети для организации освещения с использованием распределительных коробок хороша тем, что в случае неисправности легче определить поврежденный участок электропровода

Если соединение в распаечной коробке осуществлялось методом скрутки, все оголенные участки тщательно изолируют, чтобы не допустить короткого замыкания.

Делают это с применением изоленты или термоусадочной трубки, которая может служить маркировкой для проводников.

Рекомендуем также прочесть другой наш материал, где мы подробно рассказали о монтаже распаячной коробки. Подробнее – читайте .

Профессиональное подключение видно сразу — все провода уложены в распределительной коробке компактно и аккуратно

Прямой способ подключения

Соединения являются слабым звеном любой электрической сети — именно здесь происходит окисление. Независимо от того, будут это боковые зажимы или пружинные , они перегорают первыми, сам провод остается целым, так как его защищает от перегорания автомат.

Чтобы минимизировать количество соединений, осуществляют подключение без распределительной коробки.

К такому способу подключения приходят еще и потому, что не всегда пользователи хотят видеть несколько распределительных коробок у себя на стене — это дополнительные элементы, которые приходится скрывать от глаз

Как происходит монтаж электрической системы без распаячной коробки:

  1. От электрощита протягивают кабель с двумя проводниками — фазным, нолем. Последний ведут напрямую к светильнику.
  2. Фазу подключают к входной клемме проходного переключателя. От двух выходных клемм ведут два фазных провода к перекрестному.
  3. От выходных контактов реверсивного переключателя прокладывают два фазных проводника и соединяют со вторым проходным.
  4. Общий проводник от второго проходного переключающего устройства ведут на лампу и замыкают электросеть.

Все провода во время электромонтажных работ необходимо обязательно промаркировать. Иначе в следующий раз, при проведении электроустановочных работ трудно будет идентифицировать их характер.

Все проводники, которые соединяются между собой в подрозетнике, достаточно трудно будет там уместить. Поэтому используют более плоские и компактные клеммы. Решить проблему размещения можно также с помощью использования больших подрозетников — с глубиной 60 мм

Скрыть распределительные коробки можно и другими способами. Например, с помощью монтажа коробки за натяжным потолком.

Такой вариант не назовешь беспроигрышным, так как в сложных случаях поломок обнаружение неисправности может не ограничиться одной коробкой, и тогда придется снимать потолки не в одном помещении.

Проводят также установку распределительных коробок за подвесным потолком. В этом случае всех их сосредотачивают в одном месте, а доступ обеспечивают устройством ревизионного люка

Проверяют правильность подключения так: при каждом нажатии на клавишу любого выключателя, в том числе перекрестного, состояние освещение должно изменяться — свет выключаться и включаться. Проблемы могут возникнуть, если допущены ошибки при подключении — неправильно собрана схема, перепутаны контакты.

Устранить причину неправильной работы перекидного выключателя можно только тщательной проверкой подключения непосредственно на месте монтажа.

Характерные ошибки при подключении

Игнорирование маркировки и схем, нанесенных на выключатели, приводят к ошибкам при подключении, к неправильной работе схемы. Самая частая проблема, которая возникает, особенно при установке проходных выключателей, — пользователь неверно определяет расположение входящего контакта.

На разных устройствах он может быть расположен по-разному, поэтому маркировку необходимо читать обязательно. Все тонкости выбора проходных выключателей рассмотрены в .

Если не удалось определить точное расположение входящей клеммы, то устройство прозванивают мультиметром или индикаторной отверткой

При подключении перекидных перекрестных выключателей проблемы возникают, если парные провода от проходных устройств подсоединяют к клеммам, расположенным не на той стороне.

Чаще всего устройство предполагает перекрестное подключение.

Перед подключением нужно всегда проверять схему. Входные и выходные контакты перекидного выключателя могут располагаться по-разному

Освещение с перекрестным выключателем в сети TN-S

Подключение перекрестного выключателя в электросети TN-S, для которой характерно разделение рабочего (N) и защитного (PE) ноля, имеет некоторые нюансы. В отличие от старой, не совсем безопасной системы TN-C, в электросети, проведенной по новым стандартам, используются 3 жилы, при подаче однофазного напряжения, и 5 при трехфазном.

Провод, который выполняет функцию ноля (N, маркируют синим цветом), выходит из электрощита, проходит через ответвительную коробку и подключается к нолю светильника. Провод заземления (PE, обозначают желто-зеленым цветом) подсоединяется к проводу заземления осветительного прибора.

Прокладка электросетей по системе TN-S значительно повышает расходы на материалы, но уменьшает риски, связанные с эксплуатацией электротехнического оборудования

Как наладить централизованное управление освещением?

Сеть управления из нескольких мест имеет существенный недостаток — все переключатели, задействованные в ней, не имеют фиксированного положения. Потому невозможно определить включен или нет свет в комнате, если электричества нет. Установка обычного выключателя перед первым проходным устраняет эту проблему.

К уже известной схеме подключения перекидных и проходных выключателей добавляют еще один элемент — обычный одноклавишный. Размещают его в той же комнате или отводят к входной двери. Во включенном состоянии он позволит работать системе в обычном режиме. В выключенном состоянии полностью обесточит цепь и независимо от положения переключателей свет гореть не будет.

Еще лучше усовершенствовать централизованное управление можно с помощью импульсного реле. Оно обладает большим функционалом и позволяет управлять отдельной группой электрооборудования или освещением во всем доме.

Выводы и полезное видео по теме

Принцип действия перекидного выключателя:

Как работает перекидной выключатель:

Подключение в электросети TN-S (с заземлением, PE):

Монтаж перекидного выключателя — задача не такая сложная, как кажется на первый взгляд. Для упрощения понимания принципа и закономерностей подключения можно разобраться в действии обычного одноклавишного устройства, перейти к изучению работы переходного выключателя, и тогда принципиальная схема управления с помощью перекрестного переключателя покажется довольно простым делом. Главное, при самостоятельном монтаже, выполнять требования по технике безопасности.

Если у вас есть опыт самостоятельного монтажа перекидного выключателя, пожалуйста, поделитесь им с нашими читателями. Расскажите, на какие моменты нужно обязательно обратить внимание. Оставляйте свои комментарии, задавайте вопросы в блоке под статьей.

Чем отличаются выключатель и переключатель или как управлять освещением с нескольких мест. —

Чем отличаются выключатель и переключатель или как управлять освещением с нескольких мест.

Иногда начинающие электромонтажники путаются в терминологии, в схемах и принципах работы этих двух, а точнее трех механизмов (т.к. переключатели тоже бывают двух видов), не говоря уже о простых покупателях, которые сами пытаются смонтировать, либо купить для дальнейшего монтажа нужные устройства. В этой статье мы постараемся пролить свет на разницу между выключателем и переключателем.

   Итак, выключатели и переключатели служат для коммутации электрических цепей освещения и бытовых приборов, внешне также они выглядят одинаково, разница лишь в количестве контактов с тыльной стороны. Но выключатель предназначен для разрыва одной цепи, а переключатель для переключения между цепями. Выключатель применяется для управления светом из одного места, переключатели же служат для управления светом из двух и более мест, при чем для реализации управления с трех мест и более используются «проходные» переключатели. Ниже мы рассмотрим на схемах как это работает:

           1. Выключатель одно клавишный — коммутирует фазу приходящую на него и отходящую к светильнику.





   Как мы видим на схеме, на выключателе достаточно только двух контактов, один для приходящей фазы, второй для отходящей.

      2. Переключатель одно клавишный — коммутирует фазу с одной из двух цепей проходящих между двумя переключателями.

   Такую схему используют например в коридоре, установив один переключатель при входе в квартиру мы можем включить свет, а пройдя по коридору, установив переключатель в конце коридора — выключить свет. Как видно из схемы на одно клавишном переключателе должно быть три контакта, один - для приходящей (или отходящей фазы) , второй и третий — для двух цепей между переключателями. Важно отметить что переключатели всегда используются парами, а также, что переключатель вполне можно установить вместо выключателя и он будет работать как выключатель, но выключатель не справится с функциями переключателя.

    3. Если же нам хочется включать один и тот же светильник с трех мест и более, например на лестнице, чтобы можно было включать и выключать лестничное освещение на любом этаже, тогда в кроме обычных переключателей используются «проходные».

     В двух местах ставятся обычные переключатели, а между ними ставят последовательно сколь угодно проходных переключателей. Как видно из схемы у проходного одно клавишного переключателя целых четыре контакта — два на две цепи между первым переключателем и два на цепи между вторым.

     Надеемся, что мы прояснили разницу между выключателем и переключателем. А если у нас две группы света (например светильники с одной и другой стороны коридора) и мы хотим тоже их включать и выключать в разных местах, да еще либо одни либо другие, либо все вместе? Если мест включения/выключения нужно не более двух, то не беда — во первых, можно установить несколько одно клавишных переключателей, во вторых, у большинства производителей есть двух клавишные переключатели, в этом случае количество проводов и контактов увеличивается вдвое. Если же необходимо управлять светом с трех мест и более, то осуществив монтаж под двух клавишный проходной переключатель, вы столкнетесь с проблемой его покупки, т. к. на таком переключателе необходимо !восемь контактов, далеко не все производители ЭУИ предлагают такие изделия, но все же они есть, как правило в модульных сериях, например ABB Zenit.

Выключатель или переключатель: выбираем то, что надо

Сегодня мы с вами рассмотрим интересную тему, разберёмся, какие бывают выключатели и переключатели, что это такое, и с чем это «едят». Существует масса выключателей, среди которых встречаются абсолютно невероятные виды. Тут и одноклавишные, двухклавишные и даже трехклавишные выключатели, проходные, сенсорные и вообще великое множество вариантов исполнения. Также существует масса вариантов дизайна, цвета, формы и прочих факторов, влияющих на внешний вид выключателя. Также они бывают открытой и скрытой проводки, но обо всем по порядку.

Первое, о чем мы сегодня поговорим — это разница между выключателем и переключателем. Если говорить простым языком, выключатель либо включает, либо выключает, переключатель соответственно переключает. Если чуть более научно, то в выключателе происходит коммутация фазы, проходящей через него к светильнику. А переключатель переключает две цепи между собой. Если имеет проходное исполнение, то может переключать три цепи между собой. Но это огромная редкость, так что об этом говорить не будем сегодня. То есть, нажимая на выключатель, у нас включается свет, а внутри соединяется фаза. Если нажать на него еще раз — свет погаснет, так как фаза разомкнется. Если же мы щелкаем по переключателю, то у нас загорается свет. А теперь на секундочку представим, что мы в этот момент находимся в коридоре, хотя нет, лучше в спальне. О спальне думать приятнее, да и вообще это волшебное место. Итак, у нас очень большая спальня, и на входе в нее стоит переключатель…

И у кровати тоже стоит переключатель. Зачем, спросите вы? Ответ на самом деле прост. Включив свет одним переключателем на входе, вы можете, не вставая с кровати, выключить его с кровати другим. Опять ничего не понятно? Объясняю. Переключатели соединены между собой двумя проводами, через которые можно замкнуть фазу. Соответственно, есть два пути, через которые можно соединить цепь. И есть две точки, в которых можно замкнуть или разомкнуть цепь. Как это работает? Спросите вы. На самом деле это просто, переключатель ничего не размыкает, он лишь переключает между собой те два провода, которые их соединяют. Вот и получается, что в одном положении переключатель соединяет провод, который соединен другим переключателем в цепь, и свет загорается. А лежа на кровати, вы переключаете ток на другой провод, который не соединен с другой стороны и свет гаснет. Вот такая сложная простая схема.

Ещё одним немаловажным фактом является то, что существуют переключатели, а существуют проходные выключатели. Хотите, поведаю страшную тайну? Уверены, что хотите? Это одно и то же. Да, да, вы не ослышались. Проходной выключатель и переключатель — это одно и то же, и даже имеют совершенно одинаковую схему подключения.

Давайте теперь поговорим о том, какие бывают варианты выключателей. Бывают, как мы уже с вами говорили, одноклавишные, двухклавишные и трехклавишные выключатели. И с ними как раз все предельно ясно. В зависимости от количества клавиш, к нему можно подключить несколько светильников. Или, например, можно сделать включение люстры в три этапа. Также бывают выключатели с ползунковым переключателем, помните раньше на старых светильниках такие были? Или, например, выключатели, которые нужно тянуть за веревочку помните?

Дальше особняком стоят новомодные способы включения света. Бывают выключатели, реагирующие на освещенность комнаты или на движение, также некоторые выключатели реагируют на шум. Правильно такие варианты выключателей называются датчиками. Но это скорее для подъездов, мест общего пользования, редко кто использует их в квартире. Представьте, вы смотрите телевизор в комнате, в которой установлен выключатель с датчиком, например, движения, это получается вам нужно постоянно двигаться. И поэтому такие способы управления светом не популярны в квартирах и частных домах, зато безумно популярны в ЖКХ, так как берегут энергию.

Далее к новомодным выключателям модно отнести сенсорные выключатели. Это выключатель, который замыкает или размыкает сеть при прикосновении. Конструкция на самом деле не сложная. Такой Выключатель состоит из сенсорной панели, которая при нажатии сигнализирует на специальную полупроводниковую схему о том, что нужно замкнуть цепь, и она ее замыкает. То же самое происходит и при выключении только в обратную сторону.

Еще один очень интересный выключатель, это выключатель с дистанционным управлением. Такие выключатели сейчас семимильными шагами идут к своей популярности. Для дистанционного управления таким выключателем вашему яблоку или зеленому роботу придется обзавестись специальным приложением. Заходя в это приложение с другого конца планеты, вы сможете контролировать включение света и вообще абсолютно любые процессы в доме. Такие системы называются умным домом, а это совсем другая история. Есть и более простые варианты, это выключатели с пультом управления. То есть в стену встроен выключатель, но на нем нет кнопок, как так? А вот так. Кнопки находятся на пульте, который находится у вас в руке, и с него вы управляете выключателем. Последнее время набирают популярность люстры с пультом.

Еще одним вариантом выключателя является диммер. Диммер — это устройство, которое устанавливается вместо выключателя, в такой же точно подрозетник. Но это не простое устройство, а волшебное. Шутка. На самом деле диммер регулирует мощность, подаваемую на лампу, и тем самым вы можете регулировать яркость ламп. Представляете, у вас в комнате может быть свой восход и закат? А если у вас есть дети и они любят устраивать домашние театральные представления, то вы сможете осветить эти представления почти профессионально.

Стоит внимательно отнестись к выбору диммера. Не стоит покупать дешевые диммеры, так как они либо не будут регулировать яркость, но мало того, могут еще и портить лампы. Другим немаловажным фактом является то, что не все лампы подходят к диммеру. Тут либо лампочки «Ильича», либо специальные энергосберегающие и светодиодные. Но даже специальные люминесцентные лампы не рекомендуется использовать с диммером, так как это сокращает их срок службы. Плюс такие лампы — редкость их сложно найти, и стоят они «как мост чугунный» простите за такое сравнение. Гораздо лучше покупать сразу светодиодные лампы и забыть про их замену на долгие годы. Главное при покупке обратите внимание на коробку лампы, она должна быть совместима с диммером.

И последнее, о чем мы сегодня поговорим, это дизайн выключателей. Стоит отметить, что в большинстве случаев мы покупаем выключатели именно в квартиру, а там скрытая проводка. Так, что все вышеперечисленные выключатели имеют скрытый способ монтажа. Но не отчаивайтесь, любой выключатель можно найти и для открытого монтажа, правда если кнопочные исполнения для открытой проводки есть в каждом магазине, то другие придется поискать.

Выключатель для скрытой проводки, как правило, состоит из двух частей — сам механизм и рамка. Так же некоторые выключатели имеют возможность подсветки. В какие-то выключатели она уже встроена, но иногда продается отдельно, на это стоит обратить внимание. Такие выключатели, как вы уже знаете нельзя использовать с энергосберегающими лампами.

В итоге получается великое множество вариантов выключателей. Если к этому добавить, что у большинства производителей есть и рамки, и механизмы для скрытой проводки всех цветов радуги и форм. Какие-то производители производят такое же многообразие выключателей для открытой проводки. Вот вам и омут. До новых встреч!

Отличие проходных от перекрестных выключателей

Часто те люди, которые хотят провести в своём жилище электрическую проводку, выбирают выключатель, руководствуясь собственным вкусом. Люди смотрят на его дизайнерское оформление, цвет, качество материала, из которого он сделан. Потом они приносят выбранный выключатель домой, и начинаются проблемы. Почему? Да потому, что оказывается, выключатели то все разные, и выбирать их надо не по их внешнему виду, а по их рабочему функционалу.



Промышленность выпускает выключатели трёх типов функционирования: проходные, обычные, перекрёстные (или иначе промежуточные). В чём же разница между ними? Ниже будут описаны все три вида этих устройств.



Обычный выключатель



Работа обычного выключателя осуществляется при регулировании из одной точки. Проще говоря, человек нажимает на выключатель, чтобы погасить свет, и электрическая цепь, о которой знают дети из уроков физики, разрывается. Когда человек включает свет, электрическая цепь, наоборот восстанавливается. Проще прибора для этой цели и придумать нельзя. Обычный выключатель можно использовать везде: и в жилом помещении и на производстве. Устанавливается такой прибор легко и быстро.



Проходной выключатель



Данный тип выключателей устроен гораздо сложнее. Правильнее назвать эту вещь не выключатель, а переключатель. Данный прибор не просто выключает электричество, а переключает его, то есть заставляет электрический ток течь в другое русло. Данный вид выключателя-переключателя регулирует поступление электрического тока уже не с одной, а с двух точек. То есть цепь не прерывается, а просто электричество перенаправляется в другое место. На примере это выглядит так: Заходит человек в длинный коридор, включает свет. Проходит в другой конец помещения, и щёлкая там уже другим выключателем, гасит электричество.



Однако, не надо думать, что данный вид выключателей удобен только для больших помещений, чтобы людям не пришлось много ходить, включая или выключая свет. Современные дизайнеры помещений советуют устанавливать их и в простых квартирах. Особенно в последнее время популярны такие приборы в спальных комнатах. К примеру, заходит человек, включает свет, готовится ко сну. Чтобы лечь в кровать, электричество надо выключить, а потом идти в темноте. Неудобно, можно наткнуться на мебель, особенно если человек приехал к кому-то в гости и в помещении впервые. А с таким выключателем можно погасить свет, уже лёжа на кровати. Очень удобно. Однако, для установки такой системы лучше нанять профессионала.



Перекрёстный (промежуточный) выключатель



Такие выключатели позволяют управлять электрическим токам с трёх и более точек. Перекрёстный выключатель показан как для больших просторных помещений, так и для обычных домов и квартир. Например, часто его монтируют в современных спальнях. Один выключатель ставится на входе в помещение, а два других, по сторонам двуспальной кровати. Включить или выключить освещение можно с каждой из этих точек. Кто-то скажет, что эта излишняя роскошь, а кто-то наоборот сочтет это очень комфортным и рациональным.



При монтаже подобной системы используются как проходные, так и перекрёстные выключатели. Причём проходные идут по бокам схемы, а перекрёстный выключатель устанавливается между ними. И если установить, к примеру, на входе в электрическую цепь, выключатель не правильного типа (вместо проходного - перекрёстный или обычный), то система работать не будет. Тут без помощи опытного специалиста не обойтись.



Если подвести итоги, то технические характеристики всех видов выключателей заставляют того, кто занимается монтажом электропроводки, принимать во внимание следующие моменты:



1. Промежуточные и проходные выключатели при установке могут выполнять функции обычного выключателя. Однако, в более сложной электрической цепи, промежуточный выключатель не сможет выполнять функции проходного выключателя.
2. Если монтируется электрическая цепь, где включение будет более чем с трёх точек, то по краям устанавливаются проходные выключатели, а переходные только между ними (за это их и именуют промежуточными).
3. При установке электрической схемы, в состав которой планируется включить проходные или перекрёстные переключатели, понадобится большее количество кабеля, так как ток идёт по нескольким направлениям, а выключатели просто перенаправляют его.



Поэтому очень важно уточнить тип выключателя во время у продавца, чтобы избежать лишних проблем. Тип выключателя также указывают в сопроводительных документах. При сильных сомнениях можно попросить данную документацию у продавца.



И если человек не электрик по профессии, то для правильного монтажа сложной цепи с выключателями разных типов, лучше и безопаснее будет пригласить специалиста.

Чем отличается выключатель от переключателя

Все переключатели и выключатели служат одному — в нужное время замыкать либо размыкать электрическую цепь (включать либо выключать освещение). Данные устройства бывают самых разных видов и различаются по исполнению. В данной статье мы разберёмся, что собой представляют переключатели и выключатели, и чем  они отличаются друг от друга.

Определение

Выключатель — это коммутационное двухпозиционное устройство с нормально-разомкнутыми двумя контактами, предназначенное для функционирования в сетях напряжением до 1000 В. Выключатель не предназначен для отключения токов КЗ (короткое замыкание), если он не имеет специального оборудования дугогашения. Для бытового выключателя очень важно его исполнение — для внутренней установки (для скрытой проводки, встраиваемый в стену) или для внешней установки (для открытой проводки, устанавливаемый на стену). Выключатели в основном используются для включения/выключения освещения.

Переключатель (он же проходной, перекидной или дублирующий выключатель) — это устройство, коммутирующее одну или несколько электрических цепей на несколько других. Внешне почти не отличается от выключателя, только он имеет больше  контактов. Так, например, одноклавишный переключатель имеет три контакта, двухклавишный – шесть (представляет собой два независимых одноклавишных переключателя).

к содержанию ↑

Сравнение

В отличие от выключателя, где происходит просто прерывание электрической цепи, при нажатии на клавишу переключателя осуществляется коммутация с одного на другой контакт. И вместо прерывания электрической цепи происходит перекидывание контактов, и создание новой цепи (поэтому переключатели называют ещё перекидными выключателями). Эта особенность позволяет с помощью переключателя манипулировать одним и тем же источником света из разных точек. Систему, состоящую из нескольких переключателей (перекидных выключателей), называют проходным выключателем.

Переключатель EMAS (3 позиции)к содержанию ↑

Выводы TheDifference.ru

  1. Выключатель имеет два контакта и служит для разъединения и соединения электрической цепи.
  2. Переключатель имеет три контакта и служит как для соединения и разъединения электрической цепи, так и для создания новой цепи.

Как выбрать проходной выключатель: разбор видов и маркировка

Для управления приборами освещения на лестнице либо в длинном коридоре обычная схема с одним устройством «включения/выключения» не подходит. Чтобы выключить свет в такой ситуации, придется идти обратно к единственному в помещении переключателю. Не слишком удобно, согласны?

Установив проходной выключатель, позволяющий управлять лампочками с двух мест, вы значительно повысите уровень комфорта в вашем доме или офисе. Мы расскажем о том, как грамотно подобрать устройство и как его правильно установить. В предложенной нами статье рассмотрены популярные варианты подключения.

Содержание статьи:

Выбор приборов: выключатели vs переключатели

Прежде чем идти в магазин светотехники за необходимыми материалами, вначале надо разобраться в терминологии и различных приборах коммутации электричества.

Для большинства начинающих электриков что выключатель, что переключатель – это одно и то же. Однако они только внешне похожи друг на друга. По принципу действия эти устройства различаются кардинально.

Бытовые как выключатели, так и переключатели для света  выглядят одинаково и имеют единообразные корпуса, но предназначены для принципиально разных схем соединения

Обычный «ВЫКЛЮЧАТЕЛЬ» представляет собой простейший размыкающий/замыкающий электрическую цепь ключ. У него один входящий и один выходящий провод. Плюс есть двух- и трехклавишные устройства с большим количеством контактов. Однако это просто два или три собранных вместе в едином корпусе выключателя.

«ПЕРЕКЛЮЧАТЕЛЬ» – это коммутирующее устройство, в котором одна входящая электроцепь переключается на одну из нескольких выходящих цепей. Нередко подобный прибор также называют «перекидным выключателем», так как у него имеется клавиша для перекидывания контактов из одного положения в другое.

По минимуму в таком одноклавишном приборе три контакта (один входящий и пара выходящих). Если клавиш две, то клемм уже шесть (пара на входе и четыре на выходе).

Под термином «ПРОХОДНОЙ ВЫКЛЮЧАТЕЛЬ» понимается несколько переключателей, соединенных между собой по определенной схеме. Подобный коммутатор предназначен для включения/выключения единого источника света сразу из нескольких точек в помещении или огороженной территории с освещением.

Сделать из классических выключателей «проходной» прибор, чтобы сэкономить на покупке, невозможно, для этого необходимо использовать исключительно переключатели

В итоге  двухконтактный выключатель предназначен для разрыва одной электрической цепи с фазой, посредством которой запитана лампочка освещения. А трехконтактный переключатель используется для создания новых отдельных контуров электропитания.

Первый вариант нужен для прекращения подачи тока по какой-либо цепи, а второй – для переключения между цепями. Внешне оба устройства выглядят абсолютно одинаково. Это корпус с одной или несколькими клавишами. При этом переключатель применять в режиме выключателя можно, а наоборот нет.

Сделать из двухконтактного прибора трехконтактный невозможно. А вот исключить использование одной из цепей вполне допустимо. Но для организации управления светом из нескольких точек надо покупать только переключающие устройства с тремя и более контактами.

Виды бытовых коммутирующих устройств

Переключатели бывают кнопочные, клавишные и поворотные. Первый вариант обычно используется только в качестве звонка у входной двери. Он для управления освещением не подходит.

А вот второй тип для включения/выключения света в жилом доме – как раз то, что надо. Поворотная разновидность больше предназначена для производственных и подсобных помещений. У таких изделий не слишком презентабельный внешний вид.

По количеству клавиш переключатели бывают:

  • одноклавишными;
  • двухклавишными;
  • трехклавишными.

Они делятся на обычные (проходные), комбинированные и (промежуточные). Первые имеют три контакта. У вторых эта тройка клемм увеличивается умножением на число клавиш. А у третьих входов и выходов по два. Последние предназначены для схем не с двумя, а несколькими точками включения света.

По типу управления в частных домах выключатели освещения обычно применяются стандартные клавишные, но есть и модели с сенсорами и дистанционным управлением

По схеме подвода проводов выключатели бывают для открытой () и скрытой (встроенные аналоги) проводки. Первые крепятся на стене дюбель-саморезами, а вторые фиксируются в подрозетниках с помощью распирающих ножек.

При выборе переключателей для подсоединения по схеме проходного выключателя необходимо грамотно подобрать количество клавиш (на каждую подключаемую группу по одной). Если точек управления в планах делать две, то потребуется лишь пара обычных трехконтактных устройств.

Если этих точек нужно больше, то на каждое такое место для включения в единую систему придется дополнительно брать промежуточный перекрестный прибор.

В подавляющем большинстве случаев клавиша бытового переключателя имеет два положения на замыкание одной из цепи. Но встречаются и модификации с нулевым серединным состоянием. При таком положении оба контура оказываются разорванными.

Маркировка на корпусе переключателя

На части выключателя, где расположены контакты, обычно имеется специальная маркировка с указанием характеристик коммутирующего изделия. Как минимум, это номинальные напряжение и ток, а также и обозначения зажимов для проводов.

Если переключатель подбирается для схем с люминесцентными лампами, то в его маркировке должны присутствовать буквы «X» или «AX» (на обычных стоит только «А»)

При включении света в люминесцентных светильниках в цепи возникает резкий всплеск пускового тока. Если применяются лампочки светодиодные или накаливания, то этот скачок выходит не таким большим.

В противном случае выключатель должен быть рассчитан на подобные высокие нагрузки, иначе есть риск обгорания контактов в его зажимах. Потому-то так важно для люминесцентных электроламп выбирать специальные переключатели.

Для установки в спальне или коридоре вполне подойдет переключатель с IP03. Для ванных комнат вторую цифру лучше поднимать до 4 или 5. А если коммутирующее изделие устанавливается на улице, то степень защиты должна быть не ниже IP55.

Контактные зажимы для электропроводов на переключателе могут быть:

  • винтовыми с прижимной пластиной и без нее;
  • безвинтовыми пружинными.

Первые более надежны, а вторые сильно упрощают выполнения электромонтажа. Причем самый оптимальный вариант – это винтовые зажимы с дополнением в виде прижимной пластины. Они при затягивании не разрушают жилу провода кончиком винта.

По ГОСТовским требованиям, если проводник имеет сечение до 1,5 мм, то использовать для его соединения с выключателем винтовой зажим, в котором конец винта проворачивается по жиле, недопустимо

Также в маркировке переключателей присутствуют обозначения клемм:

  1. «N» – для нулевого рабочего проводника.
  2. «L» – для проводника с фазой.
  3. «ЗЕМЛЯ» – для нулевого под заземление защитного проводника.

Плюс обычно с помощью «I» и «O» указывается положение клавиши на режимах «ВКЛЮЧЕНО» и «ВЫКЛЮЧЕНО». Еще на корпусе могут присутствовать логотипы производителя и названия изделий.

Управление освещением с нескольких мест

Схем монтажа переключателей для включения света с разных концов коридора существует несколько. Самая простая из них подразумевает наличие клавиш выключателей в двух удаленных друг от друга местах помещения и одной линии питания светильников.

Если точек включения освещения необходимо сделать более двух, то разводка электропроводов выйдет несколько сложнее. Но и здесь ничего особого мудрого тоже нет.

Если следовать представленным схемам подключения переключателей, то особых проблем с организацией управления светильником из нескольких точек не возникнет – надо лишь не перепутать жилы

Если с помощью проходного выключателя планируется подавать напряжение на люстру с двумя или тремя раздельными наборами лампочек, то схема несколько усложнится. Здесь придется монтировать переключатели с несколькими клавишами, а клемм для проводов там гораздо больше.

Схема #1: для включения света с двух точек

Проще всего организовать управление осветительным прибором с двух разных мест в помещении. Для этого понадобится лишь пара стандартных переключателей и несколько метров электропроводки.

Плюс потребуется соблюдать простейшие правила электромонтажа, чтобы исключить поражения током и гарантировать безопасность эксплуатации всей системы в дальнейшем.

Схема «проходного коридорного выключателя» с двумя переключателями – самая популярная, ее повсеместно используют в коридорах и спальнях, а также на лестницах и верандах

При реализации выходы обоих переключателей соединяются парой жил с получением двух раздельных питающих цепей. Затем на вход одного коммутирующего изделия подсоединяется провод с фазой, а на вход второго – отвод до лампочки.

В результате при любом положении обеих клавиш общая цепь питания «проходного выключателя» получится либо разорвана, либо соединена. Свет можно будет включать и выключать из двух разных точек.

Такое решение позволяет запитать напряжением осветительный прибор при включении лишь какой-либо одной клавиши. Вторая, с другой стороны помещения, при этом всегда коммутирует одну из существующих линий.

Схема #2: для двух светильников

Первая схема является самой простой и дешевой в реализации. Ее применяют чаще всего. Однако если светильников в помещении несколько или лампочки в люстре разведены на две группы, то подобный вариант проходного выключателя не подойдет.

Если требуется подать питание на две отдельные линии ламп освещения, то придется прибегнуть к монтажу двухклавишных переключателей с шестью контактами каждый

По технологии монтажа и применяемым устройствам данная схема практически повторяет первый базовый вариант. Только проводов в этом случае прокладывать придется больше.

И чтобы хоть немного на них сэкономить, питающий провод на первый в цепи переключатель рекомендуется делать с перемычкой. Тянуть пару отдельных жил от распределительной коробки выйдет слишком накладно.

Если линий с лампами три, то меняются на трехклавишные аналоги. Во всем остальном схема подсоединения проводов остается прежней, только их количество увеличивается.

Схема #3: для нескольких выключателей

С двумя точками включения света и одной или несколькими группами освещения все достаточно просто. Там нужна проводка и пара переключателей. А вот при необходимости организовать управление из нескольких мест придется приобретать еще один тип переключающих устройств.

Если выключателей для одного светильника надо установить несколько, то без перекрестного переключателя не обойтись. В этом приборе одна из цепей является транзитной

В такой крайние переключатели ставятся обычные проходные, как в первом случае. А между ними потом монтируется перекрестный аналог с четырьмя клеммами подсоединения электропроводки.

При нажатии на клавишу в таком коммутирующем устройстве происходит размыкание соединенных контактов и сразу же перекрестное их замыкание в новую питающую цепь. Кроме одноклавишных перекрестных переключателей существуют приборы и с большим количеством клавиш. Они предназначены для схем с несколькими группами лампочек.

Однако в этом случае жил к клеммам придется подсоединять гораздо больше. И здесь крайне важно ничего не напутать. За правильностью электромонтажа при такой разводке необходимо следить особо внимательно.

Если нужна еще одна точка «включения/выключения», то устанавливается еще один перекрестник с последовательным подключением проводов к уже имеющимся

Электрики рекомендуют соединять переключатели между собой через распределительную коробку. Однако гораздо проще сделать это напрямую посредством двухжильного провода. Практика показывает, что подобное соединение более целесообразно и норм электротехники не нарушает. А расход электропроводов при нем сокращается серьезно.

Проверенные на практике схемы подключения перекрестного выключателя приведены в , с содержанием которой мы советуем ознакомиться.

Выводы и полезное видео по теме

Нюансов подключения переключателей так, чтобы освещением можно было управлять с нескольких точек, немного. Но они есть. И упускать их по незнанию их вида при выполнении монтажа нельзя. Чтобы Вам проще было разобраться во всех тонкостях описанных выше схем, мы рекомендуем обязательно просмотреть приведенные ниже видеоматериалы.

Все о проходных выключателях – принципы работы и монтаж:

Как подключить двухклавишный переключатель:

Схема подключения проходных (перекидных) выключателей через распределительную коробку:

Использование проходных выключателей сильно упрощает управление освещением в большом помещении, делая этот процесс более удобным. Самостоятельно смонтировать такую систему из нескольких переключателей и проводов несложно. Надо лишь правильно подобрать комплект необходимых коммутирующих устройств.

А как вы выбирали проходной выключатель для установки в загородном доме, офисе или в квартире? Что для вас стало решающим аргументом в выборе устройства? Пишите, пожалуйста, комментарии в расположенном ниже блоке, размещайте фотоснимки по теме статьи, делитесь полезной информацией и задавайте вопросы.

Что такое проходной выключатель и где они прменяются

Если по каким-либо причинам есть необходимость включать/выключать освещение из разных мест коридора или комнаты, то оптимальным решением будет выключатель проходной: что это такое, как он устроен, возможные схемы подключения и варианты применения – все это надо понимать, чтобы его использование было максимально эффективным, а подключение наименее затратным.

Что такое проходной выключатель и как он работает

Правильнее всего это устройство будет назвать переключатель – выключатель он для пользователей скорее по привычке, так как используется он для включения-выключения освещения. Если называть его правильно, то намного проще понять, в чем он отличается от стандартных выключателей – это название наиболее полно отражает суть его воздействия на работающую электрическую цепь.

Дополнительные названия – перекидной, дублирующий или перекрестный переключатель.

Как и у стандартного выключателя, у проходного есть только два положения, но принципиальная разница в том, что в обычном устройстве строго определено, к примеру, вверх – это включено, а вниз – выключено, а у проходного эти стороны постоянно меняются.

Понятнее всего принцип работы проходного выключателя становится при сравнении электрических схем – между ним и стандартным устройством, которое показано на рисунке:

Если обычный в разомкнутом состоянии просто разрывает цепь, то в случае с проходным все зависит от положения сразу двух переключателей:

Из схемы понятно, что у каждого из выключателей должно быть три клеммы – одна для фазы, которая идет от источника питания и две на «управляющие» провода. Когда у любого из двух переключателей меняется положение, то цепь либо замыкается, либо размыкается – в зависимости от того, в каком состоянии она находилась до этого.

Дополнительно можно сформулировать еще одно отличие между выключателем и переключателем – последний всегда можно подключить как простой выключатель, а сделать наоборот не получится.

Важно! При ремонте такой цепи надо учитывать, что один из проводов между выключателями всегда находится под напряжением.

Где применяется проходной выключатель

Большинство обывателей не в курсе, что кроме обычного есть еще и выключатель проходной – узнают что это такое они обычно либо заранее от электриков, если грамотный специалист делает проводку, либо когда со временем приходится начать активно интересоваться, как можно одну лампу включать из разных мест.

Необходимость использования проходного выключателя чаще всего возникает в больших помещениях, длинных прямых и изогнутых коридорах, а также на лестничных маршах и коридорах.

Преимуществом их использования является возможность включать и выключать лампы и прочие электроприборы не только из двух, а с неограниченного количества мест – все зависит от количества переключателей. Примером случая, когда надо применять такое решение может быть лестница на второй или третий этаж дома – обычно им требуется дополнительное освещение, особенно при расположении на несущей стене.

Понятно, что когда выключатель здесь один, то включив свет и поднявшись наверх, выключить его уже не получится. Как вариант, можно установить два источника освещения, но придется бегать по лестнице туда-сюда – включить свет внизу, подняться наверх, зажечь верхний, спуститься вниз, выключить нижний и опять подняться наверх.

Выходом из положения также могут стать датчики движения, но их тоже придется ставить на каждом этаже, а стоимость таких устройств выше выключателей. Также надо учитывать, что они не всегда корректно срабатывают – иногда чтобы свет загорелся, придется не просто пройти по лестнице, а еще и шагнуть влево или вправо. Еще такое решение не подойдет тем, кто привык вручную включать и выключать свет, когда это нужно ему, а не датчику.

Кроме коридоров, больших помещений и на улице, проходные выключатели можно установить в спальне, чтобы можно было при свете лечь в кровать и только потом его выключить.

Разновидности проходных переключателей и условные обозначения на схемах

В зависимости от того, как и где планируется использование таких переключателей, применятся их соответствующие разновидности:

Для монтажа в толще стены и на ее поверхности – во втором случае чаще всего такие выключатели используют для открытой проводки в деревянных домах.

Провода к клеммам выключателя могут крепиться болтовым соединением или зажимами на пружинах. Второй вариант считается более предпочтительным, так как при его использовании со временем не ослабляется соединение.

С одного места можно включать несколько ламп – для этого делают двойные, тройные и т.д. модели выключателей.

Если есть необходимость включать освещение из трех и более точек, то к двум проходным надо дополнительно приобретать перекрестные (реверсивные) переключатели – по количеству мест, из которых надо будет включать освещение.

По типу управления не отличаются от обычных – могут быть клавишные, сенсорные или с пультом ДУ.

Все виды проходных выключателей на схемах рисуются одинаковыми схематическое обозначение – по сути, таким же как и для стандартных, но развернутым в обе стороны.

Для того, чтобы сделать окончательный выбор, надо точно представлять себе где и как эти выключатели будут использоваться.

Подключение проходного выключателя

Так как для работы схемы с проходным переключателем используется больше проводов, то подключение в распаечной коробке будет выглядеть сложнее – в ней появятся дополнительные элементы. Изначально в коробку приходят фаза и ноль от источника питания. Нулевой провод через соединение дальше напрямую идет к лампе, а фазный уходит на первый выключатель. Дальше в переключателе он разделяется на две линии и обе они возвращаются в коробку, где через соединение идут ко второму выключателю, после которого опять один провод попадает в распаечную коробку и через последнее соединение уходит на лампу.

Можно было бы и сэкономить на проводе, пустив «управляющие» ветви напрямую от одного выключателя к другому, но грамотный электрик так делать никогда не будет по ряду причин:

Подключение через коробку является наиболее правильным с точки зрения составления электрических цепей.

В случае поломки другой электрик сможет без дополнительных поисков прозвонить, определить неисправность и отремонтировать проводку.

Такая схема упрощает установку третьего, четвертого и т.д. переключателя, в случае такой необходимости.

Как итог – качественно сделанное соединение будет выполнено только через распаечную коробку.

Схема при подключении трех и больше переключателей

Из приведенной выше схемы понятно, что проходные выключатели могут использоваться только в паре – третье аналогичное устройство подключить таким же образом не получится. Решается эта проблема применением так называемого перекрестного или реверсивного переключателя – внешне он выглядит как обычный, но в отличие от него и проходного имеет не две или три, а четыре клеммы.

Его назначение – при переключении менять местами подсоединенные провода. К примеру, если пронумеровать клеммы, то пусть входные будут 1 и 2, а выходные 3 и 4 соответственно. Ток по одному проводу может подаваться на клемму 1 и проходя через переключатель попадать на клемму 3, а по второму заходить на клемму 2 и выводиться через клемму 4. После переключения, ток все так же подается на клемму 1, но выводится уже через клемму 4, а если он будет идти на клемму 2, то выводиться будет через клемму 3. Таких устройств в схеме можно использовать неограниченное количество. Принцип их работы на рисунке:

Для наглядности схема дана во включенном состоянии, но из нее понятно, что если изменить положение любого их проходных или реверсивных выключателей, то цепь разомкнется. Если, к примеру, это будет первый реверсивный, то ток пойдет по цепи следующим образом:

Лампа гореть не будет, так как на втором проходном выключателе цепь окажется разомкнута. Опять же ясно, что теперь снова достаточно изменить положение любого из выключателей, чтобы цепь замкнулась и лампа засветилась.

Общие недостатки, которыми обладает такой способ подключения: большой расход проводов и сложность монтажа. Особенно легко неопытному мастеру запутаться в подключениях проводов в распаечной коробке, ведь их количество которых растет пропорционально числу используемых переключателей.

Каждый следующий выключатель добавляет в коробку четыре провода и две скрутки между ними.

На самом деле не все так страшно – даже три или четыре переключателя применяются достаточно редко, не говоря уже о большем количестве.

Наглядно работа проходного и реверсивного переключателей на видео:

Заключение

Из приведенных схем понятно как работает проходной выключатель и какие есть варианты его подключения – при наличии минимальных навыков работы с электрооборудованием справиться с его установкой сможет и домашний мастер. Если опыта работ с проводкой нет, то подключать такие выключатели лучше доверить профессионалам – все же это не самая простая схема, даже несмотря на ее кажущуюся простоту.

схема подключения, чем отличается от проходного, как подключить из нескольких мест + видео

Очень часто приходится включать и выключать освещение из нескольких точек. Например, в длинных коридорах, на лестницах, подвальных помещениях. Обеспечить независимое включение и выключение осветительных приборов из 2-х удалённых точек можно используя 2 проходных выключателя, а в комбинации с перекрёстным выключателем управлять освещением можно из 3-х и более точек. Главное правильная схема подключения.

Проходные выключатели

Прежде чем понять, для чего применяется перекрёстный выключатель, нужно разобраться, как работает проходной выключатель.

Схема подключения проходных выключателей для независимого управления освещением из двух точек

Нулевой провод подсоединяется непосредственно к осветительному прибору, фазный — через два выключателя, соединённых между собой двухжильным проводом.

Если на выключателях ПВ1 и ПВ2 замкнуты контакты 1 и 3, то цепь замкнута и по лампочке протекает ток. Чтобы разомкнуть цепь, нужно нажать на клавишу любого переключателя, например, ПВ1, при этом в нём замкнутыми окажутся контакты 1 и 2. Нажав на клавишу выключателя ПВ2, цепь замкнётся. Таким образом, включать и выключать светильник можно независимо из двух удалённых мест.

Для чего применяется перекрёстный выключатель

Если нужно обеспечить управление освещением из трёх точек, 2-х проходных выключателей будет недостаточно. В разрыв двухжильного провода, соединяющего проходные выключатели, следует вставить перекрёстный выключатель, как это показано на схеме.

Схема подключения 2-х проходных и перекрёстного выключателей для управления освещением из 3-х точек

Контакты всех переключателей на схеме замкнуты так, что ток протекает по проводам, показанным красным цветом. Если нажать клавишу на любом из 3-х переключателей, то цепь разомкнётся. Достаточно нажать клавишу на любом другом переключателе, и цепь замкнётся. Ток будет протекать по проводам, показанным голубым цветом.

Если требуется управлять освещением из 4-х точек, нужно воспользоваться следующей схемой:

Для управления из 4-х точек понадобятся 2 проходных и 2 перекрёстных выключателя

Управлять освещением можно с помощью выключателей хлопковых или с датчиками движения. Но у них имеются недостатки:

  • высокая стоимость;
  • выключатели этих типов быстро выходят из строя;
  • хлопковые выключатели могут сработать на посторонние звуки и не сработать на хлопок;
  • выключатели с датчиками движения могут реагировать на движение животных, птиц.

Вам может пригодиться инструкция, в которой описана технология подключения одноклавишного выключателя: https://aqua-rmnt.com/ehlektrosnabzhenie/kak-podklyuchit-vyiklyuchatel-s-odnoy-klavishey.html.

Разновидности переключателей

По своей конструкции перекрёстные выключатели делятся на 2 вида: клавишные и поворотные.

Клавишные

Переключатели такого типа применяются наиболее часто.

Клавишные выключатели, правильнее называть их переключателями, разрывают одну цепь и замыкают другую. Обычные выключатели только размыкают или замыкают одну цепь. Внешне они практически не различаются. Отличить их можно только с тыльной стороны по количеству контактов:

  • у обычного одноклавишного 2 контакта;
  • у проходного -3;
  • у перекрёстного — 4.
Отличия между обычным, проходным и перекрёстным одноклавишными выключателями (фотогалерея)
У одноклавишного проходного выключателя 3 контакта
У обычного одноклавишного выключателя 2 контакта
У одноклавишного перекрестного выключателя 4 контакта

Клавишные переключатели могут иметь 1, 2 или 3 клавиши. Многоклавишные переключатели предназначены для независимо управления несколькими цепями.

Поворотные перекрёстные

Переключатели такого типа устанавливаются реже, чем клавишные. Обычно их применяют в складских и производственных помещениях, для уличного освещения, как украшение интерьера в квартирах. Контактные группы в них замыкаются и размыкаются поворотом рычага.

Внешний вид поворотных переключателей (фотогалерея)
Накладные и встроенные

По способу монтажа переключатели делятся на 2 вида: накладные и встроенные.

Встроенные выключатели монтируются на этапе строительства или ремонта в коробки, установленные в нишах. Провода укладываются в штрабы или крепятся к стенам. Обычно такой способ применяется перед оштукатуриванием стен или облицовкой их гипсокартоном или другими материалами.

Накладные переключатели и подходящие к ним провода крепятся к стене. В этом случае нет надобности штрабить стены и выбивать углубления для коробок. Таким способом их обычно монтируют во время косметического ремонта. Накладные переключатели создают определённые неудобства: на них скапливается пыль, люди во время движения за них цепляются. В некоторых случаях хозяева, наоборот, предпочитают такой тип выключателей для дизайна интерьера.

Характеристики перекрёстных переключателей

На рынке электротехнических изделий имеется богатый выбор выключателей и переключателей отечественных и зарубежных производителей. Отличие в цене у разных производителей существенное, а размеры, технические характеристики сходны.

Основные характеристики
Напряжение 220–230 В
Сила тока 10 А
Материал
корпуса
термопласт
поликарбонат
пластик

Модели с корпусами, защищающими от влаги и пара, стоят дороже.

Обратите внимание на статью с инструкцией по подключению трёхклавишного выключателя: https://aqua-rmnt.com/ehlektrosnabzhenie/kak-podklyuchit-trehklavishnyiy-vyiklyuchatel.html.

Монтаж проходных и перекрёстных переключателей

Оптимальный вариант разработки электрической схемы и её монтажа — на этапе строительства дома или при проведении его капитального ремонта. Нужно учесть все помещения, в которых может понадобиться независимое включение и отключение освещения из 3-х удалённых точек. Это длинные коридоры, подвальные помещения с несколькими входами и выходами, лестничные марши. Следует учесть и дворовые постройки, уличное освещение.

Тем, кто собирается монтировать освещение самостоятельно, но не имеет навыков, специалисты советуют сначала собрать временную схему освещения, соединив 2 проходных выключателя короткими проводами и подключить лампочку. Следует запомнить, к каким контактам были подсоединены провода. Убедившись, что цепь собрана правильно, выключатели нужно отсоединить.

Последовательность действий

Монтаж освещения выполняется в следующем порядке:

  1. Уложить и закрепить двухжильный провод для соединения проходных выключателей.
  2. В месте установки перекрёстного выключателя оставить небольшую петлю, но провод не перерезать.
  3. Установить переключатели на своё постоянное место.
  4. Подключить к проходным выключателям концы двухжильного, нулевого или фазного проводов.

    Подключение проводов

  5. Убедиться, что освещением можно независимо управлять из 2-х точек.
  6. Отключить цепь от питающей сети.
  7. В месте установки перекрёстного выключателя двухжильный кабель перерезать и в разрыв установить перекрёстный выключатель.

    Подключение в разрыв двухжильного кабеля

  8. Подключить цепь к питающей сети.
  9. Убедиться, что освещением можно независимо управлять из 3-х точек.

Как узнать, выключены ли светильники, если внезапно отключилось электропитание?

При монтаже желательно установить все переключатели так, чтобы в выключенном состоянии их клавиши находились в одинаковых положениях, например «вверх».

Для внутренних работ подойдёт любой двухжильный изолированный провод, сечение которого соответствует предполагаемой нагрузке. Для уличного освещения применяется провод в двойной изоляции.

Практика показала, что управление освещением в длинных коридорах, на лестничных маршах, в подвальных помещениях дешевле и практичнее сделать с применением проходных и перекрёстных выключателей.

Хотите, чтобы свет включался по хлопку? Тогда читайте нашу статью, где описана технология подключения такой системы: https://aqua-rmnt.com/ehlektrosnabzhenie/vyiklyuchatel-sveta-po-hlopku.html.

Видео: как подключить проходной выключатель

Более подробно все этапы сборки временной цепи с 2-мя проходными выключателями можно посмотреть в этом ролике.

Видео: как подключить перекрёстный выключатель

Обратите внимание: в видеоролике перекрёстный выключатель называют «промежуточный».

Продуманная и грамотно выполненная схема управления освещением с использованием проходных и перекрёстных выключателей сделает условия жизни в доме комфортнее, избавит от многих проблем. Экономить на качестве не стоит, но описанная схема управления освещением из нескольких независимых точек обойдётся намного дешевле, чем с использованием хлопковых выключателей или выключателей с датчиками движения. При этом она надёжнее и долговечнее.

Образование высшее, педагогическое (физмат) и техническое (менеджер информационных систем), женат, двое взрослых детей Оцените статью: Поделитесь с друзьями!

Сброс коммутатора вручную или через интерфейс командной строки

ang = "eng">

Цель

Функция перезагрузки коммутаторов Cisco для малого бизнеса полезна, когда определенные изменения в настройках требуют перезагрузки для полного применения настроек конфигурации или если устройство не работает должным образом. Параметры конфигурации сетевого устройства отражаются после перезапуска устройства.

Функция «Сброс» используется для удаления текущих или текущих настроек конфигурации на сетевом устройстве и восстановления их исходных настроек по умолчанию.Ручной сброс рекомендуется, если необходимо перенастроить все устройство или если вы забыли пароль и не можете восстановить его никакими средствами, такими как доступ к консоли с помощью Telnet, Secure Shell (SSH) или интерфейса командной строки (CLI).

В этой статье приведены инструкции по ручному сбросу коммутатора, а также по повторной загрузке или сбросу через интерфейс командной строки.

Применимые устройства | Версия программного обеспечения

Перезагрузите коммутатор вручную

Если коммутатор не работает и не может быть сброшен с помощью веб-утилиты, его можно вручную сбросить, чтобы восстановить заводскую конфигурацию по умолчанию.

Шаг 1. Отсоедините от коммутатора все кабели Ethernet.

Шаг 2. Используя булавку, нажмите и удерживайте кнопку Reset на переключателе в течение 15–20 секунд.

Примечание: В этом примере используется 24-портовый гигабитный стекируемый управляемый коммутатор SG350X-24.

Шаг 3. Когда все светодиоды (светодиоды) порта загорятся, отпустите кнопку Reset .

Примечание. Службы Telnet и SSH по умолчанию отключены.Вам нужно будет получить доступ к консоли коммутатора с помощью компьютера, который напрямую подключен к коммутатору через последовательный кабель.

Шаг 4. Подключите компьютер напрямую к коммутатору с помощью последовательного кабеля.

Шаг 5. Войдите в консоль коммутатора. Имя пользователя и пароль по умолчанию - cisco / cisco.

Шаг 6. Вам будет предложено настроить новый пароль для лучшей защиты вашей сети. Нажмите Y для Да или N для Нет на клавиатуре.

Примечание: В этом примере Y нажата. Если N нажата, переходите к шагу 9.

Шаг 7. (Необязательно) Введите старый пароль, затем нажмите Введите на клавиатуре.

Шаг 8. (Необязательно) Введите и подтвердите новый пароль соответствующим образом, затем нажмите Введите на клавиатуре.

Шаг 9. Войдите в режим глобальной конфигурации коммутатора, введя следующее:

SG350X # настроить терминал

Шаг 10.(Необязательно) Чтобы изменить имя хоста коммутатора, введите следующее:

SG350X (config) # имя хоста [имя хоста]

Примечание: В этом примере используется SG350X.

Шаг 11. (Необязательно) Чтобы включить службу Telnet на коммутаторе, введите следующую команду:

SG350X (конфигурация) # ip telnet server

Шаг 12. (Необязательно) Чтобы включить службу SSH на коммутаторе, введите следующую команду:

SG350X (конфигурация) # ip ssh server

Перезагрузите коммутатор вручную через интерфейс командной строки

Примечание. Набор доступных команд зависит от конкретной модели вашего устройства.В этом примере используется переключатель SG350X-48MP.

Шаг 1. Войдите в консоль коммутатора. Имя пользователя и пароль по умолчанию - cisco / cisco. Если вы настроили новое имя пользователя или пароль, введите вместо этого учетные данные.

Примечание: В этом примере доступ к коммутатору осуществляется через SSH.

Важно: При перезагрузке коммутатора файл текущей конфигурации удаляется. Прежде чем приступить к выполнению инструкций по перезагрузке, убедитесь, что сохранили все текущие настройки конфигурации, чтобы избежать потери данных.

Шаг 2. В привилегированном режиме EXEC коммутатора сохраните настроенные параметры в файл начальной конфигурации, введя следующее:

Примечание: Если вы хотите продолжить без сохранения текущих параметров конфигурации, перейдите к шагу 4.

SG350X # копировать текущую конфигурацию запуска конфигурации

Шаг 3. Нажмите Y для Да или N для Нет на клавиатуре, когда появится запрос «Перезаписать файл [startup-config]…».

Примечание: В этом примере Y нажата.

Шаг 4. Чтобы перезагрузить коммутатор, введите одну из следующих команд:

  • reload - Используйте команду reload для немедленной перезагрузки коммутатора.
  • перезагрузить {{в ччч: мм | ммм | at hh: mm [день месяц]}} - Используйте эту команду, чтобы указать запланированную перезагрузку коммутатора.

- в ччч: мм | mmm - планирует перезагрузку изображения, чтобы оно вступило в силу через указанные минуты или часы и минуты.Перезагрузка должна произойти примерно в течение 24 дней.

- в чч: мм - планирует перезагрузку изображения в указанное время в 24-часовом формате. Если вы укажете месяц и день, перезагрузка будет запланирована на указанное время и дату. Если вы не укажете месяц и день, перезагрузка происходит в указанное время текущего дня (если указанное время позже текущего) или на следующий день (если указанное время раньше текущего времени) ).Если указать 00:00, перезагрузка будет приходиться на полночь. Перезагрузка должна произойти в течение 24 часов.

Примечание: Этот параметр можно использовать только в том случае, если параметры системного времени коммутатора были настроены. Чтобы узнать, как, щелкните здесь для получения инструкций.

- day - Номер дня в диапазоне от 1 до 31.

- month - месяц в году в диапазоне от января до

декабря. SG350X # перезагрузить в 10:00 11 апреля

Примечание: В этом примере используется перезагрузка в 10:00 11 апреля.

Шаг 5. Нажмите Y для «Да» или N для «Нет» на клавиатуре, как только появится эта команда, которая сбросит всю систему и отключит текущий сеанс.

Примечание: В этом примере Y нажата.

Шаг 6. (Необязательно) Чтобы отобразить информацию о запланированной перезагрузке, введите следующее:

SG350X # показать перезагрузить

Шаг 7. (Необязательно) Чтобы отменить запланированную перезагрузку, введите команду reload cancel .

SG350X # перезагрузить отменить

Вы получите уведомление о том, что запланированная перезагрузка была прервана.

Теперь вы должны успешно перезагрузить коммутатор через интерфейс командной строки.

Примечание: В приведенном ниже примере используется немедленная перезагрузка, и для обоих вопросов вводится Y.

Вы успешно сбросили переключатель вручную. Чтобы узнать, как назначить IP-адрес коммутатору через интерфейс командной строки, щелкните здесь.

Если вы хотите выполнить сброс через графический интерфейс, ознакомьтесь с разделом «Перезагрузка и восстановление заводских настроек по умолчанию на управляемых коммутаторах серии 300».

Другие статьи по теме:

.

Host to Host через коммутатор - Практическая работа в сети .net

Эта статья является частью серии о перемещении пакетов - обо всем, что происходит, чтобы получить пакет отсюда туда. Используйте поля навигации для просмотра остальных статей.

Путешествие пакетов

В прошлой статье мы рассмотрели все, что происходит, когда два хоста напрямую связываются друг с другом. В этой статье мы добавим обычное сетевое устройство: коммутатор.Мы посмотрим, что происходит при обмене данными между хостом через коммутатор.

Эта статья будет практическим применением всего, что обсуждалось, когда мы рассматривали коммутатор как ключевой игрок в пакетной передаче. Возможно, стоит просмотреть этот раздел, прежде чем продолжить.

Мы начнем с рассмотрения отдельных функций переключателя, а затем рассмотрим анимацию, демонстрирующую их совместную работу.

Функции переключения

Коммутатор в основном выполняет четыре функции: обучение, лавинная рассылка, пересылка и фильтрация:

Обучение

Являясь устройством уровня 2, коммутатор будет принимать все свои решения на основе информации, содержащейся в заголовке L2.В частности, коммутатор будет использовать MAC-адрес источника и MAC-адрес назначения для принятия решений о пересылке.

Одна из целей коммутатора - создать таблицу MAC-адресов , сопоставляя каждый из портов коммутатора с MAC-адресом подключенных устройств.

Таблица MAC-адресов вначале пуста, и каждый раз, когда коммутатор получает что-либо, он проверяет поле исходного MAC-адреса входящего кадра. Он использует MAC-адрес источника и порт коммутатора, на котором был получен кадр, для создания записи в таблице MAC-адресов.

Рано или поздно, поскольку каждое подключенное устройство неизбежно что-то отправляет, коммутатор будет иметь полностью заполненную таблицу MAC-адресов. Затем эту таблицу можно использовать для интеллектуальной пересылки кадров по назначению.

Наводнение

Однако, несмотря на описанный выше процесс обучения, неизбежно, что коммутатор в какой-то момент получит кадр, предназначенный для MAC-адреса, местоположение которого коммутатор не знает.

В таких случаях единственный вариант коммутатора - просто скопировать фрейм и отправить его на на все порты.Это действие известно как наводнение.

Flooding гарантирует, что , если предназначенное устройство существует, и , если оно подключено к коммутатору, оно обязательно получит кадр.

Конечно, то же самое будет и с любым другим устройством, подключенным к этому коммутатору. И хотя это не идеально, это совершенно нормально. Сетевая карта каждого подключенного устройства получит кадр и взглянет на поле MAC-адреса назначения. Если они не являются предполагаемым получателем, они просто молча отбрасывают фрейм.

Если они - это предполагаемое устройство, то коммутатор может быть доволен, зная, что он смог успешно доставить кадр.

Кроме того, когда предполагаемое устройство получает кадр, будет сгенерирован ответ, который при отправке на коммутатор позволит коммутатору изучить и создать таблицу MAC-адресов, отображающую это неизвестное устройство на его порт коммутатора.

Экспедирование

В идеале, конечно, коммутатор должен иметь запись в таблице MAC-адресов для каждого MAC-адреса назначения, с которым он сталкивается.

Когда это происходит, коммутатор успешно отправляет кадр из соответствующего порта коммутатора.

Коммутатор может пересылать кадры тремя способами. Их краткое описание приводится ниже.

  • Store and Forward - Коммутатор копирует весь кадр (заголовок + данные) в буфер памяти и проверяет кадр на наличие ошибок, прежде чем пересылать его. Этот метод является самым медленным, но позволяет лучше всего обнаруживать ошибки и использовать дополнительные функции, такие как приоритезация определенных типов трафика для более быстрой обработки.
  • Cut-Through - Коммутатор ничего не хранит и проверяет только минимум, необходимый для чтения MAC-адреса назначения и пересылки кадра. Этот метод является самым быстрым, но не обеспечивает обнаружения ошибок или возможности использования дополнительных функций.
  • Fragment Free - Этот метод представляет собой смесь двух предыдущих. Коммутатор проверяет только первую часть кадра (64 байта) перед пересылкой кадра. Если произошла ошибка передачи, она обычно обнаруживается в первых 64 байтах.Таким образом, этот метод обеспечивает «достаточно хорошее» обнаружение ошибок, при этом повышая скорость и эффективность, позволяя избежать сохранения всего кадра в памяти перед его пересылкой.

Стоит отметить, что эти три метода в какой-то момент были очень важны, когда технологии Switch были более новыми и переключение вызывало заметную задержку. В наши дни, при коммутации линейной скорости, разница в скорости между этими тремя незначительна, и большинство коммутаторов работают в режимах Store и Forward.

Фильтрация

И, наконец, последняя функция переключателя - фильтрация. В основном эта функция заявляет, что коммутатор никогда не пересылает кадр обратно на тот же порт, который получил кадр.

Чаще всего это происходит, когда коммутатору необходимо передать фрейм лавинной рассылкой - фрейм дублируется и отправляется через каждый порт коммутатора , за исключением порта коммутатора, который получил кадр .

В редких случаях хост отправляет кадр с собственным MAC-адресом назначения.Обычно это хост, в котором произошла какая-то ошибка или он является вредоносным. В любом случае, когда это происходит, Switch просто отбрасывает кадр.

Работа переключателя

Теперь, когда мы рассмотрели каждую из отдельных функций коммутатора, мы можем взглянуть на них в действии. На анимации ниже показан коммутатор, выполняющий все четыре функции при обработке трафика.

Обычно хосты на приведенной ниже анимации должны выполнять разрешение ARP, но чтобы сосредоточиться на работе коммутатора, мы опускаем ARP и действуем так, как если бы все хосты уже знали IP и MAC-адреса друг друга.

У хоста A есть «что-то» для отправки хосту B. Содержимое «чего-то» совершенно не имеет значения, если понятно, что у кадра есть заголовок L2, который включает в себя MAC-адрес источника и назначения.

Изначально таблица MAC-адресов коммутатора пуста. Помните, что он заполняется только при получении кадра.

Когда хост A отправляет кадр коммутатору, он включает в себя MAC-адрес источника aaaa.aaaa.aaaa. Это побуждает коммутатор к изучить запись в таблице MAC-адресов, отображающую порт 1 на MAC-адрес aaaa.аааа.аааа.

Затем, решая, как пересылать кадр, коммутатор понимает, что запись для bbbb.bbbb.bbbb отсутствует. Это оставляет коммутатору только один вариант: дублировать и залить кадром из всех портов. Обратите внимание, что кадр был продублирован для всех портов, кроме порта 1 (порт, на который он поступил) - это пример коммутатора, выполняющего свою функцию , фильтрующую .

Этот кадр затем будет получен хостом C и хостом B. Хост C при проверке заголовка L2 поймет, что фрейм не предназначен для них, и просто отбросит его.И наоборот, когда хост B получает фрейм и понимает, что он действительно является предполагаемым получателем, он примет фрейм и сгенерирует ответ.

Когда ответ приходит на коммутатор, может быть получено другое сопоставление таблицы MAC-адресов. : Порт 2 содержит MAC-адрес bbbb.bbbb.bbbb.

Затем коммутатор ищет MAC-адрес назначения (aaaa.aaaa.aaaa) и понимает, что этот адрес существует вне порта 1. Затем коммутатор может просто переслать кадр, поскольку ему известно расположение MAC-адреса назначения.

На анимации выше показаны четыре функции переключателя на одиночном переключателе . Чтобы увидеть, как процесс масштабируется до нескольких коммутаторов , ознакомьтесь с этой статьей.
Трансляции

Часто возникает некоторая путаница относительно коммутатора в отношении широковещательной рассылки и поведения коммутатора при переполнении. Путаница понятна, потому что конечный результат тот же, но также важно понимать разницу.

Кадр широковещательной передачи - это кадр, который адресован каждому в локальной сети .Это делается с использованием того же заголовка Ethernet, который мы обсуждали, за исключением того, что поле MAC-адреса назначения заполнено специальным адресом: ffff.ffff.ffff. Адрес «все F» специально зарезервирован для целей трансляции.

По определению, если коммутатор когда-либо встречает пакет с MAC-адресом назначения ffff.ffff.ffff, он всегда будет лавинно рассылать этот кадр (после изучения MAC-адреса источника, конечно).

Другой способ взглянуть на это: поскольку адрес ffff.ffff.ffff зарезервирован, коммутатор не может узнать сопоставление таблицы MAC-адресов для него.Таким образом, любой кадр, направленный на этот MAC-адрес, всегда будет лавинно рассылаться.

Таким образом, широковещательная рассылка - это кадр, адресованный всем в локальной сети (ffff.ffff.ffff), а лавинная рассылка - это действие, которое может предпринять коммутатор. Широковещательный кадр, по определению, всегда будет лавинно загружаться коммутатором. Но коммутатор никогда не будет транслировать кадр (поскольку широковещательная передача не является функцией коммутатора).

В этой статье намеренно опущен протокол разрешения адресов (ARP), чтобы сосредоточиться исключительно на действиях коммутатора.ARP - это функция клиента, которая никогда не будет выполняться самим коммутатором. Предполагается, что клиенты в приведенной выше анимации уже знают MAC-адреса друг друга. Чтобы узнать больше об ARP, посмотрите это видео. Навигация по серии >.

Настройка параметров интерфейса порта и VLAN на коммутаторе через интерфейс командной строки

ang = "eng">

Цель

Виртуальная локальная сеть (VLAN) позволяет логически сегментировать локальную сеть (LAN) на разные широковещательные домены. В сценариях, где конфиденциальные данные могут транслироваться в сети, VLAN могут быть созданы для повышения безопасности путем назначения широковещательной передачи определенному VLAN. Только пользователи, которые принадлежат к VLAN, могут получать доступ и управлять данными в этой VLAN.

Вы можете настроить порты и указать, должен ли порт быть в режиме доступа или транка, а также назначить определенные порты к VLAN. В этой статье приведены инструкции по настройке интерфейсной VLAN в качестве доступа или магистрали. порт на вашем коммутаторе через интерфейс командной строки (CLI).

Введение

VLAN - это сеть, которая обычно сегментирована по функциям или приложениям. VLAN ведут себя так же, как физические локальные сети, но вы можете группировать хосты, даже если они физически не совмещен.Порт коммутатора может принадлежать VLAN. Одноадресные, широковещательные и многоадресные пакеты пересылаются и залил порты в той же VLAN.

Сети

VLAN также могут использоваться для повышения производительности за счет уменьшения необходимости отправлять широковещательные и многоадресные рассылки на ненужные направления. Это также упрощает настройку сети за счет логического подключения устройств без физического перемещение этих устройств.

Примечание: Чтобы узнать, как настроить параметры VLAN на коммутаторе с помощью веб-утилиты, щелкните здесь.Для получения инструкций на основе интерфейса командной строки щелкните здесь.

На изображении ниже показан коммутатор SG350X, настроенный со следующими сетями VLAN:

  • VLAN1 - это VLAN по умолчанию. Коммутатор подключен к маршрутизатору через эту VLAN. Это можно использовать но не может быть изменен или удален.
  • VLAN10 - Виртуальная сеть для административного отдела. Сетевой адрес 192.168.10.1 с маской подсети 255.255.255.0 или / 24.
  • VLAN20 - Виртуальная сеть для финансового отдела.Сетевой адрес 192.168.20.1 с маской подсети 255.255.255.0 или / 24.
  • VLAN30 - Виртуальная сеть для отдела эксплуатации. Сетевой адрес 192.168.30.1 с маской подсети 255.255.255.0 или / 24.

В более крупной сети настроенные VLAN с интерфейсами, назначенными как порты доступа и магистральные порты на коммутаторах, могут выглядят так:

Режимы порта определены следующим образом:

  • Порт доступа - предполагается, что кадры, полученные на интерфейсе, не имеют тега VLAN и назначаются указанный VLAN.Порты доступа используются в основном для хостов и могут передавать трафик только для одной VLAN.
  • Trunk Port - предполагается, что кадры, полученные на интерфейсе, имеют теги VLAN. Магистральные порты предназначены для ссылок между коммутаторами или другими сетевыми устройствами и способны передавать трафик для нескольких VLAN.

Примечание: По умолчанию все интерфейсы находятся в режиме магистрали, что означает, что они могут передавать трафик для всех VLAN. Чтобы знать, как назначить интерфейсную VLAN в качестве порта доступа или магистрального порта с помощью веб-утилиты коммутатора, кликните сюда.

Чтобы настроить VLAN, следуйте этим рекомендациям:

1. Создайте сети VLAN. Чтобы узнать, как настроить параметры VLAN на коммутаторе с помощью веб-утилиты, кликните сюда. Для получения инструкций на основе интерфейса командной строки щелкните здесь.

2. (Необязательно) Задайте желаемую конфигурацию VLAN для портов. Инструкции по настройке VLAN настройки интерфейса на вашем коммутаторе через веб-утилиту, щелкните здесь. Для получения инструкций на основе интерфейса командной строки щелкните здесь.

3. Назначьте интерфейсы VLAN. Для получения инструкций о том, как назначать интерфейсы для VLAN через веб-интерфейс утилиту вашего коммутатора, щелкните здесь.

4. (Необязательно) Настройте группы VLAN на коммутаторе. Вы можете настроить любое из следующего:

  • Обзор группы VLAN на основе MAC-адресов - инструкции по настройке групп VLAN на основе MAC через веб-утилиту вашего коммутатора, щелкните здесь. Для получения инструкций на основе интерфейса командной строки щелкните здесь.
  • Обзор групп VLAN на основе подсети - инструкции по настройке групп VLAN на основе подсети с помощью веб-утилиту вашего коммутатора, щелкните здесь. Для получения инструкций на основе интерфейса командной строки щелкните здесь.
  • Обзор групп VLAN на основе протоколов - инструкции по настройке групп VLAN на основе протоколов. через веб-утилиту вашего коммутатора, щелкните здесь. Для получения инструкций на основе интерфейса командной строки щелкните здесь.

5. (Необязательно) Настройте параметры TV VLAN на коммутаторе.Вы можете настроить любое из следующего:

  • Порт доступа Multicast TV VLAN - инструкции по настройке Access Port Multicast TV VLAN через веб-утилиту вашего коммутатора, щелкните здесь.
  • Порт клиента Multicast TV VLAN - инструкции по настройке Multicast TV VLAN для порта клиента. через веб-утилиту вашего коммутатора, щелкните здесь.

Применимые устройства | Версия программного обеспечения

Настройка параметров интерфейса VLAN на коммутаторе через интерфейс командной строки

Настроить интерфейс как порт доступа и назначить VLAN

Шаг 1.Войдите в консоль коммутатора. Имя пользователя и пароль по умолчанию - cisco / cisco. Если вы настроили новое имя пользователя или пароль, введите вместо этого учетные данные.

Примечание: Команды могут различаться в зависимости от конкретной модели вашего коммутатора. В этом примере SG350X доступ к коммутатору осуществляется через Telnet.

Шаг 2. Чтобы отобразить текущую VLAN на коммутаторе, введите следующее:

SG350X # показать vlan

Примечание: В этом примере доступны сети VLAN 1, 10, 20 и 30 без назначенных вручную портов.

Шаг 3. Из привилегированного режима EXEC коммутатора войдите в режим глобальной конфигурации, введя следующий:

SG350X # настроить терминал

Шаг 4. В режиме глобальной конфигурации войдите в контекст конфигурации интерфейса, введя следующее:

SG350X (config) # interface [interface-id | диапазон vlan vlan-range]

Возможные варианты:

  • interface-id - указывает идентификатор интерфейса, который нужно настроить.
  • range vlan vlan-range - указывает список VLAN. Разделите непоследовательные сети VLAN запятой и без пробелов. Используйте дефис для обозначения диапазона VLAN.

Примечание: В этом примере вводится диапазон интерфейса, охватывающий порты с 14 по 24.

Шаг 5. В контексте конфигурации интерфейса используйте команду switchport mode для настройки VLAN. режим членства.

SG350X (config-if-range) # Доступ в режиме коммутатора

Шаг 6.Используйте команду switchport access vlan для назначения порта или диапазона портов портам доступа. А порт в режиме доступа может иметь только одну VLAN, настроенную на интерфейсе, который может передавать трафик только для одного VLAN.

SG350X (config-if-range) # switchport access vlan [vlan-id | нет]

Возможные варианты:

  • vlan-id - указывает VLAN, для которой настроен порт.
  • none - указывает, что порт доступа не может принадлежать ни к какой VLAN.

Примечание: В этом примере диапазон портов назначен VLAN 30.

Шаг 7. (Необязательно) Чтобы вернуть порт или диапазон портов в VLAN по умолчанию, введите следующее:

SG350X (config-if-range) # нет доступа к порту коммутатора vlan

Шаг 8. Чтобы выйти из контекста конфигурации интерфейса, введите следующее:

SG350X (config-if-range) # выход

Шаг 9.(Необязательно) Повторите шаги с 4 по 6, чтобы настроить дополнительные порты доступа и назначить их соответствующим VLAN.

Примечание: В этом примере диапазон интерфейсов с 26 по 36 назначен VLAN 10, а диапазон интерфейсов с 38 по 48 присвоены VLAN 20.

SG350X (config-if) # конец

Шаг 10. Введите команду end , чтобы вернуться в привилегированный режим EXEC:

Шаг 11. (Необязательно) Чтобы отобразить настроенные порты в VLAN, введите следующее:

SG350X # показать vlan

Примечание. Настроенные порты должны отображаться в соответствии с назначенными VLAN.В этом примере диапазон интерфейсов с 26 по 36 назначен в VLAN 10, с 38 по 48 принадлежит VLAN 20, а с 14 по 24 настроены для VLAN 30.

Шаг 12. (Необязательно) В привилегированном режиме EXEC коммутатора сохраните настроенные параметры в автозагрузке. файл конфигурации, введя следующее:

SG350X # копировать текущую конфигурацию запуска конфигурации

Шаг 13. (Необязательно) Нажмите Y для Да или N для Нет на клавиатуре после перезаписи файла [startup-config]… появляется запрос.

Теперь вы должны настроить интерфейсы на вашем коммутаторе как порты доступа и назначить им соответствующие VLAN.

Настроить интерфейс как магистральный порт и назначить его VLAN

Шаг 1. В привилегированном режиме EXEC коммутатора войдите в режим глобальной конфигурации, введя следующее:

SG350X # настроить терминал

Шаг 2. В режиме глобальной конфигурации войдите в контекст конфигурации интерфейса, введя следующее:

SG350X # интерфейс [идентификатор-интерфейса | диапазон vlan vlan-range]

Возможные варианты:

  • interface-id - указывает идентификатор интерфейса, который нужно настроить.
  • range vlan vlan-range - указывает список VLAN. Разделите непоследовательные сети VLAN запятой и без пробелов. Используйте дефис для обозначения диапазона VLAN.

Примечание: В этом примере используется интерфейс ge1 / 0/13.

Шаг 3. В контексте конфигурации интерфейса используйте команду switchport mode для настройки VLAN. режим членства.

SG350X (config-if) # соединительная линия режима switchport

Шаг 4.(Необязательно) Чтобы вернуть порт в VLAN по умолчанию, введите следующее:

SG350X (config-if) # без транка в режиме Switchport

Шаг 5. Используйте команду switchport trunk allowed vlan , чтобы указать, к каким VLAN принадлежит порт, когда его режим настроен как транковый.

SG350X (config-if) # транк коммутатора разрешен vlan [все | нет | добавить vlan-список | удалить vlan-list | кроме vlan-list]

Возможные варианты:

  • all - определяет все VLAN от 1 до 4094.В любой момент порт принадлежит всем VLAN, существующим в время.
  • нет - указывает пустой список VLAN. Порт не принадлежит ни к одной VLAN.
  • добавить vlan-list - Список идентификаторов VLAN для добавления в порт. Разделяйте непоследовательные идентификаторы VLAN запятой. и без пробелов. Используйте дефис для обозначения диапазона идентификаторов.
  • удалить vlan-list - Список идентификаторов VLAN, которые необходимо удалить из порта. Разделите непоследовательные идентификаторы VLAN запятая и без пробелов.Используйте дефис для обозначения диапазона идентификаторов.
  • кроме vlan-list - список идентификаторов VLAN, включая все VLAN из диапазона 1-4094, кроме VLAN, принадлежащих vlan-список.

Примечание: В этом примере порт ge1 / 0/13 принадлежит всем VLAN, кроме VLAN 10.

Шаг 6. Чтобы выйти из контекста конфигурации интерфейса, введите следующее:

SG350X (config-if) # выход

Шаг 7.(Необязательно) Чтобы вернуть порт или диапазон портов в VLAN по умолчанию, введите следующее:

SG350X (config-if) # магистраль порта коммутатора не разрешена vlan

Шаг 8. (Необязательно) Повторите шаги 2–6, чтобы настроить дополнительные магистральные порты и назначить их соответствующим VLAN.

Примечание: В этом примере интерфейс ge1 / 0/25 принадлежит VLAN 10, а не VLAN 20, а интерфейс ge1 / 0/27 принадлежит всем VLAN, кроме VLAN 10.

Шаг 9. Введите команду end , чтобы вернуться в привилегированный режим EXEC:

SG350X (config-if) # конец

Шаг 10. (Необязательно) Чтобы отобразить настроенные порты в VLAN, введите следующее:

SG350X # показать vlan

Примечание. Настроенные порты должны отображаться в соответствии с назначенными VLAN. В этом примере ствол порт gi1 / 0/25 принадлежит VLAN 10 и VLAN 30, gi1 / 0/13 и gi1 / 0/37 оба принадлежат VLAN 20 и VLAN 30.

Шаг 11. (Необязательно) В привилегированном режиме EXEC коммутатора сохраните настроенные параметры в автозагрузке. файл конфигурации, введя следующее:

SG350X # копировать текущую конфигурацию запуска конфигурации

Шаг 12. (Необязательно) Нажмите Y для Да или N для Нет на клавиатуре после перезаписи файла [startup-config]… появляется запрос.

Теперь вы должны сконфигурировать интерфейсы на вашем коммутаторе как магистральные порты и назначить им соответствующие VLAN.

Важно: Чтобы продолжить настройку параметров группы VLAN на коммутаторе, следуйте приведенным выше инструкциям.

Другие ссылки, которые могут оказаться полезными

.

Доступ к интерфейсу командной строки коммутатора SMB с помощью SSH или Telnet

Доступ к интерфейсу командной строки коммутатора SMB с помощью SSH или Telnet

Цель

К управляемым коммутаторам Cisco для малого бизнеса можно получить удаленный доступ и настроить их через интерфейс командной строки (CLI). Доступ к интерфейсу командной строки позволяет вводить команды в окне терминала. Если вы предпочитаете настраивать с помощью команд терминала на коммутаторе через интерфейс командной строки, а не через веб-утилиту, это будет более простой альтернативой.Некоторые задачи, такие как включение режима уровня 3, могут быть выполнены только через интерфейс командной строки.

Для удаленного доступа к интерфейсу командной строки коммутатора необходимо использовать клиент SSH или Telnet. Вы также должны сначала включить службы Telnet и SSH на своем коммутаторе, прежде чем сможете получить к нему удаленный доступ.

Примечание: Для получения инструкций по настройке параметров протокола управления передачей (TCP) и протокола дейтаграмм пользователя (UDP) на коммутаторе щелкните здесь.

В этой статье приведены инструкции о том, как получить доступ к интерфейсу командной строки коммутатора через SSH или Telnet с использованием следующих клиентов:

  • PuTTY - стандартный клиент Telnet и SSH.Вы можете скачать здесь установщик и установить его на свой компьютер с Windows.
  • Терминал - приложение, предустановленное на каждом компьютере Mac OS X. Он также известен как оболочка или консоль.

Важно: Перед тем, как установить SSH или Telnet-соединение с коммутатором, необходимо установить IP-адрес коммутатора. Для получения инструкций щелкните здесь.

Применимые устройства

  • Sx300 серии
  • Sx350 серии
  • SG350X серии
  • Sx500 серии
  • Sx550X серии

Версия программного обеспечения

  • 1.4.7.06 - Sx300, Sx500
  • 2.2.8.04 - Sx350, SG350X, Sx550X

Доступ к интерфейсу командной строки коммутатора через SSH

Сеансы SSH автоматически отключаются по истечении времени простоя, настроенного в коммутаторе. По умолчанию таймаут бездействия для SSH составляет 10 минут.

Чтобы установить SSH-соединение с коммутатором, выберите свою платформу:

Компьютер Windows, использующий PuTTY

Компьютер Mac с использованием терминала

Доступ к интерфейсу командной строки через SSH с помощью PuTTY

Примечание: Образы могут отличаться в зависимости от версии операционной системы Windows, которую вы используете.В этом примере используется Windows 7 Ultimate, а версия PuTTY - 0.63.

Шаг 1. Запустите клиент PuTTY на вашем компьютере.

Шаг 2. Введите имя хоста или IP-адрес коммутатора, к которому вы хотите получить удаленный доступ, в поле Имя хоста (или IP-адрес) .

Примечание: В этом примере используется IP-адрес 192.168.100.105.

Шаг 3. Введите 22 в качестве номера порта, который будет использоваться для сеанса SSH, в поле Порт .

Шаг 4. В области Тип подключения щелкните радиокнопку SSH , чтобы выбрать SSH в качестве метода подключения к коммутатору.

Шаг 5. (Необязательно) Чтобы сохранить сеанс, введите имя сеанса в поле Сохраненные сеансы .

Примечание: В этом примере используются сеансы SSH.

Шаг 6. (Необязательно) Нажмите Сохранить , чтобы сохранить сеанс.

Шаг 7. (Необязательно) В области «Закрыть окно при выходе» щелкните переключатель, чтобы выбрать поведение окна SSH при выходе.

Примечание: В этом примере выбрано Только при чистом выходе.

Шаг 8. Щелкните Открыть , чтобы начать сеанс.

Шаг 9. Если вы впервые используете SSH для подключения к коммутатору, вы можете получить предупреждение о нарушении безопасности.Это предупреждение сообщает вам, что вы, возможно, подключаетесь к другому компьютеру под видом переключателя. Убедившись, что вы ввели правильный IP-адрес в поле Host Name на шаге 4, нажмите Yes , чтобы обновить ключ Rivest Shamir Adleman 2 (RSA2), чтобы включить новый переключатель.

Шаг 10. Введите имя пользователя и пароль коммутатора в поля для входа в систему как , User Name и Password соответственно.

Теперь вы должны успешно получить удаленный доступ к интерфейсу командной строки коммутатора через SSH с помощью PuTTY.

Доступ к интерфейсу командной строки через SSH с помощью терминала

Примечание: Изображения могут отличаться в зависимости от версии операционной системы компьютера Mac, который вы используете. В этом примере используется macOS Sierra, а версия терминала - 2.7.1.

Шаг 1. Перейдите в Applications> Utilities , затем запустите Terminal.app приложение.

Шаг 2. Введите команду ssh , а затем IP-адрес для доступа к интерфейсу командной строки коммутатора.

Примечание: В этом примере 192.168.100.105.

Шаг 3. Когда появится сообщение с вопросом, хотите ли вы продолжить соединение, введите Да .

Шаг 4. Введите имя пользователя и пароль коммутатора в поля User Name и Password соответственно.

Теперь вы должны успешно получить удаленный доступ к интерфейсу командной строки коммутатора через SSH с помощью терминала.

Доступ к интерфейсу командной строки коммутатора через Telnet

Сеансы Telnet отключаются автоматически по истечении времени простоя, настроенного в коммутаторе. По умолчанию таймаут простоя для сеанса Telnet составляет 10 минут.

Чтобы установить Telnet-соединение с коммутатором, выберите свою платформу:

Компьютер Windows, использующий PuTTY

Компьютер Mac с использованием терминала

Доступ к интерфейсу командной строки через Telnet с помощью PuTTY

Примечание: Образы могут отличаться в зависимости от версии операционной системы Windows, которую вы используете.В этом примере используется Windows 7 Ultimate, а версия PuTTY - 0.63.

Шаг 1. Запустите клиент PuTTY на вашем компьютере.

Шаг 2. Введите имя хоста или IP-адрес коммутатора, к которому вы хотите получить удаленный доступ, в поле Имя хоста (или IP-адрес) .

Примечание: В этом примере используется 192.168.100.105.

Шаг 3. Введите 23 в качестве номера порта, который будет использоваться для сеанса Telnet в поле Порт.

Шаг 4. В области Тип подключения щелкните радиокнопку Telnet , чтобы выбрать Telnet в качестве способа подключения к коммутатору.

Шаг 5. (Необязательно) Чтобы сохранить сеанс, введите имя сеанса в поле Сохраненные сеансы .

Примечание: В этом примере используются сеансы Telnet.

Шаг 6. (Необязательно) Нажмите Сохранить , чтобы сохранить сеанс.

Шаг 7. Необязательно) В области «Закрыть окно при выходе» щелкните переключатель, чтобы выбрать поведение окна SSH при выходе.

Примечание: В этом примере выбрано Никогда.

Шаг 8. Щелкните Открыть , чтобы начать сеанс.

Шаг 9. Введите имя пользователя и пароль коммутатора в поля входа как, Имя пользователя и Пароль соответственно.

Теперь вы должны успешно получить удаленный доступ к интерфейсу командной строки коммутатора через Telnet с помощью PuTTY.

Доступ к интерфейсу командной строки через Telnet с помощью терминала

Примечание: Изображения могут отличаться в зависимости от версии операционной системы компьютера Mac, который вы используете. В этом примере используется macOS Sierra, а версия терминала - 2.7.1.

Шаг 1. Перейдите в Applications> Utilities , затем запустите Terminal.app приложение.

Шаг 2. Введите команду telnet , а затем IP-адрес для доступа к интерфейсу командной строки коммутатора.

Примечание: В этом примере 192.168.100.105.

Шаг 3. Введите имя пользователя и пароль коммутатора в поля User Name и Password соответственно.

Теперь вы должны успешно получить удаленный доступ к интерфейсу командной строки коммутатора через Telnet с помощью терминала.

.

Как использовать Nintendo Switch и Switch Lite вместе

Итак, у вас уже есть хороший старый коммутатор, но, черт возьми, Turquoise Switch Lite выглядит таким чистым ... Вы думаете о нажатии на курок, но не знаете, как использовать одна учетная запись Nintendo на двух коммутаторах. Не бойся! Это руководство проведет вас через несколько утомительный процесс использования как обычного Switch, так и Switch Lite. (Это руководство также подойдет, если вы хотите использовать два обычных коммутатора одновременно)


Шаг 1. Знайте ограничения

Источник: Polygon

К сожалению, при использовании двух коммутаторов вам потребуется один в качестве основного переключателя, а другой - в качестве дополнительного.Ваш основной коммутатор играет в игры как обычно, однако ваш вторичный коммутатор должен быть подключен к Интернету для запуска любой из ваших игр. При этом мы рекомендуем сделать ваш обычный коммутатор второстепенным и оставить его дома на док-станции с постоянным подключением к Интернету; и сделать Switch Lite основным, так что вам не нужно постоянно подключаться к Интернету в пути.

Примечание: это влияет только на цифровые заголовки. Вы можете легко переключать игровые картриджи (lol) между коммутаторами без проблем.

Шаг 2: Настройка первичного и вторичного коммутаторов

Источник: Кевин Кенсон

Есть несколько способов сделать ваш новый Switch Lite основным коммутатором:

Full System Transfer - это перемещает все сохранения и игры данные на новый коммутатор и автоматически делает новый коммутатор основным. Это приведет к удалению всего вашего другого коммутатора. Мы рекомендуем делать это только в том случае, если вы планируете использовать Switch Lite.

Вход в учетную запись Nintendo - Это рекомендуемый способ использования двух коммутаторов одновременно.Начните с загрузки Switch Lite и привязки его к своей учетной записи Nintendo. Вы получите предупреждение о том, что это навсегда заблокирует этот аккаунт для этого коммутатора - это нормально! Давай и продолжай. Коммутатор теперь будет связан с вашей учетной записью Nintendo, но еще не считается основным коммутатором.

Шаг 3. Отмените регистрацию старого коммутатора

Источник: iMore.com

Затем вам нужно перейти на старый коммутатор и отменить регистрацию. Перейдите в Интернет-магазин> повторно введите пароль, если необходимо> перейдите к изображению вашего профиля в правом верхнем углу> перейдите к опции «Основная консоль».Вы увидите статус, что это ваша основная консоль, с кнопкой «Отменить регистрацию» под ним. Щелкните его, затем выберите Отменить регистрацию. Бум - ваша старая консоль была снята с регистрации и больше не является вашим основным устройством Nintendo Switch.

Шаг 4. Превратите Switch Lite в новый первичный коммутатор

Источник: Nintendo

Сделать Switch Lite вашим новым первичным коммутатором очень просто. Просто откройте Интернет-магазин. После отмены регистрации основного коммутатора первый коммутатор, подключенный к Eshop, станет вашим основным коммутатором.Очень просто. Вы можете повторно перейти к параметрам «Основная консоль» в меню учетной записи Eshop и подтвердить, что это ваш новый основной коммутатор.

Шаг 5: Начни играть!

Теперь ваш Switch Lite является вашей основной консолью и может без проблем играть в ваши цифровые игры. Ваш дополнительный коммутатор по-прежнему может играть во все ваши игры (и получать доступ к облачным хранилищам в зависимости от названия), но для этого потребуется постоянное подключение к Интернету. Имейте в виду, если вы попытаетесь сделать что-то в сети одновременно на обоих коммутаторах (например, попробуйте сыграть в Super Smash Bros.Ultimate online), он предоставит доступ только к вашему основному коммутатору.

Нужен видеогид по этому вопросу или доступ к облачным хранилищам между коммутаторами? Ознакомьтесь с этим фантастическим руководством нашего друга и создателя Кевина Кенсона!

Изображение заголовка предоставлено: arstechnica

Руководство по покупке Nintendo Switch: что вам нужно знать

Nintendo Switch - не что иное, как сенсация. После посредственного приема Nintendo Wii U в 2012 году компания поняла, что ей нужно переосмыслить свои предложения домашних консолей, и этим решением стал Switch.Ставка окупилась, поскольку продажи гибридной консоли продолжают расти даже спустя годы после ее запуска.

В этом руководстве по покупке Nintendo Switch мы дадим вам все, что вы когда-либо хотели знать о консоли. Мы рассмотрим покупку коммутатора, владение коммутатором и дополнительные принадлежности к коммутатору. Если вы сомневаетесь в покупке, у нас есть масса советов, которые помогут вам принять решение. Здесь также есть много информации для нынешних владельцев, которые хотят максимально использовать свои игровые консоли.

Примечание редактора: Это руководство по покупке Nintendo Switch актуально по состоянию на март 2021 года. Мы будем регулярно обновлять его, добавляя новый контент. Хотя мы специально упоминаем Switch, это руководство также написано с учетом Switch Lite.


Кратко: что такое консоль Nintendo Switch?

Nintendo представила Switch 3 марта 2017 года. Цена Nintendo Switch при запуске составляла 299 долларов, что значительно ниже цены Sony PlayStation 4 (399 долларов в то время) и соответствовало текущей цене Xbox One S. .

Однако, в отличие от PS4 и Xbox One S, Nintendo Switch - это так называемая гибридная консоль. Это означает, что вы можете подключить его к телевизору и воспроизводить его в стиле обычной домашней консоли. Тем не менее, вы также можете использовать его в качестве беспроводного портативного устройства - мало чем в отличие от Nintendo 3DS, еще одного безумно популярного продукта Nintendo.

Другими словами, Switch предлагает лучшее из обоих миров: возможность запускать игры для домашних консолей, которые отлично смотрятся и воспроизводятся на телевизоре, а также возможность играть в те же игры на ходу.

Nintendo Switch официально является второй самой продаваемой домашней консолью компании за все время: на сегодняшний день продано более 74 миллионов единиц. Это ставит ее далеко позади Nintendo Wii (~ 102 миллиона единиц), но значительно опережает оригинальную Nintendo Entertainment System (~ 62 миллиона единиц). Не без оснований ожидать, что она в конечном итоге превзойдет Wii по продажам и станет самой большой домашней консолью от бренда всех времен.


Стоит ли покупать Nintendo Switch?

Популярность Nintendo Switch небезосновательна.Его уникальный гибридный дизайн привлекает людей, которые хотят разнообразить игровой процесс. Nintendo также проделала огромную работу по выпуску некоторых звездных игр для Switch, а также предоставила ошеломляющее количество сторонних игр.

При этом Switch не без недостатков. Его гибридный дизайн не позволяет ему быть таким же мощным, как, например, PlayStation или Xbox. Кроме того, несмотря на исключительные усилия Nintendo по выпуску множества сторонних игр, все еще существует множество крупных выпусков, которые просто недоступны для Switch.

Связано: Лучшие эксклюзивные игры для Nintendo Switch

Суть в следующем: если вы уже являетесь поклонником Nintendo, Switch, без сомнения, абсолютно необходимо покупать. Если вы случайный игрок, Switch, вероятно, станет хорошим вложением, потому что вы можете использовать его как для домашней, так и для портативной консоли, не покупая два отдельных устройства. Если вы заядлый геймер, который хочет получить доступ ко всем играм и иметь возможность играть в них с максимально возможным качеством, Switch, скорее всего, не то, что вам нужно.

Имейте в виду, что цена Nintendo Switch невероятно конкурентоспособна по сравнению с другими основными консолями. Это также может повлиять на ваше решение.


Что говорят эксперты о Nintendo Switch

Хотя Android Authority не имеет официального обзора консоли Nintendo Switch, мы одобряем ее. У большинства наших сотрудников есть Switch, что, вероятно, является лучшим обзором, который может получить от нас любая технология!

Другие крупные игровые издания также говорят, что Switch - потрясающая консоль.Вот несколько цитат:

  • The Verge Росс Миллер в оригинальном обзоре выпуска в 2017 году: «Самым шокирующим моментом в Switch может быть то, сколько очевидных ловушек Nintendo удалось элегантно избежать. Переход от игры на планшете к телевизору осуществляется без усилий, и нет смысла идти на компромисс, какой бы способ игры вы ни выбрали. Когда вы держите и используете переключатель, это становится понятным ».
  • CNET Джефф Бакалар в обзоре после запуска: «Первые пять месяцев Switch были впечатляющими, и теперь, когда мы приближаемся к концу года, легко дать ему отличную рекомендацию.Его стремительный успех [sic] гарантирует, что он получит поддержку со стороны как собственных, так и сторонних разработчиков в течение многих лет ».
  • Engadget's Devindra Hardawar в обзоре после запуска: «Хотя я ценю грубую мощность, которую предлагают его конкуренты, Switch доказал, что мощность - это еще не все. Вместо этого он восходит к тому времени, когда мы играли в игры на диване против наших друзей, и он дал понять, что настоящая консоль может путешествовать с вами во время поездки на работу.И снова Nintendo изменила наше представление об игровых консолях ».
  • Весь состав Polygon в оригинальном обзоре 2017 года: «По сравнению с Wii U по его достоинствам, Switch - это просто данк. Он берет базовую концепцию Wii U, консоли на базе планшета, и выполняет обещание, которое Nintendo просто не смогла реализовать в 2012 году. Он запускается с программным обеспечением, которое больше всего в мире Первый год работы Wii U демонстрирует присущую ей способность выполнять то, что, по словам Nintendo, является одной из основных задач Switch: высокобюджетная игра класса AAA, которая существует на портативных устройствах и портативных устройствах, подключенных к телевизору.Аппаратное обеспечение оправдывает свое название тем, насколько легко и плавно оно перемещается между этими двумя мирами, насколько просто все это, чтобы сделать что-то довольно волшебное ».

Хотя эти цитаты представляют собой похвалу консоли, при запуске Nintendo Switch было много вопросов без ответов. Большинство из этих проблем было решено за годы, прошедшие с момента его дебюта, но некоторые остаются. Ознакомьтесь с разделом «Известные проблемы» ниже по странице, чтобы узнать больше.


Что говорят наши читатели о Nintendo Switch

Профессиональные обозреватели обычно очень доверяют.Однако иногда вы хотите услышать мнение потребителей напрямую, чтобы узнать мнение «обычных людей». К счастью, читатели Android Authority дали нам много информации о том, что они думают о Switch.

В этом опросе мы спросили пользователей, что они думают о Nintendo Switch в 2020 году. Вот как он разбивается:

Из таблицы видно, что 74% наших читателей любят или любят свой Switch даже в 2020 году. Включая людей, которые только равнодушны к консоли, вы получите более 87% наших читателей, которые как минимум довольны своей покупкой.Это подавляющее соотношение.

Если вы хотите узнать больше о том, что наши читатели думают о Nintendo Switch, прокрутите вниз до последнего раздела этой статьи. Там вы найдете несколько опросов, посвященных тому, насколько сегодня покупатели довольны консолью.


Технические характеристики Nintendo Switch, которые вам необходимо знать

Как упоминалось ранее, характеристики Nintendo Switch очень слабые по сравнению с PlayStation 4 Pro, Xbox One X или высококлассными игровыми ПК. Однако чистая мощность никогда не была в центре внимания Nintendo, когда дело касалось ее систем, поэтому технические характеристики здесь не имеют большого значения.

При этом есть некоторая ценность в знании основных характеристик консоли. Ознакомьтесь с таблицей ниже, в которой указаны характеристики Nintendo Switch, полученные непосредственно от Nintendo.

мАч
Литий-ионный
~ 3 часа для полной зарядки
Кабель USB-C для зарядки
Характеристики коммутатора Nintendo
Дисплей 6,2-дюймовый ЖК-дисплей
Разрешение 1280 x 720 без док-станции
Разрешение 1,920 x 1080 в док-станции
Пластиковое покрытие над дисплеем
Поддержка сенсорного экрана 10-178
Процессор Пользовательский ЦП / графический процессор Nvidia Tegra
Хранилище 32 ГБ встроенной памяти
~ 4 ГБ занято ОС
Поддерживаются карты microSD до 2 ТБ
Поддерживаются microSDHC и microSDXC
Возможности подключения Wi-Fi (IEEE 802.11 a / b / g / n / ac)
Bluetooth 4.1
Аудио 5.1-канальный линейный выход PCM (пристыкованный)
Встроенные стереодинамики
Порт для наушников 3,5 мм
Размер Только дисплей:
173 мм x 102 мм x 14 мм

С установленным Joy-Con:
238 мм x 102 мм x 14 мм

Вес Только дисплей:
297 г (~ 11 унций)

С установленным Joy-Con:
398 г (~ 14 унций)


Что входит в комплект Nintendo Switch?

Всего в комплект Nintendo Switch входит восемь предметов, не считая руководств, уведомлений и другой разной документации.По сути, это консоль, один контроллер Nintendo Switch в виде двух Joy-Con (которые могут стать двумя отдельными контроллерами для определенных игр) и все, что вам нужно, чтобы подключить его к телевизору.

Вот что входит в комплект:

  1. Консоль Nintendo Switch
  2. Левый Joy-Con
  3. Правый Joy-Con
  4. Ремешки Joy-Con (пара)
  1. Кабель HDMI
  2. Док-станция Nintendo Switch
  3. Joy-Con -Con Grip
  4. Адаптер переменного тока

Вышеупомянутое включает в себя все, что вам нужно, чтобы играть в игры Nintendo Switch, используя только сам коммутатор или подключенный к телевизору.Поскольку Switch готов к работе в Интернете и имеет надежный магазин для загрузки игр, вам даже не нужно покупать физическую копию игры, чтобы начать играть. Все, что вам нужно, это то, что находится в коробке.

В зависимости от розничной точки могут быть предложены пакеты, в которые входят различные аксессуары, игры или другие материалы в дополнение к тому, что вы видите выше. Однако в каждой розничной коробке Nintendo Switch будут одни и те же основные элементы.


Nintendo Switch: очень простое руководство по установке

Ручной режим

Чтобы начать играть на Nintendo Switch в автономном портативном режиме, сначала необходимо подключить Joy-Con.Обязательно снимите ремешок Joy-Con с каждого контроллера (при необходимости), а затем сдвиньте каждый Joy-Con по обе стороны от основного дисплея Switch. Он должен выглядеть так, как на изображении выше.

Обратите внимание, что Joy-Con не перевернется. Если вы чувствуете, что вам нужно принудительно включить его, вы вставляете не тот Joy-Con. Вместо этого замените его на другую сторону коммутатора.

После подключения двух Joy-Con включите коммутатор, нажав кнопку питания, которая находится в верхнем левом углу консоли.Когда устройство включится, вам нужно будет нажать одну кнопку три раза подряд, чтобы разблокировать его. Оказавшись там, просто выберите игру и начните играть! Нет игр? Прокрутите немного вниз, чтобы получить помощь.

Телевизор или режим док-станции

Чтобы играть на Nintendo Switch на телевизоре, вам необходимо подключить прилагаемый кабель HDMI к док-станции. На док-станции только один порт HDMI, поэтому его легко найти. Подключите другой конец кабеля HDMI к пустому порту на телевизоре. Убедитесь, что вход вашего телевизора настроен на тот же порт.

Поместите коммутатор (с подключенным Joy-Con или без него) в док-станцию ​​так, чтобы он вошел в разъем USB-C внизу. Как только это произойдет, вы почти сразу увидите экран разблокировки Switch на своем телевизоре.

Используйте отключенный Joy-Con или совместимый контроллер коммутатора (подробнее об этом см. В разделе «Аксессуары»), чтобы разблокировать коммутатор так же, как в портативном режиме. Готово, вы готовы к игре!


Каков срок службы батареи Nintendo Switch?

На самом деле существует две версии Nintendo Switch, и самая большая разница между ними - время автономной работы.Вы можете определить, какая версия коммутатора у вас есть, используя следующую информацию:

  • Номер модели вашего коммутатора HAC-001 и начинается ли его серийный номер с «XAW» ? У вас есть оригинальная версия коммутатора, выпущенная в период с марта 2017 года по август 2019 года.
  • Номер модели вашего коммутатора HAC-001 (-01) и начинается ли его серийный номер с «XKW» ? У вас есть обновленная версия Switch, выпущенная в период с августа 2019 года по сегодняшний день.

Nintendo утверждает, что оригинальная версия Nintendo Switch обеспечивает от 2,5 до 6,5 часов воспроизведения без подзарядки аккумулятора. Обновленный Switch может работать от 4,5 до 9 часов.

Есть две версии Switch, и время автономной работы - самая большая разница между ними.

Итак, здесь есть два вопроса. Почему между двумя моделями такая разница в времени автономной работы Nintendo Switch и почему сроки так расплывчаты? Ответ на первый вопрос прост: Nintendo обновила систему на кристалле до более новой версии, а также обновила память.Это позволяет повысить эффективность батареи, даже если батарея одинакового размера в обеих версиях консоли.

Что касается того, почему ограничения игрового времени настолько расплывчаты, то это связано с типами игр, в которые вы играете. Разные игры требуют разной мощности обработки графики, что, в свою очередь, ускоряет или замедляет разрядку батареи. Таким образом, игра с тяжелой графикой, такая как The Witcher 3: Wild Hunt, разряжает аккумулятор быстрее, чем более простая игра, такая как Animal Crossing: New Horizons.

В целом, однако, мы обнаружили, что время автономной работы Nintendo Switch очень близко к оценкам Nintendo. Конечно, ваш пробег может отличаться, но вы должны рассчитывать как минимум на два часа воспроизведения без подзарядки, независимо от того, во что вы играете.


Сильна ли игровая библиотека для Nintendo Switch?

Nintendo эксклюзивно владеет одними из самых известных игровых брендов. Mario, Zelda, Pokémon, Metroid, Animal Crossing, Splatoon, Super Smash Bros., Donkey Kong и многие другие франшизы появятся только на консолях Nintendo.Таким образом, если хотя бы одно из этих свойств вам интересно, вам понадобится коммутатор, чтобы воспроизводить новейшие игры.

Помимо игр Nintendo, у игроков есть удивительное количество других возможностей. Switch стал самой универсальной консолью Nintendo, когда дело доходит до предоставления игрокам игр, которые они хотят.

Собственные игры для Nintendo Switch:

Некоторые из самых крупных выпусков игр за последние несколько лет - это франшизы, принадлежащие Nintendo, которые она разрабатывает и издает.В них можно играть только на Nintendo Switch (и, в некоторых случаях, на Wii U).

  • Mario Kart 8: Deluxe - бестселлер Switch и часть франшизы, ставшей культурным феноменом.
  • The Legend of Zelda: Breath of the Wild - обладатель десятков наград «Игра года» и уже вошел в несколько списков «Лучших игр всех времен».
  • Animal Crossing: New Horizons - Игра, о которой все говорят и которая помогает сделать консоль Switch труднодоступной.
  • Nintendo Labo - набор, который позволяет создавать физические устройства из картона, поощряя детей проявлять интерес к областям STEM.

Это основные моменты, но есть также Super Mario Odyssey, Splatoon 2, Fire Emblem: Three Houses, Captain Toad: Treasure Tracker, Super Smash Bros. Ultimate и другие игры, разошедшиеся тиражом в миллионы и миллионы копий. Все они разработаны и опубликованы Nintendo, и в них нельзя играть больше нигде.

Эксклюзивные игры от сторонних производителей

Есть также много игр для Nintendo Switch, которые созданы не Nintendo, но в которые можно играть только на Switch. К ним относятся все игры Pokémon, популярный многопользовательский Tetris 99, Yoshi’s Crafted World и франшиза Xenoblade Chronicles. Есть также множество независимых игр, которые вы можете купить через Nintendo eShop, которые недоступны в других системах, таких как The Stretchers, the Box Boy franchise, Ninjala и других.

Сторонние порты

Поскольку Nintendo владеет одними из самых популярных игровых франшиз всех времен, компания никогда не чувствовала необходимости усердно работать над тем, чтобы побудить сторонних разработчиков перенести свои игры на консоли Nintendo.Вот почему многие основные игры никогда не появлялись на Wii U, Wii, GameCube и так далее.

Связано: Лучшие ролевые игры для Nintendo Switch

Но все изменилось с Nintendo Switch. Теперь здесь есть много игр, о которых никто даже не подумал бы, что они когда-нибудь выйдут на консоль Nintendo. Вот лишь небольшая коллекция примеров:

Этот список будет расширяться со временем, поскольку Switch по-прежнему является основным направлением деятельности Nintendo и в ближайшее время не получит замены.

Ретро-игры

Огромный задний каталог игр Nintendo для старых консолей - это буквально кладезь контента. В последнее время Nintendo намного лучше справляется с задачей, позволяя геймерам играть в игры еще с оригинальной NES на их Switch.

Однако Nintendo хранит весь этот контент за платным доступом по подписке под названием Nintendo Switch Online. Хорошей новостью является то, что ваша ежемесячная подписка дает вам доступ к более чем 100 играм для NES и SNES, в которые вы можете играть сколько угодно без дополнительной платы.Плохая новость заключается в том, что если вы просто хотите купить одну из этих игр à la carte , вам не повезло, поскольку Nintendo покончила с услугой Virtual Console, которую мы видели в предыдущих системах.

Дополнительную информацию о сервисе Nintendo Switch Online можно найти в следующем разделе этого сообщения. Там также гораздо больше информации, связанной с предложениями ретро-игр.

Другие руководства по играм:


Nintendo Switch Online: что вам нужно знать

Как и любая другая современная консоль, Nintendo Switch использует подключение к Интернету для доставки обновлений, загружаемого контента, игровых новостей и многого другого.У него также есть интернет-магазин, где вы можете покупать новые игры, смотреть трейлеры и даже играть в бесплатные демоверсии. Это называется Nintendo eShop.

В дополнение к этому существует также служба подписки Nintendo Switch Online. Это дает вам доступ к множеству функций, включая упомянутую ранее коллекцию ретро-игр. Кроме того, он позволяет вам общаться с друзьями через онлайн-чат, обмениваться игровыми данными, участвовать в многопользовательских играх и т. Д.

Чтобы внести ясность, вам не требуется подписка на Nintendo Switch Online, чтобы играть в игры на своем Switch.Вы можете покупать игры, получать обновления системы и загружаемый контент, устанавливать родительский контроль и пользоваться многими другими функциями коммутатора без ежемесячной оплаты.

Если вас интересует Nintendo Switch Online, вот что предлагает эта услуга и сколько она стоит.

Nintendo Switch Online: многопользовательская игра

Самым большим аспектом Nintendo Switch Online является то, что она предлагает многопользовательский онлайн-режим для большинства игр. Если вы хотите поиграть в Tetris 99, Splatoon 2, Mario Kart 8: Deluxe или Super Smash Bros.Максимум онлайн с друзьями, вам нужна подписка Switch Online. То же самое, если вы хотите посетить острова своих друзей в Animal Crossing: New Horizons. Нет никакого способа обойти это.

Двумя основными играми, которые являются исключением из этого правила, являются Overwatch и Fortnite, для которых не требует подписки Switch Online для сетевой многопользовательской игры. Можно с уверенностью предположить, что для любых сетевых многопользовательских игр, которые вам интересны, помимо этих двух, потребуется платная подписка.

Также следует отметить, что подписка необходима только для онлайн-мультиплеера . Локальный мультиплеер не требует подписки. Это означает, что любые кооперативные игры на диване, которые у вас есть, будут отлично работать без ежемесячной платы. Это также означает, что вы можете играть во все многопользовательские игры бесплатно, если вы и ваши друзья находитесь в одном месте и в одной сети.

Интернет-связь

К сожалению, способ, которым Nintendo устанавливает онлайн-связь через Nintendo Switch Online, невероятно неуклюж.С помощью Xbox или PlayStation вы подключаете какую-либо гарнитуру к системе, а затем общаетесь с друзьями во время игры. Это просто и понятно.

Вместо Switch вам нужно использовать приложение для смартфона. Все ваши чаты происходят через приложение, а не через консоль. К вашему телефону подключаются любые гарнитуры, микрофоны или другие периферийные устройства.

Звучит так, будто это не имеет большого значения, но это очень громоздко. Многие игровые гарнитуры на рынке ориентированы на консоли, а не на смартфоны, что затрудняет покупку аксессуаров.Это также раздражает игроков Fortnite, поскольку их чаты с по происходят через саму консоль Switch, а не через приложение. Все очень запутано.

Однако основная суть заключается в том, что для многопользовательской игры на Switch неизбежно потребуется загрузить приложение на свой телефон Android, iPhone или iPad.

Сохранение игр в облаке

Еще одним важным аспектом службы Switch Online является возможность сохранять игры в облаке. Без подписки сохраненные игры находятся на жестком диске вашего Switch (или на карте microSD) и, следовательно, не защищены, если с вашим Switch что-то случится.Если вы из тех, кто хочет быть уверенным, что сохраненные игры всегда в безопасности, вам понадобится эта подписка.

Если вы подпишетесь на Switch Online и сохраните несколько игр в облаке, а затем отмените подписку, вы больше не сможете получить доступ к этим сохранениям. Вы можете повторно подписаться и получить к ним доступ, но сделать это нужно будет в течение шести месяцев. Через шесть месяцев после того, как вы перестанете платить за Switch Online, Nintendo удалит все ваши облачные сохранения.

Некоторые игры не поддерживают сохранение в облаке.Причина этого обычно в том, что включение службы противоречит природе игры. Вот несколько примеров: Animal Crossing: New Horizons, Splatoon 2, Dark Souls Remastered и другие.

Коллекция игр для NES и SNES

В первый год, когда Nintendo начала предлагать услугу Switch Online, она постепенно открыла доступ к различным играм Nintendo Entertainment System. Через год она выбросила огромную коллекцию игр Super Nintendo Entertainment System.В сумме есть более 100 игр, в которые вы можете играть по подписке. Периодически появляются новые игры.

Nintendo улучшила игры, чтобы учесть то, чего не могли предложить оригинальные системы. Это включает в себя многопользовательский онлайн-режим, возможность сохранять и восстанавливать данные в любой момент во время игры и даже возможность перематывать вашу игру. Есть даже варианты сделать ваш опыт более аутентичным, играя в исходном соотношении сторон 4: 3 и добавляя искусственные линии сканирования ЭЛТ.

Хотя Nintendo еще ничего не подтвердила, весьма вероятно, что игры для Nintendo 64 станут следующим дополнением к этому сервису.Вы всегда можете проверить, какие игры предлагаются с этой услугой, перейдя сюда.

Разные льготы

Подписка на Nintendo Switch Online иногда может принести вам кое-что интересное. Например, подписчики семейного плана недавно получили несколько уникальных скинов для своих персонажей Splatoon 2. Nintendo также сделала физические контроллеры NES и SNES для использования с ретро-играми Switch и предложила их только подписчикам Switch Online для покупки (они были распроданы почти сразу).

Чтобы отпраздновать тридцать пятую годовщину Марио, Nintendo выпустила игру под названием Super Mario Bros. 35. Она позволяет вам играть в оригинальную игру Super Mario Bros. в многопользовательском онлайн-формате. Эта игра бесплатна и предназначена только для платформы Nintendo Switch Online. Он будет доступен только до 31 марта 2021 года.

Скорее всего, в будущем появится еще много уникальных перков в этом направлении.

Nintendo Switch Online: цена

В службе Nintendo Switch Online есть два разных типа тарифных планов: индивидуальные и семейные.Очевидно, что индивидуальный план работает только с одной учетной записью Nintendo, в то время как семейный план позволяет вам делиться своими льготами с другими людьми.

Независимо от того, какой план вы выберете, вы получите бесплатную семидневную ознакомительную пробную версию до начала выплат.

Индивидуальные планы

Для планов с одной учетной записью вы можете платить каждый месяц, каждый квартал или каждый год. Как и следовало ожидать, вы сэкономите немного денег, взяв на себя более длительные обязательства по обслуживанию:

  • Один месяц: 3 доллара.99 в месяц, плюс применимые налоги
  • Три месяца: 7,99 долларов в квартал, плюс применимые налоги (экономия 3,98 долларов за каждый период платежей)
  • Ежегодно: 19,99 долларов в год, плюс применимые налоги (экономия на 27,89 долларов за каждый период платежей)

Годовая подписка - определенно лучшее предложение для индивидуального плана. Однако, если вы просто хотите опробовать эту услугу, месячный план тоже довольно дешевый.

Семейный план

Семейный план требует вложений на год.Вы не можете платить помесячно. Это позволяет вам поделиться своими преимуществами Nintendo Switch Online до восьми человек.

Самое замечательное в этом плане то, что вы можете поделиться своими преимуществами буквально с кем угодно. Если вы найдете семь друзей, готовых внести свой вклад, вы все сможете получить привилегии Nintendo Switch Online менее чем за 5 долларов в год каждый. Это совсем не плохая сделка.

Однако имейте в виду, что покупатель семейного плана должен быть старше 18 лет. Однако люди, с которыми он или она делится подпиской, могут быть моложе 18 лет.


Nintendo Switch Lite: что это такое и чем отличается?

Спустя более двух лет после запуска оригинальной Nintendo Switch компания анонсировала новый вариант консоли: Nintendo Switch Lite. Как следует из названия, эта консоль представляет собой разбавленную версию оригинала. Это означает, что вы получаете меньше функций, но и по более низкой цене.

Однако Nintendo Switch Lite не экономит на игровой библиотеке. Switch Lite поддерживает почти все игры, которые поддерживает оригинальный Switch (за исключением игр, требующих использования Joy-Con, таких как 1-2-Switch).Если вы покупаете физическую игру для своего основного Switch, этот картридж также будет работать с вашим Switch Lite. Кроме того, если вы используете одну и ту же учетную запись Nintendo в обеих системах, у вас будет доступ к цифровым играм, за которые вы заплатили через Nintendo eShop. Если вы являетесь участником Switch Online, ваши льготы также будут перенесены на Switch Lite (при условии, что вы вошли в систему под этой учетной записью).

Тем не менее, Nintendo Switch Lite имеет несколько отличий от «настоящего» Switch.

Отличия от Switch Lite

  • Switch Lite в целом физически меньше Switch. Это приводит к уменьшению размера дисплея (5,5 дюйма по сравнению с 6,2 дюйма).
  • Вы не можете отсоединить Joy-Con от Switch Lite - они постоянно подключены к системе. Это мешает вам в полной мере наслаждаться любыми играми, основанными на разделении Joy-Con, включая 1-2-Switch, Super Mario Party, Just Dance, Nintendo Labo, Ring Fit Adventure и другие. Однако вы можете использовать отдельный набор Joy-Con (или другой совместимый контроллер), чтобы играть в эти игры на Switch Lite, хотя следующий пункт в этом списке усложняет задачу.
  • Switch Lite нельзя установить в док-станцию, чтобы играть в игры на телевизоре. Switch Lite предназначен только для портативного использования.
  • Switch Lite имеет меньшую батарею, чем обычный Switch. Тем не менее, общее время автономной работы у него на удивление больше, чем у оригинального Switch, благодаря обновленному внутреннему оборудованию и отсутствию других функций, связанных с расходом заряда аккумулятора.

В обмен на потерю некоторых функций Nintendo Switch Lite имеет более низкую стартовую цену по сравнению с Switch.Switch Lite стоит от 199 долларов, что на 100 долларов дешевле, чем обычный Switch. Это делает его идеальным вариантом для родителей, которые хотят подарить своим детям Switch, но не хотят тратить 300 долларов на то, что они могут сломать.


Альтернативы Nintendo Switch

Хотите верьте, хотите нет, но нет другой крупной консоли, такой как Nintendo Switch. Существуют портативные консоли и домашние консоли, но они не могут конкурировать с гибридным дизайном Switch. Таким образом, если вы хотите что-то, что будет воспроизводить игры AAA на вашем телевизоре, а затем позволит вам плавно переходить к игре в эти игры на портативном компьютере, Switch - в основном ваш единственный вариант.

Единственное, что может воспроизвести эту настройку, - это телефон или планшет Android. Если вы подписались на службу потоковой передачи игр, такую ​​как Google Stadia, Xbox Game Pass или Nvidia GeForce Now, вы можете транслировать игры AAA на свой телефон. Это позволит вам воспроизводить их в портативном режиме, а затем подключать телефон к телевизору, чтобы играть как на традиционной консоли.

Конечно, это помешает вам играть во франшизы Nintendo, упомянутые ранее в этой статье. Тем не менее, это жизнеспособный вариант для тех, кто хочет универсальности Switch, но не экосистемы Nintendo.

Конкуренты домашних консолей

Наиболее очевидными конкурентами консоли Nintendo Switch, когда дело доходит до игр на телевизоре, являются PlayStation 4 и Xbox One. Обе консоли старше Switch, поэтому иногда их можно найти даже за меньшие деньги, чем Switch. Кроме того, эти консоли будут предлагать множество игр и франшиз, которых у Switch не будет. Несколько примеров из них - франшиза Call of Duty, The Last of Us, части 1 и 2, франшиза Uncharted, франшиза Halo, франшиза Gears of War и многое другое.

Также имейте в виду, что здесь находятся PlayStation 5 и Xbox Series X (хотя их почти невозможно достать). Эти консоли нового поколения невероятно мощны - намного мощнее Switch. Изучение характеристик Nintendo Switch по сравнению с PS5 будет похоже на ночь и день. PS5 и XBSX также будут поддерживать множество игр и франшиз, которые Switch не поддерживает. И, поскольку Switch будет намного слабее по сравнению с этим, многие будущие игры могут не быть перенесены на Switch, поскольку это потребует от разработчиков радикального снижения качества.

И снова Nintendo не беспокоится об этом соревновании. Что касается компании, Switch существует исключительно как самостоятельная вещь и обращается к демографической группе геймеров, которую несут PS5 и Xbox Series X. Таким образом, Sony и Microsoft больше конкурируют друг с другом, чем с Nintendo.

Конкуренты портативных устройств

Помимо Nintendo, основные игроки в игровой индустрии в настоящее время в основном игнорируют пространство портативных консолей. Sony несколько раз пыталась украсть гром среди прочего у Nintendo, в последний раз с Sony PlayStation Vita.Однако эта система даже близко не приблизилась к продажам Nintendo 3DS, и Sony с тех пор прекратила производство консоли.

Имея это в виду, самым большим конкурентом Nintendo Switch в области портативных устройств является его родственный продукт: Switch Lite. Nintendo 3DS также была большим конкурентом, но Nintendo официально прекратила выпуск этого продукта в 2020 году. Это все равно будет хорошим выбором для портативных игр, если вы согласны с тем, что никаких новых игр на подходе.


Несколько известных проблем, связанных с коммутатором

Кредит: C.Скотт Браун / Android Authority

Когда Nintendo Switch впервые была выпущена, она столкнулась с массой критики - гораздо большей, чем может столкнуться большинство консолей. Это связано с тем, что Switch не был похож ни на что из того, что мы когда-либо видели раньше, поэтому обозреватели и потребители не решались дать ему знак одобрения, пока не будут даны ответы на некоторые вопросы.

Со временем Nintendo ответила на многие из этих первых вопросов. Было бы легко установить коммутатор в док-станцию ​​и отстыковать ее, чтобы все было удобно? Проверять. Собирается ли Nintendo усердно работать над выпуском множества сторонних игр? Проверять.Будет ли работать с коммутатором в Интернете хорошо и по разумной цене? Проверять.

Тем не менее, с консолью Switch все еще существует немало проблем. Ниже приведены некоторые из самых крупных, на которые вы должны обратить внимание:

  • Дрейф Joy-Con: Если вы играете в игру Switch и замечаете, что ваш персонаж смещается в сторону, вы испытываете Joy-Con дрейфует. Nintendo осознала эту проблему и упростила для потребителей возможность починить или заменить Joy-Con.
  • Отключение Joy-Con: Если один или оба Joy-Con постоянно отключаются и снова подключаются к системе, возможно, у вас возникла эта проблема. Как правило, в более новых системах этого не происходит, поскольку Nintendo внесла исправление после того, как узнала о проблеме. Тем не менее, владельцам систем из ранней партии может потребоваться отремонтировать свой Joy-Con.
  • Дисплей, легко царапающийся: Защитное покрытие дисплея Switch выполнено из пластика, а не из стекла. Он легко царапается, поэтому мы настоятельно рекомендуем надеть защитную пленку на Switch, как только вы достанете его из коробки.Вы также должны всегда хранить его в чемодане во время путешествия. Наконец, постарайтесь установить коммутатор в док-станцию, не теряя экран, так как это может привести к появлению царапин.
  • Секция дисплея деформирована: Поскольку корпус коммутатора в основном представляет собой большой кусок пластика, он может довольно легко деформироваться. Вы можете проверить это, сняв Joy-Con и положив его экраном вниз на плоский стол. Если он качается, значит, он деформирован. Скорее всего, это не повлияет ни на что, связанное с вашим удовольствием от Switch, но если вы действительно хотите его отремонтировать, Nintendo, скорее всего, позаботится об этом за вас.

Важная информация об обновлениях программного обеспечения Nintendo Switch

Nintendo отправляет обновления через Интернет для операционной системы Switch, а также для отдельных игр в вашей библиотеке. У этих обновлений нет определенного расписания, но они приходят довольно регулярно, обычно раз в месяц или два. Иногда происходит несколько обновлений за один месяц, иногда три месяца проходят без каких-либо обновлений.

Обновления игр обычно контролируются издателем этой игры, но Nintendo по-прежнему распространяет обновление.

Как правило, вам не нужно ничего делать, когда дело доходит до обновлений программного обеспечения. Самое большее, что вам нужно сделать, это дождаться перезапуска системы / игры после автоматического завершения обновления.

Если вы не хотите, чтобы обновления системы автоматически выполнялись на консоли Nintendo Switch по какой-либо причине, вы можете перейти на страницу настроек консоли и отключить их ( Настройки> Система> Автообновление программного обеспечения ). Однако мы настоятельно рекомендуем регулярно обновлять коммутатор, поскольку обновления содержат исправления стабильности, а иногда и новые функции.


Превосходные аксессуары для Nintendo Switch, чтобы сделать его своим Для коммутатора доступны контроллеры, корпуса, ключи подключения и даже инструменты настройки.

У нас есть полный список лучших аксессуаров для Nintendo Switch. Тем не менее, ниже приведены четыре вещи, которые, по нашему мнению, должен покупать каждый владелец Switch:

  • Защита: Как уже было сказано несколько раз, Switch - это просто большой кусок пластика, включая дисплей.Консоль очень и очень легко поцарапать, вмятин и даже покоробить. Мы настоятельно рекомендуем захватить эту защитную пленку для экрана и этот защитный чехол для коммутатора. Оба продукта минимальны, недороги и не влияют на использование или стыковку консоли.
  • Контроллеры: Несмотря на то, что Joy-Con, поставляемый с вашим коммутатором, потрясающе сам по себе, они не могут заменить полнофункциональный «нормальный» контроллер. Существует множество вариантов, но ни один из них не работает лучше, чем контроллер Nintendo Switch Pro (см. Наш полный обзор здесь).Это не только лучший контроллер для Switch, но и один из лучших консольных контроллеров в целом.
  • Память: Коммутатор имеет довольно жалкие 32 ГБ встроенной памяти. Хотя здесь достаточно места для операционной системы и файлов сохранения, вам быстро не хватит места, если вы начнете загружать кучу игр AAA. Мы рекомендуем купить одну из этих карт microSD (самую просторную, которую вы можете себе позволить), чтобы у вас не возникло проблем с пространством!
  • Мощность: Когда вы находитесь в пути, вы не хотите, чтобы ваш коммутатор умер прямо посреди игры.У вас должен быть хороший внешний аккумулятор, чтобы поддерживать вашу консоль в рабочем состоянии. У нас есть отличный список мощных банков. Тем не менее, есть также специальное устройство Switch под названием Chargeplay Clutch, которое одновременно служит рукояткой и блоком питания. Прочтите наш полный обзор этого продукта здесь.

Есть много других замечательных вещей, которые вы можете получить для своего коммутатора, которые сделают вашу работу с ним лучше. Ознакомьтесь с нашим полным списком здесь.

Связано: Лучшие контроллеры Nintendo Switch для любого бюджета


Часто задаваемые вопросы о Switch

Q: Когда вышел Nintendo Switch?
A: Nintendo выпустила Nintendo Switch 3 марта 2017 года.До этой даты компания обнародовала информацию о консоли, в первую очередь ее дебютный трейлер 20 октября 2016 года.

Q: Поставляется ли Nintendo Switch с играми?
A: Ядро системы не идет ни с какими играми. Тем не менее, вы можете легко загружать цифровые игры из Nintendo eShop, так что теоретически вы можете никогда не покупать физическую игру для консоли и по-прежнему играть во что угодно. Есть некоторые розничные пакеты, которые поставляются с физическими играми и / или цифровыми кодами загрузки.Есть также специальные издания, в которые входят игры и другие предметы, например, коллекционные. Однако в стандартном пакете за 299 долларов игр внутри нет.

Q: Есть ли в коробке контроллер Nintendo Switch?
A: Консоль поставляется с двумя Joy-Con. Их можно соединить вместе, чтобы использовать как один контроллер, либо прикрепить к коммутатору, либо вставить в прилагаемую рукоятку Joy-Con. Однако Joy-Con не являются «традиционными» контроллерами и могут оставлять желать лучшего для геймеров, более привыкших к контроллерам PlayStation или Xbox.Но не волнуйтесь: контроллер Nintendo Switch Pro решит эту проблему.

Q: Как подключить Nintendo Switch к телевизору?
A: Для подключения к телевизору необходимо использовать док-станцию, поставляемую с Nintendo Switch. Док-станция имеет встроенный порт HDMI. Подключите кабель HDMI, поставляемый с консолью, к этому порту, а затем подключите другой конец кабеля к телевизору. Невозможно подключить коммутатор к телевизору без док-станции (по крайней мере, официально не разрешено Nintendo).Также нет официального способа подключить Nintendo Switch Lite к телевизору.

Связано: Получите Hulu на Nintendo Switch, выполнив следующие простые действия.

Q: Есть ли у Nintendo Switch Bluetooth?
A: Да и нет. Nintendo Switch использует Bluetooth 4.1 для подключения контроллера. Однако он не поддерживает Bluetooth-соединения других периферийных устройств, включая наушники, игровые гарнитуры и т. Д. Для использования этих устройств с коммутатором вам понадобится адаптер Bluetooth стороннего производителя.

Q: Когда выйдет Nintendo Switch 2 / Nintendo Switch Pro?
A: По словам руководителя Nintendo, Nintendo Switch находится примерно на середине своего жизненного цикла. Насколько нам известно, нет планов по выпуску продолжения Nintendo Switch или «Pro» версии текущей модели. Это может измениться в будущем, но на данный момент Nintendo Switch и Nintendo Switch Lite являются единственными моделями.

Q: Есть ли у Nintendo Switch порт Ethernet?
A: Ни на самом коммутаторе Nintendo Switch, ни на док-станции, входящей в комплект поставки, нет порта Ethernet.Однако есть санкционированный Nintendo USB-ключ, который можно подключить к док-станции. Это позволит вам иметь соединение Ethernet, когда ваш коммутатор находится в режиме ТВ. Ключ продается отдельно от консоли.

Q: Могу ли я играть в игры Nintendo 3DS на Nintendo Switch?
A: Хотя картриджи Nintendo Switch имеют такой же размер, как и картриджи для Nintendo 3DS, они не такие же. Невозможно вставить картридж Nintendo 3DS в Nintendo Switch и наоборот.Тем не менее, довольно много игр было перенесено с 3DS на Switch. К сожалению, вам придется повторно покупать эти игры для Switch, если они у вас уже есть для 3DS.

Связано: Как использовать приложение родительского контроля Nintendo Switch

Q: Могу ли я играть в игры Nintendo Wii U на Nintendo Switch?
A: Это невозможно. Nintendo Wii U использует диски для игр, а Nintendo Switch использует небольшие картриджи, похожие на SD-карту.В Nintendo Switch или его док-станции нет дисковой системы, которая могла бы принимать игры Wii U. Однако, как и в случае с 3DS, многие игры, которые изначально были выпущены для Wii U, теперь доступны на Switch. Однако вам нужно будет купить их повторно.

Q: Могу ли я импортировать Nintendo Switch из другой страны?
A: Если вам сложно получить коммутатор в вашем регионе, вы можете подумать, что импортировать его из другого места было бы хорошей идеей.Технически это нормально: Nintendo Switch, который вы покупаете в Италии, будет таким же, как тот, который вы покупаете в США, хотя и с розеткой другого стиля. Однако импортировать электронику всегда сложно из-за того, что законы и правила различаются от страны к стране. Кроме того, гарантия не действует в вашем регионе, поэтому, если с коммутатором что-то пойдет не так, вы не сможете отправить его обратно в Nintendo. В целом, мы бы предпочли покупать коммутатор в вашей стране.


Цена Nintendo Switch и где его можно купить

Технически Nintendo Switch доступен во всех торговых точках, включая игровые магазины, универмаги, торговые точки с большими коробками и интернет-магазины.Его рекомендованная розничная цена составляет 299 долларов. Аналогичным образом, Nintendo Switch Lite также продается по рекомендованной розничной цене 199 долларов.

Однако в течение 2020 года и даже в 2021 году было невероятно сложно найти Nintendo Switch, Switch Lite и сторонние аксессуары. Пандемия COVID-19, вероятно, повысила интерес людей к покупке консоли, и Nintendo не справляется со спросом.

Таким образом, купить Nintendo Switch не так просто, как это могло быть раньше. Часто приходится долго ждать, прежде чем товар поступит в продажу, и некоторые розничные торговцы завышают цены.

В общем, лучшие места для покупки Nintendo Switch указаны ниже. Они являются крупнейшими розничными продавцами, поэтому они, скорее всего, быстро получат новые запасы и не позволят ценам подняться слишком высоко:

Если вам нужен Nintendo Switch быстро и вы не против потратить кучу денег, чтобы его купить, новые модели завышены обычно можно найти на eBay. Вы также можете проверить там подержанные модели (хотя имейте в виду, что есть две версии Switch, одна из которых лучше, чем другая; подробнее см. В разделе Срок службы батареи).

Наконец, если в вашем регионе нет ограничений, возможно, вам повезет, если вы отправитесь к розничному продавцу за коммутатором. Некоторые заведения выделят определенное количество консолей для продажи только в магазинах и не позволят онлайн-покупателям получить их все. Возможно, тебе повезет и ты найдешь его там!


Помогите другим читателям

Вы являетесь счастливым обладателем Nintendo Switch или Switch Lite? Вы все время в нее играете? Вы сожалеете о покупке? Теперь у вас есть шанс сообщить об этом другим.Просто ответьте на четыре вопроса ниже, чтобы другие люди, интересующиеся Switch, знали, что чувствуют наши читатели.

Загрузка опроса Загрузка опроса Загрузка опроса Загрузка опроса

Можно ли подключить планшет Nintendo Switch к любой док-станции Switch?

Если вам интересно, как можно играть на Nintendo Switch, пока ваш супруг (а) или дети смотрят фильм (или наоборот) в гостиной, не беспокойтесь! Вы можете подключить свой планшет Switch к другой док-станции Switch Dock - не только в своем собственном доме, но и в любом другом доме.Кроме того, Nintendo будет продавать док-станцию ​​когда-нибудь в будущем, поэтому вам даже не нужно покупать полную комплектацию, чтобы переходить с одного телевизора на другой (хотя вы можете захотеть купить несколько систем Switch, чтобы каждый мог играют что хотят в разных комнатах одновременно).

Как это возможно?

Технически Nintendo Switch - это планшетная часть всей системы. Большая квадратная штука, которая подключается к вашему телевизору, - это просто док-станция. Это не совсем похоже на зарядную станцию ​​для вашего мобильного телефона.После того, как вы подключите Switch Dock к источнику питания, а затем к телевизору, все, что вам нужно сделать, это вставить Switch (планшет) в док-станцию, и все готово.

VPN-предложения: пожизненная лицензия за 16 долларов, ежемесячные планы за 1 доллар и более

Switch Dock не имеет операционной системы, о которой нужно беспокоиться. На нем нет загруженных или сохраненных игр. Это просто провод от коммутатора (планшета) к телевизору.

Как мне получить только док-станцию?

Одним из аксессуаров, которые Nintendo перечислила на странице «Купить сейчас», является комплект док-станции Nintendos Switch, который будет включать док-станцию, адаптер переменного тока и кабель HDMI за 89 долларов.99.

Док-станция в настоящее время недоступна, и вы не можете даже нигде предварительно заказать ее. Но тот факт, что он указан на веб-сайте Nintendo, означает, что он находится в разработке. К сожалению, домохозяйствам с несколькими телевизорами придется подождать некоторое время, прежде чем Dock появится на полках магазинов.

Если это не слишком сложно, вы можете просто отключить Switch Dock от одного телевизора и подключить его к другому.

Что делать, если мне нужно более одного коммутатора?

Это совсем не проблема (кроме того факта, что получить его в день запуска может быть сложно).Если вы хотите вложить по 300 долларов в каждую отдельную систему Switch (планшет), контроллеры Joy-Con и док-станции, вы - золотая медаль.

Однако, если вы просто ищете дополнительные контроллеры, подставки для зарядки контроллеров или док-станции для подключения телевизора, вы можете сэкономить немного денег, приобретая периферийные устройства по отдельности. Единственная часть Switch, которая также не продается отдельно, - это сам Switch (планшет).

Есть вопросы?

У вас есть вопросы о том, как работает док? Оставляйте их в комментариях, и мы на них ответим.

Мы можем получать комиссию за покупки, используя наши ссылки. Узнать больше.

Как зарядить коммутатор Nintendo двумя способами

  • Есть два способа зарядить консоль Nintendo Switch, и оба позволяют играть во время зарядки.
  • Когда ваш коммутатор находится в док-станции, даже если вы играете по телевизору, консоль будет заряжаться через кабель питания, подключенный к док-станции.
  • Вы также можете подключить кабель для зарядки USB-C непосредственно к Switch, когда играете на нем в портативном режиме.
  • Посетите домашнюю страницу Business Insider, чтобы узнать больше.

Портативность Nintendo Switch отличает его от всех других домашних консолей. Даже после того, как вы отключите его от экрана, вы можете продолжать играть, куда бы вы ни пошли.

Но если у вашего коммутатора разрядится батарея, веселье закончится, пока вы не вернетесь к источнику питания. И, к сожалению, время автономной работы Switch не очень велико - на оригинальном Nintendo Switch вы обычно получаете от трех до девяти часов активного использования, в зависимости от того, насколько интенсивно аппаратно вы играете.Switch Lite проработает от трех до семи часов.

Однако полная зарядка Switch занимает около трех с половиной часов. И вы всегда можете продолжать играть, пока консоль подключена к источнику питания. Вот как.

Обратите внимание на продукты, упомянутые в этой статье:

Nintendo Switch (от 299,99 долларов США в Best Buy)
Nintendo Switch Lite (от 199,99 долларов США в Best Buy)

Для зарядки оригинального коммутатора Nintendo с помощью док-станции, которая также позволяет подключать систему к телевизору:

1. Подключите предоставленный USB-C кабель для зарядки к розетке переменного тока и к порту USB-C на задней панели док-станции коммутатора.

Подключите зарядное устройство (или адаптер переменного тока) к док-станции Switch.Стивен Джон / Business Insider

2. Вставьте консоль коммутатора в док-станцию ​​так, чтобы штекер USB-C, вставленный в док-станцию, вошел в порт в нижней части коммутатора.

Вы также можете заряжать контроллеры Joy-Con, подключив их к коммутатору во время зарядки.Стивен Джон / Business Insider

Если вы хотите играть на Switch в портативном режиме или у вас есть Nintendo Switch Lite, просто подключите кабель USB-C непосредственно к основанию консоли Switch.

Зарядный кабель вставляется прямо в нижнюю часть коммутатора.Стивен Джон / Business Insider

Nintendo Switch Lite против Switch: что лучше для вас?

С тех пор, как Switch появился на полках магазинов, его популярность продолжала расти. Он есть почти у всех, кого я знаю, и все, кого я знаю, используют его немного по-другому. Иногда это настольная игра, и она никогда не путешествует без дополнительного набора Joy-Cons для совместной игры.Иногда это все вышеперечисленное - домашняя консоль, персональное игровое устройство и система для вечеринок. Моя как в мягкой обложке. Я сворачиваюсь с ним на диване, лежу с ним в постели, везде ношу с собой, но почти никогда не использую его в пристыкованном режиме. Вот почему последняя версия Nintendo, более дешевая и компактная Switch Lite, кажется, сделана специально для таких пользователей, как я.

Вместо того, чтобы идти по пути «добавляй больше и плати больше денег», Nintendo использует свою систему, чтобы встретить пользователей там, где они есть. Вот где на помощь приходит Switch Lite.Он меньше, дешевле, симпатичнее и может играть в игры только в портативном режиме. Теперь, когда на рынке представлены две системы Switch, есть Switch для всех. Единственный вопрос: как вы хотите играть?

Обновлено в октябре 2019 г .: Мы обновили эту статью и добавили некоторую новую информацию после обзора Switch Lite.

Два великих дома

Начнем с того, чем два коммутатора отличаются друг от друга. Switch (Classic) поставляется с док-станцией, которую можно использовать для превращения вашего Switch в домашнюю консоль, такую ​​как Xbox One или PS4.Switch Lite опускает эту функцию, но оба имеют одинаковое внутреннее устройство и могут играть в одни и те же игры. Это важный момент. Не существует игр только для оригинальной версии или только для облегченной версии Switch. Есть одна разновидность игр Switch, и они работают на консолях и Switch.

Тем не менее, есть пара предостережений, о которых вам следует знать. Switch Lite включает в себя набор Joy-Cons, которые прикреплены к корпусу консоли, их нельзя снять, и у них нет элементов управления движением.Но Switch Lite может сочетать с и с использованием внешних контроллеров Joy-Cons и Pro , как и оригинальный Switch. Так что, если вы хотите поиграть в 1, 2, Switch (игра для вечеринок, требующая управления движением), вы все равно можете сделать это на Switch Lite. Вам просто понадобится дополнительный набор Joy-Cons.

Говоря о физических различиях, Switch Lite имеет высоту 3,6 дюйма и длину 8,2 дюйма с экраном 5,5 дюйма, так что он немного меньше стандартного Switch, высота которого составляет 4 дюйма и 9 дюймов.4 дюйма в длину с 6,2-дюймовым экраном. Но оба коммутатора имеют одинаковое количество портов: один разъем для наушников, порт USB-C для зарядки, слот для игровой карты и слот для SD-карты для дополнительного хранилища. У Switch Lite нет подставки на задней панели, но он поддерживает настольный режим, если это позволяет игра.

Настольная игра, которую можно увидеть здесь на стандартном коммутаторе, все еще возможна на Switch Lite, просто подпереть его чем-нибудь.

Фотография: Nintendo

Как подключить Nintendo Switch к телевизору

Nintendo Switch - это и портативная, и домашняя консоль, а это значит, что его можно подключить к телевизору, как PS5.Но насколько легко подключиться к игровому телевизору, когда вы так привыкли держать его, чтобы играть в игры?

Гибридная консоль специально разработана для различных игр. Есть ручной режим, в котором вы играете с контроллерами, прикрепленными к боковой стороне дисплея коммутатора.

Существует также настольный режим, в котором вы опираете Switch на подставку и отсоединяете контроллеры для сольной или групповой игры.

Или есть режим пристыковки. Это позволяет отправлять видеопоток прямо с консоли на телевизор.Огромное преимущество этого режима заключается в том, что вы можете наслаждаться любимыми играми Nintendo на экране, достойном их.

В конце концов, собственный экран Nintendo Switch всего 6,2 дюйма при среднем разрешении 1280 x 720 пикселей. Это делает его идеальным для игр на ходу или для комфортного отдыха на кровати или дивана.

Лучшая на сегодняшний день Nintendo Switch предлагает

Но если вы хотите получить более захватывающий игровой процесс и сидите прямо перед большим телевизором, почему бы не воспользоваться им.Замена экрана Switch на 40-дюймовый телевизор с разрешением 1920 x 1080 имеет огромное значение во всех смыслах этого слова. Это также позволит выявить еще больше любящих деталей из игр, для которых вы используете свой Switch. Это делает его отличным вариантом, если у вас уже есть много возможностей для ваших любимых игр и вы хотите встряхнуть опыт.

Большой экран, конечно же, намного лучше для игр с друзьями. Даже если вы не пробовали раньше, очевидно, что игра Mario Kart в режиме разделенного экрана на 6.2-дюймовый дисплей был бы далеко не идеальным.

Хорошая новость заключается в том, что настроить Switch и запустить его на телевизоре намного проще, чем вы могли ожидать, и мы рассмотрели каждый шаг в нашем практическом руководстве ниже.

1. Подготовьте провода

Где кабель HDMI?

Краткое примечание: Кабели HDMI не входят в комплект с большинством покупок, поэтому вам придется покупать собственные. На рынке представлено несколько брендов и производителей, с разными материалами и немного разной скоростью передачи, но для передачи видео 1080p любой выгодной покупкой является HDMI 2.0 от Amazon или вашего местного компьютерного магазина подойдет.

Когда вы покупаете консоль Nintendo Switch, вы получаете серо-черную док-станцию ​​в комплекте именно для этой цели. Во-первых, вам нужно открыть заднюю часть док-станции, чтобы увидеть два порта для кабелей.

Самый верхний порт предназначен для адаптера переменного тока, который подключается к розетке для подачи питания на консоль. Нижний порт предназначен для кабеля HDMI 2.0, один конец которого подключается сюда, а другой - к телевизору. Switch не может передавать контент по беспроводной сети на другое устройство, поэтому для тяжелой работы вам понадобится кабель.

2. Подготовьте коммутатор

После того, как вы все подключили и закрыли заднюю часть док-станции, вам нужно поместить консоль Switch внутрь док-станции. Вы вставляете коммутатор в верхнюю часть док-станции так, чтобы экран был направлен вперед (где вы можете увидеть логотип коммутатора). В нижней части док-станции есть небольшой разъем для подключения к консоли, на который легко надеть.

3. Отсоедините контроллеры

Если вы еще этого не сделали, сейчас самое время снять контроллеры с вашего коммутатора.Контроллеры Joy-Con выступают по бокам док-станции, и вы по-прежнему сможете дотянуться до них; все, что вам нужно сделать, это нажать небольшую кнопку «отпускания» на задней панели каждого Joy-Con и сдвинуть ее вверх, отсоединяя от консоли.

При покупке нового коммутатора также будет поставляться ручка Joy-Con, в которую можно вставлять контроллеры (на фото выше), хотя вы также можете использовать контроллер Pro или даже один Joy-Con, повернутый на бок.

4. Включите этот телевизор уже

Затем включите телевизор и найдите правильный вход HDMI.Многие телевизоры имеют кнопку «Источник» на пульте дистанционного управления или меню для входов среди настроек.

Вы сможете включить некоторые современные телевизоры, просто нажав кнопку «Домой» на контроллере Switch, включив дисплей и перейдя прямо к правому входу - хотя вы также можете отключить эту функцию в собственном меню настроек Switch.

Имейте в виду, что ваш телевизор или монитор должен иметь разрешение не менее 1080p, чтобы увидеть графическую разницу, хотя Switch не может выводить изображение с разрешением 4K, даже если телевизор поддерживает это.

5. Начни играть!

Вот и все! Не остается ничего иного, кроме как расслабиться и расслабиться, наслаждаясь безупречной игровой настройкой.

Есть несколько игр, которые нельзя было бы улучшить с помощью телевизора, и вы можете перейти к нашему списку лучших игр для Nintendo Switch, чтобы увидеть лучших соперников, или SD-карты Nintendo Switch, чтобы на вашей консоли поместилось еще больше игр.

Лучшие на сегодня предложения Nintendo Switch

Прерыватель цепи против переключателя: можно ли использовать прерыватель цепи в качестве переключателя?

Введение

Можно ли использовать выключатель в качестве переключателя взаимозаменяемо, или они являются отдельными объектами?

Автоматические выключатели и переключатели не являются новыми товарами; Фактически, Томас Эдисон впервые разработал идею автоматического выключателя в 1879 году.

Эти предметы часто воспринимаются как должное, поскольку они работают за кулисами, и все же они имеют решающее значение для безопасности дома и в промышленности
.

Для промышленных целей и выключатель, и автоматический выключатель должны быть способны обрабатывать большую мощность электроэнергии, чем
жилой.

Но в чем разница между выключателем и автоматическим выключателем?

Включение и выключение

Есть два важных параметра, касающихся подключения и отключения питания для электрических сетей:

  1. Включающая способность - Максимальный ток нагрузки при запуске.
  2. Отключающая способность - Максимальный ток короткого замыкания, который может быть отключен.

Автоматический выключатель спроектирован и рассчитан как на замыкающие, так и на размыкающие токи и токи нагрузки, тогда как выключатель спроектирован
и рассчитан только на включающие и отключающие токи нагрузки.

A Переключатель

Электрический переключатель служит для управления потоком электрического тока в цепи. Его можно использовать как для подавления тока, так и для его включения.

Коммутатор выполняет задачу ручного отключения или повторного включения питания от источника питания, создавая или закрывая воздушный изоляционный зазор между двумя точками проводимости.

Они известны как бинарные устройства, что по сути означает, что они имеют два состояния: открытое (1) и закрытое (0). Иногда на переключателях используются цифры «1» и «0». Эти символы являются международными стандартами, установленными IEC.

IEC 60417-5007, (линия), символ включения указывает на то, что оборудование находится в состоянии полного питания.

IEC 60417-5008, (кружок), символ выключения ff указывает на то, что питание было отключено от устройства.

A Автоматический выключатель

Автоматический выключатель - это предохранительное устройство, предотвращающее повреждение двигателей и проводки, когда ток, протекающий через электрическую цепь, превышает его проектные пределы. Он делает это, удаляя ток из цепи при возникновении небезопасного состояния. В отличие от выключателя, автоматический выключатель делает это автоматически и отключает питание немедленно или почти сразу.Таким образом, он работает как автоматическое устройство защиты услуг.

Переключатель обычно используется как изолятор, включающий и выключающий питание определенного устройства. С другой стороны, автоматический выключатель можно использовать для защиты цепи, содержащей много переключателей или устройств. Исключением является разъединитель, который используется для подключения или отключения питания всей панели управления или машины.

Проще говоря, выключатель предназначен для включения и выключения питания, автоматический выключатель «размыкает» цепь при перегрузке или неисправности.Выключатели переключаются и прерыватели ломаются. Эти различия имеют решающее значение для понимания их безопасности и практичности.

БОЛЬШАЯ разница

Когда все сказано и сделано, главная причина НЕ использовать автоматический выключатель в качестве выключателя - это вопрос надежности. Переключатели рассчитаны на большое количество операций, сколько раз переключатель включается и выключается. Автоматические выключатели не рассчитаны на такое же количество операций.

Автоматический выключатель - обманчивое простое устройство.Это гораздо более сложное устройство с большим количеством деталей, чем переключатель. Многократное включение и выключение выключателя приведет к его выходу из строя.

Однако…

Автоматические выключатели могут быть рассчитаны на режим переключения для цепей освещения. Автоматические выключатели, применяемые в цепях люминесцентного освещения 120 В или 277 В, должны иметь маркировку SWD или HID. SWD расшифровывается как Switching Duty. HID означает, что он рассчитан на разрядное освещение высокой интенсивности. Стандарт UL489 для автоматических выключателей утверждает, что автоматический выключатель SWD может быть рассчитан на ток до 20 А, не более.Выключатели HID рассчитаны на ток до 50 А.

Что будет тогда?

Вопрос все еще напрашивается, хотя это уже очевидно, можно ли использовать автоматический выключатель в качестве переключателя в промышленной панели управления? Совершенно очевидно, что, хотя они выполняют схожую функцию на базовом уровне, они являются двумя отдельными объектами.

Автоматические выключатели могут работать более эффективно как безопасные выключатели, но они не являются выключателями. Они не взаимозаменяемы. Поэтому использовать автоматический выключатель в качестве выключателя не рекомендуется.

Могу ли я использовать выключатель вместо автоматического выключателя?

Нет. Никогда не делайте этого. Переключатель не может обнаружить и прервать состояние перегрузки или неисправности. Скорее всего, он расплавится или загорится. Любой из этих вариантов считается экспертами «плохим».

Если вам нужна дополнительная информация о том, как работают автоматические выключатели и переключатели и как их безопасно использовать, не стесняйтесь обращаться к нам.

Отказ от ответственности:
Предоставленный контент предназначен исключительно для общих информационных целей и предоставляется при том понимании, что авторы и издатели не участвуют в предоставлении технических или других профессиональных консультаций или услуг.Инженерная практика определяется обстоятельствами конкретного объекта, уникальными для каждого проекта. Следовательно, любое использование этой информации должно осуществляться только после консультации с квалифицированным и лицензированным специалистом, который может принять во внимание все соответствующие факторы и желаемые результаты. Информация была размещена с разумной тщательностью и вниманием. Однако возможно, что некоторая информация является неполной, неверной или неприменимой к определенным обстоятельствам или условиям. Мы не несем ответственности за прямые или косвенные убытки, возникшие в результате использования информации, содержащейся в этом сообщении, или действий в соответствии с ней.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
