Можно ли штробить монолитные стены под электропроводку: Можно ли штробить монолитные стены под электропроводку

Содержание

Штробление монолитных стен — как избежать трагедии

Штробление монолитных стен — вопрос особого порядка. Устройство штрабы в стенах, в полу и в потолке производится для монтажа коммуникаций: электропроводки, трубопроводов и т. п.

В результате достаточно сложного процесса на плоскости образуются длинные борозды различной глубины, в зависимости от проводимых коммуникаций и возможности стен.

1. Затаившаяся опасность

Штраба в монолитных стенах может нести прямую опасность для конструктивной части здания. Особенностью монолитного строительства является то, что все монолитные стены здания участвуют в единой конструкции и являются несущими. Все они связаны между собой арматурным каркасом и бетонной смесью. При таких составляющих любое нарушение целостности особенно опасно.

Неправильно выполненная штраба становится причиной разрушения стены, а это ослабляет конструкцию всего здания. В краткосрочном периоде такие дефекты, скорее всего, останутся незамеченными, но при возникновении чрезвычайных ситуаций их последствия могут оказаться губительными.

Поэтому от подобных работ следует воздержаться. Однако, если принято взвешенное и обоснованное решение о штроблении, получены соответствующие разрешения, привлекать для выполнения этих работ нужно только специализированные организации.

Чтобы не ошибиться в выборе обязательно следует проверить наличие у компании соответствующего разрешения (лицензии) на осуществление этих работ, убедиться в наличии необходимого оборудования и квалификации рабочих.

Обязательно стоит помнить, что штраба в монолитных перекрытиях (пол и потолок) категорически запрещена.

2. Штраба потолка или что делать если нужно перенести люстры

Часто проложенная во время строительства здания проводка не соответствует желаниям и потребностям обитателей квартиры или офиса. Например, нужно установить дополнительные осветительные приборы, или изменить их местоположение на потолке.

Самый простой, но не очень эстетический вариант провести кабели поверх существующего потолка в специальных каналах — кабелегонах. Если внешний вид играет для владельца помещения важную роль, то лучше всего отказаться от этого способа.

Следующий вариант — проложить кабели снаружи и скрыть их с помощью оштукатуривания потолка. Это кропотливая, достаточно сложная работа для мастеров-отделочников и весьма дорогое удовольствие для хозяев помещения.

Третий способ — спрятать кабели под потолок из гипсокартона, или под другим видом подвесного потолка. Здесь работа будет не такой долгой и «грязной», но сэкономить не получится.

Четвертый вариант — натяжные потолки. Благодаря достижениям в современной строительной отрасли появилась возможность быстро (от нескольких часов), практически без шума и мусора не только скрыть проводку коммуникаций, но и получить красивый и ровный потолок. Стоимость его, как правило, не превышает суммированных затрат на устройство любого из приведенных способов срыть проводку. Более того, в процессе эксплуатации не придется тратить средств, времени и сил на косметический ремонт.

3. Как быть со стенами

Для производства штрабы в стенах правила не столь категоричны. При наличии разрешения и обязательно грамотных специалистов, оснащенных необходимыми производственными мощностями, с соблюдением всех предосторожностей и строительных норм эти работы могут быть произведены.

Штраба монолитных стен производится с соблюдением следующих условий:

  • штробы прокладываются исключительно по горизонтали и вертикали, строго обязательно по уровню;
  • штраба стены по диагонали категорически запрещается;
  • отступ от несущей конструкции потолка для горизонтальной штрабы — 150 мм, 300 мм, 450 мм и так далее;
  • для штроб, имеющих вертикальное направление, отступ от углов, оконных и дверных проемов — от 100 мм;
  • расстояние от существующих или предполагаемых по проекту газопроводных труб не должно быть меньше 400 мм.

Кроме того, обязательно следует соблюдать размеры штроб и их траекторию. По стенам до 80 см толщиной штраба под проводку устраивается по кратчайшему пути, соблюдая принцип горизонтальности и вертикальности. Если толщина стены превышает этот показатель, то штраба проводится по строительным линиям.

Предельные размеры штрабы:

  • длина — 3 тыс. мм;
  • глубина — 25 мм;
  • ширина — 250 мм.

Полный перечень обязательных для выполнения условий содержится в соответствующем СНиПе. Профильные компании хорошо знают все предусмотренные им нормы и правила, строго их соблюдают, чем и обеспечивают безопасность при производстве работ и дальнейшей эксплуатации здания.

можно ли проштробить без пыли. Технология штробления стен

Люди старшего поколения помнят то время, когда стены и потолки жилищ были «украшены» витыми косами наружной электропроводки. При возведении современных домов провода, трубы и прочие коммуникации строители заранее «прячут» в специальные каналы ограждающих конструкций.

Устройство коммуникационных каналов учитывается при расчёте несущей способности строительных приспособлений. Другое дело обстоит с дополнительным устройством скрытых коммуникаций в монолитных, панельных домах старой застройки.

Можно ли штробить несущие стены в таких домах? Данная статья детально даст ответ на этот вопрос.

Возможно ли штробление стен в панельном доме


Если проштробленный канал не оголил арматуру железобетонной плиты, то беспокоиться не стоит

Чтобы интерьер помещения не уродовали настенные коммуникации, их делают скрытыми. Для этого в ограждающих конструкциях делают и трубы. Можно ли штробить стену в панельном доме под проводку? Конечно, это возможно, но при выполнении ряда условий.

Устройство каналов в теле перегородок в монолитном доме не вызывает проблем. Это касается и панельных домов. Перегородка — это конструкция, которая несёт нагрузку только от собственного веса и на несущую способность всего сооружения не влияет.

Другое дело — несущих стен. Существенное нарушение целостности бетонных стен приведёт к потере их несущей способности, а это, в свою очередь, может вызвать непоправимые последствия.


Верхний слой бетона в ж/б плите от 30 до 50 мм

В интернете на эту тему можно встретить множество статей, утверждающих в категорическом тоне о невозможности штробления стен в панельном доме.

Следует попробовать опровергнуть подобные высказывания.

Чтобы понять суть проблемы, надо знать конструктивные особенности железобетонных стен. Основную несущую нагрузку воспринимает металлический арматурный каркас, «пронизанный» массой бетона. Верхний поверхностный слой бетона играет защитную роль. Поэтому, если штробление стен под проводку не оголяет арматуру, то от этого никак не пострадают монолитные ограждения.

Защитный слой бетона, как правило, составляет от 30 до 50 мм. Для двухжильного провода глубины канала 10 — 15 мм вполне будет достаточно. Для укладки несколько жил следует пробить штробу в несущей стене глубиной 20 — 25 мм. Чем шире канал, тем больше можно проложить проводов.

Делать штробу надо таким образом, чтобы несущая стена не имела каналов с оголённой арматурой.

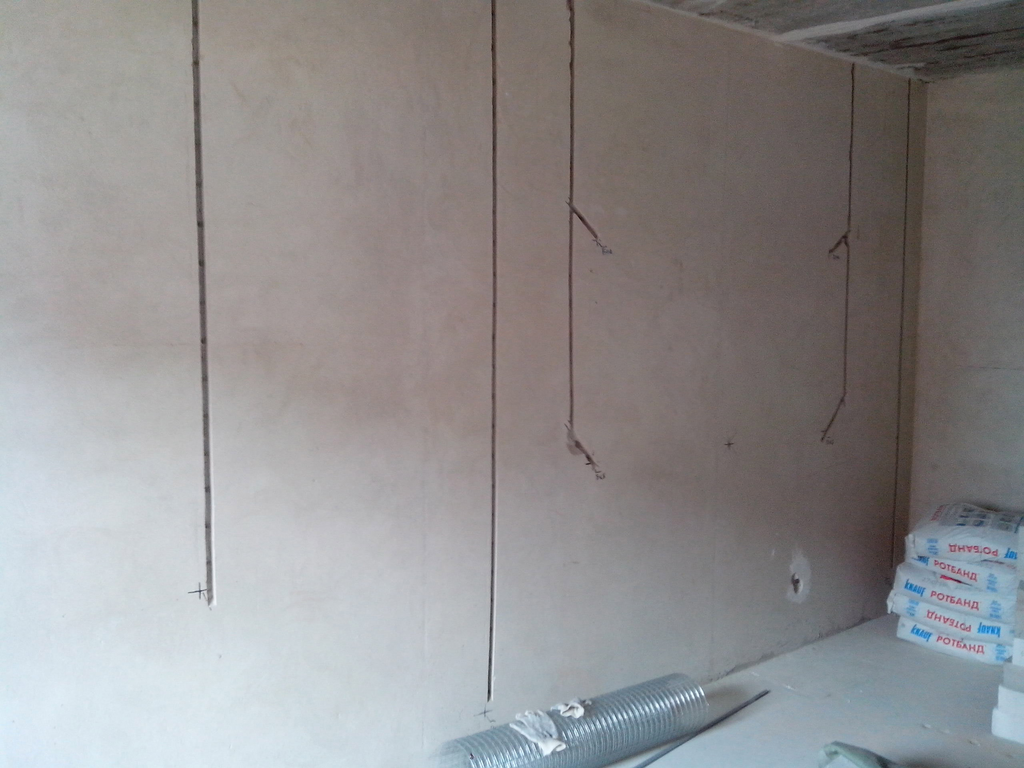

Расположение каналов под проводку


Все каналы должны быть прямыми

Как штробить панели, чтобы объём работ и материальные затраты были наиболее оптимальными? Сделать каналы в стеновых панелях возможно двумя путями. В первом варианте пробивается горизонтальная и вертикальная штроба. Во втором случае каналы располагаются по диагонали от распределительной коробки до розеток и выключателей.

Диагональное положение каналов значительно экономит трудозатраты и расход материалов.

Технология штробления стен

Проштробить стену можно несколькими способами:

Молоток и долото


Канал можно проштробить, постукивая молотком по долоту

Канал в слое штукатурки можно пробить с помощью молотка и долота.

Штукатурка представляет собой, по сути, мягкий материал.

Лёгким постукиванием молотка по долоту пробивают канал нужной ширины. В качестве долота можно использовать стамеску.

Дрель и долото

В патрон дрели вставляют сверло для бетона. По всей длине штробы с небольшими промежутками делаются отверстия. Затем пробивают канал, удаляя долотом участки бетона между отверстиями.

Перфоратор

В инструмент вставляют наконечник в виде лопатки или пики. Работая в режиме отбойного молотка, перфоратор выбивает в бетоне штробу нужной глубины и ширины.

Штроборез


Устройство штробореза

Электроинструмент оснащён одним или двумя режущими дисками. Двухдисковый штроборез позволяет вырезать каналы различной ширины. Расстояние между режущими дисками регулируется вручную.

Особенности прокладки провода в плите перекрытия


Не монтируйте штробы в потолке

Сразу оговорим, что этого делать не нужно.

В панельных домах плиты перекрытия многопустотные.

При возведении домов строители закладывают электрический провод в одну из пустот плиты перекрытия. В центре потолка делают отверстие, чтобы провести электрический шнур изнутри наружу. При замене старого провода в канале пустоты протягивают новую проводку.

Штробление в перегородках

Перегородки, не воспринимающие нагрузок от вышерасположенных конструкций, можно штробить без всяких ограничений.

При сквозном сверлении к проводу подключается одна розетка с одной стороны стены, а с другой стороны — вторая.

Этим решается вопрос экономии расхода электропроводки. О том, как правильно штробить, если вы не специалист, смотрите в этом видео:

Соблюдение правил безопасности


При работе с инструментом одевайте резиновые перчатки и защитные очки

При использовании электромеханических инструментов нужно выполнять ряд требований правил техники безопасности:

  1. Работая с электроинструментом в помещениях с повышенной влажностью, обязательно нужно надевать резиновые перчатки и обувь на каучуковой подошве.
  2. Для защиты глаз нужно надевают специальные очки.
  3. Чтобы исключить проникновения цементной пыли в лёгкие работника, одевают марлевую повязку или респиратор.
  4. При выполнении такого вида работ помещение должно хорошо проветриваться.
  5. Нельзя перегревать инструмент. Время от времени нужно давать отдых электроинструменту.
  6. Во время перерывов в работе всю цементную пыль удаляют пылесосом. Если происходит мощное пылеобразование, то сопло включённого пылесоса во время штробления держат рядом с каналом.

Укладка проводов в штробы


После монтажа провода штробу заливают раствором

Скрытую проводку устраивают следующим образом:

  1. В очищенные от пыли каналы укладывают проводку, фиксируя её алебастром через 200 — 300 мм, если этого недостаточно, количество точек фиксации увеличивают.
  2. Штробы заделывают цементным раствором.
  3. Застывший цемент грунтуют.
  4. Окончательно каналы шпаклюют под финишное покрытие стены. Подробнее об укладке кабеля смотрите в этом видео:

В случае отсутствия возможности устройства каналов под электропроводку на стенах устанавливают пластиковые короба, в которые укладывают проводку.

Выполняя ремонт в своем доме или квартире, хозяева обычно сталкиваются с этапом, когда возникает необходимость прокладки новой электропроводки. Это необходимо для установки новых розеток, ведь в предполагаемых местах их размещения попросту не всегда есть электропитание.

Можно подумать, что для выполнения задачи необходимо будет лишь приобрести лишь разветвленный провод, а также воспользоваться помощью специалистов. Однако услуги мастеров сегодня не являются бесплатными, более того, могут оказаться очень дорогими, тогда как штробить стены вы вполне можете и самостоятельно. Для этого необходимо будет лишь изучить технологию и правильно применить ее на практике.

Особенности штробления бетонной стены

Если вы задумались над вопросом о том, чем штробить стены под проводку, то на первом этапе необходимо воспользоваться карандашом и бумагой. Ваша задача — схематически обозначить линию прохождения провода. Важно определить точные места розеток и выключателей. Для этого необходимо ознакомиться со сводом правил, которые регламентируют распределение электрооборудования.

Многие полагают, что знают методику штробления, но на практике сталкиваются с проблемами. Если перед вами встал вопрос о том, как правильно штробить стены под проводку, то вы должны знать, что горизонтальное штробление не должно располагаться от перекрывающих плит дальше, чем на 150 мм. От вертикальных борозд следует отказаться, что касается того случая, когда они могут проходить около газовых труб. Отступить от последних необходимо не менее 400 мм.

Окна и углы должны быть удалены на 150 мм и больше. Прокладывать трубы необходимо только вертикально или горизонтально. Лишних наклонов быть не должно. В качестве исключения выступают лишь конструкции мансард, здесь проводка должна располагаться параллельно стене — под наклоном.

Когда домашние мастера задаются вопросом о том, как правильно штробить стены под проводку, они узнают, что длина сплошной борозды не должна превышать 3 м, тогда как ее ширина и глубина составляют 25 мм. Важно исключить и наличие поворотов. Переход к розетке и выключателю следует делать под одним углом. Исключением выступают стыки, которые обладают горизонтальной поверхностью. Запрещено проделывать в несущих стенах штробы, расположенные горизонтально. Эта рекомендация относится к постройкам в любых регионах. Когда речь идёт о панельных домах, этого правила следует придерживаться.

Выбор инструмента

Перед началом работ вы обязательно должны задаться вопросом о том, чем штробить стены под проводку. Сегодня известно огромное количество способов проведения данных манипуляций. Использовать можно:

  • перфоратор;
  • штроборез;
  • зубило и молоток;
  • болгарку;
  • ударную дрель.

Штроборез является почти идеальным инструментом, так как позволяет получить ровные резы. Однако его стоимость велика. А вот если вы планируете использовать перфоратор, то манипуляции удастся осуществить очень быстро, а работы будут иметь низкую стоимость. С помощью углошлифовальной машины такие борозды получаются ровными, однако будет образовываться мусор, от которого сложно избавиться. В качестве главного преимущества зубила и молотка выступает низкая стоимость. Однако если вы хотите добиться высокого качества, то экономить на инструментах не стоит.

Использование перфоратора

Перед вами может встать вопрос о том, как штробить стены под проводку перфоратором. Этот способ является одним из самых распространённых. Это объясняется тем, что для процедуры не потребуется много средств и времени. На первом этапе следует подготовить стены. Эти работы ничем не отличаются от тех, когда используются другие инструменты.

Мастеру предстоит проверить наличие старой электропроводки. Когда в стенах оказываются провода, происходят неприятные моменты. Не следует рисковать здоровьем и жизнью. Использовать для проверки необходимо специальный прибор. На следующем этапе мастеру предстоит разметить стены. Однако приступать к разметке необходимо лишь после того, как вы убедились, что в стенах нет проводов под напряжением.

От центральной коробки необходимо провести линии до источников тока, среди них:

  • розетки;
  • выключатели;
  • провода осветительных приборов.

Необходимо позаботиться о наличии защиты от пыли и грязи. Двери и окна обычно завешивают, ведь использование перфоратора будет сопровождаться образованием пыли, распространяемой по всей комнате. Если перед вами встал вопрос о том, как правильно штробить стену под проводку перфоратором, то следует ознакомиться с информацией ниже. После завершения подготовки можно приступать к основным действиям.

Для этого с помощью инструмента по прочерченным линиям необходимо просверлить отверстия, которые должны быть удалены друг от друга на 1,5 см. Далее всё зависит от инструмента. Его можно переключить на режим штробления, для этого следует использовать специальную насадку. Вставить можно и простое сверло. Отверстия, проделанные предварительно, соединяются между собой с помощью перфоратора. Новичкам не следует пренебрегать подготовкой, ведь без опыта такие работы провести довольно сложно, а добиться идеального результата и вовсе будет нереально.

Использование болгарки

Если вы всё ещё не решили, чем штробить стены под проводку, то можно рассмотреть технологию, которая предполагает применение болгарки. Для этого следует воспользоваться ведь материал стен достаточно прочный. На размеченном участке следует прорезать две полосы. Прорези должны располагаться параллельно. Шаг между ними составит 2 см.

Далее используется перфоратор или другой инструмент для удаления ненужных остатков между надрезами. Можно использовать перфоратор с молоточком. После проводка укладывается в проем и закрывается штукатуркой. Выемка материала должна осуществляться на такую глубину, чтобы на заключительном этапе удобно было укладывать штукатурку. Когда провода полностью скрыты и располагаются глубоко, останется свободное место, которое легко можно будет заполнить составом.

Если перед вами встал вопрос о том, как штробить бетонную стену под проводку, то вы должны задуматься ещё и о том, как избежать образования чрезмерного количества пыли. Ее слой после завершения работ может оказаться таким внушительным, что вычистить помещение будет способен лишь промышленный пылесос.

Если вас интересует чистота после завершения манипуляций, то следует предпочесть штроборез. Он напоминает болгарку, однако имеет встроенные алмазные круги. Наличие кожуха позволяет регулировать шаг между дисками и контролировать глубину борозд. Преимуществом штробореза выступает наличие отводящего патрубка для пылесоса. Пыль при работе не выходит за пределы кожуха. Однако для одноразовой работы этот метод не подходит, ведь приобрести инструмент можно за высокую цену. Но если вы всё же хотите получить чистое помещение, то можно взять агрегат в аренду.

Использование молотка и зубила

Задаваясь вопросом о том, чем штробить стены под проводку, вы можете рассмотреть один из простых вариантов — использование молотка и зубила. Длину участка, который необходимо проштробить, следует разделить на отдельные сегменты. С помощью зубила мастеру предстоит наметить углубления, отметки должны располагаться по краям будущей штробы. Углубления должны быть равны ширине острия инструмента. После, установив его поперёк направления будущего кабеля, часть стены необходимо выбить.

Продолжать удалять верхний слой следует и дальше. Продвигаться нужно по намеченной линии, а в конце вы сможете углубить штробу на 25 мм по всей длине. После каждого снятия верхнего слоя можно углублять штробу сразу. Однако эти инструменты не могут использоваться, если стена бетонная, так как материал в ее основе достаточно прочен, поэтому работать будет сложно.

Заключительные работы

Итак, штробим стены под проводку без пыли с помощью специального инструмента — штробореза, который может быть у вас в наличии. Иногда инструмент можно отыскать у родственников или знакомых или арендовать его в магазине. Как только штробы были пробиты, их следует очистить с помощью веника или пылесоса. Важно избавить углубления от пыли и прогрунтовать.

Процесс прокладки электропроводки и ее фиксации имеет целый ряд нюансов. После завершения работ осуществляется Сделать это можно, как упоминалось выше, с помощью штукатурки. В качестве альтернативных решений используются шпаклевки и гипс.

Почему не стоит выбирать перфоратор

Перед началом работ вы можете задать вопрос о том, на какую глубину штробить стену под проводку. Используя перфоратор, необходимо углубиться на 25 мм. С помощью лопатки на следующем этапе можно заняться устройством штробы. Главное условие при этом заключается в том, чтобы не установить лопатку поперёк линии. В этом случае вы отколете лишний кусок штукатурки или стены. В результате штроба не обретет нужные параметры ширины и глубины, кроме того, внешний вид будет не очень привлекательным. Штробление с помощью перфоратора позволяет добиться результата, однако сам процесс не очень чистый и быстрый.

Почему не стоит использовать углошлифовальную машину

Если вы тоже оказались в числе тех, кто задался вопросом о том, чем лучше штробить стены под проводку, то вы наверняка рассматривали варианты использования углошлифовальной машины. Дополнительно для неё следует приобрести алмазный диск. С его помощью вы сможете проштробить не только кирпич и бетон, но и штукатурку. В последнем случае работы будут легкими.

Весь процесс будет практически идентичен предыдущему, исключением выступает лишь результат, он предусматривает формирование более ровной штробы. Это важно учитывать, когда необходимо минимизировать повреждения отделки стен или штукатурки. Однако специалисты не рекомендуют использовать углошлифовальную машину, так как работа с ней сопровождается образованием большого количества пыли, которой комната по завершении заполняется полностью. Но для решения проблемы можно использовать пылесос, лучше, если он будет промышленным. При штроблении в этом случае следует заручиться помощью ещё одного человека, который будет удерживать всасывающую трубу около места среза.

Для справки

Теперь вам известно, как штробить стены под проводку без пыли — для этого следует использовать штроборез. Он выступает в качестве идеальной модификации варианта с болгаркой. Устройство предусматривает возможность установки пары режущих Между ними вы сможете регулировать расстояние. Главным преимуществом выступает то, что круги закрыты кожухом, который перекрывает место контакта со стеной.

Заключение

В большинстве случаев штроборез имеет кожух, который снабжён отводом для всасывающей трубы пылесоса. Итогом работы выступают ровные штробы, которые удается сформировать без пыли. После резки по краям штробы с помощью перфоратора необходимо будет выбрать лишний материал.

В прошлой статье я рассуждал о . Продолжим данную тематику и сегодня поговорим про более сложную проблему, это скрытая электропроводка, а вернее возможность и допущение штробление панельных домах, типовых серий.

Стоит отметить, что штробление стен используется не только в электромонтаже. При необходимости сделать скрытую разводку водопровода — этап штробления не избежать. Штробы для труб изготавливаются по тем же принципам, что и штробы для электропроводки. В стены прячутся только цельные трубы без соединений. Вентиля и шаровые краны не должны быть замурованы и к ним должен быть обеспечен постоянный доступ.

Напомню, шаровой кран используется в трубопроводах водопровода для перекрытия потоков воды (жидкости). Используемый в конструкции крана шар, позволяет надёжно перекрыть любой поток воды. Шар, в отличие от сальников, не прикипает к изделию и обеспечивает длительную эксплуатацию без протечек. Используйте надёжную запорную арматуру, можно легко и быстро кран шаровый купить в Екатеринбурге .

Обратимся к закону

Повторюсь из прошлой статьи, в СНиП, СП и ГОСТ нет прямого запрета на штробление стен в панельных домах. Для Москвы есть Постановление правительства « » п.11.11, где запрещено:

Делать штробы (борозды) в горизонтальных (!) швах и под внутренними стеновыми панелями, а также стеновых панелях (!) и плитах перекрытий (!) под электропроводку, разводку трубопроводов.

Но Москва не вся Россия и хочется более точно понять, можно или нельзя штробить стены в панельных домах.

Постановка вопроса

Начнем с вопроса, о возможности штробить потолок и пол панельного дома. В ответе на этот вопрос, оттолкнемся от ГОСТ и пункта о запрете нарушать целостность конструкций здания, которые могут привести к нарушению целостности (разрушениям). Вывод таков:

Устройство штроб на полу или потолке панельного дома может привести к его разрушению, а как следствие серьезное их штробление и устройство резаных борозд запрещено.

Однако, некоторые мастера и инженеры, и я в том числе, допускают устройство одиночной борозды глубиной до 10 мм по потолку до светильника, когда другие способы скрытой электропроводки по потолку (в каналах плиты) исключены.

Скрытая проводка в стеновых панелях

Вопрос в стеновых панелях, а проще говоря, вопрос штробления стен панельного дома, это вопрос множества споров.

По закону, как минимум Москвы, видим, что стеновые панели нельзя штробить совсем. Объяснить это просто, все стеновые панели панельного дома являются несущими.

Примечание: Многие считают, что нельзя делать только горизонтальные штробы, а вертикальные можно. В постановлении я читаю: «…не допускается …Устройство штраб в горизонтальных швах и под внутренними стеновыми панелями, а также в стеновых панелях и плитах перекрытий под размещение электропроводки…(в многоквартирных домах типовых серий»).

Во-первых, это постановление касается Москвы, во-вторых, на практике, стены, как штробили, так и штробят, хотя стоит придерживаться некоторых правил.


Горизонтальное штробление панельных домах запрещено
Глубокое штробление в панельных домах приводит к разрущению арматуры.

1. При смене проводки максимально использовать метод перетяжки проводки и использование для проводки каналов в бетонных панелях домов;

2. Не допускать штробление перекрытий и потолка в панельных домах, использовать для проводки каналы плит перекрытий;

3. Стараться избегать горизонтальное штробление стеновых панелей квартиры. А если использовать горизонтальное штробление, то исключить резку арматуры бетонных плит;

4. Исключить штробление бетонных стеновых панелей на стыках стеновых панелей и пола;


Штробление опорной части панели Запрещено

5. Придерживаться правил трассировки электропроводки, а именно делать электропроводку не ближе 100 мм от пола и 150 мм от углов комнат. Замечу, правило «не ближе 100 мм от пола» крайне трудно избежать, в электропроводке кухни. По всем схемам кухонной электропроводки, размещение розеток за кухонной мебелью делается на расстоянии 10 см от пола.

Важный совет! Для минимизации нагрузок на бетонные панели панельного дома, нужно использовать для изготовления штроб метод резки бетона на глубину штроб и наклонное выдалбливание борозды лопаткой перфоратора. Стараться исключить , изготовление штроб методом высверливания борозд и их последующего выдалбливания.

Выводы

Штробление панельных домах стен, которые являются несущими, лучше избегать, в крайнем случае, минимизировать и использовать альтернативные способы скрытой проводки.

При невозможности избежать штробления несущих стен в панельном доме, использовать способы штробления, которые минимально оказывают динамическое воздействие на плиты (резка и косое выдалбливание).

И последнее, в нормативных документах, касающихся всей страны вы не найдете четкого запрета на штробление панельных домах. А если принять во внимание, что можно получить разрешение на снос несущих стен панельных домов, то говорить о полном запрете штробления стен панельного дома, не приходится.

Штробление монолитных стен — вопрос особого порядка. Устройство штрабы в стенах, в полу и в потолке производится для монтажа коммуникаций: электропроводки, трубопроводов и т. п.

В результате достаточно сложного процесса на плоскости образуются длинные борозды различной глубины, в зависимости от проводимых коммуникаций и возможности стен.

1. Затаившаяся опасность

Штраба в монолитных стенах может нести прямую опасность для конструктивной части здания. Особенностью монолитного строительства является то, что все монолитные стены здания участвуют в единой конструкции и являются несущими. Все они связаны между собой арматурным каркасом и бетонной смесью. При таких составляющих любое нарушение целостности особенно опасно.

Неправильно выполненная штраба становится причиной разрушения стены, а это ослабляет конструкцию всего здания. В краткосрочном периоде такие дефекты, скорее всего, останутся незамеченными, но при возникновении чрезвычайных ситуаций их последствия могут оказаться губительными.

Поэтому от подобных работ следует воздержаться. Однако, если принято взвешенное и обоснованное решение о штроблении, получены соответствующие разрешения, привлекать для выполнения этих работ нужно только специализированные организации.

Чтобы не ошибиться в выборе обязательно следует проверить наличие у компании соответствующего разрешения (лицензии) на осуществление этих работ, убедиться в наличии необходимого оборудования и квалификации рабочих.

Обязательно стоит помнить, что штраба в монолитных перекрытиях (пол и потолок) категорически запрещена.

2. Штраба потолка или что делать если нужно перенести люстры

Часто проложенная во время строительства здания проводка не соответствует желаниям и потребностям обитателей квартиры или офиса. Например, нужно установить дополнительные осветительные приборы, или изменить их местоположение на потолке.

Самый простой, но не очень эстетический вариант провести кабели поверх существующего потолка в специальных каналах — кабелегонах. Если внешний вид играет для владельца помещения важную роль, то лучше всего отказаться от этого способа.

Следующий вариант — проложить кабели снаружи и скрыть их с помощью оштукатуривания потолка. Это кропотливая, достаточно сложная работа для мастеров-отделочников и весьма дорогое удовольствие для хозяев помещения.

Третий способ — спрятать кабели под потолок из гипсокартона, или под другим видом подвесного потолка. Здесь работа будет не такой долгой и «грязной», но сэкономить не получится.

Четвертый вариант — натяжные потолки. Благодаря достижениям в современной строительной отрасли появилась возможность быстро (от нескольких часов), практически без шума и мусора не только скрыть проводку коммуникаций, но и получить красивый и ровный потолок. Стоимость его, как правило, не превышает суммированных затрат на устройство любого из приведенных способов срыть проводку. Более того, в процессе эксплуатации не придется тратить средств, времени и сил на косметический ремонт.

3. Как быть со стенами

Для производства штрабы в стенах правила не столь категоричны. При наличии разрешения и обязательно грамотных специалистов, оснащенных необходимыми производственными мощностями, с соблюдением всех предосторожностей и строительных норм эти работы могут быть произведены.

Штраба монолитных стен производится с соблюдением следующих условий:

  • штробы прокладываются исключительно по горизонтали и вертикали, строго обязательно по уровню;
  • штраба стены по диагонали категорически запрещается;
  • отступ от несущей конструкции потолка для горизонтальной штрабы — 150 мм, 300 мм, 450 мм и так далее;
  • для штроб, имеющих вертикальное направление, отступ от углов, оконных и дверных проемов — от 100 мм;
  • расстояние от существующих или предполагаемых по проекту газопроводных труб не должно быть меньше 400 мм.

Кроме того, обязательно следует соблюдать размеры штроб и их траекторию. По стенам до 80 см толщиной штраба под проводку устраивается по кратчайшему пути, соблюдая принцип горизонтальности и вертикальности. Если толщина стены превышает этот показатель, то штраба проводится по строительным линиям.

Предельные размеры штрабы:

  • длина — 3 тыс. мм;
  • глубина — 25 мм;
  • ширина — 250 мм.

Полный перечень обязательных для выполнения условий содержится в соответствующем СНиПе. Профильные компании хорошо знают все предусмотренные им нормы и правила, строго их соблюдают, чем и обеспечивают безопасность при производстве работ и дальнейшей эксплуатации здания.

Штробление — это вид строительных работ, который выполняется при необходимости монтажа электропроводки и других коммуникаций. Он подразумевает проделывание в стенах специальных углублений (штроб) при помощи специального оборудования. Штробление — сложный трудоемкий процесс, который требует привлечения высококвалифицированных специалистов. Некачественное выполнение этих работ может привести к деформации несущих конструкций, повреждению коммуникаций и созданию аварийной ситуации, вплоть до обрушения дома.

СНиП на штробление стен под электропроводку

Штробление стен по СНиПу требует проведения определенной подготовительной работы. Прежде чем приступить к прокладке углублений, необходимо ознакомиться с планом расположения существующих коммуникаций и проверить их расположение при помощи специального оборудования. Это необходимо для того, чтобы предотвратить повреждение труб, кабелей и проводов, а также исключить вероятность травмирования рабочих.

СНиП на штробление несущих стен

Штробление несущих стен по СниПу предполагает соблюдение следующих правил:

  • углубления (штробы) необходимо прокладывать либо по вертикали, либо по горизонтали, диагональное штробление строго запрещено;
  • горизонтальные углубления могут выполнятся не ближе, чем на расстоянии 150 мм от потолка;
  • вертикальные углубления — не ближе, чем на расстоянии 100 мм от окон, дверей и углов;
  • если штробу планируется расположить параллельно газопроводу, расстояние между ними должно составлять не меньше 400 мм;
  • размеры штробы не должны превышать следующие ограничения: длина — 3000 мм; ширина и глубина — 250 мм;
  • на стенах толщиной более 800 мм углубления необходимо прокладывать по кратчайшей траектории;
  • на стенах толщиной менее 800 мм — параллельно строительным линиям.

Это далеко не все нормативы СНиПа по штроблению стен, существуют и другие правила, обязательные для соблюдения при выполнении этой работы.

Компания РезАлмаз под электропроводку по СниПу и обеспечит вам полную безопасность. Наши специалисты имеют большой опыт и высокую квалификацию. Мы используем современное надежное оборудование, поэтому вы можете быть уверены в высоком качестве предоставляемых услуг.

Нормативы СНиП на штробление стен под электропроводку

Штробление стен под электропроводку – ответственная часть капитального ремонта помещений жилого и коммерческого назначения. В старых кирпичных домах с помощью штроб, канавок в стенах и перекрытиях, решается задача прокладки и монтажа новых электрокабелей. В новостройках подвод питания к дополнительным розеткам и выключателям выполняется по технологии штробления. Основной нормативный документ, регламентирующий штробление стен — СНиП 3.05.06-85. Если владелец помещения планирует прокладку линий коммуникации (электрокабелей, труб) в штробах, он также должен быть уверен, что исполнитель работ знаком с новыми требованиями федерального градостроения, которые вступили в силу с ноября 2019 г.

Компания «Астат» специализируется на алмазной резке и производит штробление строительных конструкций в соответствии с действующими в нашей стране нормативами. Наши специалисты с помощью профессиональных штроборезов быстро и безопасно порежут стены из кирпича, монолита, бетонных блоков для прокладки новых инженерных сетей.

Технология штробления

Процесс создания углублений в строительных конструкциях происходит согласно проектному плану с применением соответствующего режущего инструмента. Технологическая схема должна отображать план разводки кабелей, места установки электроарматуры, а также учитывать сечение проводников и диаметры трубопроводов.

Создание технологических штробных каналов используется для прокладки:

  1. Электролиний – основные каналы режутся параллельно перекрытиям, что позволяет избежать повреждения старых коммуникаций, а разводка линий осуществляется вертикально, давая возможность направить проводники в зону потребления (розетки, выключатели). Ширина и глубина канавок зависит от сечения провода и ограничена 30 мм. Это позволяет во время штробления монолитных стен или перекрытий избежать повреждений силовой арматуры.
  2. Водопроводных труб – для минимизации рисков не рекомендуется проводить штробление в несущих стенах. Углубление под трубы не должно быть больше трети ширины стены. В железобетонных стенах глубина паза не может превышать ширину защитного слоя и достигать залегания арматурного каркаса. В кирпичной, пено- или газобетонной кладке выполнять штробление проще – отсутствие арматуры позволяет избежать строгих нормативных регламентов.

В жилых помещениях не разрешено использовать для изготовления полостей в стенах ударный инструмент, которые могут снизить прочность несущих элементов. Для производства технологических углублений специалисты «Астат» применяют профессиональные алмазные штроборезы, работа которых сохраняет прочность стен и перекрытий, а также не нарушает допустимые уровни шума и запыленности.

Правила штробления под проводку

Нормативы СНиПа по штроблению стен в различных регионах РФ часто дополнены местными правилами. Так с начала 2011 г. указом руководства г. Москвы № 508 запрещено штробить несущие элементы на кирпичных и железобетонных объектах. Прокладка пазов под электропроводку также не разрешена в горизонтальных швах или под внутристеновыми панелями. За организацию штроб в несущих конструкциях инспектирующие органы могут назначить штраф и, согласно действующему жилищному кодексу, выдадут предписание на демонтаж. Запрещено штробление стен под проводку, примыкающих к лестничным пролетам, независимо от того, имеют они несущие функции или являются перегородками.

Что делать, если нужно проложить новую электропроводку, не нарушая закон?

Самый простой способ – создать декоративную наружную сеть, но она не всегда вписывается в общий интерьерный стиль. Если возникает необходимость укладки кабелей в штробы, лучше всего создавать технологические каналы в стенах-перегородках. Проводку на потолке можно установить во внутреннем пространстве натяжных систем. Если по техническим причинам штробление стен невозможно, для прокладки коммуникаций создаются короба или дополнительный штукатурный слой, в котором разрешено делать пазы и углубления.

Ограничения и допуски на штробление

Штробление стен выполняется по утвержденной и согласованной план-схеме, с учетом действующих строительных нормативов. При этом строго соблюдаются ограничения и допуски на производство углублений в строительных конструкциях:

Штробление не несущих стен допускается на глубину не более 25 мм (для кирпичных) и до 3 см (бетонных) перегородок.

  • Пазы должны быть строго вертикальные или горизонтальные. Не разрешается прокладывать каналов по диагонали. Создание штраб с отклонением по вертикали допускается на поверхностях, имеющих уклон (мансарды, скаты), при этом линия паза должна находиться в одной плоскости со стеной.
  • Горизонтальные пазы производится на расстоянии 150 мм от плит перекрытия;
  • Вертикальные углубления располагаются на удалении более 100 мм от углов, проемов, а также более 40 см от газовых трубопроводов.
  • Штробный канал должен быть прямой, разрешен единственный поворот канал на участке от распредкоробки до точки потребления;
  • Длина штробного канала не может превышать 3 м.

Если проектные условия на монтаж электросети не дают возможность провести штробление по перегородкам, на производство углублений в несущих конструктивных элементах необходимо брать разрешение.

Для решения задач точного и безопасного штробления стен под инженерные коммуникации в Москве вы можете обратиться к специалистам компании «Астат». Мы быстро, аккуратно нарежем штробы, не нарушая строительные нормы и постановления.

Можно ли штробить несущие стены (в том числе монолитные) и п — Ремонты + Дача — православная социальная сеть «Елицы»

Очень часто задают вопрос о том, можно ли штробить несущие стены в квартире. Как правило, поводом для таких обращений служит запрет управляющей компании производить такие работы.

На территории Москвы данный вопрос в отношение панельных домов (домов массовых серий) регламентируется новыми правилами перепланировки — приложением № 1 к постановлению Правительства Москвы от 25. 10.2011 г. № 508-ПП. Пункт 11.12 указанного документа однозначно указывает на то, что:
При производстве работ по переустройству и (или) перепланировке жилых и нежилых помещений в многоквартирных домах не допускается: […] 11.12. Устройство штраб в горизонтальных швах и под внутренними стеновыми панелями, а также в стеновых панелях и плитах перекрытий под размещение электропроводки, разводки трубопроводов (в многоквартирных домах типовых серий).
Приложение № 1, постановление Правительства Москвы от 25.10.2011 № 508

Ранее аналогичное положение было предусмотрено Регламентом согласования переустройства, которое действовало до 1-ого декабря 2011 года.

Если речь идет о домах, не относящихся к категории панельных — построенных на основании типового проекта, устройство штроб (пробивка борозд) в несущих стенах, и в том числе монолитных конструкциях, по общему правилу запрещено (хотя о том и нет прямого указания нормативных актах или иных строительных правилах), т. к. такие работы в значительной мере снижают несущую способность конструкций и создают угрозу обрушения. При штроблении монолитных стен или перекрытий, в частности, существует реальная опасность разрушения поверхностного защитного слоя, призванного предупреждать коррозию арматуры, а также — опасность нарушения целостности самой арматуры, обуславливающей несущую способность конструктивного элемента. Следует помнить, что в толще стен арматура, как правило, располагается на глубине 30—35 мм, а в перекрытиях арматура размещается в нижнем растянутом слое.

В любом случае всякие работы по штроблению несущих (монолитных) конструкций в домах, которые не подпадают под действие постановления № 508-ПП, должны быть согласованы на основании проекта, одобренного архитектором данного дома (получено заключение). Автор проекта в подобном случае должен указать на то, что устройство борозд такого рода не повлияет на несущую способность. Шансы получить одобрение невелики. Наибольшая вероятность существует в случае, когда речь идет о стенах изготовленных из кирпича.
…не допускается: […] п. 11.4. Нарушение прочности, устойчивости несущих конструкций здания, при котором может произойти их разрушение.

Приложение № 1 к постановлению № 508-ПП
При планировании ремонта следует в принципе исходить из того, что по общему правилу запрещается штробить:

перекрытия;
несущие стены и иные элементы, обеспечивающие конструктивную прочность (особенно прокладывать в них горизонтальные борозды).

Если штробление невозможно, то прокладывание коммуникаций осуществляется в штукатурном слое, коробах, пространствах, образованных при помощи конструкций из ГКЛ (фальш-стены, подвесной потолок и т.д.).

В России существует ограничение на горизонтальное штробление несущих стен. Строго запрещено делать горизонтальные штробы глубиной более 2, 5 см, шириной 2см и длиной больше 3 метров. Тем более нельзя резать арматуру, которая находится внутри железобетона, это может нарушить целостность всего здания, и угрожать безопасности жителей всего дома. Что касается вертикальных штроб, то на них таких жестких ограничений нет. Заделка штроб в бетоне должна выполняться только цементными смесями, а не гипсовыми!

Основной нормативный документ, согласно которому происходит распределение проводки в стенах является СНиП 3.05.06-85. Рекомендую не лениться и ознакомиться с ним, что бы знать как правильно штробить стены под проводку. Основные пункты ниже:

Штробить стены следует либо горизонтально либо вертикально, то есть параллельно несущим конструкциям. Допускается делать наклонные штробы, когда прокладка происходит параллельно наклонным стенам, например на мансардах.
Горизонтальное штробление допускается на расстоянии не менее 15 см от плит перекрытия.
Вертикальные штробы делаются на расстоянии не менее 10см от углов и оконных проемов, а от газовых труб не менее 40см.
Размеры штробы должны быть не более 2, 5 см, длина одной штробы не должна превышать 3м.
Горизонтальное штробление в несущих стенах запрещено. Это особенно важное замечание для панельных домов, где практически все стены несущие.

Дополнительные нормативные документы:
СНиП 3.05.06-85
Постановление № 883ПП от 15.11.2005.
Постановлению Правительства Москвы №73ПП от 8 февраля 2005 года
Новые правила перепланировки в Москве — постановление № 508-ПП от 25.10.2011

Ссылки:
Штробление в жилых зданиях. Нормы допустимости

Можно ли штробить несущие стены (в том числе монолитные) и перекрытия?

Новые правила перепланировки в Москве — постановление № 508-ПП от 25.10.2011

Штробление несущих стен — почему нельзя штробить?

Вопреки тому, что любые повреждения несущих конструкций находятся под запретом, в процессе квартирных ремонтов многие пренебрегают этими требованиями. И все ради того, чтобы изменить интерьер жилого помещения под свой вкус. Чем грозит штробление несущих стен под скрытую электропроводку или трубы канализации? Почему нельзя нарушать целостность несущих конструкций здания? Как штробить стены правильно?

Пренебрежительное отношение к строительным нормам часто объясняется банальной неосведомленностью о последствиях, которые способны вызвать повреждения несущих стен, колонн и плит перекрытий.

Законодательство РБ устанавливает запрет на проведение перепланировки с нарушением целостности стен, плит перекрытий и конструкций панельных домов, штробление несущих стен регламентировано ТКП 45-1.04-14-2005 и СНиП 3.05.06-85.

На первый взгляд, нарезка нескольких борозд вряд причинит вред зданию. Однако за такие вольности полагается вполне серьезный административный штраф. Причем отвечать, возможно, придется спустя много лет после ремонтных работ.

Другое дело межкомнатные перегородки, которые можно штробить на свое усмотрение в любых направлениях, поскольку они не обладают несущими свойствами.

Почему запрещено штробление несущих стен и плит перекрытия

Любое нарушение структуры при штроблении стен, особенно несущих, или плит перекрытий уменьшает их толщину, снижает прочностные характеристики и устойчивость к нагрузкам. Особенно это опасно в панельных домах, где толщина бетонных плит всего 20 см и вырезанная штроба глубиной, например, 5 см для труб канализации уменьшит устойчивость конструкции на 25%. Особенно опасно нарушение целостности в конструкциях нижних этажей, так как на них приходится нагрузка всего здания. Пренебрежение правилами способно повлечь самые серьезные последствия вплоть до разрушения здания частично или полностью. И не стоит успокаивать себя, что небольшие углубления в несущей стене под электропроводку никак не повлияют на прочность конструкции. Одна штроба в стене может быть, но если все жильцы многоквартирного дома небрежно отнесутся к установленным запретам, то беды вряд ли получится избежать. Причем деформации несущих конструкций могут проявиться спустя многие годы, в самый неожиданный момент.

Чтобы быть уверенным в безопасности всех ремонтных работ, особенно затрагивающих изменение целостности конструкций, лучше обратиться к профессионалам, имеющим необходимый инструмент и опыт сверления отверстий и прокладки штроб.

В несущих стенах панельных и монолитных высотных зданий в толще бетона на расстоянии 2-3 см от поверхности проложена стальная арматура. Когда в стенах прорезают штробы, есть вероятность того, что она будет повреждена. В итоге пострадает прочность всей конструкции. В зданиях с кирпичными стенами такой арматуры нет, но запрет на штробление несущих стен под проводку или трубы канализации остается в силе. Потому что и в этом случае снижается несущая способность.

Поверх арматуры в панельных стенах идет защитный слой бетона толщиной до 30 мм. На первый взгляд этого достаточно для прокладки штроб. Однако гарантировать точность работ без повреждения вертикальной арматуры сложно. Поэтому такие работы в любом случае — вне закона. Как же штробить стены правильно?

Что делать, чтобы не нарушить закон?

Электропроводку лучше прокладывать внутри межкомнатных перегородок, подвесных потолков, внутренних каналах панелей или в кабель-каналах на поверхности несущих стен или плит перекрытий, сантехнические трубы — в коробах. Чтобы скрыть поверхностные кабель-каналы и короба, наращивают стены слоем штукатурки или зашивают листами гипсокартона. Правда, в этом случае «съедается» площадь помещений, как минимум на 2 -3 см слоя. Также значительно возрастает стоимость работ на приобретение и монтаж гипсокартона и оштукатуривание, однако устойчивость здания и безопасность жильцов важнее.

Больше о штроблении стен под электропроводку можно прочитать в статье.

Последствия незаконного штробления несущих стен, на которые приходится значительная нагрузка:

  • трещины в бетоне;
  • утрата прежней прочности бетонной конструкции;
  • риск разрушения конструкции, а то и всего многоэтажного здания;
  • устойчивости здания грозит даже малейшее сотрясение почвы в результате землетрясений, взрывных работ поблизости;
  • угроза здоровью и жизни жильцов других квартир.

Что еще следует знать?

Чтобы выполнить штробление стен правильно и безопасно, следует учесть массу фактов и ограничений.

  • Стены, граничащие с лестничными клетками и лифтовыми шахтами, обычно являются несущими. Штробить в них каналы под проводку нельзя в любом случае.



  • При штроблении стен (не несущих панельных, кирпичных, перегородок) действуют следующие ограничения и правила:
  1. Штробы могут быть строго вертикальные или горизонтальные. Диагональное штробление запрещено. На наклонных стенах возможно выполнение небольших наклонных штраб, строго параллельных стенам.
  2. Горизонтальная штроба должна быть глубиной менее 2,5 см, шириной — менее 2 см
  3. Прокладка каналов для электропроводки или труб — по горизонтали возможна не ближе 15 см до плит перекрытия, 10 см – до потолков.
  4. Запрещено штробление плит межэтажных перекрытий и в швах между плит.
  5. Вертикальные штробы должны не должны быть ближе 10 см от углов, дверных и оконных проемов, расстояние до газовых труб — минимум 40 см, до трубопроводов отопления и водоснабжения – не менее 5 см.
  6. Длина непрерывной горизонтальной борозды не может быть более 3 м.
  7. Разрешается лишь один угол поворота штробы от разветвительной коробки до розетки или выключателя.
  8. При условии согласования в контролирующих организациях частичное штробление несущих стен (все условия приводятся в СНИП), прокладывать штробы следут максимально короткими путями.



Читайте другие популярные статьи:

Вентиляционные продухи в фунламете — как сделать правильно

Алмазная резка фундамента

ВЕРНУТЬСЯ В БЛОГ

Почему нельзя штробить несущие стены? | БЛОГ СТРОИТЕЛЯ

При обсуждении этого вопроса большинство людей просят показать закон, где прописано, что несущие стены и перегородки штробить нельзя. Есть положения, на которые можно ссылаться. Запрет на штробление несущих стен оформлен законодательно в пунктах 10. 3 и 10.11 Приложения 1 постановления Правительства № 508.

Запрещено штробление несущих стен в домах, выстроенных из кирпича или монолитных конструкций, а так же горизонтальное штробление в швах, под внутренними стеновыми панелями, в плитах перекрытий в панельных домах.
Запрет на штробление несущих стен оформлен законодательно!

Строительные нормы и правила прописаны в Градостроительном кодексе РФ от 29.12.2004 N 190-ФЗ. Там же указано о необходимости нести ответственности за их нарушение при проведении ремонтных работ. За штробление стен предусмотрено административное наказание в виде штрафа. И, согласно статье 29 ЖК РФ, штробы придется заполнить, и вернуть конструкцию к первоначальному состоянию. Жалобу в Жилищную Инспекцию может подать любой человек, который заметил наличие штроб в несущих стенах.

Это юридическая часть вопроса. Не нужно пробивать штробы в несущих стенах, если не хотите испортить отношения с соседями, потратить впустую время и средства. Запрет действует только на несущие стены. Стеновые перегородки можно штробить любыми способами.

Не думайте, что ничего не случится, если вы проделаете несколько углублений!

Но самое главное – штробление несущих стен может привести к неизгладимым последствиям, вплоть до разрушения дома. Не думайте, что ничего не случится, если вы проделаете несколько углублений. Наверняка так рассуждает каждый второй собственник, а может даже больше. В итоге штробы могут тайно появиться в каждой квартире. И из-за несоблюдения строительных норм дом перестанет быть вашей надежной защитой, а будет нести опасность.

К каким последствиям может привести запрещенное штробление несущих стен:

1. Деформация бетона.

2. Появление трещин в стенах.

3. Потеря прочности несущей опоры.

4. Вероятность обвала и разрушения объекта (причем произойти это может не сразу, а через любой промежуток времени).

5. Любой взрыв неподалеку, небольшое землетрясение и прочие катаклизмы могут стать значительной угрозой зданию.

6. Нарушение целостности конструкции всего здания в целом.

7. Угроза жизни и здоровью людей, проживающих в доме.

Штробление несущих стен может привести к неизгладимым последствиям, вплоть до разрушения дома!

Каждый гражданин должен нести ответственность за свои действия. Прежде чем штробить несущие стены, задумайтесь обо всех последствиях и откажитесь от этой затеи. Ведь современные методы строительства предлагают достаточно много вариантов скрыть проводку и трубы. Сделать ремонт можно красиво и безопасно для себя, своей семьи и окружающих людей.

А ещё у нас много полезной и интересной информации по строительству, отделочным работам, дизайну, ландшафтному дизайну и многое другое! По этому не забывайте подписаться на канал, чтобы не потерять нас!

Можно ли штробить стены в панельном доме под проводку

Люди старшего поколения помнят то время, когда стены и потолки жилищ были «украшены» витыми косами наружной электропроводки. При возведении современных домов провода, трубы и прочие коммуникации строители заранее «прячут» в специальные каналы ограждающих конструкций.

Устройство коммуникационных каналов учитывается при расчёте несущей способности строительных приспособлений. Другое дело обстоит с дополнительным устройством скрытых коммуникаций в монолитных, панельных домах старой застройки.

Можно ли штробить несущие стены в таких домах? Данная статья детально даст ответ на этот вопрос.

Возможно ли штробление стен в панельном доме

Если проштробленный канал не оголил арматуру железобетонной плиты, то беспокоиться не стоит

Чтобы интерьер помещения не уродовали настенные коммуникации, их делают скрытыми. Для этого в ограждающих конструкциях делают штробление стен под проводку и трубы. Можно ли штробить стену в панельном доме под проводку? Конечно, это возможно, но при выполнении ряда условий.

Устройство каналов в теле перегородок в монолитном доме не вызывает проблем. Это касается и панельных домов. Перегородка – это конструкция, которая несёт нагрузку только от собственного веса и на несущую способность всего сооружения не влияет.

Другое дело – штробление несущих стен. Существенное нарушение целостности бетонных стен приведёт к потере их несущей способности, а это, в свою очередь, может вызвать непоправимые последствия.

Верхний слой бетона в ж/б плите от 30 до 50 мм

В интернете на эту тему можно встретить множество статей, утверждающих в категорическом тоне о невозможности штробления стен в панельном доме. Следует попробовать опровергнуть подобные высказывания.

Чтобы понять суть проблемы, надо знать конструктивные особенности железобетонных стен. Основную несущую нагрузку воспринимает металлический арматурный каркас, «пронизанный» массой бетона. Верхний поверхностный слой бетона играет защитную роль. Поэтому, если штробление стен под проводку не оголяет арматуру, то от этого никак не пострадают монолитные ограждения.

Защитный слой бетона, как правило, составляет от 30 до 50 мм. Для двухжильного провода глубины канала 10 – 15 мм вполне будет достаточно. Для укладки несколько жил следует пробить штробу в несущей стене глубиной 20 – 25 мм. Чем шире канал, тем больше можно проложить проводов.

Делать штробу надо таким образом, чтобы несущая стена не имела каналов с оголённой арматурой.

Расположение каналов под проводку

Все каналы должны быть прямыми

Как штробить панели, чтобы объём работ и материальные затраты были наиболее оптимальными? Сделать каналы в стеновых панелях возможно двумя путями. В первом варианте пробивается горизонтальная и вертикальная штроба. Во втором случае каналы располагаются по диагонали от распределительной коробки до розеток и выключателей.

Диагональное положение каналов значительно экономит трудозатраты и расход материалов.

Технология штробления стен

Проштробить стену можно несколькими способами:

Молоток и долото

Канал можно проштробить, постукивая молотком по долоту

Канал в слое штукатурки можно пробить с помощью молотка и долота.

Штукатурка представляет собой, по сути, мягкий материал.

Лёгким постукиванием молотка по долоту пробивают канал нужной ширины. В качестве долота можно использовать стамеску.

Дрель и долото

В патрон дрели вставляют сверло для бетона. По всей длине штробы с небольшими промежутками делаются отверстия. Затем пробивают канал, удаляя долотом участки бетона между отверстиями.

Перфоратор

В инструмент вставляют наконечник в виде лопатки или пики. Работая в режиме отбойного молотка, перфоратор выбивает в бетоне штробу нужной глубины и ширины.

Штроборез

Устройство штробореза

Электроинструмент оснащён одним или двумя режущими дисками. Двухдисковый штроборез позволяет вырезать каналы различной ширины. Расстояние между режущими дисками регулируется вручную.

Особенности прокладки провода в плите перекрытия

Не монтируйте штробы в потолке

Некоторые «специалисты» рекомендуют пробивать штробы в потолке для подводки провода к потолочному светильнику.

Сразу оговорим, что этого делать не нужно.

В панельных домах плиты перекрытия многопустотные.

При возведении домов строители закладывают электрический провод в одну из пустот плиты перекрытия. В центре потолка делают отверстие, чтобы провести электрический шнур изнутри наружу. При замене старого провода в канале пустоты протягивают новую проводку.

Штробление в перегородках

Перегородки, не воспринимающие нагрузок от вышерасположенных конструкций, можно штробить без всяких ограничений.

При сквозном сверлении к проводу подключается одна розетка с одной стороны стены, а с другой стороны – вторая.

Этим решается вопрос экономии расхода электропроводки. О том, как правильно штробить, если вы не специалист, смотрите в этом видео:

Соблюдение правил безопасности

При работе с инструментом одевайте резиновые перчатки и защитные очки

При использовании электромеханических инструментов нужно выполнять ряд требований правил техники безопасности:

  1. Работая с электроинструментом в помещениях с повышенной влажностью, обязательно нужно надевать резиновые перчатки и обувь на каучуковой подошве.
  2. Для защиты глаз нужно надевают специальные очки.
  3. Чтобы исключить проникновения цементной пыли в лёгкие работника, одевают марлевую повязку или респиратор.
  4. При выполнении такого вида работ помещение должно хорошо проветриваться.
  5. Нельзя перегревать инструмент. Время от времени нужно давать отдых электроинструменту.
  6. Во время перерывов в работе всю цементную пыль удаляют пылесосом. Если происходит мощное пылеобразование, то сопло включённого пылесоса во время штробления держат рядом с каналом.

Укладка проводов в штробы

После монтажа провода штробу заливают раствором

Скрытую проводку устраивают следующим образом:

  1. В очищенные от пыли каналы укладывают проводку, фиксируя её алебастром через 200 – 300 мм, если этого недостаточно, количество точек фиксации увеличивают.
  2. Штробы заделывают цементным раствором.
  3. Застывший цемент грунтуют.
  4. Окончательно каналы шпаклюют под финишное покрытие стены. Подробнее об укладке кабеля смотрите в этом видео:

В случае отсутствия возможности устройства каналов под электропроводку на стенах устанавливают пластиковые короба, в которые укладывают проводку.

можно маркировать без пыли. Технология штрихов стен

Люди старшего поколения помнят времена, когда стены и потолки жилищ «украшали» вейд-оплетками внешней проводки. Строящиеся современные дома Провода, трубы и другие коммуникации строители заранее «прячут» в специальных каналах ограждающих конструкций.

Устройство каналов связи учитывается при расчете несущей способности Строительные устройства.Другое дело с дополнительным устройством скрытых коммуникаций в монолитных, панельных домах старой постройки.

Можно ли в таких домах гладить несущие стены? Эта статья даст подробный ответ на этот вопрос.

Можно ли вклеить стены в панельном доме?????????????Для этого трубы изготавливаются в ограждающих конструкциях.

Можно ли гладить стену в панельном доме под проводку? Конечно, это возможно, но при выполнении ряда условий.

Устройство каналов в теле перегородок в монолитном доме не вызывает проблем. Это касается и панельных домов. Перегородка — это конструкция, которая несет нагрузку только собственным весом и не влияет на несущую способность всей конструкции.

Другое дело — несущие стены.Значительное нарушение целостности бетонных стен приведет к потере их несущей способности, а это, в свою очередь, может вызвать непоправимые последствия.


Верхний слой бетона в ж / д плите от 30 до 50 мм

В Интернете можно найти множество статей на эту тему, утверждающих в категоричном тоне невозможность обводки стен в панельном доме. Вы должны попытаться опровергнуть подобные утверждения.

Чтобы понять суть проблемы, необходимо знать конструктивные особенности железобетонных стен.Основную несущую нагрузку воспринимает металлическая арматура каркаса, «пропитанная» массой бетона. Верхний поверхностный слой бетона играет защитную роль. Поэтому, если ход стен под проводку не торгует армированием, то монолитные заборы от этого не пострадают.

Защитный слой бетона обычно составляет от 30 до 50 мм. Для двухъярусной проволоки глубиной канала 10-15 мм будет достаточно. Для укладки следует пробить в несущей стене штрихом несколько жил на глубину 20 — 25 мм.Чем шире канал, тем больше проводов можно проложить.

Обводку необходимо делать так, чтобы в несущей стене не было каналов с оголенной арматурой.

Расположение канала


Все каналы должны быть прямыми

Как обвести панели так, чтобы объем работ и затраты на материалы были наиболее оптимальными? Каналы в стеновых панелях возможны двумя способами. В первом варианте делается горизонтальное и вертикальное говно. Во втором случае каналы располагаются по диагонали от распределительной коробки до розеток и выключателей.

Диагональное расположение каналов значительно экономит трудозатраты и расход материалов.

Технология обводки стен

Штамповать стену можно несколькими способами:

Молотком и зубилом


Канал можно штамповать, простукивая битом молоток

Канал в слое штукатурки можно проткнуть молоток и зубило.

Гипс на самом деле мягкий материал.

Легкий молоток в канале качения нужной ширины.Долото можно использовать как долото.

Сверло и долото

Сверло по бетону вставляется в патрон сверла. Отверстия проделываются по всей длине ярлыков с небольшими промежутками. Затем канал прорывается, удаляя бетонные детали между отверстиями.

Перфоратор

Вставьте наконечник в форме лезвия или выступов в инструмент. Работая в режиме отбойного молотка, перфоратор выбивает в бетоне ход нужной глубины и ширины.

Строборез


Устройство Строборза

Электроинструмент комплектуется одним или двумя отрезными дисками.Двухдисковый ходок позволяет резать каналы разной ширины. Расстояние между режущими дисками регулируется вручную.

Особенности Прокладка провода в плите


Не монтировать башмаки в потолке

Сразу обсудим, что делать не нужно.

В панельных домах плиты перекрытия забиты.

При возведении дома строители прокладывают электропровод в одну из пустот плиты перекрытия. В центре потолка проделайте отверстие для вывода электрического шнура изнутри наружу.При замене старого провода в пустом канале новая проводка растягивается.

Стробин в перегородках

Перегородки, не воспринимающие нагрузки от вышеперечисленных конструкций, можно перемещать без каких-либо ограничений.

При сквозном просверливании до провода одна розетка подключается с одной стороны стены, а с другой — второй.

Это решает проблему экономии электропроводки. О том, как правильно наклеить, если вы не специалист, смотрите в этом видео:

Соблюдение правил безопасности


При работе с инструментом надевайте резиновые перчатки и защитные очки

При использовании электромеханических инструментов необходимо соблюдать ряд правил техники безопасности. Выполняется:

  1. При работе с электроинструментом в помещениях с повышенной влажностью необходимо носить резиновые перчатки и обувь на резиновой подошве.
  2. Для защиты глаз необходимо носить специальные очки.
  3. Для исключения попадания цементной пыли в легочного работника наложите марлевую повязку или респиратор.
  4. При выполнении такого вида работ помещение должно хорошо проветриваться.
  5. Нельзя перегревать инструмент. Время от времени вам нужно откладывать электроинструменты.
  6. Во время перерывов в работе вся цементная пыль удаляется пылесосом. При сильном пылеобразовании насадка включенного пылесоса во время гребков держится рядом с каналом.

Прокладка проводов в колодках


После монтажа провода штрих заливают раствором

Скрытая проводка подходит так:

  1. В очищенных от пыли каналы ставят, фиксируя алебастром через 200 — 300 мм, если этого мало, количество точек крепления увеличивают.
  2. Шорты заделываем цементным раствором.
  3. Замороженный цемент измельчается.
  4. Наконец, каналы ставятся на финишное покрытие стены.Подробно о прокладке кабеля смотрите в этом видео:

При отсутствии возможности каналов каналов для электропроводки на стенах устанавливаются пластиковые коробки, в которых размещается проводка.

Выполняя ремонт в своем доме или квартире, хозяева обычно сталкиваются с тем этапом, когда возникнет необходимость в новой прокладке проводки. Необходимо установить новые розетки, потому что в предполагаемых местах их размещения попросту нет электропитания.

Можно подумать, что для выполнения поставленной задачи достаточно будет приобрести только разветвленный провод, а также воспользоваться помощью специалистов. Однако услуги мастеров сегодня не бесплатны, к тому же могут стоить очень дорого, а можно запросто со стенами и самому. Для этого нужно будет только изучить технологию и правильно применить ее на практике.

Особенности обводки бетонной стены

Если задуматься над вопросом, как приклеить стены под проводку, то на первом этапе необходимо использовать карандаш и бумагу. Ваша задача — схематично обозначить линию прохождения провода. Важно определить точное расположение розеток и выключателей. Для этого необходимо ознакомиться с расстановкой правил, регулирующих раскладку электрооборудования.

Многие считают, что знают технику наклеивания, но на практике столкнулись с проблемами. Если вы столкнулись с вопросом, как подкорректировать стены под разводку, то следует знать, что горизонтальные накладки не должны располагаться на плитах перекрытия более 150 мм.От вертикальных борозд следует отказаться, так как они могут проходить вокруг газовых труб. Отступление от последнего не менее 400 мм.

Окна и углы необходимо удалить на 150 мм и более. Ставить трубы нужно только вертикально или горизонтально. Никаких лишних откосов быть не должно. В виде исключения только конструкций мансарды, проводку следует размещать параллельно стене — под наклоном.

Когда домашних мастеров спрашивают, как правильно проклеить стены под проводку, они узнают, что длина сплошной канавки не должна превышать 3 м, а ширина и глубина — 25 мм. Важно исключить наличие поворотов. Подойдите к розетке и выключатель должен быть сделан под одним углом. Исключение составляют стыки с горизонтальной поверхностью. Запрещается делать в несущих стенках обуви, расположенных горизонтально. Эта рекомендация относится к постройкам в любых регионах. Когда дело касается панельных домов, следует придерживаться этого правила.

Подбор инструмента

Перед началом работ необходимо задать вопрос, как приклеить стены к проводке.Сегодня известно огромное количество способов ведения данных для манипуляций. Можно использовать: перфоратор

  • ;
  • строборез;
  • долото и молоток;
  • болгарский;
  • Ударная дрель.

Строборез — практически идеальный инструмент, так как позволяет получать гладкие пропилы. Однако ценность его велика. Но если вы планируете использовать перфоратор, то манипуляции можно будет произвести очень быстро, а работа будет иметь невысокую стоимость. С помощью углового станка такие борозды просчитываются, но образуется мусор, от которого сложно избавиться. Как главное достоинство долота и молотка — невысокая стоимость. Однако если вы хотите добиться высокого качества, не стоит экономить на инструментах.

Использование перфоратора

Перед вами может встать вопрос о том, как проклеить стены под перфоратор для проводки. Этот способ — один из самых распространенных. Объясняется это тем, что на процедуру не будет средств и времени. На первом этапе следует подготовить стены. Эти работы ничем не отличаются от работ с использованием других инструментов.

Мастер должен будет проверить наличие старой проводки. Когда в стенах проходят провода, возникают неприятные моменты. Не рискуйте здоровьем и жизнью. Используйте специальное приспособление. На следующем этапе у мастера будут стены. Однако начинать разметку необходимо только после того, как вы убедились, что в стенах нет проводов под напряжением.

От центральной коробки необходимо провести линии к источникам тока, среди них:

  • розеток;
  • переключатели;
  • провод осветительных приборов.

Необходимо позаботиться о наличии защиты от пыли и грязи. Двери и окна обычно ходовые, ведь использование перфоратора будет сопровождаться образованием пыли, разносящейся по всему помещению. Если вы столкнулись с вопросом, как исправить стену под разводку перфоратора, то вам следует ознакомиться с информацией ниже. После завершения подготовки можно переходить к основным действиям.

Для этого с помощью инструмента для потертых линий необходимо просверлить отверстия, которые необходимо удалить друг от друга на 1.5 см. Далее все зависит от инструмента. Его можно переключить в режим хода, для этого следует использовать специальную насадку. Вставить можно также и простое сверло. Проделанные отверстия предварительно стыкуют перфоратор. Новичкам не стоит пренебрегать подготовкой, ведь без опыта такую ​​работу провести довольно сложно, а добиться идеального результата будет невозможно.

Использование болгарки

Если вы все еще не решили, чем наклеить стены под проводку, можно рассмотреть технологию, которая предполагает использование болгарки. Для этого используют достаточно прочный материал стен. На размещенном участке следует прорезать две полосы. Прорези следует разместить параллельно. Шаг между ними составит 2 см.

Затем с помощью перфоратора или другого инструмента удалите ненужные остатки между разрезами. Можно использовать молотковый перфоратор. После проводка укладывается в проем и закрывается штукатуркой. На этой глубине следует проводить выдавливание материала, чтобы на завершающем этапе было удобно укладывать штукатурку.Когда провода будут спрятаны полностью и глубоко, останется свободное место, которое легко заполнить составом.

Если вы столкнулись с вопросом, как заштриховать бетонную стену под проводку, то вам стоит задуматься, как избежать образования чрезмерного количества пыли. Его слой после завершения работ может быть настолько внушительным, что убрать комнату сможет только промышленный пылесос.

Если вас интересует чистота после завершения манипуляций, стоит отдать предпочтение поглаживанию. Он напоминает болгарку, но имеет встроенные алмазные круги. Наличие кожуха позволяет регулировать шаг между дисками и контролировать глубину борозды. Достоинством мазка является наличие напорного патрубка для пылесоса. Пыль при работе не выходит за пределы кожуха. Однако для разовой работы такой способ не подходит, ведь можно приобрести инструмент по высокой цене. Но если вы все же хотите получить чистую комнату, можно арендовать агрегат.

Используйте молоток и зубило

Задаваясь вопросом, как приклеить стены под проводку, можно рассмотреть один из простых вариантов — использование молотка и зубила. Длину участка, который нужно проштамповать, нужно разделить на отдельные отрезки. С помощью стамески очертить мастер, расположить отметки по краям будущей шортики. Углубления должны быть равны инструменту по ширине. После, проложив его поперек направления будущего кабеля, необходимо выбить часть стены.

Продолжайте удаление верхнего слоя следующим образом. Необходимо двигаться по намеченной линии, а в конце можно углубить обводку 25 мм по всей длине. После каждого снятия верхнего слоя можно сразу углублять мазок. Однако эти инструменты нельзя использовать, если стена бетонная, так как материала достаточно, поэтому работать будет сложно.

Выпускные работы

Итак, стены перегородок под проводку очищены от пыли с помощью специального инструмента — глазури, который может быть в наличии.Иногда средство можно найти у родственников или знакомых или взять напрокат в магазине. Как только обувь была пробита, ее следует очистить веником или пылесосом. Важно уберечь углубления от пыли и обработать.

Процесс прокладки электропроводки и ее фиксации имеет ряд нюансов. После завершения работ сделать это можно, как было сказано выше, с помощью штукатурки. В качестве альтернативных растворов используют шпаклевку и гипс.

Почему бы вам не выбрать перфоратор

Перед началом работ можно задать вопрос, на какую глубину приклеить стену к проводке.Используя перфоратор, необходимо углубить на 25 мм. Используя лезвие на следующем этапе, вы сможете насладиться прямым устройством. Главное условие при этом — не устанавливать шпатель поперек линии. В этом случае вам доставят лишний кусок штукатурки или стен. В результате Штроба не найдет нужных параметров ширины и глубины, кроме того, внешний вид будет не очень привлекательным. Наклейка с помощью перфоратора позволяет добиться результата, но сам процесс не очень чистый и быстрый.

Почему бы вам не использовать угловую машину

Если вы тоже оказались среди тех, кто задумывался, как лучше проклеить стены под проводку, то вы, вероятно, подумали об использовании угловой машины для бликов. Дополнительно для этого следует приобрести алмазный диск. С его помощью можно пропустить не только кирпич и бетон, но и штукатурку. В последнем случае работа будет легкой.

Весь процесс будет практически идентичен предыдущему, исключение составляет только результат, он предусматривает формирование более ровного ярлыка.Важно учитывать, когда необходимо минимизировать повреждение стен стен или штукатурки. Однако специалисты не рекомендуют использовать машину для прохождения поворотов, так как работа с ней сопровождается обучением. большое количество пыли, которым комната после завершения засыпается полностью. Но для решения проблемы можно использовать пылесос, лучше, если он будет промышленным. В этом случае, в этом случае, один человек должен быть привлечен с помощью другого человека, который будет держать всасывающую трубу рядом с местом среза.

Для справки

Теперь вы знаете, как приклеить стены под проводку без пыли — для этого вам стоит воспользоваться штрихом. Он выступает как идеальная модификация варианта с болгаркой. В устройстве предусмотрена возможность установки парной резки, между ними можно регулировать расстояние. Основное преимущество — кружки закрываются кожухом, перекрывающим место соприкосновения со стеной.

Вывод

В большинстве случаев мазок имеет кожух, который снабжен краном для всасывающего патрубка пылесоса.Результатом работы является гладкая обувь, которая без пыли формируется. После разрезания по краям складки перфоратором необходимо будет выбрать дополнительный материал.

В прошлой статье я рассуждал. Мы продолжим эту тему и сегодня поговорим о более сложной проблеме, это скрытая проводка, а точнее возможность и предположение обклеивания панельных домов типовых серий.

Стоит отметить, что ход стен применяется не только в электроагрегате.При необходимости сделайте скрытую разводку водопровода — шага наклеивания не избежать. Трубы для труб изготавливаются по тем же принципам, что и сдвиги. В стенах без соединений прячутся только цельные трубы. Вентиляционные I. Шаровые краны. К ним не должно быть постоянного доступа.

Напомню, шаровой кран применяется в трубопроводах водопровода для перекрытия потоков воды (жидкости). Шар, использованный в конструкции крана, позволяет надежно перекрывать любой поток воды.Шарик, в отличие от сальников, не скапливается к изделию и обеспечивает длительную работу без протечек. Воспользовавшись надежной запорной арматурой, вы легко и быстро сможете купить крановую балку в Екатеринбурге.

Обратимся к закону

Повторяю из прошлой статьи, в СНиП, СП и ГОСТ нет прямого запрета на поклейку стен в панельных домах. Для Москвы существует постановление правительства «» Г.11.11, где запрещено:

Делать шаг (борозды) в горизонтальных (!) Швах и под внутренние стеновые панели, а также стеновые панели (!) И внахлест плиты (!) под электропроводку, трубопроводную разводку.

Но Москва — это не вся Россия и хочется точнее понимать, можно или нельзя в панельных домах стены втыкать.

Постановка вопроса

Начнем с вопроса о возможности обшивки потолка и пола панельного дома. В ответ на этот вопрос оттолкнутся от ГОСТа и точки запрета нарушат целостность строительных конструкций, что может привести к нарушению целостности (разрушению). Снасть:

Устройство удара по полу или потолку панельного дома может привести к его разрушению, в результате чего запрещены их серьезные удары и устройство нарезки паза.

Однако некоторые мастера и инженеры, и я в том числе, допускают устройство с одним пазом глубиной 10 мм в потолке перед лампой, когда другие способы скрытой проводки на потолке (в каналах плиты) исключены.

Скрытая проводка в стеновых панелях

Вопрос в стеновых панелях, а проще говоря, вопрос о поклейке стен панельного дома, это предмет многочисленных споров.

По закону хоть в Москве мы видим, что стеновые панели тянуть вообще нельзя.Объясните просто, все стеновые панели панельного дома являются несущими.

Примечание: Многие считают, что только горизонтальную обувь сделать нельзя, а вертикальную можно. В постановлении читаю: «… Не допускается … устройство устойчиво в горизонтальных швах и под внутренними стеновыми панелями, а также в стеновых панелях и плитах перекрытий для размещения электропроводки … (в многоквартирных домах типовой серии »).

Во-первых, это постановление касается Москвы, во-вторых, на практике стены, и штробалы, и штрихи, хотя и стоит придерживаться некоторых правил.


Горизонтальные панельные дома запрещены
Глубокие удары в панельных домах приводят к разрушению арматуры.

1. При смене электропроводки максимально использовать переносной способ электропроводки и применять к разводке каналов в бетонных панелях домов;

2. Не допускать перекрытия потолка и потолка в панельных домах, использовать канальные плиты для электромонтажа;

3. Старайтесь избегать горизонтального штриха стеновых панелей Квартиры. А если использовать горизонтальную наклейку, то исключить порез арматуры бетонных плит;

4.Исключить налипание бетонных стеновых панелей на стыках стеновых панелей и пола;


Строб опорной части панели запрещен.

5. Соблюдайте правила электромонтажных работ, а именно: прокладывать проводку не ближе 100 мм от пола и 150 мм от углов помещений. Отмечу, правило «не ближе 100 мм от пола» в разводке кухни избежать крайне сложно. Во всех схемах кухонной электропроводки размещение розеток для кухонной мебели производится на расстоянии 10 см от пола.

Важный совет! Чтобы минимизировать нагрузки на бетонные панели панельного дома, нужно использовать для изготовления штриха пропила бетона на глубину лопаты и наклонную полость как пробойник пробойника перфоратора. Попробуйте исключить , Изготовление штрихов высверливанием борозды и последующей их выемкой.

выводы

Приклеивание панельных домов к несущим стенам лучше избегать, в крайнем случае минимизировать и использовать альтернативные методы скрытой проводки.

Если невозможно избежать прилипания несущих стен в панельном доме, используйте методы приклеивания, которые минимально оказывают динамическое воздействие на плиты (резка и косой вызов).

И последнее, в нормативных документах на всю страну вы не найдете четкого запрета на поклейку панельных домов. А если учесть, что можно получить разрешение на снос несущих стен панельных домов, то о полном запрете обводки стен панельного дома говорить не приходится.

Обводка монолитных стен — вопрос особого заказа. Устройство ступеней в стенах, в полу и в потолке производится для монтажа коммуникаций: электропроводки, трубопроводов и т. Д.

В результате довольно сложного процесса на плоскости образуются длинные борозды различной глубины в зависимости от проведенные коммуникации и возможности стен.

1. Опасность, закрепленная лентой

Стрестеры в монолитных стенах могут нести прямую опасность для конструктивной части здания.Особенностью монолитного строительства является то, что все монолитные стены здания участвуют в единой конструкции и являются несущими. Все они промежуточны между арматурным каркасом и бетонной смесью. С такими компонентами особенно опасно любое нарушение целостности.

Неправильно выполненный колющий удар становится причиной разрушения стены, ослабляя конструкцию всего здания. В краткосрочной перспективе такие дефекты, скорее всего, останутся незамеченными, но при аварийных ситуациях Их последствия могут быть разрушительными.

Поэтому от такой работы следует воздержаться. Однако если было принято взвешенное и обоснованное решение, были получены соответствующие разрешения, то для привлечения этих работ нужны только специализированные организации.

Чтобы не ошибиться при выборе, необходимо проверить наличие соответствующего разрешения (лицензии) на эту работу, убедиться в наличии необходимого оборудования и квалификации рабочих.

Необходимо помнить, что посторонние люди в монолитных перекрытиях (пол и потолок) категорически запрещены.

2. Натяжной потолок или что делать, если нужно перенести люстры

Электропроводка, часто прокладываемая при строительстве дома, не соответствует желаниям и потребностям жителей квартиры или офиса. Например, вам нужно установить дополнительные осветительные приборы или изменить их расположение на потолке.

Самый простой, но не очень эстетичный вариант прокладки кабелей поверх существующего потолка в специальных каналах — кабелях. Если внешний вид играет важную роль для хозяина комнаты, лучше всего отказаться от этого метода.

Следующий вариант — проложить кабели снаружи и спрятать их с помощью амортизатора потолка. Это кропотливая, достаточно сложная работа для мастера — отделка и очень дорогое удовольствие для хозяев помещения.

Третий способ — спрятать кабели под потолком из гипсокартона или под другим видом подвесного потолка. Здесь работа будет не такой уж долгой и «грязной», но не спасет.

Четвертый вариант — натяжной потолок. Благодаря достижениям современной строительной индустрии стало возможным быстро (от нескольких часов) практически без шума и мусора не только скрыть разводку коммуникаций, но и получить красивый и ровный потолок.Его стоимость, как правило, не превышает суммируемую стоимость устройства любого из вышеперечисленных способов разрыва проводки. Более того, в процессе эксплуатации вам не придется тратить деньги, время и силы на косметический ремонт.

3. Как обращаться со стенами

Для изготовления ступеней в стенах правило не такое категоричное. При наличии разрешения и обязательно грамотных специалистов, оснащенных необходимым производством, эти работы могут быть выполнены с соблюдением всех мер предосторожности и строительных норм.

Напряжения монолитных стен принимаются с соблюдением следующих условий:

  • корабли укладываются исключительно горизонтально и вертикально, строго обязательно по уровню;
  • Напряжения стены по диагонали строго запрещены;
  • отступ от конструкции несущего потолка для горизонтальных ступеней — 150 мм, 300 мм, 450 мм и т. Д .;
  • для штрихов, имеющих вертикальное направление, отступ от углов, оконных и дверных проемов — от 100 мм;
  • Расстояние от существующих или предполагаемых труб газопровода должно быть не менее 400 мм.

Кроме того, необходимо соблюдать размер гребков и их траекторию. На стенах до 80 см толщину стоек под проводку устраивают по кратчайшему пути, соблюдая принцип горизонтальности и вертикальности. Если толщина стенки превышает этот показатель, напряжения проводятся по строительным линиям.

Предельные размеры территорий:

  • длина — 3 тыс. Мм;
  • глубина — 25 мм;
  • ширина — 250 мм.

Полный список обязательных условий содержится в соответствующем СНиВ. Профильные компании хорошо знают все предусмотренные для них нормы и правила, строго их соблюдают, чем обеспечивают безопасность при производстве работ и дальнейшей эксплуатации здания.

Строблинг — это вид строительных работ, которые выполняются при прокладке проводки и других коммуникаций. Подразумевает написание в стенах специальных углублений (штрихов) с помощью специального оборудования. Стробин — сложный трудоемкий процесс, требующий привлечения высококвалифицированных специалистов.Некачественное выполнение данных работ может привести к деформации несущих конструкций, повреждению коммуникаций и созданию аварийной ситуации, вплоть до обрушения дома.

Снип на обводку стен под проводку

Строшинг стен на тихоходной требует определенной подготовительной работы. Прежде чем приступить к развертыванию прокладки, необходимо ознакомиться с планом расположения существующих коммуникаций и проверить их расположение с помощью специального оборудования.Это необходимо для того, чтобы не повредить трубы, кабели и провода, а также исключить вероятность травм рабочих.

Надрез на штанги несущих стен

Ход несущих стен на СНУ подразумевает соблюдение следующих правил:

  • углубления (башмаки) Укладывать нужно как вертикально, так и горизонтально, диагональный ход категорически запрещен;
  • горизонтальных ниш можно выполнять не ближе 150 мм от потолка;
  • вертикальных ниш — не ближе 100 мм от окон, дверей и углов;
  • если шток планируется разместить параллельно газопроводу, расстояние между ними должно быть не менее 400 мм;
  • Размеры смен не должны превышать следующих ограничений: длина — 3000 мм; ширина и глубина — 250 мм;
  • на стенках углубления толщиной более 800 мм необходимо прокладывать по кратчайшей траектории;
  • на стенах толщиной менее 800 мм — параллельно строительным линиям.

Это далеко не все стандарты уборки снега, есть и другие правила, обязательные для выполнения этой работы.

Компания Резалмаз под электропроводку на СНУ и обеспечит Вам полную безопасность. Наши специалисты имеют большой опыт и высокую квалификацию. Мы используем современное надежное оборудование, поэтому Вы можете быть уверены в высоком качестве предоставляемых услуг.

Как установить электропроводку в стены ICF

Присоединяйтесь к техническому директору BuildBlock Мика Гарретту, который покажет вам несколько быстрых и простых стратегий по установке электропроводки в стены ICF.

Расшифровка стенограммы видео:

Привет, я Мика Гарретт из BuildBlock Building Systems, и сегодня мы собираемся показать вам, как монтировать электрические коробки. Мы рассмотрим некоторые инструменты и покажем вам несколько советов и приемов, которые помогут сделать установку быстрой и простой.

Во-первых, вам понадобятся электрические коробки. Возможно, вы захотите использовать пластиковые ящики, один из лучших стилей — ящик с фланцем сбоку. Или вы можете использовать металлические коробки. Это стиль, который можно установить прямо на бетон.Оба варианта хороши и эффективны, вопрос лишь в том, как вы их установите.

Некоторые из инструментов для быстрого и эффективного выполнения этой работы — это горячий нож, который позволяет вырезать пену очень быстро и эффективно. Вы также можете просто использовать обычную ножовку. Он может делать все, что может сделать горячий нож, просто требуется немного больше работы. Вы также можете подумать о том, чтобы купить электрическую бензопилу. Вы можете найти их в своем крупном магазине, в Do It Best, в LBM.Это покупка примерно за 50 долларов, которая значительно ускорит вашу работу.

Итак, здесь мы собираемся установить пластиковую коробку. Я хочу разместить это рядом с тем местом, где находится настоящая сеть. Итак, здесь я как бы нарисовал, куда собирается эта коробка. Я измерил это так, чтобы основание этой коробки находилось на высоте примерно от 12 до 13 дюймов, а затем мы разрежем насквозь. В этом разделе мы нарисовали это слишком высоко, так что это просто ошибка. Здесь мы будем вырезать коробку.

Это довольно недорогой инструмент, позволяющий делать несложные пропилы на самой стене. Что я собираюсь сделать прямо здесь, так это разрезать прямо рядом с этой паутиной, чтобы фланец здесь можно было закрепить прямо на этой паутине. Достаточно секунды, чтобы нагреться, и вы видите, что здесь начинает нагреваться. Это позволяет очень просто вставить этот нож и разрезать прямо там, где я уже отмечал, и вырезать эти коробки очень быстро и просто. Я просто хочу убедиться, что обхожу здесь все углы.

Итак, теперь у нас есть вырез. Теперь я могу взять простой рычаг и вытащить его. Вы также заметите, что иногда здесь, на межсоединении, немного торчит бетон. Я могу взять такой простой инструмент и отколоть его молотком, и это позволит мне установить коробку немного заподлицо сзади, если мне нужно.

Итак, этот ящик теперь готов к установке. Итак, в этом случае мы собираемся установить металлический ящик, и я собираюсь вырезать его горячим ножом.Смотрите, это просто идет прямо туда, очень легко это вырезать. Теперь, если у вас нет горячего ножа, вы также можете использовать простую ручную пилу, которую вы можете вырезать так же, как и все остальное, убедитесь, что вы добрались до конца стены, там вы можете видеть, что это не занимает слишком много времени, чтобы отрезать одно из них. Я собираюсь схватить здесь рычаг, ослабить его, потянуть прямо.

И мы очень плотно прилегаем к нему, поэтому мы просто снимем немного этой пены здесь, сверху. Итак, теперь, когда у меня здесь моя коробка, я собираюсь вырезать погоню за этой коробкой с обеих сторон, поэтому я хочу выбить пару этих маленьких кусочков, чтобы убедиться, что я могу пропустить свой провод прямо в них.Позже это облегчит задачу электрику.

Я устанавливаю коробку на место, а затем, что я собираюсь сделать, с помощью дрели и сверла для каменной кладки просверлю отверстие в задней части. Я хочу убедиться, что я здесь хороший и уровень. Я получил коробку именно там, где я хочу, и теперь моя коробка в хорошем состоянии и надежна.

Итак, я возьму электрическую бензопилу, чтобы сократить свои электрические погони от коробки к коробке. Я собираюсь разрезать прямо здесь, на межсоединении, потому что это место, где нет паутины.Бензопила делает это быстро и легко, позволяя мне разрезать это и проходить от коробки к коробке.

Итак, теперь у нас есть погоня, отрезанная от электрического ящика к электрическому ящику. Это то место, куда я теперь могу вставить свой электрический провод, и это соответствует требованиям к глубине, требуемым большинством строительных норм. Так что я могу взять свой провод и вставить его прямо сюда. Положите его сюда, а затем, чтобы закрепить на месте, я могу время от времени наносить небольшую каплю пены, чтобы убедиться, что этот провод не выйдет из строя, и вы можете видеть, что он соединяется полностью напротив Коробка к коробке и привязывается к стене здесь, где теперь может спускаться провод.

Исайя Вернер 6 июня 2019 года
