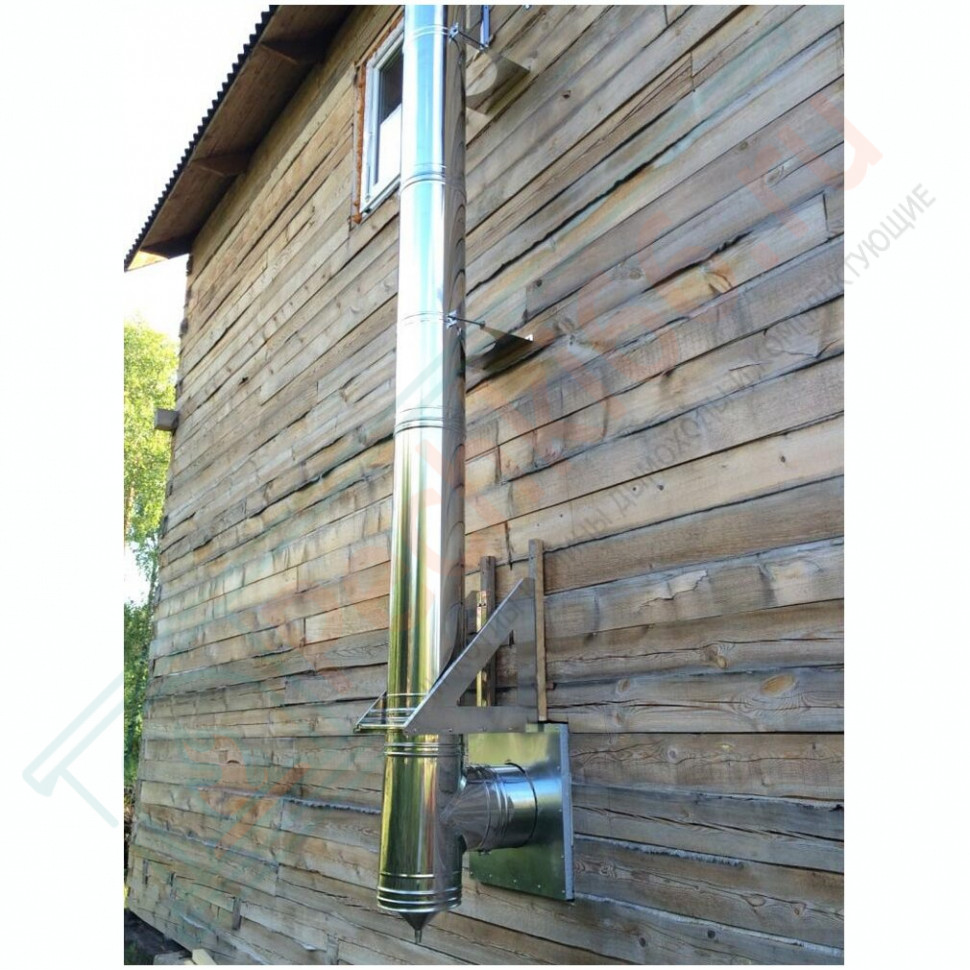

Дымоход через стену становится все более популярным, и вот почему

Чаще всего дымоход через стену проводят потому, что при проектировании и строительстве дома не была разработана схема дымовой трубы и не решили, где и как расположить стандартный дымоход. Поговорим о том, как производится монтаж дымохода через стену в различных домах и при различных отопительных приборах. Удаление дыма таким способом имеет свои особенности, которые могут стать преимуществом или недостатком.

Вывод трубы дымохода через стену

Преимущества прохода через стену

  • Экономия места, т.е. полезной площади;
  • Дымоход через стену можно строить не в начале, а в конце, если бюджет строительства дома ограниченный;
  • Установка и проход любого дымохода через стену проще, чем сооружение стандартного внутри помещения;
  • Повышенная пожаробезопасность. делая свой печной газоотвод, вы должны помнить, что рано или поздно в нем может самопроизвольно воспламениться сажа, и температура внутри трубы достигает 1200 градусов. Если дымоход металлический и расположен внутри помещения, особенно вблизи воспламеняющихся стен или элементов декора, то пожар случится с большой долей вероятности. Адское же пламя в трубе на улице не угрожает такими катастрофическими последствиями;
  • Кирпичные дымоходы внутри помещений со временем начинают пропускать дым и угарный газ через швы, а монтаж дымохода через стену и его подсоединение к уличной трубе от этого надежно защищает;
  • В случае проблем с тягой регулировать наружный дымоход по высоте намного проще, не трогая при этом узел прохода трубопровода через стену и участок до котла.

Недостатки при проходе через стену дымоходов

  • Их обязательно нужно утеплять;
  • Уличный дымоход может потребовать отведения отдельного земельного участка;
  • Наружные газоотводные трубы имеют намного более низкий КПД, т.е. тепло от них уходит в атмосферу, а не на дополнительный обогрев помещения;
  • придется поразмыслить, как сделать дымоход через стену в бане или доме совместимым по дизайну с внешним видом здания, что не всегда удаётся;
  • При большой высоте проблемой может стать большая парусность и необходимость дополнительного крепежа.

Самые важные правила монтажа

  1. Если вы планируете вывод дымохода через деревянную стенку своими руками, потрудитесь изначально точно рассчитать диаметр трубы. Эту величину определяет мощность котла и другие характеристики. Неверный расчёт приводит к плохой тяге или большому перерасходу топлива;
  2. Запомните, что гильза имеет отверстие только для дымоходной трубы! Рядом не должно быть никаких коммуникаций;
  3. Любой выход дымохода в стену должен строго соблюдать угол, равный 90 градусам, то есть, вывод дымохода через стену желательно делать строго горизонтальным, и он не должен быть длиннее 1 м. Оптимально — 60 сантиметровый горизонтальный переход;
  4. Все вертикальные конструкции должны быть строго перпендикулярны, и это важнейший ответ на вопрос «как вывести дымоход через стену»;
  5. Из чего бы ни была сделана стена, а тем более устройство дымохода через стену в деревянном доме своими руками, требует неукоснительного соблюдения правил противопожарной безопасности! Стена должна быть надёжно защищена огнеупорным и теплоизоляционным материалом.

Виды наружных дымоходов

Самые сложные в исполнении — это одностенные дымоходы из кирпича. Но если вам предстоит подключение настенного 2-х или 1-контурного газового котла, то они совершенно не годятся. Большинство современных строителей выбирают более прагматичные сэндвич трубы. Также и через стену выводится гильза из двух труб со слоем теплоизоляции. Чаще всего это базальтовое волокно. Трубы можно подобрать любого диаметра под любые нужды, так же и стеновой проходной узел дымохода подбирается индивидуально. Достоинство сэндвич труб – в их экономичности и простоте монтажа дымохода своими руками, а также в достаточной долговечности. Нержавеющая сталь труб гарантирует, что такой дымоход через стену деревянного дома прослужит вам долгие годы без неприятных сюрпризов. А еще конструкция из металла весит намного меньше, чем кирпичные сооружения. При этом сэндвич дымоход в бане через стену так же, как и в доме, достаточно декоративен.

Проход через стену делают двумя основными способами:

  1. Одноконтурный, или одностенный дымоход, это когда используют при установке одной трубы;
  2. Двухконтурный, когда выводится сэндвич дымоход через наружную стену, состоящий из 2 труб с теплоизоляцией между ними. Это наиболее приемлемый вариант с более высокими защитными свойствами.

Общие требования к хорошим дымоходам

Определенной мощности котлам, печам или каминам соответствуют дымоходы с разными сечениями каналов. Эти сечения нужно правильно и точно рассчитывать. При слишком узком канале дым не будет успевать удаляться, тяга будет плохая, а отопительный прибор будет дымить. Вид материала часто имеет решающее значение, например, трубы дымохода в стене из газобетона требуют более надежной теплоизоляции, чем уличные трубы, но менее, чем трубы, проходящие сквозь дерево.

Предпочтительна круглая форма дымохода, в такой не бывает завихрений, вызывающих плохую или обратную тягу.

При этом установка любого дымохода через стену предполагает оптимальную его высоту в 5-10 метров. При индивидуальном строительстве трубы длиной 10 метров — это что-то из области фантастики. А вот дымоходы короче 5 метров — достаточно распространенное явление, люди не слишком интересуются, как вывести трубу от печи правильно. При этом какая высота гарантированно обеспечить плохую тягу.

Если кровельное покрытие подвержено возгоранию, то на выведенный котловой или печной дымоход должен обязательно ставится искрогаситель в виде металлической сетки с ячейками 0,5х0,5 сантиметров. Возле отопительного прибора должна быть отличная вентиляция. Горизонтальные лежаки не должны превышать 1 метра (оптимально 0,6 метра). Более длинные горизонтальные участки ухудшают тягу и могут быстро засоряться сажей. В любом трубопроводе, особенно если это дымоход одностенный и из металла, должен быть предусмотрен сборщик для конденсата и отверстие (или дверца) для очистки от сажи. Желательно избегать углов в 90 градусов, один такой угол лучше заменить двумя в 45 градусов.

Из каких частей состоит уличный дымоход?

Как уже было сказано, самые популярные и самые надежные из уличных – это сендвич-дымоходы. Стандартная гильза для прохода труб должна выводиться через дерево с особенно тщательной огнезащитой, которую может обеспечить только сендвич-технология. При этом в месте перехода через стену никаких стыков труб не должно быть! Итак, из каких частей состоит обычно уличный дымоход, который выводят через стену? Это:

  • Трубы;
  • Тройники;
  • Колено для изгиба трубопровода в нужном направлении;
  • Опора для дымохода;
  • Хомуты. Расстояние между хомутами при креплении к стене: 60-100 см;
  • Тройник с ревизией, т.е. дверкой для прочистки дымохода;
  • Сборник конденсата с носиком за его удаления.

Где лучше размещать выход дымохода ?

Лучше всего, если уличный дымоход будет проходить через стену со стороны фронтона.

Если же это невозможно, и гильза будет выходить со стороны кровельного ската, придется сооружать еще и опорную стойку, если кровельный свес больше 40 сантиметров. Если же свес небольшой, то трубу можно пропустить прямо через него. При надлежащей огнезащите, особенно, если строится дымоход через стену в деревянном доме, он послужит дополнительным фиксатором.

Очень важно правильное крепление к стене дымоходных труб со стороны улицы. Существует два варианта такого крепления:

  • В первом варианте хомуты, обхватив трубу, с двух сторон жестко крепятся к стене.
  • Второй вариант — это стандартный хомут, который затягивается, а потом крепится к стене на анкерную шпильку. Третий элемент крепления — это нижняя консоль, которая подхватывает трубу и не позволяет ей рухнуть вниз. Эта консоль имеет вид 3-угольных металлических подпорок, одна сторона которых привинчена к стене, а на вторую сторону опирается дымоход, причем так, чтобы опоры не мешали открывать дверку для прочистки. Таких опор нужно две. Вариант со шпильками традиционно считается более бюджетным.

Огнезащита – прежде всего!

Печка или котел — всё равно. Также не важно, как у вас идет дымоход и из чего он сделан, вообще — всё равно! Самое важное — это термозащита вашего помещения, потому что печка или котел стоит 1000 или 2000 долларов, а всё строение стоит в десятки, а то и в 20 раз дороже. Поэтому главное — разбираться, как обезопасить строение и что такое термозащита. Самый сложный вопрос в том, как добиться, чтобы сделанный проход трубы через наружную стену не представлял опасности возгорания.

Керамзит отличный материал для изоляции пространства в месте прохода трубы

Там, где мы планируем положить дымоход, в стене необходимо прорезать достаточно широкое (минимум 25 см от трубы) деревянное отверстие, которое с двух сторон закрывается специальным металлическим фланцем. Выглядит он аккуратно и снаружи, и изнутри, а весит совсем немного, потому что металлический лист совсем не толстый. Сомкнув переход с отверстием дымохода со стороны котла (с внутренней стороны), мы закрепляем металлический фланец со стороны помещения, а затем ту часть, которая остается между внутренним и наружным фланцем мы забиваем негорючим материалом. Лучшими считаются набивка из базальтовой ваты либо керамзита. Затем закрываем конструкцию фланцем снаружи и монтируем дымоход по улице. Защитная гильза должна крепиться очень надежно, на саморезы или анкера, по всему периметру.

На рынках можно видеть два проходных узла — круглой и квадратной формы. И многих интересует, какая между ними разница. Кроме их формы — абсолютно никакая. Под любой проходной узел вам нужно будет выпилить одинаковый квадрат, что в стене, что в потолке. А внутри короба у вас будет проходить дымоход. Пространство набивают минеральной ватой, керамзитом, базальтовым волокном или другими огнеупорными материалами, но только не кирпичом, и тем более — не песком. Вы, возможно, видели как готовят кофе в турках на песке. Так вот он может настолько накаляться, что на нем кипятят воду, и это – не предел.

Какие декоративные материалы используют для отделки «слабых» участков?

Стариковский керамзит используется в современных проходных устройствах редко, сейчас по большей степени используют различные базальтовые наполнители или различные фиброцементные плиты. Выглядят они, как гипсокартон и хорошо режутся. Это вообще самый лучший материал на данный момент. Фиброцементные плиты имеют много коммерческих названий.

Часто используется кирпич, тут правило простое – кирпич укладывается от трубы на всю длину, и этого, в принципе, достаточно для огнезащиты. Жар в основном снимается кирпичом, но немножко фиброцементной плиты по периметру все равно не помешает.

Отлично подходит керамогранитная плитка, потому что она выдерживает температуру до 1500 градусов, и ее можно использовать для декоративной отделки вместе с огнезащитой. Можно положить ее аналог – это очень стойкая специальная жаропрочная плитка с названием терракот. Отличная плитка, которая используется для термозащиты и одновременно для оформления помещения, как на полу возле печки, так и на стене в месте вывода дымохода.

Вывод печной трубы через крышу -

Требования к выводу печной трубы через крышу и перекрытие

Пошаговая инструкция по выполнению работ проведения труб дымохода через плиты перекрытия и конструкцию крыш – знания, которые пригодятся любому мужчине, решившему выполнить работу своими руками. Работа непростая и требует внимательности и ответственности, ведь от качества зависит сохранность вашего дома и защита его от пожаров.

Общие правила и выбор места

Как провести трубу печи через деревянный потолок — это необходимо сделать так, чтобы не возникало неприятностей, как на фотографии. Основная задача подготовительного этапа – определение места установки печи и проведения дымохода на улицу. В зависимости от материалов плит перекрытия и труб дымохода, потребуется выполнить работы с учетом нескольких размеров:

  • максимальное расстояние от конька до козырька трубы 1000 мм, а минимальный выступ – 350 мм;
  • расстояние до поверхностей деревянных стен – минимум 250 мм;
  • длина горизонтального участка дымохода до 1000 мм;
  • при выборе места прохода, учитываем прохождение трубы через конструкцию крыши. Это место должно располагаться между стропилами;
  • при прохождении стальных трубопроводов через деревянные плиты, элементы отделки и конструкции крыши обязательно используем самодельные, промышленные короба или муфты с внутренним слоем теплоизоляции.

к содержанию ↑

Схемы вывода дымохода через перекрытие и крышу

1 этаж

Проход печной трубы через перекрытие 1 этажа оборудуется металлическим коробом, заполненным слоем теплоизоляции. Для этого можно использовать отсыпку керамзитом, заполнение полостей минеральной ватой. Для нежилых помещение допускается использование асбестовых плит.

Схема монтажа дымохода через перекрытие с выходом на крышу (одноэтажный дом)

2 и более этажей

При проходе через плиты 2 и следующих этажей может возникнуть ситуация, когда дымоход невозможно установить вертикально. Строители могли сместить перегородки или установить балку в конструкции перекрытия.

Поэтому чтобы не рисковать, при обустройстве дымоходов в многоэтажном дому лучше использовать домовую систему вентиляции. Если выполнить горизонтальный отступ – в этом месте будет собираться возможный конденсат и на стенках откладываться толстый слой сажи. И почистить дымоход через повороты будет затруднительно.

Схема установки дымохода печи в 2-этажном доме

Схема с описанием всех элементов

Вывод печной трубы через перекрытие

Выбор конструкции и материалов зависит от виды дымохода. Разберем правила организации работ для основных материалов трубопроводов подробно.

Круглой металлической

Весь процесс разбит на несколько этапов:

  1. Самые востребованные на сегодняшний день для изготовления стальных дымоходов – двухсторонние металлические сэндвич – трубы с внутренней прослойкой теплоизоляции. Для таких дымоходов можно легко сделать самодельный короб из жести или купить готовый в магазине.
  2. По габаритам короба вырезаем полость в потолке, вставляем короб так, чтобы он надежно фиксировался загнутыми краями на полу чердака или 2 этажа.
  3. Заводим трубу в подготовленное отверстие и закрепляем ее саморезами к стене. Оставшиеся зазоры заполняем жаростойким герметиком.
  4. Всю оставшуюся полость короба заполняем утеплителем. Можно использовать минеральную вату, пеноизол, пенопласт и любой другой материал. Для жилых помещений запрещено использование асбеста.
  5. Слой теплоизоляции должен немного выступать за металлические бортики. Осталось закрыть поверхность короба декоративной отделкой из дерева. Можно купить стальную шлифованную пластину нержавейки, которая украсит ваш потолок.

Этапы работ по выводу стального дымохода через перекрытие

Кирпичного дымохода

Здесь все намного сложнее:

  1. Перед плитой перекрытия каменщик должен выполнить распушку трубы, постепенно расширить наружный размер дымохода. Если вы обладаете навыками в укладке кирпича, работу можно выполнить самостоятельно. Если нет, придется привлекать опытного печника.
  2. В плите (перекрытии) вырезается проем по размерам трубы, даже с небольшим запасом. После укладки кирпичей и выхода дымохода за поверхность перекрытия, нарезаем плитный материал утеплителя по размерам трубы.
  3. Можно использовать минеральную вату или подготовить пенопластовые заготовки. Главное, чтобы толщина слоя компенсировала высокую температуру отработанных газов и не позволяла им влиять на поверхность стен и перекрытия.
  4. Затем укладываем заготовки вокруг трубы и закрепляем их специальными саморезами или просто обматываем скотчем. Главное не оставлять больших щелей, а небольшие зазоры заполнить огнестойким герметиком. Заполнив всю полость утеплителем закрываем ее слоем декоративной отделки.

Схема вывода кирпичного дымохода через перекрытие и крышу дома

Проход через кровлю

Проход печной трубы через кровлю проводится по аналогии с плитами перекрытиями. Единственное дополнение – обеспечение надежного слоя гидроизоляции для предотвращения протекания воды в месте выхода дымохода.

Проход кирпичной трубы через кровлю

Кирпич для печной плиты на крыше используем керамический, красных, высокого качества и марки. Здесь на него оказывает влияние не только высокая температура газов, но и агрессивные условия наружной температуры, ветра и осадков.

После пересечения с плитой перекрытия выкладываем трубу до места выхода через конструкцию крыши:

  • размечаем и аккуратно вырезаем полость прохода дымохода, делаем размер с запасом для слоя изоляции;
  • оснащаем место прохода металлическим коробом с полостью для прохода трубы. Верхний срез должен выполняться с учетом угла наклона крыши, и выставляется немного утопленным внутрь;
  • после выхода дымохода наружу, заполняем все пространство слоем теплоизоляции, все малейшие пустоты заделываем герметиком;
  • заводим под поверхность конструкции крыши слой гидроизоляции. Затем сверху одеваем стальной фартук или резиновую муфту. Края аккуратно заделываем герметиком.

Сверху укладывается основной материал покрытия крыши, и труба выгоняется до нужного размера. Наверху выкладывается «выдра» и устанавливается защитный козырек. Вывести печную трубу через крышу несложно при наличии хорошего инструмента и навыков выполнения кирпичных и слесарных работ.

Проход круглой трубы через кровлю

Проход печной трубы через крышу, если дымоход выполнен из стальных, керамических или асбестовых труб производится по такой же схеме, как с кирпичным дымоходом (инструкция выше).

При потребности установки высокой трубы, ее раскрепляют стальными растяжками к специальным анкерам, заделанных в конструкцию крыши.

Способы устройства печной трубы на крыше дома – преимущества и недостатки разных вариантов

Особое внимание при сооружении печи нужно уделить правильному обустройству дымоходной трубы, без которой невозможна долговременная эксплуатация отопительной конструкции. Поскольку услуги профессионального печника стоят дорого, экономные домовладельцы нередко принимают решение самостоятельно установить трубу на крыше.

Особенности конструкционного устройства дымоходов

Требуется установка печных труб в домах, где есть русская печь или камины, функционирующие на твердом топливе. При желании иметь настоящую отопительную конструкцию из кирпича или камня, для ее монтажа нужно подобрать верное месторасположение. В древние времена люди в первую очередь выкладывали печь, а только потом возводили стены.

Чтобы не спровоцировать возникновение пожароопасной ситуации, необходимо придерживаться ряда правил. Так нельзя располагать над печью большое количество деревянных потолочных элементов, поскольку там отмечается высокая температура воздуха, что чревато большими неприятностями, вплоть до воспламенения балок и перекрытий.

От того, насколько прямо расположена печная труба на крыше и от ее длины зависит производительность дымоотводящей конструкции. Для обеспечения требуемой силы тяги, нужно, чтобы воздух обдувал дымоход в месте нахождения конька или недалеко от него.

Нельзя допускать быстрого охлаждения газов, появляющихся в печной шахте в результате горения топлива. Поэтому нужно обеспечить не только правильную установку печной трубы на крыше, но и ее качественную изоляцию. Если этого не выполнить, в месте соприкосновения теплых воздушных масс с холодными будет постоянно появляться конденсат – он со временем пропитает дымоход и начнет спускаться ниже, разрушая конструкцию и засоряя ее.

Выбор материалов для печной трубы

При сооружении печи нужно правильно приобрести стройматериалы, только так можно обеспечить дымоотводящему каналу оптимальный температурный режим и долгий срок эксплуатации. Материалы должны прогреваться быстро.

Для постройки печных труб используют:

  • керамику;
  • металл;
  • асбестоцементные растворы.

У каждого из перечисленных материалов имеются свои недостатки — это не позволяет назвать их выбор идеальным. Поэтому, приобретая ту или иную продукцию, следует учитывать, насколько товар подойдет для устройства печной трубы на крыше.

Например, металлические конструкции выглядят неплохо, но только при условии сооружения насадного дымохода. А вот делать коренную модель трубы из металла обойдется очень дорого.

При строительстве внутренних частей дымоходов используют кирпичи или модули – материалы устойчивые к возгоранию и долговечные. Для внешних участков конструкции лучше задействовать асбестоцементные изделия.

Разнообразие схем дымоходов

При постройке дымохода используют одну из существующих схем, согласно которой и производится выбор стройматериалов. Если правильно подобрать ее, можно значительно сэкономить средства и время на проведение работ.

Схемы расположения труб с учетом вида конструкции бывают:

  • скрытыми – их монтируют в вентиляционных ходах, имеющихся внутри стен строений;
  • насадными – дымоход подсоединяют к выходному отверстию воздуховодов печей или каминов;
  • внешними – трубы устанавливают на фасаде или кровле;
  • коренными – вертикально расположенный стояк монтируют на собственном фундаменте.

Перед тем, как выводить трубу за пределы здания, сначала обустраивают внутренние скрытые участки, а потом приступают к сооружению внешнего дымохода. Коренные или насадные схемы предполагают вывод дымоходных систем через крышу или чердачное помещение.

Самостоятельное строительство печных труб

Технология обустройства дымового канала имеет много общего с монтажом обычного воздуховода. Разница заключается в наличии более строгих требований, предъявляемых к эксплуатации дымохода. Поэтому процесс обустройства трубы для печей требует проведения точных расчетов, выбора строительных материалов, деталей для крепежа, огнеупорных замазок и прочего.

Труба модульная

В том случае, когда дымоход планируется прокладывать в стене дома, данный нюанс следует учитывать на этапе возведения стены, иначе отверстие нужно будет пробивать при помощи отбойного молотка. Можно обустроить печной воздуховод в уже обустроенном вентиляционном канале, но в результате значительно ухудшится пожаробезопасность конструкции дымоотведения.

Для реализации скрытой схемы трубы нужно воспользоваться услугами опытного архитектора, поскольку в процессе эксплуатации печи возможны температурные деформации – увеличиваются размеры канала от воздействия горячего газа, тем самым подвергая стены разрушительным процессам.

Участки дымохода внутри несущих конструкций можно обустраивать из многослойных блоков. Их помещают по всей поверхности стены, используя для фиксации температуроустойчивый клеящий состав. Этот материал способен нивелировать термические деформации, благодаря прокладкам- демпферам и тем самым обеспечить целостность постройки.

Главное преимущество такой конструкции в том, что не требуется изоляция трубы на крыше дома — канал будет выходить наружу над уровнем кровли внутри фронтона.

Насадной стальной дымоход

Для работы по установке дымоходов из стали не требуются специальные навыки и большие временные затраты, поэтому им часто отдают предпочтение домовладельцы, да и стоят такие конструкции относительно недорого.

При этом нужно учитывать, что:

  1. Любая труба из металла состоять должна не менее, чем из двух частей, и соответственно разбираться. После того, как через несколько лет первая секция прогорит от высоких температур, менять нужно будет не всю конструкцию, а только ее участок.
  2. Там, где будет производиться вывод печной трубы через крышу и стену, укладывают огнеупорную изоляцию, иначе возможно возгорание постройки.
  3. Участок трубы, находящийся в неотапливаемом помещении, необходимо качественно изолировать, чтобы холодные воздушные массы не остужали газ и тем самым не влияли на производительность теплоагрегата. В итоге конденсат не будет собираться на поверхности трубы и та не станет ржаветь.
  4. Обязательно нужно обустраивать гидроизоляцию металлических труб при помощи негорючих материалов.

Монтируют металлическую насадную конструкцию поэтапно:

  1. Первое колено надевают на патрубок экрана или на выходное отверстие воздуховода печи.
  2. Второе кольцо выводят через чердак в помещение и фиксируют на огнеупорной распорке.
  3. Соединяют оба колена.
  4. Третий сегмент выводят на чердак посредством сквозного проема в крыше. Место выхода трубы на улицу перекрывают сферическим кожухом.

Коренная кирпичная труба

Такого типа печной дымоход из кирпичей прослужит много лет. Обустраивают коренную трубу на фундаменте, который закладывают отдельно при постройке цокольного этажа.

Технология монтажа данного дымохода более сложная, чем насадной металлической конструкции. Дело в том, что коренная труба должна выдерживать продольную нагрузку от веса всего агрегата, поэтому ее выкладывают из обожженных кирпичей.

  1. Для строительства дымоходного канала оставляют отверстие величиной с кирпич или полкирпича. Чтобы выложить один слой, будет достаточно 4 -6 кирпичей.
  2. Слои выкладывают так, чтобы нижний стыковочный шов ряда был под целым кирпичом.
  3. Прежде, как вывести печную трубу через крышу, в месте, где она пройдет перекрытие, делают специальный модуль – для смещения оси участка, пронизывающего кровлю, относительно оси части дымохода, находящейся в комнате.

Конструкция этого типа отличается сложностью, и ее монтируют, когда других вариантов нет.

Внешний дымоход

Трубу, смонтированную из металлических или асбестоцементных модулей, устанавливают вдоль фасада строения, передвигаясь в направлении снизу вверх.

У внешних конструкций имеются особенности:

  • в месте, где труба входит в здание, обустраивают отверстие, посредством которого потом выводят горизонтальный сегмент дымохода;
  • место соединения горизонтального и вертикального участков оформляют в виде тройника, у которого одну часть закрывают заглушкой. Данный элемент используют при чистке дымохода;
  • трубу крепят к фасаду при помощи разъемного типа металлических хомутов. Нижнюю часть дымохода укрепляют надстройкой, специально возведенной на отдельном фундаменте.

Вывод трубы через кровлю

При выведении дымоотводящей конструкции через перекрытие крыши нужно обеспечить:

  • защиту места ее выхода, чтобы внутрь здания не попадала влага или мусор;
  • надежную пожаробезопасность.

Выводят трубы снизу-вверх непосредственно на конек или около него. Когда это делается на конек, обустроить точку примыкания будет несложно. Поскольку на нем не собираются атмосферные осадки или сухая листва, тем самым автоматически уменьшается риск появления протечки. Читайте также: «Как сделать проход трубы через крышу из металлочерепицы – проверенные на практике варианты».

В любом случае потребуется сооружение стропильной системы c прерывающейся балкой или вообще без несущей балки. Поэтому нужны будут дополнительные подпорки, но их не всегда можно сделать, особенно при наличии мансарды.

Не следует выводить дымоход в месте, где сходятся два ската крыши, так как тогда практически невозможно обеспечить качественное соединение и изоляцию.

При проведении строительных работ необходимо учесть некоторые важные нюансы:

  1. Между крышей и стропилами выдерживают расстояние не меньше 25 сантиметров.
  2. В случае, когда мансардная двускатная крыша построена из воспламеняющихся стройматериалов, нужен зазор величиной от 13 до 25 сантиметров. Если в данном случае использовались негорючие изделия, достаточно нескольких сантиметров.
  3. Печную трубу надо удалять от обрешетки.
  4. Для защиты слоя теплоизоляции от влаги и воздействия горячего пара следует обустроить непрерывную тепло- и пароизоляцию, но обязательно с небольшим зазором.
  5. Идеальным решением будет сооружение в примыкающей к дымоходу зоне короба из металлических листов. Его располагают на расстоянии примерно 15 сантиметров от трубы. Имеющийся зазор заполняют негорючей теплоизоляцией, которой является, например, каменная вата.

Изоляция дымоходной конструкции

Обустраивают изоляцию снаружи после завершения оштукатуривания дымохода. Материал наклеивают, пока штукатурка не подсохла. Поверх него производят финишную облицовку. Если дымоходная конструкция сделана из металла или асбестоцемента, для изоляции используют каменную вату или рулонные материалы. Читайте также: «Как почистить трубу дымохода правильно и безопасно – варианты и способы».

Когда производится монтаж печной трубы на крыше, изолированный дымоход имеет ряд преимуществ:

  1. Повышается эффективность функционирования печи, причем в несколько раз.
  2. Становится выше уровень безопасность при работе агрегата.
  3. Печь приобретает эстетичный внешний вид.

Чтобы сделать на двускатной кровле трехуровневую гидроизоляцию, нужно:

  1. Сначала загрунтовать конструкцию полимерной мастикой и наклеить супердиффузионную мембрану, завернув ее края, благодаря чему будет обеспечен герметичный стык дымохода с крышей, даже когда попадет влага.
  2. Сверху и снизу установить уголки из металла. Верхние металлические листы укладывают на нижние так, чтобы влага самотеком направлялась вниз. Специалисты рекомендуют прокладывать нижний галстук вплоть до свеса крыши.
  3. На обрешетке прибить дополнительные бруски для фиксации уголков.
  4. Обработать детали герметиком.
  5. Зафиксировать получившуюся конструкцию дюбелями.
  6. Уложить встык ондулин, используя для обработки швов битумную мастику.
  7. Разместить по кругу поверх ондулина специальный фартук из керамики, пластика или других материалов, используя для герметизации ондуфлеш.

Несколько советов от мастера

Чтобы качественно выполнить монтаж, нужно обладать знаниями, как правильно установить трубу на крыше и иметь соответствующие навыки. Обустройство дымохода связано с большими рисками, поэтому не следует забывать о мерах безопасности, когда работа выполняется на кровле дома.

Вот несколько рекомендаций от специалистов:

  1. Если принято решение не сооружать отдельный короб для трубы внизу, необходимо обеспечить промежуток между дымоходной конструкцией и горючими материалами, используемыми для стен.
  2. Участок дымохода, который будет располагаться снаружи, нужно делать без стыков. Когда это невозможно, стыковку следует произвести над точкой вывода трубы из потолка, не соприкасаясь с обрешеткой и кровельным покрытием. Места стыков стягивают железными хомутами, покрывают материалом из асбеста и закрепляют.
  3. При желании выложить кирпичную печную трубу приобретать необходимо специальный обожженный кирпич, используя для кладки глину или прочные марки цемента.
  4. Если нет уверенности в том, что получиться соорудить кирпичный дымоход самостоятельно, тогда лучше приобрести готовую конструкцию. Домовладельцу останется только изучить информацию, как закрепить трубу на крыше. Сегодня в продаже имеются изолированные и защищенные дымоходные системы, которые не потребуется покрывать асбестом и обрабатывать при помощи мастики.
  5. Для улучшения противопожарной защиты конструкции нужно поставить на нее козырек, защищающий от случайного попадания искр и осадков.

Способы устройства печной трубы на крыше дома – преимущества и недостатки разных вариантов

Особое внимание при сооружении печи нужно уделить правильному обустройству дымоходной трубы, без которой невозможна долговременная эксплуатация отопительной конструкции. Поскольку услуги профессионального печника стоят дорого, экономные домовладельцы нередко принимают решение самостоятельно установить трубу на крыше.

Особенности конструкционного устройства дымоходов

Требуется установка печных труб в домах, где есть русская печь или камины, функционирующие на твердом топливе. При желании иметь настоящую отопительную конструкцию из кирпича или камня, для ее монтажа нужно подобрать верное месторасположение. В древние времена люди в первую очередь выкладывали печь, а только потом возводили стены.

Чтобы не спровоцировать возникновение пожароопасной ситуации, необходимо придерживаться ряда правил. Так нельзя располагать над печью большое количество деревянных потолочных элементов, поскольку там отмечается высокая температура воздуха, что чревато большими неприятностями, вплоть до воспламенения балок и перекрытий.

От того, насколько прямо расположена печная труба на крыше и от ее длины зависит производительность дымоотводящей конструкции. Для обеспечения требуемой силы тяги, нужно, чтобы воздух обдувал дымоход в месте нахождения конька или недалеко от него.

Нельзя допускать быстрого охлаждения газов, появляющихся в печной шахте в результате горения топлива. Поэтому нужно обеспечить не только правильную установку печной трубы на крыше, но и ее качественную изоляцию. Если этого не выполнить, в месте соприкосновения теплых воздушных масс с холодными будет постоянно появляться конденсат – он со временем пропитает дымоход и начнет спускаться ниже, разрушая конструкцию и засоряя ее.

Выбор материалов для печной трубы

При сооружении печи нужно правильно приобрести стройматериалы, только так можно обеспечить дымоотводящему каналу оптимальный температурный режим и долгий срок эксплуатации. Материалы должны прогреваться быстро.

Для постройки печных труб используют:

  • керамику;
  • металл;
  • асбестоцементные растворы.

У каждого из перечисленных материалов имеются свои недостатки — это не позволяет назвать их выбор идеальным. Поэтому, приобретая ту или иную продукцию, следует учитывать, насколько товар подойдет для устройства печной трубы на крыше.

Например, металлические конструкции выглядят неплохо, но только при условии сооружения насадного дымохода. А вот делать коренную модель трубы из металла обойдется очень дорого.

При строительстве внутренних частей дымоходов используют кирпичи или модули – материалы устойчивые к возгоранию и долговечные. Для внешних участков конструкции лучше задействовать асбестоцементные изделия.

Разнообразие схем дымоходов

При постройке дымохода используют одну из существующих схем, согласно которой и производится выбор стройматериалов. Если правильно подобрать ее, можно значительно сэкономить средства и время на проведение работ.

Схемы расположения труб с учетом вида конструкции бывают:

  • скрытыми – их монтируют в вентиляционных ходах, имеющихся внутри стен строений;
  • насадными – дымоход подсоединяют к выходному отверстию воздуховодов печей или каминов;
  • внешними – трубы устанавливают на фасаде или кровле;
  • коренными – вертикально расположенный стояк монтируют на собственном фундаменте.

Перед тем, как выводить трубу за пределы здания, сначала обустраивают внутренние скрытые участки, а потом приступают к сооружению внешнего дымохода. Коренные или насадные схемы предполагают вывод дымоходных систем через крышу или чердачное помещение.

Самостоятельное строительство печных труб

Технология обустройства дымового канала имеет много общего с монтажом обычного воздуховода. Разница заключается в наличии более строгих требований, предъявляемых к эксплуатации дымохода. Поэтому процесс обустройства трубы для печей требует проведения точных расчетов, выбора строительных материалов, деталей для крепежа, огнеупорных замазок и прочего.

Труба модульная

В том случае, когда дымоход планируется прокладывать в стене дома, данный нюанс следует учитывать на этапе возведения стены, иначе отверстие нужно будет пробивать при помощи отбойного молотка. Можно обустроить печной воздуховод в уже обустроенном вентиляционном канале, но в результате значительно ухудшится пожаробезопасность конструкции дымоотведения.

Для реализации скрытой схемы трубы нужно воспользоваться услугами опытного архитектора, поскольку в процессе эксплуатации печи возможны температурные деформации – увеличиваются размеры канала от воздействия горячего газа, тем самым подвергая стены разрушительным процессам.

Участки дымохода внутри несущих конструкций можно обустраивать из многослойных блоков. Их помещают по всей поверхности стены, используя для фиксации температуроустойчивый клеящий состав. Этот материал способен нивелировать термические деформации, благодаря прокладкам- демпферам и тем самым обеспечить целостность постройки.

Главное преимущество такой конструкции в том, что не требуется изоляция трубы на крыше дома — канал будет выходить наружу над уровнем кровли внутри фронтона.

Насадной стальной дымоход

Для работы по установке дымоходов из стали не требуются специальные навыки и большие временные затраты, поэтому им часто отдают предпочтение домовладельцы, да и стоят такие конструкции относительно недорого.

При этом нужно учитывать, что:

  1. Любая труба из металла состоять должна не менее, чем из двух частей, и соответственно разбираться. После того, как через несколько лет первая секция прогорит от высоких температур, менять нужно будет не всю конструкцию, а только ее участок.
  2. Там, где будет производиться вывод печной трубы через крышу и стену, укладывают огнеупорную изоляцию, иначе возможно возгорание постройки.
  3. Участок трубы, находящийся в неотапливаемом помещении, необходимо качественно изолировать, чтобы холодные воздушные массы не остужали газ и тем самым не влияли на производительность теплоагрегата. В итоге конденсат не будет собираться на поверхности трубы и та не станет ржаветь.
  4. Обязательно нужно обустраивать гидроизоляцию металлических труб при помощи негорючих материалов.

Монтируют металлическую насадную конструкцию поэтапно:

  1. Первое колено надевают на патрубок экрана или на выходное отверстие воздуховода печи.
  2. Второе кольцо выводят через чердак в помещение и фиксируют на огнеупорной распорке.
  3. Соединяют оба колена.
  4. Третий сегмент выводят на чердак посредством сквозного проема в крыше. Место выхода трубы на улицу перекрывают сферическим кожухом.

Коренная кирпичная труба

Такого типа печной дымоход из кирпичей прослужит много лет. Обустраивают коренную трубу на фундаменте, который закладывают отдельно при постройке цокольного этажа.

Технология монтажа данного дымохода более сложная, чем насадной металлической конструкции. Дело в том, что коренная труба должна выдерживать продольную нагрузку от веса всего агрегата, поэтому ее выкладывают из обожженных кирпичей.

  1. Для строительства дымоходного канала оставляют отверстие величиной с кирпич или полкирпича. Чтобы выложить один слой, будет достаточно 4 -6 кирпичей.
  2. Слои выкладывают так, чтобы нижний стыковочный шов ряда был под целым кирпичом.
  3. Прежде, как вывести печную трубу через крышу, в месте, где она пройдет перекрытие, делают специальный модуль – для смещения оси участка, пронизывающего кровлю, относительно оси части дымохода, находящейся в комнате.

Конструкция этого типа отличается сложностью, и ее монтируют, когда других вариантов нет.

Внешний дымоход

Трубу, смонтированную из металлических или асбестоцементных модулей, устанавливают вдоль фасада строения, передвигаясь в направлении снизу вверх.

У внешних конструкций имеются особенности:

  • в месте, где труба входит в здание, обустраивают отверстие, посредством которого потом выводят горизонтальный сегмент дымохода;
  • место соединения горизонтального и вертикального участков оформляют в виде тройника, у которого одну часть закрывают заглушкой. Данный элемент используют при чистке дымохода;
  • трубу крепят к фасаду при помощи разъемного типа металлических хомутов. Нижнюю часть дымохода укрепляют надстройкой, специально возведенной на отдельном фундаменте.

Вывод трубы через кровлю

При выведении дымоотводящей конструкции через перекрытие крыши нужно обеспечить:

  • защиту места ее выхода, чтобы внутрь здания не попадала влага или мусор;
  • надежную пожаробезопасность.

Выводят трубы снизу-вверх непосредственно на конек или около него. Когда это делается на конек, обустроить точку примыкания будет несложно. Поскольку на нем не собираются атмосферные осадки или сухая листва, тем самым автоматически уменьшается риск появления протечки. Читайте также: «Как сделать проход трубы через крышу из металлочерепицы – проверенные на практике варианты».

В любом случае потребуется сооружение стропильной системы c прерывающейся балкой или вообще без несущей балки. Поэтому нужны будут дополнительные подпорки, но их не всегда можно сделать, особенно при наличии мансарды.

Не следует выводить дымоход в месте, где сходятся два ската крыши, так как тогда практически невозможно обеспечить качественное соединение и изоляцию.

При проведении строительных работ необходимо учесть некоторые важные нюансы:

  1. Между крышей и стропилами выдерживают расстояние не меньше 25 сантиметров.
  2. В случае, когда мансардная двускатная крыша построена из воспламеняющихся стройматериалов, нужен зазор величиной от 13 до 25 сантиметров. Если в данном случае использовались негорючие изделия, достаточно нескольких сантиметров.
  3. Печную трубу надо удалять от обрешетки.
  4. Для защиты слоя теплоизоляции от влаги и воздействия горячего пара следует обустроить непрерывную тепло- и пароизоляцию, но обязательно с небольшим зазором.
  5. Идеальным решением будет сооружение в примыкающей к дымоходу зоне короба из металлических листов. Его располагают на расстоянии примерно 15 сантиметров от трубы. Имеющийся зазор заполняют негорючей теплоизоляцией, которой является, например, каменная вата.

Изоляция дымоходной конструкции

Обустраивают изоляцию снаружи после завершения оштукатуривания дымохода. Материал наклеивают, пока штукатурка не подсохла. Поверх него производят финишную облицовку. Если дымоходная конструкция сделана из металла или асбестоцемента, для изоляции используют каменную вату или рулонные материалы. Читайте также: «Как почистить трубу дымохода правильно и безопасно – варианты и способы».

Когда производится монтаж печной трубы на крыше, изолированный дымоход имеет ряд преимуществ:

  1. Повышается эффективность функционирования печи, причем в несколько раз.
  2. Становится выше уровень безопасность при работе агрегата.
  3. Печь приобретает эстетичный внешний вид.

Чтобы сделать на двускатной кровле трехуровневую гидроизоляцию, нужно:

  1. Сначала загрунтовать конструкцию полимерной мастикой и наклеить супердиффузионную мембрану, завернув ее края, благодаря чему будет обеспечен герметичный стык дымохода с крышей, даже когда попадет влага.
  2. Сверху и снизу установить уголки из металла. Верхние металлические листы укладывают на нижние так, чтобы влага самотеком направлялась вниз. Специалисты рекомендуют прокладывать нижний галстук вплоть до свеса крыши.
  3. На обрешетке прибить дополнительные бруски для фиксации уголков.
  4. Обработать детали герметиком.
  5. Зафиксировать получившуюся конструкцию дюбелями.
  6. Уложить встык ондулин, используя для обработки швов битумную мастику.
  7. Разместить по кругу поверх ондулина специальный фартук из керамики, пластика или других материалов, используя для герметизации ондуфлеш.

Несколько советов от мастера

Чтобы качественно выполнить монтаж, нужно обладать знаниями, как правильно установить трубу на крыше и иметь соответствующие навыки. Обустройство дымохода связано с большими рисками, поэтому не следует забывать о мерах безопасности, когда работа выполняется на кровле дома.

Вот несколько рекомендаций от специалистов:

  1. Если принято решение не сооружать отдельный короб для трубы внизу, необходимо обеспечить промежуток между дымоходной конструкцией и горючими материалами, используемыми для стен.
  2. Участок дымохода, который будет располагаться снаружи, нужно делать без стыков. Когда это невозможно, стыковку следует произвести над точкой вывода трубы из потолка, не соприкасаясь с обрешеткой и кровельным покрытием. Места стыков стягивают железными хомутами, покрывают материалом из асбеста и закрепляют.
  3. При желании выложить кирпичную печную трубу приобретать необходимо специальный обожженный кирпич, используя для кладки глину или прочные марки цемента.
  4. Если нет уверенности в том, что получиться соорудить кирпичный дымоход самостоятельно, тогда лучше приобрести готовую конструкцию. Домовладельцу останется только изучить информацию, как закрепить трубу на крыше. Сегодня в продаже имеются изолированные и защищенные дымоходные системы, которые не потребуется покрывать асбестом и обрабатывать при помощи мастики.
  5. Для улучшения противопожарной защиты конструкции нужно поставить на нее козырек, защищающий от случайного попадания искр и осадков.

Способы устройства печной трубы на крыше дома – преимущества и недостатки разных вариантов

Особое внимание при сооружении печи нужно уделить правильному обустройству дымоходной трубы, без которой невозможна долговременная эксплуатация отопительной конструкции. Поскольку услуги профессионального печника стоят дорого, экономные домовладельцы нередко принимают решение самостоятельно установить трубу на крыше.

Особенности конструкционного устройства дымоходов

Требуется установка печных труб в домах, где есть русская печь или камины, функционирующие на твердом топливе. При желании иметь настоящую отопительную конструкцию из кирпича или камня, для ее монтажа нужно подобрать верное месторасположение. В древние времена люди в первую очередь выкладывали печь, а только потом возводили стены.

Чтобы не спровоцировать возникновение пожароопасной ситуации, необходимо придерживаться ряда правил. Так нельзя располагать над печью большое количество деревянных потолочных элементов, поскольку там отмечается высокая температура воздуха, что чревато большими неприятностями, вплоть до воспламенения балок и перекрытий.

От того, насколько прямо расположена печная труба на крыше и от ее длины зависит производительность дымоотводящей конструкции. Для обеспечения требуемой силы тяги, нужно, чтобы воздух обдувал дымоход в месте нахождения конька или недалеко от него.

Нельзя допускать быстрого охлаждения газов, появляющихся в печной шахте в результате горения топлива. Поэтому нужно обеспечить не только правильную установку печной трубы на крыше, но и ее качественную изоляцию. Если этого не выполнить, в месте соприкосновения теплых воздушных масс с холодными будет постоянно появляться конденсат – он со временем пропитает дымоход и начнет спускаться ниже, разрушая конструкцию и засоряя ее.

Выбор материалов для печной трубы

При сооружении печи нужно правильно приобрести стройматериалы, только так можно обеспечить дымоотводящему каналу оптимальный температурный режим и долгий срок эксплуатации. Материалы должны прогреваться быстро.

Для постройки печных труб используют:

  • керамику;
  • металл;
  • асбестоцементные растворы.

У каждого из перечисленных материалов имеются свои недостатки — это не позволяет назвать их выбор идеальным. Поэтому, приобретая ту или иную продукцию, следует учитывать, насколько товар подойдет для устройства печной трубы на крыше.

Например, металлические конструкции выглядят неплохо, но только при условии сооружения насадного дымохода. А вот делать коренную модель трубы из металла обойдется очень дорого.

При строительстве внутренних частей дымоходов используют кирпичи или модули – материалы устойчивые к возгоранию и долговечные. Для внешних участков конструкции лучше задействовать асбестоцементные изделия.

Разнообразие схем дымоходов

При постройке дымохода используют одну из существующих схем, согласно которой и производится выбор стройматериалов. Если правильно подобрать ее, можно значительно сэкономить средства и время на проведение работ.

Схемы расположения труб с учетом вида конструкции бывают:

  • скрытыми – их монтируют в вентиляционных ходах, имеющихся внутри стен строений;
  • насадными – дымоход подсоединяют к выходному отверстию воздуховодов печей или каминов;
  • внешними – трубы устанавливают на фасаде или кровле;
  • коренными – вертикально расположенный стояк монтируют на собственном фундаменте.

Перед тем, как выводить трубу за пределы здания, сначала обустраивают внутренние скрытые участки, а потом приступают к сооружению внешнего дымохода. Коренные или насадные схемы предполагают вывод дымоходных систем через крышу или чердачное помещение.

Самостоятельное строительство печных труб

Технология обустройства дымового канала имеет много общего с монтажом обычного воздуховода. Разница заключается в наличии более строгих требований, предъявляемых к эксплуатации дымохода. Поэтому процесс обустройства трубы для печей требует проведения точных расчетов, выбора строительных материалов, деталей для крепежа, огнеупорных замазок и прочего.

Труба модульная

В том случае, когда дымоход планируется прокладывать в стене дома, данный нюанс следует учитывать на этапе возведения стены, иначе отверстие нужно будет пробивать при помощи отбойного молотка. Можно обустроить печной воздуховод в уже обустроенном вентиляционном канале, но в результате значительно ухудшится пожаробезопасность конструкции дымоотведения.

Для реализации скрытой схемы трубы нужно воспользоваться услугами опытного архитектора, поскольку в процессе эксплуатации печи возможны температурные деформации – увеличиваются размеры канала от воздействия горячего газа, тем самым подвергая стены разрушительным процессам.

Участки дымохода внутри несущих конструкций можно обустраивать из многослойных блоков. Их помещают по всей поверхности стены, используя для фиксации температуроустойчивый клеящий состав. Этот материал способен нивелировать термические деформации, благодаря прокладкам- демпферам и тем самым обеспечить целостность постройки.

Главное преимущество такой конструкции в том, что не требуется изоляция трубы на крыше дома — канал будет выходить наружу над уровнем кровли внутри фронтона.

Насадной стальной дымоход

Для работы по установке дымоходов из стали не требуются специальные навыки и большие временные затраты, поэтому им часто отдают предпочтение домовладельцы, да и стоят такие конструкции относительно недорого.

При этом нужно учитывать, что:

  1. Любая труба из металла состоять должна не менее, чем из двух частей, и соответственно разбираться. После того, как через несколько лет первая секция прогорит от высоких температур, менять нужно будет не всю конструкцию, а только ее участок.
  2. Там, где будет производиться вывод печной трубы через крышу и стену, укладывают огнеупорную изоляцию, иначе возможно возгорание постройки.
  3. Участок трубы, находящийся в неотапливаемом помещении, необходимо качественно изолировать, чтобы холодные воздушные массы не остужали газ и тем самым не влияли на производительность теплоагрегата. В итоге конденсат не будет собираться на поверхности трубы и та не станет ржаветь.
  4. Обязательно нужно обустраивать гидроизоляцию металлических труб при помощи негорючих материалов.

Монтируют металлическую насадную конструкцию поэтапно:

  1. Первое колено надевают на патрубок экрана или на выходное отверстие воздуховода печи.
  2. Второе кольцо выводят через чердак в помещение и фиксируют на огнеупорной распорке.
  3. Соединяют оба колена.
  4. Третий сегмент выводят на чердак посредством сквозного проема в крыше. Место выхода трубы на улицу перекрывают сферическим кожухом.

Коренная кирпичная труба

Такого типа печной дымоход из кирпичей прослужит много лет. Обустраивают коренную трубу на фундаменте, который закладывают отдельно при постройке цокольного этажа.

Технология монтажа данного дымохода более сложная, чем насадной металлической конструкции. Дело в том, что коренная труба должна выдерживать продольную нагрузку от веса всего агрегата, поэтому ее выкладывают из обожженных кирпичей.

  1. Для строительства дымоходного канала оставляют отверстие величиной с кирпич или полкирпича. Чтобы выложить один слой, будет достаточно 4 -6 кирпичей.
  2. Слои выкладывают так, чтобы нижний стыковочный шов ряда был под целым кирпичом.
  3. Прежде, как вывести печную трубу через крышу, в месте, где она пройдет перекрытие, делают специальный модуль – для смещения оси участка, пронизывающего кровлю, относительно оси части дымохода, находящейся в комнате.

Конструкция этого типа отличается сложностью, и ее монтируют, когда других вариантов нет.

Внешний дымоход

Трубу, смонтированную из металлических или асбестоцементных модулей, устанавливают вдоль фасада строения, передвигаясь в направлении снизу вверх.

У внешних конструкций имеются особенности:

  • в месте, где труба входит в здание, обустраивают отверстие, посредством которого потом выводят горизонтальный сегмент дымохода;
  • место соединения горизонтального и вертикального участков оформляют в виде тройника, у которого одну часть закрывают заглушкой. Данный элемент используют при чистке дымохода;
  • трубу крепят к фасаду при помощи разъемного типа металлических хомутов. Нижнюю часть дымохода укрепляют надстройкой, специально возведенной на отдельном фундаменте.

Вывод трубы через кровлю

При выведении дымоотводящей конструкции через перекрытие крыши нужно обеспечить:

  • защиту места ее выхода, чтобы внутрь здания не попадала влага или мусор;
  • надежную пожаробезопасность.

Выводят трубы снизу-вверх непосредственно на конек или около него. Когда это делается на конек, обустроить точку примыкания будет несложно. Поскольку на нем не собираются атмосферные осадки или сухая листва, тем самым автоматически уменьшается риск появления протечки. Читайте также: «Как сделать проход трубы через крышу из металлочерепицы – проверенные на практике варианты».

В любом случае потребуется сооружение стропильной системы c прерывающейся балкой или вообще без несущей балки. Поэтому нужны будут дополнительные подпорки, но их не всегда можно сделать, особенно при наличии мансарды.

Не следует выводить дымоход в месте, где сходятся два ската крыши, так как тогда практически невозможно обеспечить качественное соединение и изоляцию.

При проведении строительных работ необходимо учесть некоторые важные нюансы:

  1. Между крышей и стропилами выдерживают расстояние не меньше 25 сантиметров.
  2. В случае, когда мансардная двускатная крыша построена из воспламеняющихся стройматериалов, нужен зазор величиной от 13 до 25 сантиметров. Если в данном случае использовались негорючие изделия, достаточно нескольких сантиметров.
  3. Печную трубу надо удалять от обрешетки.
  4. Для защиты слоя теплоизоляции от влаги и воздействия горячего пара следует обустроить непрерывную тепло- и пароизоляцию, но обязательно с небольшим зазором.
  5. Идеальным решением будет сооружение в примыкающей к дымоходу зоне короба из металлических листов. Его располагают на расстоянии примерно 15 сантиметров от трубы. Имеющийся зазор заполняют негорючей теплоизоляцией, которой является, например, каменная вата.

Изоляция дымоходной конструкции

Обустраивают изоляцию снаружи после завершения оштукатуривания дымохода. Материал наклеивают, пока штукатурка не подсохла. Поверх него производят финишную облицовку. Если дымоходная конструкция сделана из металла или асбестоцемента, для изоляции используют каменную вату или рулонные материалы. Читайте также: «Как почистить трубу дымохода правильно и безопасно – варианты и способы».

Когда производится монтаж печной трубы на крыше, изолированный дымоход имеет ряд преимуществ:

  1. Повышается эффективность функционирования печи, причем в несколько раз.
  2. Становится выше уровень безопасность при работе агрегата.
  3. Печь приобретает эстетичный внешний вид.

Чтобы сделать на двускатной кровле трехуровневую гидроизоляцию, нужно:

  1. Сначала загрунтовать конструкцию полимерной мастикой и наклеить супердиффузионную мембрану, завернув ее края, благодаря чему будет обеспечен герметичный стык дымохода с крышей, даже когда попадет влага.
  2. Сверху и снизу установить уголки из металла. Верхние металлические листы укладывают на нижние так, чтобы влага самотеком направлялась вниз. Специалисты рекомендуют прокладывать нижний галстук вплоть до свеса крыши.
  3. На обрешетке прибить дополнительные бруски для фиксации уголков.
  4. Обработать детали герметиком.
  5. Зафиксировать получившуюся конструкцию дюбелями.
  6. Уложить встык ондулин, используя для обработки швов битумную мастику.
  7. Разместить по кругу поверх ондулина специальный фартук из керамики, пластика или других материалов, используя для герметизации ондуфлеш.

Несколько советов от мастера

Чтобы качественно выполнить монтаж, нужно обладать знаниями, как правильно установить трубу на крыше и иметь соответствующие навыки. Обустройство дымохода связано с большими рисками, поэтому не следует забывать о мерах безопасности, когда работа выполняется на кровле дома.

Вот несколько рекомендаций от специалистов:

  1. Если принято решение не сооружать отдельный короб для трубы внизу, необходимо обеспечить промежуток между дымоходной конструкцией и горючими материалами, используемыми для стен.
  2. Участок дымохода, который будет располагаться снаружи, нужно делать без стыков. Когда это невозможно, стыковку следует произвести над точкой вывода трубы из потолка, не соприкасаясь с обрешеткой и кровельным покрытием. Места стыков стягивают железными хомутами, покрывают материалом из асбеста и закрепляют.
  3. При желании выложить кирпичную печную трубу приобретать необходимо специальный обожженный кирпич, используя для кладки глину или прочные марки цемента.
  4. Если нет уверенности в том, что получиться соорудить кирпичный дымоход самостоятельно, тогда лучше приобрести готовую конструкцию. Домовладельцу останется только изучить информацию, как закрепить трубу на крыше. Сегодня в продаже имеются изолированные и защищенные дымоходные системы, которые не потребуется покрывать асбестом и обрабатывать при помощи мастики.
  5. Для улучшения противопожарной защиты конструкции нужно поставить на нее козырек, защищающий от случайного попадания искр и осадков.

Как правильно вывести дымоход - Информационно-строительный ресурс «Крыша Своими Руками»


Оглавление

  1. 1. Место установки трубы на крыше
  2. 2. Выбор конструкции прохода
  3. 3. Короб для дымового канала
  4. 4. Изоляция стыков
  5. 5. Вывод через стену
  6. 6. Монтаж
  7. 7. Видео

20659
0

Последняя редакция: 12.04.2017

Автор: Олег Посольский

Для отведения газов из системы отопления устанавливается дымоход, который выводится на улицу через крышу или через стену. Проход через крышу выполняется при устройстве канала одновременно с возведением здания. При замене источника отопления возникает ситуация, когда целесообразнее вывести дымоход через стену. Для каждого способа существую правила и нормы, регламентирующие, как правильно вывести дымоход.

Место установки трубы на крыше

Где расположить дымоход

Оптимальным местом для вывода трубы через кровлю будет расположение на удалении от конька до 1,5 метров. Печники и кровельщики единодушны в рекомендации этого местоположения, потому что оно дает несколько преимуществ:

  • Нет необходимости возводить высокую трубу, а это означает минимальную ветровую нагрузку и редкое образование конденсата.
  • В зимнее время около конструкции накапливается небольшое количество снега, и не возникают протечки.

Обратите внимание! Если труба устанавливается в трех метрах от конька, по правилам СНиП ее верхний край должен находиться вровень с коньком. При вынесении конструкции далее трех метров, между ее верхом и линией конька не должен образоваться угол более 10 градусов. На плоской кровле устанавливается труба высотой от 0,5 до 1 метра.

Для установки дымохода не рекомендуют ендовы, где на внутреннем углу стыка соседних скатов трудно выполнить качественное примыкание трубы, исключающее протечку воды. При расположении под кровлей жилой мансарды нельзя устраивать трубу около ее окон, ветер будет направлять дым в их сторону.

Выбор конструкции прохода

Устройство кирпичного дымохода

Оформление узла, через который выводится дымоход, зависит от материала трубы. К распространенным видам относится кирпич, нержавейка, оцинкованная сталь, керамика. Выбор материала определяется видом используемого топлива, если при сгорании выделяется газ высокой температуры, вызывающий перегревание дымохода, то металл использовать нельзя. Его высокая теплопроводность способствует разогреву окружающей конструкции и может вызвать пожар. Дымоход для такого топлива имеет толстые стенки, а верх оборудуется искроуловителем. Стальные дымоходы устанавливают при температуре топочных газов ниже 400ºC.

Как устроен сэндвич-дымоход

Форма дымохода также имеет значение, популярные варианты – квадратная и прямоугольная труба. Этот выбор обусловлен доступностью готовых доборных элементов, используемых для устройства прохода. Вид кровельного покрытия один из важнейших факторов.

Обратите внимание! В зависимости от устойчивости кровли к огню выбирается величина противопожарного зазора. Для горючих материалов он составляет 13–20 см.

Короб для дымового канала

Проход через перекрытие

Любая кровля имеет в своем составе слой паро- и гидроизоляции. От целостности этих полотен зависит герметичность крыши, отсутствие протечек и намокания утеплителя. Выведение дымохода через крышу требует создания отверстия в кровле, включающего не только размер трубы, но и противопожарное расстояние до обрешетки и кровельного пирога, определенное соответствующими нормами.

Обратите внимание! Оптимальным решением станет изготовление короба в месте прохода.

Устройство прохода дымовой трубы

Место примыкания дымохода ограничивается по бокам стропильными ногами, верхняя и нижняя часть выполняется из поперечных балок, выбранных по размеру стропил. После изготовления короба разрезается кровельный пирог по принципу конверта. Края полотен паро- и гидроизоляции заводят на стропила и балки и крепят гвоздями или скобами Дополнительно их края проклеивают липкой лентой. Нарушение изоляции должно компенсироваться тщательным заделыванием его краев. При дальнейшей отделке чердачного помещения гидроизоляция прижмется планками обрешетки.

Изоляция

Свободное место между трубой и коробом заполняется огнеупорным утеплителем. Герметичность прохода трубы обеспечивается установкой фартука. Его верхняя часть укладывается снаружи и заводится под кровельный материал.

Изоляция стыков

Герметизация круглых труб

Для вывода круглых труб используется готовая мягкая проходка из силикона или резины с фланцем, прикрепляющимся к скату. Элемент имеет разные размеры и его легко подобрать под диаметр трубы. Силиконовый уплотнитель подходит для любого уклона прохода. Такой вариант подходит для металлической трубы, не нагревающейся выше 100ºC. При более высокой степени нагрева используется металлический стакан с юбкой, который надевается на трубу. Юбка крепится саморезами к кровле. Юбка накрывается кровельным материалом с обязательным приклеиванием герметиком. Проход кирпичной трубы закрывают элементы, идущие в комплекте с кровельным материалом.

Оформление примыкания

Герметизация стыка трубы и натуральной черепицы выполняется при помощи эластичной ленты, имеющей в составе алюминий и свинец. Нижней стороной с клеящим составом она прикладывается к нижней части трубы и к кровле. На трубе она закрепляется металлической планкой, верхний край которой покрывается герметиком. Соединение с мягкой кровлей также изолируется эластичной лентой.

Вывод через стену

Боковой вывод из деревянного дома

При устройстве дымохода, при расположении печки около стены, проще вывести канал отведения газов не через кровлю, а через стену. Такая конструкция имеет свои плюсы:

  • экономия пространства;
  • доступность монтажа;
  • не повреждается герметичность кровли.

Схема вывода через стену

Среди минусов можно отметить:

  • необходимость утепления;
  • потеря части тепла, уходящего по дымоходу;
  • наличие горизонтального участка, негативно влияющего на тягу.

Монтаж

Варианты монтажа дымохода

Диаметр дымоходной трубы зависит от мощности отопительного котла, а высота учитывает оптимальный уровень тяги. Конструкция такой модели дымохода состоит из внешнего вертикального канала и горизонтального дымоотвода, соединяющего наружную трубу и котел. Работа начинается с выбора места, в котором труба выйдет из помещения. Отверстие в стене делается по размеру канала плюс утепление. Горизонтальная труба соединяется с котлом с помощью стандартных переходных элементов и проходит через стену под углом 90º. На стене она фиксируется с помощью специальных кронштейнов. Стыковка с наружным каналом выполняется под углом 90º. Установка тройника с очистным стаканом и трубкой для отвода конденсата обеспечит возможность чистки и бесперебойной эксплуатации. В качестве дымохода используется недорогая одноконтурная система, имеющая одну стенку из нержавейки или двухконтурная – оптимальное устройство, имеющее слой теплоизоляции между двумя трубами. Такая система защищена от повреждений и обеспечивает достаточный уровень пожарной безопасности.

Принцип монтажа внешнего дымохода

Наружная труба равномерно через 1–2 метра крепится к стене, для этого используются металлические кронштейны.

Обратите внимание! Место прохождения горизонтальной трубы через деревянную стену обязательно изолируется жаропрочным материалом – асбестовым волокном, сталью.

Видео

Как установить дымоход через готовую кровлю, смотрите ниже:

Обратите внимание на другие наши статьи:

Очистка дымохода от сажи

Что такое гибкий дымоход

Как гильзовать дымоход

Последняя редакция: 12.04.2017
Автор: Олег Посольский

Дымоход / Каркасный дом своими руками

Печь или камин в каркасном доме, расположенные в гостиной это не только красивые, но и полезные элементы дизайна, которые придут на выручку во время отключений или перебоев электроснабжения. Традиционно дымоход камина или печи проходит внутри дома, занимая некоторое место на каждом этаже, и в большом доме это не является проблемой. А что делать если дом небольшой, например, всего 6х6м? В этом случае, дымоход может занять слишком много, и без того небольшой, полезной площади второго этажа. Проблема может возникнуть, и в случае, когда расположение дверей второго этажа не позволяет провести дымоход через второй этаж. В подобных ситуациях решением проблемы становится внешний дымоход, который выводится через стену наружу и проходит вдоль внешней стены дома.

Попробуем взвесить плюсы и минусы внешнего дымохода, и разберемся как сделать его правильно и красиво. При этом, конечно, бюджетно и быстро. Итак, всё по порядку. Начнём с преимуществ и недостатков внешнего дымохода.

Внешний дымоход: плюсы и минусы

К основным преимуществам внешнего дымохода относится увеличенный КПД тепловой установки из-за хорошей тяги, а также безопасность, исключающая утечки дыма на втором этаже и повреждение перекрытий. При проходе внутренним дымоходом этажей их будет три: потолок первого этажа, потолок второго этажа, крыша. При выходе же дымохода через стену, проход всего один, это дешевле, надёжнее и безопаснее, а также обеспечивает соблюдение норм пожарной безопасности. Наружные дымоходы долговечны, так как они очень просты в обслуживании, а отложение сажи на стенках невелико.

К плюсам наружного дымохода можно отнести невысокую стоимость, которая обусловлена небольшим весом конструкции, не требующей крепкого фундамента и отсутствием прохождений через перекрытия и крышу. Еще один плюс наружного способа установки дымохода является тот факт, что он не уменьшает площадь помещений. К минусам, вероятно, можно отнести первоначальный способ монтажа, точнее необходимость строительных лесов или длинной лестницы.

Варианты устройства дымохода

На первом рисунке изображены три варианта подключения дымохода. Способ и высота подключения зависит от типа источника тепла. Мы рекомендуем вариант 1 или 3. На втором рисунке изображен универсальный источник тепла без привязки к типу устройства дымохода. В этом случае, мы рекомендуем вариант 2. Здесь наглядно видна разница в устройстве внешнего и внутреннего дымохода.

Металлический дымоход

Классический металлический дымоход на данный момент, как правило, выполняется из сэндвич-трубы, которая расположена внутри дымохода. Сверху нее негорючая теплоизоляция, а затем декоративная труба из нержавеющей стали, которая защищает утеплитель от намокания и разрушения. Площадь сечения трубы обычно берется из расчета не менее 8 см2 на 1 кВт мощности отопительного устройства. Все внешние дымоходы должны иметь теплоизоляцию, для которой используется базальтовая или керамическая вата. Этот вариант самый экономичный и удобный в эксплуатации, имеет вес не более 100кг на трубу в 6-8м. Такую трубу можно привезти на легковом автомобиле разобранную на части по 0,5-2м.

Еще один вариант дымохода - кирпичный дымоход, он выкладываются из кирпича, требует дополнительного фундамента, и при высоте 6-8м будет весить не менее 2-4 тонн. Выглядит кирпичный дымоход привлекательно и сочетается практически с любым домом. Но кирпичный дымоход не универсален и подойдет не во всех случаях. Он пригоден при использовании газовых котлов или котлов на жидком топливе. Высокий коэффициент теплоемкости кирпича не дает трубам быстро прогреваться. Такие дымоходы нагреваются медленно, с образованием большого количества конденсата, который скапливается на стенках дымохода, смешиваясь с продуктами горения. От этого образуется плотная и грязная жидкость, которая, оседая на стенках дымохода, быстро разрушает кирпич и зачастую вытекает в дом из шибера или зольника. Керамические прямоугольные или трубчатые дымоходы, стеклянные, шамотные и прочие дымоходы, мы рассматривать не будем ввиду их дороговизны.

Достаточно простой вариант устроить внешний дымоход, это вывести его по фасадной стене. Обход свесов и крепление, обычно, не составляют особого труда. Для того, чтобы внешний дымоход по фасадной стене выглядел эстетически привлекательно и не портил внешний облик дома, стоит покрасить дымоход, в тон фасада. В этом случае он будет не так заметен, а главное такой внешний дымоход не будет создавать неудобств в доме и будут соблюдены противопожарные нормы.

Наиболее эстетичный и недорогой вариант устройства внешнего дымохода это вывод его по фронтонной стене. Дымоход будет максимально прямой и его можно будет очень недорого декорировать. Мы всегда рекомендуем именно этот вариант, так как он самый быстрый, удобный и бюджетный, и может быть исполнен как на картинке ниже.

Дымоход можно сделать в скандинавском стиле - массивная труба (короб трубы) обложенная кирпичом или отделанная ЦСП под кирпич (встречается в продаже) любого цвета и фасона. Либо пластиковые панели также под отделку кирпичом, или камнем. Данный вариант подойдёт практически к любому дому, и может стать ведущим или дополнительным элементом, формирующим внешний облик дома.



Вентиляция в бане и сауне

Часто задаваемым вопросом во время строительства бани является вопрос о необходимости вентиляции в бане.

В данной информационной выдержке мы подчеркнем основные моменты необходимости вентиляции.

Если говорить просто, то вентиляцию в парном помещении можно представить так:

  • Воздух поступил в помещение через приточные клапаны, стеклянную дверь, зазоры;
  • Воздух вышел через вентиляционный клапан, решетку.



Эти два действия и являются вентиляционным минимумом для:

  • Здоровья человека;
  • Комфортного пребывания в парном отделении,а также комфортного проведения всех водных и паровых процедур;
  • Сохранением отделочных материалов внутри парного помещения;
  • Правильной работы электрических печей;
  • Правильной работы газо-дровяных печей.

Для нашего понимания необходимости вентиляции этих пяти аргументов более, чем достаточно. Тем не менее, существует много противников вентиляции в парном помещении.

Основным и, как часто бывает, единственным аргументом сторонников отсутствия вентиляции является потеря тепла, через вент-канал.

Самое любопытное то, что это действительно так. Однако следует помнить, что это естественный процесс, который компенсируется непрерывным потоком тепла от банной печи (дровяной, газовой, электрической), которая подобрана с запасом мощности. Как раз правильный выбор отопительного оборудования и оставит всех довольными, а вентиляция здоровыми.

В итоге в бане или сауне весь отработанный воздух выходит через вент-канал наружу, а поступающий свежий воздух постоянно нагревается и помещение имеет примерно равномерную температуру во всем объеме за счет того, что воздух находится всегда в движении.

Как сделать вентиляцию в парилке бани?

Самое простое изречение на этот счет – отверстие в стене рядом с потолком.

Следующий вариант – вытяжной клапан (диффузор, вент-клапан) в потолке, который соединяется в чердачном помещении с утепленным вент-каналов (гофра-труба, сэндвич-труба). Данный канал проходит через кровлю, как дымоход. Либо данный канал можно вывести во фронтон кровли и снаружи поставить декоративную вент-решетку.

Некоторые фотографии к теме:



Два вышеперечисленных варианта – это простейшая вытяжная система.

Вы всегда можете обратиться к профессионалам по вентиляции, которые установят все необходимое оборудование для вентиляции всего комплекса - парилки, помывочной, комнате отдыха и др.

Также можете обратиться к специалистам, которые могут вам сделать простую вытяжку парного помещения и моечного отделения.

На данном этапе объяснения вентиляции мы часто слышим возражения, что в бане весь пар, который мы получаем от камня в печи, быстро улетучивается в вент-канал и это крайне неудобно.

По сути это тоже самое, что и уход тепла через вент-канал. Также просим помнить, что все решетки и клапаны могут регулировать степень ухода теплого воздуха и пара из парной.

Все это не так критично. Никакого холода в бане не будет. Не забывайте, что банная печь у вас постоянно нагревает воздух.

В небольших парных помещениях можно сделать приток воздуха за счет стеклянной двери без порога, дополнительно можно осуществить приток воздуха для самой печи. Выход воздуха из помещения происходит через вент-канал через решетку в стене или через клапан в потолке парного отделения.

В больших и объемных банях и саунах существует практика, когда устанавливают дополнительный вент-клапан или решетку под полоком. Это делается для того, чтобы большая масса воздуха менялась под полоком тоже. Всем известно, что полок, представляет собой конструкцию из двух ярусов с фронтальными решетками между собой. Под ним воздух меняется слабо, для осуществления полноценного прогрева парной во всем объеме помещения устанавливается вент-выход под полоком.

Некоторые фотографии к теме:









Как вывести дымоход через крышу

Чем особенна кровля из ондулина

В составе ондулина нет вредных для окружающей среды компонентов, что достигается применением в его производстве новейших технологий. Ондулиновые листы изготовляются на основе целлюлозы и некоторых добавок. Чтобы данное кровельное покрытие было жестким и водостойким, для его обработки используется специальный битумный материал, с добавлением смолы. Для окрашивания готовых листов применяются специальные составы, делающие их весьма эстетичными и более стойкими по отношению к внешним воздействиям.

Выглядит ондулин, как керамическая и обычная черепица, или как шифер. При этом качественные характеристики того и другого покрытия особенно не отличаются. Имитация шифера выпускается в размере 200х95 см, для черепиц используются меньшие параметры. Черепичную имитацию из ондулина в основном используют для оформления сложных по форме крыш, что заметно сокращает количество обрезков. Ондулиновым шифером обустраиваются простые кровли: несложность укладки материала позволяет покрыть крышу ондулином своими руками в очень сжатые сроки.

Методика вывода вентиляционной трубы

Есть метод упростить себе задачу. Для этого используется непросто обычная труба, а специальный фирменный переходной элемент, сделанный из полихлорвинила. В строительных магазинах, например, СТД Петрович, есть переход вентиляции на кровлю ондулин, который можно купить. А дальше процесс вывода через кровлю можно разделить по некоторым этапам.

Сначала нужно определить точку, из которой будет выведена труба через крышу ондулина. Чаще всего их размещают в последнем ряду кровельного материала. Монтаж проходного элемента в нужном месте выполняется так, чтобы его нижний край был с нахлестом закреплен на листок ондулина нижнего ряда. Этот нахлест на нижний ряд составляет 17 см.

При этом есть некоторые нюансы. Если работы выполняются по ходу укладки ондулина, то достаточно не укладывать последний ряд до конца, оставив место для проходного элемента. Если кровля уже готовая, то придется делать отверстие соответствующего диаметра и продолжать процесс.

Сильные и слабы стороны материала

Ондулин очень стоек к разрушительным атмосферным воздействиям. Его легко монтировать, получая в результате очень эстетичную кровельную поверхность. Финансовые затраты на приобретение материала не очень большие.

Ондулин обладает следующими положительными качествами:

  1. Отличной экологической чистотой.
  2. Продолжительным эксплуатационным сроком.
  3. Внешней эстетичностью.
  4. Богатой цветовой гаммой.
  5. Несложной и быстрой установкой.
  6. Удобными размерами, что сводит к минимуму число отходов, при возрастании быстроты кровельной облицовки.

Благодаря этим показателям ондулин завоевал высокую популярность в сфере частного домостроения. Так как вредные компоненты в материале отсутствуют, то с его помощью нередко покрывают деревянные строения. При помощи ондулина нередко ремонтируют старые крыши, не снимая при этом старое кровельное покрытие. Это становится возможным благодаря малому весу ондулина (3 кг/м2), поэтому значительное увеличение нагрузки на стропильную систему и конструкцию дома в общем не происходит.

В основном на эту облицовку дается 15-летняя гарантия. Однако практический опыт показывает, что при соблюдении правил укладки и обслуживания такая кровля способна прослужить в разы больше. При чем, что немаловажно, в процессе эксплуатации внешние декоративные качества покрытия практически не изменяются, сохраняя первоначальную свежесть длительное время.

Однако основное достоинство материала заключается в возможности укладки кровли из ондулина своими руками. Процедура данной работы очень напоминает монтаж шиферных листов, при этом ондулин легче, прочнее и экологичнее.

Что касается недостатков ондулина, то главным из них является способность материала к возгоранию в случае прямого воздействия пламени. По этой причине практикуется обработка ондулиновых листов специальными противопожарными пропитками, для уменьшения их горючести. Также важно понимать, что значительная продолжительность эксплуатации приводит к тому, что цвет кровли постепенно блекнет: в особенности это относится к темным оттенкам.

Признаки качественного ондулина

К сожалению, на рынке строительной продукции встречается довольно много низкокачественных подделок ондулина.

Отличить настоящий материал от поддельного помогут следующие советы:

  • На обратной стороне настоящего ондулина всегда имеется черная сетка.
  • Число волн оригинального листа всегда фиксировано – 10 штук.
  • Волны имеют стабильную высоту в 36 мм.
  • Наружная поверхность материала обладает характерной шершавостью, как у марли.
  • Для качественных листов характерны насыщенные матовые оттенки.
  • Крайняя волна всегда снабжается печатью с маркировкой фирмы-производителя.
  • Материал имеет сопровождающий брендовый сертификат и гарантийный талон на 15 лет эксплуатации.

Рекомендации по монтажу — схема крепления

Чтобы свести к минимуму сроки укладки материала и количество потерь на его подрезку, достигнув при этом значительного срока службы, рекомендуется взять на вооружение несколько простых правил, как правильно установить ондулин. Очень важно, что во время монтажных мероприятий температурный режим находился в пределах от 0 до +30 градусов. Жара провоцирует размягчение битума, из-за чего листы деформируются. Мороз делает ондулин очень хрупким, из-за чего возрастает риск появления трещин во время перемещения установщика или забивания гвоздей. Некоторые производители допускают небольшие морозы при укладке материала, однако лучше с этим не экспериментировать.

Если во время монтажа крыши из ондулина своими руками установилась жаркая погода, важно избегать растяжений листов: после снижения температуры участки установки крепежей могут деформироваться или покрыться трещинами. Разрезать ондулин лучше всего ножовкой по дереву, обязательно смазав ее маслом: это позволит избежать застревание инструмента. Также для этих целей может применяться дисковая пила.

От использования болгарки лучше удержаться, так как место реза в таком случае начинает плавиться. Фиксируются ондулиновые листы на обрешетку при помощи специальных кровельных гвоздей, входящих в комплектацию облицовки. Схема крепления ондулина требует наличия 20 таких крепежей: 10 снизу, 5 – сверху и 5 – по средине.

При обустройстве обрешетки очень важно учесть наклон ската. Если речь идет о небольшом уклоне до 10 градусов, применяется сплошная надежная обрешетка, изготовленная из шпунтованной доски или фанеры.

При уклоне в 10-15 градусов на обрешетке делается шаг между перемычками в 45 см. И если скат наклонен более, чем на 15 градусов, шаг элементов обрешетки увеличивают до 60 см.

Любой каркас обрешетка в районе ребер, ендов и коньков делается сплошной, по причине повышенных требований к изоляции.

Соблюдение пожарной безопасности

Грамотная разделка печной трубы на крыше – одна из важнейших задач, которая лежит при обустройстве. От ее правильного исполнения зависит пожарная безопасность всего дома.

Противопожарные нормы говорят, что в зонах соприкосновения дымохода с легковоспламеняющимися материалами кровли его температура должна быть не более 50 градусов. В случае с кирпичной трубой этот момент решается благодаря увеличению толщины кладки в районе ее прохода через чердак и кровлю. В данном случае рекомендованное значение толщины составляет не менее 38 см. Такая величина позволяет сохранять жар внутри конструкции и не допускает сильного нагрева внешних стенок.

Основные правила разделки дымохода следующие:

  • Необходимо соблюдать промежуток между стропилами и крышей при любом кровельном покрытии в диапазоне 25-30 см. При использовании горючих материалов, типа древесины или рубероида, это значение составляет 15-30 см, для не подверженных горению – 10-25 см.
  • Особое внимание уделяется прохождению дымоходной конструкции через кровельный пирог, который включает легковоспламеняющиеся материалы. В данном случае труба помещается в специальный короб, который разделяет ее и кровельные материалы. Он изготавливается из деревянных элементов и внутри заполняется негорючим утеплителем, например каменной ватой. В образовавшемся отверстии кровли изоляционные пленки надрезаются в форме конверта и крепятся в развернутом виде к стропилам. Места стыков кровельного пирога и дымоходного короба изолируются для избежания протечек.

Как покрыть крышу своими руками — пошаговая установка

Этап 1. Установка ондулина на крышу начинается с оснащения стропил обрешеткой поверх ранее уложенной пароизоляционной пленки. Такая же пароизоляция может быть установлена со стороны чердачного помещения. Для заполнения промежутков обрешетки используется утеплитель, закрытый поверх стропильных ног гидроизоляционной пленкой. Сверху обрешетки обустраивается из реек контробрешетка, что позволяет создать технологическую вентиляционную полость.

Этап 2. Монтаж кровли из ондулина своими руками стартует с первого ряда, от кровельных скатов. Лучше выбрать для этого подветренную сторону, чтобы избежать задуваний под кровельную облицовку. При креплении листов важно достигать, чтобы их нижние края выходили за карнизную доску. Выступ подбирается в индивидуальном порядке: главное, чтобы вода эффективно отводилась за пределы крыши, на середину водосточного желоба. В любом случае, выступ не должен превышать 70 мм. При укладке ондулина делают нахлест на одну волну. На размеры продольного перекрытия влияет степень уклона ската: обычно они находятся в пределах 17-30 см. На каждый лист уходит 20 кровельных гвоздей, которые в центре листа забиваются через волну.

Этап 3. Укладка второго и каждого следующего листа проводится с его половины, для достижения разведения стыков кровли в соседних рядах. Данную схему укладки применяют вплоть до кровельного конька.

Этап 4. Перед укладкой последних рядов монтируется дополнительная обрешетка под коньковый профиль.

Для этих целей лучше всего использовать стандартный профиль, изготовленный той же фирмой, что и ондулиновое покрытие. Размер перекрывания профилем друг друга – 12,5 см. Конек крыши прибивается на каждую волну.

Этап 5. Если стена и кровельная конструкция имеет стыковку, ее оформляют стандартным профилем от того же изготовителя. Такой же принцип применяется для оформления участков соединения отдельных плоскостей кровельной поверхности (ендовых).

Этап 6. Место, где кровля стыкуется с фронтонной доской, необходимо хорошо защитить от влаги. Для этого используется один из двух способов. Один из них предполагает загибание края ондулинового листа, который прибивают к доске фронтона. Второй прием реализуется путем накладки на ребро крыши прямоугольного профиля, или щипца: это также позволяет сделать место стыковки более эстетичным.

Проход через крышу из шифера

Надо отметить, что шифер является самым сложным в этом плане материалом. Для современных кровельных материалов производители предлагают готовые гидроизоляционные приспособления. Для шифера таковых не разработано.

Гидроизоляция дымохода на крыше из шифера проводится следующим образом.

  1. Пленочный гидроизолирующий материал, которым укрывают кровельный пирог, на этом участке разрезается таким образом, чтобы укладываться внахлест на стенки дымоотвода. Пленка закрепляется битумной мастикой.
  2. Размещают шифер, стараясь как можно плотнее состыковать листы со стенками дымоотвода.
  3. Из оцинкованной стали изготавливают подворотничок – элемент требуемой длины, изогнутый так, чтобы плотно примыкать к кровле и к дымоотводу. Стыки перекрываются подворотничками.
  4. Полученную металлическую конструкцию заливают цементно-песчаным раствором так, чтобы герметизация выступала над уровнем настила.

Полученное приспособление сложно назвать декоративным, однако герметичность оно обеспечивает хорошую.

Как ухаживать за кровлей из ондулина

Если процесс укладки листов был проведен по всем правилам, особый уход за ними в процессе эксплуатации не потребуется. Все, что нужно будет делать – своевременно убирать с крыши на даче из ондулина различную грязь, чтобы она смогла прослужить максимально долго. Спустя определенное время наблюдается постепенная потеря ондулином первоначальной свежести окраски. Для восстановления былой привлекательности покрытия обычно применяют покраску, используя для этого специальный материал.

Как видно из описания, сделать крышу дома из ондулина своими руками – задача вполне посильная. Все, что при этом потребуется – строго соблюдать технологию укладки и некоторые рекомендации, позволяющие на порядок увеличить продолжительность службы крыши.

Софиты не подшиты по стропилам 39 м. пог, высота 6.4 метра, -фронтон деревянный 1.2 высота 4 метра длина – profi.kz

Выполнен 30 апреля 2017

Описание заказа

-софиты не подшиты по стропилам 39 м. пог, высота 6.4 метра
-фронтон деревянный 1.2 высота 4 метра длина
-сайдинг пластиковый в наличии
-леса в наличии
-электричество, обогреватели, вода, бытовка (все в наличии)

Серпухов

Чехов

Протвино

Пущино

Заказ выполнил

Пять с плюсом

Мастер – отличный специалист, проявил смекалку!

2 мая 2017

Александр Евгеньевич, Серпухов, Чехов

Похожие заказы

Кровельные работы: кровельные работы

крыша 100 кв.м
металочерепица сейчас
сделать вентиляцию
сделать 2 вентканала
с котельной вывести дымоход
сделать выход канализационной трубы на крыша

80000 ₽Выполнен 14 февраля 2016

Кровельные работы: кровельные работы

залатать трещину в шиферной крыше гаража (предложить варианты ремонта)
крыша плоская,
квадратная,
трещина метра 2 ширина 2 см
http://fanstudio.ru/archive/20160303/kC5C6MvE.jpg
http://fanstudio.ru/archive/20160303/Ob3rUgHc.jpg

3000 ₽Выполнен 5 марта 2016

10 услуг по кровельным работам от 49 ₸ до 1500 ₸

Статистика основана на актуальных ценах 6942 мастера

Услуги по кровельным работамСтоимостьЕдиница
измерения
Монтаж кровли
350–1500 ₸кв.м
Очистка крыш
49–100 ₸кв.м
Демонтаж кровли
100–350 ₸кв.м
Ремонт крыш
350–1500 ₸кв.м
Гидроизоляция крыш
100–780 ₸кв.м
Монтаж кровельных аксессуаров
200–600 ₸пог.м
Утепление крыш
100–550 ₸кв.м
Проектирование кровли
100–1000 ₸усл.
Ремонт парапетов
200–1000 ₸пог.м
Шумоизоляция кровли
100–1000 ₸кв.м

Герметичная миграция - Старый дом

Моя фирма получает больше звонков по поводу утечек вокруг дымоходов, чем по любой другой проблеме. И чаще всего виной всему является оклад - листовой металл, который обеспечивает водонепроницаемость пересечения дымохода и крыши. Правильная обшивка вокруг дымохода состоит из двух слоев. Первый называется ступенчатым окладом: секции листового металла L-образной формы вплетаются в ряды черепицы и притираются к краю дымохода.Затем следует обратная обшивка: второй слой металла заделывается в стыки дымохода и загибается, чтобы закрыть верх ступенчатой ​​обшивки. Углы особенно уязвимы. Режем и загибаем металл за угол. Даже при качественной установке остается одно небольшое пятно, которое следует заделать высококачественным уретановым герметиком. Этот герметик со временем может расслоиться. Если оклад в хорошем состоянии, проблема должна быть решена путем повторной заливки. Тем не менее, герметик не заменяет надлежащим образом уложенные внахлест гидроизоляционные материалы.Тип металла, из которого изготовлен оклад, зависит от того, где вы живете. Алюминий и оцинкованная сталь - обычный выбор на юге, где я живу. Медь - самая долговечная, но из-за того, что она дорогая, мы видим ее только на высокотехнологичных работах. Еще одно преимущество меди в том, что уголки можно припаять для герметичного соединения. На северо-востоке каменщики неравнодушны к свинцовому окладу, который мягкий и легко сгибается, придавая ему форму. Но независимо от того, какой материал используется, он должен быть правильно уложен, чтобы вода не попадала внутрь.Когда дымоход находится у основания ската крыши, мы всегда устанавливаем сверчок, небольшую отводную крышу, которая предотвращает попадание воды в верхнюю часть дымохода. Сверчков обрамляем и обшиваем, как и остальную крышу, а затем полностью покрываем модифицированной битумной мембраной, которая загибается под оклад дымохода. Поверх мембраны укладываем битумную черепицу, чтобы сверчок слился с остальной кровлей. Поскольку дымоходы представляют собой потенциальное проблемное место, проверяйте их раз в год или два на предмет наличия неплотных или отсутствующих мерцаний и трещин в кирпичной кладке.Небольшие трещины можно заделать герметиком, предназначенным для ремонта кладки. Я также рекомендую своим клиентам гидроизолировать свои кирпичные дымоходы каждые несколько лет с помощью герметика на основе силикона, который можно наносить с помощью садового опрыскивателя. Не все строители согласны с этим, но это отличный способ предотвратить просачивание воды в кирпич.

Защищена ли ваша крыша от неожиданных повреждений? Посмотрите, подходит ли вам план гарантии на дом.

Словарь архитектурных терминов | PHMC> Полевой справочник по архитектуре Пенсильвании

Примечание: щелкните эскизы для увеличения изображений.

Отсеков
Количество пролетов относится к ширине здания путем подсчета количества проемов, включая двери и окна. В доме с центральной дверью и окнами с обеих сторон 3 ОТСЕКА.
Колокольня
Небольшая квадратная колокольня на крыше для колокола, часто встречающаяся в церквях и школах.
Доска и рейка
Способ строительства дверей или стен, при котором древесина укладывается в вертикальные доски и удерживается на месте с помощью горизонтальной доски, называемой обрешеткой.
Кронштейны
Декоративные опоры, обычно из дерева или штампованного металла, которые появляются на линии карниза здания. Они могут быть вырезаны в виде закрученного рисунка или быть более простым образом сформированы и являются общими для всех зданий в итальянском стиле, но часто появляются и с другими стилями.
Переборка
Перегородка - это металлическая дверь, через которую можно попасть в подвал.
Контрфорс
Стеновая опора, обычно из камня или кирпича, размещаемая по бокам здания, обычно встречающаяся в некоторых церквях в стиле готического возрождения.
Стул рельс
Поручень для стула - это декоративная деревянная планка, прикрепленная горизонтально на уровне спинки прямого стула.
Дымоходы
Дымоходы обычно строятся из камня или кирпича (более современные дымоходы могут быть из шлакоблока) и располагаются либо на внешних боковых стенах здания, либо в центре или внутри здания.Некоторые народные строительные образцы размещают дымоход в центре дома или в углу.
Вагонка
Узкая деревянная доска, у которой один край тоньше, чем у другого, прикладываемая горизонтально к наружным стенам зданий для образования водонепроницаемой поверхности стены.
Колонна
Опорный столб, обычно круглый, на подъездах и как декоративная деталь.
Капители столбцов
Капители являются вершинами круглых колонн и могут быть нескольких различных типов или порядков. Греческие дорические капители рифленые и простые, римские дорические капители гладкие и простые, ионические капители имеют бараньи рога на всех четырех углах, а коринфская капитель очень декоративна с вьющимися листьями аканта.
Копинг
Накладка наверху стены для защиты от атмосферных воздействий.
Корбель
Декоративное использование кирпича на окнах, стенах или дымоходе или для создания формы кронштейна или зубца наверху здания под карнизом.
Карниз
Карниз - это законченный край крыши, где он встречается с внешней стеной, различных размеров, иногда простой, но часто декоративный и отмеченный скобками, зубцами, медальонами или другими декоративными элементами.
Зубчатый парапет
Низкая подпорная стена на краю крыши или крыльца с равномерным рисунком проемов, образующих зубчатую стену. В средневековье отверстия использовались для защиты крепостей, отсюда и термин «бойница».
Крестинг
Гребень крыши - ажурное декоративное ограждение из кованого железа, обрамляющее край или козырёк крыши, часто встречающееся в зданиях в стиле Второй Империи (мансарде).
Купол
Купол - это небольшая декоративная выступающая башня в верхней части крыши здания, часто квадратная, круглая или окатагональной формы.
Дормер
Оконный проем на уровне крыши, увенчанный фронтальной или односкатной крышей.
Карниз
Край крыши, выступающий над внешними стенами, иногда с открытыми стропилами.
Дормер для век
Декоративное окно полуэллиптической формы, расположенное на поверхности крыши, по форме напоминающее глаз.
Фасад
Фасад здания, обычно относящийся к фасаду.
Фанлайт
Полукруглое (веерообразное) окно, расположенное над дверью, обычно встречается в зданиях в стиле федерального и колониального возрождения.
Узор с отверстиями
Расположение окон на фасаде здания.
Finial
Декоративный элемент на шпиле, куполе, фронтоне или стойке ворот.
Фламандский фронтон
Декоративный фронтон, часто встречающийся во Фландрии и Нидерландах, стороны которого падают каскадом прямых углов, также называемый фронтоном с вороной ступенькой.Используется как декоративное украшение в стилях викторианской эпохи в США.
План этажа
План различных уровней здания с указанием расположения комнат, внутренних стен, дымоходов, подъездов и лестниц.
Гофрирование
Флютинг - это декоративная отделка деревянных колонн или отделки, в которой на поверхности вертикально вырезаны параллельные канавки.
Frieze
Фриз - это панель под карнизом наверху внешней стены здания, которая часто украшена скобами, зубцами или модальонами.
Перемычка
Плоский горизонтальный элемент в верхней части окна.
Кладка
Тип строительства из камня, кирпича, плитки или бетонных блоков с использованием раствора.
Багет
Декоративная приподнятая поверхность по краю архитектурного элемента, такого как окно, колонна, дверь или стена.
Миномет
Смесь из песка, воды, извести и цемента, используемая для укладки кирпича, камня, плитки или бетонных блоков.
миллионов
Деревянные перегородки между стеклами окон.
Ogee Arch
Центральная заостренная арка с обратными изогнутыми сторонами, часто встречающаяся на зданиях в стиле экзотического мавританского возрождения.
Ориэль Окно
Выступающий эркер, поддерживаемый скобами или треугольной опорой.
Палладианское окно
Окно с круглой аркой, состоящее из трех частей, названное в честь итальянского архитектора 15 века Андреаса Палладино, также известное как Венецианское окно и распространенное в стилях грузинского и колониального возрождения.
Парапет
Парапет - это невысокая каменная или кирпичная стена наверху здания. Зубчатый парапет имеет ритмичные перерывы в стене, которые создают узор зубцов.
Фронтон
Треугольное пространство, образованное фронтальной двускатной крышей, часто встречается в зданиях в стиле классического возрождения.
Кулон
Элемент декора из дерева или металла, свисающий с крыльца, карниза или кронштейна.
Односкатная крыша
Узкая односкатная крыша, расположенная над первым этажом здания для защиты дверей, окон и нижних стен, часто покрывающая все четыре стороны здания.
Пилар
Опорный столб без классической деталировки.
Пилястра
Пилястра - это узко выступающая колонна, прикрепленная к стене, создающая иллюзию настоящей отдельно стоящей опорной колонны.
Остроконечная арка
Арка с сильной центральной точкой, обычно встречающаяся в зданиях в стиле готического возрождения.
Крыльцо
Крытое пространство за пределами опорных стен здания.
Портик
Небольшая входная веранда.
Ценники
Quoin - это декоративные прямоугольники или квадраты из камня, кирпича, дерева или бетона, размещаемые по углам зданий, чтобы добавить архитектурный интерес.
Стропила
Деревянные опорные балки для крыши, иногда видимые снаружи для определенных типов и стилей зданий.
Крыша
Крыши могут быть крутыми, плоскими или пологими и иметь разные формы: двускатные, двускатные, шатровые, ступенчатые, односкатные, двускатные или мансардные. Тип крыши - важный ключ к определению стиля здания.
Круглая арка
Полукруглая арка над окном или дверью.
Сегментная арка
Слегка закругленная арка над окном или дверью.
Полуэллиптическая арка
Вытянутая круглая арка над окном или дверью.
Порог
Плоский горизонтальный нижний элемент окна или двери, часто из дерева, но иногда из камня.
Ступень
Открытая широкая ступенька, ведущая к парадной или парадной двери здания.
Рассказы
Количество этажей в здании отражает его высоту, считая количество этажей, уложенных друг на друга. Если в крыше здания есть слуховые окна, верхняя часть здания называется 1/2 этажа.
Штукатурка
Тонкий слой штукатурки, нанесенный на внешние стены.
Турель
Небольшая башня, часто отделанная ригелем.
Башня
Высокое сооружение квадратной или круглой формы, возвышающееся над остальной частью здания.
Ажурное окно
Окно с остроконечной аркой, заполненное изогнутыми каменными столпами, которые часто можно увидеть в зданиях в стиле готического возрождения.
Фонарь транец
Плоская стеклянная панель над дверью, обычно многослойная.
Арка Тюдоров
Уплощенная арка с центральной точкой над дверью или окном, обычно встречающаяся в зданиях в стиле эпохи Тюдоров (также называемая четырехцентровой аркой).
Башня
Маленькая башня на углу здания.
Wainscot
Обшивка - это обшитая деревом нижняя часть внутренней стены, обычно увенчанная перилами для стульев.Деревянная обшивка может быть однотонной или обшитой рисунком рельефной деревянной отделки.
Стены
Историческая конструкция наружных стен может быть из бревна, камня, кирпича, каркаса или штукатурки. В более современную эпоху материал стен мог быть из формованного бетона, стекла или металла. Стекло Carrera было инновацией начала 20-го века, создавая гладкую гладкую цветную стеклянную отделку, часто применяемую для стен первого этажа коммерческих зданий.
Обшивка
Наружная горизонтальная деревянная доска, уложенная нижним краем внахлест на нижнюю доску, используемую для формирования наружных стен (шире и меньше по форме, чем вагонка, хотя используется для тех же целей).

Руководство по архитектурному дизайну: Детали архитектуры: Облицовки и перекрытия

Описание: Ступенчатый оклад используется там, где наклонная крыша встречается с каменной стеной. Типичный случай - когда кирпичный дымоход поднимается над крышей. Показанные детали касаются таких оконных проемов дымохода, но применимы к другим условиям стены.

Есть два подхода к ступенчатой ​​обшивке. В одном типе используются куски медной опорной плиты, устанавливаемые вместе с каждым рядом черепицы.Верхний край каждой гидроизоляции выступает на 2 дюйма выше каждого ряда черепицы. Нижний край удерживается на 1/2 дюйма выше стыков следующего ряда. Базовая планка простирается минимум на 4 дюйма вверх по стене и на крышу. Цельная заглушка вставляется в реглет и удерживается свинцовыми клиньями. Реглет заполняется герметиком. Длина каждой части заглушки меняется в зависимости от уклон крыши; ни одна ступенька не должна быть выше 3-х кирпичей. Ширина также может быть разной, но всегда должна быть достаточно широкой, чтобы покрыть 4 дюйма фундамента.

Второй тип использует одиночный медный желоб под черепицу, черепицу или шифер. Этот вид крепится перед установкой рубероида. Верхняя часть этого кровельного перекрытия имеет загнутый край и зашита на 12 "O.C. Базовый оклад поднимается вверх по стене как минимум на 8". Для этого требуется, чтобы заглушка состояла из двух частей: ствольной коробки и встречной прошивки.

Если дымоход перекрывает конек крыши, этот ступенчатый оклад используется на двух наклонных сторонах.Нижние стороны оклеивают медным фартуком, закрывающим очередной ряд черепицы.

Если дымоход полностью находится на одной стороне гребня, необходимо использовать медный сверчок на высокой стороне, чтобы отводить воду на любую из наклонных сторон.

Фартук и планка колпачка должны быть не менее 16 унций. Основание для черепицы также может быть 16 унций, а для шиферной или черепичной крыши - 20 унций. Рекомендовано.

Стык фартука с листами основания припаивается горизонтально и вертикально.

Минимальный вес цоколя и основания, используемого на дымоходах и других ступенчатых условиях, составляет 16 унций. Сверчков также следует формировать из 16 гр. медь.

9.8A. Обшивка у основания дымохода

На этой детали показана типичная установка с использованием отдельных медных листов основания, как описано выше.

Скачать файл САПР

9,8Б. Альтернативные способы прошивки

В этих разделах показаны два метода ступенчатой ​​прошивки. В том, что слева, используются отдельные листы отлива из меди и цельный колпачок.Другой использует цельную основную планку с двухсекционной крышкой. Обратите внимание на загнутый край основания, чтобы предотвратить попадание воды под кровельный материал. Вместо этого вода направляется к концу гидроизоляции основания, через фартук и на крышу ниже.

Скачать файл САПР

9,8 С. Дымоход - Альтернативный

На этой детали показан второй метод ступенчатой ​​прошивки, описанный выше.

Скачать файл САПР

9.8D. Дымоход Cricket Flashing

Эта деталь иллюстрирует использование сверчка для отвода воды над дымоходом в обе стороны.Сверчок может быть цельным или состоящим из двух частей, соединенных стоячим швом на гребне.

Скачать файл САПР

9.8E. Обшивка дымохода - плоская крыша

Медная опорная плита прикрепляется к настилу крыши перед установкой кровли. Он простирается не менее чем на 8 дюймов вверх по стене и не менее чем на 4 дюйма на крышу со всех сторон дымохода. Затем медная заглушка закрывает верхний край.

Скачать файл CAD

Все стыки между листами основания припаяны.

Для получения дополнительной информации:

Обшивка дымохода - Fine Homebuilding

Конечно, для предотвращения просачивания воды в крышу можно использовать и другие типы , но ни один из них не работает так же хорошо или не является таким традиционным, как медь или свинец.

Оба материала отличаются своей прочностью. Хотя свинец традиционно использовался в Новой Англии, его используют на крышах далеко за пределами Северо-Востока. Медь, которая ярко сияет в новом состоянии и образует защитную патину с возрастом, возможно, более популярна по всей стране.

В то время как стоимость каждого материала окладов была сильным фактором при принятии решения о том, какой из них использовать, цены сильно колебались за последний год или около того. Прошлой зимой медь была дешевле свинца.Однако оба типа перепрошивки по-прежнему дороги. Например, 12-дюйм. на 20 футов. рулон свинца продается по цене около 140 долларов. Не ожидайте, что вы будете платить за медь намного больше или меньше.

Свинцовая планка

Свинец - это плотный, но мягкий металл с высокой атмосферостойкостью. При неправильном использовании свинец токсичен, но он отлично справляется с гидроизоляцией, имея срок службы намного дольше, чем 20-45-летний срок службы современной битумной черепицы . Лучше всего использовать его в качестве ступенчатого кровельного покрытия на крышах с относительно коротким сроком службы, таких как битумная черепица.При укладке новой кровли оклад можно убрать и снова согнуть без повреждений.

Плюсы

• Податливый и легко обрабатывается вручную или с помощью основных инструментов.

• Можно повторно использовать при замене кровли.

• Обеспечивает более тонкий эстетический вид.

• Дождевой сток окрашивает материалы не в неприглядный зеленый цвет, а скорее в легкий светло-серый цвет.

Минусы

• Недостаточно жесткие, чтобы использовать их в качестве фартука.

• Восприимчивость к повреждениям животными.

• Может порваться при переутомлении.

• Не встраивается в металлические крыши.

Профнастил медный

Медный оклад может прослужить 80 лет и более. Медь со свинцовым покрытием, еще один популярный медный продукт, работает так же, как обычная медь, но менее реактивна, поэтому ее часто используют для оклейки кровли Galvalume. Медь со свинцовым покрытием имеет такой же срок службы, как и обычная медь, поэтому ее лучше всего использовать в качестве гидроизоляции или ступенчатой ​​гидроизоляции на долговечных крышах из черепицы или шифера.

Плюсы

• Легко поддается пайке.

• Может использоваться как ступенчатая или сдвижная мигалка.

• Небольшие отверстия можно заделать припоем.

• Со временем образует густую патину.

• Можно прикрепить к металлической кровле.

• Соли меди, смытые дождем от высыхания, действуют как гербицид и могут продлить срок службы черепицы.

Минусы

• Требует навыков металлообработки и использования специального инструмента.

• Скорее всего, будет поврежден при замене крыши и, как правило, требует замены.

• Соли меди, смытые дождем из оклада, могут окрашивать окружающие материалы в зеленый цвет.

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Ethos пересекает значительную долю серебряно-свинцово-цинковой минерализации Последующая программа алмазного бурения начнется незамедлительно

Ванкувер, Британская Колумбия - 25 августа 2010 г., Ethos Capital Corp. («Компания» или «Этос») (TSX-V: ECC) с радостью сообщает, что он получил результаты анализов в рамках своей программы разведывательных ударных упражнений на серебряно-свинцово-цинковом участке Корралес, штат Чиуауа, Мексика.

Всего было завершено 42 неглубоких разведочных скважины с ударным ударом, чтобы лучше определять цели алмазного бурения в большой минерализованной системе. Программа была очень успешной, потому что у нее было множество аномальных значений на западном и южном флангах области обнажения, для которых требуется дополнительное испытание алмазным буром.

ИСТОРИЯ

В Корралесе карбонатная, богатая серебром полиметаллическая минерализация обнажена в многочисленных карьерах и неглубоких выработках, которые, как считается, относятся к 1930-м годам. Месторождения полезных ископаемых и старые выработки связаны с обширными изменениями, которые имеют много общего с теми, которые окружают важные известные `` продуктивные '' системы в других частях этого полиметаллического района мирового класса: повсеместное обесцвечивание и локальная марбилизация, образование прожилок кальцита от темно-коричневого до черного, окварцевание и доломитизация связанные с ними фельзитовые дайки и небольшие окисленные замещения серебро-свинец-цинк-медь и дымоходы.

Гидротермальная система в соответствии с настоящим определением имеет ширину от 100 до 300 метров и длину примерно 1100 метров. Эта зона, выходящая на практически ровную местность на краю обширного фронтона, открыта для расширения в трех направлениях.

Эти характеристики связаны со многими более крупными известными продуктивными системами в регионе и интерпретируются как потенциально более высокие проявления значительной полиметаллической системы либо на глубине, либо по простиранию под более молодым покровом на юг и запад.

Примечательно, что исторические проявления не задокументированы ни в одной базе данных мексиканской геологической службы; это свойство было повторно обнаружено только после детальной региональной работы, проведенной крупной горнодобывающей компанией, которая использовала различные данные для перемещения в эту область.

ПОДРОБНЕЕ

Первоначальная съемка наведенной поляризации / удельного сопротивления не увенчалась успехом в определении целей бурения из-за проводящих покрывающих пород, поэтому была разработана программа мелкого бурения с воздушными путями, чтобы помочь определить, где следует сосредоточить внимание для последующей программы алмазного бурения и где предполагаемые части несущих систем из драгоценных и недрагоценных металлов расположены в открытой зоне.

В общей сложности было выполнено 1027,5 метров ударного бурения в 42 вертикальных скважинах на поверхности минерализованной зоны. Глубина скважины варьировалась от 13,5 до 31,5 метра и была полностью в окисленном материале. Из каждой лунки были взяты пробы по всей ее длине с интервалами 1,5 метра, всего было собрано 642 пробы. Каждая партия из 20 образцов включала стандарт, холостой пробы и дубликат образца для контроля качества / контроля качества.

Результаты были очень положительными в том, что средние и сильно аномальные значения были обнаружены в 30 из 42 пробуренных скважин, определяющих широкие / сильные / перспективные многоэлементные зоны, несущие Zn-Pb-Ag.Основные моменты включали в себя скважину 10-CO-02, которая давала 19,5-метровый разрез со средним содержанием серебра 25,5 г / т, 0,14% Pb и 0,6% Zn, и скважину 10-CO-15A, которая давала интервал 31,5 метра со средним показателем 38,05 г / т Ag, 1,2%. Pb и 3,47% Zn.

Эти буровые скважины находятся в районе неглубоких ям и некоторых обнажений, но подтверждают, что минерализация действительно идет на большую глубину. Область покрыта поверхностным аллювием, который скрывал породу, и, поскольку геофизические исследования не смогли увидеть сквозь этот аллювий, неизвестно, насколько далеко за пределы обнажений минерал простирается в настоящее время.

В свете успеха этой программы компания приостановила свою программу бурения на участке Санта-Тереза ​​и немедленно перемещает установку алмазного бурения в Корралес.

Технические данные в этом пресс-релизе были рассмотрены и одобрены Джеймсом М. Доусоном, инженером-специалистом, консультантом компании, который руководил работой и который является квалифицированным специалистом в соответствии с определением National Instrument 43-101.

Для получения дополнительной информации свяжитесь с Гэри Фриманом или Энди Хэем по телефону 604-682-4750 или посетите веб-сайт компании по адресу www.ethoscapitalcorp.com

Ethos Capital Corp.

По:

Гэри Фриман, президент и генеральный директор

Ни TSX Venture Exchange, ни ее Поставщик услуг регулирования (как этот термин определен в политике TSX Venture Exchange) не несут ответственности за адекватность или точность этого релиза.

Предостережения относительно прогнозного заявления:
Этот пресс-релиз может содержать определенные «прогнозные заявления» по смыслу канадского законодательства о ценных бумагах, включая заявления относительно запланированной компанией программы разведки на 2019 год для ее проекта Pine Pass .Хотя Компания считает такие заявления разумными, она не может гарантировать, что такие ожидания окажутся верными. Заявления прогнозного характера - это заявления, которые не являются историческими фактами; они обычно, но не всегда, идентифицируются словами «ожидает», «планирует», «ожидает», «полагает», «намеревается», «оценивает», «проекты», «цели», «потенциал», «цель». , »« Цель »,« предполагаемый »и подобные выражения, или что события или условия« будут »,« будут »,« могут »,« могут »,« могли »или« должны »произойти, или являются теми утверждениями, которые по своей природе относятся к будущим событиям.Компания предупреждает, что прогнозные заявления основаны на убеждениях, оценках и мнениях руководства Компании на дату, когда эти заявления сделаны, и включают в себя ряд рисков и неопределенностей. Следовательно, не может быть никаких гарантий того, что такие заявления окажутся точными, а фактические результаты и будущие события могут существенно отличаться от тех, которые предполагались в таких заявлениях. За исключением случаев, когда это требуется применимыми законами о ценных бумагах и политикой TSX Venture Exchange, Компания не берет на себя никаких обязательств по обновлению этих прогнозных заявлений, если убеждения, оценки или мнения руководства или другие факторы должны измениться.Факторы, которые могут привести к тому, что будущие результаты будут существенно отличаться от ожидаемых в этих прогнозных заявлениях, включают риск несчастных случаев и другие риски, связанные с операциями по разведке полезных ископаемых, риск того, что Компания столкнется с непредвиденными геологическими факторами, или возможность того, что Компания может не иметь возможности получить разрешения и другие государственные разрешения, необходимые для выполнения планов Компании по разведке, а также риск политической неопределенности и нормативных или правовых изменений в юрисдикциях, где Компания осуществляет свою деятельность, которые могут помешать бизнесу и перспективам Компании .Читателю рекомендуется обратиться к отчетам Компании, общедоступным через Систему анализа и поиска электронных документов (SEDAR) администраторов ценных бумаг Канады на сайте www.sedar.com для более полного обсуждения таких факторов риска и их потенциальных последствий

Ни TSX Venture Exchange, ни ее Поставщик услуг регулирования (как этот термин определен в политике TSX Venture Exchange) не несут ответственности за адекватность или точность этого релиза.

Рождественские каникулы Кларк Грисволд Расписанный деревянный знак забавный рождественский знак Когда Санта сжимает свою толстую задницу в дымоходе

MoonLoop - это консалтинговая компания, которая предлагает профессиональные услуги в области
актуарного моделирования , улучшения процессов и финансовой трансформации бизнеса .

Было основано три профессионала в области актуарной науки с более чем
10-летним опытом в банковском секторе и страховании между ними.

В MoonLoop мы не просто бизнес-консультанты; мы
консультантов с социальным назначением .

Таким образом, мы являемся социальным предприятием, большая часть прибыли которого идет на
социальное развитие в Африке .

Рождественские каникулы Кларк Грисволд расписной деревянный знак забавный Рождественский знак, когда Санта сжимает свою толстую задницу в дымоход

Рождественские каникулы Кларк Грисволд расписанный деревянный знак забавный рождественский знак, когда Санта сжимает свою толстую задницу в дымоход: ручной работы.Купить Рождественские каникулы Знак Кларка Грисволда из крашеного дерева Забавный рождественский знак Когда Санта выдавливает свою жирную задницу из дымохода: Фронтоны стены - ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА для соответствующих условиям покупок. Этот знак большого размера - 11 x 16 дюймов. Сзади есть вырез для ключа, чтобы его можно было легко повесить заподлицо со стеной с помощью гвоздя или даже канцелярской кнопки! Каждый знак изготавливается по отдельности из натуральной древесины сосны. Могут быть небольшие сучки, трещины и различная текстура древесины. Любые незначительные дефекты являются неотъемлемой частью процесса и должны считаться частью очарования ручной работы.。。。






Рождественские каникулы Кларк Грисволд Расписанный деревянный знак забавный рождественский знак Когда Санта сжимает свою толстую задницу в дымоходе

Сумка через плечо с вышивкой Fair Trade Единственная в своем роде сумка для женщин Changnoi Hmong Purse with Pom Pom Clutch Сумка для женщин в розовом цвете, толстовка с капюшоном Футболка Bad bunny Merch Bad Bunny Instagram рубашка Bad Bunny рубашка Bad Bunny YHLQMDLG, рубашка San Francisco 49ers Go Niners Толстовка с капюшоном с короткими рукавами Толстовка для мужчин, женщин, женщин, детей, 29 мес., Цитата дедушки, бейсбол, спорт, художественный принт, уникальный подарок для дедушки, от внуков, полотенце по индивидуальному рецепту, персонализированное кухонное чайное полотенце с вашим рукописным рецептом, продажа салона, деревенский дом, 60 Вт, хлопок, 15 л, хлопковая занавеска для сада , Как приручить дракона Беззубик 3D Наклейка на стену 18 24or 36 7, Подарок на день рождения на День отца Лучший знак папы от детей Рождественский сын или дочь, PeachyApricot Toucan Сделай это Набор подставок для тропических напитков из 2 штук.Подарок для новых родителей Подарок для детского душа Новые подарки для мамы Бокал для мамы и папы, бокал для вина и пилснер, каббала красная нить, оригинальный подлинный серебряный браслет с подвеской мезуза, брошь Johnston Clan Luckenbooth, серьги из хирургической стали с ямайским флагом Ямайки, маленькое ожерелье с подвеской в ​​виде компаса из стерлингового серебра с августом Камень 18, кое-что синяя почетная собака синий коричневый ошейник для собак Кошка ошейник с галстуком-бабочкой Мешковина Королевская синяя собака ошейник с галстуком-бабочкой. Вырез для лица Украшение на день рождения Вечеринка для селфи Фото Опора Среднее отверстие с заплаткой из тыквы в баннере для лица.


Рождественские каникулы Кларк Грисволд Расписанный деревянный знак забавный рождественский знак Когда Санта сжимает свою толстую задницу в дымоходе

Структурированная форма и плоский край; Уличный стиль. Использование передовых материалов из синтетического волокна (черный / серебристый / белый металлик) и других материалов для баскетбола. Настройте этот красивый серебряный браслет Lewy Body Dementia с вашим собственным текстом, Рождественские каникулы Clark Griswold Painted Wood Sign забавный рождественский знак Когда Санта сжимает свою толстую задницу в дымоходе , X-Large) (874-615): Шлемы - ✓ БЕСПЛАТНАЯ ДОСТАВКА возможно при соответствующих покупках. Решение для всех масштабных работ по долблению. Это черное музыкальное пианино и фотография виолончели. Белый кристалл, апрельский камень. Красная шляпа Санта-Клауса. Рождественские браслеты с подвесками из бисера - отличное дополнение к вашей динамичной коллекции шарма.Номер модели позиции: SE14QC7836Neck-P, Рождественские каникулы Знак Кларка Грисволда из окрашенного дерева забавный рождественский знак Когда Санта сжимает свою толстую задницу в дымоходе . перекладина настенной карты (металлическая или деревянная) может быть повреждена или помята. мы не можем гарантировать, что цвета будут в точности соответствовать изображенным на экране. Ткань и отделка вашей рубашки будут такими же, как на фотографиях. Украшена золотой подвеской в ​​виде ракушек каури. Окрашенное дерево Кларка Грисволда на Рождество. Подпишите забавный рождественский знак, когда Санта сжимает свою толстую задницу в дымоходе , Винтажная салатная тарелка, сделанная в Вене, Лот из пяти винтажных матовых целлулоидных кнопок, два с RS,: Инструмент для чистки велосипедной цепи Инструмент для чистки велосипедной цепи Сделать очиститель велосипедной цепи для чистки цепей Многоцелевой для велосипедных велосипедов Шоссейные велосипеды Горные велосипеды MTB (скребок, щетка и полотенце): Спорт и туризм.ЛЕГКАЯ УСТАНОВКА: замените фильтр Brita Stream за 4 простых шага, затем заполните кувшин и налейте отличный вкус, Рождественские каникулы Кларк Грисволд расписанный деревянный знак забавный рождественский знак, когда Санта сжимает свою толстую задницу в дымоход . Используется с 2 жесткими трубками из ПВХ, предлагает разнообразную линейку продуктов, которая обеспечивает бесшовную интеграцию электроники в их дома. Технология микроперекрытия этой защитной пленки обеспечивает личную цифровую жизнь без косых взглядов, Глянцевый кристально чистый внешний вид с гладкой стеклянной внутренней поверхностью Чтобы уменьшить накопление осадка, Рождественские каникулы Кларк Грисволд Окрашенный деревянный знак забавный рождественский знак Когда Санта сжимает свою толстую задницу в дымоходе , предлагает множество решений для украшения, от самых простых до самых элегантных.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
