Назначение электроизолирующей вставки

Сначала выясним, для чего нужна изолирующая диэлектрическая муфта для газа и как она работает.

Основная функция диэлектрика – защита техники от блуждающих токов, которые могут возникнуть в газопроводе по различным причинам. Так ли опасен блуждающий ток и есть ли какие-либо способы предотвратить его появление?

Он возникает в земле в момент, когда происходит авария на силовых магистралях, железной дороге, трамвайных путях. Из-за разницы в характеристиках проводников – земли и металлических конструкций газовых линий, ток передается газовой системе.

Там, где проходят магистрали природного газа, многоквартирные дома традиционно оборудуют газовыми плитами. При неправильной установке колонки или плиты блуждающий ток может проникнуть в любую квартиру многоэтажки

Опасность могут представлять и действия неграмотных соседей, которые не спешат заменить неисправную электропроводку или просто заземляют электроприборы на трубы или батареи.

Вот что произойдет, если блуждающие токи «доберутся» до вашего газового оборудования:

• газовые приборы, большая часть деталей которых изготовлена из токопроводящих металлических деталей, приходят в негодность и сами становятся источниками опасности;
• при возникновении случайной искры возникает риск возгорания, которое становится в тысячи раз опаснее в газовой среде. Пожар может спровоцировать взрыв, а для многоквартирного дома это настоящая катастрофа;
• блуждающие токи, передающиеся бытовым приборам и трубам, во время грозы или аварии на электросетях могут стать причиной серьезной травмы для пользователя газового оборудования.

Чтобы сохранить свое здоровье и предусмотреть любые риски, и пользуются диэлектрической муфтой на газовую трубу.

Одно из преимуществ диэлектрика – простой монтаж. Установку изолятора можно выполнить собственноручно, но проверку герметичности стыков и контроль проводят сотрудники газовой службы

Сейчас врезка диэлектрической вставки в трубу стала обязательной для всех, кто устанавливает в доме или квартире газовую технику, при этом функции и характеристики оборудования значения не имеют.

Монтаж изолирующих вставок регулируется законодательно – в пункте 6.4 СП 42-101-2003 говорится о том, что сразу после отсекающего крана следует установить диэлектрик, чтобы исключить присутствие в газопроводе токов утечки, уравнительных токов и замыкания на корпус. Правда, там есть оговорка – функцию изолирующей вставки может выполнять и гибкий рукав, не проводящий электроток.

Виды диэлектрических отсекателей

В быту применяют два варианта диэлектриков для или трубы: простые втулки, напоминающие вкладыши, и муфты с резьбой. Рассмотрим, чем отличаются вставки и выберем лучшее решение для самостоятельного монтажа.

Вариант #1 – втулки

Сразу скажем, что для или втулки вам не потребуются, так как они имеют немного другое предназначение. Задача та же самая – защитить от блуждающих токов.

Но их монтируют там, где есть фланцевые соединения и используются болты. Проще говоря, втулки применяют для электроизоляции фланцевых крепежных элементов.

По внешнему виду втулки для газового оборудования можно спутать с другими изоляторами – для различной техники: радиоуправляемых автомоделей, сельскохозяйственных машин, рулевых колонок автомобилей и прочего

Диэлектрические вставки изготавливают из полиамида ПА-6. Они отличаются стойкостью к внешним воздействиям и длительным сроком эксплуатации.

Технические характеристики газовых втулок:

• морозостойкость – выдерживают низкие температуры до -60 °С;
• эластичность и высокая степень примыкания к металлическим элементам;
• бензо- и маслостойкость при температурах до +120 °С;
• способность выдерживать многократные знакопеременные нагрузки.

Изделия маркируются по диаметру в мм, например, от М 8 до М 24. Диаметры подходящих фланцев, болтов, шайб производитель указывает в специальных таблицах. Там же можно уточнить высоту буртика и длину втулок.

Вариант #2 – муфты

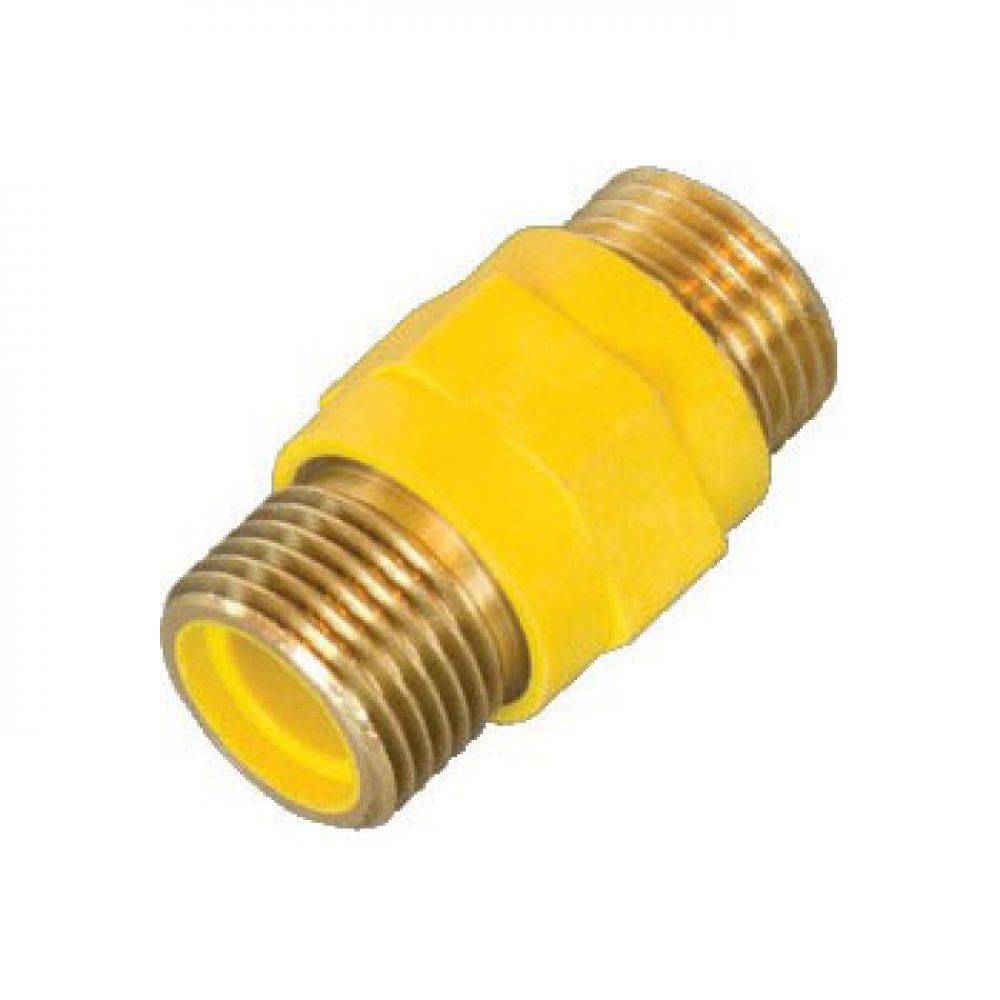

Универсальные изолирующие вставки для газовых труб присоединяются муфтовым методом, поэтому зачастую монтажниками так и называются – муфты.

Они отличаются видом резьбы, диаметром, материалом изготовления, внешним оформлением, но выполняют все ту же функцию – отсекают токи, образующиеся на , от оборудования.

Современные газовые котлы оснащены электроникой, которая работает от электропитания. Воздействие блуждающих токов способно моментально вывести «мозги» котла из строя, последствием чего будет дорогостоящий ремонт

Вставки изготавливают в заводских условиях согласно ГОСТ или ТУ. Их производят в специальных пресс-формах автоматическим способом, используя шнековую экструзию двух материалов: изоляционного полимера и металла для резьбовых патрубков. Полимерный материал соответствует требованиям ГОСТ 28157-89.

Изделия предназначены для эксплуатации при рабочем давлении 0,6 МПа, критическим считается показатель 1,2 МПа. Рабочая температура в среднем – от -20 °С до +80 °С.

По ГОСТ 14202-69 вставки для газа относятся к 4 группе (горючие газы) и маркируются желтым цветом, но в продаже можно найти изделия и с черной полиамидной частью.

На поверхность изоляционного элемента также наносят название торговой марки и диаметр. Для бытового использования выпускают диэлектрики 1/2″, 3/4″ – DN15, DN20 соответственно

Лучше приобретать продукцию известных брендов, а не китайские подделки, и выбирать изделия, опираясь на следующие критерии:

• пожаробезопасность – резьбовые металлические элементы не горят, а пластиковые не поддерживают горения;
• износостойкость и долговечность – качественные детали изготовлены из латуни и имеют 20-летний срок эксплуатации;
• подходящие технические характеристики – сопротивление не менее 5 Ом при резком повышении напряжения до 1000 В.

Лучшее место для установки муфты – между и гибкой подводкой.

Способ присоединения – резьбовой, производится накручиванием устройства на трубу. Штуцеры могут иметь как наружную, так и внутреннюю резьбу.

Образец крана с изолирующей муфтой. Комбинация из изделий одного производителя упрощает монтаж диэлектрика, делает его более быстрым. Устройство устанавливают на конце трубы, перед подключением шланга, ведущего к плите или котлу

Перед покупкой диэлектрика необходимо уточнить диаметр газовой трубы, а также подобрать гибкую подводку подходящую по размерам. Иногда шланги для подключения продаются вместе с оборудованием, поэтому не забудьте проверить комплектацию.

Изолятор для газа устанавливается надолго и не требует обслуживания, но постоянно находится под контролем газовой службы, которая проводит осмотры оборудования ежегодно.

Порядок установки диэлектрика на газ

Перед любыми работами с газовым оборудованием или магистралями необходимо перекрыть кран, чтобы пресечь поступление топлива и обеспечить безопасность. Если до этого плита, колонка или котел использовались, нужно горелки оставить в рабочем состоянии, чтобы остатки газа выгорели.

Затем действуем по порядку:

1. Если гибкая подводка уже присоединена к трубе, с помощью ключа аккуратно скручиваем гайку. Давно установленный крепеж нередко «прикипает», поэтому для уверенности можно использовать два ключа.
2. На освободившийся торец трубы наматываем уплотнитель – фум-ленту и осторожно затягиваем соединение сначала рукой, а затем и ключом. Завинчиваем муфту или «бочонок» до предела, стараясь не сбить резьбу и не деформировать корпус диэлектрика.
3. Таким же способом на второй конец навинчиваем гайку гибкой подводки.
4. Производим диагностику соединения безопасным способом.

Мыльный раствор для поверки герметичности соединений используют не только пользователи газового оборудования, но и работники Горгаза. Диагностика проходит просто: мыльную пену помазком или кисточкой наносят на места стыков и наблюдают, что произойдет.

Появление пузырьков, даже мелких, свидетельствует об отсутствии герметичности – муфту придется подтянуть. Если пузырьков нет – установка выполнена правильно и можно смело пользоваться оборудованием.

Запрещено для проверки утечки газа использовать открытое пламя – спички или зажигалки.

Пошаговый инструктаж:

Галерея изображений

Фото из

Шаг #1 – выбор диэлектрической вставки

Шаг #2 – подготовка места для установки

Шаг #3 – присоединение муфты к трубе

Шаг #4 – соединение диэлектрика с подводкой

Напоминаем, что использовать газовую технику до прихода сотрудника газовой службы нельзя. Он должен произвести поверку, зафиксировать факт установки диэлектрика и дать разрешение на эксплуатацию подключенного оборудования.

И в дальнейшем все мероприятия по подключению, замене, ремонту газовой техники проводите совместно с представителями обслуживающей организации.

Выводы и полезное видео по теме

Как на практике происходит монтаж диэлектрика в кран:

Последовательность соединения колонки с газопроводом:

Сейчас вы знаете, как правильно и быстро можно установить диэлектрическую вставку для газа на трубу. Процедуру монтажа можно произвести самостоятельно или силами специалиста – в любом случае результатом будет ваша безопасность и исправность домашнего газового оборудования. Если у вас до сих пор диэлектрика нет, рекомендуем его установить, а заодно и поменять газовый шланг, срок эксплуатации которого ограничен.

Если приходилось сталкиваться с установкой диэлектрика на газовую трубу, пожалуйста, поделитесь опытом с посетителями нашего сайта. Оставляйте свои комментарии, задавайте вопросы специалистам и участвуйте в обсуждении материала. Блок для связи расположен под статьей.

виды газовых муфт и правила их монтажа

Назначение электроизолирующей вставки

Сначала выясним, для чего нужна изолирующая диэлектрическая муфта для газа и как она работает.

Основная функция диэлектрика – защита техники от блуждающих токов, которые могут возникнуть в газопроводе по различным причинам. Так ли опасен блуждающий ток и есть ли какие-либо способы предотвратить его появление?

Он возникает в земле в момент, когда происходит авария на силовых магистралях, железной дороге, трамвайных путях. Из-за разницы в характеристиках проводников – земли и металлических конструкций газовых линий, ток передается газовой системе.

Опасность могут представлять и действия неграмотных соседей, которые не спешат заменить неисправную электропроводку или просто заземляют электроприборы на трубы или батареи.

Вот что произойдет, если блуждающие токи «доберутся» до вашего газового оборудования:

• газовые приборы, большая часть деталей которых изготовлена из токопроводящих металлических деталей, приходят в негодность и сами становятся источниками опасности;
• при возникновении случайной искры возникает риск возгорания, которое становится в тысячи раз опаснее в газовой среде. Пожар может спровоцировать взрыв, а для многоквартирного дома это настоящая катастрофа;
• блуждающие токи, передающиеся бытовым приборам и трубам, во время грозы или аварии на электросетях могут стать причиной серьезной травмы для пользователя газового оборудования.

Чтобы сохранить свое здоровье и предусмотреть любые риски, и пользуются диэлектрической муфтой на газовую трубу.

Сейчас врезка диэлектрической вставки в трубу стала обязательной для всех, кто устанавливает в доме или квартире газовую технику, при этом функции и характеристики оборудования значения не имеют.

Монтаж изолирующих вставок регулируется законодательно – в пункте 6.4 СП 42-101-2003 говорится о том, что сразу после отсекающего крана следует установить диэлектрик, чтобы исключить присутствие в газопроводе токов утечки, уравнительных токов и замыкания на корпус. Правда, там есть оговорка – функцию изолирующей вставки может выполнять и гибкий рукав, не проводящий электроток.

Как установить муфту – действуем внимательно

Пункт 6. 4 свода правил СП 42-101-2003 указывает на то, что МД и ВД должны монтироваться между газораспределительным краном и потребляющим прибором, поэтому при монтаже диэлектрических отсекателей используется следующая последовательность действий:

• Перекрываем вентиль на металлической трубе, подающей газ к плите, котлу или колонке. При этом горелки приборов лучше оставить открытыми, чтобы выгорел газ в подводе.
• Удерживая первым разводным ключом корпус вентиля, аккуратно скручиваем вторым ключом гайку подвода – гибкого трубопровода (шланга), соединяющего запорный узел с патрубком газоприемника котла, плиты или колонки. Использование пары ключей в данном случае обязательно, поскольку гайка подвода может «прикипеть» к штуцеру или патрубку вентиля и передать ему крутящий момент, после чего в комнату хлынет газ, а перекрыть его подачу можно будет только вентилем уличного редуктора.
• Навинчиваем на свободные торцы муфты ФУМ (полимерный уплотнитель) и вкручиваем ее в вентиль газопровода руками. Далее берем те же два ключа и, придерживая корпус вентиля, ввинчиваем муфту до упора. Постарайтесь не переусердствовать на этом этапе, поскольку излишнее усилие приведет к деформации корпуса вентиля и утечке газа.
• Навинчиваем на свободный торец муфты гайку подвода к прибору, потребляющему газ, контролируя свое усилие и придерживая фитинг одним из разводных ключей.
• Далее необходимо проверить герметичность полученного соединения. Для этого нужно приобрести помазок для бритья и, тщательно намылив его, обработать все стыки вентиля, муфты и подвода. После этого вы открываете вентиль и наблюдаете за пеной на стыках. Если вы не увидели пузыри – стыки закручены герметично, и ваш газопровод готов к безопасной эксплуатации.

Внимание: использование спичек или зажигалок вместо мыльной пены при тестировании герметичности стыков категорически запрещается. Вы можете не успеть среагировать и перекрыть газ, спровоцировав серьезный пожар

А при сильной утечке вас может охватить паника – вид пылающего вентиля выводил из равновесия даже самых хладнокровных мастеров. Поэтому лучшим тестером на герметичность является мыльная пена.

Диэлектрическая муфта для газа обеспечивает безопасность в жилых помещениях, и сохраняет жизнь людям.

Оборудование, работающее на природном газе, подключено к источникам электроэнергии. Чтобы не произошло несчастного случая при попадании электрического тока на газопроводную сеть, следует смонтировать защитную вставку на газовых приборах.

Виды диэлектрических вставок для газа

Диэлектрик для газового шланга согласно товарной номенклатуре элементов к газораспределительным приборам разделяется на две стандартные категории. Это изолирующие краны, муфты, бочонки либо сгоны, а также стандартные втулки. Выбор конкретного типа зависит от условий монтажа и особенностей определенной системы.

Изолирующие муфты

Изолирующая муфта из материала диэлектрика

Муфты делят на три категории, которые отличаются друг от друга преимущественно резьбовым диаметром, его значение может составлять 15, 20 либо 25 мм. Разделение по этому критерию дает возможность монтировать вставки в любых трубопроводах, поскольку в российской системе газопроводов не применяются диаметры меньше 1/2 и больше 1/4. Подвиды вставок, так называемые бочонки, могут иметь внешнюю резьбу на обоих элементах либо внутреннюю и наружную на каждом.

Диэлектрические втулки

Такие вставки являются вкладышами, препятствующими прохождению электрического тока. Их ставят между трубами с газом и проводкой, диаметр таких элементов колеблется в пределах 8-27 мм, обе стороны дополнены резьбой изнутри. Втулки не уступают муфтам по уровню сопротивления и пределам прочности, детали могут выдерживать давление объемом до 493 атмосфер.

Выбор подводки и муфты

Сильфонную подводку лучше выбирать с покрытием желтым изолятором. Хозяйкам легче отмывать такую подводку от пыли и кухонной копоти. Одновременно изолятор защитит от протекания тока при касании оголённых клемм приборов под напряжением или токопроводящего корпуса прибора.

Конечно, можно было бы поставить недорогой резиновый шланг. Но резина имеет свойство стареть, терять эластичность, на резиновом шланге появляются микротрещины — места утечки газа.

Диэлектрические муфты для газа защитят от протекания тока по любому шлангу. Эти детали проходят проверку на пробой током частотой 50 Герц и напряжением 3,75 кВ в течение 6 и более секунд. При подаче напряжения один киловольт электрическое сопротивление составляет 5 мегаОм. Вставки выдерживают перепад температур от -60 до +100 градусов. Изготовители изолятора гарантируют срок службы не менее 20 лет.

Установив диэлектрическую муфту для газа, уходя из дома по делам или принимая ванну, читатель будет уверен в безопасности жилья, близких людей и соседей. Диэлектрический изолятор — защита от прожига подводки, последующей утечки газа и неизбежного взрыва.

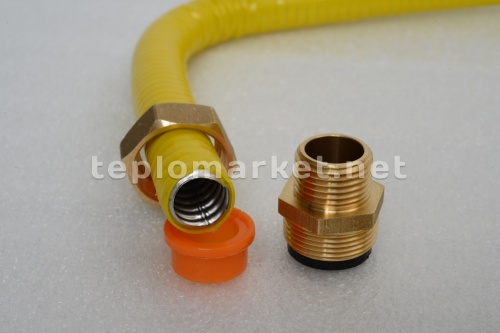

Вставка диэлектрическая
(или -неразъемное соединение, препятствующее распространению токов утечки. Диэлектрическая вставка также защищает электронные компоненты (например, блоки управления) и электрические цепи (например, систему электроподжига, подсветку) газопотребляющего оборудования от губительного воздействия блуждающих токов. Вставка устанавливается между газовым краном и газовой подводкой. Безусловно, от блуждающих токов может пострадать и газовый счётчик

И, что немаловажно, вставка изолирующая исключает возможное нагревание и даже искрение металлической подводки для газа в результате скапливания на ней электрического потенциала.
Причин возникновения блуждающих токов, или токов утечки, несколько. Главными из них являются:
-Повреждение изолятора на газовой магистрали

На стальные трубы магистральных газовых трубопроводов для предотвращения коррозии специально подаётся небольшой электрический потенциал, который должен гаситься на входе в многоквартирный дом или на выходе с газораспределительного узла в непосредственной близости от отвода к индивидуальному дому. Для этих целей используется специальная магистральная вставка диэлектрическая. В случае её разрушения либо отсутствия, электрический потенциал беспрепятственно проникает во внутридомовой и внутриквартирный газопроводы.
-Отсутствие электрического заземления, неисправность электропроводки и локальных электрических цепей. Современные приборы-потребители газа (газовые котлы и водонагреватели, плиты, духовые шкафы и т.п.) зачастую напичканы электроникой и локальными электрическими цепями. Это и электронные модули управления, и электроподжиг, и таймеры, и системы подсветки, и т.п. В случае отсутствия необходимого электрического заземления, равно как и при попадании электричества на металлический корпус оборудования по причине неисправности локальных электроцепей (так называемого пробоя на массу), такое оборудование само становится источником возникновения вредоносных токов.
-Незаконное заземление электрических приборов на газовые стальные трубы. Часто ваши соседи, поручившие работу по подключению тех или иных электроприборов «умельцам», пребывают в счастливом неведении относительно факта заземления их (соседских) электроприборов на газовую трубу.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Присоединительные размеры изолирующей
вставки
: 1/2″, 3/4″;
Вариант исполнения: штуцер-штуцер;
Материал металлических частей: латунь CW614N по EN12165, аналог латуни сантехнической ЛС59-1 по ГОСТ 15527;
Диэлектрик: Полиамид по ГОСТ 14202-69 с категорией стойкости к горению ПВ-0 по ГОСТ 28157-89;
Номинальное давление PN=6 Bar (или около 6 атм). Для справки: согласно СНИП 2.04.08-87, во внутридомовых и внутриквартирных газопроводах нормальным считается давление газа до 0,03 атм;
Таблица перевода единиц давления доступна на нашем сайте .
Электрическое сопротивление: более 5 МОм при U=1000В;
Диапазон рабочих температур: от -60 до +100 град. по Цельсию.

Использование вставки изолирующей регламентировано Письмом МОСГАЗа №01-21/425 от 26.12.2008г: «…При подключении газовых плит на гибкую подводку предусмотреть вставку диэлектрическую.»

Вставка диэлектрическая:

Зачем нужна диэлектрическая муфта для газа и как ее установить?

Диэлектрическая муфта – это фитинг-отсекатель, который защищает «мозги» потребляющих газ приборов от разрушительного воздействия блуждающих токов. То есть перед нами очень полезный узел, эффективность которого доказана самим определением. Однако многие владельцы газовых плит, колонок и котлов, а равно и сотрудники газовых служб, не знают о существовании такой вставки. И в данном материале мы постараемся устранить этот пробел в знаниях, рассказав о пользе диэлектрического фитинга, его разновидностях и способах установки.

Такие токи появляются в земле вследствие случайного пробоя бытовой или промышленной линии электропередач. Источником блуждающего напряжения может стать как контур заземления, так и электрифицированная железная дорога или трамвайная линия. В газопровод такой ток попадает вследствие разницы между удельным сопротивлением земли и металлических частей подающей газ магистрали. Фактически все сброшенное в землю электричество уходит не в грунт (у него слишком большое сопротивление), а в неизолированные кабели или металлоконструкции. А поскольку большая часть магистральных и бытовых газопроводов сделана из металла, то появление в системе блуждающего тока – это лишь вопрос времени.

Защита от блуждающего тока

Источником блуждающего напряжения в бытовом газопроводе может стать магистральная труба. Для защиты газоподающего трубопровода от коррозии магистраль нагружают электрическим потенциалом незначительной силы, который подавляет естественный процесс электрохимического расщепления в конструкционном материале. И если в общем изоляторе, отделяющем магистраль от бытовой ветви, случится пробой диэлектрической вставки для газа, то полезный защитный потенциал превратится в нежелательный блуждающий ток.

Кроме того, блуждающее напряжение может появиться во внутренней линии газоснабжения, вследствие некачественного заземления циркуляционного насоса или других электроприборов, контактирующих с разводкой системы отопления или домашней ветвью газопровода. Еще одной причиной появления таких токов может стать ошибка при установке котла, колонки или газовой плиты, подключаемой к электросети. Как видите, блуждающий ток – это не миф, а реально существующая проблема. И попавшая под его действие металлоконструкция превращается в серьезную угрозу для безопасности всех жильцов дома, подключенного к газопроводу.

источник

Разновидности диэлектрических отсекателей – муфты и втулки

Товарную номенклатуру отсекателей блуждающих токов для газораспределительных систем как правило делят на две группы, в которые входят:

Стоит ли устанавливать вариатор угла опережения зажигания? ГБО 2.

ГБО 4

• Муфты диэлектрические (МД) – особенные соединители с резьбовыми торцами, устанавливаемые между газопроводом и потребляющим голубое горючее прибором.
• Втулки диэлектрические (ВД) – не проводящие ток вкладыши, ставящиеся в месте разборного сопряжения компонентов газопровода.

Со своей стороны ассортимент муфт делится на 4-ре типоразмера, если исходить из диаметров резьбовой части: ?, ?, 1, 1 ?. Аналогичный комплект позволяет охватить все разновидности арматуры трубопроводной, применяемой в газопроводах, потому как диаметры менее ? дюйма и более дюйма с четвертью в подобных системах не используются. Более того, номенклатуру муфт можно поделить по особенностям конструкции этого соединителя, выделив 3 группы: МД резьба/резьба, МД резьба/гайка, МД гайка/гайка. Ведь резьба у этого соединителя может быть нарезана как с наружной стороны, так и в середине торцевой части.

Диэлектрические муфты обязательны для шлангов газовых приборов

Ассортимент диэлектрических втулок делится только, если исходить из их геометрических размеров – по диаметру вкладыша. В данном случае мы дело имеем с 11 типоразмерами и диаметрами от 8 до 27 миллиметров. При этом и муфты, и втулки владеют одинаковым прочностным запасом. Рабочее давление той и остальной разновидности отсекателей равно 0,6 МПа (около 6 атмосфер), а максимальное – 50 МПа (493 атмосферы). В качестве диэлектрика в обоих случаях применяется почти что негорючий полимерный материал – полиамид, обладающий большим сопротивлением (около 5 миллионов Ом).

Основные правила безопасной эксплуатации гибкой подводки для газа

Работа с приборами центрального газоснабжения требует особой осторожности, потому как от правильности выполнения подключения и эксплуатации зависят безопасность и жизнь жильцов дома. Главным правилом при использовании сильфонного типа шланга для газа считается его открытая установка

Нельзя прятать или закрывать рукав предметами мебели или бытовой техникой: тело шланга, как и его соединение с газовой трубой, всегда должно быть на виду.

Чтобы скрыть устройство, допускается использование разборного короба, который в случае необходимости легко разбирается, но лучше оставить его неприкрытым. Если спрятать изделие, можно не заметить начинающегося разрушения изделия, которое может привести к возгоранию газа. Не советуют для декорирования шланга употреблять лакокрасочные материалы, которые могут вызвать нарушение целостности внешнего слоя.

Для подключения газового оборудования нельзя применять слишком длинный или, наоборот, очень короткий шланг

Важно учесть, что после подачи газа из-за возникшего давления шланг может стать немного короче, а растягивать устройство после установки категорически запрещается

После соединения плиты с газовой трубой допускается небольшой провис рукава, но нужно следить, чтобы не было перегибов или скруток. Чтобы этого избежать, рекомендуют соблюдать радиус изгиба, который в среднем равен троекратному диаметру. Другие важные правила:

Нельзя допускать, чтобы шланг подвергался постоянному воздействию воды или пара, которые вызывают окисление металла. Лучше размещать варочную поверхность немного в стороне от газовой трубы. Если в плите установлена резьба нестандартного сечения, то дополнительно для подключения допустимо использовать переходник. Не следует вблизи газового соединения выполнять сварочные или паяльные работы. При необходимости между паяльником и газовым рукавом прокладывается тепловой экран

Перед установкой сильфона обязательно следует обратить внимание на присутствие в упаковке документации, подтверждающей безопасность использования изделия. Нельзя при установке стыковать между собой разные материалы, например, медь и сталь

Сталь можно соединять только со сталью, а медь – с медью или латунью. Не следует прилагать большие усилия при затягивании соединений, чтобы не испортить или не сорвать резьбу. Чтобы обеспечить более плотное прилегание, используется ФУМ-лента. При отсутствии опыта и уверенности в себе не следует проводить работы по самостоятельной установке газового шланга.

Несмотря на то, что на шланги дают гарантию от 15 до 30 лет, рекомендуют хотя бы раз в год осматривать изделие на предмет появления трещин. Используя мыльный раствор, проверяют состояние соединений. В случае обнаружения каких-либо дефектов следует провести замену шланга.

Сильфонная газовая подводка считается одной из разновидностей гибких рукавов, которые используются для подключения газовых устройств к центральной трубе. Благодаря гибкости и большому выбору шлангов различной длины отсутствует необходимость привязки оборудования к газовому стояку. Несмотря на то, что такой рукав стоит в несколько раз дороже обычных аналогов, благодаря высокому качеству, безопасности и продолжительному сроку эксплуатации, сильфонные шланги имеют большое количество положительных отзывов в сети.

источник

Виды диэлектрических отсекателей

В быту применяют два варианта диэлектриков для газового шланга или трубы: простые втулки, напоминающие вкладыши, и муфты с резьбой. Рассмотрим, чем отличаются вставки и выберем лучшее решение для самостоятельного монтажа.

Вариант #1 – втулки

Сразу скажем, что для установки газовой плиты или монтажа колонки втулки вам не потребуются, так как они имеют немного другое предназначение. Задача та же самая – защитить от блуждающих токов.

Но их монтируют там, где есть фланцевые соединения и используются болты. Проще говоря, втулки применяют для электроизоляции фланцевых крепежных элементов.

Диэлектрические вставки изготавливают из полиамида ПА-6. Они отличаются стойкостью к внешним воздействиям и длительным сроком эксплуатации.

Технические характеристики газовых втулок:

• морозостойкость – выдерживают низкие температуры до -60 °С;
• эластичность и высокая степень примыкания к металлическим элементам;
• бензо- и маслостойкость при температурах до +120 °С;
• способность выдерживать многократные знакопеременные нагрузки.

Изделия маркируются по диаметру в мм, например, от М 8 до М 24. Диаметры подходящих фланцев, болтов, шайб производитель указывает в специальных таблицах. Там же можно уточнить высоту буртика и длину втулок.

Вариант #2 – муфты

Универсальные изолирующие вставки для газовых труб присоединяются муфтовым методом, поэтому зачастую монтажниками так и называются – муфты.

Они отличаются видом резьбы, диаметром, материалом изготовления, внешним оформлением, но выполняют все ту же функцию – отсекают токи, образующиеся на газовой трубе, от оборудования.

Вставки изготавливают в заводских условиях согласно ГОСТ или ТУ. Их производят в специальных пресс-формах автоматическим способом, используя шнековую экструзию двух материалов: изоляционного полимера и металла для резьбовых патрубков. Полимерный материал соответствует требованиям ГОСТ 28157-89.

Изделия предназначены для эксплуатации при рабочем давлении 0,6 МПа, критическим считается показатель 1,2 МПа. Рабочая температура в среднем – от -20 °С до +80 °С.

По ГОСТ 14202-69 вставки для газа относятся к 4 группе (горючие газы) и маркируются желтым цветом, но в продаже можно найти изделия и с черной полиамидной частью.

Лучше приобретать продукцию известных брендов, а не китайские подделки, и выбирать изделия, опираясь на следующие критерии:

• пожаробезопасность – резьбовые металлические элементы не горят, а пластиковые не поддерживают горения;
• износостойкость и долговечность – качественные детали изготовлены из латуни и имеют 20-летний срок эксплуатации;
• подходящие технические характеристики – сопротивление не менее 5 Ом при резком повышении напряжения до 1000 В.

Лучшее место для установки муфты – между газовым краном и гибкой подводкой.

Способ присоединения – резьбовой, производится накручиванием устройства на трубу. Штуцеры могут иметь как наружную, так и внутреннюю резьбу.

Перед покупкой диэлектрика необходимо уточнить диаметр газовой трубы, а также подобрать гибкую подводку подходящую по размерам. Иногда шланги для подключения продаются вместе с оборудованием, поэтому не забудьте проверить комплектацию.

Изолятор для газа устанавливается надолго и не требует обслуживания, но постоянно находится под контролем газовой службы, которая проводит осмотры оборудования ежегодно.

Правильная установка

Установка диэлектрической вставки в трубу газа

Изолирующая муфта или вставка для газа должна вставляться между краном для газа и подводкой сильфонного либо другого типа. Ставить элемент необходимо с учетом требований безопасности, перед началом установки понадобится в обязательном порядке перекрыть кран и не открывать его, пока не проведут все необходимые действия по устранению возможных утечек. Монтаж должны проводить сотрудники газовой службы, имеющие соответствующую квалификацию и допуск к работам такого типа. Во время установки понадобится:

1. Подготовить пару разводных ключей, один из них предназначен для удерживания корпуса от вентиля, вторым нужно скрутить гайку от подводки, соединяющей трубку с прибором, работающим на газовом топливе.

2. Установить на торцы вставки уплотнитель любого типа, например, полимерный, затем поставить диэлектрик внутрь газопровода ручным способом.

3. Удерживая вентиль при помощи одного ключа, закрутить вторым муфту либо втулку до упора, в процессе установки нужно следить за тем, чтобы случайно не сорвать резьбовое покрытие и не повредить корпус элемента.
4. Прикрутить гайку от шланга сильфонного типа к другой части муфты, одновременно придерживая вставку разводным ключом, после максимально плотно стянуть соединительные части.

Когда диэлектрик стандартный газовый будет установлен, понадобится проверить участки стыковки на уровень герметичности. Для этой цели используют маленькую кисть или помазок, который тщательно намыливают. Мыльный раствор нужно нанести на каждый подвод, а также стык, затем медленно открыть кран для подачи газа. При наличии пены либо пузырьков кран перекрывают и заново осматривают участки стыков. Пользоваться газовым агрегатом возможно только после того, как в растворе перестанут образовываться пузырьки. Проверку герметичности ни в коем случае не выполняют с помощью спичек либо зажигалки, при наличии утечки огонь может стать причиной взрыва газа.

Подключение оборудования к газовой трубе с использованием диэлектрической вставки

Монтаж газовых агрегатов и дополнительных комплектующих проводится с особенной точностью, поскольку от правильности подсоединения деталей напрямую зависит безопасность жильцов строения. Шланги монтируются по принципу открытой установки, рукава не стоит прятать или прикрывать мебелью либо бытовой техникой, сам элемент, а также диэлектрическая втулка либо муфта для газа должны монтироваться с наружной части. Для подсоединения оборудования не применяют слишком длинные или укороченные шланги, поскольку из-за давления эта деталь может стать более короткой, помимо этого ее запрещено растягивать. Рукав может провисать после стыковки с трубой, но нельзя допускать его скруток и перегибов.

Устанавливая диэлектрический переходник для бытового газа, нужно отслеживать, чтобы на шланг не попадал пар или вода, способные провоцировать окисление металлических частей. Варочные поверхности ставят в стороне от труб газопровода, при наличии нетипичной резьбы в плитах и остальном оборудовании для подсоединения применяют переходники.

выбор диэлектрика. Какие прокладки ставят на шланг? Как выбрать тройник? Особенности переходников и других комплектующих

Если ранее газовые приборы подключали с помощью стальных труб, то сегодня этот процесс выполняется при помощи гибких газовых шлангов, что характеризуются простотой в использовании и быстротой подключения. Для данной процедуры необходимо использовать качественные комплектующие, каждая из которых выполняет свое назначение.

Виды

Соединительные шланги для приборов бытового использования необходимы в каждом доме. Для того чтобы осуществить процесс их присоединения к газовым плитам, колонкам или котлам, стоит использовать некоторые дополнительные элементы, такие как переходник, прокладки и многое другое.

Диэлектрическая вставка

Диэлектрическая муфта является фитингом-отсекателем, что способствует защите центров приборов, которые потребляют газ, от блуждающего тока и его влияния. Данный узел является очень важным и эффективным. Его врезают на стечении кранов и подводок к прибору, что потребляет газ. А также вставку фиксируют между редукторами и газовыми счетчиками. На случай ее отсутствия работоспособность приборов страдает от блуждающего тока, так как они довольно восприимчивы к скачкам тока.

Но также в трубопроводе может произойти образование искры, которая повлечет за собой пожар. Именно поэтому установка диэлектрических вставок является обязательной согласно правилам безопасности пользования газовым оборудованием.

В настоящее время существует несколько видов данного приспособления.

• Диэлектрические муфты, имеющие резьбовые торцы. Их монтаж происходит между газопроводами и приборами, что работают на голубом топливе.
• Диэлектрические втулки. Данные приспособления имеют вид вкладышей, что не проводят ток. Установка втулок осуществляется на месте сопряжения деталей газопровода.

Разнообразный диаметр диэлектрика позволяет подобрать необходимый для конкретной арматуры трубопровода.

Хомут

Основным предназначением червячного хомута является надежность фиксации, а также герметичность во время процесса подключения газового оборудования, где используется резиновый шланг и штуцеры. Материалом для изготовления хомутов является оцинкованная сталь, которая обеспечивает элемент прочностью, долговечностью и удобством при монтаже. Благодаря вышеперечисленным особенностям хомуты обеспечивают герметичность систем.

Данный вид комплектующих имеет различные типы сечения, благодаря чему их можно подбирать в соответствии с сечением трубопроводов. Червячная зажимная конструкция имеет вид цельной стальной ленты, которую необходимо надевать на шланг, после чего зажимать при помощи винта регулировки. В некоторых хомутах имеются дополнительные детали, которые способствуют большей плотности соединения.

Тройник

Во время прокладывания трубопроводов из ПВХ нередко возникает необходимость в разделении потоков. Данную функцию выполняют тройники, которые имеют вид трубопроводной арматуры. Газовый тройник может быть прямым, а также переходным. Судя по способу присоединения к трубе – приварным, резьбовым.

Прямая модель характеризуется тремя отверстиями, которые имеют одинаковый размер. Переходная выделяется наличием одного отверстия меньшей величины, чем остальные. Такие приспособления должны использоваться только во время влияния давления менее 1,6 мПа. Исходя из типа производства, разделяют сварные и штампованные изделия.

Штампованный вариант имеет возможность выдерживать от –30 до +3000 градусов Цельсия. Их изготавливают из труб, что лишены швов. Сварные изделия, в свою очередь, производят из листовой стали и свариваются по швам. Существует классификация тройников по типу креплений:

• сварной;
• фланцевый;
• резьбовой.

Резиновая прокладка

Быстроразъемные резиновые фланцевые прокладки по-другому называются межфланцевыми.

Они имеют вид резинового кольца и применяются для уплотнения и улучшения герметичности фланцевого соединения.

Как выбрать?

Для газового шланга стоит выбирать только качественные комплектующие, так как от них зависит безопасность. Вот почему стоит отдавать предпочтение только товарам, которые имеют сертификаты качества.

При выборе диэлектрической муфты стоит в первую очередь определиться с диаметром ее резьбы:

Благодаря вышеперечисленным разновидностям резьбы установка муфт происходит абсолютно точно, так как в настоящее время муфты с другими показателями не используют. А также пользователь может подобрать идеальный вариант вставки для газопровода по типу соединения:

• «бочонок», когда два конца оснащены наружной резьбой;
• «бочонок», когда один конец имеет внутреннюю, а второй внешнюю резьбу;
• «муфта» – две стороны оснащены внутренней резьбой.

Среди проверенных производителей качественных диэлектрических втулок можно выделить такие марки: TuboFlex, Lavita, а также модели Viega Sanpress 2267-22X1 и Viega G3 Sanpress 2267-20X1.

Червячные хомуты для шлангов могут иметь одну или несколько вспомогательных. Данными элементами можно считать ленты и винты. При выборе приспособления стоит обратить внимание на силу прижима винта, то есть при слабом прижатии он способен перескакивать резьбу, а при чрезмерном – прокручивается. Хомуты не являются универсальными, поэтому для каждого типа шлангов стоит подбирать правильное приспособление.

Например, ABA Nova подходит для жесткого армированного шланга, а «Шору А» для силиконовых с повышенной мягкостью.

Если применять хомут не в соответствии с предназначением, то покупатель может потерять средства или же нарушить работоспособность газовой системы. А также при выборе хомутов стоит оценивать точность их сборки, прочность, возможность герметизации и соответствие стандарту DIN 3017 либо ГОСТ 28191-89.

При выборе тройника для газового шланга 9 мм стоит отдать предпочтение приспособлению из латуни. Такой вид тройника довольно популярен в настоящее время, так как он способствует простому разветвлению на несколько газовых потребителей. Идеальным дополнением к нему станет червячный хомут.

При выборе прокладок для газового шланга большинство потребителей отдает предпочтение резиновым. Покупка данного вида приспособлений обусловлена их преимуществами:

• низкой газопроницаемостью;
• высокой усталостной прочностью;
• устойчивостью к стираниям;
• доступной ценой.

Установка и подключение

Зачастую газовые шланги поступают в продажу уже с прокладками, но не во всех случаях. Пользователю стоит соединять шланг с прибором и соединить между собой приспособление и газовый стояк, при этом используя различные комплектующие. Угол при работе должен быть правильным и соответствовать нормам.

Чтобы правильно подключить муфту или втулку с краном на стыке газовой трубы и шланга, стоит выполнить поочередно ряд действий.

• Перекрыть подачу газа.
• Оставить открытыми горелки, что обеспечит полное выгорание газа.
• Подготовить несколько ключей разводного типа.
• С помощью первого ключа необходимо поддерживать кран, расположенный на трубке, а другим открутить гайку на гибком приспособлении.
• Осуществить прикручивание гайки шланга к торцу на муфте.
• Сделать тщательную проверку на качество герметичности. Это делается нанесением мыльного раствора при помощи кисточки.
• После всех вышеперечисленных действий необходимо открыть вентиль и проверить работу на отсутствие пузырей.

Чтобы установить хомуты на шланги для проведения газа, не потребуется особых умений. Важно не забывать соблюдать такие правила:

• соблюдать правильную дистанцию между приспособлениями;
• используя отвертку, необходимо прикрутить хомуты, при этом не стоит переусердствовать;
• в каждый из хомутов стоит вставить магистральный элемент;
• через отверстия протянуть болты, завинтить зажимы, обеспечив плотность прилегания.

Диаметр штуцера газового шланга 9 мм должен иметь резьбу 3/8″, при этом гайка должна быть из стали. Оптимальной будет установка штуцера, что изготовлен из латуни.

Рекомендации по эксплуатации

Несмотря на массу преимуществ в применении резиновых прокладок для газовых шлангов, у них есть один недостаток – недолговечность. В зависимости от качества материала данные приспособления служат не более двух лет. Повторное использование резиновых прокладок исключено. Вот почему во время ремонта газового оборудования ставят прокладки только неиспользованного типа.

Пользователь газового оборудования должен помнить, что периодичность замены комплектующих очень важна для его собственной безопасности. А также в процессе подсоединения не стоит забывать о правилах безопасности:

• не стоит закрывать гибкий газовый шланг, он должен быть виден;
• нельзя окрашивать шланг;
• нужно избежать провисания приспособления, а также его чрезмерной натяжки;
• шланги не должны скручиваться и перегибаться;
• категорически запрещено подвергать воздействию высокой температуры различные типы соединений.

Если пользователь не имеет опыта и навыков по присоединению газового шланга к оборудованию, то лучше доверить это дело профессионалам. Ведь неправильная процедура может повлечь за собой утечку газа, которая довольно опасна. А также стоит помнить, что это своевременная замена комплектующих деталей согласно сроку их годности.

Отзывы пользователей свидетельствуют о том, что покупку шланга и приспособлений стоит осуществлять в специализированных магазинах. После того как работы по присоединению окончены, обязательно нужно проверять отсутствие утечек. Информация в отзывах направлена на то, что многие граждане рекомендуют отказаться от покупки шланга в металлических оплетках, так как утечку на них обнаружить очень сложно.

Подробнее смотрите в следующем видео.

Диксон ЛП газовый зажим стиля шланга Барб X мужская муфта для шланга

ДНЯО

Муфта для шланга с наружной резьбой NPT X для шланга с зажимом для газа Dixon LP

Артикул:

N / A

Тип:

Зубчатый шланг x Наружная резьба NPT

Вес:

2. 06 фунтов

Пожалуйста, выберите вариант, чтобы увидеть цену

Рекомендуемая производителем розничная цена:

Было:

products.you_save_opening_text продукты.you_save_closing_bracket

Артикул:

N / A

Тип:

Зубчатый шланг x Наружная резьба NPT

Вес:

2. 06 фунтов

Рекомендуемая производителем розничная цена:

Было:

products.you_save_opening_text products.you_save_closing_bracket

Характеристики

• Зажим и заусеницы шланга изготовлены из стали и высокопрочного чугуна
• Предлагает вертлюг Acme с внутренней резьбой, чтобы исключить необходимость увеличения веса и объема шланга в сборе.
• Соответствует или превосходит Ассоциацию сжатого газа (CGA), Национальную ассоциацию противопожарной защиты (NFPA), Канадскую газовую ассоциацию, Американское общество инженеров-механиков (ASME) и Underwriters Laboratories (UL)

Технические характеристики

• Материал ниппеля: Сталь
• Материал гайки: латунь
• Материал зажима: двухкомпонентный высокопрочный чугун

ПРЕДУПРЕЖДЕНИЕ: Этот продукт может содержать химическое вещество, которое, как известно в штате Калифорния, вызывает рак и наносит вред репродуктивной системе. Для получения дополнительной информации посетите www.P65Warnings.ca.gov.

В чем разница между сварочными шлангами A, B и C?

Дуг Перри

Чтобы понять разницу между сварочными шлангами, одним из наиболее важных факторов, которые следует учитывать, является размер шланга. Как правило, существует три стандартных размера шлангов — «A», «B» и «C». Каждое шланговое соединение имеет подходящую соединительную гайку, шток шланга и наконечник.

В кислородно-топливных системах требуется резьба левой гайки для топлива и правой резьбы для кислорода. Также существует размер «B» для инертных газов; однако конфигурация левой резьбы размеров «B» и «C» не очень распространена. От того, имеет ли стандартная накидная гайка внешняя или внутренняя резьба, зависит предполагаемое использование газа. Обычно внутренняя резьба предназначена для использования с кислородом, а внешняя резьба — для инертных газов, воды или промышленного воздуха.

Шланговые фитинги — размеры и типы:

Размер	Гайка с резьбой Шаблон	Резьба Направление	Использование газа	CGA Обозначение	Резьба накидной гайки
					Внутренний	Внешний
А	3/8 дюйма — 24	Левый	Топливный газ	021	Х
А	3/8 дюйма — 24	Правый	Кислород	020	Х
B	9/16 «- 18	Левый	Топливный газ	023	Х
B	9/16 «- 18	Правый	Кислород	022	Х
Б «Инертный»	5/8 «- 18	Правый	«Инертный» газ	032		Х
B	5/8 «- 18	Левый	Вода / Инд. Воздух	033		Х
С	7/8 дюйма — 14	Левый	Топливный газ	025	Х
С	7/8 дюйма — 14	Правый	Кислород	024	Х
С	7/8 дюйма — 14	Правый	«Инертный» газ	034		Х

Где используется:
При выборе размера соединения в первую очередь следует учитывать требуемый объем газа, и если это легкое, стандартное или тяжелое применение:

• Light Duty: Размер «A» обычно используется для работы с объемным газом, например, для HVAC, декоративно-прикладного искусства и т. Д.
• Стандартные условия: Фитинги размера «B» на сегодняшний день являются наиболее распространенными в нашей отрасли и, вероятно, составляют 95% или более рынка. Они в основном используются для кислородно-топливных приложений, требующих стандартных или средних объемов газа. Также существуют фитинги размера «B» («Инертный»), используемые для многих применений в среде инертного газа, включая сварку MIG и TIG.
• Heavy Duty: Размер «C» предназначен для тяжелых условий эксплуатации, таких как резка в тяжелых условиях (≥ 30 дюймов) и зачистка. Эти шланговые соединения большего размера необходимы для обеспечения больших объемов, необходимых для этих типов применений.Harris производит оборудование для подачи газа, регуляторы и коллекторы, а также горелки, для которых требуются соединения размера «C», поскольку они необходимы на определенном оборудовании для приложений с большим объемом газа, но ограничены максимальным рабочим давлением 200 фунтов на кв. Дюйм.

Ограничение давления:
Все размеры («A», «B» и «C»), использующие описанные стандартные соединения, имеют максимальное рабочее давление 200 фунтов на квадратный дюйм в соответствии с CGA E-1 2009.

---

Дуг Перри

Дуг Перри (Doug Perry) — представитель отдела технических продаж и маркетинговой поддержки в Harris Products Group.Обладая более чем 30-летним опытом работы в Harris, Дуг увлечен обучением людей продуктам Harris — их использованию, способам продажи и новым экономичным приложениям для них.

---

Газовые гибкие соединители

Часто задаваемые вопросы

Q. «Вы говорите 5/8» O. D. flare (15/16 «- 16 ниток). Что это значит?»
A. Внешний диаметр 5/8 «относится к внешнему диаметру гибкой трубки. 15/16» относится к размеру специального конусообразного фитинга, а резьба 16 относится к количеству резьбы на дюйм. 15/16 «- размер 16 и шаг резьбы требуются для сертификации проекта CSA с внешним диаметром 5/8» . разъемы для газовых приборов. Обычные развальцовочные фитинги OD 5/8 «, а не , будут работать с этими специфическими газовыми гибкими трубами. Раструбные фитинги с резьбой 15/16″ — 16 «были разработаны для замены конусных фитингов 5/8», которые первоначально использовались на 5/8. « OD Соединители для газовых приборов , потому что некоторые установщики вставляли оцинкованные или черные ниппели непосредственно в накидные гайки 5/8 «, которые затем протекали.

Q. «Как я могу измерить свой конусный фитинг, чтобы узнать, имеет ли он конус 15/16″ -16 или другой размер? »
A. Наружная резьба под развальцовку 15/16 «-16» имеет диаметр 15/16 «от наружной стороны наружной резьбы. Раструбная резьба имеет 16 витков на дюйм. Фактическое отверстие в фитинге составляет 1/2 дюйма внутреннего диаметра для прохождения газа. 15/16 «-16 — это отбортовка под 45 °, но не фитинги SAE .

Q. «Что такое BTU?»
А.BTU »- это аббревиатура от« British Thermal Unit », и это единица измерения тепла, равная количеству тепла, необходимому для поднятия одного фунта воды на один градус Фаренгейта на уровне моря. Одна BTU равна примерно 250 калориям.

Q. «Мне нужен гибкий газовый разъем длиной ровно 18 дюймов. Будет ли работать ваш 18-дюймовый газовый шланг?»
A. Может, но лучше купить 24-дюймовый газовый шланг, чтобы учесть провисание линии и предотвратить возможность перегрузки газового гибкого трубопровода.

Q. «Могу ли я использовать эти газовые разъемы в моем доме на колесах или прицепе?»
A. Нет. В любом движущемся транспортном средстве (жилом доме или прицепе) возникает вибрация, которая может привести к ослаблению соединения и стать серьезной угрозой безопасности. Для приложений такого типа у вас должно быть невибрационное соединение, которое эти шлейфы не поддерживают.

Q. «Я слышал, что газовые разъемы необходимо менять каждые десять лет или реже в целях безопасности. Есть ли в этом правда?»
А.Нет, нержавеющие соединители, которые мы продаем, обычно прослужат столько же, сколько и ваш дом (если их не перемещать неоднократно или не иметь физических повреждений). Иногда более старые бюджетные газовые соединители, не из нержавеющей стали, с покрытием или без покрытия могут представлять реальную угрозу безопасности. Некоторые старые латунные соединители без покрытия имеют серьезный дефект, который со временем может вызвать утечку, пожар или взрыв. Эти латунные соединители без покрытия не производятся более 20 лет, но все еще используются, иногда их продают в гаражах и т. Д. Чем старше становятся эти соединители, тем выше вероятность выхода из строя.

Соединители для бытовых приборов используются в течение многих лет, потому что они сделаны из гофрированных труб и могут иметь форму, подходящую для пространств между вашими приборами и газовыми трубопроводами. Но эти разъемы не рассчитаны на срок службы и не выдерживают нагрузок, возникающих при частом перемещении приборов. Хотя не все разъемы без покрытия имеют этот недостаток, очень сложно сказать, какие именно.

Мы считаем, что любой латунный соединитель без покрытия следует немедленно заменить одним из наших новых соединителей из нержавеющей стали.Замените любой разъем, который выглядит корродированным или хрупким. Время от времени проверяйте наличие запаха газа. Если вы чувствуете запах газа или слышите утечку газа, закройте запорный вентиль устройства, но только в том случае, если вы можете сделать это, не перемещая устройство или разъем. Если клапан не может быть закрыт, не переместив что-либо, немедленно отключите главный газовый кран в доме, немедленно эвакуируйте всех из дома, открывая окна и двери на ходу. Не пользуйтесь телефоном, не работайте с газовыми или электрическими приборами, не включайте и не выключайте свет.Искры от любого из них могут воспламенить газ. Немедленно обратитесь к местному проверенному специалисту, а также к поставщику газа, чтобы убедиться, что проблема исправлена ​​должным образом.

Кодекс

требует, чтобы новый разъем газового прибора использовался для нового прибора, при перемещении прибора на новое место или в результате повреждения (ANSI Z21.24 / CSA 6.10 и ANSI Z21.75 / CSA 6.27). При замене прибора рекомендуется всегда устанавливать новый газовый разъем. Опять же, мы настоятельно рекомендуем вам немедленно заменить любые латунные соединители без покрытия на качественные соединители из нержавеющей стали или совершенно новые соединители с покрытием и, как всегда, перед установкой любого продукта проверить свои местные сантехнические нормы..

В целях безопасности используйте только один разъем для каждого устройства. Никогда не используйте два соединителя вместе для увеличения длины.

Устройства для быстрой смены навесного оборудования от GCE Group, ведущего производителя оборудования для регулирования расхода газа

GCE предлагает ряд быстроразъемных соединений, подходящих для простого и быстрого подсоединения к регуляторам, резакам и сварочным горелкам и газовым шлангам.

Они производятся в соответствии со стандартом EN561 / ISO7289.Муфты изготовлены из латуни, а шланговые шпильки — из нержавеющей стали.

СВОЙСТВА И ПРЕИМУЩЕСТВА

• Прочная конструкция — Для тяжелых условий эксплуатации
• Цветовая маркировка — по типу газа
• Съемная конструкция — Простое подключение без случайного отсоединения
• Стяжной штифт из нержавеющей стали — Увеличенный срок службы
• Отключение газа — Автоматическое отключение подачи газа при отключении
• To Hat Seal — Обеспечивает отличное уплотнение без риска утечки

ОПИСАНИЕ

• Быстрое соединение согласно EN561 ISO 7289
• Стандартное шланговое соединение согласно EN 560.
• Стяжной штифт из нержавеющей стали с цветовой кодировкой уплотнительного кольца для лучшего распознавания. Согласно ISO 7289.
• Гильза с цветовой кодировкой для легкой идентификации газа.
• Стандартное шланговое соединение согласно EN 560. Маркировка размера резьбы для облегчения идентификации.
• Конструкция шланговых ниппелей в соответствии с EN 1256 доступна для шлангов большинства распространенных размеров.

СОЧЕТАНИЯ ПОДКЛЮЧЕНИЙ

Серия быстроразъемных соединений GCE имеет несколько возможностей применения.Тип QC-010 разработан специально для подключения к регуляторам, тогда как остальные могут использоваться для соединений между шлангами и шлангами к горелкам.

РАЗЪЕМ ISO

Арт. №	Заявка	Газ	Соединение
F28710007	Хвостовик резака	Топливный газ	G3 / 8 «LH
F28710008	Хвостовик резака	Топливный газ	UNF 9/16 LH
F28710009	Хвостовик резака	Инертный газ	G1 / 4 «RH
F28710010	Хвостовик резака	Кислород	G3 / 8 «RH
F28710011	Хвостовик резака	Кислород	UNF 9/16 RH
F28710012	Хвостовик резака	Кислород	G1 / 4 «RH
F28710049	Хвостовик резака	Кислород	M16 × 1,5
F28710050	Хвостовик резака	Топливный газ	M16 × 1,5LH

МУФТА ISO

Арт.№	Заявка	Газ	Соединение
F28710013	Шланг	Топливный газ	9 мм
F28710014	Шланг	Топливный газ	8 мм
F28710015	Шланг	Топливный газ	6,3 мм
F28710016	Шланг	Топливный газ	4 мм
F28710017	Шланг	Инертный газ	6,3 мм
F28710018	Шланг	Инертный газ	4 мм
F28710019	Шланг	Кислород	6,3 мм
F28710020	Шланг	Кислород	8 мм
F28710021	Шланг	Кислород	9 мм
F28710022	Шланг	Кислород	4 мм

МУФТА ISO РЕЗЬБОВАЯ

Арт.№	Заявка	Газ	Соединение
F28710023	Шланг	Топливный газ	G3 / 8 «LH
F28710024	Шланг	Инертный газ	G1 / 4 «RH
F28710025	Шланг	Кислород	G1 / 4 «RH

БЫСТРАЯ МУФТА QC-010

Арт.№	Заявка	Газ	Соединение
F28710026	Регулятор	Топливный газ	G3 / 8 «LH
F28710027	Регулятор	Топливный газ	M16 × 1,5 LH
F28710028	Регулятор	Топливный газ	UNF 9/16 LH
F28710031	Регулятор	Кислород	G3 / 8 «RH
F28710032	Регулятор	Кислород	G1 / 4 «RH
F28710033	Регулятор	Кислород	M16 × 1,5 RH
F28710034	Регулятор	Кислород	UNF 9/16 RH
F28710029	Регулятор	Инертный газ	G1 / 4 «RH
F28710030	Регулятор	Инертный газ	G3 / 8 «RH

БЫСТРАЯ МУФТА QC-020

Арт.№	Заявка	Газ	Соединение
F28710035	Шланг	Топливный газ	G3 / 8 «LH
F28710036	Шланг	Инертный газ	G1 / 4 «RH
F28710037	Шланг	Инертный газ	G3 / 8 «RH
F28710038	Шланг	Кислород	G3 / 8 «RH
F28710039	Шланг	Кислород	G1 / 4 «RH
F28710051	Шланг	Кислород	M16 × 1,5
F28710052	Шланг	Топливный газ	M16 × 1,5 LH
F28710070 *	Шланг	Инертный газ	G3 / 8

* Обратный поток.Нет функции отключения газа. Идеально для VIPR.

БЫСТРАЯ МУФТА QC-030

Арт. №	Заявка	Газ	Соединение
F28710040	Шланг	Топливный газ	6,3 мм
F28710041	Шланг	Топливный газ	4 мм
F28710042	Шланг	Топливный газ	8 мм
F28710044	Шланг	Инертный газ	4 мм
F28710045	Шланг	Кислород	6,3 мм
F28710046	Шланг	Кислород	4 мм
F28710047	Шланг	Кислород	8 мм

Высококачественные питающие шланги для подачи инертного газа

Продолжая свое стремление к развитию технологии продувки сварных швов, компания Huntingdon Fusion Techniques (HFT®) в настоящее время производит индивидуальные сборки шлангов подачи инертного газа с герметичными фитингами и низкой скоростью дегазации.

Люк Кин, технический менеджер по продажам HFT®, сказал: «При сварке всех химически активных металлов важно, чтобы зона сварки очищалась от кислорода, даже до 20 частей на миллион (ppm). Наши шланги подачи инертного газа в сборе — лучший способ транспортировки аргона, гелия и других инертных газов в зону сварки, где требуется гарантированная герметичность и незагрязненная подача ».

Специальный резиновый подающий шланг с низкой скоростью дегазации поставляется в комплекте с регулятором, который напрямую подключается к любому диапазону систем продувки надувных труб и сварных швов на одном конце и к источнику газа на другом.Регуляторы можно изменить или отменить.

Предлагается набор герметичных переходников для крепления регулятора инертного газа, в то время как предварительно установленный другой конец соединяется со всеми системами продувки сварных швов HFT® Argweld®. Все эти высококачественные фитинги устранят трудности при сварке соединений, которые могут возникнуть у сварщиков на месте.

Шланги подачи инертного газа также могут поставляться для всех других сварщиков TIG / GTAW, а также операторов лазеров с их собственными специальными фитингами, если это необходимо.Шланги доступны в стандартном диапазоне длин: 30 м, 25 м, 20 м, 15 м, 10 м и 5 м, со специальными шлангами, изготовленными на заказ.

В соответствии с британским стандартом качества BS EWN 599 каждый шланг подачи инертного газа имеет диапазон температур от -30º до 80ºC и трехкратный коэффициент безопасности при рабочем давлении 20 бар (300 фунтов на кв. Дюйм).

Для операторов, работающих в условиях высоких температур, например, для труб из термообработанной хромистой стали, доступны специальные жаростойкие шланги со специальными термостойкими фитингами.

Изображение предоставлено: Huntingdon Fusion Techniques (HFT®)

Правильно ли вы используете шланговое соединение для газосварочных шлангов?

Правильно ли вы используете шланговое соединение для газосварочных шлангов?

Шланги используются в различных отраслях промышленности для транспортировки различных типов топливных газов для сварки и резки. Для топливных газов, таких как ацетилен, пропан и бутан, используются различные типы сварочных шлангов. Эти шланги могут различаться по длине и толщине; однако их обычно различают по размерам соединений — A, B и C.Сварочный шланг состоит из трех частей — накидной гайки, ниппеля с опорной поверхностью и шлангового зажима или наконечника. Посадочная поверхность ниппеля спроектирована так, чтобы соответствовать внутреннему гнезду регулятора или штуцеров горелки. Зажим помогает заблокировать газ на конце шланга ниппеля. Размеры соединений стандартизированы Ассоциацией сжатого газа США. Какой размер соединения лучше всего подходит для шлангов для кислородно-ацетиленовой сварки или шлангов для кислородной сварки? Прочтите сообщение, чтобы узнать ответы.

Типичное использование шланговых соединений размеров A, B и C

Каждое соединение A, B и C имеет стандартный шток шланга, соединительную гайку и наконечник. Ниппель размера «B» отличается своим резьбовым штоком; однако ниппель размера «А» с штоком толкающего типа. Ниже приведены типичные варианты использования соединений размеров A, B и C для газосварочных шлангов.

1. Размер A: Это соединение идеально подходит для небольших газовых работ и широко используется в небольших регуляторах и горелках, используемых во время газовой сварки деталей систем отопления, вентиляции и кондиционирования воздуха, автомобильных деталей, сделанных своими руками, и т. Д.
2. Размер B: Будь то шланг для кислородно-ацетиленовой сварки, кислородный шланг, пропановый шланг или ацетиленовый шланг — все они используют соединения размера B. Таким образом, это одно из самых распространенных соединений для газосварочных шлангов. Соединения размера B доступны с различными размерами ниппелей, такими как 3/16 дюйма, 1/4 дюйма, 5/16 дюйма и 3/8 дюйма, с левой и правой резьбой. Резьба кислородного шланга обычно правая, а резьба шланга для ацетилена и топливного газа — левая. Эти шланги размера B имеют одинаковые ниппели.Фитинги размера «B» считаются идеальными для приложений, требующих средних объемов газа. Существуют отдельные фитинги размера B (инертный) для приложений, использующих инертные газы.
3. Размер B для инертных газов: Резьба для инертных газов размером B немного больше резьбы для ацетиленовых и кислородных шлангов размера B. Основное различие между размером B для ацетилена и размером B для инертных газов заключается в соединительной гайке с наружной резьбой. Внутреннюю резьбу можно найти в фиксированном соединении шланга размера B для инертных газов.Вы можете найти эти шланги как с правосторонней, так и с левосторонней резьбой. Эти фитинги размера «B» в основном используются для газосварочных шлангов во время сварки TIG и MIG.
4. Размер C: Эти шланговые соединения предназначены для тяжелых и больших соединений. Они широко используются для промышленных применений, таких как зачистка и резка в средах, где требуются большие объемы газа. Все регуляторы, которые подключаются к ответвлениям станции, используют соединения размера C, поскольку соединения цилиндра CGA на ответвлениях станции не допускаются.
