Муфтовая сварка полиэтиленовых труб - ЭкоМонтаж

Если для прокладки магистрали было принято решение использовать пластиковые трубы, следует учитывать целый ряд нюансов и особенностей. Муфтовая сварка полиэтиленовых труб — важное условие, которое должно быть выполнено, чтобы конструкция была надежной.

Муфтовое соединение полиэтиленовых труб

Трубы из ПНД используются для обустройства всевозможных систем. Их можно применять для простых конструкций, не имеющих внутреннего напора или, наоборот, трубопроводов, в которых имеется огромное давление. Подобные материалы не подвержены разрушению и невосприимчивы к внешним факторам. Продукция имеет различные размеры, что позволяет использовать ее для любых нужд. Сварка осуществляется при помощи следующих технологий:

  • обжимной, осуществляемой, когда труба устанавливается на гильзу или специальное крепление;
  • сварной, происходящей благодаря воздействию температур.

Полиэтиленовые муфты могут быть компрессионными или предназначенными для сварки. Вторые изготавливаются из плотного полиэтилена, но иногда края таких деталей оснащаются латунными или стальными вырезками. Данный вариант применяется при монтаже части металлического трубопровода в полимерную магистраль или во время монтажа контрольной арматуры.

Процесс муфтовой сварки полиэтиленовых труб

Сварка полиэтиленовых труб муфтами подразумевает их предварительную подготовку. Вначале нужно выполнить резку изделий, а затем осуществить зачистку. При больших объемах работы применяются механические устройства.

Для получения стыка сварка ПНД подразумевает фиксацию соединяемых частей:

  • в процессе их нагрева;
  • при остывании полиэтилена после выполненных сварочных работ.

Наиболее долговечное соединение можно получить, если использовать позиционеры или станок. Только они могут обеспечить надежную фиксацию системы на протяжении всего процесса муфтовой сварки.

Если труба имеет нестандартное сечение, например, овальное, процесс будет усложнен вследствие наличия зазоров вплоть до нескольких миллиметров, возникающих между свариваемыми поверхностями. В этой ситуации помогут особые накладки, которые способны устранить дефекты, а также гарантировать надежность стыка.

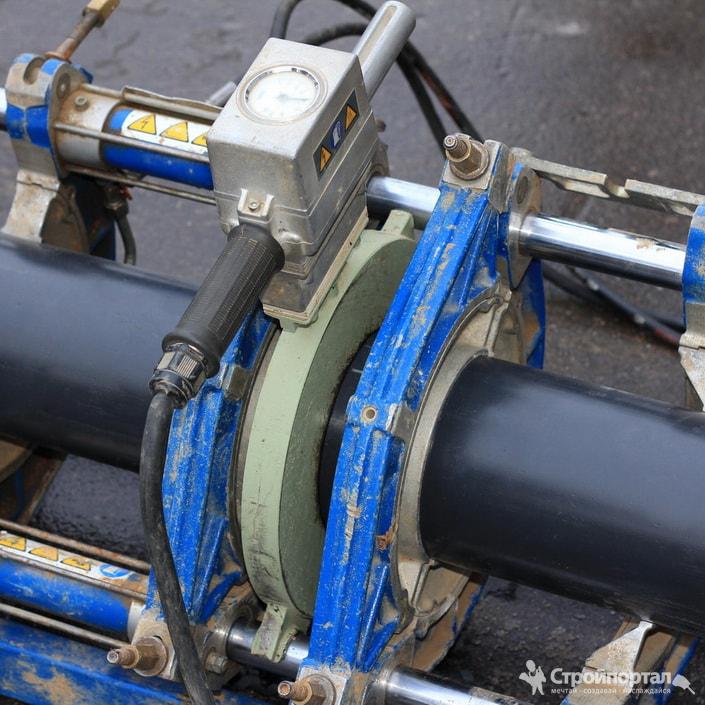

Сварочный аппарат для муфтовой сварки ПЭ труб

Основанием для сварки ПЭ труб является специальное оборудование — сварочный аппарат, осуществляющий нагрев муфты по заданной программе. Режим работы выбирается в связи с особенностями труб, во внимание принимается:

  • толщина материала, подвергаемого сварке;
  • параметры внутренней поверхности его стенок.

Основываясь на этом, устанавливают необходимую температуру нагрева, определяемую величиной напряжения, приходящего на спираль. Данные о параметрах, которые важны для сварочного процесса, имеются в штрих-коде, находящемся на корпусе муфты. Параметры считываются аппаратом, являющимся современной числовой установкой, способной всецело контролировать сварочный процесс.

При соединении труб фитингами автоматизированная система выполняет анализ, что позволяет исключить возможные ошибки. Если нарушение все же возникло, данные об этом обязательно появятся на информационном табло. Современные достижения позволяют организовывать муфтовую сварку, качество которой будет очень высоким.

Аппаратура дает возможность сваривать полиэтиленовые трубы с разным диаметром, при необходимости соблюсти нужные условия параметры могут быть введены вручную.

Сварка муфтами эффективна для стыковки полиэтиленовых труб, имеющих одинаковый диаметр. Такой способ можно применять не только при укладке новых коммуникаций, но и использовать для ремонта как быстрое и надежное средство.


Больше информации о сварке ПЭ труб муфтами

Больше информации о выполнении монтажных работ, которые требуют сварки ПЭ труб муфтами вы можете получить у специалистов компании «ЭкоМонтаж». Оставьте заявку на консультацию, и мы перезвоним:

Муфтовая сварка нагревательным элементом (раструбная сварка)

Муфтовая сварка нагревательным элементом (в соотв.

с DVS 2207, часть 1 для PE-HD, часть 11 для PP и часть 15 для PVDF).

Технология сварки

При муфтовой сварке нагревательным элементом трубы и фитинги соединяются при помощи раструбных фитингов (фасонных частей). Конец трубы и муфта нагреваются до сварочной температуры нагревательным элементом, который имеет форму муфты и втулки, и затем они соединяются. Размеры конца трубы, нагревательного элемента и муфты подобраны так, чтобы при соединении давление соединения увеличивалось (см. схематический эскиз). При этом методе вручную может быть выполнена сварка труб внешнего диаметра до 40 мм. При сварке труб большего диаметра рекомендуется использование сварочного устройства из-за увеличения давления соединения. В течение всего процесса сварки необходимо строго выполнять инструкции DVS.

Сварочные параметры

Муфтовую сварку нагревательным элементом PP и PE-HD труб и фитингов рекомендуется выполнять при температуре окружающей среды приблизительно 20°C и небольшой скорости ветра.





Сварочная температура (T)

Свариваемый материал труб
Температура (Т), °С
PP-H, PP-R (ПП) 250 ÷ 270 °C
PE-HD (ПЭ100) 250 ÷ 270 °C
PVDF 250 ÷ 270 °C

Инструкция по выполнению муфтовой сварки нагревательным элементом

Подготовьте сварочное оборудование и необходимый инструмент, проверьте органы управления и контроля сварочных устройств. Обрезать торцы трубы под правильными углами и ножом снять фаску с внутренней стороны. Тщательно очистить сварочную область трубы и фитингов безворсистой бумагой и чистящими средствами (ацетоном или аналогичным). Нанести на поверхность трубы метку глубины (t).

С помощью специального приспособления сдвинуть трубу и муфту в осевом направлении на нагревательный элемент до упора или до отметки глубины. Выдержать время предварительного нагрева как указано в таблице. После предварительного нагрева, освободить трубу и муфту от нагревательного элемента одним вертикальным движением и немедленно вдвинуть их под давлением друг в друга не допуская их проворачивания, пока оба сварочных валика не соединятся. Необходимо удерживать их под давлением друг в друге в течение, по крайней мере, одной минуты. Выдержать время охлаждения и затем удалить зажимы.

Только после выдержки времени полного охлаждения (см. таблицу), соединенные детали могут быть использованы для дальнейшего монтажа.

Визуальный контроль сварного шва осуществляется контролем валика сварного шва. Он должен наблюдаться по всей окружности трубы. Перед испытанием давлением все сварные соединения должны полностью остыть (как правило, 1 час после последнего сварочного процесса). Испытание давлением должно быть выполнено согласно соответствующим стандартам (например, DVS 2210 Часть 1, DIN 4279). В трубопровод подается максимальное испытательное давление 1,5 x PN, и в течение испытательного периода (по крайней мере 10 минут) падение давления не допускается. Система трубопровода должна быть защищена против изменений окружающей температуры и УФ-радиации.

Устройства для муфтовой сварки (раструбная сварка) нагревательным элементом используются как в заводских условиях, так и на строительных площадках. Как отдельные машины, они должны обеспечивать максимальную степень механизации сварочного процесса. Риски и царапины на рабочих поверхностях труб, оставляемые специальными зажимными устройствами для компонентов трубы, не должны изменять механические свойства выполненного соединения. Вместе с зажимными устройствами и нагревательным элементом, направляющие элементы должны гарантировать, что свариваемые детали перемещаются соосно к нагревательному элементу и друг к другу. При необходимости должен быть предусмотрен механизм регулировки. В дополнение к вышеупомянутым требованиям, машины, используемые для работы в полях должны иметь облегченную конструкцию. Кроме того, они должны иметь приспособления для транспортировки и опускания в траншею. Если напряжение электропитания больше 42 В, конструкция и эксплуатация машин должна обеспечивать соблюдение установленных местных правил электробезопасности.

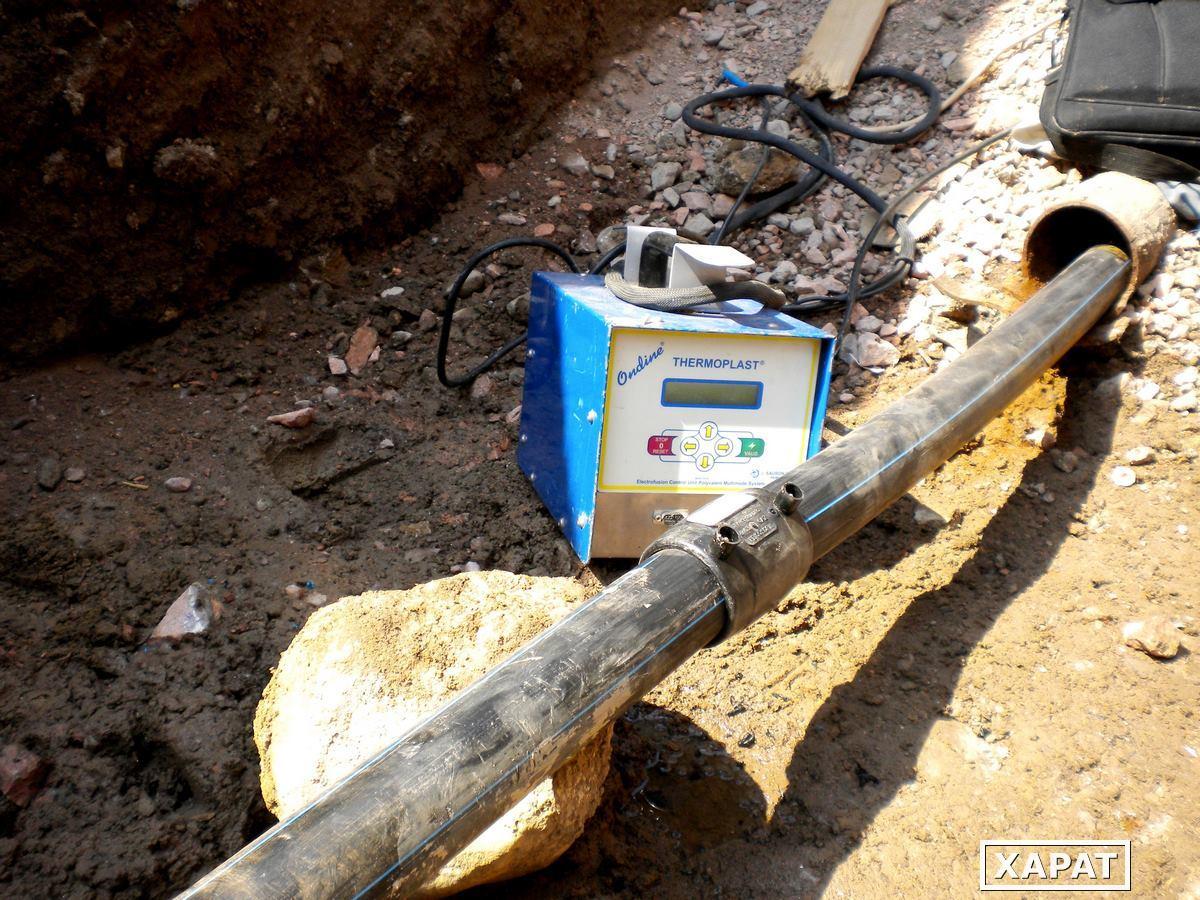

Электромуфтовые сварочные аппараты, муфтовая сварка пластиковых труб ПНД

Работа сварочных аппаратов для сварки с применением деталей с закладными нагревателями (ЗН) состоит в расплавлении полиэтилена непосредственно  на соединяемых поверхностях детали (перехода, отвода, муфты и т.д.) и труб за счет выделяемого тепла при протекании по заложенному в деталь электрическому нагревателю (спирали) электрического тока, и последующем естественном остывании соединения, после которого образуется неразъемное сварное соединение.

Муфтовые сварочные аппараты для полиэтиленовых труб

Электромуфтовые сварочные аппараты для электромуфтовой сварки пластиковых труб способны различаться по следующим показателям:

• возможность регистрации сварочного процесса с последующей распечаткой;

• максимальная мощность;

• диапазон напряжения, подаваемого на ЗН детали;

• напряжение питания сварочного аппарата;

• способ ввода информации о параметрах сварки;

• способ управления процессом сварки;

Сварочный аппарат должен как определять, так и регистрировать типичные ошибки процесса сварки и выдавать их соответствующее условное обозначение на дисплей.

Электромуфтовые сварочные аппараты предназначаются для сварки фитингов с закладным нагревательным элементов из полипропилена и полиэтилена. Муфтовая сварка ПЭ труб, используя технические возможности специальных сварочных аппаратов, обеспечивает работу без ограничения диаметра с фитингами любых производителей.

Защищенный, надежный и прочный корпус сварочного аппарата позволяет проводить работы даже в самых тяжелых полевых условиях. Есть возможность ввода параметров сварочного цикла как вручную, так и автоматически, считыванием стандартного штрих-кода фитинга.

Муфтовые сварочные аппараты способны самостоятельно контролировать весь процесс сварки, регистрируя параметры проводимой электромуфтовой сварки, возможные сбои и ошибки. При работе со сварочным аппаратом используется традиционный принцип диалога с оператором, во время которого оператор, в зависимости от выбранной степени прослеживаемости, контролирует четкое прохождение этапов сварочного цикла.

Электромуфтовые сварочные аппараты:

— Rothenberger Rofuse (Германия)

— Friamat (Германия)

— Ritmo (Италия)

— Фюзопласт (Италия)



Электромуфтовая сварка полиэтиленовых труб в Екатеринбурге

Выполняем электромуфтовую сварку трубопроводов из полиэтилена диаметром от 40 до 1200 мм. Мы производим сварку ПНД труб применяемых для: водоснабжения (питьевая вода), газоснабжения (газ), канализации и для прокладки кабельных магистралей (техническая труба ПНД). В работе используем качественное и проверенное оборудование европейских производитлей.

Благодаря профессионализму и опыту наших специалистов гарантируем отличное качество соединений.

Технология

Сварка с помощью электромуфт заключается в расплавлении полиэтилена соединяемых труб при нагревании металлической спирали закладного элемента.

Неразъемное соединение образуется при последующем остывании сварного стыка. Использование именно муфтовой сварки зачастую является единственным методом, при проведении работ в ограниченном пространстве, сварке «по месту» и врезки в действующую магистраль без её отключения.

Обычно электромуфты применяются в тех случаях, когда сваривать полиэтиленовые трубы встык не удобно или не практично. Чаще всего это бывает в канализационных колодцах, узких и неудобных каналах, монтажных шурфах в основании и стенах домов. Строго говоря, электромуфты приходят на выручку в тех случаях, когда стыковую сварку использовать невозможно.

Еще одно достоинство данного способа стыковки полиэтиленовых труб является его удобство в случае аварии или повреждения трубопровода. Как правило, такие ситуации требуют очень быстрого устранения возникших неполадок. Сварка ПНД труб электромуфтами характеризуется значительной простотой реализации – какие-то особые знания в этом случае не понадобятся.

Стоимость сварки ПНД трубопроводов электромуфтами

Уже при первом обращении мы готовы рассчитать цену на стыковую сварку ПНД труб без каких-либо дополнительных платежей в последующем. Вы можете быть уверены, что результат работы будет сдан в срок по изначально оговоренной стоимости.

Итоговую сумму определяет ряд факторов:

  • диаметр и толщина стенок свариваемого трубопровода;
  • используемая технология;
  • количество соединений;
  • расположение объекта;
  • общий объем работ;
  • марка полимерного материала.

Что такое сварка внахлест?

Сварка труб может быть грубой, особенно если у вас нет терпения или вы не знаете, что делаете. Вот почему очень важно уметь формировать сварной шов с муфтой.

Что такое сварка муфтой? Под сваркой с муфтой понимается сварной шов, соединяющий определенные трубопроводные фитинги, такие как переходники, тройники и колена, с трубами. Труба жестко соединяется с углублением в стыке с помощью раструбной сварки. Фитинги, соединенные этим методом, называются трубными фитингами, приваренными муфтой.

Читайте дальше, чтобы получить более подробную информацию о фитингах для сварки муфт, их преимуществах и недостатках.

Фитинги для сварки внахлест

Фитинги для сварки внахлест используются для соединения труб. В углубленную часть фланца, клапана или фитинга вставляется труба.

Уплотнительные сварные швы углового типа применяются для соединения фитингов с трубами. Фитинги для сварки внахлест - отличный выбор для широкого спектра применений, поскольку они обладают высокой герметичностью и высокой структурной прочностью.Это важные аспекты, которые необходимо учитывать при проектировании трубопроводных сетей.

При запросе таких фитингов необходимо указать размеры внешнего диаметра, а также график толщины (или номинальное давление).

Фитинги для сварки внахлест называют трубными фитингами SW. Поэтому муфты SW, тройники SW, колена SW и другие подобные детали подпадают под категорию фитингов SW.

Использование фитингов для сварки внахлест

Поскольку эти фитинги рассчитаны на высокое давление, они подходят для широкого спектра промышленных применений.

Фитинги

SW, такие как переходники, тройники и колена, могут быть установлены в трубопроводах для безопасной транспортировки горючих, токсичных или опасных химикатов с меньшим риском утечки. Эти фитинги подходят для процессов, в которых утечки могут оказаться опасными. Их можно устанавливать в трубопроводных сетях в качестве постоянных соединений.

Фитинги

SW спроектированы для обеспечения отличных характеристик потока. Они отличаются высоким качеством, поскольку часто производятся в соответствии со спецификациями и стандартами ASME и ASTM.Эти стандарты и спецификации охватывают важные технические детали для надежной работы, такие как допуски, маркировка, номинальное давление, номинальные температуры, размеры и материалы. Они также упоминают требования к различным формам, например,

.
  • Трубы бесшовные
  • Трубы бесшовные
  • Кованые детали
  • Бары

И другие предметы с указанием их механических и химических свойств.

Подобно фитингам для стыковой сварки труб, фитинги для сварки муфт также подразделяются по сплавам, таким как легированная сталь, углеродистая сталь и нержавеющая сталь.В зависимости от типа применения вы можете выбрать фланцы SW, муфты, переходники, переходные тройники, тройники под приварку, угловые колена и другие соединения в зависимости от типа материала.

Различные виды фитингов для сварки враструб

Здесь вы найдете все, что вам нужно знать о различных типах фитингов для сварки враструб.

Полное сцепление

Это соединение соединяет две трубы вместе. Полные муфты на обоих концах имеют резьбу для соединения обеих труб.

Полумуфта

Подобно полному соединению, основное отличие состоит в том, что полумуфты имеют резьбу только на одном конце, а полные муфты имеют резьбу на обоих концах. Конец полумуфты без резьбы обычно приваривается или крепится к трубопроводу другими способами.

Муфта переходная

Этот фитинг соединяет две трубы разного диаметра. Переходная муфта имеет разную ширину на обоих концах, поэтому можно соединять трубы разного диаметра.

Вставка переходника для сварки внахлест

Они производятся в соответствии с применимыми стандартами ASME и ASTM. Эти детали позволяют экономично соединять трубы разного диаметра.

Штуцер для сварки внахлест

Эта деталь состоит из трех взаимосвязанных частей. Есть две внутренние резьбы, а также центральная деталь, которая сближает концы в результате вращения. По этой причине соединения для сварки муфт необходимо плотно завинтить перед сваркой обоих концов.В результате искривление сиденья будет сведено к минимуму.

Отвод для сварки внахлест

Отводы для сварки внахлест бывают двух разных форм: под углом 90 градусов и под 45 градусов. Существуют модели с коротким и длинным радиусом, изготовленные методом ковки. Это сварное соединение муфт играет жизненно важную роль в трубопроводных сетях. Он используется для изменения направления жидкостей.

Тройник под сварку внахлест

Это соединение позволяет соединить ответвление под углом 90 градусов между двумя трубами
, идущими в одном направлении.Редукционный тройник для сварки внахлест имеет аналогичную концепцию. Ключевое отличие состоит в том, что, как следует из названия, труба меньшего диаметра может быть прикреплена под углом 90 градусов между двумя трубами, движущимися в одном направлении.

Соколет

Гнездо используется для тех же целей, что и нитье и бобышка. Он используется для сварки трубы меньшего диаметра с трубой большего диаметра. Основное отличие состоит в том, что в розетке есть гнездо, которое удобно приваривать.Это гнездо находится внутри олет. Это соединение позволяет изменять направление на 90 градусов и обладает более высокой прочностью, чтобы выдерживать более высокое давление.

Крестовина для сварки внахлест

Это соединение позволяет изменять направление на 90 градусов для ответвлений, соединенных между двумя трубами, идущими в одном направлении.

Заглушка для сварки внахлест

Как следует из названия, колпачок для сварки муфтой присоединяется к концу трубы для его герметизации.

Фланцы под приварку внахлест

Фланцы

SW используются для труб относительно небольшого диаметра при более высоком давлении.Форма фланца имеет утопленный буртик по направлению к внутреннему диаметру. Это позволяет правильно соединить трубу с фитингом. Сварка применяется для постоянного соединения фланцев и труб. Преимущество этого трубного соединения заключается в том, что оно обеспечивает отличные характеристики потока.

Существуют различные конструкции фланцев SW, например, с кольцевым шипом, с плоской поверхностью и с выступом. У них есть различные номинальные значения давления, которые могут доходить до 2500 #.

Преимущества фитингов для сварки внахлест

  • На трубе необходимо снять фаску, чтобы подготовить ее к сварке.
  • Обычно нет необходимости выполнять прихваточные швы для правильного выравнивания труб. Конструкция этих фитингов обеспечивает правильное выравнивание.
  • Фитинги для сварки внахлест можно заменить резьбовыми, поскольку они имеют гораздо меньший риск утечки.
  • Металл сварного шва проникает в отверстие трубы.
  • Стоимость монтажа фитингов под сварку враструб ниже по сравнению с фитингами под сварку встык. Это можно объяснить более мягкими требованиями к размерам и тем фактом, что нет необходимости в специальной механической обработке фитингов для сварки раструбом, в отличие от деталей, сваренных встык.

Недостатки фитингов, сваренных внахлест

  • Фитинги для сварки внахлест не подходят для пищевой промышленности, потому что они не допускают полного проникновения, и в них есть щели, которые нелегко очистить.
  • Фитинги для сварки внахлест должны иметь специальный компенсационный зазор между буртиком раструба и трубой.
  • Внутренние щели и компенсационные зазоры, связанные с фитингами, приваренными враструб, вызывают коррозию. Следовательно, трубная арматура, сваренная с раструбом, не подходит для радиоактивных или коррозионных веществ, поскольку скопление этих материалов на стыке может привести к проблемам при обслуживании и эксплуатации.

Расширение для фитингов под сварку раструбом

Существует простой способ сделать расширительный зазор в 1/16 дюйма.

Для этой цели необходимо учитывать усадочное кольцо под сварку с раструбом. Это разрезное кольцо разработано специально для обеспечения минимального зазора, необходимого для сварки муфт. Они изготовлены из нержавеющей стали и обладают высокой коррозионной стойкостью. Кольцо можно легко установить в фитинг, так что оно станет важной частью соединения.Он не производит вибрации даже под высоким давлением.

Ключевые различия между фитингами для стыковой сварки и враструбной сварки

Для фитингов, сваренных с враструб, применимым стандартом является ASME B16.11. Этот стандарт позволяет вставлять трубу в углубленную область стыка. Трубу и стык можно легко обрезать до нужной формы. Нет необходимости скашивать концы или делать какие-либо другие приготовления. Поверхности необходимо содержать в чистоте, чтобы обеспечить беспрепятственную сварку и установку.

ASME B16.9 является применимым стандартом для фитингов под сварку встык. Поскольку их концы привариваются к трубам, толщина должна быть такой же, как у труб. Концы стыков нужно скошить.

Существуют также определенные ключевые различия между фитингами для стыковой и раструбной сварки с точки зрения применения.

Фитинги для сварки внахлест не так прочны, как соединения для сварки встык. В результате эти фитинги обычно устанавливаются на трубы относительно небольшого диаметра.

Поскольку фитинги, приваренные встык, обладают большей прочностью, они находят более широкое применение при высоких температурах и давлениях. Фитинги для стыковой сварки могут использоваться там, где прочность сварного шва не должна превышать прочность основного металла.

Зенковка во фланцах, приваренных муфтой, немного больше, чем соответствующий наружный диаметр трубы.

Связанные вопросы

Почему используется Weldolet? Weldolet фактически стал одним из самых распространенных ответвлений, а также может быть прикреплен к раструбной трубе.Концы скошены для облегчения этой процедуры, и по этой причине сварная бобышка считается фитингом для стыковой сварки. Велдолеты предназначены для снижения уровня напряжения, а также для обеспечения жизненно важной поддержки.

Есть ли у фланцев, приваренных враструб, график? Фланцы для приварки внахлест доступны для давления от 150 # и выше и для трубопровода от 40 до 160. Имейте в виду; Здесь на всех фланцах есть штамповка, на которой указаны размер, номинальное давление, родина, требования, материал.Фланец, приваренный муфтой, как вы можете видеть здесь, имеет небольшой разъем.

Что такое флексолет? Flexolet позволяет сократить количество фитингов на каждую розетку, что стало возможным благодаря изменениям в спецификации MSS. В последнее время флексолет получил широкое распространение за рубежом. Используется для подключения усиленной фурнитуры. Он заменяет стандартные способы подключения. Корпус Flexolet Threaded изготовлен из высококачественной поковки.

Подобные сообщения:

Типы и применение фитингов для сварки враструб

Как мы знаем, существует четыре типа соединения для трубопроводной арматуры: сварка внахлест, сварка встык, резьбовое и фланцевое.

Что касается стальных трубных фитингов, которые вы могли бы использовать для своих проектов трубопроводов, вы обнаружите, что два из них весьма популярны: фитинги для сварки внахлест и фитинги для стыковой сварки.

Однако, поскольку у обоих, похоже, есть свои плюсы и минусы, вы можете не понимать, какой из них лучше всего подходит для вашей конкретной цели. По этой причине мы взяли на себя ответственность провести сравнение между ними. Таким образом вы узнаете разницу между сваркой с раструбом и стыковой сваркой.

Чтобы узнать больше об этом, продолжайте читать ниже.

Что такое фитинги для сварных раструбов

Фитинги для сварки муфт - это деталь крепления труб. В этом случае труба будет вставлена ​​в углубленную область трубы, фитинга, клапана или фланца. Чтобы соединить трубы или клапаны с другими участками трубы, будут применены герметизирующие сварные швы углового типа. Поэтому в некоторых случаях хорошим выбором являются фитинги для сварки муфтой. Это связано с тем, что преимущества большой прочности конструкции и высокой герметичности будут весьма важными факторами, которые необходимо учитывать при разработке проекта трубопровода.

Как показано на рисунке ниже, вы можете увидеть форму отвода под сварку с раструбом под углом 90 градусов:

Как правильно описать размеры фитингов, сваренных с раструбом

В случае, если вы размещаете запрос на фитинги такого типа, вам необходимо указать размеры внешнего диаметра и требования к давлению (или график толщины), номинальные значения давления фитингов для сварки муфт, обычно выражаемые в классе 3000, классе 6000 и классе 9000.

Фитинги для сварки внахлест обычно упрощаются как фитинги SW, поэтому вы увидите некоторые описания, такие как SW-колено, SW-тройники, SW-муфты и т. Д.

Использование фитингов для сварки враструб

Так как эти фитинги были названы устройствами высокого давления, их можно было легко использовать в различных промышленных процессах.
• Фитинги для сварки внахлест, такие как колена, тройники, переходники, могут использоваться на трубопроводах для транспортировки токсичных, легковоспламеняющихся или дорогих материалов, где не будет возможности для утечки.
• Используется вместе с трубой ASME и для изменения размеров.
• Применяется в местах, где трубопровод считается постоянным.Кроме того, они также были спроектированы таким образом, чтобы обеспечивать характеристики хорошей текучести.
• Изготовлено в соответствии со стандартами ASTM A234, а также может соответствовать ASME B16.11. Этот стандарт охватывает размеры, номинальные значения давления и температуры, маркировку, допуски и требования к материалам для углеродистой стали и кованого углерода. С точки зрения приемлемых форм материалов, это могут быть стержни, поковки, бесшовные трубы и бесшовные трубы, которые соответствуют требованиям к химическим свойствам фитингов, механическим свойствам и методам.

Типы фитингов для сварки внахлест

Как и фитинги для сварки встык, в зависимости от типа материала, фитинги для сварки муфтой также представлены трубными фитингами из нержавеющей стали, углеродистой стали и легированной стали. В зависимости от области применения он включает в себя отвод под сварку с раструбом, тройник под сварку с муфтой, а также переходной тройник, переходники, муфты, фланцы SW и т. Д.

Вес в кг для фитингов SW - соответствует ASME B16.11

Муфты для сварки внахлест

• Полное соединение
Эта труба соединяет две трубы или ниппель.

• полумуфта
Это может быть непосредственно привариваются к трубе перспективы для того, чтобы соединение ветви.

• Переходная муфта
Помогает соединить два разных наружных диаметра трубы.

• Переходная вставка
Изготовлены в соответствии с MSS SP-79. Это помогает обеспечить экономичные и быстрые комбинации сокращений трубопроводов. Таким образом, они могут быть изготовлены с использованием стандартных фитингов для сварки враструб.

Штуцер для сварки внахлест

Union представляет собой резьбовое соединение и состоит из трех частей, соединенных между собой.Он включает в себя внутреннюю резьбу жгута и центральную часть, которая сближает концы при вращении. Таким образом, муфты следует плотно завинтить перед сваркой их концов. Это поможет свести к минимуму перекос сидений.

Колено для сварки внахлест

Отвод для сварки внахлест (SW-отвод) имеет типы под 45 и 90 градусов, изготавливается в процессах ковки, а также имеет модели с длинным радиусом (LR с внешним диаметром 1,5 X) и коротким радиусом (SR с 1 X 0D), это был обычный патрубок приваривать фитинги, которые используются в трубопроводах для изменения направления жидкости.

Тройник под сварку внахлест (SW тройник)

Тройник прямой и переходной тройник
Это поможет сделать ответвление на девяносто градусов от основного участка трубы. Редукционный тройник для сварки внахлест имеет ответвление меньшего диаметра, соединяющее меньшее ответвление трубы.

Соколет

Sockolet (sock + olet) - это типичный тип фитингов для сварки раструбом, он используется для тех же целей, что и приварная бобышка и резьба, для сварки трубы малого диаметра, чтобы она сидела в теле трубы большого диаметра.Отличается тем, что соколет имеет уникальное гнездо, подходящее для сварки (гнездо находится внутри гнезда). Он обеспечивает хороший поворот на 90 градусов и более высокую прочность для выдерживания высоких давлений. Одно отверстие, соединенное с выпускным отверстием, зенковка будет охватывать наружный диаметр выпускного отверстия, чтобы поддерживать трубу, сидящую на муфте, для стабилизации установки и прочности сварки. Как и фитинги с раструбом, патрубки имеют диапазоны давления в 3000 #, 6000 # и 9000 #.

SW Крест

Крест также поможет сделать ответвление на девяносто градусов от основного участка трубы.

SW Заглушка

Заглушка - заглушка. Он используется для герметизации конца трубы.

Фланец под сварку с враструб - Другой фитинг SW

Фланец, приваренный внахлест (фланец SW), обычно используемый для небольших труб с высоким давлением. Форма фланца состоит из утопленного буртика во внутреннем отверстии, благодаря которому труба правильно вставляется в буртик, а затем выполняются сварочные работы для соединения труб и фланцев. Эта сварочная конструкция по существу обеспечивает гладкое отверстие и хорошие характеристики передачи жидкости в трубопроводах.

Фланцы

SW включают тип RF (с выступом), FF (с плоской поверхностью) или RTJ (с кольцевым шипом), номинальное давление классифицируется по 150 #, 300 #, 600 # и до 2500 #.

Преимущества и недостатки сварки внахлест

Преимущества

• На трубе необходимо снять фаску для подготовки сварного шва.
• Временная прихваточная сварка обычно не требуется для выравнивания. Это потому, что принцип подгонки поможет обеспечить правильное выравнивание.
• Металл сварного раструба не может проникнуть в отверстие трубы.
• Стоимость строительства оказалась ниже, чем при сварке встык.Из-за отказа от специальных машин и отсутствия точных требований к подгонке.

Недостатки

• Сварщик должен убедиться, что компенсационный зазор между буртиком муфты и трубой должен составлять 1,6 мм.
• Внутренние щели и компенсационный зазор в системах для сварки муфт могут способствовать коррозии. Именно по этой причине они были сочтены менее подходящими для радиоактивных или коррозионных применений.
• Эти виды фитингов также неприемлемы для сверхвысокого гидростатического давления в пищевой промышленности.Это связано с тем, что в дополнение к невозможности полного проникновения он также оставит щели и щели, которые затем будет очень трудно очистить.

Учитывая вышеизложенные причины, стыковая сварка лучше, чем раструбная сварка, поскольку обеспечивает более высокую прочность и более высокое сопротивление давлению.

Различия между фитингами под сварку враструб и стыковку

В случае фитингов SW указанным стандартом является ASME B16.11. Здесь труба может быть вставлена ​​в углубленную область фитинга.Как фитинг, так и труба должны иметь квадратный срез и не требовать какой-либо подготовки или скошенного конца, кроме очистки снаружи. Это упростит процесс установки и сварки.

Что касается фитингов BW под сварку встык, упомянутый стандарт - ASME B16.9. если их концы приварены к концу трубы, толщина будет такой же, как у труб. В этом случае на концах фурнитуры может быть снята фаска.

Различия в применении фитингов SW и BW

Сопротивление сварному шву враструб обычно составляет примерно половину прочности фитингов, сваренных встык.Следовательно, фитинги SW в основном используются для небольших трубопроводов диаметром NPS 2 или даже меньше.

С другой стороны, фитинги под сварку встык помогают сохранить лучшую прочность. И лучше для трубопроводов высокой температуры или высокого давления. Его также можно использовать, когда необходимо сварное соединение с прочностью не выше прочности основного металла.

Как установить - сварка внахлест или сварка встык

Что касается фитингов SW, вы обнаружите, что их установка довольно проста. Поскольку для доступа к гнезду требуется около 1/6 дюйма зазора внизу зазора, он также допускает тепловое расширение.Однако этот зазор может затем привести к проблеме перенапряжения, которое приведет к растрескиванию углового сварного шва фитинга. Кроме того, было обнаружено, что сварка с муфтой вызывает проблемы при работе с агрессивными жидкостями из-за щелевой коррозии. Кроме того, было обнаружено, что он довольно легко подвержен коррозии из-за неоднородности внутренних поверхностей гладких труб.

С другой стороны, фитинги под сварку встык оказались лучшими с точки зрения усталости, прочности, устойчивости к температуре и устойчивости к коррозии.Однако также может быть сложнее правильно сварить и подогнать. А это требует больше времени и опыта квалифицированных сварщиков.

Разница в цене на сварку внахлест и сварку встык

Когда вы думаете об использовании фурнитуры для любого строительного проекта, цена является основным фактором, который необходимо принимать во внимание.

Если речь идет о фитингах для сварки враструб, цена намного выше, чем на фитинги для сварки встык аналогичного размера. Однако дополнительные затраты, связанные с фитингами под приварку встык, выше, чем на SW.Это связано с тем, что также необходимо учитывать затраты на квалифицированного сварщика и другую рабочую силу.

Надеемся, что мы сможем помочь вам в лучшем понимании фитингов для сварки враструб и стыковой сварки. Если у вас есть какие-либо вопросы относительно фитингов SW, просто свяжитесь с нами.

В чем разница между фитингами для сварки муфт и стыковой сварки

Существуют различные способы соединения труб, фитингов, фланцев и клапанов, раструбная сварка и стыковая сварка являются двумя популярными. Однако вас может смутить вопрос , в чем разница между фитингами для раструбной сварки и стыковой сварки труб , и какой из них лучше всего подходит для ваших строительных проектов, поскольку все они, похоже, имеют свои плюсы и минусы.

ASTM A182 F316L Муфты для сварки внахлест

Что такое сварка муфтой?

Сварка втулкой (SW) - это метод сварки вставки трубопровода. При этом свариваются два куска трубы разного размера, меньший кусок вставляется в большой. Сварной шов полностью находится на периферии большой трубы, и это угловой шов. .Компоненты для сварки внахлест содержат фланцев для сварки внахлест, и фитинги для сварки внахлест (содержат колен для сварки внахлест под углом 45/90 градусов, тройники для сварки внахлест, заглушки для сварки внахлест, крестовину для сварки внахлест, муфту для сварки внахлест, муфту для сварки внахлест, соколет ).

Чертеж сварки внахлест

Фитинги для сварки внахлест определены в стандарте ASME B16. 11 , они представляют собой трубные фитинги высокого давления и доступны в трех диапазонах давления: класс 3000, класс 6000 и класс 9000.Фланцы для приварки внахлест могут изготавливаться в соответствии с различными стандартами, такими как ANSI / ASME B16.5, JIS B2220.

Что такое стыковая сварка?

Стыковая сварка - это соответствующая сварка трубопроводной арматуры и трубопроводной арматуры, трубопроводной арматуры и фланцев или трубопроводной арматуры и труб с одинаковыми диаметрами. Конец фитингов для стыковой сварки должен иметь фаску. Компоненты для стыковой сварки содержат фланцев с приварной шейкой. Фитинги для стыковой сварки и (содержат колено для стыковой сварки 45/90/180 градусов, тройник для стыковой сварки, колпачок для стыковой сварки, отвод для стыковой сварки, крестовину для стыковой сварки, переходник для стыковой сварки, сварочную бобышку).

Чертеж под сварку встык

Фитинги для стыковой сварки труб могут изготавливаться в соответствии с различными стандартами, такими как ANSI / ASME B16. 9, ANSI / ASME B16.28, DIN EN 10253, ГОСТ 17375-17380, JIS B2311-B2313, KS B1522, KS B1541, KS B1543, MSS SP-43, MSS SP-75, GB / T 12459, GB / T 13401, SH / T 3408, HGJ528, SY / T0510. Фланцы с приварной шейкой по стандартам ANSI / ASME B16.5, ANSI / ASME B16.47, JIS B2220, EN 1092-1, ГОСТ 12821-80.

Различия между фитингами для сварки муфт и стыковой сварки:

Фитинги для раструбной и стыковой сварки различных диаметров:

Сварка внахлест обычно используется для сварки труб небольшого диаметра.Обычно используемые спецификации: диаметр меньше DN50, а наибольший диаметр - DN100 (или 4 дюйма). Сварка встык широко применяется для труб большого и малого диаметров.

Различные сварные канавки и сварные швы фитингов для раструбной и стыковой сварки:

Обычно для стыковой сварки должен быть скошенный конец от 30 до 37,5 °, чтобы заполнить сварной шов. Конечно, для сверхтолстых стенок будет сложный скошенный конец.

Для сварки внахлест не требуется скоса, и можно сваривать деталь напрямую.Швы раструбной сварки представляют собой угловые швы.

С учетом фактора прочности сварного шва, условий силы и т. Д. Стыковая сварка лучше, чем сварка муфтой.

ASME B16.9 ASTM A403 WP304L Тройники равные

Неразрушающий контроль фитингов трубной сваркой муфтой и встык различный:

Методы неразрушающего контроля для раструбной сварки - это магнитопорошковый контроль ( MT ) и проникающий контроль ( PT ).Испытание магнитными частицами используется для деталей из углеродистой стали, а испытания на проникновение - для деталей из нержавеющей стали. Вообще говоря, требования к стыковой сварке выше, чем требования к стыковой сварке, а также требования к испытаниям. Стыковая сварка должна быть испытана на 100%, чтобы гарантировать отсутствие утечек. и надо делать рентгенологическое обследование.

Стальная труба с фланцем и тройником под сварку встык

Фитинги для раструбной и стыковой сварки разная цена:

Обычно цена на фитинги для сварки раструбом выше, чем на фитинги для стыковой сварки аналогичного размера, фитинги для стыковой сварки требуют дополнительных затрат, поскольку их также будет сложнее сваривать и правильно устанавливать.Тогда это потребует больше времени и опыта квалифицированных сварщиков.

Сварка внахлест проста в установке, но для ее подключения требуется зазор примерно 1/16 дюйма в нижней части трубы, чтобы обеспечить тепловое расширение. Этот зазор может привести к проблеме перенапряжения, которая приведет к растрескиванию углового шва фитинга. Сварка внахлест вызывает затруднения при работе с агрессивными жидкостями из-за щелевой коррозии и легко подвержена коррозии из-за неоднородности внутренних поверхностей гладких труб.

Стыковой сварной шов является «лучшим» с точки зрения прочности, усталости, коррозионной стойкости и соответствия температурам. Однако сложнее правильно выполнить сборку и сварку, требуя квалифицированного сварщика и много времени.

Тройник, фланец, сварка внахлест, колено, штуцер

Заключение

В заключение следует отметить, что как уровень давления, так и стоимость сварки муфтой выше, чем при сварке встык. Если технология сварки требуется и полностью соответствует требованиям конструкции, стыковая сварка является альтернативным выбором. Нет требований к сварке, рекомендуется использовать сварку муфтой, просто для обнаружения.Недостатком системы сварки внахлест является правильный компенсационный зазор и пространство между внешним диаметром трубы и внутренним диаметром фитинга. Из-за коррозионных продуктов и, в основном, в трубных системах из нержавеющей стали, трещина между трубой и фланцем, фитингом или клапаном. может вызвать проблемы с коррозией. В условиях эксплуатации, когда требуется полное проникновение сварного шва внутрь трубопровода, сварка с раструбом неприемлема, и, как правило, необходимо выполнять стыковые сварные швы.

Haihao Group производство, поставка и экспорт фитингов для труб, приваренных встык, фитингов для стыковых труб, фитингов для труб с резьбой, кованых фланцев (таких как фланец приварной горловины, фланец приварной муфты, глухой фланец, фланец для скольжения, фланец для соединения внахлест и т. Д.) из различных материалов, таких как углеродистая сталь, нержавеющая сталь, легированная сталь.Если вы хотите узнать больше о наших конвейерных продуктах, напишите нам: [email protected]

Фитинги под сварку с враструб »Мир трубопроводной инженерии

Стандарт ASME B16.11 определяет размеры и требования к фитингам для сварки враструб размером от 1/8 ″ до 4 ″. Но в большинстве спецификаций материалов для трубопроводов для технологических установок используются только фитинги для приварки муфт размером от 1/2 ″ до 11/2 ″. Фурнитура изготовлена ​​методом ковки. Фитинги для сварки внахлест доступны в номиналах 300 #, 600 # и 900 #. Переходные фитинги имеют такое же расстояние от центра до конца, от центра к низу гнезда, диаметр ленты и внешний диаметр, что и фитинг с одинаковым размером, соответствующий торцевому соединению самого большого размера переходного фитинга.

Теги: # Трубопроводы, Инжиниринг, Трубопроводы, Фитинги, Муфты, Сварки, Фитинги.

Фитинги для сварки внахлест

Стандарты размеров

  1. ASME B16.11: Кованые фитинги, сварка внахлест и резьба.
  2. MSS-SP-79: Переходная вставка для сварки внахлест
  3. MSS-SP-83: Соединения для стальных труб, сварка внахлест и резьбовые соединения.
  4. MSS-SP-95: Обжимные ниппели и заглушка.

Доступные фитинги

Отвод под сварку с враструб под углом 90 градусов

Используется для поворота на 90 градусов труб с малым внутренним диаметром. Доступен для диапазона размеров от 1/8 ″ до 4 ″ согласно ASME B16.11.

Таблица размеров

Используется для изменения направления трубопровода малого диаметра на 45 градусов. Доступен для диапазона размеров от 1/8 ″ до 4 ″ согласно ASME B16.11.

Таблица размеров

Заглушки для приварки внахлест

Доступны для размеров от 1/8 ″ до 4 ″ согласно ASME B16.11. Они используются для закрытия тупика гладкой трубы с малым внутренним диаметром.

Таблица размеров

Прямой и переходной тройник под сварку внахлест

Используется в качестве ответвлений на 90 градусов. Доступен для диапазона размеров от 1/8 ″ до 4 ″ согласно ASME B16.11. Они бывают как прямые, так и переходящие.

Таблица размеров

Прямая сварка с враструб и переходная крестовина

Доступны для размеров от 1/8 ″ до 4 ″ согласно ASME B16.11. Их используют экономно, так как для заготовки лучше использовать 2 тройника.

Таблица размеров

Муфта для сварки внахлест

Доступна для размеров от 1/8 ″ до 4 ″ согласно ASME B16.11. Они используются для соединения двух торцевых труб с малым внутренним диаметром.

Таблица размеров

Полумуфта для сварки внахлест

Доступна для размеров от 1/8 ″ до 4 ″ согласно ASME B16. 11. Они используются в качестве ответвлений малого диаметра на линиях большого диаметра.

Таблица размеров

Переходная муфта под сварку с враструб

Доступна для размеров от 1/8 ″ до 4 ″ согласно ASME B16.11. Они используются для соединения труб разного диаметра.Они в основном работают как редукторы.

Таблица размеров

Муфта для сварки внахлест

SW должна быть плотно завинчена перед сваркой концов, чтобы свести к минимуму деформацию седла. Внутри Union предпочтительны шлифованные стыки, хотя доступны и другие облицовки. Согласно стандарту размеров: MSS-SP-83, доступные размеры от 1/8 ″ до 3 ″.

Переходная вставка для сварки внахлест

Переходная вставка используется для соединения небольшой трубы с фитингом большего размера. Они доступны для размеров от 3/8 ″ x 1/4 ″ до 1 1/2 ″ x 1 1/4 ″ согласно MSS-SP-79.Доступные рейтинги: 3000 и 6000 (3M или 6M).

Конструкционные материалы

Арматура является кованной. Итак, материалы конструкции следующие.

  1. A105 : Стандартные технические условия на поковки из углеродистой стали для трубопроводов.
  2. A181 : Стандартные технические условия на поковки из углеродистой стали для трубопроводов общего назначения.
  3. A182 : Стандартные технические условия на фланцы труб из кованых или катаных сплавов и нержавеющей стали, кованые фитинги, а также клапаны и детали для работы при высоких температурах.
  4. A350 : Стандартные технические условия на поковки из углеродистой и низколегированной стали, требующие испытаний на ударную вязкость компонентов трубопроводов.

Преимущества фитингов для сварки внахлест

  1. Их легче использовать на трубопроводах небольшого размера, и на концах труб нет необходимости снимать фаску, так как конец трубы скользит в муфту соединения.
  2. При использовании фитингов, приваренных муфтой, отсутствует опасность выступа сварного шва в трубопровод и ограничения потока или создания турбулентности.
  3. Для центровки прихваточная сварка не требуется, так как соединение и труба самоустанавливаются.
  4. Его можно использовать вместо резьбовых фитингов, что снижает вероятность утечек, которые обычно сопровождают использование резьбовых фитингов.
  5. Это дешевле и проще в изготовлении, чем другие сварные системы. Соединения не будут протекать, если их правильно сделать.

Недостатки фитингов для сварки внахлест

  1. В фитингах для сварки муфт существует вероятность несоответствия внутри фитинга, когда неправильно выровненные или сопряженные детали могут создать углубление, в котором может начаться коррозия.
  2. Углубление 1/16 дюйма в стыке для жидкости, образованной тепловым расширением, а также может вызвать коррозию в случае сильно коррозионных жидкостей.
  3. Не используется в водородной среде. (Все фитинги сварены встык, включая малое отверстие для работы с водородом).
  4. Использование не разрешено ANSI B31. 1, если ожидается сильная вибрация или щелевая коррозия.

Применение фитингов для сварки враструб

  1. Для трубопроводов, транспортирующих легковоспламеняющиеся, токсичные или дорогие материалы, в которых недопустима утечка.
  2. Для пара: от 300 до 600 фунтов на квадратный дюйм, а иногда и до 150 фунтов на квадратный дюйм.

Фитинги классов

Рейтинги для фитингов, приварных с враструб, относятся к классам 3000, 6000 и 9000.
Выбор класса зависит от графика толщины трубы, как указано в ASME B16.11. Сварка внахлест: 3000: Sch 80 и XS, 6000: Sch 160, 9000: XXS

Образец спецификации материалов трубопровода

Элементы: колено 45 градусов, колено 90 градусов, равный тройник, переходной тройник, заглушки, полная муфта, переходная муфта
  1. Углеродистая сталь: ASTM A105.Оцинкованный, NIC, HIC согласно спец.
  2. Нержавеющая сталь: ASTM A182 F304L
  3. Класс : SW: 3000: Sch 80 и XS, 6000: Sch 160, 9000: XXS
  4. Концы: Концы под сварку внахлест, Концы с внутренней резьбой, Тусклый Стандарт: ASME B16. 11

Элементы: концентрическая обжимка, эксцентриковая обжимка
  1. Материал: CS: Изготовлен из бесшовной трубы ASTM A234 Gr. WPB
  2. Материал: SS: Изготовлен из бесшовной трубы ASTM A403 Gr. WP304LS
  3. Концы: оба конца плоские, больший конец со скосом - плоский малый конец (если большой размер 2 дюйма и больше).

Элементы: переходная вставка
  1. Материал: CS: ASTM A105,
  2. Класс: 3000,
  3. Концы: Концы под сварку внахлест,
  4. Стандартное затемнение: MSS-SP-79

Нравится:

Нравится Загрузка ...

Фитинг для сварки внахлест - Фитинг для труб высокого давления

Введение

Фитинги для сварки внахлест

доступны с номинальным давлением 3000, 6000 и 9000 #. Фитинги под сварку с враструб под сварку подпадают под действие стандарта ANSI / ASME B 16 11.Доступны фитинги для сварки внахлест с номинальным диаметром до 4 дюймов.

Доступны соединения под сварку внахлест различных типов, такие как отводы, муфты, переходники, тройники, крестовины и т. Д. Геометрия фитингов под приварку враструб несколько компактна, а прямой угол, образующийся в отводах и тройниках, более резкий, чем при сварке встык с коротким радиусом. .

Обзор фитингов для сварки враструб

Trupply предлагает фитинги для сварки враструб с номинальным давлением 3000 фунтов и 6000 фунтов.Мы предлагаем кованную углеродистую сталь (A105 и A105N), материалы из нержавеющей стали и никелевых сплавов. Видео ниже представляет собой краткий обзор фитингов для сварки муфт.

* Смотрите стенограмму видео в конце страницы

Допустимые значения давления и температуры фитинга для сварки внахлест

Кованые фитинги из углеродистой стали для сварки внахлест считается фитингом для труб высокого давления по сравнению с фитингами из ковкого чугуна. Класс давления 6000 фунтов также называется трубным фитингом сортамента 160.В приведенной ниже таблице указаны номинальные значения давления и температуры для фитингов, приваренных муфтой, включая нержавеющую сталь и углеродистую сталь.

В таблице ниже показано сравнение фитинга трубопровода высокого давления со стандартным сортаментом труб

.

* Стенограмма видео

Добрый день. Сегодня мы говорим о фитингах для сварки муфт, и для целей этого видео у меня есть коллекция некоторых фитингов из нержавеющей стали для сварки муфт. Это муфта, приваренная раструбом, это переходная муфта, это полумуфта, это колено 90 °, сваренное муфтой, это заглушка трубы, сваренная раструбом, колено 45 °, тройник, приваренный муфтой, крестовина, приваренная муфтой, и муфта приварной штуцер.Для демонстрации мы будем использовать 1-дюймовую трубу. Опять же, это труба из углеродистой стали, но мы будем использовать ее для демонстрации.

Фитинги для сварки внахлест изготавливаются из кованой углеродистой стали. Они также изготавливаются из нержавеющей стали и никелевого сплава. Фитинги для сварки враструб обычно бывают трех различных классов давления: 3000 фунтов, 6000 фунтов и 9000 фунтов. Наиболее распространенный размер фитингов для сварки внахлест составляет от 1/2 до 4 дюймов. Все эти фитинги давления обычно не используются за пределами 4 дюймов.На самом деле, чаще всего это около 2 дюймов, 3 дюйма. Вы не увидите много фитингов для сварных раструбов размером более 2 или 3 дюймов; в основном это трубы с номинальным диаметром 1 дюйм, 1 ½ дюйма.

Начнем с различных типов фитингов для сварных раструбов. Это муфта под сварку муфтой. Берешь трубу, вставляешь и свариваешь. Фитинг для сварки внахлест, вам действительно нужно его сварить. Вы свариваете это прямо здесь, а затем с другой стороны, вы свариваете прямо здесь, и это создает соединение.

Это переходная муфта под сварку муфтой, здесь она для 1-дюймовой трубы, а здесь - для трубы 3/4 дюйма.У меня нет образца трубы 3/4 дюйма, но он позволяет соединить 1-дюймовую трубу с 3/4-дюймовой трубой или любым другим уменьшающим размером, который вы используете. Это переходные муфты.

Это полумуфта, и у вас возникает много вопросов, в чем разница между полной муфтой и полумуфтой? Полумуфта, трубку можно поставить только с одной стороны, вот и все. Вот почему это называется полумуфтой, потому что у вас нет другой стороны, на которую можно было бы вставить другую трубу, поэтому вы просто привариваете ее прямо здесь.Это хороший способ поставить его на трубу или вы хотите расширить что-то, так что вы запускаете это, а затем можете делать все, что захотите, с другим концом. Это полумуфта.

Это заглушка для трубы, приваренная муфтой, вы можете увидеть, как она скользит здесь, вы привариваете ее прямо здесь, а затем она закрывает трубу. Заглушка для труб, сваренная внахлест.

Колено 45 °, приварное внахлест, то же самое, одна труба прямо здесь, а другая труба прямо здесь, образует соединение под 45 °. Это отвод под сварку с муфтой 90 °, то же самое: вы вставляете трубу сюда, свариваете ее и прямо здесь делаете соединение под углом 90 °. Тройник для сварки внахлест, то же самое, вот здесь, вот здесь сделайте Т, очень похоже на фитинг для стыковой сварки.

Это крестовина, сваренная враструб. Если при установке трубы требуется пересечение труб или использование разных инструментов с четырех разных направлений, можно использовать крестовину. Он идет сюда, идет сюда, идет сюда. Это крест, сваренный враструб.

Это штуцер для сварки муфтой, и он идет прямо здесь, а затем другая сторона идет прямо сюда, затем вы его используете. Преимущество союза в том, что легко установить связь.Вот как это выглядит: есть резьбовой компонент, есть уплотнительный элемент, вы можете видеть, что он уплотняется прямо здесь, и есть гайка, которая его затягивает, и она никуда не денется. После того, как вы сварили его с обеих сторон, вы можете затянуть его, повернув нить, и она стянет ее вместе вот так. Представьте себе трубу прямо здесь и другую трубу прямо здесь, и вы используете штуцер и делаете плотное соединение.

Таким образом, фитинги для сварки муфт доступны из кованой углеродистой стали, нержавеющей стали и никелевых сплавов.Они изготовлены в соответствии с ASME B16.11. Фитинги для сварки враструб имеют номинальное давление 3000 фунтов, 6000 фунтов, 9000 фунтов. Свободно они относятся к 3000 фунтам - это примерно график 80, сверхтяжелый; 6000 фунтов - это примерный график 160. Доступны фитинги для сварки внахлест от 1/2 дюйма до 4 дюймов номинального диаметра трубы. Они не очень распространены в больших трубах; чаще всего они используются на 1, 1 ½, до 2 дюймов. Вы не увидите много людей, использующих 3-дюймовые или 4-дюймовые фитинги для сварки враструб.Это оно. Спасибо.

Разница между сваркой муфтой и стыковой сваркой

Существуют различные типы соединений для стальных труб, фитингов и фланцев: сварка муфтой, стыковая сварка, резьбовое соединение и т. Д. Стыковая сварка и Стыковая сварка - довольно популярные из них. Однако вы можете не понимать, какой из них лучше всего подойдет для вашей трубопроводной системы, поскольку у обоих вариантов есть свои плюсы и минусы. взял на себя ответственность составить сравнение между ними.

Приварка фланца с муфтой с фитингом фото

1. фланцы приварные раструбом 2. швы приварные раструбами 3. трубопроводы X равняются зазорам сварных швов

Сварка втулкой относится к трубе в корпусе клапана для сварки, в основном используется для сварки труб из нержавеющей стали на 2 дюйма ниже трубы из углеродистой стали.

фланец стыковой сварки со стальной трубой рисунок 1.

1. фланцы под приварку 2. стыковые сварные швы 3. трубы или фитинги

Стыковая сварка относится к использованию тепла сопротивлением по всей поверхности двух деталей вместе при одновременной сварке, широко используется при сварке деталей.

Есть разница между сваркой муфтой и стыковой сваркой в ​​трубопроводной системе:

  1. При сварке внахлест образуется угловой сварной шов, а при стыковой сварке - стыковой сварной шов. Стыковая сварка превосходит сварку муфтой по прочности и напряжению, поэтому ее целесообразно использовать в случаях с высоким давлением и плохими условиями эксплуатации.
  2. Приварка внахлест обычно используется для труб малого диаметра, меньшего или равного DN40, таких как клапаны и трубы малого диаметра, фитинги и сварка труб, более экономичная сварка встык обычно используется для DN40 выше.
  3. Втулочная сварка в основном используется для тех, кто работает с низким давлением и малым диаметром, в то время как стыковая сварка часто используется для тех, кто работает с высоким давлением. Кроме того, при сварке требуется 100% тест на дефектоскопию, чтобы гарантировать отсутствие утечек.
  4. При сварке внахлест требуются вставки разного диаметра для сварки, но для стыковой сварки требований нет.
  5. Требования к стыковой сварке обычно выше, чем требования к стыковой сварке, качество сварки хорошее, поэтому метод обнаружения относительно строг.Для сварки требуется рентгеновский контроль, а для муфтовой сварки - магнитный порошок или обнаружение проплавления (например, магнитный порошок для углеродистой стали и проплавление для нержавеющей стали).

Фланцевая стыковая сварка стальных труб завершена в Haihao Group

Haihao Group производит продукцию для стыковой и раструбной сварки трубопроводов для различных применений с 1982 года, наша продукция содержит стальных труб ( стальных бесшовных труб, линейных труб API 5L, сварных труб, оцинкованных труб, маслосливных труб, бойлеров). труба, прецизионная стальная труба, трубы с покрытием и изоляцией ), фитинги ( колено, тройник, переходник, заглушка, колено, муфта, ниппель, крест и т. д. ) и фланцы ( фланец с приварной шейкой, глухой фланец , фланец приварной муфты, фланец с резьбой, фланец скольжения, фланец для соединения внахлест, фланец с отверстием, фланец для очков, фланец анкера, переходной фланец, трубная решетка, фланец-выход и т. д. ).

Свяжитесь с нами, электронная почта: [email protected]

Дистанционные кольца для сварки враструб | Производство и металлообработка

На главную / Дистанционные кольца для сварки внахлест Дистанционные кольца для сварки внахлест

SteelSpace изготовлены из сертифицированной нержавеющей стали 316L и обеспечивают предварительно измеренный минимальный зазор 1/16 дюйма для усадки при сварке внахлест, требуемый ANSI 31.1, раздел III ASME, а также военно-морскими и военными нормативами США.

SteelSpace использует пружинное действие, которое позволяет прокладке оставаться на месте, даже когда розетка находится сбоку или перевернута.Поскольку прокладка представляет собой сплошное кольцо с полым центром, обзор не ухудшается при сварке муфтой.

SoluGap - это водорастворимое разделительное кольцо, изготовленное из водорастворимого картона Aquasol, которое совместимо с любым металлом и полностью и быстро растворяется в большинстве жидкостей.

Aquasol Corporation (Северная Тонаванда, штат Нью-Йорк), инновационный производитель сварочных материалов, рада представить распорные кольца SteelSpace® для сварки внахлест, изготовленные из сертифицированной нержавеющей стали 316L.Они обеспечивают предварительно измеренный минимальный зазор 1/16 дюйма для усадки при сварке муфтой, требуемый ANSI 31.1, раздел III ASME, а также военно-морскими и военными нормами США.

SteelSpace спроектирован с пружинным действием, которое позволяет распорке оставаться на месте, даже когда розетка находится сбоку или перевернута.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
