На какой высоте устанавливаются выключатели: Расположение розеток и выключателей в помещении…

Содержание

Расположение розеток и выключателей в помещении…

сегодня: %d %M %h~:~%m

Стоит сказать, что электрическая проводка любого помещения строго индивидуальна. Установка специальных коробок для розеток и выключателей должна проводиться в стене заподлицо и не должны выпирать, иначе будут доставлять много хлопот при установке электроустановок.

На какой высоте от пола крепятся розетки?

В строительных нормативах в настоящее время нет четких правил, которые регламентируют количество и расположение розеток и выключателей в квартире.
В СП 31-110-2003 имеется рекомендации того, что выключатели желательно размещать со стороны дверной ручки на высоте до 100 см, а розетки – в любом месте на таком же расстоянии. Согласно ПУЭ (Правила Устройства Электроустановок) розетки и выключатели должны располагаться дальше, чем в 50 см от газопровода, и дальше, чем в 60 см от ванны, раковины, душевой кабинки. Это расстояние считается, начиная с внешнего габарита раковины, ванны или дверного проема кабинки.

В последнее время в некоторых статьях можно прочитать о так называемом «евростандарте» установки розеток и выключателей, по которому розетки устанавливаются на высоте 0,3 м от пола, а выключатели — 0,9 м от пола. Реально, данные величины ничем не подтверждены, а такая трактовка пришла к нам с появлением понятия «евроремонт».
Отметим, что по старым советским стандартам у выключатели устанавливались на расстоянии 160 см от пола, а розетки — на расстоянии 0,9 м.
На практике розетки устанавливают на высоте от 20 до 100 см (в зависимости от их типа и частоты использования), а выключатели — не выше 100 см от пола.
Так, в розетки, расположенные на 90 см от пола удобнее включать электроприборы (не нужно нагибаться). Если прибор не требует постоянно выключения из сети, то в этом случае удобнее, если розетка будет расположена ниже, чтоб по максимуму скрыть от взгляда провода питания.
Перед тем как устанавливать розетки — нарисуйте схему помещения, на которой обозначьте расстановку мебели, техники, требующую подключения к электричеству или к слаботочным сетям. После чего на схеме отметьте места установки розеток.
Рекомендуется розетки для стационарной техники (компьютер, телевизор и.т.п.) располагать так, чтоб всегда иметь свободный доступ к ним и они были рядом с этими приборами.
Розетки, которые будут использоваться периодически, расположенные на открытых участках стен, лучше всего сделать на одной высоте – 30 см от пола.
Розетки над письменным столом, прикроватными тумбочками и т.п. лучше располагать на высоте 20 см от поверхностей мебели. В зависимости от назначения розеток, устройства могут устанавливаться на других высотах, например, на кухне для удобства использования различных электрических бытовых приборов розетки располагают в одну линию над столешницей, на высоте 200 – 250 мм.

Вся Европа работает по нормам МЭК ( международная энергетическая комиссия. ) В данный момент правила которые действуют на территории России, это ПУЭ (правила устройства электроустановок) . Многие главы ПУЭ уже переработаны с учетом норм МЭК. Так раздел 6.6 .30 устанавливает, что штепсельные розетки должны устанавливаться на высоте удобной для подключения к ним электрических приборов, в зависимости от назначения и интерьера, но не выше 1метра. Согласно главы 7.1.51 выключатели рекомендуется устанавливать на стене со стороны дверной ручки на высоте до 1 метра.

Практика показала, что выключатели и розетки удобней ставить на высоте 0,9м, потому, что современные столы имеют высоту 0,7-0,8м, то есть не будут перекрываться.

Установку выключателей необходимо планировать таким образом, чтобы устройство не оказалось за закрытой дверью. От проема двери выключатели устанавливают на расстоянии не менее 100 мм.



Пользуясь этими нехитрыми правилами, здравым смыслом и правилами техники безопасности, вы сможете добиться оптимального расположения розеток и выключателей у вас дома. Помните, что лучше сразу все верно рассчитать и предусмотреть, чем переделывать электропроводку после.

Высота выключателя от пола по евростандарту. На какой высоте выключатель от пола

Начиная ремонт, приходится учитывать множество нюансов. Один из самых сложных пунктов в благоустройстве квартиры или дома – электричество. Даже в кажущейся такой простой установке выключателя освещения кроются подводные камни. Помимо его формы и функционала, придётся определиться, на какой высоте от пола выключатель будет располагаться.

На выбор влияет не только фактор удобства при эксплуатации, но и безопасность жильцов. Поэтому необходимо подробно разобраться, как определить место установки выключателя и существуют ли какие-то нормативные документы, регламентирующие это.

На какой высоте установить выключатель от пола

В собственном доме вы сможете найти выключатель даже с закрытыми глазами, а вот в гостях, если замечали, нередко теряетесь, даже если он находится на видном месте. И не всегда его расположение вам кажется удобным. Это происходит, потому что мы настолько часто пользуемся дома освещением, что производим включение и отключение уже на автомате, а попадая в непривычное помещение, приходится задумываться.

Именно поэтому стоит с особой тщательностью подойти к вопросу выбора высоты и расположения выключателя.

Нет каких-либо правил, регламентирующих количество розеток и выключателей, устанавливаемых в квартирах и жилых домах, во всех документах даются лишь общие рекомендации. Эту цифру определяет каждый собственник в зависимости от количества и расположения электроприборов.

Зато существующие нормативные документы строго регулируют места, запрещённые для установки розеток и выключателей. На это следует обращать особое внимание, так как данные правила повлияют на высоту монтажа.

Советский стандарт установки выключателей

Если зайти в несколько разных квартир старых годов постройки, то можно заметить, что, в основном, все выключатели освещения находятся на одном уровне. По советским стандартам данные устройства располагались на высоте 1,6 – 1,7 метра от пола. Такая установка привычна и в настоящее время.

Это происходит, потому что стандартная высота выключателя от пола настолько запоминается на интуитивном уровне, что даже при ремонте люди не меняют их местоположение, чтобы заново не привыкать.

Высота выключателя от пола по евростандарту

Приставка «евро-» всегда у нас ассоциируется с чем то новым, более надёжным и качественным. «евростандарт» и «евроремонт» - это современные технологии и материалы в строительстве, более комфортные планировки и расположение всех коммуникаций, в том числе розеток и выключателей освещения. По таким стандартам теперь выполняются все новостройки.

Согласно евростандарту было рассчитано оптимальное расположение выключателей для всех членов семьи. Не слишком высоко для детей и не слишком низко для взрослых. Высота выключателя от пола по евростандарту составляет 0,8 - 0,9 метра. Этот уровень выбран не случайно. Это примерная высота, до которой достаёт опущенная вниз рука взрослого человека.

При этом ребёнок тоже сможет дотянуться до данного уровня. В СП 31–110–2003 пункт 15.34, 15.36

об этом сказано следующее.

Как советский так и евростандарт не являются беспрекословным указанием. Вы можете выбирать высоту установки оборудования в доме в зависимости от вашего удобства и расположения мебели и электроприборов. В комнате, предназначенной для сна удобнее устанавливать выключатели возле спального места на том уровне, до которого можно будет дотянуться из положения лёжа. Это примерно 60 – 70 сантиметров от пола.

В рабочей зоне, помимо основного, предусматривается дополнительное освещение. Это различные настольные или настенные лампы. Их выключатели удобнее располагать на расстоянии 10 – 20 сантиметров от высоты стола. Так можно будет регулировать освещение, не отрываясь от занятий.

Расположение розеток и выключателей необходимо обдумывать заранее до выполнения отделочных работ. После их завершения перенести или добавить дополнительные будет практически невозможно без порчи нового ремонта. Обязательно необходимо учитывать расположение мебели в помещениях и электроприборов на них.

В каком месте расположить выключатель

Расположение выключателя зависит от назначения помещения. В любом случае для основного освещения он устанавливается сразу возле входной двери со стороны ручки. Не стоит размещать выключатель за открытой дверью, так как это затруднит его эксплуатацию и приведет к случайным нажатиям.

Также он не должен частично или полностью закрываться мебелью и предметами интерьера. Высота установки выключателя должна быть удобной для всех членов семьи, как для взрослых, так и для детей. Чтобы было удобно нажимать на клавишу, учитывайте среднюю высоту опущенной вниз руки для всех взрослых членов семьи.

Где лучше установить выключатель для ванной комнаты (санузла): у входа в помещение или внутри? В таких помещениях как ванная комната, туалеты, сауны, кладовая выключатели освещения следует устанавливать снаружи, то есть перед входом. Почему снаружи, а не внутри?

Обычно когда человек заходит в ванную или туалет что он в первую очередь делает? Правильно – закрывает дверь (возможно даже на замок). А представьте теперь, что вы закрылись и вокруг темно, где искать этот выключатель? Поэтому для удобства управлять освещением в таких помещениях лучше снаружи: зашел - свет уже горит вокруг все видно, вышел – выключил.

В жилых комнатах, кухнях и коридорах все наоборот. В таких помещениях выключатели устанавливают внутри. Зашли в комнату – включили свет, ложитесь спать – выключили. То есть здесь все управление происходит внутри комнаты и не нужно отрывать двери для этого.

Причем для повышения комфорта, например в спальне, целесообразно устанавливать особенные (проходные) выключатели для основного освещения, которые позволяют управлять одной люстрой с разных мест. Например, один выключатель размещается возле кровати или дивана на уровне вытянутой руки лежащего человека, другой у входа возле двери. Благодаря этому появляется возможность выключить свет перед сном, не вставая с постели.

Не забываем и про дополнительное освещение – светильники, бра, диодные ленты. Их выключатели устанавливаются в зависимости от удобства использования и эстетичного вида интерьера.

А вы обращали внимание, в каком положении выключатель включен, а в каком отключен? А следовало бы. Это необходимо для того чтобы одинаково правильно установить все оборудование в квартире.

Совет! На финише устанавливайте все выключатели в одинаковом порядке, то есть, чтобы все клавиши одноименно управлялись во всей квартире (доме). На практике, как правило, принято нажатая клавиша вверх – включенное положение, вниз – отключенное.

Из вышеизложенного можно сделать вывод, что месторасположение выключателей выбирают исходя из назначения помещения и удобства управления. Общепринятое место расположения – у входа в помещение на расстоянии 10-15 см от двери. Вот что по этому поводу сказано в Государственном стандарте СП 31–110–2003 пункт 15.34.

Советы как определиться с выбором высоты для выключателей

На какой высоте должен быть выключатель от пола? Помимо существующих стандартов на выбор расположения влияют индивидуальные факторы. Стандартно предлагается выбирать расстояние опущенной вниз руки. Такая высота удобна тем, что включение и отключение света можно выполнять машинально, не сгибая конечность. Пройдитесь несколько раз, имитируя нажатие выключателя, и отметьте на стене удобное для вас положение.

Второй фактор, влияющий на расположение – особенности дизайна ремонта. Следует заранее определиться где будет располагаться мебель, розетки, основное и дополнительного освещения.

Визуально представите, где будет установлен выключатель для той или иной комнаты, мысленно попробуйте несколько раз его включить. Возможно, при управлении вам покажется, что он слишком высоко или наоборот - низко. Так вы сможете ничего не забыть и подобрать оптимальное расположение.

Подсмотрите идею! Обратите внимание на расположение выключателей в квартирах ваших знакомых и близких. Удобно ли вам ими пользоваться? Возможно, так вы сможете избежать ошибки в вашем ремонте, заранее поменяв выбранное положение.

Выключатели не устанавливаются вблизи источников тепла и воды (батарей, раковин). Эти ограничения установлены в целях безопасности. Также не располагайте устройства слишком низко или слишком высоко.

Оптимальная высота – на уровне опущенной вниз руки. Если установить слишком низко, то вам придётся приседать или наклоняться. При высоком расположении руку необходимо поднимать или сгибать, что тоже доставляет, хоть и небольшие, но неудобства.

Похожие материалы на сайте:

Понравилась статья - поделись с друзьями!



нормы ПУЭ и евростандарта, по которым на стены устанавливаются точки, должны ли соблюдаться требования, и на каком расстоянии это лучше всего сделать

Высота, на которой устанавливаются выключатели, должна быть такой, чтобы отсутствовал риск механического повреждения, попадания воды и других негативных факторов.

Высота установки выключателей от пола

Вопрос проектирования выключателей и розеток – это ответственный этап ремонта.

Должны учитываться тип помещения, расстановка мебели, количество выключателей, высота над уровнем пола. Рекомендации по количеству и расположению выключателей в квартире дает ПУЭ, строгих требований нет.

Как устанавливали раньше

В советском союзе был стандарт установки розеток и выключателей. Согласно нему выключатели должны были ставиться на уровне плеч (160 см от пола), а розетки – на высоте 90 см. Этот стандарт используется до сих в некоторых помещениях пор из-за удобства – выключатель находится на виду, а включить вилку в розетку, можно не нагибаясь. Также удобство заключалось в возможности расположения мебели в любом месте, что актуально для небольших жилых условий.

Существующие евростандарты стандарты: есть ли такое понятие?

Терминология «Евростандарт» стала использоваться вместе с понятием «евроремонт». По факту такого термина нет, ведь в каждой европейской стране используются свои нормативы местоположения точек питания. Под европейским стандартом понимают следующие значения: высота установки выключателей от пола должна составлять 90 см, розеток – 30 см. Такая расстановка может быть комфортна детям, которые могут самостоятельно дотянуться до выключателя и погасить свет.

В настоящее время в России существуют свои стандарты, которые рекомендуют, где ставить точки питания. Такими документами являются ПУЭ, ГОСТ З 50571.11.96, СП 31-110-2003.

На каком расстоянии от пола вешают выключатели и розетки

Высота установки строго не регламентируется в документах, правила устройства электроустановок дают лишь рекомендации по расположению. Придерживаться их или нет, решает хозяин квартиры.

Нормы ПУЭ рекомендуют устанавливать выключатели на расстоянии не более 1,7 м от пола. Это совпадает с советскими стандартами. В настоящее время расположение точек питания определяется удобством и дизайном помещения. Предполагается, что высота розеток может находиться на расстоянии 30-40 см от пола, а выключателей – от 80 до 100 см.

В кухне и ванной

Особенность ванной комнаты – это повышенная влажность. Высоту точек питания следует выбирать, опираясь на требования ГОСТи ПУЭ. Выключатель должен быть вынесен за пределы ванной. Электророзетки должны располагаться не ближе чем на 60 см от источника воды. Рекомендуемая высота для бытовых приборов:

  • для бойлера 1,5 м;
  • для фена, бритвы – 1 м;
  • для стиральной машины не ниже метра.

Размещать изделия ниже 15 см нежелательно. Ванная комната – это помещение, в котором на полу периодически может появляться вода. Она может попасть в розетку и стать угрозой для жизни.

На кухне электротехнические изделия должны располагаться на расстоянии 60 см от газопроводов и источников воды. Учитывая стандарты высоты мебели, электророзетки можно ставить на трех уровнях:

  • 10-15 см от пола – точки питания плиты, холодильника, посудомоечной и стиральной машины;
  • 110-130 см – для чайника, микроволновой печи, мультиварки и других бытовых приборов, которые размещены на рабочей поверхности;
  • 200-250 см – для вытяжки и подсветки.

Размеры выбраны с учетом удобства доступа к розеткам.

В детской комнате и спальне

В спальне точек питания традиционно устанавливается меньше. Выключатель от основной люстры устанавливается около двери со стороны ручки на высоте 90 см. Около прикроватных тумб традиционно делаются по одной электророзетке с каждой стороны на высоте около 70 см. Дополнительная розетка на 2-3 разъема ставится около рабочего стола на уровне 30 см от пола. Если в спальне есть телевизор, электророзетку лучше скрыть за его корпусом.

В детской комнате выключатель должен устанавливаться на такой высоте, чтобы ребенок мог до него дотянуться, 70-90 см будут оптимальны. Розетку желательно оснащенную защитными шторками, следует поставить около кроватки и рядом с письменным столом на той же высоте, что и в спальне.

В коридоре и гостиной

В гостиной устанавливают несколько электророзеток за телевизором на уровне 1 м от пола. Дополнительно делают точки питания для светильников, музыкальных систем на комфортной высоте. Выключатель устанавливается один, около входной двери со стороны ручки. Для помещений с многоуровневым сложным освещением можно поставить выключатели на несколько клавиш.

Коридор оборудуют одним выключателем рядом с входной дверью. Розетку также делают одну рядом с бра на комфортной высоте.

Удобство и практика: советы по установке

Перед тем как начать монтаж электропроводки в доме, рекомендуется сделать следующее:

  • составить схему, на которой должно быть отмечено расположение всей мебели в комнате;
  • на схеме пометить расположение бытовых приборов, записать их мощность;
  • отметить места, где имеется газопровод и водопровод;
  • отметить окна, двери.

Следуя этой схеме, стоит подбирать наиболее комфортную высоту изделий. Если не создать точную схему и ставить электророзетки наугад, часть из них может быть скрыта массивными объектами и стать непригодными для использования.

Если при установке электророзеток все же часть оказалась не комфортной в применении, можно использовать удлинитель.

После окончания работ по монтажу точек питания, советуется провести работы по измерению напряжения. Это обезопасит процесс эксплуатации приборов и поможет продлить им срок службы при нахождении неполадки.

Установка точек питания и выключателей в квартире – это важнейший момент прокладывания электропроводки. Закрепление на неудобной высоте не позволит максимально использовать электротехнические механизмы. Для выбора оптимального расстояния существуют нормы ПУЭ, также советуется опираться на размеры и расположение мебели и электроприборов.

Полезное видео

Ничего не найдено для Sellers Json

Выключатели

Правильный подбор расцепителя автоматического выключателя защитит электрооборудование, СБТ и разводку распределительной сети от перегруза

Электрооборудование и безопасность

Теплые полы – это не роскошь, а комфорт. При наличии в семье маленьких детей

Светильники

Виды точечных светильников, их предназначение для ПВХ потолков и ГКЛ конструкций. Правильный монтаж с

Электрооборудование и безопасность

Популярность инфракрасного пола растет за счет его преимуществ над другими вариантами. Благодаря современным технологиям

Светильники

Точечные светильники – споты улучшают яркость освещения, без возникновения теней. Равномерно распределив их по

Розетки

Выбор розетки и выключателя необходимо проводить с учетом специфики использования помещения, репутации производителя соответствующего

Ничего не найдено для Sellers Json

Выключатели

Правильный подбор расцепителя автоматического выключателя защитит электрооборудование, СБТ и разводку распределительной сети от перегруза

Электрооборудование и безопасность

Теплые полы – это не роскошь, а комфорт. При наличии в семье маленьких детей

Светильники

Виды точечных светильников, их предназначение для ПВХ потолков и ГКЛ конструкций. Правильный монтаж с

Электрооборудование и безопасность

Популярность инфракрасного пола растет за счет его преимуществ над другими вариантами. Благодаря современным технологиям

Светильники

Точечные светильники – споты улучшают яркость освещения, без возникновения теней. Равномерно распределив их по

Розетки

Выбор розетки и выключателя необходимо проводить с учетом специфики использования помещения, репутации производителя соответствующего

На какой высоте устанавливается выключатель: практические советы

Согласитесь, что в собственном доме мы настолько привыкаем к месторасположению переключателей света, что находим их интуитивно, даже не глядя. А были такие моменты, когда искали выключатель в гостях на том же месте, что и у себя в квартире? Эти факты доказывают, что местоположение этих незаменимых предметов в доме при ремонте необходимо выбирать с умом, чтобы их использование было удобным для всех членов семьи.

Высота выключателя от пола. Стандартные значения или индивидуальные

В домах старой конструкции розетки и электровыключатели были установлены со стандартными отступами от пола. Даже сейчас во многих квартирах они все также расположены на высоте 1,5-1,6 м. Многие люди, особенно находящиеся уже в достойном возрасте, настолько привыкли к такому расположению выключателей, что вряд ли будут менять их высоту даже на новой квартире.

Стремление сделать жилище удобным толкает людей на эксперименты. Не так давно регуляторы света при ремонте стали опускать гораздо ниже, чем на полтора метра. Большинству людей удобно включать-выключать свет на вышине от пола 80-90 см. Эти размеры считаются ближе к европейским стандартам.

Высота выключателя в доме – это индивидуальное решение хозяев. Каких-то четким правил, норм и ограничений нет. Можно остановиться на стандартных значениях или спланировать расположение под индивидуальные запросы.

Важно учитывать особенности семьи. Например, при наличии маленьких детей не стоит монтировать выключатели слишком высоко. Наверняка, родителям очень скоро надоест постоянные просьбы деток включить/выключить свет. Очень удобно, когда дети могут справиться с этой задачей самостоятельно, но при таком раскладе стоит уделить особое внимание выбору модели и конструкции, их безопасности эксплуатирования. Некоторым родителям наоборот спокойнее, когда все, что связано с электричеством находится вне зоны доступа детей, в том числе и розетки.

В каких местах располагать выключатели в квартире и доме

Местоположение выключателя света выбирают, исходя из определения удобства. Общепринятым расположением является место, находящееся сразу у входа в помещение на расстоянии от двери около 10-15 см.


Исключением часто становится ванная комната, санузел. Здесь рекомендуется организовать включение света снаружи помещения также на небольшом расстоянии от двери.

Несколько советов, как определиться с выбором высоты для выключателей

Несмотря на принятые стандарты, людям свойственна тяга к индивидуальности. Если есть какие-то нестандартные решения по установке выключателей, не стоит сразу воплощать их в жизнь, нужно хорошо все обдумать.

Несколько советов по принятию решения.

  • Нарисуйте на стенах план расположения выключателей по всему периметру квартиры. Проиграйте мысленно сцену, как будет выглядеть включение-выключение света. Возможно, вы заметите, что будет лучше перенести переключатель на другую сторону двери или опустить его немного выше, чтоб не сгибать руку.
  • Учитывайте, где будет расположена мебель, чтобы свет можно было включить беспрепятственно.
  • Можно поинтересоваться у друзей и родственников, удобна ли им высота розеток дома. Что бы они хотели переделать, изменить. Возьмите их ответы на заметку и постарайтесь не повторить ошибок.
  • Не стоит в целях безопасности устанавливать электрические конструкции поблизости от источников тепла и воды.
  • Наиболее распространенная высота для установки выключателя – на уровне опущенной руки человека.

Однозначно не стоит опускать выключатель слишком низко к полу, чтобы не пришлось приседать при включении света. Также не стоит задирать его под потолок, чтобы не тянуться.

Какие выключатели удобнее использовать и на какой высоте их располагать

Размещая выключатель на уровне опущенной руки взрослого человека, Вы несомненно сделаете включение и выключение света в комнате удобным. Помимо расстояния выключателя от пола и его местоположения в квартире, важно выбрать хорошо и качественно сконструированную модель. Современные выключатели отличаются разнообразием моделей. Иногда высота установки может зависеть от выбранной модели.

Ниже приведена таблица с некоторыми видами выключателей.

Разновидность (по способу управления) Высота установки Достоинства
Клавишные 1.       Стандартная 1,5-1,6 м

2.       По евростандарту 0,8-0,9 м

Просты в использовании и установке, недороги
Сенсорные 1.       Стандартная

2.       На расстоянии около 1 м от поверхности пола

Эстетичны, удобны, современны
С датчиком движения 1.       Настенные 2-2,5 м

2.       Потолочные

Современны, удобны, оригинальны
Акустические 1.       Стандартная

2.       Любая удобная высота

Необычны, современны, комфортное использование
Поворотные  такая же, как и у клавишных Используются чаще всего для дополнения интерьера в ретро стиле, практичны, надежны, просты в установке и использовании

Клавишные выключатели наиболее распространены, так как они являются привычными для людей, удобны при использовании и недороги. Эта модель прекрасно подходит как для расположения 0,8-0,9м от уровня пола, так и для любого другого места.
В настоящее время все более популярными становятся выключатели с датчиком движения. Такие модели существуют не только для установки на стену. Можно приобрести потолочный выключатель с датчиком движения, и вопросов на какой высоте его устанавливать не возникнет.
Для настенных датчиков оптимальная высота установки составляет около 2-2,5 метров. При этом самым удачным местом для установки датчика являются угловые части комнат.
Сенсорные выключатели – еще одно из новых изобретений для управления светом в доме. Помимо удобства использования, сенсорные выключатели выглядят в интерьере очень эстетично. Высота установки такого приспособления выбирается из соображения не только удобства, но и визуального комфорта. Как правило, данное устройство не стараются скрыть с глаз, так как оно пока еще считается новинкой и привлекает интерес.

Кнопочные переключатели пришли к нам из далекого прошлого, однако быстро приобрели свою аудиторию покупателей. Расстояние от пола для них выбирается индивидуально хозяевами дома.

Акустический способ управления освещением привлекает интерес, однако еще не сильно распространен для обычных жилых помещений. Место расположения зависит от конструкции и качества изделия. Самостоятельная установка будет затруднительна, так как потребует определенных знаний и умений. Поэтому, как правило, акустические выключатели устанавливаются специалистами, которые профессионально определят наилучшее положение.

Высота установки розеток и выключателей, правила и стандарты расположения

Строгих строительных нормативов, которые регламентируют количество и расположение розеток и выключателей в квартире или частном доме нет.

Действующие стандарты, нормы и правила дают только общие рекомендации по размещению, зато в них указывается, где розетки и выключатели ставить нельзя, а эта информация непременно понадобится при выборе высоты.

Ниже, представлены выдержки из государственных стандартов: ПУЭ 7, ГОСТ, СП и СНиП, где упоминается высота установки розеток и выключателей (они доступны для изучения в формате PDF, просто кликните по названиям-ссылкам)



Правила расположения розеток и выключателей

ПУЭ 7.

Правила устройства электроустановок

 7.1.50 Минимальное расстояние от включателей, штепсельных разъемов и элементов электроустановок до газопроводов должно быть не менее 0,5 м.

СП 31-110-2003.

Проектирование и монтаж электроустановок жилых и общественных зданий

14.33 Включатели в квартирах и общежитиях рекомендуется устанавливать со стороны дверной ручки не выше 100 см..

…Включатели общего освещения в помещениях общественных зданий рекомендуется устанавливать на расстоянии до 1,5 м.

14.35 В школах и детских дошкольных учреждениях в помещениях для пребывания детей включатели и розетки должны устанавливаться на высоте 1,8 м.

В силовой сети предприятий общественного питания и торговли розетки следует, как правило, устанавливать на 1,3 м…

ГОСТ Р 50571.11-96 (МЭК 364-7-701-84).

Электроустановки зданий. Часть 7. Требования к специальным электроустановкам. Раздел 701. Ванные и душевые помещения

В этом государственном стандарте регламентируется положения розеток и выключателей в ванных, душевых комнатах и других влажных помещениях. При этом, точных мест не указывается, зато подробно описаны минимальные расстояния, учитывайте их при выборе высот.

СП 76.13330.2016 ( СНиП 3.05.06-85) Электртехнические устройтсва

6.9.16 В школах и детских дошкольных учреждениях в помещениях для пребывания детей включатели и электророзетки должны устанавливаться на 1,8 м.

Установка осветительных и силовых розеток в других общественных зданиях и помещениях выбирается удобной для присоединения к ним электрических приборов в зависимости от назначения помещений и оформления интерьеров, но, как правило, не выше чем на 1 м от пола.

6.13.21 От нагревательных кабелей до установочной электроаппаратуры должно быть не менее 200 мм.

В представленной в нормативке информации недостаточно, чтобы выбрать места расположения электроустановочного оборудования для всей квартиры или дома.

Возможно поэтому сформировался и получил широкое распространение, так называемый —

«евростандарт» высоты установки розеток и выключателей

 по которому:

   — розетки устанавливаются на высоте от пола — 30 см

   — Высота установки выключателей от пола — 90 см

Само понятие «евростандарт» пришло одновременно с понятием «евроремонт», с появлением новых материалов, технологий строительства и главное желанием людей получиться более функциональное и удобное окружающее пространство.

До этого повсеместно высота установки выбиралась по «советскому стандарту», согласно которому:

   — выключатели устанавливались на уровне плеча 160см от пола

   — электророзетки на расстоянии пояса человека — 90 см от поверхности пола

У каждого из этих вариантов монтажа есть плюсы и минусы.

Так, даже «советский» способ размещения выключателей многие люди по-прежнему считают самым удобным:

   — Выключатель расположен в поле зрения

   — Устанавливаемая под выключателем мебель или бытовая техника не мешает включать свет

   — Нет случайных нажатий

В то же время «евростандарт» установки включателей:

   — более эргономичный

   — Человек управляет освещением, не поднимая руки, «не глядя»

   — Дети сами включают освещение в комнатах, без помощи

В штекеры, которые расположенны на 90см, по «советскому» стандарту, легче включать электроприборы, не приходится нагибаться.

Если же прибор не требует постоянно выключения из сети, стоит в одном и том же месте, удобнее розети расположить ниже, например, на 300мм. Это скрывает сетевые провода питания оборудования.

Эти негласные стандарты, помогут разместить на удобной высоте розетки, особенно те, которые проектируются для переносного электрооборудования — пылесоса, электроинструмента, удлинителя или просто»на всякий случай» и практически все выключатели.

Но есть и исключения из этого правила:

Так, когда человеку включает свет с кровати(лежа) или кресла (сидя), удобное расстояние от пола другое:

Выключатели над прикроватной тумбой в спальне или у дивана, в гостиной устанавливаются на удалении 60 – 70см от центра до плоскости напольного покрытия.

Что касается розеток, в разных комнатах, их положения для техники различаются:

Высота установки розеток в разных комнатах

Гостиная или Зал

Под телевизор, в зале, на высоте 140 см.

Подробно об этом читайте в статье — как правильно подобрать высоту розетки в спальне для телевизора, с учетом диагонали ТВ.

Спальная комната

— над письменным столом 900 мм т.к. стандартная столешница 75см + необходимый отступ 15см

— над прикроватными тумбочками: 600 — 700мм

— для телевизора в спальне — 150см. В зависимости от высоты монтажа ТВ, она меняется, подробно о всех вариантах мы уже писали здесь.

На кухне

Над столешницей на фартуке – 110 см

Для холодильника 10 — 30см

Под плиту, посудомоечную машину, встраиваемый духовой шкаф: 10см (под цоколем кухонного гарнитура), 30-50см за плитой или в соседнем шкафу

Для кухонной вытяжки 155-165см до напольной плитки. Для плит и варочных панелей высоты различаются.

В ванной

Для стиральной машины — 100см, подробнее о розетке для стиральной машины — здесь.

Верно выбрать высоту установки установки розеток и выключателей можно пользуясь следующими правилами:

1. Определиться с расстановкой мебели и элетроприборов в помещениях.

Для этого составить схему, желательно в масштабе, на которой отметить мебель, а также бытовую технику и оборудование, которое подключается к электрическим или слаботочным сетям, указать высоту до пола.

2. Нанести все розетки (в т.ч. тв, интернет, телефонные и т.п.) на план, для электроники, кухонной техники и т.д., плюс резервные.

   — Для стационарной техники, (компьютер, телевизор, стиральная машина, кондиционер и. т.д.) электровыводы размещать так, чтобы был свободный доступ до этих мест, но, в то же время, чтоб они скрывались за электроприборами.

   — Точки подключения, расположенные на открытых участках стен, которые планируете использовать периодически, лучше сделать на одной высоте — 30см (Евростандарт). Минимальное количество предусмотреть так, чтоб пылесос, дотягивался до всех помещений.

   — Над письменным столом, прикроватными тумбочками, комодом, размещаются на высоте 15-20 см от поверхностей мебели.

3. Чтоб правильно определить высоту установки и выключателей, сперва нужно решить в какую сторону будут открываться двери. После чего расставить выключатели со стороны дверных ручек у дверного проема. На высоте 80-100см, в зависимости от вашего роста (определить опытным путем).

4. Расположение переключателей зависит от типа помещения, так например:

   — в длинном коридоре или на лестнице, удобнее установить в начале и в конце

   — в спальне или зале, лучший вариант, когда переключатели стоят у входа в помещение, а также у кровати или дивана, чтоб управлять освещением, не вставая.

 Высоту установки переключателей выбирайте учитывая из какого положения будут доступны, т.е. если это у входа в помещение, то выбирайте высоту 80-100см, а если это у кровати или дивана, то на той высоте, где переключатель достаётся вытянутой рукой.

5. В тех местах, где вы не определились с расположением мебели или электроприборов, советуем устанавливать электрические розетки на высоте 30см а выключатели 90см от уровня пола, это наиболее удобный вариант высоты установки.

Наглядно, применение всех указанных выше правил, как выбирается высота установки розеток и выключателей, на примере типовой квартиры, показано здесь.

Пользуясь этой информацией, здравым смыслом и правилами техники безопасности, вы сможете добиться оптимального расположения оборудования у вас дома.

Помните, что лучше сразу все верно рассчитать и предусмотреть, чем переделывать электропроводку потом.

A Руководство по размещению настенных электрических выключателей

Многие аспекты установки электропроводки имеют очень конкретные правила, изложенные в Национальных электротехнических правилах (NEC) и местных строительных нормах. Однако NEC ничего не говорит о точной высоте настенных электрических выключателей. Размещение настенных коробок для выключателей остается на усмотрение домовладельца и застройщика. Тем не менее, строители и электрики следуют некоторым стандартным строительным стандартам, чтобы гарантировать, что переключатели будут расположены на удобной для большинства людей высоте для работы.Стандартные положения переключателя могут отличаться в зависимости от конкретных обстоятельств, например, в доме, где живут люди в инвалидных колясках или с физическими ограничениями.

Настенные переключатели в стандартной конструкции

Как правило, настенные выключатели для осветительных приборов в стандартном жилом строительстве устанавливаются таким образом, чтобы настенные выключатели находились на высоте от 48 до 52 дюймов над полом. У этого есть несколько преимуществ. Во-первых, он помещает переключатель на удобную высоту для большинства людей в положении стоя.Во-вторых, это упрощает монтаж стеновых панелей при строительстве дома. Стандартные листы стеновых панелей шириной 4 фута устанавливаются горизонтально в большинстве новых домов, и если распределительные коробки установлены на расстоянии около 48 дюймов от пола, это позволяет легко измерить, маркировать и разрезать панели стеновых панелей по размеру.

Распределительную коробку можно установить так, чтобы ее верх или низ находились на отметке 48 дюймов, или он мог быть отцентрирован на отметке. Плотники, устанавливающие стеновые панели, могут легко вырезать отверстия в панелях, чтобы они поместились вокруг распределительной коробки. Размещение нижней части распределительной коробки на высоте 48 дюймов от пола означает, что верх коробки упадет на 52 дюйма над полом. Это позволяет установщику гипсокартона вырезать отверстие распределительной коробки из верхнего листа стеновой панели, при этом нижний лист должен находиться заподлицо с дном распределительной коробки.

В приложениях по ремоделированию вы можете измерить распределительные коробки в готовых частях дома и убедиться, что новые переключатели в реконструированных областях соответствуют таковым в остальной части дома.

Особые ситуации

Стандартная высота от 48 до 52 дюймов может варьироваться для людей, которые считают другой рост более комфортным, а для специальных применений применяются другие стандарты.

Жители с ограниченными физическими возможностями

Если один из членов вашей семьи значительно ниже среднего роста или пользуется инвалидной коляской, вы можете установить переключатели ниже, чтобы им было удобнее. Хотя стандарты ADA (американцы с ограниченными возможностями) не рекомендуют конкретную высоту настенных переключателей, многие строители, знакомые с такими ситуациями, рекомендуют устанавливать настенные переключатели на высоте 36 дюймов над полом, чтобы они были легко доступны для людей в инвалидных колясках.

Выключатели над столешницей

Расположение переключателей над столешницей зависит от возраста дома и типа кухонных шкафов. Вообще говоря, настенные выключатели должны быть примерно на 4 дюйма над столешницей. Поскольку стандартная высота большинства базовых шкафов со столешницей составляет около 36 дюймов, это означает, что нижняя часть распределительной коробки должна опускаться как минимум на 40 дюймов над полом. Это позволяет выключателю очищать стандартную столешницу.

Точное положение настенного переключателя над столешницей может варьироваться в зависимости от конкретной ситуации, например, места падения верхних шкафов. Некоторые строители пытаются разделить разницу между верхом столешницы и низом верхнего шкафа при установке настенных выключателей.

Выключатели печи

Выключатели, используемые для отключения печи, также могут различаться по высоте. Установка этой высоты - это вопрос суждения, и она зависит от компоновки печи.Очень часто этот переключатель располагается немного выше стандартных 40-52 дюйма.

Выключатели для утилизации мусора

Когда переключатель для мусороуборочного устройства находится над столешницей, следуйте тем же инструкциям, что и для других переключателей на столешнице. Если переключатель расположен под раковиной, установите его как можно выше, чтобы минимизировать наклон. В этой ситуации вы можете добавить переключатель, который управляет электропроводкой посудомоечной машины, так как это дает вам удобную точку отключения, которая упрощает любые будущие работы по обслуживанию посудомоечной машины.

Гидромассажные ванны или гидромассажные ванны

Еще один специальный переключатель, который следует учитывать, - это переключатель таймера, который может быть подключен к вашей гидромассажной ванне или гидромассажной ванне. NEC предъявляет особые требования к расположению переключателя - он должен находиться на расстоянии не менее 5 футов от ванны. Это гарантирует, что вы не сможете дотянуться до переключателя, стоя или сидя в воде - мера безопасности для предотвращения потенциально смертельных ударов. Кроме того, вы можете установить этот переключатель выше стандартных 48–52 дюймов, чтобы маленькие дети не могли управлять ванной.

Высота для установки розеток и переключателей

Как установить выключатели и розетки света: насколько высоко должны быть розетки и выключатели от пола, реконструкция и модернизация домашней электропроводки.

Руководство по установке коробок для розеток и переключателей
[ad # block] Электрический вопрос: Насколько высоко должны быть розетки и переключатели от пола?

  • Я прокладываю в доме электропроводку для гостиной и спальни.
  • Как далеко выключатели света находятся от пола?
  • То же самое для дюбелей, как далеко они должны быть?

Этот вопрос по электропроводке пришел от: Дебби, домовладельца из Коффман-Коув, Аляска.

Ответ Дэйва:
Спасибо за вопрос по электропроводке, Дебби.

Как установить выключатели и розетки освещения

Применение: Монтаж домашней электропроводки.
Уровень квалификации: от среднего до продвинутого - Лучше всего выполняется электриком.
Необходимые инструменты: сумка для электромонтажных работ с ручными инструментами для грубой проводки, электрическая дрель и сверла, удлинители и лестница, если необходимо.
Безопасность: При выполнении электромонтажных работ необходимо принять все меры личной безопасности. Расчетное время: зависит от масштабов проекта, масштабов проекта и доступного доступа к области проекта.
Меры предосторожности: Любая существующая проводка в непосредственной близости, которая может мешать установке, должна быть идентифицирована, отключена и помечена.
Уведомление: Установка дополнительной электропроводки или модернизация существующих электрических цепей и электропроводки всегда должны выполняться в соответствии с местными и национальными электротехническими нормами, с разрешением и проверяться.

Установка электрических коробок для выключателей света и настенных розеток

  • Установка электрических коробок для выключателей света
  • Средняя высота выключателей освещения составляет 46 дюймов от пола до центра распределительной коробки.
  • Это также верно для настенных розеток на кухне и в ванной, где выключатели и розетки находятся на одной высоте.
  • Установка электрических коробок на розетки
  • Средняя высота розеток составляет 12 дюймов от пола до центра выпускной коробки.
  • Реконструкция и модернизация домашней электропроводки
  • При модернизации домашней электропроводки или реконструкции фактическую высоту можно отрегулировать таким образом, чтобы высота переключателей и розеток соответствовала высоте других существующих розеток и переключателей.
  • В соответствии с требованиями проекта должны применяться местные и национальные электротехнические нормы.
  • ADA, Американский закон об инвалидах: кодексы и стандарты инвалидности
  • Обеспечение доступа к выключателям и розеткам света:
  • Если коды ADA и Disability будут применяться к проекту, конкретные местоположения и отметки будут описаны на наборе планов или наборе чертежей.
Подробнее об установке выключателей и розеток

Электропроводка розетки

Электропроводка розеток для дома

Домашняя электрическая проводка включает розетки на 110 вольт и розетки и розетки на 220 вольт, которые являются обычным местом в каждом доме.Посмотрите, как сделана разводка электрических розеток для дома.
Как подключить коммутатор

Электромонтаж выключателя света - Схема 1

Электрические схемы
Полностью объясненные электрические схемы выключателя света. Подробные схемы электропроводки и изображения помогут вашим проектам в области домашнего электрооборудования.
Освещение для дома Коды электрического освещения Коды электропроводки дома

Электрические кодексы для домашней электропроводки

Электротехнический кодекс Справочник по установке электрических коробок и электропроводки.



Вам также могут быть полезны следующие данные:

» Вы можете избежать дорогостоящих ошибок! «

Вот как это сделать:
Подключите его прямо с помощью моей иллюстрированной книги по электромонтажу.

Отлично подходит для любого проекта домашней электропроводки.


Идеально для домовладельцев, студентов,
Разнорабочих, разнорабочих женщин и электриков
Включает:
Электромонтаж розеток GFCI
Электромонтаж домашних электрических цепей
Розетки 120 и 240 В
Электромонтаж выключателей света
Электропроводка 3-проводного и 4-проводного электропроводки
Электропроводка 3-проводного и 4-проводного кабеля осушителя и розетки осушителя
Поиск и устранение неисправностей и ремонт электропроводки
Способы подключения для Модернизация электропроводки
Коды NEC для домашней электропроводки
....и многое другое.

Будьте осторожны и безопасны - никогда не работайте с электрическими цепями!
Проконсультируйтесь в местном строительном департаменте по поводу разрешений и проверок для всех проектов электропроводки.

На какой высоте установить выключатель света?

Несколько раз нас спрашивали, на какой высоте установить выключатель света. О размещении розеток мы рассказали в другой статье.На этот раз мы хотели определить расположение переключателей при подключении электропроводки в комнате. Хотя NEC не указывает высоту переключателей, большинство из них следуют стандартной процедуре. Типичное размещение помещает их на 48 дюймов по центру. Исключения существуют для домов, где доступность инвалидных колясок является серьезной проблемой. В этом случае вы можете разместить их на высоте около 40 дюймов от пола.


Начните с кода NEC

Согласно NEC 210.70, по крайней мере, одна настенная розетка с выключателем освещения (включая потолочные вентиляторы) должна быть установлена ​​в каждой жилой комнате и ванной комнате жилого дома.В помещениях, отличных от кухонь и ванных комнат, вместо розетки освещения можно использовать розетку, управляемую настенным выключателем. Чтобы перекрыть толпу элитных людей, розетки можно контролировать с помощью датчиков присутствия, оснащенных ручным управлением. Это позволяет датчику также работать как настенный выключатель.


Примечание редактора: У нас был клиент, который хотел, чтобы все его переключатели были установлены на высоте 30 дюймов от пола. Сначала мы думали, что это какое-то жилье для члена семьи с ограниченными возможностями.После дальнейших запросов мы узнали больше. Это просто позволяло ему включать свет в каждой комнате, не поднимая руки! Хотя в этом нет ничего плохого, мы не рекомендуем занижать потенциальную стоимость вашего дома при перепродаже из-за модного решения, основанного на лени или стремлении отличаться! Следуйте подразумеваемым стандартам.

Где разместить настенные переключатели

Код NEC содержит приблизительные требования к размещению настенных коммутируемых осветительных розеток.Однако в нем не указано, на какой высоте установить выключатель света.

Здесь также не указывается фактическое местоположение переключателя (по нашему мнению, да и не должно). Посмотрите планы или проконсультируйтесь с архитектором или владельцем, чтобы разобраться с особенно сложными входами. По большей части размещение переключателя будет соответствовать правилам здравого смысла. Не ставьте выключатель за дверью. Не забудьте также отметить длину любых коротких стен. Это избавит вас от недостатка пространства между шпильками для крепления коробки.

Соблюдайте минимумы

Кодекс

также предписывает установку по крайней мере одной настенной розетки с выключателем освещения в коридорах, на лестницах, пристроенных гаражах и любых отдельно стоящих гаражах с электричеством. Кроме того, по крайней мере одна настенная осветительная розетка, управляемая выключателем, должна обеспечивать освещение с внешней стороны входов или выходов на открытом воздухе с доступом на уровне класса.

Надеюсь, это дало вам представление о том, как высоко установить выключатель света. Планы зданий могут иметь размеры, которые указывают измерения по центру, сверху или даже снизу коробки.Просто дважды проверьте свою работу, чтобы убедиться, что все это имеет смысл и что у вас есть достаточная эргономика для эффективного включения всех переключателей.

Высота установки выключателей света. Высота установки выключателей и розеток от пола. Стандартная высота для установки выключателей и розеток.

При проведении капитального или мелкого ремонта в квартире или в загородном доме часто проводится замена инженерных коммуникаций.

В этом случае особенно актуален вопрос, на каком расстоянии от пола делать розетки и устанавливать выключатели света.

Расположение электрических розеток и выключателей


Электромонтаж в земле

На следующем фото показаны раскопки, подготовленные для подключения к электросети, и ответвления к автоматическим воротам и, возможно, домофону. Прокладывая кабели в землю, убедитесь, что правильно пометили их концы. Второе важное дело - укрыть проложенные ранее электрические кабели голубой фольгой. Эта практика является предупреждением об электропроводке котлована во время последующих раскопок.Иллюзия в том, что мы все запомним и как это было закопано и установлено.

К сожалению, мастера и электрики должны следить за каждым этапом строительства. Вы хотите чего-то хорошего или хотя бы получить это. На следующем фото показаны две синие сваи, которые подводятся к главному выключателю в доме. После проверки местности, то есть обливания одной лисы водой из распределительного устройства выяснилось, что вода текла с двух свай и к тому же была грязной. Это значит, что под фундамент повреждаются сваи.Когда это произошло и на какой стадии строительства?

В результате планирования мы сможем рассчитать достаточное количество устройств и предотвратить последующую нехватку источника питания для конкретного устройства. Не менее важным моментом при планировании расположения электроприборов является расстояние от пола до розетки. Неправильно подобранная высота сделает их последующее использование неудобным и, возможно, небезопасным.

Однако известно, что теперь необходимо выкопать землю, возможно, для того, чтобы выковать фундамент и устранить неисправность.При планировании электромонтажа рекомендуется заранее решить, какая дверь будет открыта, чтобы установить переключатели и разъемы с правой стороны. На практике гнездо пригодится во всех углах комнаты. Стоит учесть «бонусные» кабели. Например, кабели громкоговорителей от телевизора до угла стены скрыты под штукатуркой там, где будут громкоговорители. Другой пример - слепой мониторинг или установка сигнализации.

  • В основном на основе стандартных зон установки.
  • Эксперименты и сокращения всегда плохо заканчиваются.
  • Лучше иметь одну розетку больше, чем одну розетку.
  • Но не перестарайтесь.
Распределительный щит абонента имеет отдельное освещение и отдельные цепи для подключения разъемов, размер которых соответствует количеству светильников и розеток, установленных в доме абонента. Допустимый ток проводимости означает постоянное значение силы тока, которое проводник может выдержать без постоянной температуры, превышающей определенное значение.По номинальному току - допустимый ток проводимости, на котором предусмотрена электроустановка. Ток перегрузки означает любой ток, превышающий номинальный, создаваемый в безупречной электрической цепи. Короткое замыкание по току - это перегрузка по току, вызванная незначительным дефектом импеданса между точками, которые потенциально могут различаться во время нормальной работы. Под дефектным током понимается ток, возникающий в результате проникновения или загрязнения изоляции. «Замыкание на землю» означает ток короткого замыкания, протекающий в землю.Под электрической колонкой понимается соединительная часть, соединяющая ответвление с электроприводом потребителя. Электрическое соединение - часть системы распределения электроэнергии между электрической сетью и выходными клеммами электросчетчика. 2


Итак, открываем раздел, в котором указаны требования к устройству электропроводки в жилых домах, и видим следующее:

  1. Расстояние розеток и выключателей от пола в жилых помещениях составляет не то же самое.. Розетки устанавливаются на высоте 20-30 см от поверхности пола, а устройства управления освещением - выше.

Важно: если в семье есть маленькие дети, в обязательном порядке необходимо установить под вилку домкраты, снабженные специальными защитными шторками.

Выдержки из Правил электромонтажа

Электрическое соединение - это соединительный элемент между распределительной линией и ответвлением. Электрическое подключение может быть под землей.Разветвительная выемка означает ответвление, к которому подключается электрическое соединение между колонной и установленными электрическими элементами, и где осуществляется защита электрической колонки от перегрузки и короткого замыкания. Изоляционные полы - это полы из материалов, которые по своей природе изолируют, или полы из изоляционных материалов, установленных на неизолированных опорах.

  1. На вопрос, как далеко от пола в кухонном помещении устанавливаются розетки, ЭМИ также дает четкий ответ на высоте 1.3 м от поверхности пола. Но следует учитывать, что это правило можно изменить в соответствии с расстановкой и высотой мебели.

Важно: следует помнить о требованиях, изложенных в п. 7.1.50 ПУЭ: наименьший зазор от электрического разъема до газопровода должен быть не менее 0,5 м.

Условия, которым должен соответствовать персонал при установке в помещении. Выполнение внутренних электроустановок должно производиться персоналом энергоснабжающих предприятий или персоналом других уполномоченных органов.Несоблюдение правил из-за электропроводки и факта запуска электроустановок других единиц или лиц, кроме тех, которые предусмотрены в предыдущих статьях, наказывается в соответствии с законом, из-за тяжести совершенного преступления и последствий, которые могут результат этих работ.

  1. Теперь попробуем разобраться, какое расстояние от розетки до пола должно быть в помещении с повышенной влажностью. Согласно техническим нормам в ванных комнатах, душевых и саунах установка электроприборов должна производиться на высоте 1 метр от поверхности пола.


Технические условия на выполнение внутренних установок Любые новые работы, улучшение, разделение или модификация внутренних установок 3. Начнутся только после того, как электроэнергетическая компания утвердит заявку на начало работ и план установки, который формируется предварительное досье. Предварительный установочный файл будет подготовлен авторизованным электриком в двух экземплярах и будет включать: общий план здания, в котором будет проводиться внутренняя установка; индикация положения электрощита; мощность и количество ламп и электроприборов, предназначенных для установки в этих помещениях.

Важно: Не устанавливайте электрические розетки непосредственно в душе и парной.

Еще один важный момент: в соответствии с п.7.1 правил электроустановок расположение розеток и выключателей должно осуществляться на расстоянии не менее 0,6 метра от двери душевой кабины. Причем подключение электроприборов в помещениях с повышенной влажностью следует производить через устройства защитного отключения (УЗО).

Проведя анализ возможности и условий подключения к электрической распределительной сети будущего абонентского салона, поставщик утверждает представленный план. Один экземпляр остается у поставщика, а другой возвращается подрядчику, который может приступить к работе. При этом следует учитывать, что энергоблок может проектировать, выполнять отраслевые работы и обеспечивать электроэнергией только здания на дорогах общего пользования. После завершения установок, предусмотренных в предварительном файле, и завершения подключения заявитель заполнит и отправит поставщику через уполномоченного электрика установщика окончательное досье на установку, которое будет включать: запрос на подключение; Это означает, что установка соответствует применимым стандартам, нормам и правилам; план квартиры по отношению к остальной части дома и ориентация на улицу, назначение каждой комнаты; принципиальная электрическая схема с указанием расположения ламп, выключателей, розеток и щитов; Схема разводки с разрезом электрических проводов на выходе распределительного щита.


Ситуация за рубежом

В соответствии с британским стандартом BS7671:

  • Розетки можно устанавливать на расстоянии 450-1200 мм от поверхности пола.
  • Нет ограничений по количеству электроприборов в помещении.

В соответствии со стандартами, изложенными в Национальном электротехническом кодексе США (NEC), а именно в разделе 210.52 (A) (1):

Где правильно установить в детской

При выполнении внутренних электромонтажных работ необходимо принять меры защиты меры против прямого поражения электрическим током и травм от поражения электрическим током при непрямом контакте в соответствии с «Правилами охраны труда».В зависимости от характера оборудования и конкретных условий эксплуатации, в зависимости от характера оборудования и конкретных условий эксплуатации будут недоступны: электрическая изоляция всех токопроводящих элементов, входящих в рабочие цепи тока; использование защитных чехлов; обеспечение надежно закрепленных корпусов на опорах, через которые в отверстия не могут попасть живые элементы вручную; расположение на обычно недоступных высотах. четыре.

  1. Розетки следует устанавливать на расстоянии не менее 6 футов (1.8 м) друг от друга. Расстояние рассчитывается по стенам по линии пола. Таким образом, первый разъем можно установить через 1,8 метра от дверного проема, следующий - через такой же промежуток и так по периметру, постепенно переходя из комнаты в комнату.
  2. Розетки устанавливаются на высоте 30,5-41 см (12-16 дюймов). Расчет высоты ведется от пола, раковины в ванной или от кухонной столешницы. Однако эти параметры могут быть пересмотрены исходя из особенностей дизайн-проекта и характеристик используемой мебели.

Особенности расположения переключателей


Для защиты от косвенного поражения электрическим током элементы, которые обычно не находятся под напряжением, но могут находиться под напряжением из-за сбоя установки, будут обеспечены соответствующими мерами защиты. Для этого бытовая техника будет ассоциироваться с охраной. Нулевой защитный провод устанавливается отдельно между клеммой нулевой защиты распределительного устройства и розеткой защитного контакта, расположенной в месте, где нет электроизоляционного пола.Нулевой защитный зажим платы будет подключен отдельным нейтральным проводом к нулевому зажиму клеммной колодки.

Когда мы разобрались с разъемами, попробуем определиться, что такое инструкция по установке переключателей. Сегодня на специализированных форумах есть множество аргументов в пользу той или иной высоты установки электроприборов. Какое единственно правильное мнение?

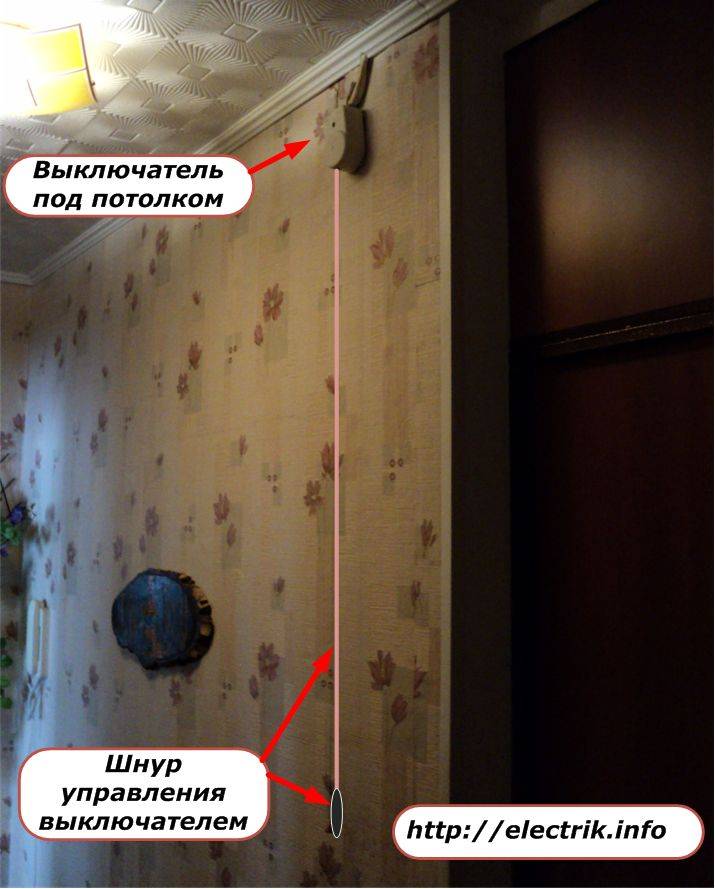

В советское время установка бытовых рубильников производилась на уровне глаз взрослого человека, который равен 170-180 см.Сегодня стандарты монтажа соответствуют так называемым европейским стандартам. По этим правилам высота установки составляет 80-90 см от уровня пола.

Соединение между защитным нулевым выводом и ветвями нерва и нулевой электрической сетью будет достигаться одним нулевым рабочим и защитным проводником при следующих условиях: нейтральный проводник соединения должен иметь сечение с более высокой степенью Более сечение фазного проводника; соединение нейтрального провода должно быть подключено к нейтральному проводу электрической распределительной сети двух различных соединений и к распределительному щиту в ответвлении через два разных зажима; нейтральный провод должен быть закреплен таким образом, чтобы соединение с зажимом не касалось механически сети или ответвления; рейка усиления, к которой подключается соединение, должна быть подключена к нулевому проводу сети.

Если установка рубильника производится в непосредственной близости от двери, зазор от него до дверной коробки должен быть не менее 10 см. Считается, что такое расположение намного удобнее, чем эталон советских времен.

В Правилах устройства электроустановок (ПУЭ) конкретные параметры удаленности выключателей от пола не указываются.

Для выполнения внутренних электроустановок должны использоваться соответствующие материалы и приспособления.Окружающая среда, опасность поражения электрическим током и опасность пожара. Если комнату или комнату в комнате можно разделить на несколько категорий, будут приняты особые меры защиты. Избегайте размещения электрических установок по тому же маршруту, что и трубы других установок. Запрещается непосредственно устанавливать на горючие элементы конструкции проводов, пластиковых труб и электроприборов.

Установка этих материалов и устройств на элементы конструкции из горючих материалов допускается только в том случае, если они вставлены из негорючих материалов.При необходимости будут использоваться: слои штукатурки толщиной не менее 1 см: полосы асбеста, превышающие 3 см с обеих сторон, провода или трубки; Негорючие пространства, которые распределят элементы электроустановки на расстоянии не менее 3 см от горючих элементов. Аналогичные меры следует предпринять и в случае подземной штукатурки.

Несмотря на это, в обязательном порядке следует учитывать следующие рекомендации:

  • Пункт 7.1.48. Бытовые электроприборы следует устанавливать от дверных проемов душевых кабин на расстоянии не менее 0.6 мес.
  • Пункт 7.1.50. Бытовые электроприборы, в том числе домкраты и рубильники, устанавливают от газопровода на расстоянии не менее 50 см.

Важно: Соблюдение правил монтажа необходимо не только для безопасности и эффективности работы электроприборов.
При новом подключении к электросети неправильное размещение электроприборов в доме или квартире может вызвать проблемы в оформлении разрешительной документации.

Запрещается переключение дымоходов и дымоходов элементами электроустановок.Если проход между комнатами в разных условиях, они будут склоняться в комнату с более суровыми условиями. И закройте изолирующей маской. Пересечение строительных элементов из горючих материалов с элементами электроустановки будет осуществляться путем защиты щелей от негорючих материалов. Избегайте прокладки труб на перекрытиях мостов. Не устанавливайте выключатели и розетки в ванных комнатах. Их необходимо устанавливать за пределами этих помещений.

Исключение составляют бритвенные станки.Если установлен аналогичный разъем, он будет запитываться от специального утвержденного изолирующего трансформатора, который имеет дополнительную изоляцию на вторичной стороне. Розетка обычно устанавливается на корпус трансформатора. Розетку рекомендуется оборудовать специальным выключателем, который позволяет подключать изолирующий трансформатор к сети только при использовании розетки. Эти розетки обычно устанавливают возле зеркала на высоте 2 м от пола.

Заключение

Больше полезной и интересной информации вы сможете найти, посмотрев видео в этой статье.">

Заключение

Более полезную и интересную информацию вы можете найти, посмотрев видео в этой статье.

При ремонте и замене электропроводки возникает вопрос: какой должна быть высота розеток от пола? Как установить переключатели высоко? Есть какие-то правила, регулирующие это?

Есть ли правила

В современных квартирах чаще всего можно увидеть один из двух вариантов:

  • советский - выключатель на высоте 160-180 см, розетки - 90 см,
  • европейский - выключатель на уровне 90 см, розетки на высоте 30 или 90 см.

Единых стандартов размещения электрооборудования в квартирах нет. Есть рекомендации СНиП и ПУЭ, но это только рекомендации, а не строгие требования. Регулируется расположение электрических розеток и выключателей в местах, где их неправильная установка может быть опасной, например, в ванной, душевой или на кухне возле газопровода.


Важно только, чтобы высота розеток и выключателей была такой, чтобы не было опасности повреждения и попадания воды.Поэтому, где их устанавливать, в большинстве случаев решать вам.

«Европейский стандарт»

Этим названием обозначено расположение электрооборудования в новых домах с ремонтом. Обычно выключатель располагается на высоте 90 см от пола, розетки - на высоте около метра и дополнительно на расстоянии 30 см от пола.

Не регулируется никакими стандартами; просто многие считают его более удобным, чем советский, который был принят в старых домах.Низко расположенным выключателем могут пользоваться даже дети, а розетки, установленные вплотную к полу, позволяют спрятать провода и удобно расположить оборудование с короткими шнурами питания.


Существует еще американский стандарт, согласно которому

  • розетки на высоте 30,5-41 см от уровня пола, рабочие поверхности,
  • , расстояние между ними 180 см, считая от дверного проема.
ПУЭ

регламентирует установку электрических розеток в ванных и душевых, а также их расположение относительно газопровода.


  • От душевой двери электрические розетки должны находиться на расстоянии не менее 0,6 м.
  • Запрещается их установка в банях, саунах, санузлах, душевых, кроме душевых и санузлов в квартирах и гостиничных номерах.
  • Электрооборудование от газопроводов размещается на расстоянии не менее 0,5 м.
  • Розетка в ванной подключается через устройство УЗО (устройство защитного отключения).
  • Каждая группа розеток в квартире по правилам также должна иметь свое УЗО.

Требования ГОСТ и СП

Расстояние от розетки до двери душевой кабины по ГОСТу также должно быть не менее 0,6 м.

Устанавливать розетки в квартирах и домах необходимо с соблюдением следующих правил:

  • на каждые 4 м периметра жилого помещения устанавливается одна электрическая розетка, а в коридорах - одна на каждые 10 кв.
  • расстояние до кондиционеров и электроплит не регламентируется,
  • в частном и односемейном доме количество розеток определяет заказчик (собственник).


В кухне бытовой техники много, поэтому розеток должно быть достаточно, чтобы не приходилось включать устройства, особенно мощные, через удлинитель. Традиционно их размещают на трех уровнях: 10-15 см, 110-120 см и 200-250 см от пола.

Для приборов, которые располагаются на столе или на других рабочих поверхностях, то есть для микроволновки, тостера, мультиварки и подобного малогабаритного оборудования, розетки размещают на высоте 20 см от рабочей поверхности или 110-120 см. от уровня пола.Этот уровень обусловлен габаритами кухонных гарнитуров, столешницы которых обычно имеют высоту 0,9 метра.

Рекомендуется устанавливать с защитными крышками возле гнезда электрической розетки. От раковины их делают на расстоянии примерно 80 см.


Для стиральных и посудомоечных машин и холодильников - 10-20 см от пола.

Розетки для кухонной вытяжки и светильников, встраиваемые в мебель, должны располагаться на высоте 2-2,5 м от пола, на расстоянии не менее 20 см от центра вытяжки.Расположенные на этом уровне розетки не видны с пола, они прячутся за шкафчиками, и чтобы добраться до них, достаточно просто встать на стул. Это удобно, так как они используются нечасто.

Розетки для встраиваемой техники обычно размещают на высоте 0,3-0,6 м от пола; вам не нужно устанавливать их непосредственно за оборудованием, чтобы к ним было легко получить доступ. Обычно для этого вырезают задние стенки шкафов и тумбы, но в современной мебели есть цоколь высотой около 12 см.В нем удобно размещать розетки, что примерно в 10 см от пола.

На кухне необходимо расположить розетки для электроприборов таким образом, чтобы не происходило перегрузок. Если установлены стиральная и посудомоечная машины, их можно подключать к одному УЗО, но включать их одновременно нежелательно. Для холодильника нужна отдельная линия с заземлением, подключать через удлинитель не стоит.

Примерное расположение розеток на кухне показано на рисунке.Если позволяет место, предусмотрите дополнительные углы, над обеденным столом, а если на кухне есть телевизор, то там, где он будет.


Ванная

Влажность в ванной всегда повышенная, поэтому здесь используется электрооборудование с повышенной влагозащищенностью - не ниже IP44, электрические розетки должны иметь брызгозащищенную крышку. Выключатели обычно устанавливают не внутри, а снаружи ванной.

Согласно Правилам установки электрооборудования, розетка должна находиться на расстоянии не менее 60 см от двери душевой кабины, такое же расстояние должно сохраняться от раковины.

Высота пола выбирается любой удобной, но нельзя ставить розетки в ванной на высоте менее 15 см от пола, чтобы в них не попала вода при возможной протечке.


Спальня

В спальне выключатели общего освещения удобно ставить по обе стороны от двухспальной кровати на высоте 0,7 м, чтобы можно было пользоваться, не вставая с места. Также рядом набор розеток, в которых можно включить лампы или лампу, стоя на прикроватных тумбочках, или поставить телефон на зарядку.

Еще одна на высоте 0,15-0,2 м над туалетным столиком для подключения фена, щипцы для завивки тоже пригодятся. Если спальня выполняет другие функции, розеток потребуется больше.


Прочие помещения

Если в комнате стоит рабочий, письменный или компьютерный стол, то розеток должно хватить для размещения всего необходимого оборудования и настольной лампы. Их устанавливают на высоте 0,15-0,2 м над столешницей и 30 см над полом.Для компьютера, телевизора, принтера и подобной стационарной техники розетки лучше разместить за ним. Это следует учитывать при разработке плана размещения этого электрооборудования.

В длинном коридоре переключатели желательно ставить на обоих концах. Устанавливая выключатель возле двери, учитывайте, в какую сторону он открывается.


Макет

Перед началом ремонтных работ укажите место для установки каждой розетки и выключателя.Необходимо составить схему, где будут указаны все электроустановки и каналы для проводов. Это поможет избежать ситуации, когда выключатель находится за шкафом или провод не доходит до электрической розетки.

На плане нужно указать

  • мест прохождения водо- и газопроводов,
  • окна и двери
  • размещение всей мебели,
  • местонахождение бытовой техники с наименованием,
  • дорожек электропроводки по стенам,
  • всех розеток, в том числе телефонных, кабельный интернет.
  • Все это нужно спланировать до того, как будут пробиты каналы в стенах.


Розетки и выключатели в разных комнатах

В помещениях различного назначения имеются рекомендации ПУЭ по размещению электрооборудования.

  • В производственных помещениях розетки делают на высоте 0,8-1 м от пола и на высоте 1,5 м, если провода подводятся сверху.
  • В детских учреждениях - розетки и выключатели на высоте 1.8 мес.
  • В остальных помещениях розетки устанавливают на высоте не более 1 м, выключатели - от 80 до 170 см.


Заключение

Размещение розеток и выключателей - это скорее вопрос удобства. Расстояние от пола строго не нормируется, но регулируются другие аспекты, такие как расстояние от душевых, раковин, газовых труб, от пола в ванной, связанные с электробезопасностью. Перед размещением электроустановок желательно составить схему, чтобы после завершения ремонта не было неприятных сюрпризов.

Позиционирующие переключатели и розетки на стене

Если ваш проект по благоустройству дома предусматривает добавление пристройки, отделку подвала или выполнение любой капитальной реконструкции, которая включает добавление электрических розеток и / или переключателей, вы должны учитывать их высоту и расположение относительно других структурное оформление территории.

Эта информация носит общий характер. В юрисдикции могут быть определенные строительные нормы и правила, касающиеся размещения электрических выключателей и розеток.Перед тем, как продолжить, всегда уточняйте у местного строительного отдела.

Рисунок 1 - Расположение электрических выключателей и розеток

На момент написания этой страницы Национальный электротехнический кодекс США не устанавливал минимальную или максимальную высоту для электрических переключателей или розеток в комнате.

Примечание: Если вы реконструируете или строите дом, чтобы обеспечить легкий доступ для людей в инвалидных колясках или мобильных самокатах, вам следует прочитать эти статьи .

Если вы строите пристройку или завершаете подвал или чердак, вам следует измерить размещение электрических выключателей и розеток (розеток) в жилых помещениях вашего дома. Снимите крышку, чтобы произвести измерение. Устанавливая электрические выключатели и розетки (розетки) на той же высоте, что и остальная часть дома, вы создаете единообразие и единообразие, чтобы добавление или отделка выглядела так, как будто она принадлежит.

Большинство электрических выключателей устанавливаются на высоте от 44 до 46 дюймов от нижней части электрического шкафа до верхней части готового пола.Электрические переключатели должны быть расположены так, чтобы обеспечивать:

  • Легкий доступ для поиска и работы. Внизу или наверху лестницы электрический выключатель должен находиться в таком положении, чтобы тот, кто не знаком с комнатой, мог найти выключатель.

Это может показаться странным, но люди - существа привычки. В лестничной клетке, у которой есть стены с обеих сторон, мы достигнем правого верха или низа лестничной клетки.

Когда мы войдем в темную комнату, мы автоматически найдем электрический выключатель.Большинство людей дойдут до внутренней стены справа, если двери нет и есть дверь с противоположной стороны от дверного проема с внутренней стороны.

Люди не ожидают, что электрические выключатели будут на внешней стене комнаты.

  • Не помещайте более 4 электрических выключателей в одну электрическую коробку. Это не правило кода, а правило здравого смысла. Более 4 переключателей, и вы никогда не вспомните, какой переключатель какой электрической цепью управляет.

Во-вторых, может быть сложно и дорого найти панели переключателей для более чем 4 переключателей вместе.

При обкатке электрооборудования учитывайте ширину дверных накладок. Расстояние от внешнего края обшивки до электрического выключателя должно быть не менее 2 дюймов. Обычно конструкция стойки для дверной коробки не позволяет вам разместить электрическую коробку переключателя близко к краю обшивки (как минимум, она должна быть толщиной в две стойки 2 × 4).Однако, если вы посмотрите на изображение выше (Рисунок 1), вы заметите, что используется исключительно широкая дверная обшивка.

Электрические розетки (розетки) следует размещать на расстоянии от 10 до 14 дюймов от верха пола до низа распределительной коробки.

Национальный электротехнический кодекс определяет, что у вас должна быть электрическая розетка (розетка) в пределах 6 футов от угла любой стены и не более 12 футов разделяющих розеток на той же стене ( 6/12, правило розеток ).Это, конечно, минимальные требования для жилой площади . Вы должны спланировать электрические розетки (розетки) в зависимости от того, какие приборы и устройства вы будете использовать в комнате, и их расположение.

Например, если вы планируете разместить медиацентр в углу комнаты, вам может потребоваться несколько дуплексных электрических розеток (розеток), обслуживающих эту зону.

Самый простой способ сохранить одинаковую высоту электрических розеток (розеток) и выключателей - это использовать два лома размером 2 × 4, один разрезанный по высоте нижней части электрического блока розетки (розетки), а другой разрезанный по высоте высота низа распределительной коробки переключателя, см. рисунок 2.

Использование 2 × 4 позволит вам на самом деле поставить электрическую коробку на верхнюю часть платы и приступить к ее установке гвоздями или винтами, не беспокоясь о том, что она могла сместиться вверх или вниз во время установки и всей электрической части. ящики будут на одинаковой высоте.

Рисунок 2 - Использование 2 × 4 для определения высоты электрических коробок

Какова минимальная высота AFF настенной электрической розетки в соответствии с правилами Нью-Йорка? | by Skwerl

Электротехнические нормы Нью-Йорка не определяют минимальную высоту монтажа.

Раздел 210.52 Электротехнического кодекса Нью-Йорка 2011 г.

Раздел 210.52 NEC (Национальный электротехнический кодекс) и Электротехнический кодекс Нью-Йорка (на основе NEC 2008 г.) не указывают минимальную высоту установки, но вы должны соблюдать требования к высоте установки местной электросети.

На основании исследования Скверла, Нью-Йорк не указывает минимум. Обычная высота настенной розетки составляет от 12 до 18 дюймов AFF (над чистым полом). В редких случаях розетки по-прежнему устанавливаются в плинтусах и в полу с соответствующими коробками / крышками.

Для «подсчета» розетки должны находиться на высоте менее 5–6 дюймов над полом. NEC 210.52 (4)

Требование Закона США об инвалидах.

Свод федеральных правил 28, часть 36 (Американский закон об инвалидах) в разделе 4.27.3 гласит, что электрические розетки и розетки для систем связи на стенах должны устанавливаться на высоте не менее 15 дюймов от пола. Однако исключение указывает, что это не применяется к розеткам, не предназначенным для использования жителями здания.Максимальная высота розеток и / или переключателей составляет от 48 до 54 дюймов, в зависимости от условий, см. Раздел 4.2.5 и 4.2.6 ADA.

Горизонтальное размещение (для справки)

NEC 210–52 Как правило, розетки в жилых комнатах должны устанавливаться так, чтобы ни одна точка вдоль линии пола (измеренная по горизонтали) в любом пространстве стены не находилась более чем на 6 футов от розетки в этом пространстве. Розетка должна быть установлена ​​в каждом стенном пространстве шириной 2 фута или более.

Местный закон № 39 от 2015 г. (внутр. № 433-A)

Местный закон о внесении поправок в административный кодекс города Нью-Йорка в отношении установки и обслуживания устройств безопасности электрических розеток и несанкционированного доступа. устойчивые сосуды в некоторых общественных частях многоквартирных домов.

электрическая - Какая стандартная высота розетки?

электрический - Какая стандартная высота розетки? - Обмен стеками товаров для дома
Сеть обмена стеков

Сеть Stack Exchange состоит из 177 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.

Посетить Stack Exchange
  1. 0
  2. +0
  3. Авторизоваться Зарегистрироваться

Home Improvement Stack Exchange - это сайт вопросов и ответов для подрядчиков и серьезных домашних мастеров.Регистрация займет всего минуту.

Зарегистрируйтесь, чтобы присоединиться к этому сообществу

Кто угодно может задать вопрос

Кто угодно может ответить

Лучшие ответы голосуются и поднимаются наверх

Спросил

Просмотрено 381k раз

Я устанавливаю розетки в своей комнате во внутреннем дворике.Какую стандартную высоту рекомендуется устанавливать над землей?

Создан 10 сен.

КорольКонгЛягушка

37322 золотых знака33 серебряных знака99 бронзовых знаков

6

Прямой ответ на ваш вопрос: «Не существует стандарта».Розетки можно устанавливать на любой высоте, удобной для предполагаемого использования. Единственное требование NEC состоит в том, что вы должны находиться в пределах 6 футов от розетки вдоль любой стены (12 футов между розетками, для непрерывного пространства стены в 2 фута или более, включая пространство вокруг угла, требуется розетка. 2. Обычная высота стенной розетки составляет от 12 до 16 дюймов до дна устройства. В редких случаях розетки по-прежнему устанавливаются на плинтусах и в полу с соответствующими коробками / крышками.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
