Накопитель для воды из скважины: варианты расположения и правила монтажа

Содержание

варианты расположения и правила монтажа

Организация автономного водопровода на загородном участке предоставляет возможность пользоваться благами цивилизации вне зависимости от наличия централизованных коммуникаций. Чаще всего в личных баньках устраивают систему холодного водоснабжения из скважины или колодца, а для обеспечения напора воды используется накопительная емкость. Она также требуется для сбора резервного запаса воды на случай перебоев с электроэнергией. Где лучше расположить накопительный бак для холодной воды, чтобы система банного водоснабжения работала исправно и не создавала владельцам проблем.

Накопительный бак в автономном водоснабжении

Индивидуальная система водоснабжения с накопительным баком устроена предельно просто. Воду из скважины или колодца качает насос, тип которого зависит от высоты уровня воды в источнике. В основном в загородных хозяйствах используются нешумные погружные насосы или станции с эжектором и собственным гидробаком.

Насосная станция хороша, если у загородной постройки имеется собственный подвал. Или на участке достаточно места для сооружения бытовки под ее размещение, т.к. это достаточно «звучное» оборудование. Зато покупка станции может избавить от установки накопительного бака, если ее встроенный резервуар будет отличаться достаточным для суточного потребления объемом.

Малопривлекательны в отношении звуковых помех и поверхностные насосы, но они ощутимо дешевле. Правда, воду они качают только из колодцев и скважин с высоким зеркалом воды или из расположенных рядом озер, прудов, рек. Для поверхностных насосов главное, чтобы разница высот между точкой забора воды из источника и точкой поставки в накопительную емкость не превышала 6-7м, что крайне редко встречается в реальности.

Благодаря включению в схему автономного водопровода накопительной емкости откачанная насосом вода поступает не сразу в краны, бак на банной печке, бойлер, душ, бачок унитаза и прочие водоразборные точки. Сначала вода накапливается в виде запаса, примерно равного объему накопителя. Резерв воды в накопительном баке дает возможность пользоваться одновременно несколькими сантехническими приборами. Без запаса воды нормальный для пользования напор был бы только в одном открытом кране, и то не факт.

В автономном водопроводе накопитель для холодной воды по идее выполняет функцию водонапорной башни. Запас воды к тому же позволяет разумно ограничить число включений/выключений насоса, что любой технике идет исключительно на пользу. Накопительный бак оснащают механическим, электронным или электрическим поплавковым клапаном, чтобы насосное оборудование не работало впустую, потому что:

  • когда накачанная в бак вода достигает предельного уровня, поплавок сигнализирует об отключении насоса;
  • когда уровень понижается, подается команда о включении насоса для пополнения израсходованного запаса.

Так исключается лишняя работа техники и переливы через край. Народные умельцы вместо клапана исхитрились использовать поплавковый механизм унитаза, который банально перекрывает отверстие для поступления воды при превышении необходимого объема. Включение/отключение насоса может осуществляться вручную либо автоматически. Еще потребуется реле «сухого хода» для остановки насоса в случае полного опорожнения накопительного резервуара.

В баке накопителе для запаса холодной воды есть отверстия, требующиеся для подключения трубопровода и для обеспечения нормального режима работы системы в целом, это:

  • отверстие для подключения подающей трубы. Перед вводом подающей трубы рекомендовано поставить сетчатый фильтр грубой очистки, чтобы механически предотвратить попадание в бак мелкой живности и крупных песчинок;
  • отверстие для трубы перелива, по которой выводятся излишки воды из резервуара в канализацию. Устраивают перелив на пару см ниже поплавкового клапана на случай, если последний по каким-то причинам не сработает;
  • одно или несколько отверстий для отходящих труб, питающих водонагреватель и точки разбора холодной воды. Зачастую они располагаются в нижней трети бака, но между дном накопителя и точками вывода должно быть не менее 10 см, чтобы неизбежный для грунтовой воды осадок не попадал в магистраль;
  • вентиляционное отверстие в крышке накопителя, если от проникновения в емкость пыли, насекомых и прочих загрязнений ее закрывает крышка.

Отверстие для ввода подающей трубы иногда устраивают в верхней части бака напротив места установки поплавкового клапана. Однако для полного слива воды из накопителя в целях консервации автономного водопровода отверстие входной трубы рекомендовано располагать в нижней зоне резервуара. Его еще нужно оборудовать сливным вентилем. Если нижнее расположение входа подающей трубы невозможно применить по каким-либо техническим причинам, то для консервации водопровода с накопительным баком потребуется дополнительное отверстие для слива.

Способы установки накопительных резервуаров

От местоположения резервного бака зависят тип разводки водопровода и набор оборудования, требующийся для безотказной работы системы холодного водоснабжения бани. В малоэтажном строительстве применяются два главенствующих варианта сооружения водопроводов с накопителем, это:

  • верхняя схема, согласно которой резервный бак устанавливают на максимально возможной наивысшей площадке: на плоской кровле, специально возведенной эстакаде, на кронштейнах под потолком, бетонном подиуме внутри или снаружи постройки, чердаке и др. Высота установки накопителя в верхней схеме – параметр, принимаемый согласно индивидуальным техническим условиям. Накопители круглогодичных водопроводов в обязательном порядке утепляются, если их установка производилась в неотапливаемом помещении;
  • нижняя схема, согласно которой резервуар для холодной воды зарывают в грунт в подвале строения или на участке, если из емкости предполагается забирать воду для полива и прочих хозяйственных нужд. Для устройства круглогодичного водоснабжения накопитель заглубляют ниже зоны промерзания, для летнего водопровода бак достаточно расположить так, чтобы между его верхней плоскостью и земной поверхностью было по минимуму 0,5 м. Следует также предусмотреть нижний ввод входящей трубы и установить на нее сливное устройство.

Зачастую самостоятельные домашние мастера отдают предпочтение верхней схеме. Водопровод с верхним накопителем проще соорудить своими руками, да и расходов он не потребует поменьше, чем подземный. Вода по водоразборным точкам распределяется самотеком без дополнительных устройств, стимулирующих ее движение. Единственным минусом верхней схемы признают довольно слабый напор, зависящий от высоты установки накопительного резервуара. Для создания напора в 0,1 атмосферу, бак нужно будет поднять на 1м, для 0,5 атм. на 5 м. Не забываем, что для работы для работы стиральной машины, например, нужно давление водяного столба в 1 атм.

Водопровод с нижним расположением накопителя порой относят к системам с пневматическими способностями. Насос нагнетает в подземную емкость воду, от чего сжимается имеющаяся там воздушная подушка. Когда вода в резервуаре достигнет определенного уровня, сжатый воздух начнет выталкивать ее наверх к водоразборным точкам. Правда, на пневматические способности водопроводов с нижней разводкой полагаются редко. Уж слишком они незначительны. Чаще всего для подачи воды со стабильным давлением из нижнего накопительного бака используется дополнительный, установленный прямо в емкость погружной насос дренажного типа с поплавковым сигнализатором.

Оптимальный материал для накопительного бака

Объем накопительной емкости должен быть равен разовому потреблению воды. В данном аспекте предпочтения у всех различаются. Потому приемлемая вместимость резервуаров колеблется от 100 до 1000л. Требования к накопительным бакам для холодного водоснабжения определяют предстоящие эксплуатационные условия. В любом случае емкость должна быть герметичной, износостойкой, устойчивой, инертной по отношению к химическим и биологическим загрязнителям.

В качестве накопителя в организации автономного водоснабжения можно использовать:

  • самодельный сварной бак с крышкой или без нее, если качество воды не слишком беспокоит владельцев летней дачи;
  • заводскую непрозрачную пластиковую емкость, вместо которой вполне допустимо применение еврокубов, соединенных между собой трубами;
  • бетонную полость, залитую в подземную или надземную опалубку.

Своими руками бак можно сварить из листовой стали, алюминия, из обрезка трубы большого диаметра. Бюджетную альтернативу представит металлическая бочка или старая ванна с хорошо сохранившейся эмалью, если планируется организация временной системы летнего водоснабжения с верхним накопительным баком. Для нее все-таки нужно будет сделать крышку с вентиляционным отверстием.

Материал накопителя подбирается, исходя из места его установки:

  • в верхней схеме может быть использован готовый пластиковый бак или металлическая емкость собственного изготовления. Конструкцию, на которую будет водружен накопитель, следует предварительно усилить, ведь ей предстоит держать на себе от 100 до 1000 кг дополнительного веса. Если бак расположен снаружи, его нужно тщательно прикрепить к эстакаде, чтобы после слива воды пустой резервуар не перевернуло ветром;
  • в нижней схеме банного водоснабжения с накопительным баком лучшим выбором будет готовая емкость из пищевого пластика или еврокубы. Отлично подойдет резервуар с бетонными стенками, который также может служить защитной «скорлупой» для пластикового бака. Бетонная защита защитит опустошенное или наполовину пустое пластиковое изделие от давления грунта. Т.е. два в одном – идеальный выбор.

Если владельцы стационарного банного водопровода с нижним накопителем на несколько дней зимой покинут любимое поместье, воду из подземного резервуара можно не сливать. Она не зацветет, потому что ее окружение напоминает термос, и не замерзнет, т.к. бак находится ниже горизонта промерзания. А вот чистка подземного бака может создать проблемы, если емкость не оборудовать люком для обслуживания и не подвести входную трубу на уровне дна емкости.

Мембранный гидроаккумулятор вместо накопителя

Гидроаккумулятор с мембраной – высокотехнологичный потомок обычных накопителей. Стоимость у него не слишком гуманная, но все вопросы с подачей, запасом воды и обеспечением напора он решает самостоятельно. Мембранный бак представляет собой металлическую емкость, разделенную внутри на две части эластичной мешкообразной перегородкой-мембраной. В одну из частей бака закачан воздух или азот. Традиционно у газообразной среды давление 2 атмосферы, но его можно регулировать.

Когда насос работает, вода заполняет вторую часть емкости, растягивает мембрану и сжимает газообразную среду, которая при открытии крана выталкивает воду к точкам потребления. Заполненный согласно заданным параметрам гидроаккумулятор автоматически отключает насос. При опорожнении емкости и сопутствующем падении давления в резервуаре автоматика снова включает насосное оборудование.

Мембранный бак монтируют перед разветвлениями трубопровода. Его можно установить в кессоне скважины, в приямке колодца или непосредственно в бане. На входе в емкость должен быть обратный клапан, исключающий стекание закачанной воды обратно в источник, на выходе манометр для проверки давления. Для вывода воздуха из системы гидроаккумулятор оборудуется автоматическим клапаном. Работает мембранная емкость в динамическом режиме, потому слишком большими внутренними объемами ее можно не увлекаться.

Гидробак мембранного типа – вещь весьма полезная в хозяйстве, но недешевая. За его монтаж и настройку не стоит браться, не имея в этом деле опыта. Неправильная настройка давления может повлечь разрыв мембраны. Крепление вибрирующего в работе прибора должно быть весьма надежным. Без знания технологических тонкостей подключения бак будет беспокоить довольно неприятным звуком. А вот собственноручная установка обычного накопительного бака для подачи в баню воды очень даже рекомендована и экономически оправдана.

Порядок установки простого верхнего накопителя

Разберем распространенный вариант с расположением накопителя на чердаке. Значит, сами делаем или выбираем емкость, которая сможет пролезть в чердачный люк или окошко. Ограничения по объему и габаритам не страшны тем, кто еще в процессе строительства продумал схему сооружения водопровода.

Тогда емкость можно заранее установить на верхнее перекрытие, если она не будет помехой строительству стропильной системы.

Теперь в подробностях разберем, как надо устанавливать и подключать бак для холодной воды в круглогодично действующую баню:

  • предварительно укрепим основание, уложив на балки верхнего перекрытия толстые доски;
  • устанавливаем емкость на положенное ей место;
  • монтируем поплавковый клапан. Для этого отмечаем точку, отступив от верхнего края емкости 7-7,5 см, и вырезаем отверстие необходимого нам размера. Вставляем хвостовик клапана в сформированное отверстие, предварительно надев на него пластиковую шайбу. С другой стороны стенки бака надеваем сначала пластину жесткости, потом вторую шайбу и наворачиваем гайку. Затягиваем крепеж и приворачиваем к хвостовику соединитель, чтобы можно было подключить подающую трубу;
  • сверлим отверстия для отходящих труб согласно их размерам. С внутренней стороны бака вставляем в каждое отверстие соединитель с пластиковой шайбой. Резьбу укрепляем путем наворачивания двух-трех слоев ФУМ-ленты, после чего надеваем шайбу и накручиваем гайку;
  • в каждую отходящую трубу врезаем запорный вентиль;
  • делаем перелив, для чего отмечаем точку на 2-2,5 см ниже точки разметки поплавкового крана и сверлим отверстие. Труба перелива отводится в канализацию, крепим ее к баку соединителями по аналогии с предыдущим;
  • подводим к баку трубы и фиксируем их компрессионным методом. Вновь созданные участки трубопровода крепим к стенам или балкам;
  • заполняем накопитель водой с целью проверки герметичности соединений, заодно регулируем положение поплавка в соответствии с положением перелива;
  • утепляем емкость, прикрепив вокруг к стенкам длинные обрезки полистирола или обернув минеральной ватой.

Видео-инструкция по установке подземного накопителя

Вот таким демократичным способом можно организовать холодное водоснабжение с накопителем для баньки. По сути это общие рекомендации – своеобразная информация к размышлению, которую следует корректировать согласно техническим особенностям строения.

Накопительный бак для воды в частном доме

Одной из самых неприятных бытовых проблем является отсутствие воды в кране. Легко пережить отсутствие света или газа, однако вода – это обязательный компонент жизни человека, и когда ее нет или мало, начинаются проблемы. Можно держать постоянно в доме несколько емкостей с водой, например пластиковые бутыли, однако куда практичнее определить, какой нужен накопительный бак для водоснабжения и схема системы для частного дома, чтобы не терять в комфорте и продолжать пользоваться бытовыми приборами и раковиной с ванной, как ни в чем не бывало.

Зачем нужен и как им пользоваться

Если по каким-то причинам не работает насос в системе автономного водоснабжения, или нет напора в централизованном городском водопроводе, то подавать ее в раковину или бачек унитаза можно из предварительно набранной резервной емкости. Проще говоря, лучше всегда иметь в доме запас питьевой воды и использовать ее в экстренных ситуациях.

Для удобства пользования резервным запасом воды накопительную емкость необходимо интегрировать в водопровод так, чтобы она или автоматически использовалась в отсутствии внешнего напора, или ее можно было задействовать простым поворотом вентиля.

Есть масса вариаций, как установить и подключить накопительную емкость, в зависимости от типа источника воды, возможного расположения емкости и даже планировки дома. Достаточно выбрать подходящий вариант и определиться с типом самого аккумулирующего бака.

Типы

Накопительной емкостью может выступать емкость с достаточным внутренним объемом, выполненная из материала стойкого к коррозии и безопасного для хранения питьевой воды. Используются такие материалы как:

  • поливинилхлорид;
  • сшитый полиэтилен высокого или низкого давления;
  • полипропилен;
  • нержавеющая сталь;
  • сталь с покрытием водонепроницаемыми лаками и керамическими покрытиями.

Пластиковые баки

Оцинкованная сталь хоть и обладает стойкостью к коррозии и водонепроницаема, однако со временем защитный слой цинка может истончиться, особенно в местах соединения и сварки.

По конструкции выделают:

  • открытые емкости, у которых имеется горловина с крышкой или без, но с герметичными стенками и дном;
  • закрытые полностью герметичные емкости мембранного типа.

В первом случает все просто, весь внутренний объем заполняется водой и при необходимости сливается через патрубок, закрепленный в самой нижней точке.

В случае с мембранными аккумулирующими баками полезный объем как минимум на треть меньше объема всей конструкции. Часть объема отводится под воздушную камеру, отделенную от воды с помощью прочной эластичной мембраны. По мере наполнения емкости водой мембрана давит на воздушную камеру, создавая избыточное давление. Когда требуется получить воду обратно, открывается вентиль, и она поступает в водопровод под действием накопленного давления.

С нижним или верхним расположением

Есть три варианта подключения накопительной емкости и использования запаса воды:

  • Верхнее расположение емкости. В этом случае забор воды осуществляется под действием силы гравитации. Чем выше расположен гидроаккумулятор по отношению к потребителю, тем сильнее напор воды. Каждые 10 метров высоты добавляют 0,1 атмосферу, или примерно 1 бар.
  • Нижнее расположение простой накопительной емкости. Гравитация уже не поможет, и для подачи в водопровод используется насос, поднимающий давление до оптимального уровня.
  • Аккумулирующие емкости мембранного типа сами по себе создают требуемое давление для подачи воды. Нижнее расположение на уровне потребителя для них является оптимальным, так как от установки на чердаке или вышке никакого преимущества не будет.

Как определить оптимальный вариант?

Если дом с несколькими этажами и есть возможность расположить накопительный бак на чердаке, то это позволит обойтись без дополнительной установки насоса, и не нужно тратиться на дорогостоящий мембранный бак. Фактически это аналог водонапорной башни. Однако поднять емкость так высоко, чтобы обеспечить комфортный напор на уровне 2-2,5 атм. все равно сложно. Тем более что встает вопрос об утеплении бака, чтобы в зимний период вода в нем не замерзала.

В случае аварийного отключения воды имеющегося давления в 0,2-0,3 атм. будет вполне достаточно, чтобы воспользоваться смесителем в раковине, унитазом или даже душем, однако не получится задействовать часть бытовой техники, например стиральную машинку или посудомойку, которым требуется большее давление для срабатывания электромагнитных клапанов.

Установка емкости в уровень с потребителем подойдет в тех случаях, когда нет возможности поднять бак на чердак или хотя бы на этаж выше. Это же относится и установке накопительного бака в квартире. Потребуется небольшой насос для подачи воды в водопровод под давлением. Для обеспечения адекватного режима работы насосу потребуется расширительный мембранный бак.

Аккумулирующий бак с мембраной отлично подойдет для хранения запаса воды как при использовании централизованного водопровода, так и в автономной системе. При этом он не требует дополнительного оборудования или верхнего расположения. Однако его стоимость значительно выше, чем любой обычной накопительной емкости даже в сочетании с простым насосом.

Объем бака

В случае проблем на линии городского водопровода и отключения воды обычно ремонтные работы выполняются за день-два. Однако аварии случаются и на праздники, и в местах, где быстрый ремонт попросту невозможен, тогда придется ждать куда дольше. Оптимальным будет запас воды на 2-3 дня из расчета использования туалета, поддержания личной гигиены и приготовления пищи.

На семью из трех человек вполне достаточно 100 литров в день при использовании воды в эконом режиме. Для одной стирки требуется приблизительно 80 литров воды, точнее можно узнать в паспорте к стиральной машинке. Аналогично для посудомойки.

Получается, что на 2-3 дня при использовании бытовой техники надо искать накопительную емкость объемом не менее 500 литров, половина кубического метра.

Однако есть ряд ограничений:

  • Чем больше объем воды и накопительной емкости открытого типа, тем быстрее она начнет зарастать осадком. Не рекомендуется использовать в быту емкости объемом больше 200-250 литров для долговременного хранения воды.
  • Следует учитывать запас прочности перекрытия и несущих стен. Установку бака нужно закладывать еще на стадии проектирования дома.
  • При использовании автономного водоснабжения объем накопительного бака, особенно мембранного типа, не должен превышать дебета скважины. Если это правило не получается соблюсти, то обязательно нужна защита насоса от холостого хода.

Накопительные баки мембранного типа ограничены в своем объеме и не способны отдать весь запас сохраненной жидкости. Для формирования запаса свыше 300 литров придется подключить несколько баков меньшей емкости параллельно друг другу.

Общие правила подключения

Устанавливается бак с водой на подготовленной площадке: бетонном основании, перевязанном с фундаментом, или усиленной металлической раме из профилированной трубы. Конструкция должна выдержать полуторный вес бака и воды в нем при полном заполнении.

Входной патрубок может быть любого подходящего диаметра, подача воды происходит под давлением. Выходной патрубок и трубу к водопроводу выбирают диаметром в полтора-два раза больше чем сечение основной линии. Оптимальный размер 32 мм.

Утепление даже самое качественное лишь замедляет снижение температуры в баке. Для предотвращения замерзания воды при установке емкости на неотапливаемом чердаке или на крыше следует использовать любую подходящую систему подогрева труб и самого накопителя.

С централизованным водоснабжением

Любой тип подключения накопительной емкости требует наличия обратного клапана на вводе в дом или квартиру. Именно клапан будет препятствовать вытеканию запасенной воды обратно в трубопровод, а не к потребителю.

Верхнее подключение

Бак устанавливается под потолком первого этажа, этажом выше санузла и кухни или на чердаке. У бака должен быть штуцер в верхней части для подачи воды, еще один чуть выше для сброса в канализацию при переполнении и штуцер в самой нижней части для забора воды.

Уже после ввода фильтра грубой очистки запорного вентиля, счетчика и обратного клапана устанавливается тройник, от которого труба идет к входному патрубку бака, перед штуцером устанавливается запорный вентиль или управляемый клапан.

К выходному штуцеру подсоединяется запорный вентиль и опускается труба обратно к водопроводу, с которым соединяется посредством тройника.

Шланг для сброса излишков опускается в канализацию или выводится за пределы дома в палисадник или дренажную систему.

Для контроля наполнения используется механический клапан с поплавком, аналогичный тем, что используются в бачке унитаза.

Чтобы воспользоваться запасенной водой, достаточно открыть выходной вентиль.

Нижнее подключение

Подключение выполняется идентично первому варианту. Однако на выходе необходимо установить насос для создания в водопроводе дополнительного давления. Перед каждым использованием воды придется включить предварительно насос.

Упростить жизнь поможет готовая насосная станция или дополнение насоса расширительным баком мембранного типа и реле давления.

Нижнее подключение накопительного бака с мембраной

Для подключения бака используется всего одна труба, подсоединенная к водопроводу через тройник с вентилем. Врезка осуществляется так же после фильтра, счетчика и обратного клапана.

Перед использованием необходимо настроить давление в воздушной камере. Делать это необходимо строго в соответствии с инструкцией к выбранной модели. Предварительно изучается нормальное давление в водопроводе, притом с учетом колебаний в течение суток. Берется в итоге среднее значение, которое используется для настройки бака. Только так получится использовать максимум полезного объема бака.

Для автономного водоснабжения

Как и в случае с централизованным водопроводом имеется несколько вариантов подключения.

Водонапорная башня

Накопительный бак устанавливается на уровне 15-20 метров над уровнем земли на укрепленной вышке или чердаке. Вода от скважинного насоса или насосной станции подается непосредственно в бак, а уже с него раздается в санузел и на кухню в доме. Давление в системе обеспечивается перепадом высот между уровнем воды в баке и краном смесителя в доме.

Недостатком является постоянный проход через бак воды, что вызовет со временем накопление осадка, даже если предварительно установить фильтрующую систему.

Преимущество в простоте конструкции и минимуме дорогостоящих элементов, за исключением самой конструкции башни и обязательного утепления бака для защиты от замерзания даже при его размещении на чердаке.

Нижнее подключение накопительного бака

Емкость устанавливается вровень с насосной станцией или на первом этаже в доме. Наполняется она во время обычной работы насоса за счет воды из скважины. Ограничителем является поплавковый выключатель.

Подобный вариант спасает при чрезмерном потреблении воды и снижении уровня воды в скважине или колодце. Однако бесполезен при выключении электричества, так как для подачи конечному потребителю воды из запаса требуется насос.

Схема нижнего подключения накопительного бака

Мембранный аккумулирующий бак

Мембранный бак для хранения запаса воды устанавливается после насосной станции и обратного клапана, с нижним подключением. Если насосная станция по какой-то причине не работает и не поддерживает давление в системе, то вода поступает с аккумулирующего бака.

Как устроена система водоснабжения частного дома с накопительной емкостью

Чтобы на загородный участок в полном объеме постоянно поступала вода для бытовых и хозяйственных нужд, желательно сразу монтировать систему водоснабжения частного дома с накопительным баком и насосом. Такая магистраль позволит хозяевам коттеджа пользоваться удобствами без подведения к поселку коммунальных сетей.

Принцип работы и устройство

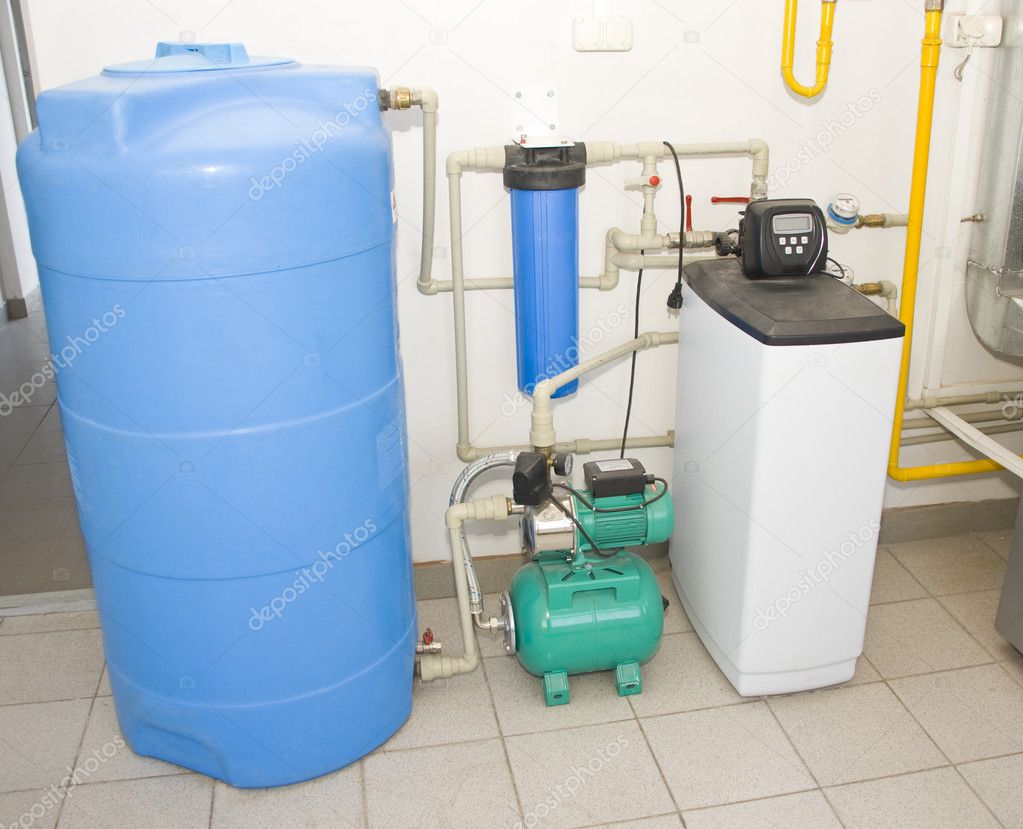

Схема водоснабжения с накопительным баком

Магистраль работает по принципу насосной станции:

  • В накопительный резервуар из источника (скважины/колодца) поступает вода. Она набирается до тех пор, пока поплавковый выключатель не среагирует на предельно высокий уровень. Жидкость подается при помощи насоса.
  • Как только вода достигает предельной верхней отметки, агрегат отключается, а накопительная ёмкость постоянно поддерживает запас жидкости в системе.
  • При открытии крана в доме вода начинает поступать в трубы магистрали. Накопитель опустошается частично или полностью.
  • Поплавковый выключатель запускает в работу насос и тот снова закачивает жидкость в резервуар до верхнего предела.

Система водоснабжения с накопительным баком хороша в таких ситуациях:

  • низкая производительность автономного источника на участке;
  • наличие централизованной магистрали, но подача воды по часам;
  • автономная система водоснабжения, работающая от электричества, но при этом электроэнергию подают на поселок с перебоями.

Накопительный резервуар станет настоящей панацеей для жильцов загородного дома.

Водонапорный бак частного дома

Вступление

Выбор для своего частного дома или дачи, системы автономного водоснабжения, чаще приходится делать из-за отсутствия центрального водоснабжения в посёлке. Альтернатив такого выбора не существует. Однако схему автономного водоснабжения вы всегда выбираете сами.

Гравитационная схема водоснабжения

Гравитационная или безнапорная или самотёчная схемы водоснабжения, устроена таким образом, что вода самостоятельно, под действием только силы тяжести, растекается по водопроводу дома.

Являясь альтернативой напорной системы, гравитационно-самотёчная схема, во-первых, частично не зависит от наличия электричества, во-вторых, проще монтируется, в-третьих, меньше стоит.

Принцип гравитационной схемы водопровода внутри дома, в установке объемного бака на высокой точке дома, например, чердаке, и растекании воды по водопроводу под действием силы тяжести.

Относительный недостаток водопровода дома из напорного бака, это этап наполнения бака. Чтобы наполнить бак и пополнять запас воды в баке потребуется работа насоса, который доставит воду от источника водоснабжения до бака.

Однако для наполнения бака, во-первых, насос не обязательно монтировать на постоянной основе, во-вторых, насос не будет работать постоянно, в-третьих, автоматика такой схемы совсем несложная.

Все эти обстоятельства оставляют безнапорную схему водопровода в ранге популярной и востребованной в частном домостроении.

Недостатки использования напорного бака

Для любой схемы водоснабжения можно найти недостатки. Не исключение использование напорного бака.

  • Во-первых, установка бака потребует усиления или, по крайней мере, дополнительного расчета конструкции дома и возможно, её усиления.
  • Во-вторых, в доме без отопления, бак потребует слива воды из бака перед зимним периодом.
  • В-третьих, даже в отапливаемых домах, чердаки редко обогреваются, поэтому придётся позаботиться об утеплении напорного бака.
  • В-четвёртых, водонапорный бак частного дома НЕ исключает устройство автономного источника водоснабжения со всеми вытекающими работами обустройства источника.

Из чего делают напорный бак

При всех существующих предложениях рынка, классическим вариантом остается стальной водонапорный бак.

Сваривают бак из стальных листов, придавая ему форму прямоугольника или цилиндра. Лучший вариант для долговечности и качества воды в доме, это бак из листов нержавеющий стали. Более дешевая альтернатива бак из стальных листов с обязательно окрашиванием поверхности внутри и наружи бака масляной краской.

Где ставят?

Местом установки бака, обычно выбирают чердак. Это самая высокая точка дома, обеспечивающая гравитационное растекание воды по системе. Так как чердак редко отапливается, бак и его обвязку хорошо утепляют.

Неплохой вариант, сделать для бака короб из пенопласта или твердого утеплителя. Температура в таком коробе не должна опускаться ниже 5˚C.

Какой объем бака?

Объём бака рассчитывают из условий расхода воды. Принимаем, что в день человек потребляет 200 литров воды. Для семьи из трёх человек, нужен объём воды 600 литров в день.

Бак должен обеспечить занос воды больший, чем расход воды в день на 20% при ручном пуске заполняющего насоса или 5% при автоматическом запуске насоса.

Значит, для семьи из трёх человек нужен бак минимального объёма 720 или 630 литров. Мы знаем, что объем 1 кубический метр равен 1000 литрам воды. Значит, бака с размерами 1×1×1 метр, хватит на семью их трёх человек в запасом.

На фото стандартный бак под названием «Еврокуб» объемом 1000 литров, есть варианты с обогревом.

Схема сборки и обвязки водонапорного бака

Вариант ручного наполнения бака водой, не рассмариваем, как НЕ реальный. Значит, в сборке самотёчного водопровода с баком, нужно продумать подачу воды от источника с её подъёмом до бака. Включение пополнения бака может быть ручное или автоматическое.

Вода поступает в бак от скважины или колодца. Для заполнения и пополнения бака достаточно недорогого насоса типа «Малыш». На подающую трубу водопровода необходимо установить обратный клапан.

Обычно (необязательно), обвязку бака делают стальными оцинкованными трубами, если бак сделан из стали диаметров 15-20 мм или пластиковыми трубами, если бак из пластика.

Обязательными элементами бака, являются:

  • Вентиляционные вырезы: обеспечивают проветривание воды в ёмкости;
  • Сигнальная труба: не дает баку переполниться;
  • Поплавок: для автоматического отключение/включение подающего насоса.
  • Поддон: защищает дом от протечек.

Вывод

В завершении статьи остается добавить. Надеюсь, эта небольшая статья познакомила вас с безнапорной системой водоснабжения дома и вы поняли, что такое водонапорный бак частного дома.

От того, насколько грамотно спроектирована и надежно смонтирована схема водоснабжения частного дома, зависит комфорт всех, кто в нем проживает. Во многих случаях у владельца существует выбор между несколькими альтернативными вариантами. Для того, чтобы не отдавать предпочтение одному из них вслепую, важно тщательно изучить все особенности, преимущества и недостатки.

Типы водоснабжения

Выбор типа водоснабжения дома или, говоря проще, определение, откуда, собственно, будет поступать вода к дому, зависит от индивидуальных условий.

Центральное водоснабжение дома

Техническое исполнение такой системы проще всех остальных вариантов. По сути, необходима установки врезки в общий трубопровод и схема разводки водоснабжения в доме, составленная с соблюдением размеров и с указанием всех точек водопотребления. В соответствии с ней монтируется трубопровод внутри помещения. От общего трубопровода можно завести на свой участок горячую и холодную или только холодную воду. Во втором случае в схеме следует предусмотреть водонагревательное оборудование.

Какой водонагреватель лучше — проточный или накопительный?

Все перечисленные выше варианты возможны только в одном случае – если в относительной близости к дому находится водопроводная магистраль.

Несмотря на легкость, схема водоснабжения от центрального водопровода имеет и свои недостатки:

  • периодически наблюдающееся снижение напора вплоть до полного прекращения подачи воды в часы пикового потребления,
  • зависимость от работы оборудования коммунальных служб (воду отключают из-за аварий или во время опрессовки),
  • необходимость ежемесячной оплаты и контроля расхода жидкости.

К плюсам такого варианта кроме легкости монтажа следует отнести невысокую стоимость реализации проекта (минимум необходимого оборудования), а также независимость подачи воды от электроснабжения. Ну а к его минусам относится необходимость получить на врезку в магистральную трубу соответствующее разрешение.

Автономное водоснабжение дома

Автономная схема водоснабжения в доме предусматривает использование отдельного источника, находящегося на территории участка или недалеко от него. В качестве такого источника могу выступать:

  • колодец,
  • скважина на песок (в том числе, так называемый абиссинский колодец или скважина-игла),
  • артезианская скважина, добывающая жидкость из известкового водоносного слоя.

Виды источников водозабора и их глубина

Каждый из этих вариантов с его преимуществами и недостатками заслуживает отдельного пристального внимания.

Колодцы

Для того, чтобы вода в колодце была высокого качества, важно соблюсти определенные требования:

  • найти оптимально подходящее для рытья колодца место (высокое содержание жидкости в водоносном слое, удаленность от дома, позволяющая исключить вероятность разрушения, отсутствие в радиусе 50 метров возможных источников загрязнения, включая свалки, выгребные ямы, септики и пр.),
  • установить надежные и защищающие от попадания в воду верховодки, большого количества песка и глины стены,
  • обеспечить защиту зеркала от пыли и мусора, установив плотно закрывающуюся крышку.

Колодец не оставит вас без воды даже при перебоях с электричеством

В то же время даже при условии соблюдения этих требований перед тем, как использовать дома воду для приготовления пищи и питья, лучше сделать лабораторный анализ. Его результаты не только станут гарантией соответствия качества воды санитарным требованиям и нормам, но и помогут правильно подобрать элементы системы очистки.

Качество воды в колодце при прочих равных условиях обычно ниже, чем в скважине. Кроме того, не всегда колодец обладает требуемой производительностью. Для того, чтобы не возникало дефицита воды, рекомендуется при рытье добиваться наличия на дне трех ключей.

Преимуществом колодцев является совмещение автоматической подачи воды и возможность при отсутствии электричества достать жидкость вручную с помощью ведра. Даже при длительном перерыве в электроснабжении дом не останется вовсе без воды.

Скважины на песок

Скважина на песок

Скважина на песок отличается небольшой глубиной по сравнению с артезианской. Благодаря этой особенности ее несложно сделать на участке самостоятельно. Эта возможность является существенным преимуществом, поскольку позволяет сэкономить средства на реализацию проекта.

Недостатками скважины на песок являются:

  • недолговечность (срок службы обычно составляет немногим более 6-7 лет),
  • возможность заиливания,
  • не слишком высокая производительность.
Артезианские скважины

Бурение таких скважин осуществляется на глубину 50-150 метров и даже более, поэтому должно осуществляться профессионалами с применением спецтехники и с предварительным получением разрешения на работы. Привлечение специалистов потребует вложения средств, однако такой источник будет служить до полувека и более, поэтому все траты можно читать долгосрочной инвестицией.

Артезианская скважина высокопроизводительна. Известковый слой, из которого она поднимает воду, расположен глубоко, поэтому в него не попадают токсичные вещества с поверхности. К особенностям следует отнести обычно повышенную жесткость воды из артезианской скважины, однако этот недостаток легко исправляется при включении в схему фильтра-умягчителя.

Для тех, кто хочет знать больше о том, что это такое, артезианская скважина, у нас есть отдельная статья на сайте.

Как происходит бурение скважин на песок и какими способами это делается, описано на этой странице.

О видах насосов для частного дома и дачи мы рассказали .

Оборудование для автономных систем водоснабжения частных домов

Насосы

Любая схема автономного водоснабжения включает в себя насосное оборудование.

Оборудование для водоснабжения частных домов — насосные станции и глубинные погружные насосы

  • Для колодца могут использоваться в зависимости от его глубины, как погружные, так и поверхностные насосы. При выборе следует помнить о необходимости защиты поверхностного оборудования от промерзания, если планируется использовать автономный водопровод загородного дома в холодное время года.
  • Скважины-иглы из-за небольшого диаметра обсадной трубы могут оснащаться только поверхностными насосами.
  • Глубина артезианских скважин требует применения только погружного перекачивающего оборудования.
  • Насосные станции представляют собой комплекс оборудования (перекачивающий агрегат, гидроаккумулятор, манометр, реле давления и реле «сухого» хода), однако, они могут применяться лишь для неглубоких источников.
Приспособления для корректировки работы систем водоснабжения

Для получения запаса воды в доме на случай аварии и для корректировки работы системы (предотвращение частого включения насоса, обеспечение оптимального напора) может использоваться схема водоснабжения дома с накопительным баком или с гидроаккумулятором.

На фото автономная система водоснабжения загородного дома в двух вариантах

  • Накопительный бак работает по принципу напорной башни и представляет собой емкость (для дома с постоянным проживанием подойдет объем около 200 литров) с соответствующим оснащением:

— входящий трубопровод,

— трубопровод подачи воды в дом,

— слой утеплителя,

— обогревающие ТЭНы,

— трубопровод слива при аварийном переполнении емкости,

— поплавковый контроллер уровня.

Схема водоснабжения дома с накопительным баком предусматривает установки емкости выше всех точек водопотребления, например, на чердаке или ином возвышении.

Система водоснабжения частного дома с накопительным баком

  • Гидроаккумулятор – более совершенное устройство, позволяющее устанавливать оптимальный режим работы, в том числе, настройку реле давления в соответствии с особенностями системы и требуемыми параметрами (необходимый напор воды). Схема водоснабжения частного дома с гидроаккумулятором не требует подъема накопителя на высоту, избыточное давление обеспечивается сжатым воздухом. Гидроаккумулятор устанавливается в отдельном отапливаемом помещении рядом со скважиной, в подвале дома или в кессоне.

Схема водоснабжения для дома из скважины с гидроаккумулятором

Если вы также планируете монтаж отопительной системы, то не забудьте про расширительный бачок для отопления закрытого типа.

У нас есть дополнительный материал на тему, как реализуются схемы подключения гидроаккумулятора.

А о том, какими способами может проводиться очистка воды из скважины, читайте в отдельной статье сайта.

Кессоны

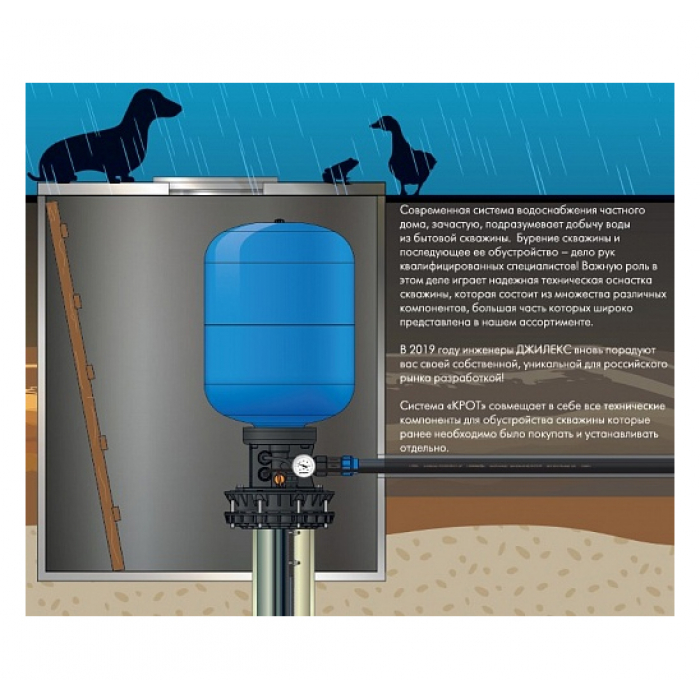

Кессон представляет собой пластиковую «камеру», устанавливаемую в устье скважины и защищающую его и установленное перекачивающее и накопительное оборудование системы от внешнего воздействия, в первую очередь – от замерзания. Кессон является надежной альтернативой отдельно стоящей отапливаемой насосной.

Кессон

Система фильтров

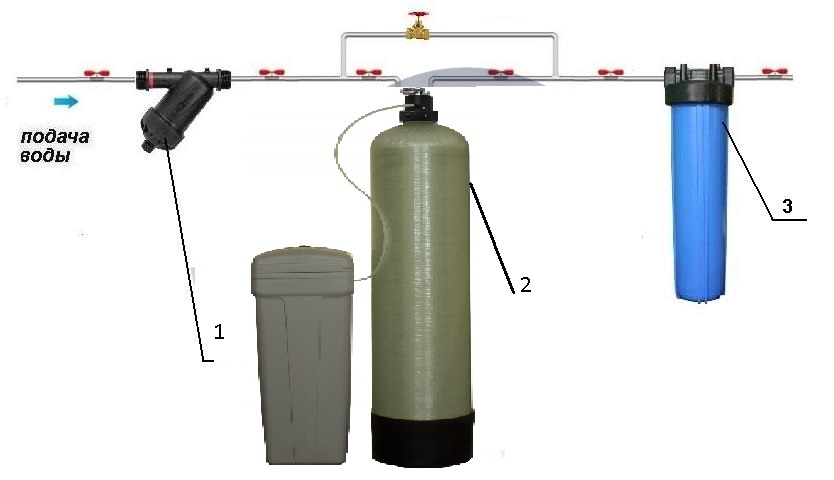

Система водоснабжения частного дома с накопительным баком или гидроаккумулятором в обязательном порядке включает в себя очистительный (фильтрующий) комплекс. Даже при отличном качестве воды, подтвержденном лабораторно, потребуются механические фильтры, задерживающие нерастворимые частицы песка или глины. Обычно последовательно устанавливаются фильтр грубой и тонкой очистки. Обезжелезивающие и снижающие жесткость воды фильтры устанавливаются в зависимости от необходимости.

Трубы

Для системы водоснабжения выбираются трубы из металлопластика, сшитого полиэтилена, ПНД или полипропилена в соответствии с особенностями схемы (поверхностное или подземное пролегание, вероятность температурных перепадов и пр.).

Важно: При подземной прокладке трубы располагаются ниже уровня промерзания почвы, при поверхностной — с обязательным утеплением.

Монтаж, обслуживание и ремонт системы водообеспечения

Для того, чтобы ремонт системы водоснабжения частного дома своими руками или с помощью специалистов требовался как можно реже, важно выполнять монтаж и обслуживание в полном соответствии с требованиями.

Монтаж трубопроводов может осуществляться путем последовательного или коллекторного подключения точек водозабора. Первый вариант подходит только для небольшого их количества, в противном случае в последнем из подключенных потребителей периодически будет снижаться напор ниже допустимого значения.

Работы по обслуживанию системы зависят от типа установленного оборудования. Например, гидроаккумуляторы большого объема требуют периодического «стравливания» воздуха.

Вне зависимости от типа схемы, периодического осмотра требуют места соединений элементов, колодцам необходима периодическая прочистка, а артезианские скважины при ухудшении качества воды или снижении производительности прокачивают.

Видео

Монтаж схемы водоснабжения загородного дома своими руками с гидроаккумулятором показан на видео.

Система водоснабжения частного дома с накопительным баком: принцип работы и устройство

На чтение 5 мин. Просмотров 424 Опубликовано Обновлено

Чтобы на загородный участок в полном объеме постоянно поступала вода для бытовых и хозяйственных нужд, желательно сразу монтировать систему водоснабжения частного дома с накопительным баком и насосом. Такая магистраль позволит хозяевам коттеджа пользоваться удобствами без подведения к поселку коммунальных сетей.

Принцип работы и устройство

Схема водоснабжения с накопительным баком

Магистраль работает по принципу насосной станции:

  • В накопительный резервуар из источника (скважины/колодца) поступает вода. Она набирается до тех пор, пока поплавковый выключатель не среагирует на предельно высокий уровень. Жидкость подается при помощи насоса.
  • Как только вода достигает предельной верхней отметки, агрегат отключается, а накопительная ёмкость постоянно поддерживает запас жидкости в системе.
  • При открытии крана в доме вода начинает поступать в трубы магистрали. Накопитель опустошается частично или полностью.
  • Поплавковый выключатель запускает в работу насос и тот снова закачивает жидкость в резервуар до верхнего предела.

Система водоснабжения с накопительным баком хороша в таких ситуациях:

  • низкая производительность автономного источника на участке;
  • наличие централизованной магистрали, но подача воды по часам;
  • автономная система водоснабжения, работающая от электричества, но при этом электроэнергию подают на поселок с перебоями.

Накопительный резервуар станет настоящей панацеей для жильцов загородного дома.

Критерии выбора накопительной емкости

Чтобы определиться с видом/габаритами бака, стоит опираться на такие критерии:

  • Тип материала, из которого изготовлен накопитель: полимер, оцинкованная сталь, сшитый полиэтилен. Чаще мастера предпочитают иметь дело с поливинилхлоридом или ПНД. Они устойчивы к коррозии, механическому воздействию, агрессивным средам. Вес полимера в разы меньше металла, поэтому монтаж накопительной емкости будет более простым.
  • Конструкция. Можно брать бак закрытого (мембранного) типа или открытого. Первый представляет собой полностью герметичный резервуар с полезным объемом на треть меньше его видимых габаритов. Второй — имеет крышку/люк, но герметичные стенки и дно.
  • Тип расположения резервуара. Если предусмотрен верхний монтаж бака (на чердаке или водонапорной башне), лучше отдать предпочтение полимерной ёмкости с гладкими наружными стенками. При нижнем расположении накопителя лучше брать бак с ребрами жесткости. Они способствуют сохранению целостности полимера при давлении на него грунта.
  • Объем накопителя. В среднем, на семью из 2-3 человек лучше брать бак на 100-150 литров. При экономном расходе воды этого вполне достаточно. Далее стоит опираться на индивидуальные потребности жильцов. Важно помнить, что резервуар открытого типа и большого объема будет быстрее заиливаться. Опытные специалисты не рекомендуют ставить накопитель более чем на 250 литров для длительного хранения жидкости.

При подборе объема резервуара нужно учесть следующее:

  • чем меньше литраж бака, тем чаще будет включаться насос;
  • при большем объеме накопителя он заполняется дольше — длительная работа нагнетающего оборудования расходует электроэнергию;
  • если бак имеет скромный литраж, перепады давления в системе случаются чаще.

Каждые 10 м высоты расположения емкости при верхнем монтаже прибавляют 1 бар давления в системе. При нижнем устройстве бака придется использовать дополнительный насос для подачи воды из накопителя в трубы. Здесь лучше ставить гидроаккумулятор.

Этапы монтажа

Накопительный резервуар устанавливают только на специально подготовленную площадку. Это может быть сварная рама либо бетонная армированная конструкция. Они должны выдерживать вес полностью наполненного бака. Если монтаж резервуара будет проводиться на чердаке, такие работы необходимо учитывать еще на этапе проектирования коттеджа, иначе несущие стены могут не выдержать массы накопителя с водой.

Как только емкость установлена, нужно подключить к ней входной и выходной патрубки. Первый может иметь любое сечение, поскольку жидкость подается под давлением. Для выходного патрубка лучше брать шланг размером (диаметром) в 1,5-2 раза больше, чем просвет магистрали.

Схема подключения предусматривает наличие в ёмкости негерметичного типа поплавкового выключателя. Здесь же на ввод нужно установить обратный клапан, который предотвратит отток жидкости в источник. Перед ним ставят запорный вентиль.

Обязательно следует смонтировать фильтр грубой очистки на ввод. За ним ставят водяной счетчик (для централизованных магистралей).

Следует предусмотреть наличие шланга для сброса излишков жидкости в канализацию или за пределы коттеджа. Он же пригодится при промывке накопителя.

При монтаже емкости следует обязательно позаботиться о её утеплении. В грунте это можно сделать с помощью керамзитной обсыпки. Для верхней установки бака желательно иметь теплый чердак или обматывать ёмкость теплоизоляционными материалами. Также нужно качественно утеплять трубопровод.

Эксплуатация и обслуживание

Как правило, накопительная ёмкость под воду не требует специального обслуживания. Но некоторые мероприятия при эксплуатации бака проводить все же стоит:

  • Гидроаккумулятор (герметичную ёмкость) следует проверять на целостность раз в полгода. Особенного внимания бак требует, если в системе падает давление без видимых причин.
  • Негерметичный бак следует регулярно промывать от скопившегося ила. Для этого отключают насос, из системы естественным путем сливают воду. При помощи щетки на длинной ручке обрабатывают стенки резервуара. Затем открывают запорный вентиль шланга, который ведет в канализацию. Таким образом бак промывают дважды и затем снова заполняют на дальнейшую эксплуатацию.

При промывке резервуара запрещено пользоваться любыми химическими бытовыми моющими средствами, иначе их остатки попадут в магистраль.

Преимущества и недостатки накопительных емкостей

Из положительных моментов автономной коммуникации выделяют:

  • постоянный запас воды дома, даже если производительность скважины/колодца оставляют желать лучшего;
  • оптимальное давление в системе и подача жидкости в краны с нормальным напором;
  • возможность не зависеть от цикличности работы коммунальных предприятий (водоканала, энергосети).

Из минусов отмечают:

  • трудоемкость установки бака;
  • необходимость его регулярной промывки;
  • быстрое заиливание негерметичного накопителя;
  • возможность образования неприятного запаха застоявшейся воды при неправильно выбранном объеме бака;
  • дополнительный расход электроэнергии при работе насоса;
  • необходимость утепления грунта над резервуаром.

Несмотря на все сложности, система водоснабжения с накопителем предпочтительнее, чем прямая подача жидкости из колодца/скважины в дом.

Накопительный бак для воды водопровода в доме.

Схема водопровода с подземным накопительным баком для воды
Схема водоснабжения с накопительным баком (схема косвенного водоснабжения дома) для воды применяется в случаях, когда дебет скважины или колодца мал, либо объем воды незначителен.  В таких случаях между конечными потребителями и источником воды устанавливают промежуточный накопительный бак для воды из пластика для пищевых продуктов. Объем накопительного бака для воды требуется от 200 до 1000 литров: смотря по суточным потребностям в воде обитателей дома. Суточный объем воды рассчитывают в среднем из расчета 170-250 литров на человека. В условиях дачной жизни и отсутствия ванной можно считать суточный объем воды в 50-75 литров на человека в сутки.

Накопительный бак для воды может устанавливаться как в доме, так и под землей на улице. Подземная установка накопительного бака для воды имеет свои преимущества:

  • можно использовать баки для воды большого объема
  • накопительный бак для воды не занимает места в доме
  • накопительный бак для воды не требует подогрева зимой

Накопительный бак для воды для подземной установки должен иметь ребристую или округлую форму, обеспечивающую достаточную механическую прочность для противостояния силам давления грунтов. При использовании б/у еврокубов из пищевой пластмассы их следует заливать в бетонную «скорлупу». Бак при подземной установке будет сложнее промывать. При внутреннем положении всасывающего патрубка в накопительном баке для воды всегда будет оставаться неоткачиваемый остаток воды. Эту проблему можно решить нижним подключением подающего патрубка через стенку бака (вариант «Б» на схеме ниже). В этом случае патрубок изнутри должен быть защищен сетчатым фильтром. Возможно, разумнее сделать два патрубка - один верхний для подачи воды в дом и нижний - для слива остатка воды с возможным осадком. Также для очищения бака можно использовать погружной дренажный насос. Подземный бак для воды должен иметь люк-ревизию (горловину) и трубу вентиляции. Грунт над подземным баком должен быть утеплен ЭППС, чтобы снизить силы морозного упучения, действущие на бак, и предупредить замерзание воды при неглубоком залегании бака с водой. Схема водопровода с подземным накопительным баком для воды

Схема подачи воды в дом в случае использования накопительного бака представляет собой каскад из двух отдельно управляемых насосов для воды.

  1. Каскад:  подача воды из колодца в накопительный бак

Для подачи воды из колодца используется погружной (донный, дренажный) насос для чистой воды. Этот насос должен иметь поплавковый выключатель, который выключит насос, когда уровень воды снизится до критического, и включит его, когда вода в колодце вновь наберется, при условии, что второй поплавковый выключатель в накопительном баке с водой включен. Поплавковый выключатель в баке с водой выключит насос, когда бак будет заполнен водой до уровня, на котором установлен поплавковый выключатель. Насос в колодце подключается к ПНД трубопроводу 32 мм (оптимальный вид пластиковых труб для наружной прокладки водопровода) через обратный клапан и отрезок гибкого армированного шланга 1”. Подачу воды в бак можно осуществлять через самую дешевую душевую насадку (не «тропический дождь» - у них малая пропускная способность). Вода при рассеивании будет аэрироваться. При этом будет окисляться растворенное в воде железо, и будет происходить удаление части растворенных в воде газов (сероводород).  Дополнительно в накопительный бак для воды можно поставить аэратор для постоянной аэрации. Качество воды от этой простой манипуляции значительно улучшится.

  1. Каскад:  подача воды из накопительного бака в водопровод дома

Самый простой способ для подачи воды из накопительного бака в дом – это подключение насосной станции. Поскольку бак с водой будет закопан на небольшую глубину, то для насосной станции не потребуется большая мощность. При использовании насосной станции возможно нижнее подключение стока (Вариант Б на схеме выше). На сток следует одеть сетчатый фильтр.  Если же вы хотите избавиться от шума в доме, то в подземный бак для воды помещается погружной насос, управляемый реле давления.

Схема водопровода с накопительным баком для воды внутри дома.

Внутридомовая установка бака гораздо проще подземной установки накопительного бака для воды.  Бак для воды в доме в доме проще обслуживать и чистить. Накопительный бак, поднятый на высоту (чердак, второй этаж) обеспечит  дополнительный напор воды (0,1 атмосферы на 1 м подъема). Напора в 0,3 атмосферы хватит для простейшего умывальника, душа и, возможно, унитаза. Для современного водопровода с водонагревателем, расширительным баком, подачей воды на большое расстояние, с использованием душевой кабины и стиральной машины, без насоса повышающего давление до 2,5-3 атмосфер не обойтись.

В баке, установленном в доме, нужно предусмотреть воздушный клапан для подсоса воздуха, слив воды из бака в канализацию и трубу аварийного перелива в канализацию. Точно также в баке можно установить аэратор и осуществлять подачу воды через душевую лейку. Эти меры улучшат качество воды. Также в бак можно добавить крупный шунгитовый щебень, бросить серебряную ложку или старый медный таз. (А можно спрятать золотой запас: и воры не найдут, и качество воды улучшится: золото обладает противомикробным (более слабым по сравнению с серебром или медью) и противовоспалительным действием).

Промежуточный накопительный бак для воды обязателен в схеме водоснабжения дома от дождя:

При организации сбора дождевой воды следует учитывать, что использовать можно только дождевую воду собранную на кровлях из инертных материалов без использования битума, нестойких красителей и органических материалов. Лучше всего подходят различные виды кровель из металлов (сталь, медь) или из натуральной керамической черепицы. Водосточные желоба и приемные воронки водостоков необходимо защищать сетками, исключающими попадание в воду листьев и других посторонних предметов. На подводящем патрубке стоит устроить простейший сепаратор для отсеивания тяжелых частиц с помощью сил гравитации.

Вернуться в основную статью про схемы водопровода в доме.

Особенности системы водоснабжения с накопительным баком

Чаще всего источником воды на загородных участках служат скважины, реже — централизованный водопровод при условии, что дом относится к жилому массиву. Однако при отсутствии того и другого, а также, если:
  • вода подается в систему не круглосуточно;
  • работе электронасоса мешают частые отключения света;
  • объема скважины недостаточно для обеспечения хозяйственных нужд, — организуется водоснабжение частного дома самотеком из накопительного бака.
Этот способ позволяет рационально использовать на дачной территории воду, самостоятельно контролировать ее перерасход, регулировать давление в системе. Расширительный гидроаккумулятор предназначен для хранения жидкости и ее бесперебойной подачи из накопительного резервуара по трубопроводу. Особенность аппарата – способность вмещать большой объем и поддерживать круглосуточно стабильный напор. Конструкция агрегата разработана так, чтобы внутри него создавался резервный запас, которым можно воспользоваться в любой критической ситуации.

Накопительный бак с верхним расположением для водоснабжения дома

Организуя водоснабжение частного дома, накопительная емкость может размещаться на чердаке либо последнем этаже строения. Такой способ расположения оборудования удобен с позиции подведения к следующим функциональным точкам:
  • стиральной машинке;
  • посудомоечной технике;
  • санузлу;
  • кухонному крану.
Подобная схема подключения работает в водонапорных вышках. Главное преимущество метода  — независимость от энергетического источника. То есть бесперебойность подачи воды не зависит от наличия электроэнергии. Плюсом также является удобство обслуживания и простая установка. Единственный нюанс — уменьшение давления пропорционально сокращению этажности в связи с отсутствием в системе насоса. В качестве примера: перепад в 1 атмосферу создает разница уровней в 10 метров. Перед установкой гидроаккумулятора целесообразно рассчитать занимаемую им площадь. Учитывая его громоздкость, рациональнее разместить оборудование снаружи, например, на металлическом кронштейне. Однако такое решение оптимально в качестве летнего варианта и не подходит для использования зимой. Чтобы пользоваться аппаратом в прохладное время года, необходимо придумать систему обогрева трубопроводов и резервуара.

Водоснабжение с накопительной емкостью нижнего расположения

Обустраивая водоснабжение частного дома, накопительный бак может помещаться в земле, в предварительно вырытом котловане. Благодаря такому способу максимально используется полезное пространство: емкость прячется под толстым слоем почвы, не портит внешний вид ландшафтной зоны. А над устройством можно, например, разбить клумбу. В этом случае размеры аппарата не будут ограничиваться габаритами внутридомового помещения. Поэтому можно выбирать оборудование, требуемого объема. Особенность обустройства системы в грунте заключается в необходимости установки насоса, чтобы обеспечить подвод водоснабжения напрямую в дом. Это отразится на стоимости проекта, которая будет на порядок выше в сравнении с первым вариантом. Кроме того, емкость, помещенную в землю, сложно обслуживать. Для ее ремонта или чистки придется сначала убрать слой дерна. При установке бака в климатическом поясе, отличающимся суровыми зимами, грунт над агрегатом необходимо утеплить для исключения негативного влияния морозного пучения на пластиковую конструкцию. В противном случае аппарат покроется трещинами при резком перепаде температуры.

Выбор объема емкости для водоснабжения

Выполняя водоснабжение частного дома из емкости, необходимо предварительно рассчитать объем бака. На результат влияет два фактора:
  • расход воды на приусадебной территории и в строении: учитывается активность потребления ресурса; определяются среднестатистические данные; вычисляется среднесуточное использование литров на одного человека;
  • продолжительность работы и параметр производительности: необходимо знать, какое конкретно количество жидкости поступает напрямую из источника.
Обойтись без большого резервуара можно, если перебои со стационарным водоснабжением отличаются кратковременным характером. В других случаях нужно устанавливать гидроаккумулятор объемом не меньше 100 литров. Накопитель для снабжения водой изготавливается из пластмассы или нержавейки пищевого типа. На материал должны быть соответствующие сертификаты, подтверждающие его качество, экологическую безопасность, отсутствие летучих химических компонентов. Бурение скважин на воду и Монтаж водопроводной сети с накопительным баком — это одна из услуг АО «Гидроинжстрой». Специалисты имеют необходимую квалификацию, оснащены инструментом и вспомогательным материалом, в том числе крепежными элементами. Мы окажем помощь в установке, как безнапорной системы водоснабжения, так и гидроаккумулятора с насосной станцией.

Как провести воду в дом из колодца или скважины

Водоснабжение частного дома чаще всего делают из колодца и скважины. Для автоматической подачи применяют насосы. Их тип и производительность выбираются в зависимости от расхода воды и того, на какую высоту ее нужно поднимать. Систем частного водоснабжения существует два вида:

  • с накопительным баком;
  • с гидроаккумулятором.

Для бесперебойного водоснабжение частного дома со стабильным давлением и запасом воды можно поставить и накопительный бак, и гидроаккумулятор. Это — вариант для тех, кто ценит комфорт.

Содержание статьи

Система с накопительным баком

Основа такой системы — емкость для воды, которая устанавливается на значительной высоте. Если есть место, резервуар ставят на чердаке, если нет — можно построить специальную вышку или установить ее на крыше соседнего сооружения. От емкости по дому расходятся трубы, разводящие воду по точкам потребления.

Система водоснабжения частного дома с накопительным баком (из колодца или скважины  — неважно)

Работает эта система так:

  • Вода из колодца или скважины насосом подается в емкость, ее уровень контролируется поплавковым механизмом. При достижении порогового значения насос отключается.
  • За счет того, что накопительная емкость находится выше всех точек раздачи воды, в системе создается некоторое давление. При открывании крана за счет этого давления вода поступает в точку раздачи.
  • При снижении уровня воды в емкости ниже определенной отметки, включается насос, добавляя воду.

Система водоснабжения частного дома или дачи с накопительным резервуаром проста и недорога. Но есть целый ряд серьезных недостатков:

  • При такой организации водоснабжения давление в системе низкое, да еще и переменное — зависит от уровня воды в емкости и количества открытых кранов. Из-за этого никакая бытовая техника работать не будет (автоматическая стиральная машина, электрический водонагреватель (бойлер), посудомойка, автономная система отопления и т.д.).
  • При отказе автоматики есть реальная угроза затопить дом водой, переливающейся через край. Опасность можно уменьшить, если сделать систему аварийного слива воды. Для этого в накопительную емкость чуть выше требуемого уровня воды приваривают трубу, через которую в случае повышения уровня вытекают излишки. Трубу вывести можно в канализацию или дренажную систему, а можно — в огород. Но нужна какая-то индикация того, что воды в баке слишком много (звук льющейся воды  — тоже один из сигналов).
  • Емкость имеет солидные размеры, и место для нее найти не всегда легко. Как вариант  — построить вышку рядом с домом, на которой расположить бак для воды.

Если на даче никакой техники не предвидеться, использовать можно и такую схему снабжения водой. Но в доме мало кого такой вариант устроит. Нужно будет рассмотреть следующий вариант.

Схема с гидроаккумулятором и насосной станцией

Эта система водоснабжение частного дома из колодца и скважины обеспечивает стабильное давление, потому можно подключать любую технику. В ее основе тоже лежит насос, но подает воду он в гидроаккумулятор, а управляется системой автоматики. Если все эти компоненты объединены в одно устройство — оно называется насосной станцией.

Схема водоснабжения частного дома с гидроаккумулятором

Гидроаккумулятор для водопровода — железный бак, разделенный эластичной мембраной (резиновой) на две части. В одной части закачан под определенным давлением газ, во вторую поступает вода. Заполняя бак вода, растягивает мембрану, сжимая газ еще больше, из-за чего в системе и создается давление.

Принцип работы системы водоснабжения с гидроаккумулятором такой:

  • Насос включается, качает воду, создавая заданное давление в системе. Оно контролируется датчиками. Их два: верхнего и нижнего порога давления. При достижении верхнего порога датчик отключает насос.
  • При открывании крана или расходе воды техникой происходит постепенное снижение давления в системе. При достижении нижнего порога второй датчик дает команду на включение насоса. Вода подается снова, выравнивая его.

Такая система автономного водоснабжения дает более высокий уровень комфорта. Но для ее организации требуется больше средств: насосная станция и гидроаккумулятор достаточно дорогие устройства. Кроме того, это оборудование более требовательно к качеству воды (минимум примесей) для чего должен стоять хороший фильтр. Есть требования и к трубопроводу (гладкие внутренние стенки) и к производительности насоса: вода должна подаваться постоянно, без перебоев. При использовании в качестве источника воды колодца, он должен иметь хороший дебет (вода должна поступать быстро), что не всегда возможно. Потому такие схемы чаще реализуются со скважинами.

Про то, как собирать скважинный насос, смотрите видео.

Водоснабжение частного дома из колодца и скважины: прокладка труб

Любая из описанных схем водоснабжения частного дома реализуется при помощи насоса, подающего воду к дому. При этом должен быть сооружен трубопровод, соединяющий колодец или скважину с насосной станцией или накопительным баком. Существуют два варианта укладки труб — только для летнего использования или для всесезонного (зимнего).

Участок горизонтальной трубы может находится или ниже глубины промерзания грунта или его нужно утеплять

При устройстве летнего водопровода (для дачи) трубы можно укладывать поверху или в неглубокие канавы. При этом нужно не забыть в самой нижней точке сделать кран — сливать воду перед зимой, чтобы в мороз замерзшая вода не разорвала систему. Или сделать систему разборной — из труб, которые можно скатывать на резьбовых фитингах — а это — трубы ПНД. Тогда осенью все можно разобрать, скрутить и уложить на хранения. Весной все вернуть.

Прокладка труб водоснабжения по участку для зимнего использования требует больших затрат времени, сил и денег. Даже в самые сильные морозы они не должны замерзать. И решений два:

  • уложить их ниже глубины промерзания грунта;
  • закопать неглубоко, но обязательно обогреть или утеплить (а можно и то, и другое).

Глубокое заложение

Глубоко закапывать водопроводные  трубы имеет смысл, если он промерзает не более чем на 1,8 м. Копать придется еще на 20 см глубже, а потом на дно насыпать песок, в который укладывать трубы в защитной оболочке: они будут подвергаться солидной нагрузке, ведь сверху почти двухметровый слой грунта. Раньше в качестве защитной оболочки использовали асбестовые трубы. Сегодня есть еще пластиковый гофорорукав. Он дешевле и легче, проще укладывать в него трубы и придавать нужную форму.

При укладке трубопровода ниже глубины промерзания приходится копать глубокую траншею длинной на всю трассу. Зато водоснабжение частного дома из колодца и скважины не будет замеразть зимой

Хоть подобный метод требует больших затрат труда, его используют, потому что он надежен. Во всяком случае, участок водопровода между колодцем или скважиной и домом стараются уложить именно ниже глубины промерзания.  Трубу выводят через стенку колодца ниже глубины промерзания грунта и в траншее ведут под дом, там поднимают выше. Самое проблемное место — выход из земли в дом, можно дополнительно подогревать электрическим греющим кабелем. Он работает в автоматическом режиме поддерживая заданную температуру нагрева — работает только в том случае, если температура ниже заданной.

При использовании в качестве источника воды скважины и насосной станции, устанавливают кессон. Его закапывают ниже глубины промерзания грунта, в нем же ставят оборудование — насосную станцию. Обсадную трубу обрезают так, чтобы она была выше дна кессона, и трубопровод выводят через стенку кессона, тоже ниже глубины промерзания.

Прокладка труб водоснабжения в частном доме из скважины при устройстве кессона

Закопанный в земле водопровод сложно ремонтировать: придется окапывать. Потому постарайтесь заложить цельную трубу без стыков и сварных швов: именно они дают больше всего проблем.

Близко к поверхности

При неглубоком заложении земляных работ меньше, но в этом случае имеет смысл сделать полноценную трассу: траншею выложить кирпичом, тонкими бетонными плитами и т.п. На этапе строительства затраты значительные, но эксплуатация удобная, ремонт и модернизация — без проблем.

В этом случае трубы водоснабжения частного дома из колодца и скважины поднимаются до уровня траншеи и там выводятся. Укладываются они в теплоизоляции, предотвращающей их замерзание. Для страховки их можно еще и греть — использовать греющие кабели.

Один практический совет: если от погружного или скважинного насоса к дому идет кабель электропитания, его можно упрятать в защитную оболочку из ПВХ или др. материала, а потом прикрепить к трубе. Крепят через каждый метр куском скотча. Так вы будете уверены, что электрическая часть у вас в безопасности, кабель не перетрется и не порвется: при подвижках грунта нагрузка будет на трубе, а не на кабеле.

Герметизация входа в колодец

При организации водоснабжение частного дома из колодца своими руками, обратите внимание на заделку места выхода водопроводной трубы из шахты. Именно отсюда чаще всего грязная верховодка попадает внутрь.

Важно выход водопроводной трубы их шахты колодца хорошо загерметизировать

Если отверстие в стенке шахты ненамного больше диаметра трубы, щель можно заделать герметиком. Если зазор большой, его замазывают раствором, а после высыхания промазывают гидроизолирующим составом (битумной пропиткой, например или составом на основе цемента). Промазать желательно и снаружи и изнутри.

Из чего состоит

Источник воды и ввод его в дом — далеко не вся система водоснабжения. Нужны еще фильтры. Первая, грубая фильтрация происходит еще в точке всасывания. В таком виде ее можно использовать для технических целей, например, завести в туалет. Но даже для полива неочищенную воду можно подавать далеко не в каждом случае, а в душ или на кухню — тем более. Потому водоснабжение частного дома из колодца и скважины включает в себя еще и систему фильтров.

План водоснабжения частного дома из колодца

Обратите внимание: на рисунке есть три ступени фильтрации:

  • на всасывающей трубе — сетчатый фильтр;
  • перед входом в насос — фильтр грубой очистки;
  • перед подачей в дом — фильтр тонкой очистки.

На каждой из ступеней фильтр (или фильтры) подбирается в зависимости от воды. Ее качество определяется в лаборатории. На основании химического состава и подбирается оборудование для очистки.

Автономное водоснабжение

Всем хороши системы с насосными станциями, кроме того момента, что для их работы требуется электричество. Запас воды есть, но он равен объему гидроаккумулятора, а он не больше 100 литров. Такого количества надолго не хватит. Если вам нужен резервный запас хотя-бы на день или больше, лучше всего закачивать воду сначала в накопительный бак, а из него подавать на вход насосной станции.  Такая же система хорошо работает и в случае, если ваш дом подключен к централизованному водопроводу, но в нем давление очень низкое или вода подается по часам.

Как собрать автономное водоснабжение частного дома своими руками

В представленной на фото схеме нет только аварийного перелива. Это трубопровод, выходящий из накопительного бака чуть выше максимального уровня воды. Он выводится в канализацию. По нему стекают излишки воды в случае неполадок с поплавковым механизмом. Если его не установить, можно залить дом.

Если вам необходимо резервное водоснабжение частного дома на случай отключения электроэнергии, накопитель нужно устанавливать наверху, выше всех точек водоразбора. Тогда при отключении электрики вода будет в трубы подаваться самотеком. Душ вы принять не сможете, но в кранах она будет. Это будет бесперебойное водоснабжение частного дома в любых условиях.





Как выбрать и установить накопительный бак для водоснабжения

В современном мире никого не удивляет система автономной подачи воды. Такие конструкции отличаются практичностью и удобством, но для их обустройства требуется дополнительное оборудование.

Во многих городах вследствие проблем в магистральных водопроводах и насосных подстанциях вода в жилые дома подается по графику. Поэтому людям приходится запасать воду в небольших емкостях – пластиковых бутылках и ведрах. Тем, у кого есть возможность, предлагается решение данной проблемы с помощью установки накопительного бака.

Но данный способ устранит проблему в течение непродолжительного времени, в противном случае бесперебойную работу можно обеспечить только расширительным баком. Подобных устройств на рынке хозяйственных товаров очень много.

Чтобы подобрать наиболее подходящую модель, необходимо изучить все разновидности накопительного бака для водоснабжения и знать их принцип работы.

Также необходимость в установке накопительного бака возникает и в следующих условиях:

  • при организации автономного водоснабжения, когда из-за небольшой производительности колодца он быстро пустеет;
  • при подаче воды насосной станцией, если происходят частые перебои электричества.

Накопительный бак поддерживает необходимое давление в системе водоснабжения. Чаще всего для этих целей подходит мембранный бак закрытого типа. Он выпускается в виде емкости с резиновой мембраной внутри. Мембрана, в свою очередь, делит емкость на две части, в одной – воздушное пространство, а в другой – вода.

Устройство для водоснабжения применяется в автономных сетях подачи холодной и горячей воды. При перебоях с водой из основного источника накопительный бак восполняет ее из запасов.

Резервуар представляет собой полую емкость, которая представлена в различных вариациях и объемах. На емкости имеются патрубки ввода и вывода, очистные устройства – фильтры, вентиляция и техническая ревизия.

Более дорогостоящие модели имеют насосные системы.

Уровень воды в резервуаре контролируется с помощью встроенных уровнемеров – электронных и поплавковых. Насосная станция перекачивает жидкость из одного источника в бак-накопитель. Жидкость наполняет резервуар до определенного уровня, после чего происходит срабатывание крана с поплавком, что приводит к завершению процесса водозабора.

Электродвигатель насоса после запуска заполняет камеру для воды. При этом происходит уменьшение отсека для воздуха. Чем меньше воздуха остается, тем больше увеличится давление.

После превышения определенной нормы происходит автоматическое отключение насоса. Он включится только тогда, когда давление снизится до минимального значения. При этом жидкость будет поступать из отсека для воды.

Включение и выключение насоса происходит автоматически. За давлением можно следить по встроенному манометру. Его можно настроить вручную, выбрав оптимальный диапазон давления. Следующие этап – очистка и аэрация воды, после которого вода направляется в систему водоснабжения при регулировании водопроводного крана.

Накопительный бак одновременно выполняет ряд функций:

  • стабилизация давления при отключении насоса;
  • защита от гидравлических ударов вследствие попадания в водопровод воздуха или перепадов напряжения;
  • сохранение определенного количества воды;
  • обеспечение износостойкости насоса.

Накопительный резервуар удовлетворяет потребности в воде за счет хранимой в запасе жидкости. При этом насосная система может быть не задействована при небольшом водопотреблении.

Накопительные баки классифицируются по нескольким признакам:

  • форма емкости: круглая, цилиндрическая, прямоугольная, нестандартная;
  • конструкция: открытая и закрытая;
  • материал выполнения: пластик, нержавеющая сталь, металл, полипропилен;
  • внутренняя вместимость: 7, 20-30, 50 литров, а также большие емкости на 80, 100, 200, 250, 500 л;
  • предназначение: для горячего водоснабжения с электрическими водонагревателями, для холодного водоснабжения, для отопления и систем орошения;
  • способ монтажа: размещение по вертикали и горизонтали, внутри помещения и под землей, настенный.

Основное предназначение – сбор и хранение воды и других пищевых, технических неагрессивных жидкостей.

При расчете вместимости накопительного бака необходимо учесть следующие факторы.

  1. Расходную норму жидкости: все потребляют воду по-разному, поэтому советовать конкретные значения нельзя. Для приблизительных расчетов можно взять среднестатистические значения.
  2. Производительность основного источника воды. Многое зависит от количества жидкости, которое поступает из источника.

Для подземных накопительных баков обязательным условием является округлая или ребристая форма резервуара.

Накопительный бак изготавливается из нержавеющей стали или пищевой пластмассы. Материал должен быть высокого качества, в противном случае в питьевой воде будут присутствовать различные токсичные химические элементы, вредные для здоровья человека.

Монтаж накопительного резервуара выполняется поэтапно:

  • подготовка основания под водяную емкость;
  • установка накопительного бака на основу;
  • монтаж поплавкового крана;
  • проделывание отверстий для трубопроводов;
  • вставка запорных вентилей;
  • монтаж переливной трубы, которая выводится в канализацию и закрепляется к стенкам резервуара;
  • присоединенный бак проверяется на герметичность;
  • утепление бака с помощью полистирола или минеральной ваты.

Рассмотрим более подробно конструктивные особенности бака.

  1. Всасывающий патрубок должен иметь поплавковый кран. В том случае, если жидкость перекачивается из скважины, используется поплавковый выключатель.
  2. При поломке поплавка ниже всасывающего патрубка врезают переливной трубопровод, который ведет к канализационной системе.
  3. На всасывании устанавливается фильтрующий элемент. Они выпускаются нескольких видов: сетчатые, центробежные фильтры-насосы и циклоны. Сетчатый фильтр устанавливается при перекачке исключительно чистой воды, а другие – для грязной. Сетчатый рекомендуется устанавливать на нагнетательной линии.
  4. В резервуарах с непрозрачными стенами устанавливают уровнемеры для определения оставшегося объема воды.
  5. Необходимо позаботиться о способах удаления осадка. Подземные резервуары очищают через верхний люк. Резервуары, установленные наверху, предусматривают дренажные трубы, которые врезаются у днища сосуда.
  6. Резервуар заполняется с помощью насадки для душа или лейки, что позволит избежать смешивания чистой воды с осадком.
  7. Наверху емкости предусматривается вентиляционный трубопровод или дыхало. Его гнут таким образом, что входной патрубок располагался снизу. На входе дыхала устанавливают сетку для предотвращения попадания в резервуар засорений.

Если частный дом имеет несколько этажей, можно установить накопительный резервуар на чердаке. Это позволит обойтись без установки насосной системы. С другой стороны, для лучшего напора придется установить резервуар на определенной высоте. Также возникает вопрос об установке водогрейного оборудования, чтобы зимой жидкость не замерзала.

При выборе бака для водоснабжения в первую очередь необходимо обратить внимание на его характеризующие факторы. При подборе емкости оптимальной вместимости учитывают количество людей, которые будут потреблять воду.

Не менее важно знать количество водозаборных участков в квартире: душ, краны, бытовые электроприборы. Также нельзя забывать о вероятности использования воды одновременно несколькими потребителями.

Нужно обратить внимание и на максимальное количество циклов остановки и пуска за 60 минут для насоса.

Подключение к водопроводной сети выполняется в несколько этапов. При перекачке жидкости из колодца или скважины на баке устанавливается насос. Его вид зависит от глубины источника воды:

  • менее 8 метров – поверхностный;
  • 9-20 метров – поверхностный насос с наличием эжектора;
  • более 20 метров – погружной.

На всасывающей линии насоса устанавливается обратный клапан. Если бак имеет большую вместимость, под него настилают доски, на которые распределится весовая нагрузка резервуара.

Монтаж поплавкового крана происходит следующим образом:

  • шайбу надевают на хвостовик клапана, затем присоединяют к входному отверстию;
  • внутрь хвостовика устанавливаются пластина, шайба и гайка;
  • снаружи к хвостовику прикручивают переходник, на который присоединен нагнетательный патрубок.

Если накопительный бак устанавливают наверху, то работа завершается после подключения к канализационной и водопроводной системе, а также установки водонагревателя. При подземном варианте установки необходимо подключить насосную систему с аккумулятором мембранного типа. Насосная система должна быть обеспечена защитой от сухого хода.

Накопительный бак устанавливается на подготовленном основании из бетона, металлической раме из профилированной трубы. Основание должно выдержать вес емкости, заполненной жидкостью. Патрубок для ввода изготовляется любого диаметра, вода перекачивается под избыточным давлением. Диаметр патрубка для вывода должен быть в два раза больше.

Монтаж утеплительного материала позволит лишь замедлить охлаждение воды в баке.

Для того чтобы жидкость не замерзала, во время установки накопительного резервуара применяют систему подогрева труб и накопительного бака.

Схема системы водоснабжения с подземным накопителем используется при малом дебете скважин и колодцев или при небольшом объеме жидкости.

В данном случае между потребителем и источником жидкости монтируется промежуточный пластиковый резервуар. Вместимость резервуара находится в диапазоне 200-1000 литров в зависимости от потребности в воде жителей.

Суточный объем потребляемой воды на каждого человека в среднем составляет около 200 литров.

Резервуар устанавливается как внутри дома, так и во дворе, в почве. Установка под землей обладает следующими достоинствами:

  • возможность применения резервуаров большой вместимости;
  • не занимает большого пространства;
  • не требует дополнительного подогрева в зимнее время года.

Подземный бак должен быть ребристым, круглым, благодаря чему обеспечивается механическая прочность от давления почвы. Бак, установленный под землей, тяжело подвергается промывке.

Если всасывающий патрубок находится внутри, то там всегда будет оставаться небольшое количество жидкости. Эта проблема решается подключением подающего патрубка через стенку резервуара.

Но при этом необходимо установить на всасывании сетку-фильтр.

Схема системы водоснабжения с накопительным резервуаром внутри помещения выглядит намного проще, чем подземная система водопровода. Бак, располагающийся внутри дома, легко чистить и мыть. Дополнительный напор воды можно обеспечить, подняв бак на некоторую высоту.

В резервуаре должны быть предусмотрены клапан для подсоса воздуха, слив жидкости в канализационную систему и трубопровод резервного слива в канализацию. На оборудовании часто устанавливают аэратор, а вода поступает через лейку. Это позволяет улучшить качество жидкости. Также в резервуаре можно расположить крупный щебень. Это улучшит противомикробную защиту и качество воды.

Для подключения накопительного оборудования очень важно наличие обратного клапана на входе в помещение. Он предотвратит обратное движение жидкости в трубопровод.

При верхнем подключении накопительный резервуар устанавливается на чердаке или под потолком.

Он должен иметь верхний патрубок для подачи жидкости, чуть выше – штуцер для сброса в канализационную систему, в нижней части – для водозабора.

Выходной патрубок должен быть снабжен запорной арматурой. Он опускается в водопроводную систему, где присоединяется с помощью тройника. Для потребления воды необходимо просто закрутить вентиль на выходе.

Нижнее подключение проводится аналогично верхнему. Но на выходном штуцере устанавливается насосная станция для повышения давления. Перед каждым потреблением жидкости необходимо включать ее.

При нижнем подключении резервуара мембранного типа работы ведутся только с одной трубой, которая соединяется с водопроводной системой посредством тройника. Перед потреблением следует отрегулировать давление в воздушном отсеке, делается это только в соответствии с инструкцией производителя.

Как и с централизованным водоснабжением, подключение проводится несколькими способами.

  1. Водонапорная башня. Резервуар устанавливается на высоте около 20 метров на чердаке или специальной вышке. Жидкость от насоса будет поступать сразу в бак, а от него – в санузел, на кухню. Необходимое давление возникает за счет перепадов высот между уровнем жидкости и краном смесителя.
  2. При нижнем подключении бак устанавливается на одном уровне с насосом или на нижнем этаже. Заполнение водой из скважины происходит после включения насоса.
  3. Аккумуляторный бак мембранного типа устанавливается после насоса и обратного клапана. При отсутствии давления в системе жидкость будет поступать из аккумуляторного бака.
  • При выборе водяного бачка следует обратить внимание на модели известных производителей. Более дешевые варианты могут стать причиной больших расходов. Особенно важно учесть качество каучука, который представляет основу мембраны. От этого материала зависит длительность эксплуатации накопительного бака и качество воды.
  • При самостоятельной установке накопительного резервуара нужно позаботиться о возможности демонтажа присоединяемой трубы для последующего ремонта или замены.
  • Не менее важно заземление оборудования, это позволит избежать электрической коррозии. Линия подпитки присоединяется к циркулирующему контуру системы.

О том, как обеспечить бесперебойное водоснабжение накопительного бака, смотрите в следующем видео:

Источник: https://stroy-podskazka.ru/vodosnabzhenie/oborudovanie/nakopitelnyj-bak/

Выбор и установка накопительного бака для водоснабжения

Оборудование водоснабжения

23.10.2018

5.8 тыс.

3.9 тыс.

9 мин.

В современное время система автономной подачи воды является достаточно распространенной конструкцией.

Это обусловлено отсутствием централизованного водоснабжения во многих загородных поселках, построенных не очень давно.

Для установки такого оборудования потребуется приобретение накопительного бака, способного вместить в себя определенный объем воды и обеспечить полноценный напор в любое время суток.

Не все жители пригородных населенных пунктов могут легко решить вопрос с водоснабжением из-за отсутствия поблизости источника воды, к которому можно было бы подключить насосную станцию. В таких случаях накопительный бак представляет собой незаменимое устройство, выполняющее функции аккумулятора.

В тот период, когда водопотребление минимально, бочка постепенно заполняется водой, с целью снабжения ею водопроводной сети во время максимального расходования. Для того чтобы в процессе его установки и подсоединения к общей системе не появились затруднения, следует внимательно ознакомиться с принципами данной конструкции.

Благодаря накопительной бочке в системе водопровода поддерживается требуемое давление. Обычно для таких целей устанавливается закрытое оборудование мембранного типа, которое выполнено в виде емкости с расположенной внутри мембраной из резины. Эта пластинка делит бак на два отсека, один из которых представляет собой пространство, состоящее из воздуха, другой заполнен водой.

Мембрана имеет свойства с одной своей стороны собирать идеально чистую жидкость, а с другой – состав, пересыщенный примесями. Данный процесс носит название обратного осмоса.

Сооружение для водоснабжения эксплуатируется в автономных сетях, подающих как горячую, так и холодную воду. В случае недостатка жидкости в основном ресурсе накопительный резервуар пополняет ее из своих резервов.

Бак представляет собой емкость, выполненную в разных вариантах и объемах. На нем расположены патрубки для входа и выхода воды, а также устройства для ее очистки в виде фильтров и вентиляционной системы.

Модели с более высокой стоимостью оснащены насосными системами.

Контроль над уровнем жидкости в бочке происходит посредством электронных и поплавковых приборов для определения уровня, встроенных в аппарат. Из главного источника вода перекачивается насосной станцией в накопительную бочку, наполняет его до некоторого уровня, а затем вследствие приведения в действия крана, оснащенного поплавком, процедура водозабора завершается.

Камера для жидкости заполняется после запуска электрического двигателя насоса, при этом размеры отсека для воздуха уменьшаются. От количества воздуха зависит величина давления, которая увеличивается с его уменьшением.

После того как набирающаяся вода достигает определенного уровня, насос автоматически отключается. Его включение происходит лишь после снижения давления до минимума, а жидкость в это время подается из отделения для воды.

Работа насоса (включение и выключение) осуществляется автоматически, а благодаря вмонтированному манометру производится контроль давления. После прохождения очищения и аэрации жидкость подается в структуру водоснабжения, где регулируется посредством водопроводного крана. Накопительный резервуар осуществляет одновременно несколько функций:

  • после прекращения работы насоса стабилизирует давление;
  • при проникновении в систему водоснабжения воздуха или скачков напряжения создает защиту от гидравлических колебаний;
  • поддерживает определенный объем воды;
  • продлевает срок эксплуатации насоса.

За счет резерва воды в накопительной бочке отсутствует ее дефицит, а при малом потреблении насосную систему приводить в действие необязательно.

Накопительные резервуары могут различаться между собой по следующим признакам:

  1. 1. Конфигурация, которая бывает круглой, в виде цилиндра или прямоугольника или нестандартной.
  2. 2. Тип конструкции. Модели открытого типа с крышкой или без нее и абсолютно закрытые.
  3. 3. Материал, используемый при производстве. Баки выполняются из полипропилена, пластика, нержавеющей стали или металла.
  4. 4. Объем изнутри. Резервуары бывают как маленькие (от двадцати до тридцати литров), так и большие (от пятидесяти до десяти тысяч литров).
  5. 5. Назначение. Резервуары используются с целью холодного и горячего водоснабжения, орошения, создания запаса воды, а также входят в конструкции летнего душа, сделанные своими силами.
  6. 6. Вариант монтажа, подразумевающий расположение горизонтального и вертикального типа под землей или на поверхности.

Модели баков, выполненные из пластика, считаются более востребованными из-за своей практичности. Они отличаются незатейливым изготовлением, маленьким весом и небольшой ценой.

Несмотря на то что заполнение баков с большим объемом происходит значительно дольше, они представляют собой более экономичный вариант, так как позволяют реже включать насос.

Бочки из нержавейки отличаются устойчивостью к механическим неисправностям и возникновению коррозии, этим обусловлена их немалая стоимость, нередко такие модели изготавливаются под индивидуальный заказ.

Метод установки накопительных резервуаров, имеющих нижнее месторасположение, способствует целесообразному использованию полезной площади. Этот случай подразумевает наличие насосной системы для подачи воды в частный дом или баню. При таком размещении с помощью насоса в накопитель закачивается вода с одновременным образованием прослойки воздуха.

Когда жидкость достигает положенного уровня, воздух с силой вытесняет ее к точкам забора. Нередко, чтобы достичь оптимального давления в процессе водоподачи, используется погружной дренажный насос, поплавок которого устанавливается внутри накопительного резервуара.

Если емкость с нижним месторасположением планируется эксплуатировать в зимнее время, то ее заглубление в грунт должно производиться ниже уровня его замерзания. Помимо этого, производится еще и качественное утепление. Накопитель системы водоснабжения, используемой только летом, обычно располагают на глубине не более 50 сантиметров от верхнего слоя почвы.

Схема верхнего расположения резервуара предполагает его установку на максимально разрешенной высоте. Это может быть на террасе, чердаке или под потолком, в зимний период он также утепляется. Месторасположение вверху способно обеспечивать отличный водозабор без применения насосной системы и обеспечивает безопасную эксплуатацию резервуара.

В современное время жильцам необходимо иметь не только круглосуточную подачу воды, но и идеальный напор, удовлетворяющий требования водоразборного оборудования. Для обеспечения такого водоснабжения в систему встраиваются накопительные баки, которые устанавливаются даже в квартире. Такое решение предопределяют следующие случаи:

  1. 1. На участке дачи или частного дома источники водоснабжения полностью отсутствуют, и их обустройство не представляется возможным. Накопительный резервуар в этой ситуации будет регулярно заполняться из автоцистерны.
  2. 2. Несмотря на наличие централизованного водоснабжения, имеют место систематические перебои воды или подача производится по тому или иному графику.
  3. 3. Собственная водяная скважина или другой источник не имеет возможности удовлетворить потребности жильцов в любое время, что приводит к дефициту воды из-за длительного и беспрерывного забора.
  4. 4. По каким-либо причинам происходит частое отключение электроэнергии, влекущее за собой остановку работы насосов.

В каждой из перечисленных ситуаций накопленный в емкости резерв воды исключит дискомфортные условия из-за ее отсутствия на определенный период (в зависимости от объема бака).

При наличии в частном доме двух этажей и более установка накопительной емкости производится на чердаке, что позволяет исключить обустройство насосной системы. Но в то же время для оптимального напора потребуется размещение оборудования на определенной высоте, с последующим монтажом прибора для нагревания воды, чтобы избежать ее замерзания в зимний период.

Выбирая накопительный бак, необходимо внимательно изучить все его характеристики. Вместимость емкости должна быть оптимальной для того количества людей, которому она предназначается с целью потребления воды.

Очень важно учесть и количество участков в помещении, забирающих воду, например бытовая техника, краны и душ.

Кроме того, стоит предусмотреть вероятность одновременного расходования сразу несколькими водопотребителями.

При выборе накопительного бака следует произвести анализ производительности автономного ресурса или порядок функционирования централизованной системы. Если подача электричества или воды прекращается на два или три часа, то бочка с объемом в сто литров вполне сможет компенсировать эти неудобства. В случае частого отключения коммунальных услуг потребуется емкость с гораздо большим литражом.

Не имеет смысла приобретать и устанавливать резервуар с объемом пять кубов, если в течение суток скважина имеет возможность заполнить его не более, чем на пятьсот литров.

Рассматривая материал для изготовления, нужно помнить, что резервуары из металла или нержавеющей стали в основном предназначены для создания резерва горячей воды.

А так как они отличаются высокой стоимостью, приобретать их для хранения холодной жидкости не имеет смысла. Для этой цели оптимальны бочки из полипропилена с маркировкой для пищевых продуктов.

Особое внимание необходимо уделить качеству изделия, поскольку пластмасса, имеющая запах, может сгодиться только лишь для хранения технической воды.

Установка резервуара в помещении чердака рассматривается как наиболее распространенное решение в процессе обустройства автономной структуры водоснабжения в частном доме, на даче или в бане.

С этой целью требуется приобрести емкость, имеющую необходимый объем и форму, монтаж которой будет осуществляться на балочное перекрытие, расположенное вверху.

Если это место является неудобным для жильцов, то накопительный бак можно расположить в любой подходящей части чердака.

Установочное мероприятие включает в себя несколько этапов:

  1. 1. Укрепляется основание, на котором будет расположен резервуар, поверх балок перекрытия накладываются доски с требуемой шириной.
  2. 2. На приготовленной базе устанавливается накопительная емкость.
  3. 3. Осуществляется монтаж поплавкового клапана, от верхнего края делается отступ, составляющий 7,5 см, и на отмеченном месте выпиливается отверстие с необходимым диаметром. После через него пропускается часть клапана со стороны хвоста, оснащенная пластиковой шайбой для уплотнения. Тем временем с противоположной стороны резервуара монтируется жесткая пластина и такая же уплотняющая шайба, а затем навинчивается гайка. Весь крепеж необходимо качественно зафиксировать и к хвостовому участку прикрепить соединитель, который является посредником между баком и водонапорной трубой.
  4. 4. Для монтажа труб отвода выполняются отверстия с соответствующим размером. В отверстия, расположенные на внутренней стороне резервуара, ввинчивается соединитель с шайбочкой. Для того чтобы закрепить резьбу, следует воспользоваться специальной лентой, а затем надеть шайбу и закрутить гайку.
  5. 5. В трубы отвода помещаются запорные вентили.
  6. 6. Осуществляется перелив, для которого фиксируется отметка, расположенная ниже поплавкового крана на два с половиной сантиметра, после чего делается отверстие.
  7. 7. Труба на случай перелива выводится в систему канализации и прикрепляется к стенкам емкости посредством соединителей по подобной схеме. После этого подводятся трубы с компрессионными фиксаторами. Подготовленные части системы трубопровода прикрепляются к стенкам резервуара и к деревянной основе.
  8. 8. Присоединенный накопительный бак наполняется жидкостью с целью проверки системы на герметичность и регулирования крана поплавкового типа.
  9. 9. Осуществляется утепление резервуара с использованием полистирола или минеральной ваты.

Перед тем как приступить к монтажу резервуара, используя вариант с нижним месторасположением, следует выбрать наиболее подходящее для этого место. В этом случае рекомендуется приобретать конструкции с круглой конфигурацией, кроме этого, стоит сделать акцент на ребра жесткости, необходимые для повышения механических характеристик и идеальной установки аппарата.

Когда производится монтаж накопительного резервуара, имеющего другую форму, и без ребер, то для правильной установки потребуется обустройство оболочки из бетона. С ее помощью можно качественно зафиксировать аппарат в грунте.

Часть конструкции, находящаяся сверху, должна быть оснащена специальным отверстием, выполненным в виде люка. Это позволит периодически контролировать состояние оборудования изнутри. Наклон накопительного бака не должен превышать пятнадцати градусов, что предоставит возможность производить его чистку, не прилагая особых усилий.

В завершении работ подключается расширительный бак (гидроаккумулятор), предназначенный для того, чтобы компенсировать внутри системы давление.

Установка накопительного бака не представляет собой сложной процедуры и предоставляет возможность в течение года не зависеть от графика подачи воды централизованной системы водоснабжения.

Источник: http://obustroen.ru/inghenernye-sistemy/vodosnabghenie/oborudovanie-vodosnabgheniya/nakopitelynyy-bak.html

Накопительный бак для холодной воды, как выбрать и установить

Зачастую для дома нужен водяной накопительный бак. При снабжении водой с помощью насоса из скважины или из колодца, в системе обязательно подобное устройство – гидроаккумулятор. Он является помощником №1 для насоса.

При снабжении от центрального водовода, гидроаккумулятор, строго говоря, не нужен. Но в обоих случаях, хозяева непрочь обзавестись запасом воды в накопительном баке в объеме литров на 250. Рассмотрим, как это достигается.

Запас воды в доме – какой объем

Многие сходятся во мнении, что средний подходящий объем запаса воды в накопительном баке – 250 литров.

Этого хватает для массового расхода, например, на мытье автомобиля и уборку, на наполнение ванны…  В то же время вода не будет застаиваться, будет более быстрый ее обмен и прибытие свежих порций.

  150 – 200 литров обычно маловато (но при хорошем колодце сойдет), особенно при не частой подаче воды в дом от водовода – раз в сутки или реже. В таком случае рекомендуется подобрать объем ближе к 300 литрам.

Какой накопительный бак выбрать

Металлические из нержавейки, или покрытые эмалью водонакопительные емкости дорогие. Их используют, в основном для хранения большого запаса горячей воды. Для холодной воды чаще подходят баки (со знаком пищевые) из полипропилена. Но здесь важно выбрать качественную вещь, не из «пахнущей пластмассы», которая годится только для сугубо технической воды.

Такие накопительные баки снабжаются одной большой горловиной и могут быть разных форм. Чаще пластиковые емкости для использования в качестве водонакопителя выбирают приземистыми, с большой площадью опоры.

Типичные места установки и схемы обвязки водонакопительных баков

  • Можно поступить просто, и установить водонакопительный бак в подсобке, в санузле под потолком. Возможна его подвеска на тросах к прочным балкам перекрытия, или же на сварной подставке.
    Подачей воды — врезка вверху, здесь же контрольный спуск в канализацию, врезка внизу – забор воды.
    Из бака всегда самотеком обеспечится струйка в кранах.

Самые разные способы установить накопительный бак понадежнее…

  • Можно увеличить высоту на метр — другой и установить бак для воды на чердаке (мансарде). Если это не отапливаемое, то несложно достигнуть незамерзания, укрыв в кожухе из пенопласта (деревянный каркас обклеенный) который сопрягается с утеплением перекрытия. Под баком непосредственно удаляется все значительно мешающее доступу тепла из дома. Автоматизировать заправку водонакопителя можно поплавковым выключателем, что достигается и самостоятельно.
  • Установка на полу или в подвале. Здесь нужен насос, который и создаст давление в сети водоразбора. Включается обычно кнопкой. Возможно также, он снабжается своим гидроаккумулятором и реле включения, что значительно упрощает пользование водой именно из бака.

Вода в дом подается из бака с помощью насоса с аккумулятором

Гидроаккумулятор

Гидроаккумулятор не только обеспечивает редкие включения снабжающего насоса, но и может служить резервом воды. Чем больше прибор, тем лучше, но и цена растет значительно. Важно, что в нем может храниться вода питьевого качества – герметичная система.

Обычная схема для дома – насос – фильтр – гидроаккумулятор – пищевая вода.

Сюда же подключается после насоса второе ответвление – накопительный бак, который заполняется под контролем человека, но разбор может быть организован как угодно, в том числе и с дополнительным насосом.

Установка промежуточного водонакопителя в ХВС. Заполнение бака ведется вручную, после включения в работу клапана на входе (и насоса в колодце…) Разбор оборудуется насосом с гидроаккумулятором на ту же сеть.

Водонагреватель

Зачастую в домах, как и в квартирах не мудрствуя лукаво, устанавливают водонагреватели электрические закрытого типа, которые также служат накопителями воды на всякий случай. Установка проста, — зато теплая вода может быть и вне отопительного сезона, независимо от отопления….

Дополнительно – как сделать ГВС в доме

Источник: http://teplodom1.ru/otoplraznoe/651-nakopitelnyj-bak-dlja-holodnoj-vody-kak-vybrat-i-ustanovit.html

Накопительный бак для водоснабжения и схема системы для частного дома

Одной из самых неприятных бытовых проблем является отсутствие воды в кране. Легко пережить отсутствие света или газа, однако вода – это обязательный компонент жизни человека, и когда ее нет или мало, начинаются проблемы.

Можно держать постоянно в доме несколько емкостей с водой, например пластиковые бутыли, однако куда практичнее определить, какой нужен накопительный бак для водоснабжения и схема системы для частного дома, чтобы не терять в комфорте и продолжать пользоваться бытовыми приборами и раковиной с ванной, как ни в чем не бывало.

Зачем нужен и как им пользоваться

Если по каким-то причинам не работает насос в системе автономного водоснабжения, или нет напора в централизованном городском водопроводе, то подавать ее в раковину или бачек унитаза можно из предварительно набранной резервной емкости. Проще говоря, лучше всегда иметь в доме запас питьевой воды и использовать ее в экстренных ситуациях.

Есть масса вариаций, как установить и подключить накопительную емкость, в зависимости от типа источника воды, возможного расположения емкости и даже планировки дома. Достаточно выбрать подходящий вариант и определиться с типом самого аккумулирующего бака.

Типы

Накопительной емкостью может выступать емкость с достаточным внутренним объемом, выполненная из материала стойкого к коррозии и безопасного для хранения питьевой воды. Используются такие материалы как:

  • поливинилхлорид;
  • сшитый полиэтилен высокого или низкого давления;
  • полипропилен;
  • нержавеющая сталь;
  • сталь с покрытием водонепроницаемыми лаками и керамическими покрытиями.

Пластиковые баки

Оцинкованная сталь хоть и обладает стойкостью к коррозии и водонепроницаема, однако со временем защитный слой цинка может истончиться, особенно в местах соединения и сварки.

По конструкции выделают:

  • открытые емкости, у которых имеется горловина с крышкой или без, но с герметичными стенками и дном;
  • закрытые полностью герметичные емкости мембранного типа.

В первом случает все просто, весь внутренний объем заполняется водой и при необходимости сливается через патрубок, закрепленный в самой нижней точке.

В случае с мембранными аккумулирующими баками полезный объем как минимум на треть меньше объема всей конструкции.

Часть объема отводится под воздушную камеру, отделенную от воды с помощью прочной эластичной мембраны. По мере наполнения емкости водой мембрана давит на воздушную камеру, создавая избыточное давление.

Когда требуется получить воду обратно, открывается вентиль, и она поступает в водопровод под действием накопленного давления.

С нижним или верхним расположением

Есть три варианта подключения накопительной емкости и использования запаса воды:

  • Верхнее расположение емкости. В этом случае забор воды осуществляется под действием силы гравитации. Чем выше расположен гидроаккумулятор по отношению к потребителю, тем сильнее напор воды. Каждые 10 метров высоты добавляют 0,1 атмосферу, или примерно 1 бар.
  • Нижнее расположение простой накопительной емкости. Гравитация уже не поможет, и для подачи в водопровод используется насос, поднимающий давление до оптимального уровня.
  • Аккумулирующие емкости мембранного типа сами по себе создают требуемое давление для подачи воды. Нижнее расположение на уровне потребителя для них является оптимальным, так как от установки на чердаке или вышке никакого преимущества не будет.

Как определить оптимальный вариант?

Если дом с несколькими этажами и есть возможность расположить накопительный бак на чердаке, то это позволит обойтись без дополнительной установки насоса, и не нужно тратиться на дорогостоящий мембранный бак.

Фактически это аналог водонапорной башни. Однако поднять емкость так высоко, чтобы обеспечить комфортный напор на уровне 2-2,5 атм. все равно сложно.

Тем более что встает вопрос об утеплении бака, чтобы в зимний период вода в нем не замерзала.

В случае аварийного отключения воды имеющегося давления в 0,2-0,3 атм. будет вполне достаточно, чтобы воспользоваться смесителем в раковине, унитазом или даже душем, однако не получится задействовать часть бытовой техники, например стиральную машинку или посудомойку, которым требуется большее давление для срабатывания электромагнитных клапанов.

Установка емкости в уровень с потребителем подойдет в тех случаях, когда нет возможности поднять бак на чердак или хотя бы на этаж выше. Это же относится и установке накопительного бака в квартире. Потребуется небольшой насос для подачи воды в водопровод под давлением. Для обеспечения адекватного режима работы насосу потребуется расширительный мембранный бак.

Аккумулирующий бак с мембраной отлично подойдет для хранения запаса воды как при использовании централизованного водопровода, так и в автономной системе. При этом он не требует дополнительного оборудования или верхнего расположения. Однако его стоимость значительно выше, чем любой обычной накопительной емкости даже в сочетании с простым насосом.

Объем бака

В случае проблем на линии городского водопровода и отключения воды обычно ремонтные работы выполняются за день-два. Однако аварии случаются и на праздники, и в местах, где быстрый ремонт попросту невозможен, тогда придется ждать куда дольше. Оптимальным будет запас воды на 2-3 дня из расчета использования туалета, поддержания личной гигиены и приготовления пищи.

На семью из трех человек вполне достаточно 100 литров в день при использовании воды в эконом режиме. Для одной стирки требуется приблизительно 80 литров воды, точнее можно узнать в паспорте к стиральной машинке. Аналогично для посудомойки.

Получается, что на 2-3 дня при использовании бытовой техники надо искать накопительную емкость объемом не менее 500 литров, половина кубического метра.

Однако есть ряд ограничений:

  • Чем больше объем воды и накопительной емкости открытого типа, тем быстрее она начнет зарастать осадком. Не рекомендуется использовать в быту емкости объемом больше 200-250 литров для долговременного хранения воды.
  • Следует учитывать запас прочности перекрытия и несущих стен. Установку бака нужно закладывать еще на стадии проектирования дома.
  • При использовании автономного водоснабжения объем накопительного бака, особенно мембранного типа, не должен превышать дебета скважины. Если это правило не получается соблюсти, то обязательно нужна защита насоса от холостого хода.

Накопительные баки мембранного типа ограничены в своем объеме и не способны отдать весь запас сохраненной жидкости. Для формирования запаса свыше 300 литров придется подключить несколько баков меньшей емкости параллельно друг другу.

Общие правила подключения

Устанавливается бак с водой на подготовленной площадке: бетонном основании, перевязанном с фундаментом, или усиленной металлической раме из профилированной трубы. Конструкция должна выдержать полуторный вес бака и воды в нем при полном заполнении.

Входной патрубок может быть любого подходящего диаметра, подача воды происходит под давлением. Выходной патрубок и трубу к водопроводу выбирают диаметром в полтора-два раза больше чем сечение основной линии. Оптимальный размер 32 мм.

Утепление даже самое качественное лишь замедляет снижение температуры в баке. Для предотвращения замерзания воды при установке емкости на неотапливаемом чердаке или на крыше следует использовать любую подходящую систему подогрева труб и самого накопителя.

С централизованным водоснабжением

Любой тип подключения накопительной емкости требует наличия обратного клапана на вводе в дом или квартиру. Именно клапан будет препятствовать вытеканию запасенной воды обратно в трубопровод, а не к потребителю.

Верхнее подключение

Бак устанавливается под потолком первого этажа, этажом выше санузла и кухни или на чердаке. У бака должен быть штуцер в верхней части для подачи воды, еще один чуть выше для сброса в канализацию при переполнении и штуцер в самой нижней части для забора воды.

  • Уже после ввода фильтра грубой очистки запорного вентиля, счетчика и обратного клапана устанавливается тройник, от которого труба идет к входному патрубку бака, перед штуцером устанавливается запорный вентиль или управляемый клапан.
  • К выходному штуцеру подсоединяется запорный вентиль и опускается труба обратно к водопроводу, с которым соединяется посредством тройника.
  • Шланг для сброса излишков опускается в канализацию или выводится за пределы дома в палисадник или дренажную систему.
  • Для контроля наполнения используется механический клапан с поплавком, аналогичный тем, что используются в бачке унитаза.
  • Чтобы воспользоваться запасенной водой, достаточно открыть выходной вентиль.

Нижнее подключение

Подключение выполняется идентично первому варианту. Однако на выходе необходимо установить насос для создания в водопроводе дополнительного давления. Перед каждым использованием воды придется включить предварительно насос.

Упростить жизнь поможет готовая насосная станция или дополнение насоса расширительным баком мембранного типа и реле давления.

Нижнее подключение накопительного бака с мембраной

Для подключения бака используется всего одна труба, подсоединенная к водопроводу через тройник с вентилем. Врезка осуществляется так же после фильтра, счетчика и обратного клапана.

Перед использованием необходимо настроить давление в воздушной камере. Делать это необходимо строго в соответствии с инструкцией к выбранной модели. Предварительно изучается нормальное давление в водопроводе, притом с учетом колебаний в течение суток. Берется в итоге среднее значение, которое используется для настройки бака. Только так получится использовать максимум полезного объема бака.

Для автономного водоснабжения

Как и в случае с централизованным водопроводом имеется несколько вариантов подключения.

Водонапорная башня

Накопительный бак устанавливается на уровне 15-20 метров над уровнем земли на укрепленной вышке или чердаке. Вода от скважинного насоса или насосной станции подается непосредственно в бак, а уже с него раздается в санузел и на кухню в доме. Давление в системе обеспечивается перепадом высот между уровнем воды в баке и краном смесителя в доме.

  1. Недостатком является постоянный проход через бак воды, что вызовет со временем накопление осадка, даже если предварительно установить фильтрующую систему.
  2. Преимущество в простоте конструкции и минимуме дорогостоящих элементов, за исключением самой конструкции башни и обязательного утепления бака для защиты от замерзания даже при его размещении на чердаке.

Нижнее подключение накопительного бака

Емкость устанавливается вровень с насосной станцией или на первом этаже в доме. Наполняется она во время обычной работы насоса за счет воды из скважины. Ограничителем является поплавковый выключатель.

Подобный вариант спасает при чрезмерном потреблении воды и снижении уровня воды в скважине или колодце. Однако бесполезен при выключении электричества, так как для подачи конечному потребителю воды из запаса требуется насос.

Схема нижнего подключения накопительного бака

Мембранный аккумулирующий бак

Мембранный бак для хранения запаса воды устанавливается после насосной станции и обратного клапана, с нижним подключением. Если насосная станция по какой-то причине не работает и не поддерживает давление в системе, то вода поступает с аккумулирующего бака.

Источник: https://udobnovdome.ru/nakopitelnyj-bak-dlya-vodosnabzheniya/

Система хранения колодезной воды | Получите решения для воды

Вам нужна система хранения малодебитной воды из скважин?

Принимаете ли вы душ, стираете или просто варите утренний кофе, вы ожидаете, что вода не будет проблемой. К сожалению, для многих домовладельцев, использующих систему водоснабжения из колодца, это так.

Многие люди, желающие улучшить характеристики воды в скважине, обращаются к водопроводчикам или бурильщикам в надежде найти решение. Однако резервные трубы часто не проблема.Других людей могли сказать, что им нужна еще одна система скважин или дополнительный резервуар высокого давления в скважине. Эти варианты часто дороги и не могут полностью решить проблему.

Если вы ищете решение системы хранения для водозаборной скважины с низким дебитом или низким давлением, вы можете найти ответ с помощью Well Manager.

Вот некоторые особенности и преимущества водяной системы Well Manager®:

  • Обеспечивает гарантированных результатов для улучшения характеристик воды в скважине при известной стоимости - бурение новой скважины не может гарантировать результатов
  • Доставляет больше воды из добывающей скважины, чем любой другой стандартный продукт, представленный сегодня на рынке
  • Гидравлический резервуар с постоянным давлением для роскошных душей
  • Проста в установке - занимает всего 3 часа и не требует рытья или замены колодца
  • Доступны размеры, которые подходят для использования на полу от 24 дюймов на 37 дюймов и подходят для дверей 24 дюйма.
  • Хорошо защищает от повреждений, вызванных перекачкой
  • Защищает насосное оборудование от работы всухую
  • Эта экологичная альтернатива гидроразрыву - наиболее экологически ответственная система водозаборных колодцев из имеющихся.
  • Устойчив к засухе - поскольку наша система хранения воды может работать при очень мелком уровне перекачиваемого резервуара, Well Manager® может забирать воду из вашей скважины, когда другие системы не могут.
  • Использует уникальный детектор потока, предназначенный для надежной работы независимо от того, сколько песка или песка добывает ваша скважина.
  • Надежная, полностью автоматическая система колодезного водоснабжения, требующая минимального обслуживания.
  • Система
  • Well Manager® включает панель управления насосом, внесенную в список UL, которая может непрерывно собирать заранее определенное количество воды через равные промежутки времени, что позволяет вам собирать весь объем воды из скважины, не откачивая ее, или ограничивать количество подаваемой воды. можно снять
  • Невозможно перекачать содержимое резервуара для хранения обратно в скважину, защищая водоносный горизонт от загрязнения
  • Использует масштабируемую концепцию; работает с водопроводом любого размера
  • Все системы имеют постоянное давление!

Оптимальное решение для скважин с низким дебитом и низким давлением

Являясь результатом многолетних разработок и полевых испытаний, системы Well Manager® используются от Аляски до Гондураса многими тысячами людей в своих домах, офисах и школах.Даже Лесная служба Министерства сельского хозяйства США использует наши системы для управления системами водоснабжения в национальных парках.

Системы

Well Manager® были разработаны для получения большего количества полезной воды из низкодебитных скважин, и это намного больше, чем резервуар, полный воды, закопанный в землю. Он контролирует количество собираемой воды и частоту, с которой вода удаляется из колодца, а также показывает, как откачка влияет на уровень воды в колодце. Короче говоря, это не просто защищает скважинный насос; он также защищает скважину от перекачки, основной причины снижения дебита и преждевременного выхода скважины из строя.

Используйте Well Manager® практически на любом колодце, комбинации колодцев или на смешанных источниках, таких как колодец и система сбора дождевой воды. Он работает с любым погружным скважинным насосом и может использоваться для снабжения зданий с ожидаемым пиковым спросом до 100 галлонов в минуту и ​​более.

Как хорошо Manager ® работает в жилых помещениях

Система хранения колодезной воды Well Manager® позволит семье из четырех человек жить с колодцем производительностью одна кварта в минуту, имея всего 210 галлонов резервуара.Более того, систему накопления воды из колодца обычно можно установить за несколько часов, что в мгновение ока изменит жизнь семьи.

В первое утро после установки системы у семьи из четырех человек будет достаточно воды и давления, чтобы принять два душа одновременно. Каждый член семьи сможет принять 10-минутный душ, воспользоваться туалетом, побриться, приготовить завтрак и при этом иметь достаточно воды для работы посудомоечной машины.

Приведенные ниже таблицы демонстрируют, что даже колодец производительностью одна кварта в минуту может поддерживать семью из четырех человек, если вся вода, производимая колодцем, будет собрана.

резервуаров для хранения скважинной воды - от 5000 до 102000 галлонов

Резервуар для хранения воды из скважины емкостью 65 000 галлонов (экономия места)
Резервуар для хранения воды из скважины 77000 галлонов
Резервуар для хранения скважинной воды 102000 галлонов (экономия места)

Не уверены, какой размер емкости вам нужен? Сообщите нам, и в течение одного рабочего дня мы поможем вам определить подходящую цену.

Преимущества резервуара для хранения воды из скважины Aquamate

Наше уникальное сочетание легких, прочных оцинкованных, гофрированных стальных стеновых панелей и гибкого полиэтиленового покрытия резервуара позволяет Aquamate предлагать резервуары для хранения воды из скважины премиум-класса по очень конкурентоспособной цене.

Резервуар для хранения воды из колодца Aquamate, , объемом от 5000 до 102000 галлонов, можно приобрести у наших официальных дилеров. Все наши резервуары устанавливаются обученными и сертифицированными специалистами Aquamate, а это означает, что вы можете быть уверены, что ваш резервуар для хранения в скважине выдержит испытание временем.

Наши резервуары для хранения воды из скважины доступны в девяти стандартных размерах, от 130 ″ до 512 ″ в диаметре , что дает вам диапазон размеров и объемов для удовлетворения требований вашего дома, бизнеса, ранчо или фермы.

Цистерна из оцинкованной стали

Легкие стальные панели и усиленное цинкование делают корпуса резервуаров для хранения воды из колодцев Aquamate идеально подходящими для хранения воды. Панели резервуаров Aquamate покрыты оцинкованным покрытием, которое составляет 1,45 унции на квадратный фут (G145) - самое толстое покрытие из рекламируемых на рынке. Благодаря использованию легких тонкостенных стальных панелей, резервуары для воды из колодцев Aquamate обладают всей необходимой прочностью, чтобы противостоять воде, снегу и сейсмическим нагрузкам без дополнительных материальных затрат.

20-летняя гарантия «без затрат на обслуживание»

Пропорциональная гарантия

Aquamate «Отсутствие затрат на обслуживание» является лидером в отрасли и основана на более чем 30-летнем опыте выбора правильных материалов, которые выдержат самые суровые условия.

Гибкий полиэтиленовый вкладыш резервуара

В отличие от сетки с покрытием, мы используем твердую пленку для резервуаров пищевого качества, не содержащую бисфенола А и пестицидов, подходящую для использования с питьевой водой и сертифицированную по стандарту NSF / ANSI 61: Компоненты системы питьевой воды - Воздействие на здоровье. Усталостное растрескивание и сверхэластичность - важные характеристики, необходимые для долговечного резервуара для хранения воды из колодца.

Резервуар для хранения воды из скважины для перекачки подземных вод с помощью ветра или солнца

В некоторых случаях низкий расход воды из скважины означает, что вам может потребоваться добавить резервуар для хранения воды в вашу систему. Добавление резервуара для хранения может помочь в нормализации доступности воды, особенно если ваша скважина работает с пониженным расходом из-за деятельности человека или факторов окружающей среды.

Используете ли вы ультрасовременные солнечные насосы с электронным управлением или старую добрую ветряную электростанцию, резервуар для хранения воды из скважины Aquamate станет идеальным решением в качестве резервуара.Оцинкованный резервуар для хранения воды из колодца Aquamate, не требующий технического обслуживания, идеально подходит для использования в удаленных местах.

Резервуар для хранения колодезной воды Aquamate идеально подходит для хранения колодезной воды

Наш оцинкованный резервуар для хранения колодезной воды может использоваться непосредственно в корытах для скота или может быть подключен в линию к оросительным системам.

Оцинкованный резервуар для хранения воды из колодца

Aquamate - намного лучшая идея, чем большинство других вариантов хранения воды. Куполообразная крыша нашего резервуара для хранения воды из колодца исключает потерю воды из-за испарения, что делает их намного более эффективными, чем обычные плотины или водохранилища.В отличие от резервуаров из полимера, которые со временем могут разрушиться под воздействием солнечного излучения, резервуар для воды из колодца Aquamate устойчив к УФ-излучению. Бетонные резервуары, хотя и прочные, дороги в установке, а стены со временем могут треснуть, особенно если земля под ними оседает. Только сталь сочетает в себе необходимую прочность, сохраняя при этом прочность и гибкость, необходимые для длительного хранения воды.

Многофункциональный резервуар для хранения воды из колодца Aquamate, не требующий обслуживания, рассчитан на весь срок службы

«Оцинкованный резервуар для воды из колодца Aquamate - отличное долгосрочное вложение»

Качество воды в колодце может изменяться со временем из-за экологических и человеческих факторов. Усовершенствованные полиолефиновые подкладочные материалы Aquamate устойчивы к изменениям качества воды, температуры и биологического состава.

Aquamate всегда предлагает вам проверить воду из колодца, особенно на питьевую. Сеть владельцев скважин в Техасе предлагает отличные ресурсы по мониторингу вашей скважины, в том числе предлагая вам проверять воду из скважины не реже одного раза в год.

Прочная гальванизация наших стальных панелей резервуаров для воды делает корпуса Aquamate идеально подходящими для длительного хранения воды.Панели резервуаров Aquamate покрыты оцинкованным покрытием, которое составляет 1,45 унции на квадратный фут (G145) - самое толстое покрытие из рекламируемых на рынке.

Наша оцинкованная оболочка резервуара вместе с сверхпрочной полиэтиленовой оболочкой является причиной того, что мы можем предложить нашу 20-летнюю гарантию без затрат на обслуживание на все наши оцинкованные резервуары для хранения, когда они используются для хранения неочищенной природной воды.

Оцинкованные резервуары для хранения воды из колодца

Aquamate также можно комбинировать с нашей уникальной системой сбора дождевой воды Rainsaver, собирая дополнительную воду, которая попадает на крышу резервуара для хранения колодезной воды в дополнение к вашей колодезной воде.

Для получения дополнительной информации о колодцах в штате Техас см. Руководство по водоснабжению для владельцев колодцев. Вы также можете найти здесь информацию о бурении водяных скважин.

Aquamate производит скважин ватт, резервуаров с 1986 года. Мы проектируем скважин hol ding tank от 5000 до 102 000 галлонов. Наша скважина резервуар для хранения воды r спроектирована на современном оборудовании.Для нашей скважины wa ter резервуар для хранения мы используем оцинкованную оболочку резервуара, а не оболочку из цинкового сплава, что означает отсутствие расходуемых анодов. Наши резервуары для воды имеют три основных применения. Они используются в качестве резервуаров для сбора дождевой воды , пожарных резервуаров и резервуаров для хранения колодезной воды . На накопительный бак , ватт, или от Aquamate предоставляется 20-летняя гарантия «Отсутствие затрат на обслуживание».

Подрядчик резервуаров для хранения воды из скважины и насосных систем для Центрального Техаса

  • У вас всегда будет резервуар для хранения воды в качестве запасного варианта на случай, если ваш скважинный насос выйдет из строя или потребуется его замена. Тебе не обойтись без воды.
  • Если производительность вашей водозаборной скважины упала, резервуар можно наполнять медленно, и у вас будет достаточно воды для домашних нужд.
  • Система накопительного бака для воды из колодца может значительно сократить количество «пусков насоса» для вашего погружного насоса.Запуск насосов - это то, что в конечном итоге изнашивает насосы. Это определенно может продлить срок службы вашего погружного скважинного насоса.
  • Если вода в колодце высохла, вы можете заказать доставку муниципальной воды для заполнения бака лицензированным водным перевозчиком.
  • Используя систему резервуаров для хранения воды из скважины, вы можете уменьшить требуемый размер погружного насоса для скважин, так как вы заполняете только атмосферный резервуар. Вам не нужен погружной насос, чтобы удовлетворить мгновенный спрос вашего домохозяйства.Насосы меньшего размера могут служить дольше и, безусловно, требуют меньших затрат на замену.
  • Системные трубопроводы
  • могут быть соединены с трубопроводами для колодцев для обеспечения гибкости и дополнительных возможностей в будущем.
  • Если вода из колодца имеет высокий уровень растворенного серного газа, вы почувствуете запах «тухлого яйца». Резервуар для хранения воды из скважины может позволить серному газу выделяться из воды.
  • Некоторые колодцы с водой не обеспечивают поток и / или давление, которые могут потребоваться для работы вашей домашней сантехники.Насосная система резервуара для хранения воды из скважины может иметь размер, обеспечивающий требуемый или желаемый поток и давление.
  • Если в вашей колодезной воде появляется осадок, резервуар для хранения колодезной воды может позволить осадку выпасть из водяного столба, так что вам не придется беспокоиться о том, что осадок забивает вашу сантехнику или постоянно заменяет встроенный фильтр для отстойников. .
  • Если в вашей колодезной воде было больше железа, воздействие воздуха в резервуаре для хранения атмосферной воды может окислить железо и позволить ему осесть из водяного столба.
  • Резервуар для хранения колодезной воды можно легко очистить от отложений.
  • Вы можете объединить емкость колодезной воды с системой сбора дождевой воды, чтобы разнообразить водоснабжение.

Мы обеспечиваем доступную и быструю установку этих систем, чтобы вы могли вернуться к нормальной жизни. Мы устанавливаем эти системы в холмистой местности в Остине и его окрестностях, включая Дриппинг-Спрингс, Уимберли, Спайсвуд, Мраморный водопад, Буда, Кайл, Сан-Маркос, Нью-Браунфелс, Сидар-Парк, Леандер и Либерти-Хилл, и это лишь некоторые из них.

Системы резервуаров для хранения

- Бурение пчелиной пещеры Бурение пчелиной пещеры

Bee Cave Drilling настраивает системы резервуаров для хранения немного иначе, чем большинство других компаний. Типичная система буровой скважины и резервуара для хранения пчелиной пещеры (с устьем скважины со стальной гильзой) выглядит как на схеме ниже. Когда уровень воды в резервуаре для хранения падает примерно на фут от верха, верхний поплавковый выключатель запускает скважинный насос. Колодезный насос выталкивает воду по капельной трубе на поверхность и в резервуар для хранения. Обратный клапан предотвращает попадание воды обратно в колодец. Когда резервуар для хранения полон, верхний поплавковый выключатель отключает скважинный насос.

Система подкачивающего насоса может быть либо стандартной системой давления с диапазоном 20 фунтов на квадратный дюйм, либо системой постоянного давления с диапазоном 2 фунтов на квадратный дюйм. Когда реле давления или датчик давления включают подкачивающий насос, он забирает воду из резервуара для хранения в резервуар высокого давления… который, в свою очередь, питает дом или систему орошения. Если резервуар для хранения когда-либо опустеет, нижний поплавковый выключатель отключит подкачивающий насос, чтобы предотвратить его перегрев.

Большинство конструкций резервуаров для хранения останавливаются на этом. Но проблема в том, что если у вашего колодезного насоса возникла проблема и он неправильно заполняет резервуар для хранения, вы никогда не узнаете (если не проверяли его регулярно), пока полностью не закончите воду. Итак, устанавливаем в бак средний поплавковый выключатель. Этот поплавковый выключатель временно отключит подкачивающий насос, если уровень воды в накопительном баке упадет до этой точки. Когда это произойдет, вы можете щелкнуть выключателем, чтобы снова включить систему повышения давления, и позвонить нам, чтобы мы пришли для обслуживания скважины или скважинного насоса.Это обеспечивает надежность, которую каждый заслуживает от своей системы водоснабжения.


Многие наши клиенты предпочитают систему резервуаров по следующим причинам:

    1. Удаление серного газа: Вода из скважин содержит много растворенного серного газа, который придает воде запах «тухлого яйца». Резервуар для хранения позволит газу выходить. Как и при газировании безалкогольного напитка, когда вода не находится под давлением, газ «выкипает».
    2. Надежность: Насос в скважине запускается примерно в 1/20 случаев. Насосы очень тяжело запускают, и их следует максимально ограничивать. Эта система водозабора удвоит или утроит срок службы обычного насоса. Кроме того, поскольку скважинный насос сбрасывает воду в этот резервуар для хранения с «нулевым давлением», вы можете использовать в скважине насос меньшего размера, чем с водяным скважиной без резервуара. Насосы меньшего размера служат дольше и требуют меньших затрат на замену.
    3. Резервная система: Эта система оснащена резервной копией.Если скважинный насос не может заполнить резервуар, заказчик извещается, и запасная вода используется до тех пор, пока колодец не будет отремонтирован.
    4. Лучшее давление и расход: Многие скважины с водой не обеспечивают требуемый расход и / или давление. Бак для хранения может решить эту проблему.
    5. Самотечная система подачи: Если резервуар установлен наверху от дома, у вас будет вода, даже когда электричество отключено.
    6. Удаление осадка: Резервуар позволяет осадку выпадать из воды без ограничения давления.Бак также удаляет железо из воды. Резервуар может вместить несколько сотен галлонов осадка, прежде чем его потребуется очистить. Очистка легко выполняется с помощью сифонного шланга.
    7. Дополнение дождевой воды: Водяной колодец может использоваться для дополнения вашей системы сбора дождевой воды во время продолжительных периодов засухи. Мы установим поплавковый выключатель в середине резервуара, чтобы установить минимальный объем, который вы хотите постоянно хранить в своей системе. Колодец будет поддерживать этот объем в резервуаре для хранения, оставляя объем в верхней части резервуара доступным для сбора дождевой воды.
    8. Автономные возможности: Резервуары для хранения также могут использоваться независимо от колодцев или сбора дождевой воды, поскольку общественная питьевая вода доставляется с загрузкой 2000 галлонов.

Щелкните здесь, чтобы получить бесплатную оценку системы резервуаров для хранения для вашего дома, бизнеса или церкви.

Полиэтиленовый резервуар на 2500 галлонов (8х 8 футов)

Типичный резервуар для хранения представляет собой политанк емкостью 2500 галлонов.
Бак из поли, обернутый досками 1 × 4 Может быть черного или зеленого цвета.

Танк для древесины «Сделай сам»

Резервуар из полимера, обернутый досками 1 × 4

Полиэтиленовый резервуар на 2500 галлонов (7,5 x 9,5 дюймов)

На рынке вы не найдете более толстого, более легкого и устойчивого к водорослям резервуара из полимера. Такая толщина позволяет при желании использовать баллон более светлого цвета (например, Beige или Mist Green).

Бетонный резервуар емкостью 2650 галлонов (11 'x 6.3 ’) и бетонный резервуар емкостью 5550 галлонов (11’ x 11 ’)

Вы можете получить его с гладкой бетонной отделкой. Или вы можете получить с одной этой «каменной» отделкой и одним из этих цветных шаблонов. У них также есть подходящая насосная станция.

Резервуар из оцинкованной стали на 2500 галлонов (7 'x 8,5')

Как видите, их можно завернуть и в кедр. В резервуаре есть спрей во вкладыше, который защищает металл от ржавчины в течение 20 лет или около того.

Емкости для хранения воды для маловодной скважины

Добавить в избранное

Время чтения: 6 минут

By Gail Damerow - Резервуары для хранения воды могут быть практическим решением, если ваш колодец не наполняется достаточно быстро для обычного домашнего использования.Но как получить разрешение на строительство, если расход меньше, чем требует местный кодекс? Большой резервуар для воды или цистерна, в которой вода будет накапливаться по мере того, как она становится доступной для использования по мере необходимости. Вода для дома поступает из колодца, который не набирает достаточно воды для одной полной загрузки белья. Проблема не в недостатке воды. Скважина стабильно дает около 720 галлонов каждые 24 часа. Этого более чем достаточно, чтобы удовлетворить дневную норму нашего домохозяйства 180 галлонов.

Установив резервуар для хранения на 1500 галлонов, мы можем забирать воду из колодца круглосуточно, без выходных, используя столько, сколько нам нужно в течение дня и восполняя дефицит ночью, пока мы спим. У нас также достаточно воды, чтобы пережить любую водную аварию. Дополнительные бонусы имеют достаточный поток, чтобы удовлетворить строительного инспектора, плюс право на пониженную ставку страхования от пожара.

В то время как 1500 галлонов обычно хватает на нашу семью из двух человек примерно на неделю, в очень трудном положении мы смогли растянуть его почти до месяца.Сегодня более крупный приусадебный участок будет иметь более требовательные потребности в воде и потребует вложений в более крупные резервуары для хранения воды. Прилагаемая таблица «Оценка водопользования» предлагает начать выяснение того, сколько воды использует ваше домохозяйство каждый день.

После того, как мы решили, что нам нужна цистерна, следующим шагом было решение, какой тип резервуаров для хранения воды установить. В нашем предыдущем месте была деревянная цистерна, которая навсегда нуждалась в очистке от лягушек, насекомых, мертвых грызунов, гниющих листьев и водорослей.Кроме того, он был хорошо виден с входной двери и занимал пространство на поверхности, которому мы могли найти лучшее применение.

На этот раз нам нужен был герметичный подземный резервуар. Мы искали что-нибудь экономичное, прочное и плотное. Пластик потенциально опасен для здоровья. Баки из стали и стекловолокна прочны и герметичны, но дороги. Деревянные цистерны дешевы, но имеют тенденцию протекать и со временем гнить. Бетон прочен, герметичен, не подвержен гниению и ржавчине и относительно недорог.

В некоторых районах можно купить бетонную цистерну в готовом виде.Другая возможность - построить свой собственный. Поиск в Интернете по запросу «как построить бетонный резервуар для хранения воды» дает несколько сайтов, предлагающих пошаговые иллюстрированные инструкции. Желая получить что-то быстрое, мы выбрали однокамерный бетонный септик, который потребовал лишь незначительных модификаций, чтобы превратить его в резервуар для хранения воды.

Мы наняли экскаватор с обратной лопатой, чтобы выкопать яму возле нашего колодца, достаточно глубокую, чтобы поместить резервуар под 18 дюймов грунта, что в нашем районе значительно ниже линии замерзания.На такой глубине вода не замерзает зимой и остается прохладной и свободной от водорослей все лето. Дальше на север резервуар может быть глубже, чтобы опуститься ниже линии замерзания, и потребуются дополнительные меры предосторожности для защиты труб от замерзания.

Оценка водопользования
ПРИМЕНЯТЬ ГАЛЛОНОВ
в среднем на человека 50-100 / сутки
посудомоечная машина 20 / нагрузка
Мытье посуды вручную 2-4 / нагрузка
кухонная мойка 2-4 / использовать
раковина 1-2 / использовать
душ или ванна 40 / использовать
душ, лейка с низким расходом 25 / использовать
смыв для унитаза 3 / использовать
сливной унитаз, малый поток 1.5 / используйте
прачечная с верхней загрузкой 40 / нагрузка
прачечная, фронтальная загрузка 20 / нагрузка
прачечная, ручная ванна 12-15 / нагрузка
ЖИВОТНОВОДСТВО
корова, дойная 25-30 / сутки
корова, сухая 10-15 / сутки
свинья 3-5 / сут.
свиноматка, беременная 6 / сутки
свиноматка с подстилкой 8 / сутки
овца или коза 2-3 / сут.
лошадь 5-10 / день
кур-несушек, 1 дюжина 1.5 / день
индеек, 1 дюжина 2,5 / сутки
Внесение изменений в резервуары для хранения воды

Нам посчастливилось провести все необходимые доработки и залить бак в сухую погоду. Я говорю «повезло», потому что впоследствии мы установили в нашем сарае второй резервуар, и до того, как он был заполнен водой и снова засыпан землей, из-за сильных дождей резервуар поднялся из-под земли в море грязи.Вернуть подрядчика и вернуть его в исходное состояние стоит почти столько же, сколько и первоначальная установка.

Не все резервуары для хранения воды имеют одинаковую конструкцию, поэтому требуемые модификации могут отличаться, но основная концепция остается неизменной. Бачок, который мы использовали, имел пять отверстий. Поскольку для нашей цели нам понадобилось всего три, мы заделали два ненужных отверстия товарной бетонной смесью. Из оставшихся отверстий два находились на концах крышки топливного бака. Один из них стал бы нашей трубкой, а другой - резервным ручным насосом.Третье отверстие в центре верхней части представляло собой большой люк с тяжелой бетонной крышкой, который мы используем для доступа к резервуару для периодических проверок.

Поскольку люк должен быть менее 18 дюймов грунта, для улучшения доступа, а также предотвращения просачивания воды с поверхности, мы окружили исходный люк бетонной манжетой, выступающей на четыре дюйма над уровнем земли. Чтобы почва, насекомые и дикие животные не попадали в эту пристройку, мы сделали вторую бетонную крышу. Обе крышки достаточно тяжелые, чтобы их не могли дети, и для их подъема требуется лебедка.

Отверстие на одном конце бака вмещает три необходимые водопроводные трубы. Один из них - труба, по которой вода из колодца поступает в цистерну. Вторая труба перемещает воду из бачка в напорный бак в доме. Третья труба служит комбинацией перелива и вентиляции - меры предосторожности против повышения давления воды или воздуха внутри резервуара. Перелив позволяет излишкам воды стекать в канализацию (по сути, гравийный слой) и имеет Т-образное удлинение в качестве вентиляционного отверстия. Вентиляционное отверстие заканчивается перевернутой U-образной формой для защиты от дождевой воды, закрытой сеткой с мелкой сеткой, чтобы животные не заползли в трубу.

Для размещения этих труб перед заливкой в ​​желоб бетоном мы вставили трубные муфты, состоящие из отрезков трубы из ПВХ. Использование рукавов на следующий размер больше диаметра каждой трубы позволяет легко разместить водопроводные трубы, не оставляя места для маневра, чтобы предметы упали или заползли по краям. Вокруг трубы мы построили удлинение бетонной манжеты выше уровня земли и закрыли его бетонным покрытием.

Мы хотели включить индикатор уровня воды, чтобы предупреждать нас, если в цистерне становится мало воды.Электронные датчики доступны, но мы хотели, чтобы они продолжали работать при отключении электроэнергии. Итак, мы сделали свой собственный. Он состоит из длинного стержня с резьбой и ввинченным в дно поплавка бачка для унитаза, и расположен таким образом, чтобы свободно плавать без помех со стороны труб или стенок бачка. Он проходит прямо в резервуар через полдюймовую поливинилхлоридную трубу, которая вставлялась в одну стенку желоба трубы во время заливки бетона.

Красный флаг инспектора, прикрепленный к верхней части индикатора, позволяет нам видеть на расстоянии, полон ли резервуар или слишком быстро набирается вода.Когда флаг начинает спускаться вниз, мы ищем протекающий унитаз или кран или шланг, случайно оставленные открытыми. Или, может быть, это просто предупреждение о том, что мы слишком много стирали подряд или слишком расточительно поливали сад. Или, может быть, скважинный насос нуждается в ремонте, и в этом случае мы начнем экономить воду, пока он не будет починен. Когда уровень воды падает, стержень с резьбой становится достаточно длинным, чтобы индикатор не исчезал в резервуаре.

Емкости для хранения воды: как они работают

Имея опыт слесарных и электромонтажных работ, мы смогли сами выполнить все необходимые подключения.В противном случае мы бы наняли квалифицированных подрядчиков, чтобы убедиться, что система подключена правильно.

В основном резервуары для хранения воды работают следующим образом: погружной насос подает воду из колодца в подземную цистерну. Насос запускается таймером, чтобы перекачивать воду в течение нескольких минут каждый час. Регулируя частоту и продолжительность включения, мы обнаружили, что при прокачивании в течение 2½ минут каждые 75 минут цистерна остается заполненной с небольшим переполнением.

Для предотвращения перегорания насоса монитор Pumptec отключает насос в случае возникновения проблемы в скважине.Диагностические индикаторы Pumptec показывают, в чем проблема: закончилась ли вода в колодце до истечения 2 с половиной минут, что иногда случается во время летних засух, или насос требует ремонта. Кроме того, устройство Square D HEPD (защитное устройство для бытовой электроники), прикрепленное к блоку выключателя, защищает насос от скачков напряжения во время наших слишком частых гроз.

Напорный бак в доме напрямую питает нашу домашнюю сантехнику. Когда напорный бак требует воды, струйный насос подает ее из бачка.Хотя наше обычное домашнее использование составляет 180 галлонов в день, система перекачивает около 300 галлонов каждые 24 часа. Изначально излишки воды шли на наполнение бака. Теперь это дает нам возможность постирать несколько раз за день, полить сад или даже помыть грузовик.

Когда электричество отключается или один из насосов выходит из строя, преимущества использования резервуаров для хранения воды означают, что у нас все еще есть вода, хранящаяся в резервуаре, чтобы мы могли продолжать работать в течение этого времени.Для забора воды из бака мы установили ручной насос. Следующее, что нужно сделать для автономной системы водоснабжения, - убедиться, что у нас достаточно воды, чтобы справиться с чрезвычайной ситуацией.

В качестве последнего шага перед наполнением бака я спустился внутрь и счистил скопившуюся дождевую воду, заблудшие листья и следы рабочих. Затем мы залили несколько кувшинов хлорного отбеливателя в качестве дезинфицирующего средства, залили бак полностью и оставили на несколько дней для дезинфекции и выщелачивания щелочи из бетона.После слива исходной воды, мы заправлять бак с пресной водой, открыли клапаны, и пусть заливка бака давления из бачка. Наконец-то - вода по запросу! Самостоятельная жизнь не означает, что вам придется жить без приличного водоснабжения.

Какие типы резервуаров для хранения воды вы использовали для своих колодцев с низким дебитом? Оставьте комментарий и поделитесь с нами своими историями!

Первоначально опубликовано в Countryside за январь / февраль 2015 г. и регулярно проверяется на точность .

Если вы используете воду из колодца, убедитесь, что у вас есть запас воды | Акватек

Домохозяйствам, имеющим доступ к муниципальной воде, никогда не нужно задумываться об ответственности за хранение воды. Но домовладельцы, которые полагаются на колодезную воду, хорошо знакомы с процессом использования растворов для хранения воды, чтобы обеспечить легкий доступ к большому количеству воды. Независимо от того, недавно ли вы перешли на использование колодезной воды или ищете новые методы для обновления вашей системы, вы можете найти всю важную информацию о хранении воды ниже.

Значение накопления воды для водопользователей из скважин

Вода - критически ценный ресурс, который нельзя терять зря. Ваше водозаборное оборудование, такое как насосы и трубы, не менее важно, потому что оно дает вам доступ к воде. Оба эти фактора делают необходимым хранение воды.

Резервуар для хранения воды может одновременно продлить срок службы скважинного насоса и помочь вам постоянно поддерживать постоянный запас воды. Резервуар для хранения предотвратит выход скважинного насоса из строя, потому что он может удерживать достаточно воды, чтобы не запускать скважинный насос каждый раз, когда вы включаете кран.Постоянный запуск и остановка скважинного насоса - один из самых простых способов повредить насосное оборудование, поэтому резервуар для хранения воды значительно продлит срок службы вашего насоса.

Также важно отметить, что хранение воды дает вам душевное спокойствие как резервный источник воды. Это особенно полезно, если у вас неглубокий колодец, который ограничивает вашу способность использовать слишком много воды за один раз. Со временем вы можете накапливать воду и продолжать получать стабильную свежую воду по требованию.

Формы и размеры резервуаров для хранения воды

Емкости для хранения воды доступны практически во всех мыслимых формах. Вы можете приобрести резервуар, который легко поместится в вашем жилом подвале, или резервуар, которому нужен собственный участок земли! Точный характер вашего танка будет зависеть от того, как вы планируете его использовать:

  • Хранение питьевой воды
  • Накопитель дождевой воды
  • Хранилище поливной воды
  • Хранилище бытовой воды

Где найти резервуар для хранения воды

Лучше всего приобретать резервуар для воды у компании по бурению скважин и насосов, такой как AquaTech Well Drilling and Pumps в Северо-Западном Вашингтоне.Команда AquaTech использует тщательную науку, чтобы взвесить потребности вашего дома или бизнеса и обеспечить эффективное хранение воды. Позвоните по телефону (360) 474-7980, чтобы начать работу с новым резервуаром для воды сегодня.

ПОЛУЧИЛ СЛАБОЙ ВОДЫ? Вот как все равно набрать много воды

Размещено

Автор: Стив Максвелл

Обновлено 22 июля 2017 г.

Дом без достаточного количества воды подобен машине без газа. Приятно иметь, но не так много практической пользы. Если ваш колодец пересыхает всякий раз, когда вы выполняете несколько циклов мытья посуды подряд, или если утром у вас принимает душ несколько дополнительных гостей, или вам нужно полить садовые растения во время засухи, это хорошие новости. Возможно, вам больше не придется жить с нехваткой воды.

На самом деле, вы, вероятно, сможете получить всю воду, какую только захотите, из того же колодца, который подводил вас годами. Даже очень слабые колодцы, доставляющие всего лишь один галлон воды в минуту, могут достаточно обеспечить обычное домашнее хозяйство при условии правильной настройки их оборудования. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!Ключевым моментом является то, что называется «струйной системой» - несколько простых элементов оборудования, которые работают вместе, чтобы максимально использовать имеющуюся у вас воду из колодца.

Прежде чем вы решите, что все это слишком хорошо, чтобы быть правдой, вам нужно понять кое-что фундаментальное. Хотя факт, что ваш слабый колодец может не справиться с расходом, требуемым в периоды среднего или тяжелого использования воды, большую часть времени ваш колодец просто бездействует. Думаю об этом. Какую часть каждого дня на самом деле работает кран? Как часто вы просите свой колодец доставлять воду? Даже в загруженном домашнем хозяйстве вода требуется только на относительно короткий период времени каждый день.Ключ к системе капельного орошения заключается в том, что она медленно набирает и накапливает воду из вашего колодца в течение всего дня и ночи, даже когда на самом деле ни один кран не открыт. Затем, когда вы хотите голодать много воды, вот она.

Вместо насоса, подающего воду непосредственно в напорный резервуар, который снабжает ваш дом, система капельного орошения имеет два насоса, каждый из которых является частью двух разных сторон системы. Первая сторона забирает воду из вашего колодца, когда она доступна круглосуточно.Эта вода хранится в закрытом резервуаре для хранения (обычно около 300 галлонов для среднего домохозяйства), либо закопанном в землю, либо спрятанном в каком-нибудь углу вашего подвала.

Вторая сторона системы включает еще один насос, который забирает воду из резервуара для хранения и подает ее в традиционную напорную систему, которая подает воду ко всем вашим кранам и арматуре. Этот второй насос автоматически включается и выключается обычным образом, когда давление в доме растет и падает во время обычного использования воды в доме.Поскольку этот второй насос забирает воду из большого доступного объема резервуара для хранения, он вполне способен обеспечивать высокие пиковые нагрузки без работы всухую. Пока все это происходит и после этого, первичная сторона системы продолжает забирать воду из вашего слабого колодца по мере ее доступности, пополняя резервуар для хранения. И не заблуждайтесь, кажущийся ограниченным запас разочаровывающего колодца на самом деле может привести к довольно большому количеству воды. Даже если ваш колодец может подавать лишь крошечные 1/2 галлона в минуту (практически сухая скважина), эта скорость в сумме составляет колоссальные 720 галлонов в день - более чем достаточно для снабжения даже самых голодных по воде домашних хозяйств в день стирки.

Гайки и болты

Применение всей этой теории на практике в вашем доме зависит от конкретных компонентов оборудования, соединенных между собой определенным образом. Независимо от того, нанимаете ли вы профессионала для установки необходимого оборудования или выполняете работу самостоятельно, важно понимать, какие именно детали необходимы и как они работают вместе. И один из самых важных компонентов устанавливается как часть первичной стороны системы - стороны, которая забирает воду из колодца.

Почти в каждом слабом колодце уже есть насос, забирающий воду из него (или пытающийся его использовать), и вы можете использовать его как часть системы капельного водоснабжения. Ключ - это небольшая электроника, которая определяет, когда насос работает всухую, и мгновенно отключает питание на заданный период времени, а затем автоматически снова включает насос. Настройте продолжительность периода отключения в соответствии с темпами восстановления вашей скважины. Отрегулируйте его, чтобы он снова включался только после того, как приличное количество воды потечет обратно в колодец.

В зависимости от того, является ли ваш первичный насос струйным или погружным, вы можете найти различные системы переключения, чтобы сделать это автоматическое отключение. Если у вас есть выбор, самая надежная система использует погружной насос с устройством защиты погружного насоса Pumptec, установленным в блоке управления. Это то, что я использую у себя дома. Это сочетание так эффективно по двум причинам.

В каждом погружном насосе хорошо то, что он никогда не теряет свою заправку. Это потому, что насос фактически сидит на дне колодца. Если в колодце вообще есть вода, то погружной аппарат всегда готов протолкнуть ее вверх в ваш дом.С другой стороны, струйный насос очень чувствителен к образованию воздушных карманов, потому что он расположен над землей. Если вы используете струйный насос на стороне всасывания вашей системы капельного орошения, и он всасывает немного воздуха перед отключением, когда ваш колодец высыхает, тогда насос не сможет всасывать воду независимо от того, сколько потекла в колодец. Вам придется долить систему вручную, прежде чем струйный насос снова сможет перекачивать. Это огромная и ненужная боль, и она сводит на нет всю цель системы.

Еще одна причина, по которой погружные аппараты идеально подходят для системы капельного орошения, заключается в том, что устройство управления Pumptec предназначено для работы с ними. Он определяет изменения в потребляемом токе, которые происходят, когда погружной насос работает всухую, а затем немедленно отключает питание насоса, прежде чем может произойти повреждение. Вы можете установить заранее установленный промежуток времени, по истечении которого насос будет снова включен, в зависимости от того, как быстро ваша скважина наполняется. Устройство Pumptec можно настроить на задержку от 3 до 90 минут.Есть и другие устройства, которые подходят для этого приложения, но я знаю по собственному опыту, что Pumptec надежен.

Для вторичной стороны системы капельного орошения требуется резервуар для хранения пищевых продуктов, насос и система давления для подачи воды к кранам и арматуре, а также поплавковый выключатель для отключения питания скважинного насоса при заполнении резервуара для хранения. Поскольку нагнетательный насос забирает воду из резервуара, который находится очень близко (возможно, даже с уровнем воды выше, чем сам насос), ему нет опасности потерять заливку.Используйте любую помпу, которая вам подойдет. Фактически, если у вас уже есть струйный насос на вашем слабом колодце, переместите его на вторичную сторону вашей системы капельного орошения (часть, которая подает воду в ваши краны из резервуара для хранения), а затем установите новый погружной насос. колодец.

Лучший вид поплавкового выключателя для отключения первичного насоса, когда резервуар для хранения полон, монтируется внутри самого резервуара. Надежная конструкция включает лопасть, которая поднимается вместе с уровнем воды в резервуаре, а затем отключает питание первичного насоса, когда резервуар полон.

Усиление слабого колодца для подачи серьезной воды несложно или сложно. Все, что вам нужно, - это немного ноу-хау и немного оборудования, чтобы краны текли так, как никогда раньше. Я думаю, что вся тема построения системы получения большого количества воды из слабого колодца могла бы стать хорошей видео-электронной книгой. Он будет включать все детали, необходимые для самостоятельного создания системы, в том числе конкретное оборудование и его местонахождение. Если вы готовы заплатить 20 или 30 долларов за изучение этой темы, дайте мне знать.Если я получу достаточно запросов, я создам курс по нему.

Решение проблемы серной воды

Одно дело - иметь в доме достаточно воды, но если эта вода пахнет тухлыми яйцами, какой в ​​этом смысл? Это состояние называется серной водой, и это довольно широко распространенная чума в некоторых регионах мира. Поскольку серу, вызывающую неприятный запах, нельзя удалить обычной фильтрацией, многие ошибочно полагали, что решения нет. Это просто неправда.

Дело в том, что существует безопасный, эффективный и недорогой вариант удаления запаха серной воды, который включает использование кислорода в виде пищевой перекиси водорода (h3O2). Прежде чем вздрогнуть, когда вы подумаете об отбеливании волос в питьевой воде, поймите, что перекись водорода - это не что иное, как обычная молекула воды с прикрепленным дополнительным атомом кислорода. Каждый раз, когда h3O2 вступает в контакт с другими веществами, он высвобождает отдельный атом кислорода в растворе, создавая сильно окисляющие условия, предлагающие ряд ценных эффектов. Одно из них связано с серой.

Каждый отдельный атом кислорода связывается с вызывающими запах соединениями серы, заставляя его менять форму и выпадать в осадок в виде мелкодисперсного твердого вещества. Это новое соединение серы может быть легко отфильтровано проточной водой через умягчитель или угольный фильтр.

Инжекторные насосы доступны для добавления h3O2 в бытовую воду на любой стадии процесса перекачки. Стоимость h3O2 составляет менее 200 долларов в год для большинства домашних хозяйств. Если вы используете капельную систему, лучше всего сначала обработать воду на первичной стороне, поскольку она попадает в резервуар для хранения. Перекись водорода также убивает микробы, делая воду более свежей, пока она находится в резервуаре.Смягчитель воды или угольный фильтр для всего дома как часть вторичного контура системы предлагает заключительный уровень очистки перед подачей воды в ваши краны.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
