Накопитель тепла для твердотопливного котла: Теплоаккумулятор в наличии для котлов отопления российского производства

Содержание

Теплоаккумулятор в наличии для котлов отопления российского производства

Описание

Теплоаккумулятор (второе название — буферная емкость) представляет собой теплоизолированный герметичный резервуар, работающий под давлением системы отопления.

Водяной теплоаккумулятор для отопления применяется в системах с твердотопливными и электрическими котлами для повышения удобства использования, эффективности и безопасности работы системы. Наиболее часто теплоаккумуляторы используются в частных загородных домах и на предприятиях, которые стремятся повысить свою энергоэффективность.

Достоинства при использовании в частных домах

Котел достаточно топить один раз в сутки Аккумулятор тепла значительно увеличивает объем системы отопления, что позволяет топить котел один раз в сутки, в сильные морозы – два раза в сутки.

В доме всегда тепло, даже утром Накопленное тепло равномерно в течение суток поступает из теплового аккумулятора в систему отопления.

Используя теплоаккумулятор для отопления из нержавейки или конструкционной стали можно избежать таких сомнительных ухищрений, как прикрывание заслонки котла для увеличения времени горения, что категорически вредно для котла и снижает его срок службы из-за закоксовывания теплообменника, дымохода и образования разъедающего котел конденсата.

Котел максимально эффективен и экономичен Благодаря теплоаккумулятору, твердотопливный котел всегда работает в полную мощность, топливо полностью прогорает. Это повышает КПД котла до 80% и снижает количество потребляемого топлива на 40%, также предотвращает образование конденсата и закоксовывание теплообменника котла и дымохода, что положительно сказывается на их долговечности.

Безопасность и защита системы от перегревания На территории ЕС законодательно запрещена установка твердотопливных котлов без теплоаккумуляторов по соображениям экологичности и безопасности. Это связано с тем, что, если в системе отопления не установлен теплоаккумулятор, в случае отключения электричества и остановки циркуляционного насоса, высока вероятность перегревания и закипания котла.

В худшем случае возможен даже взрыв котла – со всеми сопутствующими последствиями. Если же в системе установлен теплоаккумулятор, то при отключении электричества и прекращении циркуляции теплоносителя теплоаккумулятор аккумулирует избыток тепловой энергии и предотвращает возникновение негативных последствий перегревания системы.

Преимущества использования на предприятиях

Использование теплоаккумулятора на предприятии, позволяет задействовать невостребованные источники тепловой энергии для нужд отопления помещений. Среди таких источников: техническая горячая вода от технологических процессов, тепловая энергия, вырабатываемая в процессе работы систем кондиционирования и охлаждения и т.д.

Применение теплоаккумулятора в системах с электрическим котлом позволяет использовать двухтарифную систему расчета стоимости электроэнергии.

В этом случае электрический котел работает по льготному тарифу в ночное время, а теплоаккумулятор для отопления накапливает тепловую энергию, возвращая ее в систему уже в рабочее время, когда электроэнергия значительно дороже.

Если вы хотите купить теплоаккумулятор для котлов отопления российского производства Electrotherm, обратитесь к нашим консультантам или напишите на адрес [email protected].

Буферные накопители тепла | Профбак

Буферная емкость или теплонакопитель представляет собой цилиндрический герметичный бак работающий при избыточном давлении от 2 до 6 бар, покрытый теплоизоляцией. По сути это большой термос, который накапливает и сохраняет поступившее тепло от отопительного прибора, для дальнейшей отдачи его в систему отопления в течении определенного времени.

Принцип работы отопительной системы с твердотопливным котлом и баком накопителем.

Допустим Вам необходимо отопить дом площадью 180-220 кв. м. В летнее время температура (+ 20-23 гр. С. — считается самая комфортная ) в доме и на улице одинакова, т.е, теплопотери равны нулю. С сезонным уменьшение температуры, дом начинает терять тепло. При понижении температуры в среднем на 5 гр. С. потери оставляют около 2 кВт, т.е при +10 гр.С теплопотери составляют 4 кВт, при 0 гр. С. 8 кВт, а при -25-30 гр. С. потери тепла составят в среднем уже 18-20 кВт. И для компенсирования этих потерь тепла нам необходим отопительный котел мощностью 20 кВт, а лучше с запасом до 30 кВт (для холодной зимы в зависимости от региона). Если сравнивать газовый (управлять мощностью которого очень легко, так сказать одной рукой) и твердотопливный котел, то становится очевидным, что управление мощностью последнего сводится к двум режимам. Первое дрова либо горят (максимальная мощность , т.е 20 квт), либо уже сгорели (минимальная мощность 0 кВт). Конечно можно управлять подачей кислорода, закрыв заслонку, и снизив интенсивного сгорания дров, но на эффективность котла это особо не скажется, поэтому допускаем выдаваемую мощность котла около 15 кВт. А теперь вообразим, что зима закончилась и началась ранняя весна с температурой «за бортом» +0 гр. С. Котел выдает на минимуме 15 кВт, теплопотери составляют 8 кВт, и у нас получаются лишние 7 кВт, дом перегревается, мы открываем форточки, сквозняк и т.

д. И не топить нельзя, тогда будет холодно. В итоге получается, что дров мы сжигаем на 15 кВт, т.е в два раза больше, чем необходимо. Назревает вопрос — что делать с избыточным теплом?. Так или иначе, но мы имеем ПЕРЕГРЕТЫЕ радиаторы или ПЕРЕГРЕТЫЙ котел со всей системой. Не очень комфортная ситуация. А если мы поставим между котлом и радиаторами буферный накопитель, то вопрос с избытком тепла легко решается, оно просто уходит на нагрев воды или теплоносителя в самой емкости. Более того, при установки в отопительную систему аккумулирующего бака мы получаем еще несколько дополнительных плюсов.

1. Автоматизация контроля безопасности и снижение температурной нагрузке на все отопительную систему, что увеличивает срок ее службы и сводит к минимуму мелкие аварии или протечки системы.

2. Увеличивается КПД самого котла до 85%, что также ведет к увеличению срока службы и более правильной работы отопительного прибора.

3. Возможность работы буферной емкости не только как температурный, но и как гидравлический распределитель («гидрострелка») или коллекторная группа (при дополнительной группе патрубков).

4. При установке на буферный бак нагревательных элементов ( ТЭНов) возможно комбинировать систему нагрева ( например днем твердотопливный котел, ночью – ТЭНы). При двухтарифных счетчиков (день-ночь) такая система наиболее эффективна, т.к позволяет существенно снизить затраты. Также нагрев емкости посредством ТЭНов наиболее комфортен и экономически обоснован в период весной-осенью, или холодным летом.

5. При возможности купить буферную емкость с теплообменником клиент получает возможность разделить контуры отопления, например с возможностью добавления контура с антифризом. Очень удобно, если планируется помимо радиаторного отопления использовать еще «теплый пол».

6. При покупке теплоаккумулятора с несколькими теплообменниками, Вы получаете возможность подключить в единую отопительную систему дополнительные источники тепла, такие как тепловой насос или солнечный коллектор, электрический или другой котел, печь-камин и т.д. и замкнуть управление всей отопительной системе на саму буферную емкость ( конечно при грамотном подборе необходимой автоматики).

К недостаткам аккумулирующих баков накопителей можно отнести его недешевую стоимость, а также ВЕС и ГАБАРИТЫ самой емкости. При проектировании новых систем, это обязательно должно учитываться. А при уже существующем доме нужно отталкиваться от размеров дверных проемов.

Поэтому ТЕПЛОАККУМУЛЯТОРЫ марки «ПРОФБАК» это идеальное решение вопроса при выборе и покупки буферной емкости. При средней стоимости бака, изготовленного из нержавеющей «немагнитной» стали 304 (12Х18Н10-пищевая), Вы получаете очень надежное и долговечное оборудование с минимальным весом и обсуждаемыми габаритами емкости, необходимой комплектацией и подходящими диаметрами, расположением и количеством резьбовых или фланцевых соединений. Например самая популярная модель теплоаккумулятор «Профбак» серии ТА 750 ВС, объем 750 литров имеет вес 99 кг (без воды), диаметр 796 мм и высоту 1500 мм ( без изоляции), что позволяет без особых осложнений внести его через проем от 800 мм и высотой потолка 1800 мм. Объем 750-1000 литров это самый оптимальный объем при выборе буферного бака исходя из мощности котла 20-30 кВт (грубый расчет 30-50 литров на 1 кВт мощности котла).

Более точный расчет объема буферной емкости специалисты компании ООО «ПрофТех» готовы произвести бесплатно в минимальные сроки с возможностью выезда при необходимости на объект заказчика.

Аккумулятор тепла для твердотопливного котла своими руками

Необходимость теплоаккумулятора мы обсудили в предыдущей статье и выяснили – полезная вещь. Теперь необходимо подумать о том, как и из чего его сделать.

Материал аккумуляции тепла

Начнем с главного, что может аккумулировать тепло? Да практически все: стены, потолок, пол, мебель, одежда и т. д. Весь вопрос насколько эффективно. Здесь действуют законы термодинамики, показывающие насколько каждое из физических тел может накапливать тепло. Аккумулируемое количество тепла определяется формулой:

W = m c (ϑ 2 – ϑ 1)

W аккумулируемое тепло J
m масса аккумулирующего вещества kg
c удельная теплоемкость
аккумулирующего вещества J / (kg K)
ϑ 2 конечная температура нагрева C
ϑ 1 начальная температура нагрева или
конечная температура охлаждения C
Удельная аккумулирующая способность равна, следовательно,

w = W / m = c (ϑ 2 –ϑ 1).

Из приведенной формулы видно, что оптимально максимально повышать температуру вещества ϑ 2, увеличивая теплоемкость. Что мы можем реально применить в качестве накопителя тепла.

Сравним теплоемкость ( кДж/(м3*K)) популярных в строительстве материалов на основе равных объемов:

Вода – 4187,
Бетон – 2375,
Кирпич – 1750,
Магнетит – 3312,
Мрамор – 2375.

Из приведенных показателей видно, что лидером по способности накапливать тепло является обыкновенная вода. К ее преимуществам следует отнести доступность, дешевизну, способность растворять и смешиваться с добавками, улучшающие теплофизические свойства. Есть материалы с более высоким показатели теплоемкости, например на основе сульфата натрия (глауберовая соль). Однако они стоит денег, эффективная работа не в нашем диапазоне температур 60-90С.

Итак, мы определились с материалом аккумуляции тепла – это вода.

Материал и форма аккумулятора

Куда поместить воду для теплоотдачи? Здесь возможно два пути способа построения конструктива корпуса. Как наиболее эффективный вид корпуса для сохранения тепла – это шар. Как наиболее удобное размещение емкости – где найдем место. Совместить их вряд ли получится, нужно придерживаться главного принципа – форма емкости должна быть как можно ближе к шару, в крайнем случае, к кубу.

Где найти готовые, подобные формы. Лучше поискать в сфере общепита нержавеющие емкости, лучше с наружным кожухом для горячей воды или пара, нагревающим основную емкость. Это идеальный вариант, который попадается редко, но рассмотрим и его.

«Общепитовская» емкость лучше всего подходит для открытой системы отопления, при работе без повышения давления. Пространство между двумя стенками заполняем любым утеплителем – от монтажной пены до минеральной ваты. В комплекте такого котла есть крышка, которую легко утеплить. Здесь есть свои тонкости, обусловленные необходимостью периодического осмотра емкости. Крышку необходимо не только утеплить, но и периодически подымать. Нужно предусмотреть механизм подымания крышки с утеплителем, которая будет весить около 50кг.

Для самодельной емкости лучше выбрать форму куба, открывающей доступ к осмотру створчатой формой половиной верхней крышки. Для продления срока эксплуатации металлической емкости предохраняем ее от коррозии. Механически зачищаем металл от ржавчины, обрабатывает ортофосфорной кислотой, наносим 3-5 слоев грунтовки с просушиванием на солнце или в сушильной камере. Или наносим краски Хаммерайт или Зинг. Указанные мероприятия задержат окисление металла, но не исключат его.

Емкость из 4мм металла наполненная водой гарантированно прослужит 30 лет, но для желающих подстраховаться сообщим, что есть пластиковые емкости с рабочей максимальной температурой в 80С. Эти емкости одеты в металлический каркас, удерживающий форму при повышенной температуре. В сформированных местах удобно устанавливать врезки для подачи и обратки, устанавливать теплообменники.

Удобно использовать трубы большого диаметра, заглушенные с торцов металлом такой же толщины. Такие емкости удобно использовать в закрытых системах отопления с циркуляционным насосом, подразумевая работу с повышенным давлением. Толщина стенок таких труб- 6-10мм, позволяющих гарантировать работу в водной среде без антикоррозийного покрытия не менее 35 лет. Такая жесткая и прочная конструкция нашла неожиданное применение не только в качестве теплоаккумулятора, но и в качестве опорных конструкций, колонн – декоративных и функциональных.

Применение накопителей тепла в качестве конструктива здания широко не освещалось, требует более детального изучения. Не бойтесь применять нововведения – хуже не будет.

Место установки. Утепление

Теплоаккумуляторы можно устанавливать везде, где имеется место. Есть опыт установки в ванных комнатах после выхода с котла, служит не только теплоаккумулятором, но и обогревателем, исключая необходимость установки отопительных приборов. Можно установить в чердачном пространстве, утеплив потолок спальни.

Интересен опыт установки на входе в помещение с улицы, когда наружные грани утепляются пенопластом или минватой не менее 100мм, грани в сторону помещения с двух сторон от двери имеют меньший слой утеплителя, обогревая помещение. Достигается эффект тепловой завесы холодного воздуха с улицы.

В качестве соединяющего элемента используют клеящую смесь «церезит», можно нанести монтажной пеной равномерные точки на поверхность листа и прижать к емкости на 5 минут. Можно просто примотать пенопласт к емкости скотчем – эффект почти одинаков. Главное – пенопласт должен плотно прилегать к поверхности теплоаккумулятора, не образовывать щелей между листами утеплителя.

Устанавливать теплоемкости лучше по центу разбора тепла, как правило – по центру жилища. Большая емкость с теплом позволяет реализовать функцию гребенки, подключая через соответствующие термодатчики: теплые полы, подключение радиаторов, теплая вода для бытовых нужд.

Выводы

Применение теплоаккумулятора в сочетании с твердотопливным котлом позволит значительно улучшить показатели качества отопления, снизить количество топок до 2-3шт в сутки. Лучше применять в качестве накопительной емкости трубы большого диаметра с толщиной стенок от 5мм.

При определении емкости теплоаккумулятора нужно исходить из максимальных расчетных показателей наполнения – 50л жидкости на 1 кВт мощности котла. Для экономии места и функционального использования конструктива емкости аккумулятор тепла можно использовать в качестве декоративных, опорных конструкций.

Насколько сложно устанавливать аккумуляторы тепла? Давайте рассмотрим на практическом примере, достойном повторения. При ремонте дома демонтировали старую печь, на ее место по дымоходу установили твердотопливный котел. В качестве теплоаккумулятора использовали стальную трубу диаметром 0,8м, заваренную с торцов.

Аккумулятор установили в непосредственной близости к котлу, используя его еще и как демпфер возможных скачков температуры. С тыльной стороны стен, снизу и сверху утеплили цилиндр минватой. С лицевой стороны на профили закрепили изразцы, получилась очень красивая печь – голландка. Никто не догадывается, что это просто бочка с горячей водой.

Тепла вашему дому.

Изготавливаем теплоаккумулятор для твердотопливного котла своими руками — разбираем обстоятельно

Твердотопливные котлы используются при отоплении дома, поскольку они хороши в качестве альтернативы газовым, когда нет газопровода.

Но эффективность твердотопливной системы отопления невелика. Положение можно исправить, смонтировав теплоаккумулятор для котла.

Блок: 1/4 | Кол-во символов: 262
Источник: https://aqua-rmnt.com/otoplenie/samodelnyj-teploakkumulyator.html

Где применяется аккумулятор тепла и как он устроен

Накопитель тепловой энергии — это не что иное, как утепленный железный бак с патрубками для подключения магистралей водяного отопления. Буферная емкость выполняет 2 функции: накапливает избытки теплоты и обогревает дом в периоды, когда котел бездействует. Теплоаккумулятор замещает отопительный агрегат в 2 случаях:

При обогреве жилища печью с водяным контуром либо котлом, сжигающим твердое топливо. Накопительная емкость работает для отопления ночью, после прогорания дров или угля. Благодаря этому домовладелец спокойно отдыхает, а не бегает в котельную. Это комфортно.
Когда источником тепла служит электрокотел, а учет потребления электричества ведется многотарифным счетчиком. Энергия по ночному тарифу обходится вдвое дешевле, поэтому днем работу системы отопления полностью обеспечивает тепловой аккумулятор. Это экономично.

Слева на фото – буферный резервуар 400 литров фирмы Drazice, справа – электрокотел Kospel в комплекте с накопителем горячей воды

Важный момент. Бак — аккумулятор горячей воды повышает эффективность твердотопливного котла. Ведь максимальный КПД теплогенератора достигается при интенсивном горении, которое невозможно постоянно поддерживать без буферной емкости, поглощающей излишки теплоты. Чем эффективнее сжигаются дрова, тем меньше их расход. Это касается и газового котла, чей КПД снижается в режимах слабого горения.

Аккумуляторный бак, заполненный теплоносителем, действует по простому принципу. Пока обогревом помещений занимается теплогенератор, вода в емкости нагревается до максимальной температуры 80—90 °С (теплоаккумулятор заряжается). После отключения котла к радиаторам начинает подаваться горячий теплоноситель из накопительного бака, обеспечивающего отопление дома в течение определенного времени (тепловая батарея разряжается). Длительность работы зависит от объема резервуара и температуры воздуха на улице.

Как устроен аккумулятор тепла заводского изготовления

Простейшая аккумулирующая емкость для воды заводского изготовления, показанная на схеме, состоит из таких элементов:

основной резервуар цилиндрической формы, сделанный из углеродистой либо нержавеющей стали;
теплоизоляционный слой толщиной 50—100 мм в зависимости от применяемого утеплителя;
внешняя обшивка – тонкий окрашенный металл или полимерный чехол;
присоединительные штуцера, врезанные в основную емкость;
погружные гильзы для установки термометра и манометра.

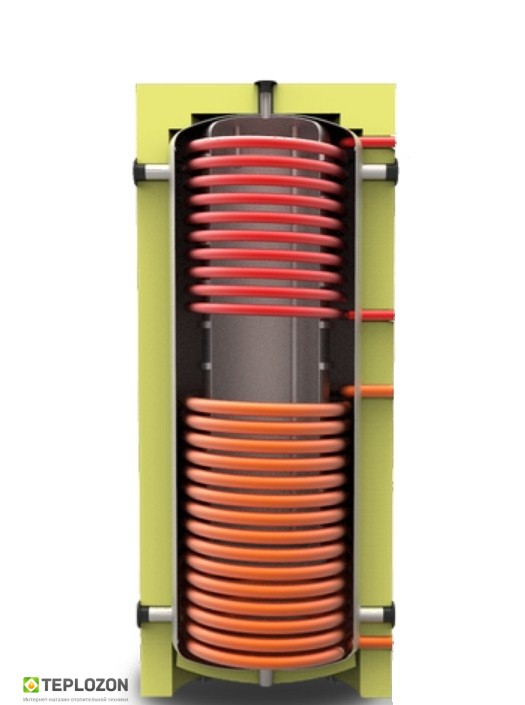

Примечание. Более дорогие модели аккумуляторов тепла для систем отопления дополнительно снабжаются змеевиками для ГВС и подогрева от солнечных коллекторов. Другая полезная опция – встроенный в верхнюю зону бака блок электрических ТЭНов.

Блок: 2/6 | Кол-во символов: 2672
Источник: https://otivent. com/teploakkumuljator-svoimi-rukami

Немного о назначении и конструкции

Прежде чем давать рекомендации по изготовлению этого важного узла, вкратце определимся, для чего он нужен и рассмотрим его заводскую конструкцию. Итак, аккумулирующие емкости с водой применяются в случаях периодического отопления дома, а точнее:

при работе электрического котла с многотарифным счетчиком, когда нагреватели могут экономно функционировать лишь в ночное время. Агрегат, работая на полную мощность, обогревает дом и накапливает тепловую энергию в баке с водой;
накопление теплоты необходимо и для котлов на твердом топливе, которые наоборот, останавливаются в ночное или другое время, если некому заложить в топку новую порцию дров или угля;

Агрегаты заводского изготовления представляют собой бак круглой формы, заполненный водой. В нее погружены несколько змеевиков, в них циркулирует теплоноситель котлового и других контуров отопления. Конструкция достаточно сложна в производстве и оттого недешева, в этом можно убедиться, посмотрев чертежи теплоаккумулятора.

Если попытаться взять за основу подобное устройство, чтобы самостоятельно изготовить теплоаккумулятор, то в конечном счёте он обойдется ненамного дешевле заводского. Медные или нержавеющие трубки и работа по навивке из них змеевиков, герметизация вводов и утепление отнимут у вас массу времени и денежных средств. Для домовладельцев, желающих произвести сборку и установку самодельного накопителя тепла, есть более простое решение, описанное ниже.

Блок: 2/6 | Кол-во символов: 1462
Источник: https://cotlix.com/kak-sdelat-teploakuumulyator

Изготовление накопителей тепла в заводских условиях

Если вы всерьез озаботились установкой теплоаккумулятора и решили его сделать своими силами, то для начала стоит ознакомиться с заводской технологией сборки.

Резка на плазменном аппарате заготовок для крышки и дна

Повторить технологический процесс в условиях домашней мастерской нереально, но некоторые приемы вам пригодятся. На предприятии бак–аккумулятор горячей воды делается в виде цилиндра с полусферическим дном и крышкой в таком порядке:

Листовой металл толщиной 3 мм подается на аппарат плазменной резки, где из него получают заготовки торцевых крышек, корпуса, люка и подставки.
На токарном станке изготавливаются основные штуцера диаметром 40 или 50 мм (резьба 1.5 и 2”) и погружные гильзы для приборов контроля. Там же вытачивается большой фланец для ревизионного люка размером около 20 см. К последнему приваривается патрубок для врезки в корпус.
Заготовка корпуса (так называемая обечайка) в виде листа с отверстиями под штуцеры направляется на вальцы, изгибающие ее под определенным радиусом. Чтобы получить цилиндрическую емкость для воды, остается лишь сварить торцы заготовки встык.
Из металлических плоских кругов гидравлический пресс штампует полусферические крышки.
Следующая операция – сварочные работы. Порядок такой: сначала на прихватках варится корпус, потом к нему прихватываются крышки, затем идет сплошная проварка всех швов. В конце присоединяются штуцеры и ревизионный люк.
Готовый накопительный бак сваривается с подставкой, после чего проходит 2 проверки на проницаемость – воздушную и гидравлическую. Последняя производится давлением 8 Бар, испытание длится 24 часа.
Испытанный резервуар окрашивается и утепляется базальтовым волокном толщиной не менее 50 мм. Сверху емкость обшивается тонколистовой сталью с полимерным цветным покрытием либо закрывается плотным чехлом.

Корпус накопителя выгибается из листа железа на вальцах

Справка. Для утепления бака производители используют разные материалы. К примеру, теплоаккумуляторы «Прометей» российского производства изолированы пенополиуретаном.

Вместо облицовки производители зачастую применяют специальный чехол (можно выбрать цвет)

Большинство заводских аккумуляторов тепла рассчитаны на максимальное давление 6 Бар при температуре теплоносителя в системе отопления 90 °С. Это значение вдвое превышает порог срабатывания предохранительного клапана, устанавливаемого на группу безопасности твердотопливных и газовых котлов (предел — 3 Бар). Детально производственный процесс показан на видео:

Блок: 3/6 | Кол-во символов: 2527
Источник: https://otivent.com/teploakkumuljator-svoimi-rukami

Утепление

Чем качественнее утеплен резервуар, тем меньше потребуется топлива, чтобы нагреть весь объем воды, и тем дольше теплоноситель будет сохранять высокую температуру.

Можно встретить совет утеплять баки прямоугольной формы листами пенопласта – он доступен по цене, не боится влаги и его легко приклеить к ровной поверхности термостойким составом. Однако это не самый лучший вариант, поскольку стальные стенки емкости сильно нагреваются, а пенополистирол при нагреве выделяет вредные вещества.

Надёжный вариант утепления теплоаккумулятора — базальтовая вата

Утепление лучше выполнить рулонным материалом из базальтовой ваты, предназначенным для термоизоляции дымоходов. Если решено использовать обычный утеплитель из минеральной или каменной ваты, необходимо проследить, чтобы в его состав не входили фенол-формальдегидные смолы, которые также под воздействием высоких температур выделяют опасные для здоровья вещества.

Обратите внимание! Рекомендуемая плотность минералватного термоизолятора составляет 135—145 кг/м3.

Защитный кожух изготавливается из тонколистового металла. Он одновременно защищает теплоизолятор от влаги и внешних воздействий, служит отражателем для теплового излучения, прошедшего через утепляющий слой.

Блок: 4/7 | Кол-во символов: 1224
Источник: https://ProfiTeplo.com/tverdotoplivnye/22-teploakkumulyator-dlya-kotla-otopleniya-svoimi-rukami.html

Самодельный теплоаккумулятор для ТТ котла из цистерны от пожарной машины

У нас дорогой газ. Поэтому, кроме газового котла на 24 кВт, которым я сейчас отапливаю дом, купил твердотопливный (ТТ) котел мощностью в 20 кВт. Отапливаемая площадь – 135 кв. м. Из неё: 110 кв. м отапливаю теплым полом и ещё 25 кв. м радиаторами. ТТ котел, после установки, окупился почти за сезон. Считаю, что установка теплоаккумулятора (ТА) повысит эффективность работы системы отопления. В межсезонье, с ТА, вообще думаю перейти только на отопление ТТ котлом и использовать газовый котел как резерв и на быстрый догрев теплоносителя. Потом планирую экономить ещё больше — поставлю гелиоколлектор, а летом буду сбрасывать с него «халявную» энергию в буферную ёмкость.

Для начала покажем схему системы отопления Sjawa.

Схема, после введения в эксплуатацию теплоаккумулятора, претерпела небольшое изменение, о чём мы расскажем ниже.

А теперь покажем, как пользователь сделал тепловой аккумулятор. Основа ТА — б/у бочка — цистерна на 1.5 куба от пожарной машины.

Проще и дешевле изготовить теплоаккумулятор из готовой ёмкости, чем самостоятельно варить бак с 0 из стали.

Важно. Если в качестве самодельной ёмкости под ТА используются бочки/цистерны от ГСМ (горюче смазочных материалов), то, во избежание несчастных случаев, т.к. пары сохраняют горючесть много лет, нужно соблюдать повышенную осторожность при работе, особенно сварке.

Я как-то разговорился с одним бензовозчиком, и он мне рассказал, как у них, на нефтебазе, варят цистерны. Наливают в бак под завязку воду. Ставят вверху плотик с горящей свечой и медленно сливают воду. Вода постепенно вытекает, и всё, что может гореть, тихо выгорает по мере опустошения емкости.

От цистерны, размером 2 (высота) х 1.35 х 0.75 м отрезали всё лишнее.

Т.к. теплоаккумулятор ставится вертикально, чтобы наполненную водой цистерну не раздуло, пользователь сделал «стяжки» из трубы диаметром 22 мм.

«Стяжки» усилены шайбами, хотя, по словам Sjawa, это — лишнее.

Стяжки из труб можно использовать как гильзы для установки в ТА термометров или датчиков температуры.

Люк цистерны используется как ревизионный и для врезки ТЭНов (трубчатых электронагревателей) со встроенными магниевыми анодами 3 шт. по 2 или 3 кВт.

Вода в ТА также будет догреваться электричеством по более дешёвому ночному тарифу.

Детали люка.

Дно цистерны ТА усилено профильными трубами сечением 4х4 см.

Вварены патрубки для обвязки ТА с котлом и системой отопления.

Верх ТА также усилен, иначе его выпучит от давления при нагреве воды.

Сварен самодельный коллектор.

В люк вварены муфты под ТЭНы.

Основание под ТА сделано из фанеры и бруса сечением 100х100 мм с прорезями, чтобы трубы, приваренные к низу ёмкости, не давили на основание.

Основание под теплоаккумулятор утеплено пенопластом.

Параллельно с изготовлением ТА для системы отопления пришли комплектующие. Термостатический вентиль.

Циркуляционный насос с кранами, которые потом заменят на «американки».

ТЭНы с магниевыми анодами.

Уплотнение крышки Sjawa сделал по оригинальной технологии. Сначала пользователь уплотнил крышку герметиком. Закрутил крышку на 16 болтов, но, при испытаниях ТА давлением на 2 бар, из-под крыши стала сочится вода. Вырезать прокладку из резины самодельщик не стал. Слишком сложно, да и гарантий герметичности нет. В итоге Sjawa изготовил силиконовую прокладку.

Пошаговая инструкция по её изготовлению:

Место, где ставится прокладка покрашено, т.к. силикон при контакте с незащищённым черным металлом активизирует коррозию.

При помощи термоклея по окружности крышки приклеены буртики.

Внутренний буртик — это кусок электрического кабеля, а наружный — упаковочная лента.

Потом пользователь, предварительно рассчитав объем прокладки, взял баллоны с силиконом, и заполнил всё пространство между буртиками, постепенно разглаживая силикон старой кредитной карточкой.

Толщина прокладки 8 мм.

Сразу предупреждаю, что силикон высыхает около недели. Буртики я снял на четвёртый день. Когда все засохло, получилась упругая силиконовая масса. Отверстия я просверлил потом, на больших оборотах инструмента. Болты входят с натягом, и, когда зажимаются гайками, то дополнительно уплотняют место соединения. Бюджет инженерного решения — 3 баллона сантехнического силикона (реально ушло 2,5 баллона).

Кольца (2 шт.) для крышки самодельные, сваренные из скатанных по окружности двух металлических уголков.

Узел — бак-кольцо-крышка-кольцо сначала собран на прихватки и только потом просверлены все отверстия. Это обеспечило высокую точность сопряжения деталей.

Схема горловины крышки теплоаккумулятора.

Итак, самодельный теплоаккумулятор готов. Далее пользователь приступил к рутинным работам — обвязке ТА с котлом и его подключению к системе отопления. И вот, что получилось.

Узлы крупным планом.

Блок: 2/4 | Кол-во символов: 4842
Источник: https://www.forumhouse.ru/journal/articles/8608-samodelnyi-teploakkumulyator-preimushestva-konstruktiv-shema-vrezki-v-sistemu-otopleniya

Видео: полезная информация об агрегате

Итак, мы описали простой способ создания аккумулирующей ёмкости для отопления. В процессе самостоятельного изготовления такого агрегата возможны самостоятельные коррективы в описанной технологии.

Блок: 4/4 | Кол-во символов: 235
Источник: https://aqua-rmnt. com/otoplenie/samodelnyj-teploakkumulyator.html

Бюджетный аккумулирующий бак из баллонов

Тем домовладельцам, у кого площадь котельной сильно ограничена, мы предлагаем сделать цилиндрический теплоаккумулятор из баллонов от пропана.

Самодельный накопитель тепла в паре с ТТ-котлом

Конструкция на 100 л, разработанная другим нашим мастером — экспертом Виталием Дашко, призвана выполнять 3 функции:

разгружать твердотопливный котел при перегреве, воспринимая излишки теплоты;
нагревать воду для хозяйственных нужд;
обеспечивать обогрев дома в течение 1—2 часов в случае затухания ТТ-котла.

Примечание. Длительность автономной работы теплоаккумулятора невелика из-за малого объема. Зато он поместится в любое помещение топочной и сможет отводить тепло от котла после отключения электричества, поскольку присоединен напрямую, без насоса.

Так выглядит без облицовки резервуар, сделанный из баллонов

Для сборки накопительного бака вам потребуется:

2 стандартных баллона из-под пропана;
не менее 10 м медной трубки Ø12 мм либо нержавеющей гофры такого же диаметра;
штуцеры и гильзы для термометров;
утеплитель – базальтовая вата;
крашеный металл для обшивки.

От баллонов нужно открутить вентили и отрезать крышки болгаркой, наполнив их водой во избежание взрыва остатков газа. Медную трубку аккуратно изгибаем в змеевик вокруг другой трубы подходящего диаметра. Дальше действуем так:

Пользуясь представленным чертежом, просверлите отверстия в будущем теплоаккумуляторе под патрубки и гильзы для термометров.
Закрепите сваркой внутри баллонов несколько металлических скоб для монтажа теплообменника ГВС.
Поставьте баллоны один на другой и сварите между собой.
Установите внутрь получившегося бака змеевик, выпустив концы трубки через отверстия. Для уплотнения этих мест используйте сальниковую набивку.
Приделайте дно и крышку.
В крышку врежьте штуцер для сброса воздуха, в дно – патрубок сливного крана.
Приварите кронштейны для крепления обшивки. Сделайте их разной длины, чтобы готовое изделие имело прямоугольную форму. Сгибать облицовку полукругом будет неудобно, да и выйдет не эстетично.
Сделайте утепление резервуара и прикрутите обшивку саморезами.

Стыковка бака с ТТ-котлом без циркуляционного насоса

Особенность конструкции данного теплоаккумулятора заключается в том, что он соединяется с твердотопливным котлом напрямую, без циркуляционного насоса. Поэтому для стыковки применяются стальные трубы Ø50 мм, проложенные с уклоном, теплоноситель циркулирует самотеком. Для подачи воды к радиаторам отопления после буферной емкости устанавливается насос + трехходовой смесительный клапан.

Блок: 5/6 | Кол-во символов: 2538
Источник: https://otivent.com/teploakkumuljator-svoimi-rukami

Чем утеплить теплоаккумулятор

Даже когда бак находится в теплом помещении, то разность температур между воздушной средой и теплоносителем слишком велика – от 50 до 70 ºС. Чтобы не терять тепло и не обогревать им топочную, надо обязательно выполнять утепление теплоаккумулятора. Проще всего это сделать с помощью пенопласта толщиной 100 мм и плотностью 25 кг/м3. Его легко клеить к металлическим стенкам и вырезать отверстия под патрубки.

Сгодится для утепления и минеральная вата той же толщины, хотя крепить ее несколько сложнее. Плотность материала – 135—145 кг/м3. Для круглых баков из бочек придется использовать рулонные утеплители типа ISOVER, тут придется изрядно повозиться с крепежом, особенно в нижней части емкости.

Ниже на видео показана установка и схема теплоаккумулятора с подключением его к котлу и отопительной системе:

Статья в тему: Как сделать отопление в частном доме — подробное руководство

Блок: 5/6 | Кол-во символов: 916
Источник: https://cotlix.com/kak-sdelat-teploakuumulyator

Несколько слов о модернизации

Схема подключения

При необходимости собранный нами тепловой аккумулятор легко модернизируется. Существует несколько способов.

Мы можем установить снизу дополнительный теплообменник, благодаря которому будет накапливаться энергия, получаемая солнечным коллектором. Актуально для современных систем, использующих энергию солнца для обогрева помещений.
Мы можем разделить внутреннее пространство емкости на несколько сообщающихся секций, что обеспечит более выраженное расслоение воды по температурам. Актуально для многоконтурных систем.
Мы можем немного увеличить бюджет и выполнить теплоизоляцию стенок бака пенополиуретаном вместо минеральной ваты. Этот материал позволит дополнительно уменьшить потери тепла.
Мы можем увеличить количество патрубков и подключить накопитель тепла к более сложной системе обогрева, построенной на базе нескольких независимых контуров. Актуально для отопительных систем, обслуживающих большие дома с помощью котлов высокой мощности.
Мы можем установить дополнительный теплообменник для накопления воды. Ее можно будет использовать для различных бытовых и хозяйственных нужд.

Солнечный коллекторАбсорбер частично выгнут буквой UПрактически замкнут в кольцоОбщий вид готового теплообменника для самодельного теплоаккумулятора

Теперь вы владеете всеми необходимыми знаниями для самостоятельной сборки, установки, подключения и модернизации теплового аккумулятора.

Удачной работы!

Видео – Теплоаккумулятор своими руками

Теплоаккумулятор Jaspi (л)	Время нагрева (час.) при мощности
20 кВт	25 кВт	30 кВт	35 кВт	40 кВт	45 кВт	50 кВт	55 кВт	60 кВт
500
1000	2,3
1200	2,8	2,2
1500	3,5	2,8	2,3
1800	3,4	2,8	2,4	2,1
2000	3,1	2,7	2,3	2,1
2400	3,2	2,8	2,5	2,2	2,0
3000	3,5	3,1	2,8	2,5	2,3
3500	3,3	3,0	2,7
4000	3,4	3,1
4500	3,5

Блок: 6/6 | Кол-во символов: 1744
Источник: https://stroyday. ru/stroitelstvo-doma/pechi-i-sistemy-otopleniya/teploakkumulyator-svoimi-rukami.html

Этапы изготовления

Рассматривая, как сделать теплоаккумулятор самостоятельно, необходимо обратить внимание на требования к емкости – она должна быть достаточно прочной, чтобы выдерживать рабочее давление в системе, этот параметр обычно составляет 3 атмосферы.

Если в качестве резервуара используется бывшая в употреблении металлическая бочка, следует тщательно зачистить ее внутреннюю поверхность от следов коррозии.

Прежде чем изготавливать накопитель тепловой энергии, определитесь, каким образом он будет задействован в схеме. Обычно тепловой накопитель устанавливают в качестве гидравлического разделителя. В этом случае в него врезаются четыре штуцера. Для удобства подключения длина штуцеров должна быть больше толщины утеплителя.

ТА со врезанными штуцерами

Пару штуцеров врезают в верхней и нижней части со стороны котла, вторую пару – симметрично на противоположной стороне, к ним будет подключен отопительный контур. К патрубкам, установленным в нижней части емкости, подсоединяются тройники с термометрами.

Емкость с установленными штуцерами следует обмотать фольгой, создав отражающий слой. Поверх крепится термоизолятор. Рулонный материал можно закрепить при помощи проволоки, затягивая петли путем скручивания свободных концов.

Сделанный теплоизоляционный слой желательно закрыть кожухом, для изготовления которого подойдет тонкая жесть.

Обратите внимание! Добавив в конструкцию ТЭН, можно использовать электричество для подогрева теплоносителя в экстренных ситуациях – при перебоях с топливом, поломке котла и т.д.

Вывод

Даже простейший теплоаккумулятор для котлов отопления способен значительно усовершенствовать отопительную систему с твердотопливным котлом. Его установка дает возможность несколько часов поддерживать комфортный уровень температуры в доме, затушив огонь в котле. Отапливать дом приходится реже, за счет чего снижаются расходы на энергоноситель.

Блок: 7/7 | Кол-во символов: 1868
Источник: https://ProfiTeplo.com/tverdotoplivnye/22-teploakkumulyator-dlya-kotla-otopleniya-svoimi-rukami.html

Кол-во блоков: 19 | Общее кол-во символов: 31864
Количество использованных доноров: 6
Информация по каждому донору:

https://otivent.com/teploakkumuljator-svoimi-rukami: использовано 3 блоков из 6, кол-во символов 7737 (24%)
https://www.forumhouse.ru/journal/articles/8608-samodelnyi-teploakkumulyator-preimushestva-konstruktiv-shema-vrezki-v-sistemu-otopleniya: использовано 2 блоков из 4, кол-во символов 7399 (23%)
https://stroyday.ru/stroitelstvo-doma/pechi-i-sistemy-otopleniya/teploakkumulyator-svoimi-rukami.html: использовано 4 блоков из 6, кол-во символов 5455 (17%)
https://cotlix.com/kak-sdelat-teploakuumulyator: использовано 3 блоков из 6, кол-во символов 4020 (13%)
https://ProfiTeplo.com/tverdotoplivnye/22-teploakkumulyator-dlya-kotla-otopleniya-svoimi-rukami.html: использовано 3 блоков из 7, кол-во символов 4049 (13%)
https://aqua-rmnt. com/otoplenie/samodelnyj-teploakkumulyator.html: использовано 3 блоков из 4, кол-во символов 3204 (10%)

Теплоаккумулятор своими руками — описание и изготовление!

Самостоятельное изготовление теплоаккумулятора под силу каждому человеку, имеющему навыки работы с элементарными слесарными и хозяйственными инструментами. Для сборки такого агрегата не придется покупать какие-либо дорогостоящие детали и материалы. Комплектующие для самой простой модели можно найти в гараже либо кладовой любого запасливого и хозяйственного человека.

Теплоаккумулятор

После изучения следующего руководства вы сможете самостоятельно изготовить теплоаккумулятор и подключить его к отопительной системе.

Устройство и особенности работы теплоаккумулятора

По своей конструкции типичный теплоаккумулятор является стальным баком с патрубками вверху и внизу, одновременно являющимися концами змеевика, изготовленного из медной трубки. Нижние патрубки соединяются с тепловым источником, верхние – с системой отопления. Внутри установки находится жидкость, которую потребитель может использовать для решения нужных ему задач.

Схема подключения

Принцип работы агрегата построен на высокой теплоемкости воды. В целом механизм действия теплоаккумулятора можно описать так:

в боковые стенки емкости врезано две трубы. Через одну в бак поступает холодная вода от водопровода или из резервуаров, через вторую подогретый теплоноситель отводится в радиаторы отопления;
верхний конец змеевика, установленного в баке, соединяется с патрубком холодной воды котла, нижний – с патрубком горячей;
циркулируя через змеевик, горячая вода нагревает жидкость в баке. После выключения котла, вода в отопительных трубах начинает остывать, но продолжает циркулировать. При поступлении в теплоаккумулятор прохладная жидкость выталкивает накопленный там горячий теплоноситель в отопительную систему, благодаря чему обогрев помещений продолжается еще в течение некоторого времени (в зависимости от емкости накопителя) даже при выключенном котле.

Важно! Для обеспечения движения теплоносителя система укомплектовывается циркуляционным насосом.

Цены на теплоаккумуляторы для систем отопления

~~Теплоаккумуляторы для систем отопления~~

Ключевые функции теплонакопителей

Принцип работы теплоаккумулятора

Теплоаккумулятор имеет множество полезных функций, в числе которых:

обеспечение пользователя горячей водой;
нормализация температурного режима в обогреваемых помещениях;
повышение показателей полезного действия отопительной системы с одновременным уменьшением расходов на обогрев;
возможность объединения нескольких тепловых источников в единый контур;
накопление лишней энергии, которую вырабатывает котел и т.д.

При всех своих преимуществах теплоаккумуляторы имеют всего 2 недостатка, а именно:

ресурс накапливаемой теплой жидкости напрямую зависит от объема используемого бака, но при любых обстоятельствах он остается строго ограниченным и заканчивается довольно оперативно, поэтому нужно обязательно продумать вопрос обустройства дополнительной системы нагрева;
более объемные накопители требуют достаточно много места для установки, к примеру, котельного помещения.

Бак-теплоаккумулятор для твёрдотопливного котла WIRBEL CAS-500Устройство для эффективной работы твердотопливного котла и зарядки теплового аккумуляторного бакаСхема установки

Сборка простого теплоаккумулятора

Простейший тепловой накопитель работает по принципу термоса. Стенки установки практически не проводят тепло и позволяют воде оставаться теплой в течение достаточно продолжительного времени.

Для сборки такого агрегата нам понадобятся следующие приспособления:

бак. Объем подбирайте индивидуально, по своим потребностям и возможностям. Объективный минимум – 150 л;
материал для теплоизоляции. Отлично подходит минеральная вата;
клейкая лента;
медные трубки для изготовления змеевика;
бетонная плита либо доски для опалубки и раствор для заливки.

Теплонакопитель можно собрать на основе железной бочки. Объем, как уже отмечалось, подбирается индивидуально, однако в использовании бака вместительностью меньше 150 л особого смысла нет.

Первый шаг

Подготавливаем бочку к дальнейшей работе. Если это старая емкость, тщательно очищаем ее от различных загрязнений и зачищаем следы коррозии.

Теплоаккумулятор, общий видТеплоаккумулятор, патрубки. 1 — система отопления. 2 — верхний змеевик. 3 — нижний змеевик. 4 — охлаждение ТА. 5 — группа безопасности. 6 — магниевый анодТеплоаккумулятор, патрубки с другой стороны. 1 — термометры Wats. 2 — твердотопливный котел. 3 — термодатчики для контроллера солнечных систем

Второй шаг

Оборачиваем внешние стенки теплоизоляционным материалом. Хорошо подойдет минеральная вата. Окутанную теплоизоляцией бочку дополнительно обматываем скотчем в несколько слоев.

Третий шаг

Окутываем бак фольгированной пленкой. Для фиксации материала также используем клейкую ленту. При желании обшиваем изолированную конструкцию листовым металлом.

Четвертый шаг

Делаем змеевик, по которому будет транспортироваться теплоноситель. Для этого используем медную трубку длиной 8-15 м (зависит от объема выбранной бочки) и диаметром порядка 20-30 м. Сгибаем трубу в спираль и помещаем внутрь бака. Змеевик соединяется с котлом. В дальнейшем эта спираль будет нагреваться и отдавать полученное тепло воде в баке.

ТеплоаккумуляторЗмеевик — теплообменникТрубы довольно неплохо зажимаются между шляпками саморезовПодключение теплообменникаПодключение теплообменникаПодключение теплообменникаУтепление теплоаккумулятора

Пятый шаг

Делаем патрубки в боковых стенках накопителя. Через один патрубок в бак будет поступать холодная вода, через другой выходить горячая. Патрубки оснащаем кранами для быстрого перекрытия циркуляции воды.

Шестой шаг

Устанавливаем тепловой накопитель и выполняем его подключение.

Для лучшего понимания порядка подключения теплоаккумулятора смотрим на схему.

Важно! Бочку можно ставить только на плиту из бетона. Покупаем готовое изделие либо отливаем основание самостоятельно.

По рассмотренному способу выполняется подключение накопителя к системе обогрева, работающей с использованием 1 котла. В случае применения большего количества отопительных агрегатов, схема существенно усложнится. Систему придется оснастить датчиками давления и температуры, взрывным и предохранительным клапанами и т.д. К сборке подобного агрегата рекомендуется приступать только при наличии соответствующих навыков и должного опыта.

Использование теплоаккумулятора в разных системах обогрева

Схема ГВС

Теплоаккумуляторы эффективно показывают себя при использовании в самых разнообразных системах обогрева. При этом в каждом случае подобный накопитель позволяет существенно сэкономить на отоплении.

Чаще всего тепловыми аккумуляторами комплектуются системы твердотопливного обогрева. Установка будет способствовать более экономичному расходу топлива и эффективному обогреву, а также предотвратит преждевременный износ отопительных радиаторов.

Не лишним будет тепловой аккумулятор и в системе электрического отопления, в особенности в регионах с двойным тарифом за электричество. Ночью, когда электроэнергия продается потребителю по более доступной стоимости, аккумулятор будет накапливать тепло. Днем же можно будет на некоторое время выключить котел и топить силами теплоаккумулятора.

Используются накопители и в многоконтурных отопительных системах. Благодаря ним обеспечивается распределение теплоносителя между контурами. Монтаж патрубков может быть выполнен на разной высоте, что позволит получать воду, нагретую до разной температуры.

Несколько слов о модернизации

Схема подключения

Мы можем установить снизу дополнительный теплообменник, благодаря которому будет накапливаться энергия, получаемая солнечным коллектором. Актуально для современных систем, использующих энергию солнца для обогрева помещений.
Мы можем разделить внутреннее пространство емкости на несколько сообщающихся секций, что обеспечит более выраженное расслоение воды по температурам. Актуально для многоконтурных систем.
Мы можем немного увеличить бюджет и выполнить теплоизоляцию стенок бака пенополиуретаном вместо минеральной ваты. Этот материал позволит дополнительно уменьшить потери тепла.
Мы можем увеличить количество патрубков и подключить накопитель тепла к более сложной системе обогрева, построенной на базе нескольких независимых контуров. Актуально для отопительных систем, обслуживающих большие дома с помощью котлов высокой мощности.
Мы можем установить дополнительный теплообменник для накопления воды. Ее можно будет использовать для различных бытовых и хозяйственных нужд.

Удачной работы!

Видео – Теплоаккумулятор своими руками

Теплоаккумулятор Jaspi (л)	Время нагрева (час.) при мощности
	20 кВт	25 кВт	30 кВт	35 кВт	40 кВт	45 кВт	50 кВт	55 кВт	60 кВт
500
1000	2,3
1200	2,8	2,2
1500	3,5	2,8	2,3
1800		3,4	2,8	2,4	2,1
2000			3,1	2,7	2,3	2,1
2400				3,2	2,8	2,5	2,2	2,0
3000					3,5	3,1	2,8	2,5	2,3
3500							3,3	3,0	2,7
4000								3,4	3,1
4500									3,5

Буферная емкость для твердотопливного котла: принцип действия

Установка в жилом доме твердотопливного котла — задача одновременно проста и понятно, однако при детальном рассмотрении, связана с многочисленными техническими и технологическими сложностями. Сегодня многие граждане стремятся оборудовать свой дом нагревательным прибором, работающим на твердом топливе. Это объясняется хорошими эксплуатационными характеристиками отопительного оборудования данного вида, отсутствием необходимости получать разрешение на монтаж твердотопливного нагревательного прибора. Не последнюю роль в плане выбора отопительной техники играет стоимость топливного ресурса и его относительная доступность.

Однако выбрать котел и установить его в доме – этого мало. Для нормальной работы системы автономного отопления потребуется дополнительная установка различных устройств, приспособлений и механизмов. Большая часть таких приспособлений обеспечивают нормальное функционирование всего отопительного комплекса и его безопасность. Буферная емкость или теплоаккумулятор, для твердотопливного котла как раз относится к разряду таких устройств, без которых ни один нагревательный агрегат не сможет полноценно работать. Что же такое буферная емкость, разберемся детально?

Место буферной емкости в автономной системе отопления

Не каждый из нас в состоянии осмыслить и представить, как должна выглядеть в оптимальном варианте домашнее отопление и как должен работать тот или иной механизм. Отопительные приборы являются только источником тепловой энергии, с помощью которой происходит нагрев теплоносителя, расходящегося уже по отопительному контуру. Для того, что бы весь процесс протекал максимально эффективно и при этом, была обеспечена безопасность работы нагревательного агрегата, в обвязку обязательно включается буферная емкость.

Без этого устройства ваш твердотопливный котел (любой нагревательный аппарат) будет представлять собой бомбу замедленного действия, которая при малейшем сбое в системе, может доставить массу хлопот и неприятностей.

Ответить на вопрос, для чего дома нужно устанавливать такой большой по размеру агрегат, поможет анализ принципа работы твердотопливного котла.

На заметку: установка твердотопливных агрегатов, эксплуатация котлов без буферной емкости в США, во многих странах Европы запрещена.

По сути, название устройства, объясняет его назначение. Его основная задача, играть роль буфера между работающим котлом и системой отопления. Задача буфера заключается в снижении или в повышении теплоемкости теплоносителя, циркулирующего в отопительном контуре. За счет своего объема, емкость в состоянии влиять на температурный режим степени нагрева котловой воды.

С точки зрения механики, емкость является обычным термосом, т.е. металлический целостный сосуд, утепленный снаружи изоляционным материалом. По месту расположения, это устройство неразрывно связано с нагревательным прибором. Устанавливается накопитель в непосредственной близости от котла. Для чего нужен этот громоздкий агрегат в системе отопления? Все объясняет режим работы отопительных аппаратов и особенности их конструкции.

Принцип действия устройства

[adinserter block=»9″][adinserter block=»20″]

Каждый отопительный прибор имеет свой, особый принцип действия. Одни котлы отличаются равномерным режимом работы (газовое и электрическое нагревательное оборудование), другие, наоборот, отличаются нестабильным процессом. Интенсивность нагрева зависит от способа подачи топлива и наличию устройств, контролирующих процесс горения. С приборами, работающими на природном газе или от электричества, все обстоит просто и понятно. Что бы регулировать температуру нагрева теплоносителя достаточно уменьшить или вообще прекратить подачу газа, отключить электропитание. Постоянное энергоснабжение обеспечивает бесперебойную работу котельного оборудования. И днем и ночью котел работает в автоматическом режиме, самостоятельно регулируя температуру нагрева теплоносителя.

Твердотопливные котлы — агрегаты с большой инерционностью. Заложенное в топку топливо горит постоянно, и быстро прекратить этот процесс физически невозможно. Получаемая в процессе горения тепловая энергия не должна тратиться впустую. Избыток тепла накапливается вместе с теплоносителем в специальной емкости, которая выступает в роли аккумулятора тепловой энергии.

Аналогично обстоит ситуация со снижением интенсивности работы котла. При сгорании топливной массы, котел резко теряет свою производительность, котловая вода в отопительном контуре начинает стремительно остывать. Без очередной порции топлива возникает угроза снижение температуры в отапливаемых помещениях. Выход конечно есть. Новая закладка дров или угля решит проблему. Другой вопрос, как часто вы сможете заниматься подобной процедурой, особенно если топка оказалась пустой в ночное время.

Твердотопливный котел, соединенный с буферной емкостью — комплекс, способный за вас решить проблему теплоснабжения жилых помещений. Установка буферной емкости освобождает вас от частой и тяжелой работы по загрузке камеры сгорания нагревательного прибора очередным количеством дров.

На заметку: подсчитано, правильно рассчитанный теплоаккумулятор (буферная емкость) существенно уменьшает количество загрузок топки топливным материалом. В среднем число загрузок уменьшается, зависимости от модели и типа котла, в 2 раза. Налицо реальная экономия вашего личного времени и топливного ресурса (на 30-50%).

Понять принцип действия буферной емкости можно на примере работы автомобильного аккумулятора. Пока в машине включен двигатель, параллельно работает генератор электрического тока. Вырабатываемая генератором электроэнергия накапливается в аккумуляторе. При остановке основных двигателей, аккумулятор отдает обратно в автомобильные системы необходимую энергию.

Аналогично работает и буферная емкость. Есть тепло, теплоаккумулятор его накапливает, как только нагревательная установка перестает вырабатывать тепло, из накопительной емкости горячая вода расходуется на обогрев все системы отопления.

В чем еще польза буферной емкости. Основные преимущества

[adinserter block=»10″][adinserter block=»21″]

Помимо своего прямого назначения, накопитель горячей воды выполняет целый ряд других, не менее полезных функций. Отопительные агрегаты, работающие на твердом топливе, как правило, имеют различные стадии горения. Это момент розжига, интенсивное горение и соответственно, процесс затухания. На второй стадии, во время интенсивного горения котел вырабатывает максимальное количество тепловой энергии, больше, чем необходимо для обогрева. В начальной и в конечной стадии, когда топливе только начинает гореть или заканчивается, нагревательные приборы далеки от своей номинальной мощности.

Подобный режим работы твердотопливных аппаратов без дополнительного оборудования обычно вызывает ряд бытовых неудобств. О том, что возможны перепады с температурой теплоносителя в отопительном контуре уже было сказано.

Важно! Накопитель горячей воды не позволит при длительном отсутствии топлива в топке, разморозиться ни самому котлу, ни всей системе отопления. Некоторые модели буферных емкостей способны обеспечивать подачу теплой воды в котел и в отопительный контур на протяжении 12-24 часов. Что немаловажно для жителей отдаленных районов.

При отсутствии теплоаккумулятора, когда в доме интенсивно используется горячая вода на бытовом уровне, проблем не избежать. Буферная емкость, как раз призвана устранять возникающие перепады с обогревом жилых помещений и обеспечивать нормальную работу системы ГВС.

Преимущества использования накопителя очевидны, и зная о них, вы уже не будете скептично смотреть на громоздкий бак, стоящий в вашей котельной. Монтаж буферной емкости в системе домашнего отопления дает следующие преимущества:

работа нагревательных агрегатов на твердом топливе в экономичном режиме;
увеличение временных промежутков между загрузками топлива в котел;
возможность использовать отопительные приборы летом для работы системы ГВС;
техническая возможность использовать нагревательные агрегаты большой мощности в помещениях с низкой теплопотерей;
простая и понятная конструкция устройства не требует специального обслуживания и отличается длительными сроками эксплуатации;
статичное состояние устройства, не создающее бытовых неудобств;

Монтаж емкости достаточного объема позволяет осуществить установку в жилых помещениях других отопительных приборов.

К примеру: когда в систему автономного отопления включены сразу несколько нагревательных агрегатов разного вида. Нередко в частных домовладениях устанавливаются твердотопливные котлы в паре с электрическими приборами. Оба агрегата можно свободно подсоединить к одному теплоаккумулятору, причем для этой цели не потребуется установка дополнительных деталей в системе. Благодаря буферной емкости оба агрегата можно настроить на работу в плане приоритетности, сбалансировать их работу по мере необходимости.

[adinserter block=»13″]
Оценивая преимущества, которые дает системе отопления установка буферной емкости, не стоит забывать о безопасности.

Для любых нагревательных приборов основной опасностью является перегрев. Работающий котел на твердом топливе постоянно нуждается в контроле. Большая инерционность оборудования этого типа часто становится причиной перегрева, в результате чего агрегат может выйти из строя, а в худшем случае, привести к крайне неприятным последствиям. Накопитель горячей воды легко устраняет эту проблему, снимая избыточную нагрузку на обогревательный прибор.

Как правильно выбрать тепловой аккумулятор для своей системы отопления

Перед тем, как осуществлять монтаж системы отопления, определяются с видом основного источника тепла. От мощности твердотопливного котла и того объема задач, который прибор будет решать в процессе эксплуатации, зависит и объем теплоаккумулятора. Размеры и объем накопителя определяется еще и вашими бытовыми потребностями. Приоритетным при выборе буферной емкости становится модель нагревательного агрегата, обладающая лимитом мощности и ограниченным временным ресурсом.

Другими словами:

при работе в паре с твердотопливным котлом буферная емкость должна обеспечить аккумуляцию тепловой энергии во время разовой загрузки топливом, хватающей на раздачу горячего теплоносителя по системе до последующей загрузки топочной камеры.

Здесь уместно сказать несколько слов о расчетных данных, которые влияют на выбор оптимального объема буферной емкости. С помощью расчетов можно определить реальную аккумулирующую способность конкретно взятого объема теплоносителя, оказывающую значение на теплоемкость.

Принято считать: теплоемкость котловой воды составляет 4,187 кДж кг/ ⁰С, что в свою очередь означает. Для нагрева 1 кг. воды всего на 1⁰С, потребуется количество тепловой энергии в эквиваленте 4,187 кДж. Для нагревательных приборов это значение составляет 1 ккал = 1,163 Вт/ч.

[adinserter block=»11″]

Для полноты картины считаем. При установке теплового аккумулятора объемом в 1000 л. (1000 кг.), для нагрева воды до температуры 50⁰С, количество тепловой энергии сохраненной в баке составит 1000 х 50 = 50000 ккал или 58 тыс. кВт/ч.

При расходе горячей воды из буферной емкости и снижении температуры воды на 50 градусов, количество тепла соответственно уменьшится на аналогичное значение. Каждая схема подключения имеет свою методику расчетов емкости теплоаккумулятора, однако существуют следующие общие требования, которые необходимо учитывать:

накопительный бак должен быть способным аккумулировать максимальное количество избыточной тепловой энергии за время горения топлива при разовой загрузке;
чем выше пиковый расход тепловой энергии в отопительном контуре и чем длительнее максимальный расход тепла, тем больший объем потребуется для буферной емкости;
при высокой интенсивности горения котла в короткие промежутки времени потребуется установить дополнительный теплообменник, или отдельно, или интегрированный в буферную емкость;
накопитель должен иметь номинальное давление внутри большее, чем в точке подключения устройства к системе;
в накопителях горячей воды с двумя и более встроенными теплообменниками, система с меньшим рабочим давлением подключается к нижним теплообменным устройствам, а с сильным рабочим давлением, наоборот, к теплообменникам, расположенным вверху;
установка теплового аккумулятора обязывает монтаж в системе расширительного бака и предохранительного, термосмесительного клапана.

Заключение

Правильный расчет тепловой емкости теплоносителя, аккумулируемого в накопители, позволит работать твердотопливному котлу в нормальном режиме. Буферная емкость в комплекте к другими предохранительными элементами не только обеспечивает бесперебойную работу отопительной системы, но и нормальное горячее водоснабжение. Буферная емкость, она же теплоаккумулятор, гарантирует не только безопасную работу нагревательных приборов, но и экономически целесообразна.

Единственный нюанс, на который придется обращать внимание при оборудовании системы отопления дома, заключается в выборе места под котельное помещение. Монтаж емкости большого объема потребует от вас технологического решения. В ряде случаев теплоаккумуляторы собираются прямо на месте.

Теплоаккумулятор для котлов отопления: как подобрать накопительный бак для твердотопливного котла, расчет буферной емкости, установка в водяную систему

Резюмируем: В чем достоинства и недостатки использования буферных емкостей?

К явным «плюсам» автономных твердотопливных систем отопления с теплоаккумулятором можно отнести следующее:

Энергетический потенциал твёрдого топлива используется в максимально возможной степени. Соответственно, резко возрастает КПД котельного оборудования.
Работа системы будет требовать гораздо меньшего вмешательства человека – начиная от сокращения числа загрузок котла топливом до расширения возможностей автоматизации управления режимами работы различных контуров отопления.
Сам твердотопливный котел получает надежную защиту от перегрева.
Работа системы становится более плавной и предсказуемо, обеспечивается дифференцированный подход к обогреву различных помещений.
Появляются широкие возможности модернизации системы, в том числе – с запуском дополнительных источников тепловой энергии, без демонтажа старых.
В большинстве случаев одновременно решается и проблема горячего водоснабжения дома.

Недостатки весьма своеобразные, и о них тоже надо иметь представление:

Система отопления, оснащенная буферной емкостью, характеризуется очень большой инерционностью. Это означает, что от момента первичного розжига котла и до выхода на номинальные режим работы потребуется весьма немало времени. Вряд ли это будет оправдано в загородном доме, который в зимний период хозяева посещают только на выходные дни – в таких ситуациях требуется быстрый нагрев.
Теплооаккумуляторы – это громоздкие и тяжеловесные (особенно – в заполненном водой состоянии) конструкции. Для них требуется достаточно места и хорошо подготовленное надежное основание. Причем – поблизости от котла отопления. Не в каждой котельной это возможно. Плюс к этому – сложности с доставкой разгрузкой, а нередко – еще и с заносом ёмкости в помещение (может не пройти в дверь). Все это следует учитывать заранее.
К недостаткам можно отнести и весьма высокую цену таких приборов, которая порой даже превосходит стоимость котла. Этот «минус», правда, скрашивает ожидаемый эффект экономии от более рационального использования топлива.
Теплоаккумулятор в полной мере раскроет свои положительные качества только в том случае, если паспортная мощность твердотопливного котла (или суммарная мощность иных источников тепла) будет хотя бы вдвое выше, чем расчётное значение, необходимое для эффективного обогрева дома. В противном случае приобретение буферной емкости видится нерентабельным.

Как работает система на твёрдом топливе с накопительным баком

Наибольшая экономия ресурсов будет достигнута, когда подключают теплоаккумулятор для котлов отопления, работающих на твердом топливе.

Принцип устройства такой системы можно разделить на два этапа:

тепло от сжигания топлива поступает через теплообменник на радиаторы отопления, которые, в свою очередь, отдают тепло окружающей среде;
после остывания, вода из радиаторов устремляется вниз и вновь поступает в теплообменник котла для последующего прогрева.

И далее всё повторяется по кругу. Такая схема имеет два существенных отрицательных момента, которые влияют на потерю тепла:

вода в качестве теплоносителя направляется от котла к радиаторам напрямую и быстро остывает;
недостаточный объём воды-теплоносителя в отопительной системе не даёт выдерживать постоянную температуру, поэтому её приходится регулярно подогревать в контуре котла.

Это крайне расточительно. Особенно, если это относится к твёрдому топливу. По сути, происходит следующее. В котел закладывается топливо, которое сначала горит довольно интенсивно. Поэтому помещение прогревается очень быстро. Однако когда топливо гореть перестаёт, температура воды в радиаторах сразу понижается, и в доме сразу становится холодно. Для того, чтобы постоянно поддерживать комфортный температурный режим в помещении, нужно подкладывать в котёл всё новые партии топлива.

Отличие от стандартной схемы отопления

Система, снабжённая теплоаккумулятором для водяного отопления, работает совершенно по другому принципу. Устройство не сложное, монтируется достаточно быстро. Его установка решит сразу несколько важных задач по жизнеобеспечению домовладения.

Для того, чтобы система заработала по-другому, требуется установить накопительный бак для котла с многослойной эффективной теплоизоляцией между котлом и трубопроводами, по которым вода устремляется к радиаторам.

Внутри бака имеются различные теплообменники для горячего водоснабжения и системы отопления. Нагретая с помощью котла вода внутри аккумулятора останется долгое время горячей. Она будет постепенно распределяться сразу по двум каналам: водоснабжения и отопления.

На примере ёмкости бака в 350 литров можно представить экономию топлива. Аккумулятор, который обеспечивает потребности в тепле и горячей воде одного стандартного домовладения, может иметь:

объём от 350 до 3500 литров;
диаметр от 0,7 м. До 1,8 м.;
высоту от 1,8 м до 5,6 м.

В аккумуляторе устанавливают теплообменники для горячего водоснабжения и отопительной системы. Особого внимания требуют приборы системы безопасности:

манометр;
клапанная группа;
патрубки для выхода воздуха,

Кроме того, аккумулятор снабжён приборами для контроля температурного режима и давления. Все это позволяет ему регулировать важные процессы, связанные с обеспечением горячей водой и обогревом помещения.

Распределит энергопотребление и сэкономит топливо

Выгоды от подключения теплоаккумулятора очевидны. В результате, котёл нужно растапливать гораздо реже, чем при обычной системе. А это экономия не только топлива, но также времени и физических сил.

Если речь идёт об отопительном приборе, который работает от электричества, то и здесь теплообменник с умной электроникой поможет сэкономить. Он распределит энергопотребление равномерно и целесообразно.

Ещё одно немаловажное преимущество: так как отопительная система с теплоаккумулятором будет работать стабильно, исключая резкие перепады температуры, срок эксплуатации всего оборудования значительно продлится.

Вложение средств в организацию такой системы экономии энергоресурсов оправдает себя уже в первый отопительный сезон.

Типы буферных емкостей

Сегодня, на российском рынке климатической техники представлены аккумуляторы тепла, которые различаются:

Функционалом. Данное устройство может выполнять только аккумулирующую функцию или одновременно с этим, играть роль бойлера косвенного нагрева для создания ГВС в доме.
Количеством патрубков, наличие которых зависит от сложности конфигурации СО.
Наличием ТЭНов, которые делают возможным использование буферной емкости, как полноценного электрокотла.
Наличием дополнительного теплообменника, предназначенного для нагрева теплоносителя от альтернативных источников тепла (солнечных коллекторов).

Теплоакумулятор для твердотопливных котлов может давать возможность разделения внутреннего объема бака горизонтальными перегородками для контроля за температурой воды в каждом отдельном сегменте устройства.

Немного отвлечёмся, так как хотим сообщить вам, что нами был составлен рейтинг твердотопливных котлов по модеям. Подробнее вы сможете узнать из следующих материалов:

Твердотопливные котлы длительного горения с водяным контуром — отечественные производители
Твердотопливные котлы длительного горения с водяным контуром — зарубежные производители

Особенности установки теплоаккумуляторов

Все монтажные работы проводят по ранее утвержденному проекту в соответствии с рекомендациями производителя отопительного оборудования.

Схема подключения

При этом следует учитывать особенности выполнения монтажных работ:

Поверхность накопительного резервуара необходимо изолировать от потерь тепла в обязательном порядке.
На трубопроводах, по которым циркулирует вода (отводящим и подводящим), следует установить термометры.
Аккумуляторные емкости объемом свыше 500 литров в большинстве случаев не проходят в дверной проем. В таких случаях следует использовать разборные конструкции или же установить несколько аккумуляторов меньшего объема.
В самой нижней точке емкости не помешает установка дренажного канала. Он пригодится, когда придется полностью слить воду.
На трубопроводах, по которым вода поступает в емкость, желательно поставить сетчатые фильтры. Они предотвратят попадание внутрь крупных включений (окалины от сварки, попавшие в систему минералы и прочее).
Если в верхней части емкости не предусмотрен клапан, отводящий воздух, то его следует установить в верхней точке выводящего патрубка.
На магистрали рядом с аккумулятором необходимо вмонтировать манометр и предохранительный клапан.

Если вы являетесь владельцем твердотопливного котла и пока еще не приобрели теплоаккумулятор, подумайте об этом. Вы не только продлите срок службы своего отопительного оборудования, но и существенно сэкономите на топливе.

Читайте далее:

Выбор твердотопливного котла — чему уделить внимание

Применение твердотопливных котлов: взвешиваем все за и против

Разновидности, достоинства и недостатки твердотопливных котлов

Как правильно эксплуатировать твердотопливный отопительный котёл

Какой может быть обвязка твердотопливного котла отопления — схема простая и сложная

Изготовление твердотопливного котла своими руками

Твердотопливный котел для частного дома чисто теоретически можно изготовить самостоятельно. Для этого необходимо взять большую 300-мм трубу, от которой отрезается метровый кусок. Из стального листа нужно вырезать дно по диаметру трубы и приварить элементы. Ножками котла могут выступить 10-сантиметровые швеллеры.

Изготавливая твердотопливный котел для частного дома, вы должны будете выполнить распределитель воздуха в виде окружности из листа стали. Ее диаметр должен быть меньше, чем труба на 20 мм. В нижнюю часть круга необходимо приварить крыльчатку из уголка. Размер его полки должен составить 50 мм. Для этого подойдет и швеллер с такими же размерами. В центральную верхнюю часть распределителя следует приварить 60-миллиметровую трубу, которая должна располагаться выше котла. В середине диска распределителя проделывается отверстие по трубе, чтобы образовался сквозной тоннель. Он необходим для подачи воздуха.

К верхней части трубы приделывается заслонка, которая будет обеспечивать регулировку подачи воздуха. Если перед вами встал вопрос о том, как сделать твердотопливный котел, то вы должны ознакомиться с технологией. Следующий этап указывает на необходимость выполнения нижней части оборудования, где будет располагаться дверь в зольник. Сверху прорезаются отверстия. В этом месте приваривается труба на 100 мм. Вначале она будет идти под некоторым углом в сторону. Затем вверх на 40 см, а после строго вертикально. Через перекрытие проход дымохода должен быть защищен по правилам противопожарной безопасности.

Завершение изготовления котла сопровождается работой над верхней крышкой. В ее центральной части должно располагаться отверстие для трубы распределителя. Прилегание к стенке оборудования должно быть плотным. Попадание воздуха здесь исключено.

Изготовив твердотопливный котел длительного горения на дровах, вы должны будете разжечь его в первый раз. Для этого снимают крышку, поднимают регулятор, а оборудование заполняют доверху. Топливо обливают горючей жидкостью. Внутрь бросают горящую лучину через трубу регулятора. Как только топливо разгорится, поток воздуха необходимо будет снизить до минимума, чтобы дрова начали тлеть. Как только произойдет возгорание газа, котел запустится.

7 Самостоятельное изготовление прямоугольной модели

Многие решают изготовить эту разновидность буферной установки своими руками. Такой подход позволяет существенно сэкономить финансовые сбережения.

Для реализации этой идеи необходимо выполнить следующие действия:

На начальном этапе рисуется схема будущей конструкции, а также определяются размеры каждой стенки. Мастер обязательно должен учитывать толщину сварочных швов. Чаще всего этот показатель варьируется в пределах от 1 до 3 мм (всё зависит от используемого аппарата и электродов).
Заранее подготовленный листовой металл нужно разрезать на куски.
Две стороны заготовки необходимо прижать друг к другу, чтобы они образовали прямой угол. Те предметы, которые имеют большой вес, должны быть надёжно зафиксированы.
В нескольких местах металла используют точечную сварку, после чего проверяют правильность размещения всех листов.
Мастер должен выполнить внутренний и внешний сварочный шов.
По аналогичной схеме привариваются все стенки, а также дно.
В верхней части аккуратно приваривают угол, сверлят все необходимые дырочки.
К каждой стороне крепят несколько рёбер жёсткости.
Остаётся только изготовить ножки и приварить их.

Как правильно выбрать тепловой аккумулятор для своей системы отопления

Другими словами:

при работе в паре с твердотопливным котлом буферная емкость должна обеспечить аккумуляцию тепловой энергии во время разовой загрузки топливом, хватающей на раздачу горячего теплоносителя по системе до последующей загрузки топочной камеры.

Для полноты картины считаем. При установке теплового аккумулятора объемом в 1000 л. (1000 кг.), для нагрева воды до температуры 50С, количество тепловой энергии сохраненной в баке составит 1000 х 50 = 50000 ккал или 58 тыс. кВт/ч.

накопительный бак должен быть способным аккумулировать максимальное количество избыточной тепловой энергии за время горения топлива при разовой загрузке;
чем выше пиковый расход тепловой энергии в отопительном контуре и чем длительнее максимальный расход тепла, тем больший объем потребуется для буферной емкости;
при высокой интенсивности горения котла в короткие промежутки времени потребуется установить дополнительный теплообменник, или отдельно, или интегрированный в буферную емкость;
накопитель должен иметь номинальное давление внутри большее, чем в точке подключения устройства к системе;
в накопителях горячей воды с двумя и более встроенными теплообменниками, система с меньшим рабочим давлением подключается к нижним теплообменным устройствам, а с сильным рабочим давлением, наоборот, к теплообменникам, расположенным вверху;
установка теплового аккумулятора обязывает монтаж в системе расширительного бака и предохранительного, термосмесительного клапана.

Схема с твердотопливным котлом и теплоаккумулятором

В этой схеме ТА является промежуточным звеном между котельным и отопительным контуром. Теплоноситель нагревается в твердотопливном котле, проходит группу безопасности, которая стоит сразу на подаче. Предусматривается защита от низкотемпературной коррозии: циркуляционный насос будет прокачивать теплоноситель по замкнутому контуру через байпас, пока его температура на подаче в котел не достигнет 65 °C.

Если температура воды на входе в котел будет ниже 65 °C, то на стенках труб, проходящих внутри котла, начнет выступать конденсат. Это приведет к усиленной коррозии, и устройство быстро выйдет из строя.

После этого клапан на байпасе перекрывается и теплоноситель начинает греть воду в накопительном баке. После выгорания топлива котельный контур перекрывается. Начинается забор теплоносителя в отопительный контур из верхней части бака. Его температура регулируется термостатическим трехходовым клапаном, который разбавляет горячую воду холодной из обратки. Пройдя все радиаторы отопления, вода возвращается в нижнюю часть теплоаккумулятора. Система является замкнутой, перемещение среды осуществляется с помощью циркуляционных насосов.

Преимущества теплоаккумуряторов

Механизм работы теплового аккумулятора

Теплоаккумулятор может полноценно заменить бойлер горячего водоснабжения. При этом оба устройства сопоставимы по стоимости.

Однако аккумулятор тепла не только обеспечит горячее водоснабжение, но и решит целый комплекс дополнительных задач. Применяя твердотопливный котел с теплоаккумулятором, можно получить множество преимуществ:

срок службы отопительного оборудования увеличивается в несколько раз;
котел никогда не будет работать в режимах предельных нагрузок или же вхолостую;
выравнивается температура теплоснабжения дома. В случае, когда в котле вода не успевает нагреваться, автоматически горячий теплоноситель подается из резервного бака. И наоборот, излишки температуры носителя будут отбираться и аккумулироваться;
правильно подобранная емкость продолжает забирать тепло у котла даже при полном сгорании топлива;
экономия ресурсов достигает 30%.

Достоинства аккумуляторов оценили многие производители твердотопливных котлов. И теперь они предоставляют свои гарантии на оборудование только в случае установки дополнительных резервуаров.

1 Функциональные возможности

В установленном теплоаккумуляторе расположена специальная буферная ёмкость, которая является мощным накопителем излишков тепла. Само устройство представлено в виде бака для воды с небольшим змеевиком, который полностью укрыт теплоизоляционным материалом.

Пока котёл сжигает загружённые в него дрова, ёмкость постепенно накапливает вырабатываемые системой избытки тепла. В тот момент, когда котёл перестает выдавать необходимую пользователю температуру, всё излишнее тепло из бака направляется в батареи. Огромное преимущество состоит в том, что вода в радиаторах совершенно не остывает.

Вне зависимости от площади дома отопительная система должна быть снабжена мощным электрическим насосом, который сможет обеспечить непрерывную циркуляцию теплоносителя. Но после отключения электроэнергии такая установка прекращает свою работу. Заложенные дрова горят, тепло выделяется, а вот вода неподвижно стоит в трубах, закипая в котле.

Если пользователь упустит момент, то система взорвется, что может угрожать жизни людей. Установленный теплоаккумулятор предотвращает возникновение таких последствий. Огромное преимущество буферной ёмкости для твердотопливного котла состоит ещё и в том, что она увеличивает время между закладками дров в несколько раз. Устраняется опасность размораживания системы из-за затухания котла.

Качественный буферный агрегат выполняет несколько полезных функций в автоматическом режиме:

В нужный момент отдаёт накопленное тепло заправленному теплоносителю.
Обеспечивает стабильную работу системы без вмешательства человека.
Беспрерывно накапливает всё излишнее тепло.
В случае отключения электроэнергии предотвращает закипание воды.

Выбираем теплоаккумулятор

ТА выбирают проектируя систему отопления. Правильно подобрать теплоаккумулятор помогут инженеры-теплотехники. Но, если невозможно воспользоваться их услугами, придется выбирать самостоятельно. Сделать это не трудно.

Теплоаккумулятор для твердотопливного котла

Главными критериями при подборе этого устройства принято считать следующие:

давление в системе отопления;
объем буферной емкости;
наружные размеры и вес;
оснащение дополнительными теплообменниками;
возможность установки дополнительных устройств.

Напор воды (давление) в системе отопления — основной показатель. Чем он выше, тем теплее в обогреваемом помещении

Учитывая этот параметр, при выборе теплоаккумулятора для твердотопливных котлов обращается внимание на максимальное давление, которое он способен выдерживать. Теплоаккумулятор для твердотопливного котла, показанный на фото, изготовлен из нержавеющей стали, выдерживает высокое давление воды

Объем буферной емкости. От него зависит способность накопления тепла для системы отопления при работе. Чем он больше, тем больше тепла накопится в емкости. Здесь нужно учитывать, что повышать предел до бесконечности бессмысленно. Но если воды будет меньше нормы, устройство просто не будет выполнять возложенную на него функцию накопления тепла. Поэтому для правильного выбора теплоаккумулятора придется сделать расчет его буферной емкости. Чуть позднее будет показано, как он выполняется.

Наружные размеры и вес. Это тоже важные показатели при выборе ТА. Особенно в уже построенном доме. Когда расчет теплоаккумулятора для отопления произведен, доставка к месту установки осуществлена, возможно возникновение проблемы с самой установкой. По габаритным размерам он может просто не вписаться в стандартный проем двери. Помимо этого, ТА большой емкости (от 500 л.) устанавливаются на отдельный фундамент. Массивное устройство, заполненное водой станет еще тяжелее. Эти нюансы нужно учитывать. Но выход найти легко. В этом случае приобретается два теплоаккумулятора для твердотопливных котлов с суммарным объемом буферных емкостей, равным расчетному для всей системы отопления.

Оснащение дополнительными теплообменниками. При отсутствии в доме системы ГВС, собственного контура подогрева воды в котле, лучше сразу приобрести ТА с дополнительными теплообменниками. Для проживающих в южных районах полезным будет подключение солнечного коллектора к ТА, что станет дополнительным бесплатным источником тепла в доме. Простой расчёт системы отопления покажет, сколько дополнительных теплообменников желательно иметь в теплоаккумуляторе.

Возможность установки дополнительных устройств. Здесь подразумевается установка ТЭНов (трубчатых электрических нагревателей), КИП (контрольно-измерительных приборов), предохранительных клапанов и других устройств, обеспечивающих бесперебойную и безопасную работу буферной емкости в устройстве. Например, в случае аварийного затухания котла, температуру в системе отопления будут поддерживать ТЭНы. В зависимости от объема обогрева помещений комфортной температуры они могут не создать, но размораживание системы предотвратят обязательно

Наличие КИП позволит своевременно обратить внимание на возможные неполадки, возникшие в системе отопления

Стандартные схемы включения

Грамотный выбор схемы подключения теплового бака-аккумулятора зависит от множества факторов.

Данная схема применяется при одинаковой температуре и давлении воды СО как в котловом, так и в отопительном контуре.

На втором рисунке показана более рациональная схема включения теплоаккумулятора с регулировкой температуры теплоносителя посредством использования смесительных термостатических клапанов.

Данная схема применяется, если в отопительном и котловом контуре используется разный теплоноситель. Есть и второй вариант применения: когда давление в котловом контуре превышает допустимое в аккумулирующем тепло баке.

Показанные выше схемы применимы при организации ГВС, посредством проточного теплообменника или бака, интегрированного в аккумулятор тепла.

Схема предназначена при наличии двух котельных установок, одним из которых может быть солнечный водонагреватель.

Схема подключения при наличии трех теплогенераторов.

Совет: несмотря на кажущуюся простоту, схема обвязки твердотопливного котла отопления с теплоаккумулятором требует тщательного анализа и проектирования с большим количеством сложных теплотехнических расчетов, которые следует доверять исключительно профессионалам.

Параметры помещения

После проведения расчетов следует подумать, хватит ли помещения. Если нет, нужно будет подыскать более подходящее. Если вы хотите выполнить своими руками буферную емкость для твердотопливного котла, а мощность котельного оборудования составит 35 кВт/ч, то рассчитываемый объем может варьироваться от 875 до 1750 л. При изготовлении цилиндрической емкости размеры могут быть следующими: 2 x 1 м. Такой вариант является наиболее предпочтительным. Первое значение — высота, второе — диаметр.

Если объем теплоаккумулятора составит 1750 л, то диаметр будет равен 1,06 м. При необходимости изготовления цилиндра из листа металла его ширина и длина должны составить 2 и 3,14 м соответственно. Когда буферная емкость выполняется в форме параллелепипеда, ее размеры будут равны 1 x 1 x 1,75 м.

4 Расчёт необходимой ёмкости

Когда с устройством буферной ёмкости для системы отопления всё понятно, можно приступать к расчётам требуемых параметров. Этот показатель напрямую зависит от мощности отопительного котла.

Если был установлен агрегат, который вырабатывает 35 кВт/час, тогда объем используемой ёмкости должен превышать эту цифру минимум в 30 раз

Помимо этого, важно учесть ряд дополнительных факторов:

1. Не стоит делать никаких надбавок на то, что тепловой аккумулятор будет впитывать всё тепло, а сама система будет работать плохо. Когда на улице температура опускается ниже -30˚С, то котёл может спокойно работать в обход буферной установки. А вот когда становится теплее, то в действие входит теплоаккумулятор, а всё лишнее тепло в нем накапливается.
2. Мощность должна быть рассчитана исключительно для погодных условий, когда дом теряет максимальное количество вырабатываемой тепловой энергии. К примеру, если котёл теряет 33 кВт/час при температуре окружающей среды от -29˚С, то и мощность всей системы должна быть такой же. Конечно, нужно учитывать и небольшой запас. Для качественного подогрева существующей схемы должно создаваться минимум 35 кВт/час.
3. Обязательно учитывается размер помещения, где будет установлен сам агрегат вместе с теплообменником и другими элементами схемы. В некоторых случаях может возникнуть такая ситуация, когда установить большой теплоаккумулятор просто не получится.

Если же мастер обладает всеми необходимыми навыками, то изготовить ёмкость можно и своими руками. Лучшим вариантом считается цилиндрический агрегат, обладающий следующими параметрами:

Диаметр — 1 метр. Стоит учесть, что если объём теплового аккумулятора равен 1750 л, то его диаметр должен составлять минимум 1,06 м.
Высота — 2 метра.

Установка и подключение теплоаккумулятора

Аккумулирующий бак для системы отопления, котел и обвязка нуждаются в большой площади под установку — желательно в отдельном утепленном помещении. Кстати, нужно учесть, что стандартная ширина дверных проемов около 800 мм. Покупая бак большего диаметра, придется снимать дверную коробку. Габарит емкости необходимо считать не по диаметру цилиндрической части, а по крайним точкам патрубков.

На второй этаж теплоаккумулятор объемом более 1 000 л лучше не ставить, так как перекрытие может не выдержать. Если бак будет монтироваться на первом этаже или в подвале дома, то под его установку желательно залить бетонную плиту толщиной 40 — 50 мм.

Буферный бак, как и любая емкость под давлением, должен оборудоваться автоматическим воздушником, предохранительным клапаном и манометром. В нижней точке емкости к баку подключается дренажная линия для слива воды при ремонте. По высоте бак комплектуется температурными датчиками. Устройство бака включает в себя лаз для внутреннего ремонта.

Диаметр патрубков бака должен совпадать с диаметром подводящих и отводящих трубопроводов котельного, отопительного или любого другого контура. Подсоединение, как правило, резьбовое, но баки с давлением выше 6 атм соединяются с системой через фланцы.

Чтобы обеспечить естественную циркуляцию в контуре при отключении электроэнергии, патрубок обратки бака нужно сделать выше патрубка обратки котла, а высота между трубами подачи и обратки в котельном контуре должна составлять не менее 2,5 — 3 метров.

Обвязка аккумулятора для тепла

Емкость должна быть хорошо утеплена. Если это покупной теплоаккумулятор, нужно оценить толщину и качество внешней изоляции. Чем лучше и толще теплоизолятор, тем дольше будет сохраняться тепло. Благодаря особой структуре теплоизолятора теплоаккумулятор работает как термос. Толщина теплоизоляции в качественных моделях составляет около 10 см. Она закрывает окрашенный термостойкой краской корпус. Поверх теплоизоляции идет слой кожзаменителя. Самостоятельно утепление выполняется по той же схеме. Сначала бак красят краской, стойкой к высокой температуре, затем утепляют базальтовой ватой толщиной не менее 150 мм, а сверху закрывают фольгой.

Заключение

В ряде случаев теплоаккумуляторы собираются прямо на месте.

зон перегрева для твердотопливных водогрейных котлов —

Радиаторы для плинтуса часто переоцениваются на 15% из-за устаревшего рейтинга, который давал радиаторам плинтуса «премиальный» выход по сравнению с обычно более высокими чугунными радиаторами, потому что радиаторы плинтуса расположены ближе к полу, где воздух прохладнее. При прохождении более холодного воздуха через радиатор большая разница температур между воздухом и горячей водой увеличивает теплопередачу. Этот рейтинг отмечен в I = B = R в литературе по плинтусам.Рейтинги плинтусов следует разделить на 1,15, потому что фактор премиум-класса на самом деле не доказан в лабораторных условиях.

Во-вторых, когда ребристая труба установлена близко к потолку, она также теряет способность рассеивать тепло, потому что у нее нет уровня пола, а воздух с низкой температурой проходит через ребра. Вопреки своему названию, радиаторы для плинтусов на самом деле являются конвекторами для плинтусов и полагаются на движение воздуха снизу вверх для вывода тепловой энергии. I = B = R Расчетная мощность плинтуса обычно рассчитывается на основе пара 215 ° F и температуры окружающей среды 65 ° F.Коэффициент 0,69 применяется для уменьшения выработки горячей воды. Этот фактор еще больше усиливается за счет более высоких температур окружающей среды, которые могут быть обнаружены в радиаторе, прикрепленном к потолку в котельной. Предполагая, что вода 180 ° F, но при температуре потолка 100 ° F, а не 65 ° F, применяется коэффициент 0,41. При температуре окружающей среды 65 ° F коэффициент равен 0,69. Следовательно, при повышенной температуре потолка выходная мощность ребристых труб плинтуса снижается на 41% по сравнению с предполагаемой температурой окружающей среды в полу 65 ° F.Для сравнения: это почти такое же снижение производительности, которое вы получаете при температуре воды 140 ° F в плинтусе по сравнению с 180 ° F.

Наконец, будет неизвестна скорость потока через оребрение, основанная на силе тяжести. По сравнению с зоной с принудительным циркуляционным насосом, контур пассивной ребристой трубки обычно имеет сравнительно низкий расход, что еще больше снижает потенциальный выход. Этот фактор относительно небольшой по сравнению с температурой. Для потока ½ галлона в минуту коэффициент составляет 0,931 или около 93% от производительности при 3 галлонах в минуту или более.

Остальные 7 «основных ингредиентов» говорят сами за себя, но не менее важны. К счастью, современные дровяные котлы почти никогда не перегреваются. Плоды особого ухода за зонами отвода тепла во время установки могут никогда не быть реализованы. Прискорбный парадокс: поскольку зоны сброса часто остаются неиспользованными в течение всей жизни, многие установщики никогда не узнают, работало бы то, что они установили, адекватно, если бы котел перегрелся. Это одна из причин того, что зоны свалки плохо изучены.Возможностей обучения очень мало. В идеале существующая зона тепла, нормально циркулирующая, подходящего размера, хорошо подходящая для температур выше 180 ° F и расположенная в жилом помещении, но над котлом лучше всего подойдет для зоны разгрузки. Проектирование зоны отвала — это не только наука, но и искусство. Практически каждая установка будет отличаться. Просто установите ребристую трубку плинтуса длиной ¾ ”и предположите, что она будет выделять 550 БТЕ / фут. может привести к неприятностям. По сравнению со всей установкой, зона свалки является относительно недорогой и может никогда не использоваться, но всегда должна быть тщательно спроектирована и реализована.

Помощь при проектировании резервуаров-аккумуляторов Calculacte

Расчет размера буферной емкости для дровяного котла

Стратификационные буферные баки делают применение твердотопливных систем отопления. почти так же просто и комфортно, как масляные и газовые котлы. Наши котлы на дровах вырабатывают значительно больше энергии при заполнении одного котла во время время гашения, чем нужно системе отопления в данный момент. Избыток энергии обеспеченный теплогенератором хранится в буферной емкости.После пожара в дровяном котле сгорело тепло буферной емкости у здания и, возможно, у горячей воды утилизация поколения.
Система может питаться теплом без постоянной подпитки котла. Когда При определении размеров системы котла на дровах, одна из целей обычно нагревает бревна котел только один-два раза в сутки, чтобы круглосуточно обеспечивать теплом здание. В то же время от этого повышается тепловой комфорт.
Размер буферной емкости следует выбирать таким образом, чтобы количество получаемой энергии от одного котла заправка может полностью храниться в буферной емкости. Для безупречной работы системы необходимо использовать буферный резервуар стратификации. с умным наслоением и эффективным использованием энергии.

Эмпирическое правило расчета емкости буферного бака для систем котлов на дровах:

Минимум 55 литров на кВт номинальной мощности котла является юридическим обязательством
еще лучше: 80 литров на кВт номинальной мощности котла
альтернативный расчет: 12 л объема хранения тепла на каждый литр объема топливной камеры котла
со стандартными буферными баками вы не должны использовать более 100 литров на номинальную мощность бойлера производительность в отличие от высокопроизводительных буферных резервуаров Solarbayer из-за точного нагрева наслоением можно применять емкости с еще большей емкостью

Емкость буферного бака также должна идеально соответствовать применению других возобновляемых источников энергии.На практике Общая емкость резервуара составляет 50-70 литров на м² площади поверхности коллектора. Если емкость бака большей необходимо из-за размера котла на дровах (см. вверху), а для расчетного оптимального размера солнечной системы, чем вы необходимо позаботиться о том, чтобы гидравлическая интеграция солнечной системы для загрузки бака происходила последовательно, например SLS с 2 теплообменниками соотв. несколько буферов подряд. Важно, что безделье гарантировано, когда применение коллекторной и системной техники.

Расчет размера буферной емкости для солнечных систем

В солнечных тепловых системах солнечное тепло не возникает в то время, когда требуется тепло. Больше всего тепла нужно утром и вечером — либо для обогрева помещения, либо для приготовление горячей воды. Это всегда требует хранения солнечной энергии в буфере или ГВС. бак.
Размер солнечного бака должен соответствовать размеру площади коллектора.Если танк емкость слишком большая, в резервуаре не будет достигнута полезная температура, если резервуар резервуарный мощность слишком мала, доступная солнечная энергия используется неэффективно. Наши специалисты будут рады проконсультировать вас.

Эмпирическое правило расчета резервуарных систем для использования в солнечной энергии:

энергетически совершенный: на м² поверхности отверстия прибл. Объем буферного бака 50 л.
Резервуары большего объема могут хранить больше солнечной энергии и являются экономически целесообразными.
В этом случае важна правильная гидравлическая интеграция.

Использование теплового накопителя с твердотопливной печью

Если вы планируете использовать твердотопливную плиту, плиту типа AGA или возобновляемые источники энергии, использование теплового накопителя в качестве решения для накопления горячей воды может позволить вам значительно снизить счета за электроэнергию.

Способность аккумуляторов тепла использовать как возобновляемые, так и традиционные источники энергии, а также работать с несколькими источниками часто может сделать их одним из самых эффективных решений для аккумулирования горячей воды на рынке.

Этот подход полностью изменяет традиционный подход к водонагревателям, в котором используется змеевик или погружение для постоянного нагрева накопленной воды, которая забирается по запросу. Вместо этого тепловой аккумулятор использует тепло от накопленной воды для нагрева воды, проходящей через змеевик, под давлением сети.

Дополнительным преимуществом теплового накопителя является то, что он позволяет вам пользоваться преимуществами горячего водоснабжения и отопления помещений без необходимости постоянного обслуживания.

Щелкните здесь, чтобы просмотреть наш ассортимент тепловых накопителей для твердого топлива

Тепловизоры из меди и нержавеющей стали

Но не все тепловые накопители одинаковы — аналогично предположению, что все автомобили имеют одинаковый уровень производительности.

Медные аккумуляторы тепла используют превосходную способность материала быстро и эффективно передавать тепло. Благодаря использованию специально разработанных теплообменников из оребренной меди с высокими эксплуатационными характеристиками, что позволяет максимально увеличить тепло, передаваемое в хранилище или в холодную воду, поскольку она нагревается мгновенно. Способность меди убивать бактерии также снижает риск заражения легионеллой, а также ее 100% возможность вторичной переработки для создания более экологически чистого решения.

Для сравнения: нержавеющая сталь не может передавать такой же уровень тепла воде, проходящей через змеевик, и поэтому использует внешний механический теплообменник и насосную систему для достижения приемлемого уровня горячей воды.Это также лишает возможности иметь резервный источник тепла, увеличивает вероятность больших тепловых потерь и, в конечном итоге, увеличивает эксплуатационные расходы.

Получение оптимального теплового накопителя для вашего проекта

Обеспечение правильной мощности и правильной конструкции вашего теплового накопителя и его входов и выходов является ключом как к предотвращению ненужных эксплуатационных расходов для вашей системы, так и к обеспечению ваших требований к горячей воде, особенно , когда используются возобновляемые источники энергии.

Вот почему в наших тепловых хранилищах используются высокоэффективные оребренные медные змеевики, повышенная изоляция и минимальная толщина материала 1 мм, чтобы обеспечить максимальные эксплуатационные расходы и окупаемость альтернативной энергии на рынке.

Если пространство является проблемой, вы можете рассмотреть физические размеры устройства. McDonald Water Storage — единственный производитель в Великобритании, который может предложить наши тепловые накопители для твердого топлива в виде тонких, коротких или прямоугольных моделей, что означает, что вам никогда не придется идти на компромисс в отношении оптимальной емкости.

Щелкните здесь, чтобы узнать больше о наших тепловых хранилищах

Котел на биомассе — обзор

6.1.1 Описание оборудования — котел и оборудование для подачи топлива

Проект включает установку нового котла на биомассе и установку нового топливоперерабатывающий комплекс.Монтаж котла, стокера, экономайзера, электрофильтра, механического коллектора, вентиляторов, калорифера и воздуховодов котельного острова.

Детали котла, работающие под давлением

Трубы топки и трубы генераторной батареи будут отгружены в разобранном виде с заводской сборкой, насколько это возможно для отгрузки.

Паровой барабан и грязевой барабан

Установите один паровой барабан и один грязевой барабан. Паровой барабан будет поставляться со всеми установленными внутренними устройствами. Снимите и снова установите после кипячения.

Панели печи

Печь состоит из стеновых панелей и панелей крыши.

Водяные настенные панели

Установите водные настенные панели.

Coen Горелка 100 MMBTU с вентилятором первичного воздуха

Установите и приварите ветровую коробку горелки к кожуху печи и приварите ее герметично. Установите воздуховоды IC от ветрозащиты к новому вентилятору, включая компенсатор и глушитель. Новый вентилятор будет установлен на конструкционной стали. Установите все незакрепленные узлы трубопровода золотника, включая узлы промежуточного вала.Изготовить и установить опору глушителя.

Установите секцию суперонагревателя

Соединение с барабанами

Генераторная батарея, котел, боковая стенка, печь, свод и трубы задней стенки печи расширяются и развальцовываются до давления 1800 фунтов на квадратный дюйм.

Воздуходувки сажи

Установите роторные и выдвижные сажи и опорные подшипники.

Оборудование для подачи топлива

Дозирующие бункеры

Установите шесть винтов дозирующего бункера.Установка включает опору из стали. Бункеры дозирования будут установлены на тензодатчики. Установите 24 датчика веса.

Приводная цепь котла

Установите одну тормозную цепь котла над дозирующими бункерами.

Установите корпус размером 8′-0 ″ × 6′-0 ″ и шесть реек с шестернями, задвижки, включая приводы цепных колес между счетчиками.

Твердое топливо подается в котел через шесть точек подачи, все на передней стенке.

Топливные желоба

Установите разгрузочные желоба дозирующего бункера, компенсаторы на продуваемые ветром желоба топки, опорные бункеры и тормозные цепи для всех шести бункеров.

Пять вещей, которые стоит знать о термальных магазинах

Тепловые аккумуляторы представляют собой идеальное решение для объединения источников тепла с целью максимального повышения энергоэффективности и обеспечения воды и отопления помещений. Вот пять вещей, которые следует знать установщикам о термальных магазинах.

Тепловой накопитель работает при сетевом давлении

Тепловой накопитель — это емкость для хранения тепла и управления им до тех пор, пока оно не понадобится. Он отличается от обычного водонагревателя тем, что накопленная вода не подается в краны непосредственно из теплового накопителя.Вместо этого он нагревается, проходя через пластинчатый теплообменник, который передает тепло от воды теплового накопителя в водопроводную или водопроводную воду. Теплообменники, особенно плоские теплообменники, способны передавать много тепла за короткое время, что позволяет домовладельцам принимать душ под давлением или очень быстро наполнять ванну.

Теплоаккумулятор может содержать один или несколько теплообменников в виде спиральных внутренних труб или внешних плоских теплообменников. Он также может включать в себя электрический нагревательный элемент, например погружной нагреватель.

Тепловые накопители могут обеспечивать отопление помещений и только горячую или горячую воду под давлением.

Тепловой аккумулятор может использовать разные источники топлива

Специально построенные тепловые накопители спроектированы и рассчитаны на использование различных источников тепла. Он может накапливать тепло от дровяного котла, солнечной батареи или обычного газового или масляного котла. Если домовладелец хочет добавить источник топлива в будущем, это необходимо указать при оформлении заказа.

Твердое топливо: Твердотопливный прибор, сжигающий такие виды топлива, как древесина, древесные гранулы и биомасса (обычное топливо из биомассы включает отходы пшеницы, соломы, скорлупы орехов и другие волокнистые материалы), как правило, низкосортного, непредсказуемого по своей природе и часто доступного в изобилии. поставлять. Тепловой накопитель предоставляет средства для управления разницей во времени между тем, когда тепло доступно, и когда оно понадобится позже для преобразования как в горячую воду, так и в отопление.

Открыть вентилируемые тепловые магазины предлагают домовладелец комфорт и роскошь системы давления с высокой температурой, произведенной из твердых топливных приборов, в то время предоставляя простой и безопасный способ по своей сути производить сеть высокой производительности давления горячей воды.

Энергия от твердотопливного прибора поступает в тепловой аккумулятор, который также обеспечивает воду, циркулирующую в системе отопления. Это означает, что имеющуюся энергию можно использовать для питания отопительного контура и уменьшить зависимость от котлов, работающих на ископаемом топливе, что снизит эксплуатационные расходы домашнего хозяйства.

Очень проблематично подключить дровяные печи или другие неконтролируемые источники тепла к невентилируемому цилиндру, а также нелегко объединить альтернативные источники тепла для обеспечения энергией отопительного контура, отсюда и уникальные преимущества теплового накопителя.

Гелиотермическая энергия: Энергия, произведенная из гелиотермической энергии, может также использоваться для нагрева воды через теплоаккумулятор. Тепловой накопитель использует высокоэффективную солнечную батарею, позволяющую домовладельцу использовать естественную солнечную энергию, производимую в течение дня. Как только доступной солнечной энергии станет недостаточно для обогрева хранилища, он вернется к обычному котлу в качестве основного источника тепла.

Контур центрального отопления может питаться напрямую от котла герметичной системы, хотя контур дополнительного отопления может быть подключен из магазина, и в этом случае солнечная энергия также будет обеспечивать вход для контура дополнительного отопления.

Полный потенциал теплового аккумулятора достигается при объединении источников топлива

Полный потенциал теплового накопителя достигается, когда он использует несколько различных подводимых тепла.

В течение дня тепловой аккумулятор может использовать тепло от высокоэффективного солнечного теплового источника для нагрева воды в хранилище.

Если в доме есть дровяная горелка, которая обычно зажигается по вечерам, ее также можно подключить к системе, которая будет повышать температуру воды в тепловом аккумуляторе, генерируемом солнечной энергией в течение дня.

Все это может поддерживаться обычным котлом или погружным нагревателем.
А для еще большей энергоэффективности, если доступен низкоуглеродный или возобновляемый источник электроэнергии, он может быть подключен к погружному элементу, чтобы обеспечить подачу тепла в теплоаккумулятор, уменьшая использование котла на ископаемом топливе и, следовательно, снижая эксплуатационные расходы .

Тепловой накопитель — отличное автономное решение

Одна область, где тепловые накопители могут быть особенно инновационным решением, — это автономные объекты с несколькими источниками тепла, включая электричество.Тепловой накопитель будет использовать электрическую сеть только в качестве подпитки, когда другие источники не будут обеспечивать достаточно энергии, как это необходимо. Точно так же тепловой аккумулятор может снизить зависимость от масла или сжиженного нефтяного газа.

Тепловой накопитель прост в установке и требует минимального обслуживания

Теплоаккумулятор можно разместить практически в любом месте дома, если напорный бак находится выше радиаторов. Нет необходимости в выпускных трубопроводах и практически нулевом обслуживании, что делает их отличным вариантом для квартир и пенсионного обеспечения.И поскольку нет стоячей воды, нет риска заражения легионеллой или заражением.

Plus, установщикам не требуется иметь квалификацию G3 для установки накопителя тепла.

Последние тепловые накопители от Gledhill спроектированы так, чтобы сочетать энергоэффективность и стиль. Изготовленные из дуплексной нержавеющей стали с использованием точного машиностроения и с 50-миллиметровой изоляцией для улучшения показателей потери тепла, они легкие и простые в установке.

Узнайте больше здесь.

Буферный бак для нагрева воды и солнечных систем

FAQ:

Что такое буферный накопитель?

Эти водонагреватели используются для промежуточного хранения отопительной воды в системах отопления.Целью этих резервуаров для хранения является создание баланса между выделяемым теплом и уже потребленным теплом. Таким образом, они могут использоваться в дополнение к источникам тепла, таким как тепловые насосы, для повышения энергоэффективности. Эти типы систем для эффективного отопления производятся на специализированных предприятиях. Буферы тепла используются, например, в солнечных тепловых системах.

Каков принцип работы накопительного бака и почему он так важен для энергоэффективности системы отопления?

С помощью многослойного накопительного бака тепло, которое в настоящее время не требуется от теплогенератора, такого как система центрального отопления, временно сохраняется и, при необходимости, возвращается в систему отопления.Для этого вода, содержащаяся в стратифицированном резервуаре, нагревается во время операции обогрева и позже может быть использована потребителями тепла, такими как радиаторы или полы с подогревом, по мере необходимости.

Это делает систему отопления намного более эффективной, поскольку больше не требуется требовать больших затрат энергии «Stop & Go». Это также сопровождается более низкими затратами на техническое обслуживание и увеличением срока службы системы отопления. Поэтому буферные резервуары для хранения часто используются в солнечных системах.

Какие преимущества имеет технология стратифицированного хранения, которую ratiotherm предлагает, например, с накопительным слоем OSKAR °, по сравнению с обычными накопительными емкостями?

Многослойный накопительный резервуар основан на физическом принципе, согласно которому вода естественным образом располагается в температурных слоях.Так как теплая вода легче холодной, она поднимается вверх. Однако в обычных резервуарах для хранения это температурное расслоение снова разрушается, как только дополнительная вода в резервуаре вызывает движение.

Из-за турбулентности воды, содержащейся в буфере, система отопления теряет энергоэффективность. В стратифицированном накопительном баке OSKAR ° есть специальная стратифицированная вставка, которая успокаивает воду, перемещаемую насосом. Таким образом, его можно хранить и удалять без перемешивания.В дом подается горячая вода по мере необходимости за счет создаваемых слоев тепла.

В течение дня система отопления непрерывно и эффективно вырабатывает тепло. Таким образом можно сэкономить до 15% затрат на электроэнергию. Если принять дополнительные меры для улучшения энергоснабжения, например, в виде солнечной тепловой системы, возможна экономия до 40-50%. Это всегда нужно учитывать при выборе подходящей специализированной компании.

Буферное хранилище 500 л, 1000 л или 2000 л — Какое место занимает накопительный резервуар и насколько сложна установка?

Как правило, буферного резервуара объемом от 750 до 1000 литров достаточно для среднего дома на одну семью площадью 140 кв.м.Соответствующее необходимое пространство, включая аксессуары, составляет прибл. 8-10 м2. Однако также возможны резервуары для хранения объемом 500 литров или даже 2000 литров.

В идеале резервуар для хранения можно транспортировать с помощью тележки для перевозки мешков. Накопительный бак можно без особых усилий разместить непосредственно рядом с котлом. Однако как установка, так и первоначальный ввод в эксплуатацию должны выполняться специалистом.

Для каких систем отопления особенно подходит накопительный бак ratiotherm?

Резервуары для хранения часто используются в системах центрального отопления, работающих на твердом топливе, таком как дрова или пеллеты.Наилучший КПД они развивают при полной нагрузке, но с трудом могут регулироваться на более низкую тепловую мощность без потери эффективности. Если топливо полностью сгорает, буферный накопительный бак обеспечивает энергосберегающую систему отопления.

Что касается производительности, центральное отопление обеспечивает достаточную энергию даже при большом спросе на горячую воду. Однако, поскольку потребность обычно намного ниже выходной мощности, требуется интервальная работа, особенно в осенние и весенние месяцы.

В этом случае тепло от теплогенератора поглощается накопительным баком, а затем снова отводится по мере необходимости. Однако использование накопительного бака также имеет смысл с другими системами, такими как нефть, газ или тепловой насос, поскольку он определенно способствует повышению энергоэффективности соответствующей системы отопления.

Древесная энергия — Преобразователь

Виды бытовой техники

Для бытовых нужд существует несколько вариантов использования дров в качестве топлива:
— открытый камин
— закрытый камин
— печь
— печь с задним котлом
— котельная система.

Камин открытый

Хотя сидеть у открытого дровяного камина может быть очень удобно, открытый камин является крайне неэффективным и дорогим способом использования древесного топлива для обогрева комнаты. Энергоэффективность открытого камина составляет всего около 25%, что означает, что 75% тепла уходит вверх по дымоходу (см. Рисунок 9). Получаемое тепло в основном исходит от радиации, поэтому вы жарите спереди и замерзаете сзади.

Рисунок 9 Открытый камин

Дрова или брикеты необходимо приносить в комнату, так как они могут выделять пыль и споры грибов, особенно если дрова плохо просушены.

Камин закрытый

Закрытый камин — гораздо лучший и экономичный способ использовать древесное топливо для отопления, и, конечно, если в нем есть стеклянное окно, можно все еще видеть пламя (см. Рисунок 10).

Рисунок 10 Закрытый камин

Эти камины могут иметь КПД до 60-70%. Теплоотвод происходит либо за счет излучения, либо, если в камине есть камин, некоторое количество тепла исходит от конвекции за счет воздуха, который циркулирует через пространство между камином и каминной полкой.Если закрытый камин встроен в толстую стену, эта стена может функционировать как накопитель тепла, который будет выделять тепло в течение длительного периода, даже после того, как огонь погас.
В качестве топлива для каминов используются дрова или брикеты. Топливо, состоящее из более мелких частиц, таких как щепа или гранулы, не подходит для этих устройств. Топливо по-прежнему необходимо переносить в комнату, и на нем может остаться пыль и / или споры грибка.

Печи

Печь — это отдельно стоящий блок в помещении, который обычно предназначен для обогрева только этого помещения.Хорошие печи имеют энергоэффективность до 90% (см. Рисунок 11).

Рисунок 11 Отдельностоящая дровяная печь

Иногда печь оснащается задней горелкой, что означает, что в печь встроен теплообменник, через который проходит вода из системы центрального отопления или водогрейного котла для нагрева.

Кухонную плиту можно использовать для приготовления пищи, и в то же время в комнате будет тепло. Недостаток в том, что он также может обогревать кухню летом.

Печи могут использовать широкий спектр топлива, от дров и брикетов до древесных гранул или щепы, но при покупке печи необходимо решить, какое топливо вы хотите использовать, потому что некоторые печи работают только с ограниченным диапазоном видов топлива. Печи, которые сжигают дрова или брикеты, загружаются партиями, в то время как печи, сжигающие древесные гранулы или щепу, могут иметь небольшой бункер с прикрепленным к нему топливом и могут работать автоматически на термостате.

Котлы

По определению, котел подключен к системе центрального отопления, работающей на водной основе, с выходом на радиаторы в здании.В некоторых современных домах есть полы с подогревом и совсем мало радиаторов. Котлы обычно размещают в котельной отдельно от остальной части дома или даже от остальной части здания.

Котлы могут работать со всеми видами топлива в зависимости от их марки и модели, но опять же, маловероятно, что каждый котел может работать с любым топливом, поэтому снова следует подумать, какое топливо вы хотите использовать. Некоторые котлы, которые работают полностью в автоматическом режиме на древесных гранулах или щепе, также могут сжигать дрова или брикеты, но только при ручной загрузке порциями.Топливо обычно хранится в бункере, в котором может быть достаточно топлива на несколько дней или даже недель работы. Иногда топливный бункер находится в другом помещении, чем котел, что снижает воздействие пыли и грибковых спор.

Почти всем этим приборам требуется очень сухое или сухое топливо, за исключением специальных котлов, которые могут работать с влажным или очень влажным топливом (Рисунок 12). Эти котлы имеют керамическую футеровку, которая способствует сушке топлива, но обычно они такого размера, что не подходят для бытовых целей.

Рисунок 12 Котел с малой ступенчатой решеткой для влажного топлива

Котлы можно разделить на две основные группы:
• Котлы, сжигающие топливо
• Те, которые газифицируют топливо.

Котлы горящие

Эти котлы обычно имеют автоматическую подачу и используют в качестве топлива древесные гранулы или щепу. Топливо по запросу подается в котел шнеком. Эти котлы можно до некоторой степени регулировать, что означает, что они не должны постоянно работать с полной нагрузкой, но их мощность может варьироваться в определенных пределах.Модуляция регулируется комнатным термостатом.

Любой котел лучше всего работает в теплом состоянии, потому что сушка топлива будет лучше. Каждый раз, когда котел необходимо перезапускать с холода, будут происходить дополнительные выбросы несгоревших газов и больше пыли, поэтому дровяной котел следует держать в тепле большую часть времени. Котлы лучше всего работают на уровне от 60% до 100% своей номинальной мощности.

При правильном обслуживании эти котельные системы могут работать почти так же автоматически, как жидкие или газовые котлы.Единственная разница в том, что время от времени приходится удалять золу из камеры сгорания и чистить теплообменные трубки.

Самые роскошные модели (а также самые дорогие) имеют автоматический старт-стоп, что означает, что сам котел может перезапустить процесс горения с помощью системы зажигания.

Котлы с газификацией

В этих котлах используется процесс газификации для преобразования твердого топлива в газ. Топливо загружается в камеру газификации и состоит либо из дров, либо из брикетов (см. Рисунок 13).

Рисунок 13 Принцип работы газификатора

Газы сжигаются в отдельной камере сгорания. Этот процесс преобразования трудно модулировать, поэтому можно ожидать большого выхода, пока партия топлива не будет использована. Затем котел можно заправить новой партией или огонь может погаснуть, пока не будет использовано тепло в накопительном баке. Эти газификаторы бытового размера должны быть оборудованы резервуаром для хранения воды, чтобы излишки тепла могли храниться в воде в резервуаре до тех пор, пока они не понадобятся.Излишне говорить, что такие резервуары должны быть хорошо изолированы. Размер бака зависит от размера котла.

Теплоэлектроцентраль

Существуют очень небольшие комбинированные теплоэнергетические системы, которые могут обеспечивать теплом и электроэнергией отдельные домохозяйства или малые предприятия, но они все еще очень дороги или находятся в стадии разработки, поэтому их нельзя (пока) рекомендовать для общего использования.

Тестирование

Для приборов мощностью до 500 кВт существует отличный европейский стандарт для тестирования систем.Рекомендуется приобретать только технику, прошедшую данную процедуру тестирования. Спросите EN 303-5: 2012 Отопительные котлы — Часть 5: Отопительные котлы на твердом топливе, с ручным и автоматическим подогревом, номинальная тепловая мощность до 500 кВт — Терминология, требования, испытания и маркировка.

Типы устройств для коммерческого или промышленного применения

Более крупные приборы предназначены для отопления больших зданий, подачи технологического тепла или пара для промышленности, для централизованного теплоснабжения крупных строительных комплексов, деревень или даже городов или совместного производства тепла и электроэнергии для вышеупомянутых целей.

Для более крупных приложений есть другие варианты:
— плита
— котел
— производство электроэнергии
— комбинированное производство тепла и электроэнергии (ТЭЦ).

Печь все еще можно использовать в отдельном помещении, например, в мастерской, но, как только здание станет больше, следует установить систему водяного отопления. Котел может служить только для выработки тепла или для выработки тепла для выработки электроэнергии или комбинации электроэнергии и тепла, так называемого комбинированного производства тепла и электроэнергии (ТЭЦ).

Энергоэффективность увеличивается от печи к котлу и ТЭЦ, но если электричество производится только из древесного топлива, то энергоэффективность почти такая же, как и для открытого огня в жилом помещении, потому что тепло охлаждается либо в градирня или открытая вода. В ТЭЦ энергоэффективность более 100% может быть достигнута, если установка оборудована конденсатором в системе дымовых газов. Дымовые газы охлаждаются возвратной водой из системы централизованного теплоснабжения, и во время конденсации энергия, которая использовалась для испарения воды, высвобождается и используется для нагрева возвратной воды на несколько градусов перед тем, как она попадет в котел.Конденсат часто используется для промывки дымовых газов, что приводит к очень низким выбросам частиц из этих котельных систем. Конденсат необходимо очистить от частиц, которые были вымыты из дымовых газов, прежде чем он попадет в систему сточных вод.

Комбинированное производство тепла и электроэнергии — это наилучшее использование любого топлива, но только в том случае, если делается все возможное для использования тепла, образующегося в качестве «побочного» продукта при производстве электроэнергии. Производство электроэнергии на большинстве ТЭЦ по-прежнему основано на производстве пара, который проходит через паровую турбину для питания генератора электроэнергии.Паровая турбина и генератор представляют собой дорогостоящие комплекты, и цена этих блоков не сильно различается, независимо от того, вырабатывают ли они 1 или 10 МВтэ, но затраты на МВтэ, очевидно, намного ниже для блоков большего размера, чем для малых. Это также является причиной того, почему размер этих блоков ТЭЦ обычно составляет от 5 до 10 МВт. Также следует понимать, что на каждый МВт произведенной электроэнергии также вырабатывается от 2,5 до 3 МВт тепла.

Комбинированное производство тепла и электроэнергии также было создано с использованием газификатора древесины.Полученный газ используется в газовой турбине или поршневом двигателе, которые, в свою очередь, приводят в действие электрогенератор. Однако получаемый газ должен быть исключительно хорошего качества для использования в любом из этих устройств и не содержать смол и частиц пыли. Если удастся получить газ хорошего качества, можно будет установить ТЭЦ меньшего размера, чем те, которые основаны на производстве пара. По этим агрегатам ведется много исследований и разработок.

Печи требуется сухое топливо, но другие системы могут работать на очень сухом, сухом или одном из влажных видов топлива, опять же, в зависимости от конструкции этих приборов.Более крупные агрегаты обычно работают на влажном топливе, потому что это дешевле и доступнее.

Советы по выбору размера прибора для бытового использования

Как указывалось ранее, биотопливные котлы лучше всего работают, когда они теплые, что способствует сушке топлива и сокращает выбросы любых вредных веществ и пыли. Котлы предпочтительно должны работать на 60-100% своей номинальной мощности.

Это означает, что котлы следует выбирать так, чтобы они покрывали базовую нагрузку здания, то есть количество тепла, необходимое для обеспечения горячей водой и теплом в обычный день.Пиковая нагрузка — это когда одновременно возникают все самые неблагоприятные условия: холодная, сырая и ветреная погода. Пиковые нагрузки возникают не очень часто, и, как показывает опыт, котел, который может покрывать 60% пиковой нагрузки, может покрывать 92% годовой нагрузки.

Что делать при пиковой нагрузке и котлу не хватает мощности:
• Сжечь более сухое топливо (при сжигании стружки), это даст более высокую мощность котла.
• Оборудовать систему резервуаром для хранения тепла , которые могут забирать тепло в периоды, когда нет пиковой нагрузки, и отдавать его, когда она возникает.
• Иметь резервную систему в виде старого котла, который был заменен котлом на биотопливе, или дополнительного (небольшого котла) который будет работать на ископаемом топливе
• В больших зданиях два котла могут быть подключены к одной системе хранения и обращения с топливом.Один должен быть немного больше второго. Небольшой бойлер используется летом; большой будет использоваться весной и осенью, а оба будут работать зимой. Эта система позволяет котлам всегда быть теплыми и работать не менее чем на 60% своей номинальной мощности.

Очень важное сообщение: не выбирайте размер своего биотопливного котла по размеру газового или масляного котла, который он заменяет. Обычно эти котлы, работающие на ископаемом топливе, больше, чем необходимо, но, поскольку их можно легко модулировать, это не имеет значения, но для котлов на биотопливе большой размер означает, что они никогда не сильно нагреваются, что плохо влияет на уровень выбросов и долговечность прибора.Большего биотопливного котла потребуется больше обслуживания и ремонта, чем котел нужного размера.

Еще более важное сообщение — не поддаваться склонности к увеличению выходной мощности на 10–30% при замене котла, работающего на ископаемом топливе, в попытке обеспечить достаточное количество тепла для обогрева здания. Это приведет только к тому, что биотопливный котел станет действительно негабаритным, и большую часть времени он почти наверняка будет плохо работать.

Деньги будут потрачены не зря, если авторитетный независимый инженер по теплотехнике посоветует правильный размер котла.Соберите как можно больше счетов за топливо из старой системы сжигания ископаемого топлива, чтобы увидеть, сколько тепла действительно необходимо в ваших обстоятельствах. По этим числам инженер сможет рассчитать соответствующий размер биотопливного котла.

Для новых домов, которые теперь лучше изолированы, чем старые постройки, можно использовать дневную систему для расчета требуемого размера котла, но это действительно то, что нужно специалистам.

Практическое правило: для дома площадью 140 квадратных метров (1500 квадратных футов) потребуется бойлер на 12 кВт, чтобы поддерживать в здании комфортное тепло круглый год и обеспечивать горячую воду.

Где выбрать, какой тип котла и какое топливо использовать

В большинстве случаев размер топливного склада определяет, какое топливо использовать, но также важна мощность всей системы.

Маленьким системам для бесперебойной работы требуется простое топливо, поэтому здесь должны быть либо древесные гранулы, либо сухая щепа. В больших системах используется много топлива, и здесь было бы более экономично использовать древесную щепу вместо древесных гранул.

В городах пространство обычно ограничено, в то время как в отдельных домах в сельской местности обычно гораздо больше места.В предыдущей главе мы видели, что древесные гранулы имеют гораздо более высокую плотность энергии на тонну, чем древесная щепа или дрова, поэтому это приводит к использованию древесных гранул в домашних условиях в городе.

В сельской местности небольшие системы могут работать на сухой древесной щепе. Сухую древесную щепу можно производить, храня необходимое количество круглого леса на земле и под навесом в солнечном и ветреном месте. Ближе к началу отопительного сезона древесина измельчается, а щепа хранится под крышей в хорошо вентилируемом помещении рядом с котельной.

Как уже говорилось, большие системы должны предпочтительно работать на влажной древесной щепе. Его легко производить, а также он дешев.

Для производства сухой древесной щепы необходимо заготавливать древесину как круглый лес и хранить ее при правильных условиях в течение длительного периода времени, прежде чем ее можно будет расколоть. Заготовка круглого леса — дорогостоящая система, и к затратам на вырубку приходится прибавлять стоимость хранения и покрытия.
