По согласованию изготовителя с потребителем в партии негабаритных труб допускается до 5 % труб длиной от 1,5 до 4 м.

(Измененная редакция, Изменения № 3, 4).

Таблица 1

Таблица 2

Примечания: 1. Для резьбы, выполненной методом накатки, допускается уменьшение ее внутреннего диаметра на трубе до 10 % по всей длине резьбы. 2. Масса 1 м труб рассчитана при плотности стали равной 7,85 г/см ³ . Оцинкованные трубы на 3% тяжелее неоцинкованных. (Измененная редакция, Изменения № 1, 3)

1.3. Предельные отклонения размеров труб не должны превышать указанных в табл. 3.

Таблица 3

Примечания: 1. Предельные отклонения в плюс по толщине стенки ограничиваются предельными отклонениями по массе труб. 2. Трубы нормальной технологической точности применяют для водопроводов, газопроводов и систем отопления. Трубы повышенной точности изготовления применяются для деталей сооружений водо- и газоснабжения.

(Измененная редакция, Дополнение №3).

1.4. Предельные отклонения по массе трубы не должны превышать +8%.

По требованию потребителя предельные отклонения по массе не должны превышать:

+ 7,5% — на партию;

+ 10% — на одну трубу.

(Измененная редакция, Изменения № 2, 5).

1.5. Кривизна труб на 1 м длины не должна превышать:

2 мм — при условном проходе до 20 мм включительно;

1,5 мм — с условным проходом более 20 мм.

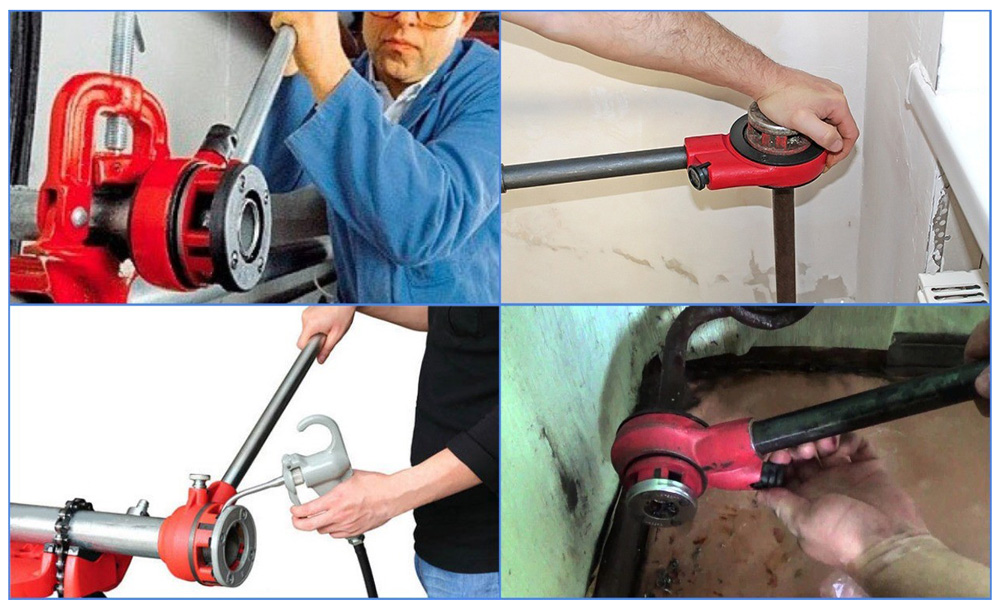

1.6. Трубная резьба может быть длинной или короткой. Требования к резьбе должны соответствовать указанным в табл. 4.

Таблица 4

1.7. Трубы с условным проходом 6, 8, 10, 15 и 20 мм сматываются в бухты по требованию потребителя.

Примеры условных обозначений

Труба обыкновенная, неоцинкованная, нормальной точности изготовления, немерной длины, с условным проходом 20 мм, толщиной стенки 2,8 мм, без резьбы и без муфты:

Труба 20 х 2,8 GOST 3262-75

То же, с сцеплением:

Труба M-20 х 2,8 GOST 3262-75

Труба Р-20 х 2,8 — 4000 ГОСТ 3262-75

То же, оцинкованная, немерной длины, с резьбой:

Труба Ц-Р-20 x 2,8 ГОСТ 5

То же, оцинкованное, мерной длины, с резьбой:

Труба Ц-Р-20 х 2,8 — 4000 ГОСТ 3262-75

Для труб под накатку после слова «труба» в условном обозначении указывается буква Н.

Для труб с длинной резьбой после слова «труба» в условном обозначении указывается буква Д.

Для труб повышенной точности изготовления после размера условного прохода в условном обозначении указывается буква П.

(Измененная редакция, Дополнение № 1).

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Трубы изготавливаются в соответствии с требованиями настоящего стандарта и по утвержденному в установленном порядке технологическому регламенту из сталей по ГОСТ 380-88 и ГОСТ 1050-88 без нормирования механических свойств и химического состава.

Трубы для частей сооружений водогазоснабжения изготавливаются из стали по ГОСТ 1050-88.

2.2. По требованию потребителя на концах свариваемых труб с толщиной стенки 5 мм и более должна быть снята фаска под углом 35-40° к торцу трубы. При этом следует оставить торцевое кольцо шириной 1 – 3 мм.

По требованию потребителя на обычных и армированных трубах с условным проходом более 10 мм резьбу наносят на оба конца трубы.

2.1; 2.2. (Измененная редакция, Изменения № 3, 4).

2.3. По требованию потребителя трубы комплектуются муфтами, изготовленными по ГОСТ 8944-75, ГОСТ 8954-75, ГОСТ 8965-75 и ГОСТ 8966-75 из расчета одна муфта на каждую трубу.

(Измененная редакция, Дополнение №3).

2.4. На поверхности трубы не допускаются трещины, плены, вздутия и закаты.

Не допускается расслоение на концах труб.

Допускаются отдельные вмятины, риабы, риски, следы зачистки и т.п.

Типы и обозначения трубной резьбы

Опубликовано с разрешения компании Colder Products

Обзор

Различные типы резьбы используются для крепления и гидравлических систем. Особую озабоченность вызывают соединения пластика с металлом с конической/параллельной резьбой в гидравлических контурах. Обсуждение и рекомендации предоставляются для повышения осведомленности о различных типах потоков и о том, как они используются.

Evolution

В девятнадцатом веке для гидравлических и пневматических контуров, а также для крепежных элементов требовалось множество различных типов резьбы. В результате производители начали разрабатывать свои собственные системы крепления. Это привело к проблемам с совместимостью. Английский инженер-механик и изобретатель сэр Джозеф Уитворт разработал единую систему резьбы в 1841 году для решения проблемы несовместимости. Форма резьбы Витворта основана на угле резьбы 55 градусов с закругленными основаниями и гребнями.

В Америке Уильям Селлерс установил стандарт для гаек, болтов и винтов, который в 1864 году стал Национальной трубной конической резьбой (NPT). Его угол резьбы 60 градусов, обычно используемый ранними американскими часовщиками, способствовал американской промышленной революции. Эти формы резьбы позже стали американским национальным стандартом.

В качестве соединительной резьбы для труб была выбрана форма резьбы Витворта, которая была выполнена самоуплотняющейся путем нарезания хотя бы одной из резьб на конус. Это стало известно как британская стандартная трубная резьба (BSP Taper или BSP Parallel thread). Резьба Уитворта в настоящее время используется во всем мире в качестве стандартной резьбы для соединения труб из низкоуглеродистой стали.

Наиболее известным и наиболее широко используемым соединением, в котором трубная резьба обеспечивает как механическое соединение, так и гидравлическое уплотнение, является коническая резьба American National Pipe Tapered Thread или NPT. NPT имеет коническую наружную и внутреннюю резьбу, которые герметизируются лентой из ПТФЭ или герметиком.

Трубная резьба, используемая в гидравлических контурах, может быть разделена на два типа:

• а) Соединительная резьба — это трубная резьба для соединений, герметичных за счет уплотнения на резьбе, и имеет коническую наружную и параллельную или коническую внутреннюю резьбу. Герметизирующий эффект улучшается за счет использования герметика.
• б) Крепежная резьба – трубная резьба, на которой не выполнены герметичные соединения. Обе резьбы параллельны, а уплотнение обеспечивается прижатием мягкого материала к внешней резьбе или плоской прокладкой.

Размеры

Размеры трубной резьбы основаны на внутреннем диаметре (ID) или расходе. Например, «1/2–14 NPT» обозначает трубную резьбу с номинальным внутренним диаметром 1/2 дюйма и 14 витками резьбы на дюйм, выполненную в соответствии со стандартом NPT. Если добавлено «LH», труба имеет левую резьбу. Наиболее распространенные глобальные формы трубной резьбы:

Литые пластмассовые резьбовые формы производятся в соответствии со стандартами ANSI B2. 1 и SAE J476.

Слово «коническая» в некоторых из приведенных выше названий указывает на большую разницу между резьбой многих труб и резьбой на болтах и ​​винтах. Многие трубные резьбы должны образовывать не только механическое соединение, но и герметичное гидравлическое уплотнение. Это достигается за счет того, что форма конической резьбы охватываемой части соответствует форме резьбы внутренней конической резьбы, а также с помощью трубного герметика для заполнения любых пустот между двумя резьбами, которые могут вызвать спиральную утечку. Основания нитей не на цилиндре, а на конусе; они сужаются. Конусность составляет 1/16 дюйма на дюйм, что соответствует 3/4 дюйма на фут.

Из-за конусности трубная резьба может ввинчиваться в фитинг только на определенное расстояние, прежде чем он заклинит. Стандарт определяет это расстояние как длину ручного тугого зацепления, расстояние, на которое трубная резьба может быть закручена вручную. Также указывается еще одно расстояние – эффективная резьба, это длина резьбы, которая делает уплотнение на обычной резьбе на трубе с механической обработкой. Для рабочих вместо этих расстояний удобнее знать, сколько оборотов сделать руками, а сколько ключом. Простое эмпирическое правило для установки конической трубной резьбы, как металлической, так и пластиковой, заключается в затягивании от руки плюс один-два оборота гаечным ключом. Значения крутящего момента при установке могут быть определены для каждого применения, но из-за различий, связанных с соединениями труб, таких как разные материалы наружной и внутренней резьбы, типы используемых уплотнений и внутренние различия в толщине стенки изделия, стандартные характеристики крутящего момента не могут быть применимы в целом.

В этой таблице указаны расстояния и количество витков, предусмотренные стандартом. Допускается допуск плюс или минус один оборот, и на практике резьбу часто обычно нарезают короче, чем указано в стандарте. Все размеры указаны в дюймах.

Наружная резьба конической трубы по американскому стандарту

Конические/параллельные резьбовые соединения

Несмотря на стандарты, созданные для обеспечения единообразия фитингов, коническая трубная резьба является неточной, и в процессе эксплуатации и ремонта резьба может быть повреждена и подвержена протечкам. В области, где встречаются вершина и основание резьбы, может образовываться спиральный путь утечки, который не устранит никакое затягивание.

Герметичное соединение достигается за счет сжатия резьбы в результате затяжки. Это сжатие и уплотнение происходит в первые несколько витков внутренней резьбы. Когда происходит выкручивание, материал как наружной, так и внутренней резьбы деформируется друг в друга. Это обеспечивает полный контакт резьбы, что сводит к минимуму спиральные утечки. Различия между формами резьбы, полученной литьем под давлением, и обработанной металлической резьбой могут возникать из-за различных производственных процессов.

Трубная резьба изначально была разработана в виде обработанной резьбы. При использовании термопластов и литья пластмасс под давлением при изготовлении резьбовых форм пластиковых труб усадка пресс-формы и усадка пластика затрудняют обеспечение герметичности соединений. По этой причине рекомендуется использовать герметик на основе ПТФЭ для резьбы всех пластиковых труб. Наиболее распространенной формой герметика является лента из ПТФЭ, намотанная на 2–3 витка вокруг наружной резьбы перед сборкой. Жидкие герметики на основе ПТФЭ также успешно используются для обеспечения герметичности. Всегда важно соблюдать осторожность при нанесении герметиков, чтобы избежать попадания материала герметика в канал системы.

В следующих разделах показаны примеры использования различных потоков и проблемы, которые могут возникнуть при попытке создать соединение без утечек.

Когда коническая наружная резьба BSPT затягивается в прямую внутреннюю резьбу (BSPP), уплотнение может быть выполнено только у основания гнезда с внутренней резьбой с 1 или 2 витками резьбы. См. рис. 1. Герметичность нарушена из-за отсутствия контроля формы резьбы в спецификациях BSP. Различия в гребнях и корнях могут вызвать несоответствие резьбы и создать спиральную утечку. Для герметизации этой комбинации требуется резьбовой герметик.

Использование как наружной, так и внутренней конической резьбы BSPT дает больше шансов на герметичность, поскольку теперь вы совмещаете конусность наружной и внутренней резьбы. См. рис. 2 . Это дает большему количеству резьбы возможность герметизации от спиральной утечки. Контроль гребня и корня по-прежнему отсутствует, но с герметиком для резьбы было бы легче выполнить герметичное соединение.

Ряд вариантов резьбы NPT был введен для решения проблемы спиральной утечки и известен как резьба Dryseal (см. стандарт SAE J476). Наиболее известным является NPTF (F для топлива). При такой конструкции резьбы на гребнях и впадинах как охватываемой, так и охватывающей резьбы предусмотрены элементы управления, чтобы убедиться, что гребень раздавливает или смещает материал в основание сопрягаемой резьбы. Посадка с натягом между вершиной одной резьбы и основанием другой, а также совмещение боковых сторон резьбы герметизирует спиральную утечку.

Разновидностью резьбы Dryseal является NPSF (National Pipe Straight Fuel). Он используется для внутренней резьбы, и в него можно ввинтить наружную резьбу NPTF, чтобы обеспечить удовлетворительное механическое соединение и гидравлическое уплотнение. Сочетание параллельной и конической резьбы не считается идеальным, но широко используется. В высококачественных пластиковых быстроразъемных соединениях обычно используется резьба NPT.

Другая коническая резьба — конусная трубная резьба Британского стандарта, или BSP, на которую распространяется Британский стандарт 21. Резьба BSP обычно используется для водопровода низкого давления, но не рекомендуется для гидравлических систем среднего и высокого давления. В этой форме используется резьба Уитворта с углом 55° и конусностью 1 к 16. Он не взаимозаменяем с американской резьбой NPT, хотя размеры 1/2 дюйма и 3/4 дюйма имеют 14 витков резьбы на дюйм.

Проблемы возникают при нарезании резьбы с наружной резьбой NPT в форму с внутренней прямой резьбой BSP. Размеры 1/16″, 1/8″, 1/4″ и 3/8″ имеют разный шаг, что приводит к смещению резьбы. Боковые углы резьбы также различаются между NPT и BSP. NPT имеет резьбу 60°, а BSP имеет резьбу 55°.

Все размеры 1/2″ и 3/4″ в NPT и BSP имеют 14 витков резьбы на дюйм, и NPT достаточно хорошо входит в зацепление с BSP.

Хотя эти резьбы имеют одинаковый шаг и хорошо входят в зацепление, все еще существуют проблемы с формой резьбы. Углы резьбы, а также допуски на вершину и впадину могут быть различными, что приведет к спиральной утечке, как показано на рис. 9.0083 рисунок 7 . Эти резьбы можно эффективно использовать вместе, если использовать соответствующий резьбовой герметик.

Многие проблемы возникают, когда пластмассовые быстроразъемные соединения с соответствующей формой трубной резьбы, отлитой под давлением, вставляются в гидравлические системы с металлическими трубами. Несоблюдение осторожности может привести к протечкам и поломке пластиковой резьбы. При расследовании разрушения соединения металл-пластиковая труба необходимо учитывать два фактора: химическое воздействие и чрезмерную затяжку.

При использовании неподходящих резьбовых герметиков может произойти химическое воздействие. Герметизация резьбы — это попытка перекрыть спиральный путь утечки, возникающий, когда гребни и впадины резьбовых форм не совпадают. При герметизации пластиковых резьбовых форм следует избегать использования анаэробных резьбовых герметиков. Эти герметики содержат химические вещества, которые могут повредить пластик. Использование герметика для трубной резьбы на основе ПТФЭ является лучшим выбором для пластиковой резьбы.
