Насос водомет для колодца: Колодезные погружные насосы Джилекс Водомет в Московской области
обзор погружных и глубинных моделей
Скважинный насос по определению не может быть дешевым. При работе в фильтровой скважине он подвергается регулярному воздействию частичек песка и ила, а из артезианских сооружений воду приходится доставлять на достаточно большую высоту.
В поисках надежного устройства по доступной цене владельцы частных участков чаще всего выбирают водяной насос Водомет производства компании “Джилекс”. В этом материале мы подробно рассмотрим устройство и принцип работы оборудования, расскажем об особенностях его выбора и использования.
Содержание статьи:
Устройство и принцип работы
Насосы “Водомет” имеют достаточно широкий спектр применения. С их помощью можно качать воду из скважин различной глубины, а также из колодцев и открытых водоемов.
Они прекрасно справляются с автономным водоснабжением частного дома, используются для полива участка, огорода и т.п. При этом диаметр скважины должен составлять 100 мм или больше.
Для корпуса использована нержавеющая сталь высокого качества.
Верхняя точка насоса уплотнена таким образом, чтобы при его работе песок и другие загрязнения не попадали в корпус сверху.
Электродвигатель насоса заключен в герметичный стакан, наполненный маслом. Такая конструкция нивелирует негативное влияние внешних факторов и защищает двигатель от повреждений.
Конструкция и размеры насоса “Водомет” позволяют устанавливать его в скважинах с обсадной трубой диаметром 100 мм или больше
Устройство является маслонаполненным, асинхронным, ротор двигателя короткозамкнутый, смонтирован на подшипниках качения. От перегрева двигатель частично защищен термопротектором, встроенным в обмотку статора. Кроме того, дополнительным фактором охлаждения является вода, проходящая по специальной кольцевой щели, оставленной между корпусом и статором двигателя.
Чтобы уравновесить наружное и внутреннее давление двигателя, используется специальная мембрана. Это позволяет разгрузить уплотнение двигателя. В результате технические характеристики позволяют использовать насос “Водомет” на глубине до 30 метров.
Верхняя и нижняя крышки устроены таким образом, чтобы все компоненты устройства находились в правильном положении относительно центральной оси.
Важная особенность конструкции насоса – наличие так называемых “плавающих” рабочих колес, которые обладают способностью прирабатываться. КПД традиционного насосного оборудования во многом зависит от размеров просвета, который образуется между его подвижными и статичными частями.
Чем больше такой просвет, тем больше внутренних перетечек жидкости возникает внутри устройства, и тем ниже его КПД. В процессе работы насоса подвижные элементы постепенно стираются, что увеличивает просвет, и КПД становится еще ниже. Конструкция “плавающих” рабочих колес насоса “Водомет” придает им способность смещаться в осевом направлении.
Эта схема позволяет наглядно представить внутреннее устройство погружного насоса типа “Водомет” с плавающими рабочими колесами и надежным герметичным электродвигателем (кликните для увеличения)
Воздействие рабочего давления прижимает край колеса к задней поверхности диффузора, что приводит к контакту этих трущихся поверхностей.
В результате в самом начале работы устройства специальный пластмассовый буртик, установленный на рабочем колесе, быстро стирается. Буртик принимает форму, обеспечивающую, условно говоря, нулевой зазор между этой парой трущихся поверхностей.
После того, как этот процесс притирки буртика завершен, в контакт вступают еще две поверхности: керамическое кольцо и антифрикционная шайба. Но при взаимодействии в воде эти два элемента не стираются. В результате просвет между неподвижными и трущимися частями внутри насоса становится минимальным, а КПД устройства существенно возрастает.
Процесс притирки буртика может занять несколько часов. В этот начальный период насос будет работать с некоторой перегрузкой. Вот почему в начале работы устройства может наблюдаться более интенсивное потребление электроэнергии по сравнению с характеристиками, заявленными производителем.
По этой же причине производительность насоса на первых порах может быть несколько ниже ожидаемой. Это естественное явление.
Как только процесс притирки завершится и с рабочих колес насоса будет снята повышенная нагрузка, все характеристики придут в норму. Все элементы насоса, с которыми соприкасается вода, выполнены из безопасных материалов, пригодных для контакта с пищевыми продуктами.
На этой схеме наглядно представлен процесс подключения насоса “Водомет” для организации полноценного автономного водоснабжения в доме и на участке (для увеличения кликните)
На верхней крышке насоса расположен его выходной патрубок и две проушины, к которым следует прикрепить трос, а также электрокабель.
Расположение выхода кабеля на верхней крышке очень удобно, поскольку так не увеличиваются размеры насоса по ширине. В результате устройство подходит для большего количества обсадных труб, даже для довольно узких сооружений.
При опускании мощного погружного насоса “Водомет” иногда удобнее использовать помимо основного троса еще один дополнительный страховочный трос
В конструкцию насоса уже включен конденсатор, поэтому при его монтаже нет необходимости использовать конденсаторную коробку.
В результате для установки насоса используется трехжильный, а не четырехжильный кабель, который монтировать значительно проще. А о том, как самостоятельно установить оборудование в скважину, читайте .
Расшифровка маркировки различных моделей
Маркировка насоса в виде буквенных индексов отражает особенности конструкции отдельных моделей:
- “БК” – длина кабеля такой модели составляет 1 м.
- “А” (автомат) – наличие поплавкового выключателя, предотвращающего ситуацию “сухого хода”.
- “ПРОФ” – насосы для скважин без системы автоматического отключения.
- “М” (магистральный) – снабжен штуцером, который позволяет использовать насос на поверхности, как элемент системы водопровода.
- “ДОМ” – дополнительно комплектуется компонентами для организации автоматизированного водоснабжения частного дома.
- “Ч” – наличие электронной системы автоматического управления насосом.
Устройства, маркированные индексом “А” могут быть установлены в колодцах или других сооружениях, где имеется достаточное свободное место для монтажа поплавкового выключателя.
Отсутствие в моделях с маркировкой “ПРОФ” никак не ухудшает эксплуатационные качества насоса. Даже если устройство включается до 20 раз в течение часа (т.е. каждые пять минут), двигатель не перегреется.
Насосы “Водомет А” комплектуются наружным поплавковым выключателем и используются в основном в колодцах, поскольку для размещения этого элемента требуется дополнительное пространство
В комплект с индексом “ДОМ” включен , набор запорной арматуры, а также панель автоматического управления.
Галерея изображений
Фото из
Насосная система Джилекс Водомет ПРОФ 55/75 ДОМ
Гидроаккумуляторный бак объемом 50 л
Закрепленный на корпусе автоматический блок

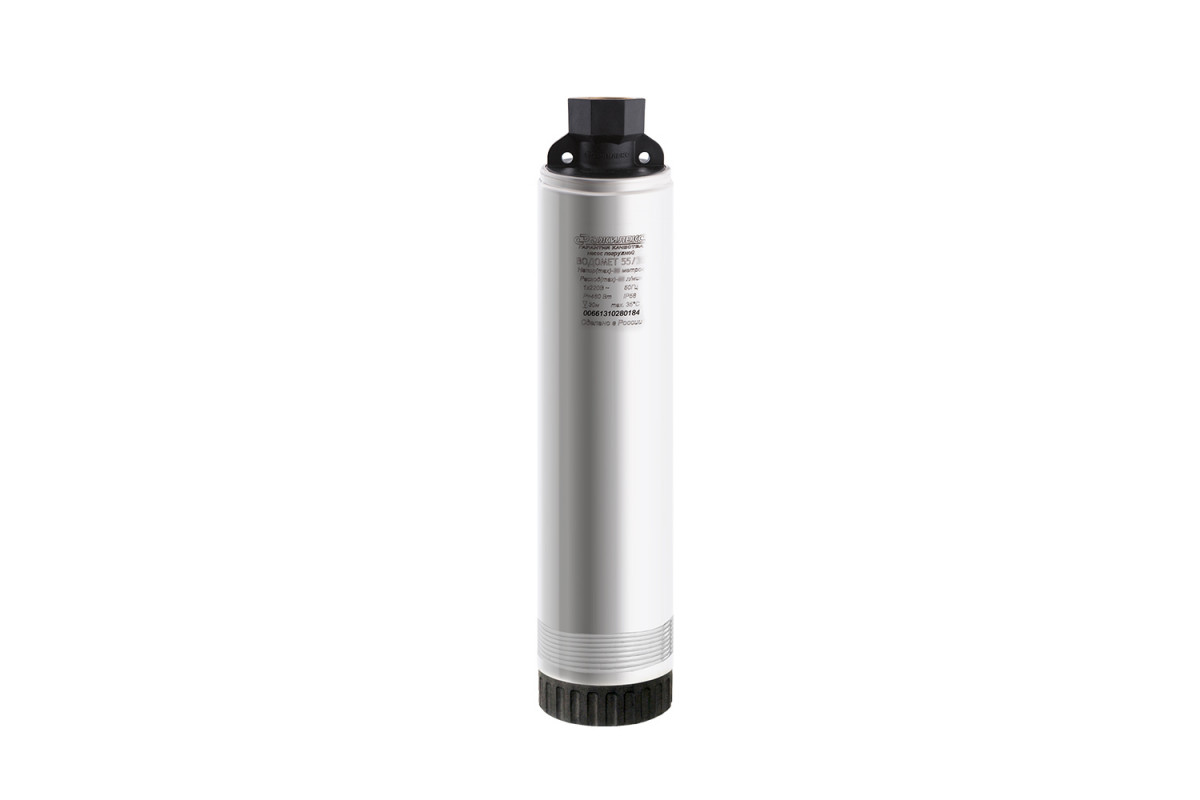

Погружной насос для скважины
Обратный клапан в нижней части насоса
Шаровой кран с манометром
Корпус для водяного фильтра
Кабель питания 30 м
Модель с индексом “Ч” максимально надежно защищена от аварийных ситуаций.
Она обеспечивает отключение устройства при первых признаках “сухого хода”, плавный пуск двигателя при включении и дает возможность поддерживать в системе определенный уровень напора воды.
Верхняя крышка погружного насоса Водомет оборудована антифрикционной втулкой. Этот элемент является опорой вала, на котором смонтирована насосная часть устройства. Здесь же, на верхней крышке, находятся всасывающие окна. Их размер, который составляет всего 1,5 кв. мм, препятствует проникновению внутрь прибора крупных частиц песка, ила и прочих включений.
Причины популярности “Водометов”
Насосы “Водомет” – это продукция компании Джилекс. Производятся эти насосы в России и пользуются заслуженной популярностью как на территории РФ, так и за рубежом.
Вот несколько причин, по которым многие выбирают именно их:
- более высокий уровень КПД по сравнению с аналогами других производителей;
- высокое качество изготовления;
- простота в настройке и эксплуатации;
- широкий выбор моделей, предназначенных для работы в различных условиях;
- устойчивость к неблагоприятным условиям работы;
- длительный срок эксплуатации;
- приемлемая цена.
Часть комплектующих для насосов поставляется из-за рубежа. Но все основные технологические узлы разработаны российскими инженерами и производятся на территории РФ.
Здесь же выполняется окончательная сборка и тестирование готовой продукции. В результате компания “Джилекс” достигает две важные цели: производит насосную технику высокого качества и предлагает покупателю сравнительно умеренную цену.
Кабель, выходной патрубок для водоподающей трубы и проушины для крепления троса компактно расположены на торце верхней крышки насоса “Водомет”
Отзывы покупателей в основном положительные. Высоко оценивается не только насосная часть, но и работа автоматических систем, защищающих устройство от поломок. Как известно, специалисты рекомендуют использовать в скважинах именно центробежную насосную технику.
В отличие от вибрационных насосов, работа которых разрушительно воздействует на стенки скважин, центробежные модели продлевают срок службы таких сооружений. Еще одна особенность рассматриваемого насоса, как и другой продукции компании “Джилекс” – это ее приспособленность к работе именно в российских реалиях.
Конструкторы учитывали не только необходимые технические характеристики, но и условия, в которых технике придется работать, и особенности ее эксплуатации с вероятными перебоями поставки электроэнергии, и другие подобные факторы. Диаметр корпуса погружного насоса марки “Водомет” составляет 98 мм, а длина варьируется в зависимости от мощности модели.
Такие размеры позволяют использовать насос в большинстве скважин, поскольку чаще всего при их сооружении используется четырехдюймовая обсадная труба. Особенности конструкции позволяют использовать “Водомет” в частично погруженном положении. Такая ситуация может возникнуть, если вода откачивается из какого-то неглубокого источника или резервуара.
Насосы “Водомет” могут работать даже в условиях повышенной сложности, например, качать воду, обильно загрязненную песком. Имеется даже положительный опыт по прокачке загрязненных скважин или раскачке новых сооружений с помощью таких агрегатов. Однако не следует думать, что такие условия никак не сказываются на состоянии насоса.
Диаметр корпуса у всех насосов “Водомет” одинаковый, а вот длина устройства и его вес варьируются в зависимости от мощности
По утверждению производителя, насос рассчитан на загрязнения в размере 2 кг на каждый кубический метр. Но практика показала, что это слишком оптимистичная рекомендация. Разумеется, при перекачивании воды с песком скорость износа насоса этого типа повышается в несколько раз.
Устройство очень скоро потребует ремонта или полностью выйдет из строя. Поэтому рекомендуется либо выбрать для прокачки скважины более дешевую или устойчивую к износу технику, либо приобрести еще один насос, предназначенный именно для перекачки чистой воды из скважины. На нашем сайте также есть для скважины. Рекомендуем ознакомиться и с ним.
Как выбрать подходящую модель?
Чтобы правильно выбрать насос, следует обратить внимание на цифровую маркировку различных моделей. После названия насос обычно стоят две цифры, характеризующие его работу. Первым показателем обозначен максимально возможный расход воды за одну минуту, который можно получить на выходе, если нет какого-либо сопротивления потоку воды.
В этой таблице наглядно представлены характеристики насосов разного типа, что позволяет сравнить их с данными о работе насоса “Водомет” (для увеличения кликните)
Второй показатель описывает максимальный напор, который насос может обеспечить в системе, если все точки забора воды перекрыты (так называемая ситуация работы насоса “в тупик”). Так, насос с маркировкой 60/52 подает наверх 60 л воды в минуту и может дать напор в 52 м (что соответствует 5,2 атмосферам), если все краны в системе закрыты, а прочие потребители отключены.
Разумеется, это данные для идеальной ситуации, которая не возникает практически никогда. Насос можно выбирать с использованием параметров для предельного режима работы, но при этом следует учитывать показатели для так называемой “рабочей точки”. Чтобы ее рассчитать, нужно предельные показатель разделить на два, т.е. взять 50% от максимума.
Сориентироваться при выборе насоса по его предельным показателям помогут следующие сведения:
- Для колодцев и скважин с малым или средним дебитом, т. е. с номинальным расходом воды около 2-3 куб. м/час рекомендуется брать насос с максимальным расходом воды 60 л/мин, обычно этого хватает для обслуживания 3-4 точек потребления.
- Если дебит сооружения превышает средние показатели (соответствует номинальному расходу воды в пределах 3-4 куб.м/ч), стоит обратить внимание на “Водомет” с максимальным расходом 115 л/мин.
- При высоких показателях дебита (номинальный расход 4-6 куб.м/ч) рекомендуется приобрести агрегат, обеспечивающий беспроблемное расходование 150 л воды в минуту.
е. с номинальным расходом воды около 2-3 куб. м/час рекомендуется брать насос с максимальным расходом воды 60 л/мин, обычно этого хватает для обслуживания 3-4 точек потребления.Максимальный напор насоса выбирают в зависимости от сведений о статическом уровне воды в скважине или колодце. (Его рассчитывают как расстояние от зеркала воды в спокойном состоянии до дна водозаборной выработки.)
Вот полезные рекомендации по конкретным цифрам:
- насосы с напором 30-32 м рекомендованы для сооружений с динамическим уровнем до 5 м;
- модели, обеспечивающие напор в 45-52 м, позволят поднять воду с глубины не более 25 м;
- насосы с показателями по напору в пределах 60-75 м предназначены для сооружений со статистическим уровнем 25-45 м;
- устройства с напором 92-115 м используются для исключительно глубоких скважин, статистический уровень таких сооружений может составить 45-60 м.
Таким образом, зная характеристики своего сооружения, можно сразу же сориентироваться по особенностям модели насоса “Водомет” для своей системы.
Особенности эксплуатации устройства
Обычно насос “Водомет” не комплектуется обратным клапаном. Но этот элемент крайне важен для эффективной эксплуатации устройства. Обратный клапан монтируют на выходном патрубке насоса таким образом, чтобы после отключения насоса вода не вытекала из водопроводной системы обратно в колодец или скважину.
Особенно необходим обратный клапан в автоматизированных системах автономного водоснабжения, чтобы в них поддерживалось нормальное давление. Установленный возле глубинного насоса Водомет обратный клапан выполняет дополнительную функцию – защищает водопроводную систему от гидроудара.
При следует учесть следующий момент: если расстояние между поверхностью воды и обратным клапаном превышает семь метров, в водопроводе все же могут образовываться пустоты. В таком случае при каждом включении насоса будет наблюдаться гидроудар.
На этой схеме наглядно представлен процесс установки обратного клапана на насос “Водомет”. При этом не стоит забывать о рекомендации оставить между клапаном и насосом расстояние в один метр, чтобы избежать завоздушивания устройства
Не стоит также устанавливать обратный клапан непосредственно на выходе из насоса, даже если малая глубина погружения позволяет это сделать с учетом предыдущей рекомендации. Такое близкое расположение клапана может вызвать образование воздушной пробки уже не в водопроводной системе, а в самом насосе.
В результате поступление воды в устройство прекратится, что вызовет опасную ситуацию “сухого хода”. Если глубина погружения насоса составляет менее одного метра, рекомендуется устанавливать обратный клапан на промежутке от одного до семи метров от насоса. Отказаться от установки обратного клапана имеет смысл только в том случае, когда насос периодически извлекается на поверхность.
Например, если агрегат используют только для полива или заполнения накопительных емкостей, а не для полноценного автономного водоснабжения, установка обратного клапана необязательна.
Однако к работе подобной системы следует относиться с повышенным вниманием.
Шланг, заполненный водой, отличается внушительным весом. При отключении насосного оборудования, не оснащенного обратным клапаном, он будет работать по принципу пылесоса. Если в это время он будет лежать на земле, то велика вероятность засорения насоса.
К каждому насосу “Водомет” компании “Джилекс” прилагается подробный технический паспорт с рекомендациями по правильной установке и эксплуатации устройства
Если возникнет такая опасная ситуации, то следует сразу же отключить насос в ручном режиме. Такие случаи часто становятся причиной засорения насоса посторонними частицами, преждевременного или окончательного выхода его из строя.
Выводы и полезное видео по теме
Интересный обзор насоса “Водомет 55/50А” можно посмотреть в следующем видеоматериале:
Здесь можно посмотреть реалистичный обзор распаковки мощного скважинного насоса “Водомет 115/75”:
Насосы “Водомет” компании Джилекс – надежный и относительно недорогой вариант для скважины или колодца. Важно лишь правильно выбрать модель и обеспечить соответствующие условия эксплуатации.
Подыскиваете насос для скважины? Или есть опыт использования насосов Водомет от Джилекс и вы можете дать ценный совет, или поделиться нюансами работы этого оборудования? Пожалуйста, оставляйте свои комментарии, задавайте вопросы в блоке под статьей.
Как выбрать насос для колодца? Водяные, водомет
СодержаниеВыбор насоса для колодца – вопрос ответственный и актуальный для многих людей, имеющих дачи или проживающих в частных домах.
В большинстве случаев создание водопровода, источником которого будет являться колодец – наиболее удачный способ обеспечить участок чистой водой. И очень часто качество, надежность и стабильность такого решения зависят от того, насколько правильно будет выбран насос.
Насосная станция, установленная в «домике» колодца
А ввиду того, что их сейчас существует достаточно много, и отличаются они по множеству признаков – порой бывает достаточно непросто выбрать подходящий вариант. Классифицировать устройства будем по ряду основных признаков.
Классификация по назначению
Официальных классификаций по назначению производители насосов не делают – покупатель уже сам выбирает, как именно использовать устройство. Однако от Ваших целей и зависит ответ на вопрос о том, какой именно насос лучше выбрать.
В этом плане можно выделить следующие категории:
- Для дачи (проведения различных работ в саду и огороде).
- Для системы водопровода жилого дома (в котором круглый год живет человек).
В первом случае выбрать можно, по сути, любую модель – слишком мощные варианты для дачи не обязательны. Скорее наоборот – устройство с серьезными характеристиками будет потреблять слишком много энергии.
Единственный нюанс – если Вам необходимо поливать большую площадь: тогда, конечно, придется уже обратить внимание на модели большей производительности.
А вот во втором случае уже придется выбирать куда тщательнее, поскольку для водопровода требуется точно рассчитывать, какие именно характеристики должны быть у насоса.
Читайте также: что такое и как работает напорный насос для дома?
к меню ↑
Требования к чистоте воды
Еще одним параметром, заслуживающим внимания, является чистота воды (что особенно актуально для дачи – где нередко насосом не только качают питьевую воду, но еще и выполняют различные садовые работы).
Организация системы полива с помощью насоса AL-KO
Большинство моделей подходят только для откачки чистой жидкости – не содержащей твердых примесей в концентрации выше 5 мг в 1 литре (такие показатели, к примеру, имеют модели линейки Водомет).
В случае превышения данного показателя износ устройства существенно ускоряется, а если вода будет слишком грязной – то насос может и вовсе выйти из строя.
По этой причине водяные насосы для колодцев для откачки грязной воды (к примеру – из затопленного подвала) – не подходят.
В случае необходимости откачки грязной воды требуется покупать устройство, имеющее соответствующие характеристики – некоторые модели позволяют перекачивать воду, содержащую до 30-35 мг/л примесей.
Читайте также: какими бывают насосы для откачки грязной воды?
к меню ↑
Список основных характеристик
Собственно, качественные характеристики самого насоса – это, по сути, одна из ключевых сторон его выбора. При покупке требуется обращать внимание на такие параметры:
- Производительность – количество воды (в литрах в минуту или в кубометрах в час), которое насос способен перекачивать. Обычно указывается максимальный предел, фактический же – оказывается примерно на четверть ниже.
- Создаваемое давление (напор).
- Глубина, с которой устройство способно поднимать воду (для колодцев обычно этот параметр варьируется в пределах 7-10 метров).
- Количество потребляемой электроэнергии.
к меню ↑
Расчет производительности и напора
Какой насос выбрать лучше – на 35 литров в минуту? Или на 40? Или же на 60? В этом плане нужен хотя бы приблизительный расчет – поскольку работа водопровода в случае неправильного выбора не будет стабильной.
Расположение насосной станции в «домике» колодца
Для того, чтобы выбрать подходящую модель, следует провести нехитрый расчет. Условно максимальное потребление воды находится примерно в таких пределах:
- душ/ванная – около 8-10 литров в минуту;
- 1 открытый кран – около 5-6 литров в минуту;
- туалет – около 5 литров в минуту;
- полив (на 1 «квадрат» поверхности) – около 3-5 литров в сутки.
Суммируем вышеуказанные цифры (для примера возьмем 2 работающих крана – на кухне и в санузле):
10 + (5 * 2) + 5 = 25 литров в минуту.
В результате получаем, что в пиковые часы насос должен подавать в дом примерно 25 литров воды в минуту. Если система водопровода обширная, для большого коттеджа – то и параметр этот, само собой, увеличится.
Рассчитывать следует не только производительность, но и создаваемый напор. В среднем современные модели для дачи/дома создают его в районе 30-50 метров (к примеру – Водомет 60/32 имеет напор 32 метра, а Водомет 60/52 – 52 метра). Однако гадать тоже не следует – воспользуемся точными данными.
Рассчитывать требуется два параметра – это высота, на которую насос должен поднимать воду, и длина (труб водопровода) – по которой устройство должно ее перекачивать. Горизонтальная длина высчитывается, исходя из соотношения 10 метров длины на 1 метр напора. Вертикальная – 1:1.
Для наглядности приведем примерный расчет: насос Водомет установлен в колодце, на глубине 6 метров. Дом находится в 20 метрах от колодца (то есть 2 метра напора). Сама постройка – двухэтажная, высота одного этажа – 3 метра (округлим для удобства подсчетов до этой цифры).
Поверхностный насос Gardena
Суммируя вышесказанное, получаем: 6 + 2 + 3, и получаем результат – 11 метров. Это, конечно, очень приблизительный расчет, который не учитывает изгибы труб водопровода и количество точек водозабора – но примерную минимальную цифру он все-таки получить позволяет.
По факту же она оказывается примерно раза в 2-3 выше – поскольку трубы изгибаются, разветвляются, и поэтому общая протяженность системы получается достаточно серьезной. Для этого случая, к примеру, актуально выбирать устройство с напором около 30-40 метров (к примеру – Водомет 60/32, который уже упоминался выше).
к меню ↑
Классификация по расположению агрегата
Прежде всего требуется определиться с тем, где именно должен располагаться водяной насос для колодца относительно поверхности. В этом плане существует два варианта:
- Поверхностный – в этом случае насос располагается на поверхности, возле колодца, а в воду – опускается шланг, который ее засасывает.
- Погружной – в этом случае в воду опускается само устройство.
В качестве примера можно привести несколько брендов, производящих устройства вышеупомянутых типов. Поверхностные колодезные насосы выпускают такие компании, как Karcher, Pedrollo, Aquario, AL-KO, Grundfos. Погружные – Водомет, Малыш, Ручеек (а также все упомянутые до этого бренды – у них тоже имеются модели этого типа).
Первый вариант лучше тем, что устройство располагается сверху, на поверхности. Как следствие – к нему всегда имеется доступ для осмотра и обслуживания. Однако устанавливать такие модели внутри дома (дачи) – не всегда удобно: некоторые из них производят достаточно серьезный шум (особенно это касается моделей со встроенным эжектором).
Использование погружного насоса AL-KO для полива
Погружные колодезные устройства в этом плане гораздо удобнее – поскольку располагаются в самом колодце, в воде – благодаря чему внутри дачи (дома) никакого шума не слышно. Однако в этом случае имеется и недостаток – насос всегда находится в воде, а значит – для контроля состояния приходится доставать его наружу.
По этой причине в большинстве случаев колодезные насосы погружного типа (не важно, какого именно бренда – будь то доступный Водомет или дорогостоящий Grundfos) чаще всего выбираются для дачи – чтобы проводить различные садовые работы, вроде полива, откачки затопленного погреба или же нерегулярного подъема воды для питья и бытовых нужд.
к меню ↑
Классификация по принципу работы
Конструктивно водяные насосы для колодцев чаще всего представлены в двух вариациях:
- Вибрационные.
- Центробежные.
Вибрационные насосы для колодцев работают на основе электро магнита – он создает поле, которое притягивает шток с поршнем, снижая давление в камере всоса, создавая разрежение. После этого электро магнит отключается, поле – пропадает, давление — повышается.
Создаваемые колебания (а они очень частые – до 100 раз в секунду) создают резкие скачки давления, как следствие – вода вначале всасывается в камеру, а затем – выталкивается из нее в трубы водопровода.
Устройства такого типа более шумные и менее производительные (если сравнивать их с центробежными), так что ассортимент таких моделей в разы шире, и выбирают их в основном для дачи – там, где не обязательно использовать дорогой и качественный вариант.
Вдобавок существует еще один серьезный нюанс – при работе устройства создается вибрация, и если оно будет соприкасаться со стенками колодца – очень быстро может сломаться. Среди такой продукции можно выделить насосы производства российских брендов – к примеру, «Малыш».
Погружной центробежный насос Karcher с поплавковым выключателем
Центробежный насос для колодца – куда более популярное решение. В этом случае внутри корпуса заключается рабочее колесо (или же несколько колес), на котором имеются лопасти. Это колесо приводится в движение электро приводом.
Вращаясь, колесо создает в центре повышенное давление, а по краям – сниженное. Как следствие – и происходит движение воды: изначально она засасывается в камеру, и прокручиваясь лопастью – поступает на выход, к трубе водопровода.
Преимуществ у электро насосов такого типа куда больше – они не такие шумные, более производительны, а стоят – ненамного дороже. Среди брендов можно выделить Водомет, Водолей, Джилекс, Грундфос.
к меню ↑
Дополнительные элементы насоса – на что обратить внимание?
Помимо вышеупомянутых характеристик, современные насосы для откачки воды могут оснащаться рядом дополнительных деталей и узлов, которые продлевают срок службы устройства. Список следующий:
- Обратный клапан – необходим для предотвращения слива воды из трубы обратно в колодец.
- Устройство защиты от «сухого хода» – предотвращает работу насоса, если вода снизилась ниже допустимого уровня (как следствие – предохраняет электро двигатель).
- Реле давления – механизм, отвечающий за автоматический пуск и выключение насоса (не обязательный, но очень полезный элемент, который имеют колодезные насосные станции).
- Фильтр на всосе – предотвращает загрязнение насоса (актуален даже для откачки чистой воды – на всякий случай).
- Термозащита – для предотвращения перегрева двигателя.
Вышеупомянутые элементы – очень и очень желательная вещь, особенно для насосов для дачи, если планируется использование устройства не только в чистой воде.
Следует отметить, что большинство моделей из среднеценового сегмента (к примеру – тот же Водомет) такую защиту имеют. Однако при покупке следует лишний раз уточнить, какой именно механизм присутствует.
к меню ↑
Советы по выбору (видео)
Главная страница » Насосы для колодцев
Погружной насос для колодца Джилекс «Водомет»
Скваженный погружной насос серии «Водомет» претставляет собой многоступенчатый насос с «плавающими» рабочими кольцами, а также «омываемым» двигателем и встроенным конденсатором.
Основное предназначение, это подача воды изскважиг с диаметром от 100 мм и более. Также могут использоваться для колодцев, резервуаров, водохранилищ.
Данные насосы обладают следующими особенностями и преимуществами:
— больший КПД чем у вибрационных насосов
— низкий уровень шума, относительно других типов погружных и поверхностных насосов
— устойчивость насоса к механическим частицам размером до 1,5 мм
— повышеная долговечность, по отношению с другими типами насосов
Особенности «омываемого» электродвигателя:
— защита от перегрева двигателя
— возможность работы при частичном погружении насоса
— защита от попадания песка и других механических частиц в двигатель
Важной особенностью, отличающей скважинные насосы погружного типа «Водомет» от моделей других серий, является то, что здесь используются два уплотнения, на которые возлагаются разные функции.
Одно из них отвечает за уплотнение насосной части, а также служит защитой двигателя от избыточного давления, которое может возникнуть в процессе работы насосных ступеней. Второй тип уплотнения производит герметизацию самого электродвигателя и служит своеобразным разделителем внутренней части, которая заполнена маслом. Кроме того, этот уплотнитель разделяет среду, в которую погружается насосное оборудование. Благодаря такой конструкции удается минимизировать влияние высокого давления на детали двигателя, расположенные в корпусе насосной части. От высокого давления удается защитить уплотнение и мембрану, что является большим плюсом насосов серии «ПРОФ», так как в предыдущих модификациях оборудования такой механизм отсутствовал.
Буква «А» в модели насоса указывает на то, что в корпус встроен поплавок и датчик исключающий работу насоса в сухую.
Термовыключатель находится за пределами заполненной маслом полости, за счет чего становится проще проводить диагностику насосного оборудования и ремонтные работы.
Таблица параметров насосов Водомет:
| Модель |
Расход, л/мин. |
Напор, м | Потребляемая мощность, Вт. | Длина кабеля, м | Диаметр насоса, мм | Вес, кг | Погружение в толщу воды, м | Max размер пропускаемых частиц, мм | |
| ВОДОМЕТ 55/35 А | 55 | 35 | 460 | 10 | 1 | 98 | 7,3 | 30 | 1,5 |
| ВОДОМЕТ 55/50 А | 55 | 50 | 600 | 20 | 1 | 98 | 9,4 | 30 | 1,5 |
| ВОДОМЕТ 55/75 А | 55 | 75 | 900 | 30 | 1 | 98 | 11,6 | 30 | 1,5 |
| ВОДОМЕТ 150/30 А | 150 | 30 | 930 | 15 | 1 1/4 | 135 | 12,7 | 30 | 2,5 |
| ВОДОМЕТ 150/45 А | 150 | 45 | 1130 | 20 | 1 1/4 | 135 | 14,5 | 30 | 2,5 |
| ВОДОМЕТ 150/60 А | 150 | 60 | 1460 | 30 | 1 1/4 | 135 | 16,7 | 30 | 2,5 |
Продукция сертифицирована.
Гарантийное обслуживание — 12 месяцев со дня ввода в эксплуатацию. Включает в себя замену оборудования при нахождении заводсвих дефектов.
Доставка осуществляется по всей территории России транспортными компаниями Деловые линии, ПЭК, Автотрейдинг. По любым возникшим вопросам звоните!
PPT — Гидроабразивная обработка PowerPoint, скачать бесплатно
Гидравлическая обработка
Введение • Ключевой элемент WJM — струя воды. • Водяная струя движется со скоростью до 900 м / с (примерно 3 Маха). • Когда струя воды ударяется о поверхность детали, эрозионная сила воды быстро удаляет материал. • Вода в этом случае действует как пила и прорезает узкую канавку в материале заготовки.
WJM — Механизм
Водяной насос — Анимация 4
WJM — Компоненты и функции • 1.
Гидравлический насос • Работает от электродвигателя мощностью 30 киловатт (кВт) • Подает масло при высоком давлении до 117 бар. • Сжатое масло приводит в действие поршневой насос, называемый усилителем. • Гидравлический насос обеспечивает полную гибкость при гидроабразивной резке и очистке. • Он также поддерживает одну или несколько станций резки для повышения производительности обработки.
WJM — Компоненты и функции • 2. Усилитель • Принимает воду под низким давлением (обычно 4 бара) и удаляет ее через аккумулятор при более высоком давлении 3800 бар.• Усилитель преобразует энергию гидравлической жидкости низкого давления в воду сверхвысокого давления. • Гидравлическая система обеспечивает гидравлическую мощность поршневому поршню в центральной части усилителя. • Концевой выключатель, расположенный на каждом конце хода поршня, сигнализирует электронным средствам управления о переключении гидрораспределителя и изменяет направление поршня на обратное.
• Узел усилителя с плунжером с каждой стороны поршня создает давление в обоих направлениях. • Так как одна сторона усилителя находится на ходу впуска, противоположная сторона создает выход сверхвысокого давления.• Во время хода плунжера на входе отфильтрованная вода поступает в цилиндр высокого давления через блок контрольных значений. • После того, как плунжер меняет направление, вода сжимается и выходит под сверхвысоким давлением.
WJM — Компоненты и функции • 3. Аккумулятор • Поддерживает непрерывный поток воды под высоким давлением и устраняет колебания давления. • Он полагается на сжимаемость воды (12 процентов при 3800 бар) для поддержания равномерного давления нагнетания и скорости водяной струи, когда поршень усилителя изменяет свое направление.• 4. Трубки высокого давления • Передает воду под давлением к режущей головке. • Типичный диаметр трубы составляет от 6 до 14 мм. • Оборудование позволяет гибко перемещать режущую головку. • Режущее действие регулируется вручную или с помощью клапана дистанционного управления, специально разработанного для этой цели.
WJM — Компоненты и функции • 5. Сопло для струйной резки • Сопло обеспечивает когерентную струю водяной струи для оптимальной резки мягкого материала с низкой плотностью, который считается необрабатываемым традиционными методами.• Сопла обычно изготавливаются из синтетического сапфира. • Ожидается около 200 часов работы форсунки, которая повреждается частицами грязи и накоплением минеральных отложений на отверстии из-за эрозионной жесткости воды. • Увеличенный срок службы форсунки может быть достигнут за счет многоступенчатой фильтрации, которая удаляет нежелательные твердые частицы размером более 0,45 мкм. • Компактная конструкция водоструйной режущей головки способствует интеграции с системами управления движением, от двухкоординатных (XY) столов до сложных многоосных роботизированных установок.• 6. Уловитель • Действует как резервуар для сбора мусора, захваченного водяной струей. • Кроме того, он снижает уровень шума [105 децибел (дБ)], связанный со снижением скорости водяной струи с 3 Маха до дозвукового уровня.
WJM — Параметры процесса Факторы, влияющие на производительность WJM
WJM — Параметры процесса — Продолж. • Струйное сопло • Расстояние зазора — Зазор между струйным соплом (диаметром 0,1–0,3 мм) и заготовкой.• Типичный диапазон — 2,5 — 6 мм. • Однако для материалов, используемых в печатных платах, он может быть увеличен до 13–19 мм. • Но чем больше расстояние зазора, тем меньше будет глубина резания. • При резке армированного волокном пластика отчеты показали, что увеличение скорости обработки и использование сопла малого диаметра увеличивают ширину поврежденного слоя.
WJM — Параметры процесса — Продолж. • Жидкость для струйной очистки • Типичное используемое давление составляет от 150 до 1000 МПа для обеспечения мощности от 8 до 80 кВт.• Для данного диаметра сопла увеличение давления позволяет использовать больше мощности в процессе обработки, что, в свою очередь, увеличивает глубину резания.
• Скорость струи колеблется от 540 до 1400 м / с. • Качество резки улучшается при более высоком давлении за счет увеличения диаметра струи и снижения скорости перемещения. • В таких условиях можно резать материалы большей толщины и плотности. • Более того, чем больше давление насоса, тем больше будет глубина пропила. • Используемая жидкость должна обладать низкой вязкостью, чтобы минимизировать потери энергии, а также быть некоррозийной, нетоксичной, обычной и недорогой.• Вода обычно используется для резки легированных сталей. • Для резки мяса используется спирт, а для нарезки замороженных продуктов рекомендуется использовать кулинарные масла.
WJM — Параметры процесса — Продолж. Заготовка • Хрупкие материалы разрушаются, а пластичные — хорошо. • Толщина материала составляет от 0,8 до 25 мм и более. • В таблице ниже показаны скорости резания для материалов различной толщины
WJM — Applications • WJM используется для обработки металлов, бумаги, ткани, кожи, резины, пластмасс, продуктов питания и керамики.
• Это универсальный и экономичный процесс резки, который можно использовать в качестве альтернативы традиционным методам обработки. • Полностью устраняет зоны термического влияния, токсичные испарения, восстановленные слои, деформационное упрочнение и термические напряжения. • Это наиболее гибкое и эффективное чистящее средство, доступное для различных промышленных нужд. • В целом поверхность среза имеет вид пескоструйной обработки. • Кроме того, более твердые материалы имеют лучшую отделку кромки. • Типичная чистота поверхности варьируется от 1 до 1.Среднеквадратичное значение от 6 мкм до очень грубого в зависимости от области применения. • Допуски находятся в диапазоне 25 мкм для тонких материалов. • Шероховатость поверхности и допуски зависят от скорости обработки.
WJM — Приложения — Продолж. • Резка • WJM ограничивается стекловолокном и гофрированной древесиной. • Типичный пример гидроабразивной резки • Мраморных томатов • Сверление • В процессе сверления отверстий под точным углом и фигурной формы в различных материалах, для которых другие процессы, такие как электроэрозионная обработка или EBM, слишком дороги или слишком медленны.
WJM — Приложения — Продолж. • Обработка армированных волокном пластиков • В этом случае термические повреждения материала незначительны. • Инструмент, будучи эффективно заостренным, аккуратно прорезает любые контуры. • Главный недостаток — отклонение водяной струи волокном, внедренным в матрицу, которое выступает после обработки. • Достигаемая скорость подачи зависит от требуемого качества поверхности. • В таблице ниже приведены предельные скорости подачи для гидроабразивной резки пластиков, армированных волокном.
WJM — Приложения — Продолж. • Резка горных пород • Гидроабразивная резка паза глубиной 51 мм в граните с использованием двух колеблющихся струй под давлением 275 МПа в течение 14 проходов со скоростью подачи 25,4 мм / с была описана McGeough (1988). • Кроме того, система колеблющегося сопла, работающая при той же скорости подачи и давлении 172 МПа, с регулировкой расстояния зазора на каждом проходе, использовалась для вырезания паза глубиной 178 мм в песчанике.
• Удаление заусенцев • В этом методе используется большое давление для удаления крупных заусенцев (высотой 3 мм) в просверленных отверстиях диаметром 12 мм в полом валу из молибден-хромистой стали за 15 с при давлении 700 бар и скорости потока 27 л / мин.• В этом методе заусенцы отламываются под воздействием воды. • Более высокое давление (4000 бар) и более низкая скорость потока (2,5 л / мин) используются для удаления заусенцев с неметаллических материалов.
WJM — Приложения — Продолж. 17
WJM — Приложения — Продолж. • Резка печатных плат • Используя струю воды малого диаметра, печатную плату (печатную плату) можно резать со скоростью, превышающей 8 м / мин, с точностью 0,13 мм. • Платы различной формы для использования в портативных радиоприемниках и кассетных плеерах можно разрезать с помощью технологии числового программного управления (ЧПУ).• Обработка поверхности • Удаление отложений и остатков без использования токсичных химикатов, что устраняет дорогостоящие проблемы очистки и утилизации.
• Очистка поверхностей труб и отливок, декоративная отделка, ядерная дезактивация, очистка пищевой посуды, обезжиривание, полировка, подготовка к точному контролю и текстурирование поверхности. • Экономичная подготовка поверхности и снятие покрытий. • Удаление следов коррозии, остатков распыления, растворимых солей, химикатов и повреждений поверхности перед повторным покрытием или окраской. • Зачистка проводов • Позволяет удалить изоляционный материал провода, не повреждая металл и не удаляя лужение с медного провода.• Время обработки можно сократить примерно до 20% по сравнению с ручным методом зачистки.
WJM — Преимущества • Обладает разнонаправленной режущей способностью. • Нет тепла. • Резку можно начинать в любом месте без необходимости предварительно просверливать отверстия. • Смачивание обрабатываемого материала минимально. • Остальная часть заготовки не прогибается. • Количество заусенцев минимальное. • Инструмент не изнашивается и, следовательно, не требует заточки.
• Процесс экологически безопасен.• Устранено опасное загрязнение воздуха пылью и проблемы с удалением отходов, которые часто возникают при использовании других методов очистки. • Есть обработка нескольких головок. • Простое крепление исключает использование дорогостоящего и сложного инструмента, что сокращает время выполнения работ и снижает стоимость. • Отсутствие шлифовки и полировки, что снижает вторичные эксплуатационные расходы. • Узкий пропил обеспечивает плотное размещение при вырезании нескольких деталей из одной заготовки.
WJM — Преимущества • Идеально подходит для черновой обработки материала для получения почти чистой формы.• Идеально подходит для материалов, отражающих лазерное излучение, таких как медь и алюминий. • Позволяет более точно резать мягкий материал. • Прорезает очень толстый материал, например 383 мм титана и 307 мм инконеля. WJM — Недостатки • Почасовая оплата относительно высока. • Не подходит для массового производства из-за высоких требований к обслуживанию.
Waterjet — Общие вопросы
- английский
- Italiano
- Deutsch
- Français
МЕНЮ
- ДОМ
- КОМПАНИЯ
- Waterjet Corporation
- Сертификаты, награды и патенты
- Сервисное обслуживание
- Работайте с нами
- Продукты
- Станки для гидроабразивной резки
- Prima
- Pratica
- Pratica FBR
- Ватерлиния
- Classica
- Classica CLD
- Suprema
- Suprema DXD
- Большая машина на заказ
- Plasmajet
- TopJet
- Станки для гидрообработки
- Комбинированная система
- Гидро-декоративный
- Waterstone Compact
- Brushstone
- Полная линия гидроочистки
- Принадлежности
- Насосы
- ЧПУ, человеко-машинный интерфейс и программное обеспечение CAD / CAM
- Контроль качества
- Станки для гидроабразивной резки
- Продукты
- Станки для гидроабразивной резки
- Prima
- Pratica
- Pratica FBR
- Ram
- Ватерлиния
- Classica
- Classica CLD
- Suprema
- Станки для гидроабразивной резки
Самодельный ручной скважинный насос из ПВХ — DIY
Узнайте, как собрать самодельный ручной скважинный насос из ПВХ.
Ручной скважинный насос из ПВХ своими руками.
После того, как из-за нескольких отключений электроэнергии нам не хватало воды, я решил, что пришло время установить ручной насос на нашем колодце глубиной 45 футов. Оказывается, легче сказать, чем сделать. Мне нужно было что-то, что можно было бы установить вместе с нашим погружным электронасосом, но я не хотел тратить целое состояние. Легкие ручные насосы-кувшины продаются примерно за 50 долларов, но, к сожалению, они работают только на глубине около 25 футов — примерно на 20 футов меньше того, что нам было нужно.Домкратные насосы для средних и глубоких скважин будут забирать воду с глубины до 300 футов, но они также оставят в вашем кошельке дыру на сумму более 800 долларов.
От разочарования я ударился о чертежную доску, решив найти решение. Результатом стало изобретение, которое я назвал «Holopump», ручной скважинный насос из ПВХ, способный эффективно забирать воду с глубины до 60 футов. Все детали доступны или могут быть заказаны в любом хозяйственном магазине.
. . по цене всего около 120 долларов за весь шебанг.
Как работает ручной скважинный насос из ПВХ
Конструкция удивительно проста: внутренняя насосная штанга, снабженная на конце муфтой и колпачком, вставляется во внешнюю водопроводную трубу. При каждом движении насосной штанги вниз вода, равная объему штанги, поднимается в трубу; это то, что известно как положительное смещение, и оно происходит независимо от силы или скорости нисходящего хода. На самом деле, лучше всего делать движение вниз медленным и неторопливым.На подъеме вверх вам нужно набирать темп: этот ход должен быть достаточно быстрым, чтобы свежая вода попала в трубу до того, как уже вышедшая вода стечет вокруг муфты и торцевой крышки. Таким образом, толкая или подтягиваясь, вы набираете воду. Простой донный клапан на конце водопровода предотвращает стекание воды обратно в колодец.
Перекачивание воды с глубины 60 футов под землей требует минимального усилия — от 15 до 20 фунтов для подъема вверх и от 25 до 30 фунтов для хода вниз (такое усилие может выдержать даже моя 12-летняя дочь).
Вода выходит из носика как при движении вверх, так и при движении вниз. Медленно и равномерно опускаясь вниз и быстро подтягиваясь, используя соответствующую силу, вы можете рассчитывать на получение от двух до трех галлонов в минуту из колодца со статическим уровнем воды 60 футов — без потения.
Глубина скважины в зависимости от уровня воды
Важно различать эти два понятия: Глубина колодца — это расстояние от уровня земли до дна колодца. Уровень воды — это расстояние от уровня насыпи до поверхности воды вашего колодца.У человека может быть колодец высотой 175 футов, но статический уровень воды — 30 футов. В таком случае 40-футовый холонасос (сделанный из двух 20-футовых труб) будет работать нормально.
Ограничения глубины скважинного насоса
Планы на этих страницах относятся к холонасосу длиной 70 футов, который идеально подходит для колодца со статическим уровнем воды 60 футов. Хотя я знаю, что некоторые люди успешно пошли немного глубже с моим дизайном, я все же говорю, что 60-футовая модель (с использованием трубы 70 или 80 футов) является практическим пределом глубины для этого насоса, и поэтому это максимальная длина, которую я могу использовать.
готов рекомендовать.(Чтобы построить насос длиной 80 футов, просто замените последний сегмент штанги и водопроводной трубы на 20-футовые отрезки из ПВХ, а не на 10-футовые отрезки, показанные на планах.)
Сборка и установка ручного скважинного насоса из ПВХ
В то время как Holopump довольно легко собрать, правильно его достать немного сложнее. Если вы никогда не работали или не знакомы с существующими компонентами колодца, возможно, стоит нанять профессионала для установки.
Если вы решите пойти по пути «сделай сам», небольшое предостережение: перед началом любых работ, связанных с изменением существующей сантехники или проводки, необходимо отключить электропитание, и в водопроводных линиях не должно быть давления ( открыть ближайший к колодцу кран и дождаться прекращения потока воды). Для промывки всех труб по мере их установки следует использовать разбавленный хлор.
Вы также захотите убедиться, что устанавливаемый вами насос соответствует всем применимым нормам и законам в вашем регионе.
Перед тем как начать, прочтите инструкции, соберите инструменты и материалы, затем действуйте следующим образом:
1) Изучите имеющуюся конфигурацию заглушки колодца, затем купите новую с дополнительным портом для трубы 1 1/4 дюйма. Возможно, вам придется просверлить отверстие в новой крышке для вентиляционного отверстия или отверстия для доступа к проводке. Если в вашем существующем погружном электронасосе используются ограничители крутящего момента, их может потребоваться изменить или удалить, в зависимости от конструкции, по вашему усмотрению.
2) Склейте стержни вместе, как показано здесь, следуя инструкциям на банках с грунтовкой и цементом (см. Таблицу материалов в галерее изображений, позиции 15 и 16).
3) Склейте и привинтите нижнюю часть основной трубы, как показано на первом рисунке. Сюда входят предметы, проходящие через крышку колодца (поз. 9) и ниже. Сделайте фаску на внутренних краях, чтобы в дальнейшем можно было легко вставить стержень.
Дайте всем клеевым соединениям ПВХ достаточно времени для отверждения.
4) Перед установкой насоса и новой крышки колодца необходимо снять старую крышку. Если вы знакомы с имеющейся у вас водопроводной арматурой, вы можете оценить, с каким весом вам придется иметь дело.Перед тем, как полностью освободить крышку, наденьте страховочную веревку на любое оборудование ниже старой крышки. Вы точно не хотите ничего терять в колодце. Попросите кого-нибудь сильного помочь вам. (Возможно, вам захочется нанять скважинного техника, если только он будет использовать его подъемное оборудование!)
5) Заправить в скважину секцию основной трубы. Два сильных человека могут сделать это, если один будет стоять у нижнего конца клапана, а другой — на высоте около 30 футов на трубе. Работая вместе, чтобы создать дугу с трубой, позвольте концу нижнего клапана пройтись по обсадной трубе скважины, соблюдая осторожность, чтобы не согнуть ее слишком резко.Также будьте осторожны с существующей проводкой и трубами.
Снова используйте страховочную веревку. Проденьте отрезок металлической трубы через заглушку колодца и затяните стальную муфту (поз. 8). Снова вставьте оригинальную сантехнику и закрутите колпачок.
6) Соберите секцию носика на место. Приклеивание секции носика необязательно. Протяните стержень по основной трубе. При втягивании нижняя часть стержневой секции должна опускаться ниже статического уровня воды.
Вот и все. Вы готовы начать качать.Чтобы получить максимальное количество сожженной воды из расчета на калорию, потребуется немного практики, но не забывайте медленно и равномерно нажимать вниз и быстро подтягиваться для максимальной эффективности.
Последнее предупреждение: добавление любого типа механического колодезного насоса открывает потенциальный новый путь проникновения бактерий в вашу систему водоснабжения. Существует множество растворов на основе хлора, которые убивают бактерии в воде, и, как владелец колодца, вы, вероятно, знакомы с одним или двумя.
Однако, если у вас еще нет стандартной процедуры избавления колодца от бактерий, попросите местного специалиста по помпам дать ему лучшую рекомендацию.Вы также захотите проверить свою воду на наличие бактерий после установки насоса.
Прочтите больше статей о самостоятельной работе на сайте www.motherearthnews.com.
Инструменты
• Ручная пила (любая пила, которая может разрезать деревянную доску, легко разрезает трубу из ПВХ)
• Рашпиль по дереву среднего или хорошего качества
• Разводной торцевой ключ (8, 10 или 12 дюймов)
• Пара средних трубные ключи или плоскогубцы (от 12 до 18 дюймов)
• Отвертка (для отсоединения и повторного подключения проводки)
• Сверло на 1/2 дюйма (для просверливания дополнительного отверстия в крышке колодца для вентиляции; в качестве альтернативы вы можете сделать как я это сделал и протянул проводку электронасоса и проветрил вместе на крышке колодца)
Типы водяных насосов для ирригационных систем
Эта часть серии руководств по насосам.
1-я страница находится в Насосы: Выбор насоса по шагам.
Существует множество типов насосов, предназначенных для различных целей. Насосы, обычно используемые для орошения, делятся на две большие категории: поршневые насосы и центробежные насосы. Внутри этих категорий есть подкатегории, которые дополнительно определяют тип насоса. В этом уроке основное внимание будет уделено типам насосов, наиболее часто используемых для орошения.
Поршневые насосы:
Поршневые насосы заставляют воду перемещаться за счет вытеснения (держу пари, что вы не догадались!) Это означает насосы, такие как поршневые насосы, диафрагменные насосы, роликовые насосы и роторные насосы.Старомодные ручные насосы, те, которыми вы управляете, перемещая длинную ручку рычага вверх и вниз, являются поршневыми насосами. То же самое и с насосами для нефтяных скважин, похожими на кузнечиков. Поршневые насосы используются для перемещения очень густых жидкостей, создания очень точных объемов потока или создания очень высокого давления.
Помимо нефтяных скважин, они также используются для инжекторов удобрений, распылительных насосов, воздушных компрессоров и гидравлических систем для машин. За исключением инжекторов для удобрений (используемых для смешивания удобрений с поливной водой), вы не увидите их, как правило, используемых в ирригационных системах, поэтому мы перейдем к центробежным насосам.
Центробежные насосы:
Почти все оросительные насосы попадают в эту категорию. В центробежном насосе используется «крыльчатка» для быстрого вращения воды внутри «кожуха», «камеры» или «корпуса» (можно использовать любой из этих терминов). Это вращательное действие перемещает воду через насос с помощью центробежная сила. Помните те честные аттракционы («Твистер»), на которых ваша девушка села рядом с вами в самом начале, а затем, когда он крутил вас обоих, она медленно оказалась у вас на коленях? Весело, правда? Это была центробежная сила, которая двигала ее туда, куда вы хотели! Центробежные насосы перемещают воду таким же образом, очень быстро вращая ее, что заставляет ее скользить к концу рабочего колеса и от него, где форма корпуса направляет ее к выпускному отверстию насоса.
Центробежные насосы могут быть «многоступенчатыми», что означает, что они имеют более одного рабочего колеса и корпуса, и вода передается от одного рабочего колеса к другому с увеличением давления каждый раз. Каждая комбинация рабочего колеса и корпуса называется «ступенью».
Большинство центробежных насосов должны иметь «мокрый вход», то есть вода должна быть как во всасывающей (входной) трубе, так и в корпусе при запуске насоса. Они не могут легко всасывать воду во всасывающую трубу, если она заполнена воздухом.Большинство центробежных насосов необходимо «залить» перед первым использованием. Чтобы заправить насос, просто заполните всасывающий трубопровод водой, а затем быстро включите насос. Большинство центробежных насосов спроектированы так, чтобы улавливать воду в водозаборе после первого заполнения, таким образом, они «поддерживают свою заливку» между использованиями. Некоторые центробежные насосы являются «самовсасывающими», что означает, что они рассчитаны на запуск без необходимости заливки.
Переносные насосы для временного использования обычно самовсасывающие.
Центробежные насосы бывают нескольких типов.Вот типы, с которыми вы, скорее всего, столкнетесь:
Центробежные насосы с односторонним всасыванием
«Центробежные насосы с односторонним всасыванием» являются наиболее распространенным типом центробежных насосов. Обычно насос «соединен» с электродвигателем, то есть насос подключается непосредственно к приводному валу двигателя, а корпус насоса привинчивается к двигателю, так что это единый блок. Вода обычно поступает в корпус насоса через «всасывающий вход», расположенный по центру с одной стороны насоса, и выходит через верхнюю часть корпуса насоса.Почти все переносные насосы представляют собой центробежные насосы с односторонним всасыванием. Центробежные насосы с односторонним всасыванием обычно необходимо заправлять при первом использовании (включая многие так называемые «самовсасывающие» модели), после чего заливка большинства из них не требуется.
Если насос необходимо заливать каждый раз при его включении, это почти всегда означает небольшую утечку во всасывающей трубе.
Центробежные насосы с односторонним всасыванием предназначены для нагнетания воды, а не для ее вытягивания. Они отлично подходят для использования в качестве бустерных насосов для полива.Они очень хороши для перекачивания воды из любого источника, в котором насос установлен на уровне или ниже уровня воды. Но каждый раз, когда им нужно набрать воду из источника воды под насосом, они работают намного менее эффективно. Поэтому центробежные насосы с односторонним всасыванием — не лучший выбор для перекачивания воды из источника воды, который более чем на несколько футов ниже, чем насос. При всасывании воды в насос они должны быть установлены как можно ближе к уровню поверхности воды, что часто неудобно, особенно в местах, где уровень воды может повышаться и понижаться, например, в некоторых озерах, реках, ручьях и прудах.
Каждый насос индивидуален, поэтому уточняйте у производителя, на какой максимальной высоте насос может быть установлен над поверхностью воды. Если вы не можете спросить производителя, вы можете использовать максимум 4 фута над поверхностью воды в качестве общего ориентира. Чем выше насос находится над поверхностью воды, тем менее эффективным будет этот насос. Вот пословица в вашей голове, которая поможет вам запомнить: всасывание в конце сосет отстой!
Погружные насосы
Погружные насосы обычно представляют собой насосы центробежного типа, которые устанавливаются полностью под водой, часто вместе с двигателем.(Не все погружные насосы являются центробежными, но термин «погружной насос» почти всегда относится к погружным центробежным насосам.) Центробежный погружной насос состоит из водонепроницаемого электродвигателя и насоса, объединенных в один блок. Обычно погружной насос и двигатель большего размера имеют форму длинного узкого цилиндра, чтобы он мог поместиться внутри колодца с водой.
Подводные аппараты меньшего размера часто предназначены для установки на дно отстойника, пруда или резервуара и часто используются в качестве фонтанных насосов или отстойников.Хотя большинство более крупных погружных насосов предназначены для установки в колодце, многие из них также могут быть размещены в озере или ручье при условии, что вода достаточно глубока. Некоторые (не большинство, поэтому ознакомьтесь с инструкциями!) Могут быть установлены боком на мелководье. Распространенный метод установки погружного насоса для озер и рек заключается в установке погружного насоса под водой в «гильзе», сделанной из обсадной трубы скважины, которая прикрепляется под водой к стороне сваи опоры или столба. Некоторые крепятся ко дну поплавка или плавучего дока.
Погружные насосы не нужно заливать, так как они уже находятся под водой. Они также имеют тенденцию быть более энергоэффективными, потому что они только толкают воду, им не нужно всасывать воду. Большинство погружных насосов необходимо устанавливать в специальной втулке, если они не устанавливаются в колодце (в скважинах большого диаметра иногда требуется втулка даже при установке в колодце).
Втулка заставляет воду, поступающую в насос, течь по поверхности двигатель насоса для охлаждения двигателя.Без рукава насос может перегреться. Поскольку шнур питания проходит через воду к насосу, очень важно защитить его от случайного повреждения. Вы же не хотите, чтобы лодка запуталась в веревке, а черепаха или аллигатор укусили ее!
Многие погружные насосы являются «многоступенчатыми». Это означает, что на самом деле они представляют собой несколько центробежных насосов меньшего размера, установленных друг на друга для создания более высокого расхода, большего давления воды или комбинации того и другого.
Погружной насосВверху: погружной насос в скважине или рукаве.
Турбинные насосы
Турбинный насос представляет собой насос центробежного типа, устанавливаемый под водой и прикрепленный посредством приводного вала к двигателю, установленному над водой. Турбинные насосы сравнимы с погружными насосами по энергоэффективности. Они используются в основном для более крупных насосов, где размер двигателя было бы сложно разместить в погружной конструкции (т.е. он не поместился бы в колодце!). Часто турбинные насосы состоят из нескольких ступеней, каждая ступень по сути представляет собой другой насос. сложены поверх нижнего.Он работает как поезд, в котором несколько двигателей соединены вместе, и каждая ступень будет двигателем. Турбинные насосы — это, как правило, насосы, которые вы видите на фермах или в городских колодцах. Когда вы видите огромный двигатель, установленный на его конце, и трубу, выходящую сбоку под двигателем, это, скорее всего, двигатель турбинного насоса, расположенный внизу под ним в колодце или подземном резервуаре. Типичное ландшафтное использование турбинного насоса — это большой парк или поле для гольфа, где вода поступает из озер.Турбинный насос установлен в большом бетонном своде с трубой, соединяющей свод с озером. Вода самотеком течет из озера по трубе в свод. Оттуда турбинный насос направляет воду под давлением по трубам в систему орошения. Два или три турбинных насоса разного размера часто устанавливаются бок о бок для обработки различных комбинаций потоков.
Турбинный насосСтруйные насосы
Струйный насос представляет собой гибрид центробежного насоса, объединенного со струйным устройством, которое значительно улучшает способность насоса поднимать воду с уровня воды, который находится значительно ниже насоса.(Как вы помните из обсуждения выше, центробежным насосам трудно «всасывать» воду в насос.) «Компромисс» здесь заключается в том, что, хотя струйные насосы отлично всасывают воду, они, как правило, имеют более низкую пропускную способность, чем та, что оптимален для большинства спринклерных систем. Но бывают ситуации, когда они как раз то, что вам нужно, и они распространены во Флориде и других районах с неглубокими грунтовыми водами. Примером использования может быть перекачка из реки или пруда, где уровень воды меняется, и насос необходимо установить выше линии высокого уровня воды.Другое применение — перекачка из неглубоких «песчаных колодцев», подобных тем, которые обычно используются во Флориде. Как упоминалось выше, компромиссом при использовании струйного насоса будет более низкая скорость потока, чем у стандартного центробежного насоса той же мощности.
Два типа струйных насосов: Струйные насосы бывают двух типов: «для неглубоких скважин» и «для глубоких скважин». Обобщение: струйный насос для неглубокой скважины может поднимать воду с глубины до 25 футов под насосом. Модель с глубоким колодцем может эффективно забирать воду с уровня воды на глубину 75 или 80 футов ниже насоса (возможны большие глубины, но страдает эффективность.) Фактическая производительность зависит от марки и модели, и модель насоса должна быть тщательно согласована с требованиями спринклерной системы! (См. Инструкции в Руководстве по проектированию спринклерных систем.)Как работают струйные насосы:
Вот ссылка на короткое видео, которое не содержит технических подробностей, но даст вам визуальное представление о том, как работает струйный насос, предоставленное веб-сайтом CTE Skills: Видео о том, как работают струйные насосы.(Для тех, кто считает это видео слишком упрощенным и хочет знать технические подробности того, как все работает, вот объяснение «усыпить»… все остальные могут пропустить страницу до заголовка «Бустерные насосы.”)
Работу струйного насосаобъяснить довольно сложно, потому что это не совсем логично. Струйный насос на самом деле представляет собой сочетание двух разных типов насосов. Основной насос представляет собой стандартный центробежный насос с односторонним всасыванием, тесно связанный с двигателем, как это описано в описании центробежного насоса с односторонним всасыванием несколькими параграфами выше. Эта центробежная часть с торцевым всасыванием струйного насоса вместе с присоединенным к нему двигателем устанавливается в верхней части колодца или выше высокого уровня воды при перекачке из ручья, реки, пруда или резервуара.Второй насос — это «струйный», благодаря которому струйный насос получил свое название. Его также можно назвать «струйный эжектор» или «сопло и трубка Вентури». Я буду называть его «струей», чтобы было проще. Струя всасывает воду намного лучше, чем центробежный насос с рабочим колесом, поэтому струйный насос может поднимать воду из колодца намного лучше, чем центробежный насос с односторонним всасыванием, используемый отдельно. В струйном насосе для неглубоких скважин струя установлена непосредственно на входе центробежного насоса. На струйном насосе для глубоких скважин струя представляет собой отдельный блок от центробежного насоса и устанавливается под водой возле входа во всасывающую трубу.
Как и все насосы, струе требуется источник энергии. Гидравлический привод струи осуществляется за счет потока воды, направляемой на нее от центробежного насоса. Когда центробежный насос начинает работать, часть выходящей воды отводится в небольшую трубу (называемую «приводной линией»), которая спускается к струе. Это «водяной двигатель», приводящий в движение струю. Форсунка очень проста и в то же время тщательно спроектирована с учетом точной формы и размера проходящих через нее водных каналов. Жиклер состоит из двух неподвижных частей; сопло и трубка Вентури, и она работает с использованием эффекта Вентури.В струе приводная вода проталкивается через сопло, что значительно увеличивает скорость вытесняющей воды. Это увеличение скорости приводит к снижению давления воды (принцип Бернулли). Поскольку вода с этой высокой скоростью течет через трубку Вентури, возникает вакуум или всасывание, в результате чего вода из колодца / реки / пруда втягивается в трубку Вентури, где она смешивается с вытяжной водой. . На выходе из трубки Вентури диаметр трубы сильно увеличивается, что замедляет скорость воды обратно. Уменьшение скорости приводит к повышению давления воды (опять же принцип Бернулли), подталкивая воду вверх к центробежному насосу.Вернувшись к центробежному насосу, процесс снова начинается с того, что большая часть воды направляется для работы ирригационной системы, но некоторая часть снова направляется обратно по приводной линии, чтобы приводить в действие струю.
Обратите внимание, что точные размеры центробежного насоса, сопла в сопле и трубки Вентури очень важны для эффективной работы струйного насоса. Важно, чтобы у вас была именно та комбинация размеров, которая соответствовала бы требованиям к производительности вашей системы орошения, чтобы орошение работало должным образом, а насос был энергоэффективным.
Бустерные насосы
Вы можете время от времени сталкиваться с термином подкачивающий насос, так как подкачивающие насосы широко используются в орошении, поэтому давайте начнем с его определения. Большинство насосов используются для забора воды из постоянного (или не находящегося под давлением) источника и перемещения ее в другое место. Например, насос может забирать воду из озера и перекачивать ее в спринклерную систему. С другой стороны, бустерный насос используется для «повышения» давления воды до более высокого значения давления. Пример: скажем, у вас есть спринклерная система, для работы которой требуется давление 80 фунтов на квадратный дюйм (если вам нужно 80 фунтов на квадратный дюйм, у вас, очевидно, очень большие спринклеры, но это тема для Руководства по проектированию спринклерных систем!) Но давайте предположим, что линия воды выходит на ваша собственность из водопровода имеет давление только 50 фунтов на квадратный дюйм.В этом случае вы можете установить подкачивающий насос, чтобы поднять давление воды с 50 фунтов на квадратный дюйм до 80 фунтов на квадратный дюйм, необходимого для вашей спринклерной системы.
Так что же особенного в подкачивающем насосе? Ничего! Термин подкачивающий насос просто определяет обычный насос по выполняемой им работе (повышает давление), в этом нет ничего особенного. Вам не нужно использовать помпу с пометкой «подкачивающий насос». При этом почти все бустерные насосы относятся к типу «центробежных насосов с односторонним всасыванием», потому что они просты, отлично работают в качестве бустерных насосов и, как правило, менее дороги.
Плавающий насос
Плавающий насос — это насос любого типа, прикрепленный к поплавку. В большинстве плавающих насосов используется погружной насос, который подвешен в воде ниже поплавка, хотя нет никаких причин, по которым вы не могли бы использовать турбину, центробежный насос с односторонним всасыванием или струйный насос, установленный на верхней части поплавка. Поплавок ставится на якорь в озере, пруду или реке. Гибкая трубка или труба используется для отвода воды от насоса в систему орошения.
Плавучий насос — хороший вариант для установки насоса в пруду, озере или медленно движущейся реке.Часто намного проще установить плавучий насос, чем пытаться закрепить фиксированные водозаборные и впускные фильтры на дне озера или реки. Большинство плавающих насосов также оснащены фильтрующим устройством, встроенным в насос или поплавком, чтобы не допустить попадания мусора в насос. Экран обычно находится ниже поверхности воды, но намного выше дна озера или реки, поэтому он не засасывает плавающий мусор в насос и не всасывает навоз со дна. Это помогает уменьшить частоту очистки экрана.Плавучие фонтаны и аэраторы для прудов — еще одно применение технологии плавающих насосов.
В следующих параграфах приводится краткое описание некоторого оборудования, связанного с помпой, которое может вам понадобиться.
Донные клапаны:
Центробежные и струйные насосы с односторонним всасыванием должны иметь обратный клапан, установленный на всасывающей трубе. (Погружные и турбинные насосы не нуждаются в отдельном нижнем клапане, поскольку он обычно встроен в насос.) Нижний клапан — это простой обратный клапан, который удерживает воду во впускном трубопроводе, когда насос выключен, поэтому насос поддерживает это премьер.Обычно обратный клапан устанавливается в начале всасывающей трубы, где вода всасывается в трубу. Большинство профессионалов советуют установить обратный клапан на впускной трубе, даже для самовсасывающих насосов, которые имеют встроенные обратные клапаны в насосе. (Очевидно, что если производитель насоса специально заявляет, что вы не должны использовать нижний клапан, не устанавливайте его!) Большинство нижних клапанов имеют встроенный экран как часть нижнего клапана. Хотя встроенного экрана достаточно для большинства колодезных вод, он не является достаточно большим экраном для защиты вашего насоса, если вы перекачиваете воду из рек, прудов или озер, где в воде есть какое-либо количество мусора.См. Раздел «Экраны всасывания насоса» ниже.
Экраны всасывания насоса:
Если вы перекачиваете воду из озера, пруда или реки, вам понадобится всасывающий экран определенного типа, чтобы не допускать попадания палок, мха, цветущих водорослей, рыб, земноводных, ракообразных и особенно камней (да, камней!) Из насоса. Маленький экран, который есть на многих педальных клапанах, недостаточно хорош, считайте это резервным экраном. Что вам нужно, так это большой уродливый экран приема, который выполняет свою работу! Даже если вы думаете, что у вас самая чистая вода в мире, вам все равно что-то нужно.Доступно множество типов и стилей воздухозаборников, некоторые даже самоочищаются. Даже «самоочищающиеся» агрегаты периодически нуждаются в ручной очистке. Ни один из них не избавлен от необходимости периодического обслуживания. Обслуживание сеток — неизбежная часть работы насоса в реке, пруду или озере. В прудах с большим количеством водорослей или мха могут возникнуть проблемы с водозаборными решетками. Волокна водорослей и мха имеют тенденцию оборачиваться вокруг проволочного экрана, что очень затрудняет их удаление с экрана.В таких ситуациях вам понадобится экран гораздо большего размера и, скорее всего, тот, который также является самоочищающимся. Обратитесь к местному дилеру помпы за рекомендациями для вашего региона или выполните поиск в Интернете по запросу «всасывающий экран».
Впускная сетка НЕ заменяет фильтр в вашей системе орошения! После насоса следует установить второй фильтр. Для поливной воды рекомендуется фильтр независимо от источника; колодец, пруд, ручей, даже городскую воду нужно пропускать через фильтр.Хороший фильтр сэкономит вам много денег на ремонте, намного больше, чем стоимость фильтра. См. Руководство по ирригационным фильтрам для обсуждения типов и опций фильтров.
Кровати для забора сред:
Для очень грязной воды используются « медиа-кровати » для фильтрации забираемой воды. Медный слой — это конструкция на дне пруда, в которой заборная труба с прорезями заглублена под слоем песка и гравия. Вода всасывается через слои песка и гравия в отверстия всасывающей трубы.Острые края песка зацепляют водоросли, мох и т. Д. По мере прохождения воды. Забитый мох поедается рыбой или медленно разрушается бактериями. Обратите внимание, что используется специальный «острый песок», а не обычный песок. Эти слои носителя имеют большие размеры, чтобы обеспечить достаточную площадь поверхности песка для беспрепятственного протекания воды с минимальным сопротивлением через песок до всасывающей трубы. Их установка требует больших затрат, поэтому они редко используются в жилых помещениях. Обычно вам нужен эксперт, чтобы спроектировать для вас одну из этих медиа-кроватей.Попробуйте стать членом Американского общества консультантов по ирригации.
Сепараторы и фильтры для песка:
Некоторые скважины «перекачивают песок», т.е. вода из колодца содержит большое количество песка, который может повредить насос и быстро засорить фильтр для воды, что приведет к необходимости частой очистки. Скважина, в которой перекачивается песок, может указывать на проблему со скважиной , поэтому, если вы не проверяли свою скважину, неплохо было бы начать с ее профессионального изучения. Песок идет откуда-то, и вам не захочется однажды утром выглянуть через черный ход и найти огромную воронку на месте колодца!
Иногда вода из других источников, таких как озера, пруды и ручьи, также содержит большое количество песка.Чаще всего это происходит из-за того, что всасывающий патрубок расположен слишком близко ко дну. Если водозаборник не может быть поднят из песка, вам может понадобиться песчаный фильтр, сепаратор песка или уловитель песка.
Изготовлены специальные сепараторы песка, фильтры для песка и песколовки, которые устанавливаются на всасывающую трубу насоса для удаления этого песка из воды. Обратитесь к поставщику насоса или выполните поиск в Интернете по запросам «сепаратор скважинного песка» и «фильтр скважинного песка».
Перейти на следующую страницу -> Выбор модели и размера насоса
Водоструйный резак от дешевой мойки высокого давления
Мы привыкли к тому, что фрезерные станки с ЧПУ и 3D-принтеры становятся неотъемлемой частью наших мастерских, и благодаря чудесам международной торговли даже скромный станок для лазерной резки стал недоступен для большинства экспериментаторов.Но есть один инструмент, который до сих пор уклонялся от всех операций, кроме коммерческих операций или чрезвычайно обеспеченного — водореза. В этих машинах используется струя воды под высоким давлением, обычно несущая поток абразивных частиц, чтобы прорезать материал, расположенный под ними. С нашей точки зрения, они интересны тем, что могут резать металл, что обычно невозможно с помощью доступных нам лазерных резаков.
Водорез — это то, что, как вы могли подумать, экспериментатору было бы невозможно сделать для себя, но [Прикладная наука] готова опровергнуть это мнение.Он взял дешевую мойку высокого давления и модифицировал ее, чтобы обеспечить гораздо более высокое давление воды для водяной режущей головки.
Его очень подробное описание модификаций делает часы чрезвычайно интересными, и мы разместили видео под обрывом. Более высокое давление достигается за счет модификации двухпозиционного переключателя давления стиральной машины с помощью недавно обработанной втулки и более прочной пружины. Описание того, как работает выключатель омывателя, интересно само по себе. Затем мы проводим полный демонтаж водяной режущей головки с абразивной подачей, трубкой из карбида вольфрама и рубиновым соплом.Последний компонент на удивление дешев. Затем он дает нам подробное описание его конструкции, особенно в отношении выбора размера отверстий, подходящего к насосу. Наконец, мы взглянем на его систему подачи абразива и пластиковую воронку, которую он использует для предотвращения обратного потока воды из бункера.
На данный момент резак статичен, но его очевидный следующий шаг — привести его к некоторой форме стола с ЧПУ. Если этот проект на шаг приблизит водную резку к массам, нам не терпится!
Раньше мы представляли здесь более одного водоструйного резака, но ничего при таком небольшом бюджете.Группа студентов построила один примерно за 5000 долларов, в то время как была проведена краудфандинговая кампания для одного примерно за 3500 долларов.
Спасибо [varun s] за подсказку.
