Устройство и принцип работы насосной станции

Насосная станция — это оборудование, предназначенное для обеспечения водоснабжения и для повышения давления в трубопроводной системе.

Для того, чтобы не ошибиться в выборе оборудования этого типа хозяину необходимо знать принцип работы и устройство насосной станции.

Повысительная насосная станция для частного дома в этом случае является очень хорошим вариантом, ведь она позволяет осуществить автоматическую подкачку и подачу воды в любую необходимую Вам точку дома, а так же она способна обеспечить необходимое давление в водопроводе при любых условиях, даже при выключенном насосе.

Содержание статьи

Насосная станция для воды абсолютна автономна и не требует вмешательства и постоянного контроля. Для её работоспособности необходимо только подключение к электрической сети.

В этой статье будет рассмотрено устройство насосной станции и входящих в её комплектацию гидроаккумулятора и управляющих реле, а так же принцип работы оборудования.

Назначение и устройство насосной станции

Насосная станция повышения давления предназначена для автоматизированного обеспечения водой частного дома или коттеджа. Она может подавать воду из любого источника, скважины, колодца или другого резервуара. Её основное достоинство – это постоянное давление в трубопроводе, что позволяет подключать и пользоваться любой техникой.

Каждая станция состоит из:
  поверхностного насоса;
  гидроаккумулятора;
  манометра;
  блок управления;
  арматуры.

Система насосной станции – это комплекс оборудования работающего сообща, основным узлом в котором является циркуляционный агрегат.

Насос.

В зависимости от того, какое назначение имеет каждая конкретная насосная станция, она комплектуется своим типом насоса.

Большинство насосных станций укомплектованы поверхностными центробежными насоса с эжектором или без него.

Эжектор в насосной станции для водоснабжения – это специальный конструктивный блок, который обеспечивает подъем воды из скважины или колодца. Принцип работы эжектора в насосной станции основан на создании внутри корпуса зоны разрежения (вакуума), куда всасывается вода.

Наличие эжектора обеспечивает подъем воды с небольшой глубины – до 10 метров.

Бытовые насосные станции обладают хорошим напором и высокой производительностью.

Мы собрали все типы насосных станций в отдельной статье.

Гидроакккумулятор.

Предназначен для поддержания необходимого давления в водопроводной системе дома. Современные станции обеспечивают давление до 2 бар, а этого вполне хватит для работы любой техники, например, стиральной или посудомоечной машины.

Манометр.

Этот измерительный прибор необходим для визуального контроля за текущим давлением в трубопроводной системе.

Блок управления.

В его задачу входит автоматический контроль давления в системе, а также включение скважинного насоса при низком давлении в гидроаккумуляторе и отключение при достижении заданного уровня давления. Регулировку заданных параметров системы выполняет реле давления.

Арматура.

В эту категорию входят все узлы, необходимые для подключения насосной станции к трубопроводной системе – вентили, краны и патрубки.

Все составляющие насосной станции Вы можете купить отдельно, но практичнее приобретать оборудование в сборе. Сборная конструкция продумана производителем до мелочей и проверена на стенде, поэтому Вам остается только подключить станцию к трубопроводу и электропитанию.

Принцип работы насосной станции

Работа насосной станции состоит в следующем:

1. скважинный насос закачивает воду в гидробак (гидроаккумулятор и создает необходимое давление в системе водоснабжения).

2. При открытии крана потребителя – например, крана в мойке (или душа, или подключения стиральной машины), включается поверхностный насос для обеспечения необходимого напора. При этом количество воды в системе уменьшается, а её давление падает.

3. Уровень воды в гидробаке падает до минимально допустимого значения, которое контролирует реле давления.

4. Как только давление в гидробаке достигает минимально допустимого значения, блок управления станции запускает скважинный насос и заполняет бак новой водой из скважины.

5. Как только уровень воды в баке и давление в гироаккумуляторе достигают максимально допустимого значения блок автоматики станции отключает питание насоса в скважине.

6. Насосная станция готова к работе.

Управление насосной станцией производится в автоматическом режиме. Вы просто устанавливаете необходимое давление на соответствующем реле, подключаете насос к баку гидроаккумулятора (в случае если они продаются отдельно друг от друга) и забываете об этом узле до срока технической проверки.

Частота включения насоса в скважине напрямую зависит от объема бака гидроаккумулятора. Чем больше бак, тем реже необходимо включать оборудование. В зависимости от конкретной модели бывают гидроаккумуляторы на 14, 20 и 50 литров.

Гиброаккумулятор насосной станции

Гидроаккумулятор насосной станции представляет собой ёмкость цилиндрической формы, разделенную на две части эластичной мембраной.

Насосная станция с гидроаккумулятором на заводе изготовителе заполнена газом, при этом создается определенное давление.

При включении насоса в незаполненную газом ёмкость гидроаккумулятора поступает вода. Эта ёмкость постепенно заполняется, эластичная мембрана, разделяющая эти две ёмкости, растягивается, при этом газ во второй ёмкости сжимается ещё больше.

Так в гидроаккумуляторе создается давление, величина которого контролируется автоматикой. Когда давление в насосной станции достигнет порогового значения (от 2 до 4 атм.) автоматика дает команду на отключение насоса и прекращение заполнения гидроаккумулятора водой.

Давление стабильно, насос не работает. Так продолжается пока не откроют кран или не включат какой либо прибор-потребитель воды. Тогда вода начинает уходить и давление в гироаккумуляторе насосной станции постепенно падает.

При достижении нижнего порога, срабатывает автоматика, и на насос поступает команда на включение. Насос снова наполняет гидроаккумулятор водой, выравнивая давления до положенного.

Заполнение гидроаккумулятора насосной станции водой осуществляет скважинный насос, а его работу контролирует блок автоматики.

Реле давления насосной станции

Блок управления насосной станцией предназначен для своевременного включения и выключения насосной станции.

Для выполнения этих функции в комплектацию блок а управления входит манометр для определения текущего давления и реле управления насосом.

Устройство реле управления включает две пружины. Большая пружина настроена таким образом, чтобы замкнуть цепь электропитания при минимальном уровне давления в гидробаке.

Малая пружина в противовес большой размыкает цепь электропитания при достижении максимального давления.

Реле давления на заводе настраивается таким образом, чтобы включать насос при достижении давления в 1,4 бара и выключать на отметке установленной производителем (и указанной в документации к оборудованию).

Основная проблема, с которой можно столкнуться при эксплуатации насосной станции – сухой ход. Сухой ход – это работа оборудования незаполненного водой. В этом случае не происходит смазывания трущихся частей и оборудование выходит из строя.

Современные модели насосных станций снабжаются защитными устройствами, имеющими вид датчиков. Такие датчики могут отключать оборудование при перегреве и в случае сухого хода – когда в водопроводной магистрали нет воды. Убедитесь в наличие такой функции у приобретаемой Вами модели.

Насосная станция – основные характеристики

В зависимости от того где Вы хотите использовать оборудование зависят характеристики, которые должна выдавать насосная станция водоснабжения: напор, мощность, производительность, глубина забора воды.

Обобщив все предыдущие советы представляем Вам поэтапный план подбора насосной станции для дачи или загородного дома.

1 Необходимо определить источник водоснабжения – скважина или колодец. Если насосная станция должна обеспечить всасывание с глубины до 8 метров, то подойдет станция с поверхностным насосом, если глубина от 10 метров и более, то необходимо использовать погружной насос.

2 Необходимо определиться с техническими параметрами насоса. Выбирайте насос наиболее подходящий Вам по расходу (производительности) и напору(высоте подъема воды) для обеспечения хорошего давления и напора воды в доме. К этим показателям рекомендуется прибавить от 10 до 20% мощности, затрачиваемой на гидравлические потери в различной арматуре и фильтрах.

3 Выбор гидроаккумулятора осуществляется по его объему. Объем рассчитывается на основании того, сколько Вам необходимо воды при отсутствии электричества. На семью из 3-4 человек рекумендуется брать гидроаккумулятор объемом 50 литров, а для одного человека вполне достаточно и 24 литров. От объема гидроаккумулятора зависит ресурс насоса, чем реже включается насос, тем больше он проработает без ремонта.

Вместе со статьей "Устройство и принцип работы насосной станции" читают:

устройство, бытовые виды, принцип работы и цены

Содержание статьи:

Обеспечение водой частного дома – одна из самых первых проблем, которую стараются решить жильцы. Без скважины и насоса нельзя подключить стиральную или посудомоечную машину, а также принять душ без дополнительных приготовлений. Не помешает насосное оборудование на даче, так как в летнее время приходится ежедневно поливать участок. Чему отдать предпочтение, мобильной насосной станции или стационарному прибору, решать владельцу. Для этого нужно понимать принципы работы и особенности оборудования.

Определение и назначение насосной станции водоснабжения

Насосная станция предназначена для транспортировки воды в дом или на участок из колодца, скважины, водонапорной башни или водоема

Правильно обустроенная скважина или колодец – это большой плюс для загородного дома или дачного участка. Еще лучше, если к источнику подведены трубы и установлен насос, который доставляет воду прямо в дом. Это экономит силы и время, а также делает жизнь людей более комфортной.

Большинство владельцев частных домов предпочитают насосные станции. Это оборудование можно собрать своими руками, если имеются технические навыки – схема насосной станции достаточно проста. Однако лучше купить готовое устройство с заводскими настройками и тщательно протестированное перед отправкой покупателю.

Насосная станция работает в автоматическом режиме, поэтому нет необходимости постоянно следить за включением и выключением. Весь процесс контролирует блок автоматики. Система обеспечивает постоянное давление, благодаря которому можно подключать любые бытовые приборы. Перепады давления ощущаются слабо, поэтому техника работает стабильно. Вода может поступать из любого источника – скважины, колодца, речки, а также центрального водопровода, если такой есть поблизости.

Преимущества насосной станции:

  • Правильно выбранный агрегат способен обеспечить водой дом, хозяйственные помещения и огород. Главное условие – постоянное напряжение в сети и производительность скважины, позволяющая откачивать то количество жидкости, которое необходимо для нужд территории.
  • Экономия электроэнергии. Агрегат автоматически выключается при достижении определенного давления.
  • Наличие гидроаккумулятора, который позволяет сделать запас воды на случай отключения электроэнергии или при других обстоятельствах.
  • Поверхностные устройства могут качать воду из самой узкой скважины благодаря всасывающей трубе.
  • Заводские настройки редко требуют коррекции, а установка производится в кратчайшие сроки. Сделать это может человек без опыта.
  • При правильном подключении и надлежащих условиях эксплуатации устройство работает долго, не требуя ремонта.

Недостатки насосной станции:

  • Высокий уровень шумности. Необходимо найти теплое место подальше от жилых помещений, но такое, чтобы немного слышать звук работающего мотора на случай поломки.
  • Ограниченная глубина скважины – устройство насосных станций водоснабжения не позволяет доставать воду глубже 9 метров без эжектора.
  • Если установить стационарно, на зиму нельзя будет забрать устройство в дом, поэтому месторасположение станции нужно хорошо продумать заранее.
  • Достаточно высокая стоимость.

Цена прибора обусловлена дорогими материалами, которые служат долго и не требуют частого ремонта или замены деталей. Не рекомендуется покупать насосы, механические части которых сделаны из пластика, так как под воздействием твердых фракций – песка или камней – крыльчатка быстро стирается и выходит из строя.

Устройство оборудования

Классическая насосная станция устроена одним из двух способов:

  • с вихревым насосом;
  • с центробежным насосом.

При одинаковой производительности отличается только способ подъема жидкости из глубины. Для частного дома достаточно средней или малой мощности оборудования, в зависимости от количества жильцов и техники.

Существуют еще эжекторные устройства, которые позволяют качать воду из глубины более 10 метров. Эти приборы стоят дороже, но если скважина глубокая и вода находится далеко, выгоднее купить подходящее оборудование, чем бурить новую скважину.

По способу накопления жидкости существует две разновидности станций – устаревшей модели с накопительным баком и нового образца – с гидроаккумулятором.

Накопительный бак редко встречается в продаже, так как насосные станции требуют особых условий монтажа и обслуживания. Из бачка вода в трубы поступает самотеком, поэтому напор в кране небольшой, нет возможности полноценно пользоваться душем или установить, к примеру, ванну-джакузи. Накопительный бак нужно устанавливать выше самого насоса – не всегда можно найти место для громоздкой конструкции литров на 200–300. Вдобавок, если датчик контроля наполнения сломается, возможно затопление помещения.

Гидроаккумулятор – небольшая емкость с резиновой мембраной внутри. Вокруг нее находится воздух. При наполнении груши воздух постепенно сдавливается и выталкивает жидкость в трубы. Устройство снабжено реле давления, по показаниям которого станция включается и выключается.

Кроме накопительных резервуаров насосные станции укомплектованы:

  • электрическим узлом – кабель, разъем для подключения, клеммы для заземления;
  • блоком управления – манометр, реле давления;
  • один из видов насосов.

Эжектор – выносной или встроенный – это отдельное оборудование, которое можно сделать самостоятельно или купить уже готовую насосную станцию с дополнительными функциями – напорной и рециркуляционной трубой.

Бытовые модели и принцип работы

Принцип работы насосной станции следующий:

  • При включении оборудования крыльчатка поднимает жидкость в направлении выходного отверстия.
  • По всасывающей магистрали вода поднимается и заполняет резиновую мембрану. Внутри создается давление, которое выталкивает жидкость в выходное отверстие. До момента выключения двигателя мембрана остается наполненной.
  • Контроль давления осуществляется с помощью реле, имеющего определенные настройки. Визуально оценить давление можно с помощью манометра. Включается станция тогда, когда мембрана пустая, то есть давление минимальное и в доме кто-то открывает кран. После достижения верхнего давления прибор отключается.

Кроме основных функций система оборудована элементами защиты от перегрева, сухого хода, а также фильтрами от попадания твердых фракций во внутреннюю часть насоса.

Разновидностей насосных станций две – промышленные и бытовые. Промышленные работают с большими объемами жидкостей, поэтому нагрузка на систему идет большая. Бесперебойная перекачка достигается благодаря наличию дублирующего оборудования и дополнительных устройств охлаждения.

Бытовые насосные станции относятся к более простому типу приборов. По типу насоса бывают:

  • самовсасывающие;
  • многоступенчатые;
  • вихревые;
  • центробежные;
  • канализационные.

Преимущество самовсасывающего насоса в том, что он способен работать при наличии воздуха в системе, хотя для некоторых видов это является проблемой и устройство выключается само собой. При работе они издают сильный шум, поэтому устанавливают их в приямке или отдельном изолированном помещении. Воду достают с глубины до 9 метров.

Многоступенчатые станции выбирают, если необходима большая производительность. Они менее шумны, но по цене дороже. Чем больше ступеней, тем дороже конструкция. Способны поднимать жидкость с 8 – 9 метров.

Насосная станция с вихревым насосом работает не глубже 7 метров, но создает сильный напор. Если источник воды находится далеко от дома, такое устройство подойдет для установки.

Центробежные насосы способны работать на больших глубинах и с жидкостями, имеющими разную температуру.

Канализационные станции устанавливают в тех местах, где невозможно выполнить самотечную систему. Это тяжелое оборудование с различными датчиками и несколькими насосами, входящими в состав.

Есть также автоматические насосные станции, которые не имеют мембранного бака. Это компактные устройства, предназначенные для временного использования, к примеру, для полива огорода или наполнения емкости речной водой для использования на даче.

Критерии выбора

На рынке насосного оборудования представлено огромное количество бытовых видов станций, которые отличаются по техническим характеристикам. Важно обратить внимание на следующие:

  • мощность – есть модели от 500 до 2000 Вт;
  • производительность зависит от мощности – чем она выше, тем больше воды способна откачать станция за единицу времени; для частного дома необходимо покупать устройство производительностью около 2000 л/час;
  • объем гидроаккумулятора – может быть от 15 до 60 литров; чем больше емкость, тем реже будет включаться насос;
  • наличие защиты от сухого хода и перегрева – такие функции иногда спасают устройства от сгорания;
  • материалы изготовления корпуса и внутренних деталей – чугунные, стальные или пластиковые, в более дорогих моделях корпус и крыльчатка стальные.

Если необходимо ставить устройство близко к жилым помещениям, так как других вариантов нет, рекомендуется выбирать чугунный корпус – он лучше гасит звук, чем корпус из нержавеющей стали, хотя внешне стальные изделия выглядят привлекательнее. Внутри чугун покрыт защитным слоем от коррозии. Материал менее подвержен вибрациям, поэтому служит дольше, чем технопластик. Вдобавок ему не страшны механические повреждения.

Если скважина абиссинская, нужен эжектор, иначе простая даже очень мощная станция воду не поднимет. Его необходимо дополнительно защищать от загрязнений, установив фильтр на конец трубы, иначе она забьется грязью и насос перестанет работать.

Особенности установки и подключения

Вариант подключения

Перед началом монтажа выбирают место, где насосная станция будет находиться постоянно. Чаще всего это подвальное помещение, теплый сарай или приямок возле скважины. В любом случае платформа для установки должна быть прочной и ровной. Лучше всего для этого сделать бетонную подушку на некотором возвышении. В случае подтопления помещения насос будет в безопасности.

Бетонная плита и само устройство не должны соприкасаться со стенами дома, так как в процессе работы возникают вибрации – это приводит к разрушению несущих конструкций и обрушению.

Помещение должно отапливаться. Конденсат способен ускорить появление ржавчины на металле, а теплый воздух высушивает капли жидкости и сохраняет целостность.

Если для насосной станции будет сооружаться специальное углубление в земле – кессон, его делают ниже уровня промерзания грунта – около 2 м. Приямок выкапывают с расчетом на то, что  в нем будут работать люди, если придется ремонтировать устройство, поэтому тесным его делать не рекомендуется.

Если комната для станции находится в пределах дома, а оборудование очень шумное, стены нужно изолировать специальным материалом.

Не желательно устанавливать электрическое оборудование на специальной площадке внутри колодца. Вода может подняться высоко и затопить устройство, которое после этого работать не будет. Вдобавок трудно ремонтировать что-то, находящееся внутри колодца. Вибрации, создаваемые поверхностной насосной станцией, постепенно разрушают бетонные стенки и стыки между кольцами. Колодец быстрее выйдет со строя.

Перед заделкой труб в грунт нужно протестировать всю систему несколько дней. В случае обнаружения проблем найти их будет легче.

Стоимость насосных станций

Импортные аналоги стоят дороже – цены на насосные станции немецких, итальянских и японских производителей самые высокие. Это связано с использованием качественных материалов для изготовления корпуса и внутренних деталей. Среди импортных моделей можно найти практически бесшумные агрегаты.

Качественные изделия отечественных марок также достойны внимания. Если выбирать дорогие насосы российских производителей, можно рассчитывать на длительный срок работы и своевременный ремонт в сервисных центрах.

Принцип работы насосной станции - виды, конструкция и особенности работы

Здесь вы узнаете:

Принцип работы насосной станции и ее комплексное оснащение обеспечивает защиту от внешних факторов и возможность бесперебойной подачи воды даже при отключении электроэнергии.

Назначение и принцип работы насосной станции

Домашняя насосная система предназначена для подъема воды с глубины от 8 метров и её подачи ко всем сантехническим точкам в коттедже. Работает система по такому принципу:

  1. Установленный между двумя отрезками трубопровода и подключенный к розетке с электропитанием водяной агрегат качает жидкость из источника в специальный накопитель — гидроаккумулятор.
  2. По достижении в резервуаре определенного давления насос выключается. Запас воды сделан.
  3. Как только пользователь открывает кран в доме, жидкость поступает в нужную сантехническую точку.
  4. В это же время в гидроаккумуляторе падает давление и срабатывает реле включения. Насос снова восполняет запасы воды в резервуаре, после чего выключается.

Циклы работы станции постоянно повторяются за счет перепадов давления в баке.

Что входит в устройство насосной станции

Водонапорная башня частного использования в производственных масштабах часто имеет насосные станции. Но они применяются и как бытовая составляющая. Это показывает, что насосы широко используются как и для дачных целей, таки и в более масштабных производствах.


При выборе насосной станции лучше отдавать предпочтение уже проверенным, известным производителям (маркам)

Устройство насосной станции состоит из базовых функций, которые должен выполнять агрегат. В устройство входят следующие составляющие:

  • Водозабор – нужен для подачи воды. Он находится в скважине или колодце. Оснащён водозабор сеткой для фильтрации. Сетка останавливает крупные частицы, которые могут попасть в трубопровод вместе с водой. В этом же месте находится обратный клапан. Он в свою очередь необходим, чтобы остановить обратный ток воды. Это случается, когда давление снижается или сам насос прекращает свою работу;
  • Магистраль всасывания. Это участок между водозабором и насосом;
  • Манометр вместе с реле давления. Центробежный напорный насос разряжает трубопровод, который даёт воду от источника. В это время происходит интенсивный подъем и повышается давления, которые имеет критические показатели. Манометр и реле в это время оптимизируют работу насосной станции. С их помощью устройство включается или наоборот отключается, когда значения достигают критических показателей;
  • Эжектор насосной станции;
  • Резервуары. Их них идёт вода в трубопровод.

Каждый элемент имеет свои функции и каждый элемент важной для единой функциональной работы системы. Поэтому важно покупать проверенные и качественные насосные станции. Лучше приобретать известные марки станций. Так вы обезопасите себя от подделок.

Гидростанции с накопителями: обзор конструкции

Такие блоки возводились совсем недавно, сегодня же они считаются несколько устаревшими, как морально, так и технически. Принцип работы насосной станции для дома основан на перекачке воды из гидротехнического отверстия (колодца или скважины) в емкость с достаточными габаритами, которая, как правило, располагается в наивысшей точке системы, то есть на чердаке жилья.

Принцип работы НС с гидроаккумулятором

Для справки! Объем емкости рассчитывается по количеству человек и потребности. Если это жилой дом, где вода нужна только для личных нужд, на 1 человека в сутки требуется порядка 200 литров воды. Если есть приусадебный участок, в месяц на 6 соток в теплое время года уходит 1,5-2 куб.м.

По конечному счету, жидкость поступает к месту назначения (санузел, краны и т.п.) самотеком, а уровень воды в накопителе контролируется посредством особого клапана поплавкового типа. Закончилась вода в баке, поплавок «упал», тем самым запустив систему, чтоб снова заполнить бак. Накопитель заполнился, поплавок поднялся до нужного уровня и «отключил» механизм.

В числе основных преимуществ можно выделить следующие:

  1. Высокая энергоэффективность - станция на работает до тех пор, пока не опустеет накопитель. Проще говоря, насос не будет срабатывать на включение после каждого использования воды.
  2. Такие установки можно с легкостью ставить на скважины с малым дебетом, которые выкачиваются за короткий промежуток времени. В таком случае накопитель с большим объемом выступает в качестве предохранителя, посредством которого обеспечивается пауза для того, чтоб скважина снова наполнилась до статического уровня.
  3. За неимением наполнительного резервуара гидротехническое отверстие с небольшим дебетом заилится буквально за несколько месяцев. Поэтому подобные узлы целесообразно монтировать даже в габаритных системах с гидроаккумулятором.

Если говорить о недостатках такой системы, то к ним можно отнести риски «заиливания» нижних помещений (в случае расположения на чердаке – это, по сути, все жилье). В силу такой особенности конструкции, в верхнюю часть накопителя вваривается предохранительный патрубок, который выводится за пределы постройки.

Ну а сам накопитель сегодня производится преимущественно из инертного полимерного волокна, который не изменяет вкус и запах воды, а также не подвергается коррозии в принципе.

Механизм работы станции с гидроаккумулятором

Принцип работы насосной станции с гидроаккумулятором имеет некоторые сходства с описанной выше конструкцией, но с некоторыми изменениями. По такому принципу организована работа всех современных станций. Вместо накопителя в этом случае используется гидроаккумулятор, который являет собой герметичную емкость, поделенную на две зоны посредством эластичной мембраны. Причем в первую полость закачивается воздух, а во вторую – вода.

Так схематически можно изобразить принцип работы НС

В конечном результате, чем выше уровень воды во второй полости, тем выше давление на выходе накопительного бака (воздушная масса за эластичной мембранной становится плотнее, за счет чего срабатывает как амортизатор). Из этого становится понятно, что насосная станция с гидроаккумулятором позволяет регулировать давление в системе даже тогда, когда аккумуляторный блок находится в подвале дома. Напор в водопроводе будет обеспечиваться за счет сжатого воздуха, которые давит на мембрану.

Наполнение гидроаккумулятора контролируется особым датчиком давления, посредством которого включается и выключается насосная установка. Такая конструктивная особенность позволяет исключить саму возможность образования протечек вследствие переполнения накопительного бака.

Но при этом, устройство и принцип работы гидроаккумуляторной насосной станции характеризуется и некоторыми недостатками. Один из самых больших минусов таких систем является небольшой объем запасаемой жидкости. В среднем, такой аккумулятор способен вместить порядка 20-25 литров воды. Для единичных моментов, руки помыть или сполоснуть продукты, этого вполне достаточно, тогда как гидротехническое отверстие (колодец или скважину) с небольшим дебетом такой блок обслужить уже не сможет.

Помимо этого, гидроаккумулятор – это дорогостоящее приспособление, поскольку оно функционирует под весьма внушительным давлением. В силу этого, он производится исключительно из стали, что, в свою очередь, рано или поздно приведет к основной проблеме металлических элементов – к образованию коррозии. Отсюда разрушение стенок бака. Правда, некоторые производители уже начали делать эти элементы из нержавеющей или же оцинкованной стали, которые не подвергаются таким процессам.

Насосные станции со встроенным эжектором

Такие приспособления для перекачки воды могут оснащаться и гидроаккумуляторами, равно как и простыми накопителями. Особенность их, в этом случае, скрывается в конструкции заборного блока самого насосного устройства.

Точная схема подключения с указанием основных узлов

Вода из гидротехнического отверстия перемещается вверх по трубам, в которых создается разрежение. При этом условие для поднятия жидкости создает особый блок насоса – эжектор, сквозь который осуществляется прокачка воздуха, «газированной» воды и, в конце концов, 100-% жидкость. Присутствие воздуха в воде может достигать порядка 25%.

Совмещенный вместе со встроенным эжектором насос всегда центробежный – функционирует за счет имеющейся крыльчатки. Аналог вибрационного типа попросту не выдерживает таких объемов воздуха в полости трубы. В результате чего, такой аппарат начинает сильно шуметь во время перекачки воды и способен поднимать жидкость из колодца, глубина которого достигается до 10 м. Причем насос, оснащенный встроенным эжектором, почти не реагирует на наличие песка в перекачиваемой воде.

Принцип действия насосной установки со встроенным эжектором практически идентичен другим системам аналогичной функциональности.

С выносным эжектором

Кроме того, потребителям предлагаются насосы с эжектором выносным, который, вместе с двумя трубами опускается в скважину или колодец. По одной трубе вода подается вниз в эжектор, что приводит к созданию всасывающей струи. Такая конструкция заметно проигрывает по сравнению с классическим эжекторным насосом по своим эксплуатационным характеристикам.

Такие насосы «боятся» наличия в системе воздуха и песка. Кроме того их КПД значительно ниже. Но зато станция с подобным насосом может без проблем быть размещена в доме, даже, если колодец находится на расстоянии 20-40 метров.

Сравнительная таблица рабочих параметров насосной станции с выносным эжектором на примере моделей Pedrollo для дачи

Работа и особенности блока управления

В задачу управляющей насосной станцией автоматики входит отслеживание давления в системе и включение/выключение двигателя гидронасоса по мере необходимости. Для этого блок управления включает манометр и реле. Первый контролирует текущее давление, а второе – управляет насосом.

Основные элементы реле – две пружины. Большая настроена на замыкание контура при самом низком давлении в мембранном баке, когда в нем мало воды. А меньшая контролирует максимум давления, размыкая цепь при достижении последнего.

Реле давления автоматически запускает насос станции при снижении давления до 1,4 бара, например, и выключает при достижении максимального значения, указанного производителем. Нежелательно менять заводские настройки реле, т.к. они рассчитаны на возможности запорной арматуры.

При покупке насосной станции для работы в контурах с вероятностью кратковременной работы без воды необходимо обратить вниманием на наличие устройства контролера потока.

Он предназначен для предохранения двигателя от перегрева в случае отсутствия воды в водозаборе. В таких агрегатах блок управления ориентирован не на предельные значения давления, а на понижение потока.

Взаимодействие насоса с гидроаккумулятором

Емкость мембранного бака подбирается с учетом объема водопотребления. Семейной паре вполне хватит варианта в 25–40 литров, а для семейства в несколько человек придется подбирать устройство от 100 литров.

Баки менее 15 л и вовсе покупать рекомендуется только для сезонного использования на даче. Из-за постоянной подкачки воды мембрана в них быстро изнашивается.

В гидробак в исходном состоянии через ниппель (воздушный клапан) закачан воздух, создающий давление в 1,5 атм. Во время работы в мембрану под давлением закачивается вода, сжимающая воздушный “запас”. При открытом кране сжатый воздух выталкивает воду.

Считается, что чем больше емкость, тем дольше прослужит насосное оборудование, потому что численность циклов включения/выключения сократиться. Однако бак большой вместительности стоит немало.

По правилам, гидробак подбирают на основании расчетов, исходя из указанных производителем значений давления включения и выключения, реального расхода воды при включенных одновременно водозаборных точках.

Резерв жидкости в гидравлическом баке обычно составляет около трети от общего объема емкости. Все оставшееся пространство отдано под сжатый воздух, который нужен для поддержания постоянного напора воды в трубах.

Если гидроаккумулятор в систему водоснабжения встраивается для минимизации связанных с гидроуарами рисков, то бак можно подбирать небольшого размера. В этом случае важен не объем емкости, а наличие мембраны и воздуха за ней. Именно они в случае чего примут на себя удар, сгладив его последствия.

Производительность насоса должна соответствовать объему мембранного бака (для емкости 20–25 л рекомендуется брать гидронасос на 1,5 м3/ч, для 50-ти литров – 2,5 м3/ч, а для резервуара на 100 л – не менее 5 м3/ч).

Работает автоматическая насосная станция в два цикла:

  1. Сначала в гидроаккумулятор закачивается вода насосом из водозабора, создавая в нем избыточное давление воздуха.
  2. При открытии крана в доме мембранный бак опустошается, после чего автоматика вновь запускает насосное оборудование.

Устройство гидроаккумлятора для насосной станции водоснабжения предельно просто. Он состоит из металлической корпуса и герметичной мембраны, которая разделяет все пространство внутри на две части. В первой из них находится воздух, а во вторую подкачивается вода.


Насос закачивает жидкость в мембранный бак только тогда, когда давление в системе падает до показателей в районе 1,5 атм, при достижении заданного предельно высокого значения давления, станция отключается (+)

После заполнения гидроаккумулятора реле отключает насос. Открытие крана в умывальнике приводит к тому, что выдавливаемая нажимом воздуха на мембрану вода начинает постепенно перетекает в систему водоснабжения. В какой-то момент бак опустошается до такой степени, что напор ослабевает. После этого опять включается насос, запуская цикл работы насосной станции по новой.

При пустом баке мембранная перегородка сминается и прижимается к фланцу входного патрубка. После включения гидронасоса мембрана расправляется водным давлением, сжимая воздушную часть и повышая в ней давление уже воздуха. Именно это взаимодействие газ-жидкость через изменяющийся барьер и лежит в принципе работы мембранного бака насосной станции.

Преимущества насосных станций

Устройство насосной станции для дома позволяет обеспечить целый ряд преимуществ при использовании:

  • возможность подачи воды при отсутствии электроснабжения,
  • стабильность напора в системе,
  • компактность и небольшой вес комплексного оборудования,
  • возможность выбора места установки,
  • экономичность эксплуатации за счет продления срока службы элементов системы водоснабжения и снижения расходов на электроэнергии благодаря своевременным включениям и выключениям перекачивающего агрегата,
  • долговечность оборудования.

Чем хороша насосная станция без гидроаккумулятора

Насосная станция без гидроаккумулятора стоит на многих дачных участках. Его основное отличие от насосов с гидроаккумулятором, это, как вы правильно могли заметить, отсутствие гидроаккумулятора.

Если у насоса его нет, то, скорее всего, он работает с накопительным баком. Это вторая разновидность насосных станций. Это старая конструкция, но она по-прежнему используется на дачах. Количество воды в баке можно оценить по поплавку, который ставить в бак. Когда объём воды уменьшился до предельных значений, то в этот момент срабатывает датчик. Он в этот момент посылает сигнал, чтобы началась подкачка воды.

Накопительный бак очень большой, поэтому его использует меньше и меньше.

Среди минусов системы можно выделить:

  • Низкий напор воды;
  • Большие размеры бака;
  • Трудность установки;
  • Накопительный бак надо устанавливать выше уровня насоса;
  • При поломке датчика, который сигнализирует о переполнении, вода может затопить дом.

Главным преимуществом такого насоса является низкая стоимость. Гидроаккумулятор стоит не дешево, поэтому без него вы сможете сэкономить деньги.

Насосная станция без гидроаккумулятора с наличием накопительного бака – это прошлый век. Дачники не рекомендуют покупать его, если есть возможность купить насос с гидроаккумулятором. Несмотря на низкую стоимость на такие насосы, вы рискуете затопить свой дом водой. Поэтому, лучше не приобретайте такие насосы.

Какое выбрать насосное оборудование

Насосные станции заводской компоновки идут с поверхностным гидронасосом, часто имеющим внутренний или внешний эжектор. Однако гидроаккумуляторы можно также использовать с погружным насосным оборудованием, но им присваивается несколько иной технический термин «насосная система».

В случае работы в тандеме со станцией мембранные баки могут быть меньше объемом, чем гидробаки для систем с погружными насосами. Это связано с тем, что у погружных насосных агрегатов число допустимых в час включений/выключений меньше, чем у поверхностных насосных машин.

Поверхностные насосы, имеющие внутренний эжектор, имеют серьезные ограничения по глубине водозабора. Они воду способны поднять только с 7–8 метров. Однако они выдают мощный водяной напор на выходе со столбом воды в 40–60 метров (4–6 бар).

Правила установки оборудования


Для работы оборудование обязательное условие наличие электропитание. Необходимо провести линию туда, где будет установлена станция желательно чтобы ваша точка подключения (розетка) имела степень защиты не менее IP44.

Подключаться и настраиваться оборудование после прочтения вами мануала прилагаемого с данным агрегатом.

Для дома, с круглогодичным проживанием, рассмотрим оптимальные схемы установки автоматической насосной станции водоснабжения. Для этого существует еще ряд критериев, которые необходимо учитывать перед установкой оборудования:

  • Место где будет установлено.
  • И как будет использоваться.

Если планируется эксплуатация в зимнее время, то помещение где будет устанавливаться станция, должно быть утеплено, иметь вентиляцию. Независимо от места установки температура в помещении должна быть не ниже +5 градусов.

На оборудование не должны сказываться перепады температуры, заморозки, помещение должно проветриваться, так как и скопление конденсата также плохо сказывается на эксплуатации.

Также можно сделать кессон — это небольшое сооружение для насосного оборудования в котором делается гидроизоляция, утепляется, стены обшиваются звукоизоляционными материалами.

Под кессон роется в земле углубление до 2,5 метров, где и монтируется насосная станция. Это хороший вариант установки станции водоснабжения — оборудование находится ниже уровня промерзания грунта, внутри установки будет постоянно поддерживаться плюсовая температура.

Если осуществляется скважинный забор воды, то обсадную трубу срезают немного выше, чем дно кессона. В скважинную трубу опускается насос, который поднимает воду в гидроаккумулятор.

Трубы укладывают в траншеи ниже глубины промерзания грунта в этом регионе, так же для уменьшения глубины траншеи можно произвести утепление труб что позволит меньше копать

Обязательным условиям является утепление системы либо установка оборудования непосредственно внутри дома, так как при замерзании агрегат выходит из строя.

Для насосной станции независимо от места установки делается жесткое основание обратите внимание, основание должно быть выше уровня пола.

Когда оборудование установлено в доме это вызывает проблему шума от работающей  станции. Как тогда установить станцию водоснабжения если двигатель насоса сильно шумит предлагается рассмотреть два варианта:

  • установить виброгасящие опоры;

  • сделать звукоизоляционный короб.

Если планируется сезонное использование, к примеру, для полива или в доме где нет круглогодичного проживания тогда тут все просто.

Можно устраивать небольшой короб, который надо немного прикопать, сделать навес там куда устанавливается оборудование, если есть какое-то помещение, например сарай то можно поставить и туда, но не забывайте про вентиляцию и основание.

На зиму станция снимается.

Насосные станции водоснабжения для частного дома

Автор Монтажник На чтение 15 мин. Просмотров 14.2k. Обновлено

Обеспечение частного жилья водой в условиях отсутствия централизованной магистрали — одна из важнейших задач, которую приходится решать собственнику для комфортного проживания. При водозаборе нередко используют насосные станции водоснабжения для частного дома.

Стоит отметить, что станции помимо водоснабжения, могут быть эффективными помощниками и в других сферах бытового хозяйства. Чтобы правильно выбрать подходящий агрегат для дачи, коттеджа, полезно изучить принцип работы и технические характеристики насосных станций, их разновидности, популярные модели от разных производителей.

Рис. 1 Насосные станции водоснабжения для частного дома в работе

Назначение, принцип работы

Бытовая насосная станция предназначена для подъема воды с поверхности из разного вида источников, зеркало воды которых расположено от нее на расстоянии не более 8 — 9 м.

В основном станции применяют для водозабора из колодцев, неглубоких абиссинских скважин. Они могут быть использованы для выкачивания воды из природных и искусственных источников около домов — прудов, ручьев, рек, озер, бассейнов, резервуаров большой емкости и бочек. Некоторые собственники применяют их для повышения давления во внутренней магистрали домашнего водопровода, если водоподача осуществляется из накопительных емкостей.

Типовая станция включает в себя электронасос, гидравлический бак, реле давления и манометр.

Насосные станции водоснабжения для частного дома работают по следующему принципу. При включении электронасос начинает закачивать воду в магистраль и гидроаккумулятор, что приводит к повышению давления. Как только напор достигнет порога срабатывания гидравлического реле (2,8 бар у популярного прибора РДМ-5), его внутренние контакты размыкают цепь питания насоса и закачивание воды прекращается.

При водопотреблении давление в магистрали падает и после достижения порога срабатывания реле (1,4 бара у РДМ-5) происходит замыкание его внутренних контактов. Питание снова поступает на насос, и он начинает закачивать воду. Процесс циклически повторяется, интервал между периодами зависит от емкости гидравлического бака.

Рис. 2 Основные узлы станции

Статья по теме:

Давление воды в водопроводе – нормы и варианты его стабилизировать. В статье раскрывается тема достаточного давления в системе многоквартирного и частного дома, причины его отсутствия и варианты увеличения.

Конструктивное устройство и основные узлы станций

Типовая насосная станция водоснабжения для дома представляет собой единый блок с соединенными между собой приборами автоматического управления и насосом. Обычно внизу располагается объемный бак на плоской платформе, сверху него на каркасе размещают электронасос, оба узла соединяют гибкой подводкой. Приборы автоматики подключают через четырехвходовой фитинг, который чаще помещают на гидробаке, но встречаются варианты его подключения и к насосу.

Электронасос

Чаще других разновидностей использует насосы центробежного принципа действия, обладающие наилучшей производительностью. Центробежные насосы всасывают воду рабочим колесом, которое закреплено на оси электродвигателя. Она поступает на центральную ось колеса и выталкивается лопастями в боковой выходной патрубок.

Основное преимущество насосов центробежного типа — возможность использования любого количества ступеней со своими рабочими колесами, способными значительно повышать выходное давление.

Намного реже в станциях используются вихревые насосы, втягивающие и выталкивающие воду своим рабочим колесом через боковые входной и выходной патрубки.

Рис. 3 Устройство центробежного электронасоса на примере модели Pedrollo NGA 1A-PRO

Гидравлический бак

Гидробак представляет собой металлическую емкость с внутренней резиновой мембраной грушевидной формы.

При наполнении груша растягивается и давит на водные массы, создавая в системе высокое давление. С обратной стороны бака помещен штуцер, через который закачивают воздух в пространство между стенками и мембраной. Таким способом соотносят рабочие давления в водопроводе и гидробаке, необходимые для эффективной работы системы.

Гидроаккумулятор выполняет следующие функции:

  • Создает нужный напор воды в водопроводе.
  • Обеспечивает ее некоторый запас в случае отключения электроэнергии.
  • Снижает последствия гидроударов.
  • Задает режим работы — от емкости бака зависит число циклов включения отключения электронасоса.

Рис. 4 Конструкция гидробака

Реле давления

Реле — основной прибор, отвечающий за автоматическую работу насосной установки. Принцип его работы основан на физическом воздействии водных масс на внутреннюю мембрану, которая в свою очередь связана с электрическими контактами в корпусе.

При определенном давлении воды на мембрану происходит ее перемещение и клеммы внутри размыкаются. Так как контакты последовательно подключены к цепи питания электронасоса, агрегат перестает подавать воду.

При определенном ослаблении напора во время водопользования контакты вновь замыкаются, и электроэнергия снова подается на электронасос, который начинает закачивать воду.

Каждое из многочисленного ряда выпускаемых реле имеет свои заводские настройки нижнего и верхнего порогов срабатывания. Стандартным для индивидуальных бытовых водопроводных систем считают показатели в 1,5 и 3 бара. В любом гидрореле предусмотрена возможность подстройки верхнего порога включения, а также разницы между наивысшим и наименьшим показателями.

Манометр и арматура

Для настройки гидрореле и контролирования напорных параметров системы, каждая насосная установка имеет встроенный манометр. Также в нее входят штуцер для подсоединения приборов контроля, автоматики, и гибкая подводка, соединяющая гидробак с электронасосом.

Рис. 5 Реле давления – принцип работы и конструкция

Разновидности насосных станций

В торговой сети представлены модели станций различных конструктивных исполнений и компоновки. Но основное отличие всех установок заключается в используемом электронасосе. Их существует несколько типов, отличных по конструкции и принципу действия.

Центробежные

Главным рабочим узлом большинства станций является электронасос центробежного принципа действия. При его функционировании водный поток поступает в центр рабочего колеса и выталкивается его лопастями через боковой отвод.

Центробежные электронасосы отличаются лучшим КПД порядка 60% и способностью выдавать высокие напорные параметры жидкости на выходе. Связано это с тем, что высоконапорные узлы создаются из нескольких последовательно подключенных ступеней со своими рабочими камерами и колесами.

Также они способны выкачивать слегка замутненную жидкость из колодцев и скважин на песке.

Но в станциях электронасосы центробежного принципа действия не получили широкого распространения. Причина тому — их главный недостаток, связанный с невозможностью запуска без наличия жидкости в напорной магистрали.

То есть, чтобы центробежный насос заработал, придется наполнять большими объемами воды всю трубопроводного магистраль от его входного патрубка до водного зеркала в источнике.

Электронасосы центробежного принципа действия довольно легко определить визуально — все они имеют центральное входное отверстие, боковой отвод и рабочую камеру небольшого объема (рис. 3).

Рис. 6 Принцип работы и конструкция самовсасывающего насоса Pedrollo JSWm 1C

Самовсасывающие

Электронасосы данного типа по принципу действия являются центробежными с устраненным их главным недостатком — необходимостью предварительной заливки больших объемов воды.

Для запуска вода в них также наливается, однако только в рабочую камеру увеличенного объема.

Внутри самовсасывающих агрегатов конструктивно сделан эжектор. То есть, при вращении рабочего колеса большая часть водного потока отправляется в выходной патрубок, а меньшая с высокой скоростью возвращается на вход, способствуя всасыванию. В результате сначала выкачивается воздух из трубопровода, а затем начинают откачиваться и водные массы.

Практически все насосные станции бюджетного и среднего ценового диапазона смонтированы на основе самовсасывающих электронасосов. Их несложно визуально отличить по рабочей камере увеличенного объема и сдвинутому относительно центральной оси выходному патрубку.

Рис. 7 Внутреннее устройство вихревого насоса Pedrollo PQm 60-Bs

Вихревые

В вихревом электронасосе жидкость подается через боковой патрубок камеры, в которой расположено рабочее колесо.

При вращении колеса вода проходит по кругу и выталкивается через другое выходное отверстие.

Так как зазор между стенками и лопастями рабочего колеса делают максимально малым, установки вихревого принципа действия предназначены только для закачки чистой воды.

Они обладают неплохим КПД порядка 50% и отличаются низким шумом при работе.

Основная сфера применения вихревых агрегатов из-за высоких требований к качеству жидкости – артезианские скважины с высоким дебитом, то есть с зеркалом воды на небольшом расстоянии от поверхности.

Хотя вихревые установки считаются редким гостем на рынке, их выпускают ряд китайских и ведущих европейских производителей.

К основным недостаткам вихревых станций помимо требований к качеству воды можно отнести их менее мощные в сравнении с центробежными напорные и объемные характеристики.

По внешнему виду вихревую установку несложно отличить от центробежной — она имеет два боковых входного и выходного патрубков, размещенных в одной плоскости. Еще одна их особенность — нетипичная конструкция с верхним гидробаком небольшого объема.

Статья по теме:

Автономное водоснабжение частного дома – инструкция по обустройству. Что такое автономное водоснабжение частного дома, как его правильно организовать, что учесть при выборе оборудования и как все смонтировать, чтобы работало долгие годы, читайте в отдельной статье!

Рис. 8 Эжекторная станция и принцип ее работы

Эжекторные

Далеко не всех устраивает главный недостаток насосных станций — невысокая глубина погружения напорного трубопровода максимум в 8 — 9 м.

Для увеличения этого расстояния была разработана система с эжектором, которая позволяет увеличивать глубину всасывания до 40 — 60 м.

Принцип работы эжекторной системы основан на подаче в напорный трубопровод обратного водного потока, втянутого поверхностным электронасосом.

Для этого на конце трубопровода установлен тройниковой узел, состоящий из всасывающего, выходного и эжекторного патрубков. В эжекторном отводе размещена специальная трубка Вентури, форсунка которой увеличивает скорость обратного водного потока. Он при смешивании с основным увлекает его за собой и поднимает вверх. Благодаря этому значительно увеличивается глубина всасывания.

Основной недостаток эжектора — низкая производительность, и это существенно ограничивает его применение.

В стандартном эжекторном электронасосе входной патрубок сделан диаметром 1 1/4 дюйма, а выходной 1 дюйм. То есть, напорный трубопровод имеет объем 0,353 л/м (литров на метр), а обратный эжекторный 0,216 л/м, то есть обратно в источник возвращается около 60% жидкости.

Если принять КПД высококачественного центробежного насоса в 60%, то эжекторная система будет работать с эффективностью около 20%. Это приведет к повышенному расходу электроэнергии и неоправданным финансовым затратам.

Насосных установок эжекторного типа выпускают не так много из-за низкого покупательского спроса. Внешний вид эжекторного электронасоса — объемная рабочая камера с двумя находящимися рядом подсоединительными отверстиями разных диаметров.

Рис. 9 Внешний вид и стоимость станций с частотным управлением

С частотным управлением

Последние разработки ведущих мировых производителей привели к появлению насосов, из работы которых практически исключены циклы включения и отключения.

Электронная система управления реагирует на малейшие изменения давления в водопроводе и соответственным образом меняет параметры электрического тока, подаваемого на обмотку насоса. В результате при высоком напоре рабочее колесо практически не вращается или останавливается, а при низком его скорость увеличивается.

Подобная система позволила практически избавиться от гидроаккумулятора, сэкономить электроэнергию и сделать габариты установки намного меньше обычных станций.

К их недостаткам относят более высокую стоимость.

Насосные станции водоснабжения для частного дома — технические характеристики

Основными техническими параметрами любой станции, указанными в паспортных данных, являются ее следующие показатели:

  • Глубина погружения (всасывания). Этот параметр у всех установок одинаков, одни производители указывают — 8 м, другие – 9 м.
  • Максимальный напор. У большинства насосных установок данный показатель не превышает 50 м и редко опускается ниже 30 м. Стоит отметить, что в вихревых моделях с одним рабочим колесом максимальный напор немного ниже и обычно не превышает 40 м.
  • Максимальный объем подачи. У большинства установок он не превышает 5 м3/ч и редко опускается ниже 2 м3/ч. У вихревых моделей пропускная способность может быть и ниже.
  • Качество воды. В некоторых центробежных моделях допускается наличие взвешенных частиц в перекачиваемой жидкости, но большинство станций рассчитаны на работу с чистой водой.
  • Температура рабочей среды. Стандартные температурные параметры перекачиваемой жидкости — не выше 35 — 40 °С.
  • Объем гидробака. Средний объем гидроаккумулятора составляет 20 л, в большинстве установок он не выходит за пределы 15 — 30 л. В станциях с вихревым электронасосом гидробак намного меньше — всего лишь несколько литров.

Рис. 10 Вариант подключения станции

Особенности монтажа

Насосные станции ставят в различные места, они могут находиться как на улице, так и внутри наружных неотапливаемых и отапливаемых жилых помещений в частном доме.

При их установке есть некоторые нюансы, о которых полезно знать как монтажнику, так и потребителю:

  • Диаметр всасывающего трубопровода не должен быть меньше входного отверстия. При использовании станции в предельных режимах работы, его рекомендуется делать больше.
  • Для слива воды горизонтальный участок трубопровода должен иметь уклон не менее одного градуса.
  • Обычно к станции на вход подключают жесткий напорный трубопровод из полиэтилена низкого давления ПНД. На выход подключают трубы из полипропилена ПП. Для соединения труб из разных материалов используют переходные муфты, отводы, тройники с наружной или внутренней резьбой. Причем, резьба на пластиковых фитингах имеет такой же трубный размер, как и стальные и отлино стыкуются друг с другом.
  • Опущенный в источник напорный трубопровод от станции обязательно должен иметь обратный клапан, удерживающий воду при ее отключении. Также при эксплуатации в скважинах на песке и колодцах домов к нему нередко подсоединяют фильтр грубой очистки от песка.
  • Перед включением насосной станции обязательно следует проверить давление в гидробаке. Оно должно быть на 10% меньше нижнего порога срабатывания реле давления. Любые другие отклонения могут привести к слишком частому включению электронасоса, преждевременному выходу резиновой мембраны бака из строя.
  • После подключения трубопроводов не всегда удобно пользоваться заливным отверстием. В этом случае в трубах делают специальный отвод с отсекающим шаровым краном для заливки воды через выходной патрубок.
  • При размещении установки следует учитывать, что в задней части электронасоса находится охлаждающий вентилятор. Ее монтаж должен обеспечивать свободный доступ воздуха к лопастям.
  • Подключение установки к электрической сети рекомендуется проводить через дифференциальный выключатель, к шине обязательно должен быть подсоединен и заземляющий провод.
  • Ни в коем случае не следует допускать работу станции на закрытый кран.

Статья по теме:

Какой диаметр трубы выбрать для водоснабжения в частном доме. В статье подробно рассказывается, какую трубу прокладывать снаружи, а какую внутри дома, чтобы хватало напора и воды во всем доме!

Рис. 11 Цены на насосные станции водоснабжения для частного дома центробежного принципа действия и с эжектором

Рекомендации по выбору

Решая, какая станция подойдет для водоснабжения частного дома, полезно придерживаться следующих рекомендаций:

  • Лучше приобретать установку с гидробаком наибольшего объема. В этом случае сократится количество циклов включения отключения электронасоса, что способствует увеличению сроков службы всего оборудования.
  • При выборе чаще отдают предпочтение самовсасывающим установкам с электронасосом центробежного типа. Но если станция размещается в доме и требуется агрегат со средними параметрами, стоит рассмотреть малошумящие вихревые установки.
  • Выбирая производителя, рациональнее отдать предпочтение европейским торговым маркам (Gardena, Karcher, Al-Co, Wilo, DAB, Marina). Стоимость некоторых моделей ненамного выше китайских и российских станций при более качественном исполнении.

Популярные модели от лучших производителей

Стоит отметить, что ассортимент представленных на рынке насосных станций довольно велик, что усложняет оптимальный выбор. В торговой сети присутствуют бренды как ведущих европейских производителей насосного оборудования (Al-Co, Wilo, DAB, Speroni, Grundfos) так и фирм, одной из ветвей специализации которых является садовая техника или электроинструмент (Gardena, Karcher, Metabo, Denzel).

Конкуренцию им по качеству вряд ли составят российские и китайские торговые марки Джилекс, Вихрь, Elitech, Jemix, Зубр, Belamos, однако средняя цена в 100$ может оказать решающее влияние на подбор для многих потребителей.

Ниже приведен обзор с перечнем и техническими характеристиками некоторых самовсасывающих насосных станций, обладающих наилучшим качеством:

Grundfos JP 4-47 PT-H (850 Вт) — поверхностная установка центробежного типа от всемирно известного производителя из Дании. Предназначена для работы с чистой водой и обладает следующими параметрами:

  • Всасывание до глубины — 8 м.
  • Максимальный напор — 41 м.
  • Производительность – 4,7 м3/час.
  • Энергопотребление — 850 Вт.
  • Объем гидроаккумулятора — 24 л.
  • Эксплуатационный срок — 10 лет.

GARDENA 3000/4 Classic (1770) (650 Вт) — немецкая станция с центробежным насосом для работы с чистой водой со следующими параметрами:

  • Всасывание до глубины — 8 м.
  • Максимальный напор — 40 м.
  • Максимальная производительность – 2,8 м3/час.
  • Энергопотребление — 650 Вт.
  • Объем гидроаккумулятора — 24 л.

Рис. 12 Стоимость вихревых установок

AL-KO HWI 600 ECO (580 Вт) — установка производства Германии с центробежном электронасосом, способная работать с загрязненной водой, со следующими характеристиками:

  • Всасывание до глубины — 8 м.
  • Максимальный напор — 37 м.
  • Производительность — 3 м3/час.
  • Энергопотребление — 580 Вт.
  • Объем гидроаккумулятора — 19 л.

Karcher BP 3 Home (800 Вт) — немецкая станция с центробежным электронасосом для эксплуатации в чистой водной среде со следующими параметрами:

  • Всасывание до глубины — 7 м.
  • Максимальный напор — 36 м.
  • Производительность — 3 м3/час.
  • Энергопотребление — 800 Вт.
  • Допустимая температура жидкости — до 35°C.
  • Объем гидроаккумулятора — 19 л.

Metabo HWWI 3500/25 Inox (1100 Вт) — центробежная станция немецкого производства для чистой воды со встроенным фильтром и следующими параметрами:

  • Высота подъема — 8 м.
  • Максимальное давление — 45 м.
  • Производительность — 3,5 м3/час.
  • Энергопотребление — 1100 Вт.
  • Объем гидроаккумулятора — 24 л.

Speroni Cam 40/22 (800 Вт) —  центробежная станция, страной производства которой является Италия, служит для перекачки чистой воды и обладает следующими характеристиками:

  • Высота подъема — 8 м.
  • Максимальное давление — 38 м.
  • Производительность — 3 м3/час.
  • Энергопотребление — 800 Вт.
  • Объем гидроаккумулятора — 22 л.

Denzel PS 1000X — центробежная установка одного из известных китайских производителей электроинструмента со следующими параметрами:

  • Высота подъема — 8 м.
  • Максимальное давление — 44 м.
  • Объем прокачки – 3,5 м3/час.
  • Энергопотребление — 1000 Вт.
  • Объем гидроаккумулятора — 24 л.

Рис. 13 Самовсасывающие насосные станции водоснабжения для частного дома, стоимость

Насосная станция — наилучший выбор для индивидуального обеспечения водой из скважины или колодца средней семьи из любых водных источников с невысоким зеркалом воды. Ее компактное размещение элементов в едином блоке позволяет значительно сэкономить финансовые средства не только при покупке в отличие от приобретения отдельных узлов, но и при монтаже водопроводной магистрали.

выбор системы водоснабжения, параметры и советы

Чтобы правильно выбрать насосную станцию, нужно ознакомиться с рекомендациями специалистов и посоветоваться с продавцом

Очень часто на загородных жилых и дачных участках отсутствует централизованная система водоснабжения. Зачастую эту проблему приходится решать владельцам таких домов самостоятельно путем бурения скважин. И чтобы добыть воду из такого источника, необходимо специальное оборудование. Например, насосная погружная станция. Такая система водоснабжения дома стоит дороже обычного насоса. Однако она имеет перед им немало достоинств. Однако чтобы они себя проявили, необходимо выбрать подходящее оборудование.

Содержание статьи

Отличия насосной станции от насоса

Насосная станция – это мощная система, которая включает в себя резервуар для хранения воды. Она идеальна для водоснабжения дачи и частного дома, а потому все чаще подобными конструкциями заменяют пресловутые насосы.

Водоносная система – это недешевое удовольствие. Однако несмотря на то, сколько она стоит, такая система во многом превосходит обычный насос.

Чтобы понять, почему водонасосная станция лучше более дешевого насоса, необходимо понять, как работает последний. В момент открытия водопроводного крана насос начинает работать и качать воду в систему. Из-за того что такой прибор качает воду лишь при открытом кране, он может иногда давать сбой. То есть нередка ситуация, когда при открытии крана пользователь видит, что вода не течет.

Покупая насосную станцию, следует обязательно поинтересоваться по поводу гарантии

Это случается по двум причинам:

  1. В скважине иногда опускается уровень воды. Из-за этого прибор не может дотянуться до источника, пока он не наполнится. Поэтому какое-то время ему будет нечего качать.
  2. Если в доме неустойчивое напряжение, и наблюдаются постоянные скачки, то насос может заедать и периодически ломаться.

Такая станция достаточно мощная, чтобы качать воду с любой глубины, к тому же она не боится скачков напряжения. Даже если система не сможет добраться до воды, пользователь все равно сможет ее получить, так как есть накопительный резервуар.

Еще одним достоинством такого оборудования является то, что с его помощью можно получать воду из очень узких скважин. Благодаря этому не придется бурить широкое отверстие.

Таким образом, приобретая станцию, которая стоит дороже обыкновенного насоса, вы уберегаете себя от проблем с подачей воды. Кроме того, она позволит сэкономить место на участке.

Принцип работы системы водоснабжения

Хорошая малогабаритная станция обойдется не очень дорого. При этом она прослужит очень долго и позволит в любой момент получить воду без перебоев.

Министанцию можно частично собрать своими руками. Например, без особого труда вы сможете соорудить эжектор.

Чтобы понять, что это действительно полезное приобретение для коттеджа, дачи и частного дома, необходимо ознакомиться с ее принципом действия. Это достаточно просто.

Принцип работы насосной системы:

  1. Насос является частью такой станции. Он перекачивает жидкость из скважины, колодца и т. д.
  2. Бак – еще один обязательный элемент таких конструкций. В него насос собирает воду из скважины.
  3. Реле регулирует подачу воды. Оно включает насос, когда уровень жидкости в баке становится слишком низким.
  4. Многие современные насосные устройства имеют блок управления, который снабжен защитой от сухого холода. Они отключают систему, когда в источнике опускается уровень жидкости.
  5. Обратный клапан не дает жидкости вытекать из бака обратно скважину, не давая насосу работать зря.
  6. Манометр – это часть, которая отслеживает давление в резервуаре. Благодаря ей можно своевременно увидеть неполадки в работе системы.
  7. Очень часто автоматические водяные насосные устройства оснащены фильтром. Он не дает мусору из скважины попадать в водопровод.
Перед применением насосной станции нужно изучить инструкцию

Такая компактная станция не займет много места и при этом отлично справится со своей задачей.

Разновидности и их особенности

Чтобы правильно выбрать насосную систему, нужно изучить все возможные варианты. Их достаточно много, так как современные технологии позволяют выпускать все более и более усовершенствованные конструкции.

Такие насосные системы, только большего размера, используются и для централизованного водоснабжения. Именно они подают воду в квартиры.

Существующие разновидности:

  1. Они могут отличаться по типу всасывания жидкости. Существуют устройства с выносным эжектором. Они достаточно маленькие, но при этом очень мощные. Они могут поднять жидкость с глубины до 50 метров. Такие бытовые изделия практически бесшумные, поэтому нередко устанавливаются дома. Однако они очень чувствительны к мусору и могут от него сломаться. Также бывают системы с встроенным эжектором. Они могут поднимать воду лишь с глубины 8 метров. Однако они абсолютно не боятся грязи и песка. Стоит также отметить, что эта станция далеко не самая тихая, и вы точно услышите звуки ее «хода».
  2. Станции делятся на виды по типу подачи воды. Они могут включать в себя либо накопительный бак, либо гидроаккумулятор. Устройства первого типа включают в себя бак с большим объемом. В нем накапливается вода, которая затем распределяется по трубопроводу. Насос в таких системах включается лишь после того, как бак опустошается. Такая система занимает много места, а потому считается устаревшей. Гидроаккумуляторы имеют меньшие размеры и не протекают, поэтому считаются более современными.
  3. Станции могут быть погружными или поверхностными. Поверхностный насос располагается вне скважины, в нее погружается шланг. Такой вариант подходит для скважин глубиной не более 9 метров. Кроме того, такой прибор боится влаги. При втором варианте насос погружается непосредственно в воду. Он долговечен и надежен.
Время от времени нужно выполнять обслуживание станции

Как видите, вариантов достаточно много. Все они используются для того, чтобы снабдить водой дачный и частный домик.

Критерии выбора и рекомендации

Выбор водонасосной системы – это достаточно сложная задача. Какую станцию лучше использовать, зависит от самого насосного оборудования и особенностей участка:

  1. Прежде всего, нужно определить мощность насоса. Для этого нужно учитывать дальность расположения скважины от дома, ее глубину, количество воды в колодце, а также количество точек забора жидкости в помещении. Не стоит выбирать чрезмерно мощный насос, так как из-за этого скважина может слишком быстро иссякнуть.
  2. Производительность имеет большое значение. И она не должна превышать мощность. Для дачи будет достаточно три кубометра в час, для жилого дома этот показатель должен быть больше.
  3. Необходимо выбрать резервуар для водонакопления с достаточным объемом. Чтобы рассчитать этот параметр, нужно просто высчитать, сколько литров в день потребляет семья.
  4. Также нужно обращать внимание на материал изготовления изделия. Лучше брать чугунный или металлический прибор.
Покупая насосную станцию, стоит попросить у продавца сертификат, подтверждающий ее качество

Лучшие насосные устройства для каждого случая будут отличаться. Кому-то подойдет изделие погружного типа, а кому-то понравится поверхностная станция.

Рейтинг лучших моделей для дачи и дома

Огромное количество производителей представляют свои насосные сооружения. И чтобы понять, какие из них лучше, можно ознакомиться с обзором самых популярных вариантов с хорошей защитой.

Рейтинг лучших устройств:

  1. Немецкие устройства фирмы Грундфос – это отличный вариант для дома и дачи. Это долговечные самовсасывающие станции за приемлемую цену.
  2. Изделие Патриот имеет очень низкую цену. Она делается в Китае по американским технологиям. Поэтому пользуется спросом.

Это лишь два популярных варианта из множества возможных. Чтобы выбрать лучшую модель, важно ознакомиться с отзывами.

Водонасосные станции – это идеальный вариант для дома и дачи. Выберите наилучший вариант, и вы навсегда забудете о проблемах с водоснабжением.

особенности конструкции, ее разновидности, критерии выбора

Водонасосная станция обладает компактными размерами

Мечта большинства городских жителей — загородный дом. Ведь в нем можно почувствовать себя ближе к природе и отдохнуть от суеты. Однако обустройство таких домов имеет некоторые сложности. Например, здесь очень редко есть возможность подключения к централизованной системе водоснабжения, поэтому приходится обустраивать свой собственный водопровод. Для этого бурится скважина, из которой и добывается вода. Чтобы заставить ее из скважины течь по трубам в частном доме, обычно используют насос. Такие приборы могут быть представлены в разных вариациях, но самой мощной из них считается водонасосная станция. Следует разобраться, что это за конструкция и в чем заключаются ее преимущества.

Содержание статьи

Особенности водонапорной станции

Водонасосная станция – это система, состоящая из нескольких элементов: насоса, датчика давления, накопительного бака и гидроаккумулятора. Такая комбинация позволяет системе перекачивать воду без перебоев и при этом обеспечивает хороший напор.

Перед покупкой водонасосной станции следует ознакомиться с советами профессионалов

Обычный насос не имеет дополнительных приспособлений. Из-за этого он обладает меньшей мощностью и дает меньший напор.

Водонапорная станция для дома стоит дороже. Поэтому она используется тогда, когда глубина скважины составляет более 8 метров.

Преимущества ВНС:

  1. Обеспечивает постоянное давление в водопроводе. Благодаря этому бытовые приборы вроде стиральных и посудомоечных машин могут полноценно работать.
  2. В нее входит много полезных элементов вроде накопительных баков. Поэтому такие системы считаются особенно надежными. Они работают без перебоев.
  3. Такие станции автоматизированы. Они включаются только тогда, когда запас воды в баке иссякает. Поэтому они считаются более долговечными.

Подстанция для выкачивания воды – это отличный вариант для участков, на которых присутствуют скважины с большой глубиной. Они подойдут и для дачи, и для коттеджа.

Разновидности систем

Такие станции могут отличаться по своей конструкции и принципу работы. Причем каждый вариант имеет свои преимущества. И чтобы выбрать наилучший из них, нужно ознакомиться со всеми.

Системы могут быть промышленными и бытовыми. Для водоснабжения частных домов используются бытовые мини-станции.

Устройства делятся на типы по разным параметрам:

  1. Могут быть самовсасывающими и автоматическими. Автоматические оснащены датчиком давления. Он отслеживает давление в водопроводе и, когда оно падает до определенного уровня, начинает перекачку воды.
  2. Могут отличаться по принципу работы. Так, вихревые имеют в своей конструкции колесо с лопастями. Оно закручивается и создает вихри из воды, которые, раскручиваясь, заставляют ее подниматься из скважин. Такие приборы чувствительны к загрязнениям и обладают не очень высоким КПД. Центробежные системы работают за счет центробежного колеса. Оно создает в скважине необходимое давление, которое засасывает воду. Такие изделия обладают высоким КПД и способны работать на большой глубине.
  3. Существуют также системы с эжектором и без него. Изделия с эжектором обладают большей мощностью и могут поднимать воду с большей глубины.
  4. Сами эжекторы могут быть выносными и встроенными. Встроенные — для очень большой глубины, но работают они очень шумно. Выносные используются для меньшей глубины, но они и абсолютно бесшумны.
  5. Станция может быть исключительно водопроводной. Такие изделия перекачивают только чистую воду. Варианты дренажного типа могут перекачивать и чистую, и грязную жидкость, поэтому они используются для разных целей.
Насосная станция может существенно отличаться по мощности

Как видите, разновидностей изделия достаточно много. Выбор должен зависеть от глубины скважины и потребностей семьи.

Установка станции

Установку вполне можно произвести своими руками. Однако для этого нужно иметь определенную схему. С некоторыми станциями она идет в комплекте.

Дожимная станция для перекачки воды стоит достаточно дорого. Однако ее стоимость окупается длительным сроком службы.

Чтобы система работала правильно и полноценно, необходимо ее дополнить некоторыми элементами:

  1. Прежде всего, необходимо установить водный фильтр. Причем ставится он перед насосом. Дело в том, что такие приборы чувствительны к загрязнениям крупными частицами. Фильтр задержит песчинки и другие примеси и продлит срок службы насоса.
  2. Реле защиты от сухого хода не позволит насосу работать вхолостую. Это предотвратит его поломку. Ведь при такой работе все детали системы перегреваются и быстро изнашиваются.
  3. Обратный клапан – это действительно необходимый элемент для насосной станции. Он позволит воде заходить в насос, но не даст ей выливаться обратно в колодец.
  4. Реле давления нужно для повышения КПД насосной станции. Этот элемент фиксирует в баке давление и в случае его падения включает насос.
  5. Вместо реле давления и защиты от сухого холода можно установить автоматический блок. Он включает в себя оба устройства.
  6. Стабилизатор напряжения необходим для длительности срока службы станции. Это устройство предотвратит воздействие скачков давления.
Водонасосную станцию можно установить как в доме, так и за его пределами

Систему нужно устанавливать в помещении. При этом оно должно находиться на небольшом расстоянии от скважины — не больше 8 метров.

Выбор водонапорной системы

Чтобы сделать правильный выбор, необходимо знать основные критерии, на которые стоит обращать внимание.

Критерии выбора:

  1. Прежде всего, необходимо учесть высоту всасывания насоса. Она выбирается в зависимости от глубины скважины.
  2. Напор подачи воды тоже имеет большое значение. Он не должен быть максимально большими, так как от этого снижается производительность. На этот параметр особенно важно обращать внимание, если участок находится под наклоном.
  3. Также очень важно учесть производительность насоса. Этот показатель говорит о том, сколько он может перекачать воды в течение часа. Чтобы высчитать необходимую производительность, нужно понять, сколько воды за это время потребляет семья.

Это основные критерии выбора водонасосной системы. Конечно, нужно еще учитывать качество материалов и бюджет.

Водонасосная станция – это отличный вариант для участков со скважинами, находящимися на большой глубине. Такие системы обладают массой достоинств, но имеют более высокую стоимость. Поэтому к их выбору нужно подходить особенно ответственно.

Hydro-Vacuum S.A. Grudziadz -



Общая информация

Одна из основных и наиболее частых проблем, возникающих в насосных установках для сточных вод, - это наличие твердых частиц. Независимо от типа используемых насосов, существует постоянный риск засорения гидравлической системы насосов, что приводит к аварийной ситуации на насосной станции. Особенно неприятны здесь твердые элементы в виде завязок, тряпок, бинтов и т. Д.переносится сточными водами. При использовании «незабиваемого ротора» безнапорные насосы всегда будут приводить к снижению гидравлического КПД, что приведет к увеличению затрат на техническое обслуживание насосной станции. Использование насосной станции с сепарацией твердых частиц позволяет эффективно избежать вышеупомянутых и других проблем, возникающих в системах перекачки сточных вод.

К основным преимуществам канализационной насосной станции можно отнести:

  • снижение до минимума возникновения аварийных ситуаций, вызванных засорением насосов твердыми материалами из сточных вод (длительных и волочащихся),
  • минимизация риска повреждения гидравлической системы насосов (отделение твердых частиц перед насосом),
  • с применением высокопроизводительных насосов позволяет использовать двигатели меньшей мощности,
  • Строительство канализационной насосной станции в сухой камере значительно повышает комфортность проводимых ремонтных и профилактических работ,
  • меньшая емкость резервуаров предотвращает разложение сточных вод и образование неприятных запахов (более частое включение насосов).

Канализационные насосы TS можно использовать в любой канализации. Детально проанализировав их преимущества, их можно рекомендовать к применению в следующих областях:

  • перекачка в большом диапазоне давлений поступающих сточных вод,
  • мест, где требуется большая высота,
  • канализационные системы, в которых появляется большое количество увлекаемых материалов, например больницы, отели, курорты и т. д.

TSB


Канализационная насосная станция типа TSC с системой отделения твердых частиц TSC


Канализационные насосные станции с системой отделения твердых частиц типа TSC отличаются высокой производительностью и большей свободой операция.Оптимизация затрат, достигнутая за счет конструкции с современным дизайном, позволяет установить оборудование. в резервуарах меньшего диаметра подходит для «сухой установки» и увеличивает пространство для его обслуживания.

Удобство монтажа и эксплуатации канализационной насосной станции с отделением твердых частиц достигается за счет использования такие элементы, как подвижный фланец на Влиянах вли сторону и с использованием соответствующего фи. рата Колено между насосом и сепаратором позволяет доступ к сепаратору без демонтажа насоса и использование запорной арматуры перед сепаратором а насосы позволяют проводить профилактические работы без включения насосной станции канализации с сепарацией твердых частиц система отключена.

Достоинства канализационной насосной станции с системой отделения твердых частиц Тип TSC:

  • прямой доступ к сепаратору без демонтажа насоса,
  • запорная арматура перед сепараторами и насосами, позволяющая проводить профилактические работы без отключения канализационной насосной станции,
  • увеличение пространства для работ по техобслуживанию и облегчение доступа к сепараторам и запорным клапанам,
  • дополнительная поплавок для альтернативного контроля даже в случае отказа датчика.

Строительство

Канализационная насосная станция TS представляет собой законченное, полностью автоматизированное устройство, состоящее из следующих компонентов:

  • коллекторный бак,
  • разделительный бак,
  • два сепаратора - корзина прутков, заслонки,
  • два насоса с высокоэффективным канальным рабочим колесом,
  • элементы гидрооборудования: фланцы, тройники, колена, шаровые обратные клапаны системы SHUSTER, соединители, ножевые затворы и др.,
  • ультразвуковой уровнемер,
  • Устройство безопасности и контроля.

Бак канализационной насосной станции, в зависимости от типоразмера, полностью изготавливается из аустенитной стали или аустенитной стали и пластика. Сепараторы, фланцы, тройники и соединительные элементы изготовлены из аустенитной стали с высокой коррозионной стойкостью к воздействию сточных вод. Конструкция и материалы других элементов гидрооборудования (обратные клапаны, задвижки, насосы) делают их устойчивыми к воздействию сточных вод.При строительстве канализационных насосных станций применены обратные клапаны SZUSTER, обеспечивающие надежную и эффективную транспортировку сточных вод, содержащих твердые частицы, на натяжных гравитационных коллекторах - сепараторах.

Шар клапана (в полностью открытом состоянии) плотно закрывает изогнутый канал клапана, что обеспечивает:

  • очень высокая стойкость клапана к твердым загрязнениям, так как во время потока клапан работает как обычный колено,
  • свободный зазор для твердых частиц при скорости потока 0.7 м / с, не вызывая вибрации шара, чего невозможно достичь с классическими конструкциями клапана.

Конструкция канализационной насосной станции была спроектирована таким образом, чтобы был возможен доступ к ее основным элементам (насосу, сепараторам) для проведения ремонтных или сервисных работ без необходимости прерывания ее работы.
Конструкция канализационной насосной станции была спроектирована таким образом, чтобы был возможен доступ к ее основным элементам (насосу, сепараторам) для проведения ремонтных или сервисных работ без необходимости прерывания ее работы.Канализационная насосная станция оснащена двумя насосами FZB, работающими попеременно, с высокоэффективной гидравлической системой и надежной трансмиссией привода. Поскольку для привода насосов FZB использовались классические высокоэффективные электродвигатели с вентиляторным охлаждением и использовалась дополнительная разделительная масляная камера между насосом и приводным двигателем, рабочие характеристики этих насосных машин могли быть улучшены.

В классической (мокрой) насосной станции сточные воды, подаваемые по самотечному каналу, перетекают непосредственно в накопительный бак.В насосных станциях с отделением твердых частиц сточные воды попадают в насосную станцию, расположенную в сухой камере, а затем распределяются по отдельным сепараторам. Из сепараторов частично очищенные сточные воды, не содержащие твердых частиц, отложений и волочащихся элементов, перетекают самотеком через гидроэлементы насосов в резервуар насосной станции. В случае, когда какой-либо из насосов работает, сточные воды поступают только в сепаратор, связанный с неработающим насосом. Заданные уровни сточных вод в резервуаре станции контролируются ультразвуковым датчиком (возможно использование других типов датчиков).Устройство безопасности и контроля после получения сигнала о достижении заданного уровня сточных вод в резервуаре включает или останавливает соответствующие насосы. Включенный насос всасывает частично очищенные сточные воды и нагнетает их в сепаратор, расположенный на оси реле давления насоса. Энергия перекачиваемого потока сточных вод уносит твердые частицы из сепаратора и направляет их в напорный трубопровод насосной станции. Избыточное давление, возникающее при перекачке, перекрывает обратный поток сточных вод в резервуар станции.Во время рабочего цикла насоса сточные воды поступают в емкость через второй сепаратор и гидросистему холостого насоса. После достижения нижнего заданного уровня сточных вод в резервуаре насос автоматически отключается. Конструкция сепаратора (специальная система стержневых сепараторов) позволяет насосной станции работать в постоянном режиме, не требуя выполнения дополнительных операций по удалению накопившихся примесей. При каждом запуске насоса сепаратор выполняет процедуру «самоочистки».Гидравлическая система насосов, не имеющая прямого контакта с твердыми частицами и особенно с увлекаемыми материалами, не подвержена засорению.

Этап наполнения

Ступень накачки


Электроснабжение и управление

Питание и управление канализационной насосной станцией ТС осуществляется предохранительно-регулирующим устройством УЗС.8. Основная энергия поступает от электросети.В качестве резерва, после переключения режимов подачи электроэнергии, система может запитываться от токогенератора соответствующей мощности. UZS.8 имеет следующие защиты:

  • защита от короткого замыкания в обмотке двигателя и питающих кабелях
  • Защита от перегрузки по току
  • защита от неполной фазы и асимметрии мощности
  • защита от падения напряжения питания
  • защита от «сухой» эксплуатации.

Вся система управляется микропроцессорным драйвером СЗХ-2 (возможно использование другого контроллера). Этот контроллер представляет собой современное электронное устройство, которое автоматически контролирует работу насосных агрегатов, установленных в канализационной насосной станции. Насосные агрегаты работают поочередно. В случае интенсивного поступления сточных вод на станцию ​​срабатывают два-три насоса. Была использована безопасность, предотвращающая одновременное включение двух насосных агрегатов, чтобы избежать перегрузки электросети.Управление насосными агрегатами ведется по запрограммированному алгоритму. Непосредственными сигналами для выполнения последовательных этапов процесса являются импульсы от ультразвукового датчика, измеряющего уровень сточных вод. Программное обеспечение контроллера позволяет посылать соответствующие сигналы в систему удаленного наблюдения. Это позволяет отправлять сообщения или визуализировать работу канализационной насосной станции.

TSB


Сертификация

Согласно директивам Европейского Союза, канализационные насосные станции подчиняются следующим директивам: директиве по строительным материалам (89/106 / EWG), директиве по машинам (98/37 / WE), директиве по низковольтному оборудованию (73/23 / EWG) и электромагнитной директиве (89/336 / EWG).Канализационные насосные станции TS соответствуют требованиям, подтвержденным испытаниями WE, проведенными уполномоченным лицом, нормы PN-EN 12050-1: 2001 «Перекачивание сточных вод в зданиях и их окрестностях. Принципы строительства и испытаний. Часть 1: Насосные станции для сточных вод. содержащие фекалии »и PN-EN 12050-4: 2001« Обратные клапаны для перекачки сточных вод без фекалий и с фекалиями », нормы согласованы с директивой 89/106 / EEC.

Техническая спецификация

Тип Приток сточных вод Насосная труба Количество насосов Нижний край патрубка Насосы типа Вместимость Минимальный диаметр камеры
м 3 / ч мм штуки мм м 3 мм
TSA.1,05 0,5 80 2 400 FZB.2, FZD.2 0,05 2000
TSA.1.10 1 80 2 450 FZB.2, FZD.2 0,1 2000
TSA.1.20 2 80 2 500 FZB.2, FZD.2 0,15 2000
TSA.1.40 4 80 2 500 FZB.2, FZD.2 0,15 2000
FZB.3, FZD.3
TSA.1.60 6 100 2 550 FZB.2, FZD.2 0,2 2500
FZB.3, FZD.3
TSA.2.10 10 100 2 600 FZB.2, FZD.2 0,3 2500
FZB.3, FZD.3
TSA.2.15 15 100 2 700 FZB.2, FZD.2 0,5 2500
FZB.3, FZD.3
TSA.2.30 30 100 2-4 1200 FZB.2, FZD.2 1 3000
FZB.3, FZD.3
TSA.2.45 45 125 2-4 1200 FZB.3, ФЗД.3 1,5 3000
TSA.2.60 60 125 2-4 1400 FZB.3, FZD.3 2 3800
TSA.2.80 80 150 2-4 1600 FZB.3, FZD.3 2,4 4000
TSA.3,12 120 150 2-4 1600 FZB.3, FZD.3 4 4500
TSA.3.15 150 200 2-4 1800 FZB.3, FZD.3 5 4500
TSA.3.20 200 200 2-4 1800 FZB.3, ФЗД.3 6 4800
TSA.3.25 250 250 2-4 2000 FZB.6, FZD.6 6 4800
TSA.3.35 350 250 2-4 2000 FZB.6, FZD.6 9 5500
TSA.3,40 400 250 2-4 2200 FZB.6, FZD.6 11 5500
Тип Приток сточных вод Насосная труба Количество насосов Нижний край патрубка Насосы типа Вместимость Минимальный диаметр камеры
м 3 / ч мм штуки мм м 3 мм
БСЭ.1.05
ТСБ.1.10
1 80 2 400 FZB.2, FZD.2 0,1 1500
TSB.1.20
TSB.1.40
4 80 2 500 FZB.2, FZD.2 0,15 1500
БСЭ.1,60 6 100 2 550 FZB.2, FZB.3,
FZD.2, FZD.3
0,2 2000
TSB.2.10 10 100 2 600 FZB.2, FZB.3,
FZD.2, FZD.3
0,3 2000
БСЭ.2,15 15 100 2 700 FZB.2, FZB.3,
FZD.2, FZD.3
0,5 2000
TSB.2.30 30 100 2 1200 FZB.2, FZB.3,
FZD.2, FZD.3
1 2500
БСЭ.2,45 45 100 2 1200 FZB.3, FZD.3 1,5 2500
ТСБ.2.60 60 100 2 1400 FZB.3, FZD.3 2 2500
ТСБ.2.80 80 150 2 1600 FZB.3, ФЗД.3 2,4 3000
Тип Приток сточных вод Насосы типа Минимальный диаметр камеры
м 3 / ч мм
TSC.1.40 1–5 ФЗ.2, ФЗ.3 1500
TSC.1,60 5,1 - 8 ФЗ.2, ФЗ.3 1500
TSC.2.15 8,1 - 20 ФЗ.2, ФЗ.3 2000
TSC.2.30 21–39 ФЗ.2, ФЗ.3, ФЗ.4 2000
TSC.2.45 40–52 ФЗ.2, ФЗ.3, ФЗ.4, ФЗ.5 2000
TSC.2,60 53–70 FZ.3, FZ.4, FZ.5, FZ.6 2500
TSC.2.80 71–95 FZ.4, FZ.5, FZ.6, FZ.7 2500
TSC.3.10 96–150 FZ.4, FZ.5, FZ.6, FZ.7, FZ.8, FZ.9 2500–3500

Призы и награды за продукцию

  • Инновационный продукт 2012 г.
  • Медаль Europejski dla Hydro-Vacuum S.А.
  • Злотый медаль на таргач TIWS 2010
  • MEDIUM - Lider Instalacji 2008
  • Злотый Медаль MTP POLEKO 2006

Насосная станция

Насосная станция - это сооружения, включающие насосы и оборудование для перекачивания жидкостей из одного места в другое. Они используются для различных инфраструктурных систем, которые многие люди считают само собой разумеющимися, таких как подача воды в каналы, осушение низинных земель и удаление сточных вод на участки обработки.

Насосная станция по определению является неотъемлемой частью гидроаккумулирующей установки.

Водоснабжение каналов

В странах с системами каналов часто используются насосные станции. Из-за того, как работает система шлюзов канала, вода теряется из верхней части канала каждый раз, когда судно проходит через него. Кроме того, большинство шлюзовых ворот не являются водонепроницаемыми, поэтому вода просачивается с верхних уровней канала на нижние. Очевидно, что вода должна быть заменена, иначе верхние уровни канала не выдержат достаточно воды для судоходства.

Каналы обычно питаются путем отвода воды из ручьев и рек в верхние части канала, но если подходящего источника нет, для поддержания уровня воды можно использовать насосную станцию. Прекрасным примером насосной станции канала является насосная станция Клавертон на канале Кеннет и Эйвон в южной Англии. Он перекачивает воду из близлежащей реки Эйвон в канал с помощью насосов, приводимых в движение силой самой реки.

При отсутствии внешнего водоснабжения можно использовать системы обратной откачки.Вода извлекается из канала ниже самого нижнего шлюза пролета и перекачивается обратно в верхнюю часть пролета, готовая к прохождению следующей лодки. Такие установки обычно очень маленькие.

Осушение земель

При осушении низинных участков земли общим методом является рытье дренажных канав. Однако, если район находится ниже уровня моря, необходимо перекачивать воду вверх в водные каналы, которые в конечном итоге стекают в море.

Викторианцы поняли эту концепцию, и в Соединенном Королевстве они построили насосные станции с водяными насосами, приводимыми в действие паровыми двигателями, для выполнения этой задачи.В Линкольншире большие площади водно-болотных угодий на уровне моря, называемые Болотом, с помощью этого метода были превращены в богатые пахотные угодья. Земля полна питательных веществ из-за накопления осадочной грязи, которая изначально создавала землю.

В других местах насосные станции используются для удаления воды, которая попала в низменные районы в результате утечки или наводнения (например, в Новом Орлеане).

Комплексная насосная станция

В последнее время «комплексная насосная станция» представляет собой эффективный и экономичный способ установки дренажной системы.Они подходят для механического сбора и перекачки жидкостей, таких как поверхностные воды, сточные воды или сточные воды, из районов, где дренаж самотеком невозможен. Насосная станция для пакетов представляет собой интегрированную систему, встроенную в корпус, изготовленный из прочного ударопрочного полиэтилена или стеклопластика. Агрегат поставляется с смонтированными внутренними трубопроводами, предварительно собранными и готовыми к установке в грунт, после чего устанавливаются погружные насосы и оборудование управления.Возможности могут включать элементы управления для полностью автоматической работы; индикация аварийного сигнала высокого уровня в случае отказа насоса; и, возможно, система направляющих / автосцепок / пьедестала, позволяющая легко снимать насосы для обслуживания.

По сравнению с традиционной альтернативой бетонной скважины и отдельной насосной системы, комплексная система предлагает потенциал для снижения затрат и времени, связанных со строительными работами и рабочей силой на стройплощадке.

канализационные системы

Насосные станции в системах сбора сточных вод, также называемые «подъемными станциями», обычно предназначены для обработки неочищенных сточных вод, поступающих из подземных самотечных трубопроводов (трубы, проложенные под углом, чтобы жидкость могла течь в одном направлении под действием силы тяжести).Сточные воды вводятся и хранятся в подземной яме, известной как «мокрый колодец». Колодец оборудован электрическими приборами для определения уровня сточных вод. Когда уровень сточных вод поднимается до заданного значения, включается насос, поднимающий сточные воды вверх через систему труб под давлением, называемую «канализационная магистраль», откуда сточные воды сбрасываются в самотечный люк. Отсюда цикл начинается снова, пока сточные воды не достигнут пункта назначения - обычно очистных сооружений.По этому методу насосные станции используются для перемещения отходов на более высокие высоты. В случае сильного притока сточных вод в скважину (например, в периоды пикового расхода и в сырую погоду) будут использоваться дополнительные насосы. Если этого недостаточно, либо в случае выхода из строя насосной станции может произойти дублирование в канализационной системе, что приведет к переполнению бытовой канализации - сбросу неочищенных сточных вод в окружающую среду.

Канализационные насосные станции обычно проектируются таким образом, что один насос или один комплект насосов могут работать в нормальных условиях пиковой подачи.В систему встроено резервирование, так что в случае выхода из строя одного из насосов оставшийся насос или насосы будут обрабатывать расчетный поток. Объем хранения влажного колодца между настройками «насос включен» и «насос выключен» предназначен для минимизации запусков и остановок насоса, но не является настолько длительным временем задержки, чтобы позволить сточным водам в мокром колодце перейти в септик.

Внутри канализационной насосной станции очень опасно. Ядовитые газы, такие как метан и сероводород, могут накапливаться во влажном колодце; плохо оборудованный человек, входящий в колодец, очень быстро охвачен парами.Любой вход в мокрый колодец требует правильного метода входа в замкнутое пространство для опасной среды. Чтобы свести к минимуму необходимость входа, установка обычно проектируется таким образом, чтобы насосы и другое оборудование можно было извлекать из мокрого колодца.

Схемы гидроаккумулирования

: Главная | Накопительная гидроэлектростанция Схема гидроаккумулятора - это тип электростанции для хранения и производства электроэнергии для обеспечения высоких пиковых потребностей путем перемещения воды между резервуарами на разных высотах.

Обычно вода направляется из резервуара высокого уровня в резервуар низкого уровня через турбогенераторы, вырабатывающие электричество. Это делается, когда от станции требуется выработка электроэнергии. В периоды низкой потребности, например, в ночное время, генераторы меняются местами, чтобы стать насосами, которые перемещают воду обратно в верхний резервуар.

: "См. Также: Список гидроаккумулирующих станций

Список насосных станций

В мире существует бесчисленное множество тысяч насосных станций.Ниже приводится список тех, что описаны в этой энциклопедии.

Великобритания

В Великобритании значительное количество бывших насосных станций сохранилось и открыто как музейные достопримечательности. Большинство из них имеют или имели паровые двигатели, за исключением указанных:

Водоснабжение канала

* Насосная станция Клавертон, на канале Кеннета и Эйвона, недалеко от Бата "(с водным приводом)"
* Машинное отделение Кобба, руины возле южного портала туннеля Нетертон
* Насосная станция Крофтона, на канале Кеннет и Эйвон, недалеко от Грейт-Бедвин
* Насосная станция Leawood на канале Кромфорд в Дербишире
* Двигатель Сметвик, теперь удален с исходного места в Бирмингемский Thinktank

Подача грунтовых вод

«Используется для перекачки воды из скважины в резервуар»
* Насосная станция Милл Мис, в Стаффордшире
* Насосная станция Папплуик, Ноттингемшир «(откачивается из 200-футовой скважины)»

Гидравлическая электростанция

* Гидравлическая электростанция Уаппинг, Лондон "(преобразованная в электричество, в настоящее время центр искусств и ресторан)"

Осушение земель

* Машинное отделение Prickwillow, около Эли, Кембриджшир »(ныне Музей дренажа Фенланда)»
* Stretham Old Engine, Stretham, Кембриджшир
* Насосная станция Westonzoyland, Сомерсет

Общественное водоснабжение

«Используется для перекачивания питьевой воды из резервуара в резервуар. система водоснабжения.«
* Насосная станция Блэгдон, Чу-Вэлли, Сомерсет
* Водопроводная станция Эдгбастон, Бирмингем» (вероятно, не «музей») «
* Насосная станция Кемптон-Парк, Лондон
* Насосная станция Кью-Бридж, Кью-Бридж, Лондон
* Лэнгфорд Насосная станция («Музей энергии»), Эссекс

ewage

* Насосная станция Эбби, Лестер
* Насосная станция Эбби-Миллс, в Северном Лондоне. »(Паровых двигателей больше нет)«
* Насосная станция Клеймиллс, около Бертон-апон-Трент
* Насосная станция Колхэма, Колхэм, около Шрусбери
* Насосная станция Кросснесс в Южном Лондоне
* Насосная станция Лоу-Холл, Уолтемстоу, Северный Лондон
* Markfield Beam Engine, Тоттенхэм, Лондон

метро

* Brunel Engine House (ныне Brunel Museum), Ротерхит, Восточный Лондон "(извлеченная вода из туннеля Темзы; двигателя больше нет)"
* Насосная станция Shore Road, Биркенхед, Wirral "(первоначально Steam, теперь elec трик; добывает воду из железнодорожного туннеля под рекой Мерси) "

Нидерланды

Осушение земель

* Насосная станция Крукиус" (Действует, но больше не работает с паровой тягой.) «
*: & ndash; 8-лучевой двигатель Корнуолла с самым большим цилиндром (диаметром 3,5 м (144 дюйма)) в мире.
* ir.DF Woudagemaal, (насосная станция Ир. Вуда)» (крупнейшая в мире паровая насосная станция) »

ee также

* Дренаж в Новом Орлеане
* Насосная станция Эдмонстона
* Перекачивание сточных вод
* Погружной насос
* Перекачивание воды

Водопроводные железные дороги

* Насосная станция Колн-Вэлли Станция, около Уотфорда
* Metropolitan Water Board Railway, Кемптон-Парк, Лондон
* Список узкоколейных железных дорог на очистных сооружениях и очистных сооружениях в Великобритании

Фонд Викимедиа.2010.

Проектирование энергоэффективных насосных станций с помощью PIPE-FLO

Статья опубликована в журнале World Water, ноябрь / декабрь 2008 г. Роем Лайтлом, инженером по приложениям.

Программное обеспечение для трубопроводов с жидкостями можно использовать для проектирования высокоэффективных и экономичных насосных систем.

Рой Лайтл из Engineered Software Inc. объясняет, как программное обеспечение PIPE-FLO ® Professional может облегчить проектирование станций подъема сточных вод, станций повышения давления в водораспределительных сетях, очистных сооружениях и любых других системах трубопроводов.

Использование программного обеспечения для гидравлических трубопроводов для проектирования энергоэффективных насосных станций

Потребность в пропускной способности воды и сточных вод постоянно растет в глобальном масштабе, а также с ростом затрат на энергию и повышенным вниманием к экологичности, пользователи и разработчики насосных систем в этой отрасли осознают потребность в более эффективных конструкциях и методах. По оценкам, на объекты водоснабжения и водоотведения приходится 35% потребления энергии городами (1). Поскольку значительная часть этого энергопотребления приходится на насосные системы, оптимизация конструкции может привести к значительной экономии энергии.

Фактически, значительное количество пользователей, поставщиков и проектировщиков во всех отраслях, а также правительственные учреждения и отраслевые консорциумы разрабатывают и реализуют стратегии по повышению энергоэффективности промышленного оборудования. В большинстве случаев потенциальная экономия значительна. По оценке рынка промышленных систем с приводом от двигателей в США, проведенной Министерством энергетики США в 1998 году, за счет внедрения энергоэффективных технологий и методов можно было сэкономить в среднем от 11 до 18%. Другие исследования, в частности насосных систем, показали экономию от 30 до 50% (2,3).

Количество насосных станций в системах водоснабжения и сбора сточных вод открывает множество возможностей для повышения энергоэффективности. Однако при кажущемся бесконечным разнообразии вариантов дизайна найти оптимальное решение может быть непросто. К счастью, для современного инженера программное обеспечение для трубопроводов жидкости обеспечивает необходимый анализ для проектирования эффективной насосной системы или оценки существующих установок на предмет возможных улучшений.

Пакеты программного обеспечения для трубопроводов жидкости обычно позволяют пользователю оценить систему в различных конструктивных и рабочих условиях, а также определить эксплуатационные расходы для различных моделей и конфигураций насосов.Некоторые даже позволяют пользователю выполнить полный анализ затрат жизненного цикла с учетом капитальных, эксплуатационных и эксплуатационных затрат, чтобы оценить истинную стоимость системы. Программное обеспечение для гидравлических трубопроводов - это мощный инструмент, с помощью которого пользователь может оценивать конструкции насосных систем и относительно легко определять наиболее эффективный и экономичный подход. Ниже приводится список типичных функций программного обеспечения для трубопроводов жидкости.

  • Вы можете точно смоделировать любую насосную систему со всеми необходимыми деталями конструкции.
  • Оцените модель при различных расчетных условиях (например, размер трубы, конфигурация системы).
  • Оцените модель в различных условиях эксплуатации (например, уровень в баке, работа насоса).
  • Оцените различные конфигурации насосов (например, одиночные или множественные конфигурации, приводы с регулируемой скоростью).
  • Выберите насос из электронных каталогов производителей, чтобы сразу определить, как он будет работать в системе.
  • Сравните разные насосы от разных производителей.
  • Рассчитайте и сравните эксплуатационные расходы различных конструкций на любой срок.


Рис. 1. Схема модели подъемной станции PIPE-FLO.

Хотя программное обеспечение для трубопроводов жидкости существует уже более двадцати пяти лет, оно привлекло значительное внимание лишь недавно. Это программное обеспечение позволяет инженерам проводить строгие оценки конструкции, которые они ранее не могли выполнить. В прошлом мы часто полагались на стандартные конструкции для новых насосных систем.Например, типичная практика проектирования подъемных станций включает определение дуплексной насосной системы, в которой каждый насос рассчитан на максимальную производительность. Агрегаты поочередно работают для обеспечения равномерного износа, а дуплексная конфигурация позволяет отключить один насос для обслуживания. Эта базовая конструкция не сильно изменилась за последние 50 лет, и по уважительной причине она работает и обеспечивает избыточность, чтобы избежать серьезных сбоев (4). Ясно, что внутренняя конструкция надежна, но с помощью надлежащего программного решения мы сможем найти способы улучшения системы, что приведет к повышению энергоэффективности и снижению затрат на обслуживание и эксплуатацию.

Давайте рассмотрим случай, когда у нас есть существующая подъемная станция, и мы хотели бы изучить способы оптимизации конструкции для повышения энергоэффективности. Существующая система включает в себя подъемную станцию ​​из мокрого колодца с двумя погружными аппаратами мощностью 40 л.с., закачивающими насосную магистраль длиной 5000 футов и 8 дюймов. От выхода подводных аппаратов до входа в самотечную канализацию наблюдается увеличение высоты примерно на 55 футов. На рисунке 1 показана схема модели подъемной станции, созданной с помощью программного обеспечения PIPE-FLO Professional от Engineered Software.Ежедневная производительность системы составляет приблизительно 320 000 галлонов, а размеры насосов рассчитаны на максимальную расчетную скорость потока 800 галлонов в минуту при высоте напора 101 фут. В настоящее время средняя работа насоса составляет около 6,7 часов в сутки. Предполагая, что стоимость электроэнергии составляет 0,10 доллара США за кВт · ч, годовое потребление энергии и стоимость эксплуатации подъемной станции составляют 56 931 кВт · ч и 5 693 доллара США соответственно.

Моделируя подъемную станцию ​​в PIPE-FLO со всей необходимой проектной информацией и условиями эксплуатации, мы можем быстро определить, в чем заключаются недостатки.В пиковом исполнении при расходе 800 галлонов в минуту наблюдается чрезмерная потеря напора 57 футов через силовую магистраль, которую можно по существу рассматривать как потерянную энергию, которая была вложена в насос. Из рисунка 2 видно, что потери напора в силовой магистрали могут быть резко уменьшены за счет снижения расхода, что является результатом характерного отношения второго порядка между потерей напора и расходом в трубе. Учитывая, что насос должен обеспечивать максимальную скорость потока всего несколько раз в течение дня, за счет эксплуатации подъемной станции с пониженной скоростью потока мы можем значительно снизить потребление энергии и эксплуатационные расходы.Для этого некоторые конструкторы подъемных станций используют подпорный насос, который обычно имеет мощность менее 10 л.с. и используется в дополнение к традиционной конфигурации сдвоенного насоса. Основные насосы запускаются только несколько раз в день в часы пик, в то время как жокей работает большую часть дня, чтобы перекачивать непиковый приток к подъемной станции (4).


кривой основное сопротивление Рисунок 2. Сила индикации грузоподъемности и жокей эксплуатации насоса баллов.

С помощью PIPE-FLO было определено, что скорость потока около 160 галлонов в минуту для подпиточного насоса будет достаточной для работы вне пиковой нагрузки и снизит потерю напора в силовой магистрали с 57 футов до 3 футов, как показано на рисунке 2.Жокей-насос будет работать около 18,3 часа в день при расчетной скорости потока, а рабочий насос будет работать примерно три часа в день. Жокей-насос мощностью 3 л.с. был выбран в рамках PIPEFLO путем цифрового поиска в каталоге производителя насосов, которые удовлетворяли проектным характеристикам модели подъемной станции.

Глядя на кривую сопротивления системы, построенную против кривой насоса на Рисунке 3, мы видим, что насос будет работать слева от своего BEP. Конечно, можно было найти насос с более высоким общим КПД, который пересекает кривую сопротивления системы ближе к BEP насоса, но для примера использовался только каталог одного производителя.Независимо от этого, выбранный насос работает с КПД 72,3%, а скорость потока находится в пределах 88% от потока BEP, что должно способствовать продлению срока службы.


Рисунок 3. Жокей кривой насоса зависимости от количества кривой сопротивления системы (красная стрелка указывает на пересечение).

После оценки эксплуатационных характеристик жокей насоса, его работа в модели подъема станции была оценена. Единственная проблема, с которой столкнулись при использовании жокей-насоса, заключалась в потенциальном накоплении твердых частиц в силовой магистрали из-за более низкой скорости потока.Скорость через силовую магистраль при 160 галлонах в минуту составляет около 1 фут / сек, что меньше минимально рекомендованных 2 футов / сек для удаления твердых частиц. Однако работы рабочего насоса в часы пик должно быть достаточно для предотвращения засорения.

Анализ эксплуатационных затрат был проведен в PIPE-FLO, показав, что новая конструкция будет потреблять 43 621 кВтч в год при годовой стоимости 4362 доллара. Из анализа ясно, что использование подкачивающего насоса значительно снизит потребление энергии подъемной станцией.В таблице 1 показано сравнение двух конструкций, которое указывает на ежегодную экономию затрат в размере 1331 долларов США и экономию энергии в размере 13 310 кВтч.

Несмотря на длительную суточную работу подкачивающего насоса, его низкое энергопотребление приводит к повышению общей эффективности системы. Жокей-насос мощностью 3 л.с. не требует значительных вложений, и период окупаемости, вероятно, окупит эти расходы. Кроме того, сокращение суточного времени работы дежурных насосов поможет увеличить их срок службы и снизить затраты на техническое обслуживание.Поскольку рабочие насосы сопряжены с гораздо большими капитальными затратами и затратами на техническое обслуживание по сравнению с подкачивающим насосом, такая конструкция выгодна не только за счет экономии эксплуатационных расходов, но также должна привести к значительному сокращению стоимости жизненного цикла подъемной станции.

Конструкция Годовое потребление энергии (кВтч) Экономия энергии Годовые эксплуатационные расходы Экономия операционных затрат
Дуплекс 59 631 $ 5 931 -
Дуплекс с жокей 43 621 13 310 4 362 долл. США 1310 долл. США

Таблица 1.Сравнение энергопотребления и эксплуатационных затрат для двух конструкций (из расчета 0,10 доллара за кВтч).

Этот пример показывает, как программное обеспечение для трубопроводов жидкости можно использовать для быстрой оценки эффективности любой насосной системы. Менее чем за час я смог смоделировать подъемную станцию, определить потребление энергии, оценить и выбрать насос для новой конструкции, а также сравнить энергопотребление и эксплуатационные расходы обеих конструкций. Однако преимущества программного обеспечения действительно становятся очевидными, когда мы дополняем наш анализ, оценивая все варианты и элементы дизайна.Если мы проектируем новую насосную станцию, мы могли бы рассмотреть тройную насосную установку или использование частотно-регулируемых приводов для достижения работы с более низким расходом в непиковые часы. Сочетание различных конструкций с бесчисленным множеством моделей насосов, доступных от различных производителей, и мысль о выполнении необходимых вычислений вручную или с использованием электронных таблиц кажется, если не невозможной, требует значительных затрат времени и подвержена ошибкам.

Программное обеспечение для трубопроводов жидкости позволяет нам легко моделировать различные конструкции, быстро выбирать подходящие насосы из цифровых каталогов и сравнивать энергопотребление и эксплуатационные расходы по всем сценариям проектирования.Помимо общей простоты использования, программное обеспечение также предоставляет графики, отчеты и другие материалы для презентаций, которые могут помочь проекту. Независимо от того, проектируете ли вы станции канализации, бустерные станции в водораспределительных сетях, очистных сооружениях или любых других системах трубопроводов, точность и гибкость программного обеспечения для трубопроводов жидкости, безусловно, облегчит проектирование высокоэффективной и экономичной системы с точки зрения энергопотребления.

Ссылки

  1. Информационный бюллетень по системам водоснабжения и водоотведения, Консорциум по энергоэффективности, 2007.
  2. Оценка рынка систем промышленных электродвигателей в США, Министерство энергетики США, 1998 г.
  3. Характеристики насосов и их применение, Майкл Волк, CRC Press, 2005 г.
  4. Проблемы проектирования и решения муниципальных насосных станций для сточных вод, Джефф Чапин, 2006 г.
  5. Основы трубопроводной системы: полное руководство для получения четкого представления о вашей трубопроводной системе, Рэй Т. Харди, ESI Press, 2008.

Автор:

Рой Лайтл - инструктор по обучению и инженер по применению в Engineered Software, www. .eng-software.com, компания по разработке программного обеспечения для проектирования и анализа трубопроводов.

Design Pumping Stations.pdf

Насосная станция Cruquius - ASME


1849

Паровая насосная станция XIX века, осушавшая озеро Харлеммермер


Это одна из трех почти идентичных насосных станций, которые осушали Харлеммермер (озеро Харлем) в 1849–1852 годах, а затем продолжали поддерживать уровень грунтовых вод польдера более 80 лет.Район Харлеммермера занимает 45 000 акров (около 70 квадратных миль) в треугольном регионе между городами Амстердам, Харлем и Лейден.

Насосная станция Крукиуса сыграла важную роль в удалении миллионов галлонов воды для восстановления ценных новых земель для сельского хозяйства, промышленности и жилых домов. Для питания насосов был выбран пар, тогда как традиционным решением были ветряные мельницы с винтовыми насосами Архимеда. Дизайнеры Джозеф Гиббс и Артур Дин в Лондоне основали конструкцию парового двигателя на горных двигателях Корнуолла, Англия, известных как корнуоллские двигатели.

Насосный двигатель Корнуолла является прямым потомком двигателя Томаса Ньюкомена (представленного около 1715 года), который был усовершенствован Джеймсом Ваттом в 1769 году. Инженеры Корнуолла представили более высокое давление пара и паровой клапан, позволяющий расширять работу. Из этих инженеров Джеймс Симс разработал двухступенчатый двигатель расширения, который можно увидеть в конструкции Cruquius с дальнейшими изменениями.

Конструкция шахтного карьерного двигателя Корнуолла характеризуется поворотной балкой на массивной балке с вертикальным паровым цилиндром под одним концом балки и подвешенным на другом конце штоком насоса.В круглой замковой башне восемь выступающих подъемных насосов приводились в действие одним центральным кольцевым паровым двигателем с поршнями с ходом поршней 7 футов (л.с.), 12 футов (lp) и 10 футов, работающими по корнуоллскому циклу при 5 ударов в минуту. Насосы поднимали 55 000 галлонов в минуту на 15 футов. Ковши насосов подвешены на концах балок, поднимая воду с уровня польдера в дренажный канал. Все ковши насоса опускаются под собственным весом и поднимаются под давлением пара.

Cruquius был списан в 1932 году с оригинальным двигателем и насосами и сохранен как технический памятник.Котлы были сняты, а котельная превратилась в музей польдеров, который ежегодно посещают 30 000 человек. Две другие станции, Leeghwater и Lynden, модернизировались на протяжении многих лет и работают сегодня.

Двигатель Cruquius был построен компанией Harvey & Co. из Хейла, Корнуолл, которая была крупнейшим производителем двигателей в Корнуолле. Насосы были поставлены Fox & Co., Фалмут, Корнуолл, а балки и бойлеры были поставлены Van Vlissingen & Dudok van Heel, Амстердам.Архитектором здания была Ян Анне Бейеринк.




Ориентир Расположение

Харлеммермер, Нидерланды

Ссылки по теме

Сайт музея
http://www.museumdecruquius.nl

Заметки о церемонии

июнь 1991

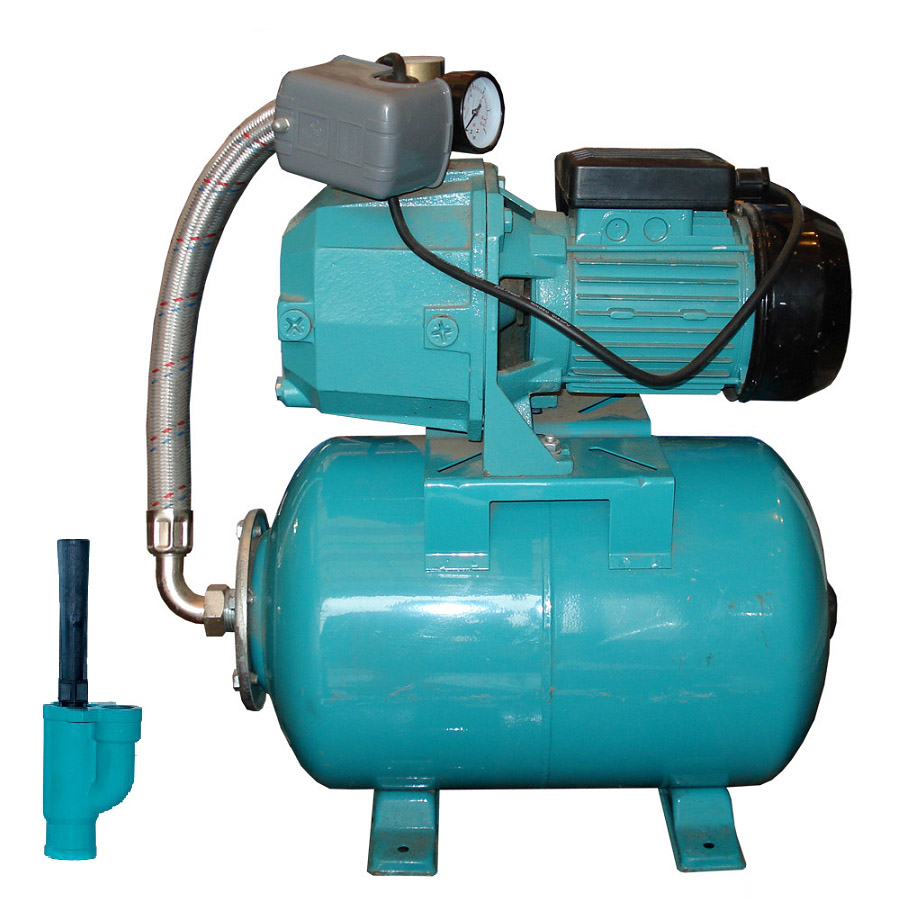

Как выбрать насосную станцию ​​для дома? Подключение насосной станции

Вода - основа всего, что нас окружает.Потенциальная возможность всегда иметь под рукой необходимый запас животворной влаги во все времена волновала умы человечества. Жилища и села располагались рядом с источниками воды, на берегах рек, ручьев и озер. Рост населения, рост размеров поселений и другие разнообразные исторические факторы дали толчок к созданию разветвленной сети водопроводных труб, а затем и насосов, которые увеличивают давление внутри системы.

Бесперебойное водоснабжение

Жителям крупных городов не нужно выяснять, откуда в их квартиры поступает вода, какие устройства и механизмы поддерживают работу систем водоснабжения.Но тем, кто строит собственный дом или дачу, стоит изначально решить вопрос о подаче в жилище достаточного количества воды для питьевых и бытовых нужд.

Для индивидуального водоснабжения ЖКХ имеются насосы, разные по типу водозабора, конструкции и производительности. Как выбрать насосную станцию ​​для дома, с чего начать?

NA выбор

Прежде всего, необходимо определить объем жидкости для суточного потребления.Если есть необходимость в локальном поливе небольшого участка, то с этой задачей легко справятся обычные насосы. В случае необходимости водоснабжения больших зданий с несколькими точками использования насосная станция незаменима. В него, помимо самого насоса, входят: двигатель, гидроаккумулятор, реле давления, соединительные шланги, трубопроводы, автоматика контроля и управления технологическими процессами. Также необходимо наличие обратного клапана и всасывающего фильтра. Обратный клапан значительно продлевает срок службы насоса, предотвращая вредный режим «сухого хода», позволяя постоянно заполнять систему УВ и готовую к работе.Фильтр, стоящий у входа и контактирующий с поверхностью воды, защищает всю систему от попадания в рабочую зону посторонних предметов, грязи, мелких животных и насекомых.

Аккумуляторы

Емкость для хранения воды или резервуар, оборудованный клапаном и соединенный с водопроводной трубой и насосом, называется гидроаккумулятором. В нем вода, хранящаяся в резерве и постоянно пополняемая при потреблении, находится под давлением воздуха. Это делается для того, чтобы система продолжала работать в течение определенного периода времени, даже если питание двигателя насоса неожиданно отключилось.

Накопительные баки из различных материалов: обычные, оцинкованные и нержавеющие. Также производители НС предлагают аккумуляторы следующих объемов: 24 л, 50 л, 100 л, также предусмотрены большие емкости (по индивидуальным заказам). Чем больше объем, тем плавнее будет происходить регулировка давления в системе и реже будет выполняться цикл включения / выключения двигателя. Срок службы увеличен. При выборе емкости бака следует ориентироваться на количество постоянно проживающих в доме человек: если одного достаточно 24-литрового объема, то для большой семьи и 100 литров могут быть малы.

Типы насосных станций

  • Вихрь.
  • Самовсасывающий - встроенный эжектор.
  • Самовсасывающий с удаленными эжекторами.
  • Многоступенчатый.

Параметры HC

Вихревые НА распространяются благодаря своей способности создавать большой напор закачиваемой воды. Кроме того, это насосная станция для дома, цена на которую более чем доступна (в среднем около 70 долларов). К недостаткам можно отнести небольшую производительность и возможность забора жидкостей с глубины не более 7 м.

Средний напор и объем перекачиваемой воды у самовсасывающих УВ со встроенными эжекторами. Максимальная глубина, с которой можно забирать воду, составляет 9 м, они не требуют тщательного заполнения всей системы перед спуском, могут работать даже при попадании небольшого количества воздуха в трубы.

Самовсасывающие УВ с выносными эжекторами незаменимы при залегании грунтовых вод на глубинах до 45 м. Соответственно, усложняется их установка, обслуживание, запуск, увеличивается стоимость всей системы.Их применяют при плохом водном слое почвы, когда применение глубоководного насоса невозможно. Часто это единственная возможная насосная станция для дач, приусадебных участков, расположенных на засушливых территориях, без близости естественных водоемов.

Многоступенчатые NA, хотя и работают с глубины не более 7 м, отличаются отличной производительностью и высоким давлением подачи воды. При этом они очень неприхотливы в обслуживании, подключение насосной станции простое, а агрегаты медленные, что привлекает потребителей отсутствием посторонних шумов при периодических переключениях.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
