Настройка спутниковой антенны по солнцу: Установка по солнцу — Спутниковое ТВ + Оборудование

Содержание

Установка по солнцу - Спутниковое ТВ + Оборудование

Инструкция по самостоятельной настройке спутниковой антенны по солнцу!

Первая самостоятельная настройка антенны!

Внимание! Эта инструкция написана для установки антенны на высоте не более 2 метров.

При установке антенны на высоте свыше 2 метров необходимо обратиться к услугам профессиональных установщиков! Причина – Высотные работы могут привести к гибели!

При настройке антенны будьте аккуратны так как по кабелю к головке подаётся электрическое напряжение!

Начнём –

Если у вас в тюнере есть каналы с нужного для настройки спутника включите канал – который однозначно работает ( выяснить можно по свежему журналу сателлит, сравнив данные о настройках в журнале с настройкой канала. При выборе канала обычно высвечивается его настройки типа – 12755 н 27500 ) на нужном спутнике. ( при условии что единственная головка установленная на антенне подключена на прямую к тюнеру, который должен находится в зоне видимости для контроля уровня сигнала )

Открою вам маленький секрет
Я в своё время тоже парился с местом, направлением, углом и т.

д.
Для первой самостоятельной настройки антенны необходимо настраивать по солнцу!!!

Принцип настройки по солнцу самый простой и самый верный!!!
Для настройки вам понадобится

1. Сбор информации

Спросить на форуме ( скажите 18.07.2010. в котором часу по Киевскому времени(здесь есть небольшой подвох, так как у человека, который вам сделал расчёты время может несколько отличаться от Киевского) солнце будет стоять на спутнике 5е )

2. Монтаж и настройка

Допустим, наступила долгожданная дата 18.07.2010.
Что нужно сделать – узнать точное время по Киеву и в указанное время в ответе на ваш вопрос в форуме повернуть антенну таким образом чтобы тень от головки падала на середину антенны по горизонтали ( я прицеливался по низу антенны где проходит штанга конвертородержателя ) + настроить поворот головки.

Настройка поворота головки – представьте, что вы стоите за антенной.
Верхняя часть антенны напоминает радугу на горизонте.

По такой же радуге располагаются спутники и ваша задача повернуть головку таким образом, чтобы верхняя часть головки с меткой 0 как бы прилипала к месту спутника на радуге.

Рисунок демонстрирует повороты спутниковых головок относительно расположениям спутников на спутниковой орбите.

Рисунок подвешенной головки в двух разных направлениях с расположением спутников на радуге вид сзади антенны.

После того как вы выставили антенну по солнцу важно сразу поставить метки и так поставить чтобы они не стёрлись при настройке!!! ( будем считать что это есть точка отсчёта )
Вся эта настройка даст вам почти 100% направление на спутник, после чего вам останется настроить угол подъёма на спутник ( методом народного втыка ) поднимая до максимума и опуская до максимума мелкими шагами с паузой 1-4 секунды.

Замечу что сигнал на ( тюнере или компьютере ) отображается с паузой от 1 до 4 секунд.
В этом случае вам поможет прибор для настройки спутниковых антенн ( сатфиндэр – пищалка ) – цена 15$


Описание – сатфиндэра

Совет –

Когда вы словите спутник, покрутите антенну, сбивая и настраивая её не однократно.


После такой тренировки в течении недели вы сможете настраивать без угла, координат и всего остального – мешающего начинающему установщику.

Для настройки дополнительных спутников на одной спутниковой антенне прочитайте инструкцию – Инструкция по настройке мультифида.

Начинающему эти программы только мешают !)

Программа для расчёта http://www.al-soft.com/saa/saa.exe
(проверьте антивирусом)

В программе я думаю, вы разберётесь.
Вводите координаты, выставляете день установки, и программа вам выдаёт точное время для настройки по солнцу для каждого спутника в списке + много всего по настройке антенны.

Ещё добавлю

Инструкция для точной и быстрой настройки спутниковой антенны

Имея под рукой компьютер и программу saa – устанавливаете антенну на крепление к стене.

Под антенной закрепите шкалу 360* (градусов) на которую должен попадать строительный отвес (описание дальше в инструкции).


Распечатайте эту шкалу 360 градусов и наклейте на компакт диск.
Источник картинки: www.avsimrus.com

Инструкция
Наводите антенну на солнце (тень от спутниковой головки падает на центр спутниковой антенны).
Устанавливаете на спутниковую антенну строительный отвес (острый грузик с верёвкой) для поиска точки на шкале с условием 100% вертикали. После определения точки на шкале рекомендую заменить верёвочный отвес на лазер (отвес нужен для определения точки на шкале, так как только он может показать точную, на 100% вертикальную до шкалы)
Под отвесом – на шкале устанавливаете положение выданное программой saa для спутника который в данный момент находится в позиции совпадающей с позицией солнца – таким образом Вы получите точку отсчёта для поворота спутниковой антенны на нужный градус для нужного спутника.

Дерзайте и не забывайте про поворот спутниковой головки!

Самостоятельная настройка спутниковой антенны по карте, солнцу, компасу.

Популярные операторы спутникового телевидения:

Операторы спутникового интернета:

  • Газпром

  • Триколор

  • НТВ+

  • KiteNet

  • Lansat

Выбор спутника:
Спутники по операторам:Hot Bird 13B/13C/13E 13°EТриколорТВ,НТВ+ (Экспресс-АМУ1)Триколор-Сиб (Экспресс-АТ1 56°E)OTAU TV (KazSat 3 58. 5°E)МТС ТВ (ABS-2 75°E)Телекарта (Intelsat-15 85°E)Спутники по координатам:180E    Intelsat 18172E    Eutelsat 172B169E    Horizons 3e166E    Intelsat 19163.5E Yamal 202162E    Superbird B3160E    Optus D1159E    ABS 6156E    Optus D3/Optus 10154E    JCSAT 2B152E    Optus D2150.5E BRIsat146E    Nusantara Satu144E    Superbird C2142E    Apstar 9140E    Express AM5/Express AT2138E    Telstar 18 Vantage134E    Apstar 6C132E    JCSAT 5A/Vinasat 1,2130E    ChinaSat 6C/2D128.5E LaoSat 1128E    JCSAT 3A125E    ChinaSat 6A124E    JCSAT 4B/JCSAT 16122E    AsiaSat 9120E    AsiaSat 6/Thaicom 7119.3E Thaicom 4/Bangabandhu 1118E    Telkom 3S116E    ABS 7/Koreasat 6,7115.5E ChinaSat 6B113E    Koreasat 5,5A/Palapa D110.5E ChinaSat 10110E    BSAT 3A,3C/JCSAT 110R,15108.2E SES 7/SES 9/Telkom 4105.5E AsiaSat 7103.5E ChinaSat 2C101.4E ChinaSat 9A100.5E AsiaSat 5 98E    ChinaSat 11 97.3E G-Sat 9 96.5E Express AM33 95E    SES 8/SES 12 93.5E G-Sat 15/G-Sat 17 92.2E ChinaSat 9 91.5E Measat 3/3b/3a 90E    Yamal 401 88E    ST 2 87.

5E ChinaSat 12 86.5E KazSat 2 85E    Intelsat 15/Horizons 2 83E    Insat 4B/G-Sat 10,31 78.5E Thaicom 5/6/8 76.5E Apstar 7 75E    ABS 2/ABS 2A 74E    G-Sat 18/G-Sat 11 72.1E Intelsat 22 70.5E Eutelsat 70B 68.5E Intelsat 20/36 66E    Intelsat 17 65E    Amos 4 64.2E Intelsat 906 62E    Intelsat 39 61E    ABS 4 60E    Intelsat 33e 58.5E KazSat 3 57E    NSS 12 56E    Express AT1 55E    G-Sat 8,16/Yamal 402 53E    Express AM6 52.5E Al Yah 1 52E    TurkmenÄlem/MonacoSat 51.5E Belintersat 1 50.5E NSS 5 50E    Türksat 4B 49E    Yamal 601 48E    G-Sat 19 47.5E Intelsat 10 46E    AzerSpace 1/1a 45E    AzerSpace 2/Intelsat 38 42.5E NigComSat 1R 42E    Türksat 3A/Türksat 4A 40E    Intelsat 902/Express AM7 39E    Hellas Sat 3/4 38E    Paksat 1R 36E    Экспресс-АМУ1/Eutelsat 36B 33E    Eutelsat 33E/Intelsat 28 31.5E Astra 5B 31E    Hylas 2 30.5E Arabsat 6A/5A 28.2E Astra 2E/2F/2G 26E    Badr 4/5/6/7, Es'hail 2 25.5E Es'hail 1 23.5E Astra 3B 21.5E Eutelsat 21B/EDRS C 20E    Arabsat 5C 19.
2E Astra 1KR/1L/1M/1N 17E    Amos 17 16E    Eutelsat 16A 13E    Hotbird 13B/13C/13E 10E    Eutelsat 10A  9E    Eutelsat Ka-Sat 9A/9B  7E    Eutelsat 7C/7A/7B  4.9E SES 5/Astra 4A  3E    Eutelsat 3B/Rascom QAF 1R  1.9E BulgariaSat 1  1.5E Eutelsat 5 West B  0.8W Thor 7/5/6, Intelsat 10-02  3W    ABS 3A  4W    Amos 7/Amos 3  5W    Eutelsat 5 West A  7W    Nilesat 201/Eutelsat 7  8W    Eutelsat 8 West B 11W    Express AM44 12.5W Eutelsat 12 West B/WGS 3 14W    Express AM8 15W    Telstar 12 Vantage 18W    Intelsat 37e 20W    NSS 7/Al Yah 3 22W    SES 4 24.5W Intelsat 905/Alcomsat 1 27.5W Intelsat 907 29.5W Intelsat 904/901 30W    Hispasat 30W-4/30W-5/30W-6 31.5W Intelsat 25 33.5W Hylas 4 34.5W Intelsat 35e 36W    Hispasat 36W-1 37.5W NSS 10/Telstar 11N 40.5W SES 6 43.1W Intelsat 11/Sky Brasil 1 45W    Intelsat 14 47.5W SES 14 53W    Intelsat 23 55.5W Intelsat 34 58W    Intelsat 21 61W    Amazonas 2/3/5 61.4W EchoStar 18 61.5W EchoStar 16 63W    Telstar 19 Vantage/14R 65W    Star One C1/Eutelsat 65 67W    SES 10 67.
9W EchoStar 23/Viasat 2 70W    Star One C2/C4 71.8W Arsat 1 72.7W Nimiq 5 73.9W Hispasat 74W-1 75W    Star One C3 76.2W Intelsat 16 77W    QuetzSat 1 78W    Simón Bolívar 78.8W Sky Mexico 1 81W    Arsat 2 82W    Nimiq 4 83W    AMC 6 84W    Star One D1 85.1W XM 3 S 85.2W Sirius XM 5 87W    NSS 6 87.1W SES 2/TKSat 1 89W    Galaxy 28 91W    Galaxy 17/Nimiq 6 95W    Galaxy 3C/Intelsat 31/30 97W    Galaxy 19 97.1W EchoStar 19 99.2W Galaxy 16/DirecTV 11/14100.8W DirecTV 15101W    DirecTV 8/SES 1103W    DirecTV 10/12/SES 3105W    AMC 15/EchoStar 105/SES 11107.1W EchoStar 17107.3W Anik F1R/Anik G1110W    DirecTV 5/EchoStar 10/11111.1W Anik F2113W    Eutelsat 113 West A114.8W Mexsat Bicentenario114.9W Eutelsat 115 West B115W    XM 4 S116W    Sirius FM 6117W    Eutelsat 117 West A/West B119W    Anik F3/DirecTV 7S/EchoStar 14121W    EchoStar 9/Galaxy 23123W    Galaxy 18125W    AMC 21/Galaxy 14127W    Galaxy 13/Horizons 1129W    Ciel 2131W    AMC 11133W    Galaxy 15139W    AMC 8/AMC 18177W    Yamal 300K/NSS 9

Угол места:

0. 00°

Истинный азимут:

0.00°

Магнитный азимут:

0.00°

Магнитное склонение:

0.00° ± 0.00°

Угол поворота конвертора:

0.00°

Прием сигнала с данного спутника в выбранном месте не возможен!

Расcтояние до препятствия:

0 м.

Высота преодолеваемого препятствия:

0 м.

Cпутник:

Eutelsat 36E

Луч:

Российский луч

Ссылка на карту:

Печать

Нравится сервис? Поделись с друзьями!

Установка угла наклона спутниковой тарелки (угла места)

Для правильной настройки спутниковой антенны по углу места необходимо знать параметры Вашей антенны. Для офсетной антенны основным параметром является офсетный угол β. Узнать значение данного параметра можно в паспорте антенны или на сайте производителя. Для большинства производителей он находится в пределах 18°-27°.

Выяснив значение офсетного угла

β, можно вычислить значение угла наклона Y=α-β для настройки на выбранный Вами спутник. Угол α - угол места для выбранного спутника.

Не пугайтесь, если в результате расчетов у Вас получилось отрицательное значение Y, для офсетных антенн это нормальное явление, антенна будет направлена немного "в землю".

Установка угла поворота антенны по азимуту (в горизонтальной плоскости)

Азимут оси луча антенны на спутник означает выраженный в градусах угол, образованный между линией, указывающей географическое направление на север, и проекцией оси главного лепестка диаграммы направленности антенны на плоскость семной поверхности в месте установки антенны, направленной на спутник.

Положительное направление азимута определяется при движении антенны от направления на север по часовой стрелке.

Истинный азимут, или географический азимут - это угол, измеряемый по часовой стрелке между географическим меридианом и направлением на объект.

Магнитный азимут - угол, откладываемый по часовой стрелке между магнитным меридианом (направлением на Север стрелки компаса) и направлением на объект.

Установка угла поворота конвертера спутниковой тарелки

Положительному значению угла поворота соответствует поворот конвертера по часовой стрелки, отрицательному значению - против часовой стрелки. Поворот конвертера указан со стороны расположения спутниковой тарелки.

Для приема сигналов со спутников, вещающих в круговой поляризации (ТриколорТВ, НТВ+) угол поворота конвертера не важен.

Магнитное склонение

Магнитное склонение - угол между истинным меридианом и магнитным. Восточное магнитное склонение считается положительным, западное магнитное склонение отрицательным.

Определение максимальной высоты преодолеваемого препятствия

Если во время работы с интерактивной картой на линии направления на спутник, вблизи места установки антенной системы, расположено препятствие (дерево, строение и т.п.) Вам необходимо проверить, не экранирует ли данный объект сигнал со спутника.

Для определения максимальной высоты преодолеваемого препятствия, передвиньте маркер -символизирующий препятствие на место, где расположен исследуемый объект.

В графе Расcтояние до препятствия высветится расстояние от места установки антенны до объекта, в графе Высота преодолеваемого препятствия будет указана максимальная высота препятствия, которое не будет мешать приему спутника.

Выбор спутника (из группы спутников)

Данный список содержит названия спутников, расположенных на геостационарной орбите в ранее выбранной позиции (меню "Выбор спутника").

Выбор луча

На каждом спутнике установлено некоторое количество транспондеров (приемо-передатчиков). В зависимости от направления передающих антенн транспондеры делятся на группы. Направление, в котором передает группа транспондеров, называется лучом.

Так как с одного и того же спутника может вестись трансляция сигнала в различные части земли (например, в Россию и Африку), Вам необходимо выбрать интересующий луч, охватывающий место предполагаемого приема спутникового сигнала.

Как пользоваться картой

Самостоятельная настройка спутниковой антенны по карте

Определение параметров настройки спутниковой антенны:
  1. Укажите название спутника.

    Выберите в списке “Выбор спутника” название (координаты) интересующего Вас спутника, либо укажите название оператора спутникового телевидения (например МТС, Триколор ТВ, НТВ+)

  2. Найдите на карте адрес установки антенны.

    Для поиска координат установки спутниковой антенны на карте введите адрес объекта в поле “Адрес или объект”(находится в верхней левой части карты). В случае, если система найдет несколько адресов подходящих под параметры поиска, Вам будет предложено выбрать один из них. При выборе требуемого адреса карта автоматически настроится на интересующий Вас объект.

    Альтернативный метод поиска текущего адреса - использование кнопки “Определить местоположение”. Метод особенно эффективен если Вы находитесь рядом с местом где будет производиться настройка спутниковой антенны, а для доступа к карте используется устройство оснащенное GPS (например смартфон или планшет). В этом случае центр карты будет перемещен в точку с координатами полученными с GPS устройства.

  3. Укажите точное место монтажа спутниковой антенны

    На спутниковой карте необходимо как можно точнее задать координаты места установки антенны. Для этого увеличивается масштаб карты, “Тип карты” переключается в режим отображения спутниковых снимков Google Map или Yandex Map (в зависимости от того какая карта более детализирована для вашего региона). Левой кнопкой мыши отмечается точка монтажа спутниковой тарелки. В указанном месте появится маркер с линией направленной в сторону спутника. Расположение маркера можно изменять, перетаскивая его по карте.

    Убедитесь что приему спутникового сигнала ничего не мешает - линия направления на спутник не пересекает крупные деревья, высокие здания и т.п.. Если линия пересекает крупный объект, необходимо удостовериться в том, что он не будет мешать приему сигнала. Для этого можно воспользоваться кнопкой “Расчет препятствий”. Перетащите маркер, символизирующий препятствие, на исследуемый объект. В графе “Высота преодолеваемого препятствия” будет рассчитана максимальная высота объекта, который не будет мешать приему. Если объект, расположенный на пути приема сигнала со спутника, возвышается над антенной больше данного значения, он может препятствовать приему. В таком случае придется увеличить высоту установки антенны, либо выбрать другое место.

  4. Выбор размера спутниковой тарелки

    Различные спутники над разными регионами передают сигнал различной мощности. Данный параметр носит название Эквивалентная изотропно-излучаемая мощность (EIRP - Equivalent Isotropically Radiated Power). От EIRP в точке приема зависит размер спутниковой тарелки. Определить размер спутниковой антенны, необходимой для уверенного приема спутникового телевидения, можно из таблицы прилагаемой к приемному оборудованию. Если Вы не располагаете такой информацией, можно воспользоваться “Картой зоны покрытия спутника” (кнопка Зона покрытия).

Выполнив вышеперечисленные действия, над картой будут выведены все необходимые данные для точной настройки спутниковой тарелки. От места установки антенны, будет проведена линия направления на спутник. В случае, если настройка на выбранный спутник в данном месте не возможна, появится надпись “Прием сигнала с данного спутника в выбранном месте не возможен!”

Настройка спутниковой антенны:
  1. Сборка и монтаж спутниковой антенны

    Соберите спутниковую антенну, согласно прилагаемой инструкции, установите на нее конвертор (если используется конвертор линейной поляризации, его необходимо повернуть на требуемый угол, для конвертора круговой поляризации данная настройка не нужна). Закрепите кронштейн на место установки и навесьте на него антенну.

  2. Предварительная настройка по азимуту (углу в горизонтальной плоскости)

    Произведите приблизительную настройку антенны в горизонтальной плоскости - направив антенну в сторону заранее выбранного на карте объекта (объект удобно выбирать на линии направления на спутник).

    Если настройка производится по компасу поверните антенну на угол равный значению параметра “Магнитный азимут” (поворот осуществляется по часовой стрелке от направления на Север).

    Если во время установки у Вас нет возможности воспользоваться компасом (или установка по компасу не возможна из-за магнитных аномалий), а на спутниковой карте отсутствуют явные ориентиры для настройки, можно осуществить настройку по солнцу. Для этого необходимо нажать на кнопку Направление на солнце, после чего на карте будет построена линия от места установки в направлении на солнце (построение производится для текущего времени и меняется в течение дня). Определив разницу углов между направлением на солнце и на спутник, произведите настройку антенны (во время установки удобно ориентироваться по тени).

  3. Предварительная настройка по углу места (углу в вертикальной плоскости)

    Установите угол наклона спутниковой тарелки равный параметру “Угол места”. Если используется офсетная антенна, не забудьте вычесть офсетный угол. Значение офсетного угла можно взять из документации на спутниковую антенну или с сайта производителя, обычно он находится в пределах 18°-27°. Не пугайтесь, если в процессе монтажа у Вас получилось, что антенна направлена в сторону земли, для офсетных тарелок это вполне обычное явление.

  4. Точная настройка на спутник

    Если для настройки на спутник Вы не используете специальных приборов, то подключите к антенне спутниковый ресивер. На экране телевизора, в настройках спутникового приемника будет выведено две шкалы “Сила сигнала” (Уровень сигнала) и “Качество сигнала”. Медленно поворачивайте антенну в горизонтальной плоскости влево и вправо на 10°-15°, стараясь добиться значения шкалы “Качество сигнала” более 70. Если после поворота антенны добиться данного значения не удалось (или значение “Качество сигнала” вообще не изменилось) измените наклон антенны в вертикальной плоскости на пару градусов и повторите вышеперечисленные действия.

Определяем возможность приёма спутника по солнцу

В наше, пронизанное технологиями, время всё больше людей устанавливают системы спутникового телевидения. Нтв плюс, Телекарта, Триколор ТВ, Радуга ТВ, Континент – все операторы могут предложить своим абонентам картинку гораздо лучшего качества, чем эфирные телеканалы. Но и вопросы, по месту установки антенны, не перестают поступать к нашим менеджерам. И самый важный, и часто встречающийся, из них – возможность приёма того или иного спутникового оператора.
Очень часто, подумывая над установкой спутниковой антенны или решив приобрести комплект спутникового оборудования, например Триколор ТВ, клиенты задаются вопросом – “а можно ли у меня установить спутниковую тарелку?”. Проще всего, конечно же, позвонить в нашу компанию и проконсультироваться со специалистом. Но, человек любопытен, и нередко, клиенты стараются самостоятельно перед заказом определить направление на спутник. Постараемся помочь им в этом нелёгком деле.

Прежде всего, следует вспомнить, что солнце всегда встаёт на востоке и садится за линию горизонта на западе. Этим пользовались ещё в древности – взгляните на солнечные часы. Единственное, в чём разница между зимой и летом – высота светила над линией горизонта. А теперь, найдите по таблице интересующий вас спутник, к примеру, Триколор ТВ или Радуга ТВ. И посмотрите – в какое время солнышко находится примерно в той же позиции, что и спутник. Дождитесь указанного времени и найдите солнце в небе (это такой яркий диск, дарящий нам свет и тепло). Примерно в этой позиции, иногда чуть выше или ниже, по вертикали, и находится спутник выбранного вами спутникового оператора. А приёмная спутниковая антенна, в народе – тарелка должна быть направлена точно на спутник. Это направление не должно быть загорожено от места установки деревьями и высокими домами. Следует помнить, что чем ближе спутник к югу, тем выше он расположен над линией горизонта, а чем дальше к востоку или западу, тем ниже. Соответственно, установить оборудование на более высокий спутник, тот же Триколор ТВ, всегда больше шансов, чем на более низкий, из-за внешних преград: домов, деревьев, различных строений и сооружений.
Но, если вы не в силах самостоятельно определить направление на, интересующий вас, спутник. Или вас терзают сомнения, относительно возможности его приёма, не утруждайте себя вычислениями. Гораздо легче просто позвонить в компанию “Сарсат” и получить всю необходимую вам информацию. В 99% звонков мы можем предоставить расширенный комментарий и ответ по возможности приёма по телефону. В крайнем случае – вызовите специалиста, он оперативно подъедет и проведёт замер.

Статья Спутниковое телевидение – за что мы его любим
Статья Спутниковое телевидение популярное и удобное
Статья Спутниковое телевидение в России
В раздел Комплекты спутникового ТВ

с вашего сайта.

Определение направления на спутник по солнцу

В наше время, все большее количество людей устанавливает спутниковое телевидение. Триколор ТВ, Телекарта, НТВ ПЛЮС, Радуга ТВ – все эти операторы могут предложить картинку хорошего качества. Но не перестают поступать вопросы касаемо места установки антенны. Самый встречающийся вопрос – это возможность приема какого-то определенного спутникового оператора.

Довольно часто люди, подумывая об установке спутниковой антенны, задаются вопросом – возможна ли у них установка спутниковой тарелки? Конечно же, проще всего будет проконсультироваться со специалистом. Но как мы знаем, люди достаточно любопытны и нередко клиенты стараются перед заказом попробовать самостоятельно определить направление на спутник. В данной статье мы постараемся им в этом помочь.

Для начала стоит знать, что солнце встает на востоке, а садится на западе. Далее найдите в приведенной таблице интересующий Вас спутник и посмотрите, в какое время солнце находится примерно в той же позиции, что и необходимый спутник. Подождите этого времени и найдите на небе солнце. Вот примерно в этой позиции, а может быть даже чуть ниже или выше, по вертикали, находится спутник желаемого спутникового оператора. А спутниковую тарелку нужно направить точно на спутник. Это направление ни в коем случае не должно быть загорожено деревьями, высотными домами и др.

Надо знать, что чем ближе находится спутник к югу, тем выше расположен он над линией горизонта, ну а чем дальше к западу или востоку, то тем ниже он расположен.

Из этого следует, что установка оборудования на более высокий спутник, осуществляется намного легче, чем установка оборудования на более низкий спутник, из-за множества преград: деревьев, домов, различных сооружений.

Ну а если Вы не в силах определить самостоятельно направление на спутник, или Вы просто не желаете с этим возиться, то не утруждайте себя различными вычислениями. Намного легче позвонить в нашу компанию по короткому телефону и получить необходимую информацию. Вы получите достаточно расширенный ответ на Ваш вопрос. Ну, или же можно вызвать специалиста, который оперативно сделает все необходимые замеры, и если это возможно сразу произведет установку.

Все публикации

Настройка спутниковой антенны, сразу на все спутники.





Как вы наверное знайте, настройка спутниковой антенны процесс не из легких.

Можно конечно вызвать специалистов и за хорошие деньги они все сделают.

Но, друзья, любитель сателлит телевидения должен уметь и сам все сделать, ради творческого удовлетворения.

А как же иначе!

Каждое умение добавит  к себе уважение … я это могу и я это сделал!

И так будем развивать тему, настройка спутниковой антенны.

На сегодняшний день существует более 150 спутников на геостационарной орбите вокруг земного шара, которые передают цифровое спутниковое телевидение, радио, Интернет.

На самом деле их гораздо больше, шпионские, чисто для связи, и такие про которые знает только тот, кто запустил и устанавливал начинку.

Летают, ну и пусть летает железка х…а! 😉

Каждый спутник на борту имеет определенное количество транспондеров, которые, работают на разных частотах. Как вы все знайте для спутникового приема на вашу антенну есть С-диапазон, Ку-диапазона и Ka-диапазон.

Ну и что с  «С, Ку, Ka» делать если не могу найти спутник?

Имей в виду что все имеющийся спутники, которые дружно стоят на своих орбитах, не сможешь настроить и смотреть по одной весомой причине…

Может бить так что ваша местность, в которой будите производить установку спутниковой антенны, в зону покрытия данного спутника ну не как не попадает.

Так что с начала надо будет определиться, что и где.

Для начала вы должны определиться, на какой все-таки спутник вы будете настраивать вашу тарелку, и какие частоты транспондеров ему принадлежат.
Как узнать, какие, вообще, есть спутники? Смотри в низу  таблицу и там найдешь подходящий спутник.

Но нам надо и настроить саму антенну и в этом нам поможет хорошая программа.

«Satellite Antenna Alignment»

Она предназначена для расчета углов, необходимых при установке спутниковой антенны. Рассчитываются азимут и угол места (элевация) для каждого спутника.

Основное отличие от подобных программ — возможность произвести расчет сразу на все спутники. Таким образом складывается ясная картина о том, какие спутники физически видны с места установки антенны, а какие нет.

Следует помнить, что в данной программе расчет производится теоретический, по формулам, и в реальных условиях при установке антенны надо учитывать еще множество факторов, такие как различные препятствия (здания, деревья), рельеф местности, высота над уровнем моря, направленность транспондеров, поляризация и т.п.

Но тем не менее эта программа позволит вам оценить положение дел точно.

Полученный расчет можно сохранить в текстовый файл, скопировать в буфер обмена Windows, или сразу вывести на принтер. Имеется возможность запоминать перечень мест для которых производился расчет. В последствии вам уже не надо будет вводить координаты этих мест повторно, просто выберите их из таблицы.

Работу с программой нужно начать с занесения географических координат вашей точки установки спутниковой антенны.
Это можно сделать в картах от GOOGLE. Если вам известны координаты, просто введите их в поисковую строку

Способ получения координат в новых и классических Google Картах различается. Также обратите внимание, что узнать координаты при помощи смартфона или планшета нельзя.
Новый интерфейс

Нажмите на нужный участок карты правой кнопкой мыши. Выберите в меню пункт Что тут находится?
Под поисковой строкой появится панель с координатами.

Классический интерфейс

Откройте Google Карты. Нажмите на нужный участок карты правой кнопкой мыши. Выберите в меню пункт Что тут находится?
Координаты отобразятся в поисковой строке (в верхней части страницы)

И так с своими координатами успешно разобрались.

Дальше введите ваши координаты в разделе «Координаты места установки антенны». Северная широта — «N», южная широта — «S». Аналогично, восточная долгота — «E», западная долгота — «W». После того, как координаты будут введены, в левой части в таблице вы получите расчет углов на все спутники сразу.

Рассчитывается азимут и угол подъема антенны (угол места). Полученный азимут — это направление на спутник в градусах от направления на север по часовой стрелке.

Угол места является углом (в градусах) между направлением сигнала со спутника и касательной плоскости к поверхности земли в точке вашего приема.

Если угол места отрицательный, значит спутник скрыт за горизонтом и прием сигнала с него в принципе не возможен. Таким образом, с вашей точки наблюдения теоретически видны спутники, у которых угол места является положительной величиной.

Зная азимут вы можете быстро сориентироваться и определить направление на спутник, определить преграды на пути направления антенны (соседние дома, деревья).

Как уже было сказано выше, программа оперирует абсолютными величинами и рассчитывает все по формулам. Таким образом, полученный азимут, это угол относительно абсолютного севера, а не от того что может показывать ваш компас, т.к.

Однако, компас — вещь очень не постоянная, особенно в городских условиях. Уж лучше ориентироваться по солнцу. 🙂

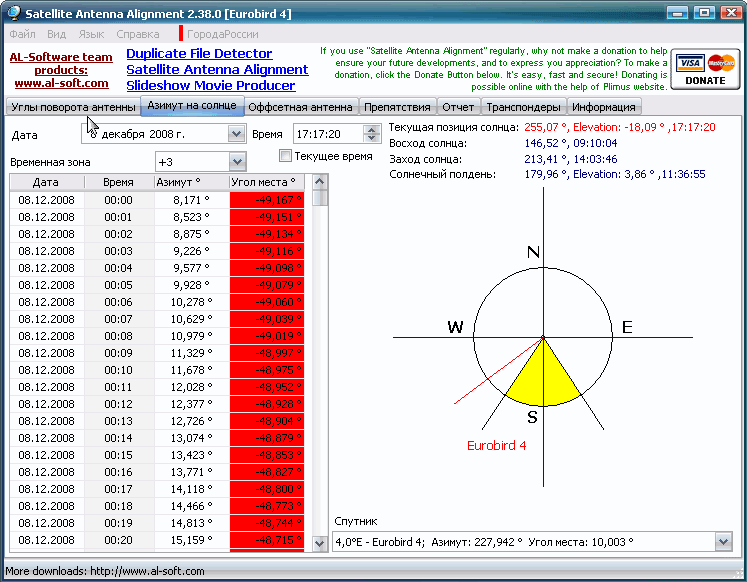

Дополнительно в программе реализован расчет азимута на солнце, и теперь вы можете обойтись без компаса!

Расчет производится для точки, географические координаты которой вы задавали для расчета азимута на спутники. Высота над уровнем моря считается равной 0 метров. Вы можете указать дату (по умолчанию берется текущая дата) и произвести расчет движения солнца с дискретностью в одну минуту.

Результаты расчета выводятся в таблице в левой части. Для солнца рассчитывается как азимут, так и угол места в текущий момент времени.

Таким образом, это дает вам возможность при установке антенны обойтись совсем без компаса. Сначала определите азимут на нужный вам спутник. Затем произведите расчет азимута на солнце на день, в который вы планируете устанавливать антенну.

Найдите в таблице азимут солнца наиболее равный азимуту на спутник, и вы получите время (и дату), когда солнце будет в той же стороне что и спутник. В нужный момент времени поворачиваем антенну прямо на солнце, азимут солнца в этот момент совпадает с азимутом спутника.

Или просто отмечаем это положение, антенну повернете позднее. При расчете не забудьте указать вашу временную зону (Москва +3 часа от Гринвича).

Дополнительно программа расчитывает азимут восхода и захода солнца, а также время и угол места, когда солнце находится строго на юге.

В программе не учитывается переход на летнее время! Поэтому для летнего времени нужно прибавлять +1 час к полученным результатам расчета азимута на солнце.

Программа рисует простенькую схемку, отображающую стороны горизонта. Желтым сектором обозначается световой день, восточная его часть — это восход солнца, западная часть — заход солнца. На этой же схеме можно схематически отобразить направление на нужный вам спутник.

Выберите спутник в выпадающем списке, направление на него (азимут) рисуется красной линией. Если угол места на спутник отрицательный, то красная линия не рисуется (спутник не виден).

В настоящее время широко распространены офсетные спутниковые антенны. Такая антенна стоя строго вертикально уже имеет некоторый угол подъема (~20-25 градусов).

Вы можете ввести размеры вашей офсетной антенны (высоту и ширину) и программа рассчитает точный угол подъема для этой антенны. Расчет производится только для антенн, у которых высота больше ширины. Размеры антенны вводите в миллиметрах.

Здесь же будет показан угол подъема на выбранный вами спутник, и угол, на который нужно реально установить антенну (в градусах от плоскости земли)

ПОСЛЕДНЯЯ версия «Satellite Antenna Alignment» (2014.года) забираем: saa_setup



Советую Вам почитать лучшие статьи моего блога:
*Телевизор с встроенным спутниковым ресивером (стандарт DVB-S2).
*Как раздавать wi-fi другим без роутера.
*Apple TV и бесплатный просмотр почти всех спутниковых каналов.
*CI+ модуль условного доступа.
*Роутер или TP-Link TL-WR340G / TL-WR340GD.
*Многообещающая модель Openbox SX6 HD.



Карты с зонами покрытия спутников можно посмотреть на сайте www.lyngsat-maps.com. На рисунке ниже изображен пример карты с зоной покрытия для спутника Hot Bird 7a на 13.0°E







Распространите эту статью без промедления! СПАСИБО!

Как самостоятельно настроить спутниковую антенну. Окончание

Здравствуйте уважаемые читатели сайта sesaga.ru. Сегодня мы продолжаем тему, начатую в первом посту. Итак, все расчетные данные у нас есть, антенна собрана согласно инструкции и, уже установленная на кронштейн, ждет своего звездного часа. На всякий случай нашел в интернете чертеж.

Теперь нам надо подготовить кабель и подключить ресивер. Начнем с кабеля.

Одеваем на кабель F-коннектор.

Соединяются между собой ресивер и конвертер коаксиальным кабелем, на концах которого устанавливаются специальные разъемы, называемые F- коннекторами. Как правильно разделать кабель и установить на него F-коннектор смотрите на фото.

Отступаем от края кабеля 1,5 сантиметра, делаем круговой надрез, и снимаем верхний слой изоляции, должно получиться как на рисунке (2). Здесь мы видим два слоя экрана. Вначале отгибаем назад слой из проводов, а затем из фольги, рисунок (3). Теперь от края отступаем около одного сантиметра и делаем круговой надрез на защитном слое. Аккуратно его снимаем, оголяя центральную жилу как на рисунке (4). Берем F-коннектор, и по часовой стрелке накручиваем его на кабель. Будьте внимательны, следите за тем, чтобы ни один волосок или фольга экрана не касались центральной жилы. Должно получиться как на рисунке ниже.

Теперь соединяем. Один конец кабеля подключаем к конвертеру антенны, другой на вход «LNB IN» задней панели ресивера. Подключаем ресивер к телевизору кабелем, идущим в комплекте, согласно инструкции на ресивер. Только теперь их можно включать в розетку. У ресивера, возможно, придется на задней панели включить тумблер. На рисунке он выделен прямоугольником.

Cпособы подключения выхода ресивера с входом телевизора.

Существует два способа подключения выхода ресивера с входом телевизора.

Первый, так называемый – высокочастотный, для соединения которого используется обычный коаксиальный антенный кабель, подключаемый на выход «RF OUT» ресивера и в антенный вход телевизора. На рисунке такое соединение выделено прямоугольником.

Затем на телевизоре запускаем функцию автоматического поиска каналов для сканирования диапазона частот, и по окончании на экране должно появиться меню ресивера.

Второй способ называют низкочастотным, для реализации которого используют кабель, имеющий разъемы типа «SCART» или «тюльпан».
Переводим телевизор в режим «видео» кнопкой «A/V» на пульте дистанционного управления, и если все сделано правильно, то на экране должно появиться меню ресивера. На рисунке, как раз, реализован этот способ подключения типа «SCART-SCART», где выход «TV» ресивера соединяется с любым из входов «AV1 или AV2» телевизора. Это, то же самое, если бы Вы подключали DVD-проигрыватель к телевизору.

Настройка ресивера для поиска сигнала со спутника.

Если Вы включаете ресивер первый раз, то на экране появится мастер настройки. Надо со всем соглашаться, а вот в конце на его предложение начать поиск каналов, нажимаем «Нет», так как он все равно ничего не найдет, антенна ведь не настроена. Нажимаем несколько раз кнопку «EXIT» на пульте дистанционного управления (ПДУ) ресивера, пока он не выйдет из мастера настройки.

Весь процесс я буду показывать на примере спутникового ресивера DRE7300 предназначенного для приема каналов пакета «ТриколорТВ». Меню стандартное для всех ресиверов, и отличие может быть незначительное лишь в дизайне, или некоторые пункты меню могут называться по — другому.

Теперь нам надо зайти в главное меню, для этого жмем кнопку «MENU» на пульте дистанционного управления (ПДУ) ресивера. Далее все время будем работать только с ПДУ ресивера. Здесь мы опускаемся до пункта «НАСТРОЙКА” и жмем «ОК». Если у Вас спросят «PIN», введите четыре нуля.

В окне «НАСТРОЙКА» опускаемся до подпункта «РУЧНОЙ ПОИСК» и жмем «ОК».

Вот с помощью этого окна будем настраивать антенну. Если Вы приобрели готовый комплект, то значения, выставленные по умолчанию, не меняются, как правило, провайдер и производитель об этом позаботились, и все параметры уже «зашиты» в ресивер.
Здесь нас интересует правый нижний угол, в котором видны две шкалы настройки, я их обвел белым прямоугольником. Естественно, пока они пусты и проценты стоят по нулям, так как антенна еще не настроена.

Верхняя шкала показывает уровень сигнала со спутника, а вторая его качество. И только тогда, когда обе шкалы будут показывать проценты, мы на правильном пути, иначе, показывать вообще ничего не будет.

Не будем вдаваться в подробности, что такое поляризация, скорость потока и т. д., об этом я расскажу, кому интересно, в следующих постах. Наша основная задача настроиться на спутник и смотреть спутниковое телевидение.

Методика настройки спутниковой антенны на спутник.

Итак, еще раз проверяем все соединения, иначе «крутить» будете тарелку не один день. Проверено!!! Затяните гайки, регулирующие перемещение антенны по вертикали и горизонтали таким образом, чтобы она с некоторым усилием перемещалась вверх-вниз и вправо-влево, а без приложения усилия оставалась бы неподвижной.

1. Первая, или грубая настройка спутниковой антенны.

Настраивать лучше всего по Солнцу. Ждем время совмещения спутника и Солнца указанное программой, в моем случае 13.51, а когда это произошло, направляем тарелку на диск Солнца таким образом, чтобы конвертер встал посередине диска. Если погода пасмурная, или, ждать солнышка нет сил, берем компас, и, по азимуту, указанному программой, находим направление на спутник. Разворачиваем антенну так, чтобы конвертер смотрел в точку на горизонте указанную стрелкой компаса. Все, первый пристрел сделан.

Теперь берем тонкий маркер или фломастер и наносим длинную риску на зажим крепления и трубу кронштейна как на рисунке. Делаем еще дополнительно две риски уже на самой трубе кронштейна, отступая от центральной с лева и с права по 5-7мм. Если пристрел был сделан по компасу, то отступы желательно сделать около одного сантиметра.

Риски нужны для того, чтобы если в процессе настройки Вы собьетесь, устанете или Вас срочно вызвали на работу, то в любое удобное время Вы сможете начать поиск из исходного положения, не делая больше никаких замеров. Вот как раз за это отвечает центральная риска, а за боковыми искать бесполезно, там нашего спутника нет.

Исходное положение – тарелка направлена вверх до упора. От центральной риски, допустим вправо, сдвигаем тарелку на 1мм, и начинаем ее медленно опускать с промежутками около 5мм. После каждого промежутка делаем остановку на 2-3 секунды. Так как ресивер у нас цифровой, то остановки нужны ему для обработки сигнала. Если Вы опустились вниз до упора, а на шкале так и не появился уровень сигнала, поднимаем тарелку вверх, сдвигаем на 1мм вправо, и начинаем ее опускать до появления сигнала или до упора вниз.

Делаем именно так, и в такой последовательности как я пишу. И, самое главное, не надо торопиться. Все получится.
Имейте в виду, что уровень сигнала на шкале в момент настройки мгновенно появляется и мгновенно исчезает. Поэтому будьте внимательны. Это особенно касается тех, кто настраивает спутниковую антенну первый раз. А если Вы настраиваете с помощником, который должен стоять у телевизора и кричать о появлении сигнала, пусть даже моргает через раз.

Допустим, Вы дошли до правой риски, а шкала молчит, ну не хочет она, чтобы мы сегодня смотрели спутниковое телевидение, или Ваш помощник все-таки «проморгал» появление сигнала.
Тогда можем возвратиться к исходной центральной риске, и уже от нее пойти влево, а можно постепенно вернуться к ней, т.е. от правой риски возвращаемся назад к центральной, продолжая искать спутник, а заодно перепроверяем себя. Теперь, Вы дошли до левой риски, а сигнала по-прежнему нет, опять возвращаемся к центральной риске, продолжая поиск. Значит, Вы, где то ошибаетесь или торопитесь. И запомните, заходить за крайние риски смысла нет, нашего спутника там нет. Не повторяйте чужих ошибок!

О, чудо, на шкале появился уровень сигнала, о чем помощник заорал так, что штукатурка посыпалась и балкон задрожал. Все! Первую, грубую настройку Вы сделали. Можно перевести дыхание, съесть шникерс и выпить чашечку кофа.

2. Точная настройка спутниковой антенны.

Теперь из этого положения будем производить окончательную настройку антенны. Для этого возьмитесь пальцами рук за бока тарелки в средней части, и слегка начните гнуть ее по горизонтали влево или вправо, следя за уровнем сигнала, определяя его максимальное значение по двум шкалам. Передвигаем тарелку в то место, где сигнал максимальный, но уже держась за ее крепление.

Делаем все то же самое, но уже слегка гнем тарелку по вертикали, держась за штангу, на которой установлен конвертер. Таким образом, перемещая тарелку в двух плоскостях, мы находим ее оптимальное положение.

Дополнительно возможно на пару-тройку процентов поднять сигнал, если на несколько градусов повернуть конвертер по, или против часовой стрелки, предварительно ослабив крепления держателя конвертера.

Двигать его к зеркалу не рекомендуется, так как изменится угол места, и все настройки придется производить заново. Но, как правило, если угол поворота конвертера выставлен правильно, крутить его не надо, так как прироста сигнала Вы все равно не получите. Кто забыл, что такое угол места и угол поворота конвертера, вспоминайте первую часть.

Добившись максимального значения сигнала, аккуратно затяните крепежные гайки, которые регулируют перемещение тарелки по вертикали. Постоянно следите за показаниями индикаторов настройки. Если уровень упал, придется открутить гайки и заново подстроить вертикальное положение.

Теперь затягиваем крепежные гайки, регулирующие горизонтальное положение тарелки следующим образом: вначале на один оборот затягиваем, например, левую гайку, а затем правую, и так далее.
Если уровень сигнала начал подать, аккуратно, на пол оборота открутите гайку, которую крутили в этот момент, и начинайте затягивать противоположную до тех пор, пока сигнал не вернется в первоначальное значение. В общем, добейтесь, чтобы, когда тарелка была закреплена, уровень сигнала остался на том же уровне как до затяжки гаек.

Производим поиск каналов.

Все. Антенна у нас настроена. Теперь осталось только произвести поиск каналов на ресивере. Для этого несколько раз нажимаем кнопку «EXIT», пока не выйдем в «ГЛАВНОЕ МЕНЮ».

Поднимаемся до подпункта «ПОИСК КАНАЛОВ ТРИКОЛОР ТВ» и Жмем «OK». Ресивер произведет поиск каналов, а когда он закончит, то Вам будет предложено сохранить их, что Вы разумеется и сделаете. Приятного просмотра.
Удачи!

Спасибо Альяно за ценный ресурс http://www.alyno.ru.

Настройка спутниковой антенны НТВ Плюс — самостоятельная и с мастером, цены

Этап 3. Настройка спутниковой тарелки

Работу выполняем с помощью прибора для настройки или приставки. Во втором случае приставку рекомендуется настроить заранее, допустим при покупке комплекта в магазине, либо у знакомых, где уже работает НТВ плюс. Настроить программы можно в ручном или автоматическом поиске. В рекомендованной оператором приставке все настройки уже заложены в меню, вам потребуется только выбрать автоматический режим, ресивер все выполнит самостоятельно. В ручном поиске вводим параметры:

  • Спутник Eultesat W4/Express AMU1.
  • Настройки конвертора: частота верхнего/нижнего гетеродина 10750МГц.
  • Для поиска используем транспондер: 11785 R, скорость потока 27500, коррекция ошибок 3/4.
  • 22KHz должно быть включено для подачи питания на конвертор.
  • Активируем функцию сетевого поиска для поиска всего списка каналов.

Каналы настроены, переходим в меню "Поиск каналов". На экране появятся две шкалы: уровень и качество приема. Для работы спутника потребуется добиться заполнения двух шкал не менее, чем на 70%. Операцию по настройке антенны проводим в ясную, безветренную погоду, по возможности в полдень, когда можно использовать солнце для дополнительного ориентира.

Порядок настройки НТВ плюс на спутник

  • Направляем тарелку в сектор приёма спутника (ориентируемся по солнцу, антеннам соседей).
  • Выставляем антенну вертикально (для Москвы/МО), по максимуму вверх.
  • Начинаем медленно поворачивать антенну на 1-2мм, ждем пару секунд, смотрим на шкалы сигнала на экране; повторяем процедуру до начала заполнения шкал.
  • Когда шкалы начнут заполнятся, переходим к процедуре точной подстройки, пока не добьемся 70% заполнения.
  • Прочно фиксируем, затягиваем болты.
  • Все работы проводим медленно, так как ресивер реагирует с опозданием, можно упустить момент.

Вызвать мастера

Когда систему отладить не получается или появились проблемы с эксплуатацией спутника, то сервис по ремонту и настройке восстановит просмотр каналов.

Услуги мастера понадобятся, если:

  • На экране появилась надпись "нет сигнала".
  • Искажение звука и картинки.
  • Не удалось настроить систему самостоятельно.
  • Сигнал нестабилен: то есть, то нет.
  • Облачность, дождь, снегопад ухудшают приём.

Стоимость настройки антенны НТВ плюс 2500 ₽ без дополнительных наценок и доплат за работы! Связь с монтажной бригадой +79629633108.

В ходе ремонтых работ могут потребоваться следующие расходные материалы:

  • Конвертор с 1 выходом — 490 ₽.
  • Коаксиальный кабель — по 35 ₽ за метр.
  • Антенна 0.6м —1200 ₽ (при деформации зеркала из-за урагана или шторма).

Все наши мастера имеют профильное техническое образование, опыт в сфере монтажа и наладки телекоммуникационного оборудования. Компания "Спектр ТВ" предоставляет качественный сервис за небольшую оплату. На все работы предоставляется гарантия.




  • СЕРГЕЙ
  • В компании с 2004 г. Специализация: спутниковое и эфирное телевидение, интернет, сотовая, молниезащита.




  • ДЕНИС
  • В компании с 2012 г. Специализация: спутниковое и эфирное телевидение, интернет, сотовая связь.




  • КОНСТАНТИН
  • В компании с 2018 г. Специализация: ремонт, настройка, установка систем спутникового и эфирного ТВ.

Dish Network HDTV и настройка спутниковой антенны

Перед тем, как вы начнете установку спутникового HDTV, вам необходимо определить, где лучше всего установить вашу новую спутниковую антенну. Для наилучшего приема вам необходимо иметь беспрепятственный вид на южное небо. Блюдо можно установить на крыше, сбоку от дома, на крыльце или даже во дворе - где бы вы ни решили разместить его, убедитесь, что вы получаете хороший сигнал для своего ящика.

Если вы живете в квартире или кондоминиуме или у вас есть строгая ассоциация домовладельцев, установка тарелки может оказаться сложной задачей.Вам может потребоваться разрешение для установки спутниковой антенны снаружи вашего дома, но получить это разрешение не составит труда, так как спутниковые антенны сейчас повсюду.

После того, как вы установили тарелку, следующим шагом будет проложить кабель от тарелки к тем местам в вашем доме, где расположены приемники спутникового телевидения. Если у вас особенно большой дом, это может занять некоторое время, но наберитесь терпения. Спутник тарелки определенно стоит подождать!

После того, как кабель был установлен, он присоединяется к приемникам, а затем приемники подключаются к вашим телевизорам.И последнее, но не менее важное: антенна направлена ​​на спутник Dish Network для получения правильного азимута (направления), наклона (поворота) и возвышения (угла). Это делается с помощью индикатора высоты на антенне, компаса и измерителя мощности сигнала из экранного меню сети антенн для точной настройки антенны для максимального приема.

Будьте осторожны, когда будете проходить этот этап, так как здесь на карту поставлен ваш прием. Вы не захотите пролететь мимо этих ступенек и жить с медперсоналом для вашего телевизора.

Система спутникового телевидения HDTV состоит из следующего:

a) Тарелка спутникового телевидения. Это устройство, которое улавливает сигнал, переданный со спутника Dish Network.

б) Преобразователь LNB (малошумящий блок). Это усиливает и преобразует сигнал спутникового телевидения и отправляет его на приемник.

в) Ресивер спутникового ТВ. Эта маленькая коробочка обрабатывает сигнал спутникового телевидения и отправляет его на телевизор.

При заказе услуги спутникового телевидения в Dish Network все необходимое оборудование для просмотра спутникового телевидения абсолютно бесплатно.Установка систем в четырех комнатах вашего дома также бесплатна. Установщик даже покажет вам, как работать с вашей системой, и ответит на любые ваши вопросы.

Сеть тарелок HDTV использует преимущества технологически продвинутого спутника на стационарной орбите над Землей для передачи теле- и аудиопрограмм. Этот тип орбиты позволяет спутнику удерживать ориентацию в одном месте на поверхности Земли. Как только спутниковая антенна наведена на спутник, все готово.Вы будете рады узнать, что антенна не должна двигаться, чтобы следовать за спутником.

Единственным недостатком является то, что сильный дождь, снег или облачный покров могут блокировать спутниковый сигнал, что может нарушить работу вашего программного обеспечения. Направив спутниковую антенну на получение наиболее сильного сигнала во время установки, вы можете предотвратить прерывание сигнала дождем и снегом. Ваш сервис вернется после того, как уйдут плохие погодные условия.

Есть также природные условия, которые случаются дважды в год, о которых вам следует знать.Солнце перемещается в позицию позади спутника Dish Network, когда вращается вокруг Земли. Точное время года, когда это происходит, варьируется в зависимости от местоположения, но это ближе к началу весны и снова к началу осени. Период солнечных помех длится несколько минут примерно в одно и то же время каждый день в течение нескольких дней весной и осенью, поэтому не беспокойтесь, когда это произойдет.

Это неизбежное стихийное явление для всего телевидения с использованием спутников и оказывает неблагоприятное воздействие на многих поставщиков программ.В течение этого периода вы не сможете смотреть программы в сети Dish Network, но не паникуйте, если это произойдет. Как только солнце переместится из-за спутника, программы снова появятся, и вы снова сможете наслаждаться своими программами.

Dish Network включает 350 каналов спутникового телевидения, включая киноканалы, спортивные пакеты, спутниковые радиоканалы Sirius, новостные каналы, погодные каналы, игровые каналы, фильмы с оплатой за просмотр и специальные мероприятия.

Наведение тарелки Ku с использованием Солнца, а не компаса

Не совсем.Эффект параллакса возникает потому, что спутники находятся всего в 23000 миль по сравнению с Солнцем на 93000000 миль (и небесный экватор находится на бесконечности, но 93000000 миль достаточно далеко, чтобы игнорировать это для наших целей), и потому что вы не на экваторе. (если вы НЕ НАХОДИТЕСЬ на экваторе.)

Примерно с 40 градусов северной широты солнце отслеживает спутниковую дугу примерно в первую неделю марта и первую неделю октября. Вы можете рассчитать точное время для вашего местоположения и даже для ширины луча вашей антенны с помощью Sun Outage Calculator.


Сайт, на который Джим дал ссылку, - это система / калькулятор, которую я использую и рекомендую.

Если вы хотите оценить свой сайт на предмет наилучшего возможного места для установки тарелки, это инструмент, который вам необходимо использовать. Другие методы работают, но этот предоставляет установщику (вам) прямую визуальную обратную связь относительно любых препятствий LOS. Вы можете воочию увидеть, где находится спутник в небе, а не предполагать, что расчеты верны. Это надежный метод определения оптимального места установки.

Онлайн-калькуляторы не учитывают и не могут учитывать вашу специфику.Деревья, столбы, здания и т. Д. В этих калькуляторах не учитываются. Использование положения солнца на небе, когда солнце находится на одной линии со спутником на орбите, является наиболее эффективным методом определения местоположения спутника и определения наличия каких-либо препятствий для LOS.

Солнечное выравнивание происходит только два раза в год (в начале марта и в октябре). Это несколько ограничительно, но каждый раз это происходит в течение нескольких дней, поэтому обычно у вас будет много возможностей оценить место установки.

Я не думаю, что это особенно хороший инструмент для настройки антенны и приема спутникового сигнала. Это только даст вам общее представление о том, с чего начать прицеливание, но для точной настройки требуется гораздо больше тонкости. Вы должны полагаться на угловые калькуляторы, чтобы правильно установить углы антенны и двигателя с самого начала, затем вы должны полагаться на качество сигнала, регистрируемое вашим измерителем сигнала IRD и, в частности, измерителем КАЧЕСТВА. С этого момента все дело в терпении и настойчивости.

До весеннего выравнивания по Солнцу остается пара месяцев, но сейчас хорошее время, чтобы вернуться к этой теме, чтобы люди могли подготовиться к ней должным образом. Вам необходимо ознакомиться с калькулятором отключения солнечной энергии и как заполнять пробелы. Затем вам нужно выбрать лучшие места на вашем участке для установки тарелок. Когда наступит время выравнивания по солнечному свету, вы сможете оценить каждое из выбранных вами заранее участков и выбрать лучший на основе истинных свойств LOS.

Это отличный инструмент, так как он не только служит своей цели для решения проблем с выравниванием, но и дает вам действительно хорошее представление о том, где находится каждый спутник в небе. Вы будете удивлены, где на самом деле находятся спутники (насколько высоко) в небе. Это действительно откроет вам глаза и предоставит вам очень ценную информацию.

При использовании калькулятора обязательно выбирайте время ЛОКАЛЬНОГО ПК (персонального компьютера), при условии, что время на вашем ПК установлено точно. Это избавит от необходимости вносить поправки во время и расчеты, которые могут сбивать с толку.

Мне пришлось использовать этот солнечный калькулятор, чтобы определить местоположение Hispasat @ 30W, так как этот спутник находился невысоко над моим восточным горизонтом. На участке моего соседа росли высокие тополиные деревья, в которые мне пришлось целиться между ними. Этот калькулятор помог мне найти лучшую позицию для установки моей антенны, чтобы она могла пролегать через деревья и улавливать сигнал этого спутника.

Я рекомендую приступить к исследованию этого вопроса сейчас, чтобы вы были готовы, когда произойдет фактическое выравнивание Солнца.Особенно, если вам нужно бороться с множеством деревьев или построек. Вы можете установить антенну с фиксированной точкой или моторизованную антенну так, чтобы ловить практически все спутники, если вы используете этот инструмент. Очевидно, что для этого ваше блюдо или блюда, возможно, должны находиться подальше от вашего дома, и иногда на вашем участке может не оказаться места, которое подходило бы. Но, по крайней мере, вы сможете понять, почему.

RADAR

Советы по наведению антенны с сильным спутниковым сигналом, чтобы получить более 60 уровней мощности - Sadoun Sales International

Советы по наведению антенны с сильным спутниковым сигналом

Общее обследование местности для получения хорошего спутникового сигнала:

Спутниковая антенна должна быть направленным прямо на спутник и НИКАКИХ препятствий между ними. Это означает НЕТ деревьев и НИКАКИХ построек. Примите во внимание будущий рост деревьев, реконструкцию или пристройку дома и новое строительство в вашем районе. Спутниковый сигнал НЕ ПРОХОДИТ через листья или ветви.

Используйте - калькулятор угла обзора со спутника , чтобы определить правильные углы наведения антенны.

Поиск прямой видимости:

Купите себе хороший компас , лучшее, что вы можете себе позволить.Проверьте «Азимут» и «Высота» для вашего местоположения здесь! Найдите на своем участке хотя бы одно место, откуда видно спутник. Есть ли у вас хотя бы один вид на спутник? Помните, что между тарелкой и спутником не должно быть деревьев, листьев или построек. Если ответ отрицательный, возможно, ваш сайт не подходит для установки спутниковой системы.

Если ответ МОЖЕТ БЫТЬ, вы можете обратиться к местному дилеру цифровых спутников для получения информации о том, чтобы профессиональный установщик провел тщательное обследование объекта. Если ответ ДА, ваш сайт должен быть подходящим для установки системы. Переходите к следующему разделу этих инструкций.

Где находится спутник Galaxy 19 (97W)?

Это направление спутника всегда южнее Техаса. Это означает, что если вы живете во Флориде, вы должны иметь прямую видимость на юго-запад; если вы живете в Калифорнии, у вас должна быть четкая линия на юго-восток. В зависимости от того, где вы живете, спутник будет находиться под углом возвышения от 30 до 60 градусов.Южные штаты указывают больше на 60 градусов; северные штаты указывают больше на 30 градусов. Используйте калькулятор угла обзора , чтобы определить высоту и азимут вашей антенны.

LNBF Наклон поляризации (перекос):

Ваш LNB отмечен этикеткой, указывающей на наклон поляризации. Информация о смещении полярности вашего локального LNB зависит от местоположения. Если вы находитесь в Хьюстоне, TX, ваша поляризация LNB должна быть установлена ​​на 0 градусов. Но если вы находитесь на побережье Калифорнии, ваша поляризация LNB может достигать минус 30 градусов (вращение по часовой стрелке). А если вы находитесь в штате Мэн, ваша поляризация LNB может достигать плюс 30 градусов (вращение против часовой стрелки.

Увеличение угла наведения антенны и регулировка полярности LNB значительно улучшит качество вашего спутникового сигнала. При настройке LNBF) , убедитесь, что вы не оставили этот удерживающий кронштейн LNBF незакрепленным

LNBF не подберет спутник, если кронштейн ослаблен, и он немного смещен.Наконец, думая о градусах, помните, что 30 градусов - это примерно 5 минут на часах. Не поворачивайте конвертер слишком сильно! Убедитесь, что стойка или трехмачтовая сборка установлена ​​вертикально по вертикали.

Проверьте с помощью углового искателя или уровня. Если штанга или трехмачтовая мачта не вертикальны, ваш азимут и высота не будут точными и вызовут трудности при наведении антенны. Кроме того, если вы используете опору на столб, убедитесь, что вы залили достаточную опору, которая обеспечит надлежащий балласт. Столб с недостаточным балластом со временем наклонится, что приведет к потере спутникового сигнала.

Крепление должно быть очень прочным и не должно раскачиваться. Вы должны использовать как минимум 4 стягивающих винта (подходящего размера для вашей установки) в основание крепления, по одному на каждом углу. При наведении спутниковой антенны подождите 5-10 секунд между любыми движениями антенны.

Это позволяет приемнику завершить сканирование спутникового сигнала и зафиксировать его, показывая, что вы нашли сигнал.Разумный уровень спутникового сигнала составляет от 50 до 80. Если он ниже этого диапазона, вы либо указываете на объект (например, деревья, кусты или строения), либо указываете выше или ниже спутника.

Положение установки спутниковой антенны должно иметь свободный угол обзора спутника, который вы пытаетесь принять. В пределах 2 градусов влево или вправо есть другие спутники, которые могут использовать ту же частоту.Это обеспечит надежное считывание мощности спутникового сигнала, но не обеспечит качество сигнала или блокировку сигнала. Если у вас высокие показания силы, но вы не можете зафиксировать их, попробуйте немного повернуть тарелку вправо или влево.

Когда вы пытаетесь установить спутниковую тарелку в густо лесистой местности или в зоне с большим количеством искусственных препятствий, это помогает понять, как на самом деле работает наведение антенны. Распространенное заблуждение состоит в том, что тарелка направлена ​​«прямо» на спутник. Это не относится к большинству дизайнов посуды.

Кажущаяся высота антенны на 15 или более градусов ниже, чем это фактическое окно приема. Взгляните на эту диаграмму…. это легче увидеть, чем объяснить… .. Если вы выполните описанные выше шаги правильно, ваши шансы на успешную установку составляют 99,9%. и вы пытаетесь навести антенну, чтобы приемник ждал около 3-5 секунд после того, как он зафиксирует правильный спутниковый сигнал, прежде чем он зарегистрируется на измерителе сигнала приемника на экране наведения антенны на вашем телевизоре.

Перемещайте антенну очень маленькими шагами (каждый раз на 2 градуса восточной или западной стороны, пока вы не найдете сигнал, а затем на 1 градус до пикового сигнала). Если вы перемещаете наведение антенны слишком быстро и не делаете паузу между движениями, вы можете пропустить сигнал до того, как приемник сообщит вам, что вы принимаете сигнал.

Наведение антенны

Если вы используете измеритель сигнала , вы можете подключить его к системе прямо на антенне, и он немедленно реагирует на спутниковый сигнал, что значительно упрощает наведение антенны.Вам не нужно больше никого помогать, если вы используете измеритель на тарелке.

Сравните мощность и качество спутникового сигнала. Нулевое качество и нулевое качество:

. Если это симптом, с которым вы столкнулись, значит, приемник в настоящее время не принимает спутниковый сигнал от антенны. Проверьте все соединения между приемником и спутниковой тарелкой. Убедитесь, что все они вставлены в нужное место и плотно прилегают.

Одной из наиболее распространенных проблем с подключением является то, что кабель, идущий от тарелки, подключен к соединению с пометкой «In from Antenna», что неверно.Кабель, идущий от антенны, необходимо подключить к разъему с пометкой «In from Dish, Digital In или LNB IN». Одна из наиболее распространенных проблем с подключением - это подключение кабеля, идущего от антенны, к соединению с пометкой « In from Antenna », что неверно.

Кабель, идущий от антенны, необходимо подключить к разъему с пометкой «In from Dish, Digital In или LNB IN»

Dish Pointing

Также кабели могут образовалось короткое замыкание или возможно в них попала влага, особенно на тарелке.Если это возможно, вы можете попросить установщика проверить кабели или отнести их установщику самостоятельно.

Измеритель силы спутникового сигнала:
0-30 Сила и нулевое качество:

Если вы испытываете такие уровни силы и качества, вы получаете только шумовые сигналы. Убедитесь, что между тарелкой и спутником нет препятствий.

40-60 Прочность и нулевое качество:

При таком уровне прочности и недостаточном качестве очень вероятно, что антенна сместилась с момента ее первоначальной установки или вы все еще не выровнены.Мы рекомендуем пройти этапы установки антенны и снова найти спутниковый сигнал. Скорее всего, это потребует лишь нескольких незначительных корректировок тарелки, поскольку она не должна сильно перемещаться. Основные причины этой проблемы включают неправильную затяжку болтов, сильный ветер, удары или удары по тарелке. Как только спутниковый сигнал будет снова обнаружен, убедитесь, что все болты надежно затянуты.

Мы также рекомендуем, чтобы после того, как вы все затянули и сигнал вернули, сделайте отметку от крепления крышки до столба краской или другим прочным веществом.Это даст вам ориентир на случай возникновения каких-либо проблем в будущем. Вы также можете сделать отметку на стороне крепления крышки, где отпечатаны ваши отметки высоты.

40-60 Strength и 30-70 Quality:

Этот уровень прочности и качества указывает на то, что антенну необходимо точно настроить на спутник. Возможно, вы заметили, что до получения сообщения «Плохой или нет сигнала» ваше изображение иногда было пятнистым, а ваш звук мог не синхронизироваться с изображением.Все это симптомы необходимости тонкой настройки блюда. Оптимальное качество сигнала составляет от 70 до 100.

Измеритель спутникового сигнала СОВЕТ:

Вы можете точно настроить антенну, вернувшись к экрану мощности спутникового сигнала. Пока работает сигнальная полоса, попросите кого-нибудь выйти к блюду. Ему нужно будет ослабить воротник, удерживающий LNB. Для этого нужно немного ослабить два винта, удерживающих хомут. После того, как эти винты будут ослаблены, медленно поверните LNB на долю дюйма.После каждого движения подождите 5 секунд, пока приемник зафиксирует изменение и обновит показания качества.

Если показания качества сразу же начинают снижаться во время регулировки, то LNB необходимо повернуть в другом направлении. После завершения точной настройки LNB затяните два винта на манжете LNB. Затем вы можете завершить сканирование, нажав СТАРТ.

Общие информационные и учебные ссылки:
  1. Какую систему спутникового телевидения я могу использовать для просмотра бесплатных каналов FTA?
  2. Все каналы FTA Ku-диапазона на английском языке доступны в США
  3. Список бесплатных спутниковых телеканалов
  4. Бесплатные спутниковые каналы во всем мире
  5. Список спутников Северная и Южная Америка Атлантика
  6. Поиск по широте и долготе - США
  7. каналов FTA Free To Air Спутниковое телевидение
  8. Какой размер спутниковой антенны требуется или рекомендуется?
  9. Правило для беспроводных приемных устройств
  10. Поиск профессионального установщика в вашем районе в США
  11. Общие инструкции по установке спутниковой антенны
  12. Установка моторизованной спутниковой системы с двигателем, устанавливаемым на HH, двигателями, совместимыми с DiSEqC и USALS

Магазин по категориям

Последние коллекции - БЕСПЛАТНАЯ ДОСТАВКА

Оценка 4. 90 из 5

$ 34.00 $ 22.00

Номинальная 5.00 из 5

$ 27.00 $ 20.00

Номинальная 4.91 из 5

из 5

18,38 долл. США 13,95 долл. США

Номинальная стоимость 4,33 из 5

41,82 долл. США - долл. США 47,28

Номинальная стоимость 4,67 из 5

193 долл. США.00

Номинальная 4.64 из 5

17.00 $ 11.00 $

Номинальная 4.83 из 5

$ 35.00 - $ 42.00

Номинальная 4.68 из 5

12,00 $

Номинальная 4,71 из 5

28,00 $ - 35,00 $

Номинальная 4,50 из 5

$ 17,64 - 31,06 $

Руководство по установке спутниковой антенны


Самостоятельно установить спутниковую тарелку несложно. Это руководство покажет вам простой подход, как выбрать антенну, выбрать лучшее место, установить и, в конечном итоге, точно настроить спутниковую антенну для лучшего приема.

Установка системы спутникового телевидения

Полная установка системы спутникового телевидения - это двухэтапный процесс:

Установка самой спутниковой антенны и установка соответствующего декодера для приема телевизионных программ от вашего оператора связи.

Однако, прежде чем продолжить этот двухэтапный процесс установки спутникового телевидения, вам необходимо выбрать и приобрести комплект спутникового телевидения. Он состоит из спутниковой антенны и соответствующего монтажного комплекта, высококачественного коаксиального кабеля RF и приемника спутникового ТВ или декодера.

Выбор спутниковой антенны для приема спутникового телевидения

Важно немного подумать перед тем, как выбрать спутниковую антенну, чтобы избежать ненужных расходов в дальнейшем; Тип спутниковой антенны, которую вы используете, и приемник, в конечном итоге, определит, какие телепрограммы вы сможете принимать.

Блок-понижающие преобразователи с низким уровнем шума: основные сведения

Не менее важно выбрать количество LNB. LNB / LNBF - это малошумящие «блочные» преобразователи с понижением частоты. LNBF - это LNB со встроенным рупором. Большинство LNB, используемых сегодня, на самом деле являются LNBF. Термин «низкий уровень шума» относится к качеству усиления и микширования, которое происходит внутри конвертора LNB.

LNB располагаются перед фактической параболой антенны, на конце кронштейна, выступающего из спутниковой антенны.Их цель состоит в том, чтобы принимать, усиливать и преобразовывать с понижением частоты требуемые «блоки» микроволновых частот в сигналы частоты L-диапазона от 950 МГц до 1,45 ГГц; затем они отправляются на приемник спутникового телевидения или IRD (встроенный декодер приемника) через коаксиальный кабель RG-6.

Количество LNB определяет количество спутников, которые спутниковая тарелка может «видеть», поскольку для приема сигналов от спутников, находящихся на разных орбитальных позициях, требуется отдельный LNB. Поставщики услуг спутникового телевидения используют несколько спутников для доставки своего контента - это означает, что для приема всех телевизионных программ, поддерживаемых поставщиком услуг спутникового телевидения, требуется несколько LNB.

LNB используют антенный зонд внутри рупора для приема сигнала, сфокусированного спутниковой тарелкой. Зонд должен быть механически выровнен в вертикальном или горизонтальном направлении (или с левой и правой круговой поляризацией для спутников DBS) в соответствии с поляризацией сигнала, передаваемого спутниковыми транспондерами. Эта двойная поляризация используется спутниками, чтобы избежать помех между соседними каналами, и достигается назначением четных и нечетных транспондеров на спутнике с различной поляризацией.

LNBF используют установку с двумя антенными пробниками внутри горловины рупора, одна из которых выровнена по вертикали, а другая - по горизонтали (или слева и справа). Переключение на датчик с правильной поляризацией осуществляется электронным способом через напряжение, которое приемник передает по коаксиальному кабелю.

Советы по установке рупора

Правильная установка и регулировка рупора имеют решающее значение для производительности системы. Это особенно важно, если вы устанавливаете рупор, который принимает сигналы Ku-диапазона.Чтобы найти правильное фокусное расстояние для слежения, рупор должен находиться на правильном расстоянии от центра антенны, правильно ориентирован, центрирован и перпендикулярен плоскости антенны. Следуйте процедуре выравнивания, описанной ниже:

1 - Установите скалярную регулировку кольца для соотношения f / D, которое требуется в технических характеристиках антенны. Если вы не знаете соотношение f / D, вы можете рассчитать фокусное расстояние и соотношение f / D самостоятельно, используя формулу.

2 - Поверните подачу в правильную ориентацию, используя «шаблон полярной оси».Полярная ось - это линия, проходящая через центр точек поворота антенны. Это ось, вокруг которой будет вращаться блюдо. Другой способ взглянуть на это . .. Если ваша тарелка расположена так, что она указывает на самую высокую точку движения (зенит дуги) ... когда вы стоите прямо перед тарелка, «полярная ось» проходит с 12 до 6 часов. Правильная ориентация в этих терминах означает, что вы указываете стрелку шаблона полярной оси на 12 часов (прямо на одной линии с осью).Если у вас нет шаблона, вы можете подойти поближе, поставив длинную сторону серводвигателя; указав его примерно на 11 часов.

3 - Центрирование корма в тарелке также имеет решающее значение для правильного приема. Это можно сделать путем измерения от рожка для подачи по крайней мере до 3 различных точек по краю тарелки (т. Е. Измерения от корма до левой, правой и нижней стороны). 3 измерения должны быть одинаковыми. Используйте регулировку опорных ножек подачи (или растяжек, если у вас есть опора для петли), чтобы произвести необходимые регулировки.

4 - Отверстие в рупоре (лицевой стороне) должно быть параллельно лицевой стороне антенны (тарелки). Самый простой способ проверить это - использовать инклинометр или универсальный транспортир. Проверьте угол в центре тарелки и поперек горловины рожка; размеры должны быть такими же.

Соотношение f / D и скалярные кольца - почему важно правильно установить
Правильная установка f / D на рупоре позволяет рупору использовать весь сигнал, отраженный от антенны, без получения мешающего шума земли или наземных помех.

Отношение f / D - это фокусное расстояние тарелки (f), деленное на диаметр (D). При работе с большинством антенн с прямой фокусировкой число должно находиться в диапазоне от 0,28 до 0,42. Если вы заметили, большинство этих чисел также находится на шкале сбоку рожка. Вы просто устанавливаете верхний край скалярного кольца даже с линией, которая соответствует вашей правильной настройке f / D.

На самом деле эта регулировка определяет, насколько широкий угол может «видеть» рупор. Если тарелка очень глубокая (пример: тарелка диаметром 10 футов, то есть 24 дюйма.deep), например, с диафрагмой 0,28, фокусное расстояние относительно короткое. В этом случае фокусное расстояние часто всего на несколько дюймов больше глубины тарелки. Следовательно, корм должен иметь возможность «видеть» почти прямо сбоку от отверстия в глотке.

И наоборот, если тарелка очень мелкая (например, тарелка диаметром 10 футов и глубиной 11 дюймов), отношение f / D будет ближе к 0,42, а фокусное расстояние будет намного больше. В этом случае корм должен иметь более узкое поле зрения, чтобы он «видел» все блюдо, но не видел за краем блюда.

Формулы для расчета фокусного расстояния и отношения f / D

Для расчета фокусного расстояния необходимо измерить диаметр (D) и глубину (d) антенны. Измерения должны быть в одинаковых единицах (вы не можете использовать футы для диаметра и дюймов для глубины). Например, мы скажем, что у нас есть блюдо диаметром 120 дюймов (D) и глубиной 18 дюймов (d).

фокусное расстояние (f) равно квадрату диаметра (D x D), деленному на 16-кратную глубину (16 x d), или:

D x D = 120 x 120 = 14400
16 х г = 16 х 18 = 288
D x D / 16 x d = 14400/288 = 50

фокусное расстояние f = 50 дюймов

После того, как вы рассчитали фокусное расстояние (f), вы можете использовать это значение для расчета соотношения f / D вашей антенны. В данном случае при использовании того же диаметра (D) = 120; и расчетное фокусное расстояние (f) = 50

f / D = 50/120 = 0,416
f / D = 0,416, которое вы округлите, чтобы получить значение 0,42

В приведенном ниже списке показано, как далеко горловина находится от скалярных колец для различных настроек диафрагмы.

ПРИМЕР: У тарелки с диафрагмой .42 f / D горло будет примерно на одном уровне с кольцами.

дюймов --- f / D
.12 ------- .42
.32 ------- .40
.52 -------.38
,72 ------- 0,36
.92 ------- .34
1,12 ----- 0,32


Определение фокусной точки спутниковой антенны

Советы по поиску и устранению неисправностей рупора

Как распознать проблему полярности

Проблемы полярности обычно очень легко распознать. На них обычно указывает тот факт, что все остальные каналы плохие. Вы заметите, что на некоторых спутниках будут входить только каналы с четными номерами, в то время как на других спутниках будут входить только каналы с нечетными номерами. Это происходит потому, что зонд внутри рупора не поворачивается на 90 градусов, которые требуются для перехода от канала с горизонтальной поляризацией к каналу с вертикальной поляризацией. Если вашей спутниковой системе несколько лет, проблема, скорее всего, в том, что серводвигатель, который управляет датчиком, вышел из строя. Вот несколько шагов, которые необходимо предпринять, чтобы найти проблему:

1 - Используйте вольтметр, чтобы проверить напряжение на задней панели приемника, чтобы убедиться, что напряжение выходит из приемника.Проверяемый разъем обычно помечен как «Поляризатор + 5В» или «Полярность + 5В». Отсоедините провода, идущие к тарелке, и измерьте разъем +5 на GND. У вас должно быть примерно от +5 до +6,5 В постоянного тока. постоянное питание +5, поэтому напряжение должно быть, пока приемник включен.Приемники других марок могут выдавать +5 только при изменении канала или при настройке полярности / перекоса.

2 - Проверить наличие постоянного напряжения на импульсном разъеме. Импульсный выход - это то, что сообщает серводвигателю, как далеко повернуть зонд. Здесь вы найдете значения от 0,2 до 0,9 (+) вольт постоянного тока. В большинстве приемников это напряжение будет присутствовать только при изменении канала или при настройке полярности / перекоса.

3 - Если приемник выдает правильное напряжение на импульсных разъемах и разъемах + 5В, повторно подключите провода, идущие к антенне. Затем подойдите к тарелке и снимите крышку рожка. Отсоедините 3 провода, которые подключены к серводвигателю.Измерьте, чтобы убедиться, что вы получаете импульс и напряжение +5 на каждом соответствующем проводе. Если вы НЕ получаете такое же напряжение, как на приемнике, то у вас проблема с проводкой. Если вы получаете такое же напряжение, повторно подключите 3 провода, переходите к шагу 4.

4 - Попросите кого-нибудь внутри поменять каналы на спутниковом ресивере. Если вы слышите, как серводвигатель вращается, но положение датчика не меняется (снимите крышку горловины и загляните внутрь горловины, чтобы увидеть датчик), снимите серводвигатель и осторожно потяните вверх приводной вал янтарного цвета. который соединяется с серводвигателем.Если вал вырывается, нужно будет отправить в ремонт весь корм.

5 - Если серводвигатель не вращается, и у вас есть правильное напряжение, поступающее на двигатель, это обычно указывает на то, что двигатель неисправен и его необходимо заменить. Обычно серводвигатель можно приобрести у любого дилера сателлита.

Если вы обнаружите, что серводвигатель все время гудит, или если вы смотрите программу, которая периодически исчезает и возвращается сама по себе, или если вы меняете канал вверх или вниз и назад, проблема также скорее всего будет плохой серводвигатель.Но попробуйте выполнить следующие действия, чтобы определить, серьезнее ли проблема:

1 - Снимите серводвигатель с рожка и подключите его прямо к задней части приемника. Вы должны отсоединить провода, идущие к тарелке, чтобы этот тест был действительным.

2 - Наблюдайте за сервоприводом, пока вы переключаете каналы, затем оставьте его на пару минут. Если он поворачивается при переключении каналов и не дрейфует и не гудит, когда вы не переключаете каналы, это говорит о том, что приемник и серводвигатель работают правильно, и проблема, вероятно, заключается в шуме, улавливаемом вашей неэкранированной импульсной линией. Единственный способ решить эту проблему - убедиться, что импульсная линия экранирована, а экран заземлен с одного конца.

3 - Если серводвигатель ведет себя так же, когда он подключен непосредственно за приемником, как и на антенне, то, скорее всего, это плохо. Вам нужно его заменить. Надеемся, эта информация была полезной. Если вы не можете решить проблему полярности после выполнения приведенных выше инструкций и советов, мы рекомендуем позвонить вашему местному дилеру спутниковой связи для дальнейшего устранения неполадок в системе.

Различные типы спутниковых тарелок

В настоящее время DirecTV предлагает восемь типов блюд, а в DISH Network - десять. Размер посуды варьируется от 18 дюймов до 36 дюймов на 22 дюйма. Однако существенная разница между различными типами тарелок связана не только с формой или размером, но и с количеством LNB и количеством поддерживаемых выходов.

Типичные спутниковые антенны могут варьироваться от простой 18-дюймовой антенны с одним двойным LNB (это конфигурация с двумя LNB, прикрепленными под небольшим углом смещения в одном корпусе) до пяти LNB и четырех выходов, с каждым из этих LNB указывая на другую спутниковую орбиту.

Количество выходов на тарелке определяет количество цифровых спутниковых ресиверов, которые могут быть подключены к этой тарелке для одновременного просмотра различных программ на разных телевизорах; в этом отношении тарелка с четырьмя выходами поддерживает до четырех различных приемников.

Если вы хотите подключить больше приемников, чем может вместить ваша тарелка, вам придется использовать многопозиционный переключатель, чтобы разделить спутниковый поток без ущерба для качества сигнала. Некоторые мульти-переключатели позволяют добавлять эфирные трансляции или кабельные каналы и отправлять оба сигнала в каждую зону просмотра по одному коаксиальному кабелю.В этом случае вам понадобится диплексер для каждой области просмотра, чтобы снова разделить сигналы.

Невозможно разделить сигнал спутникового ТВ через обычный радиочастотный разветвитель, который используется при приеме наземного ТВ. Как указывалось ранее, широковещательные сигналы со спутников разделяются на две разные поляризации, и они дифференцируются в LNB. Если сигналы с разной поляризацией будут передаваться по кабелю одновременно, они будут мешать друг другу.

Многокоммутатор работает, принимая входной сигнал от двойного LNB на тарелке, а затем блокирует один из LNB, чтобы всегда смотреть на четные транспондеры, в то время как другой LNB всегда смотрит на нечетные транспондеры на спутнике.Коммутатор имеет несколько выходов на приемники. Приемник, подключенный к мульти-коммутатору, отправляет сигнал переключения по коаксиальному кабелю, чтобы коммутатор мог выбрать правильный LNB, на который он должен смотреть.

В случае нескольких «двойных LNB» процесс такой же, за исключением того, что теперь каждый из LNB будет смотреть на другой спутник.

DIRECTV Клиентов:

При выборе спутниковой тарелки не покупайте круглую тарелку, если вы приобретаете новую систему DirecTv - только немного большие овальные или прямоугольные антенные тарелки смогут улавливать все стандартные программы DirecTV и HD.

Эти спутниковые антенны поставляются с 5 LNB для одновременного приема спутниковых сигналов в диапазонах KU (101, 110, 119) и KA (99 и 103).

Только для текущих клиентов DIRECTV:

Если ваша спутниковая антенна была установлена ​​до октября 2005 года, вы не сможете принимать все программы DirecTV.

Если вы не помните, когда была установлена ​​ваша тарелка, или если вы просто не уверены, что это 5-LNB, взгляните на свою тарелку и посмотрите, соответствует ли она какой-либо из спутниковых тарелок DirecTV.В противном случае придется заказывать новое блюдо.

Эти тарелки необходимы для приема новых местных и национальных программ HD MPEG-4. Эти новые антенны состоят из антенны фазы III со встроенным переключателем для обработки спутниковых сигналов Ku и Ka (99/103).

Клиенты сети тарелок:

В зависимости от типа вашей тарелки вам может потребоваться установить вторую тарелку, нацеленную на другой спутник, для приема услуги DISH Network HDTV.

Как правило, вы сможете принимать одновременные спутниковые сигналы со спутниковых слотов 110 и 119.С немного меньшим 18-дюймовым экраном вы можете выбрать только один из этих слотов-сателлитов.

Чтобы принимать все доступные каналы сети DISH, включая все местные и национальные каналы высокой четкости, с одной спутниковой тарелки, вам понадобится тарелочная антенна, совместимая с MPEG-4.

Это тройная антенна LNBF с лицевой стороной 19 дюймов (В) x 24 дюйма (Ш), предназначенная для приема программ с трех орбитальных точек: 110 Вт, 119 Вт и 129 Вт DBS.

Примечание. Выбор необходимого количества LNB, формы и размера вашей спутниковой антенны зависит от ряда факторов, в том числе от региона, в котором вы живете, поставщика услуг и выбранного пакета программ.Это то, что лучше всего решить после того, как вы поговорите со своим поставщиком услуг цифрового спутникового телевидения.

Процесс установки тарелки

Теперь, когда вы сделали решительный шаг и приобрели спутниковую антенну, вам нужно поднять антенну спутникового телевидения, чтобы вы могли принимать все каналы!

Относительно небольшой размер современных антенных систем цифрового спутникового телевидения означает, что они могут быть закреплены практически где угодно. В частности, эти компактные спутниковые тарелки особенно подходят для горожан.

Хотя вы можете выбрать, чтобы ваша новая спутниковая антенна установила профессионал, тем не менее, фактический процесс установки несложен. Единственная реальная трудность, которая может возникнуть в этом процессе, - это наведение антенны на лучший сигнал со спутников. Это важный шаг, и именно он может потребовать профессиональной помощи. Помните, что спутниковая тарелка - это ваше основное связующее звено со спутниками, плавающими в космосе, поэтому ее необходимо правильно нацелить, чтобы принимать сигналы.В этом отношении могут помочь некоторые комплекты для самостоятельной установки.

Выбор наилучшего местоположения для вашей спутниковой антенны

Во-первых, вы должны определиться с точным местом, где лучше всего установить спутниковую антенну. Здесь нужно учесть несколько моментов.

Соображения должны включать:

Помните, что спутники DSS находятся на геостационарной орбите над экватором. Следовательно, спутниковая антенна должна быть направлена ​​строго на юг, если вы находитесь к северу от экватора, и на север, если вы находитесь к югу от экватора.

Выберите место, к которому можно легко добраться, если вам нужно очистить спутниковую антенну от снега или мусора или отрегулировать антенну, если она потеряла ориентацию. Подходящее место - прикрепить блюдо к столбу, утопленному в земле.

Выбранное место не должно быть загорожено деревьями, ветвями, зданиями, телефонными линиями, бельевыми веревками, электрическими проводами, линиями электропередач, радио- и телевизионными вышками и т. Д. Все это возможные источники помех.Другими словами, между местом расположения антенны и спутниками в небе не должно быть препятствий. Как только вы определите, что это подходящее место, вам нужно будет выбрать постоянную или переносную установку. Если вы не упали, вам предстоит переехать в ближайшем будущем или вы живете на арендуемой собственности, постоянная бетонная установка - лучший вариант. Кроме того, убедитесь, что рост новой листвы не мешает вашему организму.

В идеале, выбранное место должно быть таким, чтобы вы могли выбрать прямой маршрут как можно ближе к вашему телевизору.

Наконец, обратитесь к прилагаемым инструкциям для получения более подробной информации.

Выберите метод установки, который позволяет вашей системе круглый год выдерживать неблагоприятные погодные условия и при этом оставаться идеально выровненной и жестко закрепленной. Помните, что перемещение системы может снизить прием сигнала до полной потери.

Всегда делайте пробный запуск на земле для прокладки коаксиального кабеля от спутниковой антенны до места, где он войдет в ваш дом. Убедитесь, что он достаточно длинный, чтобы добраться до обеих точек.Подсоедините кабель к спутниковой антенне, а затем проведите им через двор и в дом через просверленное отверстие.

После того, как вы установили тарелку с LNB, прикрепленным к рупору, и все кабели (LNB и Polarotor) подключены, я рекомендую вам разместить приемник и портативный телевизор рядом с тарелкой, чтобы вы видели изображение во время регулировки. Подключите кабель к телевизору. Закройте все внешние электрические соединения водонепроницаемым герметиком и закопайте входящую приемную линию ниже уровня линии замерзания.

Заземлите устройство и входящую приемную линию в соответствии с местными стандартами электрических норм; это одновременно соображение безопасности, а также потенциальное требование кодекса. Поместите недорогой блок заземления коаксиального кабеля в том месте, где антенный кабель входит в дом; затем протяните провод от заземляющего блока к заземляющему стержню вашего дома.

Чтобы определить лучшее место для вашей спутниковой антенны, выполните следующие несколько простых шагов:

- Определите, на каком спутнике транслируются ваши наиболее часто просматриваемые программы.
- Найдите место за пределами вашего дома, которое ближе всего к вашему телевизору.
- Повернитесь лицом на юг - или на север, если вы находитесь к югу от экватора.
- Посмотрите с востока на запад, следуя дуге, имитирующей путь солнца по небу.
- Как описано выше, обратите внимание на любые препятствия, которые могут закрывать линию обзора вдоль дуги. Это наиболее важный шаг перед установкой.

Примечания:

Типичные установки телевизионных спутниковых тарелок включают «трубу в земле» (антенна прикреплена к трубе, помещенной в бетон) и «внешняя стена» (антенна прикрепляется к стене с помощью крепежных элементов, которые предназначены для постоянного встраивания). в стене).

Большинство современных спутниковых приемников выдают слот орбиты конкретного спутника и азимут (местоположение спутника вдоль дуги восток / запад) для наблюдения за этим космическим аппаратом.

Положения спутников даны в градусах координат орбитального слота и являются истинными, а не магнитными положениями. Эти интервалы будут основаны на азимутальном курсе, который следует рассматривать как истинный, а не на положении по компасу. Поскольку у компаса будет магнитное склонение. Чтобы определить истинный азимут, поверните в направлении, противоположном магнитному склонению (например,грамм. 3 градуса на запад повернет циферблат компаса на 3 градуса восточной долготы, чтобы вы могли отсчитывать азимут).

Настройка спутниковой антенны

После того, как вам удалось установить новую спутниковую антенну, вы наверняка захотите получить максимальное количество каналов. Есть только один путь вперед - настроить антенну спутникового телевидения на идеальный прием!

Следующие шаги помогут вам настроить спутниковую антенну на лучший сигнал:

1. Убедитесь, что ваша спутниковая антенна соответствует трем условиям:

В зоне прямой видимости конкретного спутника нет препятствий и препятствий.

Мачта, поддерживающая антенну, жестко установлена ​​и выровнена.

Рефлекторная часть спутниковой антенны (тарелка) не деформирована.

2. Настройте отражатель антенны на азимутальный угол, полученный для конкретного спутника. Эта регулировка представляет собой перемещение отражателя на креплении с востока на запад и указывается в градусах азимута. Спутниковая тарелка должна быть выровнена по магнитному значению азимута (для этого используйте магнитный компас) и зафиксируйте антенну в этом положении на время.

3. Отрегулируйте отражатель антенны в соответствии с углом места, полученным для конкретного спутника (для этого используйте инклинометр). Эта корректировка выполняется от горизонта к небу и указывается как высота в градусах от этой точки.

4. Убедитесь, что сигнальная линия антенны подключена к приемнику, а приемник включен и расположен на маяковом канале (маяковый канал - это канал, передаваемый со спутника, чтобы вы могли направить антенну на него) или Настройте свой ресивер на канал, который, скорее всего, будет иметь видео (обратитесь к руководству по спутниковому телевидению для этого или установите высокий номер канала с видеосигналом).

5. Начните настройку, медленно перемещая отражатель сначала на восток с шагом в один градус, всего на три градуса, затем в противоположном направлении (запад), контролируя измеритель сигнала приемника.

6. Увеличьте пик сигнала до максимального значения в этой точке. В идеале это должно быть сделано с помощью измерителя мощности сигнала из-за большей чувствительности последнего.

7. Зафиксируйте регулировку азимута антенны на держателе, как только уровень сигнала станет максимальным.

8. Выполните ту же процедуру, что и в шагах с 4 по 6, используя регулировку по высоте, сначала вверх, а затем вниз для достижения пика. Зафиксируйте высоту спутниковой антенны в точке максимального приема сигнала. Теперь ваше блюдо должно быть выровнено и с хорошим изображением на экране. Посмотрите качественную картинку на других каналах и при необходимости повторите настройки.

9. Заземлите антенну и вход сигнальной линии в жилой дом в соответствии со стандартами электрических норм, как описано выше.

Следующим шагом будет включение приемника в бытовую розетку; затем включите телевизор и внесите необходимые изменения в настройки спутниковой системы. Когда будете готовы, вы можете расслабиться и наслаждаться своей новой системой!

Спутниковый измеритель для точного выравнивания антенны

Эти спутниковые искатели действительно полезные маленькие помощники, когда дело доходит до точной настройки спутниковой антенны.

Измерители - это чувствительные датчики количества сигнала, поступающего со спутника.Эта чувствительность позволяет найти золотую середину спутниковой антенны. Вот и получилась уже идеально выровненная тарелка, метр на максимум. Даже малейшее движение тарелки в любую сторону от идеального выравнивания снижает уровень сигнала (и звуковой тон) измерителя. Вы можете видеть, что после завершения точной настройки уровень сигнала снова становится максимальным.

Некоторые люди пытаются выровнять свои спутниковые антенны по экранной полосе сигналов дигибокса, которая слишком медленная, неточная и недостаточно чувствительная для хорошего выравнивания.Избавьте себя от хлопот и купите один из этих спутниковых искателей, цена которого упала почти до 29 долларов США.


Хороший прибор для поиска спутниковых сигналов Winegard SF-1000.

Имейте в виду: установка спутниковой антенны самостоятельно может сэкономить ваши деньги, но вы можете получить БЕСПЛАТНУЮ установку спутниковой антенны профессионалом, если вы соответствуете одному из рекламных предложений от DirecTV, DISH Network или другого поставщика услуг.

Если у вас есть предложения, комментарии или ссылки, которые, по вашему мнению, следует добавить на любую из моих страниц, пожалуйста, свяжитесь с нами.

TrackingSat GPS - Инструменты для выравнивания спутниковых антенн.
TrackingSat полезен для помощи пользователям, которым необходимо установить
антенну и совместите ее со спутниками на орбите.
Если вы хотите обмениваться ссылками для увеличения PR, свяжитесь с нами.
Инструменты для выравнивания спутниковой антенны

Размещение спутниковой антенны с использованием солнца или луны

Размещение спутниковой антенны с использованием солнца или луны Для правильной работы этой страницы требуется браузер с включенным JavaScript.

Используйте солнце или луну, чтобы выбрать лучшее место для вашего спутника антенна


вер. Стр. На французском

Антенна спутникового телевидения должна находиться в прямой видимости спутниковый излучатель.Это может быть сложно проверить, есть ли поблизости препятствия скрывают почти спутник. Это стало очевидным, если Солнце находится в том же месте, что и желаемый спутник: тарелка должна облучаться солнцем. Это происходит два раза в год. Луна можно использовать чаще: почти два раза в месяц.
Азимутальное положение фиксированной спутниковой антенны (угол места / азимут) можно проверять (почти каждый день), когда азимут солнца равен азимут спутника.

Проверка положения спутника
Используйте этот Java-апплет, чтобы найти подходящую дату.Войти ваша позиция и спутник как:

Долгота антенны от 0 до 180 градусов W или E
Широта антенны от 0 до 90 градусов N или S
Спутник от 0 до 180 градусов W или E

И нажмите «Рассчитать первую дату». Две первые линии результатов дают время на наименьшем угловом расстоянии между Солнцем и спутником в течение двух дней подряд в течение пройдите выше и ниже спутника. Две следующие строки дают те же данные для Луны.
Для солнца шаг между двумя днями невелик: около 0,4 градуса и вы можете использовать следующие или предыдущие дни.
Для Луны шаг между двумя днями большой: около 5 градусов поэтому отклоняйте даты со слишком большими ошибками (солнце или луна диаметр примерно пол градуса). Последний столбец дает угловое расстояние между солнцем и луной в градусах:

Расстояния Солнце-Луна 180 градусов Полная луна
90 градусов Полумесяц
низкие значения Луна не видна

Этот апплет также может помочь вам проверить ориентацию вашего тарелка dbs: можно визуализировать фокус параболы с помощью помощь небольших (1 или 2 см) кусочков зеркало, прикрепленное к поверхности антенны.Это может быть полезно, если несколько LNB добавляются к одному антенна. Это не может заменить корректировки полученным видео. сигнал. Проверка фокуса с помощью луны возможна только в благоприятные условия: ночью (когда соответствующее солнце высота ниже -6 или -10 градусов), около полнолуния и с низким паразитным светом

Азимут от 0 до 360 градусов. N 0 или 360., E 90., S 180., W 270. Аплет показывает истинный азимут. Можно использовать http://www.ngdc.noaa.gov/seg/geomag/jsp/Declination.jsp для вычисления магнитного склонения и магнитного азимута

Проверить азимут антенны
Строки 5 и 6 результатов апплета дают время, когда азимут солнца (или азимут луны) равен азимут спутника: оттенок отвеса дает правильный азимут для вашей антенны. Не используйте это время для проверки спутников. положение: высота солнца (или луны) не будет равна высота спутника. В некоторых необычных случаях (спутники рядом горизонт или антенна около экватора) солнце (или луна) может не дойти каждый день до азимута спутника и с помощью кнопки «+ или - 1 день» дата может перескочить на несколько дней (или даже месяцы).

Визуализируйте направление север-юг (для вращающейся полярной установленная антенна)
Введите долготу спутника, равную долготе антенны. Апплет показывает время, когда солнце (или луна) находится на юге (или север).

Полярный угол (для вращающейся полярной антенны)
Полярный угол колонки дает угол (градусы E или W) между плоскостью меридиана и плоскостью, определяемой спутник (или солнце или луна) и полярная ось монтаж.Это вращение, применяемое к антенне для принимать спутник (начиная с плоскости меридиана)

Наклонение (для вращающейся полярной антенны)
Геостационарный спутник не виден точно в направлении перпендикулярно полярной оси, но немного ниже. Угол разница указана в столбце склонение (+ к северу - к юг). На экваторе склонение равно нулю

Наклон : (Только для вертикального или горизонтального поляризованных каналов) Вертикальная плоскость поляризации Спутник ровно на юг также вертикален для антенны.Если принятый спутник не южнее, LNB должен быть повернут, чтобы следовать плоскость поляризации. Для вращающейся полярной антенны это вращение реализовано по сути. Для фиксированной антенны (высота / азимут mount) столбец "skew" задает поворот (в градусах) на применяться к LNB. Знак + = повернуть по часовой стрелке лицом к спутник (северное полушарие). (+ = против часовой стрелки для южные широты).

Солнце отключилось
Расстояние между солнцем и спутником указано на цифра (градусы)

Используйте звезды для проверки положения спутника
Последняя строка показывает время, когда звезда с красным кружком за спутник.На рисунке дана карта звезд и избранных спутник.



Изображение показывает проекцию на небесную сферу (как видна из положения антенны) луны, солнца, выбранный спутник, а спутники геостационарной дуги. В строка «спутники» представляет собой спутники геостационарная дуга. Точку зрения можно изменить, щелкнув и перетащив мышь. Попробуйте совместить W и E указывает, когда Луна приближается к зоне спутника.Когда вы совмещаете центр сферы и спутник, черный символ спутника отображает вертикальную плоскость поляризации . Это может помочь отрегулировать перекос.


Если вы хотите сохранить предпочтительную позицию в своем компьютер (в виде файлов cookie) заполните эту таблицу, нажмите на "предпочитаемый магазин" позиция и спутник как файлы cookie ».

Чтобы использовать эту позицию, нажмите кнопку в апплете "использовать сохраненная предпочтительная ручная позиция "


Если ваш браузер может читать HTML5 (например, Internet Explorer 9), попробуйте используйте позицию, заданную браузером, нажмите кнопку «Получить Локатор» и долгота из браузера и магазина ".Ваша позиция будет сохранена как печенье . Затем в апплете нажмите кнопку «использовать сохраненный браузер. автоматическое положение ».
Широта:
Долгота:


Попробуйте увидеть в стерео нажмите« стерео вкл. » Установите точку между двумя изображениями далеко за экраном. В размер может быть скорректирован в соответствии с вашим видением.

Результаты могут быть отображены с использованием любого из двух разные методы. Первый использует java.util.Date toString () (локально) и toGMTString (). Второе использование java.text.DateFormat с местный часовой пояс или часовой пояс GMT. Кнопка "util.Date-> text.DateFormat" выберите способ отображения.

Важно для пользователей Internet Explorer 4 (включая win98 пользователей).
Время, указанное вашей виртуальной машиной Java, может быть неправильным: Пожалуйста, проверьте это:
Не должно быть расхождений между местным временем и GMT. время, заданное апплетом: например, если строка местного времени составляет «12 часов (GMT + 02)», время по Гринвичу должно быть «10 часов» а не "11h"
Результаты для значений по умолчанию (7.2E 43.7N сб 19.2E) солнце должно быть 10 октября 10h34 GMT и 3 марта 10h59 GMT. (я обнаружил ошибку одного час по Гринвичу в летнее время с моим исходным IE4 или win98)
Некоторые подробности об этой аномалии здесь.
Чтобы подавить аномалию времени Java, загрузите последнюю версия виртуальной машины Java

Для отображения Java-апплетов
Для отображения Java-апплетов (и два апплета на этой странице) вы должны загрузить виртуальный машина на http://java.com.

Ссылки
Информация о спутниках в Lyngemark Спутниковая карта.
Джет Лаборатория движения дает положение солнца и луны (если вы хотите проверить точность апплета).


[email protected]___10/2012

Спутниковое TVRO Часть 5 | TV Tech

В этом руководстве мы рассмотрим шаги и оборудование, необходимые для подачи спутникового сигнала, включая обследование участка, рупор и выбор LNB, кабели и разъемы, анализаторы спектра и спутниковые искатели, а также другое оборудование, используемое для настройки спутникового сигнала. .

Обзор площадки

Для начала вам необходимо знать спутник, транспондер (с полярностью), частоту с типом модуляции, скорость передачи символов и прямую коррекцию ошибок (FEC). Это все, что вам нужно, чтобы получать фид. Используя один из спутниковых веб-сайтов, выберите нужный спутник и найдите его карту или страницу со следом. Здесь вы увидите прогнозируемые контуры мощности его сигнала; найдите, где вы находитесь, и отметьте мощность сигнала. Обычно сигнал в центре США выше, чем на побережье, где сигнал начинает спадать.Используя диаграмму на Рисунке 1, вы можете увидеть, какой размер тарелки требуется. Выберите размер, по крайней мере, на следующий размер, чтобы дать себе некоторый запас, когда сигнал затухает из-за погодных условий или перекоса.

Выбирая место для тарелки, обращайте внимание на препятствия, такие как здания и деревья. Вы можете использовать компас и трубку для бумажных полотенец с прикрепленным инклинометром, чтобы проверить линии участка на предмет препятствий. Помните, что деревья растут, и дерево, которое сегодня не мешает, может стать проблемой в будущем, если его не подрезать регулярно.

Солнечные перебои могут происходить, когда солнце, спутник и антенна образуют прямую линию, а солнечная энергия подавляет малошумящий блочный преобразователь (LNB), блокируя сигнал спутника. Это происходит два раза в год, и их можно предсказать заранее. По местоположению антенны и названию спутника дату и время отключения можно узнать с помощью онлайн-инструментов, таких как http://www.s satellite-calculations.com.

Рожок подачи

Существует несколько различных типов рожков подачи, которые могут использоваться в зависимости от того, что требуется.Имеются рупоры как с одной, так и с двумя полярностями, когда вам нужны сигналы от всех транспондеров в одном диапазоне. Есть даже рупорные рупоры двухполярного диапазона C / Ku, которые подают все сигналы, которые может предложить спутник. Точная настройка выравнивания фиксированной антенны будет быстрее и точнее при использовании приема в Ku-диапазоне, который в три раза более чувствителен к выравниванию антенны по сравнению с C-диапазоном. Итак, перед запуском убедитесь, что рассматриваемый спутник передает сигналы Ku-диапазона.Для диапазона C регулировочный винт можно повернуть несколько раз, прежде чем сигнал начнет изменяться, но для диапазона Ku этот же винт может сделать только четверть или половину оборота, чтобы увидеть изменение. Если антенна не будет принимать сигналы Ku-диапазона, рекомендуется временно установить рупор подачи Ku-диапазона и LNB только для выравнивания.

Есть только два возможных варианта регулировки любого рупора: полярность и фокус. Фокус - это расстояние от дна чаши блюда до кромки рожка подачи.Он может быть предоставлен производителем блюда, а может быть рассчитан. (Смотри рисунок 2)

Полярность выравнивание антенны в облучателе к посыла сигнала со спутника. Для управляемой посуды полярность подающего рупора меняется или регулируется с помощью небольшого серводвигателя. Когда тарелка перемещается от спутника к спутнику, полярность должна меняться с каждым из них, потому что тарелка фактически вращается по отношению к спутникам при движении по своей дуге, и это необходимо компенсировать.На фиксированных тарелках рупор подачи вращается вручную, чтобы найти правильную полярность и усилить ее. После того, как вы настроили точку фокусировки, рекомендуется провести маркером с фломастером по верхнему краю, чтобы можно было сохранить точку фокусировки при настройке полярности.

Обязательно установите колпачок на открытый конец рожка подачи, чтобы не допустить попадания влаги и насекомых. Были случаи, когда насекомые устраивали гнезда в кормушке. (См. Рис. 3.)

Когда требуются сигналы от двух соседних спутников, можно использовать узел рупора подачи многолучевого сигнала.Можно прикрепить два отдельных рупора и сфокусировать их на двух спутниках, разнесенных друг от друга на 2–8 градусов. Общий выигрыш снижается, но при правильном планировании эта система сокращает количество необходимых блюд.

LNB

LNB содержат гетеродин (LO), который используется для преобразования входящего спутникового сигнала с понижением частоты до промежуточной частоты (IF). Ku-диапазон использует 10750 МГц для своего гетеродина, а C-диапазон использует 5150 МГц. Стабильность гетеродина указана на этикетке в килогерцах и может находиться в диапазоне от 2 кГц до 500 кГц.Чем меньше число, тем стабильнее гетеродин и выше стоимость. Новейшие современные методы цифровой модуляции теперь требуют более стабильных LNB (около 100 кГц), поэтому приемнику не нужно отслеживать ПЧ от LNB. Лучше всего приобрести самый стабильный LNB, потому что он будет питать все будущие цифровые приемники, которые вы установите. (См. Рисунок 4.)

Если вам нужно питать более одного приемника, делитель мощности выполнит эту работу. Поскольку для работы LNB требуется около 18 В, питание должно поступать от источника.Этим источником обычно является приемник, но с двумя из них (и только одним источником питания для LNB) делитель мощности будет передавать постоянный ток только с одного из двух своих входов.

Но если вы выключите этот приемник, сигнал будет потерян для другого. Другой способ - использовать инжектор питания, который использует отдельный источник питания для питания LNB. Таким образом, потеря одного из приемников не приведет к потере другого. Кроме того, рекомендуется добавить сетевой фильтр, чтобы молнии не повредили ваши приемники.

Кабели и соединители

Как правило, если расстояние от антенны до приемника составляет около 100 футов или меньше, то кабель RG6 будет работать очень хорошо. Для более длинных участков лучше всего использовать кабель с меньшими потерями, например RG11. Если расстояние очень большое, то вам следует рассмотреть возможность использования волоконной оптики. Некоторые преобразователи принимают всю ПЧ и транспортируют ее по оптоволоконному кабелю, а затем подают на спутниковые приемники на другом конце. Это достаточно специализированная работа, и по ее установке следует консультироваться с квалифицированным специалистом.

При прокладке кабеля от LNB наденьте на него разъем на расстоянии нескольких футов от антенны. Вам нужно будет использовать цилиндр для завершения запуска, но это позволит вам легко протестировать систему, не обращаясь к LNB. При использовании больших тарелок может быть трудно получить доступ к конвертерам, и это сэкономит время и силы.

Избегайте использования спутникового ленточного кабеля, за исключением самых простых / коротких участков. Они поставляются с двумя коаксиальными кабелями и двумя кабелями управления, расположенными рядом. Их практически невозможно протянуть через кабелепровод, и все они должны будут выйти, если вам нужно будет заменить только один кабель.

Вода и влага являются одними из наиболее частых причин отказа систем TVRO или потери уровня сигнала. Вот почему водонепроницаемые F-соединители всегда должны использоваться для наружных подключений. Самый распространенный тип - F-образные соединители с компрессионной посадкой. Перед тем, как завинтить их, на резьбовое гнездо надевается небольшой чехол и присоединяется соединитель, обеспечивая водонепроницаемую посадку.

Всегда используйте подходящие инструменты для крепления разъемов, особенно разъемов RG11. Плохая установка приведет к отрыву разъема или, по крайней мере, к увеличению затухания.При использовании RG11 всегда используйте бочку на конце и пробегайте последние несколько футов, используя RG6, который более гибкий. Это значительно упростит установку и обслуживание.

Наконец, убедитесь, что все разъемы затянуты. Неплотно прилегающие разъемы вызывают множество проблем, которых можно избежать.

Поиск спутника

Сегодня существует множество устройств, которые помогут вам найти нужный спутник, а некоторые просто помогут вам достичь максимальной мощности сигнала. Существуют специальные спутниковые искатели, которые имеют встроенные возможности анализатора спектра и цифрового приемника с декодером PSIP.Чаще всего они используются профессиональными установщиками, а некоторые также принимают и декодируют DTV. Кроме того, есть измерители мощности сигнала, используемые для определения пика сигнала на антенне после того, как он будет получен и проверен спутниковым приемником внизу.

Альтернативой, доступной для большинства телевизионных станций, является анализатор спектра на передатчике. Его легко можно использовать для поиска спутников и точной настройки антенны. По сравнению с традиционными анализаторами, существуют также анализаторы спектра, которые охватывают только спектр ПЧ LNB.И этот, и традиционный анализатор спектра работают одинаково. С анализатором от передатчика вам нужно будет подать питание на LNB. Разветвитель питания, который подает питание постоянного тока только от одного из двух портов, будет работать; вы можете подключить его к линии от приемника. Встроенный силовой установщик также выполнит эту работу. Только убедитесь, что вы не подаете на анализатор постоянный ток.

Если смотреть на полосу ПЧ от 950 до 1200 МГц, можно увидеть пик спутникового сигнала во время наблюдения за экраном.Полярность необходимо настраивать для самых глубоких впадин, а не только для пиков. Указанная частота транспондера находится в центре канала, поэтому, чтобы определить, на какой полярности вы находитесь, посмотрите на центральную частоту одного канала и сравните ее со списком частот транспондера для этого спутника. (См. Рис. 5.)

Заключение

При правильном оборудовании и правильном направлении вы можете самостоятельно установить спутниковую антенну и настроить ее, чтобы найти сигнал, который вы ищете. Это может занять несколько попыток, но удовлетворение от понимания того, как это сделать, и возможность сделать это стоит затраченных усилий.

Itty Bitty Radio Telescope

Itty Bitty Radio Telescope

Радиотелескоп Итти Битти


Наблюдения за Солнцем на частоте 12 ГГц

Видео с радиотелескопа Itty Bitty на YouTube

  • NooElec DVB-T + DAB + FM (R820T) SDR-приемник с SDR # V1.0.0.500, показывающий солнечное радиоизлучение.
  • SDR находится на центральной частоте 1,2 ГГц и полосе захвата 2 МГц.
  • Желтая полоса в нижнем синем окне спектрограммы - это повышение уровня сигнала на 6 дБ при перемещении радиотарелки по Солнцу.
  • Вертикальная ось синего нижнего окна спектрограммы - время, а горизонтальная ось - частота.
  • Спутниковый искатель и источник питания подключены к первому выходу LNB.
  • Приемник NooElec DVB-T + DAB + FM (R820T) SDR подключен ко второму выходу LNB.
  • Нажмите на экран выше, чтобы сделать снимок экрана в полном разрешении.
  • Приведенный выше снимок экрана был первым тестом радиотелескопа Итти Битти с SDR.

Радиотелескоп Итти Битти разделяет

  • Amazon DirecTv 18-дюймовая спутниковая антенна LNB 18
    • LNB Для работы требуется питание от приемника
    • Двойной выход для двух приемников
      • Выход 1 LNB на измеритель спутникового поиска для Directv
      • На выход 1 конвертера LNB подается питание постоянного тока.
      • Выход LNB 2 на приемник SDR DVB-T + DAB + FM (R820T)
        • Диапазон настройки от 950 МГц до 1,45 ГГц
        • Полоса захвата 2+ МГц
        • Центральная частота установлена ​​на 1,2 ГГц
      • На выходе 2 LNB нет постоянного напряжения.
      • Таким образом, нет необходимости в адаптере блокировки постоянного тока для SDR-приемника
    • Входная частота LNB: от 12,2 до 12,7 ГГц
    • Выходная частота LNB: 950: 1.45 ГГц
    • Коэффициент шума: 1,1 дБ, макс.
    • Усиление: от 50 до 62 дБ
    • Частота гетеродина: 11,25 ГГц, +/- 2 МГц
  • Amazon Satellite Finder Meter для Directv
    • Для работы требуется питание от входа приемника: 13 ~ 18 В постоянного тока
    • Свет за счетчиком горит при подаче питания
    • Звук и измеритель для обнаружения сигнала
    • Диапазон частот: 0.95 ГГц ~ 2,15 ГГц
    • Максимальный входной уровень: -10 дБм
    • Входной уровень Мин .: -40 дБм
    • Усиление LNB: 52 ~ 60 дБ
    • Шкала измерителя от 0 до 10
    • Регулятор регулировки искателя
      • Видоискатель настроен на 1 для неба над головой
      • Искатель показывает ~ 2 для Солнца
      • Искатель читает ~ 5 для земли и деревьев
      • Искатель считывает ~ 5 для передачи LNB
  • Блок питания для LNB и спутникового искателя
    • Две батареи 9 В или
      • Настенный источник питания 14 В постоянного тока с разъемом "M" или
      • Восемь 1.Батарейки 5 В постоянного тока в пластиковом держателе с разъемом "M"
    • Блок питания с двумя разъемами
      • Radio Shack 273-0102 RF Choke, 100 микрогенри
        • Блокирует RF от короткого замыкания в источнике питания постоянного тока
      • Radio Shack 274-1582 Размер M Коаксиальный разъем питания для панельного монтажа с переключателем
      • Radio Shack 278-0212 Гнездо F-61 для панельного монтажа (2 шт.)
      • Radio Shack 270-1801 Корпус проекта (3x2x1 ")
      • Питание Satellite Finder и LNB подается по коаксиальному кабелю RG6.Я сделал небольшую коробку Radio Shack 270-1801 Project Enclosure (3x2x1 ") с Разъем F Radio Shack 278-0212 Гнездо F-61 для панельного монтажа (2 шт.) и Разъем M Radio Shack 274-1582 Размер M Коаксиальный разъем питания для монтажа на панели с переключателем. Питание постоянного тока подключается к разъему M. Разъем F подключается к спутниковому искателю для питания его и LNB. Внутри коробки центр разъема M соединен с одним концом Radio Shack 273-0102 RF Choke, 100 микрогенри.Другой конец ВЧ-дросселя подсоединяется к центру F-коннектора. Дроссель блокирует РЧ-сигнал от источника питания (две 9-вольтовые батареи).
    • штекер F на штекер F
      • Присоедините блок питания к разъему "F" приемника спутниковой связи.
  • Два коаксиальных кабеля RG-6 длиной 3 фута с F-коннекторами
  • Штатив для камеры с быстросъемной пластиной и приводной головкой



© 1998-2014 Дэвид Хаворт

.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
