ЕСКД. Обозначения условные графические в схемах. Компоненты волоконно-оптических систем передачи

ГОСУДАРСТВЕННЫЕ СТАНДАРТЫ

Единая система конструкторской документации

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ В СХЕМАХ

КОМПОНЕНТЫ ВОЛОКОННО-ОПТИЧЕСКИХ СИСТЕМ ПЕРЕДАЧИ

ГОСТ 2.761-84
(CT СЭВ 5049-85)

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва 1998

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Единая система конструкторской документации ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ В СХЕМАХ. КОМПОНЕНТЫ ВОЛОКОННО-ОПТИЧЕСКИХ СИСТЕМ ПЕРЕДАЧИ Unified system for design documentation. Graphic designations in diagrams. Optical fibre data transmission systems components

ГОСТ 2.761-84 (CT СЭВ 5049-85)

Дата введения 01.07.85

1. Настоящий стандарт устанавливает условные графические обозначения компонентов и элементов волоконно-оптических систем передачи на схемах, выполняемых вручную или автоматизированным способом, во всех отраслях промышленности.

(Измененная редакция, Изм. № 1).

2. Знаки, характеризующие электронно-оптические и фотоэлектрические эффекты, приведены в табл. 1.

Таблица 1

Наименование	Обозначение
1. Эффект оптического излучения	По ГОСТ 2.721
2. Эффект оптического когерентного излучения
3. Эффект фотоэлектрический	По ГОСТ 2.721
4. Совмещение эффекта оптического излучения с фотоэлектрическим эффектом
5. Эффект распространения оптического излучения
6. Эффект лавинного пробоя (односторонний и двухсторонний)	По ГОСТ 2.721
7. Взаимодействие оптическое	По ГОСТ 2.721
Примечание. Изображение эффектов применяют для образования условных графических обозначений элементов аппаратуры волоконно-оптических систем передачи (см. табл. 4).

(Измененная редакция, Изм. № 1, 2).

3. Знаки, характеризующие типы оптических волноводов и соединение пучков оптических волокон, приведены в табл. 2.

Таблица 2

Наименование	Обозначение
1. Оптический волновод, оптическая линия, оптическое волокно, волоконный световод, оптический кабель. Общее обозначение.
Примечания: 1). В обозначение включают дополнительную информацию о диаметре отдельных слоев оптического волокна в направлении от центра волокна: а — сердцевина b — оболочка с — первичная защита d — вторичная защита n — количество оптических волноводов в кабеле Допускается при наличии дополнительной информации указывать (n) над обозначением волновода без наклонной черты
2). При обозначении оптических линий окружность с двумя стрелками можно опустить, если исключена возможность ошибки.
2. Одномодовый оптический волновод, одномодовое оптическое волокно
3. Многомодовый оптический волновод, многомодовое оптическое волокно со ступенчатым профилем показателя преломления
с градиентным профилем показателя преломления
4. Оптический волновод с применением когерентного излучения
5. Слияние оптических волокон
6. Разветвление оптических волокон Примечание к пп. 5 и 6. Соотношение оптических мощностей приводят в процентах или в децибелах.

4. Условные графические обозначения элементов, компонентов и устройств волоконно-оптических систем передачи приведены в табл. 3.

Таблица 3

Наименование	Обозначение
1. Розетка оптического соединителя
2. Вилка оптического соединителя
3. Оптический разъемный соединитель
4. Оптический неразъемный соединитель
5. Оптический соединитель «вилка – розетка — вилка»
6. Оптический соединитель «розетка-вилка»
7. Оптический соединитель «розетка – вилка — розетка»
8. Оптический комбинированный соединитель
9. Оптический переключатель
10. Соединительная разъемная муфта
11. Соединительная неразъемная муфта
12. Оптический ответвитель Примечание. Допускается на линиях выводов указывать коэффициент ответвления по каждому выходному каналу в децибелах или процентах
13. Ответвитель типа «звезда»
14. Оптический пассивный разветвитель: (n — количество входов, m — количество выходов)
15. Оптический активный разветвитель: (n — количество входов, m — количество выходов)
16. Передающий оптоэлектронный модуль с диодом светоизлучающим с лазерным диодом
с диодом светоизлучающим
с лазерным диодом
17. Приемный оптоэлектронный модуль
с фотодиодом
с лавинным фотодиодом
18. Приемно-передающий оптоэлектронный модуль
19. Электрооптический модулятор
20. Оптический коммутатор: (n — количество входов, m — количество выходов)
21. Оптический аттенюатор
22. Смеситель мод
23. Делитель мод (полупрозрачное зеркало)
24. Удалитель мод оболочки

5. Примеры соединений условных графических обозначений элементов и компонентов в схемах волоконно-оптических систем передачи приведены в табл. 4.

Таблица 4

Наименование	Обозначение
1. Диод светоизлучающий с выводом многомодового оптического волокна со ступенчатым профилем показателя преломления
2. Фотодиод лавинный с розеткой оптического соединителя
3. Лазер полупроводниковый с соединителем оптическим разъемным
4. Кабель оптический, содержащий 20 многомодовых оптических волокон со ступенчатым профилем показателя преломления с диаметром сердцевины 50 мкм и диаметром оболочки 125 мкм
5. Приемно-передающий оптоэлектронный модуль с розеткой оптического соединителя
6. Кабель оптический комбинированный с комбинированным оптическим соединителем
7. Передающий оптоэлектронный модуль со светодиодом с оптическим ответвителем

4, 5. (Измененная редакция, Изм. № 3).

6. Основные размеры условных графических обозначений элементов и компонентов волоконно-оптических систем передачи приведены в табл. 5.

Таблица 5

Наименование	Обозначение
1. Оптическое волокно
2. Розетка оптического соединителя
3. Вилка оптического соединителя
4. Соединитель оптический разъемный
5. Соединитель световодный проходной
6. Муфта соединительная разъемная
7. Соединитель оптический комбинированный
8. Ответвитель оптический
9. Оптический разветвитель активный
10. Оптоэлектронный передающий модуль со светодиодом
11. Модуль приемно-передающий
12. Модулятор электрооптический
13. Показатель преломления ступенчатого профиля
14. Показатель преломления градиентного профиля
15. Одномодовое оптическое волокно

3-6. (Измененная редакция, Изм. № 1).

ПРИЛОЖЕНИЕ

Справочное

ИНФОРМАЦИОННО-СПРАВОЧНЫЕ ДАННЫЕ О СООТВЕТСТВИИ ГОСТ 2.761-84 СТ СЭВ 5049-85

ГОСТ 2.761-84	СТ СЭВ 5049-85	ГОСТ 2. 761-84	СТ СЭВ 5049-85
Табл. 2, п. 1	Табл. 1, п. 1	Табл. 3, п. 13	Табл. 3, п. 8
п. 2	п. 4	п. 16	Табл. 4, пп. 1, 2
п. 3	пп. 3, 5	п. 17	пп. 3, 4
п. 4	п. 2	п. 21	Табл. 3, п. 9
п. 5	Табл. 2, п. 1	п. 22	п. 10
п. 6	п. 2	п. 23	п. 11
Табл. 3, п. 1	Табл. 3, п. 2	п. 24	п. 12
п. 2	п. 3	Табл. 4, п. 1	Табл. 1, п. 3
п. 3	п. 1	п. 2	Табл. 3, п. 2
п. 5	п. 6	п. 3	Табл. 3, п. 1
п. 6	п. 4	п. 4	Табл. 6, п. 1
п. 7	п. 5	п. 5	Табл. 3, п. 2
п. 9	п. 7	п. 6	Табл. 6, п. 2
п. 10	Табл. 2, п. 4
п. 11	п. 3

(Введено дополнительно, Изм. № 1).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТЧИКИ

В.А. Бирюков, Н.М. Дмитриева, С.П. Корнеева, В.В. Мукосеев, И.Н. Сидоров, А.А. Суворова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 29.06.84 № 2253

3. Стандарт соответствует СТ СЭВ 5049-85

4. ВВЕДЕН ВПЕРВЫЕ

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 2.721-74	п. 2, табл. 1 (пункты 1, 3, 6, 7)

6. ПЕРЕИЗДАНИЕ (октябрь 1997 г.) с Изменениями № 1, 2, 3, утвержденными в октябре 1986 г., апреле 1987 г., июле 1991 г., (ИУС 1-87, 7-87, 10-91)

Обозначения выключателей и переключателей на электрических схемах

Условные графические обозначения коммутационных изделий — выключателей, переключателей, электромагнитных реле построены на основе символов контактов: замыкающих (рис. 1, б), размыкающих (в, г) и переключающих (г, е). Контакты, одновременно замыкающие или размыкающие две цепи, обозначают, как показано на рис. 1, (ж, и и).

За исходное положение замыкающих контактов на электрических схемах принято разомкнутое состояние коммутируемой электрической цепи, размыкающих — замкнутое, переключающих — положение, в котором одна из цепей замкнута, другая разомкнута (исключение составляет контакт с нейтральным положением). УГО всех контактов допускается изображать только в зеркальном или повернутом на 90° положениях.

Стандартизованная система УГО предусматривает отражение и таких конструктивных особенностей, как неодновременность срабатывания одного или нескольких контактов в группе, отсутствие или наличие фиксации их в одном из положений.



Рис. 1

Рис. 2

Так, если необходимо показать, что контакт замыкается или размыкается раньше других, символ его подвижной части дополняют коротким штрихом, направленным в сторону срабатывания (рис. 2, а, б), а если позже, — штрихом, направленным в обратную сторону (рис. 2, в, г).

Отсутствие фиксации в замкнутом или разомкнутом положениях (самовозврат) обозначают небольшим треугольником, вершина которого направлена в сторону исходного положения подвижкой части контакта (рис. 2, д, е), а фиксацию — кружком на символе его неподвижной части (рис. 2, ж, и).



Последние два УГО на электрических схемах используют в тех случаях, если необходимо показать разновидность коммутационного изделия, контакты которого этими свойствами обычно не обладают.

Условное графическое обозначение выключателей на электрических схемах (рис. 3) строят на основе символов замыкающих и размыкающих контактов. При этом имеется в виду, что контакты фиксируются в обоих положениях, т. е. не имеют самовозврата.



Рис. 3.

Буквенный код изделий этой группы определяется коммутируемой цепью и конструктивным исполнением выключателя. Если последний помещен в цепь управления, сигнализации, измерения, его обозначают латинской буквой S, а если в цепь питания — буквой Q. Способ управления находит отражение во второй букве кода: кнопочные выключатели и переключатели обозначают буквой В (SB), автоматические — буквой F (SF), все остальные — буквой А (SA).

Если в выключателе несколько контактов, символы их подвижных частей на электрических схемах располагают параллельно и соединяют линией механической связи. В качестве примера на рис. 3 показано условное графическое обозначение выключателя SA2, содержащего один размыкающий и два замыкающих контакта, и SA3, состоящего из двух замыкающих контактов, причём один из которых (на рисунке — правый) замыкается позже другого.

Выключатели Q1 и Q2 служат для коммутации цепей питания. Контакты Q2 механически связаны с каким-либо органом управления, о чем свидетельствует отрезок штриховой линии. При изображении контактов в разных участках схемы принадлежность их одному коммутационному изделию традиционно отражают вбуквенно-цифровом позиционном обозначении (SА 4. 1, SA4.2, SA4.3).



Рис. 4.

Аналогично, на основе символа переключающего контакта, строят на электричсеких схемах условные графические обозначения двухпозиционных переключателей (рис. 4, SA1, SA4). Если же переключатель фиксируется не только в крайних, но и в среднем (нейтральном) положении, символ подвижной части контакта помешают между символами неподвижных частей, возможность поворота его в обе стороны показывают точкой (SA2 на рис. 4). Так же поступают и в том случае, если необходимо показать на схеме переключатель, фиксируемый только в среднем положении (см. рис. 4, SA3).

Отличительный признак УГО кнопочных выключателей и переключателей — символ кнопки, соединенный с обозначением подвижной части контакта линией механической связи (рис. 5). При этом если условное графическое обозначение построено на базе основного символа контакта (см. рис. 1), то это означает, что выключатель (переключатель) не фиксируется в нажатом положении (при отпускании кнопки возвращается в исходное положение).



Рис. 5.



Рис. 6.

Если же необходимо показать фиксацию, используют специально предназначенные для этой цели символы контактов с фиксацией (рис. 6). Возврат в исходное положение при нажатии другой кнопки переключателя показывают в этом случае знаком фиксирующего механизма, присоединяя его к символу подвижной части контакта со стороны, противоположной символу кнопки (см. рис. 6, SB1.1, SB 1.2). Если же возврат происходит при повторном нажатии кнопки, знак фиксирующего механизма изображают взамен линии механической связи (SB2).

Многопозиционные переключатели (например, галетные) обозначают, как показано на рис. 7. Здесь SA1 (на 6 положений и 1 направление) и SA2 (на 4 положения и 2 направления) — переключатели с выводами от подвижных контактов, SA3 (на 3 положения и 3 направления) — без выводов от них. Условное графическое обозначение отдельных контактных групп изображают на схемах в одинаковом положении, принадлежность к одному переключателю традиционно показывают в позиционном обозначении (см. рис. 7, SA1.1, SA1.2).



Рис. 7.



Рис. 8

Для изображения многопозиционных переключателей со сложной коммутацией ГОСТ предусматривает несколько способов. Два из них показаны на рис. 8. Переключатель SA1 — на 5 положений (они обозначены цифрами; буквы а—д введены только для пояснения). В положении 1 соединяются одна с другой цепи а и б, г и д, в положениях 2, 3, 4 — соответственно цепи б и г, а и в, а и д, в положении 5 — цепи а и б, в и г.



Переключатель SA2 — на 4 положения. В первом из них замыкаются цепи а и б (об этом говорят расположенные под ними точки), во втором — цепи в и г, в третьем — в и г, в четвертом — б и г.

Условные обозначения на электрических схемах электропроводки жилых домов

Умение читать электросхемы – это важная составляющая, без которой невозможно стать специалистом в области электромонтажных работ. Каждый начинающий электрик обязательно должен знать, как обозначаются на проекте электропроводки розетки, выключатели, коммутационные аппараты и даже счетчик электроэнергии в соответствии с ГОСТ. Далее мы предоставим читателям сайта

Сам Электрик

условные обозначения в электрических схемах, как графические, так и буквенные.

Графические

Что касается графического обозначения всех элементов, используемых на схеме, этот обзор мы предоставим в виде таблиц, в которых изделия будут сгруппированы по назначению.

В первой таблице Вы можете увидеть, как отмечены электрические коробки, щиты, шкафы и пульты на электросхемах:

Следующее, что Вы должны знать – условное обозначение питающих розеток и выключателей (в том числе проходных) на однолинейных схемах квартир и частных домов:

Что касается элементов освещения, светильники и лампы по ГОСТу указывают следующим образом:

В более сложных схемах, где применяются электродвигатели, могут указываться такие элементы, как:

Также полезно знать, как графически обозначаются трансформаторы и дроссели на принципиальных электросхемах:

Электроизмерительные приборы по ГОСТу имеют следующее графические обозначение на чертежах:

А вот, кстати, полезная для начинающих электриков таблица, в которой показано, как выглядит на плане электропроводки контур заземления, а также сама силовая линия:

Помимо этого на схемах Вы можете увидеть волнистую либо прямую линию, «+» и «-», которые указывают на род тока, напряжение и форму импульсов:

В более сложных схемах автоматизации Вы можете встретить непонятные графические обозначения, вроде контактных соединений. Запомните, как обозначаются этим устройства на электросхемах:

Помимо этого Вы должны быть в курсе, как выглядят радиоэлементы на проектах (диоды, резисторы, транзисторы и т.д.):

Вот и все условно графические обозначения в электрических схемах силовых цепей и освещения. Как уже сами убедились, составляющих довольно много и запомнить, как обозначается каждый можно только с опытом. Поэтому рекомендуем сохранить себе все эти таблицы, чтобы при чтении проекта планировки проводки дома либо квартиры Вы могли сразу же определить, что за элемент цепи находится в определенном месте.

Интересное видео по теме:

Буквенные

Мы уже рассказывали Вам, как расшифровать маркировку проводов и кабелей. В однолинейных электросхемах также присутствуют свои буквы, которые дают понять, что включено в сеть. Итак, согласно ГОСТ 7624-55, буквенное обозначение элементов на электрических схемах выглядит следующим образом:

1. Реле тока, напряжения, мощности, сопротивления, времени, промежуточное, указательное, газовое и с выдержкой по времени, соответственно – РТ, РН, РМ, РС, РВ, РП, РУ, РГ, РТВ.
2. КУ – кнопка управления.
3. КВ – конечный выключатель.
4. КК – командо-контроллер.
5. ПВ – путевой выключатель.
6. ДГ – главный двигатель.
7. ДО – двигатель насоса охлаждения.
8. ДБХ – двигатель быстрых ходов.
9. ДП – двигатель подач.
10. ДШ – двигатель шпинделя.

Помимо этого в отечественной маркировке элементов радиотехнических и электрических схем выделяют следующие буквенные обозначения:

На этом краткий обзор условных обозначений в электрических схемах закончен. Надеемся, теперь Вы знаете, как обозначаются розетки, выключатели, светильники и остальные элементы цепи на чертежах и планах жилых помещений.

Также читают:

• Как работает магнитный пускатель
• Какие бывают электрические схемы
• Как рассчитать количество кабеля для электропроводки

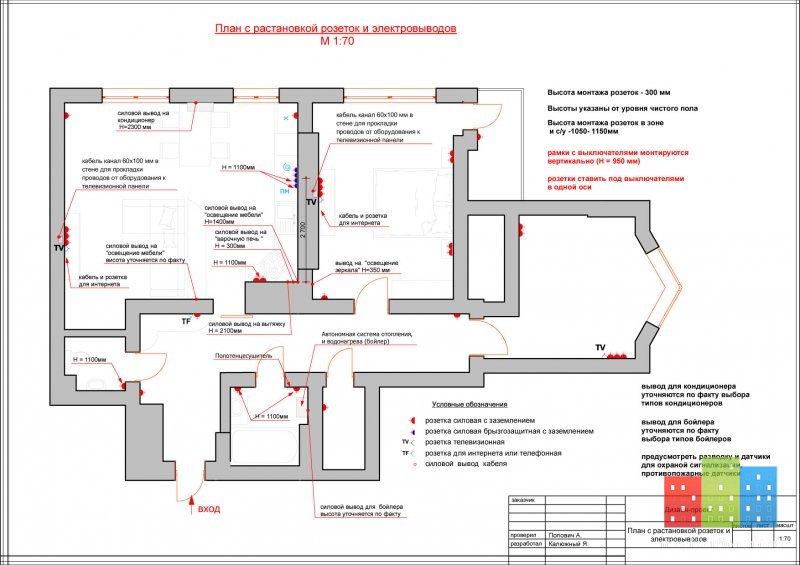

Схема электропроводки в квартире- это документ, в котором обозначено расположение электрических проводов и электро установочных устройств (электрические розетки, выключатели, светильники), электрического щита с
приборами учета, распределения электроэнергии, а также с защитными устройствами.

Знание схемы электропроводки необходимо как в случае проведения электромонтажных работ — поиска и устранения неисправностей в электропроводке или модернизации схемы, так и в случае простейших строительных действий типа сверления или забивания гвоздя, так как при этом можно повредить провода и оставить квартиру без электричества, а самому получить удар током.

Условные обозначения на схеме электропроводки

Для того, чтобы вы могли поставить задачу электрикам, вам придется изучить несложный язык электрических схем, если вы не будете знать расшифровку символов, то электрики вас просто не поймут.

Общие правила расположения электропроводки в квартире

Схема электроснабжения квартиры при всем многообразии проектов домов и планировок квартир имеют общие моменты, которые позволяют разобраться с схемой электроснабжения конкретной квартиры.

• Электроснабжение квартиры начинается с электрического шита, который расположен или внутри квартиры у входной двери, или на лестничной клетке
• В электрическом щите стоит несколько защитных автоматов, каждый из которых защищает отдельную линию электроснабжения
• Соединения проводов внутри квартиры делаются или в розетках или в монтажных коробках
• Монтажные коробки расположены, как правило, над выключателями на расстоянии примерно 15-20 см от потолка
• Крайне не рекомендуется сверлить стены на расстоянии 15-20 см от потолка, над розетками и выключателями — велика вероятность перебить электрический провод
• Если вам надо найти монтажные коробки, которые были спрятаны и забыты во время ремонта, самый простой способ — опросить соседей, живущих непосредственно под и над вашей квартиры.

Чтобы понять, что конкретно нарисовано на схеме или чертеже, необходимо знать расшифровку тех значков, которые на ней есть. Это распознавание еще называют чтением чертежей. А чтоб облегчить это занятие почти все элементы имеют свои условные значки. Почти, потому что стандарты давно не обновлялись и некоторые элементы рисуют каждый как может. Но, в большинстве своем, условные обозначения в электрических схемах есть в нормативны документах.

Условные обозначения в электрических схемах: лампы,трансформаторы, измерительные приборы, основная элементная база

Нормативная база

Разновидностей электрических схем насчитывается около десятка, количество различных элементов, которые могут там встречаться, исчисляется десятками если не сотнями. Чтобы облегчить распознавание этих элементов, введены единые условные обозначения в электрических схемах. Все правила прописаны в ГОСТах. Этих нормативов немало, но основная информация есть в следующих стандартах:

Нормативные документы, в которых прописаны графические обозначения элементной базы электрических схем

Изучение ГОСТов дело полезное, но требующее времени, которое не у всех есть в достаточном количестве. Потому в статье приведем условные обозначения в электрических схемах — основную элементную базу для создания чертежей и схем электропроводки, принципиальных схем устройств.

Обозначение электрических элементов на схемах

Некоторые специалисты внимательно посмотрев на схему, могут сказать что это и как оно работает. Некоторые даже могут сразу выдать возможные проблемы, которые могут возникнуть при эксплуатации. Все просто — они хороша знают схемотехнику и элементную базу, а также хорошо ориентируются в условных обозначениях элементов схем. Такой навык нарабатывается годами, а, для «чайников», важно запомнить для начала наиболее распространенные.

Обозначение светодиода, стабилитрона, транзистора (разного типа)

Электрические щиты, шкафы, коробки

На схемах электроснабжения дома или квартиры обязательно будет присутствовать обозначение электрического щитка или шкафа. В квартирах, в основном устанавливается там оконечное устройство, так как проводка дальше не идет. В домах могут запроектировать установку разветвительного электрошкафа — если из него будет идти трасса на освещение других построек, находящихся на некотором расстоянии от дома — бани, летней кухни, гостевого дома. Эти другие обозначения есть на следующей картинке.

Обозначение электрических элементов на схемах: шкафы, щитки, пульты

Если говорить об изображениях «начинки» электрических щитков, она тоже стандартизована. Есть условные обозначения УЗО, автоматических выключателей, кнопок, трансформаторов тока и напряжения и некоторых других элементов. Они приведены следующей таблице (в таблице две страницы, листайте нажав на слово «Следующая»)

Элементная база для схем электропроводки

При составлении или чтении схемы пригодятся также обозначения проводов, клемм, заземления, нуля и т.д. Это то, что просто необходимо начинающему электрику или для того чтобы понять, что же изображено на чертеже и в какой последовательности соединены ее элементы.

Пример использования приведенных выше графических изображений есть на следующей схеме. Благодаря буквенным обозначениям все и без графики понятно, но дублирование информации в схемах никогда лишним не было.

Пример схемы электропитания и графическое изображение проводов на ней

Изображение розеток

На схеме электропроводки должны быть отмечены места установки розеток и выключателей. Типов розеток много — на 220 В, на 380 в, скрытого и открытого типа установки, с разным количеством «посадочных» мест, влагозащищенные и т.д. Приводить обозначение каждой — слишком длинно и ни к чему. Важно запомнить как изображаются основные группы, а количество групп контактов определяется по штрихам.

Обозначение розеток на чертежах

Розетки для однофазной сети 220 В обозначаются на схемах в виде полукруга с одним или несколькими торчащими вверх отрезками. Количество отрезков — количество розеток на одном корпусе (на фото ниже иллюстрация). Если в розетку можно включить только одну вилку — вверх рисуют один отрезок, если два — два, и т.д.

Условные обозначения розеток в электрических схемах

Если посмотрите на изображения внимательно, обратите внимание, что условное изображение, которое находится справа, не имеет горизонтальной черты, которая отделяет две части значка. Эта черта указывает на то, что розетка скрытого монтажа, то есть под нее необходимо в стене сделать отверстие, установить подрозетник и т.д. Вариант справа — для открытого монтажа. На стену крепится токонепроводящая подложка, на нее сама розетка.

Также обратите внимание, что нижняя часть левого схематического изображения перечеркнута вертикальной линией. Так обозначают наличие защитного контакта, к которому подводится заземление. Установка розеток с заземлением обязательна при включении сложной бытовой техники типа стиральной или посудомоечной машины, духовки и т.д.

Обозначение трехфазной розетки на чертежах

Ни с чем не перепутаешь условное обозначение трехфазной розетки (на 380 В). Количество торчащих вверх отрезков равно количеству проводников, которые к данному устройству подключаются — три фазы, ноль и земля. Итого пять.

Бывает, что нижняя часть изображения закрашена черным (темным). Это обозначает что розетка влагозащищенная. Такие ставят на улице, в помещениях с повышенной влажностью (бани, бассейны и т.д.).

Отображение выключателей

Схематическое обозначение выключателей выглядит как небольшого размера кружок с одним или несколькими Г- или Т- образными ответвлениями. Отводы в виде буквы «Г» обозначают выключатель открытого монтажа, с виде буквы «Т» — скрытого монтажа. Количество отводов отображает количество клавиш на этом устройстве.

Условные графические обозначения выключателей на электрических схемах

Кроме обычных могут стоять проходные выключатели — для возможности включения/выключения одного источника света из нескольких точек. К такой же небольшой окружности с противоположных сторон пририсовывают две буквы «Г». Так обозначается одноклавишный проходной переключатель.

Как выглядит схематичное изображение проходных выключателей

В отличие от обычных выключателей, в этих при использовании двухклавишных моделей добавляется еще одна планка, параллельная верхней.

Лампы и светильники

Свои обозначения имеют лампы. Причем отличаются лампы дневного света (люминесцентные) и лампы накаливания. На схемах отображается даже форма и размеры светильников. В данном случае надо только запомнить как выглядит на схеме каждый из типов ламп.

Изображение светильников на схемах и чертежах

Радиоэлементы

При прочтении принципиальных схем устройств, необходимо знать условные обозначения диодов, резисторов, и других подобных элементов.

Условные обозначения радиоэлементов в чертежах

Знание условных графических элементов поможет вам прочесть практически любую схему — какого-нибудь устройства или электропроводки. Номиналы требуемых деталей иногда проставляются рядом с изображением, но в больших многоэлементных схемах они прописываются в отдельной таблице. В ней стоят буквенные обозначения элементов схемы и номиналы.

Буквенные обозначения

Кроме того, что элементы на схемах имеют условные графические названия, они имеют буквенные обозначения, причем тоже стандартизованные (ГОСТ 7624-55).

1	Выключатель, контролер, переключатель	В
2	Электрогенератор	Г
3	Диод	Д
4	Выпрямитель	Вп
5	Звуковая сигнализация (звонок, сирена)	Зв
6	Кнопка	Кн
7	Лампа накаливания	Л
8	Электрический двигатель	М
9	Предохранитель	Пр
10	Контактор, магнитный пускатель	К
11	Реле	Р
12	Трансформатор (автотрансформатор)	Тр
13	Штепсельный разъем	Ш
14	Электромагнит	Эм
15	Резистор	R
16	Конденсатор	С
17	Катушка индуктивности	L
18	Кнопка управления	Ку
19	Конечный выключатель	Кв
20	Дроссель	Др
21	Телефон	Т
22	Микрофон	Мк
23	Громкоговоритель	Гр
24	Батарея (гальванический элемент)	Б
25	Главный двигатель	Дг
26	Двигатель насоса охлаждения	До

Обратите внимание, что в большинстве случаев используются русские буквы, но резистор, конденсатор и катушка индуктивности обозначаются латинскими буквами.

Есть одна тонкость в обозначении реле. Они бывают разного типа, соответственно маркируются:

• реле тока — РТ;
• мощности — РМ;
• напряжения — РН;
• времени — РВ;
• сопротивления — РС;
• указательное — РУ;
• промежуточное — РП;
• газовое — РГ;
• с выдержкой времени — РТВ.

В основном, это только наиболее условные обозначения в электрических схемах.  Но большую часть чертежей и планов вы теперь сможете понять. Если потребуется знать изображения более редких элементов, изучайте ГОСТы.

Стандартные символы JIC для электрических лестничных схем

Эти графические символы чаще всего используются на лестничных диаграммах для электрических цепей управления гидравлической мощностью. Это стандартные символы JIC (Объединенного промышленного совета), утвержденные и принятые NMTBA (Национальная ассоциация производителей станков). Они взяты из Приложения к спецификации NMTBA EGPl-1967. Помните, что стандарты JIC носят рекомендательный характер. Их использование в промышленности или торговле полностью добровольно.

ОБОЗНАЧЕНИЯ УСТРОЙСТВА
Эти сокращения предназначены для использования на схемах вместе с соответствующим символом из приведенных выше таблиц, чтобы усилить информацию о функциях устройства. Подходящие номера префиксов (1, 2, 3, 4 и т. Д.) Могут быть добавлены, чтобы различать несколько похожих устройств. Можно добавить буквы суффикса (A, B, C, D и т. Д.), Чтобы различать несколько наборов контактов на одном устройстве.

Примеры: 1-CR-A, 1-CR-B, 3-CR-A и т. Д.

AM — Амперметр		GRD — Земля		RH — Реостат
CAP — Конденсатор		HTR — Нагревательный элемент		RSS — поворотный переключатель
CB — Автоматический выключатель		LS — Концевой выключатель		S — Переключатель
CI — прерыватель цепи		LT — Контрольная лампа		SOC — розетка
CON — Подрядчик		M — Стартер двигателя		SOL — Соленоид
CR — Контрольное реле		MTR — Двигатель		SS — Селекторный переключатель
CS — Кулачковый переключатель		PB — Кнопка		T — Трансформатор
CTR — Счетчик		POT — Потенциометр		TAS — Темп.Активированный переключатель
F — вперед		PRS — Бесконтактный переключатель		TB — клеммная колодка
FB — Блок предохранителей		PS — Реле давления		T / C — Термопара
ДУТ — Реле потока		R — Задний ход		TGS — Тумблер
FS — Поплавковый выключатель		REC — Выпрямитель		TR — Реле задержки времени
FTS — ножной переключатель		RECEP — Розетка		VM — Вольтметр
FU — предохранитель		RES — Резистор		VS — Вакуумный выключатель

© 1990, компания Womack Machine Supply Co. Эта компания не несет ответственности за ошибки в данных, а также за безопасную и / или удовлетворительную работу оборудования, разработанного на основе этой информации.

Насколько хорошо вы читаете электрические чертежи? Пройдите викторину.

Рабочие чертежи электрооборудования

Каждому электрику в каждом отделе электромонтажных работ необходимо ознакомиться с информацией, представленной на электрических чертежах, и понять ее, чтобы определить местонахождение различных розеток, прокладку цепей, расположение и размер щитков и т. электрические детали.

Насколько хорошо вы читаете электрические чертежи? Пройдите викторину.

Полный набор рабочих чертежей для средней электрической системы в промышленных, коммерческих и крупных жилых проектах обычно состоит из следующего:

1. План участка , показывающий расположение здания на участке и всей внешней электропроводки, включая служебный вход. Этот план выполнен в масштабе, за исключением различных электрических символов, которые должны быть увеличены, чтобы их можно было прочесть.
2. Планы этажей со стенами и перегородками для каждого этажа. Показано физическое расположение всей проводки и розеток для освещения, питания, сигналов и связи, специальных электрических систем и связанного с ними электрического оборудования.
   Опять же, перегородки здания нарисованы в масштабе, как и такие электрические элементы, как люминесцентные осветительные приборы, щитовые панели и распределительное устройство. Расположение других электрических розеток и подобных компонентов на чертежах только приблизительно, потому что они должны быть увеличены, чтобы их можно было прочесть.
3. Диаграммы подъемников мощности , на которых показаны компоненты служебного входа и щитовой панели.
4. Электросхема управления и однолинейные схемы .
5. Графики, примечания и крупномасштабные детали на строительных чертежах .

Чтобы иметь возможность «читать» электрические и другие типы чертежей, необходимо ознакомиться со значением символов, линий и сокращений, используемых на чертежах, и научиться интерпретировать сообщение, передаваемое чертежами.

Начнем с 10 простых вопросов. Ответы внизу, и, пожалуйста, не заглядывайте 🙂

Рисунок 1 — План дома, показывающий схему дуплексных розеток

Вопрос № 1

Сколько ответвлений показано на рисунке 1?

1. Пять
2. Шесть
3. Семь
4. Восемь

Вопрос № 2

Сколько дуплексных розеток установлено снаружи здания на чертеже на Рисунке 1?

1. Один
2. Два
3. Три
4. Четыре

Вопрос № 3

В соответствии с требованиями NEC, какое устройство необходимо использовать на всех трех внешних дуплексных розетках, показанных на рисунке на рисунке 1?

1. Двухполюсный автоматический выключатель
2. Устройство защиты от замыкания на землю (прерыватель цепи замыкания на землю)
3. Однополюсный ртутный выключатель
4. Автоматический выключатель на 40 А

Рисунок 2 — Типовая схема подъема мощности

Вопрос № 4

Что означает «C / T cab.»Стоять за?

1. Центральный телефонный шкаф
2. Шкаф трансформатора тока
3. Клеммный шкаф управления
4. Центральный оконечный шкаф

Вопрос № 5

Что из следующего лучше всего описывает, где можно найти тип и размер защиты от сверхтоков?

1. Планы этажей
2. Спецификация осветительных приборов
3. Спецификация панелей
4. Виды в разрезе

Вопрос № 6

Какой размер и количество проводов указаны для фидерной цепи, питающей крышный агрегат Нет .2 на чертеже на рис. 2?

1. Три № 1 AWG
2. Три № 10 AWG
3. Четыре № 2 AWG
4. Два № 4 AWG

Вопрос № 7

Сколько секций автобуса указано на чертеже на рисунке 2?

1. 7
2. 10
3. 17
4. 27

Рисунок 3 — План этажа освещения

Вопрос № 8

Если каждый из осветительных приборов типа C на рисунке 3 имеет общую ламповую и балластную нагрузку 200 вольт -амперы, какова общая подключенная нагрузка цепи A-1 (в вольт-амперах)?

1. 1600 вольт-ампер
2. 1700 вольт-ампер
3. 1800 вольт-ампер
4. 1900 вольт-ампер

Вопрос № 9

Какова одна из веских причин того, что линии цепи рисуются изогнутыми, а не прямыми ?

1. Так устанавливается кабелепровод в зданиях
2. Чтобы разработчики могли прокладывать линии вокруг перегородок
3. Чтобы не путать линии контуров с линиями зданий
4. Изогнутые линии легче рисовать в системах CAD, чем прямые линии

Вопрос № 10

Что означают стрелки, расположенные на линиях цепи?

1. Обозначает комнату, в которой установлена ​​схема
2. Подходит к указанной панели
3. Направление тока
4. Обозначает, что схема должна управляться настенным переключателем

Ответы

Статьи NEC упомянутые в ответах, которые вы можете наблюдать в бесплатной черновой версии NEC 2014 //

NEC 2014 free draft

Вопрос № 1

Ответ: C
Два контура обслуживают кухню, 1 обслуживает главную спальню, 1 обслуживает и спальня №2, и спальня №3, 1 обслуживает гостиную / вестибюль, а 1 питает цепь GFCI, которая обеспечивает защиту розетки навеса, как передних, так и задних розеток, NEC Раздел 210.8 (А). Одна цепь питает розетку GFCI в ванной, раздел 210.11 (C) (3) NEC.

Вопрос № 2

Ответ: C
Три внешних дуплексных розетки обозначены символом на чертеже этажа, а также описаны в примечании.

Вопрос № 3

Ответ: B
Устройство защиты от замыкания на землю обозначено примечаниями на чертеже на рисунке 1. См. Раздел 210.8 (A) (3) NEC.

Вопрос № 4

Ответ: B
Сервисный трубопровод и проводники входят в шкаф C / T, где трансформаторы тока (ТТ) используются вместе с электросчетчиком для измерения количества потребляемой мощности.

Вопрос № 5

Ответ: C
В таблице щитков на чертежах обычно указывается тип и размер защиты от сверхтоков.

Вопрос № 6

Ответ: B
Примечание рядом с фидером указывает на три проводника № 10 AWG .

Вопрос № 7

Ответ: A
На схеме подъемника мощности на Рисунке 2 показано семь секций .

Вопрос № 8

Ответ: A
Поскольку имеется восемь креплений запитанный по этой схеме, 8 × 200 = 1600 вольт-ампер .

Вопрос № 9

Ответ: C
Когда контурные линии нарисованы прямыми, их иногда путают с строительными линиями. Таким образом, ответ C — это одна из веских причин для рисования кривых линий цепи.

Вопрос № 10

Ответ: B
Стрелки используются для обозначения хоум-рана на щитовой панели.

Справочная информация // Руководство по подготовке к экзамену для электрика (купить бумажную копию на Amazon)

Как определить, какой автоматический выключатель управляет какой розеткой или светом в вашем доме

Как определить, какой автоматический выключатель управляет освещением или розеткой в ​​вашем доме

Проблема: Вам необходимо выполнить некоторые электромонтажные работы на определенной розетке, выключателе или осветительном приборе в вашем доме.Вы знаете, что первое, что вам нужно сделать, это отключить автоматический выключатель этого устройства. Но какой выключатель правильный.

Решение: Пройдите к главной электрической панели, откройте внешнюю крышку и вы увидите 20-30 или более автоматических выключателей. Не паникуйте, на обратной стороне крышки панели есть список по номерам выключателей. Рядом с каждым номером выключателя приводится описание каждой цепи и того, что она контролирует. Это, конечно, лучший сценарий.Описание может быть минимальным — например, «освещение» или «розетки» с линией, идущей вверх и вниз, охватывающей 3, 4, 5 или более выключателей. Иногда в этом списке ничего не написано.

Вместо того, чтобы выключать все «осветительные» автоматические выключатели, вы должны идентифицировать и маркировать эти цепи. Для этого вам понадобится помощник. Каждый из вас берет свои сотовые телефоны и, находясь рядом с автоматом и вашим помощником внутри, устанавливает связь. Попросите помощника подойти к устройству, на котором вы хотите работать (розетка, включенный светильник и т. Д.).). Если вы работаете с розеткой, подключите к розетке лампу или радио (включенное) и убедитесь, что розетка находится под напряжением. Если розетка выключена, включите выключатель, чтобы розетка была под напряжением. Если вы работаете с настенным бра или любым типом встраиваемого освещения (освещение, которое не подключено к розетке), убедитесь, что светильник включен. Теперь, пока вы общаетесь со своим помощником, выключайте выключатели по порядку, пока ваш помощник не сообщит, что свет (или радио) погас.Подключив радио к розетке, вы можете сделать это самостоятельно, увеличив громкость и открыв двери и окна. После того, как вы определили цепь, вы хотите пометить ее на диаграмме рядом с номером выключателя. Вы можете сделать то же самое для других выключателей, чтобы вам не пришлось делать это в будущем.

ПРИМЕЧАНИЕ: Вы можете устранить несколько прерывателей, используя следующую информацию. Автоматические выключатели розеток и освещения должны иметь обозначение «15» AMP или «20» AMP.Групповые выключатели (два выключателя, соединенные вместе на своих переключателях) и выключатели с номиналом «20» AMP не будут использоваться для электрических розеток или цепей освещения. ПРИМЕЧАНИЕ ПО БЕЗОПАСНОСТИ: После того, как вы определили и отключили автоматический выключатель, дважды проверьте мультиметром, чтобы убедиться, что питание отключено. См. Раздел «Как использовать мультиметр» на этом веб-сайте. выс ..

.
