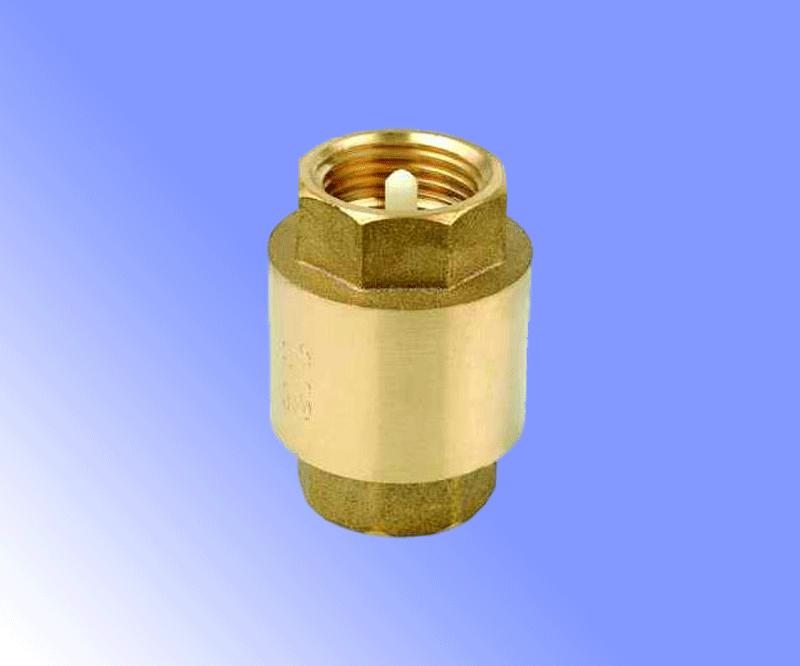

Обратный клапан на воду, какие бывают и где он используется?

Обратный клапан — это защитный механизм, который исключает нежелательное перемешивание воды, клапан пускает воду в одном направлении без возможности её возврата, т.е предотвращает обратный поток воды по трубе.

Чаще всего обратный клапан применяется:
1) На насосах и насосных станциях
На насосах и насосных станциях, обратный клапан предотвращает возврат воды обратно в скважину или колодец. Благодаря его наличию вы можете получить воду сразу после включения насоса. Нет необходимости ждать пока вода вытеснит воздух из трубопровода. Если сказать точнее, то насосы погружаются непосредственно в скважину или колодец, и обратный клапан ставится сразу после насоса, между насосом и трубой. Насосные станции ставятся на поверхности. ( дома или в специальном помещении), а от станции в колодец или скважину спускается труба, на окончании которой имеется сеточка и обратный клапан:

2) После счётчиков
Счётчик не будет вращаться в обратную сторону, если установить обратный клапан, но это не самое главное.

Самое главное — обратный клапан не допусти эффекта передавливания, который часто возникает в городской квартире.

3) На бойлере
Если вы подключены к общей системе водопровода с горячей и холодной воде, то при установке бойлера, установите обратный клапан так же на стояке горячей воды, иначе вода, нагретая вашим бойлером, побежит к соседям снизу по стояку. Соседи конечно не расстроятся, но вам придётся оплатить электричество по счётчику.

Конструкция:
В нерабочем положении клапан всегда закрыт. Затвор подпирается пружиной.

Клапаны бывают с металлическим и пластиковыми затворами.С металлическим затвором применяются в системах отопления. Для их открытия требуется большее давление, чем для открытия клапан с пластиковым затвором. Об этом следует помнить при при постройки новой системы.

Корпус клапана собрана собран из двух частей на резьбе с герметиком.

Внутри корпуса имеется сам затвор с резиновой прокладкой и пружина:

Советы:
1. Если водозабор происходит из колодца или скважины, в начале трубопровода должна быть сеточка. В противном случае, попавший камешек внутрь обратного клапана, сделает систему неработоспособной.
2. Если взять два клапана размером ½ дюйма где один с металлическим затвором, а второй с пластиковым, то первый будет на один сантиметр длиннее. Если вы меняете один на другой в готовой системе, то это стоит иметь в виду.
3. Есть совсем маленькие обратные клапаны, которые ставятся в корпус счётчика на выходе, в силу своей конструкции такой клапан имеет слишком сильное сопротивление и если его установить давление в системе значительно упадёт, а если оно и было слабое, то вода вовсе может перестать идти. Фото ниже:

Замена обратного клапана в скважине по низкой цене

На чтение 3 мин. Опубликовано

Неисправности технических узлов погружных насосов в процессе длительной эксплуатации случаются часто. Нередко проблемой является выход из строя одного из механических агрегатов устройства. Если замечены частые включения и отключения системы, фиксируются скачки давления, потребуется замена обратного клапана в скважине. В статье мы расскажем, как провести эту процедуру самостоятельно, без обращения в ремонтную мастерскую.

Что такое обратный клапан

Это приспособление, по внешнему виду напоминающее цилиндр, выполненное из латуни или нержавеющей стали. Внутри него находится пластиковый или металлический сердечник. Устройство является обязательным элементом всей водонапорной системы и выполняет несколько важнейших функций:

  • регулирует и поддерживает уровень давления воды;
  • блокирует обратный отток жидкости из системы;
  • обеспечивает бесперебойную работу всех узлов оборудования.

Срок эксплуатации детали зависит от качества воды в скважине. Если она имеет много примесей, то срок использования приспособления составляет 2-3 года. Если жидкость относительно чистая, то период эксплуатации может составить 5-7 лет.

Желательно, чтобы сердечник внутри изготовлен из металла, тогда есть гарантия, что он прослужит долго. Аналоги из пластика хрупкие и чаще выходят из строя, они быстро ломаются, если насосная система находится в вертикальном положении, а не в горизонтальном. Хорошо себя зарекомендовали образцы, выпускаемые в Италии и Польше.

Как осуществляется замена обратного клапана

Для этого понадобятся гаечный ключ. Еще необходимо будет приобрести фумленту либо лен и необходимые запасные части, о которых расскажем далее в статье. Сложностей при его установке не возникает, процедуру можно выполнить даже неопытному пользователю. В ходе монтажа устройства насосное оборудование отключается от электропитания.

Что необходимо сделать, чтобы замена обратного клапана была проведена технически грамотно:

  1. Отсоединить сломавшуюся деталь.
  2. Предварительно купить стандартный ниппель, диаметром 1 или 1,5, который связывает клапан и насос.
  3. Берется фум лента и наматывается аккуратно на резьбу клапана. Важно, чтобы ее количество было оптимальным. Если ее много, что вкрутить ниппель сложно, когда мало – приспособление пропускает воду.
  4. После на резьбу прикручивается ниппель и клапан.
  5. Затем ниппель (на который также необходимо намотать фумленту) присоединяется к насосу.
  6. После обратного клапана потребуется установить специальный переходник (компрессионную муфту) в которую вставляется полиэтиленовая труба. Эта деталь также продается в магазинах, и ее следует приобрести заранее.
  7. Потребуется аккуратно обмотать резьбу клапана, но уже с другой стороны фумлентой, и потом накрутить на нее переходник.
  8. Затем берется шланг и вставляется в пластмассовую муфту и плотно фиксируется.
  9. Как только система в сборе, необходимо тщательно проверить все соединения. Для этого можно при помощи гаечного ключа, либо руками аккуратно подтянуть клапан, ниппель и переходное устройство.
  10. Убедившись в надежности всей коммуникации, насос погружают в скважину и подсоединяют к электрическому питанию.
  11. Если оборудование после включения работает стабильно, значит, ремонт были осуществлен правильно.

Замена обратного клапана может занять до 30 минут. Цена вопроса будет заключаться только в покупке новых деталей. Используя советы, указанные в статье можно сэкономить деньги путем самостоятельной замены этого технического узла. В дальнейшем рекомендуется внимательно следить за работой насосной станции, и не допускать возникновения неисправностей, дабы не пришлось заменить насос полностью.

Однако если Вы не готовы проделать эту работу сами, то обращайтесь в Компанию ВОДОСНАБ. Наши специалисты имеют опыт работы более 10 лет работы и работают по низким ценам. На все работы гарантия – 12 месяцев.

Автоматический сливной клапан для скважины Belamos FV-B 1/2″ с седелкой ПНД32

Автоматический кран для зимнего слива воды из системы водоснабжения

В зимний период во многих системах водоснабжения, существует проблема замерзания воды в неотапливаемых магистралях, если вовремя не слить воду, то может произойти замораживание системы и дом на определенное время может остаться без воды. Чтобы этого не произошло рекомендуем простое и надежное решение.

Сливной клапан Belamos FV-B 1/2” предназначен для автоматического слива воды из напорных труб скважины или колодца в зимнее время.

Принцип работы сливного крана: при падении давления в системе ниже 0,6-0,9 атм, а это происходит при выключенном насосе и открытом кране, клапан автоматически открывается и начинает сливать воду из труб в скважину. При включении насоса давление возрастает и клапан автоматически закрывается.

Экономичность

  • Нет необходимости устанавливать дорогостоящий электромагнитный клапан
  • Нет необходимости устанавливать дополнительный шаровый кран в колодец(и изобретать конструкцию для манипуляций с краном)

Простота в использовании

  • Чтобы слить воду со всей системы необходимо лишь выключить насос и открыть кран в любой точке водопровода(для стравливания давления)
  • Не нужно доставать насос из скважины или колодца

Основные преимущества сливного клапана FV-B 1/2″

  • Удобство и простота монтажа
  • Небольшой размер позволяет устанавливать клапан практически во всех типах обсадных труб
  • Автоматическая работа без участия человека
  • Материал клапана (латунь) обеспечивает длительный срок службы клапана
  • Невысокая цена

Технические характеристики

  • давление срабатывания: 0,6—0,9 атм
  • материал: латунь
  • резьба НР 1/2”
  • в комплекте седелка для трубы ПНД32

Конструкция сливного клапана для скважин

Внутри устройства установлен шарообразный клапан, давление воды прижимает клапан к сливному отверстию и тем самым запирает его, если давление в трубе падает (0,6—0,9 атм), пружина выталкивает клапан обратно, тем самым открывая отверстие для слива воды.

Монтаж погружного насоса Водолей.

Перед установкой электронасосов Водолей в скважину или колодец необходимо совершить некоторые приготовления наверху.

Сперва к насосу необходимо присоединить напорный трубопровод. Какой именно трубопровод выбрать, зависит от поставленных задач и соответственно, глубины установки погружного насоса. Если насос предполагается использовать только для полива и наполнения емкостей, то оправдано присоединение обычного поливочного шланга через переходную пластиковую муфту. Шланг гибкий, легкий, удобный в обращении имеет здесь свои несомненные плюсы, тем более напоры насосов, используемых таким образом, невелики. При временной установке также оправдано применение шланга, так как в этом случае погружной насос будет легче опускать, поднимать и переносить с места на место. В случае, если погружной насос должен быть установлен стационарно и предназначен для работы совместно с гидроаккумулятором, лучше использовать пластиковую или металлическую трубу.

При этом максимальный напор насоса не должен быть больше максимального давления, на которое рассчитана труба.

Погружные насосы Водолей серии БЦПЭ 0,5 и БЦПЭУ 0,5 имеют выходной патрубок диаметром 1″ (при этом номинальный расход всех насосов этой серии составляет 1,8 м³/ч). Для любого погружного насоса трубу лучше выбирать таким образом, чтобы не было заужения внутреннего диаметра выходного патрубка насоса. В нашем случае лучше установить пластиковую трубу с внешним диаметром 32 мм (внутренний диаметр такой трубы составит около 26 мм, что и соответствует выходу насоса в 1″). Однако и здесь могут быть исключения, так как определяющим фактором является не диаметр трубы сам по себе, а потери давления, зависящие от диаметра трубы и расхода насоса. Подробнее об этом написано в статьях «Подбор насоса для колодца» или «Подбор насоса для скважины», где также размещены таблицы потерь напора.

Погружные насосы Водолей не имеют встроенного на заводе обратного клапана, поэтому при их использовании в замкнутых напорных систем водоснабжения, установка обратного клапана обязательна.

Обратный клапан можно установить непосредственно в напорный патрубок насоса или врезать в напорный трубопровод, на расстоянии до 1 метра от выходного патрубка насоса. Устанавливать обратный клапан на поверхности можно только в случаях погружения насоса Водолей в непосредственной близости от поверхности земли (до 3 метров) , во всех остальных случаях пользуйтесь вышеуказанными рекомендациями. В любом случае, мы рекомендуем выбирать обратный клапан с латунным седлом.

Соединяем насос с трубой с помощью муфты (пластиковой или, что предпочтительнее, латунной) соответствующего размера 32-1″. Те же соображения относятся к погружным насосам Водолей БЦПЭ 1,2, которые имеют выходной патрубок диаметром 1¼» (при этом номинальный расход всех насосов этой серии составляет 4,3 м³/ч). В этом случае труба должна быть с внешним диаметром не менее 40 мм, а требуемая муфта для погружного насоса будет иметь обозначение 40-1¼».

К верхнему концу трубы присоединяем аналогичную ответную муфту и соединяем её с оголовком (конечно оголовок нужен только при монтаже погружного насоса в скважину).

Кабель насоса желательно закрепить в напорной трубе с помощью скоб. Это облегчит погружение насоса Водолей и предотвратит риск механического повреждения кабеля. Важно знать, что опускать и поднимать насос за электрический кабель запрещено, поэтому кабель крепится к трубе с небольшими провисаниями по всей длине, с целью избежать даже минимальных нагрузок на кабельный ввод в погружной насос.

К проушинам погружного насоса Водолей (расположенным наверху по бокам от напорного патрубка) прикрепляем страховочный трос. Можно воспользоваться капроновым тросом (который идет в комплекте с насосом), а можно присоединить трос из нержавеющей стали (достаточно сечения в 3 мм). В скважине трос, как и кабель, не должен висеть внатяг, так как основная функция троса — страховка. В колодце же напротив, именно трос зачастую выполняет функцию поддержки насоса.

Завершив эти приготовления, раскладываем все на участке в прямую линию рядом со скважиной. Затем начинаем аккуратно опускать насос в скважину. При погружении на небольшую глубину установки, с этой операцией может справиться один человек, хотя лучше все делать вдвоем. В этом смысле с колодцами справится проще, так как они, как правило, имеют меньшую глубину.

Остается нерешенным вопрос, на какую глубину погружать насос?

С одной стороны есть ограничения производителя: насос Водолей нельзя погружать ниже, чем на 0,4 метра до дна, при этом уровень воды над насосом не должен быть выше 10 метров.

Этим рекомендациям и надо следовать, что в случае установки погружного насоса Водолей в колодец, не вызывает вопросов. Однако надо учесть, что колодцы бывают разные, в том числе и по возрасту. Где-то насос надо устанавливать и на 1 метр выше дна колодца, ввиду его заилености, иначе насос будет подавать мутную воду.

При погружении насоса в скважину, надо руководствоваться паспортом скважины, выданным буровой организацией. Там указан дебит скважины, динамический уровень воды (при откачке насосом с определенной производительностью) и рекомендуемая глубина установки погружного насоса. Если конструкция скважины позволяет, то лучше установить насос на 4-5 метра ниже динамического уровня воды, указанного в паспорте. При этом никогда не устанавливайте насос в зоне фильтра скважины или ниже этого уровня (зона фильтра отмечена в паспорте скважины).

Почему нужно обратить внимание на конструкцию скважины?

Потому что зачастую скважина сделана из обсадных труб разного диаметра. Например, внизу скважины начиная с определенной отметки (в паспорте есть чертеж скважины с размерами и диаметрами обсадных труб), может быть установлена труба с диаметром меньшим, чем диаметр погружного насоса Водолей (здесь можно обратить внимание по насосы Водолей БЦПЭУ 0,5 с внутренним диаметром 95 мм). Это важно учитывать.

После определения глубины погружения насоса, мы отмеряем это расстояние, обрезаем напорную трубу, и соединяем этот конец трубы с оголовком с помощью фитинга, как уже было сказано выше.

Закрепляем оголовок на обсадной трубе и все — насос установлен. Как произвести первый пуск погружного насоса Водолей написано в статье «Установка, эксплуатация и хранение насосов Водолей.».

После установки насоса, можно переходить к присоединению напорной магистрали дома и подключению гидроаккумулятора (какой объем гидроаккумулятора выбрать читайте в статье «Гидроаккумулятор. Назначение, настройка, выбор объема.»).

👆Качаем воду из скважины | Насосы и мотопомпы | Блог

Чтобы организовать практичное автоматизированное водоснабжение, необходимо использовать насос. По соотношению эффективности, экономичности и надежности лучше всего себя зарекомендовали погружные (глубинные) насосы, которые устанавливаются прямо внутрь обсадной трубы.

В данной статье мы рассмотрим ключевые вопросы монтажа погружного скважинного насоса, а также обозначим основные правила его эксплуатации.

Задачи

Такие аппараты основаны на нагнетающих винтах или центробежных рабочих колесах. Используются в скважинах, бассейнах, колодцах, открытых водоемах. Главное требование — относительная чистота воды (допускаются примеси песка до 150–250 грамм на м³), и максимальная температура жидкости до +35 °C.

Для оптимального использования полезного объема колодцев и резервуаров допускается горизонтальный монтаж насоса. Однако при позиционировании нельзя допускать отрицательного угла.

Погружные насосы подходят для постоянного водоснабжения частных домов, орошения теплиц и открытых участков, для перекачки жидкостей на предприятиях и т.д. Однако нужно очень тщательно подбирать технические показатели оборудования, чтобы оно точно справлялось с поставленными задачами.

Как выбрать глубинный скважинный насос

  1. Соответствие диаметра насоса и скважины. Насос должен свободно проходить внутри обсадной трубы, но он не должен быть слишком «тонким» относительно диаметра источника водоснабжения.
  2. Производительность насоса («Q» — измеряется в литрах в минуту или литрах в секунду).
  3. Напорная характеристика устройства («Н» — измеряется в метрах). Учитывается расстояние по горизонтали от скважины до жилища, а также расстояние по высоте от установленного насоса до самого высокого потребителя.

Трубы и фитинги

Лучше всего для водозабора из скважины глубинными насосами применять трубы ПНД, рассчитанные на эксплуатацию с питьевой водой. Они достаточно прочные, чтобы держать установленный насос и высокое рабочее давление, при этом достаточно легкие и гибкие для монтажа и демонтажа. Трубы ПНД выдерживают замораживание жидкости внутри и могут лежать в земле без дополнительной защиты. Фитинги используются обычные компрессионные, из полиэтилена или из цветного металла.

Очень критично правильно выбрать диаметр трубы, чтобы не создать на пути воды излишнего сопротивления.

Для насосов с выходным отверстием в 1 дюйм нужна труба ПНД диаметром не менее 25 мм, но лучше использовать трубы 32 мм.

Между тем, некоторые пользователи, которые приезжают на дачу время от времени и каждый раз убирают насос после полива — с успехом применяют армированный поливочный шланг из ПВХ. Но для постоянного водоснабжения такие шланги не подойдут.

Нужен ли обратный клапан

Обратный клапан рекомендуется всеми производителями глубинных насосов. Если его не ставить, то каждый раз после отключения насоса вода будет вытекать из трубопровода, а при включении насосного оборудования придется ждать, пока насос заполнит пустую систему. Естественно, никакая автоматика в таком режиме исправно работать не будет.

Единственный сценарий, при котором обратный клапан «противопоказан» — это если водоснабжение организовано в виде колонки без заведения труб в отапливаемый дом. Поэтому, чтобы зимой вода сбрасывалась обратно в скважину после каждого включения насоса (дабы избежать размораживания) — обратный клапан не ставят.

При установке обратного клапана следует учитывать направление движения воды (ориентируйтесь на стрелку, расположенную на корпусе клапана).

Экономить на обратном клапане нельзя. Это должна быть надежная модель (желательно из металла, а не пластика). Чтобы накрутить обратный клапан, скорее всего, потребуется использовать резьбовой переходник-ниппель.

Глубина установки

Производители рекомендуют оставлять зазор между нижней частью насоса и дном скважины не меньше одного метра. Некоторые делают более мягкие ограничения — 40 см. Это позволяет избежать засасывания придонного мусора внутрь нагнетающего устройства и получить необходимый поток воды вокруг насоса для его охлаждения.

При подвешивании насоса и при расчете длины трубы и страховочного троса следует учитывать, что прокачка воды делает пластиковую трубу существенно тяжелее и немного шире.

Как и для чего делается защита от сухого хода

Кроме указаний немного поднять скважинный насос от дна, в заводских инструкциях иногда можно увидеть рекомендации по установке не выше чем в 50-ти сантиметрах от динамического уровня воды.

  • Статический уровень воды — обычное расстояние от зеркала воды в скважине до поверхности земли.
  • Динамический (эксплуатационный) уровень — расстояние от зеркала воды до поверхности земли в процессе работы насоса.

В достаточно производительной скважине, при откачивании воды, зеркало постепенно опускается ниже статического уровня и затем останавливается на одном месте, так как отбор и приток воды уравновешивается.

К сожалению, не всегда скважина может обеспечить достаточно высокий дебит, чтобы покрыть потребности пользователя. В результате насос осушает скважину, оказывается в воздухе и начинает перегреваться (ведь именно жидкость, в которой находится погружной насос, охлаждает мотор устройства). Поэтому при выборе насосного оборудования стараются сбалансировать производительность насоса и дебит скважины. Если этого добиться не удается (например, нам нужен насос с высоким напором, чтобы поднять воду с большой глубины, но он, скорее всего, будет обладать еще и большой производительностью) — тогда устанавливают преобразователи частоты, снижающие скорость работы насоса или «волевым решением» сокращают расход воды, то есть прикручивают вентили.

Для защиты от сухого хода погружной насос запитывают через специальное реле, которое реагирует на:

  • давление в системе;
  • проток жидкости;
  • показания датчиков уровня воды, расположенных внутри скважины.

Зачастую защита от сухого хода является неотъемлемой функцией управляющей автоматики.

Автоматика для скважинного насоса

Есть несколько проверенных вариантов, для погружных насосов. Неплохо себя показала автоматика, которая собрана на пятиходовом штуцере и состоит из механического реле давления, компактного гидроаккумулятора и манометра.

На схеме ниже можно увидеть, как автоматика с механическим реле обвязана в системе индивидуального водоснабжения. Находиться она может как в доме, так и в кессоне над скважиной.

Также удобны и надежны электронные управляющие модули с реле давления и реле протока, которое работает в качестве защиты от сухого хода.

Также появились высокотехнологичные «умные» пульты с цифровыми дисплеями, способные передавать информацию на смартфон, которым пользователи могут управлять системой водоснабжения дистанционно.

Крепление страховочного троса и питающего кабеля

Во время погружения насоса в скважину и во время его извлечения — основная нагрузка приходится на трубу. Можно сказать, что в эти моменты она выполняет несущую функцию. Чтобы не получалось никаких петель, способных расклинить насос внутри скважины, страховочный трос и кабель питания необходимо закрепить на трубе с интервалом 1–2 метра.

Некоторые фирмы предлагают специальные крепежные материалы. Например, это может быть резиновая перфорированная лента.

Неискушенные пользователи с переменным успехом применяют изоленту и канцелярский скотч, а также «автомобильные» металлические хомуты. Но, как правило, сталкиваются с ситуацией, что такая фиксация за неполный сезон отваливается и оказывается на дне скважины. Происходит это либо из-за коррозии, либо из-за расширения трубы.

Лучше всего применить для этого качественные пластиковые стяжки. Они хорошо выдерживают нагрузки, не боятся воды, ничего не повреждают. А самое главное — пластиковые стяжки не склеивают, они делают соединения в меру подвижными (а это крайне необходимо, так как труба во время эксплуатации должна беспрепятственно расширяться и сужаться).

Глубинные скважинные насосы иногда с завода комплектуются относительно толстым капроновым шнуром. Проверено временем — он работает, не гниет и не рвется. Однако большинство производителей рекомендует применять стальные тросы. При выборе троса очень важно, чтобы он был нержавеющим.

Не стоит использовать в качестве страховки тросы в полимерной оплетке. Металл такого троса легко ржавеет, при этом сама полимерная оболочка не может обеспечить надежную защиту от воды, так как на изгибах она склонна к растрескиванию и пропускает воду.

Чтобы подвесить насос, нужно пропустить трос петлей через монтажные отверстия и закрепить его при помощи нержавеющих зажимов.

Нужен ли кессон

Кессон представляет собой сравнительно небольшое заглубленное сооружение, которое обустраивается над скважинной и служит для:

  • защиты от грунтовых поверхностных вод,
  • предотвращения промерзания труб,
  • защиты от загрязнения,
  • крепления страховочного троса,
  • сантехнической обвязки скважины,
  • разводки трубопровода на несколько точек разбора,
  • подводки электропитания.

В изолированном просторном кессоне, который не затапливается и не промерзает зимой, довольно часто располагают автоматику скважинного насоса и гидроаккумулятор.

Сейчас можно приобрести готовый скважинный кессон из пластика или металла, но многие домовладельцы предпочитают возвести его своими руками, например, из бетонных колец или кирпича, а затем как-то эстетично его оформить.

Не обязательно делать кессон, если водоснабжение из скважины вам необходимо исключительно для полива зеленых насаждений в теплое время года. В таком случае приобретается пластиковый оголовок, который крепится прямо на обсадную трубу. Он служит основой для создания «гусака» с кранами, на нем фиксируется страховочный трос насоса.

Кажется, что такое решение не подходит для организации постоянного водоснабжения, ведь водопроводная труба в таком случае должна идти к дому в траншее — ниже глубины промерзания грунта зимой. На самом деле можно ограничиться оголовком и использовать так называемый «скважинный адаптер». По факту, это резьбовой уголок, который имеет разборную конструкцию.

Чтобы его смонтировать, нужно дрелью с коронкой на уровне траншеи вырезать в обсадной трубе отверстие и установить в нем часть адаптера с держателем.

Ответная часть скважинного адаптера устанавливается на напорной трубе. При опускании насоса в скважину нужно сопоставить и завести друг в друга обе части разборного фитинга. В результате должно получиться нечто подобное:

Электропитание насоса

Высокопроизводительное насосное оборудование может потребовать трехфазного подключения.

Большинство же бытовых скважинных насосов подключаются к обычной сети 220 вольт, соответственно они могут иметь комплектный кабель с конденсаторной коробкой и традиционной вилкой на конце. К кессону подводится кабель питания с сечением рабочих жил 2,5 квадрата, но обязательно с заземляющим проводником. Кабель этот запитывается от управляющей автоматики, либо подключается на электрощите через отдельный автомат защиты подходящего номинала.

Розетку для насоса нужно использовать уличного типа. Поместить ее можно либо в кессоне, либо под навесом. Если производитель допускает соединение питающего кабеля в муфте, то необходимо неукоснительно выполнить все требования, изложенные в инструкции по эксплуатации. Если кабель ведется в траншее вместе с трубой, то для его защиты нужно применить специальный полимерный канал.

Скважинные погружные насосы обязательно запитываются с использованием заземления!

Как безопасно опустить насос в скважину

Труба ПНД, используемая для подключения насосов, поставляется бухтами, поэтому перед началом работ есть смысл дать ей распрямиться. Для этого трубу растягивают в прямую линию и дают ей вылежаться в течение нескольких часов (особенно эффективно это в теплую погоду).

Для установки насоса в скважину желательно привлечь 2–3 человека, чтобы один мастер направлял насос в обсадную трубу, а остальные — плавно подавали напорный трубопровод, который обычно норовит зацепиться примотанным кабелем или тросом за растительность или, например, за ограждения садовых дорожек.

Чтобы не повредить трубы и питающий кабель — на обсадную трубу желательно изготовить какой-нибудь гладкий расширитель в виде скошенной направляющей насадки.

Заключение. Несколько советов по монтажу и эксплуатации скважинного насоса

  1. При выполнении любых монтажных работ с насосным оборудованием зажимать можно только верхнюю (напорную) его часть.
  2. Перед первым погружением в скважину, стоит проверить работоспособность насоса, автоматики и обратного клапана. Можно сделать первую пробную перекачку воды из какого-нибудь бака.
  3. После установки насоса в скважину, перед первым включением необходимо сделать паузу порядка 10–15 минут, чтобы вода полностью заполнила внутреннее пространство насоса.
  4. Первый запуск после монтажа можно производить только при открытом трубопроводе, чтобы не создавать подпор и вымыть из скважины/труб всю грязную воду. После этого трубу можно подключать к системе водоснабжения (в противном случае есть опасность загрязнения сетчатых фильтров и картриджей смесителей).
  5. Для скважинных погружных насосов существуют лимиты по максимальному количеству включений. Так, например, есть оборудование, которое можно включать не чаще трех раз в час и не чаще 30 раз в сутки. А есть устройства, которые можно запускать 100 раз в час и 300 раз в сутки. Изучайте этот момент в руководстве пользователя. Если нужно — установите в систему небольшой гидроаккумулятор на 15–30 литров, который существенно сокращает количество запусков.
  6. Все насосы для поддержания работоспособности нужно запускать хотя бы раз в год.
  7. При любой интенсивности использования каждый сезон стоит извлекать насос из скважины для чистки фильтрующих сеток и промывки насоса от песка, для осмотра троса, для замены хомутов.
  8. В некоторых странах принято минимум раз в пять лет с помощью камер осматривать обсадную трубу скважины.
  9. Хранить скважинный насос даже при нечастом использовании лучше всего погруженным в воду.
  10. Периодически делайте заборы воды для анализа. Исследуйте ее на разрушающие отложения, твердые частицы, газообразные компоненты (при избытке они очень сильно влияют на работу насоса), бактериологическое и химическое загрязнение.

Обратный клапан на воду — как работает и где установить.

Водяные обратные клапаны относятся к запорной арматуре, и предназначены для пропускания потока воды только в одном направлении. Такое свойство позволяет широко использовать их, в частности, для самовсасывающих насосов, а также для создания автономных водопроводных систем. Так, обратный клапан для воды для насоса предотвращает возвратное движение поднятой насосом воды обратно в колодец или в скважину. Еще одно удобство использования такого клапана состоит в том, что не нужно ждать, пока жидкость вытеснит находящийся в шланге воздух. Если шланг был уже заполнен водой, подача начнется сразу же.

Устройство обратного клапана для воды достаточно простое. Он состоит из таких элементов: разборный металлический корпус, состоящий из двух частей, каждая из которых снабжена резьбой; пластиковый или металлический затвор с прокладкой; пружина, служащая для подпирания затвора.

В работе клапана нет ничего сложного. Обратный клапан для воды для насоса работает по следующему принципу. Когда вода через насос не поступает в шланг или трубопровод, затвор поддавливается пружиной, и находится в закрытом положении. Когда перед клапаном появляется давление воды, достаточное для отжимания пружины, затвор открывается, позволяя воде протекать в трубопровод. Когда насос отключается, а давление воды падает, пружина вновь поджимает затвор, который закрывается. Помимо пружины, находящаяся в трубопроводе вода также давит на затвор, не позволяя ему открыться.

Установка обратного клапана на воду производится в следующих местах:

На выходе погружного насоса, опущенного в колодец или в скважину. При выключении насоса вода не будет возвращаться в обратном направлении;

На конце опущенного в воду всасывающего патрубка поверхностного насоса или насосной станции. После выключения насосного агрегата вода будет всегда оставаться в патрубке;

На входе холодного трубопровода в бойлер. В этом случае, если в трубопроводе не будет воды, из бойлера не начнется обратный слив жидкости;

На различные виды водопроводов, особенно, если используются одновременно холодный и горячий трубопроводы. Давление воды в трубопроводах разное, поэтому может возникнуть продавливание горячей воды в холодную магистраль или наоборот через смеситель. Клапан обратного давления воды, установленный в каждой отдельной магистрали, не допустит ее обратного тока;

В системах автономного отопления, когда имеется несколько отдельных контуров с разным давлением теплоносителя. В этом случае каждый контур имеет отдельный насос. Если мощность насосов разная, то более мощный агрегат может продавить теплоноситель в соседний контур, где насос имеет меньшую мощность. Этого совершенно нельзя допускать, поэтому клапан обратного хода воды является обязательным элементом в такой системе;

На водомеры для предотвращения движения воды в противоположную сторону;

В канализационных системах для предотвращения обратного хода стоков..

Вполне легко установить обратный клапан на воду своими руками правильно, ведь для этого достаточно владеть минимальными сантехническими навыками, а также иметь необходимый инструмент. Основное правило в процессе установки — прикрутить клапан в нужном направлении. На корпусе устройства нанесена стрелка, показывающая направление движения воды через клапан.

Использование этих полезных изделий способно предотвратить возникновение аварийных ситуаций в водопроводных и отопительных системах, а также значительно облегчить работу с водяными насосами и насосными станциями.

Обратный клапан для насоса — для чего нужен и как ставить

С одной стороны, подпружиненная мембрана, установленная внутри корпуса запорного механизма, вроде как и не требует обязательной вертикальной установки. Но, в итоге – именно она обязательна, если вы не хотите осуществлять периодический ремонт с полной заменой затворных аппаратов, которые в горизонтальном варианте установки со временем просто забиваются отложениями осадка и грязи и на самой мембране и на стенках корпуса. Эта грязь приводит к тому, что пружина затвора не держит воду.

Теперь о том, где именно устанавливать обратнозапорный механизм. В абиссинских скважинах – однозначно – вверху. Потому что в противном случае скважина работать нормально не будет. Когда происходит бурение абиссинской скважины, то обратнозапорный механизм нужно герметично поставить вверху сразу после попадания в водоносную жилу.

И именно установка обратнозапорного устройства снизу не даст вам отследить момент попадания в жилу потому, что не будет давать оттока воды. Если установить его снизу, то понять уходит ли налитая вода в водоносный слой можно будет только при помощи ручного или ножного устройства.

Теперь, что касается погружных центробежных насосов в глубоких скважинах. Давайте включим голову и подумаем логически. Если обратнозапорный механизм служит для поддержки постоянного вакуума в скважине, и весь механизм подачи воды осуществляется за счет вакуума, производимым центробежным насосом, то главное в этом вопросе: что происходит в момент выключения напорного аппарата.

А происходит следующее: обратнозапорный механизм наглухо закрывается, переводя саму скважину в ждущий режим. При этом вакуум, который создала напорная установка, остается на прежнем уровне, и удерживает воду у самой поверхности трубы,  не дает ей опускаться снова вниз.

То есть вода постоянно держится на уровне напорного аппарата и сразу после включения начинает подачу воды в трубу. Согласитесь, что при таком подключении обратнозапорного механизма значительно снижается нагрузка на сам насос.

Единственным недостатком такого подключения может быть невозможность обратного слива воды. Поэтому, есть еще вариант установки обратнозапорного механизма перед гидроаккумулятором, непосредственно до входа воды в дом. Такой вариант упростит сброс воды обратно в скважину и облегчит ремонт и обслуживание.

Но, здесь важна герметичность всех частей водопровода, чтобы не шел подсос воздуха. Кроме того, при любом методе подключения перед обратнозапорным механизмом следует устанавливать сеточку, чтобы в клапан не попадала случайная грязь, мелкий мусор и камешки.

Самодельный обратный клапан

Чтобы собрать обратнозапорный механизм своими руками вам понадобятся:

Для чего нужен обратный клапан для водозабора и почему это важно? — Skillings & Sons, Inc.

Нью-Гэмпшир, Массачусетс, Массачусетс

Важно понимать компоненты, из которых состоит система водоснабжения вашего дома, чтобы поддерживать ее и поддерживать чистую пресную воду, безопасно поступающую в ваш дом. Наряду с ежегодным тестированием для обеспечения здоровья вашей воды важен ежегодный осмотр компонентов вашего колодца. Для домовладельца безопасная эксплуатация колодца является важным элементом здоровья, безопасности и удобства вашей семьи.

Обратные клапаны — важный компонент любой водяной системы с погружным насосом. Почему важны обратные клапаны? Во-первых, они позволяют вашей водяной системе поддерживать давление при отключении насоса. Они также предотвращают обратное вращение, восходящую тягу и помогают минимизировать гидравлический удар (подробнее об этом позже!).

Доступны несколько различных конструкций обратных клапанов. Давайте посмотрим, какой тип обратного клапана может вам подойти, и немного подробнее о преимуществах их правильной работы.

Для чего нужен обратный клапан для воды?

Обратные клапаны спроектированы так, чтобы вода могла течь в одном направлении, и они необходимы для всех установок с погружными насосами. Их работа заключается в предотвращении стекания воды в колонне над насосом и в напорном резервуаре обратно в колодец при отключении насоса.

Некоторые погружные насосы имеют обратные клапаны, встроенные в агрегат, и подходят для работы без внешнего обратного клапана, если насос не установлен слишком глубоко.Если вы не уверены, проконсультируйтесь со своим специалистом по водоснабжению или изготовителем насоса о правильном применении и установке.

Типы обратных клапанов

Доступно несколько различных типов обратных клапанов, и у них есть определенные области применения. С погружными насосами следует использовать подпружиненные обратные клапаны со штоком или клеткой тарельчатого типа.

Эти типы предназначены для быстрого закрытия при прекращении потока воды и для начала движения в обратном направлении при отключении насоса.Обратные клапаны поворотного типа не подходят для этой функции, потому что они реагируют слишком медленно. Чтобы ваш обратный клапан был эффективным для этого применения, он должен работать быстро. Когда насос останавливается, происходит резкое изменение направления потока до того, как поворотный клапан успевает закрыться. Это может вызвать внезапное изменение скорости воды, создающее гидравлический удар.

Размер и установка обратного клапана имеют решающее значение. Они должны быть надлежащего размера, чтобы соответствовать условиям расхода и давления насоса.Номинальное давление обратного клапана должно превышать максимальное давление на выходе насоса. Лучшее решение — проконсультироваться со специалистом по водоснабжению. Они могут убедиться, что у вас есть подходящий клапан для вашей скважины и что он установлен правильно.

Условия, контролируемые вашим обратным клапаном

Помимо поддержания давления воды в вашей системе, ваш обратный клапан способствует плавной и безопасной работе вашей водяной системы, продлевая срок ее службы и предотвращая обратное вращение, подъемную тягу и гидравлический удар.Вот несколько условий, которые помогают контролировать обратные клапаны.

  1. Обратное вращение

    При отсутствии обратного клапана или в случае отказа вашего вода в отводной трубе и системе будет стекать обратно при остановке насоса. Это может привести к тому, что насос будет вращаться в неправильном направлении, поскольку вода возвращается к источнику. Если двигатель вашего насоса запустится во время этого процесса, это вызовет сильную нагрузку, которая может привести к поломке вала насоса или повреждению упорного подшипника двигателя.

  2. Вытягивающее усилие

    Без обратного клапана или протекающего клапана вода стекала обратно в колодец, как при обратном вращении.Насос запустится в условиях пониженного напора, что может вызвать толчок вверх на крыльчатку / вал в сборе. Повторяющаяся тяга вверх при каждом пуске может вызвать преждевременный износ и выход из строя либо насоса, либо двигателя, либо того и другого.

  3. Гидравлический молот

    Вода, протекающая через вашу водопроводную систему, имеет вес и скорость (кинетическую энергию). Когда насос останавливается, вода продолжает движение. Его энергия должна как-то поглощаться. Бак высокого давления обычно выполняет эту функцию.Однако, если в вашей системе есть протекающие, медленно действующие обратные клапаны или слишком мало обратных клапанов, вода изменит направление. Когда он останавливается, быстрое рассеивание энергии может вызвать гидроудар. У этого гидроудара может быть достаточно силы, чтобы расколоть трубы, сломать стыки и повредить насос.

Использование высококачественного подпружиненного обратного клапана является важным элементом безопасной эксплуатации водной системы вашего дома. В Skillings & Sons мы предлагаем экспертные консультации по правильному размеру, размещению и установке обратных клапанов для вашей системы водоснабжения.Мы защищаем системы водоснабжения наших клиентов в Нью-Гэмпшире и Массачусетсе более 40 лет. Если у вас есть вопросы или вам нужно осмотреть колодец, свяжитесь с нами. Мы всегда готовы помочь!

Использование обратных клапанов в погружных насосных установках

Что такое обратный клапан? Нужен ли мне обратный клапан?

Обратный клапан — это клапан, который используется для предотвращения обратного потока в системе трубопроводов. Давление жидкости, проходящей через трубу, откроет клапан, в то время как любое изменение направления потока закроет клапан.Обратный клапан поможет вашей водяной системе поддерживать давление при отключении насоса, а также предотвратит обратное вращение, подъем и гидравлический удар.

Рекомендуется установить хотя бы одну проверку на всех погружных насосных установках. Многие скважинные насосы имеют встроенные обратные клапаны. Даже если в насосе есть встроенный обратный клапан, мы рекомендуем установить обратный клапан в нагнетательной линии в пределах 25 футов от насоса и ниже уровня слива воды. Хотя у монтажников разные мнения, в глубоких колодцах мы рекомендуем устанавливать обратные клапаны через каждые 200 футов, чтобы распределить вес на каждый клапан.

Какой тип обратного клапана мне нужен? Запрещается использовать обратные клапаны поворотного типа в погружных насосных установках. Обратные клапаны поворотного типа имеют более медленное время реакции и могут вызвать гидроудар. Следует использовать подпружиненные обратные клапаны, поскольку они быстро закрываются и, таким образом, помогают предотвратить гидравлический удар. Его размер должен соответствовать условиям расхода и давления насоса. Номинальное давление обратных клапанов должно превышать максимальное давление насоса.

Обратное вращение, подъем и гидравлический удар могут привести к преждевременному отказу насоса или двигателя.

Обратное вращение . Когда двигатель останавливается, вода из капельной трубы может стекать вниз по напорной трубе, если нет обратного клапана или неисправного обратного клапана. Поток может вызвать вращение насоса в обратном направлении. Если насос запускается во время обратного вращения, это может вызвать чрезмерное усилие, которое может сломать вал насоса, вызвать повреждение рабочего колеса или привести к повреждению подшипника.

Аптраст . При отказе обратного клапана или отсутствии обратного клапана насос запускается с нулевым напором. При низком давлении или его отсутствии рабочие колеса «всплывают» и изнашиваются диффузоры, расположенные выше. Этот повторяющийся износ может вызвать преждевременный выход из строя как насоса, так и двигателя.

Гидравлический молот . Неисправный или негерметичный обратный клапан может вызвать разрежение в нагнетательном трубопроводе. Когда насос запускается, вода, движущаяся с очень высокой скоростью, заполняет пустоту и ударяется о неподвижную воду в трубопроводе над ней, вызывая гидравлический удар. Удар может расколоть трубы, сломать соединения или повредить насос и двигатель.

Обзор обратных клапанов и донных клапанов

Обратные и нижние клапаны используются в различных областях, включая колодцы для воды. Они просты в использовании и установке, но являются ключевым компонентом общей безопасности вашего насоса. Без обратного или обратного клапана вам может потребоваться дорогостоящий ремонт. У тебя нет на это времени?

В этом посте мы узнаем, что такое обратный клапан и обратный клапан и почему они так важны. Возможно, вы встречали обратные клапаны, которые называются обратными клапанами или односторонними клапанами, для простоты в этом посте мы будем называть их обратными клапанами.

Поток жидкости (жидкости или газа) в обратном и нижнем клапане может проходить через клапан только в одном направлении. Когда давление на впускной стороне клапана увеличивается, например, при запуске насоса, клапан открывается. Когда это давление прекращается, насос останавливается, затем клапан закрывается и предотвращает изменение направления потока. Этот процесс автоматический и не требует посторонней помощи.

Различные типы

Тип пружины

В обратных и донных клапанах пружинного типа тарелка удерживается на месте с помощью пружины.Давление на впускной стороне клапана заставляет тарелку открываться, а пружину сжиматься. Когда это давление спадает, пружина возвращает тарельчатый клапан в закрытое положение. Их можно устанавливать как вертикально, так и горизонтально.

Тип заслонки

Обратные и приёмные клапаны заслоночного типа работают под действием силы тяжести. Они используют диск и резиновую или кожаную заслонку, прикрепленную к одной стороне отверстия. Давление на впускной стороне заставляет диск и заслонку открываться, а сила тяжести плюс вес жидкости над заслонкой заставляет их закрыться.Обычно они устанавливаются вертикально, но могут быть установлены и горизонтально, пока заслонка закрывается.

Тип шара

Этот тип встречается только в обратных клапанах. Вместо пружины или заслонки они используют шарик, чтобы предотвратить изменение направления потока. Подробнее о них можно прочитать в нашем посте о шаровых обратных клапанах и обратных клапанах.

Обратный клапан

Обратные клапаны обычно имеют соединения NPT (национальная трубная резьба) с обеих сторон корпуса.Они устанавливаются прямо в трубопровод системы. Обратные клапаны обычно просты в использовании и установке и, как правило, недороги. Вы можете найти обратные клапаны из бронзы, латуни, нержавеющей стали, высокопрочного чугуна или пластика.

Преимущество установки обратного клапана в том, что они продлевают эффективность и срок службы насоса.

Нижний клапан

Приемные клапаны обычно имеют соединение NPT на выпускной стороне и сетчатый фильтр на впускной стороне. Добавление сетчатого фильтра предотвращает засорение нижнего клапана крупными частями мусора, когда он находится в открытом положении, а также предотвращает повреждение водяного насоса.

Донные клапаны используются в струйных насосах для неглубоких скважин и в установках для струйных насосов для глубоких скважин. Приемный клапан необходимо устанавливать на дне всасывающего трубопровода скважины. Подобно обратному клапану, обратный клапан предотвращает вытекание воды из струйного насоса. Это защищает от потери заправки в системе трубопроводов скважины. Если вы заметили, что в неглубоком колодце больше нет воды, в первую очередь проверьте, нужно ли заменить нижний клапан.

Преимущество установки обратных клапанов в том, что они гарантируют, что насос не потеряет заливку.

Pro Совет: на обратных и донных клапанах есть стрелки, указывающие направление потока, убедитесь, что они установлены так, чтобы стрелки указывали в правильном направлении.

Понятия

Давление открытия

Давление открытия — это минимальное давление на входе, при котором клапан открывается. Это важно как для обратного клапана, так и для донного клапана. Как правило, клапаны рассчитаны на определенное давление открытия, поэтому важно знать, какое давление открытия требуется на клапан.

Гидравлический молот

Когда вода течет по системе трубопроводов, вода имеет определенное количество энергии. Как только перекачивание прекращается, вода продолжает движение, сохраняя ту же энергию, которую необходимо каким-то образом поглотить. Поглощение энергии может вызвать громкий шум или повреждение, которое называется гидравлическим ударом.

Гидравлический удар может повредить вашу систему трубопроводов или клапаны. Интенсивность гидроудара зависит от скорости движения воды при остановке насоса.При выборе размера системы и выборе материала клапана важно учитывать гидравлический удар.

Хорошее практическое правило: на каждый фут в секунду скорости создается противодавление 54 фунта на квадратный дюйм. Например, в 1-дюймовой трубе поток всего 10 галлонов в минуту может потенциально создать противодавление до 370 фунтов на квадратный дюйм при остановке насоса. Имейте в виду, что это не учитывает вес водяного столба в скважине.

Обратные и приёмные клапаны предназначены для снижения разрушающего воздействия гидроудара на трубопроводы и другое оборудование.

Хотя обратные и обратные клапаны — это простой продукт, они оказывают большое влияние. Отказ от установки обратного или нижнего клапана может привести к значительному повреждению вашего насоса из-за гидроудара, что гарантирует вам дорогостоящий ремонт. Не рискуйте, установите обратный или обратный клапан. Так просто, как, что.


Погружной обратный клапан — Обратные клапаны для водяных скважин для насосных систем

Сверхмощные обратные клапаны для глубоких скважин

US Valve TECHNO CHECK — хорошее решение для преодоления гидроудара и устранения проблем с обратными клапанами ваших погружных насосных систем.Исключительная реакция обратного клапана для глубоких скважин TECHNO на быстрый запуск водяных насосов и исключительно низкий перепад давления выделяют его как превосходный клапан для обслуживания скважин.

Специально разработанные для работы в глубоких скважинах стандартные обратные клапаны TECHNO с внутренней резьбой рассчитаны на работу при 450 фунт / кв. Дюйм или на глубину 1000 футов. Также доступны обратные клапаны с наружной резьбой и фланцевые. К неотъемлемым характеристикам относятся большая свободная площадь, обеспечивающая низкую потерю давления , высокую герметичность за счет конструкции сплошного уплотнения, снижение шума и износа за счет исключения металлических вращающихся частей и стабильную работу в более широком диапазоне скоростей потока.

          1. Полнопроходное отверстие — Обеспечивает увеличенный поток с уменьшенной потерей давления
          2. Пластины клапана — обеспечивают опору металл-металл и уменьшенный ход
          3. Уплотняющий элемент — Обеспечивает герметичное перекрытие и увеличенный срок службы
          4. Шарнирная стойка — Прецизионная конструкция с воздушной фольгой обеспечивает обтекаемый поток
          5. Пружина

Полный порт, наименьшее падение давления Полнопроходные обратные клапаны

обеспечивают больший расход и меньшие перепады давления, чем обычные обратные клапаны.Наша конструкция обратного клапана с шарниром из эластомера выводит характеристики на совершенно новый уровень за счет устранения ограничивающего седла клапана и значительного увеличения открытого сечения клапана и коэффициента расхода (Cv). Наши шаровые краны с полным проходом имеют открытые пути потока, что снижает турбулентность и шум. Они идеально подходят для применения в вакуумных насосах, системах сжатого воздуха и газа, а также в системах водоснабжения, где желательны низкие потери напора и устранение гидроудара.

Быстрая доставка

Мы храним обширный инвентарь клапанов, деталей и компонентов из самых разных материалов, чтобы мы могли быстро удовлетворить ваши потребности.Клапаны обычно собираются и тестируются в течение 1-2 дней после получения заказа.

Особенности и преимущества

Наши клапаны обладают впечатляющими преимуществами по сравнению с конкурирующими конструкциями.

  • Самый низкий перепад давления в отрасли
  • Доступны из нержавеющей стали 316, углеродистой стали, чугуна, латуни, алюминия
  • Большинство клапанов из углеродистой стали имеют покрытие из дихромата цинка
  • Наружная и внутренняя NPT, вафля, рифленый и гладкий конец, API и т. Д.
  • Простота установки, бесшумная работа
  • Содержание США, соответствие ARRA
  • Наши обратные клапаны уменьшают гидравлический удар
  • Каждый клапан проверяется перед отправкой

Полные технические данные

Технические данные, включая доступные материалы, размеры, покомпонентное изображение, номера деталей и описания, стандартные модели, Cv клапана, кривые потери давления и другую информацию, доступны в наших брошюрах.Посетите страницы наших продуктов по ссылкам ниже.

Коэффициенты расхода Techno Check ™ (Cv) по сравнению с традиционными конструкциями

Размер

Двухдисковый полный порт Techno Check ™

Обычная конструкция Duo Disc

Обычная конструкция поворотного механизма

Обратный клапан с обычным подъемом

1

37

22

17

1 1/4

65

39

1 1/2

83

55

35

2

145

75

65

63

2 1/2

350

95

90

100

3

590

190

135

148

4

920

375

215

260

5

1400

480

680

415

6

2800

820

1270

620

8

4900

1590

2350

1030

10

7200

2900

3850

1630

12

9000

4500

4750

2370

Сравнение коэффициентов расхода обратного клапана (Cv) — галлонов в минуту воды при 60 ° F и перепаде давления 1 фунт / кв. Дюйм

Нажмите здесь, чтобы запросить ценовое предложение, или позвоните нам по телефону 1-410-789-0999

Запросите ценовое предложение или позвоните нам по телефону 1-410-789-0999

Обратные клапаны и донные клапаны — Cycle Stop Valves, Inc

Обратные клапаны и донные клапаны предназначены для предотвращения обратного движения воды при отключении насоса.Обратные клапаны обычно находятся на стороне нагнетания насосов, а донные клапаны — на впуске насосов. Если один обратный или обратный клапан — это хорошо, можно подумать, что несколько обратных клапанов было бы лучше. Это не обязательно так. Несколько проблем могут возникнуть из-за наличия в системе нескольких обратных клапанов.

Чем больше обратных клапанов в системе, тем больше потери на трение. Может даже потребоваться насос большего размера, чтобы компенсировать дополнительные потери на трение.

Множественные обратные клапаны могут вызвать загрязнение воды.Существует только два типа клапанов: протекающие и протекающие. Проблема возникает, когда один из нескольких обратных клапанов начинает немного протекать или закрывается не так быстро, как другие обратные клапаны. Под верхним обратным клапаном можно создать отрицательное давление, как если бы вы держали палец над соломинкой, наполненной водой. Вода не падает обратно, потому что находится под отрицательным давлением. Трубы и фитинги, которые не протекают под давлением, могут по-прежнему протекать под вакуумом или отрицательным давлением.

Когда верхний обратный клапан находится за пределами скважины, любое резьбовое или клеевое соединение или трещины в трубопроводе перед обратным клапаном могут втягивать загрязнения из окружающей среды. Это особенно верно для устья скважины или любых труб или фитингов, заглубленных перед обратным клапаном. В некоторых штатах не должно быть известно о проблеме загрязнения, потому что они фактически требуют дополнительного обратного клапана на резервуаре высокого давления. Другие штаты мудро запретили любой дополнительный обратный клапан над землей.

Отрицательное давление от нескольких обратных клапанов также позволяет насосу запускаться вправо от его кривой. (Другими словами, «широко открытый») Отрицательное давление заставляет насос видеть меньший напор при запуске, чем если бы выпускная труба была с открытым концом. Это может иметь несколько разрушительных последствий. Один из них — при запуске насоса, давление в насосе и над ним изменится с отрицательного на положительное за доли секунды. Столб воды под верхней чекой «пробьет» верхнюю чеку.Это очень похоже на то, как боксер «бьет» вас кулаком по лицу. Он создает ударную волну, которая распространяется по водопроводам, а также обратно к самому насосу. На каждом выпускном клапане, колене, тройнике и тупике трубы ударная волна превращается в гидроудар. Гидравлический удар приводит к тому, что все в системе трубопроводов испытывает давление в 10 раз больше, чем это видно на манометре. Эта ударная волна также может привести к тому, что реле давления или другие элементы управления будут подпрыгивать, как телеграф, и могут разрушить упорный подшипник в двигателе.

Использование второго обратного клапана на случай отказа одного из насосов — плохая идея. Если проверка насоса не удалась, его необходимо заменить. Наличие второго обратного клапана может замаскировать проблему с первым обратным клапаном и вызвать гидравлический удар и возможное загрязнение в процессе.

Циклическое включение и выключение насоса и многократное резкое закрытие — это то, что разрушает обратные клапаны и другое оборудование в насосной системе.

Мы рекомендуем использовать только один обратный клапан или обратный клапан в насосной системе.На входе во всасывающий трубопровод турбинных, центробежных и струйных насосов должен быть обратный клапан. Обратный клапан следует размещать как можно ближе к выходу погружного насоса. В установках с подкачивающими насосами обратный клапан может быть установлен на всасывании или нагнетании центробежного насоса. Если требуется дополнительный обратный клапан, его следует разместить после напорного резервуара, чтобы насос и выпускная труба оставались под давлением.

Запирание обратного клапана из полностью открытого положения, когда насос постоянно работает, является основной причиной отказа обратного клапана.Использование запорного клапана цикла в вашей насосной системе значительно сокращает количество циклов работы вашего насоса, что увеличивает срок службы обратного клапана и всех других компонентов в системе. Клапан остановки цикла также находится в положении на 1 или 5 галлонов в минуту, а не полностью, когда насос отключается. Это означает, что обратный клапан также открыт только на 1 или 5 галлонов в минуту, что составляет всего лишь ширину листа бумаги, а не полностью, когда насос отключается. Это означает, что несколько раз, когда клапан остановки цикла позволяет насосу работать, обратный клапан плавно закрывается, что устраняет гидравлический удар и отказ обратного клапана.

Я думаю, что это просто одна из тех вещей, которые работают на бумаге, а в реальности не так хороши. Обратный клапан предназначен для предотвращения обратного движения воды. Вы не хотите, чтобы вода текла назад при отключении насоса, поэтому, если один обратный клапан — это хорошо, то сто обратных клапанов должно быть лучше.

Однако чем больше у вас обратных клапанов, тем больше у вас потерь на трение. Если у вас большие потери на трение, необходим насос большего размера. Помимо этого, вы все равно думаете, что дополнительный обратный клапан или два все равно будут хорошей идеей для резервного копирования.

Часто несколько обратных клапанов работают нормально, когда все новое и работает безупречно. Существует только два типа клапанов: протекающие и протекающие. Проблема возникает, когда какой-либо обратный клапан немного протекает или закрывается не так быстро, как обратный клапан над ним. Затем под верхним обратным клапаном создается отрицательное давление.

Если верхний обратный клапан находится над землей, вакуум может втягивать загрязнения в линию. Независимо от того, находится ли верхний обратный клапан над землей или в отводной трубе, отрицательное давление позволит насосу начать работу справа от его кривой.(Другими словами, «широко открыт») Давление над насосом изменится с отрицательного на положительное за доли секунды. В результате столб воды под верхней чекой «пробьет» верхнюю чеку. Это очень похоже на то, как боксер «бьет» вас кулаком по лицу. Он создает ударную волну, которая распространяется по водным линиям. На каждом выпускном клапане, колене, тройнике и тупике трубы ударная волна превращается в гидроудар. Гидравлический удар заставляет все в системе трубопроводов испытывать давление в 10 раз больше, чем вы видите на манометре.На более крупных насосах он обычно заставляет реле давления включаться и выключаться, как телеграф.

Вы можете снять верхний обратный клапан, когда они начинают вызывать проблемы, или вы можете установить только один обратный клапан на насос и не иметь проблем.

Я установил системы на глубину до 2200 футов только с одним обратным клапаном. Вам просто нужен хороший обратный клапан, а также запуск и остановка насоса при «почти» нулевом давлении.

Единственный обратный клапан, который должен быть в системе с погружным насосом, — это клапан на самом насосе.Другой обратный клапан в другом месте может вызвать разрежение или отрицательное давление перед вторым обратным клапаном. Если этот второй обратный клапан находится над землей, вероятность втягивания загрязнений из-за условий вакуума велика. Если второй обратный клапан находится ниже безамбарного отверстия, в любом месте отводной трубы, вероятность гидроудара, происходящего при каждом запуске насоса, очень реальна.

Использование второго обратного клапана на случай отказа одного из насосов — плохая идея. Если проверка насоса не удалась, его необходимо заменить.Наличие второго обратного клапана только замаскирует проблему первого обратного клапана и вызовет гидравлический удар и возможное загрязнение в процессе.

Циклическое включение и выключение насоса — это то, что разрушает обратные клапаны и большую часть другого оборудования в насосной системе. Запирание обратного клапана из полностью открытого положения, когда насос постоянно работает, является основной причиной отказа обратного клапана. Использование запорного клапана цикла в вашей насосной системе значительно сокращает количество циклов работы вашего насоса, что увеличивает срок службы обратного клапана и всех других компонентов в системе.Клапан остановки цикла также находится в положении на 1 галлон в минуту, а не полностью, когда насос отключается. Это означает, что обратный клапан также открыт только на 1 галлон в минуту, что составляет всего лишь ширину листа бумаги, а не полностью, когда насос отключается. Это означает, что несколько раз, когда клапан остановки цикла позволяет насосу работать, обратный клапан плавно закрывается, что устраняет гидравлический удар и отказ обратного клапана.

Несколько обратных клапанов хорошо работают на бумаге, но вызывают множество проблем в реальном мире.

Engineering of Water Systems — Water Well Journal

Часть 17 (d) — Механическое проектирование, клапаны, часть 4

Эд Баттс, ЧП, ИПЦ

В последних трех выпусках The Water Works мы обсуждали механическое оборудование, используемое в более крупных водных системах, с обзором типов трубопроводов, конструкции и методов защиты труб, а также запорных и дроссельных клапанов. В этом месяце мы обсудим обратные клапаны и воздушные / вакуумные выпускные клапаны. Наша серия завершится обзором регулирующих клапанов в июле.

Обратные клапаны

Обратные клапаны — это односторонний механический клапан, используемый в большинстве насосных систем. Они используются для ограничения потока жидкости в системе только в одном направлении и представляют собой принципиально простые в эксплуатации клапаны.

Они классифицируются как односторонние направляющие клапаны, что означает, что они имеют два отверстия в корпусе: одно для входа жидкости, а другое для выхода жидкости. Поток жидкости в желаемом направлении открывает клапан, в то время как нулевой перепад давления и / или реверсирование потока заставляют клапан закрыться.

Они используют входное давление или давление на входе для открытия клапана, затем автоматически закрываются, когда поток либо останавливает движение вперед, давление выравнивается с обеих сторон клапана, либо результирующее усилие на выходе за счет подпружиненного закрытия от 1 до 5. фунтов больше, чем сила на входе, предотвращает реверсирование потока через клапан.

Обратные клапаны обычно не требуют питания для работы, а также не требуют особого ухода или технического обслуживания. Они необходимы в большинстве систем водоснабжения и канализации, а также в большинстве промышленных и ирригационных систем.

Без обратных клапанов жидкость, перекачиваемая на более высокую отметку, вернется во всасывающий или водяной источник, как только насос будет отключен. В некоторых случаях это реверсирование потока может привести к обратному вращению насоса и привода и вызвать повреждение обоих, если агрегат перезапустится во время обратного вращения.

Проблемы с обратными клапанами и потенциальные проблемы начинаются с нормального износа диска и седла клапана, вплоть до ненормального износа и отказа, вызванного чрезмерной скоростью, песком, хлопком или экстремальными циклами.

Наиболее частыми аномалиями с обратным клапаном являются захлопывание клапана при запуске или остановке насоса, неполное или частичное открытие, когда насос включен, и неполное или частичное закрытие, когда насос выключен.

Типичный обратный клапан для полного закрытия в основном полагается на силу тяжести, подпружиненную силу и обратный поток.

Возможность захлопывания обратного клапана часто возникает при остановке насоса. Когда насос останавливается, обратный клапан может захлопнуться под действием силы тяжести и обратного потока.Поскольку жидкость не сжимаема, она создает давление или ударную волну, более известную как гидравлический удар.

Жидкость продолжает течь вперед и назад до тех пор, пока потери на трение не рассеют волну давления и не приведут к стабилизации давления до статического уровня. Захлопывание обратных клапанов может вызвать серьезные скачки давления в системе, от незначительных неудобств, которые вызывают дребезжание труб, до серьезных состояний, которые могут привести к повреждению оборудования и разрыву труб.

Многие люди предполагают, что это именно то, что делают обратные клапаны, поскольку «Что бы мы ни делали, они захлопнутся.«Обычно это не так. Настоящая причина проблем с захлопыванием обратного клапана возникает из-за неправильного размера и выбора, а не из-за типа клапана.

Обратные клапаны типов

Обратные клапаны разных типов и стилей отображают различные значения обратного ускорения и характеристики безударного удара. Выбор обратного клапана системной линии следует производить не просто путем выбора типа клапана без захлопывания в качестве обратного клапана по умолчанию, а путем адаптации обратного клапана к динамике водяной системы.

Например, глубинная насосная установка с вертикальным турбинным насосом (VTP) без обратного стояка или клапана с опорной стойкой будет демонстрировать гораздо более высокую тенденцию к обратному потоку и ускорению, как только насос будет отключен. Это приведет к откачанию воды из колонны насоса и ее опорожнению через чаши насоса, а не через ту же скважину с погружным скважинным насосом, оснащенным обратным клапаном стояка, который закрывается сразу после выключения насоса и удерживает воду в колонне стояка.

Этот тип системного несоответствия демонстрирует, что, хотя обычный поворотный обратный клапан может удовлетворительно работать в установке с погружным насосом, вероятность обратного потока в установке VTP значительно увеличивает вероятность гидравлического удара.

Наиболее распространенные типы встроенных обратных клапанов, используемых в скважинах или подкачивающих насосах, показаны на рисунке 1. Степень обратной скорости и графическое влияние на водную систему динамических характеристик различных типов обратных клапанов показаны на рисунке 2. (Баллун 1997).

Даже при правильном типе обратного клапана многие случаи гидравлического удара могут возникать из-за внезапного отказа насоса во время мгновенного отключения электроэнергии или нормальной работы насоса без метода переключения потока, когда вся скорость потока от одного насоса или установки изменяется в зависимости от материи. всего за несколько секунд.

Самый серьезный пример гидравлического удара во время сбоя питания часто является результатом остановки работы обратного клапана или возникновения реверсирования потока.

В случае реверсирования потока во время нормальной работы жидкость в трубопроводе развивает поступательный импульс в результате энергии, передаваемой насосом жидкости (рис. 3a).Когда происходит внезапный сбой питания, перекачиваемая жидкость сохраняет ту же тенденцию к продолжению неослабевающего движения вперед из-за импульса, передаваемого ее кинетической энергией.

Этот импульс может привести к ситуации, когда прекращение подачи энергии, обеспечиваемой насосом, может привести к тому, что внутри трубопровода возникнет область или зона отрицательного или пониженного давления, непосредственно примыкающая к насосу и после него, из-за физического разделения молекулы жидкости или сдвиговое действие жидкости внутри трубопровода (рис. 3b).

Жидкость в конечном итоге не может больше поддерживать свой поступательный импульс из-за комбинированного эффекта сопротивления, создаваемого силами гравитации, и потери энергии, развиваемой насосом. Жидкость быстро обратится в обратном направлении к насосу, чтобы сбросить зону пониженного давления, образовавшуюся в результате отделения жидкости (рис. 3с).

Часто из-за более высокого давления, которое существует на стороне нагнетания насоса в сочетании с вакуумным эффектом этого пониженного давления, жидкость может развивать чрезвычайно высокую составляющую обратной скорости, необходимую для удаления этой пустоты менее чем за секунду.Когда обратный поток встречает границу, такую ​​как диск обратного клапана, сила, создаваемая этой внезапной остановкой потока, приводит к знакомому хлопку, который может привести к разрушающим силам вплоть до разрыва труб или фитингов (рис. 3d).

Это мгновенное изменение энергии — от состояния кинетики до состояния энергии давления — приводит к одной причине известного явления, известного как гидравлический удар. Этот внезапный всплеск высокого давления продолжается взад и вперед внутри трубы, поскольку волна давления колеблется внутри трубы, пока упругие свойства внутренней стенки трубы не начнут снижаться, а силы трения в конечном итоге рассеивают оставшуюся энергию (рис. 3e).

Лучший способ предотвратить этот тип проблемы — обеспечить адекватную профилактику с помощью бесшумных обратных клапанов или бесшумных обратных клапанов. Этот тип обратного клапана, популярный при обслуживании скважинных насосов, имеет относительно небольшой ход, который не зависит от силы тяжести при закрытии. Это, наряду с помощью сохраненной силы от пружины сжатия, заставит клапан полностью закрываться при небольшом перепаде давления, возникающем на каждой стороне клапана, прежде чем реверсирование потока может начаться с перепадом менее 0.5 фунтов на квадратный дюйм (1 фут головы).

В других типах систем иногда желательно допустить обратный поток через клапан до полного закрытия. В этих случаях клапан часто снабжен демпфирующей крышкой, устройством с воздушной или масляной подушкой, которое обеспечивает быстрое начальное закрытие примерно до 75% -90% от полного закрытия с последующим медленным и упорядоченным закрытием оставшегося хода. заслонки чека. Это также предотвращает ударное действие внутренних компонентов клапана, обеспечивая контролируемую скорость закрытия.

Когда используется обратный клапан с поворотным или наклонным диском, часто требуется внешний доступ к диску обратного клапана, поэтому клапан может быть оснащен утяжеленным внешним рычагом или пружиной для быстрого закрытия клапана.

Любой из этих методов может значительно снизить степень создаваемого скачка давления, предотвращая любое ускорение перекачиваемой жидкости в обратном направлении.

Еще один тип обратного клапана, используемый в определенных подкачивающих насосах или в самотечных системах, работает противоположным образом.Клапан остается полностью открытым после отключения насоса. Это позволяет потоку продолжать движение вниз по потоку вместе с добавлением жидкости из напора, подаваемого из источника через неработающий насос, чтобы предотвратить разделение колонки, а затем за счет использования внешнего управления, которое медленно закрывает основной клапан, так что время закрытия расширяется.

Этот тип применения может использоваться со многими системами подкачивающих насосов в качестве байпаса вокруг насоса, чтобы обеспечить путь воды с низкими потерями напора или на выходе насоса.

Размер и выбор

Необходимо выбрать обратный клапан наиболее подходящего размера и типа, чтобы обеспечить наилучшую производительность и срок службы. Клапан меньшего размера вызовет более высокие потери давления и создаст чрезмерный шум и вибрацию. Клапан слишком большого размера может привести к преждевременному износу и выходу из строя внутренних компонентов клапана.

Выбор лучшего клапана обеспечит надлежащий поток, оптимизирует общую эффективность, а также повысит целостность и долговечность любой системы обработки жидкости.

Обратные клапаны часто выбирают исключительно на основании размера трубы и максимально возможного расхода.

Хотя вы можете захотеть пропустить через клапан как можно больше жидкости, это не всегда лучший или самый желательный вариант. Фактически, условия потока , , , должны определять внутренние характеристики обратного клапана, поскольку диск расположен непосредственно в проточном тракте.

Если потока недостаточно, чтобы удерживать диск клапана полностью открытым, диск будет колебаться и двигаться вверх, вниз или по кругу в потоке потока, что приводит к преждевременному износу внутренних компонентов, возможному быстрому отказу и большему падению давления. .При выборе стандартного обратного клапана необходимо учитывать следующие элементы:

  • Определение размеров трубопровода (использование размера линии, полный или уменьшенный порт?)
  • Данные по применению (характеристики жидкости, включая вязкость, наличие абразивов и температуру)
  • Высокий, расчетный (оптимальный) и низкий расход с соответствующими перепадами давления (в футах напора или фунтах на квадратный дюйм)
  • Кавитационный потенциал и сопротивление при высоких скоростях или дифференциальном давлении
  • Тип материала седла (обивки) (резина, бронза, нержавеющая сталь, стальной сплав и т. Д.))
  • Допустимая ориентация установки (горизонтальная или вертикальная)
  • Торцевые соединения (фланцевые, резьбовые, желобчатые, межфланцевые, гладкие, приварные и т. Д.)
  • Номинальное давление (обычно 125 или 250 фунтов)
  • Химическая совместимость материала с жидкостью (чугун / ковкий чугун, сталь, ПВХ и т. Д.)
  • Потенциал гидроудара и его предотвращение (короткий ход диска, закрытие с помощью пружины, амортизация и т. Д.)
  • Допуск на уплотнение / утечку.

Чтобы правильно выбрать размер обратного клапана, вы должны учитывать значение K клапана относительно скорости, проходящей через клапан в уравнении Дарси, или значение коэффициента расхода (Cv) (определяемое как расход в U.5 галлонов воды в минуту при температуре 60 ° F, которая проходит через клапан с результирующим падением давления на 1 фунт / кв.дюйм), чтобы можно было настроить обратный клапан для конкретного применения.

Это включает изменение расстояния, на которое диск проходит от закрытого до полностью открытого положения. Эти значения показаны для типичных обратных клапанов в Таблице 1. Когда диск клапана устойчив и полностью открыт или закрыт относительно седла, обычно не возникает никаких колебаний, вибрации или чрезмерной вибрации.

Еще раз, простые проблемы с обратным клапаном, если их игнорировать, имеют тенденцию приводить к более серьезным проблемам с системой, если их не исправить в ближайшее время.Две наиболее очевидные из этих проблем — это захлопывание и неполное открытие или закрытие.

Диагностика захлопывающегося обратного клапана, обычно вызванного гидравлическим ударом из-за слишком быстрого изменения скорости трубопровода, обычно выполняется не более чем путем прослушивания клапана и наблюдения за колебаниями давления ниже по потоку во время запуска или останова насоса. Неполное закрытие или открытие можно обнаружить, наблюдая за клапаном и системой во время работы насоса.

В любом случае причина часто кроется в чрезмерном износе компонентов самого клапана.Удар обратного клапана обычно является результатом частичного или полного изменения направления жидкости через клапан перед его закрытием. Когда клапан, наконец, закрывается, скорость этого обратного потока может быть достаточно высокой, чтобы привести к знакомому и громкому хлопку, когда диск клапана в конечном итоге входит в зацепление с седлом.

Это событие может привести к серьезным, если не катастрофическим, последствиям для насоса или системы в зависимости от расположения клапана и величины повышения давления. В некоторых случаях повышение давления из-за такого внезапного закрытия может вызвать разрыв трубопровода или корпуса насоса.

В других случаях реверсирование потока через насос может быть достаточным для того, чтобы вызвать низкоскоростное обратное вращение насоса и двигателя. Если бы агрегат был перезапущен во время этого обратного состояния, возникающая в результате нагрузка на насос и двигатель, скорее всего, привела бы к полному выходу агрегата из строя.

Решение этой проблемы обычно простое — остановить обратный поток жидкости до ее начала. Часто это делается с помощью подпружиненного клапана с коротким ходом диска. Пружина предназначена для полного закрытия клапана при нулевой скорости, предотвращая реверсирование потока, до , когда он может запуститься.

Клапан этого типа называется бесшумным обратным клапаном и обычно используется в системах водоснабжения.

Большинство поворотных обратных клапанов (рис. 1B) особенно подвержены этой проблеме. Однако это часто можно исправить, добавив внешнюю пружину или противовес на рычаг внешнего клапана.

Неполное открытие или закрытие обратного клапана почти всегда требует снятия, осмотра и ремонта внутренних компонентов клапана. Неполное открытие обратного клапана может привести к снижению потока в систему.

Обратные клапаны имеют расчетное давление открытия, которое представляет собой минимальное давление на входе, необходимое для открытия или работы. Заказчики могут точно соответствовать требованиям применения с помощью различных типов клапанов. Проверка этого осуществляется путем установки манометров сразу с обеих сторон клапана. В большинстве случаев разница давлений между двумя сторонами обратного клапана должна быть менее
2 фунта на квадратный дюйм и менее 5 фунтов на квадратный дюйм практически во всех случаях и при расходе.

Затем давление на входе можно сравнить с данными характеристики насоса, чтобы определить разницу с фактическим напором насоса.Значительный перепад давления является поводом для расследования и подтверждения, прежде чем возникнет подозрение на сам насос.

В то время как неполное открытие клапана, как правило, не является причиной немедленного сигнала тревоги, для клапана с неполным закрытием верно обратное. Эта ситуация может привести к полному отказу клапана за короткое время, что приведет к полному отказу насосной установки из-за проблем с реверсированием полного потока, как описано ранее.

Хотя бесшумные обратные клапаны (рис. 1G) предлагают значительные преимущества в большинстве применений, связанных с перекачкой воды, предотвращая (или, по крайней мере, уменьшая) хлопки или гидравлические удары, компоненты клапана являются внутренними и, к сожалению, нелегко проверить на износ.

Небольшой ход диска, хотя и является преимуществом перед гидравлическим ударом, может привести к износу направляющих поверхностей штока, которые не видны внешнему осмотру. Этот износ, если он станет чрезмерным, может привести к смещению диска, вызывая флаттер и / или неполное закрытие.

Во избежание подобных ситуаций на критических установках с высоким давлением или расходом рекомендуется периодический осмотр внутренних компонентов клапана, который требует вывода из эксплуатации.

Обратные клапаны для погружных скважинных насосов

Обратные клапаны, используемые в скважинах в качестве обратных клапанов для стояков, требуют иного выбора и конструктивных соображений, чем наземные клапаны. Для обеспечения достаточной прочности и допустимого давления во многих обратных клапанах с стояком используются стандартные тарельчатые клапаны и они построены из корпусов из ковкого чугуна и стальных внутренних компонентов, как показано на рисунке 4a.

Еще одним уникальным фактором является физический размер клапана, особенно для установок с погружными насосами.Обратные клапаны, используемые в скважинах фиксированного диаметра, должны иметь возможность физически вписываться в скважину, в то же время вмещая отводной кабель и любые другие скважинные трубы или устройства. Это может быть сложной задачей, если требуется обеспечить высокие дебиты из небольших скважин.

Например, рассмотрим 1000 галлонов в минуту из 12-дюймовой скважины, где используется 8-дюймовый обратный клапан из углеродистой стали и внутренние детали заслонки (см. Рисунок 4b).

Второй важный фактор — сила. Обратные клапаны, используемые в водяных скважинах, часто должны выдерживать внутреннее давление до 1000 фунтов на квадратный дюйм, а также удерживать значительную часть веса насоса, двигателя, отводной трубы, воды и кабеля, установленных под клапаном.Это означает, что клапан должен обладать достаточной прочностью как конструкции корпуса, так и прочности резьбы. Обычно это ограничивает выбор конструкцией из высокопрочного чугуна или стали, хотя термопласты способны выдерживать ограниченный вес.

Далее идет тип резьбы. Обратные клапаны, используемые для эксплуатации глубинных погружных насосов, должны быть способны выдерживать вес насоса, двигателя, отводной трубы и кабеля, а также воду под клапаном, при этом выдерживая крутящий момент во время запуска двигателя и разгона без отвинчивания или ослабления.

При старте с большой мощностью этот крутящий момент может генерировать несколько сотен футов-фунтов крутящего момента.

Обычно, при условии адекватной глубины резьбы и зацепления, используется коническая резьба, использующая ¾ дюйма на фут конуса с восемью витками резьбы на дюйм при номинальных размерах 2,5 дюйма и более, чтобы обеспечить как осевую прочность конструкции, так и сопротивление возможному откручиванию.

В некоторых случаях для труб диаметром более 12 дюймов используется прямая резьба с штифтом или прихватками для обеспечения эквивалентного сопротивления.

И, наконец, различные условия, связанные с переменным расходом. Когда погружная насосная система спроектирована и рассчитана на определенный расход, но будет работать с переменным расходом и использует частотно-регулируемый привод, регулирующий клапан или другие средства для обеспечения условий переменного расхода, внутренние детали клапана, в частности диск, могут испытывать встроенный флаттер из-за неполного открытия.

В зависимости от клапана это может привести к вибрации, износу внутренних направляющих диска и корпуса и преждевременному выходу из строя.В этих случаях, особенно если ожидаемая низкая скорость потока составляет менее 50% от расчетного потока, может потребоваться использование специального дискового стабилизатора или буфера или клапана с V-образным отверстием / седла.

На рис. 4c показан пример обратного клапана стояка, предназначенного для работы с погружным насосом с частотно-регулируемым приводом в глубоких скважинах, вместе с отрывной пробкой, позволяющей опорожнить спускную трубу перед снятием установки. Это может существенно снизить вес установки и уменьшить удар и возможное повреждение водой из труб, заполненных водой.

Клапаны выпуска воздуха и вакуума

Двухфазный поток под давлением (воздух и вода) в гидравлической системе может быть сложным и трудно управляемым условием. При объединении в поток жидкости присущее воде отсутствие сжимаемости в сочетании со сжимаемостью увлеченного воздуха создает решение с непредсказуемыми состояниями, которые могут повлиять на гидравлическую насосную или транспортную систему.

Это требует отделения и удаления воздуха из системы, когда это возможно.Внутри трубопровода или насосной системы есть три основных источника воздуха.

Первый источник возникает при запуске. Трубопровод содержит воздух, который необходимо транспортировать и выпускать во время заполнения. По мере заполнения трубопровода большая часть воздуха будет выталкиваться вниз по потоку и выпускаться через гидранты, продувки и другие механические устройства.

Однако значительный объем этого воздуха будет задерживаться в высоких или закрытых точках системы. Захваченный воздух может серьезно повлиять на работу и эффективность системы.Поскольку воздушные карманы собираются в высоких точках, происходит ограничение потока, что приводит к ненужным потерям напора и потреблению энергии.

Как показано на Рисунке 5, захваченный воздух образует длинный карман на спуске трубы с постоянной глубиной (d). Поскольку воздух находится под одинаковым давлением вдоль воздушного кармана, можно показать, что потеря напора равна вертикальной высоте кармана или размеру (H). Трубопровод с множеством воздушных карманов может наложить достаточное ограничение, чтобы остановить весь поток.

Также резкие изменения скорости могут происходить из-за движения воздушных карманов.При прохождении через препятствие в линии, такое как регулирующий клапан, выброшенный воздушный карман может вызвать скачки давления или гидравлический удар. Гидравлический удар может повредить оборудование или ослабить фитинги и вызвать утечку.

Наконец, коррозия материала трубы ускоряется при воздействии на воздушный карман, что может привести к преждевременному выходу из строя трубопровода.

Второй источник имеет дело с естественно растворенным воздухом, захваченным в жидкости. Вода обычно содержит около 2% воздуха по объему, исходя из нормальной растворимости воздуха в воде.Этот растворенный воздух обычно отделяется от воды при повышении температуры или падении давления жидкости, которое происходит в высоких точках из-за увеличения высоты над уровнем моря.

Третий источник воздуха возникает во время работы. Воздух может попасть в систему через такое оборудование, как насосы, фитинги и клапаны, особенно в условиях вакуума.

Захваченный воздух в трубопроводе может серьезно повлиять на работу и эффективность системы. Поскольку воздушные карманы собираются в высоких точках, происходит ограничение потока, что приводит к ненужным и более высоким потерям напора.Трубопровод с многочисленными воздушными карманами может наложить достаточное ограничение, чтобы предположительно остановить весь поток. Быстрые изменения скорости также могут происходить из-за внезапного движения воздушных карманов. При прохождении через сужение в
линии, такой как регулирующий клапан, вытесненный воздушный карман может вызвать скачки или гидравлический удар, который может повредить оборудование, ослабить фитинги и вызвать утечку.

Наконец, коррозия материала трубы ускоряется при контакте с воздушным карманом, что может привести к преждевременному выходу из строя трубопровода.

Здесь описаны четыре основных типа воздушных клапанов, три из которых определены в Стандарте C512 Американской ассоциации водоснабжения (AWWA) для использования в воде и сточных водах. К четырем основным типам воздушных клапанов относятся:

  • Воздушно-вакуумный клапан (AWWA Std. C512)
  • Автоматический клапан выпуска воздуха (AWWA Std. C512)
  • Комбинированный клапан (AWWA Std. C512)
  • Кинетические воздушные выпускные клапаны (в основном используются при орошении и низком напоре).

Воздушные клапаны AWWA, соответствующие требованиям C512, изготовлены из чугуна или нержавеющей стали с коррозионно-стойкой накладкой для систем водоснабжения и канализации.Воздушные клапаны для орошения часто изготавливаются из корпусов из алюминия, ПВХ или нейлона.

Важным моментом является то, что воздушные клапаны имеют другое название и функцию, чем клапаны сброса давления и сброса давления, которые устанавливаются в водных системах и резервуарах для хранения жидкости для обеспечения защиты от избыточного давления. Предохранительные клапаны включают пилотные устройства с уставками, предназначенными для обеспечения защиты от избыточного давления и / или перенапряжения. (Это будет обсуждаться более подробно в следующем выпуске The Water Works.)

Воздушные клапаны, о которых здесь идет речь, автоматически регулируют поток воздуха, входящего и выходящего из жидкостных трубопроводов и насосных систем во всех рабочих условиях, и обычно определяются в соответствии с размером отверстия: маленьким и большим.

Воздушные / вакуумные выпускные клапаны (Рисунок 6a для размеров 2 дюйма и меньше и Рисунок 6b для размеров 3 дюйма и больше) также используются для быстрого удаления больших объемов воздуха во время заполнения трубопровода или запуска, поэтому они также оснащены с большим отверстием.Однако в этом случае они также допускают поступление воздуха обратно в трубопровод во время опорожнения трубы. Таким образом, этот тип клапана часто рассматривается как двухходовой клапан. Это важно, потому что некоторые материалы труб — особенно трубы большого диаметра, тонкостенные стали или ПВХ — могут легко разрушиться под отрицательным давлением.

Воздушно-вакуумный клапан имеет полноразмерное отверстие в диапазоне от ½ дюйма до 20 дюймов. Из-за этого клапаны могут выпускать большие объемы воздуха. Клапаны также будут пропускать большие объемы воздуха, чтобы предотвратить возникновение вакуума в трубопроводе и обеспечить возможность разрыва или опорожнения трубы.

Воздушные / вакуумные клапаны обычно открыты по конструкции, и поплавок в клапане поднимается вместе с уровнем воды, чтобы закрыть большое отверстие после выпуска воздуха. И наоборот, когда давление в системе падает ниже атмосферных значений из-за слива, разрыва трубопровода или отделения колонны, поплавок опускается и позволяет атмосферному воздуху повторно поступать в трубопровод.

Важно отметить, что при нормальной работе поплавок удерживается закрытым давлением в трубопроводе и не будет сбрасывать скопившийся воздух.

Эти клапаны не имеют механической связи и из-за большого диаметра отверстия не могут открываться, когда система находится под давлением. Следовательно, необходим автоматический клапан выпуска воздуха для выпуска воздуха, захваченного во время работы системы.

Другое распространенное применение воздушно-вакуумных клапанов — это нагнетание вертикальных турбин или погружных насосов без обратных клапанов для скважин. Это необходимо для того, чтобы трубопровод между насосом и обратным клапаном наполнился воздухом и сбросил вакуум при остановке насоса.

Когда насос запускается, он быстро поднимает столб воды и заполняет стояк насоса. Воздушный / вакуумный клапан выпускает этот захваченный воздух до того, как вода достигнет и открывает обратный клапан.

Воздушный / вакуумный клапан подходит для этого применения, потому что он может быстро вытеснить большие объемы воздуха и закрываться, когда жидкость заполняет клапан. Воздушный / вакуумный клапан размещается в верхней части насосной колонны или стояка, так что при запуске насоса воздух, захваченный в трубе, выпускается через воздушный / вакуумный клапан.

Клапан в этом случае оснащен дроссельным устройством, которое представляет собой регулируемое устройство, установленное на выходе воздушного клапана для регулирования расхода выхлопных газов. Поскольку насос может достичь полной скорости за несколько секунд, используется дросселирующее устройство, чтобы замедлить выпуск воздуха, предотвращая слишком быстрый подъем воды, удары по обратному клапану ниже по потоку и вызывая гидроудар в колонне насоса.

Еще одно дополнительное устройство для воздушного / вакуумного клапана — это устройство с медленным закрытием.Это устройство обычно используется для трубопроводов, где может произойти разделение колонн. Одна из целей этого устройства — закрываться, когда может произойти высокая скорость выхлопа. Он также используется для регулирования скорости выпуска воздуха из воздушного клапана, чтобы столб воды не ударялся о воздушный клапан и не приводил к гидроударам или повреждению воздушного клапана.

Медленно закрывающееся устройство может быть установлено на входе клапанов чистой воды и на выходе клапанов воздуха для сточных вод, когда может возникнуть разделение колонны или возникновение вакуума.

Воздух, который задерживается или накапливается в трубопроводе, естественным образом поднимается и собирается в верхних точках системы. Этот захваченный воздух может вызвать отказы насоса, коррозию, проблемы с потоком, гидроудар и скачки давления. Излишний воздух в трубопроводе также заставляет насос работать с более высоким напором, что приводит к дополнительному потреблению энергии.

Автоматический клапан выпуска воздуха постоянно выпускает избыточный воздух из системы, обеспечивая плавный и эффективный поток и откачку.Этот тип клапана выпуска воздуха работает либо с помощью простого рычага (рисунок 6c), либо с помощью сложного рычага для более высоких давлений (рисунок 6d).

В обоих случаях размер отверстия мал по сравнению с диаметром поплавка. Этот дифференциал в размере в сочетании с рычагом, обеспечиваемым рычагом, позволяет установить игольчатый клапан напротив седла при высоких давлениях.

После того, как автоматический клапан выпуска воздуха установлен, он постоянно автоматически работает, выпуская воздух из карманов.Клапаны выпуска воздуха устанавливаются в самых высоких точках трубопровода под давлением, где воздух собирается естественным образом. Пузырьки воздуха медленно перемещаются к клапану, входят в него и вытесняют жидкость внутри, понижая уровень жидкости в корпусе клапана.

Когда уровень падает до того места, где он больше не подпирает внутренний поплавок, он опускается. Это движение отталкивает седло от отверстия, используя преимущество рычага, заставляя клапан открываться и выпуская скопившийся воздух в атмосферу. Когда воздух выпускается, жидкость снова входит в клапан, снова поднимая поплавок, поднимая его до тех пор, пока седло не прижимается к отверстию, закрывая и герметизируя клапан.Этот цикл автоматически повторяется столько раз, сколько необходимо для поддержания безвоздушной системы.

Третий тип воздушного клапана — это комбинированный выпускной воздушный клапан клапан (рисунок 6e), который содержит комбинированные функции воздушного / вакуумного и автоматического выпускного клапана. Комбинированный воздушный клапан может быть выполнен в виде однокорпусной конструкции, в которой один корпус содержит как компоненты автоматического выпуска воздуха и воздуха / вакуума, так и двухкорпусной конструкции или конструкции клапана, в которой автоматический выпускной воздушный клапан подсоединяется параллельно к трубопроводу. воздушный / вакуумный клапан.

Две разные конфигурации одновременно выполняют одни и те же функции. Однако однокорпусная конструкция может быть более экономичной, в то время как двухкорпусная конструкция может обеспечить большую гибкость конструкции при выборе размеров отверстий.

Некоторые проектировщики трубопроводов используют только комбинированные воздушные клапаны на трубопроводе, потому что все функции воздушного клапана объединены в одном клапане. Другие области применения комбинированных воздушных клапанов включают в себя выпускные коллекторы насосов и для использования перед устройствами измерения расхода, поскольку комбинированный воздушный клапан автоматически выпускает воздух для повышения точности устройства измерения расхода.

Способы установки всех типов воздушных клапанов важны для обеспечения их надлежащего функционирования. Наилучшие результаты достигаются, когда воздушный клапан устанавливается непосредственно на верхнюю часть трубы.

К сожалению, некоторые трубопроводы расположены под проезжей частью, что требует установки воздушного клапана в отдельном хранилище и смещения от трубопровода. В этих случаях важно, чтобы размер соединительной трубы соответствовал условиям потока и был наклонен вверх к воздушному клапану.

Кроме того, удлиненный (смещенный) трубопровод с воздушным клапаном может иметь функцию отложенного выпуска воздуха, поэтому для оценки этой конфигурации трубопровода может потребоваться анализ переходных процессов.

Для целей технического обслуживания все установки должны включать запорный клапан, расположенный под воздушным клапаном в месте соединения трубопровода. Кроме того, для облегчения сбора любого воздуха, который может перемещаться по трубопроводу, рекомендуется вертикальная труба, по крайней мере, на один-два номинальных размера больше, чем размер впускного отверстия воздушного клапана. Это поможет направить воздушный карман в клапан, а также компенсирует смещение соединения.

Дренажный клапан, установленный на той же высоте, что и воздушный клапан, также следует использовать для сброса давления в сборке и раз в полгода проверки работы воздушного клапана.Если сливной клапан выпускает воздух, может потребоваться техническое обслуживание или ремонт части автоматического выпуска воздуха воздушного клапана. В противном случае во время нормальной работы необходимо следить за воздушным клапаном, чтобы убедиться, что он выпускает воздух и закрывается без чрезмерной утечки.

Необходимо соблюдать осторожность при осмотре или обслуживании воздушного клапана. Это связано с тем, что во время работы системы воздушный клапан может выпускать большое количество воздуха под давлением или пропускать большое количество воздуха в условиях вакуума.

Оба потенциально могут причинить телесные повреждения. Любое обслуживание воздушного клапана требует закрытия запорного клапана под воздушным клапаном. Но даже при закрытом запорном клапане в воздушном клапане может скапливаться сжатый воздух. По этой причине необходимо соблюдать осторожность при удалении воздуха через сливной клапан или заглушку трубы перед снятием воздушного клапана или его крышки.

Воздушные клапаны обычно устанавливаются на трубопроводе для выпуска и впуска воздуха, чтобы предотвратить условия вакуума и связанные с воздухом скачки.Руководство A WWA по стальным трубам рекомендует воздушные клапаны в следующих точках вдоль трубопровода:

  1. High points: Используйте комбинированный воздушный клапан.
  2. Длинные горизонтальные участки: Используйте автоматический выпуск воздуха или комбинированный клапан с интервалами от 1250 до 2500 футов.
  3. Длинные спуски: Используйте комбинированный воздушный клапан с интервалами от 1250 до 2500 футов.
  4. Длинные восхождения: Используйте воздушный / вакуумный клапан с интервалами от 1250 до 2500 футов.
  5. Снижение подъема: Используйте воздушный / вакуумный клапан.
  6. Увеличение наклона вниз: Используйте комбинированный воздушный клапан.

Для длинных горизонтальных участков необходимо попеременно использовать автоматический выпуск воздуха и комбинированные воздушные клапаны вдоль трубопровода. Следует отметить, что комбинированные клапаны могут использоваться в любом месте вместо автоматического выпуска воздуха или воздушно-вакуумных клапанов для обеспечения дополнительной способности выпуска воздуха на трубопроводе. При использовании тонкостенных стальных, пластиковых или любых потенциально гибких труб важно определить, существует ли риск обрушения трубопровода из-за образования отрицательного давления (вакуума) внутри трубы.

Эти общие положения клапанов выпуска воздуха показаны для типичного трубопровода на Рисунке 7. В большинстве случаев размер клапана выпуска воздуха является оценочным решением, основанным в основном на опыте. Содержание воздуха от 1,2% до 6% может варьироваться и зависит от возможности увлечения воздуха из источника воды.

Входное соединение клапана выпуска воздуха должно быть как можно большего размера, чтобы обеспечить максимальный обмен воздуха и воды внутри клапана. Клапаны меньшего размера могут быть сгруппированы вместе в параллельные клапанные устройства, чтобы обеспечить эквивалентный размер для удовлетворения чрезмерных требований к выпуску воздуха, особенно при более высоких давлениях.

Для оросительных систем кинетические воздуховыпускные / вакуумные предохранительные клапаны (рис. 8) помогают защитить трубопроводную систему и поддерживать ее эффективность. В качестве недорогих дополнений в этих клапанах часто используются плавающие шары для облегчения вентиляции, и они используются для быстрого удаления большого количества воздуха во время заполнения или запуска, поскольку они оснащены большим отверстием.

Кинетические воздушные клапаны представляют собой двунаправленные клапаны, предназначенные для выпуска воздуха из трубопроводов с высокой пропускной способностью во время первоначального заполнения и снятия вакуума при опорожнении.Поскольку они предназначены для высокоскоростной вентиляции, этот тип клапана более открыт и подвержен внезапному закрытию из-за силы стремительного потока воздуха. Поэтому они часто оснащены дросселирующими или медленно закрывающимися устройствами для управления скоростью потока заполнения с противодавлением не более 1-2 фунтов на квадратный дюйм на источниках, скорость заполнения которых невозможно легко контролировать.

Они не работают как автоматические клапаны выпуска воздуха и остаются закрытыми при повышении давления. Этот тип воздушного клапана используется во многих ирригационных системах и приложениях на ровной поверхности, где выпуск вакуума и впуск воздуха не являются критическими конструктивными факторами.

Размер этих клапанов часто определяется с помощью анализа скорости заполнения, основанного на максимальной скорости заполнения. Следует отметить, что применение этого стиля основано на нулевом противодавлении и отражает максимальную скорость заполнения. Таким образом, любое противодавление, приложенное к клапану, снизит эту скорость. Правильно проведенный анализ скорости заполнения позволяет оценить скорость заполнения линии внутренней (ID) площадью трубы.

После этого размер клапана определяется исходя из типичной или максимальной скорости заполнения с этой площадью трубы путем применения этих двух значений для создания объема в кубических футах для определения скорости выхода воздуха.

____________________

На этом завершается этот выпуск «Гидравлических сооружений». Мы вернемся в июле с обсуждением регулирующих клапанов, их применения и конструктивных параметров.

А пока продолжайте качать!

Номер ссылки

Баллун, Джон. 1997. Методология прогнозирования захлопывания обратного клапана. AWWA Journal March.


Эд Баттс, ЧП, CPI , является главным инженером в 4B Engineering & Consulting, Салем, Орегон.Он имеет более чем 40-летний опыт работы в сфере производства водозаборных скважин, специализируется на инжиниринге и управлении бизнесом. С ним можно связаться по адресу [email protected].

Обратные клапаны и донные клапаны

Скоро появится новый веб-сайт Dean Bennett Supply!

Новый внешний вид, новые функции, такие же отличные продукты и услуги.

Ищите.

Погружные насосы для кремня и стенок мощностью 3/4 л.с. Насосы для водяных скважин и сопутствующие аксессуары

Рекомендации по установке обратного клапана Flomatic

4031E Enviro Check 1 «$ 32.20

4032E Enviro Check 1-1 / 4 «$ 45,34

4033E Enviro Check 1-1 / 2″ $ 63,60

4034E Enviro Check 2 «$ 101,25

CVNL75BS 3/4″ $ 11,82

CVNL100BS 1 «15,92 долл. США

CVNL125BS 1-1 / 4″ 27,30 долл. США

CVNL300BS 3 «243,89 долл. США

Обратные клапаны из нержавеющей стали

Донные клапаны из нержавеющей стали

Обратные клапаны из латуни

Клапаны

Обратные клапаны из высокопрочного чугуна

Обратные клапаны для водяных скважин

Бессвинцовые обратные клапаны

Донные клапаны для водяных скважин

Клапаны для колодцев

Клапаны для водяных скважин

Латунные обратные клапаны — это латунные обратные клапаны
используется в установке водяного колодца, чтобы вода не текла обратно к насосу, когда он не перекачивает.Это будет поддерживать водопроводную линию всегда полной водой, устраняя скопление воздуха, которое было частью системы обратного дренажа.
[Латунные обратные клапаны для настройки погружных водяных насосов.]
DEAN BENNETT SUPPLY COMPANY
1-800-621-4291
Телефон с возможностью набора номера
ЛАТУННЫЕ ОБРАТНЫЕ КЛАПАНЫ
Загрузить Латунные обратные клапаны в pdf
Пружинные обратные клапаны будут работать в любом в вертикальном или горизонтальном положении и предназначены для обеспечения надежного уплотнения как при высоком, так и при низком давлении.Перечисленные ниже обратные клапаны рассчитаны на давление 400 фунтов на квадратный дюйм. Тяжелый литой латунный корпус с шестигранными головками обеспечивает дополнительную прочность для установки в глубоких колодцах. Коррозионно-стойкая тарелка, устойчивая к заклиниванию направляющая штока из делрина и пружина из нержавеющей стали всегда обеспечивают водонепроницаемое уплотнение. Эти обратные клапаны снабжены внутренней трубной резьбой на обоих концах. Они используются просто как муфты. При установке погружного насоса используйте один обратный клапан выше насоса на одну длину трубы, примерно на 21 фут.После этого используйте один обратный клапан на каждые 5–6 отрезков трубы, пока не дойдете до поверхности колодца. 1 «, 1-1 / 4» и 2 «не содержат свинца.
1/2″ Латунный обратный клапан # 5BCV
3/4 «Латунный обратный клапан # 7BCVNL LF
1″ Латунный обратный клапан # 10BCV LF
1-1 / 4 «Латунный обратный клапан # 12BCV LF
1-1 / 2″ Латунный обратный клапан # 15BCV
2 «Латунный обратный клапан # 20BCV LF
2-1 / 2″ Латунный обратный клапан # 25BCV
3 «Латунный обратный клапан # 30BCVNL LF
4 «Латунный обратный клапан № 40BC

7938 3″ 80DI $ 262.64
7939 4 «80DI $ 404,39

Обратные клапаны — латунь — бессвинцовые
Внутренняя трубная резьба x Внутренняя трубная резьба

CVTNL1002BS 1″ $ 23,04

CVTNL1252BS 1-1 / 4 «$ 45,00

CVTNL2002BS 2 «$ 123,00

Обратные клапаны, указанные ниже, являются обратными клапанами из нержавеющей стали.
Загрузите обратные клапаны из нержавеющей стали в pdf. 12SSCVHD
Проверка 2 «из нержавеющей стали для тяжелых условий эксплуатации # 20SSCVHD
ОБРАТНЫЕ КЛАПАНЫ С 2 ОТВЕРСТИЯМИ ЛАТУНИ
Обратные клапаны с массивным латунным корпусом и двумя резьбовыми отверстиями.Нарезание внутренней трубной резьбы 1/4 дюйма на выходной стороне тарелки обратного клапана и нарезание внутренней трубной резьбы 1/8 дюйма на входной стороне тарелки обратного клапана. Эти обратные клапаны имеют внутреннюю трубную резьбу на каждом конце. Эти обратные клапаны обычно используются с системами обратного дренажа, где линия должна сливаться обратно в колодец, чтобы предотвратить замерзание.
3/4 «Латунный обратный клапан с 2 отверстиями # 7B2HCV
1″ Латунный обратный клапан с 2 отверстиями # 10B2HCVNL
1-1 / 4 «Латунный обратный клапан с 2 отверстиями # 12B2HCVNL
1-1 / 2″ Латунный обратный клапан с 2 отверстиями # 15B2HCVNL
2 «латунный обратный клапан с двумя отверстиями # 20B2HCV
СПЕЦИАЛЬНЫЕ ОБРАТНЫЕ КЛАПАНЫ ДЛЯ ПОГРУЖНЫХ НАСОСОВ
1-1 / 4″ M x 1 «F Латунный обратный клапан
1-1 / 4″ наружная трубная резьба и внутренняя трубная резьба 1 «.Обратный клапан входит непосредственно в нагнетательный патрубок насоса для уменьшения для трубы 1 «.
# 12M10FBCV $ N / A
2″ M x 2 «F Латунный обратный клапан
Наружная трубная резьба 2 дюйма и внутренняя трубная резьба 2 дюйма. Обратный клапан подходит непосредственно в нагнетательный патрубок насоса для использования с трубкой 2 «.
# 20M10FBCV
1-дюймовый обратный клапан из высокопрочного чугуна
1-дюймовый обратный клапан из высокопрочного чугуна используется для глубокой установки погружных насосов. 1 дюйм с внутренней резьбой на обоих концах. 400 фунтов на квадратный дюйм. Номинальный
# 10DICV
1-1 / 4 «обратный клапан из ковкого чугуна
1-1 / 4″ обратный клапан из ковкого чугуна используется для глубокой установки погружных насосов.1-1 / 4 «Внутренняя стальная трубная резьба на обоих концах.
400 PSI Номинальный
# 12DICV
2-дюймовый обратный клапан из ковкого чугуна
2-дюймовый обратный клапан из ковкого чугуна используется для глубокой установки погружных насосов. 2-дюймовая внутренняя трубная резьба из чугуна на обоих концах.
400 фунтов на квадратный дюйм Номинальный
# 20DICV
3-дюймовый обратный клапан из ковкого чугуна
3-дюймовый обратный клапан из ковкого чугуна используется для глубокой установки погружных насосов. 3-дюймовая внутренняя трубная резьба из чугуна на обоих концах.
400 фунтов на квадратный дюйм Номинальный
# 30DICV
4-дюймовый обратный клапан из ковкого чугуна
4-дюймовый обратный клапан из ковкого чугуна используется для погружных насосов с глубокой регулировкой.4 «Внутренняя стальная трубная резьба на обоих концах.
600 PSI Номинальный
# 40DICV
ПОВОРОТНЫЕ ОБРАТНЫЕ КЛАПАНЫ ЛАТУНИ
Латунные обратные клапаны обычно устанавливаются в горизонтальном положении и не подпружинены. Рассчитаны на работу клапаны с корпусом из латуни с внутренней резьбой при 125 фунт / кв. дюйм. Латунный поворотный диск сидит прямо напротив заземленного седла в латунном корпусе клапана.
1-дюймовый латунный поворотный обратный клапан # 10BSCV
1-1 / 4-дюймовый латунный поворотный обратный клапан # 12BSCV
1-1 / 2-дюймовый латунный Поворотный обратный клапан # 15BSCV
2 «Латунный поворотный обратный клапан # 20BSCV

Нижние клапаны — латунь — бессвинцовые

4201SS2 100SS 1″ $ 33.41

4202SS2 80 / 100SS 1-1 / 4 «45,29 долл. США

4034SS2 80SS 2″ 105,50 долл. США

LIGHT DUTY
ТОЛЬКО ДЛЯ ИСПОЛЬЗОВАНИЯ НА ЗЕМЛЕ

Обратные клапаны — латунь — бессвинцовые
Внутренняя трубная резьба x Внутренняя трубная резьба

Обратные клапаны — нержавеющая сталь
Устанавливается непосредственно на нагнетательный патрубок насоса

Обратные клапаны из высокопрочного чугуна

Обратные клапаны — нержавеющая сталь

5400-3 3 «94 доллара.00

5400-4 4 дюйма 190,00 долл. США

5400-6 6 дюймов 480,15 долл. США

LIGHT DUTY
ТОЛЬКО ДЛЯ НАЗЕМНОГО ИСПОЛЬЗОВАНИЯ

Обратные клапаны — латунь — бессвинцовые
Внутренняя трубная резьба x Внутренняя трубная резьба

С 2 метчиками 1/4 «и 1/8»

FVNL50BS 1/2 «7,50 долл.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
