Если у вас есть деньги, поставьте по одному обратному клапану на каждую всасывающую линию перед его поворотным клапаном с 18-дюймовым вертикальным трубопроводом над ним
(да, это может быть ниже грязи, строители бассейнов тоже это делают) И поставьте обратный клапан после насоса тоже.
теперь вам никогда не придется прикасаться к ручкам многопортового или всасывающего клапана, когда вы хотите снять верхнюю часть ситечка, и вы не потеряете заправку И не получите «затопление фильтра» от фильтра

Прошу прощения Если в этом посте немного, я сейчас работаю над своим оборудованием, и в последнее время у меня было много головных работ и опыта обучения, потому что ленивый нервер-строитель установил ЛЮБЫЕ обратные клапаны на моем оборудовании.Его 50-60 футов от бассейна и 6 футов выше линии воды бассейна, здесь нет ничего страшного, нужны обратные клапаны для насосов! 😀

Почему вашему насосу необходим обратный клапан

Скромный обратный клапан — один из самых важных компонентов любой насосной системы или приложения для перемещения жидкости. Простой дизайн противоречит его критическому характеру. Проще говоря, обратный клапан — это первая линия защиты от обратного потока, который может вызвать серьезные проблемы для вашего насоса и насосной системы.

Обратный поток — это движение, при котором вода под действием силы тяжести течет обратно вниз или через трубу в противоположном направлении, в котором она изначально двигалась. Помните, что большинство насосов работают в зависимости от количества воды, которое необходимо насосу для подачи в данный момент времени. Если вода постоянно течет обратно в резервуар насоса, насос будет постоянно включаться и выключаться. Это приведет к неправильной работе насоса и возможному перегоранию. Представьте, что у вас выходит из строя водоотливной насос, а подвал затоплен — этого можно избежать с помощью надлежащего обратного клапана.

Поворотный обратный клапан

Обратные клапаны бывают разных типов и конструкций. Самая простая конструкция — это обратный клапан. Поворотный обратный клапан имеет два порта: одно — для входа жидкости, а второе — для выхода жидкости. Одиночная заслонка в форме диска, прикрепленная к одному подпружиненному шарниру, находится примерно в центре клапана. Благодаря шарнирной конструкции створка может открываться только в одном направлении. Жидкость толкает заслонку и течет через отверстие.

Давление открытия — это минимальное давление, необходимое для открытия заслонки.Давление повторного закрытия — это точка давления, при которой нет индикации потока, а противодавление — это разница между давлением на впускном и выпускном отверстиях.

Преимущество модели поворотного обратного клапана заключается в том, что она обеспечивает полный, непрерывный поток жидкости. Простая конструкция означает, что требуемое давление открытия меньше, чем у клапанов других типов. При понижении давления дверца клапана закрывается. Никаких дополнительных аксессуаров или источника питания не требуется. Поворотные обратные клапаны также доступны в большом количестве и по невысокой цене.

Обратной стороной поворотной модели является то, что постоянное закрытие и открытие дверной заслонки может вызвать преждевременный износ. Ударное движение также может привести к чрезмерному шуму. Некоторые поворотные обратные клапаны действительно имеют функцию предотвращения захлопывания, которая регулирует то, как клапан закрывается. В серии PHCC Pro продается модель Klunkless с прилегающей камерой, которая поглощает воздух и устраняет шум.

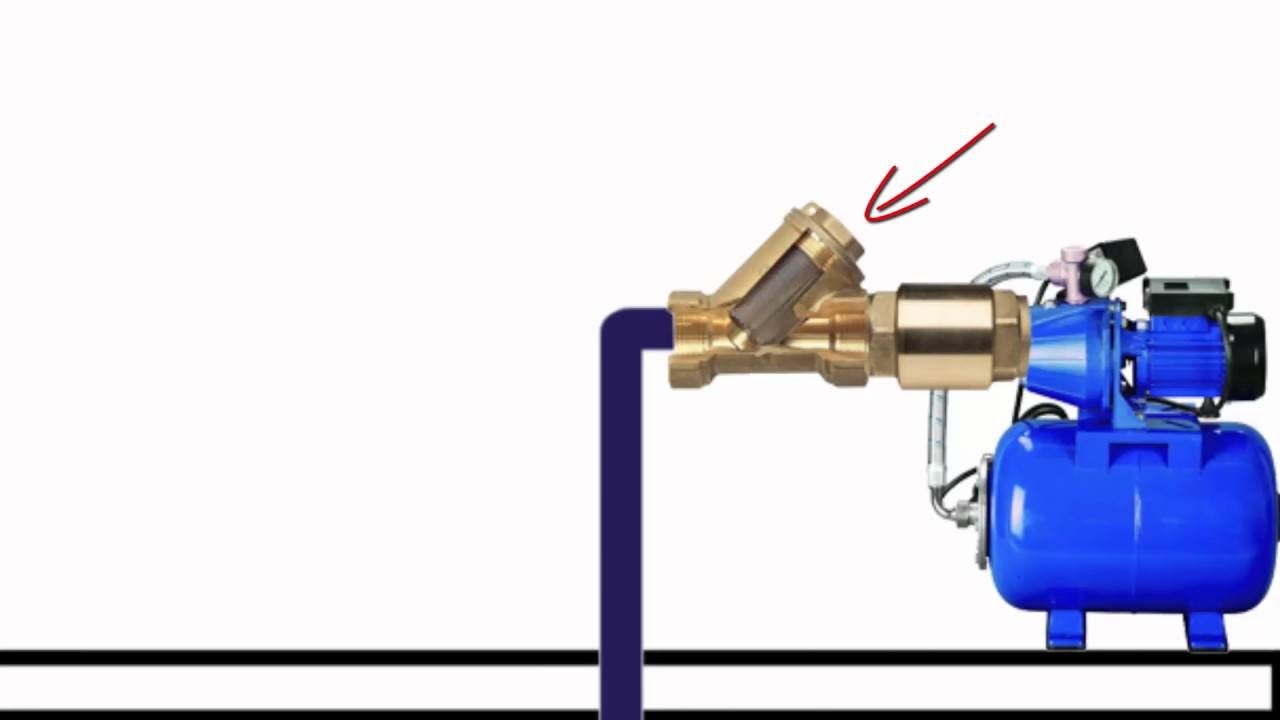

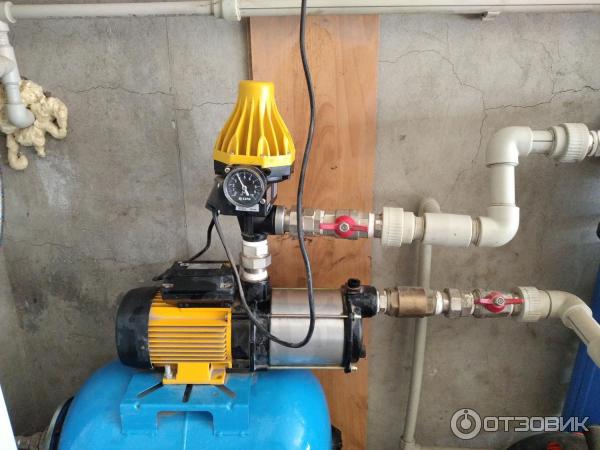

Установка обратного клапана

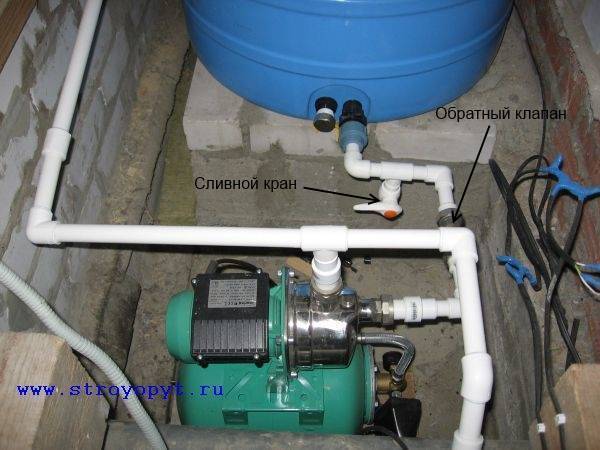

Большинство поворотных обратных клапанов имеют стрелку на корпусе, которая указывает направление, в котором должна течь вода или жидкость.Если нет, воспользуйтесь простым здравым смыслом: посмотрите, в каком направлении открывается заслонка. Установите клапан так, чтобы заслонка открывалась в сторону от насоса.

Если возможно, установите обратный клапан так, чтобы он располагался в горизонтальном, а не вертикальном положении. Если клапан выровнен вертикально, отходы, твердые частицы и другие твердые частицы могут накапливаться на верхней части дверцы клапана, что затрудняет его работу. Эксперты Pump Products также рекомендуют использовать клапан с быстроразъемной муфтой или соединением с обеих сторон, называемый Fernco, без ступицы или скользящего соединения, например Zoeller 30-041.Клапан можно отсоединить, если когда-либо потребуется провести какое-либо техническое обслуживание (в отличие от разрезания трубы).

Обратные клапаны других типов

Поворотный обратный клапан является наиболее распространенным типом обратного клапана, особенно для бытовых систем водоснабжения и канализации. Однако существуют и другие типы обратных клапанов, каждый из которых имеет свои преимущества и недостатки. Обратный клапан с диафрагмой использует резиновую диафрагму для уплотнения клапана. Шаровые обратные клапаны содержат шар со сквозным клапаном.Когда давление над шаром превышает давление под седлом клапана, шар остается в седле, создавая уплотнение для предотвращения обратного потока.

Какой бы обратный клапан вы ни выбрали для своей насосной системы, всегда не забывайте правильно подбирать размер клапана для вашего конкретного применения.

Добавление «обратного клапана» к водяному насосу — технические советы

Stan,

Да, я использовал «инструмент нумерации» от Word. В следующий раз я не забуду пронумеровать свои вопросы вручную.

Для ясности в терминологии —

Напорная сторона — это шланг, идущий от водяного насоса внутрь буровой установки

Сторона всасывания — это шланг, идущий от бака пресной воды к водяному насосу

Вы предлагаете мне поставить обратный клапан на «нагнетательную сторону» и стрелку указать внутрь буровой установки.

Хорошо, если это правильно; Я установил обратный клапан со стороны нагнетания, и стрелка указывала внутрь буровой установки.Я включил насос (замену сохраняю), и вода в буровую установку не пошла. Я снял обратный клапан, потекла вода. Есть предположения?

Спасибо за ответ

Арт

Вы должны иметь возможность подуть на обратный клапан и подтвердить направление, в котором он будет пропускать воду.

Стэнли …. Я запуталась. Для внешнего обратного клапана для предотвращения обратного засыпания бака, чек. клапан войдет в линию между резервуаром и насосом со стрелкой, указывающей на насос, не так ли? если да, то разве это не сторона всасывания?

Как я уже сказал, я, наверное, запутался, но вот как я помню, как делал miine.

Ron

Да, это сторона всасывания, но это не всегда хорошее место для клапана, поскольку сторона всасывания не всегда рассчитана на то, чтобы выдерживать давление воды, которое вы видите там при использовании городской воды и при протекающем насосе.

Проблема с установкой чека на стороне всасывания заключается в небольшом ограничении, которое это вызывает. Представьте, что вы сосете соломинку, слегка прищемляя ее. Фактически это то, что вы делаете. На стороне нагнетания он оказывает меньшее влияние.

Это может быть проблемой, если в обратном клапане есть прочная пружина, которая сопротивляется открытию.

Дик,

Хорошая мысль, я оставлю это в задней части шахты. Однако, когда я наполнил резервуар пресной водой, а затем включил водяной насос, двигатель загудел, но вода не поступала в установку. Я переключил водяные насосы (запасные у меня есть), и из кранов пошла вода.

Я уже заменил 3 водяных насоса Shurflo из-за того же выпуска.Я подумал, что пора поставить обратный клапан, чтобы наконец (надеюсь) решить проблему.

Спасибо за комментарии

Арт

Первоначальный недостаток потока в первом насосе мог быть вызван потерей заливки из-за внутренней утечки.

Если вы заменяете насос, который на самом деле не старый, на многих буровых установках насос никогда не заменяют до того, как он списан, у вас, вероятно, другая проблема. Если вы заменили три насоса, у вас почти наверняка есть проблема, которая убивает насосы, а не просто худшая удача в мире при покупке трех неисправных насосов подряд.

Я бы посоветовал найти источник проблемы, более чем вероятно, что мусор в свежем резервуаре засасывается в насосы и убивает их. Зазоры насоса малы, и не требуется много времени, чтобы скользить по уплотнительной поверхности и вызывать обратный поток, потерю заливки или низкое давление. Промывка бака для свежей воды часто бывает неэффективной из-за небольшого слива и отсутствия доступа, но вы все равно должны попробовать. Иногда немного творческой сантехники и пылесоса для влажной / сухой уборки можно вытащить грязь из резервуара для свежей воды, использовать много воды и слить пылесос в наволочку или что-то в этом роде, чтобы вы могли увидеть, что он всасывает.

Альтернативой промывке бака и чем-то, что я бы рассмотрел, является добавление фильтра к всасывающей линии, чистый фильтр, который вы можете контролировать на предмет мусора с помощью очищаемого / заменяемого элемента, было бы очень хорошей идеей. Мне это не очень нравится из-за грубого экрана, но это пример того, о чем я говорю.

http://www.campingworld.com/shopping/item/universal-water-filter-threaded/75852

Обратный клапан | Что это такое и где его использовать?

Соображения при выборе обратного клапана

При выборе обратного клапана важно провести анализ рентабельности конкретной системы.Часто основное внимание уделяется снижению затрат и в то же время достижению минимально возможных потерь давления, но когда дело доходит до обратных клапанов, более высокая безопасность означает более высокую потерю давления. Таким образом, чтобы убедиться, что обратный клапан защищает систему должным образом, каждую систему необходимо оценивать индивидуально, а также учитывать такие факторы, как риск гидравлического удара, допустимая потеря давления и финансовые последствия установки обратного клапана со слишком высокой безопасностью. необходимо учитывать запас прочности на гидравлический удар. Пожалуйста, перейдите к разделу «Как выбрать правильный обратный клапан» для получения более подробной информации.

Обратные клапаны различных типов

Существуют различные типы обратных клапанов для систем водоснабжения и канализации. Они работают по-разному, но служат одной цели. AVK предлагает широкий ассортимент поворотных обратных клапанов, шаровых обратных клапанов, обратных клапанов с наклонным диском, обратных клапанов с наклонным седлом, обратных клапанов для сопел и бесшумных обратных клапанов. Наиболее распространенными типами обратных клапанов для воды и сточных вод являются обратные клапаны поворотные и обратные шаровые клапаны:

• Поворотные обратные клапаны: Поворотный обратный клапан монтируется с диском, который качается на шарнире или валу.Диск отклоняется от седла, чтобы позволить прямой поток, и когда поток останавливается, диск поворачивается назад на седло, чтобы заблокировать обратный поток. Вес диска и обратного потока влияют на характеристики закрытия клапана.
• Шаровые обратные клапаны: Шаровые обратные клапаны работают с помощью шара, который перемещается вверх и вниз внутри клапана. Седло механически обработано, чтобы соответствовать шару, а камера имеет коническую форму, чтобы направлять шар в седло для уплотнения и остановки обратного потока.

Что такое гидроудар?

В насосной системе вода перекачивается с нижнего уровня на более высокий с помощью насоса. Жидкость течет в одном направлении только во время работы насоса. Когда насос останавливается, поток жидкости будет уменьшаться, пока он также не остановится. Поскольку весь трубопровод будет подниматься, когда жидкость остановится, она вернется обратно по трубе. Чтобы предотвратить попадание этого реверсирования потока в насос, колодец или приемник, установлен обратный клапан.

Во многих случаях скорость реверсирования жидкости не является поводом для беспокойства, и стандартные обратные клапаны будут работать хорошо.Однако в насосных системах, где может произойти быстрое реверсирование потока, выбор правильного обратного клапана имеет решающее значение.

Если насос останавливается и прямой поток возвращается в обратном направлении по линии к насосу до того, как обратный клапан полностью закрылся, поток заставит дверцу клапана захлопнуться на свое седло. Этот сценарий может почти мгновенно остановить обратный поток, и именно эта мгновенная остановка приводит к гидравлическому удару в трубопроводе. Это может вызвать громкие звуки молотка, которые не являются шумом клапана, вставшего в свое положение, а это звук растяжения трубы в этих условиях.

Последующая волна давления (скачок) может вызвать значительные повреждения системы, включая трещины в трубах, разрывы, кавитацию и имплозию из-за образовавшегося вакуумного давления. Также важно отметить, что эти отказы могут быть вызваны не одним большим скачком давления, а повторяющимися скачками, которые в конечном итоге вызывают усталостный отказ системы.

Важно отметить, что для обеспечения безопасности и безотказности системы требуются другие факторы. Для защиты системы от скачков давления необходимо учитывать правильное количество, типы и размеры воздушных клапанов, время закрытия и открытия запорных клапанов, клапанов управления потоком и т. Д.

Для предотвращения захлопывания обратного клапана, клапан должен закрываться либо очень быстро, чтобы предотвратить возникновение обратного потока, либо очень медленно, когда возникает обратный поток. Для медленного закрывания обратного клапана требуется дополнительное вспомогательное оборудование, такое как гидравлические демпферы, которые амортизируют дверцу клапана, когда она приходит в свое положение. Однако это более медленное закрытие позволяет жидкости проходить через обратный клапан до тех пор, пока он не закроется, и необходимо уделить внимание включенному насосу, чтобы убедиться, что он подходит для обратного вращения и потока.

— усиление насосов и оборудования

Обратные клапаны играют важную роль в предотвращении обратного потока и защите чувствительного оборудования, трубопроводов, насосов и компрессоров. Однако обратные клапаны не могут работать наилучшим образом, если они не установлены должным образом. Ошибки при установке могут проявиться в утечке или отказе клапана, что поставит под угрозу целостность всей системы трубопроводов.

Поворотные обратные клапаны, двухдверные обратные клапаны или бесшумные подпружиненные обратные клапаны осевого потока — все это регулирует поток с помощью немного другого механизма.В поворотных клапанах используется диск, который качается внутрь и наружу из потока жидкости, в то время как в двухдверных клапанах используются пружины, закрывающие две «двери», чтобы остановить поток. Подпружиненные клапаны осевого потока используют конструкцию диска и штока и включают пружины сжатия для закрытия клапана до того, как поток жидкости изменит свое направление потока на обратное. Это важно, потому что конструкция с осевым потоком, обеспечивающая быстрое закрытие, резко снижает вероятность гидравлического удара — опасной неисправности, когда внезапное отключение насоса или внезапно закрывающийся клапан создает гидравлическую ударную волну в трубопроводе.В этом руководстве мы обсудим способы предотвращения гидроудара и других распространенных проблем с обратным клапаном.

Когда необходим обратный клапан

Инсайдеры отрасли называют обратные клапаны «неправильно понятыми клапанами». Многие профессионалы просто не знают, когда и как правильно использовать обратные клапаны, поэтому они думают, что вся категория не нужна или неэффективна.

Итак, когда — это , нужен обратный клапан? Обычно мы рекомендуем обратный клапан, когда существует вероятность обратного потока среды, транспортируемой по трубе, что может привести к повреждению системы.Скопление конденсата также может привести к гидроударам. Установка обратных клапанов в трубопроводы сбора конденсата предотвращает серьезные неисправности за счет автоматического предотвращения обратного потока. Таким образом, правильный обратный клапан не только предотвращает серьезные проблемы, такие как гидравлический удар, но и защищает весь процесс, а также оборудование, установленное в трубопроводе.

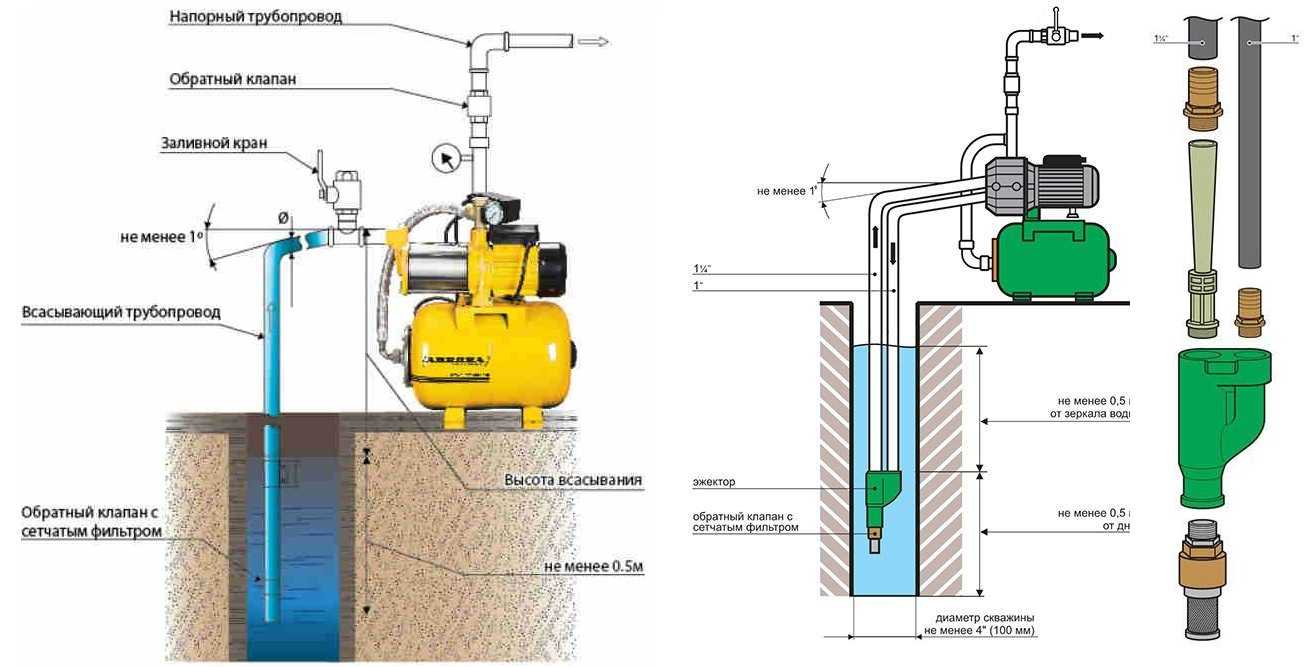

Установка обратного клапана

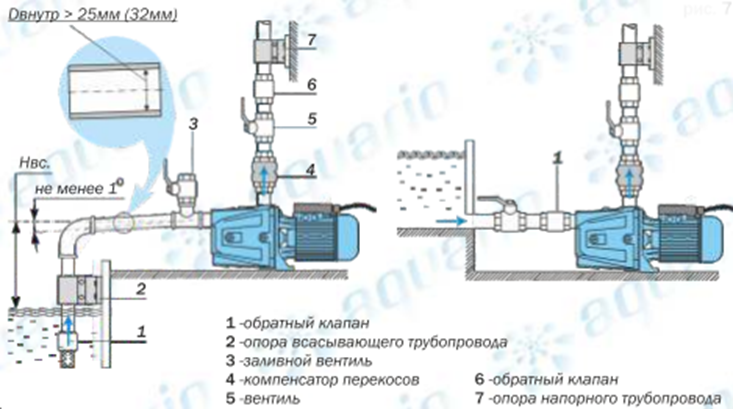

Чтобы в полной мере ощутить преимущества обратного клапана, очень важно придерживаться передовых методов установки. Простая ошибка при установке клапана может в лучшем случае снизить эффективность, а в худшем — вызвать существенный ущерб. Некоторые ключевые моменты, о которых следует помнить, включают:

• Выбор: Выбор клапана, не подходящего по размеру вашего трубопровода, материалу, ориентации трубы, направлению потока и скорости потока, приведет к неэффективности процесса или возможному преждевременному износу и отказу компонентов клапана.
• Расположение: Обратите особое внимание на то место в трубопроводе, где вы устанавливаете клапан. Не все обратные клапаны будут работать в вертикальном трубопроводе.Это также включает обеспечение того, чтобы клапан находился на расстоянии не менее пяти диаметров трубы от колен, тройников, фитингов или других клапанов, которые могут вызывать турбулентность.
• Ориентация: Убедитесь, что клапан правильно сориентирован, проверив стрелку потока (часто напечатанную на бирке или постоянно наносящую маркировку на сам клапан). Эта стрелка указывает правильное положение относительно потока в трубе.

Решения проблем с обратным клапаном

Предотвращение неисправностей обратных клапанов, таких как ударная труба, имеет решающее значение для предотвращения серьезных и дорогостоящих повреждений ваших труб, клапанов или другого дорогостоящего оборудования.В DFT мы никогда не хотим, чтобы наши клиенты сталкивались с предотвратимыми сбоями системы, поэтому мы делимся своим опытом: в дополнение к этому руководству мы собрали всеобъемлющий веб-семинар, который расширяет правильную установку и обслуживание обратных клапанов, предоставляя экспертные знания. руководство по конструкции трубопроводов, которые работают и служат долго.

По конкретным вопросам о выборе обратного клапана для вашей области применения, свяжитесь с нашей командой. Если вы ищете стандартный клапан на складе или полностью индивидуальный заказ, мы будем работать с вами, чтобы убедиться, что вы получите функциональное, эффективное и безопасное решение ваших проблем с трубопроводами. Метаописание: руководство по обратным клапанам, проблемы, которые они вызывают, когда они не установлены должным образом, когда они необходимы, и на что обращать внимание во время установки.

Для чего нужен обратный клапан для водозабора и почему это важно? — Skillings & Sons, LLC

Важно понимать компоненты, из которых состоит система водоснабжения вашего дома, чтобы поддерживать ее и поддерживать чистую пресную воду, безопасно поступающую в ваш дом. Наряду с ежегодным тестированием для обеспечения здоровья вашей воды важен ежегодный осмотр компонентов вашего колодца.Для домовладельца безопасная эксплуатация колодца является важным элементом здоровья, безопасности и удобства вашей семьи.

Обратные клапаны — важный компонент любой водяной системы с погружным насосом. Почему важны обратные клапаны? Во-первых, они позволяют вашей водяной системе поддерживать давление при отключении насоса. Они также предотвращают обратное вращение, восходящую тягу и помогают минимизировать гидравлический удар (подробнее об этом позже!).

Доступны обратные клапаны нескольких различных конструкций. Давайте посмотрим, какой тип обратного клапана может вам подойти, и немного подробнее о преимуществах их правильной работы.

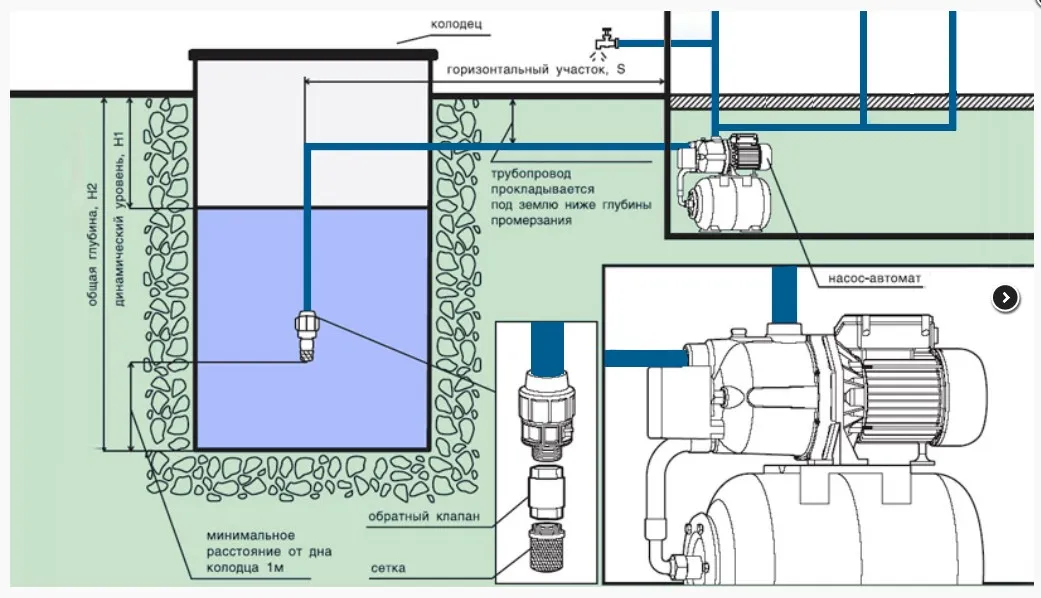

Для чего нужен обратный клапан для воды?

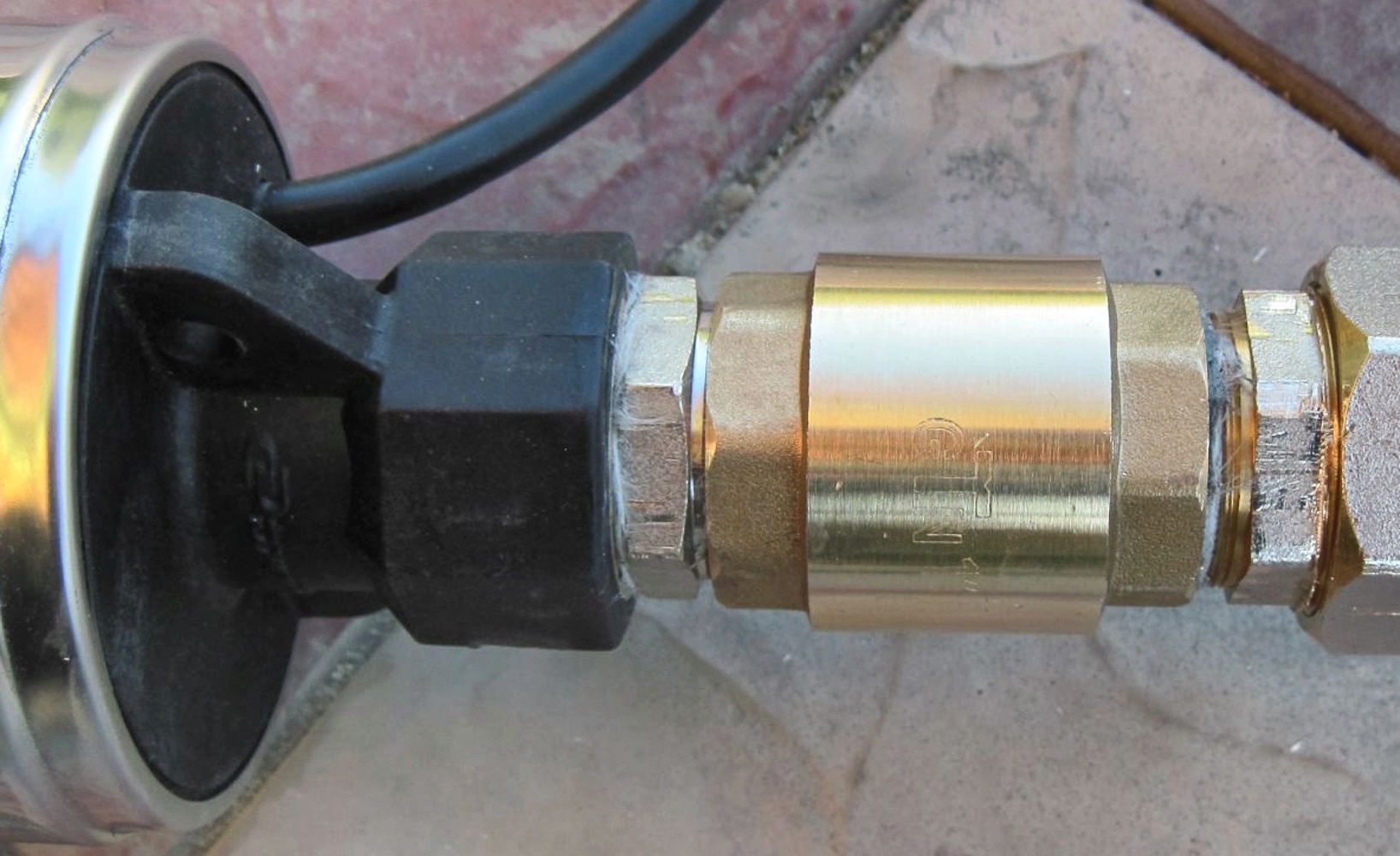

Обратные клапаны спроектированы так, чтобы вода могла течь в одном направлении, и они необходимы для всех установок с погружными насосами. Их задача — предотвратить сток воды в колонне над насосом и в напорном резервуаре обратно в колодец при отключении насоса.

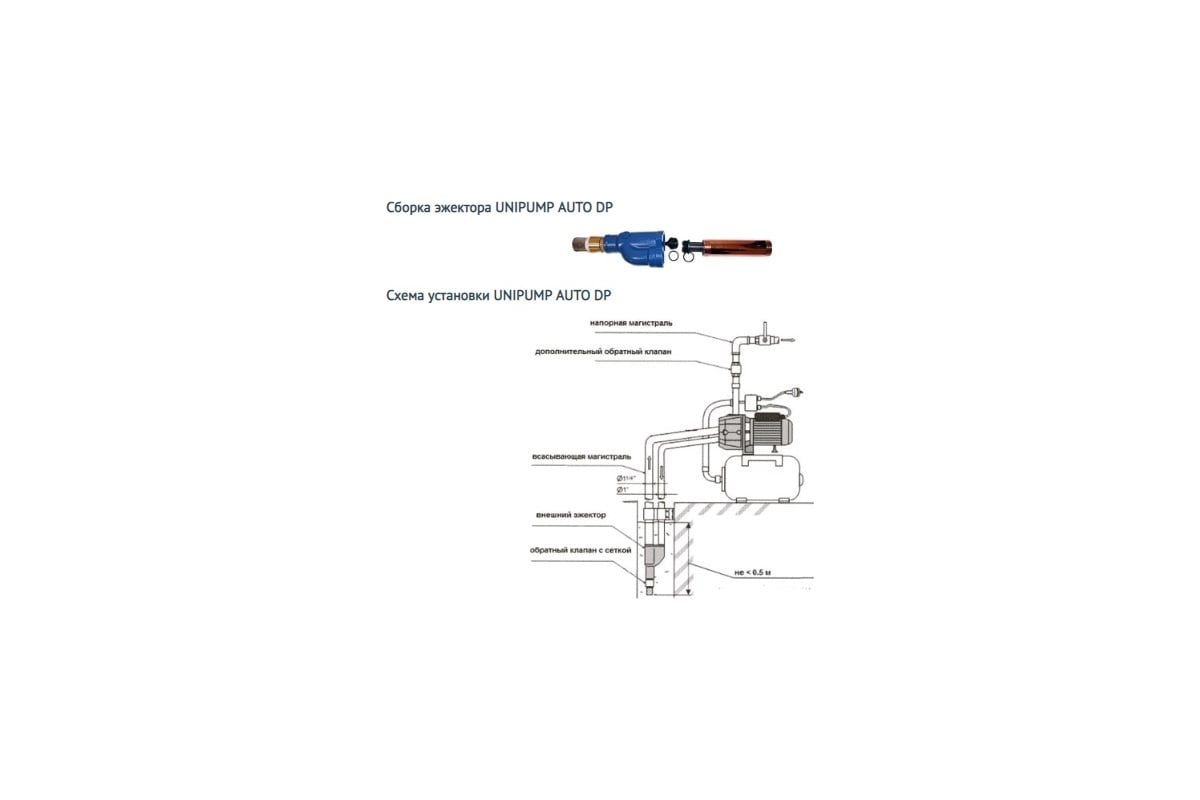

Некоторые погружные насосы имеют обратные клапаны, встроенные в агрегат, и подходят для работы без внешнего обратного клапана, если насос не установлен слишком глубоко.Если вы не уверены, проконсультируйтесь со своим специалистом по водоснабжению или производителем насоса о правильном применении и установке ваших насосов.

Типы обратных клапанов

Существует несколько различных типов обратных клапанов, и они имеют определенные применения. С погружными насосами следует использовать подпружиненные обратные клапаны со штоком или сепаратором тарельчатого типа.

Эти типы предназначены для быстрого закрытия при прекращении потока воды и для начала движения в обратном направлении при отключении насоса.Обратные клапаны поворотного типа не подходят для этой функции, потому что они слишком медленно реагируют. Обратный клапан должен работать быстро, чтобы быть эффективным в этом случае. Когда насос останавливается, происходит резкое изменение направления потока до того, как поворотный клапан успевает закрыться. Это может вызвать внезапное изменение скорости воды, создающее гидравлический удар.

Размер и установка обратного клапана имеют решающее значение. Они должны иметь надлежащий размер, чтобы соответствовать условиям расхода и давления насоса.Номинальное давление обратного клапана должно превышать максимальное давление на выходе насоса. Лучшее решение — проконсультироваться со специалистом по водоснабжению. Они могут убедиться, что у вас есть подходящий клапан для вашей скважины и что он установлен правильно.

Условия, контролируемые вашим обратным клапаном

Помимо поддержания давления воды в вашей системе, ваш обратный клапан способствует плавной и безопасной работе вашей водяной системы, продлевая срок ее службы и предотвращая обратное вращение, подъемную тягу и гидроудары. Вот несколько условий, которые помогают контролировать обратные клапаны.

1. Обратное вращение

   Без обратного клапана или если ваш не работает, вода в отводной трубе и системе будет стекать обратно при остановке насоса. Это может привести к тому, что насос будет вращаться в неправильном направлении, поскольку вода возвращается к источнику. Если двигатель вашего насоса запустится во время этого процесса, это вызовет сильную нагрузку, которая может привести к поломке вала насоса или повреждению упорного подшипника двигателя.

2. Тяга вверх

   Без обратного клапана или протекающего клапана вода стекала обратно в колодец, как при обратном вращении.Насос запустится в условиях пониженного напора, что может вызвать толчок вверх на крыльчатку / вал в сборе. Повторяющаяся тяга вверх при каждом пуске может вызвать преждевременный износ и выход из строя либо насоса, либо двигателя, либо того и другого.

3. Гидравлический молот

   Вода, протекающая через вашу водопроводную систему, имеет вес и скорость (кинетическую энергию).
