Обратный клапан для насосной станции: какой выбрать, куда ставить

На чтение 3 мин. Просмотров 2.4k. Опубликовано Обновлено

Обязательным оснащением системы водоподачи является обратный клапан для насосной станции. Благодаря этому элементу после отключения прокачивающего механизма, вода не стекает обратно в источник (колодец, скважину). Иными словами, благодаря обратному клапану трубопровод всегда остается заполненным. Это значит, что если мы повернем ручку крана, вода тут же потечет. Несмотря на кажущуюся простоту, изделие нужно правильно подобрать.

Из какого материала должен быть изготовлен клапан

Знание используемых материалов позволяет выбрать оптимальную модель обратного клапана.

Данный вид изделий может быть из:

  1. Латуни. Не подвергается коррозии, не окисляется, не гниет. Материал прочен, долговечен, но относится к сегменту дорогостоящих. При этом, сплав ломкий, подвержен механическим воздействиям и используется, в основном, профессионалами.
  2. Чугун. В быту применяется крайне редко, так как при малой себестоимости является материалом хрупким. Он подвержен старению, работает долго, но обрастает известковым налетом, что нежелательно при организации системы водоснабжения.
  3. Нержавеющая сталь. Сплав выдерживает механические нагрузки. На нем не появляются очаги коррозии. Не гниет, устойчив к агрессивной среде, инертен к воде и химическим соединениям. Единственный минус – высокая стоимость.

При выборе обратного клапана для насосной станции, нужно помнить, что в маркировке указаны материалы, из которых изготовлены все элементы. Если, скажем, корпус латунный, то это не исключает, что внутренние элементы изготовлены, например, из пластика. Так производители стараются удешевить конструкцию. Потребитель, не являясь профессионалом, покупает не самую лучшую модификацию.

Как установить обратный клапан

Задача оборудования этого типа – пропускать воду из источника и не давать ей стекать обратно. Место для установки определяется схемой монтажа системы водоснабжения:

  1. Глубинный насос в колодце (скважине). Клапан вставляется после насоса на входе в трубопровод.
  2. Поверхностный насос. Обратный клапан монтируется либо перед ним, либо сразу после него (зависит от удаленности насосной станции от источника).
  3. Насос в доме. Место монтажа – заборная труба. То есть, при остановке системы вода остается в контуре, как до насоса, так и после.

В процессе монтажа важно сохранить систему герметичной. Учитывая, что нормальное давления в трубопроводе от 1,5 бар, наилучшее соединение – резьбовое. В качестве уплотнителей служат резиновые кольца, идущие в комплекте и ФУМ-летна.

Обзор популярных моделей

Определить место, где ставить обратный клапан – не главное, что нужно знать об этом элементе системы водоподачи.

Современный рынок представляют отечественные и зарубежные представители. V107, 19ч21бр, 16ч42р – артикулы наилучших модификаций. Эти изделия характеризуются длительным сроком службы, надежностью, неприхотливостью, ремонтопригодностью. Но главное, монтажные работы можно произвести собственными руками без применения специализированного инструмента и не тратить деньги на работу строительной бригады.

Обратный клапан для насоса: конструкция, разновидности, монтаж

Создание автономных систем водоснабжения является актуальной задачей, которую приходится решать многим владельцам загородных домов и дач. Для обеспечения эффективной и бесперебойной работы таких систем их оснащают различными техническими устройствами, в число которых кроме насоса, гидроаккумулятора и элементов автоматики входит и обратный клапан для насоса. За счет наличия последнего в автономной водопроводной системе можно регулировать уровень давления воды. При этом вода не вытечет из труб обратно в источник, скважину или колодец.

Обратный клапан фланцевого типа в насосной станции

Конструктивные особенности и назначение

Чтобы понять, насколько важную функцию выполняет обратный клапан для воды для насоса, достаточно разобраться в принципе работы автономной системы водоснабжения в целом и данной части ее оснащения в частности. Главным элементом таких систем, на который и приходится основная нагрузка, является насосная станция. В ее функции входит выкачивание воды из подземного источника – скважины или колодца. Выкачиваемая насосом из скважины или колодца вода по специальным трубам подается в гидроаккумулятор, который одновременно выполняет две функции:

  • выступает в роли накопительной емкости для воды;
  • позволяет поддерживать требуемое давление воды в автономной системе.

Между тем поддерживать требуемый уровень давления в трубопроводе не получится, если воду, поступающую из подземного источника, не заблокировать в системе. Проблем с этим не возникает, когда работает насос. Когда же он находится в выключенном состоянии, вода может просто вытечь из труб и гидроаккумулятора обратно в скважину или колодец. Для того чтобы не допустить этого, и применяют такое простое, но вместе с тем эффективное устройство, как обратный клапан для воды для насоса.

Схема автономного водоснабжения

Обратный клапан для оснащения насоса блокирует обратный отток воды из системы. Основными элементами конструкции такого устройства являются корпус, в котором располагается подпружиненный запорный элемент. Таким образом, принцип действия подобного затвора заключается в следующем.

  • При поступлении в обратный клапан потока воды с определенным давлением пружина сжимается, открывая запорный элемент и давая возможность жидкости свободно протекать через устройство.
  • При падении давления потока воды в трубопроводе пружина водяного обратного клапана возвращает его запорный элемент в закрытое состояние, тем самым перекрывая жидкости возможность двигаться в обратном направлении.

Обратный клапан открывается давлением потока, а закрывается пружиной, если поток прекращается

Обратным клапаном, позволяющим оперативно блокировать воду в трубопроводе, единая система водоснабжения разделяется на отдельные участки, каждый из которых характеризуется своим уровнем давления находящейся в трубах жидкости.

Благодаря высокой эффективности обратные клапаны одинаково успешно применяются для оснащения как бытовых скважинных насосов, так и насосных станций промышленного назначения. Такие устройства, кроме того, позволяют уменьшить урон от поломки трубопроводной системы в том случае, если на ее отдельных участках образовались утечки транспортируемой воды.

Во многих случаях использование обратных клапанов предусматривается уже на стадии проектирования автономных систем водоснабжения. В частности, многие модели погружных насосов, используемых для колодца или скважины, в процессе производства оснащаются даже не одним, а несколькими затворами.

Основные разновидности

Среди обратных клапанов, используемых для колодца или водоносной скважины, следует выделить несколько типов таких устройств, которые завоевали наибольшую популярность у потребителей из-за своей высокой эффективности.

Дисковые

Такие устройства могут быть одно- или двухстворчатыми. Они устанавливаются на электронасос, подающий воду в автономные системы водоснабжения. Запорными элементами дисковых устройств являются пластинчатые створки, закрепленные на подпружиненной оси. Подразделяются такие обратные клапаны на ударные и безударные. Первые устанавливаются в системах, для элементов оснащения которых гидравлический удар не является слишком критичным фактором, вторые, более дорогие, используются в тех случаях, когда последствия гидроударов, возникающих в трубопроводе (в том числе в результате функционирования таких устройств), необходимо минимизировать.

Конструкция одностворчатого дискового обратного клапана

Шаровые

Запорным элементом в этих затворах является подпружиненный шар. Следует отметить, что это наиболее распространенный обратный клапан для насосной станции, что объясняется его высокой эффективностью и исключительной надежностью.

Клапан обратный шаровый химически стойкий из ПВХ

Подъемные

Устройства данного типа работают за счет подпружиненного золотника, свободно перемещающегося по вертикальной оси. Если вы решили установить подъемный обратный клапан на насос, выкачивающий воду из подземного источника, имейте в виду, что монтировать такое устройство можно только на горизонтальных участках трубопроводов.

Чугунный обратный муфтовый клапан подъемного типа

Первоначальный монтаж и замена обратных клапанов

Обратные клапаны, используемые в оснащении насосных станций для колодца или скважины, устанавливаются достаточно просто. Более сложной задачей является выбор правильного места для монтажа. Выбор модели устройства зависит от типа насоса, в комплекте с которым оно будет работать.

Как уже говорилось выше, обратные клапаны, устанавливаемые на насосные станции для колодца или скважины, выбираются еще на стадии проектирования автономных систем водоснабжения. Для оснащения системы водоснабжения можно приобрести модель насоса, в конструкции которого изначально предусмотрены обратные клапаны. Они могут устанавливаться как на входных, так и на выходных магистралях насосных станций.

Обратный клапан в составе поверхностной насосной станции

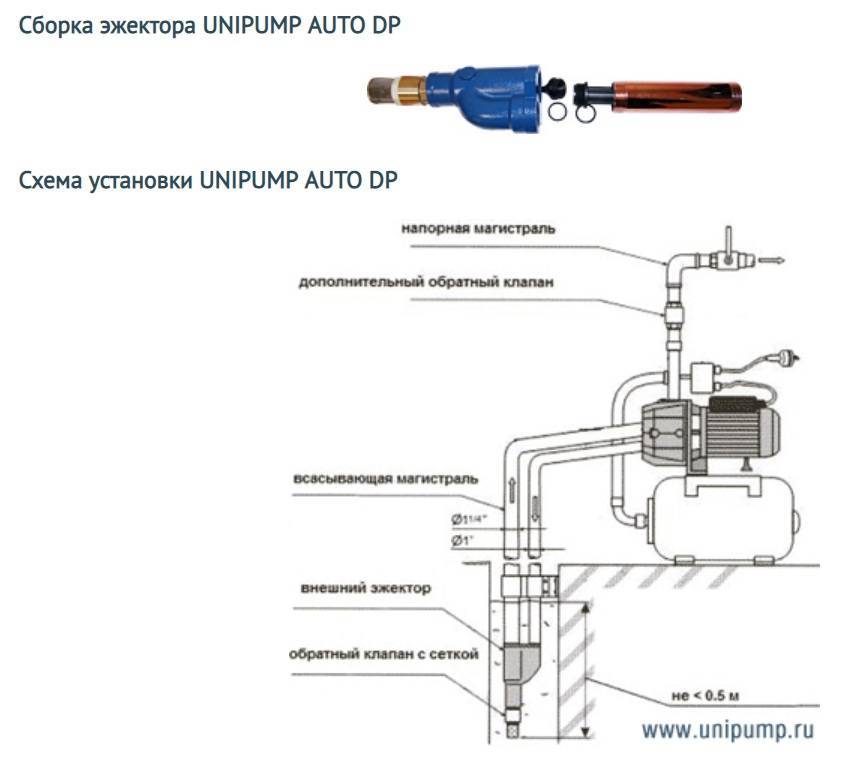

Если для колодца или скважины используются насосы вакуумного типа, то обратные клапаны устанавливаются непосредственно после всасывающего устройства – перед гидроаккумулятором. Оптимальным выбором для насосных станций данного типа являются шаровые и подъемные затворы.

Для скважинных насосов, устанавливаемых на поверхности земли, может использоваться сразу несколько обратных клапанов. Один из таких клапанов монтируется на нижней части шланга, опускаемого в скважину, второй – перед гидроаккумулятором.

Размещение обратного клапана на погружном насосе

Отдельные производители указывают в инструкции к насосам подходящий тип обратного клапана. Однако, как правило, насосные установки различных моделей могут оснащаться обратными клапанами любого типа. В большинстве случаев не имеет значения и торговая марка скважинного насоса, для оснащения которого используется обратный клапан.

Обратный клапан для скважинного насоса устанавливается на шланге или трубе посредством муфт и фитингов соответствующего диаметра. При установке такого устройства необходимо обеспечить герметичность выполняемых соединений, для чего используется уплотнительная ФУМ-лента. Кроме того, при монтаже надо следить за тем, чтобы направление открытия устройства совпадало с направлением, по которому двигается вода в трубопроводе. Выбирая обратный клапан для установки в автономную систему водоснабжения, необходимо учитывать диаметр его условного прохода, а также рабочее давление, на которое он рассчитан.

Установка обратного клапана на насосную станцию своими руками

Насосная станция забирает воду из скважины, колодца и закачивает ее в специальный резервуар. Отсюда она раздается среди потребителей (краны, смесители, бойлер, посудомоечная и стиральная машины). Когда бак заполнен, реле отключает электромотор, подача прекращается. Поступление автоматически возобновляется при расходе, когда падает давление.

Агрегат работает не постоянно, а периодически. В перерывах вода должна удерживаться в резервуаре. С этой функцией справляется обратный клапан, который обязательно устанавливается на насосной станции. Он устроен таким образом, что закачивает воду, когда она находится в насосе. Прежде чем запустить устройство, его заполняют жидкостью, и она должна быть там всегда. Гидроаккумулятор служит накопительной емкостью и одновременно поддерживает необходимое давление в системе. После остановки электромотора оно начинает падать, если не заблокировать отток.

1 Особенности конструкции и назначение обратного клапана

Устройство по размерам небольшое, но без него поддерживать напор воды в системе невозможно. Оно принадлежит к той трубопроводной арматуре, которая предназначена предотвращать изменение направления потока жидкости. Можно встретить насосные станции, в моделях которых заложен обратный затвор. Обычно он идет в комплекте со всасывающим шлангом. Но большинство изделий поставляется без этой детали, ее приходится приобретать отдельно. Принцип действия подобен известному многим клапану вентиляции: пропускает поток в одном направлении и блокирует в другом.

Существует довольно много видов обратных клапанов. Для применения в быту используются:

  1. Пружинные муфтовые. Состоят из двух частей, соединенных резьбой и установленной между ними резиновой прокладкой.
  2. Такие же, но с латунным золотником, имеющим сферическую форму. Отличаются высокой пропускной способностью.
  3. Комбинированные пружинные, включающие кран Маевского, через который стравливают воздух. Благодаря подобным устройствам упрощается обслуживание системы.
  4. Пружинные с полипропиленовым корпусом. Устанавливают на водопровод из аналогичного материала.

Место монтажа: подающая магистраль, ввод в автономную систему непосредственно за насосом или перед ним. В зависимости от расположения обратные клапаны бывают донными и трубопроводными. Первые предохраняют от возвратного тока воды, поднятой из источника, когда оборудование выключено. Вторые предотвращают падение давления в системе. Если в самом начале всасывающей трубы не стоит клапан, то когда насос остановится, вода стекает назад, в магистрали образуются воздушные пробки. При запуске «насухо» разрушаются уплотнители, затем перегорает подмокший электродвигатель.

Насосная станция с донным клапаном

Современные помпы защищены от таких грозных последствий, а старые модели от этого не застрахованы. Но все равно после каждой остановки станции придется заливать воду – так она устроена. Установка запорной арматуры на трубе забора обязательна. Необходимо именно это несложное механическое устройство, потому что никакая электроника не в состоянии преодолеть силу земной тяжести, под воздействием которой жидкость стекает из труб, если не стоит обратный клапан.

Трубопроводная запорная арматура играет несколько иную роль. Она предназначена в большей мере защищать не насос, а систему распределения воды в доме. Перекрывая поток, не дает возвратиться в гидроаккумулятор, поддерживая напор. Монтаж насосной станции без обратного клапана на раздаче вызывает гидравлические удары, работу устройства во внештатном режиме. Установка затвора повышает надежность и эффективность водопровода, продлевает срок службы сантехнического оборудования, бытовых приборов.

Размеры обратных клапанов зависят от сферы применения:

  • стандартный – используется практически во всех системах водоснабжения;
  • миниатюрный – устанавливается внутри сгонов водяного счетчика;
  • небольшой – располагают на выходе прибора учета;
  • крупный – делают из чугуна, применяются в промышленных системах.

Отливают деталь из латуни: металл устойчив к воздействию солей, минералов и кислот, которые растворены в воде. Материалом для других элементов служит медь и цинк или специальные полимерные составы. Все прокладки резиновые или силиконовые. Также продаются устройства из нержавеющей стали. Они отличаются высокой стоимостью из-за прочности и повышенной устойчивости к коррозии. При возможности приобрести такую деталь не стоит обращать внимание на цену – она служит очень долго. Латунную приходится заменять или ремонтировать довольно часто.

Устройство для насосной станции

Сфера применения не ограничивается насосной станцией. В быту обратный клапан используется:

  • на стояках холодной и горячей воды, если квартира в многоэтажке;
  • в нагревательных устройствах – бойлер, электрическая или газовая колонка;
  • для автономного отопления частного дома;
  • ими оснащается канализация для предотвращения аварийных ситуаций.

2 Запорная арматура – виды и правила монтажа

Клапан располагают на подающей трубе. По конструктивному исполнению различают две модели. Первая имеют диск и пружину, которая от напора воды смещается и пропускает поток. У второй есть поперечные створки, которые открываются и закрываются в зависимости от возникающего давления. Вместе с бытовыми насосами чаще применяется муфтовый, а фланцевый преимущественно в более мощных устройствах. Перед ним устанавливают сетчатый фильтр. Он преграждает путь биологическим загрязнениям и твердым частицам, предупреждая их проникновение в водопроводную систему.

Установка донного устройства

Устройство монтируется в направлении стрелки на корпусе. От дна колодца или скважины выдерживается расстояние в пределах 0,5–1 м. Между поверхностью воды и клапаном выдерживают не менее 30 см. Погружные насосы не оборудуются фильтром перед обратным клапаном. Их конструкция предусматривает встроенную защиту от попадания твердых частиц, которые способствуют износу внутренних поверхностей. Запорное устройство в этом случае устанавливают после помпы перед всасывающим шлангом. Оно предотвращает спад давления в системе.

Трубопроводные клапаны поддержки напора различаются устройством, но принцип работы общий. Они призваны обеспечить движение водного потока в заданном направлении и препятствовать возвращению. Для этого внутри имеется запорный механизм. Под давлением рабочей жидкости он открывается и пропускает ее, а попытке обратного движения препятствует. Трубопровод перекрывается, вода остается в системе, напор сохраняется. Простой клапан состоит из немногих деталей:

  • корпус с рабочей камерой;
  • регулирующий орган;
  • исполнитель – пружина.

Модели отличаются конструктивным исполнением, применяемыми при изготовлении материалами и креплением к трубам. Почти все разновидности используются при монтаже насосных станций, но не всегда установка обратного клапана практична и целесообразна. В системах, где немного точек забора, водопроводная конструкция успешно функционирует без них.

Трубопроводный обратный клапан перед насосом

Основная деталь обратного клапана – запорный элемент, который по отношению к оси трубы передвигается в одном из возможных направлений: параллельном, перпендикулярном и под углом. При монтаже обращают внимание не только на стрелку, указывающую направление потока. В ряде моделей смотрят на расположение крышки, в которой перемещается запорная деталь. Она может выполняться в нескольких вариантах:

  1. Подъемный. Запор двигается вниз или вверх, реагируя на давление воды, закрывается под воздействием пружины. Имеет солидные габариты, поэтому применение нашел преимущественно в промышленном водоснабжении.
  2. Шаровый. Используется шарик из резины или чугуна, пружина не предусмотрена. Самое простое, но эффективное устройство, которое прекрасно справляется со своей задачей.
  3. Поворотный. Затвор в виде откидного лепестка. Модель применяется с трубами, диаметр которых превышает 50 мм.

В быту используют устройства, выполненные последними двумя способами. В отличие от вариантов с движущимся золотником они малогабаритные, не требуют большого пространства для перемещения. В одном случае поток регулируется шариком, который открывает и закрывает отверстие, реагируя на давление и направление движения воды. Во втором – функцию запорного механизма выполняют две половинки диска, размещенные на одном стержне.

Запорная арматура муфтовая и фланцевая

Обратные клапаны отличаются не только внутренним устройством, но и установкой. Вариант предопределяется материалом трубопровода и технологией соединения. С насосными станциями используют изделия:

  • муфтовые – применяется резьба;
  • фланцевые – имеются фланцы с обеих сторон и на трубах, между ними устанавливают прокладки;
  • межфланцевые – собственное крепление отсутствует, присоединяются к фланцам труб длинными шпильками.

Для домашнего водоснабжения предпочтительнее выбирать модели, имеющие подъемно-пружинный запорный механизм и муфтовое соединение. Они легко устанавливаются на ответную резьбу, расположенную на трубопроводе. Отличаются ремонтопригодностью: больное место – пружина, которая иногда подводит, но она просто меняется. В инструкции указывают, из какого материала изготовлена. Если пластиковая – очень мало служит, лучше выбрать из нержавеющей стали.

3 Установка на насосной станции – выбор места

Пружина механизма не достаточно упругая, иначе он бы полностью блокировал водный поток. Эта особенность способствует накапливанию различных грязевых отложений на стенках. Засорения со временем вызывают сбои в работе во всей системе. Поэтому правильный монтаж обратных клапанов очень важен.

Чтобы устройство служило дольше, руководствуются рекомендациями изготовителя: устанавливают вертикально, а стрелка на корпусе указывает направление водного потока. Допускается горизонтальное размещение, но следует понимать, чем это грозит. На стенках отложения скапливаются гораздо быстрее, срок службы в таком случае сильно уменьшается.

Установка обратных клапанов, используемых для насосных станций, довольно простая. Сложнее выбрать правильное место и модель. Она зависит от типа помпы, совместно с которой будет работать. Можно купить агрегат со встроенным запорным устройством. Производители располагают их на входных и выходных магистралях. В любом случае перед покупкой следует поинтересоваться, имеет ли конструкция запорные клапаны. Если это предусмотрено, то устанавливать еще не нужно: это не только лишне, но и вредно. Возрастает напор в системе, снижается пропускная способность.

Если в колодце или скважине используется погружной вакуумный насос, обратный клапан монтируют перед гидроаккумулятором. Лучшие конструкции – имеющие шарик или золотник подъемного типа. Для насосных станций, расположенных на поверхности, обязательным является донный клапан, которые крепится на конце трубы, погружаемой в воду. Второй – трубопроводный, который устанавливают перед резервуаром. Некоторые производители указывают определенную модель, но, как правило, годятся устройства любого типа.

Вариант сборки

Определяющее значение при выборе модели имеет диаметр труб (обязательный размер всасывающей – не менее 1 дюйма), пропускная способность, рабочее давление. Устанавливают в зависимости от конструкции, используя имеющуюся резьбу или фитинги. Необходимо обеспечить очень высокую герметичность – малейший подсос воздуха приводит к неработоспособности. Применяют уплотнительную ФУМ-ленту. Обязательно располагают по стрелке, указывающей направление водного потока, чтобы устройство открывалось при закачивании жидкости.

Установка обратного клапана своими руками выполняется в такой последовательности:

  1. Выбирают модель и проверяют ее работоспособность. Для этого достаточно подуть ртом с обеих сторон: в одном случае затвор открывается, в другом не пропускает воздух.
  2. Определяют правильное направление установки. Его указывает стрелка на корпусе.
  3. Накручивают клапан на резьбу, предварительно подмотав ФУМ-ленту. В насосной станции имеется вмонтированный переходник, для всасывающей трубы его следует приобрести.
  4. Подтягивают крепление газовым ключом. Важно не переусердствовать – встречаются изделия не очень крепкие.

В некоторых случаях систему устраивают таким образом, что предусматривают опорожнение раздающей магистрали или работу насоса в реверсном режиме. Тогда устанавливать клапан после гидроаккумулятора нельзя – он заблокирует отток воды. Расположение по отношению к задвижке определяется технологией запуска станции. Имеются модели, работа которых начинается при закрытом кране. Тогда запорное устройство монтируют после него.

Место монтажа – погружная труба

Донный клапан рекомендуется устанавливать вместе с фильтром, который очищает воду от песка, предохраняя внутренние части от преждевременного износа. Лучше сразу купить устройство с сеткой. У некоторых моделей она снимается, что позволяет при необходимости произвести замену. Меньше всего загрязняются обратные клапаны, имеющие пружину и подъемный запорный элемент. Самая простая для установки трубная арматура, которая использует межфланцевое соединение. В частном доме применяют преимущественно недорогие приборы с креплением на муфте.

Где и как установить обратный клапан для воды?

Одним из важнейших  элементов системы автономного водоснабжения является обратный клапан для воды. Он выполняет функцию защиты от таких перебоев в работе водопровода, как понижение давления воды, выключение насоса или утечка.

Обратный клапан имеет простую конструкцию в виде латунного цилиндра со встроенной в него пружинкой и круглой перекрывающей пластинкой. Клапан способен пропускать воду только в одном направлении.

Где установить обратный клапан: в скважине или перед насосной станцией?

Установка обратного клапана возможна либо на самом входе всасывающей трубы, либо непосредственно перед насосной станцией.

Установка обратного клапана на входе в насосную станцию

Обратный клапан, подсоединенный к системе, не дает воде после отключения насоса стекать из всасывающей трубы обратно в скважину или в колодец. Эта весьма полезная функция обратного клапана незаменима для организации потоков  в отоплении и водоснабжении: при всех последующих включениях насоса отпадает необходимость в повторном заполнении всей системы водой. А это не только облегчает работу самого насоса, но и обеспечивает практически мгновенную подачу воды к потребителю. Выбор клапана следует осуществлять исходя из диаметра трубы, в разрез которой и планируется установка обратного клапана. Имейте ввиду, что обратный клапан создает в системе дополнительное сопротивление потоку воды, в связи с чем давление насоса может снизиться на 0,5 атм.

Как установить обратный клапан для воды правильно?

Устройство используемых в бытовой сантехнике обратных клапанов  с установленными в них подпружиненными мембранами дает, казалось бы, возможность устанавливать клапан  с какой угодно ориентацией в пространстве. Ведь обратный клапан в любом случае, независимо от того, горизонтально он установлен, вертикально или как то иначе, должен нормально работать. По сути, так оно и есть, возможно, что и проблемы такой у вас никогда не возникнет. Но нелишним будет и перестраховаться, ведь чем не шутит черт, как говорится…

Установленная в обратном клапане пружинка так слаба, что она не в состоянии противостоять различной грязи и отложениям. А ведь в ходе эксплуатации они неизбежно образуются на стенках обратного клапана и мембране! Но если бы пружина обратного клапана была мощнее, то пропал бы и смысл применения обратного клапана, ведь тогда он будет с большим трудом пропускать воду в одном направлении, а в другом не пропускать и вовсе.

Так что, если вы не мазохист и не хотите, чтобы система водоснабжения принесла в будущем дополнительных проблем и расходов, устанавливайте обратный клапан для воды стрелочкой вверх, т. е. строго вертикально.  И чем точнее это сделаете, тем дольше обратный клапан прослужит без  каких-либо сбоев и нареканий.

Решения проблемы запуска насоса и насосной станции.

И снова здравствуйте, уважаемые читатели «Сан Самыча». Продолжим разговор о способах запустить насос или насосную станцию в первый раз или после ремонта элементов системы водоснабжения дома.
Рад сообщить, что начатый мною рассказ уже помог читателю Михаилу справиться со своей проблемой и восстановить водоснабжение своего дома после неожиданного выхода из строя обратного клапана.
Ну, что ж, продолжим…



Заливная воронка на напоре.

  Еще одним решением, просто напрашивающимся, исходя из нашего разговора, является размещение заливной воронки, присоединенной через тройник, непосредственно к напорной линии насоса. Тем самым мы повышаем первоначальный подпор на всасе за счет высоты напорной трубы. И чем выше по напору будет размещена заливная воронка, тем гарантированней будет результат, подхват насоса при первом же включении.
Кроме того, у этого решения есть еще ряд преимуществ. Наконец-то мы решаем проблему образовавшегося из-за кавитации воздуха в насосе, и можем в ходе пуска удалить воздух, как-то попавший в рабочую зону насоса. Мы можем контролировать и регулировать давление в напорной линии, при необходимости замещая удаленный воздух водой, не выключая насоса. И эта вода абсолютно точно попадет непосредственно в рабочую зону насоса, увеличивая давление в ней и уменьшая «вредное» влияние оставшегося там воздуха.
И особенно удобно такое решение при регулировке давления в системе автономного водоснабжения, если напорные краны расположены далеко от насоса. Ведь в этом случае кран на заливной трубе также является напорным и может быть использован, так сказать, по другому назначению.
К недостаткам заливной трубы на напоре можно отнести невозможность как-то автоматизировать процесс поддержания давления на всасе насоса и, абсолютно точно, «рваный» режим работы насоса при его запуске. Заливная труба будет плеваться то водой, то воздухом, наводя грязь и мокроту в помещении, где расположена насосная станция. И здесь не помогает ни увеличение высоты воронки (если сделать её из большой пластиковой бутыли), ни её герметизация. Потому что неизвестно, когда насос выплюнет воздух, а когда, создав давление на напоре, воду под давлением.

Использование «волшебства» рециркуляции.

Стандартная линия рециркуляции и с разрывом.

Конечно же, никакого «волшебства» в этом нет, сплошная физика. Но эффективность любой из уже описанных схем повышается в разы при грамотном использовании рециркуляции, и это похоже на волшебство. И даже обычная схема рециркуляции без каких-либо дополнений дает неплохой результат, хотя и не столь эффективна.

Рециркуляция с выпусом через воронку и с герметичной емкостью

Естественно, эта эффективность имеет цену: часть мощности насоса идет на поддержание давления рециркуляции. Но, учитывая, что нам это нужно только для запуска системы, а потом мы можем просто перекрыть эту линию, мне кажется, это оправдано.

Рециркуляция с гидрозатвором на всасе насоса.

Комбинируя схемы заполнения насоса со схемой рециркуляции, мы можем увеличить глубину всасывания насоса, и она будет уже не 7-8 метров, как обычно, а 10-11 метров. Мы можем отрегулировать расход насоса таким образом, что у нас будут точно совпадать расход насоса с нашим потреблением, создав, практически, идеальные условия для работы насоса, и навсегда забыв о последствиях «сухого» хода при значительном превышении расхода насоса над потреблением (был такой вопрос в комментариях). Наконец, мы можем отрегулировать давление в системе на необходимый нам уровень, если Вас не устраивает по каким-то причинам слишком высокое давление, создаваемое насосом.
При реальном воплощении предложенных мною схем нужно не забывать про воздух, который может гулять по системе в первое после пуска время. И предусматривать возможности как-то бороться с ним (ловушки, воздушники, разрыв линии) или минимизировать его поступление в линию рециркуляции, подключаясь к напорному трубопроводу снизу трубы, где вероятность появления воздуха ниже всего.
Не хотелось бы комментировать работу каждой из этих схем, это слишком долго и многословно. У каждой из них есть свои достоинства и недостатки. Если Вам что-то непонятно, уважаемые читатели, спрашивайте в комментариях, я обязательно отвечу.

Схемы, предложенные читателями.

Особенность этих схем в том, что я, например, вряд ли смог догадаться сделать именно так. Конечно, эффективность и удобство использования этих схем – вопрос спорный, но это работает! И сделано это с минимальными затратами сил и средств, и с использованием подручных материалов.

Грелка в качестве емкости.

В первой схеме использована обычная двухлитровая грелка в качестве заливной емкости. Перед пуском насоса заливают водой всасывающую линию и насос, заполняют грелку, подключают её через штуцер и кран к линии всаса. Дальше порядок пуска такой.
Включаем насосную станцию на закрытую напорную линию. После срыва насоса, открываем кран между всасом и грелкой и давим на грелку, создавая избыточное давление во всасывающей линии. За счет этого давления, возможно, не с первого раза (все-таки объем грелки небольшой), насос подхватывает намного быстрее, чем обычно.





Использование гидроаккумулятора в качестве пусковой емкости.

Во второй схеме все еще проще. Человек просто поставил дополнительный кран на входе воды в штатный гидроаккумулятор (ГА). Соответственно, перед планируемым ремонтом и отключением насосной станции от сети, он просто перекрывает этот кран, сохраняя в ГА некоторое количество воды под давлением.
Теперь, перед пуском насоса, нужно всего лишь заполнить насос и линию всаса водой, закрыть кран на напоре и открыть кран на ГА. Всё, система встала под давление, конечно, не такое, как при обычной работе системы водоснабжения, и тем не менее, это намного облегчает пуск насосной станции после ремонта. Вот только, что делать, если в ремонте нуждается сам гидроаккумулятор?! Правда, это тоже не проблема. Система сможет поработать и без него.
Подводя итоги нашей, надеюсь, плодотворной беседе, хотелось бы написать несколько слов о порядке пуска насоса. Все схемы разные, и конкретная процедура пуска насосной станции сильно зависит от конкретной схемы. Но есть и общие принципы, уже упомянутые мною в теоретической части моего рассказа.
А именно, перед пуском насоса нужно обязательно заполнить линию всаса и, по возможности, линию напора наиболее полно, настолько, насколько позволяет Ваша система. Этим Вы создадите первоначальный подпор на всасе и уменьшите вероятность срыва насоса. При пуске насоса необходимо поддерживать максимально возможное давление на всасе с помощью заливных труб (воронок, емкостей) или рециркуляции, одновременно стравливая воздух из подводящих и напорных трубопроводов до тех пор, пока насос не начнет самостоятельно, устойчиво и уверенно, набирать давление в системе водоснабжения.
Все просто, а сколько слов. Долгих лет жизни Вам и Вашим насосам, уважаемые читатели «Сан Самыча». До новых встреч.

Обратные клапана | Насосы и принадлежности

Доброго времени суток, уважаемые читатели блога nasos-pump.ru

Обратные клапана для воды

В рубрике «Принадлежности» рассмотрим обратные клапана для воды. Обратный клапан – это защитная арматура прямого действия, пропускающая проток жидкости, газа или пара в одном направлении. Направление протока рабочей среды указывается стрелкой на корпусе изделия. В случае изменения потока рабочей среды на обратное направление, происходит надежное запирание этого потока. Корпуса обратных клапанов могут быть изготовлены из бронзы или латуни, пластика, углеродистой стали или чугуна, нержавеющей стали. Отдельные конструктивные элементы клапанов изготавливаются из нержавеющей, легированной или ферритной стали, разных типов чугуна, а также различных жаропрочных или коррозионно-устойчивых сплавов. Для герметизации седла клапанов используются разные уплотнители, которые в зависимости от условий эксплуатации и назначения могут быть изготовлены из резины, пластика или специальных сплавов. По конструкции изделия делятся на типы шаровые, подъемные, поворотные и т. д. Такое многообразие применяемых материалов и видов конструкций позволяет применять обратные клапана для воды в различных инженерных системах. Они используются в системах водоснабжения и теплоснабжения, кондиционирования и вентиляции, канализации и т. д. Широко применяется данная арматура и в промышленности для различных технологических процессов. Также как и любая арматура,   обратные клапана изготавливаются с различными способами присоединения к трубопроводам. В зависимости от типоразмера это может быть муфтовое фланцевое или межфланцевое подсоединение. Такую высокую популярность применения клапанов обратных можно объяснить их надежностью и безотказностью в работе, простотой конструкции, а также относительно невысокой стоимостью и ремонтопригодностью.

Типы, устройство и конструкция клапанов

Рассмотрим основные типы обратных клапанов, устройство и их конструкцию. Муфтовые и фланцевые осевые обратные клапана без сеточки и с сеточкой (Рис. 1).

Муфтовые и фланцевые обратные клапана

Применяется данная арматура в установках повышения давления воды, в гидравлических и пневматических промышленных системах. Они идеально подходят для горячего, холодного водоснабжения и отопления. Монтируются арматура в горизонтальном и вертикальном положениях, она имеет малое сопротивление протоку и тихую работу. Наиболее часто используемые типоразмеры данной арматуры это 3/8″, 1/4″, 1/2″, 3/4″, 1″, 1 1/4″, 1 1/2″, 2″. Выпускаются промышленностью муфтовые клапана до 4″ включительно, но наиболее широко они применяются только на трубопроводах до 2″. На диаметры трубопроводов больше 2″ чаще всего применяются фланцевая арматура.

Устройство обратного клапана

Устройство осевого латунного муфтового клапана обратного (Рис. 2). Клапан состоит из корпуса (Поз. 5). Корпуса изготавливаются или из латуни или бронзы. В корпус устанавливается шток с тарелкой или диском (Поз. 2). Шток и тарелка изготавливаются из нитрил-нейлона, латуни или бронзы. В качестве уплотнителя используется резина EPDM (Поз. 4). Для надежного запирания клапанов используется пружина (Поз. 2), которая изготавливаемая из нержавеющей стали. Закрывает всю эту конструкцию крышка (Поз. 1). Внутренняя часть крышки корпуса является седлом. Крышки изготавливаются из латуни или бронзы.

Разновидностью осевого муфтового клапана является донный клапан, который дополнительно комплектуется сеточкой изготовленной из нержавеющей стали. Клапана с сеточкой устанавливаются на всасывающих трубопроводах в скважинах или емкостях и служат для защиты от попадания в насосы посторонних предметов и мелких насекомых. Как известно, для постоянной эксплуатации самовсасывающих поверхностных центробежных насосов,  центробежных насосов с выносным эжектором или нормально всасывающих насосов, при заборе воды из скважины или емкости когда она находятся ниже оси всасывания насоса, на всасывающий трубопровод обязательно необходимо монтировать обратный клапан с сеточкой. Чтобы насос или автоматическая насосная станция начали подавать в систему воду, перед их включением нужно заполнить водой всасывающий трубопровод и сам насос. Если клапан не устанавливать, то заполнить подающий трубопровод водой будет очень проблематично. Чтобы каждый раз после отключения насоса или станции не проводить процедуру заполнения насоса и трубопровода водой и монтируется обратный клапан на всасывающий трубопровод. Теперь после остановки насоса не нужно каждый раз заполнять всю систему водой.

Клапана обратные подъемные муфтовые и фланцевые. Данный вид арматуры подразделяется на два типа подпружиненные и бес пружинные (Рис.3).

Подъемные обратные клапана

Пружинные подъемные обратные клапана изготавливаются из чугуна или стали и выпускаются на типоразмеры от Ду 15 до Ду 300, могут монтироваться как в горизонтальном положении, так и в вертикальном. В без пружинных клапанах посадка затвора на седло происходит под воздействием собственного веса, и монтировать их следует в горизонтальном положении, а в вертикальном только при восходящих потоках. Применяется, подъемные муфтовые и фланцевые обратные клапана, в установках повышения давления воды, в водопроводных и поливочных системах при перекачке очищенной и немного загрязненной воды или не агрессивных жидкостей. Данный тип оборудования характеризуется высокой надежностью, широкой сферой использования, простотой конструкции и безотказностью. Устройство подъемных фланцевых клапанов (Рис. 4).

Устройство подъемного клапана

Корпус клапана (Поз. 1), основной элемент конструкции, изготавливается из чугуна или стали. Рабочий элемент – диск (Поз. 4), изготавливается из чугуна или нержавеющей стали. Седловое уплотнение диска (Поз. 2) служит для уплотнения седла и диска, изготавливается из материалов латунь-резина, нержавеющая сталь-резина. Крышка корпуса (Поз. 3) служит для проведения ревизии или ремонта клапана, изготавливается из чугуна или стали. Уплотнение корпуса (Поз. 5) предназначено для уплотнения крышки и изготавливается из волокна с графитом. Пружина (Поз. 6) предназначена для надежного запирания обратного клапана и изготавливается из нержавеющей стали.

Клапан обратный двустворчатый межфланцевый (Рис. 5) устанавливается на вертикальных участках при восходящих потоках и горизонтальных участках трубопровода.

Устройство двустворчатого обратного клапана

Применяется данная арматура в насосных системах водоснабжения и газа, а также воздушного кондиционирования. Рабочей средой может быть вода, воздух или слабо агрессивная среда. Типоразмеры от Ду 50 до Ду 800, межфланцевый монтаж. Конструктивно двустворчатый межфланцевый клапан состоит из корпуса (Поз. 1), створок (Поз. 2) изготавливается эти элементы из чугуна, ковкого чугуна, стали или нержавеющей стали. Уплотнение (Поз. 3) изготавливается из нитрила, EPDM, Viton. Пружина (Поз.4) и ось (Поз. 5) изготавливаются из нержавеющей стали.

Створчатый межфланцевый обратный клапан (Рис. 6) монтируются на горизонтальном участке трубопровода или вертикальном участке трубопроводе с восходящим потоком.

Створчатый обратный клапан

Они очень компактны, имеют простую и надежную конструкцию, обладают малыми потерями давления, малым весом и встроенными в корпус уплотнениями. Применяются для систем теплоснабжения, отопления, холодоснабжения, а также в поливочных и оросительных системах и воздушных установках. Рабочая среда вода, воздух, слабо агрессивные среды. Типоразмеры межфланцевых обратных клапанов от Ду 40 до Ду 1000. Имеют компактную и простую конструкцию. Корпус (Поз. 1) и диск (Поз. 3) изготавливается из стали, нержавеющей стали. Уплотнение для фланцев (Поз. 2) и уплотнение седла (Поз. 4) изготавливается из нитрила, EPDM, Viton.

Шаровые муфтовые и фланцевые обратные клапана (Рис. 7) нашли свое широкое применение в системах канализации и водоотведения.

Канализационный обратный клапан

 Основная рабочая среда клапанов для канализации это канализационные стоки, вязкие и загрязненные жидкости Они могут монтироваться как вертикальном, так и в горизонтальном положениях, Имеют полный проход и малые потери благодаря самоочищаемуся шару, который передвигается под воздействием потока жидкости. Внутренняя часть клапана механически обработана для хорошей герметичности и предотвращения возможности заклинивания шара, позволяет легко провести чистку и ревизию обратного клапана. Муфтовые шаровые клапана выпускаются на типоразмеры от 1″ до 2 1/2″, на большие типоразмеры выпускаются клапана с фланцевым соединением.

Устройство шарового клапана (Рис. 8).

Обратный клапан шаровой устройство

Клапан состоит из корпуса (Поз. 1). Корпус изготавливают из ковкого чугуна. Внутри корпуса находится шар (Поз. 2). Шар изготовлен из стали и покрыт нитрилом, специальным само очищающимся материалом. Крышка (Поз.3) также изготавливается из ковкого чугуна. Основное назначение крышки это проведения ревизии и обслуживания арматуры. Для уплотнения крышки применяется прокладка (Поз. 4). Крепится крышка к корпусу клапана при помощи крепежа. Изготовлены крепежные болты, и гайки из нержавеющей стали.

Мы рассмотрели только несколько типов и конструкций обратных клапанов, на самом деле их намного больше, и рассказать обо всех видах в одной статье довольно сложно.

Рекомендации по монтажу

Основные рекомендации при монтаже обратных клапанов следующие:

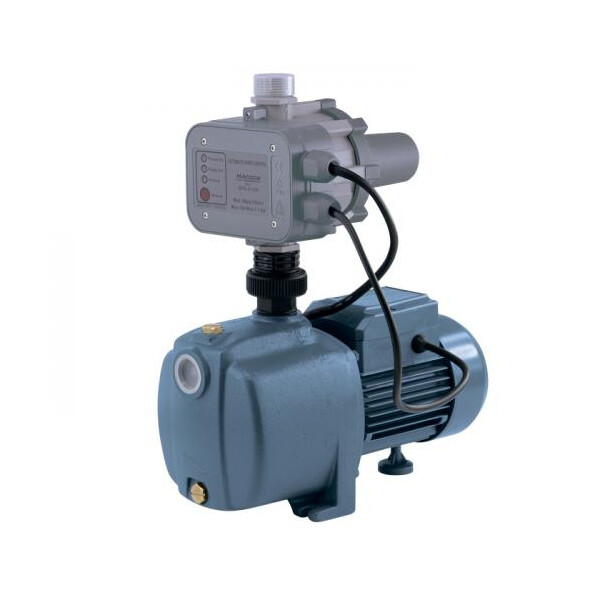

  • При монтаже самовсасывающих насосов или автоматических насосных станций на всасывающем трубопроводе всегда надо монтировать обратный клапан с сеточкой, для предотвращения опорожнения насоса и всасывающего трубопровода после остановки насоса. Клапан с сеточкой выполняет еще и защитную функцию, он защищает оборудование от попадания в него посторонних частиц – листьев, веток и мелких насекомых. Для исключения подсасывания в систему воздуха, трубопровод с клапаном необходимо погружать в воду, минимум, на 30-50 сантиметров.
  • Обратный клапан следует монтировать также на напорном трубопроводе сразу же за насосом, для защиты оборудования от гидравлических ударов. Диаметр клапана должен быть того же диаметра, что и напорный патрубок насоса.
  • При монтаже скважинных насосов заводы производители рекомендуют через каждые 100 метров трубы в скважине устанавливать обратный клапан, для уменьшения нагрузки на двигатель и рабочие колеса при включениях и выключениях насоса. Если глубина скважины меньше 100 метров, то обратный клапан следует монтировать сразу же на выходе трубопровода из скважины.
  • Для защиты дренажных и фекальных насосов от обратного потока перекачиваемой среды из канализации, на напорном трубопроводе надо монтировать муфтовый или фланцевый шаровой обратный клапан.
  • Если в системе водоснабжения или отопления установлено несколько насосов, то на напорной линии, за каждым насосом необходимо монтировать обратный клапан, такого же диаметра как и выходной патрубок насоса, Это делается для того, чтобы не происходило шунтирование основной магистрали через не работающий насос.

Эксплуатация, обслуживание и ремонт

Конструкция обратных клапанов проста и надежна, поэтому при соблюдении условий эксплуатации не требуется постоянный уход и ремонт. Необходимо проводить периодический осмотр клапанов на предмет протекания рабочей среды. При необходимости следует провести подтяжку болтов. Для контроля работоспособности и проверки их герметичности, необходимо проводить дренирование участка трубопровода. После дренажа надо проконтролировать показание манометра после обратного клапана. Если давление на манометре не изменилось, то арматура работает надежно. Если давление упало на обоих манометрах, значит, есть утечки и клапан потерял герметичность. Изделие нужно демонтировать и провести чистку, так как наиболее вероятной причиной выхода из строя это загрязнение проходного сечения клапана. В случае заклинивания обратного клапана также нужно произвести его ревизию и обслуживание. При проведении ревизии нужно обратить внимание на посадочные места для штока с тарелкой (Рис. 2) в корпусе и крышке клапана. Если в корпусе клапана или крышке посадочные места разбиты, то обратный клапан может заклинить или не закрываться. Выработка также может быть и на самом штоке, особенно если он изготовлен из нитрил-нейлона В таких случаях нужно покупать новый обратный клапан. Если муфтовый клапан не закрывается, то одной из причин может быть поломка пружины. Такое случается крайне редко, но учитывая качество нашей воды возможно. Эту поломку можно устранить, необходимо выкрутить крышку и вытащить шток с пружиной. Крышка клапана обычно посажена на герметик и чтобы ее разобрать, нужно нагреть клапан с помощью строительного фена. Нагревать нужно аккуратно, чтобы не повредить резиновое уплотнение или шток если он из нитрил-нейлона. Подобрать нужную пружину можно подобрать или взять из старого обратного клапана. Затем клапан собрать. Но можно и купить новый обратный клапан  и не тратить время. Вот пожалуй все.

Спасибо.

P.S. Понравился пост? Порекомендуйте его в социальных сетях своим друзьям и знакомым.

Еще похожие посты по данной теме:

Обратный клапан для воды для насоса: устройство и принцип работы

Автор aquatic На чтение 7 мин. Просмотров 10.9k. Обновлено

В водопроводной системе вода должна двигаться в одном направлении. Добиться этого можно установив обратный клапан для воды для насоса, который позволяет обеспечить пропуск воды строго в заданном направлении. С его помощью можно стабилизировать давление в системе водоснабжения, предотвратить утечку воды или неожиданную остановку насоса. Однако для этого необходимо подобрать подходящую модель и установить ее с соблюдением определенных правил. Об этом и поговорим в данном обзоре.

Обратный клапан для воды

Из чего состоит и как работает обратный клапан для воды для насоса?

Обратный клапан состоит из двух перпендикулярных друг к другу цилиндров, соединенных между собой с формированием единой полости. Один цилиндр с нарезанной резьбой используется для подключения изделия к системе водоснабжения. Второй заглушен. Внутри клапана в образовавшей полости расположен механизм, обеспечивающий прохождение воды в одном направлении. В рабочем положении он всегда открыт, позволяя беспрепятственно проходить воде.

Разнообразие моделей

Если создаваемого давления недостаточно, например, из-за утечки или остановки насоса, подача воды прекращается, так как механизм срабатывает и перекрывает поперечное сечение трубы. Аналогичная ситуация возникает в случае, если вода, не ощутив давления, поток начнет двигаться в обратном направлении: перекрывший проход механизм ей этого не позволит.

Принцип работы клапанов различных конструкций

Устройство клапанов разных типов

Конструктивное исполнение обратного клапана для воды зависит от того, для какого именно насоса он предназначен. Выбирая подходящую модель, следует на это обращать внимание в первую очередь.

Устройство изделия изнутри

Клапан обратный пружинный муфтовый

У таких изделий в качестве затвора используется диск (пластина), соединенная с пружинным элементом (пружиной). Усилия последней достаточно, чтобы клапан был закрыт. Как только начинается подача воды, действие пружины ослабевает, и поток беспрепятственно проходит по трубам. Если давление в системе начнет снижаться, диск прижмется к седлу, в результате чего проточное отверстие будет перекрыто. Установка клапана обратного пружинного муфтового возможна на трубы 15-200 мм.

Устройство пружинного муфтового изделия

Статья по теме:

Регулятор давления воды в системе водоснабжения. Если напор воды нормальный или даже сильный, то вам просто необходимо данное устройство. А почему Вы узнаете из нашего отдельного обзора.

Если система водоснабжения достаточно сложная, предпочтение отдается двухстворчатым моделям, в том числе снабженным амортизаторами, смягчающими силу гидроудара. Они комплектуются запорными дисками, состоящими из двух створок и складывающимися пополам под усилием, создаваемым потоком. Двигаясь в обратном направлении, диск прижимается водой к седлу, возвращаясь тем самым в начальное положение. Может устанавливаться на трубы с поперечным размером 50-700 мм.

Двухстворчатый диск муфтового изделия

Поворотный (лепестковый)

Отличительной особенностью поворотной модели является наличие золотника – «захлопка» с осью, расположенной над проходным отверстием. Под создаваемым напором золотник откидывается, и вода начинается течь по трубам.

Поворотная модель

Как только давление в системе снизится до определенного уровня, золотник падает, закрывая проходной канал. Учитывая особое конструктивное исполнение, поворотный клапан на трубах большого диаметра быстро выходит из строя, так как при его срабатывании золотник сильно ударяется о седло. В случае дальнейшей эксплуатации такого изделия нередко возникает гидравлический удар.

Фазы образования гидравлического удара

Поворотные обратные клапаны бывают:

  • простыми. Актуальны для трубопроводов, работоспособность которых не зависит от ударных явлений. Возможна установка на трубы с диаметром до 400 мм;
  • безударными, в состав которых входят специальные устройства, способные смягчить посадку золотника на седло или сделать ее более плавной.

Полезная информация! Благодаря своему конструктивному исполнению поворотные модели могут монтироваться на трубы большого диаметра и не так чувствительны к степени загрязнения воды.

Поворотное устройство большого диаметра

Шаровая модель

Запорным элементом в данном случае выступает шар, прижимаемый к седлу пружиной. При достаточном уровне давления в системе, шарик отжимается потоком. Как только давление падает, шарик поворачивается, перекрывая проход. Отличаются небольшими габаритными размерами.

Принцип работы шарового клапана

Изделие подъемного типа

Запорный элемент – подъемный золотник. Давление, создаваемое водой, проходящей по трубам, поднимает золотник. В результате движению потока ничего не препятствует. Как только давление снижается, золотник опускается на седло, а обратное движение воды становится невозможным.

Полезная информация! Благодаря особому конструктивному исполнению подъемные клапана могут монтироваться лишь на горизонтальных участках. При этом ось изделия необходимо расположить вертикально.

Устройство подъемного обратного клапана

Обратные клапаны для погружных насосов

При установке защитной арматуры важно выбрать модель, присоединительные размеры которой совпадают с диаметром трубопровода. При соединении клапана со всасывающим патрубком погружного насоса добиваются требуемого уровня герметичности.

Изделие для погружного насоса

Правила установки обратного клапана

Последовательность выполнения монтажных работ определяется способом крепления конкретной модели. Наиболее простая – межфланцевая модель. Ее установка производится исключительно по направлению движения воды. В случае муфтового крепления достаточно соединить клапан с трубопроводом посредством муфты с уплотнением.

Полезный совет! При монтаже стоит обратить внимание на стрелку, выбитую на корпусе. Она предписывает направление, в котором должен двигаться поток.

Межфланцевая модель

Как монтируются обратные клапаны для насосных станций?

Наличие насосной станции предполагает два возможных места установки:

  • непосредственно перед насосной станцией;
  • на всасывающей трубе сразу после храповика.



Установка перед насосной станцией

Полезный совет! Если есть возможность выбора места, лучше предпочесть второй вариант. Монтаж перед насосной станцией может стать причиной уменьшения количества воды, которая должна сливаться во всасывающую трубу и захватываемого насосом при его последующем включении.

Процесс монтажа

Выбрав первый вариант установки клапана, следует обязательно предусмотреть сгон на случай, если после некоторого периода эксплуатации потребуется выполнение ремонтных работ. Если подсоединение к всасывающей трубе выполнено после храповика, от сгона можно оказаться. В случае если трубопроводная система работает, то, выбрав место монтажа:

  • разрываем трубопровод в месте установки изделия;
  • соединяем клапан с одной частью трубы;
  • при помощи сгона соединяем со второй частью.

Полезный совет! Если система водоснабжения эксплуатируется исключительно в летнее время, стоит позаботиться о наличии краника, позволяющего слить воду перед началом зимних холодов, разместив его в самой нижней точке системы.

Кран для слива воды

Обратный клапан для воды для насоса: цена и производители

При выборе обратного клапана для воды для насоса цена и место производства имеет принципиальное значение. Каждый стремится приобрести качественное изделие, способное прослужить достаточно долго. Отдавая предпочтение известным товарным знакам, можно не сомневаться: при изготовлении конкретной модели использовались заявленные материалы, а технология соблюдалась безукоснительно.

Модель, изготовленная в Италии

Стоимость изделия зависит не только от фирмы-производителя, но и от номинального диаметра изделия и конструктивных особенностей:

Советы по выбору

Чтобы обратный клапан для воды для насоса идеально подошел к конкретной системе водоснабжения, стоит заранее определиться со следующими факторами:

  • номинальным давлением, которое, как правило, обозначается PN и численно равно максимальному значению параметра, при котором может эксплуатироваться конкретная модель. Номинальное давление стандартизировано;
  • местом установки;
  • материалом корпуса;
  • способом крепления к водопроводу. Здесь можно выбрать: приварку к полипропиленовым трубам, фланцевое соединение, с помощью резьбовой муфты или вариант зажима между фланцами трубопровода.

Для надежности соединения используется лен с паклей

Назначение устройства и принцип действия (видео)

Основы обратного клапана насосной станции

Обратные клапаны — важный компонент конструкции любой подъемной станции. Без обратных клапанов насосы и мокрый колодец подъемной станции могут быть повреждены обратным потоком. Обратный поток возникает, когда насосы подъемной станции перестают работать, и вода в магистральной магистрали и нагнетательном трубопроводе стекает обратно в мокрый колодец. Практически в каждом случае обратный поток создает высокий уровень гидравлического давления, на которое насосы и мокрые скважины не рассчитаны.Решение — обратный клапан. Это простое устройство доступно в нескольких моделях и конфигурациях, и каждая разновидность может повлиять на конструкцию и стоимость системы подъемной станции.

Наиболее распространенными клапанами, которые устанавливает Romtec Utilities, являются шаровые обратные клапаны, поворотные обратные клапаны и задвижки с утконосом, но для некоторых применений требуются клапаны, такие как запорные обратные клапаны, подъемные обратные клапаны, шаровые обратные клапаны и дисковые обратные клапаны. Каждый тип клапана имеет качества, которые лучше или предпочтительнее по сравнению с другим типом, но, как правило, самыми важными факторами при выборе обратного клапана являются наличие других клапанов или расходомеров, размер трубопровода и величина противодавления в силовой магистрали. .Эти аспекты конструкции подъемной станции, в свою очередь, влияют на конфигурацию обратного клапана в насосной системе.

Если системе требуются рабочие клапаны, расходомеры или порты доступа, наиболее экономичная конфигурация будет размещать обратные клапаны в клапане или хранилище измерителя вместе с другими компонентами. Эта конфигурация также обеспечивает максимальную гибкость при выборе типа клапана. Некоторые типы клапанов могут эффективно работать только в горизонтальном положении, как и может быть спроектировано типичное хранилище клапанов.

Если нет рабочих клапанов или других компонентов, обратные клапаны могут быть расположены внутри мокрого колодца в нагнетательном трубопроводе. Этот подход требует меньше времени и денег, чем клапанный свод, но обратный клапан должен работать в вертикальном положении. Обратные клапаны обычно не могут быть расположены внутри влажного колодца в сценариях, где выпускной трубопровод больше 10 дюймов в диаметре из-за ограниченного количества доступного пространства.

Обратные клапаны также могут быть расположены в нагнетательных патрубках мокрого колодца.В этих типах колен обычно используются шаровые обратные клапаны. Как правило, эти типы обратных клапанов используются в небольших системах, поскольку колена расположены на дне влажного колодца. Даже в системе, которая включает в себя хранилище с клапаном или счетчиком, этот тип обратного клапана может использоваться для уменьшения размера хранилища.

Обратные клапаны улучшают долгосрочную функциональность системы лифтовой станции. Обеспечение широкого диапазона типов и конфигураций обратных клапанов в конструкции лифтовой станции дает клиентам Romtec Utilities передовой опыт по защите их компонентов лифтовой станции экономически эффективным способом.Подробнее о сборке клапана вы можете прочитать здесь.

Выбор клапана насосной станции

— Jensen Precast

Одно из универсальных общих черт всех продуктов Jensen Engineered System заключается в том, что в каждой системе используются различные типы клапанов. Клапаны позволяют системе предсказуемо контролировать попадающие в них жидкости. Несмотря на то, что существует множество типов клапанов, используемых для различных применений, это обсуждение сосредоточено на трех основных клапанах, используемых почти во всех наших продуктах, и на основной функции, которую они выполняют.Это обратные клапаны, стопорные клапаны и воздушные / вакуумные выпускные клапаны. Это обсуждение даст краткий обзор каждого клапана вместе с некоторыми основными соображениями по конструкции. Для более подробного обсуждения, пожалуйста, обратитесь к загрузке документов на этой странице.

Обратные клапаны

Назначение обратного клапана состоит в том, чтобы позволить жидкости двигаться через него в одном направлении, но не дать ей течь в обратном направлении. В случае подъемной станции, если мы пытаемся перекачивать в гору и не хотим, чтобы вся вода из труб возвращалась в мокрый колодец при отключении насосов, следует установить обратный клапан сразу после насосов.

Компания Jensen Engineered Systems использует обратные клапаны нескольких типов: обратные клапаны и шаровые клапаны. В проверке качания используется заслонка с шарниром, обеспечивающая однонаправленный поток. Одно из соображений при использовании механизма поворота — это то, что он должен быть установлен в горизонтальном положении, чтобы ворота могли открываться и закрываться должным образом. При установке в вертикальном положении или в перевернутом положении ворота можно принудительно оставить в открытом положении.

Если ограничения на объекте требуют, чтобы обратный клапан был установлен вертикально, следует использовать шаровой обратный клапан.Хотя шаровой затвор может быть установлен как в вертикальном, так и в горизонтальном положении и работает должным образом, мы обычно оставляем его для использования в вертикальном положении. В конструкции шарового чека используется металлический шар, обеспечивающий однонаправленный поток. Когда вода течет в желаемом направлении, шарик вытесняется из пути потока. Когда поток пытается повернуть вспять, шарик падает обратно в путь потока и предотвращает обратный поток. При установке в вертикальном положении сила тяжести помогает мячу, заставляя его вернуться в путь потока.

Запорные клапаны

Запорный клапан предоставляет бригадам по эксплуатации и техническому обслуживанию возможность вручную закрывать или открывать клапан, чтобы позволить или предотвратить прохождение жидкости. Есть множество ситуаций и причины, чтобы использовать запорный клапан. Возможно, в системе трубопроводов есть проблемы с обслуживанием. Разработчик может разместить запорный клапан с обеих сторон компонента, тем самым давая возможность обслуживающим бригадам предотвратить контакт потока с компонентом.

Как упоминалось ранее, в случае подъемной станции всегда рекомендуется иметь обратный клапан сразу после насоса.В случае, если обратный клапан требует обслуживания или замены, сразу после проверки можно установить стопорный клапан, чтобы обеспечить доступ к обратному клапану.

Некоторые из запорных клапанов, которые использовались Jensen Engineered Systems, включают задвижки и пробковые клапаны. В задвижке используется заслонка с ножевым лезвием, которая опускается в поток и предотвращает прохождение жидкости. Ограничение задвижки заключается в том, что она предназначена для ситуаций с низким давлением. Плунжерный клапан обеспечивает те же возможности изоляции, но без ограничений по давлению, как у задвижки.

При выборе пробкового клапана важно учитывать, как оператор будет открывать и закрывать клапан. Один из стандартных вариантов — использовать 2-дюймовую гайку, которую можно открывать и закрывать, используя либо Т-образную рукоятку, либо стандартную головку гаечного ключа с рукояткой. Эти варианты менее дороги и могут использоваться в большинстве приложений. В случае, если жидкость, проходящая через клапан, находится под высоким давлением или течет быстро, оператор потенциально может столкнуться с физическими трудностями при открытии или закрытии клапана.В этом случае разработчик может указать клапан с механическим приводом, который предоставит оператору механическое преимущество и сделает его открытие и закрытие физически более легким. Другой вариант — использовать привод с электрическим приводом, который не требует физических манипуляций.

Клапаны выпуска воздуха / вакуума

Клапан выпуска воздуха / вакуума предназначен для впуска воздуха в трубу под давлением или из нее. Если в жидкости в силовой магистрали есть воздух, захваченный в ней, воздух будет стремиться найти высокие точки и собираться.Это потенциально может препятствовать потоку жидкости. На этом высоком месте можно разместить воздушный выпускной клапан, позволяющий воздуху выходить из силовой магистрали.

Клапан сброса вакуума необходим в ситуации, когда в силовой магистрали существует отрицательное давление. На подъемной станции это может произойти, если точка нагнетания ниже отметки всасывания насоса. Каждый раз, когда подъемная станция включается, нагнетает давление в силовой магистрали, а затем выключается, возникает сифон. Любая оставшаяся жидкость в станции будет всасываться насосами на слив.Чтобы предотвратить это, можно установить клапан сброса вакуума сразу после подъемной станции. Этот клапан позволит воздуху попадать в силовую магистраль, чтобы разрушить вакуум.

Можно установить комбинированный клапан воздух / вакуум, чтобы обеспечить обе функции в одном клапане.

Все воздушные клапаны специально разработаны для систем водоснабжения или водоотведения, так что это следует учитывать.

Рекомендуемый производитель

Val-Matic® Valve & Mfg. Corp. — ведущий разработчик, производитель и продавец обратных клапанов, четвертьоборотных запорных клапанов, воздушных клапанов и донных клапанов для водоснабжения / канализации, промышленности и строительства.Типы клапанов включают Tilted Disc®, Dual Disc®, Swing-Flex®, Surgebuster® и бесшумные обратные клапаны; Пробковые клапаны, дисковые затворы, девять типов воздушных клапанов, педальные клапаны Sure Seal, семейство продуктов VaultSafe и шаровой клапан с резиновым седлом Ener-G® AWWA

Клапаны для насосных систем | Современная насосная сегодня

Обратные клапаны, предотвращающие обратный поток, когда насосы не используются в подъемной станции, являются важным компонентом систем сточных вод.Запорные клапаны бывают разных конструкций и имеют решающее значение для обеспечения изоляции системы сточных вод и обслуживания компонентов. А воздушные клапаны являются важным компонентом для поддержания эффективности потока в системе сточных вод. С таким количеством типов клапанов, играющих решающую роль в системах сточных вод, члены SWPA Джон Холстром, руководитель инженерного проекта, и Дайан Мейер, менеджер по маркетингу Val-Matic Valve and Manufacturing Corporation, подготовили следующий обзор, который будет представлять интерес для любой перекачки. профессиональный.
Какие основные характеристики влияют на работу обратного клапана и что следует искать пользователям погружных насосов?
Типы обратных клапанов делятся на две категории: самоуправляемые и механические. Самоуправляемые клапаны включают обратный клапан (с металлическим и резиновым шарниром), бесшумный контроль, двухдисковый контроль, обратный клапан с наклонным диском и обратные клапаны сопла. Обратные клапаны с механическим приводом могут быть шаровыми, пробковыми или поворотными коническими.
Самоходные обратные клапаны обычно менее энергоэффективны, чем обратные клапаны с механическим приводом, но самоуправляемые обратные клапаны имеют более низкую начальную стоимость по сравнению с обратными клапанами с механическим приводом.Следует проанализировать и сбалансировать авансовые и долгосрочные операционные расходы.
Обратный и запорный клапаны должны быть расположены на линии нагнетания в отдельной клапанной камере. Если клапан является неотъемлемой частью насоса, он может быть расположен во влажном колодце. В этом случае, если обратный клапан может быть погружен в воду, он не должен иметь внешних компонентов, таких как рычаги, грузы, пружины или приводы.
Самоходные обратные клапаны реагируют на рабочие условия системы, и производительность может изменяться в зависимости от изменяющихся условий системы.Некоторые клапаны имеют разный вес, пружины или демпферы, которые позволяют регулировать открытие, закрытие и срабатывание клапанов, но изменения рабочего состояния системы повлияют на изменения времени срабатывания клапана, характеристик открытия и закрытия.
Различные типы клапанов имеют разную скорость реакции системы и потери (затраты) энергии, связанные с их работой. Тип клапана влияет на переходные процессы в системе, а также на мощность насоса и затраты на электроэнергию. Правильный выбор клапана основан на конструктивных условиях системы, таких как сопротивление системы, текущие и будущие потребности системы в производительности, длина системы, переходное давление, период переходной волны, размер трубопровода и местная скорость жидкости.Следует также учитывать замедление движения жидкости при остановке насоса; на замедление влияет работа нескольких насосов, величина вертикального (статического) подъема и инерция насосов и перекачиваемой жидкости.
Герметичность уплотнения может быть еще одной характеристикой, которую стоит оценить. Клапаны с эластомерными седлами имеют тенденцию к более плотному уплотнению на более низких дифференциалах, чем клапаны с металлическими седлами. Кроме того, перепад давления, необходимый для обеспечения герметичности уплотнения, зависит от типа клапана и выбора материала уплотнения.
Самоходные обратные клапаны должны быть такого размера, чтобы они полностью открывались для минимальной потери рабочего давления и длительного срока службы. Работа при полностью открытых скоростях также позволяет обратным клапанам сточных вод открываться достаточно, чтобы пройти через 3-дюймовую сферу. Для оптимальной долгосрочной работы могут потребоваться клапаны меньшего размера, чем размер линии. Для обратных клапанов с механическим приводом
требуется источник питания, включая источник бесперебойного питания (например, пружина, грузы, гидроаккумулятор, воздушный компрессор и емкость, резервная аккумуляторная батарея и т. Д.).), но предлагают гораздо большую долгосрочную энергоэффективность, больше настроек и возможностей оперативного управления, а также стабильную работу независимо от изменений или различий в работе системы. Эти клапаны более стабильны при отключении и, как правило, меньше зависят от давления в системе обратного потока.
Как различные параметры системы очистки сточных вод определить правильный тип запорного клапана? Каковы разные потребности для приложений малого и большого диаметра?
Различные типы клапанов также имеют разные характеристики потери напора при полном открытии, которые влияют на потребление энергии и производительность насоса.Наиболее энергоэффективными клапанами являются пробковые, шаровые и поворотно-конические клапаны. Клапаны, закрывающие элементы которых (запорные элементы) остаются в потоке, когда они открыты, могут собирать более крупный мусор или твердые частицы, похожие на струну, и их следует избегать в некоторых местах системы. Различные типы клапанов могут иметь места улавливания сырой нефти, которые не будут должным образом смывать твердые частицы ниже по потоку. Следует избегать использования задвижек и запорных клапанов, если улавливание сырой нефти является проблемой.
До тех пор, пока дросселирование и регулирование потока жидкости не является проблемой, запорные клапаны могут иметь полный размер, чтобы избежать более высоких затрат на электроэнергию.Однако в трубопроводах большего размера использование типов клапанов, способных к высокой линейной скорости и низким потерям потока, таких как шаровые, пробковые и поворотные конические клапаны, может быть уменьшено до размера, меньшего, чем размер линии, и снизить стоимость установки при минимальном увеличении эксплуатационных расходов. В линиях большего размера клапаны с меньшей площадью основания (например, дроссельная заслонка) могут снизить стоимость установки, уменьшить объем и требования к пространству.
Объясните проблемы правильного обслуживания воздушного клапана в часто грязной работе службы очистки сточных вод.
Клапаны рабочего воздуха для сточных вод должны иметь более крупные корпуса и перегородки, которые удерживают рабочие механизмы подальше от сточных вод. Клапаны отработанного воздуха следует регулярно чистить и промывать для обеспечения их эффективной работы. При выборе места установки следует учитывать простоту обслуживания. Отверстия для очистки и выпуска воздуха клапана могут быть подключены к сливным и промывным клапанам, чтобы облегчить и упростить эту операцию.
Ищите воздушные клапаны с простыми и чистыми рабочими механизмами, в которых используются прочные и устойчивые к коррозии материалы, которые легко чистить, ополаскивать и промывать, и которые выдержат неправильное обращение во время чистки и во время работы.Размеры отверстий выпуска воздуха следует выбирать как можно большими, чтобы избежать преждевременного обрастания. ◆
Автор: Исполнительный директор SWPA Адам Столберг, Джон Холстром и Дайан Мейер,
Val-Matic Valve and Manufacturing Corporation.
____________________________________________
СОВРЕМЕННАЯ НАСОСКА СЕГОДНЯ, Январь 2017 г.
Вам понравилась эта статья?
Подпишитесь на БЕСПЛАТНОЕ цифровое издание журнала Modern Pumping Today !

AFT Impulse ™ соответствует данным по закрытию обратного клапана насосной станции

Давиду Лозано и Роджеру Бошу, инженерам-гидротехникам из AQUATEC (инженерная консалтинговая компания SUEZ Group), было поручено выполнить гидравлический анализ насосной станции в водопроводной сети Барселоны, которая управляется и принадлежит Aigües de Barcelona.Целью исследования было определить реальное влияние двух разных обратных клапанов на давление пульсации и сравнить данные промысла с данными модели, полученными с помощью AFT Impulse.

Aigües de Barcelona — один из основных операторов водоснабжения в Испании, поставляющий питьевую воду в Барселону и ее столичный регион уже более 150 лет. Огромная сеть обслуживает 3,2 миллиона человек в 23 муниципалитетах.

Проведенный анализ проводился на насосной станции Тибидабо, которая снабжает водой самый высокий район Барселоны, известный как Валлвидрера.Насосная станция Тибидабо, рис. 1, перекачивает воду с высоты 300 м (984 фута) над уровнем моря до 437 м (1434 фута) над уровнем моря. Насосная станция оборудована двумя насосными агрегатами производительностью 78 л / с (1240 галлонов в минуту) на высоте 160 м (525 футов) напора.

Aigües de Barcelona знал, как обратные клапаны влияют на скачки давления. Они решили установить два разных обратных клапана для сравнения давлений, достигаемых во время работы насосов: обычный поворотный обратный клапан от Ritag и обратный клапан без захлопывающегося сопла от Erhard.

Первая часть обследования заключалась в регистрации скачков давления, вызванных остановкой установленных насосных агрегатов: один с контролем поворота, а другой — с контролем форсунки.

Полевые измерения (Рисунок 2) показывают, что поворотный обратный клапан поднял давление до 48 м (157 футов) выше рабочего манометрического давления (170 м / 558 футов), в то время как обратный клапан сопла поднял его только на 8 м (26 футов). Максимальное изменение давления (Pmax — Pmin), зарегистрированное при проверке поворота, составило 83 м (272 фута), в то время как при проверке форсунок оно составило всего 31 м (102 фута).

После измерения переходных процессов данные ГИС насосной системы были импортированы и использованы для ускорения построения модели в AFT Impulse. Корреляция между полевыми данными и моделью AFT Impulse для обратного клапана сопла почти идеальна как для максимального, так и для минимального давления (см. Рисунок 2).

Корреляция поворотного обратного клапана и максимального давления является точной, но прогнозируемое минимальное давление значительно ниже измеренного (рис. 2).Это можно объяснить значительной вибрацией, которая наблюдалась во время переходного процесса, которая могла частично рассеивать энергию давления.

Обратите внимание на то, что спроектированный анкер насосного агрегата для проверки поворота должен быть усилен из-за напряжения, вызванного начальными скачками давления. Наконец, уровень жидкости в уравнительном резервуаре также показывает отличную корреляцию между моделью AFT Impulse и измеренными полевыми данными (Рисунок 2).

«В свете результатов этого исследования AFT Impulse зарекомендовал себя как надежное и надежное программное обеспечение для выполнения анализа помпажа», — сказал Лозано.

AFT Impulse — Программное обеспечение для анализа гидравлического удара и помпажа

Системы автоматизации насосов | Festo USA

Пневматическое решение с ножевыми задвижками

Festo предлагает безопасное и энергоэффективное решение для насосных станций, заменяющее механические обратные клапаны: автоматические задвижки с пневматическими линейными приводами. Клапаны процесса подключаются через централизованный или децентрализованный ПЛК.

Энергоэффективная работа насосов

Важным аргументом в пользу пневматической автоматической ножевой задвижки является то, что насос больше не должен работать против гидравлического сопротивления, создаваемого заслонкой. Экономия энергии в результате работы насоса намного превышает энергозатраты на дополнительный контроллер и создание сжатого воздуха.

Долговременная стабильная система

Клапаны NAMUR, которые устанавливаются непосредственно на линейный привод и управляются с помощью централизованного или децентрализованного ПЛК, гарантируют, что ножевые задвижки открываются и закрываются одновременно с насосом.Если возникает нежелательная кавитация, газ выходит из пузырька сразу после открытия задвижки, что не влияет на работу насоса. И в результате контролируемой функции закрытия гидравлический удар больше не создается в системе трубопроводов. Кроме того, снижен износ автоматической ножевой задвижки и улучшено уплотнение, что значительно продлевает срок службы системы.

Повышенная эксплуатационная безопасность

Даже в случае сбоя питания ваша система остается надежной и переходит в отказоустойчивое состояние; при падении напряжения автоматически включается воздушный резервуар компрессора.Пневматические приводы имеют три аварийные функции: открывать, закрывать, останавливать. Функционирование технологических клапанов в соответствии с ситуацией гарантируется в любое время.

Шаровые обратные клапаны

и обратные клапаны

В этом блоге мы узнаем, что такое шаровой обратный клапан и обратный клапан, преимущества их установки и для какого применения они лучше всего подходят.

Шаровые обратные клапаны

и обратные клапаны являются односторонними клапанами, которые используются в канализационных системах.

Бал Обратные клапаны устанавливаются в выпускном трубопроводе сточных вод или отстоя сточных вод насоса.Клапан гарантирует, что сточные воды не будут стекать обратно в колодец или канализационную яму после остановки насоса. Это защищает насос от повреждений в результате обратного хода и гидравлического удара. Затраты на электроэнергию снижаются за счет исключения повторной перекачки жидкости, которая в противном случае стекала бы обратно из нагнетательной линии в мокрую скважину после каждого цикла откачки.

Обратный клапан

устанавливается в канализационной дренажной линии, они обеспечивают защиту от обратного попадания сточных вод в здание, что может привести к материальному ущербу из-за засорения дренажа или проливных дождей.Установка обратного клапана — мудрое решение, потому что никто не хочет его убирать.

Шаровые обратные клапаны

Обычно используется в насосных станциях для сточных вод и в системах с вязкими жидкостями или суспензиями. Они являются наиболее широко используемыми обратными клапанами для предотвращения обратного потока в коммунальных и промышленных предприятиях. Простая и экономичная конструкция устраняет необходимость в дорогостоящих обратных клапанах поворотного типа с закрытием с помощью пружины, гидравлическими подушками и другими аксессуарами, используемыми для предотвращения захлопывания обратного клапана.

Это односторонний клапан, который позволяет жидкости течь только в желаемом направлении, открывая клапан, в то время как обратный поток заставляет клапан закрыться, чтобы заблокировать обратный поток. Разработанный с внутренней направляющей системой, которая полностью перемещает шарик с резиновым покрытием из проточного канала, они имеют низкие потери на трение, что обеспечивает оптимальную производительность и минимальный перепад давления.

Седло клапана с полными отверстиями имеет уникальную конструкцию, позволяющую шару герметично сидеть без попадания клина в седло клапана при остановке обратного потока.Основными причинами выбора обратных клапанов шарового типа являются долговременная безотказная работа. Шар катится во время работы и меняет положение с каждым циклом, гарантируя, что шар никогда не сядет в одном и том же положении дважды.

Мяч представляет собой самоочищающуюся конструкцию с защитой от скатывания, которая предотвращает засорение современного мусора или нарушение его работы, гарантируя, что ничто не может скапливаться ниже по потоку от самоочищающегося шара. Это делает их идеальным клапаном для погружных станций подъема сточных вод и насосов для сточных вод, работающих с вязкими жидкостями или суспензиями.Порт доступа к клапану обеспечивает простоту обслуживания без снятия клапана с линии.

Шаровой обратный клапан из высокопрочного чугуна и нержавеющей стали

доступен с резьбовыми или фланцевыми соединениями, шаровые обратные клапаны из ПВХ доступны с резьбовыми соединениями или соединениями под сварку растворителем.

Есть два разных типа шаровых обратных клапанов.

Затяжные шаровые обратные клапаны

Разработан специально для предотвращения обратного потока ливневых и сточных вод в жилых, коммерческих, муниципальных и промышленных помещениях.Чаще всего используется для погружных станций подъема сточных вод, насосов для сточных вод и любых других применений, связанных с вязкими жидкостями или суспензиями. Предпочтительно установка шаровой заслонки в вертикальном положении, это гарантирует, что сила тяжести каждый раз будет правильно удерживать шар. Однако, если шаровой обратный клапан будет использоваться в горизонтальной установке, важно, чтобы статический напор составлял не менее 20 футов воды. Рекомендуемый диапазон скорости потока составляет 3-5 футов в секунду.

Обратные клапаны с плавающим шаром Обратные клапаны с плавающим шаром

обычно используются в условиях вакуума или защиты от затопления.Плавающий шар используется для предотвращения перелива поднимающейся воды в приложениях для борьбы с наводнениями, чтобы предотвратить обратный поток из стоков. Они также используются в качестве вентиляционных отверстий для удаления воздуха при заполнении резервуаров и трубопроводов. Плавающие шаровые обратные клапаны следует устанавливать только в вертикальном положении и иметь статический напор не менее 10 футов для правильного уплотнения.

Обратные клапаны Обратные клапаны

— это односторонние клапаны, которые обеспечивают предотвращение обратного потока для жилых и коммерческих помещений, независимо от того, подключены ли они к городской канализационной линии или частной септической системе.Предназначен для предотвращения скопления жидкостей и затопления из-за засорения канализационной системы или ливневой канализации. Они также обеспечивают защиту от перелива из-за сильного дождя, затопившего канализационную систему.

Здания, подключенные к магистральной канализационной сети общего пользования, обычно проектируются таким образом, чтобы препятствие в общественной канализации не приводило к возникновению обратного сброса сточных вод в собственность.

Однако частные владения, не подключенные к городской канализации, не будут иметь защиты от обратного потока и требуют установки обратного клапана в канализационной линии здания.Клапан обычно устанавливается под нижним этажом, где находится сантехника. Клапан предназначен для автоматического закрытия, чтобы предотвратить попадание сточных вод в здание из забитой канализации. Обратные клапаны представляют собой поворотную обратную заслонку, которая содержит откидную заслонку и прокладку, которая автоматически закрывается, обеспечивая водонепроницаемое уплотнение, предотвращающее обратный поток.

Это то, о чем многие из нас не задумываются и принимают как должное. Но с этими знаниями мы можем начать действовать на опережение и знать, что существуют продукты, которые могут поддерживать и предотвращать серьезные проблемы до того, как они возникнут, или даже когда они возникнут, мы знаем, почему и что необходимо для их устранения.

Обратные клапаны — Журнал Pump Industry Magazine

Нил Кайла, директор Neel Pty Ltd

В этой статье представлены некоторые традиционные и инновационные способы применения обратных клапанов в гидравлических контурах. Автор успешно использовал все конфигурации в различных проектах.

Клапаны обратные

Обратный клапан, обратный клапан, обратный клапан или односторонний клапан — это клапан, который обычно позволяет жидкости (жидкости или газу) проходить через него только в одном направлении.Обратный клапан — это электронный эквивалент диода, который пропускает электрический ток только в одном направлении. Ниже представлены различные практические применения обратных клапанов.

Системы с одним насосом

Это наиболее распространенное применение обратного клапана, где обратный клапан позволяет потоку из всасывающего бака в разгрузочный бак и предотвращает обратный поток из разгрузочного бака обратно в всасывающий бак во время остановки насоса или отказа насоса. См. Рисунок 1.

Рисунок 2. Параллельная насосная система.

Параллельные насосные системы

Это еще одно распространенное применение обратных клапанов. В этой конфигурации два или более насоса подключены параллельно. См. Рис. 2. Обратный клапан в таком сценарии выполняет две функции:

  • Обратный клапан предотвращает перекачку рабочего насоса в резервные насосы
  • Обратный клапан предотвращает обратный поток сливного бака во всасывающий бак во время остановки насоса.

Рисунок 3. Серийные насосные системы.

Насосные системы серии

Когда насосы подключаются последовательно, особенно при перекачивании жидкостей в магистральных трубопроводах, рекомендуется устанавливать обратные клапаны параллельно каждому насосу. При нормальной работе давление нагнетания насоса будет удерживать обратный клапан в закрытом положении. Однако, если какой-либо насос выходит из строя, падение давления на насосе активирует обратный клапан. Это разделит поток на два потока и уменьшит гидравлические потери.См. Рисунок 3.

Рисунок 4. Системы аварийного охлаждения.

Системы аварийного охлаждения

Это разумный способ использования обратных клапанов. При нормальной работе только небольшое количество жидкости поступает в напорный бак, и такое же количество переливается и стекает обратно во всасывающий бак. Таким образом, напорный бак всегда будет наполнен водой. Основной поток будет проходить через нагрузку. Давление нагнетания насоса будет держать CV2 закрытым. Когда насос выходит из строя, CV2 открывается и сливает всю воду через нагрузку, тем самым экономя критически важное оборудование и оставляя достаточно времени для перехода на контроль.См. Рисунок 4.

Рисунок 5. Обратный клапан как предохранительный клапан.

Системы сброса давления

Подпружиненные обратные клапаны обычно используются в газовых проектах в качестве предохранительных клапанов для систем низкого давления. Как только давление в системе поднимается выше давления открытия, обратный клапан открывается и выпускает газ в безопасное место или в факельный коллектор. На рисунке 5 показан эскиз этого приложения.

Рисунок 6. Обратный клапан как вакуумный выключатель.

Вакуумные выключатели

Обратные клапаны также могут использоваться как выключатели вакуума.На рис. 6 показан эскиз парового барабана котла для этого применения. Под положительным давлением обратный клапан остается закрытым. В случае, если в паровом барабане создается вакуум, давление в барабане падает ниже атмосферного и позволяет воздуху проникать, тем самым нарушая вакуум и предотвращая разрушение емкости при изгибе.

Рис. 7. Обратные клапаны в качестве нижнего клапана всасывающего подъемника.

Донный клапан

Нижний клапан в подъемном насосе — это не что иное, как обратный клапан, установленный на всасывании насоса, который поддерживает заливку насоса.Обратный клапан на стороне нагнетания гарантирует, что насос сохранит заправку даже в случае неисправности донного клапана из-за засорения и т. Д. См. Рис. 7.

Рис. 8. Обратный клапан в потоках смешивания.

Смешивание потоков

Обратные клапаны также могут использоваться для поддержания чистоты отдельных потоков перед их смешиванием. См. Рисунок 8.

Рисунок 9. Обратные клапаны в системах сгорания с предварительным смешиванием.

Системы сгорания

Обратные клапаны в определенной степени также могут снизить риск дефлаграции в системах сгорания с предварительным смешиванием.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
