Лепестковый обратный клапан для отопления и другие виды обратных клапанов

Одним из важнейших условий корректной работы отопительной и любой другой трубопроводной системы, по которой транспортируются жидкие или газообразные рабочие среды, является перемещение таких сред в одном направлении. Техническим устройством, позволяющим обеспечить такое важное требование, является клапан обратный лепесткового или любого другого типа. Обратные клапаны в трубопроводных системах, по которым транспортируются газообразные и жидкие среды, обеспечивают перемещение таких сред в одном направлении и блокируют их в том случае, если направление их движения изменяется.

Клапана обратные муфтового типа

Разновидности обратных клапанных устройств

На современном рынке предлагаются обратные клапаны различных типов, каждый из которых отличается как своим конструктивным исполнением, так и техническими характеристиками.

Обратные клапаны дискового типа

Конструкция таких устройств включает в себя корпус, который может быть изготовлен из латуни или нержавеющей стали, и запорный механизм.

Последний состоит из следующих элементов:

  • металлического или пластикового дискового затвора, который и обеспечивает перекрытие потока транспортируемой среды в том случае, если он начинает двигаться не в том направлении;
  • уплотнительной прокладки, служащей для более плотного прилегания дискового затвора к посадочному месту;
  • стальной пружины, которая обеспечивает нахождение затвора в закрытом состоянии в том случае, если поток рабочей среды перемещается не в том направлении.

Принцип действия дискового обратного клапана

Дисковые пружинные обратные клапаны, которые оптимально подходят для оснащения бытовых систем отопления и не нуждаются в регулярном техническом обслуживании, обладают следующими преимуществами:

  1. компактными размерами и небольшим весом;
  2. доступной стоимостью.

Однако есть у пружинных затворов дискового типа и недостатки:

  • При использовании обратных затворов данного типа в отопительных системах создается значительное гидравлическое сопротивление, что особенно критично тогда, когда в таких системах применяется геотермальный тепловой насос. Именно поэтому в таких случаях необходимо выполнить предварительные расчеты.
  • Обратные клапаны пружинного дискового типа, которые относятся к устройствам необслуживаемого типа, нельзя отремонтировать.

Обратный клапан тарельчатого типа с латунным диском

Шаровые обратные клапаны

В отличие от дискового, шариковый клапан обладает лучшими гидравлическими характеристиками, что и является причиной его высокой популярности среди потребителей. Запорным элементом этого устройства, что становится понятно из его названия, является покрытый слоем резины шарик, который может быть изготовлен из чугуна или алюминия. Принцип, по которому работает шариковый клапан обратного типа, достаточно прост.

  • При движении теплоносителя через шариковый клапан в требуемом направлении запорный элемент – шарик – под давлением рабочей среды поднимается в верхнюю часть устройства, полностью открывая проходное отверстие.
  • В том случае, когда давление потока рабочей среды снижается или он начинает двигаться не в том направлении, шарик под действием собственного веса опускается в специальную нишу, закрывая проходное отверстие и перекрывая перемещение потока рабочей среды через устройство.

Обратный клапан для отопления шарикового типа

Шариковый обратный клапан, как правило, оснащается крышкой, которая крепится на его корпусе при помощи нескольких болтов. Наличие такой крышки позволяет оперативно и легко выполнять ремонт и техническое обслуживание затвора, если в этом возникает необходимость.

При установке обратных шаровых клапанов на трубопроводах различного назначения необходимо учитывать следующие нюансы.

  • Шариковый клапан следует располагать крышкой вверх при установке на горизонтальном участке трубопровода, чтобы шарик, находящийся в рабочем отсеке устройства, имел возможность свободно скатываться в его нижнюю часть.
  • Устанавливая обратный шариковый затвор на вертикальном участке трубопровода, необходимо учитывать, что поток рабочей среды, проходящий через устройство, должен двигаться в направлении снизу вверх.

Работу этого клапана обеспечивает шарик, перемещающийся внутри корпуса под действием теплоносителя

Обратные клапаны лепесткового типа

Лепестковый обратный клапан, запорными элементами которого служат две подпружиненные створки (лепестки), располагаемые на специальной оси, устанавливается на трубопроводных системах крупных котельных станций и тепловых пунктов.

Одним из наиболее значимых недостатков клапанов обратных, относящихся к лепестковому типу, является слабая гидравлика. Это объясняется тем, что их створки, даже находясь в открытом состоянии, создают значительное препятствие потоку рабочей среды, перемещающейся по трубопроводу.

К лепестковым клапанным устройствам относится гравитационный обратный клапан, запорным элементом которого является одна створка, закрепленная на специальной оси и имеющая возможность свободно поворачиваться. Работает клапан обратный гравитационный по следующему принципу.

  • Под давлением потока рабочей среды створка открывается.
  • Если давление потока рабочей среды падает или он начинает двигаться не в том направлении, створка под действием собственной силы тяжести опускается, закрывая устройство.

В горизонтальном лепестковом клапане для отопления нет пружины, что делает возможным работу клапана даже при движении воды самотёком

Обратные клапаны подъемного типа

Запорным элементом таких устройств является подпружиненный золотник, перемещающийся на специальной оси. Отдельные модели не оснащаются пружиной, использовать их можно только для установки на вертикальные участки трубопроводов. Как и шаровые, обратные поворотные клапаны оснащаются крышкой, позволяющей выполнять их ремонт и техническое обслуживание, если в этом возникает необходимость.

При монтаже пружинные обратные затворы подъемного типа должны устанавливаться крышкой вверх, что обеспечит доступ к их внутренней части в тех случаях, когда необходимо выполнить их ремонт или техническое обслуживание.

Устройство обратного клапана подъемного типа

Способы установки

Обратные клапаны различаются также по типу установки в системах отопления и в других трубопроводных системах. Так, в зависимости от данного параметра выделяют устройства нескольких типов.

  1. Устройства фланцевого типа устанавливаются преимущественно на трубопроводах, отличающихся большим диаметром. Отличительными признаками затворов фланцевого типа являются два фланца, приваренные к их корпусу. На трубопроводах обратные клапаны фланцевого типа устанавливаются при помощи болтовых соединений.
  2. Межфланцевые обратные клапаны самые компактные в ряду всех устройств подобного назначения. Для монтажа таких обратных клапанов также используются фланцы, но они зафиксированы на элементах трубопроводной системы. Сам затвор устанавливается в специальные посадочные места между двумя фланцами, которые стягиваются между собой при помощи резьбовых шпилек.
  3. На трубопроводные системы бытового назначения, как правило, устанавливаются обратные клапаны муфтового типа. Их монтаж заключается в том, что их просто накручивают на элементы трубопровода.
  4. Существуют обратные клапаны, устанавливаемые при помощи сварки. Их, как правило, размещают в системах, для оснащения которых используются трубы из полимерных материалов.

Обратный клапан в системе отопления

Как правильно выполнить монтаж

Устанавливая обратный клапан для отопления, необходимо следовать несложным рекомендациям.

  • Ориентируясь на стрелку на корпусе обратного клапана, надо установить его на трубопроводе таким образом, чтобы направление стрелки совпадало с направлением, по которому в трубопроводе будет перемещаться поток рабочей среды.
  • Не следует использовать уплотнительные прокладки, которые уменьшат размер поперечного сечения проходного отверстия.
  • Элементы трубопроводной системы, на которые установлен обратный клапан, не должны оказывать давления на его корпус.
  • На той части трубопровода, по которой в обратный клапан будет поступать транспортируемая среда, необходимо установить сетчатый фильтр. Такой фильтр предотвратит попадание в запорный механизм твердых частиц. Следует иметь в виду, что засорение внутренней части обратного клапана может привести к нарушению герметичности устройства в закрытом состоянии.

Оценка статьи:

Загрузка. ..

Поделиться с друзьями:

назначение, разновидности, монтаж своими руками

При строительстве загородного дома элементы системы вентиляции обычно закладываются еще на этапе проектирования. Там несколько проще – система полностью «своя», то есть никоим образом не контактирующая с другим жильем. А вот в городских квартирах ситуация несколько иная. В многоэтажных домах в обязательном порядке предусматриваются вентиляционные отдушины – на кухне, в ванной и санузле. Они связаны с вытяжными каналами, идущими с первого по последний этаж, к которым подключены все квартиры в стояке. Нередко случается такое, что из этих вытяжных каналов в помещения начинают проникать весьма неприятные запахи. Это подвигает некоторых недальновидных владельцев квартир перекрывать окошки, заклеивая их или придумывая те или иные механические задвижки. Мотивация такова – открою, например, когда сам буду мыться в ванной или готовить, чтобы все вытянуло, а потом можно и снова прикрыть.

Обратный клапан на вентиляцию

Это – непростительная ошибка, чреватая очень серьезными последствиями. Вытяжка должна работать постоянно, вне зависимости от того, пользуетесь ли вы сейчас кухней, ванной или туалетом! Ведь она является важнейшей частью естественной системы вентиляции всей квартиры. Перекрытие каналов приводит к нарушению нормального воздухообмена, спертому воздуху в комнатах, повышенной влажности, от которой буквально один шаг до отсыревших стен и массового развития плесени или грибка.

Выход видится совсем иным – необходимо перекрыть дорогу любым воздушным потокам извне, но так, чтобы при этом не создавалось препятствий свободному выходу воздуха наружу. Такую задачу успешно решает обратный клапан на вентиляцию. Познакомимся поближе с этим нехитрым, но очень полезным устройством.
Но для начала имеет смысл разобраться, почему из вентиляционных отдушин может сквозить неприятным запахом.

Возможные причины появления обратной тяги

Чтобы разобраться с тем, почему через отдушины в помещения может поникать воздух, необходимо понять, как устроена система вытяжной вентиляции в многоэтажном доме.

Здесь возможны несколько схем.

Распространенные схемы организации вытяжной вентиляции в многоэтажных домах.

а. Каждая вентиляционная отдушина имеет собственный вертикальный канал. Эти каналы собраны «пакетом» и выведены через кровлю здания.

Понятно, что при такой схеме взаимное влияние разных каналов друг на друга – минимальное, но тоже совсем не исключается. Главная же проблема в том, что по такой схеме вентиляцию в многоквартирных домах в наше время практически не используют. От нее отказались вследствие роста этажности строительства, так как система отдельных вертикальных каналов стала требовать слишком много места.

Подобную схему активно применяют в частном одноэтажном и малоэтажном строительстве, где возможности размещения индивидуальных каналов не столь ограничены.

Но следует правильно понимать, что защиты от обратной тяги даже такая схема не дает.

б. Схема, во многом аналогичная предыдущей. Разница в том, что воздух из индивидуальных каналов попадает в пространство «теплого чердака», откуда уже через общую трубу отводится в атмосферу.

Взаимное влияние каналов при такой организации может быть уже более выраженным.

в. Наиболее распространенная в наше время схема организации вытяжной вентиляции – общий вытяжной вертикальный канал – вентиляционный ствол или шахта, к которому через отдельные каналы-«спутники» подключены вентиляционные отдушины. В зависимости от серии дома, ствол может быть общим на всю квартиру (соответственно, и на весь стояк квартир), или же используются два ствола – для кухни и для санузлового блока (ванная и туалет).

Несмотря на то что отдушина по правилам не входит непосредственно в ствол, а соединена с ним наклонным или вертикальным участком (за что такую схему часто называют «елочкой»), взаимное влияние каналов становится весьма существенным. То есть перетекание отводимых потоков в помещение на другом этаже, при создании определенных условий – вполне вероятно.

г. Схема с горизонтальным коллектором, к которому подключено несколько каналов. А уже от коллектора проложен вертикальный канал для вывода собранного воздуха через крышу в атмосферу.

Коллектор может быть один — на весь стояк квартир, или же делается два или больше, обслуживающих несколько этажей из стояка.

Очевидно, что схема тоже весьма уязвимая в плане взаимного влияния воздушных потоков в разных каналах, подключённых к общему коллектору.

Бывают и несколько иные варианты, но они, как правило, уже являются производными от рассмотренных.

Итак, если вместо вытяжки воздуха через отдушину начинается его поступление, сопровождающее часто неприятными запахами, подхваченными из общего ствола или от выхода соседнего канала (при вариантах а. и б.), то налицо эффект «опрокидывания тяги» или «обратной тяги». Кстати, даже если запахов нет, то радоваться рано – обратная тяга зимой будет забрасывать в помещение холодный воздух, и при любых обстоятельствах – нарушать нормальную работу все системы вентиляции.

Специалисты для проверки тяги в вентиляции используют специальные приборы – анемометры, показывающие скорость отводимого воздушного потока.

А что может выбывать обратную тягу? Причин немало, и весьма разноплановых.

  • Естественная тяга даже при идеальных всех прочих условиях очень зависима от перепада высоты между точкой расположения отдушины и устьем вертикального канала. Поэтому на первых этажах ее показатели всегда выше, с возрастанием высоты – снижаются, а на самых верхних этажах – минимальны и даже могут вовсе быть равными нулю.
Самостоятельная проверка уровня тяги в вентиляции – о ней судят по отклонению язычка пламени или по степени «прилипания» листа бумаги к решетке на отдушине.
  • Очень сильное влияние на уровень тяги оказывает температура. Если точнее – то разница температур в точке забора воздуха и в области устья вертикального канала. Даже та система вентиляции, что беспроблемно работает зимой, способна иногда преподносить весьма неприятные «сюрпризы» в теплое время года.
  • Еще один казус, который способна преподнести температура – в области устья из-за сильного охлаждения может существенно возрасти плотность воздуха, что ведет к образованию так называемой «воздушной пробки». В таких условиях тяга слабеет или даже «опрокидывается» — через отдушины верхних этажей в помещения прибывает холодный воздух, а «ароматы» с нижних этажей становятся «общим достоянием» для средних.
  • К снижению тяги приводит зарастание каналов. Отводимый из квартир воздух, в порядке вещей, насыщен влагой и всяческими испарениями, образуемыми при приготовлении пищи. Такая смесь способна оседать на стенках шахты, на нее впоследствии налипает пыль, и это постепенно ведет к уменьшению сечения канала. Если соответствующие службы, ответственные за обслуживание вентиляционных систем, работают абы как, то совсем неудивительно, что тяга постепенно слабеет.

Бывают ситуации и похлеще — при проверке шахт оказывается, что они частично или даже полностью забиты крупногабаритным мусором по вине строителей или горе-ремонтников или вследствие разрушения кирпичных труб на крыше.

В вентиляционных каналах порой наблюдается и вот такая «красота»…
  • На состояние тяги могут активно влиять и внешние условия, например, сильный ветер, так как в большинстве случаев оголовки вентиляционных труб в многоэтажных домах не имеют качественных дефлекторов. Случается и другое – в непосредственной близости от дома выросли или, наоборот, спилены деревья, выполнено строительство или снос дома. Одним словом, оголовок вентиляционной трубы попал по тем или иным причинам в зону ветрового подпора, что сказалось на тяге в общем канале.
  • Для домов старой постройки очень актуальна и другая причина. Каналы когда-то давно рассчитывались исключительно на естественную вентиляцию, без учета возможных подключений приборов принудительной перекачки воздуха. То есть если кто-то в стояке подсоединил к общему каналу, скажем, кухонную вытяжку (а это – сплошь и рядом), то при ее включении нарушается сбалансированность системы. Канал буквально переполняется отводимым воздухом, который, не успевая выйти вертикально наружу, начинает через отдушины попадать к соседям.
Подключение мощных кухонных вытяжек с общим стоякам с каналами недостаточного сечения – частая причина обратной тяги в старых многоэтажках.

Это были перечислены, так сказать, внешние факторы. Но недостаточную или даже обратную тягу могут вызывать и причины, кроющиеся непосредственно в квартире. Кстати, они в равной степени справедливы и для собственного дома.

  • «Золотое правило» сбалансированной вентиляции – объем поступления воздуха в квартиру равен его оттоку через вытяжные каналы. То есть если приток минимален или отсутствует вовсе, то не следует ждать и тяги в вентиляционном канале. При современном повсеместном увлечении металлопластиковыми окнами и герметичными дверями перекрываются естественные пути проникновения воздуха в помещения, то есть вентиляция при закрытых окнах не будет работать как таковая. Проблемы решаются установкой приточных клапанов, врезаемых непосредственно в окна или монтируемых в отверстия, пробуренные в стенах.
Приточные клапаны обеспечивают поступление свежего воздуха в помещение в необходимых объёмах.

На пути воздушных потоков в квартире или доме (от приточных устройств к вытяжным отдушинам) могут быть препятствия. Например, плотно подогнанные и по большей части — держащиеся закрытыми двери, в которых отсутствуют окна для циркуляции воздуха.

Если дверь плотно закрывает проход для воздуха, на ней должны быть предусмотрены вентиляционные окошки, закрытые аккуратными решетками или вставками.
  • Совершенно непредсказуемую картину могут преподнести неконтролируемые сквозняки, особенно в ветреную погоду. Могут создастся условия, при котором в районе расположения вентиляционной отдушины возникнет разрежение воздуха, и появится эффект обратной тяги со всеми его «прелестями».
  • В домах и квартирах хозяевами практикуется установка вентиляционных коробов, к которым подключено сразу несколько точек отвода воздуха. Например, ванная и санузел, общая кухонная вентиляция и вытяжка над плитой. Часто случается, что преобладание одного потока (включение принудительной вентиляции) оказывает влияние на другие, и воздух, который по идее должен был бы отводиться наружу, просто перетекает в соседнее помещение.

В любом из перечисленных выше случаев на помощь придет обратный клапан.

Однако, следует очень правильно понимать следующее. Обратный клапан позволяет лишь избавиться от неприятных последствий обратной тяги. Но он никоим образом не решает проблем ее возникновения. То есть если нарушение нормальной работы вентиляции вызвано какими-то причинами, то установка обратного клапана никак не освобождает хозяев от поиска путей их устранения. Повышения эффективности работы системы вентиляции он однозначно не дает.

Принцип устройства и работы обратных клапанов различных типов

Не надо полагать, что обратный клапан – это какое-то инновационный сложный прибор. И принцип его работы, и устройство – очень просты. А где простота – там обычно и надежность.

По сути, это встраиваемый в воздуховодный канал затвор, которые работает исключительно в одну сторону. При нормальном течении потока он открыт, но при малейшей попытке изменения направления — канал перекрывается. Все это происходит в автоматическом режиме, не требуя вмешательства пользователя.

Принцип работы общий, а вот сами затворы могут несколько различаться своим устройством. Существует несколько основных типов, которые могут иметь различные модификации.

Одностворчатый обратный клапан

Затвор приставляет собой пластину (створку), способную полностью перекрыть просвет вентиляционного канала. Эта платина закреплена на оси, расположенный эксцентрично. То есть одна половинка створки больше (читай: тяжелее) другой, что способствует ее возвращению исходное (закрытое) положение при отсутствии прямого тока воздуха через канал. Поэтому такие устройства еще называют клапанами гравитационного принципа действия.

Одностворчатый обратный клапан гравитационного действия.

Такие клапаны для домашних систем вентиляции обычно изготавливаются из пластика, а сама створка имеет очень небольшой вес. То есть открыть ее сможет даже естественная тяга в вентиляционном канале. Если тяга по каким-то причинам отсутствует – створка опущена. Ну в случае появления обратной тяги – давление воздуха плотно прижмет затвор к выступам по периметру, перекрывая тем самым путь для нежелательного потока.

Подобные клапаны выпускаются для различных типов вентиляционных воздуховодов как по размерам, так и по форме сечения. Конструкция – очень простая и надежная, правда, тоже не без недостатков.

Одностворчатый обратный клапан для воздуховода прямоугольного сечения

Прежде всего недостаток кроется в ограниченности положений клапана, в которых он будет работоспособен. Она рассчитан на применение на горизонтальных участках вентиляционных каналов, при этом ось заслонки должна располагаться  выше центра канала. Так, чтобы большая по площади половина створки стремилась в закрытое положение. Или на вертикальных каналах, но только с восходящим направлением потока воздуха, и при этом бо́льшая часть створки должна открываться вверх, а при отсутствии нормальной тяги – возвращаться в нижнее закрытое положение.

В других положениях такой клапан будет или полностью неработоспособен, или очень потеряет в своей эффективности.

Нормальные положения одностворчатого обратного клапана на горизонтальном (слева) и вертикальном восходящем (справа) участках вентиляционного канала

Как уже говорилось, подобные клапаны очень хорошо подходят для систем естественной вентиляции. Но устанавливаются устройства такого типа и в каналы с принудительным перемещением воздуха. А небольшая модернизация позволяет даже регулировать срабатывание задвижки в зависимости от направления и плотности потока. Например, в обычных условиях клапан перекрывает вытяжной канал, выходящий из помещения на улицу, предотвращая проникновение холодного воздуха в помещение. Но при включении вентилятора воздушный поток откроет заслонку.

Промышленный обратный вентиляционный клапан с возможностью регулировки положения заслонки и усилия срабатывания.

1 – корпус клапана. В показанном примере предусмотрено фланцевое соединение с воздуховодом, хотя может быть и раструбное.

2 – створка, выполняющая роль затвора. Эксцентрично размещена на горизонтальной оси.

3 – выветренный пояс-ободок, к которому прижимается заслонка при закрытии клапана.

4 – ось заслонки.

5 – регулировочный рычаг, закрепленный на выступающем из корпуса конце оси. Положение рычага относительно плоскости заслонки во многих моделях может изменяться.

6 – груз-противовес, положение которого может варьироваться. Тем самым изменяется величина рычага приложения силы.

Изменением положения рычага относительно плоскости заслонки можно выставить положение клапана «по умолчанию», то есть нормально закрытый или нормально открытый (такое тоже в промышленных установках нередко требуется). Ну а перемещением противовеса по рычагу изменяется усилие, которое необходимо приложить для открытия или закрытия клапана.

Двустворчатые обратные клапаны

Такие устройства очень часто именуют «бабочками» — за очевидное сходство раскрывающихся от центральной оси полукруглых створок с крыльями этого насекомого.

Чаще всего створки подобных клапанных устройств оснащены пружинами, возвращающими их в исходное закрытое положение. При возникновении в воздуховоде потока определенной плотности, он преодолевает усилие пружин и открывает сворки, обеспечивая практически беспрепятственный проход. Чем сильнее напор воздуха – тем шире откроется клапан. Понятно, что в обратном направлении прохода быть не может – пружины удерживают створки в закрытом положении. Мало того, если с внешней стороны возникнет избыточное давление – оно еще больше будет прижимать створки к ободку, повышая герметичность затвора.

Одна из моделей двухстворчатого обратного клапана типа «бабочка»

Очевидно, что такие клапаны уже не всегда способны работать при естественной вентиляции – силы воздушного потока может быть недостаточно, чтобы провернуть подпружиненную створку. А вот для воздуховодов, к которым подключены вентиляторы – это отличное решение. Причем, подобная конструкция не накладывает практически никаких ограничений по пространственному положению клапана – он будет прекрасно работать в горизонтальных и вертикальных каналах, в расположенных под наклоном, вне зависимости от направления потока.

Некоторые модели клапанов-«бабочек» позволяют осуществлять регулировку усилия срабатывания, необходимого для открывания створок.

Раз этот клапан предназначен в основном для каналов с принудительным перемещением воздуха, то его выпускают не только в виде отдельного устройства, но и встроенным непосредственно в конструкцию вытяжного вентилятора. Если возникает необходимость в принудительной вытяжке воздуха из помещений, то установка подобной модели вентилятора решает разом две проблемы. За обратную тягу можно будет не переживать: пока вентилятор не включен – клапан «по умолчанию» закрыт.

Осевой вентилятор со встроенным обратным клапаном-«бабочкой»

Могут встречаться и несколько иные модификации «бабочек». Например, в некоторых моделях вентиляторов створки клапанов имеют форму не полукругов, а полуколец, закрывающих канал для прохода воздуха вокруг цилиндрического корпуса электропривода.

Вентилятор со встроенным обратным клапаном-«бабочкой», имеющим створки в виде полуколец.

Справедливости ради можно отметить, что существуют «бабочки» и с не подпружиненными «крылышками», а с работающими по гравитационному принципу. То есть при отсутствии напора воздуха в «правильном направлении» створки просто под своей тяжестью опускаются в положение «закрыто» Естественно, это сразу накладывает ограничения на пространственную ориентацию устройства – только в вертикальном канале и только на восходящем потоке.

Обратный клапан-«бабочка», традиционно устанавливаемый между выходным патрубком кухонной вытяжки и подключенным к ней воздуховодом. Пружинок для возврата створок в исходное нижнее положение чаще всего не требуется.

Характерный пример такого устройства – обратный клапан, обычно входящий в комплект кухонной вытяжки. В обычных условиях, когда вытяжка не работает, створки находятся в закрытом положении просто под действием силы тяжести. Обратной тяги из вентиляционного канала через фильтры и решетку вытяжки не будет. При включении привода воздушный поток открывает клапан, и собираемые испарения от плиты свободно отводятся в вентиляционный канал.

Многостворчатый обратный клапан

Такая конструкция клапана, как правило, применяется в условиях, когда требуется перекрыть достаточно большую по площади отдушину. И в отличие от остальных типов, подобное устройство обычно устанавливается в самом конце горизонтального вытяжного вентиляционного канала, то есть на его выходе, например, на улицу. Применяются такие устройства и в качестве приточных клапанов, но тогда они должны быть смонтированы в самом помещении, в качестве своеобразного «оголовка» канала,  проходящего через стену .

Многостворчатый обратный клапан собран по типу жалюзи – такие устройства в пластиковом исполнении обычно ставятся в помещениях на приточные каналы вентиляции

Действие такого устройства также основано на гравитационном принципе. Горизонтальные створки – каждая на своей оси, расположенной по верхнему краю. Количество ламелей и их размеры могут быть разными – это во многом зависит от общих размеров клапана.

При отсутствии потока створки опущены вниз, не допуская обратной тяги. Чем больше давление на клапан снаружи, тем плотнее прилегают створки друг к другу.

Если же воздушный поток направлен в нужном направлении, то он приподнимает створки – клапан открыт. Чем сильнее поток – тем больше угол открытия створок, вплоть до их положения, параллельного потоку .

Такие устройства часто выпускаются в виде вентиляционных решеток. Они могут быть пластиковыми или металлическими. Пластиковые, как правило, предназначены для установки в помещениях, то есть работают в интересах приточной вентиляции. Металлические, как более прочные и долговечные, можно размещать на улице, то есть в устье вытяжного канала.

Металлический обратный клапан-жалюзи – хорошо подойдёт для установки на стене дома снаружи, в точке выходя вытяжного канала.

Существуют и страиваемые модели, которые монтируются в разрыв воздуховода. Но, как правило, это промышленные модели, многие из которых имеют механизм ручного управления работой или настройки под конкретные параметры воздушного потока, необходимого для их открытия.

Промышленный многостворчатый обратный клапан-жалюзи, предназначенный для встраивания в систему вентиляции.

Обратные клапаны мембранного типа

В таких клапанах механическая часть, по сути, отсутствует. Роль затвора выполняет гибкая полимерная пленка – она вырезана ровно по размерам вентиляционного канала в месте установки мембраны. То есть в закрытом положении мембрана полностью перекрывает канал, прижимаясь своими краями к выступу по периметру.

Саму мембрану практически не видно – она изготовлена их прозрачной лавсановой пленки. Стрелками показаны три точки крепления мембраны к решетке клапана.

Принцип работы очевиден. Мембрана закреплена в нескольких точках по одной линии, проходящей через центр, так, чтобы оставалась степень свободы у двух половинок. Есть, правда, и другие варианты: прямоугольная мембрана, закрепленная к корпусу по линии одного своего (верхнего или бокового) края – получается одна свободная створка.

Если поток воздуха идет в нужном направлении, лепестки под его давлением отгибаются и не препятствуют проходу.

Но если направление поменялось (возник эффект обратной тяги) – мембрана, принимает плоское положение, прижимается к расположенной позади нее решетке, а краями – к ободку. И тем самым надежно перекрывает канал.

Схема проста и эффективна, очень дешева в производстве, поэтому к ней обращаются довольно часто. Долговечность же напрямую зависит от качества самой мембраны и ее крепления к корпусу – встречаются совсем уж дешевые «поделки», в которых пленка быстро деформируется или срывается с точек крепления.

Кроме отдельных клапанных устройств такого типа, встраиваемых в воздуховод, выпускаются вентиляционные решетки на стандартные отдушины. Кроме того, мембранными обратными клапанными оснащены и многие модели накладных вентиляторов.

Принцип работы мембранного обратного клапана на встраиваемом накладном вентиляторе

Простота схемы – очевидная причина того, что именно такие обратные клапаны чаще всего изготавливаются своими руками. Например, некоторые хозяева оснащают им, во избежание обратной тяги, обычную вентиляционную решетку.

Согласитесь, что смастерить подобный обратный клапан на вентиляционной решётке своими руками – опытному мастеру труба не составит.

Надо сказать, что практически все обратные клапаны для квартирной вентиляции – недороги, и их приобретение не сказывается особо чувствительно на семейном бюджете. Однако, если нет возможности (или желания) приобрести такое устройство, то простейший мембранный затвор, например, на вентиляционную отдушину, вполне можно изготовить и самостоятельно.

Например, вот так:

Изготовление обратного клапана на вентиляционную отдушину своими руками
ИллюстрацияКраткое описание выполняемых операций
В квартире явно обнаружилась проблема – из вентиляционной решетки на кухне частенько стал исходить весьма неприятный запах.
Решено устранить эту «беду» установкой обратного клапана на отдушину.
Проблема усугубляется еще и тем, что эта отдушина связана внутренними каналом с вытяжной вентиляцией из своего же совмещенного санузла. А там был установлен вентилятор, при включении которого обратная тяга на кухню еще и возрастает.
Для изготовления клапана в первую очередь выкручены саморезы и снята вентиляционная решетка.
Открылась отдушина во всей своей красе.
В качестве основы для клапана будет вырезана картонная рамка.
Она должна быть точно таких же размеров, как решетка, так как будет скрываться под ней.
Картон взят от коробки для офисной бумаги.
Решетка укладывается на картонный лист и очерчивается по периметру.
Затем по линии разметки врезается прямоугольник.
При необходимости – проводится точная подгонка, так, чтобы решетка и картонный фрагмент точно совпали по внешней границе.
Понятно, что размеры решетки всегда больше размеров отдушины. А нам на картоне необходимо наметить именно контур этого окна.
Поэтому проводится замер ширины и высоты отдушины.
Переходим к разметке картонного основания клапана.
На нем вначале необходимо наметить контур отдушины, с одинаковыми отступами от краев по вертикали и горизонтали.
Ну а затем – наметить окошки самих клапанов.
Просто для удобства объяснения на иллюстрации линии разметки выделены цветом.
Синий прямоугольник – это граница отдушины, вычерченная по снятым размерам.
С отступом от этой границы в 10 мм к центру вычерчиваются два прямоугольника (зеленые линии) -это окошки клапанов.
Отступы необходимы, во-первых, для крепления мембран, а во-вторых – чтобы края мембран, прижимаясь к картону, были способны перекрыть поток обратной тяги, но при открытии – не задевали стенок отдушины.
Между двумя прямоугольными окошками в центре оставляется полоса шириной примерно 15 мм – на ней будут сходиться эластичные мембраны при закрытии клапанов.
Кстати, в качестве мембран будет использоваться прозрачная «корочка» от обычной канцелярской папки-скоросшивателя.
Материал ее изготовления в нужной степени эластичный, то есть не будет препятствовать прямому потоку воздуха, но в то же время – в достаточной степени плотный, чтобы не проминаться при закрытии в случае обратной тяги.
По нанесенным линиям разметки вырезаны два симметричных окошка, через которые буде пропускаться воздушный поток.
Производится примерка пленки для раскроя двух эластичных лепестков – мембран (пленка плохо заметна на иллюстрации, поэтому показана стрелкой).
Чтобы лепестки могли свободно отклоняться назад, их края сверху и снизу должны не доходить до границы отдушины примерно на 3÷5 мм (показано зеленой стрелкой).
По ширине они должны быть равны расстоянию от вертикального края картонной заготовки до ее центра. То есть в закрытом положении эти эластичные заслонки должны сходиться по центральной линии (показано коричневой стрелкой), не мешая при этом друг другу.
Лепестки вырезаны…
…а приклеить их можно по внешнему краю картонного основания с помощью полосы обычного широкого скотча, с перегибом ее на лицевую и тыльную сторону.
Точнее, вначале будет удобнее «прихватить» мембрану в двух-трех местах маленькими кусочками скотча, чтобы зафиксировать ее правильное положение, а затем уже приклеить окончательно широкой полосой.
При этом полоса скотча, для надежности, должна идти от верхнего до нижнего края картонной основы клапана.
Вот что получилось в итоге (правда, пленочные мембраны практически незаметны).
Это сторона клапана будет обращена в сторону вытяжной отдушины.
А вот это – вид с «лицевой» стороны, той, что будет обращена в сторону комнаты и прикрываться вентиляционной решеткой.
Вот здесь хорошо заметны и мембраны клапана – они легко изгибаются, открывая окошки для прохода воздуха.
Мастер заметил свою ошибку – на лицевой стороне картонного основания клапана нанесен рисунок, который может пробиваться через пластиковую решетку, делая ее внешний вид неаккуратным.
Поэтому решено было заклеить эту сторону белой бумагой. Но это, конечно, лучше предусматривать сразу, еще при выборе материала и проведении разметки.
Всё, можно считать, что обратный клапан готов.
Прежде чем устанавливать клапан постоянно и закрывать декоративной пластиковой решеткой, имеет смысл проверить его работоспособность.
Для этого он крепится на вентиляционную отдушину так, как должен стоять в итоге. Временное крепление можно провести с помощью саморезов в те же «штатные» дюбель-пробки, к которым фиксировалась решетка.
После крепления заметно, что тяга есть – лепесток клапана отклонился немного назад.
На этом же этапе необходимо проверить, не мешает ли что-нибудь свободному ходу мембран.
В демонстрируемом примере такая помеха обнаружилась – на левом клапане лепесток задевал на небольшой выступ в верхней части отдушины.
Этот наплыв был сколот – мембрана получила необходимую степень свободы.
Для проверки было открыто окно – чтобы усилить приток воздуха в помещение и активизировать тягу через отдушину.
Мембраны клапана отозвались на это значительно большим отклонением внутрь – окно для прохода воздуха расширилось.
Все пока работает так, как надо.
А теперь для эксперимента было смоделировано появление обратной тяги. Для этого в санузле был включен вытяжной вентилятор, работа которого, как мы помним, приводила к такому негативному эффекту.
Створки после включения вентилятора практически мгновенно захлопнулись. То есть основания судить, что клапан работает корректно во всех режимах.
Убедившись в работоспособности клапана, можно окончательно ставить на место пластиковую декоративную решетку.

Это был всего лишь один из примеров, а вариантов здесь может быть немало. Еще один  показан в видеосюжете ниже – здесь лепестки клапана крепятся непосредственно к самой решетке, с тыльной ее стороны.

Видео: Еще один вариант самодельного обратного клапана на вентиляционную решетку.

Видео: Готовая вентиляционная решетка с обратным клапаном

Где и как устанавливается обратный клапан

По идее, любой канал как приточной, так и вытяжной вентиляции стоит оснастить обратным клапаном. На приточных «ветках» это устройство не будет допускать «опрокидывания» тяги и свободному выходу тепла из жилых помещений. Про роль клапана на вытяжных каналах уже много говорилось выше.

  • При подборе необходимой модели исходят из формы и размеров вентиляционных воздуховодов или отдушин. Учитывается и место установки устройства – будет ли оно «конечным», (то есть располагаться на входе в вентиляционный канал или на выходе из него), или предполагается его канальный монтаж по ходу воздуховода. Для подобных схем выпускаются специальные клапаны прямоугольного и круглого сечения, под стандартные воздуховоды. Они выполнены в виде стыковочного элемента (фланца) для соединения двух прямых участков трубы или короба (при необходимости – с переходом от одной формы сечения на другую). Другой вариант – клапаны в тройнике, к которому подсоединяется сразу два канала с последующим объединением потоков и выводом наружу.
Соединительный элемент для двух участков вентиляционных труб со встроенным обратным клапаном.
  • Материал изготовления клапанов – пластик или металл. Для обычной квартирной вентиляции обычно бывает вполне достаточно пластиковых изделий – при качественном исполнении они ничуть не хуже металлических, а по уровню издаваемого при работе шума – значительно выигрывают.
  • Установку клапана лучше всего предусматривать внутри помещения. Да, выпускаются модели (о них уже упоминалось), допускающие внешнюю установку, например, на наружной стене на выходе вытяжного канала. Но следует правильно понимать следующее — вытягиваемый из квартиры или дома воздух всегда насыщен водяными парами. И в условиях отрицательных температур эта влага может замерзать, нарушая корректную работу механических заслонок клапана. То есть придется время от времени (а бывает – что и довольно часто) для восстановления работоспособности устройства проводить удаление наледи, что, согласитесь, не слишком удобно. Лучше разместить клапан в тепле, а на улице выходное отверстие прикрыть обычной декоративной решеткой.
  • Если в доме (квартире) организована естественная вентиляция, то бывает достаточно установки обратных клапанов только на вытяжные отдушины на кухне, в ванной, санузле. При этом предпочтение следует отдавать или мембранным устройствам, или одностворчатым, не оснащенным пружинным поджимом затвора. Такие клапаны обычно очень чуткие, и легко открываются при небольшой естественной нормальной тяге.
  • Сложнее, если разные помещения «завязаны» на один вентиляционный канал – в таких случаях никак нельзя исключить взаимного влияния. То есть, например, если вход в вентиляционный канал располагается, скажем, в санузле, а ванная просто соединена с этим помещением сквозной отдушиной, вполне возможно перетекание пара и неприятных запахов туда или обратно. Значит, желательно перекрыть путь подобного перемещения  установкой двух обратных клапанов. Эта схема может быть реализована как при естественной вентиляции (установкой чувствительных клапанов на вентиляционных отдушинах), так и при принудительной с монтажом двух воздуховодов, затем объединяющихся в один с выводом в вентиляционную шахту.
Принудительная вытяжная вентиляция из ванной и санузла, объединяемая на одном канале. На каждом из рукавов должен стоять собственный обратный клапан.
  • Бывают ситуации и посложнее. Например, по тем или иным соображениям приходится объединять вытяжные каналы со всех помещений, включая санузловую зону и кухню. Здесь, понятно, без обратных клапанов и вовсе обойтись невозможно. Примерная схема такого объединения с рекомендуемыми точками установки обратных клапанов показана на иллюстрации.
Возможная схема объединения вытяжной вентиляции из ванной и кухни.

1 – стена между ванной (объединенным санузлом) и кухней.

2 – вытяжная отдушина (при естественной вентиляции) или встроенный вентилятор в ванной.

3 – обратный клапан на рукаве, идущем от «влажной» зоны. Место показано условно, так как могут быть различные варианты. На схеме – клапан канального типа, в соединительном элементе между двумя трубами. Но он может располагаться и на вентиляционной решётке или быть встроенным в вентилятор. Еще один вариант – клапан, встроенный в тройник (поз. 6).

4 – кухонная вытяжка.

5 – обратный клапан на воздуховоде от вытяжки к тройнику. Опять же, место показано условно, так как очень часто вытяжки уже имеют встроенный обратный клапан на своём выходном патрубке.

6 – тройник, объединяющий воздуховоды из ванной и от вытяжки.

7 – наружная стена дома.

8 – решетка на выходе вентиляционного канала, также оснащенная в данном примере обратным клапаном. Но про уязвимость расположенных на улице клапанных устройств уже говорилось выше – скорее, здесь можно обойтись только решеткой, предотвращающей проникновение в канал птиц или насекомых, попадание крупного мусора (опавших листьев) мусора, и с колпаком, защищающим устье воздуховода от прямого попадания осадков. А по большому счету обратный клапан на этом участке уже не особо и нужен, так как все каналы защищены от обратной тяги индивидуально.

  • К показанной выше схеме, кстати, можно предъявить претензии – на ней отсутствует выход для естественной вентиляции из кухни. А так быть не должно – установка вытяжки ни в коей мере не заменяет необходимости постоянной, круглосуточной циркуляции воздуха и его отвода именно через помещение кухни.

Проблема решается или наличием отдельного вентиляционного канала для естественного или принудительного (с использованием встроенного вентилятора) выхода воздуха, или совмещением его с каналом вытяжки.

Для такого совмещения может использоваться специальная накладка на отдушину, которая включает, собственно, решетчатую часть для естественной тяги, и фланец для подключения воздуховода от вытяжки.

Накладка на отдушину, в которой совмещены вентиляционная решетка и фланец для подключения воздуховода от кухонной вытяжки.

Казалось бы – все просто. Но такой подход не лишен недостатков, причем – весьма существенных.

— Во-первых, площадь решетчатого участка может быть явно недостаточной для полноценной естественной вентиляции – она становится значительно меньше площади отдушины.

— Во-вторых, на решетке отсутствует защита от обратной тяги. При включении вытяжки давление в воздуховоде может стать настолько большим, что часть собранных над кухонной плитой испарений будет обратно забрасываться через решетку в помещение. То есть обратный клапан здесь явно напрашивается.

Поэтому  лучше применить схему с тройником, оснащённым таким клапаном. Один выход тройника подключается к вентиляционному каналу. Ко второму, без обратного клапана, подсоединяется воздуховод от кухонной вытяжки (здесь клапан не нужен, так как, как мы помним, он обычно уже имеется на выходном патрубке самой вытяжки). И третий выход тройника, со встроенным обратным клапаном, служит для естественной вентиляции помещения.

При неработающей вытяжке клапан открывается и обеспечивает постоянный естественный воздухообмен. Но как только вытяжка включается – в тройнике создается повышенное давление воздуха. Клапан срабатывает, окно для естественной тяги временно перекрывается, что не допускает перекачивания собранных испарений обратно в помещение кухни.

Принципиальная схема объединения естественной вентиляции с кухонной вытяжкой

1 – вентиляционная шахта;

2 – тройник;

3 – обратный клапан;

4 – кухонная вытяжка, установленная над плитой.

Положение «а»:

Вытяжка в выключенном состоянии. Обратный клапан открыт, и основной объем естественной вентиляции идет через открытый выход тройника. Частично естественная вентиляция может проходить и через вытяжку, если это позволит установленный в ней встроенный обратный клапан.

Положение «б»:

Вытяжка включена. Клапан от повышения давления в тройнике срабатывает на закрытие, и весь объём отводимого из кухни воздуха проходит только через вытяжку.

Несколько «живых» примеров реализации подобной схемы подключения.

Возможно, такая схема при ее сборке будет несколько проигрывать внешне, так как смотрится она порой довольно громоздко. Но зато она обеспечивает гарантированно эффективную работу вентиляции в любом режиме.

  • При выборе модели обратного клапана и ее установке следует иметь в виду, что эти устройства тоже нуждаются в периодическом профилактическом обслуживании. На створках или на ободках могут образовываться наслоения от содержащихся в вытягиваемом воздухе влаги, жировых испарений и пыли. Со временем створки могут начать плохо прилегать, и не исключается появление признаков обратной тяги. То есть время от времени клапаны нуждаются в очистке.

Нельзя, кроме того, исключить и выход из строя – механическую поломку или, скажем, разрыв (обрыв) мембраны. То есть должна предусматриваться возможность проведения замены.

  • Еще одна проблема, связанная с обратными клапанами – это их шумность. При резком срабатывании (например, включение вентилятора или порыв сквозняка) створки многих моделей довольно чувствительно для слуха хлопают, за что, кстати, такие устройства заслужили название «хлопушки».

Шумные клапаны могут стать причиной беспокойства, особенно если они установлены в жилой зоне или в непосредственной близости от нее. В меньшей степени таким недостатком страдают качественные модели, в которых применены эластичные уплотнители, смягчающие удар створки при закрытии клапана.

Обратный клапан с резиновым уплотнителем – шума от таких устройств намного меньше.

Домашние умельцы придумывают и свои доработки для устранения подобной проблемы. Так, на самых обычных клапанах делают по краям ободка, к которому прижимается створка в закрытом положении, силиконовое уплотнение. Правда, приходится повозиться – нанести полоску силиконового герметика, выровнять ее, покрыть концентрированным мыльным раствором, чтобы не прилипала к створке в период подгонки. Затем следует закрыть створку – она прожмет в силиконе «гнездо» нужной формы. В таком положении дожидаются полной полимеризации герметика – и при удачном исходе операции самодельное уплотнение должно работать не хуже заводского.

В принципе, по обратным клапанам информация изложена. Но имеет смысл рассмотреть еще один вопрос, чтобы предостеречь некоторые ошибки при выборе и установке таких устройств.

Приложение: Полезная информация для правильного выбора и установки воздуховодов и обратного клапана.

Очень распространённая ошибка при самостоятельном вмешательстве в систему домашней (квартирной) вентиляции – это установка клапанов, воздуховодов, решеток и т.п. с параметрами, недостаточными для нормальной естественной циркуляции воздуха. В особенности это касается самодельных приспособлений или монтажа решеток с явно уменьшенной площадью сечения, как, например, в случае использования накладок на отдушины с фланцем и решеткой. Получается, что такая «модернизация» снижает эффективность всей вентиляции в целом.  Избавившись от проблемы обратной тяги, хозяева получают взамен застойные явления, повышение влажности в помещениях и прочие прелести.

Следует правильно понимать, что естественную вентиляцию никто не отменяет ни при каких обстоятельствах, если, конечно, не работает постоянно, без перерывов, принудительная система. Но это дорого, громоздко, и в условиях квартир или небольшого частного дома – совершенно неоправданно.

А естественная циркуляция подчиняется законам физики, и через слишком зауженные каналы пропустить требуемый объем воздуха получается порой вовсе невозможно. Тем более что после установки клапанов, даже самых чувствительных, часть кинетической энергии потока расходуется на открытие створок, и производительность несколько снижается. А это — лишний довод в пользу того, что размер канала должен соответствовать существующим нормам.

Система естественной вентиляции строится по принципу притока свежего воздуха через жилые помещения с последующим отводом через вытяжные каналы на кухне, в ванной, санузле и в некоторых других точках (кладовая, сушилка, спортзал и т.п.).

Нормальная циркуляция воздуха при вентиляции – поступление через жилые помещения и отвод через вытяжные каналы на кухне, в ванной , санузле.

Объемы циркуляции воздуха – нормируются. Поступление должно соответствовать или кратности полного воздухообмена в течение часа, или определенному объему притока на каждого человека, постоянно пребывающего в помещении (это понятие означает – более двух часов).

Вытяжка воздуха из перечисленных выше помещений тоже не должна быть менее установленных нормативами значений.

Кстати, нормы притока воздуха определены несколькими руководящими документами, с некоторыми различиями.

Таблица норм притока и вытяжки воздуха в жилых домах

Тип помещенияМинимальные нормы воздухообмена (кратность в час или кубометров в час)
ПритокВытяжка
Свод правил СП 55.13330.2011 к СНиП 31-02-2001 «Одноквартирные жилые дома»
Жилые помещения с постоянным пребыванием людейНе менее однократного обмена объема в течение часа
Кухня60 м³/час
Ванная, туалет25 м³/час
Остальные помещенияНе менее 0,2 объема в течение часа
Свод правил СП 60.13330.2012 к СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование воздуха»

Обратный клапан для водонагревателя — обязательное условие установки!

Постоянное наличие горячей воды в доме или квартире – для большинства людей это уже давно стало привычной нормой, без которой трудно представить нормальную, комфортную жизнь. Если к жилью протянут водопровод или организовано автономное бесперебойное водоснабжение, например, из скважины или колодца, то нечего и думать – нужно устанавливать водонагреватель того или иного типа.

Обратный клапан для водонагревателя

Наверное, лидирующую позицию по популярности среди приборов нагрева воды для бытовых нужд являются электрические бойлеры. Они чрезвычайно просты в эксплуатации, их установка не потребует никаких дополнительных согласовательных процедур или составлений отдельных проектов. Монтаж такого бойлера вполне посилен и для самостоятельного проведения. Именно поэтому и необходима информация, которая будет изложена в настоящей публикации – каждый из домашних мастеров должен четко понять, насколько важен предохранительный обратный клапан для водонагревателя.

Как бы ни предупреждали работники жилищно-коммунального хозяйства, аварийных и спасательных служб, контролирующие органы гостехнадзора, какие бы сюжеты с последствиями аварий ни показывали по телевидению, все равно с пугающей регулярностью находятся «умники», которым все эти технические рекомендации и просто добрые советы – не указ, они сами «знают, как проще и лучше». Увы, но игнорирование совсем маленьким по размерам, недорогим, простым в установке, и вместе с тем — чрезвычайно важным объектом обвязки электрического водонагревателя может обернуться очень большими неприятностями, и, не исключено, что даже трагедией.

Устройство и принцип работы клапана

Прежде всего, необходимо сразу сделать очень важную оговорку. Несмотря на то что очень часто в целях получения информации интересующимися вбивается поисковый запрос «обратный клапан для водонагревателя», гораздо точнее, корректнее будет говорить о предохранительном клапане, который совмещает несколько функций. У этих устройств есть определенное сходство, но есть и огромное отличие, которое и предопределяет главную задачу — обеспечение безопасности эксплуатации электрического нагревателя.

Для сравнения – рассмотрим устройство обычного обратного клапана:

Так устроен обычный обратный клапан. Но для бойлера его — недостаточно!

Это – металлический цилиндр, с обеих сторон которого имеются резьбовые участки для «запаковки» в прямой участок трубы соответствующего диаметра. Внутри остановлен тарельчатый клапан – диск с резиновым уплотнением по окружности, на центральной оси — штоке (показана на рисунке зеленой стрелкой). Диск постоянно находится в подпружиненном состоянии, перекрывая собой внутренний канал для прохождения воды.

При подаче воды в направлении по стрелке (направление допустимого тока жидкости всегда указывается на корпусе клапана – на рисунке эта отметка показана красной стрелкой), давление в трубе через «тарелку» сжимает пружину и приоткрывает проход. Как только давление снижается, клапан вновь самостоятельно переходит закрытое состояние.

Такая мера предосторожности, безусловно, необходима, чтобы в водонагревателе постоянно, при любых обстоятельствах, был заполнен бак. Однако, подобной меры явно недостаточно для обеспечения безопасности – об этом буде рассказано чуть ниже.

Предохранительный же клапан устроен несколько сложнее:

Устройство предохранительного клапана для водонагревателя

По сути, это два клапана в одном корпусе, размещенные перпендикулярно один другому.

В б более крупном цилиндре (поз. 1), который идет по ходу воды, установлен все тот же клапан, предотвращающий обратный ток воды. Со стороны подачи – резьбовой участок «папа» (поз. 2) для врезки в водопроводную систему (в частности, сюда будет удобно подключать гибкий водоводный шланг). С противоположной стороны – резьбовая муфта «мама» (поз. 3), которую в ряде случаев накручивают непосредственно на штатный патрубок подачи холодной воды в электронагревателе.

На рисунке очень хорошо заметны «тарелка» обратного клапана (поз. 4) с уплотнительным кольцом по окружности, и пружина (поз. 5), которая удерживает клапан в закрытом состоянии.

А вот теперь – главное отличие. Перпендикулярно к цилиндру с обратным клапаном расположен еще один, несколько меньше по размерам (поз. 7).  По сути, в нем размещен такой же тарельчатый клапан, но пружина у него намного мощнее – это и есть тот самый предохранительный «срывной» клапан. Обычное и даже слегка повышенное давление в системе водопровода не сможет сжать пружину и открыть его – для этого нужны куда более серьезные усилия.

В полости цилиндра за «тарелкой» предохранительного клапана обязательно имеется отверстие с патрубком (поз. 8), куда при срабатывании клапана будет осуществляться сброс излишком жидкости.

Цилиндр с предохранительным «срывным» клапаном может быть полностью заглушен, а иногда он оканчивается резьбовой пробкой (заглушкой), за которой находится регулировочный винт (обычно — под «внутренний» шестигранник). Но наиболее распространены предохранительные клапаны с дополнительным рычагом:

Многие модели клапанов оснащены рычажком для возможности ручного стравливания жидкости

На рисунке хорошо видны особенности такого устройства. Рычаг (поз. 9) предназначен для мануального открытия предохранительного клапана со сбросом воды через патрубок (поз. 8). Обратите внимание, что патрубок может иметь специальное рельефное исполнение, позволяющее одевать на него тонкие шланги для отвода воды в дренаж (канализацию). Функция ручного управления клапаном бывает удобна, например, для слива содержимого бойлера при проведении ремонтных или профилактических работ. Тем не менее, «увлекаться» использованием подобного ручного управления не следует – это может быть в некоторых случаях даже опасно (об этом будет рассказано несколько ниже).

На любом предохранительном клапане всегда стоит стрелка, обозначающая направление потока холодной воды в сторону электрического водонагревателя. (на схеме – красная стрелка). Очень часто на корпусе обозначено предельное давление срабатывания «срывного» клапана – в данном случае это 0,7 МПа или 7 атмосфер (желтый круг на рисунке).

Как работает предохранительный клапан в различных ситуациях

Чтобы окончательно убедиться в важности предохранительного клапана, лучше всего рассмотреть случаи, в которых он работает, а также те ситуации, которые могут сложиться, если по каким-то причинам клапан отсутствует или неисправен.

Для наглядности, еще раз – простейшая, но и наиболее понятная схема обвязки бойлера с предохранительным клапаном. Синей и красной стрелками показано направление потоков, соответственно, холодной и горячей воды. Зеленая стрелка показывает на место установки предохранительного клапана.

Типичная схема установки предохранительного клапана

1. После того как электрический водонагреватель установлен, полностью «обвязан», следует его заполнение. Для этого просто открывается подача холодной воды и кран горячей на одном из смесителей. Давления в водопроводной трубе достаточно, чтобы открыть обратный клапан для беспрепятственного прохождения потока. По мере наполнения объема бака водонагревателя происходит вымещение воздуха. Как только из смесителя пойдет поток воды – все емкость наполнена до верхнего заборного патрубка, подачу можно выключать.

Давление в бойлере в этот момент примерно равно давлению в холодной водопроводной магистрали – оно как бы «подпирается» им. Впрочем, оно может быть даже чуть выше – за счет остающегося сжатого небольшого объема воздуха в верхней части бака. Плюс к этому, при включении питания начинается нагрев воды – а это тоже, естественно, ведет к повышению давления.

2. Представим ситуацию, что обратный клапан – не установлен, либо находится в неисправном состоянии. То равновесие, которое было достигнуто при заполнении емкости бойлера, рано или поздно нарушается, так как давление становится выше, нежели напор в трубе. «Горячие» краны на смесителях закрыты, значит, подогретая вода будет искать выход в ином направлении. Это может привести к тому, что горячая вода вдруг начинает течь из «холодного» крана, или же происходит заполнение ею сливного бачка на унитазе. А между тем терморегулятор бойлера не может разобраться в ситуации и не дает сигнала на отключение ТЭНов. Дорогостоящая электрическая энергия тратится абсолютно впустую.

3. Но и это еще – не самое печальное. Не секрет, что давление в водопроводной магистрали, особенно в многоэтажных домах, нередко снижается до критических величин (из крана, как говорится, еле течет), или даже полностью пропадает. Причин этому – великое множество, например, авария на магистрали, проведение профилактических работ, плановое снижение давления, например, в ночные часы и т.п. Что произойдет при отсутствии или неисправности обратного клапана? Да ничего хорошего – бойлер попросту опорожнится, так как вся вода их него полностью вытечет в трубы подачи.

Хорошо, если в бойлере предусмотрена защита от «сухого» нагрева, и она оперативно сработает! А если нет? Мощные ТЭНы будут вхолостую греть воздух в закрытом объеме, и это кончится или их перегоранием, или растрескиванием эмали – во всяком случае, ничего хорошего ждать в такой ситуации не приходится.

4. Может возникнуть резонный вопрос – а нельзя ли ограничиться только установкой этого самого обратного клапана? Казалось бы, судя по описанию, он способен решить все проблемы.

Не посчитайте преувеличением: подобная установка — это заложенная в своем доме бомба!

Нет, ни в коем случае нельзя. Установка именно комплексного клапана, сочетающего и обратный, и предохранительный, является обязательным условием безопасной эксплуатации водонагревателя.

Если где-нибудь читателю встретится подобная картина – только обратный клапан на входе, то он должен понимать, что это сравнимо с заложенной мощной бомбой, которая неизвестно когда рванет.

Еще один образец «самоубийственного креатива»

Рассматриваем ситуацию в деталях. При включении бойлера начинается нагрев, и с подъемом температуры, по законам термодинамики, в замкнутом объеме начинает расти давление.

Конструкторы бытовой техники закладывают в каждый водонагреватель определенный эксплуатационный ресурс, позволяющий аппарату работать до определенных значений давления в емкости – обычно это величина указывается в технической документации. Обычно все бойлеры – это весьма сбалансированные термодинамические системы, у которых очень точно просчитаны оптимальные соотношения допустимых температур и уровней давления. Тем не менее, бывает всякое. И как только уровень давления, по каким-либо причинам начинает приближаться к допустимой верхней отметке, на предохранительном клапане сжимается пружина, и в дренажный патрубок сбрасывается получившийся излишек жидкости. В итоге система вновь входит в состояние динамического равновесия.

Выступающая из дренажного патрубка вода — нормальное явление

А вот теперь попробуем представить, что может произойти в ситуации, когда аварийного клапана нет, и все ограничивается лишь обратным

Нагрев воды должен ограничиваться термостатическим регулятором, но довольно часто эти электромеханические устройства —далеки от совершенства, и могут попросту подвести. В этом случае нагрев продолжается бесконтрольно.

Давление внутри бака бойлера растет, но выхода ему нет – смесители закрыты, а обратный клапан надежно перекрыл подающую магистраль. Казалось бы, температура дойдет только до 100 градусов, до точки кипения воды? Ничего подобного! С ростом давления в замкнутом объеме резко повышается и температура вскипания жидкости. Для примера, данные показаны в таблице:

Давление в замкнутом объеме, атм (МПа)Температура вскипания воды, °Ċ
1.0 (0.1)99.09
1.033 (0.1)100.0
1.5 (0.15)110.79
2.0 (0.2)119.62
2.5 (0.25)126.79
3.0 (3.0)132.88
4.0 (0.4)142.92
5.0 (0.5)151.11
6.0 (0.6)158.08
7.0 (0.7)164.17
8.0 (0.8)169.61
9.0 (0.9)174.53
10.0 (1.0)179.04
20.0 (2.0)211.38
25.0 (2.5)222.90
50.0 (5.0)262.70
100.0 (10.0)309.53

Когда выше упоминалось слово «бомба» — это вовсе не из разряда преувеличений! В подобных обстоятельствах водонагреватель превращается действительно во взрывное устройство страшной разрушительной силы.

Уже при 4 — 5 атмосферах давления точка кипения достигает практически 150 °С, и продолжает повышаться. Рост давления на стенки может привести к их деформации, скалыванию эмали или керамического покрытия – но это будет самым малым из возможных зол. Страшно другое обстоятельство– резкое падение давления в этой замкнутой системе, а это может произойти при появлении трещины на сварном шве, при прорыве резинового уплотнения или даже просто при открытии крана горячей воды на смесителе.

Резкое снижение давления приводит к соответствующему резкому снижению температуры кипения воды. В итоге весь объем жидкости (представьте, одновременно все 50, 80 или 100 литров!) мгновенно вскипает, что, конечно, сопровождается выделением колоссального количества пара. Этого не выдержит никакой, даже самый прочный корпус – следует сильнейший взрыв, который способен снести все на своем пути, в том числе даже и кирпичные межкомнатные стены. Наглядных примеров тому в интернете – немало.

Трудно поверить, но это — последствия взрыва обычного электрического бойлера

Итак, поведем краткие итоги по вопросу необходимости предохранительного клапана.

— Он не допускает обратной утечки воды из бака в трубопровод подачи, в случае снижения напора.

-Наличие клапана на входе создает дополнительную защиту бойлеру от возможных сильных скачков давления в водопроводе, от гидравлических ударов.

— Предохранительный клапан устранит возможную недоработку других уровней безопасности – будет поддерживать температурно-барический режим в бойлере в рамках допустимых значений.

— Предохранительный клапан, оснащенный рычагом, позволяет, кроме того, проводить слив воды из бойлера в случае необходимости.

Видео: Нужно ли устанавливать предохранительный клапан на бойлер?

Цены на популярные модели бойлеров косвенного нагрева

Бойлер косвенного нагрева

Рекомендации по выбору и монтажу предохранительного клапана

Выбор необходимого клапана – несложен. Чаще всего бойлеры (особенно – от ведущих производителей) поступают в продажу в комплекте с клапаном требуемого номинала. На это же значение нужно будет ориентироваться, если по каким-то причинам придется поменять клапан в дальнейшем.

Значение предельного давления в баке бойлера, кроме того, должно быть указано в технической документации изделия. Если водонагреватель не укомплектован клапаном, то придется приобретать его самостоятельно, опираясь на указанное в паспорте значение. Здесь важно правильно выбрать номинал – если установить слишком «слабый» клапан – из него почти непрерывно будет подтекать вода. Клапан со слишком сильной пружиной не создаст абсолютно безопасных условий эксплуатации.

«Запаковываться» клапан может непосредственно на патрубок бойлера для холодной воды (всегда имеет соответствующую синюю цветовую маркировку. Для надежной герметизации при монтаже лучше всего использовать льняную паклю с современными уплотнительными пастами. При закручивании обычно достаточно 3 – 4 полных оборота. Если снизу будет гибкая подводка, то там достаточно резиновой уплотнительной прокладки.

Спускной вентиль между клапаном и бойлером вполне допустим, но только на тройнике

Иногда между клапаном и самим бойлером вставляют сливной вентиль – это существенно облегчает проведение периодических профилактических работ. Такая установка вполне допустима, но только при одном условии – вентиль должен стоять на отводе тройника, но ни в коем случае не прерывать прямой канал от водонагревателя до клапана. Любая запорная арматура на этом прямом участке категорически запрещена!

Пошаговая инструкция по обвязке электрического водонагревателя

Есть смысл рассмотреть пошагово, как можно самостоятельно подключить электрический бойлер к системе водопровода. Ниже в таблице в качестве примеров будут показаны два варианта. Несмотря на некоторые различия, в обоих случаях все равно наглядно будет продемонстрировано, что предохранительный клапан является обязательным элементом обвязки подобного водонагревателя.

ИллюстрацияКраткое описание выполняемой операции
Для начала – несколько слов об установке самого водонагревателя на стену.
Безусловно, место продумывается еще заранее, до приобретения прибора, так, чтобы бойлер поместился на отведенное ему место и не мешал при этом нормальной эксплуатации помещения.
К месту установки обычно заранее проводят силовой кабель питания, подключенный к отдельному автомату.
Сразу предусматриваются и точки врезки в водопроводную систему.
Для точного подвеса бойлера на стену промеряется его высота.
Зная высоту водонагревателя, несложно определиться с нижней точкой положения прибора, которое он займет после установки.
На тыльной стороне корпуса водонагревателя имеются приспособления для крепления на стене.
В данном случае – это обычная монтажная планка (кронштейн), которая будет цепляться за крючки.
Могут быть и иные варианты – в руководстве по эксплуатации прибора обычно все это расписано, а нередко еще и прикладываются шаблоны 1:1 для упрощения процесса разметки.
В рассматриваемом случае необходимо определить место расположения линии на стене, по которой будут монтироваться крючки.
Для этого – промеряем расстояние от нижнего конца водонагревателя до монтажной планки.
Это же расстояние откладывается на стене вертикально от ранее намеченной точки планируемого нижнего края бойлера.
С контролем по строительному уровню проводится горизонтальная линия, по которой расположатся крючки-зацепы.
Следующий шаг – измеряется необходимое расстояние между крючками.
В данном случае оптимальным станет 200 мм – зацепы будут размещены ближе к краям монтажной планки, но останется возможность небольшого люфта влево-вправо для выравнивания водонагревателя.
Это расстояние переносится на намеченную горизонтальную линию – намечаются центры отверстий под крючки.
В показанном примере они пришлись достаточно неудачно – ровно на швы между керамическими плитками. Если имеется такая возможность, то лучше отверстия намечать подальше от края кафеля – намного меньше вероятность появления трещины при сверлении отверстий.
Для подвеса бойлера выбраны мощные крючки: наружный диаметр полимерной дюбель-пробки – 14 мм, длина дюбеля – 80 мм, диаметр металлического крючка – 8 мм.
Нередко в комплект электрического водонагревателя уже входят рекомендуемые к установке крепежные элементы.
В намеченных точках перфоратором высверливаются соответствующие отверстия, в которые забиваются дюбель-пробки.
Затем вворачиваются сами крючки.
Крючки ввинчиваются на такую глубину, чтобы обеспечивалась надежная, устойчивая посадка водонагревателя, без люфта, но и без заклинивания.
Все, бойлер подвешен на стену.
Снизу хорошо видны два патрубка, через которые прибор будет подключен к домашней системе водопровода. Патрубки отмечены цветовой маркировкой: синий – подача холодной воды, красный – выход горячей.
В водопровод уже была сделана соответствующая врезка – вот два полипропиленовых патрубка, к которым необходимо подвести обвязку водонагревателя.
Слева расположен патрубок горячего водоснабжения, справа – холодного водопровода.
В рассматриваемом примере мастер решил оснастить вход в бойлер необязательным элементом – дополнительным краном, который будет использоваться при необходимости опорожнения бойлера.
Для этого на входной патрубок водонагревателя будет установлен тройник.
Проводится рекомендуемая предварительная «примерка» — сколько оборотов нужно, чтобы отвод ройника занял необходимое положение.
Вообще, подобные примерки желательно проводить перед сборкой любого неподвижного узла – меньше шансов совершить ошибку.
После этого тройник запаковывается на подмотку из пакли, промазанную герметизирующей пастой «Unipak».
Тройник запакован, ему придано задуманное положение.
На боковой патрубок тройника будет монтироваться компактный кран.
Производится подмотка паклей, нанесение уплотнительной пасты.
Вкручивается кран, затягивается ключом, не менее чем на три витка, ему придается запланированное положение для удобства доступа к рукоятке.
А вот теперь пришел черед установки обязательного элемента – предохранительного клапана.
Обязательно обратите внимание на стрелку, показывающую направление потока воды.
Предохранительный клапан будет устанавливаться на нижний патрубок уже смонтированного тройника.
Основное правило соблюдено полностью – между клапаном и водонагревателем нет никаких запорных устройств.
Кран, установленный на боковом патрубке тройника, никакого влияния на безопасность эксплуатации прибора не оказывает.
Клапан запакован на тройник – на иллюстрации весь этот узел в сборе.
Обвязку бойлера желательно делать разборной – это даст возможность отключения прибора для его снятия, например, для проведения профилактики или для замены нагревательного элемента или анодного стрежня.
Поэтому мастером было принято решение установить на обоих входах запорные шаровые краны с накидной гайкой-«американкой».
Образец такого крана показан на иллюстрации.
Сам кран будет жестко запаковываться на нижний патрубок предохранительного клапана.
А на штуцер с самой накидной гайкой будет монтироваться фитинг для перехода на полипропиленовую трубу.
То есть отсоединить бойлер от труб полдачи будет совсем несложно.
Второй такой же кран ставится и по горячей воде, но уже непосредственно на выходной патрубок водонагревателя.
И также предполагается, что к съемному штуцеру с «американкой» будет паковаться фитинг для перехода на полипропиленовую трубу.
Вот смонтированный к штуцеру крана фитинг примеряется на место установки.
В данном случае применен фитинг-отвод на 90 градусов, чтобы сразу уйти трубой ближе к стене.
Далее будеn ввариваться еще один отвод – и труба пойдет вниз вдоль стены.
На штуцер второго крана, по горячей воде, смонтирован обычный фитинг для перехода на полипропилен.
Но это сделано исключительно из соображений эстетичности внешнего вида обвязки – чтобы «ступенька» перехода на уровень ближе к стене на обеих трубах расположилась на одной высоте.
Далее, производятся обычные сварочно-монтажные работы с полипропиленовыми трубами.
Вот каким аккуратным получился общий узел обвязки водонагревателя.
А на этой иллюстрации показано, как трубы подводки вварены в оставленные ранее патрубки водопровода.
Установка водонагревателя завершена.
Можно открывать все краны (кроме сливного), заполнять бойлер водой, подключать к электропитанию.
Если есть необходимость и возможность, на дренажный патрубок предохранительного клапана одевают прозрачную ПВХ-трубку, которую отводят в канализацию, сливной бачок унитаза или какую-либо емкость – стравленный излишек воды не будет попадать на пол.
Теперь рассмотрим возможный вариант обвязки бойлера с монтажом гибкой подводки.
На иллюстрации демонстрируется, что водонагреватель уже подвешен на стене.
Стрелкой показана одна из «водяных розеток» — патрубков спрятанных в стену под отделку труб холодной и горячей воды.
На эти патрубки будут запаковываться обычные шаровые запорные краны.
Применять краны с накидной гайкой в данном случае особой необходимости нет – обвязка будет разборной за счёт применения гибкой подводки.
На патрубке производится подмотка льняной паклей.
Некоторые мастера пользуются ФУМ-лентой, но все же сторонников надежной герметизации с помощью пакли – намного больше.
Подмотка промазывается сверху уплотнительной пастой типа «Unipak».
Затем накручивается сам кран – вначале наживляется вручную…
…а после этого – затягивается ключом, так, чтобы «барашек» расположился в удобном для пользования месте – сверху.
Аналогичная операция полностью повторяется и со вторым краном.
На этоv здесь пока закончено.
Переходим к операциям непосредственно на самом бойлере.
Два его патрубка готовы к дальнейшему монтажу.
На входном патрубке выполняется уплотняющая подмотка – здесь будет устанавливаться предохранительный клапан.
В данном случае мастер решил ограничиться только клапаном, то есть обойтись без установки сливного крана на тройнике.
Вполне нормальное решение – слить воду из бойлера можно и через клапан – для этого предусмотрен специальный рычаг.
Слив будет несколько дольше, но зато и установка проще и дешевле, а к опорожнению бойлера приходится прибегать все же не так уж и часто.
Клапан накручивается, а затем затягивается ключом, так, чтобы рычаг и сливной патрубок оказались в удобном для пользователя положении.
По сути, это был последний соединительный узел, требующий подмотки паклей.
Предохранительный клапан установлен на свое штатное место.
Подсоединяются шлаги гибкой подводки.
В данном случае мастер применил качественные гофрированные шланги из нержавеющей стали, которые по своим характеристикам считаются «вечными».
Гибкая подводка из резинового или пластикового шланга в металлической оплётке, безусловно, по надежности значительно уступает, и привлекает только невысокой ценой. Принцип же монтажа – совершенно идентичен.
Шланги по длине приобретаются с учетом расстояния от бойлера до «водяных розеток».
В накидную гайку шланга вставляется идущая в комплекте с ним прокладка, затем гайка на резьбу патрубка (в данном случае – выходного).
Никакой подмотки не надо, если торец патрубка по все окружности находится в нормальном состоянии – прокладка обеспечит необходимый уровень герметизации соединения.
Накидная гайка вначале накручивается усилием руки – до упора…
…а затем затягивается еще буквально на ¼ ÷ ½ оборота ключом.
Перетягивать соединение не стоит – можно пережать прокладку и добиться тем самым как раз обратного результата.
Второй конец гибкого шланга таким же порядком присоединяется к резьбовому патрубку крана на соответствующей «водяной розетке».
Аналогичным образом проводят монтаж и второго шланга, с той лишь разницей, что он верхним своим концом соединяется с патрубком предохранительного клапана.
Теперь можно открыть воду и проверить все соединения на предмет протекания.
Если обнаружилась «слеза», можно еще слегка подтянуть соединение ключом, без приложения большого усилия – течь должна исчезнуть.
Если никаких подтеканий нет, можно переходить к полноценной эксплуатации водонагревателя.
На иллюстрации – «нижний узел» обвязки бойлера: гибкая подводка подсоединена к кранам «водяных розеток».
А это – те же шланги, но подключенные сверху к предохранительному клапану (по холодной воде) и к патрубку выхода горячей воды.
Установка бойлера закончена.
Видео — Обратный клапан на водонагревателе

Часто задаваемые вопросы (F.A.Q.)

И, наконец, есть смысл ответить на некоторые вопросы, наиболее часто задаваемые по поводу эксплуатации бойлеров с предохранительным клапаном.

  • Часто спрашивают, как бороться с раздражающими каплями воды, выступающими из дренажного патрубка?

А никак с ними бороться не надо – они лишь говорят о том, что клапан функционирует нормально. Проще всего – надеть на патрубок прозрачную трубочку (чтобы можно было визуально контролировать), и вывести ее или в канализационную трубу, или, например, в сливной бачок унитаза.

  • Можно ли клапан разместить так, чтобы он не оставался на виду?

По большому счету, если уж он так сильно раздражает, то можно. Но при этом нужно соблюсти определенные условия:

— Между клапаном и бойлером не допускается никаких дополнительных элементов – запорных вентилей, тройников и т.п.

— Длина участка от клапана до входа в бойлер не должна превышать полутора ÷ двух метров. Дело в том, что вертикальный столб воды в трубе будет оказывать дополнительное давление на пружину предохранительного клапана, и он станет работать некорректно, с сильным подсеканием.

  • Подтекание из клапана – слишком частое и обильное, даже при небольших температурах нагрева воды. Что можно сделать?

Причины такому явлению могут быть разными.

— Номинал клапана не соответствует характеристикам водонагревателя.

— в клапане просто со временем ослабла пружина.

И в том, и в другом случае следует заменить клапан на новый, с требуемым усилием срабатывания.

Еще одна причина может крыться в нестабильности напора в водопроводной системе. Например, частые скачки давления с большой амплитудой приводят к срабатыванию клапана даже при отсутствии нагрева. В этом случае рекомендовано установить на входе водопровода в дом (квартиру) редуктор давления.

  • Можно ли попытаться подстроить клапан самостоятельно с помощью регулировочных винтов?

Однозначно – нет! Регулировка таких устройств требует «откалиброванного» давления, и проводить подобные процедуры самостоятельно – запрещается. Клапан – не столь дорогое изделие, чтобы нельзя было приобрести новый, нужного номинала.

  • Ни разу не видел, чтобы из клапана выступила хоть капля воды. Это нормально?

А вот это – весьма тревожный знак. Как знать, возможно, клапан просто «успокаивает» своим видом, но совершенно неработоспособный. Например, камера за тарельчатой пружиной заросла или забилась окалиной, забился патрубок и т.п. Если клапан оснащен рычагом, то можно попробовать это проверить вручную (только лучше – при небольших значениях температуры нагрева, порядка 40 градусов, чтобы не получить ожога).

Возможно, что номинал клапана чрезмерно завышен – не соответствует модели водонагревателя. Кроме того, нельзя полностью исключать и, заводской брак.

Лучший выход из подобной ситуации остается таким же – замена предохранительного клапана на новый.

Так будет спокойнее!

Никогда не экономьте на собственной безопасности!

Видео — Хитрости подключения бойлера косвенного нагрева

Инструкция по монтажу обратного клапана для канализации своими руками

Обратный клапан для канализации – это прибор, предотвращающий затопление жилья в экстренных ситуациях (из-за засоров в канализации и др.)

Перед тем, как купить клапан для канализации 50 или 100 мм, нужно понимать специфику работы запорных устройств, принцип их работы. Не лишним будет собрать всю информацию о системе канализации.

Для монтажа обратного клапана для канализации своими руками, как правило, дополнительное оборудование не требуется.

Содержание статьи:

Общие сведения

Важно! Приобретайте прибор в заслуживающих доверия местах продаж и обязательно убедитесь в наличии гарантии.

Обратный клапан для канализации – запорный механизм, препятствующий обратному движению воды из-за засора и предотвращающий протечки. Даже случайно попавший в трубопровод пакет может привести к засорению канализации и затоплению жилья.

Канализационный обратный клапан устанавливают в частных домах, офисах, квартирах, а также в системах водоснабжения и отопления (для насоса).

Сам механизм представляет собой цилиндр, имеющий внутри маленькую пружину, и круглая перекрывающая пластина. При помощи пружинки обратный клапан первоначально закрыт.

Пружина становится слабее при напоре воды, и клапан открывается, пропуская воду. Если же произошла утечка, остановился насос либо что-то еще, и мощность потока воды уменьшилась, перекрывающая пластина закрывается. Обратный клапан не дает возможности воде, не подверженной давлению, течь обратно.

Необходимость в установке обратного клапана для канализации есть, когда

  • в канализационную систему регулярно попадает мусор и крупные предметы и при нарушениях других правил эксплуатации;
  • трубопровод использовался в течение длительного периода, за который на внутренних стенках накопился слой жир. В таком случае вероятность засорения увеличивается;
  • уклон трубопровода слишком маленький или большой, что препятствует свободному самотеку стоков;
  • отводы находятся к канализационной трубе под перпендикулярным углом. Это может спровоцировать водный засор, так как скорость воды будет резко изменяться.

В загородных домах устанавливать обратные клапаны на воду рекомендуется на улице, где все канализационные трубы собраны вместе.

Виды обратных клапанов

Запорные канализационные механизмы по месту установки могут быть:

  • для улицы;
  • для помещения.

Совет! Выбирайте модели, устойчивые к отрицательным температурам и хорошей пропускной способностью, если устройство будет установлено в канализационную трубу на улице.

По способу установки делятся на:

  • фланцевые;
  • межфланцевые;
  • муфтовые.

Межфланцевые обратные клапаны устанавливаются  в металлических трубах, для их монтажа понадобится использовать сварку. Однако для его установки не понадобится много времени.

Фланцевым методом ставятся обратные клапаны на трубы, имеющие большой диаметр. Обычно на улице. На трубы же небольшого диаметра запорные механизмы устанавливать удобнее муфтовым методом. Для монтажа в помещениях чаще всего используют такой метод.

Совет! Монтируя обратный клапан, подберите место так, чтобы когда понадобится его почистить от засоров, легко можно было бы снять крышку.

В зависимости от вида запорного устройства обратные клапаны делятся на:

  • Обратные поворотные клапаны. Запирающий элемент – «захлопка». При нормальном потоке воды она находится в открытом положении, если же давление начинает падать,  крышка, захлопнувшись, перекроет проток жидкости.
  • Подъемные клапаны. Затворным механизмом является подъемный золотник. При нормальном потоке жидкости золотник поднят. Есть возникнет необходимость отремонтировать такой клапан – не обязательно его полностью демонтировать. Его минус: он слишком чувствителен к загрязненности среды.
  • ВАЖНО! Ось подъемно-золотникового клапана обязательно должна располагаться вертикально, поэтому они могут быть установлены лишь на участках трубопроводов, которые находятся в горизонтальном положении.
  • Шаровые клапаны. Пружина прижимает шар к седлу при нормальном потоке воды. Если давление упадет, шарик перекроет стенки отверстия, прижимаясь к его стенкам. Их чаще всего используют в сантехнике.

Выбирая подходящий вариант, обратите внимание на следующие характеристики:

  • диаметр раструбов;
  • материал;
  • размер устройства;
  • сложность монтажа;
  • качество и гарантия;
  • цена.

Диаметр раструбов является самым важным параметром и должен быть одинаковым с трубы в канализации, в которую будет устанавливаться обратный клапан. Неправильным решением будет купить прибор, имеющий сечение большего или меньшего размера, это не позволит создать герметичное соединение с канализационной трубой.

Обратные клапаны изготавливаются из того же материала, что и трубы:

  • пластик;
  • бронза;
  • сталь, в том числе нержавейка;
  • чугун;
  • другие материалы, встречающиеся реже.

Выбирайте материал, совпадающий с материалом канализационных труб, установленных в загородном доме либо квартире. Врезать клапан из пластика в трубопровод из чугуна, и наоборот, будет нецелесообразным. Самая доступная цена у пластиковых обратных клапанов.

По размеру запорный механизм выбирайте, исходя из того, сколько свободного пространства есть для его установки. Также нужно помнить о том, что одни клапаны должны быть установлены вертикально, другие – горизонтально (используется чаще).

Установка клапана

Инструкция по монтажу обратного канализационного клапана 110 мм:

  1. Учитывая диаметр сечения канализационной трубы, выберите клапан 40, 50, 100 либо 110 мм и место для его установки.
  2. Проверьте вручную, герметична ли конструкция клапана. Обратитесь в торговую точку и поменяйте прибор, если возникли малейшие подозрения, что есть дефекты;
  3. Аккуратно разрежьте трубопровод и устанавливайте обратный клапан. Внимательно посмотрите на направление движения стоков и на направление стрелки на корпусе клапана. Они должны совпадать;
  4. Установите на края разрезанной трубы силиконовые или резиновые герметики;
  5. Проверьте, работоспособность обратного клапана. При нарушениях в установке стоки поднимутся вверх.

Рекомендации по установке обратного клапана для канализации 50/110 мм:

  1. Убедитесь, что направление стоков и стрелки на корпусе устройства совпадают;
  2. Установка пластиковой модели довольно проста: к клапанному раструбу подключаются края трубопровода. Соединение уже герметично, но все же лучше нанести на него силиконовый герметик для сантехнических работ;

  3. Устанавливая клапан из чугуна, применяют уплотняющую резинку, а также, стягивающие монтажные пластины, болты. Установка моделей с раструбами не отличается от установки пластиковых клапанов;
  4. Выбирая место для установки клапана, учитывайте возможность свободного доступа к крышке на случай необходимости очистки запорного механизма.

Зачем нужны и как работают обратные клапаны на воду

Устройство прямого действия, обеспечивающее движение воды только в одну сторону, называется обратным клапаном. Запорная арматура функционирует за счет циркуляции жидкости и не требует подключения источников питания.

Механизм поддерживает стабильность работы систем теплового и водяного снабжения, а также выполняет защиту водопровода от повреждений в случаях возникновения аварий. Выясним, как работает устройство и какие задачи решает.

Для чего нужно устройство

Запорное устройство предотвращает движение потока жидкости в обратную сторону. Имеет небольшие размеры и поддерживает нужный напор в системе. Рассмотрим необходимость применения устройства в жилых помещениях. Оно используется в следующих случаях:

  • На трубах водоснабжения. Циркуляция горячей и холодной воды в частных и многоквартирных домах распределена по отдельным трубам. Порой разность давления приводит к тому, что горячая вода выдавливает холодную из камеры бытового смесителя и регулировка температуры жидкости становится невозможной. Клапан приводит давление к нормальным значениям.

  • На входе в водонагреватель. Заполнение бойлера происходит под напором. При прогреве и повышении давления, вытесненный теплоноситель будет направляться обратно в холодную трубу. Арматура предотвращает отток.

  • В системе индивидуального отопления при наличии нескольких контуров нагрева (бойлер, теплый пол, батареи), имеющих разные значения гидравлических и напорных показателей. Запорное устройство нормализует показатели.

  • Перед прибором учета. Возникает вопрос, а зачем нужно монтировать обратный клапан на счетчике воды? Ответ прост: запорная арматура необходима, ведь она защищает прибор от возможной поломки, которую способен вызвать гидроудар, и предотвращает вращение турбины в обратную сторону.

  • В автономной системе водоснабжения подачу воды обеспечивает погружной насос. Он поднимает жидкость на поверхность и подает в дом под углом 5°-10° на расстояние до 10 м. Установка обратного клапана предотвратит стекание воды в скважину при отключении насоса.

О принципе работы

Принцип работы устройства таков: после прекращения подачи воды в полость трубы, затвор придавливается пружинным механизмом и остается в закрытом положении. В момент, когда перед клапаном образуется напор, достаточный для того, чтобы ослабить пружину, клапан открывается и в трубу начинает поступать вода.

Когда насос отключается — происходит понижение давления, затвор снова прижимается и перекрывает поток. Кроме силы сжатия пружины на затвор оказывает воздействие напор трубопровода, не позволяя клапану открыться.

Виды и устройство обратных клапанов

Конструкция клапана, как правило, проста. Она состоит всего лишь из нескольких компонентов, таких как корпус, рабочий орган и прижимной элемент. В зависимости от варианта исполнения могут встречаться другие детали: шток, шарнирный штифт, дисковый рычаг, пружина, шарик, эластомеры и подшипники.

Выделяют четыре вида бытовых устройств по типу запорного элемента:

  1. Поворотные. Работают за счет вращения стального поворотного диска, расположенного внутри фитинга.

  2. Шаровые. Поток жидкости перекрывает золотник, выполненный в форме шара.

  3. Подъемные. Задвижка перемещается вверх, открывая путь воде и опускается вниз, перекрывая поток. Устройства монтируются только вертикально.

  4. Дисковые. В качестве запорного элемента выступает прижимной диск.

По виду соединений клапаны подразделяются на следующие группы:

  • Муфтовые с резьбой. Предназначены для труб малого диаметра. Фиксируются с помощью резьбы, нарезанной во внутренних или на внешних частях двух муфт.

  • Межфланцевые. Выглядят, как вкладки. Устанавливаются между двумя соседними фланцами. Закрепляются шпильками или болтами.

  • Фланцевые. Оснащены соединительными фланцами с уплотнительными прокладками.

  • С держателем под сварку. Монтаж осуществляется с помощью сварки. Подходят для участков трубопровода, находящихся в агрессивной среде.

По виду материала, из которого изготавливается корпус, клапаны делятся на пластиковые (полипропиленовые), латунные и стальные.

Размеры изделий

Размеры запорной арматуры зависят от типа водопроводного оборудования, установленного в квартире или загородном доме. Вот основные ходовые разновидности:

  1. Клапан с размером 1 дюйм. Пользуется высоким спросом.

  2. Клапан на воду 1/2 дюйма. Не столь популярен из-за слабой пропускной способности.

  3. Обратный клапан 3/4 дюйма. Качественное изделие для труб малого диаметра.

Выбирая изделие, нужно ориентироваться на 2 главные характеристики: давление и диаметр условного прохода. Первая обозначается аббревиатурой РУ (PN) — рабочее давление. Если клапан промаркирован символами РУ-20 или PN-20, значит он может эффективно работать при давлении не больше 20 бар. Второй параметр называется ДУ (DN) — условный проход.

Маркировка ДУ-22 или DN-22 говорит о том, что диаметр условного прохода устройства равен приблизительно 22 мм.

Параметр ДУ (DN) клапана должен соответствовать аналогичным параметрам всех соседних элементов. Следует устанавливать устройство с ДУ-25 (DN-25) только в связке с трубами и фитингами, промаркированными как ДУ-25 (DN-25).

Как установить клапан правильно

Проще всего осуществляется установка обратного клапана в муфтовом варианте исполнения. Он подходит для встраивания в системы отопления и водоснабжения как в квартирах, так и в частных домах.

Чтобы защитить приборы учета и другие сегменты сети от возникновения гидроудара, необходимо выполнить 3 простых действия:

  • Выбрать место расположения. В квартирах обычно врезают клапан обратного хода воды до счетчика или перед котлом отопления.

  • Взять фитинги нужного диаметра и намотать на резьбу уплотнитель: ленту, нить или лен.

  • Закрепить устройство с помощью фитингов, открыть водонапорный кран и проверить соединение на предмет протечек.

На корпусе клапана производители штампуют изображение стрелки. Оно показывает направление движения воды. Монтаж нужно выполнять с оглядкой на этот ориентир, иначе напор останется перекрытым после завершения работ и придется переставлять запорное устройство.

Дадим несколько советов:

  1. В контур работающей водопроводной системы клапан устанавливают перед насосной станцией. Для этого на трубе выбирают место, на котором делают разрыв, и соединяют его запорным устройством.

  2. В составе канализации клапан поможет предотвратить поступление отходов и сточных вод в обратном направлении. Монтаж выполняется на трубах подходящего диаметра при помощи врезки. Диаметр клапана может составлять 50-100 мм. Соединения чугуна или пластика производятся специальным переходником.

  3. В одноконтурной системе отопления клапан необходим для создания давления теплоносителя за счет нагрева, без использования насоса. Монтаж выполняется аналогично процессу установки клапана на водопровод.

Порой даже надежная запорная арматура выходит из строя. Если случилась поломка, необходимо узнать о том, как разобрать обратный клапан. Это не сложно. Для начала нужно перекрыть поток рабочей жидкости и слить ее из системы. Затем следует открутить гайки, демонтировать фланцы или фитинги. Финальный этап — снятие запорного узла и замена вышедших из строя деталей. Сборка производится в обратном порядке.

Проводить монтаж запорной арматуры вблизи водяного счетчика нужно предельно аккуратно, чтобы не повредить пломбу, установленную работниками ЖКХ.

Обратный клапан для воды насоса и насосной станции

Ситуации, когда из кранов идет только холодная или горячая вода, а через котел отопления теплоноситель уходит в обратную сторону, могут возникать при неправильной работе насосной системы. Это происходит по причине снижения давления воды.

Для предотвращения сбоев рекомендуется установить запорное устройство для насоса. Его назначение состоит в том, чтобы исключать риск снижения давления и поломки насоса, перекрыть отток воды.

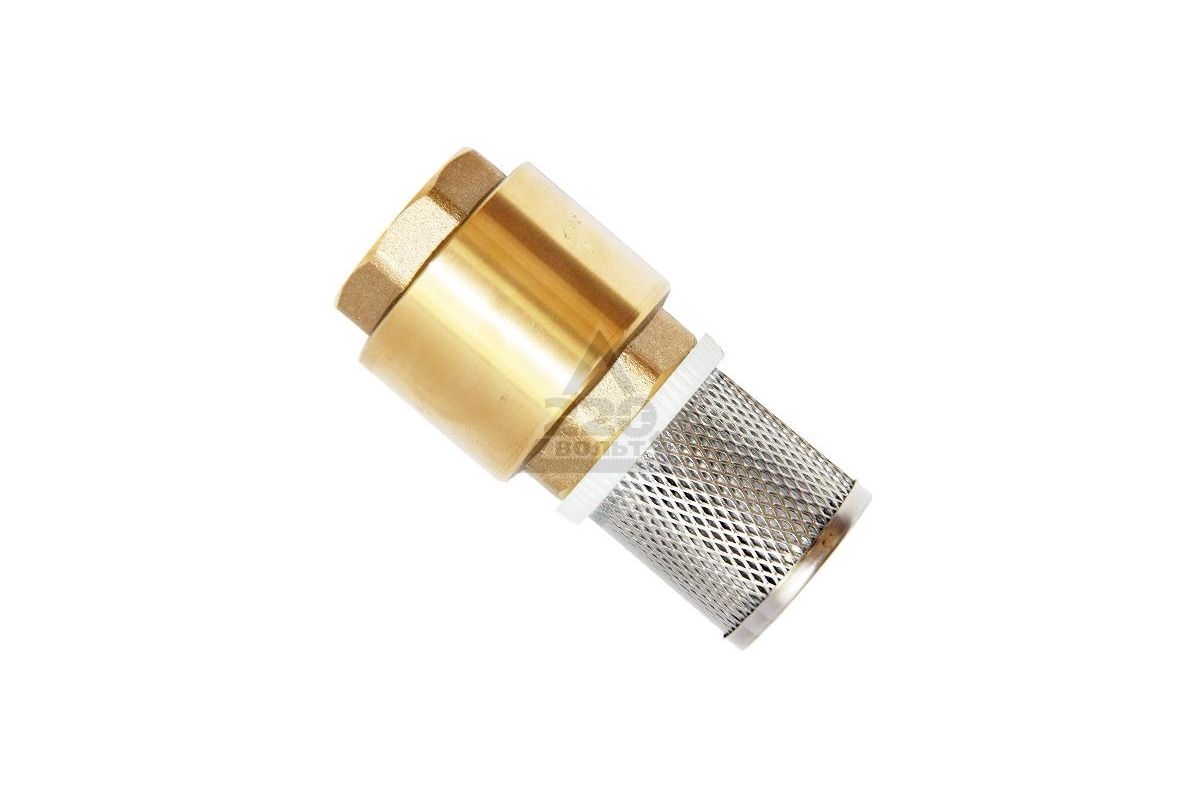

Клапан представляет собой небольшой цилиндр, с затворным механизмом и пружиной в форме округлого вращающегося лепестка. При отсутствии движения потока затвор плотно закрыт, а с появлением напора открывается, чтобы остановить отток в случае выхода из строя насосной установки.

Для глубинных насосов

Диаметр запорной арматуры для монтажа на глубинный насос должен соответствовать размеру трубы. Это позволит сделать соединение максимально герметичным. Новые модели насосов производятся уже в комплекте с обратными клапанами.

Глубинный насос перед установкой клапана нужно оснастить фильтром первичной очистки. Приемный запорный механизм насоса требует надежной защиты, поэтому клапан соединяют резьбой с перфорированной обоймой из нержавейки.

Для насосных станций

Запорные устройства, предназначенные для поверхностной насосной станции, решают такие же задачи, что и обратные клапана для глубинного насоса. Различие в том, что монтаж арматуры производится на всасывающий патрубок нагнетателя давления после храповика.

Использование запорного устройства поможет предотвратить аварийные ситуации в системах отопления и водоснабжения, положительно скажется на работе насосных станций, исключит наполнение водопроводных труб воздухом, позволит пользоваться водой некоторое время даже после отключения скважинного насоса.

Выбираем обратный клапан воды для установки после водосчётчика

Для нормального функционирования водосчётчика, водопровода и отопительной системы обязательно устанавливают обратный клапан на воду. Это один из элементов защиты арматуры трубопровода, позволяющий функционировать системам поставки воды и тепла в дом без сбоев и частого ремонта.

Как мы писали в предыдущих статьях для правильного монтажа водосчётчика необходимо установить несколько элементов, не будет лишним ещё раз перечислить их

Для нормального функционирования водосчётчика, водопровода и отопительной системы обязательно устанавливают обратный клапан на воду.

Это один из элементов защиты арматуры трубопровода, позволяющий функционировать системам поставки воды и тепла в дом без сбоев и частого ремонта.

В некоторых аварийных ситуациях может возникать обратный ток воды, что приводит к гидроудару, который вызывает появление продольных трещин в трубопроводе.

Также, если вспомнить принцип сообщающихся сосудов, можно увидеть ещё одну возможность появления обратного тока воды. Вода будет поступать из трубопровода с большим давлением в трубопровод с меньшим давлением. В данном случае счётчик горячей воды может учитывать потребление холодной воды. Обратный клапан на воду обеспечивает прохождение водных потоков только в заданном направлении, исключая возвращение жидкости обратно.

Когда необходимо ставить обратный клапан воды

Обратный клапан для воды — обязательный элемент водопроводной системы. Специалисты выделяют целый ряд моментов, при которых использование устройства становится необходимым.

Система водоснабжения квартир устроена таким образом, что подача холодной и горячей воды обеспечивается по разным трубам. Система холодного водоснабжения и система горячего водоснабжения имеют разное рабочее давление, когда вы открываете воды в смесителе поток с большим давление идёт первым, а поток с меньшим давлением могут начать обратный отток в стояк и магистральный трубопровод. Чтобы этого избежать необходимо поставить обратный клапан воды.

При установке водонагревателя (бойлера) монтаж обратного клапана является обязательным. Дело в том, что в процессе нагревания воды давление в рабочей камере нагревателя повышается и может передавливать подходящий поток, что приводит к возникновению обратного тока воды. Монтаж обратного клапана исключает такую ситуацию.

В частных домах система отопления может состоять из двух или большего количества контуров. Например, один контур системы используется для водонагревателя, второй предназначен для системы отопления, ещё один для системы полов. Для каждого из этих контуров предусматривается различное рабочее давление и различные насосы. Чтобы предотвратить переток воды из одного контура в другой используют обратные клапаны.

Виды обратных клапанов и принцип их действия

Обратные клапаны подразделяют на несколько видов:

  • Дисковый
  • Двухлопастной
  • Шаровой
  • Подъёмный
  • Лепестковый

Дисковый клапан имеет самые малые размеры. Запорный диск под давлением воды открывает рабочий канал для прохода воды. При падении давления пружина возвращает запорный диск в исходное положение, тем самым предотвращая обратный ток воды.

Двухлопастной клапан имеет значительно большие габариты и используется в сложных водопроводных системах. Примером такой системы может служить водопроводная система частного дома с подачей воды при помощи насоса. В таких системах при выходе из строя насоса возникает вероятность обратного потока большой силы. Принцип действия такого элемента довольно прост: при возникновении достаточного давления запорная часть клапана складывается пополам. Обратный ток воды складывает запорный элемент обратно.

Шаровый клапан запорным элементом своей конструкции имеет шар, который поднимается  в открытое положение под воздействием потока воды и при снижении давления возвращается в обратное положение, перекрывая рабочий канал. Подобный тип клапанов применяют в системах водопровода с разным диаметром трубопровода.

Обратный клапан подъемного типа в конструкции имеет запорную чашку (подъёмный золотник). При достаточном давлении в системе водоснабжения, чашка поднимается, пропуская водный поток. Если давление потока снижается, чашка возвращается в первое положение, перекрывая поток воды. Подобный тип клапанов можно монтировать только в горизонтальном положении.

Лепестковый обратный клапан. Запорным элементом этого типа клапанов являются лепестки, которые раздвигаются под воздействием давления воды, обеспечивая проход жидкости по рабочему каналу. В случае возникновения обратного тока жидкости, лепестки возвращаются в исходное положение.

Выбор обратного клапана

При покупке обратного клапана воды необходимо обратить внимание на материал, из которого изготовлен клапан: качественные клапаны изготавливают из латуни CW617N.

Также изучите маркировку клапана:

  • Максимальное рабочее давление обозначается буквами РУ или PN. Например: РУ-20: означает что клапан выдерживает максимальное давление в 20 бар. Нормальным давлением в системе водоснабжения квартиры считается давление не превышающее 6 бар для холодной воды и 5 бар для горячей воды.
  • Диаметр условного прохода маркируется буквами ДУ или DN. Например: DN-20. Данный параметр должен соответствовать подобным параметрам всех соседних элементов, для предотвращения излишних нагрузок и снижению давления в системе.

Особенности монтажа обратного клапана воды

Обратный клапан воды монтируется сразу за водосчётчиком для предотвращения обратного вращения крыльчатки счётчика воды. Самый распространённый тип обратных клапанов, которые устанавливают в квартирах — это дисковые клапаны. Благодаря своим малым размерам, простоте конструкции и малой стоимости — это оптимальный выбор.

Главной особенностью при монтаже обратного клапана является направление потока воды. На корпус клапана нанесена стрелка, которая показывает направление водного потока. Для герметизации резьбового соединения рекомендуем использовать сантехнический герметик.

В остальном монтаж обратного клапана воды не представляет сложностей.

Понравилось? Расскажи друзьям:

типов обратных клапанов | Обратные клапаны разные

Обратный клапан используется для остановки обратного потока в системе трубопроводов. Это также называется обратным клапаном (NRV).

Типы обратных клапанов

Обратные клапаны доступны в следующих исполнениях:

  1. Обратные клапаны поворотные
  2. Обратные клапаны с поворотным диском
  3. Межфланцевые обратные клапаны
  4. Дисковые обратные клапаны
  5. Поршневые обратные клапаны
  6. Шаровые обратные клапаны
  7. Двойные обратные клапаны
  8. Предохранительные обратные клапаны

КЛАПАН ОБРАТНЫЙ ПОВОРОТНЫЙ

Поворотные обратные клапаны

доступны с прямым корпусом и Y-образной конструкцией.Диск подвешивается к корпусу с помощью шарнирного пальца и уплотняет седло, которое является одним целым с корпусом.

Эти клапаны обычно используются размером 2 дюйма и более. Обратные клапаны поворотные могут быть установлены как в горизонтальном, так и в вертикальном положении. Они не подходят для пульсирующего потока.

Реакция закрытия поворотного обратного клапана медленнее по сравнению с обратным клапаном подъема из-за более длительного хода диска и инерции диска.

Отраслевые нормы и стандарты
  • Конструкция клапана: BS 1868 / API 6D
  • Испытание под давлением: BS 6755-I
  • Лицом к лицу: ANSI B 16.10
  • Сверление фланца: ANSI B 16.5 / BS 10 Table / DIN / IS / JIS Std.
  • Конец под сварку встык: ANSI B 16.25
  • Лицом к лицу: ANSI B 16.10
  • Конец под сварку внахлест: ANSI B 16.11
  • Резьбовой конец: ANSI B 1.20.1 (BSP / NPT)

ПОВОРОТНЫЙ ОБРАТНЫЙ КЛАПАН ДИСК

Обратные клапаны

с наклонным диском устанавливаются между двумя фланцами и обеспечивают компактную установку для приложений большого диаметра.

Эти клапаны могут быть установлены в горизонтальном и вертикальном положении.

Они обеспечивают быстрое закрытие и особенно подходят для пульсирующих потоков сжимаемых жидкостей.

ОБРАТНЫЙ КЛАПАН С СТАКАНОМ

Обратный клапан бесфланцевого типа

имеет короткие габаритные размеры и малый вес, что позволяет легко и экономично устанавливать между фланцами.

Клапаны подходят для установки между приварной шейкой или накладными фланцами различных стандартов.

Они специально разработаны для применений, где важна низкая потеря давления.Открытие и закрытие клапана происходит при очень низком перепаде давления на диске клапана.

Комбинация эксцентрикового вала диска с седлом диска гарантирует принудительное отключение возвратной среды. Бесфланцевые обратные клапаны становятся предпочтительным типом обратных клапанов для большинства применений из-за их компактной конструкции и относительно низкой стоимости.

ДИСКОВЫЙ ОБРАТНЫЙ КЛАПАН

Однодисковый обратный клапан (дисковый обратный клапан бесфланцевого типа) состоит из четырех основных компонентов: корпуса, диска, звездообразной направляющей и пружины.

Дисковые обратные клапаны открываются давлением жидкости и закрываются пружиной сжатия, как только поток останавливается, что предотвращает обратный поток.

Конструкция межфланцевых однодисковых обратных клапанов с пружинной нагрузкой сэндвич-типа позволяет устанавливать их между любыми фланцами различного стандарта и в любом положении; включая вертикальные трубопроводы, по которым жидкость течет вниз.

ПОРШНЕВОЙ ОБРАТНЫЙ КЛАПАН

Поршневые обратные клапаны

обычно используются для защиты насосов или аналогичного оборудования, позволяя потоку течь только в одном направлении и предотвращая реверсирование потока из-за противодавления.

Поршневые обратные клапаны сконструированы с корпусами шаровых клапанов, создающих повышенное падение давления в трубопроводе. Такая конструкция обеспечивает плотное уплотнение, а также быструю реакцию на импульс закрытия.

Обратные клапаны с металлическими седлами могут не обеспечивать герметичность при использовании в газовой или жидкостной системе с низким давлением обратного потока или жидкостях, содержащих частицы.

КЛАПАН ОБРАТНЫЙ ШАРОВОЙ

Шаровой обратный клапан — один из немногих обратных клапанов, который хорошо подходит как для водоснабжения, так и для сточных вод.

Шаровые обратные клапаны

просты в эксплуатации и обычно используются в небольших насосах и в системах с низким напором.

Рассмотрите возможность добавления дополнительной поперечной дуги к системе трубопроводов для обеспечения безопасности; шаровые обратные клапаны имеют наибольшую тенденцию к захлопыванию из-за высокой инерции большого хода шара.

Когда шаровые обратные клапаны сталкиваются с высоким давлением и динамикой, это может привести к сильному хлопку.

ОБРАТНЫЙ КЛАПАН С СДВОЕННЫМИ ПЛАСТИНАМИ

Двойной пластинчатый обратный клапан состоит из двух подпружиненных пластин, закрепленных на центральном шарнирном штифте.

Когда поток уменьшается, пластины закрываются под действием торсионной пружины до того, как произойдет реверсирование потока.

Совокупность всех функций делает обратный клапан с двумя пластинами наиболее эффективной и универсальной конструкцией. Его также называют SILENT CHECK VALVE .

Его намного проще установить между стандартными прокладками и фланцами трубопровода, и поэтому его установка и обслуживание более экономичны. Его конструкция соответствует API 594 и API 6D, тестирование — API 598.

Его также называют обратным клапаном-бабочкой .

ОБРАТНЫЙ КЛАПАН БЕЗЗАХЛОПНОЙ

Поворотный обратный клапан внезапно закрывается под действием силы тяжести и вызывает скачок давления, вызывающий ударные волны.

Эти волны высокого давления вызывают серьезную нагрузку на систему трубопроводов.

Эту проблему можно минимизировать, установив обратный клапан Non-Slam. Обратный клапан Non-Slam не зависит от силы тяжести. По мере того как скорость жидкости на входе замедляется, усилитель пружины на клапане начинает закрывать диск.

К тому времени, когда скорость на входе достигает 0, диск полностью закрывается. С устранением обратного потока сила, необходимая для создания гидравлического удара с обеих сторон клапана, существенно снижается.

статей, которые могут вам понравиться:
Кавитация регулирующего клапана
Принцип действия управляющего клапана
Характеристики трима клапана
Приводы для молотков
седельный клапан против Задвижка

Типы обратных клапанов, конструкция, применение и преимущества

Обратные клапаны предназначены для пропускания потока в одном направлении с минимальным сопротивлением и предотвращения обратного или обратного потока с минимальной утечкой.Основными типами используемых обратных клапанов являются проверка подъема тройникового типа, проверка поворота, проверка наклонного диска, проверка подъема звезды и шаровой клапан, показанные на рис. От A до E соответственно.


Конструкция обратного клапана

Базовый обратный клапан состоит из корпуса клапана, крышки или крышки и диска, который прикреплен к шарниру и отклоняется от седла клапана, чтобы позволить жидкости течь в прямом направлении, как в проверке с поворотным или наклонным диском. клапан, и возвращается в седло клапана, когда поток на входе прекращается.Таким образом предотвращается обратный поток. В обратных клапанах со складывающимся диском диск состоит из двух половин, прикрепленных посередине. Две половины складываются назад, когда начинается поток вверх по потоку. Приводимые в действие пружиной, две половины быстро закрывают путь потока, когда поток вверх по потоку прекращается. В случае подъемно-обратных клапанов диск имеет форму поршня, который перемещается из пути потока восходящим потоком и возвращается к седлу клапана под действием силы тяжести, чтобы остановить обратный поток. Шаровые обратные клапаны имеют диск в виде шара.Обратные клапаны доступны в размерах от NPS ¹⁄₄ (DN 6) до NPS 72 (DN 1800). Могут быть доступны другие размеры для удовлетворения конкретных требований к размеру. В зависимости от требований к конструкции трубопроводной системы обратный клапан может иметь концы под сварку встык, муфту, резьбу или фланцы.

Преимущества обратных клапанов

Они самоуправляемы и не требуют внешних средств для приведения клапана в действие для открытия или закрытия. Они быстро действуют.

Недостатки обратных клапанов

Ниже приведены некоторые из недостатков обратных клапанов:

1.Поскольку все движущиеся части закрыты, трудно определить, открыт клапан или закрыт. Кроме того, невозможно оценить состояние внутренних частей.

2. У каждого типа обратного клапана есть ограничения на конфигурацию установки.

3. Тарелка клапана может застрять в открытом положении.

Типы обратных клапанов

Поворотный обратный клапан
Рис. A: Поворотный обратный клапан

В поворотных обратных клапанах диск не управляется, когда он перемещается в полностью открытое или полностью закрытое положение.Доступно множество различных конструкций дисков и седел для удовлетворения требований различных областей применения. Поворотные обратные клапаны с мягким седлом обеспечивают улучшенную герметичность по сравнению с посадочными поверхностями металл-металл. Комбинированные седла, состоящие из металлического седла с упругой вставкой, также обеспечивают лучшую герметичность. Угол посадки, угол между сиденьем и вертикальной плоскостью, может варьироваться от 0 до 45 градусов. Вертикальные сиденья имеют угол 0. Большие углы седла уменьшают ход диска, что приводит к быстрому закрытию, что сводит к минимуму возможность гидравлического удара.Обычно углы сиденья находятся в диапазоне от 5 до 7 градусов.

Подъемный обратный клапан

Подъемные обратные клапаны особенно подходят для работы с высоким давлением, когда скорость потока высока. В обратных клапанах с подъемным механизмом поршневой диск точно направляется за счет длительного контакта и плотной скользящей посадки с идеально отцентрованной передней крышкой. Стенки поршня и торпедо примерно одинаковой толщины. Большие паровые рубашки расположены снаружи переднего бачка и внутри поршня, чтобы исключить заедание из-за дифференциального расширения.Кольцо седла имеет цилиндрическую конструкцию тяжелого однородного поперечного сечения. Обычно он ввинчивается и приваривается. Отверстие для потока имеет полный размер порта. См. Рис. А и Г.

Рис. B: Обратный клапан подъема

Конструкция седла обратного клапана аналогична седлу шарового клапана. Диск обычно имеет форму поршня или шара. Обратные клапаны с шаровой опорой используются при работе с высоковязкими жидкостями. Эти клапаны обладают превосходными характеристиками герметичности по сравнению с обратными клапанами.

Рис. G: Обратный клапан подъема со звездообразной схемой
Подъемные обратные клапаны поршневого типа имеют тенденцию заклинивать в открытом положении, когда рабочая жидкость имеет осадок над поршнем. Обратные клапаны с большим подъемом снабжены уравнительной линией между камерой над диском и выходной стороной клапана.
Обратный клапан с наклонным диском
Рис.C: Обратный клапан с поворотным диском

Обратный клапан с поворотным диском призван устранить некоторые недостатки, присущие обычным поворотным обратным клапанам. Сочетание конструктивных особенностей позволяет клапану полностью открываться и оставаться устойчивым при более низких скоростях потока и быстро закрываться при прекращении прямого потока. Куполообразный диск плавает в потоке с жидкостью как на нижней, так и на верхней поверхности, таким образом, он имеет минимальный эффект рывка. Он хорошо работает в пульсирующих, турбулентных и высокоскоростных потоках.Эти свойства увеличивают подъем клапана и снижают вызванные потоком динамические нагрузки на систему трубопроводов. См. Рис. C.

Обратные клапаны со складывающимся диском
Рис. D: Обратный клапан со складывающимся диском

Этот клапан также называют двухдисковым обратным клапаном или двухдисковым обратным клапаном. См. Рис. D. Он изготавливается по схеме вафельного корпуса и доступен с мягкими или жесткими седлами. Он очень популярен в жидкостях и газах низкого давления.Его легкая и компактная конструкция делает его предпочтительным обратным клапаном, когда важны пространство и удобство.

Вертикальный или продольный обратный клапан

Эти клапаны доступны в двух конфигурациях: , проходной шаровой обратный клапан и полностью управляемый диск с мягким или твердым седлом. Прямоточные шаровые обратные клапаны могут использоваться как в вертикальном, так и в горизонтальном исполнении. Встроенные обратные клапаны с полностью направляемыми дисками должны иметь подпружиненное закрытие при использовании в горизонтальных линиях.В вертикальных линиях линейные обратные клапаны с направляющими дисками могут иметь или не иметь подпружиненное закрытие. Пружинное закрытие не только помогает быстро закрыть клапан, но и сводит к минимуму вероятность гидравлического удара, предотвращая реверсирование потока
.

Клапан обратный шаровой
Их можно использовать в приложениях с пульсирующими потоками, например в нагнетательной линии поршневого компрессора. Благодаря компактному размеру они идеально подходят для использования в ограниченном пространстве.
Запорный обратный клапан

Запорный обратный клапан может использоваться как однонаправленный обратный клапан или как запорный (стопорный) клапан, например, запорный или шаровой клапан. При нормальной работе системы эти клапаны используются как обычные обратные клапаны; однако при необходимости эти клапаны можно закрыть с помощью винтового штока, который не прикреплен к тарелке клапана. Шток, когда он полностью закручен, прижимает свободно плавающий диск к седлу клапана, как в задвижке или шаровом клапане.Эти клапаны доступны в тройниковом, тройном, угловом и наклонном исполнении.

Рис. E: Проверка упора поворотного диска
Рис. F: Проверка упора со звездочкой

Обратные клапаны поворотно-поршневой конструкции с подъемными дисками обычно используются в качестве запорных обратных клапанов. См. Рис. E и F.

Рекомендации по применению

Сила тяжести играет важную роль в функционировании обратного клапана, поэтому всегда следует учитывать расположение и ориентацию обратного клапана.Подъемные и шаровые обратные клапаны всегда должны располагаться так, чтобы направление подъема было вертикальным. Ограничители поворота должны быть расположены так, чтобы диск всегда закрывался свободно и надежно под действием силы тяжести.


Скорость потока жидкости через клапан оказывает значительное влияние на срок службы обратного клапана. Размер клапана должен быть таким, чтобы скорость жидкости в нормальных условиях была достаточной для того, чтобы диск был полностью открыт и прижат до упора. Это сводит к минимуму дрожание диска, которое является основной причиной отказа клапана.Кроме того, обратный клапан не должен располагаться сразу после источника турбулентности, такого как насос, колено, регулирующий клапан или тройник.


Рекомендуется следовать рекомендациям производителя для обеспечения необходимого прямого участка трубы перед обратным клапаном. Некоторые производители рекомендуют длину прямого участка трубы перед клапаном диаметром от 8 до 10. Иногда планировка и доступное пространство могут не соответствовать рекомендациям производителя.Необходимо оценить альтернативы и применить наиболее разумный и осуществимый подход.


Поворотный обратный клапан может использоваться при вертикальном проходе трубы только при восходящем потоке. Кроме того, скорость потока и давление жидкости должны быть достаточными, чтобы преодолеть вес диска и повернуть его в полностью открытое положение. Проточные шаровые обратные клапаны подходят для использования в горизонтальных или вертикальных линиях.


Когда предполагается, что поток пульсирует и мал, использование поворотного обратного клапана не рекомендуется.Из-за постоянных хлопков поворотного диска по седлу клапаны получают значительные повреждения, и иногда поворотные диски могут расшататься.

Таблица 1: Применение обратных клапанов

В таблице 1 приведены предварительные рекомендации по выбору подходящего типа обратного клапана. Пользователь должен оценить особенности конкретного приложения, чтобы выбрать подходящий клапан для этого приложения.

Типичные области применения обратных клапанов

В таблице 1 приводится краткое описание различных типов обратных клапанов и их типичных применений.Предварительные рекомендации этой таблицы могут быть использованы для определения подходящего обратного клапана для конкретного применения с учетом специфики применения.

Типы обратных клапанов Функция Символ установки

Обратный клапан — это предохранительный клапан, чувствительный к потоку также известен как обратный клапан, который позволяет жидкости или газы должны течь только в одном направлении.Обратный клапан используется для компрессоров, HVAC Системы, линии коллектора, вакуумные выключатели, паровые и Трубопроводы конденсата, насосы подачи химикатов, охлаждение Башни, Погрузочные стеллажи, Линии продувки азотом, Котлы, напорные и водоотливные насосы, промывка Станции и инъекционные линии, содержащие Жидкости, воздух, газы, пар, конденсат и т. Д.

Типы обратных клапанов:

Вот список используемых типов обратных клапанов. в зависимости от состояния линии, давления и функциональные требования: Шаровой обратный клапан

● Поворотный обратный клапан ● Диск Обратный клапан ● Проверка с разделительным диском / двойной пластиной Клапан ● Мембранный обратный клапан ● Межфланцевый обратный клапан Клапан ● Запорный обратный клапан ● Подъемный обратный клапан ● Обратный клапан Duckbill ● Встроенный обратный клапан ● Обратный клапан с наклонным диском ● Пневматический обратный клапан ● Двойной обратный клапан

Функция обратного клапана:

Функция обратного клапана / Назначение обратного клапана / Обратный клапан работает самостоятельно, когда поток жидкости / газа в желаемом направление, внутренний диск позволяет потоку проходить который открывает клапан, но когда поток заканчивается или сила обратного потока создает клапан закрывает его внутренний диск автоматически.Итак, нет снаружи требуется рабочий механизм, как ручка или рычаг для функции обратного клапана.


Установка обратного клапана:

Вот какой процесс для обратного клапана Установка / Настройка обратного клапана:
  • Проверьте внутри клапана, чтобы убедиться, что запасные части используются для транспортировки удалите должным образом, иначе возникнут проблемы в установке обратного клапана.
  • Проверьте работу заслонки вручную, отодвигая его от сиденья, чтобы перед обратным клапаном убедитесь, что он работает свободно. Настроить.
  • Осмотрите концы фланцев, чтобы убедиться, что нет выступающих заусенцев или кромок, которые могли бы вызвать они не закрываются должным образом перед обратным клапаном Установка.
  • Во время настройки обратного клапана следуйте указаниям Стрелка «в направлении потока для подтверждения». настройку обратного клапана.
  • Если обратный клапан установлен в вертикальном положении положение направление потока должно быть направление потока вверх.
  • Если обратный клапан установлен в горизонтальном положение, то клапан должен быть установлен с крышка ориентирована вверх.

Обозначение обратного клапана:

Обратные клапаны | Nordson MEDICAL

Обратный клапан контролирует направление потока жидкости и доступен в различных конфигурациях в зависимости от области применения. Обратные клапаны одинарной конфигурации предназначены для предотвращения обратного потока только в одном направлении.Обратные клапаны двойной конфигурации управляют потоком в двух направлениях, последовательно отводя жидкость к нескольким выпускным отверстиям. Обратные клапаны с одинарной конфигурацией обычно закрыты — это означает, что для обеспечения потока требуется положительный перепад давления — с различными вариантами завершения, включая люэровские, соединительные муфты, соединительные штыри и конструкции с зазубринами. Существует также несколько номинальных значений давления открытия, от прецизионных вариантов давления открытия, близких к нулю, до антисифонных клапанов, которые имеют более высокое давление открытия для предотвращения потока, вызванного гравитацией.Обратные клапаны медицинского класса изготовлены из материалов класса VI USP, которые считаются безопасными для человеческого тела. Обратные клапаны медицинского класса снижают риск загрязнения, обеспечивают бесшовную заливку и обеспечивают более высокие скорости потока. Они идеально подходят для разработчиков медицинских устройств, специализирующихся на инфузии, дренаже и орошении.

Обратные клапаны одной конфигурации

Обратные клапаны с одной конфигурацией Продукты серии или SCV доступны в антисифонной, односторонней и зазубренной конфигурациях, из различных материалов и из различных материалов.В односторонних конфигурациях предусмотрены охватываемые и охватываемые зажимные люверсы, соединительные гнезда и соединительные штыри в различных комбинациях и размерах. Обратные клапаны с зазубринами имеют 3/32 дюйма (2,4 мм) и 1/8 дюйма (3,2 мм) концы с одинарными зазубринами в конфигурациях Люэра с зазубринами и зазубринами, переходящими через зазубрины и зазубринами. Обратные клапаны одинарной конфигурации снижают риск загрязнения и отличаются более точным, более низким давлением открытия и более высокими расходами. Они идеально подходят для разработчиков медицинских устройств, специализирующихся на инфузии, дренаже и орошении.

Все обратные клапаны включают силиконовые диафрагмы, не содержащие ДЭГФ и латекса, отличаются низким объемом заливки, легкостью удаления пузырьков воздуха во время заливки и работают в любой пространственной ориентации. Все материалы конструкции соответствуют критериям USP Class VI и ISO 1099.

Антисифонные обратные клапаны

Антисифонные обратные клапаны

Nordson MEDICAL Антисифонные обратные клапаны не только предназначены для управления направленным потоком и предотвращения обратного потока, но также имеют более высокое давление открытия для предотвращения непреднамеренного потока жидкости, вызванного сифонированием при подключении к линии с более высоким потоком.Они изготовлены из материалов медицинского качества и разработаны для работы в любой пространственной ориентации с улучшенными функциями вентиляции для медицинских целей, таких как энтеральное питание. Благодаря этим качественным материалам и конструкции наши антисифонные обратные клапаны соответствуют критериям USP Class VI и ISO 10993. Наши антисифонные обратные клапаны Nordson MEDICAL — это качественный выбор профессионалов здравоохранения во всем мире.

Посетить Интернет-магазин
  • Предназначен для предотвращения обратного потока
  • Материалы соответствуют критериям USP Class VI и ISO 10993
  • Захват воздуха легко устраняется во время заливки
  • Работать в любой пространственной ориентации
  • Нормально закрытый клапан для оптимального регулирования расхода
  • Самое низкое давление открытия на рынке
  • Предотвращает нежелательный свободный поток под действием силы тяжести
  • Улучшает функцию вентиляции для таких приложений, как энтеральное питание

Материалы

Жилье

  • Метилметакрилатакрилонитрилбутадиенстирол (MABS)
  • Стиролакрилонитрил (SAN)
  • Поликарбонат

Диафрагма

  • Силикон
  • Материал без фталатов и латекса

Стерилизация

  • Устойчив к гамма-излучению, совместим с EtO

Давление открытия

  • 1.450-4,351 фунт / кв. Дюйм (100–300 мбар)

Максимальное противодавление

  • 73–304,5 фунтов на кв. Дюйм (5–20,99 бар)

Расход

Обратные клапаны высокого расхода

Обратные клапаны высокого расхода

Наши обратные клапаны с высоким расходом специально разработаны с использованием качественных медицинских материалов, сертифицированных по USP Class VI и ISO 10993, для промывки и орошения полости тела. Эти обратные клапаны с высоким расходом, спроектированные для увеличения потока с меньшим ограничением, обеспечивают более быстрый поток и способность удалять пузырьки воздуха во время заливки.

Посетить Интернет-магазин
  • Предназначен для промывки и орошения
  • Материалы соответствуют критериям USP Class VI и ISO 10993
  • Легко удаляются пузырьки воздуха при грунтовании

Материалы

Жилье

  • Метилметакрилатакрилонитрилбутадиенстирол (MABS)

Диафрагма

  • Силикон (материал, не содержащий фталатов и латекса)

Подходит для трубок OD

Стерилизация

  • Устойчив к гамма-излучению, совместим с EtO

Давление открытия

Макс.Противодавление

Расход

  • С водой под давлением 100 мбар ≥ 1000 мл / мин
  • С водой под давлением 1 бар ≥ 3000 мл / мин

Односторонние обратные клапаны

Односторонние обратные клапаны

Эти односторонние обратные клапаны не только спроектированы из материалов медицинского класса и спроектированы так, чтобы предотвращать обратный поток в состоянии покоя закрытого клапана, эти однонаправленные клапаны предназначены для работы в любой пространственной ориентации и имеют самое низкое давление открытия на рынок.Благодаря улучшенным функциям вентиляции для энтерального питания и способности работать в любой пространственной ориентации, наши односторонние обратные клапаны идеальны для любых медицинских применений, где важно устранение обратного потока.

Посетить Интернет-магазин
  • Предназначен для предотвращения обратного потока
  • Материалы соответствуют критериям USP Class VI и ISO 10993
  • Захват воздуха легко устраняется во время заливки
  • Работать в любой пространственной ориентации
  • Нормально закрытый клапан для оптимального регулирования расхода
  • Самое низкое давление открытия на рынке
  • Контролируемый направленный поток помогает предотвратить обратный поток
  • Предотвращает нежелательный свободный поток под действием силы тяжести
  • Улучшает функцию вентиляции для таких приложений, как энтеральное питание

Материалы

Жилье

  • Метилметакрилатакрилонитрилбутадиенстирол (MABS)
  • Стиролакрилонитрил (SAN)
  • Поликарбонат

Диафрагма

  • Силикон (материал, не содержащий фталатов и латекса)

Стерилизация

  • Устойчив к гамма-излучению, совместим с EtO

Давление открытия

Макс.Противодавление

  • 73–116,03 фунтов на кв. Дюйм (5–8 бар)

Расход

  • ≥ 90 мл / мин – 150 мл / мин

Обратные клапаны с зазубринами

Обратные клапаны с зазубринами

Обратные клапаны с зазубринами имеют одинарные концы с зазубринами 3/32 дюйма (2,4 мм) и 1/8 дюйма (3,2 мм) в конфигурациях Люэра с зазубринами, переходами и зазубринами. Обратные клапаны с зазубринами снижают риск загрязнения и отличаются более высокой точностью, более низким давлением трещин и более высокой скоростью потока.Они идеально подходят для разработчиков медицинских устройств, специализирующихся на инфузии, дренаже и орошении.

Посетить Интернет-магазин
  • Идеально для инфузий, дренажа и ирригации
  • Снижает риск загрязнения
  • Отличается более низким давлением трещин и более высоким расходом
  • Материалы соответствуют критериям USP Class VI и ISO 10993
  • Захват воздуха легко устраняется во время заливки
  • Работать в любой пространственной ориентации

Материалы

Жилье

  • Метилметакрилатакрилонитрилбутадиенстирол (MABS)
  • Стиролакрилонитрил (SAN)
  • Поликарбонат

Диафрагма

  • Силикон (материал, не содержащий фталатов и латекса)

Одиночные концы зубцов

  • 3/32 дюйма (2.4 мм)
  • 1/8 дюйма (3,2 мм)

Конфигурации

  • От зубца до зубца прямо через
  • Редуктор
  • Барб к мужчине / женщине luer

Стерилизация

  • Устойчив к гамма-излучению, совместим с EtO

Давление открытия

Макс. Противодавление

Расход

Обратные клапаны двойной конфигурации

Уникальные обратные клапаны двойной конфигурации компании Nordson MEDICAL или двунаправленный двойной обратный клапан серии DCV разработан для перекачки чистой жидкости из резервуара подачи на место использования.Емкость для подачи жидкости соединяется с портом подачи клапана (дымоходом) с помощью люэровского соединения или трубки. Жидкость отбирается из емкости подачи с помощью шприца или другого устройства, подключенного к порту аспирации. Когда шприц сжимается, жидкость затем перемещается через выходное отверстие к месту использования без фальсификации жидкости. Двунаправленные клапаны серии DCV производятся из поликарбонатной смолы с использованием силиконовой диафрагмы с двумя доступными входными портами, соединяющимися с входным отверстием для аспирации Люэра и выходным отверстием Люэра.

Медицинские обратные клапаны | Получите оптовые цены и минимальные цены

  • Синий
  • Очистить
  • Зеленый
  • Натуральный
  • Фиолетовый
  • Красный
  • Белый
  • Желтый
    • Материал
    • АБС
    • Акрил
    • СПРАВИТЬСЯ
    • Делрин
    • МАБС
    • ПК
    • Полиизопрен
    • PP
    • ПВХ
    • Соответствие требованиям
    • Соответствует RoHS
    • SAN
    • Силиконовый
    • TPE

    Задвижки, Обратный клапан, Проходной клапан, Дроссельный клапан, Шаровой кран

    Haitima был посвящен мяч клапан производство более 27 лет.Сквозь лет «Совершенство» было единственная цель, которую мы преследуем. С настойчивостью, усилия и 2 десятилетия опыта, мы стали одними из ведущих предприятия арматуры производство на Тайване.Мы всегда заботиться о наших клиентах потребности и требования для предоставления отличное качество клапанов к ним. Если вас интересуют наши клапаны продукты, Свяжитесь с нами сейчас, и мы будем рады удовлетворить вашу просьбу и предлагаем лучшее качество и цена.Ваши запросы сердечно приглашены и приветствуются.

    Производится партия

    Корпорация Haitima является довольно уникальная компания с точки зрения производство, это на самом деле производит все самостоятельно продукты, и единственный материал попадает извне — это лом. «Что касается производства клапанов, от литья через сборку и тестирование, чтобы наконец отделка продуктов и готовим их к отправке, все осуществляется сама компания.Сохраняя все эти задачи под одной крышей, мы можем гарантировать качество наших клапаны от начала до конца. Это очень важно для наших клиентов, потому что они доверяют и положитесь на нас и знайте, что когда мы говорят, что мы производим высокое качество клапаны, мы действительно серьезно. «В в дополнение к этому контролю качества аспект, другая причина в том, что это позволяет компании не только продать клапаны, а также отдельные компоненты марка до клапанов: отливки, части, а также тефлон. «Некоторым компаниям нужны только запчасти клапанов, отливок или просто тефлон, потому что они хочу собрать клапаны вместе сами, и мы можем предоставить с соответствующими материал для этого. Мы экспорт 300 метрических тонн отливок в месяц дополнительно примерно до 200000 шаров всем виды мест вокруг Мир.«

    С ориентацией на клиента концепция, Haitima Corporation пришел к выводу, что это возможно достичь новых развития за счет расширения ассортимент продукции компании. Через лет инвестиций и сотрудничество с партнерами, сегодня Хайтима может поставляем не только клапаны, но также отливки, включая трубы, фитинги, фланцы и даже пневматические приводы, большая часть которые производятся в этом Завод Чжуншань.»Начальный идея в том, что мы иногда понимаю, если заказчик покупает клапаны, наверное ему нужна еще и труба и фурнитура, и если они есть заказал шаровые краны, наверное, исполнительные механизмы тоже необходимо. Как была Хайтима довольно известный своим клапаном качество среди установленных клиентов мы начали предоставлять некоторые сопутствующие товары, у которых есть такое же высокое качество, как и у нас клапаны и пневматические актуатор просто новейший развитие..

    На самом деле мы занимались этот бизнес на протяжении многих лет наша компания-партнер, но мы начали производить в собственном завод в прошлом году. У нас есть деловой опыт в этом области, у нас есть ноу-хау и оборудование на заводах с все инструменты, испытательные машины и т.д., чтобы гарантировать производство качество.Наши актуаторы уже было хорошо принят некоторыми ведущими международных дистрибьюторов в отрасль управления потоками.

    Корпорация Haitima производит разнообразный ассортимент клапаны, которые также были применяется в различных отраслях. Основные продукты включают 1, 2 и 3 части фланец и шар на резьбе клапаны, задвижки, шаровые опоры клапаны для нефти и газа, добыча и переработка полезных ископаемых, химическая и нефтехимическая промышленности, а также атомная энергетика.Все клапаны мы производим для этих отрасли, конечно, пожаробезопасный и высоконапорный утверждено. Производим клапаны до до 10 дюймов, DN 250 и малых размер фурнитуры от 1/8 до 4 дюймов. Приводы до 300 шт. также доступны здесь.

    Глобальная стратегия

    Ориентация на международный рынок, Haitima Corporation делает 100% экспорт бизнес с 28 лет назад.В момент Европа и Север Америка — самый большой рынок, однако это Южная Азия, Средняя Восток, Южная Африка и Юг Америка рынки были растет и выглядит многообещающе. В для ввода различных рыночные площади, Хайтима Корпорация потратила много энергия и инвестиции для тех спецификации гарантия качество своей продукции, В настоящее время мы в процессе получения API 6D, кроме того у нас уже есть DNV для наших литейное производство, ISO 9001, API 607 сертификат пожарной безопасности, CRN зарегистрирован, модуль PED H сертификат, и 3А.Эти гарантии и то, что мы производить наши клапаны в соответствии с Европейские и американские стандарты, а также возможность доставить их либо как отдельные компоненты или в целом показать нашу клиенты наши сильные стороны и возможности в мире клапанов. Хайтима держит сертификат PED, который производители требуют продавать свою продукцию в Европу.в США только очень мало продуктов OEM нужны покупателям.

    Успех в будущем

    Несмотря на экономический климат, Бизнес Haitima продолжается растет. «Приятно видеть, что все больше и больше клиентов планируют приехать в Азию, чтобы посетить поставщиков клапанов. поскольку В марте этого года у нас было несколько клиентов посещают наш фабрики и все они были довольный.Как всем известно, дела шли довольно плохо ситуация в прошлом году. Итак, по порядку чтобы получить более широкую картину, мы Посетил некоторых клиентов в Европе кого это коснулось. Oни сказал мне, что они ожидают этого год будет хуже, потому что сырой цена материала может расти еще раз. Для нас это означает, что клиенты склонны планировать весь 2010 год, который приводит к размещению одного единый заказ и доставка в США каждые несколько месяцев.Теперь мы видим что много бизнеса идет назад, что действительно хорошо знак.

    О планах компании на в ближайшем будущем Хайтима будет продолжайте расширяться и достигать новых развития. Мы планируем покупать новые объекты, что означает какое-то новое оборудование будет импортировано для литейного производства, чтобы иметь большая емкость и лучше качественная продукция.Например, мы собираемся сделать тепло обработка в собственном литейном производстве. На с другой стороны, мы расширим наши текущие торговые сети в некоторые крупные географические рынки. Мы уже создали один склад в Ванкувере, Канада, филиалы в Токио, Япония, Филиппины, Китай и Тайбэй для поддержки распространения. А также теперь план таков, что скоро мы собираюсь открыть новый склад в Нидерланды, недалеко от Венло.

    В течение некоторого времени у нас есть часто получал телефон звонки из отдела продаж Тайбэя штаб, говоря мне, что многие клиенты говорят, что им нужен товар как можно скорее. Мы думали об открытии этот новый склад в Нидерланды в течение многих лет. Сейчас же Haitima решила купить склад, который составляет около 5000 м2.Благодаря этому новому объекту начиная, мы отправим товар на склад и тем самым мы можем лучше поддержать наши клиентов. Позвольте мне дать вам пример: если один клиент хочет 2-дюймовые шаровые краны, и они не могут подождите еще два месяца доставка из Тайваня или из Китай, м они будут очень рады услышать, что у меня есть что-то вот что может быть доставлено в течение трех дней или недель время.

    Сервис — это ключ

    Президент г-н Шен Мин-Шоу также подчеркивает, что сервис всегда был в центре внимания в Хайтиме, хотя качество также один из самых важных проблемы. Он продолжает: «Никто могу гарантировать, что у них есть 100% безупречная продукция. Однако, мы всегда стараемся помочь клиент, если есть проблема с нашими продуктами.» В в дополнение к этому, он и его команда постоянно путешествует по миру чтобы не отставать от них и личные связи, не только с своих существующих клиентов, но также найти новое и будущее клиентов. Он описывает аргументируя это как следует: «Очевидно, это необходимо компаниям для установить близкие отношения с клиентами.Однако в нашем случае они, как правило, очень плодотворно.

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован.
