Обратный клапан на схеме: Как обозначается обратный клапан на схемах. Учимся читать гидравлические схемы

Содержание

Как обозначается обратный клапан на схемах. Учимся читать гидравлические схемы

Гидравлическая схема представляет собой элемент технической документации, на котором с помощью условных обозначений показана информация об элементах гидравлической системы, и взаимосвязи между ними.

Согласно нормам ЕСКД гидравлические схемы обозначаются в шифре основной надписи литерой «Г» ( — литерой «П»).

Как видно из определения, на гидравлической схеме условно показаны элементы, которые связаны между собой трубопроводами — обозначенными линиям. Поэтому, для того, чтобы правильно читать гидравлическую схему нужно знать, как обозначается тот или иной элемент на схеме. Условные обозначения элементов указаны в ГОСТ 2.781-96 . Изучите этот документ, и вы сможете узнать как обозначаются основные элементы гидравлики.

Обозначения гидравлических элементов на схемах

Рассмотрим основные элементы гидросхем .

Трубопроводы

Трубопроводы на гидравлических схемах показаны сплошными линиями, соединяющими элементы.

Линии управления обычно показывают пунктирной линией. Направления движения жидкости, при необходимости, могут быть обозначены стрелками. Часто на гидросхемах обозначают линии — буква Р обозначает линию давления, Т — слива, Х — управления, l — дренажа .

Соединение линий показывают точкой, а если линии пересекаются на схеме, но не соединены, место пересечения обозначают дугой.

Бак

Бак в гидравлике — важный элемент, являющийся хранилищем гидравлической жидкости. Бак, соединенный с атмосферой показывается на гидравлической схеме следующим образом.

Закрытый бак, или емкость, например гидроаккумулятор, показывается в виде замкнутого контура.

Ниже показана схема гидравлического привода , позволяющего перемещать шток гидроцилиндра, с возможностью зарядки гидроаккумулятора.

При разработке и составлении проектов и схем водоснабжения и канализации в бумажных и электронных документах, чертежах и сопроводительных приложениях используют условные обозначения, характеризующие параметры устройств, механизмов, деталей и элементов, а также буквенные и числовые символы специального назначения.

Например, обозначение насоса на схеме водоснабжения и канализации обязательно должно присутствовать на чертежах не только строительных объектов промышленных масштабов, но и в проектах индивидуального строительства, как и условные обозначения трубопроводов и других узлов и механизмов инженерных коммуникаций. Все эти символы, обозначения и значки подробно описаны в ГОСТ 21.205-93, а их использование встроено в компьютерные программы для создания чертежей системы водопровода и канализации, таких, как «AutoCAD», «FreeCAD», «T-FLEX CAD», «DraftSight Free CAD», «LibreCAD» и других, работающих в стандартах Системы автоматизированного проектирования и черчения (САПР).

Зачем составляют чертежи и проекты водоснабжения и канализации

Все строительные объекты – промышленные, жилые или стратегические здания в той или иной мере оснащаются санитарно-техническими системами, имеющими некоторые общие характеристики и функции. Такие системы не единичны – они состоят из комплекса инженерно-коммуникационных схем и узлов, таких, как ГВС и ХВС, канализационные трассы, централизованное газоснабжение, магистрали мусоропровода, системы ливневой канализации и снегозадержания, отопительные агрегаты, электрические и связные коммуникации.

При наличии такого множества сложных систем все они должны быть приведены к единому стандарту, чтобы минимизировать риск возникновения аварийных ситуаций и других незапланированных неисправностей. Наиболее важные инженерные системы – канализация и водоснабжение, поэтому их планировка должна четко отражаться в чертежах и схемах сетей, с соблюдением всех принятых стандартами обозначений. Только соблюдая установленные ГОСТ условные обозначения, можно запустить объект, соответствующий правилам благоустроенности и комфортной эксплуатации.

  1. Водоснабжению в жилом массиве в общем и в отдельности в каждой квартире отводится своя роль – эти системы обеспечивают не только полноценную жизнедеятельность жильцов, но и сохраняют их здоровье. Поэтому, составляя проектную документацию, нельзя допустить ни малейшего отклонения в расчетах и чертежах, так как это в дальнейшем обязательно скажется и на образе жизни, и на здоровье людей, и на техническом состоянии систем.
  2. Канализация выводит из жилых помещений отработанную грязную воду, бытовые стоки и измельченные твердые отходы жизнедеятельности человека, эту же функцию выполняет и мусоропровод. Как и в водоснабжении, в системе канализации первый и необходимый агрегат – насос. Учитывая агрессивность среды и составляющих компонентов стоков, система должна быть максимально надежной на протяжении всего времени эксплуатации, а это означает, что к самым первым шагам – составлению чертежей и документации – необходимо относиться ответственно.

Все канализационные водостоки, краны трубопровода и газопровода на схемах, системы водоснабжения и канализации имеют свои условные символы и знаки обозначения чертежах проектов, которые везде должны отображаться одинаково. Из-за сложности составления подобных проектов такие работы рекомендуется доверять профессионалам, чтобы были соблюдены не только правильные условные знаки и обозначения водопровода, насосов, задвижек, канализации, труб и запорной арматуры на схеме, но и рассчитаны их параметры для длительной безремонтной эксплуатации.

Особенности схематичных обозначений

Перед составлением окончательной версии проекта разрабатывают предварительные чертежи, учитывающие конкретные условия эксплуатации оборудования в том или ином помещении.

Черновой проект будет учитывать географические и технические особенности здания, количество жилых и технических помещений, место и направление ввода и вывода воды, и т.д. После того, как для каждого помещения дома составлены предварительные чертежи и проектные документы, их объединяют в один чистовой проект.

Но на каждом чертеже, на каждой схеме должны использоваться только общепринятые условные обозначения и символы, чтобы любой строитель, архитектор или инженер смог правильно прочитать чертеж и безошибочно выполнить свою часть работы.

Использовать в строительной документации другие условные значки, символы и обозначения категорически запрещено ГОСТ 21.205-93. Установленных и утвержденных обозначений существует несколько сотен, поэтому рассмотрим их использование на примере насосов – циркуляционных, для подкачки, и других.

Условные графические обозначения насосов приведены в таблице:

На основе условных обозначений, утвержденных ГОСТ 21.205-93, работают все вышеперечисленные программы для составления чертежей и 2-Д или 3-Д визуализации проектов.

При разработке проекта канализационной или ГВС схемы, в схемах отопления и других трубопроводов разработчики указывают символами и другими условными обозначениями места подключения горячей или холодной воды, входа и выхода стоков, местоположение сантехнических приборов и другого оборудования. Сложность схемы и установленного оборудования зависит во многом от площади и функционального назначения помещения, поэтому даже для одинаковых помещений схемы разводки и подключений всегда будут разными. При составлении проектов и чертежей систем ГВС, ХВС и канализации используются только общепринятые специальные условные обозначения. Разночтения в документации недопустимы, и самостоятельно изменять обозначения в предварительных и окончательных документах не разрешается.

Условные обозначения водопровода и канализации на чертеже

Рабочие данные о свойствах и параметрах системы водоснабжения и канализации в схемах и чертежах трубопроводов инженерных сетей вносят в проектную документацию обозначениями буквами и цифрами.

Любая водопроводная сеть обозначается буквенно-цифровыми символами «В0», трубопровод для хозяйственно-питьевых нужд обозначается символами «В1», водопроводные коммуникации для противопожарных систем обозначается символами «В2», трубы для подвода технической воды обозначаются, как «В4». То есть, все обозначения, имеющие в начале символ «В», относятся к водоснабжению объекта.

Общая канализация обозначается кириллическим символом «К», канализация для бытовых стоков – набором символов «К1», ливневка имеет обозначение «К2», водоотведение в промышленных масштабах обозначается символами «К3».

В водопроводных и канализационных схемах, наряду с линиями, в процессе черчения применяют специальные буквенно-цифровые обозначения и символы. Все обозначения не сопровождаются пояснениями, за исключением специфических отраслевых символов на схеме. Такие обозначения (например, нестандартного вентиля) расшифровываются указанием ссылки на подробное описание элемента. Не все символы из регламентированных стандартом всегда должны применятся при проектировании, но некоторые встречаются обязательно, так как и водоснабжение, и канализационная, и отопительная система монтируются во всех жилых объектах. Это может быть насос или задвижка на чертеже, обозначение фильтра грубой или тонкой очистки, присутствие в схеме теплообменника или ручных (автоматических) клапанов.

Также на схеме инженерных коммуникаций дома нередко встречаются линии типа пунктир с точкой, или прямые и пунктирные линии. Это обозначения бытовых стоков, ливневки и смешанной системы канализации.

Кроме того, схемы и чертежи могут содержать элементы и обозначения с длинными или короткими, дополненными различными символами и элементами: кругами, цилиндрическими символами, квадратами или прямоугольниками, треугольниками или перпендикулярно расположенными отрезками тонких линий. Все эти символы и обозначения имеют разные расшифровки: они могут обозначать сточную канализацию, конец трубы, врезанную в трассу заслонку, и т.д. Круг и буквенный символ внутри круга означает уловитель нефтепродуктов, жироуловитель, топливную заслонку, грязевик, и т.д. Если в круге символа нет, то такое обозначение указывает на наличие в схеме отстойника.

Специальные символы на планах проектов существуют и для обозначения сантехнических приборов и другого бытового оборудования. В государственном стандарте от 1993 года № 21.205 предусмотрены такие обозначения, как душевая кабинка со шлангом и распылителем, и мойки с кранами-смесителями, и собственно ванны, и унитазы с разным типом смыва воды. Для разных приборов даже одного назначения существуют разные обозначения, символы и значки. Это могут быть также условные рисунки, в линиях которых можно сразу угадать, какое оборудование указано на чертеже проекта.

Разрабатывая проектную документацию при строительстве дома, проектировщики принимают во внимание еще множество вспомогательных и второстепенных условий: необходимо обозначать не только основные узлы, но и детали, обеспечивающие их работу – трубы теплотрассы, водопровода или канализации, задвижки и фильтры, уловители и запорную арматуру, фитинги и повороты. Такая подробная информация поможет быстрее и понятнее прочитать чертеж, и реализовать его на практике без ошибок. Для указания дополнительной информации также используют буквы, цифры, рисунки, геометрические фигуры и другие обозначения.

В чертежах проекта здания необходимо отобразить схему разводки инженерно-технических коммуникаций, таких, как подача ГВС и холодной воды, канализации и отопления, параметры канализационных, ревизионных и коллекторных колодцев и другая техническая информация, которую рекомендуется использовать в процессе работы. Мало опираться только на узловые данные – при использовании дополнительной информации проект будет реализован с долгосрочной перспективой эксплуатации, без аварий и незапланированных ремонтов. Объем проектных работ достаточно велик для строителей-самоучек, поэтому нанять проектировщиков-профессионалов будет единственно правильным решением.

Все обозначения и виде цифр, латинских, кириллических и графических букв, геометрических фигур и символов должны использоваться только по назначению, без искажения отображения на схеме. Нельзя в чертежах и схемах канализации и водопровода применять изображения и обозначения элементов, не регламентированных ГОСТ и СНиП. Потеря правильного восприятия обозначения на любом этапе строительства или монтажа сломает всю схему, что приведет к напрасно потерянному времени и трудозатратам.

Правильно использованные условные обозначения, буквы, геометрические фигуры и символы – это гарантия правильного прочтения проектной документации, а значит, и правильного выполнения строительно-монтажных работ на объекте. Соблюдая все требования ГОСТ, вы добьетесь эффективной работы всех инженерных сетей, а значит, длительной и бесперебойной их эксплуатации.

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ.

МАШИНЫ ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ

ГОСТ 2.782-96

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ,
МЕТРОЛОГИИ И СЕРТИФИКАЦИИ

ПРЕДИСЛОВИЕ.

1. РАЗРАБОТАН Научно-исследовательским и проектно-конструкторским институтом промышленных гидроприводов и гидроавтоматики (НИИГидропривод), Всероссийским научно-исследовательским институтом стандартизации и сертификации в машиностроении (ВНИИНМАШ). ВНЕСЕН Госстандартом России.2. ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол № 10 от 4 октября 1996 г.).За принятие проголосовали:

Наименование государства

Наименование национального органа по стандартизации

Азербайджанская Республика Азгосстандарт
Республика Армения Армгосстандарт
Республика Белоруссия Белстандарт
Республика Казахстан Госстандарт Республики Казахстан
Киргизская Республика Киргизстандарт
Республика Молдова Молдовастандарт
Российская Федерация Госстандарт России
Республика Таджикистан Таджикский государственный центр по стандартизации, метрологии и сертификации
Туркменистан Туркменглавгосинспекция
Украина Госстандарт Украины
3. Настоящий стандарт соответствует ИСО 1219-91 «Гидропривод, пневмопривод и устройства. Условные графические обозначения и схемы. Часть 1. Условные графические обозначения» в части гидравлических и пневматических машин.4. Постановлением Государственного комитета Российской Федерации по стандартизации, метрологии и сертификации от 7 апреля 1997 г. № 123 межгосударственный стандарт ГОСТ 2.782-96 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 1998 г. 5. ВЗАМЕН ГОСТ 2.782-68.6. ПЕРЕИЗДАНИЕ. Январь 1998 г.

1. Область применения. 2 2. Нормативные ссылки. 2 3. Определения. 2 4. Основные положения. 2 Приложение А Правила обозначения зависимости направления вращения от направления потока рабочей среды и позицией устройства управления для гидро- и пневмомашин. 8 Приложение В Примеры обозначения зависимости направления вращения от направления потока рабочей среды и позиций устройства управления для гидро- и пневмомашин. 8

ГОСТ 2. 782-96

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Единая система конструкторской документации.

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ.

МАШИНЫ ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ.

Unified system for design documentation.
Graphic designations. Hydraulic and pneumatic machines.

Дата введения 1998-01-01

Настоящий стандарт устанавливает условные графические обозначения гидравлических и пневматических машин (насосов, компрессоров, моторов, цилиндров, поворотных двигателей, преобразователей, вытеснителей) в схемах и чертежах всех отраслей промышленности. В настоящем стандарте использованы ссылки на следующие стандарты:ГОСТ 17398-72 Насосы. Термины и определения. ГОСТ 17752-81 Гидропривод объемный и пневмопривод. Термины и определения.ГОСТ 28567-90 Компрессоры. Термины и определения. В настоящем стандарте применены термины по ГОСТ 17752, ГОСТ 17398 и ГОСТ 28567. 4.1. Обозначения отражают назначение (действие), способ работы устройств и наружные соединения. 4.2. Обозначения не показывают фактическую конструкцию устройства.4.3. Применяемые в обозначениях буквы представляют собой только буквенные обозначения и не дают представления о параметрах или значениях параметров.4.4. Если не оговорено иначе, обозначения могут быть начерчены в любом расположении, если не искажается их смысл.4.5. Размеры условных обозначений стандарт не устанавливает.4.6. Обозначения, построенные по функциональным признакам, должны соответствовать приведенным в таблице 1.Если необходимо отразить принцип действия, то применяют обозначения, приведенные в таблице 2.4.7. Правила и примеры обозначений зависимости между направлением вращения, направлением потока рабочей среды и позицией устройства управления для насосов и моторов приведены в приложениях А и Б.

Таблица 1

Наименование

Обозначение

1. Насос нерегулируемый: — с нереверсивным потоком
— с реверсивным потоком
2. Насос регулируемый: — с нереверсивным потоком
— с реверсивным потоком
3. Насос регулируемый с ручным управлением и одним направлением вращения

4. Насос, регулируемый по давлению, с одним направлением вращения, регулируемой пружиной и дренажом (см. приложения А и Б)

5. Насос-дозатор
6. Насос многоотводный (например, трехотводный регулируемый насос с одним заглушенным отводом)

7. Гидромотор нерегулируемый: — с нереверсивным потоком
— с реверсивным потоком
8. Гидромотор регулируемый: — с нереверсивным потоком, с неопределенным механизмом управления, наружным дренажом, одним направлением вращения и двумя концами вала

9. Поворотный гидродвигатель
10. Компрессор
11. Пневмомотор нерегулируемый: — с нереверсивным потоком
— с реверсивным потоком
12. Пневмомотор регулируемый: — с нереверсивным потоком
— с реверсивным потоком
13. Поворотный пневмодвигатель
14. Насос-мотор нерегулируемый: — с одним и тем же направлением потока
— с любым направлением потока
15. Насос-мотор регулируемый: — с одним и тем же направлением потока
— с реверсивным направлением потока
— с любым направлением потока, с ручным управлением, наружным дренажом и двумя направлениями вращения

16. Насос-мотор регулируемый, с двумя направлениями вращения, пружинным центрированием нуля рабочего объема, наружным управлением и дренажом (сигнал n вызывает перемещение в направлении N ) (см. приложения А и Б)

17. Объемная гидропередача: — с нерегулируемым насосом и мотором, с одним направлением потока и одним направлением вращения

— с регулируемым насосом, с реверсивным потоком, с двумя направлениями вращения с изменяемой скоростью

— с нерегулируемым насосом и одним направлением вращения

18. Цилиндр одностороннего действия: — поршневой без указания способа возврата штока, пневматический

— поршневой с возвратом штока пружиной, пневматический

— поршневой с выдвижением штока пружиной, гидравлический

— плунжерный
— телескопический с односторонним выдвижением, пневматический

19. Цилиндр двухстороннего действия: — с односторонним штоком, гидравлический

— с двухсторонним штоком, пневматический

— телескопический с односторонним выдвижением, гидравлический

— телескопический с двухсторонним выдвижением

20. Цилиндр дифференциальный (отношение площадей поршня со стороны штоковой и нештоковой полостей имеет первостепенное значение)

21. Цилиндр двухстороннего действия с подводом рабочей среды через шток: — с односторонним штоком

— с двухсторонним штоком

22. Цилиндр двухстороннего действия с постоянным торможением в конце хода: — со стороны поршня

— с двух сторон

23. Цилиндр двухстороннего действия с регулируемым торможением в конце хода: — со стороны поршня

— с двух сторон и соотношением площадей 2:1 Примечание – При необходимости отношение кольцевой площади поршня к площади поршня (соотношение площадей) может быть дано над обозначением поршня

24. Цилиндр двухкамерный двухстороннего действия

25. Цилиндр мембранный: — одностороннего действия
— двухстороннего действия
26. Пневмогидравлический вытеснитель с разделителем: — поступательный
— вращательный

27. Поступательный преобразователь: — с одним видом рабочей среды
28. Вращательный преобразователь: — с одним видом рабочей среды

— с двумя видами рабочей среды

29. Цилиндр с встроенными механическими замками

Таблица 2

Наименование

Обозначение

1. Насос ручной

2. Насос шестеренный

3. Насос винтовой

4. Насос пластинчатый

5. Насос радиально-поршневой

6. Насос аксиально-поршневой

7. Насос кривошипный

8. Насос лопастной центробежный

9. Насос струйный:

Общее обозначение

С жидкостным внешним потоком

С газовым внешним потоком

10. Вентилятор:

Центробежный

А.1. Направление вращения вала показывают концентрической стрелкой вокруг основного обозначения машины от элемента подвода мощности к элементу отвода мощности. Для устройств с двумя направлениями вращения показывают только одно произвольно выбранное направление. Для устройств с двойным валом направление показывают на одном конце вала. А.2. Для насосов стрелка начинается на приводном валу и заканчивается острием на выходной линии потока.А.3. Для моторов стрелка начинается на входной линии потока и заканчивается острием стрелки на выходном валу.А.4. Для насосов-моторов по А.2 и А.3.А.5. При необходимости соответствующее обозначение позиции устройства управления показывают возле острия концентрической стрелки.А.6. Если характеристики управления различны для двух направлений вращения, информацию показывают для обоих направлений.А.7. Линию, показывающую позиции устройства управления, и обозначения позиций (например, М — Æ — N ) наносят перпендикулярно к стрелке управления. Знак Æ обозначает позицию нулевого рабочего объема, буквы М и N обозначают крайние позиции устройства управления для максимального рабочего объема. Предпочтительно использовать те же обозначения, которые нанесены на корпусе устройства.Точка пересечения стрелки, показывающей регулирование и перпендикулярной к линии, показывает положение «на складе» (рисунок 1).

Рисунок 1.

Таблица Б.1

Наименование

Обозначение

1. Однофункциональное устройство (мотор). Гидромотор нерегулируемый, с одним направлением вращения.
2. Однофункциональное устройство (машина). Гидромашина нерегулируемая, с двумя направлениями вращения. Показано одно направление вращения, связанное с направлением потока.

3. Однофункциональное устройство (насос). Гидронасос регулируемый (с изменением рабочего объема в одну строку), с одним направлением вращения. Обозначение позиции устройства управления может быть исключено, на рисунке оно указано только для ясности.

4. Однофункциональное устройство (мотор). Гидромотор регулируемый (с изменением рабочего объема в одну сторону), с двумя направлениями вращения. Показано одно направление вращения, связанное с направлением потока.

5. Однофункциональное устройство (машина). Гидромашина регулируемая (с изменением рабочего объема в обе стороны), с одним направлением вращения. Показано направление вращения и соответствующая позиция устройства управления, связанные с направлением потока.

6. Однофункциональное устройство (машина). Гидромашина регулируемая (с изменением рабочего объема в обе стороны), с двумя направлениями вращения. Показано одно направление вращения и соответствующая позиция устройства управления, связанные с направлением потока.

7. Насос-мотор. Насос-мотор нерегулируемый с двумя направлениями вращения.
8. Насос-мотор. Насос-мотор регулируемый (с изменением рабочего объема в одну сторону), с двумя направлениями вращения. Показано одно направление вращения, связанное с направлением потока, при работе в режиме насоса.

9. Насос-мотор. Насос-мотор регулируемый (с изменением рабочего объема в обе стороны), с одним направлением вращения. Показано направление вращения и соответствующая позиция устройства управления, связанные с направлением потока, при работе в режиме насоса.

10. Насос-мотор. Насос-мотор регулируемый (с применением рабочего объема в обе стороны, с двумя направлениями вращения. Показано одно направление вращения и соответствующая позиция устройства управления, связанные с направлением потока, при работе в режиме насоса.

11. Мотор. Мотор с двумя направлениями вращения: регулируемый (с изменением рабочего объема в одну строку) в одном направлении вращения, нерегулируемый в другом направлении вращения. Показаны обе возможности.

Гидравлическая схема представляет собой элемент технической документации, на котором с помощью условных обозначений показана информация об элементах гидравлической системы, и взаимосвязи между ними.

Согласно нормам ЕСКД гидравлические схемы обозначаются в шифре основной надписи литерой «Г» (пневматические схемы — литерой «П»).

Как видно из определения, на гидравлической схеме условно показаны элементы, которые связаны между собой трубопроводами — обозначенными линиям. Поэтому, для того, чтобы правильно читать гидравлическую схему нужно знать, как обозначается тот или иной элемент на схеме. Условные обозначения элементов указаны в ГОСТ 2.781-96. Изучите этот документ, и вы сможете узнать как обозначаются основные элементы гидравлики.

Обозначения гидравлических элементов на схемах

Рассмотрим основные элементы гидросхем .

Трубопроводы

Трубопроводы на гидравлических схемах показаны сплошными линиями, соединяющими элементы. Линии управления обычно показывают пунктирной линией. Направления движения жидкости, при необходимости, могут быть обозначены стрелками. Часто на гидросхемах обозначают линии — буква Р обозначает линию давления, Т — слива, Х — управления, l — дренажа .

Соединение линий показывают точкой, а если линии пересекаются на схеме, но не соединены, место пересечения обозначают дугой.

Бак

Бак в гидравлике — важный элемент, являющийся хранилищем гидравлической жидкости. Бак, соединенный с атмосферой показывается на гидравлической схеме следующим образом.

Закрытый бак, или емкость, например гидроаккумулятор, показывается в виде замкнутого контура.

В обозначении фильтра ромб символизирует корпус, а штриховая линия фильтровальный материал или фильтроэлемент.

Насос

На гидравлических схемах применяется несколько видов обозначений насосов, в зависимости от их типов.

Центробежные насосы, обычно изображают в виде окружности, в центр которой подведена линия всасывания, а к периметру окружности линия нагнетания:

Объемные (шестеренные, поршневые, пластинчатые и т. д) насосы обозначают окружностью, с треугольником-стрелкой, обозначающим направление потока жидкости.

Если на насосе показаны две стрелки, значит этот агрегат обратимый и может качать жидкость в обоих направлениях.

Если обозначение перечеркнуто стрелкой, значит насос регулируемый, например, может изменяться объем рабочей камеры.

Гидромотор

Обозначение гидромотора похоже на обозначение насоса, только треугольник-стрелка развернуты. В данном случае стрелка показывает направление подвода жидкости в гиромотор.

Для обозначения гидромотра действую те же правила, что и для обозначения насоса: обратимость показывается двумя треугольными стрелками, возможность регулирования диагональной стрелой.

На рисунке ниже показан регулируемый обратимый насос-мотор.

Гидравлический цилиндр

Гидроцилиндр — один из самых распространенных гидравлических двигателей, который можно прочитать практически на любой гидросхеме. Особенности конструкции гидравлического цилиндра обычно отражают на гидросхеме, рассмотрим несколько примеров.

Цилиндр двухстороннего действия имеет подводы в поршневую и штоковую полость.

Плунжерный гидроцилиндр изображают на гидравлических схемах следующим образом.

Принципиальная схема телескопического гидроцилиндра показана на рисунке.

Распределитель

Распределитель на гидросхеме показывается набором, квадратных окон, каждое из которых соответствует определенному положению золотника (позиции). Если распределитель двухпозиционный, значит на схеме он будет состоять из двух квадратных окон, трех позиционный — из трех. Внутри каждого окна показано как соединяются линии в данном положении.

Рассмотрим пример.

На рисунке показан четырех линейный (к распределителю подведено четыре линии А, В, Р, Т), трех позиционный (три окна) распределитель . На схеме показано нейтральное положение золотника распределителя, в данном случае он находится в центральном положении (линии подведены к центральному окну). Также, на схеме видно, как соединены гидравлические линии между собой, в рассматриваемом примере в нейтральном положении линии Р и Т соединены между собой, А и В — заглушены .

Как известно, распределитель, переключаясь может соединять различные линии, это и показано на гидравлической схеме.

Рассмотрим левое окно, на котором показано, что переключившись распределитель соединит линии Р и В, А и Т . Этот вывод можно сделать, виртуально передвинув распределитель вправо.

Оставшееся положение показано в правом окне, соединены линии Р и А, В и Т .

На следующем ролике показан принцип работы гидрораспределителя.

Понимая принцип работы распределителя, вы легко сможете читать гидравлические схемы, включающие в себя этот элемент.

Устройства управления

Для того, чтобы управлять элементом, например распределителем, нужно каким-либо образом оказать на него воздействие.

Ниже показаны условные обозначения: ручного, механического, гидравлического, пневматического, электромагнитного управления и пружинного возврата.

Эти элементы могут компоноваться различным образом.

На следующем рисунке показан четырех линейный, двухпозиционный распределитель, с электромагнитным управлением и пружинным возвратом .

Клапан

Клапаны в гидравлике, обычно показываются квадратом, в котором условно показано поведение элементов при воздействии.

Предохранительный клапан

На рисунке показано условное обозначение предохранительного клапана. На схеме видно, что как только давление в линии управления (показана пунктиром) превысит настройку регулируемой пружины — стрелка сместиться в бок, и клапан откроется.

Редукционный клапан

Также в гидравлических и пневматических системах достаточно распространены редукционные клапаны , управляющим давлением в таких клапанах является давление в отводимой линии (на выходе редукционного клапана).

Пример обозначения редукционного клапана показан на следующем рисунке.

Обраиый клапан

Назначение обратного клапана — пропускать жидкость в одном направлении, и перекрывать ее движение в другом. Это отражено и на схеме. В данном случае при течении сверху вниз шарик (круг) отойдет от седла, обозначенного двумя линиями. А при подаче жидкости снизу — вверх шарик к седлу прижмется, и не допустит течения жидкости в этом направлении.

Часто на схемах обратного клапана изображают пружину под шариком, обеспечивающую предварительное поджатие.

Дроссель — регулируемое гидравлическое сопротивление.

Гидравлическое сопротивление или нерегулируемый дроссель на схемах изображают двумя изогнутыми линями. Возможность регулирования, как обычно, показывается добавлением стрелки, поэтому регулируемый дроссель будет обозначаться следующим образом:

Устройства измерения

В гидравлике наиболее часто используются следующие измерительные приборы: манометр, расходомер, указатель уровня, обозначение этих приборов показано ниже.

Реле давления

Данное устройство осуществляет переключение контакта при достижении определенного уровня давления. Этот уровень определяется настройкой пружины. Все это отражено на схеме реле давления, которая хоть и чуть сложнее, чем представленные ранее, но прочитать ее не так уж сложно.

Гидравлическая линия подводится к закрашенному треугольнику. Переключающий контакт и настраиваемая пружина, также присутствуют на схеме.

Объединения элементов

Довольно часто в гидравлике один блок или аппарат содержит несколько простых элементов, например клапан и дроссель, для удобства понимания на гидросхеме элементы входящие в один аппарат очерчивают штрих-пунктирой линией.

Для того, чтобы правильно читать гидравлическую схему нужно знать условные обозначения элементов, разбираться в принципах работы и назначении гидравлической аппаратуры, уметь поэтапно вникать в особенности отдельных участков, и правильно объединять их в единую гидросистему.

Для правильного оформления гидросхемы нужно оформить перечень элементов согласно стандарту.

Ниже показана схема гидравлического привода , позволяющего перемещать шток гидроцилиндра, с возможностью зарядки гидроаккумулятора.

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ.

МАШИНЫ ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ

ГОСТ 2.782-96

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ,
МЕТРОЛОГИИ И СЕРТИФИКАЦИИ

ПРЕДИСЛОВИЕ.

1. РАЗРАБОТАН Научно-исследовательским и проектно-конструкторским институтом промышленных гидроприводов и гидроавтоматики (НИИГидропривод), Всероссийским научно-исследовательским институтом стандартизации и сертификации в машиностроении (ВНИИНМАШ).ВНЕСЕН Госстандартом России.2. ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол № 10 от 4 октября 1996 г.).За принятие проголосовали:

Наименование государства

Наименование национального органа по стандартизации

Азербайджанская Республика Азгосстандарт
Республика Армения Армгосстандарт
Республика Белоруссия Белстандарт
Республика Казахстан Госстандарт Республики Казахстан
Киргизская Республика Киргизстандарт
Республика Молдова Молдовастандарт
Российская Федерация Госстандарт России
Республика Таджикистан Таджикский государственный центр по стандартизации, метрологии и сертификации
Туркменистан Туркменглавгосинспекция
Украина Госстандарт Украины
3. Настоящий стандарт соответствует ИСО 1219-91 «Гидропривод, пневмопривод и устройства. Условные графические обозначения и схемы. Часть 1. Условные графические обозначения» в части гидравлических и пневматических машин.4. Постановлением Государственного комитета Российской Федерации по стандартизации, метрологии и сертификации от 7 апреля 1997 г. № 123 межгосударственный стандарт ГОСТ 2.782-96 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 1998 г. 5. ВЗАМЕН ГОСТ 2.782-68.6. ПЕРЕИЗДАНИЕ. Январь 1998 г.

1. Область применения. 2 2. Нормативные ссылки. 2 3. Определения. 2 4. Основные положения. 2 Приложение А Правила обозначения зависимости направления вращения от направления потока рабочей среды и позицией устройства управления для гидро- и пневмомашин. 8 Приложение В Примеры обозначения зависимости направления вращения от направления потока рабочей среды и позиций устройства управления для гидро- и пневмомашин. 8

ГОСТ 2. 782-96

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Единая система конструкторской документации.

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ.

МАШИНЫ ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ.

Unified system for design documentation.
Graphic designations. Hydraulic and pneumatic machines.

Дата введения 1998-01-01

Настоящий стандарт устанавливает условные графические обозначения гидравлических и пневматических машин (насосов, компрессоров, моторов, цилиндров, поворотных двигателей, преобразователей, вытеснителей) в схемах и чертежах всех отраслей промышленности. В настоящем стандарте использованы ссылки на следующие стандарты:ГОСТ 17398-72 Насосы. Термины и определения. ГОСТ 17752-81 Гидропривод объемный и пневмопривод. Термины и определения.ГОСТ 28567-90 Компрессоры. Термины и определения. В настоящем стандарте применены термины по ГОСТ 17752, ГОСТ 17398 и ГОСТ 28567. 4.1. Обозначения отражают назначение (действие), способ работы устройств и наружные соединения. 4.2. Обозначения не показывают фактическую конструкцию устройства.4.3. Применяемые в обозначениях буквы представляют собой только буквенные обозначения и не дают представления о параметрах или значениях параметров.4.4. Если не оговорено иначе, обозначения могут быть начерчены в любом расположении, если не искажается их смысл.4.5. Размеры условных обозначений стандарт не устанавливает.4.6. Обозначения, построенные по функциональным признакам, должны соответствовать приведенным в таблице 1.Если необходимо отразить принцип действия, то применяют обозначения, приведенные в таблице 2.4.7. Правила и примеры обозначений зависимости между направлением вращения, направлением потока рабочей среды и позицией устройства управления для насосов и моторов приведены в приложениях А и Б.

Таблица 1

Наименование

Обозначение

1. Насос нерегулируемый: — с нереверсивным потоком
— с реверсивным потоком
2. Насос регулируемый: — с нереверсивным потоком
— с реверсивным потоком
3. Насос регулируемый с ручным управлением и одним направлением вращения

4. Насос, регулируемый по давлению, с одним направлением вращения, регулируемой пружиной и дренажом (см. приложения А и Б)

5. Насос-дозатор
6. Насос многоотводный (например, трехотводный регулируемый насос с одним заглушенным отводом)

7. Гидромотор нерегулируемый: — с нереверсивным потоком
— с реверсивным потоком
8. Гидромотор регулируемый: — с нереверсивным потоком, с неопределенным механизмом управления, наружным дренажом, одним направлением вращения и двумя концами вала

9. Поворотный гидродвигатель
10. Компрессор
11. Пневмомотор нерегулируемый: — с нереверсивным потоком
— с реверсивным потоком
12. Пневмомотор регулируемый: — с нереверсивным потоком
— с реверсивным потоком
13. Поворотный пневмодвигатель
14. Насос-мотор нерегулируемый: — с одним и тем же направлением потока
— с любым направлением потока
15. Насос-мотор регулируемый: — с одним и тем же направлением потока
— с реверсивным направлением потока
— с любым направлением потока, с ручным управлением, наружным дренажом и двумя направлениями вращения

16. Насос-мотор регулируемый, с двумя направлениями вращения, пружинным центрированием нуля рабочего объема, наружным управлением и дренажом (сигнал n вызывает перемещение в направлении N ) (см. приложения А и Б)

17. Объемная гидропередача: — с нерегулируемым насосом и мотором, с одним направлением потока и одним направлением вращения

— с регулируемым насосом, с реверсивным потоком, с двумя направлениями вращения с изменяемой скоростью

— с нерегулируемым насосом и одним направлением вращения

18. Цилиндр одностороннего действия: — поршневой без указания способа возврата штока, пневматический

— поршневой с возвратом штока пружиной, пневматический

— поршневой с выдвижением штока пружиной, гидравлический

— плунжерный
— телескопический с односторонним выдвижением, пневматический

19. Цилиндр двухстороннего действия: — с односторонним штоком, гидравлический

— с двухсторонним штоком, пневматический

— телескопический с односторонним выдвижением, гидравлический

— телескопический с двухсторонним выдвижением

20. Цилиндр дифференциальный (отношение площадей поршня со стороны штоковой и нештоковой полостей имеет первостепенное значение)

21. Цилиндр двухстороннего действия с подводом рабочей среды через шток: — с односторонним штоком

— с двухсторонним штоком

22. Цилиндр двухстороннего действия с постоянным торможением в конце хода: — со стороны поршня

— с двух сторон

23. Цилиндр двухстороннего действия с регулируемым торможением в конце хода: — со стороны поршня

— с двух сторон и соотношением площадей 2:1 Примечание – При необходимости отношение кольцевой площади поршня к площади поршня (соотношение площадей) может быть дано над обозначением поршня

24. Цилиндр двухкамерный двухстороннего действия

25. Цилиндр мембранный: — одностороннего действия
— двухстороннего действия
26. Пневмогидравлический вытеснитель с разделителем: — поступательный
— вращательный

27. Поступательный преобразователь: — с одним видом рабочей среды
28. Вращательный преобразователь: — с одним видом рабочей среды

— с двумя видами рабочей среды

29. Цилиндр с встроенными механическими замками

Таблица 2

Наименование

Обозначение

1. Насос ручной

2. Насос шестеренный

3. Насос винтовой

4. Насос пластинчатый

5. Насос радиально-поршневой

6. Насос аксиально-поршневой

7. Насос кривошипный

8. Насос лопастной центробежный

9. Насос струйный:

Общее обозначение

С жидкостным внешним потоком

С газовым внешним потоком

10. Вентилятор:

Центробежный

А.1. Направление вращения вала показывают концентрической стрелкой вокруг основного обозначения машины от элемента подвода мощности к элементу отвода мощности. Для устройств с двумя направлениями вращения показывают только одно произвольно выбранное направление. Для устройств с двойным валом направление показывают на одном конце вала. А.2. Для насосов стрелка начинается на приводном валу и заканчивается острием на выходной линии потока.А.3. Для моторов стрелка начинается на входной линии потока и заканчивается острием стрелки на выходном валу.А.4. Для насосов-моторов по А.2 и А.3.А.5. При необходимости соответствующее обозначение позиции устройства управления показывают возле острия концентрической стрелки.А.6. Если характеристики управления различны для двух направлений вращения, информацию показывают для обоих направлений.А.7. Линию, показывающую позиции устройства управления, и обозначения позиций (например, М — Æ — N ) наносят перпендикулярно к стрелке управления. Знак Æ обозначает позицию нулевого рабочего объема, буквы М и N обозначают крайние позиции устройства управления для максимального рабочего объема. Предпочтительно использовать те же обозначения, которые нанесены на корпусе устройства.Точка пересечения стрелки, показывающей регулирование и перпендикулярной к линии, показывает положение «на складе» (рисунок 1).

Рисунок 1.

Таблица Б.1

Наименование

Обозначение

1. Однофункциональное устройство (мотор). Гидромотор нерегулируемый, с одним направлением вращения.
2. Однофункциональное устройство (машина). Гидромашина нерегулируемая, с двумя направлениями вращения. Показано одно направление вращения, связанное с направлением потока.

3. Однофункциональное устройство (насос). Гидронасос регулируемый (с изменением рабочего объема в одну строку), с одним направлением вращения. Обозначение позиции устройства управления может быть исключено, на рисунке оно указано только для ясности.

4. Однофункциональное устройство (мотор). Гидромотор регулируемый (с изменением рабочего объема в одну сторону), с двумя направлениями вращения. Показано одно направление вращения, связанное с направлением потока.

5. Однофункциональное устройство (машина). Гидромашина регулируемая (с изменением рабочего объема в обе стороны), с одним направлением вращения. Показано направление вращения и соответствующая позиция устройства управления, связанные с направлением потока.

6. Однофункциональное устройство (машина). Гидромашина регулируемая (с изменением рабочего объема в обе стороны), с двумя направлениями вращения. Показано одно направление вращения и соответствующая позиция устройства управления, связанные с направлением потока.

7. Насос-мотор. Насос-мотор нерегулируемый с двумя направлениями вращения.
8. Насос-мотор. Насос-мотор регулируемый (с изменением рабочего объема в одну сторону), с двумя направлениями вращения. Показано одно направление вращения, связанное с направлением потока, при работе в режиме насоса.

9. Насос-мотор. Насос-мотор регулируемый (с изменением рабочего объема в обе стороны), с одним направлением вращения. Показано направление вращения и соответствующая позиция устройства управления, связанные с направлением потока, при работе в режиме насоса.

10. Насос-мотор. Насос-мотор регулируемый (с применением рабочего объема в обе стороны, с двумя направлениями вращения. Показано одно направление вращения и соответствующая позиция устройства управления, связанные с направлением потока, при работе в режиме насоса.

11. Мотор. Мотор с двумя направлениями вращения: регулируемый (с изменением рабочего объема в одну строку) в одном направлении вращения, нерегулируемый в другом направлении вращения. Показаны обе возможности.

Ключевые слова: обозначения условные графические, машины гидравлические и пневматические

Схемы гидросистемы — Москва, Гидропарт

Трубопроводы

Трубопроводы на гидравлических схемах показаны сплошными линиями, соединяющими элементы. Линии управления обычно показывают пунктирной линией. Направления движения жидкости, при необходимости, могут быть обозначены стрелками. Часто на гидросхемах обозначают линии — буква Р обозначает линию давления, Т — слива, Х — управления, l — дренажа.

Соединение линий показывают точкой, а если линии пересекаются на схеме, но не соединены, место пересечения обозначают дугой.

Бак

Бак в гидравлике — важный элемент, являющийся хранилищем гидравлической жидкости. Бак, соединенный с атмосферой показывается на гидравлической схеме следующим образом.

Закрытый бак, или емкость, например гидроаккумулятор, показывается в виде замкнутого контура. В машиностроительной гидравлике применяются грузовые, пружинные и газовые аккумуляторы.

Фильтр

В обозначении фильтра ромб символизирует корпус, а штриховая линия фильтровальный материал или фильтроэлемент.

Насос

На гидравлических схемах применяется несколько видов обозначений насосов, в зависимости от их типов.

Центробежные насосы, обычно изображают в виде окружности, в центр которой подведена линия всасывания, а к периметру окружности линия нагнетания:

Объемные (шестеренные, поршневые, пластинчатые и т.д) насосы обозначают окружностью, с треугольником-стрелкой, обозначающим направление потока жидкости.

Если на насосе показаны две стрелки, значит этот агрегат обратимый и может качать жидкость в обоих направлениях.

Если обозначение перечеркнуто стрелкой, значит насос регулируемый, например, может изменяться объем рабочей камеры.

Гидромотор

Обозначение гидромотора похоже на обозначение насоса, только треугольник-стрелка развернуты. В данном случае стрелка показывает направление подвода жидкости в гиромотор.

Для обозначения гидромотра действую те же правила, что и для обозначения насоса: обратимость показывается двумя треугольными стрелками, возможность регулирования диагональной стрелой.

На рисунке ниже показан регулируемый обратимый насос-мотор.

Гидравлический цилиндр

Гидроцилиндр — один из самых распространенных гидравлических двигателей, который можно прочитать практически на любой гидросхеме. Особенности конструкции гидравлического цилиндра обычно отражают на гидросхеме, рассмотрим несколько примеров.

Цилиндр двухстороннего действия имеет подводы в поршневую и штоковую полость.

Плунжерный гидроцилиндр изображают на гидравлических схемах следующим образом.

Принципиальная схема телескопического гидроцилиндра показана на рисунке.

Распределитель

Распределитель на гидросхеме показывается набором, квадратных окон, каждое из которых соответствует определенному положению золотника (позиции). Если распределитель двухпозиционный, значит на схеме он будет состоять из двух квадратных окон, трех позиционный — из трех. Внутри каждого окна показано как соединяются линии в данном положении.

Рассмотрим пример.

На рисунке показан четырех линейный (к распределителю подведено четыре линии А, В, Р, Т), трех позиционный (три окна) распределитель. На схеме показано нейтральное положение золотника распределителя, в данном случае он находится в центральном положении (линии подведены к центральному окну). Также, на схеме видно, как соединены гидравлические линии между собой, в рассматриваемом примере в нейтральном положении линии Р и Т соединены между собой, А и В — заглушены.

Как известно, распределитель, переключаясь может соединять различные линии, это и показано на гидравлической схеме.

Устройства управления

Для того, чтобы управлять элементом, например распределителем, нужно каким-либо образом оказать на него воздействие.

Ниже показаны условные обозначения: ручного, механического, гидравлического, пневматического, электромагнитного управления и пружинного возврата.

>

Эти элементы могут компоноваться различным образом.

На следующем рисунке показан четырех линейный, двухпозиционный распределитель, с электромагнитным управлением и пружинным возвратом.

Клапан

Клапаны в гидравлике, обычно показываются квадратом, в котором условно показано поведение элементов при воздействии.

Предохранительный клапан

На рисунке показано условное обозначение предохранительного клапана. На схеме видно, что как только давление в линии управления (показана пунктиром) превысит настройку регулируемой пружины — стрелка сместиться в бок, и клапан откроется.

Обратный клапан

Назначение обратного клапана — пропускать жидкость в одном направлении, и перекрывать ее движение в другом. Это отражено и на схеме. В данном случае при течении сверху вниз шарик отойдет от седла, обозначенного двумя линиями. А при подаче жидкости снизу — вверх шарик к седлу прижмется, и не допустит течения жидкости в этом направлении.

Часто на схемах обратного клапана изображают пружину под шариком, обеспечивающую предварительное поджатие.

Дроссель

Дроссель — регулируемое гидравлическое сопротивление.

Гидравлическое сопротивление или нерегулируемый дроссель на схемах изображают двумя изогнутыми линями. Возможность регулирования, как обычно, показывается добавлением стрелки, поэтому регулируемый дроссель будет обозначаться следующим образом:

Устройства измерения

В гидравлике наиболее часто используются следующие измерительные приборы: манометр(показывает рабочее давление в гидролинии), расходомер(показывает расход жидкости протекающий в гидролинии за определенное время), указатель уровня,( показывает уровень рабочей жидкости в гидробаке) обозначение этих приборов показано ниже.

Делитель потока

Зачастую в гидравлике для обеспечения синхронной работы исполнительных органов(гидроцилиндров,гидромоторов) приходится делить поток гидравлической жидкости на равные части – в этом помогает делитель потока.

Устройства охлаждения/подогрева

При длительной работе гидростанции масло начинает нагреваться, поэтому чтобы не происходило перегрева и не снижались эксплуатационные характеристики гидравлического оборудования – в схемах предусматривают маслоохладители, которые отводят тепло от проходящей через него рабочей жидкости. При работе в условиях холода, для гидростанции предусматривают подогреватель.

Реле давления

Данное устройство осуществляет переключение контакта при достижении определенного уровня давления. Этот уровень определяется настройкой пружины. Все это отражено на схеме реле давления, которая хоть и чуть сложнее, чем представленные ранее, но прочитать ее не так уж сложно.

Гидравлическая линия подводится к закрашенному треугольнику. Переключающий контакт и настраиваемая пружина, также присутствуют на схеме.

Объединения элементов

Довольно часто в гидравлике один блок или аппарат содержит несколько простых элементов, например клапан и дроссель, для удобства понимания на гидросхемеэлементы входящие в один аппарат очерчивают штрих-пунктирой линией.

Для того, чтобы правильно читать гидравлическую схему нужно знать условные обозначения элементов, разбираться в принципах работы и назначении гидравлической аппаратуры, уметь поэтапно вникать в особенности отдельных участков, и правильно объединять их в единую гидросистему.

Для правильного оформления гидросхемы нужно оформить перечень элементов согласно стандарту.

Ниже показана схема гидравлического привода, позволяющего перемещать шток гидроцилиндра, с возможностью зарядки гидроаккумулятора.

Маркировка и условные обозначения трубопроводной арматуры, таблица фигур запорной арматуры

На территории России используется обозначение и маркировка трубопроводной арматуры по системе ЦКБА (Центральное конструкторское бюро арматуростроения). В соответствии с этой системой обозначение арматуры строится из цифрового и буквенного кода основных данных. Всего в маркировке используется 6 элементов.

Тип арматуры

— цифровое обозначение

  • 10 — кран пробно-спускной
  • 11 — кран для трубопровода
  • 12 — запорное устройство
  • 13,14,15 — вентиль
  • 16 — клапан обратный подъемный и приемный с сеткой
  • 17 — клапан предохранительный
  • 19 — обратный поворотный
  • 21 — регулятор давления «после себя»
  • 22 — клапан запорный
  • 25 — клапан регулирующий
  • 27 — клапан смесительный
  • 30,31 — задвижка
  • 32 — затвор
  • 45 — конденсатоотводчик

Материал корпуса

— буквенное обозначение

  • с — сталь углеродистая
  • лс — легированная сталь
  • нж — нержавеющая, коррозионно-стойкая
  • ч — чугун серый
  • кч — ковкий чугун
  • вч — высокопрочный чугун
  • б — латунь или бронза
  • а — алюминий
  • мл — монель-металл
  • п — пластмасса
  • вп — винипласт
  • тн — титан
  • к — керамика, фарфор
  • ск — стекло Тип привода — цифровое обозначение (одна цифра)
  • 3 — механический с червячной передачей
  • 4 — механический с цилиндрической передачей
  • 5 — механический с конической передачей
  • 6 — пневматический
  • 7 — гидравлический
  • 8 — электромагнитный
  • 9 — электрический

Номер разработки конструкции по каталогу ЦКБА

— двузначное цифровое обозначение

Материал уплотнительных колец

— буквенное обозначение

  • бр — бронза и латунь
  • бт — баббит
  • ст — стеллит
  • ср — сормайт
  • мн — монель-металл
  • к — кожа
  • нж — нержавеющая сталь (коррозионно-стойкая)
  • нт — нитрованная (азотированная) сталь
  • р — резина
  • п — пластмасса (кроме винипласта)
  • вп — винипласт
  • фт — фторпласт
  • э — эбонит
  • бк — без кольца (седло выполнено прямо на корпусе)

Способ нанесения внутреннего покрытия корпуса

— буквенное обозначение

  • гм — гуммирование
  • эм — эмалирование
  • п — футерование пластмассой

Пример расшифровки:

Задвижка 30с41нж — стальная задвижка с механическим приводом с цилиндрической передачей и нержавеющими уплотнительными кольцами

Задвижка 30ч6бр — чугунная задвижка с пневматическим приводом и уплотнительными кольцами из бронзы и латуни

Условные обозначения трубопроводной арматуры

Графические обозначения различных типов арматуры на гидравлических и пневматических схемах регламентируются ГОСТами.

Таблица фигур
— регулятор давления
«до себя»
— регулятор давления
«после себя»
— конденсатоотводчик — воздухоотводчик
Графические обозначения направления потока жидкости, воздуха, линии механической связи, регулирования, элементов привода

Понравилась статья? Расскажите друзьям

Графические обозначения трубопроводной арматуры | Трубопроводная арматура

Рейтинг:   / 0



Условные (графические) изображения трубопроводной арматуры используются при составлении деталировки сети, в которой  все узлы и составляющие водопроводной сети — трубопроводная запорная и регулирующая арматура и фасонные части и т.д. изображены схематично (без соблюдения масштабов) условными обозначениями. Обозначения трубопроводной арматуры по системе ЦКБА и другим приведены ТУТ.

Деталировка водопроводной сети используется для монтажа участков трубопроводов, фасонных частей и арматуры, прочего оборудования. На основании деталировки составляется спецификация фасонных частей и арматуры, требуемых для устройства сети.

Ниже приведены основные условные обозначения трубопроводной арматуры:

Арматура

Обозначение

Клапан (вентиль) запорный проходной







Клапан (вентиль) запорный угловой

Задвижка

Заслонка

Кран шаровый проходной







 Кран шаровый угловой

Клапан (вентиль) регулирующий проходной







Клапан (вентиль) регулирующий угловой

Кран трёхходовой





Клапан (вентиль) трёхходовой

Клапан предохранительный проходной









Клапан предохранительный угловой

 Регулятор давления «до себя»







Регулятор давления «после себя»

Клапан обратный подъёмный проходной







Клапан обратный поворотный (захлопка) приёмный с сеткой

Клапан дроссельный

Клапан редукционный

Конденсатоотводчик



Клапан быстродействующий на открытие (НО)







Клапан быстродействующий на закрытие (НЗ)

Воздухоотводчик (вантуз)



Не удается найти страницу | Autodesk Knowledge Network

(* {{l10n_strings. REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}}*

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}} {{addToCollection.description.length}}/500 {{l10n_strings.TAGS}} {{$item}} {{l10n_strings.PRODUCTS}} {{l10n_strings.DRAG_TEXT}}

{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings. LANGUAGE}} {{$select.selected.display}}

{{article.content_lang.display}}

{{l10n_strings.AUTHOR}}

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$select.selected.display}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}}

Обратный клапан Ду 125 в России на Gremir.

ru

* цены на сайте розничные. Возможна скидка до 30% от суммы счета. Присылайте заявку!

Экспресс заявка

Не забудьте прикрепить реквизиты или указать ФИО полностью, если делаете заказ как частное лицо!

Напишите или прикрепите заявку и свои реквизиты — и мы сможем выслать Вам счет в течение 30-60 минут.

Ответ на заявку с поизциями из наличия в течение 30-60 минут!
Ответ по нестандартным заказным позициям в течение дня.

Что такое обратный клапан Ду 125 и где он применяется

Клапан – это устройство для открытия и закрытия потока в случае необходимости. Рассмотрим подробнее характеристики и предназначение этого устройства. Назначение и применение очень простое. Так как поток, в большинстве своем, имеет жидкую структуру, то он подвержен смене направления. Эта деталь трубопровода защищает от этого и помогает уменьшить воздействие гидроудара на систему, если таковой возник. Данное оборудование в основном применяется в трубопроводах, по которым течет чистая вода, в канализационных стоках, в системах, работающих с вязкими и газообразными веществами.

Среды, с которыми может работать клапан обратный межфланцевый Ду 125:

  • вода;
  • кислоты;
  • нефтепродукты;
  • различные растворы;
  • щелочь.

Разновидности
На рынке клапан обратный межфланцевый Ду 125 представлен в четырех разновидностях. Они отличаются строением запорного механизма. Подъемный запор выполнен в виде дисковой пластины с пружиной. Материал, из которого она изготовлена – сталь или чугун. Благодаря этим сплавам деталь неприхотлива к различным средам. На корпусе обратный клапан Ду 125 имеет уплотнительную резинку, что обеспечивает установку без использования дополнительных прокладок и герметичность. Запорное устройство с поворотным механизмом также имеет в своем строении стальной диск. Такой способ перекрытия подходит для теплосетей, котельных и отопительных систем.

Существует и шаровый обратный клапан 125 мм. В качестве перекрывающей детали используется шар. Он изготавливается из вулканизированного полимера, чугуна или резины. Основными системами, в которых применяется данная деталь, являются распределение неочищенной или вязкой среды, водоотведение и системы водоснабжения. Дисковый запорный механизм представляет собой стальной диск. Эта арматура отличается от остальных своей небольшой массой и габаритами. Монтаж этого устройства разрешается в любом положении, что делает его универсальным в использовании. Но в основном его применение распространилось на теплосети и котельные.

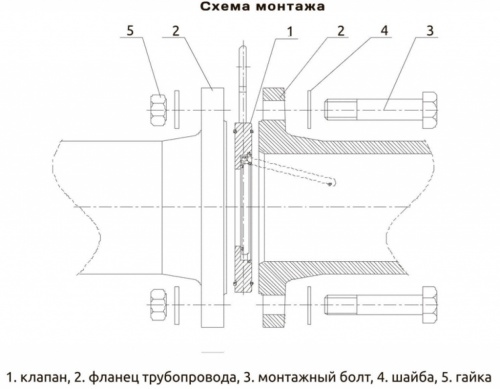

Монтаж запорной арматуры
Согласно технологической схеме, обратный клапан Dn 125 устанавливается на участках трубопровода, в которых среда должна двигаться в одном направлении. Деталь монтируется на патрубках насосов, которые установлены параллельно. Также устанавливается на системах отопления рядом с подающим и обратным трубопроводом. Благодаря этому предотвращается смешение потоков и изменение направления движения среды в системе. В коммунальной сфере обратный клапан 125 мм монтируют рядом со счетчиками горячего и холодного водоснабжения, которые определяют расход потребляемой жидкости во всем доме. Оптимальность этого устройства состоит в универсальности его установки. Монтировать можно как в горизонтальных, так и в вертикальных системах.

Где приобрести обратный клапан 125 мм

В нашем магазине сантехнических товаров можно купить обратный клапан Ду 125 по выгодной цене. У нас продаются запорные устройства только с высоким качеством сплавов и от надежных производителей. Это гарантирует длительную эксплуатацию детали.

назначение, конструкция и варианты монтажа

Любая работа с горючим газом (кислородом, ацетиленом, пропаном) сопряжена с риском возникновения обратного удара пламени. Чтобы защитить оборудование от поломки, а человека от физических увечий, для обустройства газоразборных постов применяют огнепреградительные клапаны, которые одновременно выполняют функцию пламегасящего элемента и обратного клапана.



Суть и причины возникновения обратного удара

Удар пламени во время газопламенных работ возникает в том случае, когда газ начинает гореть в противоположном направлении к своему естественному потоку. В такой ситуации скорость сгорания газа выше скорости его истечения и пламя начинает стремительно перемещаться в сторону источника, что может привести к разрыву рукава, редуктора, баллона, не говоря уже о высокой опасности для здоровья оператора. К основным причинам возникновения такой ситуации можно отнести:

  • неправильную регулировку подачи горючего газа;
  • чрезмерный нагрев мундштука, в результате чего возникает самовоспламенение газовой смеси еще до ее выхода из горелки;
  • наличие в газовой магистрали сора, который нарушает нормальный выход газа;
  • опустевший баллон с кислородом, ацетиленом или пропаном, что может привести к резкому изменению давления в системе.

Согласно ГОСТ 12.2.008-75, для предотвращения аварийной ситуации каждый газоразборный пост должен быть оборудован предохранительным затвором – обратным или огнепреградительным клапаном. В случае применения обычного обратного устройства следует учесть, что полную безопасность работы газопламенного оборудования оно обеспечить не сможет, поскольку осуществляет только защиту от ударной волны и не предназначено для предотвращения распространения пламени (см. п 3.2 ГОСТ Р 50402-2011 (ИСО 5175:1987)).



Различия описываемых устройств:



Поэтому, чтобы перекрыть фронт пламени, направленный к баллону, и не допустить возгорание емкости, следует устанавливать огнепредохранители. Более подробно о безопасной эксплуатации баллонов и их применении во время газосварочных работ на примере ацетилена можно прочитать в статье: Технический растворенный ацетилен для резки и сварки металлов.



Схема функционирования огнепреградительного клапана



Как устроены огнепреградительные клапаны

Конструктивно огнепредохранительный затвор состоит из:

  • металлического корпуса;
  • запирающего золотника;
  • пружины;
  • пламегасящего элемента.

Подпружиненный золотник способен пропускать кислород (ацетилен, пропан) только в прямом направлении. Когда газ выходит из баллона, благодаря избыточному давлению он преодолевает усилие пружины и создает зазор между седлом и золотником, через который и поступает к резаку. В случае инверсного удара золотник придавливается к седлу и, таким образом, перекрывает подачу газа в рабочую зону.

Промышленные образцы

в разрезе



Огнепреградительное устройство отличается от обычного обратного клапана наличием пламегасящего элемента, после прохождения через который фронт пламени затухает. Экспериментальным путем установлено, что пламя распространяется быстрее ударной волны, следовательно, без дополнительной защиты есть риск проникновения огня в рукав до полного запирания золотника. Поэтому применение огнепредохранителей для газопламенных работ предпочтительнее.



Способы установки предохранительного устройства в газовую сеть

Огнепредохранительные механизмы производят в двух вариантах: для кислорода (КОК) и горючего газа (КОГ). Вместе с тем, каждая категория имеет несколько модификаций, что позволяет устанавливать данное оборудование в разных местах оборудования:

  • на выходе редуктора;
  • на входе резака или горелки;
  • в разрыв рукава.

Схема подключения клапанов КОК и КОГ при резке металла

Подключение к кислородному редуктору



Перед установкой данного элемента оборудования необходимо обязательно проверить его исправность — газ должен проходить только в одном направлении. В случае возникновения удара пламени во время работы следует удостовериться в сохранении герметичности как самого огнепреградительного устройства, так и мест его присоединения к потребителям.



Техпроцесс проведения испытаний клапанов на заводе-производителе (eng):



Чтобы описываемая единица оборудования надежно защищала систему от ударной волны, она должна изготавливаться из качественных материалов согласно установленным стандартам. Поэтому на покупке предохранительного затвора не стоит экономить, приобретая изделие неизвестного производителя с сомнительными характеристиками. Например, на этой странице вы можете изучить характеристики подобной продукции, произведенной в соответствии с Европейским и Российским стандартами EN 730-1 и ГОСТ Р 50402-2011 и прошедшей строгую проверку работоспособности в заводских условиях. Средний срок службы такого механизма составляет 5 лет, при этом он способен выдерживать многократные возвратные толчки, следующие один за другим, и обеспечивать высокий уровень безопасности во время газопламенных процессов.

различных частей обратного клапана + Схема

Обсуждение частей обратного клапана будет представлено в этой статье. Если вы знаете, что такое односторонний клапан, вы можете представить его как обратный клапан, обратный клапан, удерживающий клапан, обратный клапан, обратный клапан или односторонний клапан, который обычно допускает только односторонний поток (жидкость или газ).

Он называется двухходовым клапаном, что означает, что он имеет два отверстия на корпусе: одно для приема жидкости, а другое — для ее выпуска. Есть много типов обратных клапанов, используемых в различных приложениях по всему миру.Обратные клапаны часто встречаются в повседневных предметах домашнего обихода. Обратные клапаны бывают самых разных размеров и цен, но обычно они очень простые, недорогие и небольшие.

В целом, большинство обратных клапанов не требуют вмешательства человека или какого-либо внешнего управления, поэтому на них нет ручек или штоков. Пластик или металл — самые распространенные материалы для корпусов обратных клапанов.

При рассмотрении обратных клапанов важное значение имеет давление открытия.Это минимальная разница между давлением на входе и выходе, при которой будет работать обратный клапан. Обратный клапан обычно предназначен для работы при определенном давлении открытия и, следовательно, может быть указан.

Основы обратных клапанов

Работа обратных клапанов состоит из трех основных этапов:

Давление открытия

Для открытия обратного клапана необходимо иметь минимальное давление на входе (разница давлений на входе и выходе). Минимальное давление на входе, при котором открывается обратный клапан, известно как «давление открытия». В зависимости от конструкции и размера клапана давление открытия будет варьироваться. Убедитесь, что ваша система способна создавать это давление открытия и подходит для применения.

Закрытие

Клапан закроется, если давление на входе упадет ниже давления открытия или возникнет обратный поток (поток движется от выхода к входу). В зависимости от конструкции обратного клапана механизм закрытия может меняться.По сути, противодавление прижимает заслонку, диск, диафрагму или шар к отверстию и закрывает его. Есть два способа облегчить процесс закрывания: пружина или сила тяжести.

Ориентация установки

Односторонний клапан может работать только в одном направлении, поэтому знание ориентации при установке имеет решающее значение. На корпусах клапанов часто есть стрелка, указывающая направление потока. Помимо этого, вам потребуется проверить направление потока клапана. Обратное соединение будет означать, что поток не может проходить через систему, вызывая рост давления и потенциально повреждая систему.

Обратный клапан в условиях нормального потока (Ссылка: hpmmag.com )

Подробнее o Linquip

Детали обратных клапанов

В трубах и аналогичных устройствах и оборудовании обратные клапаны обычно используются для предотвращения обратного потока, позволяя материалам или жидкостям течь только в одном направлении.Несмотря на различные формы, размеры и функции, эти клапаны обычно работают по одному и тому же принципу. Большинство обратных клапанов состоит из трех основных компонентов:

Внутренний порт

Входной порт позволяет входить газу или жидкости.

Корпус клапана

Материал проходит через тело.

Внешний порт

Материал (газ или жидкость) может выходить из устройства через выходное отверстие.

Детали различных типов обратных клапанов

Для регулирования потока газов и жидкостей внутрь и наружу используется несколько технологий. Есть ряд деталей, которые могут выглядеть одинаково, но они не являются взаимозаменяемыми, поскольку функции, размеры и материалы различаются от одного типа к другому. В этом разделе мы представим различные типы клапанов и их составные части или части:

Однодисковый обратный клапан

Эта конструкция этого обратного клапана имеет затвор с диском, который шарнирно закреплен в верхней части колпачка и открывается под действием потока. Когда поток меняет направление, он автоматически закрывается. Поскольку этот тип клапана из-за постоянного реверсирования потока не рекомендуется для частых ситуаций с обратным потоком, которые легко изнашивают диск.Возможна установка однодискового обратного клапана как вертикально, так и горизонтально. Однако вертикально установленный клапан имеет тенденцию оставаться открытым при постепенном изменении скорости. Противодействовать этой тенденции нужно рычагом или противовесом.

Однодисковый обратный клапан (Артикул: valveonly. com )

Однодисковый обратный клапан состоит из четырех основных частей:

  • Кузов
  • Диск
  • Звездный гид
  • Пружина.

Двухдисковый обратный клапан

Двухдисковый обратный клапан состоит из двух полукруглых дисков, соединенных между собой. Прямой поток заставляет их складываться вместе, а обратный поток заставляет их закрыться по полному кругу. Он часто устанавливается между двумя фланцами и чаще всего встречается в дозаторах жидкости. Причина его популярности в том, что он недорогой и компактный.

Двухдисковый обратный клапан (Артикул: flotechinc.com )

Основными компонентами двухдисковых обратных клапанов являются:

  • Кузов
  • Пружина
  • Передняя панель
  • Диски

Шаровой обратный клапан

Шаровые обратные клапаны — это обратные клапаны с шаром в качестве запорного элемента, т. е.е., часть, которая блокирует поток. Шаровой обратный клапан может иметь подпружиненный шар, который помогает удерживать его закрытым. Если пружина не используется, необходимо использовать обратный поток для перемещения шара в седло и создания уплотнения. Шаровые обратные клапаны имеют внутренние поверхности, которые имеют коническую форму, чтобы направлять шар в седло и создавать надежное уплотнение, предотвращая обратный поток.

Шаровой обратный клапан обычно простой, недорогой и небольшой. Обычно используются металлические шарики, но в некоторых случаях используются и другие материалы, такие как сапфир, который очень прочен и инертен.Как по твердости, так и по химической стойкости в насосах для ВЭЖХ обычно используются небольшие впускные и выпускные шаровые обратные клапаны с рубиновыми шариками и сапфировыми седлами. Однако для некоторых других применений и шар, и седло могут быть изготовлены из рубина.

Внутренняя структура шарового обратного клапана (Ссылка: exportersindia. com )

Шаровые обратные клапаны обычно состоят из следующих частей:

  • Мяч
  • Кузов
  • Прокладка
  • Колпачок
  • Зажим.

Изношенное или потрескавшееся седло такого обратного клапана может со временем привести к необходимости его замены после продолжительного использования.Следовательно, клапаны этого типа сделаны заменяемыми и могут иметь пластиковый корпус, который плотно прилегает к металлическому фитингу, достаточно прочному, чтобы выдерживать высокое давление, и который прикреплен к головке насоса.

Шаровые обратные клапаны отличаются от шаровых кранов, которые содержат ротор, который может останавливать или направлять поток.

Мембранный обратный клапан

Мембранный обратный клапан состоит из гибкой резиновой диафрагмы, которая закрывает клапан при изгибе. Поток через обратный клапан разрешен, когда давление на входе превышает давление на выходе на определенную величину, известную как перепад давления. В случае прекращения положительного давления диафрагма автоматически вернется в исходное положение.

На следующем рисунке вы можете увидеть основные компоненты мембранного обратного клапана.

Детали мембранного обратного клапана (Ссылка: Industrialspec.com )

Запорный обратный клапан

Обратные клапаны с ручным управлением останавливают поток независимо от направления или величины давления потока. Поведение обратного клапана включает закрытие при возникновении обратного потока или при отсутствии достаточного прямого давления, но он также может быть намеренно закрыт внешним механизмом, запрещающим любой поток вообще, даже при наличии прямого давления.

Как показано на рисунке ниже, запорные обратные клапаны состоят из следующих частей:

  • Привод
  • Шток
  • Капот
  • Кузов
  • Диск
  • Сиденье
Устройство запорного обратного клапана (Ссылка: Instrumentationtools. com )

Подъемно-обратный клапан

В обратном клапане подъема, когда диск, также называемый подъемником, поднимается со своего седла из-за более высокого уровня давления на входе или на входе, клапан может позволить жидкости течь со стороны выпуска или со стороны выхода.Диски направляются по вертикальной линии, чтобы впоследствии их можно было надлежащим образом переустановить. Под действием силы тяжести или более высокого давления ниже по потоку диск опустится на свое седло, когда давление больше не будет выше, закрывая клапан, чтобы предотвратить обратный поток.

Обратный клапан состоит из следующих частей:

Детали обратного клапана подъема (Ссылка: Instrumentationtools.com )

Прямоточный обратный клапан

Проточные обратные клапаны аналогичны подъемным обратным клапанам.Обычно линейный обратный клапан имеет пружину, которая поднимается при приложении давления перед клапаном. «Давление открытия» — это давление, необходимое для преодоления натяжения пружины на стороне входа клапана. Чтобы предотвратить обратный поток во время процесса крекинга, клапан автоматически закроется, когда давление, проходящее через него, упадет ниже давления открытия.

Обратный клапан Duckbill

Клапаны Duckbill — это обратные клапаны, изготовленные из резины или синтетических эластомеров и имеющие две (или более) заслонки, напоминающие клюв утки.Они часто используются в медицине, чтобы избежать загрязнения обратным потоком.

Клапан расположен на одном конце на выходе линии подачи, где он соответствует форме линии, которая обычно является круглой. На другом конце утконос имеет приплюснутую форму. Жидкость протекает через линию подачи и, следовательно, через утконос, когда сплющенный конец открывается и позволяет жидкости под давлением проходить через него. Однако, когда давление снимается, конец утконоса снова расплющивается, предотвращая обратный поток.

Клапан утконоса работает аналогично митральному клапану в сердце.

Как работает обратный клапан утконоса (Ссылка: silicongasket. com )

Пневматические обратные клапаны

Пневматический обратный клапан используется в ситуациях, когда обычный обратный клапан неэффективен. Это может относиться, например, к месту попадания паводковой воды на участок, но также существует риск того, что загрязняющие вещества покинут его и загрязняют окружающую среду.

Обратные клапаны имеют пневматическую блокировку на случай разлива.Эти обратные клапаны устанавливаются в земле и могут быть закрыты с помощью пневматической блокировки.

Пневматические обратные клапаны обычно используются для блокировки участков при погрузке или транспортировке химикатов или опасных отходов. Пневматические обратные клапаны более долговечны, чем пневматические баллонные системы.

Герметичный обратный клапан

По сути, язычковый клапан — это обратный клапан, в котором используется плоский гибкий лист, уплотняющий диафрагму. Он характеризуется низким давлением открытия, легкой подвижной частью, умеренным сопротивлением потоку и уплотнением, улучшающимся с противодавлением. Эти клапаны обычно используются в двухтактных двигателях внутреннего сгорания в качестве впускных клапанов для объема картера. Кроме того, язычковые обратные клапаны в воздушных компрессорах используются как впускные и выпускные клапаны для цилиндров.

На следующем рисунке показана принципиальная схема частей пластинчатого клапана.

Принципиальная схема частей пластинчатого клапана (Ссылка: researchgate.net )

Хотя пластинчатые клапаны обычно используются для газов, а не жидкостей, в некоторых конструкциях регулирующих клапанов водоподготовки используется уплотняющая характеристика, выборочно открывающая некоторые из язычков. создать путь потока.

Поршневой обратный клапан

Поршневые обратные клапаны работают так же, как подъемные обратные клапаны. У этого устройства есть заглушка, содержащая поршень и цилиндр, предназначенные для обеспечения эффекта демпфирования во время работы. Поршневые обратные клапаны имеют характеристики потока, аналогичные характеристикам подъемных обратных клапанов, из-за их аналогичной конструкции.

Детали поршневого обратного клапана:

Детали поршневого обратного клапана (Ссылка: Instrumentationtools.com )

Поршневой обратный клапан чаще всего используется вместе с запорными и угловыми клапанами в системах трубопроводов, где направления потока часто меняются.Этот тип клапана часто встречается в водяных, воздушных и паровых системах.

Обратный клапан потока

В гидравлической системе отопления или охлаждения проверка потока предотвращает нежелательный пассивный гравитационный поток. Проверка потока представляет собой базовую герметичную пробку из тяжелого металла с подъемным механизмом, которая обеспечивает низкое сопротивление потоку, длительный срок службы и позволяет поверхности уплотнения самоочищаться от частиц и мусора, обнаруживаемых в гидравлических системах.

Обычно стопор не имеет конической формы для самоочистки.Обычная конструкция представляет собой ободок с отверстиями с круглыми выемками, которые переходят через узкий выступ на весе. Он не требует идеального уплотнения, поскольку само приложение допускает умеренную обратную утечку. Проверки потока управляются винтом, удерживающим клапан в открытом состоянии, напротив запорно-обратного клапана, который помогает заполнить систему и удалить из нее воздух.

Купить оборудование или запросить услугу

Используя Linquip RFQ Service, вы можете рассчитывать на получение предложений от различных поставщиков из разных отраслей и регионов.

Нажмите здесь, чтобы запросить коммерческое предложение от поставщиков и поставщиков услуг

Обратные клапаны с пружинной нагрузкой — Обратные клапаны, часть III

Подпружиненные обратные клапаны также широко используются.
Первый пост в этой серии описывал обратные клапаны как клапаны, которые позволяют потоку жидкости или газа только в одном направлении. Подобно пластиковым обратным клапанам с диафрагмой, подпружиненные обратные клапаны предотвращают обратный поток. Миниатюрные линейные подпружиненные обратные клапаны обладают особыми качествами, которые делают их подходящими для использования в некоторых системах регулирования расхода воздуха, газа и жидкости.В этом посте я рассмотрю некоторые основы конструкции и работы миниатюрных линейных подпружиненных обратных клапанов, а также немного расскажу, почему подпружиненные обратные клапаны так полезны и как они используются.


Краткий обзор основ обратных клапанов
Обратные клапаны — это двухходовые клапаны с двумя отверстиями в корпусе клапана. Одно отверстие предназначено для входа воздуха, газа или жидкости (среды) в клапан, входное отверстие. Другое отверстие в клапане предназначено для выхода среды из клапана, выходное отверстие.Как и все обратные клапаны, подпружиненные обратные клапаны не требуют внешнего управления для работы. За исключением пружины, подпружиненные обратные клапаны имеют те же основные элементы конструкции, что и все другие обратные клапаны.


Подпружиненный обратный клапан: применение и характеристики:

  • Защитить оборудование от повреждений, вызванных обратным потоком
  • Обеспечьте сброс давления для безопасности системы
  • Предотвратить загрязнение от обратного потока
  • Для работы не требуется вмешательства человека
  • Приводится в действие потоком и перепадом давления с помощью давления пружины

Модульные обратные клапаны

Мы подняли подпружиненные обратные клапаны на совершенно новый уровень.Комбинируйте британские и метрические соединения. Посмотреть видео.

Подпружиненный или подпружиненный
Подпружиненный по сравнению с отсутствием пружины представляет собой очень основное разделение типов обратных клапанов. Подпружиненный означает в значительной степени то, что вы думаете. Ключевым преимуществом встраивания пружины в механизм обратного клапана является то, что она в значительной степени устраняет влияние силы тяжести на работу обратного клапана. Без пружины сила тяжести и, следовательно, вертикальная ориентация клапана могут стать решающим фактором для правильной работы обратного клапана.

Производители производят подпружиненные обратные клапаны с большим разнообразием типов соединений, давлений открытия и материалов. Что еще более важно, ISM находится в уникальном положении, так как может добавить функцию подпружиненного обратного клапана почти к каждому фитингу, который мы предлагаем. Металлические пружины в подпружиненных обратных клапанах изготовлены из нержавеющей стали или другого высококоррозионно-стойкого стального сплава. Важно отметить, что этот тип обратного клапана обычно рассчитан на нормально закрытый.


Пружинный обратный клапан Преимущества

  • Обеспечивает быстрое прерывание потока
  • Обеспечивает надежное уплотнение при давлениях ниже давления открытия клапана
  • Не требует силы тяжести или обратного давления для работы или срабатывания
  • Обеспечивает принудительное закрытие клапана независимо от вертикальной ориентации
  • Предотвращает обратный ток жидкости или газа в системе во время планового обслуживания
  • Пружины могут работать в очень широком диапазоне температур


Напоминание о давлении открытия.
Давление открытия — это минимальное давление на входе, когда нормально закрытый обратный клапан начинает открываться и начинается поток.Можно спроектировать очень точное давление пружины, и поэтому обычно можно найти миниатюрные подпружиненные обратные клапаны, изготовленные с определенным давлением открытия, чтобы соответствовать конкретным критериям применения.


Очень упрощенная и идеализированная конструкция и работа подпружиненного обратного клапана
Миниатюрный подпружиненный обратный клапан обычно устанавливается на линии технологического трубопровода. Корпус клапана полый. Этот корпус имеет элемент поперечного сечения, седло, с проходом или отверстием в нем.Этот проход ориентирован поперек потока через клапан.

Седло обратного клапана разделяет клапан на входную (входную) и выходную (выходную) стороны. Внутри клапана находится стопор слишком большого размера, который может перемещаться так, что одна из его поверхностей, уплотнительная поверхность, может упираться в седло клапана. Положение пружины создает постоянное давление, удерживающее уплотняемые поверхности клапана вместе.

Рисунок 8 — подпружиненный обратный клапан Тарельчатый поршень с кольцевым уплотнением

Обратный клапан «стопор» или «плунжер» обычно имеет форму шара, диска, поршня или тарелки (см. Рисунок 8 выше).На этом рисунке показан типовой подпружиненный тарельчатый клапан обратного клапана. Он также имеет уплотнительную поверхность с улучшенным уплотнительным кольцом.

Поток жидкости или газа в правильном направлении и при правильном давлении (давление на выходе) преодолевает силу пружины и отталкивает уплотнительную поверхность плунжера от седла. Это позволяет течению иметь место. Когда давление на входе падает достаточно низко, пружина прижимает уплотнительную поверхность стопора к уплотнительной поверхности седла клапана, что закрывает клапан и предотвращает обратный поток.


Напоминание об установке обратного клапана

Поскольку обратные клапаны обеспечивают односторонний поток, важно установить их в правильной линейной ориентации. Стрелка или символ любого типа обратного клапана (символ гидравлической / пневматической логики) на внешней стороне корпуса указывает направление потока. На этом изображении поток идет сверху вниз. Некоторые обратные клапаны будут иметь как логический символ, так и стрелку, указывающую на правильную ориентацию.


Технические характеристики пружинных обратных клапанов

  • Материалы (химическая совместимость)
  • Минимальное давление открытия
  • Как быстро закрывается обратный клапан
  • Варианты торцевых соединений
  • Падение давления на клапане при полном открытии


Прочие соображения

  • Операционная среда
  • Рабочие температуры
  • Тип используемых газов или жидкостей (сред)
  • Вязкость среды
  • Условия потока, такие как низкий расход или низкое давление


Заключение
Это описание подпружиненных обратных клапанов дает некоторые причины того, почему они так широко используются. Их можно выбирать, не беспокоясь об эффектах вертикальной ориентации из-за их пружин. Точно рассчитанные усилия пружины обеспечивают диапазон давлений срабатывания обратного клапана, что полезно при их согласовании с техническими условиями применения. Они также закрываются до того, как поток полностью остановится, вместо того, чтобы полностью закрыться за счет давления обратного потока.

Ищите нашу следующую статью в блоге, в которой мы рассмотрим некоторые из основных конструктивных особенностей прецизионных отверстий и почему они так полезны:

Введение в отверстия и их применение


Были ли у вас проблемы с выбором подходящего подпружиненного обратного клапана для одного из ваших проектов? Вызваны ли проблемы при низком расходе или низком давлении? Как насчет коррозионной стойкости или температуры среды? Помогите нам, рассказав другим о том, что вы узнали.

Есть вопросы о характеристиках или функциях обратного клапана? Если да, напишите мне по электронной почте — steven. [email protected]. Вы также можете задать вопросы, используя раздел комментариев ниже.


Вы также можете ознакомиться с нашими предыдущими публикациями о обратных клапанах:

Об авторе

Steven C.Уильямс, BS, является техническим писателем и специалистом по входящему маркетингу в Industrial Specialties Manufacturing (ISM), поставщику миниатюрных компонентов пневматических, вакуумных и гидравлических цепей для OEM-производителей и дистрибьюторов по всему миру, соответствующего стандарту ISO 9001-2015. Он пишет на технические темы, связанные с миниатюрными пневматическими и жидкостными компонентами, а также на темы, представляющие общий интерес для ISM.


«Вернуться на главную страницу блога

Типы обратных клапанов: функция и применение (обратный клапан)

Типы обратного клапана

Что такое обратный клапан?

Типы обратных клапанов: функции и применение: — Обратный клапан — это механическое устройство, которое позволяет жидкости течь только в одном направлении. При изменении направления потока жидкости клапан закрывает проход для жидкости. Они также известны как обратные клапаны или односторонние клапаны. Обычно он устанавливается в трубопровод для жидкости, чтобы предотвратить обратный поток жидкости.

Обратные клапаны, как правило, представляют собой двухпортовые клапаны, что означает, что они имеют один входной порт и один выходной порт. На рисунке 1 показан типовой обратный клапан. Первый обратный клапан в истории был спроектирован и разработан инженером по имени Фрэнк П. Коттер в 1907 году. После этого Никола Тесла разработал новаторский обратный клапан, не имеющий движущихся частей, см. Рисунок 2.Этот клапан также известен как клапан тесла.

Функция обратного клапана

Работа обратного клапана в основном зависит от разницы давлений между выходным и входным отверстиями. Когда давление на впускной стороне высокое, клапан открывает канал для потока жидкости. Когда поток реверсируется, давление в выходном отверстии становится выше, чем во входном, клапан закрывает свой канал, и поток блокируется. Эти клапаны не требуют каких-либо исполнительных механизмов, человека и т. Д.управлять клапаном.

Обратные клапаны обычно устанавливаются на тех участках, где обратный поток жидкости может вызвать повреждение системы и вывести ее из строя. Например; трубопроводы канализационных систем содержат обратный клапан, так что отходы могут только выходить из системы, не возвращаясь в систему, или в процессе обратного осмоса жидкость должна проходить через систему только в одном направлении, поэтому для обеспечения этого обратный клапан установлен в выкидной линии.

Чтобы понять выбор и установку клапана, нужно знать три вещи; давление открытия, давление повторного закрытия и ориентация клапана.Давление открытия — это минимальное давление на впускном отверстии, которое даже немного открывает проход. Давление повторного закрытия — это минимальное давление на выпускном отверстии клапана, которое полностью закрывает клапан для предотвращения обратного потока жидкости. И, что наиболее важно, клапан следует устанавливать в соответствии с направлением потока, поэтому перед установкой рекомендуется следить за рабочим направлением клапана.

Типы обратных клапанов

1. Прямой обратный клапан с пружинной нагрузкой: (типы обратных клапанов) Подпружиненный обратный клапан в линии

Эти клапаны просты в эксплуатации, обслуживании и имеют простую конструкцию, см. Рисунок 3.Где A — корпус клапана, B — диск, C — пружина, D — направляющая. Поскольку давление на входной стороне клапана превышает давление открытия, диск толкается, что создает отверстие, и текучая среда может проходить через клапан. Если давление на входе упало ниже давления открытия или давление на выходе превышает давление повторного закрытия, диск перемещается по обратному пути с помощью силы пружины и закрывает отверстие, чтобы предотвратить обратный поток жидкости. Этот клапан также предназначен для защиты от скачков давления в трубопроводе, поэтому он также защищает трубопровод от ударов.

2. Y-образный обратный клапан с пружинной нагрузкой: (типы обратных клапанов) Подпружиненный обратный клапан Y

Рисунок 2 показывает типичное изображение подпружиненного Y-образного обратного клапана. Его работа аналогична встроенному обратному клапану, но с одним отличием: диск расположен под углом к ​​направлению потока жидкости. Это изменение позволяет обратному клапану проверять и обслуживать, пока клапан подсоединен к трубопроводу. Но из-за своей формы он занимает больше места, чем линейный клапан.

3. Шаровой обратный клапан: (типы обратных клапанов) Шаровой обратный клапан

Шаровой обратный клапан либо подпружиненный, либо свободно плавающий. Поскольку давление срабатывания для подпружиненного клапана больше, чем у свободно плавающего шарового клапана. Таким образом, свободно плавающий тип используется для приложений с низким давлением, а подпружиненный тип используется для приложений с высоким давлением. На рис. 3 изображены подпружиненные шаровые обратные клапаны. Принцип его работы также аналогичен прямолинейному обратному клапану, но вместо диска для этого используется шар.

4. Мембранный обратный клапан: (типы обратных клапанов) Мембранный обратный клапан

Он состоит из резиновой диафрагмы, которая изгибается внутри клапана, открывая или закрывая проход. На рис. 4 изображена принципиальная схема обратного клапана с диафрагмой. Из-за диафрагмы давление срабатывания клапана очень низкое или отсутствует. По мере увеличения давления на входе диафрагма больше изгибается, и размер прохода соответственно увеличивается. В случае любого обратного потока диафрагма прижимается к отверстию и закрывает проход, чтобы предотвратить обратный поток.Такие обратные клапаны идеально подходят для работы в условиях низкого давления или вакуума. (Типы мембранных клапанов)

5. Поднимите обратный клапан: (типы обратных клапанов) Поднимите обратный клапан

Он состоит из подпружиненного диска, который поднимается, когда давление на входе превышает давление открытия, и позволяет жидкости проходить через клапан, как показано на рис. 5 . Так как давление на входе уменьшается меньше, чем давление открытия, или в системе возникает обратный поток, диск меняет свое движение с помощью силы пружины и закрывает отверстие клапана. Вместо пружины в клапан иногда включается движение диска под действием силы тяжести.

6. Поворотный обратный клапан: (типы обратных клапанов) Поворотный обратный клапан

Этот обратный клапан также известен как обратный клапан с наклонным диском. Он состоит из диска, радиально шарнирно закрепленного с одной стороны. Когда давление на впускном отверстии клапана увеличивается, диск раскачивается вокруг шарнира и открывает канал для потока жидкости. В случае противотока диск возвращается в исходное положение и полностью закрывает проход.В этом клапане не используется пружина, и движение диска полностью зависит от силы тяжести. На рисунке 6 показан, например, поворотный обратный клапан.

7. Обратный клапан утконоса: (типы обратных клапанов) Обратный клапан Duckbill

В этом обратном клапане используется мягкая трубка, которая меняет свою форму в зависимости от направления потока и, следовательно, обеспечивает однонаправленный поток жидкости внутри клапана. Если жидкость течет в прямом направлении, конец мягкой трубки меняет свою форму на расширяющуюся, что позволяет жидкости легко проходить.По мере того, как жидкость меняет свое направление на противоположное, конец мягкой трубки сужается и ограничивает проникновение жидкости в него, см. , рис. 7, .

8. Межфланцевый обратный клапан: (типы обратных клапанов) Вафельный обратный клапан

Межфланцевый обратный клапан состоит из межфланцевого диска, который шарнирно закреплен с одной стороны и опирается на пружину, как показано на рис. 8 . Если в системе возникает обратный поток, пластина переворачивается и закрывает проход.

9.Запорный обратный клапан: (Типы обратных клапанов) Остановить обратный клапан

Запорный обратный клапан в основном представляет собой подъемный обратный клапан или Y-образный обратный клапан с пружиной. Этот клапан имеет функцию ручного дублирования, которая позволяет ему, помимо работы в качестве обычного обратного клапана, блокировать и поддерживать клапан в открытом или закрытом состоянии. Таким образом, этот клапан можно использовать одновременно для двух функций. Для выполнения блокировки срабатывания идентификаторы обычно задаются вручную с помощью рычага или колеса, как показано на рис. 9 .Клапаны этого типа обычно используются на электростанциях, особенно в парогенераторах, турбинах и принадлежностях безопасности.

Ножной обратный клапан

В этом типе клапана впускной порт недоступен, вместо него имеется сетчатый фильтр, как показано на рис. 10 . По сути, это проходной шаровой обратный клапан с пружиной. Это помогает клапану поддерживать или пропускать поток только в одном направлении, а блокировать проход в обратном направлении.Сетчатый фильтр на входе предотвращает попадание мусора и частиц песка в обратный клапан, что может привести к повреждению обратного клапана, а также системы потока жидкости. Обычно он устанавливается на конце всасывающей линии насоса в системе потока жидкости.

Материалами, используемыми для производства различных типов обратных клапанов, как правило, являются нержавеющая сталь, латунь, поливинилхлорид (ПВХ), полипропилен (ПП) и т. Д. Выбор типа клапана и его материалов зависит от следующих факторов: —

  1. Совместимость материала с текущей жидкостью.
  2. Размер трубопровода и доступное пространство.
  3. Требование давления открытия и давления закрытия.
  4. Направление установки; горизонтальный или вертикальный.
  5. Размер и форма конверта.
  6. Доступность для осмотра, обслуживания и ремонта.
  7. Температура текущей жидкости, а также рабочей среды.

Применения обратного клапана

На основе работы обратных клапанов он может использоваться для следующих различных применений;

  1. Для предотвращения обратного потока жидкости, вызывающего повреждение системы.
  2. Для предотвращения загрязнения из-за обратного потока жидкости.
  3. Чтобы избежать сифонирования в трубопроводе.
  4. Для поддержания вакуумного уплотнения.

Источник изображения: — Empoweringpumps, Amazon, Tameson, Redpoint, Galloup, Wermac, Minivalve, Pdblowers, Chemicalengineeringworld, Directindustry

Элементы дизайна — Клапаны | Элементы дизайна — Клапаны и арматура | Применение обратного клапана с резистором втягивания

Библиотека векторных трафаретов «Клапаны и фитинги» содержит 104 символа компонентов клапана.
Используйте эти значки для рисования промышленных трубопроводных систем; технологические, вакуумные и жидкостные трубопроводы; трубопроводы гидравлики; воздуховод и газопровод; распространение материалов; и системы перекачки жидкости.
«Клапан — это устройство, которое регулирует, направляет или контролирует поток текучей среды (газов, жидкостей, псевдоожиженных твердых веществ или суспензий) путем открытия, закрытия или частичного перекрытия различных проходов. Клапаны технически являются фитингами клапанов, но обычно обсуждаются в отдельную категорию В открытом клапане жидкость течет в направлении от более высокого давления к более низкому давлению.
Самый простой и очень древний клапан — это просто свободно откидывающаяся заслонка, которая опускается, препятствуя потоку жидкости (газа или жидкости) в одном направлении, но толкается потоком в противоположном направлении. Это называется обратным клапаном, поскольку он предотвращает или «контролирует» поток в одном направлении.
Клапаны используются практически во всех промышленных процессах, включая переработку воды и сточных вод, горнодобывающую промышленность, производство электроэнергии, переработку нефти, газа и нефти, производство продуктов питания, химическое и пластиковое производство и многие другие области….
Клапанами можно управлять вручную с помощью ручки, рычага, педали или колеса. Клапаны также могут быть автоматическими, приводимыми в действие изменениями давления, температуры или расхода. Эти изменения могут воздействовать на диафрагму или поршень, который, в свою очередь, приводит в действие клапан. Примерами клапана этого типа обычно являются предохранительные клапаны, установленные в системах горячего водоснабжения или бойлерах.
Более сложные системы управления, использующие клапаны, требующие автоматического управления на основе внешнего входа (т. Е. Регулирования потока через трубопровод до изменяющейся уставки), требуют привода.Привод будет перемещать клапан в зависимости от его входа и настройки, позволяя точно позиционировать клапан и позволяя контролировать множество требований ». [Valve. Wikipedia]
Пример «Элементы дизайна — Клапаны и фитинги» был создан с использованием программного обеспечения ConceptDraw PRO для построения диаграмм и векторных изображений, дополненного решением «Химическая и технологическая инженерия» из области «Инжиниринг» в ConceptDraw Solution Park.

Обозначения клапанов и фитингов

Обратные клапаны — учебное пособие

Обратные клапаны, известные также как обратные клапаны, гарантируют, что среда течет в одном направлении.Существует множество стилей обратных клапанов, которые выполняют однонаправленный поток, наиболее распространены шар, поршень и тарельчатый клапан. Обратные клапаны — это удобные устройства, которые можно использовать без модификации, но многие сложные приложения требуют индивидуальной настройки обратного клапана. Работа с производителем клапанов, который имеет опыт и готов к сотрудничеству, является ключом к успешному проектированию и оптимизации производства.

Соображения включают среду, давление, температуру, ограничения по стоимости и контроль, необходимый для уникального применения.Должен ли он быть герметичным? Можно ли использовать герметичное уплотнение? Какой материал подойдет лучше всего? Достаточно ли прочны стандартные уплотнительные кольца? Это лишь некоторые из соображений при выборе обратного клапана.

Металлические шаровые краны

Рис. 1. Металлические шаровые обратные клапаны используются в таких приложениях, как гидравлические и гидравлические системы, а также для раздачи химикатов, топлива и напитков. Шаровые обратные клапаны проектируются с уплотнительным кольцом или без него. Источник: Speciality Manufacturing

.

Шаровые обратные клапаны распространены, просты и доступны по цене, что делает их «рабочей лошадкой» в категории обратных клапанов.Шаровой обратный клапан имеет закрывающий механизм в форме шара для блокировки потока. Шарик подпружинен для ограничения потока; если он сконструирован без пружины, он требует обратного потока, который перемещает шар в направлении седла к уплотнению. Внутренние поверхности основных седел имеют коническую форму, чтобы шар мог в них поместиться, образуя надежное уплотнение, которое останавливает обратный поток.

Шаровые обратные клапаны часто используются в гидравлике и гидроэнергетике; раздача химикатов, топлива и напитков; патрубки дозатора мининасоса для жидкости или геля; распылители; резиновые груши для откачки воздуха; и различные насосы, включая ручные воздушные насосы или многоразовые шприцы.Доступный из металла и других материалов, он часто является подходящим выбором для высокого давления.

Одна заявка, представленная Specialty Manufacturing, касалась масляной ванны, которая требовала обратных клапанов для регулирования давления масла. Заказчик искал экономичный клапан, который работал бы при экстремальных температурах от -20 ° C до 200 ° C, что означало, что большинство уплотнительных колец не подходили. Конструкция не должна была соответствовать строгим требованиям к давлению или быть полностью герметичной. В этом случае наиболее экономичной конструкцией был шар, пружина и корпус с шаром из нержавеющей стали и металлическим седлом.

Поршневой обратный клапан

Рисунок 2. Металлические поршневые обратные клапаны используются в приложениях, охватывающих поток топлива, очистку впрыска и дозирование жидкости. Источник: Speciality Manufacturing

.

Поршневой обратный клапан — это, по сути, обратный клапан подъема, через который поток поступает из-под седла. Поршневой обратный клапан используется в тех случаях, когда надежное уплотнение имеет первостепенное значение и идеально подходит для малых расходов. Поршневые обратные клапаны также легко настраиваются.

Когда поток входит в поршневой обратный клапан, поршень поднимается под давлением восходящего потока. Когда поток останавливается или меняет направление, поршень прижимается к седлу клапана под действием обратного потока и силы тяжести.

Одному заказчику из специализированного производства потребовался обратный клапан для автомобильной системы охлаждения, используемой в автомобилях скорой помощи, с целью снижения потребления энергии при простое автомобиля. Решение включало в себя два поршневых обратных клапана, встроенных в систему, которые были оптимальными, поскольку поршневые обратные клапаны обеспечивают достаточный поток, надежны и работают в рамках существующей системы заказчика. Эта конструкция включает уплотнительные кольца, которые выдерживают воздействие высоких температур и обеспечивают герметичность клапана.Специальное производство прошло через множество итераций, прежде чем найти решение, отвечающее всем сложным требованиям.

Металлический обратный клапан с тарельчатым клапаном

Рис. 3. Металлические тарельчатые обратные клапаны используются в таких областях, как дегазация мусорных свалок, вспенивание огнезащитных составов и дозирование моющих средств для автомойки. Источник: Speciality Manufacturing

.

Когда приложения требуют высокопроизводительных и экономичных решений, часто используются тарельчатые обратные клапаны. Этот клапан имеет диск на конце штока или втулки, используемый в качестве устройства для контроля потока.

Важным моментом в обратных клапанах является давление открытия, которое представляет собой минимальный перепад давления на входе между входом и выходом, при котором клапан будет работать. Поступающая жидкость толкает тарелку и пружину, вытесняя ее, а отверстия вокруг наклонной поверхности седла пропускают поток. Почти все обратные клапаны имеют пружину, и усилие пружины может быть небольшим или сильным, что добавляет дополнительное сопротивление.

Производитель медицинского оборудования обратился к компании Specialty Manufacturing для разработки обратных клапанов для проведения точных измерений в высокотехнологичном медицинском оборудовании, требующем более дюжины обратных клапанов на единицу.Конструкция должна была работать с различным давлением открытия по всей единице оборудования. Также крайне важно, чтобы клапаны не протекали внутри чрезвычайно чувствительного оборудования.

Это решение модифицировало существующий клапан Speciality Manufacturing, установив уплотнительное кольцо, которое должно было сидеть внутри обратного клапана и открываться и закрываться при определенных давлениях открытия. Сложная конструкция потребовала нескольких итераций в течение года, и решение объединило конструкции различных обратных клапанов для удовлетворения конкретных требований.Результатом стал не метод проб и ошибок, а скорее работа с производителем над сложными требованиями до тех пор, пока спецификации и дизайн не стали точными.

Сводка

Практически невозможно с уверенностью сказать, что конкретный обратный клапан должен использоваться для определенного типа применения, до тех пор, пока он не будет идентифицирован и проанализирован. Вместо этого требуется глубокое понимание динамики однонаправленного управления потоком с использованием обратных клапанов в сочетании с готовностью настроить любой клапан в соответствии с требованиями приложения.

Specialty Manufacturing обеспечивает и то, и другое, постоянно используя свой инженерно-технический талант для создания именно правильной конструкции, поэтому она работает с первого раза и обеспечивает долгий и безотказный срок службы. Для получения дополнительной информации о специализированном производстве посетите веб-страницу обратных клапанов специального назначения и свяжитесь с компанией, чтобы обсудить варианты настройки.

Обратный клапан | Изучите особенности

Преимущества обратных клапанов АВК

Поворотные обратные клапаны

AVK сконструированы таким образом, чтобы упростить доступ для обслуживания.Отвинтив несколько болтов, узел крышки, включая шарнир и диск, можно снять с корпуса и провести техническое обслуживание.

Уникальный дизайн диска

Легкий диск из резины EPDM с манжетным уплотнением и стальной вставкой требует минимального усилия для открытия и закрытия клапана. Диск установлен в нейлоновой втулке, которая позволяет ему слегка перемещаться как по горизонтали, так и по вертикали, чтобы полностью плотно закрываться даже в случае незначительных загрязнений в седле. Сиденье расположено под углом 20 °, обеспечивая герметичность даже при низком противодавлении.Петля изготовлена ​​из кислотостойкой нержавеющей стали и плотно затягивается вокруг вала болтами, чтобы исключить люфт и, таким образом, обеспечить долговечность. При ограниченном пространстве петлю можно перевернуть.

Избегайте гидроудара

При установке с рычагом и грузом поворотные обратные клапаны небольших размеров обеспечивают возможность заливки путем перемещения рычага вручную. Вес регулируется на рычаге, чтобы обеспечить плавное закрытие сиденья, а также оптимальную скорость закрытия для предотвращения гидравлического удара.Защитный кожух, закрывающий рычаг и вес, доступен в качестве дополнительной безопасности, так как исключает риск травм. Защитный кожух доступен с концевыми выключателями для удаленного контроля.

Поворотные обратные клапаны

AVK доступны в исполнении с упругим седлом для DN 50-300 и в исполнении с металлическим седлом для DN 350-600.

Обзор основных характеристик обратных клапанов AVK

  • Конструкция крышки / диска обеспечивает легкий доступ к обслуживанию
  • Диск со стальной вставкой полностью вулканизирован резиной EPDM (до DN 300), что обеспечивает оптимальную герметичность.
  • Манжета на диске обеспечивает герметичность
  • Легкий диск требует минимального усилия для открытия и закрытия клапана
  • Диск может немного двигаться как по горизонтали, так и по вертикали, чтобы полностью закрыть
  • Шарнир закреплен на валу болтами для устранения люфта и обеспечения долговечности
  • Полнопроходной обеспечивает низкую потерю напора
  • Ковкий чугун с эпоксидным покрытием в соответствии с DIN 3476 часть 1 и EN 14901

Важность обратных клапанов в гидравлических системах


Рисунок 1 .В этой системе течет масло
из левого борта через обратный клапан
и из правого бокового порта.

Обратные клапаны представляют собой простейшую форму гидравлических устройств, поскольку они обеспечивают свободный поток масла в одном направлении и блокируют поток масла в противоположном направлении. Обратные клапаны также могут использоваться в качестве регулятора направления или давления в гидравлической системе.

На Рисунке 1 масло поступает из левого бокового канала, через обратный клапан и выходит из правого бокового канала.Если давление в правом боковом порте выровняется или станет выше, обратный клапан закроется и заблокирует поток в обратном направлении.

Номинальная мощность пружины зависит от того, как клапан используется в системе. Одно из наиболее распространенных мест расположения обратного клапана — сразу после гидравлического насоса (рис. 2). Обратите внимание, что с символом обратного клапана не показана пружина.

При использовании в этом приложении номинальное давление пружины обычно составляет 1-5 фунтов на квадратный дюйм (фунт / кв. Дюйм) и поэтому не отображается с символом.В этом случае клапан используется как регулятор направления, так как он позволяет маслу течь от насоса в систему, но блокирует поток в обратном направлении. Это обычно называется запорным обратным клапаном насоса. Этот клапан служит четырем целям в системе, которые подробно описаны ниже:


Рисунок 2. Часто встречаются обратные клапаны
сразу после гидравлического насоса.

Блокировка скачков давления

Обратный клапан блокирует скачки давления обратно в насос.В зависимости от давления масло течет от насоса к системе со скоростью 15-30 футов в секунду. Когда направленное движение обесточено, чтобы заблокировать поток, или цилиндр полностью вращается, масло быстро теряет голову. Давление в линии может быстро увеличиться в два-три раза. Обратный клапан должен закрываться и блокировать скачки давления в насосе.

Я вспоминаю, как на фанерном заводе меняли четыре насоса из-за трещин в корпусах насосов. На гидравлике окорочного станка это произошло в течение недели.Когда на заводе закончились насосы, персонал, наконец, вынул обратный клапан и обнаружил, что поршень и пружина больше не находятся в клапане.

Этот обратный клапан стоимостью 150 долларов обошелся компании в 15 000 долларов на замену насосов и еще 50 000 долларов на простои оборудования. Это был один дорогой обратный клапан. На самом деле, если бы один механик взглянул на схему и узнал, почему обратный клапан был в системе, замены насосов и последующих расходов можно было бы избежать.

Предотвращение слива маслопроводов

Когда система отключена, важно поддерживать масло в линиях.Во многих случаях насос устанавливается ниже уровня системных клапанов, цилиндров и двигателей. Обратный клапан после насоса предотвратит слив воды из трубопроводов после выключения электродвигателя. Если масло в линиях сливается через насос в резервуар, возникает разрежение.

Воздух будет втягиваться в трубопроводы через уплотнительные кольца и уплотнения клапанов и приводов. Это может создать проблемы при перезапуске системы, так как необходимо будет удалить воздух.

Блокировать поток масла из гидроаккумулятора

В некоторых системах за насосом и обратным клапаном установлен гидроаккумулятор. Когда система выключена, внутри гидроаккумулятора находится жидкость под давлением. Обратный клапан блокирует поток из гидроаккумулятора, предотвращая обратное вращение насоса.

Вы можете осмотреть вал насоса или вентилятор электродвигателя, чтобы убедиться в исправности обратного клапана. Обратите внимание, что во всех системах, в которых используется аккумулятор, должен быть предусмотрен метод сброса гидравлического давления до нуля фунтов на квадратный дюйм при выключении системы.


Рисунок 3. В некоторых системах
один насос используется как резервный или запасной,
у каждого из них есть обратный клапан на выпускном отверстии.

Предотвращение потока масла из рабочего насоса в автономный насос

Во многих системах один насос используется как резервный или запасной (рисунок 3). У каждого насоса есть обратный клапан на выпускном отверстии насоса. Обратный клапан блокирует поток от включенного насоса к автономному насосу, предотвращая обратное вращение.

Я помню, как меня вызвали на бумажную фабрику, которая постоянно теряла один из двух насосов на приводе химической промывки. Уплотнение вала одного насоса постоянно выходило из строя. Когда на заводе закончились запасные части, персоналу пришлось доставить последний насос авиатранспортом на завод в Нью-Йорке.

График был настолько критичным из-за затрат на простой, что насос был еще теплым, когда они получили его обратно с завода. Непосредственно перед установкой насоса мы сняли обратный клапан в сливной магистрали корпуса и обнаружили, что он застрял в закрытом положении.Это предотвратило слив масла в корпусе насоса, что привело к выдуванию уплотнения.

Часто для регулирования давления используется обратный клапан. Обычно его используют в качестве предохранительного клапана для защиты теплообменника (как показано на рисунке 4). В этом случае номинальное значение пружины обычно составляет 65–100 фунтов на квадратный дюйм.

Если масло холодное, давление на входе в охладитель может достигнуть номинального значения обратного клапана. Обратный клапан откроется и направит объем насоса вокруг охладителя.Обратный клапан также обеспечивает защиту воздушного теплообменника в случае загрязнения трубок.


Рисунок 4. Обратный клапан также может быть
используется как предохранительный клапан до
защитить теплообменник.

Несколько лет назад, проводя занятия на лесопилке, я наблюдал, как ученики выполняли практические упражнения на обрезном станке. Хотя на схеме был показан обратный клапан для защиты воздухоохладителя, линии к обратному клапану были перекрыты.Я спросил об этом одного из механиков. Он сказал, что обратный клапан был снят много лет назад и что за неделю до этого заменили охладитель из-за лопнувших трубок.

При поиске и устранении неисправностей гидравлических систем почти каждый ищет что-то большое, что может быть проблемой, например, насос, клапан или цилиндр, но каждый компонент имеет свою функцию. Убедитесь, что вы понимаете назначение обратных клапанов в ваших системах.

Подробнее о передовых методах работы с гидравлическими системами:

10 проверок надежности гидравлики, которые вы, вероятно, не делаете

Семь самых распространенных ошибок гидравлического оборудования

Как узнать, правильно ли вы используете гидравлическое масло?

Топ-5 гидравлических ошибок и лучшие решения

.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
