Трубопроводы

Трубопроводы на гидравлических схемах показаны сплошными линиями, соединяющими элементы. Линии управления обычно показывают пунктирной линией. Направления движения жидкости, при необходимости, могут быть обозначены стрелками. Часто на гидросхемах обозначают линии — буква Р обозначает линию давления, Т — слива, Х — управления, l — дренажа.

Соединение линий показывают точкой, а если линии пересекаются на схеме, но не соединены, место пересечения обозначают дугой.

Бак

Бак в гидравлике — важный элемент, являющийся хранилищем гидравлической жидкости. Бак, соединенный с атмосферой показывается на гидравлической схеме следующим образом.

Закрытый бак, или емкость, например гидроаккумулятор, показывается в виде замкнутого контура. В машиностроительной гидравлике применяются грузовые, пружинные и газовые аккумуляторы.

Фильтр

В обозначении фильтра ромб символизирует корпус, а штриховая линия фильтровальный материал или фильтроэлемент.

Насос

На гидравлических схемах применяется несколько видов обозначений насосов, в зависимости от их типов.

Центробежные насосы, обычно изображают в виде окружности, в центр которой подведена линия всасывания, а к периметру окружности линия нагнетания:

Объемные (шестеренные, поршневые, пластинчатые и т.д) насосы обозначают окружностью, с треугольником-стрелкой, обозначающим направление потока жидкости.

Если на насосе показаны две стрелки, значит этот агрегат обратимый и может качать жидкость в обоих направлениях.

Если обозначение перечеркнуто стрелкой, значит насос регулируемый, например, может изменяться объем рабочей камеры.

Гидромотор

Обозначение гидромотора похоже на обозначение насоса, только треугольник-стрелка развернуты. В данном случае стрелка показывает направление подвода жидкости в гиромотор.

Для обозначения гидромотра действую те же правила, что и для обозначения насоса: обратимость показывается двумя треугольными стрелками, возможность регулирования диагональной стрелой.

На рисунке ниже показан регулируемый обратимый насос-мотор.

Гидравлический цилиндр

Гидроцилиндр — один из самых распространенных гидравлических двигателей, который можно прочитать практически на любой гидросхеме. Особенности конструкции гидравлического цилиндра обычно отражают на гидросхеме, рассмотрим несколько примеров.

Цилиндр двухстороннего действия имеет подводы в поршневую и штоковую полость.

Плунжерный гидроцилиндр изображают на гидравлических схемах следующим образом.

Принципиальная схема телескопического гидроцилиндра показана на рисунке.

Распределитель

Распределитель на гидросхеме показывается набором, квадратных окон, каждое из которых соответствует определенному положению золотника (позиции). Если распределитель двухпозиционный, значит на схеме он будет состоять из двух квадратных окон, трех позиционный — из трех. Внутри каждого окна показано как соединяются линии в данном положении.

Рассмотрим пример.

На рисунке показан четырех линейный (к распределителю подведено четыре линии А, В, Р, Т), трех позиционный (три окна) распределитель. На схеме показано нейтральное положение золотника распределителя, в данном случае он находится в центральном положении (линии подведены к центральному окну). Также, на схеме видно, как соединены гидравлические линии между собой, в рассматриваемом примере в нейтральном положении линии Р и Т соединены между собой, А и В — заглушены.

Как известно, распределитель, переключаясь может соединять различные линии, это и показано на гидравлической схеме.

Устройства управления

Для того, чтобы управлять элементом, например распределителем, нужно каким-либо образом оказать на него воздействие.

Ниже показаны условные обозначения: ручного, механического, гидравлического, пневматического, электромагнитного управления и пружинного возврата.

>

Эти элементы могут компоноваться различным образом.

На следующем рисунке показан четырех линейный, двухпозиционный распределитель, с электромагнитным управлением и пружинным возвратом.

Клапан

Клапаны в гидравлике, обычно показываются квадратом, в котором условно показано поведение элементов при воздействии.

Предохранительный клапан

На рисунке показано условное обозначение предохранительного клапана. На схеме видно, что как только давление в линии управления (показана пунктиром) превысит настройку регулируемой пружины — стрелка сместиться в бок, и клапан откроется.

Обратный клапан

Назначение обратного клапана — пропускать жидкость в одном направлении, и перекрывать ее движение в другом. Это отражено и на схеме. В данном случае при течении сверху вниз шарик отойдет от седла, обозначенного двумя линиями. А при подаче жидкости снизу — вверх шарик к седлу прижмется, и не допустит течения жидкости в этом направлении.

Часто на схемах обратного клапана изображают пружину под шариком, обеспечивающую предварительное поджатие.

Дроссель

Дроссель — регулируемое гидравлическое сопротивление.

Гидравлическое сопротивление или нерегулируемый дроссель на схемах изображают двумя изогнутыми линями. Возможность регулирования, как обычно, показывается добавлением стрелки, поэтому регулируемый дроссель будет обозначаться следующим образом:

Устройства измерения

В гидравлике наиболее часто используются следующие измерительные приборы: манометр(показывает рабочее давление в гидролинии), расходомер(показывает расход жидкости протекающий в гидролинии за определенное время), указатель уровня,( показывает уровень рабочей жидкости в гидробаке) обозначение этих приборов показано ниже.

Делитель потока

Зачастую в гидравлике для обеспечения синхронной работы исполнительных органов(гидроцилиндров,гидромоторов) приходится делить поток гидравлической жидкости на равные части – в этом помогает делитель потока.

Устройства охлаждения/подогрева

При длительной работе гидростанции масло начинает нагреваться, поэтому чтобы не происходило перегрева и не снижались эксплуатационные характеристики гидравлического оборудования – в схемах предусматривают маслоохладители, которые отводят тепло от проходящей через него рабочей жидкости. При работе в условиях холода, для гидростанции предусматривают подогреватель.

Реле давления

Данное устройство осуществляет переключение контакта при достижении определенного уровня давления. Этот уровень определяется настройкой пружины. Все это отражено на схеме реле давления, которая хоть и чуть сложнее, чем представленные ранее, но прочитать ее не так уж сложно.

Гидравлическая линия подводится к закрашенному треугольнику. Переключающий контакт и настраиваемая пружина, также присутствуют на схеме.

Объединения элементов

Довольно часто в гидравлике один блок или аппарат содержит несколько простых элементов, например клапан и дроссель, для удобства понимания на гидросхемеэлементы входящие в один аппарат очерчивают штрих-пунктирой линией.

Для того, чтобы правильно читать гидравлическую схему нужно знать условные обозначения элементов, разбираться в принципах работы и назначении гидравлической аппаратуры, уметь поэтапно вникать в особенности отдельных участков, и правильно объединять их в единую гидросистему.

Для правильного оформления гидросхемы нужно оформить перечень элементов согласно стандарту.

Ниже показана схема гидравлического привода, позволяющего перемещать шток гидроцилиндра, с возможностью зарядки гидроаккумулятора.

Обозначения гидравлических элементов на схемах. Основные элементы.

Что такое гидравлическая схема

Гидравлическая схема — это технический документ, содержащий в виде условных графических изображений или обозначений информацию о строении изделия, его составных частях и взаимосвязи между ними, действие которого основывается на использовании энергии сжатой жидкости (газа). Гидравлическая схема является одним из видов схем изделий и обозначается в шифре основной надписи литерой «Г»

Как обозначаются гидравлические элементы на схемах

В проектировании гидросхем используется свой язык – это условный язык графических обозначений. Основные правила этого языка изложены в ГОСТ 2.781-96 «ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ. Аппараты гидравлические и пневматические, устройства управления и приборы контрольно-измерительные.»

На принципиальной схеме изображают все гидравлические и пневматические элементы или устройства, необходимые для осуществления и контроля в изделии заданных гидравлических (пневматических) процессов, и все гидравлические (пневматические) связи между ними. Элементы и устройства на схеме изображают в виде условных графических обозначений. Все элементы и устройства изображают на схемах, как правило, в исходном положении: пружины — в состоянии предварительного сжатия, электромагниты — обесточенными и т. п. В технически обоснованных случаях допускается отдельные элементы схемы или всю схему вычерчивать в выбранном рабочем положении с указанием на поле схемы положения, для которого изображены эти элементы или вся схема.

Связующим элементом любой гидросистемы являются трубопроводы, которые на схемах изображаются в виде линий, соединяющих элементы. Предпочтительно использовать только горизонтальные или вертикальные линии, при этом места соединения трубопроводов изображаются в виде точек, диаметра большего чем толщина линии. Места пересечения же линий трубопроводов без их соединения обозначаются дугой с радиусом, превышающем радиус точки.

Каждый элемент или устройство, входящее в изделие и изображенное на схеме, должны иметь буквенно-цифровое позиционное обозначение, состоящее из буквенного обозначения и порядкового номера, проставленного после буквенного обозначения. Буквенное обозначение должно представлять собой сокращенное наименование элемента, составленное из его начальных или характерных букв; например: обратный клапан — КО, дроссель — Др. Порядковые номера элементам (устройствам) следует присваивать, начиная с единиц, в пределах группы элементов (устройств), которым на схеме присвоено одинаковое буквенное позиционное обозначение, например, Др1, Др2, Др3 и т. д., KП1, KП2, КП3 и т. д.

Основные элементы гидросхем

Первым элементом в списке является насос.

Обозначается окружностью, внутри которой расположен закрашенный треугольник. Одна из вершин треугольника расположена на окружности, а противостоящая сторона перпендикулярна линии трубопровода, подходящей к насосу.

В обозначение управляемого насоса дополнительно появляется перечеркивающая его стрелка. Таким образом выполняется упрощенное изображение управляемого насоса. Допустимо использовать развернутое схематичное изображение системы регулирования (клапанов, гидроцилиндров, дросселей и прочего).

Также отдельного упоминания заслуживает ручной насос. В обозначение добавлены изображения двух обратных клапанов и рукоятка.

Простейшим клапаном является обратный клапан, изображение которого отражает его назначение – пропускать жидкость в одном направлении и запирать в другом. Часто клапан изображается без пружины (она обеспечивает предварительное поджатие клапана к седлу и является обязательным элементом для обратных клапанов, используемых в гидравлических линиях высокого давления).

Усложнённым вариантом обратного клапана является предохранительный клапан.  На схеме представлен простейший предохранительный клапан прямого действия. Изображается квадратом со смещённой стрелкой, указывающей направление потока жидкости при открытии клапана. Пунктиром показана линия управления, при превышении давления настройки регулируемой пружины клапан открывается.

В системах с большими расходами применяются предохранительные клапана непрямого действия также называемые двухкаскадными. При достижении давлением значения настройки пилотного клапана, последний открывается, и рабочая жидкость, проходя через дроссельное отверстие устремляется в линию слива. При прохождении рабочей жидкости через дроссельное отверстие создается перепад давлений между линией напора и рабочей полостью основного клапана. Этот перепад давлений воздействует на запорный элемент и преодолевая усилие пружины, открывает основной клапан. Схема является графическим описанием конструкции этого клапана.



Гидрозамки также называются управляемыми обратными клапанами, что и отображено на схеме. В дополнение к обратному клапана появляется линия управления (изображается тонкой линией).

Дроссель представляет собой регулируемое местное сопротивление. Изображается двумя дугами, перечёркнутыми стрелкой. Дроссель с обратным клапаном регулирует поток в одном направлении.

Графическое условное обозначение гидравлического распределителя составляют из блоков, примыкающих друг к другу, при этом количество блоков соответствует количеству позиций, занимаемых запорным элементом. На обозначениях ЗЭ всегда указывается в нейтральной позиции, к которой подведены основные гидролинии. В каждом блоке позиции ЗЭ должны быть обозначены линии потоков рабочей жидкости, что будет являться его коммутирующей схемой. Условное графическое обозначение гидрораспределителя отображает коммутирующую схему, количество позиций золотника, метод позиционирования золотника в нейтральном положении, число основных подключаемых гидролиний, тип управления золотником.



Четырехходовой трехпозиционный распределитель с ручным управлением (распределитель 4/3 с ручным управлением)

Четырехходовой трехпозиционный распределитель с электроуправлением и пружинным позиционированием в нейтрали (распределитель 4/3 с электроуправлением).

Гидроцилиндр – механизм, преобразующий энергию жидкости в механическую работу линейного перемещения. На гидросхеме изображаются наиболее значимые конструктивные особенности.

Фильтр — ромб на горизонтальной диагонали которого находится пунктирная линия. Помимо самого фильтрующего элемента в состав фильтра могут входить байпасный клапан (это обратный клапан с давлением открытия 3-5 бар) и индикатор загрязнения. Присваивать этим вспомогательным элементам дополнительное обозначение не нужно.

Бак для гидравлической жидкости обозначается как упрощенно, так и развернуто.

В измерительную аппаратуру входят манометры, уровнемеры и прочее.   Манометр изображается кругом со стрелкой внутри. Схема же уровнемера состоит из круга и двух горизонтальных линий.

На гидравлических схемах может встречаться буквенные обозначения P, Т, Х, Y, L и М – это линии напора, слива, управления, слива управления, дренажа и место подключения манометра.

Несколько элементов, объединённых в один агрегат, часто очерчивают штрихпунктирной линией.

Внимание! Данная статья авторская. При копировании ее с сайта обязательно указывать источник!

С Уважением,

Ярошук И.В.

Конструктор

Тел.: 8(800) 550-42-20 доб. 205

E-mail: [email protected]

Поворотный обратный клапан — схема, типы и применение

Поворотный обратный клапан пропускает прямой поток и блокирует обратный. Он представляет собой надежный вариант для приложений с однородным однородным потоком. В этой статье вы рассмотрите схему поворотного обратного клапана, принципы работы, типы, значения k, вопросы установки и области применения.

Схема поворотного обратного клапана

Поворотный обратный клапан состоит из корпуса клапана, седла и диска, соединенных с шарниром. При достижении заданной скорости потока диск поворачивается в горизонтальное положение, обеспечивая прямой поток. Он возвращается к седлу клапана, когда поток останавливается, чтобы предотвратить обратный поток.

Существует множество конструкций дисков и седел, чтобы обеспечить соответствие характеристикам технологической среды и удовлетворить требования различных областей применения. Как правило, для работы обратного клапана требуется заданное давление на входе. Инженеры часто называют это минимальное давление давлением открытия. В зависимости от размера клапана обратные клапаны требуют определенной скорости потока для достижения стабильной работы. Поэтому их размеры должны соответствовать условиям эксплуатации.

Принципы работы

Диск поворотного обратного клапана и коромысло соединяются, позволяя им вращаться под углом вокруг штифтового вала. Когда входное давление на диск превышает давление сопротивления, жидкость течет в заданном направлении. Когда клапан открывается, диск отделяется от своего седла и вращается вокруг штифта до полностью открытого положения.

Когда расход падает, диск клапана поворачивается обратно в закрытое положение. Это предотвращает обратный поток жидкости.

Типы поворотных обратных клапанов

Существует несколько основных типов поворотных обратных клапанов. В широком смысле их можно разделить на шарнирные и с наклонным диском. В каждом из них используются аналогичные рабочие процедуры, основное отличие которых заключается в способе развертывания диска клапана.

Верхний шарнир Поворотный затвор – шарнирный тип

Вариант с верхним шарниром является наиболее распространенным. Диск шарнирно крепится к внутренней верхней части клапана в этой форме поворотного обратного клапана, что позволяет диску открываться и закрываться. Когда диск открывается, он располагается на краю полностью сформировавшегося профиля турбулентного потока.

Наклонный диск Поворотный обратный клапан – Наклонный тип

Эта конструкция поворотного обратного клапана позволяет ему полностью открываться при более низких скоростях потока и закрываться быстрее, чем стандартный поворотный клапан. Его куполообразный диск с центральной точкой поворота позволяет клапану закрываться быстрее, чем клапан с верхним шарниром. Это более быстрое закрытие помогает уменьшить гидравлический удар в условиях обратного потока. Диск клапана остается на пути потока после открытия.

Значение K для проверки колебания

Значение К, определяемое контрольным значением, также известное как коэффициент К или коэффициент потерь, позволяет рассчитать потери давления через клапан. Это относится к конкретной жидкости, текущей с определенной скоростью. На практике значение K позволяет инженерам, занимающимся расчетами технологического процесса, рассчитать потери давления.

Одним из наиболее распространенных способов расчета потерь давления является метод эквивалентных потерь по следующей формуле:

h = K x v² / 2g

где:

h = потеря давления относительно гидравлического напора

K = опубликованный изготовителем К-фактор для клапана

v = скорость жидкости

g = ускорение свободного падения

предоставить значение K для своих продуктов. Если нет, это безразмерное число может быть сгенерировано эмпирически из значения Cv. Число Cv, известное как коэффициент текучести, может быть получено из диаграммы, таблицы или предоставлено производителем. 92 (D в метрах)

Вопросы установки

Установка обратных клапанов требует особого внимания к направлению потока. Неправильная установка поворотного обратного клапана может привести к катастрофическим последствиям.

Из-за требований к давлению для надлежащего функционирования чаще всего запорный клапан устанавливается в горизонтальном положении. Горизонтальное положение обеспечивает простую установку, так как устраняет гравитацию как дополнительный фактор.

Установка вертикального поворотного затвора

Техники могут установить поворотный затвор в вертикальном положении, хотя поток должен идти вверх. Инженерам, как правило, следует избегать установки в вертикальном положении, если это возможно из-за гравитационных воздействий.

Иногда условия процесса могут диктовать нисходящий поток жидкости. В таких ситуациях не следует использовать поворотный обратный клапан. Сила тяжести будет держать клапан постоянно открытым, и произойдет непреднамеренное прохождение.

Поворотные обратные клапаны обычно требуют минимального обслуживания. Визуальные осмотры должны проводиться на регулярной основе, при этом ответственный технический специалист должен проверять наличие утечек, ржавчины и мусора.

Области применения

Поворотные обратные клапаны могут регулировать и транспортировать воду, пар, масло, азотную кислоту, уксусную кислоту, твердые окисляющие среды и другие агрессивные среды. Обычно они устанавливаются в трубопроводах для нефтяных, химических и технологических потоков на водной основе. Они подходят для чистой жидкости, а не для среды с высоким содержанием твердых частиц или высокой вязкости.

Поворотные обратные клапаны являются стандартным решением в различных отраслях промышленности. Электростанции, газотранспортные и нефтеперерабатывающие заводы часто используют поворотные обратные клапаны. Поворотные обратные клапаны помогают предотвратить неправильный поток газа, который может привести к опасным утечкам или возгоранию. Эти клапаны находят широкое применение в газопроводах – как при очистке, распределении, так и при компримировании природного газа.

Поскольку поворотные обратные клапаны хорошо работают с большим предсказуемым потоком, они часто используются для очистки сточных вод и перекачивания воды.

Как правило, для чистых технологических сред хорошо подходят поворотные обратные клапаны.

Для транспортировки более тяжелой нефти, дистиллятов, вязких и неоднородных материалов пружинный обратный клапан обеспечивает лучшую работу, чем поворотные обратные клапаны. Кроме того, прерывистый поток может привести к потенциальному гидравлическому удару в поворотном обратном клапане. В результате инженеры обычно предпочитают пружинные обратные клапаны для этих применений.

Индивидуальные решения

Поворотные обратные клапаны представляют собой надежное и недооцененное решение для надлежащего управления технологическими средами. Иногда для конкретных приложений требуется уникальная модификация или полностью оригинальный дизайн для решения сложной проблемы с потоком.

Примеры включают воздушные подушки для уменьшения эффекта захлопывания, изменение угла клапана или уменьшение веса диска.

Поставщик высококачественных клапанов поможет вам определить, подходит ли вам индивидуальное решение. Обратитесь к команде QRC Valves за технической поддержкой по выбору клапана, подходящего для вашего применения.

Что такое обратный клапан? Узнайте о типах и деталях обратных клапанов

Что такое обратный клапан?

Клапан, который используется для предотвращения обратного потока в системе трубопроводов, называется обратным клапаном. Он также известен как обратный клапан или NRV. Давление жидкости, проходящей через трубопровод, открывает клапан, а любое изменение направления потока закрывает клапан.

Обеспечивает полный беспрепятственный поток и автоматически закрывается при снижении давления. Точная работа зависит от механизма клапана.

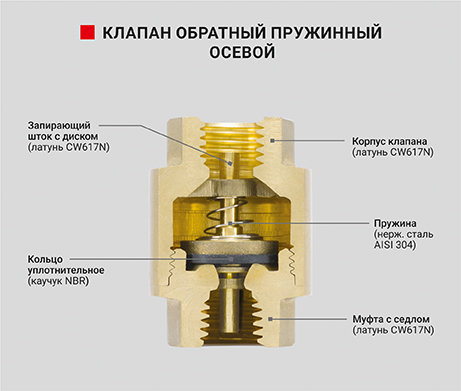

Детали обратного клапана

Он состоит из корпуса, крышки, диска, оси шарнира и седла. На изображении ниже вы можете видеть части клапана.

Image- TROUVAY & CAUVIN

Типы клапанов

Тип диска определяет тип клапана. Наиболее распространенными типами обратных клапанов являются 9.0003

• Поворотный тип.
  • Top Hinged
  • Tilting disk
• Lift Type
  • Piston Type
  • Ball type
• Dual Plate Type
• Stop Check Valve

Let’s learn about each of them.

Поворотный обратный клапан

Изображение – Справочник Министерства энергетики США

Диск в поворотном клапане не имеет направляющих, когда он полностью открывается или закрывается. Этот клапан работает, когда в линии есть поток, и полностью закрывается, когда потока нет. Турбулентность и падение давления в клапане очень низкие. Конструкции дисков и седла могут быть металл-металл или металл-композит.

Угол между сиденьем и вертикальной плоскостью известен как угол сиденья и варьируется от 0 до 45 градусов. Обычно углы наклона сиденья находятся в диапазоне от 5 до 7 градусов. Больший угол седла уменьшает ход диска, что приводит к быстрому закрыванию и минимизирует вероятность гидравлического удара. Вертикальное сиденье имеет угол 0 градусов.

Тест на клапан – проверьте себя, пройдите этот тест

Поворотный клапан обеспечивает полный и беспрепятственный поток и автоматически закрывается при снижении давления. Обычно устанавливается в сочетании с задвижками, поскольку они обеспечивают относительно свободный поток.

Базовый клапан поворотного типа состоит из корпуса клапана, крышки и диска, соединенного с шарниром.

Обратный клапан с наклонным диском

Изображение – Справочник Министерства энергетики США

Клапан с наклонным диском разработан для преодоления недостатков обычных клапанов поворотного типа. Конструкция наклонного диска позволяет клапану полностью открываться и оставаться стабильным при более низких скоростях потока и быстро закрываться при прекращении подачи потока.

Куполообразный диск плавает в потоке и потоке жидкости как на нижней, так и на верхней поверхности диска. Поскольку диск подпружинен, сила пружины помогает клапану быстро закрываться, когда давление прямого потока уменьшается. На изображении выше вы можете видеть поток от клапана.

Клапан с наклонным диском доступен в межфланцевом и рычажном исполнении.

Подъемник шарового и пробкового типа NRV

Конструкция седла подъемного обратного клапана аналогична шаровому клапану. В качестве диска обычно используется поршень или шарик.

Подъем Обратные клапаны особенно подходят для работы с высоким давлением, где скорость потока высока. Диск идеально садится на седло с полным контактом. Они подходят для установки в горизонтальных или вертикальных трубопроводах с восходящим потоком.

Когда поток входит под седло, диск поднимается из седла под давлением восходящего потока. Когда поток останавливается или реверсируется, обратный поток и сила тяжести толкают диск вниз, чтобы он сел на седло. Обычно используется в системах трубопроводов, в которых в качестве регулирующего клапана используются шаровые клапаны.

Здесь вы можете увидеть плунжерный или поршневой и шаровой обратный клапан. Эти клапаны обеспечивают превосходную герметичность по сравнению с поворотными обратными клапанами.

В некоторых конструкциях плунжерного типа используется пружина для удержания диска в закрытом положении. Это гарантирует, что клапан пропускает поток жидкости только при достаточном давлении в направлении потока.

Шаровой кран очень прост, так как работает по гравитационному принципу. Когда в потоке достаточно давления, он поднимает шар вверх, но когда давление уменьшается, шар скатывается вниз и закрывает отверстие.

Обратный клапан с двумя пластинами/двумя дисками

Обратный клапан с двумя пластинами известен как дроссельный обратный клапан, обратный клапан со складным диском, двухдисковый обратный клапан или обратный клапан с разъемным диском. Как следует из названия, две половины диска движутся к центральной линии при прямом потоке, а при обратном потоке две половины открываются и опираются на седло, закрывая поток (хлопающее действие).

Обратный клапан с двумя пластинами широко используется при работе с жидкостями и газами низкого давления. Его легкая и компактная конструкция делает его предпочтительным выбором, когда важны пространство и удобство.

Он на 80–90 % легче обычного полноразмерного обратного клапана. Часто используется в системах, в которых используются дисковые затворы. Стоимость установки и обслуживания очень низкая по сравнению с другими типами.

Запорный обратный клапан

Image- DOE Handbook

Запорный обратный клапан представляет собой комбинацию подъемного обратного клапана и шарового клапана. Его можно использовать либо как обратный клапан, либо как запорный (запорный) клапан, например шаровой клапан. Эти клапаны могут закрываться с помощью штока, не соединенного с диском клапана при нормальной работе, что позволяет использовать эти клапаны как обычные НРВ.

Однако шток используется, когда необходимо удерживать свободно плавающий диск на седле клапана, как и в шаровом клапане. Эти клапаны доступны в тройнике, тройнике и угловом исполнении. Поворотные и поршневые подъемные клапаны обычно используются в качестве запорных обратных клапанов.
